1 1.1 Εκτέλεση εφαρµογής InLOT Πρώτη φορά Πριν ο χρήστης ξεκινήσει την εφαρµογή πρέπει να βεβαιωθεί ότι έχει συνδέσει το Σταθµό Βάσης στον υπολογιστή µέσα από µια θύρα USB και ότι έχει δώσει τον απαραίτητο χρόνο στο πρόγραµµα windows να αναγνωρίσει και να φορτώσει τη συσκευή που είναι συνδεδεµένη στη θύρα USB στο σύστηµα. Είναι σηµαντικό για το χρήστη να έχει υπόψη του ότι το λογισµικό InLOT είναι σχεδιασµένο µε τέτοιο τρόπο ώστε να µην λειτουργεί εάν ο Σταθµός Βάσης δεν είναι συνδεδεµένος και αναγνωρισµένος από τον υπολογιστή. Από τη στιγµή που τα Windows έχουν δεχτεί τη συσκευή η εφαρµογή µπορεί να ξεκινήσει. Σχήµα 1.1: Το παράθυρο έναρξης της εφαρµογής InLOT Στο Σχήµα 1.1 ο χρήστης µπορεί να δει την πρώτη οθόνη της εφαρµογής. Πατώντας πάνω σε µια από τις σηµαίες, ο χρήστης µπορεί να επιλέξει µια από τις τρεις γλώσσες που διαθέτει το σύστηµα. Σε αυτό το σηµείο το πρώτο πράγµα που πρέπει να γίνει είναι να παραµετροποιηθεί το λογισµικό σε σχέση µε το hardware που είναι διαθέσιµο (παρακαλώ δείτε επίσης το κεφάλαιο 2).

2 Βήµα 1: Πιέστε το κουµπί Παραµετροποίηση που φαίνεται στο σχήµα 1.1. Το µενού που θα εµφανιστεί θα είναι το ακόλουθο (σχήµα 1.2): Σχήµα 1.2: Η οθόνη παραµετροποίησης του λογισµικού InLOT Αν ο Σταθµός Βάσης έχει συνδεθεί σωστά µε τη θύρα USB, ο χρήστης θα δει αυτόµατα τα πλαίσια κειµένου µε τα ονόµατα COM 1, COM 2, COM 3 που πρέπει να συµπληρωθούν µε τα νούµερα των θυρών com του υπολογιστή µε τον οποίο ο Σταθµός έχει συνδεθεί. Αν τα πλαίσια κειµένου Com δεν συµπληρωθούν αυτόµατα µπορεί ο χρήστης να τα συµπληρώσει µε βάση τος θύρες com του συνδεδεµένου Σταθµού. Βήµα 2: Συµπλήρωσε τη διεύθυνση MAC του Επιταχυνσιόµετρου που είναι τυπωµένη σε κάθε συσκευή. Οι διευθύνσεις MAC έχουν 8 χαρακτήρες και σε περίπτωση που συµπληρωθούν λιγότεροι ή περισσότεροι χαρακτήρες, το πρόγραµµα θα το αναγνωρίσει και δεν θα επιτρέψει στο χρήστη να εκτελέσει την εντολή ΑΠΟΘΗΚΕΥΣΗ Ε ΟΜΕΝΩΝ. Βήµα 3: Όταν έχεις συµπληρώσει όλα τα δεδοµένα πίεσε το κουµπί Αποθήκευση εδοµένων. Βήµα 4: Μετά πίεσε το κουµπί Προηγούµενο ώστε να γυρίσεις στο Κεντρικό Μενού. ΜΗΝ ΑΠΟΘΗΚΕΥΣΕΤΕ ΤΑ Ε ΟΜΕΝΑ αν τα πλαίσια κειµένου της θύρας COM είναι κενά. Αν ο χρήστης επιθυµεί να κλείσει όλη την εφαρµογή µπορεί να το κάνει πατώντας στο κουµπί ΠΡΟΗΓΟΥΜΕΝΟ και στο Κεντρικό Μενού (σχήµα 1.1) να επιλέξει το κουµπί ΕΞΟ ΟΣ. Τότε ο χρήστης µπορεί να ξεσυνδέσει το καλώδιο USB, να περιµένει για 5 δευτερόλεπτα και να το ξανασυνδέσει. Θα πρέπει µετά να περιµένει

3 µέχρι τα Windows να δεχτούν τη συσκευή και µετά µπορεί να τρέξει την εφαρµογή από την αρχή επαναλαµβάνοντας τα προαναφερθέντα βήµατα. Εδώ ολοκληρώνεται το κοµµάτι που πρέπει να γίνει µόνο την πρώτη φορά που η εφαρµογή χρησιµοποιείται µε συγκεκριµένες συσκευές. Αν την επόµενη φορά χρησιµοποιηθούν οι ίδιες συσκευές, ο χρήστης µπορεί να παραλείψει το κοµµάτι της παραµετροποίησης γιατί το λογισµικό έχει κρατήσει όλες τις απαραίτητες πληροφορίες. Εάν σε ένα µελλοντικό πείραµα κάποια συσκευή αντικατασταθεί από µια άλλη, ή προστεθεί κάποια επιπλέον, όλη η διαδικασία παραµετροποίησης θα πρέπει να γίνει ξανά από την αρχή. Είναι προφανές ότι η εφαρµογή έχει σχεδιαστεί µε τέτοιο τρόπο ώστε να καθοδηγεί το χρήστη να εκτελέσει πολλαπλά πειράµατα χρησιµοποιώντας τις ίδιες δοµές των συσκευών. Σε αυτή την περίπτωση η παραµετροποίηση θα γίνει µόνο µία φορά και ο χρήστης θα πάει στο κεντρικό τµήµα χρήσης του συστήµατος Ετοιµάζοντας τις συσκευές για να τρέξουν τα Πειράµατα Από τη στιγµή που έγινε η παραµετροποίηση του συστήµατος, ο χρήστης µπορεί να τρέξει ένα πείραµα. Βήµα 1: Από το Κεντρικό Μενού πάτα το κουµπί Έναρξη Πειράµατος. Σε αυτό το σηµείο ο χρήστης θα έχει προσέξει ότι υπάρχει και η επιλογή Φόρτωµα Προτύπου µε την οποία µπορεί να φορτώσει επιλογές χρηστών που έχουν ήδη γίνει, συσκευές και παιχνίδια-µπάλες. Όπως έχουµε ήδη πει, αυτή είναι µια επιλογή που είναι χρήσιµη για κάθε χρήστη που χρησιµοποιεί συχνά την ίδια διάταξη πειράµατος. Ολόκληρη η εφαρµογή καθοδηγεί το χρήστη σε οτιδήποτε θελήσει να κάνει. Μετά την εκτέλεση του βήµατος 1, η ακόλουθη οθόνη θα εµφανιστεί στο κάτω µεσαίο τµήµα της φόρµας (σχήµα 1.3): Σχήµα 1.3: Καθορίζοντας τον αριθµό των χρηστών και παραµετροποιώντας τις συσκευές.

4 Βήµα 2: Επέλεξε πόσους χρήστες θα έχεις στο πείραµα. Βήµα 3: Επέλεξε αν θα χρησιµοποιήσεις την Μπάλα ή όχι τικάροντας στο κατάλληλο κουτί. Βήµα 4: Ρύθµισε τις παραµέτρους της συσκευής επιλέγοντας έναν από τους προσφερόµενους συνδυασµούς (Χέρι- Πόδι, Χέρι-Χέρι ή Πόδι-Πόδι). Η ρύθµιση της συσκευής προσδιορίζει που θα τοποθετηθούν τα επιταχυνσιόµετρα στους χρήστες (σώµα, χέρια, πόδια, κλπ). Βήµα 5: Πίεσε το κουµπί ιάταξη Συσκευών. Το πρόγραµµα θα κρατήσει τα στοιχεία που επιλέχθηκαν προηγουµένως στον Αριθµό Χρηστών. Το ακόλουθο πλαίσιο θα εµφανιστεί (σχήµα 1.4) όπου ο χρήστης λογισµικού θα τοποθετήσει τις συσκευές πάνω στους µαθητές/ αθλητές που συµµετέχουν στο πείραµα. Σχήµα 1.4: Τοποθετώντας τις συσκευές στους χρήστες που παίρνουν µέρος στο πείραµα. Ο χρήστης θα παρατηρήσει ότι οι χρησιµοποιούµενες συσκευές έχουν ονοµαστεί Α1, Α2, Α3, Β1, Β2, Β3,... κλπ. Οι αριθµοί 1, 2 και 3 δείχνουν την περιοχή του σώµατος της συσκευής και το γράµµα Α, Β, Γ το χρήστη. Για παράδειγµα η συσκευή της οποίας το όνοµα τελειώνει σε 3 είναι συσκευή σώµατος. Αν, κατά λάθος, η ίδια συσκευή έχει τοποθετηθεί σε 2 διαφορετικούς χρήστες, η εφαρµογή θα βγάλει ένα προειδοποιητικό µήνυµα. Τουλάχιστον µια συσκευή πρέπει να τοποθετηθεί ανα χρήστη προκειµένου να συνεχίσει σε επόµενη φόρµα.

5 Όταν ο χρήστης τελειώσει να τοποθετεί συσκευές µπορεί να προχωρήσει. Πρέπει να σηµειωθεί ότι ανα πάσα στιγµή µπορεί κανείς να µετακινηθεί µπροστά και πίσω πατώντας στα αντίστοιχα κουµπιά και να κάνει αλλαγές στις ρυθµίσεις του πειράµατος. Βήµα 5: Μετά τη ρύθµιση των παραµέτρων της συσκευής πάτα το κουµπί Σύνδεση για να περάσεις σε αυτήν την οθόνη: Σχήµα 1.5: Επιλέγοντας τις υπόλοιπες παραµέτρους του πειράµατος. Η καινούργια οθόνη (σχήµα 1.5) απαιτεί από το χρήστη να εισάγει ένα όνοµα ως Πρότυπο. Σε αυτό το πρότυπο θα αποθηκευτούν, σε ξεχωριστό φάκελο, όλες οι ρυθµίσεις παραµέτρων που σχετίζονται µε το συγκεκριµένο πείραµα και ο χρήστης θα µπορέσει να τις επαναφορτώσει οποιαδήποτε στιγµή. Είναι σηµαντικό για το χρήστη να περιγράψει το όνοµα του πειράµατος µε τη µορφή «2_Χρήστες_Ολες_ΟιΣυσκευές_ΜεΜπάλα». Με αυτόν τον τρόπο όταν ένας χρήστης θα επαναφορτώσει το πρότυπο (σχήµα 1.1), θα µπορέσει να αναγνωρίσει αµέσως τις παραµέτρους του πειράµατος που επαναφορτώνει. Στο προηγούµενο παράδειγµα το όνοµα αποκαλύπτει ότι 2 χρήστες συµµετείχαν στο πείραµα χρησιµοποιώντας όλες τις συσκευές τους και τη µπάλα. Έτσι όταν στο µέλλον ο χρήστης θέλει να τρέξει ένα πείραµα µε τις ίδιες παραµέτρους, θα φορτώσει το υπάρχον πρότυπο και θα παραλείψει τα βήµατα της παραµετροποίησης. Οι συσκευές που έχει επιλέξει ο χρήστης 1 από το βήµα 4 (προηγούµενη οθόνη) φαίνονται στο σχήµα 1.5 στο πάνω µέρος της οθόνης µε µπλε χαρακτήρες. Στο συγκεκριµένο παράδειγµα που παρουσιάζεται στο παραπάνω σχήµα, τα επιταχυνσιόµετρα του χεριού και του σώµατος έχουν επιλεχθεί και τοποθετηθεί, ενώ το επιταχυνσιόµετρο του ποδιού δεν χρησιµοποιείται.

6 Στο σχήµα 1.5 ο ελεγκτής 1 είναι τονισµένος µε ΚΟΚΚΙΝΟ και η σχετική επιλογή µαρκάρισµα µε τελεία είναι ανοιχτή. Πρέπει να σηµειωθεί ότι ο Σταθµός Βάσης έχει 3 ελεγκτές. Κάθε Ελεγκτής µπορεί να χειριστεί 2 χρήστες µε συγκεκριµένο αριθµό συσκευών. Με βάση τον αριθµό των χρηστών και τις συναπτόµενες συσκευές το πρόγραµµα τους αναθέτει στον ελεγκτή 1,2 ή όλους και µετά τονίζονται µε κόκκινο. Αυτή η διαδικασία γίνεται αυτόµατα από το πρόγραµµα και ο χρήστης µπορεί να δει τις συσκευές που επισυνάπτονται σε κάθε ελεγκτή. Για παράδειγµα ένας χρήστης συµµετέχει στο πείραµα µε τις συσκευές Α1 (επιταχυνσιόµετρο χεριού), Α3 (επιταχυνσιόµετρο σώµατος) και Ζ1 (µπάλα). Όλες αυτές οι συσκευές έχουν ανατεθεί αυτόµατα στο ελεγκτή 1, ο οποίος έχει τονιστεί µε κόκκινο και έχει µαρκαριστεί µε τελεία. Οι υπόλοιποι ελεγκτές δεν χρησιµοποιούνται στο συγκεκριµένο πείραµα. Είναι προφανές ότι το πρόγραµµα µπορεί συνολικά να διαχειριστεί µέχρι 5 χρήστες και 1 µπάλα µε µέγιστο αριθµό συσκευών 6 ανά ελεγκτή. Τώρα ο κάθε ελεγκτής µπορεί να επικοινωνήσει ανεξάρτητα µε το Σταθµό Βάσης µέσω ενός προκαθορισµένου καναλιού συχνότητας. Τα Κανάλια προ-ρυθµίζονται σε που αντιστοιχεί µε κάθε ελεγκτή, αλλά το πρόγραµµα έχει κρατήσει περισσότερα κανάλια (αριθµηµένα από 11 έως 26) σε περίπτωση που κάποιο από αυτά που έχουν προ-οριστεί δεν είναι διαθέσιµο (ETSI EN ). Αν για κάποιο λόγο (π.χ. παρεµβολή από άλλη συσκευή από κοντινή απόσταση) το σύστηµα εντοπίζει ότι ένα από τα κανάλια είναι κατειληµµένο, τότε εµφανίζει ένα µήνυµα προειδοποίησης και ο χρήστης πρέπει χειροκίνητα να αλλάξει σε άλλη µπάντα συχνότητας, ορίζοντας άλλον αριθµό καναλιού στο σχετικό κουτί (σχήµα 1.5) Τώρα, στο κάτω µέρος της οθόνης ο χρήστης µπορεί να δει τρεις ενεργές επιλογές, Σύνδεση-Εκκίνηση- Επαναρύθµιση Ελεγκτών και µια ανενεργή επιλογή, Stop. Βήµα 6: Πάτησε το κουµπί ΣΥΝ ΕΣΗ (σχήµα 1.5). Πριν εκτελέσει το βήµα 6, ο χρήστης πρέπει να γνωρίζει ότι κάθε συσκευή έχει ένα κουµπί. Πρέπει να πατάει αυτά τα κουµπιά πρώτα (αυτό αναφέρεται επίσης και στην κίτρινη ταµπέλα) και µετά να πατάει το κουµπί ΣΥΝ ΕΣΗ. Αυτό το κουµπί ρυθµίζει τον Ελεγκτή 1 ως Βασικό ελεγκτή του Σταθµού Βάσης. Μετά όλες οι ρυθµίσεις παραµέτρων θα σταλούν σε κάθε ελεγκτή. Στην αριστερή πλευρά της οθόνης υπάρχει επιλογή µε Τελεία. Οποιαδήποτε εντολή σταλεί µετά από αυτό το σηµείο, στέλνεται στον ελεγκτή που έχει µαρκαριστεί µε τελεία στα αριστερά του. Όταν η ακολουθία εφαρµοστεί, ο χρήστης πρέπει να περιµένει µέχρι να συνδεθούν οι συσκευές. Κάθε φορά που µια συσκευή συνδέεται επιτυχώς το χρώµα του Ονόµατος της Συσκευής αλλάζει και γίνεται από Μπλε Πράσινο στο επάνω µέρος της οθόνης. Περίπου 30 δευτερόλεπτα µετά, όλες οι συσκευές που δεν έχουν συνδεθεί ακόµα γίνονται Πορτοκαλί και βγαίνει στη οθόνη ένα µήνυµα που δείχνει την µη συνδεδεµένη συσκευή. Μετά από άλλα 30 δευτερόλεπτα (συνολικός εκτιµώµενος χρόνος 1 λεπτό από τη στιγµή που πατήθηκε το κουµπί Σύνδεση) η µη συνδεδεµένη συσκευή θα γίνει Κόκκινη. Μόλις εµφανιστεί στη οθόνη το προειδοποιητικό µήνυµα, ο χρήστης του λογισµικού πρέπει να εξετάσει τρεις πιθανές εξηγήσεις:

7 1. Η Συσκευή δεν µπορεί να συνδεθεί γιατί είναι µακριά (η σύνδεση είναι πολύ αδύναµη και το λαµβανόµενο σήµα είναι κάτω από το όριο ανίχνευσης) 2. Έχει χρησιµοποιηθεί ο µέγιστος αριθµός συσκευών. 3. Η Συσκευή έχει χαµηλή µπαταρία ή δεν έχει ανοιχτεί µε σωστό τρόπο. Σε αυτό το σηµείο ο χρήστης έχει δύο επιλογές: είτε να συνεχίσει µε το πείραµα χωρίς να χρησιµοποιήσει αυτές τις συσκευές, είτε να πατήσει το κουµπί Επανεκκίνηση Συσκευών και µετά να επιστρέψει στην παραµετροποίηση των συσκευών και να επιλέξει µια άλλη συσκευή. Όταν τουλάχιστον µια συσκευή είναι συνδεδεµένη ο χρήστης µπορεί να προχωρήσει στο τελευταίο βήµα: Βήµα 7: Πάτησε το κουµπί ΈΝΑΡΞΗ προκειµένου να ξεκινήσει η µεταφορά δεδοµένων Κάνοντας τα πειράµατα και συλλέγοντας δεδοµένα Μετά τη 2 η φάση της χρησιµοποίησης του συστήµατος χρήστη που αναφέρεται στην προετοιµασία του προγράµµατος για να τρέξει συγκεκριµένα πειράµατα, ο χρήστης µπορεί να περάσει στην φάση των πραγµατικών πειραµάτων και µπορεί να τα τρέξει µέσω των συσκευών hardware και να συλλέξει όλα τα σχετιζόµενα δεδοµένα που εκπέµπονται από τους σένσορες. Έτσι, αφού ο χρήστης πατήσει το κουµπί Έναρξη θα προωθηθεί στην παρακάτω Οθόνη (σχήµα 1.6): Σχήµα 1.6: Η κεντρική οθόνη συστήµατος χρήστη για την εφαρµογή της διαδικασίας καταγραφής δεδοµένων

8 Από το µενού αυτής της φόρµας µπορείτε να δείτε όλους τους επιλεγµένους χρήστες και µέσα στους χρήστες µπορείτε να δείτε τις συνδεδεµένες συσκευές. Επιλέγοντας συσκευή µπορείτε να δείτε τα δεδοµένα που εκπέµπει στο Σταθµό Βάσης και µέσα στο λογισµικό. (δεν βγάζει πολύ νόηµα αυτό) Κάθε φορά που ένας χρήστης επιλέγεται, τα Μεγάλα Πράσινα Νούµερα αντιπροσωπεύουν τις τιµές των δεδοµένων για τα στατιστικά στοιχεία των ζωτικών λειτουργιών (χτύπος καρδιάς, ρυθµός αναπνοής και θερµοκρασία). Αυτά τα δεδοµένα συλλέγονται από τους σένσορες σώµατος που είναι κολληµένοι σε αυτόν το Χρήστη. Όλα τα στατικά στοιχεία των ζωτικών λειτουργιών µπορούν να εντοπιστούν ταυτόχρονα µε τις τιµές των µικρών κουτιών κάτω από το γράφηµα µε τον τίτλο εδοµένα Σώµατος Χρήστη. Τώρα ο χρήστης του λογισµικού µπορεί να προχωρήσει στο επόµενο βήµα και να αρχίσει να συλλέγει δεδοµένα. Βήµα 1: Επέλεξε πρώτα από το µενού Ρυθµός Ανανέωσης. Σε αυτό το µενού η τιµή 250 αντιπροσωπεύει το ¼ του δευτερολέπτου οπότε η τιµή 1000 είναι 1 δευτερόλεπτο. Η χρήση του ρυθµού ανανέωσης καθορίζει πόσο γρήγορα το γράφηµα θα συλλέξει και θα αναπαραστήσει τα καταγεγραµµένα δεδοµένα. Πρέπει να σηµειωθεί ότι αυτός ο αριθµός δεν δείχνει την ταχύτητα µε την οποία τα δεδοµένα αναµεταδίδονται. Επιπρόσθετα, ο χρήστης του λογισµικού πρέπει να έχει υπόψη του ότι κάθε συσκευή στέλνει 50 τιµές ανά δευτερόλεπτο (πολλαπλασιασµένο επί 3 φορές εάν αναφερόµαστε σε δεδοµένα επιτάχυνσης άξονα χ, ψ, ζ). Συνεπώς υπολογίζοντας τη δύναµη του υπολογιστή που χρησιµοποιεί ο χρήστης και τον αριθµό των συσκευών που συµµετέχουν στο πείραµα, καταλαβαίνουµε ότι η ταχύτητα συλλογής δεδοµένων ποικίλει ανάλογα µε τα προαναφερθέντα στοιχεία. Βήµα 2: Όταν ρυθµιστεί ο ρυθµός ανανέωσης, πιέστε Έναρξη. Σε αυτό το σηµείο ο χρήστης θα προσέξει ότι ο χρόνος περνάει αλλά κανένα δεδοµένο δεν εµφανίζεται στην οθόνη. Βήµα 3: Επέλεξε ένα χρήστη, µετά επέλεξε τη συγκεκριµένη συσκευή που θέλεις να παρακολουθήσεις και µετά επέλεξε τα κουτιά για τικάρισµα των αξόνων χ, ψ, ζ για κάθε συγκεκριµένη συσκευή (αν θέλεις να δεις τα εξαρτήµατα στην επιτάχυνση που µετράς). Μόλις ολοκληρωθεί το βήµα 3, θα ξεκινήσει η ροή των δεδοµένων. Αν ο χρήστης λογισµικού επιλέξει το κουµπί ΕΠΙΛΟΓΗ ΟΛΩΝ, όλες οι συσκευές του χρήστη θα φανούν στο Γράφηµα. Είναι σηµαντικό, επίσης, να σηµειωθεί ότι ανεξάρτητα από το ποιες συσκευές έχουν επιλεχθεί, όλα τα δεδοµένα που εισέρχονται θα εγγραφούν σε φάκελο LOG. Συνεπώς, κανένα δεδοµένο δεν χάνεται, ακόµα και αν δεν προβάλλεται σωστά στην οθόνη εξαιτίας του µεγάλου αριθµού των συσκευών.

9 1.1.4 Ολοκληρώνοντας ένα πείραµα και αποθηκεύοντας τα καταγεγραµµένα δεδοµένα Μόλις ο χρήστης λογισµικού έχει κάνει το πείραµά του και έχει συλλέξει τα απαραίτητα δεδοµένα τότε µπορεί ανα πάσα στιγµή να σταµατήσει τη διαδικασία του πειράµατος. Βήµα 1: Πάτα το κουµπί Προηγούµενο στην οθόνη καταγραφής δεδοµένων (σχήµα 1.8) Το πρόγραµµα θα καθοδηγήσει το χρήστη πίσω στην προηγούµενη οθόνη που φαίνεται στο σχήµα 1.7 Σε αυτό το σηµείο ο χρήστης λογισµικού θα παρατηρήσει ότι το κουµπί Έναρξη είναι ανενεργό και το κουµπί Τερµατισµός είναι τώρα ενεργό. Βήµα 2: Πάτα το κουµπί Τερµατισµός. Αυτόµατα όλες οι συνδεδεµένες συσκευές θα αρχίσουν να αναβοσβήνουν γρήγορα πάλι και µετά από 30 µε 35 δευτερόλεπτα θα σταµατήσουν και το πείραµα θα τελειώσει. Την ίδια στιγµή θα σου ζητηθεί να επιλέξεις ένα όνοµα για το φάκελο log. Από αυτήν την οθόνη ο χρήστης έχει τρεις επιλογές: 1. Να ξεκινήσει άλλο πείραµα χρησιµοποιώντας τις ίδιες παραµέτρους πατώντας πάλι το κουµπί Σύνδεση 2. Να ξεκινήσει από την αρχή ρυθµίζοντας ένα άλλο πείραµα 3. Να πάει απ ευθείας στο κοµµάτι του λογισµικού χειρισµός δεδοµένων Η 3 η επιλογή εξετάζεται περαιτέρω στην επόµενη ενότητα:

10 1.1.5 ιαχείριση των Αποθηκευµένων εδοµένων Η τελευταία οµάδα διαδικασιών που µπορεί ο χρήστης να εφαρµόσει σε αυτό το λογισµικό είναι η διαχείριση των αποθηκευµένων δεδοµένων. Όπως έχει εξηγηθεί αναλυτικά σε προηγούµενη ενότητα, για κάθε πείραµα που έχει γίνει, έχει δηµιουργηθεί ένας φάκελος log (σχήµα 1.7) µε το όνοµα και την ηµεροµηνία-ώρα του συστήµατος. Το µέγεθός του θα ποικίλει ανάλογα µε το πόσες συσκευές χρησιµοποιήθηκαν και για πόσο. Σχήµα 1.7: Παράδειγµα φακέλου log που έχει δηµιουργηθεί από το σύστηµα χρήστη του InLOT

11 Βήµα 1: Από το κεντρικό µενού (σχήµα 1.1) επιλέγεις το κουµπί Επεξεργασία εδοµένων. Θα εµφανιστεί η ακόλουθη οθόνη: Σχήµα 1.8: Φορτώνοντας ένα πείραµα που έχει εκτελεστεί Σχήµα 1.9: Επιλέγοντας ένα υπαρκτό πείραµα από τη βάση δεδοµένων του λογισµικού

12 Ο χρήστης µπορεί να πατήσει το κουµπί Επιλογή Φακέλου (σχήµα 1.8), ώστε να επιλέξει τον απαραίτητο φάκελο. Τότε θα εµφανιστεί στην οθόνη το παράθυρο που φαίνεται στο σχήµα Ο χρήστης µπορεί τότε να µπει στο φάκελο του προγράµµατος και να επιλέξει έναν από τους σωσµένους φακέλους log που θέλει να φορτώσει προκειµένου να τον ερευνήσει περαιτέρω. Όταν ολοκληρωθεί η διαδικασία ο χρήστης πρέπει να πατήσει το κουµπί Φόρτωση Αρχείου (σχήµα 1.8) και όλα τα δεδοµένα που σχετίζονται µε το συγκεκριµένο πείραµα που έχει αποθηκευτεί στο συγκεκριµένο φάκελο θα εµφανιστούν στην οθόνη (σχήµα 1.8) Σχήµα 1.10: Ερευνώντας ένα σωσµένο φάκελο δεδοµένων Αυτή η διαδικασία µπορεί να επαναληφθεί πατώντας πάλι το κουµπί Επιλογή Φακέλου ώστε να επιλέξει και να φορτώσει άλλο πείραµα (σχήµα 1.10). Σηµαντική ειδοποίηση: εν πρέπει να πατήσετε κανένα κουµπί µέχρι να γεµίσει η µπάρα προόδου στο κάτω µέρος της οθόνης του σχήµατος 1.8. Μπορεί να πάρει µέχρι 5 λεπτά να φορτώσει, ανάλογα µε τις ικανότητες του υπολογιστή και τον αριθµό των εγκατεστηµένων συσκευών. Όταν ο φάκελος έχει φορτωθεί, όλες οι συσκευές που χρησιµοποιήθηκαν στο πείραµα φαίνονται σε µια λίστα. Αν µια συσκευή επιλεγεί, ο χρήστης θα δει τα καταγεγραµµένα δεδοµένα από την αρχή του πειράµατος µέχρι το τέλος: Πρέπει να σηµειωθεί ότι όλες οι συσκευές που τελειώνει το όνοµά τους σε Β (σχέδιο 1.9) είναι συσκευές που έχουν δεδοµένα σώµατος (τα στατιστικά στοιχεία ζωτικών ενδείξεων του χρήστη). Αν είναι επιλεγµένα, φαίνονται στο κάτω µέρος της οθόνης. Ένα άλλο σηµαντικό ζήτηµα είναι ότι ο χρήστης πρέπει να προσέξει ότι τη στιγµή που ένας φάκελος επιλέγεται για επεξεργασία δηµιουργείται ένα αρχείο excel, µεταφέροντας τα δεδοµένα σε µορφή excel. Έτσι στην πραγµατικότητα δύο φάκελοι

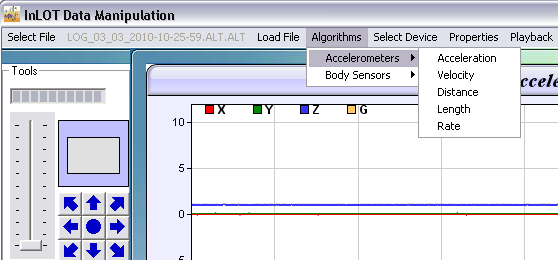

13 µε το ίδιο όνοµα υπάρχουν στο σύστηµα. Παρόλ αυτά θα είναι µε διαφορετική µορφή για διαφορετικό τύπο επεξεργασίας. Η επεξεργασία των φακέλων log µπορεί να γίνει µε τους ακόλουθους τρόπους: 1. Μπορούµε να ζουµάρουµε και να ξεζουµάρουµε από τα γραφήµατα. 2. Μπορούµε να εφαρµόσουµε µεθόδους στα δεδοµένα που έχουµε. Σχήµα 1.11: Χρησιµοποιώντας αλγόριθµους προκειµένου να υπολογίσουµε τις διαφορετικές φυσικές παραµέτρους των πειραµάτων 1. Επέλεξε περιοχές χρόνου στα γραφήµατα προκειµένου να πειραµατιστείς µε τα δεδοµένα και να χρησιµοποιήσεις αλγόριθµους (σχήµα 1.11) ώστε να υπολογίσεις διαφορετικές φυσικές παραµέτρους που χαρακτηρίζουν το συγκεκριµένο πείραµα (π.χ. να βρεις την απόσταση που ο χρήστης έτρεξε κατά τη διάρκεια του πειράµατος) 2. Φιλικές µορφές Εκτύπωση Οθόνης προκειµένου να πάρεις γραφήµατα και να τα βάλεις σε ένα αρχείο PowerPoint. Αυτό το τµήµα ολοκληρώνει την παρουσίαση του λογισµικού InLOT. Όπως έχει δηλωθεί από την αρχή, το σύστηµα χρήστη InLOT είναι ένα εργαλείο φιλικό στο χρήστη που καθοδηγεί τον τελικό χρήστη στην κατάλληλη συλλογή και επεξεργασία των δεδοµένων από τους σένσορες. Οι βασικές του λειτουργίες είναι απλές και έχει υποβληθεί σε εκτενή διαδικασία αξιολόγησης από τελικούς χρήστες. Αυτή η αξιολόγηση γίνεται ακόµα και το σύστηµα χρήστη ενηµερώνεται σε τακτική βάση (συχνότερα στο παρελθόν και σπανιότερα τώρα πια). Η τελική έκδοση του συστήµατος χρήστη InLOT θα κυκλοφορήσει στο τέλος του Μ15, όπου οι δραστηριότητες αξιολόγησης του έργου θα έχουν ολοκληρωθεί επιτυχηµένα και αξιολογηθεί.
