ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ

Transcript

1 ΤΕΙ Ηρακλείου Τμήμα Λογιστικής Πληροφορική I 5 η Εργαστηριακή άσκηση (WORD) ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 1

2 ΔΗΜΙΟΥΡΓΙΑ ΣΧΗΜΑΤΩΝ Για τη δημιουργία σχημάτων στο WORD χρησιμοποιείται η γραμμή εργαλείων της σχεδίασης. Τα βήματα που μπορεί να ακολουθήσετε για να εμφανίσετε τη γραμμή εργαλείων της σχεδίασης είναι τα εξής: 1) Προβολή Γραμμές εργαλείων Σχεδίαση ή 2) Επιλογές γραμμής εργαλείων Προσθαφαίρεση κουμπιών Βασική Σχεδίαση ή 3) Με δεξί κλικ πάνω στο πλαίσιο εργασίας του εγγράφου εμφανίζονται οι επιλογές προσαρμογής των βασικών εργαλείων επεξεργασίας και μορφοποίησης ενός εγγράφου 4) Κάνετε κλικ στο εικονίδιο Η γραμμή εργαλείων σχεδίασης εμφανίζεται στο κάτω τμήμα του πλαισίου εργασίας ενός εγγράφου του WORD και περιλαμβάνει τα εξής εικονίδια: ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 2

3 Σχεδίαση Υπάρχουν τέσσερα βασικά εργαλεία όσο αναφορά τη σχεδίαση για δημιουργία γραμμών, βελών, ορθογωνίων και τετραγώνων, ελλείψεων και κύκλων. Τα βήματα που μπορεί να ακολουθήσετε για να δημιουργήσετε ένα κανονικό σχήμα είναι τα εξής: 1) Επιλέγετε όποιο εργαλείο (εικονίδιο) επιθυμείτε (γραμμή, βέλος, ορθογώνιο, έλλειψη) και παρατηρείτε ότι ο δείκτης του ποντικιού σας παίρνει το σχήμα σταυρού 2) Πατήστε το αριστερό πλήκτρο του ποντικιού σας και σύρετέ το για να δημιουργήσετε το σχήμα Αυτόματα Σχήματα Τα βήματα που μπορεί να ακολουθήσετε για να εισάγετε αυτόματα σχήματα σε ένα έγγραφο του WORD είναι τα εξής: 1) Εισαγωγή Εικόνα Αυτόματα Σχήματα ή 2) Κάνετε κλικ από το μενού Αυτόματα Σχήματα Οι επιλογές όσο αναφορά τα Αυτόματα Σχήματα είναι οι εξής ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 3

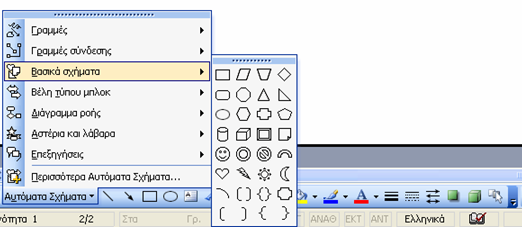

4 1) Αυτόματα Σχήματα Γραμμές 2) Αυτόματα Σχήματα Γραμμές σύνδεσης 3) Αυτόματα Σχήματα Βασικά Σχήματα ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 4

5 4) Αυτόματα Σχήματα Βέλη τύπου μπλοκ 5) Αυτόματα Σχήματα Διάγραμμα ροής 6) Αυτόματα Σχήματα Αστέρια και λάβαρα ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 5

6 Πλαίσιο κειμένου Τα βήματα που μπορεί να ακολουθήσετε για να δημιουργήσετε ένα πεδίο κειμένου είναι τα εξής: 1) Εισαγωγή Πλαίσιο κειμένου ή Κάνετε κλικ στο εικονίδιο από τη γραμμή εργαλείων σχεδίασης 2) Παρατηρείτε ότι ο δείκτης του ποντικιού σας παίρνει το σχήμα σταυρού 3) Πατήστε το αριστερό πλήκτρο του ποντικιού σας και σύρετέ το για να δημιουργήσετε το αυτόματο σχήμα 4) Προσαρμόζετε το πλαίσιο στο μέγεθος που επιθυμείτε 5) Μπορείτε να εισάγετε ένα σχήμα, μια εικόνα ή να γράψετε κείμενο μέσα στο πλαίσιο ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 6

7 Εισαγωγή WordArt Τα βήματα που μπορεί να ακολουθήσετε για να επεξεργαστείτε καλλιτεχνικά το κείμενο είναι τα εξής: 1) Εισαγωγή Εικόνα WordArt ή Κάνετε κλικ στο εικονίδιο από τη γραμμή εργαλείων σχεδίασης 2) Συλλογή WordArt Επιλογή WordArt Επεξεργασία κειμένου WordArt 3) Επιλέξετε τη γραμματοσειρά, το μέγεθος της γραμματοσειράς 4) Μπορείτε να τροποποιήσετε το εφέ και να θέσετε νέες επιλογές από τη γραμμή εργαλείων κάνοντας απλό κλικ πάνω στο εφέ Δημιουργία διαγράμματος εξής: Τα βήματα που μπορεί να ακολουθήσετε για να δημιουργήσετε ένα διάγραμμα είναι τα 1) Εισαγωγή Διάγραμμα ή Κάνετε κλικ στο εικονίδιο από τη γραμμή εργαλείων σχεδίασης 2) Εμφανίζεται το παράθυρο Συλλογή διαγραμμάτων 3) Επιλέγετε τον τύπο διαγράμματος που επιθυμείτε να εισάγετε στο έγγραφο ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 7

8 4) Πατήστε το αριστερό πλήκτρο του ποντικιού σας 5) Εμφανίζεται η γραμμή εργαλείων σχεδίασης για κάθε διάγραμμα ξεχωριστά 6) Μπορείτε να επεξεργαστείτε, να εισάγετε τις επιλογές σας όσο αναφορά την εισαγωγή σχήματος, τη διάταξη, το στυλ, να τροποποιήσετε τις επιλογές σας και να το μορφοποιήσετε το διάγραμμα στην τελική του μορφή Οι επιλογές όσο αναφορά τους τύπους διαγραμμάτων είναι οι εξής: Συλλογή διαγραμμάτων Οργανόγραμμα Συλλογή διαγραμμάτων Διάγραμμα κύκλου Συλλογή διαγραμμάτων Διάγραμμα ακτίνας Συλλογή διαγραμμάτων Διάγραμμα πυραμίδας Συλλογή διαγραμμάτων Διάγραμμα Βεν Συλλογή διαγραμμάτων Διάγραμμα στόχου ΔΗΜΙΟΥΡΓΙΑ ΕΙΚΟΝΩΝ Τα βήματα που μπορεί να ακολουθήσετε για να δημιουργήσετε μια εικόνα είναι τα εξής: 1) Εισαγωγή Εικόνα ή Κάνετε κλικ στα εικονίδια από τη γραμμή εργαλείων σχεδίασης 2) Οι επιλογές όσο αναφορά τη δημιουργία εικόνων είναι οι εξής: ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 8

9 ή Από το εικονίδιο μπορείτε να εισάγετε εικόνες που έχετε αποθηκεύσει σε αρχείο ενός φακέλου που έχει αποθηκευτεί στον σκληρό δίσκο ή στα έγγραφά σας ή Από το εικονίδιο έχετε τη δυνατότητα περισσότερων επιλογών Όπως παρατηρείτε εμφανίζεται ένα παράθυρο στο δεξιό τμήμα του πλαισίου εργασίας όπου υπάρχουν έτοιμες εικόνες Clip art κάνοντας διπλό κλικ πάνω στο σχήμα που επιθυμείτε. 3) Πατήστε αριστερό πλήκτρο ποντικιού πάνω στην εικόνα, επιλέξετε για να εισάγετε την εικόνα Οργάνωση εικόνων clip Μπορείτε να επιλέξετε εικόνες από την οργάνωση Clip της Microsoft που υπάρχουν έτοιμες ή από το διαδίκτυο ή από τα προσωπικά σας αρχεία που έχετε στο σκληρό δίσκο μέσω της αναζήτησης ή χρησιμοποιείτε τον οδηγό βοήθειας 1) Οργάνωση εικόνων Συλλογές του Office Αθλήματα Επιλογή εικόνας 2) Πατήστε δεξί πλήκτρο ποντικιού πάνω στην εικόνα, επιλέξετε αντιγραφή και έπειτα επικόλληση για να εισάγετε την εικόνα Μορφοποίηση εικόνας ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 9

10 Τα βήματα που μπορεί να ακολουθήσετε για να μορφοποιήσετε μια εικόνα είναι τα εξής: 1) Μορφή Εικόνα ή Κάνετε διπλό αριστερό κλικ πάνω στην εικόνα που θέλετε να επεξεργαστείτε 2) Μπορείτε να μορφοποιήσετε την εικόνα με τις ακόλουθες επιλογές: Μορφοποίηση εικόνας Χρώματα και Γραμμές Μορφοποίηση εικόνας Μέγεθος Μορφοποίηση εικόνας Διάταξη Μορφοποίηση εικόνας Εικόνα Δηλαδή μπορείτε να εισάγετε χρώματα και γραμμές, να αλλάξετε το μέγεθος και τη διάταξη της εικόνας και τέλος να ρυθμίσετε τα χαρακτηριστικά της 3) Για να δημιουργήσετε Υδατογράφημα υπό τη μορφή εικόνας πρέπει να ακολουθήσετε τα εξής βήματα: i) Μορφή Φόντο Έντυπο Υδατογράφημα Υδατογράφημα εικόνας ii) Επιλέξετε την εικόνα και από το πλαίσιο Κλίμακα διαλέξτε μεγέθυνση ή σμίκρυνση iii) Πατήστε το εικονίδιο ΟΚ για να οριστικοποιήσετε την επιλογή σας Ενώ για να δημιουργήσετε Υδατογράφημα υπό τη μορφή κειμένου πρέπει να ακολουθήσετε τα εξής βήματα: ι) Μορφή Φόντο Έντυπο Υδατογράφημα Υδατογράφημα κειμένου ιι) Στο πλαίσιο Κείμενο γράψετε το κείμενο του και ορίστε τη γραμματοσειρά, το μέγεθος, το χρώμα και τον προσανατολισμό του κειμένου Διαγώνια ή Οριζόντια ή αν θα εμφανίζεται Ημιδιαφανές ιιι) Πατήστε το εικονίδιο ΟΚ για να οριστικοποιήσετε την επιλογή σας Επιπλέον μπορείτε να μορφοποιήσετε την εικόνα όσο αναφορά τα χρώματα, το μέγεθος της γραμματοσειράς, το περίγραμμα ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 10

11 1) Με την εντολή Μορφή Καμβάς σχεδίασης ή από τη γραμμή εργαλείων σχεδίασης μπορείτε να επιλέξετε τα εικονίδια Οπότε εμφανίζονται οι αντίστοιχες επιλογές Δημιουργία γραφήματος 1) Μπορείτε να εισάγετε ένα γράφημα με την εντολή Εισαγωγή Εικόνα Γράφημα ΔΗΜΙΟΥΡΓΙΑ ΕΞΙΣΩΣΕΩΝ Για τη δημιουργία μαθηματικών εξισώσεων ή τύπων στο WORD χρησιμοποιείται το εργαλείο Equation Editor. Τα βήματα που μπορεί να ακολουθήσετε είναι τα εξής: 1) Εισαγωγή Αντικείμενο Microsoft Equation Editor 3.0 2) Κάντε απλό κλικ ΟΚ 3) Εμφανίζεται η γραμμή εργαλείων του Equation Editor Ο Equation Editor δίνει τη δυνατότητα να επιλέξετε τα απαραίτητα μαθηματικά σύμβολα (όπως κλάσματα, ακέραιοι αριθμοί, αθροίσματα, τελεστές, δείκτες, εκθέτες, τετραγωνικές ρίζες, ολοκληρώματα, πίνακες) για τη δημιουργία των κατάλληλων μαθηματικών εξισώσεων ή τύπων από τη βασική γραμμή εργαλείων. Ο Equation Editor ρυθμίζει αυτόματα τη μορφοποίηση των αριθμών ή των γραμμάτων ή των συμβόλων με βάση τις προεπιλεγμένες ρυθμίσεις που υπάρχουν όσο αναφορά τη γραμματοσειρά, το μέγεθός της, και τα διαστήματα. Εναλλακτικός τρόπος επιλογής εντολών για τη δημιουργία εξισώσεων Τα βήματα που μπορεί να ακολουθήσετε είναι τα εξής: 1) Από το μενού Εργαλεία Προσαρμογή Εντολές Κατηγορίες (εισαγωγή) Εντολές Επεξεργασία εξισώσεων ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 11

12 2) Με αριστερό κλικ του ποντικιού μεταφέρεται το εικονίδιο Επεξεργασία Εξισώσεων στη βασική γραμμή Εργαλείων 3) Με απλό αριστερό κλικ εμφανίζεται η γραμμή εργαλείων του Equation Editor Δραστηριότητα 1 η 1. Ανοίξτε ένα κενό έγγραφο. 2. Εισάγετε μια εικόνα της αρεσκείας σας από λίστα συλλογών του Office. 3. Αλλάξτε την αναδίπλωση της εικόνας σε Τετράγωνη. 4. Εισάγεται κείμενο στην ίδια γραμμή που είναι και η εικόνα σας χρησιμοποιώντας αντιγραφή επικόλληση. 5. Αλλάξτε την τοποθέτηση της εικόνας ώστε να μεταφερθεί στην μέση αριστερά 6. Διαγράψτε το κείμενο και κρατήστε την εικόνα 7. Αλλάξτε το μέγεθος της εικόνας στο 120%. 8. Μεταφέρετε την εικόνα στο αριστερό μέρος της σελίδας σας. 9. Χρησιμοποιώντας περιστροφή κατά 90 μοίρες κάντε την εικόνα να φαίνεται οριζόντια 10. Εισάγετε ένα αντικείμενο WordArt της δικής σας προτίμησης. Μορφοποιήστε το όπως θέλετε. 11. Αλλάξτε την αναδίπλωση του WordArt σε τετράγωνη και τοποθετείστε στα δεξιά της εικόνας. 12. Αλλάξτε τον προσανατολισμό του χαρτιού σε οριζόντιο. 13. Αλλάξτε το χρώμα της εικόνας σε υδατογράφημα. 14. Αλλάξτε το χρώμα του WordArt σε εφέ γεμίσματος διαθάθμιση με ένα χρώμα παλ μπλε, προς το άσπρο ανοικτό και στυλ σκίασης οριζόντιο. 15. Αποθηκεύεστε το έγγραφό σας. ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 12

13 Δραστηριότητα 2 η Δημιουργείστε ένα οργανόγραμμα με τις μορφές του ηλεκτρονικού εμπορίου οι οποίες είναι οι εξής Β2Β, B2C,G2B, G2C, Διεπειχειρηματικό, μη επιχειρηματικό ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 13

14 Δραστηριότητα 3 η 1. Εισάγεται μία επιπλέον εικόνα 2. Ενεργοποιήστε το κουμπί περικοπής και αφήστε το κεντρικό μέρος της εικόνας 3. Αυξήστε το μέγεθος 4. Φωτεινότητα της οθόνης Δραστηριότητα 4η Να γραφτούν οι παρακάτω μαθηματικές εξισώσεις σε ένα έγγραφο του WORD 1) 2) 3) 4) ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 14
