1 Τεχνητή Νοημοσύνη ΙΙ Ενότητα 2: Αντίληψη Μουστάκας Κωνσταντίνος Πολυτεχνική Σχολή Τμήμα Ηλεκτρολόγων Μηχανικών και Τεχνολογίας Υπολογιστών

2 Σκοποί ενότητας Αντίληψη 2

3 Περιεχόμενα ενότητας Αντίληψη 3

4 Αντίληψη 4

5 Εισαγωγή 5

6 Παθητική ενεργητική αίσθηση 6

7 Τρόποι οπτικής αντίληψης 7

8 Χαρακτηριστικά 8

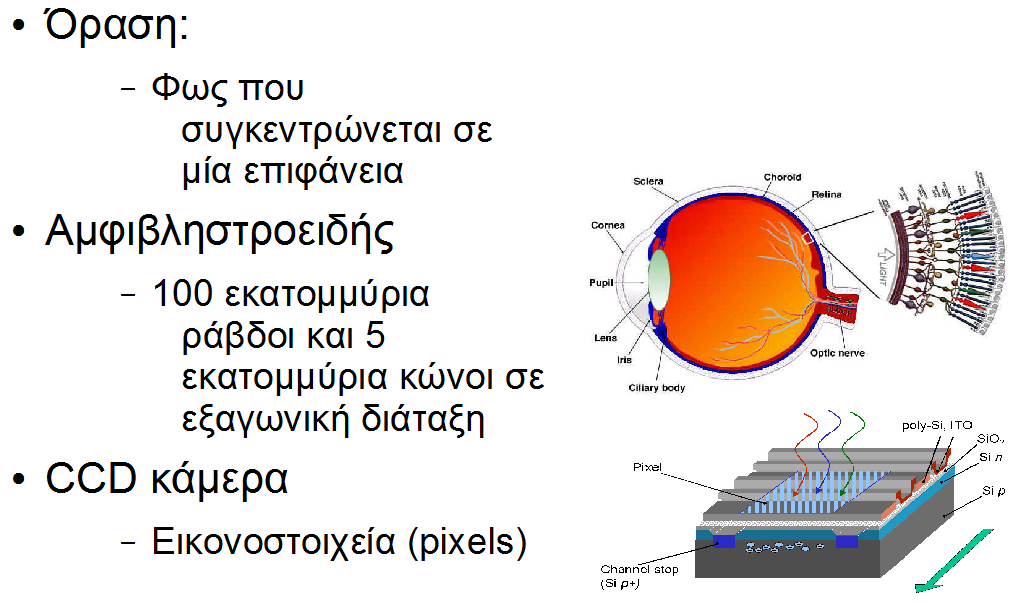

9 Μοντέλο 9

10 3D 2D

11 2D 3D

12 Σχηματισμός εικόνας 2

13 Χρώμα 3

14 Χρώμα 4

15 5

16 Δημιουργία εικόνας Αντικείμενο Φιλμ Άσκηση: Σχεδιασμός εικόνας Ιδέα : Τοποθετούμε ένα φίλμ μπροστά από ένα αντικείμενο Τι αποτέλεσμα παίρνουμε; 6

17 Κάμερα σημειακής οπής Αντικείμενο Εμπόδιο Φιλμ Ιδέα 2: Παρεμβολή εμποδίου για την παρεμπόδιση των περισσότερων ακτίνων Μειώνει τη θολούρα Το άνοιγμα λέγεται διάφραγμα 7

18 f Κάμερα σημειακής οπής c f = απόσταση εστίασης c = κέντρο προβολής 8

19 Φακοί και εστίαση Αντικείμενο Φακός Φιλμ θολούρα Ένας φακός εστιάζει το φως πάνω στο φίλμ Υπάρχει μία συγκεκριμένη απόσταση για την οποία τα αντικείμενα απεικονίζονται καθαρά Τα υπόλοιπα σημεία προβάλλονται σε ένα κύκλο στην εικόνα Αλλάζοντας το σχήμα του φακού αλλάζει η απόσταση 9

20 Φακοί και εστίαση 2

21 Βάθος πεδίου f / 5.6 f / 32 Αλλάζοντας το μέγεθος διαφράγματός ή την απόσταση εστίασης επηρεάζεται το βάθους πεδίου 22

22 Οπτικό πεδίο 23

23 Μηχανή μείωσης διαστάσεων (3D σε 2D) 3D κόσμος 2D εικόνα Point Σημείο of παρατήρησης observation 24

24 Η προβολή δεν είναι απλή υπόθεση 25

25 Η προβολή δεν είναι απλή υπόθεση 26

26 Τι χάσαμε? Μέγεθος Προβολική Γεωμετρία Ύψος? Εγγύτητα? 27

27 Το απόλυτο μέγεθος δε διατηρείται C A B 28

28 Τι χάσαμε? Μέγεθος Γωνίες Προβολική Γεωμετρία Παράλληλες? Κάθετες? 29

29 Προβολική Γεωμετρία Τι διατηρείται? Οι ευθείες παραμένουν ευθείες 3

30 Vanishing points/lines Οι παράλληλες ευθείες στον κόσμο τέμνονται σε ένα vanishing point 3

31 Vanishing points/lines Vanishing Line Vanishing Point o Vanishing Point o 32

32 Vanishing points/lines Vanishing line Κατακόρυφο vanishing point (στο άπειρο) Vanishing point Vanishing point 33

33 Vanishing points/lines 34

34 Vanishing points/lines 35

35 Προβολή 36

36 Φίλτρα εικόνων (2D ψηφιακά φίλτρα) Φίλτρο εικόνας: υπολογισμός μίας συνάρτησης στη «γειτονιά» κάθε σημείου/εικονοστοιχείου Πολύ σημαντική διεργασία! Βελτιστοποίηση εικόνας Αποθορυβοποίηση, αύξηση αντίθεσης, κλπ. Εξαγωγή πληροφορίας από εικόνες Υφή, ακμές, χαρακτηριστικά σημεία, κλπ. Ανίχνευση προτύπων Εύρεση μοτίβων 37

37 Παράδειγμα φίλτρου g[, ] 38

38 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] h[ m, n] g[ k, l] k, l f [ m k, n l] 39

39 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] h[ m, n] g[ k, l] k, l f [ m k, n l] 4

40 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] h[ m, n] g[ k, l] k, l f [ m k, n l] 4

41 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] h[ m, n] g[ k, l] k, l f [ m k, n l] 42

42 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] h[ m, n] g[ k, l] k, l f [ m k, n l] 43

43 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] ? 9 h[ m, n] g[ k, l] k, l f [ m k, n l] 44

44 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] ? h[ m, n] g[ k, l] k, l f [ m k, n l] 45

45 Φίλτρα εικόνων g[, ] f [.,.] h[.,.] h[ m, n] g[ k, l] k, l f [ m k, n l] 46

46 Φίλτρα εικόνων Τι κάνει; Αντικαθιστά την τιμή κάθε εικονοστοιχείου με το μέσο όρο των γειτόνων του g[, ] Επιτυγχάνει λείανση (αφαιρεί αιχμές) 47

47 Φίλτρο εξομάλυνσης 48

48 Παραδείγματα 49

49 Γραμμικά φίλτρα? Αρχική 5

50 Γραμμικά φίλτρα Αρχική Φιλτραρισμένη (καμία αλλαγή) 5

51 Γραμμικά φίλτρα? Αρχική 52

52 Γραμμικά φίλτρα Αρχική Μετατόπιση κατά εικονοστοιχείο 53

53 Γραμμικά φίλτρα 2 -? Αρχική Σημείωση: Το άθροισμα των συντελεστών είναι! 54

54 Γραμμικά φίλτρα 2 - Αρχική Φίλτρο ενίσχυσης αντίθεσης - Ενισχύει τις διαφορές εντός του παραθύρου 55

55 Ενίσχυση αντίθεσης (sharpening) Πριν Μετά 56

56 Άλλα φίλτρα 2 Sobel Κάθετες ακμές (απόλυτη τιμή) 57

57 Άλλα φίλτρα Sobel - Οριζόντιες ακμές (απόλυτη τιμή) 58

58 Ιδιότητες γραμμικών φίλτρων Γραμμικότητα: filter(f + f 2 ) = filter(f ) + filter(f 2 ) Μετατόπιση: ίδια συμπεριφορά ανεξάρτητα της θέσης του εικονοστοιχείου filter(shift(f)) = shift(filter(f)) Κάθε γραμμικός αμετάβλητος ως προς τη μετατόπιση τελεστής μπορεί να αναπαρασταθεί μέσω συνέλιξης 59

59 Ιδιότητες Αντιμεταθετικότητα: a * b = b * a Θεωρητικά καμία διαφορά μεταξύ φίλτρου και σήματος Προσεταιρισμός: a * (b * c) = (a * b) * c Πολλές φορές εφαρμόζονται πολλά φίλτρα το ένα μετά το άλλο: (((a * b ) * b 2 ) * b 3 ) Αυτό ισοδυναμεί με την εφαρμογή ενός φίλτρου: a * (b * b 2 * b 3 ) Επιμερισμός: a * (b + c) = (a * b) + (a * c) Κλιμάκωση: ka * b = a * kb = k (a * b) Ουδέτερο στοιχείο: e = [,,,, ], a * e = a 6

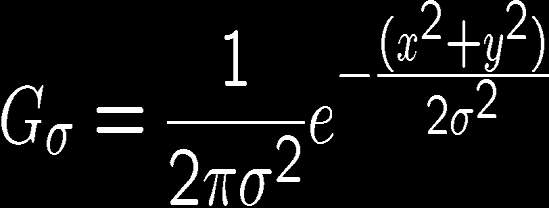

60 Σημαντικό φίλτρο: Gaussian Στάθμιση συνεισφοράς γειτονιάς ανάλογα με την απόσταση x 5, = 6

61 Εξομάλυνση με Gaussian 62

62 Εξομάλυνση με τετραγωνικό φίλτρο 63

63 Gaussian φίλτρα Αφαίρεση υψίσυχνων συνιστωσών από την εικόνα (βαθυπερατό φίλτρο) Οι εικόνες γίνονται πιο λείες Η συνέλιξη με τον εαυτό του είναι πάλι φίλτρο Gaussian Μπορεί να γίνει εξομάλυνση με φίλτρο μικρού εύρους επανειλημμένα, και το αποτέλεσμα ισοδυναμεί με φίλτρο μεγαλύτερου εύρους Εφαρμογή συνέλιξης με φιλτρο Gaussian πλάτους σ δύο φορές έχει το ίδιο αποτέλεσμα με εφαρμογή συνέλιξης μία φορά με φίλτρο πλάτους σ 2 Διαχωρίσιμο φίλτρο Ανάγεται σε γινόμενο δύο μονοδιάστατων Gaussian φίλτρων 64

64 Διαχωρισιμότητα Το 2D φίλτρο μπορεί να εκφραστεί ως γινόμενο δύο συναρτήσεων ως προς x και y αντίστοιχα Στην περίπτωση αυτή οι δύο συναρτήσεις είναι ίδιες και D 65

65 Παράδειγμα διαχωρισιμότητας 2D συνέλιξη (κεντρική τιμή) Το φίλτρο γίνεται γινόμενο δύο D φίλτρων: Συνέλιξη κατά γραμμές: * = Συνέλιξη κατά στήλες: * = 66

66 Πρακτικά ζητήματα Πόσο ευρύ πρέπει να είναι το φίλτρο? Οι τιμές στα όρια πρέπει να τείνουν στο μηδέν Εμπειρικός κανόναςγια Gaussian φίλτρα: ορισμός παραθύρου περίπου 6σ 67

67 Πρακτικά ζητήματα Τι γίνεται στα όρια? Το παράθυρο του φίλτρου εξέρχεται από την εικόνα Παρέκταση (extrapolation) Μέθοδοι: Φίλτρο αποκοπής Αναδίπλωση Αντιγραφή ορίου Ανάκλαση 68

68 Πρακτικά ζητήματα Ποιο είναι το μέγεθος της εξόδου? g α) β) γ) g g g g g f f f g g g g g g 69

69 Φίλτρα Είδαμε φίλτρα στο χώρο Φίλτρα στο χρόνο;;; 7

70 Φίλτρα 7

71 Τέλος Ενότητας 72
