ΑΠΟΦΑΣΗ ΑΡΙΘ. 29 ΑΠΟ ΤΟ ΥΠ' ΑΡΙΘ. 8/2012 ΠΡΑΚΤΙΚΟ ΣΥΝΕΔΡΙΑΣΕΩΣ ΤΟΥ ΔΗΜΟΤΙΚΟΥ ΣΥΜΒΟΥΛΙΟΥ ΛΑΡΙΣΑΙΩΝ

Transcript

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΛΑΡΙΣΑΙΩΝ Δ/ΝΣΗ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΣΧΕΔΙΑΣΜΟΥ ΤΜΗΜΑ ΔΙΟΙΚΗΣΗΣ ΑΠΟΦΑΣΗ ΑΡΙΘ. 29 ΑΠΟ ΤΟ ΥΠ' ΑΡΙΘ. 8/2012 ΠΡΑΚΤΙΚΟ ΣΥΝΕΔΡΙΑΣΕΩΣ ΤΟΥ ΔΗΜΟΤΙΚΟΥ ΣΥΜΒΟΥΛΙΟΥ ΛΑΡΙΣΑΙΩΝ ΘΕΜΑ: Έγκριση μελέτης και εκτέλεσης του έργου: «ΠΡΟΣΘΗΚΗ ΑΙΘΟΥΣΩΝ ΣΤΟ 1 ο ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΓΙΑΝΝΟΥΛΗΣ». Στην Λάρισα σήμερα την 2 η Φεβρουαρίου του έτους 2012 ημέρα της εβδομάδας Πέμπτη και ώρα 18:30 και στο Δημοτικό Κατάστημα, το Δημοτικό Συμβούλιο συνήλθε σε συνεδρίαση, ύστερα από την αριθμ.πρωτ. 8591/ πρόσκληση του Προέδρου αυτού, η οποία έγινε σύμφωνα με τους ορισμούς του άρθρου 67 του Ν. 3852/ 'Ήταν δε παρόντες από τα μέλη του οι κ.κ: 1) Μητσιός Αθανάσιος, ως Πρόεδρος, 2) Αγραφιώτη Μαρία, 3) Αδαμόπουλος Αθανάσιος, 4) Αλαμάνης Ευθύμιος, 5) Αλεξούλης Ιωάννης, 6) Αράπκουλε Δέσποινα, 7) Γαλάτος Αριστοκλής, 8) Γιαννούλας Κων/νος, 9) Ζωγράφος Βασίλειος, 10) Ιωακειμίδου Παπαγεωργίου Μεταξωτή, 11) Καλαμπαλίκης Κων/νος, 12) Καλογιάννης Απόστολος, 13) Καραμπάτσας Κων/νος, 14) Καφφές Θεόδωρος, 15) Κέλλας Χρήστος, 16) Κοτάκου Μαρία, 17) Κυριτσάκας Βάϊος του Νικολάου, 18) Κυριτσάκας Βάϊος του Θωμά, 19) Λαμπρούλης Γεώργιος, 20) Λέτσιος Ιωάννης, 21) Λέτσιος Κλεάνθης, 22) Μαμάκος Αθανάσιος, 23) Μάντζαρη Δέσποινα, 24) Μίχος Χρήστος, 25) Μπανιός Μάρκος, 26) Μπαρμπούτης Σπυρίδων, 27) Μπαρτζώκης Γεώργιος, 28) Μπατζηλιώτης Βασίλειος. 29) Μπεκύρης Μιχαήλ, 30) Ντάβαρη Ευαγγελία, 31) Ξυνοπούλου Θυμούλια Ελένη Μαρίνα, 32) Οικονόμου Ιωάννης, 33) Ούντρια Ευαγγελή, 34) Παπακρίβος Χρυσόστομος, 35) Πράπας Αντώνιος, 36) Σαμουρέλης Κων/νος, 37) Σάπκας Ιωάννης, 38) Σουλούκου Ασπασία, 39) Σούλτης Γεώργιος, 40) Τερζούδης Χρήστος, 41) Τσακίρης Μιχαήλ, 42) Τσιαούσης Κων/νος και 43) Φακής Γεώργιος. και δεν προσήλθαν οι Δ.Σ. κ.κ. 1) Κλεισιάρης Βασίλειος και 2) Πρασσάς Αναστάσιος. Το Δημοτικό Συμβούλιο, αφού βρέθηκε σε νόμιμη απαρτία (σε σύνολο αριθμού συμβούλων 45 παρευρίσκονταν οι 43 αποτελούντες την απόλυτη πλειοψηφία αυτού, άρθρο 96 παράγραφος 2 του ΔΚΚ (Ν. 3463/ ), δηλαδή τον αμέσως μεγαλύτερο ακέραιο του μισού του νομίμου αριθμού των μελών του Συμβουλίου), εισέρχεται στην συζήτηση των θεμάτων παρόντος του Δημάρχου κ. Κωνσταντίνου Τζανακούλη. Σελίδα 1 από 23

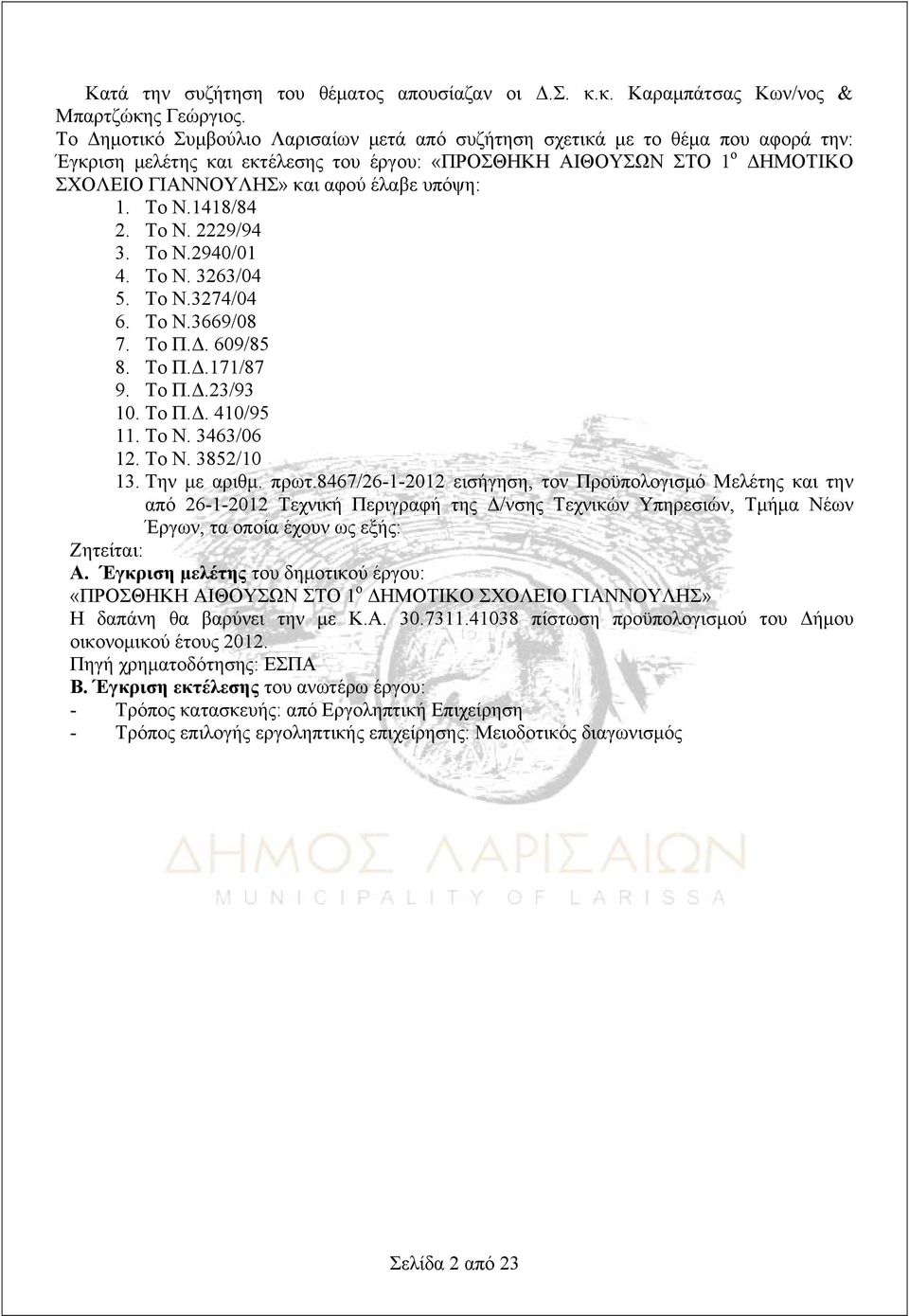

2 Κατά την συζήτηση του θέματος απουσίαζαν οι Δ.Σ. κ.κ. Καραμπάτσας Κων/νος & Μπαρτζώκης Γεώργιος. Το Δημοτικό Συμβούλιο Λαρισαίων μετά από συζήτηση σχετικά με το θέμα που αφορά την: Έγκριση μελέτης και εκτέλεσης του έργου: «ΠΡΟΣΘΗΚΗ ΑΙΘΟΥΣΩΝ ΣΤΟ 1 ο ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΓΙΑΝΝΟΥΛΗΣ» και αφού έλαβε υπόψη: 1. To N.1418/84 2. Το Ν. 2229/94 3. To N.2940/01 4. Το Ν. 3263/04 5. To N.3274/04 6. Το Ν.3669/08 7. Το Π.Δ. 609/85 8. To Π.Δ.171/87 9. To Π.Δ.23/ Το Π.Δ. 410/ Το Ν. 3463/ Το Ν. 3852/ Την με αριθμ. πρωτ.8467/ εισήγηση, τον Προϋπολογισμό Μελέτης και την από Τεχνική Περιγραφή της Δ/νσης Τεχνικών Υπηρεσιών, Τμήμα Νέων Έργων, τα οποία έχουν ως εξής: Ζητείται: A. Έγκριση μελέτης του δημοτικού έργου: «ΠΡΟΣΘΗΚΗ ΑΙΘΟΥΣΩΝ ΣΤΟ 1 ο ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΓΙΑΝΝΟΥΛΗΣ» Η δαπάνη θα βαρύνει την με Κ.Α πίστωση προϋπολογισμού του Δήμου οικονομικού έτους Πηγή χρηματοδότησης: ΕΣΠΑ Β. Έγκριση εκτέλεσης του ανωτέρω έργου: - Τρόπος κατασκευής: από Εργοληπτική Επιχείρηση - Τρόπος επιλογής εργοληπτικής επιχείρησης: Μειοδοτικός διαγωνισμός Σελίδα 2 από 23

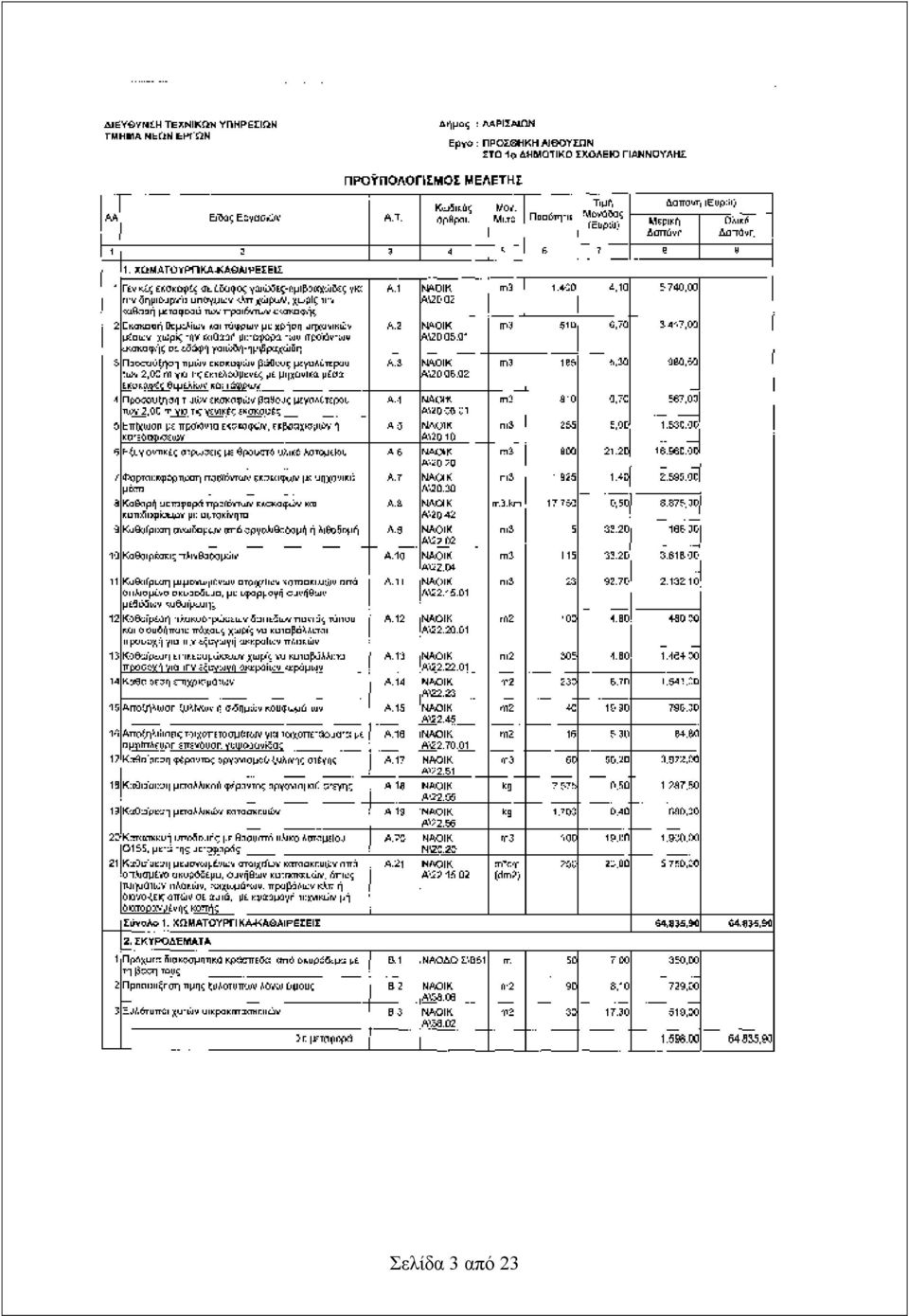

3 Σελίδα 3 από 23

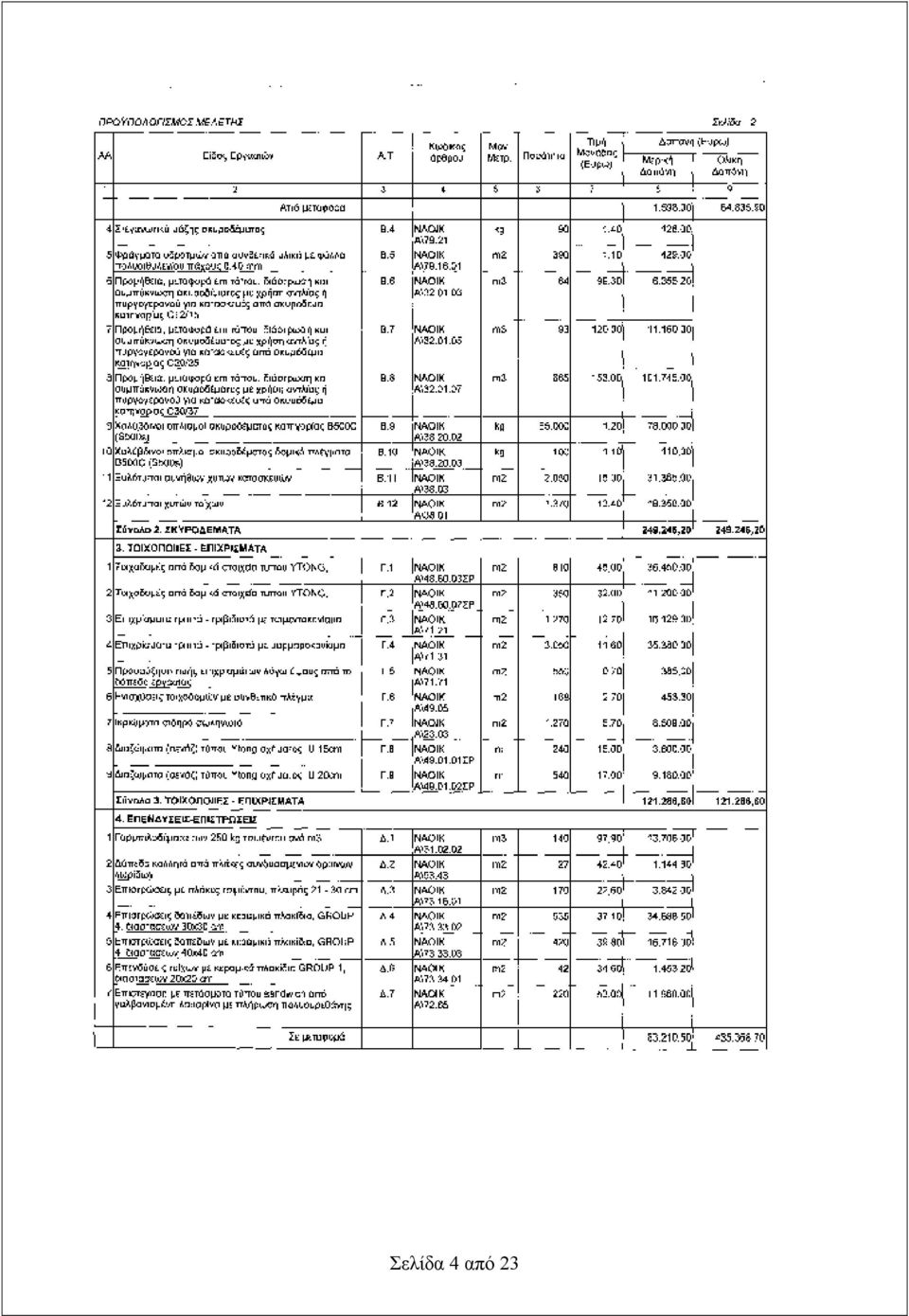

4 Σελίδα 4 από 23

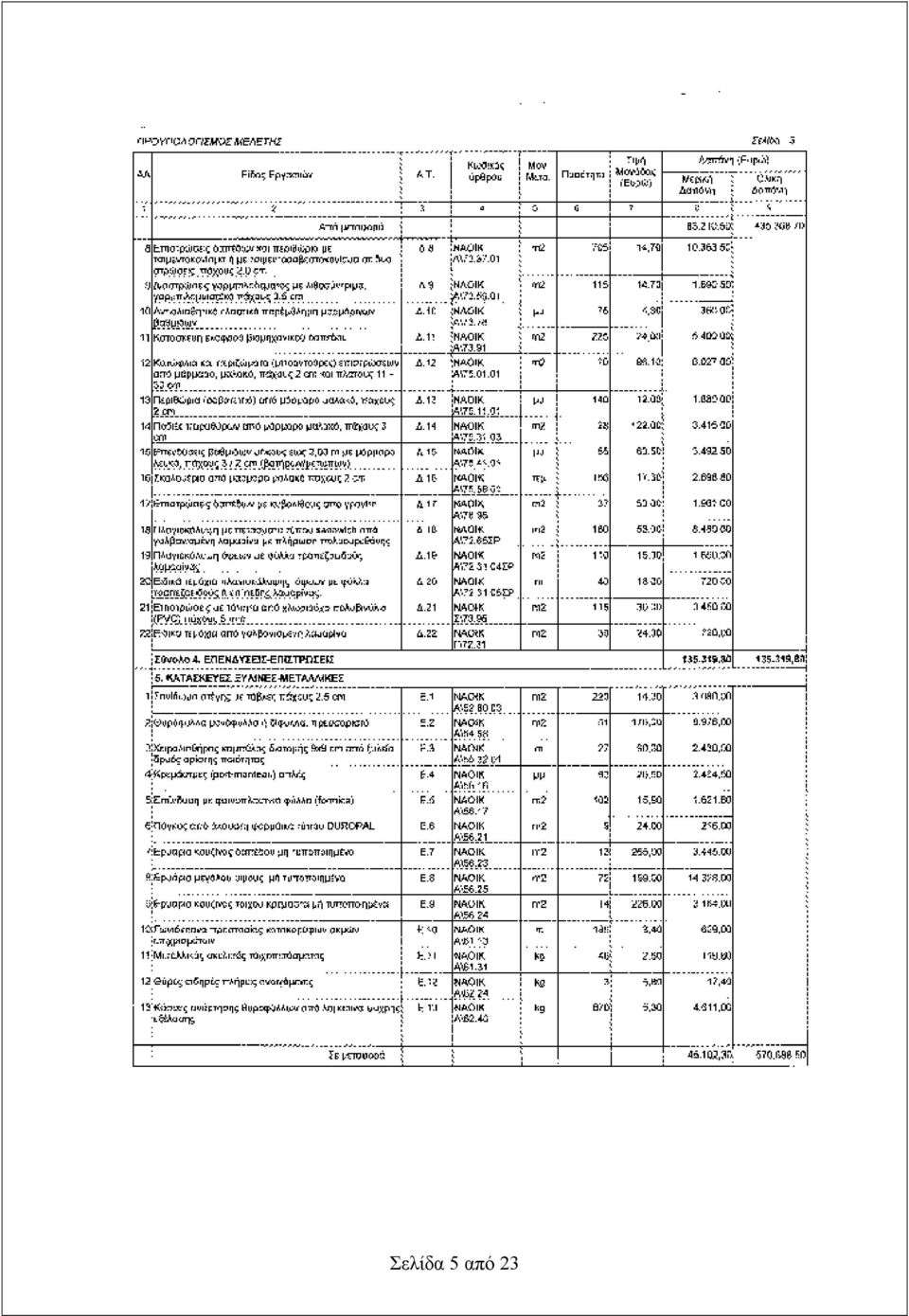

5 Σελίδα 5 από 23

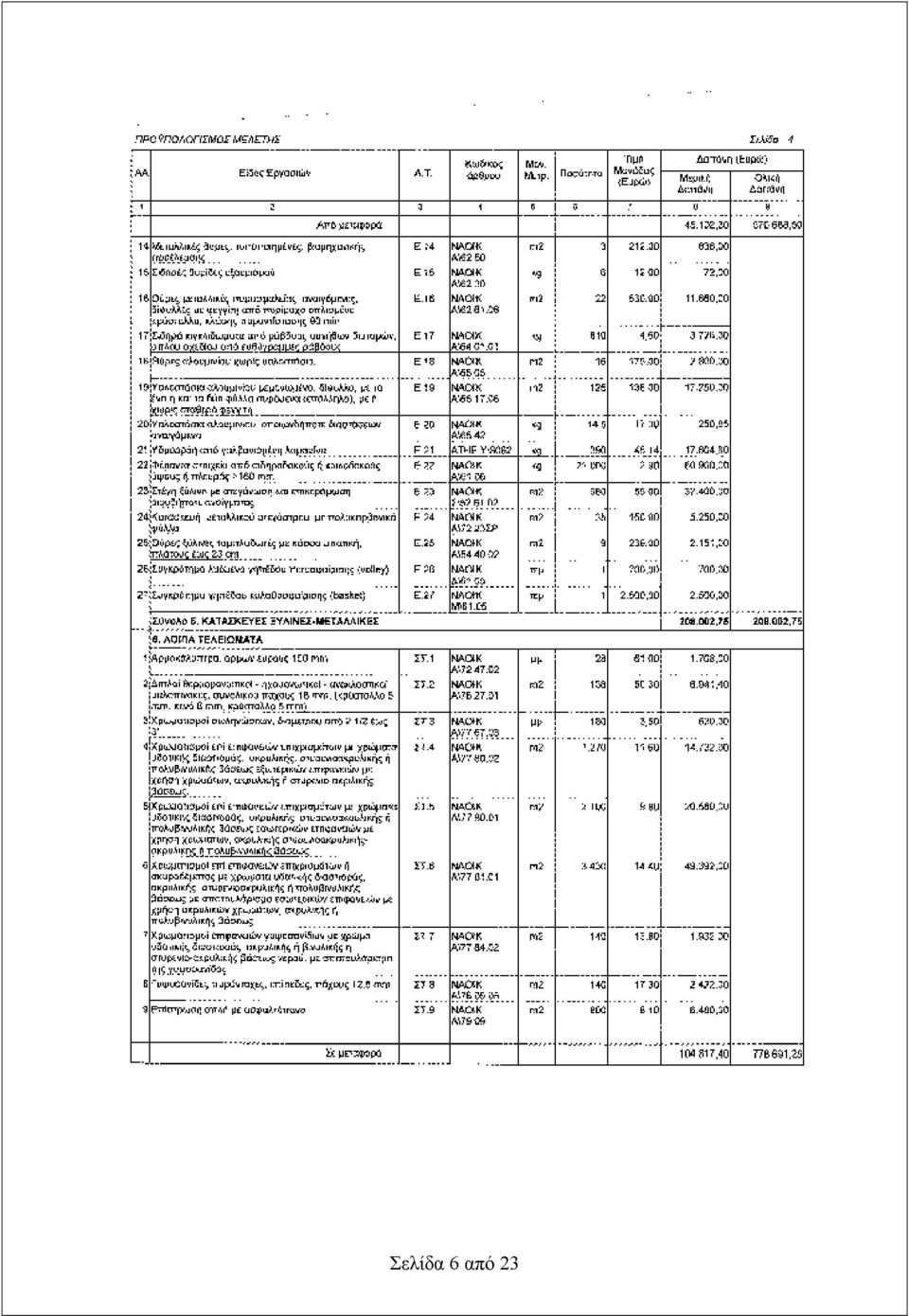

6 Σελίδα 6 από 23

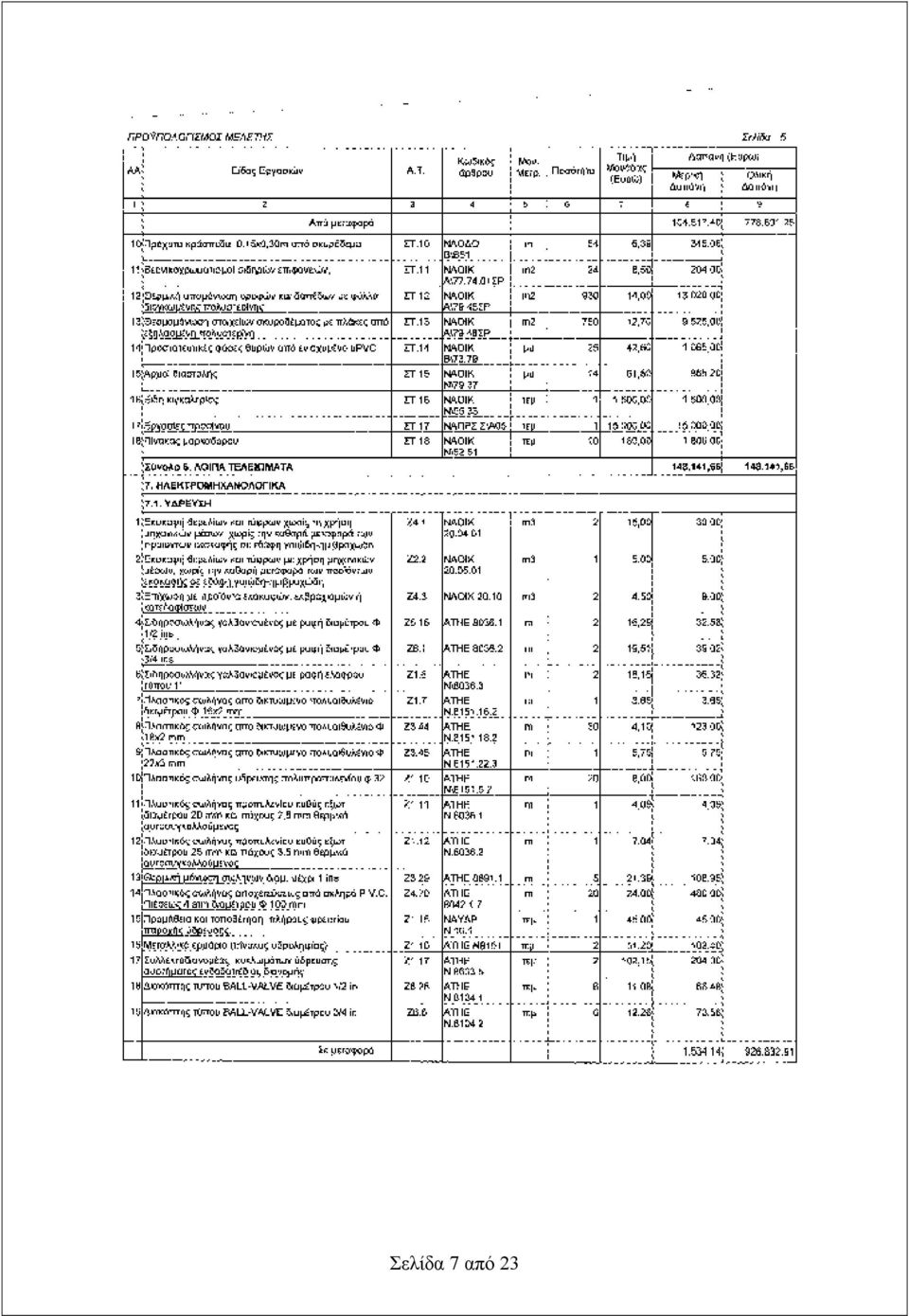

7 Σελίδα 7 από 23

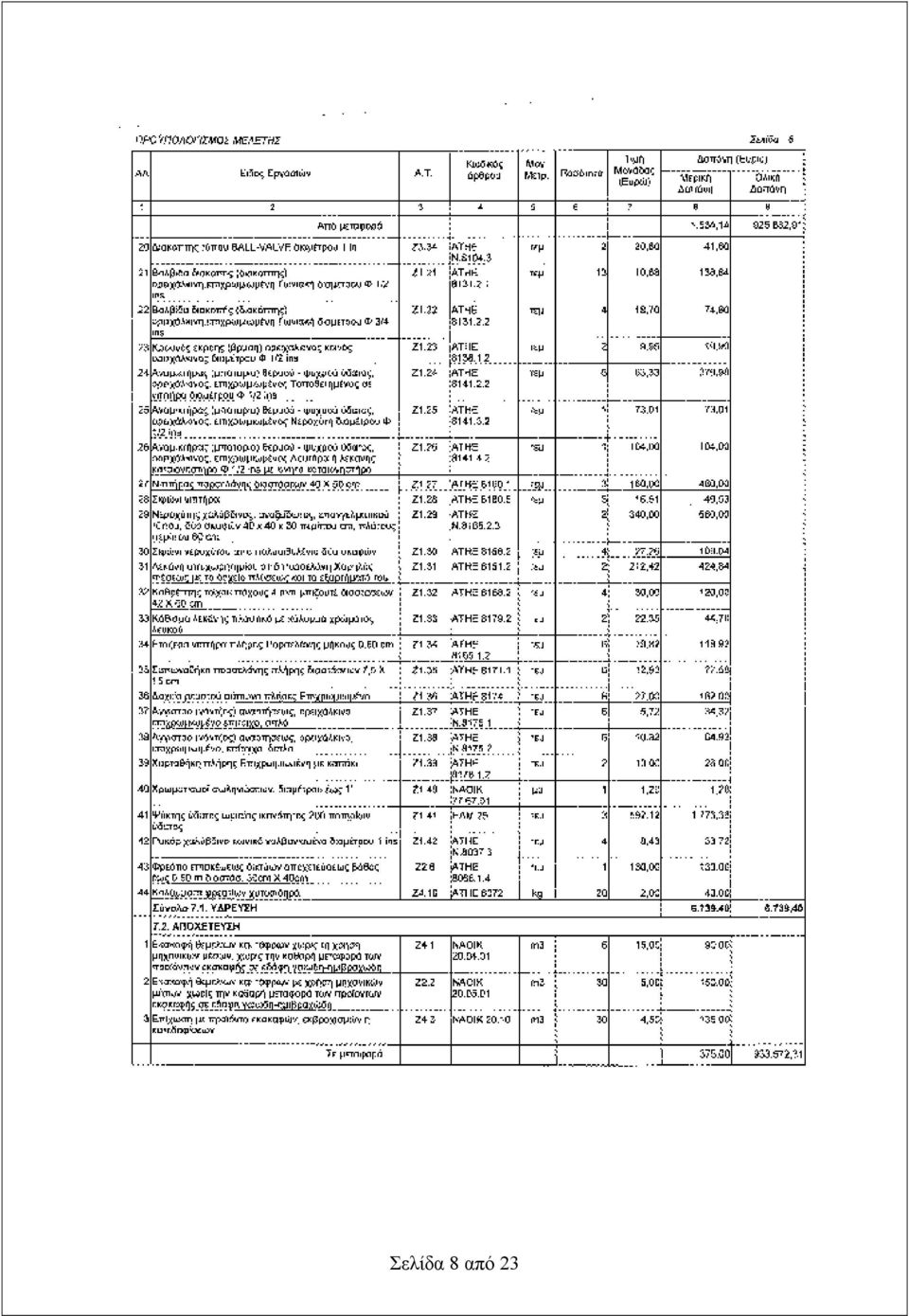

8 Σελίδα 8 από 23

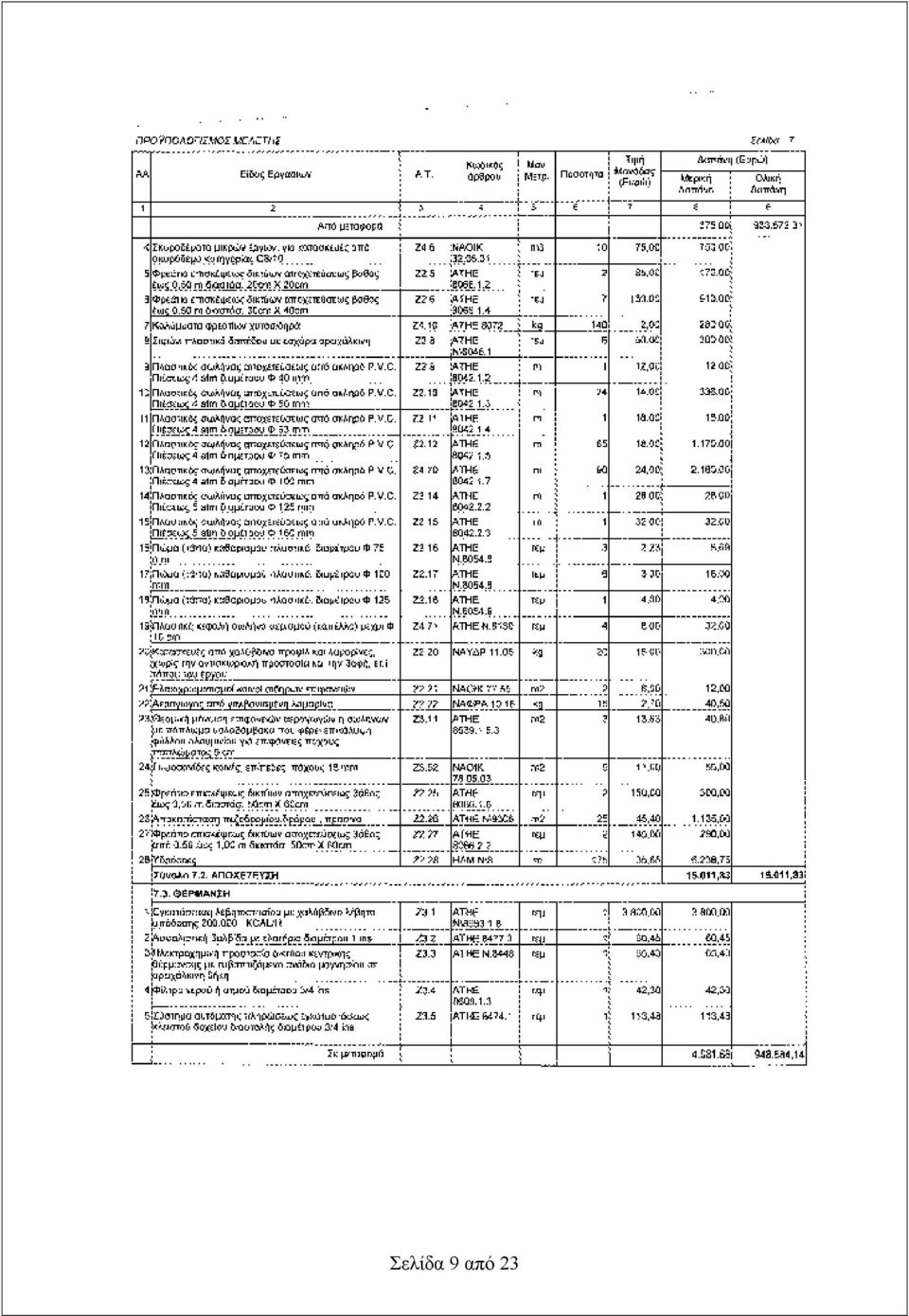

9 Σελίδα 9 από 23

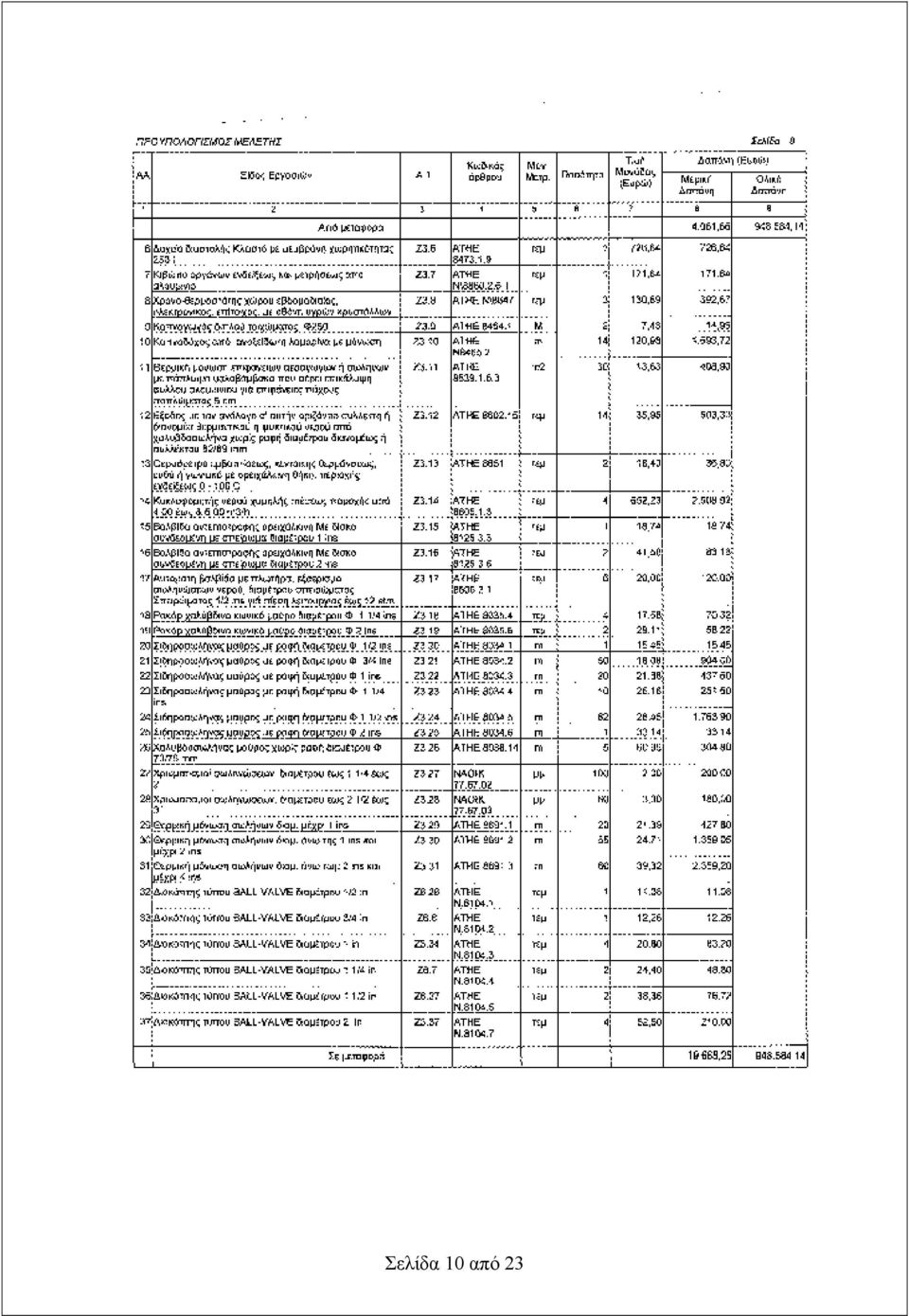

10 Σελίδα 10 από 23

11 Σελίδα 11 από 23

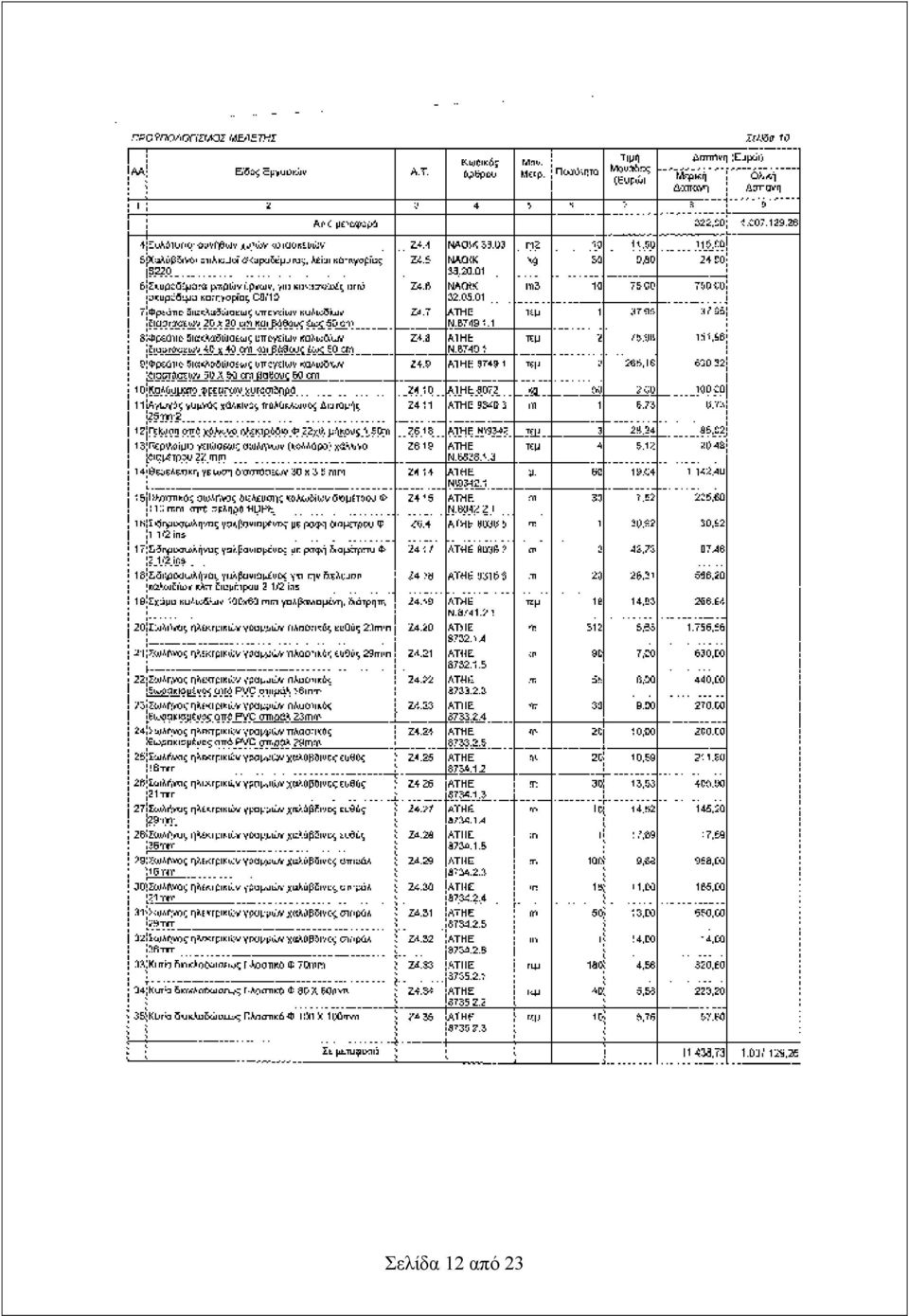

12 Σελίδα 12 από 23

13 Σελίδα 13 από 23

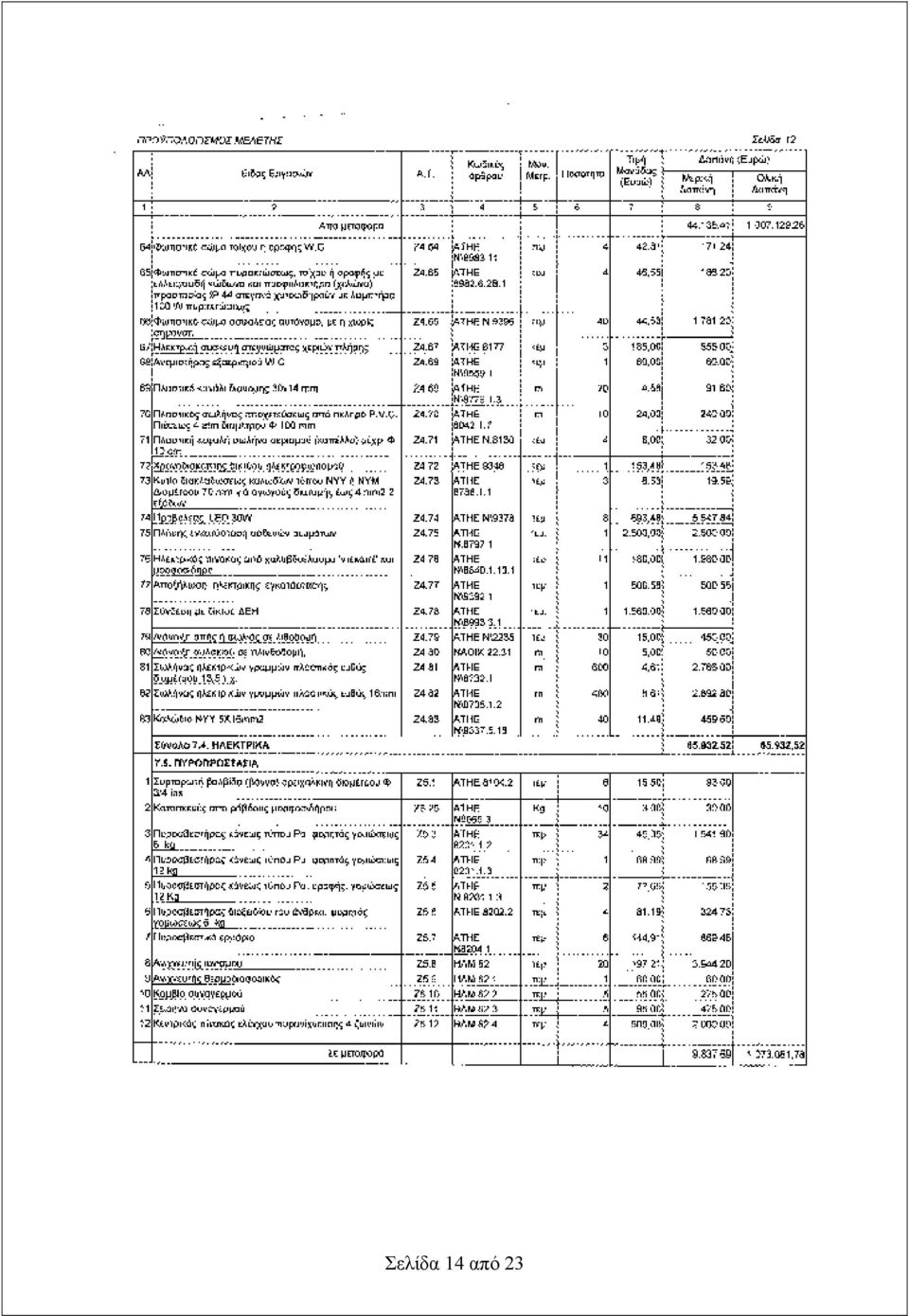

14 Σελίδα 14 από 23

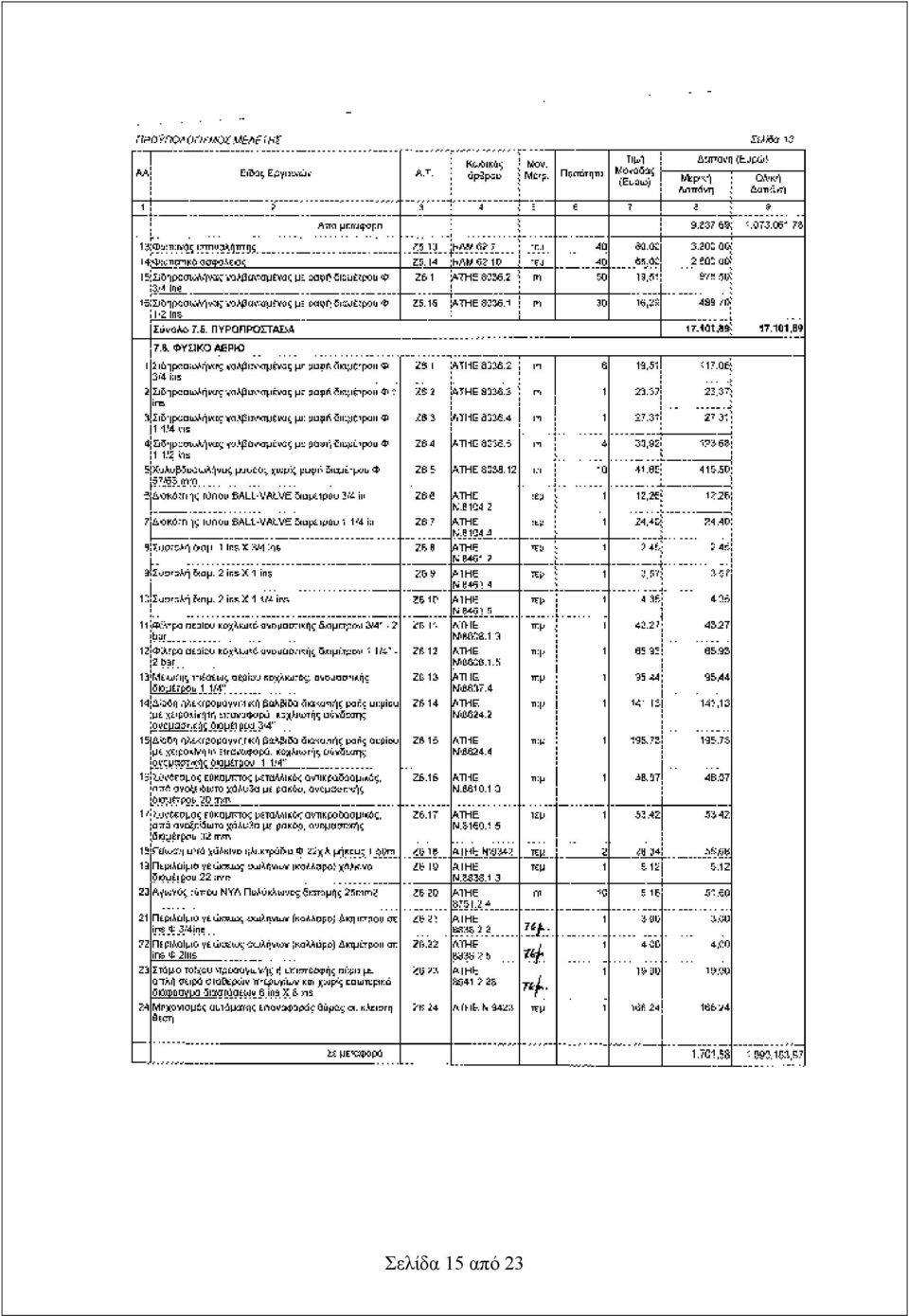

15 Σελίδα 15 από 23

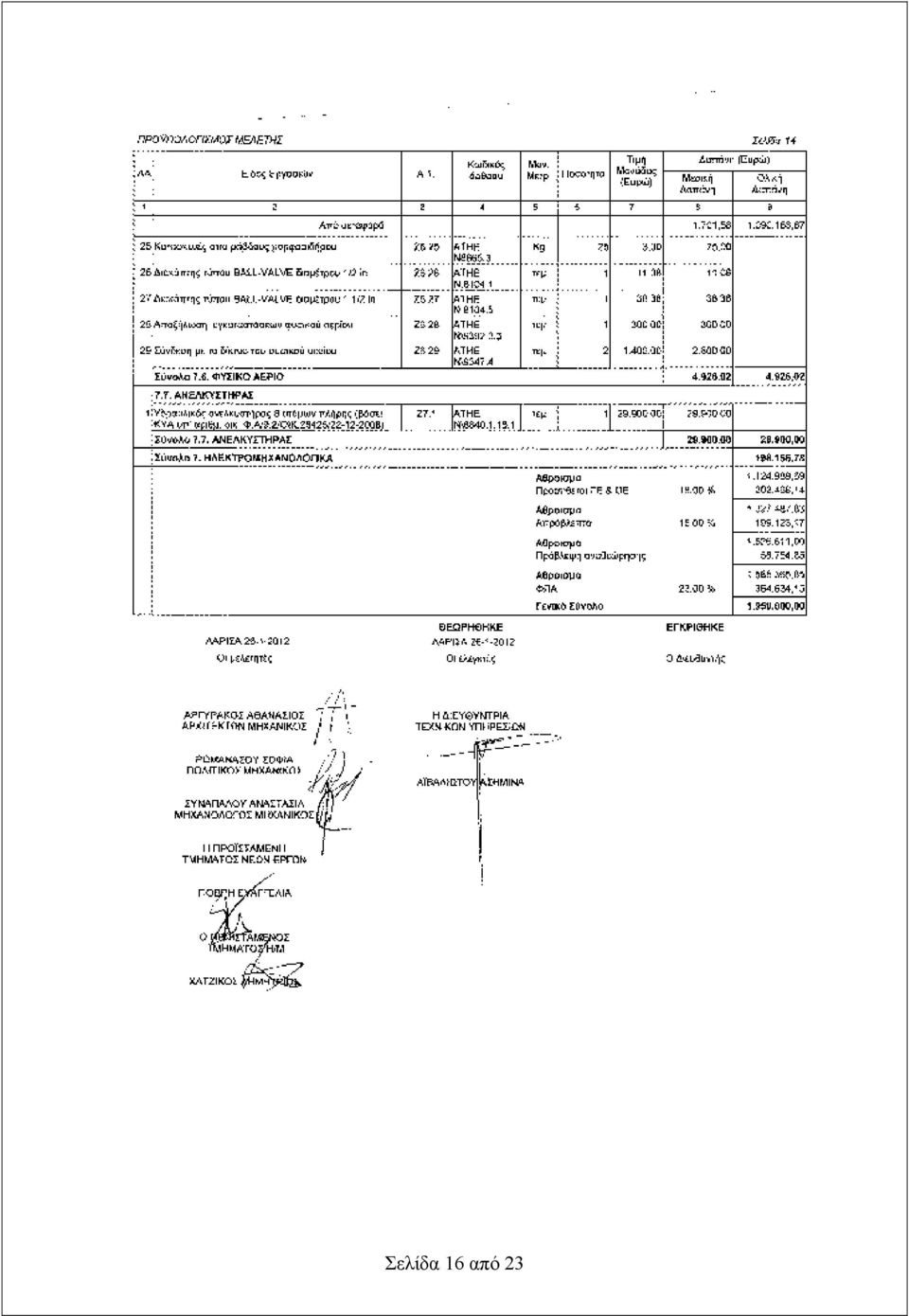

16 Σελίδα 16 από 23

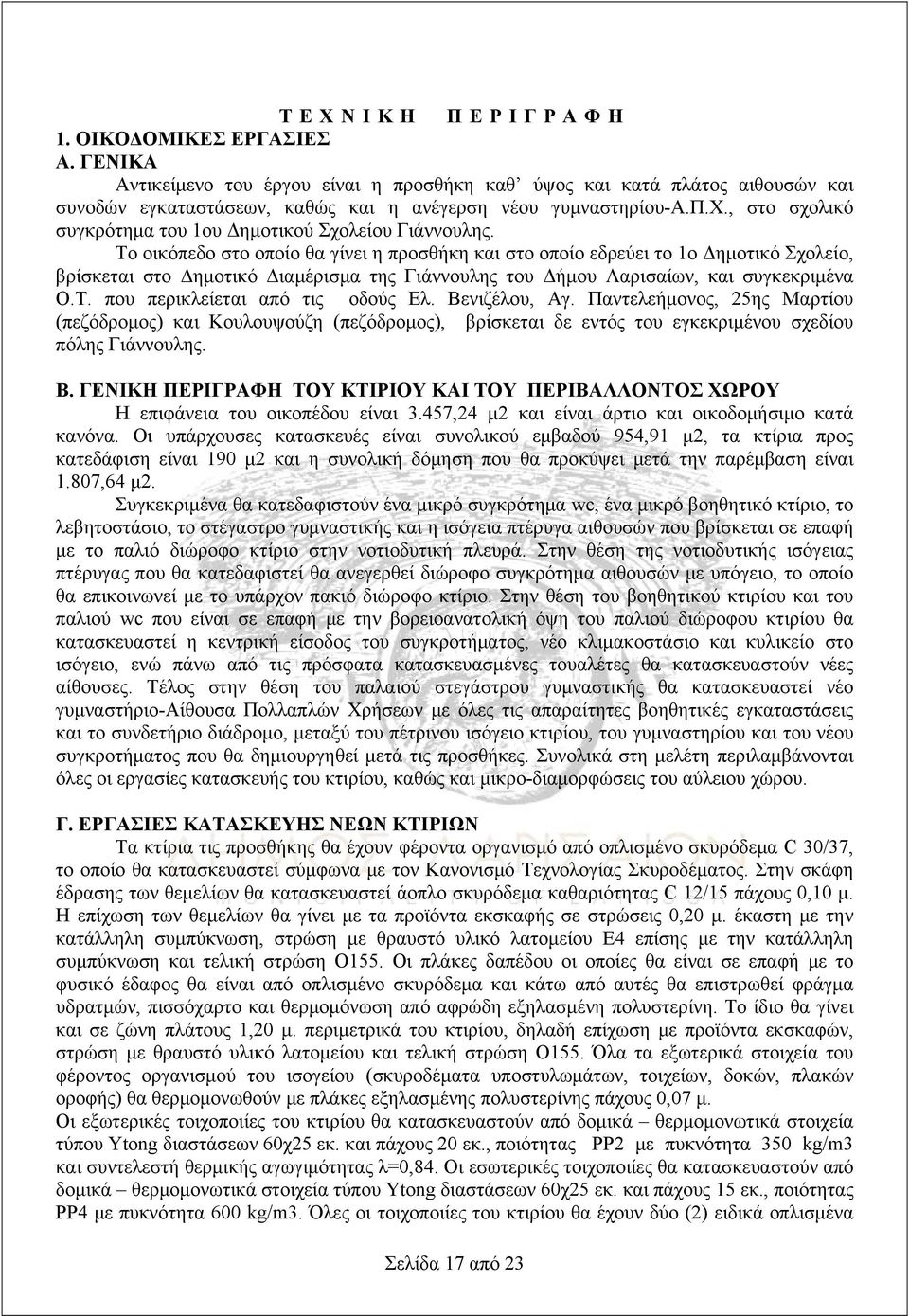

17 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1. ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Α. ΓΕΝΙΚΑ Αντικείμενο του έργου είναι η προσθήκη καθ ύψος και κατά πλάτος αιθουσών και συνοδών εγκαταστάσεων, καθώς και η ανέγερση νέου γυμναστηρίου-α.π.χ., στο σχολικό συγκρότημα του 1ου Δημοτικού Σχολείου Γιάννουλης. Το οικόπεδο στο οποίο θα γίνει η προσθήκη και στο οποίο εδρεύει το 1ο Δημοτικό Σχολείο, βρίσκεται στο Δημοτικό Διαμέρισμα της Γιάννουλης του Δήμου Λαρισαίων, και συγκεκριμένα Ο.Τ. που περικλείεται από τις οδούς Ελ. Βενιζέλου, Αγ. Παντελεήμονος, 25ης Μαρτίου (πεζόδρομος) και Κουλουψούζη (πεζόδρομος), βρίσκεται δε εντός του εγκεκριμένου σχεδίου πόλης Γιάννουλης. Β. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΚΤΙΡΙΟΥ ΚΑΙ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΩΡΟΥ Η επιφάνεια του οικοπέδου είναι 3.457,24 μ2 και είναι άρτιο και οικοδομήσιμο κατά κανόνα. Οι υπάρχουσες κατασκευές είναι συνολικού εμβαδού 954,91 μ2, τα κτίρια προς κατεδάφιση είναι 190 μ2 και η συνολική δόμηση που θα προκύψει μετά την παρέμβαση είναι 1.807,64 μ2. Συγκεκριμένα θα κατεδαφιστούν ένα μικρό συγκρότημα wc, ένα μικρό βοηθητικό κτίριο, το λεβητοστάσιο, το στέγαστρο γυμναστικής και η ισόγεια πτέρυγα αιθουσών που βρίσκεται σε επαφή με το παλιό διώροφο κτίριο στην νοτιοδυτική πλευρά. Στην θέση της νοτιοδυτικής ισόγειας πτέρυγας που θα κατεδαφιστεί θα ανεγερθεί διώροφο συγκρότημα αιθουσών με υπόγειο, το οποίο θα επικοινωνεί με το υπάρχον πακιό διώροφο κτίριο. Στην θέση του βοηθητικού κτιρίου και του παλιού wc που είναι σε επαφή με την βορειοανατολική όψη του παλιού διώροφου κτιρίου θα κατασκευαστεί η κεντρική είσοδος του συγκροτήματος, νέο κλιμακοστάσιο και κυλικείο στο ισόγειο, ενώ πάνω από τις πρόσφατα κατασκευασμένες τουαλέτες θα κατασκευαστούν νέες αίθουσες. Τέλος στην θέση του παλαιού στεγάστρου γυμναστικής θα κατασκευαστεί νέο γυμναστήριο-αίθουσα Πολλαπλών Χρήσεων με όλες τις απαραίτητες βοηθητικές εγκαταστάσεις και το συνδετήριο διάδρομο, μεταξύ του πέτρινου ισόγειο κτιρίου, του γυμναστηρίου και του νέου συγκροτήματος που θα δημιουργηθεί μετά τις προσθήκες. Συνολικά στη μελέτη περιλαμβάνονται όλες οι εργασίες κατασκευής του κτιρίου, καθώς και μικρο-διαμορφώσεις του αύλειου χώρου. Γ. ΕΡΓΑΣΙΕΣ ΚΑΤΑΣΚΕΥΗΣ ΝΕΩΝ ΚΤΙΡΙΩΝ Τα κτίρια τις προσθήκης θα έχουν φέροντα οργανισμό από οπλισμένο σκυρόδεμα C 30/37, το οποίο θα κατασκευαστεί σύμφωνα με τον Κανονισμό Τεχνολογίας Σκυροδέματος. Στην σκάφη έδρασης των θεμελίων θα κατασκευαστεί άοπλο σκυρόδεμα καθαριότητας C 12/15 πάχους 0,10 μ. Η επίχωση των θεμελίων θα γίνει με τα προϊόντα εκσκαφής σε στρώσεις 0,20 μ. έκαστη με την κατάλληλη συμπύκνωση, στρώση με θραυστό υλικό λατομείου Ε4 επίσης με την κατάλληλη συμπύκνωση και τελική στρώση Ο155. Οι πλάκες δαπέδου οι οποίες θα είναι σε επαφή με το φυσικό έδαφος θα είναι από οπλισμένο σκυρόδεμα και κάτω από αυτές θα επιστρωθεί φράγμα υδρατμών, πισσόχαρτο και θερμομόνωση από αφρώδη εξηλασμένη πολυστερίνη. Το ίδιο θα γίνει και σε ζώνη πλάτους 1,20 μ. περιμετρικά του κτιρίου, δηλαδή επίχωση με προϊόντα εκσκαφών, στρώση με θραυστό υλικό λατομείου και τελική στρώση Ο155. Όλα τα εξωτερικά στοιχεία του φέροντος οργανισμού του ισογείου (σκυροδέματα υποστυλωμάτων, τοιχείων, δοκών, πλακών οροφής) θα θερμομονωθούν με πλάκες εξηλασμένης πολυστερίνης πάχους 0,07 μ. Οι εξωτερικές τοιχοποιίες του κτιρίου θα κατασκευαστούν από δομικά θερμομονωτικά στοιχεία τύπου Ytong διαστάσεων 60χ25 εκ. και πάχους 20 εκ., ποιότητας PP2 με πυκνότητα 350 kg/m3 και συντελεστή θερμικής αγωγιμότητας λ=0,84. Οι εσωτερικές τοιχοποιίες θα κατασκευαστούν από δομικά θερμομονωτικά στοιχεία τύπου Ytong διαστάσεων 60χ25 εκ. και πάχους 15 εκ., ποιότητας PP4 με πυκνότητα 600 kg/m3. Όλες οι τοιχοποιίες του κτιρίου θα έχουν δύο (2) ειδικά οπλισμένα Σελίδα 17 από 23

18 σενάζ καθ ύψος από κυψελωτό σκυρόδεμα σχήματος U και διαστάσεων 60χ25, και του αντίστοιχου κάθε φορά πάχους. Τα εξωτερικά επιχρίσματα θα είναι τριπτά τριβιδιστά τριών στρώσεων από τσιμεντοασβεκονίαμα, και τα εσωτερικά με μαρμαροκονίαμα συνολικού πάχους 0,025 μ. Σε όλες τις γωνίες των τοίχων θα τοποθετηθούν γωνιόκρανα. Η τελική επιφάνεια των τοίχων θα σπατουλαριστεί και θα χρωματιστεί εσωτερικά με βερνικόχρωμα ριπολίνης. Εξωτερικά τα επιχρίσματα θα χρωματιστούν με ακρυλικό χρώμα σε δύο διαστρώσεις, για όλες τις εξωτερικές επιφάνειες ενώ το εμφανές σκυροδέμα της περίφραξης του αυλείου χώρου θα χρωματιστεί με υδατοδιαλυτό τσιμεντόχρωμα. Οι ποδιές των παραθύρων, τα κατώφλια των θυρών (εσωτερικών και εξωτερικών) και οι μπορντούρες των ημιυπαίθριων χώρων θα γίνουν από λευκό μάρμαρο, προελεύσεως Κοζάνης, Α διαλογής και μεγάλης σκληρότητας, με πάχος 0,02 μ. Το δάπεδο του χώρου υποδοχής και ο διάδρομος θα επιστρωθούν με κολλητά κεραμικά πλακίδια αντοχής group 4, αντιολισθητικά, διαστάσεων 0,40 Χ 0,40 μ., πάχους 0,01μ., με ακρυλικούς αρμούς 4-5 ενώ τα δάπεδα των ημιθπαίθριων χώρων θα επιστρωθούν με χτυπητό λευκό μάρμαρο, προελεύσεως Κοζάνης, Α διαλογής και μεγάλης σκληρότητας, με πάχος 0,02 μ. Τα δάπεδα των αιθουσών, της κουζίνας, των γραφείων και των αποθηκών θα επιστρωθούν με κολλητά έγχρωμα κεραμικά πλακίδια, αντοχής group 4 και άνω, αντιολισθητικά, διαστάσεων 0,30 χ 0,30 μ., πάχους 0,01μ, με ακρυλικούς αρμούς 4-5 χλστ., με όμοια περιθώρια (σοβατεπί). Πριν από την τοποθέτηση των δαπέδων θα προηγηθεί κατασκευή υποστρώματος τσιμεντοκονίας μέσου πάχους 0,08 μ. όπου θα δοθούν οι απαραίτητες κλίσεις. Τα δάπεδα των χώρων υγιεινής θα επιστρωθούν με κολλητά κεραμικά πλακίδια αντοχής group 4, αντιολισθητικά, διαστάσεων 0,30 Χ 0,30 μ., πάχους 0,01μ., με ακρυλικούς αρμούς 4-5 χλστ., ενώ τα εσωτερικά χωρίσματα των χώρων υγιεινής θα επενδυθούν με κεραμικά πλακίδια (εφαρμοζόμενα με ακρυλική κόλλα επί του επιχρίσματος) διαστάσεων 0,20 χ 0,20 μ., με ακρυλικούς αρμούς 4-5 χλστ και μέχρι το ύψος του υπέρθυρου. Σε όλες τις περιπτώσεις επιστρώσεων με κεραμικά πλακίδια τα περιθώρια θα κατασκευαστούν επίσης από κεραμικά πλακίδια. Στις αποθήκες του υπογείου θα κατασκευαστεί ελαφρύ βιομηχανικό δάπεδο. Τα εξωτερικά κουφώματα του κτιρίου θα είναι αλουμινίου, με λευκή ή έγχρωμη ηλεκτροστατική βαφή, με όλους τους απαραίτητους μηχανισμούς λειτουργίας και ασφαλείας και θα φέρουν διπλούς θερμομονωτικούς ηχομονωτικούς - ανακλαστικούς υαλοπίνακες πάχους 18 χλστ. (κρύσταλλο 5χλστ. κενό 8χλστ. κρύσταλλο 5χλστ.) και πάνελς αλουμινίου, θα έχουν δε όλα τα απαραίτητα παρεμβύσματα νεοπρενίου και τις ελαστικές φραγές ώστε να εξασφαλίζεται η αεροστεγανότητα, υδατοστεγανότητα και η απαιτούμενη θερμομόνωση του κουφώματος, σύμφωνα με τα σχέδια της μελέτης. Οι ψευτόκασες των κουφωμάτων θα κατασκευασθούν από γαλβανισμένο στραντζαριστό χαλυβδοέλασμα ορθογωνικής διατομής πάχους 1,5 mm. Τα σημεία ηλεκτροσυγκόλλησης θα προστατεύονται με δύο στρώσης αντισκωριακού. Τα εξαρτήματα σύνδεσης, οι στροφείς, τα ράουλα, οι βίδες, τα μπουλόνια και τα εξαρτήματα χειρισμού θα είναι από ανοξείδωτο χάλυβα. Τα εσωτερικά κουφώματα θα είναι ξύλινες πρεσσαριστές θύρες με επένδυση φαινοπλαστικών φύλλων formica, κλείθρα ασφαλείας, χειρολαβές και φάσα από PVC ύψους 20 εκ. τοποθετημένη στο κάτω μέρος τις πόρτας εσωτερικά και εξωτερικά. Οι κάσσες ανάρτησης των εσωτερικών θυροφύλλων θα κατασκευαστούν από λαμαρίνα ψυχρής εξελάσεως στραντζαριστή, πάχους 1,5 mm. Οι κάσες πακτώνονται στον τοίχο με τζινέτια και το κενό τους γεμίζει σταδιακά με λεπτόρρευστο γαρμπιλόδεμα. Στην κουζίνα και στην κεντρική είσοδο θα τοποθετηθούν μεταλλικές θύρες πυρασφάλειας, καθώς και στους υπόλοιπους χώρους που προβλέπονται σύμφωνα με τη μελέτη πυρασφάλειας. Στο εξωτερικό άνοιγμα του λεβητοστασίου θα κατασκευαστεί περσιδωτό μεταλλικό υαλοστάσιο ελαιοχρωματισμένο. Σελίδα 18 από 23

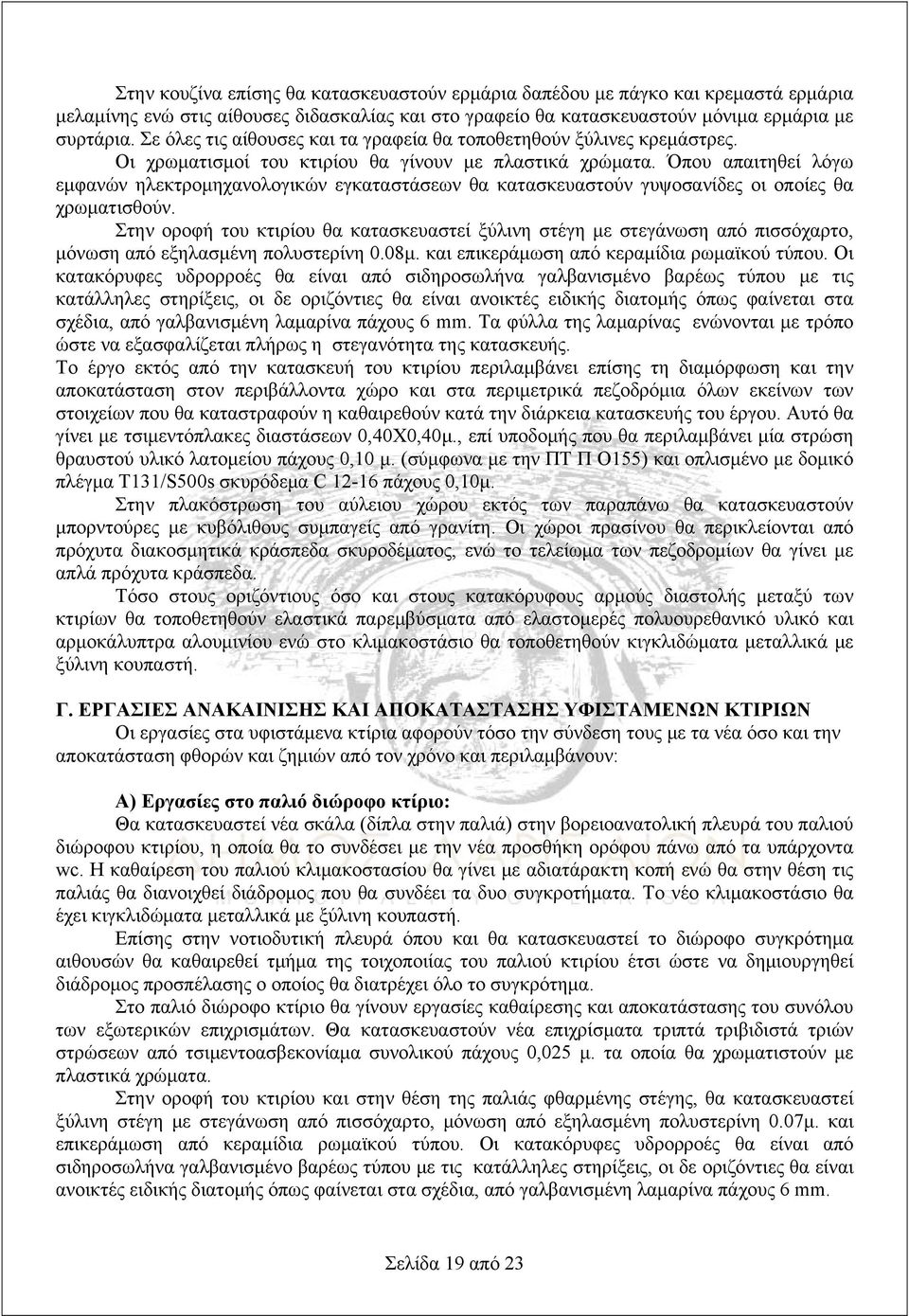

19 Στην κουζίνα επίσης θα κατασκευαστούν ερμάρια δαπέδου με πάγκο και κρεμαστά ερμάρια μελαμίνης ενώ στις αίθουσες διδασκαλίας και στο γραφείο θα κατασκευαστούν μόνιμα ερμάρια με συρτάρια. Σε όλες τις αίθουσες και τα γραφεία θα τοποθετηθούν ξύλινες κρεμάστρες. Οι χρωματισμοί του κτιρίου θα γίνουν με πλαστικά χρώματα. Όπου απαιτηθεί λόγω εμφανών ηλεκτρομηχανολογικών εγκαταστάσεων θα κατασκευαστούν γυψοσανίδες οι οποίες θα χρωματισθούν. Στην οροφή του κτιρίου θα κατασκευαστεί ξύλινη στέγη με στεγάνωση από πισσόχαρτο, μόνωση από εξηλασμένη πολυστερίνη 0.08μ. και επικεράμωση από κεραμίδια ρωμαϊκού τύπου. Οι κατακόρυφες υδρορροές θα είναι από σιδηροσωλήνα γαλβανισμένο βαρέως τύπου με τις κατάλληλες στηρίξεις, οι δε οριζόντιες θα είναι ανοικτές ειδικής διατομής όπως φαίνεται στα σχέδια, από γαλβανισμένη λαμαρίνα πάχους 6 mm. Τα φύλλα της λαμαρίνας ενώνονται με τρόπο ώστε να εξασφαλίζεται πλήρως η στεγανότητα της κατασκευής. Το έργο εκτός από την κατασκευή του κτιρίου περιλαμβάνει επίσης τη διαμόρφωση και την αποκατάσταση στον περιβάλλοντα χώρο και στα περιμετρικά πεζοδρόμια όλων εκείνων των στοιχείων που θα καταστραφούν η καθαιρεθούν κατά την διάρκεια κατασκευής του έργου. Αυτό θα γίνει με τσιμεντόπλακες διαστάσεων 0,40Χ0,40μ., επί υποδομής που θα περιλαμβάνει μία στρώση θραυστού υλικό λατομείου πάχους 0,10 μ. (σύμφωνα με την ΠΤ Π Ο155) και οπλισμένο με δομικό πλέγμα Τ131/S500s σκυρόδεμα C πάχους 0,10μ. Στην πλακόστρωση του αύλειου χώρου εκτός των παραπάνω θα κατασκευαστούν μπορντούρες με κυβόλιθους συμπαγείς από γρανίτη. Οι χώροι πρασίνου θα περικλείονται από πρόχυτα διακοσμητικά κράσπεδα σκυροδέματος, ενώ το τελείωμα των πεζοδρομίων θα γίνει με απλά πρόχυτα κράσπεδα. Τόσο στους οριζόντιους όσο και στους κατακόρυφους αρμούς διαστολής μεταξύ των κτιρίων θα τοποθετηθούν ελαστικά παρεμβύσματα από ελαστομερές πολυουρεθανικό υλικό και αρμοκάλυπτρα αλουμινίου ενώ στο κλιμακοστάσιο θα τοποθετηθούν κιγκλιδώματα μεταλλικά με ξύλινη κουπαστή. Γ. ΕΡΓΑΣΙΕΣ ΑΝΑΚΑΙΝΙΣΗΣ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΥΦΙΣΤΑΜΕΝΩΝ ΚΤΙΡΙΩΝ Οι εργασίες στα υφιστάμενα κτίρια αφορούν τόσο την σύνδεση τους με τα νέα όσο και την αποκατάσταση φθορών και ζημιών από τον χρόνο και περιλαμβάνουν: Α) Εργασίες στο παλιό διώροφο κτίριο: Θα κατασκευαστεί νέα σκάλα (δίπλα στην παλιά) στην βορειοανατολική πλευρά του παλιού διώροφου κτιρίου, η οποία θα το συνδέσει με την νέα προσθήκη ορόφου πάνω από τα υπάρχοντα wc. Η καθαίρεση του παλιού κλιμακοστασίου θα γίνει με αδιατάρακτη κοπή ενώ θα στην θέση τις παλιάς θα διανοιχθεί διάδρομος που θα συνδέει τα δυο συγκροτήματα. Το νέο κλιμακοστάσιο θα έχει κιγκλιδώματα μεταλλικά με ξύλινη κουπαστή. Επίσης στην νοτιοδυτική πλευρά όπου και θα κατασκευαστεί το διώροφο συγκρότημα αιθουσών θα καθαιρεθεί τμήμα της τοιχοποιίας του παλιού κτιρίου έτσι ώστε να δημιουργηθεί διάδρομος προσπέλασης ο οποίος θα διατρέχει όλο το συγκρότημα. Στο παλιό διώροφο κτίριο θα γίνουν εργασίες καθαίρεσης και αποκατάστασης του συνόλου των εξωτερικών επιχρισμάτων. Θα κατασκευαστούν νέα επιχρίσματα τριπτά τριβιδιστά τριών στρώσεων από τσιμεντοασβεκονίαμα συνολικού πάχους 0,025 μ. τα οποία θα χρωματιστούν με πλαστικά χρώματα. Στην οροφή του κτιρίου και στην θέση της παλιάς φθαρμένης στέγης, θα κατασκευαστεί ξύλινη στέγη με στεγάνωση από πισσόχαρτο, μόνωση από εξηλασμένη πολυστερίνη 0.07μ. και επικεράμωση από κεραμίδια ρωμαϊκού τύπου. Οι κατακόρυφες υδρορροές θα είναι από σιδηροσωλήνα γαλβανισμένο βαρέως τύπου με τις κατάλληλες στηρίξεις, οι δε οριζόντιες θα είναι ανοικτές ειδικής διατομής όπως φαίνεται στα σχέδια, από γαλβανισμένη λαμαρίνα πάχους 6 mm. Σελίδα 19 από 23

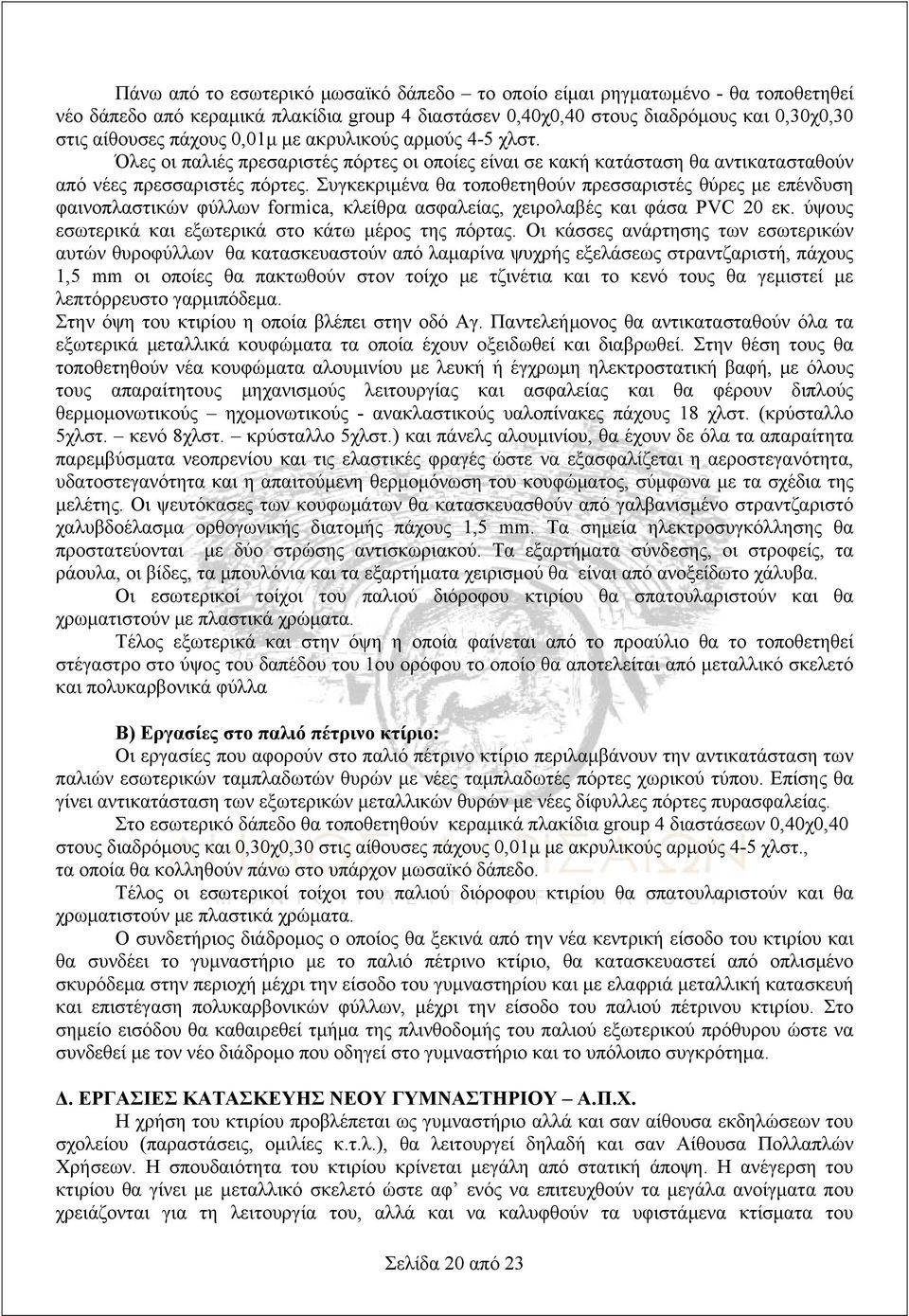

20 Πάνω από το εσωτερικό μωσαϊκό δάπεδο το οποίο είμαι ρηγματωμένο - θα τοποθετηθεί νέο δάπεδο από κεραμικά πλακίδια group 4 διαστάσεν 0,40χ0,40 στους διαδρόμους και 0,30χ0,30 στις αίθουσες πάχους 0,01μ με ακρυλικούς αρμούς 4-5 χλστ. Όλες οι παλιές πρεσαριστές πόρτες οι οποίες είναι σε κακή κατάσταση θα αντικατασταθούν από νέες πρεσσαριστές πόρτες. Συγκεκριμένα θα τοποθετηθούν πρεσσαριστές θύρες με επένδυση φαινοπλαστικών φύλλων formica, κλείθρα ασφαλείας, χειρολαβές και φάσα PVC 20 εκ. ύψους εσωτερικά και εξωτερικά στο κάτω μέρος της πόρτας. Οι κάσσες ανάρτησης των εσωτερικών αυτών θυροφύλλων θα κατασκευαστούν από λαμαρίνα ψυχρής εξελάσεως στραντζαριστή, πάχους 1,5 mm οι οποίες θα πακτωθούν στον τοίχο με τζινέτια και το κενό τους θα γεμιστεί με λεπτόρρευστο γαρμιπόδεμα. Στην όψη του κτιρίου η οποία βλέπει στην οδό Αγ. Παντελεήμονος θα αντικατασταθούν όλα τα εξωτερικά μεταλλικά κουφώματα τα οποία έχουν οξειδωθεί και διαβρωθεί. Στην θέση τους θα τοποθετηθούν νέα κουφώματα αλουμινίου με λευκή ή έγχρωμη ηλεκτροστατική βαφή, με όλους τους απαραίτητους μηχανισμούς λειτουργίας και ασφαλείας και θα φέρουν διπλούς θερμομονωτικούς ηχομονωτικούς - ανακλαστικούς υαλοπίνακες πάχους 18 χλστ. (κρύσταλλο 5χλστ. κενό 8χλστ. κρύσταλλο 5χλστ.) και πάνελς αλουμινίου, θα έχουν δε όλα τα απαραίτητα παρεμβύσματα νεοπρενίου και τις ελαστικές φραγές ώστε να εξασφαλίζεται η αεροστεγανότητα, υδατοστεγανότητα και η απαιτούμενη θερμομόνωση του κουφώματος, σύμφωνα με τα σχέδια της μελέτης. Οι ψευτόκασες των κουφωμάτων θα κατασκευασθούν από γαλβανισμένο στραντζαριστό χαλυβδοέλασμα ορθογωνικής διατομής πάχους 1,5 mm. Τα σημεία ηλεκτροσυγκόλλησης θα προστατεύονται με δύο στρώσης αντισκωριακού. Τα εξαρτήματα σύνδεσης, οι στροφείς, τα ράουλα, οι βίδες, τα μπουλόνια και τα εξαρτήματα χειρισμού θα είναι από ανοξείδωτο χάλυβα. Οι εσωτερικοί τοίχοι του παλιού διόροφου κτιρίου θα σπατουλαριστούν και θα χρωματιστούν με πλαστικά χρώματα. Τέλος εξωτερικά και στην όψη η οποία φαίνεται από το προαύλιο θα το τοποθετηθεί στέγαστρο στο ύψος του δαπέδου του 1ου ορόφου το οποίο θα αποτελείται από μεταλλικό σκελετό και πολυκαρβονικά φύλλα Β) Εργασίες στο παλιό πέτρινο κτίριο: Οι εργασίες που αφορούν στο παλιό πέτρινο κτίριο περιλαμβάνουν την αντικατάσταση των παλιών εσωτερικών ταμπλαδωτών θυρών με νέες ταμπλαδωτές πόρτες χωρικού τύπου. Επίσης θα γίνει αντικατάσταση των εξωτερικών μεταλλικών θυρών με νέες δίφυλλες πόρτες πυρασφαλείας. Στο εσωτερικό δάπεδο θα τοποθετηθούν κεραμικά πλακίδια group 4 διαστάσεων 0,40χ0,40 στους διαδρόμους και 0,30χ0,30 στις αίθουσες πάχους 0,01μ με ακρυλικούς αρμούς 4-5 χλστ., τα οποία θα κολληθούν πάνω στο υπάρχον μωσαϊκό δάπεδο. Τέλος οι εσωτερικοί τοίχοι του παλιού διόροφου κτιρίου θα σπατουλαριστούν και θα χρωματιστούν με πλαστικά χρώματα. Ο συνδετήριος διάδρομος ο οποίος θα ξεκινά από την νέα κεντρική είσοδο του κτιρίου και θα συνδέει το γυμναστήριο με το παλιό πέτρινο κτίριο, θα κατασκευαστεί από οπλισμένο σκυρόδεμα στην περιοχή μέχρι την είσοδο του γυμναστηρίου και με ελαφριά μεταλλική κατασκευή και επιστέγαση πολυκαρβονικών φύλλων, μέχρι την είσοδο του παλιού πέτρινου κτιρίου. Στο σημείο εισόδου θα καθαιρεθεί τμήμα της πλινθοδομής του παλιού εξωτερικού πρόθυρου ώστε να συνδεθεί με τον νέο διάδρομο που οδηγεί στο γυμναστήριο και το υπόλοιπο συγκρότημα. Δ. ΕΡΓΑΣΙΕΣ ΚΑΤΑΣΚΕΥΗΣ ΝΕΟΥ ΓΥΜΝΑΣΤΗΡΙΟΥ Α.Π.Χ. Η χρήση του κτιρίου προβλέπεται ως γυμναστήριο αλλά και σαν αίθουσα εκδηλώσεων του σχολείου (παραστάσεις, ομιλίες κ.τ.λ.), θα λειτουργεί δηλαδή και σαν Αίθουσα Πολλαπλών Χρήσεων. Η σπουδαιότητα του κτιρίου κρίνεται μεγάλη από στατική άποψη. Η ανέγερση του κτιρίου θα γίνει με μεταλλικό σκελετό ώστε αφ ενός να επιτευχθούν τα μεγάλα ανοίγματα που χρειάζονται για τη λειτουργία του, αλλά και να καλυφθούν τα υφιστάμενα κτίσματα του Σελίδα 20 από 23

21 λεβητοστασίου, των W.C. καθηγητών και του ιατρείου του σχολείου. Επίσης μέριμνα υπάρχει ως προς την τοποθέτηση των φερόντων στοιχείων να μην επικαλύπτουν τα υφιστάμενα θεμέλια του σχολικού συγκροτήματος. Οι μεταλλικές φορείς έχουν μορφή πλαισίου και αναπτύσσονται κατά την έννοια του μήκος των 21,30 m του κτιρίου από τα οποία τα 4,30 m ευρίσκονται εν προβόλω για την κάλυψη των υφιστάμενων κτιρίων. Κατά την εγκάρσια έννοια η απόσταση λέγω υφιστάμενης θεμελίωσης καλύπτεται από προστέγασμα που δημιουργείται από την εν προβόλω κατασκευή των τεγίδων, οι οποίες διαστασιολογούνται για το ρόλο αυτό. Επιγραμματικά ο φορέας αποτελείται από μεταλλικά πλαίσια δοκών διατομών Η. Προβλέπονται κατακόρυφοι και οριζόντιοι σύνδεσμοι από κοιλοδοκούς. Οι τεγίδες κατασκευάζονται από διατομές IPE ικανές να λειτουργήσουν και ως πρόβολοι για την κάλυψη του ενδιάμεσου χώρου λόγω της υφιστάμενης θεμελίωσης. Για την κατασκευή της πλαγιοκάλυψης προβλέπονται: Μηκίδες εξωτερικές για την στήριξη πάνελ πολυουρεθάνης. Μηκίδες μικρής διατομής εσωτερικά για τη στήριξη λαμαρίνας επένδυσης ώστε να καλύπτονται τα φέροντα στοιχεία και να είναι λειτουργικός και ασφαλής ο χώρος. Η μεταλλική ανωδομή εδράζεται μέσω υποστυλωμάτων λαιμών σε πέδιλα σκυροδέματος που θεμελιώνονται σε βάθος 1,80m από το φυσικό έδαφος. Η σκυροδέτηση των στοιχείων θεμελίωσης και του περιμετρικού τοιχείου θα γίνει από σκυρόδεμα ποιότητας C20/25 και οπλισμό B500c σύμφωνα με τα σχέδια της μελέτης. Η χάραξη της θεμελίωσης γίνεται σε απόσταση 1,60m από το υφιστάμενο κτίριο γεγονός που οφείλεται στη θεμελίωση του υφιστάμενου κτιρίου. Η θεμελίωση εδράζεται σε πλάκα άοπλου σκυροδέματος η οποία θα κατασκευαστεί αφού απομακρυνθεί και καθαριστεί με επιμέλεια το χαλαρό εδαφικό υλικό. Η ποιότητα του άοπλου σκυροδέματος θα είναι C12/15. Η όλη κατασκευή εγκιβωτίζεται με περιμετρικό τοιχείο πάχους 25εκ. το οποίο και συνδέει τα πέδιλα. Τέλος το δάπεδο εδράζεται απ ευθείας στο με προσοχή συμπιεσμένο επίχωμα από αμμοχάλικο κατ στο περιμετρικά τοιχεία. Η εδαφόπλακα κατασκευάζεται σι πάχος 20εκ. οπλισμένη με ποιότητα σκυροδέματος C20/25. Προβλέπονται αρμοί διαστολής όπως στο αντίστοιχο σχέδιο με κοπή του σκυροδέματος σε βάθος 0,05 από την επιφάνεια. Η στέγη θα κατασκευαστεί κατασκευαστεί στέγη με μεταλλικό σκελετό, σανίδωμα, στεγάνωση από πισσόχαρτο και τελική επικάλυψη από ειδικά πανέλα τύπου σάντουιτς αποτελούμενα από λαμαρίνα τραπεζοειδούς διατομής και μόνωση πολυουρεθάνης. Οι εξωτερικές τοιχοποιίες του γυμναστηρίου θα κατασκευαστούν από δομικά θερμομονωτικά στοιχεία τύπου Ytong διαστάσεων 60χ25 εκ. και πάχους 20 εκ., ποιότητας PP2 με πυκνότητα 350 kg/m3 και συντελεστή θερμικής αγωγιμότητας λ=0,84. Οι εσωτερικές τοιχοποιίες θα κατασκευαστούν από δομικά θερμομονωτικά στοιχεία τύπου Ytong διαστάσεων 60χ25 εκ. και πάχους 15 εκ., ποιότητας PP4 με πυκνότητα 600 kg/m3. Όλες οι τοιχοποιίες του κτιρίου θα έχουν δύο (2) ειδικά οπλισμένα σενάζ καθ ύψος από κυψελωτό σκυρόδεμα σχήματος U και διαστάσεων 60χ25, και του αντίστοιχου κάθε φορά πάχους. Τα εξωτερικά επιχρίσματα θα είναι τριπτά τριβιδιστά τριών στρώσεων από τσιμεντοασβεκονίαμα, και τα εσωτερικά με μαρμαροκονίαμα συνολικού πάχους 0,025 μ. Σε όλες τις γωνίες των τοίχων θα τοποθετηθούν γωνιόκρανα. Η τελική επιφάνεια των τοίχων θα σπατουλαριστεί και θα χρωματιστεί εσωτερικά με βερνικόχρωμα ριπολίνης. Εξωτερικά τα επιχρίσματα θα χρωματιστούν με ακρυλικό χρώμα σε δύο διαστρώσεις, για όλες τις εξωτερικές επιφάνειες ενώ το εμφανές σκυροδέμα της περίφραξης του αυλείου χώρου θα χρωματιστεί με υδατοδιαλυτό τσιμεντόχρωμα Σελίδα 21 από 23

22 Το δάπεδο της σκηνής θα επιστρωθεί με συνδυασμένες κολλητές πλάκες δρύινων λωρίδων ενώ αυτό του χώρου κοινού-άθλησης με τάπητα από χλωριούχο πολυβινύλιο κολλημένο πάνω σε γαρμπιλομωσαικό. Οι ποδιές των φεγγιτών και των παραθύρων, τα κατώφλια των θυρών (εσωτερικών και εξωτερικών) θα γίνουν από λευκό μάρμαρο, προελεύσεως Κοζάνης, Α διαλογής και μεγάλης σκληρότητας, με πάχος 0,02 μ. Τα δάπεδα των βοηθητικών χώρων (παρασκήνια, ιατρείο κλπ) θα επιστρωθούν με κολλητά έγχρωμα κεραμικά πλακίδια, αντοχής group 4 και άνω, αντιολισθητικά, διαστάσεων 0,30 χ 0,30 μ., πάχους 0,01μ, με ακρυλικούς αρμούς 4-5 χλστ., με όμοια περιθώρια (σοβατεπί). Πριν από την τοποθέτηση των δαπέδων θα προηγηθεί κατασκευή υποστρώματος τσιμεντοκονίας μέσου πάχους 0,08 μ. όπου θα δοθούν οι απαραίτητες κλίσεις. Τα δάπεδα των δυο wc στην νοτιοανατολική πλευρά του θα επιστρωθούν με κολλητά κεραμικά πλακίδια αντοχής group 4, αντιολισθητικά, διαστάσεων 0,30 Χ 0,30 μ., πάχους 0,01μ., με ακρυλικούς αρμούς 4-5 χλστ., ενώ τα εσωτερικά χωρίσματα των χώρων υγιεινής θα επενδυθούν με κεραμικά πλακίδια (εφαρμοζόμενα με ακρυλική κόλλα επί του επιχρίσματος) διαστάσεων 0,20 χ 0,20 μ., με ακρυλικούς αρμούς 4-5 χλστ και μέχρι το ύψος του υπέρθυρου. Σε όλες τις περιπτώσεις επιστρώσεων με κεραμικά πλακίδια τα περιθώρια θα κατασκευαστούν επίσης από κεραμικά πλακίδια. Στο λεβητοστάσιο θα κατασκευαστεί ελαφρύ βιομηχανικό δάπεδο. Τα εξωτερικά κουφώματα θα είναι αλουμινίου, με λευκή ή έγχρωμη ηλεκτροστατική βαφή, με όλους τους απαραίτητους μηχανισμούς λειτουργίας και ασφαλείας και θα φέρουν διπλούς θερμομονωτικούς ηχομονωτικούς - ανακλαστικούς υαλοπίνακες πάχους 18 χλστ. (κρύσταλλο 5χλστ. κενό 8χλστ. κρύσταλλο 5χλστ.) και πάνελς αλουμινίου, θα έχουν δε όλα τα απαραίτητα παρεμβύσματα νεοπρενίου και τις ελαστικές φραγές ώστε να εξασφαλίζεται η αεροστεγανότητα, υδατοστεγανότητα και η απαιτούμενη θερμομόνωση του κουφώματος, σύμφωνα με τα σχέδια της μελέτης. Οι ψευτόκασες των κουφωμάτων θα κατασκευασθούν από γαλβανισμένο στραντζαριστό χαλυβδοέλασμα ορθογωνικής διατομής πάχους 1,5 mm. Τα σημεία ηλεκτροσυγκόλλησης θα προστατεύονται με δύο στρώσης αντισκωριακού. Τα εξαρτήματα σύνδεσης, οι στροφείς, τα ράουλα, οι βίδες, τα μπουλόνια και τα εξαρτήματα χειρισμού θα είναι από ανοξείδωτο χάλυβα. Τα εσωτερικά κουφώματα θα είναι ξύλινες πρεσσαριστές θύρες με επένδυση φαινοπλαστικών φύλλων formica, κλείθρα ασφαλείας, χειρολαβές και φάσα από PVC ύψους 20 εκ. τοποθετημένη στο κάτω μέρος τις πόρτας εσωτερικά και εξωτερικά. Οι κάσσες ανάρτησης των εσωτερικών θυροφύλλων θα κατασκευαστούν από λαμαρίνα ψυχρής εξελάσεως στραντζαριστή, πάχους 1,5 mm. Οι κάσες πακτώνονται στον τοίχο με τζινέτια και το κενό τους γεμίζει σταδιακά με λεπτόρρευστο γαρμπιλόδεμα. Στο λεβητοστάσιο και στην κεντρική είσοδο του γυμναστηρίου θα τοποθετηθούν μεταλλικές θύρες πυρασφάλειας, καθώς και στους υπόλοιπους χώρους που προβλέπονται σύμφωνα με τη μελέτη πυρασφάλειας. Στο εξωτερικό άνοιγμα του λεβητοστασίου θα κατασκευαστεί περσιδωτό μεταλλικό υαλοστάσιο ελαιοχρωματισμένο. Οι χρωματισμοί του κτιρίου του γυμναστηρίου θα γίνουν με πλαστικά χρώματα. Όπου απαιτηθεί λόγω εμφανών ηλεκτρομηχανολογικών εγκαταστάσεων θα κατασκευαστούν γυψοσανίδες οι οποίες θα χρωματισθούν. Λάρισα 26/1/2012 Συντάχθηκε Αθανάσιος Αργυράκος Αρχιτέκτονας Μηχανικός Η Προϊσταμένη Τμήματος Νέων Έργων Ευαγγελία Γιοβρή Αρχιτέκτονας Μηχανικός Σελίδα 22 από 23

23 Σοφία Ρωμανάσου Πολιτικός Μηχανικός Αναστασία Συνάπαλου Η-Μ Μηχανικός Θεωρήθηκε Η Διευθύντρια Τεχνικών Υπηρεσιών Ασημίνα Αιβαλιώτου Αρχιτέκτονας Μηχανικός ΑΠΟΦΑΣΙΣΕ ΟΜΟΦΩΝΑ Εγκρίνει: 1. Την μελέτη του δημοτικού έργου:«προσθηκη ΑΙΘΟΥΣΩΝ ΣΤΟ 1 ο ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΓΙΑΝΝΟΥΛΗΣ» Η δαπάνη θα βαρύνει την με Κ.Α πίστωση προϋπολογισμού του Δήμου οικονομικού έτους Πηγή χρηματοδότησης: ΕΣΠΑ 2. Την εκτέλεση του ανωτέρω έργου: - Τρόπος κατασκευής: από Εργοληπτική Επιχείρηση - Τρόπος επιλογής εργοληπτικής επιχείρησης: Μειοδοτικός διαγωνισμός Το παρόν συντάχθηκε αναγνώσθηκε και αφού βεβαιώθηκε υπογράφεται όπως παρακάτω. ΤΟ ΔΗΜΟΤΙΚΟ ΣΥΜΒΟΥΛΙΟ Ο ΠΡΟΕΔΡΟΣ Ο ΓΡΑΜΜΑΤΕΑΣ ΤΑ ΜΕΛΗ ΜΗΤΣΙΟΣ ΑΘΑΝΑΣΙΟΣ ΜΠΑΡΤΖΩΚΗΣ ΓΕΩΡΓΙΟΣ Σελίδα 23 από 23
