1 Επεμβάσεις εξοικονόμησης ενέργειας σε αθλητικά κέντρα Κων. Θεοφύλακτος Μηχανολόγος Μηχ., MSc SPEED Σύμβουλοι Ανάπτυξης ΑΕ

2 Εφαρμογή των δυνατοτήτων βελτίωσης της ενεργειακής κατανάλωσης 6. Συστήματα Εξαερισμού 10. ΑΠΕ 7. Συστήματα αυτοματισμών κτηρίου 1. Επεμβάσεις στο κέλυφος 4. Συστήματα φωτισμών 3. Παραγωγή ενέργειας και βελτιστοποίηση θερμικής αποθήκευσης 8. Εξειδικευμένα μέτρα για πισίνες 9. Εξειδικευμένα μέτρα για παγοδρόμια 5. Αντλίες και κινητήρες inverter 2. Επεμβάσεις στα ανοίγματα και συστήματα σκιάσεων

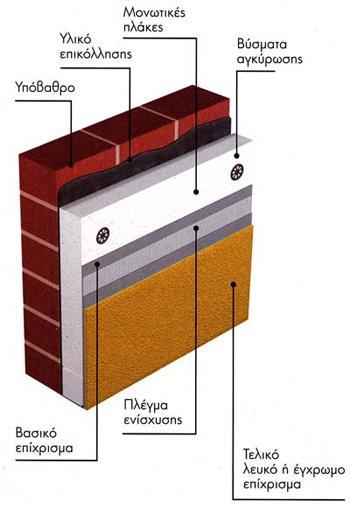

3 1. Κέλυφος κτηρίου_ Εξωτερική θερμομόνωση (θερμοπρόσοψη) Τα εξωτερικά συστήματα μόνωσης χρησιμοποιούνται για την δημιουργία του θερμικού κελύφους του κτηρίου. Ο κύριος στόχος των μονωτικών υλικών είναι ο περιορισμός της μεταφοράς θερμότητος διαμέσου του κελύφους συντελώντας στην μείωση των απωλειών θερμότητος και επομένως σε μειωμένες απαιτήσεις ενέργειας για θέρμανση και ψύξη Πετροβάμβακας, εξηλασμένη πολυστερίνη (XPS), διογκωμένη πολυστερίνη (EPS), αφρός πολυουρεθάνης, αφρώδες γυαλί και φαινολικός αφρός είναι παραδείγματα μονωτικών υλικών. Σημαντικός περιορισμός των απωλειών θερμότητος και ενεργειακών απαιτήσεων για θέρμανση/ψύξη με αποτέλεσμα την μείωση των εκπομπών. Η χρήση εξωτερικής θερμοπρόσοψης είναι ένα ευρύτατα εφαρμοζόμενο μέτρο εξοικονόμησης ενέργειας προσφέροντας σημαντική εξοικονόμηση ιδιαίτερα σε κλιματικές ζώνες χαμηλών θερμοκρασιών και με πολύ καλή περίοδο αποπληρωμής. Εξοικονόμηση ενέργειας: 10-25% Χρηματική εξοικονόμηση: 8-23% Περίοδος αποπληρωμής: έτη

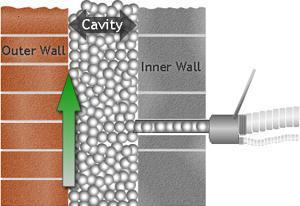

4 1. Κέλυφος κτηρίου _Θερμομόνωση διακένου τοιχοποιίας (οπτοπλινθοδομή) Η εξωτερική τοιχοποιία αποτελείται από δύο δρομικές τοιχοποιίες με διάκενο τουλάχιστον χιλ το οποίο πληρούται με θερμομονωτικό υλικό με αποτέλεσμα την μείωση της μεταφοράς θερμότητος διαμέσου της τοιχοποιίας. Τυπικό μέγεθος διακένου είναι χιλ Πετροβάμβακας, εξηλασμένη πολυστερίνη (XPS), διογκωμένη πολυστερίνη (EPS), αφρός πολυουρεθάνης, αφρώδες γυαλί και φαινολικός αφρός είναι τα χρησιμοποιούμενα υλικά Βελτίωση της ενεργειακής αποδοτικότητας του κτηρίου Σημαντική μείωση των απωλειών ενέργειας Βελτίωση ηχομόνωσης Μπορεί να εφαρμοστεί χωρίς σημαντική αναστάτωση στο κτήριο Εξοικονόμηση ενέργειας: 10-25% Χρηματική εξοικονόμηση: 8-22% Περίοδος αποπληρωμής: από 6 έτη

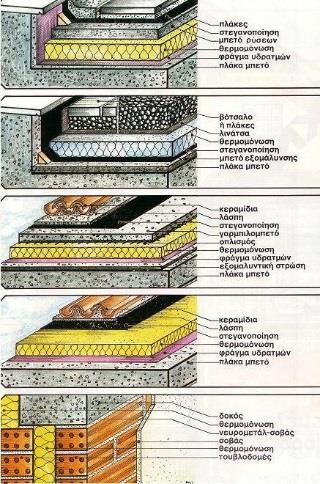

5 1. Κέλυφος κτηρίου - Θερμομόνωση οροφής Η θερμομόνωση δρά ως φράγμα στις απώλειες θερμότητος και θερμικών κερδών στις οροφές των κτηρίων. Σε πολλές κλιματικές ζώνες η προστασία κατά την καλοκαιρινή περίοδο είναι εξ ίσου σημαντική με την θερμομόνωση κατά την χειμερινή περίοδο. Πετροβάμβακας, εξηλασμένη πολυστερίνη (XPS), διογκωμένη πολυστερίνη (EPS), αφρός πολυουρεθάνης, αφρώδες γυαλί και φαινολικός αφρός είναι τα χρησιμοποιούμενα υλικά. Σημαντική μείωση των απωλειών ενέργειας Βελτίωση ηχομόνωσης Εξοικονόμηση ενέργειας: έως 33% Χρηματική εξοικονόμηση: έως 28% Περίοδος αποπληρωμής: 5-10 έτη

6 2. Παράθυρα και συστήματα σκίασης - Διπλοί και τριπλοί υαλοπίνακες Οι διπλοί και τριπλοί υαλοπίνακες είναι μια κατασκευή που αποτελείται από δύο ή περισσότερους υαλοπίνακες με διάκενο ερμητικά κλειστό το οποίο περιλαμβάνει αέρα ή κάποιο άλλο υλικό. Όσο πιο χαμηλός ο συντελεστής μετάδοσης τόσο χαμηλότερες οι απώλειες θέρμανσης από τα παράθυρα Μείωση των απωλειών θερμότητας μέσω των παραθύρων κατά 3 και 4 φορές σε σχέση με τους μονούς υαλοπίνακες Τα θερμικά κέρδη μειώνουν τις εκπομπές CO2 λόγω μειωμένων απαιτήσεων θερμικής ενέργειας. Αντανακλούν το υπέρυθρο φως του ήλιου (θερμότητα) Δρούν ως ασπίδα στην έμμεση θερμότητα από τον περιβάλλοντα χώρο Δρούν ως ασπίδα στη θερμότητα που προσπαθεί να διαφύγει από τον εσωτερικό χώρο Εξοικονόμηση ενέργειας: 2-22% Χρηματική εξοικονόμηση: 2-21 % Περίοδος αποπληρωμής: 4-30 έτη

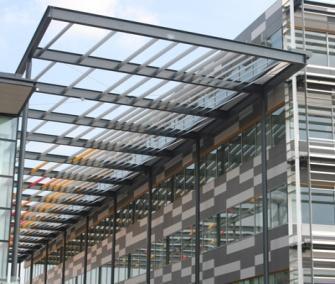

7 2. Παράθυρα και συστήματα σκίασης - Συστήματα σκίασης Τα συστήματα σκίασης (εσωτερικών χώρων και εξωτερικών χώρων), έχουν την δυνατότητα να εμποδίζουν το υπερβάλλον ηλιακό φως Τα συστήματα εσωτερικών χώρων είναι πιο εύκολα διαθέσιμα, εύκολα στην τοποθέτηση και χρήσιμα για να εμποδίζουν το άμεσο ηλιακό φώς και την αντηλιά αλλά επιτρέπουν την ηλιακή θέρμανση με αποτέλεσμα να απαιτείται τεχνητός κλιματισμός για την επίτευξη της επιθυμητής θερμικής άνεσης Δεν υπάρχει αντηλιά στο εσωτερικό της αθλητικής εγκατάστασης Δεν υπάρχουν θερμικά κέρδη που σημαίνει χαμηλότερα φορτία για ψύξη Ρυθμιζόμενος φυσικός φωτισμός που σημαίνει μικρότερη χρήση συμβατικών συστημάτων φωτισμού Εξοικονόμηση ενέργειας : 10-25% από το ψυκτικό φορτίο Χρηματικά οφέλη: 9-24% Περίοδος αποπληρωμής: 10 έτη

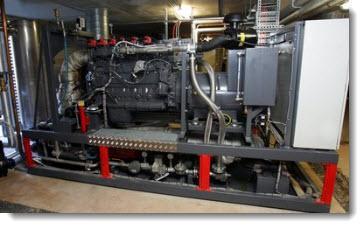

8 3. Παραγωγή ενέργειας και βελτιστοποίηση θερμικής αποθήκευσης _ Συμπαραγωγή (Τριπαραγωγή) Ηλεκτρισμού Θερμότητος (ΣΗΘ) Σύμφωνα με τον ορισμό της οδηγίας 2004/8/EC περί συμπαραγωγής ενέργειας βάσει της ζήτησης για χρήσιμη θερμότητα ως συμπαραγωγή ορίζεται «η ταυτόχρονη παραγωγή θερμικής και ηλεκτρικής ή/και μηχανικής ενέργειας στο πλαίσιο μιας µόνο διαδικασίας», όπως αυτή ενσωματώθηκε στην Οδηγία 2012/27/EU Βελτιωμένη ποιοτικά ενέργεια (θερμική/ηλεκτρική) με επιτόπια παραγωγή Αυξημένη αποδοτικότητα της μετατροπής της ενέργειας και της χρήσης της Λιγότερες εκπομπές προς το περιβάλλον, ειδικότερα CO2 που είναι το κύριο αέριο του θερμοκηπίου Μεγάλη εξοικονόμηση λειτουργικού κόστους προσφέροντας ανταγωνιστικό πλεονέκτημα στους επαγγελματικούς χρήστες Εξοικονόμηση ενέργειας: 20-35% Χρηματική εξοικονόμηση: 20-30%, ανάλογα με τις ισχύουσες τιμές καυσίμων και τις τιμές πώλησης ηλεκτρικής ενέργειας στο δίκτυο. Περίοδος αποπληρωμής: εξαρτάται από το μέγεθος της μονάδος ΣΗΘ, τις ισχύουσες τιμές καυσίμων, τις οικονομικές συνθήκες στα ΚΜ και τις τιμές πώλησης ηλεκτρικής ενέργειας στο δίκτυο..

9 3. Παραγωγή ενέργειας και βελτιστοποίηση θερμικής αποθήκευσης Λέβητες συμπύκνωσης Οι λέβητες συμπύκνωσης αναπτύχθηκαν για την εκμετάλλευση της λανθάνουσας θερμότητας ατμοποίησης κατά τη συμπύκνωση του παραγόμενου υδρατμού στο καυσαέριο (ο οποίος προέρχεται από το υδρογόνο του καυσίμου, την υγρασία του καυσίμου και την υγρασία του αέρα καύσης). Τα αέρια καύσιμα έχουν το πλεονέκτημα αυξημένης περιεκτικότητας υδρογόνου, ενώ δεν περιέχουν θείο. Υψηλότερη ενεργειακή αποδοτικότητα σε σχέση με τους συμβατικούς λέβητες και τους λέβητες χαμηλής θερμοκρασίας. Μειωμένες εκπομπές CO2 λόγω της χρήσης μικρότερων ποσοτήτων καυσίμων. Μειωμένα έξοδα λειτουργίας λόγω της χαμηλότερης κατανάλωσης καυσίμων. Όλοι οι λέβητες συμπύκνωσης είναι εφοδιασμένοι με καυστήρες ρυθμιζόμενης ροής αέρα που βοηθά σημαντικά στην εξοικονόμηση καυσίμου Χρηματική εξοικονόμηση: 4-20 % Εξοικονόμηση ενέργειας: 5-20% Περίοδος αποπληρωμής: 2-4 έτη Ανάλογα με το ύψος της επένδυσης.

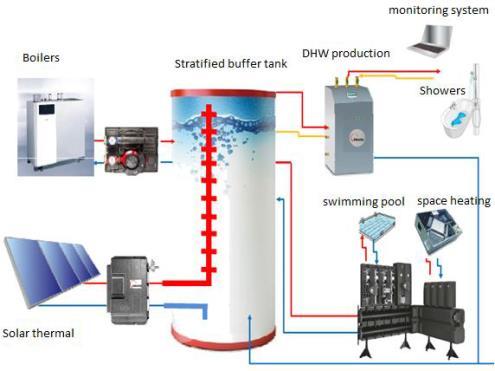

10 3. Παραγωγή ενέργειας και βελτιστοποίηση θερμικής αποθήκευσης Θερμοδοχείο Το θερμό νερό έχει μικρότερη πυκνότητα από το ψυχρό και για αυτό πάντα βρίσκεται ψηλότερα από το ψυχρό σε ένα θερμοδοχείο. Τα φαινόμενο αυτό κάνει δυνατή την θερμική διαστρωμάτωση και την δημιουργία ζωνών διαφορετικής θερμοκρασίας μέσα σε ένα δοχείο. Για την διατήρηση της διαστρωμάτωσης όλες οι ροές θερμότητας, από και προς το θερμοδοχείο, θα πρέπει να γίνονται με τρόπο ώστε να βελτιώνουν ή τουλάχιστον να διατηρούν την διαστρωμάτωση του δοχείου Advantages Βελτιστοποίηση της θερμικής διαστρωμάτωσης, με αποτέλεσμα την βελτίωση της θερμικής αποδοτικότητας. Αποφυγή μεγάλης συγκέντρωσης ΖΝΧ κατά την διάρκεια του έτους Λιγότερα σταματήματα/ενάρξεις του λέβητα. Επιμήκυνση του χρόνου ζωής του λέβητα. Μείωση των απωλειών ενέργειας με αποτέλεσμα την δημιουργία καλύτερων συνθηκών θερμικής άνεσης στο λεβητοστάσιο. Σταθερότητα στην ροή του νερού και στις θερμοκρασίες επιστροφής. Μικρότερες απαιτήσεις χώρων εγκατάστασης σε σχέση με τα συμβατικά συστήματα θέρμανσης. Χαμηλότερα κόστη συντήρησης Εξοικονόμηση ενέργειας: % Χρηματική εξοικονόμηση: % Περίοδος αποπληρωμής: 2-4 έτη

11 4. Συστήματα φωτισμού- LED Οι λαμπτήρες LED παρέχουν το δυναμικό για την μείωση της ενέργειας γενικού φωτισμού σε αθλητικές εγκαταστάσεις, επιτυγχάνοντας μείωση κόστους και βελτίωση της ποιότητας φωτισμού. Τα μοναδικά χαρακτηριστικά τους συμπαγές μέγεθος, μεγάλη διάρκεια ζωής και ευκολία στην συντήρηση, αντοχή σε θραύση και δόνηση, έλλειψη υπέρυθρης και υπεριώδους ακτινοβολίας και άμεση ανταπόκριση σε ρυθμίσεις είναι επωφελή για τις αθλητικές εγκαταστάσεις Η βελτίωση της ενεργειακής αποδοτικότητας με την αντικατάσταση συμβατικών λαμπτήρων με LED και η εγκατάσταση «έξυπνων συστημάτων διαχείρισης φωτισμού» μπορεί να οδηγήσει σε σημαντική εξοικονόμηση στους λογαριασμούς ρεύματος. Χαμηλότερες εκπομπές CO2 σε σχέση με συμβατικά συστήματα φωτισμού Η μεγάλη διάρκεια ζωής οδηγεί σε μείωση του κόστους συντήρησης Οι λαμπτήρες LED ανάβουν αμέσως. Πολύ χρήσιμο σε περιπτώσεις διακοπών ρεύματος και για χρήση μέσω αισθητήρων παρουσίας. Δεν περιέχουν τοξικά υλικά Εξοικονόμηση ενέργειας: 15-60% στην ενέργεια για φωτισμό Χρηματική εξοικονόμηση: 13-57% στα κόστη φωτισμού Payback period: 1,5-6 έτη, ανάλογα με τις ώρες λειτουργίας του φωτισμού, την ισχύ και το ύψος της επένδυσης.

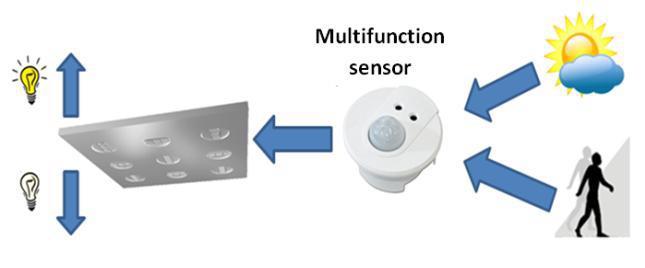

12 4. Συστήματα φωτισμού- Έλεγχος/Ρύθμιση Αισθητήρας πολλαπλών λειτουργιών Το σύστημα ελέγχου και ρύθμισης φωτισμού είναι ένα έξυπνο σύστημα βασισμένο στην τεχνολογία δικτύων που ενσωματώνει την επικοινωνία μεταξύ των διαφόρων εισροών και εκροών του συστήματος που αφορούν τον έλεγχο του φωτισμού με την χρήση ενός ή περισσοτέρων επεξεργαστών Εξυπηρετούν την παροχή του απαιτούμενου επιπέδου φωτισμού όπου και όταν χρειάζεται. Σταθερή επικοινωνία Η μέγιστη εξοικονόμηση στον φωτισμός μπορεί να επιτευχθεί με την χρήση αισθητήρων πολλαπλών λειτουργιών Τροποποιήσεις εφικτές μέσω λογισμικού Αμφίδρομη επικοινωνία (feedback) Εξοικονόμηση ενέργειας: 20-50% στην ενέργεια για φωτισμό Χρηματική εξοικονόμηση: 20-50% στο κόστος φωτισμού Περίοδος αποπληρωμής: 2-7 έτη ανάλογα με τις ώρες λειτουργίας των λαμπτήρων

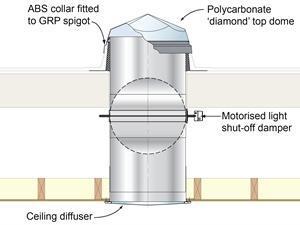

13 4. Συστήματα φωτισμού Φωτοσωλήνες Οι φωτοσωλήνες είναι εξελιγμένα συστήματα ημερήσιου φυσικού φωτισμού. Οι φωτοσωλήνες αποτελούνται από τον θόλο, ο οποίος μπορεί να είναι κρυστάλλινος ή ακρυλικός, από τον μεταλλικό ανακλαστικό σωλήνα και τέλος από τον κρυστάλλινο ή ακρυλικό διαχύτη. Χρησιμοποιούνται σε διάφορες διατομές ανάλογα με την περίπτωση και τις ανάγκες, ενώ μπορούν να αναπτυχθούν μέχρι και 25 μέτρα κάθετα. Ο φωτισμός μέσω φωτοσωλήνων είναι ιδιαίτερα αποτελεσματικός τόσο σε ηλιόλουστες όσο και σε συννεφιασμένες ημέρες Φωτισμός με ηλεκτρική ενέργεια μειώνεται έως 75% κατά την διάρκεια της ημέρας Εύκολη εγκατάσταση τόσο σε στέγες όσο και σε ταράτσες Οριζόντιες και κάθετες εφαρμογές ακόμα και σε υπόγεια. Αυτοκαθαριζόμενοι θόλοι εξαλείφοντας τα προβλήματα λόγω συμπυκνώσεων Ο φυσικός φωτισμός καταπολεμά φαινόμενα Εποχιακής Συναισθηματικής Διαταραχής Εξοικονόμηση ενέργειας: έως 75% κατά την διάρκεια της ημέρας Χρηματική εξοικονόμηση: εκτίμηση για 40% σε σχέση με φωτισμό με ηλεκτρική ενέργεια σύμφωνα με τα αποτελέσματα από την The Copper Box Sport Arena, London. Περίοδος αποπληρωμής: έτη σύμφωνα με την προσομοίωση σε 2 πιλοτικές εγκαταστάσεις του έργου στην Βουλγαρία

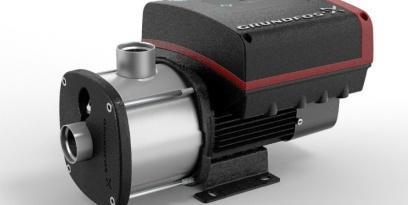

14 5. Αντλίες και κινητήρες υψηλής απόδοσης (ΙΕ4) Τα αντλητικά συστήματα πολύ συχνά λειτουργούν αναποτελεσματικά. Επίσης πολύ συχνά, από τον σχεδιασμό τους έχουν υπερδιαστασιολογηθεί για περιθώρια ασφαλείας, λόγω έλλειψης δυνατότητας πρόβλεψης των πραγματικών απαιτήσεων κατά την λειτουργία τους. Οι κινητήρες IE4 προσφέρουν υψηλή ενεργειακή εξοικονόμηση, μειωμένες εκπομπές CO2 και κόστος λειτουργίας και μακροχρόνια μελλοντική ασφάλεια Οι κινητήρες IE4 είναι συμβατοί με πολλά συστήματα μετάδοσης κίνησης με αποτέλεσμα την βελτιστοποίηση της απόδοσης και την εξασφάλιση καλύτερης λειτουργίας. Οι κινητήρες IE4 είναι μικρότερου μεγέθους σε σχέση με τους υπάρχοντες προσφέροντας πλεονεκτήματα σε θέματα χώρου και βάρους Μεγαλύτερη αξιοπιστία λόγω χαμηλών θερμοκρασιών ρουλεμάν Εξοικονόμηση ενέργειας: έως 14% της ετήσιας ενέργειας σε σχέση με την χρήση κινητήρων ΙΕ1 έως 3% της ετήσιας ενέργειας σε σχέση με την χρήση κινητήρων ΙΕ3 Χρηματική εξοικονόμηση: 2-12% στο κόστος λειτουργίας Περίοδος αποπληρωμής: 0,8-5 έτη ανάλογα με τις ώρες λειτουργίας του κινητήρα.

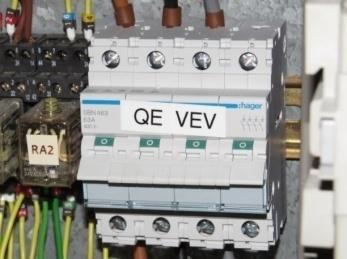

15 5. Αντλίες και κινητήρες υψηλής απόδοσης - Αντλίες και κινητήρες μεταβλητής ταχύτητας Η ενέργεια αυτή στοχεύει στην μείωση της ενεργειακής κατανάλωσης σε αντλίες, ανεμιστήρες συστημάτων κλιματισμού/αερισμού και λοιπούς κινητήρες με την εγκατάσταση ρυθμιστών στροφών μεταβλητής ταχύτητας (VSDs). Advantages Η χρήση VSDs επιτρέπει την λειτουργία της αντλίας με μεγάλη αποδοτικότητα Αυξημένη αξιοπιστία. Σε περίπτωση βλάβης μίας αντλίας οι υπόλοιπες μπορούν να συνεχίσουν την λειτουργία τους χωρίς διακοπές προσφέροντας την απαιτούμενη αντλητική δυνατότητα. Χαμηλότερος κίνδυνος για την εμφάνιση φαινομένων υδραυλικής κρούσης, σπηλαιώσεων, τάσεις ροπών και πιέσεις στον κινητήρα λόγω της βαθμιαίας αυξομείωσης της ταχύτητας Εξοικονόμηση ενέργειας: 30-50% της ετήσιας ενέργειας για κινητήρες και αντλίες Χρηματική εξοικονόμηση: έως και 50% στο κόστος λειτουργίας των αντλιών Περίοδος αποπληρωμής: 1-3 έτη

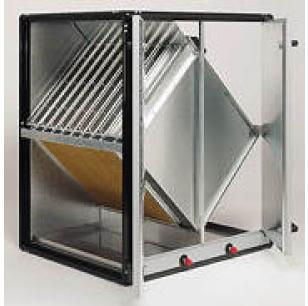

16 6. Αερισμός Ανάκτηση θερμότητος/εναλλάκτες Τα πιο αποδοτικά συστήματα για ανάκτηση θερμότητος μπορούν να πετύχουν έως 85% ανάκτηση θερμότητος από τον απορριπτόμενο θερμό αέρα. Η εγκατάσταση συστήματος ανάκτησης θερμότητος ή η βελτιστοποίηση των υπαρχόντων συστημάτων μπορεί, επομένως, να είναι οικονομικά αποδοτικές Αυξημένη ενεργειακή αποδοτικότητα Αυξημένος έλεγχος της θερμοκρασίας του εισερχόμενου νωπού φρέσκου αέρα (σε σχέση με αέρα που δεν έχει προθερμαθεί) Ενεργειακή εξοικονόμηση: 50 85% της ενέργειας που απαιτείται για την θέρμανση του νωπού αέρα Χρηματική εξοικονόμηση: 50 85% μείωση ενεργειακού κόστους για την θέρμανση του νωπού αέρα Περίοδος αποπληρωμής : 2-3 έτη

17 6. Αερισμός Τρόποι βελτιστοποίησης Η μείωση της χρήσης ενέργειας των συστημάτων αερισμού μπορεί να επιτευχθεί με 3 τρόπους: 1. Περιορισμός ωρών λειτουργίας 2. Περιορισμός ροής αέρα Μείωση της χρήσης ενέργειας (ηλεκτρική και θερμική) Βελτίωση αέρα εσωτερικών χώρων (ορισμένα μέτρα) 3. Λοιπά μέτρα εξοικονόμησης Εξοικονόμηση ενέργειας: Ανεμιστήρες με χρονοδιακόπτες: 10-80% Προσαρμογή αερισμού αναλόγως των αναγκών: 10-80% Βελτίωση εναλλαγών αέρα: 10-50% Αντικατάσταση ανεμιστήρων: 10-30% Αντικατάσταση κινητήρων ανεμιστήρων: 5-20% Μείωση της θερμοκρασίας νωπού αέρα: 10-30% Καθαρισμός αγωγών και συσκευών αερισμού: 5-10% Συχνότερες αλλαγές φίλτρων: 5-10% Χρηματική εξοικονόμηση: 5 80% στο λειτουργικό κόστος αερισμού Περίοδος αποπληρωμής: 0,5 3 έτη

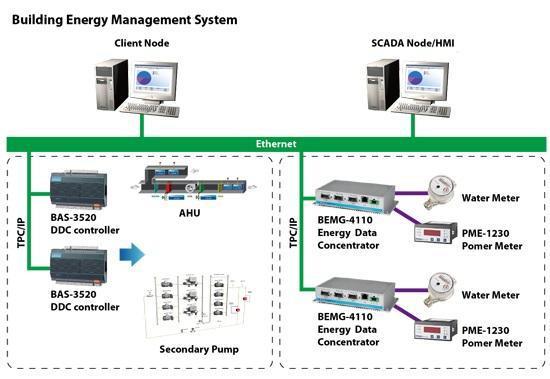

18 7. Συστήματα αυτοματισμών κτηρίων BEMS Είναι ένα καλά προγραμματισμένο σύστημα που παρέχει έλεγχο και ρυθμίσεις των συστημάτων κλιματισμού/θέρμανσης &αερισμού (HVAC) σε οποιοδήποτε κλειστή αθλητική εγκατάσταση με (wet) ή χωρίς πισίνα (dry). Το BEMS βασίζεται σε ένα δίκτυο ελεγκτών/αισθητήρων και προσφέρει άμεση παρακολούθηση & επαλήθευση της αποδοτικότητας των συστημάτων Αυτόματος και ακριβής έλεγχος και ρύθμιση των ενεργειακών απαιτήσεων Προσφέρει ολοκληρωμένο έλεγχο κα ρύθμιση των συστημάτων HVAC και φωτισμού Προσφέρει δυνατότητα σύνθετων σεναρίων/στρατηγικών για θέρμανση/ψύξη Επιτρέπει την δυνατότητα έξυπνων λύσεων ανάλογα με την ζήτηση Εξοικονόμηση ενέργειας: Η εγκατάσταση ενός ολοκληρωμένου και έξυπνου συστήματος BEMS μπορεί να μειώσει την κατανάλωση ενέργειας σε ποσοστό > 25% σε κτήρια με πισίνες Χρηματική εξοικονόμηση: 10-20% Περίοδος αποπληρωμής: ανάλογα με το μέγεθος του συστήματος

19 7. Συστήματα αυτοματισμών κτηρίων Ψηφιακοί χρονοδιακόπτες Το σβήσιμο των φώτων όταν δεν απαιτούνται είναι ένας από τους φθηνότερους τρόπους εξοικονόμησης ενέργειας και χρημάτων. Προγραμματιζόμενοι χρονοδιακόπτες ανάβουν/σβήνουν τα φώτα ή άλλα φορτία σύμφωνα με την διάρκεια που έχουμε προγραμματίσει. Ψηφιακοί χρονοδιακόπτες μπορούν να εξοικονομήσουν ενέργεια μειώνοντας τον χρόνο χρήσης των φωτιστικών σωμάτων/εξοπλισμών μέσω προγραμματισμένου χρονισμού λειτουργίας. Οι ψηφιακοί χρονοδιακόπτες βελτιστοποιούν την εξοικονόμηση ενέργειας διατηρώντας τα επίπεδα άνεσης και Digital time switches optimize energy savings while maintaining άνεσης και ευκολίας. Εξοικονόμηση ενέργειας: 1-7% της συνολικής ενεργειακής κατανάλωσης του κτηρίου ανάλογα με τις συνθήκες αναφοράς. Χρηματική εξοικονόμηση: 1-7% Περίοδος αποπληρωμής: 0,2-1,5 έτη

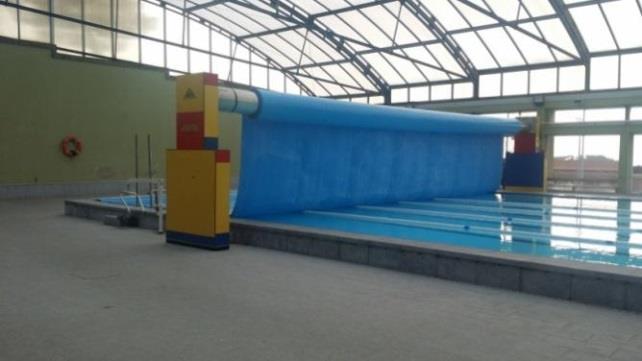

20 8. Επεμβάσεις αποκλειστικά για κτήρια με πισίνες - Κάλυμμα πισίνας Αποτελεί τον περισσότερο αποτελεσματικό τρόπο για να ελαχιστοποιηθεί η μεγάλη εξάτμιση του νερού της πισίνας και και κατά συνέπεια η ανάγκη για αερισμό του χώρου ώστε να αντικατασταθεί από νωπό αέρα εξοικονομώντας μεγάλες ποσότητες ενέργειας. Το απαιτούμενο νερό αναπλήρωσης μπορεί να μειωθεί κατά 30% 50% και η κατανάλωση χημικών πισίνας κατά 35% 60%. Η εκτίμηση είναι ότι σε καλά τοποθετημένο κάλυμμα πισίνας μπορεί να επιτευχθεί μείωση της χρησιμοποιούμενης το βράδυ ενέργειας (όταν η πισίνα δεν χρησιμοποιείται) έως και 90%. Η χρήση του καλύμματος θα οδηγήσει στην μείωση των απαιτήσεων αερισμού του χώρου χωρίς την αύξηση της σχετικής υγρασίας. Εξοικονόμηση ενέργειας: 25% Ένα σωστά σχεδιασμένο κάλυμμα μπορεί να μειώσει την «νυχτερινή ενέργεια» έως 90%, οδηγώντας σε συνολική εξοικονόμηση περίπου 25%. Χρηματική εξοικονόμηση: 15-25% Περίοδος αποπληρωμής: 3-5 έτη (μηχανικά συστήματα) 1-2 έτη (χειροκίνητα συστήματα)

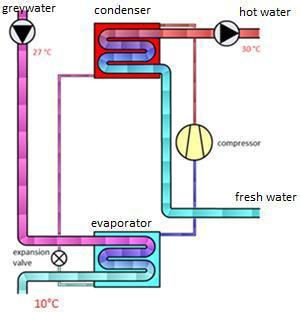

21 8. Επεμβάσεις αποκλειστικά για κτήρια με πισίνες Ανάκτηση θερμότητος από ανακυκλοφορία νερού Συστήματα που ανακτούν την θερμότητα του νερού επιστροφής στα φίλτρα πριν την απόρριψη στο αποχετευτικό σύστημα. Συνιστάται η ανάκτηση της θερμότητος του νερού επιστροφής γιατί μπορεί να χρησιμοποιηθεί για την προθέρμανση του νέου νερού μέσω εναλλάκτη θερμότητας ή σε αντλία θερμότητος για την θέρμανση των χώρων. Η ανάκτηση θερμότητος μειώνει την κατανάλωση ενέργειας γιατί με την αναχρησιμοποίηση αξιοποιεί θερμότητα που θα πήγαινε χαμένη. Εξοικονόμηση νερού πισίνας λόγω του ακριβούς ελέγχου και ρύθμισης του νερού αναπλήρωσης Πλήρης αυτοματοποίηση Εξοικονόμηση ενέργειας: 50-75% της θερμότητας που ανακτάται από το νερό επιστροφής 4-8% της συνολικής κατανάλωσης ενέργειας Χρηματική εξοικονόμηση: 3-6% Περίοδος αποπληρωμής: 1-3 έτη (πλακοειδής εναλλάκτης θερμότητος) 2-5 έτη (αντλία θερμότητος)

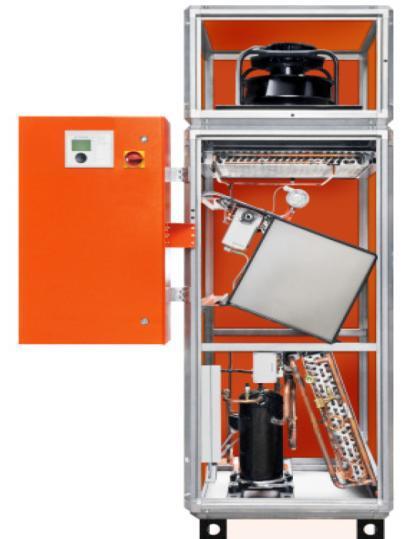

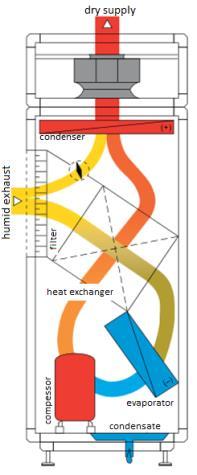

22 8. Επεμβάσεις αποκλειστικά για κτήρια με πισίνες Αφυγραντήρες υψηλής ενεργειακής αποδοτικότητος Με στόχο την παροχή της απαιτούμενης θερμικής άνεσης στους χρήστες, οι αφυγραντήρες υψηλής ενεργειακής αποδοτικότητος λειτουργούν με μειωμένη κατανάλωση ενέργειας λόγω της ύπαρξης εναλλάκτη θερμότητος που προψύχει τον υγρό αέρα, με αποτέλεσμα την μείωση της απαιτούμενης ενέργειας για την λειτουργία του συμπιεστή. Μείωση της ενεργειακής κατανάλωσης λόγω της ανάκτησης θερμότητος και της χρήσης ανεμιστήρων EC Μείωση θορύβου Εξοικονόμηση ενέργειας: 30-50%, ανάλογα με τον τύπο της μονάδος Χρηματική εξοικονόμηση: 50-70% Περίοδος αποπληρωμής: 3-5 έτη, ανάλογα με τον τύπο της μονάδος

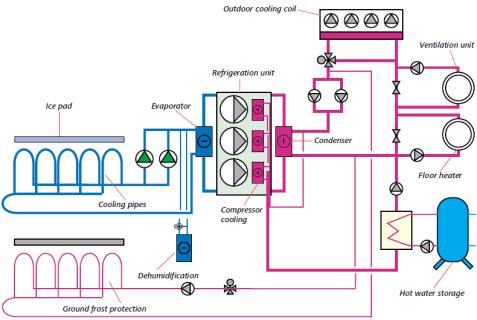

23 9. Επεμβάσεις αποκλειστικά για κλειστά παγοδρόμια Συστήματα ψύξης Το σύστημα ψύξης στα παγοδρόμια καταναλώνει τον περισσότερο ηλεκτρισμό, 43% της συνολικής κατανάλωσης ενέργειας κατά μέσο όρο σε παγοδρόμια στην Σουηδία (Stoppsladd, 2010). Η ενεργειακή αποδοτικότητα του συστήματος ψύξης αυξάνεται λόγω της χρήσης συμπιεστών και αντλιών υψηλής αποδοτικότητας, παράλληλα με την εκμετάλλευση και άλλων δυνατοτήτων εξοικονόμησης (ανάκτηση απορριπτόμενης θερμότητος, βελτιστοποίηση πάχους και θερμοκρασίας επιφάνειας πάγου). Επικίνδυνα για το περιβάλλον ψυκτικά μέσα αντικαθίστανται με άλλα χαμηλού δυναμικού υπερθέρμανσης του περιβάλλοντος (low Global Warming Potential). Λιγότερα κόστη συντήρησης για συστήματα με αμμωνία σε σχέση με αντίστοιχα συστήματα που χρησιμοποιούν ψυκτικά μέσα με βάση R-22 ή HFC, λόγω χρήσης εξοπλισμών μικρότερου μεγέθους και υψηλότερης αποδοτικότητος. Εξοικονόμηση ενέργειας : πάνω από 40% εξοικονόμηση μπορεί να επιτευχθεί με την χρήση ψυκτικού συστήματος υψηλής ενεργειακής αποδοτικότητας, όπως συμπιεστές, ανάκτηση απορριπτόμενης θερμότητος και κατάλληλη ρύθμιση παραμέτρων λειτουργίας. Χρηματική εξοικονόμηση: >35% Περίοδος αποπληρωμής: 4-5 έτη

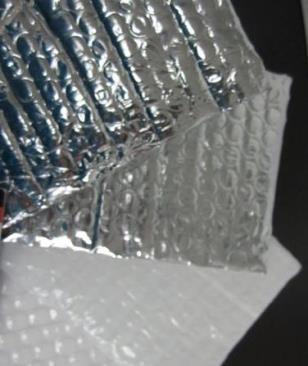

24 9. Επεμβάσεις αποκλειστικά για κλειστά παγοδρόμια - Οροφές χαμηλής εκπεμπτικότητας Ο περιορισμός της θερμοκρασίας της οροφής μπορεί να περιορίσει την θερμική ακτινοβολία της οροφής. Αυτό μπορεί να επιτευχθεί κρατώντας τον ζεστό αέρα μακριά από την οροφή με καλύτερη θερμομόνωση της εξωτερικής επιφάνειας και χρησιμοποιώντας υλικά χαμηλής εκπεμπτικότητας. Μείωση του κόστους ψύξης σε ποσοστό 20-30%. Μειωμένες διακυμάνσεις ακτινοβολούμενης θερμότητας από την οροφή στη επιφάνεια του πάγου. Η θερμοκρασία της επιφάνειας του πάγου θα είναι περισσότερο σταθερή και λιγότερο επιρρεπείς στο να θερμανθεί. Μειωμένα προβλήματα από υγρασία και συμπύκνωση. Αντί η θερμότητα να ακτινοβολείται στον πάγο από ψηλά, παραμένει στην οροφή, ζεσταίνοντας τις άνω επιφάνειες της αίθουσας σε θερμοκρασίες ανώτερες του σημείου δρόσου μειώνοντας την πιθανότητα σχηματισμού συμπυκνωμάτων. Μείωση των απαιτήσεων φωτισμού. Μικρότερη μεταφορά θερμότητος με ακτινοβολία (από τα φωτιστικά σώματα) στην επιφάνεια του πάγου, με αποτέλεσμα την μείωση της ηλεκτρικής κατανάλωσης του συστήματος ψύξης. Βελτίωση του επιπέδου φωτισμού κατά 24% μέσο όρο. Εξοικονόμηση ενέργειας: 20-25% Χρηματική εξοικονόμηση: 20-25% Περίοδος αποπληρωμής: 4-5 έτη

25 10. Ανανεώσιμη ενέργεια Φωτοβολταϊκά συστήματα Τα φωτοβολταϊκά (ΦΒ) συστήματα μετατρέπουν την ηλιακή ενέργεια άμεσα και στιγμιαία σε ηλεκτρική ενέργεια χωρίς την χρήση κάποιας μορφής καυσίμων. Η φωτοβολταϊκή τεχνολογία εκμεταλλεύεται το «φωτοβολταϊκό φαινόμενο» μέσω του οποίου κατάλληλοι ημιαγωγοί παράγουν ηλεκτρισμό όταν εκτίθενται σε ηλιακή ακτινοβολία. Η παραγωγή ηλεκτρικής ενέργειας διανέμεται όπου απαιτείται (αυτόνομα, net metering). Δεν υπάρχουν εκπομπές που επιβαρύνουν το περιβάλλον. Εξοικονόμηση ορυκτών καυσίμων. Αξιοπιστία εγκαταστάσεων παραγωγής ενέργειας λόγω έλλειψης κινούμενων μερών (διάρκεια > 20 έτη) Χαμηλά έξοδα λειτουργίας και συντήρησης. Επεκτασιμότητα συστημάτων (αυξάνοντας τον αριθμό των πάνελς θα βελτιώσει την παραγωγή ενέργειας) σύμφωνα με τις απαιτήσεις των χρηστών. Εξοικονόμηση ενέργειας: 40-65% Χρηματική εξοικονόμηση: 20-50% Περίοδος αποπληρωμής: έτη

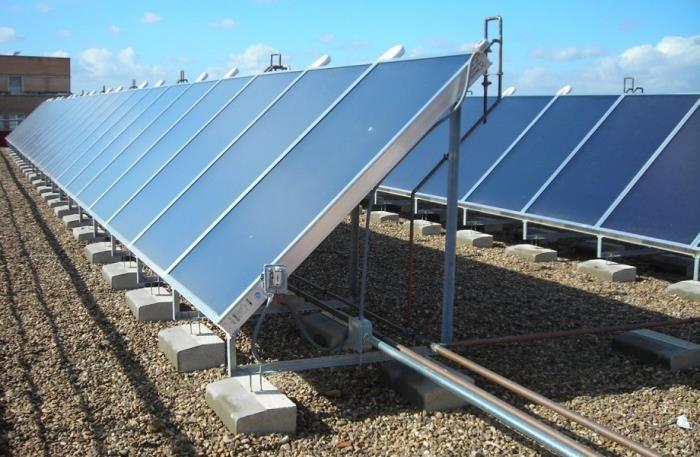

26 10. Ανανεώσιμη ενέργεια Ηλιοθερμικά συστήματα Η ηλιοθερμική τεχνολογία μπορεί να χρησιμοποιηθεί σε αθλητικές εγκαταστάσεις για την παραγωγή θερμότητος από την ηλιακή ακτινοβολία με στόχο την κάλυψη των ενεργειακών αναγκών του κτηρίου σε ΖΝΧ. Οι αθλητικές εγκαταστάσεις είναι ενδεδειγμένες για την εφαρμογή ηλιοθερμικής τεχνολογίας λόγω των μεγάλων απαιτήσεων για ζεστό νερό. Ένα ηλιοθερμικό σύστημα είναι μία καλή λύση για θέρμανση του νερού της πισίνας. Η ηλιοθερμική ενέργεια είναι μία καθαρή, ανανεώσιμη ενέργεια που δεν συνεισφέρει στην κατανάλωση των γήινων πόρων ούτε στην δημιουργία αερίων ρύπων θερμοκηπίου. Τα ηλιοθερμικά συστήματα μπορούν να καλύψουν τις απαιτήσεις σε ζεστό νερό των αθλητικών εγκαταστάσεων σε ποσοστό > 60%. Μειωμένη ενεργειακοί λογαριασμοί λογω του ότι μεγάλες ποσότητες νερού θερμαίνονται με ηλιοθερμικά συστήματα χωρίς την χρήση ορυκτών καυσίμων. Εξοικονόμηση ενέργειας: > 60% Χρηματική εξοικονόμηση: 20-50% Περίοδος αποπληρωμής: έτη

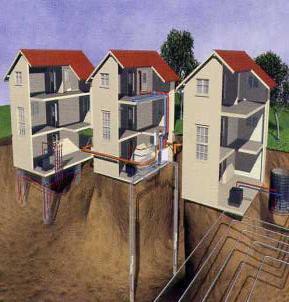

27 10. Ανανεώσιμη ενέργεια - Γεωθερμία Η γεωθερμία είναι η τεχνολογία που χρησιμοποιεί το υπέδαφος ως δεξαμενή θερμότητος για την θέρμανση/ψύξη κτηρίων καθώς και για την παραγωγή ΖΝΧ Είναι μία απεριόριστη, συνεχώς διατιθέμενη και πάνω από όλα ανανεώσιμη πηγή ενέργειας. Σύστημα υψηλής ενεργειακής αποδοτικότητος. Ο συντελεστής απόδοσης COP μιας γεωθερμικής αντλίας θερμότητος κυμαίνεται μεταξύ 3 και 6. Αυτό σημαίνει ότι για κάθε ηλεκτρική κιλοβατώρα που καταναλώνεται παράγονται 3-6 θερμικές κιλοβατώρες. Η αποδοτικότητα μιας γεωθερμικής αντλίας θερμότητος σε όρους πρωτογενούς ενέργειας, κυμαίνεται μεταξύ 120% και 240%. Μία γεωθερμική αντλία θερμότητος, συγκρινόμενη με λέβητα συμπύκνωσης, προσφέρει εξοικονόμηση ενέργειας σε ποσοστό 25 έως 62,5% (επαληθευμένες μετρήσεις σε εγκατεστημένο σύστημα). Εξοικονόμηση ενέργειας: 25-65% Χρηματική εξοικονόμηση: έως 60% Περίοδος αποπληρωμής: 8-12 έτη

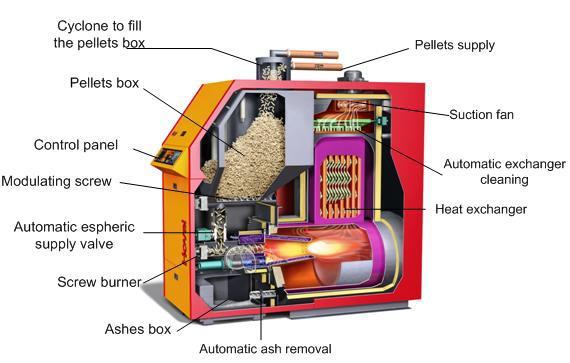

28 10. Ανανεώσιμη ενέργεια Λέβητας βιομάζας Ο λέβητας βιομάζας λειτουργεί με την θερμοκρασία που παράγεται από την καύση στερεών καυσίμων ξύλου και φυτών: τεμάχια κορμών, pellet, πριονίδι, πηρυνόξυλο, κουκούτσια φρούτων, υπολείμματα καλλιεργειών κλπ. Καύσιμο χωρίς άνθρακα Οι λέβητες βιομάζας δεν συνεισφέρουν στην αύξηση του CO2 στο περιβάλλον γιατί το παραγόμενο κατά την καύση CO2 δεν είναι μεγαλύτερο από την ποσότητα που θα είχε παραχθεί κατά την διαδικασία της φυσικής αποσύνθεσης του υλικού καύσης. Η βιομάζα είναι οικονομική σε σύγκριση με άλλους τύπους καυσίμων Περιβαλλοντικά καθαρή μορφή ενέργειας Χαμηλά κόστη συντήρησης Μεγάλη αξιοπιστία Ενεργειακή εξοικονόμηση: 2-5% Σε σύγκριση με τους υπάρχοντες εγκατεστημένους λέβητες, τα ποσοστά εξοικονόμησης ενέργειας κυμαίνονται από 0 έως και περισσότερο από 5%. Οι λέβητες βιομάζας έχουν μία ενεργειακή αποδοτικότητα μεταξύ 90 και 95%. Καθώς οι περισσότεροι από τους εγκατεστημένους συμβατικούς λέβητες (πετρελαίου ή φυσικού αερίου) έχουν αποδοτικότητα μεταξύ 80% και 90%, σε ορισμένες περιπτώσεις εξοικονόμηση της τάξης του 10% μπορεί να επιτευχθεί. Χρηματική εξοικονόμηση: 5-60% Περίοδος αποπληρωμής: έτη

29 Ευχαριστώ για την προσοχή σας! Follow
