1 EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α. Β. Ε. ΑΝΟΙΓΟΜΕΝΑ ΘΕΡΜΟMOΝΩΤΙΚΑ ΣΥΣΤΗΜΑΤΑ OPENING THERMALLY INSULATED SYSTEMS Η σειρά PRIMA 8500 είναι ένα νέο Ανοιγόμενο Σύστημα υψηλών προδιαγραφών με απλές ίσιες γραμμές σχεδίασης. Σχεδιάστηκε για να δημιουργεί ανοιγόμενα θερμομονωτικά κουφώματα, με συμβατικό ή περιμετρικό κλείδωμα προσφέροντας απόλυτη στεγανότητα στο νερό και τον αέρα, τέλεια εφαρμογή, στιβαρότητα, αντοχή και πάνω απ όλα ασφάλεια. PRIMA 8500 series is a new high quality Opening System with simple straight line design. It is designed in order to create opening thermally broken constructions, with simple or multilocking mechanism. Η πλήρης έκδοση του καταλόγου είναι διαθέσιμη στην ιστοσελίδα της εταιρίας The full version of the catalogue is available on our website ΕΚΔΟΣΗ: Οκτώβριος 2014 ISSUE: October 2014

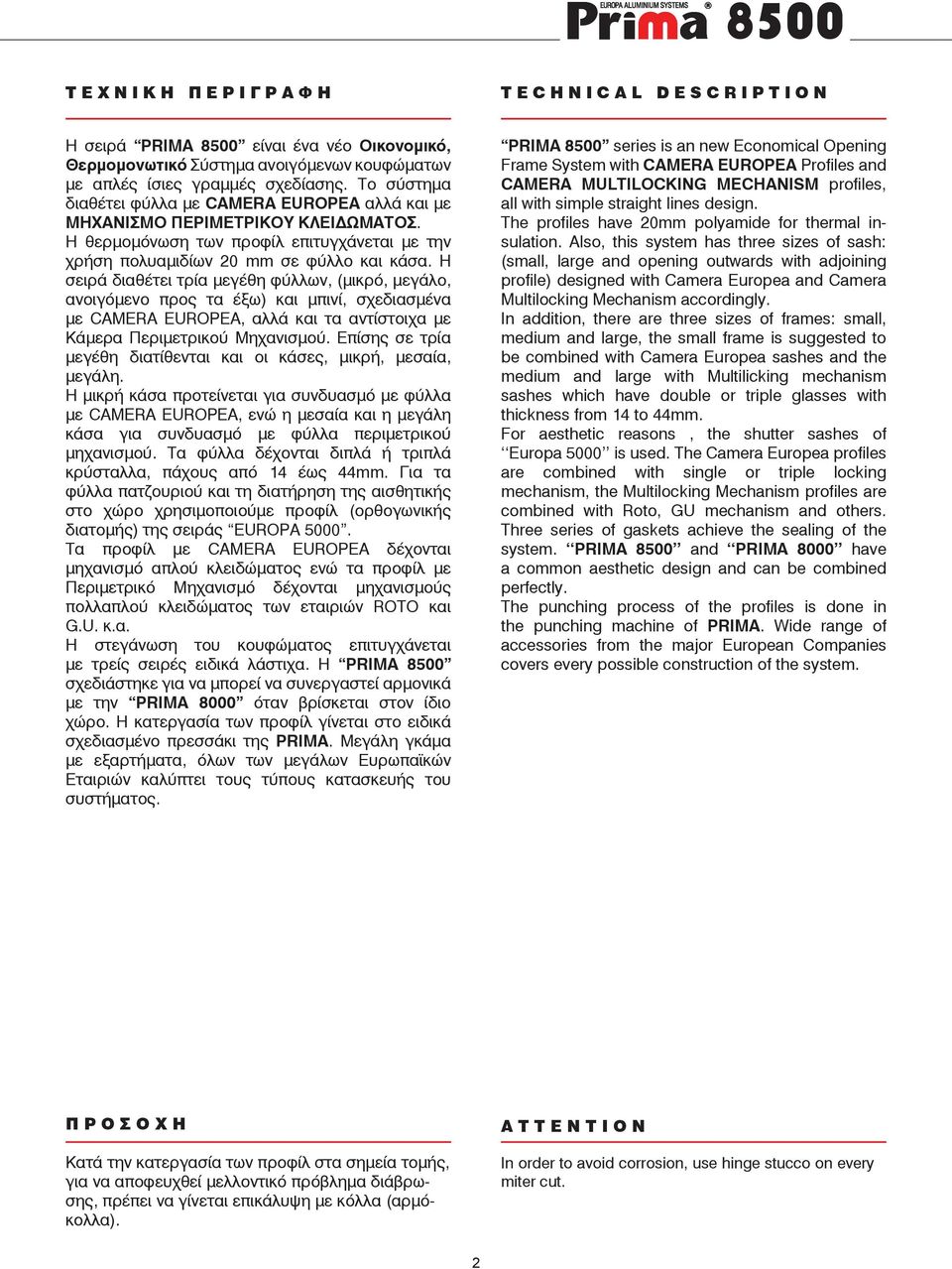

2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ TECHNICAL DESCRIPTION Η σειρά PRIMA 8500 είναι ένα νέο Οικονομικό, Θερμομονωτικό Σύστημα ανοιγόμενων κουφώματων με απλές ίσιες γραμμές σχεδίασης. Το σύστημα διαθέτει φύλλα με CAMERA EUROPEA αλλά και με ΜΗΧΑΝΙΣΜΟ ΠΕΡΙΜΕΤΡΙΚΟΥ ΚΛΕΙ ΩΜΑΤΟΣ. Η θερμομόνωση των προφίλ επιτυγχάνεται με την χρήση πολυαμιδίων 20 mm σε φύλλο και κάσα. Η σειρά διαθέτει τρία μεγέθη φύλλων, (μικρό, μεγάλο, ανοιγόμενο προς τα έξω) και μπινί, σχεδιασμένα με CAMERA EUROPEA, αλλά και τα αντίστοιχα με Κάμερα Περιμετρικού Μηχανισμού. Επίσης σε τρία μεγέθη διατίθενται και οι κάσες, μικρή, μεσαία, μεγάλη. Η μικρή κάσα προτείνεται για συνδυασμό με φύλλα με CAMERA EUROPEA, ενώ η μεσαία και η μεγάλη κάσα για συνδυασμό με φύλλα περιμετρικού μηχανισμού. Τα φύλλα δέχονται διπλά ή τριπλά κρύσταλλα, πάχους από 14 έως 44mm. Για τα φύλλα πατζουριού και τη διατήρηση της αισθητικής στο χώρο χρησιμοποιούμε προφίλ (ορθογωνικής διατομής) της σειράς EUROPA Τα προφίλ με CAMERA EUROPEA δέχονται μηχανισμό απλού κλειδώματος ενώ τα προφίλ με Περιμετρικό Μηχανισμό δέχονται μηχανισμούς πολλαπλού κλειδώματος των εταιριών ROTO και G.U. κ.α. Η στεγάνωση του κουφώματος επιτυγχάνεται με τρείς σειρές ειδικά λάστιχα. Η PRIMA 8500 σχεδιάστηκε για να μπορεί να συνεργαστεί αρμονικά με την PRIMA 8000 όταν βρίσκεται στον ίδιο χώρο. Η κατεργασία των προφίλ γίνεται στο ειδικά σχεδιασμένο πρεσσάκι της PRIMA. Μεγάλη γκάμα με εξαρτήματα, όλων των μεγάλων Ευρωπαϊκών Εταιριών καλύπτει τους τύπους κατασκευής του συστήματος. PRIMA 8500 series is an new Economical Opening Frame System with CAMERA EUROPEA Profiles and CAMERA MULTILOCKING MECHANISM profiles, all with simple straight lines design. The profiles have 20mm polyamide for thermal insulation. Also, this system has three sizes of sash: (small, large and opening outwards with adjoining profile) designed with Camera Europea and Camera Multilocking Mechanism accordingly. In addition, there are three sizes of frames: small, medium and large, the small frame is suggested to be combined with Camera Europea sashes and the medium and large with Multilicking mechanism sashes which have double or triple glasses with thickness from 14 to 44mm. For aesthetic reasons, the shutter sashes of Europa 5000 is used. The Camera Europea profiles are combined with single or triple locking mechanism, the Multilocking Mechanism profiles are combined with Roto, GU mechanism and others. Three series of gaskets achieve the sealing of the system. PRIMA 8500 and PRIMA 8000 have a common aesthetic design and can be combined perfectly. The punching process of the profiles is done in the punching machine of PRIMA. Wide range of accessories from the major European Companies covers every possible construction of the system. Π Ρ Ο Σ Ο Χ Η Κατά την κατεργασία των προφίλ στα σημεία τομής, για να αποφευχθεί μελλοντικό πρόβλημα διάβρωσης, πρέπει να γίνεται επικάλυψη με κόλλα (αρμόκολλα). Α Τ T Ε Ν Τ Ι Ο Ν In order to avoid corrosion, use hinge stucco on every miter cut. 2

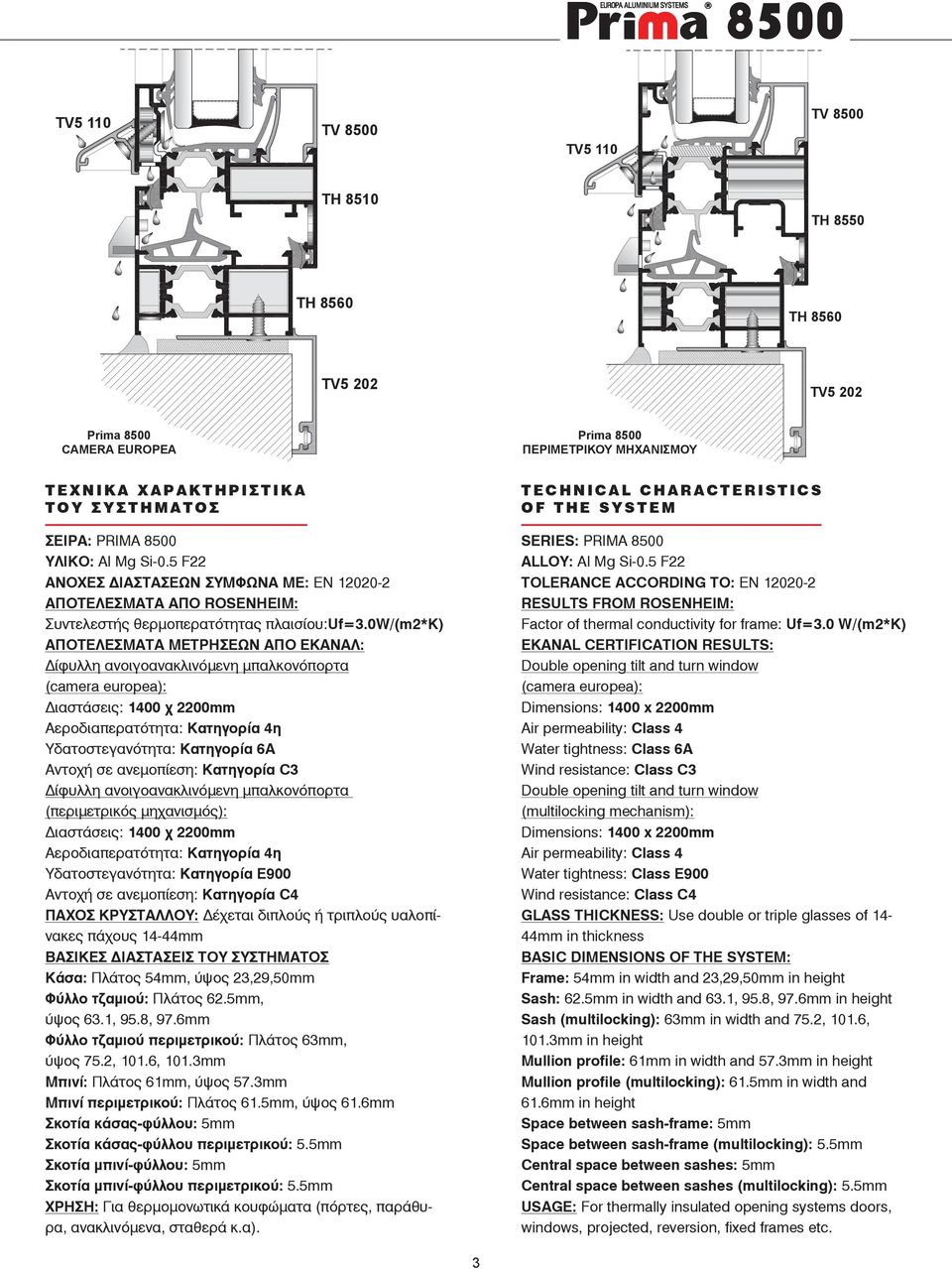

3 TV5 110 TV 8500 TV5 110 TV 8500 TΗ 8510 TΗ 8550 TΗ 8560 TΗ 8560 TV5 202 TV5 202 Prima 8500 CAMERA EUROPEA Prima 8500 ΠΕΡΙΜΕΤΡΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΣΕΙΡΑ: PRIMA 8500 ΥΛΙΚΟ: Al Mg Si-0.5 F22 ΑΝΟΧΕΣ ΙΑΣΤΑΣΕΩΝ ΣΥΜΦΩΝΑ ΜΕ: ΕΝ ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΠΟ ROSENHEIM: Συντελεστής θερμοπερατότητας πλαισίου:uf=3.0w/(m2*k) ΑΠΟΤΕΛΕΣΜΑΤΑ ΜΕΤΡΗΣΕΩΝ ΑΠΟ ΕΚΑΝΑΛ: ίφυλλη ανοιγοανακλινόμενη μπαλκονόπορτα (camera europea): ιαστάσεις: 1400 χ 2200mm Αεροδιαπερατότητα: Κατηγορία 4η Υδατοστεγανότητα: Κατηγορία 6Α Αντοχή σε ανεμοπίεση: Κατηγορία C3 ίφυλλη ανοιγοανακλινόμενη μπαλκονόπορτα (περιμετρικός μηχανισμός): ιαστάσεις: 1400 χ 2200mm Αεροδιαπερατότητα: Κατηγορία 4η Υδατοστεγανότητα: Κατηγορία Ε900 Αντοχή σε ανεμοπίεση: Κατηγορία C4 ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ: έχεται διπλούς ή τριπλούς υαλοπίνακες πάχους 14-44mm ΒΑΣΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ Κάσα: Πλάτος 54mm, ύψος 23,29,50mm Φύλλο τζαμιού: Πλάτος 62.5mm, ύψος 63.1, 95.8, 97.6mm Φύλλο τζαμιού περιμετρικού: Πλάτος 63mm, ύψος 75.2, 101.6, 101.3mm Μπινί: Πλάτος 61mm, ύψος 57.3mm Μπινί περιμετρικού: Πλάτος 61.5mm, ύψος 61.6mm Σκοτία κάσας-φύλλου: 5mm Σκοτία κάσας-φύλλου περιμετρικού: 5.5mm Σκοτία μπινί-φύλλου: 5mm Σκοτία μπινί-φύλλου περιμετρικού: 5.5mm ΧΡΗΣΗ: Για θερμομονωτικά κουφώματα (πόρτες, παράθυρα, ανακλινόμενα, σταθερά κ.α). TECHNICAL CHARACTERISTICS OF THE SYSTEM SERIES: PRIMA 8500 ALLOY: Al Mg Si-0.5 F22 TOLERANCE ACCORDING TO: ΕΝ RESULTS FROM ROSENHEIM: Factor of thermal conductivity for frame: Uf=3.0 W/(m2*K) EKANAL CERTIFICATION RESULTS: Double opening tilt and turn window (camera europea): Dimensions: 1400 x 2200mm Air permeability: Class 4 Water tightness: Class 6A Wind resistance: Class C3 Double opening tilt and turn window (multilocking mechanism): Dimensions: 1400 x 2200mm Air permeability: Class 4 Water tightness: Class E900 Wind resistance: Class C4 GLASS THICKNESS: Use double or triple glasses of 14-44mm in thickness BASIC DIMENSIONS OF THE SYSTEM: Frame: 54mm in width and 23,29,50mm in height Sash: 62.5mm in width and 63.1, 95.8, 97.6mm in height Sash (multilocking): 63mm in width and 75.2, 101.6, 101.3mm in height Mullion profile: 61mm in width and 57.3mm in height Mullion profile (multilocking): 61.5mm in width and 61.6mm in height Space between sash-frame: 5mm Space between sash-frame (multilocking): 5.5mm Central space between sashes: 5mm Central space between sashes (multilocking): 5.5mm USAGE: For thermally insulated opening systems doors, windows, projected, reversion, fixed frames etc. 3

4 & : FAX : / / 04 / 2012 : : : EUROPA PROFIL μ.. - μ μ : PRIMA x 2200mm 1026:2000 / 12207: :2000 / 12208:2000 6A μ 12211:2000 / 12210:2000 C3. 166/

5 & : FAX : / / 04 / 2012 : : : : EUROPA PROFIL μ.. - μ μ PRIMA 8500 μ μ 1400 x 2200mm 1026:2000 / 12207: :2000 / 12208: μ 12211:2000 / 12210:2000 C4. 166/

6 6

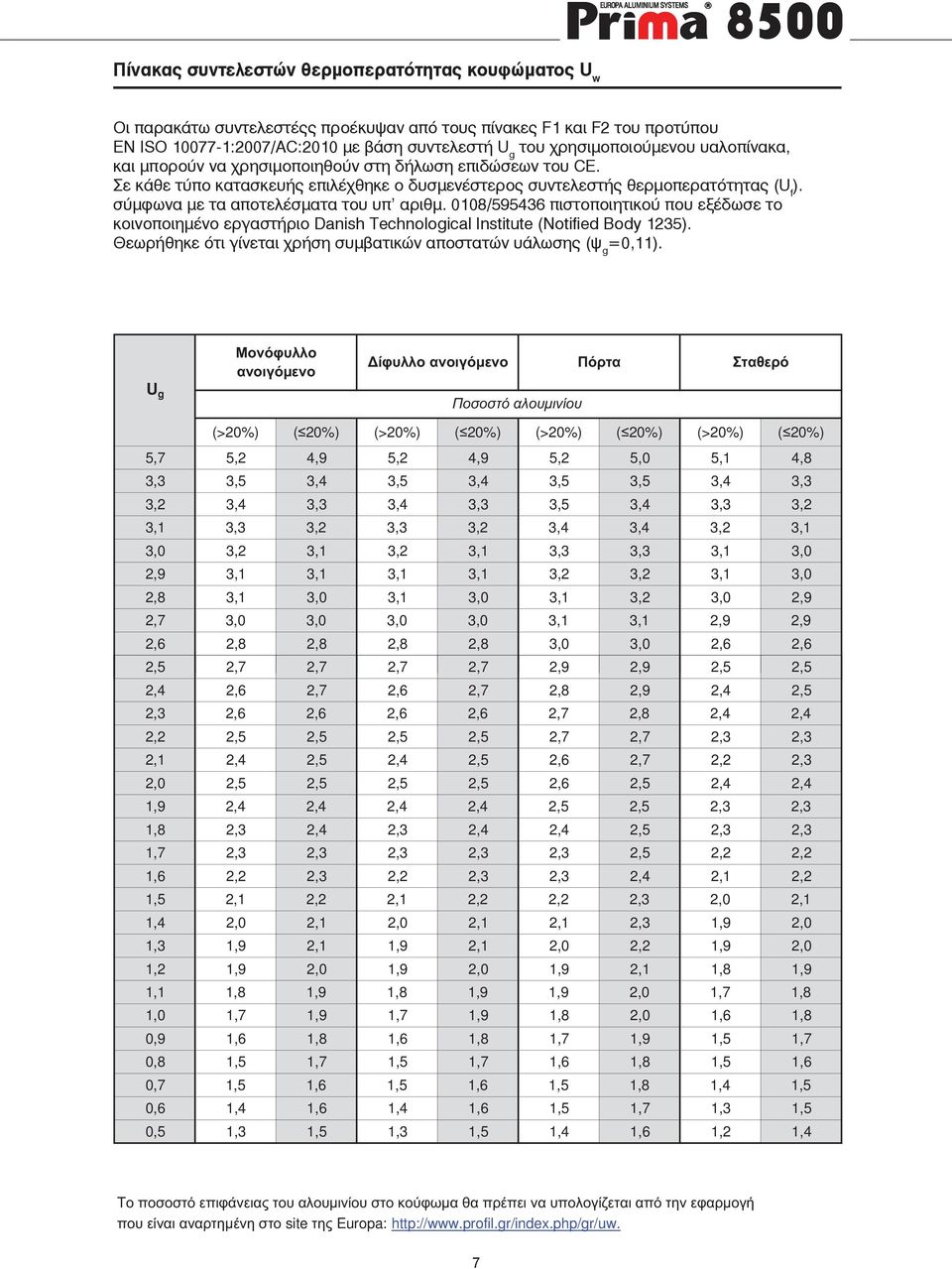

7 Πίνακας συντελεστών θερμοπερατότητας κουφώματος U w Οι παρακάτω συντελεστέςς προέκυψαν από τους πίνακες F1 και F2 του προτύπου EN ISO :2007/AC:2010 με βάση συντελεστή U g του χρησιμοποιούμενου υαλοπίνακα, και μπορούν να χρησιμοποιηθούν στη δήλωση επιδώσεων του CE. Σε κάθε τύπο κατασκευής επιλέχθηκε ο δυσμενέστερος συντελεστής θερμοπερατότητας (U f ). σύμφωνα με τα αποτελέσματα του υπ αριθμ. 0108/ πιστοποιητικού που εξέδωσε το κοινοποιημένο εργαστήριο Danish Technological Institute (Notified Body 1235). Θεωρήθηκε ότι γίνεται χρήση συμβατικών αποστατών υάλωσης (ψ g =0,11). U g (>20%) ( 20%) (>20%) ( 20%) (>20%) ( 20%) (>20%) ( 20%) 5,7 5,2 4,9 5,2 4,9 5,2 5,0 5,1 4,8 3,3 3,5 3,4 3,5 3,4 3,5 3,5 3,4 3,3 3,2 3,4 3,3 3,4 3,3 3,5 3,4 3,3 3,2 3,1 3,3 3,2 3,3 3,2 3,4 3,4 3,2 3,1 3,0 3,2 3,1 3,2 3,1 3,3 3,3 3,1 3,0 2,9 3,1 3,1 3,1 3,1 3,2 3,2 3,1 3,0 2,8 3,1 3,0 3,1 3,0 3,1 3,2 3,0 2,9 2,7 3,0 3,0 3,0 3,0 3,1 3,1 2,9 2,9 2,6 2,8 2,8 2,8 2,8 3,0 3,0 2,6 2,6 2,5 2,7 2,7 2,7 2,7 2,9 2,9 2,5 2,5 2,4 2,6 2,7 2,6 2,7 2,8 2,9 2,4 2,5 2,3 2,6 2,6 2,6 2,6 2,7 2,8 2,4 2,4 2,2 2,5 2,5 2,5 2,5 2,7 2,7 2,3 2,3 2,1 2,4 2,5 2,4 2,5 2,6 2,7 2,2 2,3 2,0 2,5 2,5 2,5 2,5 2,6 2,5 2,4 2,4 1,9 2,4 2,4 2,4 2,4 2,5 2,5 2,3 2,3 1,8 2,3 2,4 2,3 2,4 2,4 2,5 2,3 2,3 1,7 2,3 2,3 2,3 2,3 2,3 2,5 2,2 2,2 1,6 2,2 2,3 2,2 2,3 2,3 2,4 2,1 2,2 1,5 2,1 2,2 2,1 2,2 2,2 2,3 2,0 2,1 1,4 2,0 2,1 2,0 2,1 2,1 2,3 1,9 2,0 1,3 1,9 2,1 1,9 2,1 2,0 2,2 1,9 2,0 1,2 1,9 2,0 1,9 2,0 1,9 2,1 1,8 1,9 1,1 1,8 1,9 1,8 1,9 1,9 2,0 1,7 1,8 1,0 1,7 1,9 1,7 1,9 1,8 2,0 1,6 1,8 0,9 1,6 1,8 1,6 1,8 1,7 1,9 1,5 1,7 0,8 1,5 1,7 1,5 1,7 1,6 1,8 1,5 1,6 0,7 1,5 1,6 1,5 1,6 1,5 1,8 1,4 1,5 0,6 1,4 1,6 1,4 1,6 1,5 1,7 1,3 1,5 0,5 1,3 1,5 1,3 1,5 1,4 1,6 1,2 1,4 T site Europa: 7

8 ΜΕΘΟ ΟΙ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ ΠΡΟΪΟΝΤΩΝ ΙΕΛΑΣΗΣ ΚΑΙ ΗΛΕΚΤΡΟΣΤΑΤΙΚΗΣ ΒΑΦΗΣ QUALITY CONTROL METHODS FOR ELECTROSTATIC COATING FINISH AND EXTRUDED PRODUCTS ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ GEOMETRICAL CHARACTERISTICS ΙΑΣΤΑΣΕΙΣ Για μια κρίσιμη ονομαστική διάσταση 50mm δίνεται ανοχή (+/-)0.40 mm που σημαίνει ότι η διάσταση αυτή μπορεί να κυμανθεί από έως mm. DIMENSIONS For a critical dimension of 50 mm there is a tolerance of (+/-) 0.40 mm, which means that the dimension varies from, to mm. ΕΥΘΥΤΗΤΑ Για μια βέργα μήκους 6 m δίνεται επιτρεπόμενο βέλος 3 mm. Ο έλεγχος μπορεί να γίνει στηρίζοντας τη βέργα στις δύο άκρες της επάνω σε ένα επίπεδο πάγκο, έτσι ώστε η απόκλιση να περιοριστεί λόγω του βάρους της. Τότε, το βέλος στη μέση της βέργας δεν πρέπει να ξεπερνά τα 3 mm. STRAIGHTNESS For a piece of metal 6 m length the maximum swept allowed is 3 mm. The check can be done by supporting the piece of metal on its two edges on a stable plane table, in a way that its variation will be restricted by its weight. Then, the maximum swept in the middle of the piece should not exceed 3 mm. ΣΤΡΕΒΛΩΣΗ (ΠΕΤΣΙΚΟ) Για ένα προφίλ μεσαίων διαστάσεων δίνεται ανοχή στρέβλωσης 2mm στην άκρη βέργας μήκους 5-6m. Για να ελεγχθεί η στρέβλωση, πρέπει η βέργα να τοποθετηθεί σε επίπεδο πάγκο, να κρατηθεί εφαπτόμενη η πλευρά του προφίλ στη μια άκρη και να μετρηθεί η απόκλιση του πάγκου στην άλλη άκρη της βέργας. BENDING For the medium dimensions profile the bending tolerance is 2 mm at the edge of a 5-6 m long piece of metal. To check the bending, the piece of metal has to be put on a stable level table, one edge of the profile must be kept attached to the table s edge and the variation must be measured, from the table s level at the other end of the profile. ΒΑΡΟΣ ΤΩΝ ΠΡΟΦΙΛ Το βάρος των προφίλ είναι θεωρητικό και βασίζεται στις διαστάσεις των προφίλ με τις ανοχές σύμφωνα με EN Επίσης στο αναγραφόμενο βάρος των προφίλ δεν περιλαμβάνεται το βάρος της βαφής. PROFILES WEIGHT Weight of the profiles is theoretical and it is based on the dimensions of the profiles with tolerances according to EN Also the profile s weight as shown, it does not include the weight of paint. ΗΛΕΚΤΡΟΣΤΑΤΙΚΗ ΒΑΦΗ ELECTROSTATIC PAINT ΟΨΗ - ΕΜΦΑΝΙΣΗ Η επικάλυψη των σημαντικών επιφανειών πρέπει να εξετάζεται από σωστή οπτική γωνία, από απόσταση 2m (oι προδιαγραφές της QUALICOAT αναφέρουν απόσταση 3m). ιάφορα ελαττώματα στην επιφάνεια, δεν πρέπει να είναι ορατά από αυτή την απόσταση. LOOK APPEARANCE The covering of important surfaces must be examined under the correct visual angle from 2 m distance (The QUALICOAT S specifications rebates 3 m distance). Various defects in the surface should not be visible from that distance. 8

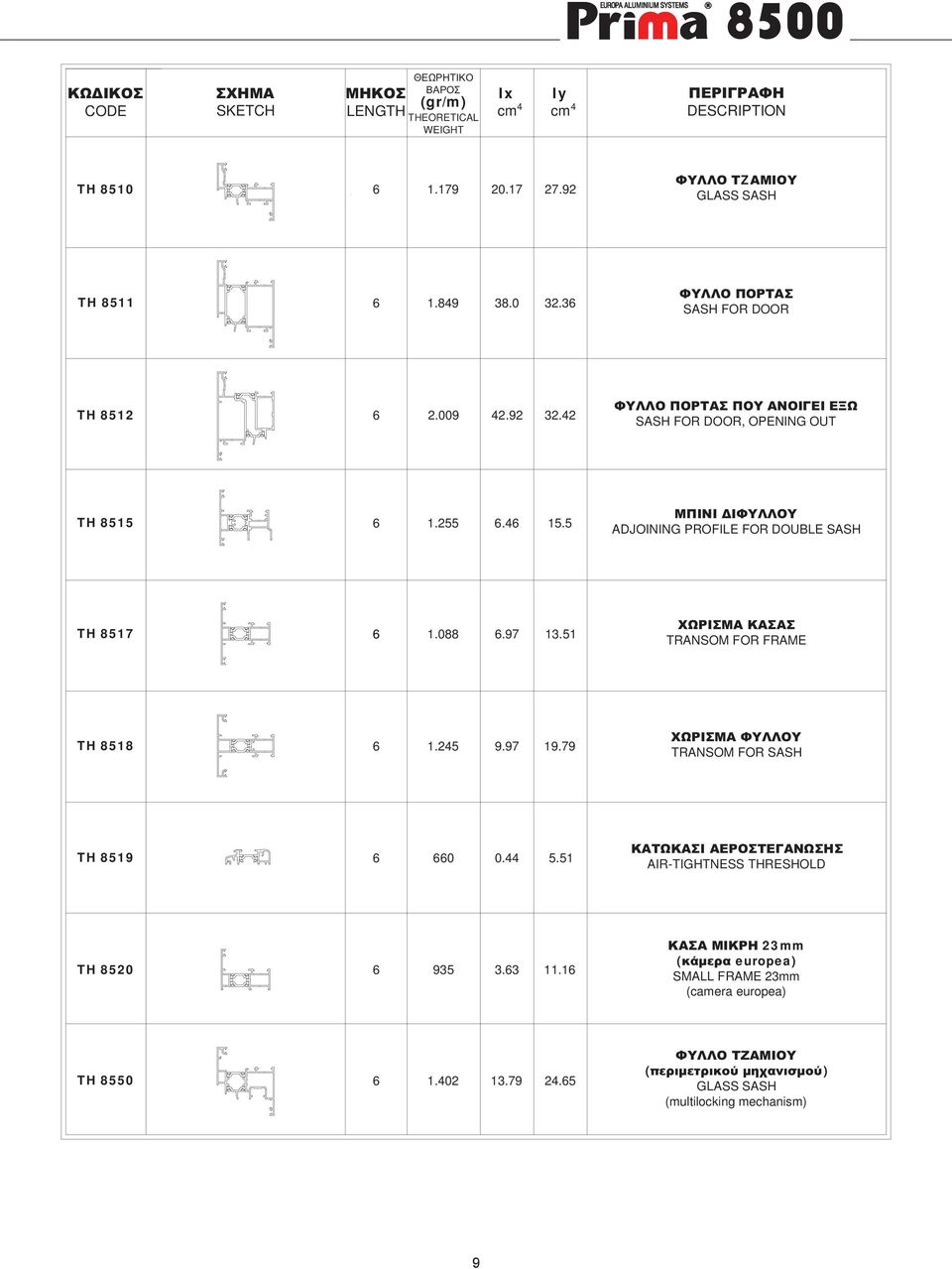

9 CODE S ETCH LENGTH (gr/m) THEORETICAL WEIGHT Ix cm 4 Iy cm 4 DESCRIPTION TH Z GLASS SASH TH SASH FOR DOOR TH SASH FOR DOOR, OPENING OUT TH ADJOINING PROFILE FOR DOUBLE SASH TH TRANSOM FOR FRAME TH TRANSOM FOR SASH TH AIR-TIGHTNESS THRESHOLD TH mm ( europea) SMALL FRAME 23mm (camera europea) TH ( ) GLASS SASH (multilocking mechanism) 9

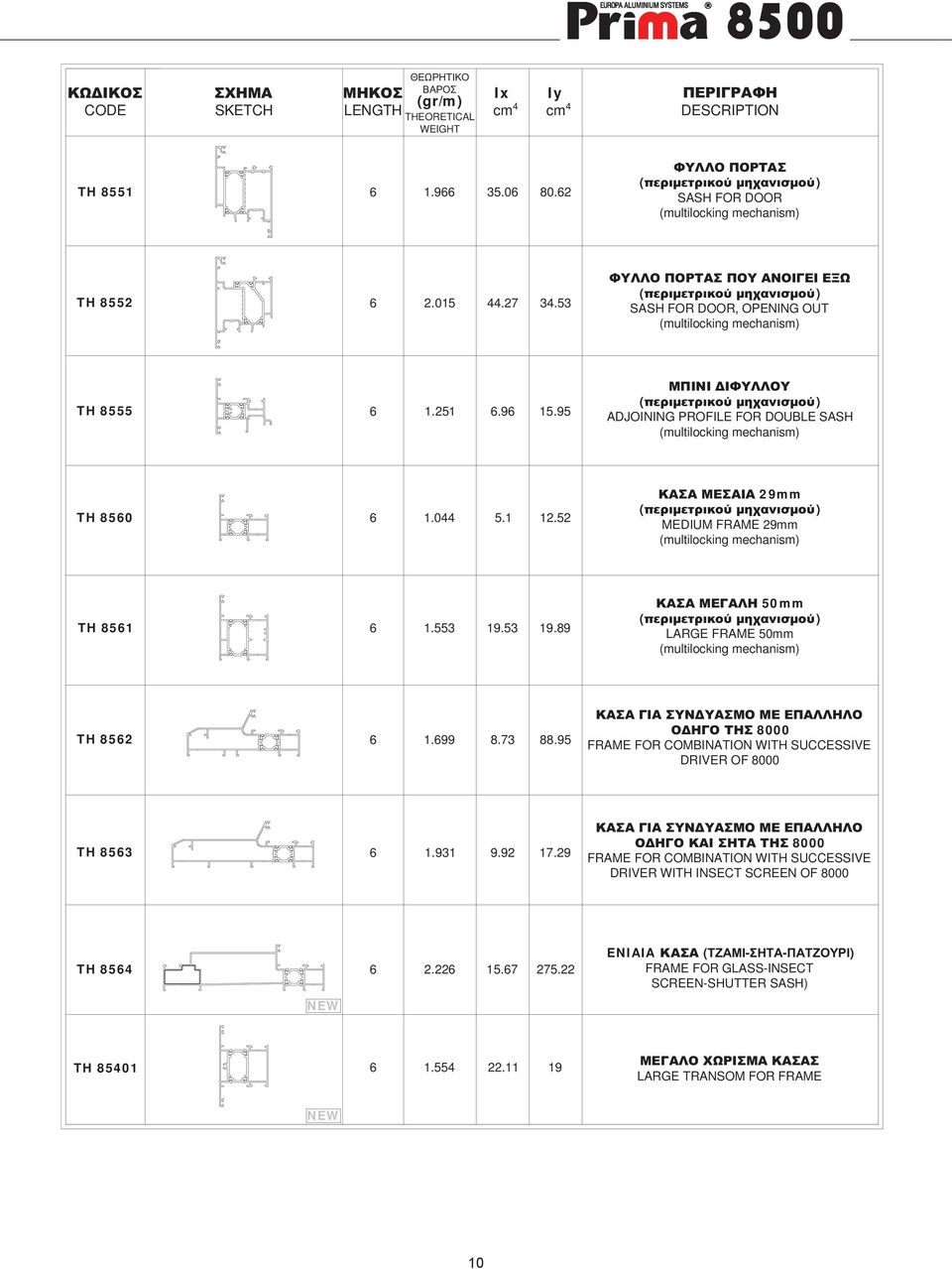

10 CODE S ETCH LENGTH (gr/m) THEORETICAL WEIGHT Ix cm 4 Iy cm 4 DESCRIPTION TH ( ) SASH FOR DOOR (multilocking mechanism) TH ( ) SASH FOR DOOR, OPENING OUT (multilocking mechanism) TH ( ) ADJOINING PROFILE FOR DOUBLE SASH (multilocking mechanism) TH mm ( ) MEDIUM FRAME 29mm (multilocking mechanism) TH mm ( ) LARGE FRAME 50mm (multilocking mechanism) TH FRAME FOR COMBINATION WITH SUCCESSIVE DRIVER OF 8000 TH FRAME FOR COMBINATION WITH SUCCESSIVE DRIVER WITH INSECT SCREEN OF 8000 TH ENIAIA ( - - ) FRAME FOR GLASS-INSECT SCREEN-SHUTTER SASH) NEW TH LARGE TRANSOM FOR FRAME NEW 10

11 CODE S ETCH LENGTH (gr/m) THEORETICAL WEIGHT Ix cm 4 Iy cm 4 DESCRIPTION TV SEGMENTED FRAME TV SHUTTER TV ADJOINING PROFILE FOR SHUTTER TV FRAME FOR SHUTTER TV A WALL-JOINING PROFILE NEW TV A WALL-JOINING PROFILE TV A WALL-JOINING PROFILE TV STRAIGHT CLIP TV STRAIGHT CLIP 11

12 CODE S ETCH LENGTH (gr/m) THEORETICAL WEIGHT Ix cm 4 Iy cm 4 DESCRIPTION TV STRAIGHT CLIP TV STRAIGHT CLIP TV STRAIGHT CLIP TV STRAIGHT CLIP TV SECURITY FIXED LOUVER 10.5 Kgr/m² 25./m TV END SECURITY FIXED LOUVER TV WATER DRIP PROFILE TV WATER DRIP PROFILE TV TRANSOM / MULLION FOR SHUTTER 12

13 CODE S ETCH LENGTH (gr/m) THEORETICAL WEIGHT Ix cm 4 Iy cm 4 DESCRIPTION PER ADDITION FOR MOVABLE LOUVER END PER REGULATOR OF MOVABLE LOUVER PER PROFILE OF MOVABLE LOUVER Kgr/m² 18./m PER " " FIXED LOUVER PROFILE 7.6 Kgr/m² 14./m PER " " FIXED LOUVER PROFILE 6.8 Kgr/m² 11./m PER " " FIXED LOUVER PROFILE 7.1 Kgr/m² 16./m PER FIXED LOUVER PROFILE 4.9 Kgr/m² 13./m 13

14 TH gr/m 23mm ( europea) SMALL FRAME 23mm (camera europea) TH gr/m 29mm ( ) MEDIUM FRAME 29mm (multilocking mechanism) TH gr/m 50mm ( ) LARGE FRAME 50mm (multilocking mechanism)

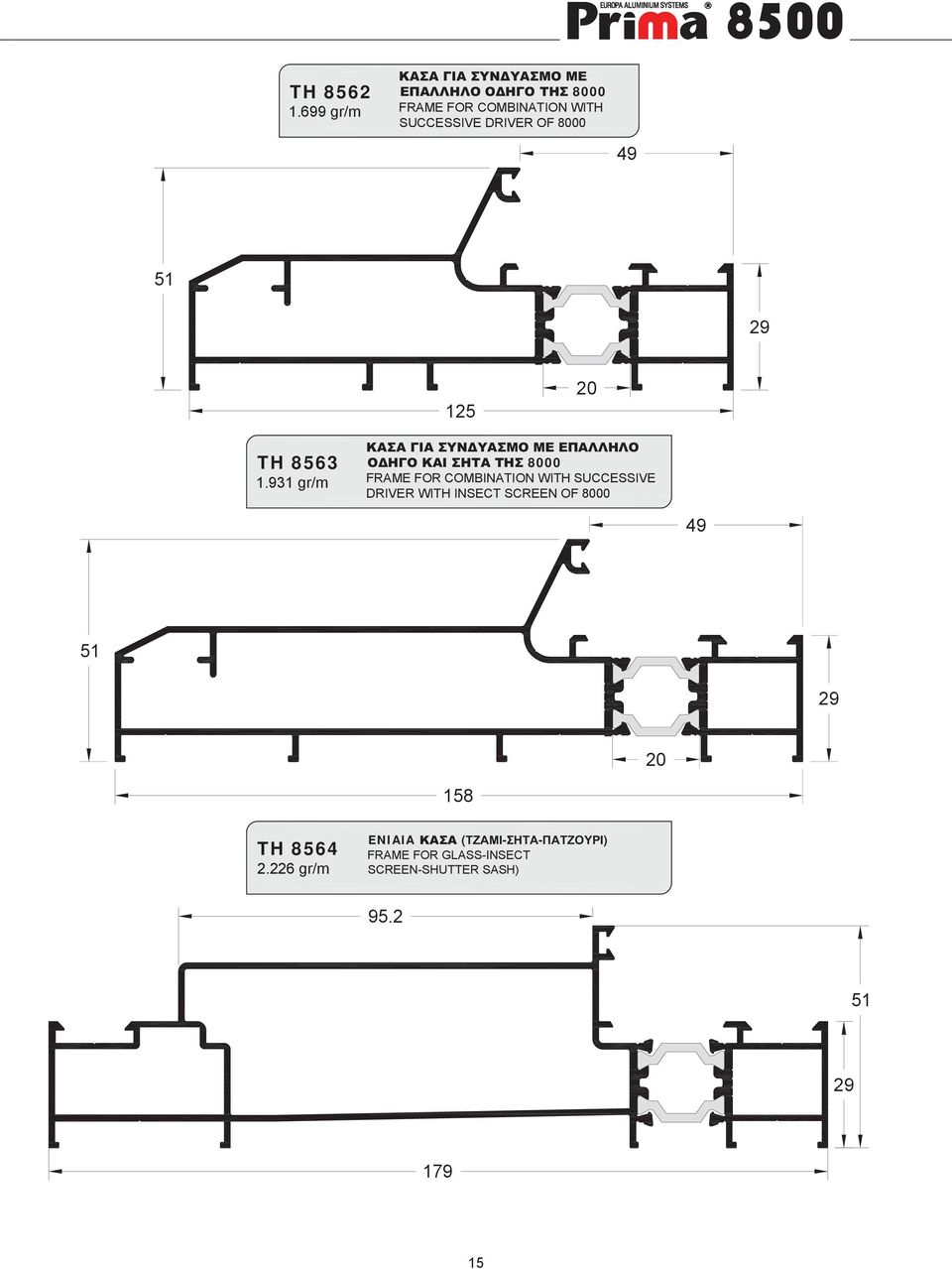

15 TH gr/m 8000 FRAME FOR COMBINATION WITH SUCCESSIVE DRIVER OF TH gr/m 8000 FRAME FOR COMBINATION WITH SUCCESSIVE DRIVER WITH INSECT SCREEN OF TH gr/m ENIAIA ( - - ) FRAME FOR GLASS-INSECT SCREEN-SHUTTER SASH)

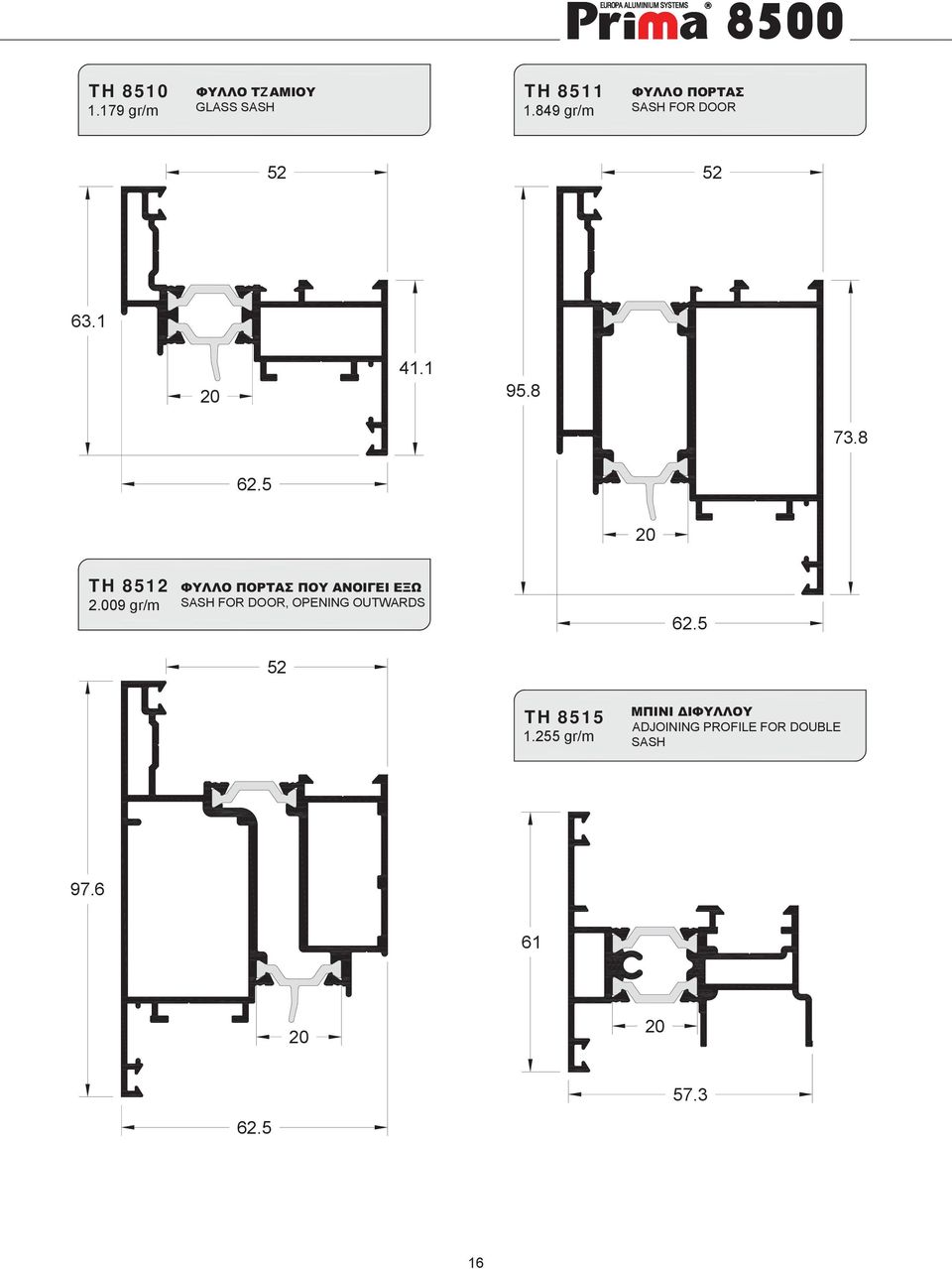

16 TH gr/m Z GLASS SASH TH gr/m SASH FOR DOOR TH gr/m SASH FOR DOOR, OPENING OUTWARDS TH gr/m ADJOINING PROFILE FOR DOUBLE SASH

17 TH gr/m ( ) GLASS SASH (multilocking mechanism) TH gr/m ( ) SASH FOR DOOR (multilocking mechanism) TH gr/m ( ) SASH FOR DOOR, OPENING OUTWARDS (multilocking mechanism) TH gr/m ( ) ADJOINING PROFILE FOR DOUBLE SASH (multilocking mechanism)

18 TH gr/m TRANSOM FOR FRAME TH gr/m TRANSOM FOR SASH TH gr/m LARGE TRANSOM FOR FRAME TV gr/m WATER DRIP PROFILE TH gr/m AIR-TIGHTNESS THRESHOLD

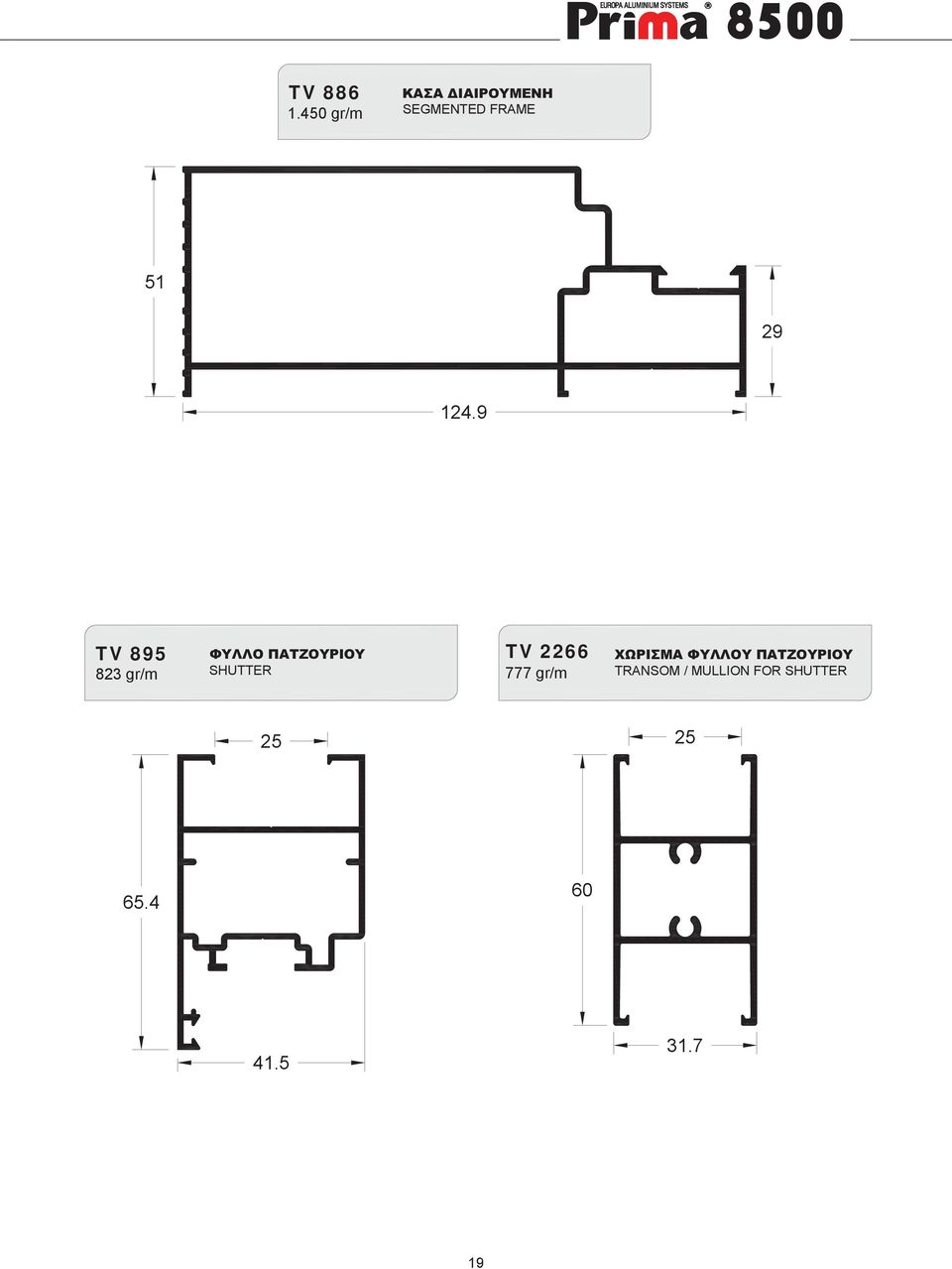

19 TV gr/m SEGMENTED FRAME TV gr/m SHUTTER TV gr/m TRANSOM / MULLION FOR SHUTTER

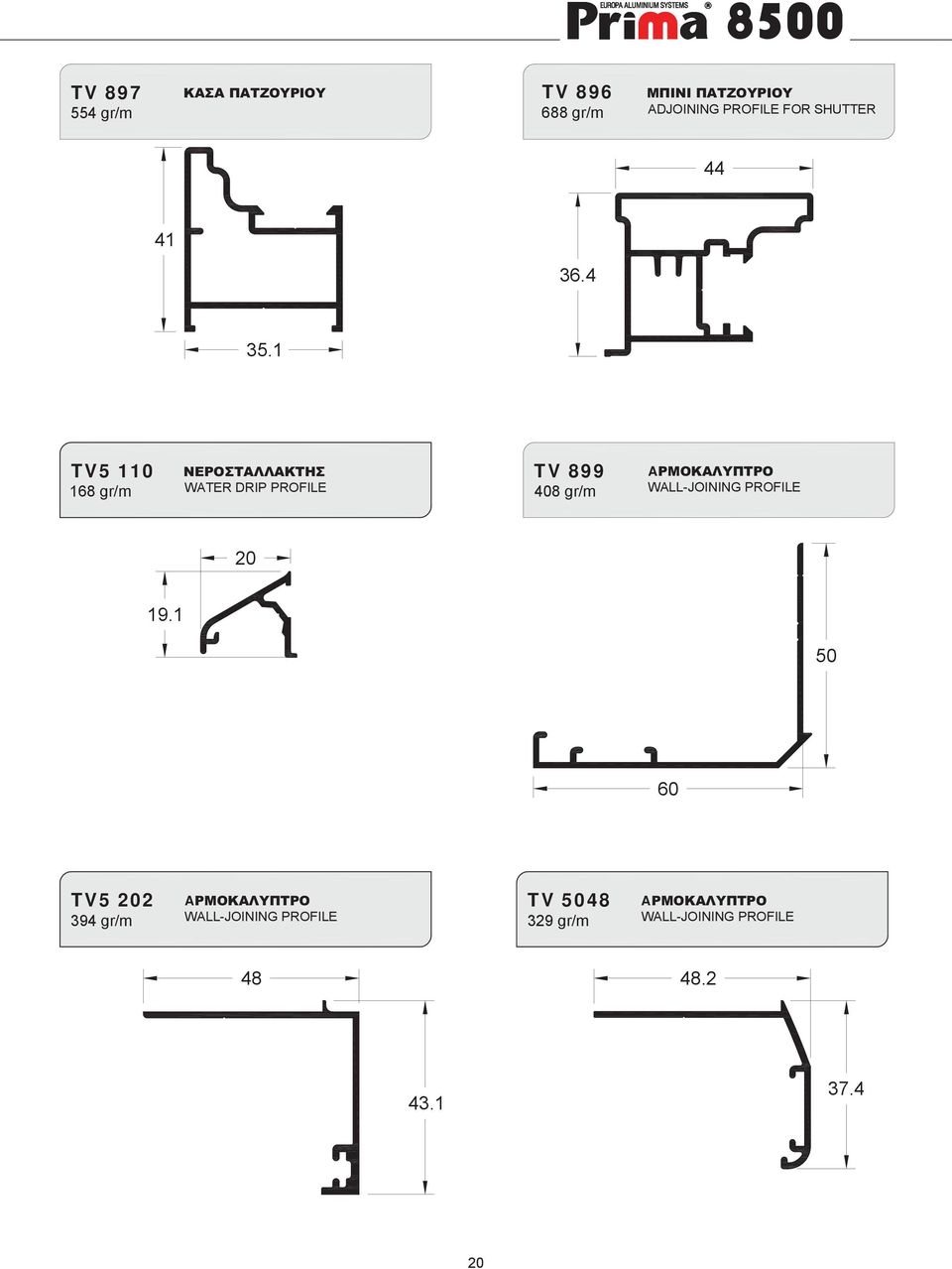

20 TV gr/m TV gr/m ADJOINING PROFILE FOR SHUTTER TV gr/m WATER DRIP PROFILE TV gr/m A WALL-JOINING PROFILE TV gr/m A WALL-JOINING PROFILE TV gr/m A WALL-JOINING PROFILE

21 TV gr/m STRAIGHT CLIP TV gr/m STRAIGHT CLIP TV gr/m STRAIGHT CLIP TV gr/m STRAIGHT CLIP TV gr/m STRAIGHT CLIP TV gr/m STRAIGHT CLIP

22 TV gr/m SECURITY FIXED LOUVER TV gr/m END SECURITY FIXED LOUVER PER gr/m REGULATOR OF MOVABLE LOUVER PER gr/m PROFILE OF MOVABLE LOUVER 16 PER gr/m ADDITION FOR MOVABLE LOUVER END

23 PER gr/m " " FIXED LOUVER PROFILE PER gr/m " " FIXED LOUVER PROFILE PER gr/m FIXED LOUVER PROFILE 25 PER gr/m " " FIXED LOUVER PROFILE

24 K CONSTRUCTION SECTIONS 1 SECTION 1 TOP VIEW 27mm Outside Inside TH 8510 PG-35 TV mm PG-2 TV mm 5mm OL-4 KL ENS-2526 E-47 PG-1 51mm PG-42 OL mm TH 8560 PG-33 Silicone Wedge TV mm 24

25 2 SECTION 2 TOP VIEW Outside 131.2mm 5mm 5mm 30.1mm 61mm 30.1mm PG-35 OL PG-1 OL-4 PG-35 TH 8510 TH 8515 TH mm TV 8500 TV 8500 PG-2 ENS-2526 E-47 OL-4 OL-4 PG mm 63.1mm 5mm Inside Uf = 2,82 W/m² K 25

26 3 SECTION 3 TOP VIEW Outside OL-4 PG-1 PG-1 OL-4 TH 8510 TH TH TV 8500 TV 8500 PG-2 ENS-2526 OL-4 KL-19 A OL-4 KL-19 A ENS-2526 Inside / SCALE: 0.8:1 26

27 4 SECTION 4 TOP VIEW 103.5mm 5mm 30.1mm PG-35 OL-4 PG-1 TH mm TH 8517 Outside 62.5mm 54mm TV 8500 TV 8500 PG-2 ENS-2526 E-47 OL-4 KL-22A Inside Uf = 2,59 W/m² K 27

28 SIDE VIEW 5 SECTION 5 TOP VIEW 5 PG-2 Wedges E-47 TH 8564 ENS N OL-4 PG-33 Inside TV5 202 TV 8500 TH 8510 PG-35 OL-4 PG-1 TH mm FIXED LOUVER Outside TV 895 KL mm KL-15 KL-70 KL-3 23mm Acrylic stucco / SCALE: 0.8:1 28

29 SIDE VIEW 6 SECTION 6 TOP VIEW 6 PER 260 Inside Outside PG-2 TV 8500 TH 8510 PG mm Apostate wedge ENS mm TV 2266 E-47 PG-1 OL-4 OL-4 KL mm 65mm 51mm TH 8560 PG-42 PG-33 FL-31 Silicone 5mm FL-31 29

30 7 SECTION 7 TOP VIEW TH 8510 PG mm TV5 110 PG-2 TV mm 510 ENS-2526 OL-4 KL-12 E-47 PG-1 OL N KL-19A 90mm TH mm KL-19A mm OL-4 5mm OL-4 PG-1 E-47 FL-26 Outside TH 8511 PG-46 Inside 62.8mm PG-35 PG-2 TV

31 8 SECTION 8 TOP VIEW 62.5mm Outside Inside TH 8511 PG-35 PG-2 TV 8500 PG mm 103.8mm TV 8501 PG-15 FL-26 E-47 8mm-5P PG-3 Silicone TH 8519 OL-4 8mm 31

32 9 SECTION 9 TOP VIEW Striking plate 35mm Lock 35mm Wedges Inside OL-4 E-47 FL-26 PG-46 PG-2 TV mm Outside TH 8561 TH 8511 PG-1 OL-4 PG-35 Acrylic stucco 72mm 5mm 139.8mm 62.8mm Uf = 2,38 W/m² K 32

33 10 SECTION 10 TOP VIEW DOOR OPENING OUT Outside Striking plate 35mm Lock 35mm Wedges OL-4 E-47 FL-26 PG-43 PG-35 TH mm TH 8561 TV 8500 PG-1 OL-4 BL-13 Acrylic stucco 72mm 5mm 141.6mm BL mm Inside 33

34 11 SECTION 11 TOP VIEW DOOR OPENING OUT 62.5mm 11.7mm Outside Inside PG-35 KL-12 TV 8500 TH 8512 PG-43 BL mm 105.6mm 97.6mm BL-14 FL-26 TV 8501 E-47 PG-15 8mm-5P 8mm OL-4 Silicone TH 8519 PG mm 34

35 12 SECTION 12 TOP VIEW COMBINATION OF 8500 WITH Wedges 40.6mm TV5 202 Acrylic stucco PG-33 Outside Inside 23.2mm PG-33 TH 8562 OL-4 E-47 PG mm NSR 08 TH 8510 ENS mm PG-2 TV mm 133.5mm PG mm 35

36 13 SECTION 13 TOP VIEW KAI 990 COMBINATION OF 8500 WITH 880 AND 990 Acrylic stucco TV TV 9006 TH 9101 TV 9018 TV TH 9101 TV 9008 TH OL-4 TH TV 8500 Outside Inside 41.2mm 75.1mm 249.8mm 71mm 62.5mm / SCALE: 0.6:1 36

37 14 SECTION 14 TOP VIEW COMBINATION OF 8500 WITH mm 76mm 65.4mm 95.8mm 8.5mm TV 8010 TH 8020 OL-4 TV mm 125mm TH 8040 TH 8512 TV 8003 TH 8562 OL-4 / SCALE: 0.6:1 37

38 15 SECTION 15 TOP VIEW Outside Inside TH 8550 KL-23 PG mm TV5 110 PG-2 TV 8500 PG-51 (G.U.) PG-54 (ROTO) 5.5mm mm OL-4 KL-12 KL-23 PG-1 51mm OL-4 PG mm TH 8560 PG-52 (G.U.) PG-55 (ROTO) Silicone Wedge TV 899 KL mm Uf = 2,63 W/m² K 38

39 16 SECTION 16 TOP VIEW Outside 155.9mm 5.5mm 5.5mm 41.7mm 61.5mm KL-23 PG-34 OL PG-1 OL-4 TH 8550 TH 8555 PG mm KL-23 TH mm TV 8500 PG-2 PG-51 (G.U.) PG-54 (ROTO) KL-23 OL-4 OL-4 KL-23 TV 8500 PG-51 (G.U.) PG-2 PG-54 (ROTO) 75.2mm 75.2mm 5.5mm Inside Uf = 2,77 W/m² K 39

40 17 SECTION 17 TOP VIEW 17 Outside 196.4mm 5.5mm 5.5mm KL mm PG-34 OL-4 51mm PG-1 PG mm PG-34 51mm PG-1 OL-4 PG mm KL-23 TH 8550 TH 8520 TH 8520 TH mm TV 8500 PG-2 PG-51 (G.U.) KL-23 PG-54 (ROTO) OL-4 PG-40 PG-40 OL-4 KL mm 46mm 75.2mm TV 8500 PG-51 (G.U.) PG-2 PG-54 (ROTO) Inside / SCALE: 0.8:1 40

41 SIDE VIEW 18 SECTION 18 TOP VIEW 18 PG-2 PG-51 (G.U.) PG-54 (ROTO) KL-23 TH 8560 OL-4 Wedges Inside TV5 202 TV 8500 TH 8550 KL-23 PG-34 OL-4 PG-1 TV mm FIXED LOUVER Outside TV 895 KL mm KL-15 KL-70 KL-3 23mm Acrylic stucco / SCALE: 0.8:1 41

42 SIDE VIEW 19 SECTION 19 TOP VIEW mm PER mm 92mm 63mm Outside Inside Wedge TV 895 TH 8510 TV 8500 PG-2 PG-35 KL mm OL-4 ENS-2526 KL-15 E-47 OL-3 TH 8564 PG-1 OL KL-12 KL-3 PG-33 FL-24 FL-23 Silicone Silicone / SCALE: 0.8:1 42

43 SIDE VIEW 20 SECTION 20 TOP VIEW 20 PER 260 Inside Outside TH 8550 PG-2 TV mm Apostate wedge PG-34 PG-51 (G.U.) PG-54 (ROTO) 5.5mm TV 2266 OL mm KL-23 PG-1 KL-12 65mm OL-4 51mm PG-52 (G.U.) PG-55 (ROTO) PG-42 FL-31 Silicone TH L5 5mm FL-31 Uf = 2,63 W/m² K 43

44 21 SECTION 21 TOP VIEW mm Outside Inside TH 8551 KL-23 PG-2 TV 8500 PG-47 PG-43 PG-50 (G.U.) PG-53 (ROTO) PG-51 (G.U.) PG-54 (ROTO) 101.6mm 109.6mm TV 8501 PG-15 8mm-5P PG-3 Silicone TH 8519 KL-23 OL-4 8mm 44

45 22 SECTION 22 TOP VIEW DOOR OPENING OUT 22 KL-23 PG-48 PG-51 (G.U.) PG-54 (ROTO) KL-23 OL-4 Outside Acrylic stucco TH mm TV 8500 PG-49 PG-50 OL-4 PG-1 TH mm 5.5mm 145.2mm 77.4mm Inside Wedges 45

46 23 SECTION 23 TOP VIEW 23 Wedges Inside Striking plate OL-4 35mm Lock 35mm KL-23 PG-51 (G.U.) PG-54 (ROTO) PG-43 TH 8551 TV 8500 TH 8561 Outside PG-1 OL-4 PG-50 (G.U.) PG-53 (ROTO) PG-47 PG-2 KL-23 Acrylic stucco 46

47 24 SECTION 24 TOP VIEW DOOR OPENING OUT 24 Striking plate PG-51 (G.U.) PG-54 (ROTO) Outside Wedges OL-4 35mm Lock 35mm KL-23 PG-48 TH 8552 KL-23 63mm TH 8561 TV 8500 PG-1 OL-4 PG-49 PG-50 72mm 5.5mm 67.8mm 145.3mm Acrylic stucco Inside 47

48 25 SECTION 25 TOP VIEW COMBINATION OF 8500 WITH Wedges 40.6mm TV5 202 Acrylic stucco PG-52 (G.U.) PG-55 (ROTO) TH 8562 OL-4 KL-23 PG mm PG-52 (G.U.) PG-55 (ROTO) 139mm Outside NSR 08 TH 8550 PG-51 (G.U.) PG-54 (ROTO) PG mm PG-2 TV 8500 Inside KL-23 71mm 134mm 63mm 48

49 26 SECTION mm KL-15 60mm KL-15 49

50 MOUNTING POINTS OF FRAMES TH 8520 TH 8563 TH 8562 TH 8560 (40x20 & 60x20) 4.8x25. Ø11. NOTE For the process of drivers installation on metal frames use screws 4.8x25 / SCALE: 0.8:1 50

51 MOUNTING POINTS OF FRAMES TH 8564 TV 886 TH 8560 TH 8561 (40x20 & 60x20) 4.8x25. Ø11. NOTE For the process of drivers installation on metal frames use screws 4.8x25 / SCALE: 0.8:1 51

52 ΧΡΗΣΙΜΕΣ Ο ΗΓΙΕΣ ΓΙΑ ΤΗΝ ΚΑΤΑΣΚΕΥΗ ΤΩΝ ΚΟΥΦΩΜΑΤΩΝ INSTRUCTIONS FOR THE CASEMENT S CONSTRUCTIONS 1. Ο αλουμινοκατασκευαστής θα πρέπει πάντοτε να γνωρίζει όλη την γκάμα των προφίλ, καθώς και τις δυνατότητες αυτών. 2. Ο αλουμινοκατασκευαστής θα πρέπει να δίνει λύσεις και να προτείνει την κατάλληλη κατασκευή για κάθε περίπτωση. 3. Οι κατεργασίες στα προφίλ (νεροχύτες, οπές γωνιών σύνδεσης, χαντρώματα χωρισμάτων κλπ) θα πρέπει να γίνονται με τα ανάλογα κοπτικά διάτρησης πρέσσας, παντογράφου κλπ. 4. Οι οπές νεροχυτών σε κάσες, φύλλα τζαμιών - πατζουριών, πρέπει να ανοίγονται στα προβλεπόμενα σημεία των προφίλ, ανάλογα με την περιοχή και τη θέση του κουφώματος. 5. Η χρήση των κατάλληλων εξαρτημάτων και μηχανισμών που προτείνονται από την εταιρεία, συνεισφέρει στη σωστή λειτουργία των κουφωμάτων. 6. Τα ελαστικά στεγάνωσης πρέπει να είναι από υλικό EPDM και να τοποθετούνται στα προφίλ με τη σωστή φορά και να κολλούνται στις ενώσεις τους. 7. Στα ανοιγόμενα τζάμια (κάσες, φύλλα και μπινί διφύλλων) είναι απαραίτητο να τοποθετούνται κουμπωτά ελαστικά στεγάνωσης, τα οποία αντικαθίστανται εύκολα. 8. Στα φύλλα τζαμιών, το ψιλό ελαστικό στεγάνωσης στα σημεία των μεντεσέδων πρέπει να χαντρώνεται χωρίς να αφαιρείτε ολόκληρο τμήμα. 9. Στα φύλλα τζαμιών, σταθερών πλαισίων κλπ, πρέπει να τοποθετούνται ελαστικά στεγάνωσης και στις δύο πλευρές (εσωτερική και εξωτερική) του υαλοπίνακα. 10. Είναι απαραίτητη η στήριξη (τακάρισμα) του υαλοπίνακα μέσα στο πλαίσιο αλουμινίου, για τη σωστή λειτουργία των κινητών φύλλων. 11. Στα σημεία τομής και ένωσης των προφίλ, είναι απαραίτητη η εφαρμογή αρμόκολλας προκειμένου να σφραγίζονται από τυχόν διαρροή νερών και αέρα. Η τοποθέτηση αρμόκολλας στα προφίλ, πρέπει να γίνεται κατά τη διαδικασία μονταρίσματος των πλαισίων αλουμινίου. 12. Στα σημεία τομής και ένωσης των προφίλ, είναι απαραίτητη η εφαρμογή προστατευτικών υλικών για την αποφυγή εμφάνισης ηλεκτρόλυσης. 13. Στην κατασκευή και τοποθέτηση του κουφώματος, είναι απαραίτητο να χρησιμοποιούνται ανοξείδωτες βίδες για την αποφυγή εμφάνισης οξείδωσης. 14. Η στήριξη των κουφωμάτων με βίδες στην τοιχοποιϊα, γίνεται σε προβλεπόμενα σημεία και όχι σε μέρη που πιθανόν να προκαλέσουν πρόβλημα υδατοστεγάνωσης. 15. Για τη σωστή στήριξη του κουφώματος στην τοιχοποιϊα, είναι απαραίτητο να τοποθετείται η κατάλληλη ψευδόκασα ανάλογα με τον τύπο της κατασκευής. 16. Κατά την τοποθέτηση του κουφώματος θα πρέπει να λαμβάνονται υπόψιν τα υλικά στεγανοποίησης. Επίσης, είναι απαραίτητο οι επιφάνειες συγκόλλησης (μαρμαροποδιά και τοιχοποιϊα) να είναι στεγνές και καθαρές, προκειμένου να επιτευχθεί η κατάλληλη πρόσφυση των στεγανοποιητικών υλικών. Η ουδέτερη σιλικόνη, τοποθετείται μεταξύ κάτω κάσας και μαρμαροποδιάς. Ο ακρυλικός στόκος, τοποθετείται μεταξύ των πλευρικών και άνω πλευρών του κουφώματος και της τοιχοποιϊας (σοβά). Ο ακρυλικός στόκος επιδέχεται βάψιμο. Επίσης, εναλλακτικά αντί σιλικόνης και ακρυλικού στόκου, περιμετρικά μεταξύ κουφώματος και τοιχοποιϊαςμαρμαροποδιάς, μπορεί να χρησιμοποιηθεί πολυουρεθανική αρμόκολλα. 17. Για τη σωστή τοποθέτηση του κουφώματος, είναι απαραίτητο να υπολογίζεται ένας αρμός μεταξύ ψευδόκασας και κουφώματος, της τάξεως 2,5-3 mm από κάθε πλευρά. 1. The aluminum-constructor should always be familiar with the product range, as well as their capabilities. 2. The aluminum-constructor should be able to provide the appropriate solution for each occasion. 3. The machining (sinks, threading etc) should always made by the suitable piercing or drilling machine. 4. Drainage in sashes and frames, should piercing at the planned points depending on the profiles s position 5. The use of suitable accessories and mechanisms, as shown to the manuals contributes to the correct function of the systems. 6. Weatherstripes rubbers should be made of EPDM, placed on the right direction and glued in connections. 7. Is necessary to use gaskets at opening glasses, are easy replaced. 8. In glass sashes, the rubber weatherstrips should be cut only on the top and never remove entire piece. 9. In glass frames, steady frames, etc use rubbers at both sides of glass. 10. Is necessary to use plastic wedge edges for glass support inside the frame. 11. Is necessary to use sealant adhesive in connections to protect from leaking and air. The sealant adhesive takes place by the time of joining the profiles. 12. Is necessary to use insulation at connections to avoid electrolysis. 13. Is necessary to use stainless bolts at construction and installation to avoid oxidization. 14. The joining of aluminium systems and walls should be take place at the planned places, to avoid problems with watertightness. 15. For the right support of aluminium systems in walls, is necessary to use the suitable metal frame. 16. At mounting, sealing materials should be considered. Is necessary that the welding surfaces be dry for the right adhesion. Neutral silicone take place between lower sash and marble. Acrylic stucco take place between side, upper sash and wall. Acrylic stucco can be paint. Instead of silicone and acrylic stucco polyurethane sealant adhesive can be used. 17. For the right mounting, is neccessary to estimate a tolerance between metal frame and aluminium system about mm each side. 52

53 WATER DRAINAGE FOR FRAME /Widht< Cutting tool No5 on punching machine 100 = = 100 /Widht > 1000 ( 5), /Widht < Cut the sash at the piercing machine (cutting tool No5), in order to open the drainage. Set the plastic covers at the drainage for the best water effluence... The number of drainage depends always on the width and position of the system. Right at the figure you can see the minimum number of drainages in a system. 100 = 100 = 100 /Widht >

54 WATER DRAINAGE FOR SASH AND FRAME A 100 A 100 B B : 100mm. 50mm. Note: Open two holes in each sash. One to the left and one to the right, 100mm away from the vertical sash, as shows the drawing below. Hole A from the hole B should have 50mm distance between them B A B A 54

55 ASSEMBLING OF PERIMETRIC MECHANISM PIN CORNER DP TH 8560 TH 8560 TH 8560 SC TH 8560 CC G.U. CC ROTO PG-42 CORNER GLUE SC

56 PLACEMENT OF TRANSOM TO FRAME AND SASH 6 Cutting tool No6 on punching machine TH 8517 TH 8518 TH TH 8560 TH 8510 TH 8560 KL-22A KL-22A KL-19A 56

57 PROFILE AND PLUG'S PLACEMENT OF REBATE PROFILE Screws on rebate profile 37mm PG mm 400mm TH mm TH 8510 TH mm PG mm 100mm TH mm :,,., 50mm. Note: Before we set the adjoining profile, cut the gasket, as shows the drawing below. Must cut the KL-2 all along, except the two ends of which will leave 50mm. TH 8555 TH

58 PLACEMENT OF WATER DRIP IN DOOR SASH TH 8511 TV 8501 TH 8519 : V 8501= -76mm Note: TV 8501= -76mm PG-15 58

59 SUGGESTED POSITION OF ALARM'S MAGNETIC CONTACTS AT OPENING FRAMES 15-20cm SUGGESTED POSITION OF ALARM'S MAGNETIC CONTACTS AT DOOR 15-20cm,, 15 cm,. The constructor should pass the alarm cable from the wall through frame's or driver 's holes and leave 15 cm more cable in case of replacement. 59

60 GIESSE 7 mm PIERCING OPERATION FOR OPENING MECHANISM AND TILT AND TURN MECHANISM GIESSE FOR WINDOW SASH WITH SQUARE LOCK 7mm Ø Ø Ø / SCALE: 1:1 60

61 VIEW OF OPENING MECHANISM AND TILT AND TURN MECHANISM WITH HANDLE ON WINDOW SASH LEVER HANDLE 895CW/xxx Opening mechanism Tilt and turn mechanism LEVER HANDLE 895CW/xxx 61

62 GIESSE PIERCING OPERATION FOR OPENING MECHANISM AND TILT AND TURN MECHANISM GIESSE FOR WINDOW SASH Ø Ø6 / SCALE: 1:1 62

63 VIEW OF CHREMONE BOLT ON WINDOW SASH Connector for chremone bolt CHREMONE BOLT GIESSE 63

64 GIESSE CUTTING INSTRUCTIONS FOR ROD MECHANISM GIESSE WITH SQUARE LOCK F A L B C H H1 H2 L = = 1 = 2 = L = Wing Width = Wing Height 1 = From Height 2 = From Width E D 2500 A 1 A 2 F B C E A 1 = L B = H C = H E = H/2-69 B C E A 2 = L B = H C = H E = H/2-69 B C E F = L B = H C = H D = L/2-69 E = H/ A 1 A 2 D F B C A 1 = L B = H C = H B C A 2 = L B = H C = H B C F = L B = H C = H D = L/ D : WITHOUT TILT AND TURN OPENING MECHANISM KIT: B= H cm. C= H 2-19 cm. B= H cm. C= H cm. ( ) (with adjustable ending) ( ) (with simple ending) 64

65 GIESSE CUTTING INSTRUCTIONS FOR ROD MECHANISM GIESSE F A L B C H H1 H2 L = = 1 = 2 = L = Wing Width = Wing Height 1 = From Height 2 = From Width E D 2500 A 1 A 2 F B C E A 1 = L B = H C = H E = H/2-69 B C E A 2 = L B = H C = H E = H/2-69 B C E F = L B = H C = H D = L/2-69 E = H/ A 1 A 2 D F B C A 1 = L B = H C = H B C A 2 = L B = H C = H B C F = L B = H C = H D = L/ D : WITHOUT TILT AND TURN OPENING MECHANISM KIT: B= H cm. C= H cm. B= H cm. C= H cm. ( ) (with adjustable ending) ( ) (with simple ending) 65

66 PIERCING OPERATION FOR DOOR SASH Ø / SCALE:

67 VIEW OF LOCKING MECHANISM ON DOOR SASH Screw 4.2x25mm LEVER HANDLE FOR DOOR 75mm Screw 4.2x25mm 67

68 G.U. SASH PIERCING FOR G.U. MECHANISM AND HANDLE Ø Ø Ø10 / SCALE: 1:1 68

69 NEPTUNE G.U KAI GIESSE VIEW OF NEPTUNE HANDLE FOR G.U. AND GIESSE MECHANISM Europa NEPTUNE Europa handle NEPTUNE 69

70 PIERCING OPERATION FOR LOCK ON DOOR SASH / SCALE:

71 VIEW OF LOCKING MECHANISM ON DOOR SASH Screw 4.2x25mm LEVER HANDLE FOR DOOR Screw 4.2x25mm 75mm 35mm Lock mm 71

72 G.U. ARRANGEMENT OF G.U. MULTILOCKING MECHANISM 1 " " S UNI - JET - UNI-JET MECHANISM OF OPEN TILT SASH 15GK Konstant " " ( ) 215 DK ± 1mm allen Gr.15 : DF= D = - DF=Opening sash DK=Opening-tilt sash 72

73 1 G.U. ACCESSORIES BOARD 1 OF G.U. MULTILOCKING MECHANISM UNI-JET FFB 3 FFB 4 FFH 5 6 FFB 7 8 FFH 9 konstant 1 " " S (1) MV MV MV ( ) (2) 9mm NL NL NL NL 9 15 GK / G (1) 155 FFB FFH A B C D G R/L R/L R/L R/L G G G G MV 250 G MV 400 G MV 500 G MV 600 G MV 600 G MV MV ( ) DK DK MV DK 2MV DK 2MV DK 3MV MV MV MV MV MV DF 215 Se G G G G G G E G G Se 2MV FFH Se 2MV Se 3MV Se 3MV Se 4MV

74 G.U. ARRANGEMENT OF G.U. MULTILOCKING MECHANISM Se 530, 740, Se UNI - JET UNI-JET MECHANISM OF LEFT SASH Fatzhebel ZH konstant Se 530, 740, Se : DF= D = - DF=Opening sash DK=Opening-tilt sash 74

75 2 G.U. ACCESSORIES BOARD 2 OF G.U. MULTILOCKING MECHANISM UNI-JET Falzhebel ZH konstant konstant FFH FFH FFH Falzhebel ZH konstant falzhebel ZH konstant 230 G falzhebel ZH konstant 230 G FFH falzhebel ZH konstant falzhebel ZH konstant falzhebel ZH konstant falzhebel ZH konstant 230 G G G G G falzhebel ZH konstant 516 G falzhebel ZH konstant 516 G (130 ) Ø6 L=2,5mm L/R-1 17 Ø6 L=22mm * * * * Dirigent F * DIN 965 M5x45 : H * : : 1) /Silver, 7) /White, 5) /Dark brown UNI-JET - / max. FFB 1600mm max. FFH 2350mm ( ) max. FFH 2450mm ( ) FFB 1200mm 100Kg. FFB FFH 75

76 ROTO ARRANGEMENT OF PERIMETRIC LOCKING MECHANISM ROTO 76

77 ROTO ARRANGEMENT OF PERIMETRIC LOCKING MECHANISM ROTO 77

78 INSTRUCTION FOR CASEMENT CUTTING (camera europea) 1. (..,, ). 1. The dimensions of cutting depend on the frame's size (i.e. small, medium, large) and are independent of the sashes size. 6. GAP LEFT AFTER SASH ATTACHED TO THE FRAME (6mm) 5. 5mm GAP BETWEEN SASHES 6. 6mm SASH ATTACHMENT TO THE FRAME X TH 8510 TH 8510 TH 8510 TH 8515 TH 8520 = ( ) - Height of frame (exterior) = ( ) - Height of sash (exterior) = - Width of frame = - Width of sash = - Height of adjoining profile EXAMPLE-CALCULATION OF CUTTING DIMENSIONS 1... : Y = -2 = -[2 +5.( )] 2( ) 2... : Y = -2 = i.e. FOR TWO SASHES: Y = -2 = -[2 +5mm (gap between sashes)] 2(number of sashes) 2. i.e. FOR ONE SASH: Y = -2 = -2 78

79 MONO ( EUROPEA) SINGLE SASH CUTTING INSTRUCTIONS (CAMERA EUROPEA) MO. & TILT AND TURN OPENING SINGLE SASH SASH = -34mm = -34mm -GLASS ) A 23mm - WITH FRAME 23mm -SHUTTER A) A 38mm - WITH FRAME 38mm SHUTTER = -64mm = -64mm B) A 29mm - WITH FRAME 29mm SASH = -46mm = -46mm ) A 50mm - WITH FRAME 50mm SASH = -88mm = -88mm = - Height of frame = - Height of sash = - Width of frame = - Width of sash.. The cutting standarts are theoretically. The calculations was based at perfect cutting condition and joining. In cutting instruction plastic wedges not included 79

80 ( EUROPEA) DOUBLE SASH CUTTING INSTRUCTIONS (CAMERA EUROPEA). & TILT AND TURN OPENING DOUBLE SASH SASH = -34mm = -39mm 2 SASH = -46mm = -51mm 2 -GLASS ) A 23mm - WITH FRAME 23mm B) A 29mm - WITH FRAME 29mm -SHUTTER A) A 38mm - WITH FRAME 38mm SHUTTER = -64mm = -69mm 2 ADJOINING PROFILE FOR SHUTTER = -52mm ) A 50mm - WITH FRAME 50mm SASH = -88mm = -93mm 2 ADJOINING PROFILE FOR SASH = -74mm = - Height of frame = - Height of sash = - Width of frame = - Width of sash = - Height of adjoining profile.. The cutting standarts are theoretically. The calculations was based at perfect cutting condition and joining. In cutting instruction plastic wedges not included 80

81 ( EUROPEA) TRHREEFOLD SASH CUTTING INSTRUCTIONS (CAMERA EUROPEA). & TILT AND TURN OPENING TRIPLE SASH B A B : ( ) o ( ) ( ) :, ( ) 30. ( ) NOTE: (ONLY FOR SHUTTER) In case we want the middle sash (A) to fold on the edge sashes (B) then we will calculate the width of sash (A) and (B) according to the following formula: ( ) = -30 mm ( ) = +15 mm ( ) = -30. ( ) 15.. ( ) = +15. SASH = -34mm = -44mm 3 SASH = -46mm = -56mm 3 SASH = -88mm = -98mm 3 -GLASS ) A 23mm - WITH FRAME 23mm B) A 29mm - WITH FRAME 29mm ) A 50mm - WITH FRAME 50mm -SHUTTER A) A 38mm - WITH FRAME 38mm SHUTTER = -64mm = -74mm 3 ADJOINING PROFILE FOR SHUTTER = -52mm 45.(±10%) ATTENTION In the constructions with three or four shutter sashes the width of shutter must not be longer than 45 cm.(±10%) ADJOINING PROFILE FOR SASH = -74mm = - Height of frame = - Height of sash = - Width of frame = - Width of sash = - Height of adjoining profile.. The cutting standarts are theoretically. The calculations was based at perfect cutting condition and joining. In cutting instruction plastic wedges not included 81

82 ( EUROPEA) FOURFOLD CUTTING INSTRUCTIONS (CAMERA EUROPEA) OPENING FOURFOLD B A A B -GLASS : ( ) o ( ) ( ) :, ( ) 20.. ( ) = -20. ( ) 20.. ( ) = SHUTTER NOTE: (ONLY FOR SHUTTER) In case we want the middle sash (A) to fold on the edge sashes (B) then we will calculate the width of sash (A) and (B) according to the following formula: ( ) = -20 mm ( ) = +20 mm ) A 23mm - WITH FRAME 23mm SASH = -34mm = -49mm 4 B) A 29mm - WITH FRAME 29mm SASH = -46mm = -61mm 4 ) A 50mm - WITH FRAME 50mm SASH = -88mm = -103mm 4 A) A 38mm - WITH FRAME 38mm SHUTTER = -64mm = -79mm 4 ADJOINING PROFILE FOR SHUTTER = -52mm 45.(±10%) ATTENTION In the constructions with three or four shutter sashes the width of shutter must not be longer than 45 cm.(±10%) ADJOINING PROFILE FOR SASH = -74mm = - Height of frame = - Height of sash = - Width of frame = - Width of sash = - Height of adjoining profile.. The cutting standarts are theoretically. The calculations was based at perfect cutting condition and joining. In cutting instruction plastic wedges not included 82

83 ( EUROPEA) CUTTING INSTRUCTIONS FOR DOORS (CAMERA EUROPEA) SINGLE DOOR DOUBLE DOOR ) A 23mm - WITH FRAME 23mm = -25mm = -34mm ) A 23mm - WITH FRAME 23mm = -25mm = -39mm 2 B) A 29mm - WITH FRAME 29mm = -31mm = -46mm B) A 29mm - WITH FRAME 29mm = -31mm = -51mm 2 ) A 50mm - WITH FRAME 50mm = -52mm = -88mm ) A 50mm - WITH FRAME 50mm = -52mm = -93mm 2 ADJOINING PROFILE FOR DOUBLE DOOR = -74mm = - Height of frame = - Height of sash = - Width of frame = - Width of sash = - Height of adjoining profile.. The cutting standarts are theoretically. The calculations was based at perfect cutting condition and joining. In cutting instruction plastic wedges not included 83

84 INSTRUCTION FOR CASEMENT CUTTING ( -multilocking mechanism) 1. (.., ). 1. The dimensions of cutting depend on the frame's size (i.e. medium, large) and are independent of the sashes size. 6. GAP LEFT AFTER SASH ATTACHED TO THE FRAME (6mm) 5,5. 5,5mm GAP BETWEEN SASHES 6. 6mm SASH ATTACHMENT TO THE FRAME X TH 8550 TH 8550 TH 8550 TH 8555 TH 8520 = ( ) - Height of frame (exterior) = ( ) - Height of sash (exterior) = - Width of frame = - Width of sash = - Height of adjoining profile EXAMPLE-CALCULATION OF CUTTING DIMENSIONS 1... : Y = -2 = -[2 +5,5.( )] 2( ) 2... : Y = -2 = i.e. FOR TWO SASHES: Y = -2 = -[2 +5.5mm (gap between sashes)] 2(number of sashes) 2. i.e. FOR ONE SASH: Y = -2 = -2 84

85 ( ) SASH CUTTING INSTRUCTIONS (MULTILOCKING MECHANISM) MO. & TILT AND TURN OPENING SINGLE SASH. & TILT AND TURN OPENING DOUBLE SASH A) A 29mm - WITH FRAME 29mm SASH = -46mm = -46mm B) A 50mm - WITH FRAME 50mm SASH = -88mm = -88mm A) A 29mm - WITH FRAME 29mm SASH = -46mm = -52mm 2 B) A 50mm - WITH FRAME 50mm SASH = -88mm = -94mm 2 ADJOINING PROFILE FOR SASH = -74mm = - Height of frame = - Height of sash = - Width of frame = - Width of sash = - Height of adjoining profile.. The cutting standarts are theoretically. The calculations was based at perfect cutting condition and joining. In cutting instruction plastic wedges not included 85

86 ( ) CUTTING INSTRUCTIONS FOR DOORS (MULTILOCKING MECHANISM) SINGLE DOOR DOUBLE DOOR A) A 29mm - WITH FRAME 29mm = -31mm = -46mm A) A 29mm - WITH FRAME 29mm = -31mm = -52mm 2 B) A 50mm - WITH FRAME 50mm = -52mm = -88mm B) A 50mm - WITH FRAME 50mm = -52mm = -94mm 2 ADJOINING PROFILE FOR DOUBLE DOOR = -74mm = - Height of frame = - Height of sash = - Width of frame = - Width of sash = - Height of adjoining profile.. The cutting standarts are theoretically. The calculations was based at perfect cutting condition and joining. In cutting instruction plastic wedges not included 86

87 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΤΩΝ ΚΟΥΦΩΜΑΤΩΝ ΙΝ STRUCTINONS CONCERNING ΤΗΕ CASEMENT S MAINTENANCE Ο τακτικός καθαρισμός των βαμμένων προφίλ θα διατηρήσει τη βαφή σε ικανοποιητική κατάσταση. Ο καθαρισμός είναι αναγκαίος όταν οι επικαθίσεις σκόνης ή άλλων ρύπων είναι εμφανείς στην επιφάνεια τους και θα πρέπει να γίνεται με νερό και ελαφρύ απορρυπαντικό, το ph των οποίων θα πρέπει να είναι 5,5-8. Το περιοδικό καθάρισμα θα πρέπει να γίνεται με σφουγγάρι και νερό που περιέχει ουδέτερο διαβρεκτικό παράγοντα, ακολουθούμενο από ξέβγαλμα με καθαρό νερό. Τα προϊόντα καθαρισμού πρέπει να μην προσβάλουν την επιφάνεια ούτε να αλλάζουν την εμφάνισή της. Σκληρό σφουγγάρι σύρμα ή διαλυτικά καθαριστικά βλάπτουν την εμφάνιση, ενώ σημαντικό παράγοντα αποτελεί και η περιοχή στην οποία βρίσκεται η οικοδομή. Ειδικά στις βιομηχανικές και παραθαλάσσιες περιοχές η συχνότητα καθαρισμού πρέπει να είναι αντίστοιχη της συχνότητας επικάθισης των διαφόρων ρύπων ή αλάτων αντίστοιχα, λόγω της έντονης διαβρωτικής επίδρασής τους. Επισημαίνεται ότι οικοδομικά αλκαλικά υλικά, όπως τσιμέντο, άσβεστος και γύψος, δεν θα πρέπει να μένουν προσκολλημένα στη βαφή. Επίσης, πρέπει να αποφεύγεται η επικόλληση διαφόρων μη εγκεκριμένων σελοτέιπ κατευθείαν στη βαφή. Το φιλμ προστασίας που τοποθετείται στο εργοστάσιο είναι κατάλληλο για χρήση. Προσοχή όμως: αμέσως μετά την τοποθέτηση του συστήματος πρέπει να αφαιρείται, γιατί η έκθεση του στον ήλιο θα δημιουργήσει πρόβλημα. Εκτός από το καθαρισμό της εξωτερικής επιφάνειας, πολύ σημαντικό ρόλο για την διασφάλιση σωστής λειτουργίας της κατασκευής παίζει και ο καθαρισμός των εσωτερικών στοιχείων του, όπως ελαστικά, βουρτσάκια, μηχανισμοί κλπ. Ιδιαίτερα τα κινητά μέρη των μηχανισμών της κατασκευής θα πρέπει να λιπαίνονται σε τακτά χρονικά διαστήματα για σωστή λειτουργία καθ όλη την διάρκεια. Η τήρηση όλων των παραπάνω καθώς και η χρήση της ειδικής κόλλας στα σημεία που η βαφή, λόγω της κατεργασίας των προφίλ, έχει καταστραφεί, θα βοηθήσουν στο να διατηρηθεί η αρχική στιλπνότητα της βαφής και να αποφευχθούν πιθανά προβλήματα διάβρωσης. Regular cleaning of painted profiles will keep the painting in a satisfactory condition. Cleaning is necessary when the deposits of dust or other pollution contaminants are visible on the surface and should be cleaned with water mild detergent. The ph of detergents must be The periodic cleaning should be done with a sponge and water containing wetting agent-neutral factor, followed by washing out with clean water. All cleaners should not damage the surface or change its appearance. Hard wire sponge or cleaning solvents affect the appearance, while important factor is also the area where the building is located. In industrial and coastal areas, the frequency of cleaning should be proportional to the frequency of deposits of dirt or salt, because of strong corrosive. Noted that alkaline materials such as cement, lime and plaster, it should not remain on the surface. Also, avoid pasting various unauthorized tapes directly to the surface. The protective film placed in the factory is suitable for use. But, beware: just after the installation of the system must be removed because its exposure to the sun could cause problems. Besides cleaning the exterior, very important role in ensuring proper functioning plays the cleaning of internal components, such as rubber weather-stripes, brushes, mechanisms etc. Especially the moving parts of the construction mechanisms should be lubricated often enough in order to function properly. Compliance with all the above and the use of special glue to the points the paint during the treatment, has been removed, it will help to maintain the original gloss of the paint and avoid potential erosion problems. 87

88 CRIMPING CORNER AND CORNER JOINTS FOR FRAMES PG-34 TH 8520 PG-30.. Corner joints combination for simple joint of profiles. Crimping machine corners. Pin-lock corners PG-34 PG-40 TH 8561 TH 8560 PG-42 PG-42 PG-33 PG-52 G.U PG-55 ROTO CC (G.U.) CC (ROTO) PG-42 PG-42 PG-33 PG-52 G.U PG-55 ROTO CC (G.U.) CC (ROTO TH 8562 PG-52 G.U PG-55 ROTO PG-33 PG-33 PG-52 G.U PG-55 ROTO CC (G.U.) CC (ROTO) TH 8563 PG-33 PG-33 PG-52 G.U PG-55 ROTO CC (G.U.) CC (ROTO) PG-52 G.U PG-55 ROTO CC (G.U.) CC (ROTO) 88

89 CRIMPING CORNER AND CORNER JOINTS FOR SASHES PG-35 PG-35 TH Corner joints combination for simple joint of profiles. Crimping machine corners. Pin-lock corners ENS-2526 PG-41 E-47 E-47 PG-35 TH 8511 PG-46 PG-44 PG-35 PG-45 TH 8512 PG-43 PG-43 FL-26 PG-51 G.U PG-54 ROTO BL-13 BL-13 BL-14 BL-14 FL-26 PG-51 G.U PG-54 ROTO E-47 E-47 E-47 E-47 TH 8564 PG-33 KL-3 KL-24 G.U KL-30 ROTO PG-52 G.U PG-55 ROTO CC (G.U.) CC (ROTO) 89

90 CRIMPING CORNER JOINTS FOR SASHES WITH MULTILOCKING MECHANISM KL-23 TH 8550 PG-34 PG-34 PG-51 G.U PG-54 ROTO KL-23 KL-23 TH 8551 PG-47 PG-43 KL-23 TH 8552 PG-50 G.U PG-53 ROTO PG-51 G.U PG-54 ROTO PG-49 KL-23 PG-48 PG-51 G.U PG-54 ROTO PG-50 KL-23 90

91 CORNER JOINTS FOR FRAMES AND SHUTTER TV 895 TV 897 KL-3 KL-15 KL-3 TV 886 CORNER JOINTS FOR WALL-JOINING PROFILES TV 899 TV 5048 TV5 202 KL KL-15 91
