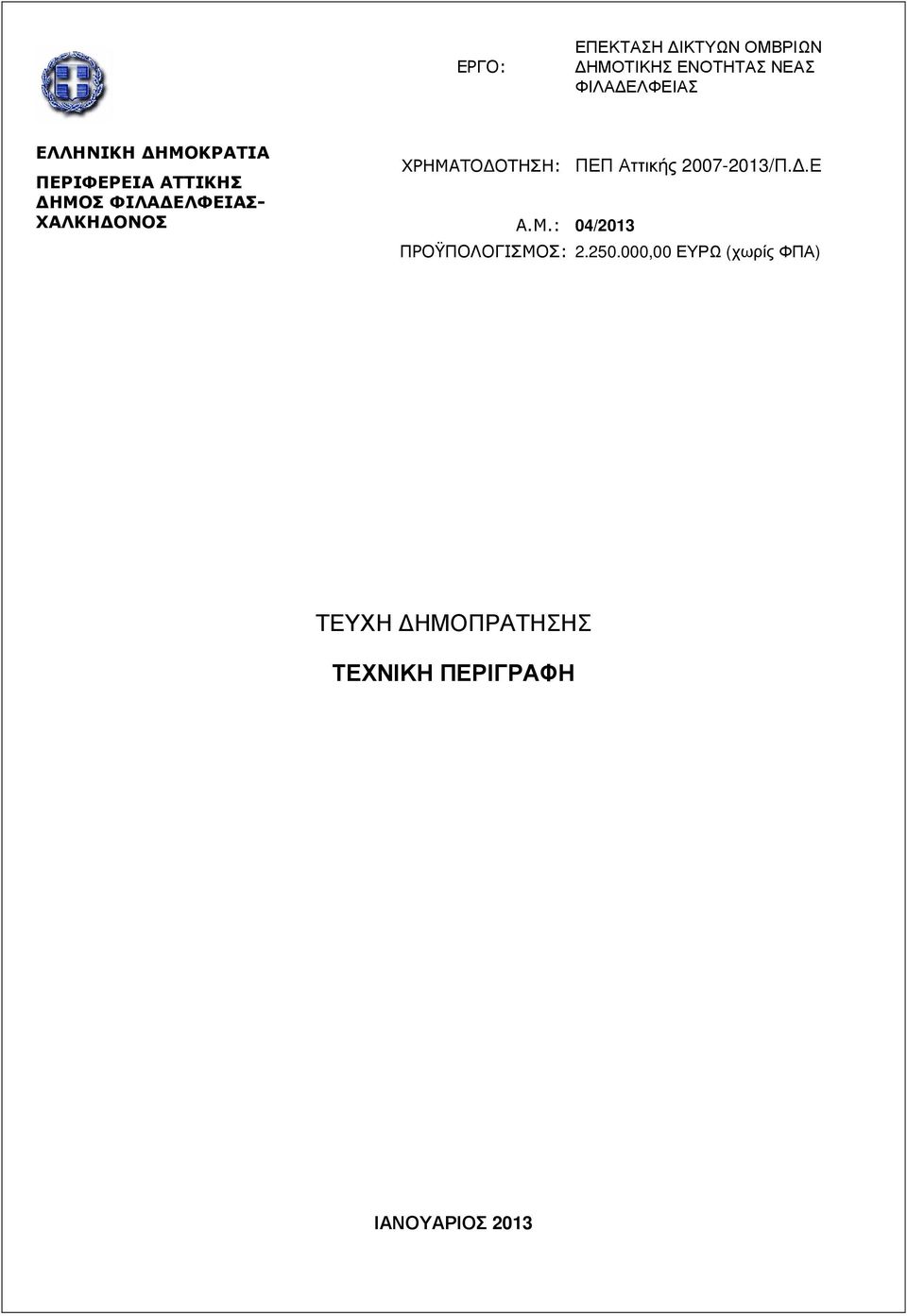

1 ΕΡΓΟ: ΕΠΕΚΤΑΣΗ ΙΚΤΥΩΝ ΟΜΒΡΙΩΝ ΗΜΟΤΙΚΗΣ ΕΝΟΤΗΤΑΣ ΝΕΑΣ ΦΙΛΑ ΕΛΦΕΙΑΣ ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΗΜΟΣ ΦΙΛΑ ΕΛΦΕΙΑΣ- ΧΑΛΚΗ ΟΝΟΣ ΧΡΗΜΑΤΟ ΟΤΗΣΗ: ΠΕΠ Αττικής /Π..Ε A.M.: 04/2013 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 ΕΥΡΩ (χωρίς ΦΠΑ) ΤΕΥΧΗ ΗΜΟΠΡΑΤΗΣΗΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΙΑΝΟΥΑΡΙΟΣ 2013

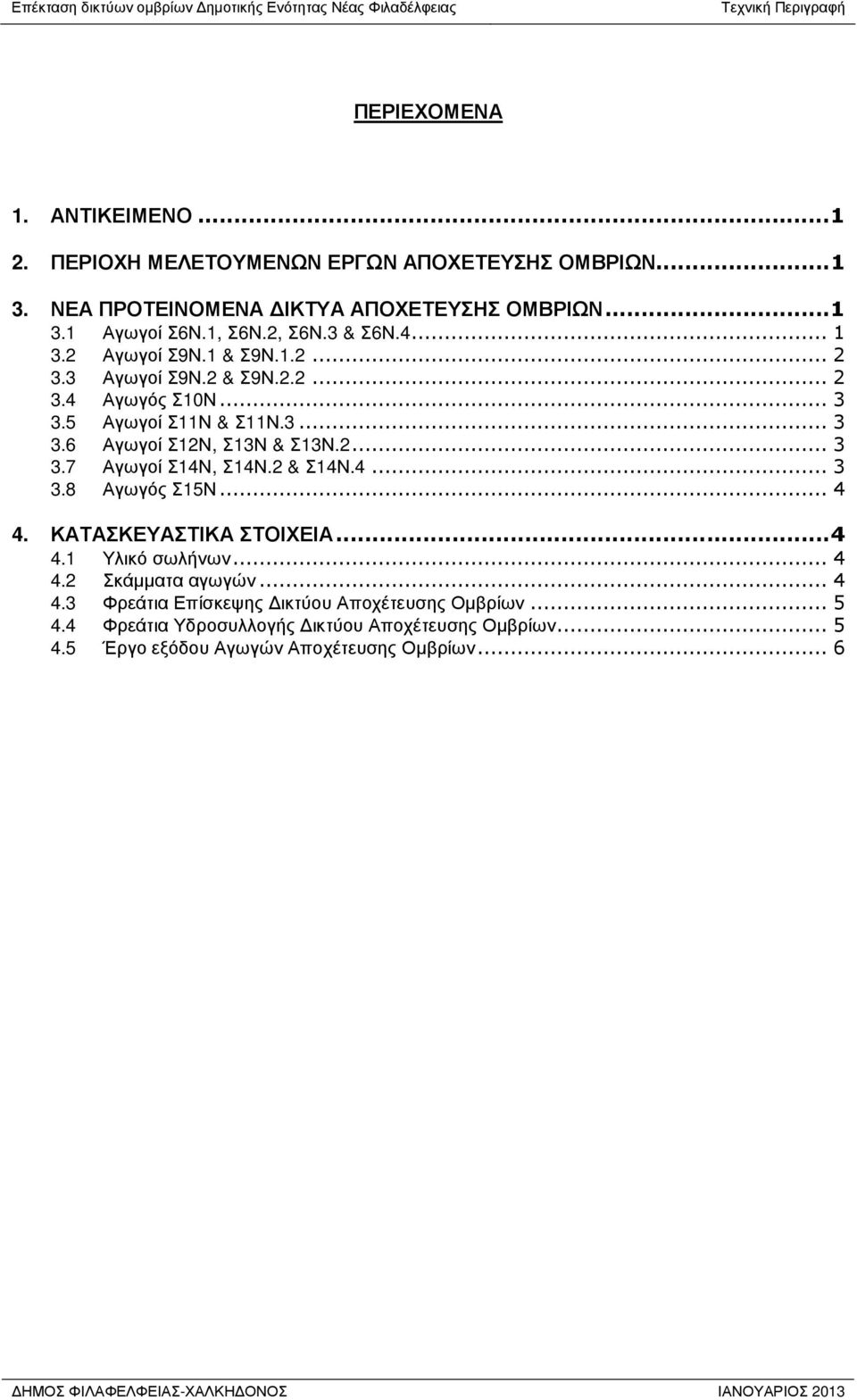

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΑΝΤΙΚΕΙΜΕΝΟ ΠΕΡΙΟΧΗ ΜΕΛΕΤΟΥΜΕΝΩΝ ΕΡΓΩΝ ΑΠΟΧΕΤΕΥΣΗΣ ΟΜΒΡΙΩΝ ΝΕΑ ΠΡΟΤΕΙΝΟΜΕΝΑ ΙΚΤΥΑ ΑΠΟΧΕΤΕΥΣΗΣ ΟΜΒΡΙΩΝ Αγωγοί Σ6Ν.1, Σ6Ν.2, Σ6Ν.3 & Σ6Ν Αγωγοί Σ9Ν.1 & Σ9Ν Αγωγοί Σ9Ν.2 & Σ9Ν Αγωγός Σ10Ν Αγωγοί Σ11Ν & Σ11Ν Αγωγοί Σ12Ν, Σ13Ν & Σ13Ν Αγωγοί Σ14Ν, Σ14Ν.2 & Σ14Ν Αγωγός Σ15Ν ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Υλικό σωλήνων Σκάµµατα αγωγών Φρεάτια Επίσκεψης ικτύου Αποχέτευσης Οµβρίων Φρεάτια Υδροσυλλογής ικτύου Αποχέτευσης Οµβρίων Έργο εξόδου Αγωγών Αποχέτευσης Οµβρίων... 6

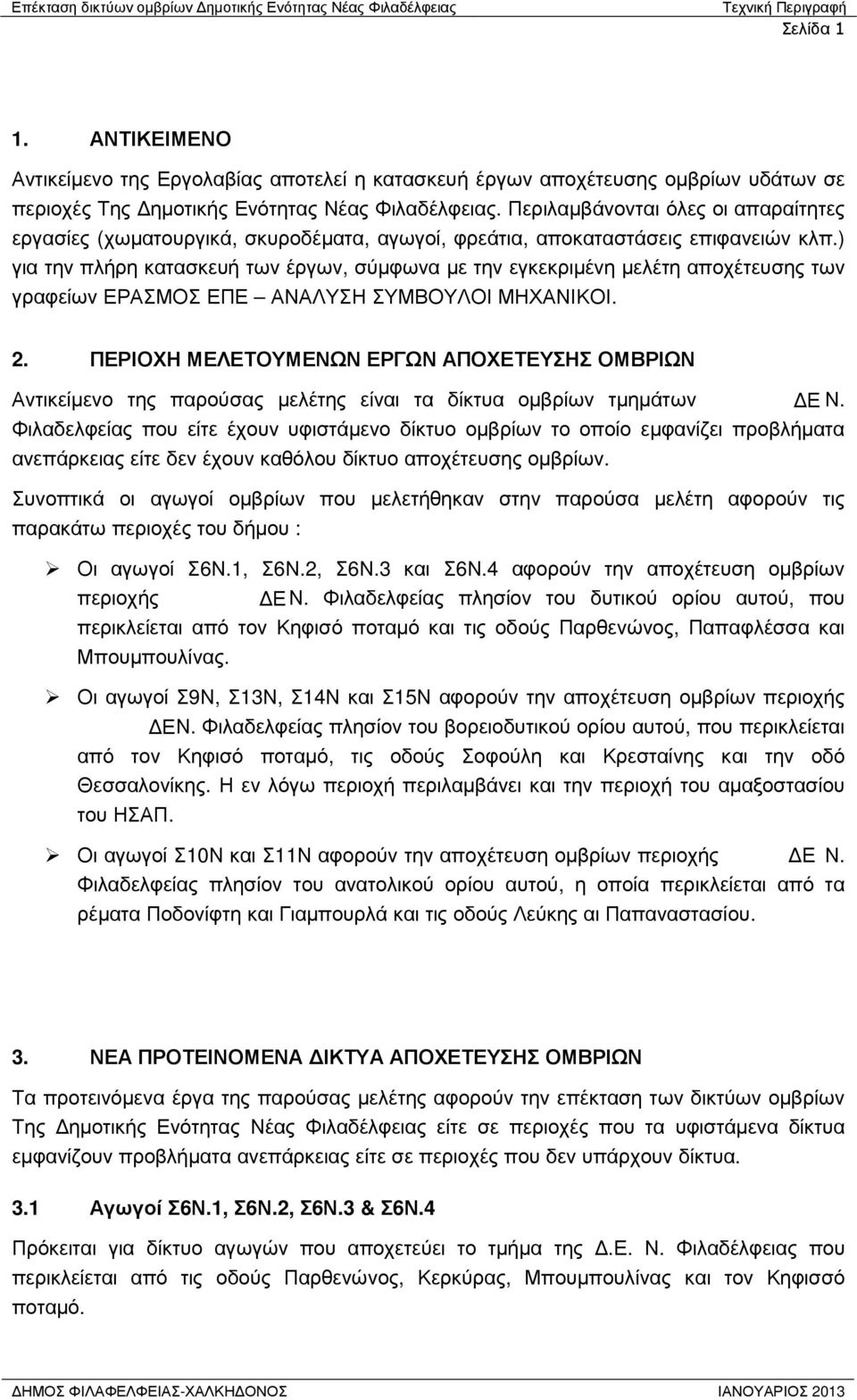

3 Σελίδα 1 1. ΑΝΤΙΚΕΙΜΕΝΟ Αντικείµενο της Εργολαβίας αποτελεί η κατασκευή έργων αποχέτευσης οµβρίων υδάτων σε περιοχές Της ηµοτικής Ενότητας Νέας Φιλαδέλφειας. Περιλαµβάνονται όλες οι απαραίτητες εργασίες (χωµατουργικά, σκυροδέµατα, αγωγοί, φρεάτια, αποκαταστάσεις επιφανειών κλπ.) για την πλήρη κατασκευή των έργων, σύµφωνα µε την εγκεκριµένη µελέτη αποχέτευσης των γραφείων ΕΡΑΣΜΟΣ ΕΠΕ ΑΝΑΛΥΣΗ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ. 2. ΠΕΡΙΟΧΗ ΜΕΛΕΤΟΥΜΕΝΩΝ ΕΡΓΩΝ ΑΠΟΧΕΤΕΥΣΗΣ ΟΜΒΡΙΩΝ Αντικείµενο της παρούσας µελέτης είναι τα δίκτυα οµβρίων τµηµάτων ΕΝ. Φιλαδελφείας που είτε έχουν υφιστάµενο δίκτυο οµβρίων το οποίο εµφανίζει προβλήµατα ανεπάρκειας είτε δεν έχουν καθόλου δίκτυο αποχέτευσης οµβρίων. Συνοπτικά οι αγωγοί οµβρίων που µελετήθηκαν στην παρούσα µελέτη αφορούν τις παρακάτω περιοχές του δήµου : Οι αγωγοί Σ6Ν.1, Σ6Ν.2, Σ6Ν.3 και Σ6Ν.4 αφορούν την αποχέτευση οµβρίων περιοχής ΕΝ. Φιλαδελφείας πλησίον του δυτικού ορίου αυτού, που περικλείεται από τον Κηφισό ποταµό και τις οδούς Παρθενώνος, Παπαφλέσσα και Μπουµπουλίνας. Οι αγωγοί Σ9Ν, Σ13Ν, Σ14Ν και Σ15Ν αφορούν την αποχέτευση οµβρίων περιοχής ΕΝ. Φιλαδελφείας πλησίον του βορειοδυτικού ορίου αυτού, που περικλείεται από τον Κηφισό ποταµό, τις οδούς Σοφούλη και Κρεσταίνης και την οδό Θεσσαλονίκης. Η εν λόγω περιοχή περιλαµβάνει και την περιοχή του αµαξοστασίου του ΗΣΑΠ. Οι αγωγοί Σ10Ν και Σ11Ν αφορούν την αποχέτευση οµβρίων περιοχής Ε Ν. Φιλαδελφείας πλησίον του ανατολικού ορίου αυτού, η οποία περικλείεται από τα ρέµατα Ποδονίφτη και Γιαµπουρλά και τις οδούς Λεύκης αι Παπαναστασίου. 3. ΝΕΑ ΠΡΟΤΕΙΝΟΜΕΝΑ ΙΚΤΥΑ ΑΠΟΧΕΤΕΥΣΗΣ ΟΜΒΡΙΩΝ Τα προτεινόµενα έργα της παρούσας µελέτης αφορούν την επέκταση των δικτύων οµβρίων Της ηµοτικής Ενότητας Νέας Φιλαδέλφειας είτε σε περιοχές που τα υφιστάµενα δίκτυα εµφανίζουν προβλήµατα ανεπάρκειας είτε σε περιοχές που δεν υπάρχουν δίκτυα. 3.1 Αγωγοί Σ6Ν.1, Σ6Ν.2, Σ6Ν.3 & Σ6Ν.4 Πρόκειται για δίκτυο αγωγών που αποχετεύει το τµήµα της.ε. Ν. Φιλαδέλφειας που περικλείεται από τις οδούς Παρθενώνος, Κερκύρας, Μπουµπουλίνας και τον Κηφισσό ποταµό.

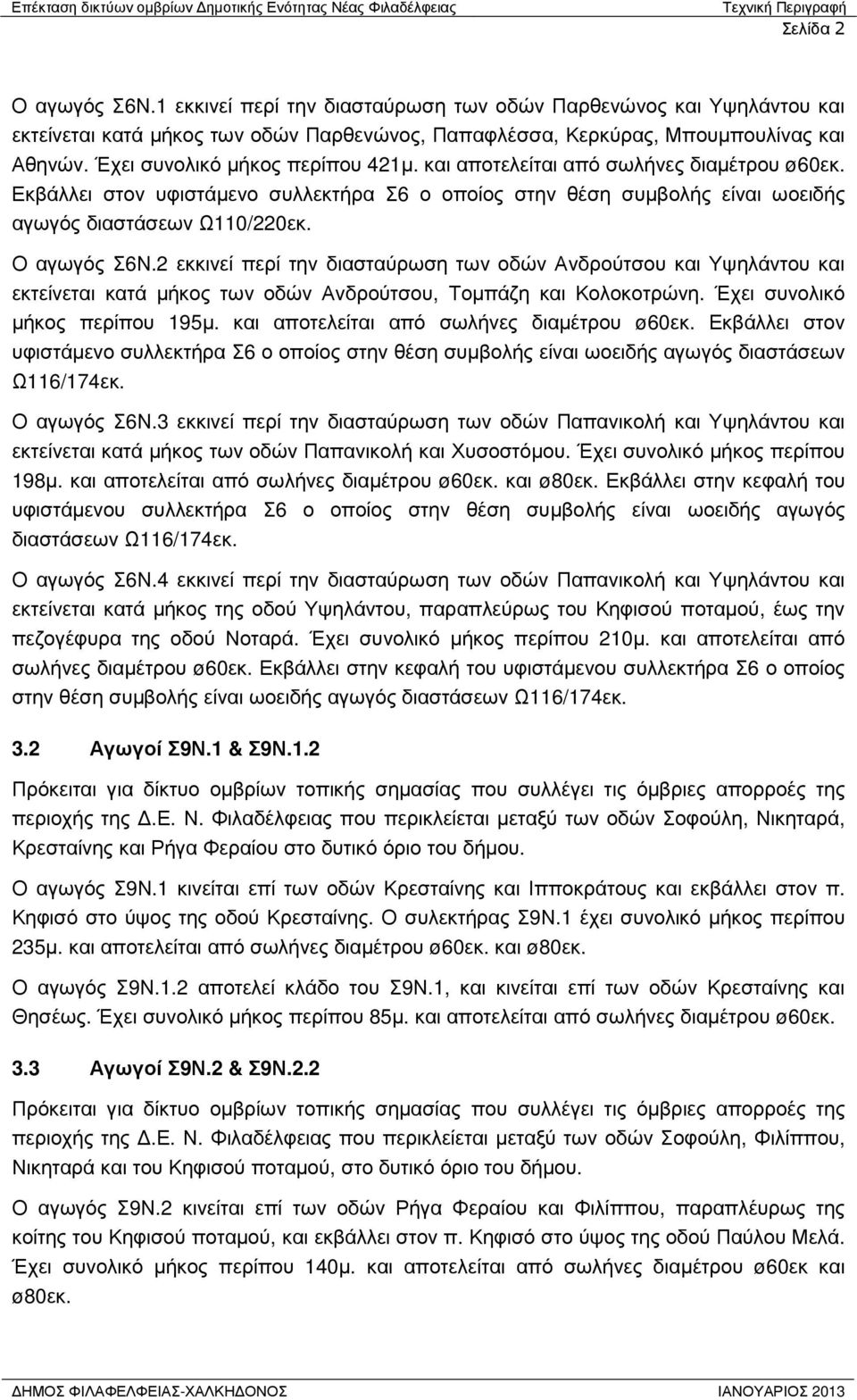

4 Σελίδα 2 Ο αγωγός Σ6Ν.1 εκκινεί περί την διασταύρωση των οδών Παρθενώνος και Υψηλάντου και εκτείνεται κατά µήκος των οδών Παρθενώνος, Παπαφλέσσα, Κερκύρας, Μπουµπουλίνας και Αθηνών. Έχει συνολικό µήκος περίπου 421µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. Εκβάλλει στον υφιστάµενο συλλεκτήρα Σ6 ο οποίος στην θέση συµβολής είναι ωοειδής αγωγός διαστάσεων Ω110/220εκ. Ο αγωγός Σ6Ν.2 εκκινεί περί την διασταύρωση των οδών Ανδρούτσου και Υψηλάντου και εκτείνεται κατά µήκος των οδών Ανδρούτσου, Τοµπάζη και Κολοκοτρώνη. Έχει συνολικό µήκος περίπου 195µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. Εκβάλλει στον υφιστάµενο συλλεκτήρα Σ6 ο οποίος στην θέση συµβολής είναι ωοειδής αγωγός διαστάσεων Ω116/174εκ. Ο αγωγός Σ6Ν.3 εκκινεί περί την διασταύρωση των οδών Παπανικολή και Υψηλάντου και εκτείνεται κατά µήκος των οδών Παπανικολή και Χυσοστόµου. Έχει συνολικό µήκος περίπου 198µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. και ø80εκ. Εκβάλλει στην κεφαλή του υφιστάµενου συλλεκτήρα Σ6 ο οποίος στην θέση συµβολής είναι ωοειδής αγωγός διαστάσεων Ω116/174εκ. Ο αγωγός Σ6Ν.4 εκκινεί περί την διασταύρωση των οδών Παπανικολή και Υψηλάντου και εκτείνεται κατά µήκος της οδού Υψηλάντου, παραπλεύρως του Κηφισού ποταµού, έως την πεζογέφυρα της οδού Νοταρά. Έχει συνολικό µήκος περίπου 210µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. Εκβάλλει στην κεφαλή του υφιστάµενου συλλεκτήρα Σ6 ο οποίος στην θέση συµβολής είναι ωοειδής αγωγός διαστάσεων Ω116/174εκ. 3.2 Αγωγοί Σ9Ν.1 & Σ9Ν.1.2 περιοχής της.ε. Ν. Φιλαδέλφειας που περικλείεται µεταξύ των οδών Σοφούλη, Νικηταρά, Κρεσταίνης και Ρήγα Φεραίου στο δυτικό όριο του δήµου. Ο αγωγός Σ9Ν.1 κινείται επί των οδών Κρεσταίνης και Ιπποκράτους και εκβάλλει στον π. Κηφισό στο ύψος της οδού Κρεσταίνης. Ο συλεκτήρας Σ9Ν.1 έχει συνολικό µήκος περίπου 235µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. και ø80εκ. Ο αγωγός Σ9Ν.1.2 αποτελεί κλάδο του Σ9Ν.1, και κινείται επί των οδών Κρεσταίνης και Θησέως. Έχει συνολικό µήκος περίπου 85µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. 3.3 Αγωγοί Σ9Ν.2 & Σ9Ν.2.2 περιοχής της.ε. Ν. Φιλαδέλφειας που περικλείεται µεταξύ των οδών Σοφούλη, Φιλίππου, Νικηταρά και του Κηφισού ποταµού, στο δυτικό όριο του δήµου. Ο αγωγός Σ9Ν.2 κινείται επί των οδών Ρήγα Φεραίου και Φιλίππου, παραπλέυρως της κοίτης του Κηφισού ποταµού, και εκβάλλει στον π. Κηφισό στο ύψος της οδού Παύλου Μελά. Έχει συνολικό µήκος περίπου 140µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ και ø80εκ.

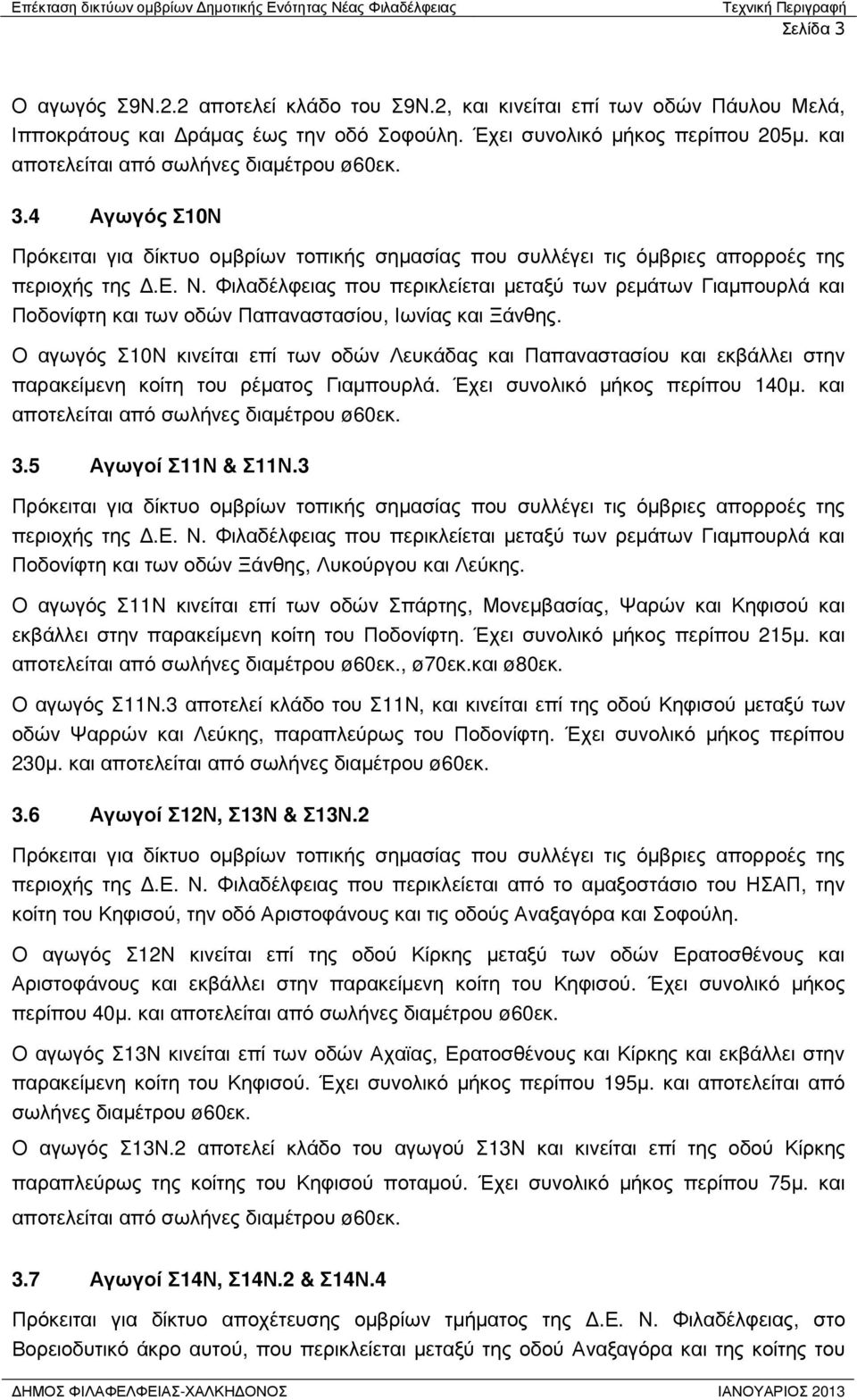

5 Σελίδα 3 Ο αγωγός Σ9Ν.2.2 αποτελεί κλάδο του Σ9Ν.2, και κινείται επί των οδών Πάυλου Μελά, Ιπποκράτους και ράµας έως την οδό Σοφούλη. Έχει συνολικό µήκος περίπου 205µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. 3.4 Αγωγός Σ10Ν περιοχής της.ε. Ν. Φιλαδέλφειας που περικλείεται µεταξύ των ρεµάτων Γιαµπουρλά και Ποδονίφτη και των οδών Παπαναστασίου, Ιωνίας και Ξάνθης. Ο αγωγός Σ10Ν κινείται επί των οδών Λευκάδας και Παπαναστασίου και εκβάλλει στην παρακείµενη κοίτη του ρέµατος Γιαµπουρλά. Έχει συνολικό µήκος περίπου 140µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. 3.5 Αγωγοί Σ11Ν & Σ11Ν.3 περιοχής της.ε. Ν. Φιλαδέλφειας που περικλείεται µεταξύ των ρεµάτων Γιαµπουρλά και Ποδονίφτη και των οδών Ξάνθης, Λυκούργου και Λεύκης. Ο αγωγός Σ11Ν κινείται επί των οδών Σπάρτης, Μονεµβασίας, Ψαρών και Κηφισού και εκβάλλει στην παρακείµενη κοίτη του Ποδονίφτη. Έχει συνολικό µήκος περίπου 215µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ., ø70εκ.και ø80εκ. Ο αγωγός Σ11Ν.3 αποτελεί κλάδο του Σ11Ν, και κινείται επί της οδού Κηφισού µεταξύ των οδών Ψαρρών και Λεύκης, παραπλεύρως του Ποδονίφτη. Έχει συνολικό µήκος περίπου 230µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. 3.6 Αγωγοί Σ12Ν, Σ13Ν & Σ13Ν.2 περιοχής της.ε. Ν. Φιλαδέλφειας που περικλείεται από το αµαξοστάσιο του ΗΣΑΠ, την κοίτη του Κηφισού, την οδό Αριστοφάνους και τις οδούς Αναξαγόρα και Σοφούλη. Ο αγωγός Σ12Ν κινείται επί της οδού Κίρκης µεταξύ των οδών Ερατοσθένους και Αριστοφάνους και εκβάλλει στην παρακείµενη κοίτη του Κηφισού. Έχει συνολικό µήκος περίπου 40µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. Ο αγωγός Σ13Ν κινείται επί των οδών Αχαϊας, Ερατοσθένους και Κίρκης και εκβάλλει στην παρακείµενη κοίτη του Κηφισού. Έχει συνολικό µήκος περίπου 195µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. Ο αγωγός Σ13Ν.2 αποτελεί κλάδο του αγωγού Σ13Ν και κινείται επί της οδού Κίρκης παραπλεύρως της κοίτης του Κηφισού ποταµού. Έχει συνολικό µήκος περίπου 75µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. 3.7 Αγωγοί Σ14Ν, Σ14Ν.2 & Σ14Ν.4 Πρόκειται για δίκτυο αποχέτευσης οµβρίων τµήµατος της.ε. Ν. Φιλαδέλφειας, στο Βορειοδυτικό άκρο αυτού, που περικλείεται µεταξύ της οδού Αναξαγόρα και της κοίτης του

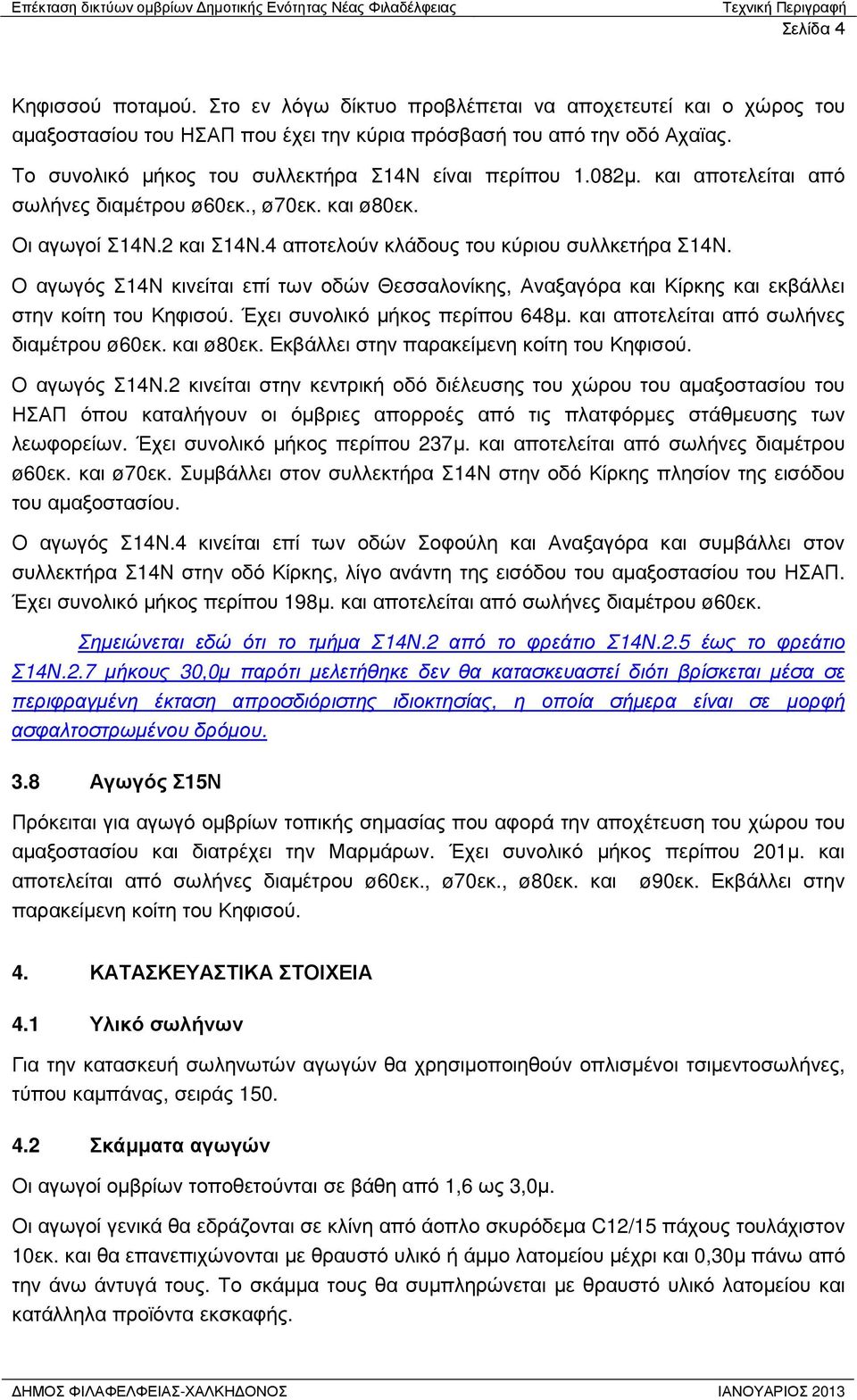

6 Σελίδα 4 Κηφισσού ποταµού. Στο εν λόγω δίκτυο προβλέπεται να αποχετευτεί και ο χώρος του αµαξοστασίου του ΗΣΑΠ που έχει την κύρια πρόσβασή του από την οδό Αχαϊας. Το συνολικό µήκος του συλλεκτήρα Σ14Ν είναι περίπου 1.082µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ., ø70εκ. και ø80εκ. Οι αγωγοί Σ14Ν.2 και Σ14Ν.4 αποτελούν κλάδους του κύριου συλλκετήρα Σ14Ν. Ο αγωγός Σ14Ν κινείται επί των οδών Θεσσαλονίκης, Αναξαγόρα και Κίρκης και εκβάλλει στην κοίτη του Κηφισού. Έχει συνολικό µήκος περίπου 648µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. και ø80εκ. Εκβάλλει στην παρακείµενη κοίτη του Κηφισού. Ο αγωγός Σ14Ν.2 κινείται στην κεντρική οδό διέλευσης του χώρου του αµαξοστασίου του ΗΣΑΠ όπου καταλήγουν οι όµβριες απορροές από τις πλατφόρµες στάθµευσης των λεωφορείων. Έχει συνολικό µήκος περίπου 237µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. και ø70εκ. Συµβάλλει στον συλλεκτήρα Σ14Ν στην οδό Κίρκης πλησίον της εισόδου του αµαξοστασίου. Ο αγωγός Σ14Ν.4 κινείται επί των οδών Σοφούλη και Αναξαγόρα και συµβάλλει στον συλλεκτήρα Σ14Ν στην οδό Κίρκης, λίγο ανάντη της εισόδου του αµαξοστασίου του ΗΣΑΠ. Έχει συνολικό µήκος περίπου 198µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ. Σηµειώνεται εδώ ότι το τµήµα Σ14Ν.2 από το φρεάτιο Σ14Ν.2.5 έως το φρεάτιο Σ14Ν.2.7 µήκους 30,0µ παρότι µελετήθηκε δεν θα κατασκευαστεί διότι βρίσκεται µέσα σε περιφραγµένη έκταση απροσδιόριστης ιδιοκτησίας, η οποία σήµερα είναι σε µορφή ασφαλτοστρωµένου δρόµου. 3.8 Αγωγός Σ15Ν Πρόκειται για αγωγό οµβρίων τοπικής σηµασίας που αφορά την αποχέτευση του χώρου του αµαξοστασίου και διατρέχει την Μαρµάρων. Έχει συνολικό µήκος περίπου 201µ. και αποτελείται από σωλήνες διαµέτρου ø60εκ., ø70εκ., ø80εκ. και ø90εκ. Εκβάλλει στην παρακείµενη κοίτη του Κηφισού. 4. ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ 4.1 Υλικό σωλήνων Για την κατασκευή σωληνωτών αγωγών θα χρησιµοποιηθούν οπλισµένοι τσιµεντοσωλήνες, τύπου καµπάνας, σειράς Σκάµµατα αγωγών Οι αγωγοί οµβρίων τοποθετούνται σε βάθη από 1,6 ως 3,0µ. Οι αγωγοί γενικά θα εδράζονται σε κλίνη από άοπλο σκυρόδεµα C12/15 πάχους τουλάχιστον 10εκ. και θα επανεπιχώνονται µε θραυστό υλικό ή άµµο λατοµείου µέχρι και 0,30µ πάνω από την άνω άντυγά τους. Το σκάµµα τους θα συµπληρώνεται µε θραυστό υλικό λατοµείου και κατάλληλα προϊόντα εκσκαφής.

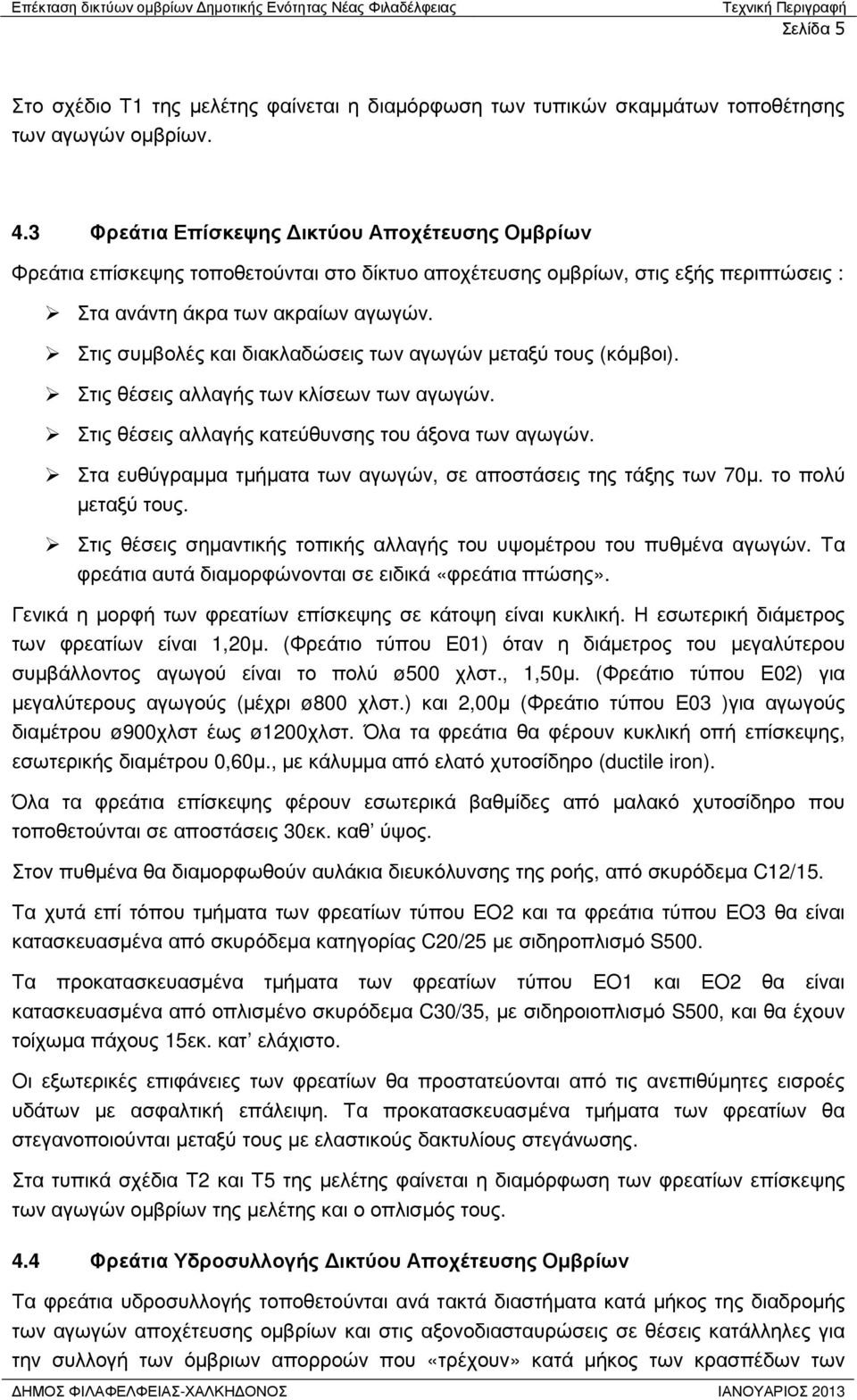

7 Σελίδα 5 Στο σχέδιο Τ1 της µελέτης φαίνεται η διαµόρφωση των τυπικών σκαµµάτων τοποθέτησης των αγωγών οµβρίων. 4.3 Φρεάτια Επίσκεψης ικτύου Αποχέτευσης Οµβρίων Φρεάτια επίσκεψης τοποθετούνται στο δίκτυο αποχέτευσης οµβρίων, στις εξής περιπτώσεις : Στα ανάντη άκρα των ακραίων αγωγών. Στις συµβολές και διακλαδώσεις των αγωγών µεταξύ τους (κόµβοι). Στις θέσεις αλλαγής των κλίσεων των αγωγών. Στις θέσεις αλλαγής κατεύθυνσης του άξονα των αγωγών. Στα ευθύγραµµα τµήµατα των αγωγών, σε αποστάσεις της τάξης των 70µ. το πολύ µεταξύ τους. Στις θέσεις σηµαντικής τοπικής αλλαγής του υψοµέτρου του πυθµένα αγωγών. Τα φρεάτια αυτά διαµορφώνονται σε ειδικά «φρεάτια πτώσης». Γενικά η µορφή των φρεατίων επίσκεψης σε κάτοψη είναι κυκλική. Η εσωτερική διάµετρος των φρεατίων είναι 1,20µ. (Φρεάτιο τύπου Ε01) όταν η διάµετρος του µεγαλύτερου συµβάλλοντος αγωγού είναι το πολύ ø500 χλστ., 1,50µ. (Φρεάτιο τύπου Ε02) για µεγαλύτερους αγωγούς (µέχρι ø800 χλστ.) και 2,00µ (Φρεάτιο τύπου Ε03 )για αγωγούς διαµέτρου ø900χλστ έως ø1200χλστ. Όλα τα φρεάτια θα φέρουν κυκλική οπή επίσκεψης, εσωτερικής διαµέτρου 0,60µ., µε κάλυµµα από ελατό χυτοσίδηρο (ductile iron). Όλα τα φρεάτια επίσκεψης φέρουν εσωτερικά βαθµίδες από µαλακό χυτοσίδηρο που τοποθετούνται σε αποστάσεις 30εκ. καθ ύψος. Στον πυθµένα θα διαµορφωθούν αυλάκια διευκόλυνσης της ροής, από σκυρόδεµα C12/15. Τα χυτά επί τόπου τµήµατα των φρεατίων τύπου ΕΟ2 και τα φρεάτια τύπου ΕΟ3 θα είναι κατασκευασµένα από σκυρόδεµα κατηγορίας C20/25 µε σιδηροπλισµό S500. Τα προκατασκευασµένα τµήµατα των φρεατίων τύπου ΕΟ1 και ΕΟ2 θα είναι κατασκευασµένα από οπλισµένο σκυρόδεµα C30/35, µε σιδηροιοπλισµό S500, και θα έχουν τοίχωµα πάχους 15εκ. κατ ελάχιστο. Οι εξωτερικές επιφάνειες των φρεατίων θα προστατεύονται από τις ανεπιθύµητες εισροές υδάτων µε ασφαλτική επάλειψη. Τα προκατασκευασµένα τµήµατα των φρεατίων θα στεγανοποιούνται µεταξύ τους µε ελαστικούς δακτυλίους στεγάνωσης. Στα τυπικά σχέδια Τ2 και Τ5 της µελέτης φαίνεται η διαµόρφωση των φρεατίων επίσκεψης των αγωγών οµβρίων της µελέτης και ο οπλισµός τους. 4.4 Φρεάτια Υδροσυλλογής ικτύου Αποχέτευσης Οµβρίων Τα φρεάτια υδροσυλλογής τοποθετούνται ανά τακτά διαστήµατα κατά µήκος της διαδροµής των αγωγών αποχέτευσης οµβρίων και στις αξονοδιασταυρώσεις σε θέσεις κατάλληλες για την συλλογή των όµβριων απορροών που «τρέχουν» κατά µήκος των κρασπέδων των

8 Σελίδα 6 οδών. Τα φρεάτια υδροσυλλογής συνδέονται µε τους κύριους αγωγούς οµβρίων µε αγωγούς από PVC διαµέτρου ø315χλστ. Ανάλογα µε τις ανάγκες συλλογής των όµβριων απορροών, προβλέπεται να χρησιµοποιηθούν κατά περίπτωση φρεάτια υδροσυλλογής µε σχάρα και πλευρικό άνοιγµα, µε ένα (1), δύο (2) ή/και τρία (3) ανοίγµατα. Τα φρεάτια υδροσυλλογής προβλέπονται να είναι προκατασκευασµένα, από σκυρόδεµα κατηγορίας C30/35 ινοπλισµένα, µε ελάχιστο πάχος τοιχωµάτων 15εκ. Θα φέρουν εσχάρες υδροσυλλογής, από ελατό χυτοσίδηρο (χυτοσίδηρος σφαιροειδούς γραφίτη, ductile iron κατά ΕΛΟΤ ΕΝ 124), διαστάσεων 0,44µ.x 0,88µ. (µαζί µε το πλαίσιο). Στο τυπικό σχέδιο Τ4 της µελέτης φαίνεται η διαµόρφωση των φρεατίων υδροσυλλογής δικτύου οµβρίων της µελέτης. 4.5 Έργο εξόδου Αγωγών Αποχέτευσης Οµβρίων Τα έργα εξόδου αγωγών αποχέτευσης οµβρίων προβλέπονται να κατασκευασθούν σε θέσεις εκβολής αγωγών οµβρίων σε κοίτη ρέµατος. Θα κατασκευασθούν σύµφωνα µε τα σχέδια της µελέτης του έργου. Ο επιβλέπων της µελέτης ΜΑΝΗΣ ΠΑΝΑΓΙΩΤΗΣ
