1 ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΚΑΙ ΠΡΟΕΝΤΕΤΑΜΕΝΟ ΣΚΥΡΟΔΕΜΑ Γ. Παναγόπουλος Καθηγητής Εφαρμογών, ΤΕΙ Σερρών

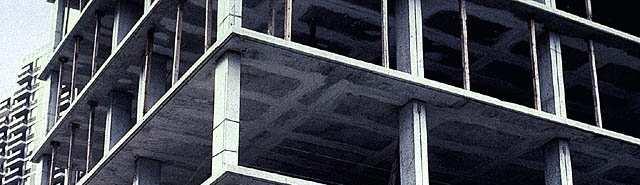

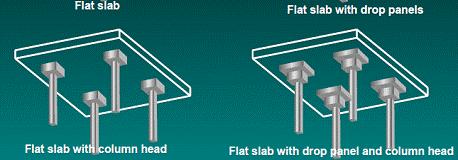

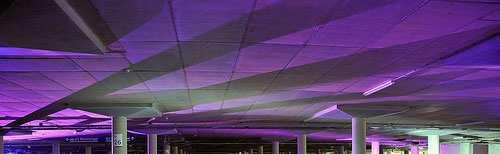

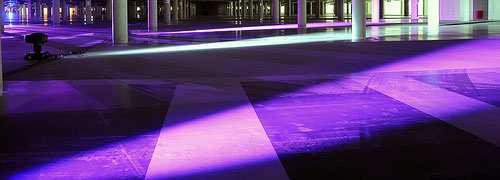

3 Πλάκες χωρίς δοκούς Οπλισμός κατά δύο διευθύνσεις Μονολιθική σύνδεση με τα υποστυλώματα Απευθείας Με παρεμβολή προσκέφαλου Με μυκητοειδή ενίσχυση της κεφαλής του στύλου Με συνδυασμό των παραπάνω

4 Κρίσιμος ο έλεγχος σε διάτρηση Πάχος h f 15cm Συμπαγείς ή με νευρώσεις Στις περιοχές των κεφαλών των στύλων πάντα συμπαγείς, έτσι ώστε να είναι ασφαλείς σε διάτρηση

10 Gatti Wool Factory, Ρώμη, Ολοκλήρωση κατασκευής το 1951

11 Shear-stud rails to resist punching shear in flat slabs

12 Εντατική κατάσταση μυκητοειδών πλακών

13 Η έλλειψη δοκών οδηγεί σε μειωμένη αντισεισμική συμπεριφορά Αδυναμία απορρόφησης σεισμικής ενέργειας με τη δημιουργία πλαστικών αρθρώσεων στις δοκούς Έντονα προβλήματα διάτρησης, ιδιαίτερα σε περίπτωση ισχυρής κατακόρυφης συνιστώσας της σεισμικής δράσης (συνήθως σε περιοχές κοντά στο επίκεντρο του σεισμού) Οι μυκητοειδείς πλάκες συνιστάται να αποφεύγονται σε περιοχές με έντονη Οι μυκητοειδείς πλάκες συνιστάται να αποφεύγονται σε περιοχές με έντονη σεισμικότητα, εκτός αν οι σεισμικές δυνάμεις παραλαμβάνονται από επαρκή και κατάλληλα διατεταγμένα τοιχώματα και στις δύο διευθύνσεις του κτιρίου

14 Οπλισμός διάτμησης πλακών Πλάκες με οπλισμό διάτμησης πρέπει να έχουν πάχος h 200mm Σε συνήθεις πλάκες οικοδομικών έργων επαρκεί κατά κανόνα η διατμητική αντοχή του σκυροδέματος (V Rd1 >V sd ). Εφόσον V Rd1 <V sd απαιτείται οπλισμός διάτμησης Εφόσον V sd V Rd3 /3: Αντοχή θλιβόμενωνδιαγωνίων σκυροδέματος), επιτρέπεται η διάταξη μόνο λοξών ράβδων από τον οπλισμό κάμψης Εφόσον V sd >V Rd3 /3 τοποθετούνται και συνδετήρες, σύμφωνα με τη διάταξη για δοκούς [ΕΚΟΣ ], που καλύπτουν το 60% του ελάχιστου οπλισμού διάτμησης

15 Οπλισμός διάτμησης πλακών Τρισδιάστατη απεικόνιση Ορθή απεικόνιση

16 Οπλισμός διάτρησης πλακών Η διάτρηση μπορεί να προέλθει από φορτίο ή αντίδραση συγκεντρωμένη σε μικρή επιφάνεια των πλακών η οποία ονομάζεται φορτιζόμενη επιφάνεια Εφόσον για τη φορτιζόμενηεπιφάνεια ισχύουν οι παρακάτω προϋποθέσεις, ο έλεγχος σε διάτρηση περιγράφεται στα επόμενα Για κυκλική διατομή η διάμετρος δεν υπερβαίνει το 3.50d Για ορθογωνικήδιατομή, η περίμετρός της δεν υπερβαίνει το 11dκαι ο λόγος μήκος προς πλάτος το 2 (d: το μέσο στατικό ύψος της πλάκας) Η οριακή κατάσταση χαρακτηρίζεται από το σχηματισμό ενός κόλουρου κώνου ή μιας κόλουρης πυραμίδας των οποίων η μικρή βάση συμπίπτει με τη φορτιζόμενη επιφάνεια Οι γενέτειρες είναι κεκλιμένες ως προς το επίπεδο της πλάκας συνήθως υπό γωνία ο (στα μεμονωμένα πέδιλα η γωνία είναι 45 ο )

18 Υποστυλώματα με ενίσχυση ή διαπλάτυνση της κεφαλής

19 Υποστυλώματα με ενίσχυση ή διαπλάτυνση της κεφαλής

20 Υποστυλώματα με ενίσχυση ή διαπλάτυνση της κεφαλής

21 Υποστυλώματα με ενίσχυση ή διαπλάτυνση της κεφαλής

22 Υποστυλώματα με ενίσχυση ή διαπλάτυνση της κεφαλής

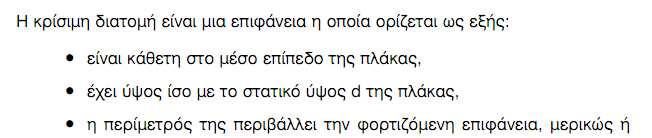

23 Κρίσιμη διατομή [ΕΚΟΣ 13.2]

24 Κρίσιμη διατομή [ΕΚΟΣ 13.2] Φορτιζόμενηεπιφάνεια μακριά από οπή ή ελεύθερο άκρο της πλάκας Η περίμετρος της κρίσιμης διατομής είναι μια κλειστή γραμμή που περιβάλλει τη φορτιζόμενη επιφάνεια σύμφωνα με τα παραπάνω

25 Κρίσιμη διατομή [ΕΚΟΣ 13.2] Φορτιζόμενηεπιφάνεια κοντά σε οπή της πλάκας Εάν η μικρότερη απόσταση μεταξύ της παρειάς της οπής και της περιμέτρου της φορτιζόμενηςεπιφάνειας δεν υπερβαίνει τα 6dή εάν η οπή βρίσκεται μέσα στη ζώνη στήριξης, τότε δε λαμβάνεται υπόψη το τμήμα της κρίσιμης διατομής το οποίο περιλαμβάνεται μεταξύ των δύο εφαπτόμενων που φέρονται από το κέντρο βάρους της φορτιζόμενης επιφάνειας προς την περίμετρο της οπής

26 Κρίσιμη διατομή [ΕΚΟΣ 13.2] Φορτιζόμενηεπιφάνεια κοντά σε ελεύθερο άκρο της πλάκας

27 Δρώσα τέμνουσα δύναμη σχεδιασμού [ΕΚΟΣ 13.3] Σε περίπτωση κεντρικού φορτίου ή αντίδρασης Σε περίπτωση έκκεντρου

28 Οπλισμός διάτρησης πλακών Πλάκες με οπλισμό διάτρησης πρέπει να έχουν πάχος h 200mm Εφόσον στην «κρίσιμη διατομή» [ΕΚΟΣ 13.2] ισχύει V Rd1 <V sd απαιτείται οπλισμός διάτρησης Ως οπλισμοί διάτρησης μπορούν να θεωρηθούν μόνον συνδετήρες ή λοξές ράβδοι που βρίσκονται μέσα στις ζώνες γύρω από την φορτιζόμενη επιφάνεια που

29 Οπλισμός διάτρησης πλακών Τέμνουσα αντοχής σχεδιασμού 1 ος έλεγχος 2 ος έλεγχος 3 ος έλεγχος

30 Οπλισμός διάτρησης πλακών Συνδετήρες κατακόρυφοι ή κεκλιμμένοι

31 Οπλισμός διάτρησης πλακών Λοξές ράβδοι
