Εργασία 1 Κάτοψη στο AutoCAD Μέρος Γ : Ανοίγματα & Διαχωριστικά των υπόλοιπων πλευρών. Σχεδίαση μίας κάτοψης στο AutoCAD. Ρυθμίσεις σχεδίου στο AutoCAD. Σκοπός Οι εντολές Line και Ellipse.

1 Εργασία 1 Κάτοψη στο AutoCAD Μέρος Γ : Ανοίγματα & Διαχωριστικά των υπόλοιπων πλευρών. Σχεδίαση μίας κάτοψης στο AutoCAD. Ρυθμίσεις σχεδίου στο AutoCAD. Σκοπός Οι εντολές Line και Ellipse. Βασικές τεχνικές σχεδίασης στο AutoCAD. Ομοιόθετη αναπαραγωγή Η εντολή offset. Πανομοιότυπη αναπαραγωγή Η εντολή copy. Αποκοπή τμημάτων αντικειμένων Η εντολή Trim. Σύνδεση ασύνδετων τμημάτων Η εντολή Extend. Η τεχνική της συνάρμοσης Η εντολή fillet. Μέρος Β Η τεχνική της πλαγιότμησης Η εντολή chamfer.

2 Επιδίωξη του Γ Μέρους της Εργασίας: Ανοίγματα & Διαχωριστικά των υπόλοιπων πλευρών Στο πρώτο μέρος της άσκησης, εξετάσαμε τις αρχικές ρυθμίσεις (όρια και στρώσεις) του σχεδίου μίας κάτοψης και τη σχεδίαση των εξωτερικών τοίχων του σπιτιού της κάτοψης. Μετά, ξεκινήσαμε να σχεδιάζουμε τα ανοίγματα και τα εσωτερικά διαχωριστικά των τοίχων της κάτοψης. Πρώτα, σχεδιάσαμε τα ανοίγματα και τα διαχωριστικά του βορεινού τοίχου, μετά τα ανοίγματα τα διαχωριστικά του δυτικού τοίχου. Η επιδίωξη ήταν να ολοκληρώσουμε τη κάτοψη του σπιτιού, προχωρώντας τοίχο με τοίχο και σχεδιάζοντας για κάθε τοίχο, όλα τα ανοίγματα και τα χωρίσματα των εσωτερικών χώρων του σπιτιού (Εικόνα 1). Σ αυτό το μέρος, επιχειρούμε να ολοκληρώσουμε αυτή τη διαδικασία, σχεδιάζοντας τα ανοίγματα και τα διαχωριστικά του νότιου και του ανατολικού τοίχου του σπιτιού (Εικόνα 2). Ολοκληρώνοντας αυτό το μέρος, θα έχουμε σχεδιάσει όλα τα δομικά στοιχεία του σπιτιού, δηλαδή τους εξωτερικούς τοίχους και όλα τα εσωτερικά χωρίσματα (Εικόνα ). Για να φτάσουμε στην πλήρη κάτοψη, θα απομένει να σχεδιάσουμε μόνον τα μπαλκόνια και να τοποθετήσουμε τις πόρτες και τα παράθυρα. Αυτό όμως, θα είναι το αντικείμενο του Δ Μέρους. Εικόνα 1: Η διαδικασία σχεδίασης μίας κάτοψης. Αφού σχεδιάσουμε το περίγραμμα, δηλαδή τους εξωτερικούς τοίχους μίας κάτοψης, μετά προχωρούμε τοίχο με τοίχο και δημιουργούμε τα ανοίγματα και τα διαχωριστικά για κάθε εξωτερικό τοίχο αυτής της κάτοψης.

3 1.1 Δημιουργία των ανοιγμάτων και των διαχωριστικών του ανατολικού τοίχου. Σ αυτό το στάδιο της σχεδίασης, ξεκινάμε από τη κάτοψη της Εικόνας 3, μετά τη σχεδίαση των ανοιγμάτων και των χωρισμάτων του βορεινού και του δυτικού τοίχου και επιχειρούμε να ολοκληρώσουμε τα δομικά στοιχεία της κάτοψης, σχεδιάζοντας τα ανοίγματα και τα χωρίσματα του νότιου και του ανατολικού τοίχου του σπιτιού. Ο νότιος τοίχος δεν περιέχει κάποια ανοίγματα, παρά μόνον ένα εσωτερικό χώρισμα που ξεκινάει από τη γωνία του τοίχου και προχωράει παράλληλα με τον εσωτερικό τοίχο που χωρίζει το υπνοδωμάτιο από την κουζίνα (Εικόνα 2). Γι αυτό, ξεκινάμε με τη σχεδίαση των ανοιγμάτων και των διαχωριστικών του ανατολικού τοίχου. Οι διαστάσεις / αποστάσεις των ανοιγμάτων σ αυτό το τοίχο, παριστάνονται στην Εικόνα 2. Η σχεδίαση των ανοιγμάτων και των χωρισμάτων του ανατολικού τοίχου είναι ακριβώς ανάλογη με τη σχεδίαση των ανοιγμάτων και των χωρισμάτων του δυτικού τοίχου. Αυτή η διαδικασία επαναλαμβάνεται / περιγράφεται συνοπτικά, παρακάτω (Εικόνες 4 7), σαν μία επανάληψη της διαδικασίας που εξετάσαμε αναλυτικά στο B Μέρος της εργασίας και που κατά κανόνα ακολουθούμε όταν χρειάζεται να σχεδιάσουμε τα ανοίγματα και τα διαχωριστικά των τοίχων μίας κάτοψης. Εικόνα 2: Οι διαστάσεις των ανοιγμάτων και των διαχωριστικών του ανατολικού τοίχου.

4 Εικόνα 3: Η κάτοψη του σπιτιού μετά τη σχεδίαση των ανοιγμάτων και των χωρισμάτων του βορεινού και του δυτικού τοίχου του σπιτιού.

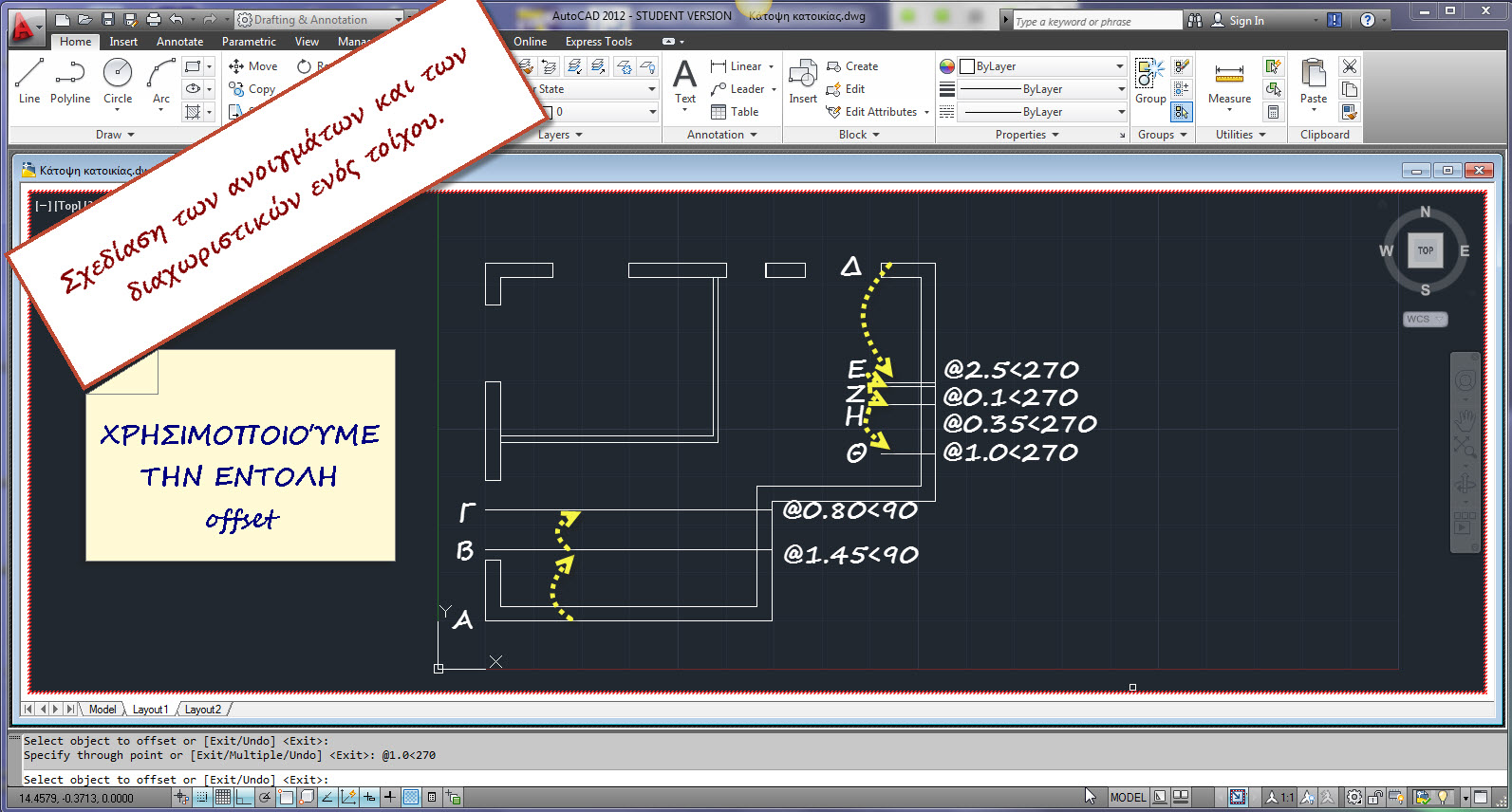

5 Εικόνα 4: Δημιουργούμε ευθύγραμμα τμήματα στα σημεία του τοίχου που θα κόψουμε, είτε για να ορίσουμε τα όρια των τμημάτων που θα κόψουμε ή για να δημιουργήσουμε διαχωριστικά του τοίχου. Σχεδιάζουμε αυτά τα τμήματα με την αναπαραγωγή ενός εξωτερικού τοίχου της κάτοψης, χρησιμοποιώντας την εντολή offset.

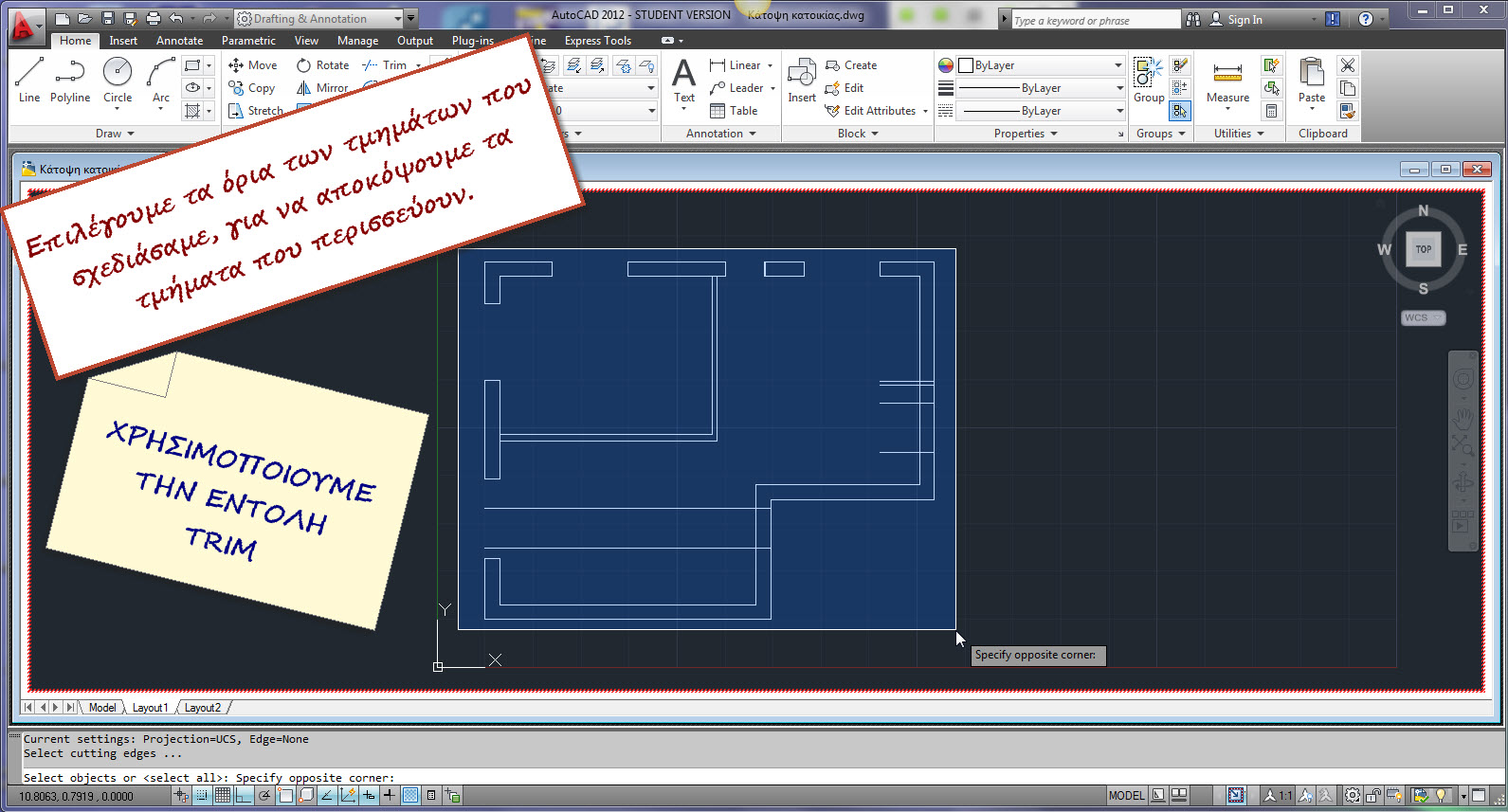

6 Εικόνα 5: Επιλέγουμε τα ευθύγραμμα τμήματα στη κάτοψη που καθορίζουν τα όρια των τμημάτων που θα κόψουμε, για να δημιουργήσουμε τα ανοίγματα και τα διαχωριστικά ενός τοίχου.

7 Εικόνα 6: Μαρκάρουμε τα τμήματα που περισσεύουν και που θα πρέπει να κόψουμε, για να δημιουργήσουμε τα ανοίγματα και τα διαχωριστικά ενός τοίχου.

8 Εικόνα 7: Η κάτοψη του σπιτιού μετά τη σχεδίαση των ανοιγμάτων και των χωρισμάτων του ανατολικού τοίχου του σπιτιού.

9 1.2 Διαμόρφωση των Εσωτερικών Χωρισμάτων Μετά τη σχεδίαση των ανοιγμάτων του ανατολικού τοίχου, η κάτοψη θα έχει τη μορφή που φαίνεται στην Εικόνα 7. Όπως φαίνεται στην Εικόνα 7, έχουμε δημιουργήσει όλα τα ανοίγματα των τοίχων της κάτοψης, όμως απομένει να διαμορφώσουμε τους εσωτερικούς τοίχους του σπιτιού. Γι αυτό, θα χρησιμοποιήσουμε τις εντολές offset, trim, extend και fillet που χρησιμοποιήσαμε στη σχεδίαση των έως τώρα τμημάτων της κάτοψης και ανάλογες τεχνικές. Σαν πρακτική εξάσκηση στη χρήση αυτών των εντολών και τεχνικών, χρησιμοποιείστε τις, για να ολοκληρώσετε τη κάτοψη στη μορφή της Εικόνας 10, ακολουθώντας / εκτελώντας τα παρακάτω βήματα: Επεκτείνετε το διαχωριστικό Α του ανατολικού τοίχου, μέχρι το διαχωριστικό Β (Εικόνα 8) που χωρίζει το υπνοδωμάτιο από τη κουζίνα, δημιουργώντας τον εσωτερικό τοίχο ΑΒ (Εικόνα 8). Χρησιμοποιείστε την εντολή extend Επεκτείνετε το τμήμα Γ, μέχρι το διαχωριστικό ΑΒ του ανατολικού τοίχου, δημιουργώντας το τμήμα ΓΓ (Εικόνα 8). Δημιουργήσετε το διαχωριστικό του νότιου τοίχου, αναπαράγοντας το τμήμα ΓΓ, για να δημιουργήσετε το τμήμα Δ (Εικόνα 8) Σχεδιάστε τα τμήματα Ε και Η για να δημιουργήσετε στο διαχωριστικό του βορεινού τοίχου, το άνοιγμα για τη πόρτα του υπνοδωματίου (Εικόνα 8) Επεκτείνετε το τμήμα Ε μέχρι το διαχωριστικό του νότιου τοίχου (τμήμα ΕΖ), για να δημιουργήσετε το άνοιγμα για τη πόρτα του μπάνιου (Εικόνα 8) Μέχρι τώρα, θα έχετε δημιουργήσει όλα τα εσωτερικά διαχωριστικά (Εικόνα 9). Χρησιμοποιείστε την εντολή trim για να κόψετε τα τμήματα που περισσεύουν, δημιουργώντας / ολοκληρώνοντας όλα τα εσωτερικά χωρίσματα, όπως φαίνεται στην Εικόνα 10. Εξηγείστε ποιες εντολές χρησιμοποιήσατε και πως τις χρησιμοποιήσατε, για να σχεδιάσετε τα τμήματα σε κάθε ένα από τα παραπάνω βήματα. Στην εργασία που θα υποβάλετε, θα πρέπει να εξηγήσετε κάθε ένα από τα βήματα , συνδυάζοντας αυτές τις επεξηγήσεις με το σχέδιο της κάτοψης, μετά την εκτέλεση κάθε ενός από τα βήματα

10 Εικόνα 8:Αφού δημιουργήσουμε τα ανοίγματα των εξωτερικών τοίχων, επιχειρούμε να διαμορφώσουμε τα εσωτερικά διαχωριστικά. Επεκτείνουμε όσα διαχωριστικά χρειάζεται να επεκταθούν, δημιουργούμε διαχωριστικά που δεν έχουμε ακόμα σχεδιάσει και τμήματα που θα χρησιμεύσουν σαν όρια αποκοπής για τα ανοίγματα των διαχωριστικών.

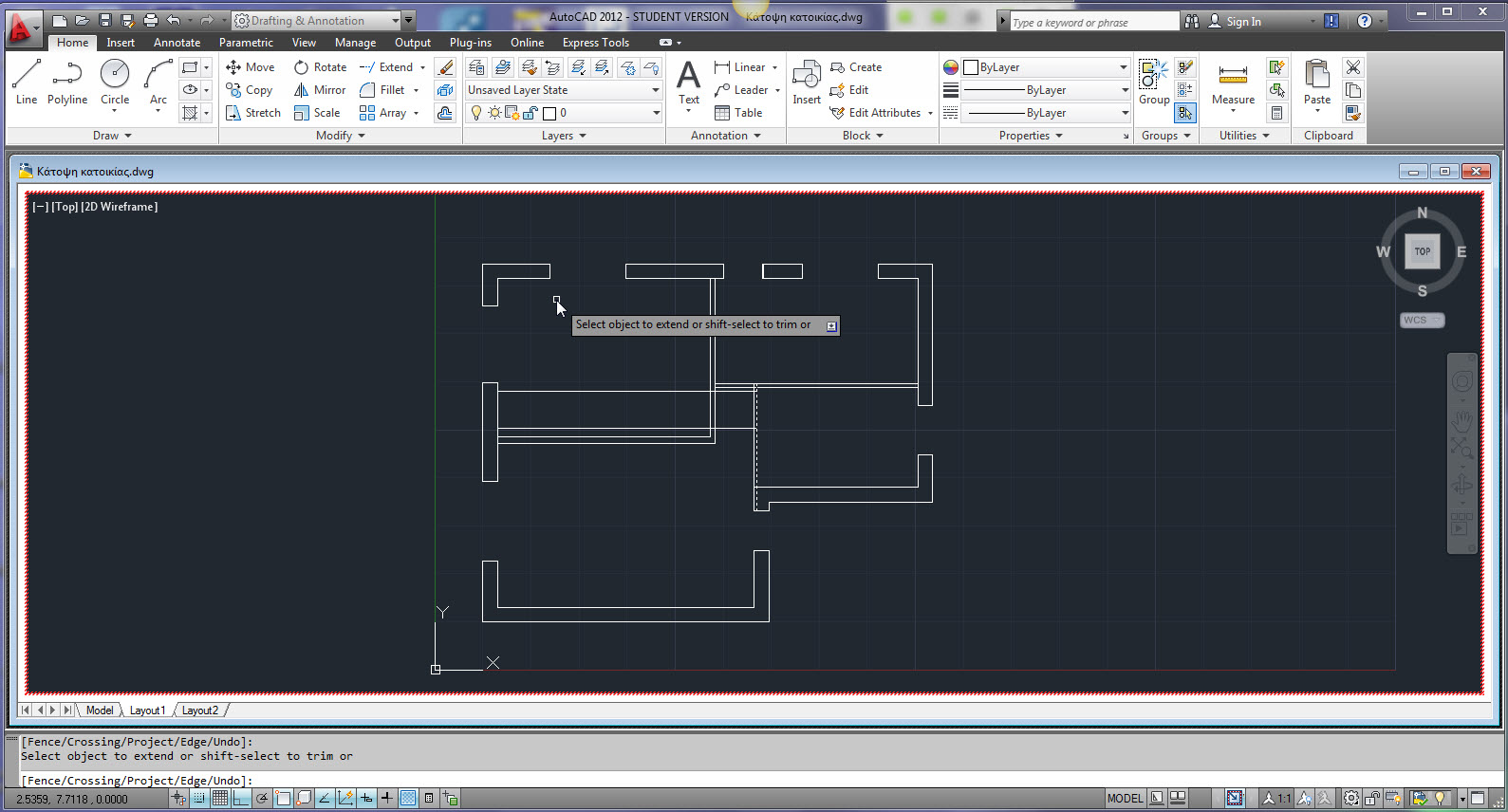

Εικόνα 9:Μετά την επέκταση των εσωτερικών διαχωριστικών ή τη δημιουργία τμημάτων για τα ανοίγματα των διαχωριστικών, θα έχουμε περισσότερα τμήματα απ

11 Εικόνα 9:Μετά την επέκταση των εσωτερικών διαχωριστικών ή τη δημιουργία τμημάτων για τα ανοίγματα των διαχωριστικών, θα έχουμε περισσότερα τμήματα απ όσα χρειάζονται για τους εσωτερικούς τοίχους του σπιτιού. Όμως, για να ολοκληρώσουμε τους εσωτερικούς τοίχους, αρκεί να κόψουμε τα τμήματα που περισσεύουν.

12 Εικόνα 10: Η κάτοψη μετά τη δημιουργία των ανοιγμάτων των εσωτερικών τοίχων του σπιτιού. Σ αυτό το στάδιο, έχουμε ολοκληρώσει τη σχεδίαση όλων των δομικών στοιχείων, εκτός από τα μπαλκόνια που όμως είναι εύκολο να τα σχεδιάσουμε. Απομένει να προσθέσουμε τις πόρτες και τα παράθυρα για να έχουμε μία ο- λοκληρωμένη κάτοψη του σπιτιού, όπως θα ήταν σχεδιασμένη από ένα αρχιτεκτονικό γραφείο.
