1 03. Τροποποίηση σχεδιασμένων οντοτήτων Μηχανολογικό Σχέδιο ΙΙ

2 Περιεχόμενα 1. Μετατόπιση Αντιγραφή 2. Παράλληλη αντιγραφή 3. Περιστροφή 4. Απότμηση 5. Προέκταση 6. Στρογγύλεμα γωνιών 7. Λοξοτομή γωνιών

3 1. Μετατόπιση - Αντιγραφή

4 Η έννοια της παράλληλης μεταφοράς Όταν ένα αντικείμενο μεταφέρεται παράλληλα, τότε ΚΑΘΕ σημείο του μετατοπίζεται κατά το ΙΔΙΟ διάνυσμα ΕΠΟΜΕΝΩΣ: Για να οριστεί η κατ αυτόν τον τρόπο μετατόπιση ενός αντικειμένου, αρκεί να οριστεί η μετατόπιση ΕΝΟΣ οποιουδήποτε σημείου του ή ΚΑΙ οποιουδήποτε σημείου, που μπορεί βρίσκεται σε συγκεκριμένη θέση ως προς το αντικείμενο

5 Μετατόπιση οντοτήτων Πρόκειται για παράλληλη μεταφορά σχεδιαστικών οντοτήτων από μία θέση σε μία άλλη. Εικονίδιο Πληκτρολόγιο: move Αντίδραση του προγράμματος 1. Επιλογή οντοτήτων 2. Προσδιορισμός θέσης σημείου αναφοράς (= base point) 3. Προσδιορισμός νέας θέσης του σημείου αναφοράς

6 Παρατηρήσεις Επιλογή των προς μετακίνηση οντοτήτων

7 Προσδιορισμός της θέσης του σημείου αναφοράς

8 Προσδιορισμός νέας θέσης του σημείου αναφοράς

9 Ολοκλήρωση της μετατόπισης

10 Αντιγραφή οντοτήτων Η αντιγραφή (=copy) γίνεται με παράλληλη μετατόπιση επιλεγμένων σχεδιαστικών οντοτήτων ΧΩΡΙΣ να απαλείφονται τα πρωτότυπα. Εικονίδιο Πληκτρολόγιο: copy Αντίδραση του προγράμματος (όπως move) 1. Επιλογή αντικειμένων 2. Προσδιορισμός θέσης σημείου αναφοράς (= base point) 3. Προσδιορισμός νέας θέσης του σημείου αναφοράς

11 Δημιουργία πολλαπλών αντιγράφων Μετά το 3 ο βήμα, η εντολή μπορεί να συνεχίσει να ζητά προσδιορισμό και άλλων θέσεων. Διακόπτουμε με ENTER.

12 2. Παράλληλη αντιγραφή

13 Η έννοια της παράλληλης αντιγραφής Σε κάθε σημείο της σχεδιασμένης οντότητας προστίθεται ένα διάνυσμα κάθετο στην εφαπτομένη αυτής με συγκεκριμένο μέτρο d

14 Παράλληλη αντιγραφή (= offset) Η εντολή offset χρησιμοποιείται, όταν χρειάζεται να δημιουργηθεί παράλληλο αντίγραφο μιας ήδη σχεδιασμένης οντότητας π.χ. από αυτό και να προκύψει Η εντολή ενεργοποιείται με ή πληκτρολογώντας offset (ακολουθούμενο από ENTER)

15 Χρήση της εντολής offset - 1 Μετά την ενεργοποίηση της εντολής offset : Ενεργές ρυθμίσεις Προϋπάρχουσα απόσταση d Πληκτρολογείται η επιθυμητή απόσταση d Δόθηκε απόσταση 30 Μετά το ENTER ζητείται η υπόδειξη του αντικειμένου

16 Χρήση της εντολής offset - 2 Αφού υποδειχθεί η σχεδιασμένη οντότητα, ζητείται στην συνέχεια η πλευρά, προς την οποία θα γίνει η παράλληλη αντιγραφή Η πλευρά επιλέγεται με αριστερό κλικ σε οποιαδήποτε σημείο αυτής, οπότε και εμφανίζεται το αποτέλεσμα. Αν δεν δοθεί ENTER ή ESC, τότε ζητείται επόμενο αντικείμενο για παράλληλη αντιγραφή.

17 3. Περιστροφή

18 Η έννοια της περιστροφής ως προς σημείο Κατά την περιστροφή ενός σώματος ως προς σημείο αναφοράς, όλα τα ευθύγραμμα τμήματα, που συνδέουν κάθε σημείο του σώματος με το σημείο αναφοράς, περιστρέφονται με την ίδια γωνία. Θετική είναι η φορά, που είναι αντίθετη αυτής των δεικτών του ωρολογίου! ΕΠΟΜΕΝΩΣ τα δεδομένα για την περιστροφή είναι τα εξής δύο: Α) το σημείο αναφοράς Β) η γωνία περιστροφής φ

19 Περιστροφή οντοτήτων Εικονίδιο Πληκτρολόγιο: rotate Αντίδραση του προγράμματος 1. Επιλογή αντικειμένων 2. Προσδιορισμός θέσης σημείου αναφοράς (= base point) 3. Προσδιορισμός της γωνίας περιστροφής (=rotation angle)

20 Επιλογή των προς περιστροφή οντοτήτων

21 Καθορισμός του σημείου αναφοράς

22 Καθορισμός της γωνίας περιστροφής

23 Ολοκλήρωση της περιστροφής

24 Δημιουργία περιστραμμένου αντιγράφου της οντότητας Πριν δοθεί η γωνία περιστροφής, πιέζουμε το δεξί πλήκτρο του ποντικιού και επιλέγουμε Copy

25 Ολοκλήρωση της ενέργειας

26 Όταν πρέπει η περιστροφή της οντότητας να γίνει με τέτοιο τρόπο, ώστε ένα ευθύγραμμο τμήμα αυτής να έχει διεύθυνση, η οποία είναι ήδη καθορισμένη στο σχέδιο, τότε χρησιμοποιείται η περιστροφή με αναφορά (= reference) Περιστροφή με αναφορά Πριν δοθεί η γωνία περιστροφής, πιέζουμε το δεξί πλήκτρο του ποντικιού και επιλέγουμε Reference

27 Καθορισμός αρχικού ευθύγραμμου τμήματος Σημείο αναφοράς Αρχικό ευθύγραμμο τμήμα

28 Καθορισμός νέας διεύθυνσης Από το σημείο αναφοράς ως το σταυρόνημα αναπτύσσεται μία τιράντα με την οποία συντάσσεται το αρχικά δοθέν ευθύγραμμο τμήμα

29 Ολοκλήρωση περιστροφής Η τελική θέση καθορίσθηκε έτσι ώστε το ευθύγραμμο τμήμα να έχει την ίδια διεύθυνση με την γραμμή, που υπήρχε στο σχέδιο Αυτό το ευθύγραμμο τμήμα υποδείχθηκε αρχικά Οι δυνατότητες copy και reference μπορούν να χρησιμοποιηθούν και μαζί!!!

30 4. Απότμηση

31 Απότμηση (=Trim) Η εντολή trim χρησιμοποιείται, όταν πρέπει να αφαιρεθεί ένα τμήμα μιας σχεδιαστικής οντότητας, δηλαδή π.χ. από αυτό να αφαιρεθεί και να προκύψει Η εντολή ενεργοποιείται με ή πληκτρολογώντας trim (ακολουθούμενο από ENTER)

32 Χρήση της εντολής trim Μετά την εκτέλεση της εντολής trim στην γραμμή προτροπών εμφανίζεται το ακόλουθο: οι οποίες (ακμές κοπής) είναι άλλα αντικείμενα, που υπάρχουν ήδη στο σχέδιο Αφού ολοκληρωθεί η διαδικασία επιλογής (με ENTER), τότε επιλέγουμε το τμήμα (ή τα τμήματα), που θα αποκοπεί αυτές είναι οι ακμές κοπής Ζητά να επιλεγούν οι ακμές κοπής, τα όρια δηλαδή τα οποία καθορίζουν το προς κοπή τμήμα Στο παράδειγμα και αυτό θα επιλέξουμε, για να προκύψει Αν στην προτροπή Select objects, απαντήσουμε με ENTER, τότε κάθε γραμμή, που υπάρχει στο σχέδιο θεωρείται ακμή κοπής Αλλάζει σε extend

33 5. Προέκταση

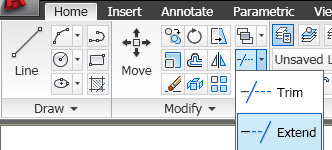

34 Προέκταση (Extend) Η εντολή extend χρησιμοποιείται, όταν χρειάζεται να προεκταθεί μια γραμμή ή ένα τόξο έως ότου συναντήσει κάποια άλλη σχεδιαστική οντότητα, π.χ. σ αυτό το σχήμα να προεκταθεί αυτή η γραμμή και να προκύψει αυτό Η εντολή ενεργοποιείται με ή πληκτρολογώντας extend (ακολουθούμενο από ENTER)

35 Χρήση της εντολής extend Μετά την εκτέλεση της εντολής extend στην γραμμή προτροπών εμφανίζεται το ακόλουθο: Ζητά να επιλεγούν τα όρια ως τα οποία, θα γίνει η προέκταση τα οποία (όρια προέκτασης) είναι άλλα αντικείμενα, που υπάρχουν ήδη στο σχέδιο Αφού ολοκληρωθεί η διαδικασία επιλογής (με ENTER), τότε επιλέγουμε την γραμμή ή το τόξο, που θα προεκταθεί Αυτό είναι το όριο Στο παράδειγμα και αυτό θα επιλέξουμε, για να προκύψει Αν στην προτροπή Select objects, απαντήσουμε με ENTER, τότε κάθε γραμμή, που υπάρχει στο σχέδιο θεωρείται όριο Αλλάζει σε trim

36 6. Στρογγύλεμα γωνίας

37 Στρογγύλεμα γωνίας (=Fillet) Η εντολή fillet χρησιμοποιείται, όταν δύο γραμμές, που τέμνονται, χρειάζεται να ενωθούν με κυκλικό τόξο ορισμένης ακτίνας, π.χ. αυτή η γωνία να γίνει Η σύγχρονη απότμηση των υπολειμμάτων της γωνίας είναι προαιρετική Η εντολή ενεργοποιείται με ή πληκτρολογώντας fillet (ακολουθούμενο από ENTER)

38 Χρήση της εντολής fillet Μετά την εκτέλεση της εντολής fillet στην γραμμή προτροπών εμφανίζεται το ακόλουθο: Ενεργοποιημένες ρυθμίσεις NOTRIM = Όχι απότμηση TRIM = Απότμηση Ακτίνα τόξου =. Ζητά να επιλεγεί η πρώτη γραμμή Δυνατότητα τροποποίησης της ακτίνας Πολλαπλή χρήση Απότμηση ή όχι των υπολειμμάτων Δημιουργεί την γωνία δύο γραμμών Αμέσως μετά την επιλογή της πρώτης γραμμής, ζητά την επιλογή της δεύτερης γραμμής

39 7. Λοξοτομή γωνίας

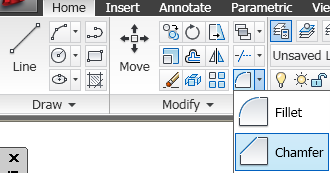

40 Λοξοτομή γωνίας (= Chamfer) Η εντολή chamfer χρησιμοποιείται, όταν σε μία γωνία, χρειάζεται να γίνει λοξοτομή, δηλαδή: αυτή η γωνία να γίνει Η σύγχρονη απότμηση των υπολειμμάτων της γωνίας είναι προαιρετική Η εντολή ενεργοποιείται με ή πληκτρολογώντας chamfer (ακολουθούμενο από ENTER)

41 Χρήση της εντολής chamfer Μετά την εκτέλεση της εντολής chamfer στην γραμμή προτροπών εμφανίζεται το ακόλουθο: Ενεργοποιημένες ρυθμίσεις NOTRIM = Όχι απότμηση TRIM = Απότμηση Απόσταση 1=. Απόσταση 2=. Ζητά να επιλεγεί η πρώτη γραμμή Δυνατότητα τροποποίησης των αποστάσεων Πολλαπλή χρήση Απότμηση ή όχι των υπολειμμάτων Ενώνει δύο γραμμές σε γωνία Αμέσως μετά την επιλογή της πρώτης γραμμής, ζητά την επιλογή της δεύτερης γραμμής
