ΣΧΕΔΙΟ ΣΤΟΝ Η/Υ. Ενότητα 8: Εισαγωγή στις διαστάσεις (Dimension). Παπαδόπουλος Χρήστος Τμήμα Διαχείρισης Εκκλησιαστικών Κειμηλίων

Transcript

1 ΣΧΕΔΙΟ ΣΤΟΝ Η/Υ Ενότητα 8: Εισαγωγή στις διαστάσεις (Dimension). Παπαδόπουλος Χρήστος Τμήμα Διαχείρισης Εκκλησιαστικών Κειμηλίων

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο TEI Δυτικής Μακεδονίας και στην Ανώτατη Εκκλησιαστική Ακαδημία Θεσσαλονίκης» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Σκοποί ενότητας Μετά το τέλος του μαθήματος να είναι σε θέση ο μαθητής να: γνωρίζει την χρήση της εντολής Dimension. ρυθμίζει τις μεταβλητές των διαστάσεων κάνοντας χρήση της εντολής Dimension Style. δίνει διαστάσεις σε ένα σχεδιαστικό αντικείμενο. 4

5 Περιεχόμενα ενότητας Η εντολή Dimension. Η εντολή Dimension Style. Άσκηση 7. 5

6 Η εντολή Dimension 1/9 Tην εντολή Dimension την χρησιμοποιούμε για να τοποθετήσουμε διαστάσεις στο σχέδιο μας. Οι διαστάσεις μπορεί να έχουν πολλές μορφές (κυρίως το τι μορφή θα έχουν τα άκρα τους) όπως φαίνεται στο παρακάτω σχήμα. Σχήμα 1. Η εντολή Dimension 1/9, πηγή: Διδάσκων (2015). 6

7 Η εντολή Dimension 2/9 Πριν λοιπόν κάνω χρήση των διαστάσεων πρέπει να κάνω κάποιες ρυθμίσεις. Από το πτυσσόμενο μενού Dimension επιλέγουμε Dimension Style και εμφανίζεται το παρακάτω παράθυρο διαλόγου. Σχήμα 2. Παράθυρο διαλόγου Dimension Style, πηγή: Διδάσκων (2015). 7

8 Η εντολή Dimension 3/9 Επιλέγοντας εμφανίζεται ένα νέο παράθυρο διαλόγου με επτά επιλογές. Σχήμα 3. Εντολή Dimension, παράθυρο διαλόγου modify, πηγή: Διδάσκων (2015). 8

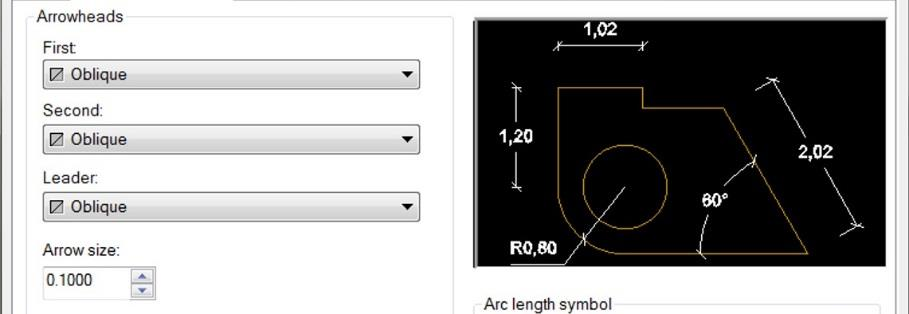

9 Η εντολή Dimension 4/9 Από την επιλογή Symbols and Arrows όπου Arrowheads (οι αιχμές των άκρων) επιλέγω Oblique (λοξές γραμμές). Και Arrow size (μέγεθος λοξής γραμμής) Σχήμα 4. Dimension, Εντολή Symbols, πηγή: Διδάσκων (2015). 9

10 Η εντολή Dimension 5/9 Από την επιλογή Lines (γραμμή διαστάσεων) επιλέγω Offset from origin (απόσταση από αντικείμενο) Και Extend beyond dim lines (η γραμμή να εκτείνεται πέρα από την γραμμή διαστάσεων) Σχήμα 5. Dimension, επιλογές lines, πηγή: Διδάσκων (2015). 10

11 Η εντολή Dimension 6/9 Από την επιλογή Text (κείμενο) επιλέγω Text height (ύψος γραμμάτων) Text placement (τοποθέτηση γραμμάτων) και Text alignment (ευθυγραμμία γραμμάτων) τις παρακάτω επιλογές. Σχήμα 6. Εντολή Dimension: επιλογή Text, πηγή: Διδάσκων (2015). 11

12 Η εντολή Dimension 7/9 Από την επιλογή Primary Units (μονάδες) τις παρακάτω επιλογές [Precision (ακρίβεια) 0.00, Leading, Trailing Σχήμα 7. Εντολή Dimension: επιλογή primary units, πηγή: Διδάσκων (2015). 12

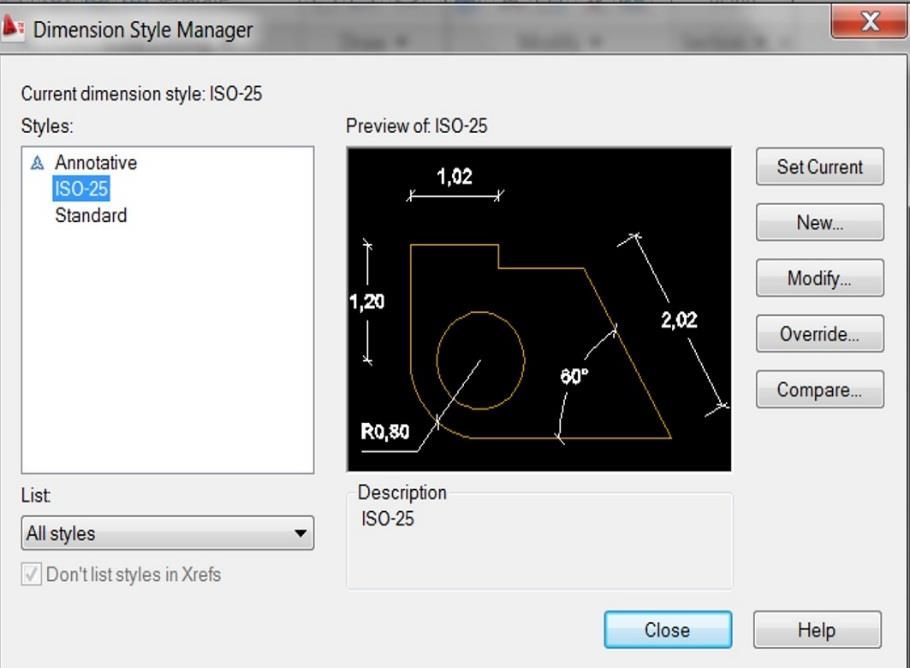

13 Η εντολή Dimension 8/9 πατώντας ΟΚ επιστρέφω στο αρχικό μενού, πατώ Set Current και τέλος Close, τώρα είμαι έτοιμος να τοποθετήσω τις διαστάσεις στο σχέδιο μου. Σχήμα 8. Η εντολή Dimension 8/9, πηγή: Διδάσκων (2015). 13

14 Η εντολή Dimension 9/9 Από το πτυσσόμενο μενού Dimension έχω τις επιλογές για να δώσω οριζόντιες διαστάσεις, κάθετες λοξές γωνίες κ.α. Σχήμα 9. Η εντολή Dimension 9/9, πηγή: Διδάσκων (2015). 14

15 Άσκηση 7 Να σχεδιάσετε πλήρως την παρακάτω κάτοψη μονοκατοικίας τοποθετώντας και τις διαστάσεις. Σχήμα 10. Άσκηση 7, πηγή: Διδάσκων (2015). 15

16 ΕΡΩΤΗΣΕΙΣ 1/2 1. Ποια η χρήση της εντολής Dimension. 2. Με ποια εντολή ορίζω το στυλ τον διαστάσεων; 3. Με ποιο τρόπο επιλέγω την εντολή Dimension Style; 4. Από το πλαίσιο διαλόγου Symbols and Arrows ποιες παραμέτρους μπορώ να ορίσω; 5. Από το πλαίσιο διαλόγου Line από ποιά επιλογή ορίζω την απόσταση την γραμμής διαστάσεων από το επιλεγόμενο σχεδιαστικό αντικείμενο; 16

17 ΕΡΩΤΗΣΕΙΣ 2/2 6. Από ποιο πλαίσιο διαλόγου ορίζω το ύψος των διαστάσεων; 7. Το πλήθος των δεκαδικών ψηφίων από ποιο πλαίσιο διαλόγου το ορίζω; 8. Από το παράθυρο διαλόγου Fit ποια επιλογή πρέπει να επιλέξω για να τοποθετούνται οι διαστάσεις πάντα ανάμεσα στις κάθετες βοηθητικές γραμμές; 9. Εφόσον ολοκληρώσω τις ρυθμίσεις των διαστάσεων και πατώ OK για να επιστρέψω στο αρχικό παράθυρο διαλόγου, ποιά επιλογή πρέπει να επιλέξω για να οριστικοποιηθούν οι ρυθμίσεις; 10. Να περιγράψετε τρεις τουλάχιστον δυνατότητες που μου δίνονται μέσω του προγράμματος για να δώσω διαστάσεις. 17

18 ΑΠΑΝΤΗΣΕΙΣ 1/3 1. Την εντολή Dimension την χρησιμοποιούμε για να τοποθετήσουμε διαστάσεις σε ένα σχέδιο. 2. Το στυλ των διαστάσεων την ορίζω από την εντολή Dimension Style. 3. Την εντολή Dimension Style την επιλέγω από το πτυσσόμενο μενού Dimension. 4. Από το πλαίσιο διαλόγου Symbols and Arrows μπορώ να ορίσω τη μορφή που θα έχουν οι βοηθητικές γραμμές στα άκρα τους π.χ. βέλος, λοξή γραμμή κ.α. καθώς και το μέγεθος του. 18

19 ΑΠΑΝΤΗΣΕΙΣ 2/3 5. Την απόσταση της βοηθητικής γραμμής από το επιλεγόμενο σχεδιαστικό αντικείμενο την ορίζω από την επιλογή offset from origin. 6. Το ύψος το διαστάσεων το ορίζω από το παράθυρο διαλόγου Text και στη συνέχεια από την επιλογή Text height. 7. Το πλήθος των δεκαδικών ψηφίων το ορίζω από το πλαίσιο διαλόγου Primary Units. 19

20 ΑΠΑΝΤΗΣΕΙΣ 3/3 8. Την επιλογή που πρέπει να επιλέξω είναι η Always Keep text between ext lines. 9. Την επιλογή που πρέπει να επιλέξω για να οριστικοποιηθούν οι ρυθμίσεις είναι η Set Current. 10. Μπορώ να δώσω οριζόντιες διαστάσεις, διαστάσεις ακτίνας κύκλου, διαμέτρου κύκλου, γωνία κ.α. 20

21 ΒΙΒΛΙΟΓΡΑΦΙΑ ΓΙΑΝΝΗΣ Θ. ΚΑΠΠΟΣ, ΕΙΣΑΓΩΓΗ AUTOCAD 2012, ΚΛΕΙΔΑΡΙΘΜΟΣ ΕΠΕ, ΑΘΗΝΑ, ΔΑΥΙΔ ΚΩΝΣΤΑΝΤΙΝΟΣ ΑΝΘΥΜΙΔΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ, ΣΧΕΔΙΑΣΗ ΜΕ Η/Υ, ΤΟ AUTOCAD ΣΤΗΝ ΠΡΑΞΗ, ΔΙΣΙΓΜΑ, ΚΑΛΟΧΩΡΙ ΘΕΣΣΑΛΟΝΙΚΗΣ, ΠΑΝΕΤΣΟΣ Λ. ΔΗΜΗΤΡΗΣ ΠΑΝΕΤΣΟΣ Λ. ΣΠΥΡΟΣ, ΣΧΕΔΙΟ ΣΤΟ AUTOCAD, OPEN LINE / ΜΑΣΚΛΑΒΑΝΟΣ ΘΕΟΔΩΡΟΣ, ΑΘΗΝΑ, ΤΖΟΥΒΑΔΑΚΗΣ ΙΩΑΝΝΗΣ ΓΟΥΣΗΣ Χ. 2D & 3D ΣΧΕΔΙΟ ΣΤΟ AUTOCAD, ΣΥΜΜΕΤΡΙΑ, ΑΘΗΝΑ,

22 ΗΛΕΚΤΡΟΝΙΚΕΣ ΠΗΓΕΣ GEORGE MARKOU, «ΣΗΜΕΙΩΣΕΙΣ AUTOCAD», [ΠΡΟΣΠ ]. Χ. ΚΑΜΠΟΥΡΗΣ Κ. ΒΑΤΑΒΑΛΗΣ, «ΣΗΜΕΙΩΣΕΙΣ AUTOCAD 2004 ΓΙΑ ΗΛΕΚΤΡΟΝΙΚΟ ΣΧΕΔΙΟ Ι», [ΠΡΟΣΠ ]. 22
