ΣΧΕΔΙΟ ΣΤΟΝ Η/Υ. Ενότητα 2: Εντολές σχεδίασης Rectangle, Circle, εντολές επεξεργασίας Offset, Trim, Erase.

Transcript

1 ΣΧΕΔΙΟ ΣΤΟΝ Η/Υ Ενότητα 2: Εντολές σχεδίασης Rectangle, Circle, εντολές επεξεργασίας Offset, Trim, Erase. Παπαδόπουλος Χρήστος Τμήμα Διαχείρισης Εκκλησιαστικών Κειμηλίων

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο TEI Δυτικής Μακεδονίας και στην Ανώτατη Εκκλησιαστική Ακαδημία Θεσσαλονίκης» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Σκοποί ενότητας Μετά το τέλος του μαθήματος να είναι σε θέση ο μαθητής να: σχεδιάζει ορθογώνια παραλληλόγραμμα κάνοντας χρήση της εντολής Rectangle. δημιουργεί παράλληλα αντικείμενα με χρήση της εντολής Offset. σχεδιάζει κύκλους κάνοντας χρήση της εντολής Circle. γνωρίζει την χρήση της εντολής Trim. περιστρέφει αντικείμενα με χρήση της εντολής Rotate. μετακινεί αντικείμενα κάνοντας χρήση της εντολής Move και να διαγράφει αντικείμενα με τη χρήση της εντολής Erase. 4

5 Περιεχόμενα ενότητας (1/2) Η εντολή Rectangle. Η εντολή Offset. Η εντολή Circle. Η εντολή Trim. Η εντολή Rotate. Η εντολή Move. 5

6 Περιεχόμενα ενότητας (2/2) Η εντολή Erase. Άσκηση 2. 6

7 Η εντολή Rectangle Την εντολή Rectangle την χρησιμοποιούμε για να σχεδιάσουμε ένα ορθογώνιο παραλληλόγραμμο. Μπορούμε να την επιλέξουμε είτε από το πτυσσόμενο μενού εντολών επιλέγοντας Draw και στη συνέχεια Rectangle. Είτε από τις ομάδες εργαλείων επιλέγοντας το εικονίδιο: Επιλέγοντάς το μας ζητά το σημείο της πρώτης κάτω αριστερής γωνίας του ορθογωνίου, πατώντας αριστερό κλικ επιλέγω στην επιφάνεια εργασίας το επιθυμητό σημείο ή του δίνω τις συντεταγμένες Χ και Υ. Στη συνέχεια μου ζητά το άλλο σημείο που είναι το δεξιό άνω άκρο του ορθογωνίου παραλληλόγραμμου όπου και του δίνω τις επιθυμητές διαστάσεις του ορθογωνίου (προσοχή πρώτα την Χ διάσταση και στη συνέχεια την Υ). 7

8 Η εντολή Offset H εντολή Offset χρησιμοποιείται όταν θέλω να σχεδιάσω παράλληλα αντικείμενα (π.χ. γραμμή, ορθογώνιο παραλληλόγραμμο κ.λ.π.) σε συγκεκριμένη απόσταση από το αρχικό. Μπορούμε να την επιλέξουμε είτε από το πτυσσόμενο μενού εντολών επιλέγοντας Modify και στη συνέχεια Offset. Είτε από τις ομάδες εργαλείων επιλέγοντας το εικονίδιο: Επιλέγοντας το μας ζητά την απόσταση που να απέχει από το αρχικό αντικείμενο. Στη συνέχεια μας ζητά να επιλέξουμε το αντικείμενο. Και τέλος κάνουμε αριστερό κλικ στην πλευρά την οποία θέλουμε να εμφανιστεί το παράλληλο αντίγραφο. 8

9 Η εντολή Circle H εντολή Circle χρησιμοποιείται για σχεδιάσω κύκλους. Μπορούμε να την επιλέξουμε είτε από το πτυσσόμενο μενού εντολών επιλέγοντας Draw και στη συνέχεια Circle. Είτε από τις ομάδες εργαλείων επιλέγοντας το εικονίδιο: Επιλέγοντας το έχω την δυνατότητα να επιλέξω την σχεδίαση ενός κύκλου με την χρήση κέντρου και ακτίνας ή διαμέτρου ή 2 ή 3 σημείων και άλλα. Έστω ότι επιλέγω κέντρο και ακτίνα. Στη συνέχεια μας ζητά να επιλέξουμε το κέντρο του κύκλου όπου κάνω αριστερό κλικ στο επιθυμητό σημείο ή δίνω τις συντεταγμένες του κέντρου του κύκλου το Χ και το Υ. Και τέλος μας ζητά να του δώσουμε την ακτίνα του κύκλου. 9

10 Η εντολή Trim H εντολή Trim χρησιμοποιείται για να ψαλιδίσω ή να κόψω αντικείμενα τα οποία δεν θέλω να υπάρχουν στην επιφάνεια εργασίας μου. Μπορούμε να την επιλέξουμε είτε από το πτυσσόμενο μενού εντολών επιλέγοντας Modify και στη συνέχεια Trim. Είτε από τις ομάδες εργαλείων επιλέγοντας το εικονίδιο: Μια εύκολη χρήση είναι αφού την επιλέξω να πατήσω το πλήκτρο bar space και στη συνέχεια να ψαλιδίσω τα αντικείμενα που θέλω και τέλος να πατήσω Enter (Προσοχή εάν σβήσω αντικείμενο που δεν θέλω επιλέγω undo ή πατώ U και Enter). 10

11 Η εντολή Rotate H εντολή Rotate χρησιμοποιείται όταν θέλω να περιστρέψω ένα αντικείμενο. Μπορούμε να την επιλέξουμε είτε από το πτυσσόμενο μενού εντολών επιλέγοντας Modify και στη συνέχεια Rotate. Είτε από τις ομάδες εργαλείων επιλέγοντας το εικονίδιο. Κάνοντας κλικ στο εικονίδιο μου ζητά να επιλέξω το αντικείμενο που θέλω να περιστρέψω. Στη συνέχεια μου ζητά να επιλέξω το σημείο αναφοράς όπου θα περιστραφεί το αντικείμενο. Τέλος την γωνία στροφής. 11

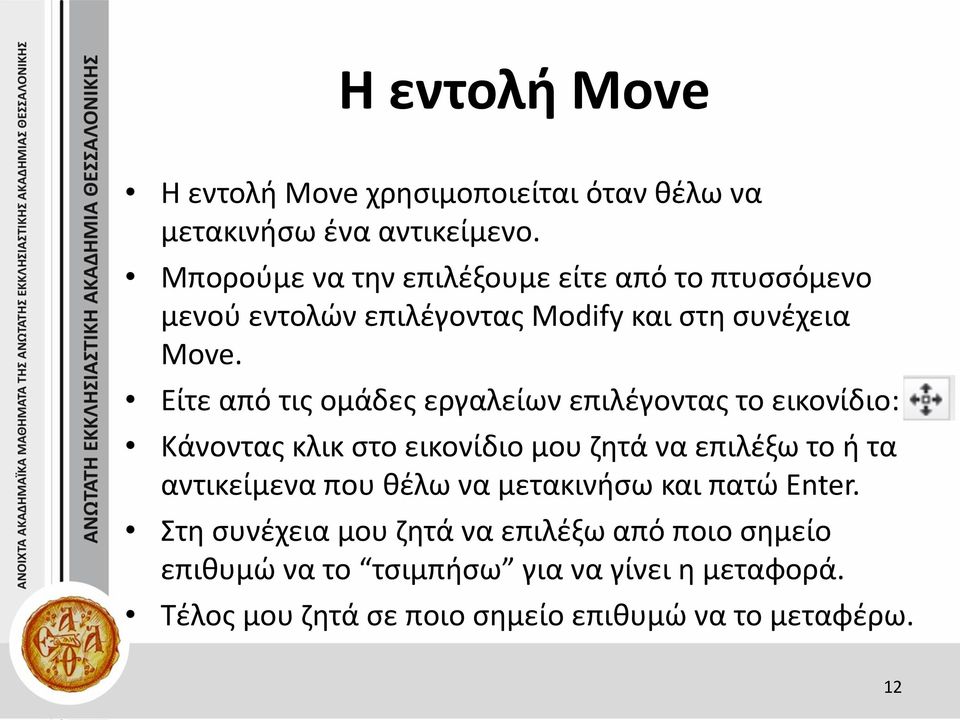

12 Η εντολή Move H εντολή Move χρησιμοποιείται όταν θέλω να μετακινήσω ένα αντικείμενο. Μπορούμε να την επιλέξουμε είτε από το πτυσσόμενο μενού εντολών επιλέγοντας Modify και στη συνέχεια Move. Είτε από τις ομάδες εργαλείων επιλέγοντας το εικονίδιο: Κάνοντας κλικ στο εικονίδιο μου ζητά να επιλέξω το ή τα αντικείμενα που θέλω να μετακινήσω και πατώ Enter. Στη συνέχεια μου ζητά να επιλέξω από ποιο σημείο επιθυμώ να το τσιμπήσω για να γίνει η μεταφορά. Τέλος μου ζητά σε ποιο σημείο επιθυμώ να το μεταφέρω. 12

13 Η εντολή Erase H εντολή Erase χρησιμοποιείται όταν θέλω να σβήσω ένα αντικείμενο. Μπορούμε να την επιλέξουμε είτε από το πτυσσόμενο μενού εντολών επιλέγοντας Modify και στη συνέχεια Erase. Είτε από τις ομάδες εργαλείων επιλέγοντας το εικονίδιο: Κάνοντας κλικ στο εικονίδιο μου ζητά να επιλέξω το ή τα αντικείμενα που θέλω να σβήσω. Στη συνέχεια πατώντας Enter σβήνονται τα αντικείμενα. 13

14 Άσκηση 2 Να σχεδιαστεί το παρακάτω σχήμα χρησιμοποιώντας τις παρακάτω εντολές. Σχήμα 1. Άσκηση 2, πηγή: Διδάσκων (2015). 14

15 ΕΡΩΤΗΣΕΙΣ 1/2 Να αναφέρετε ποια εντολή χρησιμοποιούμε για να σχεδιάσουμε ένα ορθογώνιο παραλληλόγραμμο. Κατά την σχεδίαση ενός παραλληλογράμμου ποιες συντεταγμένες μου ζητά η σχετική εντολή για την ολοκλήρωση της σχεδίασης του; Όταν θέλω να σχεδιάσω μία γραμμή παράλληλη προς μία είδη υπάρχουσα ή να αναπαράγω την ίδια σε μια συγκεκριμένη απόσταση, ποια εντολή χρησιμοποιώ; Όταν σχεδιάζω ένα κύκλο εκτός από την επιλογή κέντρου και ακτίνας να αναφέρεται άλλες τρεις επιλογές. 15

16 ΕΡΩΤΗΣΕΙΣ 2/2 Ποια εντολή χρησιμοποιώ για να ψαλιδίσω ή να κόψω αντικείμενα που πλέον δεν χρειάζομαι στην σχεδιαστική επιφάνεια; Να περιγράψετε μια εύκολη χρήση της εντολής Trim. Όταν θέλω να περιστρέψω ένα αντικείμενο από μηδέν έως 360 ο ποια εντολή χρησιμοποιώ; Με ποια εντολή μπορώ να μετακινήσω ένα σχεδιαστικό αντικείμενο; Η διαγραφή ενός σχεδιαστικού αντικειμένου γίνεται με την εντολή erase; Να δώσετε μια άλλη δυνατότητα διαγραφής ενός σχεδιαστικού αντικειμένου. 16

17 ΑΠΑΝΤΗΣΕΙΣ 1/2 Η εντολή που χρησιμοποιούμε για την σχεδίαση ενός ορθογώνιου παραλληλόγραμμου είναι η εντολή Rectangle. Τις συντεταγμένες που ζητά η εντολή (Rectangle) για την ολοκλήρωση του παραλληλογράμμου είναι η κάτω αριστερή γωνία του και η πάνω δεξιά γωνία του. Η εντολή που χρησιμοποιώ για την σχεδίαση μιας παράλληλης γραμμής ή για την αναπαραγωγή της σε μια συγκεκριμένη απόσταση είναι η εντολή Offset. α) κέντρο και διάμετρο, β) δύο σημείων και γ) τριών σημείων. Την εντολή χρησιμοποιώ για να ψαλιδίσω ή να κόψω αντικείμενα είναι η εντολή Trim. 17

18 ΑΠΑΝΤΗΣΕΙΣ 2/2 Μια εύκολη χρήση της εντολής Trim είναι αφού την επιλέξω να πατήσω ο πλήκτρο bar space και στην συνέχεια ψαλιδίζω τα αντικείμενα που θέλω. Η εντολή που χρησιμοποιώ για την περιστροφή αντικειμένων είναι η εντολή Rotate. Η εντολή με την οποία μπορώ να μετακινήσω ένα σχεδιαστικό αντικείμενο είναι η εντολή Move. Η απάντηση είναι ναι, με την εντολή erase μπορώ να διαγράψω σχεδιαστικά αντικείμενα. Μια άλλη δυνατότητα διαγραφής σχεδιαστικών αντικειμένων είναι αφού τα επιλέξουμε να πατήσουμε το πλήκτρο Delete. 18

19 ΒΙΒΛΙΟΓΡΑΦΙΑ ΓΙΑΝΝΗΣ Θ. ΚΑΠΠΟΣ, ΕΙΣΑΓΩΓΗ AUTOCAD 2012, ΚΛΕΙΔΑΡΙΘΜΟΣ ΕΠΕ, ΑΘΗΝΑ, ΔΑΥΙΔ ΚΩΝΣΤΑΝΤΙΝΟΣ ΑΝΘΥΜΙΔΗΣ ΚΩΝΣΤΑΝΤΙΝΟΣ, ΣΧΕΔΙΑΣΗ ΜΕ Η/Υ, ΤΟ AUTOCAD ΣΤΗΝ ΠΡΑΞΗ, ΔΙΣΙΓΜΑ, ΚΑΛΟΧΩΡΙ ΘΕΣΣΑΛΟΝΙΚΗΣ, ΠΑΝΕΤΣΟΣ Λ. ΔΗΜΗΤΡΗΣ ΠΑΝΕΤΣΟΣ Λ. ΣΠΥΡΟΣ, ΣΧΕΔΙΟ ΣΤΟ AUTOCAD, OPEN LINE / ΜΑΣΚΛΑΒΑΝΟΣ ΘΕΟΔΩΡΟΣ, ΑΘΗΝΑ, ΤΖΟΥΒΑΔΑΚΗΣ ΙΩΑΝΝΗΣ ΓΟΥΣΗΣ Χ. 2D & 3D ΣΧΕΔΙΟ ΣΤΟ AUTOCAD, ΣΥΜΜΕΤΡΙΑ, ΑΘΗΝΑ,

20 ΗΛΕΚΤΡΟΝΙΚΕΣ ΠΗΓΕΣ GEORGE MARKOU, «ΣΗΜΕΙΩΣΕΙΣ AUTOCAD», hp, [ΠΡΟΣΠ ]. Χ. ΚΑΜΠΟΥΡΗΣ Κ. ΒΑΤΑΒΑΛΗΣ, «ΣΗΜΕΙΩΣΕΙΣ AUTOCAD 2004 ΓΙΑ ΗΛΕΚΤΡΟΝΙΚΟ ΣΧΕΔΙΟ Ι», για ηλεκτρονικό σχέδιο, [ΠΡΟΣΠ ]. 20
