Κατάλογος ανταλλακτικών

Transcript

1 Κατάλογος ανταλλακτικών

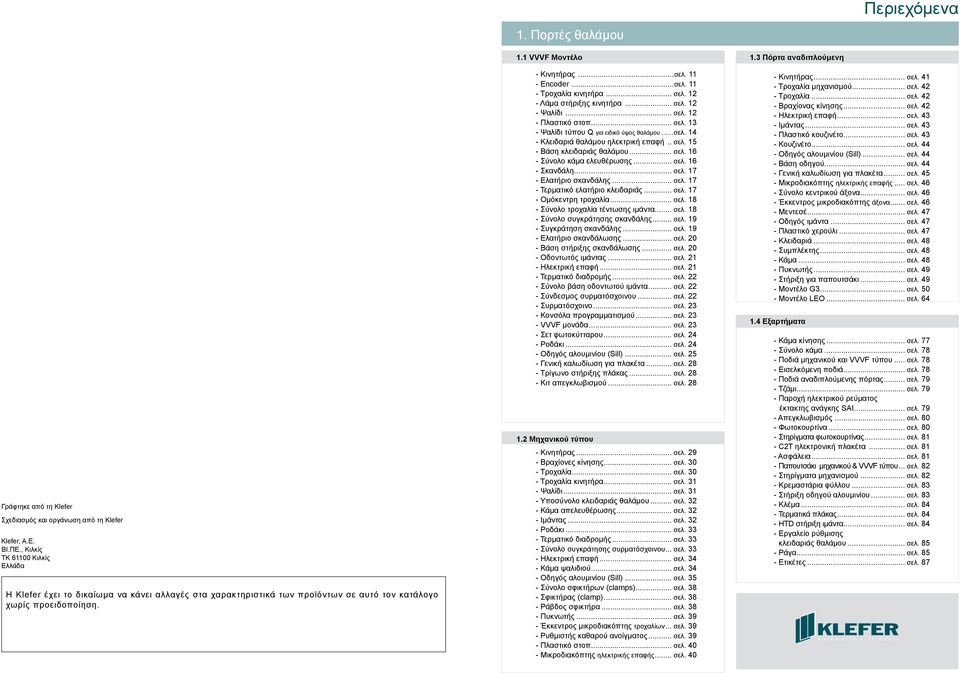

2 Περιεχόμενα 1. Πορτές θαλάμου Γράφτηκε από τη Klefer Σχεδιασμός και οργάνωση από τη Klefer Klefer, A.E. ΒΙ.ΠΕ., Κιλκίς ΤΚ Κιλκίς Ελλάδα Η Klefer έχει το δικαίωμα να κάνει αλλαγές στα χαρακτηριστικά των προϊόντων σε αυτό τον κατάλογο χωρίς προειδοποίηση. 1.1 VVVF Μοντέλο - Κινητήρας...σελ Encoder...σελ Τροχαλία κινητήρα... σελ Λάμα στήριξης κινητήρα... σελ Ψαλίδι... σελ Πλαστικό στοπ... σελ Ψαλίδι τύπου Q για ειδικό ύψος θαλάμου...σελ Κλειδαριά θαλάμου ηλεκτρική επαφή... σελ Βάση κλειδαριάς θαλάμου... σελ Σύνολο κάμα ελευθέρωσης... σελ Σκανδάλη... σελ Ελατήριο σκανδάλης... σελ Τερματικό ελατήριο κλειδαριάς... σελ Ομόκεντρη τροχαλία... σελ Σύνολο τροχαλία τέντωσης ιμάντα... σελ Σύνολο συγκράτησης σκανδάλης... σελ Συγκράτηση σκανδάλης... σελ Ελατήριο σκανδάλωσης... σελ Βάση στήριξης σκανδάλωσης... σελ Οδοντωτός ιμάντας... σελ Ηλεκτρική επαφή... σελ Τερματικό διαδρομής... σελ Σύνολο βάση οδοντωτού ιμάντα... σελ Σύνδεσμος συρματόσχοινου... σελ Συρματόσχοινο... σελ Κονσόλα προγραμματισμού... σελ VVVF μονάδα... σελ Σετ φωτοκύτταρου... σελ Ροδάκι... σελ Οδηγός αλουμινίου (Sill)... σελ Γενική καλωδίωση για πλακέτα... σελ Τρίγωνο στήριξης πλάκας... σελ Κιτ απεγκλωβισμού... σελ Μηχανικού τύπου - Κινητήρας... σελ Βραχίονες κίνησης... σελ Τροχαλία... σελ Τροχαλία κινητήρα... σελ Ψαλίδι... σελ Υποσύνολο κλειδαριάς θαλάμου... σελ Κάμα απελευθέρωσης... σελ Ιμάντας... σελ Ροδάκι... σελ Τερματικό διαδρομής... σελ Σύνολο συγκράτησης συρματόσχοινου... σελ Ηλεκτρική επαφή... σελ Κάμα ψαλιδιού... σελ Οδηγός αλουμινίου (Sill)... σελ Σύνολο σφικτήρων (clamps)... σελ Σφικτήρας (clamp)... σελ Ράβδος σφικτήρα... σελ Πυκνωτής... σελ Έκκεντρος μικροδιακόπτης τροχαλίων... σελ Ρυθμιστής καθαρού ανοίγματος... σελ Πλαστικό στοπ... σελ Μικροδιακόπτης ηλεκτρικής επαφής... σελ Πόρτα αναδιπλούμενη - Κινητήρας... σελ Τροχαλία μηχανισμού... σελ Τροχαλία... σελ Βραχίονας κίνησης... σελ Ηλεκτρική επαφή... σελ Ιμάντας... σελ Πλαστικό κουζινέτο... σελ Κουζινέτο... σελ Οδηγός αλουμινίου (Sill)... σελ Βάση οδηγού... σελ Γενική καλωδίωση για πλακέτα... σελ Μικροδιακόπτης ηλεκτρικής επαφής... σελ Σύνολο κεντρικού άξονα... σελ Έκκεντρος μικροδιακόπτης άξονα... σελ Μεντεσέ... σελ Οδηγός ιμάντα... σελ Πλαστικό χερούλι... σελ Κλειδαριά... σελ Συμπλέκτης... σελ Κάμα... σελ Πυκνωτής... σελ Στήριξη για παπουτσάκι... σελ Μοντέλο... σελ Μοντέλο... σελ Εξαρτήματα - Κάμα κίνησης... σελ Σύνολο κάμα... σελ Ποδιά μηχανικού και VVVF τύπου... σελ Εισελκόμενη ποδιά... σελ Ποδιά αναδιπλούμενης πόρτας... σελ Τζάμι... σελ Παροχή ηλεκτρικού ρεύματος έκτακτης ανάγκης SAI... σελ Απεγκλωβισμός... σελ Φωτοκουρτίνα... σελ Στηρίγματα φωτοκουρτίνας... σελ C2T ηλεκτρονική πλακέτα... σελ Ασφάλεια... σελ Παπουτσάκι μηχανικού & VVVF τύπου... σελ Στηρίγματα μηχανισμού... σελ Κρεμαστάρια φύλλου... σελ Στήριξη οδηγού αλουμινίου... σελ Κλέμα... σελ Τερματικά πλάκας... σελ HTD στήριξη ιμάντα... σελ Εργαλείο ρύθμισης κλειδαριάς θαλάμου... σελ Ράγα... σελ Ετικέτες... σελ. 87

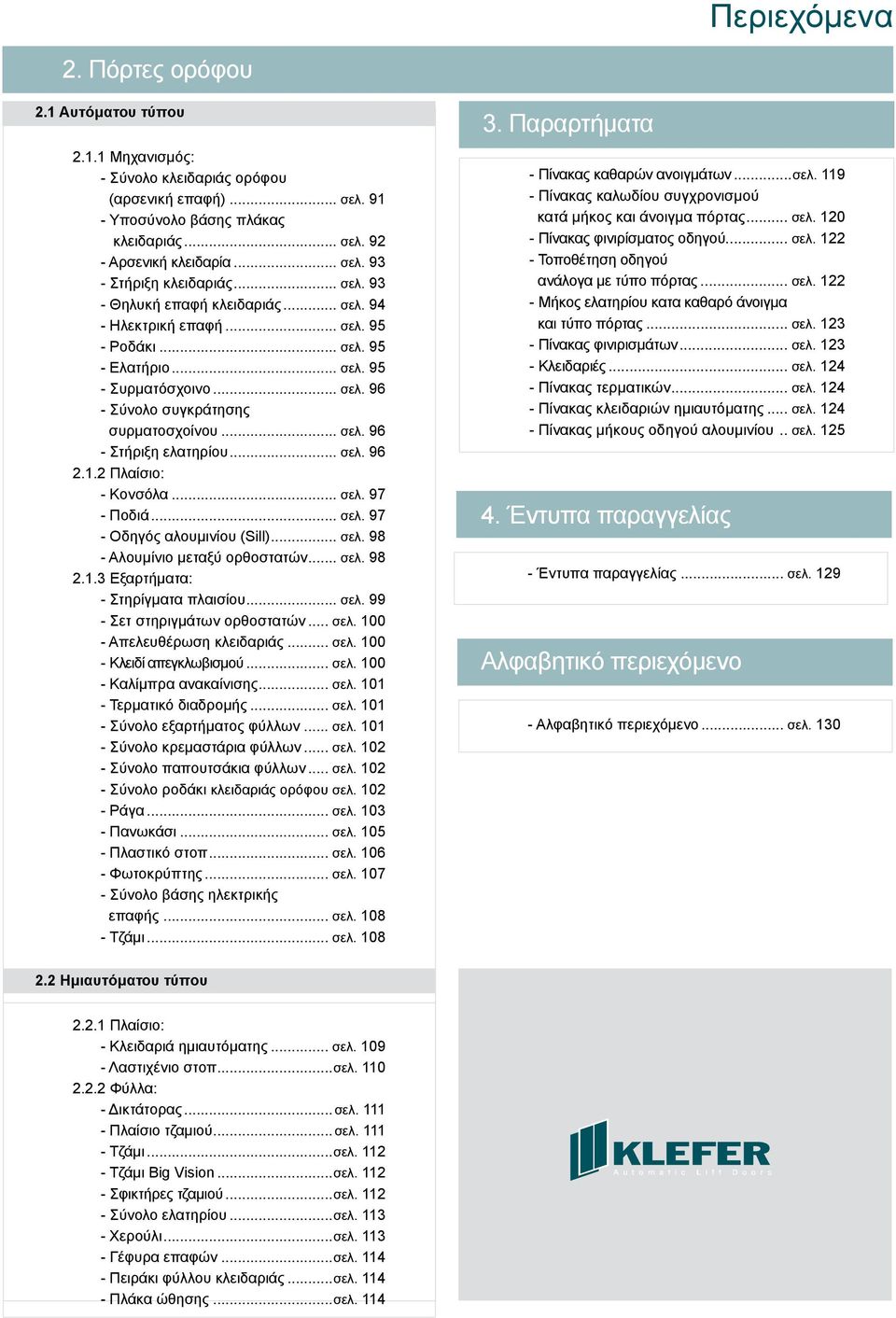

3 Περιεχόμενα 2. Πόρτες ορόφου 2.1 Αυτόματου τύπου Μηχανισμός: - Σύνολο κλειδαριάς ορόφου (αρσενική επαφή)... σελ Υποσύνολο βάσης πλάκας κλειδαριάς... σελ Αρσενική κλειδαρία... σελ Στήριξη κλειδαριάς... σελ Θηλυκή επαφή κλειδαριάς... σελ Ηλεκτρική επαφή... σελ Ροδάκι... σελ Ελατήριο... σελ Συρματόσχοινο... σελ Σύνολο συγκράτησης συρματοσχοίνου... σελ Στήριξη ελατηρίου... σελ Πλαίσιο: - Κονσόλα... σελ Ποδιά... σελ Οδηγός αλουμινίου (Sill)... σελ Αλουμίνιο μεταξύ ορθοστατών... σελ Εξαρτήματα: - Στηρίγματα πλαισίου... σελ Σετ στηριγμάτων ορθοστατών... σελ Απελευθέρωση κλειδαριάς... σελ Κλειδί απεγκλωβισμού... σελ Καλίμπρα ανακαίνισης... σελ Τερματικό διαδρομής... σελ Σύνολο εξαρτήματος φύλλων... σελ Σύνολο κρεμαστάρια φύλλων... σελ Σύνολο παπουτσάκια φύλλων... σελ Σύνολο ροδάκι κλειδαριάς ορόφου.σελ Ράγα... σελ Πανωκάσι... σελ Πλαστικό στοπ... σελ Φωτοκρύπτης... σελ Σύνολο βάσης ηλεκτρικής επαφής... σελ Τζάμι... σελ Παραρτήματα - Πίνακας καθαρών ανοιγμάτων...σελ Πίνακας καλωδίου συγχρονισμού κατά μήκος και άνοιγμα πόρτας... σελ Πίνακας φινιρίσματος οδηγού... σελ Τοποθέτηση οδηγού ανάλογα με τύπο πόρτας... σελ Μήκος ελατηρίου κατα καθαρό άνοιγμα και τύπο πόρτας... σελ Πίνακας φινιρισμάτων... σελ Κλειδαριές... σελ Πίνακας τερματικών... σελ Πίνακας κλειδαριών ημιαυτόματης... σελ Πίνακας μήκους οδηγού αλουμινίου... σελ Έντυπα παραγγελίας - Έντυπα παραγγελίας... σελ. 129 Αλφαβητικό περιεχόμενο - Αλφαβητικό περιεχόμενο... σελ Ημιαυτόματου τύπου Πλαίσιο: - Κλειδαριά ημιαυτόματης... σελ Λαστιχένιο στοπ...σελ Φύλλα: - Δικτάτορας... σελ Πλαίσιο τζαμιού... σελ Τζάμι...σελ Τζάμι Big Vision...σελ Σφικτήρες τζαμιού...σελ Σύνολο ελατηρίου...σελ Χερούλι...σελ Γέφυρα επαφών...σελ Πειράκι φύλλου κλειδαριάς...σελ Πλάκα ώθησης...σελ. 114

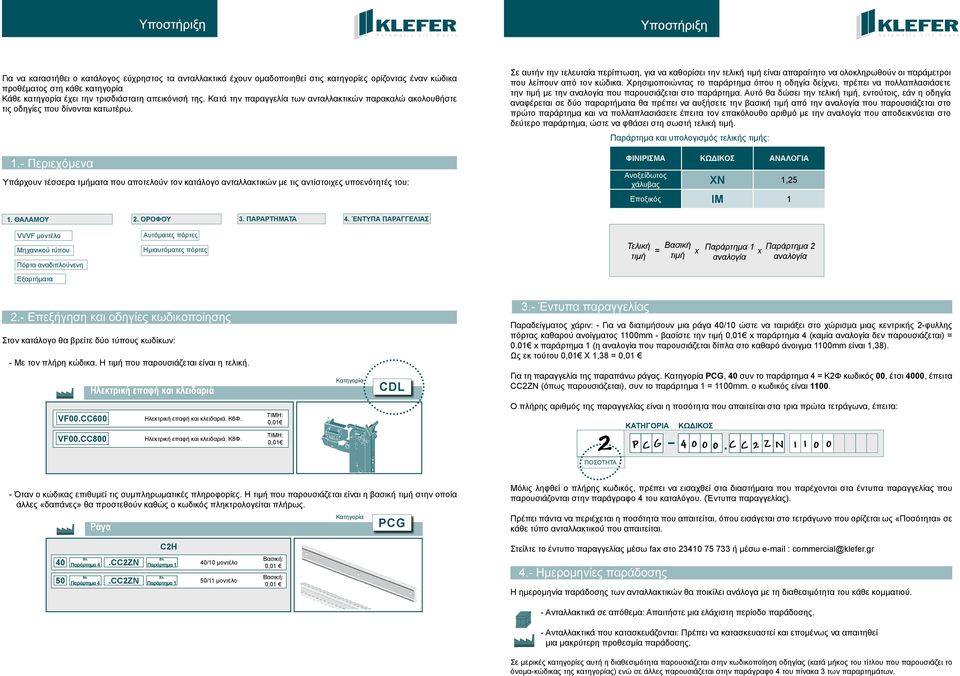

4 Υποστήριξη Υποστήριξη Για να καταστήθει ο κατάλογος εύχρηστος τα ανταλλακτικά έχουν ομαδοποιηθεί στις κατηγορίες ορίζοντας έναν κώδικα προθέματος στη κάθε κατηγορία Κάθε κατηγορία έχει την τρισδιάστατη απεικόνισή της. Κατά την παραγγελία των ανταλλακτικών παρακαλώ ακολουθήστε τις οδηγίες που δίνονται κατωτέρω. 1.- Περιεχόμενα Υπάρχουν τέσσερα τμήματα που αποτελούν τον κατάλογο ανταλλακτικών με τις αντίστοιχες υποενότητές του: Σε αυτήν την τελευταία περίπτωση, για να καθορίσει την τελική τιμή είναι απαραίτητο να ολοκληρωθούν οι παράμετροι που λείπουν από τον κώδικα. Χρησιμοποιώντας το παράρτημα όπου η οδηγία δείχνει, πρέπει να πολλαπλασιάσετε την τιμή με την αναλογία που παρουσιάζεται στο παράρτημα. Αυτό θα δώσει την τελική τιμή, εντούτοις, εάν η οδηγία αναφέρεται σε δύο παραρτήματα θα πρέπει να αυξήσετε την βασική τιμή από την αναλογία που παρουσιάζεται στο πρώτο παράρτημα και να πολλαπλασιάσετε έπειτα τον επακόλουθο αριθμό με την αναλογία που αποδεικνύεται στο δεύτερο παράρτημα, ώστε να φθάσει στη σωστή τελική τιμή. Παράρτημα και υπολογισμός τελικής τιμής: ΦΙΝΙΡΙΣΜΑ ΚΩΔΙΚΟΣ ΑΝΑΛΟΓΙΑ Ανοξείδωτος χάλυβας XN 1,25 Εποξικός IM 1 1. ΘΑΛΑΜΟΥ VVVF μοντέλο Μηχανικού τύπου Πόρτα αναδιπλούνενη Εξαρτήματα 2. ΟΡΟΦΟΥ 3. ΠΑΡΑΡΤΗΜΑΤΑ 4. ΈΝΤΥΠΑ ΠΑΡΑΓΓΕΛΙΑΣ Αυτόματες πόρτες Ημιαυτόματες πόρτες Τελική τιμή Βασική = x Παράρτημα 1 x τιμή αναλογία Παράρτημα 2 αναλογία 2.- Επεξήγηση και οδηγίες κωδικοποίησης Στον κατάλογο θα βρείτε δύο τύπους κωδίκων: - Με τον πλήρη κώδικα. Η τιμή που παρουσιάζεται είναι η τελική. Ηλεκτρική επαφή και κλειδαριά CDL 3.- Έντυπα παραγγελίας Παραδείγματος χάριν: - Για να διατιμήσουν μια ράγα 40/10 ώστε να ταιριάξει στο χώρισμα μιας κεντρικής 2-φυλλης πόρτας καθαρού ανοίγματος 1100mm - βασίστε την τιμή 0,01 x παράρτημα 4 (καμία αναλογία δεν παρουσιάζεται) = 0.01 x (η αναλογία που παρουσιάζεται δίπλα στο καθαρό άνοιγμα 1100mm είναι 1,38). Ως εκ τούτου 0,01 X 1,38 = 0,01 Για τη παραγγελία της παραπάνω ράγας. PCG, 40 συν το παράρτημα 4 = Κ2Φ κωδικός 00, έτσι 4000, έπειτα CC2ZN (όπως παρουσιάζεται), συν το = 1100mm. ο κωδικός είναι VF00.CC600 VF00.CC800 Ηλεκτρική επαφή και κλειδαριά. Κ6Φ. Ηλεκτρική επαφή και κλειδαριά. Κ8Φ. ΤΙΜΗ: 0,01 ΤΙΜΗ: 0,01 Ο πλήρης αριθμός της παραγγελίας είναι η ποσότητα που απαιτείται στα τρια πρώτα τετράγωνα, έπειτα: ΚΑΤΗΓΟΡΙΑ ΚΩΔΙΚΟΣ. ΠΟΣΟΤΗΤΑ - Όταν ο κώδικας επιθυμεί τις συμπληρωματικές πληροφορίες. Η τιμή που παρουσιάζεται είναι η βασική τιμή στην οποία άλλες «δαπάνες» θα προστεθούν καθώς ο κωδικός πληκτρολογείται πλήρως. Ράγα PCG Μόλις ληφθεί ο πλήρης κωδικός, πρέπει να εισαχθεί στα διαστήματα που παρέχονται στα έντυπα παραγγελίας που παρουσιάζονται στην παράγραφο 4 του καταλόγου. (Έντυπα παραγγελίας). Πρέπει πάντα να περιέχεται η ποσότητα που απαιτείται, όπου εισάγεται στο τετράγωνο που ορίζεται ως «Ποσότητα» σε κάθε τύπο ανταλλακτικού που απαιτείται. 40.CC2ZN Παράρτημα 4 50.CC2ZN Παράρτημα 4 C2H Παράρτημα 1 Παράρτημα 1 40/10 μοντέλο 50/11 μοντέλο Βασική: 0,01 Βασική: 0,01 Στείλτε το έντυπο παραγγελίας μέσω fax στο ή μέσω commercial@klefer.gr 4.- Ημερομηνίες παράδοσης Η ημερομηνία παράδοσης των ανταλλακτικών θα ποικίλει ανάλογα με τη διαθεσιμότητα του κάθε κομματιού. - Ανταλλακτικά σε απόθεμα: Απαιτήστε μια ελάχιστη περίοδο παράδοσης. - Ανταλλακτικά που κατασκευάζονται: Πρέπει να κατασκευαστεί και επομένως να απαιτηθεί μια μακρύτερη προθεσμία παράδοσης. Σε μερικές κατηγορίες αυτή η διαθεσιμότητα παρουσιάζεται στην κωδικοποίηση οδηγίας (κατά μήκος του τίτλου που παρουσιάζει το όνομα-κώδικας της κατηγορίας) ενώ σε άλλες παρουσιάζεται στην παράγραφο 4 του πίνακα 3 των παραρτημάτων.

5 1 Θαλάμου 1.1 VVVF μοντέλο 1.2 Μηχανικού τύπου 1.3 Πόρτα αναδιπλούμενη 1.4 Εξαρτήματα

6 1.1 Θαλάμου VVVF μοντέλο Κινητήρας PMT VF00.C0000 VFAD.C0000 VFIP.C0000 VFSE.C0000 VFSA.C0000 VFSI.C0000 Κινητήρας με Encoder Κινητήρας με Encoder IP-67 αντισπινθιροβόλο Κινητήρας με Encoder IP-54 Κινητήρας χωρίς Encoder Κινητήρας χωρίς Encoder IP-67 αντισπινθιροβόλο Κινητήρας χωρίς Encoder IP-54 Κωδικοποιητής VMT VFEN.C0000 Κύκλωμα Encoder 11

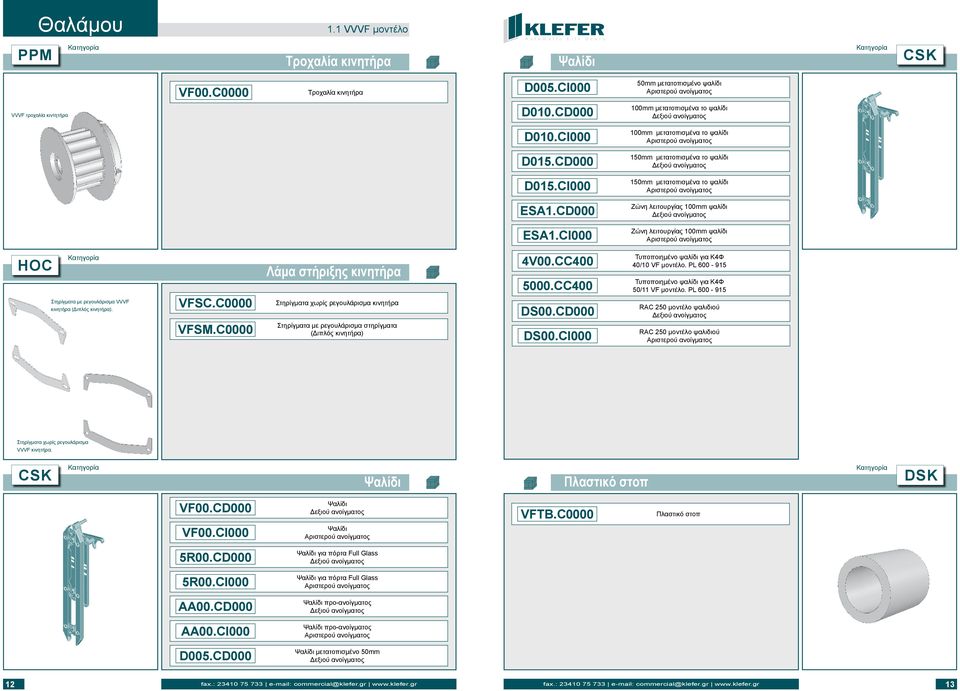

7 1.1 VVVF μοντέλο PPM Τροχαλία κινητήρα Ψαλίδι CSK VF00.C0000 Τροχαλία κινητήρα D005.CI000 50mm μετατοπισμένο ψαλίδι Αριστερού ανοίγματος VVVF τροχαλία κιντητήρα D010.CD mm μετατοπισμένα το ψαλίδι Δεξιού ανοίγματος D010.CI mm μετατοπισμένα το ψαλίδι Αριστερού ανοίγματος D015.CD mm μετατοπισμένα το ψαλίδι Δεξιού ανοίγματος D015.CI mm μετατοπισμένα το ψαλίδι Αριστερού ανοίγματος ESA1.CD000 Ζώνη λειτουργίας 100mm ψαλίδι Δεξιού ανοίγματος ESA1.CI000 Ζώνη λειτουργίας 100mm ψαλίδι Αριστερού ανοίγματος HOC Στηρίγματα με ρεγουλάρισμα VVVF κινητήρα (Διπλός κινητήρα). VFSC.C0000 Λάμα στήριξης κινητήρα Στηρίγματα χωρίς ρεγουλάρισμα κινητήρα 4V00.CC CC400 DS00.CD000 Τυποποιημένο ψαλίδι για Κ4Φ 40/10 VF μοντέλο. PL Τυποποιημένο ψαλίδι για Κ4Φ 50/11 VF μοντέλο. PL RAC 250 μοντέλο ψαλιδιού Δεξιού ανοίγματος VFSM.C0000 Στηρίγματα με ρεγουλάρισμα στηρίγματα (Διπλός κινητήρα) DS00.CI000 RAC 250 μοντέλο ψαλιδιού Αριστερού ανοίγματος Στηρίγματα χωρίς ρεγουλάρισμα VVVF κινητήρα. CSK Ψαλίδι Πλαστικό στοπ DSK VF00.CD000 Ψαλίδι Δεξιού ανοίγματος VFTB.C0000 Πλαστικό στοπ VF00.CI000 Ψαλίδι Αριστερού ανοίγματος 5R00.CD000 Ψαλίδι για πόρτα Full Glass Δεξιού ανοίγματος 5R00.CI000 Ψαλίδι για πόρτα Full Glass Αριστερού ανοίγματος AA00.CD000 Ψαλίδι προ-ανοίγματος Δεξιού ανοίγματος AA00.CI000 Ψαλίδι προ-ανοίγματος Αριστερού ανοίγματος D005.CD000 Ψαλίδι μετατοπισμένο 50mm Δεξιού ανοίγματος 12 13

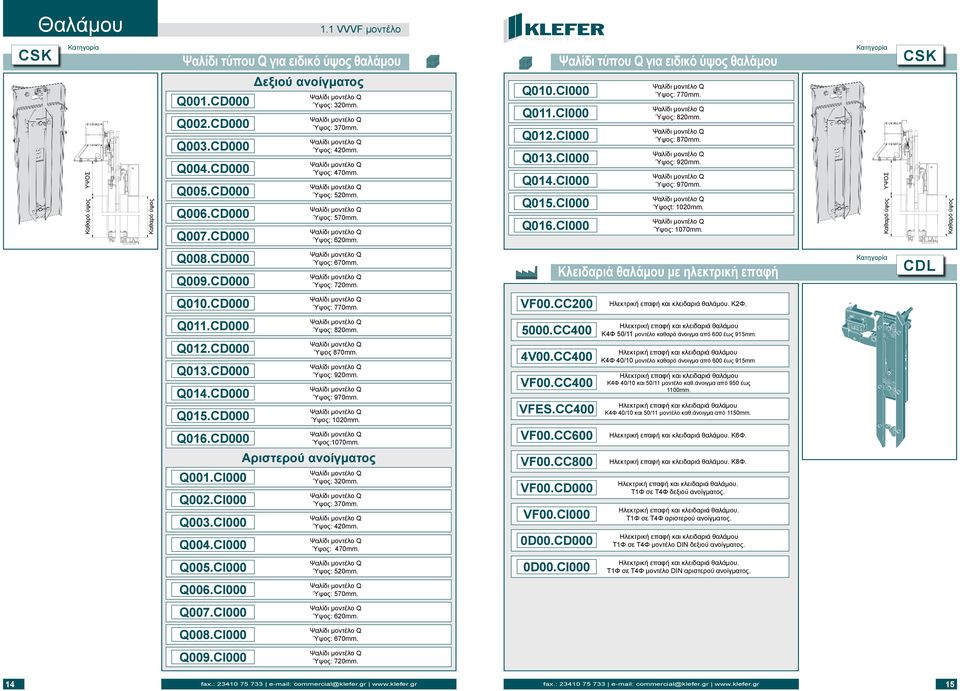

8 1.1 VVVF μοντέλο CSK Ψαλίδι τύπου Q για ειδικό ύψος θαλάμου Ψαλίδι τύπου Q για ειδικό ύψος θαλάμου CSK ΥΨΟΣ Καθαρό ύψος Καθαρό ύψος Q001.CD000 Q002.CD000 Q003.CD000 Q004.CD000 Q005.CD000 Q006.CD000 Q007.CD000 Δεξιού ανοίγματος Ψαλίδι μοντέλο Q Ύψος: 320mm. Ψαλίδι μοντέλο Q Ύψος: 370mm. Ψαλίδι μοντέλο Q Ύψος: 420mm. Ψαλίδι μοντέλο Q Ύψος: 470mm. Ψαλίδι μοντέλο Q Ύψος: 520mm. Ψαλίδι μοντέλο Q Ύψος: 570mm. Ψαλίδι μοντέλο Q Ύψος: 620mm. Q010.CI000 Q011.CI000 Q012.CI000 Q013.CI000 Q014.CI000 Q015.CI000 Q016.CI000 Ψαλίδι μοντέλο Q Ύψος: 770mm. Ψαλίδι μοντέλο Q Ύψος: 820mm. Ψαλίδι μοντέλο Q Ύψος: 870mm. Ψαλίδι μοντέλο Q Ύψος: 920mm. Ψαλίδι μοντέλο Q Ύψος: 970mm. Ψαλίδι μοντέλο Q Ύψοςt: 1020mm. Ψαλίδι μοντέλο Q Ύψος: 1070mm. ΥΨΟΣ Καθαρό ύψος Καθαρό ύψος Q008.CD000 Q009.CD000 Ψαλίδι μοντέλο Q Ύψος: 670mm. Ψαλίδι μοντέλο Q Ύψος: 720mm. Κλειδαριά θαλάμου με ηλεκτρική επαφή CDL Q010.CD000 Ψαλίδι μοντέλο Q Ύψος: 770mm. VF00.CC200 Ηλεκτρική επαφή και κλειδαριά θαλάμου. Κ2Φ. Q011.CD000 Q012.CD000 Q013.CD000 Q014.CD000 Q015.CD000 Q016.CD000 Q001.CI000 Q002.CI000 Q003.CI000 Q004.CI000 Q005.CI000 Ψαλίδι μοντέλο Q Ύψος: 820mm. Ψαλίδι μοντέλο Q Ύψος 870mm. Ψαλίδι μοντέλο Q Ύψος: 920mm. Ψαλίδι μοντέλο Q Ύψος: 970mm. Ψαλίδι μοντέλο Q Ύψος: 1020mm. Ψαλίδι μοντέλο Q Ύψος:1070mm. Αριστερού ανοίγματος Ψαλίδι μοντέλο Q Ύψος: 320mm. Ψαλίδι μοντέλο Q Ύψος: 370mm. Ψαλίδι μοντέλο Q Ύψος: 420mm. Ψαλίδι μοντέλο Q Ύψος: 470mm. Ψαλίδι μοντέλο Q Ύψος: 520mm CC400 4V00.CC400 VF00.CC400 VFES.CC400 VF00.CC600 VF00.CC800 VF00.CD000 VF00.CI000 0D00.CD000 0D00.CI000 Ηλεκτρική επαφή και κλειδαριά θαλάμου Κ4Φ 50/11 μοντέλο καθαρό άνοιγμα από 600 έως 915mm. Ηλεκτρική επαφή και κλειδαριά θαλάμου Κ4Φ 40/10 μοντέλο καθαρό άνοιγμα από 600 έως 915mm Ηλεκτρική επαφή και κλειδαριά θαλάμου Κ4Φ 40/10 και 50/11 μοντέλο καθ.άνοιγμα από 950 έως 1100mm. Ηλεκτρική επαφή και κλειδαριά θαλάμου Κ4Φ 40/10 και 50/11 μοντέλο καθ.άνοιγμα από 1150mm. Ηλεκτρική επαφή και κλειδαριά θαλάμου. Κ6Φ. Ηλεκτρική επαφή και κλειδαριά θαλάμου. Κ8Φ. Ηλεκτρική επαφή και κλειδαριά θαλάμου. Τ1Φ σε Τ4Φ δεξιού ανοίγματος. Ηλεκτρική επαφή και κλειδαριά θαλάμου. Τ1Φ σε Τ4Φ αριστερού ανοίγματος. Ηλεκτρική επαφή και κλειδαριά θαλάμου Τ1Φ σε Τ4Φ μοντέλο DIN δεξιού ανοίγματος. Ηλεκτρική επαφή και κλειδαριά θαλάμου. Τ1Φ σε Τ4Φ μοντέλο DIN αριστερού ανοίγματος. Q006.CI000 Q007.CI000 Q008.CI000 Q009.CI000 Ψαλίδι μοντέλο Q Ύψος: 570mm. Ψαλίδι μοντέλο Q Ύψος: 620mm. Ψαλίδι μοντέλο Q Ύψος: 670mm. Ψαλίδι μοντέλο Q Ύψος: 720mm

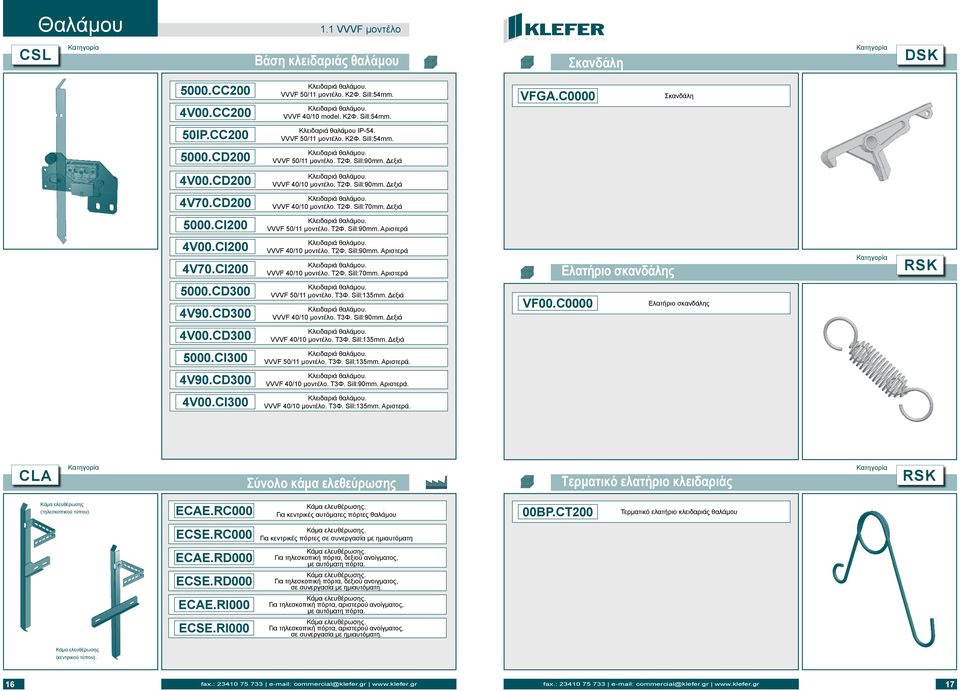

9 1.1 VVVF μοντέλο CSL Βάση κλειδαριάς θαλάμου Σκανδάλη DSK 5000.CC200 Κλειδαριά θαλάμου. VVVF 50/11 μοντέλο. Κ2Φ. Sill:54mm. VFGA.C0000 Σκανδάλη 4V00.CC200 Κλειδαριά θαλάμου. VVVF 40/10 model. Κ2Φ. Sill:54mm. 50IP.CC200 Κλειδαριά θαλάμου IP-54. VVVF 50/11 μοντέλο. Κ2Φ. Sill:54mm CD200 Κλειδαριά θαλάμου. VVVF 50/11 μοντέλο. Τ2Φ. Sill:90mm. Δεξιά 4V00.CD200 Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ2Φ. Sill:90mm. Δεξιά 4V70.CD200 Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ2Φ. Sill:70mm. Δεξιά 5000.CI200 Κλειδαριά θαλάμου. VVVF 50/11 μοντέλο. Τ2Φ. Sill:90mm. Αριστερά 4V00.CI200 4V70.CI200 Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ2Φ. Sill:90mm. Αριστερά Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ2Φ. Sill:70mm. Αριστερά Ελατήριο σκανδάλης RSK 5000.CD300 4V90.CD300 Κλειδαριά θαλάμου. VVVF 50/11 μοντέλο. Τ3Φ. Sill:135mm. Δεξιά Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ3Φ. Sill:90mm. Δεξιά VF00.C0000 Ελατήριο σκανδάλης 4V00.CD300 Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ3Φ. Sill:135mm. Δεξιά 5000.CI300 Κλειδαριά θαλάμου. VVVF 50/11 μοντέλο. Τ3Φ. Sill:135mm. Αριστερά. 4V90.CD300 Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ3Φ. Sill:90mm. Αριστερά. 4V00.CI300 Κλειδαριά θαλάμου. VVVF 40/10 μοντέλο. Τ3Φ. Sill:135mm. Αριστερά. CLA Σύνολο κάμα ελεθεύρωσης Τερματικό ελατήριο κλειδαριάς RSK Κάμα ελευθέρωσης (τηλεσκοπικού τύπου). ECAE.RC000 Κάμα ελευθέρωσης. Για κεντρικές αυτόματες πόρτες θαλάμου 00BP.CT200 Τερματικό ελατήριο κλειδαριάς θαλάμου ECSE.RC000 Κάμα ελευθέρωσης. Για κεντρικές πόρτες σε συνεργασία με ημιαυτόματη ECAE.RD000 Κάμα ελευθέρωσης. Για τηλεσκοπική πόρτα, δεξιού ανοίγματος, με αυτόματη πόρτα. ECSE.RD000 Κάμα ελευθέρωσης. Για τηλεσκοπική πόρτα, δεξιού ανοιγματος, σε συνεργασία με ημιαυτόματη. ECAE.RI000 Κάμα ελευθέρωσης. Για τηλεσκοπική πόρτα, αριστερού ανοίγματος, με αυτόματη πόρτα. ECSE.RI000 Κάμα ελευθέρωσης. Για τηλεσκοπική πόρτα, αριστερού ανοίγματος, σε συνεργασία με ημιαυτόματη. Κάμα ελευθέρωσης (κεντρικού τύπου)

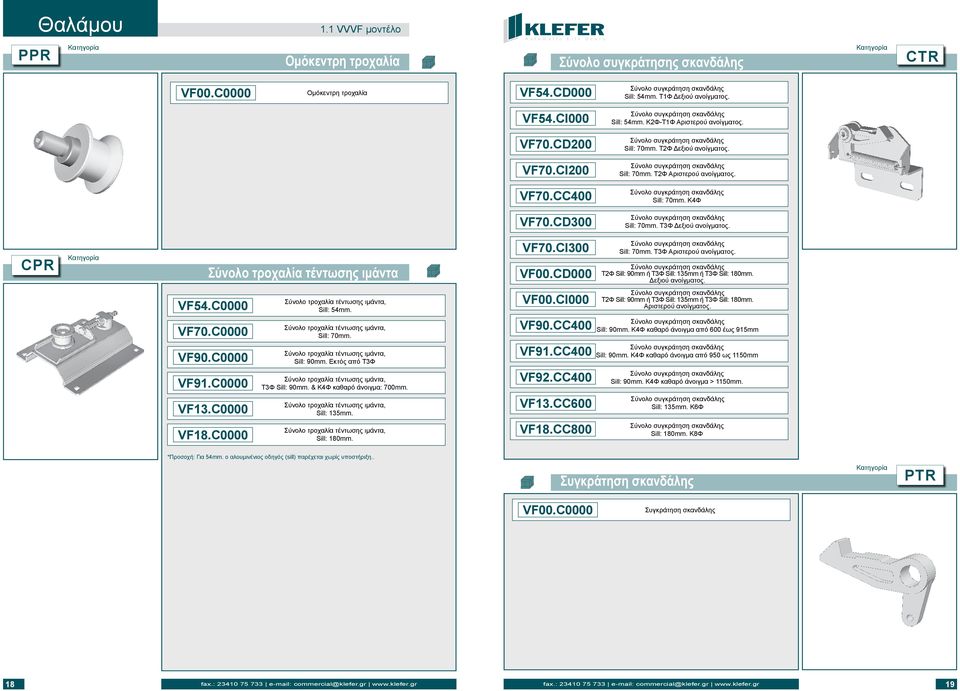

10 1.1 VVVF μοντέλο PPR Ομόκεντρη τροχαλία Σύνολο συγκράτησης σκανδάλης CTR VF00.C0000 Ομόκεντρη τροχαλία VF54.CD000 Σύνολο συγκράτηση σκανδάλης Sill: 54mm. T1Φ Δεξιού ανοίγματος. VF54.CI000 Σύνολο συγκράτηση σκανδάλης Sill: 54mm. Κ2Φ-T1Φ Αριστερού ανοίγματος. VF70.CD200 Σύνολο συγκράτηση σκανδάλης Sill: 70mm. T2Φ Δεξιού ανοίγματος. VF70.CI200 Σύνολο συγκράτηση σκανδάλης Sill: 70mm. T2Φ Αριστερού ανοίγματος. VF70.CC400 Σύνολο συγκράτηση σκανδάλης Sill: 70mm. Κ4Φ VF70.CD300 Σύνολο συγκράτηση σκανδάλης Sill: 70mm. T3Φ Δεξιού ανοίγματος. CPR Σύνολο τροχαλία τέντωσης ιμάντα VF70.CI300 VF00.CD000 Σύνολο συγκράτηση σκανδάλης Sill: 70mm. T3Φ Αριστερού ανοίγματος. Σύνολο συγκράτηση σκανδάλης T2Φ Sill: 90mm ή T3Φ Sill: 135mm ή T3Φ Sill: 180mm. Δεξιού ανοίγματος. VF54.C0000 VF70.C0000 VF90.C0000 VF91.C0000 Σύνολο τροχαλία τέντωσης ιμάντα, Sill: 54mm. Σύνολο τροχαλία τέντωσης ιμάντα, Sill: 70mm. Σύνολο τροχαλία τέντωσης ιμάντα, Sill: 90mm. Εκτός από T3Φ Σύνολο τροχαλία τέντωσης ιμάντα, Τ3Φ Sill: 90mm. & Κ4Φ καθαρό άνοιγμα: 700mm. VF00.CI000 VF90.CC400 VF91.CC400 VF92.CC400 Σύνολο συγκράτηση σκανδάλης T2Φ Sill: 90mm ή T3Φ Sill: 135mm ή T3Φ Sill: 180mm. Αριστερού ανοίγματος. Σύνολο συγκράτηση σκανδάλης Sill: 90mm. Κ4Φ καθαρό άνοιγμα από 600 έως 915mm Σύνολο συγκράτηση σκανδάλης Sill: 90mm. Κ4Φ καθαρό άνοιγμα από 950 ως 1150mm Σύνολο συγκράτηση σκανδάλης Sill: 90mm. Κ4Φ καθαρό άνοιγμα > 1150mm. VF13.C0000 Σύνολο τροχαλία τέντωσης ιμάντα, Sill: 135mm. VF13.CC600 Σύνολο συγκράτηση σκανδάλης Sill: 135mm. Κ6Φ VF18.C0000 Σύνολο τροχαλία τέντωσης ιμάντα, Sill: 180mm. VF18.CC800 Σύνολο συγκράτηση σκανδάλης Sill: 180mm. Κ8Φ *Προσοχή: Για 54mm. ο αλουμινένιος οδηγός (sill) παρέχεται χωρίς υποστήριξη.. Συγκράτηση σκανδάλης PTR VF00.C0000 Συγκράτηση σκανδάλης 18 19

11 1.1 VVVF μοντέλο RTR Ελατήριο σκανδάλωσης Οδοντωτός ιμάντας BHT VF00.C0000 Ελατήριο σκανδάλωσης Σύμφωνα με τύπο πόρτας VF00.CC200 VF00.CC400 VF00.CC600 VF00.CC800 VF00.CT100 Οδοντωτός ιμάντας HTD 5-M. Κ2Φ πόρτα. Οδοντωτός ιμάντας HTD 5-M. Κ4Φ πόρτα. Οδοντωτός ιμάντας HTD 5-M. Κ6Φ πόρτα. Οδοντωτός ιμάντας HTD 5-M. Κ8Φ πόρτα. Οδοντωτός ιμάντας HTD 5-M. Τ1Φ πόρτα. VF00.CT200 Οδοντωτός ιμάντας HTD 5-M. Τ2Φ πόρτα. STR Βάση στήριξης σκανδάλωσης VF00.CT300 Οδοντωτός ιμάντας HTD 5-M. Τ3Φ πόρτα. VF54.CD000 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 54mm. Τ1Φ Δεξιού ανοίγματος. VF00.CT400 Οδοντωτός ιμάντας HTD 5-M. Τ4Φ πόρτα. Προσοχή: Για να ολοκληρώσετε αυτόν τον κώδικα, δείτε το (καθαρό άνοιγμα). VF54.CI000 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 54mm. Κ2Φ-Τ1Φ Αριστερού ανοίγματος. Με τα μέτρα VF70.CD200 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 70mm. Τ2Φ Δεξιού ανοίγματος. VF00.C0000 Ποσότητα Οδοντωτός ιμάντας HTD 5-M. VF70.CI200 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 70mm. Τ2Φ Αριστερού ανοίγματος. Προσοχή: Στον τομέα ποσότητας, παρουσιάστε τα μέτρα που απαιτούνται, από 0 μέχρι πλήρεις 4 αριθμούς. VF70.CC400 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 70mm Κ4Φ. VF70.CD300 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 70mm. Τ3Φ Δεξιού ανοίγματος. VF70.CI300 VF00.CD000 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 70mm. Τ3Φ Αριστερού ανοίγματος. Βάση στήριξης σκανδάλωσης Τ2Φ οδηγό (Sill): 90mm ή Τ3Φ οδηγό (Sill): 135mm ή Τ3Φ οδηγό (Sill): 180mm. Δεξιού ανοίγματος. Ηλεκτρική επαφή KCE VF00.CI000 Βάση στήριξης σκανδάλωσης Τ2Φ οδηγό (Sill): 90mm ή Τ3Φ οδηγό (Sill): 135mm ή Τ3Φ οδηγό (Sill): 180mm. Αριστερού ανοίγματος Ηλεκτρική επαφή. 60mm. 60mm ηλεκτρική επαφή VF90.CC400 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 90mm. Κ4Φ καθαρό άνοιγμα από 600 έως 915mm Ηλεκτρική επαφή. 50mm. 50mm ηλεκτρική επαφή VF91.CC400 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 90mm. Κ4Φ καθαρό άνοιγμα από 950 έως 1150mm Ηλεκτρική επαφή. 40mm. VF92.CC400 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 90mm. Κ4Φ καθαρό άνοιγμα > 1150mm. IP Ηλεκτρική επαφή. IP-54. VF13.CC600 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 135mm. Κ6Φ. IP67.C0000 Ηλεκτρική επαφή. IP-67. VF18.CC800 Βάση στήριξης σκανδάλωσης οδηγό (Sill): 180mm. Κ8Φ. 40mm ηλεκτρική επαφή

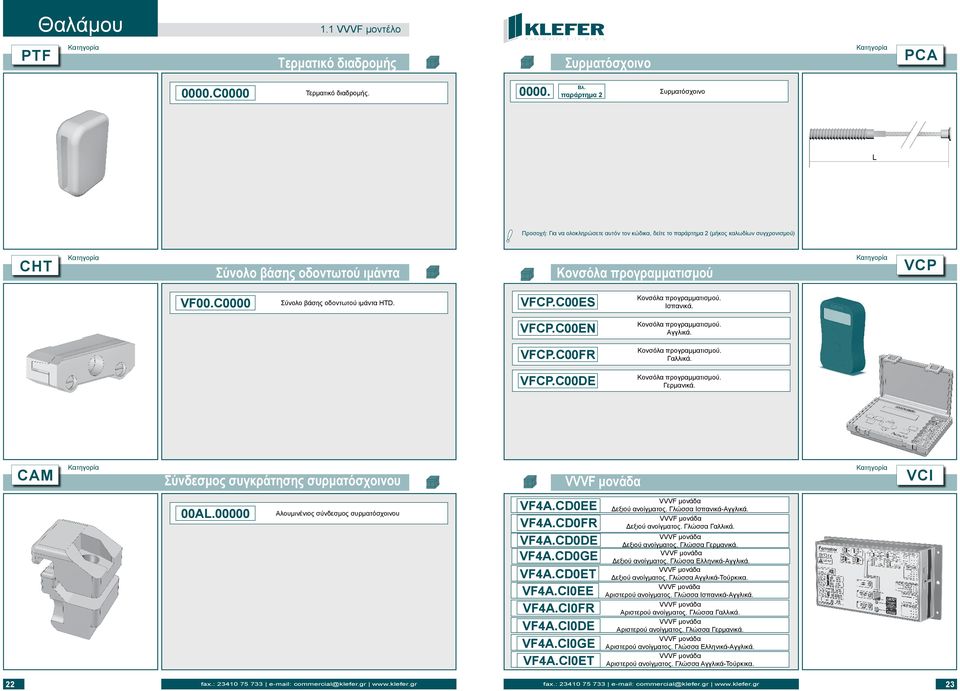

12 1.1 VVVF μοντέλο PTF Τερματικό διαδρομής Συρματόσχοινο PCA 0000.C0000 Τερματικό διαδρομής Συρματόσχοινο παράρτημα 2 L Προσοχή: Για να ολοκληρώσετε αυτόν τον κώδικα, δείτε το παράρτημα 2 (μήκος καλωδίων συγχρονισμού) CHT Σύνολο βάσης οδοντωτού ιμάντα Κονσόλα προγραμματισμού VCP VF00.C0000 Σύνολο βάσης οδοντωτού ιμάντα HTD. VFCP.C00ES Κονσόλα προγραμματισμού. Ισπανικά. VFCP.C00EN Κονσόλα προγραμματισμού. Αγγλικά. VFCP.C00FR Κονσόλα προγραμματισμού. Γαλλικά. VFCP.C00DE Κονσόλα προγραμματισμού. Γερμανικά. CAM Σύνδεσμος συγκράτησης συρματόσχοινου VVVF μονάδα VCI 00AL Αλουμινένιος σύνδεσμος συρματόσχοινου VF4A.CD0EE VF4A.CD0FR VF4A.CD0DE VF4A.CD0GE VF4A.CD0ET VF4A.CI0EE VF4A.CI0FR VF4A.CI0DE VF4A.CI0GE VF4A.CI0ET VVVF μονάδα Δεξιού ανοίγματος. Γλώσσα Ισπανικά-Αγγλικά. VVVF μονάδα Δεξιού ανοίγματος. Γλώσσα Γαλλικά. VVVF μονάδα Δεξιού ανοίγματος. Γλώσσα Γερμανικά. VVVF μονάδα Δεξιού ανοίγματος. Γλώσσα Ελληνικά-Αγγλικά. VVVF μονάδα Δεξιού ανοίγματος. Γλώσσα Αγγλικά-Τούρκικα. VVVF μονάδα Αριστερού ανοίγματος. Γλώσσα Ισπανικά-Αγγλικά. VVVF μονάδα Αριστερού ανοίγματος. Γλώσσα Γαλλικά. VVVF μονάδα Αριστερού ανοίγματος. Γλώσσα Γερμανικά. VVVF μονάδα Αριστερού ανοίγματος. Γλώσσα Ελληνικά-Αγγλικά. VVVF μονάδα Αριστερού ανοίγματος. Γλώσσα Αγγλικά-Τούρκικα

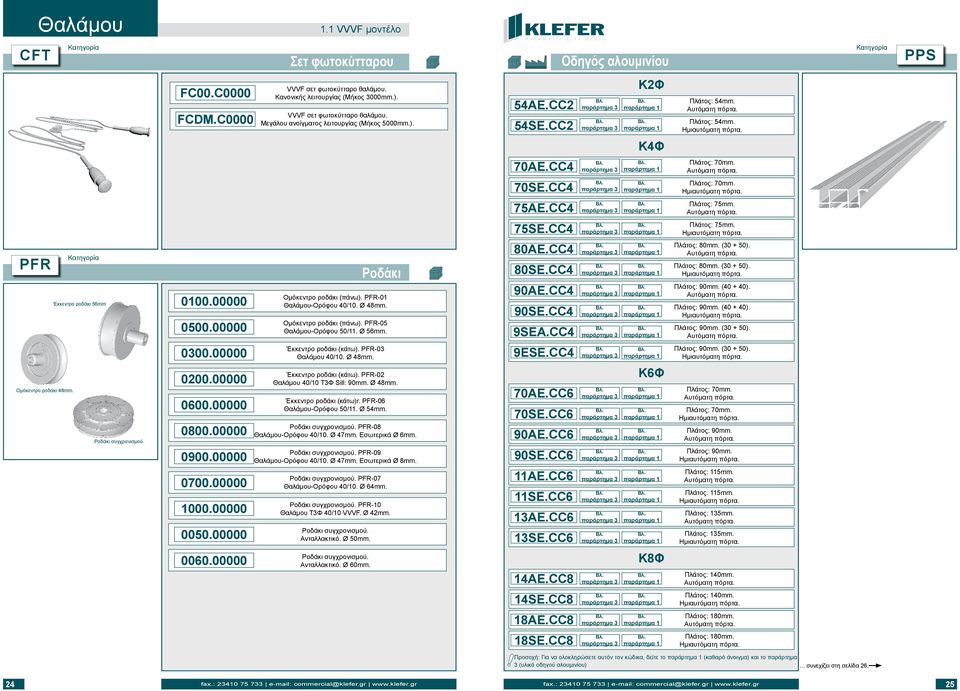

13 1.1 VVVF μοντέλο CFT Σετ φωτοκύτταρου Οδηγός αλουμινίου PPS FC00.C0000 FCDM.C0000 VVVF σετ φωτοκύτταρο θαλάμου. Κανονικής λειτουργίας (Μήκος 3000mm.). VVVF σετ φωτοκύτταρο θαλάμου. Μεγάλου ανοίγματος λειτουργίας (Μήκος 5000mm.). 54AE.CC2 54SE.CC2 Κ2Φ Πλάτος: 54mm. Πλάτος: 54mm. Κ4Φ 70AE.CC4 Πλάτος: 70mm. 70SE.CC4 Πλάτος: 70mm. 75AE.CC4 Πλάτος: 75mm. 75SE.CC4 Πλάτος: 75mm. PFR Έκκεντρο ροδάκι 56mm Ροδάκι Ομόκεντρο ροδάκι (πάνω). PFR-01 Θαλάμου-Ορόφου 40/10. Ø 48mm. Ομόκεντρο ροδάκι (πάνω). PFR-05 Θαλάμου-Ορόφου 50/11. Ø 56mm. 80AE.CC4 80SE.CC4 90AE.CC4 90SE.CC4 9SEA.CC4 Πλάτος: 80mm. ( ). Πλάτος: 80mm. ( ). Πλάτος: 90mm. ( ). Πλάτος: 90mm. ( ). Πλάτος: 90mm. ( ). Ομόκεντρο ροδάκι 48mm. Ροδάκι συγχρονισμού Έκκεντρο ροδάκι (κάτω). PFR-03 Θαλάμου 40/10. Ø 48mm. Έκκεντρο ροδάκι (κάτω). PFR-02 Θαλάμου 40/10 Τ3Φ Sill: 90mm. Ø 48mm. Έκκεντρο ροδάκι (κάτω)r. PFR-06 Θαλάμου-Ορόφου 50/11. Ø 54mm. Ροδάκι συγχρονισμού. PFR-08 Θαλάμου-Ορόφου 40/10. Ø 47mm. Εσωτερικά Ø 6mm. Ροδάκι συγχρονισμού. PFR-09 Θαλάμου-Ορόφου 40/10. Ø 47mm. Εσωτερικά Ø 8mm. Ροδάκι συγχρονισμού. PFR-07 Θαλάμου-Ορόφου 40/10. Ø 64mm. Ροδάκι συγχρονισμού. PFR-10 Θαλάμου Τ3Φ 40/10 VVVF. Ø 42mm. Ροδάκι συγχρονισμού. Ανταλλακτικό. Ø 50mm. 9ESE.CC4 70AE.CC6 70SE.CC6 90AE.CC6 90SE.CC6 11AE.CC6 11SE.CC6 13AE.CC6 13SE.CC6 Κ6Φ Πλάτος: 90mm. ( ). Πλάτος: 70mm. Πλάτος: 70mm. Πλάτος: 90mm. Πλάτος: 90mm. Πλάτος: 115mm. Πλάτος: 115mm. Πλάτος: 135mm. Πλάτος: 135mm Ροδάκι συγχρονισμού. Ανταλλακτικό. Ø 60mm. 14AE.CC8 Κ8Φ Πλάτος: 140mm. 14SE.CC8 Πλάτος: 140mm. 18AE.CC8 Πλάτος: 180mm. 18SE.CC8 Πλάτος: 180mm. Προσοχή: Για να ολοκληρώσετε αυτόν τον κώδικα, δείτε το (καθαρό άνοιγμα) και το παράρτημα 3 (υλικό οδηγού αλουμινίου)... συνεχίζει στη σελίδα

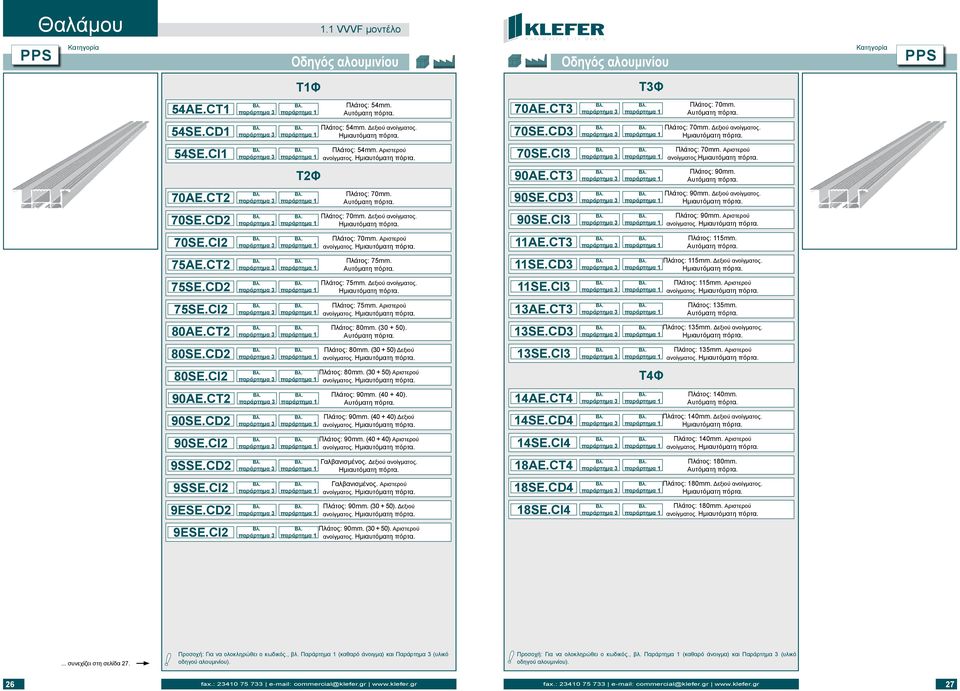

14 1.1 VVVF μοντέλο PPS Οδηγός αλουμινίου Οδηγός αλουμινίου PPS T1Φ T3Φ 54AE.CT1 Πλάτος: 54mm. 70AE.CT3 Πλάτος: 70mm. 54SE.CD1 Πλάτος: 54mm. Δεξιού ανοίγματος. 70SE.CD3 Πλάτος: 70mm. Δεξιού ανοίγματος. 54SE.CI1 Πλάτος: 54mm. Αριστερού ανοίγματος. 70SE.CI3 Πλάτος: 70mm. Αριστερού ανοίγματος. T2Φ 90AE.CT3 Πλάτος: 90mm. 70AE.CT2 Πλάτος: 70mm. 90SE.CD3 Πλάτος: 90mm. Δεξιού ανοίγματος. 70SE.CD2 Πλάτος: 70mm. Δεξιού ανοίγματος. 90SE.CI3 Πλάτος: 90mm. Αριστερού ανοίγματος. 70SE.CI2 Πλάτος: 70mm. Αριστερού ανοίγματος. 11AE.CT3 Πλάτος: 115mm. 75AE.CT2 Πλάτος: 75mm. 11SE.CD3 Πλάτος: 115mm. Δεξιού ανοίγματος. 75SE.CD2 Πλάτος: 75mm. Δεξιού ανοίγματος. 11SE.CI3 Πλάτος: 115mm. Αριστερού ανοίγματος. 75SE.CI2 Πλάτος: 75mm. Αριστερού ανοίγματος. 13AE.CT3 Πλάτος: 135mm. 80AE.CT2 Πλάτος: 80mm. ( ). 13SE.CD3 Πλάτος: 135mm. Δεξιού ανοίγματος. 80SE.CD2 Πλάτος: 80mm. ( ) Δεξιού ανοίγματος. 13SE.CI3 Πλάτος: 135mm. Αριστερού ανοίγματος. 80SE.CI2 Πλάτος: 80mm. ( ) Αριστερού ανοίγματος. T4Φ 90AE.CT2 Πλάτος: 90mm. ( ). 14AE.CT4 Πλάτος: 140mm. 90SE.CD2 Πλάτος: 90mm. ( ) Δεξιού ανοίγματος. 14SE.CD4 Πλάτος: 140mm. Δεξιού ανοίγματος. 90SE.CI2 Πλάτος: 90mm. ( ) Αριστερού ανοίγματος. 14SE.CI4 Πλάτος: 140mm. Αριστερού ανοίγματος. 9SSE.CD2 Γαλβανισμένος. Δεξιού ανοίγματος. 18AE.CT4 Πλάτος: 180mm. 9SSE.CI2 Γαλβανισμένος. Αριστερού ανοίγματος. 18SE.CD4 Πλάτος: 180mm. Δεξιού ανοίγματος. 9ESE.CD2 Πλάτος: 90mm. ( ). Δεξιού ανοίγματος. 18SE.CI4 Πλάτος: 180mm. Αριστερού ανοίγματος. 9ESE.CI2 Πλάτος: 90mm. ( ). Αριστερού ανοίγματος.... συνεχίζει στη σελίδα 27. Προσοχή: Για να ολοκληρώθει ο κωδικός., βλ. Παράρτημα 1 (καθαρό άνοιγμα) και (υλικό οδηγού αλουμινίου). Προσοχή: Για να ολοκληρώθει ο κωδικός., βλ. Παράρτημα 1 (καθαρό άνοιγμα) και (υλικό οδηγού αλουμινίου)

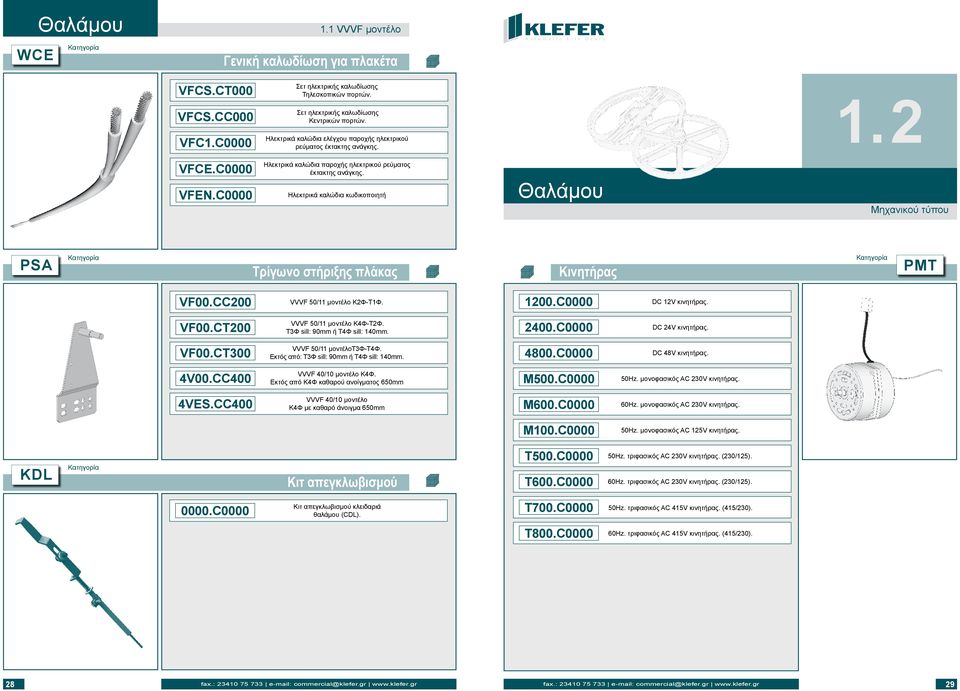

15 WCE Θαλάμου 1.1 VVVF μοντέλο Γενική καλωδίωση για πλακέτα VFCS.CT000 Σετ ηλεκτρικής καλωδίωσης Τηλεσκοπικών πορτών. VFCS.CC000 VFC1.C0000 Σετ ηλεκτρικής καλωδίωσης Κεντρικών πορτών. Ηλεκτρικά καλώδια ελέγχου παροχής ηλεκτρικού ρεύματος έκτακτης ανάγκης. 1.2 VFCE.C0000 VFEN.C0000 Ηλεκτρικά καλώδια παροχής ηλεκτρικού ρεύματος έκτακτης ανάγκης. Ηλεκτρικά καλώδια κωδικοποιητή Θαλάμου Μηχανικού τύπου PSA Τρίγωνο στήριξης πλάκας Κινητήρας PMT VF00.CC200 VVVF 50/11 μοντέλο Κ2Φ-Τ1Φ C0000 DC 12V κινητήρας. VF00.CT200 VVVF 50/11 μοντέλο Κ4Φ-Τ2Φ. Τ3Φ sill: 90mm ή Τ4Φ sill: 140mm C0000 DC 24V κινητήρας. VF00.CT300 VVVF 50/11 μοντέλοτ3φ-τ4φ. Εκτός από: Τ3Φ sill: 90mm ή Τ4Φ sill: 140mm C0000 DC 48V κινητήρας. 4V00.CC400 VVVF 40/10 μοντέλο Κ4Φ. Εκτός από Κ4Φ καθαρού ανοίγματος 650mm M500.C Hz. μονοφασικός AC 230V κινητήρας. 4VES.CC400 VVVF 40/10 μοντέλο Κ4Φ με καθαρό άνοιγμα 650mm M600.C Hz. μονοφασικός AC 230V κινητήρας. M100.C Hz. μονοφασικός AC 125V κινητήρας. KDL Κιτ απεγκλωβισμού T500.C0000 T600.C Hz. τριφασικός AC 230V κινητήρας. (230/125). 60Hz. τριφασικός AC 230V κινητήρας. (230/125) C0000 Κιτ απεγκλωβισμού κλειδαριά θαλάμου (CDL). T700.C Hz. τριφασικός AC 415V κινητήρας. (415/230). T800.C Hz. τριφασικός AC 415V κινητήρας. (415/230)

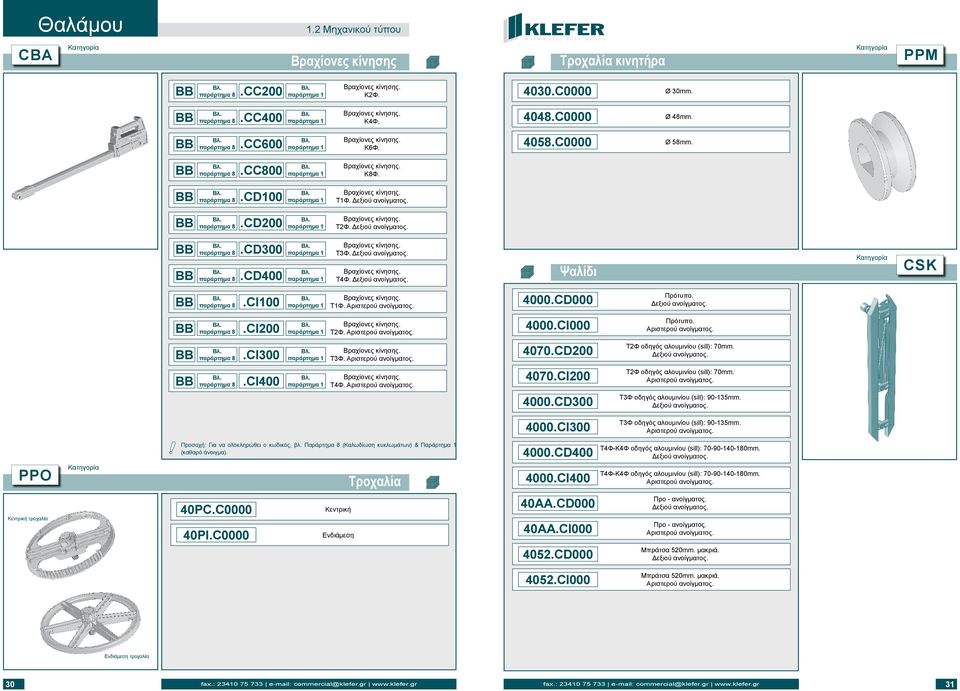

16 1.2 Μηχανικού τύπου CBA Βραχίονες κίνησης Τροχαλία κινητήρα PPM BB παράρτημα 8.CC200 Βραχίονες κίνησης. Κ2Φ C0000 Ø 30mm. BB παράρτημα 8.CC400 Βραχίονες κίνησης. Κ4Φ C0000 Ø 48mm. BB παράρτημα 8.CC600 Βραχίονες κίνησης. Κ6Φ C0000 Ø 58mm. BB παράρτημα 8.CC800 Βραχίονες κίνησης. Κ8Φ. BB παράρτημα 8.CD100 Βραχίονες κίνησης. Τ1Φ. Δεξιού ανοίγματος. BB παράρτημα 8.CD200 Βραχίονες κίνησης. Τ2Φ. Δεξιού ανοίγματος. BB BB παράρτημα 8 παράρτημα 8.CD300.CD400 Βραχίονες κίνησης. Τ3Φ. Δεξιού ανοίγματος. Βραχίονες κίνησης. Τ4Φ. Δεξιού ανοίγματος. Ψαλίδι CSK BB παράρτημα 8.CI100 Βραχίονες κίνησης. Τ1Φ. Αριστερού ανοίγματος CD000 Πρότυπο. Δεξιού ανοίγματος. BB παράρτημα 8.CI200 Βραχίονες κίνησης. Τ2Φ. Αριστερού ανοίγματος CI000 Πρότυπο. Αριστερού ανοίγματος. BB παράρτημα 8.CI300 Βραχίονες κίνησης. Τ3Φ. Αριστερού ανοίγματος CD200 Τ2Φ οδηγός αλουμινίου (sill): 70mm. Δεξιού ανοίγματος. BB παράρτημα 8.CI400 Βραχίονες κίνησης. Τ4Φ. Αριστερού ανοίγματος CI200 Τ2Φ οδηγός αλουμινίου (sill): 70mm. Αριστερού ανοίγματος CD300 Τ3Φ οδηγός αλουμινίου (sill): mm. Δεξιού ανοίγματος CI300 Τ3Φ οδηγός αλουμινίου (sill): mm. Αριστερού ανοίγματος. Προσοχή: Για να ολοκληρώθει ο κωδικός, βλ. Παράρτημα 8 (Καλωδίωση κυκλωμάτων) & Παράρτημα 1 (καθαρό άνοιγμα) CD400 Τ4Φ-Κ4Φ οδηγός αλουμινίου (sill): mm. Δεξιού ανοίγματος. PPO Τροχαλία 4000.CI400 Τ4Φ-Κ4Φ οδηγός αλουμινίου (sill): mm. Αριστερού ανοίγματος. Κεντρική τροχαλία 40PC.C PI.C0000 Κεντρική Ενδιάμεση 40AA.CD000 40AA.CI000 Προ - ανοίγματος. Δεξιού ανοίγματος. Προ - ανοίγματος. Αριστερού ανοίγματος CD000 Μπράτσα 520mm. μακριά. Δεξιού ανοίγματος CI000 Μπράτσα 520mm. μακριά. Αριστερού ανοίγματος. Ενδιάμεση τροχαλία 30 31

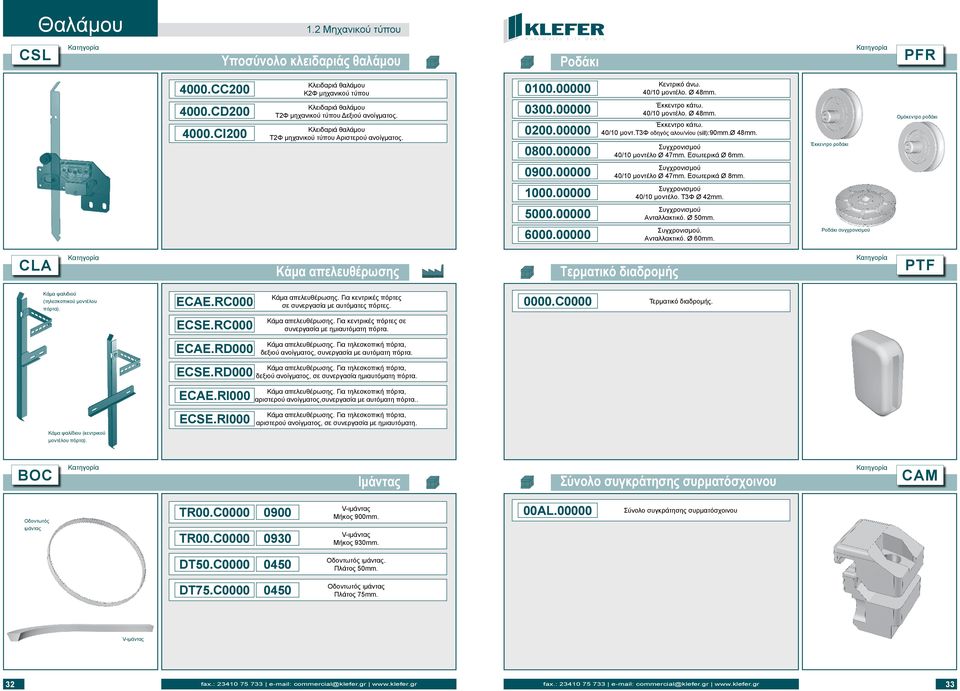

17 1.2 Μηχανικού τύπου CSL Υποσύνολο κλειδαριάς θαλάμου Ροδάκι PFR Κλειδαριά θαλάμου 4000.CC Κ2Φ μηχανικού τύπου Κεντρικό άνω. 40/10 μοντέλο. Ø 48mm CD CI200 Κλειδαριά θαλάμου Τ2Φ μηχανικού τύπου Δεξιού ανοίγματος. Κλειδαριά θαλάμου Τ2Φ μηχανικού τύπου Αριστερού ανοίγματος Έκκεντρο κάτω. 40/10 μοντέλο. Ø 48mm. Έκκεντρο κάτω. 40/10 μοντ.τ3φ οδηγός αλου/νίου (sill):90mm.ø 48mm. Συγχρονισμού 40/10 μοντέλο Ø 47mm. Εσωτερικά Ø 6mm. Έκκεντρο ροδάκι Ομόκεντρο ροδάκι Συγχρονισμού 40/10 μοντέλο Ø 47mm. Εσωτερικά Ø 8mm Συγχρονισμού 40/10 μοντέλο. Τ3Φ Ø 42mm Συγχρονισμού Ανταλλακτικό. Ø 50mm Συγχρονισμού. Ανταλλακτικό. Ø 60mm. Ροδάκι συγχρονισμού CLA Κάμα απελευθέρωσης Τερματικό διαδρομής PTF Κάμα ψαλιδιού (τηλεσκοπικού μοντέλου πόρτα). ECAE.RC000 Κάμα απελευθέρωσης. Για κεντρικές πόρτες σε συνεργασία με αυτόματες πόρτες C0000 Τερματικό διαδρομής. ECSE.RC000 Κάμα απελευθέρωσης. Για κεντρικές πόρτες σε συνεργασία με ημιαυτόματη πόρτα. ECAE.RD000 Κάμα απελευθέρωσης. Για τηλεσκοπική πόρτα, δεξιού ανοίγματος, συνεργασία με αυτόματη πόρτα. ECSE.RD000 ECAE.RI000 Κάμα απελευθέρωσης. Για τηλεσκοπική πόρτα, δεξιού ανοίγματος, σε συνεργασία ημιαυτόματη πόρτα. Κάμα απελευθέρωσης. Για τηλεσκοπική πόρτα, αριστερού ανοίγματος,συνεργασία με αυτόματη πόρτα.. Κάμα ψαλίδιου (κεντρικού μοντέλου πόρτα). ECSE.RI000 Κάμα απελευθέρωσης. Για τηλεσκοπική πόρτα, αριστερού ανοίγματος, σε συνεργασία με ημιαυτόματη. BOC Ιμάντας Σύνολο συγκράτησης συρματόσχοινου CAM Οδοντωτός ιμάντας TR00.C TR00.C V-ιμάντας Μήκος 900mm. V-ιμάντας Μήκος 930mm. 00AL Σύνολο συγκράτησης συρματόσχοινου DT50.C Οδοντωτός ιμάντας. Πλάτος 50mm. DT75.C Οδοντωτός ιμάντας Πλάτος 75mm. V-ιμάντας 32 33

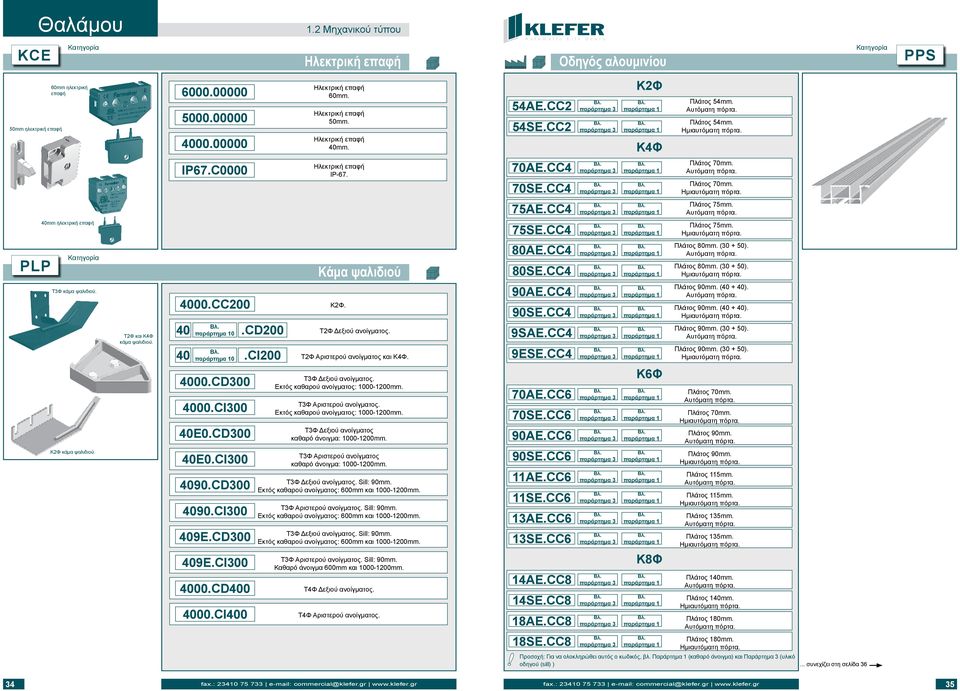

18 1.2 Μηχανικού τύπου KCE Ηλεκτρική επαφή Οδηγός αλουμινίου PPS 50mm ηλεκτρική επαφή 60mm ηλεκτρική επαφή Ηλεκτρική επαφή 60mm. Ηλεκτρική επαφή 50mm. Ηλεκτρική επαφή 40mm. 54AE.CC2 54SE.CC2 K2Φ Κ4Φ Πλάτος 54mm. Πλάτος 54mm. IP67.C0000 Ηλεκτρική επαφή IP AE.CC4 70SE.CC4 Πλάτος 70mm. Πλάτος 70mm. 75AE.CC4 Πλάτος 75mm. 40mm ηλεκτρική επαφή 75SE.CC4 Πλάτος 75mm. PLP Κάμα ψαλιδιού 80AE.CC4 80SE.CC4 Πλάτος 80mm. ( ). Πλάτος 80mm. ( ). Τ3Φ κάμα ψαλιδιού. Τ2Φ και Κ4Φ κάμα ψαλιδιού CC CD200.CI200 Κ2Φ. Τ2Φ Δεξιού ανοίγματος. Τ2Φ Αριστερού ανοίγματος και Κ4Φ. 90AE.CC4 90SE.CC4 9SAE.CC4 9ESE.CC4 Πλάτος 90mm. ( ). Πλάτος 90mm. ( ). Πλάτος 90mm. ( ). Πλάτος 90mm. ( ) CD CI300 40E0.CD300 Τ3Φ Δεξιού ανοίγματος. Εκτός καθαρού ανοίγματος: mm. Τ3Φ Αριστερού ανοίγματος. Εκτός καθαρού ανοίγματος: mm. Τ3Φ Δεξιού ανοίγματος καθαρό άνοιγμα: mm. 70AE.CC6 70SE.CC6 90AE.CC6 Κ6Φ Πλάτος 70mm. Πλάτος 70mm. Πλάτος 90mm. Κ2Φ κάμα ψαλιδιού. 40E0.CI CD CI E.CD300 Τ3Φ Αριστερού ανοίγματος καθαρό άνοιγμα: mm. Τ3Φ Δεξιού ανοίγματος. Sill: 90mm. Εκτός καθαρού ανοίγματος: 600mm και mm. Τ3Φ Αριστερού ανοίγματος. Sill: 90mm. Εκτός καθαρού ανοίγματος: 600mm και mm. Τ3Φ Δεξιού ανοίγματος. Sill: 90mm. Εκτός καθαρού ανοίγματος: 600mm και mm. 90SE.CC6 11AE.CC6 11SE.CC6 13AE.CC6 13SE.CC6 Πλάτος 90mm. Πλάτος 115mm. Πλάτος 115mm. Πλάτος 135mm. Πλάτος 135mm. 409E.CI CD CI400 Τ3Φ Αριστερού ανοίγματος. Sill: 90mm. Καθαρό άνοιγμα 600mm και mm. Τ4Φ Δεξιού ανοίγματος. Τ4Φ Αριστερού ανοίγματος. 14AE.CC8 14SE.CC8 18AE.CC8 Κ8Φ Πλάτος 140mm. Πλάτος 140mm. Πλάτος 180mm. 18SE.CC8 Πλάτος 180mm. Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) και (υλικό οδηγού (sill) )... συνεχίζει στη σελίδα

19 1.2 Μηχανικού τύπου PPS Οδηγός αλουμινίου Οδηγός αλουμινίου PPS 54AE.CT1 54SE.CD1 54SE.CI1 70AE.CT2 70SE.CD2 70SE.CI2 75AE.CT2 75SE.CD2 75SE.CI2 80AE.CT2 80SE.CD2 80SE.CI2 90AE.CT2 90SE.CD2 90SE.CI2 9SSE.CD2 9SSE.CI2 9ESE.CD2 9ESE.CI2 Τ1Φ Παράρτημα 1 Παράρτημα 1 T2Φ Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Πλάτος 70mm. Πλάτος 70mm. Δεξιού ανοίγματος. Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Πλάτος 70mm. Αριστερού ανοίγματος. Πλάτος 75mm. Πλάτος 75mm. Δεξιού ανοίγματος. Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Πλάτος 75mm. Αριστερού ανοίγματος. Πλάτος 80mm. ( ). Πλάτος 80mm. ( ) δεξιού ανοίγματος. Πλάτος 80mm. ( ) αριστερού Παράρτημα 1 ανοίγματος. Παράρτημα 1 Παράρτημα 1 Πλάτος 54mm. Πλάτος 54mm. Δεξιού ανοίγματος. Παράρτημα 1 Πλάτος 54mm. Αριστερού ανοίγματος. Πλάτος 90mm. ( ). Πλάτος 90mm. ( ) δεξιού ανοίγματος. Πλάτος 90mm. ( ) αριστερού Παράρτημα 1 ανοίγματος. Γαλβανιζέ.Δεξιού ανοίγματος. Γαλβανιζέ. Αριστερού ανοίγματος. Παράρτημα 1 Πλάτος 90mm. ( ). δεξιού ανοίγματος. Πλάτος 90mm. ( ). αριστερού Παράρτημα 1 ανοίγματος. 70AE.CT3 70SE.CD3 70SE.CI3 90AE.CT3 90SE.CD3 90SE.CI3 11AE.CT3 11SE.CD3 11SE.CI3 13AE.CT3 13SE.CD3 13SE.CI3 14AE.CT4 14SE.CD4 14SE.CI4 18AE.CT4 18SE.CD4 18SE.CI4 T3Φ Παράρτημα 1 Πλάτος 70mm. Πλάτος 70mm. Δεξιού ανοίγματος. Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Πλάτος 70mm. Αριστερού ανοίγματος. Πλάτος 90mm. Πλάτος 90mm. Δεξιού ανοίγματος. Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Πλάτος 90mm. Αριστερού ανοίγματος. Πλάτος 115mm. Πλάτος 115mm. Δεξιού ανοίγματος. Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 T4Φ Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Παράρτημα 1 Πλάτος 115mm. Αριστερού ανοίγματος. Πλάτος 135mm. Πλάτος 135mm. Δεξιού ανοίγματος. Πλάτος 135mm. Αριστερού ανοίγματος. Πλάτος 140mm. Πλάτος 140mm. Δεξιού ανοίγματος. Πλάτος 140mm. Αριστερού ανοίγματος. Πλάτος 180mm. Πλάτος 180mm. Δεξιού ανοίγματος. Πλάτος 180mm. Αριστερού ανοίγματος.... συνεχίζει στη σελίδα 37. Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) και (υλικό οδηγού (sill) ) Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) και (υλικό οδηγού (sill) )

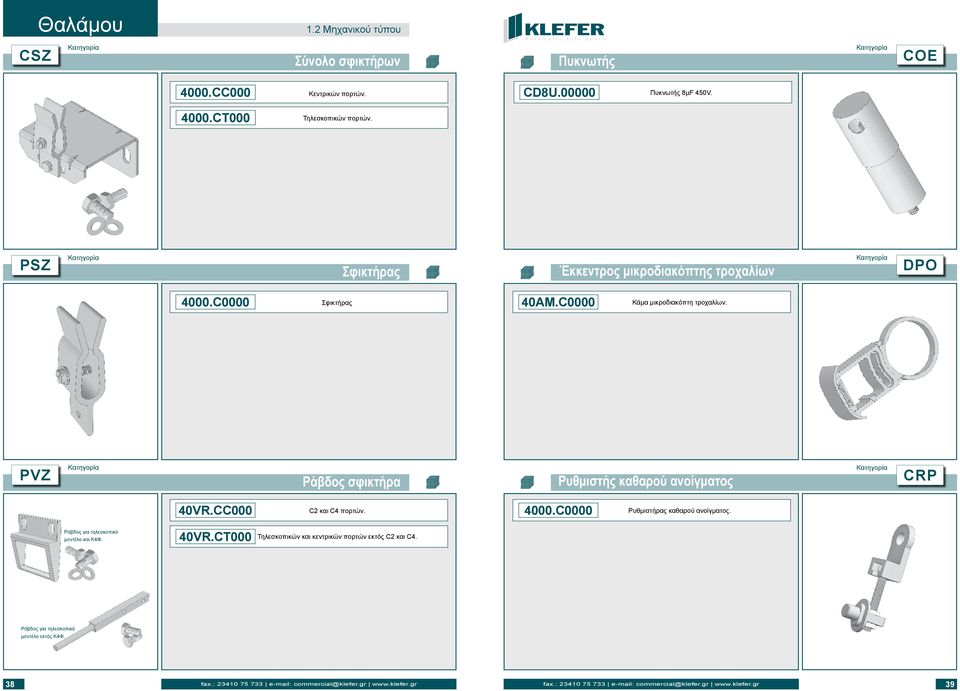

20 1.2 Μηχανικού τύπου CSZ Σύνολο σφικτήρων Πυκνωτής COE 4000.CC000 Κεντρικών πορτών. CD8U Πυκνωτής 8μF 450V CT000 Τηλεσκοπικών πορτών. PSZ Σφικτήρας Έκκεντρος μικροδιακόπτης τροχαλίων DPO 4000.C0000 Σφικτήρας 40AM.C0000 Κάμα μικροδιακόπτη τροχαλίων. PVZ Ράβδος σφικτήρα Ρυθμιστής καθαρού ανοίγματος CRP 40VR.CC000 C2 και C4 πορτών C0000 Ρυθμιστήρας καθαρού ανοίγματος. Ράβδος για τηλεσκοπικό μοντέλο και Κ4Φ. 40VR.CT000 Τηλεσκοπικών και κεντρικών πορτών εκτός C2 και C4. Ράβδος για τηλεσκοπικό μοντέλο εκτός Κ4Φ

21 1.2 Μηχανικού τύπου PTB Πλαστικό στοπ 4000.C0000 Πλαστικό στοπ. M Θαλάμου Αναδιπλούμενη πόρτα PCE Μικροδιακόπτης ηλεκτρικής επαφής Κινητήρας PMT MF Μικροδιακόπτης 1200.P0000 DC 12V κινητήρας P0000 DC 24V κινητήρας P0000 M200.P0000 DC 48V κινητήρας. Μονοφασικός AC 125V κινητήρας. Τυποποιημένος κινητήρας. M500.P0000 T100.P0000 T200.P0000 M5IP.P0000 EC00.P0000 Μονοφασικός AC 230V κινητήρας. Τριφασικός AC 125V κινητήρας. Τριφασικός AC 230V κινητήρας. Μονοφασικός AC 230V IP-54 κινητήρας. 24V ECC κινητήρας. ECC κινητήρα 40 41

22 1.3 Αναδιπλούμενη Πόρτα PPM Τροχαλία μηχανισμού Ηλεκτρική επαφή KCE ON20.P0000 Ø 20mm τροχαλία Ηλεκτρική επαφή. 60mm. 60mm ηλεκτρική επαφή ON35.P0000 ON43.P0000 Ø 35mm τροχαλία. Ø 43mm τροχαλία IP Ηλεκτρική επαφή. 50mm. Ηλεκτρική επαφή. IP mm ηλεκτρική επαφή Ηλεκτρική επαφή. 40mm. IP67.C0000 Ηλεκτρική επαφή. IP mm ηλεκτρική επαφή PPO Τροχάλια Ιμάντας BOC Οδοντωτή τροχαλία με και χωρίς αυλακώσεις. ONDC.P0000 Οδοντωτή τροχαλία με σφήνες HT5M.P Οδοντωτός ιμάντας. Οδοντωτός ιμάντας ONDS.P0000 Οδοντωτή τροχαλία χωρίς σφήνες TR00.P V-ιμάντας Μήκος: 735mm. ONTR.P0000 Τραπεζοειδής τροχαλία. ONMT.P0000 Μεταλλική τροχαλία Z32. Τραπεζοειδής τοχαλία. V-ιμάντας Μεταλλική τροχαλία. CBA Βραχιόνας κίνησης Πλαστικό κουζινέτο SRU Βραχίονας κίνησης για τυποποιημένο και επίπεδο τύπο. ONSC.P0000 Standard μηχανισμού αναδιπλούμενης. Χωρίς κύκλωμα P0000 Πλαστικό κουζινέτο. ONCC.P0000 Standard μηχανισμού αναδιπλούμενης. Με κύκλωμα. OPSC.P0000 FLAT μηχανισμό αναδιπλούμενης. Χωρίς κύκλωμα. OPCC.P0000 Flat μηχανισμό αναδιπλούμενης. Με κύκλωμα. EC00.P0000 Μηχανισμός ECC. Βραχίονας κίνησης για ECC τύπο. Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα)

23 1.3 Αναδιπλούμενη Πόρτα PCQ Κουζινέτο Γενική καλωδίωση για πλακέτα WCE κύλινδρος οδηγού αλουμινίου 00CL.P0000 Πλευρικός ONGC.P Με το κύκλωμα. Μήκος 680mm. Είσοδος 700mm ή μικρότερα. πλευρικός κύλινδρος ONCS.P0000 Άνω κεντρικός ONGC.P Με το κύκλωμα. Μήκος 680mm. Είσοδος 730mm με 800mm. ONCI.P0000 Κάτω κεντρικός ONGC.P Με το κύκλωμα. Μήκος 780mm. Είσοδος 850 με 900mm. Άνω κεντρικος κύλινδρος ONCP.P0000 Οδηγού αλουμινίου ONGC.P Με το κύκλωμα. Μήκος 930mm. Είσοδος 950 με 1200mm. ONGS.P Χωρίς το κύκλωμα. Μήκος 620mm. Είσοδος 700mm ή μικρότερα. Κάτω κεντρικός κύλιδρος ONGS.P Χωρίς το κύκλωμα. Μήκος 670mm. Είσοδος 750 με 800mm. ONGC.P Με το κύκλωμα. Μήκος720mm. Είσοδος 850 με 900mm. PPS ONIE.P00 ONIS.P00 OPSE.P00 OPIE.P00 OPSE.P00 Οδηγός αλουμινίου (Sill) Κάτω οδηγός. Αναδιπλούμενου μηχανισμού Κάτω γαλβανισμένος Αναδιπλούμενου μηχανισμού Άνω οδηγός Αναδιπλούμενου μηχανισμού Κάτω οδηγός FLAT μηχανισμού Άνω οδηγός FLAT μηχανισμού ONG1.P ONRC.PD ONRC.PD ONRC.PD ONRC.PD ONRC.PI ONRC.PI Με το κύκλωμα. Μήκος 720mm. Είσοδος 950 με 1200mm. Επαναλειτουργία με το κύκλωμα. Δεξιού βραχίονα. Είσοδος 700mm ή μικρότερο. Μήκος 925mm. Επαναλειτουργία με το κύκλωμα. Δεξιού βραχίονα. Είσοδος 750 με 800mm. Μήκος 975mm. Επαναλειτουργία με το κύκλωμα. Δεξιού βραχίονα. Είσοδος 850 με 900mm. Μήκος 1055mm. Επαναλειτουργία με το κύκλωμα. Δεξιού βραχίονα. Είσοδος 950 με 1200mm. Μήκος 1105mm. Επαναλειτουργία με το κύκλωμα. Αριστερού βραχίονα. Είσοδος 700mm ή μικρότερο. Μήκος 460mm. Επαναλειτουργία με το κύκλωμα. Αριστερού βραχίονα. Είσοδος 750 με 800mm. Μήκος 490mm. PAP Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) και (υλικό). Βάση οδηγού ONRC.PI ONRC.PI ONRR.PD Επαναλειτουργία με το κύκλωμα. Αριστερού βραχίονα. Είσοδος 850 με 900mm. Μήκος 540mm. Επαναλειτουργία με το κύκλωμα. Αριστερού βραχίονα. Είσοδος 950 με 1200mm. Μήκος 590mm. Επαναλειτουργία με τερματικό. Δεξιού βραχίονα. Είσοδος 700mm ή μικρότερο. Μήκος 925mm. ONAP.P0000 Αναδιπλούμενης ONRR.PD Επαναλειτουργία με τερματικό. Δεξιού βραχίονα. Είσοδος750 με 800mm. Μήκος 975mm. ONSP.P0000 FLAT ONRR.PD Επαναλειτουργία με τερματικό. Δεξιού βραχίονα. Είσοδος 850 με 900mm. Μήκος 1025mm. ONRP.P0000 Ενισχυμένος οδηγός ONRR.PD Επαναλειτουργία με τερματικό. Δεξιού βραχίονα. Είσοδος 950 με 1200mm. Μήκος 1075mm. ONRR.PI Επαναλειτουργία με τερματικό. Αριστερού βραχίονα. Είσοδος 700mm ή μικρότερο. Μήκος 500mm. ONRR.PI Επαναλειτουργία με τερματικό. Αριστερού βραχίονα. Είσοδος 750 με 800mm. Μήκος 550mm. ONRR.PI Επαναλειτουργία με τερματικό. Αριστερού βραχίονα. Είσοδος 850 με 900mm. Μήκος 600mm. Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα). ONRR.PI Επαναλειτουργία με τερματικό. Αριστερού βραχίονα. Είσοδος 950 με 1200mm. Μήκος 650mm

24 1.3 Αναδιπλούμενη Πόρτα PCE Μικροδιακόπτης Μεντεσέ PBI Τύπου ECC MF Μικροδιακόπτης. Αναδιπλούμενου και FLAT τύπου. ONBP.P0000 Μεντεσέ standard τύπου (2 τεμάχια). MFEC.P0000 Μικροδιακόπτης. Τύπου ECC. OPBP.P0000 Μεντεσέ επίπεδου τύπου (2 τεμάχια). Πλαστικό μεντεσέ. ONBA.P0000 Τύπου Alcrin. Μήκος: 2m Τύπου Alcrin Τυποποιημένου και επίπεδου τύπου EOP Σύνολο κεντρικού άξονα Οδηγός ιμάντα DPO Άξονας συμπλεκτών τύπου ECC. ONEC.P0000 Κεντρικός άξονας. Εκτός ανοίγματος εισόδου από 500mm με 600mm. ONGC.P0000 Οδηγός ιμάντα. ONES.P0000 Κεντρικός άξονας. Για ανοίγματα εισόδου από 500mm με 600mm. ONEL.P0000 Πλευρικός άξονας Άξονας βραχίονα κίνησης. ONBA.PD000 ONBA.PI000 Άξονας δεξιού βραχιόνα κίνησης. Άξονας αριστερού βραχιόνα κίνησης. Κεντρικός άξονας. ECPS.P0000 Άξονας συμπλεκτών τύπου ECC. Πλευρικός άξονας DEP Έκκεντρος μικροδιακόπτης άξονων κίνησης Πλαστικό χερούλι PTA Τύπου ECC. ONLM.P0000 Έκκεντρος μικροδιακόπτης άξονα κίνησης. Αναδιπλούμενου και FLAT τύπου. PPTH.P0000 Πλαστικό χερούλι ECLM.P0000 Έκκεντρος μικροδιακόπτης άξονα κίνησης. Τύπου ECC. Τυποποιημένου και επίπεδου τύπου 46 47

25 1.3 Αναδιπλούμενη Πόρτα CEN Κλειδαριά Πυκνωτής COE EC00.P0000 Κλειδαριά για μηχανισμού ECC. CD6U μF 450V. CBA Συμπλέκτης Στήριξη για παπουτσάκι AGH EC00.P0000 Συμπλέκτης για πόρτα ECC P0000 Στήριξη για παπουτσάκι (4 τεμάχια). CLA Κάμα EC00.P0000 Κάμα για πόρτα ECC με κλειδαριά

26 63908 Κινητήρας Αναδιπλούμενη πόρτα Ηλεκτρονική πλακέτα CI Νέα ηλεκτρονική πλακέτα CI με κωδικοποιητή (encoder) Κάτω συμπλέκτης κινητήρα Μπαταρία Πάνω συμπλέκτης κινητήρα 50 51

27 1.3 Αναδιπλούμενη Μοντέλο Κυλινδράκι συμπλέκτη Φ8x Κύριος άξονας κίνησης Κάμα τερματικού διακόπτη Κουζινέτο PCM 12 x 14 x 20mm Σφήνα 5x5x Ελατήριο συμπλέκτη L:40mm 52 53

28 1.3 Αναδιπλούμενη Μοντέλο Πλαστικός δακτύλιος ελατηρίου συμπλέκτη Αριστερός βοηθητικός άξονας κίνησης φύλλων Δεξιός βοηθητικός άξονας κίνησης φύλλων Ρουλεμάν Πλαστικό κουζινέτο βραχίονα ( ) Αριστερός βοηθητικός άξονας κίνησης φύλλων Δεξιός βοηθητικός άξονας κίνησης φύλλων Βραχίονας κίνησης φύλλων Ε:650 Βραχίονας κίνησης φύλλων Ε:700 Βραχίονας κίνησης φύλλων Ε:750 Βραχίονας κίνησης φύλλων Ε:800 Βραχίονας κίνησης φύλλων Ε:850 Βραχίονας κίνησης φύλλων Ε:900 Βραχίονας κίνησης φύλλων Ε:

29 1.3 Αναδιπλούμενη Μοντέλο Σετ άκρων βραχίονα κίνησης φύλλων Επάνω αλουμινένιος οδηγός φύλλων 100 E: Επάνω αλουμινένιος οδηγός φύλλων 100 E: Επάνω αλουμινένιος οδηγός φύλλων 100 E: Επάνω αλουμινένιος οδηγός φύλλων 100 E: Επάνω αλουμινένιος οδηγός φύλλων 100 E: Επάνω αλουμινένιος οδηγός φύλλων 100 E: Επάνω αλουμινένιος οδηγός φύλλων 100 E: Μπουλόνι βραχίονα κίνησης Συλλογή κατωκασίου 80 Παράρτημα 1 Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: 650 Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: 700 Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: 750 Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: 800 Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: 850 Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: 900 Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: Συλλογή κατωκασίου 100 Παράρτημα 1 Προσοχή: Για να ολοκληρώθει αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) 56 57

30 1.3 Αναδιπλούμενη Μοντέλο K80 Συλλογή κεκλιμένου κατωκασίου Συλλογή οδηγών φύλλων & βιδών ( Σετ = 4 τεμάχια ) Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) Πλαστικό κουζινέτο Sill Κυλινδρικός οδηγός για παπουτσάκια Μπίλια για οδηγό αλουμινίου (Sill) Χερούλι 58 59

31 1.3 Αναδιπλούμενη Μοντέλο Ροδέλα ασφαλείας DIN 471 Φ Μικροδιακόπτης εμποδίου 3ΕΠ 15Α Ροδέλα ασφαλείας DIN 471 Φ Πλήρης επαφή Ροδέλα ασφαλείας DIN 6799 Φ Τερματικός διακόπτης ανοίγματος / κλεισίματος 60 61

32 1.3 Αναδιπλούμενη Μοντέλο Καλωδίωση μπαταρίας απεγκλωβισμού Μαγνητική λάμα 200x20mm Γενική καλωδίωση Μαγνητικός αισθητήρας SMC-12SLTF

33 61779 Μειωτήρας κινητήρας 24V Αναδιπλούμενη μοντέλο Ηλεκτρονική πλακέτα CI Θηλυκό κομμάτι πείρου κουζινέτου ΤΙΜΗ: Νέα ηλεκτρονική πλακέτα CI με κωδικοποιητή (encoder) Μπαταρία απεγκλωβισμού Τροχαλία μικρή για οδοντωτό ιμάντα με υποδοχή για σφήνα 64 65

34 1.3 Αναδιπλούμενη μοντέλο Οδοντωτός ιμάντας Οδοντωτός ιμάντας Δευτερεύων βραχίονας κίνησης δεξιός γαλβανισμένο ΧΡΥΣΟ Δευτερεύων βραχίονας κίνησης αριστερός γαλβανισμένο ΧΡΥΣΟ Δευτερεύων βραχίονας κίνησης δεξιού (BUS) Δευτερεύων βραχίονας κίνησης αριστερού (BUS) Κύριος βραχίονας κίνησης (μεσαίος άξονας) Αριστερός βοηθητικός άξονας κίνησης φύλλων Δεξιός βοηθητικός άξονας κίνησης φύλλων Πλαστικός δακτύλιος ελατηρίου συμπλέκτη ΤΙΜΗ: 1, Πλαστικό κουζινέτο βραχίονα 66 67

35 1.3 Αναδιπλούμενη μοντέλο Πλήρης βραχίονας κίνησης Πείρος πάνω εξάγωνο με σχισμή Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) Σετ βραχίονα κίνησης φύλλων (δεξιό) Κάλυμμα βραχίονα κίνησης (αρσενικό) Σετ βραχίονα κίνησης φύλλων (αριστερό) Κάλυμμα βραχίονα κίνησης (θηλυκό) Μπουλόνι βραχίονα κίνησης Τερματικός διακόπτης βραχίονα κίνησης Μικροδιακόπτης τερματικός 68 69

36 1.3 Αναδιπλούμενη μοντέλο Καλώδιο ασφαλείας (μακριά) Συλλογή κατωκασίου Καλώδιο ασφαλείας (κοντά) Καλώδιο ασφαλείας (μακριά) Καλώδιο ασφαλείας (κοντά) Καλώδιο ασφαλείας (μακριά) Καλώδιο ασφαλείας (κοντά) Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: Συλλογή κατωκασίου Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: Επάνω αλουμινένιος οδηγός φύλλων 80 Ε: 950 cost: 2,87 ΤΙΜΗ: 7,40 Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) Επάνω αλουμινένιος οδηγός φύλλων 100 E: 650 Επάνω αλουμινένιος οδηγός φύλλων 100 E: 700 Επάνω αλουμινένιος οδηγός φύλλων 100 E: 750 Επάνω αλουμινένιος οδηγός φύλλων 100 E: 800 Επάνω αλουμινένιος οδηγός φύλλων 100 E: 850 Επάνω αλουμινένιος οδηγός φύλλων 100 E: 900 Επάνω αλουμινένιος οδηγός φύλλων 100 E: K80 Συλλογή κεκλιμένου κατωκασίου 80 Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα) 70 71

37 1.3 Αναδιπλούμενη μοντέλο Πλαστικό κουζινέτο Sill Χερούλι Μπίλια για sill Ροδέλα ασφαλείας DIN 471 Φ Συλλογή οδηγών φύλλων & βιδών ( 4 τεμάχια ) Ροδέλα ασφαλείας DIN 6799 Φ

38 1.3 Αναδιπλούμενη μοντέλο Βάση ηλεκτρικής επαφής Μαγνητική λάμα 200x20mm Υποσύνολο γέφυρας επαφής Υποσύνολο γέφυρας ηλεκτρικής επαφής Βάση ηλεκτρικής επαφής Γενική καλωδίωση Magnetic sensor SMC-12SLTF

39 1.4 Θαλάμου Θαλάμου Εξαρτήματα Κάμα κίνησης CLA RF00.CD000 RF00.CI000 RI00.C0000 RL00.C0000 RL00.PD000 Κάμα μπροστινής δεξιάς κίνησης Κάμα μπροστινής αριστερής κίνησης Κάμα αντίθετης φοράς Κάμα Πλαϊνή κάμα για αναδιπλούμενη πόρτα Πλαϊνής κίνησης RF00.PD000 RF00.PI000 RLEC.PD000 RFEC.PD000 RFEC.PI000 Κάμα μπροστινής δεξιάς κίνησης για αναδιπλούμενη πόρτα Κάμα μπροστινής αριστερής κίνησης για αναδιπλούμενη πόρτα Πλαϊνή κάμα κίνησης για πόρτα ECC Μπροστινή κάμα δεξιάς κίνησης για πόρτα ECC Μπροστινή κάμα αριστερής κίνησης για πόρτα ECC Μπροστινής κίνησης 77

40 1.4 Θαλάμου Εξαρτήματα CLA Σύνολο κάμα Ποδιά αναδιπλούμενης πόρτας PFA Τυποποιημένη κάμα LF00.C0000 Τυποποιημένη κάμα 0000.P00FG Ποδιά αναδιπλούμενης πόρτας. Γαλβανισμένη. Εύκαμπτη - έκκεντρη σταθερή LX00.CD000 Δεξιά εύκαμπτη κάμα - έκκεντρα σταθερή 0000.P00XN Ποδιά αναδιπλούμενης πόρτας Ανοξείδωτη. LX00.CI000 Αριστερή εύκαμπτη κάμα - έκκεντρα σταθερή GMCA.P00IM Ποδιά μεγάλου τύπου με στηρίγματα. Τυποποιημένη αναδιπλούμενη. GMSA.P00XN Ποδιά μεγάλου τύπου χωρίς στηρίγματα. Τυποποιημένη αναδιπλούμενη. OPGA.P00IM Ποδιά μεγάλου τύπου με στηρίγματα. Επίπεδη πόρτα. Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα).. PFA Ποδιά μηχανικού και VVVF τύπου Τζάμι GFH Τυποποιημένη ποδιά C00FG Τυποποιημένη ποδιά γαλβανισμένη MR00.C Γυάλινη πόρτα θαλάμου. Αμμοβολή C00XN Τυποποιημένη ποδιά ανοξείδωτη GMHD.C0000 X διάσταση Y διάσταση Γυάλινη πόρτα μεγάλο παράθυρο. Δεξιού ανοίγματος φύλλο. Μεγάλου τύπου ποδιά. GM00.C00IM GM00.C00XN Μεγάλου τύπου ποδιά εποξιδική Μεγάλου τύπου ποδιά ανοξείδωτη GMHI.C0000 X διάσταση Y διάσταση Γυάλινη πόρτα μεγάλο παράθυρο. Αριστερού ανοίγματος φύλλο. X διάσταση κωδικός: καθαρό άνοιγμα / αριθμός φύλλων + 20 Y διάσταση κωδικός: καθαρό ύψος Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα). Προσοχή: Εάν η αξία είναι τρεις (3) αριθμοί, πρέπει να προηγηθεί από μηδενικά για να ολοκληρωθεί ο κωδικός. PFA Εισελκόμενη ποδιά Παροχή ηλεκτρικού ρεύματος έκτακτης ανάγκης SAI VCI Διπλή εισελκόμενη ποδιά RD00.C0000 Διπλή εισελκόμενη ποδιά AS00.C0000 Παροχή ηλεκτρικού ρεύματος έκτακτης ανάγκης SAI. RT00.C0000 Τριπλή εισελκόμενη ποδιά Τριπλή εισελκόμενη ποδιά Προσοχή: Για να ολοκληρωθεί αυτός ο κωδικός, βλ. Παράρτημα 1 (καθαρό άνοιγμα)
