1 Μέτρον Αυτοματισμοί Οδηγίες Εγκατάστασης Αυτόματης Πόρτας Εγχειρίδιο Οδηγιών

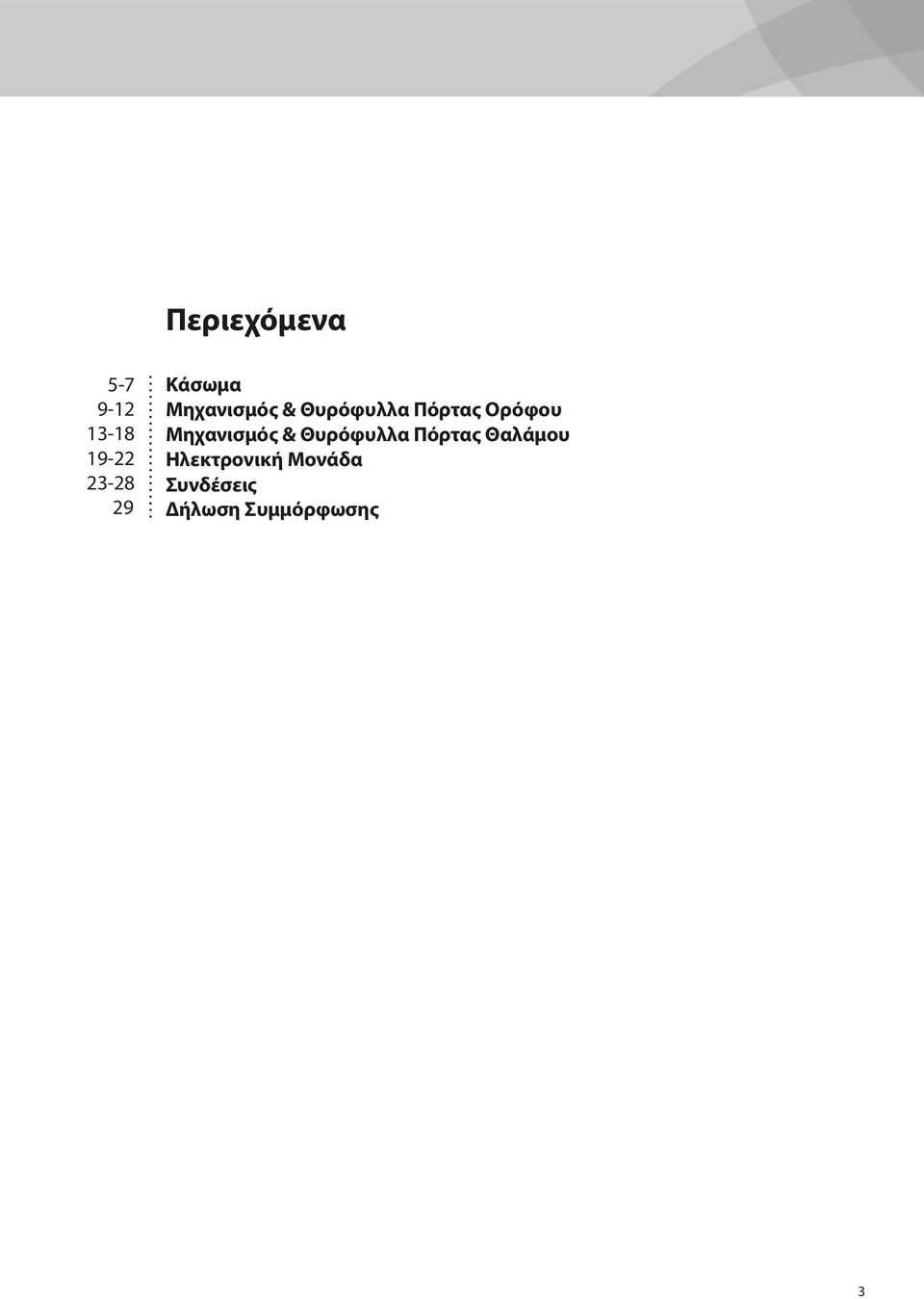

2 Περιεχόμενα Κάσωμα Μηχανισμός & Θυρόφυλλα Πόρτας Ορόφου Μηχανισμός & Θυρόφυλλα Πόρτας Θαλάμου Ηλεκτρονική Μονάδα Συνδέσεις Δήλωση Συμμόρφωσης 3

3 Κάσωμα Μηχανισμός & Θυρόφυλλα Πόρτας Ορόφου Μηχανισμός & Θυρόφυλλα Πόρτας Θαλάμου Ηλεκτρονική Μονάδα Συνδέσεις

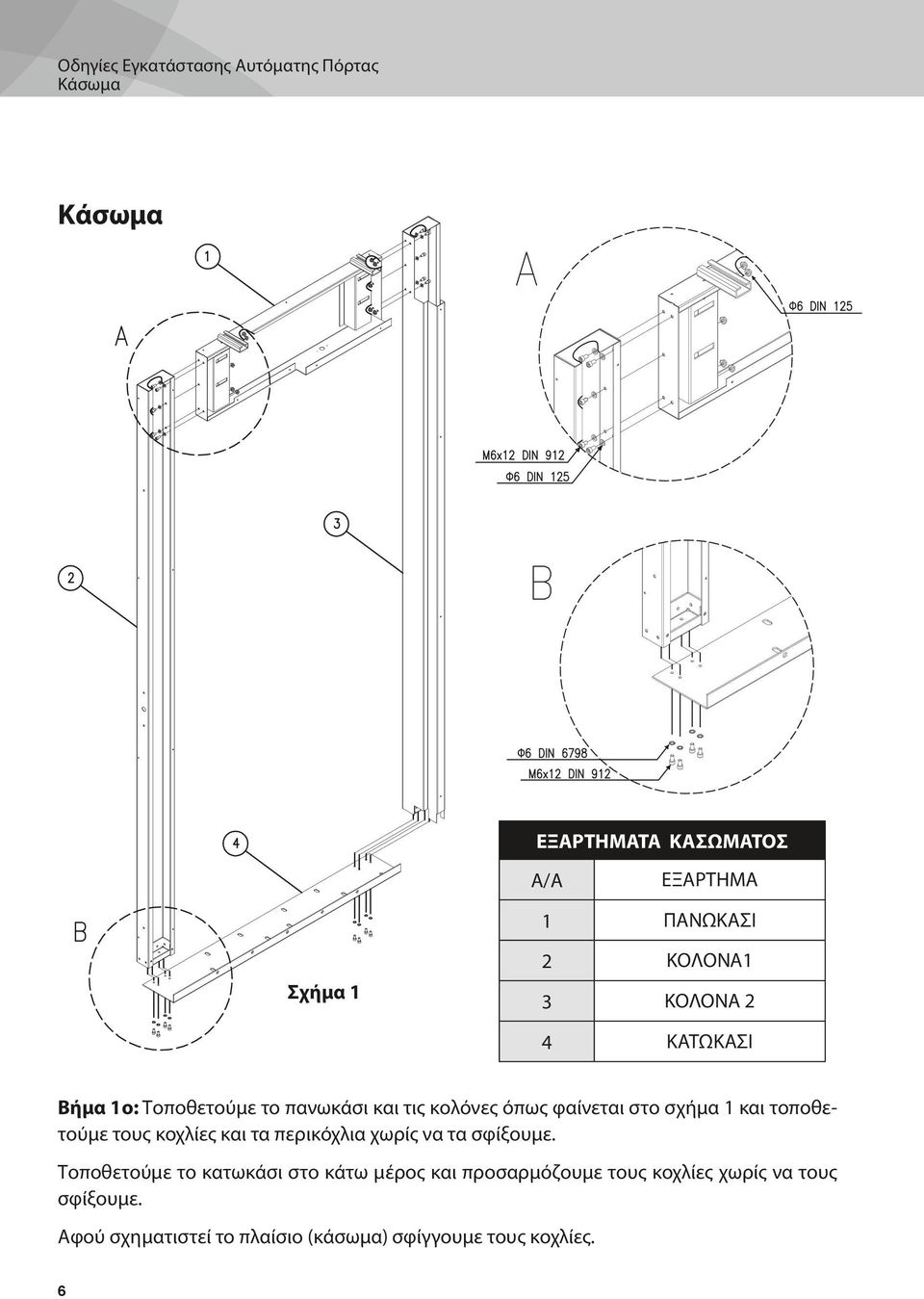

4 Κάσωμα Κάσωμα ΕΞΑΡΤΗΜΑΤΑ ΚΑΣΩΜΑΤΟΣ Α/Α ΕΞΑΡΤΗΜΑ 1 ΠΑΝΩΚΑΣΙ Σχήμα 1 2 ΚΟΛΟΝΑ1 3 ΚΟΛΟΝΑ 2 4 ΚΑΤΩΚΑΣΙ Βήμα 1ο: Τοποθετούμε το πανωκάσι και τις κολόνες όπως φαίνεται στο σχήμα 1 και τοποθετούμε τους κοχλίες και τα περικόχλια χωρίς να τα σφίξουμε. Τοποθετούμε το κατωκάσι στο κάτω μέρος και προσαρμόζουμε τους κοχλίες χωρίς να τους σφίξουμε. Αφού σχηματιστεί το πλαίσιο (κάσωμα) σφίγγουμε τους κοχλίες.

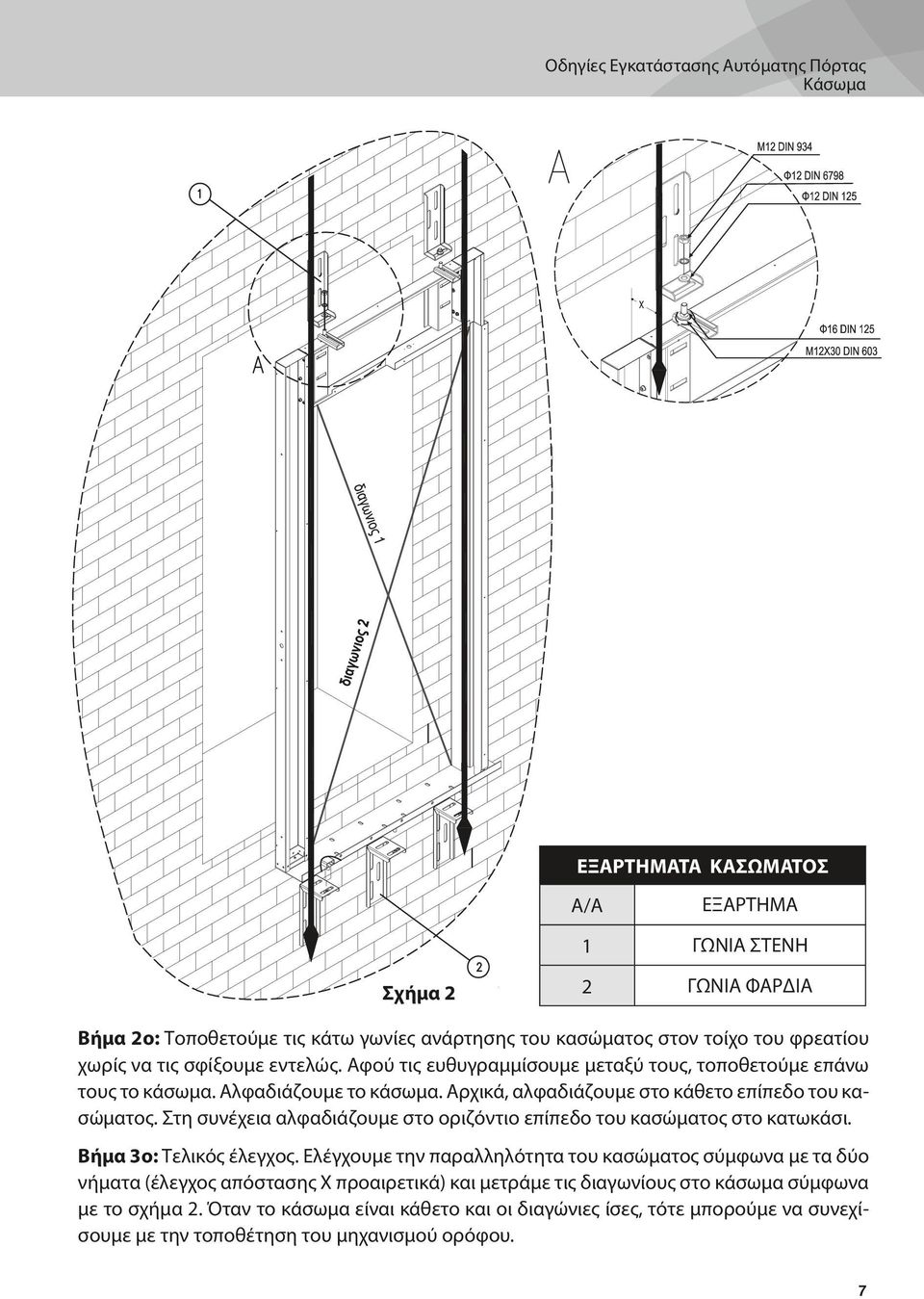

5 Κάσωμα ΕΞΑΡΤΗΜΑΤΑ ΚΑΣΩΜΑΤΟΣ Α/Α ΕΞΑΡΤΗΜΑ 1 ΓΩΝΙΑ ΣΤΕΝΗ Σχήμα 2 2 ΓΩΝΙΑ ΦΑΡΔΙΑ Βήμα 2ο: Τοποθετούμε τις κάτω γωνίες ανάρτησης του κασώματος στον τοίχο του φρεατίου χωρίς να τις σφίξουμε εντελώς. Αφού τις ευθυγραμμίσουμε μεταξύ τους, τοποθετούμε επάνω τους το κάσωμα. Αλφαδιάζουμε το κάσωμα. Αρχικά, αλφαδιάζουμε στο κάθετο επίπεδο του κασώματος. Στη συνέχεια αλφαδιάζουμε στο οριζόντιο επίπεδο του κασώματος στο κατωκάσι. Βήμα 3ο: Τελικός έλεγχος. Ελέγχουμε την παραλληλότητα του κασώματος σύμφωνα με τα δύο νήματα (έλεγχος απόστασης Χ προαιρετικά) και μετράμε τις διαγωνίους στο κάσωμα σύμφωνα με το σχήμα 2. Όταν το κάσωμα είναι κάθετο και οι διαγώνιες ίσες, τότε μπορούμε να συνεχίσουμε με την τοποθέτηση του μηχανισμού ορόφου.

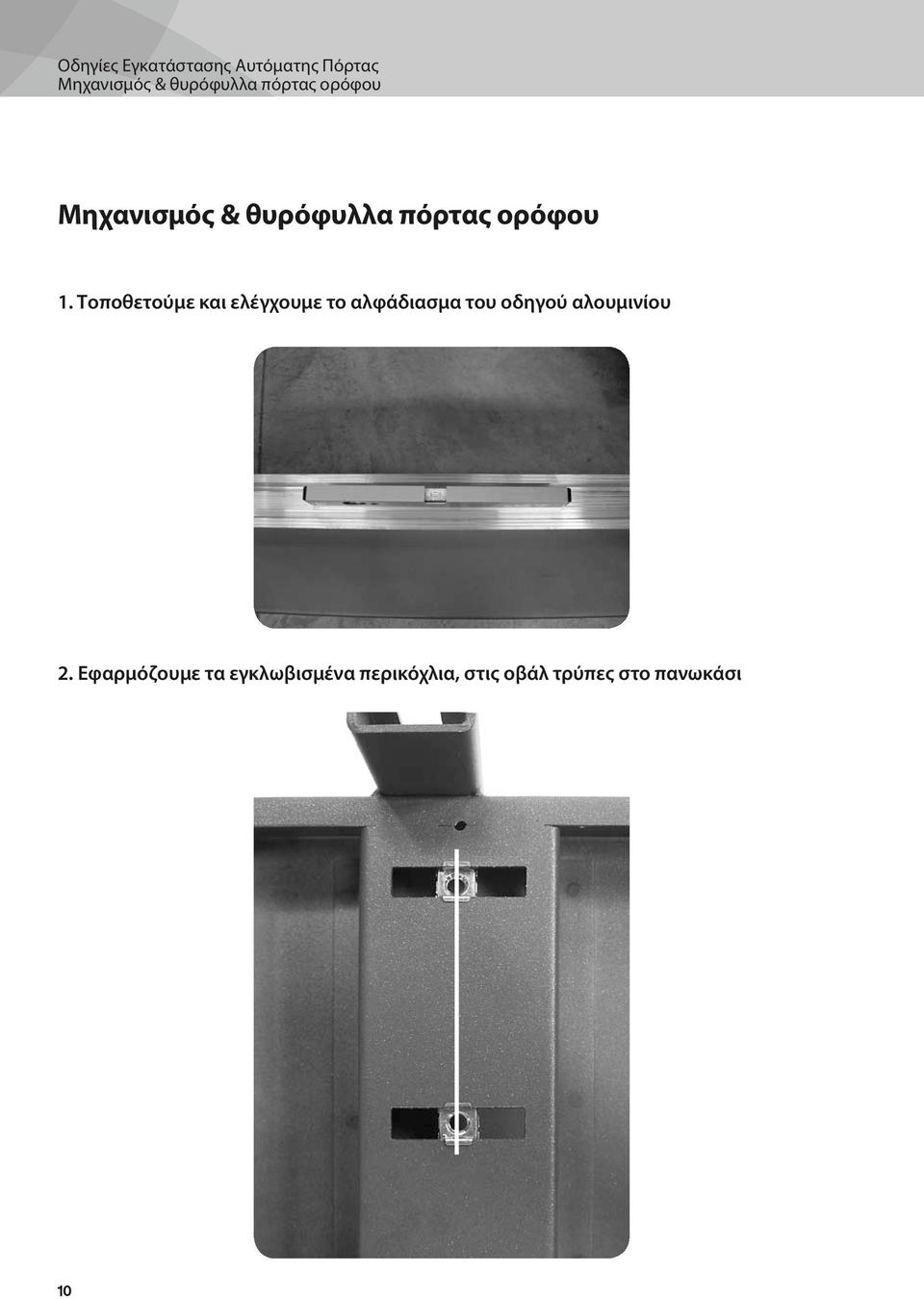

7 Μηχανισμός & θυρόφυλλα πόρτας ορόφου Μηχανισμός & θυρόφυλλα πόρτας ορόφου 1. Τοποθετούμε και ελέγχουμε το αλφάδιασμα του οδηγού αλουμινίου 2. Εφαρμόζουμε τα εγκλωβισμένα περικόχλια, στις οβάλ τρύπες στο πανωκάσι 10

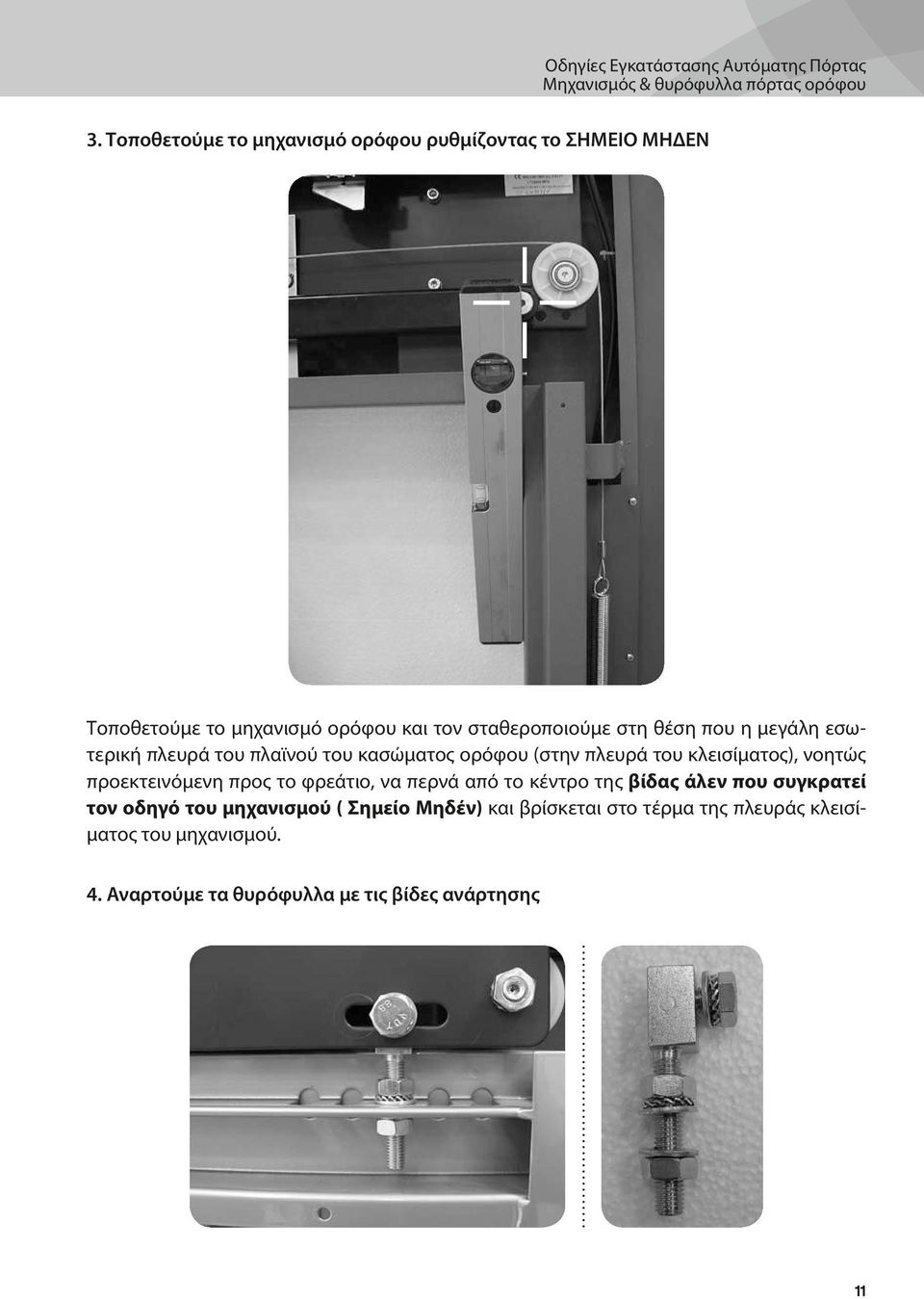

8 Μηχανισμός & θυρόφυλλα πόρτας ορόφου 3. Τοποθετούμε το μηχανισμό ορόφου ρυθμίζοντας το ΣΗΜΕΙΟ ΜΗΔΕΝ Τοποθετούμε το μηχανισμό ορόφου και τον σταθεροποιούμε στη θέση που η μεγάλη εσωτερική πλευρά του πλαϊνού του κασώματος ορόφου (στην πλευρά του κλεισίματος), νοητώς προεκτεινόμενη προς το φρεάτιο, να περνά από το κέντρο της βίδας άλεν που συγκρατεί τον οδηγό του μηχανισμού ( Σημείο Μηδέν) και βρίσκεται στο τέρμα της πλευράς κλεισίματος του μηχανισμού. 4. Αναρτούμε τα θυρόφυλλα με τις βίδες ανάρτησης 11

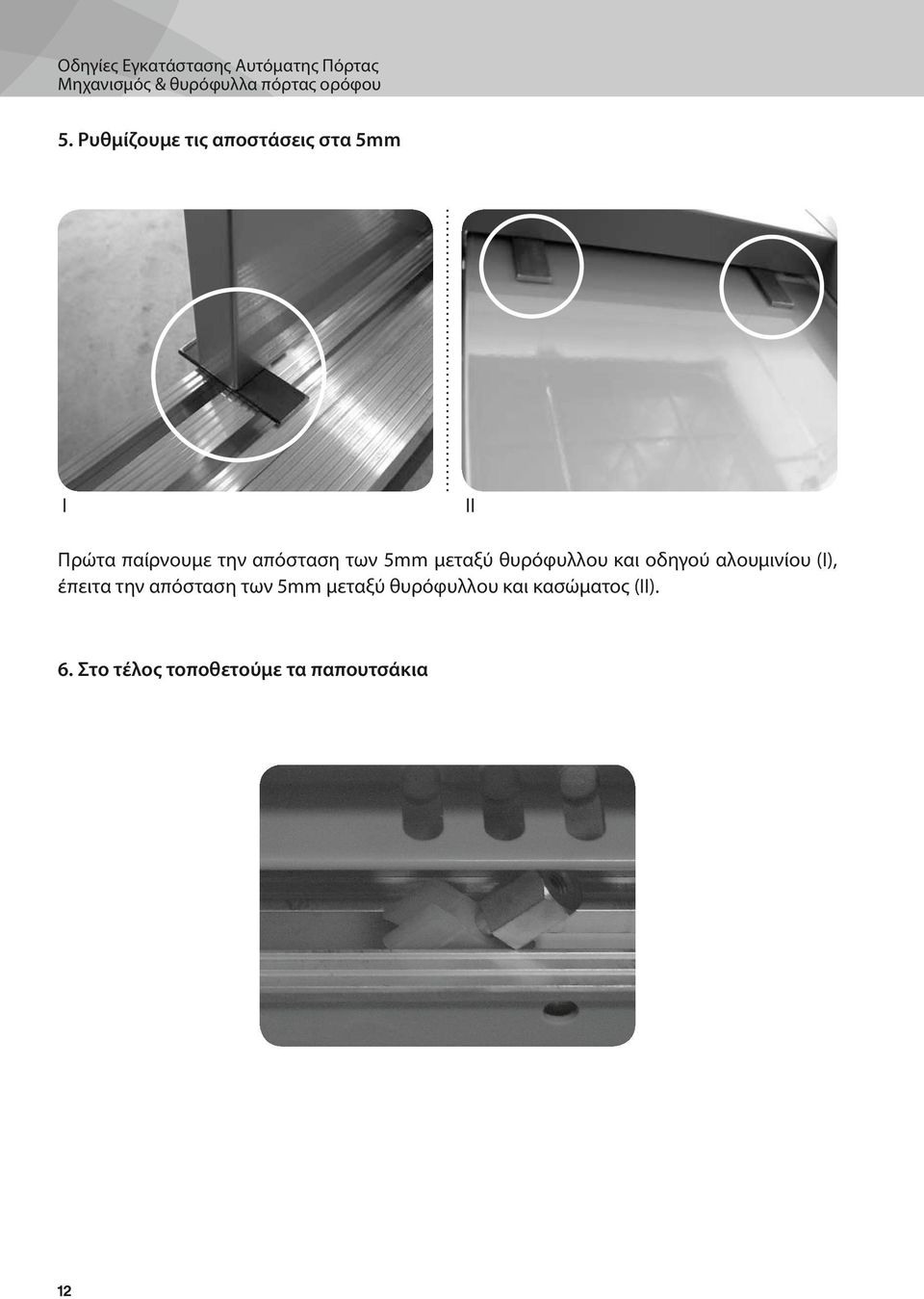

9 Μηχανισμός & θυρόφυλλα πόρτας ορόφου 5. Ρυθμίζουμε τις αποστάσεις στα 5mm I IΙ Πρώτα παίρνουμε την απόσταση των 5mm μεταξύ θυρόφυλλου και οδηγού αλουμινίου (I), έπειτα την απόσταση των 5mm μεταξύ θυρόφυλλου και κασώματος (II). 6. Στο τέλος τοποθετούμε τα παπουτσάκια 12

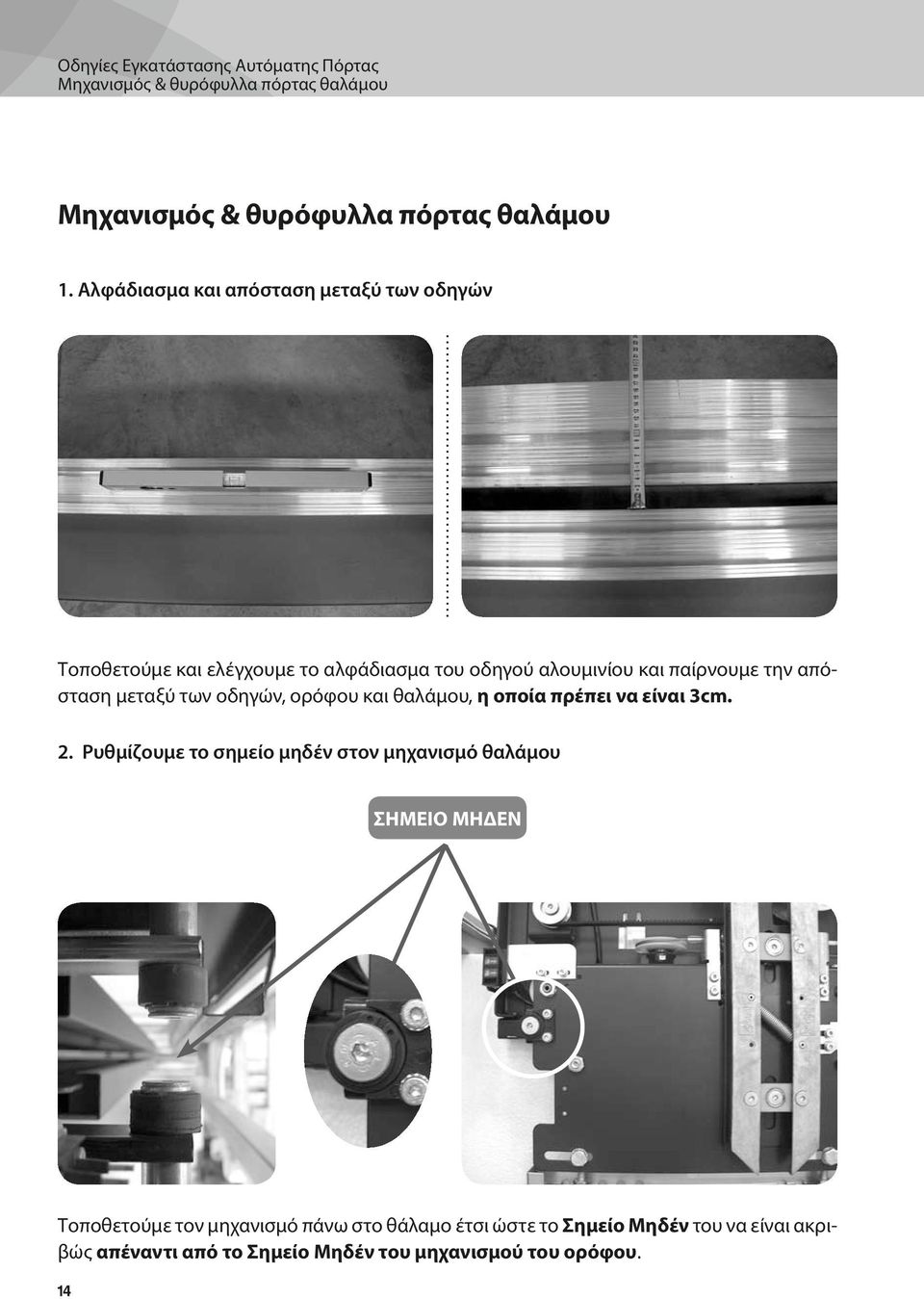

11 Μηχανισμός & θυρόφυλλα πόρτας θαλάμου Μηχανισμός & θυρόφυλλα πόρτας θαλάμου 1. Αλφάδιασμα και απόσταση μεταξύ των οδηγών Τοποθετούμε και ελέγχουμε το αλφάδιασμα του οδηγού αλουμινίου και παίρνουμε την απόσταση μεταξύ των οδηγών, ορόφου και θαλάμου, η οποία πρέπει να είναι 3cm. 2. Ρυθμίζουμε το σημείο μηδέν στον μηχανισμό θαλάμου ΣΗΜΕΙΟ ΜΗΔΕΝ Τοποθετούμε τον μηχανισμό πάνω στο θάλαμο έτσι ώστε το Σημείο Μηδέν του να είναι ακριβώς απέναντι από το Σημείο Μηδέν του μηχανισμού του ορόφου. 14

12 Μηχανισμός & θυρόφυλλα πόρτας θαλάμου 3. Ρυθμίζουμε την απόσταση μεταξύ των μηχανισμών Ρυθμίζουμε την απόσταση μεταξύ μηχανισμών, μετρώντας από την πλάτη του μηχανισμού ορόφου έως την πλάτη του μηχανισμού θαλάμου (όπως παρουσιάζεται στον παρακάτω πίνακα). ΕΙΔΟΣ ΜΗΧΑΝΙΣΜΟΥ ΑΠΟΣΤΑΣΗ ΜΕΤΑΞΥ ΜΗΧΑΝΙΣΜΩΝ ΓΙΑ ΤΥΠΟΥΣ A1 / ΓΙΑ ΤΥΠΟΥΣ A2 2φυλλη τηλεσκοπικού ανοίγματος 21,5cm 18,6cm 2φυλλη κεντρικού ανοίγματος 20cm 17,5cm 3φυλλη τηλεσκοπικού ανοίγματος 4φυλλη κεντρικού ανοίγματος 4φυλλη κεντρικού ανοίγματος με στενά θυρόφυλλα 6φυλλη κεντρικού ανοίγματος 30,5cm 21,5cm 18cm 30,5cm 15

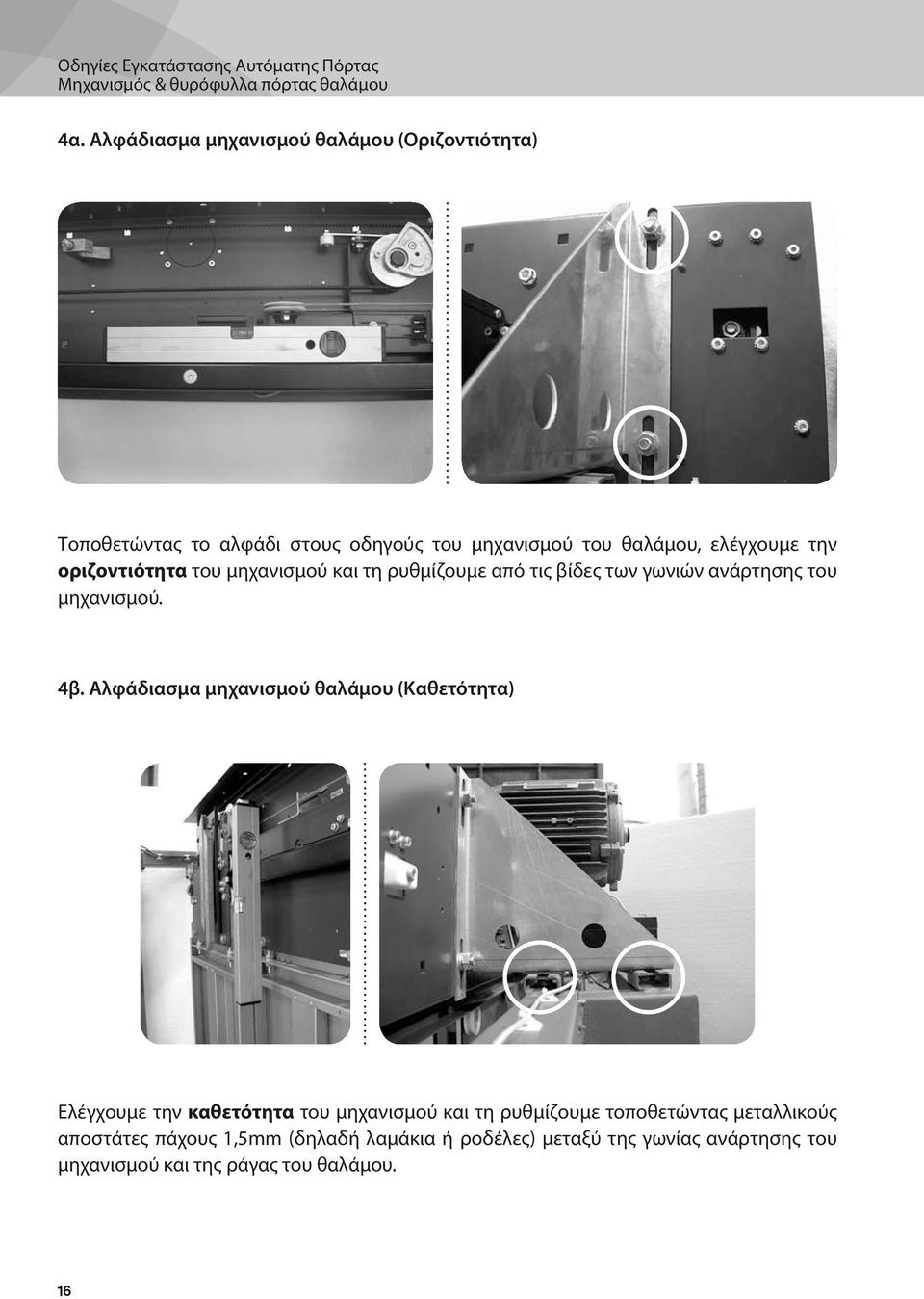

13 Μηχανισμός & θυρόφυλλα πόρτας θαλάμου 4α. Αλφάδιασμα μηχανισμού θαλάμου (Οριζοντιότητα) Τοποθετώντας το αλφάδι στους οδηγούς του μηχανισμού του θαλάμου, ελέγχουμε την οριζοντιότητα του μηχανισμού και τη ρυθμίζουμε από τις βίδες των γωνιών ανάρτησης του μηχανισμού. 4β. Αλφάδιασμα μηχανισμού θαλάμου (Καθετότητα) Ελέγχουμε την καθετότητα του μηχανισμού και τη ρυθμίζουμε τοποθετώντας μεταλλικούς αποστάτες πάχους 1,5mm (δηλαδή λαμάκια ή ροδέλες) μεταξύ της γωνίας ανάρτησης του μηχανισμού και της ράγας του θαλάμου. 16

14 Μηχανισμός & θυρόφυλλα πόρτας θαλάμου 5. Αναρτούμε τα θυρόφυλλα με τις βίδες αναρτήσεις 6. Ρυθμίζουμε τις αποστάσεις στα 5mm I IΙ Πρώτα παίρνουμε την απόσταση των 5mm μεταξύ θυρόφυλλου και οδηγού αλουμινίου (Ι), έπειτα την απόσταση των 5mm μεταξύ θυρόφυλλου και κασώματος (ΙΙ). 17

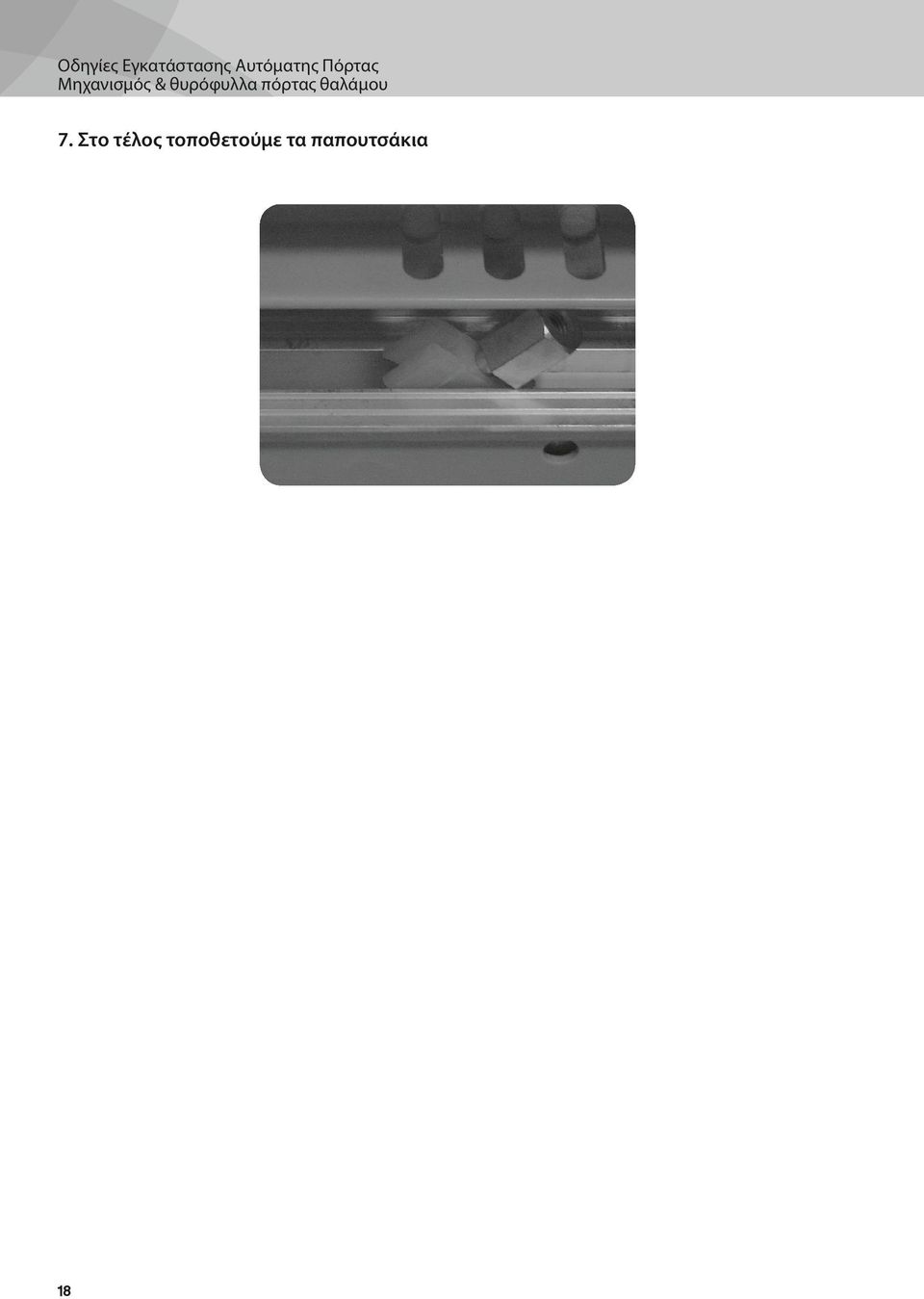

15 Μηχανισμός & θυρόφυλλα πόρτας θαλάμου 7. Στο τέλος τοποθετούμε τα παπουτσάκια 18

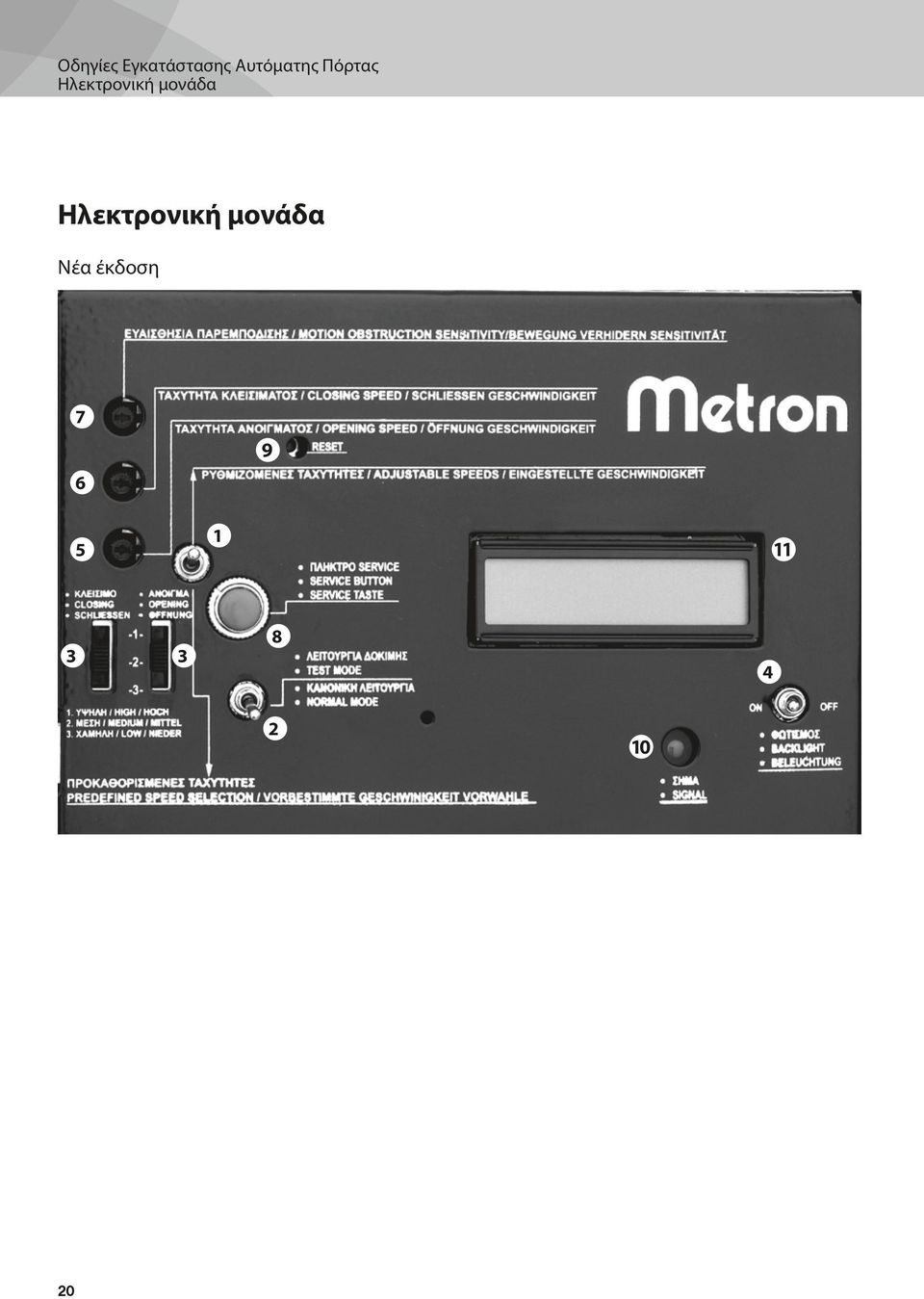

17 Ηλεκτρονική μονάδα Ηλεκτρονική μονάδα Νέα έκδοση

18 Διακόπτες Οδηγίες Εγκατάστασης Αυτόματης Πόρτας Ηλεκτρονική μονάδα 1. Διακόπτης επιλογής τρόπου καθορισμού ταχύτητας: Με τον συγκεκριμένο διακόπτη μπορούμε να επιλέξουμε είτε τη θέση «Ρυθμιζόμενες Ταχύτητες», οπότε η ρύθμιση της ταχύτητας ανοίγματος και της ταχύτητας κλεισίματος να γίνεται από τα αντίστοιχα trimmers, είτε τη θέση «Προκαθορισμένες Ταχύτητες», οπότε η ρύθμιση της ταχύτητας ανοίγματος και της ταχύτητας κλεισίματος να γίνεται από τους αντίστοιχους διακόπτες επιλογής προκαθορισμένων ταχυτήτων ανοίγματος/κλεισίματος. 2. Διακόπτης επιλογής τρόπου λειτουργίας: Με τον συγκεκριμένο διακόπτη μπορούμε να επιλέξουμε είτε τη θέση «Κανονική Λειτουργία», οπότε η θύρα να λειτουργεί κανονικά, δηλαδή να ανοίγει/κλείνει με βάση το σήμα εισόδου είτε τη θέση «Λειτουργία Δοκιμής», οπότε η θύρα να ανοίγει/κλείνει με την πίεση του «Πλήκτρου Service». 3. Διακόπτες επιλογής προκαθορισμένων ταχυτήτων: Οι διακόπτες αυτοί είναι τριών θέσεων (υψηλή ταχύτητα - μέση ταχύτητα - χαμηλή ταχύτητα). Υπάρχουν δύο τέτοιοι διακόπτες, ο διακόπτης «Άνοιγμα» και ο διακόπτης «Κλείσιμο» που επιτρέπουν τη δυνατότητα ρύθμισης της ταχύτητας ανοίγματος και της ταχύτητας κλεισίματος όταν έχουμε επιλέξει τις «Προκαθορισμένες Ταχύτητες». 4. Διακόπτης φωτισμού: Στη θέση n του διακόπτη, ο φωτισμός της οθόνης είναι ανοιχτός, ενώ στη θέση ff, ο φωτισμός της οθόνης είναι κλειστός. Trimmers 5. Ταχύτητα Ανοίγματος: Με το συγκεκριμένο trimmer μπορούμε να ρυθμίσουμε την ταχύτητα ανοίγματος. 6. Ταχύτητα Κλεισίματος: Με το συγκεκριμένο trimmer μπορούμε να ρυθμίσουμε την ταχύτητα κλεισίματος. 7. Ευαισθησία Παρεμπόδισης: Με το συγκεκριμένο trimmer μπορούμε να ρυθμίσουμε την ευαισθησία που θέλουμε να έχει η θύρα, δηλαδή το πόσο γρήγορα η αργά να αντιλαμβάνεται ένα εμπόδιο κατά την κίνησή της. 8. Πλήκτρο service: Το Πλήκτρο service χρησιμοποιείται μόνο όταν είμαστε σε τρόπο λειτουργίας δοκιμής δηλαδή όταν ο διακόπτης «Τρόπος Λειτουργίας» βρίσκεται στη θέση «Λειτουργία Δοκιμής». Σε αυτή την περίπτωση, το άνοιγμα και το κλείσιμο της θύρας γίνεται με την πίεση του πλήκτρου service. Δηλαδή, αν η θύρα είναι στην κλειστή θέση, το πάτημα του πλήκτρου θα έχει ως αποτέλεσμα το άνοιγμα της θύρας. Ομοίως, αν η θύρα βρίσκεται στην ανοιχτή θέση, το πάτημα του πλήκτρου θα έχει ως αποτέλεσμα το κλείσιμο της θύρας. 9. Reset: Το κουμπί αυτό επανεκκινεί το ηλεκτρονικό σε περίπτωση που αυτό κολλήσει σε μια κατάσταση και δεν υπάρχει άλλος τρόπος επαναφοράς στη σωστή λειτουργία. 21

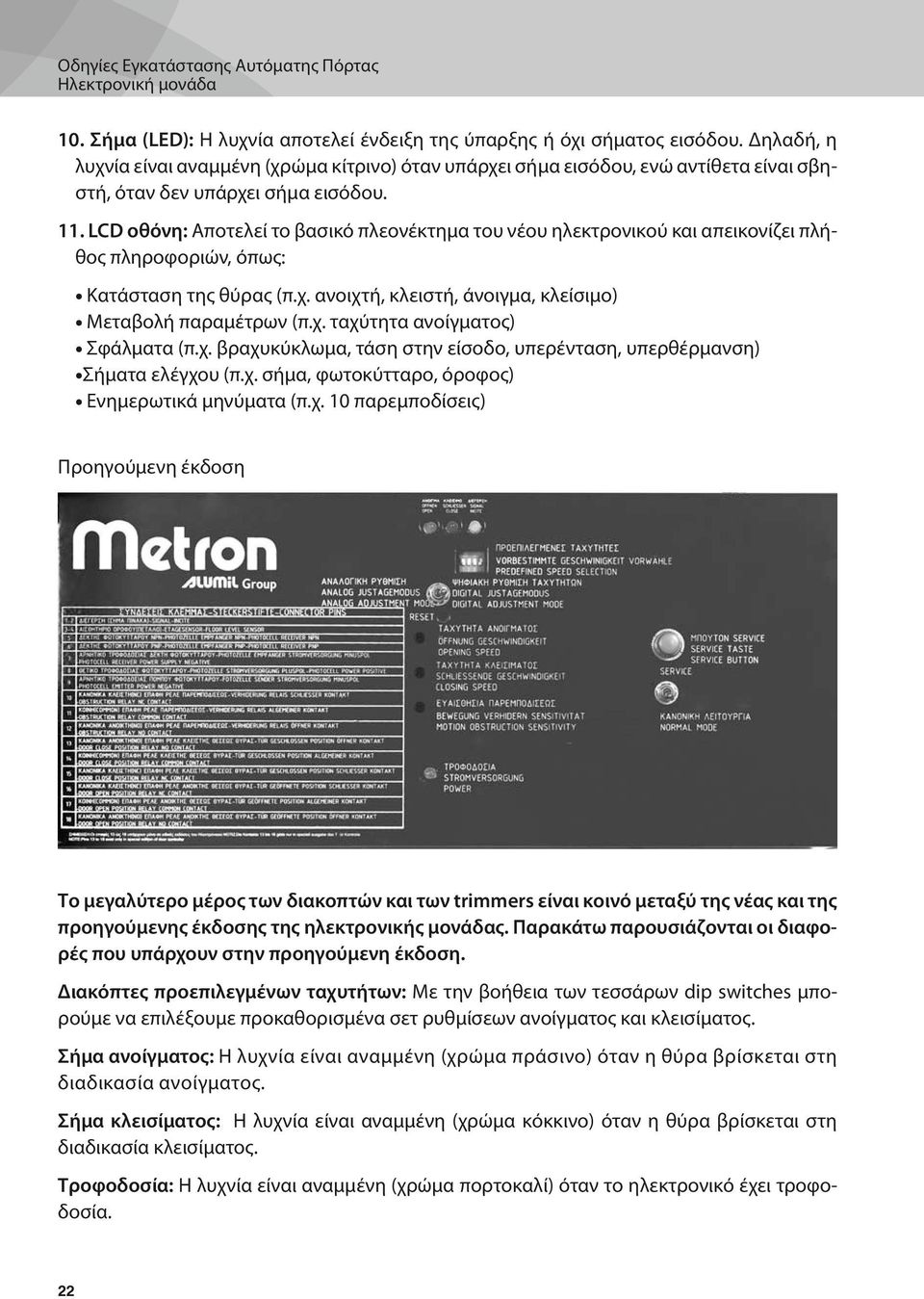

19 Ηλεκτρονική μονάδα 10. Σήμα (LED): Η λυχνία αποτελεί ένδειξη της ύπαρξης ή όχι σήματος εισόδου. Δηλαδή, η λυχνία είναι αναμμένη (χρώμα κίτρινο) όταν υπάρχει σήμα εισόδου, ενώ αντίθετα είναι σβηστή, όταν δεν υπάρχει σήμα εισόδου. 11. LD οθόνη: Αποτελεί το βασικό πλεονέκτημα του νέου ηλεκτρονικού και απεικονίζει πλήθος πληροφοριών, όπως: Κατάσταση της θύρας (π.χ. ανοιχτή, κλειστή, άνοιγμα, κλείσιμο) Μεταβολή παραμέτρων (π.χ. ταχύτητα ανοίγματος) Σφάλματα (π.χ. βραχυκύκλωμα, τάση στην είσοδο, υπερένταση, υπερθέρμανση) Σήματα ελέγχου (π.χ. σήμα, φωτοκύτταρο, όροφος) Ενημερωτικά μηνύματα (π.χ. 10 παρεμποδίσεις) Προηγούμενη έκδοση Το μεγαλύτερο μέρος των διακοπτών και των trimmers είναι κοινό μεταξύ της νέας και της προηγούμενης έκδοσης της ηλεκτρονικής μονάδας. Παρακάτω παρουσιάζονται οι διαφορές που υπάρχουν στην προηγούμενη έκδοση. Διακόπτες προεπιλεγμένων ταχυτήτων: Με την βοήθεια των τεσσάρων dip switches μπορούμε να επιλέξουμε προκαθορισμένα σετ ρυθμίσεων ανοίγματος και κλεισίματος. Σήμα ανοίγματος: Η λυχνία είναι αναμμένη (χρώμα πράσινο) όταν η θύρα βρίσκεται στη διαδικασία ανοίγματος. Σήμα κλεισίματος: Η λυχνία είναι αναμμένη (χρώμα κόκκινο) όταν η θύρα βρίσκεται στη διαδικασία κλεισίματος. Τροφοδοσία: Η λυχνία είναι αναμμένη (χρώμα πορτοκαλί) όταν το ηλεκτρονικό έχει τροφοδοσία. 22

21 Συνδέσεις Συνδέσεις i) Σύνδεση τροφοδοσίας ρεύματος Στο 3πολικό βύσμα τροφοδοσίας ρεύματος τροφοδοτήστε τάση 230 V A στους πόλους L και και συνδέστε την γείωση στον πόλο από τον πίνακα. Βύσμα Τροφοδοσίας Ρεύματος L 230 V A (φάση) Γείωση Ν 230 V A (ουδέτερο) 3πολικό βύσμα τροφοδοσίας ρεύματος Για λόγους ασφαλείας, χρησιμοποιήστε είτε έναν μετασχηματιστή είτε ένα αντι-ηλεκτροπληξιακό διακόπτη. Στην περίπτωση του μετασχηματιστή, βεβαιωθείτε ότι η ισχύς του είναι μεγαλύτερη των 500 W. ii) Σύνδεση 6- πολικής κλέμας σημάτων ΠΟΛΟΣ ΠΕΡΙΓΡΑΦΗ ΣΧΟΛΙΑ Σήμα Πίνακα / Διέγερση Μαγνητικός Αισθητήρας Ορόφου Συνδέστε στους πόλους 1 και 2 το σήμα από τον πίνακα. Είναι μια βοηθητική επαφή ενός ρελέ του πίνακα η οποία δεν έχει ρεύμα. Όταν υπάρχει κλειστή επαφή η θύρα ανοίγει. Όταν η επαφή είναι κλειστή, το LED σήμα (κίτρινο) είναι αναμμένο. Όταν υπάρχει ανοιχτή επαφή, η θύρα κλείνει και παραμένει κλειστή. Συνδέστε στους πόλους 3 και 4 τον μαγνητικό αισθητήρα επιπέδου ορόφου (πουράκι). Η επαφή του μαγνητικού αισθητήρα πρέπει να είναι (φυσιολογικά ανοιχτή). Μια ανοιχτή επαφή () δείχνει ότι ο θάλαμος βρίσκεται μεταξύ των ορόφων και μια κλειστή επαφή () δείχνει ότι ο θάλαμος είναι σε επίπεδο ορόφου. Το «πουράκι» εξασφαλίζει ότι τα θυρόφυλλα ανοιγοκλείνουν μόνο σε επίπεδο ορόφου. 24

22 ΣΥΝΕΧΕΙΑ ΠΟΛΟΣ ΠΕΡΙΓΡΑΦΗ ΣΧΟΛΙΑ Επιστροφή Φωτοκύτταρου για P λειτουργία ( - ) Επιστροφή Φωτοκύτταρου για PP λειτουργία ( + ) Τροφοδοσία του φωτοκύτταρου αρνητικό (-) Τροφοδοσία του φωτοκύτταρου θετικό (+) 9 Εναλλακτική Είσοδος Σήμα Παρεμπόδισης (επαφή ) Σήμα Παρεμπόδισης (επαφή Κοινή) 12 Σήμα Παρεμπόδισης (επαφή ) Πόρτα κλειστή Επαφή κλειστή Κοινή επαφή Πόρτα κλειστή Επαφή ανοιχτή Πόρτα ανοιχτή Επαφή ανοιχτή 17 Κοινή επαφή 18 Πόρτα ανοιχτή Επαφή κλειστή Οδηγίες Εγκατάστασης Αυτόματης Πόρτας Συνδέσεις Συνδέστε στον πόλο 5 τον αγωγό όταν η επιστροφή του φωτοκύτταρου είναι τύπου P (-) Συνδέστε στον πόλο 6 τον αγωγό όταν η επιστροφή του φωτοκύτταρου είναι τύπου PP (+) Συνδέστε στον πόλο 7 τον αρνητικό (-) πόλο της τροφοδοσίας του πομπού και του δέκτη Συνδέστε στον πόλο 8 το θετικό (+) πόλο της τροφοδοσίας του πομπού και του δέκτη Δυνατότητα διαφόρων λειτουργιών για ειδικές περιπτώσεις (μελλοντική χρήση) Με το σήμα αυτό ενημερώνεται ο πίνακας για τις παρεμποδίσεις που γίνονται είτε μηχανικές είτε φωτοκύτταρου. Αν θέλετε μια επαφή () φυσιολογικά κλειστή, συνδέστε τους αγωγούς στους πόλους 10 και 11. αν θέλετε μια επαφή () φυσιολογικά ανοιχτή, συνδέστε τους αγωγούς στους πόλους 11 και 12. Ενημέρωση κλειστής θέσης (Όταν η θύρα βρίσκεται στην κλειστή θέση, τότε το relay ενημέρωσης Κλειστής Θέσης είναι απενεργοποιημένο. Σε όλες τις άλλες περιπτώσεις, το relay είναι ενεργοποιημένο). Ενημέρωση ανοιχτής θέσης (Όταν η θύρα βρίσκεται στην ανοικτή θέση, τότε το relay ενημέρωσης Ανοικτής Θέσης είναι ενεργοποιημένο. Σε όλες τις άλλες περιπτώσεις, το relay είναι απενεργοποιημένο). Για την προηγούμενη έκδοση του ηλεκτρονικού, ο πόλος 10 είναι το σήμα παρεμπόδισης (επαφή κοινή) και ο πόλος 11 το σήμα παρεμπόδισης (επαφή Ν). 25

23 Συνδέσεις ii) Σύνδεση 6-πολικής κλέμας σημάτων (συνέχεια) 6-πολική κλέμα σημάτων Τοποθέτηση 6-πολικής κλέμας σημάτων Προσοχή: Η 6-πολική κλέμα θα πρέπει να τοποθετηθεί ανάποδα, όπως φαίνεται στις παραπάνω φωτογραφίες, πριν εισαχθεί στον θηλυκό κονέκτορα του ελεγκτή. iii) Σύνδεση διακόπτη ασφαλείας Στο επάνω τμήμα του πλαισίου των μηχανισμών θαλάμου και ορόφου υπάρχει μια λευκή διπολική κλέμα. Σύνδεση κλέμας του διακόπτη ασφαλείας: Πρέπει να συνδέσετε το κύκλωμα ασφαλείας του πίνακα στην κλέμα του διακόπτη ασφαλείας (που βρίσκεται στο επάνω τμήμα των μηχανισμών). Αριθμός των καλωδίων που απαιτούνται για τη σύνδεση του μηχανισμού θαλάμου με τον πίνακα: 3 καλώδια για την τροφοδοσία (L,, ) 2 καλώδια για το σήμα διέγερσης 2 καλώδια για το σήμα παρεμπόδισης 2 καλώδια για την κλέμα του διακόπτη ασφαλείας (κλειδαριές) 26

24 Συνδέσεις E D E R E D E R (, & ) DR TRL UIT M 3 T R E L D ΤΡΟΦΟΔΟΣΙΑ 230V A T R P PP (-) (+) L E M T R ΦΩΤΟΚΥΤΑΡΟ ΠΑΡΟΧΗ ΤΡΟΦΟΔΟΣΙΑΣ ΡΕΛΕ ΠΑΡΕΜΠΟΔΙΣΗΣ ΡΕΛΕ ΑΝΟΙΓΜΑΤΟΣ ΡΕΛΕ ΚΛΕΙΣΙΜΑΤΟΣ ΣΗΜΑ ΑΝΟΙΓΜΑΤΟΣ ΣΗΜΑ ΖΩΝΗΣ ΣΗΜΑ ΚΛΕΙΣΙΜΑΤΟΣ M M M Rx YMF 2X0,75mm 2 Tx YMF 3X0,75mm YMF 2X0,75mm 2 ΠΟΥΡΑΚΙ ΖΩΝΗΣ ΚΑΛΩΔΙΟ ΦΩΤΟΚΥΤΤΑΡΟΥ ΦΩΤΟΚΥΤΤΑΤΡΟ ΜΕΤΡΟΝ ΠΙΝΑΚΑΣ ΑΝΕΛΚΥΣΤΗΡΑ L1 ΡΕΛΕ ΑΝΟΙΓΜΑΤΟΣ (ΠΑΡΕΜΠΟΔΙΣΗ ΦΩΤΟΚΥΤΤΑΡΟΥ) ΔΙΑΚΟΠΤΗΣ ΔΙΑΦΥΓΗΣ ΕΝΤΑΣΗΣ L1 PE 27

25 Συνδέσεις ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ (ΣΗΜΑ ΑΝΟΙΓΜΑΤΟΣ, ΦΩΤΟΚΟΥΡΤΙΝΑ ΜΕΤΡΟΝ ΠΟΥΡΑΚΙ ΖΩΝΗΣ) M 3 E D E R E D E R T R E L D ΤΡΟΦΟΔΟΣΙΑ ΡΕΛΕ ΠΑΡΕΜΠΟΔΙΣΗΣ ΡΕΛΕ ΑΝΟΙΓΜΑΤΟΣ ΡΕΛΕ ΚΛΕΙΣΙΜΑΤΟΣ 230V A M M M T R ΣΗΜΑ ΑΝΟΙΓΜΑΤΟΣ ΣΗΜΑ ΖΩΝΗΣ P PP (-) (+) L E M T R 2 ΦΩΤΟΚΟΥΡΤΙΝΑ Rx Tx ΠΟΥΡΑΚΙ ΖΩΝΗΣ 2 ΠΙΝΑΚΑΣ ΑΝΕΛΚΥΣΤΗΡΑ L1 L1 ΡΕΛΕ ΑΝΟΙΓΜΑΤΟΣ ΦΩΤΟΚΥΤΤΑΡΟ ΠΑΡΟΧΗ ΤΡΟΦΟΔΟΣΙΑΣ ΣΗΜΑ ΚΛΕΙΣΙΜΑΤΟΣ (ΠΑΡΕΜΠΟΔΙΣΗ ΦΩΤΟΚΥΤΤΑΡΟΥ) ΔΙΑΚΟΠΤΗΣ ΔΙΑΦΥΓΗΣ ΕΝΤΑΣΗΣ PE 28

26 ertify and declare under our sole responsibility that the following apparatus: Με πλήρη ευθύνη, Δηλώνει, ότι το προϊόν: onforms with the essential requirements of the EM Derective 2004/108/E and the Συμμορφώνεται με τις απαιτήσεις της κοινοτικής οδηγίας 2004/108/EK και της οδηγίας χαμιλής τάσης 2006/95/EK και με την εφαρμογή των παρακάτω εναρμονισμένων προτύπων: The technical documentation is kept at the following address: 29
