1 Ε Γ Χ Ε Ι Ρ Ι Ι Ο Χ Ρ Η Σ Τ Η ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β-7 Παρόµοια Απεικόνιση ΑΠΟΚΛΕΙΣΤΙΚΟΣ ΑΝΤΙΠΡΟΣΩΠΟΣ ΕΛΛΑ ΑΣ & ΚΥΠΡΟΥ

2 Συγχαρητήρια για την απόκτηση του νέου σας µηχανήµατος γυµναστικής. Για να το ευχαριστηθείτε και για να γυµναστείτε αποδοτικά και χωρίς προβλήµατα, παρακαλούµε να µελετήσετε τις οδηγίες που σας δίνουµε και να τις ακολουθήσετε προσεκτικά. Οι οδηγίες έχουν ενηµερωτικό χαρακτήρα και δεν υποκαθιστούν τις εξατοµικευµένες υποδείξεις των ειδικών. ιατηρούµε το δικαίωµα αλλαγών. Για οποιαδήποτε επιπλέον πληροφορία, είµαστε στη διάθεσή σας. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάγκος µε ορθοστάτες Β-7 Μέγιστο βάρος χρήστη: 110 kg Ο ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Το µηχάνηµα προορίζεται αποκλειστικά για την εκγύµναση ενήλικου ατόµου. Μην επιτρέπετε σε παιδιά να παίζουν µαζί του! Τοποθετήστε το µηχάνηµα πάνω σε απόλυτα σταθερή και ευθυγραµµισµένη επιφάνεια και σε απόσταση τουλάχιστον ενός (1) µέτρου από τοίχους και έπιπλα. Μην κάνετε µετατροπές και οποιουδήποτε τύπου επεκτάσεις που δεν προτείνονται από τον κατασκευαστή. Μην εισάγετε αντικείµενα στα ανοίγµατα του µηχανήµατος. Κρατάτε τα χέρια σας µακριά από κινούµενες επιφάνειες. Προστατεύστε το µηχάνηµα από σκόνη, τρίχες, κλωστές, βρωµιές, χνούδια κλπ. Κρατάτε το µηχάνηµα στεγνό. Μην τον λειτουργείτε εάν έχει πέσει νερό, εάν δεν λειτουργεί καλά ή εάν έχει οποιοδήποτε φθαρµένο κοµµάτι. Χαλασµένα κοµµάτια θέτουν σε κίνδυνο την ασφάλειά σας και ελαττώνουν το χρόνο ζωής του µηχανήµατος. Οτιδήποτε φθαρµένο πρέπει να αντικαθίσταται αµέσως και το µηχάνηµα να µένει εκτός λειτουργίας µέχρι να διορθωθούν οι βλάβες. Να χρησιµοποιείτε µόνον γνήσια ανταλλακτικά. Πριν από κάθε χρήση του µηχανήµατος ελέγχετε τα τµήµατά του εάν είναι σφιγµένα και ασφαλισµένα ή έχουν υποστεί κάποια φθορά. Να κάνετε πάντα προθέρµανση πριν την άσκηση και αποθεραπεία µετά. Πάντα να επιβλέπετε το µηχάνηµα κατά τη διάρκεια της χρήσης του από άτοµα µε κινητικές αναπηρίες ή όταν βρίσκονται κοντά παιδιά ή κατοικίδια ζώα. Μην µετακινείτε το µηχάνηµα κατά τη διάρκεια της λειτουργίας του. ΣΗΜΕΙΩΣΗ: Εάν δεν εφαρµόζετε σωστά αυτές τις οδηγίες, µπορεί να προκληθεί τραυµατισµός ή/και ζηµιά του µηχανήµατος. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 2

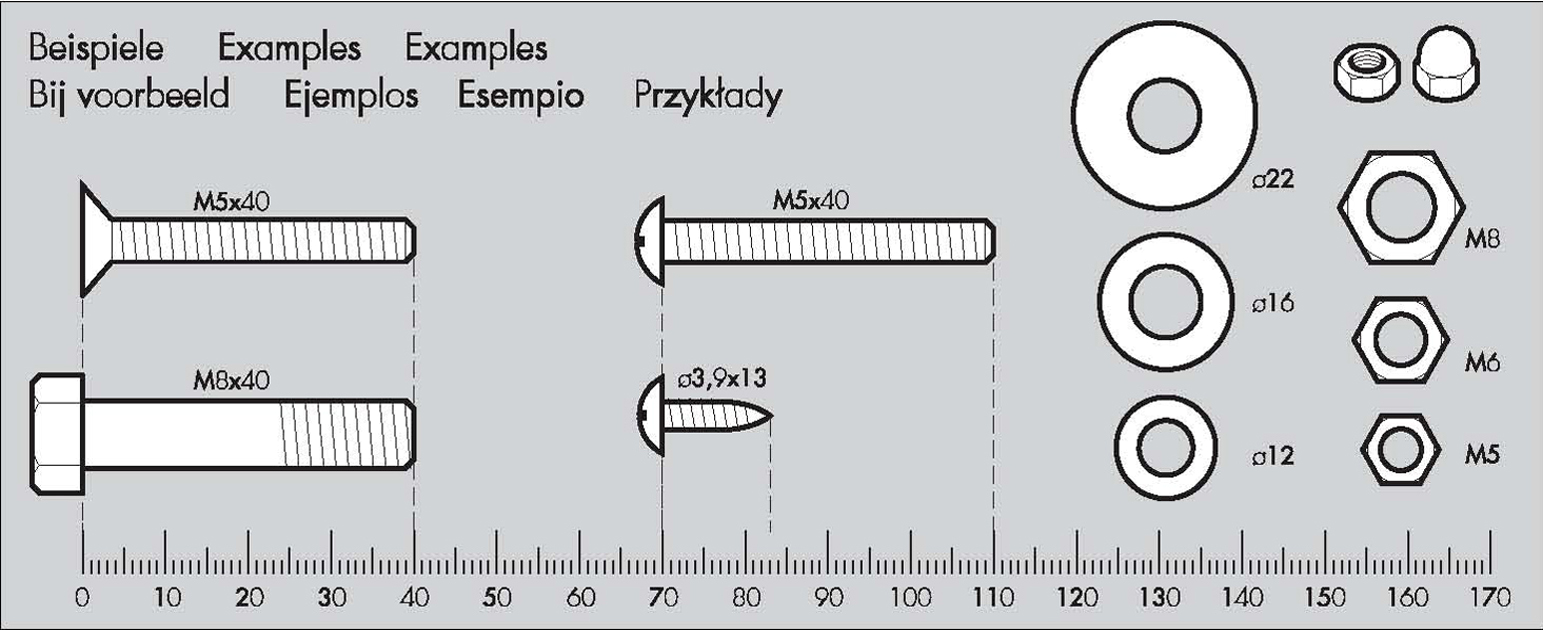

3 ΜΕΖΟΥΡΑ ΒΟΗΘΕΙΑΣ ΓΙΑ ΤΙΣ ΒΙ ΕΣ ΣΥΝ ΕΣΕΩΝ Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 3

4 Ο ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ Βήµα 1 Βεβαιωθείτε ότι τα κάθετα πλαίσια (1&2) κοιτάνε προς την ίδια κατεύθυνση. Μετά συνδέστε κάθε κάθετο πλαίσιο (1&2) µε την κάτω πίσω οριζόντια µπάρα (5). Ασφαλίστε µε βίδες (45), ροδέλες (52) και παξιµάδια (54) όπως σας δείχνουµε παρακάτω. Εξασφαλίστε ότι οι πλάκες σύνδεσης (21) έχουν µπει στο πλάι τον κάθετων πλαισίων (1&2). Κατόπιν συνδέστε την πίσω πάνω οριζόντια µπάρα (4) και δυο από τις µεταλλικές πλάκες σύνδεσης (21) στο καθένα κάθετο πλαίσιο (1&2). Ασφαλίστε µε βίδες (45), ροδέλες (52) και παξιµάδια (54) όπως σας δείχνουµε παρακάτω. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 4

5 Βήµα 2 Συνδέστε τον κάτω σωλήνα υποστήριξης (7) στην πίσω κάτω οριζόντια µπάρα (4). Ασφαλίστε µε βίδες (45), ροδέλες (52) και παξιµάδια (54) όπως σας δείχνουµε παρακάτω. Συνδέστε το µπροστινό πλαίσιο στήριξης (8) στον κάτω σωλήνα υποστήριξης (7). Ασφαλίστε µε βίδες (45), ροδέλες (52) και παξιµάδια (54) όπως σας δείχνουµε παρακάτω. Συνδέστε το κύριο πλαίσιο υποστήριξης (6) µε την πίσω κάτω οριζόντια µπάρα (5) και το µπροστινό πλαίσιο στήριξης. Ασφαλίστε µε βίδες (45), ροδέλες (52) και παξιµάδια (54) όπως σας δείχνουµε παρακάτω. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 5

6 Βήµα 3 Συνδέστε το βραχίονα προέκτασης ποδιού (17) στο µπροστινό πλαίσιο στήριξης (8). Ασφαλίστε µε βίδες (46), ροδέλες (52) και παξιµάδια ασφαλείας (55) όπως σας δείχνουµε παρακάτω. Εισάγετε τη ράβδο ανύψωσης/curl ποδιού (57) διαµέσου των τρυπών του βραχίονα προέκτασης ποδιού (17) και το µπροστινό πλαίσιο στήριξης (8) όπως σας δείχνουµε παρακάτω. Γλιστρήστε τα αφρώδη µαξιλαράκια (58) στη ράβδο ανύψωσης/curl ποδιού (57). Εάν έχετε κάποιο πρόβληµα στην τοποθέτηση των αφρωδών µαξιλαριών στη ράβδο, σας προτείνουµε να χρησιµοποιήσετε µια µικρή ποσότητα σαπουνιού και νερού για να λιπάνετε τα αφρώδη µαξιλαράκια και έτσι να τα βοηθήσετε να γλιστρήσουν πιο εύκολα. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 6

7 Βήµα 4 Συνδέστε το µαξιλάρι καθίσµατος (24) στο κύριο πλαίσιο στήριξης (6), ασφαλίστε µε βίδες (49) και ροδέλες (53). Εισάγετε δυο πλαστικές ροδέλες αγωγού στο «µανίκι» (άκρο) της µπάρας βαρών (12). Συνδέστε το στύλο lat tower / πύργο πλάτης (11) µέσα από το «µανίκι» (άκρο) της µπάρας βαρών (12) στο µπροστινό πλαίσιο στήριξης (8). Ασφαλίστε µε τριγωνική βίδα (42) όπως σας δείχνουµε παρακάτω. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 7

8 Βήµα 5 Εισάγετε τους σωλήνες υποστήριξης πλάτης (15) πάνω από τη ράβδο στο κύριο πλαίσιο στήριξης (6) όπως σας δείχνουµε. Συνδέστε το µαξιλάρι υποστήριξης πλάτης (22) στους σωλήνες υποστήριξης πλάτης (15). Ασφαλίστε µε βίδες (48) και ροδέλες (53) όπως σας δείχνουµε παρακάτω. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 8

9 Βήµα 6 Πριν συνδέσετε το δεξί και αριστερό βραχίονα butterfly (πεταλούδα / πεκ-ντεκ) (9&10), βεβαιωθείτε ότι οι πλαστικές ροδέλες σωλήνα (33) είναι στην θέση τους και στα δυο άκρα των κάθετων πλαισίων (1&2) όπως σας δείχνουµε. Συνδέστε το δεξιό και αριστερό βραχίονα butterfly (9&10) για κάθε ένα από τα κάθετα πλαίσια (1&2). Ασφαλίστε µε ροδέλες (51) και βίδες (47) όπως σας δείχνουµε παρακάτω. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 9

10 Βήµα 7 Συνδέστε τις ράβδους υποστήριξης butterfly (20) στους βραχίονες butterfly (9&10). Ασφαλίστε µε ροδέλες (50) και βίδες (43). Γλιστρήστε τα αφρώδη µαξιλαράκια (38) στις ράβδους υποστήριξης butterfly (20). Εάν έχετε κάποιο πρόβληµα στην τοποθέτηση των αφρωδών µαξιλαριών στις ράβδους, σας προτείνουµε να χρησιµοποιήσετε µια µικρή ποσότητα σαπουνιού και νερού για να λιπάνετε τα αφρώδη µαξιλαράκια και έτσι να τα βοηθήσετε να γλιστρήσουν πιο εύκολα. Εισάγετε τα spring κλιπ (κολάρα ασφαλείας) (41) πάνω στο «µανίκι» (άκρο) της µπάρας βαρών (12), στο δεξί και αριστερό βραχίονα butterfly (9&10) και στο πλαίσιο ανύψωσης ποδιού (17). Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 10

11 Βήµα 8 Εισάγετε τις καθέτους προσαρµογής στις µπάρες υποστήριξης άρσης βαρών (3) στα κάθετα πλαίσια (1&2). Συνδέστε το δεξιό και αριστερό κλείστρο ασφαλείας (26&25) στις καθέτους προσαρµογής στις µπάρες υποστήριξης άρσης βαρών (3) και ασφαλίστε µε ροδέλες (53) και παξιµάδια ασφαλείας (56) όπως σας δείχνουµε. Εισάγετε την µπάρα υποστήριξης πλάτης (16) διαµέσου των κάθετων πλαισίων (1&2) και κάτω από το µαξιλάρι υποστήριξης πλάτης (22). ΣΗΜΕΙΩΣΗ: Πριν εισάγετε την µπάρα υποστήριξης πλάτης (16), εξασφαλίστε ότι οι τρύπες στις καθέτους προσαρµογής στις µπάρες υποστήριξης άρσης βαρών (3) είναι σε εναρµόνιση µε τις τρύπες που υπάρχουν στις καθέτους πλαισίου (1&2). Η γωνία του µαξιλαριού υποστήριξης πλάτης (22) µπορεί να προσαρµοστεί µε την εισαγωγή της µπάρας υποστήριξης πλάτης (16) διαµέσου οποιασδήποτε τρύπας των καθέτων πλαισίου (1&2). Επίσης, το ύψος των καθέτων προσαρµογής για τις µπάρες υποστήριξης άρσης βαρών (3) µπορεί να προσαρµοστεί µε την εισαγωγή της µπάρας υποστήριξης πλάτης (16) διαµέσου οποιασδήποτε τρύπας έχουν. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 11

12 Βήµα 9 Συνδέστε την τροχαλία (34) στο στύλο lat tower (11). Ασφαλίστε µε βίδες (44), ροδέλες (52) και παξιµάδια (54). Συνδέστε το άκρο του καλωδίου (39) στην µπάρα lat (πλάτης) (18) χρησιµοποιώντας ένα κλιπ συρµατόσχοινου (40). Περάστε το συρµατόσχοινο (39) πάνω και εξωτερικά της τροχαλίας (34) στο στύλο lat tower (11) όπως σας δείχνουµε. Συνδέστε το συρµατόσχοινο (39) µε το δακτύλιο της µπάρας βαρών (12) χρησιµοποιώντας ένα κλιπ καλωδίου (40). Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 12

13 Βήµα 10 Συνδέστε το µαξιλάρι δικεφάλων (23) στη ράβδο προσαρµογής του µαξιλαριού δικεφάλων (13). Ασφαλίστε µε ροδέλες (53) και βίδες (49). Στο τέλος, εισάγετε τη ράβδο προσαρµογής του µαξιλαριού δικεφάλων (13) και την µπάρα προσαρµογής προέκτασης ποδιού (14) σε κάθε µία από τις καθέτους πλαισίου (1&2). Τώρα, ο αναδιπλούµενος πάγκος βαρών είναι πλήρως συναρµολογηµένος. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 13

14 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΜΗΧΑΝΗΜΑΤΟΣ Καθαρισµός 1. Βεβαιωθείτε ότι το όργανο είναι σβηστό και ότι έχει βγει από την πρίζα. 2. Αφαιρέστε τη σκόνη χρησιµοποιώντας ένα µικρό πρόσθετο ρύγχος στην ηλεκτρική σκούπα. Σκουπίστε προσεκτικά γύρω από τα ορατά τµήµατα του µηχανήµατος. 3. Για να αφαιρέστε σκόνη που έχει κολλήσει, χρησιµοποιήστε ένα ελαφρά υγρό πανί ψεκασµένο µε µη τοξικό καθαριστικό. 4. Να είστε προσεκτικοί µε υγρά συστατικά που µπορεί να τρέξουν και να µπουν µέσα στο µηχάνηµα. 5. Μην χρησιµοποιείτε καθαριστικά ή υλικά που µπορεί να προκαλέσουν απόξεση, γδαρσίµατα ή φθορές. Επιθεώρηση συνδέσεων Κάντε έλεγχο όλων των συνδέσεων εάν είναι σφιγµένες σωστά. Για να αποφύγετε ζηµιές στις συνδέσεις, µην τις σφίγγετε πολύ. Αποθήκευση Αποθηκεύστε το µηχάνηµα σε καθαρό και ξηρό περιβάλλον. Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 14

15 ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ B-7 ΕΓΓΥΗΣΗ Η συσκευή που αγοράσατε έχει κατασκευαστεί για να σας προσφέρει απροβληµάτιστη λειτουργία για πολλά χρόνια. Όπως όµως κάθε συσκευή έτσι και η δική σας χρειάζεται µεγάλη προσοχή κατά τη διάρκεια της χρήσης και του χειρισµού της. Εάν της φερθείτε µε τη δέουσα προσοχή, θα γίνει ο προσωπικός σας γυµναστής για µια ζωή. Μεγάλη προσοχή απαιτείται: Στη συναρµολόγηση του µηχανήµατος Σε υγρά που τυχόν βρέξουν το µηχάνηµα, Σε αντικείµενα ή ακαθαρσίες που εισχωρήσουν στο µηχάνηµα, Σε µετακινήσεις πάσης φύσεως. ΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ ΟΡΟΙ ΕΓΓΥΗΣΗΣ Η Α. ΛΕΟΣ Α.Ε. εγγυάται την καλή λειτουργία της συσκευής για το χρονικό διάστηµα 24 µηνών. 1. Η παρούσα εγγύηση ισχύει µόνο εφόσον συνοδεύεται από το νόµιµο παραστατικό αγοράς από εξουσιοδοτηµένο κατάστηµα (τιµολόγιο πώλησης ή δελτίο λιανικής πώλησης). Σας συνιστούµε το παραστατικό αγοράς να το φυλάξετε µαζί µε τους όρους της εγγύησης. Η διάρκεια της εγγύησης δεν παρατείνεται για οποιονδήποτε λόγο. 2. Η εταιρεία αναλαµβάνει να επισκευάσει τη συσκευή δωρεάν σε περίπτωση βλάβης που οφείλεται αποκλειστικά σε κατασκευαστικό σφάλµα. Η εγγύηση καλύπτει το κόστος των ανταλλακτικών και την εργασία. Η αντικατάσταση ή όχι των ανταλλακτικών είναι στην κρίση των τεχνικών της εταιρείας. Αντικατάσταση συσκευής αποκλείεται. 3. Η συσκευή επισκευάζεται στο χώρο service της εταιρείας ή του εξουσιοδοτηµένου αντιπροσώπου. Οποιαδήποτε έξοδα για επισκευή εκτός του χώρου αυτού επιβαρύνουν τον πελάτη. Επίσης, τα έξοδα µεταφοράς της συσκευής προς το χώρο service από το χώρο του πελάτη και το αντίστροφο επιβαρύνουν τον πελάτη. 4. Η αποκατάσταση κάθε βλάβης γίνεται σε εύλογο χρονικό διάστηµα. Αποκλείεται κάθε είδους απαίτηση για αποζηµίωση λόγω καθυστέρησης στην επισκευή βλάβης εξαιτίας ανώτερης βίας. 5. Η παρούσα εγγύηση ΕΝ καλύπτει τις εξής περιπτώσεις: Όταν η συσκευή χρησιµοποιείται για επαγγελµατική χρήση όπως σε γυµναστήρια, φυσικοθεραπευτήρια κλπ. Όταν έχει γίνει προσπάθεια αποκατάστασης της βλάβης από άτοµο µη εξουσιοδοτηµένο για το σκοπό αυτό. Όταν η βλάβη προέλθει από κακή συναρµολόγηση. Εξαρτήµατα που έχουν καταστραφεί από υπαιτιότητα του χρήστη όπως σκισµένες ταπετσαρίες, σπασµένα πλαστικά µέρη, φθορές κατά την µετακίνηση του µηχανήµατος. Α. ΛΕΟΣ Α.Ε. Τηλέφωνο Service Αντιπροσωπείας: Έδρα αντιπροσωπείας & Service: Ελευθερίου Βενιζέλου Καλλιθέα, Αττική Manual ALPINE FITNESS ΠΟΛΥΠΑΓΚΟΣ ΜΕ ΟΡΘΟΣΤΑΤΕΣ & ΤΡΟΧΑΛΙΑ Β7 15
