Πρωτότυπες οδηγίες λειτουργίας. Χορτοδετικό με σβούρες. <v>t-typ3</v>swadro 900</v> <v>t-typ2</v>swadro 800/26</v> <v>t-typ10</v></v>

Transcript

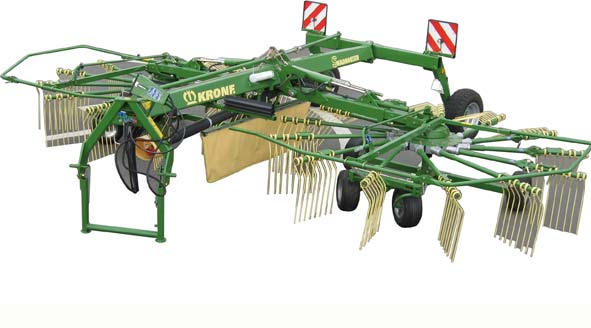

1 <v>b-titelbild</v> </v> Πρωτότυπες οδηγίες λειτουργίας Χορτοδετικό με σβούρες <v>t-typ1</v>swadro 700</v> <v>t-typ2</v>swadro 800/26</v> <v>t-typ3</v>swadro 900</v> <v>t-typ4</v></v> <v>t-typ5</v></v> ( <v>t-abmasch.-nr.</v>αττό αρ. μηχ.</v>: ) <v>t-bestel-nr.</v>αρ. παρ. </v>: el <v>t-typ6</v></v> <v>t-typ7</v></v> <v>t-typ8</v></v> <v>t-typ9</v></v> <v>t-typ10</v></v>

2 Pos: 1 /BA/Konformitätserklärungen/Schwader/Neu ab 2010/Swadro CV0 Pos: Πίνακας περιεχομένων Δήλωση συμμόρφωσης EΚ Εμείς, η Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 10, D Spelle δηλώνουμε διά της παρούσης ως κατασκευαστής του κάτωθι αναφερόμενου προϊόντος, με αποκλειστική ευθύνη, ότι το μηχάνημα: Krone-Χορτοδετικό με σβούρες τύπος/τύποι: Swadro 700, Swadro 800/26, Swadro 900 στο οποίο αναφέρεται η παρούσα δήλωση, πληροί τις σχετικές απαιτήσεις της. κοινοτικής οδηγίας 2006/42/EG (Mηχανές) Ως νόμιμος υπεύθυνος για την κατάρτιση των τεχνικών εγγράφων ορίζεται ο υπογράφων διευθυντής. Spelle, 03/05/10 Dr.-Ing. Josef Horstmann (Διευθυντής τμήματος κατασκευής & ανάπτυξης) Έτος κατασκευής: Αρ. μηχανής: Pos: 2 /BA/Vorwort/Sehr geehrter 906 Αξιότιμε πελάτη, Αξιότιμη πελάτισα, Παραλάβατε τις οδηγίες λειτουργίας για το προϊόν της KRONE που έχετε αγοράσει. Αυτές οι οδηγίες λειτουργίας περιλαμβάνουν σημαντικές πληροφορίες για τη σωστή χρήση και τον ασφαλή χειρισμό μηχανήματος. Σε περίπτωση που οι οδηγίες λειτουργίας έχουν καταστραφεί μερικώς ή ολοσχερώς για οποιοδήποτε λόγο, μπορείτε να λάβετε εφεδρικές οδηγίες λειτουργίας για το μηχάνημά σας αναφέροντας τον αριθμό στην πίσω σελίδα. 2

3 Pos: Πίνακας περιεχομένων 1 Πίνακας περιεχομένων 1 Πίνακας περιεχομένων Πρόλογος Εισαγωγή Σκοπός χρήσης Ισχύς Σήμανση Στοιχεία για ερωτήσεις και παραγγελίες Χρήση σύμφωνα με τους κανονισμούς Τεχνικά στοιχεία Ασφάλεια Εισαγωγή Μεταγενέστερη παραγγελία αυτοκόλλητων ασφάλειας και υπόδειξης Τοποθέτηση αυτοκόλλητων ασφάλειας και υπόδειξης Συνεργάτης Θέση αυτοκόλλητων ασφάλειας στο μηχάνημα Θέση γενικών αυτοκόλλητων υποδείξεων στο μηχάνημα Σήμανση υποδείξεων στις οδηγίες λειτουργίας Σήμανση υποδείξεων κινδύνου Εξειδίκευση και εκπαίδευση προσωπικού Κίνδυνοι σε περίπτωση παράβλεψης των υποδείξεων ασφαλείας Εργασία με επίγνωση των κινδύνων Κανονισμοί ασφαλείας και πρόληψης ατυχημάτων Προσαρτημένες συσκευές Λειτουργία άξονα PΤO Υδραυλική εγκατάσταση Ελαστικά Συντήρηση Εργασίες σε περιοχή με καλώδια υψηλής τάσης Αυτοσχέδιες μετατροπές και κατασκευή ανταλλακτικών Μη επιτρεπόμενοι τρόποι λειτουργίας Υποδείξεις ασφαλείας στο μηχάνημα Πρώτη θέση σε λειτουργία Γενικά Πρώτη συναρμολόγηση Προεργασίες στο τρακτέρ Ρύθµιση κάτω ßραχίονα Αρθρωτός άξονας Προσαρμογή μήκους

4 Πίνακας περιεχομένων 5.5 Υψος κάτω βραχίονα ανάρτησης τρακτέρ Θέση σε λειτουργία Προσάρτηση σε τρακτέρ Υδραυλικό σύστημα Ειδικές υποδείξεις ασφαλείας Σύνδεση των υδραυλικών αγωγών Σύνδεση φωτισμού Σύνδεση ηλεκτρικού χειρισμού Συναρμολόγηση αρθρωτών αξόνων Οδήγηση και μεταφορά Χειρισμός Ασφάλεια υπερφόρτωσης Από τη θέση μεταφοράς στη θέση εργασίας Απομάκρυνση προστασιών λεπίδων από τις κορυφές λεπίδων Κατέβασμα βραχίονων λεπίδων σε θέση εργασίας (υδραυλική ανύψωση μονής σβούρας) Κατέβασμα βραχίονων σβουρών σε θέση εργασίας (ηλεκτρικά - προαιρετικά) Κατέβασμα βραχίονων λεπίδων σε θέση εργασίας Ρύθμιση τόξου στήριξης σε θέση εργασίας Ρύθμιση πλάτους εργασίας - ηλεκτρικά / μηχανικά Swadro 800 / Ρύθμιση βάθους εργασίας μηχανικά Ρύθμιση βάθους εργασίας - ηλεκτρικά (προαιρετικά) Λειτουργία των διακοπτών στη μονάδα χειρισμού Διαχωρισμένος χειρισμός αριστερής/δεξιάς σβούρας Υδραυλική ανύψωση μονής σβούρας Ηλεκτρική ανύψωση μονής σβούρας Οδήγηση σε περιοχή πλαγιάς Ταχύτητα εργασίας και αριθμός στροφών μετάδοσης κίνησης Από τη θέση εργασίας στη θέση μεταφοράς Εισαγωγή ρύθμισης πλάτους (πλάτος εργασίας) (Swadro 800/900) Ρύθμιση τόξου ασφάλειας σε θέση μεταφοράς Περιστροφή βραχίονων λεπίδων σε θέση μεταφοράς Ανύψωση βραχίονων σβουρών σε θέση εργασίας (υδραυλική ανύψωση μονής σβούρας) Ανύψωση βραχίονων σβουρών σε θέση εργασίας (ηλεκτρικά -προαιρετικά) Ασφάλιση κορυφών λεπίδων (θέση μεταφοράς και απενεργοποιημένος δεματοποιητής) Στάθμευση Ρυθμίσεις Ρύθμιση αμαξώματος σβουρών Ρύθμιση πορείας οδήγησης Συντήρηση Ειδικές υποδείξεις ασφαλείας

5 Pos: Πίνακας περιεχομένων 10.2 Ελατήριο(α) ανακούφισης Δοκιμαστική λειτουργία Ροπές σύσφιξης Ροπές σύσφιξης (φρεζάτες βίδες) Ελεγχος βιδών σε λεπίδες Ελαστικά Ελεγχος και φροντίδα ελαστικών Ροπής στρέψης τροχών σε αμάξωμα Πίεση αέρα ελαστικών Αντικατάσταση βραχίονων λεπίδων (σε περίπτωση επιδιόρθωσης) Τοποθέτηση αρθρωτού άξονα ανάμεσα σε κιβώτιο διανομής και σβούρα (Swadro 900) Συντήρηση - πρόγραμμα λίπανσης Ειδικές υποδείξεις ασφαλείας Αρθρωτός άξονας Συντήρηση - πρόγραμμα λίπανσης Πρόγραμμα λίπανσης Συντήρηση υδραυλικού συστήματος Συντήρηση, κιβώτιο ταχυτήτων Ποσότητες πλήρωσης και ονομασίες λιπαντικών για κιβώτια ταχυτήτων Κιβώτιο διανομής σβουρών / περίβλημα σβουρών Κύριο κιβώτιο ταχυτήτων Ειδικός εξοπλισμός Ασφάλεια απώλειας λεπίδων Αλυσίδα για περιορισμό βάθους κάτω βραχίονα ανάρτησης Αποθήκευση Ειδικές υποδείξεις ασφαλείας Στο τέλος της εποχής συγκομιδής Πριν από την έναρξη της νέας σεζόν Ειδικές υποδείξεις ασφαλείας Βλάβες, αιτίες και αποκατάσταση Ειδικές υποδείξεις ασφαλείας Παράρτημα

6 Pos: 6.1 /Überschriften/Überschriften 983 Pos: 6.2 /BA/Vorwort/Schwader/Verehrter Kunde Pos: 6.3 /BA/Vorwort/Schwader/Weiterer Verlauf Pos: 6.4 /BA/Vorwort/Beachten Sie für 945 Pos: Πρόλογος 2 Πρόλογος Αξιότιμε πελάτη! Με την αγορά του χορτοδετικού με σβούρες έχετε αποκτήσει ένα προϊόν ποιότητας του Οίκου KRONE. Σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε με την αγορά αυτού του μηχανήματος. Για να μπορέσετε να εκμεταλλευθείτε με τον καλύτερο τρόπο τις δυνατότητες του χορτοδετικού με σβούρες, διαβάστε αυτές τις οδηγίες λειτουργίας προτού θέσετε το μηχάνημα σε λειτουργία. Τα περιεχόμενά τους είναι διαρθρωμένα έτσι ώστε να σας παρέχουν διεξοδική ενημέρωση σχετικά με τις ενέργειες που είναι αναγκαίες σύμφωνα με την τεχνική διαδικασία εργασίας. Περιλαμβάνουν περιεκτικές υποδείξεις και πληροφορίες σχετικά με τη συντήρηση, την ασφαλή χρήση μηχανήματος, τις ασφαλείς μεθόδους εργασίας, τα ιδιαίτερα μέτρα προφύλαξης και τα διαθέσιμα πρόσθετα στοιχεία εξοπλισμού. Η τήρηση αυτών των υποδείξεων και των πληροφοριών είναι αναγκαία, σημαντική και χρήσιμη για την ασφαλή λειτουργία, την αξιοπιστία και τη διατήρηση της αξίας του χορτοδετικού με σβούρες Υπόδειξη Στο εξής, το χορτοδετικό με σβούρες θα αναφέρεται ως "μηχάνημα" μέσα σε αυτές τις οδηγίες χειρισμού. Παρακαλούμε προσέξτε τα εξής: Οι οδηγίες λειτουργίας αποτελούν αναπόσπαστο στοιχείο του μηχανήματός σας. Ο χειρισμός του μηχανήματος πρέπει να γίνεται μόνο μετά από κατάρτιση και με την τήρηση των οδηγιών του παρόντος εγχειριδίου. Τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας! Τηρείτε παράλληλα και τους σχετικούς κανονισμούς πρόληψης ατυχημάτων, καθώς και τους άλλους γενικά αναγνωρισμένους κανόνες τεχνικής ασφάλειας, ιατρικής της εργασίας και οδικής κυκλοφορίας. Όλες οι πληροφορίες, οι εικόνες και όλα τα τεχνικά στοιχεία στις παρούσες οδηγίες λειτουργίας αντιστοιχούν στην τελευταία ενημέρωση τη χρονική στιγμή της δημοσίευσης. Διατηρούμε το δικαίωμα κατασκευαστικών τροποποιήσεων ανά πάσα στιγμή και χωρίς τη γνωστοποίηση των λόγων. Σε περίπτωση που οι οδηγίες λειτουργίας έχουν καταστραφεί μερικώς ή ολοσχερώς, μπορείτε να λάβετε εφεδρικές οδηγίες λειτουργίας για το μηχάνημά σας αναφέροντας τον αριθμό στην πίσω σελίδα. Σας ευχόμαστε καλή επιτυχία με το μηχάνημα KRONE. Maschinenfabrik Bernard Krone GmbH Spelle 6

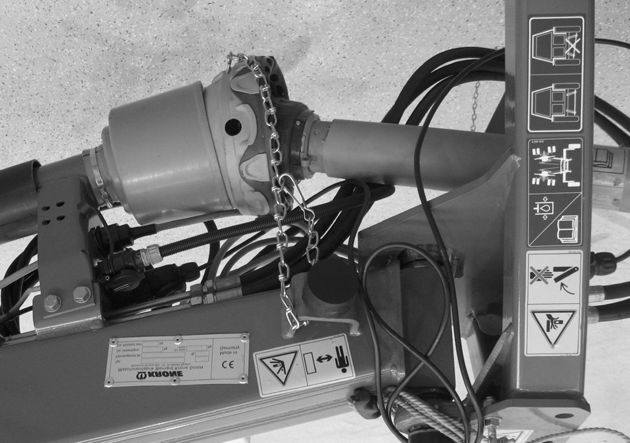

7 Pos: Pos: 8.2 /Überschriften/Überschriften Pos: 8.4 /BA/Einleitung/Gültigkeit/Schwader/Swadro Pos: 8.5 /Überschriften/Überschriften 497 Pos: 8.6 /BA/Einleitung/Kennzeichnung/Schwader/Kennzeichnung Pos: Εισαγωγή 3 Εισαγωγή Στις παρούσες οδηγίες λειτουργίας περιλαμβάνονται βασικές υποδείξεις, τις οποίες πρέπει να λαμβάνετε υπόψη κατά τη λειτουργία και τη συντήρηση. Επομένως, το προσωπικό πρέπει οπωσδήποτε να διαβάζει και να έχει πρόσβαση στις παρούσες οδηγίες λειτουργίας πριν από τη χρήση και τη θέση σε λειτουργία. Δεν πρέπει να λαμβάνετε υπόψη μόνο τις υποδείξεις ασφαλείας που αναφέρονται σε αυτήν την ενότητα για την ασφάλεια, αλλά και τις ειδικές υποδείξεις ασφαλείας που αναφέρονται σε άλλες ενότητες. 3.1 Σκοπός χρήσης Pos: 8.3 /BA/Einleitung/Schwader/Verwendungszweck Schwader KAT I und KAT II am Το χορτοδετικό με σβούρες χρησιμεύει στη δεματοποίηση των κομμένων καλαμοειδών φυτών. Η προσάρτηση πραγματοποιείται στο έδρανο τριών σημείων KAT I και KAT II στο πίσω μέρος. 3.2 Ισχύς Αυτές οι οδηγίες λειτουργίας ισχύουν για τα ακόλουθα χορτοδετικά της κατασκευαστικής σειράς: Swadro 700, Swadro 800/26, Swadro Σήμανση 1 SW Εικ. 1 Τα στοιχεία μηχανήματος αναγράφονται σε πινακίδα τύπου (1). 7

8 Pos: 8.8 /BA/Einleitung/Angaben für Anfrage und 516 Pos: Εισαγωγή 3.4 Στοιχεία για ερωτήσεις και παραγγελίες Τύπος Ετος κατασκευής Αρ. αναγνώρισης οχήματος Υπόδειξη Το σύνολο της σήμανσης αποτελεί επίσημο έγγραφο και δεν επιτρέπεται η τροποποίηση ή η καταστροφή της! Σε περίπτωση ερωτήσεων για το μηχάνημα και για την παραγγελία ανταλλακτικών πρέπει να αναφέρεται η περιγραφή τύπου, ο αριθμός αναγνώρισης οχήματος και το έτος κατασκευής μηχανήματος. Για να έχετε τα στοιχεία διαθέσιμα ανά πάσα στιγμή, σας συνιστούμε να τα γράψετε στα παραπάνω πεδία. Υπόδειξη Τα γνήσια ανταλλακτικά KRONE και τα αξεσουάρ που είναι εγκεκριμένα από τον κατασκευαστή συντελούν στην ασφάλεια. Η χρήση ανταλλακτικών, εξαρτημάτων και πρόσθετων συσκευών που δεν έχουν κατασκευαστεί, ελεγχθεί ή δεν φέρουν την έγκριση της KRONE έχουν ως αποτέλεσμα την παύση ισχύς εγγυοδοσίας για τις βλάβες που ίσως προκύψουν. 8

9 Pos: /Überschriften/Überschriften 2/A-E/Bestimmungsgemäßer Pos: 8.11 /BA/Einleitung/Technische 595 Pos: Εισαγωγή 3.5 Χρήση σύμφωνα με τους κανονισμούς Pos: /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Schwader/Bestimmungsgemäßer Gebrauch Το χορτοδετικό με σβούρες έχει κατασκευαστεί αποκλειστικά και μόνο για τη συνήθη χρήση σε αγροτικές εργασίες (προδιαγραφόμενη χρήση). Pos: /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Nicht bestimmungs Κάθε χρήση πέραν αυτής θεωρείται ως μη προδιαγραφόμενη. Για ζημιές που ενδέχεται να προκύψουν από τέτοιου είδους χρήση, δεν ευθύνεται ο κατασκευαστής. Ο χρήστης αναλαμβάνει μόνος του τον κίνδυνο. Στην κατάλληλη χρήση εμπίπτει και η τήρηση των προβλεπόμενων από τον κατασκευαστή όρων λειτουργίας, συντήρησης και επισκευής. Οι αυτόβουλες τροποποιήσεις στο μηχάνημα ίσως δράσουν ανασταλτικά στις ιδιότητες μηχανήματος ή να επηρεάσουν την ορθή λειτουργία. Οι αυτόβουλες τροποποιήσεις απαλάσσουν ως εκ τούτου τον κατασκευαστή από οποιαδήποτε ευθύνη για βλάβες που ίσως ανακύψει. 3.6 Τεχνικά στοιχεία Ολες οι πληροφορίες, οι εικόνες και όλα τα τεχνικά στοιχεία στις παρούσες οδηγίες λειτουργίας αντιστοιχούν στην τελευταία ενημέρωση τη χρονική στιγμή της δημοσίευσης. Διατηρούμε το δικαίωμα κατασκευαστικών τροποποιήσεων ανά πάσα στιγμή και χωρίς τη γνωστοποίηση των λόγων. 9

10 Pos: 8.13 /BA/Einleitung/Technische Daten/Schwader/Swadro Pos: 8.14 /BA/Einleitung/Technische Daten/Schwader/Technische Daten Bild Swadro Εισαγωγή Τύπος Οι διαδρομές στο δημόσιο οδικό δίκτυο επιτρέπονται μόνο σε θέση μεταφοράς με κατεβασμένους βραχίονες λεπίδων. Απαγορεύεται η υπέρβαση του μέγ. ύψους της τάξης των 4 m. Swadro 700 Swadro 800 / 26 Ανάρτηση κάτω άξονα Τεμάχιο στη στάνταρ έκδοση Αριθμός σβουρών Τεμάχιο 2 Swadro 900 Αριθμός βραχίονων / σβουρών Τεμάχιο Αριθμός διπλών λεπίδων / βραχίονων Τεμάχιο 4 Πλάτος εργασίας περ. mm Διάμετρος σβούρας περ. mm Υψος με βραχίονες λεπίδων / θέση μεταφοράς Υψος κλειστών βραχίονων λεπίδων / θέση μεταφοράς περ. mm περ. mm Υψος σε θέση εργασίας περ. mm 1600 Μήκος περ. mm Πλάτος σε θέση μεταφοράς περ. mm Πλάτος σε θέση εργασίας περ. mm Απαιτούμενη ισχύς περ. kw/ps 37/50 40/55 Αριθμός στροφών PTO (άξονας μετάδοσης κίνησης) Ισοδύναμη συνεχής στάθμη ήχου 1/min. μέγ. 540 κάτω από 70 d B(A) Απόδοση σε εμβαδόν/ώρα ca./h 6,5-7 7,5 8-8,5 Ελαστικά αμαξώματος σβουρών Τάση φωτισμού Μέγ. πίεση λειτουργίας υδραυλικής εγκατάστασης Αμάξωμα Κύριο αμάξωμα 16x6,50-8 4PR 10.0/ PR 12 Volt- 7πολικό φις 12 Volt- 3πολικό φις bar 200 αναγκαίες υδραυλικές συνδέσεις 1x EW* 1XEW* Μέγ. επιτρεπ. ταχύτητα μεταφοράς 1xDW** 40 km/h 1xEW* 1xDW** Ίδιο βάρος kg Επιτρεπόμενο φορτίο άξονα kg Επιτρεπόμενο φορτίο στήριξης kg *) EW= Μονάδα ελέγχου απλής δράσης **) DW= Μονάδα ελέγχου διπλής δράσης 10

11 Pos: Εισαγωγή B L SW Εικ. 2: 11

12 Pos: 10.1 /Überschriften/Überschriften 636 Pos: 10.2 /BA/Sicherheit/Schwader/Sicherheit Einführung Pos: 10.3 /BA/Sicherheit/Beschädigte oder unlesbare 675 Pos: Ασφάλεια 4 Ασφάλεια 4.1 Εισαγωγή Το χορτοδετικό με σβούρες είναι εξοπλισμένο με όλες τις απαραίτητες διατάξεις ασφαλείας (συστήματα προστασίας). Δεν μπορούν να προστατευτούν απόλυτα όλα τα επικίνδυνα σημεία σε αυτό το μηχάνημα, όσον αφορά τη διατήρηση της ικανότητας λειτουργίας μηχανήματος. Πάνω στο μηχάνημα θα βρείτε τις αντίστοιχες υποδείξεις κινδύνων, που επισημαίνουν τους υπόλοιπους κινδύνους. Οι υποδείξεις κινδύνων έχουν τη μορφή των λεγόμενων προειδοποιητικών εικονοσυμβόλων. Για τη θέση αυτών των πινακίδων επισήμανσης και για τη σημασία/προσθήκη θα βρείτε στη συνέχεια σημαντικές υποδείξεις! Κίνδυνος! - Περιοχή κινδύνου μηχανήματος Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Αντικαταστήστε άμεσα τα κατεστραμμένα ή τα δυσανάγνωστα αυτοκόλλητα. Μετά τις εργασίες επιδιόρθωσης, τοποθετήστε το αντίστοιχο αυτοκόλλητο ασφάλειας σε όλα τα εξαρτήματα που αντικαταστάθηκαν, τροποποιήθηκαν ή επιδιορθώθηκαν. Απαγορεύεται ρητά ο καθαρισμός με συσκευή καθαρισμού υψηλής πίεσης σε τομείς, οι οποίοι φέρουν αυτοκόλλητο ασφάλειας. Εξοικειωθείτε με το περιεχόμενο των προειδοποιητικών εικονοσυμβόλων. Το διπλανό κείμενο και το επιλεγμένο σημείο τοποθέτησης στο μηχάνημα επισημαίνουν τα ειδικά επικίνδυνα σημεία στο μηχάνημα. 12

13 Pos: 10.5 /BA/Sicherheit/Nachbestellung/ Anbringung Pos: 10.6 /Überschriften/Überschriften 840 Pos: 10.7 /Adressen/Adresse Maschinenfabrik KRONE 735 Pos: Ασφάλεια Μεταγενέστερη παραγγελία αυτοκόλλητων ασφάλειας και υπόδειξης Υπόδειξη Ολα τα αυτοκόλλητα ασφάλειας και υπόδειξης φέρουν αριθμό παραγγελίας και μπορείτε να τα παραγγείλετε άμεσα από τον κατασκευαστή ή από εξουσιοδοτημένο ειδικό έμπορο (βλέπε κεφάλαιο "Συνεργάτης") Τοποθέτηση αυτοκόλλητων ασφάλειας και υπόδειξης Υπόδειξη - Τοποθέτηση αυτοκόλλητου Αποτέλεσμα: Κόλληση αυτοκόλλητου Η επιφάνεια τοποθέτησης πρέπει να είναι καθαρή και δεν πρέπει να φέρει ακαθαρσίες, λάδι και γράσο Συνεργάτης Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 10 D Spelle (Germany) Τηλέφωνο: + 49 (0) 59 77/935-0 (κεντρικά) Τέλεφαξ: + 49 (0) 59 77/ (κεντρικά) Τέλεφαξ: + 49 (0) 59 77/ (Αποθήκη ανταλλακτικών _Εσωτερικό) Τέλεφαξ: + 49 (0) 59 77/ (Αποθήκη ανταλλακτικών _Eξαγωγή) info.ldm@krone.de 13

14 Pos: 10.9 /Überschriften/Überschriften 2/K-O/Lage der Sicherheitsaufkleber an der Pos: /BA/Sicherheit/Aufkleber/Schwader/Sicherheitsaufkleber Schwader GL Ασφάλεια 4.2 Θέση αυτοκόλλητων ασφάλειας στο μηχάνημα SW Εικ. 3: 14

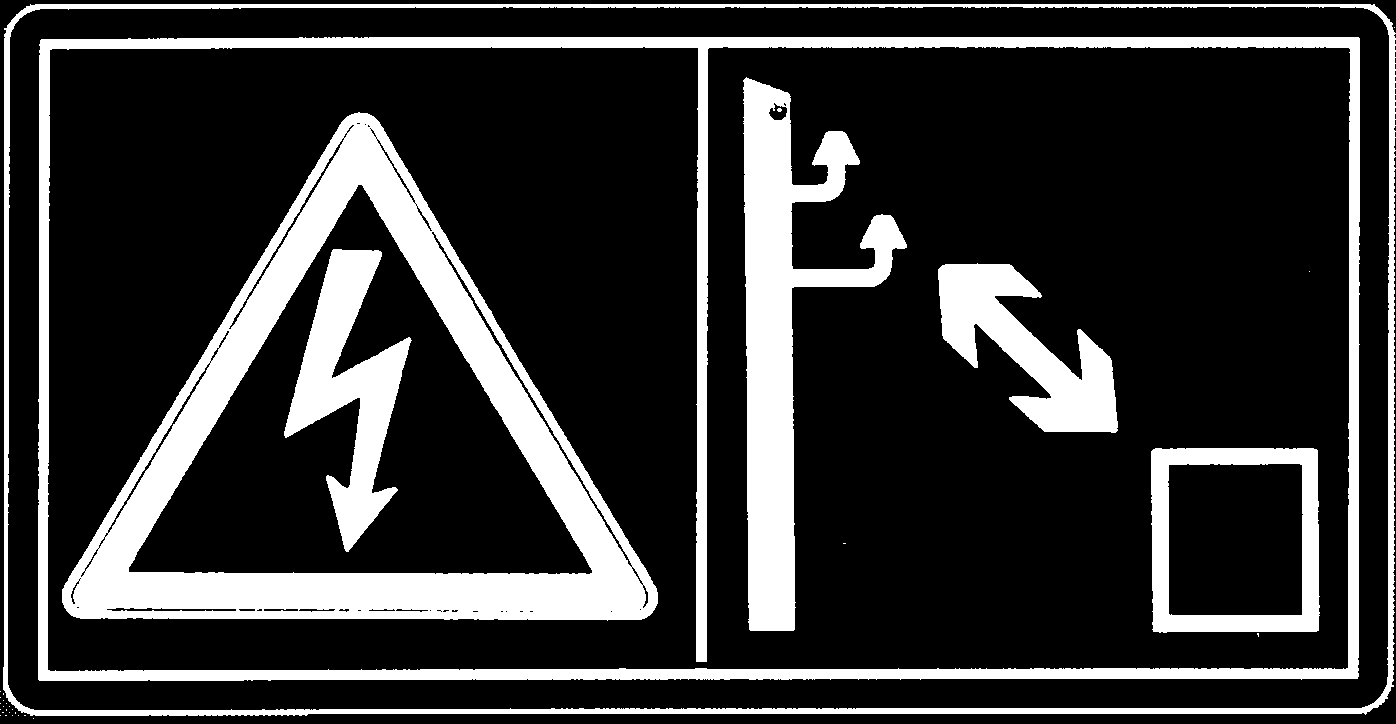

15 Pos: Pos: /Überschriften/Überschriften 2/K-O/Lage der allgemeinen Hinweisaufkleber an der Pos: /BA/Sicherheit/Aufkleber/Schwader/Hinweisaufkleber Schwader Ασφάλεια 1) Πριν από τη θέση σε λειτουργία, διαβάστε και προσέξτε τις οδηγίες λειτουργίας και τις υποδείξεις ασφαλείας. 2) Ο αριθμός στροφών άξονα ΡΤΟ δεν επιτρέπεται να υπερβαίνει τις 540 σ.α.λ.! Η πίεση λειτουργίας της υδραυλικής εγκατάστασης δεν επιτρέπεται να υπερβαίνει τα 200 bar! Αρ. παρ (1x) MAX. 540/min MAX.200 bar Αρ. παρ (1x) 3) Πριν από την έναρξη των εργασιών, ρυθμίστε το τόξο ασφάλειας σε θέση προστασίας (κλείστε το). Αρ. παρ (2x) 4) Κίνδυνος σε περιοχή κίνησης σβούρας - κρατήστε απόσταση! ) Μην παραμένετε στην περιοχή μετακίνησης των βραχίονων έκτασης. Κρατάτε απόσταση! Αρ. παρ (2x) 6) Ποτέ μη βάζετε τα χέρια στην περιοχή κινδύνου σύνθλιψης, όσο μπορούν να κινούνται ακόμη τα εξαρτήματα που υπάρχουν εκεί. Αρ. παρ (2x) Αρ. παρ (2x) 7) Κρατήστε την προβλεπόμενη απόσταση ασφαλείας από τα ηλεκτρικά καλώδια υψηλής τάσης. 8) Αρ. παρ (1x) 15

16 Pos: /Überschriften/Überschriften 2/K-O/Lage der allgemeinen Hinweisaufkleber an der Pos: /BA/Sicherheit/Aufkleber/Schwader/Hinweisaufkleber Schwader Ασφάλεια 4.3 Θέση γενικών αυτοκόλλητων υποδείξεων στο μηχάνημα SW700002_1 Εικ. 4: 1) 2) 3) (2x) Swadro (2x) Swadro (2x) Swadro 900 4) 5) (3x) (2x) 6) (1x) 7) Σε έκδοση Swadro μηχανικό. 1,0 bar (2x) 1,0 bar 1,8 bar (4x) 1,8 bar (1x) (1x)

17 Pos: Ασφάλεια 8) 9) 10) 11) (4x) 12) (2x) 13) (1x) με υδραυλική ανύψωση μονής σβούρας Swadro 700 (4x) Swadro 800/26 (6x) Swadro 900 (6x) X / min (1x) (1x)

18 Pos: /BA/Sicherheit/Kennzeichnung von Hinweisen in der Betriebsanleitung Pos: /BA/Sicherheit/Kennzeichnung der Pos: /BA/Sicherheit/Allgemeine Pos: Ασφάλεια 4.4 Σήμανση υποδείξεων στις οδηγίες λειτουργίας Οι υποδείξεις ασφαλείας που περιλαμβάνονται στις παρούσες οδηγίες λειτουργίας, η μη τήρηση των οποίων είναι πιθανόν να προκαλέσει κινδύνους για πρόσωπα, επισημαίνονται με το γενικό σύμβολο κινδύνου: 4.5 Σήμανση υποδείξεων κινδύνου Κίνδυνος! ΚΙΝΔΥΝΟΣ! Είδος και πηγή κινδύνου! Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Μέτρα για την πρόληψη κινδύνου Προειδοποίηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Είδος και πηγή κινδύνου! Αποτέλεσμα: Τραυματισμοί, σοβαρές υλικές ζημιές. Μέτρα για την πρόληψη κινδύνου Προσοχή! ΠΡΟΣΟΧΗ! Είδος και πηγή κινδύνου! Αποτέλεσμα: Ζημιές στο υλικό Μέτρα για την πρόληψη ζημιών. Οι γενικές υποδείξεις λειτουργίας επισημαίνονται ως εξής: Υπόδειξη! Υπόδειξη - Είδος και πηγή υπόδειξης Αποτέλεσμα: Οικονομική χρήση μηχανήματος Μέτρα που πρέπει να ληφθούν Πρέπει να προσέχετε οπωσδήποτε τις υποδείξεις που υπάρχουν πάνω στο μηχάνημα και να τις διατηρείτε σε ευανάγνωστη κατάσταση. 18

19 Pos: /BA/Sicherheit/Personalqualifikation Pos: /BA/Sicherheit/Gefahren bei Nichtbeachtung der Pos: /BA/Sicherheit/Sicherheitsbewußtes Pos: Ασφάλεια Εξειδίκευση και εκπαίδευση προσωπικού Το μηχάνημα επιτρέπεται να χρησιμοποιείται, να συντηρείται και να επισκευάζεται μόνο από άτομα, που έχουν κατανοήσει τις λειτουργίες του και έχουν ενημερωθεί για τους κινδύνους που απορρέουν. Οι τομείς ευθύνης, οι αρμοδιότητες και η επιτήρηση του προσωπικού πρέπει να ρυθμίζονται με σαφήνεια από τον ιδιοκτήτη. Εάν το προσωπικό δε διαθέτει τις απαραίτητες γνώσεις, τότε πρέπει να εκπαιδευτεί και να ενημερωθεί. Πέραν αυτών, ο ιδιοκτήτης πρέπει να διασφαλίζει ότι το προσωπικό έχει κατανοήσει πλήρως το περιεχόμενο των οδηγιών λειτουργίας. Εργασίες επισκευής που δεν περιγράφονται στις παρούσες οδηγίες λειτουργίας, επιτρέπεται να διενεργούνται μόνο από εξουσιοδοτημένα συνεργεία Κίνδυνοι σε περίπτωση παράβλεψης των υποδείξεων ασφαλείας Η μη τήρηση των υποδείξεων ασφαλείας μπορεί να θέσει σε κίνδυνο τόσο πρόσωπα, όσο και το περιβάλλον και το μηχάνημα. Η μη τήρηση των υποδείξεων ασφάλειας μπορεί να επιφέρει απώλεια όλων των αξιώσεων για αποζημίωση. Αναλυτικά, η μη τήρηση μπορεί για παράδειγμα να επιφέρει τους ακόλουθους κινδύνους: Κίνδυνος για πρόσωπα από μη ασφαλισμένες περιοχές εργασίας Βλάβη σημαντικών λειτουργιών μηχανήματος Αποτυχία λειτουργίας προβλεπόμενων μεθόδων για συντήρηση και επισκευή Κίνδυνος για πρόσωπα από μηχανικές και χημικές επιδράσεις Κίνδυνος για το περιβάλλον από διαρροή υδραυλικού λαδιού Εργασία με επίγνωση των κινδύνων Πρέπει να τηρείτε τις αναφερόμενες, στις παρούσες οδηγίες λειτουργίας υποδείξεις ασφαλείας, τους υπάρχοντες κανονισμούς για την πρόληψη των ατυχημάτων, καθώς και πιθανούς εσωτερικούς κανονισμούς εργασίας, λειτουργίας και ασφαλείας του ιδιοκτήτη. Οι κανονισμοί προστασίας κατά την εργασία και πρόληψης ατυχημάτων των αρμόδιων επαγγελματικών σωματείων είναι δεσμευτικοί. Πρέπει να προσέχετε τις υποδείξεις ασφαλείας του κατασκευαστή του οχήματος. Κατά την κυκλοφορία στο δημόσιο οδικό δίκτυο πρέπει να τηρούνται οι θεσμοθετημένοι κανονισμοί (στην Ελλάδα ο Κ.Ο.Κ.). Θα πρέπει να είστε εξοπλισμένοι για περιπτώσεις ανάγκης. Φυλάξτε σε σημείο, όπου είναι εύκολη η πρόσβαση τον πυροσβεστήρα και το φαρμακείο. Να έχετε σημειωμένους τους αριθμούς κλήσης για γιατρούς και για την πυροσβεστική. 19

20 Pos: /BA/Sicherheit/Sicherheits- und Unfallverhütungs-Vorschriften Ασφάλεια 4.6 Κανονισμοί ασφαλείας και πρόληψης ατυχημάτων 1 Εκτός από τις υποδείξεις στις παρούσες οδηγίες λειτουργίας, λάβετε υπόψη και τους γενικούς κανονισμούς ασφαλείας και πρόληψης ατυχημάτων! 2 Οι πινακίδες προειδοποίησης και υποδείξεων που υπάρχουν στο όχημα παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία. Η τήρησή τους εξυπηρετεί την ασφάλειά σας! 3 Κατά τη χρήση του δημοσίου οδικού δικτύου, προσέξτε τις σχετικές διατάξεις! 4 Πριν από την έναρξη της εργασίας εξοικειωθείτε με όλα τα συστήματα και τα χειριστήρια καθώς και με τις λειτουργίες τους. Εάν περιμένετε να το κάνετε κατά τη διάρκεια της εργασίας, θα είναι πολύ αργά! 5 Τα ρούχα του χρήστη θα πρέπει να είναι εφαρμοστά. Αποφεύγετε να χρησιμοποιείτε φαρδιά ρούχα. 6 Για την αποφυγή κινδύνου πυρκαγιάς, διατηρείτε καθαρή το μηχάνημα! 7 Πριν από την εκκίνηση και πριν από τη θέση σε λειτουργία ελέγξτε τον περιβάλλοντα χώρο! (Παιδιά!) Φροντίστε να έχετε επαρκή ορατότητα! 8 Οι συνεπιβάτες κατά τη διάρκεια της εργασίας και της πορείας μεταφοράς πάνω στη συσκευή εργασίας επιτρέπονται μόνο στο κάθισμα του συνοδηγού. 9 Συνδέστε τις συσκευές σύμφωνα με τους κανονισμούς και στερεώστε και ασφαλίστε τις μόνο στις προβλεπόμενες διατάξεις! 10 Κατά τη σύνδεση και αποσύνδεση, φέρνετε τα συστήματα στήριξης στην προβλεπόμενη θέση! 11 Ιδιαίτερη προσοχή απαιτείται κατά τη σύνδεση και αποσύνδεση συσκευών από το τρακτέρ! 12 Τοποθετείτε τα αντίβαρα πάντα σύμφωνα με τους κανονισμούς στα προβλεπόμενα σημεία στερέωσης! 13 Προσέχετε τα επιτρεπόμενα φορτία άξονα, το συνολικό βάρος και τις διαστάσεις μεταφοράς! 14 Ελέγξτε και τοποθετήστε τον εξοπλισμό μεταφοράς - όπως π.χ. το φωτισμό, τις διατάξεις προειδοποίησης και ενδεχομένως τις διατάξεις προστασίας! 15 Οι διατάξεις χειρισμού (συρματόσχοινα, αλυσίδες, ντίζα κτλ.) διατάξεων που δέχονται χειρισμό εξ αποστάσεως πρέπει να είναι τοποθετημένα έτσι ώστε να μην προκαλούν ακούσιες κινήσεις σε όλες τις θέσεις μεταφοράς και εργασίας. 16 Θέστε τις συσκευές στην προδιαγραφόμενη για πορεία στο δρόμο κατάσταση, και ασφαλίστε τις σύμφωνα με τις προδιαγραφές του κατασκευαστή! 17 Ποτέ μην εγκαταλείπετε τo κάθισμα του οδηγού κατά την πορεία! 18 Πρέπει να προσαρμόζετε την ταχύτητα κίνησης πάντα στις συνθήκες του περιβάλλοντος! Αποφεύγετε τις ξαφνικές αλλαγές κατεύθυνσης πορείας σε ανηφόρες και κατηφόρες και εγκάρσιες διαδρομές σε πλαγιές! 19 Η οδική συμπεριφορά, η ικανότητα διεύθυνσης και πέδησης επηρεάζονται από τις προσαρτημένες ή αναρτημένες διατάξεις και αντίβαρα. Προσέχετε επομένως την ικανότητα διεύθυνσης και πέδησης! 20 Στις πορείες σε στροφές, λάβετε υπόψη το μεγάλο όγκο και/ή το σφόνδυλο της συσκευής! 21 Θέτετε τις συσκευές σε λειτουργία, μόνο όταν είναι τοποθετημένα όλα τα συστήματα προστασίας και βρίσκονται σε θέση προστασίας! 22 Διατηρείτε τα συστήματα ασφαλείας σε καλή κατάσταση. Αντικαταστήστε τα εξαρτήματα που λείπουν ή έχουν υποστεί ζημιά. 23 Απαγορεύεται η παραμονή στην περιοχή εργασίας! 24 Μην κυκλοφορείτε στην περιοχή περιστροφής και μετακίνησης της συσκευής! 25 Επιτρέπεται να ενεργοποιείτε τα υδραυλικά πτυσσόμενα πλαίσια, μόνο όταν δεν υπάρχουν άτομα στην περιοχή μετακίνησης! 20

21 Pos: /BA/Sicherheit/Angehängte Geräte/Geräte Pos: Ασφάλεια 26 Στα εξαρτήματα που ενεργοποιούνται από ξένες πηγές (π.χ. υδραυλικά) υπάρχουν σημεία σύνθλιψης και επαφής! 27 Πριν από την εγκατάλειψη του τρακτέρ, κατεβάστε στο έδαφος τη συσκευή, ενεργοποιήστε το φρένο ακινητοποίησης, σβήστε τον κινητήρα και βγάλτε το κλειδί μίζας! 28 Δεν επιτρέπεται να βρίσκεται κανείς ανάμεσα στο τρακτέρ και τη συσκευή χωρίς να έχει ασφαλιστεί το όχημα από κύλιση με το φρένο ακινητοποίησης και με σφήνες! 4.7 Προσαρτημένες συσκευές 1 Ασφαλίστε τις συσκευές από κύλιση. 2 Προσοχή στο μέγιστο επιτρεπόμενο φορτίο στήριξης του κοτσαδόρου, της ράβδου έλξης ή της διάταξης ζεύξης. 3 Κατά την προσάρτηση βραχίονα χειρισμού, ιδιαίτερη προσοχή θα πρέπει να δοθεί στην επαρκή δυνατότητα κίνησης στο σημείο προσάρτησης! 21

22 Pos: /BA/Sicherheit/Zapfwellenbetrieb Pos: /BA/Sicherheit/Zapfwellenbetrieb Pos: Ασφάλεια 4.8 Λειτουργία άξονα PΤO 1 Επιτρέπεται να χρησιμοποιούνται μόνο οι προβλεπόμενοι από τον κατασκευαστή αρθρωτοί άξονες! 2 Ο σωλήνας προστασίας και η χοάνη προστασίας του αρθρωτού άξονα καθώς και ο προφυλακτήρας άξονα PTO - και στη συσκευή - πρέπει να είναι τοποθετημένα και να βρίσκονται στην ενδεδειγμένη κατάσταση! 3 Στους αρθρωτούς άξονες, προσέξτε τις προβλεπόμενες επικαλύψεις σωλήνων στη θέση μεταφοράς και εργασίας! 4 Σύνδεση και αποσύνδεση των αρθρωτών αξόνων μόνο με απενεργοποιημένο άξονα PTO, σβηστό κινητήρα και αφού έχετε βγάλει το κλειδί μίζας! 5 Σε περίπτωση χρήσης αρθρωτών αξόνων με συμπλέκτη υπερφόρτισης ή ελεύθερης εμπλοκής, που δεν καλύπτονται από το σύστημα προστασίας στο τρακτέρ, πρέπει να τοποθετείτε τους συμπλέκτες υπερφόρτισης ή ελεύθερης εμπλοκής στο εργαλείο! 6 Προσέχετε πάντα τη σωστή τοποθέτηση και ασφάλιση του αρθρωτού άξονα! 7 Ασφαλίστε το προστατευτικό του αρθρωτού άξονα από ταυτόχρονη λειτουργία αναρτώντας τις αλυσίδες! 8 Πριν από την ενεργοποίηση του άξονα ΡΤΟ βεβαιωθείτε ότι ο επιλεγμένος αριθμός στροφών PTO του τρακτέρ συμφωνεί με τον επιτρεπόμενο αριθμό στροφών του εργαλείου! 9 Πριν από την ενεργοποίηση του άξονα ΡΤΟ βεβαιωθείτε, ότι δε βρίσκεται κανείς στην επικίνδυνη περιοχή του εργαλείου! 10 Ποτέ μην ενεργοποιείτε τον άξονα ΡΤΟ με σβηστό τον κινητήρα! 11 Στις εργασίες με τον άξονα PTO δεν επιτρέπεται να υπάρχει κανείς στην περιοχή του άξονα ΡΤΟ ή του αρθρωτού άξονα που περιστρέφεται. 12 Απενεργοποιείτε πάντα τον άξονα ΡΤΟ, όταν παρουσιάζονται πολύ μεγάλες κλίσεις και δεν τον χρειάζεστε! 13 Προσοχή! Μετά την απενεργοποίηση του άξονα ΡΤΟ, κίνδυνος από τη συνέχιση της λειτουργίας του σφονδύλου! Κατά το χρονικό διάστημα αυτό, μην πλησιάζετε τη συσκευή. Μόνο όταν το μηχάνημα σταματήσει τελείως και ο σφόνδυλος ασφαλιστεί με το φρένο ακινητοποίησης μπορείτε να εργαστείτε. 14 Καθαρισμός, λίπανση ή ρύθμιση εργαλείων με κίνηση από άξονα PTO ή από αρθρωτό άξονα μόνο με απενεργοποιημένο άξονα PTO, σβηστό κινητήρα και αφού έχετε βγάλει το κλειδί μίζας! Τραβήξτε το φρένο ακινητοποίησης στο σφόνδυλο. 15 Ακουμπήστε τον αποσυνδεδεμένο αρθρωτό άξονα στην προβλεπόμενη βάση! 16 Μετά από την αποσύνδεση του αρθρωτού άξονα, τοποθετήστε το προστατευτικό περίβλημα στο τέλος του άξονα PTO! 17 Σε περίπτωση ζημιών, αποκαταστήστε τις αμέσως, πριν εργαστείτε με τη συσκευή! Υπόδειξη Σε ότι αφορά στον αρθρωτό άξονα, πρέπει να λαμβάνετε ιδιαίτερα υπόψη τις υποδείξεις του κατασκευαστή αρθρωτού άξονα. (Μεμονωμένες οδηγίες λειτουργίας!) 22

23 Pos: Pos: /Überschriften/Überschriften Pos: Pos: Ασφάλεια 4.9 Υδραυλική εγκατάσταση 1 Η υδραυλική εγκατάσταση βρίσκεται υπό πίεση! 2 Κατά τη σύνδεση υδραυλικών κυλίνδρων και υδραυλικών μοτέρ πρέπει να προσέχετε την προβλεπόμενη σύνδεση των εύκαμπτων σωλήνων του υδραυλικού κυκλώματος! 3 Κατά τη σύνδεση των εύκαμπτων σωλήνων του υδραυλικού κυκλώματος στο υδραυλικό σύστημα του τρακτέρ, θα πρέπει να βεβαιώνεστε ότι το υδραυλικό σύστημα δεν έχει πίεση, τόσο στην πλευρά του τρακτέρ, όσο και στην πλευρά της συσκευής! 4 Στις υδραυλικές συνδέσεις λειτουργίας μεταξύ ελκυστήρα και μηχανήματος θα πρέπει να σημαδεύετε τις μούφες συμπλέκτη και τους συνδέσμους συμπλέκτη, για να αποκλειστεί το ενδεχόμενο λανθασμένων χειρισμών! Ανάποδη σύνδεση σημαίνει αντίστροφη λειτουργία (π.χ. ανύψωση/κατέβασμα) - Κίνδυνος ατυχημάτων! 5 Κατά την αναζήτηση για σημεία διαρροής, χρησιμοποιείτε κατάλληλα βοηθητικά μέσα λόγω κινδύνου τραυματισμού! 6 Υγρά (υδραυλικά λάδια) που εξέρχονται υπό υψηλή πίεση μπορούν να εισχωρήσουν στο δέρμα και να προκαλέσουν σοβαρά τραύματα! Σε περίπτωση τραυματισμού, αναζητήστε αμέσως γιατρό! Κίνδυνος μόλυνσης! 7 Πριν από τις εργασίες, εκτονώστε την πίεση από την υδραυλική εγκατάσταση και σβήστε τον κινητήρα! 4.10 Ελαστικά 1 Στις εργασίες στα ελαστικά πρέπει να φροντίζετε ώστε να έχετε σταθμεύσει με ασφάλεια το μηχάνημα και να το έχετε ασφαλίσει από κύλιση (σφήνες). 2 Η τοποθέτηση τροχών και ελαστικών προϋποθέτει επαρκείς γνώσεις και τα προβλεπόμενα εργαλεία τοποθέτησης! 3 Οι εργασίες επισκευής στα ελαστικά και στους τροχούς επιτρέπεται να πραγματοποιούνται μόνο από ειδικούς και με τα κατάλληλα εργαλεία τοποθέτησης! 4 Ελέγχετε τακτικά την πίεση αέρα! Προσέχετε την προβλεπόμενη πίεση αέρα! 5 Ελέγχετε τακτικά τα παξιμάδια τροχού! Παραβλέποντας αυτόν τον έλεγχο, μπορεί να επέλθει απώλεια τροχού και επομένως ανατροπή του μηχανήματος. 23

24 Pos: /BA/Sicherheit/Wartung/Wartung Pos: Ασφάλεια 4.11 Συντήρηση 1 Πραγματοποιείτε τις εργασίες επισκευής, συντήρησης και καθαρισμού καθώς και αποκατάστασης λειτουργιών κατά κανόνα μόνο με απενεργοποιημένο μηχανισμό κίνησης και τον κινητήρα σβηστό! - Βγάλτε το κλειδί μίζας! 2 Ελέγχετε τακτικά την καλή εφαρμογή των παξιμαδιών και των βιδών και, εφόσον χρειάζεται, σφίξτε τα! 3 Στις εργασίες συντήρησης στο ανυψωμένο μηχάνημα ασφαλίζετε πάντα το μηχάνημα με κατάλληλα εξαρτήματα στήριξης. 4 Απορρίψτε λάδια, γράσα και φίλτρα σύμφωνα με τους κανονισμούς! 5 Πριν από τις εργασίες στην ηλεκτρική εγκατάσταση, διακόπτετε πάντα την παροχή ρεύματος! 6 Εάν τα συστήματα προστασίας μπορεί να υποστούν φθορά, πρέπει να τα ελέγχετε τακτικά και να τα αντικαθιστάτε έγκαιρα! 7 Κατά τη διενέργεια εργασιών ηλεκτρικών συγκολλήσεων στο όχημα και σε προσαρτημένες συσκευές, αποσυνδέστε την παροχή ρεύματος μέσω του γενικού διακόπτη μπαταρίας ή αποσυνδέστε το καλώδιο από τη γεννήτρια και τη μπαταρία! 8 Τα ανταλλακτικά πρέπει να ανταποκρίνονται τουλάχιστον στις καθορισμένες από τον κατασκευαστή της συσκευής τεχνικές απαιτήσεις! Κάτι τέτοιο διασφαλίζεται μόνο με γνήσια ανταλλακτικά της KRONE! 24

25 Pos: /BA/Sicherheit/Arbeiten im Bereich von Pos: /BA/Sicherheit/Eigenmächtiger Umbau und Pos: /BA/Sicherheit/Unzulässige Pos: /BA/Sicherheit/Sicherheitshinweise an der Pos: Ασφάλεια 4.12 Εργασίες σε περιοχή με καλώδια υψηλής τάσης Επιβάλλεται ιδιαίτερη προσοχή στις εργασίες κάτω ή κοντά σε καλώδια υψηλής τάσης. Πρέπει να ληφθεί υπόψη ότι κατά τη λειτουργία ή τη μεταφορά του μηχανήματος το συνολικό ύψος ενδέχεται να αγγίξει τα 4m. Εάν πρόκειται να περάσετε κάτω από υπέργεια καλώδια, πρέπει να ενημερωθεί ο χειριστής για την ονομαστική τάση και το ελάχιστο ύψος τους από το φορέα εκμετάλλευσής τους. Η απόσταση ασφαλείας που τηρείτε σε καμία περίπτωση δεν θα πρέπει να είναι μικρότερη από αυτήν που αναφέρεται στον πίνακα. Ονομαστική τάση KV Απόσταση ασφάλειας από υπέργεια καλώδια m Εως 1 1 Πάνω από 1 έως Πάνω από 101 έως Πάνω από 220 έως Αυτοσχέδιες μετατροπές και κατασκευή ανταλλακτικών Οι μετατροπές ή οι τροποποιήσεις στο μηχάνημα επιτρέπονται μόνο κατόπιν συνεννόησης με τον κατασκευαστή. Τα γνήσια ανταλλακτικά και τα αξεσουάρ που είναι εγκεκριμένα από τον κατασκευαστή συντελούν στην ασφάλεια. Η χρήση διαφορετικών εξαρτημάτων μας απαλλάσσει από την ευθύνη για συνέπειες που ενδέχεται να προκύψουν Μη επιτρεπόμενοι τρόποι λειτουργίας Η ασφάλεια κατά τη λειτουργία της μηχανής που παραλάβατε διασφαλίζεται μόνο σε περίπτωση κατάλληλης χρήσης σύμφωνα με το κεφάλαιο Εισαγωγή "Προδιαγραφόμενη χρήση" των οδηγιών λειτουργίας. Σε καμία περίπτωση δεν επιτρέπεται η υπέρβαση των αναφερόμενων στα φύλλα δεδομένων οριακών τιμών Υποδείξεις ασφαλείας στο μηχάνημα Οι υποδείξεις ασφάλειας στο μηχάνημα προειδοποιούν για λοιπούς κινδύνους στο μηχάνημα. Αποτελούνται από προειδοποιτητικά εικονοσύμβολα και σύμβολα εργασιακής ασφάλειας. Πρέπει να τηρούνται όλες οι υποδείξεις ασφάλειας. Διατηρήστε όλες τις υποδείξεις ασφάλειας καθαρές και σε ευανάγνωστη κατάσταση! Οι κατεστραμμένες ή οι υποδείξεις ασφάλειας που λείπουν πρέπει να ζητηθούν από τον έμπορο και να τοποθετηθούν στις προβλεπόμενες θέσεις. Η θέση και η σημασία περιγράφονται παρακάτω. 25

26 Pos: 12.1 /Überschriften/Überschriften Pos: 12.2 /BA/Sicherheit/Gefahrenhinweise/Fehlerhafter Pos: 12.3 /BA/Sicherheit/Gefahrenhinweise/Einstellarbeiten gezogene Pos: Pos: Πρώτη θέση σε λειτουργία 5 Πρώτη θέση σε λειτουργία Κίνδυνος! - Ελαττωματική συναρμολόγηση Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ή σοβαρές βλάβες στο μηχάνημα. Η συναρμολόγηση μηχανήματος επιτρέπεται μόνο από εξουσιοδοτημένο ειδικό έμπορο. Η συναρμολόγηση μηχανήματος πρέπει να πραγματοποιηθεί με μεγάλη προσοχή. Λάβετε υπόψη σας τις ισχύουσες διατάξεις πρόληψης ατυχημάτων. Χρησιμοποιήστε μόνο ασφαλείς μηχανισμούς ανύψωσης με κατάλληλες διαστάσεις και μέσα αναστολής. Το μηχάνημα επιτρέπεται να μπει σε λειτουργία μόνο όταν έχουν συναρμολογηθεί όλες οι προστατευτικές διατάξεις. Σε περίπτωση αυτοσχέδιων μετατροπών στο μηχάνημα, αποκλείεται η ευθύνη του κατασκευαστή για βλάβες που ενδέχεται να προκύψουν. Κίνδυνος! - Μη αναμενόμενη μετακίνηση μηχανήματος Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Οι εργασίες ρύθμισης πρέπει κατά κανόνα να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο κινητήρα! Σβήστε τον κινητήρα Βγάλτε το κλειδί μίζας. Ασφαλίστε το μηχάνημα από κύλιση. 5.1 Γενικά Πριν από την τοποθέτηση και την αφαίρεση συσκευών στην ανάρτηση τριών σημείων, ρυθμίστε τη διάταξη χειρισμού σε θέση, κατά την οποία αποκλείεται το ενδεχόμενο αθέμιτης ανύψωσης ή κατεβάσματος! Ιδιαίτερη προσοχή απαιτείται κατά τη σύνδεση και αποσύνδεση συσκευών από το τρακτέρ! Στην περιοχή ράβδου τριών σημείων υφίσταται κίνδυνος τραυματισμού λόγω σημείων σύνθλιψης και κοψίματος! 26

27 Pos: 12.6 /Überschriften/Überschriften Pos: Pos: /Überschriften/Überschriften 2/U-Z/Vorbereitungen am Pos: /Überschriften/Überschriften 3/U-Z/Unterlenker Pos: /BA/Erstinbetriebnahme/Schwader/Swadro 807_810_907/Bild_Aushubvorrichtung Pos: /BA/Erstinbetriebnahme/Schwader/Swadro 807_810_907/Hinweis Pos: Πρώτη θέση σε λειτουργία 5.2 Πρώτη συναρμολόγηση Η πρώτη συναρμολόγηση περιγράφεται στο συνημμένο έγγραφο "Οδηγίες συναρμολόγησης". 5.3 Προεργασίες στο τρακτέρ Ρύθµιση κάτω ßραχίονα Εικ. 5: KS Pos: /BA/Erstinbetriebnahme/Schwader/Swadro 807_810_907/Vorbereitung an Traktor_Text KAT I und Το μηχάνημα έχει εξοπλιστεί με άξονες λήψης της κατ. Ι και ΙΙ για το υδραυλικό σύστημα τριών σημείων. Υπόδειξη Οι κάτω βραχίονες ανάρτησης από τον ελκυστήρα πρέπει να έχουν ρυθμιστεί με τέτοιο τρόπο ώστε τα σημεία ανύψωσης των κάτω βραχίονων να έχουν την ίδια απόσταση από το έδαφος. Οι κάτω βραχίονες ανάρτησης πρέπει να σταθεροποιούνται με αλυσίδες περιορισμού ή ράβδους, έτσι ώστε το μηχάνημα να μην μπορεί να μετατοπιστεί πλευρικά κατά τη μεταφορά ή κατά την εργασία. 27

28 Pos: /BA/Inbetriebnahme/Schwader/Anbau an den Traktor/Anbau an den Traktor angehängte Pos: Πρώτη θέση σε λειτουργία Εικ. 6: SW Αναρτήστε το διπλό δεματοποιητή με την οδόντωση κάτω βραχίονα ανάρτησης στον ελκυστήρα. Τοποθετήστε το μηχάνημα στα στηρίγματα. 28

29 Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Schwader/Längenanpassung Bild Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Schwader/Längenanpassung_mit Weitwinkel Pos: Πρώτη θέση σε λειτουργία 5.4 Αρθρωτός άξονας Προσαρμογή μήκους SW Εικ. 7: Ο αρθρωτός άξονας (1) πρέπει να προσαρμόζεται στο μήκος. Διαχωρίστε τους αρθρωτούς άξονες. Εισάγετε το κάθε μισό (1) και (2) στην πλευρά του τρακτέρ και του μηχανήματος. (Η σύζευξη ανοιχτής γωνίας πρέπει να συναρμολογηθεί στην πλευρά της συσκευής. Λάβετε υπόψη σας τη σήμανση στον αρθρωτό άξονα.) Ρυθμίστε το χορτοδετικό με σβούρες μέσα στον αρθρωτό άξονα στην πιο κοντινή θέση. (Ανοίξτε εντελώς την ομάδα τριών σημείων) Το υπόλοιπο τρόπο δράσης μπορείτε να τον πληροφορηθείτε από τις οδηγίες λειτουργίας του κατασκευαστή αρθρωτού άξονα. Υπόδειξη Ελέγξτε την περιοχή μετακίνησης και τον ελεύθερο χώρο για τον αρθρωτό άξονα! Οι επαφή του αρθρωτού άξονα εκ μέρους του ελκυστήρα και της συσκευής ίσως οδηγήσει σε βλάβες. (π.χ. διάταξη ανάρτησης, ομάδα ανάρτησης) 29

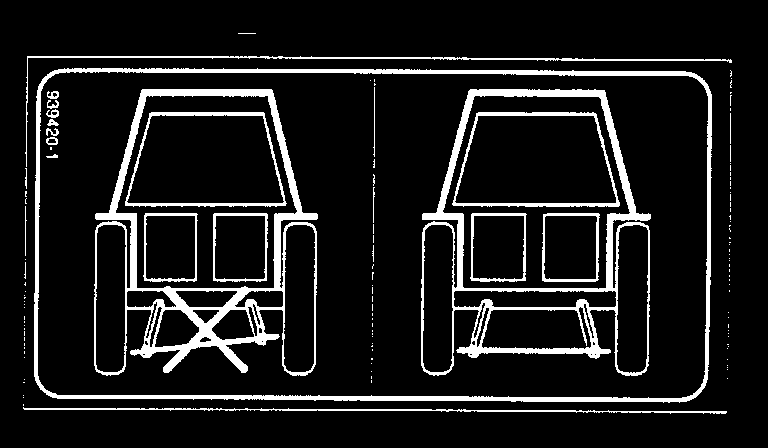

30 Pos: /Überschriften/Überschriften 2/F-J/Höhe der Pos: /BA/Erstinbetriebnahme/Schwader/Swadro 807_810_907/Höhe der Pos: Πρώτη θέση σε λειτουργία 5.5 Υψος κάτω βραχίονα ανάρτησης τρακτέρ SW Εικ. 8 Η βασική ρύθμιση πρέπει να πραγματοποιηθεί πάνω σε επίπεδη επιφάνεια. Οι κάτω βραχιόνες ανάρτησης τρακτέρ πρέπει να ρυθμιστούν με τέτοιο τρόπο σε ύψος, ώστε η οδόντωση του κάτω βραχίονα να βρίσκεται σε ύψος H περ. 63 cm από το έδαφος. Στερεώστε τον κάτω βραχιόνα ανάρτησης στο ύψος αυτό (βλέπε κεφάλαιο ειδικός εξοπλισμός "Αλυσίδα για περιορισμό βάθους κάτω βραχίονα ανάρτησης"). 30

31 Pos: 14.1 /Überschriften/Überschriften Pos: 14.2 /BA/Sicherheit/Gefahrenhinweise/Schwader/An-/ Abau der Maschine gezogene Pos: Θέση σε λειτουργία 6 Θέση σε λειτουργία Κίνδυνος! - Σύνδεση / αποσύνδεση μηχανήματος Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Απαγορεύεται να υπάρχουν άτομα ανάμεσα στο τρακτέρ και στο μηχάνημα. Απαγορεύεται η παραμονή οποιουδήποτε ατόμου στην περιοχή αιώρησης των βραχίονων σβουρών και στον τομέα εργασίας του χορτοδετικού με σβούρες! Διενεργήστε εργασίες κάτω ή πάνω σε ανυψωμένο μηχάνημα μόνο με ασφαλή υποστήριξη. Οι εργασίες ρύθμισης πρέπει κατά κανόνα να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο κινητήρα! Σβήστε τον κινητήρα Βγάλτε το κλειδί μίζας. Ασφαλίστε το μηχάνημα από κύλιση. 31

32 Pos: 14.4 /Überschriften/Überschriften 2/A-E/Anbau an den Pos: 14.5 /BA/Sicherheit/Gefahrenhinweise/Ladewagen/Stütz- und Anhängelasten des Schleppers nicht Pos: 14.6 /BA/Inbetriebnahme/Schwader/Hinweis Maschine befindet sich in Pos: 14.7 /BA/Inbetriebnahme/Schwader/Anbau an den Traktor/Anbau an den Traktor angehängte Pos: Θέση σε λειτουργία 6.1 Προσάρτηση σε τρακτέρ Κίνδυνος! - Μην λαμβάνετε υπόψη τα φορτία στήριξης και ανάρτησης του ελκυστήρα! Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Λάβετε υπόψη τα μέγ. επιτρεπόμενα φορτία στήριξης και ανάρτησης ελκυστήρα! Αναρτήστε το μηχάνημα, σύμφωνα με τις προδιαγραφές, στη διάταξη ανάρτησης ελκυστήρα και ασφαλίστε. Υπόδειξη Στην παρακάτω περιγραφή βγαίνει το συμπέρασμα ότι ο δεματοποιητής - μετά την τελική συναρμολόγηση - βρίσκεται σε θέση μεταφοράς. Εικ. 9: SW Αναρτήστε το διπλό δεματοποιητή με την οδόντωση κάτω βραχίονα ανάρτησης στον ελκυστήρα. Τοποθετήστε το μηχάνημα στα στηρίγματα. 32

33 Pos: 14.9 /Überschriften/Überschriften Pos: /Überschriften/Überschriften 3/P-T/Spezielle Pos: /BA/Sicherheit/Hydraulik/Anschluss der Pos: /BA/Sicherheit/Hydraulik/Verschmutzung der Pos: Θέση σε λειτουργία 6.2 Υδραυλικό σύστημα Ειδικές υποδείξεις ασφαλείας Προειδοποίηση! - Σύνδεση του υδραυλικού αγωγού Αποτέλεσμα: σοβαροί τραυματισμοί λόγω εισχώρησης υδραυλικού λαδιού κάτω από το δέρμα. Κατά τη σύνδεση των υδραυλικών σωλήνων στο υδραυλικό σύστημα του τρακτέρ, το σύστημα θα πρέπει να είναι, και από τις δύο πλευρές, χωρίς πίεση! Κατά την αναζήτηση για σημεία διαρροής, χρησιμοποιήστε κατάλληλα βοηθητικά μέσα και γυαλιά λόγω κινδύνου τραυματισμού. Σε περίπτωση τραυματισμού, αναζητήστε αμέσως γιατρό! Κίνδυνος μόλυνσης. Πριν από την αποσύνδεση των σωλήνων και πριν από την εκτέλεση εργασιών στη υδραυλική εγκατάσταση, θα πρέπει να εκτονώνετε την πίεση! Ελέγχετε τακτικά τις σωληνώσεις του υδραυλικού κυκλώματος και αντικαταστήστε τις σε περίπτωση ζημιάς ή γήρανση! Οι ανταλλακτικοί εύκαμπτοι αγωγοί πρέπει να ανταποκρίνονται στις τεχνικές απαιτήσεις του κατασκευαστή του εργαλείου! Προσοχή! - Ρύπανση υδραυλικής εγκατάστασης Αποτέλεσμα: Βλάβες στο μηχάνημα Κατά τη σύνδεση ταχυσυνδέσμων φροντίστε ώστε αυτοί ναι είναι καθαροί και στεγνοί. Δείξτε προσοχή σε όλες τις θέσεις τριβής και σύνδεσης. 33

34 Pos: /Überschriften/Überschriften 3/A-E/Anschluss der Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Schwadro Pos: /BA/Inbetriebnahme/Schwader/Hinweis Hydraulikaufkleber Pos: Θέση σε λειτουργία Σύνδεση των υδραυλικών αγωγών 1 2 SW Εικ. 10 Για τη λειτουργία μηχανήματος απαιτούνται οι παρακάτω μονάδες ελέγχου στο τρακτέρ: Swadro 700 Το μηχάνημα χρειάζεται μία μονάδα ελέγχου απλής δράσης στον ελκυστήρα. Το υδραυλικό λάστιχο πρέπει να συνδέεται ως εξής: στη μονάδα ελέγχου απλής δράσης (1): = ανύψωση/κατέβασμα βραχίονων σβουρών Swadro 800, Swadro 900 Το μηχάνημα απαιτεί μία μονάδα ελέγχου απλής δράσης και μία διπλής δράσης στον ελκυστήρα. Τα υδραυλικά λάστιχα πρέπει να συνδέονται ως εξής: στη μονάδα ελέγχου διπλής δράσης (2): κόκκινο (2)= - ρύθμιση πλάτους εργασίας + μπλε (2)= - ρύθμιση πλάτους εργασίας - στη μονάδα ελέγχου απλής δράσης (1): κόκκινο (1)= ανύψωση/κατέβασμα βραχίονων σβουρών Υπόδειξη Συνδέστε σωστά τους υδραυλικούς αγωγούς Οι υδραυλικοί αγωγοί επισημαίνονται με χρωματιστά κλιπ σωλήνων. Λάβετε υπόψη σας κατά τη σύνδεση υδραυλικών αγωγών το αυτοκόλλητο για το υδραυλικό σύστημα ελκυστήρα (βλέπε κεφάλαιο Ασφάλεια "Θέση γενικών αυτοκόλλητων υποδείξεων στο μηχάνημα"). 34

35 Pos: /Überschriften/Überschriften 2/A-E/Anschluss Pos: /BA/Inbetriebnahme/Schwader/Anschluss Beleuchtung/Anschluss Beleuchtung Swadro Pos: Θέση σε λειτουργία 6.3 Σύνδεση φωτισμού Εικ. 11 SW Η σύνδεση της εγκατάστασης φωτισμού πραγματοποιείται με σω του συνημμένου 7πολικού συνδετικού καλωδίου (1). Για το σκοπό αυτό: Συνδέστε το 7-πολικό φις του συνδετικού καλωδίου (1) μέσα στην πρίζα (2) που προβλέπεται για το σκοπό αυτό στο τρακτέρ. Συνδέστε το 7πολικό φις του συνδετικού καλωδίου (1) μέσα στην πρίζα (3) που προβλέπεται για το σκοπό αυτό στο μηχάνημα. Τοποθετήστε το καλώδιο με τέτοιο τρόπο, ώστε να μην έρχεται σε επαφή με τους τροχούς. Pos: /BA/Inbetriebnahme/Schwader/Hinweis Sauberkeit der Stecker und Υπόδειξη Κατά την εισαγωγή των βυσμάτων, δώστε προσοχή στην καθαριότητα και την έλλειψη υγρασίας στα βύσματα και τις πρίζες. Οι ακαθαρσίες και η υγρασία μπορούν να προκαλέσουν βραχυκυκλώματα! 35

36 Pos: /Überschriften/Überschriften 2/A-E/Anschluß der elektrischen Pos: /BA/Inbetriebnahme/Schwader/Anschluss elektrische Bedienung/Anschluss elektrische Bedienung SW Pos: Θέση σε λειτουργία 6.4 Σύνδεση ηλεκτρικού χειρισμού Εικ. 12 Η σύνδεση για τον ηλεκτρικό χειρισμό γίνεται μέσω του βύσματος παροχής ρεύματος (1) SW Υπόδειξη Ενδεχ. να πρέπει να συναρμολογηθούν προηγουμένως η πρίζα συνεχούς ρεύματος και η συγκράτηση για τη μονάδα χειρισμού στο τρακτέρ. Για το σκοπό αυτό: Συνδέστε το φις του καλωδίου παροχής ρεύματος (1) μέσα στην πρίζα (2) που προβλέπεται για το σκοπό αυτό στο τρακτέρ. Συνδέστε το φις του καλωδίου παροχής ρεύματος (1) μέσα στην πρίζα (3) που προβλέπεται για το σκοπό αυτό στο μηχάνημα. Συνδέστε το φις της μονάδας χειρισμού μέσα στην πρίζα (4) που προβλέπεται για το σκοπό αυτό στο μηχάνημα. Τοποθετήστε το καλώδιο με τέτοιο τρόπο, ώστε να μην έρχεται σε επαφή με τους τροχούς. Pos: /BA/Inbetriebnahme/Schwader/Hinweis Sauberkeit der Stecker und Υπόδειξη Κατά την εισαγωγή των βυσμάτων, δώστε προσοχή στην καθαριότητα και την έλλειψη υγρασίας στα βύσματα και τις πρίζες. Οι ακαθαρσίες και η υγρασία μπορούν να προκαλέσουν βραχυκυκλώματα! 36

37 Pos: /BA/Diese Seite ist bewusst freigelassen Pos: Θέση σε λειτουργία Το κεφάλαιο αυτό έχει αφεθεί σκοπίμως κενό. 37

38 Pos: /Überschriften/Überschriften 2/F-J/Gelenkwelle Pos: /BA/Sicherheit/Gelenkwelle/Sich drehende Pos: /BA/Sicherheit/Gelenkwelle/Antriebsdrehzahl Pos: Θέση σε λειτουργία 6.5 Συναρμολόγηση αρθρωτών αξόνων Κίνδυνος! - Περιστρεφόμενοι αρθρωτοί άξονες Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Σύνδεση και αποσύνδεση του αρθρωτού άξονα μόνο με σβηστό κινητήρα και αφού έχετε βγάλει το κλειδί μίζας. Ασφαλίστε το τρακτέρ από κύλιση. Διασφαλίστε το γεγονός ότι ο αρθρωτός άξονας έχει συνδεθεί σωστά (το καπάκι του αρθρωτού άξονα πρέπει να έχει ασφαλίσει). Διασφαλίστε το γεγονός ότι οι προστατευτικές διατάξεις έχουν στερεθωεί σωστά. Απαγορεύεται αυστηρά η χρήση αρθρωτών αξόνων, των οποίων οι προστατευτικές διατάξεις δεν έχουν τοποθετηθεί. Οι κατεστραμμένες προστατευτικές διατάξεις πρέπει να αντικαθιστώνται άμεσα Στερεώστε την αλυσίδα ασφάλειας αρθρωτού άξονα, έτσι ώστε ο σωλήνας προστασίας να μην περιστρέφεται ταυτόχρονα με τον αρθρωτό άξονα. Κίνδυνος! - Λάβετε υπόψη τον αριθμό στροφών μετάδοσης κίνησης Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Αυτό το μηχάνημα κινείται με αριθμό στροφών άξονα ΡΤΟ έως 540 σ.α.λ. 38

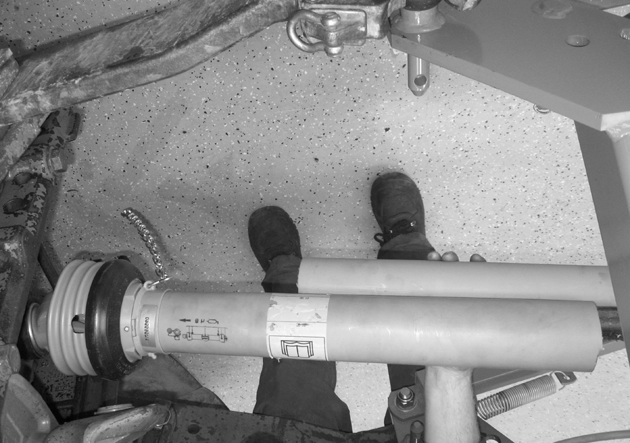

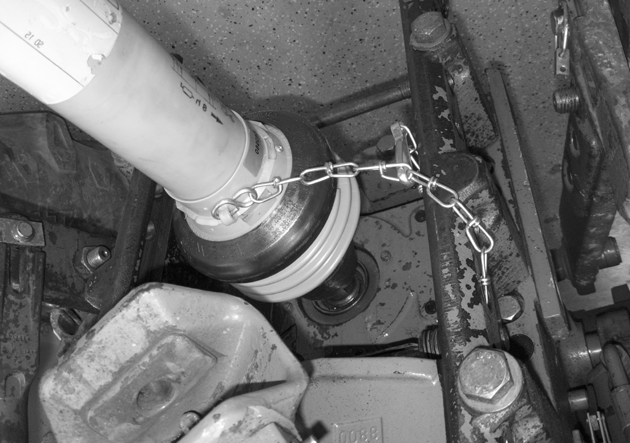

39 Pos: /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader a Pos: Θέση σε λειτουργία SW Εικ. 13 Pos: /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader a Σβήστε τον κινητήρα και αφαιρέστε το κλειδί μίζας. Στη συνέχεια τοποθετήστε τον αρθρωτό άξονα (1) στην πλευρά μηχανήματος (ευρεία γωνία πλευρά μηχανήματος) Ανοίξτε τη συγκράτηση αρθρωτού άξονα (2) προς τα επάνω. Τελικά ωθήστε τον αρθρωτό άξονα πάνω στον άξονα ΡΤΟ του τρακτέρ. Εχετε κατά νου ότι ο πείρος ώθησης ασφαλίζει καλά. Ασφαλίστε το προστατευτικό του αρθρωτού άξονα με την αλυσίδα συγκράτησης (3) έτσι ώστε να μην παρασύρεται σε περιστροφή. Pos: /BA/Inbetriebnahme/Schwader/Maschine anheben wenn Ανύψωση μηχανήματος Το σκοινί ενεργοποίησης (6) πρέπει να τοποθετείται με τέτοιο τρόπο ώστε στη θέση μεταφοράς και εργασίας να μην μπορεί να οδηγήσει σε αθέμιτες κινήσεις. Το σκοινί ενεργοποίησης δεν επιτρέπεται να έρχεται σε επαφή με τα ελαστικά του τρακτέρ. Ανυψώστε το μηχάνημα κατά λίγο. Γυρίστε τα στηρίγμα (4) κατά 90 προς τα πίσω και ασφαλίστε τα με ορθοστάτη (5) στη θέση αυτή και ασφαλίστε τα στη θέση αυτή με ελατηριωτό βύσμα. 39

40 Pos: 16.1 /Überschriften/Überschriften 1/F-J/Fahren und Pos: 16.2 /BA/Sicherheit/Fahren und Transport/Mitfahren Straßenfahrt/Gefahr Straßenfahrt, Mitfahren gezogene Pos: 16.3 /BA/Sicherheit/Fahren und Transport/Mitfahren Straßenfahrt/Gefahr Straßenfahrt, Mitfahren Swadro zusatz SW Pos: Οδήγηση και μεταφορά 7 Οδήγηση και μεταφορά Κίνδυνος! - Πορεία στο δρόμο, μεταφορά, οδική συμπεριφορά Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Το μηχάνημα πρέπει να έχει αναρτηθεί πλήρως και σωστά Τα πλευρικά τόξα στήριξης μηχανήματος πρέπει να έχουν αναδιπλωθεί. Οι αναδιπλούμενοι βραχίονες λεπίδων πρέπει να έχουν ανατραπεί. Το μηχάνημα πρέπει να βρίσκεται σε θέση μεταφοράς. Οι προστασίες λεπίδων πρέπει να έχουν εισαχθεί στις λεπίδες. Η μονάδα χειρισμού πρέπει να είναι απενεργοποιημένη. Απαγορεύεται η υπέρβαση της μεγ. επιτρεπόμενης ταχύτητας (βλέπε πινακίδα τύπου). Δεν επιτρέπονται συνεπιβάτες στο μηχάνημα. Κατά την πορεία σε δημόσιες οδούς θα πρέπει να τηρούνται οι κανόνες του Κώδικα Οδικής Κυκλοφορίας (φωτισμός, σήμανση.) Πριν από την εκκίνηση φροντίστε για άψογες συνθήκες ορατότητες πάνω και γύρω από τον ελκυστήρα και προς το μηχάνημα. Κίνδυνος! - Πορεία στο δρόμο, μεταφορά, οδική συμπεριφορά Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Πρέπει να ελέγχεται η σωστή ασφάλιση των ασφαλίσεων. Πριν από κάθε οδήγηση μεταφοράς, εφαρμόστε πίεση στον υδραυλικό κύλινδρο των βραχίονων έκτασης και ρυθμίστε τελικά το υδραυλικό σύστημα ελκυστήρα σε θέση "Ουδέτερο", έτσι ώστε η ασφάλιση μεταφοράς των βραχίονων έκτασης να μην καταπονείται με φορτίο. 40

41 Pos: 16.5 /BA/Fahren und Transport/Schwader/Vorbereitung für den Transport Swadro Pos: Οδήγηση και μεταφορά 1 Εικ SW SW Απενεργοποίηση μονάδας χειρισμού (προαιρετικά). Ανατρέψτε τους αναδιπλώμενους βραχίονες λεπίδων (δεξιά και αριστερή πλευρά μηχανήματος) (βλέπε κεφάλαιο Λειτουργία"Κατέβασμα βραχίονων λεπίδων σε θέση μεταφοράς"). Ασφαλίστε τη σβούρα (βλέπε κεφάλαιο Λειτουργία "Κατέβασμα βραχίονων λεπίδων σε θέση μεταφοράς"). Αναδιπλώστε το τόξο. (βλέπε κεφάλαιο Λειτουργία "Ρύθμιση εξωτερικών προστασιών σε θέση μεταφοράς"). Ανυψώστε τη σβούρα, έως ότου η ασφάλιση (1) δεξιά και αριστερά ασφαλίσει μέσα στους πείρους συγκράτησης (βλεπε κεφάλαιο Λειτουργία "Ανύψωση βραχίονων σβούρας σε θέση μεταφοράς"). Υπόδειξη Φροντίστε ώστε η ασφάλιση μεταφοράς να ασφαλίζει σωστά και ότι το σκοινί ενεργοποίησης να μην τεντώνεται. Με οπτικό έλεγχο, φροντίστε για σωστή ασφάλιση των ασφαλίσεων (1). Ρυθμίστε την υδραυλική μονάδα ελέγχου σε θέση νεκρό. Εισάγετε την προστασία λεπίδων (2) στις λεπίδες, οι οποίες βρίσκονται σε θέση μεταφοράς κάτω από 2 m. (βλέπε κεφάλαιο λειτουργία "Ασφάλιση κορυφών λεπίδων") Ελέγξτε την εγκατάσταση φωτισμού. 41

42 Pos: 18.1 /Überschriften/Überschriften Pos: 18.2 /BA/Bedienung /Schwader/Maschine ist für Vorwärtsfahrt Pos: /Überschriften/Überschriften Pos: /BA/Bedienung /Schwader/Überlastsicherung/Überlastsicherung Bild Swadro Pos: /BA/Bedienung /Schwader/Überlastsicherung/Hinweis Überlastsicherung nicht Pos: 18.4 /Überschriften/Überschriften 2/U-Z/Von Transport in Pos: 18.5 /BA/Sicherheit/Gefahrenhinweise/Schwader/Gefahr Maschine Pos: Χειρισμός 8 Χειρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ! - Μην κινείστε προς τα πίσω κατά τη διάρκεια της εργασίας. Αποτέλεσμα: Βλάβες στη μηχανή. Η μηχανή είναι σχεδιασμένη για πορεία προς τα εμπρός. Ποτέ μην κινείστε προς τα πίσω όταν η μηχανή είναι ενεργοποιημένη και βρίσκεται στη θέση εργασίας. Ανυψώστε πρώτα τη σβούρα. 8.1 Ασφάλεια υπερφόρτωσης 1 Εικ. 15 SW Pos: /BA/Bedienung /Schwader/Überlastsicherung/Überlastsicherung Text SW Το μηχάνημα ασφαλίζεται έναντι υπερφόρτωσης μέσω συζεύξεων αστεροειδών αναστολέων. Αυτοί οι αστεροειδείς αναστολείς (1) βρίσκονται στους πλευρικούς άξονες μετάδοσης κίνησης του κιβωτίου διανομής κάτω από τα πλαίσια δεματοποιητή προς τα πλευρικά κιβώτια. Σε περίπτωση υπερφόρτωσης αναπαράγουν έναν έντονο θόρυβο. Συνεχίζουν τη μεταφορά ροπής στρέψης με παλμούς. Προς αποφυγή πρόωρης φθοράς στην ασφάλεια υπερφόρωσης, απενεργοποιήστε άμεσα τον αρθρωτό άξονα, κατά την ενεργοποίηση των αστεροειδών αναστολέων σε περίπτωση υπερφόρτωσης. Υπόδειξη Απαγορεύεται η αλλαγή της ασφάλειας υπερφόρτωσης. Η εγγύηση παύει να ισχύει όταν χρησιμοποιούνται άλλες ασφάλειες υπερφόρτωσης εκτός από αυτή που προβλέπεται εργοστασιακά! 8.2 Από τη θέση μεταφοράς στη θέση εργασίας Κίνδυνος! Κατέβασμα μηχανήματος σε θέση εργασίας! Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Κατεβάστε το μηχάνημα μόνο όταν διασφαλιστεί ότι δεν υπάρχουν άτομα, ζώα ή αντικείμενα στην περιοχή μετακίνησης του μηχανήματος. Ενεργοποιήστε τον άξονα ΡΤΟ όταν το μηχάνημα βρίσκεται σε θέση εργασίας, οι αναδιπλώμενοι βραχίονες λεπίδων έχουν κατέβει σε θέση εργασίας και τα τόξα στήριξης έχουν ανατραπεί προς τα κάτω. 42

43 Pos: 18.7 /Überschriften/Überschriften 2/U-Z/Zinkenschutze Pos: 18.8 /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenschutze entfernen SW Pos: 18.9 /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme senken hydraulische Einkreiselaushebung SW Pos: /BA/Bedienung /Schwader/Kreiselarme senken/heben/hinweis Steuerventil beim Arbeitseinsatz in Position "Senken" Pos: Χειρισμός 8.3 Απομάκρυνση προστασιών λεπίδων από τις κορυφές λεπίδων SW Εικ. 16 Αφαιρέστε τις προστασίες λεπίδων (1). Εισάγετε τις προστασίες λεπίδων μέσα στη βάση (2) (δεξιά και αριστερή πλευρά μηχανήματος) και ασφαλίστε με αυτοασφαλιζόμενους κοχλίες (3). 8.4 Κατέβασμα βραχίονων λεπίδων σε θέση εργασίας (υδραυλική ανύψωση μονής σβούρας) 2 1 Εικ. 17 Εισάγετε τη στρόφιγγα ρύθμισης (3) για την υδραυλική ενεργοποίηση της σβούρας στο τρακτέρ μέσα στη βάση. Ρυθμίστε τη στρόφιγγα ρύθμισης (3) στη κεντρική θέση (ΙΙ). Ενεργοποιήστε τη βαλβίδα ελέγχου απλής δράσης στο τρακτέρ και εφαρμόστε πίεση στον υδραυλικό κύλινδρο. Με τον τρόπο αυτό απασφαλίζεται η ασφάλιση (1). Απασφαλίστε την ασφάλιση (1) τραβώντας το σκοινί ενεργοποίησης (2). Αφήστε το σκοινί τεντωμένο. Κατεβάστε αργά την εξωτερική σβούρα μέσω της βαλβίδας ελέγχου έως ότου οι τροχοί βρεθούν πάνω στο έδαφος. Αφήστε ελεύθερο το σκοινί έλξης (2). Υπόδειξη Αφήστε τη βαλβίδα ελέγχου σε χρήση εργασίας σε θέση "Κατέβασμα" 43

44 Pos: /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme senken -elektrisch SW Pos: /BA/Bedienung /Schwader/Kreiselarme senken/heben/hinweis Steuerventil beim Arbeitseinsatz in Position "Senken" Pos: /BA/Bedienung /Schwader/Kreiselarme senken/heben/hinweis Kreselarme senken ohne einschhalten der Pos: Χειρισμός 8.5 Κατέβασμα βραχίονων σβουρών σε θέση εργασίας (ηλεκτρικά - προαιρετικά) SW Εικ. 18 Ενεργοποιήστε (0>1) το χειρισμό (6) Ρυθμίστε το διακόπτη (5) στη κεντρική θέση (II). Ενεργοποιήστε τη βαλβίδα ελέγχου απλής δράσης στο τρακτέρ και εφαρμόστε πίεση στον υδραυλικό κύλινδρο. Με τον τρόπο αυτό απασφαλίζεται η ασφάλιση (1). Απασφαλίστε την ασφάλιση (1) τραβώντας το σκοινί ενεργοποίησης (2). Αφήστε το σκοινί τεντωμένο. Κατεβάστε αργά την εξωτερική σβούρα μέσω της βαλβίδας ελέγχου έως ότου οι τροχοί βρεθούν πάνω στο έδαφος. Αφήστε ελεύθερο το σκοινί έλξης (2). Υπόδειξη Αφήστε τη βαλβίδα ελέγχου σε χρήση εργασίας σε θέση "Κατέβασμα" Υπόδειξη Η ρύθμιση των βραχίονων σβουρών από τη θέση μεταφοράς σε θέση εργασίας μπορεί να πραγματοποιηθεί χωρίς να ενεργοποιηθεί ο ηλεκτρικός χειρισμός. Στην περίπτωση αυτή, ενεργοποιείτε πάντα και τους δύο βραχίονες σβουρών. 44

45 Pos: /Überschriften/Überschriften 2/U-Z/Zinkenarme in Pos: /BA/Sicherheit/Gefahrenhinweise/Einstellarbeiten gezogene Pos: /BA/Bedienung /Schwader/Kreiselarretierung Pos: Χειρισμός 8.6 Κατέβασμα βραχίονων λεπίδων σε θέση εργασίας Κίνδυνος! - Μη αναμενόμενη μετακίνηση μηχανήματος Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Οι εργασίες ρύθμισης πρέπει κατά κανόνα να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο κινητήρα! Σβήστε τον κινητήρα Βγάλτε το κλειδί μίζας. Ασφαλίστε το μηχάνημα από κύλιση SW Εικ. 19 Ρυθμίστε τη σβούρα από τη θέση μεταφοράς σε θέση εργασίας (βλέπε κεφάλαιο Χειρισμός "Ρύθμιση από θέση μεταφοράς σε θέση εργασίας"). Λύστε την ασφάλιση σβούρας, για το σκοπό αυτό λύστε το ελατήριο έλξης (1) από τους ακροδέκτες στερέωσης (2) λεπίδων και αναρτήστε στην οπή συγκράτησης (3) που προβλέπεται για το σκοπό αυτό. 45

46 Pos: /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenarme in die Arbeitsstellung Pos: Χειρισμός Εικ. 20 SW Τραβήξτε την πτυσσόμενη διχαλωτή ασφάλεια (1). Ξεβιδώστε τους πείρους (2). Κατεβάστε τους βραχίονες λεπίδων (3) σε θέση εργασίας: ενδεχ. πρέπει να στρέψετε τη σβούρα με τέτοιο τρόπο, ώστε οι βραχίονες λεπίδων να μην συγκρούονται με την προστασία κατά την περιστροφή. Εισάγετε τους πείρους (2) και ασφαλίστε τους με την πτυσσόμενη διχαλωτή ασφάλεια (1). Υπόδειξη Εισάγετε πάντα τους πείρους (2) από μπροστά, όταν ο βραχίονας λεπίδας βρίσκεται στη μπροστινή περιοχή σβούρας (οι λεπίδες ακουμπάνε το έδαφος). Φροντίστε ώστε η πτυσσόμενη διχαλωτή ασφάλεια (1) να ασφαλίζει πάντα σωστά (Ο δακτύλιος της κοπίλιας πρέπει να βρίσκεται μέσα στην εγκοπή κελύφους). Υπόδειξη Οι αναδιπλώμενοι βραχίονες λεπίδων στη δεξιά πλευρά μηχανήματος πρέπει να περιστραφούν διαδοχικά από πίσω προς τα μπροστά και η αναδιπλώμενοι βραχίονες λεπίδων στην αριστερή πλευρά μηχανήματος πρέπει να περιστραφούν διαδοχικά από μπροστά προς τα πίσω στη θέση εργασίας. 46

47 Pos: /Überschriften/Überschriften 2/P-T/Schutzbügel in Arbeitsstellung Pos: Pos: /BA/Bedienung /Schwader/Schutzbügel/Schutzbügel in Arbeitsstellung bringen Bild SW Pos: Χειρισμός 8.7 Ρύθμιση τόξου στήριξης σε θέση εργασίας Προειδοποίηση! - Κίνδυνος σύνθλιψης Αποτέλεσμα: Τραυματισμοί στα χέρια Μην αγγίζετε το τόξο στήριξης στην περιοχή των σημείων περιστροφής για ανύψωση SW Εικ. 21 Pos: /BA/Bedienung /Schwader/Schutzbügel/Schutzbügel in Arbeitsstellung bringen Περιστρέψτε το πλευρικό τόξο στήριξης (1) μπροστά αριστερά και δεξιά στο μηχάνημα προς τα έξω στη θέση εργασίας και ασφαλίστε το με μπουλόνια (2). Ασφαλίστε τα μπουλόνια (2) με ελατηριωτά βύσματα (3). 47

48 Pos: /BA/Bedienung /Schwader/Einstellen der Arbeitbreite SW Pos: Χειρισμός 8.8 Ρύθμιση πλάτους εργασίας - ηλεκτρικά / μηχανικά Swadro 800 / 900 Προσοχή! - Ρύθμιση πλάτους εργασίας Αποτέλεσμα: Βλάβες στο μηχάνημα Πριν από την εξαγωγή των σβουρών μην παραλείψετε να βεβαιώσετε ότι δεν υπάρχει κανείς μέσα στον επικίνδυνο τομέα σβούρας! Απαγορεύεται η πραγματοποίηση ρύθμισης πλάτους εργασίας όταν το τρακτέρ είναι ακίνητο και οι λεπίδες έρχονται σε επαφή με το έδαφος. Πραγματοποιήστε τη ρύθμιση πλάτους εργασίας βραχίονων σβουρών μόνο κατά τη διάρκεια της εφαρμογής εργασίας. Εφαρμόστε πίεση στο υδραυλικό σύστημα χειρισμού διπλής δράσης και εξάγετε ή εισάγετε αργά τις σβούρες. Η απόσταση των σβουρών από το σχηματιστή δεματιών: πολύ χόρτο = μεγαλύτερη απόσταση λιγότερο χόρτο = μικρότερη απόσταση Υπόδειξη Η ταχύτητα οδήγησης εξαρτάται από την εικόνα εργασίας (καθαρές εργασίες τσουγκρανίσματος σε καλό σχηματισμό δεματιών). 48

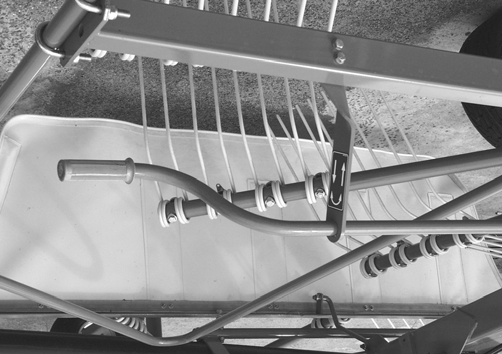

49 Pos: /BA/Bedienung /Schwader/Einstellen der Arbeitstiefe Pos: Χειρισμός 8.9 Ρύθμιση βάθους εργασίας μηχανικά 1 SW Εικ. 22 Η ρύθμιση βάθους εργασίας πραγματοποιείται μέσω των μανιβέλων(1), οι οποίες βρίσκονται αριστερά και δεξιά στους βραχίονες λεπίδων. Στη συνέχεια πρέπει να ρυθμίσετε το βάθος εργασίας με τέτοιο τρόπο ώστε οι κορυφές των λεπίδων να ακουμπούν ελαφρά το έδαφος. Ενδεχομένως να πρέπει να διορθώσετε τη ρύθμιση αυτή κατά τη χρήση. Ως εκ τούτου ισχύει: Σε περίπτωση πολύ ψηλής ρύθμισης, το χόρτο δεν λαμβάνεται με ευκολία. Σε πολύ χαμηλή ρύθμιση υπάρχει κίνδυνος ρύπανσης του χόρτου, καταστροφής του χλοοτάπητα και υψηλής φθοράς των λεπίδων διπλών ελατηρίων. 49

50 Pos: /BA/Info-Center/Schwader/Funktionen der Schalter an der Bedieneinheit SW Pos: Χειρισμός Ρύθμιση βάθους εργασίας - ηλεκτρικά (προαιρετικά) Με τη μονάδα χειρισμού ελέγχονται και προεπιλέγονται άμεσα διάφορες λειτουργίες του χορτοδετικού. Σε γενικές γραμμές ισχύει: Κίνδυνος! - Απρόβλεπτες ενέργειες στο μηχάνημα. Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Η μονάδα χειρισμού πρέπει να απενεργοποιείται οπωσδήποτε κατά την οδήγηση σε δρόμους δημόσιας κυκλοφορίας. Επιτρέπεται μόνο μία λειτουργία στη μονάδα χειρισμού την κάθε φορά. Οι διακόπτες για τις άλλες λειτουργίες πρέπει να βρίσκονται στην ουδέτερη θέση. Προς αποφυγή αθέμιτης ενεργοποίησης λειτουργιών, πρέπει η μονάδα χειρισμού να απενεργοποιηθεί μετά τη χρήση της Λειτουργία των διακοπτών στη μονάδα χειρισμού SW Εικ. 23 Ο πίνακας που ακολουθεί εξηγεί τη λειτουργία των μεμονωμένων διακοπτών. Θέση Χαρακτηρισμός Λειτουργία 1 Γενικός διακόπτης Ενεργοποιεί και απενεργοποιεί τη μονάδα χειρισμού 2 Λυχνία ελέγχου (πράσινη) Ανάβει όταν η μονάδα χειρισμού είναι ενεργοποιημένη 3 Παλινδρομικός διακόπτης (πληκτρολόγηση) Ρύθμιση βάθους εργασίας αριστερά 4 Παλινδρομικός διακόπτης (πληκτρολόγηση) Ρύθμιση βάθους εργασίας δεξιά 5 Παλινδρομικός διακόπτης Επιλέγει το βραχίονα σβούρας, ο οποίος πρέπει να ανυψωθεί ή να κατέβει. Η τελική μετακίνηση πραγματοποιείται με το υδραυλικό σύστημα τρακτέρ. Στην κεντρική θέση ανυψώνονται ή κατεβαίνουν ταυτόχρονα και οι δύο σβούρες. 50

51 Pos: /Überschriften/Überschriften 2/F-J/Getrennte Bedienung linker/rechter Pos: /BA/Sicherheit/Schwader/Arbeiten mit Pos: /BA/Bedienung /Schwader/Getrennte Bedienung linker/rechter Kreisel/Hydraulische Einkreiselaushebung SW Pos: Χειρισμός 8.10 Διαχωρισμένος χειρισμός αριστερής/δεξιάς σβούρας Κίνδυνος! - Εργασία με ανύψωση μονής σβούρας Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Μην ανυψώνετε το βραχίονα σβούρας πάνω από την επιτρεπόμενη θέση εργασίας σε θέση μεταφοράς, εφόσον ο άξοντας ΡΤΟ τρακτέρ είναι ενεργοποιημένος. Κατά την εφαρμογή του δεματοποιητή με ανυψωμένη σβούρα, πρέπει να δείχνετε ιδιαίτερη προσοχή! Απαγορεύεται η παραμονή ατόμων μέσα στον τομέα εργασίας! Κατά την ανύψωση των βραχίονων σβουρών στη μπροστινή επένδυνση, ανυψώνετε πάντα και τις δύο σβούρες έως το σημείο αναστολής Υδραυλική ανύψωση μονής σβούρας Εικ. 24 SW Ανάλογα με τη θέση της στρόφιγγας ρύθμισης (1), υπάρχει η πιθανότητα, με τη βοήθεια της ανύψωσης μονής σβούρας, εργασίας μόνο με τη μία ή και με τις δύο σβούρες. Ανάλογα με τη θέση (I, III) της στρόφιγγας ρύθμισης (1), είναι δυνατή η ανύψωση της δεξιάς ή της αριστερής σβούρας. Με τον τρόπο αυτό είναι δυνατή η δεματοποίηση μόνο με μία σβούρα. Μετά την ολοκλήρωση της εργασίας με μία σβούρα, επαναφέρετε τη στρόφιγγα ρύθμισης στη μεσαία θέση (II), για να συνεχίσετε να εργάζεστε και με τις δύο σβούρες. Θέση I Θέση II Θέση IIΙ = δεξιά σβούρα σε εργασία (αριστερή σβούρα σε θέση κεφαλαριού χωραφιού) = και οι δύο σβούρες σε εργασία = αριστερή σβούρα σε εργασία (δεξιά σβούρα σε θέση κεφαλαριού χωραφιού) 51

52 Pos: /BA/Bedienung /Schwader/Getrennte Bedienung linker/rechter Kreisel/Elektrische Einkreiselaushebung SW Pos: Χειρισμός Ηλεκτρική ανύψωση μονής σβούρας SW Εικ. 25 Ανάλογα με τη θέση του διακόπτη (5), υπάρχει η πιθανότητα, με τη βοήθεια της ανύψωσης μονής σβούρας, εργασίας μόνο με τη μία ή και με τις δύο σβούρες. Ανάλογα με τη θέση (I, III) του διακόπτη (5), είναι δυνατή η ανύψωση της δεξιάς ή της αριστερής σβούρας. Με τον τρόπο αυτό είναι δυνατή η δεματοποίηση μόνο με μία σβούρα. Μετά την ολοκλήρωση της εργασίας με μία σβούρα, επαναφέρετε το διακόπτη στη μεσαία θέση (II), για να συνεχίσετε να εργάζεστε και με τις δύο σβούρες. Θέση I Θέση II Θέση IIΙ = δεξιά σβούρα σε εργασία (αριστερή σβούρα σε θέση κεφαλαριού χωραφιού) = και οι δύο σβούρες σε εργασία = αριστερή σβούρα σε εργασία (δεξιά σβούρα σε θέση κεφαλαριού χωραφιού) Ενεργοποιήστε το χειρισμό (1) (0 > 1), ανάβει η πράσινη λυχνία (2). Προεπιλέξτε με το διακόπτη (5) την επιθυμητή σβούρα. Ενεργοποιήστε τη βαλβίδα ελέγχου τρακτέρ 52

53 Pos: /BA/Bedienung /Schwader/Fahren im Pos: /BA/Bedienung /Schwader/Fahrgeschwindigkeit und Pos: Χειρισμός 8.11 Οδήγηση σε περιοχή πλαγιάς Κίνδυνος! - Οδήγηση σε περιοχή πλαγιάς (Κίνδυνος ανατροπής!). Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Απαγορεύεται αυστηρά η ρύθμιση των βραχίονων σβουρών από τη θέση εργασίας σε θέση μεταφοράς ή από τη θέση μεταφοράς σε θέση εργασίας, για όση ώρα το μηχάνημα βρίσκεται σε εγκάρσια θέση ως προς την πλαγιά. Εικ.. 26 KS Ταχύτητα εργασίας και αριθμός στροφών μετάδοσης κίνησης Η ταχύτητα εργασίας και ο αριθμός στροφών μετάδοσης κίνησης εξαρτάται από: την ποσότητα χόρτου το έδαφος το βαθμό στεγνώματος Ως σημεία αναφοράς ισχύουν: Αριθμός στροφών άξονα ΡΤΟ περ. 450 σ.α.λ. Ταχύτητα πορείας περ km/h Ο αριθμός στροφών μετάδοσης κίνησης και η ταχύτητα οδήγησης πρέπει να προσαρμόζονται στις εκάστοτε συνθήκες χρήσης. 53

54 Pos: /Überschriften/Überschriften 2/U-Z/Von Arbeitsstellung in Pos: /BA/Sicherheit/Gefahrenhinweise/Einstellarbeiten gezogene Pos: /BA/Sicherheit/Gefahrenhinweise/Schwader/Ausheben der Kreisel Zapfwelle Pos: /BA/Bedienung /Schwader/Breitenverstellung (Arbeitsbreite) einfahren (Swadro Pos: Χειρισμός 8.13 Από τη θέση εργασίας στη θέση μεταφοράς Κίνδυνος! - Μη αναμενόμενη μετακίνηση μηχανήματος Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Οι εργασίες ρύθμισης πρέπει κατά κανόνα να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο κινητήρα! Σβήστε τον κινητήρα Βγάλτε το κλειδί μίζας. Ασφαλίστε το μηχάνημα από κύλιση. Προσοχή! Απενεργοποιήστε τον άξονα ΡΤΟ πριν από το ανέβασμα στη θέση μεταφοράς. Πριν από την ανύψωση των σβουρών πάνω από τη θέση κεφαλαριού χωραφιού, απενεργοποιήστε τον άξονα ΡΤΟ και αναμείνατε για την πλήρη ακινητοποίηση των σβουρών. Διασφαλίστε το γεγονός ότι δεν υπάρχει κανένα άτομο στον τομέα περιστροφής των σβουρών Εισαγωγή ρύθμισης πλάτους (πλάτος εργασίας) (Swadro 800/900) Υπόδειξη Μην παραλείψετε πριν από τη ρύθμιση από τη θέση εργασίας σε θέση μεταφοράς, ότι η ρύθμιση ύψους (πλάτος εργασίας) να έχει εισαχθεί πλήρως. Για το σκοπό αυτό: εισάγετε εντελώς και αργά τις σβούρες μέσω της βαλβίδας ελέγχου διπλής δράσης. 54

55 Pos: /Überschriften/Überschriften 2/P-T/Schutzbügel in Transportstellung Pos: Pos: /BA/Bedienung /Schwader/Schutzbügel/Schutzbügel in Transportstellung bringen Bild SW Pos: Χειρισμός 8.14 Ρύθμιση τόξου ασφάλειας σε θέση μεταφοράς Προειδοποίηση! - Κίνδυνος σύνθλιψης Αποτέλεσμα: Τραυματισμοί στα χέρια Μην αγγίζετε το τόξο στήριξης στην περιοχή των σημείων περιστροφής για ανύψωση. 2 1 Εικ. 27 SW Pos: /BA/Bedienung /Schwader/Schutzbügel/Schutzbügel in Transportstellung bringen Απομακρύνετε τους πείρους (1) για την ασφάλιση του εξωτερικού τόξου στήριξης (2) και αναδιπλώστε το τόξο στήριξης από τη θέση εργασίας σε θέση μεταφοράς. Εισάγετε εκ νέου τους πείρους στο σημείο σύνδεσης του εξωτερικού τόξου στήριξης. 55

56 Pos: /Überschriften/Überschriften 2/U-Z/Zinkenarme in Pos: /BA/Sicherheit/Gefahrenhinweise/Einstellarbeiten gezogene Pos: Χειρισμός 8.15 Περιστροφή βραχίονων λεπίδων σε θέση μεταφοράς Κίνδυνος! - Μη αναμενόμενη μετακίνηση μηχανήματος Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί. Οι εργασίες ρύθμισης πρέπει κατά κανόνα να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο κινητήρα! Σβήστε τον κινητήρα Βγάλτε το κλειδί μίζας. Ασφαλίστε το μηχάνημα από κύλιση. 56

57 Pos: /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenarme in Transportstellung Pos: Χειρισμός SW Εικ. 28 Κατ' αρχήν: στρέψτε την αριστερή σβούρα τόσο, ώστε οι περιστρεφόμενοι βραχίονες σβουρών να βρίσκονται έξω. Τραβήξτε την πτυσσόμενη διχαλωτή ασφάλεια (1). Ξεβιδώστε τους πείρους (2) Στρέψτε τους βραχίονες λεπίδων (3) σε θέση μεταφοράς, ενδεχ. πρέπει να στρέψετε τη σβούρα με τέτοιο τρόπο, ώστε οι βραχίονες λεπίδων να μην συγκρούονται με την προστασία κατά την περιστροφή. Εισάγετε τους πείρους (2) και ασφαλίστε τους με την πτυσσόμενη διχαλωτή ασφάλεια (1). Ασφαλίστε τις σβούρες έναντι περιστροφής, ξεκρεμάστε το ελατήριο έλξης (4) από την οπή συγκράτησης (5) και αναρτήστε τους ακροδέκτες στερέωσης (6). Τελικά: στρέψτε τη δεξιά σβούρα στη θέση εργασίας τόσο, ώστε οι περιστρεφόμενοι βραχίονες σβουρών να βρίσκονται έξω. Τραβήξτε την πτυσσόμενη διχαλωτή ασφάλεια (1). Ξεβιδώστε τους πείρους (2) Στρέψτε τους βραχίονες λεπίδων (3) σε θέση μεταφοράς, ενδεχ. πρέπει να στρέψετε τη σβούρα με τέτοιο τρόπο, ώστε οι βραχίονες λεπίδων να μην συγκρούονται με την προστασία κατά την περιστροφή. Εισάγετε τους πείρους (2) και ασφαλίστε τους με την πτυσσόμενη διχαλωτή ασφάλεια (1). Ασφαλίστε τις σβούρες έναντι περιστροφής, ξεκρεμάστε το ελατήριο έλξης (4) από την οπή συγκράτησης (5) και αναρτήστε τους ακροδέκτες στερέωσης (6). Υπόδειξη Ελέγξτε αν και οι δύο περιστρεφόμενοι βραχίονες λεπίδων στις δύο σβούρες βρίσκονται προς τα έξω. Ενδεχομένως, ρυθμίστε τις σβούρες στη σωστή θέση. Υπόδειξη Οι αναδιπλώμενοι βραχίονες λεπίδων στη δεξιά πλευρά μηχανήματος πρέπει να περιστραφούν διαδοχικά από μπροστά προς τα πίσω και οι αναδιπλώμενοι βραχίονες λεπίδων στην αριστερή πλευρά μηχανήματος πρέπει να περιστραφούν διαδοχικά από πίσω προς τα μπροστά στη θέση μεταφοράς. 57

58 Pos: /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme heben Einkreiselaushebung SW Pos: Χειρισμός 8.16 Ανύψωση βραχίονων σβουρών σε θέση εργασίας (υδραυλική ανύψωση μονής σβούρας) 1 2 Εικ. 29 SW Υπόδειξη Φροντίστε ώστε η ασφάλιση μεταφοράς να ασφαλίζει σωστά και ότι το σκοινί ενεργοποίησης να μην τεντώνεται. Με οπτικό έλεγχο, φροντίστε για σωστή ασφάλιση των ασφαλίσεων (1). Ρυθμίστε τη στρόφιγγα ρύθμισης (1) στην κεντρική θέση (II). Ανυψώστε την ασφάλιση (1) μέσω του σκοινιοιύ έλξης (2) και ρυθμίστε το μοχλό ενεργοποίησης υδραυλικού συστήματος ελκυστήρα σε "Ανύψωση". Σφίξτε το σκοινί έλξης τόσο ώστε τα μπουλόνια να είναι μπροστά από το βραχίονα δεματοποιητή στη θέση μανδάλωσης για τη θέση εργασίας. Ανυψώστε τόσο τους βραχίονες δεματοποιητή έως ότου η ασφάλιση (1) ασφαλίσει στη θέση μεταφοράς. 58

59 Pos: /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme heben elektrisch SW Pos: Χειρισμός 8.17 Ανύψωση βραχίονων σβουρών σε θέση εργασίας (ηλεκτρικά -προαιρετικά) SW Εικ. 30 Υπόδειξη Φροντίστε ώστε η ασφάλιση μεταφοράς να ασφαλίζει σωστά και ότι το σκοινί ενεργοποίησης να μην τεντώνεται. Με οπτικό έλεγχο, φροντίστε για σωστή ασφάλιση των ασφαλίσεων (1). Ενεργοποίηση χειρισμού (0 > 1) μέσω διακόπτη (3) Ρυθμίστε το διακόπτη (5) στην κεντρική θέση. Ρυθμίστε τη στρόφιγγα ρύθμισης (1) στην κεντρική θέση (II). Ανυψώστε την ασφάλιση (1) μέσω του σκοινιοιύ έλξης (2) και ρυθμίστε το μοχλό ενεργοποίησης υδραυλικού συστήματος ελκυστήρα σε "Ανύψωση". Σφίξτε το σκοινί έλξης τόσο ώστε τα μπουλόνια να είναι μπροστά από το βραχίονα δεματοποιητή στη θέση μανδάλωσης για τη θέση εργασίας. Ανυψώστε τόσο τους βραχίονες δεματοποιητή έως ότου η ασφάλιση (1) ασφαλίσει στη θέση μεταφοράς. Απενεργοποιήστε το χειρισμό μέσω του διακόπτη (3). 59

60 Pos: /Überschriften/Überschriften 2/U-Z/Zinkenschutze Pos: /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenschutze anbringen Bild SW Pos: /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinken unter 2 m mit Zinkenschutze sichern Pos: Χειρισμός 8.18 Ασφάλιση κορυφών λεπίδων (θέση μεταφοράς και απενεργοποιημένος δεματοποιητής) 1 1 SW Εικ. 31 Οι λεπίδες πρέπει να εξοπλιστούν με μία προστασία λεπίδων, η οποία βρίσκεται κάτω από 2 m από το μηχάνημα σε θέση μεταφοράς ή κατά τη στάθμευση μηχανήματος. Οι προστασίες λεπίδων βρίσκονται στις μπροστινές βάσεις (δεξιά και αριστερή πλευρά μηχανήματος). Εισάγετε τις προστασίες λεπίδων (1) στις λεπίδες. 60

61 Pos: /Überschriften/Überschriften Pos: /BA/Sicherheit/Gefahrenhinweise/Schwader/Maschine abstellen gezogene Pos: /BA/Bedienung /Schwader/Abbau/Abbau vom Trakto Bild SW Pos: /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor Pos: Χειρισμός 8.19 Στάθμευση Κίνδυνος! Μη αναμενόμενη μετακίνηση μηχανήματος! Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί Απαγορεύεται η παραμονή ατόμων μέσα στον επικίνδυνο τομέα. Κατεβάστε το μηχάνημα σε σταθερό έδαφος. Αποσύνδεση μόνο με ακινητοποιημένο κινητήρα και τραβηγμένο κλειδί μίζας. Ασφαλίστε το μηχάνημα με σφήνες από κύλιση. Ιδιαίτερη προσοχή απαιτείται κατά τη σύνδεση και αποσύνδεση συσκευών στο ή από το τρακτέρ! Πρέπει να τηρούνται οπωσδήποτε οι κανονισμοί πρόληψης ατυχημάτων. Κατά τη σύνδεση και την αποσύνδεση του υδραυλικού σωλήνα από το υδραυλικό σύστημα του τρακτέρ, το σύστημα θα πρέπει να είναι χωρίς πίεση, τόσο στο τρακτέρ, όσο και στο μηχάνημα! Φέρτε τις αντίστοιχες ρυθμιστικές βαλβίδες στη θέση αιώρησης Εικ SW SW Επιλέξτε επίπεδη, στεγνή επιφάνεια με επαρκή φέρουσα ικανότητα. Μετακινήστε τα στηρίγματα (1) προς τα κάτω και ασφαλίστε το με τον ορθοστάτη (2). Κατεβάστε τον κάτω βραχίονα ανάρτησης, έως ότου το μηχάνημα βρεθεί πάνω στα στηρίγματα. Αποσυζεύξτε τον αρθρωτό άξονα (3) και τοποθετήστε τον πάνω στη βάση (4) που προβλέπεται για το σκοπό αυτό. Αποσυνδέστε τους υδραυλικούς σωλήνες (5) και εισάγετέ τους στα στηρίγματα που έχουν προβλεφθεί για το σκοπό αυτό. Λύστε τη σύνδεση καλωδίου φωτισμού (6) ανάμεσα σε ελκυστήρα και δεματοποιητή και εισάγετέ το μέσα στο στήριγμα που έχει προβλεφθεί για το σκοπό αυτό. Λύστε το βύσμα παροχής ρεύματος (7) (προαιρετικά) ανάμεσα σε ελκυστήρα και δεματοποιητή και εισάγετέ το μέσα στα στηρίγματα που έχουν προβλεφθεί για το σκοπό αυτό. Αφαιρέστε τις σφήνες (8) από το γρανάζι και τοποθετήστε τις μπροστά ή πίσω από τους τροχούς. Κατεβάστε την οδόντωση κάτω βραχίονα ανάρτησης τρακτέρ τόσο, ώστε το τρακτέρ να μπορεί να απομακρυνθεί με ασφάλεια. 8 61

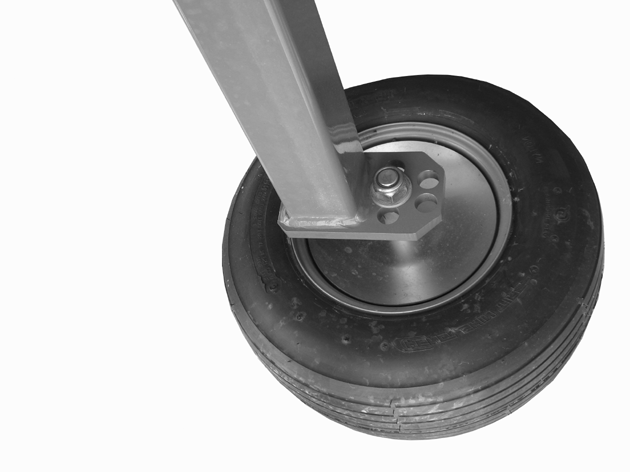

62 Pos: 20 /Überschriften/Überschriften Pos: 21.1 /Überschriften/Überschriften 2/K-O/Kreiselfahrwerk Pos: 21.2 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Bild Swadro Pos: Ρυθμίσεις 9 Ρυθμίσεις 9.1 Ρύθμιση αμαξώματος σβουρών 1 I 2 II III Εικ. 33: SW Pos: 21.3 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Text Στους πίσω τροχούς ανίχνευσης του δεξιού και αριστερού αμαξώματος είναι δυνατή η εγκάρσια κλίση σβούρας (προς την κατεύθυνση πορείας) και τις κλίσης κατά μήκος (η σβούρα ανατρέπεται προς τα μπροστά) μέσω του αμαξώματος. Pos: 21.4 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Εγκάρσια κλίση: Για την επίτευξη του βέλτιστου αποτελέσματος, είναι δυνατή η αλλαγή της εγκάρσιας κλίσης (προς την κατεύθυνση πορείας) για τη δεξιά και την αριστερή σβούρα μεμονωμένα μέσω των πίσω τροχών ανίχνευσης του εκάστοτε αμαξώματος (αρ. + δε. ). Pos: 21.5 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk vorgehensweise Sadro Μην μπαίνετε κάτω από τις ανυψωμένες λεπίδες. Ως εκ τούτου ανυψώστε τόσο τους βραχίονες λεπίδων, ώστε να είναι δυνατή η πραγματοποίηση των εργασιών ρύθμισης. Αποσυναρμολογήστε τους πίσω τροχούς ανίχνευσης και συναρμολογήστε τους εκ νέου στην επιθυμητή θέση. Pos: 21.6 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Längsneigung Swadro Κλίση κατά μήκος: Η αλλαγή της κατά μήκος κλίσης (η σβούρα ανατρέπεται προς τα μπροστά) επιτυγχάνεται, όταν οι πίσω τροχοί ανίχνευσης (δεξιά και αριστερά) του αμαξώματος εισάγονται στις θέσεις (I,II,III). Θέση I= ελάχιστο αποτέλεσμα ανατροπής Θέση III= μέγιστο αποτέλεσμα ανατροπής Pos: 21.7 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk vorgehensweise Sadro Μην μπαίνετε κάτω από τις ανυψωμένες λεπίδες. Ως εκ τούτου ανυψώστε τόσο τους βραχίονες λεπίδων, ώστε να είναι δυνατή η πραγματοποίηση των εργασιών ρύθμισης. Αποσυναρμολογήστε τους πίσω τροχούς ανίχνευσης και συναρμολογήστε τους εκ νέου στην επιθυμητή θέση. Pos: 22 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Hinweis schweres Futter - Fahrwerk innen möglichst niedrig Υπόδειξη Αν το χόρτο είναι σκληρό - ρυθμίζετε πάντα το γρανάζι κίνησης όσο πιο χαμηλά γίνεται! 62

63 Pos: 24 /Überschriften/Überschriften 2/F-J/Fahrtrichtung regulieren SW Pos: 25 /BA/Einstellungen/Schwader/Fahrtrichtung regulieren Bild SW Pos: 26 /BA/Einstellungen/Schwader/Fahrtrichtung regulieren Pos: Ρυθμίσεις 9.2 Ρύθμιση πορείας οδήγησης 1 2 SW Εικ. 34 Αν ο δεματοποιητής σε επίπεδο έδαφος δεν κινείται στο μέσο πίσω από τον ελκυστήρα, τότε αυτό μπορεί να ρυθμιστεί μετατοπίζοντας την εγκάρσια ψαλίδα (1). Ξεβιδώστε το κόντρα παξιμάδι (2). Ρυθμίστε την εγκάρσια ψαλίδα: Πιο κοντός βραχίονας διεύθυνσης => συνέχιση ευθυγράμμισης μηχανήματος προς τα αριστερά Πιο μακρύς βραχίονας διεύθυνσης => συνέχιση ευθυγράμμισης μηχανήματος προς τα δεξιά Σφίξτε τα κόντρα παξιμάδια (2). 63

64 Pos: 28.1 /Überschriften/Überschriften Pos: 28.2 /Überschriften/Überschriften 2/P-T/Spezielle Pos: 28.3 /BA/Sicherheit/Gefahrenhinweise/Ladewagen/Gefahr Wartung Pos: 28.4 /Überschriften/Überschriften Pos: 28.5 /BA/Sicherheit/Gefahrenhinweise/Mähwerke/Einstellung an den Pos: Συντήρηση 10 Συντήρηση 10.1 Ειδικές υποδείξεις ασφαλείας Κίνδυνος! - Σε περίπτωση εργασιών επιδιόρθωσης, συντήρησης, καθαρισμού ή τεχνικών επεμβάσεων στο μηχάνημα ίσως μπουν σε κίνηση στοιχεία μετάδοσης κίνησης. Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Σβήστε τον κινητήρα του τρακτέρ και αφαιρέστε το κλειδί μίζας. Ασφαλίστε το μηχάνημα και τον ελκυστήρα από κύλιση. Απενεργοποιήστε τον άξονα ΡΤΟ και αποσυνδέστε Μετά το πέρας των εργασιών επιδιόρθωσης, συντήρησης, καθαρισμού ή των τεχνικών επεμβάσεων συναρμολογήστε εκ νέου όλες τις προστατευτικές επενδύσεις και τις προστατευτικές διατάξεις σύμφωνα με τους κανονισμούς. Αποφεύγετε την επαφή του δέρματος με λάδια, γράσα, καθαριστικά και διαλυτικά. Σε περίπτωση τραυματισμών ή ερεθισμών λόγω των λαδιών, καθαριστικών ή διαλυτικών ανατρέξτε άμεσα σε γιατρό. Ακολουθήστε όλες τις υποδείξεις ασφαλείας για να αποφύγετε τους τραυματισμούς και τα ατυχήματα Ελατήριο(α) ανακούφισης Κίνδυνος! - Ρύθμιση ελατηρίων ανακούφισης Αποτέλεσμα: Κίνδυνος για τη ζωή ή σοβαροί τραυματισμοί Η αφαίρεση των ελατηρίων ανακούφισης πρέπει να γίνεται μόνο σε θέση μεταφοράς. Στη θέση εργασίας, τα ελατήρια ανακούφισης έχουν μεγάλη τάση έλξης. Η αφαίρεση των ελατηρίων ανακούφισης στη θέση εργασίας μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Τα κάτω βιδωτά τεμάχια στα ελατήρια ανακούφισης πρέπει να είναι εντελώς βιδωμένα. 64

65 Pos: 28.7 /Überschriften/Überschriften Pos: 28.8 /BA/Sicherheit/Gefahrenhinweise/Mähwerke/Verwendung von nicht zugelassenen Pos: 28.9 /BA/Wartung/Hinweis Verschleiss Pos: Συντήρηση 10.3 Δοκιμαστική λειτουργία Κίνδυνος! - Χρήση μη επιτρεπόμενων ανταλλακτικών. Αποτέλεσμα: Κίνδυνος για τη ζωή, σοβαροί τραυματισμοί και απώλεια αξίωσης εγγυοδοσίας και άρση ευθύνης Επιτρέπεται αποκλειστικά η χρήση αυθεντικών ανταλλακτικών της KRONE και εξαρτημάτων που φέρουν την έγκριση του κατασκευαστή. Η χρήση ανταλλακτικών, εξαρτημάτων και πρόσθετων συσκευών που δεν έχουν κατασκευαστεί, ελεγχθεί ή δεν φέρουν την έγκριση της KRONE έχουν ως αποτέλεσμα την παύση ισχύς εγγυοδοσίας για τις βλάβες που ίσως προκύψουν. Υπόδειξη Για να εξασφαλίσετε την άψογη λειτουργία μηχανήματος και να μειώσετε τη φθορά, θα πρέπει να τηρείτε ορισμένα συγκεκριμένα χρονικά διαστήματα συντήρησης και φροντίδας. Σε αυτά περιλαμβάνονται μεταξύ άλλων τα διαστήματα καθαρισμού, λίπανσης, γρασαρίσματος και λαδώματος των δομικών εξαρτημάτων και των στοιχείων. 65

66 Pos: /Überschriften/Überschriften Pos: /BA/Wartung/Drehmomente / Pos: /BA/Wartung/Muttern und Schrauben (50h) Pos: Συντήρηση 10.4 Ροπές σύσφιξης Ροπή σύσφιξης MA σε Nm (εφόσον δεν ορίζεται κάτι άλλο). A Ø MA (Nm) M 4 2,2 3 4,4 5,1 M 5 4,5 5,9 8,7 10 M 6 7, M M M M M14x1, M M16x1, M M M 24x1,5 350 M 24x M M 27x M A = Μέγεθος σπειρώματος (Η κατηγορία ευστάθειας αναγράφεται στην κεφαλή της βίδας.) Υπόδειξη Ο άνω πίνακας δεν ισχύει για φρεζάτες βίδες εσωτερικού εξαγώνου, αν η φρεζάτη βίδα σφιχτεί μέσω του εσωτερικού εξαγώνου. Υπόδειξη Ελέγχετε τακτικά τα παξιμάδια και τις βίδες (περ. κάθε 50 ώρες λειτουργίας) για σταθερή εφαρμογή και σφίγγετέ τα, αν χρειάζεται! 66

67 Pos: /Überschriften/Überschriften 2/A-E/Anzugsdrehmomente über Pos: /BA/Wartung/Drehmomente / Anzugsmomente/Drehmomente über Pos: /BA/Wartung/Muttern und Schrauben (50h) Pos: /BA/Wartung/Schwader/Zinkenarme/Prüfen der Schrauben an den Pos: Συντήρηση 10.5 Ροπές σύσφιξης (φρεζάτες βίδες) Ροπή σύσφιξης MA σε Nm (εφόσον δεν ορίζεται κάτι άλλο). A Ø MA (Nm) M 4 2,5 3,5 4,1 M 5 4,7 7 8 M M M M M M M A = Μέγεθος σπειρώματος (Η κατηγορία ευστάθειας αναγράφεται στην κεφαλή της βίδας.) A BM Υπόδειξη Ο άνω πίνακας ισχύει αποκλειστικά για φρεζάτες βίδες εσωτερικού εξαγώνου με μετρικό σπείρωμα, οι οποίες σφίγγονται μέσω εσωτερικού εξαγώνου. Υπόδειξη Ελέγχετε τακτικά τα παξιμάδια και τις βίδες (περ. κάθε 50 ώρες λειτουργίας) για σταθερή εφαρμογή και σφίγγετέ τα, αν χρειάζεται! 10.6 Ελεγχος βιδών σε λεπίδες 1 SW Εικ. 35: Οι βίδες (1) των λεπίδων πρέπει να σφίξουν εκ νέου μετά την πρώτη χρήση με την αναφερόμενη ροπή στρέψης. 67

68 Pos: /Überschriften/Überschriften Pos: /BA/Sicherheit/Gefahrenhinweise/Falsche Pos: /Überschriften/Überschriften 3/P-T/Reifen prüfen und Pos: /BA/Wartung/Reifen/Reihenfolge Bild Pos: /BA/Wartung/Reifen/Reihenfolge Reifenmontage Pos: Συντήρηση 10.7 Ελαστικά Προειδοποίηση! - Εσφαλμένη συναρμολόγηση ελαστικών Αποτέλεσμα: Τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Η τοποθέτηση ελαστικών προϋποθέτει επαρκείς γνώσεις και τα προβλεπόμενα εργαλεία τοποθέτησης. Τα ελαστικά μπορεί να εκραγούν κατά το φούσκωμα σε περίπτωση που δεν έχουν τοποθετηθεί σωστά. Το γεγονός αυτό μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Για το λόγο αυτό θα πρέπει, εφόσον δεν υπάρχουν οι αντίστοιχες γνώσεις, η τοποθέτηση των ελαστικών να γίνεται από τον έμπορο της KRONE ή σε ένα βουλκανιζατέρ. Κατά την τοποθέτηση ελαστικών στη ζάντα δεν επιτρέπεται να υπερβαίνετε ποτέ τη μέγιστη επιτρεπόμενη πίεση που αναφέρεται από τον κατασκευαστή, διαφορετικά μπορεί να εκραγεί το ελαστικό ή ακόμη και η ζάντα. Εάν τα χείλη του ελαστικού δεν κάθονται καλά στη μέγιστη επιτρεπόμενη πίεση, ξεφουσκώστε το ελαστικό, ευθυγραμμίστε το, λιπάνετε τα χείλη του ελαστικού και φουσκώστε το ξανά. Αναλυτικό ενημερωτικό υλικό για την τοποθέτηση ελαστικών σε αγροτικά μηχανήματα διατίθεται από τους κατασκευαστές ελαστικών Ελεγχος και φροντίδα ελαστικών KS Εικ. 36: Κατά το ξεβίδωμα και το βίδωμα των παξιμαδιών των τροχών θα πρέπει να ακολουθείτε τη σειρά που φαίνεται στην εικόνα. Τα παξιμάδια των τροχών πρέπει να ελέγχονται 10 ώρες λειτουργίας μετά την τοποθέτηση, και αν χρειάζεται να σφίγγονται. Στη συνέχεια, η σωστή τους έδραση θα πρέπει να ελέγχεται κάθε 50 ώρες λειτουργίας. Ελέγχετε τακτικά την πίεση των ελαστικών, και αν χρειάζετε συμπληρώνετε. Η πίεση των ελαστικών εξαρτάται από τις διαστάσεις τους. Μπορείτε να πληροφορηθείτε τις τιμές από τον πίνακα. 68

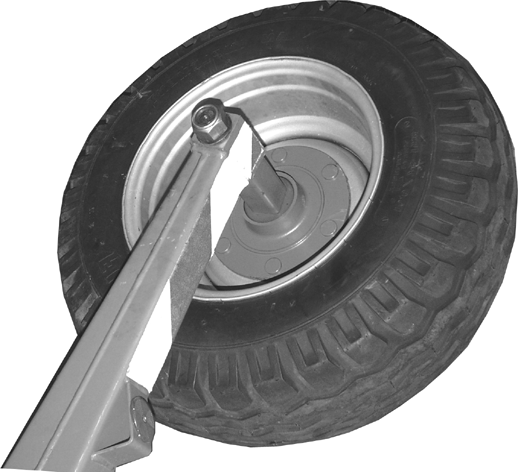

69 Pos: /BA/Wartung/Reifen/Schwader/Anziehdrehmoment der Räder am Pos: /BA/Wartung/Reifen/Reifen-Luftdruck Pos: /BA/Wartung/Reifen/Schwader/Reifen-Luftdruck Tabelle Schwader Pos: Pos: Συντήρηση Ροπής στρέψης τροχών σε αμάξωμα SW Εικ Πίεση αέρα ελαστικών Ελέγχετε τακτικά την πίεση των ελαστικών, και αν χρειάζετε συμπληρώνετε. Η πίεση των ελαστικών εξαρτάται από τις διαστάσεις τους. Μπορείτε να πληροφορηθείτε τις τιμές από τον πίνακα. Χαρακτηρισμός ελαστικών Πίεση ελαστικών [bar] Κύριο αμάξωμα 10.0/ PR 1,0 Άξονας Tridem 16x6,50-8 4PR 1,8 Ροπή σύσφιξης Σπείρωμα Απόσταση πλευρών Αριθμός πείρων ανά πλήμνη Μέγιστη ροπή σύσφιξης Μαύρο Επιψευδαργυρωμένο M12 x 1,5 19 4/5 95 Nm 95 Nm M14 x 1, Nm 125 Nm M18 x 1, Nm 320 Nm M20 x 1, Nm 420 Nm M20 x 1, Nm 420 Nm M22 x 1,5 32 8/ Nm 560 Nm M22 x Nm 505 Nm 69

70 Pos: /Überschriften/Überschriften 2/A-E/Austausch der Zinkenarme (im Pos: /BA/Wartung/Schwader/Zinkenarme/Austausch der Zinkenarme (im Reparaturfall) Bild außer SW Pos: Συντήρηση 10.8 Αντικατάσταση βραχίονων λεπίδων (σε περίπτωση επιδιόρθωσης) SW Εικ

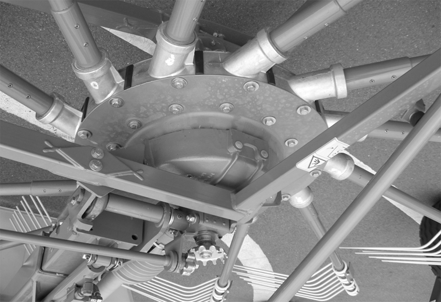

71 Pos: /BA/Wartung/Schwader/Zinkenarme/KLeben der Pos: Συντήρηση Σε περίπτωση επιδιόρθωσης είναι δυνατή η μεμονωμένη αντικατάσταση των βραχίονων λεπίδων αποσυναρμολογώντας μεμονωμένα. Ξεβιδώστε τις βίδες (1) του βραχίονα λεπίδας. Λύστε τις βίδες (2) του δίπλα βραχίονα λεπίδας Αφαιρέστε το βραχίονα λεπίδας (3) και αντικαταστήστε το ελαττωματικό δομικό μέρος Υπόδειξη Οι βραχίονες λεπίδων (3) έχουν κολλήσει με τους άξονες βραχίονων ελέγχου (4). Για το λύσιμο των δομικών μερών πρέπει να θερμανθούν οι θέσεις σύνδεσης (περ. 300 βαθμοί). Κατά τη συναρμολόγηση νέου βραχίονα λεπίδας (3) / άξονα βραχίονα ελέγχου (4) πρέπει πριν από τη συναρμολόγησή τους να κολλήσουν με κόλλα υψηλής ανθεκτικότητας. Επαλείψτε την κόλλα (υψηλής ανθεκτικότητας) (αρ. παραγγελίας ) μπροστά στον άξονα βραχίονα ελέγχου (4). Συναρμολογήστε το βραχίονα λεπίδας (3) και ασφαλίστε τον με χιτώνια σύσφιξης (5). Κατά την τοποθέτηση του βραχίονα λεπίδας λάβετε υπόψη σας ότι το ρολό χειρισμού πρέπει να περνάει μέσα από τον ιμάντα κύλισης του ιμάντα στρέψης. Υπόδειξη Το ρολό χειρισμού έχει εισαχθεί με ασφάλεια στον ιμάντα κύλισης, όταν δεν σημειώνεται καθόλου τζόγος κατά την κίνηση του βραχίνα λεπίδας. Σφίξτε όλες τις βίδες με την απαραίτητη ροπή στρέψης (105 Nm). Προσοχή! Στρέψτε τη σβούρα 1x χειροκίνητα κατά 360 μοίρες. Η σβούρα πρέπει να περιστρέφεται εύκολα. Αν αυτό δεν ισχύει, τότε οι βραχίονες λεπίδων δεν έχουν συναρμολογηθεί σύμφωνα με τις διατάξεις. Το σφάλμα πρέπει να αντιμετωπιστεί έως ότου οι σβούρες να μπορούν να περιστραφούν με ευκολία. 71

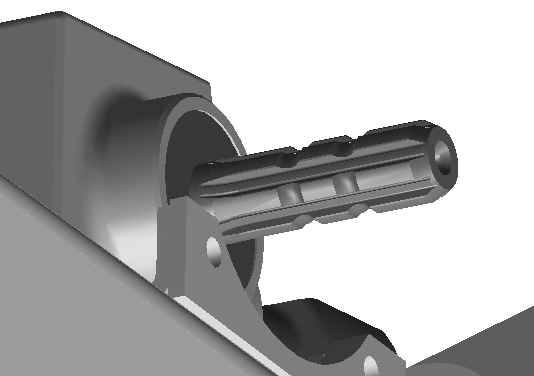

72 Pos: /BA/Wartung/Schwader/Montage der Gelenkwelle zwischen Verteilergetriebe und Kreisel (Swadro Pos: Συντήρηση 10.9 Τοποθέτηση αρθρωτού άξονα ανάμεσα σε κιβώτιο διανομής και σβούρα (Swadro 900) 1 SW Εικ. 39 Υπόδειξη - Ελεγχος έδρασης πείρου ώθησης Κατά την τοποθέτηση του αρθρωτού άξονα φροντίστε ώστε ο πείρος ώθησης του αρθρωτού άξονα να ασφαλίζει στο εσωτερικό των 2 εσοχών (1) του άξονα μετάδοσης κίνησης. 72

73 Pos: /Überschriften/Überschriften 1/U-Z/Wartung Pos: /Überschriften/Überschriften 2/P-T/Spezielle Pos: /BA/Sicherheit/Gefahrenhinweise/Ladewagen/Gefahr Wartung Pos: /Überschriften/Überschriften Pos: /BA/Wartung/Schwader/Schmierplan/Abschmieren Gelenkwelle Schwader SW Pos: Συντήρηση - πρόγραμμα λίπανσης 11 Συντήρηση - πρόγραμμα λίπανσης 11.1 Ειδικές υποδείξεις ασφαλείας Κίνδυνος! - Σε περίπτωση εργασιών επιδιόρθωσης, συντήρησης, καθαρισμού ή τεχνικών επεμβάσεων στο μηχάνημα ίσως μπουν σε κίνηση στοιχεία μετάδοσης κίνησης. Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Σβήστε τον κινητήρα του τρακτέρ και αφαιρέστε το κλειδί μίζας. Ασφαλίστε το μηχάνημα και τον ελκυστήρα από κύλιση. Απενεργοποιήστε τον άξονα ΡΤΟ και αποσυνδέστε Μετά το πέρας των εργασιών επιδιόρθωσης, συντήρησης, καθαρισμού ή των τεχνικών επεμβάσεων συναρμολογήστε εκ νέου όλες τις προστατευτικές επενδύσεις και τις προστατευτικές διατάξεις σύμφωνα με τους κανονισμούς. Αποφεύγετε την επαφή του δέρματος με λάδια, γράσα, καθαριστικά και διαλυτικά. Σε περίπτωση τραυματισμών ή ερεθισμών λόγω των λαδιών, καθαριστικών ή διαλυτικών ανατρέξτε άμεσα σε γιατρό. Ακολουθήστε όλες τις υποδείξεις ασφαλείας για να αποφύγετε τους τραυματισμούς και τα ατυχήματα Αρθρωτός άξονας Εικ. 40: Λιπάνετε τους αρθρωτούς άξονες, σε διαστήματα που μπορείτε να πληροφορηθείτε από την εικόνα, με ένα γράσο πολλαπλών χρήσεων. Προσέξτε τις οδηγίες λειτουργίας του κατασκευαστή του αρθρωτού άξονα. 73

74 Pos: /Überschriften/Überschriften 1/U-Z/Wartung Pos: /BA/Wartung/Hinweis aus Gründen der Pos: /BA/Wartung/Schwader/Schmierplan/Schmierplan Swadro Συντήρηση - πρόγραμμα λίπανσης 12 Συντήρηση - πρόγραμμα λίπανσης Υπόδειξη Για λόγους καλύτερης επισκόπησης, εμφανίζονται οι θέσεις λίπανσης μόνο σε μία θέση του μηχανήματος. Στην εκάστοτε άλλη πλευρά υπάρχουν στην ίδια ακριβώς θέση (αντικατοπτρισμός) οι αντίστοιχες θέσεις λίπανσης. 74

75 Pos: Συντήρηση - πρόγραμμα λίπανσης 12.1 Πρόγραμμα λίπανσης Εικ. 41: 75

76 Pos: /Überschriften/Überschriften 1/U-Z/Wartung Pos: /BA/Sicherheit/Hydraulik/Arbeiten an der Pos: /BA/Sicherheit/Hydraulik/Hydraulikschlauchleitungen unterliegen einer Pos: Συντήρηση υδραυλικού συστήματος 13 Συντήρηση υδραυλικού συστήματος Κίνδυνος! - Προσοχή σε διαρροές αγωγών Αποτέλεσμα: Κίνδυνος για τη ζωή, τραυματισμοί ατόμων ή βλάβες στο μηχάνημα. Κατά την αναζήτηση για σημεία διαρροής, χρησιμοποιήστε κατάλληλα βοηθητικά μέσα και γυαλιά λόγω κινδύνου τραυματισμού. Τα υδραυλικά υγρά που εκτοξεύονται με μεγάλη πίεση μπορεί να διαπεράσουν το δέρμα και να προκαλέσουν σοβαρούς τραυματισμούς. Για το λόγο αυτό εκτονώστε την πίεση της εγκατάστασης πριν από την αποσύνδεση των αγωγών. Το υδραυλικό λάδι που εξέρχεται από ένα μικρό άνοιγμα είναι σχεδόν αόρατο, για αυτόν το λόγο πρέπει να χρησιμοποιείτε κατά την αναζήτηση διαρροών ένα κομμάτι χαρτόνι ή παρόμοιο υλικό. Προστατέψτε τα χέρια και το σώμα σας. Εάν έχει εισχωρήσει οποιοδήποτε υγρό στο δέρμα, πρέπει να απομακρυνθεί αμέσως από γιατρό ο οποίος έχει εμπειρία σε τραυματισμούς τέτοιου είδους. Διαφορετικά μπορεί να παρουσιαστούν σοβαρές μολύνσεις. Γιατροί που δεν έχουν εμπειρία θα πρέπει να εφοδιαστούν με σχετικές πληροφορίες από μια κατάλληλη ιατρική πηγή. Ελέγχετε τακτικά τις σωληνώσεις του υδραυλικού κυκλώματος και αντικαταστήστε τις σε περίπτωση ζημιάς ή γήρανση! Οι εφεδρικές σωληνώσεις πρέπει να ανταποκρίνονται στις τεχνικές απαιτήσεις του κατασκευαστή του εργαλείου. Πριν τροφοδοτήσετε ξανά με πίεση την εγκατάσταση, βεβαιωθείτε ότι είναι στεγανές όλες οι συνδέσεις αγωγών. Οι εργασίες επισκευής στην υδραυλική εγκατάσταση επιτρέπεται να πραγματοποιούνται μόνο από ειδικά συνεργεία της KRONE. Κίνδυνος! - Οι σωληνώσεις υδραυλικού κυκλώματος πρόκειται να υποστούν γήρανση Αποτέλεσμα: Οι ιδιότητες των αγωγών αλλάζουν λόγω της πίεσης, της θερμότητας που επιδρά και της επιρροής ακτινοβολίας UV. Πάνω στις σωληνώσεις υδραυλικού συστήματος αναγράφεται η ημερομηνία κατασκευής. Με τον τρόπο αυτό μπορείτε να καθορίζετε την ηλικία χωρίς να ψάξετε πολύ. Ο νόμος επιβάλει την αντικατάσταση των υδραυλικών σωληνώσεων μετά από χρονικό διάστημα της τάξης έξι ετών. Ως ανταλλακτικές σωληνώσεις επιτρέπεται να χρησιμοποιούνται μόνο οι αυθεντικές! 76
