1 Η αστοχία στα εδαφικά υλικά Νόμος Τριβής Coulomb Ν u Τ 81

2 Η αστοχία στα εδαφικά υλικά Νόμος Τριβής Coulomb 82

3 Η αστοχία στα εδαφικά υλικά Νόμος Τριβής Coulomb 83

4 Η αστοχία στα εδαφικά υλικά Νόμος Τριβής Coulomb Τριβή κόκκων φ μ Αλληλεμπλοκή κόκκων φ ψ Ν Τ Μοντέλο ολισθαίνοντος σώματος Ν φ ψ Τ 84

5 Η αστοχία στα εδαφικά υλικά Νόμος Τριβής Coulomb 85

6 Η αστοχία στα εδαφικά υλικά Νόμος Τριβής Coulomb 86

7 Η αστοχία στα εδαφικά υλικά Νόμος Τριβής Coulomb 87

8 Μηχανική συμπεριφορά εδαφών υπό «αστράγγιστες συνθήκες» Μηδενική ανάπτυξη υδατικών υπερπιέσεων (u=p w =0): Απουσία ασυμπίεστου ρευστού στο πορώδες. Δυνατότητα γρήγορης στράγγισης χωρίς ανάπτυξη υπερπιέσεων. u = p w = 0 σ = σ 88

9 Δσ v Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες μονοδιάστατης συμπίεσης Εδαφικό δοκίμιο πλήρως κορεσμένο ύδατος 89

10 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες ισότροπης συμπίεσης Δσ c Δσ c Εδαφικό δοκίμιο πλήρως κορεσμένο ύδατος 90

11 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες απλής διάτμησης Απροφόρτιστη άργιλος Δσ v Δτ Δτ τ Δσ h ε v =ΔV/V γ Εδαφικό δοκίμιο πλήρως κορεσμένο ύδατος ελεύθερη διαφυγή ύδατος από τους πόρους του δοκιμίου γ 91

12 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες απλής διάτμησης Απροφόρτιστη άργιλος Εδαφικό δοκίμιο πλήρως κορεσμένο ύδατος αδύνατη η διαφυγή του ύδατος από τους πόρους του δοκιμίου Δτ = Δτ + Δσ ε v =ΔV/V=0 Μείωση όγκου ΔV>0, Δu=0 Αύξηση όγκου ΔV<0, Δσ <0 92

13 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες απλής διάτμησης Απροφόρτιστη άργιλος τ Πλήρης στράγγιση Δu=0 Αστράγγιστες συνθήκες Δu>0 Δu γ Αστράγγιστες συνθήκες Δu=αΔτ τ Δu γ Πλήρης στράγγιση 93 σ

14 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες απλής διάτμησης Προφορτισμένη άργιλος Δσ v Δτ Δτ τ Δσ h Εδαφικό δοκίμιο πλήρως κορεσμένο ύδατος ελεύθερη διαφυγή ύδατος από τους πόρους του δοκιμίου ε v =ΔV/V γ γ 94

15 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες απλής διάτμησης Προφορτισμένη άργιλος Εδαφικό δοκίμιο πλήρως κορεσμένο ύδατος αδύνατη η διαφυγή του ύδατος από τους πόρους του δοκιμίου Δτ Δτ Δσ = + ε v =ΔV/V=0 Αύξηση όγκου ΔV<0, Δu=0 Μείωση όγκου ΔV>0, Δσ >0 95

16 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες απλής διάτμησης Προφορτισμένη άργιλος τ Αστράγγιστες συνθήκες Δu<0 Πλήρης στράγγιση Δu=0 Δu γ τ Δu γ Πλήρης στράγγιση Αστράγγιστες συνθήκες Δu=αΔτ 96 σ

17 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες τριαξονικής θλίψης Εδαφικό δοκίμιο πλήρως κορεσμένο ύδατος Δσ 1 =Δσ c +Δσ d Δσ 2 =Δσ 3 =Δσ c Δσ 3 =Δσ 2 =Δσ c 97

18 σ 1 -σ 3 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες τριαξονικής θλίψης Χαλαρή/Πυκνή άμμος Πλήρης στράγγιση Δu=0 σ 1 -σ 3 Αστράγγιστες συνθήκες Δu<0 Δu Αστράγγιστες συνθήκες Δu>0 ε 1 Αστράγγιστες συνθήκες Δu Πλήρης στράγγιση Δu Πλήρης στράγγιση Δu=0 γ Πλήρης στράγγιση γ τ Δu ε 1 τ Αστράγγιστες συνθήκες Δu Δu σ σ 98

19 Ανάπτυξη υδατικών υπερπιέσεων υπό συνθήκες τριαξονικής θλίψης Παράμετρος Α 99

20 τ Η έννοια της τασικής όδευσης ή διαδρομή των τάσεων (σ 1 -σ 3 )/2 t (σ 1 -σ 3 )/2 σ 3 (σ σ 1 1 +σ 3 )/2 σ q σ 1 -σ 3 (σ 1 +σ 3 )/2 s (σ 1 + σ 2 +σ 3 )/3 100 p

21 Παραδείγματα ολικών τασικών οδεύσεων q or t ΑΣΚΗΣΗ: Βρείτε την κλίση των ολικών (dq/dp) και ενεργών (dq/dp ) τασικών οδεύσεων για τις κάτωθι εντατικές καταπονήσεις. Απλή διάτμηση Τριαξονική συμπίεση Μονοδιάστατη συμπίεση Ισότροπη συμπίεση (p 0 or s 0,0) p or s 101

22 Αστράγγιστη διατμητική αντοχή η έννοια της «φ=0» 3 εδαφικά δοκίμια πλήρως κορεσμένα ύδατος. Αρχική εντατική κατάσταση και για τα 3 δοκίμια: σ 1 =σ 2 =σ 3 =100kPa, u=0kpa. Επιβολή ισότροπης συμπίεσης/εφελκυσμού σε αστράγγιστες συνθήκες: Δσ c1 =-80kPa, Δσ c2 =50kPa, Δσ c3 =150kPa. Επιβολή τριαξονικής θλίψης μέχρι αστοχία δοκιμίου. Δσ d =70kPa. σ 1 τ [kpa] σ 2 =σ 3 σ 3 =σ 2 s u σ 1 20 σ σ [kpa] 102

23 Υδατική ροή διαμέσου του εδάφους Εδάφη: Διαπερατοί σχηματισμοί με ανοικτό πορώδες το οποίο δημιουργεί συνεχείς διόδους ροής ρευστού. Η μελέτη της υδατικής ροής διάμεσω εδαφών μας ενδιαφέρει στον υπολογισμό των παροχών διαρροής, π.χ. φράγματα, καταβιβασμό υπόγειου υδροφορέα, στον υπολογισμό της χρονικής εξέλιξης καθιζήσεων και στον υπολογισμό των ενεργών τάσεων & αντοχής σε ευστάθεια πρανών, υποσκαφές, αντίστηρίξεις. 103

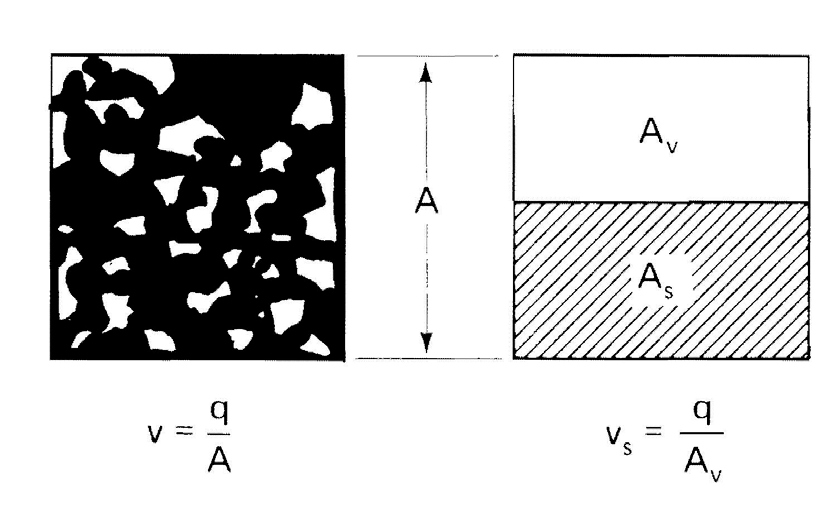

24 Υπενθύμιση από τη Μηχανική των ρευστών Παραδοχές: (α) Μόνιμη ροή (β) Ασυμπίεστο ρευστό z A v Β v 104

Ο νόμος του Henry D Arcy Henry Darcy, 1803-1858 k:=

25 Ο νόμος του Henry D Arcy Henry Darcy, k:= Συντελεστής διαπερατότητας ή διαπερατότητα [m/sec] 105

26 13/12/2010 Εδαφομηχανική Ι, Τμήμα Πολιτικών Μηχανικών, Πολυτεχνική Σχολή Θεσσαλίας 106

27 Μέτρηση διαπερατότητας μέσω δοκιμής σταθερού υδραυλικού φορτίου 13/12/2010 Εδαφομηχανική Ι, Τμήμα Πολιτικών Μηχανικών, Πολυτεχνική Σχολή Θεσσαλίας 107

28 Μέτρηση διαπερατότητας μέσω δοκιμής μεταβαλλόμενου υδραυλικού φορτίου 13/12/2010 Εδαφομηχανική Ι, Τμήμα Πολιτικών Μηχανικών, Πολυτεχνική Σχολή Θεσσαλίας 108

29 Εμπειρικές σχέσεις υπολογισμού διαπερατότητας 13/12/2010 Εδαφομηχανική Ι, Τμήμα Πολιτικών Μηχανικών, Πολυτεχνική Σχολή Θεσσαλίας 109

30 Μεταβολή ενεργών τάσεων λόγω υδατικής ροής z 4 Δh=z 4 -z 3 z 3 u L z 2 z h z z 1 γ w (z 3 -z 1 ) (γ-γ w )(z 2 -z 1 ) γ(z 2 -z 1 )+γ w (z 3 -z 2 ) z 3 Βαλβίδα κλειστή Υδροστατικές συνθήκες σ =γ(z 2 -z 1 )+γ w (z 3 -z 2 )-γ w (z 3 -z 1 )= (γ-γ w )(z 2 -z 1 )= σ-u=γ L 13/12/2010 Εδαφομηχανική Ι, Τμήμα Πολιτικών Μηχανικών, Πολυτεχνική Σχολή Θεσσαλίας 110

31 Μεταβολή ενεργών τάσεων λόγω υδατικής ροής z 4 Δh=z 4 -z 3 z 3 z 3 L u z h z z 1 γ w (z 4 -z 1 ) γ(z 2 -z 1 )+γ w (z 3 -z 2 ) Βαλβίδα ανοικτή Συνθήκες ροής 13/12/2010 σ =γ(z 2 -z 1 )+γ z 2 w (z 3 -z 2 )-γ w (z 4 -z 1 )= γ(z 2 -z 1 )+γ w (z 3 -z 2 )-γ w (z 3 -z 1 )-γ w Δh= (γ-γ w )(z 2 -z 1 ) γ w Δh=γ L-γ w Δh z 3 z 4 Εδαφομηχανική Ι, Τμήμα Πολιτικών Μηχανικών, Πολυτεχνική Σχολή Θεσσαλίας σ =0 όταν i=i cr =Δh/L=γ /γ w 111

32 Στερεοποίηση εδαφικού στοιχείου Διαδικασία κατά την οποία πραγματοποιείται διαφυγή του ρευστού των πόρων του εδάφους λόγω εξωτερικής φόρτισης και αύξηση της συνολικής αντοχής του υλικού με παράλληλη μείωση των κενών του. Παράδειγμα από δοκιμή μονοδιάστατης συμπίεσης: σ v Διαφυγή ρευστού των πόρων κατά την επιβολή της εξωτερικής φόρτισης σ v. 112

33 Μηχανικό ανάλογο της διαδικασίας στερεοποίησης 113

34 Βασικές παραδοχές θεωρίας μονοδιάστατης στερεοποίησης Ομογενές εδαφικό υλικό. Πλήρως κορεσμένο εδαφικό υλικό (S r =100%). Ασυμπιεστότητα στερεάς και ρευστής φάσεως (C s, C w ). Μονοδιάστατη συμπίεση, γραμμική σχέση μεταξύ τάσεων και παραμορφώσεων, μικρές παραμορφώσεις (σ v =Dε v ). Μονοδιάστατη ροή, νόμος Darcy για υδατική ροή διαμέσω εδάφους (v=-ki). Εξίσωση συνέχειας ως προς την εισροή-εκροή ρευστού των πόρων. Καταστατικός νόμος ενεργών τάσεων κατά Terzaghi (σ=σ +u). 114

35 Εξίσωση μονοδιάστατης στερεοποίησης 115

36 Εξίσωση μονοδιάστατης στερεοποίησης Συντελεστής στερεοποίησης c v 116

37 Επίλυση της εξίσωσης μονοδιάστατης στερεοποίησης Δσ v z 2H Αναζήτηση λύσης της μορφής: u(z,t)=f(z) G(t) Αρχικές συνθήκες (t=0): u(z,0)=δσ v Συνοριακές συνθήκες (t>0): u(0,t)=u(2h,t)=0 117

38 Επίλυση της εξίσωσης μονοδιάστατης στερεοποίησης 118

39 Επίλυση της εξίσωσης μονοδιάστατης στερεοποίησης Η αρχική συνθήκη για t=0 δεν μπορεί να ισχύσει!!! 119

40 Επίλυση της εξίσωσης μονοδιάστατης στερεοποίησης Η αρχική συνθήκη για t=0 μπορεί τώρα να ισχύσει!!! 120

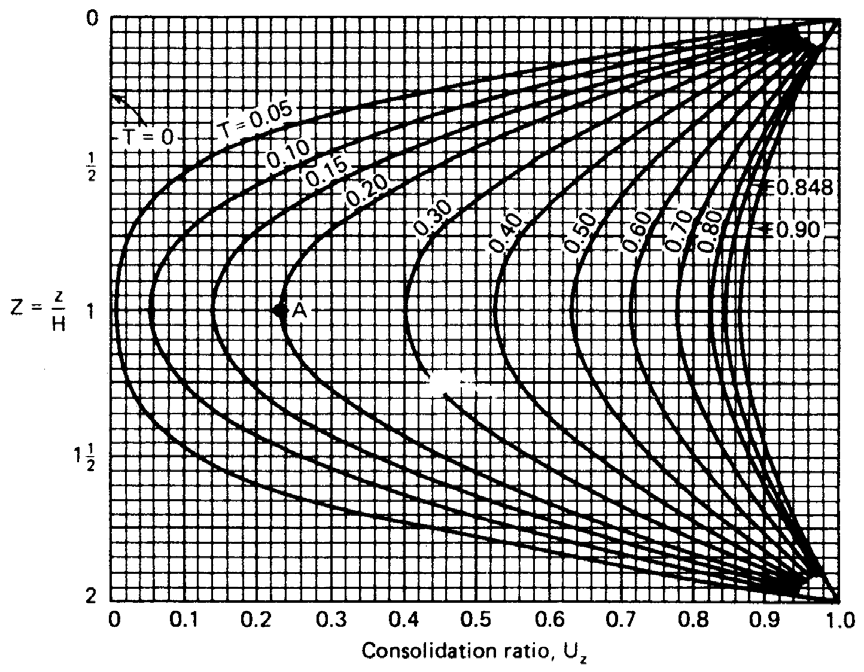

41 Η λύση της εξίσωσης μονοδιάστατης στερεοποίησης 121

42 Χρονική εξέλιξη καθίζησης στην επιφάνεια Καθίζηση στο τέλος της στερεοποίησης Καθίζηση μετά από χρόνο t από την εφαρμογή της φόρτισης 122

43 Προσεγγιστικές σχέσεις χρονικής εξέλιξης βαθμού στερεοποίησης after Casagrande (1932) & Taylor (1948) 123

44 Γενικές παρατηρήσεις επί φαινομένου στερεοποίησης Ο χρόνος στερεοποίησης t c : αυξάνεται με την συμπιεστότητα m v αυξάνεται με το πάχος της στρώσης Η μειώνεται με την αύξηση της διαπερατότητας k είναι ανεξάρτητος της φόρτισης Δσ v 124

45 Μετάδοση τάσεων λόγω επιβολής εξωτερικών φορτίων στο έδαφος P q p p 125

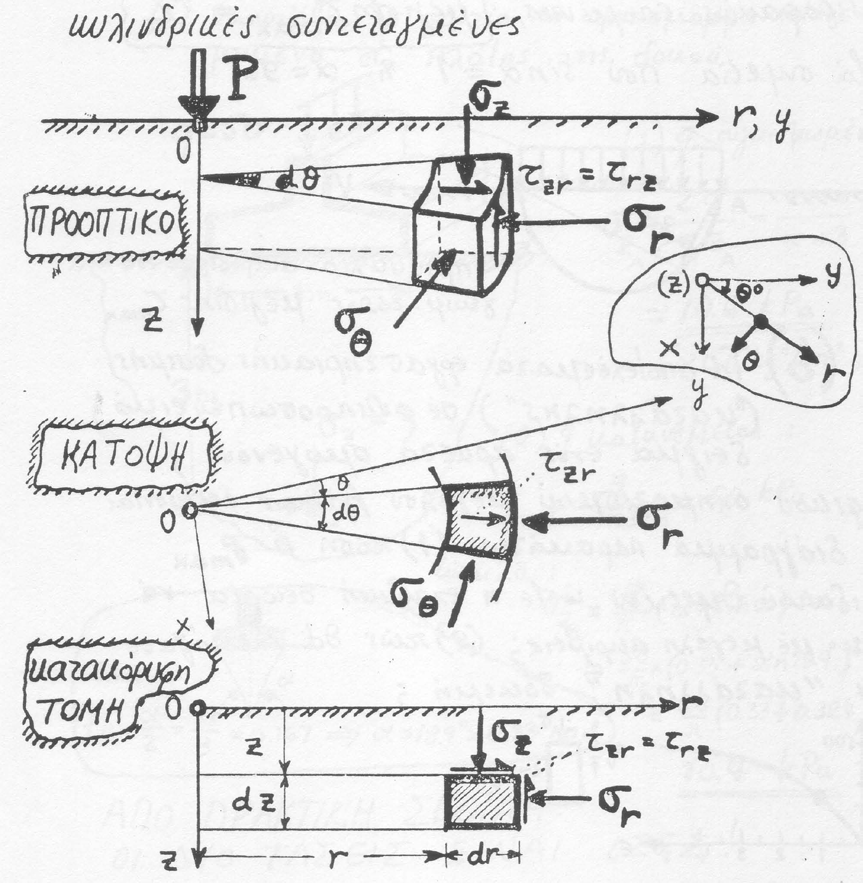

46 Συγκεντρωμένο φορτίο P σε ελαστικό ημίχωρο (Ε,ν) Το πρόβλημα του Boussinesq (1885) P 126

47 Η λύση στο πρόβλημα του Boussinesq (1885) 127

48 Συγκεντρωμένο φορτίο P Κατανομή σ z 128

49 Συγκεντρωμένο φορτίο P Κατανομή τ rz 129

50 Συγκεντρωμένο φορτίο P Κατανομή σ z 130

51 Συγκεντρωμένο φορτίο P Ισοτασικές καμπύλες σ z 131

52 Συγκεντρωμένο φορτίο P Ισοτασικές καμπύλες τ rz 132

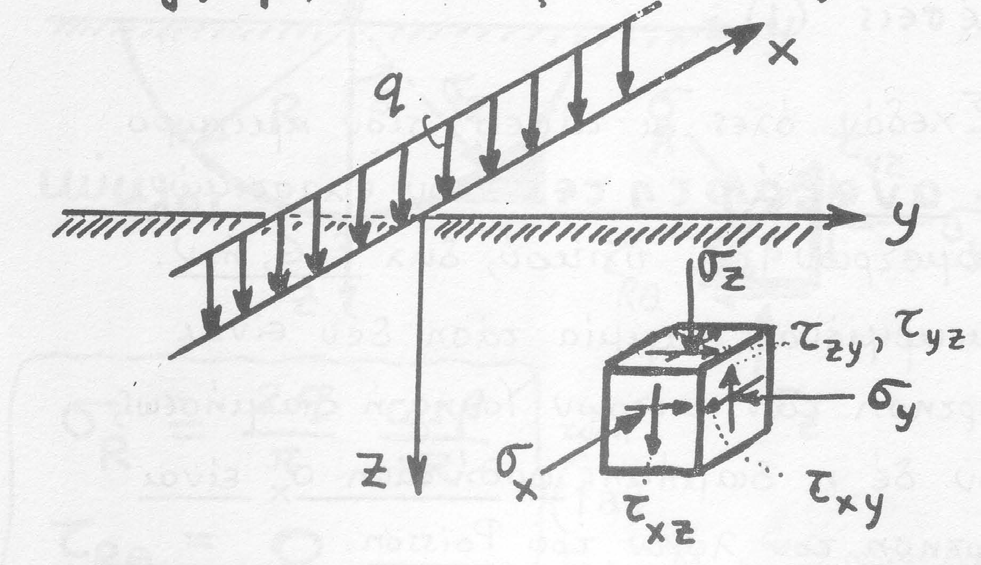

53 Γραμμικό φορτίο q σε ελαστικό ημίχωρο (Ε,ν) q 133

54 Γραμμικό φορτίο q σε ελαστικό ημίχωρο (Ε,ν) 134

55 Γραμμικό φορτίο q Κατανομή σ z 135

56 Γραμμικό φορτίο q Κατανομή σ z 136

57 Γραμμικό φορτίο q Κατανομή σ y 137

58 Γραμμικό φορτίο q Κατανομή τ yz 138

59 Γραμμικό φορτίο q Ισοτασικές καμπύλες σ z 139

60 Γραμμικό φορτίο q Ισοτασικές καμπύλες σ y 140

61 Γραμμικό φορτίο q Ισοτασικές καμπύλες τ yz 141

62 Γραμμικό φορτίο q Ισοτασικές καμπύλες σ 1 142

63 Γραμμικό φορτίο q Ισοτασικές καμπύλες σ R 143

64 Ομοιόμορφο φορτίο p (απειρομήκης λωρίδα) σε ελαστικό ημίχωρο 2b p 144

65 Ομοιόμορφο φορτίο p (απειρομήκης λωρίδα) σε ελαστικό ημίχωρο 145

66 Απειρομήκης λωρίδα p Κατανομή σ z 146

67 Απειρομήκης λωρίδα p Κατανομή σ z 147

68 Απειρομήκης λωρίδα p Κατανομή σ y 148

69 Απειρομήκης λωρίδα p Κατανομή σ y 149

70 Απειρομήκης λωρίδα p Κατανομή τ yx 150

71 Απειρομήκης λωρίδα p Ισοτασικές καμπύλες σ 1 151

72 Απειρομήκης λωρίδα p Ισοτασικές καμπύλες σ 3 152

73 Απειρομήκης λωρίδα p Ισοτασικές καμπύλες τ max 153

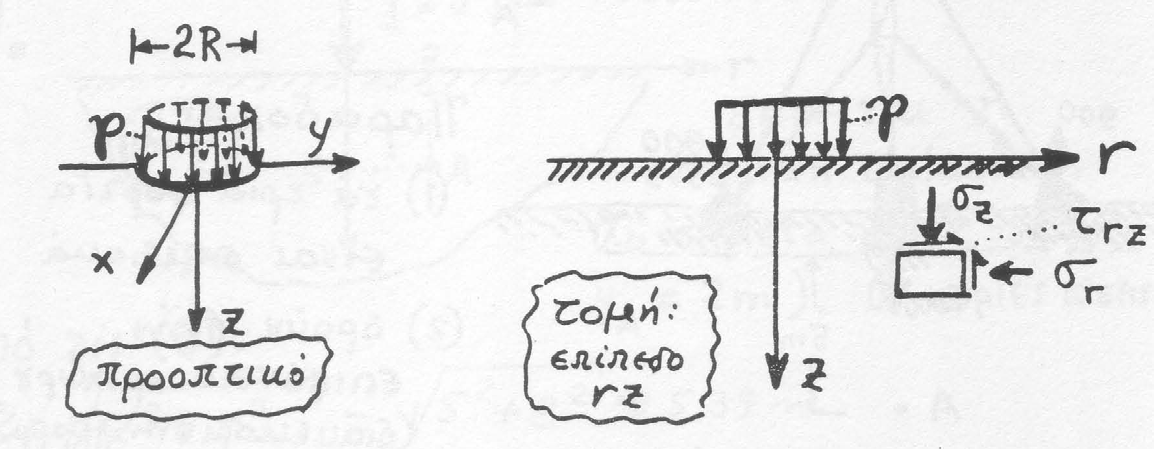

74 Ομοιόμορφο κυκλικό φορτίο p σε ελαστικό ημίχωρο 2R p Δεν υπάρχουν αναλυτικές εκφράσεις για τις τάσεις και προσφεύγουμε στη χρήση αδιάστατων καμπύλων, οι οποίες προκύπτουν από αριθμητικές ολοκληρώσεις 154

75 Ομοιόμορφο κυκλικό φορτίο p Κατανομή σ z Η κατακόρυφη τάση σ z για (y=r=0) ήτοι για το κέντρο του κύκλου, δίνεται αναλυτικά: 155

76 Ομοιόμορφο κυκλικό φορτίο p Κατανομή σ z στο κέντρο της κυκλικής επιφάνειας 156

77 Σύγκριση κυκλικού φορτίου και απειρολωρίδας Κατανομή τάσεων σ z στο κέντρο 157
