ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ. 3 η Σειρά Ασκήσεων. A. Γεωστατικές τάσεις. Διδάσκοντες: Β. Χρηστάρας Καθηγητής Β. Μαρίνος, Επ. Καθηγητής

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ. 3 η Σειρά Ασκήσεων. A. Γεωστατικές τάσεις. Διδάσκοντες: Β. Χρηστάρας Καθηγητής Β. Μαρίνος, Επ. Καθηγητής"

Transcript

1 ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ 3 η Σειρά Ασκήσεων A. Γεωστατικές τάσεις Ολικές τάσεις Ενεργές τάσεις Πιέσεις πόρων Διδάσκοντες: Β. Χρηστάρας Καθηγητής Β. Μαρίνος, Επ. Καθηγητής Εργαστήριο Τεχνικής Γεωλογίας και Υδρογεωλογίας ΑΠΘ

2 Γιατί μελετάμε τις τάσεις; Ανάλογα με το πώς κατανέμονται οι τάσεις στο έδαφος ή στο βράχο, όπου κατασκευάζονται τα τεχνικά έργα, εξαρτώνται οι παραμορφώσεις και οι αστοχίες που μπορεί να προκληθούν στα γεωυλικά. Υπολογίζονται είτε αναλυτικά είτε με αριθμητικές μεθόδους (π.χ. πεπερασμένα στοιχεία).

3 Γιατί μελετάμε τις τάσεις; Κατά την κατασκευή τεχνικών έργων οι τάσεις μεταβάλλονται δραματικά. Ο βράχος ή έδαφος ο οποίος εκσκάπτεται, περιείχε πριν τάσεις και αυτές οι τάσεις πρέπει να παραληφθούν αλλού. Τα περισσότερα κριτήρια αστοχίας σχετίζονται με τη παραμορφωσιμότητα και την αντοχή του γεωυλικού και η ανάλυση αυτών περιλαμβάνει τις τάσεις.

4 Γιατί μελετάμε τις τάσεις; Ανάλογα με το πώς κατανέμονται οι τάσεις στο έδαφος ή στο βράχο, όπου κατασκευάζονται τα τεχνικά έργα, εξαρτώνται οι παραμορφώσεις και οι αστοχίες που μπορεί να προκληθούν στα γεωυλικά. Υπολογίζονται είτε αναλυτικά είτε με αριθμητικές μεθόδους (π.χ. πεπερασμένα στοιχεία).

5 Γιατί μελετάμε τις τάσεις; Κατά την κατασκευή τεχνικών έργων οι τάσεις μεταβάλλονται δραματικά. Ο βράχος ή έδαφος ο οποίος εκσκάπτεται, περιείχε πριν τάσεις και αυτές οι τάσεις πρέπει να παραληφθούν αλλού. Τα περισσότερα κριτήρια αστοχίας σχετίζονται με τη παραμορφωσιμότητα και την αντοχή του γεωυλικού και η ανάλυση αυτών περιλαμβάνει τις τάσεις.

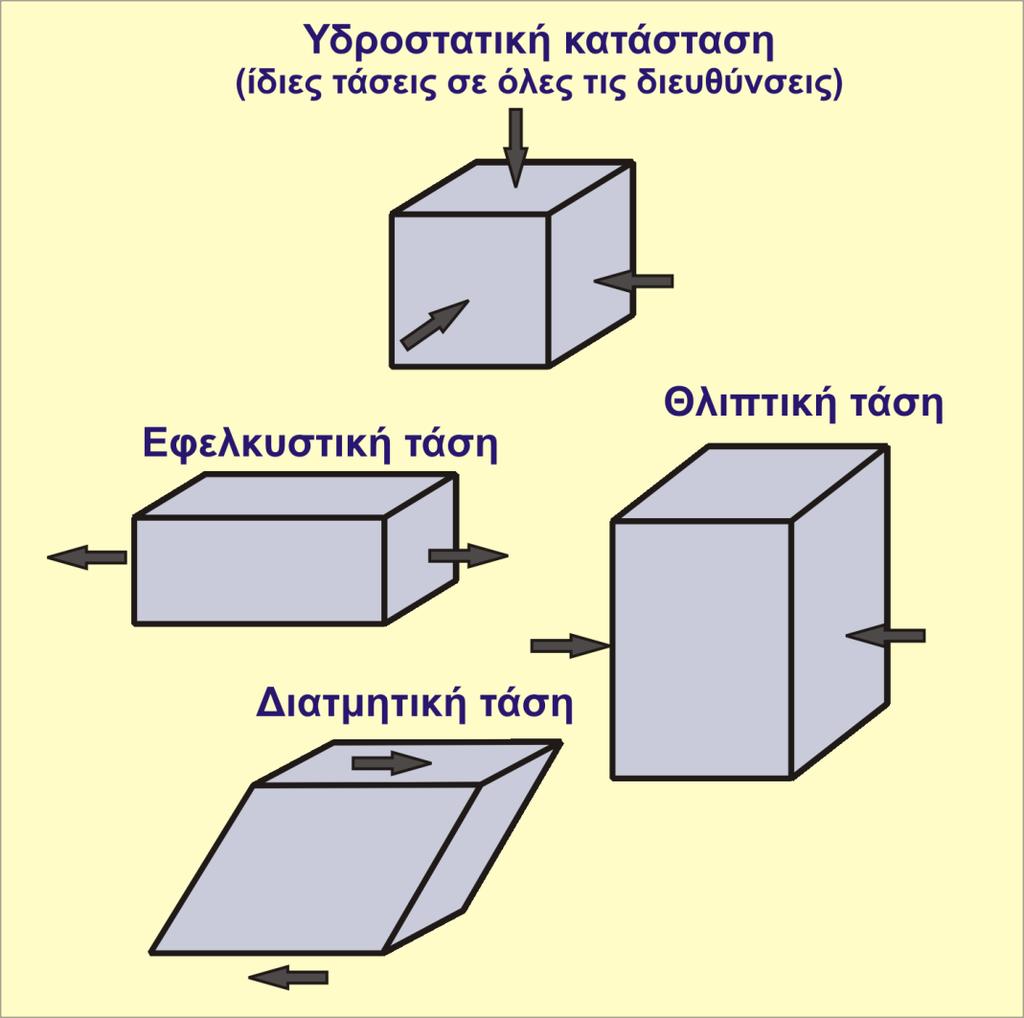

6 Τύποι τάσεων Υδροστατική τάση: Οι τάσεις είναι ίδιες σε όλες τις διευθύνσεις Θλιπτική (συμπιεστική) τάση Εφελκυστική τάση Διατμητική τάση

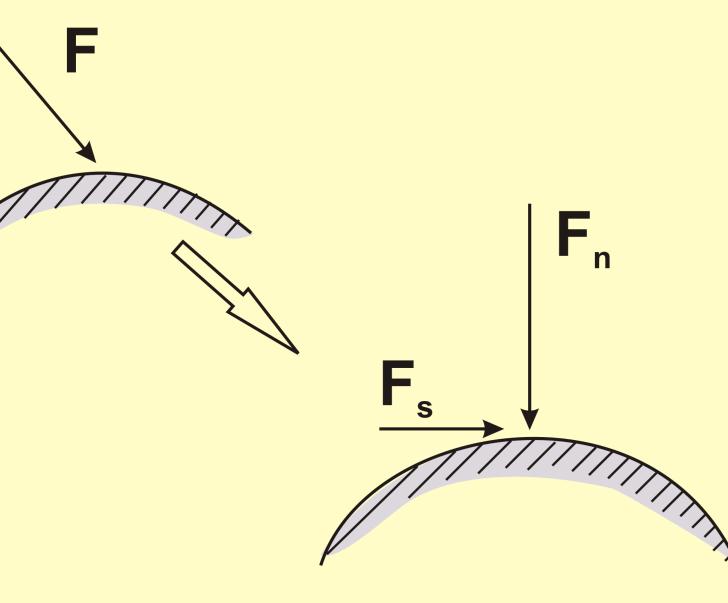

7 Διατμητικές τάσεις Διατμητική τάση (τ): Η τάση που ασκείται εφαπτομενικά σε ένα επίπεδο Ορθή τάση (σ n ): Η τάση που ασκείται κάθετα σε ένα επίπεδο

8 Από Δημόπουλος Γ., Σημειώσεις Τεχνικής Γεωλογίας από το διαδίκτυο Διατμητικές τάσεις

9 Παράδειγμα διατμητικής αστοχίας και παραμόρφωσης γεωυλικού σε πρανές Διατμητικές τάσεις τ xy στην οριακή κατάσταση αστοχίας

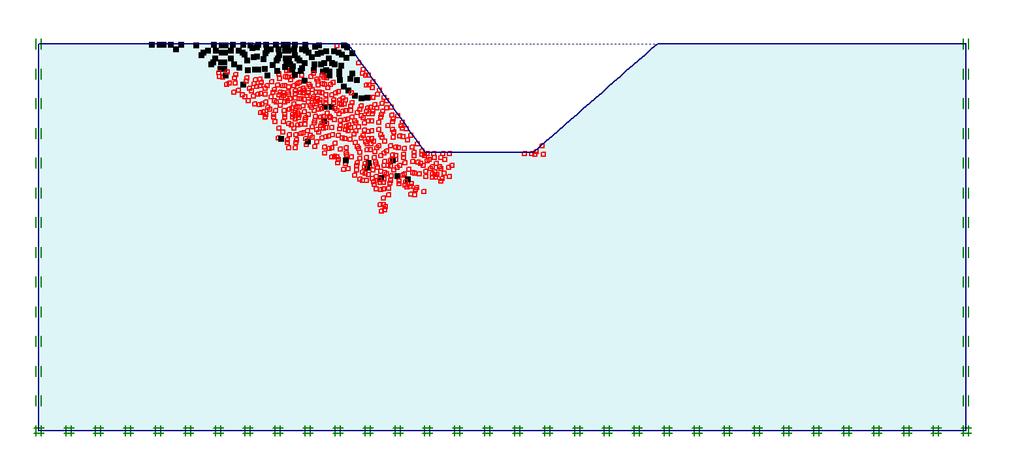

10 Παράδειγμα διατμητικής αστοχίας και παραμόρφωσης γεωυλικού Σημεία αστοχίας γεωυλικού στην οριακή κατάσταση αστοχίας Σημεία διατμητικής αστοχίας Σημεία αστοχίας σε εφελκυσμό

11 Γεωστατικές τάσεις

12 Γεωστατικές τάσεις Είναι οι τάσεις που αναπτύσσονται στο εσωτερικό του εδάφους λόγω του ιδίου βάρους του υπό στατικές συνθήκες Η διαδικασία που θα μάθουμε ισχύει μόνο για οριζόντια επιφάνεια εδάφους

13 Γεωστατικές τάσεις Έστω οριζόντια εδαφική επιφάνεια ρ = Πυκνότητα εδάφους g = Επιτάχυνση της βαρύτητας γ = Ειδικό βάρος εδάφους γ = ρg h

14 Γεωστατικές τάσεις 1. Η ολική τάση (σ): Η δύναμη η οποία ασκείται επί επιπέδου στην μάζα του εδάφους, αν θεωρήσουμε το έδαφος ένα εννιαίο στέρεο υλικό. 2. Η πίεση πόρων (u): Αποτελεί την πίεση του νερού που βρίσκεται μέσα στα κενά, ανάμεσα στα σωματίδια το εδάφους. 3. Η ενεργή τάση (σ ): Αποτελεί τη τάση που μεταδίδεται μόνο στον «σκελετό» - επιφάνεια επαφής των σωματιδίων.

15 Γεωστατικές τάσεις (Ενεργές τάσεις) s =s '+u s ' = SN' A s = P A Ισχύει: Όπου P η φόρτιση που ασκείται στην επιφάνεια Α, κατά μήκος επιπέδου Χ-Χ. Η δύναμη που ασκείται ανάμεσα στους κόκκους αναλύεται σε ορθή (Ν ) και διατμητική (Τ). P = SN'+uA P A = SN' A + u s =s '+u

16 Γεωστατικές Γεωστατικές τάσεις τάσεις (Ενεργές (Ενεργές τάσεις) τάσεις) s =s '+u s v =g sat z u=g w z s ' v =s v -u= (g sat -g w )z=g 'z

17 Γεωστατικές τάσεις h Άρα οι σ v, σ h είναι κύριες τάσεις και μάλιστα αφού συνήθως k o <1 σ v σ 1 σ h = k o σ v τ = 0 σ v =? τ =? σ v = γh τ = 0 σ h σ 3

18 Γεωστατικές τάσεις h k o = ν / (1-ν) Με βάση τη θεωρία της ελαστικότητας σ h = k o σ v τ = 0 σ v = γh τ = 0

19 Γεωστατικές τάσεις Τι γίνεται, όμως, όταν υπάρχει και νερό? Δηλαδή, υπάρχει και υπόγειος υδροφόρος ορίζοντας...

20 Γεωστατικές τάσεις Έστω οριζόντια επιφάνεια υπόγειου υδροφόρου ορίζοντα Το τμήμα του εδάφους που βρίσκεται εντός του Υ.Υ.Ο. δέχεται άνωση Για τη μελέτη του φαινομένου ορίζουμε το μέγεθος της ενεργού τάσης h h w

21

22 As Αtot = As +Aw Aw

23 As σ =ΣFs/Atot Αtot = As +Aw ΣFs Aw ΣFw

24 Γεωστατικές τάσεις h h w Σημείωση: Σε ένα επίπεδο ακόμη και αν η συνολική τ δεν είναι μηδέν ισχύει πάντα τ = τ Γιατι? Γιατί, όπως ξέρετε και από τη Μηχανική των Ρευστών, τα ρευστά δεν παραλαμβάνουν διάτμηση. σ h = k o σ v σ h = σ h +u τ = τ = 0 u = γ w h w σ v = γh σ v = σ v +u τ = τ = 0

25 Γεωστατικές τάσεις Διαδικασία υπολογισμού τάσεων h h w σ v = γh u = γ w h w σ v = σ v -u σ h = σ h -u σ h = k o σ v

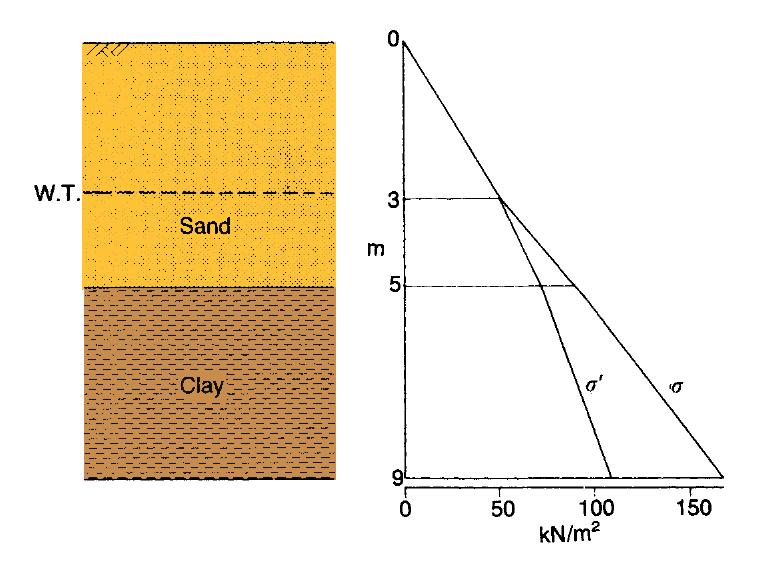

26 Γεωστατικές τάσεις Παράδειγμα υπολογισμού ολικών (σ ν ) και ενεργών τάσεων (σ ν ) και πιέσεων πόρων (u) Για την άργιλο: γ κορ =19 kn/m 3 Για την άμμο: γ κορ =20kN/m 3 Για την άμμο: γ ξηρ =17 kn/m 3 (πάνω από τον υδροφόρο ορίζοντα Υ.Ο. Άμμος Άργιλος

27 Άσκηση 1* Για τη γεωστατική εντατική κατάσταση της εδαφικής τομής του σχήματος να συμπληρωθεί ο πίνακας: * Άσκηση από μάθημα «Εδαφομηχανική Ι» της Σχολής Πολ. Μηχ/κων του Ε.Μ.Π

28 Άσκηση 1 Για τη γεωστατική εντατική κατάσταση της εδαφικής τομής του σχήματος να συμπληρωθεί ο πίνακας:

29 Άσκηση 2 Ένα εδαφικό στρώμα αργιλώδους άμμου πάχους 10m δέχεται ένα φορτίο 50 kpa. Η στάθμη του υδροφόρου ορίζοντα είναι στα 5m υπό την επιφάνεια του εδάφους ενώ μετρήθηκε ότι σε αυτό το έδαφος το νερό ανεβαίνει λόγω του τριχοειδούς φαινομένου κατά 2m. Το ειδικό βάρος του εδάφους σε ξηρή κατάσταση είναι 16 kn/m 3, και όταν είναι κορεσμένο 20 kn/m 3. ΖΗΤΟΥΝΤΑΙ: Αφού σχεδιάσετε τη στρωματογραφία του προβλήματος, ζητούνται: Φτιάξτε ένα διάγραμμα κατανομής των ολικών τάσεων, ενεργών τάσεων και πιέσεων πόρων από την οροφή έως το δάπεδο του στρώματος.

30 Βιβλιογραφία 1. Craig R.F. (2003). Craig s Soil Mechanics. Spon Press. 2. Καββαδάς Μ. Σημειώσεις μαθήματος Εδαφομηχανική Ι, Σχολή Πολ. Μηχ/κων, Ε.Μ.Π. 3. Φορτσάκης Π. Παρουσιάσεις ασκήσεων Εδαφομηχανική Ι, Σχολή Πολ. Μηχ/κων, Ε.Μ.Π. 4. Χρηστάρας Β., Χατζηαγγέλου Μ. (2011). Απλά βήματα στην εδαφομηχανική. University Studio Press.
