1 ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΚΑΙ ΠΡΟΕΝΤΕΤΑΜΕΝΟ ΣΚΥΡΟΔΕΜΑ Γ. Παναγόπουλος Καθηγητής Εφαρμογών, ΤΕΙ Σερρών

2 Σύντομη επανάληψη διαστασιολόγησης δοκών, στύλων και τοιχείων από Ο/Σ

3 Πλαίσιο υπό φορτία βαρύτητας

4 Πλαίσιο υπό φορτία βαρύτητας

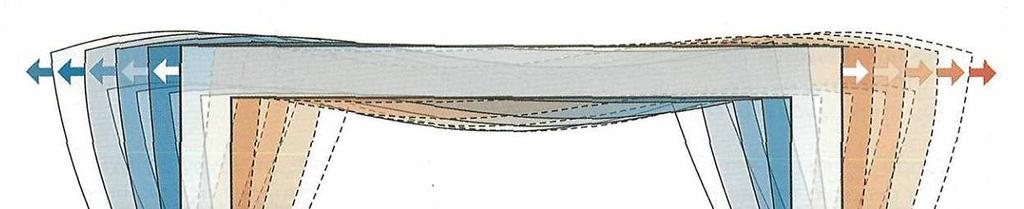

5 Πλαίσιο υπό σεισμική φόρτιση

6 Πλαίσιο υπό σεισμική φόρτιση

7 Πλαίσιο υπό σεισμική φόρτιση

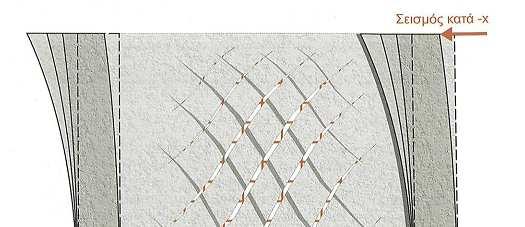

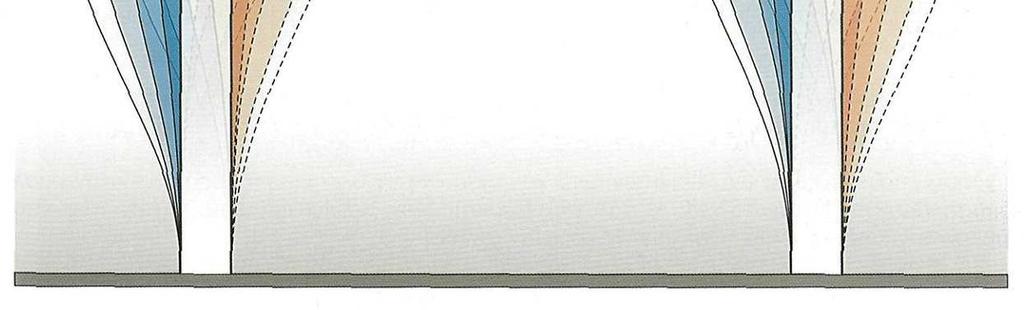

8 Τοιχεία υπό σεισμική φόρτιση

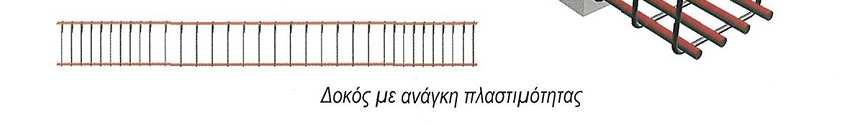

9 Τυπική όπλιση δοκών

10 Τυπική όπλιση δοκών

11 Διαστασιολόγηση δοκών σε κάμψη M sd = M d -Ν d y s1 Θεώρηση σταδίου ΙΙ µ = M sd sd 2 b d f cd ω Α s

12 Διαστασιολόγηση δοκών σε κάμψη

13 Διαστασιολόγηση δοκών σε κάμψη Συνεργαζόμενο πλάτος πλακοδοκών

14 Διαστασιολόγηση δοκών σε κάμψη Συνεργαζόμενο πλάτος πλακοδοκών (ΕΚΟΣ2000) Αμφίπλευρες πλακοδοκοί (διατομή Τ) b ef =b w +l 0 /5 Αµφίπλευρη πλακοδοκός Μονόπλευρες πλακοδοκοί (διατομή Γ) b ef =b w +l 0 /10 Μονόπλευρη πλακοδοκός bef bef hf hf h h bw l0=0.3(l1+l2)/2 l0 l0=0.3(l2+l3)/2 l0 l0=1.5l4 bw L1 L2 L3 L4 l0=0.8l1 l0=0.6l2 l0=0.6l3

15 Διαστασιολόγηση δοκών σε κάμψη Συνεργαζόμενο πλάτος πλακοδοκών (EC2) Ο υπολογισμός γίνεται σύμφωνα με το σχήμα b = b + b b eff eff,i w beff,i = 0.2bi + 0.1l 0 0.2l 0 b eff,i b i

16 Διαστασιολόγηση δοκών σε κάμψη Υπολογισμός οπλισμού πλακοδοκών ω

17 Διαστασιολόγηση δοκών σε κάμψη Ελάχιστα/μέγιστα ποσοστά διαμήκους οπλισμού δοκών (ΕΚΟΣ/ΕΑΚ2000)

18 Διαστασιολόγηση δοκών σε κάμψη Ελάχιστα/μέγιστα ποσοστά διαμήκους οπλισμού δοκών (ΕC2-EC8) Γενική περίπτωση (ΕC2) Για κτίρια που σχεδιάζονται ώστε να παραλάβουν σεισμικές δράσεις (ΕC8))

19 Διαστασιολόγηση δοκών σε διάτμηση α) Αστοχία από διατμητικόεφελκυσμό. Στην περίπτωση αυτή συμβαίνει διαρροή ή και θραύση των συνδετήρων. Κατάλληλος οπλισμός διάτμησης(συνδετήρες. Γίνεται ο έλεγχος: V sd <V Rd3 =V cd +V wd (ΕΚΟΣ) V sd <V Rds (ΕC2) β) Αστοχία από συντριβή της θλιβόμενης διαγωνίου. Σύνθλιψη του σκυροδέματος μεταξύ των ρηγμάτων. Κατάλληλες διαστάσεις της διατομής. Γίνεται ο έλεγχος: V sd <V Rd2 (ΕΚΟΣ) V sd <V Rd,max (ΕC2)

20 Διαστασιολόγηση δοκών σε διάτμηση Διατάξεις οπλισμού διάτμησης

21 Διαστασιολόγηση δοκών σε διάτμηση (ΕΚΟΣ) 1 ος Έλεγχος: V x= d sd V Rd1 Αν ισχύει δεν απαιτείται οπλισµός διάτµησης (τοποθετείται ο ελάχιστος) ( ) VRd1 = τrd k ρl σ cp bw d 2 ος Έλεγχος: Περιορισµός λοξής θλίψης σκυροδέµατος κορµού παρεια V V sd Rd2 Οι διαστάσεις του κορµού πρέπει να είναι τέτοιες ώστε να ικανοποιείται η παραπάνω σχέση 1 VRd2 = v fcd bw z Vsd παρεια (6.26) Vsd x=d 2 κρίσιµο µήκος 3 ος Έλεγχος: Υπολογισµός οπλισµού διάτµησης x=2h Vsd εκτός κρισίµου µήκους V V = V + V x=d ή x=2h sd Rd3 wd cd h d d 2h

22 Διαστασιολόγηση δοκών σε διάτμηση (ΕΚ2)

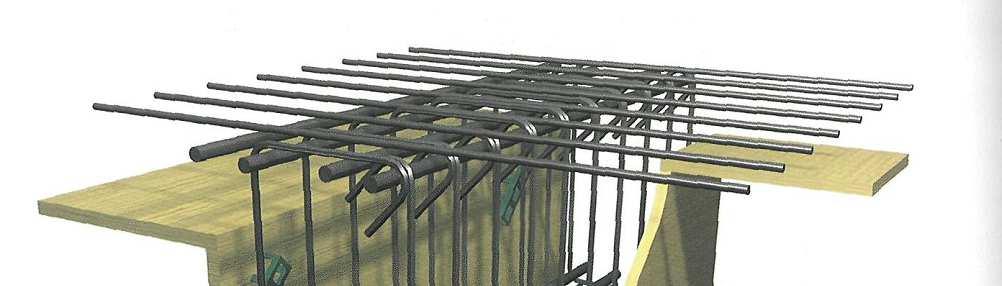

23 Τυπική όπλιση δοκών

24 Τυπική όπλιση δοκών

25 Τυπική όπλιση δοκών

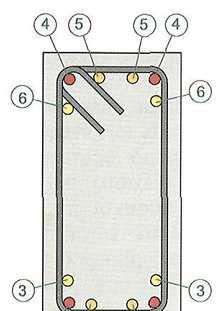

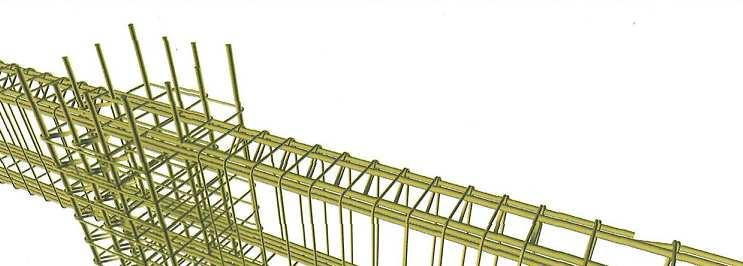

26 Τυπική όπλιση δοκών Η αρίθμηση αναφέρεται στη σειρά με την οποία θα τοποθετηθούν οι ράβδοι κατά την κατασκευή

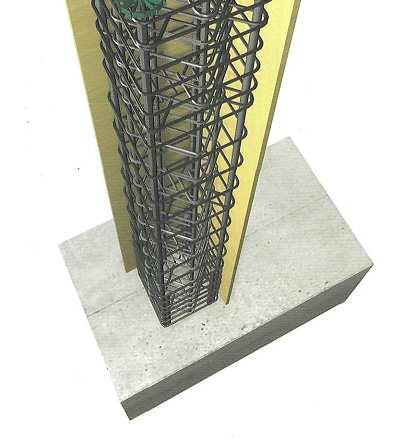

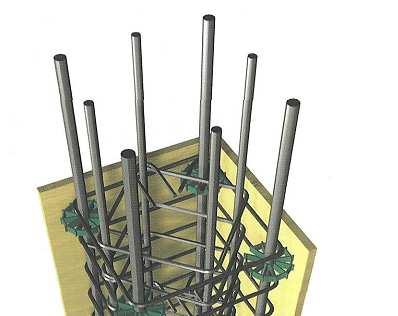

27 Τυπική όπλιση στύλων και τοιχείων

28 Τυπικές διατομές στύλων Τετραγωνικό υποστύλωµα 2 Ορθογωνικό υποστύλωµα 3 Γωνιακό υποστύλωµα µορφής Γ 4 Γωνιακό υποστύλωµα µορφής T 5 Κυκλικό υποστύλωµα 6 Υποστύλωµα κοίλης κυκλικής διατοµής 7 Υποστύλωµα κοίλης ορθογωνικής διατοµής

29 Διαστασιολόγηση στύλων Διαγράμματα αλληλεπίδρασης για μονοαξονική κάμψη μ ν ω Α s

30 Διαστασιολόγηση στύλων Διαγράμματα αλληλεπίδρασης για μονοαξονική κάμψη

31 Διαστασιολόγηση στύλων Διαγράμματα αλληλεπίδρασης για διαξονική κάμψη

32 Διαστασιολόγηση στύλων Κρίσιμες περιοχές υποστυλωμάτων με αυξημένες απαιτήσεις πλαστιμότητας

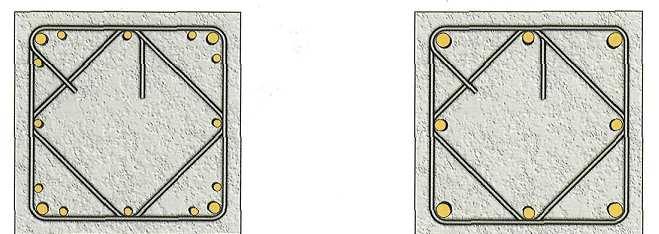

33 Τυπική όπλιση στύλων

34 Τυπική όπλιση στύλων ρ min = 0.01 ρ max = 0.04 ρ min,παρ 0.004

35 Τυπική όπλιση στύλων Εντονότερες ανάγκες περίσφιξης σε σχέση µε τις δοκούς Τοποθετούνται πυκνοί συνδετήρες Εκτός κρισίµων περιοχών Ø w max(6mm,0.25ø L,max ) 12 φορές την ελάχιστη διάµετρο των διαµήκωνράβδων s τη µικρότερη πλευρά του υποστυλώµατος 300mm Εντός κρισίµων περιοχών Ø w max(6mm,0.25ø L,max ) 12 φορές την ελάχιστη διάµετρο των διαµήκωνράβδων s τη µικρότερη πλευρά του υποστυλώµατος 300mm

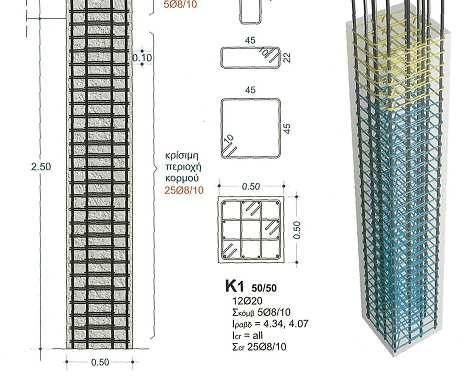

36 Τυπική όπλιση στύλων

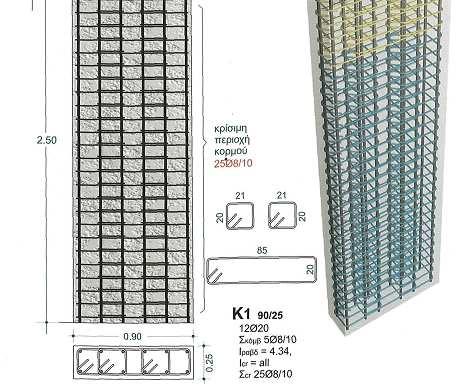

37 Τυπική όπλιση στύλων Μήπως είναι τοιχείο;

38 Τυπική όπλιση στύλων

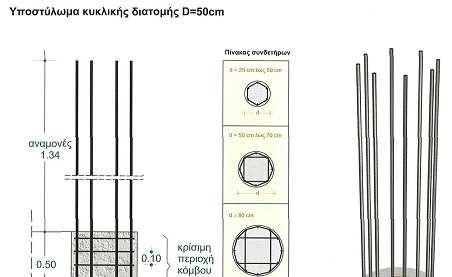

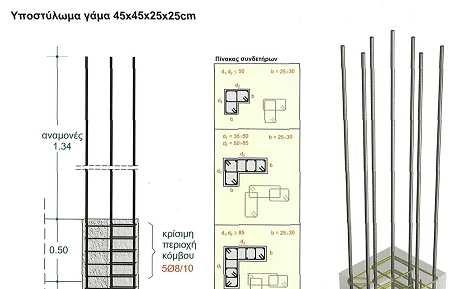

39 Τυπική όπλιση στύλων

40 Τυπική όπλιση στύλων

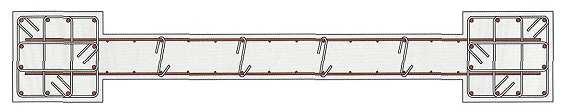

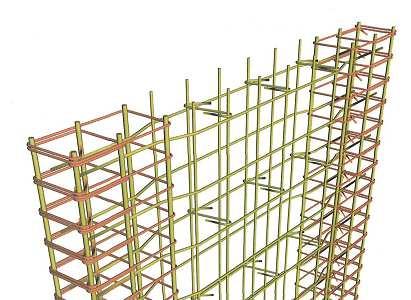

41 Τυπική όπλιση τοιχείων

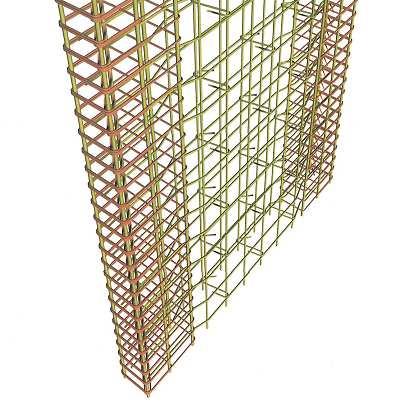

42 Τυπική όπλιση τοιχείων

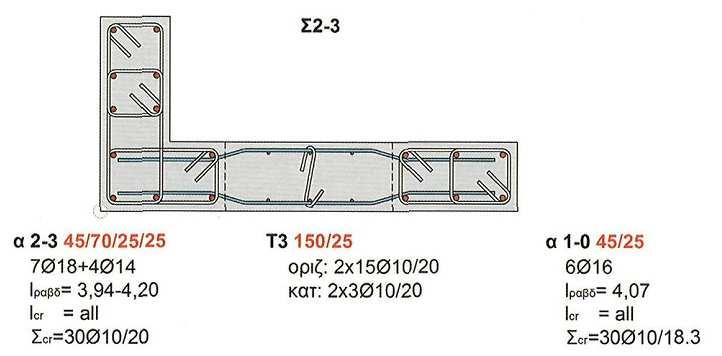

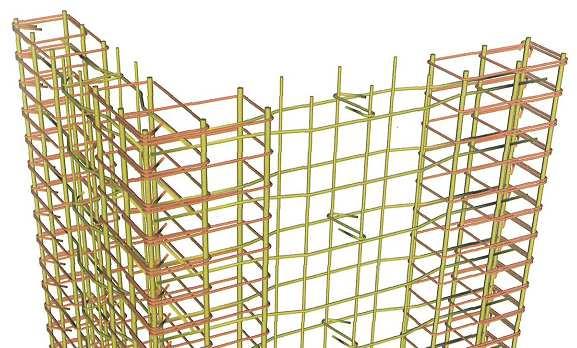

43 Τυπική όπλιση τοιχείων

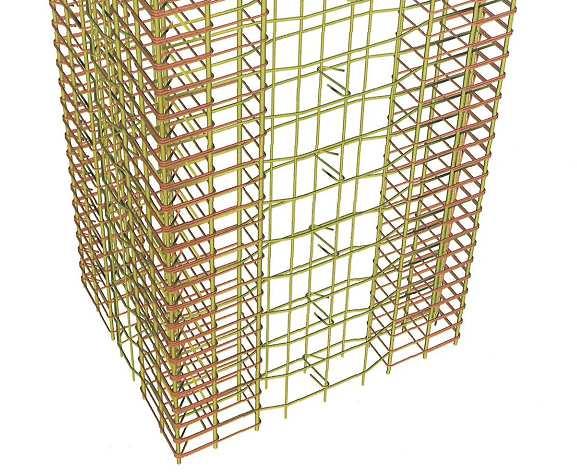

44 Τυπική όπλιση τοιχείων Πυρήνες Ο/Σ

45 Τυπική όπλιση τοιχείων Πυρήνες Ο/Σ
