1 Τοµέας Τοπογραφίας Εργαστήριο Φωτογραµµετρίας Εργαστήριο Γενικής Γεωδαισίας Τοµέας Έργων Υποδοµής & Αγρ. Ανάπτυξης Επιστηµονική Περιοχή Αρχιτεκτονικής Αποτυπώσεις Μνηµείων Υπεύθυνος Διδάσκων: Γεωργόπουλος Ανδρέας

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Crea:ve Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Στόχος 3 o Ολοκλήρωση γνώσεων που έχουν ήδη αποκτηθεί και βρίσκονται σε λήθαργο n Γεωδαισία n Φωτογραµµετρία n ΜΕΤ n o Πρόσληψη νέων ειδικών γνώσεων o Ευαισθητοποίηση σε θέµατα Πολιτιστικής Κληρονοµιάς o Πρακτική εφαρµογή (Θέµα)

4 Νέες γνώσεις 1/2 4 o Ιστορία της Αρχιτεκτονικής o Ανάγνωση & Κατανόηση Μνηµείου o Η έννοια της Πολιτιστικής Κληρονοµιάς και της ψηφιοποίησής της o Δίκτυα ακριβείας - Παρακολούθηση παραµορφώσεων και µικροµετακινήσεων (monitoring)

5 Νέες γνώσεις 2/2 5 o Συλλογή τρισδιάστατης πληροφορίας n γενική προσέγγιση, Επίγειοι σαρωτές laser TLS, Φωτογραµµετρία, Ροµποτικοί γεωδαιτικοί σταθµοί, web services, Αυτοµατισµοί κ.τ.λ. o Προϊόντα γεωµετρικής τεκµηρίωσης n 2D-3D, τοµές όψεις, ορθοφωτογραφίες, 3D µοντέλα, εικονικές περιηγήσεις, ιδιαιτερότητες, απαιτήσεις, διαφοροποίηση από συµβατικά προϊόντα o Συστήµατα Πληροφοριών Μνηµείων

6 Διάρθρωση Μαθήµατος 6 Διαλέξεις : 8 εβδοµάδες Περιλαµβάνουν τις βασικές και απαραίτητες γνώσεις και προϋποθέσεις για εφαρµογή των σύγχρονων τοπογραφικών & φωτογραµµετρικών µεθόδων και πρακτικών σε Αποτυπώσεις Μνηµείων και παρουσίαση όλων των τεκµηριωτικών προϊόντων που µπορούν να παραχθούν Θέµα : 5 εβδοµάδες Αποτύπωση µνηµείου Εργασίες πεδίου: Πρακτική εφαρµογή των µεθόδων & τεχνικών αποτύπωσης Εργασίες γραφείου: Παραγωγή προϊόντων τεκµηρίωσης Έκτακτες διαλέξεις

7 Μνηµεία 1/5 7 o Στοιχεία που αποτελούν τεκµήρια του ιστορικού παρελθόντος n Φορείς µνήµης (µιµνήσκω µνήµη) o Ιδιότητες µνηµείων n Πρωτοτυπία & γνησιότητα n Ιστορικότητα n Ποιότητα n Συµβολισµός

8 Μνηµεία 2/5 8 o Ακίνητα n Κατασκευασµένα εξ αρχής για να παραµείνουν στη ίδια θέση n Μεµονωµένα Σύνολα ή τόποι o Κινητά ή κειµήλια n Κατασκευασµένα εξ αρχής για να µετακινούνται, να µεταφέρονται και να χρησιµοποιούνται σε ανθρώπινες δραστηριότητες

9 Μνηµεία 2/5 9 o Θρησκευτικά Λατρευτικά Ταφικά n Ναοί, βωµοί, µαντεία, τάφοι, µαυσωλεία, επιτύµβια o Τιµητικά - Αναµνηστικά Αναθηµατικά n Ηρώα, αψίδες, χορηγικά µνηµεία o Δηµόσιας πολιτικής & κοινωνικής ζωής n Βουλευτήρια, ανάκτορα, λουτρά, αγορές, θέρµες o Πολιτισµού & ψυχαγωγίας n Θέατρα, αµφιθέατρα, ωδεία o Εκπαίδευσης & άθλησης n Ακαδηµίες, βιβλιοθήκες, γυµνάσια, στάδια

10 Μνηµεία 3/5 10 o Ιδιωτικής ζωής n Κατοικίες, επαύλεις, ξενώνες, χάνια o Μεταφορών & υποδοµών n Δρόµοι, γεφύρια, φάροι, λιµάνια, υδραγωγεία, σήραγγες, δεξαµενές, κρήνες o Αµυντικά οχυρωµατικά n Τείχη, κάστρα, πύργοι, πύλες, φυλάκια o Παραγωγής n Εργαστήρια, ταρσανάδες, µύλοι, αποθήκες, λατοµεία, εργοστάσια

11 Μνηµεία 4/5 11 o Προϊστορικά έως 1100 π.χ o Γεωµετρικά π.χ o Αρχαϊκά o Κλασικά π.χ π.χ o Ελληνιστικά (30) π.χ o Ρωµαϊκά 146 (30) π.χ µ.χ o Παλαιοχριστιανικά µ.χ o Βυζαντινά µ.χ o Μεταβυζαντινά µ.χ o Νεώτερα σήµερα Εφορείες Προϊστορικών & Κλασικών Αρχαιοτήτων ΕΠΚΑ Εφορείες Βυζαντινών & Νεωτέρων Μνηµείων ΕΒΝΑ

12 Μνηµεία 5/5 12

13 Ξένες αρχαιολογικές αποστολές 13 Αµερικανική Σχολή Κλασικών Σπουδών Αυστραλιανό Αρχαιολογικό Ινστιτούτο Αθηνών Αυστριακό Αρχαιολογικό Ινστιτούτο Αθηνών Βελγική Αρχαιολογική Σχολή εν Ελλάδι Βρετανική Σχολή Αθηνών Γαλλική Σχολή Αθηνών Γερµανικό Αρχαιολογικό Ινστιτούτο Γεωργιανό Ινστιτούτο Αθηνών Ελβετική Αρχαιολογική Σχολή Ινστιτούτο της Δανίας στην Αθήνα Ιρλανδικό Ινστιτούτο Ελληνικών Σπουδών Ιταλική Αρχαιολογική Σχολή Νορβηγικό Ινστιτούτο Αθηνών Ολλανδικό Ινστιτούτο Αθηνών Σουηδικό Αρχαιολογικό Ινστιτούτο Καναδικό Ινστιτούτο στην Ελλάδα Φινλανδικό Ινστιτούτο Αθηνών

14 Πολιτιστική κληρονοµιά Cultural Heritage 14 o Έννοια που περιλαµβάνει τα µνηµεία, αλλά και κάθε είδους τεκµήριο πολιτισµού o Άυλη Υλική Πολιτιστική Κληρονοµιά o Φορέας ιστορικής µνήµης και κιβωτός εθνικού και παγκόσµιου πολιτισµού

15 Πολιτιστική Κληρονοµιά 15 Υλική Άυλη µνηµεία καλλιτεχνήµατα ιδέες - παραδόσεις ποίηση λογοτεχνία - τραγούδια χοροί, εκδηλώσεις, έθιµα χειροτεχνία

16 Η Πολιτιστική Κληρονοµιά 16 γιατί εύκολα... κινδυνεύει καταστρέφεται, χάνεται, αλλοιώνεται, ξεχνιέται... λόγω... φυσικών κινδύνων βίαιων ενεργειών (πόλεµοι, τροµοκρατικές ενέργειες κ.τ.λ.) κλοπών και βανδαλισµών οικοδοµικής δραστηριότητας παγκοσµιοποίησης σύγχρονου τρόπου ζωής και αδιαφορίας αύξησης του αστικού πληθυσµού έναντι του αγροτικού...

17 π.χ. λεηλασία!! 17

18 18 Προστασία Πολιτιστικής Κληρονοµιάς o Υποχρέωση όλων των γενεών προς τις επόµενες o Διατήρηση ιστορικής Μνήµης o Διεθνείς Οργανισµοί για την προστασία της ΠΚ n UNESCO n ICOMOS (Ελληνικό τµήµα ICOMOS) o CIPA Heritage Documentation (µε ISPRS)

19 Προστασία Πολιτιστικής Κληρονοµιάς o Κηρυγµένα Μνηµεία Παγκόσµιας Κληρονοµιάς n Ναός Επικούρειου Απόλλωνα 1986 n Χώρος Ακροπόλεως Αθηνών 1987 n Αρχαιολογικός χώρος Δελφών 1987 n Άγιο Όρος και Μετέωρα 1988 n Παλαιοχριστιανικά και Βυζαντινά Μνηµεία Θεσσαλονίκης 1988 n Μεσαιωνική Πόλη Ρόδου 1989 n Δήλος, Ολυµπία, Μυστράς n Παλαιά πόλη Κέρκυρας

20 Προστασία Πολιτιστικής Κληρονοµιάς 20 o Διεθνείς Συµβάσεις (Χάρτα Αθηνών 1933, Χάρτα της Βενετίας 1964, Σύµβαση της Γρανάδας 1985 κ.τ.λ.) n Συντήρηση n Ανακατασκευή n Αναστήλωση n Αποκατάσταση n Ανάδειξη n Εξυγίανση n Αναβίωση

21 Προστασία Πολιτιστικής Κληρονοµιάς 21 o Συντήρηση Αποφυγή περαιτέρω υλικής καταστροφής o Ανακατασκευή Επαναφορά στην αρχική µορφή και µε προσθήκη νέων µελών o Αναστήλωση Επαναφορά στην αρχική µορφή µε αυθεντικά υλικά o Αποκατάσταση Διατήρηση των αξιόλογων φάσεων και προσθηκών o Ανάδειξη Προβολή και οργανική ένταξη στον χώρο o Εξυγίανση Αποφυγή βλαβερών επιδράσεων o Αναβίωση Απόδοση λειτουργιών και χρήσεων. Μέτρα: νοµικά, οικονοµικά, παραγωγικά, τεχνικά

22 Προστασία Πολιτιστικής Κληρονοµιάς 22 o Αναγκαιότητα αποτύπωσης γεωµετρικής τεκµηρίωσης (Χάρτα της Βενετίας, 1964) o Αρχεία & Μητρώα Μνηµείων o Η Γεωµετρική τεκµηρίωση είναι ένα υποσύνολο της συνολικής ολοκληρωµένης τεκµηρίωσης ενός µνηµείου (βιβλιογραφικής, ιστορικής, αρχαιολογικής, αρχιτεκτονικής, χαρτογραφικής, νοµικής κ.τ.λ.) n Ψηφιοποίηση n Γεωµετρική Τεκµηρίωση

23 Ψηφιοποίηση Πολιτιστικής Κληρονοµιάς 23 o Η ψηφιοποίηση είναι µια σειρά από ενέργειες που περιλαµβάνουν: Ø ψηφιακή συλλογή δεδοµένων, Ø µετασχηµατισµό από αναλογική σε ψηφιακή µορφή, Ø επεξεργασία πληροφορίας για την περιγραφή, αναπαράσταση και τεκµηρίωση του πολιτιστικού αποθέµατος (υλικού και άυλου), Ø παρουσίαση, αποθήκευση και διατήρηση του ψηφιακού περιεχοµένου, έτσι ώστε Ø να διασφαλιστεί η εύκολη πρόσβαση στην πληροφορία (Europeana, UNESCO Digital Library, Information Systems) o Ψηφιοποίηση ΔΕΝ ισοδυναµεί µε διατήρηση

24 Ψηφιοποίηση Πολιτιστικής Κληρονοµιάς o Δυνατότητες της Τεχνολογίας n Οι συµβατικές µέθοδοι αναλογικής αρχειοθέτησης και διαχείρισης είναι πια παρωχηµένες για όλο και περισσότερα είδη και µορφές πληροφορίας n Οι προσδοκίες των ειδικευµένων χρηστών έχουν αλλάξει ενώ ακόµα και το ανειδίκευτο κοινό θεωρεί δεδοµένο ότι όλες οι πληροφορίες πρέπει να είναι online o Προβλήµατα συµβατότητας o Ο πραγµατικός ρόλος της ψηφιοποίησης: n Χρησιµοποιούµε ολοένα και περισσότερο την ψηφιοποίηση για όλα τα είδη πληροφορίας 24

25 Ψηφιοποίηση Πολιτιστικής Κληρονοµιάς 25 Τοπογραφία Ψηφιακές Τεχνολογίες µέτρησης και καταγραφής Φωτογραµµετρία Επίγειοι Σαρωτές laser Γεωπληροφορική άλλες Συστήµατα Πληροφοριών GIS Βάσεις Δεδοµένων Ψηφιακές Βιβλιοθήκες

26 Προδιαγραφές και Οδηγίες 26 o Πρότυπα ψηφιοποίησης (format ψηφιακών αρχείων, αποθήκευση κ.τ.λ.) n αποθήκευση και διαχείριση n µελλοντική ανάκτηση των δεδοµένων o Πρότυπα για µεταδεδοµένα, αρχεία και ορολογία o Προστασία Πνευµατικών Δικαιωµάτων (WIPO) o Διάθεση ψηφιακών δεδοµένων (PSI)

27 Τι είναι «ψηφία» ;; 27

28 Τι θα πει «ψηφιακός»; 28

29 Ψηφιακή Εικόνα 29 l Αποτελείται από εικονοψηφίδες - pixel l Ετυµολογία: Picture elements l Τα οποία φέρουν πολύτιµη πληροφορία

30 Ψηφιακή Πληροφορία 30 o Ψηφιακές εικόνες o Πληροφορία κειµένου o Ψηφιακός ήχος o Μετρητική πληροφορία o Γεωαναφορά o

31 Πώς βοηθάει η Ψηφιακή Πληροφορία; 31 o Παρουσιάσεις o Μετρήσεις o Συνδυαστικές αναλύσεις o Διαχείριση o Αυτοµατισµοί Απαραίτητη όµως η συµβολή του ανθρώπου υπό µορφή λογισµικού

32 Η Πολιτιστική Κληρονοµιά ψηφιοποιείται! 32

33 Τεχνολογικά επιτεύγµατα 33 ü ΟΓΣ (Total station) & EDM (reflectorless) ü Λογισµικό CAD ü Ψηφιακές Φωτογραφικές Μηχανές ü Ψηφιακοί Φωτογραµµετρικοί σταθµοί ü Επίγειοι Σαρωτές laser ü Λογισµικό απόδοσης φωτοϋφής ü Εκτυπωτές 3D ü

34 Χρήστες v Πάροχοι 34 o Κενό επικοινωνίας o Αµοιβαία κατανόηση o Θετική και καλοπροαίρετη συνεργασία o Διεπιστηµονική προσέγγιση για µεγιστοποίηση του οφέλους Στόχος: Εξοικονόµηση χρόνου για πραγµατική µελέτη µε βάση σύγχρονα, καινοτόµα, περισσότερο πλήρη και ακριβή υπόβαθρα τεκµηρίωσης (σχέδια, δισδιάστατες και τρισδιάστατες αναπαραστάσεις κ.τ.λ.)

35 Δηλαδή στην ουσία 35

36 Γεωµετρική Τεκµηρίωση Μνηµείων 36 o Η γεωµετρική τεκµηρίωση ενός µνηµείου είναι η διαδικασία συλλογής, επεξεργασίας, απόδοσης και καταχώρισης στοιχείων για τον προσδιορισµό της θέσης και της πραγµατικής µορφής, σχήµατος και µεγέθους ενός µνηµείου στο χώρο των τριών διαστάσεων σε µια δεδοµένη χρονική στιγµή. Η γεωµετρική τεκµηρίωση καταγράφει το παρόν των µνηµείων, όπως αυτό προέκυψε στην πορεία του χρόνου και είναι αναγκαίο υπόβαθρο τόσο στις µελέτες εκείνων που µελετούν το παρελθόν τους, όσο και στις µελέτες εκείνων που φροντίζουν για το µέλλον τους.

37 Βασικές αρχές της Γεωµετρικής τεκµηρίωσης 37 o Επεµβάσεις στο µνηµείο σύµφωνα µε Διεθνείς κανόνες & οδηγίες n n n n Εφαρµογή µεθόδων και τεχνικών µη επαφής Αναστρεψιµότητα των επεµβάσεων Διεπιστηµονική προσέγγιση Δηµοσιότητα µελετών o Εφαρµογή µεθόδων και τεχνικών χαµηλού κόστους, που ικανοποιούν τις Τεχνικές Προδιαγραφές o Εξειδικευµένα προϊόντα ανάλογα µε τη σηµαντικότητα και τη µορφή του µνηµείου, αλλά και των επεµβάσεων που πρόκειται να γίνουν n Ακρίβεια Μορφή Τύπος προϊόντων

38 Γεωµετρική Τεκµηρίωση Μνηµείων 38 " Η Γεωµετρική Τεκµηρίωση των Μνηµείων µε την Τοπο- Φωτογραµµετρική µεθοδολογία συνίσταται στην ορθή προβολή ενός κατάλληλα επιλεγµένου συνόλου σηµείων σε (συνήθως) οριζόντια και κατακόρυφα επίπεδα, ώστε να αποδοθούν, µε τον καλύτερο τρόπο, όλες οι γεωµετρικές ιδιότητες του µνηµείου " Αυτό σηµαίνει ότι όλα τα σηµεία που προσδιορίζονται βρίσκονται σε ένα κοινό σύστηµα αναφοράς στον τρισδιάστατο χώρο

39 Heritage Documentation for Conservation Workshop Leuven, January Γεωµετρική Τεκµηρίωση Μνηµείων 39 Θεµελιώδεις έννοιες: " Κλίµακα " Ακρίβεια (ορθότητα) " Μέθοδος συλλογής δεδοµένων: απλή τοποµετρική γεωδαιτική φωτογραµµετρική

40 Γεωµετρική τεκµηρίωση µνηµείων 40 Οι τοπογραφικές µέθοδοι συλλογής της πληροφορίας: o Βασίζονται σε άµεσες µετρήσεις µηκών και γωνιών είτε στον χώρο του αντικειµένου, είτε σε εικόνες του o Προσδιορίζουν τρισδιάστατες συντεταγµένες σηµείων του αντικειµένου σε ενιαίο σύστηµα αναφοράς o Εξασφαλίζουν υψηλή, ενιαία και προκαθορισµένη ακρίβεια o Παρέχουν προσαρµοστικότητα και ευελιξία καθώς και ταχύτητα, ασφάλεια και αποδοτικότητα o Είναι οι οικονοµικότερες µε την έννοια ότι είναι οι µόνες µέθοδοι ικανές να ανταποκριθούν σε κάθε είδους προδιαγραφές µε το ελάχιστο δυνατό κόστος και τη µέγιστη δυνατή ωφέλεια

41 Μέθοδοι Γεωµετρικής Τεκµηρίωσης 41 o Τοποµετρικές µέθοδοι Διαδοχικός προσδιορισµός σηµείων Μετροταινία, Δίµετρο Αλφαδολάστιχο Νηµατοκάναβος Ορθογωνιές o Τοπογραφικές µέθοδοι o Φωτογραµµετρικές µέθοδοι Συνδυασµένη µεθοδολογία Προδιαγεγραµµένη & ενιαία ακρίβεια Προσαρµοστικότητα Ταχύτητα & αποδοτικότητα Οικονοµία & Πληρότητα Παράγωγα προϊόντα

42 Είδη Σχεδίων & Προϊόντων 42 o Γενική οριζοντιογραφία o Οριζόντιες Τοµές Κατόψεις - Ανόψεις o Όψεις o Κατακόρυφες Τοµές - Οψοτοµές o Αναπτύγµατα - Χαρτογραφικές προβολές o Τρισδιάστατες Αποδόσεις Φωτορεαλιστικά σχέδια Αναλογικά Σχέδια - Ψηφιακά Αρχεία Διανυσµατικά - Εικονιστικά προϊόντα (Raster)

43 Ιδιαιτερότητες αποτυπώσεων µεγάλης κλίµακας o Πολύπλοκα αντικείµενα απαιτείται κατανόηση του αντικειµένου o Κοντινές αποστάσεις λήψης o Μεγάλες διαφορές αναγλύφου σε σχέση µε την απόσταση λήψης o Μεγάλες απαιτήσεις ακριβείας o Διαφορετικά συστήµατα αναφοράς o Αυξηµένες απαιτήσεις για εναλλακτικά προϊόντα o Απουσία Προδιαγραφών o Απαραίτητο το ΜΕΡΑΚΙ 43

44 Κριτήρια Επιλογής Ακρίβειας - Λεπτοµέρειας 44 o Χρόνος & Τόπος κατασκευής Ρυθµός - Τύπος - Τεχνική κατασκευής o Σχήµα & Μέγεθος Επιλογή µεθόδων - οργάνων - διαστάσεων σχεδίων o Λεπτοµέρειες & Διάκοσµος Μορφολογικές - Ρυθµολογικές - Οικοδοµικές o Υλικά δοµής & Κατασκευαστική ακρίβεια Επιδεκτικότητα σε ακριβείς µετρήσεις o Κατάσταση & Βαθµός επικινδυνότητας Μέτρηση παραµορφώσεων - Πρόσβαση o Ανάγκες χρηστών της αποτύπωσης Οικονοµο-Τεχνικά Βέλτιστη Λύση

45 Τεχνική Συγγραφή Υποχρεώσεων 45 o Αντικείµενο µελέτης τεκµηρίωσης o Διαθέσιµο προσωπικό & εξοπλισµός o Γεωγραφική ένταξη o Προδιαγραφές ακρίβειας αποτελέσµατος o Παραδοτέα στοιχεία Σηµεία δικτύου & ελέγχου Πρωτότυπα µετρητικά στοιχεία Υπολογιστικά στοιχεία Μορφή & περιεχόµενο αποδόσεων Θεµατικές αποδόσεις Πρόσθετα σχέδια o Παρακολούθηση της µελέτης - Έλεγχος προϊόντων

46 Έλεγχοι µελετών τεκµηρίωσης 46 Καθορισµός µεγέθους δείγµατος Ποσοστό επιτυχίας των ελέγχων o Ακρίβειας Προκαθορισµένα όρια ακρίβειας & Επίπεδο εµπιστοσύνης Άµεσες µετρήσεις ελέγχου (µηκών, συντεταγµένων) o Πληρότητας Ποσοστό αποδοθεισών λεπτοµερειών Σαφήνεια διαχωρισµού λεπτοµερειών o Πιστότητας Αναπαράσταση µορφών-σχηµάτων-περιγραµµάτων Πλήθος µετρηθέντων σηµείων

47 Γεωµετρική Τεκµηρίωση Μνηµείων Αναγνώριση Μνηµείου - Αυτοψία Ιστορική & Αρχαιολογική Τεκµηρίωση 47 Αρχιτεκτονικά & Δοµικά Δεδοµένα Χαρακτηριστικά του Μνηµείου: Μέγεθος - Έκταση Θέση Περιβάλλων χώρος Υλικά κατασκευής Πολυπλοκότητα Ανάγλυφο Καθορισµός σχεδίων & παραδοτέων Καθορισµός σχεδίων λεπτοµερειών Προσαρµογή γενικών προδιαγραφών για κάθε µνηµείο Επιλογή κλίµακας Καθορισµός αναλυτικότητας - λεπτοµέρειας Επιλογή Μεθοδολογίας και Εξοπλισµού Ανάγκες Χρηστών ΤΕΧΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΕΡΓΑΣΙΕΣ ΥΠΑΙΘΡΟΥ Ίδρυση, Μέτρηση και Επίλυση Δικτύου Πολυγωνο-µετρικών, Τοποσταθερών και Φωτοσταθερών σηµείων Γεωδαιτικές µετρήσεις σηµείων τοµών και λεπτοµερειών Μετρήσεις παρακολούθησης * Μετρητικές και * µικροµετακινήσεων και Τεκµηριωτικές λήψεις παραµορφώσεων Π Π Π Σαρώσεις µε laser * Αναλόγως προδιαγραφέντων παραγώγων * Π ΕΡΓΑΣΙΕΣ ΓΡΑΦΕΙΟΥ Υπολογισµοί Προσανατολισµοί εικόνων Αναγωγές Ορθοφωτογραφίες - Φωτοµωσαϊκά Απόδοση γραµµών τοµής Στερεοσκοπικές αποδόσεις Μονοεικονικές αποδόσεις Γραµµικά Σχέδια Π Συστήµατα πληροφοριών Π Εικονιστικά παράγωγα Αναπτύγµατα 3D απεικονίσεις Π Π Π Π Π Π ΤΕ Π Ειδικές Προδιαγραφές Αποτελέσµατος ΤΕ ΤΕΛ

48 Πηγές µετρητικής πληροφορίας 48 Ø Γεωδαιτικές µετρήσεις 3D προσδιορισµός σηµείων Ø Φωτογραµµετρικές µετρήσεις διαδικασίες και παράγωγα Διανυσµατικά σχέδια (2D 3D) Εικονιστικά προϊόντα (2D) Βιντεοσκοπήσεις (2D) Ø Νέφη σηµείων από επίγειους σαρωτές Laser Πρακτικά άπειρα 3D σηµεία

49 Μέθοδοι Μέτρησης 49 Πολυπλοκότητα σηµεία ανά αντικείµενο ΕΓΓΥΣ ΦΩΤΟΓΡΑΜΜΕΤΡΙΑ & 3D ΣΑΡΩΣΕΙΣ LASER ΕΝΑΕΡΙΑ ΦΩΤΟΓΡΑΜΜΕΤΡΙΑ & LIDAR ΔΟΡΥΦΟΡΙΚΗ ΤΗΛΕΠΙΣΚΟΠΗΣΗ ΑΜΕΣΕΣ ΜΕΤΡΗΣΕΙΣ ΤΟΠΟΜΕΤΡΙΚΕΣ ΜΕΤΡΗΣΕΙΣ ΤΑΧΥΜΕΤΡΙΑ GPS m 1m 10m 100m 1km 10km 100km 10000km Μέγεθος αντικειµένου

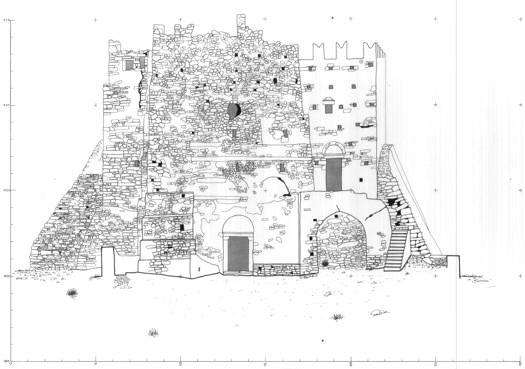

50 Εξέλιξη των µεθόδων Αναλογική διαδικασία 2D σχέδια εξ ολοκλήρου µε το χέρι 1992 Αναλυτική διαδικασία 2D σχέδια, ολοκληρωµένα µε το χέρι

51 1995, Αναλυτική διαδικασία, 2D σχέδια από plotter CHRISTIAN STR EET VIA DOLOROSA ST HELEN ROAD 1a 14 T S T R E 12 ET Z - Z E L K H A N E

52 Ψηφιακά εικονιστικά προϊόντα Ορθοφωτογραφία

53 Ψηφιακός συνδυασµός δεδοµένων D ψηφιακά διανύσµατα + 2D Εικονιστικά (Raster) προϊόντα

54 Ψηφιακά ορθοφωτοµωσαϊκά

55 2D Ψηφιακές Μετρήσεις 55

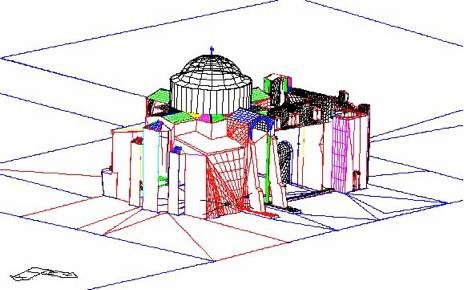

56 3D Ψηφιακά µοντέλα 56 o Συνδυασµός ψηφιακών δεδοµένων από πολλές πηγές o Κοινό σύστηµα αναφοράς o Σηµεία à Πλέγµα -Τρίγωνα à Επιφάνειες o Απόδοση (φωτο)υφής o Χρησιµότητα n 3D Μετρήσεις n 3D Οπτικοποίηση n 3D Αναπαραγωγή

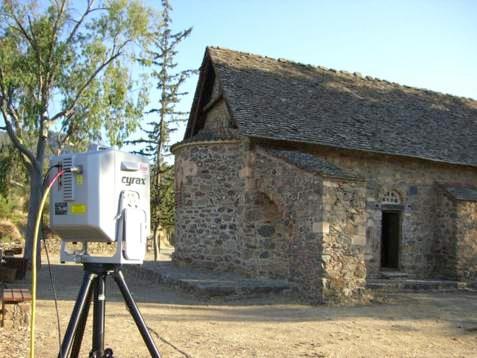

57 Επίγειοι σαρωτές laser 57

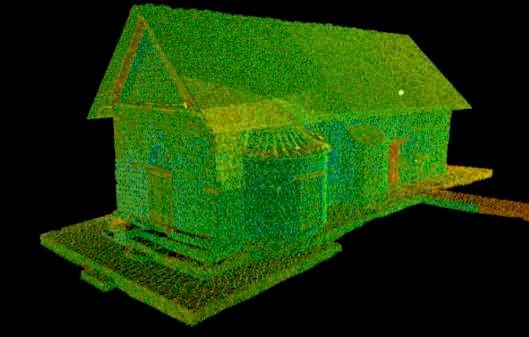

58 Συνδυασµένη χρήση 58 σύγχρονων ψηφιακών τεχνικών Η εκκλησία της Παναγίας της Ασίνου (UNESCO WH Monument)

59 Απόδοση 3D φωτοϋφής 59

60 60 3D Οπτικοποιήσεις & 3D Μετρήσεις

61 Εικονική αποκατάσταση 61

62 Δηµιουργία µοντέλου 1:5 62

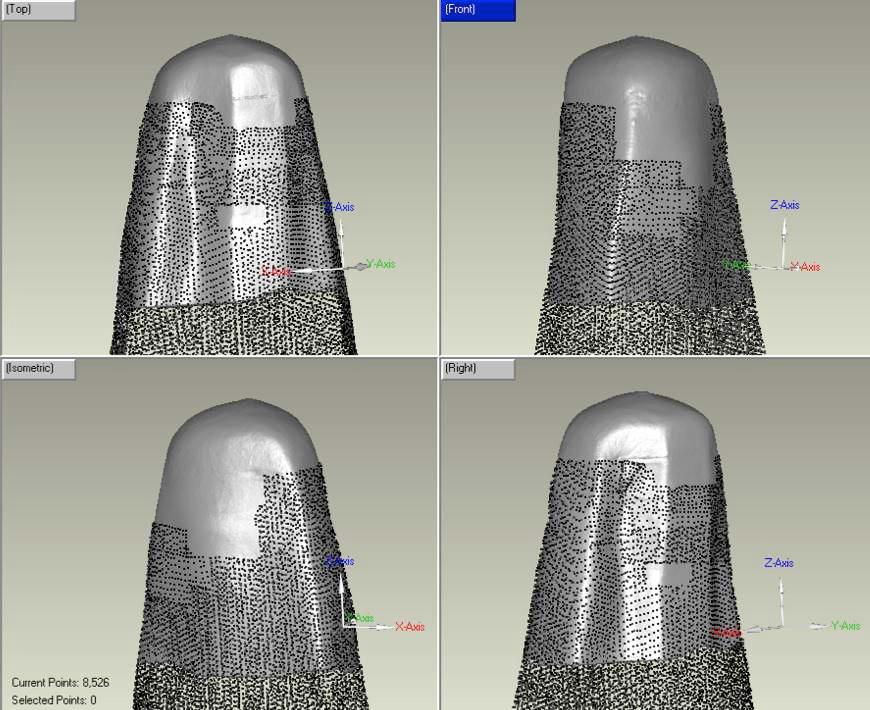

63 Σάρωση και τοποθέτηση 63 XYZRGB Structured Light scanner

64 Ψηφιακή αποκατάσταση του µνηµείου 64 ORIGINAL RECONSTRUCTED

65 65

66 Ανακατασκευή της Μεσαίας Στοάς στην Αγορά της Αθήνας 66 Το μεγαλύτερο κτίσμα στην Αγορά π.χ. Πωρόλιθος με κεραμική στέγη Δωρικές και Ιωνικές κιονοστοιχίες Σήμερα σώζονται τα θεμέλια και κάποια μεμονωμένα μέλη στο μουσείο

67 3D Εικονική Ανακατασκευή 67
