2 Tajfun Liv d.o.o. Είμαστε μια εξιδεικευμένη Ευρωπαική εταιρεία στην κατασκευή υδραυλικών γερανών. Με την δική µας έρευνα και την παραγωγή έχουµε καταφέρει να γίνουµε ένας σηµαντικός κατασκευαστής γερανών και εξοπλισµού τους-ανταλλακτικών για την διαχείριση της ξυλείας και της ανακύκλωσης µετάλου-απορριµµατων κ.α. Τα σαράντα χρόνια εµπειρίας στην εξέλιξη,παραγωγή και πώληση των γερανών είναι το πλεονέκτηµα και η εγγύηση µας για αξιόπιστα και ποιοτικά, κατασκευασµένα από υλικά από καταξιωµένους στο χώρο ευρωπαίους παραγωγούς. Ένα μεγάλο εύρος από γερανούς με ικανότητα από 60 έως 297 knm και μέγιστο ανάπτυγμα έως 14,5m παρέχει στους χειριστές την καλύτερη δυνατή επιλογή όσον αφορά τον τόπο και τις απαιτήσεις της δουλειάς. Σημαντική διευκόλυνση και απλοποίηση της εργασίας, ευελιξία στην εκτέλεση διαφόρων εργασιών και µεγάλος βαθµός αποτελεσµατικότητας και ανθεκτικότητας ολόκληρου του εξοπλισµού είναι µερικά από τα οφέλη που αποκτώνται με την επένδυσή σας σε LIV γερανούς. Εξειδικευμένο και εκπαιδευμένο προσωπικό στην εξέλιξη, την τεχνολογία και την παραγωγή είναι η εγγύηση για την υψηλή ποιότητα των προϊόντων µας, τα οποία καθιστούν δυνατή την αποτελεσµατική και ασφαλή εργασία σε οποιοδήποτε περιβάλλον. Η στρατηγική µας είναι να κατασκευάζουµε και να διαθέτουµε αξιόπιστους, φιλικούς προς τον χρήστη και το περιβάλλον γερανούς µε κορυφαία τεχνικά χαρακτηριστικά.

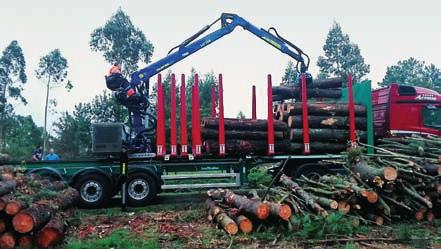

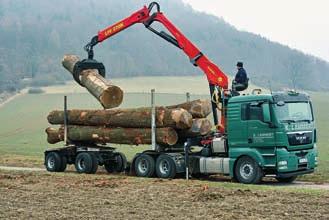

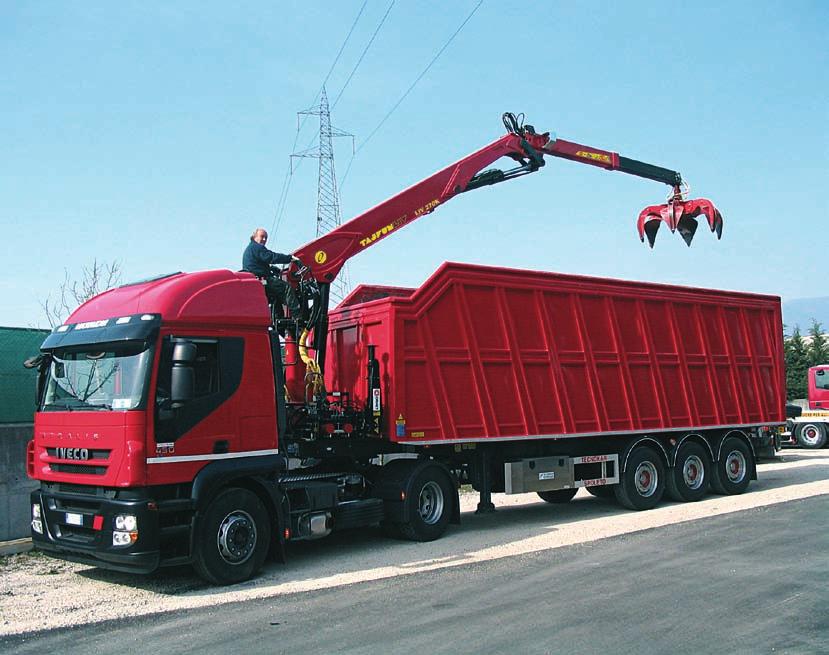

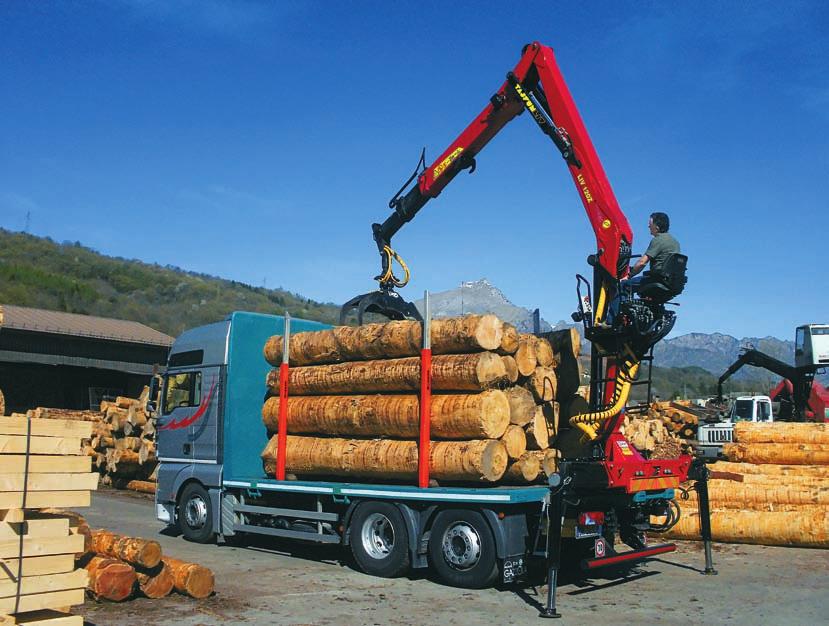

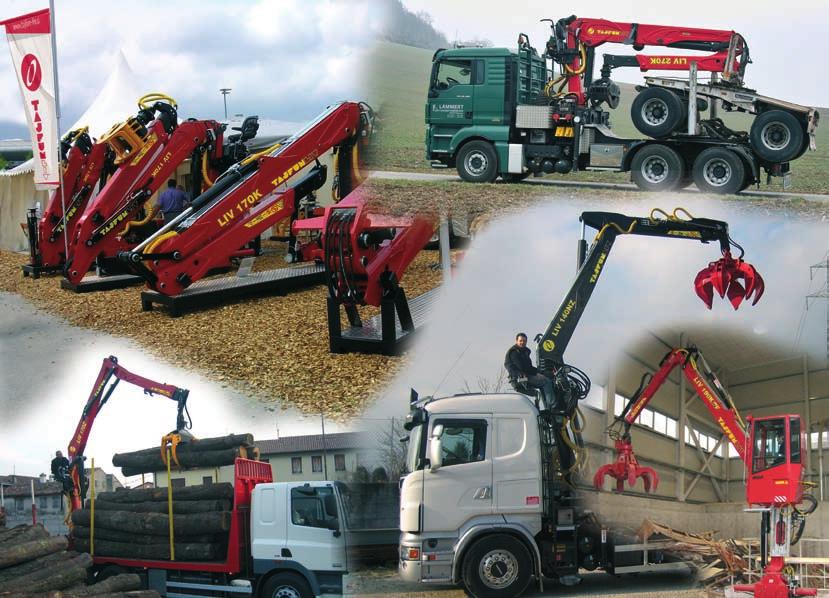

3 Γερανοι μεγαλης αξιοπιστιας Ο Ευρωκώδικας EN ξεχωρίζει τους γερανούς που είναι για ξυλεία από τους άλλους γερανούς. Οι «ΞΥΛΑΔΙΚΟΙ» γερανοί προορίζονται για την χρήση στην υλοτομία με την χρήση της αρπάγης. Οι γερανοί για την διαχείριση ανακυκλώσιμων υλικών, για λόγους ασφαλείας, κατά τη διάρκεια της εργασίας είναι εξοπλισμένοι με over-center βαλβίδες και σύστημα ευστάθειας νέα γενιάς. Η περιστροφή του γερανού κατά 425ο διασφαλίζει αποτελεσματική και ομαλή λειτουργία. Οι βαλβίδες ελέγχου, από καταξιωμένους στο χώρο κατασκευαστές επιτρέπουν ομαλή,ακριβή και ταυτόχρονα γρήγορη λειτουργία χωρίς σπασμωδικές κινήσεις. Μια γκάμα από εξοπλισμό περιλαμβάνει εξαρτήματα για εύκολη και ασφαλή εργασία: καμπίνα και αναλογικά ηλεκτρουδραυλικά χειριστήρια, καλύπτρα, θερμαινόμενο κάθισμα, ασύρματο χειριστήριο,βάση στήριξης για μακριά ξύλα, γάντζος για την ακινητοποίηση της αρπάγης όταν είναι μαζεμένος ο γερανός,φώτα, αναδιπλούμενα ποδαρικά στήριξης στις 45Ο ή 180ο κ.τ.λ. 1 1

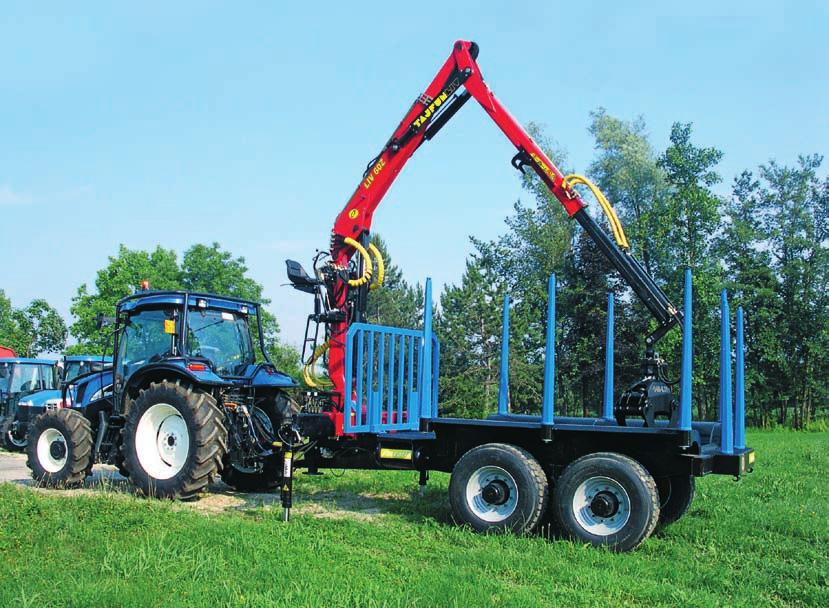

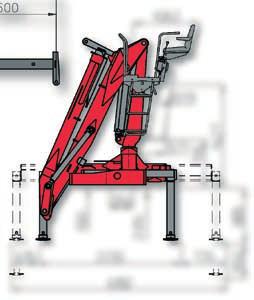

4 »LIV 60Z«Οι εγκάρσια αναδιπλούμενοι γερανοί καταλαμβάνουν τον ελάχιστο χώρο εγκατάστασης στο φορτηγό στη θέση μεταφοράς και έχουν εξαιρετικά χαρακτηριστικά κατά την διάρκεια της λειτουργίας τους. Οι γερανοί με ικανότητα 60 knm αναπτύχθηκαν ειδικά για τη φόρτωση κοντών ξύλων. Αν και αυτοί οι γερανοί σχεδιάστηκαν γι αυτον τον σκοπό, χρησιμοποιούνται όλο και περισσότερο στη διαχείριση των απορριμμάτων. 2 2

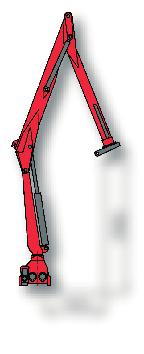

5 »Z«LIV 60Z 3 3

6 »LIV 80Z«Οι εγκάρσια αναδιπλούμενοι γερανοί καταλαμβάνουν τον ελάχιστο χώρο εγκατάστασης στο φορτηγό στη θέση μεταφοράς και έχουν εξαιρετικά χαρακτηριστικά κατά την διάρκεια της λειτουργίας τους. Γερανοί με ικανότητα 80kNm αναπτύχθηκαν ειδικά για τη φόρτωση κοντών ξύλων. Είναι κατασκευασμένοι με μέγιστο άνοιγμα από 7,3 m ως 8,5 m με απλή ή διπλή τηλεσκοπική προέκταση. Αν και αυτοί οι γερανοί σχεδιάστηκαν για την διαχείριση της ξυλείας, χρησιμοποιούνται όλο και περισσότερο για την διαχείριση απορριμμάτων. 4 4

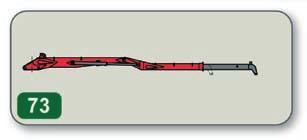

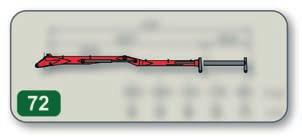

7 »Z«LIV 80Z LIV 80Z LIV 80Z 5 5

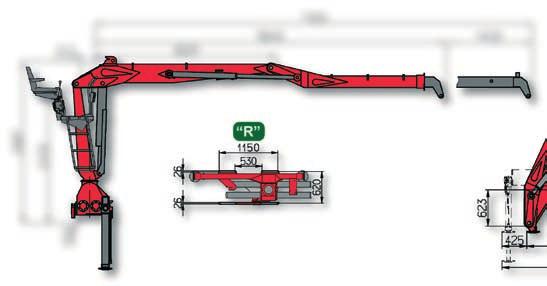

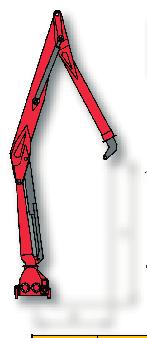

8 »LIV 120Z - LIV 300ZinF«Οι γερανοί τύπου Ζ είναι οι πρώτοι σε πωλήσεις τα τελευταία χρόνια. Οι εγκάρσια αναδιπλούμενοι ή Ζ γερανοί καταλαμβάνουν τον ελάχιστο χώρο εγκατάστασης στο φορτηγό στη θέση μεταφοράς και έχουν εξαιρετικά χαρακτηριστηκά κατά την εργασία. Ένας σύνδεσμος ισχύος στη κεντρική μπούμα προσδίδει εξαιρετηκά χαρακτηριστικά ανύψωσης σε ολόκληρο το εύρως λειτουργίας. Αυτοί οι γερανοί ξεχωρίζουν από τα υπόλοιπα μοντέλα τύπου Ζ διότι διαθέτουν ένα νέας γενιάς σύστημα μπούμας με εσωτερικούς εύκαμπτους σωλήνες πιέσεως και διπλής επέκτασης ποδαρικά στήριξης που φτάνουν τα 5.5 m προσδίδοντας τη καλήτερη σταθερότητα σε σχέση με όλους τους γερανούς της αγοράς. Οι γερανοί αναπτύχθηκαν ώστε να φορτώνουν μικρά ξύλα και κορμούς. Είναι κατασκευασμένοι με μέγιστο ανάπτυγμα από 7.8 m έως 9.6 m και ικανότητα από 108 έως 276 knm με απλή ή συγχρόνως διπλή τηλεσκοπική επέκταση. Αν και οι γερανοί σχεδιάστηκαν για τη φόρτωση ξυλείας, όλο και περισσότερο χρησιμοποιούνται στη διαχείρηση των αποριμάτων. 6 6

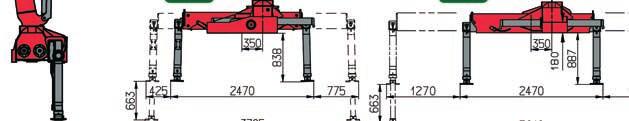

9 »Z«LIV 120Z SB DB 7 7

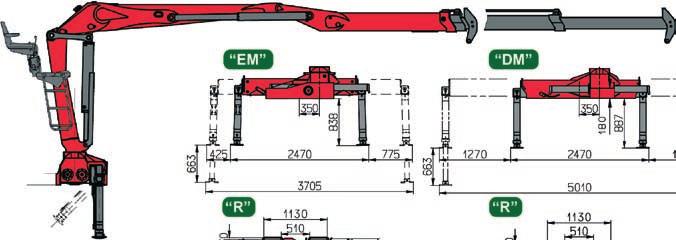

10 »Z«LIV 150Z / LIV 170Z / LIV 190Z SB DB 8 8

11 »Z«LIV 230Z / LIV 270Z / LIV 300ZinF 9 9

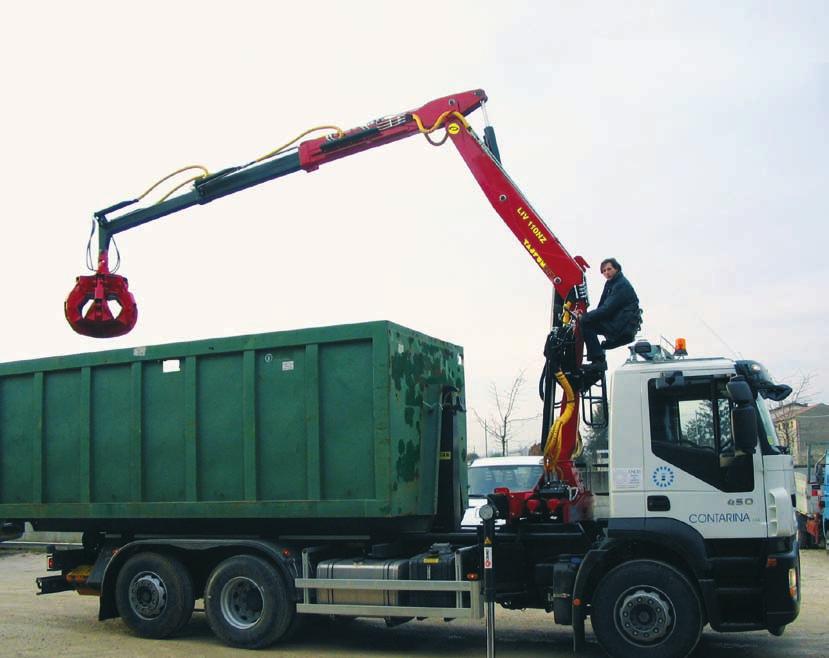

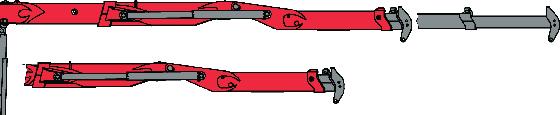

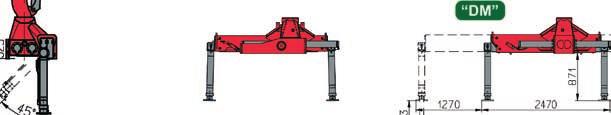

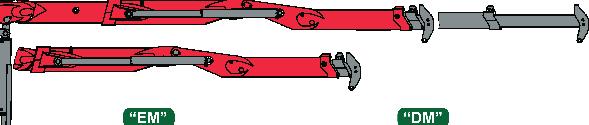

12 »Z«LIV 120Z3 SB DB»Z3«Οι εγκάρσια αναδιπλούμενοι γερανοί εκτός των πλεονεκτημάτων που έχουν οι Ζ γερανοί έχουν επίσης τη δυνατότητα να εγκατασταθούν σε γάντζους, εμπορευματοκιβώτια και φορτηγά όπου υπάρχει έλλειψη χώρου κατά την τοποθέτηση της μπούμας. Αυτό επιτυγχάνεται με έναν πολύ συμπαγή μηχανισμό στην μπούμα. Με μια τηλεσκοπική μπούμα που βελτιώνει σημαντικά την κινητική λειτουργεία του γερανού. Λόγω του ότι είναι προορισμένοι για διαφορετικές εφαρμογές οι γερανοί αυτοί μπορούν να χρησιμοποιηθούν για την διαχείριση διαφόρων φορτίων, από απορρίμματα, ανακυκλώσιμα υλικά, μέχρι μικρά ξύλα και κορμούς. Είναι κατασκευασμένοι με μέγιστο ανάπτυγμα 8,8 μέτρα και ικανότητα από 102 εως 156 knm 10 10

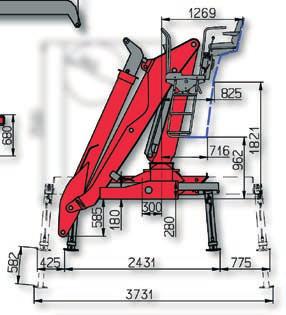

13 »Z3«LIV 170Z3 SB DB X Y L120Z L170Z A B C L120Z L170Z

14 »NZ«Οι ΝΖ γερανοί είναι εξιδεικευμένοι να δουλεύουν σε υλικά ανακύκλωσης. Συνδυάζουν όλα τα προτερήματα των Ζ αλλά έχουν μόνο ένα εξωτερικό υδραυλικό κύλινδρο για την δεύτερη μπούμα. Το πλεονέκτημα αυτών των μοντέλων είναι ότι μειώνεται η πιθανότητα να χτυπηθεί ο υδραυλικος κύλινδρος της δεύτερης μπούμας κατά την διάρκεια της εργασίας με ανακυκλώσιμα υλικά, ειδικά μέταλλα και απορρίμματα και μεγάλα κομμάτια σκραπ. Εκτός από αυτό το πλεονέκτημα λόγω της ιδιαίτερης κατασκευής τους μπορούν να φέρουν αρπάγη με πολλά δόντια χωρητικότητας εως 320 λίτρα. Είναι κατασκευασμένοι με ικανότητα από 63 εως 140kNm σε εκδόσεις με μία η δύο τηλεσκοπικές προεκτάσεις

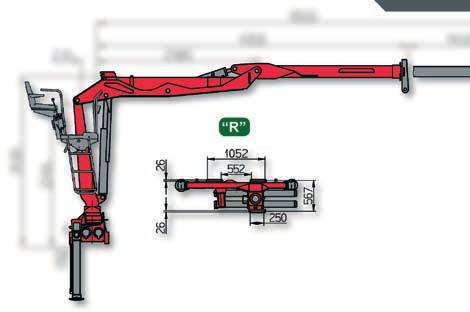

15 »NZ«LIV 60NZ 13 13

16 »NZ«LIV 110NZ LIV 110NZ LIV 110NZ 14 14

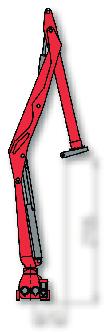

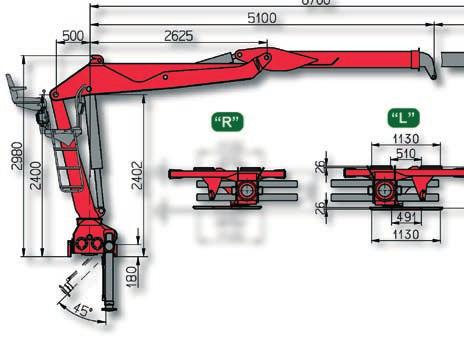

17 »NZ«LIV 140NZ LIV 140NZ LIV 140NZ 15 15

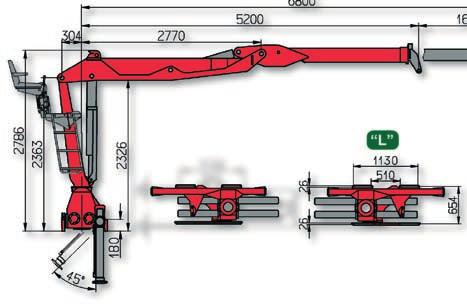

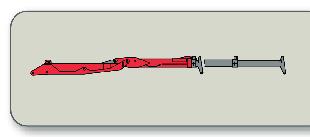

18 16 16»80K«

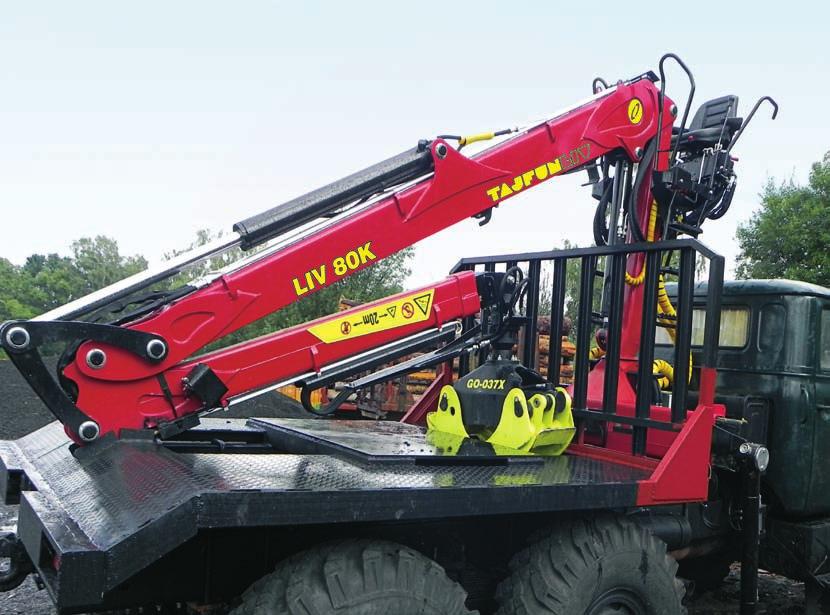

19 »K«LIV 80K 17 17

20 18 18»100K«

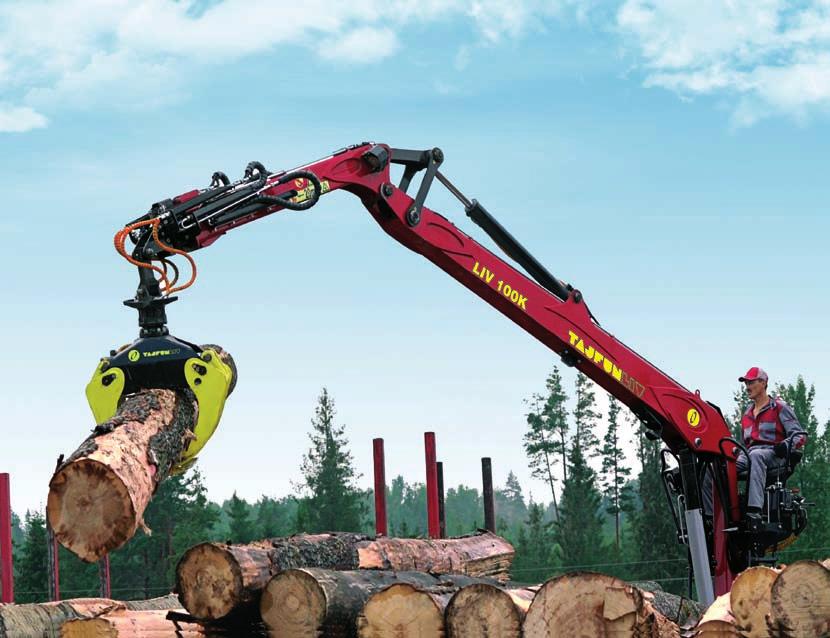

21 »K«LIV 100K 19 19

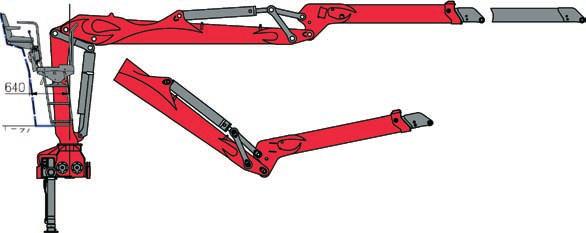

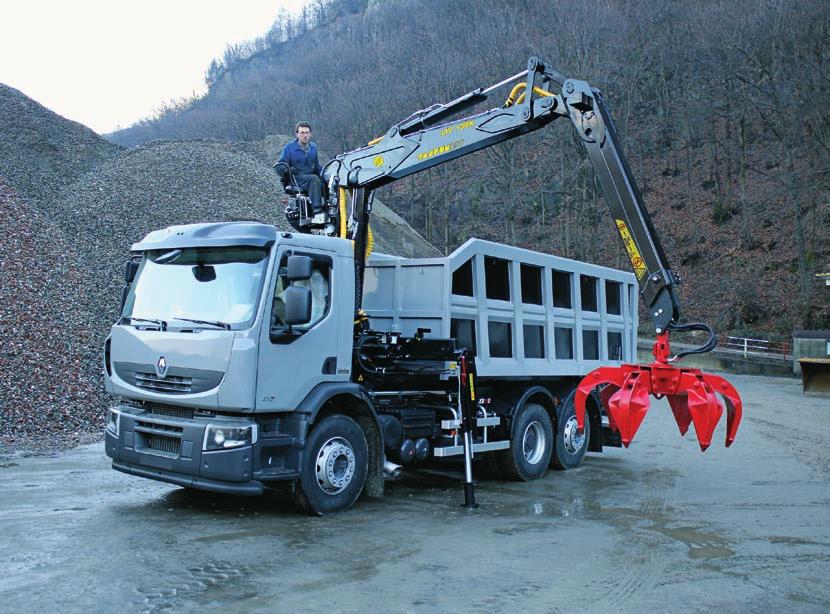

22 »120K - 170K«Η Κ οικογένεια γερανών διακρίνεται για τη δύναμη και την αντοχή τους. Κατά τη μεταφορά αυτοί οι γερανοί τοποθετούνται κατά μήκος του φορτίου ή στη καρότσα του οχήματος. Διακρίνονται από τους υπόλοιπους μη αναδιπλούμενους γερανούς από το σύνδεσμο ισχύος μεταξύ της κύριας (πρώτης) και δεύτερης μπούμας. Αυτό επιτρέπει μια επιπλέον αύξηση της ανυψωτικής ικανότητας στην οριζόντια θέση. Οι Κ γερανοί με μία μεγάλη ποικιλία από συστήματα μπούμας, με μονή η διπλή τηλεσκοπική προέκταση, καλύπτει τις απατήσεις των περισσοτέρων πελατών. Είναι πολύπλευροι γερανοί για την φόρτωση κοντών και μεγάλων κορμών καθώς και ανακυκλώσιμων υλικών. Εκτός του μοντέλου L120K αυτή η οικογένεια περιλαμβάνει ένα νέο είδος γερανών με εσωτερικά μαρκούτσια και διπλή επέκταση των ποδαρικών στήριξης μέχρι τα 5,1m, το οποίο προσφέρει τη καλύτερη σταθερότητα σε σύγκριση με ολους τους γερανούς της αγοράς. Αυτοί οι γερανοί μπορούν να παίξουν διάφορους ρόλους και να διαχειρίζονται υλικά ολων των διατάσεων από ξύλα μέχρι ανακυκλώσιμα υλικά. Είναι κατασκευασμένοι με εύρος ικανότητας από 77 εως 160 knm και ταιριάζουν σε φορτηγά όπως επίσης και σε σταθερή βάση

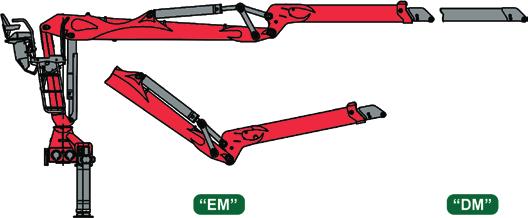

23 »K«LIV 120K SB DB 21 21

24 »K«LIV 130K / LIV 150K SB DB 22 22

25 »K«LIV 170K SB DB 23 23

26 »230K - 270K - 300KinF«Αυτή η οικογένεια ξεχωρίζει για τη δύναμη και την αντοχή της. Εκτός των πλεονεκτημάτων που έχουν τα Κ μοντέλα αυτοί οι γερανοί επιτρέπουν πολύ μακριές υδραυλικές προεκτάσεις. Λόγω του σχεδιασμού τους μπορούν να χρησιμοποιηθούν σε φορτηγά όπως επίσης και ως σταθεροί για τη φόρτωση μεγάλων ξύλων και ανακυκλώσιμων υλικών. Κατασκευάζονται με ικανότητα που κυμαίνεται από 216 εως 297 knm και μέγιστο ανάπτυγμα μέχρι 14,5m 24 24

27 »K«LIV 230K / LIV 270K / LIV 300KinF 25 25

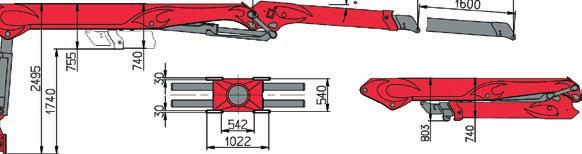

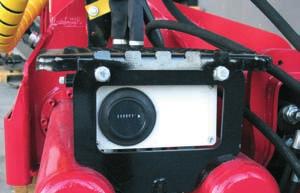

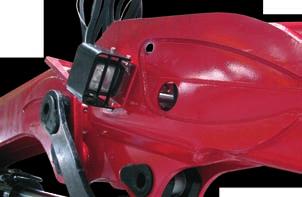

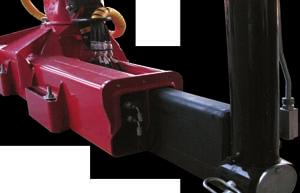

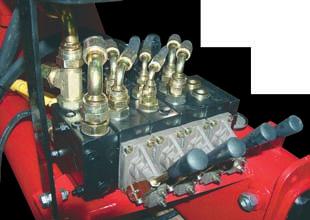

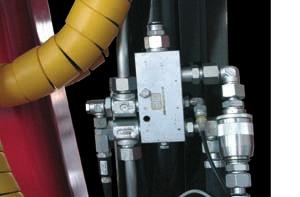

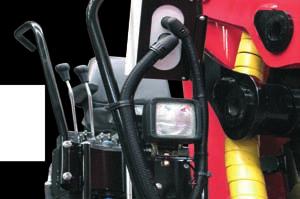

28 Εξοπλισμος γερανων Μετρητής ωρών λειτουργίας Γέφυρα σταθεροποίησης διπλής επέκτασης (από LIV 120»Z«and»K«) LED Προβολείς στην δεύτερη μπούμα Overcenter βαλβίδες και περιοριστής ροπής Σύστημα αναδίπλωσης του ποδαρικού 180ο LED Προβολείς στο επάνω κάθισμα Έλεγχος των ποδαρικών στήριξης με ηλεκτρουδραυλικές βαλβίδες Danfoss Υψηλό επίπεδο ασφάλειας εγγυημένο από το χυτό κάτω μέρος του κορμού 26 26

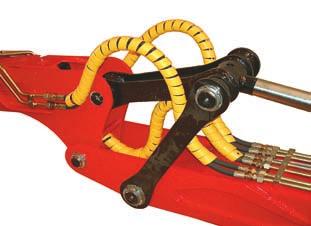

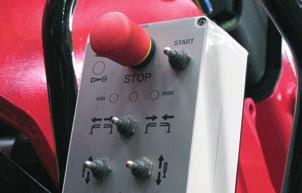

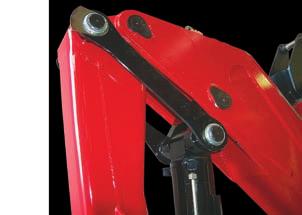

29 Εξοπλισμος γερανων Πάνελ ελέγχου με διακόπτη STOP Προστασία της μπουκάλας ανύψωσης Πλευρικά χειριστήρια στο επάνω κάθισμα»στάνταρ«προστασία των εύκαμπτων σωληνών»cb«(στάνταρ για LIV 60Z, LIV 80Z, LIV 80K, LIV 100K και»nz«) Σύνδεσμος ισχύος στη μπουκάλα ανύψωσης Εσωτερικοί εύκαμπτοι σωλήνες πιέσεως στην δεύτερη μπούμα»cn«(στάνταρ για»z«και»k«μοντέλα) Σύνδεσμος ισχύος στα»k«μοντέλα Περιοριστής ροπής Ανακύκλωση 27 27

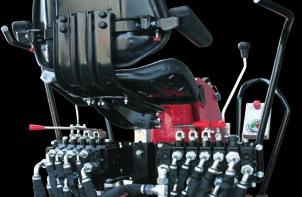

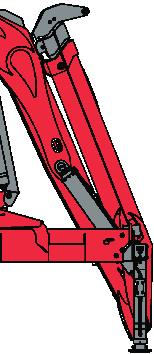

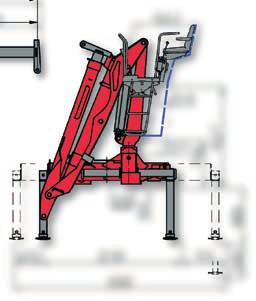

30 Επάνω κάθισμα»ss«a B C E LIV 120Z, LIV 120Z LIV 120K, LIV 110NZ LIV 150Z, LIV 170Z, LIV 190Z, LIV 170Z LIV 130K, LIV 150K, LIV 140NZ LIV 170K LIV 230K, LIV 270K LIV 270Z

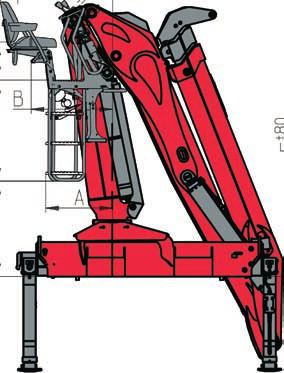

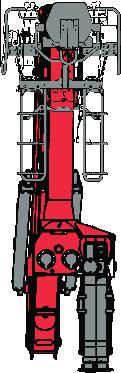

31 Επάνω κάθισμα»p«d D C C B B A A F F E E A B C D E F LIV 120Z, LIV 120Z LIV 120K, LIV 110NZ LIV 150Z, LIV 170Z, LIV 190Z, LIV 170Z LIV 130K, LIV 150K, LIV 140NZ LIV 170K LIV 230K, LIV 270K LIV 270Z

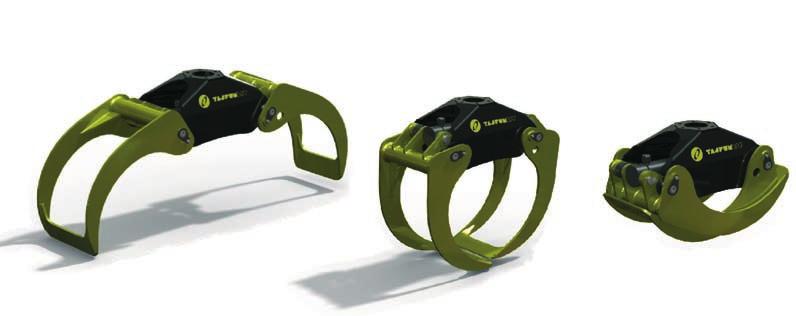

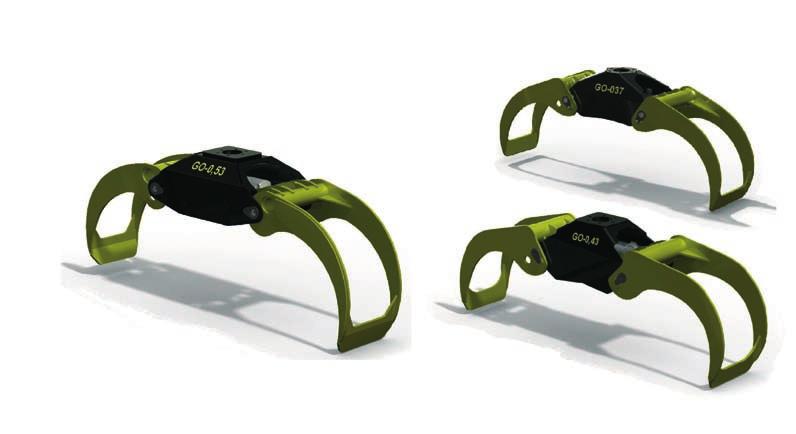

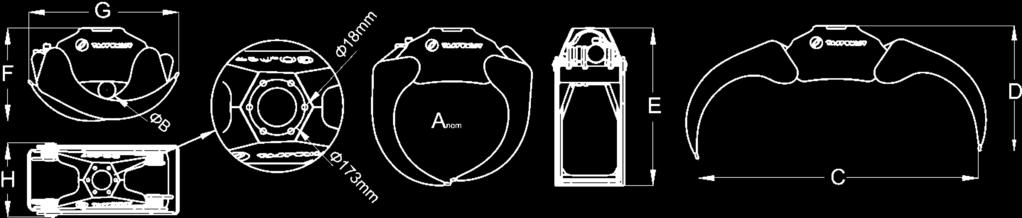

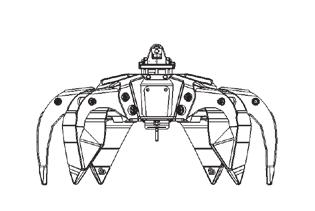

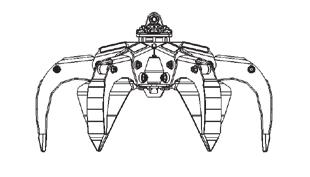

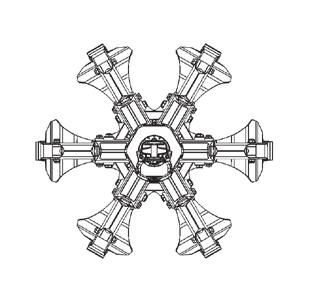

32 Αρπάγες GO 026 X GO 037 X GO 043 X GO 053 X GO 053 A nom m 2 0,26 0,36 0,41 0,51 0,53 B m 0,085 0,11 0,115 0,16 0,15 C m 1,51 1,75 1,86 2,07 2,26 D m 0,72 0,83 0,91 0,85 0,93 E m 0,87 0,98 1,07 1,12 1,16 F m 0,51 0,58 0,63 0,68 0,69 G m 0,81 0,94 1,02 1,1 1,1 H m 0,4 0,45 0,49 0,49 0,49 Χρόνος ανοίγματος στα 50 l/min Χρόνος κλεισίματος στα 50 l/min Δύναμη αρπάγης (A nom ) Μέγιστη πίεση λειτουργίας Μέγιστο φορτίο Βάρος s 1,8 1,8 2,1 2,1 2,4 s 1,7 2,7 3,1 3,1 3 kn 14,4 19, ,5 MPa kn kg

33 SHZ Polyp αρπαγη I B A J C D SHZ250 SHZ300 A B C D E F G H I J F G H E Χωρητικότητα Δόντια Μέγιστο φορτίο δύναμη κλεισίματος (μονό δόντι) Μέγιστη Πίεση Ονομαστική παροχή λαδιού Βάρος SHZ250 SHZ300 m 3 0,25 0,3 6 6 t 2,5 3 kn bar l/min kg SHT I B A J C D SHT250 SHT300 A B C D E F I J F E Χωρητικότητα Δόντια Μέγιστο φορτίο δύναμη κλεισίματος (μονό δόντι) Μέγιστη Πίεση Ονομαστική παροχή λαδιού Βάρος SHT250 SHT300 m 3 0,25 0,3 6 6 t 2,5 3 kn bar l/min kg

34 Εξοπλισμος γερανων 2 x kg 2 x kg 32 32

35 Εξελιξη και παραγωγη Η καταπόνηση και η ανάλυση των κινήσεων της κατασκευής βασισµένη σε D µοντέλα εκτελείτε µε τη χρήση της µεθόδου πεπερασµένων στοιχείων (FEM). Αφού έχει εξαλειφθεί η πλειονότητα των κρίσιµων σηµείων κατά τον σχεδιασµό, η δοκιµή της αντοχής του πρωτότυπου χρησιµοποιείτε για να εξαλειφθούν οι αδυναµίες που η προσοµοίωση στον υπολογιστή δεν ήταν σε θέση να εντοπίσει. Το αποτέλεσµα είναι ένα προϊόν που µπορεί να ανταπεξέλθει ακόµα και στο πιο βαρύ φορτίο σε οποιοδήποτε εργασιακό περιβάλλον. Η υψηλή ποιότητα των προϊόντων διασφαλίζεται µε την εναρµόνιση των γερανών και των υπόλοιπων προϊόντων µε τα ευρωπαϊκά πρότυπα. Όλα τα στοιχεία είναι κατασκευασµένα από λεπτόκοκκο υψηλής καθαρότητος χάλυβα της υψηλότερης ποιότητας. Οι περισσότεροι υδραυλικοί κύλινδροι είναι κατασκευασµένοι µε υψηλή ακρίβεια έλασης, έτσι ώστε να παρουσιάζουν εξαιρετική επιφάνεια ολίσθησης, οµαλότερη και σκληρότερη, εν συγκρίσει µε τη συνηθισµένη λείανση. Το χαµηλότερο τµήµα του κορµού είναι κατασκευασµένο µε θερµική κατεργασία χυτού χάλυβα, διασφαλίζοντας υψηλά επίπεδα αντοχής και σταθερότητας. Ολόκληρο το σύστηµα της περιστροφής είναι εµβαπτισµένο σε λάδι, εξασφαλίζοντας µακροχρόνια λειτουργεία χωρίς προβλήµατα. Το σύστηµα της µπούµας είναι σχεδιασµένο έτσι ώστε να παρέχει σταθερά χαρακτηριστικά ανύψωσης σε ολόκληρη την περιοχή ανύψωσης. Η συνεχής αναβάθµιση των προϊόντων καθώς και η εξέλιξη νεών µοντέλων γερανών γίνεται σύµφωνα µε τις οδηγίες ασφάλειας των µηχανηµάτων / /EEC.Τα προϊόντα είναι ταξινοµηµένα ως HCIS σύµφωνα µε το πρότυπο EN -Loader Cranes. Η διαχείριση της ποιότητας των διαδικασιών για την παραγωγή των προϊόντων και την προστασία του περιβάλλοντος γίνεται σύµφωνα µε τα πρότυπα ISO και ISO.

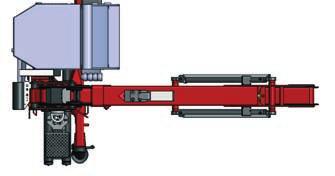

36 Καµπινα»LK«Τεχνικά στοιχεία Θέρμανση 24V Xρώμα RAL 9006 Ηχομόνωση 4 προβολής (LED) Εσωτερικός φωτισμός Στέρεο Υαλοκαθαριστήρες Σύστημα πλύσης παρμπρίζ Βάρος 350 kg Επιλογές: - Air condition, m = 50 kg - Θέρμανση με πετρέλαιο, m = 40 kg - Θέρμανση με ρεύμα 230 V ( Σταθεροί γερανοί) - σωστή έκδοση A B C D E F LIV Z, LIV Z LIV K, LIV NZ LIV Z, LIV Z, LIV Z, LIV Z LIV K, LIV K, LIV NZ LIV K LIV K, LIV K LIV Z

37 L60Z.72 L80Z.73 L80Z.85 L120Z.78 L120Z.82 L120Z.96 L120Z3.88 L150Z.78 L150Z.82 L150Z.96 L170Z.78 L170Z.82 L170Z.96 L170Z3.88 knm º l/min 2X50 1X70 / 2X55 /1X120LS 1x80 / 2x70 / 1x150LS 1x90 / 2x80 / 1x150LS MPa mm knm mm kg Z L190Z.78 L190Z.82 L190Z.96 L230Z.80 L230Z.96 L270Z.80 L270Z.96 L300Z.80 L300Z.96 knm º l/min 1x90 / 2x90 / 1x180LS MPa mm knm mm kg Z L60NZ.65 L110NZ.68 L110NZ.79 L140NZ.68 L140NZ.79 knm º l/min 2X50 1x70 / 2x60 / 1x120LS 1x80 / 2x70 / 1x120LS MPa mm knm mm kg NZ L80K.76 L100K.78 L100K.88 L120K.79 L120K.82 L120K.83 L120K.96 knm º l/min 1x60 / 2x50 / 1x120LS 1x70 / 2x60 / 1x150LS MPa mm knm mm kg K L130K.79 L130K.82 L130K.83 L130K.96 L130K.100 L150K.79 L150K.82 L150K.83 L150K.96 L150K.100 knm º l/min 1x80 / 2x70 / 1x150LS MPa mm knm mm kg K L170K.79 L170K.82 L170K.83 L170K.96 L170K.100 L230K.81 L230K.87 L230K.93 L230K.99 L230K.110 L230K.125 L230K.145 knm º l/min 1x90 / 2x80 / 1x150LS 1x90 / 2x90 / 1x180LS MPa mm knm mm kg K L270K.81 L270K.87 L270K.93 L270K.99 L270K.110 L270K.125 L270K.145 L300K.81 L300K.87 L300K.93 L300K.99 knm º l/min 1x90 / 2x90 / 1x180LS MPa mm knm mm kg K
