Εισαγωγή WMS στο QGIS

Transcript

1 Εισαγωγή WMS στο QGIS Στο QGIS, είναι δυνατή η εισαγωγή (φόρτωση) ενός WMS. Στη συγκεκριμένη περίπτωση θα φορτώσουμε την WMS υπηρεσία με τις ορθοφωτογραφίες που παρέχει η ΕΚΧΑ. Τι χρειαζόμαστε: QGIS εγκατεστημένο στον υπολογιστή. Για τις οδηγίες χρησιμοποιήθηκε η έκδοση Τον σύνδεσμο για την WMS υπηρεσία Φόρτωση του επιπέδου WMS Τα βήματα που ακολουθούμε είναι: 1. Ανοίγουμε το QGIS 2. Αν η υπηρεσία φορτώνεται χωρίς να υπάρχει άλλο επίπεδο στην επιφάνεια εργασίας, δεν χρειάζεται να ορίσουμε το προβολικό σύστημα, γιατί αυτό φορτώνεται κατευθείαν με την WMS υπηρεσία. Αν υπάρχει ήδη κάποιο επίπεδο σε άλλο προβολικό σύστημα μέσα στην επιφάνεια εργασίας, τότε η WMS υπηρεσία θα μετασχηματιστεί on the fly στο προβολικό σύστημα που είναι ήδη ορισμένο στην επιφάνεια εργασίας, ζητώντας τις παραμέτρους του μετασχηματισμού (. 3. Επιλέγουμε το Add WMS Layer από την εργαλειοθήκη Manage layers (Εικ. 1). Σημείωση: Αν μια εργαλειοθήκη δεν είναι ανοικτή μπορείτε να την ανοίξετε από Menu View Toolbar Εικ. 1. Εργαλειοθήκη για την προσθήκη μια την διαχείριση των επιπέδων 4. Στο παράθυρο που ανοίγει επιλέγουμε New. Στο πεδίο Name, γράφουμε Cadastre και στη διεύθυνση URL αντιγράφουμε τον παρακάτω σύνδεσμο (Εικ. 2): 1

2 Εικ. 2. Εισαγωγή WMS στο QGIS 5. Πατάμε OK στις ιδιότητες που ορίσαμε και στη συνέχεια Connect στο δεύτερο παράθυρο που παρέμεινε ανοικτό (Εικ. 3). Με την επιλογή αυτή, η υπηρεσία εμφανίζεται στην επιφάνεια εργασίας του προγράμματος. Εικ. 3. Σύνδεση με τον WMS server 6. Επιλέγοντας την WMS υπηρεσία, οι ιδιότητες της εμφανίζονται στο κάτω μέρος του παραθύρου. Εκεί φαίνεται πως το σύστημα αναφορά της είναι το WGS84 (γεωγραφικό). Προσθέτουμε (Add) την υπηρεσία στην επιφάνεια εργασίας και μόλις ανοίξει, κλείνουμε (Close) το παράθυρο. 2

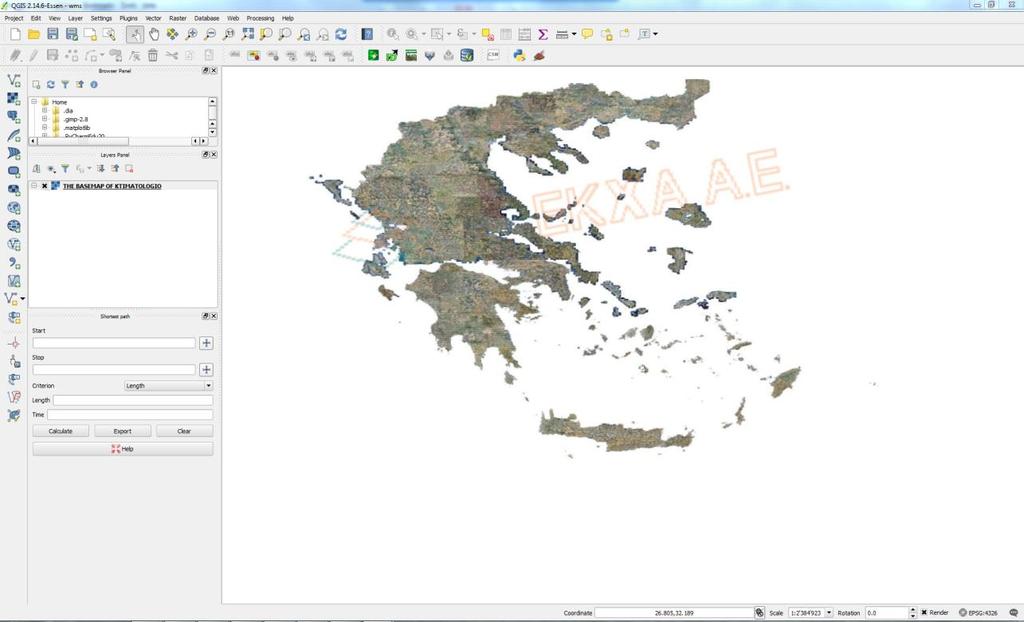

3 Εικ. 4. Η υπηρεσία WMS των ορθοφωτογραφιών της ΕΚΧΑ ΑΕ. Ορισμός των ιδιοτήτων της επιφάνειας εργασίας (αν δεν είναι ήδη ορισμένος ή αν δεν υπάρχει άλλο επίπεδο με ορισμένο σύστημα αναφοράς) Το τελευταίο βήμα τις διαδικασίας είναι ο ορισμός του συστήματος αναφοράς της επιφάνειας εργασίας σύμφωνα με το WMS. 1. Επιλέγουμε από το Menu Bar Project Project properties. 2. Στο παράθυρο που ανοίγει (Εικ. 5 αριστερά), επιλέγουμε την καρτέλα CRS και βλέπουμε ότι το πρόγραμμα αναγνωρίζει το σύστημα αναφοράς της WMS υπηρεσίας. Το μόνο πράγμα που πρέπει να κάνουμε είναι να ενεργοποιήσουμε την επιλογή enable the on the fly CRS transformation για να γίνεται σωστά η εισαγωγή άλλων επιπέδων ακόμη και με διαφορετικό προβολικό σύστημα. Επιλέγουμε ξανά το σύστημα αναφοράς της WMS υπηρεσίας (Εικ. 5 δεξιά) και εφαρμόζουμε (apply) τις επιλογές. Πατώντας OK, το σύστημα αναφοράς ορίζεται στην επιφάνεια εργασίας. Εικ. 5. Ορισμός συστήματος αναφοράς στην επιφάνεια εργασίας. 3

4 Σημείωση: Αν θέλουμε να φορτώσουμε την WMS υπηρεσία σε ένα αρχείο στο QGIS, στο οποίο ένα άλλο σύστημα αναφοράς είναι ορισμένο, όπως στην περίπτωση του αρχείου σας με τον κάνναβο που έχει το γεωγραφικό σύστημα αναφοράς ED50, πρέπει να είναι ενεργοποιημένη η επιλογή on the fly transformation στις ιδιότητες της επιφάνειας εργασίας (Project properties) και στις επιλογές του συστήματος αναφοράς που ανοίγουν από το Menu bar Settings Options να γίνουν οι παρακάτω ρυθμίσεις (Εικ. 6): - Default CRS for new projects: Automatically enable on the fly projection if layers have different CRS - CRS for new layers: Prompt for CRS - Default datum transformations: Ask for datum transformation when no default is defined Εικ. 6. Ορισμός ρυθμίσεων του συστήματος αναφοράς Στην συγκεκριμένη περίπτωση: Φορτώνουμε το WMS της ΕΚΧΑ Α.Ε. στο αρχείο με τον κάνναβο που φτιάξαμε. Το προβολικό σύστημα του καννάβου και της επιφάνειας εργασίας που έχουμε δημιουργήσει είναι το ED50 (EPSG: 4230). Το σύστημα αναφοράς του WMS της ΕΚΧΑ Α.Ε. είναι το WGS84 (EPSG: 4326). Τα δύο συστήματα αναφοράς είναι γεωγραφικά. Όταν συνδέουμε το WMS στην επιφάνεια εργασίας μας, αυτό μετασχηματίζεται on the fly στο σύστημα αναφοράς του καννάβου. Για να γίνει αυτό, πρέπει να ορίσουμε τις παραμέτρους του μετασχηματισμού στο παράθυρο που ανοίγει (Εικ. 7). Με τον ορισμό των παραμέτρων το WMS ανοίγει στην επιφάνεια εργασίας. Αλλάζοντας τα χρώματα των γραμμών και των ετικετών του καννάβου, ο κάνναβος εμφανίζεται πάνω από το WMS (Εικ. 8). 4

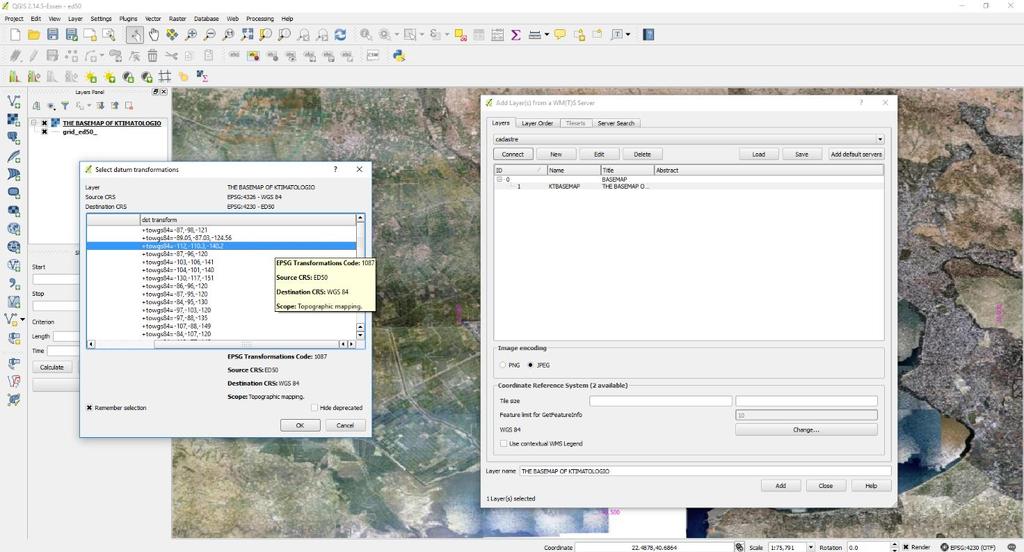

5 Εικ. 7. Ορισμός παραμέτρων του μετασχηματισμού. Εικ. 8. Το WMS της ΕΚΧΑ Α.Ε. και ο κάνναβος στην περιοχή της Θεσσαλονίκης. Το σύστημα αναφορά στην επιφάνεια εργασίας είναι το γεωγραφικό σύστημα ED50. References: QGIS Documentation: 5
