1 Π. ΙΩΑΝΝΟΥ-ΑΜΑΡΑΝΤΙΔΟΥ ΚΑΘ. ΧΗΜΕΙΑΣ ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΜΟΡΙΑΚΗΣ ΦΩΤΑΥΓΕΙΑΣ ΣΗΜΕΙΩΣΕΙΣ ΜΕΤΑΠΤΥΧΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΣΠΟΥΔΩΝ ΑΘΗΝΑ

2 ΦΩΤΑΥΓΕΙΑ (LUMINESCENCE) ΠΗΓΗ ΔΙΕΓΕΡΣΗΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΕΝΕΡΓΕΙΑ ΡΑΔΙΕΝΕΡΓΩΝ ΣΩΜΑΤΙΔΙΩΝ EΝΕΡΓΕΙΑ ΧΗΜΙΚΗΣ ΑΝΤΙΔΡΑΣΗΣ ENΕΡΓΕΙΑ ΧΗΜΙΚΗΣ ΑΝΤΙΔΡΑΣΗΣ ΣΕ ΖΩΝΤΑΝΟΥΣ ΟΡΓΑΝΙΣΜΟΥΣ ΘΕΡΜΟΤΗΤΑ ENΕΡΓΕΙΑ ΤΡΙΒΗΣ ENEΡΓΕΙΑ ΦΩΤΟΝΙΩΝ ΕΙΔΟΣ ΦΩΤΑΥΓΕΙΑΣ ΗΛΕΚΤΡΟΦΩΤΑΥΓΕΙΑ (ELECTROLUMINESCENCE) ΡΑΔΙΟΦΩΤΑΥΓΕΙΑ (RADIOLUMINESCENCE) ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑ (CHEMILUMINESCENCE) ΒΙΟΦΩΤΑΥΓΕΙΑ (BIOLUMINESCENCE) ΘΕΡΜΟΦΩΤΑΥΓΕΙΑ (THERMOLUMINESCENCE) ΤΡΙΒΟΦΩΤΑΥΓΕΙΑ (TRIBOLUMINESCENCE) ΦΩΤΟΦΩΤΑΥΓΕΙΑ (PHOTOLUMINESCENCE) s s s ΦΘΟΡΙΣΜΟΣ (FLUORESCENCE) ΦΩΣΦΟΡΙΣΜΟΣ (PHOSPHORESCENCE) EΠΙΒΡΑΔ. ΦΘΟΡ DELAYED FLUOR. 2

3 Φθορισμός, σχ. μονάδες ΜΗΧΑΝΙΣΜΟΣ ΦΩΤΟΦΩΤΑΥΓΕΙΑΣ Απορρόφηση Φθορισμός Eπιβραδ. φθορισμός Φωσφορισμός 3 Μήκος κύματος, λ nm

4 ΕΝΕΡΓΕΙΑ ΜΗΧΑΝΙΣΜΟΙ ΦΘΟΡΙΣΜΟΥ ΜΕΤΑΛΛΙΚΩΝ ΣΥΜΠΛΟΚΩΝ M 1 S 1 ISC Abs FL Ph Τ 1 S 0 M 0 S 1 S 0 Abs ISC Τ 1 ET FL M 1 M 0 Mεταφορά Ενέργειας Λανθανίδες (Τb, Sm, Dy, Eu) S 1 S 0 Abs ISC ET Ph Τ 1 M 1 M 0 Στοιχεία Μετάπτωσης (Pd και Pt με πορφυρίνες) S 1 S 0 Abs ISC Τ 1 CT-L M 1 M 0 Mεταφορά Φορτίου Ru, Os, Ir + N-ετεροκυκλικοί υποκαταστάτες (συλλέκτες ηλιακής ενέργειας) 4

5 ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΙΔΡΟΥΝ ΣΤΟ ΦΘΟΡΙΣΜΟ ΧΗΜΙΚΗ ΔΟΜΗ ph ΘΕΡΜΟΚΡΑΣΙΑ ΔΙΑΛΥΤΕΣ ΣΥΓΚΕΝΤΡΩΣΗ 5

6 ΦΩΤΑΥΓΕΙΑ ΟΡΓΑΝΙΚΩΝ ΕΝΩΣΕΩΝ ΚΑΙ ΔΟΜΗ Ύπαρξη π- ηλεκτρονιακού συστήματος (λ ex >220nm) Εκτεταμένο π- ηλεκτρονιακό σύστημα συνεπάγεται Φθορισμός Φωσφορισμός Μεγάλα μήκη κύματος H3C CH 3 CH 3 CH 3 CH 3 CH 2 OH Vitamin A 1 λ ex = 333nm, λ em = 500nm Bενζόλιο S nm, T nm Aνθρακένιο S nm, T nm Χαμηλότερη διεγερμένη απλή κατάσταση (αντιδεσμικά) π* - π (δεσμικά) (αντιδεσμικά) π*- n (μη δεσμικά) Ισχυρός φθορισμός (φωσφ.) Ασθενής φθορισμός, ισχυρός φωσφορισμός (περιβ. υψηλού ιξώδους) 6

7 Ναφθαλίνιο Κινολίνη Ινδόλιο π* - π Φθορισμός Φωσφορισμός ο p υποκαταστάτες m υποκαταστάτες N π* - n Δε φθορίζει (μη πολικ. διαλ) αύξηση φθορισμού ελάττωση φθορισμού N H π* - π Φθορισμός Φωσφορισμός H O -NO 2 -COOH + -CH 2 COOH -Cl, -Br, -I -O- -NH 3 + NH 2 -OH -O-CH 3 -NH 2 -NHCH 3 -F Δε φθορίζει Αύξηση μοριακής ακαμψίας Φθορίζει αύξηση φθορισμού O O O O COO- COO- ΦΑΙΝΟΛΟΦΘAΛΕΪΝΗ (ΔΕ ΦΘΟΡΙΖΕΙ) ΦΛΟΥΟΡΕΣΚΕΪΝΗ (ΦΘΟΡΙΖΕΙ) 7

8 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΦΘΟΡΙΣΜΟΜΕΤΡΙΑΣ ΥΨΗΛΗ ΕΥΑΙΣΘΗΣΙΑ (zero background technique) ΜΕΓΑΛΗ ΕΚΛΕΚΤΙΚΟΤΗΤΑ (multiparameter technique) ΠΑΡΑΜΕΤΡΟΙ ΕΚΛΕΚΤΙΚΟΤΗΤΑΣ: λ ex, λ em, τ, λ phosph., P, μη ειδικές παράμετροι ΑΠΛΗ ΚΑΙ ΣΧΕΤΙΚΑ ΧΑΜΗΛΟΥ ΚΟΣΤΟΥΣ ΟΡΓΑΝΟΛΟΓΙΑ 8

9 ΠΟΣΟΤΙΚΗ ΦΘΟΡΙΣΜΟΜΕΤΡΙΑ Συντελεστής κβαντικής απόδοσης Ισχύς απορροφούμενης ακτινοβολίας Ισχύς εκπεμπόμενης ακτινοβολίας Σε πολύ αραιά διαλ. (εbc < 0.05) F P A.. ί.. ί k F F P o 2,303bc P F t P A 2, P o F 1 e F P o 2,303bc P bc o F 1 e f K c k f k 2,303bc 2 2,303bc / 2! 2,303bc non f 3 / 3!. Xρόνος ζωής φθορισμού F F n Ισχύς φθορισμού σε χρόνο t μετά τη διέγερση Πόλωση φθορισμού P F t F e o t / F F F F V H V H 9

10 ΟΡΓΑΝΟΛΟΓΙΑ ΓΙΑ ΤΗ ΜΕΤΡΗΣΗ ΦΘΟΡΙΣΜΟΥ -Φθορισμόμετρα -Φασματοφθορισμόμετρα -Φθορισμόμετρα για ειδικές εφαρμογές ΠΗΓΗ ΑΚΤΙΝΟΒΟΛΙΑΣ ΕΠΙΛΟΓΕΑΣ ΜΗΚΟΥΣ ΚΥΜΑΤΟΣ ΚΥΨΕΛΙΔΑ ΕΠΙΛΟΓΕΑΣ ΜΗΚΟΥΣ ΚΥΜΑΤΟΣ ΑΝΙΧΝΕΥΤΗΣ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ ΕΝΙΣΧΥΤΗΣ ΣΧΗΜΑΤΙΚΟ ΔΙΑΓΡΑΜΜΑ ΦΑΣΜΑΤΟΦΘΟΡΙΣΜΟΜΕΤΡΟΥ 10

11 ΠΗΓΕΣ ΔΙΕΓΕΡΣΗΣ -Λυχνίες τόξου υδραργύρου [υψηλής (366nm) και χαμηλής πίεσης (254nm)] -Λυχνίες τόξου αερίου ξένου (συνεχές φάσμα, nm) α) συνεχούς εκπομπής β) στιγμιαίας εκπομπής -Λέιζερ (ενισχυτές φωτός εξαναγκασμένης εκπομπής) α) μονοχρωματικοί β) λέιζερ χρωστικών με επιλογή μήκους κύματος ΕΠΙΛΟΓΕΙΣ ΜΗΚΟΥΣ ΚΥΜΑΤΟΣ -Φίλτρα (υάλου αποκοπής ή συμβολής) -Μονοχρωμάτορες (πρίσματος, φράγματος) ΚΥΨΕΛΙΔΕΣ ΑΝΙΧΝΕΥΤΕΣ -Φωτοπολλαπλασιαστές (PMT) -Aνιχνευτές ζεύξης φορτίου (Charge-coupled detectors) 11

12 ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΕΥΑΙΣΘΗΣΙΑ ΤΩΝ ΦΘΟΡΙΣΜΟΜΕΤΡΙΚΩΝ ΜΕΤΡΗΣΕΩΝ ΣΚΕΔΑΣΗ (SCATTERING) Rayleigh (μόρια διαλύτη, <<λ) Tyndall (μικρά σωματίδια, < λ) Raman (δονητικές και περιστροφικές κινήσεις μορίων διαλύτη) ΕΝΔΟΓΕΝΗΣ ΦΘΟΡΙΣΜΟΣ ΑΠΟΣΒΕΣΗ (QUENCHING) ΦΑΙΝΟΜΕΝΟ ΕΣΩΤΕΡΙΚΟΥ ΦΙΛΤΡΟΥ (INNER FILTER EFFECT) 12

13 Φάσμα εκπομπής θειικής κινίνης (λ ex =366nm) και παρεμπόδιση από σκέδαση Raman A- H 2 0; B- 0,1μg/ml κινίνης (σε ίδια ευαισθησία) C, D- 0,1 μg/ml κινίνης (υψηλή ευαισθησία) λ, nm Φάσμα εκπομπής ανθρακενίου σε κυκλοεξάνιο και παρεμπόδιση από σκέδαση Raman A- διαλύτης Β, C, D- ανθρακένιο σε διάφορες συγκεντρώσεις λ, nm 3 1. Φυσιολογικός ορός 2. Αιμολυμένος ορός 3. Υκτερικός ορός λ, nm

14 ΠΟΛΥΠΑΡΑΜΕΤΡΙΚΟΤΗΤΑ ΦΘΟΡΙΣΜΟΜΕΤΡΙΑΣ - διέγερσης - εκπομπής - σύγχρονης σάρωσης -σε χαμηλές θερμοκρασίες Φάσματα Φθορισμομετρία : - Πολωμένου φωτός - Κυκλικά πολωμένου φωτός. - Κυκλικού διχρωισμού Πόλωση φωτός Φθορισμός Ειδικό μέρος Χρόνος ζωής - Φθορισμός - Φωσφορισμός (χρόνος ή-φάση) - Απόσβεση - Επιφανειοδραστικά - Σχηματισμός φθοριζόντων παραγόντων - Χρωματογραφία ανίχνευσης 14

15 ΦΘΟΡΙΣΜΟΜΕΤΡΙΑ ΣΥΓΧΡΟΝΗΣ ΣΑΡΩΣΗΣ ΦΑΣΜΑΤΟΣ (Δλ=const) Κλασική φθορισμομετρία 1 2 Mex Mex Mem Mem % If % If λ λ Φθορισμομετρία σύγχρονης σάρωσης 3 Mex Δλ Mem % If λ Βασικά χαρακτηριστικά φάσματος: -Ελάττωση ημιεύρους κορυφής -Απλοποίηση φάσματος -Ελάττωση φασματικής περιοχής αναλυτικού ενδιαφέροντος λ 15

16 16

17 17

18 18

19 Φαιναθρένιο Ανθρακένιο Πυρυλένιο 19

20 ΦΑΣΜΑΤΑ ΦΘΟΡΙΣΜΟΥ ΤΟΥ ΔΙΑΙΘΥΛΑΜΙΔΙΟΥ ΤΟΥ ΛΥΣΕΡΓΙΚΟΥ ΟΞΕΟΣ (LSD), λ ex = 325 nm ΦΑΣΜΑΤΑ ΣΥΓΧΡΟΝΗΣ ΣΑΡΩΣΗΣ, Δλ = 110 nm 1) 1 ng/ml 2) 0.3 ng/ml 3) H 2 O DOL= 0.1 ng/ml DOL= 2 ng/l 20

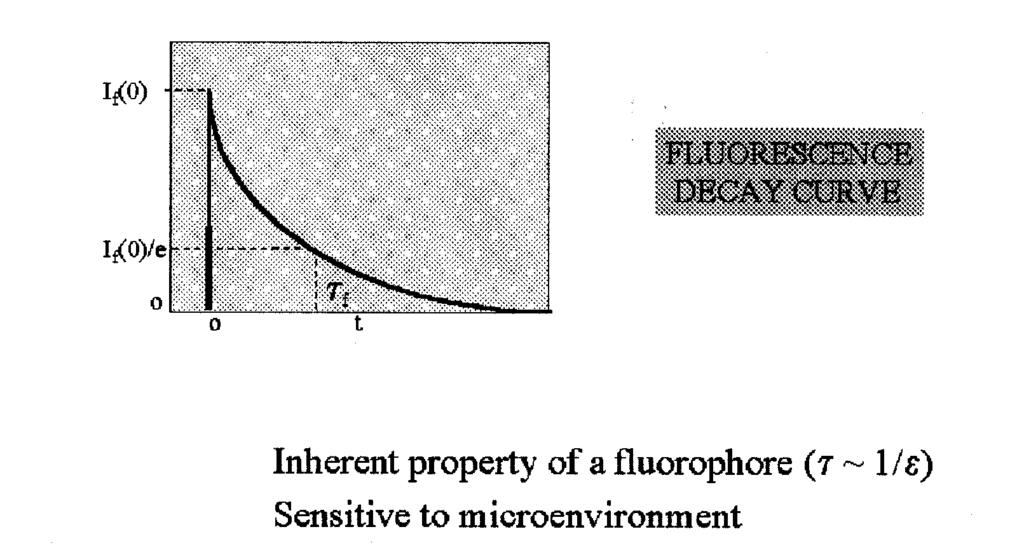

21 ΧΡΟΝΟΣ ΖΩΗΣ ΦΘΟΡΙΣΜΟΥ 21

22 ΑΡΧΗ ΤΕΧΝΙΚΗΣ ΧΡΟΝΙΚΑ ΔΙΑΧΩΡΙΖΟΜΕΝΟΥ ΦΘΟΡΙΣΜΟΥ (Time-resolved Fluorimetry) Χρήση ιχνηθετών μεγάλου χρόνου ζωής φθορισμού (ιόντα λανθανίδων) Διέγερση δείγματος με βραχύ παλμό ακτινοβολίας Μέτρηση μετά απόσβεση βραχύβιου φθορισμού υποβάθρου EΦΑΡΜΟΓΕΣ: Aπόσβεση φθορισμού συμπλόκων ενώσεων λανθανιδών -Ελάττωση ακτινοβολίας υποβάθρου -Ανοσοχημικοί προσδιορισμοί -Μέδοθοι υβριδοποίησης DNA Chelate Excitation(nm) Emission (nm) Fluorescence Lifetime () (µsec) Suggested Emission Filter Europium (Eu) /40 Samarium (Sm) /40 Terbium (Tb) /40 *(Dyprosium (Dy) /15 *Ruthenium (Ru) /40 22

23 ΙΟΝΤΙΚΟΣ ΦΘΟΡΙΣΜΟΣ ΣΥΜΠΛΟΚΩΝ ΕΥΡΩΠΙΟΥ ΚΑΙ ΤΕΡΒΙΟΥ 23

24 ΑΡΧΗ ΤΕΧΝΙΚΗΣ ΦΑΣΙΚΑ ΔΙΑΧΩΡΙΖΟΜΕΝΟΥ ΦΘΟΡΙΣΜΟΥ (Phase- resolved Fluorimetry) EΦΑΡΜΟΓΕΣ: -Προσδιορισμός χρόνου ζωής φθορισμοφόρων - Ανάλυση μίγματος ουσιών 24

25 ΦΘΟΡΙΣΜΟΜΕΤΡΙΑ ΠΟΛΩΜΕΝΟΥ ΦΩΤΟΣ (FLUORESCENCE POLARIZATION) P F F F F V H V H ΕΦΑΡΜΟΓΕΣ -Προσδιορισμός μεγέθους και ολικών διαστάσεων μακρομορίων επισημασμένων με φθορισμοφόρα -Ανοσοφθορισμομετρικοί προσδιορισμοί συναγωνιστικού τύπου Μη πολωμένος φθορισμός D D F + Ab Ab Ab D D F Πολωμένος φθορισμός 25

26 ΦΘΟΡΙΣΜΟΜΕΤΡΙΚΕΣ ΜΕΘΟΔΟΙ ΑΝΑΛΥΣΗΣ ΑΜΕΣΕΣ (Ενδογενής φθορισμός) -ΒΙΤΑΜΙΝΕΣ -ΦΑΡΜΑΚΑ -ΑΜΙΝΟΞΕΑ -ΑΛΚΑΛΟΕΙΔΗ -ΠΟΛΥΑΡΩΜΑΤΙΚΟΙ ΥΔΡΟΓΟΝΑΝΘΡΑΚΕΣ ΕΜΜΕΣΕΣ (Μετατροπή σε φθορίζον προϊόν) α) Σχηματισμός φθορίζοντος παραγώγου με σύνδεση με φθορίζουσες ουσίες (δανσυλοχλωρίδιο για αμινοξέα και φαινόλες, ο-φθαλαλδεϋδη για πρωτοταγείς αρυλαμίνες, αρυλυδραζίνες) β) Μετατροπή του αναλύτη σε φθορίζον προϊόν μέσω χημικών αντιδράσεων γ) Σχηματισμός φθορίζοντος συμπλόκου για τον προσδιορισμό μεταλλοϊόντων ή οργανικών μορίων δ) Με απόσβεση ή ενίσχυση φθορισμού 26

27 ΕΦΑΡΜΟΓΕΣ ΤΩΝ ΕΜΜΕΣΩΝ ΦΘΟΡΙΣΜΟΜΕΤΡΙΚΩΝ ΜΕΘΟΔΩΝ Μέθοδοι διαχωρισμού με ανιχνευτή φθορισμού (Χρωματογραφικές τεχνικές, τριχοειδής ηλεκτροφόρηση) Ενζυμική ανάλυση α) Προσδιορισμός ενεργότητας ενζύμων β) Προσδιορισμός υποστρωμάτων Προσδιορισμός μεγέθους και ολικών διαστάσεων μακρομορίων επισημασμένων με φθορισμοφόρα (Φθορισμομετρία πολωμένου φθορισμού) Μελέτη σύνδεσης μικρομορίων, π.χ. φαρμάκων με πρωτεΐνες (Τεχνική φθορίζοντος ιχνηθέτη) Μετρήσεις αποστάσεων μεταξύ ομάδων μακρομορίου με βάση το φαινόμενο μεταφοράς ενέργειας Μικροσκοπία φθορισμού (Χρώση κυττάρων, χρήση επισημασμένων αντισωμάτων ειδικών για τα συστατικά του κυττάρου) Φθορισμοανοσοχημικοί προσδιορισμοί Μέθοδοι υβριδοποίησης DNA 27

28 28

29 29

30 BIBΛΙΟΓΡΑΦΙΑ 1. Parker CA, Photoluminescence of Solutions, Elsevier, Amsterdam, Hemmila IK, Applications of Fluorescence in Immunoassays, John Wiley & Sons, New York, Warner IM, Patonay G, Thomas MP, Multidimensional Luminescence Measurements, Anal Chem, 57, 463 A, Rubio S, Gomez-Henz A, Valcarcel M, Analytical applications of synchronous fluorescence spectroscopy, Talanta, 33, , Seitz RW, Fluorescence derivatization, CRC (Critical Reviews in Analytical Chemistry), p. 367, Georges J, Lanthanide-sensitized Luminescence and applications to the determination of organic analytes, Analyst, 118, , Skoog DA, Holler FJ, Nieman TA, Principles of Instrumental Analysis, Brooks/Cole Pub Co; 5th edition, Bright FV, Bioanalytical Applications of Fluorescence Spectroscopy, Anal Chem, 60, 1031A, Gudgin Dickson EF, Pollak A, Diamandis EP, Time-resolved detection of lanthanide luminescence for ultrasensitive bioanalytical assays, J Photochem Photobiol, B: 30 Biology, 27, 3-19, 1995
