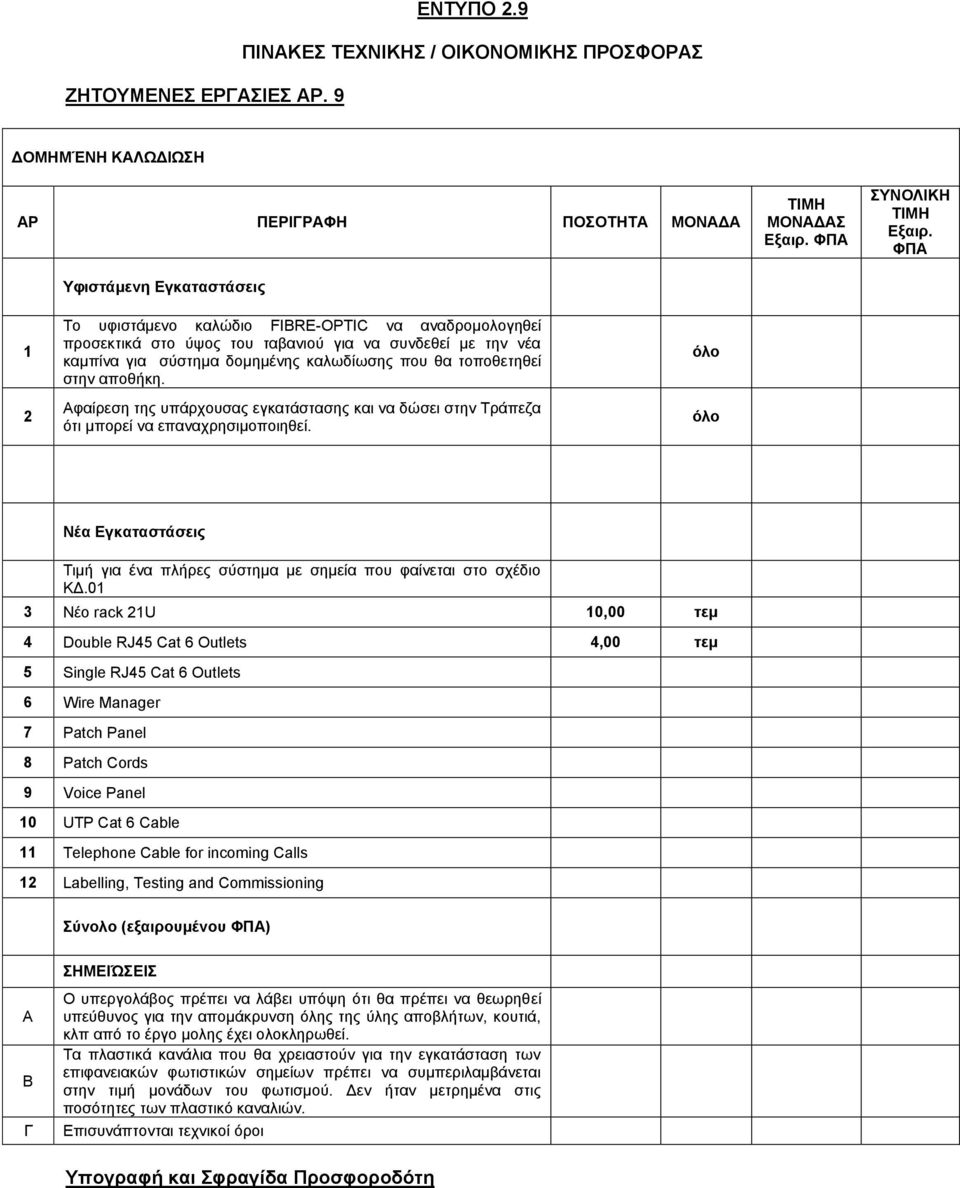

1 ΖΗΤΟΥΜΕΝΕΣ ΕΡΓΑΣΙΕΣ ΑΡ. 9 ΕΝΤΥΠΟ 2.9 ΠΙΝΑΚΕΣ ΤΕΧΝΙΚΗΣ / ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ ΔΟΜΗΜΈΝΗ ΚΑΛΩΔΙΩΣΗ ΑΡ ΠΕΡΙΓΡΑΦΗ ΠΟΣΟΤΗΤΑ ΜΟΝΑΔΑ Υφιστάμενη Εγκαταστάσεις ΤΙΜΗ ΜΟΝΑΔΑΣ Εξαιρ. ΦΠΑ ΣΥΝΟΛΙΚΗ ΤΙΜΗ Εξαιρ. ΦΠΑ 1 2 Το υφιστάμενο καλώδιο FIBRE-OPTIC να αναδρομολογηθεί προσεκτικά στο ύψος του ταβανιού για να συνδεθεί με την νέα καμπίνα για σύστημα δομημένης καλωδίωσης που θα τοποθετηθεί στην αποθήκη. Αφαίρεση της υπάρχουσας εγκατάστασης και να δώσει στην Τράπεζα ότι μπορεί να επαναχρησιμοποιηθεί. όλο όλο Νέα Εγκαταστάσεις Τιμή για ένα πλήρες σύστημα με σημεία που φαίνεται στο σχέδιο ΚΔ.01 3 Νέο rack 21U 10,00 τεμ 4 Double RJ45 Cat 6 Outlets 4,00 τεμ 5 Single RJ45 Cat 6 Outlets 6 Wire Manager 7 Patch Panel 8 Patch Cords 9 Voice Panel 10 UTP Cat 6 Cable 11 Telephone Cable for incoming Calls 12 Labelling, Testing and Commissioning Σύνολο (εξαιρουμένου ΦΠΑ) A B Γ ΣΗΜΕΙΏΣΕΙΣ Ο υπεργολάβος πρέπει να λάβει υπόψη ότι θα πρέπει να θεωρηθεί υπεύθυνος για την απομάκρυνση όλης της ύλης αποβλήτων, κουτιά, κλπ από το έργο μoλης έχει ολοκληρωθεί. Τα πλαστικά κανάλια που θα χρειαστούν για την εγκατάσταση των επιφανειακών φωτιστικών σημείων πρέπει να συμπεριλαμβάνεται στην τιμή μονάδων του φωτισμού. Δεν ήταν μετρημένα στις ποσότητες των πλαστικό καναλιών. Επισυνάπτονται τεχνικοί όροι Υπογραφή και Σφραγίδα Προσφοροδότη

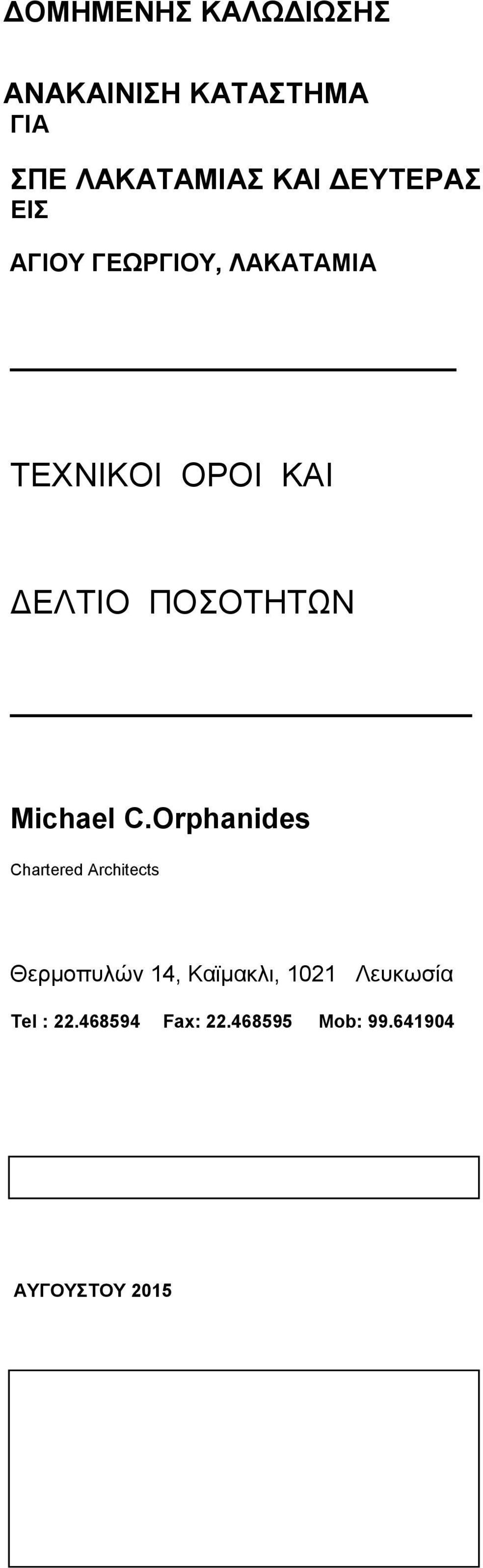

2 ΔΟΜΗΜΕΝΗΣ ΚΑΛΩΔΙΩΣΗΣ ΑΝΑΚΑΙΝΙΣΗ ΚΑΤΑΣΤΗΜΑ ΓΙΑ ΣΠΕ ΛΑΚΑΤΑΜΙΑΣ ΚΑΙ ΔΕΥΤΕΡΑΣ ΕΙΣ ΑΓΙΟΥ ΓΕΩΡΓΙΟΥ, ΛΑΚΑΤΑΜΙΑ ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΔΕΛΤΙΟ ΠΟΣΟΤΗΤΩΝ Michael C.Orphanides Chartered Architects Θερμοπυλών 14, Καϊμακλι, 1021 Λευκωσία Tel : Fax: Mob: ΑΥΓΟΥΣΤΟΥ 2015

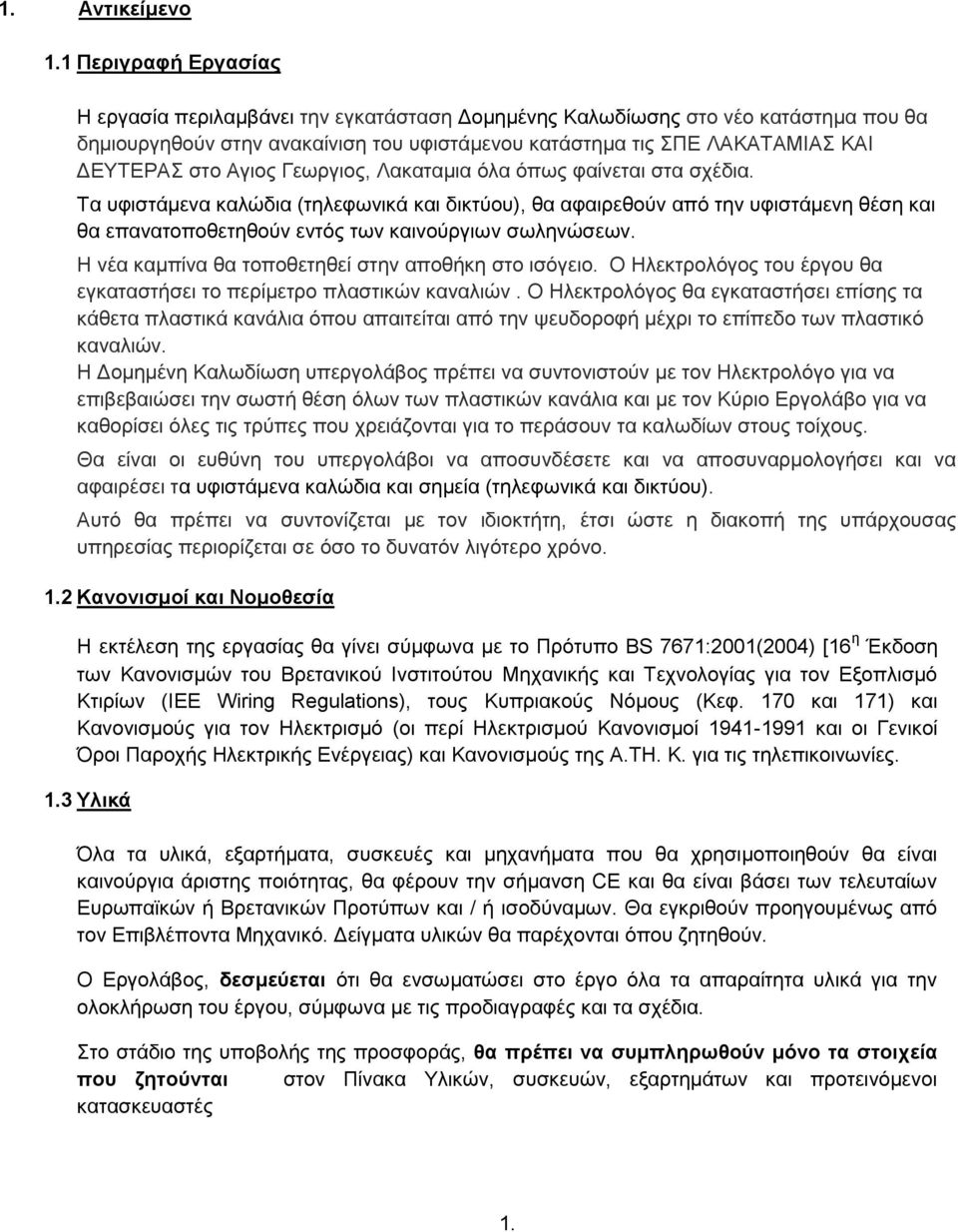

3 1. Αντικείμενο 1.1 Περιγραφή Εργασίας Η εργασία περιλαμβάνει την εγκατάσταση Δομημένης Καλωδίωσης στο νέο κατάστημα που θα δημιουργηθούν στην ανακαίνιση του υφιστάμενου κατάστημα τις ΣΠΕ ΛΑΚΑΤΑΜΙΑΣ ΚΑΙ ΔΕΥΤΕΡΑΣ στο Αγιος Γεωργιος, Λακαταμια όλα όπως φαίνεται στα σχέδια. Τα υφιστάμενα καλώδια (τηλεφωνικά και δικτύου), θα αφαιρεθούν από την υφιστάμενη θέση και θα επανατοποθετηθούν εντός των καινούργιων σωληνώσεων. Η νέα καμπίνα θα τοποθετηθεί στην αποθήκη στο ισόγειο. Ο Ηλεκτρολόγος του έργου θα εγκαταστήσει το περίμετρο πλαστικών καναλιών. Ο Ηλεκτρολόγος θα εγκαταστήσει επίσης τα κάθετα πλαστικά κανάλια όπου απαιτείται από την ψευδοροφή μέχρι το επίπεδο των πλαστικό καναλιών. Η Δομημένη Καλωδίωση υπεργολάβος πρέπει να συντονιστούν με τον Ηλεκτρολόγο για να επιβεβαιώσει την σωστή θέση όλων των πλαστικών κανάλια και με τον Κύριο Εργολάβο για να καθορίσει όλες τις τρύπες που χρειάζονται για το περάσουν τα καλωδίων στους τοίχους. Θα είναι οι ευθύνη του υπεργολάβοι να αποσυνδέσετε και να αποσυναρμολογήσει και να αφαιρέσει τα υφιστάμενα καλώδια και σημεία (τηλεφωνικά και δικτύου). Αυτό θα πρέπει να συντονίζεται με τον ιδιοκτήτη, έτσι ώστε η διακοπή της υπάρχουσας υπηρεσίας περιορίζεται σε όσο το δυνατόν λιγότερο χρόνο. 1.2 Καvovισμoί και Νομοθεσία Η εκτέλεση της εργασίας θα γίνει σύμφωνα με το Πρότυπο BS 7671:2001(2004) [16 η Έκδοση των Κανονισμών του Βρετανικού Ινστιτούτου Μηχανικής και Τεχνολογίας για τον Εξοπλισμό Κτιρίων (IΕΕ Wiring Regulations), τους Κυπριακούς Νόμους (Κεφ. 170 και 171) και Καvovισμoύς για τov Ηλεκτρισμό (oι περί Ηλεκτρισμού Καvovισμoί και oι Γενικοί Όροι Παροχής Ηλεκτρικής Ενέργειας) και Κανονισμούς της Α.ΤΗ. Κ. για τις τηλεπικοινωνίες. 1.3 Υλικά Όλα τα υλικά, εξαρτήματα, συσκευές και μηχανήματα που θα χρησιμoπoιηθoύv θα είvαι καινούργια άριστης ποιότητας, θα φέρουν την σήμανση CE και θα είναι βάσει των τελευταίων Ευρωπαϊκών ή Βρετανικών Προτύπων και / ή ισοδύναμων. Θα εγκριθούν προηγουμένως από τον Επιβλέποντα Μηχανικό. Δείγματα υλικών θα παρέχονται όπου ζητηθούν. Ο Εργολάβος, δεσμεύεται ότι θα ενσωματώσει στο έργο όλα τα απαραίτητα υλικά για την ολοκλήρωση του έργου, σύμφωνα με τις προδιαγραφές και τα σχέδια. Στο στάδιο της υποβολής της προσφοράς, θα πρέπει να συμπληρωθούν μόνο τα στοιχεία που ζητούνται στον Πίνακα Υλικών, συσκευών, εξαρτημάτων και προτεινόμενοι κατασκευαστές 1.

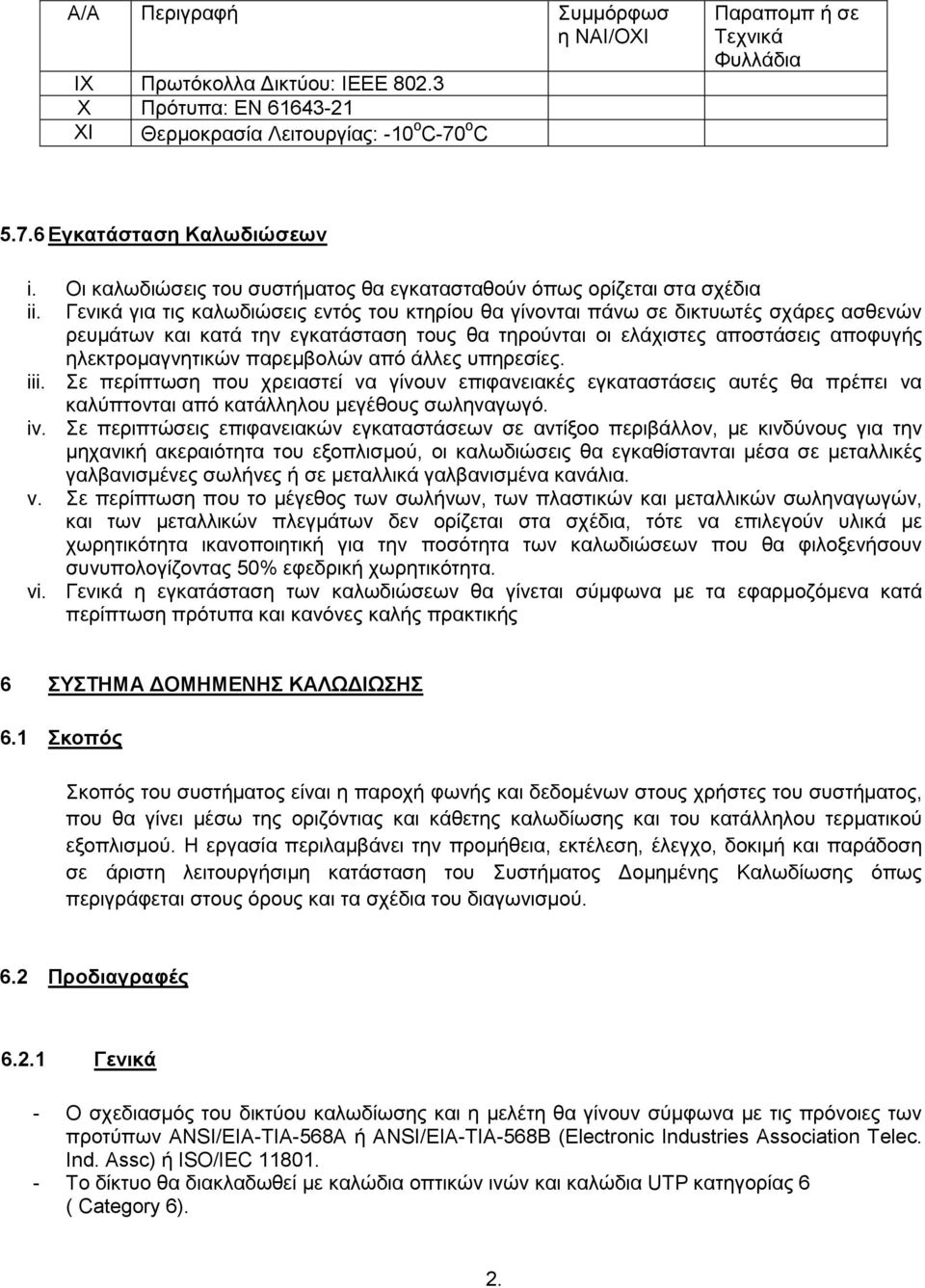

4 Α/A Περιγραφή Συμμόρφωσ η ΝΑΙ/ΟΧΙ IX Πρωτόκολλα Δικτύου: ΙΕΕΕ X Πρότυπα: ΕΝ XI Θερμοκρασία Λειτουργίας: -10 ο C-70 o C Παραπομπ ή σε Τεχνικά Εγκατάσταση Καλωδιώσεων i. Οι καλωδιώσεις του συστήματος θα εγκατασταθούν όπως ορίζεται στα σχέδια ii. Γενικά για τις καλωδιώσεις εντός του κτηρίου θα γίνονται πάνω σε δικτυωτές σχάρες ασθενών ρευμάτων και κατά την εγκατάσταση τους θα τηρούνται οι ελάχιστες αποστάσεις αποφυγής ηλεκτρομαγνητικών παρεμβολών από άλλες υπηρεσίες. iii. Σε περίπτωση που χρειαστεί να γίνουν επιφανειακές εγκαταστάσεις αυτές θα πρέπει να καλύπτονται από κατάλληλου μεγέθους σωληναγωγό. iv. Σε περιπτώσεις επιφανειακών εγκαταστάσεων σε αντίξοο περιβάλλον, με κινδύνους για την μηχανική ακεραιότητα του εξοπλισμού, οι καλωδιώσεις θα εγκαθίστανται μέσα σε μεταλλικές γαλβανισμένες σωλήνες ή σε μεταλλικά γαλβανισμένα κανάλια. v. Σε περίπτωση που το μέγεθος των σωλήνων, των πλαστικών και μεταλλικών σωληναγωγών, και των μεταλλικών πλεγμάτων δεν ορίζεται στα σχέδια, τότε να επιλεγούν υλικά με χωρητικότητα ικανοποιητική για την ποσότητα των καλωδιώσεων που θα φιλοξενήσουν συνυπολογίζοντας 50% εφεδρική χωρητικότητα. vi. Γενικά η εγκατάσταση των καλωδιώσεων θα γίνεται σύμφωνα με τα εφαρμοζόμενα κατά περίπτωση πρότυπα και κανόνες καλής πρακτικής 6 ΣΥΣΤΗΜΑ ΔΟΜΗΜΕΝΗΣ ΚΑΛΩΔΙΩΣΗΣ 6.1 Σκοπός Σκοπός του συστήματος είναι η παροχή φωνής και δεδομένων στους χρήστες του συστήματος, που θα γίνει μέσω της οριζόντιας και κάθετης καλωδίωσης και του κατάλληλου τερματικού εξοπλισμού. Η εργασία περιλαμβάνει την προμήθεια, εκτέλεση, έλεγχο, δοκιμή και παράδοση σε άριστη λειτουργήσιμη κατάσταση του Συστήματος Δομημένης Καλωδίωσης όπως περιγράφεται στους όρους και τα σχέδια του διαγωνισμού. 6.2 Προδιαγραφές Γενικά - Ο σχεδιασμός του δικτύου καλωδίωσης και η μελέτη θα γίνουν σύμφωνα με τις πρόνοιες των προτύπων ANSI/EIA-TIA-568A ή ANSI/EIA-TIA-568B (Electronic Industries Association Telec. Ind. Assc) ή ISO/IEC Το δίκτυο θα διακλαδωθεί με καλώδια οπτικών ινών και καλώδια UTP κατηγορίας 6 ( Category 6). 2.

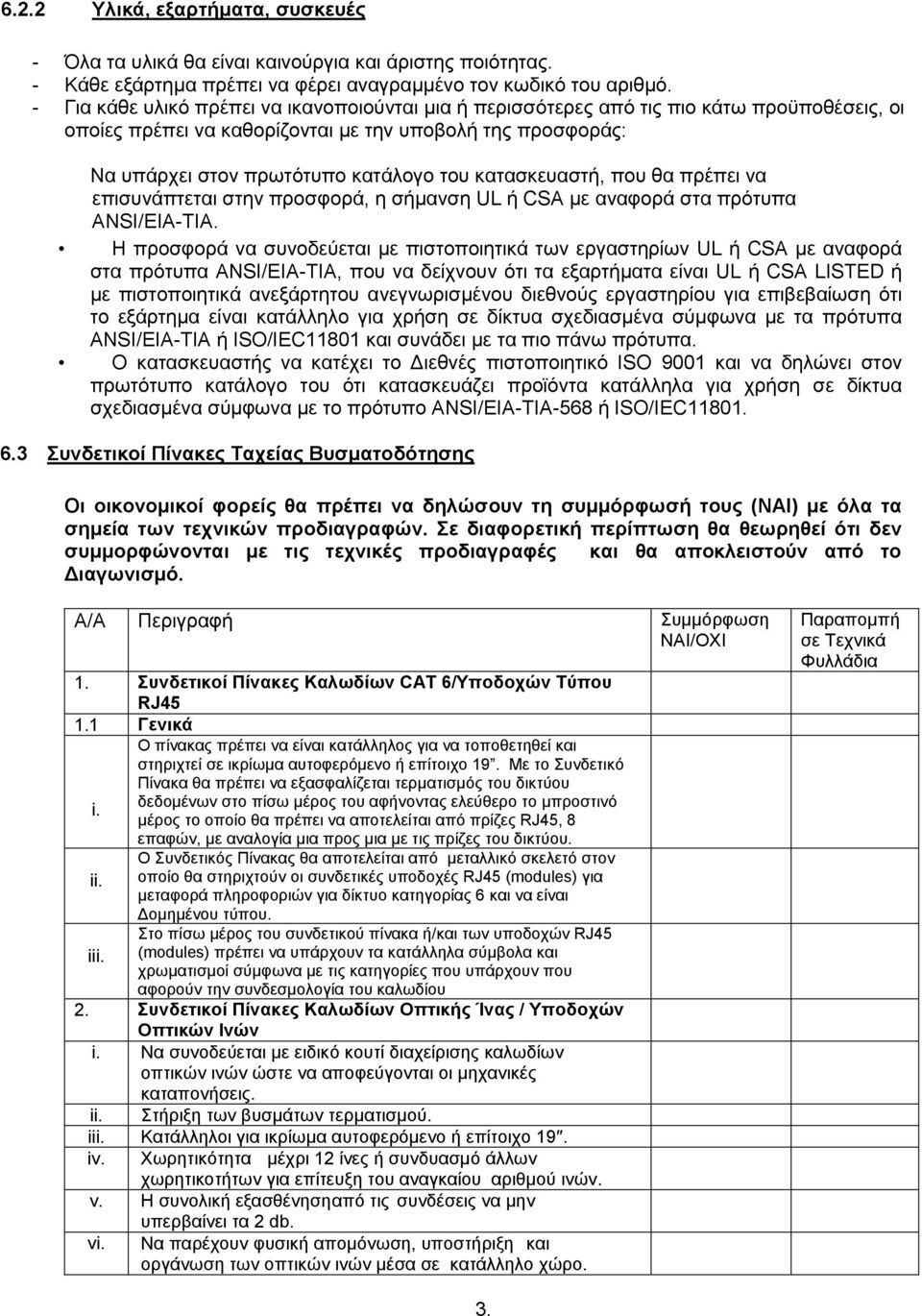

5 6.2.2 Υλικά, εξαρτήματα, συσκευές - Όλα τα υλικά θα είναι καινούργια και άριστης ποιότητας. - Κάθε εξάρτημα πρέπει να φέρει αναγραμμένο τον κωδικό του αριθμό. - Για κάθε υλικό πρέπει να ικανοποιούνται μια ή περισσότερες από τις πιο κάτω προϋποθέσεις, οι οποίες πρέπει να καθορίζονται με την υποβολή της προσφοράς: Να υπάρχει στον πρωτότυπο κατάλογο του κατασκευαστή, που θα πρέπει να επισυνάπτεται στην προσφορά, η σήμανση UL ή CSA με αναφορά στα πρότυπα ANSI/EIA-TIA. Η προσφορά να συνοδεύεται με πιστοποιητικά των εργαστηρίων UL ή CSA με αναφορά στα πρότυπα ANSI/EΙA-TΙA, που να δείχνουν ότι τα εξαρτήματα είναι UL ή CSA LISTED ή με πιστοποιητικά ανεξάρτητου ανεγνωρισμένου διεθνούς εργαστηρίου για επιβεβαίωση ότι το εξάρτημα είναι κατάλληλο για χρήση σε δίκτυα σχεδιασμένα σύμφωνα με τα πρότυπα ANSI/EΙA-TΙA ή ISO/IEC11801 και συνάδει με τα πιο πάνω πρότυπα. Ο κατασκευαστής να κατέχει το Διεθνές πιστοποιητικό ISO 9001 και να δηλώνει στον πρωτότυπο κατάλογο του ότι κατασκευάζει προϊόντα κατάλληλα για χρήση σε δίκτυα σχεδιασμένα σύμφωνα με το πρότυπο ANSI/EIA-TIA-568 ή ISO/IEC Συνδετικοί Πίνακες Ταχείας Βυσματοδότησης Οι οικονομικοί φορείς θα πρέπει να δηλώσουν τη συμμόρφωσή τους (ΝΑΙ) με όλα τα σημεία των τεχνικών προδιαγραφών. Σε διαφορετική περίπτωση θα θεωρηθεί ότι δεν συμμορφώνονται με τις τεχνικές προδιαγραφές και θα αποκλειστούν από το Διαγωνισμό. Α/Α Περιγραφή Συμμόρφωση ΝΑΙ/ΟΧΙ 1. Συνδετικοί Πίνακες Καλωδίων CAT 6/Υποδοχών Τύπου RJ Γενικά Ο πίνακας πρέπει να είναι κατάλληλος για να τοποθετηθεί και στηριχτεί σε ικρίωμα αυτοφερόμενο ή επίτοιχο 19. Με το Συνδετικό Πίνακα θα πρέπει να εξασφαλίζεται τερματισμός του δικτύου δεδομένων στο πίσω μέρος του αφήνοντας ελεύθερο το μπροστινό i. μέρος το οποίο θα πρέπει να αποτελείται από πρίζες RJ45, 8 επαφών, με αναλογία μια προς μια με τις πρίζες του δικτύου. Ο Συνδετικός Πίνακας θα αποτελείται από μεταλλικό σκελετό στον ii. οποίο θα στηριχτούν οι συνδετικές υποδοχές RJ45 (modules) για μεταφορά πληροφοριών για δίκτυο κατηγορίας 6 και να είναι Δομημένου τύπου. iii. Στο πίσω μέρος του συνδετικού πίνακα ή/και των υποδοχών RJ45 (modules) πρέπει να υπάρχουν τα κατάλληλα σύμβολα και χρωματισμοί σύμφωνα με τις κατηγορίες που υπάρχουν που αφορούν την συνδεσμολογία του καλωδίου 2. Συνδετικοί Πίνακες Καλωδίων Οπτικής Ίνας / Υποδοχών Οπτικών Ινών i. Να συνοδεύεται με ειδικό κουτί διαχείρισης καλωδίων οπτικών ινών ώστε να αποφεύγονται οι μηχανικές καταπονήσεις. ii. Στήριξη των βυσμάτων τερματισμού. iii. Κατάλληλοι για ικρίωμα αυτοφερόμενο ή επίτοιχο 19. iv. Χωρητικότητα μέχρι 12 ίνες ή συνδυασμό άλλων χωρητικοτήτων για επίτευξη του αναγκαίου αριθμού ινών. v. Η συνολική εξασθένηση από τις συνδέσεις να μην υπερβαίνει τα 2 db. vi. Να παρέχουν φυσική απομόνωση, υποστήριξη και οργάνωση των οπτικών ινών μέσα σε κατάλληλο χώρο. 3.

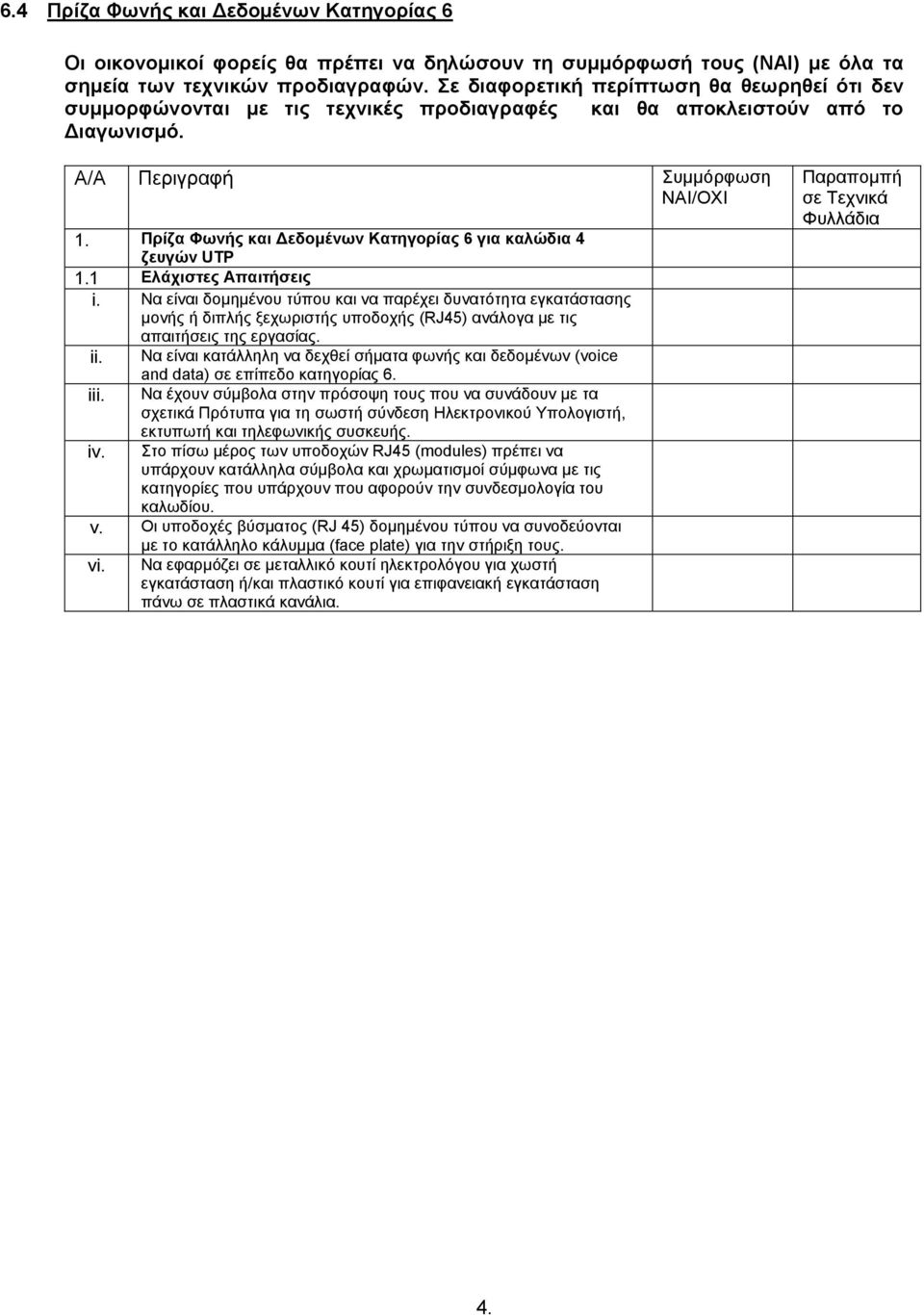

6 6.4 Πρίζα Φωνής και Δεδομένων Κατηγορίας 6 Οι οικονομικοί φορείς θα πρέπει να δηλώσουν τη συμμόρφωσή τους (ΝΑΙ) με όλα τα σημεία των τεχνικών προδιαγραφών. Σε διαφορετική περίπτωση θα θεωρηθεί ότι δεν συμμορφώνονται με τις τεχνικές προδιαγραφές και θα αποκλειστούν από το Διαγωνισμό. Α/Α Περιγραφή Συμμόρφωση ΝΑΙ/ΟΧΙ 1. Πρίζα Φωνής και Δεδομένων Κατηγορίας 6 για καλώδια 4 ζευγών UTP 1.1 Ελάχιστες Απαιτήσεις i. Να είναι δομημένου τύπου και να παρέχει δυνατότητα εγκατάστασης μονής ή διπλής ξεχωριστής υποδοχής (RJ45) ανάλογα με τις απαιτήσεις της εργασίας. ii. Να είναι κατάλληλη να δεχθεί σήματα φωνής και δεδομένων (voice and data) σε επίπεδο κατηγορίας 6. iii. Να έχουν σύμβολα στην πρόσοψη τους που να συνάδουν με τα σχετικά Πρότυπα για τη σωστή σύνδεση Ηλεκτρονικού Υπολογιστή, εκτυπωτή και τηλεφωνικής συσκευής. iv. Στο πίσω μέρος των υποδοχών RJ45 (modules) πρέπει να υπάρχουν κατάλληλα σύμβολα και χρωματισμοί σύμφωνα με τις κατηγορίες που υπάρχουν που αφορούν την συνδεσμολογία του καλωδίου. v. Οι υποδοχές βύσματος (RJ 45) δομημένου τύπου να συνοδεύονται με το κατάλληλο κάλυμμα (face plate) για την στήριξη τους. vi. Να εφαρμόζει σε μεταλλικό κουτί ηλεκτρολόγου για χωστή εγκατάσταση ή/και πλαστικό κουτί για επιφανειακή εγκατάσταση πάνω σε πλαστικά κανάλια. 4.

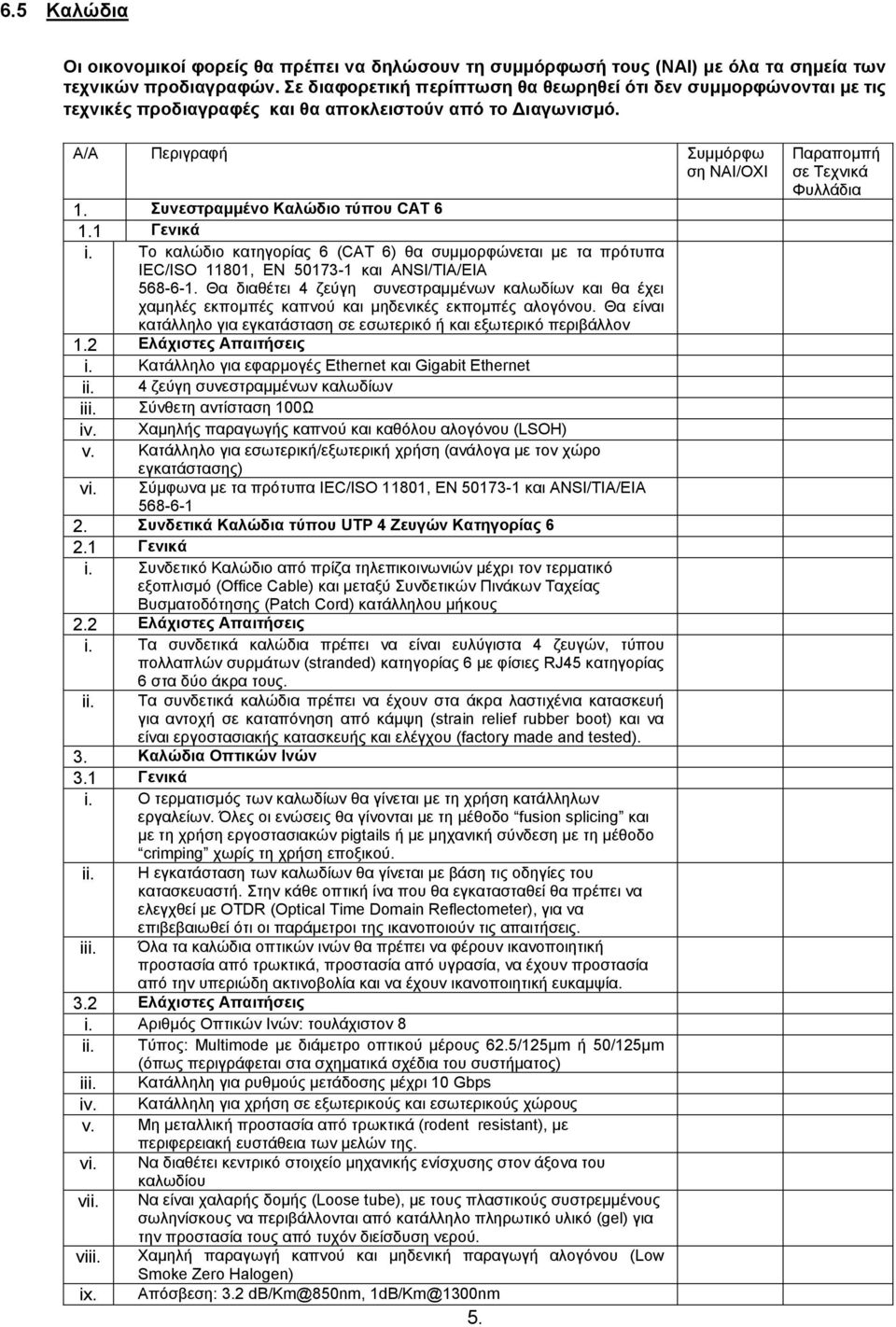

7 6.5 Καλώδια Οι οικονομικοί φορείς θα πρέπει να δηλώσουν τη συμμόρφωσή τους (ΝΑΙ) με όλα τα σημεία των τεχνικών προδιαγραφών. Σε διαφορετική περίπτωση θα θεωρηθεί ότι δεν συμμορφώνονται με τις τεχνικές προδιαγραφές και θα αποκλειστούν από το Διαγωνισμό. Α/Α Περιγραφή Συμμόρφω ση ΝΑΙ/ΟΧΙ 1. Συνεστραμμένο Καλώδιο τύπου CAT Γενικά i. Το καλώδιο κατηγορίας 6 (CAT 6) θα συμμορφώνεται με τα πρότυπα IEC/ISO 11801, ΕΝ και ANSI/TIA/EIA Θα διαθέτει 4 ζεύγη συνεστραμμένων καλωδίων και θα έχει χαμηλές εκπομπές καπνού και μηδενικές εκπομπές αλογόνου. Θα είναι κατάλληλο για εγκατάσταση σε εσωτερικό ή και εξωτερικό περιβάλλον 1.2 Ελάχιστες Απαιτήσεις i. - Κατάλληλο για εφαρμογές Ethernet και Gigabit Ethernet ii. 4 ζεύγη συνεστραμμένων καλωδίων iii. Σύνθετη αντίσταση 100Ω iv. Χαμηλής παραγωγής καπνού και καθόλου αλογόνου (LSOH) v. Κατάλληλο για εσωτερική/εξωτερική χρήση (ανάλογα με τον χώρο εγκατάστασης) vi. Σύμφωνα με τα πρότυπα IEC/ISO 11801, ΕΝ και ANSI/TIA/EIA Συνδετικά Καλώδια τύπου UTP 4 Ζευγών Κατηγορίας Γενικά i. Συνδετικό Καλώδιο από πρίζα τηλεπικοινωνιών μέχρι τον τερματικό εξοπλισμό (Office Cable) και μεταξύ Συνδετικών Πινάκων Ταχείας Βυσματοδότησης (Patch Cord) κατάλληλου μήκους 2.2 Ελάχιστες Απαιτήσεις i. Τα συνδετικά καλώδια πρέπει να είναι ευλύγιστα 4 ζευγών, τύπου πολλαπλών συρμάτων (stranded) κατηγορίας 6 με φίσιες RJ45 κατηγορίας 6 στα δύο άκρα τους. ii. Τα συνδετικά καλώδια πρέπει να έχουν στα άκρα λαστιχένια κατασκευή για αντοχή σε καταπόνηση από κάμψη (strain relief rubber boot) και να είναι εργοστασιακής κατασκευής και ελέγχου (factory made and tested). 3. Καλώδια Οπτικών Ινών 3.1 Γενικά i. Ο τερματισμός των καλωδίων θα γίνεται με τη χρήση κατάλληλων εργαλείων. Όλες οι ενώσεις θα γίνονται με τη μέθοδο fusion splicing και με τη χρήση εργοστασιακών pigtails ή με μηχανική σύνδεση με τη μέθοδο crimping χωρίς τη χρήση εποξικού. ii. Η εγκατάσταση των καλωδίων θα γίνεται με βάση τις οδηγίες του κατασκευαστή. Στην κάθε οπτική ίνα που θα εγκατασταθεί θα πρέπει να ελεγχθεί με OTDR (Optical Time Domain Reflectometer), για να επιβεβαιωθεί ότι οι παράμετροι της ικανοποιούν τις απαιτήσεις. iii. Όλα τα καλώδια οπτικών ινών θα πρέπει να φέρουν ικανοποιητική προστασία από τρωκτικά, προστασία από υγρασία, να έχουν προστασία από την υπεριώδη ακτινοβολία και να έχουν ικανοποιητική ευκαμψία. 3.2 Ελάχιστες Απαιτήσεις i. Αριθμός Οπτικών Ινών: τουλάχιστον 8 ii. Τύπος: Multimode με διάμετρο οπτικού μέρους 62.5/125μm ή 50/125μm (όπως περιγράφεται στα σχηματικά σχέδια του συστήματος) iii. Κατάλληλη για ρυθμούς μετάδοσης μέχρι 10 Gbps iv. Κατάλληλη για χρήση σε εξωτερικούς και εσωτερικούς χώρους v. Μη μεταλλική προστασία από τρωκτικά (rodent resistant), με περιφερειακή ευστάθεια των μελών της. vi. Να διαθέτει κεντρικό στοιχείο μηχανικής ενίσχυσης στον άξονα του καλωδίου vii. Να είναι χαλαρής δομής (Loose tube), με τους πλαστικούς συστρεμμένους σωληνίσκους να περιβάλλονται από κατάλληλο πληρωτικό υλικό (gel) για την προστασία τους από τυχόν διείσδυση νερού. viii. Χαμηλή παραγωγή καπνού και μηδενική παραγωγή αλογόνου (Low Smoke Zero Halogen) ix. Απόσβεση: 3.2 db/km@850nm, 1dB/Km@1300nm 5.

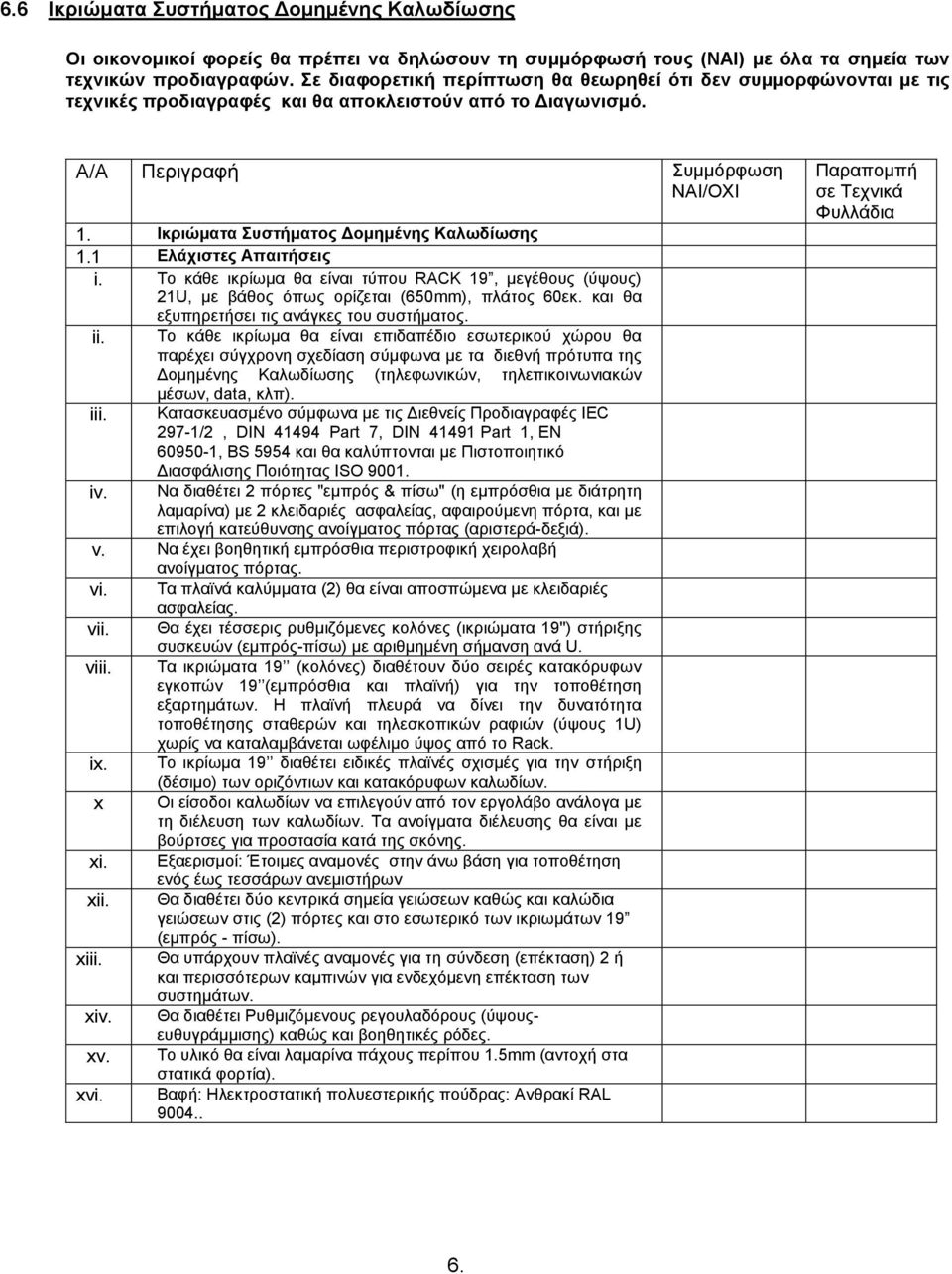

8 6.6 Ικριώματα Συστήματος Δομημένης Καλωδίωσης Οι οικονομικοί φορείς θα πρέπει να δηλώσουν τη συμμόρφωσή τους (ΝΑΙ) με όλα τα σημεία των τεχνικών προδιαγραφών. Σε διαφορετική περίπτωση θα θεωρηθεί ότι δεν συμμορφώνονται με τις τεχνικές προδιαγραφές και θα αποκλειστούν από το Διαγωνισμό. Α/Α Περιγραφή Συμμόρφωση ΝΑΙ/ΟΧΙ 1. Ικριώματα Συστήματος Δομημένης Καλωδίωσης 1.1 Ελάχιστες Απαιτήσεις i. Το κάθε ικρίωμα θα είναι τύπου RACK 19, μεγέθους (ύψους) 21U, με βάθος όπως ορίζεται (650mm), πλάτος 60εκ. και θα εξυπηρετήσει τις ανάγκες του συστήματος. ii. Tο κάθε ικρίωμα θα είναι επιδαπέδιο εσωτερικού χώρου θα παρέχει σύγχρονη σχεδίαση σύμφωνα με τα διεθνή πρότυπα της Δομημένης Καλωδίωσης (τηλεφωνικών, τηλεπικοινωνιακών μέσων, data, κλπ). iii. Κατασκευασμένο σύμφωνα με τις Διεθνείς Προδιαγραφές IEC 297-1/2, DIN Part 7, DIN Part 1, EN , BS 5954 και θα καλύπτονται με Πιστοποιητικό Διασφάλισης Ποιότητας ISO iv. Να διαθέτει 2 πόρτες "εμπρός & πίσω" (η εμπρόσθια με διάτρητη λαμαρίνα) με 2 κλειδαριές ασφαλείας, αφαιρούμενη πόρτα, και με επιλογή κατεύθυνσης ανοίγματος πόρτας (αριστερά-δεξιά). v. Να έχει βοηθητική εμπρόσθια περιστροφική χειρολαβή ανοίγματος πόρτας. vi. Τα πλαϊνά καλύμματα (2) θα είναι αποσπώμενα με κλειδαριές ασφαλείας. vii. Θα έχει τέσσερις ρυθμιζόμενες κολόνες (ικριώματα 19'') στήριξης συσκευών (εμπρός-πίσω) με αριθμημένη σήμανση ανά U. viii. Τα ικριώματα 19 (κολόνες) διαθέτουν δύο σειρές κατακόρυφων εγκοπών 19 (εμπρόσθια και πλαϊνή) για την τοποθέτηση εξαρτημάτων. Η πλαϊνή πλευρά να δίνει την δυνατότητα τοποθέτησης σταθερών και τηλεσκοπικών ραφιών (ύψους 1U) χωρίς να καταλαμβάνεται ωφέλιμο ύψος από το Rack. ix. Το ικρίωμα 19 διαθέτει ειδικές πλαϊνές σχισμές για την στήριξη (δέσιμο) των οριζόντιων και κατακόρυφων καλωδίων. x Οι είσοδοι καλωδίων να επιλεγούν από τον εργολάβο ανάλογα με τη διέλευση των καλωδίων. Τα ανοίγματα διέλευσης θα είναι με βούρτσες για προστασία κατά της σκόνης. xi. Εξαερισμοί: Έτοιμες αναμονές στην άνω βάση για τοποθέτηση ενός έως τεσσάρων ανεμιστήρων xii. Θα διαθέτει δύο κεντρικά σημεία γειώσεων καθώς και καλώδια γειώσεων στις (2) πόρτες και στο εσωτερικό των ικριωμάτων 19 (εμπρός - πίσω). xiii. Θα υπάρχουν πλαϊνές αναμονές για τη σύνδεση (επέκταση) 2 ή και περισσότερων καμπινών για ενδεχόμενη επέκταση των συστημάτων. xiv. Θα διαθέτει Ρυθμιζόμενους ρεγουλαδόρους (ύψουςευθυγράμμισης) καθώς και βοηθητικές ρόδες. xv. Το υλικό θα είναι λαμαρίνα πάχους περίπου 1.5mm (αντοχή στα στατικά φορτία). xvi. Βαφή: Ηλεκτροστατική πολυεστερικής πούδρας: Ανθρακί RAL

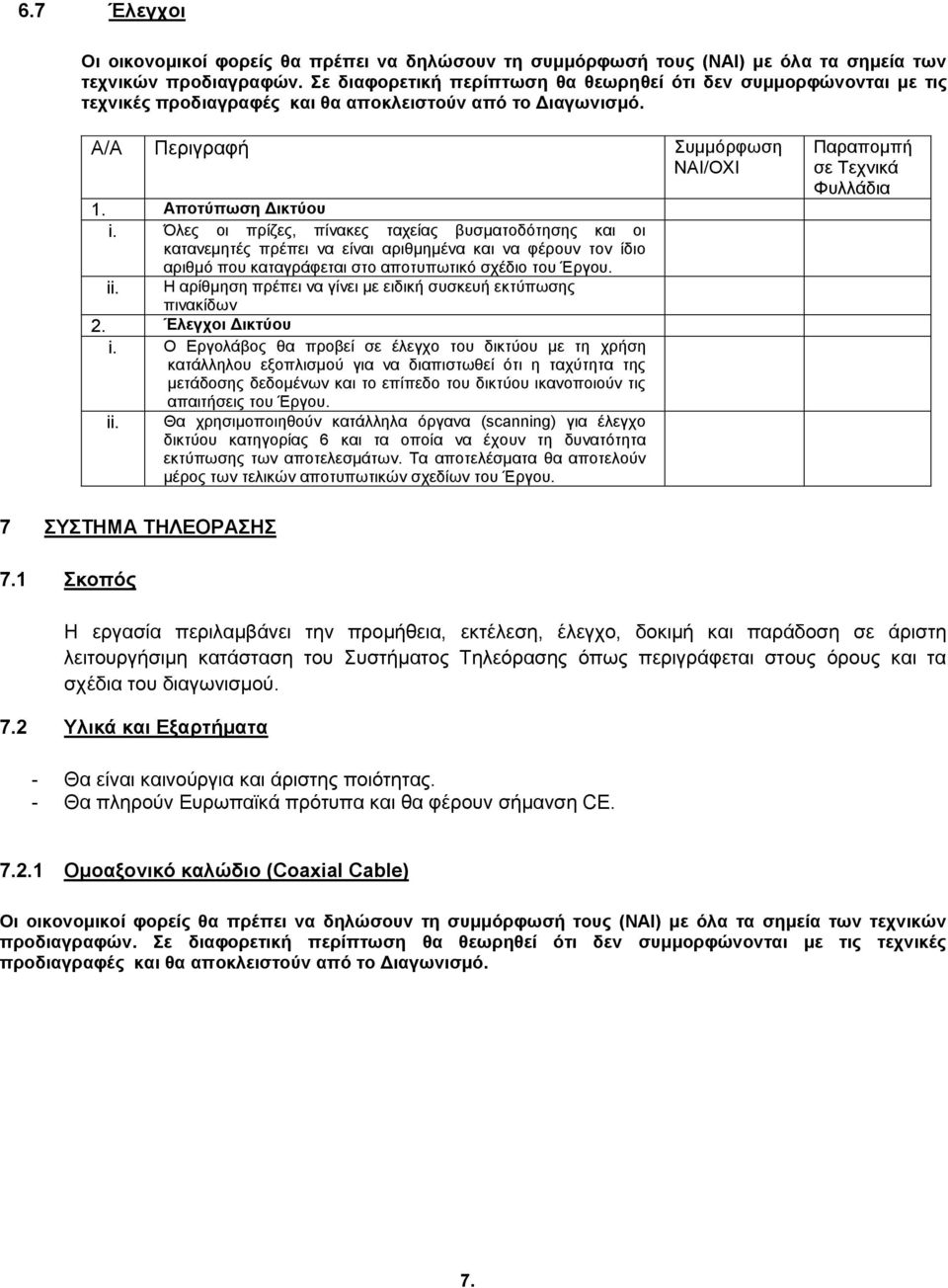

9 6.7 Έλεγχοι Οι οικονομικοί φορείς θα πρέπει να δηλώσουν τη συμμόρφωσή τους (ΝΑΙ) με όλα τα σημεία των τεχνικών προδιαγραφών. Σε διαφορετική περίπτωση θα θεωρηθεί ότι δεν συμμορφώνονται με τις τεχνικές προδιαγραφές και θα αποκλειστούν από το Διαγωνισμό. Α/Α Περιγραφή Συμμόρφωση ΝΑΙ/ΟΧΙ 1. Αποτύπωση Δικτύου i. Όλες οι πρίζες, πίνακες ταχείας βυσματοδότησης και οι κατανεμητές πρέπει να είναι αριθμημένα και να φέρουν τον ίδιο αριθμό που καταγράφεται στο αποτυπωτικό σχέδιο του Έργου. ii. Η αρίθμηση πρέπει να γίνει με ειδική συσκευή εκτύπωσης πινακίδων 2. Έλεγχοι Δικτύου i. Ο Εργολάβος θα προβεί σε έλεγχο του δικτύου με τη χρήση κατάλληλου εξοπλισμού για να διαπιστωθεί ότι η ταχύτητα της μετάδοσης δεδομένων και το επίπεδο του δικτύου ικανοποιούν τις απαιτήσεις του Έργου. ii. Θα χρησιμοποιηθούν κατάλληλα όργανα (scanning) για έλεγχο δικτύου κατηγορίας 6 και τα οποία να έχουν τη δυνατότητα εκτύπωσης των αποτελεσμάτων. Τα αποτελέσματα θα αποτελούν μέρος των τελικών αποτυπωτικών σχεδίων του Έργου. 7 ΣΥΣΤΗΜΑ ΤΗΛΕΟΡΑΣΗΣ 7.1 Σκοπός Η εργασία περιλαμβάνει την προμήθεια, εκτέλεση, έλεγχο, δοκιμή και παράδοση σε άριστη λειτουργήσιμη κατάσταση του Συστήματος Τηλεόρασης όπως περιγράφεται στους όρους και τα σχέδια του διαγωνισμού. 7.2 Υλικά και Εξαρτήματα - Θα είναι καινούργια και άριστης ποιότητας. - Θα πληρούν Ευρωπαϊκά πρότυπα και θα φέρουν σήμανση CE Ομοαξονικό καλώδιο (Coaxial Cable) Οι οικονομικοί φορείς θα πρέπει να δηλώσουν τη συμμόρφωσή τους (ΝΑΙ) με όλα τα σημεία των τεχνικών προδιαγραφών. Σε διαφορετική περίπτωση θα θεωρηθεί ότι δεν συμμορφώνονται με τις τεχνικές προδιαγραφές και θα αποκλειστούν από το Διαγωνισμό. 7.
