1 Αφυγραντήρες με ανάκτηση θερμότητας ECOdry CN REC Αφυγραντήρες για συστήματα θέρμανσης Dehumidifiers ECOdry CN REC_Visual_1.1

2 Αφυγραντήρες ECOdry CN REC Πεδίο εφαρμογής: Αφύγρανση Εναλλαγή θερμότητας με ανάκτηση θερμότητας Χρήσεις: Σπίτια, γραφεία, κλπ. Μικροί εμπορικοί χώροι Ψυκτικά ακτινοβόλα συστήματα

3 Πλεονεκτήματα Αφύγρανση και εξαερισμός όλα σε ένα Αφύγρανση δυναμικότητας μεταξύ 20 και 48l σε μια μέρα Ανάκτηση θερμότητας έως και 90% Πολύ αθόρυβη Λειτουργία ψύξης το καλοκαίρι σε μοντέλα DC και Idro Προ-μονάδες που έχουν ρυθμιστεί και είναι έτοιμες να ξεκινήσουν Πιθανή δημιουργία καναλιών με άκαμπτους και εύκαμπτους αγωγούς Εύκολη και άνετη απομακρυσμένη διαχείριση Κατάλληλο για συνδυασμό με συστήματα θέρμανσης

Προ-μονάδες που έχουν ρυθμιστεί και είναι έτοιμες να ξεκινήσουν Πιθανή δημιουργία καναλιών με άκαμπτους

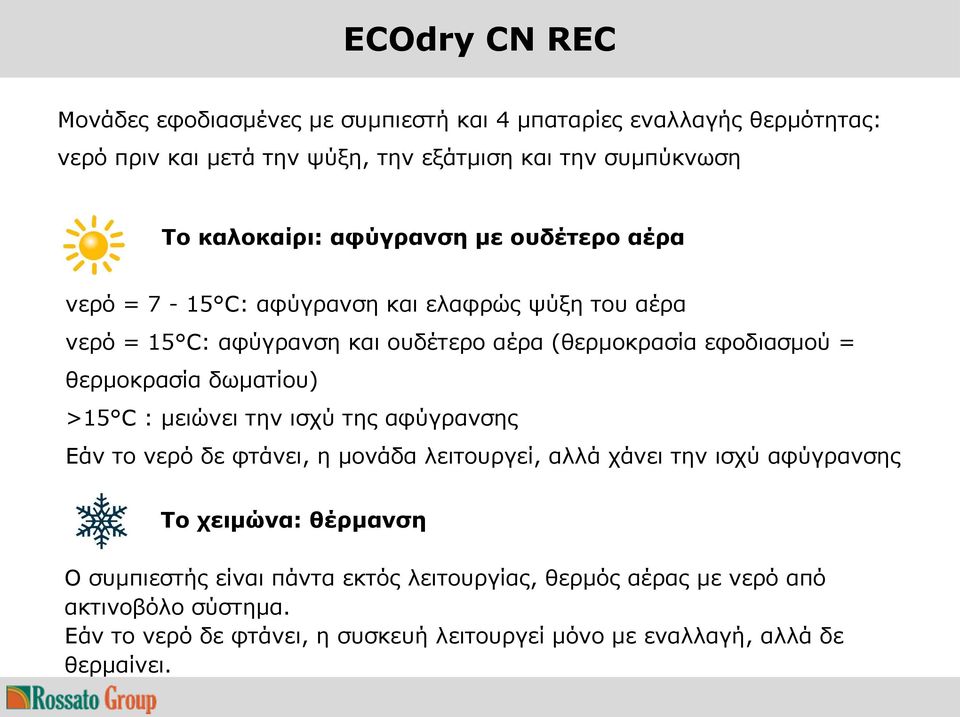

4 ECOdry CN REC Μονάδες εφοδιασμένες με συμπιεστή και 4 μπαταρίες εναλλαγής θερμότητας: νερό πριν και μετά την ψύξη, την εξάτμιση και την συμπύκνωση Το καλοκαίρι: αφύγρανση με ουδέτερο αέρα νερό = 7-15 C: αφύγρανση και ελαφρώς ψύξη του αέρα νερό = 15 C: αφύγρανση και ουδέτερο αέρα (θερμοκρασία εφοδιασμού = θερμοκρασία δωματίου) >15 C : μειώνει την ισχύ της αφύγρανσης Εάν το νερό δε φτάνει, η μονάδα λειτουργεί, αλλά χάνει την ισχύ αφύγρανσης Το χειμώνα: θέρμανση Ο συμπιεστής είναι πάντα εκτός λειτουργίας, θερμός αέρας με νερό από ακτινοβόλο σύστημα. Εάν το νερό δε φτάνει, η συσκευή λειτουργεί μόνο με εναλλαγή, αλλά δε θερμαίνει.

θερμοκρασία δωματίου) >15 C : μειώνει την ισχύ της αφύγρανσης Εάν το νερό δε φτάνει, η μονάδα λειτουργεί, αλλά χάνει την ισχύ αφύγρανσης Το χειμώνα: θέρμανση

5 ECOdry CN REC Idro Μονάδες χωρίς συμπιεστή. Η επεξεργασία του αέρα (αφύγρανση, ψύξη ή θέρμανση) γίνεται μέσω ενός συσσωρευτή νερού και βαλβίδα 3-τρόπων. Κατά την καλοκαιρινή περίοδο: αφύγρανση και ψύξη Λειτουργία με ψυχρό νερό 10/15 C Σε ψύξη ή αφύγρανση ή και με τους δύο τρόπους λειτουργίας, η βαλβίδα νερού ανοίγει και η παροχή αέρα αντιμετωπίζεται Εάν το νερό δε φτάνει, η συσκευή λειτουργεί μόνο με εναλλαγή Κατά τη χειμερινή περίοδο: θέρμανση Πιθανή συνεργασία με θερμαινόμενο νερό Στη λειτουργία θέρμανσης η βαλβίδα νερού ανοίγει και η παροχή αέρα αντιμετωπίζεται Εάν το νερό δε φτάνει, η συσκευή λειτουργεί μόνο με εναλλαγή

ανοίγει και η παροχή αέρα αντιμετωπίζεται Εάν το νερό δε φτάνει, η συσκευή λειτουργεί μόνο με εναλλαγή Κατά τη χειμερινή περίοδο: θέρμανση Πιθανή συνεργασία

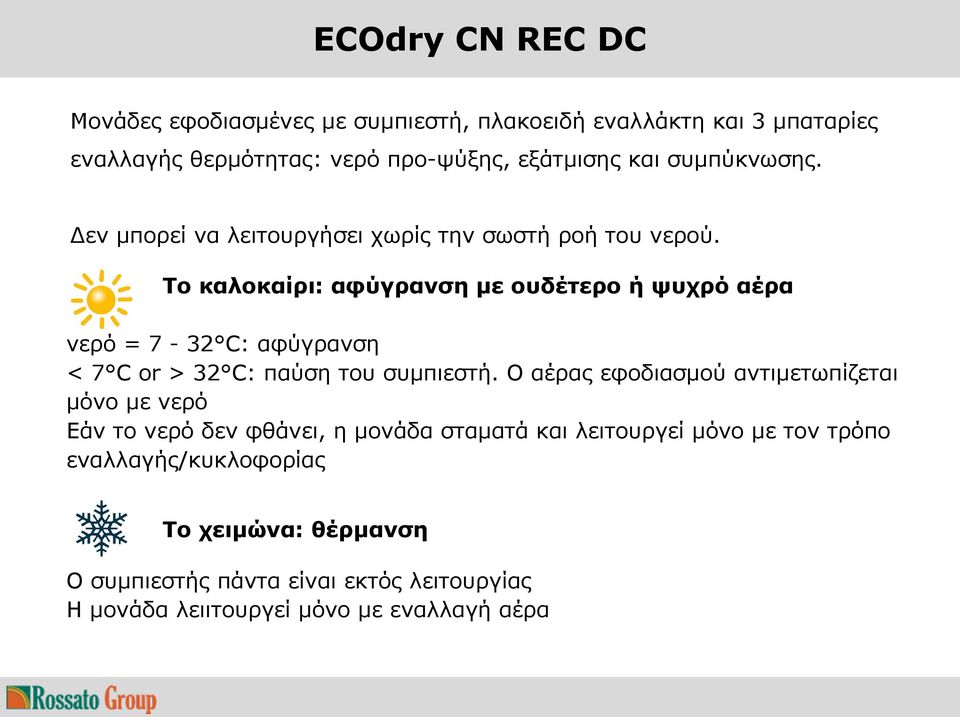

6 ECOdry CN REC DC Μονάδες εφοδιασμένες με συμπιεστή, πλακοειδή εναλλάκτη και 3 μπαταρίες εναλλαγής θερμότητας: νερό προ-ψύξης, εξάτμισης και συμπύκνωσης. Δεν μπορεί να λειτουργήσει χωρίς την σωστή ροή του νερού. Το καλοκαίρι: αφύγρανση με ουδέτερο ή ψυχρό αέρα νερό = 7-32 C: αφύγρανση < 7 C or > 32 C: παύση του συμπιεστή. Ο αέρας εφοδιασμού αντιμετωπίζεται μόνο με νερό Εάν το νερό δεν φθάνει, η μονάδα σταματά και λειτουργεί μόνο με τον τρόπο εναλλαγής/κυκλοφορίας Το χειμώνα: θέρμανση Ο συμπιεστής πάντα είναι εκτός λειτουργίας Η μονάδα λειιτουργεί μόνο με εναλλαγή αέρα

Το καλοκαίρι: αφύγρανση με ουδέτερο ή ψυχρό αέρα νερό = 7-32 C: αφύγρανση < 7 C or > 32 C: παύση του συμπιεστή.

7 Εξαρτήματα Εξωτερικό κλείστρο αέρα (προαιρετικό) Εναλλάκτης θερμότητας Ανεμιστήρας εξαγωγής Συμπιεστής Ηλεκτρικός πίνακας Εξωτερικό φίλτρο αέρα Φίλτρο αέρα εναλλάκτη Μπαταρία ανταλλαγής θερμότητας Ανεμιστήρας τροφοδοτικού Δωμάτιο κυκλοφορίας κλείστρου Εξωτερικός αισθητήρας υγρασίας Εξωτερικός αισθητήρας θερμοκρασίας Παροχή κλείστρου αέρα ECOdry CN REC, basic version

ανταλλαγής θερμότητας Ανεμιστήρας τροφοδοτικού Δωμάτιο κυκλοφορίας κλείστρου Εξωτερικός

8 Κυκλοφορία του αέρα Εσωτερική παροχή αέρα Εσωτερική αναρρόφηση αέρα Λειτουργία καλοκαίρι και χειμώνα Ο εσωτερικός αέρας αναρροφάται και εισάγεται πάλι εσωτερικά. Θα αφυγραίνεται ή θερμαίνεται/ψύχεται, σύμφωνα με το αίτημα του χρήστη.

εσωτερικός αέρας αναρροφάται και εισάγεται πάλι εσωτερικά.

9 Εναλλαγή αέρα εσωτερική παροχή αέρα εξάτμιση εξαγωγής αέρα εξωτερική ανανέωση του αέρα αναρρόφησης εξάτμιση απομάκρυνσης του εξωτερικού αέρα Λειτουργία Midseasons Ο αέρας αναρροφάται από τα μολυσμένα δωμάτια (μπάνια και κουζίνα) και αποβάλλεται εξωτερικά. Ο αέρας ανανέωσης αναρροφάται εξωτερικά και εισάγεται σε ευγενή δωμάτια (σαλόνια, υπνοδωμάτια). Ο χρήστης μπορεί να επιλέξει το επίπεδο της εναλλαγής αέρα (μηδενικό, ελάχιστο, μεσαίο, μέγιστο) χειροκίνητα ή με το χρόνο προγραμματισμού.

αποβάλλεται εξωτερικά. Ο αέρας ανανέωσης αναρροφάται εξωτερικά και εισάγεται σε ευγενή δωμάτια (σαλόνια, υπνοδωμάτια).

Εναλλαγή+ κυκλοφορία εσωτερική παροχή αέρα εσωτερική αναρρόφηση αέρα εξάτμιση εξαγωγής αέρα εξωτερική ανανέωση του αέρα αναρρόφησης εξάτμιση απομάκρυνσης του εξωτερικού αέρα Λειτουργία καλοκαίρι και

10 Εναλλαγή+ κυκλοφορία εσωτερική παροχή αέρα εσωτερική αναρρόφηση αέρα εξάτμιση εξαγωγής αέρα εξωτερική ανανέωση του αέρα αναρρόφησης εξάτμιση απομάκρυνσης του εξωτερικού αέρα Λειτουργία καλοκαίρι και χειμώνα Ικανοποιεί ταυτόχρονα τη ζήτηση της αφύγρανσης, θέρμανσης το χειμώνα ή ψύξης το καλοκαίρι. Ο χρήστης μπορεί να επιλέξει το επίπεδο της εναλλαγής αέρα (μηδενικό, ελάχιστο, μεσαίο, μέγιστο) χειροκίνητα ή με το χρόνο προγραμματισμού.

Ικανοποιεί ταυτόχρονα τη ζήτηση της αφύγρανσης, θέρμανσης το χειμώνα ή ψύξης το καλοκαίρι.

11 Θερμορύθμιση Θερμορύθμιση : LCD έλεγχος επί του πλοίου Προαιρετικό τηλεχειριστήριο Ώρα προγραμματισμού Περίοδος προγραμματισμού Πρότυπο ελέγχου υγρασίας Λειτουργία Booster Ρυθμιζόμενο επίπεδο εναλλαγής αέρα Αποτέλεσμα: Εύκολη διαχείριση συστήματος Άνετο τηλεχειριστήριο

Πρότυπο ελέγχου υγρασίας Λειτουργία Booster Ρυθμιζόμενο επίπεδο

12 Πολύ υψηλής απόδοσης ανάκτηση θερμότητας Αντιρροή εναλλάκτη θερμότητας: Ανάκτηση θερμότητας έως και 90% Σε PET Αποσπώμενο Πλένεται στο πλυντήριο Μέγιστη ενεργειακή ανταλλαγή Όχι ανάμειξη των ροών αέρα Αποτέλεσμα: Ανάκτηση ενέργειας διαφορετικά διασπείρεται Εξοικονόμηση ενέργειας Νέος και καθαρός αέρας χωρίς σκόνη

Μέγιστη ενεργειακή ανταλλαγή Όχι ανάμειξη των ροών αέρα Αποτέλεσμα: Ανάκτηση

Μηχανοκίνητα ρολά Κλείστρο κυκλοφορίας δωματίου Κλείστρο εξωτερικού αέρα (προαιρετικό) Τα εξώφυλλα παρεμποδίζουν τον εξωτερικό αέρα και αποφεύγουν ανεπιθύμητες διελεύσεις αέρα όταν το CN REC

13 Μηχανοκίνητα ρολά Κλείστρο κυκλοφορίας δωματίου Κλείστρο εξωτερικού αέρα (προαιρετικό) Τα εξώφυλλα παρεμποδίζουν τον εξωτερικό αέρα και αποφεύγουν ανεπιθύμητες διελεύσεις αέρα όταν το CN REC είναι απενεργοποιημένο ή όταν δεν απαιτείται ανταλλαγή αέρα. Με υψηλή υγρασία, που επιτρέπουν να ελέγχουν καλύτερα την εσωτερική υγρασία, αποφεύγοντας τον κίνδυνο της συμπύκνωσης στο πάτωμα.

CN REC είναι απενεργοποιημένο ή όταν δεν απαιτείται ανταλλαγή αέρα.

14 Πολύ αθόρυβο Μονωμένη διάρθρωση Ανεμιστήρες υψηλής επιφάνειας Οι πίνακες καλύπτονται με συνθετικό υλικό ηχομονωτικά Οι συμπιεστές διπλού κύτους υποβάλλονται σε περίπτωση ηχομόνωσης Σύστημα διανομής αέρα με σιγαστήρα αέρα στις αγορές Αποτέλεσμα: Πολύ αθόρυβη λειτουργία

διπλού κύτους υποβάλλονται σε περίπτωση ηχομόνωσης Σύστημα

15 Τεχνικά χαρακτηριστικά Μοντέλο m.u. CN REC 300 IDRO CN REC 300 CN REC 300 DC CN REC 600 IDRO CN REC 600 CN REC 600 DC Αφύγρανση T=25 C RH=55% l/g 29 24,5 24, Μέγιστη απορροφούμενη ισχύς Ταχύτητα ροής αέρα Ρυθμός ροής αέρα ανανέωσης W m 3 /h m 3 /h Ψυκτική ισχύ W Ηχητική πίεση db(a)

RH=55% l/g 29 24,5 24,5 58 48 48 Μέγιστη απορροφούμενη ισχύς Ταχύτητα ροής αέρα Ρυθμός ροής αέρα

16 Καλοκαιρινός κλιματισμός ECOdry CN REC DC Πρότυπη θερμορύθμιση επιτρέπει στη μονάδα να παρέχει δροσερό αέρα, όταν η θερμοκρασία δωματίου είναι άνω του καθορισμένου σημείου (προεπιλογή 25 C). Εάν η θερμοκρασία του δωματίου είναι κάτω από το καθορισμένο σημείο, ο αφυγραντήρας ελέγχει μόνο την υγρασία.

του καθορισμένου σημείου (προεπιλογή 25 C).

17 Ενσωμάτωση με συστήματα θέρμανσης Ακτινοβόλος ψύξη Με το ακτινοβόλο σύστημα ψύξης είναι απαραίτητο να εγκατασταθεί ένα σύστημα αφύγρανσης, προκειμένου να ελέγχει σωστά την υγρασία στον αέρα και να αποφεύγονται συμπυκνώσεις υδρατμών και μούχλας. Αποτέλεσμα: υψηλότερη απόδοση ακτινοβόλου συστήματος πάντα στεγνές επιφάνειες περίπου 50% υγρασία άριστη ποιότητα του αέρα

στον αέρα και να αποφεύγονται συμπυκνώσεις υδρατμών και μούχλας.
