1 Τεχνικό εγχειρίδιο ΚΑΣΕΤΑΣ ΨΕΥ ΟΡΟΦΗΣ ΥΨΗΛΗΣ ΠΙΕΣΕΩΣ GR

2 ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Η σειρά κασετών υψηλής πίεσης UTN, προορίζεται για τον κλιµατισµό χώρων όπου απαιτείται εγκατάσταση µονάδων µε αεραγωγούς. ιατίθονται σε 12 µοντέλα µε παροχή αέρα από 600 έως 3000 m 3 /h και χαρακτηρίζονται από µεγάλο εύρος χρήσης, χάρη στις ειδικές κατασκευαστικές λύσεις. υνατότητα τόσο οριζόντιας όσο και κατακόρυφης εγκατάστασης χάρη στην ειδική δοµή του συστήµατος συγκέντρωσης συµπυκνωµάτων Η κατεύθυνση εισαγωγής του αέρα µπορεί να τροποποιηθεί κατά την εγκατάσταση Μειωµένο ύψος (280 mm έως το µοντέλο 16Α) Προδιατρυµένο πάνελ για την είσοδο φρέσκου αέρα, στάνταρ σε όλα τα µοντέλα (Φ 100 mm) Μεγάλη γκάµα εξαρτηµάτων ΕΚ ΟΣΕΙΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ Εκδόσεις UTN UTNDF µονάδα χειρισµού του αέρα για δισωλήνιο σύστηµα µονάδα χειρισµού του αέρα για τετρασωλήνιο σύστηµα (δύο εναλλάκτες θερµότητας) Σηµείωση: Και οι δύο εκδόσεις µπορούν να κατασκευαστούν, κατόπιν παραγγελίας, µε βαµµένα πλαίσια. Εξαρτήµατα - Κατασκευή από γαλβανισµένο φύλλο χάλυβα κατάλληλου πάχους, πλήρως µονωµένη από ηχοµονωτικό / αντισυµπυκνωτικό υλικό. Το µονωτικό υλικό χαρακτηρίζεται από πάχος 10 mm και πυκνότητα 90 Kg/m 3. Η µονάδα συµπληρώνεται από τα ακόλουθα: πίνακες επιθεώρησης, εγκατάσταση για εξωτερική εισαγωγή του αέρα, εγκοπές για γρήγορη εγκατάσταση. - Φυγοκεντρικοί ανεµιστήρες διπλής εισόδου από αλουµίνιο, µε στατικά και δυναµικά ισορροπηµένα πτερύγια, συνδεδεµένα απ ευθείας στον ηλεκτρικό κινητήρα. - Ηλεκτρικός κινητήρας τριών ταχυτήτων, εξοπλισµένος µε µόνιµα τοποθετηµένο πυκνωτή και διάταξη θερµικής προστασίας, τοποθετηµένος σε αντικραδασµική στήριξη. - Εναλλάκτης θερµότητας: υψηλής απόδοσης, από χάλκινους σωλήνες και πτερύγια αλουµινίου, ασφαλισµένος στους σωλήνες µε µηχανική διαστολή. Είναι τοποθετηµένος µε µπρούτζινες υποδοχές και εξαεριστικά. Ο εναλλάκτης θερµότητας, ο οποίος συνήθως είναι εξοπλισµένος µε αριστερές συνδέσεις, µπορεί να στραφεί κατά 180 ο. - Σύστηµα για τη συλλογή και την αποκοµιδή των συµπυκνωµάτων, για οριζόντια ή κατακόρυφη εγκατάσταση. - Κλέµες για τις ηλεκτρικές συνδέσεις. 2

3 ΤΡΟΠΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ Κατακόρυφη εγκατάσταση ΙΑΘΕΣΙΜΕΣ ΕΠΙΛΟΓΕΣ Η µεγάλη και ολοκληρωµένη γκάµα εξαρτηµάτων συµπληρώνει τις µονάδες UTN όσον αφορά τη λειτουργία, προσαρµόζοντας τα µηχανήµατα σε οποιεσδήποτε µηχανικές απαιτήσεις, από τη λύση µε τους αεραγωγούς ορθογωνικής διατοµής έως την αντίστοιχη µε τους κυκλικούς αεραγωγούς. Οι στάνταρ µονάδες διατίθενται χωρίς χειριστήριο και φίλτρο αέρα. ΧΕΙΡΙΣΤΗΡΙΑ ΚΑΙ ΘΕΡΜΟΣΤΑΤΕΣ Λειτουργία θέρµανσης και ψύξης Οριζόντια εγκατάσταση Λειτουργία θέρµανσης και ψύξης CD CDE TD TDC TD4T Επιτοίχιος διακόπτης επιλογής ταχύτητας Επιτοίχιος επιλογέας ταχύτητας Επιτοίχιο χειριστήριο µε επιλογέα ταχύτητας, ηλεκτροµηχανολογικό θερµοστάτη και επιλογή χειµώνα / θέρους Επιτοίχιο χειριστήριο µε επιλογέα ταχύτητας και ηλεκτροµηχανολογικό θερµοστάτη Επιτοίχιο χειριστήριο µε επιλογέα ταχύτητας, ηλεκτροµηχανολογικό θερµοστάτη και επιλογή χειµώνα / θέρους για δισωλήνια / τετρασωλήνια συστήµατα µε βάνες MICROD Επιτοίχιο χειριστήριο µικροϋπολογιστή για τον αυτόµατο έλεγχο της µονάδας MICROPROD Επιτοίχιο χειριστήριο µικροϋπολογιστή για τον αυτόµατο έλεγχο του fan coil, των βανών και της ηλεκτρικής αντίστασης. SW TC Ηλεκτρονικό αισθητήριο θερµοκρασίας νερού για τα MICROD και MICROPROD Θερµοστάτης παύσης του ανεµιστήρα: ηλεκτροµηχανολογικός θερµοστάτης για ελάχιστη θερµοκρασία του νερού κατά τη διάρκεια της θέρµανσης I PM ιασύνδεση ισχύος για τα MICROD και MICROPROD T A Ηλεκτροµηχανολογικός θερµοστάτης χώρου T A 2 Ηλεκτροµηχανολογικός θερµοστάτης χώρου µε επιλογή χειµώνα / θέρους CSD Επιτοίχιο χειριστήριο για το ανάλογο άνοιγµα και κλείσιµο των µηχανοκίνητων περσίδων εισαγωγής του αέρα ΕΞΑΡΤΗΜΑΤΑ ΑΝΑΡΡΟΦΗΣΗΣ ΑΕΡΑ ΜΕ ΦΙΛΤΡΑ MAF MAFO Εξάρτηµα αναρρόφησης του αέρα µε επίπεδο φίλτρο G2 Εξάρτηµα αναρρόφησης του αέρα µε κυµατοειδές φίλτρο G4 ΠΛΑΙΣΙΑ ΣΥΝ ΕΣΗΣ PCOC Πλαίσιο σύνδεσης µε αεραγωγούς ορθογωνικής διατοµής PCOF Πλαίσιο σύνδεσης µε εύκαµπτους αεραγωγούς κυκλικής διατοµής φ200 ιανοµή αέρα µε εύκαµπτους κυκλικούς αεραγωγούς 3Ο ΕΣ ΒΑΝΕΣ ΚΑΙ ΛΕΚΑΝΑΚΙΑ ΑΠΟΧΕΤΕΥΣΗΣ V 3οδη βάνα (δυνατότητα καθοδήγησης από κινητήρα) Μ Ηλεκτροθερµικός κινητήρας για µηχανοκίνητη βάνα R Σετ υδραυλικών συνδέσεων VRCV Βοηθητικό λεκανάκι αποχέτευσης για κατακόρυφη εγκατάσταση VRCH Βοηθητικό λεκανάκι αποχέτευσης για οριζόντια εγκατάσταση ΗΛΕΚΤΡΙΚΕΣ ΑΝΤΙΣΤΑΣΕΙΣ RE Ηλεκτρική αντίσταση µε θερµοστάτη ασφαλείας και ρελέ ΜΗΧΑΝΟΚΙΝΗΤΕΣ ΠΕΡΣΙ ΕΣ ΕΙΣΑΓΩΓΗΣ ΤΟΥ ΑΕΡΑ ΡΑ90 Μηχανοκίνητες περσίδες εισαγωγής του αέρα ιανοµή αέρα µε αεραγωγούς ορθογωνικής διατοµής ΑΝΤΙΚΡΑ ΑΣΜΙΚΑ Ε ΡΑΣΕΩΣ GA Αντικραδασµικά εδράσεως από PVC GAT Αντικραδασµικά εδράσεως από θερµοµονωµένο ύφασµα σιλικόνης ΕΥΚΑΜΠΤΟΙ ΑΕΡΑΓΩΓΟΙ - ΚΑΛΥΜΜΑΤΑ TFA Μη µονωµένοι εύκαµπτοι αεραγωγοί, Φ 200 TFM Μονωµένοι εύκαµπτοι αεραγωγοί, Φ 200 TP Πλαστικά καλύµµατα Φ 200 ΤΕΧΝΙΚΑ Ε ΟΜΕΝΑ ΚΟΥΤΙ ΠΛΕΝΟΥΜ ΕΙΣΟ ΟΥ ΚΑΙ ΕΞΟ ΟΥ ΤΟΥ ΑΕΡΑ CA Κουτί πλένουµ εισόδου του αέρα µε περσίδες διπλής σειράς CAF Κουτί πλένουµ εισόδου του αέρα µε περσίδες διπλής σειράς και φίλτρο G2 CM Μονωµένο κουτί πλένουµ εξόδου του αέρα µε περσίδες δύο κατευθύνσεων ΠΕΡΣΙ ΕΣ ΕΙΣΟ ΟΥ ΚΑΙ ΕΞΟ ΟΥ ΤΟΥ ΑΕΡΑ GM Περσίδες εξόδου του αέρα από αλουµίνιο, µε προστατευτικό πλαίσιο GR Περσίδες εισόδου του αέρα από αλουµίνιο, µε προστατευτικό πλαίσιο 3

4 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ UTN Ταχύτητα 6 6Α 8 8Α 12 12Α 16 16Α 22 22Α 30 30Α Παροχή αέρα υψηλή m 3 /h ιαθέσιµη στατική πίεση υψηλή Pa Ψυκτική ισχύς kw 2,80 3,20 3,90 4,80 6,20 7,00 7,80 8,82 11,90 13,70 16,40 18,30 Αισθητή ψυκτική ισχύς kw 2,15 2,46 3,08 3,71 4,65 5,36 6,52 7,16 9,36 10,50 12,80 14,10 Παροχή νερού l/h Πτώση πίεσης νερού kpa Θερµική ισχύς υψηλή kw 7,20 8,30 10,10 12,10 16,10 18,50 19,60 22,40 30,00 33,70 40,90 45,00 Παροχή νερού l/h Πτώση πίεσης νερού kpa Θερµική ισχύς DF (τετρασωλήνιο) υψηλή kw 4,01 4,01 5,63 5,63 8,24 8,24 11,50 11,50 19,70 19,70 26,20 26,20 Παροχή νερού l/h Πτώση πίεσης νερού kpa Στάνταρ εναλλάκτης θερµότητας σειρές n o Υδραυλικές συνδέσεις (στάνταρ In 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/ εναλλ. θερµ.) Ποσότητα νερού (στάνταρ εναλλ. I 1,06 1,41 1,06 1,41 1,42 1,90 1,79 2,38 2,50 3,34 4,02 5,03 θερµ.) DF εναλλάκτης θερµότητας σειρές n o Υδραυλικές συνδέσεις (DF In 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/ εναλλ. θερµ.) Ποσότητα νερού (DF εναλλ. θερµ.) L 0,35 0,35 0,47 0,47 0,59 0,59 1,42 1,42 1,42 1,42 1,72 1,72 Τροφοδοσία V/ph/Hz 230/ 1/ 50 Μέγιστο απορροφούµενο A 0,718 0,718 0,954 0,954 1,575 1,575 1,971 1,971 3,210 3,210 5,370 5,370 ρεύµα Μέγιστη ισχύς εισόδου W Ηχητική ισχύς db(a) Ηχητική ισχύς εξάρτηµα εξόδου db(a) 59,3 59,3 62,5 62,5 65,2 65,2 68,9 68,9 70,7 65,7 69,4 69,4 αέρα Ηχητική ισχύς εξάρτηµα µεταφοράς db(a) 54,7 54,7 58,0 58,0 60,3 60,3 64,0 64,0 65,7 65,7 69,4 69,4 Ηχητική ισχύς εξάρτηµα εισόδου db(a) 59,3 59,3 62,5 62,5 65,2 65,2 68,9 68,9 70,7 70,7 74,5 74,5 αέρα Βάρος (µοντέλα δισωλήνιου) Kg 31,5 32,5 32,5 33,3 40,6 41,7 47,3 48,7 65,3 67,2 77,0 79,5 Βάρος (µοντέλα τετρασωλήνιου) Kg 33,7 34,7 34,7 35,5 43,2 44,3 50,3 51,7 70,9 72,8 83,4 85,9 Οι παραπάνω αποδόσεις σχετίζονται µε τις ακόλουθες συνθήκες. Παροχή αέρα: - σχετιζόµενη µε τη χρησιµοποιούµενη στατική πίεση, σε µέγιστη ταχύτητα. Ψύξη: - παροχή αέρα - θερµοκρασία εισόδου του νερού 7 ο C - θερµοκρασία εξόδου του νερού 12 ο C - θερµοκρασία αέρα ξηρού βολβού 27 ο C - θερµοκρασία αέρα υγρού βολβού 19 ο C (47% σχετική υγρασία) Θέρµανση: - παροχή αέρα - θερµοκρασία εισόδου νερού 80 ο C - θερµοκρασία εξόδου νερού 70 ο C - θερµοκρασία αέρα 20 ο C 4

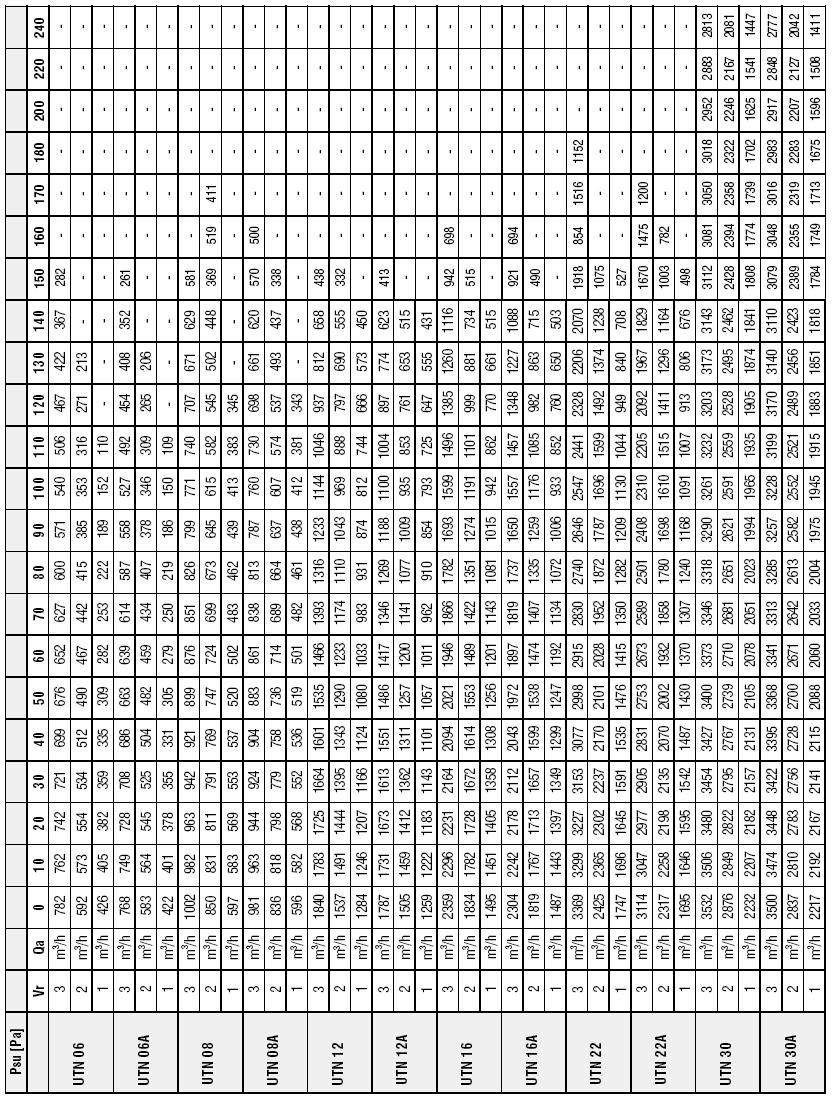

5 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΕΜΙΣΤΗΡΩΝ Υπόµνηµα: Psu ιαθέσιµη στατική πίεση Qa Παροχή αέρα Vr Ταχύτητα ανεµιστήρα: 3 = µεγάλη 2 = µεσαία 1 = µικρή 5

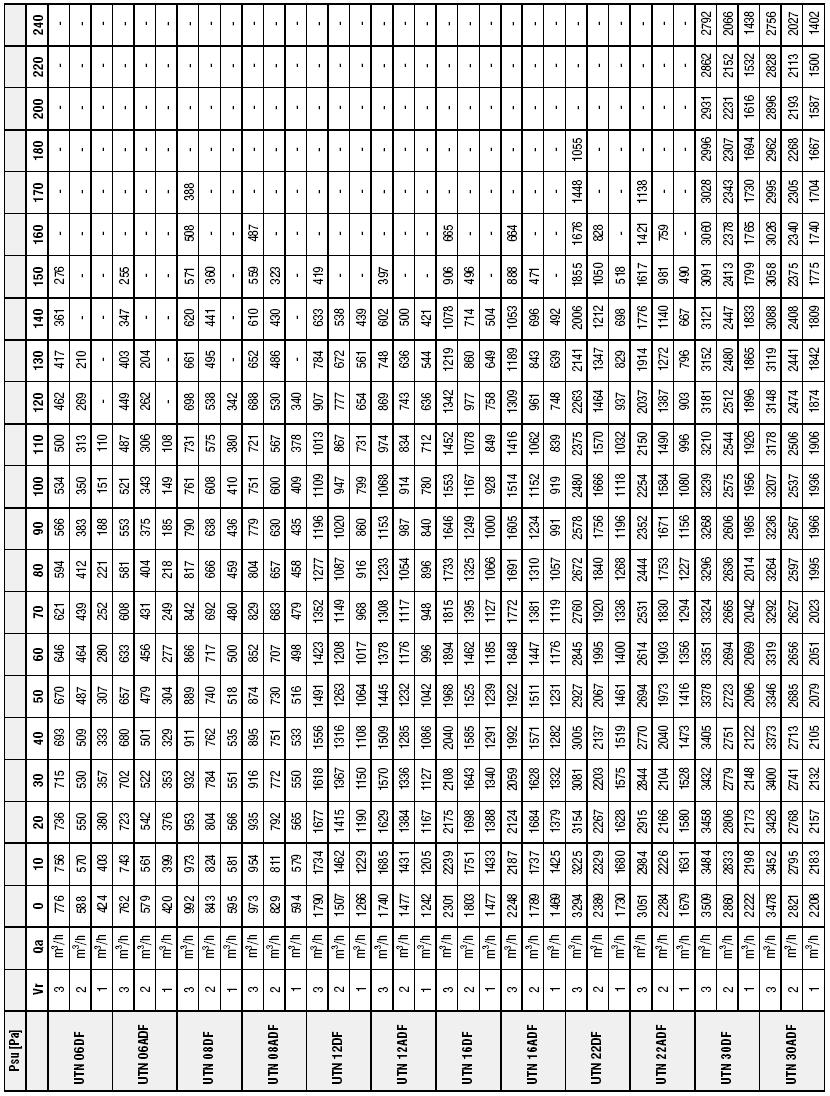

6 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΕΜΙΣΤΗΡΩΝ Υπόµνηµα: Psu ιαθέσιµη στατική πίεση Qa Παροχή αέρα Vr Ταχύτητα ανεµιστήρα: 3 = µεγάλη 2 = µεσαία 1 = µικρή 6

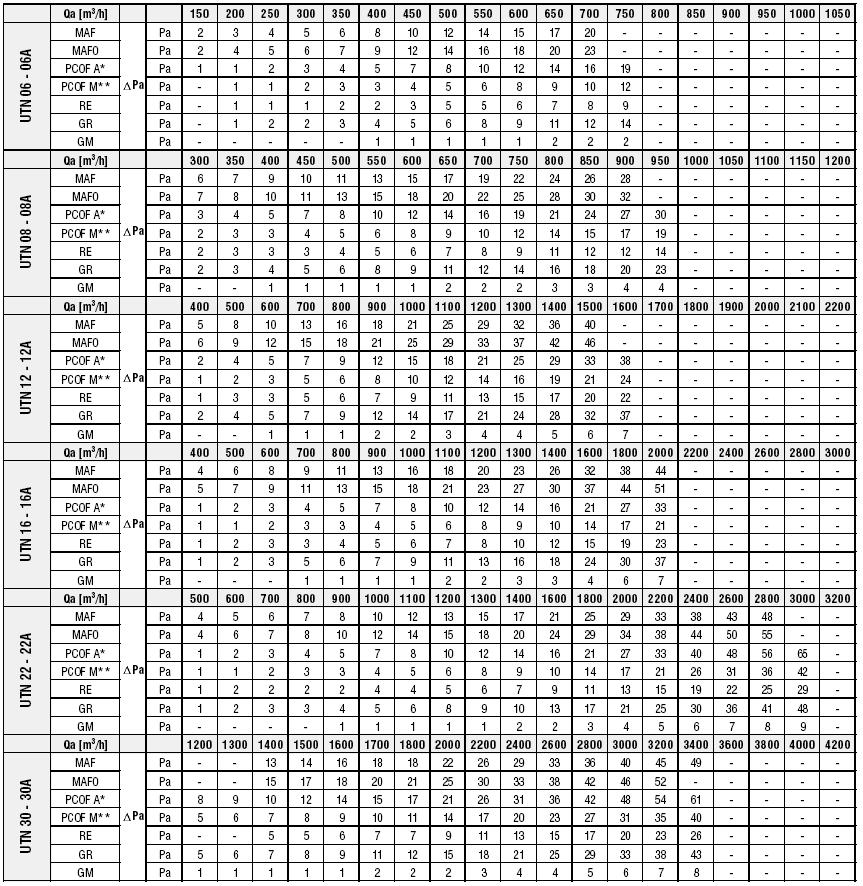

7 ΕΞΑΡΤΗΜΑΤΑ: ΠΤΩΣΗ ΠΙΕΣΗΣ ΑΕΡΑ Υπόµνηµα: Qa Παροχή αέρα DPa Πτώση πίεσης αέρα 7

8 * Πλαίσιο σύνδεσης εισαγωγής για αεραγωγούς ορθογωνικής διατοµής ** Πλαίσιο σύνδεσης εξαγωγής για αεραγωγούς ορθογωνικής διατοµής ΕΞΑΡΤΗΜΑΤΑ: ΠΤΩΣΗ ΠΙΕΣΗΣ ΑΕΡΑ Υπόµνηµα: 8

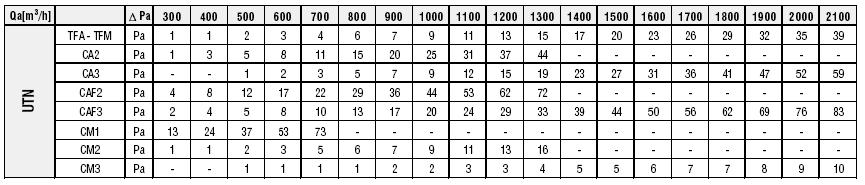

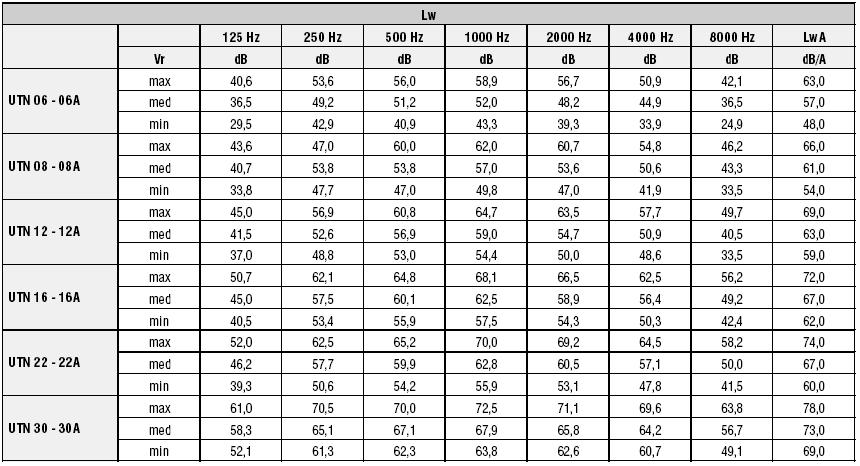

9 Qa DPa Παροχή αέρα Πτώση πίεσης αέρα ΕΠΙΠΕ Α ΙΣΧΥΟΣ ΘΟΡΥΒΟΥ Υπόµνηµα: Psu ιαθέσιµη στατική πίεση L WA Ισχύς θορύβου... Vr Ταχύτητα ανεµιστήρα: 3 = υψηλή, 2 = µεσαία, 1 = χαµηλή ΑΠΟ ΟΣΕΙΣ Ψυκτική ισχύς 9

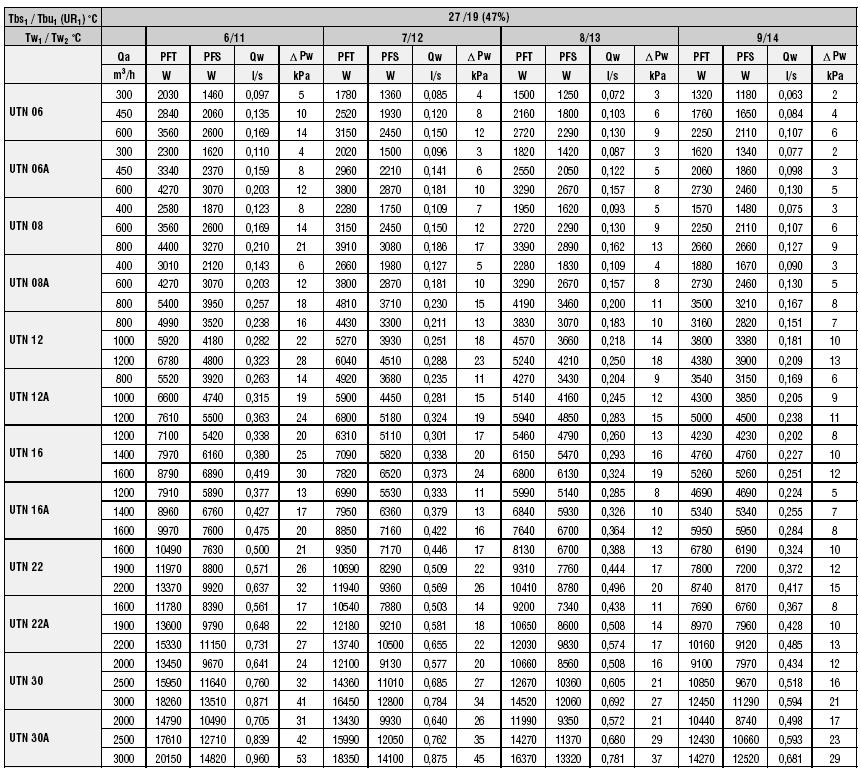

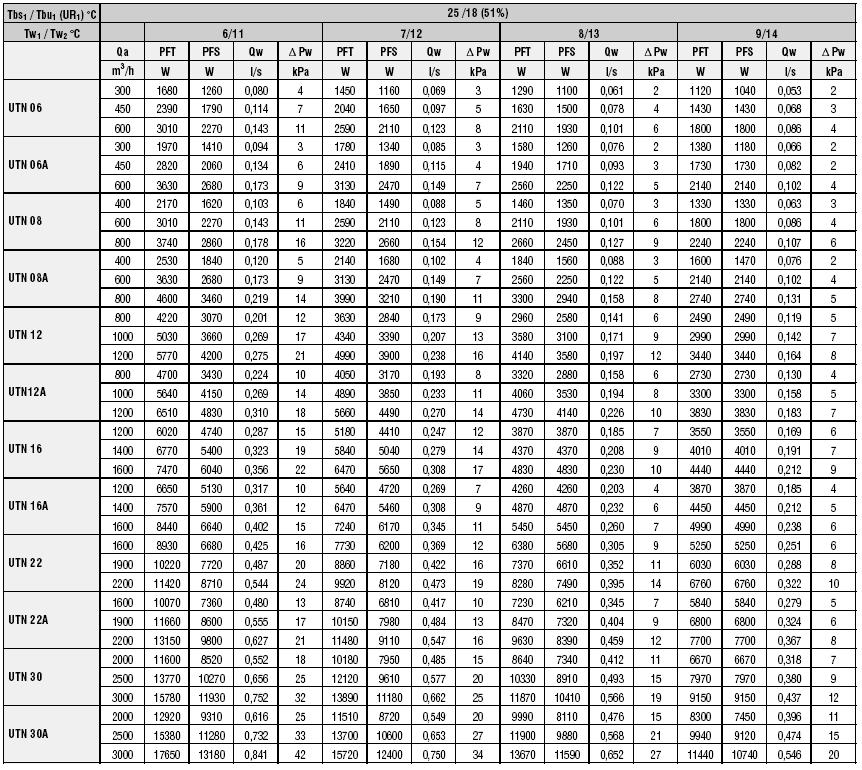

10 Υπόµνηµα: Tbs 1 Θερµοκρασία εισόδου αέρα ξηρού θερµοµέτρου Tbu 1 Θερµοκρασία εισόδου αέρα υγρού θερµοµέτρου Tw 1 Θερµοκρασία εισόδου νερού Tw 2 Θερµοκρασία εξόδου νερού Qa Παροχή αέρα PFT Ψυκτική ισχύς PFS Αισθητή ψυκτική ισχύς Qw Παροχή νερού Pw Πτώση πίεσης στη µεριά του νερού Ψυκτική ισχύς Υπόµνηµα: Tbs 1 Θερµοκρασία εισόδου αέρα ξηρού θερµοµέτρου 10

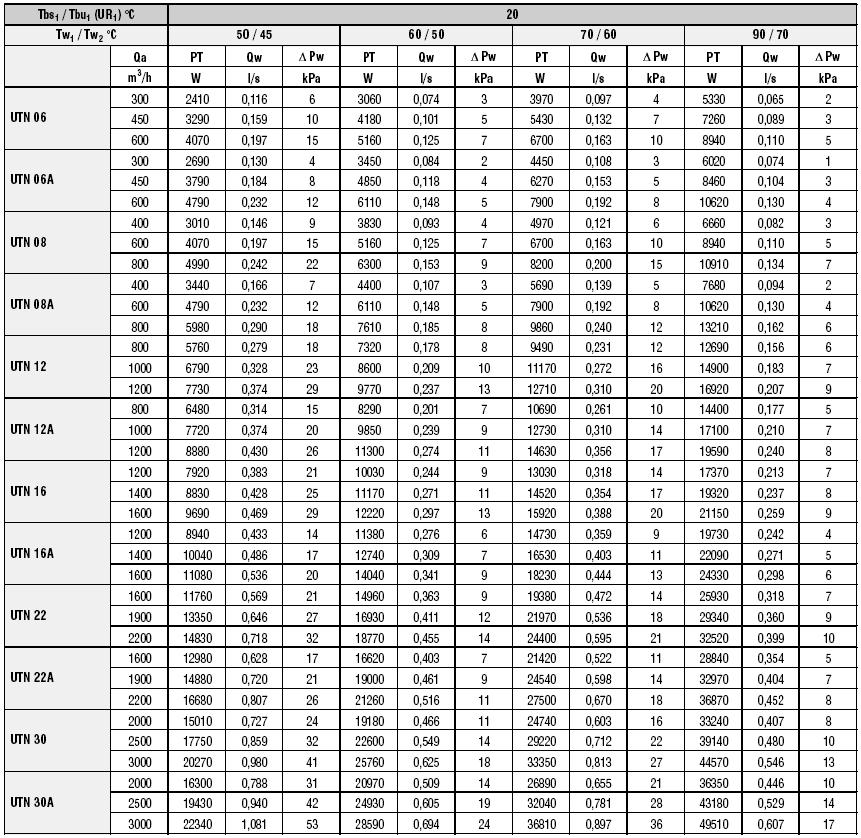

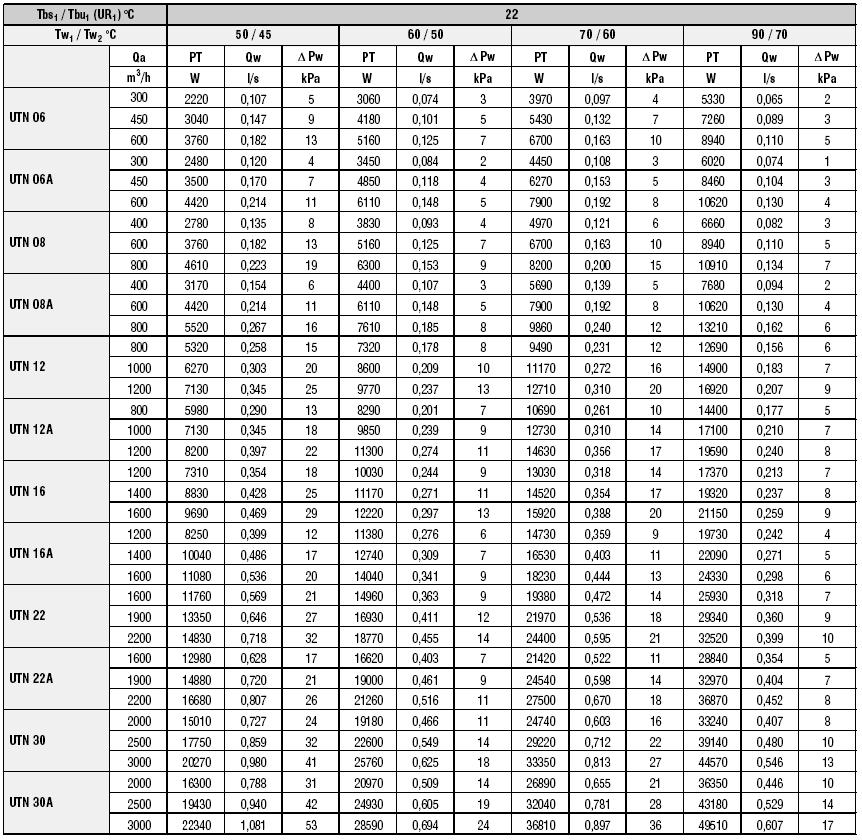

11 Tbu 1 Θερµοκρασία εισόδου αέρα υγρού θερµοµέτρου Tw 1 Θερµοκρασία εισόδου νερού Tw 2 Θερµοκρασία εξόδου νερού Qa Παροχή αέρα PFT Ψυκτική ισχύς PFS Αισθητή ψυκτική ισχύς Qw Παροχή νερού Pw Πτώση πίεσης στη µεριά του νερού ΘΕΡΜΙΚΗ ΙΣΧΥΣ Υπόµνηµα: Tbs 1 Θερµοκρασία εισόδου αέρα ξηρού θερµοµέτρου Tw 1 Θερµοκρασία εισόδου νερού Tw 2 Θερµοκρασία εξόδου νερού 11

12 Qa Παροχή αέρα PT Θερµική ισχύς Qw Παροχή νερού Pw Πτώση πίεσης στη µεριά του νερού ΘΕΡΜΙΚΗ ΙΣΧΥΣ Υπόµνηµα: Tbs 1 Tw 1 Θερµοκρασία εισόδου αέρα ξηρού θερµοµέτρου Θερµοκρασία εισόδου νερού 12

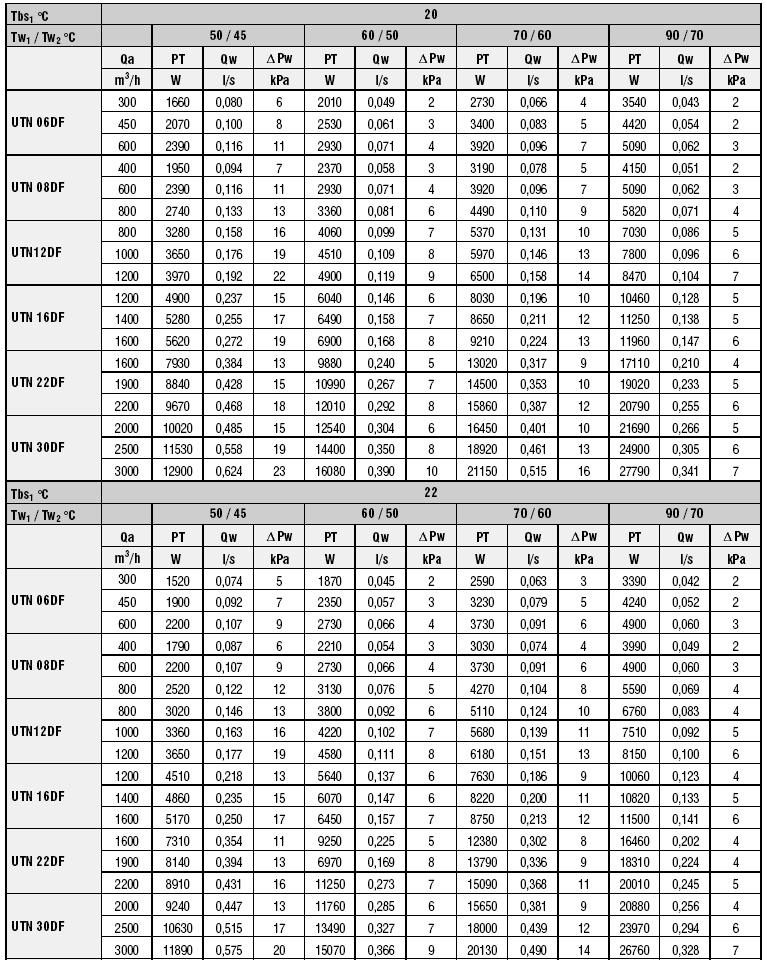

13 Tw 2 Θερµοκρασία εξόδου νερού Qa Παροχή αέρα PT Θερµική ισχύς Qw Παροχή νερού Pw Πτώση πίεσης στη µεριά του νερού ΘΕΡΜΙΚΗ ΙΣΧΥΣ DF Υπόµνηµα: Tbs 1 Tw 1 Θερµοκρασία εισόδου αέρα ξηρού θερµοµέτρου Θερµοκρασία εισόδου νερού 13

14 Tw 2 Θερµοκρασία εξόδου νερού Qa Παροχή αέρα PT Θερµική ισχύς Qw Παροχή νερού Pw Πτώση πίεσης στη µεριά του νερού ΣΥΜΒΟΥΛΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Οι µονάδες UTN µπορούν να εγκατασταθούν τόσο κατακόρυφα όσο και οριζόντια. Τα µηχανήµατα είναι εξοπλισµένα πάντοτε για τοποθέτηση Α-Α. 14

15 Αν απαιτείται διαφορετική τοποθέτηση, ο εγκαταστάτης µπορεί να κάνει την τροποποίηση πριν την εγκατάσταση της µονάδας (δείτε κεφάλαιο «πιθανές διαµορφώσεις», σελ. 3). Επιλέξτε τη θέση της µονάδας ώστε να έχετε την καλύτερη δυνατή διαδροµή για τις εργασίες τοποθέτησης των αεραγωγών. Ο αέρας που αναρροφάται από τη µονάδα πρέπει να φιλτράρεται: χρησιµοποιήστε τα εξαρτήµατα MAF ή MAFO. Τοποθετήστε τα εξαρτήµατα στη µονάδα πριν γίνει η εγκατάστασή της. Συνίσταται η χρησιµοποίηση αντικραδασµικών συνδέσµων (προαιρετική επιλογή) µεταξύ της µονάδας και των αεραγωγών. Οι εργασίες τοποθέτησης των αεραγωγών και συγκεκριµένα το σηµείο εξόδου του αέρα, πρέπει να µονωθεί για την αποφυγή σχηµατισµού υγρασίας. ιατηρήστε κενό χώρο γύρο από τη µονάδα για να επιτραπεί κατάλληλη λειτουργία καθώς και τακτική και έκτακτη συντήρηση. Εγκαταστήστε το χειριστήριο απόστασης, αν υπάρχει, σε θέση στην οποία υπάρχει εύκολη πρόσβαση από το χρήστη για τον καθορισµό των λειτουργιών και είναι κατάλληλη για τη σωστή ανίχνευση της θερµοκρασίας, αν παρέχεται. Συνεπώς αποφύγετε: - Θέσεις που είναι άµεσα εκτεθειµένες στο ηλιακό φως - Θέσεις που είναι εκτεθειµένες σε ζεστά ή κρύα ρεύµατα αέρα - Εµπόδια που παρεµβαίνουν και εµποδίζουν την κατάλληλη ανίχνευση της θερµοκρασίας Αν το σύστηµα απενεργοποιείται κατά τη διάρκεια του χειµώνα, αδειάστε το νερό από αυτό για την αποφυγή ζηµιάς εξαιτίας του πάγου. Αν χρησιµοποιούνται αντιψυκτικές λύσεις, ελέγξτε το σηµείο πήξης µε τη βοήθεια του παρακάτω πίνακα. Ποσοστό γλυκόλης κατά βάρος Θερµοκρασία πήξης ( ο C) Παράγοντας διόρθωσης ισχύος Παράγοντας διόρθωσης πτώσης πίεσης 0 0 1,00 1, ,97 1, ,92 1, ,87 1, ,82 1,20 ΙΑΣΤΑΣΕΙΣ 1 έξι υποδοχές γρήγορης σύνδεσης 2 αποχέτευση οριζόντια εγκατάσταση 3 αποχέτευση κατακόρυφη εγκατάσταση 4 δεξιές υδραυλικές συνδέσεις 5 διανοµή αέρα 6 εισαγωγή αέρα 6-Α όροι εφοδιασµού 6-Β µεταβλητό κατά τη διάρκεια της εγκατάστασης 7 κυκλικό στοιχείο (φ 100 mm) για εξωτερική εισαγωγή του αέρα 15

16 ΙΑΣΤΑΣΕΙΣ 1 έξι υποδοχές γρήγορης σύνδεσης 2 αποχέτευση οριζόντια εγκατάσταση 3 αποχέτευση κατακόρυφη εγκατάσταση 4 δεξιές υδραυλικές συνδέσεις 5 διανοµή αέρα 6 εισαγωγή αέρα 6-Α όροι εφοδιασµού 6-Β µεταβλητό 16 κατά τη διάρκεια της εγκατάστασης 7 κυκλικό στοιχείο (φ 100 mm) για εξωτερική εισαγωγή του αέρα

17 ΗΛΕΚΤΡΙΚΑ ΙΑΓΡΑΜΜΑΤΑ Προσοχή! Αποσυνδέστε την τροφοδοσία ρεύµατος πριν ξεκινήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις. Οι συνδέσεις µε έντονα γράµµατα πρέπει να πραγµατοποιηθούν από τον εγκαταστάτη. 17

18 Κάθε µονάδα θερµοαερισµού απαιτεί έναν διακόπτη (IL) στη γραµµή τροφοδοσίας µε απόσταση τουλάχιστον 3 mm ανάµεσα στις ανοιχτές επαφές του και µια κατάλληλη ηλεκτρική ασφάλεια (F). UTN χωρίς χειριστήριο: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα WH λευκό, ουδέτερος UTN µε αποµακρυνσµένο επιλογέα τριών ταχυτήτων CD και θερµοστάτη παύσης ανεµιστήρα TC: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CD Αποµακρυνσµένος διακόπτης επιλογής ταχυτήτων CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα TC θερµοστάτης παύσης ανεµιστήρα WH λευκό ουδέτερος UTN µε αποµακρυνσµένο επιλογέα τριών ταχυτήτων CD και θερµοστάτη χώρου TΑ: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CD Αποµακρυνσµένος διακόπτης επιλογής ταχυτήτων CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα TΑ θερµοστάτης χώρου WH λευκό, ουδέτερος ΗΛΕΚΤΡΙΚΑ ΙΑΓΡΑΜΜΑΤΑ Προσοχή! Αποσυνδέστε την τροφοδοσία ρεύµατος πριν ξεκινήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις. Οι συνδέσεις µε έντονα γράµµατα πρέπει να πραγµατοποιηθούν από τον εγκαταστάτη. 18

19 Κάθε µονάδα θερµοαερισµού απαιτεί έναν διακόπτη (IL) στη γραµµή τροφοδοσίας µε απόσταση τουλάχιστον 3 mm ανάµεσα στις ανοιχτές επαφές του και µια κατάλληλη ηλεκτρική ασφάλεια (F). UTN µε αποµακρυνσµένο επιλογέα τριών ταχυτήτων CD και θερµοστάτη χώρου TΑ2: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CD Αποµακρυνσµένος διακόπτης επιλογής ταχυτήτων CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα TΑ2 θερµοστάτης χώρου WH λευκό, ουδέτερος UTN συνδεδεµένο παράλληλα µε αποµακρυνσµένο επιλογέα CD, θερµοστάτη χώρου TΑ και διασύνδεση ισχύος ΚΡ: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CD Αποµακρυνσµένος διακόπτης επιλογής ταχυτήτων CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα ΚΡ διασύνδεση ισχύος, εξάρτηµα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα WH λευκό, ουδέτερος ΗΛΕΚΤΡΙΚΑ ΙΑΓΡΑΜΜΑΤΑ Προσοχή! Αποσυνδέστε την τροφοδοσία ρεύµατος πριν ξεκινήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις. Οι συνδέσεις µε έντονα γράµµατα πρέπει να πραγµατοποιηθούν από τον εγκαταστάτη. 19

20 Κάθε µονάδα θερµοαερισµού απαιτεί έναν διακόπτη (IL) στη γραµµή τροφοδοσίας µε απόσταση τουλάχιστον 3 mm ανάµεσα στις ανοιχτές επαφές του και µια κατάλληλη ηλεκτρική ασφάλεια (F). UTN µε θερµοστάτη χώρου TΑ µε επιλογή κεντρικής λειτουργίας και επιλογείς ταχύτητας CD, CDE: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CD αποµακρυνσµένος διακόπτης επιλογής ταχυτήτων CDE αποµακρυνσµένος διακόπτης επιλογής ταχύτητας CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα SF κεντρικός επιλογέας λειτουργίας, δεν διατίθεται TA θερµοστάτης χώρου TC θερµοστάτης παύσης του ανεµιστήρα WH λευκό, ουδέτερος ΗΛΕΚΤΡΙΚΑ ΙΑΓΡΑΜΜΑΤΑ Προσοχή! Αποσυνδέστε την τροφοδοσία ρεύµατος πριν ξεκινήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις. Οι συνδέσεις µε έντονα γράµµατα πρέπει να πραγµατοποιηθούν από τον εγκαταστάτη. 20

21 Κάθε µονάδα θερµοαερισµού απαιτεί έναν διακόπτη (IL) στη γραµµή τροφοδοσίας µε απόσταση τουλάχιστον 3 mm ανάµεσα στις ανοιχτές επαφές του και µια κατάλληλη ηλεκτρική ασφάλεια (F). UTN µε επιτοίχιο χειριστήριο ΤD µε επιλογή ταχύτητας, ηλεκτροµηχανολογικό θερµοστάτη και επιλογή χειµώνα / θέρους: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα ΚΡ διασύνδεση ισχύος, εξάρτηµα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα SF κεντρικός επιλογέας λειτουργίας, δεν διατίθεται UTN µε επιτοίχιο χειριστήριο ΤDC µε επιλογή ταχύτητας και ηλεκτροµηχανολογικό θερµοστάτη: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα SF κεντρικός επιλογέας λειτουργίας, δεν διατίθεται TC θερµοστάτης παύσης ανεµιστήρα TDC επιτοίχιο χειριστήριο µε επιλογή ταχύτητας και ηλεκτροµηχανολογικό θερµοστάτη WH λευκό, ουδέτερος ΗΛΕΚΤΡΙΚΑ ΙΑΓΡΑΜΜΑΤΑ Προσοχή! Αποσυνδέστε την τροφοδοσία ρεύµατος πριν ξεκινήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις. 21

22 Οι συνδέσεις µε έντονα γράµµατα πρέπει να πραγµατοποιηθούν από τον εγκαταστάτη. Κάθε µονάδα θερµοαερισµού απαιτεί έναν διακόπτη (IL) στη γραµµή τροφοδοσίας µε απόσταση τουλάχιστον 3 mm ανάµεσα στις ανοιχτές επαφές του και µια κατάλληλη ηλεκτρική ασφάλεια (F). UTN µε επιτοίχιο χειριστήριο ΤD4Τ µε επιλογή ταχύτητας, ηλεκτροµηχανολογικό θερµοστάτη και επιλογή χειµώνα / θέρους για 2σωλήνια και 4σωλήνια συστήµατα µε βάνες: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) Μ κινητήρας RD κόκκινο, µικρή ταχύτητα SF κεντρικός επιλογέας λειτουργίας, δεν διατίθεται TD4Τ επιτοίχιο χειριστήριο µε επιλογή ταχύτητας, ηλεκτροµηχανολογικό θερµοστάτη και επιλογή χειµώνα / θέρους για δισωλήνια και 4σωλήνια συστήµατα µε βάνες VK-C βάνα on/off για κύκλωµα ψύξης VK-H βάνα on/off για κύκλωµα θέρµανσης WH λευκό, ουδέτερος ΗΛΕΚΤΡΙΚΑ ΙΑΓΡΑΜΜΑΤΑ 22

23 Προσοχή! Αποσυνδέστε την τροφοδοσία ρεύµατος πριν ξεκινήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις. Οι συνδέσεις µε έντονα γράµµατα πρέπει να πραγµατοποιηθούν από τον εγκαταστάτη. Κάθε µονάδα θερµοαερισµού απαιτεί έναν διακόπτη (IL) στη γραµµή τροφοδοσίας µε απόσταση τουλάχιστον 3 mm ανάµεσα στις ανοιχτές επαφές του και µια κατάλληλη ηλεκτρική ασφάλεια (F). UTN µε αποµακρυνσµένο χειριστήριο µικροϋπολογιστή MICROD για τον αυτόµατο έλεγχο του fan coil: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CN γρήγορη σύνδεση F ηλεκτρική ασφάλεια (δεν διατίθεται) GNYE κίτρινο / πράσινο, γείωση GY γκρι, µεσαία ταχύτητα IL κύριος διακόπτης (δεν διατίθεται) ΙΡΜ διασύνδεση ισχύος Μ κινητήρας MICROD αποµακρυνσµένο χειριστήριο µικροϋπολογιστή για τον αυτόµατο έλεγχο του fan coil RD κόκκινο, µικρή ταχύτητα SΑ αισθητήριο θερµοκρασίας χώρου για αυτόµατη επιλογή ταχύτητας ανεµιστήρα SW αισθητήριο θερµοκρασίας νερού (επιλογή για το χειριστήριο MICROPROD) για αυτόµατη επιλογή θέρµανσης / ψύξης WH λευκό, ουδέτερος ΗΛΕΚΤΡΙΚΑ ΙΑΓΡΑΜΜΑΤΑ Προσοχή! Αποσυνδέστε την τροφοδοσία ρεύµατος πριν ξεκινήσετε οποιεσδήποτε ηλεκτρικές συνδέσεις. 23

24 Οι συνδέσεις µε έντονα γράµµατα πρέπει να πραγµατοποιηθούν από τον εγκαταστάτη. Κάθε µονάδα θερµοαερισµού απαιτεί έναν διακόπτη (IL) στη γραµµή τροφοδοσίας µε απόσταση τουλάχιστον 3 mm ανάµεσα στις ανοιχτές επαφές του και µια κατάλληλη ηλεκτρική ασφάλεια (F). UTN µε αποµακρυνσµένο χειριστήριο µικροϋπολογιστή MICROPROD: BK µαύρο, µεγάλη ταχύτητα BU µπλε, µεσαία ταχύτητα CN γρήγορη σύνδεση CRHC οµάδα χειριστηρίων συνδεδεµένη µε τον κεντρικό διακόπτη RCH EXT εξωτερική επαφή για την αυτόµατη ενεργοποίηση / απενεργοποίηση της µονάδας (δεν διατίθεται) F ηλεκτρική ασφάλεια (δεν διατίθεται) IL κύριος διακόπτης (δεν διατίθεται) MICROPROD επιτοίχιο χειριστήριο µικροϋπολογιστή RCH αποµακρυνσµένος διακόπτης για την επιλογή κεντρικής θέρµανσης / ψύξης (δεν διατίθεται) RD κόκκινο, µικρή ταχύτητα SΑ αισθητήριο θερµοκρασίας χώρου για αυτόµατη επιλογή ταχύτητας ανεµιστήρα SW αισθητήριο θερµοκρασίας νερού (επιλογή για το χειριστήριο MICROPROD) για αυτόµατη επιλογή θέρµανσης / ψύξης WH λευκό, ουδέτερος ΕΞΑΡΤΗΜΑΤΑ CD Επιτοίχιος επιλογέας ταχύτητας 24

25 Χειριστήριο χωνευτό µε επιλογέα περιστροφής 4 θέσεων (τρεις ταχύτητες και stop). Το χειριστήριο CD επιτρέπει τις επιλογές ON / OFF και ταχύτητας ανεµιστήρα της µονάδας. CDE Επιτοίχιος επιλογέας ταχύτητας Χειριστήριο επιτοίχιο µε επιλογέα περιστροφής 4 θέσεων (τρεις ταχύτητες και stop). Το χειριστήριο CDE επιτρέπει τις επιλογές ON / OFF και ταχύτητας ανεµιστήρα της µονάδας. TD Επιτοίχιο χειριστήριο µε επιλογέα ταχύτητας, θερµοστάτη και επιλογή χειµώνα / θέρους Ενσωµατωµένο χειριστήριο µε επιλογέα ταχύτητας, ηλεκτροµηχανικό θερµοστάτη και επιλογέα χειµώνα / θέρους. Επιλογή ταχύτητας ανεµιστήρα, ρύθµιση θερµοκρασίας χώρου και επιλογή χειµώνα / θέρους: Χειροκίνητη επιλογή ταχύτητας ανεµιστήρα Ρύθµιση θερµοκρασίας χώρου στις λειτουργίες θέρµανσης και ψύξης µέσω ενεργοποίησης / απενεργοποίησης του ανεµιστήρα σε θερµοκρασία χειροκίνητα καθορισµένη TDC Επιτοίχιο χειριστήριο µε επιλογέα ταχύτητας και θερµοστάτη TDC Επιτοίχιο χειριστήριο µε επιλογέα ταχύτητας και θερµοστάτη Ενσωµατωµένο χειριστήριο µε επιλογέα ταχύτητας, ηλεκτροµηχανικό θερµοστάτη και επιλογέα χειµώνα / θέρους. Επιλογή ταχύτητας ανεµιστήρα, ρύθµιση θερµοκρασίας χώρου και επιλογή χειµώνα / θέρους: Χειροκίνητη επιλογή ταχύτητας ανεµιστήρα Ρύθµιση θερµοκρασίας χώρου στις λειτουργίες θέρµανσης και ψύξης µέσω ενεργοποίησης / απενεργοποίησης του ανεµιστήρα σε θερµοκρασία χειροκίνητα καθορισµένη TD4T Επιτοίχιο χειριστήριο µε επιλογέα ταχύτητας, θερµοστάτη και επιλογή χειµώνα / θέρους για 2σωλήνια / τετρασωλήνια συστήµατα µε βάνες Ενσωµατωµένο χειριστήριο µε επιλογέα ταχύτητας, ηλεκτροµηχανικό θερµοστάτη και επιλογέα χειµώνα / θέρους. Αν είναι εγκατεστηµένο, ελέγχει τις ρυθµιστικές βαλβίδες. Επιλογή ταχύτητας ανεµιστήρα και ρύθµιση θερµοκρασίας χώρου: Χειροκίνητη επιλογή ταχύτητας ανεµιστήρα Ρύθµιση θερµοκρασίας χώρου για δισωλήνιο και τετρασωλήνιο σύστηµα στις λειτουργίες θέρµανσης και ψύξης µέσω ενεργοποίησης / απενεργοποίησης του ανεµιστήρα σε θερµοκρασία χειροκίνητα καθορισµένη µε άνοιγµα και κλείσιµο της ρυθµιστικής βαλβίδας TA Επιτοίχιος θερµοστάτης χώρου Αυτόµατη ρύθµιση της θερµοκρασίας του χώρου: Μόνο στη λειτουργία θέρµανσης επιδρώντας στη λειτουργία του κινητήρα του ανεµιστήρα και στη ρυθµιστική βαλβίδα, αν είναι εγκατεστηµένη (λειτουργία ON / OFF) Μόνο στη λειτουργία ψύξης επιδρώντας στη λειτουργία του κινητήρα του ανεµιστήρα και στη ρυθµιστική βαλβίδα, αν είναι εγκατεστηµένη (λειτουργία ON / OFF) Στις λειτουργίες θέρµανσης και ψύξης µε αποµακρυσµένη επιλογή λειτουργίας, επιδρώντας στη λειτουργία του κινητήρα του ανεµιστήρα και στη ρυθµιστική βαλβίδα, αν είναι εγκατεστηµένη (λειτουργία ON / OFF) TA2 Επιτοίχιος θερµοστάτης χώρου µε επιλογή χειµώνα / θέρους 25

26 Επιτοίχιος θερµοστάτης χώρου µε επιλογή θέρµανσης / ψύξης. Αυτόµατη ρύθµιση της θερµοκρασίας του χώρου τόσο στη λειτουργία θέρµανσης όσο και σε αυτήν της ψύξης, επιδρώντας στη λειτουργία του κινητήρα του ανεµιστήρα και στη ρυθµιστική βαλβίδα, αν είναι εγκατεστηµένη (λειτουργία ON / OFF) TC Θερµοστάτης παύσης του ανεµιστήρα: ηλεκτροµηχανολογικός θερµοστάτης για ελάχιστη θερµοκρασία νερού κατά τη διάρκεια της θέρµανσης Θερµοστάτης παύσης του ανεµιστήρα µε αυτόµατο επαναπροσδιορισµό, σταµατά τη λειτουργία του κινητήρα όταν η θερµοκρασία του νερού στον εναλλάκτη θερµότητας πέφτει κάτω από την προκαθορισµένη τιµή (42 ο C). Χρήσιµο µόνο για τη λειτουργία θέρµανσης και για εγκατάσταση στα πτερύγια αλουµινίου του εναλλάκτη θερµότητας. MICRO και MICROD Χειριστήρια µικροϋπολογιστή Χειριστήριο µικροϋπολογιστή για ενσωµατωµένη (MICRO) ή επιτοίχια (MICROD) τοποθέτηση, µε επιλογέα ταχύτητας ανεµιστήρα, ηλεκτρονικό θερµοστάτη και επιλογή λειτουργίας ψύξης / θέρµανσης, για τον αυτόµατο έλεγχο της µονάδας. Έλεγχος ταχύτητας του ανεµιστήρα, ρύθµιση της θερµοκρασίας χώρου και επιλογή θέρµανσης / ψύξης. Ρύθµιση της θερµοκρασίας χώρου τόσο στην θέρµανση όσο και στην ψύξη, µε ενεργοποίηση / απενεργοποίηση του ανεµιστήρα, σε θερµοκρασία χειροκίνητα προκαθορισµένη Ρύθµιση της θερµοκρασίας χώρου τόσο στην θέρµανση όσο και στην ψύξη, µε αυτόµατη ρύθµιση της ταχύτητας του ανεµιστήρα Λειτουργία χρονοδιακόπτη (δεν είναι διαθέσιµη για το Micro-D) Επιλογή λειτουργίας θέρµανσης / ψύξης µε τους πιο κάτω τρόπους: - χειροκίνητα (ενσωµατωµένα) - αυτόµατα σύµφωνα µε τη θερµοκρασία του νερού (µε προαιρετική επιλογή αισθητήρα νερού SW) MICROPRO και MICROPROD Εξελιγµένα χειριστήρια µικροϋπολογιστή Χειριστήριο µικροϋπολογιστή για ενσωµατωµένη (MICROPRO) ή επιτοίχια (MICROPROD) τοποθέτηση, µε επιλογέα ταχύτητας ανεµιστήρα, ηλεκτρονικό θερµοστάτη και επιλογή λειτουργίας ψύξης / θέρµανσης, για τον αυτόµατο έλεγχο του ανεµιστήρα, της ηλεκτρικής αντίστασης, αν υπάρχει Έλεγχος ταχύτητας του ανεµιστήρα, ρύθµιση της θερµοκρασίας χώρου και επιλογή θέρµανσης / ψύξης. Ρύθµιση της θερµοκρασίας χώρου τόσο στην θέρµανση όσο και στην ψύξη, µε ενεργοποίηση / απενεργοποίηση του ανεµιστήρα, σε θερµοκρασία χειροκίνητα προκαθορισµένη Ρύθµιση της θερµοκρασίας χώρου τόσο στην θέρµανση όσο και στην ψύξη, µε αυτόµατη ρύθµιση της ταχύτητας του ανεµιστήρα Λειτουργία χρονοδιακόπτη (δεν είναι διαθέσιµη για το Micropro-D) Επιλογή λειτουργίας θέρµανσης / ψύξης µε τους πιο κάτω τρόπους: - χειροκίνητα (ενσωµατωµένα) - χειροκίνητα (αποµακρυσµένα) - αυτόµατα σύµφωνα µε τη θερµοκρασία του νερού (µε προαιρετική επιλογή αισθητήρα νερού SW για το MICROPRO D, στάνταρ στο MICROPRO) - αυτόµατα σύµφωνα µε τη θερµοκρασία του νερού (µε αισθητήρα θερµοκρασίας του αέρα, προαιρετικά) Έλεγχος των βαλβίδων on / off για δισωλήνιο και τετρασωλήνιο σύστηµα Έλεγχος της ηλεκτρικής αντίστασης Τα χειριστήρια Micropro, Micropro-D, συνοδεύονται επίσης από επαφές για εξωτερικά σήµατα ώστε να επιτρέπεται ή να αποτρέπεται η λειτουργία της µονάδας SW Επιτοίχιος θερµοστάτης χώρου µε επιλογή χειµώνα / θέρους Συνδεδεµένο απευθείας στα χειριστήρια µικροϋπολογιστή, το αισθητήριο αυτό υπολογίζει τη θερµοκρασία του νερού µέσα στον εναλλάκτη θερµότητας. Αν η µετρούµενη θερµοκρασία είναι χαµηλότερη από 17 ο C, η µονάδα λειτουργεί στην ψύξη και το πεδίο θερµοκρασίας του χειριστηρίου αναφέρεται στην ψύξη (19-31 ο C). Αν η µετρούµενη θερµοκρασία είναι υψηλότερη από 37 ο C, η µονάδα λειτουργεί στη θέρµανση και το πεδίο 26 θερµοκρασίας του χειριστηρίου αναφέρεται στη θέρµανση (14 26 ο C). Αν η µετρούµενη θερµοκρασία βρίσκεται µεταξύ 17 ο C και 37 ο C, το χειριστήριο θα αποτρέψει τη λειτουργία της µονάδας. Το αισθητήριο νερού SW συµπεριλαµβάνεται στα MICROPRO και MICRONET.

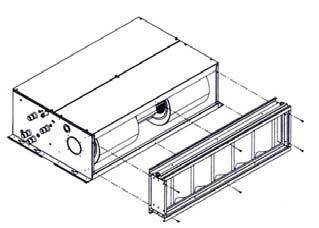

27 IPM ιασύνδεση ισχύος για σύνδεση µε τα χειριστήρια MICROD και MICROPROD Το καλώδιο διασύνδεσης ισχύος επιτρέπει τη χρήση των χειριστηρίων MICROD και MICROPROD σε όλη τη γκάµα των PWN, ακόµα και σε µοντέλα µε κατανάλωση ρεύµατος µεγαλύτερη από 1 Α. Η χωρητικότητα των επαφών του ΙΡΜ είναι 16 Α, βαθµός ΙΡ30. Η χρήση του ΙΡΜ σε συνδυασµό µε τα χειριστήρια µικροϋπολογιστή είναι υποχρεωτική για τα µοντέλα 33, 34 και 36. MAF / MAFO Εξαρτήµατα εισαγωγής του αέρα µε φίλτρο Από γαλβανισµένο φύλλο χάλυβα, τα εξαρτήµατα αυτά επιτρέπουν το φιλτράρισµα του αέρα που αναρροφάται από τη µονάδα καθώς επίσης και τη σύνδεση αυτής µε τα κανάλια αναρρόφησης. Συστήνονται δύο εκδόσεις εξαρτώµενες από τον εγγυηµένο βαθµό φιλτραρίσµατος: MAF: εξάρτηµα αναρρόφησης του αέρα µε επίπεδο φίλτρο από ακρυλλικό υλικό, µε κλάση φιλτραρίσµατος G2. MAFO: εξάρτηµα αναρρόφησης του αέρα µε αυλακωτό φίλτρο από ακρυλλική ίνα, µε κλάση φιλτραρίσµατος EU4. PCOC Πλαίσιο σύνδεσης µε αεραγωγούς ορθογωνικής διατοµής Από γαλβανισµένο φύλλο χάλυβα, τα πλαίσια σύνδεσης PCOC χρησιµοποιούνται για τη σύνδεση µε τους αεραγωγούς ορθογωνικής διατοµής µε φλάντζες και άλλα εξαρτήµατα. Μπορούν να εγκατασταθούν τόσο στη γραµµή αναρρόφησης όσο και σε αυτή της διανοµής. Αποτελούνται από ένα ορθογώνιο πλαίσιο το οποίο πρέπει να ασφαλιστεί στο µηχάνηµα (ή σε κάποιο άλλο εξάρτηµα µε παρόµοιες υποδοχές, πχ MAF, MAFO, RE κλπ) συνδεδεµένο σε φλαντζωτό κύλινδρο που αντιπροσωπεύει το σηµείο εκκίνησης των ορθογωνικών αεραγωγών τύπου σαν αυτόν που χρησιµοποιείται συνήθως σε εγκαταστάσεις διανοµής. PCOF Πλαίσιο σύνδεσης µε εύκαµπτους αεραγωγούς κυκλικής διατοµής Από γαλβανισµένο φύλλο χάλυβα, τα πλαίσια σύνδεσης PCOF χρησιµοποιούνται σε εγκαταστάσεις διανοµής του αέρα µε κυκλικούς αεραγωγούς ή άλλα εξαρτήµατα. Μπορούν να εγκατασταθούν τόσο στη γραµµή αναρρόφησης όσο και σε αυτή της διανοµής (στην περίπτωση αυτή ο αεραγωγός πρέπει να είναι µονωµένος). Αποτελούνται από ένα ορθογώνιο πλαίσιο το οποίο πρέπει να ασφαλιστεί στο µηχάνηµα (ή σε κάποιο άλλο εξάρτηµα µε παρόµοιες υποδοχές, πχ MAF, MAFO, RE κλπ) µε κυκλικά κολλάρα (Φ 200 mm) που αντιπροσωπεύουν το σηµείο εκκίνησης των κυκλικών αεραγωγών τύπου σαν αυτόν που χρησιµοποιείται συνήθως σε εγκαταστάσεις διανοµής. Μοντέλα UTN Αριθµός οπών 06-06A 08-08A 12-12A 16-16A 22-22A 30-30A TFA Μη µονωµένοι εύκαµπτοι αεραγωγοί 27

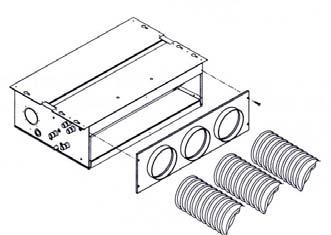

28 Μη µονωµένοι εύκαµπτοι αεραγωγοί για σύνδεση µε τη διασπορά του αέρα διάµετρο Φ 200 mm, µαζί µε αδιαίρετο µήκους 6 µέτρων. TFM Μονωµένοι εύκαµπτοι αεραγωγοί Μονωµένοι εύκαµπτοι αεραγωγοί για σύνδεση µε τη διασπορά του αέρα διάµετρο Φ 200 mm, µαζί µε αδιαίρετο µήκους 6 µέτρων. Η µόνωση του αεραγωγού επιτυγχάνεται µε τη βοήθεια fiberglass, πάχους 25 mm και πυκνότητας 16 Kg/m 3. TP Πλαστικό κάλυµµα Πλαστικό κάλυµµα Φ 200 mm για κλείσιµο του PCOF της εξόδου του αέρα που δεν χρησιµοποιείται. GA / GAT Αντικραδασµικά συνδέσεως Από γαλβανισµένο φύλλο χάλυβα, τα πλαίσια σύνδεσης GA/GAT χρησιµοποιούνται για σύνδεση µε ορθογωνικούς αεραγωγούς εξοπλισµένους µε φλάντζες και άλλα φλαντζωτά εξαρτήµατα. Αποτελούνται από ένα ορθογώνιο πλαίσιο το οποίο πρέπει να ασφαλιστεί στο µηχάνηµα ή σε κάποιο άλλο εξάρτηµα µε παρόµοιες υποδοχές (πχ MAF, MAFO, RE κλπ) συνδεδεµένο µε ένα εύκαµπτο, κάτω από φλαντζωτό κύλινδρο που αντιπροσωπεύει το σηµείο εκκίνησης των ορθογωνικών αεραγωγών τύπου σαν αυτόν που χρησιµοποιείται συνήθως σε εγκαταστάσεις διανοµής. Αν ο αντικραδασµικός σύνδεσµος χρησιµοποιείται µαζί µε το εξάρτηµα στοιχείων ηλεκτρικής θέρµανσης (εξάρτηµα RE) ένας σύνδεσµος GAT από πυρίµαχο υλικό σιλικόνης, πρέπει να εγκατασταθεί στη γραµµή διανοµής. CA/CAF Πλαίσιο πλένουµ εισόδου του αέρα Πλαίσιο πλένουµ εισόδου του αέρα από γαλβανισµένο φύλλο µετάλλου µε κυκλικά στόµια (Φ 200mm) για τη σύνδεση µε αγωγούς και πλέγµατα αναρρόφησης µε τοποθετηµένα πτερύγια, σε κατασκευές µικρού µεγέθους, για την αύξηση του τοµέα ελεύθερης ροής αέρα. Με κατασκευή κατάλληλη για προσαρµογή στην κατασκευή των πλαισίων οροφής, είναι εφοδιασµένο µε δύο ή τρία κυκλικά στόµια ώστε να µπορεί να συνδεθεί, µε κατάλληλο συνδυασµό, σε όλες τις µονάδες PWN. Η έκδοση CA είναι εφοδιασµένη µόνο µε πλέγµα ενώ η αντίστοιχη CAF διαθέτει επιπλέον επίπεδο φίλτρο από ακρυλικό υλικό, µε βαθµό φιλτραρίσµατος G2, τοποθετηµένο στο βασικό πλαίσιο. Το φίλτρο αυτού του δεύτερου τύπου µπορεί να καθαριστεί περιοδικά, χωρίς να απαιτείται πρόσβαση στη µονάδα πίσω από τα πάνελ της οροφής. GM Περσίδες αλουµινίου εξόδου του αέρα Πλέγµα διανοµής του αέρα µε διπλή σειρά ρυθµιζόµενων πτερυγίων από ανοδιοµένο αλουµίνιο, εξοπλισµένο µε πλέγµα γαλβανισµένου φύλλου χάλυβα που χρησιµοποιείται για την εγκατάσταση στον τοίχο του πλέγµατος ή για την τοποθέτησή του απευθείας στο σηµείο διανοµής του µηχανήµατος. Το πλαίσιο από γαλβανισµένο φύλλο χάλυβα τοποθετείται σε ένα άκρο ώστε να µπορεί να ασφαλιστεί απευθείας στο σηµείο διανοµής της µονάδας µαζί µε σύνδεση RD. GR Περσίδες αλουµινίου εισόδου του αέρα Πλέγµα εισαγωγής του αέρα µε µονή σειρά ρυθµιζόµενων πτερυγίων από ανοδιοµένο αλουµίνιο, εξοπλισµένο µε πλέγµα γαλβανισµένου φύλλου χάλυβα που χρησιµοποιείται για την εγκατάσταση στον τοίχο του πλέγµατος ή για την τοποθέτησή του απευθείας στο σηµείο εισαγωγής του µηχανήµατος. Το πλαίσιο από γαλβανισµένο φύλλο χάλυβα τοποθετείται σε ένα άκρο ώστε να µπορεί να ασφαλιστεί απευθείας στο σηµείο διανοµής της µονάδας (ή µε τα εξαρτήµατα MAF και MAFO). VRCV / VRCH Βοηθητικά λεκανάκια συλλογής συµπυκνωµάτων 28

29 Βοηθητικά λεκανάκια συλλογής συµπυκνωµάτων, χρησιµοποιούνται για τη συλλογή οποιουδήποτε συµπυκνώµατος σχηµατιστεί στις βάνες ρύθµισης στις υδραυλικές ενώσεις και σε άλλες συνδέσεις κατά τη λειτουργία ψύξης. Τα λεκανάκια αυτά είναι κατασκευασµένα από γαλβανισµένο φύλλο χάλυβα µε σωλήνα αποχέτευσης (φ17 mm) συνδέονται µε εύκαµπτο ελαστικό σωλήνα σαν αυτόν που χρησιµοποιείται για την αποχέτευση στη βασική µονάδα. ιατίθενται για: Κατακόρυφα εγκατεστηµένες µονάδες UTN, VRCV Οριζόντια εγκατεστηµένες µονάδες UTN, VRCH ΡA90 Εξωτερικές µηχανοκίνητες περσίδες εισαγωγής του αέρα Οι εξωτερικές µηχανοκίνητες περσίδες εισαγωγής του αέρα προορίζονται για την αντικατάσταση του αέρα του χώρου κατευθείαν από τη µονάδα. Η ποσότητα του εξωτερικού αέρα που θα εισέλθει στο χώρο, αφού έχει φιλτραριστεί και επεξεργαστεί θερµικά, µπορεί να ρυθµιστεί ανάλογα από 0 έως 100% µέσω σερβοµοτέρ µε ένα ποτενσιόµετρο που βρίσκεται µέσα στο συγκεκριµένο χειριστήριο CDS, το οποίο προορίζεται για επιτοίχια εγκατάσταση. Το σετ ΡΑ90, όπως φαίνεται στο σχήµα, συνδυάζει τα ακόλουθα τµήµατα: Α) Περσίδες εισαγωγής του εξωτερικού αέρα από γαλβανισµένο φύλλο χάλυβα και εγκατάσταση για σύνδεση µε το µηχάνηµα, στη µια άκρη και στα άλλα απαιτούµενα εξαρτήµατα. Β) Σερβοµοτέρ συνδεδεµένο απ ευθείας µε τις περσίδες, µε βαθµό προστασίας ΙΡ54 και τροφοδοσία 24V. Οι περσίδες µπορούν να ανοίγουν και να κλείνουν αυτόµατα µε το σήµα των εξωτερικών βοηθητικών επαφών (δεν διατίθενται) όπως θερµοστάτες κατά του πάγου, χρονοδιακόπτες κλπ, µε τη δυνατότητα σύνδεσης πολλών σερβοµοτέρ παράλληλα, σε ένα χειριστήριο ανοίγµατος / κλεισίµατος. Γ) Μετασχηµατιστής 230V 24V µε τερµατική ταινία µέσα στο συγκεκριµένο ηλεκτρικό κουτί, που λειτουργεί σαν µηχανική προστασία, αποτρέποντας την πρόσβαση στην τερµατική ταινία και στον ίδιο το µετασχηµατιστή. ) Βίδες για την τοποθέτηση. CSD Επιτοίχιο χειριστήριο για ανάλογο άνοιγµα / κλείσιµο των µηχανοκίνητων περσίδων ΡΑ90 Σχεδιασµένο για εγκατάσταση σε τοίχο, επιτρέπει το ανάλογο άνοιγµα / κλείσιµο από 0 έως 100% των εξωτερικών µηχανοκίνητων περσίδων εισαγωγής αέρα ΡΑ90 RE Επιπρόσθετο στοιχείο ηλεκτρικής θέρµανσης Χρήσιµο σαν σύνδεση θέρµανσης στο σύστηµα ζεστού νερού, αποτελείται από ηλεκτρική αντίσταση µε θερµοστάτη ασφαλείας (χειροκίνητος και αυτόµατος επαναπροσδιορισµός) και ρελέ. Το σετ αυτό της ηλεκτρικής αντίστασης συνδέεται µε το χειριστήριο MICROPROD και µε το καλώδιο ΙΡΜ. V-M-R Τρίοδη βάνα, ενεργοποιητής on-off και σετ υδραυλικών συνδέσεων 29

30 Το σύστηµα επιτρέπει τη ρύθµιση της θερµοκρασίας περιβάλλοντος, σταµατώντας την παροχή νερού στον εναλλάκτη θερµότητας. ιαθέσιµο για 2σωλήνιο και 4σωλήνιο σύστηµα, το σετ αποτελείται από τα παρακάτω τµήµατα: Σώµα βάνας (V): τρίοδη µε ενσωµατωµένο by-pass (4 συνδέσεις): - ¾ για τα µοντέλα UTN 6, UTN 6A, UTN 8, UTN 8A - 1 για τα µοντέλα UTN 12, UTN 12A, UTN 16, UTN 16A Ενεργοποιητής (M): συνήθως κλειστός, ηλεκτροµηχανολογικού τύπου, µονοφασικός 230V, µε λειτουργία on/off, λειτουργεί απ ευθείας στο µηχανισµό κλεισίµατος της βάνας. Σετ υδραυλικών συνδέσεων (R): από χάλκινους σωλήνες και µπρούτζινες υποδοχές, µε βάνα ισορρόπησης, διαφέρει ανάλογα µε τα µοντέλα (στάνταρ στοιχείο ή επιπρόσθετο στοιχείο για 4σωλήνιο) και τις υδραυλικές συνδέσεις. Το σετ υδραυλικών συνδέσεων δεν διατίθεται για τα µοντέλα UTN22, UTN22A, UTN30, UTN30A. ΣΥΝΤΗΡΗΣΗ Οι εργασίες συντήρησης των µονάδων UTN περιορίζονται στον περιοδικό καθαρισµό του φίλτρου αέρα (διατίθεται µε τα εξαρτήµατα MA/F και MA/FO), του εναλλάκτη θερµότητας καθώς και στον έλεγχο της σωστής λειτουργίας της αποχέτευσης. Οι παραπάνω εργασίες συντήρησης πρέπει να διεξάγονται µόνο από πεπειραµένο προσωπικό. ώστε πολύ µεγάλη προσοχή κατά τις εργασίες συντήρησης: φοράτε πάντοτε προστατευτικά γάντια γιατί υπάρχει κίνδυνος τραυµατισµού κατά την επαφή µε ορισµένα από τα µεταλλικά µέρη. Κάθε φορά που γίνεται εκκίνηση των µονάδων µετά από µεγάλο χρονικό διάστηµα παύσης, βεβαιωθείτε ότι δεν υπάρχει αέρας µέσα στον εναλλάκτη θερµότητας. Ο κινητήρας δεν χρειάζεται συντήρηση αφού διαθέτει αυτολιπαινόµενα µέρη. Για λόγους ασφαλείας, πριν πραγµατοποιήσετε οποιεσδήποτε εργασίες καθαρισµού ή συντήρησης, απενεργοποιήστε το µηχάνηµα και αποσυνδέστε το ρεύµα κλείνοντας το σχετικό διακόπτη. 30

31 31

32 Company ISO 9001/2000 and OHSAS certified Αριστείδου 22, Ελευσίνα Τηλ: , , Fax: website: 32
