1 ZEMedS: Μελέτες Περιπτώσεων

2 Μελέτη Περίπτωσης: Don Milani Δημοτικό Σχολείο, San Miniato, Ιταλία Την αποκλειστική ευθύνη για το περιεχόμενο αυτής της έκδοσης έχουν οι συγγραφείς.δεν αντανακλά κατ'ανάγκη τη γνώμη της Ευρωπαϊκής Ένωσης. Ούτε η EASME ούτε η Ευρωπαϊκή Επιτροπή είναι υπεύθυνη για την οποιαδήποτε χρήση των πληροφοριών που περιέχονται σε αυτήν. Αύγουστος 2015

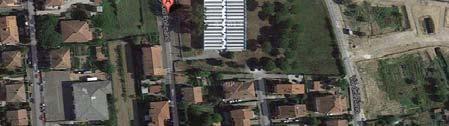

3 Γενικές πληροφορίες 3 Όνομα σχολείου Τύπος σχολείου Don Milani i Δημοτικό Σχολείο Δημοτικό Σχολείο Αριθμός μαθητών Ιδιοκτησία 125 Δημόσιο Τοποθεσία Δήμος San Miniato, Ιταλία Έτος κατασκευής 1982

4 Γενικές πληροφορίες 4 Κτιριακή τυπολογία Θερμαινόμενη επιφάνεια m 2 Μονόροφο κτίριο 1264 m 2 Χωροθέτηση Αστικό Περιβάλλον Βαθμοημέρες θέρμανσης (βάση 18): 1513 Βαθμοημέρες ψύξης (βάση 26): 28

5 Τωρινή Κατάσταση 5 Ανάγκες ανακαίνισης Παρουσία υγρασίας στους τοίχους. Η μονάδα διαχείρισης αέρα δεν λειτουργεί. Πρέπει να βελτιστοποιηθεί η εγκατάσταση θέρμανσης και ο κτιριακός σκελετός. Χρήση κτιρίου Πρόγραμμα Δημοτικού Σχολείου: Δευτέρα: 08:00 με 19:00, Tρίτη με Παρασκευή: 08:00 με 15:00, Από 9 Σεπτεμβρίου μέχρι 7 Ιουνίου Βαθμός χρησιμοποίησης Περιβάλλων χώρος 15% (μέση χρήση), 160 σχολικές ημέρες, 8 ώρες ημερησίως Αστική πυκνότητα με χαμηλού ύψους γειτονικά κτίρια. Περιορισμένο πράσινο.

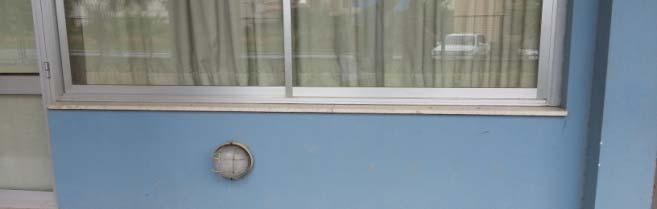

6 Τωρινή Κατάσταση 6 Σκελετός κτιρίου : Τοίχοι Τοίχοι από τούβλα U = 1.6 W/m².K Σκελετός κτιρίου : Στέγη Οροφή με πετροβάμβακα και κυματοειδή φύλλα χάλυβα U = 1.9 W/m².K Σκελετός κτιρίου : Παράθυρα Παράθυρα με διπλά τζάμια 4/6/4 και κουφώματα αλουμινίου χωρίς θερμοδιακοπή Ug = 2.8 W/m².K, Uf = 4 W/m².K Σκελετός κτιρίου : Πάτωμα Το πάτωμα αποτελείται από διογκωμένη άργιλο αδρανών U = 1.7 W/m².K

7 Τωρινή Κατάσταση 7 Αεροστεγανότητα: Χωρίς μετρήσεις Θέρμανση και ψύξη: Καυστήρας 144 kw (μεθανίου), fancoil και καλοριφέρ Εξαερισμός: Τοσύστημα εξαερισμού υπάρχει αλλά δεν λειτουργεί Εξαερισμός με ανοιγόμενα παράθυρα (αίθουσες) Φωτισμός: Κυρίως λαμπτήρες φθορισμού ελεγχόμενοι από τους χρήστες Συσκευές: Εξοπλισμός γραφείου σε γραφεία καθηγητών, υπολογιστές σε ορισμένες τάξεις Ζεστό νερό: 2 ηλεκτρικοί θερμοσίφωνες των 2.5 kw, 50 l Μαγείρεμα: Τρέχουσα τελική ενεργειακή κατανάλωση kwh/m2 κλιματιζόμενου χώρου (από λογαριασμούς, μετρήσεις κλπ.): Όχι *Σύνολο =136 kwh/m² ετησίως *121 kwh/m² y για θέρμανση *15 kwh/m² y για ηλεκτρικές χρήσεις

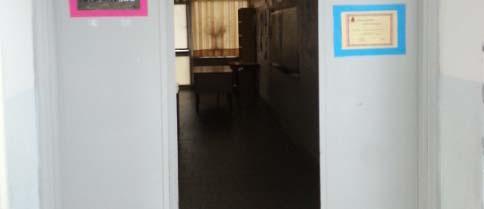

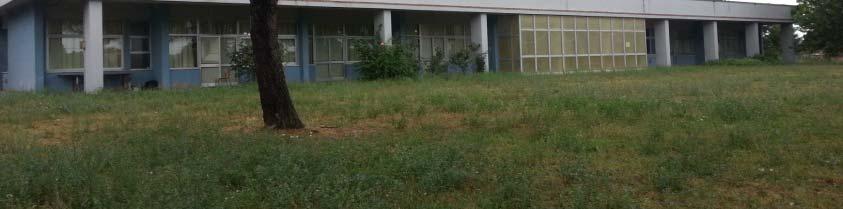

8 Τωρινή Κατάσταση 8

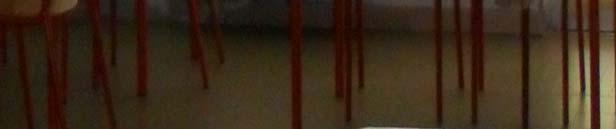

9 Τωρινή Κατάσταση 9 Υγιεινή και Άνεση: Καλοκαιρινή άνεση: Εσωτερική ποιότητα αέρα: Δεν έχουν γίνει μελέτες σχετικά με την ποιότητα του εσωτερικού. Δεν παρατηρήθηκαν προβλήματα. Η αλλαγή του αέρα γίνεται χειροκίνητα και σχετίζεται με την επιλογή των χρηστών σχετικά με το άνοιγμα των παραθύρων Οπτική άνεση: Λειτουργικά έξοδα: Ενέργεια: χωρίς δεδομένα Νερό: χωρίς δεδομένα Συντήρηση: χωρίς δεδομένα

10 10 Σχεδιαστική προσέγγιση: Ριζική ανακαίνιση εφαρμοζόμενη σε διαφορετικά βήματα προς την κατεύθυνση των ZEMedS NZEB Σχολικών κτιριακών απαιτήσεων ZEMeds Σόχο Στόχοι: Προϋπόθεση 1: C PE Prod RES 0 Ετήσια πρωτογενής ενεργειακή κατανάλωση (θέρμανση, ψύξη, εξαερισμός, ζεστό νερό, μαγείρεμα, φωτισμός και ειδικός ηλεκτρισμός) παραγόμενη από τοπικές ανανεώσιμες πηγές ενέργειας Προϋπόθεση2: C FE 25 kwh/m2 y Ετήσια ενεργειακή κατανάλωση (θέρμανση, ψύξη, εξαερισμός, φωτισμός και ειδικός ηλεκτρισμός) ανά κλιματιζόμενο χώρο Προϋπόθεση 3: Εξασφαλισμένη ποιότητα εσωτερικού αέρα (CO ppm) και θερμοκρασία πάνω από 28ºC 40 ώρες ετησία κατά την διάρκεια χρησιμοποίησης η ης Έχουν ληφθεί υπ όψη οι Εθνικοί τύποι μετατροπής σε ενέργεια και CO 2 (στοιχεία του 2014). Μεθοδολογία Ενεργειακών Προσομοιώσεων Βήμα ή πρώτο: 3 προτάσεις (μεταβλητές A, B καιc) στην ανακαίνιση φακέλου : από τον λιγότερο στον περισσότερο μονωμένο Δεύτερο βήμα: 2 προτάσεις για κάθε μεταβλητή: Ανακαίνιση του συστήματος φωτισμού Ανακαίνιση ί του συστήματος φωτισμού, θέρμανσης και του συστήματος ζεστού νερού + εγκατάσταση φωτοβολταικών συστημάτων + χρήση φυσικού εξαερισμού Ανακαίνιση του συστήματος φωτισμού, θέρμανσης και του συστήματος ζεστού νερού + εγκατάσταση φωτοβολταικών συστημάτων + χρήση μηχανικού εξαερισμού χωρίς θερμική ανάκτηση Ανακαίνιση του συστήματος φωτισμού, θέρμανσης και του συστήματος ζεστού νερού + εγκατάσταση φωτοβολταικών συστημάτων + χρήση μηχανικού εξαερισμού με θερμική ανάκτηση

11 11 Πρώτο βήμα: 3 προτάσεις (μεταβλητή A, B και C) για την ανακαίνιση φακέλου: από τον λιγότερο στον περισσότερο μονωμένο. Μεταβλητή A Μεταβλητή B Μεταβλητή C Βήμα 1 Αντικατάσταση υφισταμένων μονών τζαμιών για : Μεταβλητή A: χαμηλού e διπλά τζάμια, U παραθύρων και εξωτερικές πόρτες mm(κενό) και σκελετός αλουμινίου (με θερμική μόνωση). Ug=1.6 Uf= 2.2 Μεταβλητή B: χαμηλού e διπλά τζάμια, 16mm(αργού) και σκελετός αλουμινίου (με θερμική μόνωση). Ug=1.3 Uf= 2.2 Μεταβλητή C: χαμηλού e διπλά τζάμια, 16mm(αργού) και σκελετός αλουμινίου. Ug=1.3 Uf= 2.2 Ηλιακή Προστασία Εσωτερικές Κουρτίνες Μεταβλητή A: 3cm πλακίδια οροφής με επένδυση ψυχρού υλικού και προσαρμογή 4cm EPS Uστέγης Μεταβλητή B: 3cm πλακίδια οροφής με επένδυση ψυχρού υλικού και προσαρμογή 7cm EPS Μεταβλητή C 3cm πλακίδια οροφής με επένδυση ψυχρού υλικού και προσαρμογή 14m EPS Μεταβλητή A: Εξωτερική μόνωση τοίχου 6cm EPS & σοβά με ψυχρή επένδυση Uτοίχου Μεταβλητή B: Εξωτερική μόνωση τοίχου 10cm EPS & σοβά με ψυχρή επένδυση Μεταβλητή C: Εξωτερική μόνωση τοίχου 12cm EPS & σοβά με ψυχρή επένδυση Uισογείου τρέχον

12 12 Δεύτερο Βήμα: 2 προτάσεις για κάθε μεταβλητή A, B και C: Βήμα 2: Αναβάθμιση συστήματος φωτισμού Βήμα 2.1: Αναβάθμιση συστήματος φωτισμού, θέρμανσης και συστήματος ζεστού νερού + εγκατάσταση Φ/Β συστημάτων+χρήση φυσικού εξαερισμού Βήμα 2.2: Αναβάθμιση συστήματος φωτισμού, θέρμανσης και συστήματος ζεστού νερού + εγκατάσταση Φ/Β συστημάτων+χρήση μηχανικού εξαερισμού χωρίς ανάκτηση θερμότητας Βήμα 2.3: Αναβάθμιση συστήματος φωτισμού, θέρμανσης και συστήματος ζεστού νερού + εγκατάσταση Φ/Β συστημάτων+χρήση μηχανικού εξαερισμού με ανάκτηση θερμότητας Βήμα2 Φωτισμός Λαμπτήρες led απόδοσης 66lm/W και dimmer Βήμα 2.1 Φυσικός εξαερισμός Σενάριο ανοικτών παραθύρων (0,008 m3/sec/person) Σύστημα θέρμανσης και ζεστού νερού Γεωθερμία (COP 5) Σύστημα ψύξης Χωρίς σύστημα ψύξης Φ/Β σύστημα 18m 2 Φ/Β πάνελ Βήμα 2.2 Μηχανικός εξαερισμός Συστήματα εξαερισμού χωρίς θερμική ανάκτηση (έλεγχος με την πληρότητα χώρου) 6.5 l/s person Σύστημα θέρμανσης και ζεστού νερού Γεωθερμία (COP 5) Σύστημα ψύξης Φ/Β σύστημα Χωρίς σύστημα ψύξης 18m 2 Φ/Β πάνελ Βήμα 2.3 Μηχανικός εξαερισμός Σύστημα θέρμανσης και ζεστού νερού Γεωθερμία (COP 5) Σύστημα ψύξης Χωρίς σύστημα ψύξης Φ/Β σύστημα 18m 2 Φ/Β πάνελ Συστήματα εξαερισμού χωρίς θερμική ανάκτηση (έλεγχος με την πληρότητα χώρου) 65l/sperson 6.5, 70% ανάκτηση θερμότητας

13 13 Κανονισμοί Ιταλίας:

14 14 Μεταβλητή A Τελική Ενέργεια: kwh/m Total ZEMedS Heating, cooling & ventilation Lighting 2 ZEMedS requirements (heating, cooling, vent. & lighting) National Regulation Variant A & natural ventilation & lighting Variant A & MV without heat recovery & lighting Variant A & MV with heat recovery & lighting Variant A & natural ventilation & lighting : 52 kwh/m² in final energy Lighting; 2 Ventilatio n; 0 Heating; 49 Cooling; 0 Variant A & MV without heat recovery & lighting : 61 kwh/m² in final energy Lighting; 2 Heating; 57 Ventilatio n; 0 Cooling; 0 Variant A & MV with heat recovery & lighting : 52 kwh/m² in final energy Lighting; 2 Heating; 48 Ventilatio n; 0 Cooling; 0 Πρωτογενής ενέργεια : 200 Primary energy of existing building kwhpe/m².y (heating, 154 lighting, DHW, appliances) data from bills Existing building step 1 step step 2.1 & step & step & natural mechanical vent. HRMV ventilation without heat recovery 62 Primary Energy for non renewable energy kwhpe/m².y (heating, ventilation, lighting and DHW) (data from simulation) Primary Energy predicted by RES kwh/m2 y (from simulation) Predicted RES production Primary energy in kwhpe/m².y

15 15 Μεταβλητή B Τελική Ενέργεια: kwh/m2 140 ZEMedS requirements (heating, cooling, vent. & lighting) National Regulation Total ZEMedS Heating, cooling & ventilation Lighting 2 Variant B & natural ventilation & lighting Variant B & MV without heat recovery & lighting Variant B & MV with heat recovery & lighting Variant B & natural ventilation & lighting : 52 kwh/m² in final energy Lighting; 2 Ventilatio n; 0 Variant B & MV without heat recovery & lighting : 60 kwh/m² in final energy Lighting; 2 Heating; 49 Cooling; 0 Heating; 57 Ventilatio n; 0 Cooling; 0 Variant B & MV with heat recovery & lighting : 51 kwh/m² in final energy Lighting; 2 Heating; 47 Ventilatio n; 0 Cooling; 0 Πρωτογενής ενέργεια : 200 Primary energy of existing building kwhpe/m².y (heating, 154 lighting, DHW, appliances) data from bills Existing building step 1 step 2 step 2.1 & step 2.2 & step 2.3 & natural mechanical vent. HRMV ventilation without heat recovery 61 Primary Energy for non renewable energy kwhpe/m².y (heating, ventilation, lighting and DHW) (data from simulation) Primary Energy predicted by RES kwh/m2 y (from simulation) Predicted RES production Primary energy in kwhpe/m².y

16 16 Μεταβλητή C Τελική Ενέργεια: kwh/m2 140 ZEMedS requirements (heating, cooling, vent. & lighting) National Regulation Total ZEMedS Heating, cooling & ventilation Lighting 2 Variant C & natural ventilation & lighting Variant C & MV without heat recovery & lighting Variant C & MV with heat recovery & lighting Variant C & natural ventilation & lighting : 52 kwh/m² in final energy Lighting; 2 Heating; 48 Ventilatio n; 0 Cooling; 0 Variant C & MV without heat recovery & lighting : 60 kwh/m² in final energy Lighting; 2 Ventilatio n; 0 Heating; 57 Cooling; 0 Variant C & MV with heat recovery & lighting : 49 kwh/m² in final energy Lighting; 2 Heating; 46 Ventilatio n; 0 Cooling; 0 Πρωτογενής ενέργεια : 200 Primary energy of existing building kwhpe/m².y (heating, 154 lighting, DHW, appliances) data from bills Existing building step 1 step 2 step 2.1 & step 2.2 & step 2.3 & natural mechanical vent. HRMV ventilation without heat recovery Primary Energy for non renewable energy kwhpe/m².y (heating, ventilation, lighting and DHW) (data from simulation) Primary Energy predicted by RES kwh/m2 y (from simulation) Predicted RES production Primary energy in kwhpe/m².y

17 17 Διεθνή κόστη και αποσβέσεις για σενάρια ανακαίνισης : Υπολογισμοί βασισμένοι σε : Μέση ετήσια αύξηση στην τιμή του φυσικού αερίου*: 3.9 % (δεδομένα από 2003 μέχρι 2014) Μέση ετήσια αύξηση στην τιμή της ηλεκτρικής ενέργειας**: 2.5 % (δεδομένα από 2003 μέχρι 2014) Συνολικό κόστος αερίου: 11,605 /έτος (εκτιμώμενη κοστολόγηση, δεν υπάρχουν διαθέσιμοι λογαριασμοί) Συνολικό κόστος ηλεκτρικής ενέργειας: 5,028 /έτος (εκτιμώμενη κοστολόγηση, δεν υπάρχουν διαθέσιμοι λογαριασμοί) Έχει θεωρηθεί ένα συνολικό κόστος συντήρησης των σεναρίων ανακαίνισης (ετήσιο ποσοστό του συνολικού κόστους των ανακαινίσεων) )05%( 0.5% (μέτρα κτιριακού κελύφους), 2% (συστήματα θέρμανσης και ΦΒ) Έχει υπολογισθεί αντικατάσταση στον φωτισμό (15 20 έτη διάρκεια ζωής) Ο μέσος πληθωρισμός υπολογίζεται στο 1,8% (μέση τιμή για 10 έτη ) Η συνολική ετήσια συντήρηση σε ποσοστό επί του συνολικού κόστους της επένδυσης. Όλες οι δαπάνες κατασκευής (τιμές του 2014) των σεναρίων ανακαίνισης περιλαμβάνουν Συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος. Οι πηγές για τα δεδομένα κόστους συγκεντρώθηκαν από τη χρήση των υφιστάμενων βάσεων δεδομένων κόστους, οι οποίες έχουν προέλθει από την αγορά με βάση τη συλλογή στοιχείων, την αξιολόγηση των πρόσφατων έργων, καθώς και την ανάλυση των τυποποιημένων προσφορών των κατασκευαστικών εταιριών *Πηγή: ** Πηγή:

18 18 Απόσβεση για ανακαίνιση με βήματα (κάθε 4 χρόνια): Αναμενόμε νη Συνολικό Αναμενόμε εξοικονόμη Συνολικό κόστος Συνολικό νη ση σε κόστος ηλεκτρικής κόστος Κόστος εξοικονόμη ηλεκτρική αερίου ενέργειας Επένδυση συντήρησης αντικατάστασης Απόσβεση ση σε αέριο ενέργεια /έτος /έτος σε /έτος σε Μονάδες προς αντικατάσταση (έτη) βήμα 1 μετ. A 52% 1% βήμα 1 μετ. B 52% 1% βήμα 1 μετ. C 52% 1% βήμα 2 φωτισμός (μετ. A) 2% 26% Λαμπτ. Led (διαρ. ζωής15 20έτη) >50 βήμα 2 φωτισμός (μετ. B) 2% 26% Λαμπτ. Led (διαρ. ζωής15 20έτη) >50 βήμα 2 φωτισμός (μετ. C) 2% 26% Λαμπτ. Led (διαρ. ζωής15 20έτη) >50 βήμα 2.1 καυστ. + φυσ. Αερ. + ΦΒ σύστ. (μετ. A) 13% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 21 βήμα 2.1 καυστ. + φυσ. Αερ. + ΦΒ σύστ. (μετ. B) 12% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 21 βήμα 2.1 καυστ. + φυσ. Αερ. + ΦΒ σύστ. (μετ. C) 12% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 21 βήμα 2.1 καυστ. + μηχ. Αερ. + ΦΒ σύστ. (μετ. A) 2% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) >50 βήμα 2.1 καυστ. + μηχ. Αερ. + ΦΒ σύστ. (μετ. B) 3% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) >50 βήμα 2.1 καυστ. + μηχ. Αερ. + ΦΒ σύστ. (μετ. C) 3% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) >50 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. A) 13% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 38 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. B) 15% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 37 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. C) 17% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 35 Συνολική απόσβεση (βήμα 1+ βήμα 2 + βήμα 2.1) and (βήμα 1+ βήμα 2 + βήμα 2.2) and (βήμα 1+ βήμα 2 + βήμα2.3) όλων των σεναρίων αναμένεται > 50 years. Συνολική συντήρηση σε ετήσιο ποσοστό του συνολικού κόστους της επένδυσης. Όλα τα έξοδα κατασκευής (τιμές του 2014) στα σενάρια ανακαίνισης περιλαμβάνουν συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος που περιλαμβάνεται στο κόστος μόνωσης των τοίχων. Συμπεριλαμβάνεται του ΦΠΑ.

19 19 Απόσβεση για ανακαίνιση με βήματα (κάθε 4 χρόνια): Τιμές σε m2 κλιματιζόμενων μ χώρων Αναμεν όμενη εξοικον όμηση σε Συνολικό κόστος ηλεκτρικής αέριο Αναμενόμενη εξοικονόμηση σε ηλεκτρική ενέργεια Συνολικό κόστος αερίου /έτος ενέργειας /έτος Επένδυση σε Συνολικό κόστος συντήρησης /έτος Κόστος αντικατάστασης σε Μονάδες προς αντικατάσταση Απόσβεση (έτη) βήμα 1 μετ. A 52% 1% βήμα 1 μετ. B 52% 1% βήμα 1 μετ. C 52% 1% βήμα 2 φωτισμός (μετ. A) 2% 26% Λαμπτ. Led (διαρ. ζωής15 20έτη) >50 βήμα 2 φωτισμός (μετ. B) 2% 26% Λαμπτ. Led (διαρ. ζωής15 20έτη) >50 βήμα2 φωτισμός ς(μ (μετ. C) 2% 26% Λαμπτ. Led (διαρ. ζωής15 20έτη) >50 βήμα 2.1 καυστ. + φυσ. Αερ. + ΦΒ σύστ. (μετ. A) 13% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 21 βήμα 2.1 καυστ. + φυσ. Αερ. + ΦΒ σύστ. (μετ. B) 12% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 21 βήμα 2.1 καυστ. + φυσ. Αερ. + ΦΒ σύστ. (μετ. C) 12% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 21 βήμα 2.1 καυστ. + μηχ. Αερ. + ΦΒ σύστ. (μετ. A) 2% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) >50 βήμα 2.1 καυστ. + μηχ. Αερ. + ΦΒ σύστ. (μετ. B) 3% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) >50 βήμα 2.1 καυστ. + μηχ. Αερ. + ΦΒ σύστ. (μετ. C) 3% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) >50 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. A) 13% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 38 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. B) 15% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 37 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. C) 17% 63% μετατρ. ΦΒ (15 έτη διαρ. Ζωής) 35 Συνολική απόσβεση (βήμα 1+ βήμα 2 + βήμα 2.1) και (βήμα 1+ βήμα 2 + βήμα 2.2) και (βήμα 1+ βήμα 2 + βήμα2.3) όλων των σεναρίων αναμένεται > 50 years. Συνολική συντήρηση σε ετήσιο ποσοστό του συνολικού κόστους της επένδυσης. Όλα τα έξοδα κατασκευής (τιμές του 2014) στα σενάρια ανακαίνισης περιλαμβάνουν συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος που περιλαμβάνεται στο κόστος μόνωσης των τοίχων. Συμπεριλαμβάνεται του ΦΠΑ.

20 20 Απόσβεση για ταυτόχρονη εφαρμοσμένη ανακαίνιση (βήμα 1 + βήμα 2 + βήμα 2.1 / βήμα 2.2/βήμα2.3): Αναμενόμενη εξοικονόμηση σε αέριο Αναμενόμενη εξοικονόμηση σε ηλεκτρική ενέργεια Συνολικό κόστος αερίου /έτος Συνολικό κόστος ηλεκτρικής ενέργειας /έτος Επένδυση σε Συνολικό κόστος συντήρησης /έτος Κόστος αντικατάστασης σε βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. A) 57% 72% Μονάδες προς αντικατάσταση Απόσβεση (έτη) 34 βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. B) 57% 72% βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. C) 57% 72% βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. A) 49% 72% βήμα 1+ βήμα 2+βή βήμα 22( 2.2 (μετ. B) 50% 72% βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. C) 50% 72% βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. A) 57% 72% βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. B) 58% 72% βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. C) 60% 72% Συνολική απόσβεση (βήμα 1+ βήμα 2 + βήμα 2.1) και (βήμα 1+ βήμα 2 + βήμα 2.2) και (βήμα 1+ βήμα 2 + βήμα2.3) όλων των σεναρίων αναμένεται σε έτη, έτη και 37 years, αντίστοιχα. Συνολική συντήρηση σε ετήσιο ποσοστό του συνολικού κόστους της επένδυσης. Όλα τα έξοδα κατασκευής (τιμές του 2014) στα σενάρια ανακαίνισης περιλαμβάνουν συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος που περιλαμβάνεται στο κόστος μόνωσης των τοίχων. Συμπεριλαμβάνεται του ΦΠΑ. 38

21 21 Απόσβεση για ανακαίνιση (βήμα 1 + βήμα 2 + βήμα 2.1 / βήμα 2.2/βήμα 2.3): Τιμές σε m2 κλιματιζόμενων χώρων Αναμενόμενη Αναμενόμενη εξοικονόμηση εξοικονόμησ σε ηλεκτρική η σε αέριο ενέργεια Συνολικό κόστος αερίου /έτος Συνολικό κόστος ηλεκτρικής ενέργειας /έτος Επένδυση σε Συνολικό κόστος συντήρησης /έτος Κόστος αντικατάστασης σε βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. A) 57% 72% 4,0 1, βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. B) 57% 72% 3,9 1, βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. C) 57% 72% 3,9 1, βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. A) 49% 72% 4,6 1, βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. B) 50% 72% 4,6 1, βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. C) 50% 72% 4,6 1, βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. A) 57% 72% 3,9 1, βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. B) 58% 72% 3,8 1, βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. C) 60% 72% 3,7 1, Μονάδες προς αντικατάσταση Απόσβεση (έτη) Συνολική απόσβεση (βήμα 1+ βήμα 2 + βήμα 2.1) και (βήμα 1+ βήμα 2 + βήμα 2.2) και (βήμα 1+ βήμα 2 + βήμα2.3) όλων των σεναρίων αναμένεται σε έτη, έτη και 37 years, αντίστοιχα. Συνολική συντήρηση σε ετήσιο ποσοστό του συνολικού κόστους της επένδυσης. Όλα τα έξοδα κατασκευής (τιμές του 2014) στα σενάρια ανακαίνισης περιλαμβάνουν συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος που περιλαμβάνεται στο κόστος μόνωσης των τοίχων. Συμπεριλαμβάνεται του ΦΠΑ.

22 22 Γραφική απεικόνιση διεθνών δαπανών ταυτόχρονης ανακαίνισης για τα βήματα : Glob bal costs en /m² year Existing building step 1+ step 2 + step 2.1 (var A) step 1+ step 2 + step 2.1 (var B) step 1+ step 2 + step 2.1 (var C) Confort Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Confort (numbers of hours > 28ºC) Σε γενικές γραμμές, δεν αναμένονται προβλήματα υπερθέρμανσης (T> 28ºC) στις τάξεις. Η αντικατάσταση του λέβητα αερίου του συστήματος θέρμανσης έχει ληφθεί υπόψη στο κόστος της αντικατάστασης του Η αντικατάσταση του λέβητα αερίου του συστήματος θέρμανσης έχει ληφθεί υπόψη στο κόστος της αντικατάστασης του υπάρχοντος κτιρίου. Δεν υπάρχει καμία πληροφορία των δαπανών συντήρησης και επισκευών που αφορούν το υπάρχον κτίριο.

23 23 Γραφική απεικόνιση διεθνών δαπανών ταυτόχρονης ανακαίνισης για τα βήματα : Glob bal costs en /m² year Existing building step 1+ step 2 + step 2.2 (var A) step 1+ step 2 + step 2.2 (var B) step 1+ step 2 + step 2.2 (var C) Confort Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Confort (numbers of hours > 28ºC) Σε γενικές γραμμές, δεν αναμένονται προβλήματα υπερθέρμανσης (T> 28ºC) στις τάξεις. Η αντικατάσταση του λέβητα αερίου του συστήματος θέρμανσης έχει ληφθεί υπόψη στο κόστος της αντικατάστασης του υπάρχοντος κτιρίου. Δεν υπάρχει καμία πληροφορία των δαπανών συντήρησης και επισκευών που αφορούν το υπάρχον κτίριο.

24 24 Γραφική απεικόνιση διεθνών δαπανών ταυτόχρονης ανακαίνισης για τα βήματα : Global costs en /m² year Existing building step 1+ step 2 + step 2.3 (var A) step 1+ step 2 + step 2.3 (var B) step 1+ step 2 + step 2.3 (var C) Confort Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Confort (numbers of hours > 28ºC) Σε γενικές γραμμές, δεν αναμένονται προβλήματα υπερθέρμανσης (T> 28ºC) στις τάξεις. Η αντικατάσταση του λέβητα αερίου του συστήματος θέρμανσης έχει ληφθεί υπόψη στο κόστος της αντικατάστασης του υπάρχοντος κτιρίου. Δεν υπάρχει καμία πληροφορία των δαπανών συντήρησης και επισκευών που αφορούν το υπάρχον κτίριο.

25 25 Υπάρχουσα κατάσταση: Αέριο Ηλεκτρική ενέργεια Κατανάλωση (kwh) Αναλογία (kwh/m2) Κατανάλωση (kwh) Αναλογία (kwh/m2) Real (bills) Simulation (Open studio+energyplus) Αποτελέσματα nzeb ανακαίνισης με στόχους ZEMedS: Αποτέλεσμα 1 Αποτέλεσμα 2 Αποτέλεσμα 3 Ανακαίνιση που υλοποιείται με μέτρα ενεργειακής απόδοσης σε σκελετός + αερισμός με φυσικό εξαερισμό + σύστημα θέρμανσης (με τον λέβητα)+ ΦΒ σύστημα καλύπτοντας (θέρμανση, φωτισμό, εξαερισμό) σκελετός + αερισμός με μηχανικό εξαερισμό + σύστημα θέρμανσης (με τον λέβητα)+ ΦΒ σύστημα καλύπτοντας (θέρμανση, φωτισμό, εξαερισμό) σκελετός + αερισμός με μηχανικό εξαερισμό και θερμική ανάκαμψη + σύστημα θέρμανσης (με τον λέβητα)+ ΦΒ σύστημα καλύπτοντας (θέρμανση, φωτισμό, εξαερισμό) Ενεργειακό ισοζύγιο σε ΠΕ (kwh / m2 y) (θέρμανση, ψύξη, εξαερισμός., ζεστό νερό και φωτισμός) και παραγωγή ΑΠΕ (kwh και kwh / m2 κλιματιζόμενων χώρων) (ZEMedS προϋπόθεση 1) (προσομοιώσεις) Μετ. A / / /29 Μετ. B / / /29 Μετ. C / / /29 Ενεργειακό αποτέλεσμα σε Τ.Ε. (kwh / m2 y) )(θέρμανση, ψύξη, Μετ. A εξαερισμός. & φωτισμός) ανά κλιματιζόμενο χώρο (ZEMedS Μετ. B προϋπόθεση 2) (προσομοιώσεις) Μετ. C Σό Στόχοι ZEMedS (προϋπόθεση 3) Εσωτερική ποιότητα Φυσικός εξαερισμός με ανοιγόμενα Εσωτερική ποιότητα εξασφαλισμένη από μηχανικό παράθυρα (χωρίς εξασφάλιση εξασφαλισμένη από μηχανικό εξαερισμό εσωτερικής ποιότητας) εξαερισμό προβλεπόμενες θερμοκρασίες προβλεπόμενες θερμοκρασίες πάνω προβλεπόμενες θερμοκρασίες από 28ºC λιγότερες από 40 ώρες / έτος πάνω από 28ºC λιγότερες από 40 πάνω από 28ºC λιγότερες από 40 ώρες / έτος ώρες / έτος Απόσβεση (σε έτη) ανακαίνισης βήμα βήμα > 50 > 50 > 50 Απόσβεση (σε έτη) απ ευθείας ανακαίνισης
