1 ZEMedS: Μελέτες Περιπτώσεων

2 Μελέτη Περίπτωσης: 13 ο 33 ο Δημοτικό Σχολείο, Αθήνα Την αποκλειστική ευθύνη για το περιεχόμενο αυτής της έκδοσης έχουν οι συγγραφείς.δεν αντανακλά κατ'ανάγκη τη γνώμη της Ευρωπαϊκής Ένωσης. Ούτε η EASME ούτε η Ευρωπαϊκή Επιτροπή είναι υπεύθυνη για την οποιαδήποτε χρήση των πληροφοριών που περιέχονται σε αυτήν. Αύγουστος 215

3 Γενικές πληροφορίες 3 Όνομα σχολείου Τύπος σχολείου 13 ο 33 ο Δημοτικό Νηπιαγωγείο και Δημοτικό (5 12 ετών) Αριθμός μαθητών Ιδιοκτησία 325 Δημόσιο Τοποθεσία Έτος κατασκευής Δήμος Περιστερίου, Αθήνα, Ελλάδα Κί Κτίρια 1, 2, 3: 1977 Κτίριο 4: 2

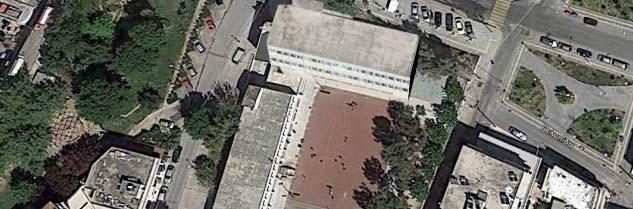

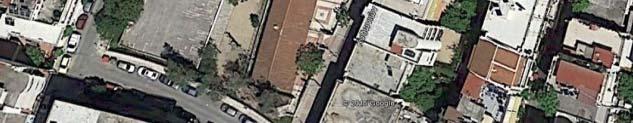

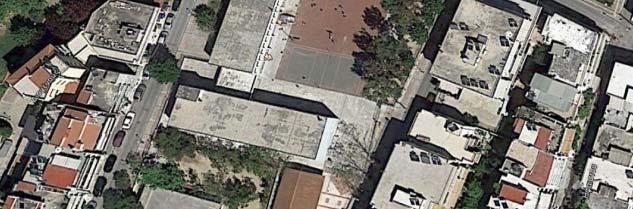

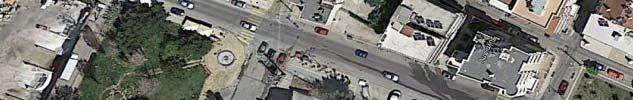

4 Γενικές πληροφορίες 4 Κτιριακή τυπολογία Θερμαινόμενη επιφάνεια m 2 3 Κτίρια 25 m 2 Κλίμα Χωροθέτηση Μεσογειακό, σύμφωνα με Köppen και Geiger κατατάσσεται σαν Csa Υψηλή πυκνότητα Βαθμοημέρες θέρμανσης (βάση 18): 994 Βαθμοημέρες ψύξης (βάση 26): 43

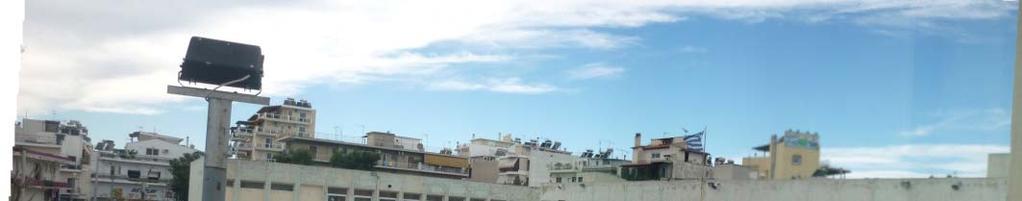

5 Τωρινή Κατάσταση 5 Ανάγκες ανακαίνισης Τα τρία κτίρια του σχολείου χτίστηκαν πριν από την έναρξη του Βασικού Κτιριακού Πρότυπου για Θερμικές Συνθήκες (1979) και δεν υπάρχει μόνωση. Θα πρέπει να ανανεωθεί ριζικά. Οι κύριοι στόχοι είναι η βελτίωση της άνεσης των χρηστών, συμμόρφωση με τους νέους κανονισμούς και βελτιστοποίηση της κατανάλωσης ενέργειας. Χρήση κτιρίου Πρόγραμμα δημοτικού σχολείου : Δευτέρα μέχρι Παρασκευή 8: με 16:. Από 16 η Σεπτεμβρίου μέχρι 16η Ιουνίου Βαθμός χρησιμοποίησης Περιβάλλον χώρος κτιρίου 8% (μέση χρήση), 16 σχολικές ημέρες, 8 ημερησίως. Πυκνό αστικό περιβάλλον αλλά σε χαμηλό ύψος. Περιορισμένο πράσινο

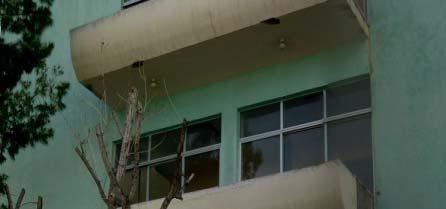

6 Τωρινή Κατάσταση 6 Σκελετός κτιρίου : Τοίχοι Τοίχοι από μπετόν και τούβλα με ενδιάμεσο κενό. Χωρίς μόνωση U = 3,7 W/m².K Σκελετός κτιρίου : Στέγη Επίπεδη στέγη με επικάλυψη ασφάλτου. Χωρίς μόνωση U =,9 W/m².K Σκελετός κτιρίου : Πάτωμα Αποτελείται από ισόγειο πλάκας σκυροδέματος με φινίρισμα μωσαϊκού. Χωρίς μόνωση U = 3,1 W/m².K Σκελετός κτιρίου : Παράθυρα Παράθυρα με μονά τζάμια και κουφώματα αλουμινίου Uw = 5,7 W/m².K

7 Τωρινή Κατάσταση 7 Αεροστεγανότητα: Χωρίς μετρήσεις (φτωχή απόδοση) Θέρμανση και ψύξη: 2 καυστήρες πετρελαίου που τροφοδοτούν καλοριφέρ. Σύστημα κεντρικής θέρμανσης. Χειροκίνητος έλεγχος Εξαερισμός: Χωρίς μηχανικό εξαερισμό. Εξαερισμός με ανοιγόμενα παράθυρα (αίθουσες διδασκαλίας). Φωτισμός: Κυρίως, T8 2x26 W και T8 2x58 λαμπτήρες φθορισμού που ελέγχονται από τους χρήστες Συσκευές: Συσκευές γραφείου στα γραφεία των δασκάλων. Ζεστό νερό: Όχι Μαγείρεμα: Όχι Τρέχουσα τελική ενεργειακή κατανάλωση kwh/m2 κλιματιζόμενου χώρου (από λογαριασμούς, μετρήσεις κλπ.): *25 kwh/m² y για θέρμανση *12 kwh/m² y για ηλεκτρική ενέργεια *Total =37 kwh/m² ανά έτος

8 Τωρινή Κατάσταση 8 Υγιεινή και Άνεση: Καλοκαιρινή άνεση: Έχουν αναφερθεί από τους εκπαιδευτικούς καταγγελίες (παράπονα) θερμικής δυσφορίας,στηναρχήκαιτο τέλος της σχολικής χρονιάς Εσωτερική ποιότητα αέρα: Δεν υπάρχουν μελέτες για την ποιότητα του εσωτερικού. Δεν αναφέρθηκαν προβλήματα. H ανανέωση υου αέρα σχετίζεται με τις επιλογές των χρηστών για το άνοιγμα των παραθύρων Οπτική άνεση: Κατηφείς αίθουσες Λειτουργικά έξοδα: Ενέργεια: χωρίς δεδομένα Νερό: χωρίς δεδομένα Συντήρηση: χωρίς δεδομένα

9 9 Σχεδιαστική προσέγγιση: Αναβάθμιση βήμα βήμα προς την κατεύθυνση των ZEMedS NZEB Σχολικών κτιριακών απαιτήσεων ZEMeds Στόχοι: Προϋπόθεση 1: C PE Prod RES Ετήσια πρωτογενής ενεργειακή κατανάλωση (θέρμανση, ψύξη, εξαερισμός, ζεστό νερό, μαγείρεμα, φωτισμός και ειδικός ηλεκτρισμός) παραγόμενη από τοπικές ανανεώσιμες πηγές ενέργειας Προϋπόθεση 2: C FE 25 kwh/m2 y Ετήσια ενεργειακή κατανάλωση (θέρμανση, ψύξη, εξαερισμός, φωτισμός και ειδικός ηλεκτρισμός) ανά κλιματιζόμενο χώρο Προϋπόθεση 3: Εξασφαλισμένη ποιότητα εσωτερικού αέρα (CO 2 1 ppm) και θερμοκρασία πάνω από 28ºC 4 ώρες ετησία κατά την διάρκεια χρησιμοποίησης Έχουν ληφθεί υπ όψη οι Εθνικοί τύποι μετατροπής σε ενέργεια και CO 2 (Δεδομένα του 214). Μεθοδολογία Ενεργειακών Προσομοιώσεων Πρώτο βήμα : 3 προτάσεις (μεταβλητές A, B και C) στην ανακαίνιση φακέλου : από τον λιγότερο στον περισσότερο μονωμένο Δεύτερο βήμα: 2 προτάσεις για κάθε μεταβλητή: Ανακαίνιση του συστήματος φωτισμού Ανακαίνιση του συστήματος φωτισμού, θέρμανσης και του συστήματος ζεστού νερού + εγκατάσταση φωτοβολταικών συστημάτων + χρήση φυσικού εξαερισμού Ανακαίνιση του συστήματος φωτισμού, θέρμανσης και του συστήματος ζεστού νερού + εγκατάσταση φωτοβολταικών συστημάτων + χρήση μηχανικού εξαερισμού χωρίς θερμική ανάκτηση Ανακαίνιση του συστήματος φωτισμού, θέρμανσης και του συστήματος ζεστού νερού + εγκατάσταση φωτοβολταικών συστημάτων + χρήση μηχανικού εξαερισμού με θερμική ανάκτηση

10 Εφαρμογή Ριζικής ανακαίνισης σε διάφορα στάδια : Πρώτο βήμα: 3 προτάσεις (μεταβλητή A, B και C) για την ανακαίνιση φακέλου: από τον λιγότερο στον περισσότερο μονωμένο. Ο τρέχον κανονισμός σχετικά με τα θερμικά χαρακτηριστικά και την ενεργειακή απόδοση των υφιστάμενων κτιρίων αναφέρεται στην μεταβλητή A. 1 Μεταβλητή A Μεταβλητή B Μεταβλητή C Βήμα 1 Αντικατάσταση υφισταμένων μονών τζαμιών για : Μεταβλητή A: χαμηλού e διπλά τζάμια, 16mm(κενό) και σκελετός αλουμινίου U παραθύρων και εξωτερικές πόρτες (με θερμική μόνωση). Ug=1.6 Uf= 2.2 Μεταβλητή B: χαμηλού e διπλά τζάμια, 16mm(αργού) και σκελετός αλουμινίου (με θερμική μόνωση). Ug=1.3 Uf= 2.2 Μεταβλητή C: χαμηλού e διπλά τζάμια, 16mm(αργού) και σκελετός αλουμινίου. Ug=1.3 Uf= 2.2 Ηλιακή Προστασία Εσωτερικές Κουρτίνες Μεταβλητή A: 3cm πλακίδια οροφής με επένδυση ψυχρού υλικού και προσαρμογή 7.5cm EPS Μεταβλητή B: 3cm πλακίδια οροφής με Uστέγης επένδυση ψυχρού υλικού και προσαρμογή 1.5cm EPS Μεταβλητή C 3cm πλακίδια οροφής με επένδυση ψυχρού υλικού και προσαρμογή 145m EPS Μεταβλητή A: Εξωτερική μόνωση τοίχου 6cm EPS& σοβά με ψυχρή επένδυση Uτοίχου Μεταβλητή B: Εξωτερική μόνωση τοίχου 1cm EPS & σοβά με ψυχρή επένδυση Μεταβλητή C: Εξωτερική μόνωση τοίχου 12cm EPS & σοβά με ψυχρή επένδυση Uισογείου τρέχον

11 11 Δεύτερο Βήμα: 2 προτάσεις για κάθε μεταβλητή A, B και C: Βήμα 2: Αναβάθμιση συστήματος φωτισμού Βήμα 2.1: Αναβάθμιση συστήματος φωτισμού, θέρμανσης και συστήματος ζεστού νερού + εγκατάσταση Φ/Β συστημάτων+χρήση φυσικού εξαερισμού Βήμα 2.2: Αναβάθμιση συστήματος φωτισμού, θέρμανσης και συστήματος ζεστού νερού + εγκατάσταση Φ/Β συστημάτων+χρήση μηχανικού εξαερισμού χωρίς ανάκτηση θερμότητας Βήμα 2.3: Αναβάθμιση συστήματος φωτισμού, θέρμανσης και συστήματος ζεστού νερού + εγκατάσταση Φ/Β συστημάτων+χρήση μηχανικού εξαερισμού με ανάκτηση θερμότητας Βήμα2 Φωτισμός Λαμπτήρες led απόδοσης 66lm/W και dimmer Βήμα 2.1 Φυσικός εξαερισμός Σενάριο ανοικτών παραθύρων (,8 m3/sec/person) Σύστημα θέρμανσης και ζεστού νερού Λέβητας (COP 2) Σύστημα ψύξης Χωρίς σύστημα ψύξης Φ/Β σύστημα 18m 2 Φ/Β πάνελ Βήμα 2.2 Μηχανικός εξαερισμός Συστήματα εξαερισμού χωρίς θερμική ανάκτηση (έλεγχος με την πληρότητα χώρου) 6.5 l/s person Σύστημα θέρμανσης και ζεστού νερού Λέβητας (COP 2) Σύστημα ψύξης Φ/Β σύστημα Χωρίς σύστημα ψύξης 18m 2 Φ/Β πάνελ Βήμα 2.3 Μηχανικός εξαερισμός Σύστημα θέρμανσης και ζεστού νερού Λέβητας (COP 2) Σύστημα ψύξης Χωρίς σύστημα ψύξης Φ/Β σύστημα 18m 2 Φ/Β πάνελ Συστήματα εξαερισμού χωρίς θερμική ανάκτηση (έλεγχος με την πληρότητα χώρου) 65l/sperson 6.5 person, 7% ανάκτηση θερμότητας

12 12 Ελληνικοί Κανονισμοί: Ώρες 8 Πρόγραμμα Ημέρες 5 Μήνες 8 (Οκτώβριο μέχρι Μάϊο) U τοίχων,4 Κτιριακό κέλυφος U οροφής,4 U πατώματος,75 Εξαερισμός 11m 3 /h/m 2 Εσωτερικά κέρδη, εξαερισμός και ονομαστικές (προκαθορισμένες) τιμές Φωτισμός 96W/ 9,6 W/m 2 Εξοπλισμός 5 W/m 2 Θέρμανση / Ψύξη 2 C / 26 C

13 13 Μεταβλητή A Τελική Ενέργεια: kwh/m Total ZEMedS Heating, cooling & ventilation Lighting ZEMedS requirements (heating, cooling, vent. & lighting) National Regulation Variant A & natural ventilation & lighting Variant A & MV without heat recovery & lighting Variant A & MV with heat recovery & lighting Μεταβλητή A & φυσικός εξαερισμός & φωτισμός Φωτισμός 2 Ψύξη 1 Θέρμανση 12 Εξαερισμός Μεταβλητή A & Μηχανικός Εξαερισμός χωρίς θερμική ανάκτηση η& φωτισμός Φωτισμός 2 Θέρμανση 1 Εξαερισμός Ψύξη Μεταβλητή A & Μηχανικός Εξαερισμός με θερμική ανάκτηση η& φωτισμός Φωτισμός 2 Θέρμανση 8 Εξαερισμός Ψύξη Μεταβλητή A 4 3 Πρωτογενής ενέργεια : Existing building step 2.1 & natural ventilation step 2.2 & mechanical vent. without heat recovery step 2.3 & HRMV Energy Balance in Primary Energy kwhpe/m².y Predicted RES production Primary energy in kwhpe/m².y

14 14 Μεταβλητή B 3 Τελική 25 Ενέργεια : 2 kwh/m Total ZEMedS Heating, cooling & ventilation Lighting ZEMedS requirements (heating, cooling, vent. & lighting) National Regulation Variant B & natural ventilation & lighting Variant B & MV without heat recovery & lighting Variant B & MV with heat recovery & lighting Μεταβλητή B & φυσικός εξαερισμός & φωτισμός Μεταβλητή B & Μηχανικός Εξαερισμός χωρίς θερμική ανάκτηση & φωτισμός Φωτισμός 2 Φωτισμός 2 Θέρμανση 12 Μεταβλητή B & Μηχανικός Εξαερισμός με θερμική ανάκτηση & φωτισμός Θέρμανση 7 Φωτισμός 2 Εξαερισμός Εξαερισμός Ψύξη 1 Θέρμανση 11 Ψύξη Εξαερισμός Ψύξη Μεταβλητή B 4 Πρωτογενής ενέργεια: Existing building step 2.1 & natural ventilation step 2.2 & step 2.3 & HRMV mechanical vent. without heat recovery Energy Balance in Primary Energy kwhpe/m².y Predicted RES production Primary energy in kwhpe/m².y

15 15 ΜΕΤΑΒΛΗΤΗ C 3 Τελική 25 Ενέργεια : 2 kwh/m Total ZEMedS Heating, cooling & ventilation Lighting ZEMedS requirements (heating, cooling, vent. & lighting) National Regulation Variant C & natural ventilation & lighting Variant C & MV without heat recovery & lighting Variant C & MV with heat recovery & lighting Μεταβλητή C & φυσικός εξαερισμός & φωτισμός Φωτισμός 2 Ψύξη 1 Θέρμανση 11 Εξαερισμός Μεταβλητή C & Μηχανικός Εξαερισμός χωρίς ανάκτηση θερμότητας & φωτισμός Φωτισμός 2 Θέρμανση 12 Εξαερισμός Ψύξη Μεταβλητή C & Μηχανικός εξαερισμός με θερμική ανάκτηση & φωτισμός Θέρμανση 6 Φωτισμός 2 Εξαερισμός Ψύξη Μεταβλητή C 4 3 Πρωτογενής ενέργεια : Existing building step 2.1 & natural ventilation step 2.2 & mechanical vent. without heat recovery step 2.3 & HRMV Energy Balance in Primary Energy kwhpe/m².y Predicted RES production Primary energy in kwhpe/m².y

16 16 Διεθνή κόστη και αποσβέσεις για σενάρια ανακαίνισης : Υπολογισμοί βασισμένοι σε : Μέση ετήσια αύξηση στην τιμή του πετρελαίου: 8 % (δεδομένα από μέχρι ) Μέση ετήσια αύξηση στην τιμή της ηλεκτρικής ενέργειας*: 1,8 % (δεδομένα από 23 μέχρι 214) Συνολικό κόστος αερίου: 5,762 /έτος Συνολικό κόστος ηλεκτρικής ενέργειας: 1,764 /έτος Έχει θεωρηθεί ένα συνολικό κόστος συντήρησης των σεναρίων ανακαίνισης (ετήσιο ποσοστό του συνολικού κόστους των ανακαινίσεων).5% (μέτρα κτιριακού κελύφους), 2% (συστήματα θέρμανσης και ΦΒ) Έχει υπολογισθεί αντικατάσταση στον φωτισμό (15 έτη διάρκεια ζωής) Ο μέσος πληθωρισμός υπολογίζεται στο 2% (μέση τιμή για 1 έτη ) Κόστη των επενδύσεων για το 214. Όλα τα κατασκευαστικά κόστη των σενάριων ανακαινίσεων περιλαμβάνουν 13% του συνολικού κόστους πάνω από το κόστος εκτέλεσης του υλικού και το 6% των βιομηχανικών κερδών πάνω από το κόστος εκτέλεσης των υλικών. Περιλαμβάνεται ο ΦΠΑ. Οι πηγές για τα δεδομένα κόστους συγκεντρώθηκαν από τη χρήση των υφιστάμενων βάσεων δεδομένων κόστους, οι οποίες έχουν προέλθει από την αγορά με βάση τη συλλογή στοιχείων, την αξιολόγηση των πρόσφατων έργων, καθώς και την ανάλυση των τυποποιημένων προσφορών των κατασκευαστικών εταιριών. Συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος περιλαμβάνονται στο κόστος μόνωσης τοίχων. *Πηγή:

17 Απόσβεση για ανακαίνιση με βήματα (κάθε 4 χρόνια): Αναμενόμενη Συνολικό Συνολικό κόστος Συνολικό Αναμενόμενη εξοικονόμηση κόστος ηλεκτρικής κόστος Κόστος εξοικονόμηση σε ηλεκτρική αερίου ενέργειας Επένδυση συντήρησης αντικατάστασης Μονάδες προς Απόσβεση σε πετρέλαιο ενέργεια /έτος /έτος σε /έτος σε αντικατάσταση (έτη) βήμα 1 σκελετός (μεταβλητή A) 76% % Βήμα 1 σκελετός (μεταβλητή B) 81% % βήμα 1 σκελετός (μεταβλητή C) 84% % βήμα2 φωτισμός (μεταβλητή A) 34% 6% Λαμπτήρες led (διάρκεια ζωής 15 2 έτη) 35 βήμα 2 φωτισμός (μεταβλητή B) 37% 6% Λαμπτήρες led (διάρκεια ζωής 15 2 έτη) 36 βήμα 2 φωτισμός (μεταβλητή C) 36% 6% Λαμπτήρες led (διάρκεια ζωής 15 2 έτη) 36 βήμα2.1 καυστ. + φυσ. αερ. + ΦΒ σύστ. (μετ. A) 1% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 26 βήμα2.1 καυστ. + φυσ. αερ. + ΦΒ σύστ. (μετ. B) 1% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 32 βήμα 2.1 καυστ. + φυσ. αερ. + ΦΒ σύστ. (μετ. C) 1% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 37 βήμα 2.2 καυστ. + μηχ. αερ. + ΦΒ σύστ. (μετ. A) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 37 βήμα 2.2 καυστ. + μηχ. αερ. + ΦΒ σύστ. (μετ. B) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 45 βήμα 2.2 καυστ. + μηχ. αερ. + ΦΒ σύστ. (μετ. C) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 49 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. A) 35% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 32 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. B) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 33 βήμα2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. C) 27% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 34 Συνολική απόσβεση(βήμα 1+ βήμα 2 + βήμα 2.1) και (βήμα 1+ βήμα 2 + βήμα 2.2) και (βήμα 1+ βήμα 2 + βήμα 2.3) σε όλα τα σενάρια αναμένεται > 5 έτη. Η συνολική ετήσια συντήρηση σε ποσοστό επί του συνολικού κόστους της επένδυσης. Όλες οι δαπάνες κατασκευής (τιμές του 214) των σεναρίων ανακαίνισης περιλαμβάνουν 13% των συνολικών δαπανών κατασκευής των υλικών και 6% βιομηχανικού κέρδους επιπλέον του κόστους κατασκευής των υλικών. Συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος περιλαμβάνονται στο κόστος θερμομόνωσης της τοιχοποιίας. Περιλαμβάνεται ο ΦΠΑ. 17

18 18 Απόσβεση για ανακαίνιση με βήματα (κάθε 4 χρόνια): Τιμές σε m2 κλιματιζόμενων μ χώρων Αναμενόμενη Συνολικό Αναμενόμενη εξοικονόμηση κόστος εξοικονόμηση σε ηλεκτρική αερίου σε πετρέλαιο ενέργεια /έτος Συνολικό κόστος Συνολικό Κόστος ηλεκτρικής κόστος αντικατά ενέργειας Επένδυση συντήρησης στασης /έτος σε /έτος σε Μονάδες προς αντικατάσταση βήμα 1 σκελετός (μεταβλητή A) 76% % Βήμα 1 σκελετός (μεταβλητή B) 81% % βήμα 1 σκελετός (μεταβλητή C) 84% % βήμα2 φωτισμός (μεταβλητή A) 34% 6% Λαμπτήρες led (διάρκεια ζωής 15 2 έτη) 35 βήμα 2 φωτισμός (μεταβλητή B) 37% 6% Λαμπτήρες led (διάρκεια ζωής 15 2 έτη) 36 βήμα 2 φωτισμός (μεταβλητή C) 36% 6% Λαμπτήρες led (διάρκεια ζωής 15 2 έτη) 36 βήμα2.1 καυστ. + φυσ. αερ. + ΦΒ σύστ. (μετ. A) 1% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 26 βήμα2.1 καυστ. + φυσ. αερ. + ΦΒ σύστ. (μετ. B) 1% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 32 βήμα 2.1 καυστ. + φυσ. αερ. + ΦΒ σύστ. (μετ. C) 1% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 37 βήμα 2.2 καυστ. + μηχ. αερ. + ΦΒ σύστ. (μετ. A) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 37 βήμα 2.2 καυστ. + μηχ. αερ. + ΦΒ σύστ. (μετ. B) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 45 βήμα 2.2 καυστ. + μηχ. αερ. + ΦΒ σύστ. (μετ. C) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 49 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. A) 35% 52% 42 9 Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 32 βήμα 2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. B) 3% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 33 βήμα2.3 καυστ. + MVHR + ΦΒ σύστ. (μετ. C) 27% 52% Μετατροπείς ΦΒ (διάρκεια ζωής 15 έτη) 34 Απόσβεση (έτη) Συνολική απόσβεση(βήμα 1+ βήμα 2 + βήμα 2.1) και (βήμα 1+ βήμα 2 + βήμα 2.2) και (βήμα 1+ βήμα 2 + βήμα 2.3) σε όλα τα σενάρια αναμένεται > 5 έτη. Η συνολική ετήσια συντήρηση σε ποσοστό επί του συνολικού κόστους της επένδυσης. Όλες οι δαπάνες κατασκευής (τιμές του 214) των σεναρίων ανακαίνισης περιλαμβάνουν 13% των συνολικών δαπανών κατασκευής των υλικών και 6% βιομηχανικού κέρδους επιπλέον του κόστους κατασκευής των υλικών. Συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος περιλαμβάνονται στο κόστος θερμομόνωσης της τοιχοποιίας. Περιλαμβάνεται ο ΦΠΑ.

19 19 Γραφική απεικόνιση διεθνών δαπανών βήματος 2.1: κόστη σε /m²α ανά έτος Διεθνή Existing building step 2.1 boiler + nat. vent. + PV system (var A) step 2.1 boiler + nat. vent. + PV system (var B) step 2.1 boiler + nat. vent. + PV system (var C) Άνεση Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Comfort (numbers of hours above 4 with T> 28ºC) Γενικά άδεν αναμένονται ώρες με υπερθέρμανση των αιθουσών διδασκαλίας δδ (T>28ºC). Δεν υπάρχει καμία πληροφορία σχετικά με τις δαπάνες για τη συντήρηση και τις αντικαταστάσεις που αφορούν τα υπάρχοντα κτίρια.

20 2 Γραφική απεικόνιση διεθνών δαπανών βήματος 2.2: Διεθνή κόστη σε /m²αν νά έτος Existing building step 2.2 boiler + mechanical vent. + PV system (var A) step 2.2 boiler + mechanical vent. + PV system (var B) step 2.2 boiler + mechanical vent. + PV system (var C) Άνεση Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Comfort (numbers of hours above 4 with T> 28ºC) Γενικά δεν αναμένονται ώρες με υπερθέρμανση των αιθουσών διδασκαλίας (T>28ºC). Δεν υπάρχει καμία πληροφορία σχετικά με τις δαπάνες για τη συντήρηση και τις αντικαταστάσεις που αφορούν τα υπάρχοντα κτίρια.

21 21 Γραφική απεικόνιση διεθνών δαπανών βήματος 2.3: Διεθνή κόστ τη σε /m²ανά έτ τος Maintenance costs /m2 year 1 15 Energy price (electricity) /m2 year 2 25 Energy price (diesel) /m2 year 3 Cost of replacement /m Investment /m2 Existing building step 2.3 boiler + step 2.3 boiler + step 2.3 boiler + MVHR + PV system MVHR + PV system MVHR + PV system Comfort (numbers of hours above 4 with T> (var A) (var B) (var C) 28ºC) Άνεση Γενικά δεν αναμένονται ώρες με υπερθέρμανση των αιθουσών διδασκαλίας (T>28ºC). Δεν υπάρχει καμία πληροφορία σχετικά με τις δαπάνες για τη συντήρηση και τις αντικαταστάσεις που αφορούν τα υπάρχοντα κτίρια.

22 Απόσβεση για ταυτόχρονη εφαρμοσμένη ανακαίνιση (βήμα 1 + βήμα 2 + βήμα 2.1 / βήμα 2.2/βήμα2.3): Αναμενόμενη Συνολικό Αναμενόμενη εξοικονόμησ ησε πετρέλαιο εξοικονόμησ ησε ηλεκτρική ενέργεια Συνολικό κόστος αερίου /έτος κόστος ηλεκτρικής ενέργειας /έτος Επένδυση σε Συνολικό κόστος συντήρησης /έτος Κόστος αντικατάστασης σε βήμα 1+ βήμα 2 + βήμα 2.1 (μετ.a) 68% 81% βήμα 1+ βήμα 2 + βήμα 2.1 (μετ.b) 68% 81% βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. C) 68% 81% βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. A) 67% 81% βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. B) 67% 81% βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. C) 69% 81% βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. A) 79% 81% βήμα 1+ βήμα 2 + βήμα 2.3 (μετ.b) 82% 81% βήμα 1+ βήμα 2 + βήμα 2.3 (vμετ.c) 84% 81% Μονάδες προς αντικατάσταση Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 22 Απόσβεση (έτη) Συνολική απόσβεση (βήμα 1+ βήμα 2 + βήμα 2.1) and (βήμα 1+ βήμα 2 + βήμα 2.2) and (βήμα 1+ βήμα 2 + βήμα 2.3) σε όλα τα σενάρια αναμένεται αντίστοιχα σε έτη, 3 33 έτη και έτη. Η συνολική ετήσια συντήρηση σε ποσοστό επί του συνολικού κόστους της επένδυσης. Όλες οι δαπάνες κατασκευής (τιμές του 214) των σεναρίων ανακαίνισης περιλαμβάνουν 13% των συνολικών δαπανών κατασκευής των υλικών και 6% βιομηχανικού κέρδους επιπλέον του κόστους κατασκευής των υλικών. Συναρμολόγηση, αποσυναρμολόγηση και καθημερινή απόσβεση του ικριώματος περιλαμβάνονται στο κόστος θερμομόνωσης της τοιχοποιίας. Περιλαμβάνεται ο ΦΠΑ

23 23 Απόσβεση για ταυτόχρονη εφαρμοσμένη ανακαίνιση (βήμα 1 + βήμα 2 + βήμα 2.1 / βήμα 22/βήμα 2.2/βήμα 23): 2.3): Τιμές σε m2 κλιματιζόμενης Αναμενόμενη Συνολικό εξοικονόμησ Συνολικό κόστος Συνολικό επιφάνειας Αναμενόμενη ησε κόστος ηλεκτρικής κόστος Κόστος εξοικονόμηση σε πετρέλαιο ηλεκτρική ενέργεια αερίου /έτος ενέργειας /έτος Επένδυση σε συντήρησης /έτος αντικατά στασης σε Μονάδεςπροςαντικατάσταση Απόσβεση (έτη) βήμα 1+ βήμα 2 + βήμα 2.1 (μετ.a) 68% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 29 βήμα 1+ βήμα 2 + βήμα 2.1 (μετ.b) 68% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 3 βήμα 1+ βήμα 2 + βήμα 2.1 (μετ. C) 68% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 32 βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. A) 67% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 3 βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. B) 67% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 31 βήμα 1+ βήμα 2 + βήμα 2.2 (μετ. C) 69% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 33 βήμα 1+ βήμα 2 + βήμα 2.3 (μετ. A) 79% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 29 βήμα 1+ βήμα 2 + βήμα 2.3 (μετ.b) 82% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 3 βήμα 1+ βήμα 2 + βήμα 2.3 (vμετ.c) 84% 81% Φωτισμός με LED (15 2 έτη διάρκεια ζωής)/μετατροπείς ΦΒ (15 έτη διάρκεια ζωής) 32 Συνολική απόσβεση (βήμα 1+ βήμα 2 + βήμα 2.1) and (βήμα 1+ βήμα 2 + βήμα 2.2) and (βήμα 1+ βήμα 2 + βήμα 2.3) σε όλα τα σενάρια αναμένεται αντίστοιχα σε έτη, 3 33 έτη και έτη. Η αντικατάσταση των 2 λέβητων αερίου του συστήματος θέρμανσης έχουν ληφθεί υπόψη στο κόστος της αντικατάστασης του υπάρχοντος κτιρίου. Δεν υπάρχει καμία πληροφορία σχετικά με τις δαπάνες για τη συντήρηση και τις αντικαταστάσεις που αφορούν τα υπάρχοντα κτίρια.

24 24 Γραφική απεικόνιση διεθνών δαπανών ταυτόχρονη ανακαίνισης των βημάτων : Διεθνή κόστη σε /m²α ανά έτος Existing building step 1+ step 2 + step 2.1 (var A) step 1+ step 2 + step 2.1 (var B) step 1+ step 2 + step 2.1 (var C) Άνεση Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Comfort (numbers of hours above 4 with T> 28ºC) Γενικά δεν αναμένονται ώρες ςμε υπερθέρμανση ρμ των αιθουσών διδασκαλίας (T>28ºC). Η αντικατάσταση των 2 λέβητων αερίου του συστήματος θέρμανσης έχουν ληφθεί υπόψη στο κόστος της αντικατάστασης του υπάρχοντος κτιρίου. Δεν υπάρχει καμία πληροφορία σχετικά με τις δαπάνες για τη συντήρηση και τις αντικαταστάσεις που αφορούν τα υπάρχοντα κτίρια.

25 25 Γραφική απεικόνιση διεθνών δαπανών ταυτόχρονη ανακαίνισης των βημάτων : Διεθνή κόστη σε /m²α ανά έτος Existing building step 1+ step 2 + step 2.2 (var A) step 1+ step 2 + step 2.2 (var B) step 1+ step 2 + step 2.2 (var C) Άνεση Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Comfort (numbers of hours above 4 with T> 28ºC) Γενικά δεν αναμένονται ώρες με υπερθέρμανση των αιθουσών διδασκαλίας (T>28ºC). Η αντικατάσταση του 1 λέβητα αερίου του συστήματος θέρμανσης έχουν ληφθεί υπόψη στο κόστος της αντικατάστασης του υπάρχοντος κτιρίου. Δεν υπάρχει καμία πληροφορία σχετικά με τις δαπάνες για τη συντήρηση και τις αντικαταστάσεις που αφορούν τα υπάρχοντα κτίρια.

26 26 Γραφική απεικόνιση διεθνών δαπανών ταυτόχρονη ανακαίνισης των βημάτων : Διεθνή κό όστη σε /m²ανά έτος Existing building step 1+ step 2 + step 2.3 (var A) step 1+ step 2 + step 2.3 (var B) step 1+ step 2 + step 2.3 (var C) Άνεση Maintenance costs /m2 year Energy price (electricity) /m2 year Energy price (diesel) /m2 year Cost of replacement /m2 Investment /m2 Comfort (numbers of hours above 4 with T> 28ºC) Γενικά δεν αναμένονται ώρες ςμε υπερθέρμανση ρμ των αιθουσών διδασκαλίας (T>28ºC). Η αντικατάσταση του 1 λέβητα αερίου του συστήματος θέρμανσης έχουν ληφθεί υπόψη στο κόστος της αντικατάστασης του υπάρχοντος κτιρίου. Δεν υπάρχει καμία πληροφορία σχετικά με τις δαπάνες για τη συντήρηση και τις αντικαταστάσεις που αφορούν τα υπάρχοντα κτίρια.

27 27 Υπάρχουσα κατάσταση: Πετρέλαιο Αποτελέσματα nzeb ανακαίνισης με στόχους ZEMedS: Ηλεκτρική ενέργεια Κατανάλωση (kwh) Αναλογία (kwh/m2) Κατανάλωση (kwh) Αναλογία (kwh/m2) Πραγματική (Λογαριασμοί) Προσομοίωση(Open studio+energyplus) Ανακαίνιση που υλοποιείται με μέτρα ενεργειακής απόδοσης σε Ενεργειακό ισοζύγιο σε ΠΕ (kwh / m2 y) (θέρμανση, ψύξη, εξαερισμός., ζεστό νερό και φωτισμός) και παραγωγή ΑΠΕ (kwh και kwh / m2 κλιματιζόμενων χώρων) (ZEMedS προϋπόθεση 1) (προσομοιώσεις) Ενεργειακό αποτέλεσμα σε Τ.Ε. (kwh / m2 y) (θέρμανση, ψύξη, εξαερισμός. & φωτισμός) ανά κλιματιζόμενο χώρο (ZEMedS προϋπόθεση 2) (προσομοιώσεις) Στόχοι ZEMedS (προϋπόθεση 3) Αποτέλεσμα 1 Αποτέλεσμα 1 Αποτέλεσμα 1 Σκελετός + φωτισμός + φυσικός εξαερισμός + σύστημα θέρμανσης (καυστήρας)+φ/β σύστημα καλύπτοντας θέρμανση, φωτισμό, εξαερισμό Σκελετός + φωτισμός + μηχανικός εξαερισμός + σύστημα θέρμανσης (καυστήρας)+φ/β σύστημα καλύπτοντας θέρμανση, φωτισμό, εξαερισμό Σκελετός + φωτισμός + μηχανικός εξαερισμός με θερμική ανάκαμψη + σύστημα θέρμανσης (καυστήρας)+φ/β σύστημα καλύπτοντας θέρμανση, φωτισμό, εξαερισμό Μετ. A 2255/ /9 1435/7 Μετ. B / / /7 Μετ. C / / /7 Μετ. A Μετ. B Μετ. C Φυσικός αερισμός με παράθυρα που ανοίγουν (χωρίς εσωτερική εγγυημένη ποιότητα) Ποιότητα του εσωτερικού εξασφαλισμένη από μηχανικό εξαερισμό Ποιότητα του εσωτερικού εξασφαλισμένη από μηχανικό εξαερισμό Προβλεπόμενες θερμοκρασίες Προβλεπόμενες θερμοκρασίες Προβλεπόμενες θερμοκρασίες άνω των 28 C σε λιγότερες από άνω των 28 C σε λιγότερες από άνω των 28 C σε λιγότερες από 4 ώρες / έτος 4 ώρες / έτος 4 ώρες / έτος Απόσβεση (σε έτη) ανακαίνισης βήμα βήμα > 5 > 5 > 5 Απόσβεση (σε έτη) απ ευθείας ανακαίνισης
