1 ΟΛΟΚΛΗΡΩΜΕΝΑ ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ REHAU Κωνσταντίνος Βεσκούκης: BAU Automotive Industrie

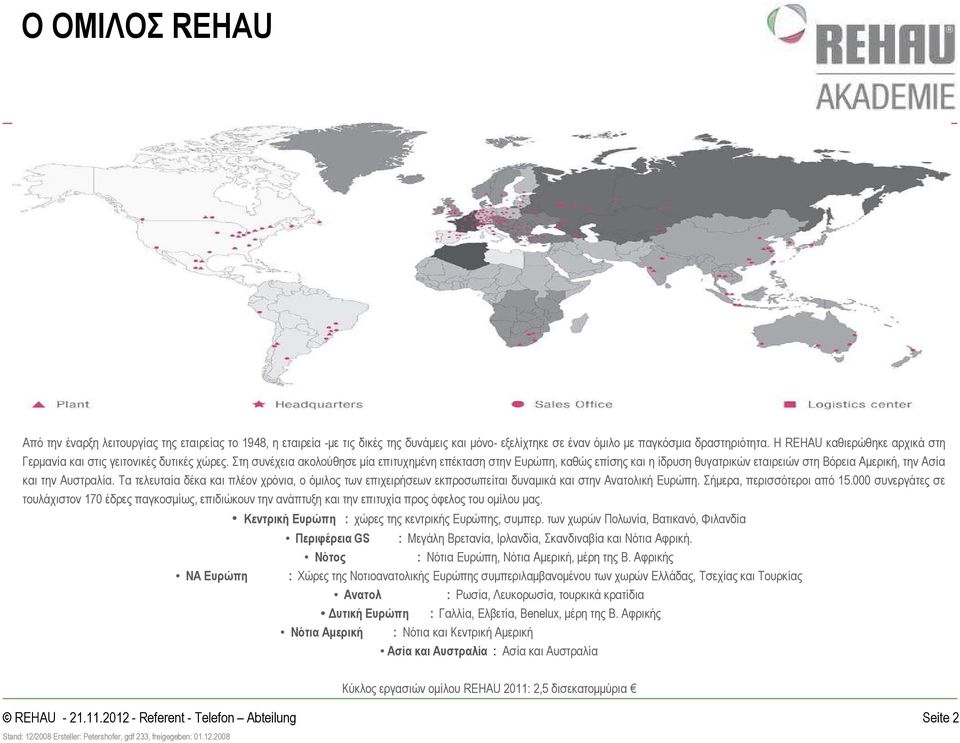

2 Ο ΟΜΙΛΟΣ REHAU Από την έναρξη λειτουργίας της εταιρείας το 1948, η εταιρεία -µε τις δικές της δυνάµεις και µόνο- εξελίχτηκε σε έναν όµιλο µε παγκόσµια δραστηριότητα. H REHAU καθιερώθηκε αρχικά στη Γερµανία και στις γειτονικές δυτικές χώρες. Στη συνέχεια ακολούθησε µία επιτυχηµένη επέκταση στην Ευρώπη, καθώς επίσης και η ίδρυση θυγατρικών εταιρειών στη Βόρεια Αµερική, την Ασία και την Αυστραλία. Τα τελευταία δέκα και πλέον χρόνια, ο όµιλος των επιχειρήσεων εκπροσωπείται δυναµικά και στην Ανατολική Ευρώπη. Σήµερα, περισσότεροι από συνεργάτες σε τουλάχιστον 170 έδρες παγκοσµίως, επιδιώκουν την ανάπτυξη και την επιτυχία προς όφελος του οµίλου µας. Κεντρική Ευρώπη : χώρες της κεντρικής Ευρώπης, συµπερ. των χωρών Πολωνία, Βατικανό, Φιλανδία ΝA Ευρώπη Περιφέρεια GS : Μεγάλη Βρετανία, Ιρλανδία, Σκανδιναβία και Νότια Αφρική. Νότος : Νότια Ευρώπη, Νότια Αµερική, µέρη της Β. Αφρικής : Xώρες της Νοτιοανατολικής Ευρώπης συµπεριλαµβανοµένου των χωρών Ελλάδας, Τσεχίας και Τουρκίας Ανατολ : Ρωσία, Λευκορωσία, τουρκικά κρατίδια υτική Ευρώπη : Γαλλία, Ελβετία, Benelux, µέρη της Β. Αφρικής Nότια Αµερική : Nότια και Κεντρική Αµερική Aσία και Αυστραλία : Aσία και Αυστραλία Κύκλος εργασιών οµίλου REHAU 2011: 2,5 δισεκατοµµύρια Seite 2

3 ΤΟΜΕΙΣ ΡΑΣΤΗΡΙΟΠΟΙΗΣΗΣ ΤΕΧΝΟΛΟΓΙΑ ΟΙΚΟ ΟΜΗΣ ΑΥΤΟΚΙΝΗΤΟΒΙΟΜΗΧΑΝΙΑ ΒΙΟΜΗΧΑΝΙΑ Τµήµα Συνθετικών Προφίλ για Κουφώµατα - Προφίλ για Κουφώµατα, ρολλά, πατζούρια, αίθρια Τµήµα Κτιριακών Εγκαταστάσεων - Συστήµατα ύδρευσης-αποχέτευσης, ενδοδοπέδιας/επιτοίχιας ψύξης/θέρµανσης, ηλιακά, αντλίες θερµότητας, ηλεκτρολογικό υλικό Τµήµα Έργων Υποδοµών - ικτύων - Γεωθερµία, ίκτυα αποχέτευσης, Ύδρευσης, Αερίου, Βιολογικός Καθαρισµός, Γεωυφάσµατα, Βιοµάζα- Βιοαέριο, φρεάτια υπονόµων έως φ1000, συστήµατα διαχείρισης υδάτων Exterior Ολοκληρωµένο πρόγραµµα από θερµοπλαστικά υλικά-προφυλακτήρες Water Management Συστήµατα για τον καθαρισµό τζαµιών και φώτων /προβολέων Air Management Συστήµατα κατανοµής αέρα στο εσωτερικό του οχήµατος Sealing Μονωτικά προϊόντα οροφής Υλικά Επιπλοποϊας - Πάγκοι τύπου Corean, Ρολ τοπ, ταινίες περιθωρίου, υλικά για εξωτερικά πατώµατα Υλικά για Οικιακές Συσκευές - Λάστιχα και ειδικά προφίλ για ψυγεία, πλυντήρια, κουζίνες Λοιπά Βιοµηχανικά Προϊόντα - Θερµοσυστελλόµενα, καλύµµατα για πισίνες, µονωτικά προϊόντα για αεροπλάνα κλπ. Seite 3

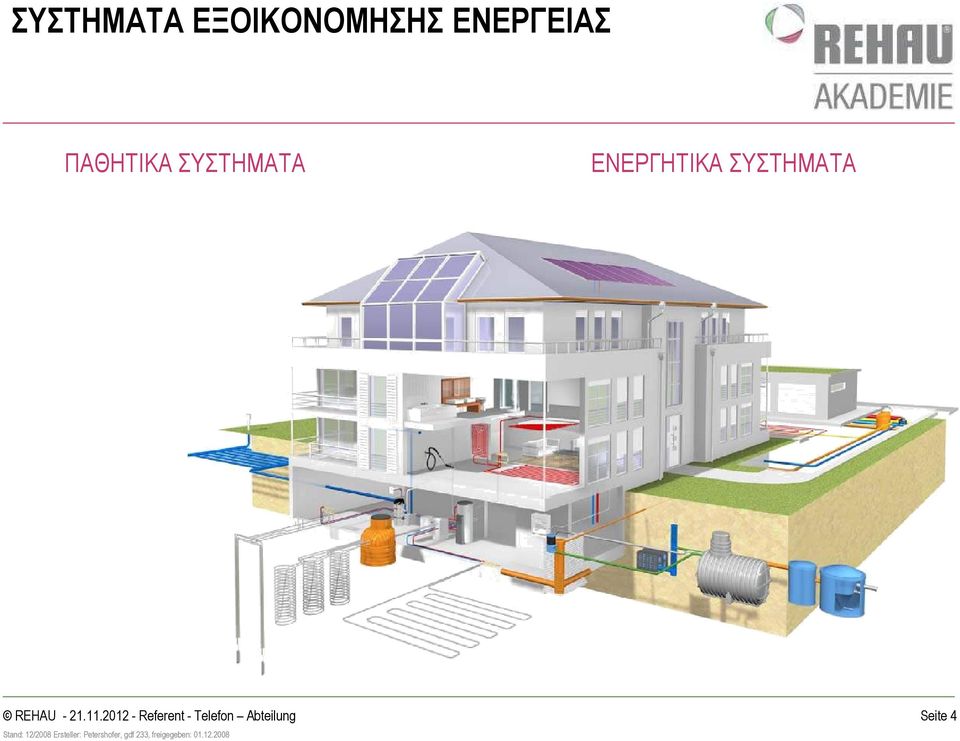

4 ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΠΑΘΗΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΕΝΕΡΓΗΤΙΚΑ ΣΥΣΤΗΜΑΤΑ Seite 4

5 ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΠΑΘΗΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ Άριστη Μόνωση και Σχεδιασµός Κτιρίων Το κέλυφος ενός κτιρίου διαµορφώνει το χαρακτήρα του σε όλες τις διαστάσεις- αισθητικά, λειτουργικά και ενεργειακά. GENEO Η ΝΕΑ ΟΙΚΟΓΕΝΕΙΑ ΚΟΥΦΩΜΑΤΩΝ Με το σύστηµα GENEO εξοικονοµείτε ενέργεια έως 76% *!!! *(Μείωση της ενεργειακής απώλειας από το κούφωµα, µε την αντικατάσταση παλιών κουφωµάτων ξύλου/συνθετικών (Uf = 0,86, Ug = 0,5) Bau Automotive Industrie

6 ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΕΡΓΟ ΑΝΑΦΟΡΑΣ Η ΠΡΩΤΗ ΕΝΕΡΓΕΙΑΚΑ ΑΥΤΟΝΟΜΗ ΠΑΓΚΟΣΜΙΩΣ ΠΟΛΥΚΑΤΟΙΚΙΑΣ ΥΛΟΠΟΙΗΘΗΚΕ ΜΕ ΠΡΟΦΙΛ GENEO 80% λιγότερη ενέργεια θέρµανσης, περίπου 60 τόνοι λιγότερο CO2- αυτό είναι το αποτέλεσµα της ανακαίνισης του κτιρίου στην οδό Bugginger 50 στην πόλη Freiburg, το οποίο έφτασε τα επίπεδα παθητικής κατοικίας. Στον ενεργειακό σχεδιασµό χρησιµοποιήθηκαν κουφώµατα GENEO. Seite 6

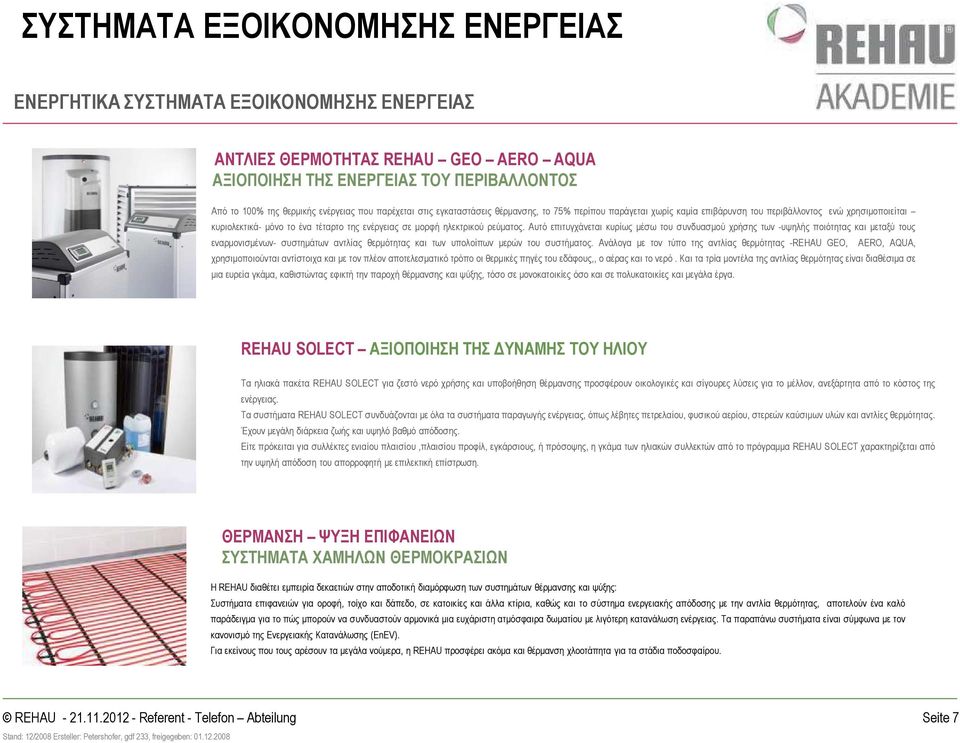

7 ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΕΝΕΡΓΗΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ REHAU GEO AERO AQUA ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΕΝΕΡΓΕΙΑΣ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Από το 100% της θερµικής ενέργειας που παρέχεται στις εγκαταστάσεις θέρµανσης, το 75% περίπου παράγεται χωρίς καµία επιβάρυνση του περιβάλλοντος ενώ χρησιµοποιείται κυριολεκτικά- µόνο το ένα τέταρτο της ενέργειας σε µορφή ηλεκτρικού ρεύµατος. Αυτό επιτυγχάνεται κυρίως µέσω του συνδυασµού χρήσης των -υψηλής ποιότητας και µεταξύ τους εναρµονισµένων- συστηµάτων αντλίας θερµότητας και των υπολοίπων µερών του συστήµατος. Ανάλογα µε τον τύπο της αντλίας θερµότητας -REHAU GEO, ΑERO, AQUA, χρησιµοποιούνται αντίστοιχα και µε τον πλέον αποτελεσµατικό τρόπο οι θερµικές πηγές του εδάφους,, ο αέρας και το νερό. Και τα τρία µοντέλα της αντλίας θερµότητας είναι διαθέσιµα σε µια ευρεία γκάµα, καθιστώντας εφικτή την παροχή θέρµανσης και ψύξης, τόσο σε µονοκατοικίες όσο και σε πολυκατοικίες και µεγάλα έργα. REHAU SOLECT ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΥΝΑΜΗΣ ΤΟΥ ΗΛΙΟΥ Τα ηλιακά πακέτα REHAU SOLECT για ζεστό νερό χρήσης και υποβοήθηση θέρµανσης προσφέρουν οικολογικές και σίγουρες λύσεις για το µέλλον, ανεξάρτητα από το κόστος της ενέργειας. Τα συστήµατα REHAU SOLECT συνδυάζονται µε όλα τα συστήµατα παραγωγής ενέργειας, όπως λέβητες πετρελαίου, φυσικού αερίου, στερεών καύσιµων υλών και αντλίες θερµότητας. Έχουν µεγάλη διάρκεια ζωής και υψηλό βαθµό απόδοσης. Είτε πρόκειται για συλλέκτες ενιαίου πλαισίου,πλαισίου προφίλ, εγκάρσιους, ή πρόσοψης, η γκάµα των ηλιακών συλλεκτών από το πρόγραµµα REHAU SOLECT χαρακτηρίζεται από την υψηλή απόδοση του απορροφητή µε επιλεκτική επίστρωση. ΘΕΡΜΑΝΣΗ ΨΥΞΗ ΕΠΙΦΑΝΕΙΩΝ ΣΥΣΤΗΜΑΤΑ ΧΑΜΗΛΩΝ ΘΕΡΜΟΚΡΑΣΙΩΝ Η REHAU διαθέτει εµπειρία δεκαετιών στην αποδοτική διαµόρφωση των συστηµάτων θέρµανσης και ψύξης: Συστήµατα επιφανειών για οροφή, τοίχο και δάπεδο, σε κατοικίες και άλλα κτίρια, καθώς και το σύστηµα ενεργειακής απόδοσης µε την αντλία θερµότητας, αποτελούν ένα καλό παράδειγµα για το πώς µπορούν να συνδυαστούν αρµονικά µια ευχάριστη ατµόσφαιρα δωµατίου µε λιγότερη κατανάλωση ενέργειας. Τα παραπάνω συστήµατα είναι σύµφωνα µε τον κανονισµό της Ενεργειακής Κατανάλωσης (EnEV). Για εκείνους που τους αρέσουν τα µεγάλα νούµερα, η REHAU προσφέρει ακόµα και θέρµανση χλοοτάπητα για τα στάδια ποδοσφαίρου. Seite 7

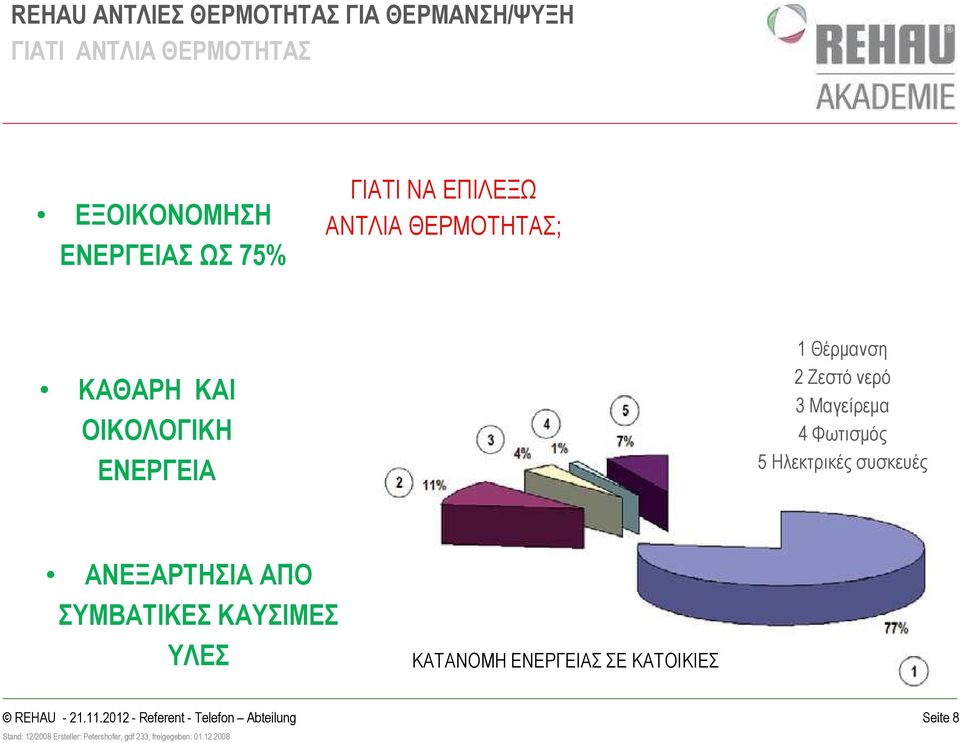

8 REHAU ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΘΕΡΜΑΝΣΗ/ΨΥΞΗ ΓΙΑΤΙ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΩΣ 75% ΓΙΑΤΙ ΝΑ ΕΠΙΛΕΞΩ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ; ΚΑΘΑΡΗ ΚΑΙ ΟΙΚΟΛΟΓΙΚΗ ΕΝΕΡΓΕΙΑ 1 Θέρµανση 2 Ζεστό νερό 3 Μαγείρεµα 4 Φωτισµός 5 Ηλεκτρικές συσκευές ΑΝΕΞΑΡΤΗΣΙΑ ΑΠΟ ΣΥΜΒΑΤΙΚΕΣ ΚΑΥΣΙΜΕΣ ΥΛΕΣ ΚΑΤΑΝΟΜΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΚΑΤΟΙΚΙΕΣ Seite 8

9 REHAU ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΘΕΡΜΑΝΣΗ/ΨΥΞΗ ΤΙ ΕIΝΑΙ Η ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ; Η αντλία θερµότητας είναι η συσκευή που αντλεί θερµική ενέργεια από µια θερµή δεξαµενή (αναφέρεται ως πηγή) που βρίσκεται σε χαµηλή θερµοκρασία προς µια καταβόθρα (συνήθως αέρας ή νερό) που βρίσκεται σε υψηλότερη θερµοκρασία είτε (α) µε την χρήση µηχανικού έργου είτε (β) µε την βοήθεια µιας θερµής δεξαµενής πολύ υψηλής θερµοκρασίας Seite 9

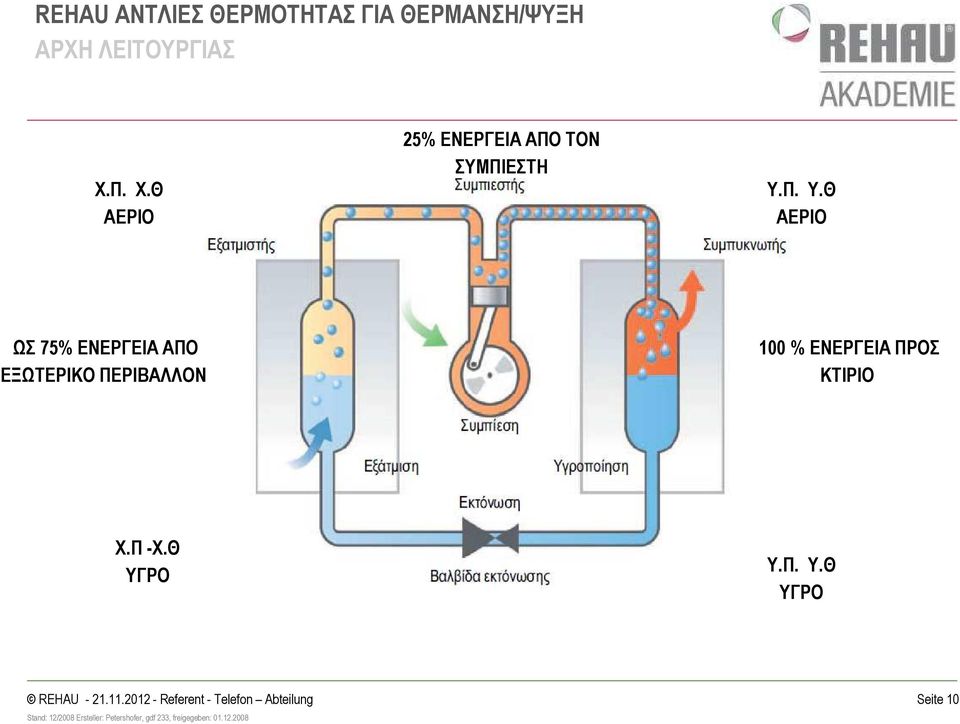

10 REHAU ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΘΕΡΜΑΝΣΗ/ΨΥΞΗ ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ Χ.Π. X.Θ ΑΕΡΙΟ 25% ΕΝΕΡΓΕΙΑ ΑΠΟ ΤΟΝ ΣΥΜΠΙΕΣΤΗ Y.Π. Y.Θ ΑΕΡΙΟ ΩΣ 75% ΕΝΕΡΓΕΙΑ ΑΠΟ ΕΞΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ 100 % ΕΝΕΡΓΕΙΑ ΠΡΟΣ ΚΤΙΡΙΟ Χ.Π -X.Θ ΥΓΡΟ Y.Π. Y.Θ ΥΓΡΟ Seite 10

11 REHAU ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Επισκόπηση ΤΥΠΟΙ ΣΥΣΤΗΜΑΤΩΝ: ιαλύµατος / Νερού Α. Θ. Σειρά GEO Νερού / Νερού Α. Θ. Σειρά ΑQUA Αέρα / Νερού Α. Θ. Σειρά ΑERO Seite 11

12 REHAU ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΟΣ/ΝΕΡΟΥ-AERO i ΑΕΡΟΣ/ΝΕΡΟΥ-ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΟΣ: - Αποδόσεις & 25 kw σε A7/W35C - Αντιστρεπτή και µη λειτουργία - Μονοφασική (230) και Τριφασική (400V) - COP 4,6 σε A7/W35 - Μεταβλητή Ισχύς - Όρια Λειτουργίας -20 C / +43 C Bau Automotive Industrie

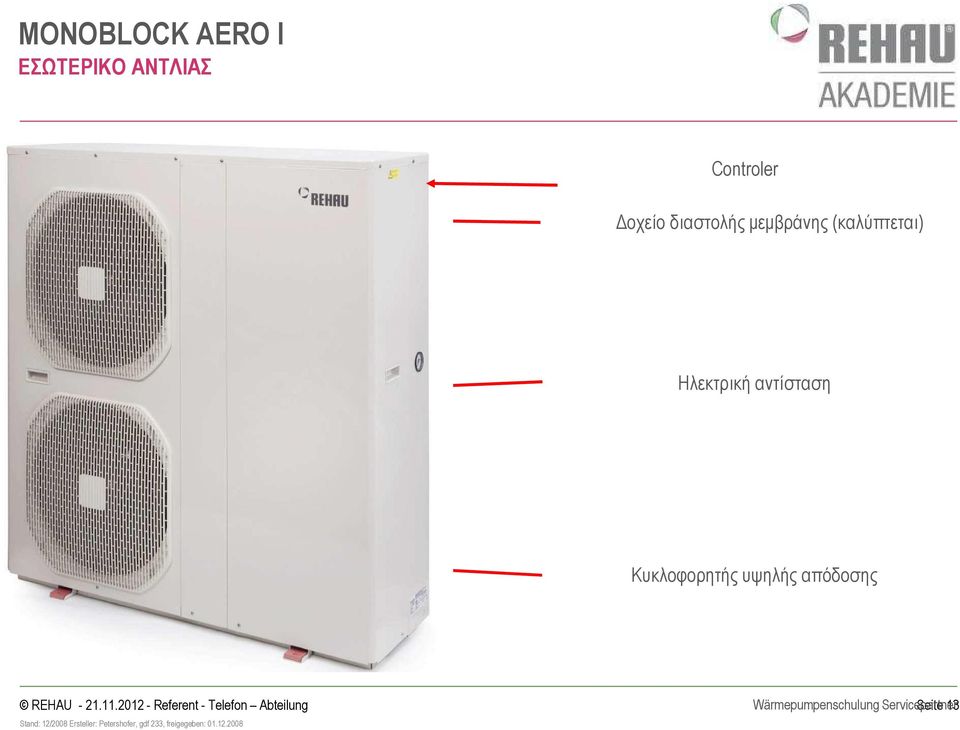

13 MONOBLOCK AERO I ΕΣΩΤΕΡΙΚΟ ΑΝΤΛΙΑΣ Controler οχείο διαστολής µεµβράνης (καλύπτεται) Ηλεκτρική αντίσταση Κυκλοφορητής υψηλής απόδοσης Wärmepumpenschulung Servicepartner Seite 13

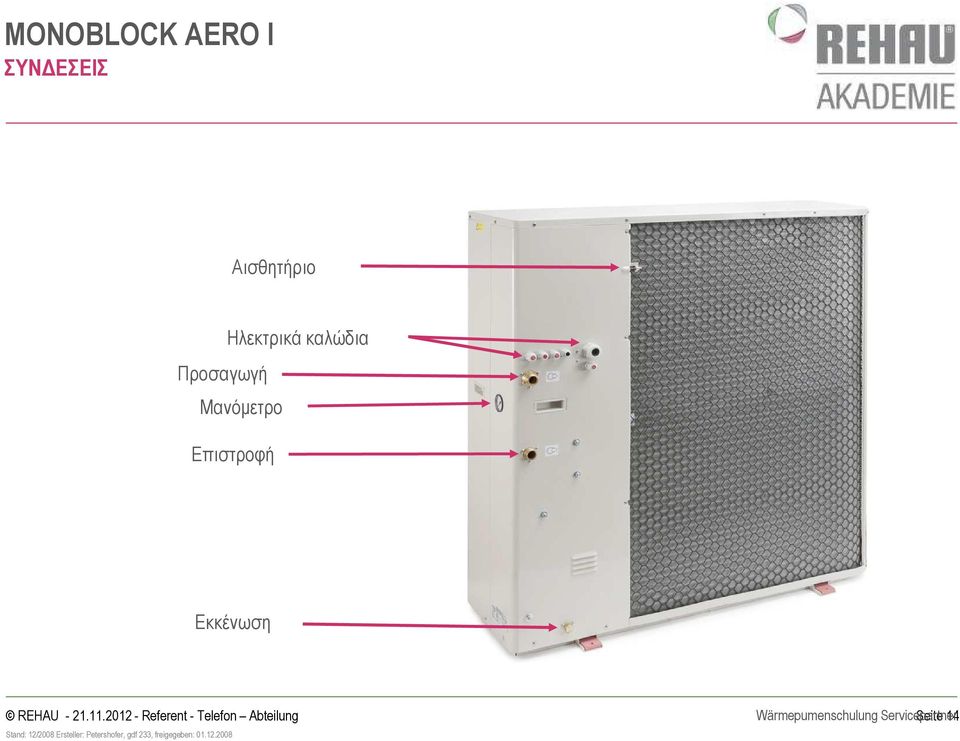

14 MONOBLOCK AERO I ΣΥΝ ΕΣΕΙΣ Αισθητήριο Ηλεκτρικά καλώδια Προσαγωγή Μανόµετρο Επιστροφή Εκκένωση Wärmepumenschulung Servicepartner Seite 14

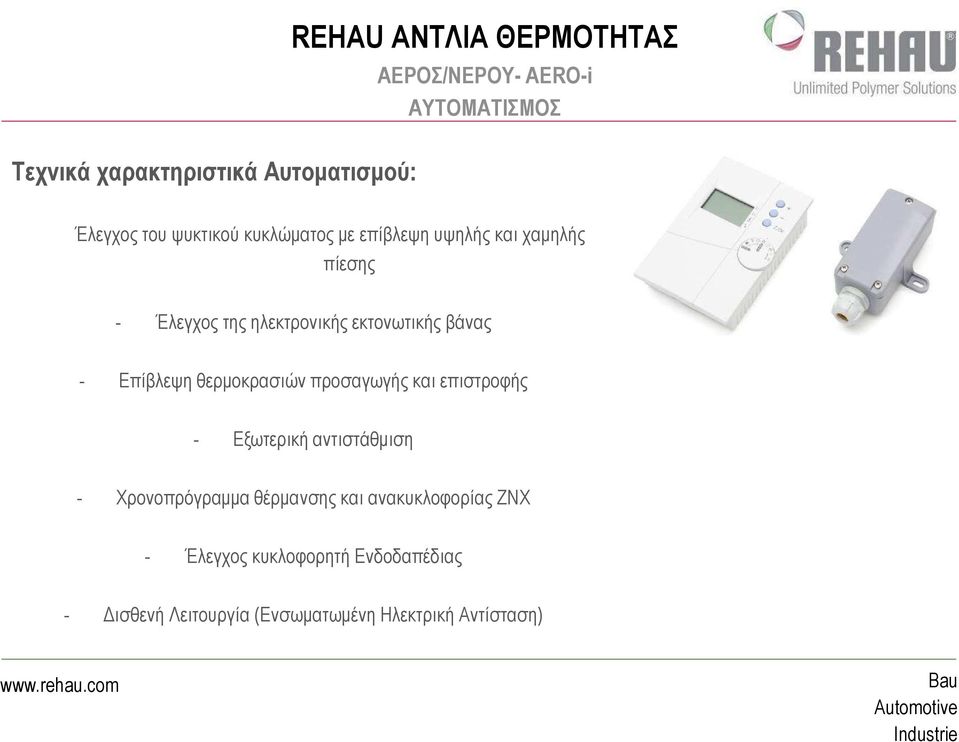

15 Τεχνικά χαρακτηριστικά Αυτοµατισµού: REHAU ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΟΣ/ΝΕΡΟΥ- AERO-i ΑΥΤΟΜΑΤΙΣΜΟΣ Έλεγχος του ψυκτικού κυκλώµατος µε επίβλεψη υψηλής και χαµηλής πίεσης - Έλεγχος της ηλεκτρονικής εκτονωτικής βάνας - Επίβλεψη θερµοκρασιών προσαγωγής και επιστροφής - Εξωτερική αντιστάθµιση - Χρονοπρόγραµµα θέρµανσης και ανακυκλοφορίας ΖΝΧ - Έλεγχος κυκλοφορητή Ενδοδαπέδιας - ισθενή Λειτουργία (Ενσωµατωµένη Ηλεκτρική Αντίσταση) Bau Automotive Industrie

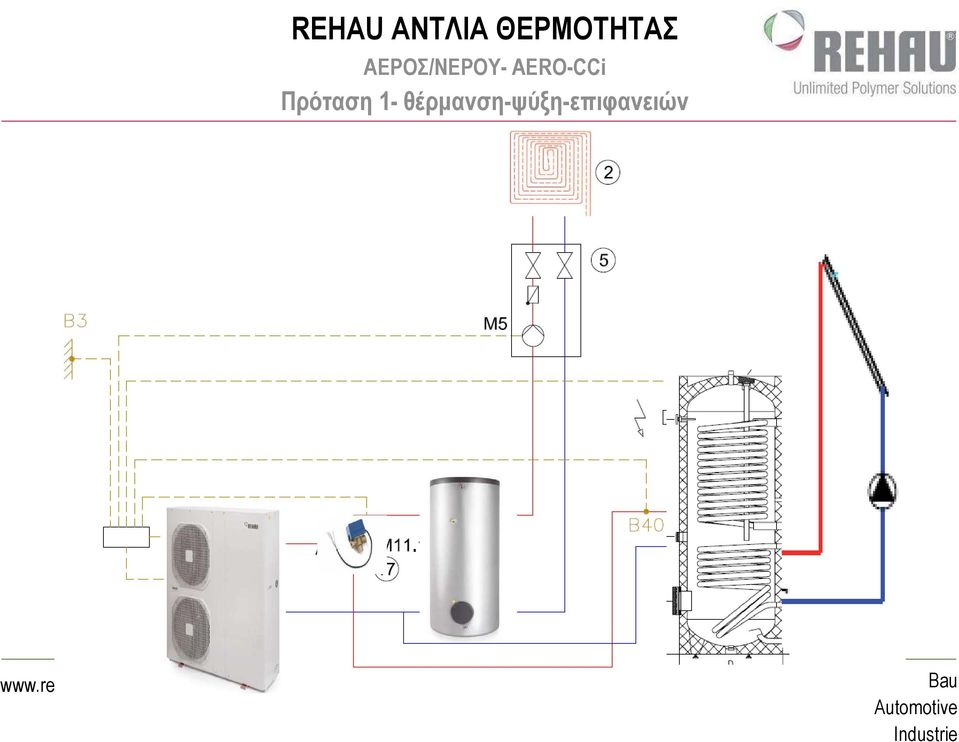

16 REHAU ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΑΕΡΟΣ/ΝΕΡΟΥ- AERO-CCi Πρόταση 1- θέρµανση-ψύξη-επιφανειών Bau Automotive Industrie

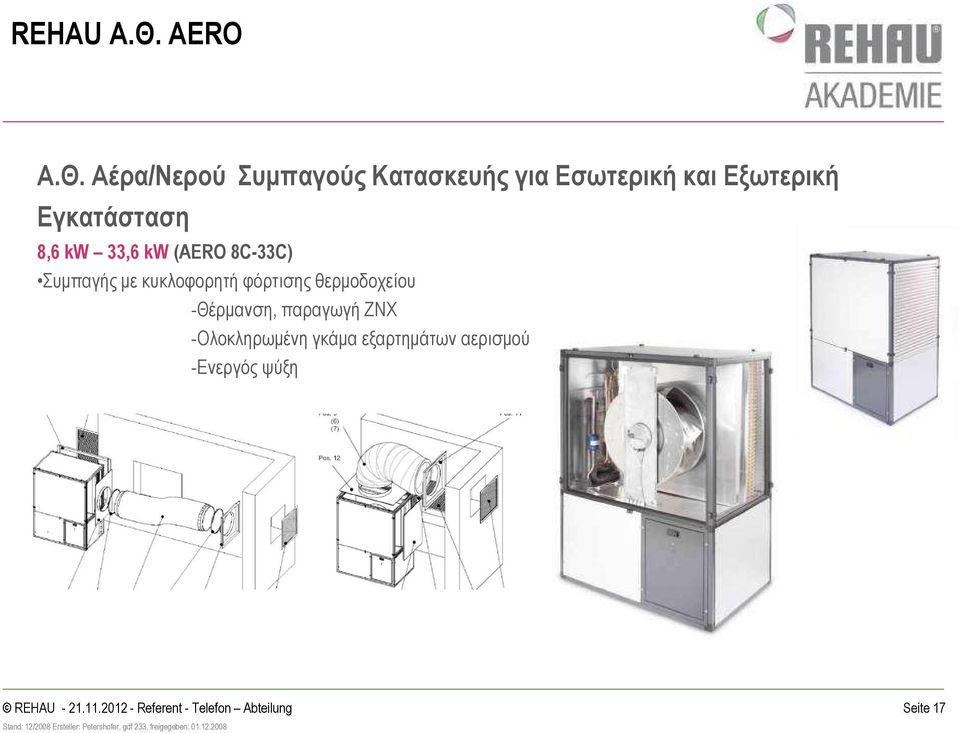

17 REHAU Α.Θ. AERO Α.Θ. Αέρα/Νερού Συµπαγούς Κατασκευής για Εσωτερική και Εξωτερική Εγκατάσταση 8,6 kw 33,6 kw (AERO 8C-33C) Συµπαγής µε κυκλοφορητή φόρτισης θερµοδοχείου -Θέρµανση, παραγωγή ΖΝΧ -Ολοκληρωµένη γκάµα εξαρτηµάτων αερισµού -Ενεργός ψύξη Seite 17

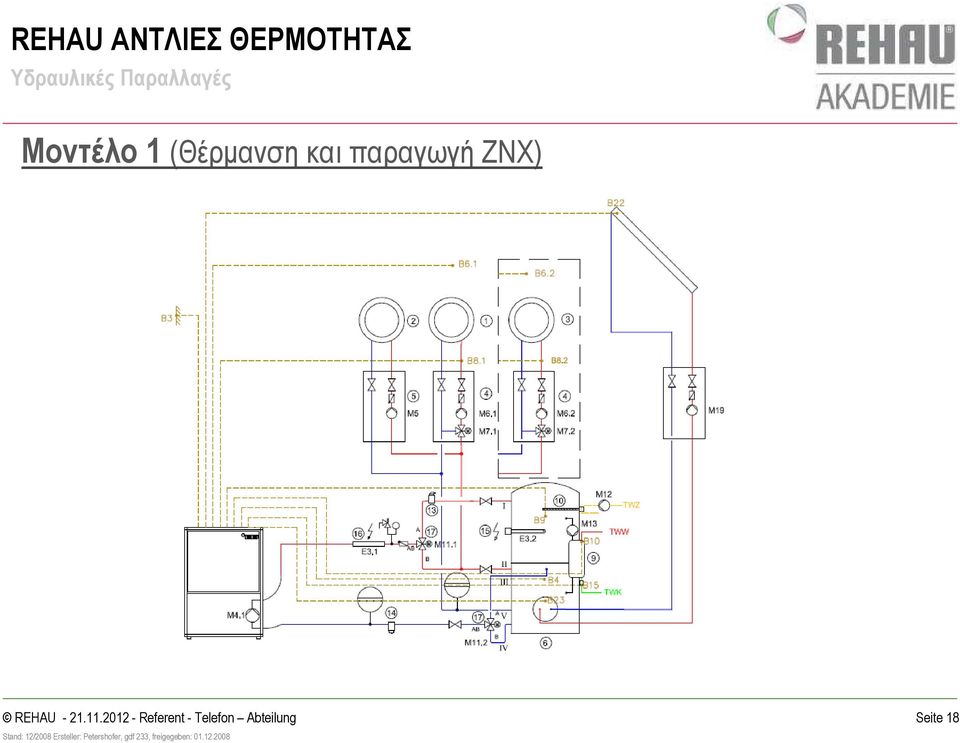

18 REHAU ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Υδραυλικές Παραλλαγές Μοντέλο 1 (Θέρµανση και παραγωγή ΖΝΧ) Seite 18

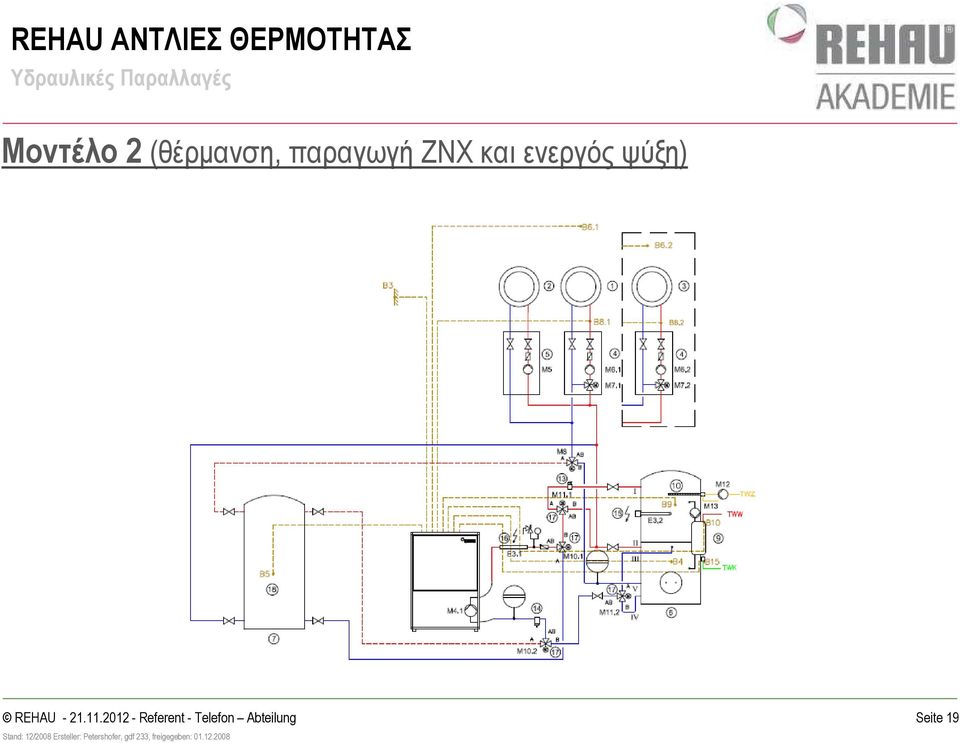

19 REHAU ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Υδραυλικές Παραλλαγές Μοντέλο 2 (θέρµανση, παραγωγή ΖΝΧ και ενεργός ψύξη) Seite 19

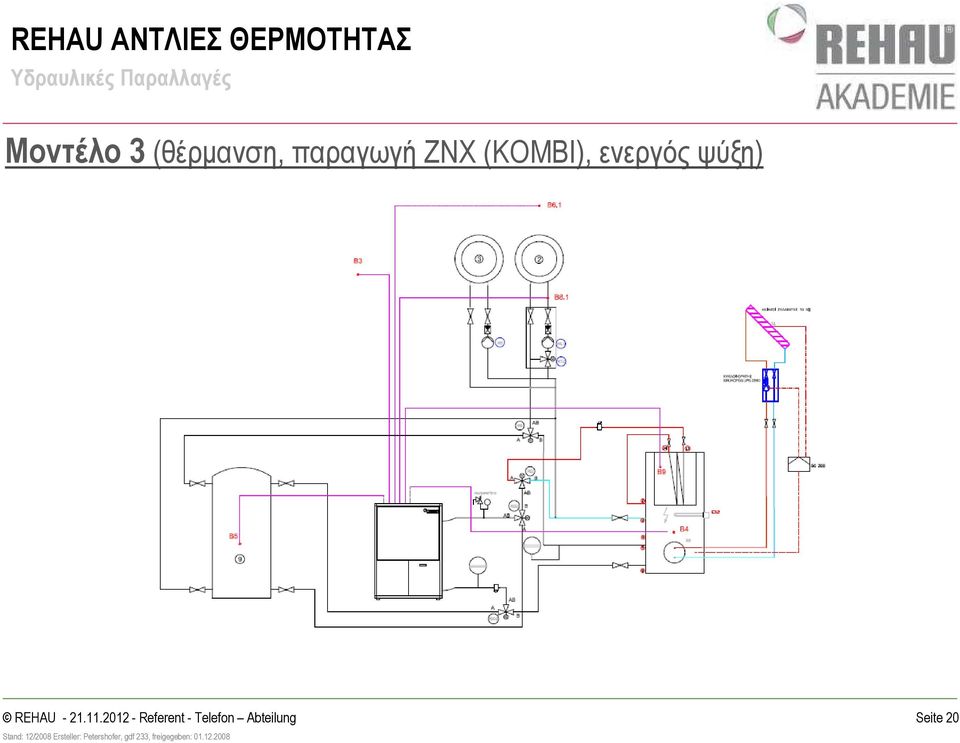

20 REHAU ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Υδραυλικές Παραλλαγές Μοντέλο 3 (θέρµανση, παραγωγή ΖΝΧ (ΚΟΜΒΙ), ενεργός ψύξη) Seite 20

21 REHAU Α. Θ. GEO Εύρος Ισχύος Α.Θ. ιαλύµατος/νερού Συµπαγής Κατασκευή 5,4 kw 14,8 kw (GEO 5C-15C) 6,45 kw 18,0 kw (GEO 5CC-15CC) Συµπαγής µε κυκλοφορητές διαλύµατος και θέρµανσης -Θέρµανση, παραγωγή ΖΝΧ -Παθητική Ψύξη -Ενεργός Ψύξη µε Αντιστροφή Α.Θ. ιαλύµατος/νερού Βασική Κατασκευή 5,4 kw 34.7 kw (GEO 5B -37B) 6,45 kw 46 kw (GEO 5BC-37BC) Βασική χωρίς κυκλοφορητές διαλύµατος και θέρµανσης -Θέρµανση, παραγωγή ΖΝΧ -Παθητική Ψύξη -Ενεργός Ψύξη µε Αντιστροφή Seite 21

22 REHAU Α.Θ. GEO Κατασκευή και Εξαρτήµατα Σετ σύνδεσης µε γεωεναλλάκτη Verteilerlänge L 190 PE-Kunststoffrohr Ø 25, à 100 lfm Αγωγός σύνδεσης επί τόπου κατασκευή 1 1/4 60 Συνθετικός σωλήνας -PE Ø25 x 2,3, zu je 100 lfm Συλλέκτης προσαγωγής επιστροφής 1 ¼ mit Ρακόρ σύνδεσης και βανάκια 2 βάνες πλήρωσης - εκκένωσης 2 εξαεριστικές βαλβίδες 2 βαλβίδες αποκοπής 2 θερµόµετρα 20 bis +20 Grad C Βαλβίδα ασφαλείας 2,5 bar Μανόµετρο, οχείο ιαστολής, Κυκλοφορητής ιαλύµατος Seite 22

23 ΓΕΩΘΕΡΜΙΑ ΣΩΣΤΗ ΕΠΙΛΟΓΗ ΥΠΕ ΑΦΟΥΣ ΑΠΟ ΟΣΕΙΣ Κατακόρυφη ιάταξη Οριζόντια ιάταξη Helix-probeΣπειροειδής κατακόρυφη ιάταξη Ενεργειακοί Πυλώνες «Κακό» έδαφος 25 W/m 10 W/m² W/probe 25 W/m Μεσαίο έδαφος 50 W/m W/m² W/probe 50 W/m Πολύ καλό έδαφος 80 W/m 40 W/m² W/probe 80 W/m * 1800 ώρες λειτουργίας συστήµατος κατά Τ Ο VDI 4640 Seite 23

24 REHAU Α.Θ. AQUA οµή και Εξαρτήµατα Πρεσσοστάτης- REHAU Εναλλάκτης Ασφαλείας Ρυθµιστική Βαλβίδα Επανεισαγωγή Κατεύθυνση Ροής min. 15 m Παραγωγή Bauseits zu stellen: Wasserleitung zur Wärmepumpe, Grundwasserpumpe (Brunnenpumpe), Fußventil, Filter, Wasserzähler (falls vorgeschrieben), Absperrschieber, Drosselventil Seite 24

25 REHAU Α.Θ. ΕΞΑΡΤΗΜΑΤΑ Σταθµός Καθαρού Νερού Θερµοδοχείο Συστήµατος(Πλάκα ιαχωρισµού) µε Σταθµό Καθαρού Νερού για τη θέρµανση του νερού χρήσης κατά τη ροή: ΣΚΝ 25, 35, 50, 70 λίτρα/λεπτό Seite 25

26 ΣΥΖΕΥΞΗ Σ.Κ.Ν ΚΑΙ ΘΕΡΜΟ ΟΧΕΙΟΥ Seite 26

27 ΚΛΙΜΑΚΩΤΗ ΡΥΘΜΙΣΗ ΤΕΣΣΕΡΙΣ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ REHAU AERO ΘΕΡΜΑΝΣΗ, ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ΚΑΙ ΕΝΕΡΓΗΤΙΚΗ ΨΥΞΗ Seite 27

28 REHAU ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ ΓΙΑ ΘΕΡΜΑΝΣΗ/ΨΥΞΗ ΣΧΕ ΙΑΣΜΟΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ Η ΜΕΓΙΣΤΟΠΟΙΗΣΗ ΤΩΝ ΕΝΕΡΓΩΝ ΕΠΙΦΑΝΕΙΩΝ ΣΤΟ ΧΩΡΟ ΑΥΞΑΝΕΙ ΤΗΝ ΑΝΕΣΗ ΚΑΙ ΜΕΙΩΝΕΙ ΤΗΝ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ. Seite 28

29 ΜΕΛΕΤΗ Υπολογισµός Εγκατάστασης Εναπόθεσης Θερµότητας Όσο χαµηλότερη η θερµοκρασία προσαγωγής τόσο καλύτερα για την αντλία θερµότητας η µείωση της θερµοκρασίας προσαγωγής κατά ένα βαθµό µεταφράζεται µε µέχρι και 2,5% εξοικονόµηση ενέργειας για την αντλία θερµότητας Σε περίπτωση µε σώµατα Εξακρίβωση της βέλτιστης θερµοκρασίας! Seite 29

30 ΠΑΡΑ ΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΩΝ Κατοικίες και Κτίρια Γραφείων Ιστορικά Κτίρια Ξενοδοχεία / Εστιατόρια Rasenheizung Νοσοκοµεία Seite 30

31 ΠΑΡΑ ΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΩΝ Σιδηροδροµικοί Σταθµοί Αεροδρόµια Εκθεσιακοί χώροι Rasenheizung Σχολεία / Παιδικοί Σταθµοί Seite 31

32 Ιδανική κατανοµή θερµότητας BAU Automotive Industrie

33 ΘΕΡΜΑΝΣΗ /-ΨΥΞΗ ΤΟΙΧΟΥ ΘΕΡΜΑΝΣΗ /-ΨΥΞΗ ΤΟΙΧΟΥ ΜΕ ΥΓΡΟ ΤΡΟΠΟ ΚΑΤΑΣΚΕΥΗΣ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ - Γρήγορη, ευέλικτη τοποθέτηση των σωλήνων - Ευέλικτοι τρόποι σύνδεσης των θερµικών και ψυκτικών πεδίων - Ελάχιστο πάχος σοφά mm - Ασφαλής σταθεροποίηση του σωλήνα Seite 33

34 ΘΕΡΜΑΝΣΗ/-ΨΥΞΗ ΟΡΟΦΗΣ ΘΕΡΜΑΝΣΗ/-ΨΥΞΗ ΤΟΙΧΟΥ ΜΕ ΣΤΕΓΝΟ ΤΡΟΠΟ ΚΑΤΑΣΚΕΥΗΣ - Υψηλή ψυκτική απόδοση - 4 διαφορετικές διαστάσεις : x1250x x1250x x1250x30-500x1250x30 - Μείωση στον χρόνο σπατουλαρίσµατος - Εύκολο στην µεταφορά - Έτοιµες τρύπες για την στερέωση τους - Rautherm S 10,1X1,1mm, VA 45 - Μόνωση Πολυστυρόλης - Συνολική κάλυψη περίπου 70% - εν επιτρέπεται να χρησιµοποιηθεί σε χώρους µε αυξηµένη υγρασία! Seite 34

35 REHAU SOLECT PLANUNG MITTELGROSSE ANLAGEN REHAU SOLECT ΗΛΙΟΘΕΡΜΙΚΑ ΣΥΣΤΗΜΑΤΑ Bau Automotive Industrie

36 ΙΑΘΕΣΙΜΗ ΕΝΕΡΓΕΙΑ ΤΟΥ ΗΛΙΟΥ - Η ηλιακή ενέργεια είναι η σηµαντικότερη πηγή ενέργειας στη γη, στον ήλιο βασίζεται όλη η ζωή. - Είναι παράλληλα η πιο οικολογική ενέργεια µε πολύπλευρες δυνατότητες χρήσης. - Σύγκριση Ορυκτών Ενεργειακών Αποθεµάτων µε την Ετήσια Ηλιακή Ακτινοβολία και την ετήσια ενεργειακή κατανάλωση Quelle: Peuser et al, Langzeiterfahrung Solarthermie, Solarpraxis, Berlin, 2008 Seite 36

37 ΕΞΑΡΤΗΜΑΤΑ ΜΙΑΣ ΗΛΙΑΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Πεδίο συλλεκτών Θερµοδοχείο ρυθµιστικό Αντεπίστροφο Αντλία ηλιακών Μετρητής θερµότητας TBU = αισθητήριο θερµοδοχείο κάτω TKO = αισθητήριο συλλέκτη TKR = αισθητήριο επιστροφών Seite 37

38 ΗΛΙΟΘΕΡΜΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Seite 38

39 ΕΓΚΑΤΑΣΤΑΣΗ Ζ.Ν.Χ. ΜΕ ΘΕΡΜΟ ΟΧΕΙΟ ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ REHAU SOLECT ΣΥΛΛΕΚΤΕΣ REHAU SOLECT ΕΛΕΓΚΤΗΣ REHAU SOLECT ΣΕΤ ΚΥΚΛΟΦΟΡΗΤΗ REHAU SOLECT ΘΕΡΜΟ ΟΧΕΙΟ Seite 39

40 ΗΛΙΟΘΕΡΜΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ΚΑΙ ΥΠΟΒΟΗΘΗΣΗ ΘΕΡΜΑΝΣΗΣ Seite 40

41 ΗΛΙΟΘΕΡΜΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΓΙΑ ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ΚΑΙ ΥΠΟΒΟΗΘΗΣΗ ΘΕΡΜΑΝΣΗΣ REHAU SOLECT ΣΥΛΛΕΚΤΕΣ REHAU SOLECT ΕΛΕΓΚΤΗΣ REHAU ΕΝ Ο ΑΠΕ ΙΑ REHAU SOLECT ΣΕΤ ΚΥΚΛΟΦΟΡΗΤΗ ΛΕΒΗΤΑΣ REHAU SOLECT ΘΕΡΜΟ ΟΧΕΙΟKOMBI Seite 41

42 ΘΕΡΜΟ ΟΧΕΙΑ Θερµοδοχεία Για ζεστό νερό χρήσης Τύπου Kombi Για ζεστό νερό χρήσης µε υποβοήθηση οχείο Αδρανείας Για ζεστό νερό χρήσης µε υποβοήθηση Seite 42

43 ΕΡΓΑ Seite 43

44 Εφαρµογές στην Ελλάδα Νέο Μουσείο Ακρόπολης Καλυπτόµενη επιφάνεια : 2100 τ.µ. Χαρακτηριστικά έργου Υψηλή ζήτηση σε φορτία θέρµανσης κλιµατισµού λόγω των υαλοστασίων Υψηλή αντοχή σε φορτία Ελάχιστο πάχος κατασκευής Σύστηµα θέρµανσηςδροσισµού Έτος κατασκευής : BAU Automotive Industrie

45 Εφαρµογές στην Ελλάδα Μέγαρο Μουσικής Αθηνών Καλυπτόµενη επιφάνεια : τ.µ. Χαρακτηριστικά έργου 1. Σύστηµα θέρµανσης και δροσισµού Έτος κατασκευής: BAU Automotive Industrie

46 ΠΥΛΟΣ ΡΩΜΑΝΟΣ Οριζόντια Γεωθερµία Seite 46

47 ΣΥΣΤΗΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ Bau Automotive Industrie

48 ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ REHAU ΓΙΑ ΘΕΡΜΑΝΣΗ ΚΑΙ ΨΥΞΗ Ευχαριστούµε! Seite 48
