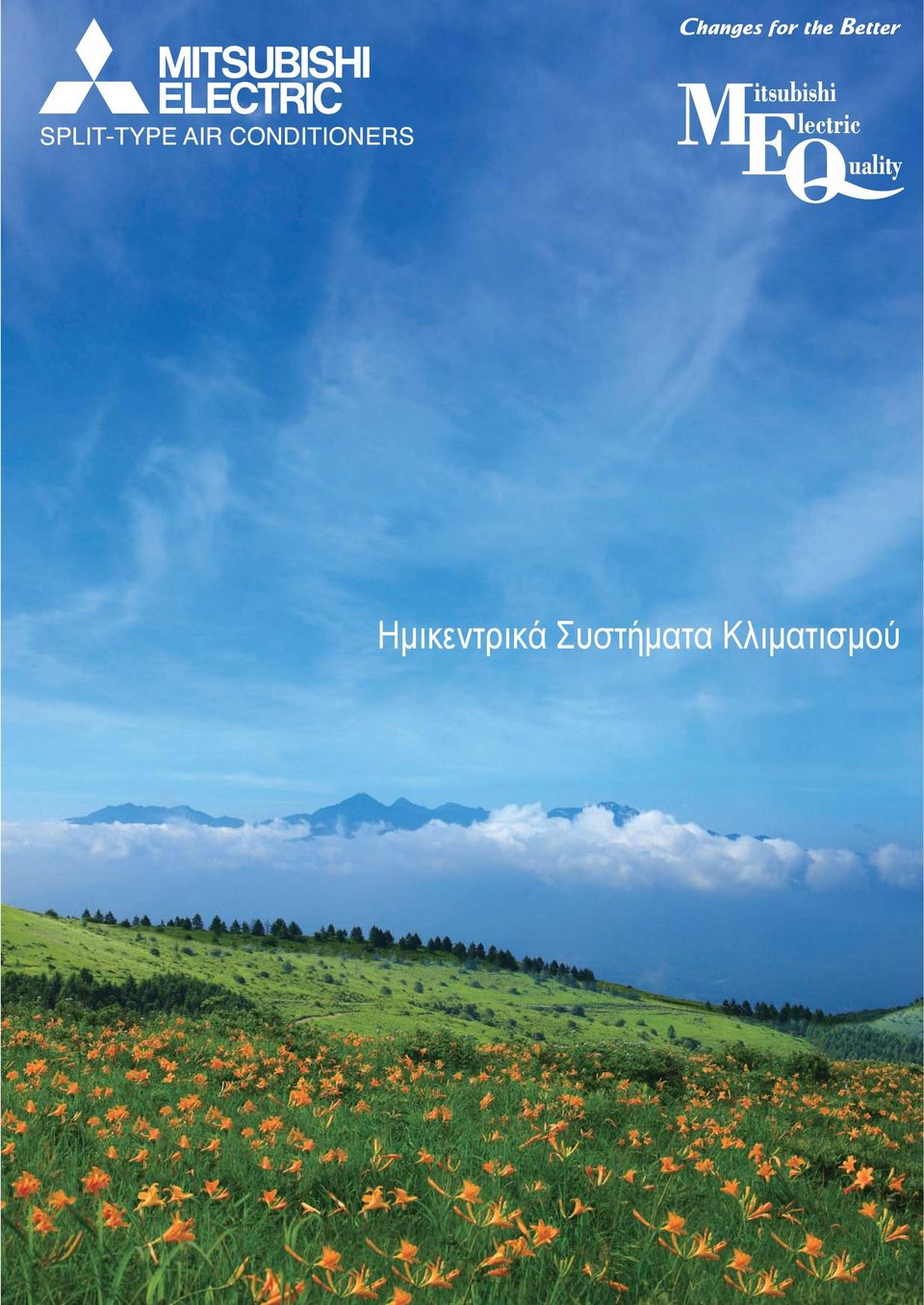

1 Ημικεντρικά Συστήματα Κλιματισμού

2 Κάνουμε αυτό που μας αναλογεί για ένα καλύτερο μέλλον για όλους... Βασική περιβαλλοντική πολιτική Η Mitsubishi Electric Grup προωθεί την αειφόρο ανάπτυξη και είναι αφοσιωμένη στην προστασία και αποκατάσταση του παγκόσμιου περιβάλλοντος, μέσα από όλες τις επιχειρηματικές της δραστηριότητες και μέσα από τις δράσεις των εργαζομένων της. Περιβαλλοντικό όραμα 2021 Η πραγματοποίηση θετικών συνεισφορών στη Γη και τους Ανθρώπους της μέσω της Τεχνολογίας και της Δράσης Αποτροπή υπερθέρμανσης του πλανήτη Μείωση των εκπομπών O2 από τη χρήση των προϊόντων κατά % Μείωση των ολικών εκπομπών O2 από την παραγωγή κατά % Στόχος μείωσης των εκπομπών O2 από την παραγωγή ενέργειας Δημιουργία μιας κοινωνίας που βασίζεται στην ανακύκλωση Τα προϊόντα reduce, reuse and recycle 3Rs (μειώνω, επαναχρησιμοποιώ και ανακυκλώνω) μειώνουν τους πόρους που χρησιμοποιούνται κατά % Οι μηδενικές εκπομπές από την κατασκευή μειώνουν τον άμεσο όγκο απορριμμάτων στο μηδέν Εξασφάλιση αρμονίας με τη φύση Υιοθέτηση περιβαλλοντικής αντίληψης 2

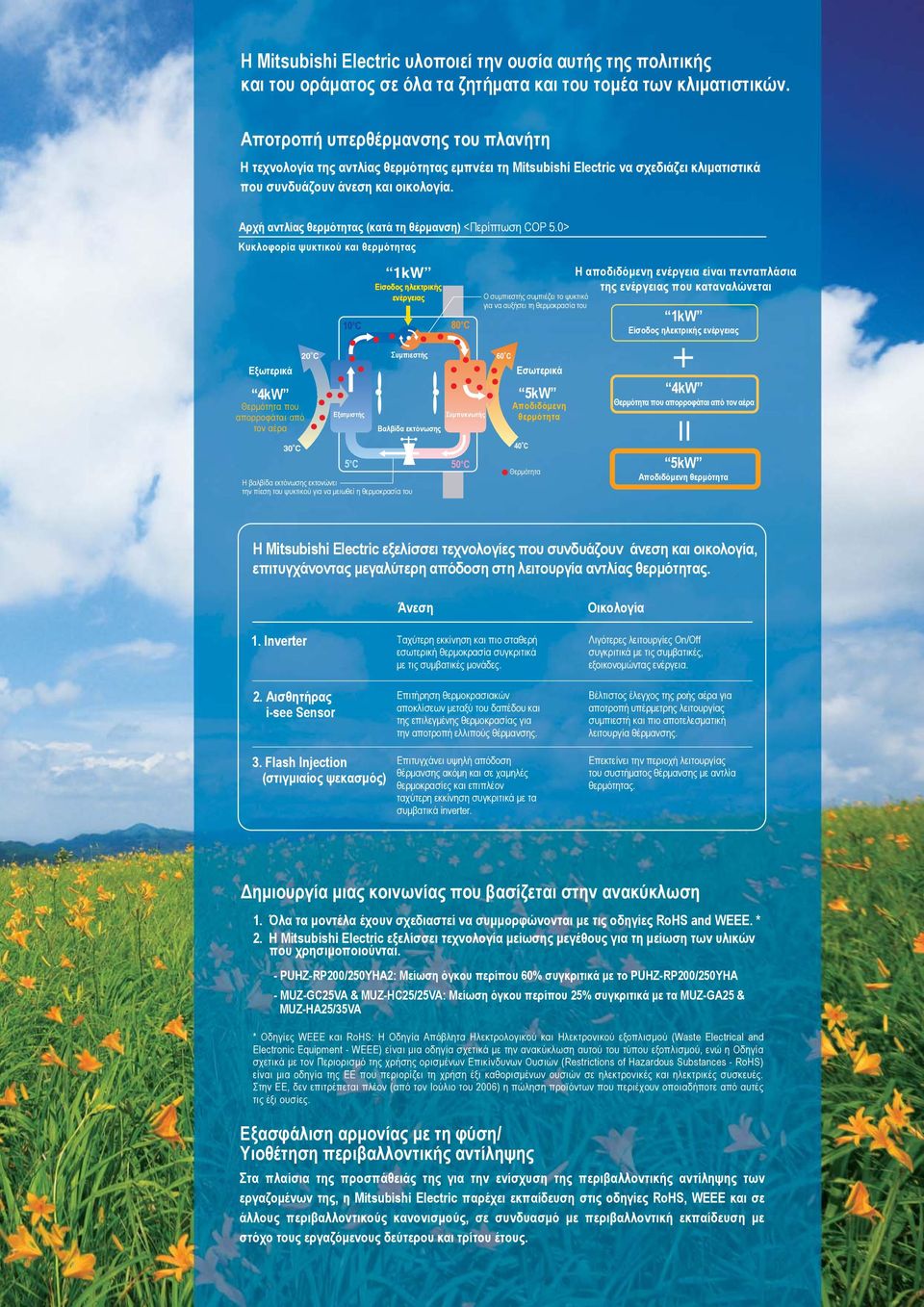

3 Η Mitsubishi Electric υλοποιεί την ουσία αυτής της πολιτικής και του οράματος σε όλα τα ζητήματα και του τομέα των κλιματιστικών. Αποτροπή υπερθέρμανσης του πλανήτη Η τεχνολογία της αντλίας θερμότητας εμπνέει τη Mitsubishi Electric να σχεδιάζει κλιματιστικά που συνδυάζουν άνεση και οικολογία. Αρχή αντλίας θερμότητας (κατά τη θέρμανση) <Περίπτωση OP 5.0> Κυκλοφορία ψυκτικού και θερμότητας 10 1 Είσοδος ηλεκτρικής ενέργειας 80 Ο συμπιεστής συμπιέζει το ψυκτικό για να αυξήσει τη θερμοκρασία του Η αποδιδόμενη ενέργεια είναι πενταπλάσια της ενέργειας που καταναλώνεται 1 Είσοδος ηλεκτρικής ενέργειας Εξωτερικά 4 Θερμότητα που απορροφάται από τον αέρα 20 0 Εξατμιστής Συμπιεστής Βαλβίδα εκτόνωσης Η βαλβίδα εκτόνωσης εκτονώνει την πίεση του ψυκτικού για να μειωθεί η θερμοκρασία του Συμπυκνωτής Εσωτερικά 5 Αποδιδόμενη θερμότητα Θερμότητα 4 Θερμότητα που απορροφάται από τον αέρα 5 Αποδιδόμενη θερμότητα Η Mitsubishi Electric εξελίσσει τεχνολογίες που συνδυάζουν άνεση και οικολογία, επιτυγχάνοντας μεγαλύτερη απόδοση στη λειτουργία αντλίας θερμότητας. 1. Inverter 2. Αισθητήρας isee Sensr Άνεση Ταχύτερη εκκίνηση και πιο σταθερή εσωτερική θερμοκρασία συγκριτικά με τις συμβατικές μονάδες. Επιτήρηση θερμοκρασιακών αποκλίσεων μεταξύ του δαπέδου και της επιλεγμένης θερμοκρασίας για την αποτροπή ελλιπούς θέρμανσης. Οικολογία Λιγότερες λειτουργίες On/Off συγκριτικά με τις συμβατικές, εξοικονομώντας ενέργεια. Βέλτιστος έλεγχος της ροής αέρα για αποτροπή υπέρμετρης λειτουργίας συμπιεστή και πιο αποτελεσματική λειτουργία θέρμανσης. 3. Flash Injectin (στιγμιαίος ψεκασμός) Επιτυγχάνει υψηλή απόδοση θέρμανσης ακόμη και σε χαμηλές θερμοκρασίες και επιπλέον ταχύτερη εκκίνηση συγκριτικά με τα συμβατικά inverter. Επεκτείνει την περιοχή λειτουργίας του συστήματος θέρμανσης με αντλία θερμότητας. Δημιουργία μιας κοινωνίας που βασίζεται στην ανακύκλωση 1. Όλα τα μοντέλα έχουν σχεδιαστεί να συμμορφώνονται με τις οδηγίες RHS and WEEE. * 2. Η Mitsubishi Electric εξελίσσει τεχνολογία μείωσης μεγέθους για τη μείωση των υλικών που χρησιμοποιούνται. PUHZRP200/2YH2: Μείωση όγκου περίπου 0% συγκριτικά με το PUHZRP200/2YH MUZGV & MUZH/V: Μείωση όγκου περίπου % συγκριτικά με τα MUZG & MUZH/35V * Οδηγίες WEEE και RHS: Η Οδηγία Απόβλητα Ηλεκτρολογικού και Ηλεκτρονικού εξοπλισμού (Waste Electrical and Electrnic Equipent WEEE) είναι μια οδηγία σχετικά με την ανακύκλωση αυτού του τύπου εξοπλισμού, ενώ η Οδηγία σχετικά με τον Περιορισμό της χρήσης ορισμένων Επικίνδυνων Ουσιών (Restrictins f Hazardus Substances RHS) είναι μια οδηγία της ΕΕ που περιορίζει τη χρήση έξι καθορισμένων ουσιών σε ηλεκτρονικές και ηλεκτρικές συσκευές. Στην ΕΕ, δεν επιτρέπεται πλέον (από τον Ιούλιο του 200) η πώληση προϊόντων που περιέχουν οποιαδήποτε από αυτές τις έξι ουσίες. Εξασφάλιση αρμονίας με τη φύση/ Υιοθέτηση περιβαλλοντικής αντίληψης Στα πλαίσια της προσπάθειάς της για την ενίσχυση της περιβαλλοντικής αντίληψης των εργαζομένων της, η Mitsubishi Electric παρέχει εκπαίδευση στις οδηγίες RHS, WEEE και σε άλλους περιβαλλοντικούς κανονισμούς, σε συνδυασμό με περιβαλλοντική εκπαίδευση με στόχο τους εργαζόμενους δεύτερου και τρίτου έτους. 3

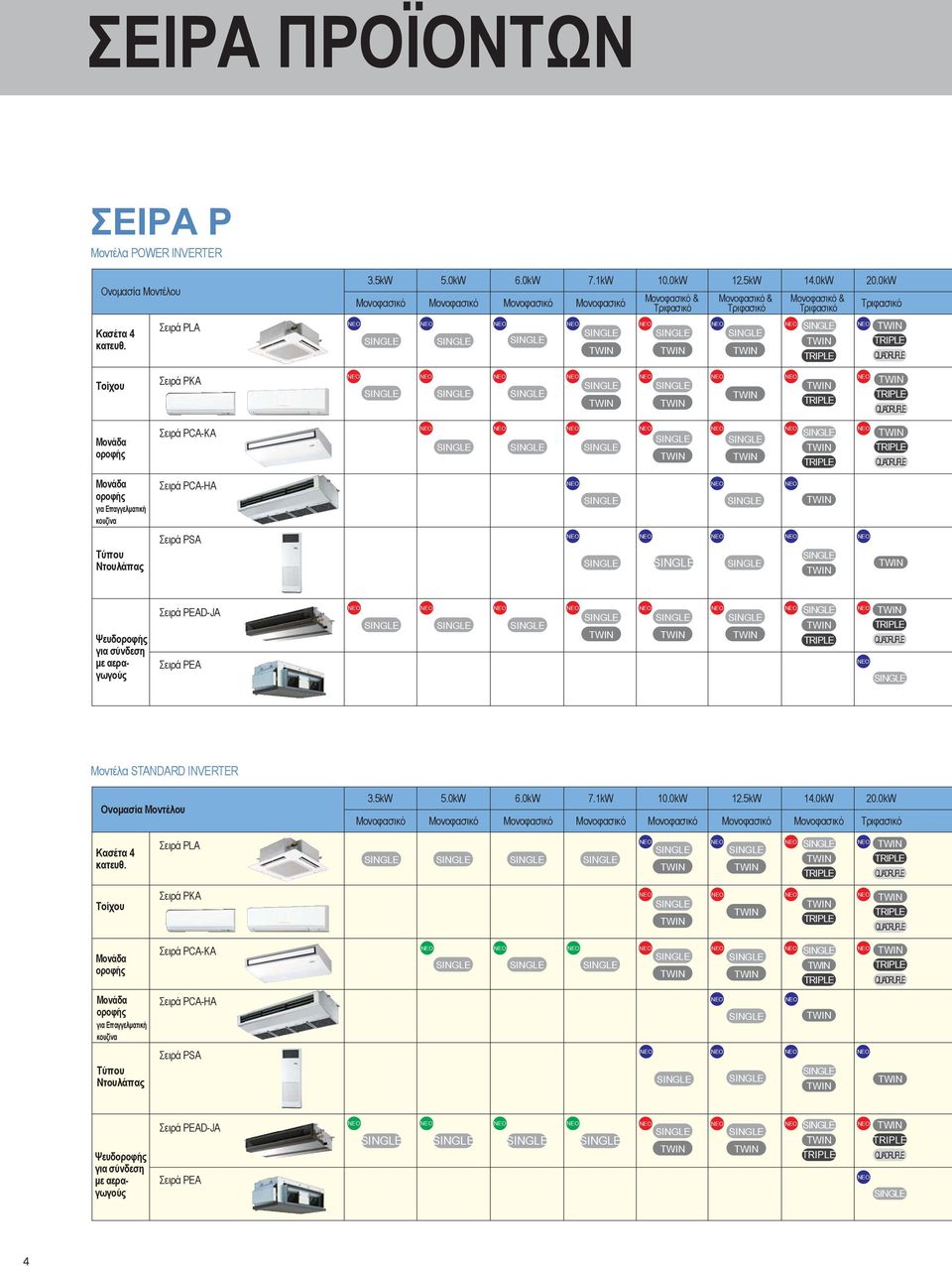

4 ΣΕΙΡΑ ΠΡΟΪΟΝΤΩΝ ΣΕΙΡΑ P Μοντέλα POWER INVERTER Ονομασία Μοντέλου Κασέτα 4 κατευθ. Σειρά PL Μονοφασικό Μονοφασικό Μονοφασικό Μονοφασικό Μονοφασικό & Τριφασικό Μονοφασικό & Τριφασικό Μονοφασικό & Τριφασικό Τριφασικό QUDRUPLE Τοίχου Μονάδα οροφής Σειρά PK Σειρά PK QUDRUPLE QUDRUPLE Μονάδα ροφής για Επαγγελματική κουζίνα Σειρά PH Τύπου Ντουλάπας Σειρά PS Ψευδοροφής για σύνδεση με αεραγωγούς Σειρά PEDJ Σειρά PE QUDRUPLE Μοντέλα STNDRD INVERTER Ονομασία Μοντέλου Μονοφασικό Μονοφασικό Μονοφασικό Μονοφασικό Μονοφασικό Μονοφασικό Μονοφασικό Τριφασικό Κασέτα 4 κατευθ. Σειρά PL QUDRUPLE Τοίχου Σειρά PK QUDRUPLE Μονάδα οροφής Σειρά PK QUDRUPLE Μονάδα ροφής για Επαγγελματική κουζίνα Σειρά PH Τύπου Ντουλάπας Σειρά PS Ψευδοροφής για σύνδεση με αεραγωγούς Σειρά PEDJ Σειρά PE QUDRUPLE 4

5 Εικονίδιο αλλαγής μοντέλου Νέα εσωτερική & εξωτερική μονάδα Νέα εσωτερική μονάδα Νέα εξωτερική μονάδα Συνδυασμοί εσωτερικών μονάδων 1 εξωτερική μονάδα & 1 εσωτερική μονάδα 1 εξωτερική μονάδα & 2 εσωτερικές μονάδες 1 εξωτερική μονάδα & 3 εσωτερικές μονάδες QUDRUPLE 1 εξωτερική μονάδα & 4 εσωτερικές μονάδες Μοντέλα ΣΤΑΘΕΡΗΣ ΤΑΧΥΤΗΤΑΣ Τριφασικό Τριφασικό Τριφασικό Σελίδα Ονομασία Μοντέλου Μονοφασικό & Μονοφασικό & Τριφασικό Τριφασικό Τριφασικό Τριφασικό Σειρά PL Series 14 QUDRUPLE QUDRUPLE 18 Κασέτα 4 κατευθύνσεων Αντλία Θερμότητας Σελίδα 14 QUDRUPLE 22 2 Σειρά PK Τοίχου Αντλία Θερμότητας 18 QUDRUPLE 34 Σειρά PK 1 εσωτερική μονάδα απαιτεί 2 εξωτερικές μονάδες. 38 Μονάδα οροφής Αντλία Θερμότητας Τριφασικό Τριφασικό Τριφασικό QUDRUPLE Σελίδα 14 Μονάδα οροφής για Επαγγελματική κουζίνα Σειρά PH Αντλία Θερμότητας 2 QUDRUPLE 18 QUDRUPLE 22 2 Τύπου Ντουλάπας Σειρά PS Αντλία Θερμότητας Σειρά PED J QUDRUPLE 34 Ψευδοροφής για σύνδεση με αεραγωγούς Αντλία Θερμότητας εσωτερική μονάδα απαιτεί 2 εξωτερικές μονάδες. 5

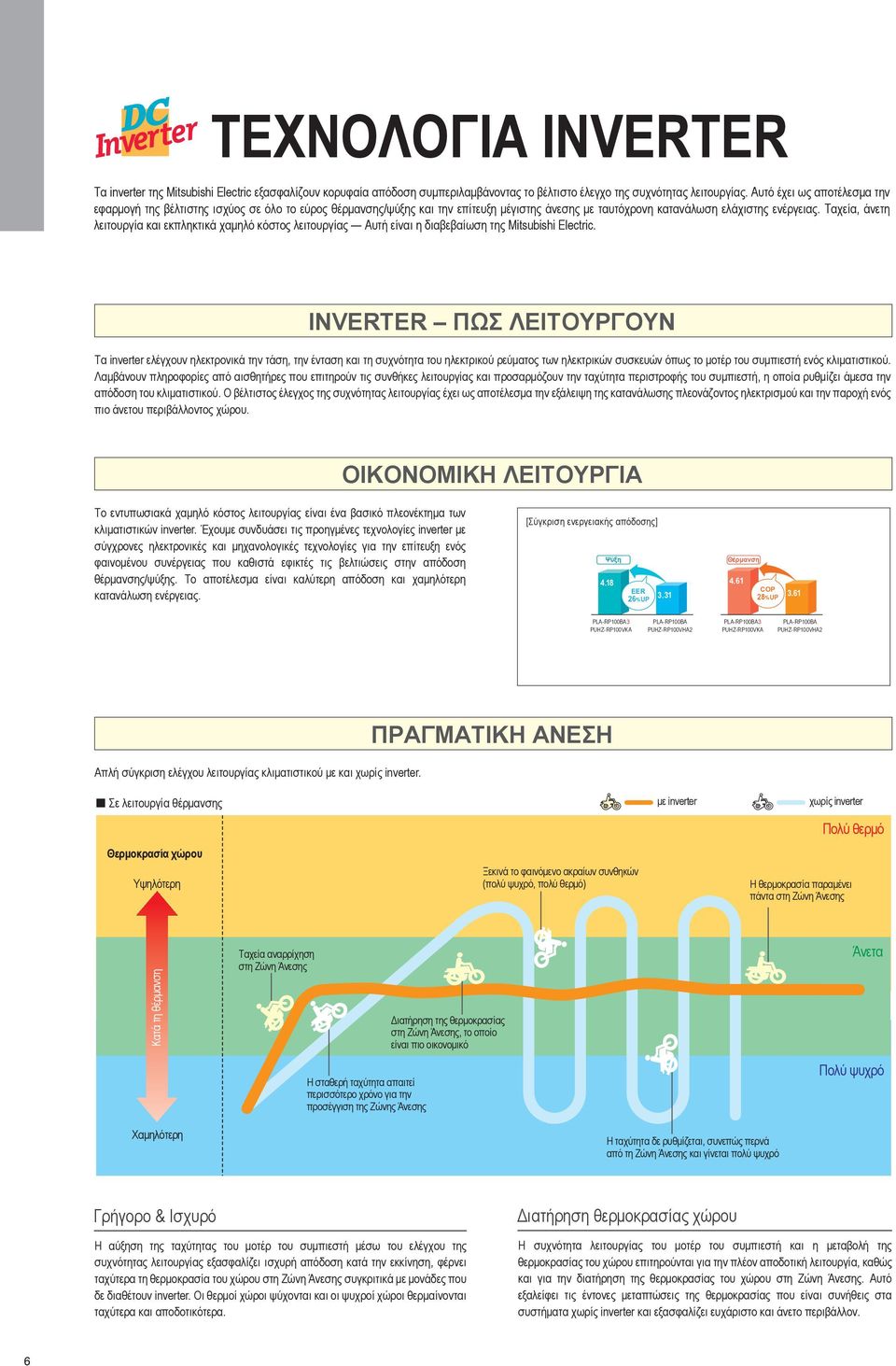

6 ΤΕΧΝΟΛΟΓΙΑ INVERTER Τα inverter της Mitsubishi Electric εξασφαλίζουν κορυφαία απόδοση συμπεριλαμβάνοντας το βέλτιστο έλεγχο της συχνότητας λειτουργίας. Αυτό έχει ως αποτέλεσμα την εφαρμογή της βέλτιστης ισχύος σε όλο το εύρος θέρμανσης/ψύξης και την επίτευξη μέγιστης άνεσης με ταυτόχρονη κατανάλωση ελάχιστης ενέργειας. Ταχεία, άνετη λειτουργία και εκπληκτικά χαμηλό κόστος λειτουργίας Αυτή είναι η διαβεβαίωση της Mitsubishi Electric. INVERTER ΠΩΣ ΛΕΙΤΟΥΡΓΟΥΝ Τα inverter ελέγχουν ηλεκτρονικά την τάση, την ένταση και τη συχνότητα του ηλεκτρικού ρεύματος των ηλεκτρικών συσκευών όπως το μοτέρ του συμπιεστή ενός κλιματιστικού. Λαμβάνουν πληροφορίες από αισθητήρες που επιτηρούν τις συνθήκες λειτουργίας και προσαρμόζουν την ταχύτητα περιστροφής του συμπιεστή, η οποία ρυθμίζει άμεσα την απόδοση του κλιματιστικού. Ο βέλτιστος έλεγχος της συχνότητας λειτουργίας έχει ως αποτέλεσμα την εξάλειψη της κατανάλωσης πλεονάζοντος ηλεκτρισμού και την παροχή ενός πιο άνετου περιβάλλοντος χώρου. ΟΙΚΟΝΟΜΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Το εντυπωσιακά χαμηλό κόστος λειτουργίας είναι ένα βασικό πλεονέκτημα των κλιματιστικών inverter. Έχουμε συνδυάσει τις προηγμένες τεχνολογίες inverter με σύγχρονες ηλεκτρονικές και μηχανολογικές τεχνολογίες για την επίτευξη ενός φαινομένου συνέργειας που καθιστά εφικτές τις βελτιώσεις στην απόδοση θέρμανσης/ψύξης. Το αποτέλεσμα είναι καλύτερη απόδοση και χαμηλότερη κατανάλωση ενέργειας. [Σύγκριση ενεργειακής απόδοσης] Ψύξη %UP OP 28%UP 3.1 PLRP1003 PLRP100 PLRP1003 PLRP100 PUHZRP100VK PUHZRP100VH2 PUHZRP100VK PUHZRP100VH2 ΠΡΑΓΜΑΤΙΚΗ ΑΝΕΣΗ Απλή σύγκριση ελέγχου λειτουργίας κλιματιστικού με και χωρίς inverter. Σε λειτουργία θέρμανσης με inverter χωρίς inverter Πολύ θερμό Θερμοκρασία χώρου Υψηλότερη Ξεκινά το φαινόμενο ακραίων συνθηκών (πολύ ψυχρό, πολύ θερμό) Η θερμοκρασία παραμένει πάντα στη Ζώνη Άνεσης Κατά τη θέρμανση Ταχεία αναρρίχηση στη Ζώνη Άνεσης Διατήρηση της θερμοκρασίας στη Ζώνη Άνεσης, το οποίο είναι πιο οικονομικό Άνετα Η σταθερή ταχύτητα απαιτεί περισσότερο χρόνο για την προσέγγιση της Ζώνης Άνεσης Πολύ ψυχρό Χαμηλότερη Η ταχύτητα δε ρυθμίζεται, συνεπώς περνά από τη Ζώνη Άνεσης και γίνεται πολύ ψυχρό Γρήγορο & Ισχυρό Η αύξηση της ταχύτητας του μοτέρ του συμπιεστή μέσω του ελέγχου της συχνότητας λειτουργίας εξασφαλίζει ισχυρή απόδοση κατά την εκκίνηση, φέρνει ταχύτερα τη θερμοκρασία του χώρου στη Ζώνη Άνεσης συγκριτικά με μονάδες που δε διαθέτουν inverter. Οι θερμοί χώροι ψύχονται και οι ψυχροί χώροι θερμαίνονται ταχύτερα και αποδοτικότερα. Διατήρηση θερμοκρασίας χώρου Η συχνότητα λειτουργίας του μοτέρ του συμπιεστή και η μεταβολή της θερμοκρασίας του χώρου επιτηρούνται για την πλέον αποδοτική λειτουργία, καθώς και για την διατήρηση της θερμοκρασίας του χώρου στη Ζώνη Άνεσης. Αυτό εξαλείφει τις έντονες μεταπτώσεις της θερμοκρασίας που είναι συνήθεις στα συστήματα χωρίς inverter και εξασφαλίζει ευχάριστο και άνετο περιβάλλον.

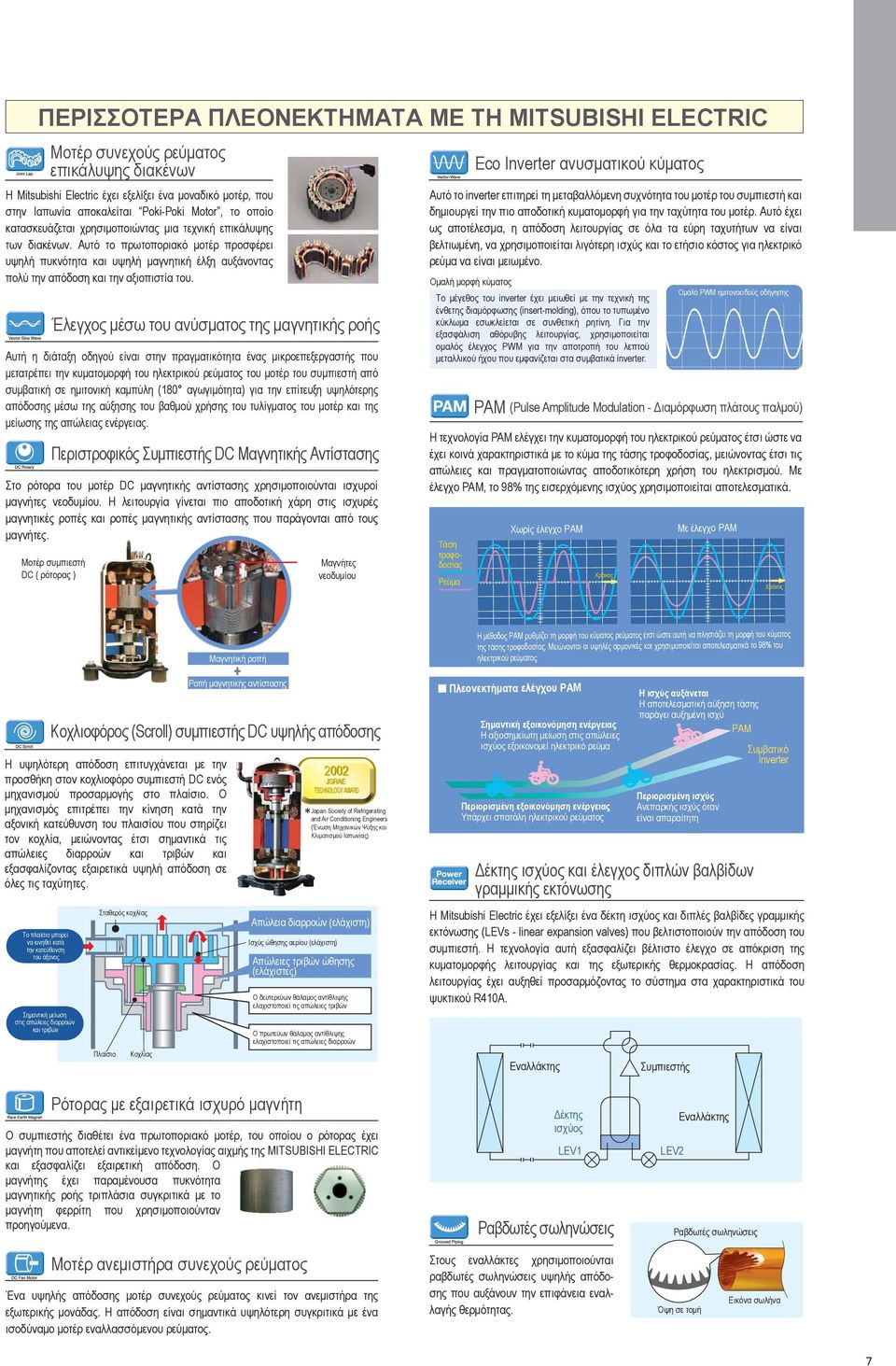

7 ΠΕΡΙΣΣΟΤΕΡΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΜΕ ΤΗ MITSUISHI ELETRI Μοτέρ συνεχούς ρεύματος επικάλυψης διακένων Η Mitsubishi Electric έχει εξελίξει ένα μοναδικό μοτέρ, που στην Ιαπωνία αποκαλείται PkiPki Mtr, το οποίο κατασκευάζεται χρησιμοποιώντας μια τεχνική επικάλυψης των διακένων. Αυτό το πρωτοποριακό μοτέρ προσφέρει υψηλή πυκνότητα και υψηλή μαγνητική έλξη αυξάνοντας πολύ την απόδοση και την αξιοπιστία του. Έλεγχος μέσω του ανύσματος της μαγνητικής ροής Αυτή η διάταξη οδηγού είναι στην πραγματικότητα ένας μικροεπεξεργαστής που μετατρέπει την κυματομορφή του ηλεκτρικού ρεύματος του μοτέρ του συμπιεστή από συμβατική σε ημιτονική καμπύλη (180 αγωγιμότητα) για την επίτευξη υψηλότερης απόδοσης μέσω της αύξησης του βαθμού χρήσης του τυλίγματος του μοτέρ και της μείωσης της απώλειας ενέργειας. Περιστροφικός Συμπιεστής D Μαγνητικής Αντίστασης Στο ρότορα του μοτέρ D μαγνητικής αντίστασης χρησιμοποιούνται ισχυροί μαγνήτες νεοδυμίου. Η λειτουργία γίνεται πιο αποδοτική χάρη στις ισχυρές μαγνητικές ροπές και ροπές μαγνητικής αντίστασης που παράγονται από τους μαγνήτες. Μοτέρ συμπιεστή D ( ρότορας ) Μαγνήτες νεοδυμίου Ec Inverter ανυσματικού κύματος Αυτό το inverter επιτηρεί τη μεταβαλλόμενη συχνότητα του μοτέρ του συμπιεστή και δημιουργεί την πιο αποδοτική κυματομορφή για την ταχύτητα του μοτέρ. Αυτό έχει ως αποτέλεσμα, η απόδοση λειτουργίας σε όλα τα εύρη ταχυτήτων να είναι βελτιωμένη, να χρησιμοποιείται λιγότερη ισχύς και το ετήσιο κόστος για ηλεκτρικό ρεύμα να είναι μειωμένο. Ομαλή μορφή κύματος Το μέγεθος του inverter έχει μειωθεί με την τεχνική της ένθετης διαμόρφωσης (insertlding), όπου το τυπωμένο κύκλωμα εσωκλείεται σε συνθετική ρητίνη. Για την εξασφάλιση αθόρυβης λειτουργίας, χρησιμοποιείται ομαλός έλεγχος PWM για την αποτροπή του λεπτού μεταλλικού ήχου που εμφανίζεται στα συμβατικά inverter. Τάση τροφοδοσίας Ρεύμα Ομαλό PWM ημιτονοειδούς οδήγησης PM (Pulse plitude Mdulatin Διαμόρφωση πλάτους παλμού) Η τεχνολογία PM ελέγχει την κυματομορφή του ηλεκτρικού ρεύματος έτσι ώστε να έχει κοινά χαρακτηριστικά με το κύμα της τάσης τροφοδοσίας, μειώνοντας έτσι τις απώλειες και πραγματοποιώντας αποδοτικότερη χρήση του ηλεκτρισμού. Με έλεγχο PM, το 98% της εισερχόμενης ισχύος χρησιμοποιείται αποτελεσματικά. Χωρίς έλεγχο PM Χρόνος Με έλεγχο PM Χρόνος Μαγνητική ροπή + Ροπή μαγνητικής αντίστασης Κοχλιοφόρος (Scrll) συμπιεστής D υψηλής απόδοσης Η υψηλότερη απόδοση επιτυγχάνεται με την προσθήκη στον κοχλιοφόρο συμπιεστή D ενός μηχανισμού προσαρμογής στο πλαίσιο. Ο μηχανισμός επιτρέπει την κίνηση κατά την αξονική κατεύθυνση του πλαισίου που στηρίζει τον κοχλία, μειώνοντας έτσι σημαντικά τις απώλειες διαρροών και τριβών και εξασφαλίζοντας εξαιρετικά υψηλή απόδοση σε όλες τις ταχύτητες. Το πλαίσιο μπορεί να κινηθεί κατά την κατεύθυνση του άξονος Σημαντική μείωση στις απώλειες διαρροών και τριβών Σταθερός κοχλίας Πλαίσιο Κοχλίας 2002 JSRE TEHNOLOGY WRD Ισχύς ώθησης αερίου (ελάχιστη) Japan Sciety f Refrigerating and ir nditining Engineers (Ένωση Μηχανικών Ψύξης και Κλιματισμού Ιαπωνίας) Απώλεια διαρροών (ελάχιστη) Απώλειες τριβών ώθησης (ελάχιστες) Ο δευτερεύων θάλαμος αντίθλιψης ελαχιστοποιεί τις απώλειες τριβών Ο πρωτεύων θάλαμος αντίθλιψης ελαχιστοποιεί τις απώλειες διαρροών Η μέθοδος PM ρυθμίζει τη μορφή του κύματος ρεύματος έτσι ώστε αυτή να πλησιάζει τη μορφή του κύματος της τάσης τροφοδοσίας. Μειώνονται οι υψηλές αρμονικές και χρησιμοποιείται αποτελεσματικά το 98% του ηλεκτρικού ρεύματος. Πλεονεκτήματα ελέγχου PM Σημαντική εξοικονόμηση ενέργειας Η αξιοσημείωτη μείωση στις απώλειες ισχύος εξοικονομεί ηλεκτρικό ρεύμα Περιορισμένη εξοικονόμηση ενέργειας Υπάρχει σπατάλη ηλεκτρικού ρεύματος Η ισχύς αυξάνεται Η αποτελεσματική αύξηση τάσης παράγει αυξημένη ισχύ Περιορισμένη ισχύς Ανεπαρκής ισχύς όταν είναι απαραίτητη Δέκτης ισχύος και έλεγχος διπλών βαλβίδων γραμμικής εκτόνωσης PM Συμβατικό inverter Η Mitsubishi Electric έχει εξελίξει ένα δέκτη ισχύος και διπλές βαλβίδες γραμμικής εκτόνωσης (LEVs linear expansin valves) που βελτιστοποιούν την απόδοση του συμπιεστή. Η τεχνολογία αυτή εξασφαλίζει βέλτιστο έλεγχο σε απόκριση της κυματομορφής λειτουργίας και της εξωτερικής θερμοκρασίας. Η απόδοση λειτουργίας έχει αυξηθεί προσαρμόζοντας το σύστημα στα χαρακτηριστικά του ψυκτικού R410. Εναλλάκτης Συμπιεστής Ρότορας με εξαιρετικά ισχυρό μαγνήτη Ο συμπιεστής διαθέτει ένα πρωτοποριακό μοτέρ, του οποίου ο ρότορας έχει μαγνήτη που αποτελεί αντικείμενο τεχνολογίας αιχμής της MITSUISHI ELETRI και εξασφαλίζει εξαιρετική απόδοση. Ο μαγνήτης έχει παραμένουσα πυκνότητα μαγνητικής ροής τριπλάσια συγκριτικά με το μαγνήτη φερρίτη που χρησιμοποιούνταν προηγούμενα. Δέκτης ισχύος LEV1 Ραβδωτές σωληνώσεις LEV2 Εναλλάκτης Ραβδωτές σωληνώσεις Μοτέρ ανεμιστήρα συνεχούς ρεύματος Ένα υψηλής απόδοσης μοτέρ συνεχούς ρεύματος κινεί τον ανεμιστήρα της εξωτερικής μονάδας. Η απόδοση είναι σημαντικά υψηλότερη συγκριτικά με ένα ισοδύναμο μοτέρ εναλλασσόμενου ρεύματος. Στους εναλλάκτες χρησιμοποιούνται ραβδωτές σωληνώσεις υψηλής απόδοσης που αυξάνουν την επιφάνεια εναλλαγής θερμότητας. Όψη σε τομή Εικόνα σωλήνα 7

8 ΤΕΧΝΟΛΟΓΙΕΣ ΕΛΕΓΧΟΥ ΚΛΙΜΑΤΙΣΤΙΚΩΝ ΣΥΣΚΕΥΩΝ Πρόσφατα εξελιγμένο προηγμένο τηλεχειριστήριο M Ένα βήμα προόδου στην εξέλιξη του ελέγχου στον κλιματισμό PR21M Υιοθέτηση οθόνης Dt LD Εύκολο στην ανάγνωση & εύκολο στη χρήση Η πρώτη οθόνη πολλαπλών γλωσσών της βιομηχανίας Η υιοθέτηση οθόνης dt υγρών κρυστάλλων (LD) και η μεγάλη οθόνη του πίνακα ελέγχου βελτιστοποιούν την ορατότητα. Η κατάσταση λειτουργίας και ελέγχου είναι εύκολα αναγνώσιμες με μια ματιά.. Παράδειγμα οθόνης [Επιλογή λειτουργίας] Multi Ianguage Λειτουργία πίνακα ελέγχου σε οκτώ διαφορετικές γλώσσες. Επιλέξτε την επιθυμητή γλώσσα, μεταξύ των ακόλουθων γλωσσών. η της βιομηχανίας! Dt LD [Αγγλικά] [Ισπανικά] [Ιταλικά] [Γερμανικά] [Γαλλικά] [Ρώσικα] [Κινέζικα] [Ιαπωνικά] Ενεργειακά αποδοτικός έλεγχος Λειτουργία ελέγχου λειτουργίας Liited Teperature Range Settings Η λειτουργία του κλιματιστικού περιορίζεται εντός ενός καθορισμένου εύρους λειτουργίας Καθορίστε το πάνω και κάτω όριο του εύρους θερμοκρασίας κατά τη λειτουργία. Η υπερβολική θέρμανση ή ψύξη αποτρέπεται, οδηγώντας σε αυξημένη εξοικονόμηση ενέργειας. ΨΥΞΗ / ΑΦΥΓΡΑΝΣΗ 19( ) Κάτω όριο θερμοκρασίας Οι χαμηλότερες θερμοκρασίες δεν μπορούν να επιλεχθούν Προτείνεται για Δυνατό εύρος ρύθμισης θερμοκρασίας Γραφείο ( ) Για την αποτροπή υπερβολικής ψύξης Εστιατόριο ( ) ( ) utff Tier Απενεργοποιεί αυτόματα το κλιματιστικό Ο Απλός χρονοδιακόπτης εκκινεί/σταματά σε διαστήματα της 1 ώρας σε μια περίοδο 72 ωρών αυτή είναι η εργοστασιακή ρύθμιση. Μπορεί να αλλαχτεί στη λειτουργία Χρονοδιακόπτης αυτόματης απενεργοποίησης μέσω του τηλεχειριστηρίου. Προτείνεται για Χώρο συνεδριάσεων Ρυθμίστε το χρόνο που το κλιματιστικό θα απενεργοποιηθεί αυτόματα. Ο χρονοδιακόπτης μπορεί να ρυθμιστεί στο εύρος από λεπτά έως 4 ώρες σε διαστήματα των λεπτών. Operatin Lck Αποτρέπει την αλλαγή των ρυθμίσεων λειτουργίας Οι μονάδες μπορούν να ρυθμιστούν έτσι ώστε η επιλογή λειτουργίας να μη μπορεί να αλλαχτεί. Όταν το Κλείδωμα λειτουργίας είναι ενεργοποιημένο, οι εντολές τροποποίησης της ρύθμισης θερμοκρασίας δεν είναι αποδεκτές, εξασφαλίζοντας ότι η μονάδα λειτουργεί στο καθορισμένο (κλειδωμένο) θερμοκρασιακό εύρος. Αυτό συμβάλλει στην εξοικονόμηση ενέργειας και αποτρέπει εσφαλμένη/κακόβουλη λειτουργία. Μόνο ο διαχειριστής μπορεί να αλλάξει ρυθμίσεις όταν χρησιμοποιείται η επιλογή Κλείδωμα λειτουργίας. Συνιστάται να χρησιμοποιείται σε Γραφείο Δημόσιο κτίριο όπως δημόσια αίθουσα εκδηλώσεων Σχολείο / Ιδιωτικό σχολείο Νοσοκομείο Χώρος υπολογιστών server 8

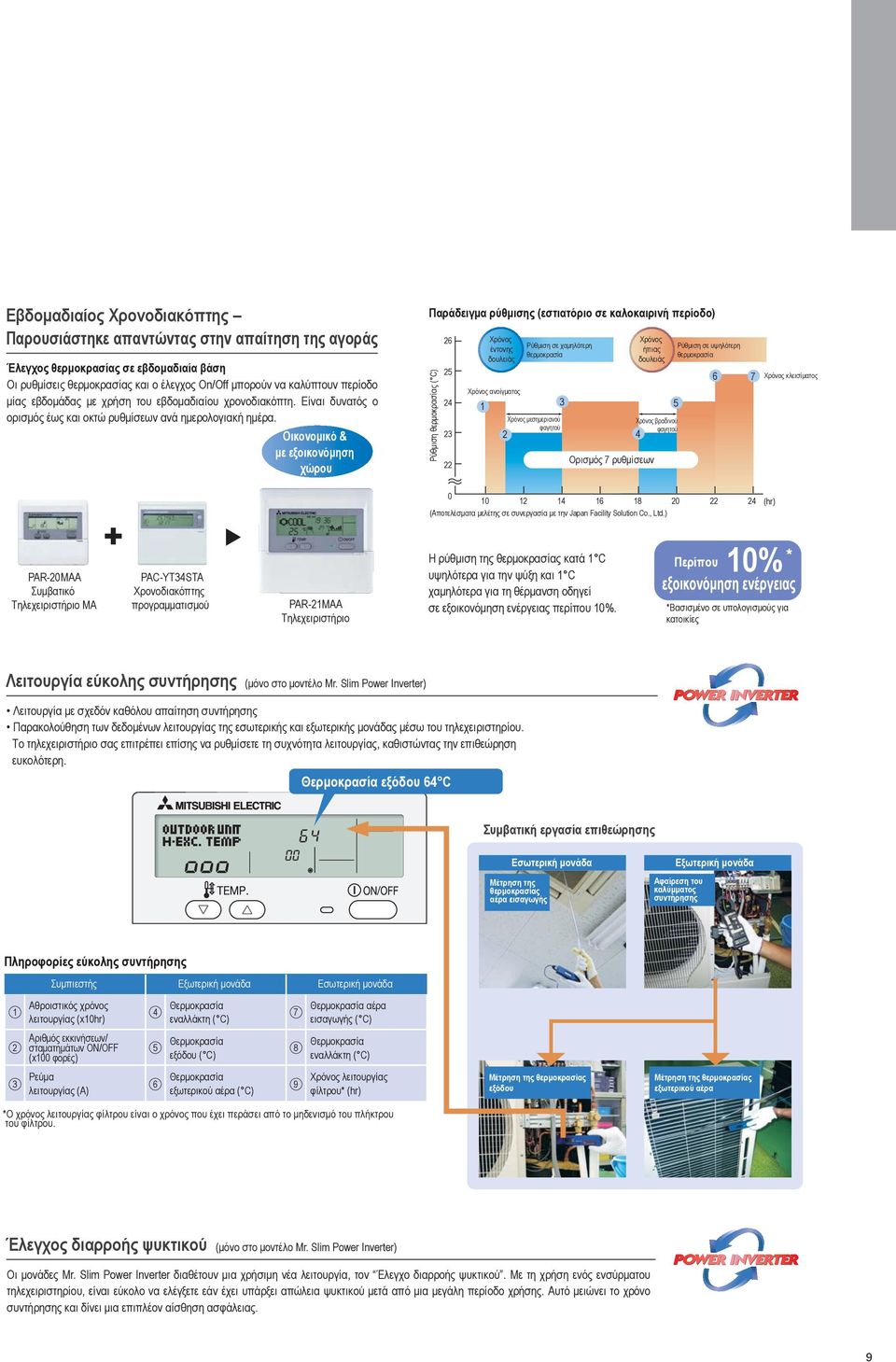

9 Εβδομαδιαίος Χρονοδιακόπτης Παρουσιάστηκε απαντώντας στην απαίτηση της αγοράς Έλεγχος θερμοκρασίας σε εβδομαδιαία βάση Οι ρυθμίσεις θερμοκρασίας και ο έλεγχος On/Off μπορούν να καλύπτουν περίοδο μίας εβδομάδας με χρήση του εβδομαδιαίου χρονοδιακόπτη. Είναι δυνατός ο ορισμός έως και οκτώ ρυθμίσεων ανά ημερολογιακή ημέρα. Οικονομικό & με εξοικονόμηση χώρου Παράδειγμα ρύθμισης (εστιατόριο σε καλοκαιρινή περίοδο) Ρύθμιση θερμοκρασίας ( ) Χρόνος έντονης δουλειάς Ρύθμιση σε χαμηλότερη θερμοκρασία Χρόνος ήπιας δουλειάς Χρόνος ανοίγματος Χρόνος μεσημεριανού Χρόνος βραδινού 2 φαγητού 4 φαγητού Ορισμός 7 ρυθμίσεων Ρύθμιση σε υψηλότερη θερμοκρασία 7 Χρόνος κλεισίματος (Αποτελέσματα μελέτης σε συνεργασία με την Japan Facility Slutin., Ltd.) (hr) PR20M Συμβατικό Τηλεχειριστήριο ΜΑ PYT34ST Χρονοδιακόπτης προγραμματισμού PR21M Τηλεχειριστήριο Η ρύθμιση της θερμοκρασίας κατά 1 υψηλότερα για την ψύξη και 1 χαμηλότερα για τη θέρμανση οδηγεί σε εξοικονόμηση ενέργειας περίπου 10%. Περίπου 10% εξοικονόμηση ενέργειας *Βασισμένο σε υπολογισμούς για κατοικίες Λειτουργία εύκολης συντήρησης (μόνο στο μοντέλο Mr. Sli Pwer Inverter) Λειτουργία με σχεδόν καθόλου απαίτηση συντήρησης Παρακολούθηση των δεδομένων λειτουργίας της εσωτερικής και εξωτερικής μονάδας μέσω του τηλεχειριστηρίου. Το τηλεχειριστήριο σας επιτρέπει επίσης να ρυθμίσετε τη συχνότητα λειτουργίας, καθιστώντας την επιθεώρηση ευκολότερη. Θερμοκρασία εξόδου 4 Συμβατική εργασία επιθεώρησης Μέτρηση της θερμοκρασίας αέρα εισαγωγής Εξωτερική μονάδα Αφαίρεση του καλύμματος συντήρησης Πληροφορίες εύκολης συντήρησης Συμπιεστής Εξωτερική μονάδα 1 Αθροιστικός χρόνος λειτουργίας (x10hr) 4 Θερμοκρασία εναλλάκτη ( ) 7 Θερμοκρασία αέρα εισαγωγής ( ) 2 Αριθμός εκκινήσεων/ σταματημάτων ON/OFF (x100 φορές) 5 Θερμοκρασία εξόδου ( ) 8 Θερμοκρασία εναλλάκτη ( ) 3 Ρεύμα λειτουργίας (Α) Θερμοκρασία εξωτερικού αέρα ( ) 9 Χρόνος λειτουργίας φίλτρου* (hr) Μέτρηση της θερμοκρασίας εξόδου Μέτρηση της θερμοκρασίας εξωτερικού αέρα *Ο χρόνος λειτουργίας φίλτρου είναι ο χρόνος που έχει περάσει από το μηδενισμό του πλήκτρου του φίλτρου. Έλεγχος διαρροής ψυκτικού (μόνο στο μοντέλο Mr. Sli Pwer Inverter) Οι μονάδες Mr. Sli Pwer Inverter διαθέτουν μια χρήσιμη νέα λειτουργία, τον Έλεγχο διαρροής ψυκτικού. Με τη χρήση ενός ενσύρματου τηλεχειριστηρίου, είναι εύκολο να ελέγξετε εάν έχει υπάρξει απώλεια ψυκτικού μετά από μια μεγάλη περίοδο χρήσης. Αυτό μειώνει το χρόνο συντήρησης και δίνει μια επιπλέον αίσθηση ασφάλειας. 9

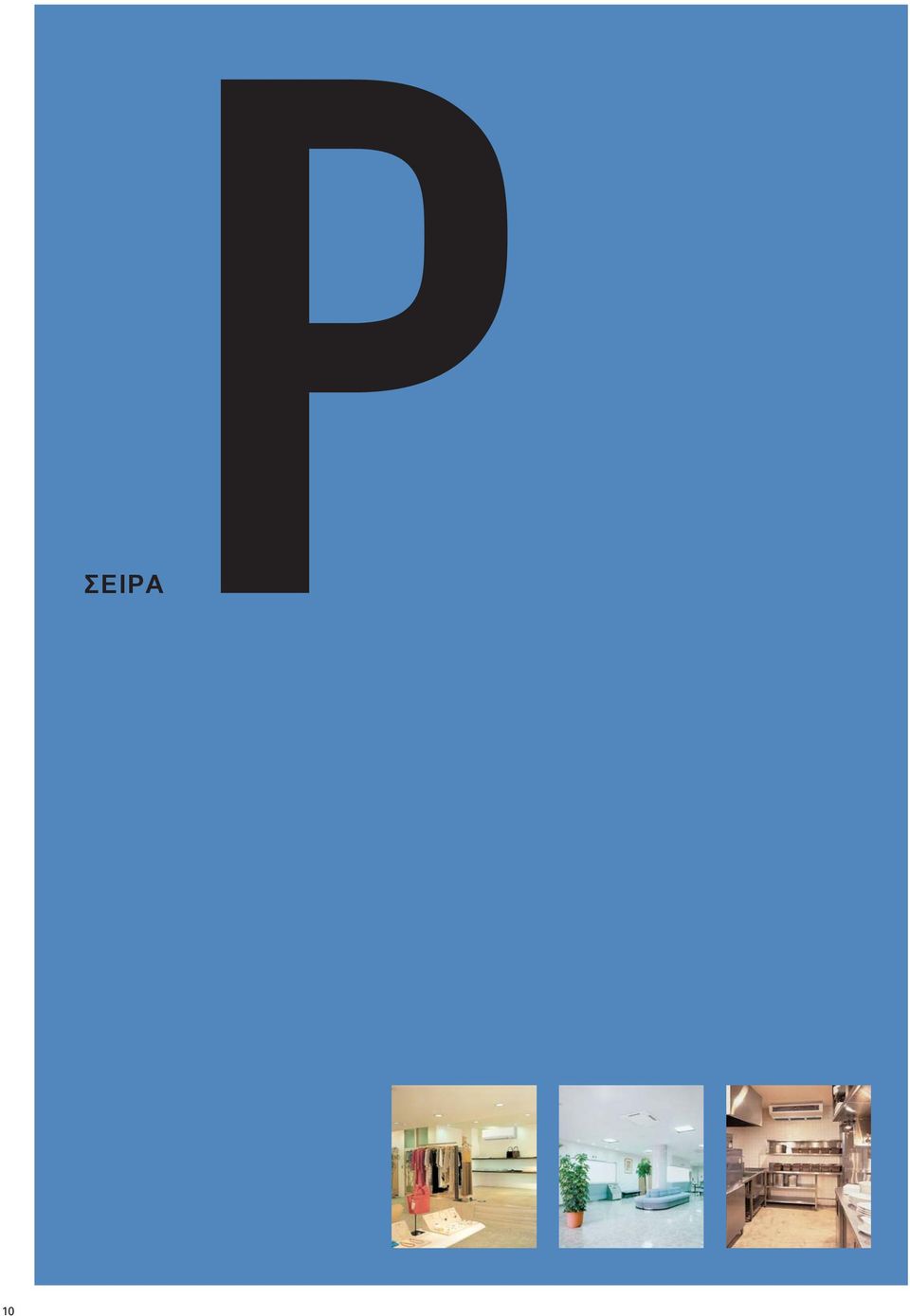

10 10 ΣΕΙΡΑ

11 ΕΠΙΛΟΓΗ Η σειρά περιλαμβάνει μια επιλογή από οκτώ εσωτερικές μονάδες και τρεις σειρές εξωτερικών μονάδων. Δημιουργήστε εύκολα το σύστημα που ταιριάζει καλύτερα στις ανάγκες κλιματισμού του χώρου. ΒΗΜΑ 1 ΕΠΙΛΟΓΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ Επιλέξτε τη βέλτιστη εσωτερική μονάδα και την απόδοση με βάση το μέγεθος και το σχήμα του χώρου. Κασέτα ψευδοροφής 4 κατευθύνσεων PL Μονάδα οροφής PK Τοίχου PKHL Wallunted PKKL Ψευδοροφής για σύνδεση με αεραγωγούς PEDJ Τύπου ντουλάπας PSG Επαγγελματικής Κουζίνας PH Ψευδοροφής για σύνδεση με αεραγωγούς PE G ΒΗΜΑ 2 ΕΠΙΛΟΓΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ Η καλύτερη εξωτερική μονάδα για το σύστημα εξαρτάται από το συνδυασμό των επιθυμητών λειτουργιών (π.χ. εξοικονόμηση ενέργειας, απόδοση συστήματος, μεγάλο μήκος σωληνώσεων). Ελέγξτε τις προδιαγραφές του συστήματος που χρειάζεστε και στη συνέχεια επιλέξτε τη βέλτιστη σειρά εξωτερικής μονάδας. Pwer Inverter Standard Inverter Σταθερής ταχύτητας ( & Ψύξη) PUHZRP100/ 1/140/200/2 PUHZRP0/71 PUHZRP35/ PUHZP100/ 1/140/200/2 PUHZP100 Ορισμένες εσωτερικές μονάδες δεν μπορούν να συνδυαστούν με αυτή τη μονάδα. SUZK/0/71 SUZK35 PUHP1/140 PUHP71/100 Για να επιβεβαιώσετε τη συμβατότητα με τη σειρά MXZ, ανατρέξτε στη σελίδα της σειράς MXZ. ΒΗΜΑ 3 ΕΠΙΛΟΓΗ ΣΥΝΔΥΑΣΜΟΥ Επιλέξτε τη διάταξη εγκατάστασης των εσωτερικών μονάδων. (Σε περίπτωση συστήματος ulti, απαιτούνται σωληνώσεις διακλάδωσης, συνεπώς πρέπει να επιλέξετε και τις αναγκαίες σωληνώσεις.) Μονό σύστημα Ταυτόχρονο σύστημα Multi Τετραπλό Πραγματοποιεί τη βέλτιστη κατανομή θερμοκρασίας ακόμη και σε μεγάλο χώρο. Διπλό Επιτρέπει την ταυτόχρονη λειτουργία δύο εσωτερικών μονάδων σε έναν όροφο. Τριπλό Μπορεί να καλύψει χώρο μεγάλης κλίμακας ή να εξυπηρετήσει διασκορπισμένη εγκατάσταση στον ίδιο όροφο. Δυνατοί συνδυασμοί για μονάδες Inverter (PUHZRP / PUHZP) Δυνατοί συνδυασμοί για μονάδες σταθερής ταχύτητας (PU(H)P) Απόδοση εξωτερικής μονάδας Διακλαδωτήρας Διπλό Τριπλό Τετραπλό Διπλό Τριπλό : 33 : 33 : 33 : : : Απόδοση εξωτερικής : 33 : 33 : 33 μονάδας Απόδοση Συνδυασμός 35 x 2 x 2 0 x 2 71 x x 2 1 x 2 MSDDTRE MSDDWRE x 3 0 x 3 71 x 3 MSDT111RE x 4 0 x 4 MSDF1111RE Διακλαδωτήρας 35 x 2 x 2 0 x 2 71 x 2 MSDDTRE x 3 MSDT111RE Σημειώσεις: 1) Οι συνδυασμοί εσωτερικών μονάδων με μονάδες δαπέδου (PS) και άλλους τύπους δεν είναι δυνατοί. 2) Ο αναγραφόμενος διακλαδωτήρας απαιτείται για ταυτόχρονα συστήματα ulti. Σημειώσεις: 1) Οι συνδυασμοί εσωτερικών μονάδων με μονάδες δαπέδου (PS) και άλλους τύπους δεν είναι δυνατοί. 2) Ο αναγραφόμενος διακλαδωτήρας απαιτείται για ταυτόχρονα συστήματα ulti. 11

12 Pwer Inverter ΣΕΙΡΑ Η εξαιρετικά ενεργειακά αποδοτική σειρά Pwer Inverter έχει φτάσει σε νέο επίπεδο ενεργειακής εξοικονόμησης με την ενσωμάτωση νέων τεχνολογιών και νέου σχεδιασμού σώματος μονάδας. Η διαμόρφωση πλαϊνής ροής στο σώμα της εξωτερικής μονάδας, το μέγιστο μήκος σωλήνωσης των 120 και οι τεχνολογίες αντικατάστασης απλοποιούν την εγκατάσταση. Προηγμένη απόδοση εξοικονόμησης ενέργειας Με τη χρησιμοποίηση των πιο πρόσφατων τεχνολογιών εξοικονόμησης ενέργειας με κεντρική την τεχνολογία D inverter, επιτυγχάνεται υψηλό επίπεδο απόδοσης εξοικονόμησης ενέργειας. Συνδυάζοντας τις πολλές τεχνολογίες εξοικονόμησης ενέργειας, έχει επιτευχθεί Ενεργειακή Κλάση τόσο στην ψύξη όσο και στη θέρμανση. Ενεργειακή Κλάση (Ψύξη/) Σειρά Κασέτα ψευδοροφής 4 κατευθύνσεων Τοίχου Μονάδα οροφής Τύπου ντουλάπας PL PKGL/FL PG PH PSG / / / / / / / / / / / / / / / / / / / / / / / / Σειρά Κασέτα ψευδοροφής 4 κατευθύνσεων PL Τοίχου PKHL/KL Μονάδα οροφής Τύπου ντουλάπας / / / / / / / / / / / / / / / / / / / / / / / / Ψευδ. για σύνδεση με αεραγωγούς PEDE / / / / / / / Ψευδ. για σύνδεση με αεραγωγούς PEDJ / / / / / / / PK PH PSG Ενεργειακή Κλάση / 9 συνδυασμοί (όταν συνδέονται 1:1) Ενεργειακή Κλάση / συνδυασμοί (όταν συνδέονται 1:1) Τριπλάσια αύξηση ΠΡΟΗΓΜΕΝΕΣ ΤΕΧΝΟΛΟΓΙΕΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ Υψηλής απόδοσης ανεμιστήρας και πλέγμα εξωτερικής μονάδας Ο ανεμιστήρας και το πλέγμα σχεδιάστηκαν ξανά, πραγματοποιώντας αύξηση στην ικανότητα παροχής και αποδοτικότερη εναλλαγή θερμότητας διατηρώντας ταυτόχρονα το ίδιο επίπεδο θορύβου λειτουργίας. Αύξηση ανοίγματος ανεμιστήρα εξωτερικής μονάδας Αλλαγή σχεδίου πλέγματος <RP02> Κεκλιμένος προς τα μέσα σχεδιασμός <RP1002> Ο σχεδιασμός του πλέγματος εξόδου αέρα έχει ανεμιστήρα <RP1002> Η διάμετρος του ανοίγματος για τον ανεμιστήρα της εξωτερικής μονάδας έχει τροποποιηθεί για να μειωθεί η απώλεια πίεσης. Αυτό Υιοθέτηση ανεμιστήρα με βελτιωμένα αυξηθεί από 490 σε 5. Η ικανότητα παροχής έχει αυξηθεί διατηρώντας την έχει συντελέσει στη βελτίωση της απόδοσης χαρακτηριστικά ροής αέρα και νέα σχεδίαση του ίδια ταχύτητα περιστροφής ανεμιστήρα. εναλλαγής θερμότητας. πίσω χείλους που καταστέλλει το στροβιλισμό του αέρα αυξάνοντας την απόδοση λειτουργίας του ανεμιστήρα. Άνοιγμα αυξημένο από 490 έως 5c σε διάμετρο Πίσω χείλος ανεμιστήρα Υψηλής απόδοσης εναλλάκτης Η υψηλή πυκνότητα και η αύξηση στην επιφάνεια έχουν βελτιώσει την απόδοση εναλλαγής θερμότητας του εναλλάκτη. Εναλλάκτης υψηλής πυκνότητας <RP1002> Η διάμετρος σωλήνα για το RP έχει αλλάξει από 9, σε 7,94, την ίδια μικρή διάμετρο σωλήνα που χρησιμοποιείται στις μονάδες RP2002, με αποτέλεσμα έναν εναλλάκτη υψηλής πυκνότητας. 2 σειρές, στήλες Αύξηση επιφάνειας εναλλαγής θερμότητας <RP1002> Η οριζόντια αύξηση στο μήκος του εναλλάκτη, έχει αυξήσει την επιφάνεια. Αύξηση στην επιφάνεια του εναλλάκτη 2 σειρές, 4 στήλες (RP100140) Εναλλάκτης Εναλλάκτης Προσθήκη ενδιάμεσου εναλλάκτη (Heat Interchanger HI) <RP140> Λειτουργία ψύξης Συμπιεστής Έχει προστεθεί ένα κύκλωμα HI για τη βελτίωση της ενεργειακής απόδοσης στη λειτουργία ψύξης. Το υγρό ψυκτικό αλλάζει διαδρομή, μετατρέπεται σε αέρια κατάσταση και εγχέεται ξανά στο σύστημα ώστε να αυξηθεί η ολική πίεση του ψυκτικού που πηγαίνει στο συμπιεστή, μειώνοντας έτσι το φορτίο του συμπιεστή και αυξάνοντας την απόδοση. Εσωτερικός εναλλάκτης Ενδιάμεσος εναλλάκτης (HI) LEV Ενδιάμεσος εναλλάκτης (HI) Δέκτης ισχύος LEV LEV Εξωτερικός εναλλάκτης με κύκλωμα HI χωρίς κύκλωμα HI Η αύξηση της πίεσης του ψυκτικού που πηγαίνει στο συμπιεστή μειώνει το φορτίο του συμπιεστή 12

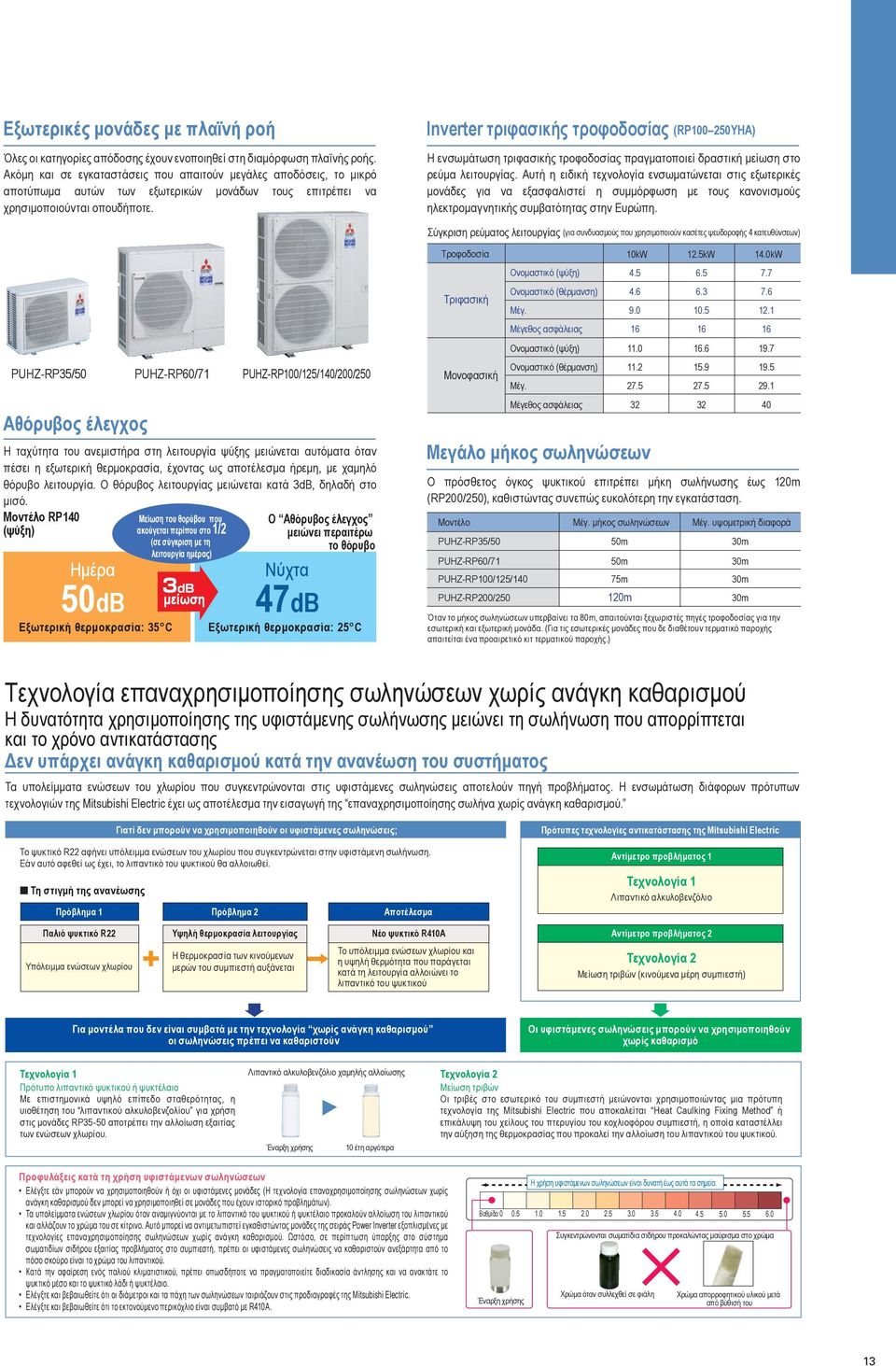

13 Εξωτερικές μονάδες με πλαϊνή ροή Όλες οι κατηγορίες απόδοσης έχουν ενοποιηθεί στη διαμόρφωση πλαϊνής ροής. Ακόμη και σε εγκαταστάσεις που απαιτούν μεγάλες αποδόσεις, το μικρό αποτύπωμα αυτών των εξωτερικών μονάδων τους επιτρέπει να χρησιμοποιούνται οπουδήποτε. Inverter τριφασικής τροφοδοσίας (RP1002YH) Η ενσωμάτωση τριφασικής τροφοδοσίας πραγματοποιεί δραστική μείωση στο ρεύμα λειτουργίας. Αυτή η ειδική τεχνολογία ενσωματώνεται στις εξωτερικές μονάδες για να εξασφαλιστεί η συμμόρφωση με τους κανονισμούς ηλεκτρομαγνητικής συμβατότητας στην Ευρώπη. Σύγκριση ρεύματος λειτουργίας (για συνδυασμούς που χρησιμοποιούν κασέτες ψευδοροφής 4 κατευθύνσεων) PUHZRP35/ Αθόρυβος έλεγχος PUHZRP0/71 PUHZRP100/1/140/200/2 Η ταχύτητα του ανεμιστήρα στη λειτουργία ψύξης μειώνεται αυτόματα όταν πέσει η εξωτερική θερμοκρασία, έχοντας ως αποτέλεσμα ήρεμη, με χαμηλό θόρυβο λειτουργία. Ο θόρυβος λειτουργίας μειώνεται κατά 3d, δηλαδή στο μισό. Μοντέλο RP140 (ψύξη) Ημέρα Μείωση του θορύβου που ακούγεται περίπου στο 1/2 (σε σύγκριση με τη λειτουργία ημέρας) Ο Αθόρυβος έλεγχος μειώνει περαιτέρω το θόρυβο Νύχτα μείωση d 47d Εξωτερική θερμοκρασία: 35 Εξωτερική θερμοκρασία: Τροφοδοσία Τριφασική Μονοφασική Μεγάλο μήκος σωληνώσεων Ο πρόσθετος όγκος ψυκτικού επιτρέπει μήκη σωλήνωσης έως 120 (RP200/2), καθιστώντας συνεπώς ευκολότερη την εγκατάσταση. Μοντέλο Ονομαστικό (ψύξη) Ονομαστικό (θέρμανση) Μέγ. Μέγεθος ασφάλειας Ονομαστικό (ψύξη) Ονομαστικό (θέρμανση) Μέγ. Μέγεθος ασφάλειας Μέγ. μήκος σωληνώσεων Μέγ. υψομετρική διαφορά PUHZRP35/ PUHZRP0/71 PUHZRP100/1/140 PUHZRP200/2 120 Όταν το μήκος σωληνώσεων υπερβαίνει τα 80, απαιτούνται ξεχωριστές πηγές τροφοδοσίας για την εσωτερική και εξωτερική μονάδα. (Για τις εσωτερικές μονάδες που δε διαθέτουν τερματικό παροχής απαιτείται ένα προαιρετικό κιτ τερματικού παροχής.) Τεχνολογία επαναχρησιμοποίησης σωληνώσεων χωρίς ανάγκη καθαρισμού Η δυνατότητα χρησιμοποίησης της υφιστάμενης σωλήνωσης μειώνει τη σωλήνωση που απορρίπτεται και το χρόνο αντικατάστασης Δεν υπάρχει ανάγκη καθαρισμού κατά την ανανέωση του συστήματος Τα υπολείμματα ενώσεων του χλωρίου που συγκεντρώνονται στις υφιστάμενες σωληνώσεις αποτελούν πηγή προβλήματος. Η ενσωμάτωση διάφορων πρότυπων τεχνολογιών της Mitsubishi Electric έχει ως αποτέλεσμα την εισαγωγή της επαναχρησιμοποίησης σωλήνα χωρίς ανάγκη καθαρισμού. Το ψυκτικό R22 αφήνει υπόλειμμα ενώσεων του χλωρίου που συγκεντρώνεται στην υφιστάμενη σωλήνωση. Εάν αυτό αφεθεί ως έχει, το λιπαντικό του ψυκτικού θα αλλοιωθεί. Τη στιγμή της ανανέωσης Γιατί δεν μπορούν να χρησιμοποιηθούν οι υφιστάμενες σωληνώσεις; Πρόβλημα 1 Πρόβλημα 2 Αποτέλεσμα Πρότυπες τεχνολογίες αντικατάστασης της Mitsubishi Electric Αντίμετρο προβλήματος 1 Τεχνολογία 1 Λιπαντικό αλκυλοβενζόλιο Παλιό ψυκτικό R22 Υψηλή θερμοκρασία λειτουργίας Νέο ψυκτικό R410 Αντίμετρο προβλήματος 2 Υπόλειμμα ενώσεων χλωρίου Η θερμοκρασία των κινούμενων μερών του συμπιεστή αυξάνεται Το υπόλειμμα ενώσεων χλωρίου και η υψηλή θερμότητα που παράγεται κατά τη λειτουργία αλλοιώνει το λιπαντικό του ψυκτικού Τεχνολογία 2 Μείωση τριβών (κινούμενα μέρη συμπιεστή) Για μοντέλα που δεν είναι συμβατά με την τεχνολογία χωρίς ανάγκη καθαρισμού οι σωληνώσεις πρέπει να καθαριστούν Οι υφιστάμενες σωληνώσεις μπορούν να χρησιμοποιηθούν χωρίς καθαρισμό Τεχνολογία 1 Πρότυπο λιπαντικό ψυκτικού ή ψυκτέλαιο Με επιστημονικά υψηλό επίπεδο σταθερότητας, η υιοθέτηση του λιπαντικού αλκυλοβενζολίου για χρήση στις μονάδες RP35 αποτρέπει την αλλοίωση εξαιτίας των ενώσεων χλωρίου. Λιπαντικό αλκυλοβενζόλιο χαμηλής αλλοίωσης Έναρξη χρήσης 10 έτη αργότερα Τεχνολογία 2 Μείωση τριβών Οι τριβές στο εσωτερικό του συμπιεστή μειώνονται χρησιμοποιώντας μια πρότυπη τεχνολογία της Mitsubishi Electric που αποκαλείται Heat aulking Fixing Methd ή επικάλυψη του χείλους του πτερυγίου του κοχλιοφόρου συμπιεστή, η οποία καταστέλλει την αύξηση της θερμοκρασίας που προκαλεί την αλλοίωση του λιπαντικού του ψυκτικού. Προφυλάξεις κατά τη χρήση υφιστάμενων σωληνώσεων Ελέγξτε εάν μπορούν να χρησιμοποιηθούν ή όχι οι υφιστάμενες μονάδες (Η τεχνολογία επαναχρησιμοποίησης σωληνώσεων χωρίς ανάγκη καθαρισμού δεν μπορεί να χρησιμοποιηθεί σε μονάδες που έχουν ιστορικό προβλημάτων). Τα υπολείμματα ενώσεων χλωρίου όταν αναμιγνύονται με το λιπαντικό του ψυκτικού ή ψυκτέλαιο προκαλούν αλλοίωση του λιπαντικού και αλλάζουν το χρώμα του σε κίτρινο. Αυτό μπορεί να αντιμετωπιστεί εγκαθιστώντας μονάδες της σειράς Pwer Inverter εξοπλισμένες με τεχνολογίες επαναχρησιμοποίησης σωληνώσεων χωρίς ανάγκη καθαρισμού. Ωστόσο, σε περίπτωση ύπαρξης στο σύστημα σωματιδίων σιδήρου εξαιτίας προβλήματος στο συμπιεστή, πρέπει οι υφιστάμενες σωληνώσεις να καθαριστούν ανεξάρτητα από το πόσο σκούρο είναι το χρώμα του λιπαντικού. Κατά την αφαίρεση ενός παλιού κλιματιστικού, πρέπει οπωσδήποτε να πραγματοποιείτε διαδικασία άντλησης και να ανακτάτε το ψυκτικό μέσο και το ψυκτικό λάδι ή ψυκτέλαιο. Ελέγξτε και βεβαιωθείτε ότι οι διάμετροι και τα πάχη των σωληνώσεων ταιριάζουν στις προδιαγραφές της Mitsubishi Electric. Ελέγξτε και βεβαιωθείτε ότι το εκτονούμενο περικόχλιο είναι συμβατό με R410. Η χρήση υφιστάμενων σωληνώσεων είναι δυνατή έως αυτά τα σημεία. Βαθμίδα Έναρξη χρήσης Συγκεντρώνονται σωματίδια σιδήρου προκαλώντας μαύρισμα στο χρώμα Χρώμα όταν συλλεχθεί σε φιάλη Χρώμα απορροφητικού υλικού μετά από βύθισή του 13

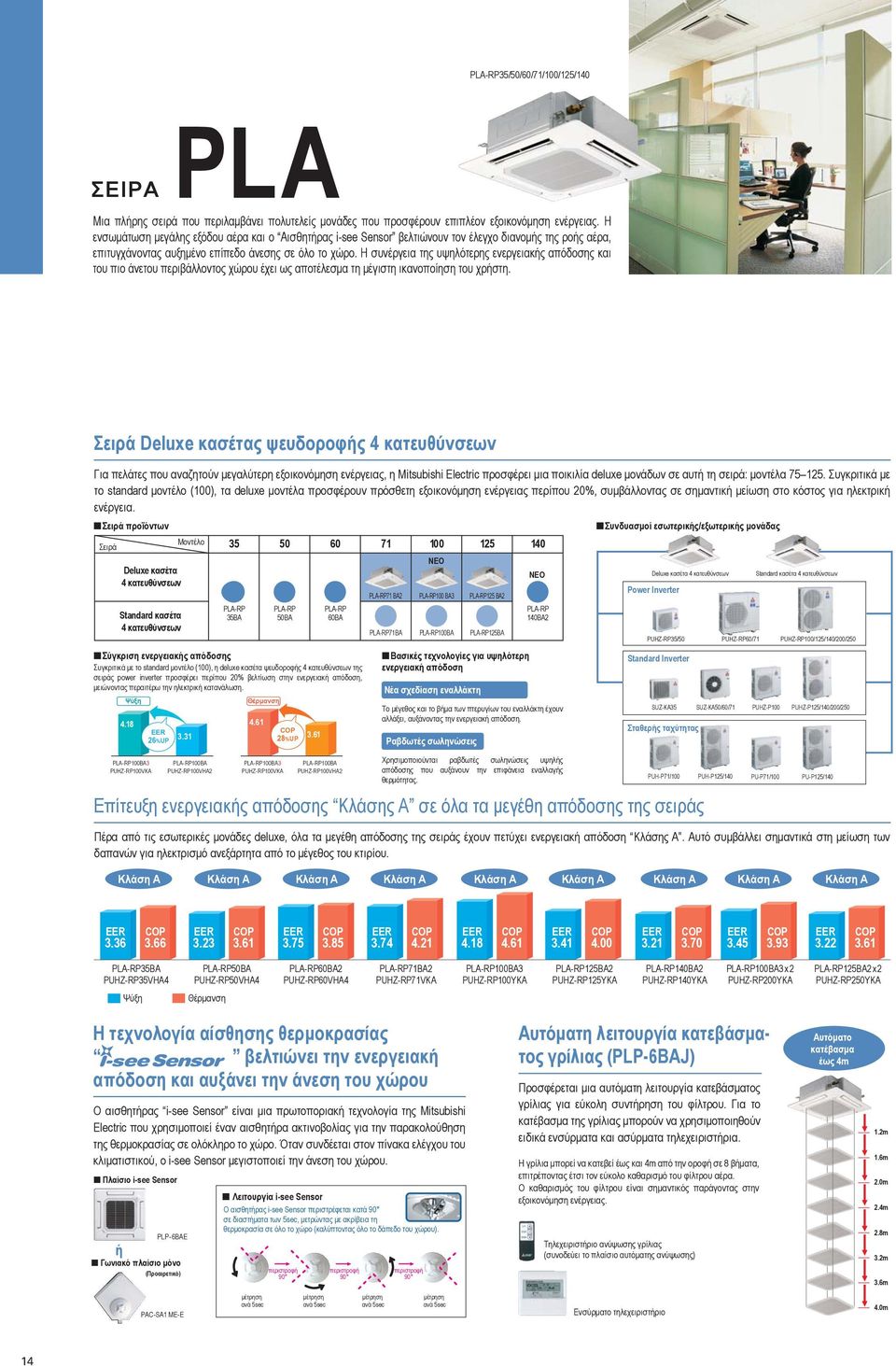

14 PLRP35//0/71/100/1/140 PL Μια πλήρης σειρά που περιλαμβάνει πολυτελείς μονάδες που προσφέρουν επιπλέον εξοικονόμηση ενέργειας. Η ενσωμάτωση μεγάλης εξόδου αέρα και ο Αισθητήρας isee Sensr βελτιώνουν τον έλεγχο διανομής της ροής αέρα, επιτυγχάνοντας αυξημένο επίπεδο άνεσης σε όλο το χώρο. Η συνέργεια της υψηλότερης ενεργειακής απόδοσης και του πιο άνετου περιβάλλοντος χώρου έχει ως αποτέλεσμα τη μέγιστη ικανοποίηση του χρήστη. ΣΕΙΡΑ Σειρά Deluxe κασέτας ψευδοροφής 4 κατευθύνσεων Για πελάτες που αναζητούν μεγαλύτερη εξοικονόμηση ενέργειας, η Mitsubishi Electric προσφέρει μια ποικιλία deluxe μονάδων σε αυτή τη σειρά: μοντέλα 1. Συγκριτικά με το standard μοντέλο (100), τα deluxe μοντέλα προσφέρουν πρόσθετη εξοικονόμηση ενέργειας περίπου 20%, συμβάλλοντας σε σημαντική μείωση στο κόστος για ηλεκτρική ενέργεια. Σειρά προϊόντων Σειρά Deluxe κασέτα 4 κατευθύνσεων Standard κασέτα 4 κατευθύνσεων Σύγκριση ενεργειακής απόδοσης Συγκριτικά με το standard μοντέλο (100), η deluxe κασέτα ψευδοροφής 4 κατευθύνσεων της σειράς pwer inverter προσφέρει περίπου 20% βελτίωση στην ενεργειακή απόδοση, μειώνοντας περαιτέρω την ηλεκτρική κατανάλωση. Ψύξη %UP Μοντέλο PLRP PLRP OP 28%UP 3.1 PLRP 0 PLRP71 2 PLRP100 3 PLRP1 2 PLRP71 PLRP100 PLRP1 Βασικές τεχνολογίες για υψηλότερη ενεργειακή απόδοση Νέα σχεδίαση εναλλάκτη Το μέγεθος και το βήμα των πτερυγίων του εναλλάκτη έχουν αλλάξει, αυξάνοντας την ενεργειακή απόδοση. Ραβδωτές σωληνώσεις PLRP 1402 Συνδυασμοί εσωτερικής/εξωτερικής μονάδας Deluxe κασέτα 4 κατευθύνσεων Pwer Inverter PUHZRP35/ Standard Inverter SUZK35 Σταθερής ταχύτητας SUZK/0/71 PUHZRP0/71 Standard κασέτα 4 κατευθύνσεων PUHZP100 PUHZRP100/1/140/200/2 PUHZP1/140/200/2 PLRP1003 PUHZRP100VK PLRP100 PUHZRP100VH2 PLRP1003 PUHZRP100VK PLRP100 PUHZRP100VH2 Χρησιμοποιούνται ραβδωτές σωληνώσεις υψηλής απόδοσης που αυξάνουν την επιφάνεια εναλλαγής θερμότητας. PUHP71/100 Επίτευξη ενεργειακής απόδοσης Κλάσης σε όλα τα μεγέθη απόδοσης της σειράς PUHP1/140 PUP71/100 PUP1/140 Πέρα από τις εσωτερικές μονάδες deluxe, όλα τα μεγέθη απόδοσης της σειράς έχουν πετύχει ενεργειακή απόδοση Κλάσης. Αυτό συμβάλλει σημαντικά στη μείωση των δαπανών για ηλεκτρισμό ανεξάρτητα από το μέγεθος του κτιρίου. Κλάση Κλάση Κλάση Κλάση Κλάση Κλάση Κλάση Κλάση Κλάση OP OP OP OP OP OP OP OP OP 3.1 PLRP35 PUHZRP35VH4 PLRP PUHZRPVH4 PLRP02 PUHZRP0VH4 PLRP712 PUHZRP71VK PLRP1003 PUHZRP100YK PLRP12 PUHZRP1YK PLRP1402 PUHZRP140YK PLRP1003 x 2 PUHZRP200YK PLRP12 x 2 PUHZRP2YK Ψύξη Η τεχνολογία αίσθησης θερμοκρασίας βελτιώνει την ενεργειακή απόδοση και αυξάνει την άνεση του χώρου Ο αισθητήρας isee Sensr είναι μια πρωτοποριακή τεχνολογία της Mitsubishi Electric που χρησιμοποιεί έναν αισθητήρα ακτινοβολίας για την παρακολούθηση της θερμοκρασίας σε ολόκληρο το χώρο. Όταν συνδέεται στον πίνακα ελέγχου του κλιματιστικού, ο isee Sensr μεγιστοποιεί την άνεση του χώρου. Πλαίσιο isee Sensr ή PLPE Γωνιακό πλαίσιο μόνο () Λειτουργία isee Sensr Ο αισθητήρας isee Sensr περιστρέφεται κατά 90 σε διαστήματα των 5sec, μετρώντας με ακρίβεια τη θερμοκρασία σε όλο το χώρο (καλύπτοντας όλο το δάπεδο του χώρου). περιστροφή 90 περιστροφή 90 περιστροφή 90 Αυτόματη λειτουργία κατεβάσματος γρίλιας (PLPJ) Προσφέρεται μια αυτόματη λειτουργία κατεβάσματος γρίλιας για εύκολη συντήρηση του φίλτρου. Για το κατέβασμα της γρίλιας μπορούν να χρησιμοποιηθούν ειδικά ενσύρματα και ασύρματα τηλεχειριστήρια. Η γρίλια μπορεί να κατεβεί έως και 4 από την οροφή σε 8 βήματα, επιτρέποντας έτσι τον εύκολο καθαρισμό του φίλτρου αέρα. Ο καθαρισμός του φίλτρου είναι σημαντικός παράγοντας στην εξοικονόμηση ενέργειας. Τηλεχειριστήριο ανύψωσης γρίλιας (συνοδεύει το πλαίσιο αυτόματης ανύψωσης) Αυτόματο κατέβασμα έως PS1 MEE μέτρηση ανά 5sec μέτρηση ανά 5sec μέτρηση ανά 5sec μέτρηση ανά 5sec Ενσύρματο τηλεχειριστήριο

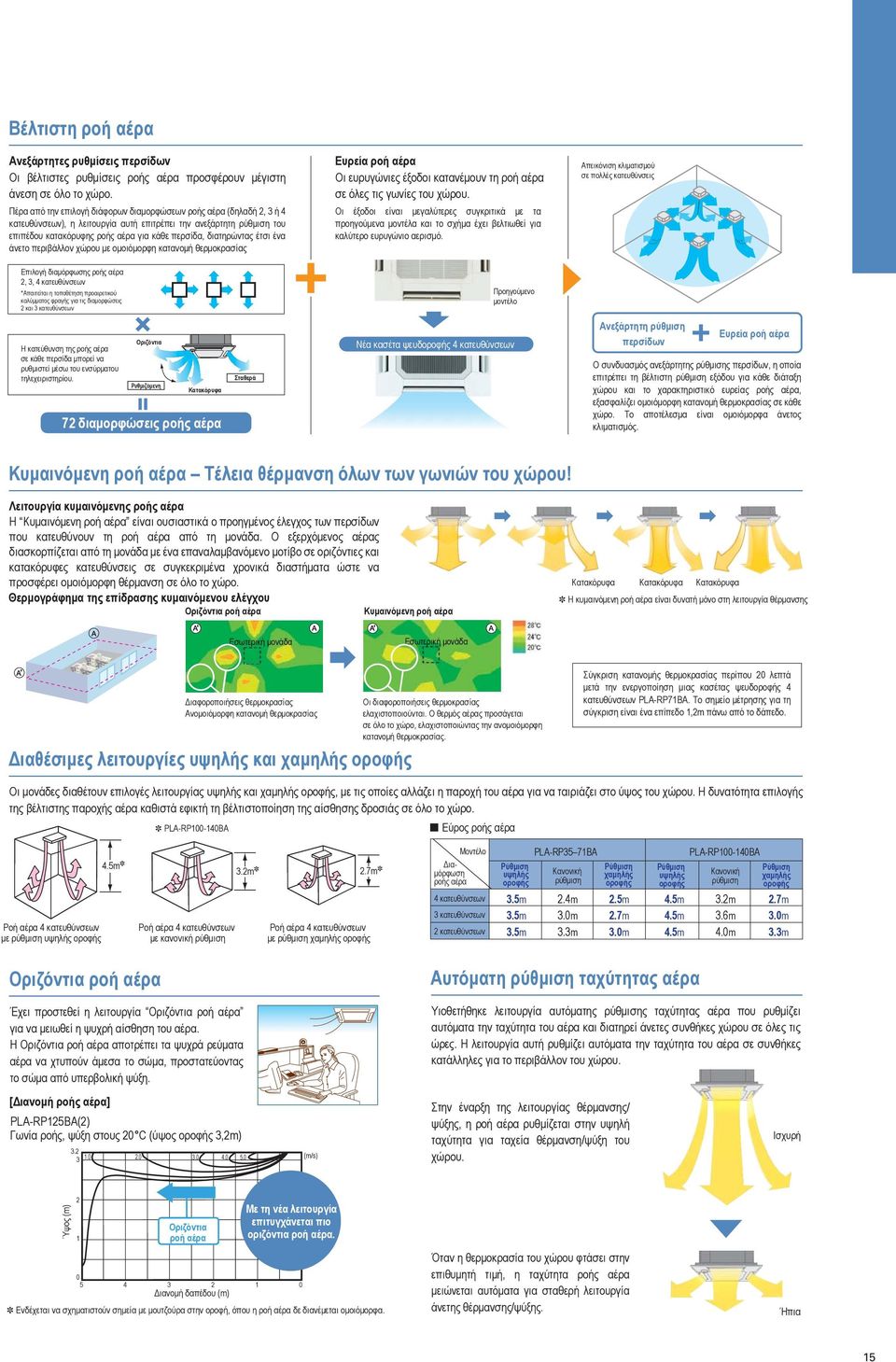

15 Ύψος () Βέλτιστη ροή αέρα Ανεξάρτητες ρυθμίσεις περσίδων Οι βέλτιστες ρυθμίσεις ροής αέρα προσφέρουν μέγιστη άνεση σε όλο το χώρο. Πέρα από την επιλογή διάφορων διαμορφώσεων ροής αέρα (δηλαδή 2, 3 ή 4 κατευθύνσεων), η λειτουργία αυτή επιτρέπει την ανεξάρτητη ρύθμιση του επιπέδου κατακόρυφης ροής αέρα για κάθε περσίδα, διατηρώντας έτσι ένα άνετο περιβάλλον χώρου με ομοιόμορφη κατανομή θερμοκρασίας Επιλογή διαμόρφωσης ροής αέρα 2, 3, 4 κατευθύνσεων * Απαιτείται η τοποθέτηση προαιρετικού καλύμματος φραγής για τις διαμορφώσεις 2 και 3 κατευθύνσεων Ευρεία ροή αέρα Οι ευρυγώνιες έξοδοι κατανέμουν τη ροή αέρα σε όλες τις γωνίες του χώρου. Οι έξοδοι είναι μεγαλύτερες συγκριτικά με τα προηγούμενα μοντέλα και το σχήμα έχει βελτιωθεί για καλύτερο ευρυγώνιο αερισμό. Προηγούμενο μοντέλο Απεικόνιση κλιματισμού σε πολλές κατευθύνσεις Η κατεύθυνση της ροής αέρα σε κάθε περσίδα μπορεί να ρυθμιστεί μέσω του ενσύρματου τηλεχειριστηρίου. Οριζόντια Ρυθμιζόμενη Κατακόρυφα 72 διαμορφώσεις ροής αέρα Σταθερά Νέα κασέτα ψευδοροφής 4 κατευθύνσεων Ανεξάρτητη ρύθμιση περσίδων Ευρεία ροή αέρα Ο συνδυασμός ανεξάρτητης ρύθμισης περσίδων, η οποία επιτρέπει τη βέλτιστη ρύθμιση εξόδου για κάθε διάταξη χώρου και το χαρακτηριστικό ευρείας ροής αέρα, εξασφαλίζει ομοιόμορφη κατανομή θερμοκρασίας σε κάθε χώρο. Το αποτέλεσμα είναι ομοιόμορφα άνετος κλιματισμός. Κυμαινόμενη ροή αέρα Τέλεια θέρμανση όλων των γωνιών του χώρου! Λειτουργία κυμαινόμενης ροής αέρα Η Κυμαινόμενη ροή αέρα είναι ουσιαστικά ο προηγμένος έλεγχος των περσίδων που κατευθύνουν τη ροή αέρα από τη μονάδα. Ο εξερχόμενος αέρας διασκορπίζεται από τη μονάδα με ένα επαναλαμβανόμενο μοτίβο σε οριζόντιες και κατακόρυφες κατευθύνσεις σε συγκεκριμένα χρονικά διαστήματα ώστε να προσφέρει ομοιόμορφη θέρμανση σε όλο το χώρο. Θερμογράφημα της επίδρασης κυμαινόμενου ελέγχου Οριζόντια ροή αέρα Κυμαινόμενη ροή αέρα Κατακόρυφα Κατακόρυφα Κατακόρυφα Η κυμαινόμενη ροή αέρα είναι δυνατή μόνο στη λειτουργία θέρμανσης Διαφοροποιήσεις θερμοκρασίας Ανομοιόμορφη κατανομή θερμοκρασίας Διαθέσιμες λειτουργίες υψηλής και χαμηλής οροφής Οι διαφοροποιήσεις θερμοκρασίας ελαχιστοποιούνται. Ο θερμός αέρας προσάγεται σε όλο το χώρο, ελαχιστοποιώντας την ανομοιόμορφη κατανομή θερμοκρασίας. Σύγκριση κατανομής θερμοκρασίας περίπου 20 λεπτά μετά την ενεργοποίηση μιας κασέτας ψευδοροφής 4 κατευθύνσεων PLRP71. Το σημείο μέτρησης για τη σύγκριση είναι ένα επίπεδο 1,2 πάνω από το δάπεδο. Οι μονάδες διαθέτουν επιλογές λειτουργίας υψηλής και χαμηλής οροφής, με τις οποίες αλλάζει η παροχή του αέρα για να ταιριάζει στο ύψος του χώρου. Η δυνατότητα επιλογής της βέλτιστης παροχής αέρα καθιστά εφικτή τη βέλτιστοποίηση της αίσθησης δροσιάς σε όλο το χώρο. PLRP Εύρος ροής αέρα Ροή αέρα 4 κατευθύνσεων με ρύθμιση υψηλής οροφής 4.5 Ροή αέρα 4 κατευθύνσεων με κανονική ρύθμιση Ροή αέρα 4 κατευθύνσεων με ρύθμιση χαμηλής οροφής Μοντέλο Διαμόρφωση ροής αέρα 4 κατευθύνσεων 3 κατευθύνσεων 2 κατευθύνσεων Ρύθμιση υψηλής οροφής PLRP3571 Ρύθμιση Κανονική χαμηλής ρύθμιση οροφής PLRP Ρύθμιση Κανονική Ρύθμιση υψηλής χαμηλής οροφής ρύθμιση οροφής Οριζόντια ροή αέρα Έχει προστεθεί η λειτουργία Οριζόντια ροή αέρα για να μειωθεί η ψυχρή αίσθηση του αέρα. Η Οριζόντια ροή αέρα αποτρέπει τα ψυχρά ρεύματα αέρα να χτυπούν άμεσα το σώμα, προστατεύοντας το σώμα από υπερβολική ψύξη. Αυτόματη ρύθμιση ταχύτητας αέρα Υιοθετήθηκε λειτουργία αυτόματης ρύθμισης ταχύτητας αέρα που ρυθμίζει αυτόματα την ταχύτητα του αέρα και διατηρεί άνετες συνθήκες χώρου σε όλες τις ώρες. Η λειτουργία αυτή ρυθμίζει αυτόματα την ταχύτητα του αέρα σε συνθήκες κατάλληλες για το περιβάλλον του χώρου. [Διανομή ροής αέρα] PLRP1(2) Γωνία ροής, ψύξη στους 20 (ύψος οροφής 3,2) (/s) Στην έναρξη της λειτουργίας θέρμανσης/ ψύξης, η ροή αέρα ρυθμίζεται στην υψηλή ταχύτητα για ταχεία θέρμανση/ψύξη του χώρου. Ισχυρή 2 1 Οριζόντια ροή αέρα Διανομή δαπέδου () Με τη νέα λειτουργία επιτυγχάνεται πιο οριζόντια ροή αέρα. Ενδέχεται να σχηματιστούν σημεία με μουτζούρα στην οροφή, όπου η ροή αέρα δε διανέμεται ομοιόμορφα. Όταν η θερμοκρασία του χώρου φτάσει στην επιθυμητή τιμή, η ταχύτητα ροής αέρα μειώνεται αυτόματα για σταθερή λειτουργία άνετης θέρμανσης/ψύξης. Ήπια 15

16 ΣΕΙΡΑ PLZRP POWER INVERTER 0140V/200/2 Τύπος Εξωτερική μονάδα Τροφοδοσία Ψύξη Πηγή Εξωτερικά (V/Φάσεις/Hz) Εσωτερικά (V/Φάσεις/Hz) Απόδοση Ελάχ Μέγ. Κατανάλωση Απόδοση Κατανάλωση OP Ελάχ Μέγ. Pa d() d() d() Εσωτερική Κατανάλωση Μονάδα Διαστάσεις Υ x Π x Β Παροχή Αέρα [LMi2Mi1Hi] Στάθμη Θορύβου [LMi2Mi1Hi] Μάσκα Διαστάσεις Υ x Π x Β Εξωτερική Διαστάσεις Υ x Π x Β Μονάδα Παροχή Αέρα Ψύξη Στάθμη Θορύβου Ψύξη Αθόρυβη Εξ. Σωληνώσεις Διάμετρος Μέγ. Μήκος Μέγ. Υψομ. Διαφορά Υγρού / Αερίου Εγγυημένο Εύρος Λειτουργίας [Εξωτερική] Ψύξη* 1 PL RP35 PUHZ RP35VH PL RP PUHZ RPVH (+23) / PL RP0 PUHZ RP0VH4 Inverter Αντλία Θερμότητας PL RP712 PUHZ RP71VH4 PL RP1003 PUHZ RP100VK(YK) Εξωτερική τροφοδοσία VH VK:2 / Μονοφασικό /, YK:400 / Τριφασικό / (9.0) PL RP12 PUHZ RP1VK(YK) (+) (+) (124) (8.0) () 1(12) (9.5) () (10.5) ~ ~ ~ +21 *1 Η λειτουργία σε εξωτερική θερμοκρασία 15 είναι δυνατή με τον προαιρετικό οδηγό προστασίας αέρα. *2 Η εφαρμογή Eurvent δεν καταχωρήθηκε PL RP1402 PUHZ RP140VK(YK) (12.1) (1) 47 28(11) 40() PUHZ ΣΕΙΡΑ PLZP STNDRD INVERTER PUHZ PUHZ PUHZ SUZ PUHZ PUHZ PUHZ Τύπος Εξωτερική μονάδα Τροφοδοσία Πηγή Εξωτερικά (V/Φάσεις/Hz) Εσωτερικά (V/Φάσεις/Hz) Ψύξη Απόδοση Ελάχ Μέγ. Κατανάλωση Απόδοση Κατανάλωση OP Ελάχ Μέγ. Εσωτερική Κατανάλωση Μονάδα Διαστάσεις Υ x Π x Β Παροχή Αέρα [LMi2Mi1Hi] Στάθμη Θορύβου [LMi2Mi1Hi] Μάσκα Διαστάσεις Υ x Π x Β Εξωτερική Διαστάσεις Υ x Π x Β Μονάδα Παροχή Αέρα Ψύξη Στάθμη Θορύβου Ψύξη Αθόρυβη Εξ. Σωληνώσεις Διάμετρος Μέγ. Μήκος Μέγ. Υψομ. Διαφορά Υγρού / Αερίου Εγγυημένο Εύρος Λειτουργίας [Εξωτερική] Ψύξη Pa d() d() d() PLRP35 SUZK35V / ~ +4 PLRP SUZKV / 12.7 PLRP0 SUZK0V Inverter Αντλία Θερμότητας PLRP71 PLRP712 PLRP100 SUZK71V SUZK71V PUHZP100VH3 Εξωτερική τροφοδοσία 2 / Μονοφασικό / / ~ ~ * * *1 Η λειτουργία σε εξωτερική θερμοκρασία 15 είναι δυνατή με τον προαιρετικό οδηγό προστασίας αέρα. *2 Η εφαρμογή Eurvent δεν καταχωρήθηκε PLRP1003 PUHZP100VH * * (+) PLRP1 PUHZP1VH PLRP12 PLRP1402 PUHZP1VH3 PUHZP140VH D (+) ~ +4* 1 15 ~ +21 * 2 * 2

17 ΣΕΙΡΑ PLHP ΣΤΑΘΕΡΗΣ ΤΑΧΥΤΗΤΑΣ Τύπος Εξωτερική μονάδα Τροφοδοσία Πηγή Εξωτερικά (V/Φάσεις/Hz) Εσωτερικά (V/Φάσεις/Hz) Ψύξη Απόδοση Κατανάλωση Απόδοση Κατανάλωση OP Εσωτερική Κατανάλωση Μονάδα Διαστάσεις Υ x Π x Β Παροχή Αέρα [LMi2Mi1Hi] Στάθμη Θορύβου [LMi2Mi1Hi] Μάσκα Διαστάσεις Υ x Π x Β Εξωτερική Διαστάσεις Υ x Π x Β Μονάδα Παροχή Αέρα Ψύξη Στάθμη Θορύβου Ψύξη Εξ. Σωληνώσεις Διάμετρος Μέγ. Μήκος Μέγ. Υψομ. Διαφορά Υγρού / Αερίου Εγγυημένο Εύρος Λειτουργίας [Εξωτερική] Ψύξη* 1 Pa d() d() d() PLRP71 PUHP71VH (+) ~ ~ +24 PUHP71YH (+) ~ ~ +24 Σταθερής Ταχύτητας PLRP100 PUHP100VH PUHP100YH Εξωτερική τροφοδοσία VH:2 / Μονοφασικό /, YH:400 / Τριφασικό / (+) ~ ~ +24 *1 Η λειτουργία σε εξωτερική θερμοκρασία 15 είναι δυνατή με τον προαιρετικό οδηγό προστασίας αέρα. *2 Η εφαρμογή Eurvent δεν καταχωρήθηκε (+) ~ ~ +24 PLRP1 PUHP1YH (+) ~ ~ +24 PLRP1402 PUHP140YH (+) ~ ~

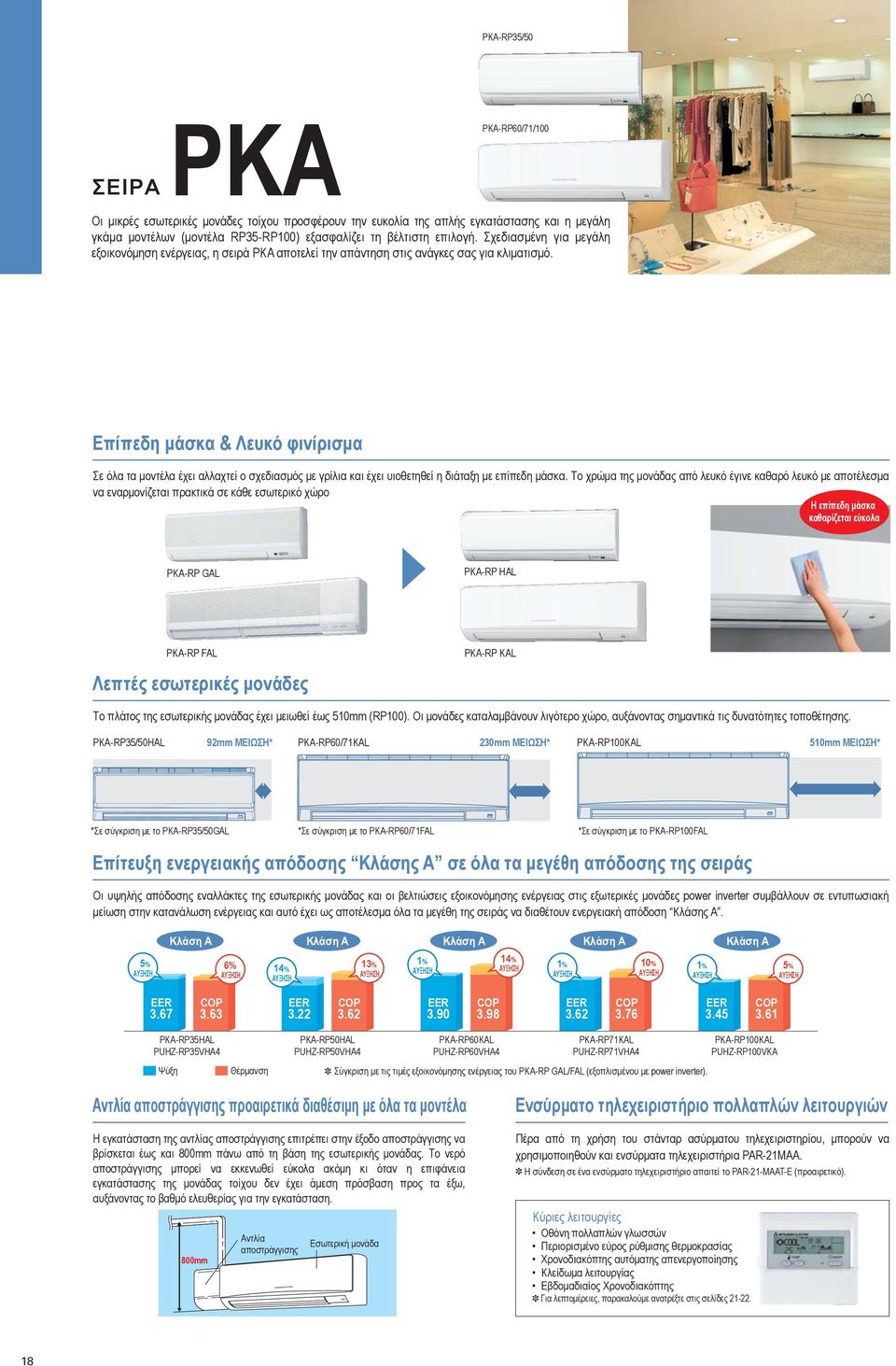

18 PKRP35/ ΣΕΙΡΑ PK PKRP0/71/100 Οι μικρές εσωτερικές μονάδες τοίχου προσφέρουν την ευκολία της απλής εγκατάστασης και η μεγάλη γκάμα μοντέλων (μοντέλα RP35RP100) εξασφαλίζει τη βέλτιστη επιλογή. Σχεδιασμένη για μεγάλη εξοικονόμηση ενέργειας, η σειρά PK αποτελεί την απάντηση στις ανάγκες σας για κλιματισμό. Επίπεδη μάσκα & Λευκό φινίρισμα Σε όλα τα μοντέλα έχει αλλαχτεί ο σχεδιασμός με γρίλια και έχει υιοθετηθεί η διάταξη με επίπεδη μάσκα. Το χρώμα της μονάδας από λευκό έγινε καθαρό λευκό με αποτέλεσμα να εναρμονίζεται πρακτικά σε κάθε εσωτερικό χώρο Η επίπεδη μάσκα καθαρίζεται εύκολα PKRP GL PKRP HL PKRP FL Λεπτές εσωτερικές μονάδες PKRP KL Το πλάτος της εσωτερικής μονάδας έχει μειωθεί έως 0 (RP100). Οι μονάδες καταλαμβάνουν λιγότερο χώρο, αυξάνοντας σημαντικά τις δυνατότητες τοποθέτησης. PKRP35/HL 92 ΜΕΙΩΣΗ* PKRP0/71KL 2 ΜΕΙΩΣΗ* PKRP100KL 0 ΜΕΙΩΣΗ* *Σε σύγκριση με το PKRP35/GL *Σε σύγκριση με το PKRP0/71FL *Σε σύγκριση με το PKRP100FL Επίτευξη ενεργειακής απόδοσης Κλάσης σε όλα τα μεγέθη απόδοσης της σειράς Οι υψηλής απόδοσης εναλλάκτες της εσωτερικής μονάδας και οι βελτιώσεις εξοικονόμησης ενέργειας στις εξωτερικές μονάδες pwer inverter συμβάλλουν σε εντυπωσιακή μείωση στην κατανάλωση ενέργειας και αυτό έχει ως αποτέλεσμα όλα τα μεγέθη της σειράς να διαθέτουν ενεργειακή απόδοση Κλάσης. Κλάση Κλάση Κλάση Κλάση Κλάση 5% ΑΥΞΗΣΗ % ΑΥΞΗΣΗ 14% ΑΥΞΗΣΗ 13% ΑΥΞΗΣΗ 1% ΑΥΞΗΣΗ 14% ΑΥΞΗΣΗ 1% ΑΥΞΗΣΗ 10% ΑΥΞΗΣΗ 1% ΑΥΞΗΣΗ 5% ΑΥΞΗΣΗ 3.7 OP OP OP OP OP 3.1 PKRP35HL PUHZRP35VH4 Ψύξη PKRPHL PUHZRPVH4 PKRP0KL PUHZRP0VH4 PKRP71KL PUHZRP71VH4 Σύγκριση με τις τιμές εξοικονόμησης ενέργειας του PKRP GL/FL (εξοπλισμένου με pwer inverter). PKRP100KL PUHZRP100VK Αντλία αποστράγγισης προαιρετικά διαθέσιμη με όλα τα μοντέλα Η εγκατάσταση της αντλίας αποστράγγισης επιτρέπει στην έξοδο αποστράγγισης να βρίσκεται έως και 800 πάνω από τη βάση της εσωτερικής μονάδας. Το νερό αποστράγγισης μπορεί να εκκενωθεί εύκολα ακόμη κι όταν η επιφάνεια εγκατάστασης της μονάδας τοίχου δεν έχει άμεση πρόσβαση προς τα έξω, αυξάνοντας το βαθμό ελευθερίας για την εγκατάσταση. 800 Αντλία αποστράγγισης Ενσύρματο τηλεχειριστήριο πολλαπλών λειτουργιών Πέρα από τη χρήση του στάνταρ ασύρματου τηλεχειριστηρίου, μπορούν να χρησιμοποιηθούν και ενσύρματα τηλεχειριστήρια PR21M. Η σύνδεση σε ένα ενσύρματο τηλεχειριστήριο απαιτεί το PR21MTE (προαιρετικό). Κύριες λειτουργίες Οθόνη πολλαπλών γλωσσών Περιορισμένο εύρος ρύθμισης θερμοκρασίας Χρονοδιακόπτης αυτόματης απενεργοποίησης Κλείδωμα λειτουργίας Εβδομαδιαίος Χρονοδιακόπτης Για λεπτομέρειες, παρακαλούμε ανατρέξτε στις σελίδες

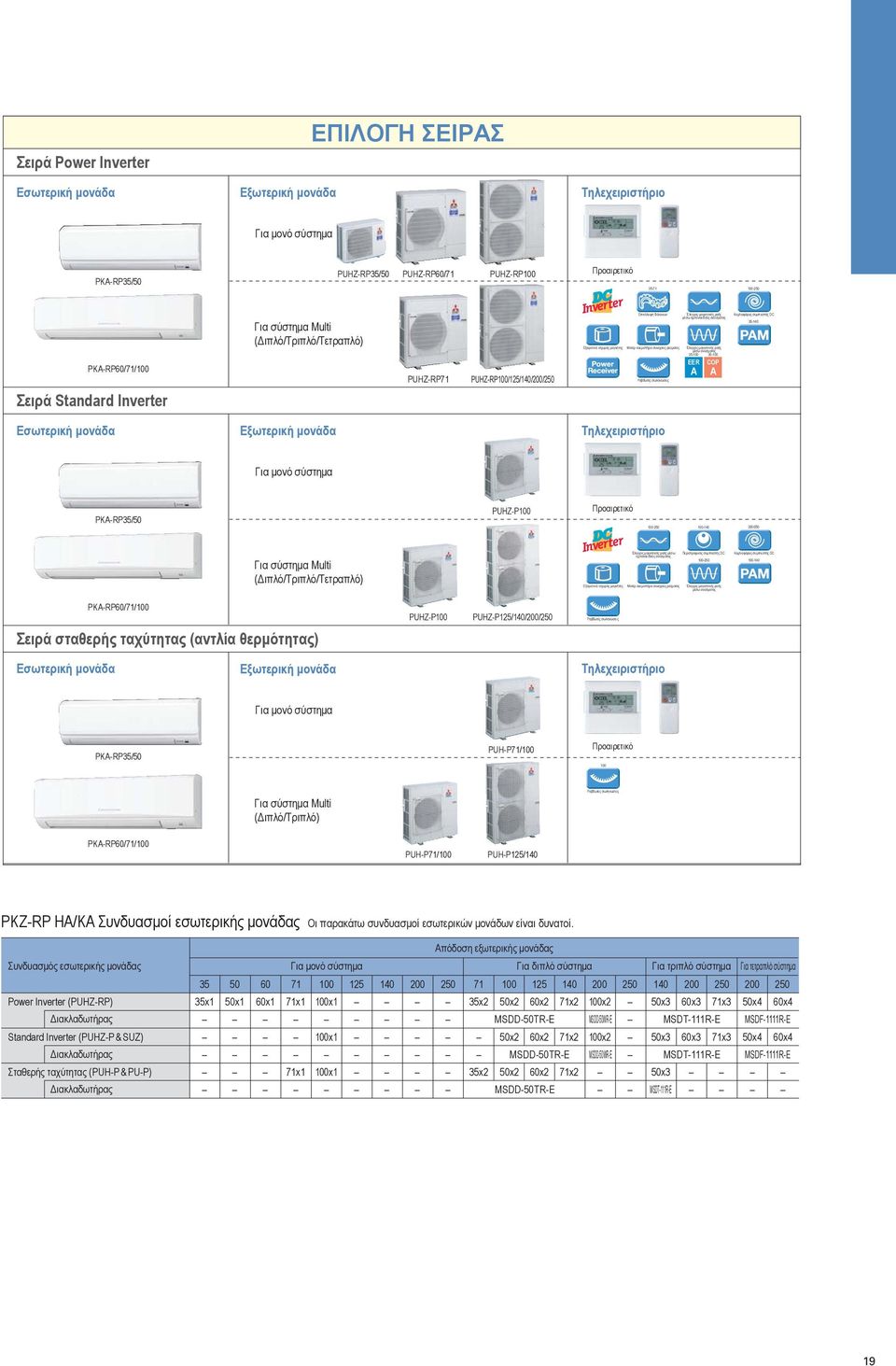

19 Σειρά Pwer Inverter Εξωτερική μονάδα ΕΠΙΛΟΓΗ ΣΕΙΡΑΣ Τηλεχειριστήριο Για μονό σύστημα PKRP35/ PUHZRP35/ PUHZRP0/71 PUHZRP PKRP0/71/100 Σειρά Standard Inverter Για σύστημα Multi (Διπλό/Τριπλό/Τετραπλό) PUHZRP71 PUHZRP100/1/140/200/2 Εξαιρετικά ισχυρός μαγνήτης Επικάλυψη διάκενων Μοτέρ ανεμιστήρα συνεχούς ρεύματος Ραβδωτές σωληνώσεις Έλεγχος μαγνητικής ροής μέσω ημιτονοειδούς ανύσματος Έλεγχος μαγνητικής ροής μέσω ανύσματος OP Κοχλιοφόρος συμπιεστής D 340 Εξωτερική μονάδα Τηλεχειριστήριο Για μονό σύστημα PKRP35/ PUHZP /2 Για σύστημα Multi (Διπλό/Τριπλό/Τετραπλό) Έλεγχος μαγνητικής ροής μέσω Περιστροφικός συμπιεστής D ημιτονοειδούς ανύσματος 1002 Εξαιρετικά ισχυρός μαγνήτης Μοτέρ ανεμιστήρα συνεχούς ρεύματος Έλεγχος μαγνητικής ροής μέσω ανύσματος Κοχλιοφόρος συμπιεστής D PKRP0/71/100 Σειρά σταθερής ταχύτητας (αντλία θερμότητας) PUHZP100 PUHZP1/140/200/2 Ραβδωτές σωληνώσεις Εξωτερική μονάδα Τηλεχειριστήριο Για μονό σύστημα PKRP35/ PUHP71/ Για σύστημα Multi (Διπλό/Τριπλό) Ραβδωτές σωληνώσεις PKRP0/71/100 PUHP71/100 PUHP1/140 PKZRP H/K Συνδυασμοί εσωτερικής μονάδας Οι παρακάτω συνδυασμοί εσωτερικών μονάδων είναι δυνατοί. Συνδυασμός εσωτερικής μονάδας Pwer Inverter (PUHZRP) Διακλαδωτήρας Standard Inverter (PUHZP & SUZ) Διακλαδωτήρας Σταθερής ταχύτητας (PUHP & PUP) Διακλαδωτήρας 35 35x1 Απόδοση εξωτερικής μονάδας Για μονό σύστημα Για διπλό σύστημα Για τριπλό σύστημα Για τετραπλό σύστημα x1 0x1 71x1 100x1 100x1 71x1 100x1 35x2 x2 0x2 71x2 100x2 MSDDTRE MSDDWRE x2 0x2 71x2 100x2 MSDDTRE MSDDWRE 35x2 x2 0x2 71x2 x3 0x3 71x3 x4 0x4 MSDT111RE MSDF1111RE x3 0x3 71x3 x4 0x4 MSDT111RE MSDF1111RE x3 MSDDTRE MSDT111RE 19

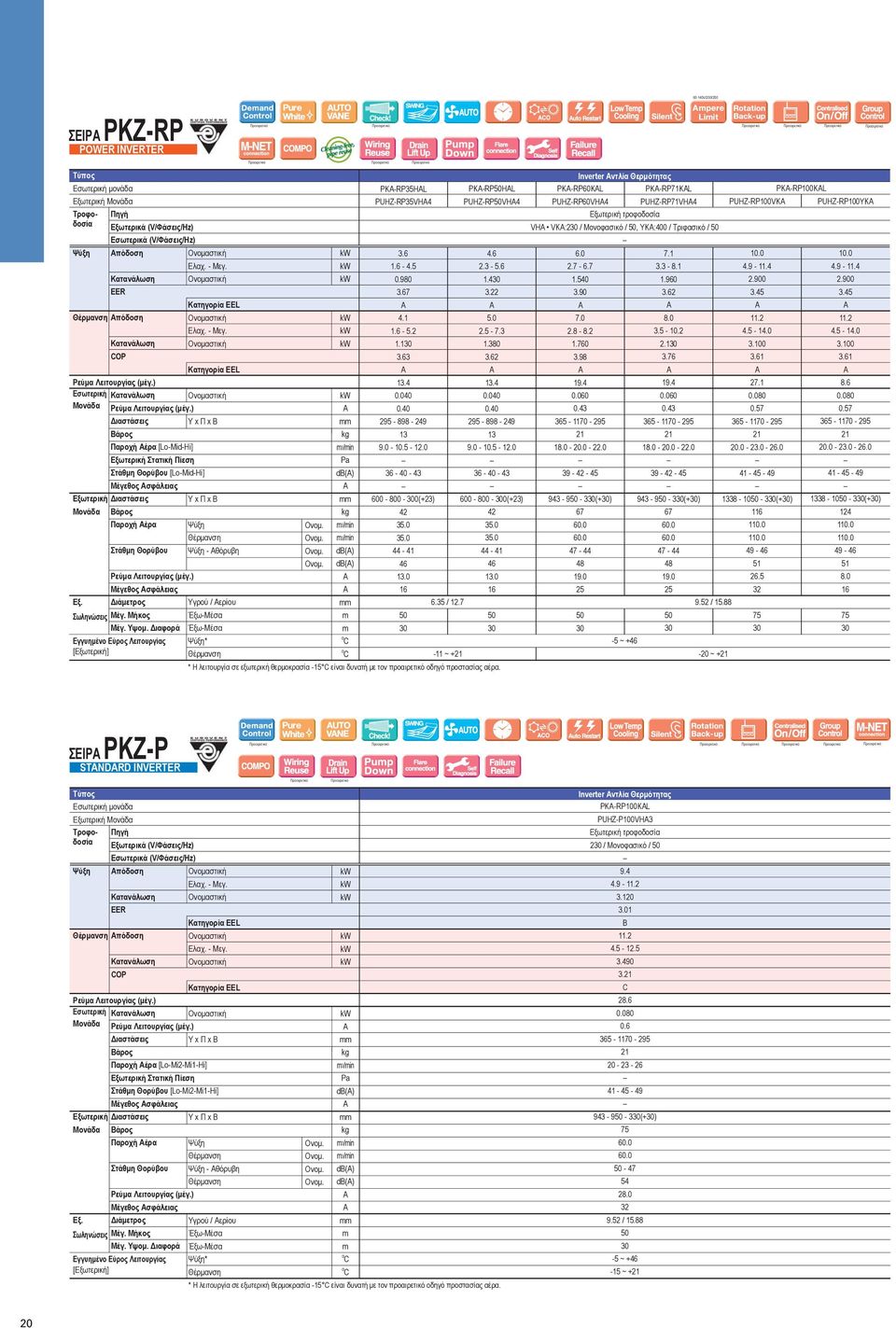

20 0140V/200/2 ΣΕΙΡΑ PKZRP POWER INVERTER Τύπος Εξωτερική Μονάδα Τροφοδοσία Πηγή Εξωτερικά (V/Φάσεις/Hz) Εσωτερικά (V/Φάσεις/Hz) Ψύξη Απόδοση Ελαχ. Μεγ. Κατανάλωση Απόδοση Κατανάλωση OP Ελαχ. Μεγ. Εσωτερική Κατανάλωση Μονάδα Διαστάσεις Υ x Π x Β Παροχή Αέρα [LMidHi] Στάθμη Θορύβου [LMidHi] Εξωτερική Διαστάσεις Υ x Π x Β Μονάδα Παροχή Αέρα Ψύξη Στάθμη Θορύβου Ψύξη Αθόρυβη Εξ. Διάμετρος Υγρού / Αερίου Σωληνώσεις Μέγ. Μήκος Μέγ. Υψομ. Διαφορά Εγγυημένο Εύρος Λειτουργίας [Εξωτερική] Ψύξη* Pa d() d() d() PKRP35HL PUHZRP35VH (+23) * Η λειτουργία σε εξωτερική θερμοκρασία 15 είναι δυνατή με τον προαιρετικό οδηγό προστασίας αέρα. PKRPHL PUHZRPVH (+23) Inverter Αντλία Θερμότητας PKRP0KL PKRP71KL PUHZRP0VH4 PUHZRP71VH4 Εξωτερική τροφοδοσία VH VK:2 / Μονοφασικό /, YK:400 / Τριφασικό /.35 / (+) (+) ~ ~ ~ +21 PUHZRP100VK (+) PKRP100KL PUHZRP100YK (+) ΣΕΙΡΑ PKZP STNDRD INVERTER Τύπος Εξωτερική Μονάδα Τροφοδοσία Πηγή Εξωτερικά (V/Φάσεις/Hz) Εσωτερικά (V/Φάσεις/Hz) Ψύξη Απόδοση Ελαχ. Μεγ. Κατανάλωση Απόδοση Κατανάλωση OP Ελαχ. Μεγ. Εσωτερική Κατανάλωση Μονάδα Διαστάσεις Υ x Π x Β Παροχή Αέρα [LMi2Mi1Hi] Στάθμη Θορύβου [LMi2Mi1Hi] Εξωτερική Διαστάσεις Υ x Π x Β Μονάδα Παροχή Αέρα Ψύξη Στάθμη Θορύβου Ψύξη Αθόρυβη Εξ. Διάμετρος Υγρού / Αερίου Σωληνώσεις Μέγ. Μήκος Μέγ. Υψομ. Διαφορά Εγγυημένο Εύρος Λειτουργίας [Εξωτερική] Ψύξη* Pa d() d() d() * Η λειτουργία σε εξωτερική θερμοκρασία 15 είναι δυνατή με τον προαιρετικό οδηγό προστασίας αέρα. Inverter Αντλία Θερμότητας PKRP100KL PUHZP100VH3 Εξωτερική τροφοδοσία 2 / Μονοφασικό / (+) ~ ~
