Υπηρεσία Πληροφοριών Κιτ αλλαγής λαδιού σε αυτόματο κιβώτιο ταχυτήτων 5HP / 6HP

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "Υπηρεσία Πληροφοριών Κιτ αλλαγής λαδιού σε αυτόματο κιβώτιο ταχυτήτων 5HP / 6HP"

Ευρυβία Δυοβουνιώτης
9 χρόνια πριν
Προβολές:

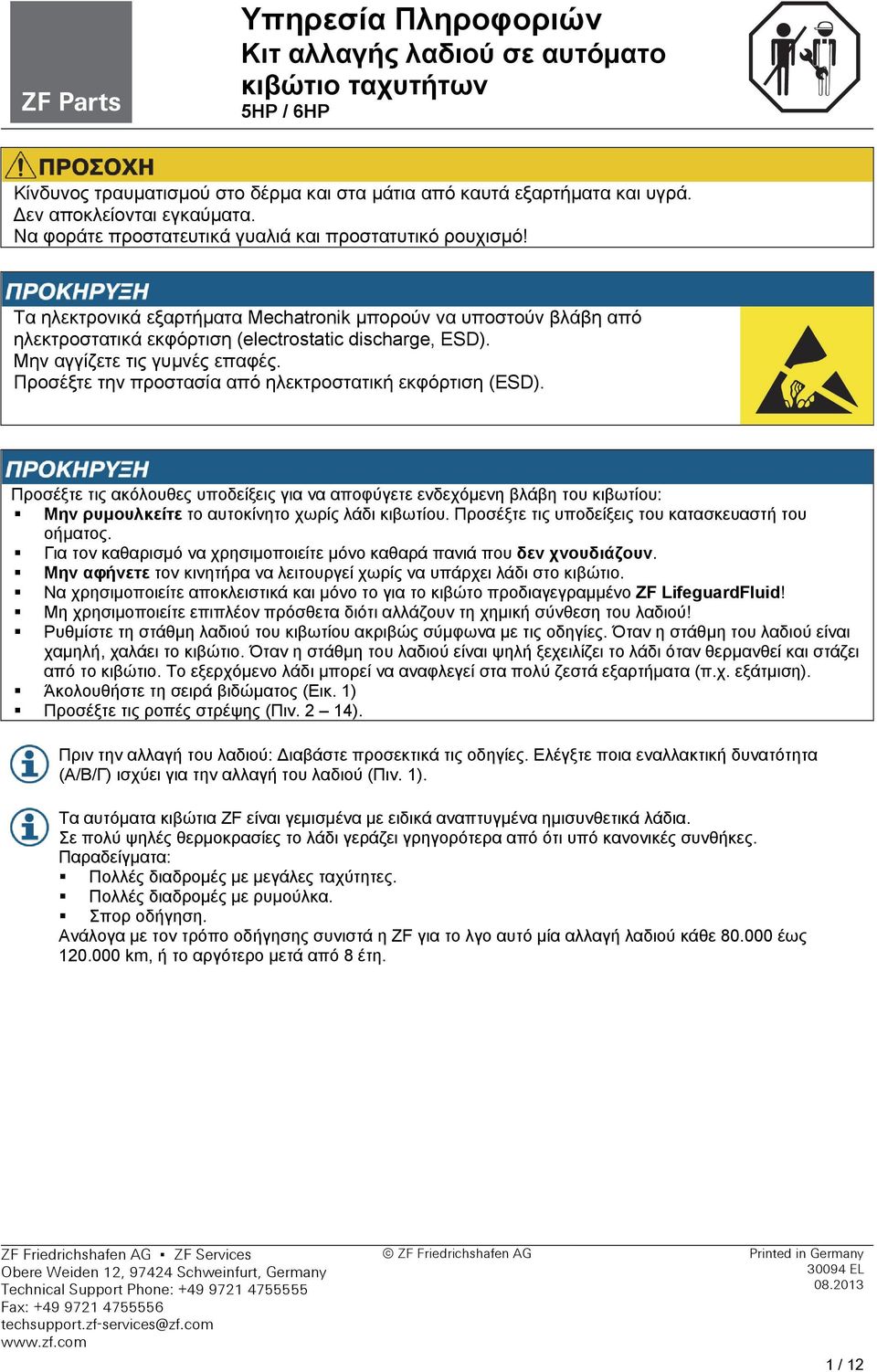

1 Κίνδυνος τραυματισμού στο δέρμα και στα μάτια από καυτά εξαρτήματα και υγρά. Δεν αποκλείονται εγκαύματα. Να φοράτε προστατευτικά γυαλιά και προστατυτικό ρουχισμό! Τα ηλεκτρονικά εξαρτήματα Mechatronik μπορούν να υποστούν βλάβη από ηλεκτροστατικά εκφόρτιση (electrostatic discharge, ESD). Μην αγγίζετε τις γυμνές επαφές. Προσέξτε την προστασία από ηλεκτροστατική εκφόρτιση (ESD). Προσέξτε τις ακόλουθες υποδείξεις για να αποφύγετε ενδεχόμενη βλάβη του κιβωτίου: Μην ρυμουλκείτε το αυτοκίνητο χωρίς λάδι κιβωτίου. Προσέξτε τις υποδείξεις του κατασκευαστή του οήματος. Για τον καθαρισμό να χρησιμοποιείτε μόνο καθαρά πανιά που δεν χνουδιάζουν. Μην αφήνετε τον κινητήρα να λειτουργεί χωρίς να υπάρχει λάδι στο κιβώτιο. Να χρησιμοποιείτε αποκλειστικά και μόνο το για το κιβώτο προδιαγεγραμμένο ZF LifeguardFluid! Μη χρησιμοποιείτε επιπλέον πρόσθετα διότι αλλάζουν τη χημική σύνθεση του λαδιού! Ρυθμίστε τη στάθμη λαδιού του κιβωτίου ακριβώς σύμφωνα με τις οδηγίες. Όταν η στάθμη του λαδιού είναι χαμηλή, χαλάει το κιβώτιο. Όταν η στάθμη του λαδιού είναι ψηλή ξεχειλίζει το λάδι όταν θερμανθεί και στάζει από το κιβώτιο. Το εξερχόμενο λάδι μπορεί να αναφλεγεί στα πολύ ζεστά εξαρτήματα (π.χ. εξάτμιση). Άκολουθήστε τη σειρά βιδώματος (Εικ. 1) Προσέξτε τις ροπές στρέψης (Πιν. 2 14). Πριν την αλλαγή του λαδιού: Διαβάστε προσεκτικά τις οδηγίες. Ελέγξτε ποια εναλλακτική δυνατότητα (A/B/Γ) ισχύει για την αλλαγή του λαδιού (Πιν. 1). Τα αυτόματα κιβώτια ZF είναι γεμισμένα με ειδικά αναπτυγμένα ημισυνθετικά λάδια. Σε πολύ ψηλές θερμοκρασίες το λάδι γεράζει γρηγορότερα από ότι υπό κανονικές συνθήκες. Παραδείγματα: Πολλές διαδρομές με μεγάλες ταχύτητες. Πολλές διαδρομές με ρυμούλκα. Σπορ οδήγηση. Ανάλογα με τον τρόπο οδήγησης συνιστά η ZF για το λγο αυτό μία αλλαγή λαδιού κάθε έως km, ή το αργότερο μετά από 8 έτη. ZF Friedrichshafen AG ZF Services Obere Weiden 12, Schweinfurt, Germany Technical Support Phone: Fax: techsupport.zf-services@zf.com ZF Friedrichshafen AG Printed in Germany EL / 12

Προσέξτε την προστασία από ηλεκτροστατική εκφόρτιση (ESD). Προσέξτε τις ακόλουθες υποδείξεις για να αποφύγετε ενδεχόμενη βλάβη του κιβωτίου: Μην ρυμουλκείτε το αυτοκίνητο χωρίς λάδι κιβωτίου.

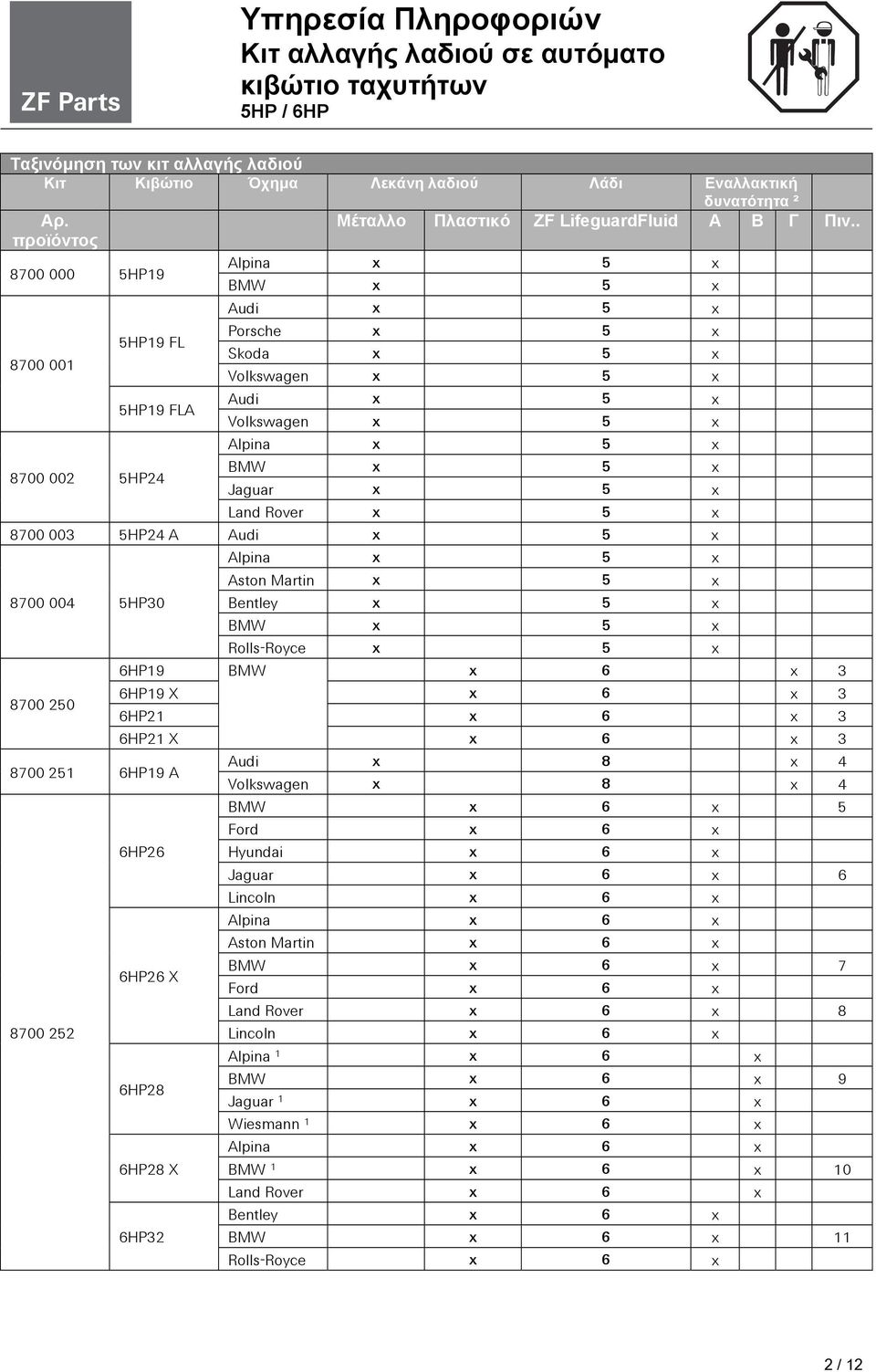

2 Ταξινόμηση των κιτ αλλαγής λαδιού Κιτ Κιβώτιο Όχημα Λεκάνη λαδιού Λάδι Εναλλακτική δυνατότητα ² Aρ. Μέταλλο Πλαστικό ZF LifeguardFluid A B Γ Πιν.. προϊόντος HP19 Alpina x 5 x BMW x 5 x HP19 FL 5HP19 FLA HP24 Audi x 5 x Porsche x 5 x Skoda x 5 x Volkswagen x 5 x Audi x 5 x Volkswagen x 5 x Alpina x 5 x BMW x 5 x Jaguar x 5 x Land Rover x 5 x HP24 A Audi x 5 x HP HP19 A Alpina x 5 x Aston Martin x 5 x Bentley x 5 x BMW x 5 x Rolls-Royce x 5 x 6HP19 BMW x 6 x 3 6HP19 X x 6 x 3 6HP21 x 6 x 3 6HP21 X x 6 x 3 6HP26 6HP26 X 6HP28 6HP28 X 6HP32 Audi x 8 x 4 Volkswagen x 8 x 4 BMW x 6 x 5 Ford x 6 x Hyundai x 6 x Jaguar x 6 x 6 Lincoln x 6 x Alpina x 6 x Aston Martin x 6 x BMW x 6 x 7 Ford x 6 x Land Rover x 6 x 8 Lincoln x 6 x Alpina 1 x 6 x BMW x 6 x 9 Jaguar 1 x 6 x Wiesmann 1 x 6 x Alpina x 6 x BMW 1 x 6 x 10 Land Rover x 6 x Bentley x 6 x BMW x 6 x 11 Rolls-Royce x 6 x 2 / 12

Jaguar x 5 x Land Rover x 5 x 8700 003 5HP24 A Audi x 5 x 8700 004 5HP30 8700 250 8700 251 6HP19 A 8700 252 Alpina x 5 x Aston Martin x 5 x Bentley x 5 x BMW x 5 x Rolls-Royce x 5 x 6HP19 BMW x 6 x 3

3 Ταξινόμηση των κιτ αλλαγής λαδιού Κιτ Κιβώτιο Όχημα Λεκάνη λαδιού Λάδι Εναλλακτική δυνατότητα ² Aρ. Μέταλλο Πλαστικό ZF LifeguardFluid A B Γ Πιν.. προϊόντος BMW x 6 x 12 6HP26 X Lincoln x 6 x HP26 A61 6HP32 BMW x 6 x Audi x 6 x 13 Bentley x 6 x HP28 AF Audi x 8 x 14 Πιν. 1: Ταξινόμηση των κιτ αλλαγής λαδιού 1 BΣε μοβτέλα με βαλβίδα θερμοστάτη: Η θερμοκρασία λαδιού του κιβωτίου πρέπει στη δοκιμή μετά την αλλαγή του λαδιού να φτάσεις τουλ. 75 C (ανοίγει η βαλβίδα του θερμοστάτη). Μετά τη δοκιμή αφήστε το κιβώτιο να κρυώσει και ελέγξτε πάλι τη στάθμη του λαδιού σε θερμοκρασία λαδιού 35 C. 2 Επιλέξτε τη διαδικασία για τν αλλαγή του λαδιού, βλ. πίνακα στη σελίδα / 12

1: Ταξινόμηση των κιτ αλλαγής λαδιού 1 BΣε μοβτέλα με βαλβίδα θερμοστάτη: Η θερμοκρασία λαδιού του κιβωτίου πρέπει στη δοκιμή μετά την αλλαγή του λαδιού να φτάσεις τουλ.

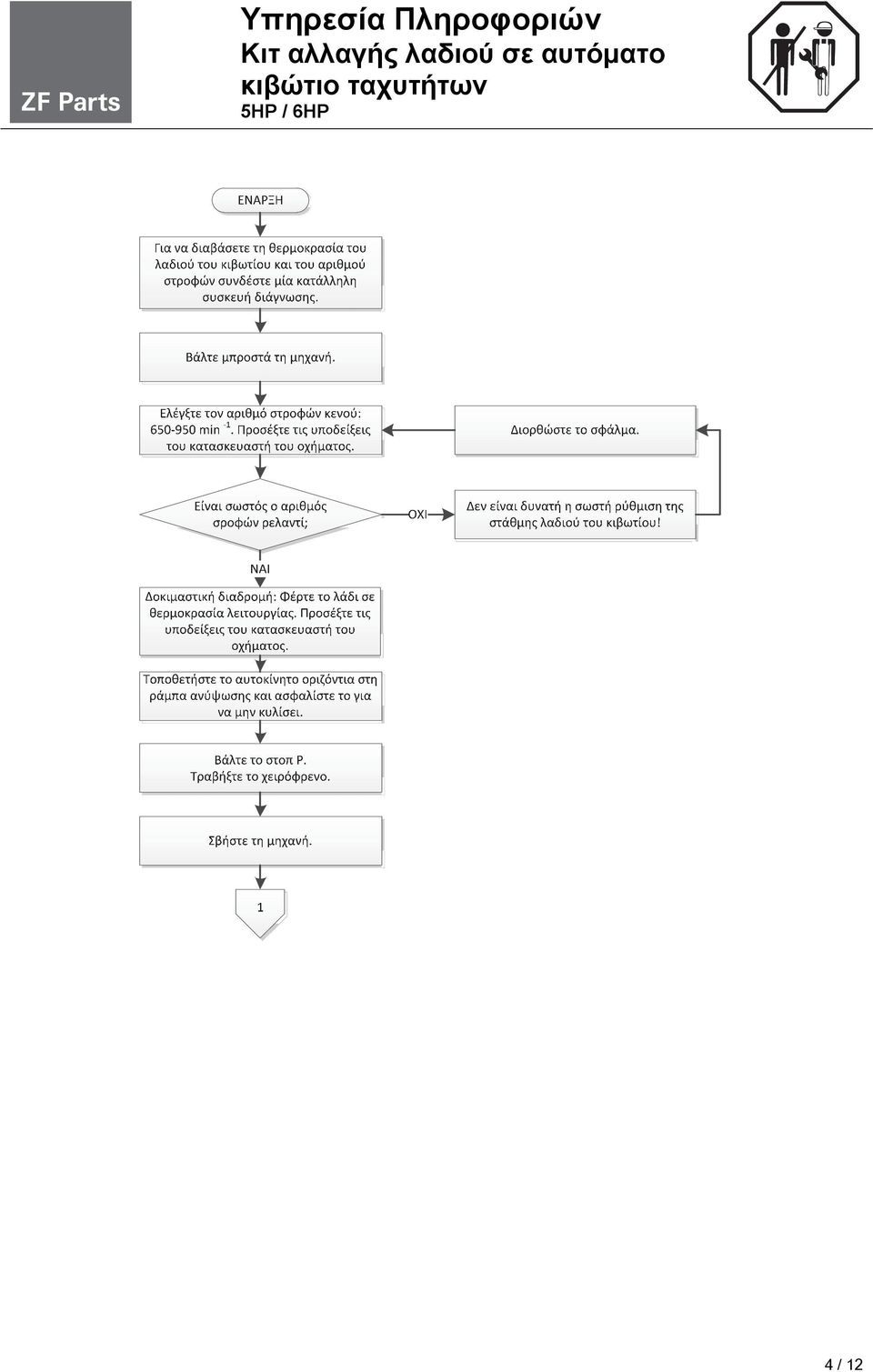

4 4 / 12

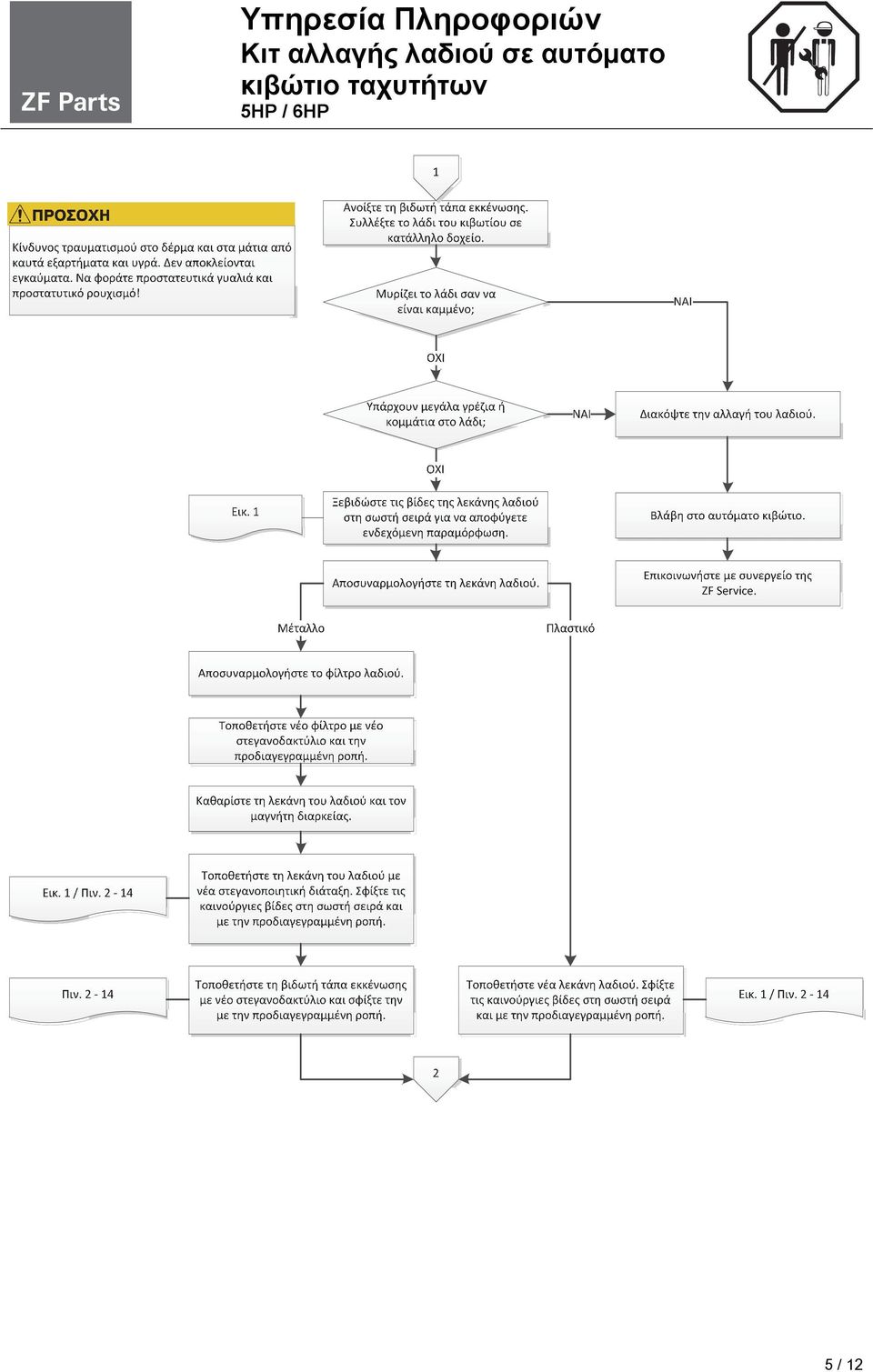

5 5 / 12

6 6 / 12

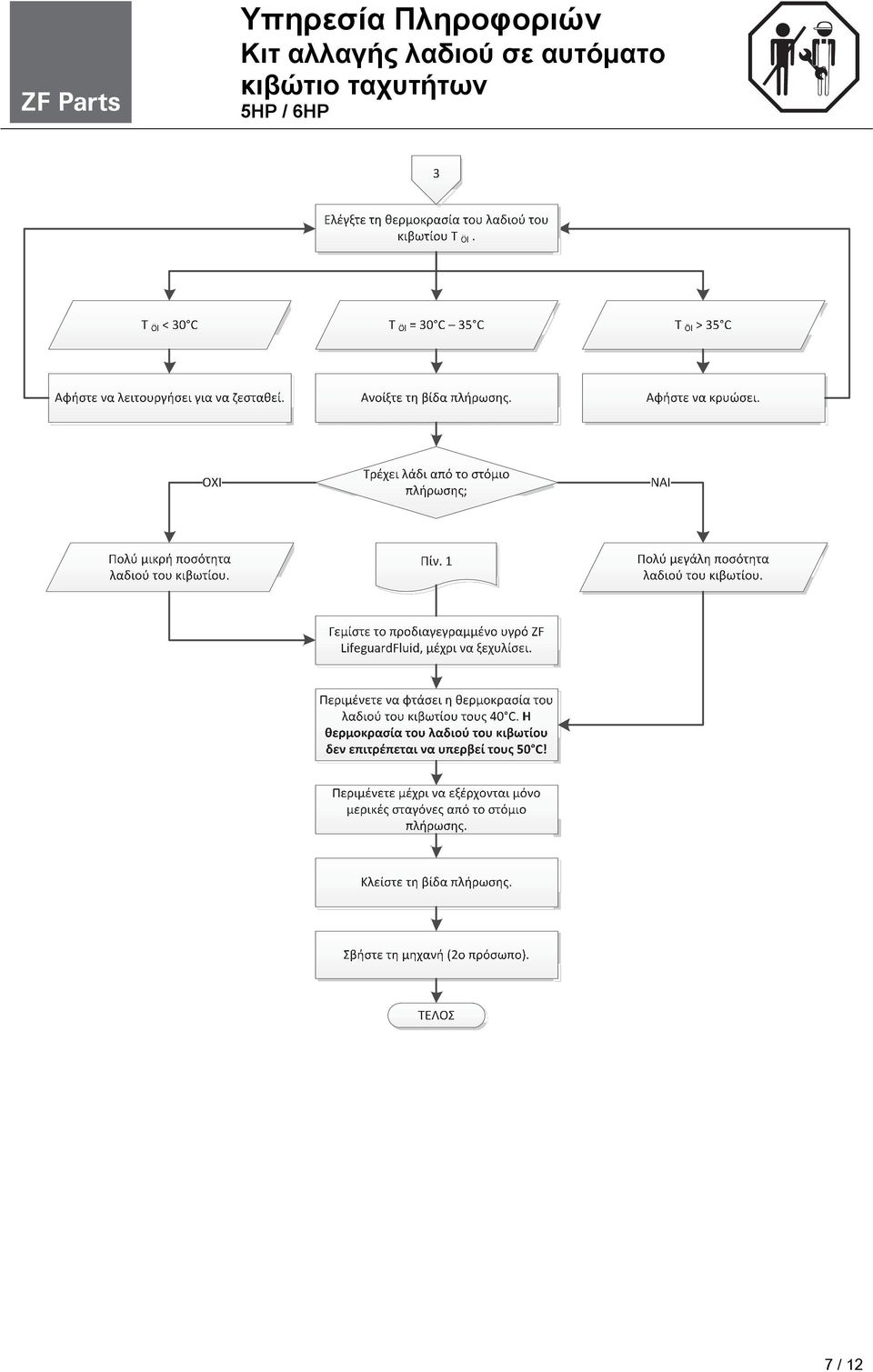

7 7 / 12

8 Εικ. 1: Σχεδιάγραμμα της σειρά βίδωσης Παράδειγμα: σειρά βιδώματος Ξεβιδώστε ή σφίξτε τις βίδες της λεκάνης του λαδιού σταυρωτά από τη μέση (Εικ. 1). Βιδώστε πρώτα όλες τις βίδες με το χέρι, κατόπιν στη σωστή σειρά με τη σωστή ροπή στρέψης. Προσέξτε τις υποδείξεις του κατασκευαστή του οήματος. Λεκάνη λαδιού Υλικό Αλουμίνιο Πλαστικό Λαμαρίνα χάλυβα Ροπή στρέψης 4 Nm Nm 12 Nm Φίλτρο λαδιού Χωριστό εξάρτημα Ενσωματωμένο στη λεκάνη λαδιού Πιν. 2: Ροπή στρέψης Χωριστό εξάρτημα 8 / 12

Προσέξτε τις υποδείξεις του κατασκευαστή του οήματος.

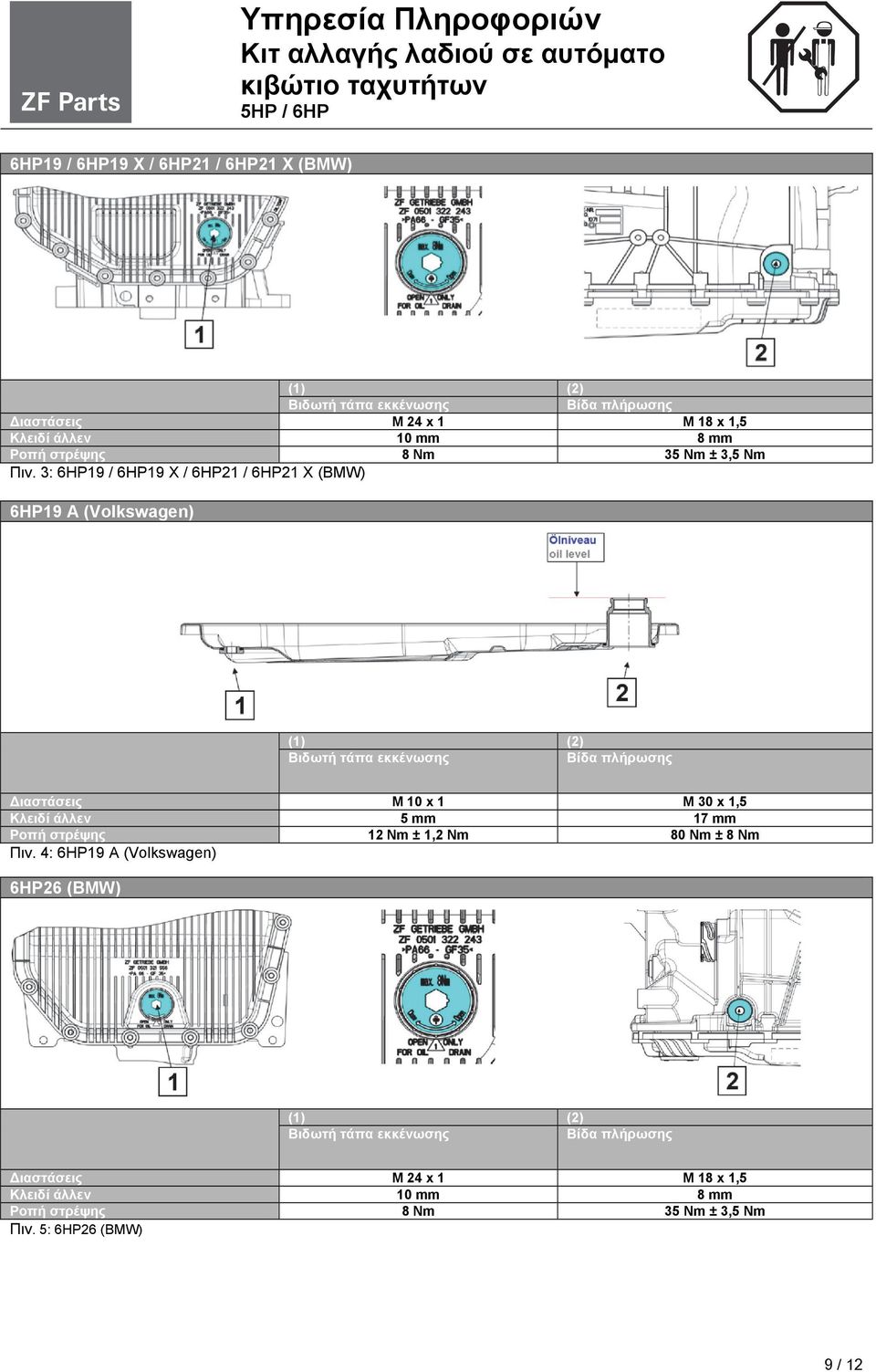

9 6HP19 / 6HP19 X / 6HP21 / 6HP21 X (BMW) Πιν. 3: 6HP19 / 6HP19 X / 6HP21 / 6HP21 X (BMW) 6HP19 A (Volkswagen) Διαστάσεις M 10 x 1 M 30 x 1,5 Κλειδί άλλεν 5 mm 17 mm Ροπή στρέψης 12 Nm ± 1,2 Nm 80 Nm ± 8 Nm Πιν. 4: 6HP19 A (Volkswagen) 6HP26 (BMW) Πιν. 5: 6HP26 (BMW) 9 / 12

Διαστάσεις M 10 x 1 M 30 x 1,5 Κλειδί άλλεν 5 mm 17 mm Ροπή στρέψης

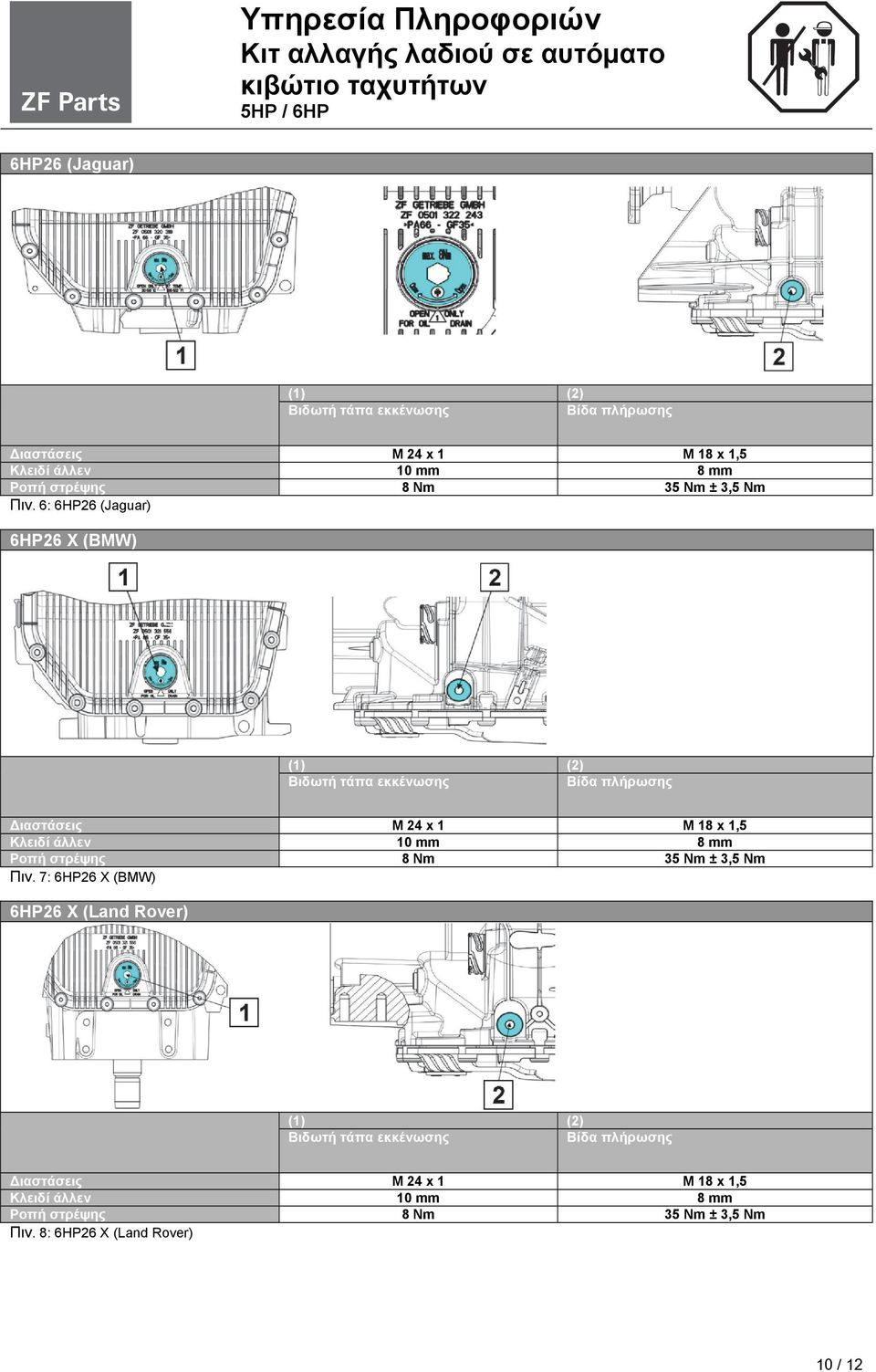

10 6HP26 (Jaguar) Πιν. 6: 6HP26 (Jaguar) 6HP26 X (BMW) Πιν. 7: 6HP26 X (BMW) 6HP26 X (Land Rover) Πιν. 8: 6HP26 X (Land Rover) 10 / 12

11 6HP28 (BMW) Πιν. 9: 6HP28 (BMW) 6HP28 X (BMW) Πιν. 10: 6HP28 X (BMW) 6HP32 (BMW) Πιν. 11: 6HP32 (BMW) 11 / 12

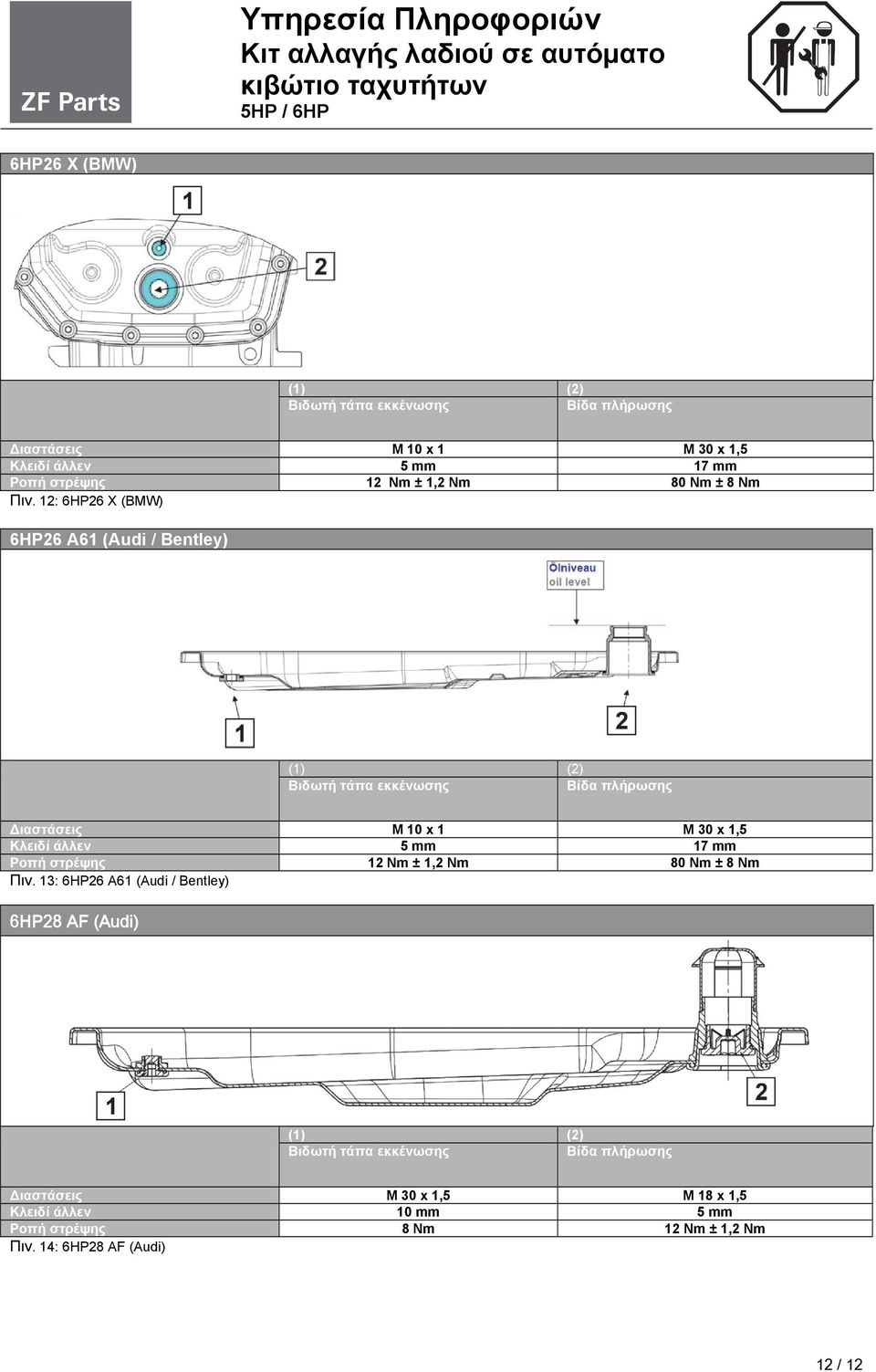

12 6HP26 X (BMW) Διαστάσεις M 10 x 1 M 30 x 1,5 Κλειδί άλλεν 5 mm 17 mm Ροπή στρέψης 12 Nm ± 1,2 Nm 80 Nm ± 8 Nm Πιν. 12: 6HP26 X (BMW) 6HP26 A61 (Audi / Bentley) Διαστάσεις M 10 x 1 M 30 x 1,5 Κλειδί άλλεν 5 mm 17 mm Ροπή στρέψης 12 Nm ± 1,2 Nm 80 Nm ± 8 Nm Πιν. 13: 6HP26 A61 (Audi / Bentley) 6HP28 AF (Audi) Διαστάσεις M 30 x 1,5 M 18 x 1,5 Κλειδί άλλεν 10 mm 5 mm Ροπή στρέψης 8 Nm 12 Nm ± 1,2 Nm Πιν. 14: 6HP28 AF (Audi) 12 / 12

12: 6HP26 X (BMW) 6HP26 A61 (Audi / Bentley) Διαστάσεις M 10 x 1 M 30 x 1,5 Κλειδί άλλεν 5 mm 17 mm Ροπή
