1 patsalas ΣΥΣΤΗΜΑΤΑ ΣΤΗΡΙΞΗΣ ΥΑΛΟΠΙΝΑΚΑ GLASS SUPPORTING RAILINGS SYSTEMS 2017 Railing Systems

2 Railing Systems Ιστορικό και Προφίλ Εταιρίας Background & Company Profile 1 Πιστοποίηση Αντοχής Certification Of Strengh 2 Πιστοποίηση Ποιότητας σε Προϊόντα Ανοδίωσης Certification Of Quality In the Anodised Products 3 Η Τεχνολογία της Ανοδίωσης The Anodising Technology 4 Εμφάνιση Προϊόντων - Χρωματολόγιο Appearance of the Products - Anodising Colors 5 Συστήματα Στήριξης Υαλοπίνακα Glass Supporting Systems 7-20 Προφίλ Στήριξης Υαλοπίνακα Profiles for Glass Support Προφίλ Κουπαστών Railtops Profiles Εξαρτήματα Accessories Τεχνικές Λεπτομέρειες Technical Details 43-55

3 Ιστορικό και Προφίλ Εταιρίας Η Αφοι Πατσάλα Α.Ε.Β.Ε. ιδρύθηκε το 1975 και διανύει ήδη την τρίτη δεκαετία λειτουργίας της. Η εταιρεία δραστηριοποιείται στον ευρύτερο χώρο της εμπορίας υλικών κατασκευών, μιας ευρείας γκάμας, τα οποία διακρίνονται από ποιότητα αλλά και λειτουργικότητα. Κύριο αντικείμενο της εταιρίας είναι η εμπορία υλικών που σχετίζονται με το αλουμίνιο και το ανοξείδωτο. Οι κτιριακές μας εγκαταστάσεις συνολικής επιφάνειας 5.500m² στο 5,5 χλμ της οδού Θεσσαλονίκης Λαγκαδά και 3.000m² στην Νέα Ευκαρπία, εξασφαλίζουν την σωστή λειτουργία της εφοδιαστικής μας αλυσίδας ώστε σε πραγματικό χρόνο κάθε ένα από τους χιλιάδες κωδικούς προϊόντων μας να βρίσκονται άμεσα προς παράδοση στον τελικό πελάτη. Ανταγωνιστικό μας πλεονέκτημα η γνώση και η συνέπεια όσον αφορά την παροχή εξειδικευμένων λύσεων για κάθε ανάγκη των πελατών μας, διατηρώντας τον άνθρωπο στο επίκεντρο του ενδιαφέροντος και αναπτύσσοντας ένα ολοκληρωμένο σύστημα εξυπηρέτησης των πελατών μας. Background & Company s Profile The patsalas Bros sa company was founded in 1975 and it is already in the third decade of its function. The company is active in the vast area of trading building materials, a large range, in which you can discern quality as wekk as functionality. The main object of the company is the trading of the materials that are corelated with material as aluminium and anodised aluminium. Our facilities which cover a surface of 5.500m2 in the 5.5km of Thessalonikis Lagada street and 3.000m2 in Nea Efkarpia, can ensure the appropriate function of our supplying chain. In that way it is possible for our clients to receive each and one of our thousands codes in direct time and with an immediate delivery. Our competitive advantage is the possesion of knowledge and cosistency regarding the provision of specialized solutions which responding to the needs of our clients, pre serving in this way the human in the center of the interest and developing a complete system of our cliental service. 1

4 Railing Systems Πιστοποίηση Αντοχής Η εταιρία σχεδιάζει και παράγει τα συστήματα καγκέλων πάντα με γνώμονα την ασφάλεια. Γι αυτό πιστοποιεί όλα τα συστήματα της στα μεγαλύτερα ινστιτούτα στην Ευρώπη. Certification of Strength The company designs and extrudes all the railing systems always with focusing the safety. For this certifies all railing systems at the biggest institutes of Europe. 2

5 Πρωτοπόροι στην Νέα Τεχνολογία Συνδυάζουμε την πολύχρονη εμπειρία μας με τους καλύτερους οίκους του εξωτερικού για να σας προσφέρουμε τις λύσεις που απαιτούνται για τα σύγχρονα κτίρια. Τα προϊόντα μας ανταποκρίνονται σε κάθε αρχιτεκτονική εφαρμογή υψηλής ποιότητας και αισθητικής τελειότητας, μονα δικά στην Ελλάδα, βαμμένα ανοδίωση σε σκληρότητα 20 μικρά για να αντέχουν σε όλες τις καιρικές συνθήκες, ιδανικά για θάλασσα, πισίνες και βουνό. Πιστοποίηση Ποιότητας σε Προϊόντα Ανοδίωσης Σε ευρωπαϊκό επίπεδο, ο έλεγχος και η πιστοποίηση της ποιότητας των ανοδιώμενων και ηλεκτροστατικά βαμμένων προϊόντων αλουμινίου καθορίζονται από τις προδιαγραφές της QUALANOD. Με εγκαταστάσεις να έχουν 5 μπάνια ανοδίωσης των Αμπέρ και ικανότητα παραγωγής τόνων τον χρόνο. Pioneers In New Technology We are combining our longtime experience together with the finest overseas houses and in that way we are able to provide you the solutions which are required for the contemporary buildings. Our products are responding in every architectural application at high quality and aesthetical perfection, unique in Greece, dyed in anodised colour with hardness 20mn in order to stand with all the weather conditions, mostly ideal for sea, pools and mountain Certification Of Quality In the Anodised Products In European level, the control and the certification of the anodised and elictrostatically painted products are defined from the designations of QUALANOD. Anodise facilities with capacity Α and production ability of T per year. 3

6 Railing Systems Η διαδικασία γίνεται με ηλεκτρόλυση (διοχέτευση συνεχούς ρεύματος), σε μπάνιο θεϊκού οξέος, κάτω από αυστηρές συνθήκες ελέγχου των συγκεντρώσεων των χημικών συστατικών, της θερμοκρασίας, της πυκνότητας του ρεύματος κ.λ.π. Αποτέλεσμα της ηλεκτρόλυσης είναι, ή με απόλυτα ελεγχόμενο τρόπο οξείδωση της επιφάνειας του αλουμινίου. Το ανοδικό επίστρωμα είναι διαφανές (σαν γυαλί). Επίσης το ανοδικό επίστρωμα δεν είναι συνεχές και παρουσιάζει πόρους. Χαρακτηριστικά Το στρώμα ανοδίωσης δημιουργείται από το ίδιο το μέταλλο, είναι πλήρως ενσωματωμένο σε αυτό και έτσι δεν υπάρχουν προβλήματα πρόσφυσης. Η αντιδιαβρωτική συμπεριφορά της ανοδίωσης είναι πάρα πολύ καλή, εφόσον τηρηθούν όλοι οι κανόνες παραγωγικής διαδικασίας, εφαρμογής και χρήσης. Ποιοτικά Χαρακτηριστικά της Ανοδίωσης Εμφάνιση: η τελική εμφάνιση των ανοδιωμένων προϊόντων αλουμινίου μπορεί να είναι άχρωμη (φυσικό χρώμα) ή έγχρωμη. Πάχος Ανοδίωσης Το πάχος ανοδίωσης αντιστοιχεί στο πάχος σε μικρά (μm=χιλιοστά χιλιοστομέτρου) του επιστρώματος του οξειδίου του αλουμινίου της σημαντικής επιφάνειας. Ανάλογα με την χρήση και το περιβάλλον που θα τοποθετηθεί η κατασκευή, επιβάλλεται και το ελάχιστο επιτρεπόμενο πάχος ανοδίωσης. Η Αφοι Πατσάλα ΑΕΒΕ, διαθέτει το σύστημα καγκέλου σκληρότητας 20 μm-22 μm, με πιστοποίηση αντοχής των προϊόντων σε όλες τις καιρικές συνθήκες. Συντήρηση Προϊόντων Η σωστή συντήρηση των προϊόντων ανοδίωσης εξασφαλίζει την διαχρονικά άριστη λειτουργία και εμφάνιση των προϊόντων, όπως ακριβώς και την ημέρα της τοποθέτησης. Εξασφαλίστε τον τακτικό καθαρισμό των προϊόντων. Η συχνότητα με την οποία πρέπει να γίνεται ο καθαρισμός ποικίλει από την χρήση και έκθεση των προϊόντων στις εκάστοτε συνθήκες. Σαν γενικός κανόνας, φροντίστε ο καθαρισμός να γίνεται το συχνότερο μία φορά τον μήνα μέχρι μία φορά το εξάμηνο. Χρησιμοποιήστε σαπούνι καθαρισμού και χλιαρό νερό για το ξέπλυμα ενώ για τα μικρά εξαρτήματα ένα μαλακό πανί για να μη χαράζει τις επιφάνειες. Για τον καθαρισμό των λιπαρών μερών χρησιμοποιήστε και πάλι μαλακό πανί εμπλουτισμένο με καθαριστικό white spirit και ξεβγάζοντας πολύ καλά με άφθονο νερό. Προσοχή! να μη χρησιμοποιούνται όξινα ή αλκαλικά προϊόντα καθαρισμού, όπως επίσης και τα κοινά απορρυπαντικά καθαρισμού του σπιτιού, παρά μόνο κατόπιν επικοινωνίας με τον προμηθευτή. Επίσης δεν θα πρέπει να χρησιμοποιούνται οποιουδήποτε είδους λειαντικά υλικά, όπως γυαλόχαρτο, σμυριδόχαρτο, ατσαλόσυρμα κ.λ.π. The process is made with electrolysis( channeling of current power), in a shower of sulphur acid, understrict conditions of constant control of the chemical concentration of temperature, the density of the current etc. As a result of electrolysis is the oxidation of the surface under a totally controlled wanner. The upper layer is transparent(like glass). Furthermore the upper layer is consecutive and has pores on it. Characteristics The layer of the anodise is created from the same metal, and is fully incorporated in it and as a result no problems of adhesion derive. Thr anticorrosive behaviour of the anodise is very good, provided all the rules of the producing proccess application and use are applied. Quality Characteristics Of Anodising Appearance: The final appearance of the anodised aluminium products wat appear colorless ( natural colour ) or coloured. Thickness Of Anodise The thickness of anodise corresponds in the thickness in microns (μm = millimeter of the millimeters ) of the coating of the alumnium oxide to the surface. In accordance with the use and the enviroment where the the structure is installed, the minimum allowed thickness of the anodise is imposed. The Patsalas Bros sa, has in its disposal rail system of 20μm 22μm with a endurance certificate of all products and for all the weather conditions. Preservation Of The Products The right preservation of the products may ensure the long lasting and perfect function as well as the appearance of the products, exactly as the first day that they were installed Provide the regular cleaning of the products. The frequence that the cleaning should be made varies and depends on the the usage and the exposure of the products in the given conditions. As a general rule, the cleaning should take place from one time in the month until one time every six months. It is strongly recommented to use soap and luke warm water to rinse them off and as long as the smaller accesories are concerned should be cleaned with a soft table clothenriched with white spirit detergend rinsing it ifff with plenty of water. Attention! Do not use oxidants and alcolic cleaning products, as well as the common house cleaning products, unless there is a contact with the supplior. Moreover no kind of abrasive objects must be applied, such as abrasive paper, wire etc. 4

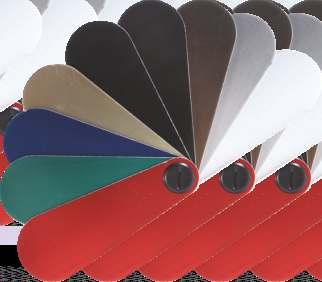

7 Εμφάνιση Προϊόντων Η τελική εμφάνιση των προϊόντων εξαρτάται από τα παρακάτω: Α π ό τ ο κ ρ ά μ α. Α υ τ ό π ρ έ π ε ι ν α ε ί ν α ι καθορισμένο και ο προμηθευτής οφείλει να πιστοποιεί ότι το υλικό ανταποκρίνεται στις α ν τ ί σ τ ο ι χ ε ς π ρ ο δ ι α γ ρ α φ έ ς κ α ι ό τ ι ε ί ν α ι κατάλληλο να υποστεί την ανοδείωση. Από τον τρόπο επιφανειακής επεξεργασίας πριν την ανοδίωση. Έτσι η τελική εμφάνιση μπορεί να είναι γυαλιστερή ή ματ. Από την επιφανειακή επεξεργασία μετά την α ν ο δ ί ω σ η, ό π ω ς γ ι α π α ρ ά δ ε ι γ μ α τ ο ν χρωματισμό ή τις συνθήκες σφραγίσματος. Α π ό τ ο ν τ ρ ό π ο χ ε ι ρ ι σ μ ο ύ κ α τ ά τ η ν σ υ σ κ ε υ α σ ί α, α π ο θ ή κ ε υ σ η, μ ε τ α φ ο ρ ά κ α ι παράδοση στον χώρο του πελάτη. Appearance Of The Products The final appearance of the products depends from the relation of the characteristics which are mentioned below : The alloy it must be predetermined and the supplior must certify that the product corresponds to the equivalent specification and it is approciate to under the process of anodising. The wanner of superficial proccess before t h e a n o d i s i n g. I n t h i s w a y t h e f i n a l appearance may be shining or mat. From the super ficial proccess after the a n o d i s i n g p r o c c e s s, f o r e x a m p l e t h e colouring or the sealing conditions. From the handling manipulation during the packaging, storing and transportation and delivery in the clients shop. Το χρωματολόγιο των προϊόντων που εισάγει και διαθέτει στην Ελληνική αγορά η ΑΦΟΙ ΠΑΤΣΑΛΑ Α.Ε.Β.Ε. είναι το παρακάτω: Χρωματολόγιο - Anodised Colours ΕΜΦAΝΙΣΗ Άχρωμο COLOUR Natural ΚΩΔ. / CODE P NATUREL Μπρονζέ Ανοιχτό Καφέ Bronze Light Brown P 0 P 1 Σκούρο Καφέ Dark Brown P 2 Μαύρο Black P 3 Χρυσό Μπλε Gold Blue P 10 P 20 Πράσινο Green P 30 Κόκκινο Red P 40 5

8

9 Railing Systems

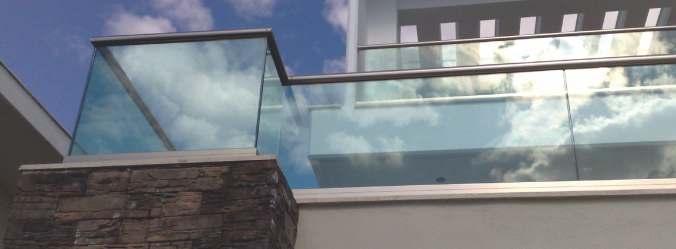

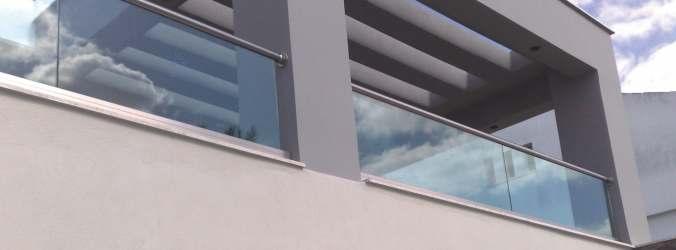

10 Railing Systems SERIES 100 ΣYΣΤΗΜΑ ΚΑΘΕΤΗΣ ΣΤΗΡΙΞΗΣ ΔΑΠΕΔΟY 10-12mm YΑΛΟΠΙΝΑΚΑ ΜΕ ΚΟΥΠΑΣΤΗ ON FLOOR 10-12mm GLASS SUPPORTING SYSTEM WITH HANDRAIL 12 Σύστημα κάθετης στήριξης υαλοπίνακα με προφίλ αλουμινίου για τοποθέτηση γυάλινου καγκέλου πάνω σε στηθαίο. Το σύστημα υποστηρίζει κάθετα υαλοπίνακα 10mm & 12mm με ύψος 1000mm (Υαλοπίνακας Triplex Securit). Η χρήση της βάσης γίνεται σαν ενιαίο προφίλ, χωρίς να χρειάζονται ιδιαίτερες ευθυγραμμίσεις και χωρίς καπάκια, ώστε η τοποθέτηση να γίνεται σε γρήγορους χρόνους, χωρίς ατέλειες και με άριστο αποτέλεσμα. Η βάση διατίθεται σε ανοδίωση Inox, χρώματα ανοδίωσης, οποιοδήποτε RAL και σε αποχρώσεις απομίμησης ξύλου. min. 120mm min. 60mm EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge Φρεζάτη ανοξείδωτη βίδα M8x40 Countersunk head stainless steel bolt M8x40 EA II M8x40 Κοχλίας Αγκύρωσης EA II M8x40 Anchor Bolt System of vertical glass support with aluminium profile for glass rail placement on the balcony step up. The system supports vertical 10mm & 12mm glass with height 1000mm( triplex glass, securit) the use of the base is as a continuous profile without the need of special alignment and without caps where as the placement will be made in faster time without flaws and with an excellent result. The base is available in inox anodise, coloured anodise, any RAL colour and wood imitation 8

11 EPDM λάστιχα τζαμιού EPDM glazing gasket 73 Προφίλ Αλουμινίου Aluminium Profile Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge Φρεζάτη ανοξείδωτη βίδα M6x30 Countersunk head stainless steel bolt M8x40 45 EA II M6x30 Κοχλίας Αγκύρωσης EA II M6x30 Anchor Bolt min. 120mm min. 60mm EPDM λάστιχα τζαμιού EPDM glazing gasket 100 Προφίλ Αλουμινίου Aluminium Profile Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge Φρεζάτη ανοξείδωτη βίδα M6x30 Countersunk head stainless steel bolt M6x30 45 EA II M6x30 Κοχλίας Αγκύρωσης EA II M6x30 Anchor Bolt min. 120mm min. 60mm 9

12 Railing Systems EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile 120 Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge Φρεζάτη ανοξείδωτη βίδα M8x40 Countersunk head stainless steel bolt M8x40 70 EA II M8x40 Κοχλίας Αγκύρωσης EA II M8x40 Anchor Bolt min. 120mm min. 60mm Σύστημα κάθετης στήριξης υαλοπίνακα με προφίλ αλουμινίου για τοποθέτηση γυάλινου καγκέλου πάνω σε στηθαίο. Το σύστημα υποστηρίζει κάθετα υαλοπίνακα 16mm & 20mm με ύψος 1000mm (Υαλοπίνακας Triplex Securit). Η χρήση της βάσης γίνεται σαν ενιαίο προφίλ χωρίς να χρειάζονται ιδιαίτερες ευθυγραμμίσεις και χωρίς καπάκια ώστε η τοποθέτηση να γίνεται σε γρήγορους ρυθμούς, χωρίς ατέλειες και με άριστο αποτέλεσμα. Η βάση διατίθεται σε ανοδίωση Inox, χρώματα ανοδίωσης, οποιοδήποτε RAL και σε αποχρώσεις απομίμησης ξύλου. 10

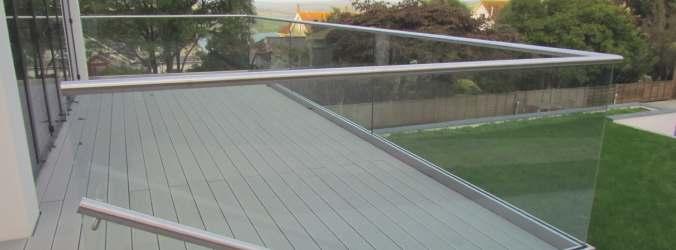

13 EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile 120 Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge Φρεζάτη ανοξείδωτη βίδα M8x40 Countersunk head stainless steel bolt M8x40 66 EA II M8x40 Κοχλίας Αγκύρωσης EA II M8x40 Anchor Bolt min. 120mm min. 60mm System of vertical glass support with aluminium profile for glass rail placement on the balcony step up. The system supports vertical 16mm & 20mm glass with height 1000mm ( triplex glass, securit) the use of the base is as a continuous profile without the need of special alignment and without caps where as the placement will be made in faster time without flaws and with an excellent result. The base is available in inox anodise, coloured anodise, any RAL colour and wood imitation 11

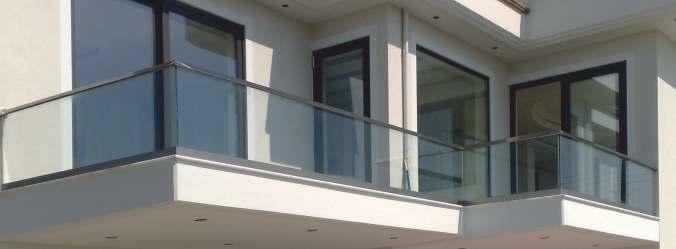

14 Railing Systems EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims 122 Τακάκια Τζαμιού EPDM EPDM glazing bed Ανοξείδωτη βίδα M8x75 κάθε 25cm Stainless steel bolt M8x75 every 25cm Ανοξείδωτη βίδα M8x40 Stainless steel bolt M8x EA II M8x40 Κοχλίας Αγκύρωσης EA II M8x40 Anchor Bolt min. 120mm min. 60mm Σύστημα διαιρούμενης κάθετης στήριξης υαλοπίνακα με προφίλ αλουμινίου, για τοποθέτηση γυάλινου καγκέλου σε στηθαίο. Το σύστημα υποστηρίζει κάθετα υαλοπίνακα 12mm - 16mm & 20mm με ύψος 1000mm (Υαλοπίνακας Triplex Securit). Μετά την τοποθέτηση της βάσης τοποθετούνται τα καπάκια και οι τάπες. 12

15 EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims 122 Τακάκια Τζαμιού EPDM EPDM glazing bed Ανοξείδωτη βίδα M8x50 κάθε 25cm Stainless steel bolt M8x50 every 25cm Ανοξείδωτη βίδα M8x40 Stainless steel bolt M8x40 90 EA II M8x40 Κοχλίας Αγκύρωσης EA II M8x40 Anchor Bolt min. 120mm min. 60mm Adjustable vertically glass floor support system mm profile for glass handrail placement on balcony step-up. The system is being Supported vertically with 10mm-16mm-20mm glass with height 1000mm (triplex glass, securit). After the base installation are being installed the caps and the plugs as well 13

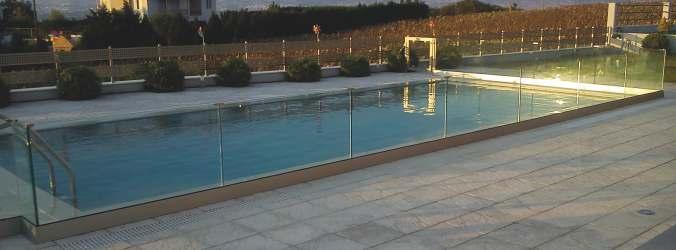

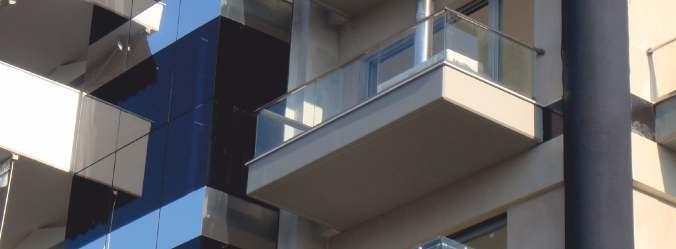

16 Railing Systems min. 120mm EPDMλάστιχατζαμιού EPDM glazing gasket ΠροφίλΑλουμινίου Aluminium Profile min. 60mm ΠροφίλΑλουμινίου Aluminium Profile EA II M8x40ΚοχλίαςΑγκύρωσης EA II M8x40 Anchor Bolt ΑνοξείδωτηβίδαM8x40 Stainless steel bolt M8x40 ΤακάκιαΤζαμιούΠολυαμιδίου Polyamide glazing shims ΤακάκιαΤζαμιούEPDM EPDM glazing bed Σύστημα πλευρικής στήριξης υαλοπίνακα με ιδιαίτερο χαρακτηριστικό τον εμπλουτισμό της ανεμπόδιστης θέας και την παροχή μεγάλων επιφανειών σε έργα & κτίρια υψηλού επιπέδου. Αίσθηση σταθερότητας και αντοχής με την πρώτη εικόνα. min. 60mm EA II M8x40ΚοχλίαςΑγκύρωσης EA II M8x40 Anchor Bolt ΑνοξείδωτηβίδαM8x75 Stainless steel bolt M8x75 Side glass vertically supporting system with the distinctive characteristic the enrichment of the unhindered view and the supply of great surfaces onto works and buildings of a higher level. Sense of stability and resistance with the first look 14

17 SERIES 500 ΣYΣΤΗΜΑ ΚΑΘΕΤΗΣ ΣΤΗΡΙΞΗΣ ΔΑΠΕΔΟY YΑΛΟΠΙΝΑΚΑΣ 16-20χιλ ON FLOOR SUPPORTING SYSTEM 16-20mm GLAZING Σύστημα κάθετης στήριξης υαλοπίνακα με προφίλ αλουμινίου για τοποθέτηση γυάλινου καγκέλου πάνω σε στηθαίο. Το σύστημα υποστηρίζει κάθετα υαλοπίνακα 16mm & 20mm με ύψος 1000mm (Υαλοπίνακας Triplex Securit). Η χρήση της βάσης γίνεται σαν ενιαίο προφίλ χωρίς να χρειάζονται ιδιαίτερες ευθυγραμμίσεις και χωρίς καπάκια ώστε η τοποθέτηση να γίνεται σε γρήγορους ρυθμούς, χωρίς ατέλειες και με άριστο αποτέλεσμα. Η βάση διατίθεται σε ανοδίωση Inox, χρώματα ανοδίωσης, οποιοδήποτε RAL και σε αποχρώσεις απομίμησης ξύλου. min. 120mm min. 60mm EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile Πλαστικό τακάκι σφήνα BC Plas c wedge BC Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge Φρεζάτη ανοξείδωτη βίδα Countersunk head stainless steel bolt M8x40 EA II M8x40 Κοχλίας Αγκύρωσης EA II M8x40 Anchor Bolt System of vertical glass support with aluminium profile for glass rail placement on the balcony step up. The system supports vertical 16mm & 20mm glass with height 1000mm ( triplex glass, securit) the use of the base is as a continuous profile without the need of special alignment and without caps where as the placement will be made in faster time without flaws and with an excellent result. The base is available in inox anodise, coloured anodise, any RAL colour and wood imitation 15

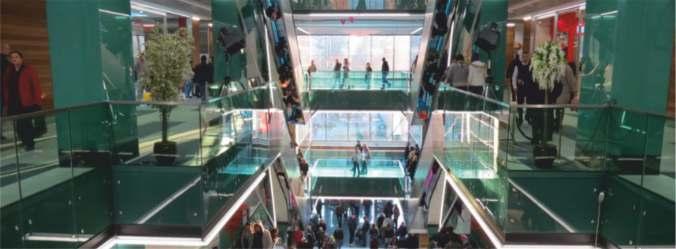

18 Railing Systems SERIES 600 ΣYΣΤΗΜΑ ΚΑΘΕΤΗΣ ΣΤΗΡΙΞΗΣ ΔΑΠΕΔΟΥ ΜΕ ΚΑΠΑΚΙΑ YΑΛΟΠΙΝΑΚΑΣ 16-20χιλ ADJUSTABLE ON FLOOR SUPPORTING SYSTEM WITH COVERS 16-20mm GLAZING min. 120mm min. 60mm EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile Προφίλ Αλουμινίου Aluminium Profile Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Πλαστικό τακάκι σφήνα BC Plas c wedge BC Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge Φρεζάτη ανοξείδωτη βίδα Countersunk head stainless steel bolt M8x40 EA II M8x40 Κοχλίας Αγκύρωσης EA II M8x40 Anchor Bolt Σύστημα κάθετης στήριξης υαλοπίνακα με προφίλ αλουμινίου για τοποθέτηση γυάλινου καγκέλου πάνω σε στηθαίο. Το σύστημα υποστηρίζει κάθετα υαλοπίνακα 16mm & 20mm με ύψος 1000mm (Υαλοπίνακας Triplex Securit). Η χρήση της βάσης γίνεται σε τμήματα, για οικονομία υλικού, και καλύπτεται με ενιαία καπάκια. Η βάση διατίθεται σε ανοδίωση Inox, χρώματα ανοδίωσης, οποιοδήποτε RAL και σε αποχρώσεις απομίμησης ξύλου. System of vertical glass support with aluminium profile for glass rail placement on the balcony step up. The system supports vertical 16mm & 20mm glass with height 1000mm (triplex glass, securit). The base is used in sections for saving material cost and caps are placed on it. The base is available in inox anodise, coloured anodise, any RAL colour and wood imitation. 16

19 SERIES 700 ΒΑΣΗ ΒYΘΟΥ ΚΑΘΕΤΗΣ ΣΤΗΡΙΞΗΣ YΑΛΟΠΙΝΑΚΑΣ 16-20χιλ IN FLOOR SUPPORTING SYSTEM 16-20mm GLAZING EPDM λάστιχα τζαμιού EPDM glazing gasket Προφίλ Αλουμινίου Aluminium Profile Σύστημα κάθετης στήριξης υαλοπίνακα με προφίλ αλουμινίου βυθισμένο στο δάπεδο.το σύστημα υποστηρίζει κάθετα υαλοπίνακα 16mm & 20mm με ύψος 1000mm (Υαλοπίνακας Triplex Securit). Η χρήση της βάσης γίνεται σαν ενιαίο προφίλ κατά την έγχυση του σκυροδέματος. Η βάση είναι άβαφη, ενώ τα καπάκια διατίθονται σε ανοδίωση Inox, χρώματα ανοδίωσης, οποιοδήποτε RAL και σε αποχρώσεις απομίμησης ξύλου Προφίλ Αλουμινίου Aluminium Profile Προφίλ Αλουμινίου Aluminium Profile Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims Πλαστικό τακάκι σφήνα BC Plas c wedge BC Γέφυρα τακαρίσματος τοποθετούνται 150χιλ. από κάθε άκρη υαλοπινάκων Polyamide glazing bridge placed 150mm from each glazing edge System of vertical glass support with aluminium profile submerged in the floor. The system supports vertical 16mm & 20mm glass with height 1000mm (triplex glass, securit). The base is used as a continuous profile, during the cement pouring. The base is in mill finish, whereas the covers are available in inox anodise, coloured anodise, any RAL colour and wood imitation. 17

20 Railing Systems SERIES 800 ΣYΣΤΗΜΑ ΠΛΕΥΡΙΚΗΣ ΚΑΘΕΤΗΣ ΣΤΗΡΙΞΗΣ ΔΑΠΕΔΟΥ ΥΑΛΟΠΙΝΑΚΑ ΜΕ INOX ΕΞΑΡΤΗΜΑΤΑ SIDEMOUND GLASS SUPPORTING SYSTEM WITH INOX ACCESSORIES N Σύστημα κάθετης στήριξης υαλοπίνακα με ιδιαίτερο χαρακτηριστικό τον εμπλουτισμό της ανεμπόδιστης θέας και την παροχή μεγάλων επιφανειών σε έργα & κτίρια υψηλού επιπέδου. Αίσθηση σταθερότητας και αντοχής με την πρώτη εικόνα Side glass vertically supporting system with the distinctive characteristic the enrichment of the unhindered view and the supply of great surfaces onto works and buildings of a higher level. Sense of stability and resistance with the first look 18

21 SERIES 800 ΣYΣΤΗΜΑ ΠΛΕΥΡΙΚΗΣ ΚΑΘΕΤΗΣ ΣΤΗΡΙΞΗΣ ΔΑΠΕΔΟΥ ΥΑΛΟΠΙΝΑΚΑ ΜΕ INOX ΕΞΑΡΤΗΜΑΤΑ SIDEMOUND GLASS SUPPORTING SYSTEM WITH INOX ACCESSORIES N Σύστημα πλευρικής στήριξης υαλοπίνακα με ιδιαίτερο χαρακτηριστικό τον εμπλουτισμό της ανεμπόδιστης θέας και την παροχή μεγάλων επιφανειών σε έργα & κτίρια υψηλού επιπέδου. Αίσθηση σταθερότητας και αντοχής με την πρώτη εικόνα Side glass vertically supporting system with the distinctive characteristic the enrichment of the unhindered view and the supply of great surfaces onto works and buildings of a higher level. Sense of stability and resistance with the first look 19

22 Railing Systems SERIES 800 ΣYΣΤΗΜΑ ΠΛΕΥΡΙΚΗΣ ΚΑΘΕΤΗΣ ΣΤΗΡΙΞΗΣ ΔΑΠΕΔΟΥ ΥΑΛΟΠΙΝΑΚΑ ΜΕ INOX ΕΞΑΡΤΗΜΑΤΑ SIDEMOUND GLASS SUPPORTING SYSTEM WITH INOX ACCESSORIES N Σύστημα πλευρικής στήριξης υαλοπίνακα με ιδιαίτερο χαρακτηριστικό τον εμπλουτισμό της ανεμπόδιστης θέας και την παροχή μεγάλων επιφανειών σε έργα & κτίρια υψηλού επιπέδου. Αίσθηση σταθερότητας και αντοχής με την πρώτη εικόνα. 25 Side glass vertically supporting system with the distinctive characteristic the enrichment of the unhindered view and the supply of great surfaces onto works and buildings of a higher level. Sense of stability and resistance with the first look 20

23 Railing Systems Σημαντική σημείωση: Τα βάρη που αναφέρονται στον κατάλογο είναι θεωρητικά. Όποιεσδήποτε αποκλήσεις +/- 10% είναι εντός των προδιαγραφών και θεωρούνται αποδεκτές. Important notice: The weights mentioned in this catalogue are theoretical any declination +/- 10% is considered valid and acceptable according to specifications.

24 Railing Systems Προφίλ / Profiles Προφίλ διαιρούμενης βάσης υαλοπίνακα Combined profile base Βάρος / Weight gr/m Βάρος / Weight gr/m Βάρος / Weight 231 gr/m Βάρος / Weight 206 gr/m 22

25 Προφίλ / Profiles Προφίλ διαιρούμενης βάσης υαλοπίνακα Combined profile base Βάρος / Weight gr/m Βάρος / Weight 2.998gr/m Βάρος / Weight 108 gr/m Βάρος / Weight 231 gr/m 23

26 Railing Systems Προφίλ / Profiles 23, , Βάρος / Weight gr/m Βάρος / Weight 2.518gr/m Βάρος / Weight 5.273gr/m Βάρος / Weight 5.178gr/m 24

27 Προφίλ / Profiles Προφίλ βάσης τζαμιού Glass profile base Βάρος / Weight 3.894gr/m gr/m Βάρος / Weight 6.689gr/m gr/m 25

28 Railing Systems Προφίλ / Profiles Βάρος / Weight gr/m Βάρος / Weight gr/m 26

29 Προφίλ / Profiles Στο προφίλ αυτό δεν αναφέρεται βάρος γιατί πωλείται σαν εξάρτημα σε τεμάχια χιλ. The weight of this profile is not given because this profile is being sold as an accessory in pieces mm Βάρος / Weight 579 gr/m Βάρος / Weight 629 gr/m 27

30 Railing Systems Προφίλ / Profiles Βάρος / Weight gr/m R Βάρος / Weight 209 gr/m Βάρος / Weight 174 gr/m Βάρος / Weight 285 gr/m 28

31 Railing Systems

32 Railing Systems Προφίλ / Profiles Κουπαστή 30x80 Υαλοπίνακα5+5 / 6+6 mm Βάρος / Weight gr/m Κουπαστή 5 Υαλοπίνακα mm Βάρος / Weight gr/m Κουπαστή Oβάλ 32x85 Υαλοπίνακα 16 mm Βάρος / Weight gr/m 12 Κουπαστή 50 Υαλοπίνακα 5+5 / 6+6 mm Βάρος / Weight gr/m Κουπαστή Oβάλ 32x85 Υαλοπίνακα 16 mm Βάρος / Weight gr/m 12 Κουπαστή 60 Υαλοπίνακα 5+5 / 6+6 mm Βάρος / Weight gr/m 30

33 Προφίλ / Profiles Κουπαστή 30 Υαλοπίνακα 5+5 mm Βάρος / Weight gr/m Κουπαστή Δάκρυ Υαλοπίνακα 5+5 mm Ν 3837 Βάρος / Weight gr/m Κουπαστή Tρίγωνο Υαλοπίνακα mm Βάρος / Weight gr/m Προσθήκη Κουπαστής Υαλοπίνακα 10 mm Βάρος / Weight gr/m Κουπαστή 50x50 Υαλοπίνακα 6+6 mm Βάρος / Weight gr/m Κουπαστή 50x50 Υαλοπίνακα mm Βάρος / Weight gr/m 31

34

35 ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES Railing Systems

36 Railing Systems Eξαρτήματα / Αccessories Τάπα Βάσης Προφίλ / End Cover Τάπα Βάσης Προφίλ / End Cover P Τάπα Βάσης Προφίλ / End Cover Τάπα Βάσης Προφίλ / End Cover C Ανοιχτή Τάπα βάσης Προφίλ / Open End Cover Τάπα Βάσης Προφίλ / End Cover

37 Eξαρτήματα / Αccessories P Τάπα βάσης Προφίλ / End Cover C Ανοιχτή Τάπα βάσης Προφίλ Open End Cover ETR 71 Τάπα Βάσης Προφίλ / End Cover T Τάπα Βάσης Προφίλ / End Cover /50 Τάπα Βάσης Προφίλ / End Cover /50 B Τάπα Βάσης Προφίλ / End Cover

38 Railing Systems Eξαρτήματα / Αccessories Τάπα βάσης προφίλ End Cover T Τάπα βάσης προφίλ End Cover T Τάπα κουπαστής Φ50 / End Cover T Τάπα κουπαστής / End Cover LT 306 Τάπα κουπαστής Φ50 / End Cover T Τάπα κουπαστής 50x50 / End Cover /

39 Eξαρτήματα / Αccessories T 3837 Τάπα κουπαστής / End Cover Τερματικό τοίχου κουπαστής Φ50 Wall connector / GT 801 Τάπα κουπαστής 30x80 \ End cover B Τερματικό τοίχου κουπαστής Φ30 Wall connector ETK 11 Τάπα κουπαστής οβάλ / End cover / Τάπα κουπαστής Φ30 / End Cover

40 Railing Systems Eξαρτήματα / Αccessories C Τερματικό τοίχου κουπαστής 50x50 Wall connector / C Τερματικό τοίχου κουπαστής Wall connector GF 801 D Τερματικό τοίχου κουπαστής 30x80 Wall connector EFK 51 Τερματικό τοίχου κουπαστής οβάλ Wall connector B Τερματικό τοίχου κουπαστής Wall connector N E Στήριγμα τζαμιού με κουπαστή F50 Glass brasket F50 38

41 Eξαρτήματα / Αccessories Καπάκι τερματικού End cover ring 2011 GF 303 A Καπάκι τερματικού End cover ring 2011 B GS 801 HE Εξωτερική σταθερή γωνία 90 κουπαστής Outside corner elbow C Εσωτερική σταθερή γωνία 90 κουπαστής Incorner elbow 90 N 3837 GS 506 Πλαστική ρυθμιζόμενη γωνία κουπαστής Φ50 Plas c adjustable joint /50 C Εξάρτημα ευθυγράμμισης υαλοπίνακα Accessory for glazing alignment

42 Railing Systems Eξαρτήματα / Αccessories Ν Ν 601 Βάση στήριξης υαλοπίνακα δαπέδου On-floor glazing support base N 500 Διπλή βάση στήριξης υαλοπίνακα δαπέδου Double on-floor glazing support base N 501 Μονή βάση στήριξης υαλοπίνακα δαπέδου Single on-floor glazing support base N 000 Βίδα μπουλόνι παξιμάδι 40

43 Eξαρτήματα / Αccessories EC 03 Γέφυρα τακαρίσματος 3+3χιλ. Glazing support 3+3mm EC 04 Γέφυρα τακαρίσματος 4+4χιλ. Glazing support 4+4mm EC 05 Γέφυρα τακαρίσματος 3+3χιλ. Glazing support 5+5mm EC 06 Γέφυρα τακαρίσματος 3+3χιλ. Glazing support 6+6mm BC Τακάκι σφήνας 10+10χιλ. Glazing wedge 10+10mm C Τακάκι σφήνας 8+8χιλ. Glazing wedge 8+8mm

44 Railing Systems Eξαρτήματα / Αccessories t 2692 / 100 X 30 X / 100 X 30 X / 100 X 30 X / 100 X 30 X 5 Τακάκια Τζαμιού Πολυαμιδίου Polyamide glazing shims 5168 / 5169 Φύλλο PVC λευκό White PVC sheet ΕΛ4LP2000E EPDM λάστιχα τζαμιού EPDM glazing gasket Λάστιχα Σφήνα Gasgets Νο 00 Νο 0 Νο 1 Νο 1,5 Νο 2 Νο 2,5 Νο 3 Νο 3,5 Νο 4 Νο 5 42

45 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΤECHNICAL DETAILS Railing Systems

46 Railing Systems Τοποθέτηση Aγκυρίων / Installing the anchor bolts min. 60 mm 44

47 Τοποθέτηση Aγκυρίων / Installing the anchor bolts force 1 kn/m Στην τοποθέτηση κιγκλιδώματος γυαλιού με απαίτηση φορτίου 1 kn/mγια δημόσιους χώρους, θα πρέπει να τηρούνται οι παρακάτω διαστάσεις ως ελάχιστες: Οι κοχλίες αγκύρωσης πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 60mm από την άκρη του σκυροδέματος, ώστε να αποφευχθεί η ρηγμάτωση. Το πάτωμα σκυροδέματος θα πρέπει να έχει ελάχιστο πάχος120 mm 1100 For surface mounted glass railing with a required force load of 1 kn/m for public spaces the following dimensions should be used as a minimum: The anchor bolts should be placed no less than 60mm from the edge of the concrete in order to avoid cracking. The concrete floor should have a minimum thickness of 120mm Ο πρώτος κοχλίας αγκύρωσης τοποθετείται σε απόσταση τουλάχιστον 75mm από την άκρη του προφίλ αλουμινίου και εν συνεχεία τηρείται απόσταση μεταξύ κοχλιών ίση προς 175mm. The anchor bolts should be placed at a minimum of 75mm from the edge of the aluminium prole and then spaced equally every 175mm apart. 45

48 Railing Systems Τοποθέτηση Aγκυρίων / Installing the anchor bolts Item EAIIM6 EAIIM8x40 stainless steel Approval Drill hole diameter Drill hole depth Anchor length Internal thread Min. bolt penetration Max. bolt penetration Sales unit d o h 1 l M le,min le,max Art.-No. ETA [mm] [mm] [mm] [mm] [mm] [pcs] A M M Machine se ng tool EA II S-SDS Tool holder Fits Sales unit Item Art.-No. [pcs] EA II S-SDS SDS plus EA II M6 1 EA II S-SDS 8 x SDS plus EA II M 8 x 40 1 Se ng tool EAW H Plus with hand impact protec on for your safety and embossing tool. Se ng tool EA-ST Fits Sales unit Item Art.-No. [pcs] EAWH6Plus EA II M6 1 EAWH8x40Plus EA II M 8 x item material descrip on M6 x 30 M8 x 40 M8 x 50 stainless steel A2 stainless steel A2 stainless steel A2 allen socket head allen socket head allen socket head M8 x 75 stainless steel A2 allen socket head item material descrip on M6 x 30 stainless steel A2 allen counter sunk M8 x 40 M8 x 50 stainless steel A2 stainless steel A2 allen counter sunk allen counter sunk M8 x 75 stainless steel A2 allen counter sunk

49 Τοποθέτηση Aγκυρίων / Installing the anchor bolts 47

50 Railing Systems Τεχνικές λεπτομέρειες τοποθέτησης συστημάτων στήριξης υαλοπίνακα Technical details of the glass supporting railings system installation 150 max 150 max SERIES ΕΛ4LP200E BC M8x40 EAIIM8x T BC ΕΛ4LP200E EAIIM8x T ΕΛ4LP200E M8x BC 48

51 Τεχνικές λεπτομέρειες τοποθέτησης συστημάτων στήριξης υαλοπίνακα Technical details of the glass supporting railings system installation max SERIES 600 ΕΛ4LP200E BC M8x40 EAIIM8x / /50 B /50 C EAIIM8x ΕΛ4LP200E /50 C M8x BC / ΕΛ4LP200E 49

52 Railing Systems Τεχνικές λεπτομέρειες τοποθέτησης συστημάτων στήριξης υαλοπίνακα Technical details of the glass supporting railings system installation 150 max 150 max SERIES BC T BC T BC

53 Τεχνικές λεπτομέρειες τοποθέτησης συστημάτων στήριξης υαλοπίνακα Technical details of the glass supporting railings system installation SERIES 800 N600 N601 N000 M8x150 N600 N000 N601 51

54 Railing Systems Τεχνικές λεπτομέρειες τοποθέτησης συστημάτων στήριξης υαλοπίνακα Technical details of the glass supporting railings system installation SERIES 800 N501 N501 N000 M10x150 N000 52

55 Τεχνικές λεπτομέρειες τοποθέτησης συστημάτων στήριξης υαλοπίνακα Technical details of the glass supporting railings system installation SERIES 800 N500 N000 M10x150 N000 N500 53

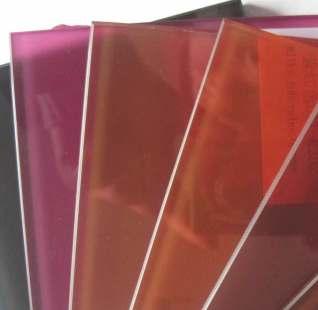

56 Railing Systems Σωστή Επιλογή & Χρήση Yαλοπινάκων Στο Σύστημα Nevma ΤΟ ΣYΣΤΗΜΑ ΚΑΓΚΕΛΟY NEVMA ΔΙΝΕΙ ΤΗΝ ΔYΝΑΤΟΤΗΤΑ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ YΑΛΟΠΙΝΑΚΑΣ ΜΕ ΔΙΑΦΟΡΑ ΠΑΧΗ ΚΑΙ ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΑΛΟΓ Α ΤΗΝ ΚΑΤΑΣΚΕYΗ ΚΑΙ ΤΙΣ ΠΕΡΙΣΤΑΣΕΙΣ ΤΟΥ ΕΡΓΟY. The nevma rail system give the possibility for the glass to be used in various thickness and specic characteristics depending the construction and the project circumstancies ΤΟ ΕΠΙΣΚΛΗΡΗΜΕΝΟ ΓYΑΛΙ ΕΙΝΑΙ ΕΝΑ ΑΠΟ ΤΑ ΕΙΔΗ ΤΖΑΜΙΟY ΑΣΦΑΛΕΙΑΣ. ΣYΝΗΘΩΣ ΑΝΑΦΕΡΕΤΑΙ ΩΣ ΓYΑΛΙ ΑΣΦΑΛΕΙΑΣ ΕΠΕΙΔΗ ΕΙΝΑΙ ΠΕΡΙΣΣΟΤΕΡΟ ΑΝΘΕΚΤΙΚΟ ΣΤΟ ΣΠΑΣΙΜΟ ΑΠΟ ΤΟ ΚΑΝΟΝΙΚΟ ΓYΑΛΙ. ΟΜΩΣ ΑΝ ΣΠΑΣΕΙ, ΣΥΝΗΘΩΣ ΣΠΑΕΙ ΣΕ ΣΧΕΤΙΚΑ ΜΙΚΡΑ ΚΟΜΜΑΤΙΑ, ΤΑ ΟΠΟΙΑ ΕΙΝΑΙ ΛΙΓΟΤΕΡΟ ΠΙΘΑΝΟ ΝΑ ΠΡΟΚΑΛΕΣΟYΝ ΣΟΒΑΡΟ ΤΡΑYΜΑΤΙΣΜΟ Tempered glass is one of two kinds of safety glass. Tempered glass is often referred to as safety glass because it is more resistant to breakage than normal oat glass. Yet if it is broken, it usually breaks into relatively small pieces, which are less likely to cause serious injury. 54

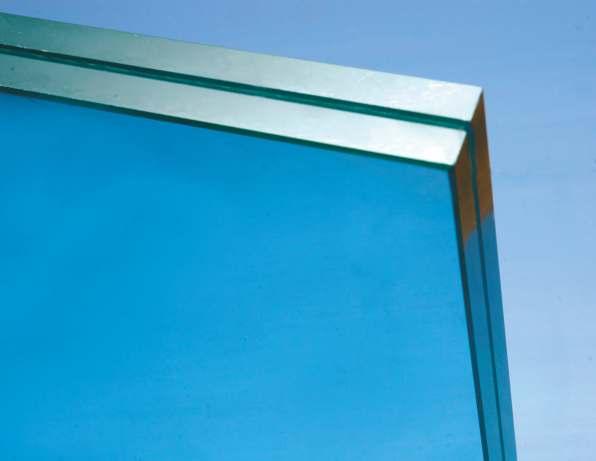

57 The Right Selection & Usage Of Glasses In Nevma System ΤΟ LAMINATED ΓYΑΛΙ ΕΙΝΑΙ ΣΑΝ ΕΝΑ ΣΑΝΤΟYΙΤΣ ΦΤΙΑΓΜΕΝΟ ΑΠΟ ΕΝΑ ΚΟΜΜΑΤΙ ΠΛΑΣΤΙΚΟY ΠΟΛYΒΙΝΙΛΙΚΟY ΣΤΡΩΜΑΤΟΣ ΜΕΤΑΞY ΔYΟ Η ΠΕΡΙΣΣΟΤΕΡΩΝ ΤΖΑΜΙΩΝ. ΤΟ PVB ΚΟΛΛΑΕΙ ΜΕ ΤΟ ΤΖΑΜΙ ΚΑΙ ΣΧΗΜΑΤΙΖΕΙ ΧΗΜΙΚΟYΣ ΚΑΘΩΣ ΚΑΙ ΜΗΧΑΝΙΚΟYΣ ΔΕΣΜΟYΣ. ΟΤΑΝ ΕΠΙΣΤΡΩΝΕΤΑΙ ΜΕ ΣΚΛΗΡΟΠΟΙΗΜΕΝΟ ΓYΑΛΙ, ΤΟ ΣΤΡΩΜΑ ΔΙΑΤΗΡΕΙ ΤΗ ΓΕΩΜΕΤΡΙΚΗ ΑΚΕΡΑΙΟΤΗΤΑ ΤΟY ΓΥΑΛΙΟY ΣΕ ΠΕΡΙΠΤΩΣΗ ΣΠΑΣΙΜΑΤΟΣ. ΕΠΙΣΗΣ ΔΙΝΕΙ ΑΚΟYΣΤΙΚΗ ΗΧΟΜΟΝΩΣΗ ΚΑΘΩΣ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΕΝΑΝΤΙΑ ΣΤΗΝ ΖΗΜΙΑ ΠΟY ΠΡΟΚΑΛΕΙΤΑΙ ΑΠΟ ΤΗΝ ΑΚΤΙΝΟΒΟΛΙΑ UV ΔΙΟΤΙ ΚΟΒΕΙ ΣΧΕΔΟΝ ΤΟ 99% ΤΩΝ ΑΚΤΙΝΩΝ UV ΠΟY ΠΕΡΙΕΧΟΝΤΑΙ ΣΤΟ ΗΛΙΑΚΟ ΦΩΣ. ΤΟ LAMINATED ΓYΑΛΙ ΘΕΩΡΕΙΤΑΙ ΩΣ ΓYΑΛΙ ΑΣΦΑΛΕΙΑΣ ΑΠΟ ΤΑ ΠΕΡΙΣΣΟΤΕΡΑ ΠΡΟΤYΠΑ TRIPLEX -LAMINATED Laminated glass is a sandwich made of one piece of plastic Poly Vinyl butyral between two or more glasses. The PVB sticks with the glass, forms chemical as well as mechanical bonds. When laminated with annealed glass, the layer maintains the geometric integrity of the pane in case of breakage. Also it gives acoustic insulation as well as gives protection against damage caused due to UV radiation because it cuts almost 99% of UV radiation present in the sunlight. A Laminated glass is regarded as a safety glass by most of the standards. 55

58 Railing Systems Σημειώσεις / Notes
