Why Nanocomposites? Size does matter. Increased surface area on Nanoparticles. Δημήτριος Τάσης

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Why Nanocomposites? Size does matter. Increased surface area on Nanoparticles. Δημήτριος Τάσης"

Transcript

1 ΧΗΜΕΙΑ ΥΛΙΚΩΝ

2 Why Nanocomposites? Size does matter Increased surface area on nanoparticles Microparticles Nanoparticles

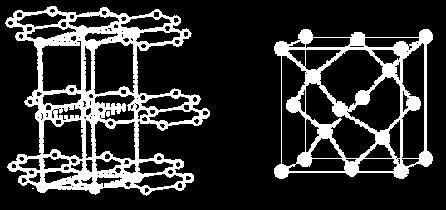

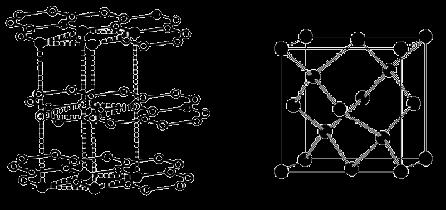

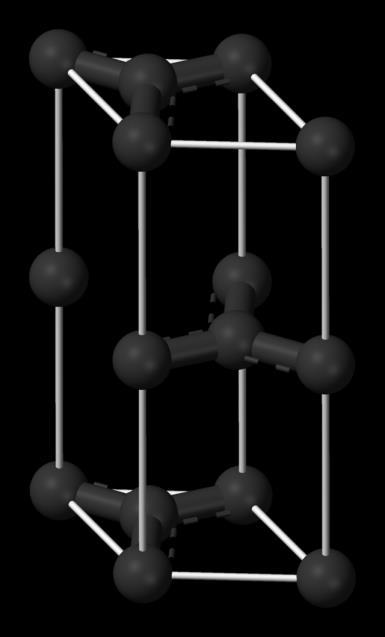

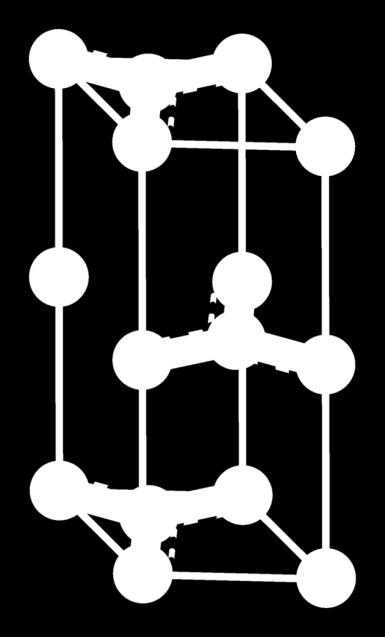

3 I. Γενικά για γραφιτικά αλλότροπα Φυσικά αλλότροπα άνθρακα Διαμάντι : Τρισδιάστατο δίκτυο ατόμων άνθρακα με υβριδισμό sp3, διαμόρφωση εξαγωνικού ανάκλιντρου (face-centered cubic lattice) Γραφίτης : Δισδιάστατο δίκτυο ατόμων άνθρακα με υβριδισμό sp2, αποτελούμενο από επίπεδους εξαγωνικούς δακτύλιους (hexagonal lattice)

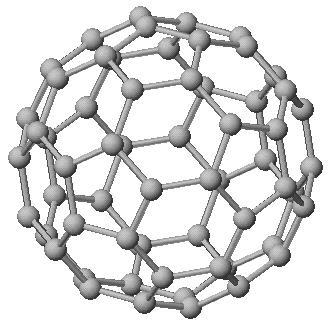

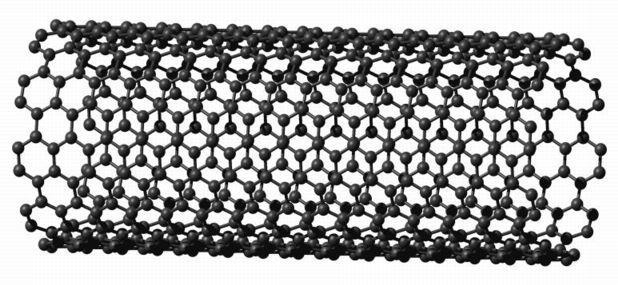

4 I. Γενικά για γραφιτικά αλλότροπα Graphene: Two-dimensional network of carbon atoms having sp 2 hybridization, consisting of hexagonal rings Fullerene C 60 Carbon nanotubes (CNTs) Closed cage structure 12 pentagons and 20 hexagons Partial sp3 character to sp2 carbon atoms Graphene sheets rolled in cylinder shape, with lengths in the μm range and diameters of about 0.7 to 100 nm, approximately.

5 Τεχνητά αλλότροπα άνθρακα : Εικασίες για την ύπαρξη σφαιρικών κυψελών άνθρακα με 60 άτομα άνθρακα και θεωρητικές μελέτες για ενεργειακή σταθερότητα (sawa) 1976 : Παραγωγή ινών άνθρακα από πυρόλυση βενζολίου (berlin) 1985 : Ανίχνευση μίγματος δομών με 60 και 70 άτομα άνθρακα κυρίως, ύστερα από εξάχνωση γραφίτη με laser. Προτείνεται η εικοσαεδρική σφαιρική δομή στο παράγωγο C60, το οποίο βαφτίζεται μπακμινστερφουλερένιο (Smalley, Kroto, Curl) 1990 : Παραγωγή C60 σε μεγάλες ποσότητες για χαρακτηρισμό, με επίδραση βολταϊκού τόξου σε ράβδους γραφίτη (Kratchmer)

6 R 1 NHCH 2 CH + R 2 CH heat - C 2 - H 2 H 2 C R 1 N CHR 2 R 1 N R 2 R 1 NHCH 2 CH + R 2 CH toluene C 60

7 N H N Boc TFA / CH 2 Cl 2 N NH 3 CF 3 C CH 2 CHCCl / NEt 3 / CH 2 Cl 2 N H N

8 Εκτεταμένοι σωλήνες τυλιγμένων φύλλων γραφενίου 2 τύποι νανοσωλήνων άνθρακα: A) Οι μονοστρωματικοί (Single Walled Carbon Nanotubes - SWCNTs) B) Οι πολυ-στρωματικοί (Multi Walled Carbon Nanotubes - MWCNTS) Ανάλογα με τον τύπο, έχουν διάμετρο από 1 έως 100 nm, μήκος από μερικά μικρόμετρα ως και μερικά εκατοστά sp 2 υβριδισμός Παρατηρήθηκαν το 1991 από τον S. Iijima

9 Οι νανοσωλήνες άνθρακα είναι ουσιαστικά φύλα γραφίτη σε μορφή κυλίνδρου, με μήκη της τάξης των μm και διάμετρο από 0.4 έως 100 nm περίπου Unique electronic, mechanical and structural properties Ideal candidates for incorporation into new families of composite materials but Difficult to handle

10 Το 1952 στη Ρωσία ο LV Radushkevich και οι συνεργάτες του ανάφεραν για την ύπαρξη νανοσωλήνων (πρόκειται για MWCNTs, d 50 nm). Ο Endo το 1976 παρουσίασε ΤΕΜ δομών με διάμετρο 5 nm που προήλθαν μέσω πυρόλυσης βενζολίου (CVD) Από to 1983 η εταιρία Hyperion Catalysis (Βοστόνη) παρήγαγε ινία άνθρακα με CVD. Η μέθοδος αυτή χρησιμοποιείται ευρύτατα στις μέρες μας για τη παραγωγή CNTs. Τα εν λόγω ινίδια ήταν πραγματικά CNTs με μικρό αριθμό τοιχωμάτων τα οποία δεν ήταν ευθύγραμμα αλλά κάμπτονταν και περιείχαν ατέλειες. Η διάμετρός τους κυμαίνεται μεταξύ nm (Πατέντα το 1987). To 1991 o Iijima εξέτασε με HRTEM τη αιθάλη που προέκυπτε από την επαναστατική μέθοδο των Krätschmer-Huffman για την παραγωγή σημαντικών ποσοτήτων C 60. Παρατήρησε δομές αποτελούμενες από γραφιτικά φύλλα που τυλίγονται κατά τέτοιο τρόπο ώστε να σχηματίσουν κύλινδρο (MWCNTs). To 1993 σχεδόν ταυτόχρονη δημοσιοποίηση της παρασκευής SWVNTs από Iijima et al. (Nature 363, 603 (1993)) και Bethune et al. (Nature 363, 605 (1993)) : Παραγωγή νανοσωλήνων άνθρακα διπλού τοίχου (Bandow)

11 1991 : Παραγωγή νανοσωλήνων άνθρακα πολλαπλού τοίχου (Iijima) : Παραγωγή νανοσωλήνων άνθρακα μονού τοίχου με διάφορες μεθόδους. (Iijima, Bethune, Smalley) 2001 : Παραγωγή νανοσωλήνων άνθρακα διπλού τοίχου (Bandow) Nανοσωλήνες άνθρακα - παραγωγή Επίδραση βολταϊκού τόξου (arc discharge) Αποκόμιση γραφίτη με μονοχρωματική ακτινοβολία (laser ablation) Χημική εναπόθεση ατμού (chemical vapor deposition)

12 Γ. Χημική εναπόθεση ατμού (CVD) Με αυτή την μέθοδο, σχηματίζονται νανοσωλήνες άνθρακα λόγω της αποσύνθεσης μορίων που περιέχουν άνθρακα στην αέρια μορφή (HipC) Πλεονεκτήματα Συνεχής παραγωγή μεγάλων ποσοτήτων Υψηλότερη καθαρότητα υλικού

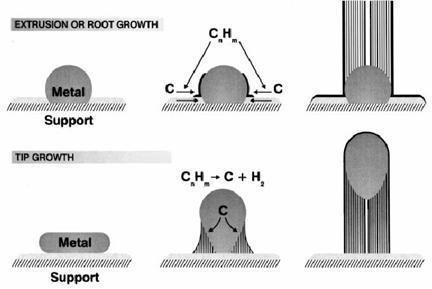

13 Πιθανοί μηχανισμοί ανάπτυξης νανοσωλήνων CVD

14 Α. Επίδραση βολταϊκού τόξου σε ράβδους γραφίτη Με τη μέθοδο βολταϊκού τόξου παράγονται μεγάλες ποσότητες μη καθαρού υλικού Οι συνήθεις ακαθαρσίες είναι φουλερένια, άμορφος άνθρακας, καταλύτης κάθοδος άνοδος γραμμική κίνηση σύνδεση ηλεκτροδίων ανάπτυξη νανοσωλήνων σύνδεση ηλεκτροδίων A 20 V

15 Β. Αποκόμιση γραφίτη με ακτινοβόληση (laser ablation) kw/cm 2 ακτίνα laser ανάπτυξη νανοσωλήνων συλλογή υλικού C φούρνος αέριο αργό ράβδος γραφίτη Δεν είναι βιομηχανική μέθοδος παραγωγής, λόγω της παραγωγής μικρών ποσοτήτων

16 Καθαρισμός αρχικού υλικού Μετά την παραγωγή τους, οι νανοσωλήνες άνθρακα περιέχουν ακαθαρσίες όπως άμορφου τύπου γραφιτικά σωματίδια και μικροποσότητες μεταλλικού καταλύτη. Αυτά απομακρύνονται με διάφορες μεθόδους, όπως : Α. Οξειδωτική/θερμική κατεργασία Β. Χρήση μακρομορίων που τυλίγουν επιλεκτικά τους νανοσωλήνες άνθρακα πχ πολυσακχαρίτες, συζυγιακά πολυμερή, βιομόρια. Γ. Μικροφιλτράρισμα : Χωρίζει το υλικό κατά μεγέθη. Με την επίδραση πίεσης, οι ακαθαρσίες περνάνε από την ειδική μεμβράνη και οι νανοσωλήνες μένουν. Δ. Επίδραση μικροκυμάτων Ε. Μηχανικός καθαρισμός με ελαστικές συγκρούσεις παρουσία υπερήχων

17 Δομή νανοσωλήνων άνθρακα Η ατομική δομή των νανοσωλήνων εξαρτάται από τον τρόπο με τον οποίο τυλίγεται ένα γραφιτικό φύλο σε σχήμα κυλίνδρου Οι δύο ακραίες περιπτώσεις είναι οι δομές armchair και zig-zag Η χειρικότητα του σωλήνα αντανακλά στην ηλεκτρική αγωγιμότητα του υλικού

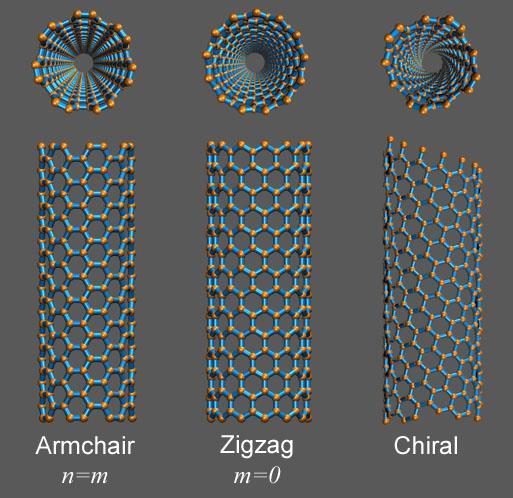

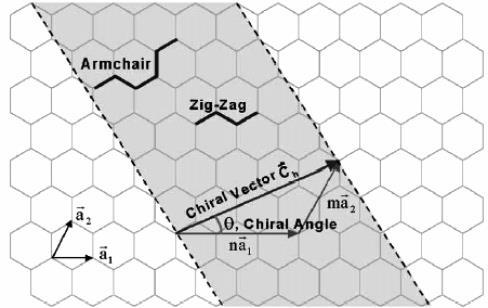

18 Δομή νανοσωλήνων άνθρακα a 1, a 2 τα διανύσματα βάσης της στοιχειώδους κυψελίδας του γραφίτη Χειραλικό διάνυσμα C h : C h a c-c =0.142nm a 1 =a 2 =0.246nm n a1 m a2 (n,m) Η διάμετρος d t των νανοσωλήνων θα είναι: d t C h π Χειραλική γωνία θ zigzag θ=0 armchair θ=π/6 chiral 0<θ<π/6

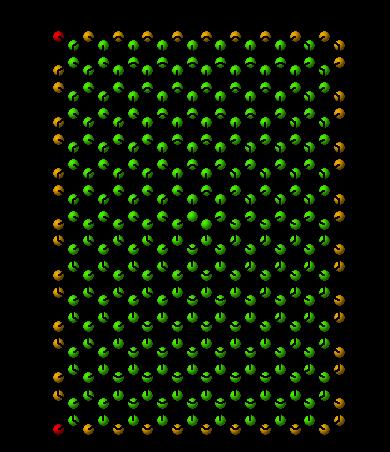

19 Τύλιγμα (10,0) SWCNT (Zigzag) (0,0) C h = (10,0) a 2 a 1 y x

20 Τύλιγμα (10,0) SWCNT (Zigzag) (0,0) C h = (10,0) a 1 y a 2 x

21 Τύλιγμα (10,10) SWCNT (Armchair) (0,0) a 2 a 1 y x C h = (10,10)

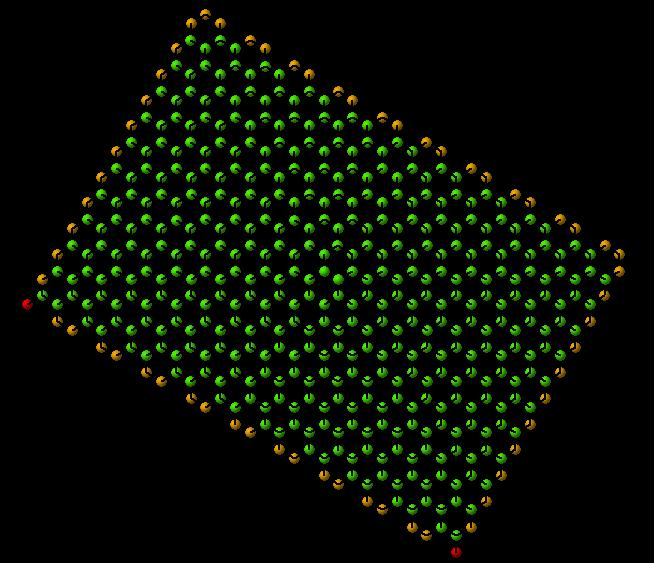

22 Τύλιγμα (10,10) SWCNT (Armchair) (0,0) a 2 a 1 y x C h = (10,10)

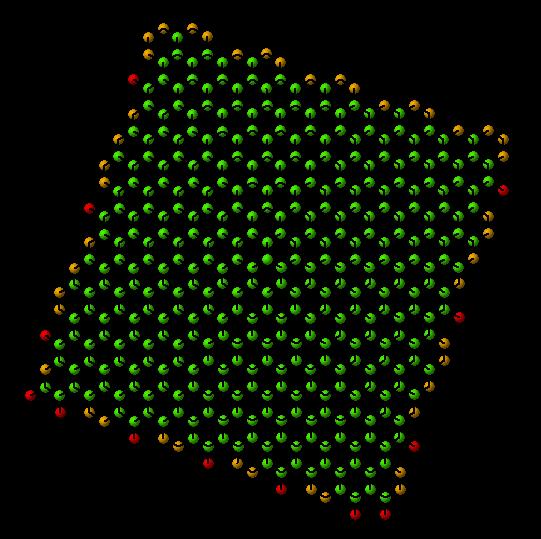

23 Τύλιγμα (10,5) SWCNT (Χειραλικός) (0,0) C h = (10,5) a 2 a 1 y x

24 Τύλιγμα (10,5) SWCNT (Χειραλικός) (0,0) C h = (10,5) a 2 a 1 y x

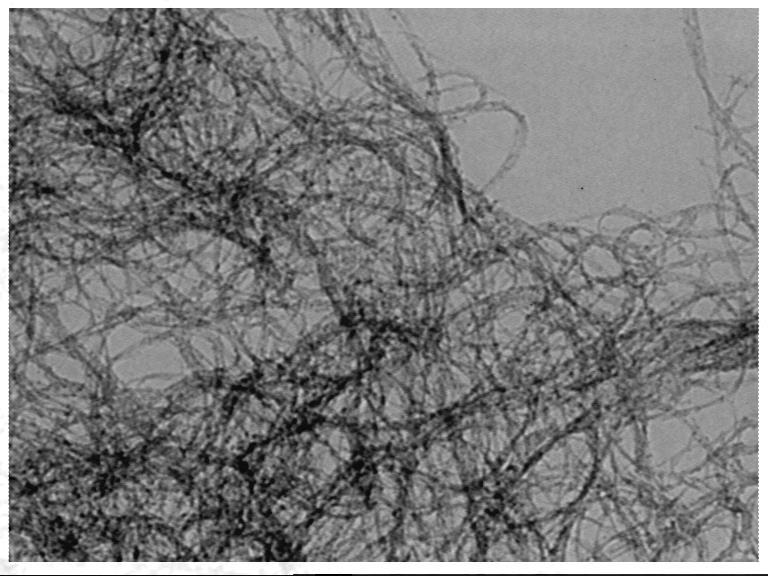

25 Τείνουν να δημιουργούν συσσωματώματα, λόγω δυνάμεων van der Waals, οπότε είναι πρακτικά αδιάλυτοι σε κοινούς διαλύτες

26 Ιδιότητες των CNTs Χαμηλή πυκνότητα μάζας ( 1.3 g/cm 3 ). Μεγάλη τιμή του aspect ratio l/d (>1000). Διάμετρος nm. Δομικά τέλειοι. Μεγάλη ειδική επιφάνεια (>100 m 2 /g) Χημική δραστικότητα ανάλογα με διάμετρο. Σταθεροί στην ακτινοβολία Τ Μ 4000 Κ. Θερμικά σταθεροί μέχρι 2800 C σε κενό και στους C στον αέρα. Εμφανίζουν ημιαγώγιμο ή μεταλλικό χαρακτήρα ανάλογα με την διάμετρο και τον προσανατολισμό των εξαγώνων της δομής τους. Υψηλή Θερμική αγωγιμότητα (>x2 διαμάντι) Υψηλή ηλεκτρική αγωγιμότητα (10 4 S/cm) Οι μεταλλικοί εμφανίζουν βαλλιστική διάδοση των ηλεκτρονίων (ρεύματα 10 9 Α/cm 2 ). Εξαιρετικές μηχανικές ιδιότητες (σ>35 GPa, E 1TPa) Τεράστια ποικιλία στις τιμές των ιδιοτήτων των CNTs ανάλογα με: i) τον τύπο, ii) τον τρόπο παρασκευής iii) αν είναι μεμονωμένοι ή σε μορφή δεσμίδων

27 ΧΗΜΕΙΑ ΝΑΝΟΣΩΛΗΝΩΝ I. Noncovalent exohedral functionalization II. Functionalization of oxidized nanotubes III. Covalent sidewall functionalization Το πρόβλημα της διασποράς νανοσωλήνων σε ένα μέσο μπορεί να αντιμετωπιστεί με πολλές προσεγγίσεις : Χρήση κατάλληλων διαλυτών ή τασενεργών ενώσεων (surfactants) Ομοιοπολικού τύπου χημική τροποποίηση του γραφιτικού δικτύου Οξείδωση παραγοντοποίηση καρβοξυλικής ομάδας Μη ομοιοπολική τροποποίηση

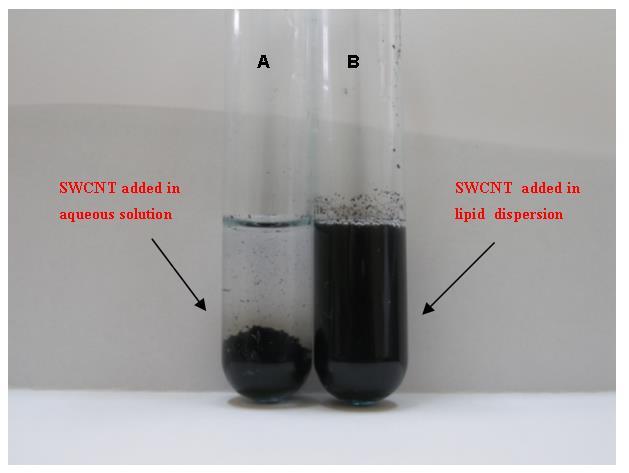

28 Χρήση κατάλληλων διαλυτών ή τασενεργών ενώσεων NH 3 Cl NH 3 Cl NH 3 Cl Cl H 3 N NH 3 Cl NH 3 Cl H H H H

29

30 N N N SWNT N

31 Οξείδωση παραγοντοποίηση καρβοξυλικής ομάδας CH CH SCl 2 CH CH CH activating agent e.g. diimide RNH 2 or RH CCl CNHR (-CR) CCl RNH 2 CNHR (-CR) CCl CCl CCl or RH CNHR (-CR) CNHR (-CR) CNHR (-CR)

32 Covalent activity Ideal graphene is chemically inert Graphene has a much lower chemical reactivity than fullerenes and CNTs Reactive species such as radicals are usually needed as reacting species Η χημική δραστικότητα σε κυρτές γραφιτικές νανοδομές οφείλεται σε δύο λόγους: α) πυραμιδοποίηση των ατόμων άνθρακα και β) Μειωμένη αλληλεπικάλυψη των π-τροχιακών σε γειτονικά άτομα άνθρακα

33 Αντίδραση Bingel EtC CEt EtC CEt SWNTs or MWNTs Br DBU

34 Διαζωνιακά άλατα R R R N 2 SWNTs R = halogen, t-bu, N 2, CMe, n-c 14 H 29, Me(CH 2 CH 2 ) 3, C C C C R R

35 Αντίδραση με αζίδια H T H T SWNTs or MWNTs N 3 hν N N T H

36 Αντίδραση με υπεροξείδια (CH 2 ) n CH HC(CH 2 ) n C-C(CH 2 ) n CH Δ (CH 2 ) n CH SWNTs - C 2 (CH 2 ) n CH

37 HN HN N N 1 N N NH NH

38 Σύνθεση υδατοδιαλυτών νανοδομών HN HN NH 3 NH 3 N N N N HCl (gas) NH N NH N 1 NH 3 N NH 3 N 2

39 N R CEt N R CEt SWNT or MWNT R-NHCH 2 CEt / HCH DMF, 130 o C N R CEt R N CEt

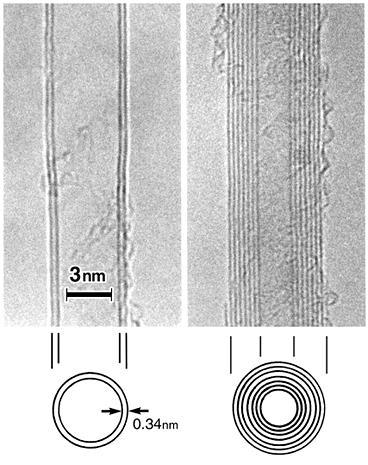

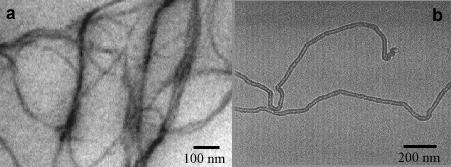

40 TEM εικόνες SWNTs (αριστερά) and MWNTs (δεξιά)

41 Γενικές εφαρμογές Μηχανική ενίσχυση πολυμερικών μητρών Αύξηση ηλεκτρικής αγωγιμότητας σε μονωτές μέσω ένθεσης Φωτοβολταϊκά συστήματα Βιο-αισθητήρες Βιο-ιατρική

42 ΕΦΑΡΜΟΓΕΣ Modify the surface of carbon nanostructures in order to generate the appropriate chemical anchors for integration into composite materials. Enhance the interfacial interaction with polymer matrices

43 Ομοιοπολικού τύπου χημική τροποποίηση του γραφιτικού δικτύου Με την προσέγγιση αυτή, επέρχεται μερική αποδιοργάνωση του συζυγιακού δικτύου οπότε και οι ελκτικές δυνάμεις μεταξύ των νανοσωλήνων μειώνονται και λαμβάνει χώρα διαχωρισμός μεταξύ τους Η τροποποίηση νανοσωλήνων με πολυμερή μπορεί να συμβεί με 2 τρόπους : Α. προσάρτηση στην επιφάνεια (grafting to) και Β. In situ πολυμερισμός (grafting from)

44 i. Προσάρτηση στην επιφάνεια X ii. in situ πολυμερισμός Στάδιο Α : προσάρτηση του εκκινητή στη γραφιτική επιφάνεια Στάδιο Β : διάδοση του πολυμερισμού παρουσία του μονομερούς

45 Προσάρτηση πολυμερικών αλυσίδων SWNTs sec-buli hexane Li Li Bu Bu styrene Li CHCH 2 Ph n CHCH 2 Ph

46 Polymer grafting onto CNTs by in situ redox radical process RCHH PhC-CPh + RCH 2 H Δ RCHH CNTs RCHH RC(H)-polymer Ce IV / Monomer RC(H)-polymer

47 Grafting to approach SWNTs CH 2 CH Ph ν CH 2 CH Ph N 3 o-dcb, heat CH 2 CH Ph CH 2 CH Ph ν N

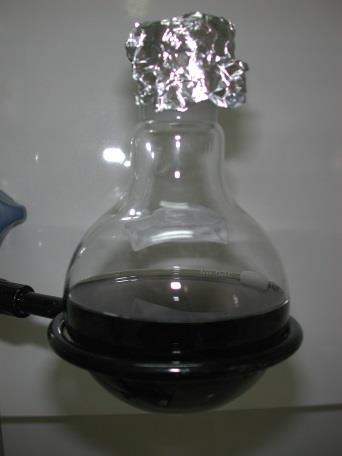

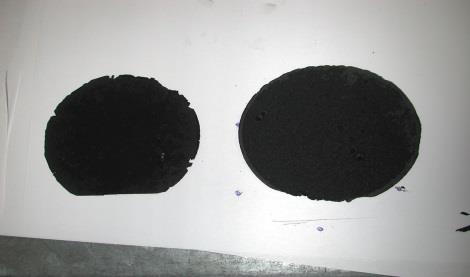

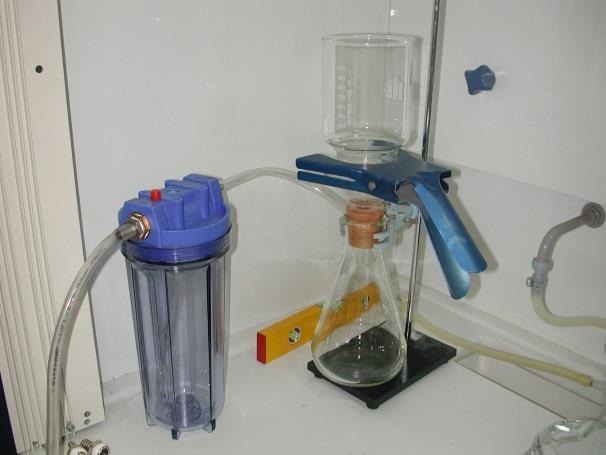

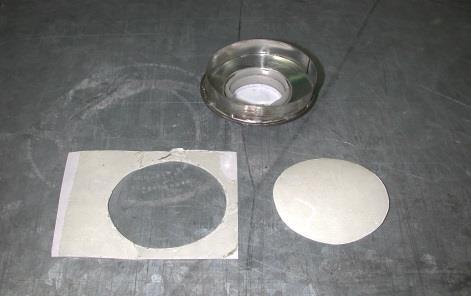

48 Preparation of CNT preforms Buckypaper Resin functionalized CNTs Suspension Filtration

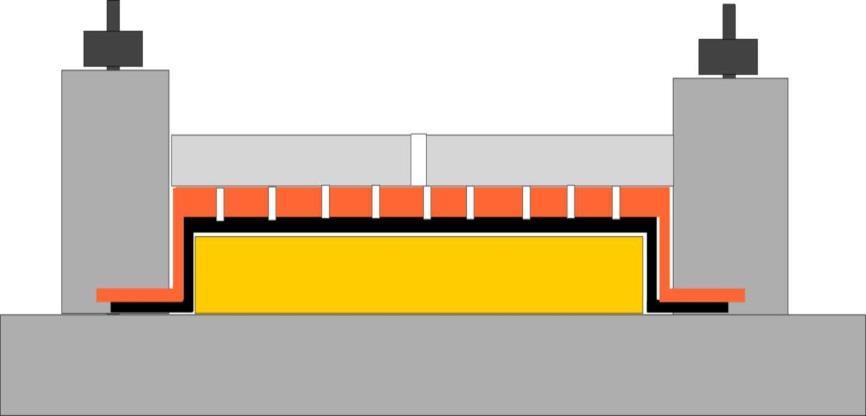

49 Autoclave processing

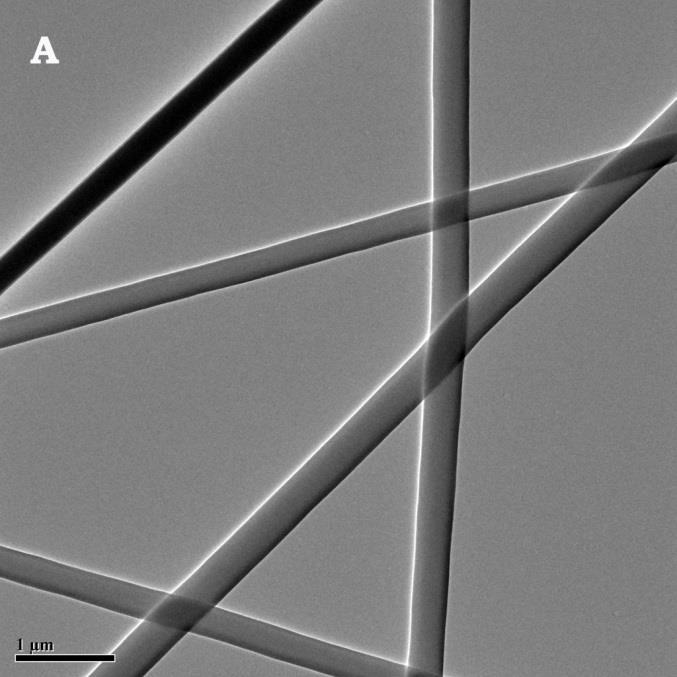

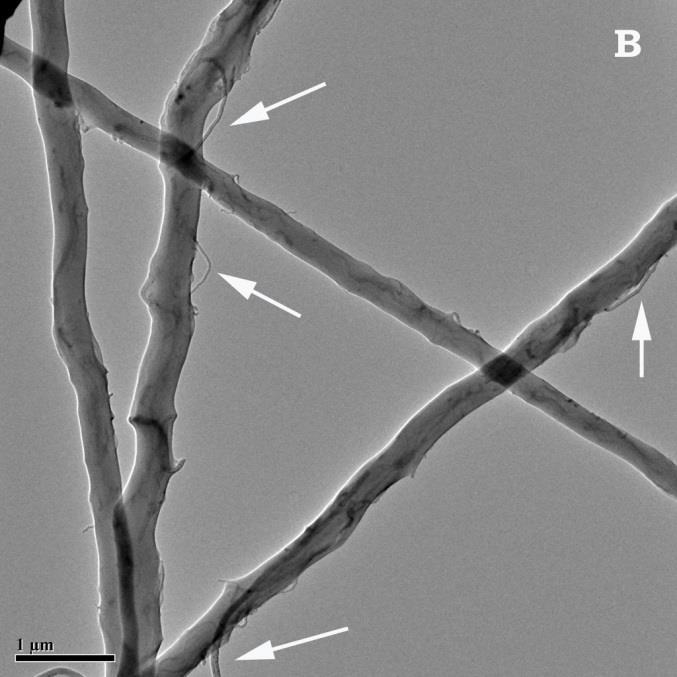

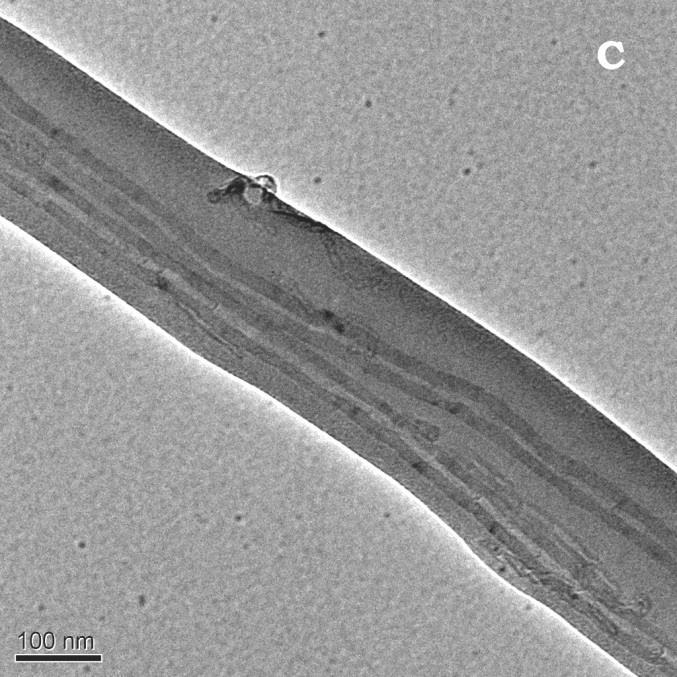

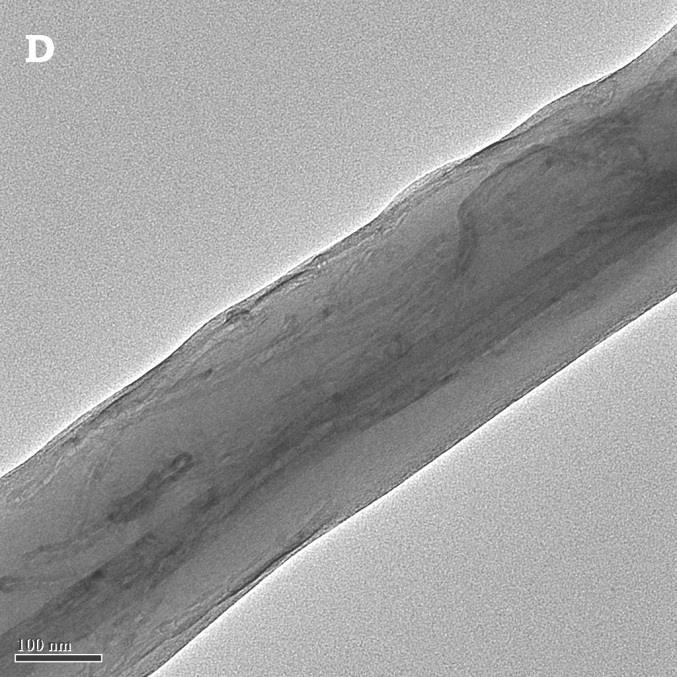

50 αρασκευή σύνθετων υλικών σε μορφή νανοϊνών με την τεχνική electrospinning Όταν ένα υψηλό δυναμικό (5 έως 50 kv) εφαρμόζεται σε μία υγρή σταγόνα, αυτή φορτίζεται. Λόγω ηλεκτροστατικών απωθητικών δυνάμεων, η σταγόνα επιμηκύνεται και σε ένα κρίσιμο σημείο εκτοξεύεται από την επιφάνεια.

51

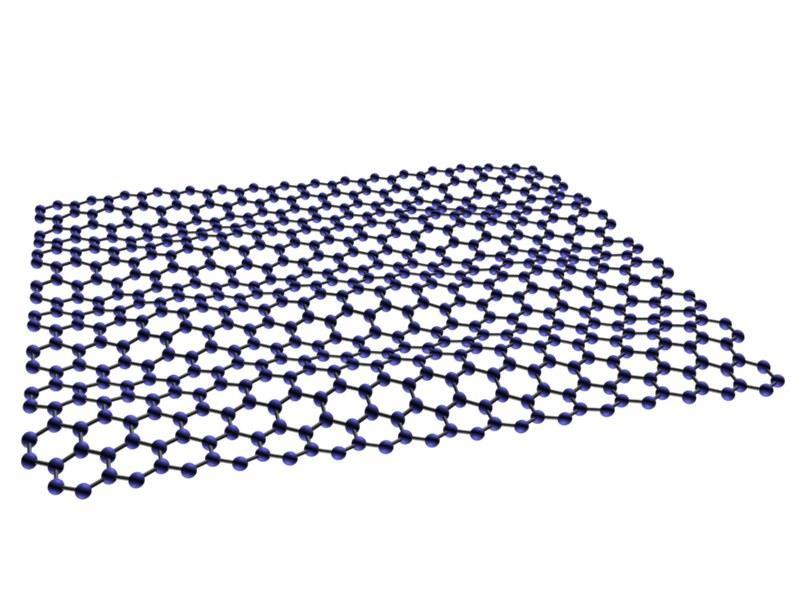

52 Graphene (nanoscale)

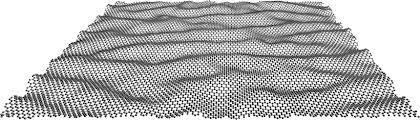

53 Important issues for pristine graphene Insoluble in organic or aqueous media due to van der Waals interactions Surface properties must be altered through chemical modification to obtain stable dispersions in solvents Pretreatment is sometimes required for further functionalization Chemistry may play a vital role towards the band gap engineering Graphene can be functionalized in two different locations (basal plane and edges)

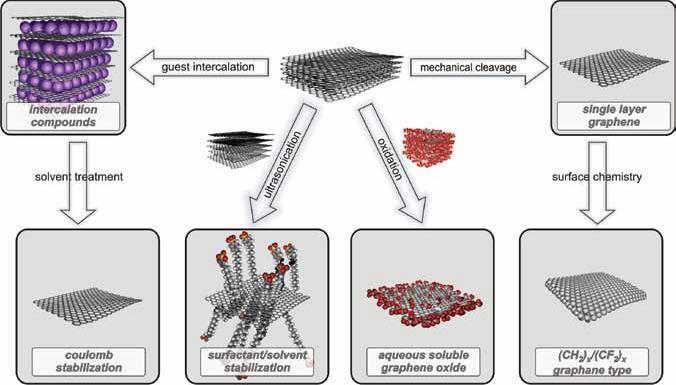

54 Graphene: Production methods

55 Scotch-tape method Geim / Novoselov equation!!!!!! Epitaxial growth on SiC Liquid exfoliation

56 Epitaxial growth When we heat the SiC in a vacuum or in an argon atmosphere, only the silicon atoms leave the surface due to the difference in the vapour pressures of silicon and carbon, and the remaining carbon atoms form epitaxial graphene spontaneously on the surface.

57 Graphene production I. Μηχανική αποφλοίωση (Scotch tape method) -Ενέργεια αλληλεπίδρασης van der Waals energy: 2 ev/nm 2 -Απαιτούμενη δύναμη αποφλοίωσης ~ 300 nn/mm 2 -Επαρκεί η κοινή κολλητική ταινία - Κατάλληλο υπόστρωμα για δημιουργία αντίθεσης (δηλ. Si 2 (300nm)/Si or SU8/PMMA) - Παραγωγή γραφενίου χωρίς ατέλειες με επιφάνεια - μερικές εκατοντάδες μm 2 Si 2 /Si Carefully scan Si 2 surface with optical microscope 57

58

59

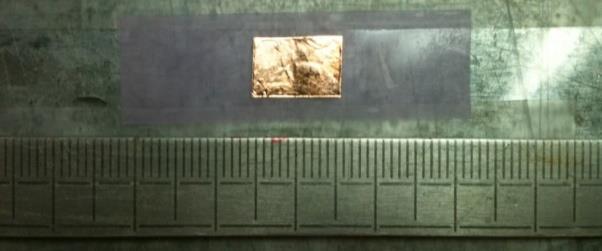

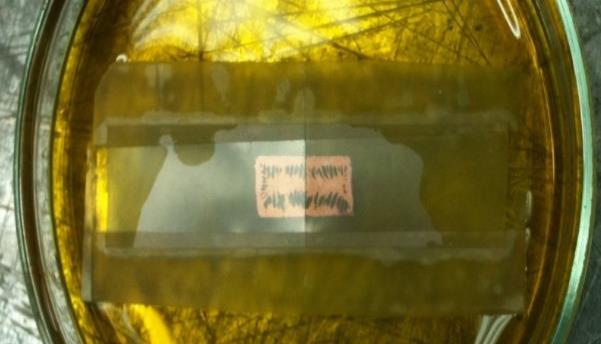

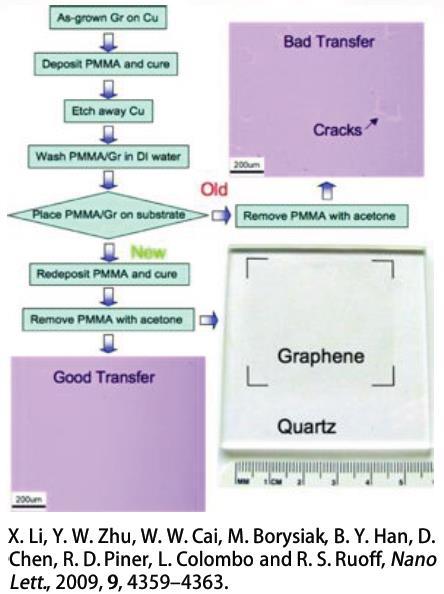

60 0 1 Thermal release tape Cu etchant Partly etched Cu sheet Graphene on thermal release tape

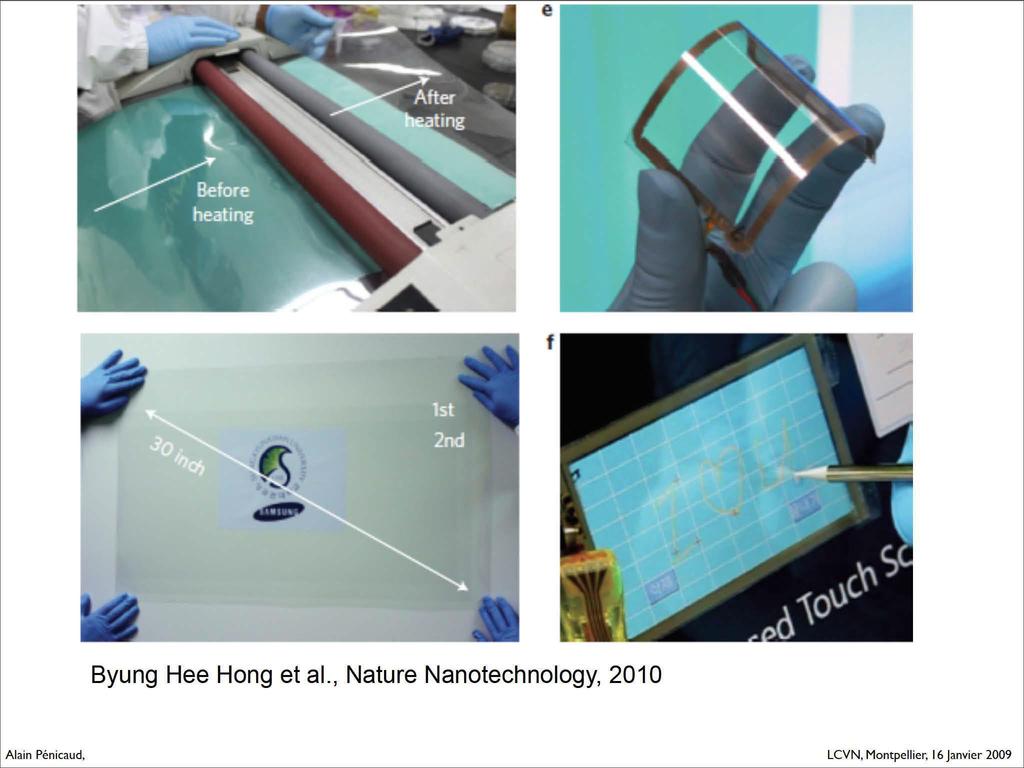

61

62

63 xidative unzipping of carbon nanotubes D. Kosynkin et al. Nature 2009 The proposed first step in the process is manganate ester formation as the rate determining step, and further oxidation is possible to afford the diones

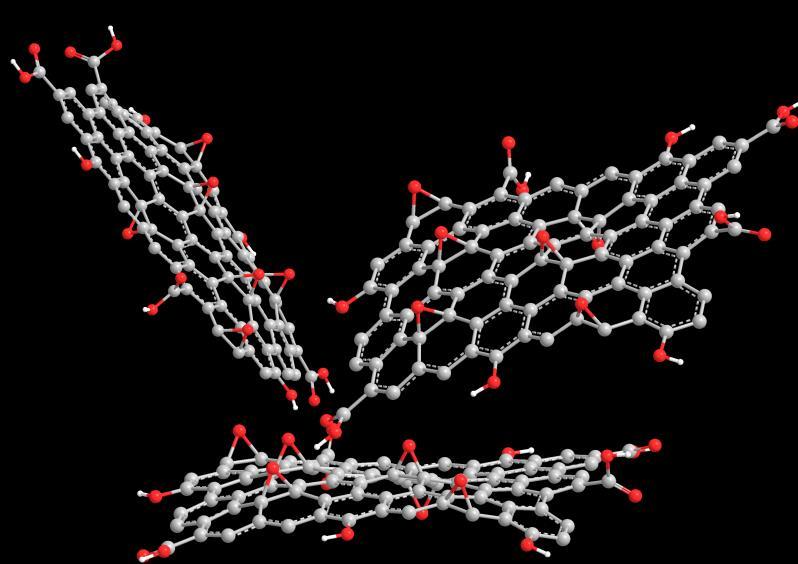

64 Αποφλοίωση γραφίτη μέσω παραγωγής του οξειδίου του γραφενίου

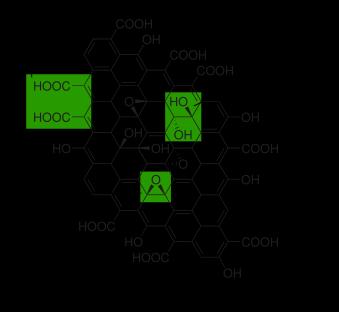

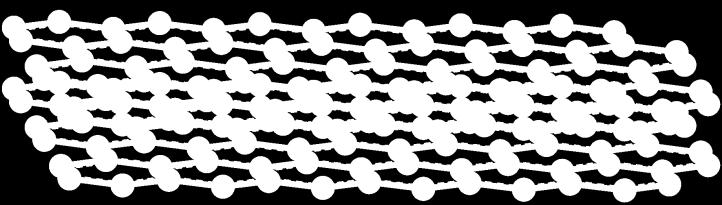

65 1. step (preoxidation) H 2 S 4, P 2 5, K 2 S 2 8, ht 2. step (main) H 2 S 4, KMn 4, H 2 2

66 xidation of graphite by KMn 4 /H 2 S 4 system 2 KMn 4 + H 2 S 4 K 2 S 4 + Mn H 2 By-product of oxidation reaction is Mn 2...

67 Water, ethyleneglycol, DMF, NMP, THF most appropriate media Colloidal stability of G suspensions

68 Functionalization at the carboxylic groups of graphene oxide

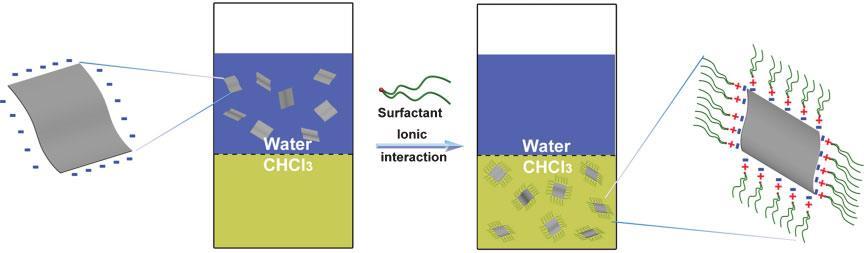

69 Dispersion of G by ionic interactions

70 G reduction approaches

71 ther reduction/deoxygenation approaches Thermal reduction Rapid heating of G towards expanded graphite This procedure is found only to produce small size and wrinkled graphene sheets Drawbacks Decomposition of oxygen-containing groups also removes carbon atoms from the carbon plane, which results in defect formation on the carbon plane large energy consumption cannot be used for G films on substrates with a low melting-point

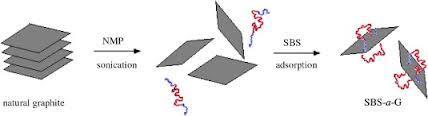

72 Sonication-assisted exfoliation of graphite in various liquid systems - neat solvents - polymer solutions - surfactant/water systems - superacids -ionic intercalants Main advantage: Drawbacks: graphitic structure intact extensive sonication times solvent incompatibility with most composite applications difficulty in removing solid residues

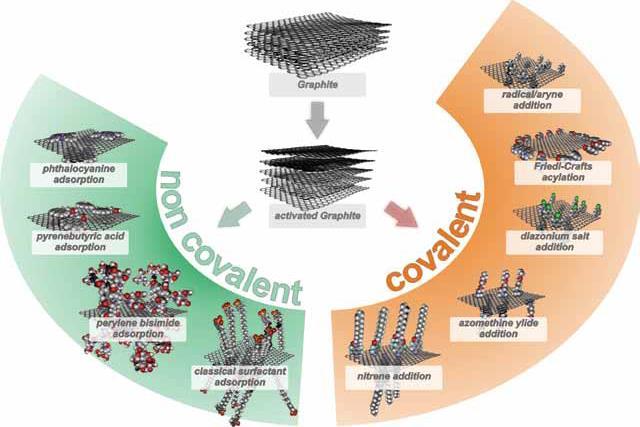

73

74

75 Grafting with polymer chains Grafting-from approach

76 Grafting-to approach

77 Non-covalent adsorption of polymers by π-π stacking interactions

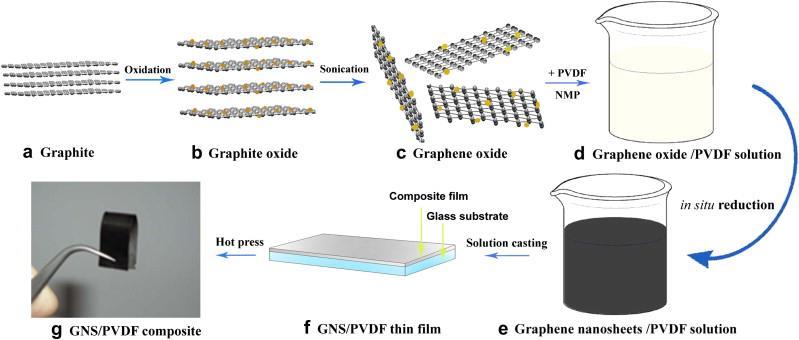

78 Solution mixing combined with casting

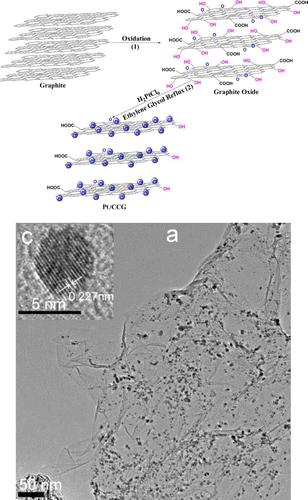

79 Deposition of inorganic nanoparticles Catalyst supports xidation of graphite flakes towards G production In situ reduction of platinum salt and deposition of metal (Pt) nanoparticles Catalytic activity of graphene/metal hybrid due to enhanced specific area of the graphitic support

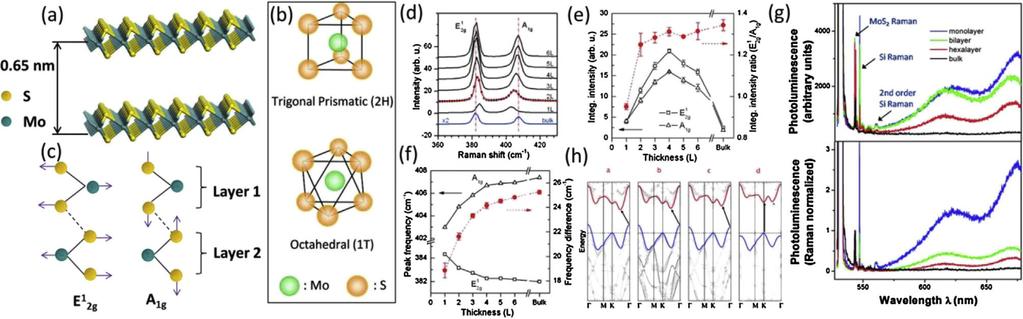

80 Transition metal dichalcogenides (TMDCs), whose generalized formula is MX2 (M = Transition metal (Ti, Zr, Hf, V, Nb, Ta, Mo, W, Tc, Re, Co, Rh, Ir, Ni, Pd, Pt), X = Chalcogen (S, Se, Te)), have a large family of materials and their electronic characters could be semiconducting, metallic and superconducting

81

82

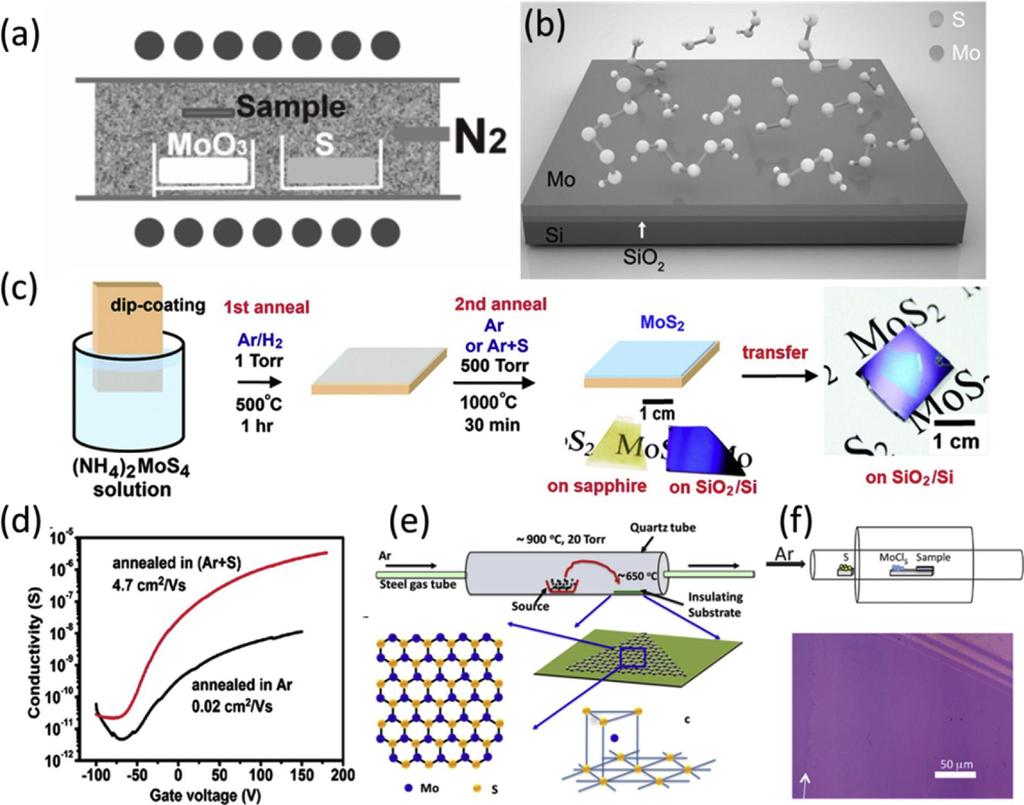

83

84 Four characteristic absorption bands excitonic A and B bands at 670 and 610 nm, respectively, and direct transitions from the valence band to the conduction band, C and D at 450 and 400 nm, respectively are observed.

Why Nanocomposites? Size does matter. Increased surface area on Nanoparticles. Δημήτριος Τάσης

Why Nanocomposites? Size does matter. Increased surface area on Nanoparticles. Δημήτριος Τάσης ΧΗΜΕΙΑ ΥΛΙΚΩΝ Why Nanocomposites? Size does matter Increased surface area on nanoparticles Microparticles Nanoparticles I. Γενικά για γραφιτικά αλλότροπα Φυσικά αλλότροπα άνθρακα Διαμάντι : Τρισδιάστατο

Διαβάστε περισσότερα

Melting point: ~ 3500 o C Atomic radius: nm Basis in all organic componds 10 mill. carbon componds

Melting point: ~ 3500 o C Atomic radius: nm Basis in all organic componds 10 mill. carbon componds Αλλοτροπικές μορφές άνθρακα Νανοσύνθετα με πολυμερή Carbon Melting point: ~ 3500 o C Atomic radius: 0.077 nm Basis in all organic componds 10 mill. carbon componds Αλλοτροπικές μορφές άνθρακα ΟD νανοδομές:

Διαβάστε περισσότερα

Nανοσωλήνες άνθρακα. Ηλεκτρονική δομή ηλεκτρικές ιδιότητες. Εφαρμογές στα ηλεκτρονικά

Nανοσωλήνες άνθρακα. Ηλεκτρονική δομή ηλεκτρικές ιδιότητες. Εφαρμογές στα ηλεκτρονικά Nανοσωλήνες άνθρακα Ηλεκτρονική δομή ηλεκτρικές ιδιότητες Εφαρμογές στα ηλεκτρονικά Νανοσωλήνες άνθρακα ιστορική αναδρομή Από το γραφίτη στους Νανοσωλήνες άνθρακα Στο γραφίτη τα άτομα C συνδέονται ισχυρά

Διαβάστε περισσότερα

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å).

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). 1 2 Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). Οι πολυτοιχωματικοί νανοσωλήνες άνθρακα αποτελούνται από δύο ή περισσότερους ομοαξονικούς

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Άνθρακας και υβριδικά υλικά με βάση τον άνθρακα Graphite Diamond Fullerene Nanotube Ηλεκτρονική διαμόρφωση του C, υβριδισμός και

Διαβάστε περισσότερα

Melting point: ~ 3500 o C Atomic radius: nm Basis in all organic componds 10 mill. carbon componds

Melting point: ~ 3500 o C Atomic radius: nm Basis in all organic componds 10 mill. carbon componds Αλλοτροπικές μορφές άνθρακα Νανοσύνθετα με πολυμερή Carbon Melting point: ~ 3500 o C Atomic radius: 0.077 nm Basis in all organic componds 10 mill. carbon componds Αλλοτροπικές μορφές άνθρακα ΟD νανοδομές:

Διαβάστε περισσότερα

Συσχέτιση. Δομής(structure) Ιδιοτήτων(properties) κατεργασίας(processing) ΙΔΙΟΤΗΤΕΣ ΔΟΜΗ ΚΑΤΕΡΓΑΣΙΑ ΤΕΧΝΟΛΟΓΙΑΥΛΙΚΩΝ- ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ

Συσχέτιση. Δομής(structure) Ιδιοτήτων(properties) κατεργασίας(processing) ΙΔΙΟΤΗΤΕΣ ΔΟΜΗ ΚΑΤΕΡΓΑΣΙΑ ΤΕΧΝΟΛΟΓΙΑΥΛΙΚΩΝ- ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ Συσχέτιση Δομής(structure) Ιδιοτήτων(properties) κατεργασίας(processing) ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ ΙΔΙΟΤΗΤΕΣ ΤΕΧΝΟΛΟΓΙΑΥΛΙΚΩΝ- ΜΗΧΑΝΟΥΡΓΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗ ΚΑΤΕΡΓΑΣΙΑ Ορολογία σχετική με τη δομή που θα συναντήσουμε

Διαβάστε περισσότερα

«Υαξαθηεξηζκόο ηλώλ άλζξαθνο πςειήο αληνρήο»

«Υαξαθηεξηζκόο ηλώλ άλζξαθνο πςειήο αληνρήο» ΠΡΟΓΡΑΜΜΑ ΜΔΣΑΠΣΤΥΙΑΚΩΝ ΠΟΤΓΩΝ ΠΑΝΔΠΙΣΗΜΙΟ ΠΑΣΡΩΝ ΥΟΛΗ ΘΔΣΙΚΩΝ ΔΠΙΣΗΜΩΝ ΣΜΗΜΑ ΔΠΙΣΗΜΗ ΣΩΝ ΤΛΙΚΩΝ «Υαξαθηεξηζκόο ηλώλ άλζξαθνο πςειήο αληνρήο» Κνπηξνπκάλεο Νηθόιανο Α.Μ. : 72 Δπηβιέπσλ Καζεγεηήο: Γαιηψηεο

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ

ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ Ο ΘΗΣΑΥΡΟΣ!!!!!!!!!!!!!!!!!!!!!!!!!!!!» Η ομάδα του άνθρακα Ξυλάνθρακας, αναγωγή μεταλλευμάτων Αιθάλη, παραγωγή μελάνης Αύξηση μεταλλικού χαρακτήρα από πάνω προς τα

Διαβάστε περισσότερα

Νανοσύνθετα πολυαιθυλενίου υψηλής πυκνότητας (HDPE) / νανοϊνών χαλκού (Cu-nanofibers) με βελτιωμένη σταθερότητα στην υπεριώδη ακτινοβολία

Νανοσύνθετα πολυαιθυλενίου υψηλής πυκνότητας (HDPE) / νανοϊνών χαλκού (Cu-nanofibers) με βελτιωμένη σταθερότητα στην υπεριώδη ακτινοβολία ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ Πρόγραμμα Μεταπτυχιακών Σπουδών ΦΥΣΙΚΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Νανοσύνθετα πολυαιθυλενίου υψηλής πυκνότητας (HDPE) / νανοϊνών

Διαβάστε περισσότερα

Καταστάσεις της ύλης. Αέρια: Παντελής απουσία τάξεως. Τα µόρια βρίσκονται σε συνεχή τυχαία κίνηση σε σχεδόν κενό χώρο.

Καταστάσεις της ύλης. Αέρια: Παντελής απουσία τάξεως. Τα µόρια βρίσκονται σε συνεχή τυχαία κίνηση σε σχεδόν κενό χώρο. Καταστάσεις της ύλης Αέρια: Παντελής απουσία τάξεως. Τα µόρια βρίσκονται σε συνεχή τυχαία κίνηση σε σχεδόν κενό χώρο. Υγρά: Τάξη πολύ µικρού βαθµού και κλίµακας-ελκτικές δυνάµεις-ολίσθηση. Τα µόρια βρίσκονται

Διαβάστε περισσότερα

Estimation of grain boundary segregation enthalpy and its role in stable nanocrystalline alloy design

Estimation of grain boundary segregation enthalpy and its role in stable nanocrystalline alloy design Supplemental Material for Estimation of grain boundary segregation enthalpy and its role in stable nanocrystalline alloy design By H. A. Murdoch and C.A. Schuh Miedema model RKM model ΔH mix ΔH seg ΔH

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ

ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ Τμήμα Τεχνολόγων Περιβάλλοντος Κατεύθυνσης Συντήρησης Πολιτισμικής Κληρονομιάς ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ 6 η Ενότητα ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Δημήτριος Λαμπάκης Τύποι Στερεών Βασική Ερώτηση: Πως τα άτομα

Διαβάστε περισσότερα

Μελέτη Πρότυπων Καταλυτικών Συστηµάτων. µε Επιφανειακά Ευαίσθητες Τεχνικές

Μελέτη Πρότυπων Καταλυτικών Συστηµάτων. µε Επιφανειακά Ευαίσθητες Τεχνικές Μελέτη Πρότυπων Καταλυτικών Συστηµάτων µε Επιφανειακά Ευαίσθητες Τεχνικές ιδακτορική διατριβή Υποβληθείσα στο Τµήµα Χηµικών Μηχανικών Του Πανεπιστηµίου Πατρών Υπό ΣΤΑΥΡΟΥ ΓΕΩΡΓΙΟΥ ΚΑΡΑΚΑΛΟΥ του Πέτρου

Διαβάστε περισσότερα

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses)

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) glass Ένα εύθραυστο και διαφανές υλικό Πολλά περισσότερα αλλά και δύσκολο να καθοριστεί ακριβώς Ύαλοι=μη κρυσταλλικά στερεά που παράγονται

Διαβάστε περισσότερα

7. Σύνθεση και Ιδιότητες απλών Μ-CΟ

7. Σύνθεση και Ιδιότητες απλών Μ-CΟ 7. Σύνθεση και Ιδιότητες απλών Μ-CΟ Ομάδα 4 (Ti, Zr, Hf) Κανόνας 18 e Ti() 7 δεν υπάρχει. Γιατί; Ti : δεν έχει αρκετά d e για back bonding υποκατεστημένα τιτανοκαρβονύλια (η 5 -C 5 H 5 ) 2 Ti() 2 (18 e)

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΝΑΝΟΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΠΟΛΥΜΕΡΙΚΗΣ ΜΗΤΡΑΣ

ΜΟΡΦΟΠΟΙΗΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΝΑΝΟΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΠΟΛΥΜΕΡΙΚΗΣ ΜΗΤΡΑΣ ΔΙΑΤΜΗΜΑΤΙΚΟ ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΕΠΙΣΤΗΜΗ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΠΟΛΥΜΕΡΩΝ» ΜΟΡΦΟΠΟΙΗΣΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΝΑΝΟΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΠΟΛΥΜΕΡΙΚΗΣ ΜΗΤΡΑΣ ΓΕΩΡΓΙΟΣ ΤΡΑΚΑΚΗΣ Διδακτορική διατριβή Επιβλέπων: Επ. Καθ. ΚΩΝΣΤΑΝΤΙΝΟΣ

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 1 ο Άνθρακας Νανοσωλήνες άνθρακα

ΚΕΦΑΛΑΙΟ 1 ο Άνθρακας Νανοσωλήνες άνθρακα ΚΕΦΑΛΑΙΟ 1 ο Άνθρακας Νανοσωλήνες άνθρακα 1.1 Εισαγωγή Ο άνθρακας, με σύμβολο C, είναι από τα λίγα χημικά στοιχεία γνωστά από την αρχαιότητα στον άνθρωπο. Τόσο ελεύθερος, όσο και κάτω από τη μορφή των

Διαβάστε περισσότερα

Mean bond enthalpy Standard enthalpy of formation Bond N H N N N N H O O O

Mean bond enthalpy Standard enthalpy of formation Bond N H N N N N H O O O Q1. (a) Explain the meaning of the terms mean bond enthalpy and standard enthalpy of formation. Mean bond enthalpy... Standard enthalpy of formation... (5) (b) Some mean bond enthalpies are given below.

Διαβάστε περισσότερα

NTSE - Nano Technology Science Education Project No: 511787-LLP-1-2010-1-TR-KA3-KA3MP ΜΕΡΟΣ I: ΜΕΛΕΤΗ ΠΡΙΝ ΤΟ ΠΕΙΡΑΜΑ ΟΔΗΓΙΕΣ ΓΙΑ ΜΑΘΗΤΕΣ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ Στους περισσότερους από εμάς δεν αρέσουν τα

Διαβάστε περισσότερα

9-amino-(9-deoxy)cinchona alkaloids-derived novel chiral phase-transfer catalysts

9-amino-(9-deoxy)cinchona alkaloids-derived novel chiral phase-transfer catalysts Electronic Supplementary Material (ESI) for Organic & Biomolecular Chemistry. This journal is The Royal Society of Chemistry 2014 9-amino-(9-deoxy)cinchona alkaloids-derived novel chiral phase-transfer

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΔΙΕΠΙΦΑΝΕΙΩΝ ΜΕΤΑΛΛΟΥ / ΑΝΘΡΑΚΟΠΥΡΙΤΙΟΥ ΜΕ ΕΠΙΦΑΝΕΙΑΚΑ ΕΥΑΙΣΘΗΤΕΣ ΤΕΧΝΙΚΕΣ

ΜΕΛΕΤΗ ΔΙΕΠΙΦΑΝΕΙΩΝ ΜΕΤΑΛΛΟΥ / ΑΝΘΡΑΚΟΠΥΡΙΤΙΟΥ ΜΕ ΕΠΙΦΑΝΕΙΑΚΑ ΕΥΑΙΣΘΗΤΕΣ ΤΕΧΝΙΚΕΣ ΜΕΛΕΤΗ ΔΙΕΠΙΦΑΝΕΙΩΝ ΜΕΤΑΛΛΟΥ / ΑΝΘΡΑΚΟΠΥΡΙΤΙΟΥ ΜΕ ΕΠΙΦΑΝΕΙΑΚΑ ΕΥΑΙΣΘΗΤΕΣ ΤΕΧΝΙΚΕΣ Διδακτορική Διατριβή Υποβληθείσα στο Τμήμα Χημικών Μηχανικών του Πανεπιστημίου Πατρών Υπό ΙΩΑΝΝΗ ΔΟΝΤΑ του Θεοφάνη Για

Διαβάστε περισσότερα

Πολυμερισμός Προσθήκης

Πολυμερισμός Προσθήκης Είδη Πολυμερισμού 1 Πολυμερισμός Προσθήκης Ελευθέρων Ριζών: Ενεργό Κέντρο ελεύθερη Ρίζα. Ανιοντικός Ενεργό Κέντρο Ανιόν - X + Κατιοντικός Ενεργό κέντρο κατιόν + Y - 2 Ιοντικοί Πολυμερισμοί Ανιοντικός Πολυμερισμός

Διαβάστε περισσότερα

1 η ΕΝΟΤΗΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ (ΕΙΣΑΓΩΓΗ)

1 η ΕΝΟΤΗΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ (ΕΙΣΑΓΩΓΗ) ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 1 η ΕΝΟΤΗΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ (ΕΙΣΑΓΩΓΗ) Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

Chemistry 506: Allied Health Chemistry 2. Chapter 14: Carboxylic Acids and Esters. Functional Groups with Single & Double Bonds to Oxygen

Chemistry 506: Allied Health Chemistry 2. Chapter 14: Carboxylic Acids and Esters. Functional Groups with Single & Double Bonds to Oxygen Chemistry 506 Dr. Hunter s Class Chapter 14. Chemistry 506: Allied Health Chemistry 2 1 Chapter 14: Carboxylic Acids and Esters Functional Groups with Single & Double Bonds to Oxygen Introduction to General,

Διαβάστε περισσότερα

SUPPLEMENTAL INFORMATION. Fully Automated Total Metals and Chromium Speciation Single Platform Introduction System for ICP-MS

SUPPLEMENTAL INFORMATION. Fully Automated Total Metals and Chromium Speciation Single Platform Introduction System for ICP-MS Electronic Supplementary Material (ESI) for Journal of Analytical Atomic Spectrometry. This journal is The Royal Society of Chemistry 2018 SUPPLEMENTAL INFORMATION Fully Automated Total Metals and Chromium

Διαβάστε περισσότερα

Τμήμα Τεχνολογίας Τροφίμων. Ανόργανη Χημεία. Ενότητα 8 η : Υγρά, Στερεά & Αλλαγή Φάσεων. Δρ. Δημήτρης Π. Μακρής Αναπληρωτής Καθηγητής.

Τμήμα Τεχνολογίας Τροφίμων. Ανόργανη Χημεία. Ενότητα 8 η : Υγρά, Στερεά & Αλλαγή Φάσεων. Δρ. Δημήτρης Π. Μακρής Αναπληρωτής Καθηγητής. Τμήμα Τεχνολογίας Τροφίμων Ανόργανη Χημεία Ενότητα 8 η : Υγρά, Στερεά & Αλλαγή Φάσεων Οκτώβριος 2018 Δρ. Δημήτρης Π. Μακρής Αναπληρωτής Καθηγητής Πολικοί Ομοιοπολικοί Δεσμοί & Διπολικές Ροπές 2 Όπως έχει

Διαβάστε περισσότερα

2. Chemical Thermodynamics and Energetics - I

2. Chemical Thermodynamics and Energetics - I . Chemical Thermodynamics and Energetics - I 1. Given : Initial Volume ( = 5L dm 3 Final Volume (V = 10L dm 3 ext = 304 cm of Hg Work done W = ext V ext = 304 cm of Hg = 304 atm [... 76cm of Hg = 1 atm]

Διαβάστε περισσότερα

Ασκήσεις ακαδ. έτους

Ασκήσεις ακαδ. έτους Τμήμα Επιστήμης και Τεχνολογίας Υλικών Πανεπιστήμιο Κρήτης Επιστήμη Επιφανειών - Νανοϋλικών (ETY/METY 346) Μεταπτυχιακό: Νανοτεχνολογία για Ενεργειακές Εφαρμογές ¹ Nanomaterials for Energy (Νανοϋλικά για

Διαβάστε περισσότερα

ΟΡΥΚΤΟΛΟΓΙΑ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΜΑΘΗΜΑ 2. ΟΡΥΚΤΑ - ΠΕΤΡΩΜΑΤΑ

ΟΡΥΚΤΟΛΟΓΙΑ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΜΑΘΗΜΑ 2. ΟΡΥΚΤΑ - ΠΕΤΡΩΜΑΤΑ ΟΡΥΚΤΟΛΟΓΙΑ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΜΑΘΗΜΑ 2. ΟΡΥΚΤΑ - ΠΕΤΡΩΜΑΤΑ Μαρία Περράκη, Επίκουρη Καθηγήτρια ΑΔΕΙΑ ΧΡΗΣΗΣ Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

College of Life Science, Dalian Nationalities University, Dalian , PR China.

College of Life Science, Dalian Nationalities University, Dalian , PR China. Electronic Supplementary Material (ESI) for New Journal of Chemistry. This journal is The Royal Society of Chemistry and the Centre National de la Recherche Scientifique 2018 Postsynthetic modification

Διαβάστε περισσότερα

CHAPTER 25 SOLVING EQUATIONS BY ITERATIVE METHODS

CHAPTER 25 SOLVING EQUATIONS BY ITERATIVE METHODS CHAPTER 5 SOLVING EQUATIONS BY ITERATIVE METHODS EXERCISE 104 Page 8 1. Find the positive root of the equation x + 3x 5 = 0, correct to 3 significant figures, using the method of bisection. Let f(x) =

Διαβάστε περισσότερα

Supporting information. An unusual bifunctional Tb-MOF for highly sensing of Ba 2+ ions and remarkable selectivities of CO 2 /N 2 and CO 2 /CH 4

Supporting information. An unusual bifunctional Tb-MOF for highly sensing of Ba 2+ ions and remarkable selectivities of CO 2 /N 2 and CO 2 /CH 4 Electronic Supplementary Material (ESI) for Journal of Materials Chemistry A. This journal is The Royal Society of Chemistry 2015 Supporting information An unusual bifunctional Tb-MOF for highly sensing

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Η Δομή των Στερεών Καταλυτών. 2. Παρασκευή μη Στηριγμένων Καταλυτών

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Η Δομή των Στερεών Καταλυτών. 2. Παρασκευή μη Στηριγμένων Καταλυτών ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Η Δομή των Στερεών Καταλυτών 2. Παρασκευή μη Στηριγμένων Καταλυτών Οργάνωση της στερεάς ύλης Άτομα-Ιόντα Μόρια (Διαστάσεις στην περιοχή των Å) Συγκροτήματα ατόμων-ιόντων-μορίων / κρυσταλλικά

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΑΣΤΗΡΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΤΟΞΙΚΩΝ ΚΑΙ ΕΠΙΚΙΝΔΥΝΩΝ ΑΠΟΒΛΗΤΩΝ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΑΣΤΗΡΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΤΟΞΙΚΩΝ ΚΑΙ ΕΠΙΚΙΝΔΥΝΩΝ ΑΠΟΒΛΗΤΩΝ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΑΣΤΗΡΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΤΟΞΙΚΩΝ ΚΑΙ ΕΠΙΚΙΝΔΥΝΩΝ ΑΠΟΒΛΗΤΩΝ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ Χρήση πρότυπων τασιενεργών και οργανικών οξέων για την ηλεκτροαποκατάσταση

Διαβάστε περισσότερα

Σπανό Ιωάννη Α.Μ. 148

Σπανό Ιωάννη Α.Μ. 148 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΔΙΑΤΜΗΜΑΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΣΤΙΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΕΠΙΣΤΗΜΕΣ Ηλεκτροχημική εναπόθεση και μελέτη των ιδιοτήτων, λεπτών υμενίων μεταβατικών μετάλλων, για παραγωγή H2 Διπλωματική

Διαβάστε περισσότερα

Ι ΙΟΤΗΤΕΣ ΤΩΝ ΑΤΟΜΩΝ. Παππάς Χρήστος Επίκουρος Καθηγητής

Ι ΙΟΤΗΤΕΣ ΤΩΝ ΑΤΟΜΩΝ. Παππάς Χρήστος Επίκουρος Καθηγητής ΗΛΕΚΤΡΟΝΙΚΗ ΟΜΗ ΚΑΙ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΑΤΟΜΩΝ Παππάς Χρήστος Επίκουρος Καθηγητής ΤΟ ΜΕΓΕΘΟΣ ΤΩΝ ΑΤΟΜΩΝ Ατομική ακτίνα (r) : ½ της απόστασης μεταξύ δύο ομοιοπυρηνικών ατόμων, ενωμένων με απλό ομοιοπολικό δεσμό.

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤΩΝ ΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΝΑΝΟΣΩΛΗΝΩΝ ΆΝΘΡΑΚΑ ΚΑΙ ΆΛΛΩΝ ΓΡΑΦΙΤΙΚΩΝ ΥΛΙΚΩΝ

ΜΕΛΕΤΗ ΤΩΝ ΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΝΑΝΟΣΩΛΗΝΩΝ ΆΝΘΡΑΚΑ ΚΑΙ ΆΛΛΩΝ ΓΡΑΦΙΤΙΚΩΝ ΥΛΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΤΩΝ ΥΛΙΚΩΝ ΜΕΛΕΤΗ ΤΩΝ ΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΝΑΝΟΣΩΛΗΝΩΝ ΆΝΘΡΑΚΑ ΚΑΙ ΆΛΛΩΝ ΓΡΑΦΙΤΙΚΩΝ ΥΛΙΚΩΝ Διπλωματική Εργασία Εμμανουήλ Κωνσταντίνος Επιβλέπων

Διαβάστε περισσότερα

ΕΠΙΠΕΔΗ ΤΕΧΝΟΛΟΓΙΑ. αρχικό υλικό. *στάδια επίπεδης τεχνολογίας. πλακίδιο Si. *ακολουθία βημάτων που προσθέτουν ή αφαιρούν υλικά στο πλακίδιο Si

ΕΠΙΠΕΔΗ ΤΕΧΝΟΛΟΓΙΑ. αρχικό υλικό. *στάδια επίπεδης τεχνολογίας. πλακίδιο Si. *ακολουθία βημάτων που προσθέτουν ή αφαιρούν υλικά στο πλακίδιο Si ΕΠΙΠΕΔΗ ΤΕΧΝΟΛΟΓΙΑ αρχικό υλικό + *στάδια επίπεδης τεχνολογίας πλακίδιο Si *ακολουθία βημάτων που προσθέτουν ή αφαιρούν υλικά στο πλακίδιο Si οξείδωση εναπόθεση διάχυση φωτολιθογραφία φωτοχάραξη Παραγωγή

Διαβάστε περισσότερα

ΓΗ ΚΑΙ ΣΥΜΠΑΝ. Εικόνα 1. Φωτογραφία του γαλαξία μας (από αρχείο της NASA)

ΓΗ ΚΑΙ ΣΥΜΠΑΝ. Εικόνα 1. Φωτογραφία του γαλαξία μας (από αρχείο της NASA) ΓΗ ΚΑΙ ΣΥΜΠΑΝ Φύση του σύμπαντος Η γη είναι μία μονάδα μέσα στο ηλιακό μας σύστημα, το οποίο αποτελείται από τον ήλιο, τους πλανήτες μαζί με τους δορυφόρους τους, τους κομήτες, τα αστεροειδή και τους μετεωρίτες.

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΤΣΙΩΜΗ ΜΑΡΙΑ, ΧΗΜΙΚΟΣ

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΤΣΙΩΜΗ ΜΑΡΙΑ, ΧΗΜΙΚΟΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΓΕΝΙΚΗΣ ΚΑΙ ΑΝΟΡΓΑΝΗΣ ΧΗΜΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΤΣΙΩΜΗ ΜΑΡΙΑ, ΧΗΜΙΚΟΣ «ΣΥΝΘΕΣΗ ΚΑΙ ΜΕΛΕΤΗ ΙΔΙΟΤΗΤΩΝ

Διαβάστε περισσότερα

Στερεές (μόνιμες) και Ρευστοποιημένες Κλίνες

Στερεές (μόνιμες) και Ρευστοποιημένες Κλίνες Μια στερεή κλίνη (fixed or acked bed) είναι μια κλίνη με πληρωτικό υλικό σωματίδια (π.χ. κόκκοι άμμου, ανθρακίτη, γρανάδια άμμος, ενεργοί άνθρακες, silica gel, SiO 2 -Al 2 O 3 γ- Al 2 O 3 ) διαφόρων κοκκομετριών

Διαβάστε περισσότερα

Solutions to the Schrodinger equation atomic orbitals. Ψ 1 s Ψ 2 s Ψ 2 px Ψ 2 py Ψ 2 pz

Solutions to the Schrodinger equation atomic orbitals. Ψ 1 s Ψ 2 s Ψ 2 px Ψ 2 py Ψ 2 pz Solutions to the Schrodinger equation atomic orbitals Ψ 1 s Ψ 2 s Ψ 2 px Ψ 2 py Ψ 2 pz ybridization Valence Bond Approach to bonding sp 3 (Ψ 2 s + Ψ 2 px + Ψ 2 py + Ψ 2 pz) sp 2 (Ψ 2 s + Ψ 2 px + Ψ 2 py)

Διαβάστε περισσότερα

Θεµατικό Περιεχόµενο Μαθήµατος

Θεµατικό Περιεχόµενο Μαθήµατος Θεµατικό Περιεχόµενο Μαθήµατος 1. Κρυσταλικές δοµές Ιονική ακτίνα Ενέργεια πλέγµατος Πυκνές διατάξεις 4εδρικές 8εδρικές οπές Μέταλλα ιοντικά στερεά Πώς περιγράφεται η δοµή τους Πως προσδιορίζεται η δοµή

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΙΑΤΜΗΜΑΤΙΚΟ ΜΕΤΑΠΤΥΧΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΣΠΟΥ ΩΝ ΝΑΝΟΕΠΙΣΤΗΜΕΣ & ΝΑΝΟΤΕΧΝΟΛΟΓΙΕΣ Ν&Ν ΓΡΑΦΕΝΙΟ : ΦΥΣΙΚΗ & ΕΦΑΡΜΟΓΕΣ ΛΑΜΠΡΙΝΟΣ Ι. ΜΙΧΑΗΛ ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ:

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΓΕΝΙΚΟ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΕΦΑΡΜΟΣΜΕΝΕΣ ΕΠΙΣΤΗΜΕΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΓΕΝΙΚΟ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΕΦΑΡΜΟΣΜΕΝΕΣ ΕΠΙΣΤΗΜΕΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΓΕΝΙΚΟ ΤΜΗΜΑ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΕΦΑΡΜΟΣΜΕΝΕΣ ΕΠΙΣΤΗΜΕΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΔΙΠΛΩΜΑΤΙΚΗ ΔΙΑΤΡΙΒΗ ΜΕΤΑΠΤΥΧΙΑΚΟΥ ΔΙΠΛΩΜΑΤΟΣ ΕΙΔΙΚΕΥΣΗΣ ΚΑΤΕΥΘΥΝΣΗ : «ΜΗΧΑΝΙΚΗ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ

Διαβάστε περισσότερα

CH3 H H CH3. ( α ) ( β )

CH3 H H CH3. ( α ) ( β ) ΒΙΟΜΗΧΑΝΙΚΗ ΧΗΜΕΙΑ ΜΑΚΡΟΜΟΡΙΑΚΗ ΧΗΜΕΙΑ (ΠΟΛΥΜΕΡΗ) 2 ο ΜΕΡΟΣ Ιστοσελίδα μαθήματος: http://eclass.uoa.gr/courses/chem126/ Μέγεθος και σχήμα των μακρομορίων Διαμορφώσεις ςβ βουτανίου CH3 H H CH3 C C H H (

Διαβάστε περισσότερα

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ Ι 5 Δομή ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Κρυσταλλικά υλικά Άμορφα υλικά Κρύσταλλος είναι ένα υλικό που παρουσιάζει τρισδιάστατη περιοδική τάξη ατόμων,

Διαβάστε περισσότερα

Υλικά Ηλεκτρονικής & Διατάξεις

Υλικά Ηλεκτρονικής & Διατάξεις Τμήμα Ηλεκτρονικών Μηχανικών Υλικά Ηλεκτρονικής & Διατάξεις 3 η σειρά διαφανειών Δημήτριος Λαμπάκης Τύποι Στερεών Βασική Ερώτηση: Πως τα άτομα διατάσσονται στο χώρο ώστε να σχηματίσουν στερεά? Τύποι Στερεών

Διαβάστε περισσότερα

Νόµοςπεριοδικότητας του Moseley:Η χηµική συµπεριφορά (οι ιδιότητες) των στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού.

Νόµοςπεριοδικότητας του Moseley:Η χηµική συµπεριφορά (οι ιδιότητες) των στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού. Νόµοςπεριοδικότητας του Moseley:Η χηµική συµπεριφορά (οι ιδιότητες) των στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού. Περιοδικός πίνακας: α. Είναι µια ταξινόµηση των στοιχείων κατά αύξοντα

Διαβάστε περισσότερα

(1) Describe the process by which mercury atoms become excited in a fluorescent tube (3)

(1) Describe the process by which mercury atoms become excited in a fluorescent tube (3) Q1. (a) A fluorescent tube is filled with mercury vapour at low pressure. In order to emit electromagnetic radiation the mercury atoms must first be excited. (i) What is meant by an excited atom? (1) (ii)

Διαβάστε περισσότερα

Αναπληρωτής Καθηγητής Τμήμα Συντήρησης Αρχαιοτήτων και Έργων Τέχνης Πανεπιστήμιο Δυτικής Αττικής - ΣΑΕΤ

Αναπληρωτής Καθηγητής Τμήμα Συντήρησης Αρχαιοτήτων και Έργων Τέχνης Πανεπιστήμιο Δυτικής Αττικής - ΣΑΕΤ Γενική και Ανόργανη Χημεία Περιοδικές ιδιότητες των στοιχείων. Σχηματισμός ιόντων. Στ. Μπογιατζής 1 Αναπληρωτής Καθηγητής Τμήμα Συντήρησης Αρχαιοτήτων και Έργων Τέχνης Π Δ Χειμερινό εξάμηνο 2018-2019 Π

Διαβάστε περισσότερα

Table of contents. 1. Introduction... 4

Table of contents. 1. Introduction... 4 Table of contents 0. Motivation.... 1 1. Introduction... 4 2. Inclusion compounds of [Al(OH)(bdc)] n and [V(O)(bdc)] n... 11 2.1 [(η 5 -C 5 H 5 ) 2 Fe] 0.5 @MIL-53(Al) and [(η 5 -C 5 H 5 ) 2 Co] 0.25 @MIL-53(Al)

Διαβάστε περισσότερα

Strain gauge and rosettes

Strain gauge and rosettes Strain gauge and rosettes Introduction A strain gauge is a device which is used to measure strain (deformation) on an object subjected to forces. Strain can be measured using various types of devices classified

Διαβάστε περισσότερα

The Simply Typed Lambda Calculus

The Simply Typed Lambda Calculus Type Inference Instead of writing type annotations, can we use an algorithm to infer what the type annotations should be? That depends on the type system. For simple type systems the answer is yes, and

Διαβάστε περισσότερα

[1] P Q. Fig. 3.1

[1] P Q. Fig. 3.1 1 (a) Define resistance....... [1] (b) The smallest conductor within a computer processing chip can be represented as a rectangular block that is one atom high, four atoms wide and twenty atoms long. One

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα. Θεωρητικη αναλυση

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα. Θεωρητικη αναλυση ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα Θεωρητικη αναλυση ΧΗΜΙΚΟΙ ΔΕΣΜΟΙ στα στερεα Ομοιοπολικός δεσμός Ιοντικός δεσμός Μεταλλικός δεσμός Δεσμός του υδρογόνου Δεσμός van der Waals ΔΟΜΗ ΑΤΟΜΟΥ Στοιβάδες Χώρος κίνησης των

Διαβάστε περισσότερα

ΝΙΚΟΛΟΠΟΥΛΟΣ ΙΟΝΥΣΙΟΣ

ΝΙΚΟΛΟΠΟΥΛΟΣ ΙΟΝΥΣΙΟΣ Πανεπιστήµιο Αιγαίου Τµήµα Μηχανικών Σχεδίασης Προϊόντων & Συστηµάτων Μεταπτυχιακό ίπλωµα Ειδίκευσης: «Σχεδίαση ιαδραστικών & Βιοµηχανικών Προϊόντων & Συστηµάτων» ιπλωµατική Εργασία «Μηχανική συµπεριφορά

Διαβάστε περισσότερα

Μελέτη Ηλεκτρικών Ιδιοτήτων Νανοσύνθετων Υλικών Εποξικής ρητίνης/νανοσωλήνων Άνθρακα

Μελέτη Ηλεκτρικών Ιδιοτήτων Νανοσύνθετων Υλικών Εποξικής ρητίνης/νανοσωλήνων Άνθρακα ΕΘΝΙΚΟ ΚΑΙ ΚΑΠΟΔΙΣΤΡΙΑΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΠΛΗΡΟΦΟΡΙΚΗΣ ΚΑΙ ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ ΔΙΑΤΜΗΜΑΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΣΤΗ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ Μελέτη

Διαβάστε περισσότερα

Σύνθεση και Χαρακτηρισµός Χαµηλοδιάστατων Ηµιαγωγών Αλογονιδίων του Μολύβδου και Χαλκογενιδίων.

Σύνθεση και Χαρακτηρισµός Χαµηλοδιάστατων Ηµιαγωγών Αλογονιδίων του Μολύβδου και Χαλκογενιδίων. ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΤΩΝ ΥΛΙΚΩΝ ΜΕΤΑΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΕΙ ΙΚΕΥΣΗΣ Στα Πλαίσια του Προγράµµατος Μεταπτυχιακών Σπουδών στην «Επιστήµη των Υλικών» Σύνθεση και Χαρακτηρισµός

Διαβάστε περισσότερα

Συστήματα Βιομηχανικών Διεργασιών 6ο εξάμηνο

Συστήματα Βιομηχανικών Διεργασιών 6ο εξάμηνο Συστήματα Βιομηχανικών Διεργασιών 6ο εξάμηνο Μέρος 1 ο : Εισαγωγικά (διαστ., πυκν., θερμ., πίεση, κτλ.) Μέρος 2 ο : Ισοζύγια μάζας Μέρος 3 ο : 8 ο μάθημα Εκτός ύλης ΔΠΘ-ΜΠΔ Συστήματα Βιομηχανικών Διεργασιών

Διαβάστε περισσότερα

Μέθοδοι Πολυμερισμού

Μέθοδοι Πολυμερισμού Μέθοδοι Πολυμερισμού 1 Μέθοδοι Πολυμερισμού Προσθήκης Συμπύκνωσης Μέθοδοι Πολυμερισμού Αλυσιδωτός Προσθήκης Σταδιακός Συμπύκνωσης Αλυσιδωτοί Πολυμερισμοί Πολυμερισμός Ελευθέρων ριζών: Ενεργό Κέντρο ελεύθερη

Διαβάστε περισσότερα

Nuclear Physics 5. Name: Date: 8 (1)

Nuclear Physics 5. Name: Date: 8 (1) Name: Date: Nuclear Physics 5. A sample of radioactive carbon-4 decays into a stable isotope of nitrogen. As the carbon-4 decays, the rate at which the amount of nitrogen is produced A. decreases linearly

Διαβάστε περισσότερα

Homework 3 Solutions

Homework 3 Solutions Homework 3 Solutions Igor Yanovsky (Math 151A TA) Problem 1: Compute the absolute error and relative error in approximations of p by p. (Use calculator!) a) p π, p 22/7; b) p π, p 3.141. Solution: For

Διαβάστε περισσότερα

διπλός δεσμός τριπλός δεσμός

διπλός δεσμός τριπλός δεσμός Ακόρεστοι Υδρογονάνθρακες Αλκένια Αλκίνια Αρωματικές ενώσεις Αλκένια διπλός δεσμός Αλκίνια τριπλός δεσμός Αρωματικοί υδρογονάνθρακες Βενζόλιο Αλκένια-ΑλκίνιαΑλκίνια Μη πολικές ενώσεις Αδιάλυτες στο νερό

Διαβάστε περισσότερα

Environmental applications of Graphene-based materials

Environmental applications of Graphene-based materials Environmental applications of Graphene-based materials Νίκος Ξεκουκουλωτάκης Επίκουρος Καθηγητής Πολυτεχνείο Κρήτης Σχολή Μηχανικών Περιβάλλοντος Γραφείο Κ2.125, τηλ.: 28210-37772 e-mail:nikosxek@gmail.com

Διαβάστε περισσότερα

Electrolyzed-Reduced Water as Artificial Hot Spring Water

Electrolyzed-Reduced Water as Artificial Hot Spring Water /-,**- + +/ 0 +, - + + +, - + +. ++,3 +/. +. Electrolyzed-Reduced Water as Artificial Hot Spring Water Shoichi OKOUCHI +, Daisuke TAKEZAKI +, Hideyuki OHNAMI +, Yuhkoh AGISHI,, Yasuo KANROJI -, and Shigeo

Διαβάστε περισσότερα

H επεξεργασία πληροφορίας απαιτεί ανίχνευση πληροφορίας

H επεξεργασία πληροφορίας απαιτεί ανίχνευση πληροφορίας Ανιχνευτές οπτοηλεκτρονικής H επεξεργασία πληροφορίας απαιτεί ανίχνευση πληροφορίας Ανίχνευση σημάτων με οπτικές συχνότητες (10 14 Hz) το φώς ηλεκτρικό σήμα ενίσχυση + ανίχνευση με FET, διπολικά τρανζίστορ,

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Κρυσταλλικά Συστήματα Κυβικό Εξαγωνικό Τετραγωνικό Ρομβοεδρικό ή Τριγωνικό Ορθορομβικό Μονοκλινές Τρικλινές Κρυσταλλική δομή των

Διαβάστε περισσότερα

Τίτλος: ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ: Κατασκευάζοντας ένα Μοντέλο Φουλερενίου Θέματα: ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ: Κατασκευάζοντας ένα Μοντέλο Φουλερενίου

Τίτλος: ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ: Κατασκευάζοντας ένα Μοντέλο Φουλερενίου Θέματα: ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ: Κατασκευάζοντας ένα Μοντέλο Φουλερενίου Τίτλος: ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ: Κατασκευάζοντας ένα Μοντέλο Φουλερενίου Θέματα: ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ: Κατασκευάζοντας ένα Μοντέλο Φουλερενίου Χρόνος: 90 λεπτά (2 μαθήματα) Ηλικία: Α' Λυκείου 15 16 χρονών Διαφοροποίηση:

Διαβάστε περισσότερα

Και ο άνθρακας και το οξυγόνο έχουν σημαντικές τιμές ηλεκτροσυγγένειας. Να εξηγήσετε γιατί το άζωτο έχει σχεδόν μηδενική ηλεκτροσυγγένεια.

Και ο άνθρακας και το οξυγόνο έχουν σημαντικές τιμές ηλεκτροσυγγένειας. Να εξηγήσετε γιατί το άζωτο έχει σχεδόν μηδενική ηλεκτροσυγγένεια. ΑΡΧΕΣ ΧΗΜΕΙΑΣ Και ο άνθρακας και το οξυγόνο έχουν σημαντικές τιμές ηλεκτροσυγγένειας. Να εξηγήσετε γιατί το άζωτο έχει σχεδόν μηδενική ηλεκτροσυγγένεια. Και ο άνθρακας και το οξυγόνο έχουν σημαντικές τιμές

Διαβάστε περισσότερα

An experimental and theoretical study of the gas phase kinetics of atomic chlorine reactions with CH 3 NH 2, (CH 3 ) 2 NH, and (CH 3 ) 3 N

An experimental and theoretical study of the gas phase kinetics of atomic chlorine reactions with CH 3 NH 2, (CH 3 ) 2 NH, and (CH 3 ) 3 N Electronic Supplementary Material (ESI) for Physical Chemistry Chemical Physics. This journal is the Owner Societies 2015 An experimental and theoretical study of the gas phase kinetics of atomic chlorine

Διαβάστε περισσότερα

Κεφάλαιο 1. Έννοιες και παράγοντες αντιδράσεων

Κεφάλαιο 1. Έννοιες και παράγοντες αντιδράσεων Κεφάλαιο 1 Έννοιες και παράγοντες αντιδράσεων Σύνοψη Το κεφάλαιο αυτό είναι εισαγωγικό του επιστημονικού κλάδου της Οργανικής Χημείας και περιλαμβάνει αναφορές στους πυλώνες της. Ειδικότερα, εδώ παρουσιάζεται

Διαβάστε περισσότερα

Μάθημα 23 ο. Μεταλλικός Δεσμός Θεωρία Ζωνών- Ημιαγωγοί Διαμοριακές Δυνάμεις

Μάθημα 23 ο. Μεταλλικός Δεσμός Θεωρία Ζωνών- Ημιαγωγοί Διαμοριακές Δυνάμεις Μάθημα 23 ο Μεταλλικός Δεσμός Θεωρία Ζωνών- Ημιαγωγοί Διαμοριακές Δυνάμεις Μεταλλικός Δεσμός Μοντέλο θάλασσας ηλεκτρονίων Πυρήνες σε θάλασσα e -. Μεταλλική λάμψη. Ολκιμότητα. Εφαρμογή δύναμης Γενική και

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ. Τμήμα Μηχανικών Σχεδίασης Προϊόντων και Συστημάτων

ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ. Τμήμα Μηχανικών Σχεδίασης Προϊόντων και Συστημάτων ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ Τμήμα Μηχανικών Σχεδίασης Προϊόντων και Συστημάτων Πρόγραμμα Μεταπτυχιακών Σπουδών (Π.Μ.Σ) Σχεδίαση Διαδραστικών και Βιομηχανικών Προϊόντων και Συστημάτων ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ Μελέτη

Διαβάστε περισσότερα

Περιοδικό Σύστημα Ιστορική Εξέλιξη

Περιοδικό Σύστημα Ιστορική Εξέλιξη Περιοδικό Σύστημα Ιστορική Εξέλιξη Newlands (1864): ταξινόμηση στοιχείων κατά αύξουσα ατομική μάζα και σε οκτάβες H Li Be B C N O F Na Mg Al Si P S Cl K Ca Cr Ti Mn Fe Meyer (1865): σχέση ιδιοτήτων και

Διαβάστε περισσότερα

ΘΕΜΑΤΑ ΑΠΟ ΠΜΔΧ ΣΧΕΤΙΚΑ ΜΕ ΤΟ 1 ΚΕΦΑΛΑΙΟ ΤΗΣ Γ ΛΥΚΕΙΟΥ

ΘΕΜΑΤΑ ΑΠΟ ΠΜΔΧ ΣΧΕΤΙΚΑ ΜΕ ΤΟ 1 ΚΕΦΑΛΑΙΟ ΤΗΣ Γ ΛΥΚΕΙΟΥ ΘΕΜΑΤΑ ΑΠΟ ΠΜΔΧ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΚΕΦΑΛΑΙΟ ΤΗΣ Γ ΛΥΚΕΙΟΥ 27 ος ΠΜΔΧ Γ ΛΥΚΕΙΟΥ 30 03 203. Στοιχείο Μ το οποίο ανήκει στην πρώτη σειρά στοιχείων μετάπτωσης, σχηματίζει ιόν Μ 3+, που έχει 3 ηλεκτρόνια στην υποστιβάδα

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΔΙΑΧΕΙΡΙΣΗ ΠΕΡΙΒΑΛΛΟΝΤΟΣ. Πτυχιακή διατριβή

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΔΙΑΧΕΙΡΙΣΗ ΠΕΡΙΒΑΛΛΟΝΤΟΣ. Πτυχιακή διατριβή ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΔΙΑΧΕΙΡΙΣΗ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Πτυχιακή διατριβή ΜΕΘΟΔΟΙ ΠΡΟΕΠΕΞΕΡΓΑΣΙΑΣ ΤΩΝ ΛΙΠΩΝ ΚΑΙ ΕΛΕΩΝ ΠΡΟΣ ΠΑΡΑΓΩΓΗ ΒΙΟΑΕΡΙΟΥ Ανδρέας Φράγκου Λεμεσός 2015

Διαβάστε περισσότερα

UDZ Swirl diffuser. Product facts. Quick-selection. Swirl diffuser UDZ. Product code example:

UDZ Swirl diffuser. Product facts. Quick-selection. Swirl diffuser UDZ. Product code example: UDZ Swirl diffuser Swirl diffuser UDZ, which is intended for installation in a ventilation duct, can be used in premises with a large volume, for example factory premises, storage areas, superstores, halls,

Διαβάστε περισσότερα

Σύγχρονο Ηλεκτρονικό Μικροσκόπιο Διέλευσης. Transition Electron Microscopy TEM

Σύγχρονο Ηλεκτρονικό Μικροσκόπιο Διέλευσης. Transition Electron Microscopy TEM Σύγχρονο Ηλεκτρονικό Μικροσκόπιο Διέλευσης Ανατομία ΤΕΜ Silicon wafer The transmission electron microscope (TEM) provides the user with advantages over the light microscope (LM) in three key areas: Resolution

Διαβάστε περισσότερα

Υλικά Ηλεκτρονικής & Διατάξεις

Υλικά Ηλεκτρονικής & Διατάξεις Τμήμα Ηλεκτρονικών Μηχανικών Υλικά Ηλεκτρονικής & Διατάξεις 4 η σειρά διαφανειών Δημήτριος Λαμπάκης Ορισμός και ιδιότητες των μετάλλων Τα χημικά στοιχεία διακρίνονται σε μέταλλα (περίπου 70 τον αριθμό)

Διαβάστε περισσότερα

Κεφάλαιο 2 Χημικοί Δεσμοί

Κεφάλαιο 2 Χημικοί Δεσμοί Κεφάλαιο 2 Χημικοί Δεσμοί Σύνοψη Παρουσιάζονται οι χημικοί δεσμοί, ιοντικός, μοριακός, ατομικός, μεταλλικός. Οι ιδιότητες των υλικών τόσο οι φυσικές όσο και οι χημικές εξαρτώνται από το είδος ή τα είδη

Διαβάστε περισσότερα

Αξιολόγηση Ημιαγώγιμων Υμενίων Σεληνιούχου Καδμίου Σε Υπόστρωμα Νικελίου Για Φωτοβολταϊκές Εφαρμογές

Αξιολόγηση Ημιαγώγιμων Υμενίων Σεληνιούχου Καδμίου Σε Υπόστρωμα Νικελίου Για Φωτοβολταϊκές Εφαρμογές ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΔΟΣΗΣ ΠΛΗΡΟΦΟΡΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Αξιολόγηση Ημιαγώγιμων Υμενίων Σεληνιούχου Καδμίου Σε Υπόστρωμα

Διαβάστε περισσότερα

Δρ. Νικόλας Φωκιαλάκης. Επίκουρος Καθηγητής. Τομέα Φαρμακογνωσίας και Χημείας Φυσικών Προϊόντων

Δρ. Νικόλας Φωκιαλάκης. Επίκουρος Καθηγητής. Τομέα Φαρμακογνωσίας και Χημείας Φυσικών Προϊόντων Εργαστήριο Φαρμακογνωσίας Ι Δρ. Νικόλας Φωκιαλάκης Επίκουρος Καθηγητής Τομέα Φαρμακογνωσίας και Χημείας Φυσικών Προϊόντων Διαδικασίες απομόνωσης ενώσεων Καθίζηση Ανακρυστάλωση Ανακρυστάλωση Μέθοδος Α Ανακρυστάλωση

Διαβάστε περισσότερα

Μεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις

Μεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις Μεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις Ποια από τις ακόλουθες προτάσεις ισχύει για τους μεταλλικούς δεσμούς; α) Οι μεταλλικοί δεσμοί σχηματίζονται αποκλειστικά μεταξύ ατόμων του ίδιου είδους μετάλλου.

Διαβάστε περισσότερα

Τα αρχικά στάδια της επιταξιακής ανάπτυξης

Τα αρχικά στάδια της επιταξιακής ανάπτυξης Τα αρχικά στάδια της επιταξιακής ανάπτυξης 1 Bulk versus epitaxial growth Η κύριες διαφορές μεταξύ της ανάπτυξης από το τήγμα και της επιταξιακής ανάπτυξης προκύπτουν από την παρουσία του υποστρώματος

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ. Πτυχιακή εργασία

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ. Πτυχιακή εργασία ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΚΑΙ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Πτυχιακή εργασία ΜΕΤΑΤΡΟΠΗ ΑΝΘΡΑΚΑ (ΚΑΡΒΟΥΝΟ) ΣΕ ΕΝΕΡΓΟ ΑΝΘΡΑΚΑ ΜΕΣΩ ΧΗΜΙΚΗΣ ΚΑΙ ΘΕΡΜΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ

Διαβάστε περισσότερα

ΣΤΙΓΜΙΑΙΑ ΚΑΤΑΣΚΕΥΗ ΣΤΕΡΕΟΥ ΜΕΙΓΜΑΤΟΣ ΥΛΙΚΟΥ ΜΕΣΑ ΑΠΟ ΕΛΕΓΧΟΜΕΝΗ ΦΥΣΙΚΗ ΔΙΑΔΙΚΑΣΙΑ

ΣΤΙΓΜΙΑΙΑ ΚΑΤΑΣΚΕΥΗ ΣΤΕΡΕΟΥ ΜΕΙΓΜΑΤΟΣ ΥΛΙΚΟΥ ΜΕΣΑ ΑΠΟ ΕΛΕΓΧΟΜΕΝΗ ΦΥΣΙΚΗ ΔΙΑΔΙΚΑΣΙΑ Σχολή Μηχανικής και Τεχνολογίας Πτυχιακή εργασία ΣΤΙΓΜΙΑΙΑ ΚΑΤΑΣΚΕΥΗ ΣΤΕΡΕΟΥ ΜΕΙΓΜΑΤΟΣ ΥΛΙΚΟΥ ΜΕΣΑ ΑΠΟ ΕΛΕΓΧΟΜΕΝΗ ΦΥΣΙΚΗ ΔΙΑΔΙΚΑΣΙΑ Χριστόδουλος Χριστοδούλου Λεμεσός, Μάϊος 2017 ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ

Διαβάστε περισσότερα

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Χ. Κορδούλης ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Τα κεραμικά υλικά είναι ανόργανα µη μεταλλικά υλικά (ενώσεις μεταλλικών και μη μεταλλικών στοιχείων), τα οποία έχουν υποστεί θερμική κατεργασία

Διαβάστε περισσότερα

ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ

ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ ο αριθμός Avogadro, N A, L = 6,022 10 23 mol -1 η σταθερά Faraday, F = 96 487 C mol -1 σταθερά αερίων R = 8,314 510 (70) J K -1 mol -1 = 0,082 L atm mol -1 K -1 μοριακός

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ IV: ΣΥΝΘΕΣΗΣ ΚΑΙ ΑΝΑΠΤΥΞΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΔΙΑΔΙΚΑΣΙΩΝ

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ IV: ΣΥΝΘΕΣΗΣ ΚΑΙ ΑΝΑΠΤΥΞΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΔΙΑΔΙΚΑΣΙΩΝ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ IV: ΣΥΝΘΕΣΗΣ ΚΑΙ ΑΝΑΠΤΥΞΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΔΙΑΔΙΚΑΣΙΩΝ ΣΥΝΘΕΣΗ ΚΑΙ ΤΡΟΠΟΠΟΙΗΣΗ ΓΡΑΦΙΤΙΚΩΝ ΝΑΝΟΔΟΜΩΝ ΚΑΙ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΓΙΑ ΠΑΡΑΓΩΓΗ ΠΡΟΪΟΝΤΩΝ ΜΕ

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ. Θεωρητικη αναλυση

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ. Θεωρητικη αναλυση ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ Θεωρητικη αναλυση μεταλλα Έχουν κοινές φυσικές ιδιότητες που αποδεικνύεται πως είναι αλληλένδετες μεταξύ τους: Υψηλή φυσική αντοχή Υψηλή πυκνότητα Υψηλή ηλεκτρική και θερμική

Διαβάστε περισσότερα

Technical Information T-9100 SI. Suva. refrigerants. Thermodynamic Properties of. Suva Refrigerant [R-410A (50/50)]

Technical Information T-9100 SI. Suva. refrigerants. Thermodynamic Properties of. Suva Refrigerant [R-410A (50/50)] d Suva refrigerants Technical Information T-9100SI Thermodynamic Properties of Suva 9100 Refrigerant [R-410A (50/50)] Thermodynamic Properties of Suva 9100 Refrigerant SI Units New tables of the thermodynamic

Διαβάστε περισσότερα

Θεωρία δεσµού σθένους - Υβριδισµός. Αντιδράσεις προσθήκης Αντιδράσεις απόσπασης. Αντιδράσεις υποκατάστασης Πολυµερισµός

Θεωρία δεσµού σθένους - Υβριδισµός. Αντιδράσεις προσθήκης Αντιδράσεις απόσπασης. Αντιδράσεις υποκατάστασης Πολυµερισµός 11 ο Μάθηµα: Θεωρία δεσµού σθένους - Υβριδισµός 12 ο Μάθηµα: Αντιδράσεις προσθήκης Αντιδράσεις απόσπασης 13 ο Μάθηµα: Αντιδράσεις υποκατάστασης Πολυµερισµός 14 ο Μάθηµα: Αντιδράσεις οξείδωσης - αναγωγής

Διαβάστε περισσότερα

ΠΕΡΙΟΔΙΚΟ ΣΥΣΤΗΜΑ ΤΩΝ ΣΤΟΙΧΕΙΩΝ (1) Ηλία Σκαλτσά ΠΕ ο Γυμνάσιο Αγ. Παρασκευής

ΠΕΡΙΟΔΙΚΟ ΣΥΣΤΗΜΑ ΤΩΝ ΣΤΟΙΧΕΙΩΝ (1) Ηλία Σκαλτσά ΠΕ ο Γυμνάσιο Αγ. Παρασκευής ΠΕΡΙΟΔΙΚΟ ΣΥΣΤΗΜΑ ΤΩΝ ΣΤΟΙΧΕΙΩΝ (1) Ηλία Σκαλτσά ΠΕ04.01 5 ο Γυμνάσιο Αγ. Παρασκευής Όπως συμβαίνει στη φύση έτσι και ο άνθρωπος θέλει να πετυχαίνει σπουδαία αποτελέσματα καταναλώνοντας το λιγότερο δυνατό

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΤΜΗΜΑ ΝΟΣΗΛΕΥΤΙΚΗΣ

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΤΜΗΜΑ ΝΟΣΗΛΕΥΤΙΚΗΣ ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΤΜΗΜΑ ΝΟΣΗΛΕΥΤΙΚΗΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΨΥΧΟΛΟΓΙΚΕΣ ΕΠΙΠΤΩΣΕΙΣ ΣΕ ΓΥΝΑΙΚΕΣ ΜΕΤΑ ΑΠΟ ΜΑΣΤΕΚΤΟΜΗ ΓΕΩΡΓΙΑ ΤΡΙΣΟΚΚΑ Λευκωσία 2012 ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ

Διαβάστε περισσότερα

ΝΟΜΟΣ ΤΗΣ ΠΕΡΙΟ ΙΚΟΤΗΤΑΣ : Οι ιδιότητες των χηµικών στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού.

ΝΟΜΟΣ ΤΗΣ ΠΕΡΙΟ ΙΚΟΤΗΤΑΣ : Οι ιδιότητες των χηµικών στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού. 1. Ο ΠΕΡΙΟ ΙΚΟΣ ΠΙΝΑΚΑΣ Οι άνθρωποι από την φύση τους θέλουν να πετυχαίνουν σπουδαία αποτελέσµατα καταναλώνοντας το λιγότερο δυνατό κόπο και χρόνο. Για το σκοπό αυτό προσπαθούν να οµαδοποιούν τα πράγµατα

Διαβάστε περισσότερα

AΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ

AΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ AΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΕΙΔΙΚΕΥΣΗΣ ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΒΙΩΣΙΜΗ ΑΝΑΠΤΥΞΗ ΔΙΕΡΕΥΝΗΣΗ ΤΩΝ ΠΙΕΣΕΩΝ ΣΤΟ ΠΕΡΙΒΑΛΛΟΝ

Διαβάστε περισσότερα
