2015 Mercury Marine. Εξωλέμβια Λειτουργία Συντήρηση Εγκατάσταση Εγγύηση Εγχειρίδιο. Τετράχρονη EFI 25/30

Transcript

1 2015 Mercury Marine Εξωλέμβια Λειτουργία Συντήρηση Εγκατάσταση Εγγύηση Εγχειρίδιο Τετράχρονη EFI 25/30 8M ell

2 ell

3 Δήλωση συμμόρφωσης - Για κινητήρες πρόωσης σκαφών αναψυχής σύμφωνα με τις απαιτήσεις της Οδηγίας περί Σκαφών Αναψυχής 94/25/EK όπως τροποποιήθηκε από την Οδηγία 2003/44/EΚ Ονομασία του κατασκευαστή του κινητήρα: Tohatsu Marine Corporation (TMC) Κοινοπραξία Mercury Marine Διεύθυνση: Shimodaira Πόλη: Komagane-City, Nagano Ταχ. κώδικας: Χώρα: Ιαπωνία Επωνυμία του εξουσιοδοτημένου αντιπροσώπου: Brunswick Marine in EMEA Inc. Διεύθυνση: Parc Industriel de Petit-Rechain Πόλη: Verviers Ταχ. κώδικας: B-4800 Χώρα: Βέλγιο Ονομασία του κοινοποιημένου οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών καυσαερίων: Όμιλος TÜV SÜD Διεύθυνση: Ridlerstrasse 65 Πόλη: Μόναχο Ταχ. κώδικας: Χώρα: Γερμανία Αναγνωριστικός αριθμός: 0123 Ονομασία του κοινοποιημένου οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών θορύβου: International Marine Certification Institute Διεύθυνση: Rue Abbé Cuypers 3 Πόλη: Βρυξέλλες Ταχ. κώδικας: B-1040 Χώρα: Βέλγιο Αναγνωριστικός αριθμός: 0609 Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών καυσαερίων: Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών θορύβου: B+C B+D B+E B+F G Η A Aa G Η Άλλες Κοινοτικές Οδηγίες που ισχύουν: Οδηγία περί Μηχανημάτων 2006/42/ΕΚ, Οδηγία περί Ηλεκτρομαγνητικής Συμβατότητας 2004/108/ΕΚ Περιγραφή των κινητήρων και απαραίτητες απαιτήσεις Tύπος κινητήρα Τύπος καυσίμου Κύκλος ανάφλεξης Εξωλέμβιος κινητήρας Βενζίνη Τετράχρονοι Αναγνώριση των κινητήρων που καλύπτονται από την παρούσα δήλωση συμμόρφωσης Ονομασία του μοντέλου κινητήρα ή της οικογένειας κινητήρων Με έναρξη από τον αριθμό σειράς Πιστοποιητικό εξέτασης EC ή αριθμός πιστοποιητικού έγκρισης 2,5, 3,5 HP 0R SB , 5, 6 hp 0R SB , 20 HP 0R SB , 30 HP EFI 0R SB ell i

4 Απαραίτητες απαιτήσεις Παράρτημα 1.B Εκπομπές καυσαερίων Πρότυπα Άλλα κανονιστικά έγγραφα/ μέθοδος Τεχνικό αρχείο Β.1 Αναγνώριση κινητήρα Β.2 Απαιτήσεις σχετικά με την εκπομπή καυσαερίων Β.3 Ανθεκτικότητα Προσδιορίστε πιο λεπτομερώς (* = υποχρεωτικό πρότυπο) * *EN ISO :1996 Β.4 Εγχειρίδιο ιδιοκτήτη ISO 8665: 2006 Παράρτημα 1.Γ Εκπομπές θορύβου Γ.1 Επίπεδα εκπομπής θορύβου * EN ISO Γ.2 Εγχειρίδιο ιδιοκτήτη Εγχειρίδιο ιδιοκτήτη Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Δηλώνω εκ μέρους του κατασκευαστή του κινητήρα ότι οι κινητήρες που αναφέρονται παραπάνω συμμορφώνονται με όλες τις ισχύουσες αναγκαίες απαιτήσεις με τον τρόπο που καθορίζεται. Όνομα / θέση: John Pfeifer, Πρόεδρος, Mercury Marine Ημερομηνία και τόπος έκδοσης: 03 Σεπτεμβρίου 2014 Fond du Lac, Wisconsin, USA Καλώς ήρθατε Έχετε επιλέξει έναν από τους κορυφαίους εξωλέμβιους κινητήρες που διατίθενται στην αγορά. Περιλαμβάνει μια ευρεία σειρά σχεδιαστικών χαρακτηριστικών που τον καθιστούν εύκολο στο χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα μας. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Mercury Marine ii ell

5 Κανονισμοί της EPA περί εκπομπών Οι εξωλέμβιες που πωλούνται από την Mercury Marine στις Η.Π.Α. πιστοποιούνται από την Υπηρεσία Προστασίας Περιβάλλοντος των Η.Π.Α. ως συμμορφούμενες με τις απαιτήσεις των κανονισμών για τον έλεγχο της ρύπανσης του αέρα από νέους εξωλέμβιους κινητήρες. Η εν λόγω πιστοποίηση υπόκειται στις αναπροσαρμογές που ορίζονται βάσει των εργοστασιακών προτύπων. Γι' αυτό το λόγο, η διαδικασία εργοστασιακού σέρβις του προϊόντος πρέπει να τηρείται απόλυτα και, όπου αυτό είναι δυνατόν, να συμμορφώνεται με τον αρχικό σκοπό του σχεδιασμού. Οι εργασίες συντήρησης, αντικατάστασης ή επισκευής των διατάξεων και των συστημάτων ελέγχου των εκπομπών πρέπει να εκτελείται σε συνεργείο ή από τεχνικό ειδικευμένο στην επισκευή κινητήρων θαλάσσης. Οι κινητήρες φέρουν μια πινακίδα πληροφοριών ελέγχου εκπομπών ως διαρκές αποδεικτικό στοιχείο της πιστοποίησης ΕΡΑ.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα. Μήνυμα εγγύησης Το προϊόν που έχετε αγοράσει καλύπτεται από περιορισμένη εγγύηση της Mercury Marine. Οι όροι της εγγύησης καθορίζονται στην ενότηταπληροφορίες εγγύησης αυτού του εγχειριδίου. Η δήλωση εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για το βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις πληροφορίες. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά το χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Mercury Marine, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών, σχεδίων, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για τη Mercury Marine. Mercury Marine, Fond du Lac, Wisconsin U.S.A. Εξυπηρέτηση «Mercury Premier» Η Mercury αξιολογεί την απόδοση των εξουσιοδοτημένων της αντιπροσώπων στις εργασίες σέρβις και απονέμει την ανώτατη διάκριση Mercury Premier σε όσους επιδεικνύουν εξαιρετική αφοσίωση στην παροχή των υπηρεσιών. Η διάκριση Mercury Premier Service σημαίνει ότι ένας αντιπρόσωπος: Επιτυγχάνει υψηλή βαθμολογία 12 μηνών στο δείκτη ικανοποίησης πελατών (CSI) όσον αφορά την εξυπηρέτηση σχετικά με την εγγύηση. Διαθέτει όλα τα αναγκαία εργαλεία σέρβις, τον εξοπλισμό δοκιμών και τα βιβλία ανταλλακτικών. Απασχολεί τουλάχιστον έναν πιστοποιημένο ή διπλωματούχο τεχνικό. Παρέχει έγκαιρα τις υπηρεσίες του σε όλους τους πελάτες της Mercury Marine. Προσφέρει τις υπηρεσίες του σε παρατεταμένο ωράριο εργασίας ή και εκτός συνεργείου, όταν χρειάζεται. Χρησιμοποιεί και διαθέτει στην έκθεση και την αποθήκη του επαρκές απόθεμα αυθεντικών εξαρτημάτων Mercury Precision Parts. Διαθέτει έναν καθαρό και περιποιημένο χώρο με σωστή οργάνωση των εργαλείων και των εγχειριδίων σέρβις. Πληροφορίες για πνευματικά δικαιώματα και εμπορικά σήματα MERCURY MARINE. Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή μέρους ή του συνόλου χωρίς άδεια. ell iii

6 Τα Alpha, Axius, Bravo One, Bravo Two, Bravo Three, Κύκλος M με το λογότυπο με τα κύματα, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury με το λογότυπο με τα κύματα, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water και We're Driven to Win είναι σήματα κατατεθέντα της Brunswick Corporation. Η επωνυμία Pro XS είναι σήμα κατατεθέν της Brunswick Corporation. Το Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corporation. iv ell

7 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Καταχώριση εγγύησης... 1 Mεταβίβαση εγγύησης... 1 Μεταφορά του προγράμματος προστασίας προϊόντος Mercury (Εκτεταμένη κάλυψη σέρβις) για Ηνωμένες Πολιτείες και Καναδά... 2 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης... 2 Κάλυψη εγγύησης και εξαιρέσεις... 3 Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ... 5 Στοιχεία συστήματος ελέγχου εκπομπών... 5 Περιορισμένη εγγύηση εκπομπών για την Πολιτεία της Καλιφόρνια... 6 Επεξήγηση της δήλωσης εγγύησης ελέγχου εκπομπών της Καλιφόρνια από την Επιτροπή Αερίων Πόρων της Καλιφόρνια... 7 Πινακίδα αστέρων πιστοποίησης εκπομπών... 8 Πολιτική εγγύησης Αυστραλία και Νέα Ζηλανδία... 9 Πίνακες παγκόσμιας εγγύησης για εξωλέμβιες και κινητήρες Jet Γενικές πληροφορίες Ευθύνες χειριστή του σκάφους Πριν τη λειτουργία της εξωλέμβιας Ιπποδύναμη του σκάφους Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi Performance) Επιλογή προπέλας Μοντέλα εξωλέμβιας με τηλεχειριστήριο Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας Διακόπτης σβησίματος με αναδέτη Προστασία των ατόμων που βρίσκονται στο νερό Μήνυμα για την ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck boats) Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Οδηγίες ασφαλείας για εξωλέμβιες με λαγουδέρα Εκπομπές καυσαερίων Επιλογή παρελκομένων για την εξωλέμβιά σας Συστάσεις για την ασφαλή χρήση του σκάφους Καταγραφή αριθμού σειράς Προδιαγραφές Αναγνώριση εξαρτημάτων Μεταφορά Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Μεταφορά της εξωλέμβιας όταν αυτή έχει βγει από το σκάφος ell v

8 Καύσιμο και λάδι Συστάσεις για τη χρήση καυσίμων Απαίτηση εύκαμπτου σωλήνα καυσίμου χαμηλής διαπότισης Απαιτήσεις της EPA για φορητά ρεζερβουάρ καυσίμων υπό πίεση Απαιτήσεις για τη βαλβίδα παροχής καυσίμου (FDV) Φορητό ρεζερβουάρ καυσίμων υπό πίεση της Mercury Marine Πλήρωση ρεζερβουάρ Συστάσεις όσον αφορά στο λάδι κινητήρα Έλεγχος και συμπλήρωση λαδιού κινητήρα Χαρακτηριστικά και χειριστήρια Λειτουργίες τηλεχειριστηρίου Χαρακτηριστικά μοντέλου με λαγουδέρα Προειδοποιητικό σύστημα Μοντέλα με λαγουδέρα με χειροκίνητη υποβοήθηση κλίσης αερίου Μοντέλα με λαγουδέρα με χειροκίνητη κλίση Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim & tilt) (αν υπάρχει) Ρύθμιση αντιτίμονου Λειτουργία Λίστα ελέγχου πριν από την εκκίνηση Λειτουργία σε θερμοκρασία κάτω από 0 C Λειτουργία σε αλμυρό ή ρυπασμένο νερό Οδηγίες πριν την εκκίνηση Διαδικασία στρωσίματος κινητήρα Εκκίνηση του κινητήρα Μοντέλα με χειριστήριο Εκκίνηση του κινητήρα Μοντέλα με λαγουδέρα Αλλαγή ταχυτήτων Σβήσιμο του κινητήρα...70 Εκκίνηση σε έκτακτη ανάγκη vi ell

9 Συντήρηση Φροντίδα της εξωλέμβιας Κανονισμοί της EPA περί εκπομπών Πρόγραμμα επιθεώρησης και συντήρησης Ξέπλυμα του συστήματος ψύξης Αφαίρεση και τοποθέτηση άνω καλύμματος Εξωτερική φροντίδα Επιθεώρηση της μπαταρίας Σύστημα καυσίμου Υλικό στερέωσης ράβδου σύνδεσης τιμονιού Ανόδιο ελέγχου διάβρωσης Αντικατάσταση προπέλας Επιθεώρηση και αντικατάσταση των μπουζί Αντικατάσταση ασφάλειας Μοντέλα με ηλεκτρική εκκίνηση Επιθεώρηση του ιμάντα χρονισμού Σημεία λίπανσης Έλεγχος του υγρού του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) Αλλαγή του λαδιού κινητήρα Λίπανση κιβωτίου ταχυτήτων Βυθισμένη εξωλέμβια Αποθήκευση Προετοιμασία για αποθήκευση Προστασία των εξωτερικών μερών της εξωλέμβιας Προστασία των εσωτερικών μερών του κινητήρα Κιβώτιο ταχυτήτων Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθήκευση μπαταρίας Αντιμετώπιση προβλημάτων Η μίζα δεν γυρίζει τον κινητήρα (μοντέλα με ηλεκτρική εκκίνηση) Ο κινητήρας δεν παίρνει εμπρός Προβληματική λειτουργία του κινητήρα Απώλεια απόδοσης Η μπαταρία ξεφορτίζεται Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Σέρβις στην περιοχή σας Εξυπηρέτηση εκτός της περιοχής σας Πληροφορίες για ανταλλακτικά και παρελκόμενα Παροχή τεχνικής βοήθειας Παραγγελία έντυπου υλικού ell vii

10 Εγκατάσταση Πληροφορίες σχετικά με την τοποθέτηση Τοποθέτηση της εξωλέμβιας Ηλεκτρική πλεξούδα καλωδίωσης, σύνδεση μπαταρίας, ρεζερβουάρ καυσίμου Τοποθέτηση ντίζας χειριστηρίου Εγκατάσταση προπέλας Ημερολόγιο συντήρησης Ημερολόγιο συντήρησης viii ell

11 Καταχώριση εγγύησης ΗΝΩΜΈΝΕΣ ΠΟΛΙΤΕΊΕΣ ΚΑΙ ΚΑΝΑΔΆΣ Για να δικαιούστε κάλυψη εγγύησης, το προϊόν πρέπει να καταχωρηθεί με τη Mercury Marine. Κατά την πώληση, ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την καταχώριση εγγύησης και να την υποβάλει αμέσως στη Mercury Marine μέσω του δικτύου MercNET, μέσω , ή ταχυδρομικώς. Αφού ληφθεί η καταχώριση εγγύησης, η Mercury Marine θα καταγράψει την καταχώριση. Ο αντιπρόσωπος πώλησης θα σας παραδώσει ένα αντίγραφο της καταχώρισης εγγύησης. ΣΗΜΕΙΩΣΗ: Η Mercury Marine και οι αντιπρόσωποι οφείλουν να διατηρούν λίστες καταχώρισης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που εκδοθεί ειδοποίηση ανάκλησης ασφάλειας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας. Μπορείτε να αλλάξετε τη καταχωρημένη διεύθυνσή σας ανά πάσα στιγμή, ακόμα και κατά την περίοδο της αίτησης εγγύησης, καλώντας τη Mercury Marine ή αποστέλλοντας μια επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα σας διεύθυνση και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρισης εγγυήσεων της Mercury Marine. Ο αντιπρόσωπός σας μπορεί επίσης να επεξεργαστεί αυτές τις αλλαγές στοιχείων. Mercury Marine Υπόψη: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Φαξ ΕΚΤΌΣ ΤΩΝ Η.Π.Α. ΚΑΙ ΤΟΥ ΚΑΝΑΔΆ Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. Mεταβίβαση εγγύησης ΗΝΩΜΈΝΕΣ ΠΟΛΙΤΕΊΕΣ ΚΑΙ ΚΑΝΑΔΆΣ Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Marine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, του ονοματεπώνυμου και της διεύθυνσης του νέου ιδιοκτήτη και του αριθμού σειράς κινητήρα. Στις Η.Π.Α. και τον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Mercury Marine Υπόψη: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Φαξ Κατά την επεξεργασία της μεταβίβασης εγγύησης, η Mercury Marine θα καταγράψει τα στοιχεία του νέου ιδιοκτήτη. Η υπηρεσία αυτή παρέχεται δωρεάν. ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΕΚΤΌΣ ΤΩΝ Η.Π.Α. ΚΑΙ ΤΟΥ ΚΑΝΑΔΆ Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. ell 1

12 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Μεταφορά του προγράμματος προστασίας προϊόντος Mercury (Εκτεταμένη κάλυψη σέρβις) για Ηνωμένες Πολιτείες και Καναδά Η υπολειπόμενη περίοδος κάλυψης του προγράμματος προστασίας προϊόντος είναι μεταβιβάσιμη στον επακόλουθο αγοραστή του κινητήρα εντός (30) ημερών από την ημερομηνία πώλησης. Οι συμβάσεις που δεν μεταβιβάζονται εντός τριάντα (30) ημερών από την επακόλουθη αγορά δεν θα είναι πλέον σε ισχύ και το προϊόν δεν θα πληροί πλέον τα κριτήρια για κάλυψη υπό τους όρους της σύμβασης. Για τη μεταβίβαση του προγράμματος σε επακόλουθο αγοραστή, επικοινωνήστε με το τμήμα Mercury Product Protection (προστασία προϊόντος Mercury) ή με εξουσιοδοτημένο αντιπρόσωπο για να λάβετε μια αίτηση για το έντυπο μεταφοράς. Υποβάλετε στο τμήμα Mercury Product Protection (προστασία προϊόντος Mercury) ένα πωλητήριο, ένα συμπληρωμένο έντυπο αίτησης μεταφοράς και μια επιταγή πληρωτέα στη Mercury Marine για το ποσό των 50,00 Δολαρίων ΗΠΑ (ανά κινητήρα) για να καλύψετε τα τέλη μεταφοράς. Η κάλυψη που προσφέρει το πρόγραμμα δεν είναι μεταβιβάσιμη από το ένα προϊόν στο άλλο ή για εφαρμογές που δεν πληρούν τα σχετικά κριτήρια. Τα προγράμματα πιστοποιημένου μεταχειρισμένου κινητήρα δεν είναι μεταβιβάσιμα. Για βοήθεια, επικοινωνήστε με το τμήμα Mercury Product Protection στο τηλέφωνο , από τις 7:30 π.μ. έως τις 4:30 μ.μ. CST, Δευτέρα - Παρασκευή ή στείλτε στη διεύθυνση mpp_support@mercmarine.com. Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Marine εγγυάται ότι, κατά τη διάρκεια της περιόδου που περιγράφεται παρακάτω, κανένα νέο προϊόν Mercury, Mariner, Mercury Racing, Sport-Jet, M 2 Jet Drive, Tracker της Mercury Marine Outboard, νέος εσωλέμβιος ή εσωεξωλέμβιος κινητήρας MerCruiser (Προϊόν) δεν θα τεθεί εκτός λειτουργίας ως άμεσο αποτέλεσμα διάβρωσης. ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Αυτή η περιορισμένη εγγύηση διάβρωσης παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία που το προϊόν πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο αγοραστή (για μη εμπορική χρήση) μετά από κατάλληλη επανακαταχώριση του προϊόντος. ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ: Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Marine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Marine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Για να διατηρηθεί η κάλυψη από την εγγύηση, πρέπει να χρησιμοποιούνται στο σκάφος οι συσκευές προστασίας από τη διάβρωση, οι οποίες αναφέρονται στο εγχειρίδιο λειτουργίας και συντήρησης, και να διενεργούνται έγκαιρα οι τακτικές εργασίες συντήρησης (συμπεριλαμβανομένων, χωρίς περιορισμό σε αυτές, της αντικατάστασης των προστατευτικών ανοδίων, της χρήσης των καθορισμένων λιπαντικών και της επικάλυψης με μπογιά των χαρακιών και των γρατσουνιών), οι οποίες περιγράφονται στο εγχειρίδιο λειτουργίας και συντήρησης. Η Mercury Marine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY: Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του διαβρωμένου εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Marine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. 2 ell

13 ΤΡΟΠΟΣ ΓΙΑ ΤΗ ΛΗΨΗ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Αυτή η περιορισμένη εγγύηση δεν καλύπτει τη διάβρωση του ηλεκτρικού συστήματος, τη διάβρωση λόγω ζημιάς, τη διάβρωση που προκαλεί αποκλειστικά καλλωπιστική ζημιά, την κακή χρήση ή το ακατάλληλο σέρβις, τη διάβρωση παρελκομένων, οργάνων, συστημάτων διεύθυνσης, τη διάβρωση σε μονάδα μετάδοσης jet τοποθετημένη στο εργοστάσιο, τη ζημιά λόγω θαλάσσιας βλάστησης, το προϊόν που πωλήθηκε με περιορισμένη εγγύηση προϊόντος με διάρκεια μικρότερη του ενός έτους, τα ανταλλακτικά (εξαρτήματα που αγοράζονται από τον πελάτη) ή τα προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η ζημιά λόγω διάβρωσης, η οποία προκαλείται από ηλεκτρικό ρεύμα διαφυγής (συνδέσεις ηλεκτρικής τροφοδοσίας στην ακτή, διπλανά σκάφη, βυθισμένο μέταλλο) δεν καλύπτεται από την παρούσα εγγύηση και πρέπει να αποφευχθεί με τη χρήση συστήματος προστασίας από τη διάβρωση, όπως το σύστημα MerCathode και/ή ο γαλβανικός απομονωτής της Mercury Precision Parts ή της Quicksilver. Επίσης, αυτή η περιορισμένη εγγύηση δεν καλύπτει τη ζημιά λόγω διάβρωσης, η οποία προκαλείται από την ακατάλληλη επικάλυψη με μπογιές προστασίας από τη βρομιά, οι οποίες έχουν βάση το χαλκό. Εάν απαιτείται προστασία από τη βρομιά, συνιστάται να χρησιμοποιείτε στις εφαρμογές εξωλέμβιας και MerCruiser μπογιές προστασίας από τη βρομιά, οι οποίες έχουν βάση το TBTA. Στις περιοχές όπου ο νόμος απαγορεύει τη χρήση μπογιάς με βάση το ΤΒΤΑ, μπορείτε να χρησιμοποιήσετε, στη γάστρα και στον καθρέφτη, μπογιά με βάση το χαλκό. Μην βάφετε την εξωλέμβια ή το προϊόν MerCruiser. Επιπλέον, πρέπει να προσέχετε ώστε να μην προκληθεί ηλεκτρική αλληλοσύνδεση μεταξύ του εγγυημένου προϊόντος και της μπογιάς. Για τα προϊόντα MerCruiser πρέπει να υπάρχει άβαφο διάκενο, γύρω από το συγκρότημα του καθρέφτη, τουλάχιστον 38 mm (1.5 in.). Για επιπλέον λεπτομέρειες, ανατρέξτε στο εγχειρίδιο λειτουργίας και συντήρησης. Για πρόσθετες πληροφορίες σχετικά με τα συμβάντα και τις συνθήκες που καλύπτει η παρούσα εγγύηση, και εκείνα που δεν καλύπτει, δείτε την ενότητα ''Κάλυψη εγγύησης'' του εγχειριδίου λειτουργίας και συντήρησης, που περιλαμβάνεται με παραπομπή στην παρούσα εγγύηση. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ: Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΣΥΝΕΠΩΣ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Κάλυψη εγγύησης και εξαιρέσεις ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Σκοπός αυτής της ενότητας είναι η διευκρίνιση ορισμένων από τις συχνότερες παρεξηγήσεις που αφορούν τις καλύψεις της εγγύησης. Παρακάτω εξηγούνται ορισμένοι από τους τύπους υπηρεσιών που δεν καλύπτονται από την εγγύηση. Οι όροι που ακολουθούν έχουν ενσωματωθεί με παραπομπή στην περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης, τη διεθνή περιορισμένη εγγύηση εξωλέμβιων μηχανών και την περιορισμένη εγγύηση εξωλέμβιων μηχανών για τις ΗΠΑ και τον Καναδά. ell 3

14 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Λαμβάνετε υπόψη ότι η εγγύηση καλύπτει τις επισκευές που απαιτούνται κατά τη διάρκεια της περιόδου εγγύησης λόγω ελαττωμάτων των υλικών και της εργασίας κατασκευής. Δεν καλύπτονται τα σφάλματα εγκατάστασης, τα ατυχήματα, οι φυσιολογικές φθορές και μια σειρά από άλλα αίτια που επηρεάζουν το προϊόν. Η κάλυψη της εγγύησης περιορίζεται σε ελαττώματα των υλικών ή της εργασίας κατασκευής, αλλά μόνο όταν η πώληση στον καταναλωτή έχει πραγματοποιηθεί στη χώρα, στην οποία η διάθεση γίνεται με δική μας εξουσιοδότηση. Εάν έχετε ερωτήσεις σχετικά με τις καλύψεις της εγγύησης, παρακαλούμε επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο. Οι ενδεχόμενες ερωτήσεις σας θα απαντηθούν ευχαρίστως. ΓΕΝΙΚΈΣ ΕΞΑΙΡΈΣΕΙΣ ΑΠΌ ΤΗΝ ΕΓΓΎΗΣΗ 1. Μικρής κλίμακας επισκευές και ρυθμίσεις, στις οποίες συμπεριλαμβάνονται ο έλεγχος, ο καθαρισμός ή η ρύθμιση των μπουζί, των στοιχείων της ανάφλεξης, του καρμπιρατέρ, των φίλτρων, των ιμάντων και των στοιχείων ελέγχου, καθώς και ο έλεγχος της λίπανσης που εκτελείται στα τακτικά σέρβις. 2. Εγκατεστημένες από το εργοστάσιο μονάδες μετάδοσης jet - Συγκεκριμένα μέρη που εξαιρούνται από την εγγύηση είναι: Η φτερωτή και το χιτώνιο της μονάδας μετάδοσης jet που έχουν υποστεί βλάβες από κτύπημα ή φυσιολογική φθορά και τα έδρανα του άξονα μετάδοσης κίνησης που έχουν υποστεί ζημιές από νερό λόγω ανεπαρκούς συντήρησης. 3. Ζημιές που προκαλούνται από αμέλεια, έλλειψη συντήρησης, ατύχημα, μη ενδεδειγμένη χρήση ή εσφαλμένη εγκατάσταση ή συντήρηση. 4. Έξοδα ανέλκυσης, καθέλκυσης και ρυμούλκησης, αφαίρεση ή/και αντικατάσταση διαμερισμάτων ή υλικών του σκάφους για πρόσβαση στο προϊόν λόγω σχεδιασμού του σκάφους, όλα τα σχετικά έξοδα μεταφοράς ή/και ο χρόνος ταξιδιού, κλπ. Θα πρέπει να παρέχεται εύλογη δυνατότητα πρόσβασης στο προϊόν για εκτέλεση σέρβις που καλύπτεται από την εγγύηση. Ο πελάτης οφείλει να παραδώσει το προϊόν σε εξουσιοδοτημένο αντιπρόσωπο. 5. Πρόσθετες εργασίες συντήρησης που ζητούνται από τον πελάτη, εκτός από αυτές που είναι αναγκαίες για την εκπλήρωση της υποχρέωσης που απορρέει από την εγγύηση. 6. Η εκτέλεση εργασιών από άτομα διαφορετικά από τον εξουσιοδοτημένο αντιπρόσωπο καλύπτεται μόνο εφόσον συντρέχουν οι ακόλουθες προϋποθέσεις: Όταν εκτελούνται σε περίπτωση έκτακτης ανάγκης (με την προϋπόθεση ότι δεν υπάρχουν στην περιοχή εξουσιοδοτημένοι αντιπρόσωποι που να μπορούν να εκτελέσουν τις απαιτούμενες εργασίες ή όταν οι εξουσιοδοτημένοι αντιπρόσωποι δεν διαθέτουν μέσα ανέλκυσης κ.λπ. και εφόσον υπάρχει προηγούμενη έγκριση του εργοστασίου για την εκτέλεση των εργασιών στις συγκεκριμένες εγκαταστάσεις). 7. Όλες οι τυχαίες ή παρεπόμενες ζημίες (έξοδα αποθήκευσης, δαπάνες τηλεφωνημάτων ή ενοικιάσεων κάθε είδους, δυσχέρειες, απώλεια χρόνου ή εισοδήματος) αποτελούν ευθύνη του κατόχου. 8. Χρήση εξαρτημάτων διαφορετικών από τα εξαρτήματα της Mercury Precision ή της Quicksilver κατά την εκτέλεση επισκευών στα πλαίσια της εγγύησης. 9. Η αντικατάσταση των λαδιών, των λιπαντικών ή των υγρών στα πλαίσια της τακτικής συντήρησης είναι ευθύνη του πελάτη, εκτός εάν η απώλεια ή η ρύπανσή τους έχει προκληθεί από βλάβη του προϊόντος, η οποία καλύπτει τις προϋποθέσεις της εγγύησης. 10. Η συμμετοχή ή η προετοιμασία για συμμετοχή σε αγώνες ή σε άλλες ανταγωνιστικές δραστηριότητες ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου. 11. Ο θόρυβος της μηχανής δεν σημαίνει οπωσδήποτε και σοβαρό τεχνικό πρόβλημα. Εάν διαγνωστεί σοβαρό εσωτερικό πρόβλημα της μηχανής που θα μπορούσε να οδηγήσει σε βλάβη, η αιτία που προκαλεί το θόρυβο θα πρέπει να αντιμετωπιστεί στα πλαίσια της εγγύησης. 12. Οι ζημιές στην κάτω μονάδα ή/και στην προπέλα από πρόσκρουση σε βυθισμένο αντικείμενο θεωρούνται ναυτικός κίνδυνος. 13. Νερό που εισέρχεται στον κινητήρα μέσω της εισαγωγής καυσίμων, της εισαγωγής αέρα ή του συστήματος εξαγωγής καυσαερίων ή λόγω βύθισης. 14. Η βλάβη οποιουδήποτε εξαρτήματος που προκαλείται από την έλλειψη νερού ψύξης, η οποία οφείλεται στην εκκίνηση του κινητήρα έξω από το νερό, στην απόφραξη των οπών εισαγωγής από ξένα σώματα ή στην τοποθέτηση του κινητήρα υπερβολικά ψηλά ή στο τριμάρισμά του υπερβολικά προς τα έξω. 15. Η χρήση καυσίμων και λιπαντικών που δεν είναι κατάλληλα για χρήση στο προϊόν. Ανατρέξτε στην ενότητα Συντήρηση. 4 ell

15 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ 16. Η περιορισμένη μας εγγύηση δεν έχει εφαρμογή σε ζημιές που προκαλούνται στα προϊόντα μας από την εγκατάσταση ή τη χρήση εξαρτημάτων και παρελκομένων που δεν κατασκευάζονται ή δεν διατίθενται από εμάς. Οι βλάβες που δεν σχετίζονται με τη χρήση αυτών των εξαρτημάτων ή παρελκομένων καλύπτονται από εγγύηση εάν καλύπτουν κατά τα λοιπά τους όρους της περιορισμένης εγγύησης αυτού του προϊόντος. Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ Σε συμμόρφωση με τις υποχρεώσεις που προκύπτουν από τον κανονισμό 40 CFR Part 1045, Subpart M, η Mercury Marine παρέχει στον πελάτη λιανικής περιορισμένη εγγύηση διάρκειας πέντε ετών ή 175 ωρών λειτουργίας κινητήρα, όποιο ολοκληρωθεί πρώτο, ότι ο κινητήρας είναι σχεδιασμένος, κατασκευασμένος και εξοπλισμένος έτσι ώστε να συμμορφώνεται κατά το χρόνο της πώλησης με τους ισχύοντες κανονισμούς βάσει της ενότητας 213 του νόμου για τον καθαρό αέρα (Clean Air Act) και ότι ο κινητήρας είναι απαλλαγμένος από ελαττώματα υλικών ή κατασκευής, τα οποία εμποδίζουν τη συμμόρφωση του κινητήρα με τους ισχύοντες κανονισμούς. Η εγγύηση σχετικά με τις εκπομπές καλύπτει όλα τα στοιχεία που αναφέρονται στη λίστα Στοιχεία συστήματος ελέγχου εκπομπών. Στοιχεία συστήματος ελέγχου εκπομπών Η εγγύηση σχετικά με εκπομπές που ισχύει σύμφωνα με την EPA και την πολιτεία της Καλιφόρνια, καλύπτει όλα τα στοιχεία της παρακάτω λίστας: ΣΤΟΙΧΕΊΑ ΤΟΥ ΣΥΣΤΉΜΑΤΟΣ ΕΛΈΓΧΟΥ ΕΚΠΟΜΠΏΝ: 1. Σύστημα μέτρησης καυσίμου a. Καρμπιρατέρ και εσωτερικά εξαρτήματα (και/ή ρυθμιστής πίεσης ή σύστημα έγχυσης καυσίμου) b. Σύστημα εμπλουτισμού ψυχρής εκκίνησης c. Βαλβίδες εισαγωγής 2. Σύστημα επαγωγής αέρα a. Πολλαπλή εισαγωγής b. Συστήματα στροβιλοσυμπιεστή ή υπερσυμπιεστή (όπου υπάρχουν) 3. Σύστημα ανάφλεξης a. Μπουζί b. Ηλεκτρονικό σύστημα ανάφλεξης ή σύστημα ανάφλεξης με μανιατό c. Σύστημα προπορείας/υστέρησης d. Πηνίο ανάφλεξης και/ή μονάδα ελέγχου e. Καλώδια ανάφλεξης 4. Σύστημα λίπανσης (εκτός από τους τετράχρονους κινητήρες) a. Αντλία λαδιού και εσωτερικά στοιχεία b. Εγχυτήρες λαδιού c. Μετρητής λαδιού 5. Σύστημα εξαγωγής a. Πολλαπλή εξαγωγής b. Βαλβίδες εξαγωγής 6. Διάφορα εξαρτήματα που χρησιμοποιούνται στα ανωτέρω συστήματα a. Εύκαμπτοι σωλήνες, σφιγκτήρες, γρασαδόροι, σωληνώσεις, φλάντζες ή μηχανισμοί στεγανοποίησης και εξαρτήματα στερέωσης b. Τροχαλίες, ιμάντες και ενδιάμεσες τροχαλίες c. Βαλβίδες και διακόπτες κενού, θερμοκρασίας, ελέγχου και χρονικής ευαισθησίας d. Ηλεκτρονικά στοιχεία ελέγχου ell 5

16 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Η εγγύηση που σχετίζεται με τις εκπομπές δεν καλύπτει τα στοιχεία του συστήματος, των οποίων η βλάβη δεν θα αυξήσει τις εκπομπές του κινητήρα για οποιοδήποτε ελεγχόμενο ρυπογόνο στοιχείο. Περιορισμένη εγγύηση εκπομπών για την Πολιτεία της Καλιφόρνια Η Επιτροπή Αερίων Πόρων της Καλιφόρνια έχει θεσπίσει κανονισμούς εκπομπών αερίων για τους εξωλέμβιους κινητήρες. Οι κανονισμοί ισχύουν σε όλους τους εξωλέμβιους κινητήρες που πωλούνται σε πελάτες λιανικής στην Καλιφόρνια, και οι οποίοι έχουν κατασκευαστεί από το έτος 2001 και μετά. H Mercury Marine, σε συμμόρφωση με αυτούς τους κανονισμούς, παρέχει αυτή την περιορισμένη εγγύηση για τα συστήματα ελέγχου εκπομπών (δείτε τα εξαρτήματα που περιλαμβάνονται στη λίστα Στοιχεία συστήματος ελέγχου εκπομπών), και εγγυάται επιπλέον ότι η εξωλέμβια έχει σχεδιαστεί, κατασκευαστεί και τοποθετηθεί με τέτοιο τρόπο ώστε να συμμορφώνεται με όλους τους ισχύοντες κανονισμούς που θέτει η Επιτροπή Αερίων Πόρων της Καλιφόρνια στα Κεφάλαια 1 και 2, Μέρος 5, Τμήμα 26 του Κώδικα Υγείας και Ασφάλειας. Για πληροφορίες σχετικά με την περιορισμένη εγγύηση που αφορά τα στοιχεία της εξωλέμβιας, τα οποία δεν αποτελούν μέρος του συστήματος εκπομπών, δείτε τη δήλωση περιορισμένης εγγύησης της εξωλέμβιάς σας. ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Marine εγγυάται ότι τα στοιχεία των συστημάτων ελέγχου εκπομπών (δείτε τα στοιχεία του συστήματος που περιλαμβάνονται στη λίστα Στοιχεία συστήματος ελέγχου εκπομπών) των καινούργιων εξωλεμβίων της με έτος κατασκευής το 2001 ή μεταγενέστερο, οι οποίες έχουν πωληθεί από εξουσιοδοτημένο κατάστημα πώλησης της Καλιφόρνια σε πελάτες λιανικής που κατοικούν στην Καλιφόρνια, είναι απαλλαγμένα από ελαττώματα υλικού ή κατασκευής, λόγω των οποίων ένα εξάρτημα που καλύπτεται από την εγγύηση παύει να είναι ίδιο από όλες τις απόψεις με το εξάρτημα που περιγράφεται στην αίτηση της Mercury Marine για πιστοποίηση από την Επιτροπή Αερίων Πόρων της Καλιφόρνια, για τη χρονική περίοδο και με τους όρους που προσδιορίζονται στη συνέχεια. Το κόστος διάγνωσης ενός προβλήματος στα πλαίσια της εγγύησης καλύπτεται από την εγγύηση (εφόσον η αξίωση εγγύησης γίνει αποδεκτή). Οι ζημιές σε άλλα στοιχεία του κινητήρα, οι οποίες προκαλούνται από τη βλάβη ενός εξαρτήματος που καλύπτεται από την εγγύηση, επισκευάζονται επίσης μέσα στα πλαίσια της εγγύησης. ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Η περιορισμένη αυτή εγγύηση παρέχει κάλυψη για τα στοιχεία των συστημάτων ελέγχου εκπομπών καινουργών εξωλεμβίων με έτος κατασκευής το 2001 ή μεταγενέστερο, οι οποίες πωλούνται σε πελάτες στην Καλιφόρνια εντός τεσσάρων (4) ετών είτε από την ημερομηνία πρώτης πώλησης του προϊόντος, είτε από την ημερομηνία πρώτης θέσης σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτο, είτε μέχρι τη συμπλήρωση 250 ωρών λειτουργίας του κινητήρα (όπως προσδιορίζεται από το χρονομετρητή του κινητήρα, εάν υπάρχει). Τα εξαρτήματα τακτικής συντήρησης που σχετίζονται με τις εκπομπές, όπως είναι τα μπουζί και τα φίλτρα, τα οποία περιλαμβάνονται στη λίστα των καλυπτόμενων από την εγγύηση εξαρτημάτων, είναι εγγυημένα μόνο μέχρι το πρώτο απαιτούμενο χρονικό διάστημα αντικατάστασης. Ανατρέξτε στην ενότητα Στοιχεία συστήματος ελέγχου εκπομπών και πρόγραμμα συντήρησης. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε έναν επακόλουθο πελάτη (Δείτε τις οδηγίες σχετικά με τη μεταβίβαση της εγγύησης). ΤΡΟΠΟΣ ΓΙΑ ΤΗ ΛΗΨΗ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής αδυνατεί να μεταφέρει το προϊόν σε έναν τέτοιο αντιπρόσωπο, παρακαλούμε να ειδοποιηθεί η Mercury Marine και η Mercury θα διευθετήσει τα θέματα που αφορούν την επιθεώρηση και την ενδεχόμενη επισκευή στα πλαίσια της εγγύησης. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY: Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται στην επισκευή ή την αντικατάσταση, με δαπάνη μας και κατά την επιλογή μας, των ελαττωματικών εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Marine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. 6 ell

17 ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Η περιορισμένη αυτή εγγύηση δεν καλύπτει στοιχεία της τακτικής συντήρησης, ρυθμίσεις χρονισμού, ρυθμίσεις, φυσιολογική φθορά ή ζημιά που προκλήθηκε από κακή χρήση, ακατάλληλη χρήση, χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει στον κινητήρα να λειτουργήσει με τελείως ανοικτό γκάζι στη συνιστώμενη κλίμακα στροφών (δείτε Γενικές Πληροφορίες - Προδιαγραφές), λειτουργία του προϊόντος με τρόπο ασυμβίβαστο με τις συνιστώμενες διαδικασίες λειτουργίας, αμέλεια, ατύχημα, βύθιση, ακατάλληλη εγκατάσταση (οι προδιαγραφές και οι τεχνικές σωστής εγκατάστασης διατυπώνονται στις οδηγίες εγκατάστασης του προϊόντος), ακατάλληλο σέρβις, φτερωτές και χιτώνια αντλίας jet, λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε την ενότητα Καύσιμο και λάδι), τροποποίηση ή αφαίρεση εξαρτημάτων. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή παρεπόμενης ζημίας δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή/και την αντικατάσταση χωρισμάτων ή υλικού του σκάφους, λόγω του σχεδιασμού του σκάφους, για πρόσβαση στο προϊόν. Οι εκτός των πλαισίων της εγγύησης εργασίες συντήρησης, αντικατάστασης ή επισκευής των διατάξεων και των συστημάτων ελέγχου των εκπομπών πρέπει να εκτελούνται σε συνεργείο ή από τεχνικό ειδικευμένο στην επισκευή κινητήρων θαλάσσης. Η χρήση εξαρτημάτων που δεν είναι κατασκευασμένα από τη Mercury για εργασίες συντήρησης ή επισκευής εκτός των πλαισίων της εγγύησης δεν αποτελεί λόγο άρνησης της παροχής άλλων εργασιών στα πλαίσια της εγγύησης. Η χρήση πρόσθετων (με βάση τον ορισμό των ενοτήτων 1900 (b) (1) και (b)(10) του Τίτλου 13 του Κώδικα Κανονισμών της Καλιφόρνια) ή τροποποιημένων εξαρτημάτων που δεν φέρουν την έγκριση της Επιτροπής Αερίων Πόρων της Καλιφόρνια μπορεί να αποτελέσει λόγο απόρριψης μιας αξίωσης εγγύησης, πράγμα που επαφίεται στην κρίση της Mercury Marine. Δεν καλύπτονται οι βλάβες εγγυημένων εξαρτημάτων που προκαλούνται από τη χρήση ενός μη εγκεκριμένου ή τροποποιημένου εξαρτήματος. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΣΥΝΕΠΩΣ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Εάν έχετε ερωτήσεις σχετικά με τα δικαιώματα και τις υποχρεώσεις σας στα πλαίσια της εγγύησης, επικοινωνήστε με τη Mercury Marine στο Επεξήγηση της δήλωσης εγγύησης ελέγχου εκπομπών της Καλιφόρνια από την Επιτροπή Αερίων Πόρων της Καλιφόρνια ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΥΠΟΧΡΕΩΣΕΙΣ ΣΑΣ ΣΤΑ ΠΛΑΙΣΙΑ ΤΗΣ ΕΓΓΥΗΣΗΣ: Η Επιτροπή Αερίων Πόρων της Καλιφόρνια παρέχει επεξήγηση της εγγύησης του συστήματος ελέγχου εκπομπών για τον εξωλέμβιο κινητήρα σας, μοντέλο Στην Καλιφόρνια, οι καινούργιοι εξωλέμβιοι κινητήρες πρέπει να είναι σχεδιασμένοι, κατασκευασμένοι και εξοπλισμένοι έτσι ώστε να συμμορφώνονται με τα αυστηρά πρότυπα της Πολιτείας που αφορούν την καταπολέμηση της αιθαλομίχλης. Η Mercury Marine οφείλει να εγγυηθεί το σύστημα ελέγχου εκπομπών του εξωλέμβιου κινητήρα σας για τα χρονικά διαστήματα που αναφέρονται στη συνέχεια, με την προϋπόθεση ότι δεν έχει υπάρξει κακή χρήση, αμέλεια ή ακατάλληλη συντήρηση του εξωλέμβιου κινητήρα. Το σύστημα ελέγχου εκπομπών ενδέχεται να συμπεριλαμβάνει εξαρτήματα όπως το καρμπιρατέρ ή το σύστημα έγχυσης καυσίμου, το σύστημα ανάφλεξης και τον καταλυτικό μετατροπέα. Ενδέχεται ακόμη να συμπεριλαμβάνονται εύκαμπτοι σωλήνες, ιμάντες συνδετήρες και άλλα συγκροτήματα που σχετίζονται με τις εκπομπές. ell 7

18 Όπου οι συνθήκες εμπίπτουν στα πλαίσια της εγγύησης, η Mercury Marine θα επισκευάσει τον εξωλέμβιο κινητήρα σας χωρίς δική σας δαπάνη, συμπεριλαμβανόμενων της διάγνωσης, των εξαρτημάτων και των εργατικών. ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ ΚΑΤΑΣΚΕΥΑΣΤΗ: Συγκεκριμένα εξαρτήματα ελέγχου εκπομπών από τους εξωλέμβιους κινητήρες με έτος κατασκευής το 2001 ή μεταγενέστερο, είναι εγγυημένα για τέσσερα (4) έτη ή 250 ώρες χρήσης, οποιοδήποτε από τα δύο συμβεί πρώτο. Ωστόσο, η κάλυψη της εγγύησης με βάση τις ώρες λειτουργίας επιτρέπεται μόνο για εξωλέμβιους κινητήρες και προσωπικά σκάφη που είναι εξοπλισμένα με μετρητές ωρών λειτουργίας, όπως καθορίζεται στο s 2441(a)(13), ή ισοδύναμα όργανα. Εάν κάποιο εξάρτημα του κινητήρα σας που σχετίζεται με τις εκπομπές βρεθεί ελαττωματικό στα πλαίσια της εγγύησης, το εξάρτημα θα επισκευαστεί ή θα αντικατασταθεί από τη Mercury Marine. ΥΠΟΧΡΕΩΣΕΙΣ ΤΟΥ ΚΑΤΟΧΟΥ ΣΤΑ ΠΛΑΙΣΙΑ ΤΗΣ ΕΓΓΥΗΣΗΣ: Ως κάτοχος του εξωλέμβιου κινητήρα, είστε υπεύθυνος για την εκτέλεση της απαιτούμενης συντήρησης όπως παρατίθεται στην ενότητα Συντήρηση. Η Mercury Marine σας συνιστά να φυλάσσετε όλες τις αποδείξεις που αφορούν τις εργασίες συντήρησης του εξωλέμβιου κινητήρα σας, ωστόσο η Mercury Marine δεν δικαιούται να απορρίψει την αξίωση παροχών εγγύησης για το μόνο λόγο ότι δεν υπάρχουν οι αποδείξεις ή ότι αδυνατείτε να βεβαιώσετε ότι έχουν πραγματοποιηθεί όλες οι προγραμματισμένες εργασίες συντήρησης. Ωστόσο, ως κάτοχος του εξωλέμβιου κινητήρα, θα πρέπει να γνωρίζετε ότι η Mercury Marine δικαιούται να αρνηθεί την κάλυψή σας από την εγγύηση εάν ο εξωλέμβιος κινητήρας ή κάποιο εξάρτημά του υποστεί βλάβη λόγω κακής χρήσης, αμέλειας, ανεπαρκούς συντήρησης ή πραγματοποίησης μη εγκεκριμένων μετατροπών. Είστε υπεύθυνος για την παρουσίαση του κινητήρα σας, το ταχύτερο μετά την εμφάνιση ενός προβλήματος, σε έναν αντιπρόσωπο της Mercury εξουσιοδοτημένο να εκτελεί εργασίες σέρβις του προϊόντος. Οι επισκευές στα πλαίσια της εγγύησης θα ολοκληρώνονται σε εύλογο χρονικό διάστημα, το οποίο δεν θα υπερβαίνει τις 30 ημέρες. Εάν έχετε ερωτήσεις σχετικά με τα δικαιώματα και τις υποχρεώσεις σας στα πλαίσια της εγγύησης, επικοινωνήστε με τη Mercury Marine στο Πινακίδα αστέρων πιστοποίησης εκπομπών Οι εξωλέμβιοι κινητήρες φέρουν στο κάλυμμά τους μία από τις ακόλουθες ετικέτες με σήμανση αστέρων. Το σύμβολο καθαρότερων κινητήρων θαλάσσης σημαίνει: ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Καθαρότερος αέρας και νερό - για υγιεινότερη ζωή και καλύτερο περιβάλλον. Kαλύτερη οικονομία καυσίμου - καταναλώνει 30-40% λιγότερο καύσιμο και λάδι από τους συμβατικούς δίχρονους κινητήρες με καρμπιρατέρ, εξοικονομώντας δαπάνες και πόρους. Μεγαλύτερη διάρκεια ισχύος εγγύησης εκπομπών - προστατεύει τον καταναλωτή για απροβλημάτιστη χρήση. Ένα αστέρι - Χαμηλή εκπομπή Η ετικέτα με ένα αστέρι επισημαίνει κινητήρες, οι οποίοι καλύπτουν τις προδιαγραφές εκπομπών του 2001 της Επιτροπής Αερίων Πόρων. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 75% χαμηλότερες εκπομπές από τους συμβατικούς δίχρονους κινητήρες με καρμπιρατέρ. Οι κινητήρες αυτοί συμμορφώνονται με τις προδιαγραφές του 2006 του φορέα EPA των Η.Π.Α. για κινητήρες θαλάσσης. Δύο αστέρια - Πολύ χαμηλή εκπομπή Η ετικέτα με δύο αστέρια επισημαίνει κινητήρες, οι οποίοι καλύπτουν τις προδιαγραφές εκπομπών για το 2004 της Επιτροπής Αερίων Πόρων που αφορούν στα σκάφη αναψυχής και τους εξωλέμβιους κινητήρες. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 20% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι. 8 ell

19 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Τρία αστέρια - Ιδιαίτερα χαμηλή εκπομπή Η ετικέτα με τα τρία αστέρια επισημαίνει κινητήρες, οι οποίοι καλύπτουν τις προδιαγραφές για το 2008 της Επιτροπής Αερίων Πόρων για τα σκάφη αναψυχής και τους εξωλέμβιους κινητήρες ή τις προδιαγραφές εκπομπών καυσαερίων για τους εσωεξωλέμβιους και εσωλέμβιους κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 65% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι. Τέσσερα αστέρια - Εξαιρετικά χαμηλή εκπομπή Η ετικέτα με τέσσερα αστέρια επισημαίνει κινητήρες, οι οποίοι πληρούν τις προδιαγραφές εκπομπών καυσαερίων για το 2009 της Επιτροπής Αερίων Πόρων για τους εσωεξωλέμβιους και τους εσωλέμβιους κινητήρες θαλάσσης. Με τις προδιαγραφές αυτές μπορούν να συμμορφώνονται και τα σκάφη αναψυχής και οι εξωλέμβιοι κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 90% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που επισημαίνονται με ένα αστέρι. Πολιτική εγγύησης Αυστραλία και Νέα Ζηλανδία ΠΟΛΙΤΙΚΉ ΠΕΡΙΟΡΙΣΜΈΝΗΣ ΕΓΓΎΗΣΗΣ ΕΞΩΛΈΜΒΙΩΝ ΚΙΝΗΤΉΡΩΝ MERCURY/MARINER ΑΥΣΤΡΑΛΊΑ ΚΑΙ ΝΈΑ ΖΗΛΑΝΔΊΑ Η παρούσα περιορισμένη εγγύηση παρέχεται από την Marine Power International Pty Ltd ACN of Bessemer Drive, Dandenong South, Victoria 3175, Αυστραλία (τηλέφωνο (61) (3) ), e- mail: merc_info@mercmarine.com. Τι καλύπτει Η Mercury Marine παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. Τα οφέλη για τον καταναλωτή όπως αυτά προκύπτουν από την εγγύηση ισχύουν παράλληλα με κάθε άλλο νομικά κατοχυρωμένο δικαιώματα και αποζημίωση του καταναλωτή αναφορικά με τα προϊόντα και τις υπηρεσίες, στα οποίο αναφέρεται η εγγύηση. Εγγυήσεις δικαίου καταναλωτή στην Αυστραλία Τα προϊόντα μας συνοδεύονται από εγγυήσεις, οι οποίες δεν μπορούν να εξαιρεθούν από το Νόμο περί προστασίας Καταναλωτή της Αυστραλίας. Δικαιούστε αντικατάσταση ή επιστροφή σε περίπτωση σημαντικής βλάβης και αποζημίωση για τις λοιπές προβλεπόμενες απώλειες ή βλάβες. Δικαιούστε επίσης επιδιόρθωσης ή αντικατάστασης των αγαθών, εφόσον τα αγαθά δεν ανταποκρίνονται στην αποδεκτή ποιότητα και η βλάβη δεν μπορεί να περιγραφεί ως σημαντική βλάβη. Περίοδος εγγύησης για χρήση αναψυχής Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία πρώτης πώλησης του προϊόντος στον αγοραστή λιανικής για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο πελάτη χρήσης αναψυχής μετά από κατάλληλη επανακαταχώριση του προϊόντος. ell 9

20 Περίοδος εγγύησης για επαγγελματική χρήση Οι επαγγελματίες χρήστες των προϊόντων αυτών λαμβάνουν κάλυψη εγγύησης στο πλαίσιο της παρούσας περιορισμένης εγγύησης ενός (1) έτους από την ημερομηνία της πρώτης λιανικής πώλησης ή ενός (1) έτους από την ημερομηνία κατά την οποία το προϊόν τέθηκε για πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Ως επαγγελματική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης στο πλαίσιο της παρούσας περιορισμένης εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Marine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Marine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρισης εγγύησης αναφορικά με την χρήση αναψυχής, ή η επακόλουθη αλλαγή σε επαγγελματική χρήση από χρήση αναψυχής (εκτός αν έχει γίνει κατάλληλη καταχώριση) μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Mercury Marine. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας και συντήρησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη της εγγύησης. Η Mercury Marine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Η αποκλειστική υποχρέωση της Mercury Marine υπό την παρούσα περιορισμένη εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Marine ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury Marine. Η Mercury Marine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν πογενέστερα. Τρόπος απόκτησης κάλυψης της εγγύσης υπό την παρούσα περιορισμένη εγγύηση Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury Marine ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Κατάλογος των αντιπροσώπων και των στοιχείων επικοινωνίας με αυτούς παρέχεται στην ηλεκτρονική διεύθυνση Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury Marine στη διεύθυνση που αναφέρεται παρακάτω. Στη συνέχεια, η Mercury Marine θα κανονίσει να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Η παρούσα περιορισμένη εγγύηση δεν καλύπτει τον αγοραστή για όλες τις σχετικές δαπάνες μεταφοράς και το χρόνο ταξιδιού. Εάν η παρεχόμενη υπηρεσία δεν καλύπτεται από την παρούσα περιορισμένη εγγύηση, ο αγοραστής θα πρέπει να πληρώσει για όλες τις σχετικές ώρες εργασίας και τα υλικά, καθώς και για τυχόν άλλα έξοδα που σχετίζονται με αυτή την υπηρεσία, με την προϋπόθεση ότι ο καταναλωτής δεν θα είναι υποχρεωμένος να πληρώσει όταν η υπηρεσία είχε στόχο την αποκατάσταση σφάλματος αποδεκτής εγγύησης ποιότητας, η οποία δεσμεύει τη Mercury Marine σύμφωνα με το Νόμο περί Προστασίας Καταναλωτή της Αυστραλίας. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury Marine, εκτός αν αυτό ζητηθεί από τη Mercury Marine. Για να σας καλύψει αυτή η περιορισμένη εγγύηση όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. 10 ell

21 Τι δεν καλύπτει Η παρούσα περιορισμένη εγγύηση δεν καλύπτει εργασίες τακτικής συντήρησης, ρυθμίσεις χρονισμού, ρυθμίσεις, φυσιολογική φθορά, ή ζημιά που προκλήθηκε από κακή χρήση, ακατάλληλη χρήση, χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει στον κινητήρα να λειτουργήσει στη συνιστώμενη κλίμακα στροφών με τελείως ανοικτό γκάζι (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), λειτουργία του προϊόντος με τρόπο ασυμβίβαστο με τις οδηγίες της ενότητας "συνιστώμενη λειτουργία / κύκλος λειτουργίας" του εγχειριδίου λειτουργίας και συντήρησης, αμέλεια, ατύχημα, βύθιση, ακατάλληλη εγκατάσταση (οι προδιαγραφές και οι τεχνικές σωστής εγκατάστασης διατυπώνονται στις οδηγίες εγκατάστασης του προϊόντος), ακατάλληλο σέρβις, χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από εμάς, φτερωτές και χιτώνια αντλίας jet, λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), τροποποίηση ή αφαίρεση εξαρτημάτων, είσοδο νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, της εισαγωγής αέρα ή της εξαγωγής ή ζημιά στο προϊόν από την ανεπάρκεια του νερού ψύξης λόγω απόφραξης του συστήματος ψύξης από ξένο σώμα, από τη λειτουργία του κινητήρα έξω από το νερό, από την τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη ή από τη λειτουργία του σκάφους με τον κινητήρα σε υπερβολική εξισορρόπηση προς τα έξω. Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημιάς δεν καλύπτονται από την παρούσα περιορισμένη εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή/και την αντικατάσταση χωρισμάτων ή υλικού του σκάφους, λόγω του σχεδιασμού του σκάφους, για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Marine, δεν έχει λάβει εξουσιοδότηση από την Mercury Marine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση, και εάν παρασχεθεί, δεν θα είναι εκτελεστή κατά της Mercury Marine. Για πρόσθετες πληροφορίες σχετικά με τα συμβάντα και τις συνθήκες που καλύπτει η παρούσα εγγύηση, και εκείνα που δεν καλύπτει, δείτε την ενότητα ''Κάλυψη εγγύησης'' του εγχειριδίου λειτουργίας και συντήρησης, που περιλαμβάνεται με παραπομπή στην παρούσα εγγύηση. Έξοδα απαίτησης αυτής της περιορισμένης εγγύησης Η παρούσα περιορισμένη εγγύηση δεν καλύπτει τα όποια έξοδα ενδέχεται να προκύψουν κατά την αίτηση της εγγύησης. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ: ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΕΚΤΟΣ ΤΩΝ ΙΣΧΥΟΝΤΩΝ ΕΓΓΥΗΣΕΩΝ ΚΑΙ ΛΟΙΠΩΝ ΔΙΚΑΙΩΜΑΤΩΝ ΚΑΙ ΔΕΣΜΕΥΣΕΩΝ, ΟΠΩΣ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΤΟ ΔΙΚΑΙΟ ΚΑΤΑΝΑΛΩΤΗ ΣΤΗΝ ΑΥΣΤΡΑΛΙΑ Ή ΆΛΛΑ ΔΙΚΑΙΑ ΠΟΥ ΑΦΟΡΟΥΝ ΣΤΑ ΠΡΟΪΟΝΤΑ, ΕΞΑΙΡΕΙΤΑΙ ΡΗΤΩΣ ΤΗΣ ΠΑΡΟΥΣΑΣ ΚΑΘΕ ΣΥΝΕΠΑΓΟΜΕΝΗ ΕΓΓΥΗΣΗ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΥΝΕΠΑΓΟΜΕΝΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΠΕΡΙΟΡΙΣΜΕΝΗΣ ΕΓΓΥΗΣΗΣ. ΜΕΤΑΒΊΒΑΣΗΣ ΕΓΓΎΗΣΗΣ - ΠΟΛΙΤΙΚΉ ΓΙΑ ΤΗΝ ΑΥΣΤΡΑΛΊΑ ΚΑΙ ΤΗ ΝΈΑ ΖΗΛΑΝΔΊΑ Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Marine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, το ονοματεπώνυμο και τη διεύθυνση του νέου ιδιοκτήτη και τον αριθμό αναγνώρισης σκάφους (HIN). Στην Αυστραλία και στη Νέα Ζηλανδία, ταχυδρομικώς στη διεύθυνση: ell 11

22 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Mercury Marine Υπόψη: Warranty Registration Department Όμιλος Brunswick Asia Pacific Private Bag 1420 Dandenong South, Victoria 3164 Αυστραλία Κατά τη διαδικασία μεταβίβασης της εγγύησης, η Mercury Marine θα αποστείλει ταχυδρομικώς στο νέο ιδιοκτήτη επαλήθευση της καταχώρισης. Η υπηρεσία αυτή παρέχεται δωρεάν. Μπορείτε να αλλάξετε τη διεύθυνσή σας ανά πάσα στιγμή, ακόμα και κατά την περίοδο της αίτησης εγγύησης, καλώντας τη Mercury Marine ή αποστέλλοντας μια επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα σας διεύθυνση και τον αριθμό αναγνώρισης σκάφους στο Τμήμα Καταχώρισης Εγγυήσεων της Mercury Marine. Πίνακες παγκόσμιας εγγύησης για εξωλέμβιες και κινητήρες Jet ΠΊΝΑΚΕΣ ΕΓΓΎΗΣΗΣ ΗΝΩΜΈΝΩΝ ΠΟΛΙΤΕΙΏΝ - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόν Τετράχρονες (2,5 300 HP συμπεριλαμβανομένων των Verado, των τετράχρονων Pro και των εξωλέμβιων Jet) OptiMax ( HP συμπεριλαμβανομένων των Pro XS και των εξωλέμβιων Jet) Μονάδα μετάδοσης κίνησης OptiMax Jet (200 και 250 HP) Τυπική περιορισμένη εγγύηση 3 έτη 3 έτη 3 έτη 3 έτη 1 έτος 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Αγωνιστικό προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση OptiMax (250 XS) 2 έτη 3 έτη OptiMax (300 XS) 2 έτη 3 έτη Verado (350 SCi) 2 έτη 3 έτη Εκτός των Ηνωμένων Πολιτειών Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Για προϊόν η προμήθεια του οποίου έγινε εκτός Ηνωμένων Πολιτειών, επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο εξουσιοδοτημένο κέντρο εξυπηρέτησης της Marine Power. ΠΊΝΑΚΕΣ ΕΓΓΎΗΣΗΣ ΚΑΝΑΔΆ - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόν Τυπική περιορισμένη εγγύηση Δίχρονοι με καρμπιρατέρ (50 90 HP) 1 έτος 3 έτη Δίχρονοι EFI (150 hp) 2 έτη 3 έτη Δίχρονοι με καρμπιρατέρ (V6) 2 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης 12 ell

23 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Προϊόν Τετράχρονες (2,5 300 HP συμπεριλαμβανομένων των Verado, των τετράχρονων Pro και των εξωλέμβιων Jet) OptiMax ( HP συμπεριλαμβανομένων των Pro XS και των εξωλέμβιων Jet) Μονάδα μετάδοσης κίνησης OptiMax Jet (200 και 250 HP) Τυπική περιορισμένη εγγύηση 3 έτη 3 έτη 3 έτη 3 έτη 1 έτος 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Αγωνιστικό προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση OptiMax (250 XS) 2 έτη 3 έτη OptiMax (300 XS) 2 έτη 3 έτη Verado (350 SCi) 2 έτη 3 έτη Εκτός Καναδά Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Για προϊόν η προμήθεια του οποίου έγινε εκτός Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο εξουσιοδοτημένο κέντρο εξυπηρέτησης ή αντιπρόσωπο της Marine Power. ΠΊΝΑΚΕΣ ΕΓΓΎΗΣΗΣ ΑΥΣΤΡΑΛΊΑΣ ΚΑΙ ΝΈΑΣ ΖΗΛΑΝΔΊΑΣ - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόντα Τυπική περιορισμένη εγγύηση Όλες οι εξωλέμβιες 3 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Ελαφρές επαγγελματικές Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power Εκτός Αυστραλίας και Νέας Ζηλανδίας Για προϊόν η προμήθεια του οποίου έγινε εκτός Αυστραλίας και Νέας Ζηλανδίας, επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power. ΠΊΝΑΚΑΣ ΕΓΓΎΗΣΗΣ ΝΌΤΙΟΥ ΕΙΡΗΝΙΚΟΎ - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόντα Τυπική περιορισμένη εγγύηση Όλες οι εξωλέμβιες 2 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Ελαφρές επαγγελματικές Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power Εκτός Νοτίου Ειρηνικού Για προϊόν η προμήθεια του οποίου έγινε εκτός της περιοχής του Νοτίου Ειρηνικού, επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power. ell 13

24 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΠΊΝΑΚΕΣ ΕΓΓΎΗΣΗΣ ΑΣΊΑΣ - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση Δίχρονοι 1 έτος 3 έτη Τετράχρονοι 1 έτος 3 έτη OptiMax 1 έτος 3 έτη Verado 1 έτος 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Επαγγελματική εφαρμογή Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power Αγωνιστικό προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Verado 350 SCi 1 έτος 3 έτη Καμία Εκτός Ασίας Επαγγελματική εφαρμογή Για προϊόν η προμήθεια του οποίου έγινε εκτός της περιοχής της Ασίας, επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power. ΠΊΝΑΚΕΣ ΕΓΓΎΗΣΗΣ ΕΥΡΏΠΗΣ ΚΑΙ ΡΩΣΙΚΉΣ ΟΜΟΣΠΟΝΔΊΑΣ (CIS) - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση Δίχρονοι 2 έτη 3 έτη Τετράχρονοι 2 έτη 3 έτη OptiMax (συμπεριλαμβανομένο υ του Pro XS) Verado (συμπεριλαμβανομένο υ του Pro) Αγωνιστικό προϊόν (Μόνο για χρήση αναψυχής) 3 έτη 3 έτη 3 έτη 3 έτη Τυπική περιορισμένη εγγύηση Verado 350 SCi 2 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Επαγγελματική εφαρμογή Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power Επαγγελματική εφαρμογή Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power Εκτός Ευρώπης και Ρωσικής Ομοσπονδίας (CIS ) Για προϊόντα η προμήθεια του οποίων έγινε εκτός της Ευρώπης και της Ρωσικής Ομοσπονδίας (CIS), επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power. 14 ell

25 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΠΊΝΑΚΕΣ ΕΓΓΎΗΣΗΣ ΜΈΣΗΣ ΑΝΑΤΟΛΉΣ ΚΑΙ ΑΦΡΙΚΉΣ (ΕΚΤΌΣ ΝΟΤΊΟΥ ΑΦΡΙΚΉΣ) - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση Δίχρονοι 1 έτος 3 έτη Τετράχρονοι 2 έτη 3 έτη OptiMax (συμπεριλαμβανομένο υ του Pro XS) Verado (συμπεριλαμβανομένο υ του Pro) 3 έτη 3 έτη 3 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Επαγγελματική εφαρμογή Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power Αγωνιστικό προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση Verado 350 SCi 2 έτη 3 έτη Εκτός Μέσης Ανατολής και Αφρικής Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Για προϊόντα η προμήθεια των οποίων έγινε εκτός Μέσης Ανατολής και Αφρικής, επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power. ΠΊΝΑΚΕΣ ΕΓΓΎΗΣΗΣ ΝΌΤΙΟΥ ΑΦΡΙΚΉΣ - ΕΞΩΛΈΜΒΙΟΙ ΚΑΙ JET Προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση Δίχρονοι 2 έτη 3 έτη Τετράχρονοι 2 έτη 3 έτη OptiMax (συμπεριλαμβανομένο υ του Pro XS) Verado (συμπεριλαμβανομένο υ του Pro) 3 έτη 3 έτη 3 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Επαγγελματική εφαρμογή Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power Αγωνιστικό προϊόν (Μόνο για χρήση αναψυχής) Τυπική περιορισμένη εγγύηση Verado 350 SCi 2 έτη 3 έτη Εκτός Νοτίου Αφρικής Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Για προϊόντα η προμήθεια των οποίων έγινε εκτός της περιοχής του Νοτίου Αφρικής, επικοινωνήστε με τον διανομέα της χώρας σας ή το πλησιέστερο κέντρο εξυπηρέτησης της Marine Power. ell 15

26 Ευθύνες χειριστή του σκάφους Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία της εξωλέμβιας. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες όσον αφορά στις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία της εξωλέμβιας, καθώς και τον χειρισμό του σκάφους, σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Πριν τη λειτουργία της εξωλέμβιας Διαβάστε προσεκτικά το παρόν εγχειρίδιο. Μάθετε το σωστό τρόπο λειτουργίας της εξωλέμβιας. Εάν έχετε οποιεσδήποτε απορίες, επικοινωνήστε με τον αντιπρόσωπό σας. Η πρακτική εφαρμογή των πληροφοριών που αφορούν στην ασφάλεια και τη λειτουργία σε συνδυασμό με τη χρήση της κοινής λογικής, βοηθά στην αποφυγή πρόκλησης προσωπικού τραυματισμού και ζημιάς στο προϊόν. Στο παρόν εγχειρίδιο καθώς και στις ετικέτες ασφαλείας, οι οποίες είναι τοποθετημένες στην εξωλέμβια, χρησιμοποιούνται οι παρακάτω προειδοποιήσεις ασφαλείας προκειμένου να επιστήσουν την προσοχή σας στις ειδικές οδηγίες ασφαλείας που πρέπει να τηρείτε.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρό ή σοβαρότερο τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. Ιπποδύναμη του σκάφους ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. 16 ell

27 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi- Performance) Αν η εξωλέμβιά σας πρόκειται να χρησιμοποιηθεί σε σκάφος υψηλής ταχύτητας ή υψηλών επιδόσεων με το οποίο δεν είστε εξοικειωμένοι, συνιστούμε να μην λειτουργείτε ποτέ ένα τέτοιο σκάφος σε υψηλή ταχύτητα αν πρώτα δεν εξοικειωθείτε με αυτό. Γι' αυτό το λόγο, ζητήστε από τον αντιπρόσωπο ή κάποιο χειριστή ειδικευμένο στο συνδυασμό σκάφους/εξωλέμβιας που διαθέτετε να σας κάνει μια βόλτα επίδειξης στο χειρισμό αυτού του σκάφους. Για πρόσθετες πληροφορίες, ζητήστε ένα αντίγραφο του φυλλαδίουλειτουργία σκάφους Hi-Performanceαπό τον αντιπρόσωπο, το διανομέα ή τη Mercury Marine. Επιλογή προπέλας Η προπέλα της εξωλέμβιάς σας είναι ένα από τα πιο σημαντικά στοιχεία του συστήματος πρόωσης. Η εσφαλμένη επιλογή προπέλας μπορεί να επηρεάσει σημαντικά την απόδοση του σκάφους σας και να οδηγήσει στην πρόκληση ζημιών στον εξωλέμβιο κινητήρα. Όταν επιλέγετε προπέλα, έχετε στη διάθεσή σας μέσω της Mercury Marine μια πλήρη γκάμα από προπέλες κατασκευασμένες από αλουμίνιο και από ανοξείδωτο χάλυβα, ειδικά σχεδιασμένες για την εξωλέμβιά σας. Για να δείτε όλα τα διαθέσιμα προϊόντα και να βρείτε τη σωστή προπέλα που είναι κατάλληλη για την εφαρμογή σας, επισκεφθείτε τη διεύθυνση ή απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο της Mercury στην περιοχή σας. ΕΠΙΛΟΓΉ ΤΗΣ ΣΩΣΤΉΣ ΠΡΟΠΈΛΑΣ Για την επιλογή της σωστής προπέλας είναι ιδιαίτερα σημαντικό να υπάρχει ένα στροφόμετρο ακριβείας για τη μέτρηση των στροφών του κινητήρα. Επιλέξτε για την εφαρμογή σας μια προπέλα που να επιτρέπει στον κινητήρα να λειτουργεί μέσα στο προδιαγραφόμενο εύρος λειτουργίας με τέρμα γκάζι. Όταν το σκάφος λειτουργεί με τέρμα γκάζι σε κανονικές συνθήκες φορτίου, οι στροφές του κινητήρα θα πρέπει να βρίσκονται στο ανώτερο μισό του συνιστώμενου εύρους αριθμού στροφών σε τέρμα γκάζι. Ανατρέξτε στην ενότηταπροδιαγραφές. Αν οι στροφές του κινητήρα υπερβαίνουν αυτό το εύρος, επιλέξτε μια προπέλα με αυξημένο βήμα για να μειώσετε τις στροφές του κινητήρα. Αν οι στροφές του κινητήρα είναι χαμηλότερες από αυτό το εύρος, επιλέξτε μια προπέλα με μειωμένο βήμα για να αυξήσετε τις στροφές του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Για να διασφαλιστεί η σωστή προσαρμογή και απόδοση, η Mercury Marine συνιστά τη χρήση προπελών και εξαρτημάτων στερέωσης μάρκας Mercury ή Quicksilver. ell 17

28 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Οι προπέλες χαρακτηρίζονται από τη διάμετρο, το βήμα, τον αριθμό λεπίδων και το υλικό. Η διάμετρος και το βήμα επισημαίνονται (χυτά) στο πλάι ή την άκρη του μουαγιέ της προπέλας. Ο πρώτος αριθμός αντιπροσωπεύει τη διάμετρο της προπέλας, και ο δεύτερος αριθμός αντιπροσωπεύει το βήμα. Για παράδειγμα, η ένδειξη 14x19 σημαίνει μια προπέλα με διάμετρο 14 ιντσών και βήμα 19 ιντσών. a b a - b - Διάμετρος Βήμα - Διαδρομή κατά τη διάρκεια μιας περιστροφής Τα ακόλουθα είναι μερικά βασικά στοιχεία της προπέλας που θα σας βοηθήσουν να επιλέξετε τη σωστή προπέλα για την εφαρμογή που χρησιμοποιείτε στο σκάφος σας. Διάμετρος - Η διάμετρος είναι η απόσταση επί του νοητού κύκλου που διανύεται κατά την περιστροφή της προπέλας. Η σωστή διάμετρος για κάθε προπέλα έχει προκαθοριστεί για το σχεδιασμό της εξωλέμβιάς σας. Ωστόσο, όταν υπάρχουν περισσότερες διάμετροι για κάθε βήμα, χρησιμοποιήστε μια μεγαλύτερη διάμετρο για "βαριές" εφαρμογές και μια μικρότερη διάμετρο για ελαφρύτερες. Βήμα - Βήμα ονομάζεται η θεωρητική απόσταση (σε ίντσες) προς τα εμπρός που διανύει σε μια περιστροφή η προπέλα. Το βήμα μπορεί να κατανοηθεί ως παρόμοιο με τα γρανάζια ενός αυτοκινήτου. Όσο μικρότερο το γρανάζι, τόσο μεγαλύτερη θα είναι η επιτάχυνση του αυτοκινήτου, αλλά με μικρότερη συνολική μέγιστη ταχύτητα. Παρομοίως, μια προπέλα με μικρότερο βήμα επιταχύνει πιο γρήγορα, αλλά με μειωμένη την τελική ταχύτητα. Όσο μεγαλύτερο είναι το βήμα της προπέλας, τόσο μεγαλύτερη είναι και η ταχύτητα του σκάφους, αλλά κανονικά με μείωση της επιτάχυνσης. Προσδιορισμός του σωστού μεγέθους βήματος - Πρώτα ελέγξτε τις στροφές με τέρμα γκάζι σε συνθήκες κανονικού φορτίου. Αν οι στροφές με τέρμα γκάζι είναι μέσα στο συνιστώμενο εύρος, επιλέξτε μια προπέλα αντικατάστασης ή αναβάθμισης με βήμα ίδιο με αυτό της τρέχουσας. Η προσθήκη 1 ίντσας στο βήμα μειώνει τις στροφές με τέρμα γκάζι κατά 150 ως 200. Η αφαίρεση 1 ίντσας στο βήμα αυξάνει τις στροφές με τέρμα γκάζι κατά 150 ως 200. Η αναβάθμιση από προπέλα με 3 πτερύγια σε προπέλα με 4 πτερύγια μειώνει γενικά τις στροφές με τέρμα γκάζι κατά 50 ως 100. ΣΗΜΑΝΤΙΚΟ: Αποφύγετε την πρόκληση ζημιών στον κινητήρα. Ποτέ μη χρησιμοποιείτε προπέλα που να επιτρέπει την υπέρβαση του συνιστώμενου αριθμού στροφών με τέρμα γκάζι σε κανονικές συνθήκες λειτουργίας με τέρμα γκάζι. ΥΛΙΚΌ ΠΡΟΠΈΛΑΣ Οι περισσότερες προπέλες που παράγονται από τη Mercury Marine είναι κατασκευασμένες από αλουμίνιο ή ανοξείδωτο χάλυβα. Το αλουμίνιο είναι κατάλληλο για γενική χρήση και αποτελεί βασικό εξοπλισμό σε πολλά νέα σκάφη. Ο ανοξείδωτος χάλυβας έχει περισσότερο από πέντε φορές μεγαλύτερη αντοχή από το αλουμίνιο, και συνήθως προσφέρει αύξηση της απόδοσης στην επιτάχυνση και την τελική ταχύτητα λόγω σχεδιαστικών ιδιοτήτων. Οι προπέλες από ανοξείδωτο χάλυβα υπάρχουν και σε μεγάλη ποικιλία διαστάσεων και τύπων, που σας επιτρέπουν να επιτύχετε τη βέλτιστη απόδοση του σκάφους σας. 18 ell

29 3 ΠΤΕΡΎΓΙΑ ΈΝΑΝΤΙ 4 ΠΤΕΡΥΓΊΩΝ ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Οι προπέλες 3 και 4 πτερυγίων, αλουμινίου και ανοξείδωτες, είναι διαθέσιμες σε πολλά μεγέθη και διαθέτουν μοναδικά χαρακτηριστικά απόδοσης. Γενικά, οι προπέλες με 3 πτερύγια προσφέρουν καλή γενική απόδοση και υψηλότερη τελική ταχύτητα απ' ότι οι προπέλες 4 πτερυγίων. Ωστόσο, οι προπέλες 4 πτερυγίων είναι συνήθως ταχύτερες στο πλανάρισμα και πιο αποδοτικές σε ταχύτητες κρουαζιέρας, αλλά υστερούν στην τελική ταχύτητα σε σχέση με μια προπέλα με 3 πτερύγια. Μοντέλα εξωλέμβιας με τηλεχειριστήριο Το τηλεχειριστήριο που είναι συνδεδεμένο με την εξωλέμβιά σας πρέπει να διαθέτει μηχανισμό προστασίας που διασφαλίζει ότι η εκκίνηση γίνεται μόνο όταν έχετε επιλέξει νεκρό. Με τον τρόπο αυτό ο κινητήρας δεν μπορεί να πάρει εμπρός όταν ο μοχλός αλλαγής ταχυτήτων έχει ενεργοποιηθεί σε οποιαδήποτε θέση διαφορετική από το νεκρό.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα με ταχύτητα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Μη χρησιμοποιείτε ποτέ κάποιο σκάφος που δεν διαθέτει προστατευτική διάταξη για εκκίνηση μόνο σε νεκρά. N Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας Η ράβδος συνδέσμου τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεώνεται με αυτοασφαλιζόμενα παξιμάδια. Τα αυτοασφαλιζόμενα παξιμάδια δεν πρέπει ποτέ να αντικαθίστανται με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη της ράβδου συνδέσμου τιμονιού. ell 19

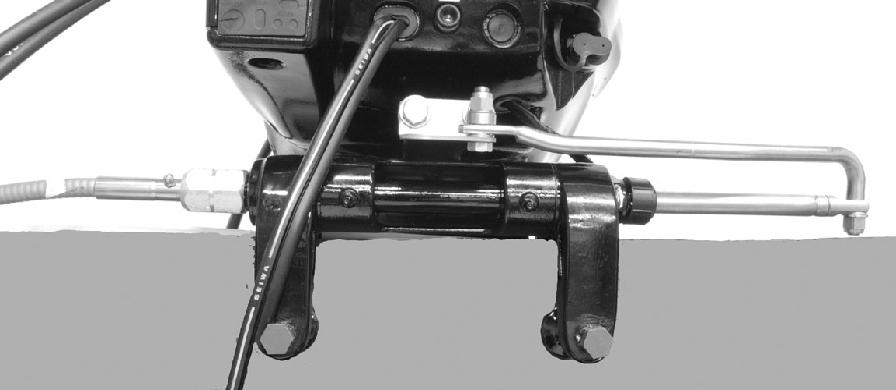

30 ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αποσύμπλεξη της ράβδου συνδέσμου τιμονιού μπορεί να προκαλέσει πλήρη, ξαφνική, απότομη στροφή του σκάφους. Αυτή η δυνητικά βίαιη ενέργεια μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους, πράγμα που μπορεί να επιφέρει σοβαρό τραυματισμό ή το θάνατο. a ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ a 9938 a - Aυτοασφαλιζόμενα παξιμάδια Διακόπτης σβησίματος με αναδέτη Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή) και δεν μπορεί να ενεργοποιήσει το διακόπτη. Διακόπτη σβησίματος με αναδέτη διαθέτουν οι εξωλέμβιες με λαγουδέρα και ορισμένες εξωλέμβιες με τηλεχειριστήριο. Ο διακόπτης σβησίματος με αναδέτη μπορεί να τοποθετηθεί ως παρελκόμενο - συνήθως στο ταμπλό ή στην πλευρά που βρίσκεται δίπλα στη θέση χειριστή. Ένα αυτοκόλλητο δίπλα στο διακόπτη σβησίματος του αναδέτη αποτελεί οπτική υπενθύμιση προς το χειριστή, να συνδέσει τον αναδέτη του με την προσωπική του διασωστική συσκευή (PFD) ή στον καρπό του. 20 ell

31 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Το κορδόνι του αναδέτη έχει μήκος συνήθως cm (4 5 feet) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο PFD ή τον καρπό του χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι. ATTACH LANYARD b RUN OFF a c a - b - c - Κλιπ κορδονιού αναδέτη Αυτοκόλλητο αναδέτη Διακόπτης σβησίματος με αναδέτη Διαβάστε τις παρακάτω πληροφορίες ασφαλείας πριν αρχίσετε τη λειτουργία. Σημαντικές πληροφορίες ασφαλείας: Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή και δεν μπορεί να ενεργοποιήσει το διακόπτη. Αυτό μπορεί να συμβεί εάν ο χειριστής πέσει κατά λάθος στο νερό ή μετακινηθεί εντός του σκάφους σε αρκετή απόσταση από τη θέση χειριστή. H πτώση εκτός του σκάφους και οι ακούσιες εκτινάξεις είναι συνηθέστερες σε συγκεκριμένους τύπους σκαφών όπως τα φουσκωτά με χαμηλά πλαϊνά, οι βάρκες, τα σκάφη υψηλών επιδόσεων και τα ελαφριά αλιευτικά σκάφη με χειροκίνητη λαγουδέρα που απαιτούν προσεκτικό χειρισμό. H πτώση εκτός του σκάφους και η ακούσια εκτίναξη είναι επίσης πιθανόν να συμβούν ως αποτέλεσμα κακών πρακτικών λειτουργίας όπως το να κάθεστε στο πίσω μέρος του καθίσματος ή της κουπαστής σε ταχύτητες πλαναρίσματος, το να στέκεστε όρθιοι σε ταχύτητες πλαναρίσματος, το να κάθεστε στο υπερυψωμένο κατάστρωμα αλιευτικών σκαφών, η λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά, το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που "τραβάει" προς τη μια κατεύθυνση, η κατανάλωση αλκοόλ ή ναρκωτικών ή η απόπειρα χειρισμών διεύθυνσης του σκάφους σε υψηλές ταχύτητες. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος αν κινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε έκτακτη ανάγκη (εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του). ell 21

32 ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στο κιβώτιο ταχυτήτων ή στην προπέλα. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα. ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΔΙΑΤΗΡΉΣΤΕ ΤΟ ΔΙΑΚΌΠΤΗ ΣΒΗΣΊΜΑΤΟΣ ΜΕ ΑΝΑΔΈΤΗ ΚΑΙ ΤΟ ΚΟΡΔΌΝΙ ΑΝΑΔΈΤΗ ΣΕ ΚΑΛΉ ΚΑΤΆΣΤΑΣΗ ΛΕΙΤΟΥΡΓΊΑΣ Πριν από κάθε χρήση, βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη λειτουργεί κανονικά Βάλτε εμπρός τον κινητήρα και σβήστε τον τραβώντας το κορδόνι του αναδέτη. Εάν ο κινητήρας δεν σβήσει, επισκευάστε το διακόπτη προτού χρησιμοποιήσετε το σκάφος. Πριν από κάθε χρήση, επιθεωρήστε οπτικά το κορδόνι του αναδέτη για να επαληθεύσετε την καλή κατάσταση λειτουργίας του και να βεβαιωθείτε ότι δεν υπάρχουν σπασίματα, κοψίματα ή φθορά στο κορδόνι. Βεβαιωθείτε ότι τα κλιπ στο άκρο του κορδονιού είναι σε καλή κατάσταση. Αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα κορδόνια αναδέτη. Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΚΙΝΕΊΤΑΙ ΜΕ ΤΑΧΎΤΗΤΑ ΚΡΟΥΑΖΙΈΡΑΣ Είναι πολύ δύσκολο για το άτομο που είναι όρθιο ή επιπλέει στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. 22 ell

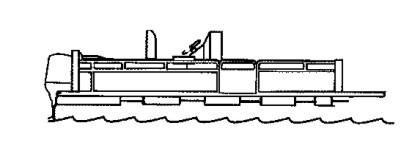

33 ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΕΊΝΑΙ ΑΚΊΝΗΤΟ ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Μήνυμα για την ασφάλεια των επιβατών - Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck boats) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί από την εξωλέμβια. ΣΚΆΦΗ ΜΕ ΑΝΟΙΚΤΌ ΜΠΡΟΣΤΙΝΌ ΚΑΤΆΣΤΡΩΜΑ Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. ΣΚΆΦΗ ΜΕ ΜΠΡΟΣΤΙΝΆ ΑΝΥΨΩΜΈΝΑ ΚΑΘΊΣΜΑΤΑ ΨΑΡΈΜΑΤΟΣ Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. ell 23

34 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους Αναπηδήσεις σε κύματα και απόνερα Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν η δραστηριότητα αυτή γίνεται με ταχύτητα τέτοια ώστε το κύτος του σκάφους να σηκώνεται μερικώς ή εντελώς έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος εισέρχεται στο νερό Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή, η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια απότομη αλλαγή κατεύθυνσης μπορεί να προκαλέσει το πέταγμα των επιβατών από τα καθίσματά τους ή το σκάφος.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. Η ανύψωση του σκάφους στον αέρα όταν αυτό συναντά κύμα ή απόνερα ενέχει επίσης έναν λιγότερο συνήθη κίνδυνο. Εάν η πλώρη του σκάφους γείρει αρκετά προς τα κάτω ενόσω αυτό βρίσκεται στον αέρα, η πλώρη μπορεί κατά την επαφή του σκάφους με το νερό να διαπεράσει την επιφάνεια του νερού και να βυθιστεί κάτω από αυτό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Το σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. 24 ell

35 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Πρόσκρουση σε αντικείμενα κάτω από το νερό Όταν οδηγείτε ένα σκάφος σε ρηχά νερά ή σε περιοχές όπου πιστεύετε ότι μπορεί να υπάρχουν εμπόδια, στα οποία ενδέχεται να προσκρούσει η εξωλέμβια ή το κάτω μέρος του σκάφους, μειώστε την ταχύτητα και προχωρήστε με προσοχή. Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται στο ελάχιστο απαραίτητο για το πλανάρισμα, δηλαδή24 έως 40 χλμ./ώρα (15 ως 25 mph) Η πρόσκρουση σε ένα επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Ένα τμήμα της εξωλέμβιας ή και ολόκληρη η εξωλέμβια μπορεί να απελευθερωθεί και να πέσει μέσα στο σκάφος. Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός, ή και έξω από το σκάφος. Ζημιές από το χτύπημα στην εξωλέμβια ή/και στο σκάφος. Θυμηθείτε ότι το σημαντικότερο πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο, είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Εάν χτυπήσετε ένα βυθισμένο αντικείμενο, σταματήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε μήπως υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, η εξωλέμβια πρέπει α μεταφερθεί σε ένα εξουσιοδοτημένο κατάστημα για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στη γάστρα ή στον καθρέφτη, καθώς και για διαρροές. Η συνέχιση της λειτουργίας μιας εξωλέμβιας που έχει υποστεί ζημιά μπορεί να προκαλέσει πρόσθετη ζημιά σε άλλα τμήματά της ή να επηρεάσει αρνητικά τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Marine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. ell 25

36 Οδηγίες ασφαλείας για εξωλέμβιες με λαγουδέρα Όταν το σκάφος κινείται, δεν θα πρέπει να υπάρχουν άτομα ή φορτία στο χώρο ακριβώς μπροστά από την εξωλέμβια. Εάν χτυπηθεί ένα εμπόδιο κάτω από το νερό, η εξωλέμβια θα πάρει κλίση προς τα επάνω και μπορεί να τραυματίσει σοβαρά οποιονδήποτε βρίσκεται στο χώρο αυτό. ΜΟΝΤΈΛΑ ΜΕ ΒΊΔΕΣ ΣΎΣΦΙΞΗΣ: Μερικές εξωλέμβιες παραδίδονται με βίδες σύσφιξης του μπρακέτου καθρέφτη. Η χρήση των βιδών σύσφιξης του μπρακέτου και μόνο δεν επαρκεί για την ορθή και ασφαλή στερέωση της εξωλέμβιας στον καθρέφτη. Για την ορθή εγκατάσταση της εξωλέμβιας απαιτείται το βίδωμα του κινητήρα στο σκάφος με μπουλόνια μέσω του καθρέφτη. Ανατρέξτε στην ενότηταεγκατάσταση - Εγκατάσταση της εξωλέμβιας για λεπτομερέστερες πληροφορίες σχετικά με την εγκατάσταση.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν την στερεώσετε σωστά, η εξωλέμβια μπορεί να φύγει από τον καθρέφτη του σκάφους και να προκαλέσει σοβαρό τραυματισμό, το θάνατο ή υλικές ζημιές. Πριν από τη λειτουργία, η εξωλέμβια πρέπει να εγκατασταθεί σωστά, με τη χρήση του απαιτούμενου υλικού στερέωσης. Μην επιταχύνετε πάνω από το ρελαντί σε νερά που μπορεί να περιέχουν εμπόδια κάτω από την επιφάνειά τους εάν η εξωλέμβια δεν είναι συνδεδεμένη σωστά στον καθρέφτη. Εάν χτυπηθεί ένα εμπόδιο με ταχύτητα πλαναρίσματος και η εξωλέμβια δεν είναι ασφαλισμένη καλά στον καθρέφτη, υπάρχει πιθανότητα να σηκωθεί η εξωλέμβια από τον καθρέφτη και να πέσει μέσα στο σκάφος. Εκπομπές καυσαερίων ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΠΡΟΣΟΧΉ ΣΤΗ ΔΗΛΗΤΗΡΊΑΣΗ ΑΠΌ ΜΟΝΟΞΕΊΔΙΟ ΤΟΥ ΆΝΘΡΑΚΑ Το μονοξείδιο του άνθρακα (CO) είναι ένα θανατηφόρο αέριο που υπάρχει στα καυσαέρια όλων των κινητήρων εσωτερικής καύσης, συμπεριλαμβανομένων των κινητήρων πρόωσης σκαφών και των γεννητριών που κινούν παρελκόμενα σκαφών. Από μόνο του, το μονοξείδιο του άνθρακα είναι άοσμο, άχρωμο και άγευστο, αλλά αν μπορείτε να μυρίσετε καυσαέρια κινητήρα ή έχετε αίσθηση της γεύσης τους, τότε εισπνέετε μονοξείδιο του άνθρακα. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία είναι παρόμοια με τα συμπτώματα της θαλασσινής ναυτίας και της μέθης, συμπεριλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εισπνοή των καυσαερίων του κινητήρα μπορεί να έχει αποτέλεσμα τη δηλητηρίαση από μονοξείδιο του άνθρακα, που μπορεί να προκαλέσει λιποθυμία, εγκεφαλική βλάβη ή θάνατο. Αποφύγετε την έκθεση στο μονοξείδιο του άνθρακα. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων όταν λειτουργεί ο κινητήρας. Φροντίστε το σκάφος να αερίζεται καλά, είτε κινείται είτε είναι σταματημένο. 26 ell

37 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΜΗΝ ΠΛΗΣΙΆΖΕΤΕ ΣΤΑ ΣΗΜΕΊΑ ΕΚΠΟΜΠΉΣ ΚΑΥΣΑΕΡΊΩΝ Τα καυσαέρια κινητήρα περιέχουν βλαβερό μονοξείδιο του άνθρακα. Μην πλησιάζετε σε σημεία με συγκέντρωση καυσαερίων κινητήρα. Όταν οι κινητήρες λειτουργούν, απομακρύνετε τους κολυμβητές από το σκάφος και μην κάθεστε, ξαπλώνετε ή στέκεστε στις πλατφόρμες κολύμβησης, ούτε να ανεβαίνετε σε σκάλες. Ενώ οδηγείτε, μην επιτρέπετε στους επιβάτες να βρίσκονται ακριβώς πίσω από το σκάφος (μην τους αφήνετε να κρέμονται από την πλατφόρμα κολύμβησης). Αυτή η επικίνδυνη πρακτική εκθέτει το άτομο σε περιοχή υψηλής συγκέντρωσης καυσαερίων κινητήρα, καθώς και στο ενδεχόμενο πρόκλησης τραυματισμού από την προπέλα του σκάφους. ΕΠΑΡΚΉΣ ΑΕΡΙΣΜΌΣ Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις εμπρόσθιες καταπακτές για να φύγουν τα καυσαέρια. Παράδειγμα επιθυμητής ροής αέρα στο σκάφος: ΑΝΕΠΑΡΚΉΣ ΑΕΡΙΣΜΌΣ Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες που βρίσκονται σε ανοικτό χώρο ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. ell 27

38 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: a b a - b - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος κινείται: a b a - b - Λειτουργία του κινητήρα του σκάφους με τη γωνία εξισορρόπησης της πλώρης υπερβολικά ψηλά Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο station wagon) Επιλογή παρελκομένων για την εξωλέμβιά σας Τα γνήσια παρελκόμενα της Mercury Precision ή της Quicksilver έχουν σχεδιαστεί και δοκιμαστεί ειδικά για την εξωλέμβιά σας. Τα παρελκόμενα αυτά διατίθενται από τους αντιπροσώπους της Mercury Marine. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε τον αντιπρόσωπό σας πριν την εγκατάσταση των παρελκομένων. Η λανθασμένη χρήση των εγκεκριμένων εξαρτημάτων ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να προκαλέσει ζημιά στο προϊόν. Ορισμένα παρελκόμενα που δεν κατασκευάζονται ούτε πωλούνται από τη Mercury Marine δεν έχουν σχεδιαστεί για ασφαλή χρήση με την εξωλέμβιά σας ή το σύστημα χειρισμού της. Αποκτήστε και διαβάστε τα εγχειρίδια εγκατάστασης, λειτουργίας και συντήρησης για όλα τα επιλεγμένα παρελκόμενα. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαμβάνετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και όλους τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Συνιστούμε σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Στις Η.Π.Α., μαθήματα παρέχονται από τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Coast Guard Auxiliary), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (Power Squadron), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας ή περιοχής. Για περισσότερες πληροφορίες στις Η.Π.Α., επικοινωνήστε με την οργάνωση Boat U.S. Foundation στον αριθμό BOAT (2628). Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. 28 ell

39 Ελέγξτε αν υπάρχει εξοπλισμός ασφαλείας στο σκάφος. Εδώ θα βρείτε μερικές συστάσεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Άγκυρα και επιπλέον σχοινί άγκυρας Χειροκίνητη αντλία σεντίνας και επιπλέον τάπες αποστράγγισης Πόσιμο νερό Ραδιόφωνο Κουπί Εφεδρική προπέλα, ωστικά μουαγιέ και το κατάλληλο κλειδί Κιτ και οδηγίες πρώτων βοηθειών Αδιάβροχα δοχεία αποθήκευσης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσωπική συσκευή επίπλευσης (1 ανά άτομο που επιβαίνει στο σκάφος) Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοΐα σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιήστε προσωπικές συσκευές επίπλευσης. Η Ομοσπονδιακή Νομοθεσία απαιτεί να υπάρχει σωσίβιο γιλέκο (προσωπική συσκευή επίπλευσης) εγκεκριμένο από την Ακτοφυλακή των Η.Π.Α., το οποίο πρέπει να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο, και επιπλέον ένα μαξιλάρι ή σωσίβιο για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία του κινητήρα, καθώς και το χειρισμό του σκάφους, σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, για την περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Μην υπερφορτώνετε το σκάφος σας. ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε εάν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Αν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Marine ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. ell 29

40 Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος. Οι επιβάτες δεν πρέπει να κάθονται ή να επιβαίνουν οπουδήποτε όπου τυχόν απότομη επιτάχυνση, σταμάτημα, απώλεια ελέγχου του σκάφους ή αιφνίδια κίνηση αυτού θα μπορούσε να προκαλέσει πέσιμο προσώπου στη θάλασσα ή μέσα στο σκάφος. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Μην οδηγείτε ποτέ το σκάφος όταν βρίσκεστε υπό την επήρεια αλκοόλ ή ναρκωτικών. Απαγορεύεται από τη νομοθεσία. Η χρήση αλκοόλ ή ναρκωτικών μπορεί να υποβαθμίσει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα, το νερό και τα απόνερά σας. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ. Το σκάφος που κινείται με ταχύτητα 40 km/h (25 mph) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται 61 m (200 ft) μπροστά του σε πέντε δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς τον σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει ολική απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. 30 ell

41 - Καταγραφή αριθμού σειράς ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Είναι σημαντικό να καταγράψετε τον αριθμό αυτό για μελλοντική αναφορά. Ο αριθμός σειράς βρίσκεται στην εξωλέμβια, όπως φαίνεται. a d Model Number XXXXXXX Serial Number XXXXX XL XX XXXX XXX HP XXX KW XXX LB XXX KG XXX Me rc ury Marine Brunswick Corp. Made in Japan XX b c a - b - c - d - Αριθμός σειράς Προβλεπόμενη χρήση μοντέλου Έτος κατασκευής Διακριτικό Ευρωπαϊκής Πιστοποίησης (αν ισχύει) Προδιαγραφές Μοντέλα Ισχύς 18,4 kw (25 hp) 22,1 kw (30 hp) Εύρος σ.α.λ. σε τέρμα γκάζι σ.α.λ Σ.Α.Λ. Στροφές ρελαντί πρόσω 850 ± 25 σ.α.λ. Αριθμός κυλίνδρων 3 Κυβισμός Εσωτερική διάμετρος κυλίνδρου Διαδρομή Διάκενο βαλβίδων (ψυχρές) Βαλβίδα εισαγωγής Βαλβίδα εξαγωγής Συνιστώμενο μπουζί Διάκενο μπουζί 526 cc (32,09 cid) 61,0 mm (2,40 in.) 60 mm (2,36 in.) 0,13 0,17 mm (0,005 0,007 in.) 0,18 0,22 mm (0,007 0,008 in.) NGK DCPR6E 0,8 0,9 mm (0,031 0,035 in.) Σχέση μετάδοσης 1,92:1 Συνιστώμενη βενζίνη Συνιστώμενο λάδι Χωρητικότητα του κιβωτίου ταχυτήτων σε λιπαντικό Χωρητικότητα του κινητήρα σε λάδι Ανατρέξτε στην ενότητα Καύσιμο και λάδι Ανατρέξτε στην ενότητα Καύσιμο και λάδι 350 ml (11,8 fl oz) 1,8 λίτρων (1,9 US qt) ell 31

42 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Μοντέλα Ονομαστική ισχύς μπαταρίας Σύστημα ελέγχου εκπομπών Ήχος στο αυτί του οδηγού (ICOMIA 39-94) dba Δονήσεις λαγουδέρας (ICOMIA 38-94) m/s² 465 Αμπέρ θαλάσσιας περιστροφής (MCA) ή 350 Αμπέρ ψυχρής περιστροφής (CCA) Ηλεκτρονικός έλεγχος κινητήρα (EC) Ψεκασμός καυσίμου πολλαπλών σημείων (MFI) 80,9 5,3 32 ell

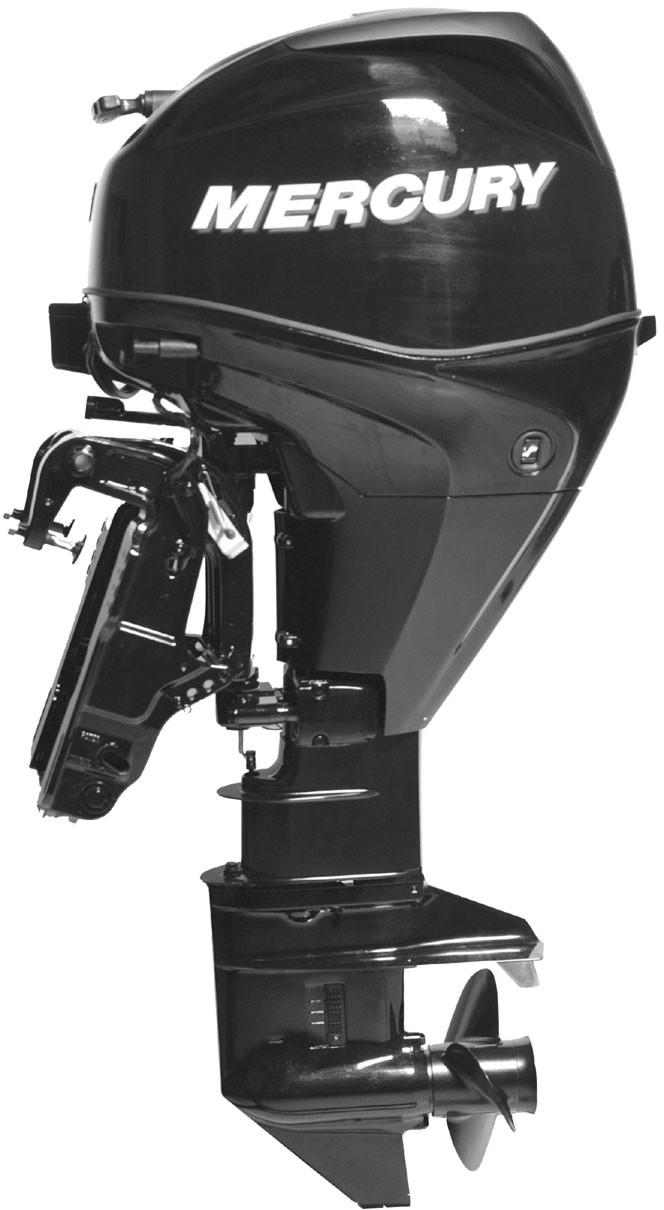

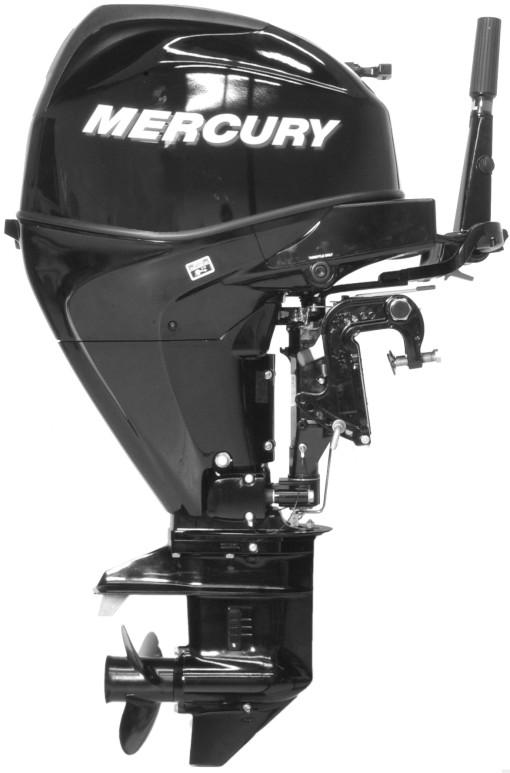

43 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Αναγνώριση εξαρτημάτων ΜΟΝΤΈΛΟ ΧΕΙΡΟΚΊΝΗΤΗΣ ΚΛΊΣΗΣ c b p a q o n e d m f s r l g k h j i a - b - c - d - e - f - g - h - i - j - k - l - m - n - o - Επάνω κάλυμμα Λαβή χειροκίνητης εκκίνησης Διακόπτης σβησίματος κινητήρα Κουμπί ρύθμισης τριβής γκαζιού Κουμπί μόνο για το γκάζι Μπρακέτα καθρέφτη Μοχλός ασφάλισης κλίσης Πρώτη εισαγωγή νερού ψύξης Κιβώτιο ταχυτήτων Δεύτερη εισαγωγή νερού ψύξης Πλάκα αποτροπής αερισμού Βίδα αποστράγγισης λαδιού Οπή δείκτη αντλίας νερού Κάτω κάλυμμα Ασφάλεια καλύμματος ell 33

44 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ p - q - r - s - Προειδοποιητική λυχνία Κουμπί εκκίνησης (μοντέλα με ηλεκτρική εκκίνηση) Διακόπτης σβησίματος με αναδέτη Μοχλός ρύθμισης της τριβής διεύθυνσης 34 ell

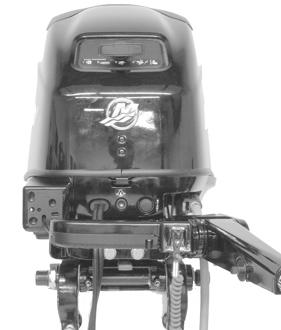

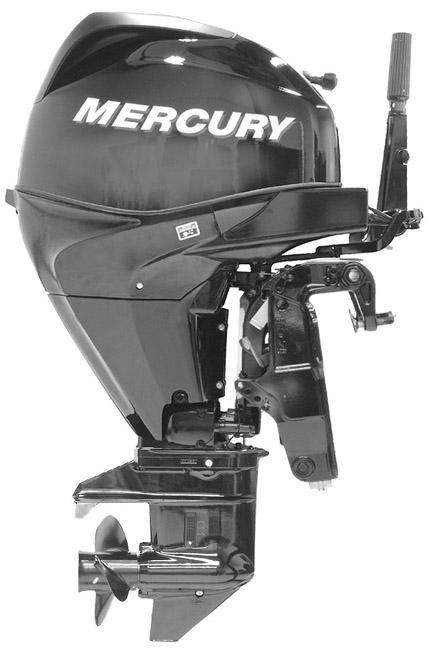

45 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΜΟΝΤΈΛΟ ΜΕ ΧΕΙΡΟΚΊΝΗΤΗ ΥΠΟΒΟΉΘΗΣΗ ΚΛΊΣΗΣ ΜΕ ΑΈΡΙΟ b c o a p n m d l e r q f k j g i h a - b - c - d - e - f - g - h - i - j - k - l - m - n - o - p - q - Επάνω κάλυμμα Λαβή χειροκίνητης εκκίνησης Διακόπτης σβησίματος κινητήρα Κουμπί ρύθμισης τριβής γκαζιού Κουμπί μόνο για το γκάζι Μοχλός στήριξης κλίσης Μοχλός υποβοήθησης κλίσης με αέριο Πρώτη εισαγωγή νερού ψύξης Κιβώτιο ταχυτήτων Δεύτερη εισαγωγή νερού ψύξης Πλάκα αποτροπής αερισμού Ποδιές Οπή δείκτη αντλίας νερού Ασφάλεια καλύμματος Προειδοποιητική λυχνία Κουμπί εκκίνησης (μοντέλα με ηλεκτρική εκκίνηση) Διακόπτης σβησίματος με αναδέτη ell 35

46 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ r - Μοχλός ρύθμισης της τριβής διεύθυνσης ΜΟΝΤΈΛΟ ΜΕ ΥΠΟΒΟΉΘΗΣΗ ΕΞΙΣΟΡΡΌΠΗΣΗΣ c d b e f a g l h k j i a - b - c - d - e - f - g - h - i - j - k - l - Μπρακέτα καθρέφτη Μοχλός στήριξης κλίσης Επάνω κάλυμμα Ασφάλεια καλύμματος Κάτω κάλυμμα Βοηθητικός διακόπτης κλίσης Ποδιές Πλάκα αποτροπής αερισμού Δεύτερη εισαγωγή νερού ψύξης Κιβώτιο ταχυτήτων Πρώτη εισαγωγή νερού ψύξης Βαλβίδα χειροκίνητης απελευθέρωσης κλίσης 36 ell

47 ΜΕΤΑΦΟΡΆ Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Ρυμουλκήστε με τρέιλερ το σκάφος σας, έχοντας την εξωλέμβια γερμένη κάτω στην κατακόρυφη θέση λειτουργίας. Φέρτε τον κινητήρα στην όπισθεν. Αν απαιτείται πρόσθετο διάκενο από το έδαφος, πρέπει να ανυψώσετε την εξωλέμβια χρησιμοποιώντας βοηθητικό μηχανισμό στήριξης εξωλέμβιας. Αποταθείτε στον τοπικό αντιπρόσωπο για σχετικές συστάσεις. Για τη διέλευση από σιδηροδρομικές διαβάσεις, ιδιωτικούς δρόμους και για την αντιστάθμιση της αναπήδησης του τρέιλερ, μπορεί να απαιτηθεί πρόσθετο διάκενο από το έδαφος ΣΗΜΑΝΤΙΚΟ: Μη βασίζεστε στο σύστημα υποβοήθησης εξισορρόπησης/κλίσης ούτε στο μοχλό στήριξης ανύψωσης για να διατηρηθεί το σωστό διάκενο από το έδαφος για τη ρυμούλκηση με τρέιλερ. Ο μοχλός στήριξης ανύψωσης της εξωλέμβιας δεν προορίζεται για την ανύψωση της εξωλέμβιας κατά τη ρυμούλκηση με τρέιλερ. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη θέση όπισθεν. Με τον τρόπο αυτό αποφεύγεται η ελεύθερη περιστροφή της προπέλας. Μεταφορά της εξωλέμβιας όταν αυτή έχει βγει από το σκάφος ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι τηρούνται οι σωστές διαδικασίες για τη μεταφορά και αποθήκευση της εξωλέμβιας ώστε να αποφευχθεί το ενδεχόμενο διαρροών λαδιού. 1. Για να αποφευχθούν τα προβλήματα που μπορεί να προκληθούν από την είσοδο λαδιού στους κυλίνδρους από την ελαιολεκάνη, μεταφέρετε και αποθηκεύστε την εξωλέμβια μόνο σε μια από τις δύο θέσεις που φαίνεται. a - b - Όρθια Πλευρά λαγουδέρας κάτω a b ell 37

48 Συστάσεις για τη χρήση καυσίμων ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα, η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης, θεωρείται κακή χρήση του κινητήρα, και η βλάβη που προκύπτει κατ αυτόν τον τρόπο δεν καλύπτεται από την περιορισμένη εγγύηση. ΠΟΙΌΤΗΤΑ ΚΑΥΣΊΜΩΝ Οι κινητήρες της Mercury Marine λειτουργούν ικανοποιητικά όταν χρησιμοποιείται γνωστή μάρκα αμόλυβδης βενζίνης, η οποία συμφωνεί με τις ακόλουθες προδιαγραφές: Η.Π.Α. και Καναδάς- όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 87 ((R+M)/2. Επίσης, αποδεκτή είναι και η βενζίνη Premium [92 (R+M)/2 οκτάνια]. Μη χρησιμοποιείτε βενζίνη super. Εκτός Η.Π.Α. και Καναδά όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 90 RON. Επίσης, αποδεκτή είναι και η βενζίνη Premium (98 RON). Εάν δεν υπάρχει διαθέσιμη αμόλυβδη βενζίνη, χρησιμοποιήστε βενζίνη super γνωστής μάρκας. ΧΡΉΣΗ ΑΝΑΣΧΗΜΑΤΙΣΜΈΝΩΝ (ΟΞΥΓΟΝΟΎΧΩΝ) ΒΕΝΖΙΝΏΝ (ΜΌΝΟ ΓΙΑ ΤΙΣ Η.Π.Α.) Αυτός ο τύπος βενζίνης απαιτείται για ορισμένες περιοχές των Η.Π.Α. Τα δύο είδη οξυγονούχων οργανικών ενώσεων που χρησιμοποιούνται στα καύσιμα αυτά είναι η αλκοόλη (Αιθανόλη) ή ο αιθέρας (ΜΤΒΕ ή ΕΤΒΕ). Εάν το οξυγονούχο συστατικό που χρησιμοποιείται στη βενζίνη της περιοχής σας είναι η αιθανόλη, ανατρέξτε στην ενότηταβενζίνες που περιέχουν αλκοόλες. Αυτές οι ανασχηματισμένες βενζίνες είναι αποδεκτές προς χρήση για το κινητήρα σας της Mercury Marine. ΒΕΝΖΊΝΕΣ ΠΟΥ ΠΕΡΙΈΧΟΥΝ ΑΛΚΟΌΛΕΣ Εάν η βενζίνη της περιοχής σας περιέχει είτε μεθανόλη (μεθυλική αλκοόλη) είτε αιθανόλη (αιθυλική αλκοόλη), θα πρέπει να γνωρίζετε ορισμένες επιβλαβείς συνέπειες που μπορεί να υπάρξουν. Αυτές οι επιβλαβείς συνέπειες είναι σοβαρότερες με τη μεθανόλη. Επίσης, η αύξηση του ποσοστού αλκοόλης στο καύσιμο μπορεί να επιδεινώσει τις επιβλαβείς αυτές συνέπειες. Ορισμένες από τις επιβλαβείς αυτές συνέπειες προκαλούνται επειδή η αλκοόλη στη βενζίνη μπορεί να απορροφήσει την υγρασία του αέρα, με αποτέλεσμα το διαχωρισμό του νερού/της αλκοόλης από τη βενζίνη στο ρεζερβουάρ. Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury Marine μπορούν να αντέξουν περιεκτικότητα της βενζίνης σε αλκοόλη μέχρι 10%. Δεν γνωρίζουμε μέχρι ποιο ποσοστό μπορεί να αντέξει το σύστημα καυσίμων του σκάφους σας. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε ότι οι βενζίνες που περιέχουν αλκοόλες μπορούν να αυξήσουν: Διάβρωση των μεταλλικών εξαρτημάτων Αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Τη διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Τα προβλήματα κατά την εκκίνηση και τη λειτουργία ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. Εξαιτίας των επιβλαβών συνεπειών που έχει η βενζίνη με αλκοόλη, συνιστάται η χρήση μόνο βενζίνης χωρίς αλκοόλη, όπου είναι δυνατόν. Εάν το μόνο διαθέσιμο καύσιμο περιέχει αλκοόλη ή εάν δεν γνωρίζετε εάν περιέχει αλκοόλη, απαιτείται αυξημένη συχνότητα των επιθεωρήσεων για διαρροές και ανωμαλίες. 38 ell

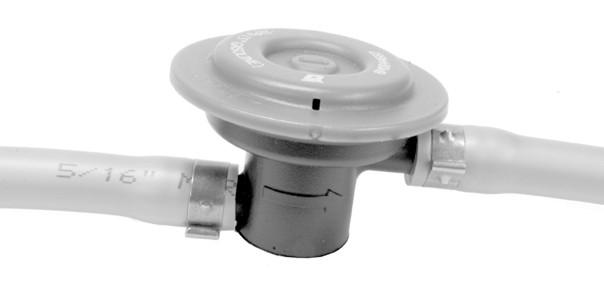

49 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας της Mercury Marine λειτουργεί με τη χρήση βενζίνης που περιέχει αλκοόλη, θα πρέπει να αποφεύγεται η αποθήκευση βενζίνης στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Τα μεγάλα χρονικά διαστήματα αποθήκευσης, συχνό φαινόμενο στα σκάφη, δημιουργούν προβλήματα ιδιαίτερης φύσης. Στα αυτοκίνητα, τα καύσιμα που περιέχουν αλκοόλη συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, αλλά τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Επιπλέον, μπορεί να προκύψει εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. Απαίτηση εύκαμπτου σωλήνα καυσίμου χαμηλής διαπότισης Ισχύει για τις εξωλέμβιες που κατασκευάστηκαν για πώληση, έχουν ήδη πωληθεί ή διατίθενται προς πώληση στις Ηνωμένες Πολιτείες. Η Υπηρεσία Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ απαιτεί να χρησιμοποιείται εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης για τον πρωταρχικό εύκαμπτο σωλήνα καυσίμου που συνδέει το ρεζερβουάρ με την εξωλέμβια, σε όλες τις εξωλέμβιες που κατασκευάζονται μετά την 1η Ιανουαρίου Ως εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης ορίζεται ο σωλήνας USCG τύπου B1-15 ή τύπου A1-15 που δεν υπερβαίνει τα 15 g/m²/24 ώρες με καύσιμο CE 10 στους23 C όπως καθορίζεται για τους εύκαμπτους σωλήνες θαλάσσιας χρήσης SAE J Απαιτήσεις της EPA για φορητά ρεζερβουάρ καυσίμων υπό πίεση H Υπηρεσία Προστασίας Περιβάλλοντος (EPA) απαιτεί όλα τα φορητά συστήματα καυσίμων που κατασκευάζονται μετά την 1η Ιανουαρίου 2011, για χρήση σε εξωλέμβιες μηχανές, να παραμένουν πλήρως στεγανοποιημένα (υπό πίεση) έως τα 34,4 kpa (5.0 psi). Αυτά τα ρεζερβουάρ μπορεί να περιλαμβάνουν τα παρακάτω: Μία είσοδο αέρα που ανοίγει ώστε να επιτρέψει την είσοδο αέρα, καθώς το καύσιμο αντλείται από το ρεζερβουάρ. Μία έξοδο αέρα που ανοίγει (επιτρέπει τη διέλευση) προς την ατμόσφαιρα σε περίπτωση όπου η πίεση υπερβεί τα 34,4 kpa (5.0 psi). Απαιτήσεις για τη βαλβίδα παροχής καυσίμου (FDV) Όποτε χρησιμοποιείται ένα ρεζερβουάρ υπό πίεση, είναι απαραίτητη η εγκατάσταση βαλβίδας παροχής καυσίμου στον εύκαμπτο σωλήνα καυσίμου ανάμεσα στο ρεζερβουάρ και τη φούσκα πλήρωσης. Η βαλβίδα παροχής καυσίμου αποτρέπει την είσοδο του υπό πίεση καυσίμου στον κινητήρα και την πρόκληση υπερχείλισης του συστήματος καυσίμου ή το πιθανό χύσιμο καυσίμου. Η βαλβίδα παροχής καυσίμου διαθέτει χειροκίνητη απελευθέρωση. Η χειροκίνητη απελευθέρωση μπορεί να χρησιμοποιηθεί (πιεστεί) για το άνοιγμα (παράκαμψη) της βαλβίδας σε περίπτωση απόφραξης καυσίμου εντός της βαλβίδας. a b a - Βαλβίδα παροχής καυσίμου - εγκατεστημένη στον εύκαμπτο σωλήνα καυσίμου, ανάμεσα στο ρεζερβουάρ και τη φούσκα πλήρωσης Χειροκίνητη απελευθέρωση Οπές αποστράγγισης νερού/εξαερισμού b - c - c Φορητό ρεζερβουάρ καυσίμων υπό πίεση της Mercury Marine Η Mercury Marine έχει δημιουργήσει ένα νέο φορητό υπό πίεση ρεζερβουάρ καυσίμων που ικανοποιεί τις παραπάνω απαιτήσεις της EPA. Αυτά τα ρεζερβουάρ είναι διαθέσιμα ως παρελκόμενα ή παρέχονται με συγκεκριμένα μοντέλα φορητών εξωλέμβιων. ell 39

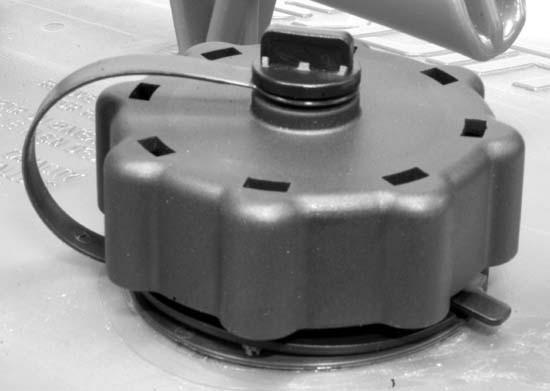

50 ΕΙΔΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΤΟΥ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΚΑΥΣΊΜΩΝ Το ρεζερβουάρ διαθέτει μία αμφίδρομη βαλβίδα, η οποία επιτρέπει την είσοδο αέρα στο ρεζερβουάρ καθώς το καύσιμο αντλείται προς τον κινητήρα, ενώ ανοίγει επίσης το στόμιο εξαερισμού προς την ατμόσφαιρα σε περίπτωση που η εσωτερική πίεση του ρεζερβουάρ υπερβεί τα 34,4 kpa (5.0 psi). Κατά τον αερισμό του ρεζερβουάρ είναι πιθανό να ακούσετε έναν ήχο σαν σφύριγμα. Αυτό είναι φυσιολογικό. Το ρεζερβουάρ περιλαμβάνει μία βαλβίδα παροχής καυσίμου που αποτρέπει την είσοδο του υπό πίεση καυσίμου στον κινητήρα και την πρόκληση υπερχείλισης του συστήματος καυσίμου ή το πιθανό χύσιμο καυσίμου. Κατά την τοποθέτηση της τάπας του ρεζερβουάρ, περιστρέψτε την τάπα προς τα δεξιά μέχρι να ακούσετε ένα χαρακτηριστικό ήχο κλικ. Αυτός ο ήχος υποδεικνύει ότι η τάπα καυσίμου έχει εδράσει σωστά. Ένας ενσωματωμένος μηχανισμός αποτρέπει την πιθανότητα υπερβολικού σφιξίματος. Το ρεζερβουάρ καυσίμων διαθέτει μία χειροκίνητη βίδα εξαερισμού, η οποία θα πρέπει να είναι κλειστή κατά τη μεταφορά και ανοιχτή κατά τη λειτουργία και την αφαίρεση της τάπας. Καθώς τα στεγανοποιημένα ρεζερβουάρ καυσίμων δεν αερίζονται, θα διαστέλλονται και θα συστέλλονται καθώς το καύσιμο διαστέλλεται και συστέλλεται κατά τους κύκλους θέρμανσης και ψύξης του εξωτερικού αέρα. Αυτό είναι φυσιολογικό. ΑΦΑΊΡΕΣΗ ΤΗΣ ΤΆΠΑΣ ΚΑΥΣΊΜΟΥ ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ a b a - b - c - Τάπα καυσίμου Χειροκίνητη βίδα εξαερισμού Γλωσσίδα ασφάλισης ΣΗΜΑΝΤΙΚΟ: Το περιεχόμενο μπορεί να βρίσκεται υπό πίεση. Περιστρέψτε την τάπα καυσίμου κατά 1/4 της στροφής για απελευθέρωση της πίεσης πριν από το άνοιγμα. 1. Ανοίξτε τη χειροκίνητη βίδα εξαερισμού στο επάνω μέρος της τάπας καυσίμου. 2. Περιστρέψτε την τάπα καυσίμου μέχρι να έρθει σε επαφή με τη γλωσσίδα ασφάλισης. 3. Πιέστε προς τα κάτω τη γλωσσίδα ασφάλισης. Περιστρέψτε την τάπα καυσίμου κατά 1/4 της στροφής για απελευθέρωση της πίεσης. 4. Πιέστε ξανά προς τα κάτω τη γλωσσίδα ασφάλισης και αφαιρέστε την τάπα. ΟΔΗΓΊΕΣ ΓΙΑ ΤΗ ΧΡΉΣΗ ΤΟΥ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΚΑΥΣΊΜΩΝ ΥΠΌ ΠΊΕΣΗ 1. Κατά την τοποθέτηση της τάπας του ρεζερβουάρ, περιστρέψτε την τάπα προς τα δεξιά μέχρι να ακούσετε ένα χαρακτηριστικό ήχο κλικ. Αυτός ο ήχος υποδεικνύει ότι η τάπα καυσίμου έχει εδράσει σωστά. Ένας ενσωματωμένος μηχανισμός αποτρέπει την πιθανότητα υπερβολικού σφιξίματος. 2. Ανοίξτε τη χειροκίνητη βίδα εξαερισμού στο επάνω μέρος της τάπας καυσίμου για λειτουργία και αφαίρεση της τάπας. Κλείστε τη χειροκίνητη βίδα εξαερισμού κατά τη μεταφορά. 3. Για εύκαμπτους σωλήνες καυσίμων που διαθέτουν σύστημα ταχείας αποσύνδεσης, αποσυνδέστε το σωλήνα καυσίμου από τον κινητήρα ή το ρεζερβουάρ όταν δεν γίνεται χρήση. 4. Ακολουθήστε τις οδηγίες της ενότητας Πλήρωση ρεζερβουάρ για τον ανεφοδιασμό με καύσιμα. c 40 ell

51 Πλήρωση ρεζερβουάρ ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω ανάφλεξης ή έκρηξης της βενζίνης. Να είστε προσεκτικοί κατά την πλήρωση των δεξαμενών καυσίμου. Σβήνετε πάντα τον κινητήρα και μην καπνίζετε ούτε να αφήνετε να υπάρχουν γυμνές φλόγες ή σπινθήρες στην περιοχή ενώ γεμίζετε το ρεζερβουάρ. Γεμίζετε πάντα τα ρεζερβουάρ σε υπαίθριο χώρο μακριά από θερμότητα, σπινθήρες και γυμνές φλόγες. Βγάλτε τα φορητά ρεζερβουάρ από το σκάφος για να τα γεμίσετε. Σβήνετε πάντα τον κινητήρα πριν την πλήρωση των ρεζερβουάρ. Μην γεμίζετε μέχρι πάνω τα ρεζερβουάρ. Αφήστε άδειο το ρεζερβουάρ κατά το 10% περίπου της χωρητικότητάς του. Το καύσιμο διαστέλλεται σε όγκο καθώς η θερμοκρασία του αυξάνεται και μπορεί να διαρρεύσει υπό πίεση αν το ρεζερβουάρ είναι τελείως γεμάτο. ΤΟΠΟΘΈΤΗΣΗ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΣΤΟ ΣΚΆΦΟΣ Τοποθετήστε το ρεζερβουάρ στο σκάφος έτσι ώστε το στόμιο αερισμού να είναι υψηλότερα από τη στάθμη του καυσίμου υπό κανονικές συνθήκες λειτουργίας του σκάφους. Συστάσεις όσον αφορά στο λάδι κινητήρα Για γενική χρήση σε όλες τις θερμοκρασίες, συνιστάται η χρήση λαδιού τετράχρονων κινητήρων θαλάσσης SAE 10W-30 της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W. Εάν προτιμάτε συνθετικό λάδι με προδιαγραφές NMMA, χρησιμοποιήστε συνθετικό λάδι τετράχρονων κινητήρων θαλάσσης της Mercury ή της Quicksilver SAE 25W-40. Εάν δεν διατίθενται τα συνιστώμενα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W, μπορείτε να χρησιμοποιήσετε γνωστής μάρκας, λάδι τετράχρονης εξωλέμβιας που πληροί τις προδιαγραφές FC-W. ell 41

52 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ ΣΗΜΑΝΤΙΚΟ: Δεν συνιστάται η χρήση μη απορρυπαντικών λαδιών, λαδιών πολλαπλού ιξώδους (διαφορετικών από τα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W ή τα λάδια γνωστής μάρκας με προδιαγραφές NMMA FC-W), συνθετικών λαδιών, λαδιών χαμηλής ποιότητας ή λαδιών που περιέχουν στερεά προσθετικά. F C a b Συνιστώμενο ιξώδες SAE για το λάδι κινητήρα a - Μπορούν να χρησιμοποιούνται συνθετικά λάδια τετράχρονων κινητήρων θαλάσσης SAE 25W-40 της Mercury ή της Quicksilver, σε θερμοκρασίες άνω των 4 C (40 F) b - Για χρήση σε όλες τις θερμοκρασίες, συνιστάται το λάδι για τετράχρονους κινητήρες θαλάσσης της Mercury ή της Quicksilver SAE 10W Έλεγχος και συμπλήρωση λαδιού κινητήρα ΣΗΜΑΝΤΙΚΟ: Μην υπερπληρώνετε. Βεβαιωθείτε ότι η εξωλέμβια είναι όρθια (δεν είναι γερμένη) όταν ελέγχετε το λάδι. 1. Σβήστε τον κινητήρα. Βάλτε την εξωλέμβια στην επίπεδη θέση λειτουργίας. Βγάλτε το επάνω κάλυμμα. 42 ell

53 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ 2. Βγάλτε το δείκτη στάθμης λαδιού. Σκουπίστε το δείκτη με καθαρό πανάκι ή πετσέτα και βάλτε τον πάλι τελείως μέσα. c d a b 9596 a - b - c - d - Ένδειξη Full (Γεμάτο) Ένδειξη Add (Προσθήκη) Δείκτης στάθμης λαδιού Τάπα πλήρωσης λαδιού 3. Βγάλτε πάλι το δείκτη στάθμης λαδιού και παρατηρήστε τη στάθμη του λαδιού. Η στάθμη πρέπει να βρίσκεται μεταξύ των ενδείξεων FULL (γεμάτο) και Add (Προσθήκη). Αν η στάθμη λαδιού είναι χαμηλή, βγάλτε την τάπα του στομίου πλήρωσης λαδιού και γεμίστε (όχι υπερβολικά) μέχρι την ένδειξη μέγιστης στάθμης λαδιού. ΣΗΜΕΙΩΣΗ: Υπό συγκεκριμένες συνθήκες λειτουργίας, η θερμοκρασία λειτουργίας των τετράχρονων εξωλέμβιων κινητήρων μπορεί να μην είναι αρκετά υψηλή ώστε να εξατμίζεται η φυσιολογική ποσότητα καυσίμου και υγρασίας που συσσωρεύεται στο κάρτερ. Στις συνθήκες αυτές περιλαμβάνεται η λειτουργία στο ρελαντί για μεγάλα χρονικά διαστήματα, οι επανειλημμένες μικρές διαδρομές, η χαμηλή ταχύτητα ή το άναμμα και το σβήσιμο μετά από μικρό χρονικό διάστημα, καθώς και η λειτουργία σε ψυχρότερες κλιματικές συνθήκες. Αυτή η πρόσθετη ποσότητα καυσίμου και υγρασίας που συλλέγεται στο κάρτερ, ανεβαίνει τελικά προς τα πάνω στην ελαιολεκάνη και προστίθεται στο συνολικό όγκο λαδιού που αντιστοιχεί στην ένδειξη του δείκτη στάθμης. Αυτή η αύξηση του όγκου λαδιού είναι γνωστή ως αραίωση λαδιού. Οι εξωλέμβιοι κινητήρες μπορούν τυπικά να διαχειριστούν μεγάλες ποσότητες αραιωμένου λαδιού χωρίς να προκληθούν προβλήματα όσον αφορά στην ανθεκτικότητα. Ωστόσο, για να διασφαλιστεί η εκτεταμένη διάρκειας ζωής του εξωλέμβιου κινητήρα, η Mercury συνιστά η αλλαγή λαδιού και φίλτρου να γίνεται τακτικά, τηρώντας το διάστημα αλλαγής λαδιού και χρησιμοποιώντας λάδι της συνιστώμενης ποιότητας. Συνιστάται περαιτέρω, αν η εξωλέμβιά σας χρησιμοποιείται συχνά στις συνθήκες που περιγράφονται ανωτέρω, να σκεφτείτε το ενδεχόμενο να αλλάζετε πιο συχνά το λάδι. 4. Βάλτε πάλι το δείκτη στάθμης λαδιού τελείως μέσα. Τοποθετήστε την τάπα του στομίου πλήρωσης λαδιού και σφίξτε την καλά με το χέρι. ell 43

54 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Λειτουργίες τηλεχειριστηρίου Το σκάφος σας μπορεί να διαθέτει ένα από τα τηλεχειριστήρια της Mercury Precision ή της Quicksilver που φαίνονται παρακάτω. Αν το σκάφος σας δεν διαθέτει κανένα από τα τηλεχειριστήρια αυτά, συμβουλευτείτε τον αντιπρόσωπό σας για την περιγραφή των λειτουργιών και χρήσεων του τηλεχειριστηρίου σας. c c c f a b a h g b i a i e d d e f g f a - b - c - d - e - f - g - h - i - Μοχλός ταχυτήτων - Πρόσω (κίνηση εμπρός), Κρατεί (νεκρό), Ανάποδα (όπισθεν) Μοχλός απελευθέρωσης νεκρού Διακόπτης συστήματος ρύθμισης ανύψωσης/κλίσης (trim/tilt) (αν υπάρχει) - Ανατρέξτε στην ενότηταλειτουργίες και χειριστήρια - Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim/tilt) Διακόπτης σβησίματος με αναδέτη - Ανατρέξτε στην ενότηταγενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη Αναδέτης - Ανατρέξτε στην ενότηταγενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη Ρύθμιση της τριβής γκαζιού - Στα χειριστήρια κονσόλας απαιτείται η αφαίρεση του καλύμματος για τη ρύθμιση Διακόπτης μίζας - "OFF", "ON", "START" (κλειστό, ανοικτό, εκκίνηση) Μοχλός υψηλού ρελαντί - Ανατρέξτε στην ενότηταλειτουργία - Εκκίνηση του κινητήρα Κουμπί μόνο για το γκάζι - Ανατρέξτε στην ενότηταλειτουργία - Εκκίνηση του κινητήρα 44 ell

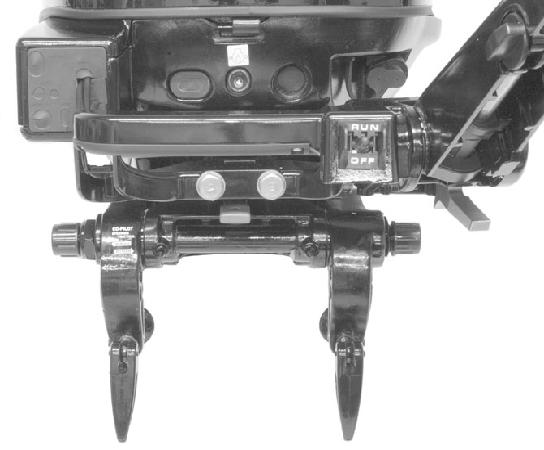

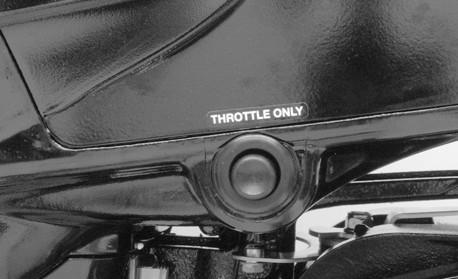

55 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Χαρακτηριστικά μοντέλου με λαγουδέρα Κουμπί μόνο για γκάζι Το πάτημα του κουμπιού τη στιγμή που η εξωλέμβια βρίσκεται στη νεκρά επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για την προθέρμανση, χωρίς να επιλέξει ταχύτητα Ρύθμιση της τριβής διεύθυνσης - Ρυθμίστε το μοχλό αυτό ώστε η λαγουδέρα να έχει την επιθυμητή τριβή διεύθυνσης (αντίσταση). Μετακινήστε το μοχλό αριστερά για να αυξηθεί η τριβή και δεξιά για να μειωθεί η τριβή.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ρύθμιση της τριβής σε ανεπαρκή επίπεδα μπορεί να προκαλέσει σοβαρό τραυματισμό ή και το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Όταν ρυθμίζετε την τριβή, διατηρήστε επαρκή τριβή διεύθυνσης ώστε η εξωλέμβια να μην στρίβει κατά μια πλήρη στροφή αν αφήσετε τη λαγουδέρα ή το τιμόνι. a - b - Αύξηση της τριβής Μείωση της τριβής a b 9988 ell 45

56 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Λυχνία προειδοποίησης - Η λυχνία προειδοποίησης θα ανάψει ή θα αναβοσβήσει για να ενημερώσει το χειριστή σχετικά με τις καταστάσεις του συστήματος προειδοποίησης. Ανατρέξτε στην ενότητα Προειδοποιητικό σύστημα Κουμπί ηλεκτρικής εκκίνησης (μοντέλα με ηλεκτρική εκκίνηση) - Πατήστε για να βάλετε εμπρός τον κινητήρα Λαγουδέρα Η λαβή διαθέτει τη δυνατότητα κλίσης κατά 180 για εύκολο χειρισμό κατά τη μεταφορά και την αποθήκευση ell

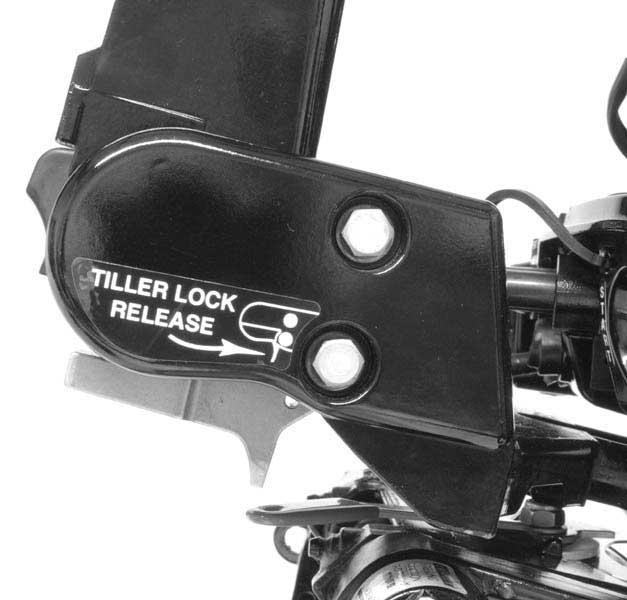

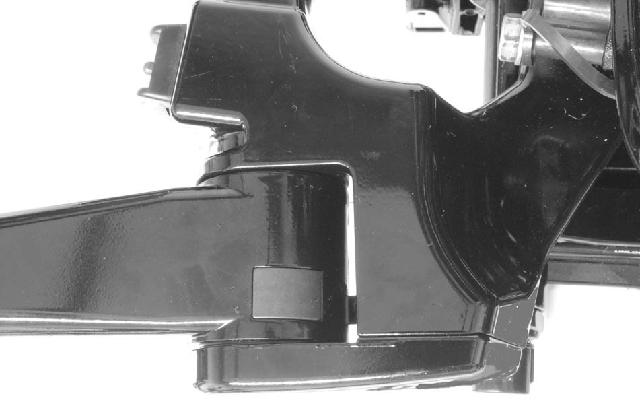

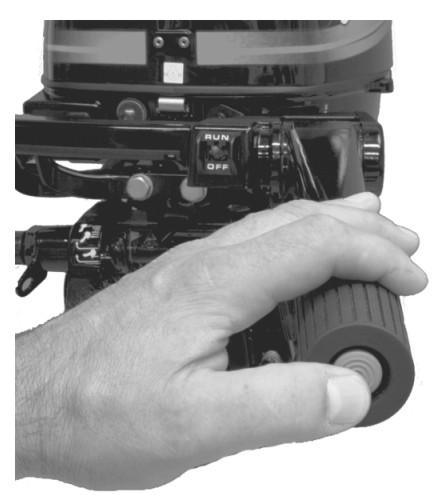

57 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Μοχλός απασφάλισης λαγουδέρας - Ωθήστε το μοχλό για να μετακινήσετε τη λαγουδέρα από τη μια θέση στην άλλη. a - Μοχλός απασφάλισης λαγουδέρας a 3274 Καπάκι ασφάλισης λαγουδέρας - Αφαιρέστε το καπάκι ασφάλισης πάνω από τη λαγουδέρα για να την ασφαλίσετε στην επάνω θέση. Ωθήστε το μοχλό απασφάλισης για να ελευθερωθεί η λαγουδέρα από τη θέση ασφάλισης. a b 3273 a - b - Καπάκι ασφάλισης Μηχανισμός ασφάλισης Διακόπτης σβησίματος κινητήρα ell 47

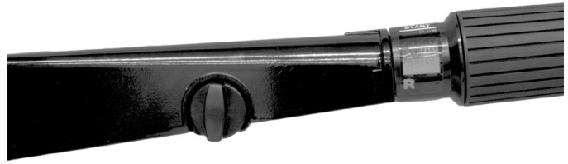

58 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Διακόπτης ρύθμισης της τριβής της λαβής γκαζιού - Γυρίστε το διακόπτη τριβής για να ρυθμίσετε και να διατηρήσετε το γκάζι στην επιθυμητή ταχύτητα. Γυρίστε το διακόπτη δεξιά για να αυξηθεί η τριβή και αριστερά για να μειωθεί η τριβή. a b a - b - Μείωση της τριβής (αριστερόστροφα) Αύξηση της τριβής (δεξιόστροφα) Διακόπτης σβησίματος με αναδέτη - Ανατρέξτε στην ενότητα Γενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη Προειδοποιητικό σύστημα ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΉ ΚΌΡΝΑ Τα μοντέλα με χειριστήριο έχουν την προειδοποιητική κόρνα τοποθετημένη εντός του τηλεχειριστηρίου ή συνδεδεμένη με το διακόπτη μίζας. Τα μοντέλα με λαγουδέρα έχουν την προειδοποιητική κόρνα τοποθετημένη στο κάλυμμα του κινητήρα. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΉ ΛΥΧΝΊΑ Η λυχνία προειδοποίησης θα ανάψει ή θα αναβοσβήσει για να ενημερώσει το χειριστή σχετικά με τις καταστάσεις του συστήματος προειδοποίησης που παρατίθενται στον ακόλουθο πίνακα ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΟΎ ΣΥΣΤΉΜΑΤΟΣ Η προειδοποιητική κόρνα εκπέμπει είτε ένα συνεχή οξύ ήχο (μπιπ) ή διακοπτόμενους οξείς ήχους μικρής διάρκειας και οι στροφές του κινητήρα περιορίζονται. Η ενέργεια αυτή προειδοποιεί το χειριστή και τον βοηθά να αναγνωρίσει τις καταστάσεις που αναφέρονται παρακάτω. 48 ell

59 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Προειδοποιητικό σύστημα Λειτουργία Ήχος Προειδοποιητική λυχνία Περιγραφή Μείωση των στροφών του κινητήρα στις 2800 Σ.Α.Λ. Εκκίνηση Υπερβολικά μεγάλη θερμοκρασία κινητήρα Ένα μπιπ Αναμμένη για 5 δευτερόλεπτα Δοκιμή κανονικής λειτουργίας του συστήματος Συνεχής Αναμμένη Υπερθέρμανση κινητήρα X Χαμηλή πίεση λαδιού Συνεχής Αναμμένη Χαμηλή πίεση λαδιού X Υπερβολικές στροφές του κινητήρα Αισθητήρας θερμοκρασίας ή απόλυτης πίεσης πολλαπλής (MAP) εκτός εύρους Συνεχής Διακοπτόμενος οξύς ήχος (μπιπ) μικρής διάρκειας ΥΠΕΡΘΈΡΜΑΝΣΗ ΚΙΝΗΤΉΡΑ Αναμμένη Αναβοσβήνει Οι στροφές του κινητήρα ξεπερνούν τις μέγιστες επιτρεπόμενες στροφές (σ.α.λ.) Οι στροφές του κινητήρα θα περιοριστούν. Συμβουλευτείτε τον αντιπρόσωπό σας για βοήθεια. Αν ο κινητήρας υπερθερμανθεί, μειώστε αμέσως το γκάζι σε στροφές ρελαντί. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. X Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού ή αν η ροή είναι διακοπτόμενη, σβήστε τον κινητήρα και ελέγξτε αν είναι αποφραγμένες οι οπές της εισαγωγής νερού ψύξης. Αν δεν διαπιστωθεί απόφραξη, αυτό μπορεί να δηλώνει απόφραξη στο σύστημα ψύξης ή πρόβλημα στην αντλία νερού. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση προκαλεί ζημιά στον κινητήρα. Αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού και ο κινητήρας συνεχίζει να υπερθερμαίνεται, συμβουλευτείτε τον αντιπρόσωπό σας. Η λειτουργία του υπερθερμαινόμενου κινητήρα προκαλεί ζημιά στον κινητήρα. ΣΗΜΕΙΩΣΗ: Αν παρουσιαστεί υπερθέρμανση και ξεμείνετε, σβήστε τον κινητήρα και αφήστε τον να κρυώσει. Συνήθως, με τον τρόπο αυτό ο κινητήρας μπορεί να λειτουργήσει για κάποιο επιπλέον χρονικό διάστημα σε χαμηλές στροφές (ρελαντί) προτού αρχίσει να υπερθερμαίνεται και πάλι ell 49

60 ΧΑΜΗΛΉ ΠΊΕΣΗ ΛΑΔΙΟΎ Το προειδοποιητικό σύστημα ενεργοποιείται αν η πίεση του λαδιού πέσει πολύ χαμηλά. Πρώτα, σβήστε τον κινητήρα και ελέγξτε τη στάθμη λαδιού. Αν χρειαστεί, προσθέστε λάδι. Αν το λάδι βρίσκεται στη συνιστώμενη στάθμη και η προειδοποιητική κόρνα συνεχίζει να ηχεί, συμβουλευτείτε τον αντιπρόσωπό σας. Οι στροφές του κινητήρα θα περιοριστούν στις 2800 σ.α.λ. Ωστόσο, δεν πρέπει να συνεχίσετε τη λειτουργία του κινητήρα. ΚΌΦΤΗΣ ΥΠΕΡΒΟΛΙΚΏΝ ΣΤΡΟΦΏΝ ΚΙΝΗΤΉΡΑ Ορισμένες από τις αιτίες για τις υπερβολικές στροφές του κινητήρα είναι οι εξής: Αερισμός της προπέλας Προπέλα που έχει λανθασμένο βήμα ή διάμετρο Τζόγος στο μουαγιέ της προπέλας ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Η εξωλέμβια είναι τοποθετημένη υπερβολικά ψηλά στον καθρέπτη Κλίση της εξωλέμβιας προς τα έξω πέρα από την κάθετη θέση λειτουργίας Σπηλαίωση της προπέλας λόγω ταραγμένων νερών ή ύπαρξη κάποιου εμποδίου στο κύτος του σκάφους Όταν ενεργοποιηθεί ο κόφτης υπερβολικών στροφών κινητήρα, ο χρονισμός του κινητήρα θα επιβραδυνθεί στιγμιαία για να μειωθούν οι στροφές του. Οι υπερβολικά υψηλές στροφές (πάνω από τις 6300 σ.α.λ.) προκαλούν τη διακοπή παροχής καυσίμου στους κυλίνδρους, ώστε να αποφευχθεί η λειτουργία πάνω από αυτό το όριο. Μοντέλα με λαγουδέρα με χειροκίνητη υποβοήθηση κλίσης αερίου Τα μοντέλα που διαθέτουν σύστημα υποβοήθησης κλίσης αερίου επιτρέπουν στο χειριστή να ασφαλίσει την εξωλέμβια σε οποιαδήποτε θέση κλίσης, από την τελείως κάτω θέση έως την τελείως πάνω θέση. Αυτό το σύστημα κλίσης έχει σχεδιαστεί ώστε να ρυθμίζεται όταν η εξωλέμβια λειτουργεί στο ρελαντί, στο νεκρό, ή όταν ο κινητήρας είναι σβηστός. Πριν τη λειτουργία, η εξωλέμβια πρέπει να ασφαλίσει στη θέση κλίσης της μετακινώντας το μοχλό ασφάλισης στη θέση ασφάλισης.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα αν δεν έχει κλειδώσει ο μοχλός ασφάλισης κλίσης μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Η εξωλέμβια μπορεί να αλλάξει κλίση προς τα επάνω όταν επιβραδύνει ή όταν λειτουργεί με όπισθεν, οδηγώντας σε απώλεια του ελέγχου του σκάφους. Πάντα να κλειδώνετε την εξωλέμβια στη θέση λειτουργίας πριν λειτουργήσετε τον κινητήρα. 50 ell

61 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΒΑΣΙΚΉ ΛΕΙΤΟΥΡΓΊΑ ΤΗΣ ΚΛΊΣΗΣ Μετακινήστε το μοχλό ασφάλισης στη θέση απασφάλισης. Γείρετε την εξωλέμβια στην επιθυμητή θέση και ασφαλίστε την στη θέση αυτή μετακινώντας το μοχλό ασφάλισης κλίσης πίσω στη θέση ασφάλισης. a a - b - Θέση απασφάλισης Θέση ασφάλισης FREE LOCK b ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Όταν λειτουργείτε το σκάφος σας σε ρηχά νερά, μπορείτε να ρυθμίσετε και να ασφαλίσετε την εξωλέμβια σε μεγαλύτερη γωνία κλίσης. Λειτουργήστε την εξωλέμβια σε χαμηλές στροφές ενώ αυτή είναι γερμένη προς τα πάνω για λειτουργία σε ρηχά νερά. Διατηρήστε τις οπές της εισαγωγής νερού ψύξης βυθισμένες στο νερό και συνεχίστε να ελέγχετε για ροή νερού από την οπή του δείκτη αντλίας νερού ΚΛΊΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΗΝ ΤΕΛΕΊΩΣ ΠΆΝΩ ΘΈΣΗ 1. Σβήστε τον κινητήρα. Μετακινήστε το μοχλό ασφάλισης στη θέση απασφάλισης. Πιάστε από τη λαβή το πάνω κάλυμμα και σηκώστε την εξωλέμβια στην τελείως πάνω θέση κλίσης. Ασφαλίστε την εξωλέμβια στη θέση της μετακινώντας το μοχλό ασφάλισης στη θέση ασφάλισης Συμπλέξτε το μοχλό στήριξης ανύψωσης. 3. Κατεβάστε την εξωλέμβια ώστε να ακουμπήσει στο μοχλό στήριξης ανύψωσης. ell 51

62 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΚΑΤΈΒΑΣΜΑ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΗ ΘΈΣΗ ΛΕΙΤΟΥΡΓΊΑΣ 1. Μετακινήστε το μοχλό ασφάλισης στη θέση απασφάλισης. Ανυψώστε ελαφρώς την εξωλέμβια προς τα πάνω και απελευθερώστε το μοχλό υποστήριξης κλίσης. Κατέβασμα της εξωλέμβιας στη θέση λειτουργίας. 2. Μετακινήστε το μοχλό ασφάλισης στη θέση ασφάλισης ΡΎΘΜΙΣΗ ΤΗΣ ΓΩΝΊΑΣ ΛΕΙΤΟΥΡΓΊΑΣ Τα μπρακέτα καθρέφτη έχουν τέσσερις οπές για τη ρύθμιση της κάθετης γωνίας λειτουργίας (κίνηση εμπρός στοπ) της εξωλέμβιας. Χρησιμοποιήστε τον πείρο κλίσης για ρυθμίσεις στις υπόλοιπες τέσσερις οπές. FREE a - b - Οπές μπρακέτου καθρέφτη Πείρος κλίσης LOCK b a Ρυθμίστε τη γωνία λειτουργίας της εξωλέμβιας έτσι ώστε η εξωλέμβια να λειτουργεί κάθετα ως προς το νερό όταν το σκάφος κινείται με μέγιστη ταχύτητα. 52 ell

63 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Διαμοιράστε τους επιβάτες και το φορτίο στο σκάφος, έτσι ώστε το βάρος να κατανέμεται ομοιόμορφα. a b c a - b - c - Υπερβολικά μεγάλη γωνία (πρύμνη πάνω) - ρυθμίστε προς τα μέσα Ανεπαρκής γωνία (πρύμνη κάτω) - ρυθμίστε προς τα έξω Γωνία ρυθμισμένη σωστά (πλώρη ελαφρώς πάνω) ΣΗΜΕΙΩΣΗ: Κατά τη διάρκεια της λειτουργίας, η εξωλέμβια πρέπει να ασφαλίσει στον πείρο κλίσης τοποθετώντας το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης. Λάβετε υπόψη σας τα παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. Η ρύθμιση της εξωλέμβιας κοντά στον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. Η ρύθμιση της εξωλέμβιας μακριά από τον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. ell 53

64 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Μοντέλα με λαγουδέρα με χειροκίνητη κλίση ΒΑΣΙΚΉ ΛΕΙΤΟΥΡΓΊΑ ΤΗΣ ΚΛΊΣΗΣ Ο μηχανισμός κλίσης επιτρέπει στο χειριστή να γείρει την εξωλέμβια σε μεγαλύτερη γωνία κλίσης για λειτουργία σε ρηχά νερά, ή να ανυψώσει την εξωλέμβια στην τελείως πάνω θέση. Όταν λειτουργείτε την εξωλέμβια, κρατάτε το μοχλό ανύψωσης στη θέση ελευθέρωσης κλίσης. Αυτό επιτρέπει στην εξωλέμβια να επιστρέφει στη θέση λειτουργίας, στην περίπτωση που συγκρουστεί ποτέ με εμπόδιο κάτω από το νερό και ανασηκωθεί. Η μετακίνηση του μοχλού ανύψωσης στη θέση κλίσης, επιτρέπει στην εξωλέμβια να ασφαλίζει στη θέση πλεύσης σε ρηχά νερά ή στην τελείως πάνω θέση. a a - b - Θέση απασφάλισης Θέση κλίσης b ΑΝΎΨΩΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΗ ΘΈΣΗ ΠΛΉΡΟΥΣ ΑΝΎΨΩΣΗΣ 1. Σβήστε τον κινητήρα Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη θέση πρόσω (εμπρός ταχύτητα). 3. Ασφαλίστε το μοχλό ανύψωσης στη θέση κλίσης. 4. Πιάστε από τη λαβή το πάνω κάλυμμα και γείρετε την εξωλέμβια στη θέση τέρμα πάνω έως ότου ασφαλίσει στη θέση της ΚΑΤΈΒΑΣΜΑ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΗ ΘΈΣΗ ΛΕΙΤΟΥΡΓΊΑΣ Ασφαλίστε το μοχλό ανύψωσης στη θέση ελευθέρωσης κλίσης. Ανυψώστε ελαφρώς την εξωλέμβια για να την ελευθερώσετε από τη θέση ασφάλισης και στη συνέχεια κατεβάστε την μαλακά. 54 ell

65 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Η θέση πλεύσης για ρηχά νερά στην εξωλέμβια σας επιτρέπει να ανυψώσετε την εξωλέμβιας σε μεγαλύτερη γωνία κλίσης προκειμένου να μην κτυπήσει στον πυθμένα. ΣΗΜΑΝΤΙΚΟ: Προτού γείρετε την εξωλέμβια στη θέση πλεύσης για ρηχά νερά, μειώστε τις στροφές του κινητήρα στο ρελαντί και επιλέξτε την εμπρός ταχύτητα (πρόσω). ΣΗΜΑΝΤΙΚΟ: Στη θέση πλεύσης σε ρηχά νερά, μη λειτουργείτε την εξωλέμβια στην όπισθεν. Διατηρείτε τις στροφές της εξωλέμβιας σε χαμηλά επίπεδα, διατηρώντας την εισαγωγή νερού ψύξης βυθισμένη. 1. Μειώστε τις στροφές του κινητήρα στο ρελαντί. 2. Θέστε τον κινητήρα στην εμπρός ταχύτητα. 3. Ασφαλίστε το μοχλό ανύψωσης στη θέση κλίσης. 4. Πιάστε από τη λαβή το επάνω κάλυμμα και γείρετε την εξωλέμβια προς τα πάνω έως ότου ασφαλίσει στη θέση λειτουργίας σε ρηχά νερά. 5. Για να ελευθερώσετε την εξωλέμβια από τη θέση πλεύσης σε ρηχά νερά, τοποθετήστε το μοχλό ανύψωσης στη θέση ελευθέρωσης κλίσης και ανυψώστε ελαφρώς την εξωλέμβια και στη συνέχεια κατεβάστε την μαλακά ΡΎΘΜΙΣΗ ΤΗΣ ΓΩΝΊΑΣ ΛΕΙΤΟΥΡΓΊΑΣ ΤΗΣ ΕΞΩΛΈΜΒΙΆΣ ΣΑΣ Η κάθετη γωνία λειτουργίας της εξωλέμβιας ρυθμίζεται αλλάζοντας τη θέση του πείρου κλίσης στις έξι τρύπες ρύθμισης που παρέχονται. Η σωστή ρύθμιση επιτρέπει τη λειτουργία του σκάφους με ευστάθεια, βελτιστοποιεί την απόδοσή του και ελαχιστοποιεί την προσπάθεια που απαιτείται για την πηδαλιουχία του. ΣΗΜΕΙΩΣΗ: Ανατρέξτε στις πληροφορίες που αναφέρονται παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. Ο πείρος κλίσης πρέπει να ρυθμιστεί έτσι ώστε η εξωλέμβια να είναι τοποθετημένη με τέτοιο τρόπο ώστε να λειτουργεί κάθετα ως προς το νερό όταν το σκάφος κινείται με μέγιστη ταχύτητα. Με τον τρόπο αυτό το σκάφος κινείται παράλληλα με το νερό. ell 55

66 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Διαμοιράστε τους επιβάτες και το φορτίο στο σκάφος, έτσι ώστε το βάρος να κατανέμεται ομοιόμορφα. a b c a - b - c - Υπερβολικά μεγάλη γωνία (πρύμνη κάτω - πλώρη πάνω) Ανεπαρκής γωνία (πρύμνη πάνω - πλώρη κάτω) Γωνία ρυθμισμένη σωστά (πλώρη ελαφρώς πάνω) Λάβετε υπόψη σας τα παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. Η ρύθμιση της εξωλέμβιας κοντά στον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. Η ρύθμιση της εξωλέμβιας μακριά από τον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. 56 ell

67 UP DN ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim & tilt) (αν υπάρχει) ΥΠΟΒΟΉΘΗΣΗ ΕΞΙΣΟΡΡΌΠΗΣΗΣ ΚΑΙ ΚΛΊΣΗΣ (ΑΝ ΥΠΆΡΧΕΙ) Η εξωλέμβιά σας έχει ένα χειριστήριο εξισορρόπησης/κλίσης που ονομάζεται Power Trim (υποβοήθηση εξισορρόπησης). Tο χειριστήριο αυτό επιτρέπει στο χειριστή να ρυθμίζει εύκολα τη θέση της εξωλέμβιας, πατώντας το διακόπτη εξισορρόπησης. Η μετακίνηση της εξωλέμβιας πιο κοντά στον καθρέφτη του σκάφους ονομάζεται εξισορρόπηση προς τα μέσα ή προς τα κάτω. Η μετακίνηση της εξωλέμβιας πιο μακριά από τον καθρέφτη του σκάφους ονομάζεται εξισορρόπηση προς τα έξω ή προς τα πάνω. Ο όρος ''εξισορρόπηση'' (τριμάρισμα) αναφέρεται γενικά στη ρύθμιση της γωνίας της εξωλέμβιας στην περιοχή των πρώτων 20 της διαδρομής της. Αυτή είναι η περιοχή που χρησιμοποιείται όταν το σκάφος πλανάρει. Ο όρος κλίση χρησιμοποιείται γενικά όταν γίνεται περαιτέρω ανύψωση της εξωλέμβιας έξω από το νερό. Με τον κινητήρα σβηστό, μπορείτε να ανυψώσετε την εξωλέμβια έξω από το νερό. Σε χαμηλό ρελαντί, μπορείτε επίσης να γείρετε την εξωλέμβια προς τα πάνω, πέρα από την περιοχή εξισορρόπησης προκειμένου, για παράδειγμα, να λειτουργήσετε το σκάφος σε ρηχά νερά. UP a DN UP DN b UP DN d UP DN c e f a - b - c - d - e - f - Διακόπτης τηλεχειρισμού εξισορρόπησης Διακόπτης εξισορρόπησης τοποθετημένος σε πίνακα Διακόπτης συστήματος εξισορρόπησης λαγουδέρας Διακόπτης εξισορρόπησης τοποθετημένος στο κάλυμμα (προαιρετικό) Περιοχή εξισορρόπησης της διαδρομής της εξωλέμβιας Περιοχή κλίσης της διαδρομής της εξωλέμβιας ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΎ ΣΥΣΤΉΜΑΤΟΣ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) Στα περισσότερα σκάφη, η λειτουργία στο ενδιάμεσο της περιοχής τριμαρίσματος αποδίδει ικανοποιητικά αποτελέσματα. Ωστόσο, υπάρχουν φορές που μπορείτε να επιλέξετε να τριμάρετε την εξωλέμβια τελείως προς τα μέσα ή έξω ώστε να εκμεταλλευτείτε πλήρως τη δυνατότητα τριμαρίσματος. Μαζί με τη βελτίωση των επιδόσεων αυξάνεται και η ευθύνη του χειριστή, η οποία έγκειται στο να γνωρίζει τους ενδεχόμενους κινδύνους που μπορεί να προκύψουν όσον αφορά στον έλεγχο του σκάφους. Ο πιο σημαντικός κίνδυνος που σχετίζεται με τον έλεγχο του σκάφους είναι η ροπή ή η έλξη που γίνεται αισθητή στο τιμόνι ή στη λαγουδέρα. Aυτή η ροπή διεύθυνσης οφείλεται στο τριμάρισμα της εξωλέμβιας με τέτοιο τρόπο ώστε ο άξονας της προπέλας να μην είναι παράλληλος με την επιφάνεια του νερού. ell 57

68 ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν η εξωλέμβια έχει ρυθμιστεί σε τριμάρισμα προς τα μέσα ή έξω πέρα από μια ουδέτερη θέση πηδαλιουχίας, μπορεί να προκληθεί έλξη του τιμονιού ή της λαγουδέρας προς τη μία ή την άλλη κατεύθυνση, με αποτέλεσμα την απώλεια του ελέγχου. Σε περίπτωση τριμαρίσματος της εξωλέμβιας πέρα από μια ουδέτερη θέση πηδαλιουχίας, διατηρήστε τον έλεγχο του σκάφους. Μελετήστε προσεκτικά τα παρακάτω. 1. Το τριμάρισμα προς τα μέσα ή κάτω μπορεί να έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του σκάφους σε μεγάλες ταχύτητες με την εξωλέμβια σε υπερβολικό τριμάρισμα προς τα κάτω μπορεί να δημιουργήσει το φαινόμενο της διεύθυνσης από την πλώρη, με αποτέλεσμα την απώλεια του ελέγχου του σκάφους από το χειριστή. Τοποθετήστε τον πείρο περιορισμού τριμαρίσματος σε μια θέση που να εμποδίζει το υπερβολικό τριμάρισμα προς τα κάτω, και χειριστείτε το σκάφος με ασφάλεια. Σε σπάνιες περιπτώσεις, ο ιδιοκτήτης μπορεί να αποφασίσει να περιορίσει το τριμάρισμα προς τα μέσα. Αυτό μπορεί να επιτευχθεί επανατοποθετώντας τον πείρο των στοπ κλίσης σε οποιεσδήποτε από τις τρύπες ρύθμισης των μπρακέτων καθρέφτη επιθυμεί. 2. Το τριμάρισμα προς τα έξω ή προς τα πάνω μπορεί να έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη υψηλότερα έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. Προκαλεί υπερθέρμανση του κινητήρα αν οι οπές της εισαγωγής νερού ψύξης είναι πάνω από την ίσαλο γραμμή. ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΜΗΧΑΝΙΣΜΟΎ ΚΛΊΣΗΣ Για να γείρετε την εξωλέμβια, σβήστε τον κινητήρα και πατήστε το διακόπτη ρύθμισης ανύψωσης/κλίσης (trim/ tilt) ή το βοηθητικό διακόπτη κλίσης στην πάνω θέση. Η εξωλέμβια θα αρχίσει να ανυψώνεται έως ότου αφήσετε το διακόπτη ή έως ότου φτάσει στη θέση μέγιστης κλίσης. 1. Συμπλέξτε το μοχλό στήριξης κλίσης περιστρέφοντάς τον κάτω. 2. Κατεβάστε την εξωλέμβια ώστε να ακουμπήσει στο μοχλό στήριξης ανύψωσης. 58 ell

69 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 3. Αποσυμπλέξτε το μοχλό στήριξης ανύψωσης, ανυψώνοντας ελαφρώς την εξωλέμβια και ελευθερώνοντας το μπρακέτο στήριξης ανύψωσης. Κατεβάστε την εξωλέμβια ΧΕΙΡΟΚΊΝΗΤΗ ΚΛΊΣΗ Αν δεν μπορείτε να γείρετε την εξωλέμβια με το διακόπτη υποβοήθησης εξισορρόπησης/κλίσης, μπορείτε να γείρετε την εξωλέμβια με το χέρι. ΣΗΜΕΙΩΣΗ: Πριν λειτουργήσετε την εξωλέμβια, πρέπει να σφίξετε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης προκειμένου να αποφευχθεί η ανύψωση της εξωλέμβιας όταν αυτή λειτουργεί στο ανάποδα (με την όπισθεν). Γυρίστε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης τρεις στροφές αριστερά. Η ενέργεια αυτή επιτρέπει την χειροκίνητη κλίση της εξωλέμβιας. Γείρετε την εξωλέμβια στην επιθυμητή θέση και σφίξτε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης ell 59

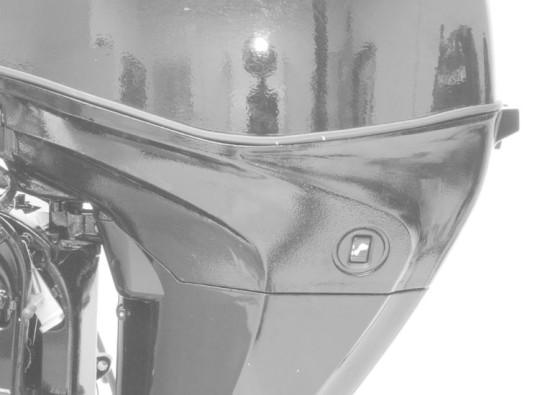

70 ΒΟΗΘΗΤΙΚΌΣ ΔΙΑΚΌΠΤΗΣ ΚΛΊΣΗΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Ο βοηθητικός διακόπτης κλίσης μπορεί να χρησιμοποιηθεί για να γείρετε την εξωλέμβια προς τα πάνω ή προς τα κάτω χρησιμοποιώντας το σύστημα υποβοήθησης εξισορρόπησης ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Όταν λειτουργείτε το σκάφος σε ρηχά νερά, μπορείτε να γείρετε την εξωλέμβια πέρα από τη μέγιστη περιοχή τριμαρίσματος ώστε αυτή να μην κτυπήσει στο βυθό. 1. Μειώστε τις στροφές του κινητήρα κάτω από τις 2000 σ.α.λ. 2. Γείρετε την εξωλέμβια προς τα πάνω. Βεβαιωθείτε ότι όλες οι οπές της εισαγωγής νερού παραμένουν βυθισμένες ανά πάσα στιγμή. 3. Λειτουργήστε τον κινητήρα σε χαμηλές στροφές μόνο. Ρύθμιση αντιτίμονου Η ροπή διεύθυνσης της προπέλας προκαλεί την έλξη του σκάφους προς τη μια κατεύθυνση. Aυτή η ροπή διεύθυνσης είναι κάτι φυσικό εφόσον η εξωλέμβιά σας δεν είναι εξισορροπημένη με τον άξονα της προπέλας να είναι παράλληλος με την επιφάνεια του νερού. Το αντιτίμονο μπορεί σε πολλές περιπτώσεις να βοηθήσει στην αντιστάθμιση αυτής της ροπής διεύθυνσης και μπορεί να ρυθμιστεί εντός ορίων έτσι ώστε να μειωθεί η τυχόν άνιση προσπάθεια κατά την πηδαλιουχία ΣΗΜΕΙΩΣΗ: Η ρύθμιση του αντιτίμονου δεν θα έχει ουσιαστική επίδραση στη μείωση της ροπής διεύθυνσης αν η εξωλέμβια έχει τοποθετηθεί με την πλάκα αποφυγής αερισμού περίπου 50 mm (2 in.) ή περισσότερο πάνω από τον πυθμένα του σκάφους. 60 ell

71 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΜΟΝΤΈΛΑ ΧΩΡΊΣ ΗΛΕΚΤΡΙΚΌ ΣΎΣΤΗΜΑ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) Λειτουργήστε το σκάφος σας με ταχύτητα κρουαζιέρας και την εξωλέμβια ρυθμισμένη στην επιθυμητή θέση τριμαρίσματος, τοποθετώντας τον πείρο κλίσης στην τρύπα πείρου κλίσης που θέλετε. Στρίψτε το σκάφος αριστερά και δεξιά και παρατηρήστε προς ποια κατεύθυνση στρίβει πιο εύκολα. Αν χρειάζεται ρύθμιση, χαλαρώστε το μπουλόνι του αντιτίμονου και κάντε μικρορυθμίσεις ανά κάθε μια φορά. Αν το σκάφος στρίβει πιο εύκολα προς τα αριστερά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα αριστερά. Αν το σκάφος στρίβει πιο εύκολα προς τα δεξιά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα δεξιά. Σφίξτε πάλι το μπουλόνι και κάντε δοκιμή εκ νέου. ΜΟΝΤΈΛΑ ΜΕ ΗΛΕΚΤΡΙΚΌ ΣΎΣΤΗΜΑ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) Λειτουργήστε το σκάφος σας με κανονική ταχύτητα κρουαζιέρας, με την εξωλέμβια ρυθμισμένη στην επιθυμητή θέση τριμαρίσματος. Στρίψτε το σκάφος αριστερά και δεξιά και παρατηρήστε προς ποια κατεύθυνση στρίβει πιο εύκολα. Αν χρειάζεται ρύθμιση, χαλαρώστε το μπουλόνι του αντιτίμονου και κάντε μικρορυθμίσεις ανά κάθε μια φορά. Αν το σκάφος στρίβει πιο εύκολα προς τα αριστερά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα αριστερά. Αν το σκάφος στρίβει πιο εύκολα προς τα δεξιά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα δεξιά. Σφίξτε το μπουλόνι και κάντε δοκιμή εκ νέου. ell 61

72 Λίστα ελέγχου πριν από την εκκίνηση Ο χειριστής γνωρίζει τις διαδικασίες ασφαλούς ναυσιπλοΐας, λειτουργίας και πηδαλιουχίας του σκάφους. Ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση (το επιβάλλει ο νόμος). Κυκλικό σωσίβιο ή μαξιλάρι αφρού σχεδιασμένα για ρίψη σε άτομο που είναι στο νερό. Γνώση της μέγιστης χωρητικότητας φορτίου του σκάφους σας. Συμβουλευτείτε την πινακίδα χωρητικότητας του σκάφους. Επαρκής προμήθεια καυσίμου. ΛΕΙΤΟΥΡΓΊΑ Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα και ο κάθε επιβάτης να κάθεται σε κατάλληλο κάθισμα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Είναι παράνομο να οδηγείτε σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών. Μάθετε τα νερά και την περιοχή όπου θα οδηγήσετε το σκάφος. Ενημερωθείτε σχετικά με την παλίρροια, τα ρεύματα, τους αμμώδεις ύφαλους, τα βράχια και άλλους κινδύνους. Διενεργήστε τους ελέγχους που αναφέρονται στο κεφάλαιο"συντήρηση", ενότητα "Πρόγραμμα επιθεώρησης και συντήρησης". Λειτουργία σε θερμοκρασία κάτω από 0 C Όταν χρησιμοποιείτε την εξωλέμβιά σας ή την έχετε αγκυροβολημένη σε θερμοκρασία κάτω από 0 C ή ελαφρώς μεγαλύτερη, διατηρείτε πάντα την εξωλέμβια γερμένη προς τα κάτω έτσι ώστε το κιβώτιο ταχυτήτων να είναι βυθισμένο στο νερό. Με τον τρόπο αυτό αποφεύγεται το πάγωμα του νερού που έχει παγιδευτεί στο κιβώτιο ταχυτήτων και η πρόκληση ενδεχόμενης ζημιάς στην αντλία νερού και τα υπόλοιπα εξαρτήματα. Αν υπάρχει πιθανότητα σχηματισμού πάγου στο νερό, πρέπει να βγάλετε την εξωλέμβια και να κάνετε πλήρη αποστράγγιση του νερού. Εάν σχηματιστεί πάγος στη στάθμη νερού εντός του περιβλήματος του άξονα μετάδοσης κίνησης της εξωλέμβιας, η ροή του νερού προς τον κινητήρα θα αποφραχτεί με αποτέλεσμα να προκληθεί πιθανή ζημιά. Λειτουργία σε αλμυρό ή ρυπασμένο νερό Συνιστούμε να ξεπλένετε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των διόδων νερού από τα συσσωρευμένα ιζήματα. Ανατρέξτε στην ενότητασυντήρηση - Ξέπλυμα του συστήματος ψύξης. Αν το σκάφος σας είναι αγκυροβολημένο στο νερό, η εξωλέμβια πρέπει να είναι πάντα γερμένη με τέτοιο τρόπο ώστε το κιβώτιο ταχυτήτων να είναι τελείως έξω από το νερό (εκτός αν η θερμοκρασία είναι κάτω από 0 C) όταν δεν χρησιμοποιείται. Πλένετε το εξωτερικό μέρος της εξωλέμβιας και ξεπλένετε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση. Κάθε μήνα, ψεκάστε τις εξωτερικές μεταλλικές επιφάνειες με αντιδιαβρωτικό της Mercury Precision ή της Quicksilver. Μην ψεκάζετε τα ανόδια έλεγχου διάβρωσης διότι αυτό ελαττώνει την αποτελεσματικότητα των ανοδίων. 62 ell

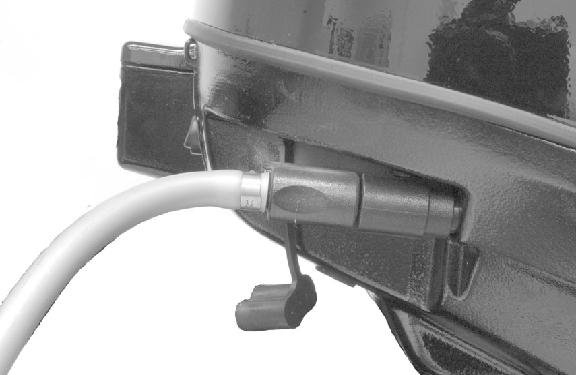

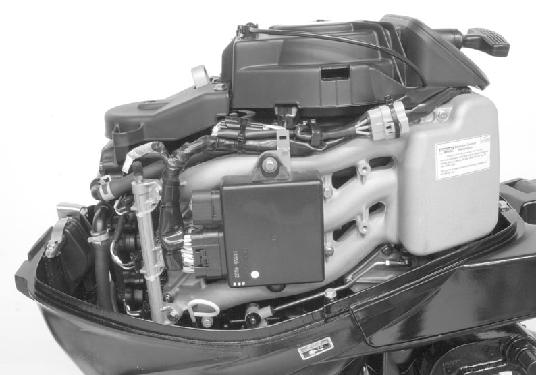

73 Οδηγίες πριν την εκκίνηση ΛΕΙΤΟΥΡΓΊΑ 1. Συνδέστε τον απομακρυσμένο σωλήνα καυσίμου με την εξωλέμβια. Βεβαιωθείτε ότι ο συνδετήρας έχει ασφαλίσει στη θέση του. 2. Ελέγξτε τη στάθμη λαδιού του κινητήρα ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. 3. Βεβαιωθείτε ότι η εισαγωγή νερού ψύξης είναι βυθισμένη στο νερό ell 63

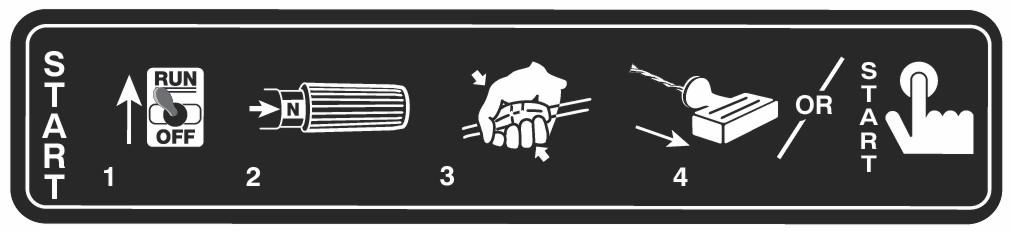

74 ΛΕΙΤΟΥΡΓΊΑ 4. Τα μοντέλα με λαγουδέρα και χειροκίνητη ή ηλεκτρική εκκίνηση, διαθέτουν ένα αυτοκόλλητο γρήγορης αναφοράς στη λαγουδέρα που απεικονίζει την ακολουθία εκκίνησης του κινητήρα. Αυτοκόλλητο ακολουθίας εκκίνησης λαγουδέρας Διαδικασία στρωσίματος κινητήρα ΣΗΜΑΝΤΙΚΟ: Αν δεν ακολουθήσετε τις διαδικασίες στρωσίματος κινητήρα, μπορεί να προκληθεί κακή απόδοση καθ' όλη τη διάρκεια ζωής του κινητήρα, καθώς και ζημιά σε αυτόν. Ακολουθείτε πάντα τις διαδικασίες στρωσίματος. 1. Κατά την πρώτη ώρα λειτουργίας, λειτουργήστε τον κινητήρα σε διάφορες θέσεις γκαζιού έως τις 3500 σ.α.λ. ή περίπου στο μισό γκάζι. 2. Κατά την δεύτερη ώρα λειτουργίας, λειτουργήστε τον κινητήρα σε διάφορες θέσεις γκαζιού έως τις 4500 σ.α.λ. ή σε 3/4 γκάζι και, καθ όλο αυτό το χρονικό διάστημα, λειτουργήστε τον κινητήρα σε τέρμα γκάζι επί περίπου ένα λεπτό ανά δεκάλεπτο. 3. Κατά τις επόμενες οκτώ ώρες λειτουργίας, μην τον λειτουργείτε συνεχώς σε τέρμα γκάζι για περισσότερο από πέντε λεπτά κάθε φορά. Εκκίνηση του κινητήρα - Μοντέλα με χειριστήριο Πριν την εκκίνηση, διαβάστε τα εξής: Λίστα ελέγχου πριν την εκκίνηση, Οδηγίες πριν την εκκίνησηκαι Διαδικασία στρωσίματος κινητήρα που αναφέρεται στην ενότητα Λειτουργία. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΗΜΕΙΩΣΗ: Εάν το καύσιμο της εξωλέμβιας τελείωσε ή βρίσκεται σε χώρο αποθήκευσης για εκτεταμένη χρονική περίοδο, θα χρειαστούν περισσότερες προσπάθειες για να τεθεί σε λειτουργία ο κινητήρας και να καθαριστεί το σύστημα καυσίμου από τον αέρα. 1. Ανοίξτε τη βίδα αερισμού του ρεζερβουάρ (στην τάπα πλήρωσης), για τα ρεζερβουάρ με χειροκίνητο αερισμό ell

75 ΛΕΙΤΟΥΡΓΊΑ 2. Τοποθετήστε τη φούσκα αρχικής πλήρωσης του σωλήνα καυσίμου έτσι ώστε το βέλος στο πλάι της φούσκας να δείχνει προς τα πάνω. Πιέστε τη φούσκα αρχικής πλήρωσης του σωλήνα καυσίμου αρκετές φορές μέχρι να σκληρύνει ΣΗΜΑΝΤΙΚΟ: Για να μην μπουκώσει ο κινητήρας, μην πιέζετε τη φούσκα αρχικής πλήρωσης αφού ζεσταθεί ο κινητήρας. 3. Ρυθμίστε το διακόπτη σβησίματος με αναδέτη στη θέση "RUN" (λειτουργία). Ανατρέξτε στην ενότητα Γενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό (N). N Τοποθετήστε το μοχλό υψηλού ρελαντί στην τελείως κλειστή θέση. ΣΗΜΕΙΩΣΗ: Εκκίνηση μπουκωμένου κινητήρα Προωθήστε το μοχλό υψηλού ρελαντί με νεκρά στη θέση μέγιστου υψηλού ρελαντί και συνεχίστε να μιζάρετε τον κινητήρα για να πάρει εμπρός. Μειώστε αμέσως τις στροφές του κινητήρα όταν πάρει εμπρός. ell 65

76 ΛΕΙΤΟΥΡΓΊΑ 6. Γυρίστε το διακόπτη μίζας στη θέση "START" (εκκίνηση). Αν ο κινητήρας δεν πάρει εμπρός μέσα σε δέκα δευτερόλεπτα, γυρίστε το κλειδί στη θέση "ΟΝ" (ανοικτό), περιμένετε 30 δευτερόλεπτα και προσπαθήστε ξανά Αφού πάρει εμπρός ο κινητήρας, ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. ΣΗΜΑΝΤΙΚΟ: Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού, σβήστε τον κινητήρα και ελέγξτε μήπως είναι αποφραγμένη η εισαγωγή νερού ψύξης. Η μη ύπαρξη απόφραξης μπορεί να σημαίνει ότι υπάρχει βλάβη στην αντλία νερού ή απόφραξη του συστήματος ψύξης. Οι συνθήκες αυτές προκαλούν υπερθέρμανση του κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση μπορεί να προκαλέσει σοβαρή ζημιά στον κινητήρα. ΖΈΣΤΑΜΑ ΤΟΥ ΚΙΝΗΤΉΡΑ 9647 Πριν αρχίσετε τη λειτουργία, αφήστε τον κινητήρα να ζεσταθεί στο ρελαντί για τρία λεπτά. Εκκίνηση του κινητήρα - Μοντέλα με λαγουδέρα Πριν την εκκίνηση, διαβάστε τα εξής: Λίστα ελέγχου πριν την εκκίνηση, Οδηγίες πριν την εκκίνησηκαι Διαδικασία στρωσίματος κινητήρα που αναφέρεται στην ενότητα Λειτουργία. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΗΜΕΙΩΣΗ: Εάν το καύσιμο της εξωλέμβιας τελείωσε ή βρίσκεται σε χώρο αποθήκευσης για εκτεταμένη χρονική περίοδο, θα χρειαστούν περισσότερες προσπάθειες για να τεθεί σε λειτουργία ο κινητήρας και να καθαριστεί το σύστημα καυσίμου από τον αέρα. 66 ell

77 ΛΕΙΤΟΥΡΓΊΑ 1. Ανοίξτε τη βίδα αερισμού του ρεζερβουάρ (στο πώμα πλήρωσης), για τα ρεζερβουάρ με χειροκίνητο αερισμό Τοποθετήστε τη φούσκα αρχικής πλήρωσης του σωλήνα καυσίμου έτσι ώστε το βέλος στο πλάι της φούσκας να δείχνει προς τα πάνω. Πιέστε τη φούσκα αρχικής πλήρωσης του σωλήνα καυσίμου αρκετές φορές μέχρι να σκληρύνει ΣΗΜΑΝΤΙΚΟ: Για να μην μπουκώσει ο κινητήρας, μην πιέζετε τη φούσκα αρχικής πλήρωσης αφού ζεσταθεί ο κινητήρας. 3. Ρυθμίστε το διακόπτη σβησίματος με αναδέτη στη θέση "RUN" (λειτουργία). Ανατρέξτε στην ενότητα Γενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη Φέρτε τη λαβή της λαγουδέρας στη θέση εκκίνησης από νεκρά F NEUTRAL START R F R NEUTRAL START ell 67

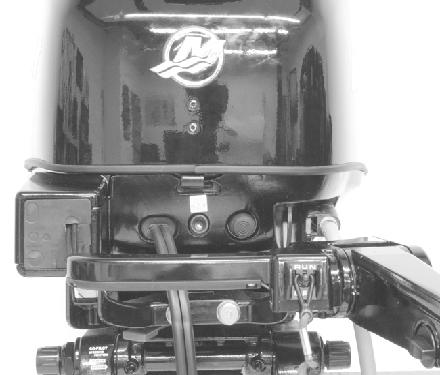

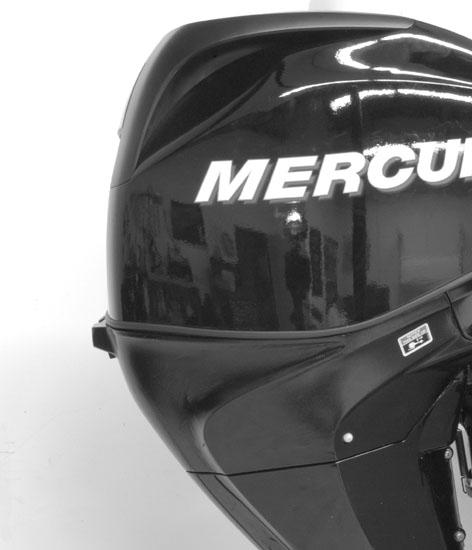

78 ΛΕΙΤΟΥΡΓΊΑ 5. Μοντέλα χωρίς υποβοήθηση κλίσης αερίου Τοποθετήστε το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης. FREE LOCK Mοντέλα με χειροκίνητη εκκίνηση - Τραβήξτε αργά το σκοινί εκκίνησης μέχρι να αισθανθείτε να συμπλέκεται η μίζα και στη συνέχεια τραβήξτε το απότομα για να μιζάρει ο κινητήρας. Αφήστε το σκοινί να επιστρέψει αργά στη θέση του. Επαναλάβετε την ενέργεια αυτή μέχρι να πάρει εμπρός ο κινητήρας Μοντέλα με ηλεκτρική εκκίνηση - Πατήστε το κουμπί της μίζας για να μιζάρει ο κινητήρας. Αφήστε το κουμπί μόλις ο κινητήρας τεθεί σε λειτουργία. Μη λειτουργείτε τη μίζα συνεχώς για περισσότερα από δέκα δευτερόλεπτα. Αν ο κινητήρας δεν πάρει εμπρός μέσα σε δέκα δευτερόλεπτα, γυρίστε το κλειδί στη θέση «ON» (ανοικτό), περιμένετε 30 δευτερόλεπτα και προσπαθήστε ξανά Ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού ell

79 ΛΕΙΤΟΥΡΓΊΑ ΣΗΜΑΝΤΙΚΟ: Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού, σβήστε τον κινητήρα και ελέγξτε μήπως είναι αποφραγμένη η εισαγωγή νερού ψύξης. Η μη ύπαρξη απόφραξης μπορεί να σημαίνει ότι υπάρχει βλάβη στην αντλία νερού ή απόφραξη του συστήματος ψύξης. Οι συνθήκες αυτές προκαλούν υπερθέρμανση του κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση μπορεί να προκαλέσει σοβαρή ζημιά στον κινητήρα. ΖΈΣΤΑΜΑ ΤΟΥ ΚΙΝΗΤΉΡΑ Πριν αρχίσετε τη λειτουργία, αφήστε τον κινητήρα να ζεσταθεί στο ρελαντί για τρία λεπτά. Αλλαγή ταχυτήτων ΣΗΜΑΝΤΙΚΟ: Μη βάζετε ποτέ ταχύτητα στην εξωλέμβια αν οι στροφές του κινητήρα δεν είναι στο ρελαντί. Μην βάζετε ποτέ το μοχλό ταχυτήτων της εξωλέμβιας στο ανάποδα (όπισθεν) όταν ο κινητήρας δεν λειτουργεί. Η εξωλέμβιά σας έχει τρεις θέσεις ταχυτήτων για τη λειτουργία της: Πρόσω (F) / Νεκρά (N) / Ανάποδα (R), δηλαδή κίνηση εμπρός / νεκρό (χωρίς ταχύτητα) / όπισθεν. Μοντέλα με λαγουδέρα - Μειώστε τις στροφές του κινητήρα στο ρελαντί πριν αλλάξετε ταχύτητα. b a a - b - c - (R) Ανάποδα (όπισθεν) (N) Νεκρό (χωρίς ταχύτητα) (F) Πρόσω (κίνηση προς τα εμπρός) c Μοντέλα με τηλεχειριστήριο - Όταν αλλάζετε ταχύτητα, να σταματάτε πάντα στο νεκρό και να αφήνετε τις στροφές του κινητήρα να κατέβουν στο ρελαντί. F N R Να βάζετε πάντα ταχύτητα στην εξωλέμβια με μια γρήγορη κίνηση. Αφού βάλετε ταχύτητα στην εξωλέμβια, προωθήστε το μοχλό του τηλεχειριστηρίου ή γυρίστε την περιστρεφόμενη λαβή γκαζιού (λαγουδέρα) για να αυξήσετε την ταχύτητα. ell 69

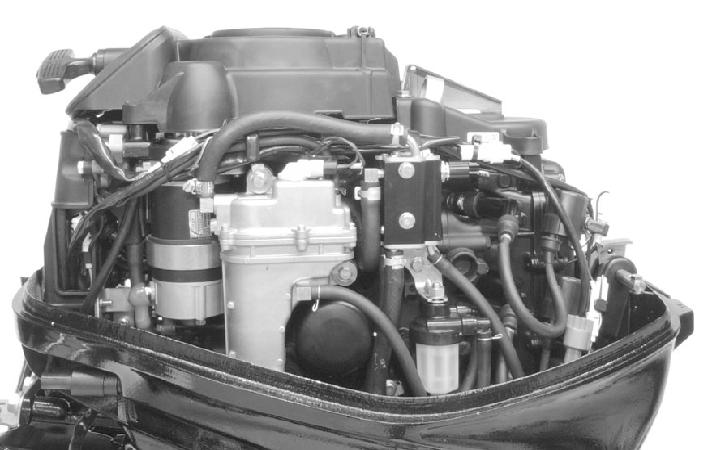

80 Σβήσιμο του κινητήρα ΛΕΙΤΟΥΡΓΊΑ 1. Μοντέλα με χειριστήριο - Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Γυρίστε τον διακόπτη μίζας στη θέση "OFF" (κλειστό) Μοντέλα με λαγουδέρα - Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Πατήστε το κουμπί σβησίματος κινητήρα ή γυρίστε το διακόπτη μίζας στη θέση «OFF» (κλειστό) Εκκίνηση σε έκτακτη ανάγκη Αν το σύστημα της μίζας πάθει βλάβη, χρησιμοποιήστε το εφεδρικό σκοινί εκκίνησης (παρέχεται) και ακολουθήστε τη διαδικασία. 1. Βγάλτε το καπάκι του σφονδύλου ή το συγκρότημα χειροκίνητης μίζας ell

81 2. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό (N). N ΛΕΙΤΟΥΡΓΊΑ F NEUTRAL START R F R NEUTRAL START ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το σύστημα προστασίας του κινητήρα από υπερβολικές στροφές στη νεκρά είναι ανενεργό όταν εκκινείτε τον κινητήρα με το σκοινί εκκίνησης έκτακτης ανάγκης. Φέρτε τις στροφές του κινητήρα στο ρελαντί και το μοχλό ταχυτήτων στο νεκρό για να μην πάρει εμπρός η εξωλέμβια ενώ έχει ταχύτητα. 3. Mοντέλα με ηλεκτρική εκκίνηση - Γυρίστε το διακόπτη μίζας στη θέση "ΟΝ" (ανοικτό) ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κάθε φορά που το κλειδί γυρίζει στη θέση ενεργοποίησης, υπάρχει υψηλή τάση, και ιδιαίτερα όταν ο κινητήρας τίθεται σε λειτουργία ή λειτουργεί. Όταν εκτελείτε δοκιμές με τον κινητήρα σε λειτουργία, μην αγγίζετε τα στοιχεία της ανάφλεξης ή τους μεταλλικούς αισθητήρες δοκιμής και μένετε μακριά από τα καλώδια των μπουζί.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο εκτεθειμένος κινούμενος σφόνδυλος μπορεί να προκαλέσει σοβαρό τραυματισμό. Φροντίστε χέρια, μαλλιά, ρούχα, εργαλεία και άλλα αντικείμενα να είναι μακριά από τον κινητήρα όταν βάζετε εμπρός ή λειτουργείτε τον κινητήρα. ΜΗΝ επιχειρήσετε να επανατοποθετήσετε το καπάκι του σφονδύλου ή το άνω κάλυμμα ενώ λειτουργεί ο κινητήρας. 4. Τοποθετήστε τον κόμπο του σκοινιού εκκίνησης στην εγκοπή του σφονδύλου και τυλίξτε δεξιόστροφα το σκοινί γύρω από το σφόνδυλο. ell 71

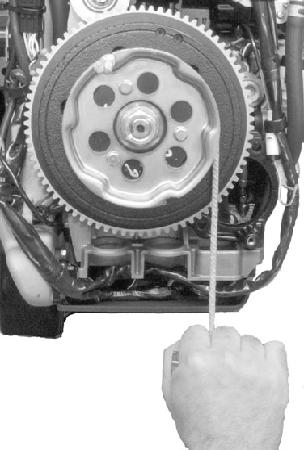

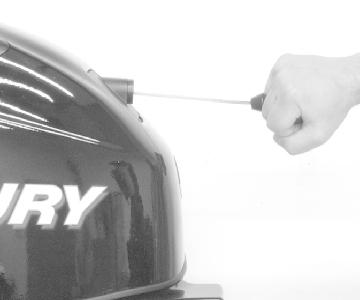

82 ΛΕΙΤΟΥΡΓΊΑ 5. Τραβήξτε το σκοινί εκκίνησης για να βάλετε εμπρός τον κινητήρα ell

83 Φροντίδα της εξωλέμβιας ΣΥΝΤΉΡΗΣΗ Για να διατηρήσετε την εξωλέμβιά σας στην καλύτερη δυνατή κατάσταση λειτουργίας, είναι σημαντικό να κάνετε στην εξωλέμβια τις περιοδικές επιθεωρήσεις και εργασίες συντήρησης που αναφέρονται στο Πρόγραμμα επιθεώρησης και συντήρησης. Σας προτρέπουμε να συντηρείτε σωστά την εξωλέμβιά σας προκειμένου να διασφαλιστεί η ασφάλεια, τόσο η δική σας όσο και των επιβατών σας, και να διατηρηθεί η αξιοπιστία της. Καταγράφετε τις εκτελεσθείσες εργασίες συντήρησης στο Ημερολόγιο συντήρησης στο πίσω μέρος αυτού του εγχειριδίου. Κρατήστε όλες τις παραγγελίες και αποδείξεις εργασιών συντήρησης. ΕΠΙΛΟΓΉ ΑΝΤΑΛΛΑΚΤΙΚΏΝ ΓΙΑ ΤΗΝ ΕΞΩΛΈΜΒΙΆ ΣΑΣ. Συνιστούμε τη χρήση γνήσιων ανταλλακτικών και λιπαντικών της Mercury Precision ή της Quicksilver. Κανονισμοί της EPA περί εκπομπών Όλες οι νέες εξωλέμβιες που κατασκευάζονται από τη Mercury Marine πιστοποιούνται από την Υπηρεσία Προστασίας Περιβάλλοντος των Η.Π.Α. ως συμμορφούμενες με τις απαιτήσεις των κανονισμών για τον έλεγχο της ρύπανσης του αέρα από νέους εξωλέμβιους κινητήρες. Η εν λόγω πιστοποίηση υπόκειται σε συγκεκριμένες αναπροσαρμογές που ορίζονται βάσει των εργοστασιακών προτύπων. Γι' αυτό το λόγο, η διαδικασία εργοστασιακού σέρβις του προϊόντος πρέπει να τηρείται απόλυτα και, όπου αυτό είναι δυνατόν, να συμμορφώνεται με τον αρχικό σκοπό του σχεδιασμού. Η συντήρηση, η αντικατάσταση ή η επισκευή των διατάξεων ελέγχου των εκπομπών πρέπει να εκτελείται σε συνεργείο ή από τεχνικό ειδικευμένο στην επισκευή κινητήρων θαλάσσης με σύστημα ελεγχόμενης ανάφλεξης (SI). ΠΙΝΑΚΊΔΑ ΠΙΣΤΟΠΟΊΗΣΗΣ ΕΚΠΟΜΠΏΝ Κατά το χρόνο της κατασκευής τοποθετείται στον κινητήρα μια πινακίδα πιστοποίησης εκπομπών, στην οποία αναφέρονται τα επίπεδα εκπομπών και οι προδιαγραφές του κινητήρα που σχετίζονται άμεσα με τις εκπομπές. a b c d 2008 JAN FEB MAR APR MAY JUN EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2010 CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES. REFER TO OWNER S MANUAL FOR REQUIRED MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. PLEASE PERFORM THE ENGINE MAINTENANCE CORRECTLY. DISPLACEMENT : FAMILY : FEL : HC+NOx= CO= HP : LOW-PERM/HIGH-PERM : MAXIMUM POWER : TIMING : IDLE SPEED (IN GEAR) : MERCURY MARINE 2008 JUL AUG SEP OCT NOV DEC e f g h a - b - c - d - e - f - g - h - Κυβισμός Μέγιστη τιμή εκπομπών για την ομάδα κινητήρων Ποσοστό διαπότισης σωλήνα καυσίμου Προδιαγραφή χρονισμού Αριθμός ομάδας Περιγραφή ομάδας κινητήρων Ισχύς κινητήρα - kilowatt Στροφές ρελαντί ΕΥΘΎΝΗ ΚΑΤΌΧΟΥ Ο κάτοχος/χειριστής οφείλει να μεριμνά για την εκτέλεση της τακτικής συντήρησης του κινητήρα, έτσι ώστε τα επίπεδα εκπομπών να διατηρούνται εντός των πλαισίων των προδιαγεγραμμένων προτύπων. ell 73

84 ΣΥΝΤΉΡΗΣΗ Ο κάτοχος/χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών. Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ελέγξτε τη στάθμη λαδιού του κινητήρα. Δείτε την ενότητα Καύσιμο και Λάδι - Έλεγχος και συμπλήρωση λαδιού κινητήρα. Βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη σβήνει τον κινητήρα. Επιθεωρήστε οπτικά το σύστημα καυσίμου για φθορά ή διαρροές. Ελέγξτε αν η εξωλέμβια είναι καλά σφιγμένη στον καθρέφτη. Ελέγξτε το σύστημα διεύθυνσης για "κολλημένα" ή χαλαρά εξαρτήματα. Ελέγξτε οπτικά αν το υλικό στερέωσης της ράβδου σύνδεσης τιμονιού είναι καλά σφιγμένο. Δείτε την ενότητα Υλικό στερέωσης ράβδου συνδέσμου τιμονιού. Ελέγξτε τα πτερύγια της προπέλας για ζημιά. ΜΕΤΆ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ξεπλύντε το σύστημα ψύξης της εξωλέμβιας αν τη χρησιμοποιείτε σε αλμυρά ή μολυσμένα νερά. Δείτε την ενότητα Ξέπλυμα του συστήματος ψύξης. Καθαρίστε την εξωλέμβια από όλα τα αλατούχα ιζήματα και ξεπλύντε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση, αν χρησιμοποιείτε την εξωλέμβια σε αλμυρά νερά. ΚΆΘΕ 100 ΏΡΕΣ ΧΡΉΣΗΣ Ή ΕΤΗΣΊΩΣ, ΌΠΟΙΟ ΑΠΌ ΤΑ ΔΎΟ ΣΥΜΒΕΊ ΠΡΏΤΑ Λιπάνετε όλα τα σημεία λίπανσης. Πραγματοποιείτε πιο συχνά λίπανση όταν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά. Δείτε την ενότητα Σημεία λίπανσης. Αλλάξτε το λάδι του κινητήρα και αντικαταστήστε το φίλτρο λαδιού. Η αλλαγή λαδιού πρέπει να γίνεται πιο συχνά όταν ο κινητήρας λειτουργεί σε αντίξοες συνθήκες όπως η παρατεταμένη πλεύση με χαμηλή ταχύτητα. Δείτε την ενότητα Αλλαγή του λαδιού κινητήρα. Αντικαταστήστε τα μπουζί μετά τις πρώτες 100 ώρες ή μετά τον πρώτο χρόνο. Έπειτα από αυτό το διάστημα, επιθεωρείτε τα μπουζί κάθε 100 ώρες ή μια φορά το χρόνο. Αντικαταστήστε τα μπουζί όπως χρειάζεται. Δείτε την ενότητα Επιθεώρηση και αντικατάσταση των μπουζί. Επιθεωρήστε οπτικά το θερμοστάτη για διάβρωση ή σπασμένο ελατήριο. Βεβαιωθείτε ότι ο θερμοστάτης κλείνει τελείως σε θερμοκρασία δωματίου. 1. Ελέγξτε αν υπάρχουν μολυσματικές ουσίες στο φίλτρο καυσίμου χαμηλής πίεσης του κινητήρα. Δείτε την ενότητα Σύστημα καυσίμου. Αντικαταστήστε το φίλτρο καυσίμου υψηλής πίεσης. 1. Ελέγξτε τη ρύθμιση χρονισμού του κινητήρα. 1. Ελέγξτε τα ανόδια ελέγχου διάβρωσης. Πραγματοποιείτε πιο συχνά έλεγχο όταν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά. Δείτε την ενότητα Ανόδιο ελέγχου διάβρωσης. Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με καινούριο. Δείτε την ενότητα Λίπανση κιβωτίου ταχυτήτων. Λιπάνετε τις αυλακώσεις του πολύσφηνου του άξονα μετάδοσης κίνησης. 1. Ελέγξτε και ρυθμίστε το διάκενο βαλβίδων, αν χρειάζεται. 1. Ελέγξτε το υγρό της υποβοήθησης εξισορρόπησης. Δείτε την ενότητα Έλεγχος του υγρού υποβοήθησης εξισορρόπησης. Επιθεωρήστε την μπαταρία. Δείτε την ενότητα Επιθεώρηση της μπαταρίας. Ελέγξτε τις ρυθμίσεις των καλωδίων ελέγχου Αυτές οι εργασίες σέρβις πρέπει να γίνονται από εξουσιοδοτημένο αντιπρόσωπο. 74 ell

85 ΣΥΝΤΉΡΗΣΗ Επιθεωρήστε τον ιμάντα χρονισμού. Δείτε την ενότητα Επιθεώρηση του ιμάντα χρονισμού. Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα εξαρτήματα στερέωσης είναι καλά σφιγμένα. Ελέγξτε τις τσιμούχες του καλύμματος για να βεβαιωθείτε ότι είναι άθικτες και δεν έχουν υποστεί ζημιά. Ελέγξτε το αφρώδες υλικό περιορισμού του θορύβου στο εσωτερικό του καλύμματος (αν υπάρχει) για να βεβαιωθείτε ότι είναι άθικτο και δεν έχει υποστεί ζημιά. Ελέγξτε αν ο σιγαστήρας εισαγωγής (αν υπάρχει) βρίσκεται στη θέση του. Ελέγξτε αν ο σιγαστήρας υπερπίεσης ρελαντί (αν υπάρχει) βρίσκεται στη θέση του. Ελέγξτε για τυχόν χαλαρούς σφιγκτήρες εύκαμπτου σωλήνα και χαλαρά λαστιχένια καλύμματα (αν υπάρχουν) στο συγκρότημα εισαγωγής αέρα. ΚΆΘΕ 300 ΏΡΕΣ ΧΡΉΣΗΣ Ή ΚΆΘΕ ΤΡΊΑ ΧΡΌΝΙΑ Αντικαταστήστε τη φτερωτή της αντλίας νερού (πιο συχνά αν παρουσιαστεί υπερθέρμανση ή αν αντιληφθείτε μειωμένη πίεση νερού). 1. ΠΡΙΝ ΑΠΌ ΔΙΑΣΤΉΜΑΤΑ ΑΠΟΘΉΚΕΥΣΗΣ Ανατρέξτε στη διαδικασία αποθήκευσης. Δείτε την ενότητα Αποθήκευση. Ξέπλυμα του συστήματος ψύξης Ξεπλύντε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά ή σε βαλτόνερα. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των εσωτερικών διόδων νερού από τα συσσωρευμένα ιζήματα. Χρησιμοποιήστε προσάρτημα έκπλυσης (ή αντίστοιχο εξάρτημα) της Mercury Precision ή της Quicksilver. ΣΗΜΑΝΤΙΚΟ: Κατά τη διάρκεια του ξεπλύματος, ο κινητήρας πρέπει να λειτουργεί προκειμένου να ανοίξει ο θερμοστάτης και να κυκλοφορεί νερό μέσα από τις διόδους νερού.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Αφαιρέστε την προπέλα. Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας. Τοποθετήστε το προσάρτημα απόπλυσης έτσι ώστε τα ελαστικό κύπελλα να εφαρμόζουν σφιχτά πάνω από την εισαγωγή νερού ψύξης ell 75

86 ΣΥΝΤΉΡΗΣΗ Διάταξη έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Βιδώστε έναν εύκαμπτο σωλήνα νερού στο προσάρτημα έκπλυσης. Ανοίξτε την παροχή νερού και ρυθμίστε τη ροή έτσι ώστε να διαρρέει νερό γύρω από τα ελαστικά κύπελλα προκειμένου να διασφαλιστεί ότι ο κινητήρας δέχεται επαρκή παροχή νερού ψύξης Βάλτε εμπρός τον κινητήρα και λειτουργήστε τον στο ρελαντί με νεκρά. ΣΗΜΑΝΤΙΚΟ: Κατά την έκπλυση, μη λειτουργείτε τον κινητήρα σε στροφές πάνω από το ρελαντί. 4. Ρυθμίστε τη ροή του νερού (εάν χρειαστεί) έτσι ώστε το νερό που περισσεύει να συνεχίσει να διαρρέει προς τα έξω γύρω από τα ελαστικά κύπελλα προκειμένου να διασφαλιστεί ότι ο κινητήρας δέχεται επαρκή παροχή νερού ψύξης Ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. Συνεχίστε να ξεπλένετε την εξωλέμβια για 3 έως 5 λεπτά, παρακολουθώντας προσεκτικά την παροχή του νερού ανά πάσα στιγμή. 6. Σβήστε τον κινητήρα, κλείστε το νερό και αφαιρέστε το προσάρτημα έκπλυσης. Τοποθετήστε την προπέλα. 76 ell

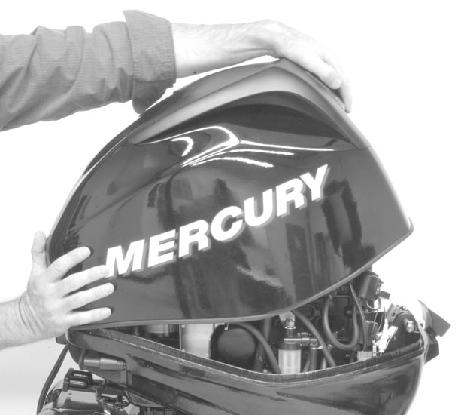

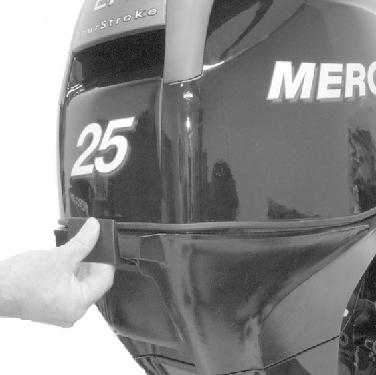

87 ΣΥΝΤΉΡΗΣΗ Αφαίρεση και τοποθέτηση άνω καλύμματος ΑΦΑΊΡΕΣΗ 1. Απασφαλίστε το πίσω μάνδαλο τραβώντας προς τα πάνω το μοχλό Σηκώστε το πίσω μέρος του καλύμματος και αποσυμπλέξτε το μπροστινό άγκιστρο. ΤΟΠΟΘΈΤΗΣΗ Κατεβάστε το πάνω κάλυμμα πάνω από τον κινητήρα. Φέρτε αρχικά προς τα κάτω το μπροστινό μέρος του καλύμματος και συμπλέξτε το μπροστινό άγκιστρο και στη συνέχεια κατεβάστε το κάλυμμα στη θέση έδρασης με το κάτω κάλυμμα. 2. Εφαρμόστε πίεση προς τα κάτω στο κάτω κάλυμμα και στη συνέχεια ασφαλίστε το κάλυμμα στη θέση του πιέζοντας το μάνδαλο του καλύμματος. Βεβαιωθείτε ότι το επάνω κάλυμμα έχει ασφαλίσει καλά, τραβώντας προς τα πάνω το πίσω μέρος του καλύμματος. Εξωτερική φροντίδα Η εξωλέμβιά σας προστατεύεται από ανθεκτικό βερνίκι το φινίρισμα του οποίου γίνεται σε φούρνο. Καθαρίζετε και αλείφετε συχνά με κερί χρησιμοποιώντας καθαριστικά και κεριά θαλάσσης. Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η δυνατότητα σωστής εκκίνησης του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Σβήστε τον κινητήρα πριν κάνετε σέρβις στην μπαταρία. 2. Βεβαιωθείτε ότι η μπαταρία είναι στερεωμένη καλά και δεν κουνιέται. 3. Οι ακροδέκτες των καλωδίων της μπαταρίας πρέπει να είναι καθαροί, καλά σφιγμένοι και σωστά τοποθετημένοι. Θετικό με θετικό και αρνητικό με αρνητικό. ell 77

88 4. Βεβαιωθείτε ότι η μπαταρία διαθέτει μη αγώγιμο κάλυμμα προστασίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. Σύστημα καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Πριν κάνετε σέρβις σε οποιοδήποτε εξάρτημα του συστήματος καυσίμου, σβήστε τον κινητήρα και αποσυνδέστε τη μπαταρία. Αδειάστε τελείως το σύστημα καυσίμου. Χρησιμοποιήστε εγκεκριμένο δοχείο για να συλλέξετε και να αποθηκεύσετε το καύσιμο. Σκουπίστε αμέσως το καύσιμο που έχει τυχόν χυθεί. Τα υλικά που χρησιμοποιούνται για το σκούπισμα του χυμένου καυσίμου πρέπει να απορρίπτονται σε εγκεκριμένο δοχείο. Το σέρβις του συστήματος καυσίμου πρέπει να διενεργείται σε καλά αεριζόμενη περιοχή. Μετά το τέλος οποιασδήποτε εργασίας σέρβις στο σύστημα καυσίμου, ελέγξτε για σημάδια διαρροής καυσίμου. ΕΠΙΘΕΏΡΗΣΗ ΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ Επιθεωρήστε οπτικά το σωλήνα καυσίμου και τη φούσκα πλήρωσης για ρωγμές, φούσκωμα, διαρροές, σκλήρυνση ή άλλα σημάδια φθοράς ή ζημιάς. Αν η επιθεώρηση αποκαλύψει οποιαδήποτε από τα παραπάνω, ο σωλήνας καυσίμου ή η φούσκα πλήρωσης πρέπει να αντικατασταθεί. ΦΊΛΤΡΟ ΚΑΥΣΊΜΟΥ (ΧΑΜΗΛΉ ΠΊΕΣΗ) Ελέγξτε αν υπάρχει συσσώρευση νερού ή ιζημάτων στο φίλτρο καυσίμου. Αν υπάρχει νερό στο καύσιμο, βγάλτε το διαφανή θάλαμο ελέγχου και αδειάστε το νερό. Αν το φίλτρο φαίνεται μολυσμένο, βγάλτε το και αντικαταστήστε το. ΑΦΑΊΡΕΣΗ ΣΥΝΤΉΡΗΣΗ 1. Διαβάστε τις πληροφορίες για το σέρβις στην ενότητα Σύστημα καυσίμου και την Προειδοποίηση, παραπάνω. 2. Βγάλτε το συγκρότημα φίλτρου από την υποδοχή στερέωσής του. Πιάστε το κάλυμμα για να μην περιστραφεί και βγάλτε το διαφανή θάλαμο ελέγχου. Αδειάστε το περιεχόμενό του σε εγκεκριμένο δοχείο. 78 ell

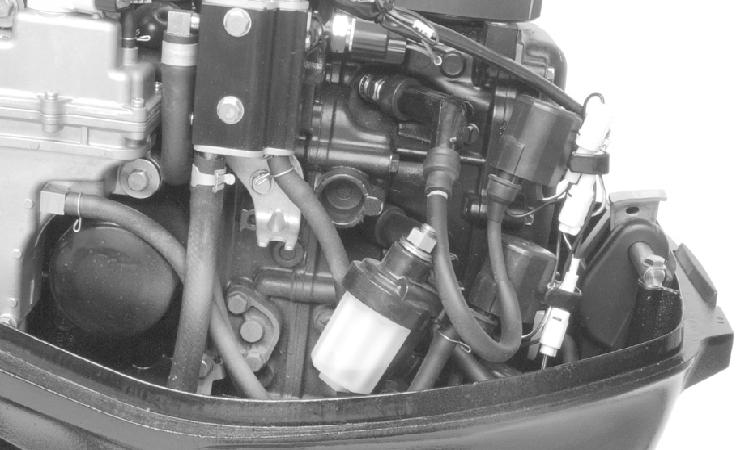

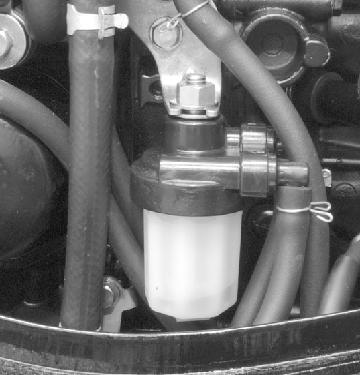

89 ΣΥΝΤΉΡΗΣΗ 3. Βγάλτε το στοιχείο του φίλτρου και αντικαταστήστε το αν χρειάζεται. a b c d 9694 a - b - c - d - Κάλυμμα Στοιχείο φίλτρου Τσιμούχα Διαφανής θάλαμος ελέγχου ΤΟΠΟΘΈΤΗΣΗ 1. Σπρώξτε το στοιχείο του φίλτρου μέσα στο κάλυμμα. 2. Βάλτε την τσιμούχα στη σωστή θέση στο διαφανή θάλαμο ελέγχου και βιδώστε τον σφικτά στο κάλυμμα με το χέρι. 3. Σπρώξτε το συγκρότημα φίλτρου πίσω στην υποδοχή στερέωσής του. ΣΗΜΑΝΤΙΚΟ: Επιθεωρήστε οπτικά για διαρροή καυσίμου από το φίλτρο πιέζοντας τη φούσκα αρχικής πλήρωσης μέχρι να σκληρύνει, έτσι ώστε να μπει καύσιμο στο φίλτρο. Υλικό στερέωσης ράβδου σύνδεσης τιμονιού ΣΗΜΑΝΤΙΚΟ: Ο βραχίονας τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεωθεί με τη χρήση του υλικού στερέωσης βραχίονα τιμονιού που παρέχεται μαζί με τον κινητήρα. Μην αντικαθιστάτε ποτέ τα κόντρα παξιμάδια ( ) με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη του βραχίονα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα εξαρτήματα στερέωσης ή οι ακατάλληλες διαδικασίες στερέωσης μπορούν να οδηγήσουν στη χαλάρωση ή την αποσύνδεση της ράβδου σύνδεσης τιμονιού. Αυτό μπορεί να προκαλέσει αιφνίδια και απροσδόκητη απώλεια του ελέγχου του σκάφους, με αποτέλεσμα το σοβαρό τραυματισμό ή και το θάνατο των επιβαινόντων από πτώση εντός ή εκτός του σκάφους. Χρησιμοποιείτε πάντοτε τα απαιτούμενα εξαρτήματα και ακολουθείτε τις οδηγίες και τις διαδικασίες σύσφιξης. Συναρμολογήστε το βραχίονα τιμονιού με τη ντίζα τιμονιού χρησιμοποιώντας την επίπεδη ροδέλα και το νάιλον ένθετο κόντρα παξιμάδι. Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής. ell 79

90 ΣΥΝΤΉΡΗΣΗ Συναρμολογήστε το βραχίονα τιμονιού με τον κινητήρα με μπουλόνι, κόντρα παξιμάδι, διαχωριστικό τεμάχιο και επίπεδες ροδέλες. Σφίξτε το κόντρα παξιμάδι με την προδιαγραφόμενη ροπή. c b d e b b f a 9691 a - Μπουλόνι ( ) b - Επίπεδη ροδέλα ( ) c - Διαχωριστικό τεμάχιο ( ) d - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) e - Τοποθετήστε το βραχίονα τιμονιού στην πλαϊνή οπή f - Νάιλον ένθετο κόντρα παξιμάδι ( ) (σφίξτε μέχρι να καθίσει και μετά ξεσφίξτε κατά 1/4 της στροφής) Περιγραφή Nm lb-in. lb-ft Νάιλον ένθετο ασφαλιστικό παξιμάδι "d" Κόντρα παξιμάδι με νάιλον ένθετο "f" Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά Ό της στροφής Ανόδιο ελέγχου διάβρωσης Η εξωλέμβιά σας διαθέτει ανόδια ελέγχου διάβρωσης σε διάφορα σημεία. Το ανόδιο βοηθά στην προστασία της εξωλέμβιας από τη γαλβανική διάβρωση επιτρέποντας την αργή διάβρωση του δικού του μετάλλου αντί των μετάλλων της εξωλέμβιας. Κάθε ανόδιο απαιτεί περιοδική επιθεώρηση, ιδιαίτερα σε αλμυρά νερά που επιταχύνουν τη διάβρωση. Για να διατηρηθεί αυτή η προστασία από τη διάβρωση, αντικαθιστάτε πάντα το ανόδιο πριν διαβρωθεί εντελώς. Μην βάφετε το ανόδιο ούτε να το αλείφετε με προστατευτική επικάλυψη διότι αυτό μειώνει την αποτελεσματικότητά του. 80 ell

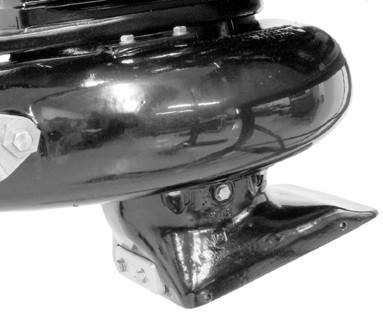

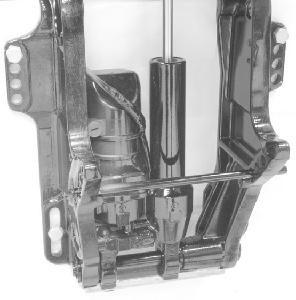

91 ΣΥΝΤΉΡΗΣΗ Ένα ανόδιο είναι τοποθετημένο στο μπλοκ κινητήρα. Βγάλτε τη φλαντζωτή βίδα στο σημείο που φαίνεται. Αφαιρέστε τη βίδα που στερεώνει το ανόδιο. Στερεώστε το ανόδιο στη φλαντζωτή βίδα. Σφίξτε τη βίδα με την προδιαγραφόμενη ροπή. Τοποθετήστε τη φλαντζωτή βίδα με νέο στεγανοποιητικό δακτύλιο. Σφίξτε τη φλαντζωτή βίδα με την προδιαγραφόμενη ροπή. a b c d a - b - c - Φλαντζωτή βίδα Στεγανοποιητικός δακτύλιος Ανόδιο d - Βίδα Περιγραφή Nm lb-in. lb-ft Φλαντζωτή βίδα 6 53 Βίδα 6 53 Το δεύτερο ανόδιο βρίσκεται στο περίβλημα της εισαγωγής νερού, ενώ το τρίτο ανόδιο είναι τοποθετημένο στα μπρακέτα καθρέφτη. a - b - Ανόδιο στο περίβλημα εισαγωγής νερού Ανόδιο μπρακέτου καθρέφτη a b Αντικατάσταση προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. ell 81

92 1. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό (N). N ΣΥΝΤΉΡΗΣΗ F NEUTRAL START R F R NEUTRAL START ΣΗΜΑΝΤΙΚΟ: Για την αφαίρεση των μπουζί, ανατρέξτε στην ενότητα «Eπιθεώρηση και αντικατάσταση μπουζί». 2. Αφαιρέστε τα καλώδια των μπουζί για να εμποδίσετε τον κινητήρα να πάρει εμπρός Ισιώστε και βγάλτε την κοπίλια. 4. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του κιβωτίου ταχυτήτων και της προπέλας για να συγκρατηθεί η προπέλα και βγάλτε το παξιμάδι της προπέλας. 5. Τραβήξτε ευθύγραμμα την προπέλα και βγάλτε την από τον άξονά της. Αν η προπέλα είναι κολλημένη στον άξονά της και δεν βγαίνει, πρέπει να ζητήσετε η αφαίρεσή της να γίνει από εξουσιοδοτημένο αντιπρόσωπο ell

93 ΣΥΝΤΉΡΗΣΗ ΣΗΜΑΝΤΙΚΟ: Για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα προπέλας (ιδιαίτερα σε χρήση σε αλμυρά νερά), να αλείφετε πάντα ολόκληρο τον άξονα της προπέλας με μια στρώση από το συνιστώμενο λιπαντικό στα συνιστώμενα διαστήματα συντήρησης και επίσης κάθε φορά που βγάζετε την προπέλα. 6. Αλείψτε τον άξονα προπέλας με Extreme Grease ή 2-4-C με PTFE Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Extreme Grease Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q 1 7. Τοποθετήστε στον άξονα το μπροστινό ωστικό μουαγιέ, την προπέλα, την πίσω ροδέλα ωστικού μουαγιέ και το παξιμάδι της προπέλας. a b c d a - b - Παξιμάδι προπέλας Πίσω ωστική ροδέλα c - Προπέλα d - Μπροστινό ωστικό μουαγιέ Βάλτε έναν ξύλινο τάκο ανάμεσα στο κιβώτιο ταχυτήτων και την προπέλα και σφίξτε το παξιμάδι της προπέλας σύμφωνα με τις προδιαγραφές. ΣΗΜΕΙΩΣΗ: Εάν το παξιμάδι της προπέλας δεν ευθυγραμμίζεται με την οπή του άξονα της προπέλας αφού σφιχτεί με τη ροπή στρέψης της προδιαγραφής, σφίξτε το παξιμάδι κι άλλο, μέχρι να ευθυγραμμιστεί με την οπή. 9. Ευθυγραμμίστε το παξιμάδι της προπέλας με την οπή του άξονα της προπέλας. Βάλτε μια νέα κοπίλια στην οπή και λυγίστε τα άκρα της κοπίλιας ell 83

94 ΣΥΝΤΉΡΗΣΗ Περιγραφή Nm lb-in. lb-ft Παξιμάδι προπέλας Βάλτε τα μπουζοκαλώδια. Επιθεώρηση και αντικατάσταση των μπουζί! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι κατεστραμμένες πίπες των μπουζί ενδέχεται να παραγάγουν σπινθήρες, οι οποίοι μπορούν να προκαλέσουν την ανάφλεξη των ατμών καυσίμου κάτω από το κάλυμμα του κινητήρα, προκαλώντας σοβαρό τραυματισμό ή το θάνατο λόγω πυρκαγιάς ή έκρηξης. Για να μην καταστραφούν οι πίπες των μπουζί, μη χρησιμοποιείτε αιχμηρά αντικείμενα ή μεταλλικά εργαλεία για την αφαίρεση της πίπας του μπουζί. 1. Βγάλτε τα μπουζοκαλώδια. Γυρίστε ελαφρώς τις πίπες των μπουζί και βγάλτε τες Βγάλτε τα μπουζί για να τα ελέγξετε. Αντικαταστήστε το μπουζί αν το ηλεκτρόδιο είναι φθαρμένο ή αν ο μονωτήρας είναι φθαρμένος, ραγισμένος, σπασμένος, ακάθαρτος ή ξεφλουδισμένος Ρυθμίστε το διάκενο του μπουζί σύμφωνα με τις προδιαγραφές Διάκενο μπουζί Μπουζί 0,80 0,90 mm ( in.) 84 ell

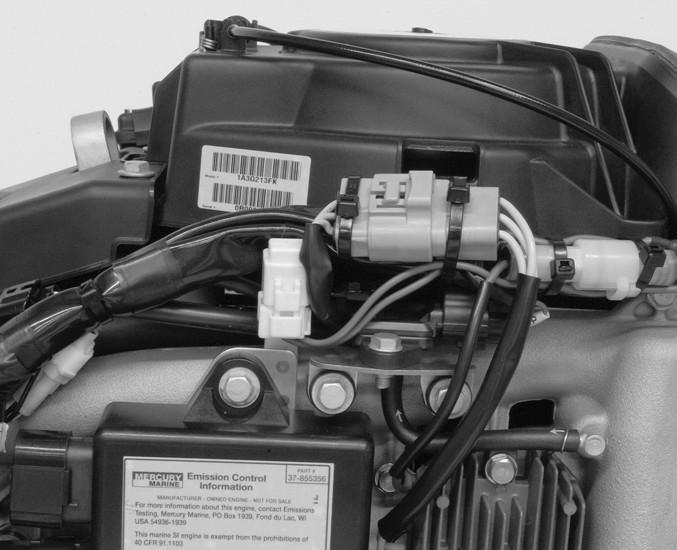

95 ΣΥΝΤΉΡΗΣΗ 4. Πριν τοποθετήσετε τα μπουζί, καθαρίστε τυχόν βρομιές που υπάρχουν στα σημεία έδρασης των μπουζί. Τοποθετήστε τα μπουζί και σφίξτε τα με το χέρι και στη συνέχεια σφίξτε μέχρι την προδιαγραφόμενη τιμή. Περιγραφή Nm lb. in. lb. ft. Μπουζί Αντικατάσταση ασφάλειας Μοντέλα με ηλεκτρική εκκίνηση ΣΗΜΑΝΤΙΚΟ: Έχετε πάντα μαζί σας εφεδρικές ασφάλειες SFE 20 Α. Το κύκλωμα ηλεκτρικής εκκίνησης προστατεύεται από την υπερφόρτωση με ασφάλεια SFE 20 Α. Αν η ασφάλεια καεί, η ηλεκτρική μίζα δεν λειτουργεί. Προσπαθήστε να εντοπίσετε και να διορθώσετε την αιτία της υπερφόρτωσης. Αν δεν βρείτε την αιτία, η ασφάλεια μπορεί να καεί και πάλι. Ανοίξτε την ασφαλειοθήκη και παρατηρήστε το ασημένιο νήμα της ασφάλειας. Αν το νήμα είναι σπασμένο, αντικαταστήστε την ασφάλεια. Αντικαταστήστε την ασφάλεια με ασφάλεια της ίδιας ονομαστικής τιμής. a b a - b - Καλή ασφάλεια Καμένη ασφάλεια Επιθεώρηση του ιμάντα χρονισμού Επιθεωρήστε τον ιμάντα χρονισμού και ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο να τον αλλάξει αν διαπιστωθούν οποιαδήποτε από τα παρακάτω: Ραγίσματα στο πίσω μέρος του ιμάντα ή στη βάση των δοντιών του ιμάντα. Υπερβολική φθορά στη βάση των δοντιών των γραναζιών. Ελαστικό τμήμα φουσκωμένο από λάδι. Τραχιά επιφάνεια ιμάντα. ell 85

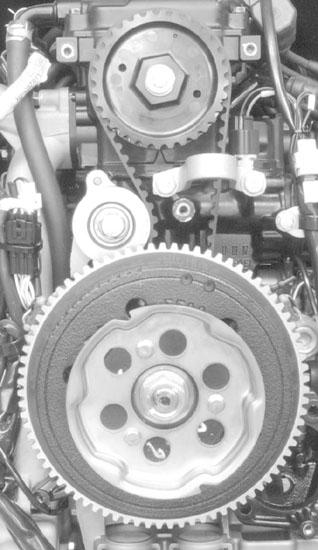

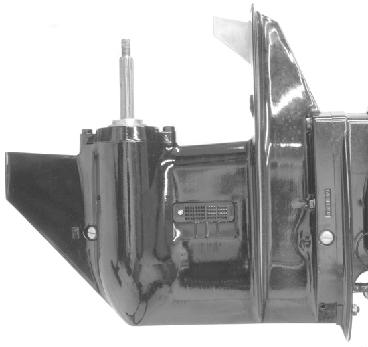

96 ΣΥΝΤΉΡΗΣΗ Ενδείξεις φθοράς στα άκρα ή στην εξωτερική επιφάνεια του ιμάντα Σημεία λίπανσης 1. Λιπάνετε τα παρακάτω με Extreme Grease ή 2-4-C με PTFE. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Extreme Grease Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q 1 Άξονας προπέλας Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας για την αφαίρεση και την τοποθέτηση της προπέλας. Αλείψτε ολόκληρο τον άξονα της προπέλας με λιπαντικό για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα Λιπάνετε τα παρακάτω με 2-4-C με PTFE ή με Extreme Grease. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Extreme Grease C με PTFE Μπρακέτο περιστροφής, σωλήνας ανύψωσης, βίδες-σφιγκτήρες καθρέφτη, γρασαδόρος ντίζας τιμονιού Μπρακέτο περιστροφής, σωλήνας ανύψωσης, βίδες-σφιγκτήρες καθρέφτη, γρασαδόρος ντίζας τιμονιού 8M Q 1 86 ell

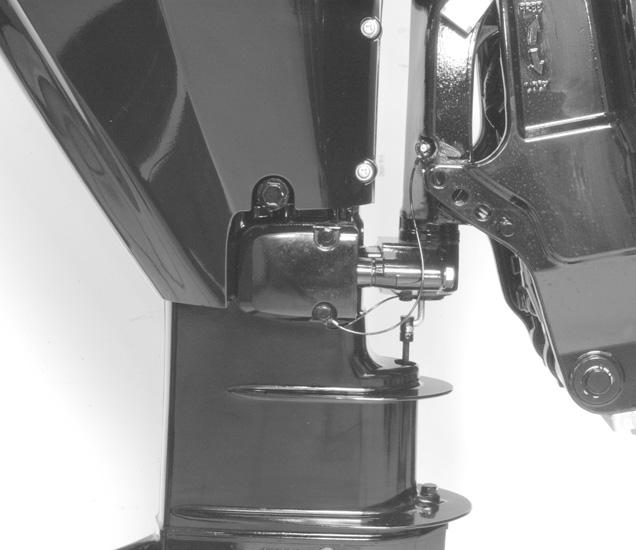

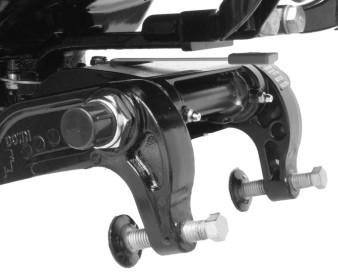

97 ΣΥΝΤΉΡΗΣΗ Μπρακέτο περιστροφής Λιπάνετε μέσω του γρασαδόρου Σωλήνας κλίσης Λιπάνετε μέσω του γρασαδόρου Λιπάνετε τα σπειρώματα των βιδών-σφιγκτήρων του καθρέφτη (αν υπάρχουν) ell 87

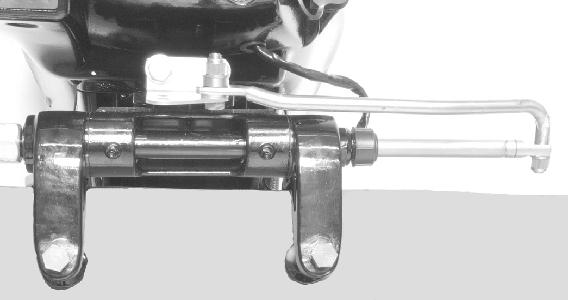

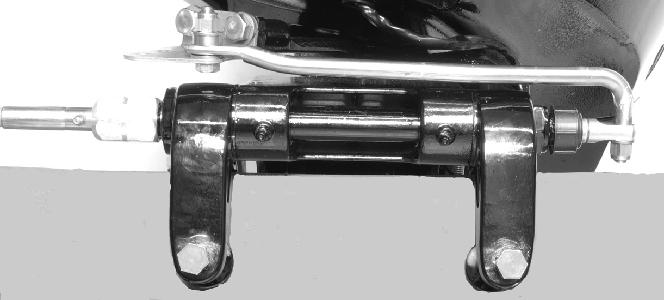

98 ΣΥΝΤΉΡΗΣΗ Γρασαδόρος ντίζας τιμονιού (αν υπάρχει) Περιστρέψτε το τιμόνι για να μαζευτεί πλήρως το άκρο της ντίζας τιμονιού μέσα στο σωλήνα κλίσης εξωλέμβιας. Λιπάνετε μέσω του γρασαδόρου. a b a - b - Γρασαδόρος Άκρο ντίζας τιμονιού! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εσφαλμένη λίπανση της ντίζας μπορεί να προκαλέσει υδραυλικό κλείδωμα, με αποτέλεσμα σοβαρό τραυματισμό ή και το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Μαζέψτε εντελώς το άκρο της ντίζας τιμονιού προτού βάλετε λιπαντικό. 3. Λιπάνετε τα παρακάτω με λιπαντικό με χαμηλό ιξώδες. Αρθρώσεις ράβδου σύνδεσης τιμονιού Λιπάνετε τα σημεία άρθρωσης Έλεγχος του υγρού του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) 1. Γείρετε την εξωλέμβια τελείως προς τα πάνω και συμπλέξτε το μοχλό στήριξης κλίσης ell

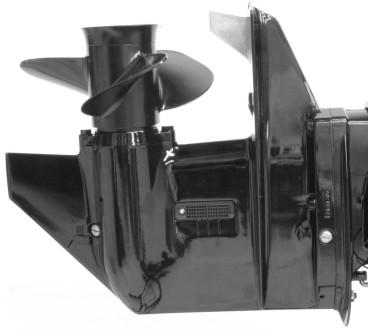

99 ΣΥΝΤΉΡΗΣΗ 2. Βγάλτε την τάπα πλήρωσης και ελέγξτε τη στάθμη του υγρού. Η στάθμη υγρού πρέπει να είναι στο ίδιο ύψος με το κάτω μέρος της οπής πλήρωσης. Προσθέστε υγρό υποβοήθησης τιμονιού και ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) της Quicksilver ή της Mercury Precision Lubricants. Αν δεν διατίθεται το υγρό αυτό, χρησιμοποιήστε υγρό ATF αυτόματου κιβωτίου ταχυτήτων αυτοκινήτων Αρ. αναφ. σωλήνα 114 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Υγρό υποβοήθησης τιμονιού και ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (Power Trim) Q1 Αλλαγή του λαδιού κινητήρα ΧΩΡΗΤΙΚΌΤΗΤΑ ΤΟΥ ΚΙΝΗΤΉΡΑ ΣΕ ΛΆΔΙ Η χωρητικότητα του κινητήρα σε λάδι είναι περίπου 1,8 λίτρα (1.9 quarts). ΔΙΑΔΙΚΑΣΊΑ ΑΛΛΑΓΉΣ ΛΑΔΙΟΎ 1. Ανυψώστε την εξωλέμβια στη θέση τρέιλερ. 2. Γυρίστε το τιμόνι της εξωλέμβιας έτσι ώστε η οπή αποστράγγισης να βλέπει προς τα κάτω. Βγάλτε την τάπα αποστράγγισης και αδειάστε το λάδι του κινητήρα σε κατάλληλο δοχείο. Λιπάνετε την τσιμούχα της τάπα αποστράγγισης με λάδι και τοποθετήστε την τάπα ell 89

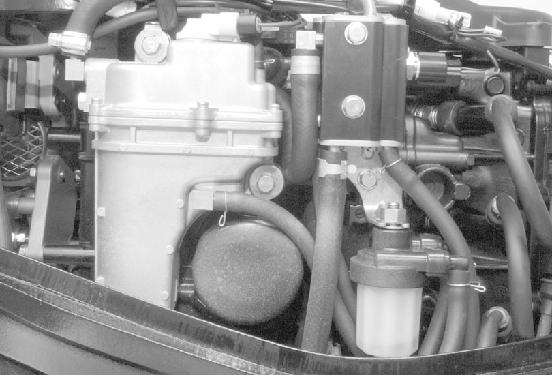

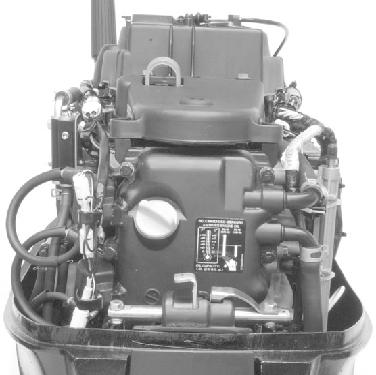

100 ΑΛΛΑΓΉ ΤΟΥ ΦΊΛΤΡΟΥ ΛΑΔΙΟΎ 1. Τοποθετήστε ένα πανί ή μια πετσέτα κάτω από το φίλτρο λαδιού για να απορροφηθεί το τυχόν χυμένο λάδι. 2. Ξεβιδώστε το παλιό φίλτρο γυρίζοντάς το αριστερά. ΣΥΝΤΉΡΗΣΗ 3. Καθαρίστε τη βάση στήριξης. Αλείψτε τη φλάντζα με λεπτό στρώμα καθαρού λαδιού. Μην χρησιμοποιείτε γράσο. Βιδώστε το νέο φίλτρο έως ότου η φλάντζα να έρθει σε επαφή με τη βάση και στη συνέχεια σφίξτε κατά 3/4 έως 1 στροφή. ΠΛΉΡΩΣΗ ΛΑΔΙΟΎ Βγάλτε το πώμα πλήρωσης λαδιού και προσθέστε λάδι μέχρι τη σωστή στάθμη. 2. Λειτουργήστε τον κινητήρα στο ρελαντί επί 5 λεπτά και ελέγξτε για διαρροή. Σβήστε τον κινητήρα και ελέγξτε τη στάθμη λαδιού στο δείκτη στάθμης λαδιού. Αν χρειαστεί, προσθέστε λάδι. a a - Τάπα πλήρωσης λαδιού 9737 Λίπανση κιβωτίου ταχυτήτων Κατά την προσθήκη ή την αλλαγή λιπαντικού στο κιβώτιο, ελέγξτε οπτικά για την παρουσία νερού στο λιπαντικό. Εάν υπάρχει νερό, μπορεί να έχει κατακαθίσει στον πυθμένα και να εκκενωθεί πριν από το λιπαντικό, ή μπορεί να έχει αναμιχθεί με το λιπαντικό, δίνοντάς του μια γαλακτώδη όψη. Εάν αντιληφθείτε την ύπαρξη νερού, απευθυνθείτε στο εξουσιοδοτημένο κατάστημα για έλεγχο του κιβωτίου. Η ύπαρξη νερού στο λιπαντικό μπορεί να οδηγήσει σε πρόωρη φθορά των εδράνων, ή, σε πολύ χαμηλές θερμοκρασίας, το νερό μπορεί να παγώσει και να προκαλέσει ζημιές στο κιβώτιο. Εξετάστε το λιπαντικό του κιβωτίου που έχει αδειάσει για την ύπαρξη μεταλλικών σωματιδίων. Η παρουσία πολύ μικρών μεταλλικών σωματιδίων είναι ένδειξη φυσιολογικής φθοράς. Ο υπερβολικός αριθμός ρινισμάτων μετάλλου ή μεγαλύτερων σωματιδίων μπορεί να αποτελεί ένδειξη μη φυσιολογικής φθοράς του κιβωτίου, και θα πρέπει να αποτελέσει αντικείμενο ελέγχου από εξουσιοδοτημένο κατάστημα. ΑΠΟΣΤΡΆΓΓΙΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Τοποθετήστε ένα δοχείο αποστράγγισης κάτω από την εξωλέμβια. 90 ell

101 ΣΥΝΤΉΡΗΣΗ 3. Βγάλτε την τάπα αερισμού και την τάπα πλήρωσης/αποστράγγισης και αδειάστε το λιπαντικό. a a - b - Τάπα αερισμού Τάπα πλήρωσης/αποστράγγισης b 9836 ΧΩΡΗΤΙΚΌΤΗΤΑ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ ΣΕ ΛΙΠΑΝΤΙΚΌ Η χωρητικότητα του κιβωτίου σε λιπαντικό είναι περίπου 350 ml (11.8 fl oz). ΣΥΝΙΣΤΏΜΕΝΑ ΛΙΠΑΝΤΙΚΆ ΚΙΒΩΤΊΟΥ Λιπαντικό κιβωτίου Mercury ή Quicksilver Premium ή High Performance. ΈΛΕΓΧΟΣ ΣΤΆΘΜΗΣ ΛΙΠΑΝΤΙΚΟΎ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ ΚΑΙ ΕΠΑΝΑΠΛΉΡΩΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Αφαιρέστε την τάπα αερισμού. 3. Βγάλτε την τάπα αποστράγγισης. Τοποθετήστε το σωλήνα του λιπαντικού στην οπή πλήρωσης και προσθέστε λιπαντικό μέχρι αυτό να εμφανιστεί στην οπή αερισμού. a a - b - Τάπα αερισμού και ροδέλα στεγανοποίησης Τάπα αποστράγγισης και ροδέλα στεγανοποίησης b ΣΗΜΑΝΤΙΚΟ: Αντικαταστήστε τις ροδέλες στεγανοποίησης εάν έχουν φθαρεί. 4. Σταματήστε την προσθήκη λιπαντικού. Τοποθετήστε την τάπα αερισμού και τη ροδέλα στεγανοποίησης πριν αφαιρέσετε το σωλήνα λιπαντικού. 5. Αφαιρέστε το σωλήνα λιπαντικού και τοποθετήστε την καθαρισμένη τάπα πλήρωσης/αποστράγγισης και τη ροδέλα στεγανοποίησης. Βυθισμένη εξωλέμβια 9835 Στην εξωλέμβια που έχει βυθιστεί θα πρέπει να γίνει σέρβις από εξουσιοδοτημένο αντιπρόσωπο μέσα σε λίγες ώρες αφότου αυτή ανασυρθεί από το νερό. Αυτή η άμεση φροντίδα της από τον εξουσιοδοτημένο αντιπρόσωπο είναι απαραίτητη όταν ο κινητήρας εκτεθεί στην ατμόσφαιρα προκειμένου να ελαχιστοποιηθεί η βλάβη στο εσωτερικό του κινητήρα λόγω διάβρωσης. ell 91

102 Προετοιμασία για αποθήκευση ΑΠΟΘΉΚΕΥΣΗ Το πιο σημαντικό ζήτημα κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση είναι η προστασία της από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. Οι παρακάτω διαδικασίες αποθήκευσης πρέπει να τηρούνται κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση μέχρι την επόμενη σεζόν λειτουργίας ή για παρατεταμένη αποθήκευση (δύο μήνες ή παραπάνω). ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΎΣΤΗΜΑ ΚΑΥΣΊΜΟΥ ΣΗΜΑΝΤΙΚΟ: Η βενζίνη που περιέχει αλκοόλη (αιθανόλη ή μεθανόλη) μπορεί να προκαλέσει σχηματισμό οξέων κατά την αποθήκευση και να καταστρέψει το σύστημα καυσίμου. Αν η βενζίνη που χρησιμοποιείτε περιέχει αλκοόλη, ενδείκνυται να αδειάζετε όσο το δυνατόν περισσότερη ποσότητα βενζίνης από τη δεξαμενή καυσίμου, τον απομακρυσμένο σωλήνα καυσίμου και το σύστημα καυσίμου του κινητήρα. Γεμίστε το ρεζερβουάρ και το σύστημα καυσίμου του κινητήρα με βελτιωμένο (σταθεροποιημένο) καύσιμο για να αποφευχθεί ο σχηματισμός γυαλάδας και κολλωδών υπολοίπων. Ακολουθήστε τις παρακάτω οδηγίες. Φορητό ρεζερβουάρ καυσίμου - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού βενζίνης (ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί) στο ρεζερβουάρ. Γείρετε το ρεζερβουάρ εμπρός-πίσω για να αναμιχθεί το σταθεροποιητικό με τη βενζίνη. Μόνιμα τοποθετημένη δεξαμενή καυσίμου - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού βενζίνης (ακολουθήστε τις οδηγίες που αναγράφονται στο δοχείο) σε ξεχωριστό περιέκτη και αναμίξτε με περίπου1 λίτρο (1 U.S. quart) βενζίνης. Χύστε το μίγμα αυτό στο ρεζερβουάρ. Τοποθετήστε την εξωλέμβια στο νερό ή συνδέστε προσάρτημα ξεπλύματος για να κυκλοφορήσει το νερό ψύξης. Λειτουργήστε τον κινητήρα για δέκα λεπτά ώστε να γεμίσει το σύστημα καυσίμου του κινητήρα. Διάταξη έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Προστασία των εξωτερικών μερών της εξωλέμβιας Λιπάνετε όλα τα μέρη της εξωλέμβιας που αναφέρονται στο κεφάλαιο «Συντήρηση», ενότητα «Πρόγραμμα επιθεώρησης και συντήρησης». Επικαλύψτε με μπογιά τυχόν χαρακιές. Συμβουλευτείτε τον αντιπρόσωπό σας για μπογιά επικάλυψης. Ψεκάστε με αντιδιαβρωτικό της Quicksilver ή της Mercury Precision Lubricants τις εξωτερικές μεταλλικές επιφάνειες (εκτός από τα ανόδια ελέγχου διάβρωσης). 92 ell

103 ΑΠΟΘΉΚΕΥΣΗ Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 120 Αντιδιαβρωτικό Εξωτερικές μεταλλικές επιφάνειες Q55 Προστασία των εσωτερικών μερών του κινητήρα Αφαιρέστε τα μπουζί και ψεκάστε μια μικρή ποσότητα λαδιού κινητήρα μέσα σε κάθε κύλινδρο. Περιστρέψτε το σφόνδυλο αρκετές φορές με το χέρι για να γίνει η κατανομή του λαδιού στους κυλίνδρους. Βάλτε τα μπουζί. Αλλάξτε το λάδι του κινητήρα. Κιβώτιο ταχυτήτων Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με νέο λιπαντικό (ανατρέξτε στο κεφάλαιο Λίπανση κιβωτίου ταχυτήτων). Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθηκεύστε την εξωλέμβια σε όρθια (κατακόρυφη) θέση προκειμένου να αδειάζει το νερό. ΕΙΔΟΠΟΙΗΣΗ Η αποθήκευση της εξωλέμβιας σε θέση κλίσης μπορεί να προκαλέσει ζημιά στην εξωλέμβια. Το παγιδευμένο νερό στις διόδους ψύξης ή το βρόχινο νερό που συλλέγεται στο στόμιο εξαγωγής προπέλας του κιβωτίου ταχυτήτων μπορεί να παγώσει. Αποθηκεύστε την εξωλέμβια στη θέση τέρμα κάτω. Αποθήκευση μπαταρίας Ακολουθήστε τις οδηγίες του κατασκευαστή της μπαταρίας για την αποθήκευση και τη φόρτισή της. Βγάλτε τη μπαταρία από το σκάφος και ελέγξτε τη στάθμη νερού. Αν χρειαστεί, φορτίστε την. Αποθηκεύστε την μπαταρία σε δροσερό, ξηρό μέρος. Κατά τη διάρκεια της αποθήκευσης, να ελέγχετε τη στάθμη νερού και να φορτίζετε περιοδικά τη μπαταρία. ell 93

104 Η μίζα δεν γυρίζει τον κινητήρα (μοντέλα με ηλεκτρική εκκίνηση) ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Καμένη ασφάλεια στο κύκλωμα εκκίνησης. Ανατρέξτε στην ενότητα Συντήρηση. Ο μοχλός ταχυτήτων της εξωλέμβιας δεν είναι στο νεκρό. Αδύνατη μπαταρία ή χαλαρές ή διαβρωμένες συνδέσεις μπαταρίας. Βλάβη του διακόπτη μίζας. Ελαττωματική καλωδίωση ή ηλεκτρική σύνδεση. Βλάβη στη μίζα ή στον ηλεκτρομαγνητικό διακόπτη (βαρελάκι) της μίζας. Ο κινητήρας δεν παίρνει εμπρός ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ ΣΗΜΕΙΩΣΗ: Εάν το καύσιμο της εξωλέμβιας τελείωσε ή βρίσκεται σε χώρο αποθήκευσης για εκτεταμένη χρονική περίοδο, θα χρειαστούν περισσότερες προσπάθειες για να τεθεί σε λειτουργία ο κινητήρας και να καθαριστεί το σύστημα καυσίμου από τον αέρα. Ο διακόπτης σβησίματος με αναδέτη δεν είναι στη θέση «RUN» (λειτουργία). Ακατάλληλη διαδικασία εκκίνησης. Ανατρέξτε στην ενότητα Λειτουργία. Παλαιά ή μολυσμένη βενζίνη. Μπουκωμένος κινητήρας. Ανατρέξτε στην ενότητα Λειτουργία. Το καύσιμο δεν φτάνει στον κινητήρα. Το ρεζερβουάρ είναι άδειο. Το στόμιο αέρα του ρεζερβουάρ δεν είναι ανοικτό ή είναι αποφραγμένο. Ο σωλήνας καυσίμου είναι αποσυνδεδεμένος ή τσακισμένος. Η φούσκα πλήρωσης δεν πιέστηκε. Η βαλβίδα μονής κατεύθυνσης της φούσκας πλήρωσης είναι ελαττωματική. Το φίλτρο καυσίμου είναι αποφραγμένο. Ανατρέξτε στην ενότητα Συντήρηση. Βλάβη της αντλίας καυσίμου. Το φίλτρο του ρεζερβουάρ είναι αποφραγμένο. Ανοίξτε την ασφάλεια 20 Αmp. Ανατρέξτε στην ενότητα Συντήρηση. Βλάβη σε εξάρτημα του συστήματος ανάφλεξης. Ελαττωματική καλωδίωση ή ηλεκτρική σύνδεση. Ελαττωματικά ή ακάθαρτα μπουζί. Ανατρέξτε στην ενότητασυντήρηση. Προβληματική λειτουργία του κινητήρα ΠΙΘΑΝΆ ΑΊΤΙΑ Υπερθέρμανση - Η προειδοποιητική κόρνα δεν λειτουργεί. Χαμηλή πίεση λαδιού. Ελέγξτε τη στάθμη του λαδιού. Τα μπουζί είναι λερωμένα ή ελαττωματικά. Ανατρέξτε στην ενότητα Συντήρηση. Εσφαλμένες αρχικές/προσαρμοσμένες ρυθμίσεις. Το καύσιμο περιορίζεται στον κινητήρα. ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΆΤΩΝ a. Στο φίλτρο καυσίμου κινητήρα υπάρχουν εμπόδια. Ανατρέξτε στην ενότητα Συντήρηση. b. Στο φίλτρο της δεξαμενής καυσίμου υπάρχουν εμπόδια. c. Κολλημένη αντισιφωνική βαλβίδα (βρίσκεται στις μόνιμα εγκατεστημένες δεξαμενές καυσίμων). d. Τσακισμένος ή συμπιεσμένος αγωγός καυσίμου. 94 ell

105 ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Βλάβη της αντλίας καυσίμου. Βλάβη στοιχείου του συστήματος ανάφλεξης. Απώλεια απόδοσης ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Χαμηλή πίεση λαδιού. Ελέγξτε τη στάθμη λαδιού. Το γκάζι δεν είναι τελείως ανοικτό. Η προπέλα είναι καταστραμμένη ή δεν έχει το κατάλληλο μέγεθος. Ακατάλληλος χρονισμός ή ρύθμιση του κινητήρα. Το σκάφος είναι υπερφορτωμένο ή το φορτίο δεν είναι σωστά κατανεμημένο. Υπερβολική ποσότητα νερού στον υδροσυλλέκτη. Ο πυθμένας του σκάφους είναι βρόμικος ή καταστραμμένος. Η μπαταρία ξεφορτίζεται ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Οι συνδέσεις της μπαταρίας είναι χαλαρές ή διαβρωμένες. Χαμηλή στάθμη ηλεκτρολύτη στη μπαταρία. Η μπαταρία είναι φθαρμένη ή έχει μειωμένη απόδοση. Υπερβολική χρήση των ηλεκτρικών αξεσουάρ. Ελαττωματικός ανορθωτής, εναλλάκτης ή ρυθμιστής τάσης. ell 95

106 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Σέρβις στην περιοχή σας Επιστρέφετε πάντα την εξωλέμβιά σας στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας όταν προκύψει ανάγκη για σέρβις. Μόνο ο εξουσιοδοτημένος αντιπρόσωπος διαθέτει τους εκπαιδευμένους μηχανικούς, τη γνώση, τα ειδικά εργαλεία και τα γνήσια ανταλλακτικά και παρελκόμενα ώστε να κάνει σωστά το σέρβις της εξωλέμβιας μηχανής σας όταν προκύψει η σχετική ανάγκη. Ο εξουσιοδοτημένος αντιπρόσωπος γνωρίζει τη μηχανή σας καλύτερα από όλους. Εξυπηρέτηση εκτός της περιοχής σας Αν βρίσκεστε εκτός της περιοχής που καλύπτει ο τοπικός σας αντιπρόσωπος και προκύψει οποιοδήποτε πρόβλημα, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο. Ανατρέξτε στο χρυσό οδηγό του τηλεφωνικού καταλόγου. Αν, για οποιοδήποτε λόγο, δεν μπορείτε να εξυπηρετηθείτε, επικοινωνήστε με το πλησιέστερο γραφείο εξυπηρέτησης της Mercury Marine. Πληροφορίες για ανταλλακτικά και παρελκόμενα Για πληροφορίες σχετικά με τα γνήσια ανταλλακτικά και παρελκόμενα, αποταθείτε στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας. Ο αντιπρόσωπος διαθέτει τις πληροφορίες που χρειάζονται για την παραγγελία των ανταλλακτικών και των παρελκομένων που θέλετε. Όταν ζητάτε πληροφορίες σχετικά με ανταλλακτικά και παρελκόμενα, ο αντιπρόσωπος χρειάζεται το μοντέλο και τον αριθμό σειράς για να παραγγείλει τα σωστά ανταλλακτικά. Παροχή τεχνικής βοήθειας ΣΈΡΒΙΣ ΣΤΗΝ ΠΕΡΙΟΧΉ ΣΑΣ Αν χρειάζεται να κάνετε σέρβις στο εφοδιασμένο με εξωλέμβιο κινητήρα σκάφος σας Mercury, πηγαίνετέ το σε εξουσιοδοτημένο αντιπρόσωπο. Μόνο οι εξουσιοδοτημένοι αντιπρόσωποι ειδικεύονται σε προϊόντα Mercury και διαθέτουν μηχανικούς ειδικευμένους από το εργοστάσιο, ειδικά εργαλεία και εξοπλισμό, καθώς και γνήσια εξαρτήματα και παρελκόμενα Quicksilver ώστε να κάνουν σωστό σέρβις στον κινητήρα σας. ΣΗΜΕΙΩΣΗ: Τα εξαρτήματα και τα παρελκόμενα Quicksilver σχεδιάζονται και κατασκευάζονται από τη Mercury Marine ειδικά για το δικό σας συγκρότημα κινητήρα. ΕΞΥΠΗΡΈΤΗΣΗ ΕΚΤΌΣ ΤΗΣ ΠΕΡΙΟΧΉΣ ΣΑΣ Αν βρίσκεστε εκτός της περιοχής που καλύπτει ο τοπικός σας αντιπρόσωπος και προκύψει οποιοδήποτε πρόβλημα, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο. Αν, για οποιοδήποτε λόγο, δεν μπορείτε να εξυπηρετηθείτε, επικοινωνήστε με το πλησιέστερο Περιφερειακό Κέντρο Εξυπηρέτησης. Αν βρίσκεστε εκτός των Η.Π.Α. και του Καναδά, επικοινωνήστε με το πλησιέστερο Κέντρο Διεθνούς Εξυπηρέτησης της Marine Power International. ΚΛΟΠΉ ΤΟΥ ΣΥΓΚΡΟΤΉΜΑΤΟΣ ΚΙΝΗΤΉΡΑ Σε περίπτωση κλοπής του συγκροτήματος κινητήρα, ενημερώστε άμεσα τις τοπικές αρχές και την Mercury Marine για το μοντέλο και τους αριθμούς σειράς, δίνοντας τα στοιχεία του ατόμου που θα πρέπει να ειδοποιηθεί σε περίπτωση ανεύρεσης. Οι πληροφορίες αυτές διατηρούνται σε μια βάση δεδομένων της Mercury Marine και χρησιμοποιούνται ως βοήθημα από τις αρχές και τους αντιπροσώπους για την ανεύρεση των συγκροτημάτων κινητήρα που έχουν κλαπεί. ΤΙ ΠΡΈΠΕΙ ΝΑ ΠΡΟΣΈΞΕΤΕ ΣΕ ΠΕΡΊΠΤΩΣΗ ΒΎΘΙΣΗΣ 1. Πριν την ανέλκυση, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury. 2. Μετά την ανέλκυση, επιβάλλεται το άμεσο σέρβις του κινητήρα από έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury για να μειωθεί η πιθανότητα σοβαρών βλαβών του συγκροτήματος κινητήρα. 96 ell

107 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ ΑΝΤΑΛΛΑΚΤΙΚΆ ΣΈΡΒΙΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τον κίνδυνο φωτιάς ή πυρκαγιάς. Τα στοιχεία του ηλεκτρικού συστήματος, του συστήματος ανάφλεξης και του συστήματος καυσίμου των προϊόντων της Mercury Marine συμμορφώνονται με τα ομοσπονδιακά και τα διεθνή πρότυπα για την ελαχιστοποίηση των κινδύνων πυρκαγιάς ή έκρηξης. Μη χρησιμοποιείτε στο ηλεκτρικό σύστημα ή στο σύστημα καυσίμου ανταλλακτικά που δεν συμμορφώνονται με τα εν λόγω πρότυπα. Όταν κάνετε σέρβις στο ηλεκτρικό σύστημα και το σύστημα καυσίμου, τοποθετήστε και σφίξτε καλά όλα τα εξαρτήματα. Οι κινητήρες θαλάσσης είναι σχεδιασμένοι ώστε να λειτουργούν με τέρμα ή σχεδόν τέρμα ανοικτό γκάζι κατά το μεγαλύτερο μέρος της ζωής τους. Έχει, επίσης, προβλεφθεί το ότι θα λειτουργούν τόσο σε γλυκό όσο και σε θαλασσινό νερό. Γι αυτούς τους λόγους, απαιτούνται πολλά ειδικά εξαρτήματα. ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΑΝΤΑΛΛΑΚΤΙΚΆ ΚΑΙ ΠΑΡΕΛΚΌΜΕΝΑ Για πληροφορίες σχετικά με τα ανταλλακτικά και τα παρελκόμενα Quicksilver, αποταθείτε στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας. Ο αντιπρόσωπος γνωρίζει τις απαιτούμενες πληροφορίες για την παραγγελία των ανταλλακτικών και των παρελκομένων, σε περίπτωση που δεν διαθέτει στοκ. Μόνο οι εξουσιοδοτημένοι αντιπρόσωποι μπορούν να αγοράσουν γνήσια ανταλλακτικά και παρελκόμενα Quicksilver από το εργοστάσιο. Η Mercury Marine δεν διαθέτει ανταλλακτικά και παρελκόμενα σε μη εξουσιοδοτημένους αντιπροσώπους ή πελάτες λιανικής. Όταν ζητάτε εξαρτήματα και παρελκόμενα, ο αντιπρόσωπος θα σας ζητήσει τομοντέλο κινητήρα καιτους αριθμούς σειράς για την παραγγελία των σωστών εξαρτημάτων. ΕΠΊΛΥΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Είναι σημαντικό για τον αντιπρόσωπό σας και για εμάς να μείνετε ικανοποιημένοι από το προϊόν της Mercury. Αν έχετε ποτέ προβλήματα, ερωτήσεις ή ανησυχίες σχετικά με το δικό σας συγκρότημα κινητήρα, επικοινωνήστε με τον αντιπρόσωπό σας ή οποιαδήποτε εξουσιοδοτημένη αντιπροσωπεία της Mercury. Αν χρειάζεστε πρόσθετη βοήθεια: 1. Μιλήστε με το διευθυντή πωλήσεων της αντιπροσωπείας ή το διευθυντή του τμήματος εξυπηρέτησης. Επικοινωνήστε με τον κάτοχο της αντιπροσωπείας αν ο διευθυντής πωλήσεων και ο διευθυντής του τμήματος εξυπηρέτησης δεν μπορούν να επιλύσουν το πρόβλημα. 2. Αν έχετε ερωτήσεις, ανησυχίες ή προβλήματα που δεν μπορούν να επιλυθούν από την αντιπροσωπεία σας, επικοινωνήστε με το γραφείο εξυπηρέτησης της Mercury Marine για βοήθεια. Η Mercury Marine θα συνεργαστεί μαζί σας και μαζί με την αντιπροσωπεία σας για την επίλυση όλων των προβλημάτων. Το τμήμα εξυπηρέτησης πελατών θα χρειαστεί τις παρακάτω πληροφορίες: Το ονοματεπώνυμο και τη διεύθυνσή σας Ο αριθμός τηλεφώνου σας την ημέρα. Το μοντέλο και οι αριθμοί σειράς για το συγκρότημα κινητήρα σας Ονομασία και διεύθυνση της αντιπροσωπείας σας Τη φύση του προβλήματος ΣΤΟΙΧΕΊΑ ΕΠΙΚΟΙΝΩΝΊΑΣ ΓΙΑ ΤΟ ΤΜΉΜΑ ΕΞΥΠΗΡΈΤΗΣΗΣ ΠΕΛΑΤΏΝ ΤΗΣ MERCURY MARINE Για υποστήριξη καλέστε, στείλτε φαξ ή γράψτε στο γραφείο που εξυπηρετεί την περιοχή σας. Στην επιστολή και το φαξ αναφέρετε και τον αριθμό τηλεφώνου σας. Ηνωμένες Πολιτείες, Καναδάς Τηλέφωνο Φαξ Αγγλικά Γαλλικά Αγγλικά Γαλλικά Mercury Marine W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI ell 97

108 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Ηνωμένες Πολιτείες, Καναδάς Ιστοσελίδα Αυστραλία, Ειρηνικός Τηλέφωνο Όμιλος Brunswick Asia Pacific Bessemer Drive Φαξ Dandenong South, Victoria 3175 Αυστραλία Ευρώπη, Μέση Ανατολή, Αφρική Τηλέφωνο Brunswick Marine Europe Parc Industriel de Petit-Rechain Φαξ B-4800 Verviers, Βέλγιο Μεξικό, Κεντρική Αμερική, Νότιος Αμερική, Καραϊβική Τηλέφωνο Mercury Marine Interchange Circle North Φαξ Miramar, FL Η.Π.Α. Ιαπωνία Τηλέφωνο Kisaka Co., Ltd Kannabecho, Sakai-ku Φαξ Sakai-shi, Osaka , Japan Ασία, Σιγκαπούρη Τηλέφωνο Όμιλος Brunswick Asia Pacific T/A Mercury Marine Singapore Pte Ltd Φαξ Loyang Drive Σιγκαπούρη, Παραγγελία έντυπου υλικού Πριν να παραγγείλετε έντυπο υλικό, θα πρέπει να συλλέξετε τις εξής πληροφορίες σχετικά με το συγκρότημα κινητήρα: Μοντέλο Ιπποδύναμη Αριθμός σειράς Έτος ΗΝΩΜΈΝΕΣ ΠΟΛΙΤΕΊΕΣ ΚΑΙ ΚΑΝΑΔΆΣ Για πρόσθετο έντυπο υλικό για το συγκρότημα κινητήρα της Mercury Marine που έχετε αγοράσει, επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο της Mercury Marine ή με τη: Mercury Marine Τηλέφωνο Φαξ Ταχυδρομική διεύθυνση 98 ell

109 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Mercury Marine (920) (Μόνο ΗΠΑ) (920) (Μόνο ΗΠΑ) Mercury Marine Υπόψη: Publications Department P.O. Box 1939 Fond du Lac, WI ΕΚΤΌΣ Η.Π.Α. ΚΑΙ ΚΑΝΑΔΆ Επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της Mercury Marine για να παραγγείλετε πρόσθετο έντυπο υλικό που είναι διαθέσιμο για το συγκεκριμένο συγκρότημα κινητήρα. Παρακαλούμε αποστείλετε το ακόλουθο δελτίο παραγγελίας μαζί με την πληρωμή σας στη: Mercury Marine Υπόψη: Publications Department W6250 West Pioneer Road P.O. Box 1939 Fond du Lac, WI Παραλήπτης: ((Παρακαλούμε βγάλτε ένα αντίγραφο του εντύπου αυτού γράψτε ή τυπώστε - Αυτή είναι η ετικέτα παραλήπτη) Ονομα Διεύθυνση Πόλη, Περιφέρεια, Νομός Ταχυδρομικός κωδικός Χώρα Ποσότητα Εξάρτημα Αρ. στοκ Τιμή Σύνολο: Σύνολο πληρωτέο. ell 99

110 Πληροφορίες σχετικά με την τοποθέτηση ΙΠΠΟΔΎΝΑΜΗ ΤΟΥ ΣΚΆΦΟΥΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY ΕΓΚΑΤΆΣΤΑΣΗ XXX XXX ΠΡΟΣΤΑΣΊΑ ΕΚΚΊΝΗΣΗΣ ΜΕ ΤΑΧΎΤΗΤΑ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα με ταχύτητα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Μη χρησιμοποιείτε ποτέ κάποιο σκάφος που δεν διαθέτει προστατευτική διάταξη για εκκίνηση μόνο σε νεκρά. Το τηλεχειριστήριο που είναι συνδεδεμένο με την εξωλέμβια πρέπει να διαθέτει μηχανισμό προστασίας που διασφαλίζει ότι η εκκίνηση γίνεται μόνο όταν έχετε επιλέξει νεκρό. Με τον τρόπο αυτό αποφεύγεται η εκκίνηση του κινητήρα με ταχύτητα. ΕΠΙΛΟΓΉ ΠΑΡΕΛΚΟΜΈΝΩΝ ΓΙΑ ΤΗΝ ΕΞΩΛΈΜΒΙΆ ΣΑΣ Τα γνήσια παρελκόμενα της Mercury Precision ή της Quicksilver έχουν σχεδιαστεί και δοκιμαστεί ειδικά για την εξωλέμβιά σας. Τα παρελκόμενα αυτά διατίθενται από τους αντιπροσώπους της Mercury Marine. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε τον αντιπρόσωπό σας πριν την εγκατάσταση των παρελκομένων. Η λανθασμένη χρήση των εγκεκριμένων εξαρτημάτων ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να προκαλέσει ζημιά στο προϊόν. Ορισμένα παρελκόμενα που δεν κατασκευάζονται ούτε πωλούνται από τη Mercury Marine δεν έχουν σχεδιαστεί για ασφαλή χρήση με την εξωλέμβιά σας ή το σύστημα χειρισμού της. Αποκτήστε και διαβάστε τα εγχειρίδια εγκατάστασης, λειτουργίας και συντήρησης για όλα τα επιλεγμένα παρελκόμενα. ΑΠΑΊΤΗΣΗ ΕΎΚΑΜΠΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ ΧΑΜΗΛΉΣ ΔΙΑΠΌΤΙΣΗΣ Ισχύει για τις εξωλέμβιες που κατασκευάστηκαν για πώληση, έχουν ήδη πωληθεί ή διατίθενται προς πώληση στις Ηνωμένες Πολιτείες. 100 ell

111 ΕΓΚΑΤΆΣΤΑΣΗ Η Υπηρεσία Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ απαιτεί να χρησιμοποιείται εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης για τον πρωταρχικό εύκαμπτο σωλήνα καυσίμου που συνδέει το ρεζερβουάρ με την εξωλέμβια, σε όλες τις εξωλέμβιες που κατασκευάζονται μετά την 1η Ιανουαρίου Ως εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης ορίζεται ο σωλήνας USCG τύπου B1-15 ή τύπου A1-15 που δεν υπερβαίνει τα 15 g/m²/24 ώρες με καύσιμο CE 10 στους 23 C όπως καθορίζεται για τους εύκαμπτους σωλήνες θαλάσσιας χρήσης SAE J ΗΛΕΚΤΡΙΚΉ ΑΝΤΛΊΑ ΚΑΥΣΊΜΟΥ Αν χρησιμοποιείται ηλεκτρική αντλία καυσίμου, η πίεση καυσίμου δεν πρέπει να υπερβαίνει τα 27,58 kpa (4 psi) στον κινητήρα. Αν είναι απαραίτητο, χρησιμοποιήστε ένα ρυθμιστή πίεσης για τη ρύθμιση της πίεσης. Τοποθέτηση της εξωλέμβιας ΠΡΟΔΙΑΓΡΑΦΈΣ ΤΟΠΟΘΈΤΗΣΗΣ A A B 2763 a - b - Ελάχιστο άνοιγμα καθρέφτη Κεντρική γραμμή κινητήρα για διπλούς κινητήρες Ελάχιστο άνοιγμα καθρέφτη Μονός κινητήρας (χειριστήριο) Μονός κινητήρας (λαγουδέρα) Διπλοί κινητήρες 48,3 cm (19 in.) 76,2 cm (30 in.) 101,6 cm (40 in.) Κεντρική γραμμή κινητήρα Τουλάχιστον 66 cm (26 in.) ΑΦΑΊΡΕΣΗ ΚΑΙ ΤΟΠΟΘΈΤΗΣΗ ΆΝΩ ΚΑΛΎΜΜΑΤΟΣ Αφαίρεση επάνω καλύμματος 1. Απασφαλίστε το μάνδαλο καλύμματος που βρίσκεται στο πίσω μέρος του κινητήρα σηκώνοντας το μάνδαλο προς τα πάνω. ell 101

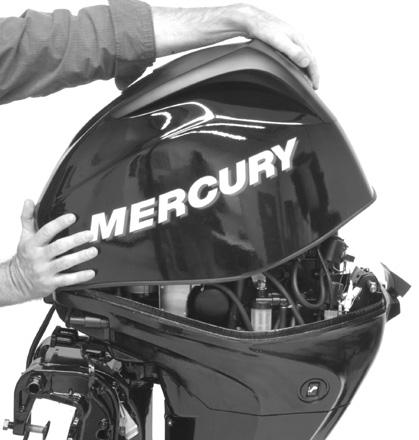

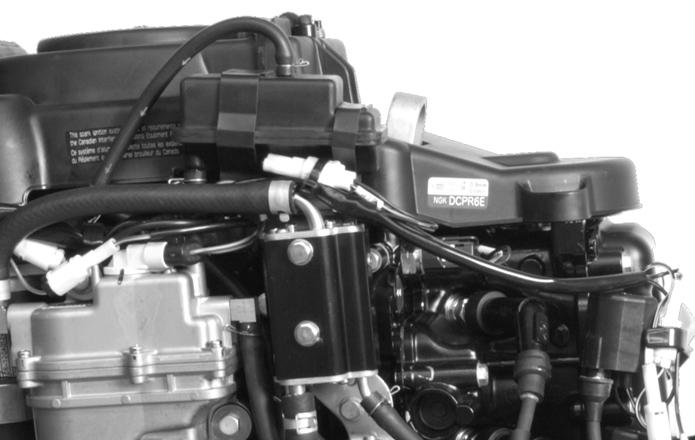

112 ΕΓΚΑΤΆΣΤΑΣΗ 2. Ανασηκώστε το πίσω μέρος του καλύμματος και αποσυμπλέξτε το μπροστινό άγκιστρο Τοποθέτηση επάνω καλύμματος 1. Συμπλέξτε το μπροστινό άγκιστρο και πιέστε το επάνω κάλυμμα πάνω στο κάτω κάλυμμα. 2. Πιέστε το μάνδαλο του καλύμματος προς τα κάτω για να ασφαλίσετε το κάλυμμα στη θέση του. ΑΝΎΨΩΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Χρησιμοποιήστε τη θηλιά ανύψωσης που βρίσκεται πίσω από το σφόνδυλο για να υποστηρίξετε τον κινητήρα όταν εγκαθιστάτε την εξωλέμβια ΕΓΚΑΤΆΣΤΑΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΟΝ ΚΑΘΡΈΦΤΗ (ΜΟΝΤΈΛΑ ΜΕ ΧΕΙΡΟΚΊΝΗΤΗ ΚΛΊΣΗ)! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν την στερεώσετε σωστά, η εξωλέμβια μπορεί να φύγει από τον καθρέφτη του σκάφους και να προκαλέσει σοβαρό τραυματισμό, το θάνατο ή υλικές ζημιές. Πριν από τη λειτουργία, η εξωλέμβια πρέπει να εγκατασταθεί σωστά, με τη χρήση του απαιτούμενου υλικού στερέωσης. 102 ell

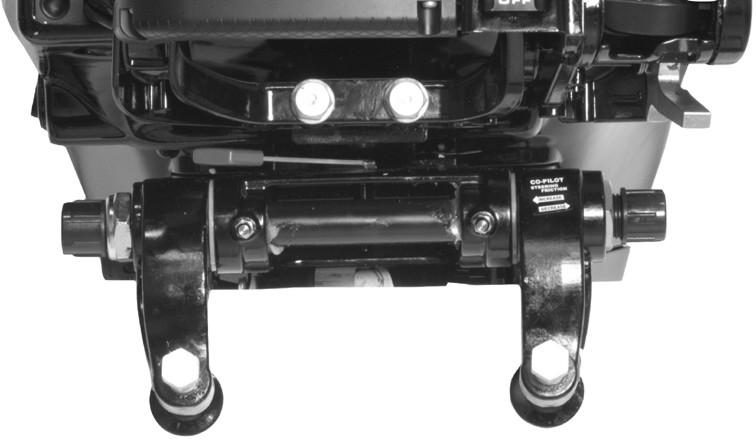

113 ΕΓΚΑΤΆΣΤΑΣΗ Αυτό το προϊόν πρέπει να στερεωθεί στον καθρέφτη με το κατάλληλο υλικό στερέωσης. Εάν η εξωλέμβια χτυπήσει σε κάποιο αντικείμενο κάτω από το νερό, το κατάλληλο υλικό στερέωσης θα αποτρέψει το πέσιμο της εξωλέμβιας από τον καθρέφτη. Ένα αυτοκόλλητο στο μπρακέτο περιστροφής θυμίζει στον τεχνικό εγκατάστασης τον πιθανό κίνδυνο. WARNING Avoid serious injury or death. Secure engine to transom with bolts ΣΗΜΑΝΤΙΚΟ: Τα μοντέλα που δεν διαθέτουν ηλεκτρικό σύστημα ρύθμισης ανύψωσης (Power Trim) ή υποβοήθησης κλίσης αερίου θα πρέπει να διαθέτουν σφιγκτήρες καθρέφτη στην κορυφή του καθρέφτη, ενώ τα μπουλόνια των σφιγκτήρων θα πρέπει να σφίγγονται πριν από το άνοιγμα των οπών για τα μπουλόνια στερέωσης μέσω του καθρέφτη. 1. Τοποθετήστε την εξωλέμβια στην κεντρική γραμμή του καθρέφτη Σφίξτε τα μπουλόνια των σφιγκτήρων του καθρέπτη ell 103

114 ΕΓΚΑΤΆΣΤΑΣΗ 3. Χρησιμοποιήστε μία μύτη τρυπανιού με μεγάλο μήκος για να ανοίξετε τις δύο χαμηλότερες οπές 8 mm (0.315 in.) μέσω του καθρέφτη χρησιμοποιώντας τους σφιγκτήρες καθρέφτη ως πρότυπο για τις οπές των μπουλονιών. a a - b - Επάνω οπή σφιγκτήρα καθρέφτη Κάτω οπή σφιγκτήρα καθρέφτη b Αλείψτε στεγανωτικό θαλάσσης στα στελέχη των μπουλονιών. Μην αλείφετε στεγανωτικό θαλάσσης στα σπειρώματα των μπουλονιών. 5. Στερεώστε τον κινητήρα στον καθρέφτη με το υλικό στερέωσης που συνοδεύει τον κινητήρα. Σφίξτε καλά το υλικό στερέωσης. a - Μπουλόνι (2) b - Ροδέλα (2) c - Ασφαλιστικό παξιμάδι (2) a b c ΕΓΚΑΤΆΣΤΑΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΟΝ ΚΑΘΡΈΦΤΗ [ΗΛΕΚΤΡΙΚΌ ΣΎΣΤΗΜΑ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) ΚΑΙ ΥΠΟΒΟΉΘΗΣΗ ΚΛΊΣΗΣ ΑΕΡΊΟΥ]! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν την στερεώσετε σωστά, η εξωλέμβια μπορεί να φύγει από τον καθρέφτη του σκάφους και να προκαλέσει σοβαρό τραυματισμό, το θάνατο ή υλικές ζημιές. Πριν από τη λειτουργία, η εξωλέμβια πρέπει να εγκατασταθεί σωστά, με τη χρήση του απαιτούμενου υλικού στερέωσης. 104 ell

115 ΕΓΚΑΤΆΣΤΑΣΗ Αυτό το προϊόν πρέπει να στερεωθεί στον καθρέφτη με το κατάλληλο υλικό στερέωσης. Εάν η εξωλέμβια χτυπήσει σε κάποιο αντικείμενο κάτω από το νερό, το κατάλληλο υλικό στερέωσης θα αποτρέψει το πέσιμο της εξωλέμβιας από τον καθρέφτη. Ένα αυτοκόλλητο στο μπρακέτο περιστροφής θυμίζει στον τεχνικό εγκατάστασης τον πιθανό κίνδυνο. WARNING Avoid serious injury or death. Secure engine to transom with bolts ΣΗΜΑΝΤΙΚΟ: Προσδιορίστε την αντοχή του καθρέφτη του σκάφους. Τα κόντρα παξιμάδια και τα μπουλόνια στερέωσης της εξωλέμβιας θα πρέπει να αντέχουν 75 Nm (55 lb. ft.) ροπής στρέψης χωρίς να υποχωρήσει ή να ραγίσει ο καθρέφτης. Αν ο καθρέφτης του σκάφους υποχωρήσει ή ραγίσει με την εφαρμογή αυτής της ροπής, η κατασκευή του καθρέφτη ενδέχεται να μην είναι επαρκούς αντοχής. Ο καθρέφτης θα πρέπει να ενισχυθεί, ή θα πρέπει να αυξηθεί η επιφάνεια που δέχεται το φορτίο. a b a - b - Υποχώρηση καθρέφτη υπό τη ροπή στρέψης του μπουλονιού Ράγισμα καθρέφτη υπό τη ροπή στρέψης του μπουλονιού Για τον πρώτο προσδιορισμό της ισχύος του καθρέφτη, χρησιμοποιήστε δυναμομετρικό κλειδί με μηχανισμό μανέλας. Εάν το μπουλόνι ή το παξιμάδι συνεχίσει να γυρίζει χωρίς να αυξάνεται η ένδειξη ροπής στρέψης στο όργανο, αυτό αποτελεί ένδειξη ότι ο καθρέφτης υποχωρεί. Η επιφάνεια υποδοχής φορτίου μπορεί να διευρυνθεί με μια μεγαλύτερη ροδέλα ή μια πλάκα ενίσχυσης καθρέφτη. ell 105

116 ΕΓΚΑΤΆΣΤΑΣΗ ΣΗΜΕΙΩΣΗ: Οι εσωτερικές οπές της πλάκας ενίσχυσης καθρέφτη προορίζονται για τα κάτω μπουλόνια του καθρέφτη και οι εξωτερικές οπές προορίζονται για τα επάνω μπουλόνια του καθρέφτη. a b a - b - Μεγαλύτερη ροδέλα καθρέφτη Πλάκα ενίσχυσης καθρέφτη Περιγραφή Αριθμός εξαρτήματος Μεγαλύτερη ροδέλα καθρέφτη Πλάκα ενίσχυσης καθρέφτη Χρησιμοποιήστε το εξάρτημα διάνοιξης οπών καθρέφτη για τη διάνοιξη των οπών στερέωσης του καθρέφτη. b a - b - c - Οπές οδηγού διάνοιξης Εξάρτημα διάνοιξης οπών στον καθρέφτη Κεντρική γραμμή καθρέφτη a a c ell

117 ΕΓΚΑΤΆΣΤΑΣΗ Εξάρτημα διάνοιξης οπών στον καθρέπτη A2 Βοηθά στην τοποθέτηση του κινητήρα ενεργώντας ως πρότυπο για τις οπές στερέωσης του κινητήρα Aνοίξτε τέσσερις οπές τοποθέτησης με διάμετρο 13,5 mm (17/32 in.) Τοποθετήστε την εξωλέμβια έτσι ώστε η πλάκα αποτροπής αερισμού να βρίσκεται σε ευθεία ή εντός 25 mm (1 in.) από τον πυθμένα του σκάφους. a a - b - Πλάκα αποτροπής αερισμού Σε σειρά ή εντός 25 mm (1 in.) b Αλείψτε στεγανωτικό θαλάσσης στα στελέχη των μπουλονιών. Μην αλείφετε στεγανωτικό θαλάσσης στα σπειρώματα των μπουλονιών. 5. Στερεώστε την εξωλέμβια με τα παρεχόμενα εξαρτήματα τοποθέτησης που απεικονίζονται. Σφίξτε τα κόντρα παξιμάδια με την προδιαγραφόμενη ροπή. ell 107

118 ΕΓΚΑΤΆΣΤΑΣΗ Η εξωλέμβια πρέπει να στερεωθεί στον καθρέφτη με δύο βίδες σύσφιξης μπρακέτου καθρέφτη και τέσσερα μπουλόνια στερέωσης με κόντρα παξιμάδια μεγέθους 13 mm (1/2 in.) που παρέχονται. Περάστε δύο μπουλόνια μέσα από την πάνω σειρά των οπών στερέωσης και δύο μπουλόνια μέσα από την κάτω σειρά των οπών. a c b d a - Μπουλόνι (4) b - Μπουλόνι σύσφιξης καθρέφτη c - Ροδέλα (4) d - Ασφαλιστικό παξιμάδι (4) Περιγραφή Nm lb-in. lb-ft Ασφαλιστικά παξιμάδια και μπουλόνια τοποθέτησης εξωλέμβιας ΤΟΠΟΘΈΤΗΣΗ ΜΠΡΑΚΈΤΟΥ ΤΙΜΟΝΙΟΎ, ΝΤΊΖΑΣ ΤΙΜΟΝΙΟΎ 1. Τοποθετήστε το μπρακέτο τιμονιού με δύο ροδέλες και δύο μπουλόνια 30 x 80 mm. Σφίξτε τα μπουλόνια του μπρακέτου τιμονιού με την προδιαγραφόμενη ροπή. 2. Λιπάνετε ολόκληρο το άκρο της ντίζας τιμονιού με 2-4-C με PTFE Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Άκρο ντίζας τιμονιού Q 1 3. Τοποθετήστε την τσιμούχα της ντίζας τιμονιού στο σωλήνα ανύψωσης. 108 ell

119 ΕΓΚΑΤΆΣΤΑΣΗ 4. Τοποθετήστε τη ντίζα τιμονιού και σφίξτε το παξιμάδι της ντίζας τιμονιού με την προδιαγραφόμενη ροπή. b a c a - Παξιμάδι ντίζας τιμονιού b - Μπουλόνι και ροδέλα μπρακέτου τιμονιού (2) c - Τσιμούχα ντίζας τιμονιού Περιγραφή Nm lb. in. lb. ft. Παξιμάδι ντίζας τιμονιού Μπουλόνι μπρακέτου τιμονιού ΥΛΙΚΌ ΣΤΕΡΈΩΣΗΣ ΡΆΒΔΟΥ ΣΎΝΔΕΣΗΣ ΤΙΜΟΝΙΟΎ ΣΗΜΑΝΤΙΚΟ: Ο βραχίονας τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεωθεί με τη χρήση του υλικού στερέωσης βραχίονα τιμονιού που παρέχεται μαζί με τον κινητήρα. Μην αντικαθιστάτε ποτέ τα κόντρα παξιμάδια ( ) με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη του βραχίονα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα εξαρτήματα στερέωσης ή οι ακατάλληλες διαδικασίες στερέωσης μπορούν να οδηγήσουν στη χαλάρωση ή την αποσύνδεση της ράβδου σύνδεσης τιμονιού. Αυτό μπορεί να προκαλέσει αιφνίδια και απροσδόκητη απώλεια του ελέγχου του σκάφους, με αποτέλεσμα το σοβαρό τραυματισμό ή και το θάνατο των επιβαινόντων από πτώση εντός ή εκτός του σκάφους. Χρησιμοποιείτε πάντοτε τα απαιτούμενα εξαρτήματα και ακολουθείτε τις οδηγίες και τις διαδικασίες σύσφιξης. Συναρμολογήστε το βραχίονα τιμονιού με τη ντίζα τιμονιού χρησιμοποιώντας την επίπεδη ροδέλα και το νάιλον ένθετο κόντρα παξιμάδι. Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής. ell 109

120 ΕΓΚΑΤΆΣΤΑΣΗ Συναρμολογήστε το βραχίονα τιμονιού με τον κινητήρα με μπουλόνι, κόντρα παξιμάδι, διαχωριστικό τεμάχιο και επίπεδες ροδέλες. Σφίξτε το κόντρα παξιμάδι με την προδιαγραφόμενη ροπή. c b d e b b f a 9691 a - Μπουλόνι ( ) b - Επίπεδη ροδέλα ( ) c - Διαχωριστικό τεμάχιο ( ) d - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) e - Τοποθετήστε το βραχίονα τιμονιού στην πλαϊνή οπή f - Νάιλον ένθετο κόντρα παξιμάδι ( ) (σφίξτε μέχρι να καθίσει και μετά ξεσφίξτε κατά 1/4 της στροφής) Περιγραφή Nm lb-in. lb-ft Νάιλον ένθετο ασφαλιστικό παξιμάδι "d" Κόντρα παξιμάδι με νάιλον ένθετο "f" Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά Ό της στροφής 110 ell

121 ΕΓΚΑΤΆΣΤΑΣΗ Ηλεκτρική πλεξούδα καλωδίωσης, σύνδεση μπαταρίας, ρεζερβουάρ καυσίμου ΠΛΕΞΟΎΔΑ ΚΑΛΩΔΊΩΣΗΣ ΧΕΙΡΙΣΤΗΡΊΟΥ 1. Αφαιρέστε τα τρία μπουλόνια του καλύμματος πρόσβασης. Αφαιρέστε το κάλυμμα πρόσβασης και τον ελαστικό δακτύλιο του καλωδίου Αφαιρέστε τις ροδέλες και τους συγκρατητήρες κοπίλιας από το μοχλό ενεργοποίησης αλλαγής ταχυτήτων, το σύνδεσμο αλλαγής ταχυτήτων και το μοχλό ενεργοποίησης γκαζιού. 3. Αφαιρέστε το σύνδεσμο αλλαγής ταχυτήτων από το μοχλό ενεργοποίησης αλλαγής ταχυτήτων. 4. Χαλαρώστε το μπουλόνι που συγκρατεί το μπρακέτο συγκράτησης της πλεξούδας καλωδίωσης του χειριστηρίου. b c d a e a - b - c - d - e - Σύνδεσμος αλλαγής ταχυτήτων, συγκρατητήρας και ροδέλα κοπίλιας Μοχλός ενεργοποίησης αλλαγής ταχυτήτων, συγκρατητήρας και ροδέλα κοπίλιας Μοχλός ενεργοποίησης γκαζιού, συγκρατητήρας και ροδέλα κοπίλιας Σύνδεσμος αλλαγής ταχυτήτων Μπουλόνι στερέωσης μπρακέτου στερέωσης πλεξούδας καλωδίωσης ell 111

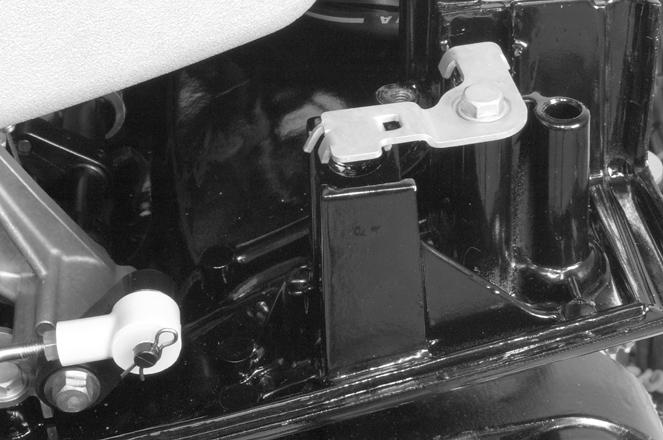

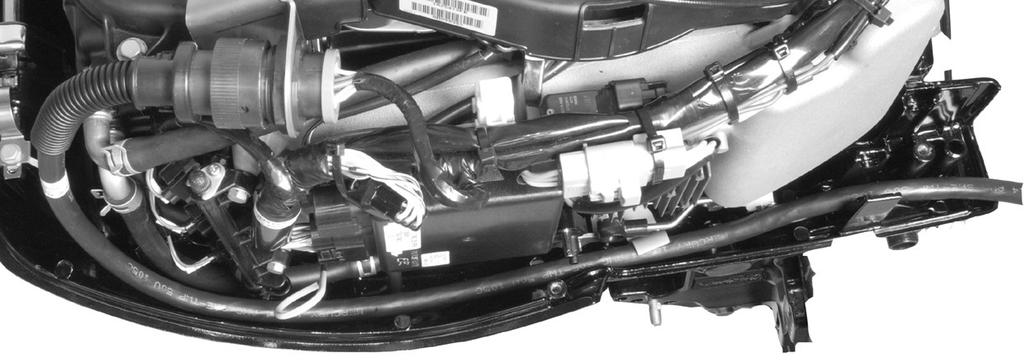

122 ΕΓΚΑΤΆΣΤΑΣΗ 5. Αφαιρέστε το μπουλόνι που στερεώνει το συγκρατητήρα για το βαρελάκι της ντίζας στο κάλυμμα Συνδέστε την πλεξούδα χειριστηρίου στο βύσμα πλεξούδας του κινητήρα. 7. Τοποθετήστε την πλεξούδα καλωδίωσης κάτω από την κοπίλια του μοχλού ενεργοποίησης αλλαγής ταχυτήτων. 8. Τοποθετήστε την πλεξούδα μεταξύ του στηρίγματος για το βαρελάκι. b c d a a - b - c - d - Βύσμα καλωδίωσης Κοπίλια μοχλού ενεργοποίησης αλλαγής ταχυτήτων Μπρακέτο συγκράτησης πλεξούδας καλωδίωσης Στήριγμα για το βαρελάκι 9. Βεβαιωθείτε ότι το μπρακέτο συγκράτησης πλεξούδας καλωδίωσης βρίσκεται επάνω από την πλεξούδα καλωδίωσης χειριστηρίου. Στερεώστε το μπρακέτο συγκράτησης πλεξούδας καλωδίωσης με το μπουλόνι. Σφίξτε το μπουλόνι με την προδιαγραφόμενη ροπή. 112 ell

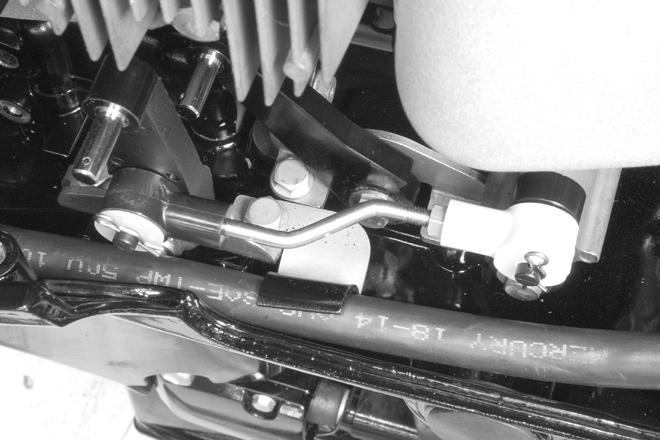

123 ΕΓΚΑΤΆΣΤΑΣΗ 10. Τοποθετήστε το σύνδεσμο αλλαγής ταχυτήτων στο μοχλό ενεργοποίησης αλλαγής ταχυτήτων. b c d a a - b - c - d - Ροδέλα και συγκρατητήρας κοπίλιας που στερεώνουν το σύνδεσμο αλλαγής ταχυτήτων Μοχλός ενεργοποίησης αλλαγής ταχυτήτων Μπουλόνι μπρακέτου συγκράτησης πλεξούδας καλωδίωσης Σύνδεσμος αλλαγής ταχυτήτων Περιγραφή Nm lb. in. lb. ft. Μπουλόνι 6 53 ΣΥΝΔΈΣΕΙΣ ΚΑΛΩΔΊΟΥ ΜΠΑΤΑΡΊΑΣ ΣΗΜΑΝΤΙΚΟ: Για να εμποδίσετε την πρόκληση ζημιών στο σύστημα φόρτισης του κινητήρα όταν τα καλώδια της μπαταρίας δεν είναι συνδεδεμένα σε μπαταρία, βεβαιωθείτε ότι τα άκρα των καλωδίων μπαταρίας είναι καλά μονωμένα. Μονός κινητήρας a (+) a - Κόκκινο περίβλημα θετικό (+) b - Μαύρο περίβλημα αρνητικό (-) c - Μπαταρία περιστροφής b c (-) ell 113

124 Διπλοί κινητήρες ΕΓΚΑΤΆΣΤΑΣΗ Συνδέστε ένα κοινό καλώδιο γείωσης (με διάσταση ίδια με των καλωδίων της μπαταρίας του κινητήρα) μεταξύ των αρνητικών ακροδεκτών (-) στις μπαταρίες εκκίνησης. a b a (-) d b c (-) d a - Κόκκινο περίβλημα θετικό (+) b - Μαύρο περίβλημα αρνητικό (-) c - Καλώδιο γείωσης d - Μπαταρία περιστροφής ΔΕΞΑΜΕΝΈΣ ΚΑΥΣΊΜΟΥ Φορητή δεξαμενή καυσίμου Επιλέξτε μια κατάλληλη θέση στο σκάφος, μέσα στα όρια του μήκους του σωλήνα καυσίμου, και ασφαλίστε τη δεξαμενή στη θέση της. Μόνιμη δεξαμενή καυσίμου Οι μόνιμες δεξαμενές καυσίμου θα πρέπει να εγκαθίστανται σύμφωνα με τα βιομηχανικά και τα εθνικά πρότυπα ασφαλείας, τα οποία περιλαμβάνουν συστάσεις που αφορούν στη γείωση, τον αερισμό, την προστασία από την αναρρόφηση, κ.λ.π. Τοποθέτηση ντίζας χειριστηρίου ΤΟΠΟΘΈΤΗΣΗ ΝΤΊΖΑΣ ΓΚΑΖΙΟΎ Τοποθετήστε τις ντίζες στο χειριστήριο ακολουθώντας τις οδηγίες που το συνοδεύουν. 1. Μετακινήστε τη λαβή του χειριστηρίου από τη νεκρά στην εμπρός ταχύτητα και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. 114 ell

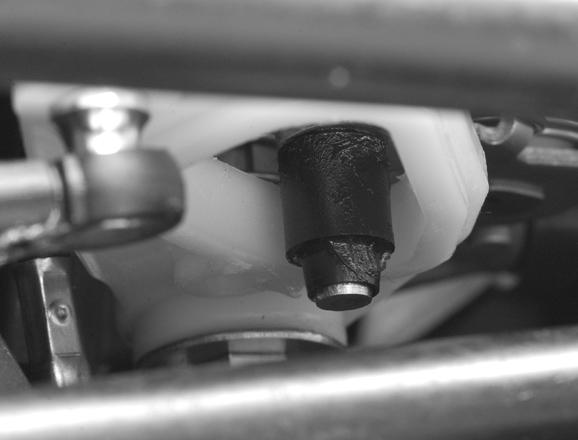

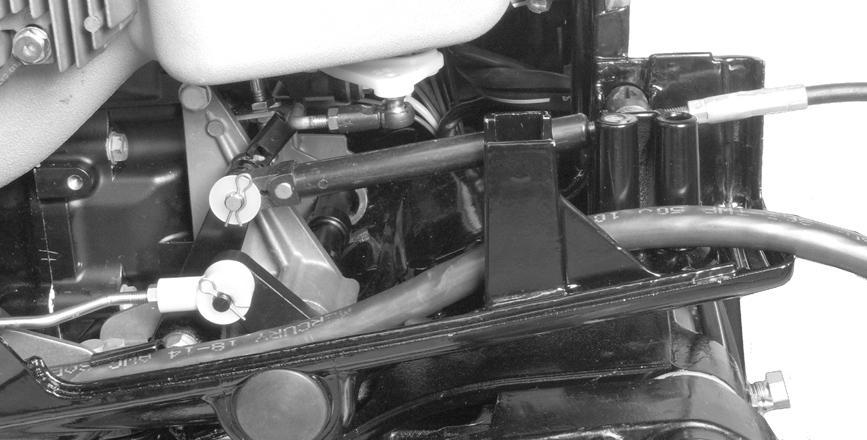

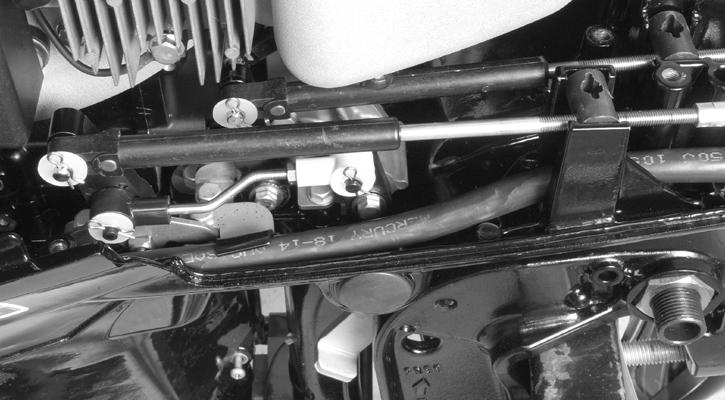

125 ΕΓΚΑΤΆΣΤΑΣΗ ΣΗΜΕΙΩΣΗ: Η ντίζα γκαζιού είναι η δεύτερη ντίζα που πρέπει να μετακινηθεί όταν το κιβώτιο ελέγχου μετακινείται εκτός νεκράς. 2. Τοποθετήστε τη ντίζα γκαζιού στο μοχλό ενεργοποίησης γκαζιού. Ασφαλίστε με ροδέλα και συγκρατητήρα κοπίλιας. 3. Ρυθμίστε το βαρελάκι της ντίζας γκαζιού, έτσι ώστε όταν το βαρελάκι τοποθετηθεί στο στήριγμα για το βαρελάκι ντίζας γκαζιού, να μη γίνεται αισθητός τζόγος όταν πιέζετε ελαφρά το έκκεντρο γκαζιού με το δάκτυλό σας. a b c a - b - c - Έκκεντρο γκαζιού (δεν γίνεται αισθητός τζόγος όταν ασκείται ελαφρά πίεση). Στήριγμα για το βαρελάκι ντίζας γκαζιού Μοχλός ενεργοποίησης γκαζιού 4. Επαναφέρατε αργά τη λαβή του χειριστηρίου στην εγκοπή της νεκράς. 5. Ελέγξτε τον κυλινδρίσκο εκκέντρου για να βεβαιωθείτε ότι δεν έρχεται σε επαφή με το έκκεντρο. 6. Αν ο κυλινδρίσκος αγγίζει το έκκεντρο, ρυθμίστε το βαρελάκι της ντίζας γκαζιού. a a - b - Έκκεντρο γκαζιού Κυλινδρίσκος b ΤΟΠΟΘΈΤΗΣΗ ΝΤΊΖΑΣ ΑΛΛΑΓΉΣ ΤΑΧΥΤΉΤΩΝ Τοποθετήστε τις ντίζες στο χειριστήριο ακολουθώντας τις οδηγίες που το συνοδεύουν. 1. Εντοπίστε το κεντρικό σημείο του τζόγου της ντίζας αλλαγής ταχυτήτων με τον εξής τρόπο: ell 115

126 ΕΓΚΑΤΆΣΤΑΣΗ a. Μετακινήστε τη λαβή του χειριστηρίου από τη νεκρά στην εμπρός ταχύτητα και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. Επαναφέρατε αργά το μοχλό στη νεκρά. Σημαδέψτε την ντίζα με το σύμβολο "α" δίπλα στον οδηγό άκρου. b. Μετακινήστε τη λαβή του χειριστηρίου από τη νεκρά στην όπισθεν και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. Επαναφέρατε αργά το μοχλό στη νεκρά. Σημαδέψτε την ντίζα με το σύμβολο "β" δίπλα στον οδηγό άκρου. c. Σημαδέψτε με την ένδειξη "γ" το μέσον της απόστασης μεταξύ των ενδείξεων "α" και "β". Κατά την τοποθέτηση της ντίζας στον κινητήρα, φέρτε τον οδηγό του άκρου της ντίζας στην ίδια ευθεία με το κεντρικό σημάδι. a b c Βεβαιωθείτε ότι ο κινητήρας βρίσκεται στη νεκρά. 3. Βεβαιωθείτε ότι το κιβώτιο ελέγχου βρίσκεται στη νεκρά. 4. Τοποθετήστε τη ντίζα αλλαγής ταχυτήτων στο μοχλό ενεργοποίησης αλλαγής ταχυτήτων. Ασφαλίστε με ροδέλα και συγκρατητήρα κοπίλιας. Προσαρμόστε το βαρελάκι της ντίζας ώστε να ευθυγραμμίζεται με το κεντρικό σημάδι στον οδηγό ντίζας όταν το βαρελάκι της ντίζας αλλαγής ταχυτήτων βρίσκεται στο στήριγμα για το βαρελάκι στο κάλυμμα. c b a a - b - c - Κεντρικό σημάδι στον οδηγό ντίζας Πρώτο σημάδι στον οδηγό ντίζας Βαρελάκι ντίζας 116 ell

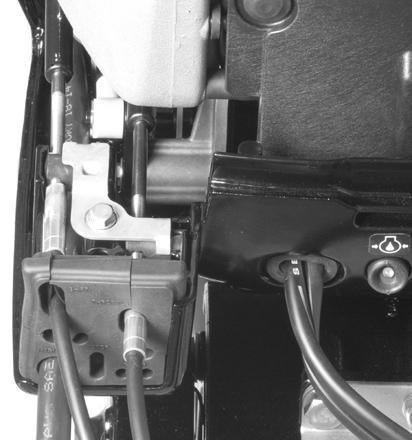

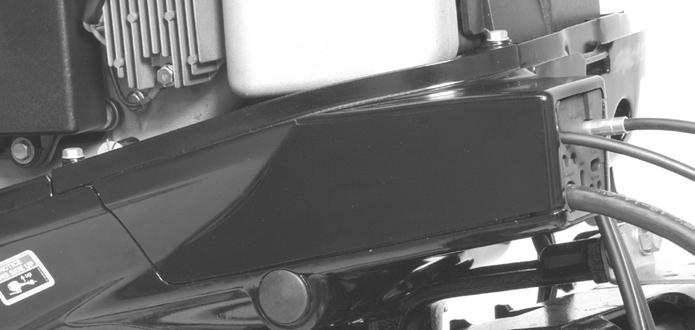

127 ΕΓΚΑΤΆΣΤΑΣΗ 5. Ελέγξτε τις ρυθμίσεις της ντίζας αλλαγής ταχυτήτων με τον ακόλουθο τρόπο: a. Φέρτε το χειριστήριο στην πρόσω. Ο άξονας της προπέλας πρέπει να συμπλεχθεί με το σύστημα μετάδοσης. Εάν όχι, ρυθμίστε το βαρελάκι πιο κοντά στο άκρο της ντίζας. b. Φέρτε το χειριστήριο στη θέση όπισθεν ενώ γυρίζετε την προπέλα. Ο άξονας της προπέλας πρέπει να συμπλεχθεί με το σύστημα μετάδοσης. Εάν όχι, ρυθμίστε το βαρελάκι πιο μακριά από το άκρο της ντίζας. Επαναλάβετε τα βήματα α ως γ. c. Φέρτε το χειριστήριο και πάλι στο νεκρό σημείο. Ο άξονας της προπέλας θα πρέπει να περιστρέφεται ελεύθερα χωρίς αντίσταση. Εάν όχι, ρυθμίστε το βαρελάκι πιο κοντά στο άκρο της ντίζας. Επαναλάβετε τα βήματα α ως γ. 6. Τοποθετήστε το δακτύλιο της ντίζας. 7. Ασφαλίστε τα βαρελάκια των ντιζών γκαζιού και αλλαγής ταχυτήτων με το συγκρατητήρα για το βαρελάκι ντίζας. 8. Σφίξτε το μπουλόνι του συγκρατητήρα για το βαρελάκι της ντίζας με την προδιαγραφόμενη ροπή. a a - b - c - Συγκρατητήρας για το βαρελάκι της ντίζας Μπουλόνι συγκρατητήρα για το βαρελάκι της ντίζας Δακτύλιος ντίζας b c Περιγραφή Nm lb. in. lb. ft. Μπουλόνι συγκρατητήρα για το βαρελάκι της ντίζας Τοποθετήστε το κάλυμμα πρόσβασης και ασφαλίστε με τρία μπουλόνια. Σφίξτε τα μπουλόνια με την προδιαγραφόμενη ροπή ell 117
