1 Δήλωση συμμόρφωσης Εσωεξωλέμβιοι πετρελαιοκινητήρες (Volkswgen) της Mercury Αυτός ο εσωεξωλέμβιος κινητήρας, όταν εγκαθίσταται σύμφωνα με τις οδηγίες της Mercury Mrine, συμμορφώνεται με τις απαιτήσεις των οδηγιών που αναφέρονται στη συνέχεια, με τήρηση των σχετικών προτύπων, όπως τροποποιήθηκαν: Κινητήρες πρόωσης σκαφών αναψυχής σύμφωνα με τις απαιτήσεις της Οδηγίας περί Σκαφών Αναψυχής 94/25/EK όπως τροποποιήθηκε από την Οδηγία 2003/44/EΚ Ονομασία του κατασκευαστή του κινητήρα: Volkswgen Antriebssysteme Διεύθυνση: HMA-E/1, PO 7962, Industriestrße Nord Πόλη: Slzgitter Ταχ. κώδικας: Χώρα: Γερμανία Επωνυμία του εξουσιοδοτημένου αντιπροσώπου: Brunswick Mrine in EMEA Inc. Διεύθυνση: Prc Industriel de Petit-Rechin Πόλη: Verviers Ταχ. κώδικας:b-4800 Χώρα: Βέλγιο Ονομασία του κοινοποιημένου οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών καυσαερίων: Interntionl Mrine Certifiction Institute (IMCI) Διεύθυνση: Rue Abbé Cuypers 3 Πόλη: Βρυξέλλες Ταχ. κώδικας: B-1040 Χώρα: Βέλγιο Αναγνωριστικός αριθμός: 0609 Ονομασία του κοινοποιημένου οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών θορύβου: Interntionl Mrine Certifiction Institute (IMCI) Διεύθυνση: Rue Abbé Cuypers 3 Πόλη: Βρυξέλλες Ταχ. κώδικας: B-1040 Χώρα: Βέλγιο Αναγνωριστικός αριθμός: 0609 Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών καυσαερίων: B+C B+D B+E B+F G Η Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών θορύβου: A A G Η Άλλες Κοινοτικές Οδηγίες που ισχύουν: Οδηγία περί Ηλεκτρομαγνητικής Συμβατότητας 2004/108/ΕΚ Περιγραφή των κινητήρων και απαραίτητες απαιτήσεις Tύπος κινητήρα Τύπος καυσίμου Κύκλος ανάφλεξης Z ή εσωεξωλέμβια με ενσωματωμένη εξαγωγή Diesel Τετράχρονοι Αναγνώριση των κινητήρων που καλύπτονται από την παρούσα δήλωση συμμόρφωσης Ονομασία του μοντέλου κινητήρα ή της οικογένειας κινητήρα: Μοναδικός αριθμός (-οι) αναγνώρισης κινητήρα ή κωδικός (-οι) οικογένειας κινητήρα TDI 2,5L 100/120 TDI 100-5/TDI SE EXVWM003 TDI 2,5L 140/150/165 TDI 150-5/TDI D/TDI EXVWM004 TDI 3,0L 225/230/265 TDI 225-6/TDI 230-6/TDI EXVWM007 V6 TDI 100/230/260 TDI 3,0L 100/TDI 3,0L 230/TDI 3,0L 260 EXVWM007 TDI 4,2L 285/350 TDI 285-8/TDI EXVWM008 V8 TDI 335/370 TDI 4,2L 335/TDI 4,2L 370 EXVWM008 Απαραίτητες απαιτήσεις Παράρτημα 1.B Εκπομπές καυσαερίων Πρότυπα Άλλα κανονιστικά έγγραφα/μέθοδος Τεχνικό αρχείο Β.1 Αναγνώριση κινητήρα Πιστοποιητικό εξέτασης EC ή αριθμός πιστοποιητικού έγκρισης Προσδιορίστε πιο λεπτομερώς (* = υποχρεωτικό πρότυπο) Β.2 Απαιτήσεις σχετικά με την εκπομπή καυσαερίων * * EN ISO :1996 Β.3 Ανθεκτικότητα Β.4 Εγχειρίδιο ιδιοκτήτη ISO 8665:2006 Παράρτημα 1.Γ Εκπομπές θορύβου Γ.1 Επίπεδα εκπομπής θορύβου * *EN ISO Γ.2 Εγχειρίδιο ιδιοκτήτη Εγχειρίδιο ιδιοκτήτη Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Δηλώνω εκ μέρους του κατασκευαστή του κινητήρα ότι ο κινητήρας (κινητήρες) που αναφέρεται παραπάνω συμμορφώνεται με όλες τις ισχύουσες αναγκαίες απαιτήσεις με τον τρόπο που καθορίζεται Mercury Mrine Μοντέλα πετρελαιοκίνητων εσωεξωλέμβιων TDI 4,2L 90-8M

2 Όνομα / θέση: Mrk Schwbero, Πρόεδρος, Mercury Mrine Υπογραφή και τίτλος: Ημερομηνία και τόπος έκδοσης: 6 Ιουνίου 2013 Fond du Lc, Wisconsin, USA Επαφή επικοινωνίας για ρυθμιστικά θέματα: Τμήμα κανονισμών και ασφάλειας προϊόντων Mercury Mrine W6250 W. Pioneer Rod Fond du Lc, WI Η.Π.Α. Στοιχεία αναγνώρισης Καταγράψτε τις εξής πληροφορίες: Μοντέλο κινητήρα και ιπποδύναμη Αριθμός σειράς κινητήρα Αριθμός σειράς συγκροτήματος καθρέπτη (εσωεξωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς εσωεξωλέμβιου κινητήρα Αριθμός προπέλας Βήμα Διάμετρος Αριθμός αναγνώρισης κύτους (HIN) Ημερομηνία αγοράς Κατασκευαστής σκάφους Μοντέλο σκάφους Μήκος Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των πολυάριθμων μηχανολογικών στοιχείων του συγκροτήματος πετρελαιοκινητήρα Mercury Diesel. Κατά την επικοινωνία σας με τη Mercury Mrine για το σέρβις, να αναφέρετε πάντοτε τους αριθμούς μοντέλου και σειράς. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά τον χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Mercury Mrine, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών ή σχεδίων, χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις γι αυτήν. Mercury Mrine, Fond du Lc, Wisconsin, USA. Καλώς ήρθατε Έχετε επιλέξει ένα από τα κορυφαία συγκροτήματα κινητήρα θαλάσσης της αγοράς. Περιλαμβάνει μια ευρεία σειρά σχεδιαστικών χαρακτηριστικών που το καθιστούν εύκολο στο χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα της Mercury MerCruiser. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Mercury MerCruiser Μήνυμα εγγύησης Το προϊόν που αγοράσατε, συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Mrine, οι όροι της οποίας παρατίθενται στις ενότητες σχετικά με την εγγύηση αυτού του εγχειριδίου. Η δήλωση εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για το βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων και άλλες σχετικές πληροφορίες. Διαβάστε αυτές τις σημαντικές πληροφορίες. Τα προϊόντα της Mercury Mrine είναι σχεδιασμένα και κατασκευασμένα έτσι ώστε να συμμορφώνονται με τα δικά μας στάνταρ υψηλής ποιότητας, τα βιομηχανικά πρότυπα και τους βιομηχανικούς κανονισμούς που εφαρμόζονται, καθώς και με ορισμένους κανονισμούς εκπομπών. Στη Mercury Mrine κάθε κινητήρας τίθεται σε λειτουργία και δοκιμάζεται πριν συσκευαστεί για αποστολή ώστε να βεβαιωθούμε ότι το προϊόν είναι έτοιμο για χρήση. Επιπλέον, ορισμένα προϊόντα της Mercury Mrine δοκιμάζονται σε ελεγχόμενο και παρακολουθούμενο περιβάλλον, για μέχρι και 10 ώρες λειτουργίας του κινητήρα, ώστε να διαπιστωθεί και να καταγραφεί η συμβατότητα με τα πρότυπα και τους κανονισμούς που εφαρμόζονται. Όλα τα προϊόντα της Mercury Mrine, που πωλούνται καινούρια, καλύπτονται από την ισχύουσα περιορισμένη εγγύηση, είτε συμμετείχε είτε δεν συμμετείχε ο κινητήρας σε ένα από τα προγράμματα δοκιμών που περιγράφονται παραπάνω.

3 Διαβάστε προσεκτικά ολόκληρο το παρόν εγχειρίδιο ΣΗΜΑΝΤΙΚΟ: Εάν δεν είναι δυνατή η κατανόηση μέρους του εγχειριδίου, επικοινωνήστε με τον αντιπρόσωπό σας για μια πρακτική επίδειξη των διαδικασιών εκκίνησης και λειτουργίας του κινητήρα. Ειδοποίηση Σε όλη αυτήν την έκδοση και στο συγκρότημα κινητήρα σας, οι επισημάνσεις "Κίνδυνος", "Προειδοποίηση", "Προσοχή" και "Ειδοποίηση", συνοδευόμενες από το διεθνές σύμβολο ΚΙΝΔΥΝΟΥ,!, χρησιμοποιούνται για να επιστήσουν την προσοχή του εγκαταστάτη και του χειριστή σε ειδικές οδηγίες που αφορούν συγκεκριμένες εργασίες ή χειρισμούς, των οποίων η εσφαλμένη ή πλημμελής εκτέλεση ενδέχεται να προκαλέσει κινδύνους. Τηρήστε τις προσεκτικά. Αυτές οι προειδοποιήσεις κινδύνων δεν μπορούν να εξαλείψουν αυτούς καθαυτούς τους κινδύνους που επισημαίνουν. Η αυστηρή τήρηση αυτών των ειδικών οδηγιών κατά την εκτέλεση των εργασιών σε συνδυασμό με τον χειρισμό με βάση τη λογική αποτελούν τα σπουδαιότερα μέτρα πρόληψης ατυχημάτων.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρές ή σοβαρότερες σωματικές βλάβες. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. ΣΗΜΑΝΤΙΚΟ: Προσδιορίζει πληροφορίες που είναι αναγκαίες για την επιτυχή ολοκλήρωση της εργασίας. ΣΗΜΕΙΩΣΗ: Επισημαίνει πληροφορίες που βοηθούν στην κατανόηση ενός συγκεκριμένου βήματος ή μιας ενέργειας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και του εξοπλισμού του, καθώς και για την ασφάλεια των επιβατών. Συνιστούμε στον χειριστή να διαβάσει το παρόν εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, προκειμένου να κατανοήσει πλήρως τις οδηγίες λειτουργίας του συγκροτήματος κινητήρα, καθώς και όλων των σχετικών εξαρτημάτων, πριν από τη χρήση του σκάφους.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα. Πληροφορίες για πνευματικά δικαιώματα και εμπορικά σήματα MERCURY MARINE. Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή μέρους ή του συνόλου χωρίς άδεια. Τα Alph, Axius, Brvo One, Brvo Two, Brvo Three, Κύκλος M με το λογότυπο με τα κύματα, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury με το λογότυπο με τα κύματα, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter και We're Driven to Win είναι σήματα κατατεθέντα της Brunswick Corportion. Η επωνυμία Pro XS είναι σήμα κατατεθέν της Brunswick Corportion. Το Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion.

4

5 ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ Ενότητα 1 - Εγγύηση Πληροφορίες εγγύησης... 2 Καταχώριση εγγύησης... 2 Ηνωμένες Πολιτείες και Καναδάς... 2 Εκτός των Η.Π.Α. και του Καναδά... 2 Kαταχώριση εγγύησης Εκτός Ηνωμένων Πολιτειών και Καναδά... 2 Mεταβίβαση εγγύησης... 2 Ηνωμένες Πολιτείες και Καναδάς... 2 Εκτός των Η.Π.Α. και του Καναδά... 3 Ορισμοί εφαρμογών κύκλου λειτουργίας πετρελαιοκινητήρων... 3 Πληροφορίες για την εγγύηση ελέγχου εκπομπών... 3 Σημαντικές πληροφορίες...3 Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ... 3 Στοιχεία συστήματος ελέγχου εκπομπών...3 Πολιτική Εγγύησης Πετρελαιοκίνητα μοντέλα... 4 Περιορισμένη εγγύηση προϊόντων υψηλής απόδοσης TDI για χρήση αναψυχής...4 Περιορισμένη εγγύηση TDI για ελαφριά επαγγελματική χρήση... 5 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης Πετρελαιοκίνητα Μοντέλα (Μόνο για χρήση αναψυχής)... 7 Τι καλύπτει... 7 Διάρκεια κάλυψης... 7 Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης... 8 Τι θα κάνει η Mercury... 8 Τρόπος για τη λήψη της κάλυψης εγγύησης... 8 Τι δεν καλύπτει... 8 Mεταβίβαση εγγύησης... 8 Πολιτική Εγγύησης Αυστραλία και Νέα Ζηλανδία... 9 Περιορισμένη εγγύηση MerCruiser Πολιτική για Αυστραλία και Νέα Ζηλανδία... 9 Τι καλύπτει... 9 Εγγυήσεις δικαίου καταναλωτή στην Αυστραλία... 9 Διάρκεια κάλυψης αυτής της περιορισμένης εγγύησης... 9 Περίοδος εγγύησης για χρήση αναψυχής Περίοδος εγγύησης για επαγγελματική χρήση...10 Μεταβίβαση κάλυψης Τερματισμός κάλυψης Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Τι θα κάνει η Mercury Τρόπος απόκτησης κάλυψης της εγγύσης υπό την παρούσα περιορισμένη εγγύηση Τι δεν καλύπτει Έξοδα απαίτησης αυτής της περιορισμένης εγγύησης Μεταβίβασης εγγύησης Πολιτική για την Αυστραλία και τη Νέα Ζηλανδία Πίνακες παγκόσμιας εγγύησης Πίνακας εγγύησης Ηνωμένων Πολιτειών Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Ηνωμένων Πολιτειών Πίνακας εγγύησης Καναδά Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Καναδά...12 Πίνακας εγγύησης Αυστραλίας και Νέα Ζηλανδίας Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Αυστραλίας και Νέας Ζηλανδίας Πίνακας εγγύησης Νότιου Ειρηνικού Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Νότιου Ειρηνικού...13 Πίνακας εγγύησης Ασίας Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Ασίας Πίνακες Εγγύησης Ευρώπης και Κοινοπολιτείας Ανεξάρτητων Κρατών (ΚΑΚ) Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Ευρώπης και ΚΑΚ Πίνακες εγγύησης Μέσης Ανατολής και Αφρικής (εκτός της Νότιας Αφρικής) Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Μέσης Ανατολής και Αφρικής Πίνακες εγγύησης Νότιας Αφρικής Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Μέσης Ανατολής και Αφρικής Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Χαρακτηριστικά και χειριστήρια...16 Περιγραφή κινητήρα TDI 4.2L...16 Αναγνώριση Ακουστικό προειδοποιητικό σύστημα Δοκιμή του προειδοποιητικού ακουστικού συστήματος Σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης Σύστημα οργάνων VesselView Στροφόμετρο, ταχύμετρο και ψηφιακοί μετρητές SmrtCrft Ψηφιακοί Μετρητές System Link Χειριστήρια...18 Διακόπτες Διακόπτης τερματισμού λειτουργίας εκτάκτου ανάγκης Διακόπτης σβησίματος με αναδέτη Διατηρήστε το διακόπτη σβησίματος με αναδέτη και το κορδόνι αναδέτη σε καλή κατάσταση λειτουργίας Σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης Προστασία ηλεκτρικού συστήματος κινητήρα από υπερφόρτωση Ασφάλειες...21 Αντικατάσταση ασφάλειας συγκροτήματος προσαρμογέα σκάφους Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) Τριμάρισμα και ρυμούλκηση μονού κινητήρα...23 Τριμάρισμα και ρυμούλκηση διπλού κινητήρα M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα i

6 Προστασία του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) και του συστήματος MerCthode από υπερφόρτωση...23 Πληροφορίες για τις εκπομπές Πιστοποιητικό εκπομπής καυσαερίων (μόνο για την Ευρώπη) Ευθύνη κατόχου Εξαρτήματα κινητήρα Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα...31 Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων Επαρκής αερισμός Ανεπαρκής αερισμός Κύκλος λειτουργίας Βασικός χειρισμός του σκάφους Ονομαστική τιμή κύκλου λειτουργίας Ονομαστικός κύκλος λειτουργίας αναψυχής Βασικός χειρισμός του σκάφους Πίνακας λειτουργίας Λειτουργία σε χαμηλές θερμοκρασίες ή θερμοκρασίες κάτω του μηδενός Τάπα αποστράγγισης και αντλία σεντίνας Εκκίνηση, αλλαγή ταχυτήτων και σβήσιμο Πριν την εκκίνηση του κινητήρα Εκκίνηση κρύου κινητήρα...35 Προθέρμανση κινητήρα Εκκίνηση θερμού κινητήρα Αλλαγή ταχυτήτων Σβήσιμο κινητήρα (Σταμάτημα) Εκκίνηση κινητήρα μετά από σβήσιμο με τη μονάδα μετάδοσης κίνησης σε εμπλοκή Ρυμούλκηση του σκάφους Προστασία των ατόμων που βρίσκονται στο νερό...36 Ενώ το σκάφος βρίσκεται σε λειτουργία Όταν το σκάφος είναι ακίνητο Υψηλή ταχύτητα και υψηλή απόδοση Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Σκάφη με ανοικτό μπροστινό κατάστρωμα...37 Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα...38 Πρόσκρουση σε αντικείμενα κάτω από το νερό Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους...39 Πυθμένας σκάφους Σπηλαίωση Αερισμός Υψόμετρο και κλίμα Επιλογή προπέλας Στρώσιμο Αρχική διαδικασία στρωσίματος ωρη περίοδος στρωσίματος εσωεξωλέμβιας (νέας ή μετά από αντικατάσταση γραναζιών) Στρώσιμο κινητήρα Περίοδος στρωσίματος 20 ωρών Μετά την αρχική περίοδο στρωσίματος 20 ωρών Έλεγχος στο τέλος της πρώτης σεζόν Ενότητα 4 - Προδιαγραφές Απαιτήσεις καυσίμου Μη σιδηρούχα μέταλλα και το σύστημα καυσίμου Χρήση καύσιμου ντίζελ σε χαμηλές θερμοκρασίες Αντιψυκτικό/ψυκτικό υγρό Λάδι κινητήρα Προδιαγραφές κινητήρα Προδιαγραφές υγρών Κινητήρας Προδιαγραφές υγρών εσωεξωλέμβιας Brvo Πετρελαιοκίνητης Υγρά υποβοήθησης διεύθυνσης και δυναμικής εξισορρόπησης Εγκεκριμένα υγρά συστήματος υποβοήθησης διεύθυνσης Εγκεκριμένα υγρά συστήματος δυναμικής εξισορρόπησης Εγκεκριμένα χρώματα βαφής Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη και χειριστή Ευθύνες αντιπροσώπου Συντήρηση Προειδοποίηση για ανταλλακτικά Επιθεώρηση Τακτική συντήρηση...49 Αρχή της σεζόν Αρχή κάθε ημέρας Στο τέλος κάθε ημέρας Εβδομαδιαίως Τέλος της σεζόν Προγραμματισμένη συντήρηση Μία φορά το χρόνο ή κάθε 200 ώρες λειτουργίας (οποιοδήποτε από τα δύο συμβεί νωρίτερα) Ειδοποίηση συντήρησης Κάθε 5 χρόνια ή 500 ώρες (όποιο από τα δύο συμβεί νωρίτερα) Κάθε 5 χρόνια ή ώρες λειτουργίας (όποιο από τα δύο συμβεί νωρίτερα) Κάθε 5 χρόνια ή ώρες λειτουργίας (όποιο από τα δύο συμβεί νωρίτερα) Σελίδα ii 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013

7 Λάδι κινητήρα...51 Έλεγχος Πλήρωση...51 Αποστράγγιση με χρήση του συστήματος εύκολης αποστράγγισης, εφόσον είναι διαθέσιμο Αλλαγή λαδιού και φίλτρου Βαλβολίνη εσωεξωλέμβιας Έλεγχος Πλήρωση...53 Αλλαγή Υγρό ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Έλεγχος Πλήρωση...58 Αλλαγή Υγρό υδραυλικού τιμονιού Έλεγχος Πλήρωση...59 Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος στάθμης ψυκτικού υγρού Προσθήκη ψυκτικού υγρού Φίλτρο αέρα Αφαίρεση...61 Επιθεώρηση και καθαρισμός Τοποθέτηση Φίλτρο καυσίμου Αποστράγγιση νερού από το φίλτρο Αντικατάσταση του φίλτρου Εξαέρωση του συστήματος καυσίμου Σύστημα καυσίμου Αρχική τροφοδοσία Καθαρισμός και έκπλυση δεξαμενής καυσίμου Σύστημα θαλασσινού νερού...64 Επιθεώρηση φτερωτής αντλίας θαλασσινού νερού Έλεγχος εισαγωγών νερού εσωεξωλέμβιας Έκπλυση και αποστράγγιση του συστήματος θαλασσινού νερού Έλεγχος των συστημάτων συλλογής νερού Καθαρισμός της σήτας θαλασσινού νερού, αν υπάρχει Προστασία από τη διάβρωση Γενικές πληροφορίες Προστατευτικό ανόδιο Βαφή προστασίας από βρομιά Λίπανση Σύστημα διεύθυνσης Ντίζα γκαζιού Ντίζα αλλαγής ταχυτήτων Συγκρότημα καθρέφτη Άξονας προπέλας Συζευκτήρας κινητήρα Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: Διατήρηση των ροπών στρέψης Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν...71 Βάσεις στήριξης κινητήρα Προπέλες Αφαίρεση προπέλας εσωεξωλέμβιας Brvo Μοντέλα Brvo One Μοντέλα Brvo Two Μοντέλα Brvo Three Τοποθέτηση προπέλας εσωεξωλέμβιας Brvo Μοντέλα Brvo One Brvo Three Ιμάντες μετάδοσης κίνησης Ιμάντας μετάδοσης κίνησης Προσδιορισμός αστοχίας ιμάντα μετάδοσης κίνησης Μπαταρία Προφυλάξεις σχετικά με τη μπαταρία για πολλαπλούς κινητήρες Εναλλάκτες Μονάδα Ελέγχου Κινητήρα (ECU) Μπαταρίες Διακόπτες μπαταρίας Απομονωτές μπαταρίας Γεννήτριες Ενότητα 6 - Αποθήκευση Ψυχρός καιρός (παγετός), αποθήκευση στο τέλος της σεζόν και παρατεταμένη αποθήκευση Προετοιμασία του συγκροτήματος κινητήρα για εποχική ή παρατεταμένη αποθήκευση Οδηγίες για την αποθήκευση στο τέλος της σεζόν Οδηγίες για παρατεταμένη αποθήκευση Αποθήκευση μπαταρίας...82 Προετοιμασία για να ξανατεθεί το συγκρότημα κινητήρα σε λειτουργία Ενότητα 7 - Αντιμετώπιση προβλημάτων Αντιμετώπιση προβλημάτων Πίνακες αντιμετώπισης προβλημάτων Η μίζα δε γυρίζει τον κινητήρα ή τον γυρίζει αργά...84 Ο κινητήρας δεν παίρνει εμπρός ή παίρνει εμπρός με δυσκολία Ο κινητήρας δε λειτουργεί κανονικά, παρουσιάζεται ρετάρισμα ή αντεμπρησμός Κακή απόδοση...84 Δεν υπάρχει καύσιμο ή ελαττωματική τροφοδοσία καυσίμου Ο κινητήρας δεν παίρνει εμπρός, η μίζα δεν γυρίζει Υπερβολική θερμοκρασία κινητήρα Ανεπαρκής θερμοκρασία κινητήρα Χαμηλή πίεση λαδιού κινητήρα Δεν φορτίζεται η μπαταρία Το τηλεχειριστήριο δε λειτουργεί κανονικά, κολλάει, έχει υπερβολικό τζόγο ή κάνει ασυνήθιστο θόρυβο Το τιμόνι δεν γυρίζει ομαλά ή γυρίζει σπασμωδικά Δεν λειτουργεί το ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) (λειτουργεί ο ηλεκτρικός κινητήρας αλλά η εσωεξωλέμβια δεν μετακινείται) Δεν λειτουργεί η δυναμική εξισορρόπηση (δεν λειτουργεί ο ηλεκτρικός κινητήρας) M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα iii

8 Ενότητα 8 - Πληροφορίες για την παροχή βοήθειας στους πελάτες Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Σέρβις στην περιοχή σας Εξυπηρέτηση εκτός της περιοχής σας Κλοπή του συγκροτήματος κινητήρα Τι πρέπει να προσέξετε σε περίπτωση βύθισης Ανταλλακτικά σέρβις Πληροφορίες για ανταλλακτικά και παρελκόμενα Επίλυση προβλημάτων...88 Στοιχεία επικοινωνίας για το τμήμα εξυπηρέτησης πελατών της Mercury Mrine Έντυπο υλικό για την εξυπηρέτηση των πελατών Αγγλική γλώσσα Άλλες γλώσσες Παραγγελία έντυπου υλικού Ηνωμένες Πολιτείες και Καναδάς Εκτός Η.Π.Α. και Καναδά...90 Ενότητα 9 - Ημερολόγιο συντήρησης Ημερολόγιο συντήρησης Σελίδα iv 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013

9 Πίνακας περιεχομένων Ενότητα 1 - Εγγύηση Ενότητα 1 - Εγγύηση 1 Πληροφορίες εγγύησης... 2 Καταχώριση εγγύησης... 2 Ηνωμένες Πολιτείες και Καναδάς... 2 Εκτός των Η.Π.Α. και του Καναδά... 2 Kαταχώριση εγγύησης Εκτός Ηνωμένων Πολιτειών και Καναδά... 2 Mεταβίβαση εγγύησης... 2 Ηνωμένες Πολιτείες και Καναδάς... 2 Εκτός των Η.Π.Α. και του Καναδά... 3 Ορισμοί εφαρμογών κύκλου λειτουργίας πετρελαιοκινητήρων... 3 Πληροφορίες για την εγγύηση ελέγχου εκπομπών... 3 Σημαντικές πληροφορίες...3 Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ... 3 Στοιχεία συστήματος ελέγχου εκπομπών...3 Πολιτική Εγγύησης Πετρελαιοκίνητα μοντέλα... 4 Περιορισμένη εγγύηση προϊόντων υψηλής απόδοσης TDI για χρήση αναψυχής... 4 Περιορισμένη εγγύηση TDI για ελαφριά επαγγελματική χρήση... 5 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης Πετρελαιοκίνητα Μοντέλα (Μόνο για χρήση αναψυχής)... 7 Τι καλύπτει... 7 Διάρκεια κάλυψης... 7 Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Τι θα κάνει η Mercury... 8 Τρόπος για τη λήψη της κάλυψης εγγύησης... 8 Τι δεν καλύπτει... 8 Mεταβίβαση εγγύησης... 8 Πολιτική Εγγύησης Αυστραλία και Νέα Ζηλανδία... 9 Περιορισμένη εγγύηση MerCruiser Πολιτική για Αυστραλία και Νέα Ζηλανδία... 9 Τι καλύπτει... 9 Εγγυήσεις δικαίου καταναλωτή στην Αυστραλία... 9 Διάρκεια κάλυψης αυτής της περιορισμένης εγγύησης... 9 Περίοδος εγγύησης για χρήση αναψυχής Περίοδος εγγύησης για επαγγελματική χρήση Μεταβίβαση κάλυψης Τερματισμός κάλυψης Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Τι θα κάνει η Mercury Τρόπος απόκτησης κάλυψης της εγγύσης υπό την παρούσα περιορισμένη εγγύηση Τι δεν καλύπτει Έξοδα απαίτησης αυτής της περιορισμένης εγγύησης Μεταβίβασης εγγύησης Πολιτική για την Αυστραλία και τη Νέα Ζηλανδία Πίνακες παγκόσμιας εγγύησης Πίνακας εγγύησης Ηνωμένων Πολιτειών Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser...12 Εκτός Ηνωμένων Πολιτειών Πίνακας εγγύησης Καναδά Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Καναδά Πίνακας εγγύησης Αυστραλίας και Νέα Ζηλανδίας Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser...13 Εκτός Αυστραλίας και Νέας Ζηλανδίας Πίνακας εγγύησης Νότιου Ειρηνικού Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Νότιου Ειρηνικού Πίνακας εγγύησης Ασίας Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Ασίας Πίνακες Εγγύησης Ευρώπης και Κοινοπολιτείας Ανεξάρτητων Κρατών (ΚΑΚ) Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Ευρώπης και ΚΑΚ Πίνακες εγγύησης Μέσης Ανατολής και Αφρικής (εκτός της Νότιας Αφρικής) Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Μέσης Ανατολής και Αφρικής Πίνακες εγγύησης Νότιας Αφρικής Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Εκτός Μέσης Ανατολής και Αφρικής M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 1

10 Ενότητα 1 - Εγγύηση Πληροφορίες εγγύησης Καταχώριση εγγύησης Ηνωμένες Πολιτείες και Καναδάς Για να δικαιούστε κάλυψη εγγύησης, το προϊόν πρέπει να καταχωρηθεί με τη Mercury Mrine. Κατά την πώληση, ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την καταχώριση εγγύησης και να την υποβάλει αμέσως στη Mercury Mrine μέσω του δικτύου MercNET, μέσω e-mil, ή ταχυδρομικώς. Αφού ληφθεί η καταχώριση εγγύησης, η Mercury Mrine θα καταγράψει την καταχώριση. Ο αντιπρόσωπος πώλησης θα σας παραδώσει ένα αντίγραφο της καταχώρισης εγγύησης. ΣΗΜΕΙΩΣΗ: Η Mercury Mrine και οι αντιπρόσωποι οφείλουν να διατηρούν λίστες καταχώρισης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που εκδοθεί ειδοποίηση ανάκλησης ασφάλειας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας. Μπορείτε να αλλάξετε τη καταχωρημένη διεύθυνσή σας ανά πάσα στιγμή, ακόμα και κατά την περίοδο της αίτησης εγγύησης, καλώντας τη Mercury Mrine ή αποστέλλοντας μια επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα σας διεύθυνση και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine. Ο αντιπρόσωπός σας μπορεί επίσης να επεξεργαστεί αυτές τις αλλαγές στοιχείων. Mercury Mrine Υπόψη: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Εκτός των Η.Π.Α. και του Καναδά Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. Kαταχώριση εγγύησης - Εκτός Ηνωμένων Πολιτειών και Καναδά 1. Είναι σημαντικό ο αντιπρόσωπος πώλησης να συμπληρώσει πλήρως την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο διανομέα ή στη Mrine Power, στο Κέντρο Εξυπηρέτησης EMEA (Ευρώπη, Μέση Ανατολή και Αφρική) που είναι υπεύθυνο για τη διαχείριση του προγράμματος καταχώρισης και αξίωσης εγγύησης στην περιοχή σας. 2. Η κάρτα καταχώρισης εγγύησης αναγράφει το ονοματεπώνυμο και τη διεύθυνσή σας, το μοντέλο και τους αριθμούς σειράς του προϊόντος, την ημερομηνία πώλησης και το είδος της χρήσης καθώς και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του αντιπροσώπου και του διανομέα πώλησης. Ο διανομέας ή ο αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. 3. Αμέσως μετά την πλήρη συμπλήρωση της κάρτας από τον αντιπρόσωπο ή το διανομέα πώλησης, πρέπει να σας δοθεί ένα αντίγραφο της κάρτας καταχώρισης εγγύησης, οριζόμενο ως αντίγραφο αγοραστή. Η κάρτα αυτή αντιπροσωπεύει την αναγνώριση της καταχώρισής σας στο εργοστάσιο, και πρέπει να την κρατήσετε για μελλοντική χρήση όταν απαιτηθεί. Αν ποτέ ζητήσετε επισκευή εγγύησης για το προϊόν σας, ο αντιπρόσωπός σας μπορεί να σας ζητήσει την κάρτα καταχώρισης εγγύησης για να επαληθεύσει την ημερομηνία αγοράς και να χρησιμοποιήσει τα στοιχεία της κάρτας για να ετοιμάσει τα έντυπα της αξίωσης εγγύησης. 4. Σε ορισμένες χώρες, το Κέντρο Εξυπηρέτησης της Mrine Power εκδίδει μια μόνιμη (πλαστική) κάρτα καταχώρισης εγγύησης εντός 30 ημερών από τη λήψη του αντιγράφου εργοστασίου της κάρτας καταχώρισης εγγύησης από το διανομέα ή τον αντιπρόσωπο. Εάν λάβετε την πλαστική κάρτα καταχώρισης εγγύησης, μπορείτε να πετάξετε το αντίγραφο αγοραστή που λάβατε από τον διανομέα ή τον αντιπρόσωπο όταν αγοράσατε το προϊόν σας. Ρωτήστε τον διανομέα ή τον αντιπρόσωπο για να μάθετε αν το πρόγραμμα σχετικά με την πλαστική κάρτα ισχύει στην περίπτωσή σας. 5. Για περαιτέρω πληροφορίες σχετικά με την κάρτα καταχώρισης εγγύησης και τη σχέση της με την επεξεργασία της αξίωσης εγγύησης, ανατρέξτε στη Διεθνή Εγγύηση. Δείτε τον πίνακα περιεχομένων. ΣΗΜΑΝΤΙΚΟ: Σε ορισμένες χώρες, το εργοστάσιο και ο αντιπρόσωπος είναι υποχρεωμένοι από το νόμο να διατηρούν λίστες καταχώρισης των προϊόντων. Επιθυμούμε ΟΛΑ τα προϊόντα να καταχωρούνται στο εργοστάσιο, σε περίπτωση που χρειαστεί να επικοινωνήσουμε μαζί σας. Βεβαιωθείτε ότι ο διανομέας της Mercury Mrine ή ο εξουσιοδοτημένος αντιπρόσωπος της Mercury Mrine συμπληρώνει αμέσως την κάρτα καταχώρισης εγγύησης και αποστέλλει το αντίγραφο εργοστασίου στο Κέντρο Εξυπηρέτησης της Mrine Power Interntionl στην περιοχή σας. Mεταβίβαση εγγύησης Ηνωμένες Πολιτείες και Καναδάς Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

11 Ενότητα 1 - Εγγύηση Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, του ονοματεπώνυμου και της διεύθυνσης του νέου ιδιοκτήτη και του αριθμού σειράς κινητήρα. Στις Η.Π.Α. και τον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Mercury Mrine Υπόψη: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Κατά την επεξεργασία της μεταβίβασης εγγύησης, η Mercury Mrine θα καταγράψει τα στοιχεία του νέου ιδιοκτήτη. Η υπηρεσία αυτή παρέχεται δωρεάν. Εκτός των Η.Π.Α. και του Καναδά Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. Ορισμοί εφαρμογών κύκλου λειτουργίας πετρελαιοκινητήρων Κατηγορία συνεχούς λειτουργίας: Αυτή η ονομαστική ισχύς κινητήρα θα επιτρέψει συντελεστές φορτίου άνω του 65% και θα επιτρέπει τη συνεχή χρήση της μέγιστης ισχύος. Κατηγορία μεσαίας λειτουργίας: Αυτή η ονομαστική ισχύς κινητήρα θα επιτρέπει συντελεστές φορτίου μέχρι 50% και αφορά σε εφαρμογές όπου η μέγιστη ισχύς χρησιμοποιείται στο 33% του χρόνου λειτουργίας του κινητήρα (4 ώρες σε πλήρη ισχύ για κάθε 12 ώρες χρόνου λειτουργίας κινητήρα) και το υπόλοιπο σε ταχύτητες ταξιδιού. Κατηγορία χρήσης αναψυχής ή ελαφράς επαγγελματικής χρήσης: Αυτή η ονομαστική ισχύς κινητήρα θα επιτρέπει συντελεστές φορτίου μέχρι 40 τοις εκατό και θα επιτρέπει στον κινητήρα να χρησιμοποιεί τη μέγιστη ισχύ κατά το 13% του χρόνου λειτουργίας του κινητήρα (1 ώρα σε πλήρη ισχύ για κάθε 8 ώρες χρόνου λειτουργίας κινητήρα) και το υπόλοιπο σε ταχύτητες ταξιδιού. Πληροφορίες για την εγγύηση ελέγχου εκπομπών Σημαντικές πληροφορίες Προκειμένου να αναγνωρίσετε την κάλυψη της εγγύησης όσον αφορά τον έλεγχο εκπομπών για ένα συγκεκριμένο προϊόν, ανατρέξτε στην ετικέτα Πληροφορίες για τον έλεγχο εκπομπών που είναι επικολλημένη στον κινητήρα. Οι κινητήρες που έχουν χαρακτηριστεί ως απαλλαγμένοι από τους ομοσπονδιακούς κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ ή της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών, δεν καλύπτονται από ξεχωριστή εγγύηση των στοιχείων του ελέγχου εκπομπών. Η εγγύηση κατασκευαστή των προϊόντων της Mercury MerCruiser δεν επηρεάζεται από τον χαρακτηρισμό των κινητήρων σύμφωνα με τους ομοσπονδιακούς κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ ή της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών. Για μια λίστα των τυπικών στοιχείων κινητήρα που σχετίζονται με τον έλεγχο εκπομπών, ανατρέξτε στην ενότητα Στοιχεία συστήματος ελέγχου εκπομπών στην ενότητα "Εγγύηση" του εγχειριδίου ιδιοκτήτη. Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ Σε συμμόρφωση με τις υποχρεώσεις που απορρέουν από τον ομοσπονδιακό κανονισμό (Η.Π.Α.) 40 CFR Μέρος 1042, Υποενότητα Β, η Mercury Mrine παρέχει στον πελάτη λιανικής περιορισμένη εγγύηση ελέγχου εκπομπών διάρκειας πέντε ετών ή 500 ωρών λειτουργίας κινητήρα, όποιο ολοκληρωθεί πρώτο, και εγγυάται ότι ο κινητήρας είναι σχεδιασμένος, κατασκευασμένος και εξοπλισμένος έτσι ώστε να συμμορφώνεται κατά το χρόνο της πώλησης με τους ισχύοντες κανονισμούς βάσει της ενότητας 213 του Νόμου περί Καθαρού Αέρα (Clen Air Act), καθώς και ότι ο κινητήρας είναι απαλλαγμένος από ελαττώματα υλικών ή κατασκευής, τα οποία εμποδίζουν τη συμμόρφωση του κινητήρα με τους ισχύοντες κανονισμούς. Η εγγύηση σχετικά με τις εκπομπές καλύπτει όλα τα στοιχεία που αναφέρονται στα Στοιχεία του Συστήματος Ελέγχου Εκπομπών. Οι αιτήσεις κάλυψης από την εγγύηση μπορεί να απορριφθούν σε περίπτωση βλαβών οι οποίες έχουν προκληθεί από ακατάλληλη συντήρηση ή χρήση εκ μέρους του ιδιοκτήτη ή του χειριστή, ή ατυχημάτων για τα οποία δεν φέρει ευθύνη η Mercury Mrine. Στοιχεία συστήματος ελέγχου εκπομπών Η εγγύηση που σχετίζεται με τις εκπομπές καλύπτει όλα τα στοιχεία συστήματος, των οποίων η βλάβη θα αυξήσει τις εκπομπές του κινητήρα ή οποιουδήποτε άλλου στοιχείου, συμπεριλαμβανομένης της παρακάτω λίστας εξαρτημάτων: 1. Σύστημα μέτρησης καυσίμου. Ρυθμιστής πίεσης συστήματος ψεκασμού καυσίμου b. Σύστημα εμπλουτισμού ψυχρής εκκίνησης c. Βαλβίδες εισαγωγής 2. Σύστημα επαγωγής αέρα. Πολλαπλή εισαγωγής 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 3

12 Ενότητα 1 - Εγγύηση b. Συστήματα στροβιλοσυμπιεστή ή υπερσυμπιεστή c. Ψυγείο πλήρωσης αέρα 3. Σύστημα εξαγωγής. Πολλαπλή εξαγωγής b. Βαλβίδες εξαγωγής 4. Διάφορα εξαρτήματα που χρησιμοποιούνται στα ανωτέρω συστήματα. Εύκαμπτοι σωλήνες, σφιγκτήρες, γρασαδόροι, σωληνώσεις, φλάντζες ή μηχανισμοί στεγανοποίησης και εξαρτήματα στερέωσης b. Τροχαλίες, ιμάντες και ενδιάμεσες τροχαλίες c. Βαλβίδες και διακόπτες κενού, θερμοκρασίας, ελέγχου και χρονικής ευαισθησίας d. Αισθητήρες e. Ηλεκτρονικά στοιχεία ελέγχου ΣΗΜΕΙΩΣΗ: Η εγγύηση που σχετίζεται με τις εκπομπές δεν καλύπτει τα στοιχεία του συστήματος, των οποίων η βλάβη δεν θα αυξήσει τις εκπομπές του κινητήρα για οποιοδήποτε ελεγχόμενο ρυπογόνο στοιχείο. Πολιτική Εγγύησης - Πετρελαιοκίνητα μοντέλα Περιορισμένη εγγύηση προϊόντων υψηλής απόδοσης TDI για χρήση αναψυχής ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Mrine παρέχει για κάθε καινούριο συγκρότημα κινητήρα/συστήματος μετάδοσης (προϊόν) εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη για δύο (2) χρόνια χρήσης. Η επαγγελματική χρήση του προϊόντος καθιστά άκυρη την εγγύηση. Η εμπορική χρήση περιλαμβάνει οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει χρήση αναψυχής σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από την κατάλληλη επανακαταχώριση του προϊόντος. ΚΑΤΗΓΟΡΙΑ ΥΨΗΛΗΣ ΑΠΟΔΟΣΗΣ: A Η ονομαστική τιμή υψηλής απόδοσης ισχύει σε εφαρμογές μεταβλητού φορτίου όπου η πλήρης ισχύς περιορίζεται σε μία (1) ώρα ανά κάθε οκτώ (8) ώρες λειτουργίας. Η λειτουργία σε μειωμένη ισχύ (στις 7 ώρες από τις συνολικά 8 ώρες κατά τις οποίες ο κινητήρας δεν λειτουργεί σε πλήρη ισχύ) θα πρέπει να είναι σε στροφές πλεύσης με σταθερή ταχύτητα (cruise) ή κάτω από αυτές (σ.α.λ.). Οι στροφές πλεύσης με σταθερή ταχύτητα (cruise) εξαρτώνται από τις μέγιστες ονομαστικές στροφές του κινητήρα (σ.α.λ.): Ονομαστικές στροφές κινητήρα (σ.α.λ.) σε πλήρη ισχύ Στροφές (σ.α.λ.) πλεύσης με σταθερή ταχύτητα (cruise) 3500 σ.α.λ. 3,0L (V6) 3100 σ.α.λ σ.α.λ. 3,0L (V6) 3600 σ.α.λ σ.α.λ. 4,2L (V8) 3800 σ.α.λ. Η παρούσα ονομαστική τιμή ισχύει για εφαρμογές αναψυχής (μη επαγγελματικές) με χρόνο λειτουργίας 500 ωρών ή λιγότερων ανά έτος. ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ: Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρισης εγγύησης αναφορικά με την χρήση αναψυχής, ή η επακόλουθη αλλαγή σε επαγγελματική χρήση από χρήση αναψυχής (εκτός αν έχει γίνει κατάλληλη καταχώριση) μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Mercury Mrine. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη από την εγγύηση. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY MARINE: Η αποκλειστική υποχρέωση της Mercury Mrine υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury Mrine. Η Mercury Mrine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. ΤΡΟΠΟΣ ΛΗΨΗΣ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Οι αιτήσεις εγγύησης πρέπει να υποβάλλονται μέσω εξουσιοδοτημένου κέντρου επισκευών της Mercury Mrine. Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury Mrine, εκτός αν αυτό ζητηθεί από τη Mercury Mrine. ΤΕΡΜΑΤΙΣΜΟΣ ΚΑΛΥΨΗΣ: Η κάλυψη της εγγύησης μπορεί να τερματιστεί εάν: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

13 Το προϊόν έχει επιστραφεί από πελάτη λιανικής Αγορά σε δημοπρασία Αγορά από μάντρα παλαιών υλικών Αγορά από ασφαλιστική εταιρεία που έχει αποκτήσει το προϊόν ως αποτέλεσμα αξίωσης ασφάλισης Τα στοιχεία καταχώρισης είναι εσφαλμένα ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Στοιχεία τακτικής συντήρησης Ρυθμίσεις Φυσιολογική φθορά Ζημία λόγω κακής χρήσης Βλάβες λόγω αντικανονικής χρήσης Ενότητα 1 - Εγγύηση Ζημίες που προκαλούνται από τη χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει τη λειτουργία του κινητήρα στο συνιστώμενο εύρος ονομαστικών σ.α.λ. (βλ. εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Ζημίες που προκαλούνται από τη λειτουργία του προϊόντος με τρόπο μη σύμφωνο με τα περιεχόμενα της ενότητας «Συνιστώμενη λειτουργία / Κύκλος λειτουργίας» του εγχειριδίου λειτουργίας, συντήρησης και εγγύησης Ζημία λόγω αμέλειας Ζημιά λόγω ατυχήματος Ζημία λόγω βύθισης στο νερό Ζημιά λόγω μη ορθής εγκατάστασης (οι προδιαγραφές και οι τεχνικές ορθής εγκατάστασης περιλαμβάνονται στις οδηγίες εγκατάστασης του προϊόντος) Ζημιά λόγω αντικανονικής συντήρησης Ζημιές λόγω της χρήσης παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από τη Mercury Mrine και προκαλεί ζημιές στο προϊόν της Mercury Φτερωτές και χιτώνια αντλίας jet Ζημιές λόγω χρήσης καυσίμου, λαδιού ή λιπαντικών που δεν είναι κατάλληλα για χρήση με το προϊόν Τροποποίηση ή αφαίρεση εξαρτημάτων Ζημιές λόγω εισόδου νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής ή ζημιά στο προϊόν λόγω ανεπαρκούς ποσότητας νερού ψύξης που οφείλεται σε απόφραξη του συστήματος ψύξης από ξένο σώμα Ζημιά ως αποτέλεσμα της λειτουργίας του κινητήρα έξω από το νερό Τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη Ζημιές λόγω λειτουργίας του σκάφους με υπερβολικό τριμάρισμα του κινητήρα Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημίας δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή την αντικατάσταση χωρισμάτων ή άλλων υλικών του σκάφους για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση. Εάν παρασχεθεί τέτοια επικύρωση, υπόσχεση ή εγγύηση, δεν θα είναι εκτελεστή κατά της Mercury Mrine. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΤΟΥΣ ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΤΙΣ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΩΣ ΑΠΟΤΕΛΕΣΜΑ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση TDI για ελαφριά επαγγελματική χρήση ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Mrine παρέχει για κάθε καινούριο συγκρότημα κινητήρα/συστήματος μετάδοσης (προϊόν) εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 5

14 Ενότητα 1 - Εγγύηση ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για ελαφριά επαγγελματική χρήση ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη για χρονικό διάστημα ενός (1) έτους ή για τον αριθμό ωρών χρήσης, οποιοδήποτε συμπληρωθεί πρώτο, για τη συγκεκριμένη ιπποδύναμη που αναφέρεται για το προϊόν. Η επισκευή ή η αντικατάσταση των εξαρτημάτων ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί. ΟΝΟΜΑΣΤΙΚΟΣ ΚΥΚΛΟΣ ΕΜΠΟΡΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΕΛΑΦΡΑ ΧΡΗΣΗ: Ισχύει σε εφαρμογές μεταβλητού φορτίου όπου η πλήρης ισχύς περιορίζεται σε μία (1) ώρα ανά κάθε οκτώ (8) ώρες λειτουργίας. Η λειτουργία σε μειωμένη ισχύ (στις 7 ώρες από τις συνολικά 8 ώρες κατά τις οποίες ο κινητήρας δεν λειτουργεί σε πλήρη ισχύ) θα πρέπει να είναι σε στροφές πλεύσης με σταθερή ταχύτητα (cruise) ή κάτω από αυτές (σ.α.λ.). Οι στροφές πλεύσης με σταθερή ταχύτητα (cruise) εξαρτώνται από τις μέγιστες ονομαστικές στροφές του κινητήρα (σ.α.λ.): Ονομαστικές στροφές κινητήρα (σ.α.λ.) σε πλήρη ισχύ Στροφές (σ.α.λ.) πλεύσης με σταθερή ταχύτητα (cruise) Μέγιστες ώρες χρήσης 3,0L V6 100 hp (3000) ,0L V6 230 hp (3500) ,0L V6 230 hp (4000) ,0L V6 260 hp (4000) ,2L V8 335 hp (4200) ,2L V8 370 hp (4200) ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΧΡΗΣΗ: Ως επαγγελματική χρήση ορίζεται οποιαδήποτε χρήση αυτού του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η ελαφρά επαγγελματική χρήση δεν είναι διαθέσιμη στις Ηνωμένες Πολιτείες. Η λειτουργία του προϊόντος η οποία υπερβαίνει τις προδιαγραφές της ελαφριάς επαγγελματικής χρήσης καθιστά άκυρη την εγγύηση. ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ: Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη από την εγγύηση. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY MARINE: Η αποκλειστική υποχρέωση της Mercury Mrine υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury Mrine. Η Mercury Mrine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. ΤΡΟΠΟΣ ΛΗΨΗΣ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Οι αιτήσεις εγγύησης πρέπει να υποβάλλονται μέσω εξουσιοδοτημένου κέντρου επισκευών της Mercury Mrine. Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury Mrine, εκτός αν αυτό ζητηθεί από τη Mercury Mrine. ΤΕΡΜΑΤΙΣΜΟΣ ΚΑΛΥΨΗΣ: Η κάλυψη της εγγύησης μπορεί να τερματιστεί εάν: Το προϊόν έχει επιστραφεί από πελάτη λιανικής Αγορά σε δημοπρασία Αγορά από μάντρα παλαιών υλικών Αγορά από ασφαλιστική εταιρεία που έχει αποκτήσει το προϊόν ως αποτέλεσμα αξίωσης ασφάλισης Τα στοιχεία καταχώρισης είναι εσφαλμένα ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Στοιχεία τακτικής συντήρησης Ρυθμίσεις Φυσιολογική φθορά Ζημία λόγω κακής χρήσης Βλάβες λόγω αντικανονικής χρήσης Ζημίες που προκαλούνται από τη χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει τη λειτουργία του κινητήρα στο συνιστώμενο εύρος ονομαστικών σ.α.λ. (βλ. εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Ζημίες που προκαλούνται από τη λειτουργία του προϊόντος με τρόπο μη σύμφωνο με τα περιεχόμενα της ενότητας «Συνιστώμενη λειτουργία / Κύκλος λειτουργίας» του εγχειριδίου λειτουργίας, συντήρησης και εγγύησης Ζημία λόγω αμέλειας Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

15 Ζημιά λόγω ατυχήματος Ζημία λόγω βύθισης στο νερό Ενότητα 1 - Εγγύηση Ζημιά λόγω μη ορθής εγκατάστασης (οι προδιαγραφές και οι τεχνικές ορθής εγκατάστασης περιλαμβάνονται στις οδηγίες εγκατάστασης του προϊόντος) Ζημιά λόγω αντικανονικής συντήρησης Ζημιές λόγω της χρήσης παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από τη Mercury Mrine και προκαλεί ζημιές στο προϊόν της Mercury Φτερωτές και χιτώνια αντλίας jet Ζημιές λόγω χρήσης καυσίμου, λαδιού ή λιπαντικών που δεν είναι κατάλληλα για χρήση με το προϊόν Τροποποίηση ή αφαίρεση εξαρτημάτων Ζημιές λόγω εισόδου νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής ή ζημιά στο προϊόν λόγω ανεπαρκούς ποσότητας νερού ψύξης που οφείλεται σε απόφραξη του συστήματος ψύξης από ξένο σώμα Ζημιά ως αποτέλεσμα της λειτουργίας του κινητήρα έξω από το νερό Τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη Ζημιές λόγω λειτουργίας του σκάφους με υπερβολικό τριμάρισμα του κινητήρα Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημίας δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή την αντικατάσταση χωρισμάτων ή άλλων υλικών του σκάφους για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση. Εάν παρασχεθεί τέτοια επικύρωση, υπόσχεση ή εγγύηση, δεν θα είναι εκτελεστή κατά της Mercury Mrine. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΤΟΥΣ ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΤΙΣ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΩΣ ΑΠΟΤΕΛΕΣΜΑ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης - Πετρελαιοκίνητα Μοντέλα (Μόνο για χρήση αναψυχής) Τι καλύπτει Η Mercury Mrine εγγυάται ότι κάθε νέο συγκρότημα κινητήρα / συστήματος μετάδοσης (προϊόν) που χρησιμοποιείται για χρήση αναψυχής δεν θα τεθεί εκτός λειτουργίας ως άμεσο αποτέλεσμα της διάβρωσης για τη χρονική περίοδο που περιγράφεται παρακάτω: Διάρκεια κάλυψης Αυτή η περιορισμένη εγγύηση κατά της διάβρωσης παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία που το προϊόν πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή και αντικατάσταση των εξαρτημάτων ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο αγοραστή (για μη εμπορική χρήση) μετά από κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη της εγγύησης μπορεί να τερματιστεί για μεταχειρισμένα προϊόντα που έχουν ανακτηθεί από πελάτη λιανικής ή έχουν αγοραστεί από δημοπρασία, μάντρα παλαιών υλικών ή ασφαλιστική εταιρεία που τα έχει αποκτήσει ως αποτέλεσμα αξίωσης ασφάλισης. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 7

16 Ενότητα 1 - Εγγύηση Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης. Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine προκειμένου να διανείμουν το προϊόν στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση, όπως καθορίζεται από τη Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Για να διατηρηθεί η κάλυψη από την εγγύηση, πρέπει να χρησιμοποιούνται στο σκάφος οι συσκευές προστασίας από τη διάβρωση, οι οποίες καθορίζονται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, και να διενεργούνται έγκαιρα οι τακτικές εργασίες συντήρησης, οι οποίες περιγράφονται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης (συμπεριλαμβανομένων, ενδεικτικά, της αντικατάστασης των προστατευτικών ανοδίων, της χρήσης των καθορισμένων λιπαντικών και της επικάλυψης με μπογιά των χαρακιών και των γρατσουνιών). Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του διαβρωμένου εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury Mrine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τη διάβρωση του ηλεκτρικού συστήματος, τη διάβρωση λόγω ζημιάς, τη διάβρωση που προκαλεί αποκλειστικά καλλωπιστική ζημιά, την κακή χρήση ή το ακατάλληλο σέρβις, τη διάβρωση παρελκομένων, οργάνων, συστημάτων διεύθυνσης, τη ζημιά λόγω θαλάσσιας βλάστησης, το προϊόν που πωλήθηκε με περιορισμένη εγγύηση προϊόντος με διάρκεια μικρότερη του ενός έτους. Τα ανταλλακτικά (εξαρτήματα που αγοράστηκαν από τον πελάτη), τα προϊόντα που χρησιμοποιήθηκαν σε εμπορικές εφαρμογές. Ως επαγγελματική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΤΟΥΣ ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΤΙΣ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΩΣ ΑΠΟΤΕΛΕΣΜΑ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Mεταβίβαση εγγύησης Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, του ονοματεπώνυμου και της διεύθυνσης του νέου ιδιοκτήτη και του αριθμού σειράς κινητήρα. Στις Η.Π.Α. και τον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

17 Mercury Mrine Υπόψη: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Κατά τη διαδικασία μεταβίβασης της εγγύησης, η Mercury Mrine θα αποστείλει ταχυδρομικώς στο νέο ιδιοκτήτη επαλήθευση της καταχώρισης. Η υπηρεσία αυτή παρέχεται δωρεάν. Ενότητα 1 - Εγγύηση Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. Πολιτική Εγγύησης Αυστραλία και Νέα Ζηλανδία Περιορισμένη εγγύηση MerCruiser Πολιτική για Αυστραλία και Νέα Ζηλανδία Η παρούσα περιορισμένη εγγύηση παραχωρείται από τη Mrine Power Interntionl Pty Ltd ACN με έδρα στη διεύθυνση Bessemer Drive, Dndenong South, Victori 3175 Austrli (τηλέφωνο (61) (3) ), e-mil: merc_info@mercmrine.com. Τι καλύπτει Η Mercury Mrine παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. Τα οφέλη για τον καταναλωτή όπως αυτά προκύπτουν από την εγγύηση ισχύουν παράλληλα με κάθε άλλο νομικά κατοχυρωμένο δικαιώματα και αποζημίωση του καταναλωτή αναφορικά με τα προϊόντα και τις υπηρεσίες, στα οποίο αναφέρεται η εγγύηση. Εγγυήσεις δικαίου καταναλωτή στην Αυστραλία Τα προϊόντα μας συνοδεύονται από εγγυήσεις, οι οποίες δεν μπορούν να εξαιρεθούν από τη Νομοθεσία για τους Καταναλωτές της Αυστραλίας. Δικαιούστε αντικατάσταση ή επιστροφή σε περίπτωση σημαντικής βλάβης και αποζημίωση για τις λοιπές προβλεπόμενες απώλειες ή βλάβες. Δικαιούστε επίσης να διενεργηθεί επιδιόρθωση ή αντικατάσταση των αγαθών, εφόσον τα αγαθά δεν ανταποκρίνονται στην αποδεκτή ποιότητα και η βλάβη δεν μπορεί να περιγραφεί ως σημαντική βλάβη. Διάρκεια κάλυψης αυτής της περιορισμένης εγγύησης Αυτή η περιορισμένη εγγύηση σας δίνει το δικαίωμα να υποβάλετε αιτήσεις αξίωσης μόνο για ελαττώματα που εμφανίζονται κατά τη σχετική περίοδο της εγγύησης (δείτε παρακάτω). Επίσης, η αίτησή σας θα πρέπει να παραληφθεί από εμάς προτού λήξει η περίοδος της εγγύησης. Εσωεξωλέμβιοι και εσωλέμβιοι βενζινοκινητήρες MerCruiser Εγγύηση προϊόντος 2 ετών Εγγύηση διάβρωσης 3 ετών Εγγύηση προϊόντος 1 έτους / 500 ωρών για ελαφριά επαγγελματική χρήση MerCruiser SeCore Εγγύηση προϊόντος 3 ετών Εγγύηση κατά της διάβρωσης 4 ετών Εγγύηση προϊόντος 1 έτος / 500 ώρες για ελαφριά επαγγελματική χρήση Κινητήρες MerCruiser Tow Sport Εγγύηση προϊόντος 3 ετών Εγγύηση διάβρωσης 3 ετών Εγγύηση προϊόντος 1 έτος / 500 ώρες για ελαφριά επαγγελματική χρήση MerCruiser Diesel Εγγύηση προϊόντος 2 ετών Εγγύηση διάβρωσης 3 ετών Εγγύηση προϊόντος 1 έτος / 500 ώρες για ελαφριά επαγγελματική χρήση 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 9

18 Ενότητα 1 - Εγγύηση Περίοδος εγγύησης για χρήση αναψυχής Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της περιορισμένης εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η περίοδος της εγγύησης αφορά μόνο το μοντέλο που καλύπτει. Ανατρέξτε στο μοντέλο σας για τη βασική περίοδο κάλυψης. Περίοδος εγγύησης για επαγγελματική χρήση Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για επαγγελματική χρήση ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Οι επαγγελματίες χρήστες αυτών των προϊόντων λαμβάνουν κάλυψη εγγύησης είτε ενός (1) έτους από την ημερομηνία πρώτης λιανικής πώλησης, είτε 500 ωρών λειτουργίας, οποιοδήποτε από τα δύο συμβεί πρώτα. Ως επαγγελματική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Μεταβίβαση κάλυψης Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. Τερματισμός κάλυψης Η κάλυψη εγγύησης σύμφωνα με την παρούσα περιορισμένη εγγύηση τερματίζεται για μεταχειρισμένα προϊόντα που αποκτώνται με οποιονδήποτε από τους παρακάτω τρόπους: Αγορά από ασφαλιστική εταιρεία που έχει αποκτήσει το προϊόν ως αποτέλεσμα αξίωσης ασφάλισης Αγορά από μάντρα παλαιών υλικών Ανάκτηση από πελάτη λιανικής Αγορά σε δημοπρασία Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης στο πλαίσιο της παρούσας περιορισμένης εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρισης εγγύησης αναφορικά με την χρήση αναψυχής, ή η επακόλουθη αλλαγή σε επαγγελματική χρήση από χρήση αναψυχής (εκτός αν έχει γίνει κατάλληλη καταχώριση) μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Mercury Mrine. Η τακτική συντήρηση πρέπει να διενεργείται σύμφωνα με το πρόγραμμα συντήρησης που αναφέρεται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, προκειμένου να διατηρηθεί η κάλυψη εγγύησης. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury Η αποκλειστική υποχρέωση της Mercury Mrine υπό την παρούσα περιορισμένη εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury Mrine. Η Mercury Mrine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν πογενέστερα. Τρόπος απόκτησης κάλυψης της εγγύσης υπό την παρούσα περιορισμένη εγγύηση Ο πελάτης πρέπει να δώσει στη Mercury Mrine εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury Mrine ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Κατάλογος των αντιπροσώπων και των στοιχείων επικοινωνίας με αυτούς παρέχεται στην ηλεκτρονική διεύθυνση Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury Mrine στη διεύθυνση που αναφέρεται παρακάτω. Στη συνέχεια, η Mercury Mrine θα κανονίσει να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Η παρούσα περιορισμένη εγγύηση δεν καλύπτει τον αγοραστή για όλες τις σχετικές δαπάνες μεταφοράς και το χρόνο ταξιδιού. Εάν η παρεχόμενη υπηρεσία δεν καλύπτεται από την παρούσα περιορισμένη εγγύησης, ο αγοραστής θα πρέπει να πληρώσει για όλες τις σχετικές ώρες εργασίας και τα υλικά, καθώς και για τυχόν άλλα έξοδα που σχετίζονται με αυτή την υπηρεσία, με την προϋπόθεση ότι ο καταναλωτής δεν θα είναι υποχρεωμένος να πληρώσει όταν η υπηρεσία είχε στόχο την αποκατάσταση σφάλματος αποδεκτής εγγύησης ποιότητας, η οποία δεσμεύει τη Mercury Mrine σύμφωνα με τη Νομοθεσία για τους Καταναλωτές της Αυστραλίας. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury Mrine, εκτός αν αυτό ζητηθεί από τη Mercury Mrine. Για την κάλυψη εγγύησης κατά το χρόνο αίτησης υπηρεσιών εγγύησης, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας υπό αυτή την Περιορισμένη εγγύηση. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

19 Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Λειτουργία του σκάφους με τον κινητήρα σε υπερβολικό τριμάρισμα Στοιχεία τακτικής συντήρησης Ρυθμίσεις Φυσιολογική φθορά Ζημία λόγω κακής χρήσης Ακατάλληλη χρήση Ενότητα 1 - Εγγύηση Ζημίες που προκαλούνται από τη χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει τη λειτουργία του κινητήρα στο συνιστώμενο εύρος ονομαστικών σ.α.λ. Ανατρέξτε στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης. Λειτουργία του προϊόντος με τρόπο μη σύμφωνο με τα περιεχόμενα της ενότητας "Συνιστώμενη λειτουργία / Κύκλος λειτουργίας" του εγχειριδίου λειτουργίας, συντήρησης και εγγύησης Αμέλεια Ατύχημα Βύθιση Μη ορθή εγκατάσταση (οι προδιαγραφές και οι τεχνικές ορθής εγκατάστασης περιλαμβάνονται στις οδηγίες εγκατάστασης του προϊόντος) Ακατάλληλο σέρβις Χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από τη Mercury Mrine και προκαλεί ζημιές στο προϊόν της Mercury Φτερωτές και χιτώνια αντλίας jet Λειτουργία με καύσιμα, λάδια, ή λιπαντικά που δεν είναι κατάλληλα για χρήση στο προϊόν. Ανατρέξτε στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης. Τροποποίηση ή αφαίρεση εξαρτημάτων Είσοδος νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής, ή ζημιά στο προϊόν λόγω ανεπάρκειας νερού ψύξης που οφείλεται σε απόφραξη του συστήματος ψύξης από ξένο σώμα Λειτουργία του κινητήρα έξω από το νερό Τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει αυτή την περιορισμένη εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος παρεπόμενης ή αποθετικής ζημιάς δεν καλύπτονται από την παρούσα περιορισμένη εγγύηση. Επίσης, η παρούσα περιορισμένη εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή την αντικατάσταση χωρισμάτων ή άλλων υλικών του σκάφους για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση. Εάν παρασχεθεί τέτοια επικύρωση, υπόσχεση ή εγγύηση, δεν θα είναι εκτελεστή κατά της Mercury Mrine. Έξοδα απαίτησης αυτής της περιορισμένης εγγύησης Η παρούσα περιορισμένη εγγύηση δεν καλύπτει τα όποια έξοδα ενδέχεται να προκύψουν κατά την αίτηση της εγγύησης. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ ΕΚΤΟΣ ΤΩΝ ΙΣΧΥΟΝΤΩΝ ΕΓΓΥΗΣΕΩΝ ΚΑΙ ΛΟΙΠΩΝ ΔΙΚΑΙΩΜΑΤΩΝ ΚΑΙ ΕΠΑΝΟΡΘΩΣΕΩΝ ΠΟΥ ΕΝΔΕΧΕΤΑΙ ΝΑ ΕΧΕΙ Ο ΚΑΤΑΝΑΛΩΤΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΚΑΤΑΝΑΛΩΤΗ ΣΤΗΝ ΑΥΣΤΡΑΛΙΑ Ή ΆΛΛΗ ΝΟΜΟΘΕΣΙΑ ΠΟΥ ΑΦΟΡΑ ΣΤΑ ΠΡΟΪΟΝΤΑ, ΕΞΑΙΡΟΥΝΤΑΙ ΡΗΤΑ ΤΗΣ ΠΑΡΟΥΣΑΣ ΟΙ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΠΑΡΕΠΟΜΕΝΕΣ ΚΑΙ ΑΠΟΘΕΤΙΚΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΠΕΡΙΟΡΙΣΜΕΝΗΣ ΕΓΓΥΗΣΗΣ. Μεταβίβασης εγγύησης - Πολιτική για την Αυστραλία και τη Νέα Ζηλανδία Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 11

20 Ενότητα 1 - Εγγύηση Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, το ονοματεπώνυμο και τη διεύθυνση του νέου ιδιοκτήτη και τον αριθμό αναγνώρισης σκάφους (HIN). Στην Αυστραλία και στη Νέα Ζηλανδία, ταχυδρομικώς στη διεύθυνση: Mercury Mrine Υπόψη: Wrrnty Registrtion Deprtment Όμιλος Brunswick Asi Pcific Privte Bg 1420 Dndenong South, Victori 3164 Αυστραλία Κατά τη διαδικασία μεταβίβασης της εγγύησης, η Mercury Mrine θα αποστείλει ταχυδρομικώς στο νέο ιδιοκτήτη επαλήθευση της καταχώρισης. Η υπηρεσία αυτή παρέχεται δωρεάν. Μπορείτε να αλλάξετε τη διεύθυνσή σας ανά πάσα στιγμή, ακόμα και κατά την περίοδο της αίτησης εγγύησης, καλώντας τη Mercury Mrine ή αποστέλλοντας μια επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα σας διεύθυνση και τον αριθμό αναγνώρισης σκάφους στο Τμήμα Καταχώρισης Εγγυήσεων της Mercury Mrine. Πίνακες παγκόσμιας εγγύησης Πίνακας εγγύησης Ηνωμένων Πολιτειών - Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα MerCruiser Τυπική περιορισμένη εγγύηση Εγγύηση πιστοποίησης ποιότητας εγκατάστασης 1 έτος 2 έτη 3 έτη MerCruiser TowSport 2 έτη 3 έτη 3 έτη MerCruiser SeCore 3 έτη 4 έτη 4 έτη Εσωλέμβιος κινητήρας MerCruiser MPI, 8.2 H.O. Εσωλέμβιος κινητήρας MerCruiser horizon Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel 1 έτος 3 έτη 3 έτη 3 έτη 4 έτη 3 έτη 2 έτη Δεν ήταν διαθέσιμο την περίοδο της εκτύπωσης Τυπική περιορισμένη εγγύηση κατά της διάβρωσης 3 έτη Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Ηνωμένων Πολιτειών Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mrine Power. Πίνακας εγγύησης Καναδά - Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα MerCruiser Τυπική περιορισμένη εγγύηση Εγγύηση πιστοποίησης ποιότητας εγκατάστασης 1 έτος 2 έτη 3 έτη MerCruiser TowSport 2 έτη 3 έτη 3 έτη MerCruiser SeCore 3 έτη 4 έτη 4 έτη Εσωλέμβιος κινητήρας MerCruiser MPI, 8.2 H.O. Εσωλέμβιος κινητήρας MerCruiser horizon Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel 1 έτος 3 έτη 3 έτη 3 έτη 4 έτη 3 έτη 2 έτη Δεν ήταν διαθέσιμο την περίοδο της εκτύπωσης Τυπική περιορισμένη εγγύηση κατά της διάβρωσης 3 έτη Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Καναδά Για τα προϊόντα που αγοράστηκαν εκτός του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

21 Ενότητα 1 - Εγγύηση Πίνακας εγγύησης Αυστραλίας και Νέα Ζηλανδίας - Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα MerCruiser Τυπική περιορισμένη εγγύηση 2 έτη 3 έτη MerCruiser SeCore 3 έτη 4 έτη MerCruiser TowSport 3 έτη 3 έτη Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel 2 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Αυστραλίας και Νέας Ζηλανδίας Για τα προϊόντα που αγοράστηκαν εκτός της Αυστραλίας και της Νέας Ζηλανδίας, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power. Πίνακας εγγύησης Νότιου Ειρηνικού - Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα MerCruiser Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel Τυπική περιορισμένη εγγύηση 2 έτη 3 έτη 2 έτη 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Νότιου Ειρηνικού Για τα προϊόντα που αγοράστηκαν εκτός του Νότιου Ειρηνικού, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power. Πίνακας εγγύησης Ασίας - Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα βενζινοκινητήρων MerCruiser Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel Τυπική περιορισμένη εγγύηση 1 έτος 3 έτη 1 έτος 3 έτη Τυπική περιορισμένη εγγύηση κατά της διάβρωσης Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Ασίας Για τα προϊόντα που αγοράστηκαν εκτός της Ασίας, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο εξουσιοδοτημένο κέντρο εξυπηρέτησης της Mrine Power. Πίνακες Εγγύησης Ευρώπης και Κοινοπολιτείας Ανεξάρτητων Κρατών (ΚΑΚ)-Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα MerCruiser Horizon, Scorpion, SeCore Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel Τυπική περιορισμένη εγγύηση Εγγύηση πιστοποίησης ποιότητας εγκατάστασης 2 έτη 3 έτη 3 έτη 3 έτη 4 έτη 3 έτη 2 έτη Δεν ήταν διαθέσιμο την περίοδο της εκτύπωσης Τυπική περιορισμένη εγγύηση κατά της διάβρωσης 3 έτη Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Ευρώπης και ΚΑΚ Για τα προϊόντα που αγοράστηκαν εκτός της Ευρώπης και των περιοχών της ΚΑΚ, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 13

22 Ενότητα 1 - Εγγύηση Πίνακες εγγύησης Μέσης Ανατολής και Αφρικής (εκτός της Νότιας Αφρικής)-Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα MerCruiser Horizon, Scorpion, SeCore Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel Τυπική περιορισμένη εγγύηση Εγγύηση πιστοποίησης ποιότητας εγκατάστασης 1 έτος 2 έτη 3 έτη 2 έτη 3 έτη 4 έτη 1 έτος Δεν ήταν διαθέσιμο την περίοδο της εκτύπωσης Τυπική περιορισμένη εγγύηση κατά της διάβρωσης 3 έτη Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Μέσης Ανατολής και Αφρικής Για τα προϊόντα που αγοράστηκαν εκτός της Μέσης Ανατολής και της Αφρικής, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power. Πίνακες εγγύησης Νότιας Αφρικής- Βενζινοκινητήρες και πετρελαιοκινητήρες MerCruiser Προϊόν Εσωεξωλέμβια και εσωλέμβια μοντέλα MerCruiser Horizon, Scorpion, SeCore Εσωεξωλέμβια και εσωλέμβια μοντέλα Mercury Diesel Τυπική περιορισμένη εγγύηση Εγγύηση πιστοποίησης ποιότητας εγκατάστασης 1 έτος 2 έτη 3 έτη 2 έτη 3 έτη 4 έτη 1 έτος Δεν ήταν διαθέσιμο την περίοδο της εκτύπωσης Τυπική περιορισμένη εγγύηση κατά της διάβρωσης 3 έτη Επαγγελματική χρήση Επικοινωνήστε με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power Εκτός Μέσης Ανατολής και Αφρικής Για τα προϊόντα που αγοράστηκαν εκτός της Μέσης Ανατολής και της Αφρικής, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο κέντρο εξυπηρέτησης της Mrine Power. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

23 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Πίνακας περιεχομένων 2 Χαρακτηριστικά και χειριστήρια Περιγραφή κινητήρα TDI 4.2L...16 Αναγνώριση Ακουστικό προειδοποιητικό σύστημα Δοκιμή του προειδοποιητικού ακουστικού συστήματος Σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης Σύστημα οργάνων VesselView Στροφόμετρο, ταχύμετρο και ψηφιακοί μετρητές SmrtCrft Ψηφιακοί Μετρητές System Link Χειριστήρια Διακόπτες Διακόπτης τερματισμού λειτουργίας εκτάκτου ανάγκης...19 Διακόπτης σβησίματος με αναδέτη Διατηρήστε το διακόπτη σβησίματος με αναδέτη και το κορδόνι αναδέτη σε καλή κατάσταση λειτουργίας Σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης Προστασία ηλεκτρικού συστήματος κινητήρα από υπερφόρτωση Ασφάλειες Αντικατάσταση ασφάλειας συγκροτήματος προσαρμογέα σκάφους Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) Τριμάρισμα και ρυμούλκηση μονού κινητήρα Τριμάρισμα και ρυμούλκηση διπλού κινητήρα Προστασία του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) και του συστήματος MerCthode από υπερφόρτωση Πληροφορίες για τις εκπομπές Πιστοποιητικό εκπομπής καυσαερίων (μόνο για την Ευρώπη) Ευθύνη κατόχου Εξαρτήματα κινητήρα M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 15

24 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Χαρακτηριστικά και χειριστήρια Περιγραφή κινητήρα TDI 4.2L Τετράχρονος πετρελαιοκινητήρας V8 Κυβισμός 4,2 λίτρα ( 252 cid) Άμεσος ψεκασμός καυσίμου τύπου «common-ril» (κοινός συλλέκτης καυσίμου) Εκκεντροφόρος επικεφαλής με υδραυλικά ωστήρια βαλβίδων, κινούμενος με αλυσίδα Λίπανση κινητήρα υπό πίεση με αντικαταστάσιμο φίλτρο λαδιού Φίλτρο ξηρού αέρα Στροβιλοσυμπιεστές μεταβλητών πτερυγίων Δίδυμο κύκλωμα ψύξης με θαλασσινό νερό και κλειστό σύστημα ψύξης Ανατρέξτε στην ενότητα Προδιαγραφές κινητήρα για πρόσθετες λεπτομέρειες. Ανατρέξτε στην ενότητα Στοιχεία κινητήρα σε ό,τι αφορά τις θέσεις των στοιχείων του κινητήρα που αναφέρονται σε αυτό το εγχειρίδιο. Αναγνώριση Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των μηχανολογικών στοιχείων του συγκροτήματος κινητήρα Mercury Mrine. Κατά την επικοινωνία σας με τη Mercury Mrine για το σέρβις, θα πρέπει πάντα να αναφέρετε το μοντέλο του κινητήρα και τους αριθμούς σειράς. Ακουστικό προειδοποιητικό σύστημα Το συγκρότημα κινητήρα της Mercury Diesel μπορεί να διαθέτει προειδοποιητικό ακουστικό σύστημα. Το προειδοποιητικό ακουστικό σύστημα δεν προστατεύει τον κινητήρα από βλάβες. Έχει σχεδιαστεί για να ειδοποιεί το χειριστή σε περίπτωση προβλήματος. Το προειδοποιητικό ακουστικό σύστημα παράγει έναν συνεχή ήχο στις εξής περιπτώσεις: Υπερβολικά χαμηλή πίεση λαδιού κινητήρα Υπερβολικά υψηλή θερμοκρασία ψυκτικού υγρού Νερό στο καύσιμο Χαμηλή στάθμη ψυκτικού υγρού ΕΙΔΟΠΟΙΗΣΗ Ένας συνεχής ήχος κόρνας υποδεικνύει μια κρίσιμη βλάβη. Η λειτουργία του κινητήρα κατά τη διάρκειας μιας κρίσιμης βλάβης μπορεί να προκαλέσει ζημιά στα εξαρτήματα. Εάν η προειδοποιητική κόρνα εκπέμπει ένα συνεχή οξύ ήχο, μην λειτουργήσετε τον κινητήρα εκτός εάν πρόκειται για την αποφυγή μιας επικίνδυνης κατάστασης Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

25 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Μόλις ακούσετε το συναγερμό, σβήστε αμέσως τον κινητήρα, εκτός και αν βρίσκεστε σε κίνδυνο. Αν είναι δυνατόν, προσδιορίστε και διορθώστε την αιτία. Αν δεν μπορείτε να καθορίσετε την αιτία, συμβουλευτείτε ένα εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Δοκιμή του προειδοποιητικού ακουστικού συστήματος 1. Στρέψτε το διακόπτη της μίζας στη θέση RUN ή 1 χωρίς να εκκινήσετε τον κινητήρα. 2. Ωθήστε το μοχλό ακουστικής δοκιμής προς τα κάτω και κρατήστε τον σε αυτήν τη θέση. 3. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Εάν το σύστημα λειτουργεί κανονικά, θα πρέπει να ακουστεί ο συναγερμός. Σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης Οι οδηγίες λειτουργίας του συστήματος ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης (DTS) παρέχονται σε ξεχωριστό εγχειρίδιο. Ανατρέξτε στο εγχειρίδιο χειρισμού ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης (DTS) και στο εγχειρίδιο ιδιοκτήτη SmrtCrft της Mercury Diesel. Σύστημα οργάνων VesselView Το συγκρότημα κινητήρα σας ενδέχεται να είναι συνδεδεμένο με μια οθόνη SmrtCrft VesselView. Το VesselView 7 είναι ένα ολοκληρωμένο κέντρο πληροφοριών σκάφους το οποίο μπορεί να εμφανίσει πληροφορίες για μέχρι και τέσσερις βενζινοκινητήρες ή πετρελαιοκινητήρες. Παρακολουθεί και αναφέρει συνεχώς βασικά δεδομένα λειτουργίας, συμπεριλαμβανομένων και λεπτομερών πληροφοριών όπως η θερμοκρασία και το βάθος του θαλασσινού νερού, η κατάσταση ανύψωσης (Trim), η ταχύτητα και η γωνία διεύθυνσης του σκάφους, καθώς και η κατάσταση του καυσίμου, του λαδιού, του νερού και των δεξαμενών αποβλήτων. Το VesselView μπορεί να ενοποιηθεί πλήρως με το δορυφορικό σύστημα πλοήγησης (GPS) του σκάφους ή άλλη συσκευή συμβατή με NMEA, για να προβάλλει ακριβείς πληροφορίες σχετικά με την πλοήγηση, την ταχύτητα και την αναλογία καυσίμου/απόστασης. Τα VesselView 4 και 7 είναι εφοδιασμένα με θύρα micro SD η οποία δίνει τη δυνατότητα σε έναν εξουσιοδοτημένο κατασκευαστή αρχικού εξοπλισμού (ΚΑΕ) ή αντιπροσωπεία να εισαγάγει την ατομική διαμόρφωση. Επίσης, μπορεί να χρησιμοποιηθεί από τον ιδιοκτήτη για την εισαγωγή εικόνων ή γραφικών. Όταν χρησιμοποιούνται περισσότερα από ένα VesselView, ως εφαρμογή είτε τριπλού ή τετραπλού κινητήρα για πολλά πηδάλια, η ίδια κάρτα micro SD μπορεί να χρησιμοποιηθεί για τη λήψη αυτών των διαμορφώσεων. VesselView Ανατρέξτε στο εγχειρίδιο λειτουργιών του VesselView για αναλυτικές οδηγίες σχετικά με τον τρόπο χειρισμού της οθόνης αυτής. Στροφόμετρο, ταχύμετρο και ψηφιακοί μετρητές SmrtCrft Το σετ οργάνων SmrtCrft αυξάνει τις πληροφορίες που παρέχονται από το VesselView. Το σετ οργάνων του ενδέχεται να εμφανίζει τα εξής: Engine RPM (Σ.Α.Λ. κινητήρα) Ταχύτητα σκάφους Θερμοκρασία ψυκτικού υγρού Πίεση λαδιού Τάση μπαταρίας Κατανάλωση καυσίμου Ώρες λειτουργίας κινητήρα M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 17

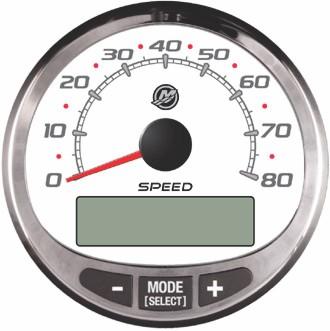

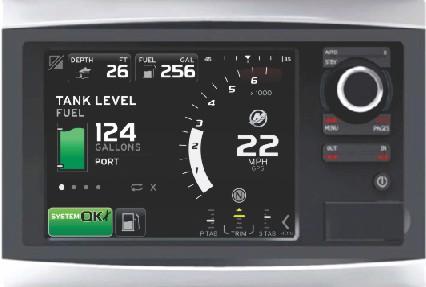

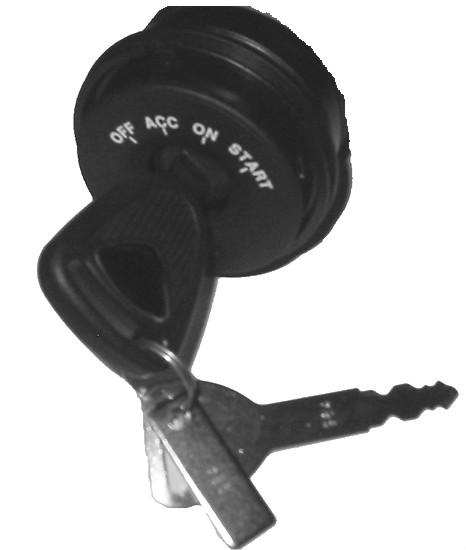

26 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε b Στροφόμετρο και ταχύμετρο SmrtCrft - Στροφόμετρο b - Ταχύμετρο c - Οθόνη υγρών κρυστάλλων (LCD) c Το σετ οργάνων SmrtCrft βοηθά επίσης στον εντοπισμό των κωδικών βλαβών που σχετίζονται με το ακουστικό προειδοποιητικό σύστημα του κινητήρα. Το σετ οργάνων του συστήματος SmrtCrft εμφανίζει στην οθόνη LCD κρίσιμα δεδομένα κινητήρα που προκαλούν συναγερμό, καθώς και άλλα πιθανά προβλήματα. Ανατρέξτε στο εγχειρίδιο που συνοδεύει το σετ μετρητών σας για βασικές πληροφoρίες λειτουργίας για το σετ οργάνων του συστήματος SmrtCrft καθώς και για λεπτομέρειες σχετικά με τις προειδοποιητικές λειτουργίες που παρακολουθούνται από το σύστημα. Ψηφιακοί Μετρητές System Link Ορισμένα σετ οργάνων περιλαμβάνουν μετρητές που αυξάνουν τις πληροφορίες που παρέχονται από το στροφόμετρο και το ταχύμετρο του VesselView και του SmrtCrft. Ο ιδιοκτήτης και ο χειριστής πρέπει να είναι εξοικειωμένοι με όλα τα όργανα του σκάφους και τις λειτουργίες τους. Ζητήστε από τον αντιπρόσωπο του σκάφους να σας εξηγήσει τους μετρητές και να σας ενημερώσει για τις ενδείξεις που πρέπει κανονικά να εμφανίζονται στο σκάφος σας. Ενδέχεται να περιλαμβάνονται οι ακόλουθοι τύποι ψηφιακών μετρητών στο συγκρότημα του κινητήρα σας. b c d Ψηφιακοί μετρητές System Link Στοιχείο Μετρητής Δείχνει α Μετρητής πίεσης λαδιού Πίεση λαδιού κινητήρα β Βολτόμετρο Τάση μπαταρίας γ Μετρητής θερμοκρασίας νερού Θερμοκρασία λειτουργίας κινητήρα δ Μετρητής καυσίμου Ποσότητα καυσίμου στη δεξαμενή Χειριστήρια Διακόπτες Διακόπτης μίζας 4 θέσεων "OFF" - Στη θέση "OFF", όλα τα ηλεκτρικά κυκλώματα είναι απενεργοποιημένα. Ο κινητήρας δεν λειτουργεί όταν ο διακόπτης μίζας είναι στη θέση "OFF". "ACC" - Στη θέση "ACC", μπορούν να λειτουργήσουν οποιαδήποτε παρελκόμενα είναι συνδεδεμένα στα ηλεκτρικά κυκλώματα. Ο κινητήρας δεν λειτουργεί όταν ο διακόπτης μίζας είναι στη θέση "ACC". "ON" - Στη θέση "ON", παρέχεται ηλεκτρική τροφοδοσία σε όλα τα ηλεκτρικά κυκλώματα και όργανα. Μπορείτε να βάλετε εμπρός τον κινητήρα με τον προαιρετικό διακόπτη εκκίνησης - σβησίματος (strt - stop). "START" - Γυρίστε το κλειδί στη θέση εκκίνησης και αφήστε το για να πάρει εμπρός ο κινητήρας. ΣΗΜΕΙΩΣΗ: Το κλειδί βγαίνει μόνο όταν ο διακόπτης είναι στη θέση OFF Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

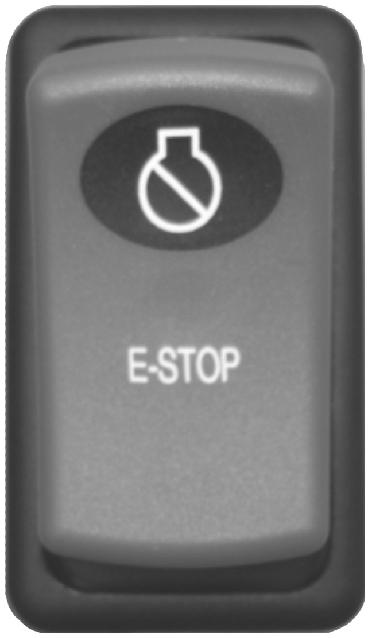

27 Διπλός διακόπτης εκκίνησης - σβησίματος (strt - stop) κινητήρα Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ο διακόπτης εκκίνησης/σβησίματος (strt/stop) είναι προαιρετικός εξοπλισμός. Ο διακόπτης εκκίνησης/ σβησίματος λειτουργεί σε συνδυασμό με το διακόπτη μίζας. Υπάρχει ένας διακόπτης εκκίνησης/ σβησίματος για κάθε κινητήρα. Κάθε κουμπί σε διακόπτη εκκίνησης/σβησίματος πολλαπλών κινητήρων λειτουργεί ανεξάρτητα. Για την εκκίνηση σβηστού κινητήρα με το διακόπτη εκκίνησης/σβησίματος, ο διακόπτης μίζας πρέπει να είναι στη θέση "ΟΝ". Αν πιέσετε το κουμπί του διακόπτη εκκίνησης/ σβησίματος όταν ο κινητήρας λειτουργεί, ο αντίστοιχος κινητήρας θα σβήσει Διακόπτης εναλλαγής φυσητήρα σεντίνας ON Θέτει σε λειτουργία το φυσητήρα σεντίνας, αν υπάρχει. OFF Διακόπτης τερματισμού λειτουργίας εκτάκτου ανάγκης Ο διακόπτης τερματισμού λειτουργίας έκτακτης ανάγκης χρησιμοποιείται για την απενεργοποίηση του κινητήρα σε κατάσταση έκτακτης ανάγκης, όπως όταν βρεθεί άτομο στη θάλασσα ή σκαλώσει η προπέλα. Όταν ενεργοποιηθεί, ο διακόπτης τερματισμού λειτουργίας έκτακτης ανάγκης διακόπτει την παροχή ρεύματος προς τον κινητήρα και το κιβώτιο ταχυτήτων. Αν ο σκάφος είναι εξοπλισμένο με διακόπτη τερματισμού λειτουργίας έκτακτης ανάγκης, ο διακόπτης αυτός απενεργοποιεί όλους τους κινητήρες Τυπικός διακόπτης τερματισμού λειτουργίας έκτακτης ανάγκης Η ενεργοποίηση του διακόπτη τερματισμού λειτουργίας έκτακτης ανάγκης σβήνει τον κινητήρα, ή τους κινητήρες, αλλά το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος αν κινείτο με κανονική ισχύ. Συνιστούμε να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε έκτακτη ανάγκη. Είναι επίσης πιθανό να συμβεί τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας, γεγονός που μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανώς επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης, και οι επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στα εξαρτήματα του συστήματος πρόωσης ή του συστήματος διεύθυνσης. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 19

28 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Μπορεί να υπάρξει απώλεια ισχύος και ο χειριστής να χάσει τον έλεγχο διεύθυνσης σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Ο χειριστής μπορεί να χάσει τον έλεγχο κατά το δέσιμο στην προβλήτα. Η επανεκκίνηση κινητήρα με το διακόπτη της μίζας ή το κουμπί εκκίνησης μετά από σβήσιμο με το διακόπτη τερματισμού λειτουργίας έκτακτης ανάγκης χωρίς πρώτα να γυρίσετε το διακόπτη της μίζας στη θέση OFF για τουλάχιστον 30 δευτερόλεπτα, θα επανεκκινήσει τον κινητήρα, αλλά θα προκαλέσει τη ρύθμιση των κωδικών βλάβης. Εκτός αν είστε σε δυνητικά επικίνδυνη κατάσταση, γυρίστε το διακόπτη μίζας στο OFF και περιμένετε τουλάχιστον 30 δευτερόλεπτα πριν επανεκκινήσετε τον κινητήρα ή τους κινητήρες. Αν μετά από την επανεκκίνηση εξακολουθούν να εμφανίζονται κωδικοί βλάβης, επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Διακόπτης σβησίματος με αναδέτη Ο διακόπτης κλεισίματος με αναδέτη έχει σχεδιαστεί για να σβήνει τον κινητήρα σε περίπτωση που ο χειριστής απομακρυνθεί από το τιμόνι, όπως μπορεί να συμβεί σε περίπτωση τυχαίας εκτίναξης. Ο αναδέτης συνδέεται με τη προσωπική συσκευή διάσωσης ή τον καρπό του χειριστή. Μια πινακίδα δίπλα στον διακόπτη κλεισίματος με αναδέτη υπενθυμίζει στον χειριστή να συνδέσει τον αναδέτη με την προσωπική του συσκευή διάσωσης ή τον καρπό του. b ATTACH LANYARD RUN OFF - Κλιπ κορδονιού αναδέτη b - Αυτοκόλλητο αναδέτη c - Διακόπτης σβησίματος με αναδέτη c Η ακούσια εκτίναξη του χειριστή, όπως, για παράδειγμα, σε περίπτωση πτώσης στο νερό, είναι πιθανότερο να συμβεί: Αγωνιστικά σκάφη με χαμηλά πλαϊνά Σκάφη τύπου bss Σκάφη υψηλών επιδόσεων Η ακούσια εκτίναξη του χειριστή μπορεί, επίσης, να συμβεί: Ακατάλληλες πρακτικές λειτουργίας Όταν ο χειριστής κάθεται στο πίσω μέρος του καθίσματος ή στην κουπαστή σε ταχύτητες πλαναρίσματος Όταν ο χειριστής στέκεται όρθιος σε ταχύτητες πλαναρίσματος Λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά Χαλάρωση της λαβής σας στο τιμόνι Απροσεξία που προκαλείται από την κατανάλωση αλκοόλ ή ναρκωτικών ουσιών Ελιγμοί του σκάφους με πολύ υψηλή ταχύτητα Ο αναδέτης είναι ένα κορδόνι με μήκος συνήθως μεταξύ 122 και 152 cm (4 και 5 ft) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Ο χειριστής μπορεί να μειώσει το μήκος του αναδέτη τυλίγοντάς τον γύρω από τον καρπό του ή δένοντας έναν κόμπο στον αναδέτη. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητά του. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους, όπως θα έκανε εάν ο κινητήρας ήταν σε λειτουργία. Πρέπει να παρασχεθούν οδηγίες σε όλους τους επιβάτες σχετικά με τις σωστές διαδικασίες εκκίνησης και λειτουργίας σε περίπτωση που χρειαστεί να κυβερνήσουν το σκάφος σε κατάσταση έκτακτης ανάγκης.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

29 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στα εξαρτήματα του συστήματος πρόωσης ή του συστήματος διεύθυνσης. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Διατηρήστε το διακόπτη σβησίματος με αναδέτη και το κορδόνι αναδέτη σε καλή κατάσταση λειτουργίας Πριν από κάθε χρήση, βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη λειτουργεί κανονικά. Βάλτε εμπρός τον κινητήρα και στη συνέχεια σβήστε τον τραβώντας το κορδόνι του αναδέτη. Εάν ο κινητήρας δεν σβήσει, επισκευάστε το διακόπτη προτού χρησιμοποιήσετε το σκάφος. Πριν από κάθε χρήση, επιθεωρήστε οπτικά το κορδόνι του αναδέτη για να επαληθεύσετε την καλή κατάσταση λειτουργίας του και να βεβαιωθείτε ότι δεν υπάρχουν σπασίματα, κοψίματα ή φθορά στο κορδόνι. Βεβαιωθείτε ότι τα κλιπ στο άκρο του κορδονιού είναι σε καλή κατάσταση. Αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα κορδόνια αναδέτη. Σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης Οι οδηγίες λειτουργίας του συστήματος ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης (DTS) παρέχονται σε ξεχωριστό εγχειρίδιο. Ανατρέξτε στο εγχειρίδιο χειρισμού ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης (DTS) και στο εγχειρίδιο ιδιοκτήτη SmrtCrft της Mercury Diesel. Προστασία ηλεκτρικού συστήματος κινητήρα από υπερφόρτωση Ασφάλειες! ΠΡΟΣΟΧΗ Η αποτυχία προστασίας των καλωδιώσεων με κατάλληλη ασφάλεια μπορεί να προκαλέσει ζημιά στις καλωδιώσεις και φωτιά. Κατά την εγκατάσταση τυχόν εξαρτημάτων, συνιστούμε να χρησιμοποιείτε κιτ εξαρτημάτων της Mercury. Χρησιμοποιείτε πάντα την κατάλληλη ασφάλεια για την προστασία των καλωδιώσεων. Μεμονωμένα κυκλώματα προστατεύονται μέσω ασφαλειών. Αν εκδηλωθεί υπερφόρτωση του ηλεκτρικού συστήματος, θα καεί κάποια ασφάλεια. Πριν αντικαταστήσετε την ασφάλεια, εντοπίστε την αιτία της υπερφόρτωσης του ηλεκτρικού συστήματος και αντιμετωπίστε την. Στην επάνω πλευρά του κινητήρα υπάρχουν τοποθετημένες δύο ασφάλειες. Αφαιρέστε το κάλυμμα του κινητήρα για να αποκτήσετε πρόσβαση σε αυτές τις ασφάλειες. Βεβαιωθείτε ότι η καμένη ασφάλεια αντικαθίσταται από άλλη που διαθέτει τα ίδια ηλεκτρικά χαρακτηριστικά. b - Ασφάλεια 15 Α b - Ασφάλεια 25 Α Οι υπόλοιπες ασφάλειες βρίσκονται στο συγκρότημα προσαρμογέα του σκάφους (ανατρέξτε στο εγχειρίδιο ιδιοκτήτη του σκάφους) και στο πίσω μέρος της μονάδας ελέγχου των μεμονωμένων οργάνων. Αντικατάσταση ασφάλειας συγκροτήματος προσαρμογέα σκάφους ΣΗΜΕΙΩΣΗ: Ανατρέξτε στο εγχειρίδιο ιδιοκτήτη του σκάφους για τη θέση του συγκροτήματος προσαρμογέα του σκάφους (ΣΠΣ). Το κλειδί για το ΣΠΣ σας έχει παραδοθεί μαζί με τα κλειδιά της μίζας. 1. Γυρίστε το διακόπτη της μίζας στη θέση "OFF" (απενεργοποίηση). 2. Ξεκλειδώστε και ανοίξτε το κάλυμμα του συγκροτήματος προσαρμογέα του σκάφους. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 21

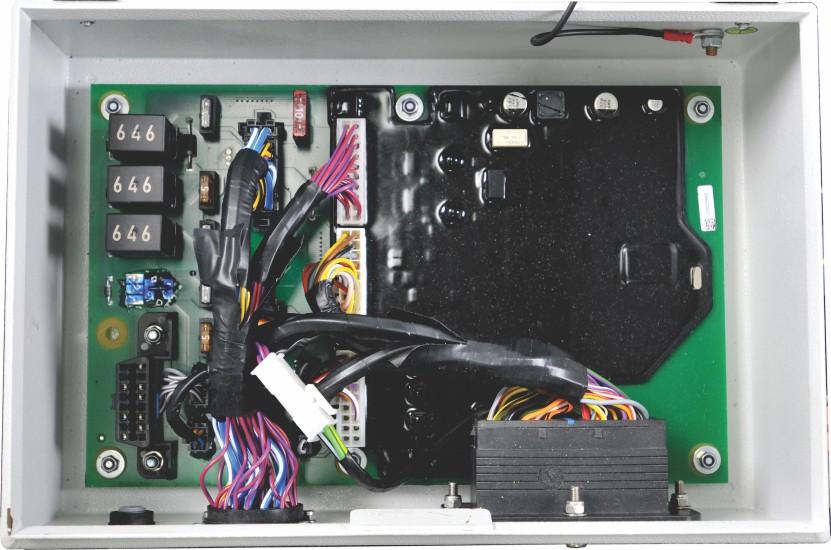

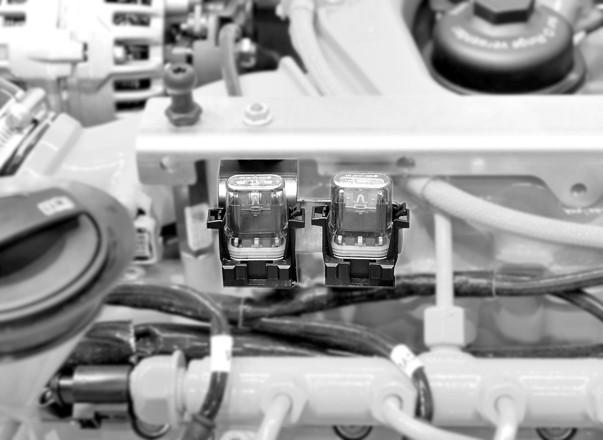

30 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 3. Προσδιορίστε ποια ασφάλεια ανήκει στο κύκλωμα που έχει αστοχήσει χρησιμοποιώντας την παρακάτω απεικόνιση. f e d c b - Ασφάλεια 5 Α τροφοδοσίας πηδαλίου b - Ασφάλεια 1 Α EFP c - Ασφάλεια 1 Α χαρακτηριστικού Α d - Ασφάλεια 5 Α T.15 e - Ασφάλεια 1 Α χαρακτηριστικού Β f - Ασφάλεια 10 Α κύριας τροφοδοσίας 4. Αντικαταστήστε την καμένη ασφάλεια με νέα ασφάλεια με τα ίδια χαρακτηριστικά. 5. Κλείστε και κλειδώστε το κάλυμμα του ΣΠΣ. Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) Η υποβοήθηση τριμαρίσματος (power trim) επιτρέπει στο χειριστή να ρυθμίζει τη γωνία της εσωεξωλέμβιας κατά την πλεύση, με σκοπό τη ρύθμιση της ιδανικής γωνίας του σκάφους ανάλογα με το φορτίο και τις συνθήκες του νερού. Επίσης, η διάταξη ρυμούλκησης επιτρέπει στο χειριστή να ανεβάζει και να κατεβάζει την εσωεξωλέμβια για ρυμούλκηση, μετακίνηση στην ξηρά, καθέλκυση και πλεύση σε χαμηλή ταχύτητα (κάτω από 1200 σ.α.λ.) και σε ρηχά νερά.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το υπερβολικό τριμάρισμα ενδέχεται να προκαλέσει σοβαρό τραυματισμό ή και το θάνατο σε υψηλές ταχύτητες, και τα συστήματα τριμαρίσματος μονού εμβόλου δεν διαθέτουν διάταξη περιορισμού του τριμαρίσματος προς τα έξω ή δείκτη τριμαρίσματος. Δείχνετε ιδιαίτερη προσοχή όταν κάνετε τριμάρισμα με σύστημα τριμαρίσματος μονού εμβόλου και μην τριμάρετε ποτέ πέρα από τις φλάντζες πλευρικής υποστήριξης της μονάδας ενώ το σκάφος κινείται ή όταν οι στροφές του κινητήρα υπερβαίνουν τις 1200 σ.α.λ. Για τη βέλτιστη απόδοση, τριμάρετε την εσωεξωλέμβια έτσι ώστε το κάτω μέρος του κύτους του σκάφους να βρίσκεται σε κλίση 3-5 μοιρών ως προς την επιφάνεια του νερού mc79528 Το τριμάρισμα της εσωεξωλέμβιας προς τα πάνω (έξω) μπορεί να κάνει τα εξής: Γενικά, αυξάνει την τελική ταχύτητα Αυξάνει την απόσταση από βυθισμένα αντικείμενα ή ρηχό βυθό. Προκαλεί επιτάχυνση του σκάφους και πιο αργό πλανάρισμα. Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

31 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Προκαλεί υπερθέρμανση του κινητήρα, στην περίπτωση τριμαρίσματος προς τα πάνω (έξω) σε σημείο όπου όλα τα στόμια εισαγωγής νερού ψύξης βρίσκονται επάνω από την ίσαλο γραμμή mc78529 Το τριμάρισμα της εσωεξωλέμβιας προς τα κάτω (μέσα): Βοηθά στην επιτάχυνση του σκάφους και στο γρηγορότερο πλανάρισμα. Γενικά, βελτιώνει την πλεύση σε κύματα. Στις περισσότερες περιπτώσεις, μειώνει την ταχύτητα του σκάφους. Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. mc79530 Τριμάρισμα και ρυμούλκηση μονού κινητήρα Στις εφαρμογές μονού κινητήρα, υπάρχει ένα κουμπί για το τριμάρισμα (trim) της εσωεξωλέμβιας επάνω (έξω) ή κάτω (μέσα). Για να ανεβάσετε την εσωεξωλέμβια για ρυμούλκηση, μετακίνηση στην ξηρά, καθέλκυση, πλεύση σε χαμηλή ταχύτητα (κάτω από 1200 σ.α.λ.) και λειτουργία σε ρηχά νερά, πατήστε το κουμπί τριμαρίσματος (trim) για να ανεβάσετε την εσωεξωλέμβια στη θέση τέρμα πάνω (έξω). Σε ορισμένα χειριστήρια υπάρχει ένα κουμπί τρέιλερ το οποίο χρησιμοποιείται για την εξισορρόπηση της εσωεξωλέμβιας σε θέση κατάλληλη μόνο για ρυμούλκηση. Τριμάρισμα και ρυμούλκηση διπλού κινητήρα ΕΙΔΟΠΟΙΗΣΗ Αν χρησιμοποιείτε εξωτερικές συνδετικές ράβδους, το ανέβασμα ή το κατέβασμα των μονάδων μετάδοσης κίνησης ξεχωριστά ενδέχεται να προκαλέσει ζημιές στα συστήματα μετάδοσης κίνησης και διεύθυνσης. Αν χρησιμοποιείτε εξωτερική συνδετική ράβδο, πρέπει να ανεβάζετε και να κατεβάζετε όλες τις μονάδες μετάδοσης κίνησης μαζί. Στις εφαρμογές διπλού κινητήρα, μπορεί να υπάρχει ένα μόνο κουμπί για την ταυτόχρονη λειτουργία και των δύο εσωεξωλέμβιων ή ξεχωριστό κουμπί για κάθε μια. Σε ορισμένα χειριστήρια υπάρχει ένα κουμπί τρέιλερ το οποίο χρησιμοποιείται για την εξισορρόπηση των εσωεξωλέμβιων σε θέση κατάλληλη μόνο για ρυμούλκηση. Προστασία του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) και του συστήματος MerCthode από υπερφόρτωση Σε περίπτωση υπερφόρτωσης του ηλεκτρικού συστήματος, η ασφάλεια καίγεται. Πριν αντικαταστήσετε την ασφάλεια, εντοπίστε την αιτία και αντιμετωπίστε την. ΣΗΜΕΙΩΣΗ: Αν απαιτείται η λειτουργία του κινητήρα σε περίπτωση έκτακτης ανάγκης και δεν μπορείτε να εντοπίσετε και να αντιμετωπίσετε την αιτία της ηλεκτρικής υπερφόρτωσης ή της υπερβολικής λήψης ρεύματος, απενεργοποιήστε και αποσυνδέστε όλα τα παρελκόμενα από τον κινητήρα και την καλωδίωση των οργάνων. Αντικαταστήστε την ασφάλεια. Αν η ασφάλεια καεί, η ηλεκτρική υπερφόρτωση εξακολουθεί να υφίσταται. Χρειάζεται περαιτέρω έλεγχος του ηλεκτρικού συστήματος. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 23

32 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 1. Το σύστημα ρύθμισης ανύψωσης (power trim) προστατεύεται από υπερφόρτωση με μία ασφάλεια των 110 Α και μία ασφάλεια γραμμής 20 Α στην αντλία του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim). - Στήριγμα ασφάλειας γραμμής 20 Α b - Ασφάλεια 110 Α b Διατίθενται πολλά διαφορετικά συστήματα Quicksilver MerCthode. Κάθε σύστημα έχει μια ασφάλεια συνδεδεμένη στον θετικό (+) ακροδέκτη του ελεγκτή. Αν η ασφάλεια είναι καμένη, το σύστημα δεν θα λειτουργεί, με αποτέλεσμα να υπάρξει απώλεια της προστασίας από τη διάβρωση. Αντικαταστήστε την ασφάλεια με μια ασφάλεια της ίδιας ονομαστικής τιμής σε Αμπέρ. - MerCthode b - Κόκκινο/μοβ καλώδιο c - Ασφάλεια c b Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

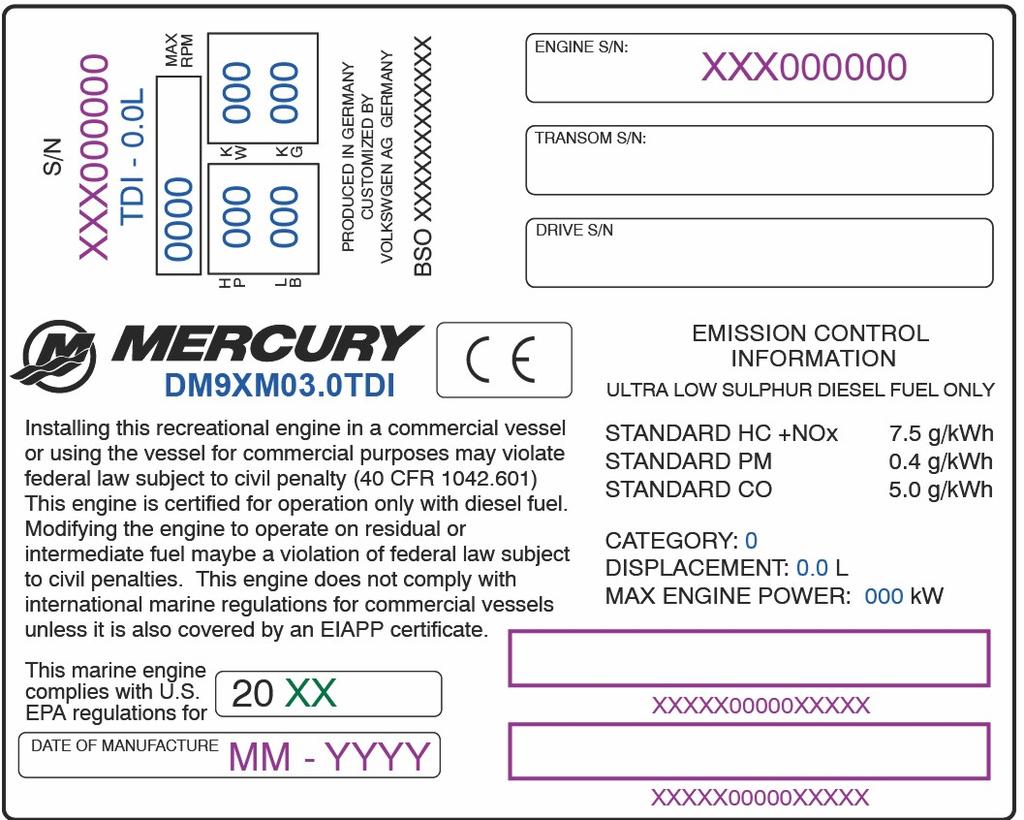

33 Πληροφορίες για τις εκπομπές Πιστοποιητικό εκπομπής καυσαερίων (μόνο για την Ευρώπη) Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Στη φάση της κατασκευής, τοποθετείται στον κινητήρα μια απαραβίαστη ετικέτα. Εκτός από τον απαιτούμενο αριθμό πιστοποιητικού εκπομπής καυσαερίων, στην ετικέτα αναγράφονται ο αριθμός σειράς του κινητήρα, η ομάδα κινητήρων, το μέγιστο εύρος σ.α.λ., η ισχύς του κινητήρα και το βάρος. Σημειώστε ότι το πιστοποιητικό εκπομπής καυσαερίων δε θα επηρεάσει την εφαρμογή, τη λειτουργία ή την απόδοση των κινητήρων. Οι κατασκευαστές σκαφών και οι αντιπρόσωποι δεν επιτρέπεται να αφαιρέσουν την ετικέτα ή το μέρος στο οποίο είναι τοποθετημένη πριν από την πώληση. Εάν είναι απαραίτητες ορισμένες τροποποιήσεις, επικοινωνήστε με τη Mercury Diesel για να ενημερωθείτε σχετικά με τη διαθεσιμότητα ανταλλακτικών ετικετών πριν προχωρήσετε. xxxxxxxxx x.x xxxxxxxxx x x Ευθύνη κατόχου Ο κάτοχος ή ο χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών των καυσαερίων. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 25

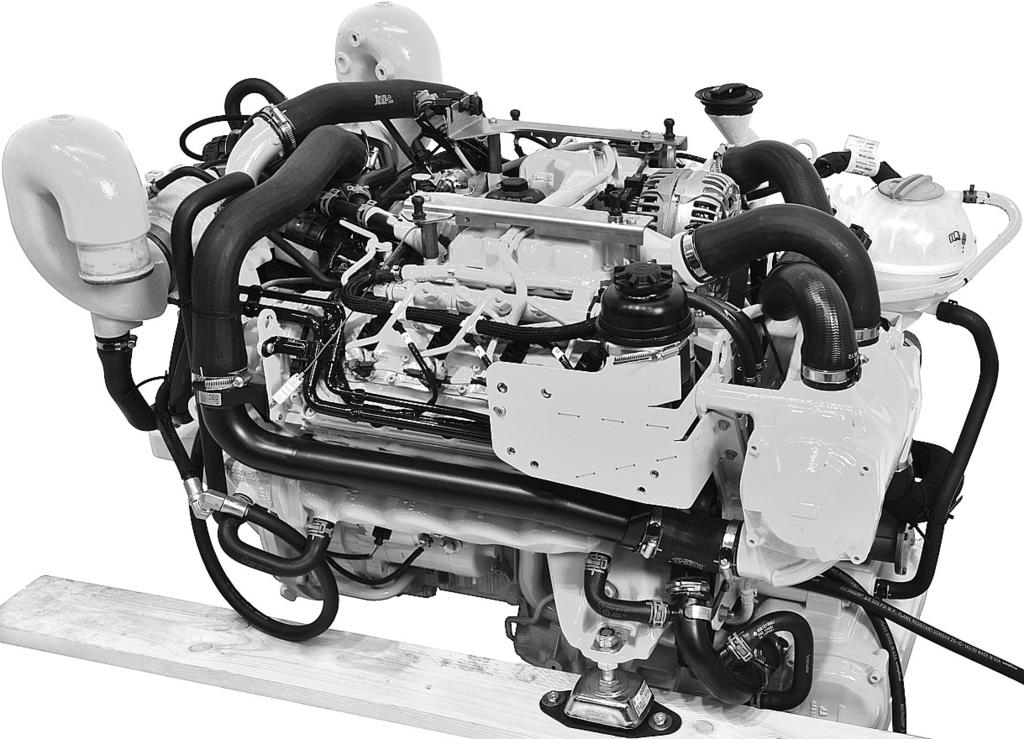

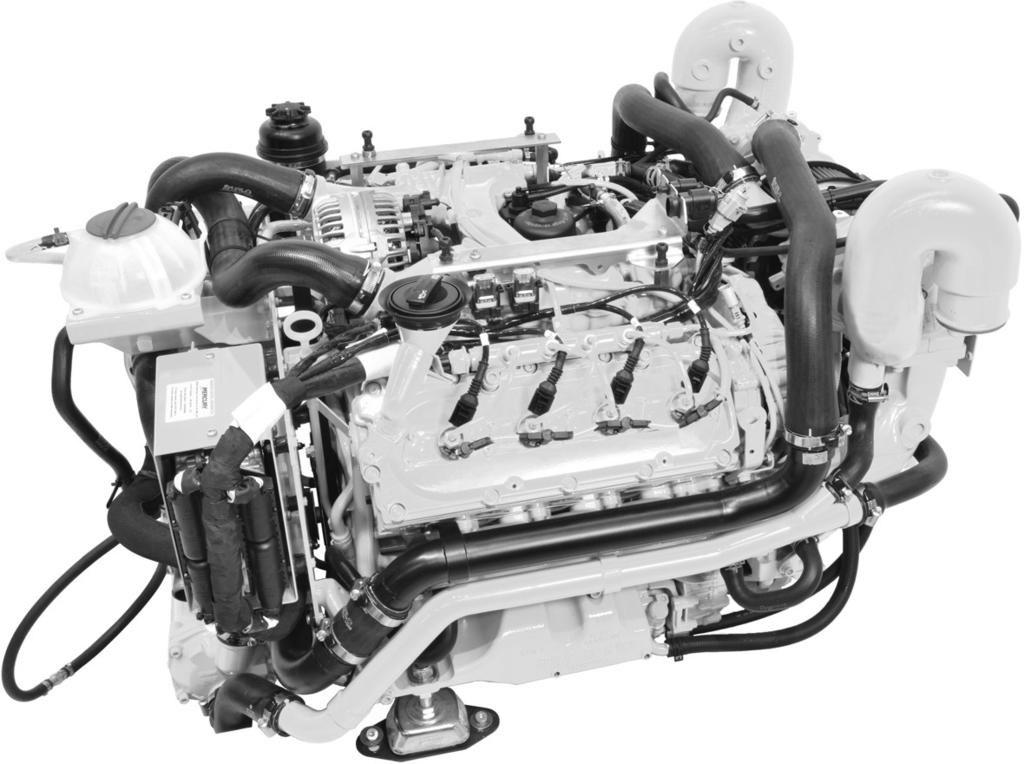

34 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Εξαρτήματα κινητήρα b c d e f g h i Έξοδος εξαγωγής b - Στροβιλοσυμπιεστής c - Φίλτρο λαδιού d - Τάπα πλήρωσης λαδιού κινητήρα e - Προστατευτικό ανόδιο (κρυμμένο) f - Ενδιάμεσος εναλλάκτης θερμότητας g - Αντλία θαλασσινού νερού h - Εναλλάκτης θερμότητας i - Μίζα Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

35 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε c d e f g b h i Δείκτης στάθμης λαδιού κινητήρα. b - Δοχείο ψυκτικού υγρού c - Καπάκι δεξαμενής ψυκτικού υγρού d - Ραβδωτός ιμάντας V e - Εναλλάκτης f - Ασφάλειες g - Φίλτρο αέρα h - Ιμάντας μετάδοσης κίνησης αντλίας έγχυσης καυσίμου (κρυμμένος) ΣΗΜΕΙΩΣΗ: Ο ιμάντας μετάδοσης κίνησης της αντλίας έγχυσης καυσίμου βρίσκεται στο πίσω μέρος του κινητήρα και προστατεύεται από ένα κάλυμμα. Απευθυνθείτε στο εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. i - Ηλεκτρονικές μονάδες ελέγχου 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 27

36 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Σημειώσεις: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

37 Πίνακας περιεχομένων Ενότητα 3 - Στο νερό Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων Επαρκής αερισμός Ανεπαρκής αερισμός Κύκλος λειτουργίας Βασικός χειρισμός του σκάφους Ονομαστική τιμή κύκλου λειτουργίας Ονομαστικός κύκλος λειτουργίας αναψυχής Βασικός χειρισμός του σκάφους Πίνακας λειτουργίας Λειτουργία σε χαμηλές θερμοκρασίες ή θερμοκρασίες κάτω του μηδενός Τάπα αποστράγγισης και αντλία σεντίνας Εκκίνηση, αλλαγή ταχυτήτων και σβήσιμο Πριν την εκκίνηση του κινητήρα Εκκίνηση κρύου κινητήρα Προθέρμανση κινητήρα Εκκίνηση θερμού κινητήρα Αλλαγή ταχυτήτων Σβήσιμο κινητήρα (Σταμάτημα) Εκκίνηση κινητήρα μετά από σβήσιμο με τη μονάδα μετάδοσης κίνησης σε εμπλοκή Ρυμούλκηση του σκάφους Προστασία των ατόμων που βρίσκονται στο νερό Ενώ το σκάφος βρίσκεται σε λειτουργία Όταν το σκάφος είναι ακίνητο Υψηλή ταχύτητα και υψηλή απόδοση Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Σκάφη με ανοικτό μπροστινό κατάστρωμα Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Πυθμένας σκάφους Σπηλαίωση Αερισμός Υψόμετρο και κλίμα Επιλογή προπέλας Στρώσιμο Αρχική διαδικασία στρωσίματος ωρη περίοδος στρωσίματος εσωεξωλέμβιας (νέας ή μετά από αντικατάσταση γραναζιών) Στρώσιμο κινητήρα Περίοδος στρωσίματος 20 ωρών Μετά την αρχική περίοδο στρωσίματος 20 ωρών Έλεγχος στο τέλος της πρώτης σεζόν M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 29

38 Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαμβάνετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και όλους τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Συνιστούμε σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Στις Η.Π.Α., μαθήματα παρέχονται από τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Cost Gurd Auxiliry), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (Power Squdron), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας ή περιοχής. Για περισσότερες πληροφορίες στις Η.Π.Α., επικοινωνήστε με την οργάνωση Bot U.S. Foundtion στον αριθμό BOAT (2628). Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Ελέγξτε αν υπάρχει εξοπλισμός ασφαλείας στο σκάφος. Εδώ θα βρείτε μερικές συστάσεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Άγκυρα και επιπλέον σχοινί άγκυρας Χειροκίνητη αντλία σεντίνας και επιπλέον τάπες αποστράγγισης Πόσιμο νερό Ραδιόφωνο Κουπί Εφεδρική προπέλα, ωστικά μουαγιέ και το κατάλληλο κλειδί Κιτ και οδηγίες πρώτων βοηθειών Αδιάβροχα δοχεία αποθήκευσης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσωπική συσκευή επίπλευσης (1 ανά άτομο που επιβαίνει στο σκάφος) Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοΐα σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιήστε προσωπικές συσκευές επίπλευσης. Η Ομοσπονδιακή Νομοθεσία απαιτεί να υπάρχει σωσίβιο γιλέκο (προσωπική συσκευή επίπλευσης) εγκεκριμένο από την Ακτοφυλακή των Η.Π.Α., το οποίο πρέπει να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο, και επιπλέον ένα μαξιλάρι ή σωσίβιο για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία του κινητήρα, καθώς και το χειρισμό του σκάφους, σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, για την περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε εάν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Αν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος. Οι επιβάτες δεν πρέπει να κάθονται ή να επιβαίνουν οπουδήποτε όπου τυχόν απότομη επιτάχυνση, σταμάτημα, απώλεια ελέγχου του σκάφους ή αιφνίδια κίνηση αυτού θα μπορούσε να προκαλέσει πέσιμο προσώπου στη θάλασσα ή μέσα στο σκάφος. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

39 Ενότητα 3 - Στο νερό Μην οδηγείτε ποτέ το σκάφος όταν βρίσκεστε υπό την επήρεια αλκοόλ ή ναρκωτικών. Απαγορεύεται από τη νομοθεσία. Η χρήση αλκοόλ ή ναρκωτικών μπορεί να υποβαθμίσει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα, το νερό και τα απόνερά σας. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ. Το σκάφος που κινείται με ταχύτητα 40 km/h (25 mph) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται 61 m (200 ft) μπροστά του σε πέντε δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς τον σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει ολική απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Το μονοξείδιο του άνθρακα (CO) είναι ένα θανατηφόρο αέριο που υπάρχει στα καυσαέρια όλων των κινητήρων εσωτερικής καύσης, συμπεριλαμβανομένων των κινητήρων πρόωσης σκαφών και των γεννητριών που κινούν παρελκόμενα σκαφών. Από μόνο του, το μονοξείδιο του άνθρακα είναι άοσμο, άχρωμο και άγευστο, αλλά αν μπορείτε να μυρίσετε καυσαέρια κινητήρα ή έχετε αίσθηση της γεύσης τους, τότε εισπνέετε μονοξείδιο του άνθρακα. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία είναι παρόμοια με τα συμπτώματα της θαλασσινής ναυτίας και της μέθης, συμπεριλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εισπνοή των καυσαερίων του κινητήρα μπορεί να έχει αποτέλεσμα τη δηλητηρίαση από μονοξείδιο του άνθρακα, που μπορεί να προκαλέσει λιποθυμία, εγκεφαλική βλάβη ή θάνατο. Αποφύγετε την έκθεση στο μονοξείδιο του άνθρακα. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων όταν λειτουργεί ο κινητήρας. Φροντίστε το σκάφος να αερίζεται καλά, είτε κινείται είτε είναι σταματημένο. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων Τα καυσαέρια κινητήρα περιέχουν βλαβερό μονοξείδιο του άνθρακα. Μην πλησιάζετε σε σημεία με συγκέντρωση καυσαερίων κινητήρα. Όταν οι κινητήρες λειτουργούν, απομακρύνετε τους κολυμβητές από το σκάφος και μην κάθεστε, ξαπλώνετε ή στέκεστε στις πλατφόρμες κολύμβησης, ούτε να ανεβαίνετε σε σκάλες. Ενώ οδηγείτε, μην επιτρέπετε στους επιβάτες να βρίσκονται ακριβώς πίσω από το σκάφος (μην τους αφήνετε να κρέμονται από την πλατφόρμα κολύμβησης). Αυτή η επικίνδυνη πρακτική εκθέτει το άτομο σε περιοχή υψηλής συγκέντρωσης καυσαερίων κινητήρα, καθώς και στο ενδεχόμενο πρόκλησης τραυματισμού από την προπέλα του σκάφους. Επαρκής αερισμός Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις εμπρόσθιες καταπακτές για να φύγουν τα καυσαέρια M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 31

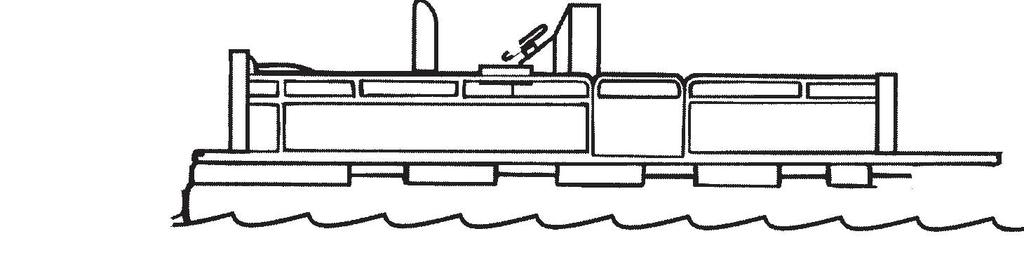

40 Ενότητα 3 - Στο νερό Παράδειγμα επιθυμητής ροής αέρα στο σκάφος: Ανεπαρκής αερισμός Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες που βρίσκονται σε ανοικτό χώρο ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: b - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο b - Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος κινείται: b Λειτουργία του κινητήρα του σκάφους με τη γωνία εξισορρόπησης της πλώρης υπερβολικά ψηλά b - Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο sttion wgon) Κύκλος λειτουργίας Βασικός χειρισμός του σκάφους ΣΗΜΑΝΤΙΚΟ: Ζημιές που προκαλούνται από την ακατάλληλη εφαρμογή ή την αδυναμία χρήσης του συγκροτήματος κινητήρα με τις προδιαγραφόμενες παραμέτρους λειτουργίας δεν καλύπτονται από την περιορισμένη εγγύηση της Cummins MerCruiser Diesel. Ονομαστική τιμή κύκλου λειτουργίας Η επιβεβαίωση της ορθής εγκατάστασης του συγκροτήματος κινητήρα αποτελεί ευθύνη του κατασκευαστή του σκάφους ή του αντιπροσώπου που εκτελεί την εγκατάσταση. Σε όλες τις περιπτώσεις, το συγκρότημα κινητήρα πρέπει να διαθέτει σχέση μετάδοσης που να επιτρέπει στον κινητήρα να λειτουργεί με τέρμα γκάζι (WOT) στον ονομαστικό αριθμό στροφών. Το συγκρότημα κινητήρα πρέπει επίσης να εγκαθίσταται σύμφωνα με τις συστάσεις που περιέχονται στο αντίστοιχο εγχειρίδιο εφαρμογών. Για τη χρήση των πετρελαιοκινητήρων της Mercury Diesel σε εφαρμογές άλλες εκτός από αυτές που αναφέρονται στις πληροφορίες που ακολουθούν και από αυτές που περιέχονται στο αντίστοιχο εγχειρίδιο εφαρμογών απαιτείται γραπτή έγκριση από μηχανικό εφαρμογών πετρελαιοκινητήρων εξουσιοδοτημένο από την Mercury Diesel. Ονομαστικός κύκλος λειτουργίας αναψυχής Ο ονομαστικός κύκλος λειτουργίας αναψυχής αναφέρεται σε σκάφη αναψυχής με δυνατότητα πλαναρίσματος, τα οποία χρησιμοποιούνται αποκλειστικά για σκοπούς αναψυχής. Συνήθως, στα σκάφη αναψυχής περιλαμβάνονται τα ιστιοφόρα, τα σκάφη για έλξη σκιέρ, τα σκάφη περιήγησης, τα ταχύπλοα και άλλα κύτη με δυνατότητα πλαναρίσματος. Η εφαρμογή πρέπει να συμμορφώνεται με τον Κύκλο λειτουργίας σκαφών αναψυχής που παρουσιάζεται στον ακόλουθο πίνακα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

41 Ενότητα 3 - Στο νερό Αριθμός λειτουργίας EPA Κύκλος 5 Κύκλος λειτουργίας Λειτουργίες Αρ. στροφών κινητήρα (ποσοστό επί των σ.α.λ. σε τέρμα γκάζι) Στο ρελαντί Ισχύς κινητήρα (ποσοστό επί της συνολικής) Χρόνος σε δεδομένη λειτουργία (ποσοστό του συνολικού χρόνου λειτουργίας) Το διάγραμμα που εμφανίζει τη λειτουργία πλήρους ισχύος περιορίζεται σε ανώτατο όριο 1 ώρας από Λειτουργία 1: 1,0 ώρα (8%) 2 - Λειτουργία 2: 1,5 ώρες (13%) 3 - Λειτουργία 3: 2,0 ώρες (17%) 4 - Λειτουργία 4: 4,0 ώρες (32%) 5 - Λειτουργία 5: 3,5 ώρες (30%) Βασικός χειρισμός του σκάφους Πίνακας λειτουργίας Διαδικασία εκκίνησης Μετά την εκκίνηση Κατά την πορεία Σταμάτημα και σβήσιμο κινητήρα Ανοίξτε τη θυρίδα του κινητήρα. Αερίστε πλήρως τη σεντίνα. Παρατηρήστε όλα τα όργανα για να ελέγξετε την κατάσταση του κινητήρα. Αν οι ενδείξεις δεν είναι κανονικές, σβήστε τον κινητήρα. Κοιτάζετε συχνά όλα τα όργανα για να παρακολουθείτε την κατάσταση του κινητήρα. Φέρτε το μοχλό του χειριστηρίου στο νεκρό σημείο. Γυρίστε το διακόπτη μπαταρίας στο ΟΝ, αν υπάρχει. Ελέγξτε για τυχόν διαρροές καυσίμου, νερού, υγρών και αερίων εξαγωγής. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Λειτουργήστε τον κινητήρα στο ρελαντί για αρκετά λεπτά για να κρυώσει ο στροβιλοσυμπιεστής και ο κινητήρας. Ενεργοποιήστε και λειτουργήστε για πέντε λεπτά το φυσητήρα υδροσυλλέκτη του χώρου του κινητήρα, αν υπάρχει. Ελέγξτε τη λειτουργία ελέγχου αλλαγής ταχυτήτων και γκαζιού. Γυρίστε το διακόπτη μίζας στη θέση ''OFF''. Ελέγξτε για διαρροές: καύσιμο, λάδι, νερό, υγρό, κ.λπ. Ελέγξτε τη λειτουργία του συστήματος διεύθυνσης. Γυρίστε το διακόπτη μπαταρίας στο OFF, αν υπάρχει. Ανοίξτε τη βαλβίδα αποκοπής καυσίμου, αν υπάρχει. Κλείστε τη βαλβίδα αποκοπής καυσίμου, αν υπάρχει. Ανοίξτε τη βαλβίδα έρματος, αν υπάρχει. Κλείστε τη βαλβίδα έρματος, αν υπάρχει. Αν χρειάζεται, διενεργήστε αρχική τροφοδοσία του συστήματος έγχυσης καυσίμου. Αν ο κινητήρας λειτουργεί σε περιοχή με αλμυρό, γλυφό ή ρυπασμένο νερό, ξεπλύνετε το κύκλωμα ψύξης θαλασσινού νερού. Γυρίστε το διακόπτη μίζας στη θέση "START". Αφήστε το κλειδί όταν πάρει εμπρός ο κινητήρας. Προθερμάνετε τον κινητήρα στο υψηλό ρελαντί για αρκετά λεπτά. Λειτουργία σε χαμηλές θερμοκρασίες ή θερμοκρασίες κάτω του μηδενός ΣΗΜΑΝΤΙΚΟ: Εάν το σκάφος λειτουργεί σε θερμοκρασίες παγετού, θα πρέπει να λαμβάνονται μέτρα για την πρόληψη των ζημιών στο συγκρότημα κινητήρα από τον παγετό. Η ζημιά που προκαλείται από το πάγωμα δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury Mrine. ΕΙΔΟΠΟΙΗΣΗ Αν παγιδευτεί νερό στο τμήμα θαλασσινού νερού του συστήματος ψύξης, μπορεί να προκληθεί ζημιά λόγω διάβρωσης ή λόγω παγετού. Αποστραγγίστε το τμήμα θαλασσινού νερού του συστήματος ψύξης αμέσως μετά τη χρήση ή πριν από κάθε αποθήκευση σε χαμηλές θερμοκρασίες. Αν το σκάφος βρίσκεται στο νερό, διατηρήστε κλειστή τη βαλβίδα έρματος μέχρις ότου επανεκκινήσετε τον κινητήρα ώστε να αποφευχθεί η αναρρόφηση νερού μέσα στο σύστημα ψύξης. Αν το σκάφος δεν διαθέτει βαλβίδα έρματος, ο σωλήνας εισαγωγής νερού θα πρέπει να παραμείνει αποσυνδεδεμένος και ταπωμένος. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 33

42 Ενότητα 3 - Στο νερό ΣΗΜΕΙΩΣΗ: Προληπτικά, τοποθετήστε μια ετικέτα στο διακόπτη της μίζας ή στο τιμόνι του σκάφους για να υπενθυμίζεται στο χειριστή να ανοίγει τη βαλβίδα έρματος ή να αποσυνδέει τις τάπες από τον εύκαμπτο σωλήνα εισαγωγής νερού και να τον συνδέει πριν από την εκκίνηση του κινητήρα. Για τη λειτουργία του κινητήρα σε θερμοκρασίες 0 C (32 F) ή χαμηλότερες, προσέξτε τα παρακάτω: Καθημερινά, στο τέλος της λειτουργίας, αποστραγγίστε τελείως το τμήμα θαλασσινού νερού του συστήματος ψύξης για να έχετε προστασία από ενδεχόμενη ζημιά λόγω παγώματος. Καθημερινά, στο τέλος της λειτουργίας, αδειάστε το νερό από τον διαχωριστή νερού, αν υπάρχει. Καθημερινά, στο τέλος της λειτουργίας, γεμίστε το ρεζερβουάρ για να αποφευχθεί η συμπύκνωση. Χρησιμοποιήστε το απαιτούμενο διάλυμα αντιψυκτικού μόνιμου τύπου ώστε να προστατευθούν τα εξαρτήματα από ενδεχόμενη ζημιά λόγω παγώματος. Χρησιμοποιήστε λάδι λίπανσης κατάλληλο για χαμηλές θερμοκρασίες. Βεβαιωθείτε ότι το κάρτερ περιέχει επαρκή ποσότητα. Βεβαιωθείτε ότι η μπαταρία πληροί τις απαιτήσεις μεγέθους και είναι πλήρως φορτισμένη. Βεβαιωθείτε ότι και ο υπόλοιπος ηλεκτρικός εξοπλισμός είναι σε άριστη κατάσταση. Σε θερμοκρασίες 20 C ( 4 F) και κάτω, χρησιμοποιήστε θερμαντήρα ψυκτικού υγρού και θερμαντήρα αέρα σεντίνας για χρήση θαλάσσης για να βελτιωθεί η εκκίνηση στο ψύχος. Για τη λειτουργία σε αρκτικές θερμοκρασίες 29 C ( 20 F) ή χαμηλότερες, συμβουλευθείτε το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel για πληροφορίες σχετικά με τον ειδικό εξοπλισμό και τις προφυλάξεις που απαιτούνται για τη λειτουργία σε χαμηλές θερμοκρασίες. Ανατρέξτε στην Ενότητα 6 για πληροφορίες σχετικά με τον ψυχρό καιρό ή την παρατεταμένη αποθήκευση. Τάπα αποστράγγισης και αντλία σεντίνας Ο χώρος του κινητήρα στο σκάφος σας είναι φυσικό να γεμίζει με νερό. Για το λόγο αυτό, τα σκάφη είναι συνήθως εξοπλισμένα με μια τάπα αποστράγγισης ή μια αντλία σεντίνας. Είναι πολύ σημαντικό να ελέγχετε αυτά τα στοιχεία τακτικά για να βεβαιωθείτε ότι η στάθμη του νερού δεν έρχεται σε επαφή με το συγκρότημα κινητήρα. Ορισμένα στοιχεία του κινητήρα σας θα υποστούν σοβαρές ζημιές εάν βυθιστούν στο νερό. Η ζημιά που προκαλείται από βύθιση δεν καλύπτεται από την εγγύηση. Εκκίνηση, αλλαγή ταχυτήτων και σβήσιμο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί ενδέχεται να αναφλεγούν και να προκαλέσουν έκρηξη, με κίνδυνο για σοβαρούς τραυματισμούς και ζημιές στον κινητήρα. Μη χρησιμοποιείτε στο σύστημα εισαγωγής αέρα του κινητήρα πτητικά βοηθήματα εκκίνησης όπως είναι ο αιθέρας, το προπάνιο ή η βενζίνη.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί καυσίμου που παγιδεύονται στο χώρο του κινητήρα ενδέχεται να προκαλέσουν ερεθισμούς και δυσκολία στην αναπνοή ή να αναφλεγούν προκαλώντας πυρκαγιά ή έκρηξη. Αερίζετε πάντοτε το διαμέρισμα του κινητήρα πριν διενεργήσετε εργασίες σέρβις στο συγκρότημα κινητήρα. Πριν την εκκίνηση του κινητήρα ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΗΜΑΝΤΙΚΟ: Πριν ξεκινήσετε, προσέξτε τα ακόλουθα: Βεβαιωθείτε ότι σύστημα συλλογής θαλασσινού νερού είναι ανοικτό. Για να αποφύγετε την υπερθέρμανση της μίζας, μην τη θέτετε ποτέ σε λειτουργία για περισσότερα από 15 δευτερόλεπτα τη φορά. Εάν ο κινητήρας δεν πάρει εμπρός, περιμένετε 1 λεπτό για να κρυώσει η μίζα, και στη συνέχεια επαναλάβετε τη διαδικασία εκκίνησης. Βεβαιωθείτε ότι το κάρτερ του κινητήρα είναι γεμάτο μέχρι τη σωστή στάθμη με λάδι κατάλληλο για τις θερμοκρασίες που επικρατούν. Ανατρέξτε στην ενότητα Προδιαγραφές Λάδι κινητήρα. Βεβαιωθείτε ότι όλες οι ηλεκτρικές συνδέσεις είναι καλά συνδεδεμένες. Ελέγξτε όλα τα στοιχεία που αναγράφονται στα προγράμματα συντήρησης και στον Πίνακα λειτουργίας. Εκτελέστε όλους τους άλλους απαραίτητους ελέγχους οι οποίοι συνιστώνται από το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel, ή καθορίζονται στο εγχειρίδιο κατόχου του σκάφους σας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

43 Ενότητα 3 - Στο νερό Εκκίνηση κρύου κινητήρα ΣΗΜΑΝΤΙΚΟ: Ελέγχετε τις στάθμες των υγρών πριν βάλετε εμπρός τον κινητήρα. Ανατρέξτε το Πρόγραμμα συντήρησης. Για να αποφύγετε την υπερθέρμανση της μίζας, μην τη θέτετε ποτέ σε λειτουργία για περισσότερα από 15 δευτερόλεπτα τη φορά. Εάν ο κινητήρας δεν πάρει εμπρός, περιμένετε 1 λεπτό για να κρυώσει η μίζα, και στη συνέχεια επαναλάβετε τη διαδικασία εκκίνησης. 1. Θέστε σε λειτουργία του φυσητήρα υδροσυλλέκτη του χώρου του κινητήρα για πέντε λεπτά ή ανοίξτε τη θυρίδα του κινητήρα για να αερίσετε τη σεντίνα πριν επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία. 2. Τοποθετήστε τον εσωεξωλέμβιο κινητήρα στη θέση τέρμα κάτω (μέσα). 3. Φέρτε τη λαβή του χειριστηρίου στο νεκρό. 4. Εάν ο κινητήρας δεν έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα και δεν παίρνει εμπρός αμέσως με τη συνήθη διαδικασία εκκίνησης, ενεργήστε ως εξής: 5. Γυρίστε το διακόπτη της μίζας στη θέση "ON" και η αντλία καυσίμου θα τεθεί σε λειτουργία για πέντε δευτερόλεπτα. Γυρίστε το διακόπτη της μίζας στη θέση "OFF" και περιμένετε για πέντε λεπτά, επαναλάβετε αυτό το βήμα έξι φορές. 6. Βάλετε εμπρός τον κινητήρα. ΣΗΜΑΝΤΙΚΟ: Μέσα σε λίγα δευτερόλεπτα από την εκκίνηση του κινητήρα, η πίεση λαδιού θα πρέπει να ξεπεράσει το ελάχιστο όριο των 10 psi (69 kp). Αν η πίεση λαδιού είναι χαμηλότερη από τα ελάχιστο προδιαγραφόμενο όριο, σβήστε τον κινητήρα, εντοπίστε το πρόβλημα και διορθώστε το. Αν δεν μπορείτε να εντοπίσετε το πρόβλημα, συμβουλευτείτε το οικείο εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. ΕΙΔΟΠΟΙΗΣΗ Η σύμπλεξη της μίζας ενώ ο κινητήρας βρίσκεται σε λειτουργία μπορεί να προκαλέσει ζημιά στη μίζα ή στο σφόνδυλο. Μη συμπλέκετε τη μίζα συνεχώς για περισσότερο από 15 δευτερόλεπτα. Μη συμπλέκετε τη μίζα ενώ ο κινητήρας βρίσκεται σε λειτουργία. 7. Βεβαιωθείτε ότι έχουν σβήσει οι προειδοποιητικές λυχνίες ένδειξης φόρτισης και πίεσης λαδιού. 8. Βεβαιωθείτε ότι όλα τα όργανα λειτουργούν κανονικά και οι ενδείξεις τους είναι κανονικές. 9. Αφήστε τον κινητήρα να φτάσει σε κανονική θερμοκρασία λειτουργίας πριν απαιτήσετε ισχύ από τον κινητήρα. Προθέρμανση κινητήρα 1. Μετά από την εκκίνηση του κινητήρα, βεβαιωθείτε ότι όλα τα όργανα λειτουργούν κανονικά. 2. Λειτουργήστε τον κινητήρα στις στροφές μέχρις ότου η θερμοκρασία του φτάσει στο κανονικό επίπεδο λειτουργίας. Είναι σημαντικό κάθε κινητήρας να προθερμαίνεται πριν από την εφαρμογή πλήρους φορτίου. Η περίοδος προθέρμανσης παρέχει στο λιπαντικό το χρόνο που απαιτείται για τη δημιουργία ενός λεπτού στρώματος ανάμεσα στα κινούμενα μέρη. ΕΙΔΟΠΟΙΗΣΗ Η φθορά του κινητήρα που προκαλείται από αυξημένη τριβή και περιορισμένη ροή λαδιού είναι μεγαλύτερη όταν ο κινητήρας είναι κρύος. Μειώστε τη φθορά του κινητήρα επιτρέποντας στη θερμοκρασία του ψυκτικού υγρού του κινητήρα να φτάσει σε επίπεδα κανονικής λειτουργίας πριν από την απότομη επιτάχυνση ή το πλήρες άνοιγμα του γκαζιού. 3. Όταν ο κινητήρας φτάσει στη θερμοκρασία λειτουργίας:. Η πίεση λαδιού πρέπει να βρίσκεται εντός του προκαθορισμένου εύρους. Ανατρέξτε στην ενότητα Προδιαγραφές Προδιαγραφές κινητήρα. Σβήστε τον κινητήρα αν η πίεση λαδιού δεν βρίσκεται μέσα στο προκαθορισμένο εύρος. b. Ελέγξτε το σύστημα καυσίμου για διαρροές από την αντλία έγχυσης, τις σωληνώσεις, το φίλτρο και τους αγωγούς καυσίμου. c. Ελέγξτε τον κινητήρα και το σύστημα μετάδοσης κίνησης για διαρροή λαδιού. Ειδικότερα, επιθεωρήστε το φίλτρο λαδιού, τις σωληνώσεις λαδιού και τις συνδέσεις τους και το κάρτερ. d. Ελέγξτε για διαρροές ψυκτικού υγρού. Ελέγξτε τους εύκαμπτους σωλήνες ψυκτικού υγρού και τους σωλήνες σύνδεσης του εναλλάκτη θερμότητας, των ψυγείων υγρού, του μεταψύκτη, της αντλίας νερού και των εξαρτημάτων αποστράγγισης για διαρροές. 4. Διορθώστε τυχόν προβλήματα, ή, αν δεν είστε σε θέση να προσδιορίσετε το πρόβλημα, απευθυνθείτε στο οικείο εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Εκκίνηση θερμού κινητήρα 1. Θέστε σε λειτουργία του φυσητήρα υδροσυλλέκτη του χώρου του κινητήρα για πέντε λεπτά ή ανοίξτε τη θυρίδα του κινητήρα για να αερίσετε τη σεντίνα πριν επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία. 2. Μετακινήστε τη λαβή του χειριστηρίου Τοποθετήστε τη λαβή χειριστηρίου στη θέση "ΝΕΚΡΟ". 3. Γυρίστε το διακόπτη μίζας στη θέση "ON". 4. Γυρίστε το διακόπτη μίζας στη θέση "START" και αφήστε το κλειδί όταν πάρει εμπρός ο κινητήρας. Βεβαιωθείτε ότι έχουν σβήσει οι προειδοποιητικές λυχνίες ένδειξης φόρτισης και πίεσης λαδιού. 5. Βεβαιωθείτε ότι τα όργανα λειτουργούν σωστά και οι εμφανιζόμενες ενδείξεις είναι κανονικές. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 35

44 Ενότητα 3 - Στο νερό Αλλαγή ταχυτήτων ΕΙΔΟΠΟΙΗΣΗ Η επιλογή ταχύτητας σε στροφές κινητήρα πάνω από αυτές του ρελαντί προκαλεί ζημιές στο κιβώτιο ταχυτήτων. Η επιλογή ταχύτητας όταν ο κινητήρας δεν λειτουργεί, μπορεί να προκαλέσει κακή ευθυγράμμιση του συμπλέκτη και να εμποδίσει την ορθή επιλογή. Πάντοτε να βάζετε ταχύτητα στο κιβώτιο όταν ο κινητήρας λειτουργεί στο ρελαντί. Εάν πρέπει να αλλάξετε ταχύτητα ενώ ο κινητήρας δεν λειτουργεί, περιστρέψτε τον άξονα της προπέλας προς την κατάλληλη κατεύθυνση κατά τη διάρκεια της επιλογής. 1. Βεβαιωθείτε ότι ο μοχλός χειριστηρίου/γκαζιού βρίσκεται στη νεκρά. 2. Για να βάλετε ταχύτητα στην εσωεξωλέμβια, κινήστε το μοχλό του χειριστηρίου με μια γρήγορη και αποφασιστική κίνηση προς τα εμπρός για την εμπρός ταχύτητα ή προς τα πίσω για την όπισθεν. 3. Μετά την αλλαγή ταχύτητας στην εσωεξωλέμβια, ανοίξτε το γκάζι στην επιθυμητή ρύθμιση. ΣΗΜΑΝΤΙΚΟ: Αποφεύγετε το σβήσιμο του κινητήρα όταν η εσωεξωλέμβια βρίσκεται σε εμπλοκή. Εάν ο κινητήρας σταματήσει με την εσωεξωλέμβια σε εμπλοκή, προχωρήστε στα βήματα 4 και 5: 4. Ωθήστε και τραβήξτε επανειλημμένα τη λαβή του χειριστηρίου μέχρις ότου η λαβή επιστρέψει στην εγκοπή της νεκράς. Αυτό μπορεί να χρειαστεί αρκετές προσπάθειες αν το συγκρότημα κινητήρα λειτουργούσε σε στροφές πάνω από το ρελαντί όταν σταμάτησε ο κινητήρας. 5. Όταν η λαβή επιστρέψει στην εγκοπή της νεκράς, ξαναρχίστε τις κανονικές διαδικασίες εκκίνησης. Σβήσιμο κινητήρα (Σταμάτημα) 1. Φέρτε το μοχλό του χειριστηρίου στη νεκρά. ΕΙΔΟΠΟΙΗΣΗ Το σβήσιμο του κινητήρα αμέσως μετά από λειτουργία με μεγάλο φορτίο μπορεί να προκαλέσει ζημιές στα έδρανα του στροβιλοσυμπιεστή. Λειτουργήστε τον κινητήρα στο ρελαντί για αρκετά λεπτά προτού τον σβήσετε. 2. Λειτουργήστε τον κινητήρα στο ρελαντί για αρκετά λεπτά για να κρυώσει ο στροβιλοσυμπιεστής και ο κινητήρας. 3. Γυρίστε το διακόπτη εκκίνησης στη θέση "OFF" ή πιέστε το κουμπί του διακόπτη εκκίνησης/σβησίματος, αν υπάρχει. Εκκίνηση κινητήρα μετά από σβήσιμο με τη μονάδα μετάδοσης κίνησης σε εμπλοκή ΣΗΜΑΝΤΙΚΟ: Αποφεύγετε το σβήσιμο του κινητήρα όταν η εσωεξωλέμβια βρίσκεται σε εμπλοκή. Εάν ο κινητήρας σταματήσει με τη μονάδα μετάδοσης κίνησης σε εμπλοκή, ακολουθήστε την παρακάτω διαδικασία: 1. Ωθήστε και τραβήξτε επανειλημμένα τη λαβή του χειριστηρίου μέχρις ότου η λαβή επιστρέψει στην εγκοπή της νεκράς. Αυτό μπορεί να χρειαστεί αρκετές προσπάθειες αν το συγκρότημα κινητήρα λειτουργούσε σε στροφές πάνω από το ρελαντί όταν σταμάτησε ο κινητήρας. 2. Όταν η λαβή επιστρέψει στην εγκοπή της νεκράς, ξαναρχίστε τις κανονικές διαδικασίες εκκίνησης. Ρυμούλκηση του σκάφους Το σκάφος σας μπορεί να ρυμουλκηθεί με την εσωεξωλέμβια στην επάνω ή την κάτω θέση. Κατά τη μεταφορά απαιτείται να υπάρχει αρκετή απόσταση ανάμεσα στο οδόστρωμα και την εσωεξωλέμβια. Εάν η επαρκής απόσταση από το δρόμο αποτελεί πρόβλημα, φέρτε την εσωεξωλέμβια σε πλήρη θέση ρυμούλκησης και υποστηρίξτε τη με ένα προαιρετικό κιτ ρυμούλκησης, που διατίθεται από το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Προστασία των ατόμων που βρίσκονται στο νερό Ενώ το σκάφος βρίσκεται σε λειτουργία Οι άνθρωποι που βρίσκονται στο νερό δεν μπορούν να αντιδράσουν γρήγορα και να αποφύγουν ένα σκάφος που κατευθύνεται επάνω τους Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

45 Ενότητα 3 - Στο νερό Όταν το σκάφος είναι ακίνητο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων στη νεκρά και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν στο νερό κοντά στο σκάφος σας. Υψηλή ταχύτητα και υψηλή απόδοση Αν το σκάφος σας είναι σκάφος υψηλής ταχύτητας ή υψηλών αποδόσεων που δεν έχετε συνηθίσει να χειρίζεστε, σας συνιστούμε να μην το λειτουργείτε στο άνω όριο των δυνατοτήτων του χωρίς πρώτα να ζητήσετε μια αρχική επίδειξη από τον αντιπρόσωπό σας ή από ένα χειριστή που έχει πείρα με το συγκεκριμένο σκάφος. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο Εγχειρίδιο λειτουργίας σκάφους Hi-Performnce ( R2) που διατίθεται από το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί. Σκάφη με ανοικτό μπροστινό κατάστρωμα Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό. mc ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους. mc M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 37

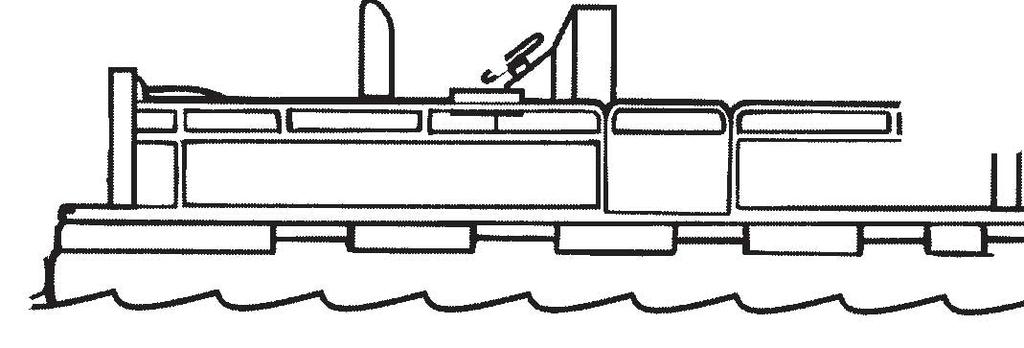

46 Ενότητα 3 - Στο νερό Αναπηδήσεις σε κύματα και απόνερα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. mc Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν η δραστηριότητα αυτή γίνεται με ταχύτητα τέτοια ώστε το κύτος του σκάφους να σηκώνεται μερικώς ή εντελώς έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος μπαίνει και πάλι στο νερό. Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Υπάρχει και ένας λιγότερο συνήθης κίνδυνος που προκύπτει όταν αφήνετε το σκάφος να ανυψώνεται στον αέρα όταν συναντά κύμα ή απόνερα. Αν η πλώρη του σκάφους σας βρεθεί σε μεγάλη γωνία προς τα κάτω όσο βρίσκεται στον αέρα, όταν έρθει σε επαφή με το νερό μπορεί να διαπεράσει την επιφάνειά του και να βρεθεί κάτω από το νερό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Οι διαδικασίες σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. Πρόσκρουση σε αντικείμενα κάτω από το νερό Μειώστε την ταχύτητα και κινηθείτε με προσοχή όταν οδηγείτε το σκάφος σε ρηχά νερά ή σε περιοχές όπου τα νερά ενδέχεται να κρύβουν κάτω από την επιφάνειά τους εμπόδια που μπορεί να χτυπηθούν από τα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο ή τον πυθμένα του σκάφους. mc ΣΗΜΑΝΤΙΚΟ: Ελέγχετε την ταχύτητα του σκάφους ώστε να είστε σε θέση να μειώσετε τις πιθανότητες τραυματισμού ή ζημιών λόγω πρόσκρουσης σε αντικείμενα που βρίσκονται στην επιφάνεια του νερού ή κάτω από αυτήν. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται κατ' ανώτατο όριο στα 24 έως 40 χλμ./ώρα (15 ως 25 mph).. Τα παρακάτω αποτελούν παραδείγματα, αλλά όχι εξαντλητικά, καταστάσεων που ενδέχεται να προκύψουν αν το σκάφος κτυπήσει ένα αντικείμενο: Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Η ξαφνική αλλαγή κατεύθυνσης ή στροφή μπορεί να προκαλέσει την πτώση του επιβαινόντων από τις θέσεις τους εντός ή εκτός του σκάφους. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός ή ακόμη και έξω από το σκάφος. Ζημιές από την πρόσκρουση στα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο ή το ίδιο το σκάφος. Θυμηθείτε ότι ένα από τα σημαντικότερα πράγματα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών σε τέτοιες περιπτώσεις είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Αν χτυπήσετε ένα βυθισμένο αντικείμενο, σβήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε το σύστημα μετάδοσης κίνησης για τυχόν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, το συγκρότημα κινητήρα πρέπει να μεταφερθεί σε ένα εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στο κύτος ή τον καθρέφτη, καθώς και για διαρροές. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

47 Ενότητα 3 - Στο νερό Ο χειρισμός με ζημιές σε στοιχεία του συστήματος μετάδοσης κίνησης, στο πηδάλιο ή στον πυθμένα του σκάφους μπορεί να προκαλέσει ζημιές σε άλλα εξαρτήματα του συγκροτήματος κινητήρα ή να επηρεάσει τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Μετακίνηση του βάρους προς τα πίσω (προς την πρύμνη): Κανονικά αυξάνει την ταχύτητα και τον αριθμό στροφών του κινητήρα Προκαλεί την αναπήδηση της πλώρης σε κύματα Αυξάνει τον κίνδυνο να πέσει το επόμενο κύμα μέσα στο σκάφος όταν αυτό σταματήσει να πλανάρει Σε ακραίες περιπτώσεις, ενδέχεται να προκαλέσει την πρόνευση του σκάφους Μετακίνηση του βάρους προς τα εμπρός (προς την πλώρη): Βελτιώνει την ευκολία στο πλανάρισμα Βελτιώνει την πλεύση σε ταραγμένα νερά Σε ακραίες περιπτώσεις, ενδέχεται να κάνει το σκάφος να αλλάζει επανειλημμένα κατεύθυνση (διεύθυνση από την πλώρη) Πυθμένας σκάφους Για να διατηρηθεί η μέγιστη ταχύτητα, βεβαιωθείτε ότι ο πυθμένας του σκάφους καλύπτει τις ακόλουθες προϋποθέσεις: Να είναι καθαρός και απαλλαγμένος από όστρακα και θαλάσσια βλάστηση Να μην έχει παραμορφώσεις και να είναι σχεδόν επίπεδος στα σημεία επαφής του με το νερό Να είναι ίσιος και ομαλός εμπρός και πίσω Όταν το σκάφος είναι αγκυροβολημένο, ενδέχεται να συσσωρευτεί θαλάσσια βλάστηση. Η βλάστηση αυτή πρέπει να αφαιρεθεί πριν τεθεί το σκάφος σε λειτουργία, γιατί μπορεί να αποφράξει τις εισαγωγές νερού και να προκαλέσει την υπερθέρμανση του κινητήρα. Σπηλαίωση Σπηλαίωση προκύπτει όταν η ροή του νερού δεν μπορεί να ακολουθήσει το περίγραμμα ενός βυθισμένου αντικειμένου που κινείται με ταχύτητα, όπως είναι το κιβώτιο ταχυτήτων ή η προπέλα. Η σπηλαίωση αυξάνει την ταχύτητα της προπέλας ενώ μειώνει την ταχύτητα του σκάφους. Η σπηλαίωση μπορεί να διαβρώσει έντονα την επιφάνεια του κιβωτίου ταχυτήτων ή της προπέλας. Συνηθισμένες αιτίες σπηλαίωσης είναι: Φύκια ή άλλα σωματίδια που έχουν εμπλακεί στην προπέλα Λυγισμένο πτερύγιο προπέλας Ανυψωμένα σημεία ανωμαλίας ή αιχμηρές άκρες στην προπέλα Αερισμός Η αναρρόφηση αέρα προκαλείται από τον αέρα της επιφάνειας ή τα αέρια της εξάτμισης που εισάγονται γύρω από την προπέλα και προκαλούν την επιτάχυνσή της με μείωση της ταχύτητας του σκάφους. Οι φυσαλίδες αέρα κτυπούν στην επιφάνεια των πτερυγίων της προπέλας και μπορεί να προκαλέσουν διάβρωση της επιφάνειας του πτερυγίου. Εάν δεν διορθωθεί αυτή η κατάσταση, ενδέχεται τελικά να προκληθεί ζημιά (θραύση) του πτερυγίου. Ο υπερβολικός αερισμός συνήθως προκαλείται από τα εξής: Το υπερβολικό τριμάρισμα της μονάδας μετάδοσης κίνησης προς τα έξω Την απουσία ενός δακτυλίου διάχυσης της προπέλας Ζημιές στην προπέλα ή το κιβώτιο ταχυτήτων, που επιτρέπουν στα καυσαέρια να διαφεύγουν ανάμεσα στην προπέλα και το κιβώτιο ταχυτήτων Την τοποθέτηση της μονάδας μετάδοσης κίνησης υπερβολικά ψηλά στον καθρέφτη Υψόμετρο και κλίμα Το υψόμετρο και οι κλιματολογικές συνθήκες επηρεάζουν την απόδοση του συγκροτήματος κινητήρα σας. Η μείωση της απόδοσης μπορεί να προέλθει από: Μεγάλα υψόμετρα Υψηλές θερμοκρασίες Χαμηλές βαρομετρικές πιέσεις Υψηλή υγρασία 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 39

48 Ενότητα 3 - Στο νερό Για τη βέλτιστη απόδοση του κινητήρα σε εναλλασσόμενες καιρικές συνθήκες, ο κινητήρας πρέπει να έχει την κατάλληλη προπέλα για να μπορεί να λειτουργήσει στις ανώτατες ή σχεδόν στις ανώτατες στροφές του συνιστώμενου μέγιστου εύρους σ.α.λ. με κανονικό φορτίο στις συνήθεις για τη λειτουργία του σκάφους σας καιρικές συνθήκες. Στις περισσότερες περιπτώσεις, οι συνιστώμενες σ.α.λ. μπορούν να επιτευχθούν με αλλαγή της προπέλας με μια άλλη με μικρότερο βήμα. Επιλογή προπέλας ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα με ακατάλληλη προπέλα τοποθετημένη μπορεί να περιορίσει την ισχύ, να αυξήσει την κατανάλωση καυσίμου, να προκαλέσει υπερθέρμανση του κινητήρα ή να προκαλέσει εσωτερική ζημιά στην κινητήρια κεφαλή. Επιλέξτε προπέλα που να επιτρέπει στον κινητήρα να λειτουργεί στις καθορισμένες σ.α.λ. στο τελείως ανοικτό γκάζι. Είναι ευθύνη του κατασκευαστή του σκάφους και του αντιπροσώπου που πωλεί τα σκάφη να εξοπλίσουν το μηχανοκίνητο σκάφος με τις σωστές προπέλες. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η προπέλα που χρησιμοποιείται δεν επιτρέπει στον κινητήρα να λειτουργεί στο μέγιστο όριο του περιοριστή στροφών, γιατί κάτι τέτοιο θα οδηγήσει σε σημαντική μείωση της απόδοσης. ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε ένα ακριβές στροφόμετρο σέρβις για να επαληθεύσετε τις στροφές του κινητήρα. Επιλέξτε μια προπέλα που να επιτρέπει στο συγκρότημα κινητήρα να λειτουργεί στις ονομαστικές στροφές κινητήρα με πλήρες φορτίο. Αν στη λειτουργία με τέρμα γκάζι οι στροφές ανά λεπτό είναι λιγότερες από τις ονομαστικές, η προπέλα πρέπει να αντικατασταθεί για να προληφθεί η απώλεια της απόδοσης και η ενδεχόμενη πρόκληση ζημιών στον κινητήρα. Από την άλλη, η λειτουργία ενός κινητήρα σε στροφές πάνω από τις συνιστώμενες προκαλεί μεγαλύτερη φθορά ή ζημιά από τη φυσιολογική. Μετά την αρχική επιλογή προπέλας, τα ακόλουθα συχνά προβλήματα μπορεί να απαιτήσουν την αντικατάστασή της με μια άλλη με μικρότερο βήμα: Θερμότερος καιρός και μεγαλύτερη υγρασία, που προκαλούν μείωση του αριθμού στροφών (δεν έχει μεγάλη σημασία στα παρόντα μοντέλα). Λειτουργία σε μεγαλύτερο υψόμετρο, που προκαλεί μείωση του αριθμού στροφών (δεν έχει μεγάλη σημασία στα παρόντα μοντέλα). Λειτουργία με ζημιές στην προπέλα ή με βρώμικο πυθμένα σκάφους, που προκαλεί μείωση του αριθμού στροφών. Λειτουργία με αυξημένο φορτίο (πρόσθετοι επιβάτες, έλξη σκιέρ). Για καλύτερη επιτάχυνση, όπως αυτή που απαιτείται για την έλξη σκιέρ, χρησιμοποιήστε μια προπέλα με το αμέσως μικρότερο βήμα. Μη λειτουργείτε τον κινητήρα με τέρμα γκάζι όταν χρησιμοποιείτε την προπέλα με το μικρότερο βήμα χωρίς να τραβάτε σκιέρ. Στρώσιμο Αρχική διαδικασία στρωσίματος Η τήρηση της διαδικασίας που ακολουθεί έχει ιδιαίτερη σημασία για τους νέους πετρελαιοκινητήρες. Αυτή η διαδικασία στρωσίματος επιτρέπει τη σωστή έδραση των εμβόλων και των ελατηρίων, πράγμα που μειώνει σημαντικά την πιθανότητα εμφάνισης προβλημάτων. ΣΗΜΑΝΤΙΚΟ: Μέχρι την ολοκλήρωση αυτής της διαδικασίας, μην επιταχύνετε το σκάφος έντονα. ΣΗΜΑΝΤΙΚΟ: Για να αποφύγετε την υπερθέρμανση της μίζας, μην τη θέτετε ποτέ σε λειτουργία για περισσότερα από 15 δευτερόλεπτα τη φορά. Εάν ο κινητήρας δεν πάρει εμπρός, περιμένετε περίπου 60 δευτερόλεπτα για να κρυώσει η μίζα, και στη συνέχεια επαναλάβετε τη διαδικασία εκκίνησης. 1. Δείτε την κατάλληλη ενότητα Εκκίνηση, αλλαγή ταχυτήτων και σβήσιμο και βάλτε εμπρός τον κινητήρα. Λειτουργήστε τον κινητήρα σε υψηλό ρελαντί μέχρι να φτάσει στην κανονική θερμοκρασία λειτουργίας. 2. Λειτουργήστε τον κινητήρα σε εμπλοκή για τρία λεπτά στις: 1200 σ.α.λ., 2400 σ.α.λ. και 3000 σ.α.λ. 3. Λειτουργήστε τον κινητήρα σε εμπλοκή για τρία λεπτά στις: 1500 σ.α.λ., 2800 σ.α.λ. και 3400 σ.α.λ. 4. Λειτουργήστε τον κινητήρα σε εμπλοκή για τρία λεπτά στις: 1800 σ.α.λ., 3000 σ.α.λ., καθώς και στο μέγιστο ονομαστικό αριθμό στροφών για λειτουργία με τέρμα γκάζι. 10ωρη περίοδος στρωσίματος εσωεξωλέμβιας (νέας ή μετά από αντικατάσταση γραναζιών) Η τήρηση της διαδικασίας που ακολουθεί έχει ιδιαίτερη σημασία για τις νέες εσωεξωλέμβιες ή αυτές που έχουν ανακατασκευαστεί με τη χρήση νέων γραναζιών. Αυτή η διαδικασία στρωσίματος επιτρέπει τη σωστή έδραση των γραναζιών της εσωεξωλέμβιας και των σχετικών εξαρτημάτων, πράγμα που μειώνει σημαντικά την πιθανότητα εμφάνισης προβλημάτων. Αποφύγετε τις εκκινήσεις με τέρμα γκάζι. Μη λειτουργείτε τον κινητήρα σε οποιαδήποτε τιμή σταθερής ταχύτητας για παρατεταμένο χρονικό διάστημα. Μην ανοίγετε το γκάζι περισσότερο από 75% κατά τις πρώτες πέντε ώρες. Κατά τις επόμενες 5 ώρες, ανοίγετε διακοπτόμενα το γκάζι μέχρι τέρμα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

49 Ενότητα 3 - Στο νερό Κατά τη διάρκεια του στρωσίματος, βάλτε την εσωεξωλέμβια μονάδα κίνησης στην εμπρός ταχύτητα τουλάχιστον 10 φορές, και μετά από κάθε αλλαγή ταχύτητας κρατήστε για λίγο τις στροφές χαμηλά. Στρώσιμο κινητήρα Περίοδος στρωσίματος 20 ωρών ΣΗΜΑΝΤΙΚΟ: Οι πρώτες 20 ώρες λειτουργίας είναι η περίοδος στρωσίματος του κινητήρα. Το σωστό στρώσιμο είναι αναγκαίο για την επίτευξη της ελάχιστης κατανάλωσης λαδιού και της μέγιστης απόδοσης του κινητήρα. Κατά τη διάρκεια αυτής της περιόδου στρωσίματος θα πρέπει να τηρούνται οι ακόλουθοι κανόνες: Κατά τις πρώτες 10 ώρες, μην αφήνετε τον κινητήρα να λειτουργεί κάτω από τις 1500 σ.α.λ. για παρατεταμένα χρονικά διαστήματα. Βάλτε ταχύτητα το συντομότερο δυνατόν μετά την εκκίνηση και ανοίξτε το γκάζι πάνω από τις 1500 σ.α.λ. αν οι συνθήκες επιτρέπουν την ασφαλή λειτουργία. Μη λειτουργείτε τον κινητήρα σε οποιαδήποτε τιμή σταθερής ταχύτητας για παρατεταμένο χρονικό διάστημα. Κατά τις πρώτες 10 ώρες, μην υπερβαίνετε τα 3/4 των στροφών που απαιτούνται για τέρμα γκάζι. Κατά τις επόμενες 10 ώρες, επιτρέπεται η κατά διαστήματα λειτουργία με τέρμα γκάζι (για διαστήματα πέντε λεπτών). Αποφύγετε την επιτάχυνση με άνοιγμα του γκαζιού μέχρι τέρμα από το ρελαντί. Μην ανοίγετε τέρμα το γκάζι προτού ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας. Ελέγχετε συχνά τη στάθμη λαδιού του κινητήρα. Προσθέστε λάδι σύμφωνα με τις ανάγκες. Είναι φυσιολογικό η κατανάλωση λαδιού να είναι υψηλή κατά τη διάρκεια του στρωσίματος. Στο τέλος της περιόδου στρωσίματος των 20 ωρών, αλλάξτε το λάδι το κινητήρα και το φίλτρο όπως ορίζεται. Ανατρέξτε στην ενότητα Προδιαγραφές και Συντήρηση. Μετά την αρχική περίοδο στρωσίματος 20 ωρών Η Mercury Diesel συνιστά τα ακόλουθα ώστε να συμβάλετε στην παράταση της διάρκειας ζωής του συγκροτήματος του κινητήρα: Επιλέξτε προπέλα η οποία λειτουργεί αποδοτικά σε όλο το συνιστώμενο εύρος ισχύος του κινητήρα για πλήρως φορτωμένο σκάφος. Ανατρέξτε στην ενότητα Προδιαγραφές και Συντήρηση. Mην οδηγείτε ποτέ με τέρμα ανοιγμένο το γκάζι για παρατεταμένα χρονικά διαστήματα. Συνιστάται η λειτουργία στα 3/4 του γκαζιού ή χαμηλότερα. Έλεγχος στο τέλος της πρώτης σεζόν Στο τέλος της πρώτης σεζόν λειτουργίας, επικοινωνήστε με εξουσιοδοτημένο αντιπρόσωπο της Mercury Diesel αναφορικά με τα στοιχεία της προγραμματισμένης συντήρησης. Όταν το προϊόν χρησιμοποιείται σε συνεχή βάση καθ'όλη τη διάρκεια του έτους, επικοινωνήστε με τον αντιπρόσωπο στο τέλος των πρώτων 100 ωρών λειτουργίας ή μία φορά το χρόνο, όποιο συμβεί νωρίτερα. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 41

50 Ενότητα 3 - Στο νερό Σημειώσεις: Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

51 Ενότητα 4 - Προδιαγραφές Ενότητα 4 - Προδιαγραφές Πίνακας περιεχομένων Απαιτήσεις καυσίμου Μη σιδηρούχα μέταλλα και το σύστημα καυσίμου Χρήση καύσιμου ντίζελ σε χαμηλές θερμοκρασίες Αντιψυκτικό/ψυκτικό υγρό Λάδι κινητήρα Προδιαγραφές κινητήρα Προδιαγραφές υγρών Κινητήρας Προδιαγραφές υγρών εσωεξωλέμβιας Brvo Πετρελαιοκίνητης Υγρά υποβοήθησης διεύθυνσης και δυναμικής εξισορρόπησης Εγκεκριμένα υγρά συστήματος υποβοήθησης διεύθυνσης Εγκεκριμένα υγρά συστήματος δυναμικής εξισορρόπησης Εγκεκριμένα χρώματα βαφής M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 43

52 Ενότητα 4 - Προδιαγραφές Απαιτήσεις καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ενδεχόμενη αποτυχία συμμόρφωσης με τους κανονισμούς μπορεί να προκαλέσει τραυματισμό από φωτιά ή έκρηξη. Τα εξαρτήματα του ηλεκτρικού συστήματος του κινητήρα δεν είναι χαρακτηρισμένα ως προστατευμένα από εξωτερική ανάφλεξη (ΕΙΡ). Μην αποθηκεύετε και μη χρησιμοποιείτε βενζίνη σε σκάφη εξοπλισμένα με αυτούς τους κινητήρες, εκτός αν έχουν ληφθεί μέτρα για τον αποκλεισμό των αναθυμιάσεων από το θάλαμο του κινητήρα (αναφ.: 33 CFR).! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο κινητήρας χρειάζεται καύσιμο ντίζελ. Η ανάμιξη βενζίνης, βενζίνης με αλκοόλη ή αλκοόλης με καύσιμο ντίζελ μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο λόγω φωτιάς ή έκρηξης. Ποτέ μην αναμιγνύετε βενζίνη, βενζίνη με αλκοόλη ή αλκοόλη με καύσιμο ντίζελ. ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλου ντίζελ ή ντίζελ που περιέχει νερό μπορεί να προκαλέσει σοβαρές βλάβες στον κινητήρα. Η χρήση ακατάλληλου καυσίμου χαρακτηρίζεται ως κακή χρήση του κινητήρα και οι βλάβες που μπορεί να προκύψουν από αυτήν δεν καλύπτονται από την εγγύηση. Οι πετρελαιοκινητήρες Mercury πρέπει να χρησιμοποιούν καύσιμο κατηγορίας 2 D ULSD (πετρέλαιο πολύ χαμηλής περιεκτικότητας σε θείο) που πληροί τα πρότυπα ASTM D975 (ή πετρέλαιο Diesel DIN EN 590 που κατατάσσεται ως καύσιμο), και διαθέτει ελάχιστο αριθμό κετανίων 40. ΒΙΟΝΤΙΖΕΛ: Το μίγμα πετρελαίου που χρησιμοποιείται δε θα πρέπει να περιέχει περισσότερο από 7% βιοντίζελ. Η χρήση LSD ή μιγμάτων καυσίμου ULSD που περιέχουν βιοντίζελ σε περιεκτικότητα άνω του 7% μπορεί να προκαλέσει αλλοίωση του συστήματος καυσίμου, έμφραξη του ακροφυσίου ψεκασμού, δυσκολία εκκίνησης, αυξημένα διαστήματα αλλαγής λαδιού ή υπερβολικές εκπομπές καπνού. Ο αριθμός κετανίων είναι μια μονάδα μέτρησης της ποιότητας ανάφλεξης του καύσιμου ντίζελ. Ο μεγαλύτερος αριθμός κετανίων δεν συνεπάγεται τη γενικότερα καλύτερη απόδοση του κινητήρα, αλλά μπορεί να είναι απαραίτητος σε συνθήκες χαμηλής θερμοκρασίας ή μεγάλου υψόμετρου. Ο μικρότερος αριθμός κετανίων θα έχει ως αποτέλεσμα τη δυσκολία κατά την εκκίνηση και την επιβράδυνση της προθέρμανσης, ενώ θα μπορούσε να οδηγήσει σε αύξηση του θορύβου του κινητήρα και των εκπομπών καυσαερίων. ΣΗΜΕΙΩΣΗ: Εάν παρατηρήσετε ότι ο κινητήρας λειτουργεί θορυβωδώς μετά τον ανεφοδιασμό, είναι πιθανό το καύσιμο που χρησιμοποιήσατε να μην ικανοποιεί τα πρότυπα και να έχει χαμηλότερο από τον απαιτούμενο αριθμό κετανίων. Στους κινητήρες που χρησιμοποιούνται σε περιοδική βάση, το καύσιμο ντίζελ με υψηλή περιεκτικότητα σε θείο μπορεί να αυξήσει σημαντικά: Τη διάβρωση μεταλλικών εξαρτημάτων Τη φθορά εξαρτημάτων από ελαστομερές ή πλαστικό υλικό Την υπερβολική φθορά των εσωτερικών εξαρτημάτων του κινητήρα, ειδικά των ρουλεμάν καθώς και τη διάβρωση και εκτεταμένη πρόκληση ζημιών σε άλλα μέρη του κινητήρα Δυσκολία εκκίνησης και λειτουργίας του κινητήρα Μη σιδηρούχα μέταλλα και το σύστημα καυσίμου Μη σιδηρούχα μέταλλα δεν πρέπει να χρησιμοποιούνται στα στοιχεία του συστήματος καυσίμου. Η χρήση στοιχείων όπως σωληνώσεις από χαλκό, εξαρτημάτων σύνδεσης από ορείχαλκο ή γαλβανισμένων δεξαμενών μπορεί να προκαλέσει απώλεια ισχύος του κινητήρα ή αστοχία των ακροφυσίων έγχυσης. Χρήση καύσιμου ντίζελ σε χαμηλές θερμοκρασίες Τα μη τροποποιημένα καύσιμα ντίζελ πυκνώνουν και παίρνουν τη μορφή ζελέ στις χαμηλές θερμοκρασίες, εκτός αν υποβληθούν σε ειδική επεξεργασία. Συνήθως, όλα τα καύσιμα ντίζελ υποβάλλονται σε επεξεργασία ώστε να είναι δυνατή η χρήση τους στις κλιματολογικές συνθήκες της περιοχής, στην εκάστοτε εποχή. Εάν απαιτείται περαιτέρω επεξεργασία του καύσιμου ντίζελ, είναι ευθύνη του ιδιοκτήτη/χειριστή να προσθέσει ένα κοινό αντιπηκτικό πρόσθετο για καύσιμο ντίζελ, σύμφωνα με τις οδηγίες χρήσης του προϊόντος. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

53 Ενότητα 4 - Προδιαγραφές Αντιψυκτικό/ψυκτικό υγρό ΕΙΔΟΠΟΙΗΣΗ Η χρήση αντιψυκτικού προπυλενικής γλυκόλης στο κλειστό κύκλωμα ψύξης του κινητήρα μπορεί να προκαλέσει ζημιά στο σύστημα ψύξης ή στον κινητήρα. Γεμίστε το κλειστό κύκλωμα ψύξης με διάλυμα αντιψυκτικού αιθυλενογλυκόλης κατάλληλο για τη χαμηλότερη θερμοκρασία, στην οποία πρόκειται να εκτεθεί ο κινητήρας. Οι πετρελαιοκινητήρες είναι κινητήρες υψηλής συμπίεσης οι οποίοι λειτουργούν σε υψηλότερες θερμοκρασίες σε σύγκριση με τους συνήθεις κινητήρες εσωτερικής καύσης. Γι' αυτόν το λόγο, το κλειστό κύκλωμα ψύξης και ο κινητήρας, συμπεριλαμβανομένων των σχετικών διόδων ψύξης, πρέπει να διατηρούνται όσο τον δυνατόν καθαρά, με σκοπό την επαρκή ψύξη του κινητήρα. Για τη διασφάλιση της σωστής ψύξης, συνιστάται η πλήρωση του κλειστού κυκλώματος ψύξης του συστήματος ψύξης με διάλυμα αντιψυκτικού αιθυλενογλυκόλης χαμηλής περιεκτικότητας σε πυριτικό άλας με απιονισμένο νερό. Το νερό βρύσης και το αποσκληρυμένο νερό περιέχουν ανεπιθύμητα μεταλλικά στοιχεία, τα οποία μπορούν να δημιουργήσουν εκτεταμένα ιζήματα στο σύστημα και να περιορίσουν την αποτελεσματικότητα του συστήματος ψύξης. Η χαμηλή περιεκτικότητα σε πυριτικό άλας εμποδίζει το διαχωρισμό του αντιψυκτικού, ο οποίος προκαλεί τη δημιουργία ζελατίνης πυριτικού άλατος. Αυτή η ζελατίνη μπορεί να μπλοκάρει τις διόδους του κινητήρα και του εναλλάκτη θερμότητας, με αποτέλεσμα την υπερθέρμανση του κινητήρα. Στο κλειστό σύστημα ψύξης θα πρέπει να προστίθεται μόνο προαναμεμειγμένο ψυκτικό υγρό. Τα πρόσθετα και τα μέσα αναστολής που εισάγονται στα αποδεκτά διαλύματα ψυκτικού υγρού σχηματίζουν μια προστατευτική μεμβράνη στις εσωτερικές διόδους, προστατεύοντας έτσι το εσωτερικό του συστήματος ψύξης από τη διάβρωση. Μην αποστραγγίζετε το κλειστό κύκλωμα ψύξης για να αποθηκεύσετε το σκάφος σας. Το κλειστό κύκλωμα ψύξης πρέπει να διατηρείται γεμάτο όλο το χρόνο με το κατάλληλο διάλυμα αντιψυκτικού/ψυκτικού υγρού για την αποφυγή του σχηματισμού σκουριάς στις εσωτερικές επιφάνειες. Εάν ο κινητήρας πρόκειται να εκτεθεί σε πολύ χαμηλές θερμοκρασίες, το κλειστό κύκλωμα ψύξης πρέπει να είναι γεμάτο με προαναμεμιγμένο διάλυμα αντιψυκτικού/ψυκτικού υγρού για την προστασία του κινητήρα και του κλειστού κυκλώματος ψύξης στην κατώτατη θερμοκρασία στην οποία πρόκειται να εκτεθούν ΣΗΜΕΙΩΣΗ: Συνιστάται η χρήση διαλύματος 50/50 ψυκτικού υγρού (αντιψυκτικού) και απιονισμένου, καθαρού νερού. Ένα διάλυμα 50/50 προσφέρει αντιψυκτική προστασία στους -35 C (-31 F). Η μείωση του διαλύματος σε 40/60 προσφέρει αντιψυκτική προστασία στους -25 C (-13 F). Ακόμα και στα πιο θερμά κλίματα, ποτέ μη μειώνετε το διάλυμα κάτω από 40/60. Η αύξηση του διαλύματος σε 60/40 προσφέρει αντιψυκτική προστασία στους -50 C (-58 F). ΣΗΜΑΝΤΙΚΟ: Το αντιψυκτικό/ψυκτικό υγρό που χρησιμοποιείται σε αυτούς τους θαλάσσιους κινητήρες πρέπει να έχει βάση αιθυλενογλυκόλης με χαμηλή περιεκτικότητα σε πυριτικό άλας και να περιέχει ειδικά πρόσθετα και απιονισμένο, καθαρό νερό. Η χρήση ψυκτικών υγρών διαφορετικού τύπου μπορεί να προκαλέσει την απόθεση ανθρακωμάτων στους εναλλάκτες θερμότητας και την υπερθέρμανση του κινητήρα. Μη συνδυάζετε διαφορετικούς τύπους ψυκτικών υγρών, αν δεν γνωρίζετε ότι είναι συμβατοί. Συμβουλευθείτε τις οδηγίες του κατασκευαστή του ψυκτικού υγρού. Τα αποδεκτά αντιψυκτικά/ψυκτικά υγρά αναγράφονται στον ακόλουθο πίνακα. Ανατρέξτε στην Ενότητα 5 - Συντήρηση για τα αντίστοιχα διαστήματα αλλαγής. Περιγραφή Διαθεσιμότητα Αριθμός εξαρτήματος Ψυκτικό υγρό θαλάσσιου κινητήρα Σε όλο τον κόσμο 8M Λάδι κινητήρα ΕΙΔΟΠΟΙΗΣΗ Η απόρριψη λαδιών, ψυκτικών υγρών ή άλλων υγρών του κινητήρα και της μονάδας μετάδοσης κίνησης στο περιβάλλον απαγορεύεται δια νόμου. Φροντίστε να μη χύνετε λάδια, ψυκτικά υγρά ή άλλα υγρά στο περιβάλλον κατά τη χρήση ή το σέρβις του σκάφους σας. Να λαμβάνετε υπόψη τους τοπικούς περιορισμούς που αφορούν την απόρριψη ή την ανακύκλωση απορριμμάτων, και να συλλέγετε και να απορρίπτετε τα υγρά με τον απαιτούμενο τρόπο. Το λάδι του κινητήρα πρέπει να έχει ιξώδες 5W-30 και να καλύπτει τις απαιτήσεις του προτύπου VW / Συνιστούμε τη χρήση των εξής προϊόντων: Περιγραφή Σημεία χρήσης Αριθμός εξαρτήματος 5W-30 (1 L) Κάρτερ κινητήρα 8M W-30 (4 L) Κάρτερ κινητήρα 8M Προδιαγραφές κινητήρα Τύπος κινητήρα Κυβισμός Περιγραφή Προδιαγραφές Κινητήρας V8 4,2 L (252 cid) Σειρά ανάφλεξης Εσωτερική διάμετρος κυλίνδρου Διαδρομή 83,0 mm (8,31 cm.) 95,5 mm (9,53 cm.) 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 45

54 Ενότητα 4 - Προδιαγραφές Περιγραφή Ονομαστικός αριθμός σ.α.λ. κινητήρα (ανατρέξτε στην ενότητα Συνθήκες που επηρεάζουν τη χρήση Επιλογή προπέλας για πρόσθετες πληροφορίες) Στροφές ρελαντί σε νεκρά (με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας) Πίεση λαδιού σε οποιαδήποτε θερμοκρασία κινητήρα Προδιαγραφές Ανατρέξτε στο Φύλλο στοιχείων και καμπύλης απόδοσης TDI 350 (διαθέσιμο στη διεύθυνση σ.α.λ. 750 σ.α.λ kp (22 45 psi) 3800 σ.α.λ kp (50-80 psi) Θερμοστάτης Νερό 70 C (158 F) Coolnt temperture (Θερμοκρασία ψυκτικού υγρού) C ( F) Ηλεκτρικό σύστημα Μπαταρία * Εναλλάκτης 12 βολτ αρνητική ( ) γείωση 750 CCA, 950 MCA, ή 180 mah *Οι κατασκευαστές μπαταριών ενδέχεται να κατατάσσουν και να δοκιμάζουν τις μπαταρίες τους με βάση διαφορετικά πρότυπα. Τα χαρακτηριστικά που αναγνωρίζει η Mercury Mrine είναι MCA, CCA, Ah και εφεδρική χωρητικότητα (RC). Κατασκευαστές οι οποίοι χρησιμοποιούν πρότυπα διαφορετικά από αυτά, όπως τα ισοδύναμα MCA, δεν ικανοποιούν τις απαιτήσεις μπαταριών της Mercury Mrine. Προδιαγραφές υγρών ΣΗΜΑΝΤΙΚΟ: Όλες οι τιμές χωρητικότητας είναι κατά προσέγγιση μετρήσεις των υγρών. Κινητήρας ΣΗΜΑΝΤΙΚΟ: Ίσως χρειαστεί να ρυθμίσετε τη στάθμη λαδιού, ανάλογα με τη γωνία εγκατάστασης και τον τύπο του συστήματος ψύξης (εναλλάκτης θερμότητας και αγωγοί καυσίμου). Όλα τα μοντέλα Χωρητικότητα Τύπος υγρού Αριθμός εξαρτήματος Λάδι κινητήρα (με το φίλτρο) 9,5 L (10,0 US qt) 120 A Λάδι τετράχρονων πετρελαιοκινητήρων 5W-30 (1 L) Λάδι τετράχρονων πετρελαιοκινητήρων 5W-30 (4 L) 8M M Κλειστό σύστημα ψύξης 15,0 L (15,8 US qt) Ψυκτικό υγρό θαλάσσιου κινητήρα 8M Υδραυλικό λάδι Υδραυλικό λάδι K01 Προδιαγραφές υγρών εσωεξωλέμβιας Brvo - Πετρελαιοκίνητης Εσωεξωλέμβιo μοντέλo Στη χωρητικότητα υγρών περιλαμβάνεται η εσωεξωλέμβια και το δοχείο επιθεώρησης βαλβολίνης Τύπος υγρού Αριθμός ανταλλακτικού του υγρού Brvo One XR Brvo Three XR ml (92-1/2 oz) ml (100-1/2 oz) Βαλβολίνη High Performnce A1 Υγρά υποβοήθησης διεύθυνσης και δυναμικής εξισορρόπησης Εγκεκριμένα υγρά συστήματος υποβοήθησης διεύθυνσης Περιγραφή Αριθμός εξαρτήματος Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης A1 Υγρό αυτόματου κιβωτίου ταχυτήτων Dextron III Από την τοπική αγορά Εγκεκριμένα υγρά συστήματος δυναμικής εξισορρόπησης Περιγραφή Αριθμός εξαρτήματος Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης A1 Λάδι κινητήρα SAE 30W Από την τοπική αγορά Λάδι κινητήρα SAE 40W Από την τοπική αγορά Εγκεκριμένα χρώματα βαφής Περιγραφή Αριθμός εξαρτήματος Βαφή Mercury Light Gry (ανοικτό γκρι) Mercury Phntom Blck Q 1 Diesel White 8M Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

55 Πίνακας περιεχομένων Ενότητα 5 - Συντήρηση Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη και χειριστή Ευθύνες αντιπροσώπου Συντήρηση Προειδοποίηση για ανταλλακτικά Επιθεώρηση Τακτική συντήρηση Αρχή της σεζόν Αρχή κάθε ημέρας Στο τέλος κάθε ημέρας Εβδομαδιαίως Τέλος της σεζόν Προγραμματισμένη συντήρηση Μία φορά το χρόνο ή κάθε 200 ώρες λειτουργίας (οποιοδήποτε από τα δύο συμβεί νωρίτερα) Ειδοποίηση συντήρησης Κάθε 5 χρόνια ή 500 ώρες (όποιο από τα δύο συμβεί νωρίτερα) Κάθε 5 χρόνια ή ώρες λειτουργίας (όποιο από τα δύο συμβεί νωρίτερα) Κάθε 5 χρόνια ή ώρες λειτουργίας (όποιο από τα δύο συμβεί νωρίτερα) Λάδι κινητήρα Έλεγχος Πλήρωση Αποστράγγιση με χρήση του συστήματος εύκολης αποστράγγισης, εφόσον είναι διαθέσιμο Αλλαγή λαδιού και φίλτρου Βαλβολίνη εσωεξωλέμβιας Έλεγχος Πλήρωση Αλλαγή Υγρό ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Έλεγχος Πλήρωση Αλλαγή Υγρό υδραυλικού τιμονιού Έλεγχος Πλήρωση Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος στάθμης ψυκτικού υγρού Προσθήκη ψυκτικού υγρού Φίλτρο αέρα Αφαίρεση Επιθεώρηση και καθαρισμός Τοποθέτηση Φίλτρο καυσίμου Αποστράγγιση νερού από το φίλτρο Αντικατάσταση του φίλτρου Εξαέρωση του συστήματος καυσίμου Σύστημα καυσίμου Αρχική τροφοδοσία Καθαρισμός και έκπλυση δεξαμενής καυσίμου Σύστημα θαλασσινού νερού Επιθεώρηση φτερωτής αντλίας θαλασσινού νερού Έλεγχος εισαγωγών νερού εσωεξωλέμβιας Έκπλυση και αποστράγγιση του συστήματος θαλασσινού νερού Έλεγχος των συστημάτων συλλογής νερού Καθαρισμός της σήτας θαλασσινού νερού, αν υπάρχει...66 Προστασία από τη διάβρωση Γενικές πληροφορίες...67 Προστατευτικό ανόδιο Βαφή προστασίας από βρομιά Λίπανση Σύστημα διεύθυνσης Ντίζα γκαζιού Ντίζα αλλαγής ταχυτήτων Συγκρότημα καθρέφτη Άξονας προπέλας Συζευκτήρας κινητήρα Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης:...70 Διατήρηση των ροπών στρέψης Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν...71 Βάσεις στήριξης κινητήρα Προπέλες Αφαίρεση προπέλας εσωεξωλέμβιας Brvo Μοντέλα Brvo One Μοντέλα Brvo Two Μοντέλα Brvo Three Τοποθέτηση προπέλας εσωεξωλέμβιας Brvo Μοντέλα Brvo One Brvo Three Ιμάντες μετάδοσης κίνησης Ιμάντας μετάδοσης κίνησης Προσδιορισμός αστοχίας ιμάντα μετάδοσης κίνησης...77 Μπαταρία Προφυλάξεις σχετικά με τη μπαταρία για πολλαπλούς κινητήρες Εναλλάκτες Μονάδα Ελέγχου Κινητήρα (ECU) Μπαταρίες Διακόπτες μπαταρίας Απομονωτές μπαταρίας Γεννήτριες M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 47

56 Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη και χειριστή Είναι ευθύνη του χειριστή να διενεργεί όλους τους ελέγχους ασφαλείας, να τηρεί όλες τις οδηγίες λίπανσης και συντήρησης ώστε να διασφαλίζεται η ασφαλής λειτουργία και να επιστρέφει τη μονάδα σε εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel προκειμένου να διενεργηθεί περιοδικός έλεγχος. Το σύνηθες σέρβις συντήρησης και τα ανταλλακτικά εξαρτήματα αποτελούν ευθύνη του ιδιοκτήτη ή του χειριστή και δεν καλύπτονται από τους όρους της εγγύησης. Η ανάγκη διενέργειας των εργασιών συντήρησης εξαρτάται και από τις προσωπικές συνήθειες λειτουργίας και χρήσης. Η κατάλληλη συντήρηση και φροντίδα του συγκροτήματος κινητήρα διασφαλίζει βέλτιστη απόδοση και αξιοπιστία και περιορίζει στο ελάχιστο τα συνολικά έξοδα λειτουργίας. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel για βοηθήματα συντήρησης. Ευθύνες αντιπροσώπου Ακολουθεί κατάλογος με τις ευθύνες του αντιπροσώπου της Mercury Diesel κατά την παράδοση και προετοιμασία πριν από την παράδοση: Βεβαιωθείτε ότι το συγκρότημα του κινητήρα βρίσκεται σε καλή κατάσταση λειτουργίας. Πραγματοποιήστε τυχόν απαραίτητες ρυθμίσεις για να εξασφαλίσετε τις μέγιστες επιδόσεις. Εξηγήστε και δείξτε τη λειτουργία του συγκροτήματος κινητήρα και του σκάφους. Δώστε αντίγραφο της λίστας ελέγχου εργασιών επιθεώρησης πριν από την παράδοση. Συμπληρώστε την κάρτα καταχώρισης εγγύησης και ταχυδρομήστε τη στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος. Όλα τα συγκροτήματα κινητήρα θα πρέπει να καταχωρούνται προκειμένου να καλύπτονται από την εγγύηση. Συντήρηση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αμέλεια ή πλημμελής συντήρηση, επισκευή ή επιθεώρηση του συγκροτήματος κινητήρα μπορεί να προκαλέσει βλάβη του προϊόντος ή σοβαρό ατομικό τραυματισμό ή το θάνατο. Εκτελέστε όλες τις διαδικασίες όπως περιγράφεται στο παρόν εγχειρίδιο. Εάν δεν έχετε εξοικειωθεί με τις διαδικασίες σωστής συντήρησης ή σέρβις, αναθέστε τις εργασίες σε εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ακούσια εκκίνηση του κινητήρα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο. Βγάλτε το κλειδί από το διακόπτη της μίζας και συμπλέξτε το διακόπτη σβησίματος με αναδέτη ή το διακόπτη τερματισμού λειτουργίας έκτακτης ανάγκης για την αποτροπή της εκκίνησης του κινητήρα κατά τη διάρκεια της εκτέλεσης εργασιών σέρβις ή συντήρησης στο συγκρότημα του κινητήρα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα εξαρτήματα και τα υγρά του κινητήρα είναι καυτά και μπορεί να προκαλέσουν σοβαρό τραυματισμό ή το θάνατο. Αφήστε τον κινητήρα να κρυώσει πριν αφαιρέσετε τυχόν εξαρτήματα ή ανοίξετε εύκαμπτους σωλήνες υγρών.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα ή της μονάδας μετάδοσης κίνησης, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί καυσίμου που παγιδεύονται στο χώρο του κινητήρα ενδέχεται να προκαλέσουν ερεθισμούς και δυσκολία στην αναπνοή ή να αναφλεγούν προκαλώντας πυρκαγιά ή έκρηξη. Αερίζετε πάντοτε το διαμέρισμα του κινητήρα πριν διενεργήσετε εργασίες σέρβις στο συγκρότημα κινητήρα. ΣΗΜΑΝΤΙΚΟ: Ανατρέξτε στο Χρονοδιάγραμμα συντήρησης για την πλήρη λίστα όλων των προγραμματισμένων εργασιών συντήρησης που πρέπει να εκτελεστούν. Ορισμένες εργασίες μπορούν να πραγματοποιηθούν από τον ιδιοκτήτη ή το χειριστή, ενώ άλλες πρέπει να εκτελεστούν από εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Πριν επιχειρήσετε οποιαδήποτε εργασία συντήρησης ή επισκευής που δεν καλύπτεται από αυτό το εγχειρίδιο, συνιστάται να αγοράσετε και να διαβάσετε προσεκτικά το σχετικό εγχειρίδιο συντήρησης της Mercury Diesel. Πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης στον κινητήρα Mercury Diesel: Προστατέψτε τον εαυτό σας με κατάλληλο ρουχισμό εργασίας και ατομικό εξοπλισμό προστασίας. Σταματήστε τον κινητήρα, αφαιρέστε το κλειδί από τη μίζα και πατήστε τον διακόπτη σβησίματος έκτακτης ανάγκης. Γυρίστε το γκάζι στο νεκρό. Αφήστε τον κινητήρα να κρυώσει. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

57 Εξαερίστε το χώρο του κινητήρα τουλάχιστον για πέντε λεπτά πριν ξεκινήσετε την εργασία. Ενότητα 5 - Συντήρηση Αποσυνδέστε την μπαταρία αν πρόκειται να κάνετε σέρβις σε οποιαδήποτε ηλεκτρικά στοιχεία. Να αποσυνδέετε πάντα πρώτο το αρνητικό (-) καλώδιο και να το συνδέετε τελευταίο. Προειδοποίηση για ανταλλακτικά! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τον κίνδυνο φωτιάς ή πυρκαγιάς. Τα στοιχεία του ηλεκτρικού συστήματος, του συστήματος ανάφλεξης και του συστήματος καυσίμου των προϊόντων της Mercury Mrine συμμορφώνονται με τα ομοσπονδιακά και τα διεθνή πρότυπα για την ελαχιστοποίηση των κινδύνων πυρκαγιάς ή έκρηξης. Μη χρησιμοποιείτε στο ηλεκτρικό σύστημα ή στο σύστημα καυσίμου ανταλλακτικά που δεν συμμορφώνονται με τα εν λόγω πρότυπα. Όταν κάνετε σέρβις στο ηλεκτρικό σύστημα και το σύστημα καυσίμου, τοποθετήστε και σφίξτε καλά όλα τα εξαρτήματα. Επιθεώρηση Επιθεωρείτε συχνά και σε τακτά διαστήματα το συγκρότημα του κινητήρα για να μπορείτε να το διατηρείτε την απόδοση λειτουργίας και να εντοπίζετε ενδεχόμενα προβλήματα πριν εκδηλωθούν. Πρέπει να γίνεται προσεκτικός έλεγχος ολόκληρου του συγκροτήματος κινητήρα, συμπεριλαμβανομένων όλων των προσπελάσιμων μερών του κινητήρα. 1. Ελέγξτε για τυχόν χαλαρά, κατεστραμμένα ή απόντα εξαρτήματα, ελέγξτε τους εύκαμπτους σωλήνες και τους σφιγκτήρες. Σφίξτε ή αντικαταστήστε, ανάλογα με την περίπτωση. 2. Ελέγξτε τις ηλεκτρικές συνδέσεις και ηλεκτρικά καλώδια για τυχόν φθορές. 3. Αφαιρέστε και επιθεωρήστε την προπέλα. Εάν είναι πολύ χαραγμένη, σκεβρωμένη ή έχει ρωγμές, επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. 4. Επιδιορθώστε τις χαρακιές και τις ζημιές λόγω διάβρωσης στο εξωτερικό φινίρισμα του συγκροτήματος κινητήρα. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Τακτική συντήρηση Αρχή της σεζόν Επιθεωρήστε το συγκρότημα του κινητήρα για διαρροές και ζημιές Επιθεωρήστε τους ιμάντες μετάδοσης κίνησης των εξαρτημάτων, τους σωλήνες και την αντλία του υδραυλικού τιμονιού (αν ισχύει). Επιθεωρήστε την κατάσταση του ιμάντα μετάδοσης κίνησης της αντλίας έγχυσης καυσίμου. Βεβαιωθείτε ότι η βαλβίδα έρματος λειτουργεί σωστά. Ελέγξτε τη φόρτιση, της συνδέσεις και την κατάσταση της μπαταρίας. Φορτίστε ή αντικαταστήστε την μπαταρία ανάλογα με την περίπτωση. Ελέγξτε τη στάθμη όλων των υγρών και λιπαντικών και ρυθμίστε όπως απαιτείται. Επιθεωρήστε τα ανόδια και αντικαταστήστε τα αν έχουν υποστεί διάβρωση μεγαλύτερη από 50%. Αρχή κάθε ημέρας Επιθεωρήστε το συγκρότημα του κινητήρα για διαρροές και ζημιές Ελέγξτε τη στάθμη λαδιού του κινητήρα και ρυθμίστε όπως απαιτείται. Ελέγξτε τη στάθμη ψυκτικού υγρού του κινητήρα και ρυθμίστε όπως απαιτείται. Ελέγξτε την κατάσταση του φίλτρου καυσίμου. Αποστραγγίστε νερό από το φίλτρο ανάλογα με την περίπτωση. Ελέγξτε τη σήτα θαλασσινού νερού και καθαρίστε την ανάλογα με την περίπτωση. Ελέγξτε τη στάθμη λιπαντικού του συστήματος μετάδοσης κίνησης (αν ισχύει) και ρυθμίστε την όπως απαιτείται. Ελέγξτε τη στάθμη λιπαντικού του κιβωτίου ταχυτήτων της όπισθεν και ρυθμίστε την όπως απαιτείται, όπου ισχύει κάτι τέτοιο. Καθαρίστε τους δείκτες. Επιθεωρήστε το φίλτρο αέρα για αποχρωματισμό και ρύπους. Στο τέλος κάθε ημέρας Αν χρησιμοποιείτε τη μονάδα σε αλμυρό, γλυφό ή μολυσμένο νερό, ξεπλένετε το τμήμα θαλασσινού νερού του συστήματος ψύξης. Σε περίπτωση χρήσης του κινητήρα σε πολύ χαμηλές θερμοκρασίες, στραγγίστε το νερό από το φίλτρο καυσίμου. Εβδομαδιαίως Επιθεωρήστε το συγκρότημα του κινητήρα για διαρροές και ζημιές Αποστραγγίστε το νερό από το φίλτρο καυσίμου. Ελέγξτε τη στάθμη υγρού της αντλίας τριμαρίσματος, αν ισχύει. Ελέγξτε τις εισαγωγές θαλασσινού νερού για σωματίδια ή θαλάσσια βλάστηση. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 49

58 Ενότητα 5 - Συντήρηση Ελέγξτε τη σήτα θαλασσινού νερού και καθαρίστε την. Επιθεωρήστε τα ανόδια και αντικαταστήστε τα αν έχουν υποστεί διάβρωση μεγαλύτερη από 50%. Επιθεωρήστε το φίλτρο αέρα για αποχρωματισμό και ρύπους. Τέλος της σεζόν Επιθεωρήστε το συγκρότημα του κινητήρα για διαρροές ή ζημιές Αλλάξτε το λάδι και το φίλτρο του κινητήρα. Ελέγξτε τη στάθμη ψυκτικού υγρού και ρυθμίστε όπως απαιτείται. Ελέγξτε τη φτερωτή της αντλίας θαλασσινού νερού και καθαρίστε την ανάλογα με την περίπτωση. Ελέγξτε στοιχείο φίλτρου αέρα και καθαρίστε την ανάλογα με την περίπτωση. Ελέγξτε τη σήτα θαλασσινού νερού και καθαρίστε την. Επιθεωρήστε τα ανόδια και αντικαταστήστε τα αν έχουν υποστεί διάβρωση μεγαλύτερη από 50%. Καθαρίστε τον κινητήρα και αντικαταστήστε τα φθαρμένα ή κατεστραμμένα στοιχεία. Ξεπλύνετε, αποστραγγίστε και προετοιμάστε το σύστημα ψυκτικού υγρού θαλασσινού νερού, εφόσον απαιτείται από το κλίμα. Γεμίστε τη δεξαμενή καυσίμου με φρέσκο καύσιμο. Προγραμματισμένη συντήρηση Μία φορά το χρόνο ή κάθε 200 ώρες λειτουργίας (οποιοδήποτε από τα δύο συμβεί νωρίτερα) Επιθεωρήστε το συγκρότημα του κινητήρα για διαρροές και ζημιές Ελέγξτε τη φόρτιση, της συνδέσεις και την κατάσταση της μπαταρίας. Φορτίστε ή αντικαταστήστε την μπαταρία ανάλογα με την περίπτωση. Αλλάξτε το λάδι και το στοιχείο φίλτρου του κινητήρα. Αποστραγγίστε τυχόν ποσότητα νερού και αλλάξτε το φίλτρο καυσίμου. Ελέγξτε τη στάθμη υδραυλικού λαδιού του υδραυλικού τιμονιού (αν ισχύει) και ρυθμίστε όπως απαιτείται. Επιθεωρήστε τη στάθμη ψυκτικού υγρού και ρυθμίστε όπως απαιτείται. Επιθεωρήστε το στοιχείο φίλτρου αέρα και καθαρίστε την ανάλογα με την περίπτωση. Επιθεωρήστε τους ιμάντες μετάδοσης κίνησης των εξαρτημάτων, τους σωλήνες και την αντλία του υδραυλικού τιμονιού, αν ισχύει. Επιθεωρήστε την κατάσταση του ιμάντα μετάδοσης κίνησης της αντλίας έγχυσης καυσίμου. Επιθεωρήστε τη σήτα θαλασσινού νερού και καθαρίστε την. Επιθεωρήστε την αντλία θαλασσινού νερού και αλλάξτε την φτερωτή, αν χρειάζεται. Επιθεωρήστε τα ανόδια και αντικαταστήστε τα αν έχουν υποστεί διάβρωση μεγαλύτερη από 50%. Βεβαιωθείτε ότι οι μετρητές και οι συνδέσεις της καλωδίωσης είναι καλά στερεωμένα. Ειδοποίηση συντήρησης ΣΗΜΑΝΤΙΚΟ: Λόγω του κινδύνου πρόκλησης ζημιάς στον εξοπλισμό σε περίπτωση εσφαλμένης εκτέλεσης, συνιστούμε τα ακόλουθα στοιχεία προγραμματισμένης συντήρησης να εκτελούνται από εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Κάθε 5 χρόνια ή 500 ώρες (όποιο από τα δύο συμβεί νωρίτερα) Επιπρόσθετα της μίας φοράς το χρόνο ή των κάθε 200 ωρών λειτουργίας: Καθαρίστε τον πυρήνα του ενδιάμεσου εναλλάκτη θερμότητας. Κάθε 5 χρόνια ή ώρες λειτουργίας (όποιο από τα δύο συμβεί νωρίτερα) Επιπρόσθετα της μίας φοράς το χρόνο ή των κάθε 200 ωρών λειτουργίας: Καθαρίστε τη δεξαμενή καυσίμου. Ελέγξτε τις δέσμες σωλήνων του εναλλάκτη θερμότητας. Αφαιρέστε και καθαρίστε ανάλογα με τις απαιτήσεις: Κάθε 5 χρόνια ή ώρες λειτουργίας (όποιο από τα δύο συμβεί νωρίτερα) Επιπρόσθετα της μίας φοράς το χρόνο ή των κάθε 200 ωρών λειτουργίας και κάθε 5 χρόνια ή 1000 ώρες λειτουργίας: Αντικαταστήστε τον ιμάντα μετάδοσης κίνησης της αντλίας έγχυσης καυσίμου. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

59 Λάδι κινητήρα Ενότητα 5 - Συντήρηση ΕΙΔΟΠΟΙΗΣΗ Η απόρριψη λαδιών, ψυκτικών υγρών ή άλλων υγρών του κινητήρα και της μονάδας μετάδοσης κίνησης στο περιβάλλον απαγορεύεται δια νόμου. Φροντίστε να μη χύνετε λάδια, ψυκτικά υγρά ή άλλα υγρά στο περιβάλλον κατά τη χρήση ή το σέρβις του σκάφους σας. Να λαμβάνετε υπόψη τους τοπικούς περιορισμούς που αφορούν την απόρριψη ή την ανακύκλωση απορριμμάτων, και να συλλέγετε και να απορρίπτετε τα υγρά με τον απαιτούμενο τρόπο. Έλεγχος ΕΙΔΟΠΟΙΗΣΗ Με τον κινητήρα σε λειτουργία, οι στροφείς του στροφαλοφόρου άξονα ή του διωστήρα ενδέχεται να χτυπήσουν στο δείκτη στάθμης λαδιού και να τον σπάσουν, προκαλώντας ζημιά σε εσωτερικά μέρη του κινητήρα. Σβήστε πλήρως τον κινητήρα πριν αφαιρέσετε ή εισάγετε το δείκτη στάθμης. 1. Εάν χρειαστεί να ελέγξετε τη στάθμη του λαδιού του κινητήρα κατά τη λειτουργία του, σβήστε τον κινητήρα και περιμένετε 5 λεπτά, μέχρι να κατακάτσει το λάδι στο δοχείο. 2. Αφαιρέστε το δείκτη στάθμης, σκουπίστε τον και βάλτε τον ξανά μέσα στο σωλήνα. 3. Αφαιρέστε το δείκτη στάθμης και ελέγξτε τη στάθμη λαδιού. Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των δύο ενδείξεων του δείκτη στάθμης λαδιού. Προσθέστε λάδι ως εξής, αν χρειάζεται. b b Ενδείξεις δείκτη στάθμης λαδιού - Μην προσθέτετε λάδι. b - Εύρος ασφαλούς λειτουργίας c - Προσθέστε λάδι c Πλήρωση ΣΗΜΑΝΤΙΚΟ: Μη γεμίζετε υπερβολικά τον κινητήρα με λάδι. Κατά την πλήρωση του κινητήρα με λάδι, χρησιμοποιείτε πάντα το δείκτη στάθμης για να προσδιορίσετε την απαιτούμενη ποσότητα λαδιού. 1. Αφαιρέστε την τάπα πλήρωσης λαδιού. c Τάπα πλήρωσης λαδιού 2. Προσθέστε λάδι για να φέρετε τη στάθμη μέχρι την ένδειξη μέγιστης στάθμης, αλλά όχι πάνω από αυτήν. Περιγραφή Χωρητικότητα Τύπος υγρού Λάδι κινητήρα (με το φίλτρο) 9,5 L (10,0 US qt) SAE 5W-30 σύμφωνα με προδιαγραφή VW Τοποθετήστε την τάπα πλήρωσης λαδιού. Αποστράγγιση με χρήση του συστήματος εύκολης αποστράγγισης, εφόσον είναι διαθέσιμο ΣΗΜΕΙΩΣΗ: Για την εκτέλεση αυτής της διαδικασίας, το σκάφος πρέπει να βρίσκεται έξω από το νερό. 1. Βγάλτε το σκάφος από το νερό M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 51

60 Ενότητα 5 - Συντήρηση 2. Ξεσφίξτε το φίλτρο λαδιού για να αεριστεί το σύστημα λαδιού. b c f d e Τάπα αποστράγγισης σεντίνας b - Πρόσδεση c - Κλιπ d - Τάπα σωλήνα αποστράγγισης λαδιού e - Εύκαμπτος σωλήνας αποστράγγισης λαδιού f - Φλάντζα αποστράγγισης σεντίνας 3. Αφαιρέστε την τάπα αποστράγγισης σεντίνας. 4. Τραβήξτε την πρόσδεση μέσα από το σιφόνι της σεντίνας. 5. Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού σε ένα κατάλληλο δοχείο. 6. Αφαιρέστε την τάπα αποστράγγισης από τον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 7. Όταν το λάδι αποστραγγιστεί τελείως, τοποθετήστε πάλι την τάπα αποστράγγισης στον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 8. Σπρώξτε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού μέσω του σιφονιού αποστράγγισης της σεντίνας και τοποθετήστε την τάπα αποστράγγισης της σεντίνας. Αλλαγή λαδιού και φίλτρου Ανατρέξτε στην ενότητα Χρονοδιάγραμμα συντήρησης για το διάστημα αλλαγής. Θα πρέπει να αλλάζετε το λάδι του κινητήρα πριν αποθηκεύσετε το σκάφος. ΣΗΜΑΝΤΙΚΟ: Η αλλαγή του λαδιού πρέπει να γίνεται όταν ο κινητήρας είναι ζεστός. Το ζεστό λάδι ρέει πιο ομαλά, συμπαρασύροντας περισσότερους ρύπους. Χρησιμοποιείτε μόνο το συνιστώμενο λάδι κινητήρα. Ανατρέξτε στην ενότητα «Προδιαγραφές». 1. Βάλτε εμπρός τον κινητήρα και λειτουργήστε τον μέχρι να φτάσει στην κανονική θερμοκρασία λειτουργίας. 2. Σβήστε τον κινητήρα και περιμένετε περίπου πέντε λεπτά μέχρι να αποστραγγιστεί το λάδι στο κάρτερ. 3. Αποστραγγίστε το λάδι από τον κινητήρα σε κατάλληλο δοχείο. Απορρίψτε όλο το χρησιμοποιημένο λάδι σύμφωνα με τις οδηγίες των τοπικών αρχών. 4. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από το περίβλημα του φίλτρου λαδιού για τη συλλογή του λαδιού που ενδέχεται να διαρρεύσει. Χρησιμοποιήστε κατάλληλο καρυδάκι για να χαλαρώσετε το κάλυμμα προστασίας του φίλτρου λαδιού. 5. Αφαιρέστε το κάλυμμα προστασίας και το στοιχείο του φίλτρου. b e c d Φίλτρο λαδιού και περίβλημα - Κάλυμμα προστασίας b - Στεγανοποιητικός δακτύλιος (μεγάλος) c - Στοιχείο φίλτρου d - Στεγανοποιητικός δακτύλιος (μικρός) σωλήνα μεταφοράς e - Περίβλημα φίλτρου λαδιού Αποσυνδέστε και απορρίψτε το παλιό στοιχείο φίλτρου. 7. Απορρίψτε τον παλιό στεγανοποιητικό δακτύλιο από το κάλυμμα προστασίας. 8. Εφαρμόστε μικρή ποσότητα λαδιού κινητήρα στον μεγάλο στεγανοποιητικό δακτύλιο και τοποθετήστε τον στεγανοποιητικό δακτύλιο στο κάλυμμα προστασίας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

61 Ενότητα 5 - Συντήρηση 9. Εφαρμόστε μικρή ποσότητα λαδιού κινητήρα στο μικρό στεγανοποιητικό δακτύλιο και τοποθετήστε τον στο σωλήνα μεταφοράς του στοιχείου φίλτρου. 10. Πιέστε το στοιχείο φίλτρου στο κάλυμμα προστασίας μέχρι να ασφαλίσει. Περιμένετε να ακούσετε ένα κλικ. 11. Τοποθετήστε το κάλυμμα προστασίας με το νέο στοιχείο φίλτρου στο περίβλημα του φίλτρου λαδιού. ΣΗΜΑΝΤΙΚΟ: Κατά την τοποθέτηση του στοιχείου φίλτρου στο περίβλημα του φίλτρου λαδιού, φροντίστε να ευθυγραμμίσετε το σωλήνα μεταφοράς στο στοιχείο φίλτρο με την οπή στο κάτω μέρος του περιβλήματος του φίλτρου προκειμένου να αποφύγετε την πρόκληση ζημιάς στο στοιχείο φίλτρου. ΣΗΜΑΝΤΙΚΟ: Το υπερβολικό σφίξιμο του καλύμματος προστασίας μπορεί να προκαλέσει παραμόρφωση, η οποία θα οδηγήσει σε διαρροή λαδιού. 12. Βιδώστε το κάλυμμα προστασίας στο περίβλημα του φίλτρου μέχρι η επιφάνεια σφράγισης να έρθει σε επαφή με το περίβλημα. Σφίξτε το κάλυμμα προστασίας με την προδιαγραφόμενη ροπή. Περιγραφή Nm lb-in. lb-ft Κάλυμμα προστασίας Αφαιρέστε την τάπα πλήρωσης λαδιού και γεμίστε τον κινητήρα με καινούργιο λάδι. Ανατρέξτε στην ενότητα Πλήρωση. ΣΗΜΑΝΤΙΚΟ: Κατά την πλήρωση του κινητήρα με λάδι, χρησιμοποιείτε πάντα το δείκτη στάθμης για να προσδιορίσετε την απαιτούμενη ποσότητα λαδιού. 14. Βάλτε εμπρός τον κινητήρα και ελέγξτε για τυχόν διαρροές. Βαλβολίνη εσωεξωλέμβιας ΕΙΔΟΠΟΙΗΣΗ Η απόρριψη λαδιών, ψυκτικών υγρών ή άλλων υγρών του κινητήρα και της μονάδας μετάδοσης κίνησης στο περιβάλλον απαγορεύεται δια νόμου. Φροντίστε να μη χύνετε λάδια, ψυκτικά υγρά ή άλλα υγρά στο περιβάλλον κατά τη χρήση ή το σέρβις του σκάφους σας. Να λαμβάνετε υπόψη τους τοπικούς περιορισμούς που αφορούν την απόρριψη ή την ανακύκλωση απορριμμάτων, και να συλλέγετε και να απορρίπτετε τα υγρά με τον απαιτούμενο τρόπο. Έλεγχος ΣΗΜΕΙΩΣΗ: Η στάθμη βαλβολίνης παρουσιάζει διακυμάνσεις κατά τη λειτουργία. Η στάθμη της βαλβολίνης θα πρέπει να ελέγχεται με τον κινητήρα κρύο, πριν από την εκκίνηση. Ελέγχετε τη στάθμη βαλβολίνης μέσα από το δοχείο επιθεώρησης βαλβολίνης. Διατηρείτε τη στάθμη της βαλβολίνης στο συνιστώμενο εύρος λειτουργίας. Ανατρέξτε στην ενότητα Πλήρωση. b Η στάθμη της βαλβολίνης εμφανίζεται στο σωστό εύρος λειτουργίας - Ένδειξη "ADD" (Προσθήκη) b - Ένδειξη "OPERATING RANGE" (Εύρος λειτουργίας) Πλήρωση ΣΗΜΑΝΤΙΚΟ: Αν απαιτούνται περισσότερο από 59 ml (2 fl oz) βαλβολίνης High Performnce για την πλήρωση του δοχείου επιθεώρησης βαλβολίνης, ίσως υπάρχει διαρροή από κάποια τσιμούχα. Η ελλιπής λίπανση μπορεί να προκαλέσει βλάβη στην εσωεξωλέμβια. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. 1. Αν η στάθμη της βαλβολίνης βρίσκεται κοντά στη σήμανση "ADD" ή πιο κάτω, θα πρέπει να προστεθεί η κατάλληλη βαλβολίνη. 2. Βγάλτε την τάπα από το δοχείο επιθεώρησης βαλβολίνης. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 53

62 Ενότητα 5 - Συντήρηση 3. Συμπληρώστε το δοχείο παρακολούθησης βαλβολίνης με την προδιαγραφόμενη βαλβολίνη μέχρις ότου η στάθμη της να φτάσει στο επίπεδο λειτουργίας. Μην υπερπληρώνετε. c b Δοχείο επιθεώρησης βαλβολίνης - Στάθμη βαλβολίνης στην ένδειξη "ADD" (Προσθήκη) b - Στάθμη βαλβολίνης στην ένδειξη "OPERATING RANGE" (Εύρος λειτουργίας) c - Τάπα δοχείου επιθεώρησης βαλβολίνης Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Βαλβολίνη High Performnce Δοχείο επιθεώρησης βαλβολίνης Q01 4. Βεβαιωθείτε ότι η ελαστική φλάντζα είναι μέσα στο καπάκι του δοχείου επιθεώρησης βαλβολίνης, και τοποθετήστε το καπάκι. Μη σφίγγετε υπερβολικά. - Τάπα δοχείου επιθεώρησης βαλβολίνης ΣΗΜΕΙΩΣΗ: Κατά την πλήρη ανανέωση του υγρού της εσωεξωλέμβιας, ανατρέξτε στην ενότητα Αλλαγή. Αλλαγή Αφαιρέστε το δοχείο επιθεώρησης βαλβολίνης από το μπρακέτο. b - Μπρακέτο δοχείου επιθεώρησης βαλβολίνης b - Δοχείο επιθεώρησης βαλβολίνης και καπάκι c - Ταινία συγκράτησης c Αδειάστε το περιεχόμενο του δοχείου επιθεώρησης βαλβολίνης σε ένα κατάλληλο δοχείο. 3. Τοποθετήστε το δοχείο παρακολούθησης βαλβολίνης στο μπρακέτο. 4. Μοντέλα Brvo One Χ:. Αφαιρέστε την προπέλα. b. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω (μέσα). c. Αφαιρέστε την τάπα πλήρωσης και αποστράγγισης βαλβολίνης μαζί με τη ροδέλα στεγανοποίησης. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

63 Ενότητα 5 - Συντήρηση d. Αδειάστε τη βαλβολίνη σε κατάλληλο δοχείο. - Τάπα πλήρωσης και αποστράγγισης b - Ροδέλα στεγανοποίησης b mc Μοντέλα Brvo Three Χ:. Φέρτε την εσωεξωλέμβια στην εξωτερική οριακή θέση πλήρους τριμαρίσματος (trim). b. Αφαιρέστε την τάπα πλήρωσης και αποστράγγισης μαζί με τη ροδέλα στεγανοποίησης. c. Αδειάστε τη βαλβολίνη σε κατάλληλο δοχείο. b b Brvo Two X - Τάπα πλήρωσης και αποστράγγισης b - Ροδέλα στεγανοποίησης Brvo Three X 6. Βγάλτε την τάπα αποστράγγισης και τη ροδέλα στεγανοποίησης. Περιμένετε μέχρι να αποστραγγιστεί εντελώς η βαλβολίνη. b - Τάπα αερισμού b - Ροδέλα στεγανοποίησης ΣΗΜΑΝΤΙΚΟ: Εάν βγει νερό από την οπή της τάπας πλήρωσης/αποστράγγισης ή αν η βαλβολίνη έχει γαλακτώδη υφή, η εσωεξωλέμβια παρουσιάζει διαρροή και θα πρέπει να ελεγχθεί άμεσα από το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. 7. Κατεβάστε την εσωεξωλέμβια σε θέση τέτοια ώστε ο άξονας της προπέλας να έρθει σε οριζόντια θέση. 8. Γεμίστε την εσωεξωλέμβια μέσω της οπής πλήρωσης και αποστράγγισης, με την καθορισμένη βαλβολίνη, μέχρι να δείτε ροή βαλβολίνης χωρίς αέρα από την οπή της τάπας εξαέρωσης. ΣΗΜΑΝΤΙΚΟ: Για την εσωεξωλέμβια, χρησιμοποιείτε μόνο βαλβολίνη High Performnce της Mercury/Quicksilver. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Βαλβολίνη High Performnce Εσωεξωλέμβια μονάδα Q M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 55

64 Ενότητα 5 - Συντήρηση 9. Βγάλτε την τάπα εξαέρωσης και τη ροδέλα στεγανοποίησης. 10. Συνεχίστε την πλήρωση βαλβολίνης στη μονάδα μέσω της οπής πλήρωσης και αποστράγγισης μέχρι να εμφανιστεί η βαλβολίνη στο δοχείο επιθεώρησης. 11. Συμπληρώστε το δοχείο μέχρι η στάθμη της βαλβολίνης να φτάσει στο επίπεδο λειτουργίας. Μην υπερπληρώνετε. c b Δοχείο επιθεώρησης βαλβολίνης - Στάθμη βαλβολίνης στην ένδειξη "ADD" (Προσθήκη) b - Στάθμη βαλβολίνης στην ένδειξη "OPERATING RANGE" (Εύρος λειτουργίας) c - Τάπα δοχείου επιθεώρησης βαλβολίνης Εσωεξωλέμβιo μοντέλo Στη χωρητικότητα υγρών περιλαμβάνεται η εσωεξωλέμβια και το δοχείο επιθεώρησης βαλβολίνης Τύπος υγρού Αριθμός ανταλλακτικού του υγρού Brvo One X Diesel Brvo One XR Brvo Three X Diesel Brvo Three XR ml (92-1/2 oz) ml (100-1/2 oz) Βαλβολίνη High Performnce A1 12. Βεβαιωθείτε ότι η ελαστική φλάντζα είναι μέσα στο καπάκι του δοχείου επιθεώρησης βαλβολίνης, και τοποθετήστε το καπάκι. Μη σφίγγετε υπερβολικά. - Τάπα δοχείου επιθεώρησης βαλβολίνης Αφαιρέστε την αντλία από την οπή πλήρωσης και αποστράγγισης της εσωεξωλέμβιας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

65 Ενότητα 5 - Συντήρηση 14. Τοποθετήστε γρήγορα τη ροδέλα στεγανοποίησης και την τάπα πλήρωσης και αποστράγγισης. Σφίξτε την τάπα με την καθορισμένη ροπή. b b mc Όλα τα μοντέλα Brvo που εμφανίζονται - Τάπα πλήρωσης και αποστράγγισης b - Ροδέλα στεγανοποίησης b Περιγραφή Nm lb-in lb-ft Τάπα πλήρωσης και αποστράγγισης Τοποθετήστε την προπέλα της εσωεξωλέμβιας. Ανατρέξτε στην ενότητα Προπέλες. 16. Ελέγξτε τη στάθμη στο δοχείο επιθεώρησης βαλβολίνης μετά από την πρώτη χρήση. Ανατρέξτε στην ενότητα Διατήρηση της στάθμης υγρών. ΣΗΜΑΝΤΙΚΟ: Η στάθμη του δοχείου επιθεώρησης βαλβολίνης θα αλλάζει ενόσω το προϊόν χρησιμοποιείται. Ελέγχετε πάντα τη στάθμη της βαλβολίνης όταν η εσωεξωλέμβια είναι κρύα και ο κινητήρας εκτός λειτουργίας. Υγρό ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Έλεγχος ΣΗΜΑΝΤΙΚΟ: Με την εσωεξωλέμβια μόνο στη θέση τέρμα κάτω (μέσα), ελέγξτε τη στάθμη του υγρού. 1. Φέρτε την εσωεξωλέμβια στη θέση τέρμα κάτω (μέσα). 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 57

66 Ενότητα 5 - Συντήρηση 2. Παρατηρήστε τη στάθμη του υγρού. Η στάθμη του υγρού πρέπει να βρίσκεται μεταξύ των γραμμών MIN και MAX του ρεζερβουάρ. b Ρεζερβουάρ b - Γραμμές "ΜΙΝ" και "ΜΑΧ" 3. Συμπληρώστε την απαιτούμενη ποσότητα υγρού. Ανατρέξτε στην ενότητα Πλήρωση. Πλήρωση Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό υποβοήθησης τιμονιού και ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Αντλία ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Q1 1. Εάν το υγρό βρίσκεται κάτω από τη γραμμή ΜΙΝ, προσθέστε το προδιαγραφόμενο υγρό. 2. Αφαιρέστε το καπάκι πλήρωσης από τη δεξαμενή. ΣΗΜΕΙΩΣΗ: Το καπάκι πλήρωσης αερίζεται. b Το ρεζερβουάρ της αντλίας του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) δείχνει ότι η στάθμη του υγρού είναι κάτω από τη γραμμή ΜΙΝ. - Συγκρότημα τάπας πλήρωσης b - Τάπα πλήρωσης τοποθετημένη 7701 Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

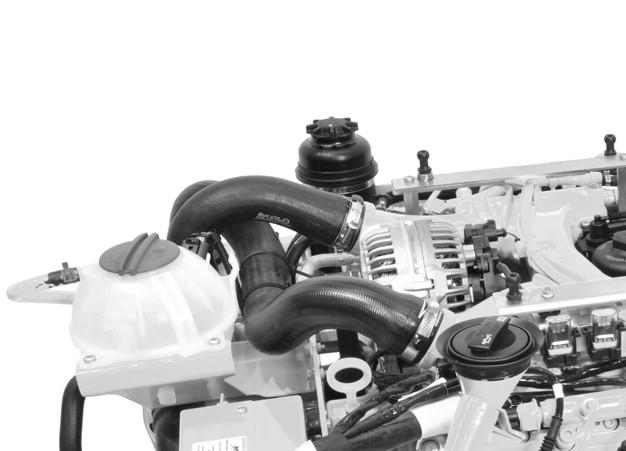

67 Ενότητα 5 - Συντήρηση 3. Προσθέστε το προδιαγραφόμενο υγρό μέχρι να φτάσει η στάθμη μεταξύ των γραμμών "MIN" και "MAX" του ρεζερβουάρ. b Ρεζερβουάρ b - Γραμμές "ΜΙΝ" και "ΜΑΧ" Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό υποβοήθησης τιμονιού και ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) 4. Τοποθετήστε την τάπα πλήρωσης. Αλλαγή Αντλία ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Q1 Το υγρό του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) δεν χρειάζεται αλλαγή, εκτός αν ρυπανθεί με νερό ή σωματίδια. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Υγρό υδραυλικού τιμονιού Η στάθμη υγρού του υδραυλικού τιμονιού θα πρέπει να ελέγχεται σε τακτικά διαστήματα. ΣΗΜΑΝΤΙΚΟ: Μην αφήνετε το υδραυλικό τιμόνι σε θέση πλήρους κλειδώματος για περισσότερα από 15 λεπτά ενώ ο κινητήρας βρίσκεται σε λειτουργία. Το υγρό του υδραυλικού τιμονιού θερμαίνεται πολύ όταν το υδραυλικό τιμόνι είναι πλήρως κλειδωμένο και θα μπορούσε να προκαλέσει ζημιά στο υδραυλικό σύστημα διεύθυνσης. Όταν το υδραυλικό τιμόνι είναι πλήρως κλειδωμένο, ο θόρυβος από την αντλία του υδραυλικού τιμονιού θα αυξάνεται καθώς η αντλία θα λειτουργεί υπό πλήρες φορτίο και οι σ.α.λ. του ρελαντί του κινητήρα θα μειώνονται στιγμιαία. Έλεγχος 1. Κεντράρετε την εσωεξωλέμβια και σβήστε τον κινητήρα. 2. Αφαιρέστε την τάπα πλήρωσης / το δείκτη στάθμης από το δοχείο υγρού και παρατηρήστε τη στάθμη του υγρού. - Τάπα πλήρωσης b - Δοχείο υγρού υδραυλικού τιμονιού b ΣΗΜΑΝΤΙΚΟ: Εάν το υγρό δεν είναι ορατό στο δοχείο υγρού, επικοινωνήστε με το οικείο εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Πλήρωση Αφαιρέστε την τάπα πλήρωσης/δείκτη στάθμης και σκουπίστε με καθαρό πανί. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 59

68 Ενότητα 5 - Συντήρηση 2. Βιδώστε την τάπα πλήρωσης/δείκτη στάθμης πλήρως μέσα στο δοχείο υγρού του υδραυλικού τιμονιού. 3. Αφαιρέστε την τάπα πλήρωσης/το δείκτη στάθμης από το δοχείο υγρού και παρατηρήστε τη στάθμη του υγρού. Εάν η στάθμη του υγρού είναι εντός του διαστήματος αδεν θα πρέπει να προστεθεί υγρό. Εάν η στάθμη του υγρού είναι εντός του διαστήματος βμπορεί να προστεθεί υγρό χωρίς να ξεπεραστεί η μέγιστη στάθμη στο διάστημα α. Εάν η στάθμη του λαδιού είναι εντός του διαστήματος γπρέπει να προστεθεί υγρό. Η ποσότητα υγρού είναι επαρκής όταν η στάθμη του υγρού βρίσκεται εντός του διαστήματος β. ΣΗΜΕΙΩΣΗ: Αν πρόκειται να σημειωθούν υψηλά φορτία διεύθυνσης για παρατεταμένο διάστημα λειτουργίας (10-12 ώρες), η στάθμη του υγρού θα πρέπει να βρίσκεται τουλάχιστον στο μέσον μεταξύ των ενδείξεων ελάχιστης/μέγιστης στάθμης του δείκτη στάθμης. - Δεν απαιτείται υγρό b - Μπορεί να προστεθεί λάδι αλλά χωρίς να υπερβαίνει το παραπάνω διάστημα α c - Προσθήκη λαδιού απαραίτητη αλλά χωρίς να υπερβαίνει το παραπάνω διάστημα α b c Προσθέστε το προδιαγραφόμενο υγρό για να φτάσει το υγρό στην ενδεδειγμένη στάθμη. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Υγρό υποβοήθησης τιμονιού και ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 5. Τοποθετήστε την τάπα πλήρωσης/το δείκτη στάθμης. Αλλαγή Σύστημα διεύθυνσης με υδραυλική υποβοήθηση Q1 Σύστημα διεύθυνσης με υδραυλική υποβοήθηση Obtin Loclly Το υγρό του συστήματος υδραυλικής υποβοήθησης τιμονιού δεν χρειάζεται αλλαγή, εκτός αν ρυπανθεί. Επικοινωνήστε με το οικείο εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Ψυκτικό υγρό κινητήρα! ΠΡΟΣΟΧΗ Η ξαφνική απώλεια πίεσης μπορεί να προκαλέσει το βρασμό και τη βίαιη έκχυση του καυτού ψυκτικού υγρού, με αποτέλεσμα σοβαρό τραυματισμό από εγκαύματα. Αφήστε τον κινητήρα να κρυώσει πριν αφαιρέσετε την τάπα πίεσης του ψυκτικού υγρού. b - Ελάχιστη στάθμη ψυκτικού υγρού (ένδειξη "min") b - Μέγιστη στάθμη ψυκτικού υγρού Για τη σωστή λειτουργία του κινητήρα, το ψυκτικό υγρό πρέπει να διατηρείται πάντα στη σωστή στάθμη εντός του κλειστού κυκλώματος ψύξης. Ενώ ο κινητήρας είναι κρύος, η στάθμη θα πρέπει να παραμένει πάντα μεταξύ των ενδείξεων ελάχιστης και μέγιστης στάθμης στο δοχείο διαστολής ψυκτικού υγρού. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

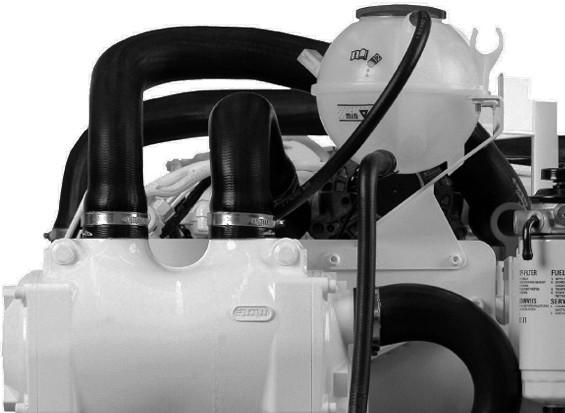

69 Ενότητα 5 - Συντήρηση Η στάθμη του ψυκτικού υγρού παρακολουθείται από αισθητήρα. Το παράθυρο ενδείξεων στο στροφόμετρο θα παρέχει προειδοποίηση στο χρήστη σε περίπτωση χαμηλής στάθμης ψυκτικού υγρού. Θα παράγεται επίσης ηχητικό σήμα προειδοποίησης. Θα πρέπει να γίνεται τακτικά οπτική επιθεώρηση της στάθμης του ψυκτικού υγρού εντός του δοχείου διαστολής του ψυκτικού υγρού. Έλεγχος στάθμης ψυκτικού υγρού ΣΗΜΑΝΤΙΚΟ: Ελέγξτε το ψυκτικό υγρό κινητήρα πριν από την εκκίνηση του κινητήρα. 1. Αφήστε τον κινητήρα να κρυώσει. 2. Βεβαιωθείτε ότι η στάθμη του ψυκτικού υγρού είναι πάνω από την ένδειξη "min" στο δοχείο διαστολής του ψυκτικού υγρού. 3. Αν η στάθμη του ψυκτικού υγρού είναι κάτω από την ένδειξη "min":. Επιθεωρήστε το κλειστό σύστημα ψύξης για διαρροές. Αν διαπιστωθούν διαρροές, επικοινωνήστε με το οικείο εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel για περαιτέρω διάγνωση και επισκευή. b. Ανατρέξτε στην ενότητα Προσθήκη ψυκτικού υγρού και προσθέστε την καθορισμένη ποσότητα ψυκτικού, ανάλογα με την περίπτωση. Προσθήκη ψυκτικού υγρού 1. Αφήστε τον κινητήρα να κρυώσει. 2. Καλύψτε την τάπα στο δοχείο διαστολής του ψυκτικού υγρού με πανί και αφαιρέστε την τάπα προσεκτικά (με φορά προς τα αριστερά). ΣΗΜΑΝΤΙΚΟ: Αν το καθορισμένο ψυκτικό υγρό δεν είναι άμεσα διαθέσιμο, προσθέστε μόνο νερό και αποκαταστήστε τη σωστή αναλογία ψυκτικού υγρού/νερού με το καθορισμένο ψυκτικό υγρό όσο το δυνατόν συντομότερα. Μην προσθέτετε άλλο ψυκτικό υγρό πέρα από εκείνο που καθορίζεται. 3. Προσθέστε το καθορισμένο ψυκτικό υγρό ανάλογα με τις απαιτήσεις μέχρι να φτάσετε στην ελάχιστη στάθμη (ένδειξη "min") αλλά όχι υψηλότερα από τη μέγιστη στάθμη του ψυκτικού υγρού. Περιγραφή Σημεία χρήσης Κωδικός είδους Ψυκτικό υγρό θαλάσσιου κινητήρα Κλειστό σύστημα ψύξης 8M Τοποθετήστε την τάπα και σφίξτε καλά ώστε να αποτρέψετε την απώλεια ψυκτικού υγρού. Φίλτρο αέρα Αφαίρεση 1. Αφαιρέστε τους σωλήνες αερισμού του κάρτερ. 2. Αφαιρέστε τους μικρούς σφιγκτήρες από τις εισαγωγές του στροβιλοσυμπιεστή. 3. Αφαιρέστε τους μεγάλους σφιγκτήρες από το φίλτρο αέρα. 4. Αφαιρέστε τα ελατήρια τάσης από το συγκρότημα του φίλτρου αέρα. 5. Αφαιρέστε τα ελαστικά πλευρικά καλύμματα από το στοιχείο του φίλτρου αέρα. c b 5 d Στερέωση φίλτρου αέρα - Σωλήνες αερισμού κάρτερ b - Μικροί σφιγκτήρες c - Μεγάλες σφιγκτήρες d - Ελατήριο τάσης e - Ελαστικά πλευρικά καλύμματα e d e Επιθεώρηση και καθαρισμός b c ΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε καύσιμο, διαλύτες ή άλλα καθαριστικά μέσα για τον καθαρισμό του στοιχείου του φίλτρου αέρα. Χρησιμοποιείτε μόνο τα συνιστώμενα προϊόντα στο κιτ καθαρισμού. Αποτυχία χρήσης των σωστών προϊόντων μπορεί να προκαλέσει ζημιά στο στοιχείο του φίλτρου αέρα. 1. Επιθεωρήστε το φίλτρο αέρα για ζημιές. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 61

70 Ενότητα 5 - Συντήρηση 2. Χρησιμοποιώντας πεπιεσμένο αέρα, με πίεση όχι μεγαλύτερη από τα 2,0 br (29 psi), απομακρύνετε ακαθαρσίες από το φίλτρο αέρα από το εσωτερικό προς το εξωτερικό του φίλτρου. 3. Για να καθαρίσετε το φίλτρο αέρα, αγοράστε το κιτ επαναφόρτωσης φίλτρου της K&N. Ακολουθήστε τις διαδικασίες που περιέχονται στο κιτ επαναφόρτωσης. 4. Αντικαταστήστε το φίλτρο αέρα, ανάλογα με την περίπτωση. Τοποθέτηση 1. Τοποθετήστε τα ελαστικά πλευρικά καλύμματα στο στοιχείο του φίλτρου αέρα. 2. Ευθυγραμμίστε τα σημάδια όπως υποδεικνύεται από τα βέλη στην εικόνα στερέωσης του φίλτρου αέρα. 3. Τοποθέτηση ελατηρίων τάσης. 4. Τοποθετήστε τους μεγάλους σφιγκτήρες στα ελαστικά πλευρικά καλύμματα. Σφίξτε τις συνδέσεις για να συγκρατήσετε τα χιτώνια. 5. Βάλτε τους μικρούς σφιγκτήρες στα μικρά ανοίγματα στα ελαστικά πλευρικά καλύμματα. 6. Πιέστε ελαφρά τα ελαστικά πλευρικά καλύμματα προς το κέντρο του στοιχείου φίλτρου αέρα και τοποθετήστε το συγκρότημα του φίλτρου στις εισαγωγές του υπερσυμπιεστή. 7. Σφίξτε τους μικρούς σφιγκτήρες για να συγκρατήσετε το συγκρότημα του φίλτρου. 8. Τοποθετήστε τους σωλήνες αερισμού του κάρτερ. Φίλτρο καυσίμου ΕΙΔΟΠΟΙΗΣΗ Η είσοδος νερού στο σύστημα έγχυσης καυσίμου προκαλεί διάβρωση και σκούριασμα στους εγχυτήρες και άλλα στοιχεία, προκαλώντας την αδυναμία λειτουργίας του συστήματος έγχυσης καυσίμου. Κάντε καθημερινά έλεγχο για ύπαρξη νερού στο φίλτρο καυσίμου διαχωρισμού νερού και επιθεωρήστε αμέσως τον κινητήρα εάν εντοπίσετε ίχνη νερού στο σύστημα καυσίμων. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιήστε ένα κατάλληλο δοχείο για να συλλέξετε το καύσιμο. Καθαρίστε αμέσως οποιεσδήποτε διαρροές και απορρίψτε το καύσιμο και τα φίλτρα λαδιού με ασφαλή τρόπο σύμφωνα με όλους τους τοπικούς, εθνικούς και διεθνείς κανονισμούς. Αυτό το συγκρότημα φίλτρου καυσίμου και αντλίας ανύψωσης που τοποθετείται από απόσταση, είναι εξοπλισμένο με αισθητήρα παρουσίας νερού στο καύσιμο ώστε να προειδοποιεί τον χειριστή όταν υπάρχει νερό στο φίλτρο. Αυτό το φίλτρο πρέπει να αντικαθίσταται σε καθορισμένα διαστήματα, ανατρέξτε στην ενότητα Τακτική συντήρηση, ή κάθε φορά που ανιχνεύεται νερό στο καύσιμο, όποιο από τα δύο συμβεί νωρίτερα. d c e d - Αισθητήρας παρουσίας νερού στο καύσιμο b - Περικόχλιο δοχείου (κρυμμένο) c - Δοχείο d - Εξαρτήματα γραμμής καυσίμου e - Σύνδεσμος τροφοδοσίας b Αποστράγγιση νερού από το φίλτρο 1. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από το συγκρότημα του φίλτρου. 2. Αφαιρέστε την τάπα αποστράγγισης από το κάτω μέρος του συγκροτήματος. 3. Αποστραγγίστε το φίλτρο μέχρι το καύσιμο να εμφανίζεται καθαρό. 4. Τοποθετήστε την τάπα του φίλτρου και σφίξτε καλά. Αντικατάσταση του φίλτρου 52790! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα ή της μονάδας μετάδοσης κίνησης, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

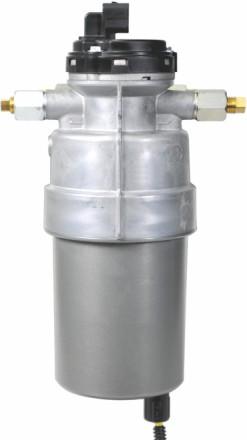

71 Ενότητα 5 - Συντήρηση ΣΗΜΑΝΤΙΚΟ: Το φίλτρο καυσίμου δεν είναι δυνατόν να καθαριστεί και να χρησιμοποιηθεί ξανά. Πρέπει να αντικατασταθεί. Βεβαιωθείτε ότι αντικαθιστάτε το φίλτρο με φίλτρο των ίδιων προδιαγραφών προκειμένου να εξαλείψετε τις πιθανότητες πρόκλησης ζημιών στα στοιχεία του συστήματος καυσίμου. 1. Αποσυνδέστε και τα δύο καλώδια μπαταρίας από τη μπαταρία. 2. Αποσυνδέστε τον αισθητήρα παρουσίας νερού στο καύσιμο από την καλωδίωση. 3. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από το συγκρότημα του φίλτρου. 4. Αφαιρέστε το δοχείο από το συγκρότημα. 5. Τραβήξτε προς τα πάνω το φίλτρο λαδιού για να το αφαιρέσετε από το δοχείο. 6. Αντικαταστήστε τον στεγανοποιητικό δακτύλιο. 7. Εισάγετε το νέο φίλτρο καυσίμου στο δοχείο. Το φίλτρο θα κουμπώσει στη θέση του. 8. Λιπάνετε το νέο στεγανοποιητικό δακτύλιο γύρω από το δοχείο με καθαρό καύσιμο ντίζελ. ΣΗΜΕΙΩΣΗ: Μην γεμίζετε το δοχείο με καύσιμο. 9. Τοποθετήστε το δοχείο στο ανώτερο τμήμα του συγκροτήματος του φίλτρου καυσίμου και σφίξτε το με το χέρι. 10. Συνδέστε τον αισθητήρα παρουσίας νερού στο καύσιμο στην καλωδίωση. 11. Συνδέστε τα καλώδια της μπαταρίας στην μπαταρία, συνδέοντας το αρνητικό (-) καλώδιο τελευταίο. 12. Βεβαιωθείτε ότι η δεξαμενή καυσίμου είναι γεμάτη με καύσιμο. 13. Γυρίστε το διακόπτη μίζας στη θέση "ON" (ανοιχτό). Η αντλία καυσίμου δεν θα λειτουργεί για πέντε δευτερόλεπτα. Γυρίστε το διακόπτη της μίζας στη θέση "OFF" (απενεργοποίηση) και περιμένετε για πέντε δευτερόλεπτα. Επαναλάβετε αυτό το βήμα έξι φορές. 14. Ξεκινήστε τον κινητήρα και αφήστε τον να λειτουργεί στο ρελαντί για περίπου δευτερόλεπτα-μετά σβήστε τον κινητήρα. 15. Περιμένετε μερικά δευτερόλεπτα και επαναλάβετε το βήμα 13 δύο φορές ακόμα. 16. Ελέγξτε το φίλτρο λαδιού και τις συνδέσεις για διαρροές. ΣΗΜΑΝΤΙΚΟ: Αν υπάρχουν διαρροές, ελέγξτε τις συνδέσεις και βεβαιωθείτε ότι όλες οι συνδέσεις και το δοχείο έχουν τοποθετηθεί σωστά. Εάν οι διαρροές συνεχίζονται, σβήστε αμέσως τον κινητήρα και επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Εξαέρωση του συστήματος καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αντλία έγχυσης καυσίμου παράγει πίεση που υπερβαίνει τα kp (2000 psi), η οποία είναι αρκετά υψηλή ώστε να διαπεράσει ή κόψει το δέρμα. Μην χρησιμοποιείτε τα δάκτυλά σας για να εντοπίσετε διαρροές καυσίμου και χρησιμοποιείτε ατομικό εξοπλισμό προστασίας κατά την εκτέλεση εργασιών επισκευής στο σύστημα καυσίμου. ΣΗΜΕΙΩΣΗ: Ο κινητήρας μπορεί να μην παίρνει εμπρός αν δεν έχει γίνει πλήρης εξαέρωση του συστήματος καυσίμου. 1. Βεβαιωθείτε ότι η δεξαμενή καυσίμου είναι γεμάτη με καύσιμο. 2. Γυρίστε το διακόπτη μίζας στη θέση "ON" (ανοιχτό). Η αντλία καυσίμου δεν θα λειτουργεί για πέντε δευτερόλεπτα. Γυρίστε το διακόπτη της μίζας στη θέση "OFF" (απενεργοποίηση) και περιμένετε για πέντε δευτερόλεπτα. Επαναλάβετε αυτό το βήμα έξι φορές. 3. Ξεκινήστε τον κινητήρα και αφήστε τον να λειτουργεί στο ρελαντί για περίπου δευτερόλεπτα-μετά σβήστε τον κινητήρα. 4. Περιμένετε μερικά δευτερόλεπτα και επαναλάβετε το βήμα 3 δύο φορές ακόμα. Σύστημα καυσίμου Αρχική τροφοδοσία ΣΗΜΕΙΩΣΗ: Ακολουθήστε αυτήν τη διαδικασία σε περίπτωση αποστράγγισης του συστήματος καυσίμου ή σε περίπτωση αποστράγγισης ενός τμήματος του συστήματος καυσίμου για τη διεξαγωγή εργασιών σέρβις. 1. Γυρίστε το διακόπτη της μίζας στη θέση "ON" και η αντλία καυσίμου θα τεθεί σε λειτουργία για πέντε δευτερόλεπτα. Γυρίστε το διακόπτη της μίζας στη θέση "OFF" (απενεργοποίηση) και περιμένετε για πέντε δευτερόλεπτα. Επαναλάβετε αυτό το βήμα έξι φορές. 2. Βάλτε εμπρός τον κινητήρα. Καθαρισμός και έκπλυση δεξαμενής καυσίμου ΣΗΜΑΝΤΙΚΟ: Το καύσιμο ντίζελ δεν πρέπει να παραμένει στη δεξαμενή κατά τη χειμερινή αποθήκευση, διότι θα συσσωρευτεί σκουριά και θα δημιουργηθούν ιζήματα και κατάλοιπα κεριού. Συμβουλευθείτε τις οδηγίες του κατασκευαστή και καθαρίζετε τη δεξαμενή καυσίμου στα προβλεπόμενα χρονικά διαστήματα. Η δεξαμενή ντίζελ πρέπει να ξεπλένεται και να καθαρίζεται κάθε 1000 ώρες ή κάθε πέντε χρόνια, όποιο από τα δύο συμβαίνει πρώτο, εκτός αν υπάρχουν διαφορετικές οδηγίες. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 63

72 Ενότητα 5 - Συντήρηση Σύστημα θαλασσινού νερού Επιθεώρηση φτερωτής αντλίας θαλασσινού νερού Η φτερωτή της αντλίας θαλασσινού νερού πρέπει να επιθεωρείται (και αντικαθίσταται, αν είναι απαραίτητο) κατά τα διαστήματα που καθορίζονται στο χρονοδιάγραμμα συντήρησης. Συνιστάται αυτή η εργασία να εκτελείται από εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. 1. Κλείστε τη βαλβίδα έρματος. 2. Αφαιρέστε τις τέσσερις βίδες από το μπροστινό μέρος της αντλίας θαλασσινού νερού και αφαιρέστε το κάλυμμα. Απορρίψτε τον στεγανοποιητικό δακτύλιο. Βίδες καλύμματος αντλίας θαλασσινού νερού 3. Σημειώστε τη διεύθυνση περιστροφής της φτερωτής και αφαιρέστε το κάλυμμα προστασίας από το μέσο της φτερωτής b c d e f - Αντλία θαλασσινού νερού b - Φτερωτή c - Κάλυμμα προστασίας d - Στεγανοποιητικός δακτύλιος e - Κάλυμμα f - Βίδα (4) 4. Χρησιμοποιήστε κατάλληλο εξολκέα για να αφαιρέσετε την φτερωτή από τον άξονά της. 5. Επιθεωρήστε την φτερωτή για τυχόν ζημιές. Η φτερωτή πρέπει να αντικαθίσταται αν υπάρχουν οποιεσδήποτε ενδείξεις ζημιάς. ΣΗΜΕΙΩΣΗ: Να έχετε μία επιπρόσθετη φτερωτή στο σκάφος διαρκώς. 6. Λιπάνετε την φτερωτή με σπρέι σιλικόνης ή γλυκερίνη. 7. Πιέστε την φτερωτή πάνω στον άξονα και πιέστε το κάλυμμα προστασίας πάνω στην φτερωτή. 8. Εισάγετε έναν νέο στεγανοποιητικό δακτύλιο στην αυλάκωση. 9. Τοποθετήστε το κάλυμμα στο περίβλημα και ασφαλίστε το κάλυμμα με τις τέσσερις βίδες. Σφίξτε τις βίδες με την προδιαγραφόμενη ροπή. Περιγραφή Nm lb-in. lb-ft Βίδες καλύμματος αντλίας θαλασσινού νερού Ανοίξτε τη βαλβίδα έρματος. 11. Βάλτε εμπρός τον κινητήρα και ελέγξτε το σύστημα ψύξης για τυχόν διαρροές. Έλεγχος εισαγωγών νερού εσωεξωλέμβιας Πάρτε ένα κομμάτι σύρμα με μέγεθος κατάλληλο για εισαγωγή στις οπές των εισαγωγών νερού. 2. Βάλτε το σύρμα στις εισαγωγές νερού της εσωεξωλέμβιας και ξαναβγάλτε το για να βεβαιωθείτε ότι είναι ανοικτές και να αφαιρέσετε τα σωματίδια ή τη θαλάσσια βλάστηση. Μην ξύνετε το χρώμα βαφής της εσωεξωλέμβιας. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

73 Ενότητα 5 - Συντήρηση 3. Βγάλτε το σύρμα από την εσωεξωλέμβια και κρατήστε το για τους περιοδικούς ελέγχους των εισαγωγών νερού. - Εισαγωγές νερού διπλής συλλογής νερού b - Πλευρικές εισαγωγές νερού Έκπλυση και αποστράγγιση του συστήματος θαλασσινού νερού 1. Κλείστε τη βαλβίδα έρματος. 2. Ανοίξτε και καθαρίστε το φίλτρο θαλασσινού νερού. 3. Γεμίστε το φίλτρο θαλασσινού νερού με γλυκό νερό και βάλτε τον κινητήρα να λειτουργεί στο ρελαντί. ΣΗΜΑΝΤΙΚΟ: Διατηρήστε το φίλτρο θαλασσινού νερού γεμάτο με γλυκό νερό ενώ ο κινητήρας παραμένει σε λειτουργία. 4. Θέστε τον κινητήρα σε λειτουργία μέχρι να καθαρίσει το νερό που αποστραγγίζεται από τον κινητήρα, ώστε να εξασφαλίσετε ότι έχει ξεπλυθεί όλη η λάσπη και τα υπολείμματα αλατιού. 5. Σβήστε τον κινητήρα. 6. Τοποθετήστε πάλι το κάλυμμα του φίλτρου θαλασσινού νερού. b Συνδέστε έναν κατάλληλο σωλήνα στη βίδα αποστράγγισης θαλασσινού νερού του συστήματος ψύξης. Βίδες αποστράγγισης εναλλάκτη θερμότητας - Βίδα αποστράγγισης κλειστού κυκλώματος ψύξης b - Βίδα αποστράγγισης θαλασσινού νερού κλειστού κυκλώματος ψύξης b 8. Ανοίξτε τη βίδα αποστράγγισης και αφήστε το νερό να αποστραγγιστεί σε κατάλληλο δοχείο. 9. Μόλις ολοκληρωθεί η αποστράγγιση, αφαιρέστε το σωλήνα και κλείστε τη βίδα αποστράγγισης. 10. Βεβαιωθείτε ότι έχετε ανοίξει τη βαλβίδα έρματος πριν από τη λειτουργία του σκάφους M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 65

74 Ενότητα 5 - Συντήρηση Έλεγχος των συστημάτων συλλογής νερού Βεβαιωθείτε ότι οι οπές εισαγωγής νερού του συστήματος συλλογής θαλασσινού νερού είναι καθαρές και δεν είναι αποφραγμένες Τυπικό σύστημα συλλογής νερού μέσω του κύτους - Οπές εισαγωγής νερού Τυπικό σύστημα συλλογής νερού μέσω του καθρέπτη Καθαρισμός της σήτας θαλασσινού νερού, αν υπάρχει! ΠΡΟΣΟΧΗ Όταν καθαρίζετε τη σήτα θαλασσινού νερού, κλείστε τη βαλβίδα έρματος, αν υπάρχει. Εάν το σκάφος δεν διαθέτει βαλβίδα έρματος, αφαιρέστε και ταπώστε το σωλήνα εισαγωγής θαλασσινού νερού, για να αποτρέψετε την πιθανή αναρρόφηση, η οποία θα επέτρεπε στο θαλασσινό νερό να βγει από τις οπές αποστράγγισης ή τους σωλήνες που αφαιρέθηκαν. 1. Με τον κινητήρα σβηστό, κλείστε τη βαλβίδα έρματος (αν υπάρχει) ή βγάλτε και ταπώστε το σωλήνα εισαγωγής θαλασσινού νερού. 2. Αφαιρέστε τις βίδες, τις ροδέλες και το κάλυμμα. 3. Αφαιρέστε τη σήτα, την τάπα αποστράγγισης και τη ροδέλα στεγανοποίησης. 4. Καθαρίστε το περίβλημα της σήτας από τα σωματίδια. Ξεπλύνετε τη σήτα και το περίβλημα με καθαρό νερό. 5. Ελέγξτε τη φλάντζα του καλύμματος και αντικαταστήστε την αν έχει καταστραφεί ή αν παρουσιάζει διαρροή. 6. Επανατοποθετήστε τη σήτα, την τάπα αποστράγγισης και τη ροδέλα στεγανοποίησης.! ΠΡΟΣΟΧΗ Η διαρροή θαλασσινού νερού από τη σήτα ενδέχεται να προκαλέσει τη συγκέντρωση υπερβολικής ποσότητας νερού στη σεντίνα. Το πλεονάζον νερό στη σεντίνα μπορεί να προκαλέσει βλάβη του κινητήρα ή να σταθεί αιτία για τη βύθιση του σκάφους. Μη σφίξετε υπερβολικά τις βίδες του καλύμματος διότι το κάλυμμα θα σκεβρώσει και θα προκαλέσει διαρροή θαλασσινού νερού στη σεντίνα. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

75 Ενότητα 5 - Συντήρηση 7. Τοποθετήστε την τσιμούχα και το κάλυμμα χρησιμοποιώντας τις βίδες και τις ροδέλες. Μη σφίξετε υπερβολικά τις βίδες του καλύμματος. b f - Βίδες και ροδέλες b - Κάλυμμα με τζάμι c - Σήτα d - Περίβλημα e - Τάπα αποστράγγισης και ροδέλα στεγανοποίησης f - Τσιμούχα c d e 8. Ανοίξτε τη βαλβίδα έρματος (αν υπάρχει) ή αφαιρέστε την τάπα και συνδέστε εκ νέου το σωλήνα εισαγωγής θαλασσινού νερού. 9. Στην πρώτη εκκίνηση του κινητήρα, ελέγξτε το σύστημα για την ύπαρξη διαρροών ή αέρα, που θα επισήμαιναν την ύπαρξη εξωτερικής διαρροής. Προστασία από τη διάβρωση Γενικές πληροφορίες Όταν δύο ή περισσότερα ανόμοια μέταλλα βυθίζονται σε αγώγιμο διάλυμα, όπως το αλμυρό νερό, το μολυσμένο νερό ή το νερό με υψηλή περιεκτικότητα σε μεταλλεύματα, λαμβάνει χώρα χημική αντίδραση η οποία προκαλεί ροή ηλεκτρικού ρεύματος μεταξύ των μετάλλων. Η ροή ηλεκτρικού ρεύματος προκαλεί τη διάβρωση του μετάλλου που είναι πιο ενεργό χημικά, ή πιο ανοδικό. Αυτή η διάβρωση είναι γνωστή ως γαλβανική διάβρωση και, εάν δεν τεθεί υπό έλεγχο, μπορεί τελικά να καταστήσει απαραίτητη την αντικατάσταση στοιχείων του συγκροτήματος του κινητήρας που είναι εκτεθειμένα στο νερό. Για τον καλύτερο έλεγχο των επιπτώσεων της γαλβανικής διάβρωσης, τα συγκροτήματα κινητήρα της Mercury Diesel είναι εφοδιασμένα με πολλά προστατευτικά ανόδια και άλλες διατάξεις προστασίας έναντι διάβρωσης. Για μια πληρέστερη επεξήγηση της διάβρωσης και της αντιδιαβρωτικής προστασίας ανατρέξτε στον Οδηγό προστασίας από τη θαλάσσια διάβρωση. ΣΗΜΑΝΤΙΚΟ: Αντικαταστήστε τα προστατευτικά ανόδια αν έχουν διαβρωθεί κατά 50% ή περισσότερο. Η Mercury Diesel συνιστά ιδιαίτερα να αποφεύγεται η χρήση ανοδίων άλλων κατασκευαστών. Για επιπρόσθετες πληροφορίες απευθυνθείτε στο εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel. Προστατευτικό ανόδιο Το προστατευτικό ανόδιο στο σύστημα ψύξης πρέπει να ελέγχεται σύμφωνα με όσα ορίζονται στο χρονοδιάγραμμα συντήρησης. Το ανόδιο βρίσκεται στο πίσω μέρος του ενδιάμεσου εναλλάκτη θερμότητας. b - Προστατευτικό ανόδιο b - Μήκος νέου ανοδίου = 20 mm (0.79 in.) c - Πίσω μέρος ενδιάμεσου εναλλάκτη θερμότητας c 1. Κλείστε τη βαλβίδα έρματος Βάλτε ένα κατάλληλο δοχείο με χωρητικότητα περίπου 2-2,5 L (2,1 2,6 US qt) υγρού σε θέση τέτοια ώστε να συγκεντρώνει το θαλασσινό νερό που διαφεύγει. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 67

76 Ενότητα 5 - Συντήρηση 3. Αφαιρέστε το προστατευτικό ανόδιο. 4. Επιθεωρήστε το ανόδιο. Αν το ανόδιο είναι μικρότερο από 10 mm (0,39 in.), έχει διαβρωθεί κατά περισσότερο από 50% και πρέπει να αντικατασταθεί. 5. Τοποθετήστε το ανόδιο στο πίσω μέρος του ενδιάμεσου εναλλάκτη θερμότητας. 6. Ανοίξτε τη βαλβίδα έρματος. 7. Βάλτε εμπρός τον κινητήρα και ελέγξτε για τυχόν διαρροές. Βαφή προστασίας από βρομιά ΣΗΜΑΝΤΙΚΟ: Ζημιά από διάβρωση που είναι αποτέλεσμα ακατάλληλης εφαρμογής της βαφής προστασίας από τη βρομιά δεν καλύπτεται από αυτήν την περιορισμένη εγγύηση. Σε ορισμένες περιοχές, θα ήταν καλό να βάφετε τον πυθμένα του σκάφους, έτσι ώστε να αποτραπεί η θαλάσσια βλάστηση. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel για σχετικές συστάσεις σχετικά με το σκάφος σας. Λίπανση Σύστημα διεύθυνσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εσφαλμένη λίπανση του καλωδίου μπορεί να προκαλέσει υδραυλικό κλείδωμα, με αποτέλεσμα σοβαρό τραυματισμό ή και το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Μαζέψτε εντελώς το άκρο της ντίζας διεύθυνσης προτού βάλετε λιπαντικό. ΣΗΜΕΙΩΣΗ: Εάν η ντίζα διεύθυνσης δεν διαθέτει γρασαδόρο, δεν είναι δυνατή η λίπανση του εσωτερικού σύρματος της ντίζας. 1. Εάν η ντίζα διεύθυνσης έχει γρασαδόρους:στρίψτε το τιμόνι μέχρι η ντίζα διεύθυνσης να είναι πλήρως μαζεμένη μέσα στο περίβλημα της. Βάλτε περίπου 3 δόσεις γράσου από ένα τυπικό πιστόλι γράσου. - Γρασαδόρος ντίζας διεύθυνσης 6221 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Γρασαδόρος ντίζας διεύθυνσης Q 1 2. Γυρίστε το τιμόνι μέχρι να τεντωθεί εντελώς η ντίζα διεύθυνσης. Λιπάνετε ελαφρώς το εκτεθειμένο τμήμα της ντίζας. - Τεντωμένη ντίζα διεύθυνσης 6222 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Ντίζα διεύθυνσης Q 1 Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

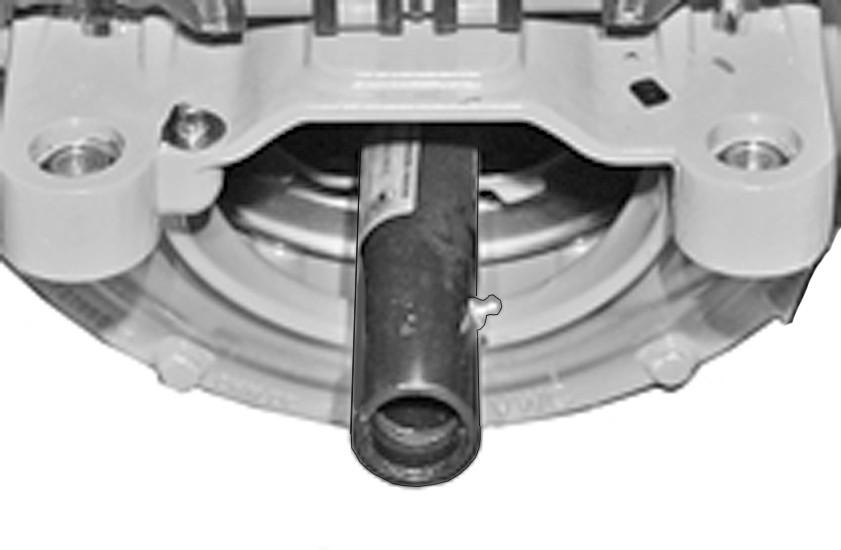

77 Ενότητα 5 - Συντήρηση 3. Λιπάνετε τον πείρο του συστήματος διεύθυνσης. - Πείρος συστήματος διεύθυνσης mc Αρ. αναφοράς σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Συνθετικό λάδι SAE25W-40 για κινητήρες MerCruiser Πείρος συστήματος διεύθυνσης K01 4. Σε σκάφη με διπλό κινητήρα: Λιπάνετε τα σημεία περιστροφής της συνδετικής ράβδου. Αρ. αναφοράς σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Συνθετικό λάδι SAE25W-40 για κινητήρες MerCruiser Σημεία περιστροφής συνδετικής ράβδου K01 5. Την πρώτη φορά που θα βάλετε εμπρός τον κινητήρα, γυρίστε το τιμόνι αρκετές φορές αριστερά και δεξιά για να βεβαιωθείτε ότι το σύστημα διεύθυνσης λειτουργεί κανονικά πριν ξεκινήσετε την πλεύση. Ντίζα γκαζιού Το σύστημα ελέγχου γκαζιού του κινητήρα TDI 4,2L είναι ηλεκτρονικό και δεν χρειάζεται συντήρηση. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel για διάγνωση ή επισκευή. Ντίζα αλλαγής ταχυτήτων Το σύστημα ελέγχου αλλαγής ταχυτήτων του κινητήρα TDI 4,2L είναι ηλεκτρονικό και δεν χρειάζεται συντήρηση. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Mercury Diesel για διάγνωση ή επισκευή. Συγκρότημα καθρέφτη Λιπάνετε το ρουλεμάν του αναρτήρα καρντάν βάζοντας περίπου 8-10 δόσεις γράσου από ένα τυπικό πιστόλι γράσου. - Γρασαδόρος ρουλεμάν αναρτήρα καρντάν Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Άξονας προπέλας Γράσο ακραίων συνθηκών Extreme Grese ΣΗΜΕΙΩΣΗ: Ανατρέξτε στο Αφαίρεση προπέλας. Γρασαδόρος ρουλεμάν αναρτήρα καρντάν 8M Λιπάνετε τον άξονα της προπέλας της εσωεξωλέμβιας εφαρμόζοντας μία στρώση ενός εκ των ακόλουθων λιπαντικών στον άξονα της προπέλας. 90-8M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 69

78 Ενότητα 5 - Συντήρηση Εφαρμόστε επαρκή ποσότητα ενός από τα ακόλουθα λιπαντικά στον άξονα της προπέλας Άξονας προπέλας Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q 1 Συζευκτήρας κινητήρα ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες αυτοί διαθέτουν ένα στεγανό συζευκτήρα κινητήρα. Ο στεγανός συζευκτήρας και τα πολύσφηνα του άξονα μπορούν να λιπανθούν χωρίς να αφαιρεθεί ο εσωεξωλέμβιος κινητήρας. Λιπάνετε τις σφήνες του συζευκτήρα κινητήρα μέσω τον γρασαδόρων του συζευκτήρα, χρησιμοποιώντας περίπου 8-10 δόσεις Extreme Grese με ένα σύνηθες χειροκίνητο πιστόλι λίπανσης. ΣΗΜΕΙΩΣΗ: Σε μοντέλα Brvo, αν λειτουργείτε το σκάφος στο ρελαντί για παρατεταμένες χρονικές περιόδους, θα πρέπει να λιπαίνετε το σύνδεσμο κάθε 50 ώρες. Συζευκτήρας (εμφανίζεται ξεχωριστά για λόγους σαφήνειας) Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: Σφήνες συζευκτήρα κινητήρα και άξονα 8M Λιπάνετε το γρασαδόρο του άκρου καθρέφτη και το γρασαδόρο του άκρου κινητήρα χρησιμοποιώντας περίπου δόσεις γράσου από τυπικό χειροκίνητο πιστόλι λίπανσης. Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013

79 Ενότητα 5 - Συντήρηση 2. Λιπάνετε τους γρασαδόρους του άξονα μετάδοσης κίνησης, χρησιμοποιώντας περίπου 3-4 δόσεις γράσου από τυπικό χειροκίνητο πιστόλι λίπανσης. c b Γρασαδόροι άξονα μετάδοσης κίνησης b - Γρασαδόρος στην πλευρά του καθρέφτη c - Γρασαδόρος στην πλευρά του κινητήρα Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grese Διατήρηση των ροπών στρέψης Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν Γρασαδόρος στην πλευρά του καθρέφτη, γρασαδόρος στην πλευρά του κινητήρα, γρασαδόροι άξονα μετάδοσης κίνησης ΣΗΜΕΙΩΣΗ: Ο αναρτήρας καρντάν είναι ένα στοιχείο του συγκροτήματος καθρέφτη. Σφίξτε τα παξιμάδια μπουλονιού σήματος U του αναρτήρα καρντάν στην προδιαγραφόμενη τιμή ροπής. 8M b - Συγκρότημα καθρέφτη b - Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν Περιγραφή Nm lb-in. lb-ft Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν για 3/8 in. Mπουλόνι σχήματος U Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν για 7/16 in. Mπουλόνι σχήματος U M ell ΔΕΚΈΜΒΡΙΟΣ 2013 Σελίδα 71

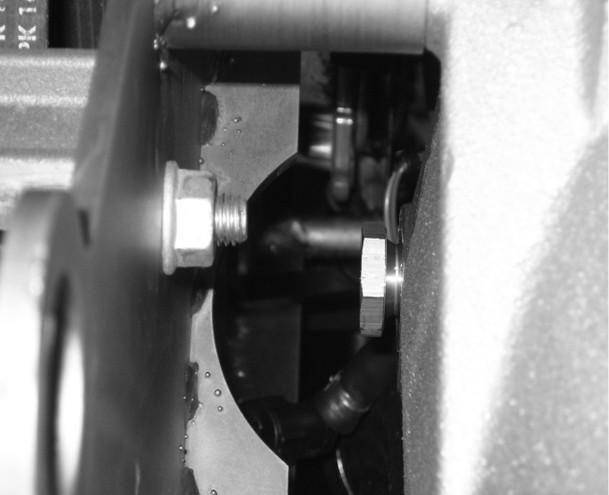

80 Ενότητα 5 - Συντήρηση Βάσεις στήριξης κινητήρα Ξεσφίξτε τα μπουλόνια της πίσω βάσης στερέωσης κινητήρα κατά 1 έως 1-1/2 στροφή. Σφίξτε τα μπουλόνια της πίσω βάσης στερέωσης του κινητήρα με την προδιαγραφόμενη ροπή. - Πίσω βάση στερέωσης κινητήρα b - Βάση στερέωσης καθρέφτη c - Μπουλόνι πίσω βάσης στερέωσης κινητήρα c b Περιγραφή Nm lb-in. lb-ft Μπουλόνια πίσω βάσης στερέωσης κινητήρα Προπέλες Αφαίρεση προπέλας εσωεξωλέμβιας Brvo! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. Μοντέλα Brvo One 1. Ισιώστε τις λυγισμένες γλωσσίδες στη ροδέλα με γλωσσίδες του άξονα προπέλας. b c d e - Προπέλα b - Ροδέλα με γλωσσίδες c - Προσαρμογέας περιβλήματος μονάδας μετάδοσης κίνησης d - Γλωσσίδα λυγισμένη προς τα κάτω e - Παξιμάδι προπέλας Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού της εσωεξωλέμβιας. - Ξύλινος τάκος b - Προπέλα c - Παξιμάδι προπέλας κάτω από το καρυδάκι Σελίδα M ell ΔΕΚΈΜΒΡΙΟΣ 2013
