1 Σας ευχαριστούμε Ευχαριστούμε που προτιμήσατε μία από τις καλύτερες εξωλέμβιες της αγοράς. Κάνατε μια πολύ καλή επένδυση στην απόλαυση της θάλασσας. Η εξωλέμβιά σας κατασκευάστηκε από τη Mercury Mrine, κορυφαία στη θαλάσσια τεχνολογία και την κατασκευή εξωλέμβιων από το Όλα αυτά τα χρόνια εμπειρίας αφιερώθηκαν στο στόχο της παραγωγής προϊόντων εξαιρετικής ποιότητας. Με αυτόν τον τρόπο, η Mercury Mrine απέκτησε τη φήμη μιας εταιρείας που εφαρμόζει αυστηρό ποιοτικό έλεγχο και παρέχει προϊόντα με εξαιρετική ποιότητα, αντοχή και διάρκεια στο χρόνο, αλλά και την καλύτερη υποστήριξη μετά την πώληση. Παρακαλούμε διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν θέσετε την εξωλέμβιά σας σε λειτουργία. Το εγχειρίδιο αυτό συντάχθηκε για να σας βοηθήσει στο χειρισμό, την ασφαλή χρήση και τη φροντίδα της εξωλέμβιάς σας. Όλοι εμείς στη Mercury Mrine κατασκευάσαμε με υπερηφάνεια την εξωλέμβιά σας, και σας ευχόμαστε πολλά χρόνια απολαυστικών και ασφαλών διαδρομών με το σκάφος σας. Σας ευχαριστούμε και πάλι για την εμπιστοσύνη σας στη Mercury Mrine. Κανονισμοί της EPA περί εκπομπών Οι εξωλέμβιες που πωλούνται από την Mercury Mrine στις Η.Π.Α. πιστοποιούνται από την Υπηρεσία Προστασίας Περιβάλλοντος των Η.Π.Α. ως συμμορφούμενες με τις απαιτήσεις των κανονισμών για τον έλεγχο της ρύπανσης του αέρα από νέους εξωλέμβιους κινητήρες. Η εν λόγω πιστοποίηση υπόκειται στις αναπροσαρμογές που ορίζονται βάσει των εργοστασιακών προτύπων. Γι' αυτό το λόγο, η διαδικασία εργοστασιακού σέρβις του προϊόντος πρέπει να τηρείται απόλυτα και, όπου αυτό είναι δυνατόν, να συμμορφώνεται με τον αρχικό σκοπό του σχεδιασμού. Οι εργασίες συντήρησης, αντικατάστασης ή επισκευής των διατάξεων και των συστημάτων ελέγχου των εκπομπών πρέπει να εκτελείται σε συνεργείο ή από τεχνικό ειδικευμένο στην επισκευή κινητήρων θαλάσσης. Οι κινητήρες φέρουν μια πινακίδα πληροφοριών ελέγχου εκπομπών ως διαρκές αποδεικτικό στοιχείο της πιστοποίησης ΕΡΑ.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα. Μήνυμα εγγύησης Το προϊόν που αγοράσατε συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Mrine, οι όροι της οποίας παρατίθενται στην ενότητα Πληροφορίες για την εγγύηση αυτού του εγχειριδίου. Η δήλωση εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για το βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων, και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά το χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Mercury Mrine, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών, σχεδίων, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για τη Mercury Mrine. Mercury Mrine, Fond du Lc, Wisconsin U.S.A. Τυπώθηκε στις Η.Π.Α. 2011, Mercury Mrine Τα Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, #1 On The Wter, Alph, Brvo, Pro Mx, OptiMx, Sport-Jet, K-Plnes, MerCthode, RideGuide, SmrtCrft, Zero Effort, M με το λογότυπο με τα κύματα, Mercury με το λογότυπο με τα κύματα και το λογότυπο SmrtCrft είναι όλα σήματα κατατεθέντα της Brunswick Corportion. Το λογότυπο Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion Mercury Mrine Τετράχρονη EFI 25/ M ell i

2 Mercury Premier Service Η Mercury αξιολογεί την απόδοση των εξουσιοδοτημένων της αντιπροσώπων στις εργασίες σέρβις και απονέμει την ανώτατη διάκριση «Mercury Premier» σε όσους επιδεικνύουν εξαιρετική αφοσίωση στην παροχή των υπηρεσιών. Η διάκριση Mercury Premier Service σημαίνει ότι ένας αντιπρόσωπος: Επιτυγχάνει υψηλή βαθμολογία 12 μηνών στο CSI (δείκτης ικανοποίησης πελατών) όσον αφορά την εξυπηρέτηση σχετικά με την εγγύηση. Διαθέτει όλα τα αναγκαία εργαλεία σέρβις, τον εξοπλισμό δοκιμών και τα βιβλία ανταλλακτικών. Απασχολεί τουλάχιστον έναν πιστοποιημένο ή διπλωματούχο τεχνικό. Παρέχει έγκαιρα τις υπηρεσίες του σε όλους τους πελάτες της Mercury Mrine. Προσφέρει τις υπηρεσίες του σε παρατεταμένο ωράριο εργασίας ή και εκτός συνεργείου, όταν χρειάζεται. Χρησιμοποιεί και διαθέτει στην έκθεση και την αποθήκη του επαρκές απόθεμα αυθεντικών εξαρτημάτων Mercury Precision Prts. Διαθέτει έναν καθαρό και περιποιημένο χώρο με σωστή οργάνωση των εργαλείων και των εγχειριδίων σέρβις. Δήλωση συμμόρφωσης - Για κινητήρες πρόωσης σκαφών αναψυχής σύμφωνα με τις απαιτήσεις της Οδηγίας περί Σκαφών Αναψυχής 94/25/EK όπως τροποποιήθηκε από την Οδηγία 2003/44/EΚ Ονομασία του κατασκευαστή του κινητήρα: Tohtsu Mrine Corportion (TMC) Κοινοπραξία Mercury Mrine Διεύθυνση: Shimodir Πόλη: Komgne-City, Ngno Ταχ. κώδικας: Χώρα: Ιαπωνία Επωνυμία του εξουσιοδοτημένου αντιπροσώπου: Brunswick Mrine in EMEA Inc. Διεύθυνση: Prc Industriel de Petit-Rechin Πόλη: Verviers Ταχ. κώδικας: B-2800 Χώρα: Βέλγιο Ονομασία του Κοινοποιημένου Οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών καυσαερίων: Όμιλος TUV SUD Διεύθυνση: Ridlerstrsse 65 Πόλη: Μόναχο Ταχ. κώδικας: Χώρα: Γερμανία Αναγνωριστικός αριθμός: 0123 Ονομασία του Κοινοποιημένου Οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών θορύβου: Interntionl Mrine Certifiction Institute Διεύθυνση: Rue Abbe Cuypers 3 Πόλη: Βρυξέλλες Ταχ. κώδικας: B-1040 Χώρα: Βέλγιο Αναγνωριστικός αριθμός: 0609 ii ell

3 Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών καυσαερίων: Ή τύπος κινητήρα εγκεκριμένος σύμφωνα με τα εξής: Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών θορύβου: B+C B+D B+E B+F G Η Στάδιο II της Οδηγίας 97/68/EΚ A A G Η Οδηγία 88/77/EΚ Άλλες Κοινοτικές Οδηγίες που ισχύουν: Οδηγία περί Μηχανημάτων 98/37/ΕΚ, Οδηγία περί Ηλεκτρομαγνητικής Συμβατότητας 2004/108/ΕΚ Περιγραφή των κινητήρων και απαραίτητες απαιτήσεις Tύπος κινητήρα Τύπος καυσίμου Κύκλος ανάφλεξης Z ή εσωεξωλέμβια χωρίς ενσωματωμένη εξαγωγή Πετρέλαιο Δίχρονοι Εξωλέμβιος κινητήρας Βενζίνη Τετράχρονοι Αναγνώριση των κινητήρων που καλύπτονται από την παρούσα δήλωση συμμόρφωσης Ονομασία της οικογένειας του κινητήρα Αποκλειστικός αριθμός αναγνώρισης κινητήρα: Με έναρξη από τον αριθμό σειράς Πιστοποιητικό εξέτασης EC ή αριθμός πιστοποιητικού έγκρισης 15, 20 HP 0R SB , 30 HP EFI 0R SB Απαραίτητες απαιτήσεις Παράρτημα 1.B Εκπομπές καυσαερίων Πρότυπα Άλλα κανονιστικά έγγραφα/ μέθοδος Τεχνικό αρχείο Β.1 Αναγνώριση κινητήρα Β.2 Απαιτήσεις σχετικά με την εκπομπή καυσαερίων Β.3 Ανθεκτικότητα Προσδιορίστε πιο λεπτομερώς (* = υποχρεωτικό πρότυπο) * * EN ISO :1996 Β.4 Εγχειρίδιο ιδιοκτήτη ISO 8665: 1995 Παράρτημα 1.Γ Εκπομπές θορύβου Γ.1 Επίπεδα εκπομπής θορύβου * EN ISO Γ.2 Εγχειρίδιο ιδιοκτήτη Εγχειρίδιο ιδιοκτήτη Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Δηλώνω εκ μέρους του κατασκευαστή του κινητήρα ότι οι κινητήρες που αναφέρονται παραπάνω συμμορφώνονται με όλες τις ισχύουσες αναγκαίες απαιτήσεις με τον τρόπο που καθορίζεται. ell iii

4 Όνομα / θέση: Mrk D. Schwbero, Πρόεδρος, Εξωλέμβια Mercury Ημερομηνία και τόπος έκδοσης: 24 Ιουλίου 2008 Fond du Lc, Wisconsin, USA iv ell

5 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Καταχώριση εγγύησης... 1 Mεταβίβαση εγγύησης... 1 Περιορισμένη εγγύηση τετράχρονης εξωλέμβιας... 2 Περιορισμένη εγγύηση τετράχρονης εξωλέμβιας... 3 Περιορισμένη εγγύηση τετράχρονης εξωλέμβιας... 5 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης... 7 Κάλυψη εγγύησης και εξαιρέσεις... 9 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Ευθύνες χειριστή του σκάφους Πριν τη λειτουργία της εξωλέμβιας Ιπποδύναμη του σκάφους Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi Performnce) Επιλογή προπέλας Μοντέλα εξωλέμβιας με τηλεχειριστήριο Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας Διακόπτης σβησίματος με αναδέτη Προστασία των ατόμων που βρίσκονται στο νερό Μήνυμα για την ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Οδηγίες ασφαλείας για εξωλέμβιες με δοιάκι Εκπομπές καυσαερίων Επιλογή παρελκομένων για την εξωλέμβιά σας Συστάσεις για την ασφαλή χρήση του σκάφους Καταγραφή αριθμού σειράς Προδιαγραφές Αναγνώριση εξαρτημάτων ΜΕΤΑΦΟΡΑ Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Μεταφορά της εξωλέμβιας όταν αυτή έχει βγει από το σκάφος Μεταφορά φορητών ρεζερβουάρ ΚΑΥΣΙΜΟ και ΛΑΔΙ Συστάσεις περί των καυσίμων Απαίτηση εύκαμπτου σωλήνα καυσίμου χαμηλής διαπότισης Πλήρωση ρεζερβουάρ Συστάσεις όσον αφορά στο λάδι κινητήρα Έλεγχος και συμπλήρωση λαδιού κινητήρα ell v

6 ΛΕΙΤΟΥΡΓΙΕΣ και ΧΕΙΡΙΣΤΗΡΙΑ Λειτουργίες τηλεχειριστηρίου Χαρακτηριστικά μοντέλου με λαγουδέρα Σύστημα προειδοποίησης Μοντέλα με λαγουδέρα με χειροκίνητη υποβοήθηση κλίσης αερίου Μοντέλα με λαγουδέρα με χειροκίνητη κλίση Υποβοήθηση εξισορρόπησης και κλίσης (αν υπάρχει) Ρύθμιση της γλωσσίδας εξισορρόπησης ΛΕΙΤΟΥΡΓΙΑ Λίστα ελέγχου πριν από την εκκίνηση Λειτουργία σε θερμοκρασία κάτω από 0 C Λειτουργία σε αλμυρό ή ρυπασμένο νερό Οδηγίες πριν την εκκίνηση Διαδικασία στρωσίματος κινητήρα Εκκίνηση του κινητήρα Μοντέλα με τηλεχειριστήριο Εκκίνηση του κινητήρα Μοντέλα με λαγουδέρα Αλλαγή ταχυτήτων Σβήσιμο του κινητήρα...61 Εκκίνηση σε έκτακτη ανάγκη ΣΥΝΤΗΡΗΣΗ Φροντίδα της εξωλέμβιας Εκπομπές EPA Πρόγραμμα επιθεώρησης και συντήρησης Ξέπλυμα του συστήματος ψύξης Αφαίρεση και τοποθέτηση άνω καλύμματος Εξωτερική φροντίδα Επιθεώρηση της μπαταρίας Σύστημα καυσίμου Υλικό στερέωσης ράβδου σύνδεσης τιμονιού Ανόδιο ελέγχου διάβρωσης Αντικατάσταση προπέλας Επιθεώρηση και αντικατάσταση των μπουζί Αντικατάσταση ασφάλειας Μοντέλα με ηλεκτρική εκκίνηση Επιθεώρηση του ιμάντα χρονισμού Σημεία λίπανσης Έλεγχος του υγρού υποβοήθησης εξισορρόπησης Αλλαγή του λαδιού κινητήρα Λίπανση κιβωτίου ταχυτήτων Βυθισμένη εξωλέμβια vi ell

7 ΑΠΟΘΗΚΕΥΣΗ Προετοιμασία για αποθήκευση Προστασία των εξωτερικών μερών της εξωλέμβιας Προστασία των εσωτερικών μερών του κινητήρα Κιβώτιο ταχυτήτων Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθήκευση μπαταρίας ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Η μίζα δεν γυρίζει τον κινητήρα (μοντέλα με ηλεκτρική εκκίνηση) Ο κινητήρας δεν παίρνει εμπρός Προβληματική λειτουργία του κινητήρα Απώλεια απόδοσης Η μπαταρία ξεφορτίζεται ΠΑΡΟΧΗ ΤΕΧΝΙΚΗΣ ΒΟΗΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΗΤΕΣ Σέρβις στην περιοχή σας Εξυπηρέτηση εκτός της περιοχής σας Πληροφορίες για ανταλλακτικά και παρελκόμενα Βοήθεια Γραφεία εξυπηρέτησης της Mercury Mrine ΕΓΚΑΤΑΣΤΑΣΗ Πληροφορίες σχετικά με την τοποθέτηση Τοποθέτηση της εξωλέμβιας Ηλεκτρική πλεξούδα, σύνδεση μπαταρίας, ρεζερβουάρ καυσίμου Τοποθέτηση καλωδίου ελέγχου Εγκατάσταση προπέλας ell vii

8 viii ell

9 Καταχώριση εγγύησης ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΗΝΩΜΈΝΕς ΠΟΛΙΤΕΊΕς ΚΑΙ ΚΑΝΑΔΆς Για να δικαιούστε κάλυψη εγγύησης, το προϊόν πρέπει να καταχωρηθεί με τη Mercury Mrine. Κατά την πώληση, ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την καταχώριση εγγύησης και να την υποβάλει αμέσως στη Mercury Mrine μέσω του δικτύου MercNET, μέσω e-mil, ή ταχυδρομικώς. Αφού ληφθεί η καταχώριση εγγύησης, η Mercury Mrine θα καταγράψει την καταχώριση. Ο αντιπρόσωπος πώλησης θα σας παραδώσει ένα αντίγραφο της καταχώρισης εγγύησης. ΣΗΜΕΙΩΣΗ: Η Mercury Mrine και οι αντιπρόσωποι οφείλουν να διατηρούν λίστες καταχώρισης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που εκδοθεί ειδοποίηση ανάκλησης ασφάλειας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας. Μπορείτε να αλλάξετε τη διεύθυνσή σας ανά πάσα στιγμή, ακόμα και κατά την περίοδο της αίτησης εγγύησης, καλώντας τη Mercury Mrine ή αποστέλλοντας μια επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα σας διεύθυνση και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρησης εγγυήσεων της Mercury Mrine. Ο αντιπρόσωπός σας μπορεί επίσης να επεξεργαστεί αυτές τις αλλαγές στοιχείων. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ ΕΚΤΌς ΤΩΝ Η.Π.Α. ΚΑΙ ΤΟΥ ΚΑΝΑΔΆ Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. Mεταβίβαση εγγύησης ΗΝΩΜΈΝΕς ΠΟΛΙΤΕΊΕς ΚΑΙ ΚΑΝΑΔΆς Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, του ονοματεπώνυμου και της διεύθυνσης του νέου ιδιοκτήτη και του αριθμού σειράς κινητήρα. Στις Η.Π.Α. και τον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Κατά την επεξεργασία της μεταβίβασης εγγύησης, η Mercury Mrine θα καταγράψει τα στοιχεία του νέου ιδιοκτήτη. Η υπηρεσία αυτή παρέχεται δωρεάν. ΕΚΤΌς ΤΩΝ Η.Π.Α. ΚΑΙ ΤΟΥ ΚΑΝΑΔΆ Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. ell 1

10 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Περιορισμένη εγγύηση τετράχρονης εξωλέμβιας ΗΝΩΜΈΝΕς ΠΟΛΙΤΕΊΕς ΚΑΙ ΚΑΝΑΔΆς Εκτός Η.Π.Α. και Καναδά - Απευθυνθείτε στον τοπικό αντιπρόσωπο. ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Mrine παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Οι επαγγελματίες χρήστες των προϊόντων αυτών λαμβάνουν κάλυψη εγγύησης ενός (1) έτους από την ημερομηνία της πρώτης πώλησης σε τελικό αγοραστή ή ενός (1) έτους από την ημερομηνία, κατά την οποία το προϊόν τέθηκε για πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει χρήση αναψυχής σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. Η κάλυψη της εγγύησης ενδέχεται να τερματιστεί για προϊόντα που είναι μεταχειρισμένα, έχουν ανακτηθεί ή έχουν αγοραστεί από δημοπρασία, μάντρα παλαιών υλικών ή ασφαλιστική εταιρεία. ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ: Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρισης εγγύησης αναφορικά με την χρήση αναψυχής, ή η επακόλουθη αλλαγή σε επαγγελματική χρήση από χρήση αναψυχής (εκτός αν έχει γίνει κατάλληλη επανακαταχώριση) μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Mercury Mrine. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας και συντήρησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη εγγύησης. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY: Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. ΤΡΟΠΟΣ ΓΙΑ ΤΗ ΛΗΨΗ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. 2 ell

11 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Η παρούσα περιορισμένη εγγύηση δεν καλύπτει εργασίες τακτικής συντήρησης, ρυθμίσεις χρονισμού, ρυθμίσεις, φυσιολογική φθορά, ή ζημιά που προκλήθηκε από κακή χρήση, ακατάλληλη χρήση, χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει στον κινητήρα να λειτουργήσει στη συνιστώμενη κλίμακα στροφών με τελείως ανοικτό γκάζι (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), λειτουργία του προϊόντος με τρόπο ασυμβίβαστο με τις οδηγίες της ενότητας "συνιστώμενη λειτουργία / κύκλος λειτουργίας" του εγχειριδίου λειτουργίας και συντήρησης, αμέλεια, ατύχημα, βύθιση, ακατάλληλη εγκατάσταση (οι προδιαγραφές και οι τεχνικές σωστής εγκατάστασης διατυπώνονται στις οδηγίες εγκατάστασης του προϊόντος), ακατάλληλο σέρβις, χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από εμάς, πτερωτές και χιτώνια αντλίας jet, λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), τροποποίηση ή αφαίρεση εξαρτημάτων, είσοδο νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής ή ζημιά στο προϊόν από την ανεπάρκεια του νερού ψύξης λόγω απόφραξης του συστήματος ψύξης από ξένο σώμα, από τη λειτουργία του κινητήρα έξω από το νερό, από την τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη ή από τη λειτουργία του σκάφους με τον κινητήρα σε υπερβολική εξισορρόπηση προς τα έξω. Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή παρεπόμενης ζημίας δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή/και την αντικατάσταση χωρισμάτων ή υλικού του σκάφους, λόγω του σχεδιασμού του σκάφους, για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση, και εάν παρασχεθεί, δεν θα είναι εκτελεστή κατά της Mercury Mrine. Για πρόσθετες πληροφορίες σχετικά με τα συμβάντα και τις συνθήκες που καλύπτει η παρούσα εγγύηση, και εκείνα που δεν καλύπτει, δείτε την ενότητα Κάλυψη Εγγύησης του εγχειριδίου Λειτουργίας και Συντήρησης, που περιλαμβάνεται με αναφορά στην παρούσα εγγύηση. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ: Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΣΥΝΕΠΩΣ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση τετράχρονης εξωλέμβιας ΕΥΡΏΠΗ ΚΑΙ ΚΟΙΝΟΠΟΛΙΤΕΊΑ ΑΝΕΞΆΡΤΗΤΩΝ ΚΡΑΤΏΝ Εκτός Ευρώπης και Κοινοπολιτείας Ανεξάρτητων Κρατών - Απευθυνθείτε στον τοπικό αντιπρόσωπο. ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Mrine παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. ell 3

12 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη για δύο (2) έτη από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Οι επαγγελματίες χρήστες των προϊόντων αυτών λαμβάνουν κάλυψη εγγύησης ενός (1) έτους από την ημερομηνία της πρώτης πώλησης σε τελικό αγοραστή ή ενός (1) έτους από την ημερομηνία, κατά την οποία το προϊόν τέθηκε για πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει χρήση αναψυχής σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. Η κάλυψη της εγγύησης ενδέχεται να τερματιστεί για προϊόντα που είναι μεταχειρισμένα ή έχουν ανακτηθεί ή έχουν αγοραστεί από δημοπρασία, μάντρα παλαιών υλικών ή ασφαλιστική εταιρεία. ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ: Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας και συντήρησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη εγγύησης. Η Mercury Mrine διατηρεί το δικαίωμα στο μέλλον να μην παρέχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY: Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. ΤΡΟΠΟΣ ΓΙΑ ΤΗ ΛΗΨΗ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. 4 ell

13 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Η παρούσα περιορισμένη εγγύηση δεν καλύπτει εργασίες τακτικής συντήρησης, ρυθμίσεις χρονισμού, ρυθμίσεις, φυσιολογική φθορά, ή ζημιά που προκλήθηκε από κακή χρήση, ακατάλληλη χρήση, χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει στον κινητήρα να λειτουργήσει στη συνιστώμενη κλίμακα στροφών με τελείως ανοικτό γκάζι (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), λειτουργία του προϊόντος με τρόπο ασυμβίβαστο με τις οδηγίες της ενότητας "συνιστώμενη λειτουργία / κύκλος λειτουργίας" του εγχειριδίου λειτουργίας και συντήρησης, αμέλεια, ατύχημα, βύθιση, ακατάλληλη εγκατάσταση (οι προδιαγραφές και οι τεχνικές σωστής εγκατάστασης διατυπώνονται στις οδηγίες εγκατάστασης του προϊόντος), ακατάλληλο σέρβις, χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από εμάς, πτερωτές και χιτώνια αντλίας jet, λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), τροποποίηση ή αφαίρεση εξαρτημάτων, είσοδο νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής ή ζημιά στο προϊόν από την ανεπάρκεια του νερού ψύξης λόγω απόφραξης του συστήματος ψύξης από ξένο σώμα, από τη λειτουργία του κινητήρα έξω από το νερό, από την τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη ή από τη λειτουργία του σκάφους με τον κινητήρα σε υπερβολική εξισορρόπηση προς τα έξω. Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημιάς δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή/και την αντικατάσταση χωρισμάτων ή υλικού του σκάφους, λόγω του σχεδιασμού του σκάφους, για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση, και εάν παρασχεθεί, δεν θα είναι εκτελεστή κατά της Mercury Mrine. Για πρόσθετες πληροφορίες σχετικά με τα συμβάντα και τις συνθήκες που καλύπτει η παρούσα εγγύηση, και εκείνα που δεν καλύπτει, δείτε την ενότητα Κάλυψη Εγγύησης του εγχειριδίου Λειτουργίας και Συντήρησης, που περιλαμβάνεται με αναφορά στην παρούσα εγγύηση. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ: Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΣΥΝΕΠΩΣ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση τετράχρονης εξωλέμβιας ΜΈΣΗ ΑΝΑΤΟΛΉ ΚΑΙ ΑΦΡΙΚΉ ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Mrine παρέχει για τις νέες της εξωλέμβιες και τα νέα της προϊόντα Jet εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. ell 5

14 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη για ένα (1) έτος από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Οι επαγγελματίες χρήστες των προϊόντων αυτών λαμβάνουν κάλυψη εγγύησης ενός (1) έτους από την ημερομηνία της πρώτης πώλησης σε τελικό αγοραστή ή ενός (1) έτους από την ημερομηνία, κατά την οποία το προϊόν τέθηκε για πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει χρήση αναψυχής σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ: Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας και συντήρησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη εγγύησης. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY: Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. ΤΡΟΠΟΣ ΓΙΑ ΤΗ ΛΗΨΗ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Η παρούσα περιορισμένη εγγύηση δεν καλύπτει εργασίες τακτικής συντήρησης, ρυθμίσεις χρονισμού, ρυθμίσεις, φυσιολογική φθορά, ή ζημιά που προκλήθηκε από κακή χρήση, ακατάλληλη χρήση, χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει στον κινητήρα να λειτουργήσει στη συνιστώμενη κλίμακα στροφών με τελείως ανοικτό γκάζι (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), λειτουργία του προϊόντος με τρόπο ασυμβίβαστο με τις οδηγίες της ενότητας "συνιστώμενη λειτουργία / κύκλος λειτουργίας" του εγχειριδίου λειτουργίας και συντήρησης, αμέλεια, ατύχημα, βύθιση, ακατάλληλη εγκατάσταση (οι προδιαγραφές και οι τεχνικές σωστής εγκατάστασης διατυπώνονται στις οδηγίες εγκατάστασης του προϊόντος), ακατάλληλο σέρβις, χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από εμάς, πτερωτές και χιτώνια αντλίας jet, λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το εγχειρίδιο λειτουργίας και συντήρησης), τροποποίηση ή αφαίρεση εξαρτημάτων, είσοδο νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής ή ζημιά στο προϊόν από την ανεπάρκεια του νερού ψύξης λόγω απόφραξης του συστήματος ψύξης από ξένο σώμα, από τη λειτουργία του κινητήρα έξω από το νερό, από την τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη ή από τη λειτουργία του σκάφους με τον κινητήρα σε υπερβολική εξισορρόπηση προς τα έξω. 6 ell

15 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημιάς δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή/και την αντικατάσταση χωρισμάτων ή υλικού του σκάφους, λόγω του σχεδιασμού του σκάφους, για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση, και εάν παρασχεθεί, δεν θα είναι εκτελεστή κατά της Mercury Mrine. Για πρόσθετες πληροφορίες σχετικά με τα συμβάντα και τις συνθήκες που καλύπτει η παρούσα εγγύηση, και εκείνα που δεν καλύπτει, δείτε την ενότητα Κάλυψη Εγγύησης του εγχειριδίου Λειτουργίας και Συντήρησης, που περιλαμβάνεται με αναφορά στην παρούσα εγγύηση. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ: Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΣΥΝΕΠΩΣ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης ΤΙ ΚΑΛΥΠΤΕΙ: Η Mercury Mrine εγγυάται ότι, κατά τη διάρκεια της περιόδου που περιγράφεται παρακάτω, κανένα νέο προϊόν Mercury, Mriner, Mercury Rcing, Sport Jet, M 2 Jet Drive, Trcker της Mercury Mrine Outbord, νέος εσωλέμβιος ή εσωεξωλέμβιος κινητήρας MerCruiser (Προϊόν) δεν θα τεθεί εκτός λειτουργίας ως άμεσο αποτέλεσμα διάβρωσης. ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ: Αυτή η περιορισμένη εγγύηση διάβρωσης παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία που το προϊόν πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο αγοραστή (για μη εμπορική χρήση) μετά από κατάλληλη επανακαταχώριση του προϊόντος. ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ: Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Για να διατηρηθεί η κάλυψη από την εγγύηση, πρέπει να χρησιμοποιούνται στο σκάφος οι συσκευές προστασίας από τη διάβρωση, οι οποίες αναφέρονται στο εγχειρίδιο λειτουργίας και συντήρησης, και να διενεργούνται έγκαιρα οι τακτικές εργασίες συντήρησης (συμπεριλαμβανομένων, χωρίς περιορισμό σε αυτές, της αντικατάστασης των προστατευτικών ανοδίων, της χρήσης των καθορισμένων λιπαντικών και της επικάλυψης με μπογιά των χαρακιών και των γρατσουνιών), οι οποίες περιγράφονται στο εγχειρίδιο λειτουργίας και συντήρησης. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ell 7

16 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY: Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του διαβρωμένου εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. ΤΡΟΠΟΣ ΓΙΑ ΤΗ ΛΗΨΗ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ: Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ: Αυτή η περιορισμένη εγγύηση δεν καλύπτει τη διάβρωση του ηλεκτρικού συστήματος, τη διάβρωση λόγω ζημιάς, τη διάβρωση που προκαλεί αποκλειστικά καλλωπιστική ζημιά, την κακή χρήση ή το ακατάλληλο σέρβις, τη διάβρωση παρελκομένων, οργάνων, συστημάτων διεύθυνσης, τη διάβρωση σε μονάδα μετάδοσης jet τοποθετημένη στο εργοστάσιο, τη ζημιά λόγω θαλάσσιας βλάστησης, το προϊόν που πωλήθηκε με περιορισμένη εγγύηση προϊόντος με διάρκεια μικρότερη του ενός έτους, τα ανταλλακτικά (εξαρτήματα που αγοράζονται από τον πελάτη) ή τα προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η ζημιά λόγω διάβρωσης, η οποία προκαλείται από ηλεκτρικό ρεύμα διαφυγής (συνδέσεις ηλεκτρικής τροφοδοσίας στην ακτή, διπλανά σκάφη, βυθισμένο μέταλλο) δεν καλύπτεται από την παρούσα εγγύηση και πρέπει να αποφευχθεί με τη χρήση συστήματος προστασίας από τη διάβρωση, όπως το σύστημα MerCthode και/ή ο γαλβανικός απομονωτής της Mercury Precision Prts ή της Quicksilver. Επίσης, αυτή η περιορισμένη εγγύηση δεν καλύπτει τη ζημιά λόγω διάβρωσης, η οποία προκαλείται από την ακατάλληλη επικάλυψη με μπογιές προστασίας από τη βρομιά, οι οποίες έχουν βάση το χαλκό. Εάν απαιτείται προστασία από τη βρομιά, συνιστάται να χρησιμοποιείτε στις εφαρμογές εξωλέμβιας και MerCruiser μπογιές προστασίας από τη βρομιά, οι οποίες έχουν βάση το TBTA. Στις περιοχές όπου ο νόμος απαγορεύει τη χρήση μπογιάς με βάση το ΤΒΤΑ, μπορείτε να χρησιμοποιήσετε, στη γάστρα και στον καθρέφτη, μπογιά με βάση το χαλκό. Μην βάφετε την εξωλέμβια ή το προϊόν MerCruiser. Επιπλέον, πρέπει να προσέχετε ώστε να μην προκληθεί ηλεκτρική αλληλοσύνδεση μεταξύ του εγγυημένου προϊόντος και της μπογιάς. Για τα προϊόντα MerCruiser πρέπει να υπάρχει άβαφο διάκενο, γύρω από το συγκρότημα του καθρέφτη, τουλάχιστον 38 mm (1.5 in.). Για επιπλέον λεπτομέρειες, ανατρέξτε στο εγχειρίδιο λειτουργίας και συντήρησης. Για πρόσθετες πληροφορίες σχετικά με τα συμβάντα και τις συνθήκες που καλύπτει η παρούσα εγγύηση, και εκείνα που δεν καλύπτει, δείτε την ενότητα ''Κάλυψη εγγύησης'' του εγχειριδίου λειτουργίας και συντήρησης, που περιλαμβάνεται με παραπομπή στην παρούσα εγγύηση. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ: Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΣΥΝΕΠΩΣ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. 8 ell

17 Κάλυψη εγγύησης και εξαιρέσεις ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Σκοπός αυτής της ενότητας είναι η διευκρίνιση ορισμένων από τις συχνότερες παρεξηγήσεις που αφορούν τις καλύψεις της εγγύησης. Παρακάτω εξηγούνται ορισμένοι από τους τύπους υπηρεσιών που δεν καλύπτονται από την εγγύηση. Οι όροι που ακολουθούν έχουν ενσωματωθεί με παραπομπή στην περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης, τη διεθνή περιορισμένη εγγύηση εξωλέμβιων μηχανών και την περιορισμένη εγγύηση εξωλέμβιων μηχανών για τις ΗΠΑ και τον Καναδά. Λαμβάνετε υπόψη ότι η εγγύηση καλύπτει τις επισκευές που απαιτούνται κατά τη διάρκεια της περιόδου εγγύησης λόγω ελαττωμάτων των υλικών και της εργασίας κατασκευής. Δεν καλύπτονται τα σφάλματα εγκατάστασης, τα ατυχήματα, οι φυσιολογικές φθορές και μια σειρά από άλλα αίτια που επηρεάζουν το προϊόν. Η κάλυψη της εγγύησης περιορίζεται σε ελαττώματα των υλικών ή της εργασίας κατασκευής, αλλά μόνο όταν η πώληση στον καταναλωτή έχει πραγματοποιηθεί στη χώρα, στην οποία η διάθεση γίνεται με δική μας εξουσιοδότηση. Εάν έχετε ερωτήσεις σχετικά με τις καλύψεις της εγγύησης, παρακαλούμε επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο. Οι ενδεχόμενες ερωτήσεις σας θα απαντηθούν ευχαρίστως. ΓΕΝΙΚΈς ΕΞΑΙΡΈΣΕΙς ΑΠΌ ΤΗΝ ΕΓΓΎΗΣΗ 1. Μικρής κλίμακας επισκευές και ρυθμίσεις, στις οποίες συμπεριλαμβάνονται ο έλεγχος, ο καθαρισμός ή η ρύθμιση των μπουζί, των στοιχείων της ανάφλεξης, του καρμπιρατέρ, των φίλτρων, των ιμάντων και των στοιχείων ελέγχου, καθώς και ο έλεγχος της λίπανσης που εκτελείται στα τακτικά σέρβις. 2. Εγκατεστημένες από το εργοστάσιο μονάδες μετάδοσης jet - Συγκεκριμένα μέρη που εξαιρούνται από την εγγύηση είναι: Η φτερωτή και το χιτώνιο της μονάδας μετάδοσης jet που έχουν υποστεί βλάβες από κτύπημα ή φυσιολογική φθορά και τα έδρανα του άξονα μετάδοσης κίνησης που έχουν υποστεί ζημιές από νερό λόγω ανεπαρκούς συντήρησης. 3. Ζημιές που προκαλούνται από αμέλεια, έλλειψη συντήρησης, ατύχημα, μη ενδεδειγμένη χρήση ή εσφαλμένη εγκατάσταση ή συντήρηση. 4. Έξοδα ανέλκυσης, καθέλκυσης και ρυμούλκησης, αφαίρεση ή/και αντικατάσταση διαμερισμάτων ή υλικών του σκάφους για πρόσβαση στο προϊόν λόγω σχεδιασμού του σκάφους, όλα τα σχετικά έξοδα μεταφοράς ή/και ο χρόνος ταξιδιού, κλπ. Θα πρέπει να παρέχεται εύλογη δυνατότητα πρόσβασης στο προϊόν για εκτέλεση σέρβις που καλύπτεται από την εγγύηση. Ο πελάτης οφείλει να παραδώσει το προϊόν σε εξουσιοδοτημένο αντιπρόσωπο. 5. Πρόσθετες εργασίες συντήρησης που ζητούνται από τον πελάτη, εκτός από αυτές που είναι αναγκαίες για την εκπλήρωση της υποχρέωσης που απορρέει από την εγγύηση. 6. Η εκτέλεση εργασιών από άτομα διαφορετικά από τον εξουσιοδοτημένο αντιπρόσωπο καλύπτεται μόνο εφόσον συντρέχουν οι ακόλουθες προϋποθέσεις: Όταν εκτελούνται σε περίπτωση έκτακτης ανάγκης (με την προϋπόθεση ότι δεν υπάρχουν στην περιοχή εξουσιοδοτημένοι αντιπρόσωποι που να μπορούν να εκτελέσουν τις απαιτούμενες εργασίες ή όταν οι εξουσιοδοτημένοι αντιπρόσωποι δεν διαθέτουν μέσα ανέλκυσης κ.λπ. και εφόσον υπάρχει προηγούμενη έγκριση του εργοστασίου για την εκτέλεση των εργασιών στις συγκεκριμένες εγκαταστάσεις). 7. Όλες οι τυχαίες ή παρεπόμενες ζημίες (έξοδα αποθήκευσης, δαπάνες τηλεφωνημάτων ή ενοικιάσεων κάθε είδους, δυσχέρειες, απώλεια χρόνου ή εισοδήματος) αποτελούν ευθύνη του κατόχου. 8. Χρήση εξαρτημάτων διαφορετικών από τα εξαρτήματα της Mercury Precision ή της Quicksilver κατά την εκτέλεση επισκευών στα πλαίσια της εγγύησης. 9. Η αντικατάσταση των λαδιών, των λιπαντικών ή των υγρών στα πλαίσια της τακτικής συντήρησης είναι ευθύνη του πελάτη, εκτός εάν η απώλεια ή η ρύπανσή τους έχει προκληθεί από βλάβη του προϊόντος, η οποία καλύπτει τις προϋποθέσεις της εγγύησης. 10. Η συμμετοχή ή η προετοιμασία για συμμετοχή σε αγώνες ή σε άλλες ανταγωνιστικές δραστηριότητες ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου. 11. Ο θόρυβος της μηχανής δεν σημαίνει οπωσδήποτε και σοβαρό τεχνικό πρόβλημα. Εάν διαγνωστεί σοβαρό εσωτερικό πρόβλημα της μηχανής που θα μπορούσε να οδηγήσει σε βλάβη, η αιτία που προκαλεί το θόρυβο θα πρέπει να αντιμετωπιστεί στα πλαίσια της εγγύησης. 12. Οι ζημιές στην κάτω μονάδα ή/και στην προπέλα από πρόσκρουση σε βυθισμένο αντικείμενο θεωρούνται ναυτικός κίνδυνος. ell 9

18 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ 13. Νερό που εισέρχεται στον κινητήρα μέσω της εισαγωγής καυσίμων, της εισαγωγής αέρα ή του συστήματος εξαγωγής καυσαερίων ή λόγω βύθισης. 14. Η βλάβη οποιουδήποτε εξαρτήματος που προκαλείται από την έλλειψη νερού ψύξης, η οποία οφείλεται στην εκκίνηση του κινητήρα έξω από το νερό, στην απόφραξη των οπών εισαγωγής από ξένα σώματα ή στην τοποθέτηση του κινητήρα υπερβολικά ψηλά ή στο τριμάρισμά του υπερβολικά προς τα έξω. 15. Η χρήση καυσίμων και λιπαντικών που δεν είναι κατάλληλα για χρήση στο προϊόν. Ανατρέξτε στην ενότητα Συντήρηση. 16. Η περιορισμένη μας εγγύηση δεν έχει εφαρμογή σε ζημιές που προκαλούνται στα προϊόντα μας από την εγκατάσταση ή τη χρήση εξαρτημάτων και παρελκομένων που δεν κατασκευάζονται ή δεν διατίθενται από εμάς. Οι βλάβες που δεν σχετίζονται με τη χρήση αυτών των εξαρτημάτων ή παρελκομένων καλύπτονται από εγγύηση εάν καλύπτουν κατά τα λοιπά τους όρους της περιορισμένης εγγύησης αυτού του προϊόντος. 10 ell

19 Ευθύνες χειριστή του σκάφους ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή (οδηγό) να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία της εξωλέμβιας. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες όσον αφορά στις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία της εξωλέμβιας καθώς και τον χειρισμό του σκάφους, σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Πριν τη λειτουργία της εξωλέμβιας Διαβάστε προσεκτικά το παρόν εγχειρίδιο. Μάθετε το σωστό τρόπο λειτουργίας της εξωλέμβιας. Εάν έχετε οποιεσδήποτε απορίες, επικοινωνήστε με τον αντιπρόσωπό σας. Η πρακτική εφαρμογή των πληροφοριών που αφορούν στην ασφάλεια και τη λειτουργία σε συνδυασμό με τη χρήση της κοινής λογικής, βοηθά στην αποφυγή πρόκλησης προσωπικού τραυματισμού και ζημιάς στο προϊόν. Στο παρόν εγχειρίδιο καθώς και στις ετικέτες ασφαλείας, οι οποίες είναι τοποθετημένες στην εξωλέμβια, χρησιμοποιούνται οι παρακάτω προειδοποιήσεις ασφαλείας προκειμένου να επιστήσουν την προσοχή σας στις ειδικές οδηγίες ασφαλείας που πρέπει να τηρείτε.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρό ή σοβαρότερο τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. Ιπποδύναμη του σκάφους! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. ell 11

20 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi- Performnce) Αν η εξωλέμβιά σας πρόκειται να χρησιμοποιηθεί σε σκάφος υψηλής ταχύτητας ή υψηλών επιδόσεων με το οποίο δεν είστε εξοικειωμένοι, συνιστούμε να μην λειτουργείτε ποτέ ένα τέτοιο σκάφος σε υψηλή ταχύτητα αν πρώτα δεν εξοικειωθείτε με αυτό. Γι' αυτό το λόγο, ζητήστε από τον αντιπρόσωπο ή κάποιο χειριστή ειδικευμένο στο συνδυασμό σκάφους/εξωλέμβιας που διαθέτετε να σας κάνει μια βόλτα επίδειξης στο χειρισμό αυτού του σκάφους. Για πρόσθετες πληροφορίες, ζητήστε ένα αντίγραφο του φυλλαδίουλειτουργία σκάφους Hi-Performnceαπό τον αντιπρόσωπο, το διανομέα ή τη Mercury Mrine. Επιλογή προπέλας Η προπέλα της εξωλέμβιάς σας είναι ένα από τα πιο σημαντικά στοιχεία του συστήματος πρόωσης. Η εσφαλμένη επιλογή προπέλας μπορεί να επηρεάσει σημαντικά την απόδοση του σκάφους σας και να οδηγήσει στην πρόκληση ζημιών στον εξωλέμβιο κινητήρα. Όταν επιλέγετε προπέλα, έχετε στη διάθεσή σας μέσω της Mercury Mrine μια πλήρη γκάμα από προπέλες κατασκευασμένες από αλουμίνιο και από ανοξείδωτο χάλυβα, ειδικά σχεδιασμένες για την εξωλέμβιά σας. Για να δείτε όλα τα διαθέσιμα προϊόντα και να βρείτε τη σωστή προπέλα που είναι κατάλληλη για την εφαρμογή σας, επισκεφθείτε τη διεύθυνση ή απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο της Mercury στην περιοχή σας. ΕΠΙΛΟΓΉ ΤΗς ΣΩΣΤΉς ΠΡΟΠΈΛΑς Για την επιλογή της σωστής προπέλας είναι ιδιαίτερα σημαντικό να υπάρχει ένα στροφόμετρο ακριβείας για τη μέτρηση των στροφών του κινητήρα. Επιλέξτε για την εφαρμογή σας μια προπέλα που να επιτρέπει στον κινητήρα να λειτουργεί μέσα στο προδιαγραφόμενο εύρος λειτουργίας με τέρμα γκάζι. Όταν το σκάφος λειτουργεί με τέρμα γκάζι σε κανονικές συνθήκες φορτίου, οι στροφές του κινητήρα θα πρέπει να βρίσκονται στο ανώτερο μισό του συνιστώμενου εύρους αριθμού στροφών σε τέρμα γκάζι. Ανατρέξτε στην Προδιαγραφές. Αν οι στροφές του κινητήρα υπερβαίνουν αυτό το εύρος, επιλέξτε μια προπέλα με αυξημένο βήμα για να μειώσετε τις στροφές του κινητήρα. Αν οι στροφές του κινητήρα είναι χαμηλότερες από αυτό το εύρος, επιλέξτε μια προπέλα με μειωμένο βήμα για να αυξήσετε τις στροφές του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Για να διασφαλιστεί η σωστή προσαρμογή και απόδοση, η Mercury Mrine συνιστά τη χρήση προπελών και εξαρτημάτων στερέωσης μάρκας Mercury ή Quicksilver. 12 ell

21 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Οι προπέλες χαρακτηρίζονται από τη διάμετρο, το βήμα, τον αριθμό λεπίδων και το υλικό. Η διάμετρος και το βήμα επισημαίνονται (χυτά) στο πλάι ή την άκρη του μουαγιέ της προπέλας. Ο πρώτος αριθμός αντιπροσωπεύει τη διάμετρο της προπέλας, και ο δεύτερος αριθμός αντιπροσωπεύει το βήμα. Για παράδειγμα, η ένδειξη 14x19 σημαίνει μια προπέλα με διάμετρο 14 ιντσών και βήμα 19 ιντσών. b b - Διάμετρος Βήμα - Διαδρομή κατά τη διάρκεια μιας περιστροφής Τα ακόλουθα είναι μερικά βασικά στοιχεία της προπέλας που θα σας βοηθήσουν να επιλέξετε τη σωστή προπέλα για την εφαρμογή που χρησιμοποιείτε στο σκάφος σας. Διάμετρος - Η διάμετρος είναι η απόσταση επί του νοητού κύκλου που διανύεται κατά την περιστροφή της προπέλας. Η σωστή διάμετρος για κάθε προπέλα έχει προκαθοριστεί για το σχεδιασμό της εξωλέμβιάς σας. Ωστόσο, όταν υπάρχουν περισσότερες διάμετροι για κάθε βήμα, χρησιμοποιήστε μια μεγαλύτερη διάμετρο για "βαριές" εφαρμογές και μια μικρότερη διάμετρο για ελαφρύτερες. Βήμα - Βήμα ονομάζεται η θεωρητική απόσταση (σε ίντσες) προς τα εμπρός που διανύει σε μια περιστροφή η προπέλα. Το βήμα μπορεί να κατανοηθεί ως παρόμοιο με τα γρανάζια ενός αυτοκινήτου. Όσο μικρότερο το γρανάζι, τόσο μεγαλύτερη θα είναι η επιτάχυνση του αυτοκινήτου, αλλά με μικρότερη συνολική μέγιστη ταχύτητα. Παρομοίως, μια προπέλα με μικρότερο βήμα επιταχύνει πιο γρήγορα, αλλά με μειωμένη την τελική ταχύτητα. Όσο μεγαλύτερο είναι το βήμα της προπέλας, τόσο μεγαλύτερη είναι και η ταχύτητα του σκάφους, αλλά κανονικά με μείωση της επιτάχυνσης. Προσδιορισμός του σωστού μεγέθους βήματος - Πρώτα ελέγξτε τις στροφές με τέρμα γκάζι σε συνθήκες κανονικού φορτίου. Αν οι στροφές με τέρμα γκάζι είναι μέσα στο συνιστώμενο εύρος, επιλέξτε μια προπέλα αντικατάστασης ή αναβάθμισης με βήμα ίδιο με αυτό της τρέχουσας. Η προσθήκη 1 ίντσας στο βήμα μειώνει τις στροφές με τέρμα γκάζι κατά 150 ως 200. Η αφαίρεση 1 ίντσας στο βήμα αυξάνει τις στροφές με τέρμα γκάζι κατά 150 ως 200. Η αναβάθμιση από προπέλα με 3 πτερύγια σε προπέλα με 4 πτερύγια μειώνει γενικά τις στροφές με τέρμα γκάζι κατά 50 ως 100. ΣΗΜΑΝΤΙΚΟ: Αποφύγετε την πρόκληση ζημιών στον κινητήρα. Ποτέ μη χρησιμοποιείτε προπέλα που να επιτρέπει την υπέρβαση του συνιστωμένου αριθμού στροφών με τέρμα γκάζι σε κανονικές συνθήκες λειτουργίας με τέρμα γκάζι. ΥΛΙΚΌ ΠΡΟΠΈΛΑς Οι περισσότερες προπέλες που παράγονται από τη Mercury Mrine είναι κατασκευασμένες από αλουμίνιο ή ανοξείδωτο χάλυβα. Το αλουμίνιο είναι κατάλληλο για γενική χρήση και αποτελεί βασικό εξοπλισμό σε πολλά νέα σκάφη. Ο ανοξείδωτος χάλυβας έχει περισσότερο από πέντε φορές μεγαλύτερη αντοχή από το αλουμίνιο, και συνήθως προσφέρει αύξηση της απόδοσης στην επιτάχυνση και την τελική ταχύτητα λόγω σχεδιαστικών ιδιοτήτων. Οι προπέλες από ανοξείδωτο χάλυβα υπάρχουν και σε μεγάλη ποικιλία διαστάσεων και τύπων, που σας επιτρέπουν να επιτύχετε τη βέλτιστη απόδοση του σκάφους σας. ell 13

22 3 ΠΤΕΡΎΓΙΑ ΈΝΑΝΤΙ 4 ΠΤΕΡΥΓΊΩΝ ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Οι προπέλες 3 και 4 πτερυγίων, αλουμινίου και ανοξείδωτες, είναι διαθέσιμες σε πολλά μεγέθη και διαθέτουν μοναδικά χαρακτηριστικά απόδοσης. Γενικά, οι προπέλες με 3 πτερύγια προσφέρουν καλή γενική απόδοση και υψηλότερη τελική ταχύτητα απ' ότι οι προπέλες 4 πτερυγίων. Ωστόσο, οι προπέλες 4 πτερυγίων είναι συνήθως ταχύτερες στο πλανάρισμα και πιο αποδοτικές σε ταχύτητες κρουαζιέρας, αλλά υστερούν στην τελική ταχύτητα σε σχέση με μια προπέλα με 3 πτερύγια. Μοντέλα εξωλέμβιας με τηλεχειριστήριο Το τηλεχειριστήριο που είναι συνδεδεμένο με την εξωλέμβιά σας πρέπει να διαθέτει μηχανισμό προστασίας που διασφαλίζει ότι η εκκίνηση γίνεται μόνο όταν έχετε επιλέξει νεκρό. Με τον τρόπο αυτό ο κινητήρας δεν μπορεί να πάρει εμπρός όταν ο μοχλός αλλαγής ταχυτήτων έχει ενεργοποιηθεί σε οποιαδήποτε θέση διαφορετική από το νεκρό.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα με ταχύτητα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Μη χρησιμοποιείτε ποτέ κάποιο σκάφος που δεν διαθέτει προστατευτική διάταξη για εκκίνηση μόνο σε νεκρά Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας Η ράβδος συνδέσμου τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεώνεται με αυτοασφαλιζόμενα παξιμάδια. Τα αυτοασφαλιζόμενα παξιμάδια δεν πρέπει ποτέ να αντικαθίστανται με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη της ράβδου συνδέσμου τιμονιού. 14 ell

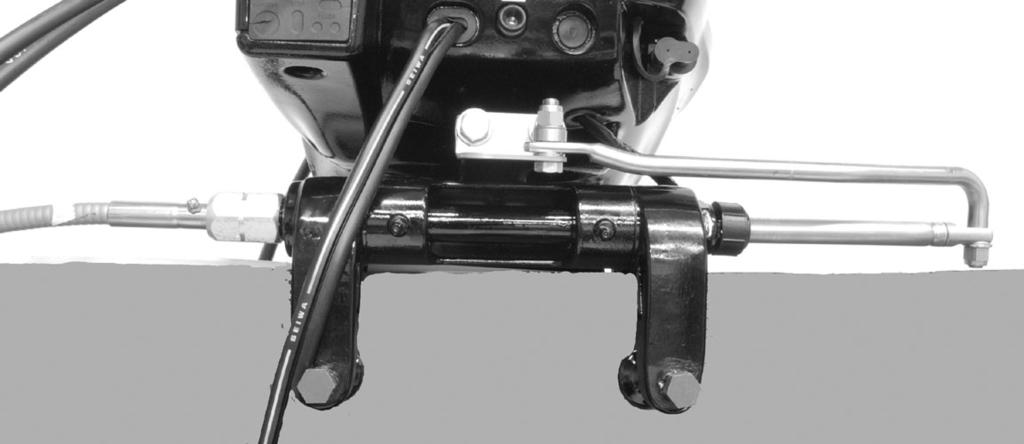

23 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αποσύμπλεξη της ράβδου συνδέσμου τιμονιού μπορεί να προκαλέσει πλήρη, ξαφνική, απότομη στροφή του σκάφους. Αυτή η δυνητικά βίαιη ενέργεια μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους, πράγμα που μπορεί να επιφέρει σοβαρό τραυματισμό ή το θάνατο Aυτοασφαλιζόμενα παξιμάδια Διακόπτης σβησίματος με αναδέτη Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή) και δεν μπορεί να ενεργοποιήσει το διακόπτη. Διακόπτη σβησίματος με αναδέτη διαθέτουν οι εξωλέμβιες με λαγουδέρα και ορισμένες εξωλέμβιες με τηλεχειριστήριο. Ο διακόπτης σβησίματος με αναδέτη μπορεί να τοποθετηθεί ως παρελκόμενο - συνήθως στο ταμπλό ή στην πλευρά που βρίσκεται δίπλα στη θέση χειριστή. Ο αναδέτης είναι ένα κορδόνι με μήκος συνήθως cm (4 5 ft) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι. b b - Κορδόνι αναδέτη Διακόπτης σβησίματος με αναδέτη Διαβάστε τις παρακάτω πληροφορίες ασφαλείας πριν αρχίσετε τη λειτουργία. ell 15

24 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Σημαντικές πληροφορίες ασφαλείας: Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή και δεν μπορεί να ενεργοποιήσει το διακόπτη. Αυτό μπορεί να συμβεί εάν ο χειριστής πέσει κατά λάθος στο νερό ή μετακινηθεί εντός του σκάφους σε αρκετή απόσταση από τη θέση χειριστή. H πτώση εκτός του σκάφους και οι ακούσιες εκτινάξεις είναι συνηθέστερες σε συγκεκριμένους τύπους σκαφών όπως τα φουσκωτά με χαμηλά πλαϊνά, οι βάρκες, τα σκάφη υψηλών επιδόσεων και τα ελαφριά αλιευτικά σκάφη με χειροκίνητη λαγουδέρα που απαιτούν προσεκτικό χειρισμό. H πτώση εκτός του σκάφους και η ακούσια εκτίναξη είναι επίσης πιθανόν να συμβούν ως αποτέλεσμα κακών πρακτικών λειτουργίας όπως το να κάθεστε στο πίσω μέρος του καθίσματος ή της κουπαστής σε ταχύτητες πλαναρίσματος, το να στέκεστε όρθιοι σε ταχύτητες πλαναρίσματος, το να κάθεστε στο υπερυψωμένο κατάστρωμα αλιευτικών σκαφών, η λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά, το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που "τραβάει" προς τη μια κατεύθυνση, η κατανάλωση αλκοόλ ή ναρκωτικών ή η απόπειρα χειρισμών διεύθυνσης του σκάφους σε υψηλές ταχύτητες. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος αν κινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε έκτακτη ανάγκη (π.χ., εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του).! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στο κιβώτιο ταχυτήτων ή στην προπέλα. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα. ΔΙΑΤΗΡΉΣΤΕ ΤΟ ΔΙΑΚΌΠΤΗ ΣΒΗΣΊΜΑΤΟς ΜΕ ΑΝΑΔΈΤΗ ΚΑΙ ΤΟ ΚΟΡΔΌΝΙ ΑΝΑΔΈΤΗ ΣΕ ΚΑΛΉ ΚΑΤΆΣΤΑΣΗ ΛΕΙΤΟΥΡΓΊΑς Πριν από κάθε χρήση, βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη λειτουργεί κανονικά Βάλτε εμπρός τον κινητήρα και σβήστε τον τραβώντας το κορδόνι του αναδέτη. Εάν ο κινητήρας δεν σβήσει, επισκευάστε το διακόπτη προτού χρησιμοποιήσετε το σκάφος. Πριν από κάθε χρήση, επιθεωρήστε οπτικά το κορδόνι του αναδέτη για να επαληθεύσετε την καλή κατάσταση λειτουργίας του και να βεβαιωθείτε ότι δεν υπάρχουν σπασίματα, κοψίματα ή φθορά στο κορδόνι. Βεβαιωθείτε ότι τα κλιπ στο άκρο του κορδονιού είναι σε καλή κατάσταση. Αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα κορδόνια αναδέτη. 16 ell

25 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΚΙΝΕΊΤΑΙ ΜΕ ΤΑΧΎΤΗΤΑ ΚΡΟΥΑΖΙΈΡΑς Είναι πολύ δύσκολο για το άτομο που είναι όρθιο ή επιπλέει στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. ΕΝΏ ΤΟ ΣΚΆΦΟς ΕΊΝΑΙ ΑΚΊΝΗΤΟ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Μήνυμα για την ασφάλεια των επιβατών - Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί από την εξωλέμβια. ΣΚΆΦΗ ΜΕ ΑΝΟΙΚΤΌ ΜΠΡΟΣΤΙΝΌ ΚΑΤΆΣΤΡΩΜΑ Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. ell 17

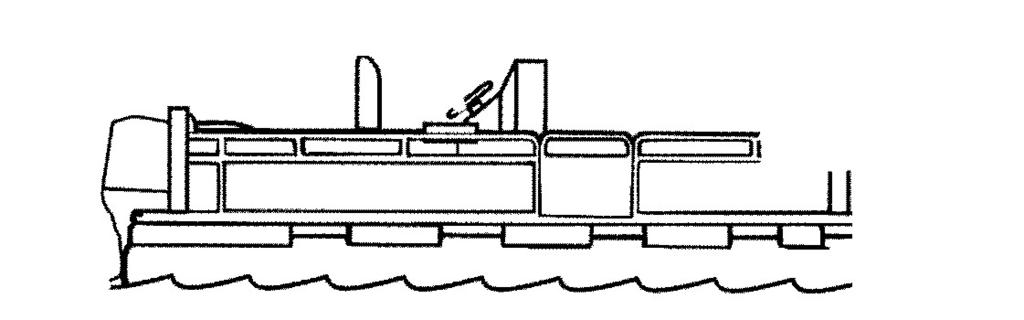

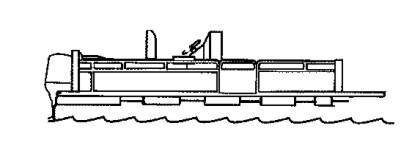

26 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. ΣΚΆΦΗ ΜΕ ΜΠΡΟΣΤΙΝΆ ΑΝΥΨΩΜΈΝΑ ΚΑΘΊΣΜΑΤΑ ΨΑΡΈΜΑΤΟς Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους ell

27 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Αναπηδήσεις σε κύματα και απόνερα Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν η δραστηριότητα αυτή γίνεται με ταχύτητα τέτοια ώστε το κύτος του σκάφους να σηκώνεται μερικώς ή εντελώς έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος επανέρχεται στο νερό Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή, η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια απότομη αλλαγή κατεύθυνσης μπορεί να προκαλέσει το πέταγμα των επιβατών από τα καθίσματά τους ή το σκάφος.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. Η ανύψωση του σκάφους στον αέρα όταν αυτό συναντά κύμα ή απόνερα ενέχει επίσης έναν λιγότερο συνήθη κίνδυνο. Εάν η πλώρη του σκάφους γείρει αρκετά προς τα κάτω ενόσω αυτό βρίσκεται στον αέρα, η πλώρη μπορεί κατά την επαφή του σκάφους με το νερό να διαπεράσει την επιφάνεια του νερού και να βυθιστεί κάτω από αυτό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Το σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. ell 19

28 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Πρόσκρουση σε αντικείμενα κάτω από το νερό Όταν οδηγείτε ένα σκάφος σε ρηχά νερά ή σε περιοχές όπου πιστεύετε ότι μπορεί να υπάρχουν εμπόδια, στα οποία ενδέχεται να προσκρούσει η εξωλέμβια ή το κάτω μέρος του σκάφους, μειώστε την ταχύτητα και προχωρήστε με προσοχή. Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται στο ελάχιστο απαραίτητο για το πλανάρισμα, δηλαδή 24 έως 40 χλμ./ώρα (15 έως 25 MPH) Η πρόσκρουση σε ένα επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Ένα τμήμα της εξωλέμβιας ή και ολόκληρη η εξωλέμβια μπορεί να απελευθερωθεί και να πέσει μέσα στο σκάφος. Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός, ή και έξω από το σκάφος. Ζημιές από το χτύπημα στην εξωλέμβια ή/και στο σκάφος. Θυμηθείτε ότι το σημαντικότερο πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο, είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Εάν χτυπήσετε ένα βυθισμένο αντικείμενο, σταματήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε μήπως υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, η εξωλέμβια πρέπει α μεταφερθεί σε ένα εξουσιοδοτημένο κατάστημα για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στη γάστρα ή στον καθρέφτη, καθώς και για διαρροές. Η συνέχιση της λειτουργίας μιας εξωλέμβιας που έχει υποστεί ζημιά μπορεί να προκαλέσει πρόσθετη ζημιά σε άλλα τμήματά της ή να επηρεάσει αρνητικά τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. 20 ell

29 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Οδηγίες ασφαλείας για εξωλέμβιες με δοιάκι Όταν το σκάφος κινείται, δεν θα πρέπει να υπάρχουν άτομα ή φορτία στο στεγανό ή στο χώρο ακριβώς μπροστά από την εξωλέμβια. Εάν χτυπηθεί ένα εμπόδιο κάτω από το νερό, η εξωλέμβια θα πάρει κλίση προς τα επάνω και μπορεί να τραυματίσει σοβαρά οποιονδήποτε βρίσκεται στο χώρο αυτό. ΜΟΝΤΈΛΑ ΜΕ ΒΊΔΕς ΣΎΣΦΙΞΗς: Μερικές εξωλέμβιες παραδίδονται με βίδες σύσφιξης αγκώνα τραβέρσας. Η χρήση των βιδών σύσφιξης του αγκώνα και μόνο δεν επαρκεί για την ορθή και ασφαλή στερέωση της εξωλέμβιας στην τραβέρσα. Για την ορθή εγκατάσταση της εξωλέμβιας απαιτείται το βίδωμα του κινητήρα στο σκάφος με μπουλόνια μέσω της τραβέρσας. Ανατρέξτε στην ενότητα Εγκατάσταση - Εγκατάσταση της εξωλέμβιας για λεπτομερέστερες πληροφορίες σχετικά με την εγκατάσταση.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τον κίνδυνο σοβαρού ή θανάσιμου τραυματισμού που μπορεί να προκαλέσει το χτύπημα από μια αποσυνδεδεμένη εξωλέμβια. Μην επιταχύνετε πάνω από το ρελαντί σε νερά που υπάρχει πιθανότητα να περιέχουν εμπόδια κάτω από την επιφάνειά τους εάν η εξωλέμβια δεν είναι συνδεδεμένη σωστά στην τραβέρσα. Εάν χτυπηθεί ένα εμπόδιο με ταχύτητα πλαναρίσματος και η εξωλέμβια δεν είναι ασφαλισμένη καλά στην τραβέρσα, υπάρχει πιθανότητα να σηκωθεί η εξωλέμβια από την τραβέρσα και να πέσει μέσα στο σκάφος. Εκπομπές καυσαερίων ΠΡΟΣΟΧΉ ΣΤΗ ΔΗΛΗΤΗΡΊΑΣΗ ΑΠΌ ΜΟΝΟΞΕΊΔΙΟ ΤΟΥ ΆΝΘΡΑΚΑ Το μονοξείδιο του άνθρακα υπάρχει στα καυσαέρια όλων των μηχανών εσωτερικής καύσης. Σ' αυτές περιλαμβάνονται οι εξωλέμβιες, οι πρυμναίες και οι εσωλέμβιες μηχανές που κινούν σκάφη θαλάσσης, καθώς και οι γεννήτριες που παρέχουν ενέργεια σε διάφορα εξαρτήματα σκαφών. Το μονοξείδιο του άνθρακα είναι ένα θανατηφόρο αέριο, το οποίο είναι άοσμο, άχρωμο και άγευστο. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία δεν θα πρέπει να συγχέονται με τα συμπτώματα της θαλασσινής ναυτίας ή της μέθης, περιλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τη λειτουργία του κινητήρα σε συνθήκες ανεπαρκούς αερισμού. Η παρατεταμένη έκθεση σε μεγάλη συγκέντρωση μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων, εγκεφαλική βλάβη, ή και το θάνατο. ΕΠΑΡΚΉς ΑΕΡΙΣΜΌς Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις καταπακτές για να φύγουν τα καυσαέρια Παράδειγμα επιθυμητής ροής αέρα στο σκάφος ell 21

30 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΝΕΠΑΡΚΉς ΑΕΡΙΣΜΌς Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες σε έναν ανοικτό χώρο ενός ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται ένας κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΕΊΝΑΙ ΣΤΑΜΑΤΗΜΈΝΟ b b - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΚΙΝΕΊΤΑΙ b b - Λειτουργία του κινητήρα του σκάφους με τη γωνία ζυγοστάθμισης της πλώρης πολύ ψηλά Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές Επιλογή παρελκομένων για την εξωλέμβιά σας Τα γνήσια παρελκόμενα της Mercury Precision ή της Quicksilver έχουν σχεδιαστεί και δοκιμαστεί ειδικά για την εξωλέμβιά σας. Τα παρελκόμενα αυτά διατίθενται από τους αντιπροσώπους της Mercury Mrine. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε τον αντιπρόσωπό σας πριν την εγκατάσταση των παρελκομένων. Η λανθασμένη χρήση των εγκεκριμένων εξαρτημάτων ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να προκαλέσει ζημιά στο προϊόν. Ορισμένα παρελκόμενα που δεν κατασκευάζονται ούτε πωλούνται από τη Mercury Mrine δεν έχουν σχεδιαστεί για ασφαλή χρήση με την εξωλέμβιά σας ή το σύστημα χειρισμού της. Αποκτήστε και διαβάστε τα εγχειρίδια εγκατάστασης, λειτουργίας και συντήρησης για όλα τα επιλεγμένα παρελκόμενα. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. 22 ell

31 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Χρησιμοποιήστε συσκευές επίπλευσης. Φροντίστε να έχετε εγκεκριμένη ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας (το επιβάλλει ο νόμος) και να υπάρχει άμεση πρόσβαση σε αυτήν. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. Διενεργήστε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση.. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και νόμους των πλωτών οδών.. Οι χειριστές σκαφών πρέπει να παρακολουθήσουν και να ολοκληρώσουν πρόγραμμα μαθημάτων ασφαλούς ναυσιπλοΐας. Τα μαθήματα αυτά παρέχονται στις Η.Π.Α. από 1) τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Cost Gurd Auxiliry), 2) τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (United Sttes Power Squdron, USPS), 3) τον Ερυθρό Σταυρό και 4) την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας. Για πληροφορίες, μπορείτε να απευθύνεστε στην τηλεφωνική γραμμή σκαφών Boting Hotline, ή στον τηλεφωνικό αριθμό πληροφοριών BOAT του Ιδρύματος Σκαφών Η.Π.Α. (Bot U.S. Foundtion). Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά.. Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος, οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος ή οπουδήποτε υπάρχει κίνδυνος εκτίναξης ατόμου εντός ή εκτός του σκάφους λόγω απροσδόκητης επιτάχυνσης, ξαφνικού σταματήματος, απροσδόκητης απώλειας του ελέγχου του σκάφους ή ξαφνικής κίνησης του σκάφους. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλλει ο νόμος). Η χρήση αλκοόλ ή ναρκωτικών υποβαθμίζει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία της εξωλέμβιας καθώς και το χειρισμό του σκάφους σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, σε περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ διότι δεν θα έχετε περιθώριο αντίδρασης αν πέσει ο σκιέρ. Για παράδειγμα, το σκάφος που κινείται με ταχύτητα40 χλμ./ώρα (25 MPH) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται61 m (200 ft) μπροστά του σε 5 δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς τον σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει ολική απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. ell 23

32 Καταγραφή αριθμού σειράς ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Είναι σημαντικό να καταγράψετε τον αριθμό αυτό για μελλοντική αναφορά. Ο αριθμός σειράς βρίσκεται στην εξωλέμβια, όπως φαίνεται. XXXXXXXX XXXX b d XX c - b - c - d - Αριθμός σειράς Προβλεπόμενη χρήση μοντέλου Έτος κατασκευής Διακριτικό Ευρωπαϊκής Πιστοποίησης (αν ισχύει) Προδιαγραφές Μοντέλα Με μηχανική ισχύ 18,4 kw (25 hp) 22,1 kw (30 hp) Εύρος σ.α.λ. σε τέρμα γκάζι σ.α.λ σ.α.λ. Ρελαντί πρόσω 850 ± 25 σ.α.λ. Αριθμός κυλίνδρων 3 Κυβισμός Εσωτερική διάμετρος κυλίνδρου Διαδρομή 526 cc (32,09 cid) 61,0 mm (2.40 in.) 60 mm (2.36 in.) Διάκενο βαλβίδων (ψυχρές) Βαλβίδα εισαγωγής Βαλβίδα εξαγωγής Συνιστώμενο μπουζί Διάκενο μπουζί 0,13 0,17 mm ( in.) 0,18-0,22 mm ( in.) NGK DCPR6E 0,8 0,9 mm ( in.) Σχέση μετάδοσης 1.92:1 Συνιστώμενη βενζίνη Συνιστώμενο λάδι Χωρητικότητα του κιβωτίου ταχυτήτων σε λιπαντικό Χωρητικότητα του κινητήρα σε λάδι Ανατρέξτε στην Καύσιμο και λάδι Ανατρέξτε στην Καύσιμο και λάδι 350 ml (11.8 fl oz) 1,8 λίτρα (1.9 US qt) 24 ell

33 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Μοντέλα Ονομαστική ισχύς μπαταρίας Σύστημα Ελέγχου Εκπομπών Ήχος στο αυτί του οδηγού (ICOMIA 39-94) db Δονήσεις λαγουδέρας (ICOMIA 38-94) m/s² 465 Αμπέρ θαλάσσιας περιστροφής (MCA) ή 350 Αμπέρ ψυχρής περιστροφής (CCA) Ηλεκτρονικός έλεγχος κινητήρα 80,9 5,3 ell 25

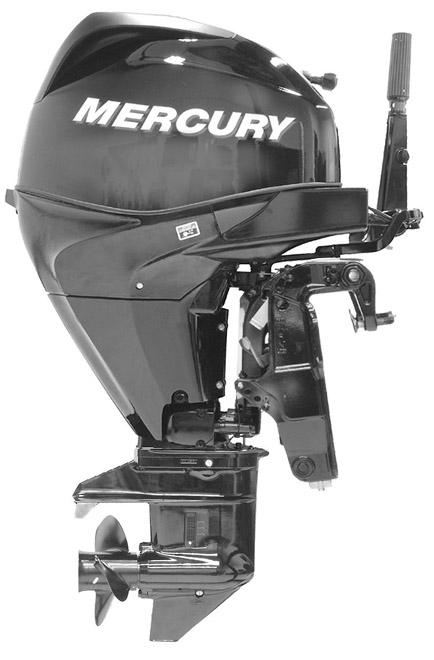

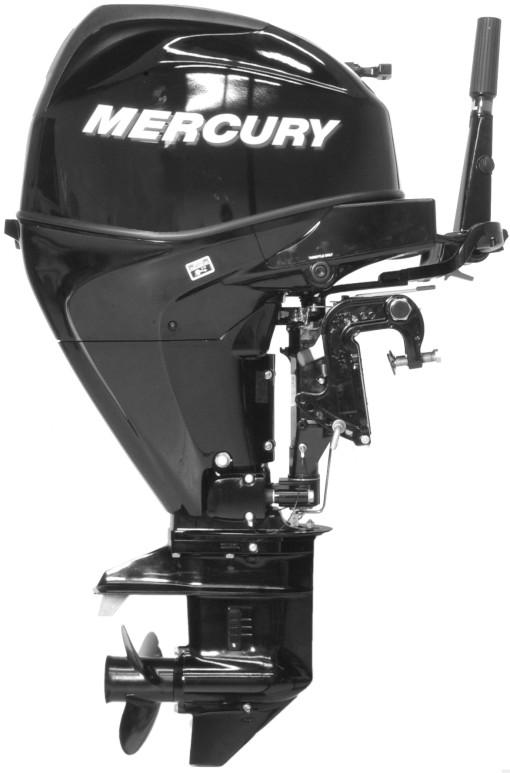

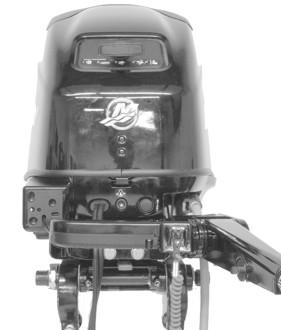

34 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Αναγνώριση εξαρτημάτων ΜΟΝΤΈΛΟ ΧΕΙΡΟΚΊΝΗΤΗς ΚΛΊΣΗς c b p q o n e d m f s r l g k h j i b - c - d - e - f - g - h - i - j - k - l - m - n - o - p - Επάνω κάλυμμα Λαβή χειροκίνητης εκκίνησης Διακόπτης σβησίματος κινητήρα Κουμπί ρύθμισης τριβής γκαζιού Κουμπί μόνο για το γκάζι Μπρακέτα καθρέφτη Μοχλός ασφάλισης κλίσης Πρώτη εισαγωγή νερού ψύξης Κιβώτιο ταχυτήτων Δεύτερη εισαγωγή νερού ψύξης Πλάκα αποτροπής αερισμού Βίδα αποστράγγισης λαδιού Οπή δείκτη αντλίας νερού Κάτω κάλυμμα Ασφάλεια καλύμματος Προειδοποιητική λυχνία 26 ell

35 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ q - r - s - Κουμπί εκκίνησης (μοντέλα με ηλεκτρική εκκίνηση) Διακόπτης σβησίματος με αναδέτη Μοχλός ρύθμισης της τριβής διεύθυνσης ell 27

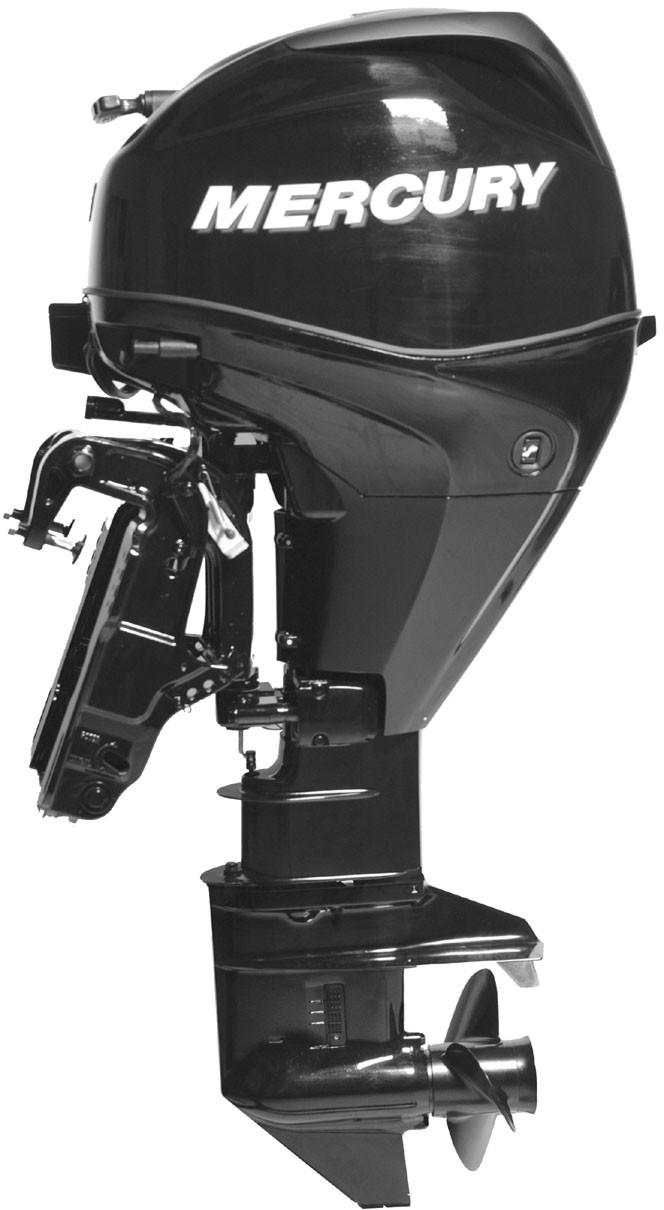

36 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΜΟΝΤΈΛΟ ΜΕ ΧΕΙΡΟΚΊΝΗΤΗ ΥΠΟΒΟΉΘΗΣΗ ΚΛΊΣΗς ΜΕ ΑΈΡΙΟ b c o p n m d l e r q f k j g i h b - c - d - e - f - g - h - i - j - k - l - m - n - o - p - q - Επάνω κάλυμμα Λαβή χειροκίνητης εκκίνησης Διακόπτης σβησίματος κινητήρα Κουμπί ρύθμισης τριβής γκαζιού Κουμπί μόνο για το γκάζι Μοχλός στήριξης κλίσης Μοχλός υποβοήθησης κλίσης με αέριο Πρώτη εισαγωγή νερού ψύξης Κιβώτιο ταχυτήτων Δεύτερη εισαγωγή νερού ψύξης Πλάκα αποτροπής αερισμού Ποδιές Οπή δείκτη αντλίας νερού Ασφάλεια καλύμματος Προειδοποιητική λυχνία Κουμπί εκκίνησης (μοντέλα με ηλεκτρική εκκίνηση) Διακόπτης σβησίματος με αναδέτη 28 ell

37 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ r - Μοχλός ρύθμισης της τριβής διεύθυνσης ΜΟΝΤΈΛΟ ΜΕ ΥΠΟΒΟΉΘΗΣΗ ΕΞΙΣΟΡΡΌΠΗΣΗς c d b e f g l h k j i b - c - d - e - f - g - h - i - j - k - l - Μπρακέτα καθρέφτη Μοχλός στήριξης κλίσης Επάνω κάλυμμα Ασφάλεια καλύμματος Κάτω κάλυμμα Βοηθητικός διακόπτης κλίσης Ποδιές Πλάκα αποτροπής αερισμού Δεύτερη εισαγωγή νερού ψύξης Κιβώτιο ταχυτήτων Πρώτη εισαγωγή νερού ψύξης Βαλβίδα χειροκίνητης απελευθέρωσης κλίσης ell 29

38 ΜΕΤΑΦΟΡΑ Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Ρυμουλκήστε με τρέιλερ το σκάφος σας, έχοντας την εξωλέμβια γερμένη κάτω στην κατακόρυφη θέση λειτουργίας. Φέρτε τον κινητήρα στην όπισθεν. Αν απαιτείται πρόσθετο διάκενο από το έδαφος, πρέπει να ανυψώσετε την εξωλέμβια χρησιμοποιώντας βοηθητικό μηχανισμό στήριξης εξωλέμβιας. Αποταθείτε στον τοπικό αντιπρόσωπο για σχετικές συστάσεις. Για τη διέλευση από σιδηροδρομικές διαβάσεις, ιδιωτικούς δρόμους και για την αντιστάθμιση της αναπήδησης του τρέιλερ, μπορεί να απαιτηθεί πρόσθετο διάκενο από το έδαφος ΣΗΜΑΝΤΙΚΟ: Μη βασίζεστε στο σύστημα υποβοήθησης εξισορρόπησης/κλίσης ούτε στο μοχλό στήριξης ανύψωσης για να διατηρηθεί το σωστό διάκενο από το έδαφος για τη ρυμούλκηση με τρέιλερ. Ο μοχλός στήριξης ανύψωσης της εξωλέμβιας δεν προορίζεται για την ανύψωση της εξωλέμβιας κατά τη ρυμούλκηση με τρέιλερ. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη θέση όπισθεν. Με τον τρόπο αυτό αποφεύγεται η ελεύθερη περιστροφή της προπέλας. Μεταφορά της εξωλέμβιας όταν αυτή έχει βγει από το σκάφος! ΠΡΟΣΟΧΗ Μεταφέρετε και αποθηκεύστε την εξωλέμβια μόνο με τον τρόπο που φαίνεται. Διαφορετικά, μπορεί να προκληθούν υλικές ζημιές ή ζημιά στον κινητήρα λόγω διαρροής λαδιού. 1. Για να αποφευχθούν τα προβλήματα που μπορεί να προκληθούν από την είσοδο λαδιού στους κυλίνδρους από την ελαιολεκάνη, μεταφέρετε και αποθηκεύστε την εξωλέμβια μόνο σε μια από τις δύο θέσεις που φαίνεται. - b - Όρθια Πλευρά λαγουδέρας κάτω b ell

39 Μεταφορά φορητών ρεζερβουάρ ΜΕΤΑΦΟΡΑ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω ανάφλεξης ή έκρηξης της βενζίνης. Ακολουθήστε τις οδηγίες μεταφοράς που παρέχονται μαζί με το φορητό ρεζερβουάρ. Μεταφέρετε το ρεζερβουάρ σε καλά αεριζόμενη περιοχή μακριά από γυμνή φλόγα ή σπινθήρες. ΡΕΖΕΡΒΟΥΆΡ ΜΕ ΧΕΙΡΟΚΊΝΗΤΟ ΕΞΑΕΡΙΣΜΌ Κλείστε το στόμιο αέρα του ρεζερβουάρ κατά τη μεταφορά του. Με τον τρόπο αυτό αποφεύγεται η διαφυγή καυσίμου ή ατμών από το ρεζερβουάρ ΡΕΖΕΡΒΟΥΆΡ ΜΕ ΑΥΤΌΜΑΤΟ ΕΞΑΕΡΙΣΜΌ 1. Αποσυνδέστε τον απομακρυσμένο σωλήνα καυσίμου από το ρεζερβουάρ. Με τον τρόπο αυτό το στόμιο αέρα κλείνει και αποφεύγεται η διαφυγή καυσίμου ή ατμών από το ρεζερβουάρ. 2. Τοποθετήστε το κάλυμμα πρόσδεσης πάνω από το στέλεχος του συνδετήρα σωλήνα καυσίμου. Με τον τρόπο αυτό το στέλεχος του συνδετήρα δεν μπορεί να πατηθεί ακουσίως προς τα μέσα, επιτρέποντας έτσι τη διαφυγή καυσίμου ή ατμών. - b - Στέλεχος συνδετήρα Κάλυμμα πρόσδεσης F b ell 31

40 Συστάσεις περί των καυσίμων ΚΑΥΣΙΜΟ ΚΑΙ ΛΑΔΙ ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης θεωρείται κακή χρήση του κινητήρα και η βλάβη που προκύπτει κατ αυτόν τον τρόπο δεν καλύπτεται από την περιορισμένη εγγύηση. ΠΟΙΌΤΗΤΑ ΚΑΥΣΊΜΩΝ Οι κινητήρες της Mercury Mrine λειτουργούν ικανοποιητικά όταν χρησιμοποιείται γνωστή μάρκα αμόλυβδης βενζίνης η οποία συμφωνεί με τις ακόλουθες προδιαγραφές: Η.Π.Α. και Καναδάς- όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 87 ((R+M)/2. Επίσης αποδεκτή είναι και η βενζίνη Premium [92 (R+M)/2 Οκτάνια]. ΜΗ χρησιμοποιείτε βενζίνη super. Εκτός Η.Π.Α. και Καναδά - όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 90 RON. Επίσης αποδεκτή είναι και η βενζίνη Premium (98 RON). Εάν δεν υπάρχει διαθέσιμη αμόλυβδη βενζίνη, χρησιμοποιείστε βενζίνη super γνωστής μάρκας. ΧΡΉΣΗ ΒΕΝΖΙΝΏΝ «ΝΈΟΥ ΤΎΠΟΥ» (ΟΞΥΓΟΝΩΜΈΝΩΝ) (ΜΌΝΟ ΓΙΑ ΤΙς Η.Π.Α.) Αυτός ο τύπος βενζίνης απαιτείται για ορισμένες περιοχές των Η.Π.Α. Τα δύο είδη οξυγονούχων οργανικών ενώσεων που χρησιμοποιούνται στα καύσιμα αυτά είναι η αλκοόλη (Αιθανόλη) και ο αιθέρας (ΜΤΒΕ ή ΕΤΒΕ). Εάν το οξυγονούχο συστατικό που χρησιμοποιείται στη βενζίνη της περιοχής σας είναι η αιθανόλη, ανατρέξτε στην ενότητα «Βενζίνες που περιέχουν αλκοόλες». Αυτές οι βενζίνες νέου τύπου είναι αποδεκτές προς χρήση για τον κινητήρα σας της Mercury Mrine. ΒΕΝΖΊΝΕς ΠΟΥ ΠΕΡΙΈΧΟΥΝ ΑΛΚΟΌΛΕς Εάν η βενζίνη της περιοχής σας περιέχει είτε μεθανόλη (μεθυλική αλκοόλη) είτε αιθανόλη (αιθυλική αλκοόλη), θα πρέπει να γνωρίζετε ορισμένες επιβλαβείς συνέπειες που μπορεί να υπάρξουν. Αυτές οι επιβλαβείς συνέπειες είναι σοβαρότερες με τη μεθανόλη. Επίσης, η αύξηση του ποσοστού αλκοόλης στο καύσιμο μπορεί να επιδεινώσει τις επιβλαβείς αυτές συνέπειες. Ορισμένες από τις επιβλαβείς αυτές συνέπειες προκαλούνται επειδή η αλκοόλη στη βενζίνη μπορεί να απορροφήσει την υγρασία του αέρα, με αποτέλεσμα του διαχωρισμού του νερού/ της αλκοόλης από τη βενζίνη στο ρεζερβουάρ. Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury Mrine μπορούν να αντέξουν μέχρι 10% περιεκτικότητα σε αλκοόλη της βενζίνης. Δεν γνωρίζουμε μέχρι ποιο ποσοστό μπορεί να αντέξει το σύστημα καυσίμων του σκάφους σας. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε πως οι βενζίνες που περιέχουν αλκοόλες μπορεί να αυξήσουν: Διάβρωση των μεταλλικών εξαρτημάτων Την αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Τη διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Προβλήματα κατά την εκκίνηση και τη λειτουργία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΚΙΝΔΥΝΟΣ ΦΩΤΙΑΣ ΚΑΙ ΕΚΡΗΞΗΣ: Η διαρροή καυσίμου σε οποιοδήποτε σημείο του συστήματος καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς και έκρηξης, ο οποίος θα μπορούσε να προκαλέσει σοβαρούς τραυματισμούς ή ακόμα και θάνατο. Η προσεκτική τακτική επιθεώρηση ολόκληρου του συστήματος καυσίμου είναι υποχρεωτική, ιδιαίτερα μετά την περίοδο αποθήκευσης. Όλα τα εξαρτήματα του συστήματος καυσίμων θα πρέπει να επιθεωρούνται για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν να χρησιμοποιήσετε ξανά τον κινητήρα. Εξαιτίας των επιβλαβών συνεπειών της αλκοόλης της βενζίνης, συνιστάται η χρήση μόνο βενζίνης χωρίς αλκοόλη όπου είναι δυνατόν. Εάν το μόνο διαθέσιμο καύσιμο περιέχει αλκοόλη ή εάν δεν γνωρίζετε εάν περιέχει αλκοόλη, απαιτείται η αυξημένη συχνότητα των επιθεωρήσεων για διαρροές και ανωμαλίες. 32 ell

41 ΚΑΥΣΙΜΟ ΚΑΙ ΛΑΔΙ ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας Mercury Mrine λειτουργεί με τη χρήση βενζίνης που περιέχει αλκοόλη, θα πρέπει να αποφεύγεται η αποθήκευση βενζίνης στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Τα μεγάλα χρονικά διαστήματα αποθήκευσης, συχνό φαινόμενο στα σκάφη, δημιουργούν μοναδικά προβλήματα. Στα αυτοκίνητα, τα καύσιμα που περιέχουν αλκοόλη συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, αλλά τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Επιπλέον, μπορεί να προκύψει εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. Απαίτηση εύκαμπτου σωλήνα καυσίμου χαμηλής διαπότισης Ισχύει για τις εξωλέμβιες που κατασκευάστηκαν για πώληση, έχουν ήδη πωληθεί ή διατίθενται προς πώληση στις Ηνωμένες Πολιτείες. Η Υπηρεσία Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ απαιτεί να χρησιμοποιείται εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης για τον πρωταρχικό εύκαμπτο σωλήνα καυσίμου που συνδέει το ρεζερβουάρ με την εξωλέμβια, σε όλες τις εξωλέμβιες που κατασκευάζονται μετά την 1η Ιανουαρίου Ως εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης ορίζεται ο σωλήνας USCG τύπου B1-15 ή τύπου A1-15 που δεν υπερβαίνει τα 15 g/m²/24 ώρες με καύσιμο CE 10 στους 23 C όπως καθορίζεται για τους εύκαμπτους σωλήνες θαλάσσιας χρήσης SAE J Πλήρωση ρεζερβουάρ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω ανάφλεξης ή έκρηξης της βενζίνης. Σβήνετε πάντα τον κινητήρα και μην καπνίζετε ούτε να αφήνετε να υπάρχουν γυμνές φλόγες ή σπινθήρες στην περιοχή ενώ γεμίζετε το ρεζερβουάρ. Γεμίζετε πάντα τα ρεζερβουάρ σε υπαίθριο χώρο μακριά από θερμότητα, σπινθήρες και γυμνές φλόγες. Βγάλτε τα φορητά ρεζερβουάρ από το σκάφος για να τα ξαναγεμίσετε. Σβήνετε πάντα τον κινητήρα πριν την επαναπλήρωση των ρεζερβουάρ. Μην γεμίζετε μέχρι πάνω τα ρεζερβουάρ. Αφήστε άδειο το ρεζερβουάρ κατά το 10% περίπου της χωρητικότητάς του. Το καύσιμο διαστέλλεται σε όγκο καθώς η θερμοκρασία του αυξάνεται και μπορεί να διαρρεύσει υπό πίεση αν το ρεζερβουάρ είναι τελείως γεμάτο. ΤΟΠΟΘΈΤΗΣΗ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΣΤΟ ΣΚΆΦΟς Τοποθετήστε το ρεζερβουάρ στο σκάφος έτσι ώστε το στόμιο αερισμού να είναι υψηλότερα από τη στάθμη του καυσίμου υπό κανονικές συνθήκες λειτουργίας του σκάφους. Συστάσεις όσον αφορά στο λάδι κινητήρα Συνιστούμε τη χρήση λαδιού τετράχρονης εξωλέμβιας με προδιαγραφές NMMA FC-W 10W-30 της Mercury ή της Quicksilver για γενική χρήση σε όλες τις θερμοκρασίες. Εάν προτιμάτε συνθετικό λάδι με προδιαγραφές NMMA 25W-40, χρησιμοποιήστε συνθετικό λάδι τετράχρονης εξωλέμβιας της Mercury ή της Quicksilver. Εάν δεν διατίθενται τα συνιστώμενα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W, μπορείτε να χρησιμοποιήσετε γνωστής μάρκας, λάδι τετράχρονης εξωλέμβιας που πληροί τις προδιαγραφές FC-W. ell 33

42 ΚΑΥΣΙΜΟ ΚΑΙ ΛΑΔΙ ΣΗΜΑΝΤΙΚΟ: Δεν συνιστάται η χρήση απορρυπαντικών λαδιών, λαδιών πολλαπλού ιξώδους (διαφορετικών από τα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W ή τα λάδια γνωστής μάρκας με προδιαγραφές NMMA FC-W), συνθετικών λαδιών, λαδιών χαμηλής ποιότητας ή λαδιών που περιέχουν στερεά προσθετικά. F C b Συνιστώμενο ιξώδες SAE για το λάδι κινητήρα - Το λάδι για τετράχρονες εξωλέμβιες με προδιαγραφές NMMA FC-W 25W-40 μπορεί να χρησιμοποιείται σε θερμοκρασίες υψηλότερες από 4 C (40 F). b - Το λάδι για τετράχρονες εξωλέμβιες με προδιαγραφές NMMA FC-W 10W-30 συνιστάται για χρήση σε όλες τις θερμοκρασίες Έλεγχος και συμπλήρωση λαδιού κινητήρα ΣΗΜΑΝΤΙΚΟ: Μην υπερπληρώνετε. Βεβαιωθείτε ότι η εξωλέμβια είναι όρθια (δεν είναι γερμένη) όταν ελέγχετε το λάδι. 1. Σβήστε τον κινητήρα. Βάλτε την εξωλέμβια στην επίπεδη θέση λειτουργίας. Βγάλτε το επάνω κάλυμμα. 34 ell

43 ΚΑΥΣΙΜΟ ΚΑΙ ΛΑΔΙ 2. Βγάλτε το δείκτη στάθμης λαδιού. Σκουπίστε το δείκτη με καθαρό πανάκι ή πετσέτα και βάλτε τον πάλι τελείως μέσα. c d b b - c - d - Ένδειξη Full (Γεμάτο) Ένδειξη Add (Πρόσθεση) Δείκτης στάθμης Τάπα πλήρωσης λαδιού 3. Βγάλτε πάλι το δείκτη στάθμης λαδιού και παρατηρήστε τη στάθμη του λαδιού. Η στάθμη πρέπει να βρίσκεται μεταξύ των ενδείξεων FULL (γεμάτο) και Add (Πρόσθεση). Αν η στάθμη λαδιού είναι χαμηλή, βγάλτε την τάπα του στομίου πλήρωσης λαδιού και γεμίστε (όχι υπερβολικά) μέχρι την ένδειξη μέγιστης στάθμης λαδιού. ΣΗΜΕΙΩΣΗ: Υπό συγκεκριμένες συνθήκες λειτουργίας, η θερμοκρασία λειτουργίας των τετράχρονων εξωλέμβιων κινητήρων μπορεί να μην είναι αρκετά υψηλή ώστε να εξατμίζεται η φυσιολογική ποσότητα καυσίμου και υγρασίας που συσσωρεύεται στο κάρτερ. Στις συνθήκες αυτές περιλαμβάνεται η λειτουργία στο ρελαντί για μεγάλα χρονικά διαστήματα, οι επανειλημμένες μικρές διαδρομές, η χαμηλή ταχύτητα ή το άναμμα και το σβήσιμο μετά από μικρό χρονικό διάστημα, καθώς και η λειτουργία σε ψυχρότερες κλιματικές συνθήκες. Αυτή η πρόσθετη ποσότητα καυσίμου και υγρασίας που συλλέγεται στο κάρτερ, ανεβαίνει τελικά προς τα πάνω στην ελαιολεκάνη και προστίθεται στο συνολικό όγκο λαδιού που αντιστοιχεί στην ένδειξη του δείκτη στάθμης. Αυτή η αύξηση του όγκου λαδιού είναι γνωστή ως αραίωση λαδιού. Οι εξωλέμβιοι κινητήρες μπορούν τυπικά να διαχειριστούν μεγάλες ποσότητες αραιωμένου λαδιού χωρίς να προκληθούν προβλήματα όσον αφορά στην ανθεκτικότητα. Ωστόσο, για να διασφαλιστεί η εκτεταμένη διάρκειας ζωής του εξωλέμβιου κινητήρα, η Mercury συνιστά η αλλαγή λαδιού και φίλτρου να γίνεται τακτικά, τηρώντας το διάστημα αλλαγής λαδιού και χρησιμοποιώντας λάδι της συνιστώμενης ποιότητας. Συνιστάται περαιτέρω, αν η εξωλέμβιά σας χρησιμοποιείται συχνά στις συνθήκες που περιγράφονται ανωτέρω, να σκεφτείτε το ενδεχόμενο να αλλάζετε πιο συχνά το λάδι. 4. Βάλτε πάλι το δείκτη στάθμης λαδιού τελείως μέσα. Επανατοποθετήστε την τάπα του στομίου πλήρωσης λαδιού και σφίξτε την καλά με το χέρι. ell 35

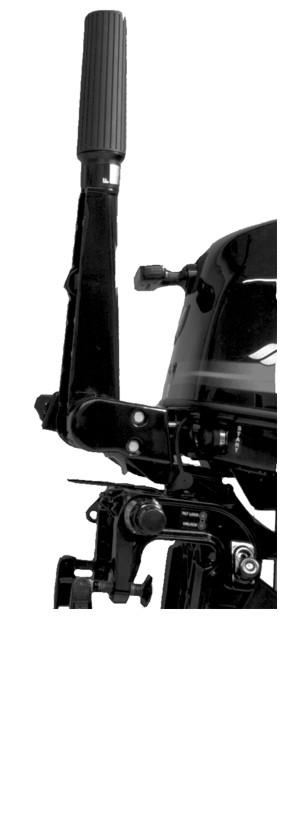

44 Λειτουργίες τηλεχειριστηρίου ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Το σκάφος σας μπορεί να διαθέτει ένα από τα τηλεχειριστήρια της Mercury Precision ή της Quicksilver που φαίνονται παρακάτω. Αν το σκάφος σας δεν διαθέτει κανένα από τα τηλεχειριστήρια αυτά, συμβουλευτείτε τον αντιπρόσωπό σας για την περιγραφή των λειτουργιών και χρήσεων του τηλεχειριστηρίου σας. c c c f b h g b i i e d d e f g f b - c - d - e - f - g - h - i - Μοχλός ταχυτήτων - Πρόσω (κίνηση εμπρός), Κρατεί (νεκρό), Ανάποδα (όπισθεν) Μοχλός απελευθέρωσης νεκρού Διακόπτης συστήματος ρύθμισης ανύψωσης/κλίσης (trim/tilt) (αν υπάρχει) - Ανατρέξτε στην ενότητα Λειτουργίες και χειριστήρια - Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim/tilt). Διακόπτης σβησίματος με αναδέτη - Ανατρέξτε στην ενότητα Γενικές Πληροφορίες - Διακόπτης σβησίματος με αναδέτη Αναδέτης - Ανατρέξτε στην ενότητα Γενικές Πληροφορίες - Διακόπτης σβησίματος με αναδέτη Ρύθμιση της τριβής γκαζιού - Στα χειριστήρια κονσόλας απαιτείται η αφαίρεση του καλύμματος για τη ρύθμιση Διακόπτης μίζας - "OFF", "ON", "START" (κλειστό, ανοικτό, εκκίνηση). Μοχλός υψηλού ρελαντί - Ανατρέξτε στο κεφάλαιο Λειτουργία - Εκκίνηση του κινητήρα Κουμπί μόνο για το γκάζι - Ανατρέξτε στην ενότητα Λειτουργία - Εκκίνηση του κινητήρα 36 ell

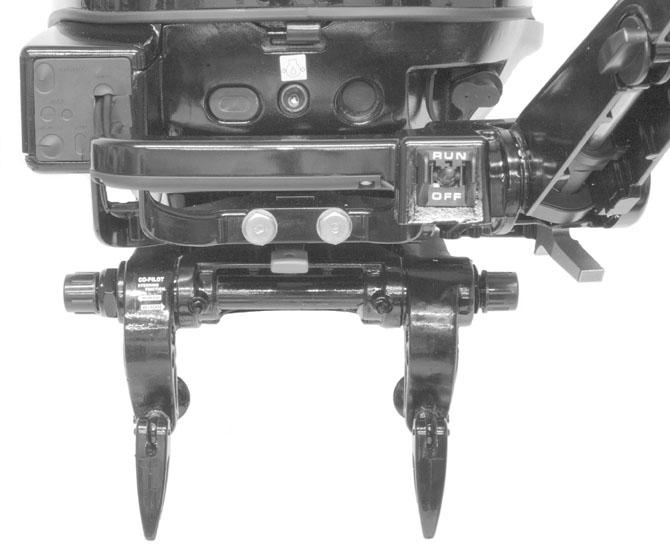

45 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Χαρακτηριστικά μοντέλου με λαγουδέρα Κουμπί μόνο για γκάζι Το πάτημα του κουμπιού τη στιγμή που η εξωλέμβια βρίσκεται στη νεκρά επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για την προθέρμανση, χωρίς να επιλέξει ταχύτητα Ρύθμιση της τριβής διεύθυνσης Ρυθμίστε το μοχλό αυτό ώστε η λαγουδέρα να έχει την επιθυμητή τριβή διεύθυνσης (αντίσταση). Μετακινήστε το μοχλό αριστερά για να αυξηθεί η τριβή και δεξιά για να μειωθεί η τριβή.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε πιθανό σοβαρό τραυματισμό ή το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Διατηρήστε επαρκή τριβή διεύθυνσης ώστε η εξωλέμβια να μην στρίβει κατά μια πλήρη στροφή αν αφήσετε τη λαγουδέρα ή το τιμόνι. - b - Αύξηση της τριβής Μείωση της τριβής b 9988 ell 37

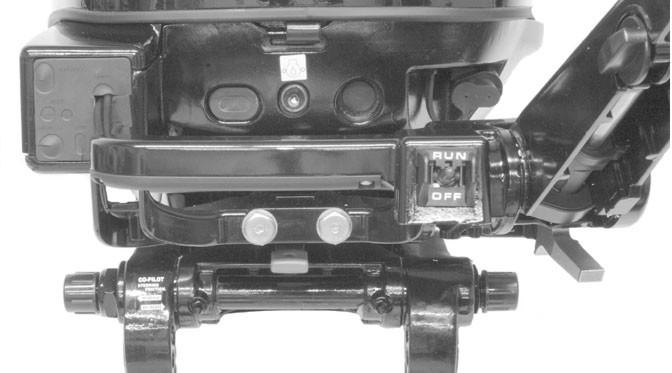

46 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Λυχνία προειδοποίησης Η λυχνία προειδοποίησης θα ανάψει ή θα αναβοσβήσει για να ενημερώσει το χειριστή σχετικά με τις καταστάσεις του συστήματος προειδοποίησης. Ανατρέξτε στην ενότητα Σύστημα προειδοποίησης Κουμπί ηλεκτρικής εκκίνησης (μοντέλα με ηλεκτρική εκκίνηση) Πατήστε το κουμπί για να πάρει εμπρός ο κινητήρας Λαγουδέρα Η λαβή διαθέτει τη δυνατότητα κλίσης κατά 180 για εύκολο χειρισμό κατά τη μεταφορά και την αποθήκευση ell

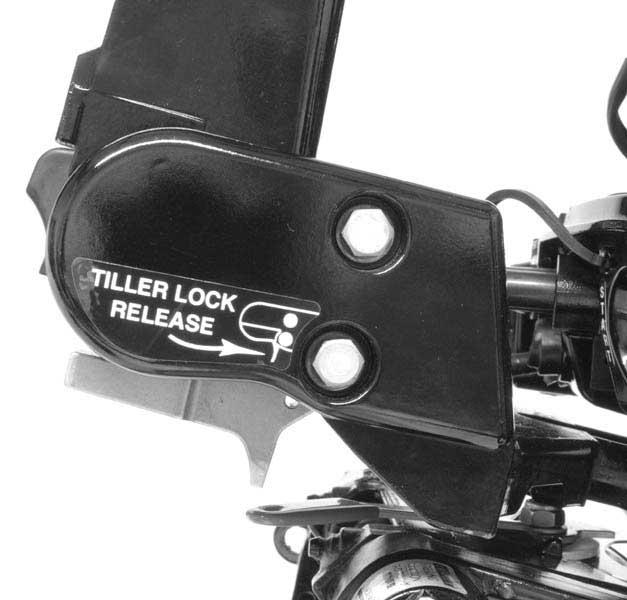

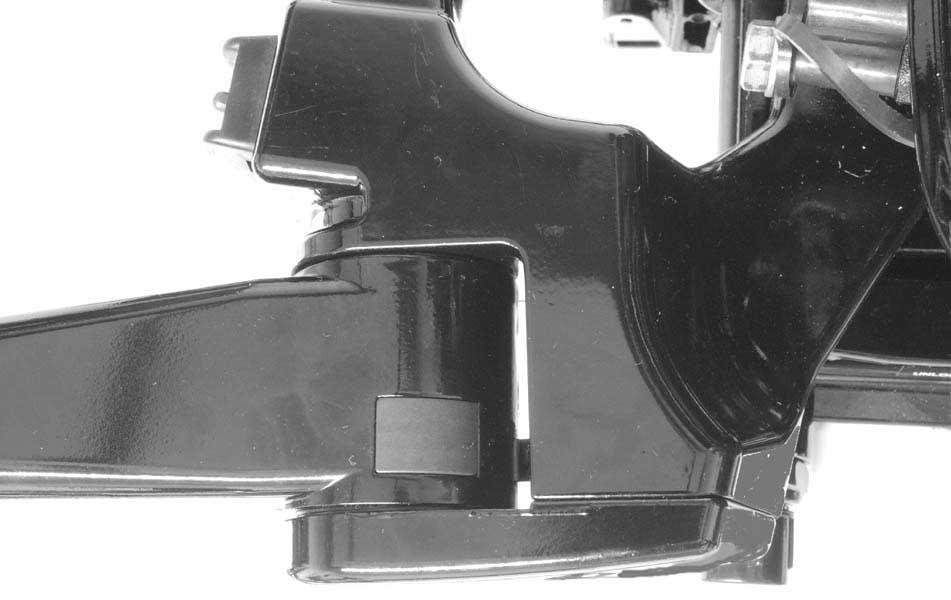

47 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Μοχλός απασφάλισης λαγουδέρας Ωθήστε το μοχλό για να μετακινήσετε τη λαγουδέρα από τη μια θέση στην άλλη Καπάκι ασφάλισης λαγουδέρας Βγάλτε το καπάκι ασφάλισης από το πάνω μέρος της λαγουδέρας ώστε αυτή να ασφαλίσει στην επάνω θέση. Ωθήστε το μοχλό απασφάλισης για να ελευθερωθεί η λαγουδέρα από τη θέση ασφάλισης. b b - Καπάκι ασφάλισης Μηχανισμός ασφάλισης Διακόπτης παύσης λειτουργίας του κινητήρα ell 39

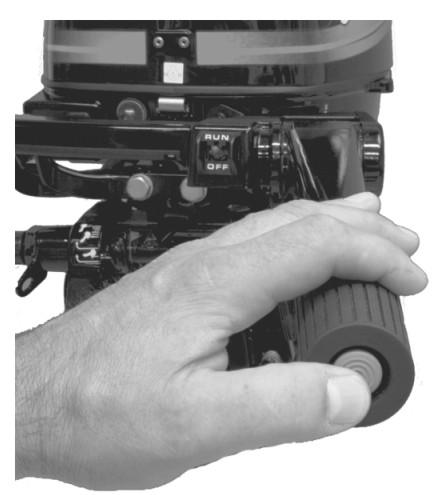

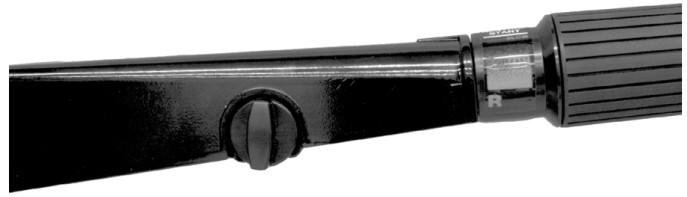

48 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Διακόπτης ρύθμισης της τριβής της λαβής γκαζιού Γυρίστε το διακόπτη τριβής για να ρυθμίσετε και να διατηρήσετε το γκάζι στην επιθυμητή ταχύτητα. Γυρίστε το διακόπτη δεξιά για να αυξηθεί η τριβή και αριστερά για να μειωθεί η τριβή. b - b - Μείωση της τριβής (αριστερόστροφα) Αύξηση της τριβής (δεξιόστροφα) Διακόπτης σβησίματος με αναδέτη Ανατρέξτε στην ενότητα Γενικές πληροφορίες Διακόπτης σβησίματος με αναδέτη Σύστημα προειδοποίησης ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΉ ΚΌΡΝΑ Τα μοντέλα με τηλεχειριστήριο έχουν την προειδοποιητική κόρνα τοποθετημένη εντός του τηλεχειριστηρίου ή συνδεδεμένη με το διακόπτη μίζας. Τα μοντέλα με λαγουδέρα έχουν την προειδοποιητική κόρνα τοποθετημένη στο κάλυμμα του κινητήρα. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΉ ΛΥΧΝΊΑ Η λυχνία προειδοποίησης θα ανάψει ή θα αναβοσβήσει για να ενημερώσει το χειριστή σχετικά με τις καταστάσεις του συστήματος προειδοποίησης που παρατίθενται στον ακόλουθο πίνακα ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΟΎ ΣΥΣΤΉΜΑΤΟς Η προειδοποιητική κόρνα εκπέμπει είτε ένα συνεχή οξύ ήχο (μπιπ) ή διακοπτόμενους οξείς ήχους μικρής διάρκειας και οι στροφές του κινητήρα περιορίζονται. Η ενέργεια αυτή προειδοποιεί τον χειριστή και τον βοηθά να αναγνωρίσει τις καταστάσεις που αναφέρονται παρακάτω. 40 ell

49 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Σύστημα προειδοποίησης Λειτουργία Ήχος Προειδοποιητική λυχνία Περιγραφή Μείωση των στροφών του κινητήρα στις 2800 Σ.Α.Λ. Εκκίνηση Ένα μπιπ Ενεργοποιημένο για 5 δευτερόλεπτα Δοκιμή κανονικής λειτουργίας του συστήματος Υπερβολικά μεγάλη θερμοκρασία κινητήρα Συνεχής Ανοικτό (On) Υπερθέρμανση κινητήρα X Χαμηλή πίεση λαδιού Συνεχής Ανοικτό (On) Χαμηλή πίεση λαδιού X Ο κινητήρας ανεβάζει υπερβολικές στροφές Συνεχής Ανοικτό (On) Οι στροφές του κινητήρα ξεπερνούν τις μέγιστες επιτρεπόμενες στροφές (σ.α.λ.) Αισθητήρας θερμοκρασίας ή απόλυτης πίεσης πολλαπλής (MAP) εκτός εύρους Διακοπτόμενος οξύς ήχος (μπιπ) μικρής διάρκειας Αναβοσβήνει Οι στροφές του κινητήρα θα περιοριστούν. Συμβουλευτείτε τον αντιπρόσωπό σας για βοήθεια X ΥΠΕΡΘΈΡΜΑΝΣΗ ΚΙΝΗΤΉΡΑ Αν ο κινητήρας υπερθερμανθεί, μειώστε αμέσως το γκάζι σε στροφές ρελαντί. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού ή αν η ροή είναι διακοπτόμενη, σβήστε τον κινητήρα και ελέγξτε αν είναι αποφραγμένες οι οπές της εισαγωγής νερού ψύξης. Αν δεν διαπιστωθεί απόφραξη, αυτό μπορεί να δηλώνει απόφραξη στο σύστημα ψύξης ή πρόβλημα στην αντλία νερού. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση προκαλεί ζημιά στον κινητήρα. Αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού και ο κινητήρας συνεχίζει να υπερθερμαίνεται, συμβουλευτείτε τον αντιπρόσωπό σας. Η λειτουργία του υπερθερμαινόμενου κινητήρα προκαλεί ζημιά στον κινητήρα. ΣΗΜΕΙΩΣΗ: Αν παρουσιαστεί υπερθέρμανση και ξεμείνετε, σβήστε τον κινητήρα και αφήστε τον να κρυώσει. Συνήθως, με τον τρόπο αυτό ο κινητήρας μπορεί να λειτουργήσει για κάποιο επιπλέον χρονικό διάστημα σε χαμηλές στροφές (ρελαντί) προτού αρχίσει να υπερθερμαίνεται και πάλι ell 41

50 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ ΧΑΜΗΛΉ ΠΊΕΣΗ ΛΑΔΙΟΎ Το προειδοποιητικό σύστημα ενεργοποιείται αν η πίεση του λαδιού πέσει πολύ χαμηλά. Πρώτα, σβήστε τον κινητήρα και ελέγξτε τη στάθμη λαδιού. Αν χρειαστεί, προσθέστε λάδι. Αν το λάδι βρίσκεται στη συνιστώμενη στάθμη και η προειδοποιητική κόρνα συνεχίζει να ηχεί, συμβουλευτείτε τον αντιπρόσωπό σας. Οι στροφές του κινητήρα θα περιοριστούν στις 2800 σ.α.λ. Ωστόσο, δεν πρέπει να συνεχίσετε τη λειτουργία του κινητήρα. ΠΕΡΙΟΡΙΣΤΉς ΥΠΕΡΒΟΛΙΚΏΝ ΣΤΡΟΦΏΝ ΚΙΝΗΤΉΡΑ Ορισμένα από τα αίτια για τις υπερβολικές στροφές του κινητήρα είναι τα εξής: Αερισμός της προπέλας. Προπέλα που έχει λανθασμένο βήμα ή διάμετρο. Τζόγος στο μουαγιέ της προπέλας. Η εξωλέμβια είναι τοποθετημένη υπερβολικά ψηλά στον καθρέφτη. Κλίση της εξωλέμβιας προς τα έξω πέρα από την κάθετη θέση λειτουργίας. Σπηλαίωση της προπέλας λόγω ταραγμένων νερών ή υπάρχει κάποιο εμπόδιο στο κύτος του σκάφους. Όταν ενεργοποιηθεί ο περιοριστής υπερβολικών στροφών κινητήρα, ο χρονισμός του κινητήρα θα επιβραδυνθεί στιγμιαία για να μειωθούν οι στροφές του. Οι υπερβολικά υψηλές στροφές (πάνω από τις 6300 σ.α.λ.) προκαλούν τη αποκοπή των κυλίνδρων, ώστε να αποφευχθεί η λειτουργία πάνω από αυτό το όριο. Μοντέλα με λαγουδέρα με χειροκίνητη υποβοήθηση κλίσης αερίου Τα μοντέλα που διαθέτουν σύστημα υποβοήθησης κλίσης αερίου επιτρέπουν στο χειριστή να ασφαλίσει την εξωλέμβια σε οποιαδήποτε θέση κλίσης, από την τελείως κάτω θέση έως την τελείως πάνω θέση. Αυτό το σύστημα κλίσης έχει σχεδιαστεί ώστε να ρυθμίζεται όταν η εξωλέμβια λειτουργεί στο ρελαντί, στο νεκρό, ή όταν ο κινητήρας είναι σβηστός. Πριν τη λειτουργία, η εξωλέμβια πρέπει να ασφαλίσει στη θέση κλίσης της μετακινώντας το μοχλό ασφάλισης στη θέση ασφάλισης.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν τη λειτουργία, η εξωλέμβια πρέπει να ασφαλίσει στη θέση ασφάλισης/λειτουργίας. Αν δεν ασφαλίσετε την εξωλέμβια στη θέση ασφάλισης/λειτουργίας της, η εξωλέμβια μπορεί να γείρει προς τα πάνω και έξω από το νερό όταν ελαττώνετε ταχύτητα ή όταν τη λειτουργείτε στο ανάποδα, πράγμα που μπορεί να προκαλέσει πιθανή απώλεια του ελέγχου του σκάφους. Η απώλεια του ελέγχου του σκάφους μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο ή ζημιά στο σκάφος. ΒΑΣΙΚΉ ΛΕΙΤΟΥΡΓΊΑ ΤΗς ΚΛΊΣΗς Μετακινήστε το μοχλό ασφάλισης στη θέση απασφάλισης. Γείρετε την εξωλέμβια στην επιθυμητή θέση και ασφαλίστε την στη θέση αυτή μετακινώντας το μοχλό ασφάλισης κλίσης πίσω στη θέση ασφάλισης. - b - Θέση απασφάλισης Θέση ασφάλισης FREE LOCK b ell

51 ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Όταν λειτουργείτε το σκάφος σας σε ρηχά νερά, μπορείτε να ρυθμίσετε και να ασφαλίσετε την εξωλέμβια σε μεγαλύτερη γωνία κλίσης. Λειτουργήστε την εξωλέμβια σε χαμηλές στροφές ενώ αυτή είναι γερμένη προς τα πάνω για λειτουργία σε ρηχά νερά. Διατηρήστε τις οπές της εισαγωγής νερού ψύξης βυθισμένες στο νερό και συνεχίστε να ελέγχετε για ροή νερού από την οπή του δείκτη αντλίας νερού ΚΛΊΣΗ ΤΗς ΕΞΩΛΈΜΒΙΑς ΣΤΗΝ ΤΕΛΕΊΩς ΠΆΝΩ ΘΈΣΗ 1. Σβήστε τον κινητήρα. Μετακινήστε το μοχλό ασφάλισης στη θέση απασφάλισης. Πιάστε από τη λαβή το πάνω κάλυμμα και σηκώστε την εξωλέμβια στην τελείως πάνω θέση κλίσης. Ασφαλίστε την εξωλέμβια στη θέση της μετακινώντας το μοχλό ασφάλισης στη θέση ασφάλισης. 2. Συμπλέξτε το μοχλό στήριξης ανύψωσης Κατεβάστε την εξωλέμβια ώστε να ακουμπήσει στο μοχλό στήριξης ανύψωσης. ΚΑΤΈΒΑΣΜΑ ΤΗς ΕΞΩΛΈΜΒΙΑς ΣΤΗ ΘΈΣΗ ΛΕΙΤΟΥΡΓΊΑς 1. Μετακινήστε το μοχλό ασφάλισης στη θέση απασφάλισης. Ανυψώστε ελαφρώς την εξωλέμβια προς τα πάνω και απελευθερώστε το μοχλό υποστήριξης κλίσης. Κατέβασμα της εξωλέμβιας στη θέση λειτουργίας. 2. Μετακινήστε το μοχλό ασφάλισης στη θέση ασφάλισης ell 43

52 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ ΡΎΘΜΙΣΗ ΤΗς ΓΩΝΊΑς ΛΕΙΤΟΥΡΓΊΑς Τα μπρακέτα καθρέφτη έχουν τέσσερις οπές για τη ρύθμιση της κάθετης γωνίας λειτουργίας (κίνηση εμπρός στοπ) της εξωλέμβιας. Χρησιμοποιήστε τον πείρο κλίσης για ρυθμίσεις στις υπόλοιπες τέσσερις οπές. FREE - b - Οπές μπρακέτου καθρέφτη Πείρος κλίσης LOCK b Ρυθμίστε τη γωνία λειτουργίας της εξωλέμβιας έτσι ώστε η εξωλέμβια να λειτουργεί κάθετα ως προς το νερό όταν το σκάφος κινείται με μέγιστη ταχύτητα. Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα. b c b - c - Υπερβολικά μεγάλη γωνία (πρύμνη πάνω) ρυθμίστε Ανεπαρκής γωνία (πρύμνη κάτω) ρυθμίστε προς τα έξω Γωνία ρυθμισμένη σωστά (πλώρη ελαφρώς πάνω) ΣΗΜΕΙΩΣΗ: Κατά τη διάρκεια της λειτουργίας, η εξωλέμβια πρέπει να ασφαλίσει στον πείρο κλίσης τοποθετώντας το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης. Λάβετε υπόψη σας τα παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. Η ρύθμιση της εξωλέμβιας κοντά στον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. 44 ell

53 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. Η ρύθμιση της εξωλέμβιας μακριά από τον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. Μοντέλα με λαγουδέρα με χειροκίνητη κλίση ΒΑΣΙΚΉ ΛΕΙΤΟΥΡΓΊΑ ΤΗς ΚΛΊΣΗς Ο μηχανισμός κλίσης επιτρέπει στο χειριστή να γείρει την εξωλέμβια σε μεγαλύτερη γωνία κλίσης για λειτουργία σε ρηχά νερά, ή να ανυψώσει την εξωλέμβια στην τελείως πάνω θέση. Όταν λειτουργείτε την εξωλέμβια, κρατάτε το μοχλό ανύψωσης στη θέση ελευθέρωσης κλίσης. Αυτό επιτρέπει στην εξωλέμβια να επιστρέφει στη θέση λειτουργίας, στην περίπτωση που συγκρουστεί ποτέ με εμπόδιο κάτω από το νερό και ανασηκωθεί. Η μετακίνηση του μοχλού ανύψωσης στη θέση κλίσης, επιτρέπει στην εξωλέμβια να ασφαλίζει στη θέση πλεύσης σε ρηχά νερά ή στην τελείως πάνω θέση. - b - Θέση απασφάλισης Θέση κλίσης b ΑΝΎΨΩΣΗ ΤΗς ΕΞΩΛΈΜΒΙΑς ΣΤΗ ΘΈΣΗ ΠΛΉΡΟΥς ΑΝΎΨΩΣΗς 1. Σβήστε τον κινητήρα. 2. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη θέση πρόσω (εμπρός ταχύτητα). 3. Ασφαλίστε το μοχλό ανύψωσης στη θέση κλίσης. ell 45

54 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ 4. Πιάστε από τη λαβή το πάνω κάλυμμα και γείρετε την εξωλέμβια στη θέση τέρμα πάνω έως ότου ασφαλίσει στη θέση της ΚΑΤΈΒΑΣΜΑ ΤΗς ΕΞΩΛΈΜΒΙΑς ΣΤΗ ΘΈΣΗ ΛΕΙΤΟΥΡΓΊΑς 1. Ασφαλίστε το μοχλό ανύψωσης στη θέση ελευθέρωσης κλίσης. Ανυψώστε ελαφρώς την εξωλέμβια για να την ελευθερώσετε από τη θέση ασφάλισης και στη συνέχεια κατεβάστε την μαλακά. ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Η θέση πλεύσης για ρηχά νερά στην εξωλέμβια σας επιτρέπει να ανυψώσετε την εξωλέμβιας σε μεγαλύτερη γωνία κλίσης προκειμένου να μην κτυπήσει στον πυθμένα. ΣΗΜΑΝΤΙΚΟ: Προτού γείρετε την εξωλέμβια στη θέση πλεύσης για ρηχά νερά, μειώστε τις στροφές του κινητήρα στο ρελαντί και επιλέξτε την εμπρός ταχύτητα. ΣΗΜΑΝΤΙΚΟ: Στη θέση πλεύσης σε ρηχά νερά, μη λειτουργείτε την εξωλέμβια στην όπισθεν. Διατηρείτε τις στροφές της εξωλέμβιας σε χαμηλά επίπεδα, διατηρώντας την εισαγωγή νερού ψύξης βυθισμένη. 1. Μειώστε τις στροφές του κινητήρα στο ρελαντί. 2. Θέστε τον κινητήρα στην εμπρός ταχύτητα. 3. Ασφαλίστε το μοχλό ανύψωσης στη θέση κλίσης. 4. Πιάστε από τη λαβή το επάνω κάλυμμα και γείρετε την εξωλέμβια προς τα πάνω έως ότου ασφαλίσει στη θέση λειτουργίας σε ρηχά νερά. 46 ell

55 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ 5. Για να ελευθερώσετε την εξωλέμβια από τη θέση πλεύσης σε ρηχά νερά, τοποθετήστε το μοχλό ανύψωσης στη θέση ελευθέρωσης κλίσης και ανυψώστε ελαφρώς την εξωλέμβια και στη συνέχεια κατεβάστε την μαλακά ΡΎΘΜΙΣΗ ΤΗς ΓΩΝΊΑς ΛΕΙΤΟΥΡΓΊΑς ΤΗς ΕΞΩΛΈΜΒΙΆς ΣΑς Η κάθετη γωνία λειτουργίας της εξωλέμβιας ρυθμίζεται αλλάζοντας τη θέση του πείρου κλίσης στις έξι τρύπες ρύθμισης που παρέχονται. Η σωστή ρύθμιση επιτρέπει τη λειτουργία του σκάφους με ευστάθεια, βελτιστοποιεί την απόδοσή του και ελαχιστοποιεί την προσπάθεια που απαιτείται για την πηδαλιουχία του. ΣΗΜΕΙΩΣΗ: Ανατρέξτε στις πληροφορίες που αναφέρονται παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. Η περόνη κλίσης πρέπει να ρυθμιστεί έτσι ώστε η εξωλέμβια να είναι τοποθετημένη με τέτοιο τρόπο ώστε να λειτουργεί κάθετα ως προς το νερό όταν το σκάφος κινείται με μέγιστη ταχύτητα. Με τον τρόπο αυτό το σκάφος κινείται παράλληλα με το νερό. ell 47

56 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα. b c b - c - Υπερβολικά μεγάλη γωνία (πρύμνη κάτω πλώρη πάνω) Ανεπαρκής γωνία (πρύμνη πάνω πλώρη κάτω) Γωνία ρυθμισμένη σωστά (πλώρη ελαφρώς πάνω) Λάβετε υπόψη σας τα παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. Η ρύθμιση της εξωλέμβιας κοντά στον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. Η ρύθμιση της εξωλέμβιας μακριά από τον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. 48 ell

57 UP DN ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Υποβοήθηση εξισορρόπησης και κλίσης (αν υπάρχει) Η εξωλέμβιά σας έχει ένα χειριστήριο εξισορρόπησης/κλίσης που ονομάζεται Power Trim (υποβοήθηση εξισορρόπησης). Tο χειριστήριο αυτό επιτρέπει στο χειριστή να ρυθμίζει εύκολα τη θέση της εξωλέμβιας, πατώντας το διακόπτη εξισορρόπησης. Η μετακίνηση της εξωλέμβιας πιο κοντά στον καθρέφτη του σκάφους ονομάζεται εξισορρόπηση προς τα μέσα ή προς τα κάτω. Η μετακίνηση της εξωλέμβιας πιο μακριά από τον καθρέφτη του σκάφους ονομάζεται εξισορρόπηση προς τα έξω ή προς τα πάνω. Ο όρος ''εξισορρόπηση'' (τριμάρισμα) αναφέρεται γενικά στη ρύθμιση της γωνίας της εξωλέμβιας στην περιοχή των πρώτων 20 της διαδρομής της. Αυτή είναι η περιοχή που χρησιμοποιείται όταν το σκάφος πλανάρει. Ο όρος κλίση χρησιμοποιείται γενικά όταν γίνεται περαιτέρω ανύψωση της εξωλέμβιας έξω από το νερό. Με τον κινητήρα σβηστό, μπορείτε να ανυψώσετε την εξωλέμβια έξω από το νερό. Σε χαμηλό ρελαντί, μπορείτε επίσης να γείρετε την εξωλέμβια προς τα πάνω, πέρα από την περιοχή εξισορρόπησης προκειμένου, για παράδειγμα, να λειτουργήσετε το σκάφος σε ρηχά νερά. UP DN UP DN b UP DN d UP DN c e f b - c - d - e - f - Διακόπτης τηλεχειρισμού εξισορρόπησης Διακόπτης εξισορρόπησης τοποθετημένος σε πίνακα Διακόπτης συστήματος εξισορρόπησης λαγουδέρας Διακόπτης εξισορρόπησης τοποθετημένος στο κάλυμμα (προαιρετικό) Περιοχή εξισορρόπησης της διαδρομής της εξωλέμβιας Περιοχή κλίσης της διαδρομής της εξωλέμβιας ΛΕΙΤΟΥΡΓΊΑ ΤΗς ΥΠΟΒΟΉΘΗΣΗς ΕΞΙΣΟΡΡΌΠΗΣΗς Στα περισσότερα σκάφη, η λειτουργία στο ενδιάμεσο της περιοχής εξισορρόπησης αποδίδει ικανοποιητικά αποτελέσματα. Ωστόσο, υπάρχουν φορές που μπορείτε να επιλέξετε να εξισορροπήσετε την εξωλέμβια τελείως προς τα μέσα ή έξω ώστε να εκμεταλλευτείτε πλήρως τη δυνατότητα εξισορρόπησης. Μαζί με τη βελτίωση των επιδόσεων αυξάνεται και η ευθύνη του χειριστή, η οποία έγκειται στο να γνωρίζει τους ενδεχόμενους κινδύνους που μπορεί να προκύψουν όσον αφορά στον έλεγχο του σκάφους. Ο πιο σημαντικός κίνδυνος που σχετίζεται με τον έλεγχο του σκάφους είναι η ροπή ή η έλξη που γίνεται αισθητή στο τιμόνι ή στη λαγουδέρα. Aυτή η ροπή διεύθυνσης οφείλεται στην εξισορρόπηση της εξωλέμβιας με τέτοιο τρόπο ώστε ο άξονας της προπέλας να μην είναι παράλληλος με την επιφάνεια του νερού. ell 49

58 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε πιθανό σοβαρό τραυματισμό ή το θάνατο. Όταν η εξωλέμβια έχει ρυθμιστεί σε εξισορρόπηση προς τα μέσα ή έξω πέρα από μια ουδέτερη θέση πηδαλιουχίας, μπορεί να προκληθεί έλξη του τιμονιού ή της λαγουδέρας προς τη μία ή την άλλη κατεύθυνση. Αν δεν κρατήσετε συνεχώς και σφιχτά το τιμόνι ή τη λαγουδέρα όταν υπάρχει αυτή η συνθήκη, μπορεί να προκληθεί απώλεια του ελέγχου του σκάφους διότι η εξωλέμβια μπορεί να στρέφεται ελεύθερα. Το σκάφος μπορεί να αρχίσει να περιστρέφεται γύρω-γύρω ή να πάρει πολύ κλειστή μέγιστη στροφή η οποία, αν γίνει απότομα, μπορεί να προκαλέσει την εκτίναξη των επιβατών εντός ή εκτός του σκάφους. Μελετήστε προσεκτικά τα παρακάτω. 1. Η εξισορρόπηση προς τα μέσα ή κάτω μπορεί να έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε πιθανό σοβαρό τραυματισμό ή το θάνατο. Ρυθμίστε την εξωλέμβια σε ενδιάμεση θέση εξισορρόπησης αμέσως μόλις το σκάφος πλανάρει προς αποφυγή πιθανής εκτίναξης λόγω περιστροφής του σκάφους. Μην επιχειρήσετε να στρίψετε το σκάφος ενώ πλανάρει, αν η εξωλέμβια έχει ρυθμιστεί σε εξισορρόπηση υπερβολικά προς τα μέσα ή κάτω και υπάρχει έλξη του τιμονιού ή της λαγουδέρας. Σε σπάνιες περιπτώσεις, ο ιδιοκτήτης μπορεί να αποφασίσει να περιορίσει την εξισορρόπηση προς τα μέσα. Αυτό μπορεί να επιτευχθεί επανατοποθετώντας την περόνη των στοπ κλίσης σε οποιεσδήποτε από τις τρύπες ρύθμισης των μπρακέτων καθρέφτη επιθυμεί. 2. Η εξισορρόπηση προς τα έξω ή πάνω μπορεί να έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη υψηλότερα έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. Προκαλεί υπερθέρμανση του κινητήρα αν οι οπές της εισαγωγής νερού ψύξης είναι πάνω από την ίσαλο γραμμή. ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΜΗΧΑΝΙΣΜΟΎ ΚΛΊΣΗς Για να γείρετε την εξωλέμβια, σβήστε τον κινητήρα και πατήστε το διακόπτη εξισορρόπησης/κλίσης ή το βοηθητικό διακόπτη κλίσης στην πάνω θέση. Η εξωλέμβια θα αρχίσει να ανυψώνεται έως ότου αφήσετε το διακόπτη ή έως ότου φτάσει στη θέση μέγιστης κλίσης. 1. Συμπλέξτε το μοχλό στήριξης κλίσης περιστρέφοντάς τον κάτω. 2. Κατεβάστε την εξωλέμβια ώστε να ακουμπήσει στο μοχλό στήριξης ανύψωσης. 50 ell

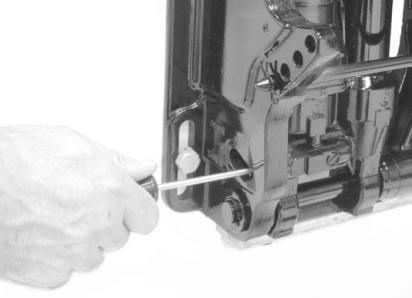

59 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ 3. Αποσυμπλέξτε το μοχλό στήριξης ανύψωσης, ανυψώνοντας ελαφρώς την εξωλέμβια και ελευθερώνοντας το μπρακέτο στήριξης ανύψωσης. Κατεβάστε την εξωλέμβια ΧΕΙΡΟΚΊΝΗΤΗ ΚΛΊΣΗ Αν δεν μπορείτε να γείρετε την εξωλέμβια με το διακόπτη υποβοήθησης εξισορρόπησης/κλίσης, μπορείτε να γείρετε την εξωλέμβια με το χέρι. ΣΗΜΕΙΩΣΗ: Πριν λειτουργήσετε την εξωλέμβια, πρέπει να σφίξετε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης προκειμένου να αποφευχθεί η ανύψωση της εξωλέμβιας όταν αυτή λειτουργεί στο ανάποδα (με την όπισθεν). 1. Γυρίστε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης 3 στροφές αριστερά. Η ενέργεια αυτή επιτρέπει την χειροκίνητη κλίση της εξωλέμβιας. Γείρετε την εξωλέμβια στην επιθυμητή θέση και σφίξτε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης ell 51

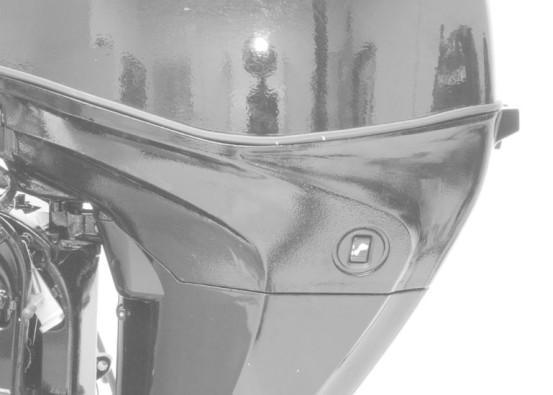

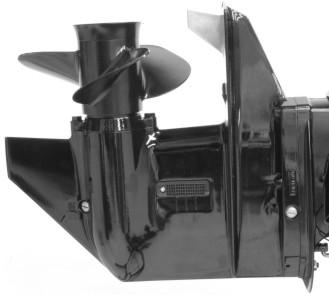

60 ΒΟΗΘΗΤΙΚΌς ΔΙΑΚΌΠΤΗς ΚΛΊΣΗς ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ Ο βοηθητικός διακόπτης κλίσης μπορεί να χρησιμοποιηθεί για να γείρετε την εξωλέμβια προς τα πάνω ή προς τα κάτω χρησιμοποιώντας το σύστημα υποβοήθησης εξισορρόπησης ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Όταν λειτουργείτε το σκάφος σε ρηχά νερά, μπορείτε να γείρετε την εξωλέμβια πέρα από τη μέγιστη περιοχή εξισορρόπησης ώστε αυτή να μην κτυπήσει στο βυθό. 1. Μειώστε τις στροφές του κινητήρα κάτω από τις 2000 σ.α.λ. 2. Γείρετε την εξωλέμβια προς τα πάνω. Βεβαιωθείτε ότι όλες οι οπές της εισαγωγής νερού παραμένουν βυθισμένες ανά πάσα στιγμή. 3. Λειτουργήστε τον κινητήρα σε χαμηλές στροφές μόνο. Ρύθμιση της γλωσσίδας εξισορρόπησης Η ροπή διεύθυνσης της προπέλας προκαλεί την έλξη του σκάφους προς τη μια κατεύθυνση. Aυτή η ροπή διεύθυνσης είναι κάτι φυσικό εφόσον η εξωλέμβιά σας δεν είναι εξισορροπημένη με τον άξονα της προπέλας να είναι παράλληλος με την επιφάνεια του νερού. Η γλωσσίδα εξισορρόπησης μπορεί σε πολλές περιπτώσεις να βοηθήσει στην αντιστάθμιση αυτής της ροπής διεύθυνσης και μπορεί να ρυθμιστεί εντός ορίων έτσι ώστε να μειωθεί η τυχόν άνιση προσπάθεια κατά την πηδαλιουχία. ΣΗΜΕΙΩΣΗ: Η ρύθμιση της γλωσσίδας εξισορρόπησης δεν θα έχει ουσιαστική επίδραση στη μείωση της ροπής διεύθυνσης αν η εξωλέμβια έχει τοποθετηθεί με την πλάκα αποφυγής αερισμού περίπου50 mm (2 in.) ή περισσότερο πάνω από τον πυθμένα του σκάφους ell

61 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΧΕΙΡΙΣΤΗΡΙΑ ΜΟΝΤΈΛΑ ΧΩΡΊς ΥΠΟΒΟΉΘΗΣΗ ΕΞΙΣΟΡΡΌΠΗΣΗς Λειτουργήστε το σκάφος σας με ταχύτητα κρουαζιέρας και την εξωλέμβια ρυθμισμένη στην επιθυμητή θέση εξισορρόπησης, τοποθετώντας την περόνη κλίσης στην τρύπα περόνης κλίσης που θέλετε. Στρίψτε το σκάφος αριστερά και δεξιά και παρατηρήστε προς ποια κατεύθυνση στρίβει πιο εύκολα. Αν χρειάζεται ρύθμιση, χαλαρώστε το μπουλόνι της γλωσσίδας εξισορρόπησης και κάντε μικρορυθμίσεις ανά κάθε μια φορά. Αν το σκάφος στρίβει πιο εύκολα προς τα αριστερά, μετακινήστε το οπίσθιο άκρο της γλωσσίδας εξισορρόπησης προς τα αριστερά. Αν το σκάφος στρίβει πιο εύκολα προς τα δεξιά, μετακινήστε το οπίσθιο άκρο της γλωσσίδας εξισορρόπησης προς τα δεξιά. Σφίξτε πάλι το μπουλόνι και κάντε δοκιμή εκ νέου. ΜΟΝΤΈΛΑ ΜΕ ΥΠΟΒΟΉΘΗΣΗ ΕΞΙΣΟΡΡΌΠΗΣΗς Λειτουργήστε το σκάφος σας με κανονική ταχύτητα κρουαζιέρας, με την εξωλέμβια ρυθμισμένη στην επιθυμητή θέση εξισορρόπησης. Στρίψτε το σκάφος αριστερά και δεξιά και παρατηρήστε προς ποια κατεύθυνση στρίβει πιο εύκολα. Αν χρειάζεται ρύθμιση, χαλαρώστε το μπουλόνι της γλωσσίδας εξισορρόπησης και κάντε μικρορυθμίσεις ανά κάθε μια φορά. Αν το σκάφος στρίβει πιο εύκολα προς τα αριστερά, μετακινήστε το οπίσθιο άκρο της γλωσσίδας εξισορρόπησης προς τα αριστερά. Αν το σκάφος στρίβει πιο εύκολα προς τα δεξιά, μετακινήστε το οπίσθιο άκρο της γλωσσίδας εξισορρόπησης προς τα δεξιά. Σφίξτε πάλι το μπουλόνι και κάντε δοκιμή εκ νέου. ell 53

62 ΛΕΙΤΟΥΡΓΙΑ Λίστα ελέγχου πριν από την εκκίνηση Ο χειριστής γνωρίζει τις διαδικασίες ασφαλούς ναυσιπλοΐας, λειτουργίας και πηδαλιουχίας του σκάφους. Ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση (το επιβάλλει ο νόμος). Κυκλικό σωσίβιο ή μαξιλάρι αφρού σχεδιασμένα για ρίψη σε άτομο που είναι στο νερό. Γνώση της μέγιστης χωρητικότητας φορτίου του σκάφους σας. Συμβουλευτείτε την πινακίδα χωρητικότητας του σκάφους. Επαρκής προμήθεια καυσίμου. Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα και ο κάθε επιβάτης να κάθεται σε κατάλληλο κάθισμα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Είναι παράνομο να οδηγείτε σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών. Μάθετε τα νερά και την περιοχή όπου θα οδηγήσετε το σκάφος. Ενημερωθείτε σχετικά με την παλίρροια, τα ρεύματα, τους αμμώδεις ύφαλους, τα βράχια και άλλους κινδύνους. Διενεργήστε τους ελέγχους που αναφέρονται στο κεφάλαιο"συντήρηση", ενότητα "Πρόγραμμα επιθεώρησης και συντήρησης". Λειτουργία σε θερμοκρασία κάτω από 0 C Όταν χρησιμοποιείτε την εξωλέμβιά σας ή την έχετε αγκυροβολημένη σε θερμοκρασία κάτω από 0 C ή ελαφρώς μεγαλύτερη, διατηρείτε πάντα την εξωλέμβια γερμένη προς τα κάτω έτσι ώστε το κιβώτιο ταχυτήτων να είναι βυθισμένο στο νερό. Με τον τρόπο αυτό αποφεύγεται το πάγωμα του νερού που έχει παγιδευτεί στο κιβώτιο ταχυτήτων και η πρόκληση ενδεχόμενης ζημιάς στην αντλία νερού και τα υπόλοιπα εξαρτήματα. Αν υπάρχει πιθανότητα σχηματισμού πάγου στο νερό, πρέπει να βγάλετε την εξωλέμβια και να κάνετε πλήρη αποστράγγιση του νερού. Εάν σχηματιστεί πάγος στη στάθμη νερού εντός του περιβλήματος του άξονα μετάδοσης κίνησης της εξωλέμβιας, η ροή του νερού προς τον κινητήρα θα αποφραχτεί με αποτέλεσμα να προκληθεί πιθανή ζημιά. Λειτουργία σε αλμυρό ή ρυπασμένο νερό Συνιστούμε να ξεπλένετε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των διόδων νερού από τα συσσωρευμένα ιζήματα. Ανατρέξτε στην ενότητασυντήρηση - Ξέπλυμα του συστήματος ψύξης. Αν το σκάφος σας είναι αγκυροβολημένο στο νερό, η εξωλέμβια πρέπει να είναι πάντα γερμένη με τέτοιο τρόπο ώστε το κιβώτιο ταχυτήτων να είναι τελείως έξω από το νερό (εκτός αν η θερμοκρασία είναι κάτω από 0 C) όταν δεν χρησιμοποιείται. Πλένετε το εξωτερικό μέρος της εξωλέμβιας και ξεπλένετε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση. Κάθε μήνα, ψεκάστε τις εξωτερικές μεταλλικές επιφάνειες με αντιδιαβρωτικό της Mercury Precision ή της Quicksilver. Μην ψεκάζετε τα ανόδια έλεγχου διάβρωσης διότι αυτό ελαττώνει την αποτελεσματικότητα των ανοδίων. 54 ell

63 Οδηγίες πριν την εκκίνηση ΛΕΙΤΟΥΡΓΙΑ 1. Συνδέστε τον απομακρυσμένο σωλήνα καυσίμου με την εξωλέμβια. Βεβαιωθείτε ότι ο συνδετήρας έχει ασφαλίσει στη θέση του. 2. Ελέγξτε τη στάθμη λαδιού του κινητήρα ! ΠΡΟΣΟΧΗ Μην βάζετε ποτέ εμπρός ούτε να λειτουργείτε την εξωλέμβιά σας (έστω και στιγμιαία) αν δεν κυκλοφορεί νερό ψύξης μέσω όλων των οπών της εισαγωγής νερού ψύξης του κιβωτίου ταχυτήτων, ώστε να μην προκληθεί βλάβη στην αντλία νερού (λειτουργία χωρίς νερό) ή υπερθέρμανση του κινητήρα. 3. Βεβαιωθείτε ότι η εισαγωγή νερού ψύξης είναι βυθισμένη στο νερό Διαδικασία στρωσίματος κινητήρα ΣΗΜΑΝΤΙΚΟ: Αν δεν ακολουθήσετε τις διαδικασίες στρωσίματος κινητήρα, μπορεί να προκληθεί κακή απόδοση καθ' όλη τη διάρκεια ζωής του κινητήρα, καθώς και ζημιά σε αυτόν. Ακολουθείτε πάντα τις διαδικασίες στρωσίματος. ell 55

64 ΛΕΙΤΟΥΡΓΙΑ 1. Κατά την πρώτη ώρα λειτουργίας, λειτουργήστε τον κινητήρα σε διάφορες θέσεις γκαζιού έως τις 3500 σ.α.λ. ή περίπου στο μισό γκάζι. 2. Κατά την δεύτερη ώρα λειτουργίας, λειτουργήστε τον κινητήρα σε διάφορες θέσεις γκαζιού έως τις 4500 σ.α.λ. ή σε 3/4 γκάζι και, καθ όλο αυτό το χρονικό διάστημα, λειτουργήστε τον κινητήρα σε τέρμα γκάζι επί περίπου ένα λεπτό ανά δεκάλεπτο. 3. Κατά τις επόμενες οκτώ ώρες λειτουργίας, μην τον λειτουργείτε συνεχώς σε τέρμα γκάζι για περισσότερο από πέντε λεπτά κάθε φορά. Εκκίνηση του κινητήρα - Μοντέλα με τηλεχειριστήριο Πριν ξεκινήσετε, διαβάστε τη Λίστα ελέγχου πριν την εκκίνηση, Οδηγίες πριν την εκκίνησηκαι τη Διαδικασία στρωσίματος κινητήρα στην ενότητα Λειτουργία. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΗΜΕΙΩΣΗ: Εάν το καύσιμο της εξωλέμβιας τελείωσε ή βρίσκεται σε χώρο αποθήκευσης για εκτεταμένη χρονική περίοδο, θα χρειαστούν περισσότερες προσπάθειες για να τεθεί σε λειτουργία ο κινητήρας και να καθαριστεί το σύστημα καυσίμου από τον αέρα. 1. Ανοίξτε τη βίδα αερισμού του ρεζερβουάρ (στο πώμα πλήρωσης), για τα ρεζερβουάρ με χειροκίνητο αερισμό Τοποθετήστε τη φούσκα αρχικής τροφοδοσίας του αγωγού καυσίμου έτσι ώστε το βέλος στο πλάι της φούσκας να δείχνει προς τα πάνω. Πιέστε τη φούσκα αρχικής τροφοδοσίας του σωλήνα καυσίμου αρκετές φορές μέχρι να σκληρύνει ΣΗΜΑΝΤΙΚΟ: Για να μην μπουκώσει ο κινητήρας, μην πιέζετε τη φούσκα πλήρωσης αφού ζεσταθεί ο κινητήρας. 56 ell

65 ΛΕΙΤΟΥΡΓΙΑ 3. Ρυθμίστε το διακόπτη σβησίματος με αναδέτη στη θέση "RUN" (λειτουργία). Ανατρέξτε στην ενότητα Γενικές Πληροφορίες - Διακόπτης σβησίματος με αναδέτη Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό ("N"). N Τοποθετήστε το μοχλό υψηλού ρελαντί στην τελείως κλειστή θέση. ΣΗΜΕΙΩΣΗ: Εκκίνηση μπουκωμένου κινητήρα Προωθήστε το μοχλό υψηλού ρελαντί με νεκρά στη θέση μέγιστου υψηλού ρελαντί και συνεχίστε να μιζάρετε τον κινητήρα για να πάρει εμπρός. Μειώστε αμέσως τις στροφές του κινητήρα όταν πάρει εμπρός. 6. Γυρίστε το διακόπτη μίζας στη θέση "START" (εκκίνηση). Αν ο κινητήρας δεν πάρει εμπρός μέσα σε δέκα δευτερόλεπτα, γυρίστε το κλειδί στη θέση "ΟΝ" (ανοικτό), περιμένετε 30 δευτερόλεπτα και προσπαθήστε ξανά Αφού πάρει εμπρός ο κινητήρας, ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού ell 57

66 ΛΕΙΤΟΥΡΓΙΑ ΣΗΜΑΝΤΙΚΟ: Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού, σβήστε τον κινητήρα και ελέγξτε αν είναι αποφραγμένη η εισαγωγή νερού ψύξης. Η μη ύπαρξη απόφραξης μπορεί να σημαίνει ότι υπάρχει βλάβη στην αντλία νερού ή απόφραξη του συστήματος ψύξης. Οι συνθήκες αυτές προκαλούν υπερθέρμανση του κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση μπορεί να προκαλέσει σοβαρή ζημιά στον κινητήρα. ΖΈΣΤΑΜΑ ΤΟΥ ΚΙΝΗΤΉΡΑ Πριν αρχίσετε τη λειτουργία, αφήστε τον κινητήρα να ζεσταθεί στο ρελαντί για τρία λεπτά. Εκκίνηση του κινητήρα - Μοντέλα με λαγουδέρα Πριν ξεκινήσετε, διαβάστε τη Λίστα ελέγχου πριν την εκκίνηση, Οδηγίες πριν την εκκίνησηκαι τη Διαδικασία στρωσίματος κινητήρα στην ενότητα Λειτουργία. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΗΜΕΙΩΣΗ: Εάν το καύσιμο της εξωλέμβιας τελείωσε ή βρίσκεται σε χώρο αποθήκευσης για εκτεταμένη χρονική περίοδο, θα χρειαστούν περισσότερες προσπάθειες για να τεθεί σε λειτουργία ο κινητήρας και να καθαριστεί το σύστημα καυσίμου από τον αέρα. 1. Ανοίξτε τη βίδα αερισμού του ρεζερβουάρ (στο πώμα πλήρωσης), για τα ρεζερβουάρ με χειροκίνητο αερισμό Τοποθετήστε τη φούσκα αρχικής τροφοδοσίας του αγωγού καυσίμου έτσι ώστε το βέλος στο πλάι της φούσκας να δείχνει προς τα πάνω. Πιέστε τη φούσκα αρχικής τροφοδοσίας του σωλήνα καυσίμου αρκετές φορές μέχρι να σκληρύνει ΣΗΜΑΝΤΙΚΟ: Για να μην μπουκώσει ο κινητήρας, μην πιέζετε τη φούσκα πλήρωσης αφού ζεσταθεί ο κινητήρας. 58 ell

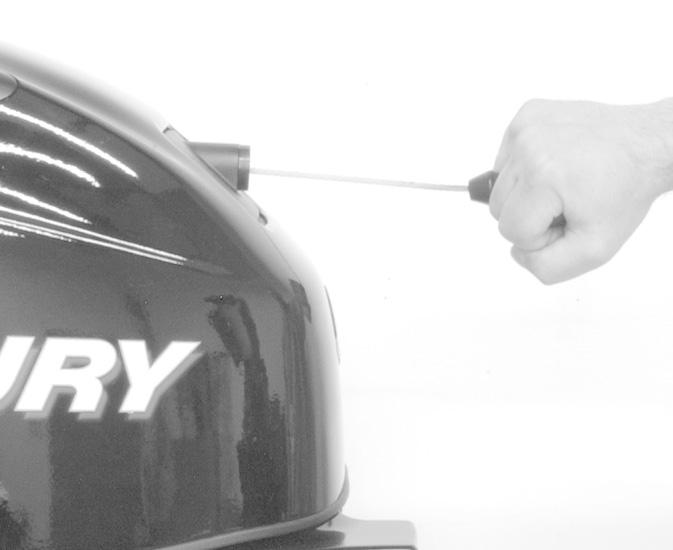

67 ΛΕΙΤΟΥΡΓΙΑ 3. Ρυθμίστε το διακόπτη σβησίματος με αναδέτη στη θέση "RUN" (λειτουργία). Ανατρέξτε στην ενότητα Γενικές Πληροφορίες - Διακόπτης σβησίματος με αναδέτη Φέρτε τη λαβή της λαγουδέρας στη θέση εκκίνησης από νεκρά F NEUTRAL START R F R NEUTRAL START Μοντέλα χωρίς υποβοήθηση κλίσης αερίου Τοποθετήστε το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης. FREE LOCK Mοντέλα με χειροκίνητη εκκίνηση - Τραβήξτε αργά το σκοινί εκκίνησης μέχρι να αισθανθείτε να συμπλέκεται η μίζα και στη συνέχεια τραβήξτε το απότομα για να μιζάρει ο κινητήρας. Αφήστε το σκοινί να επιστρέψει αργά στη θέση του. Επαναλάβετε την ενέργεια αυτή μέχρι να πάρει εμπρός ο κινητήρας ell 59

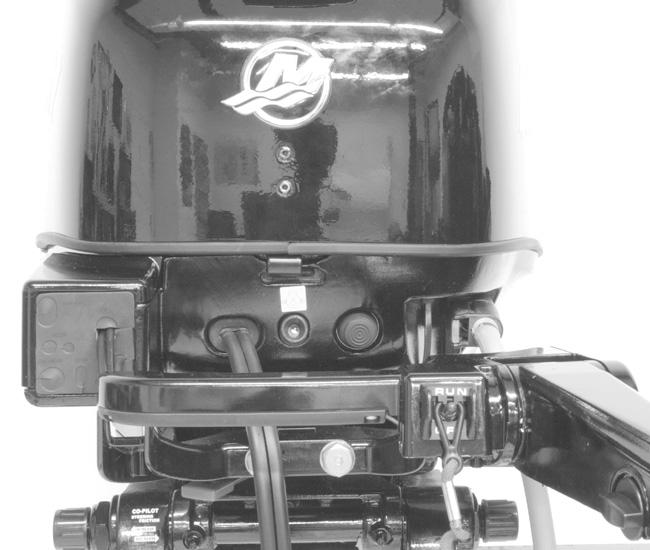

68 ΛΕΙΤΟΥΡΓΙΑ 7. Μοντέλα με ηλεκτρική εκκίνηση - Πατήστε το κουμπί της μίζας για να μιζάρει ο κινητήρας. Αφήστε το κουμπί μόλις ο κινητήρας τεθεί σε λειτουργία. Μη λειτουργείτε τη μίζα συνεχώς για περισσότερα από δέκα δευτερόλεπτα. Αν ο κινητήρας δεν πάρει εμπρός μέσα σε δέκα δευτερόλεπτα, γυρίστε το κλειδί στη θέση «ON» (ανοικτό), περιμένετε 30 δευτερόλεπτα και προσπαθήστε ξανά Ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. ΣΗΜΑΝΤΙΚΟ: Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού, σβήστε τον κινητήρα και ελέγξτε αν είναι αποφραγμένη η εισαγωγή νερού ψύξης. Η μη ύπαρξη απόφραξης μπορεί να σημαίνει ότι υπάρχει βλάβη στην αντλία νερού ή απόφραξη του συστήματος ψύξης. Οι συνθήκες αυτές προκαλούν υπερθέρμανση του κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση μπορεί να προκαλέσει σοβαρή ζημιά στον κινητήρα. ΖΈΣΤΑΜΑ ΤΟΥ ΚΙΝΗΤΉΡΑ 9647 Πριν αρχίσετε τη λειτουργία, αφήστε τον κινητήρα να ζεσταθεί στο ρελαντί για τρία λεπτά. Αλλαγή ταχυτήτων ΣΗΜΑΝΤΙΚΟ: Τηρήστε τα παρακάτω: Μην βάζετε ποτέ ταχύτητα στην εξωλέμβια αν οι στροφές του κινητήρα δεν είναι στο ρελαντί. Μην βάζετε ποτέ το μοχλό ταχυτήτων της εξωλέμβιας στο ανάποδα (όπισθεν) όταν ο κινητήρας δεν λειτουργεί. Η εξωλέμβιά σας έχει τρεις θέσεις ταχυτήτων για τη λειτουργία της: Πρόσω (F) / Κρατεί (N) / Ανάποδα (R), δηλαδή κίνηση εμπρός / νεκρό (χωρίς ταχύτητα) / όπισθεν. 60 ell

69 ΛΕΙΤΟΥΡΓΙΑ Μοντέλα με λαγουδέρα - Μειώστε τις στροφές του κινητήρα στο ρελαντί πριν αλλάξετε ταχύτητα. b - b - c - (R) Ανάποδα (όπισθεν) (N) Νεκρό (χωρίς ταχύτητα) (F) Πρόσω (κίνηση προς τα εμπρός) c Μοντέλα με τηλεχειριστήριο - Όταν αλλάζετε ταχύτητα, να σταματάτε πάντα στο νεκρό και να αφήνετε τις στροφές του κινητήρα να κατέβουν στο ρελαντί. F N R Να βάζετε πάντα ταχύτητα στην εξωλέμβια με μια γρήγορη κίνηση. Αφού βάλετε ταχύτητα στην εξωλέμβια, προωθήστε το μοχλό του τηλεχειριστηρίου ή γυρίστε την περιστρεφόμενη λαβή γκαζιού (λαγουδέρα) για να αυξήσετε την ταχύτητα. Σβήσιμο του κινητήρα 1. Μοντέλα με τηλεχειριστήριο - Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Γυρίστε το διακόπτη μίζας στη θέση OFF (κλειστό) ell 61

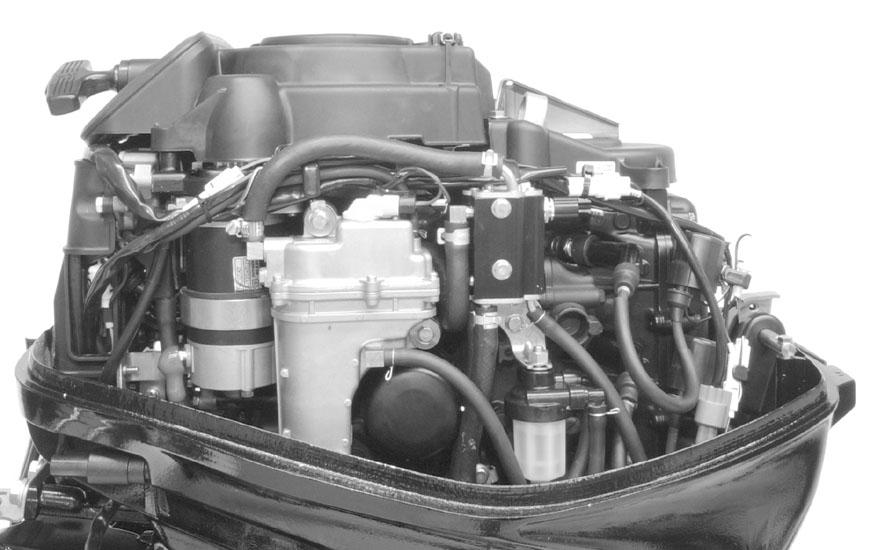

70 ΛΕΙΤΟΥΡΓΙΑ 2. Μοντέλα με λαγουδέρα - Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Πατήστε το κουμπί σβησίματος κινητήρα ή γυρίστε το διακόπτη μίζας στη θέση OFF (κλειστό) Εκκίνηση σε έκτακτη ανάγκη Αν το σύστημα της μίζας πάθει βλάβη, χρησιμοποιήστε το εφεδρικό σκοινί εκκίνησης (παρέχεται) και ακολουθήστε τη διαδικασία. 1. Βγάλτε το καπάκι του σφονδύλου ή το συγκρότημα χειροκίνητης μίζας. 2. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό («N»). N F NEUTRAL START R F R NEUTRAL START ell

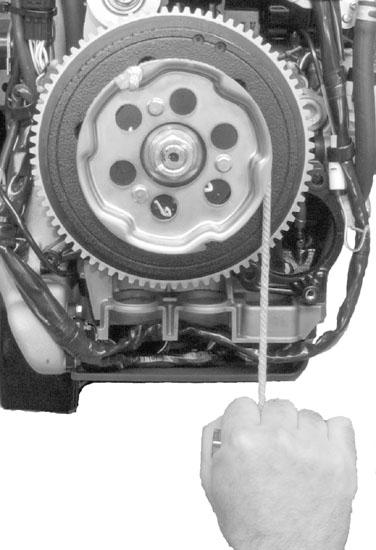

71 ΛΕΙΤΟΥΡΓΙΑ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν χρησιμοποιείτε το σκοινί εκκίνησης έκτακτης ανάγκης για να βάλετε εμπρός τον κινητήρα, ο προστατευτικός μηχανισμός που δεν επιτρέπει την εκκίνηση με ταχύτητα δε λειτουργεί. Βεβαιωθείτε ότι βάλατε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό για να μην πάρει εμπρός η εξωλέμβια ενώ έχει ταχύτητα. Η ξαφνική, απροσδόκητη επιτάχυνση μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο. 3. Mοντέλα με ηλεκτρική εκκίνηση Γυρίστε το διακόπτη μίζας στη θέση «ΟΝ» (ανοικτό) ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προς αποφυγή ηλεκτροπληξίας, μην αγγίζετε κανένα εξάρτημα του συστήματος ανάφλεξης, καλώδιο ή καλώδιο μπουζί όταν βάζετε εμπρός ή λειτουργείτε τον κινητήρα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο εκτεθειμένος κινούμενος σφόνδυλος μπορεί να προκαλέσει σοβαρό τραυματισμό. Φροντίστε χέρια, μαλλιά, ρούχα, εργαλεία και άλλα αντικείμενα να είναι μακριά από τον κινητήρα όταν βάζετε εμπρός ή λειτουργείτε τον κινητήρα. ΜΗΝ επιχειρήσετε να επανατοποθετήσετε το καπάκι του σφονδύλου ή το άνω κάλυμμα ενώ λειτουργεί ο κινητήρας. 4. Τοποθετήστε τον κόμπο του σκοινιού εκκίνησης στην εγκοπή του σφονδύλου και τυλίξτε δεξιόστροφα το σκοινί γύρω από το σφόνδυλο. 5. Τραβήξτε το σκοινί εκκίνησης για να βάλετε εμπρός τον κινητήρα ell 63

72 ΣΥΝΤΗΡΗΣΗ Φροντίδα της εξωλέμβιας Για να διατηρήσετε την εξωλέμβιά σας στην καλύτερη δυνατή κατάσταση λειτουργίας, είναι σημαντικό να κάνετε στην εξωλέμβια τις περιοδικές επιθεωρήσεις και εργασίες συντήρησης που αναφέρονται στο Πρόγραμμα επιθεώρησης και συντήρησης. Σας προτρέπουμε να συντηρείτε σωστά την εξωλέμβιά σας προκειμένου να διασφαλιστεί η ασφάλεια, τόσο η δική σας όσο και των επιβατών σας, και να διατηρηθεί η αξιοπιστία της. Καταγράφετε τις εκτελεσθείσες εργασίες συντήρησης στο Ημερολόγιο συντήρησης στο πίσω μέρος αυτού του εγχειριδίου. Κρατήστε όλες τις παραγγελίες και αποδείξεις εργασιών συντήρησης. ΕΠΙΛΟΓΉ ΑΝΤΑΛΛΑΚΤΙΚΏΝ ΓΙΑ ΤΗΝ ΕΞΩΛΈΜΒΙΆ ΣΑς. Συνιστούμε τη χρήση γνήσιων ανταλλακτικών και λιπαντικών της Mercury Precision ή της Quicksilver. Εκπομπές EPA ΠΙΝΑΚΊΔΑ ΠΙΣΤΟΠΟΊΗΣΗς ΕΚΠΟΜΠΏΝ Κατά το χρόνο της κατασκευής τοποθετείται στον κινητήρα μια πινακίδα πιστοποίησης εκπομπών, στην οποία αναφέρονται τα επίπεδα εκπομπών και οι προδιαγραφές του κινητήρα που σχετίζονται άμεσα με τις εκπομπές. b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp COLD VALVE CLEARANCE (mm) cc TIMING (IN DEGREES): INTAKE: EXHAUST: FAMILY: FEL: g/kwh f g h i Στροφές ρελαντί b - Ιπποδύναμη κινητήρα c - Κυβισμός d - Ημερομηνία κατασκευής e - Διάκενο βαλβίδων (εάν έχει εφαρμογή) f - Αριθμός ομάδας g - Μέγιστη τιμή εκπομπών για την ομάδα κινητήρων h - Προδιαγραφή χρονισμού i - Συνιστώμενο μπουζί και διάκενο ΕΥΘΎΝΗ ΚΑΤΌΧΟΥ Ο κάτοχος/χειριστής οφείλει να μεριμνά για την εκτέλεση της τακτικής συντήρησης του κινητήρα, έτσι ώστε τα επίπεδα εκπομπών να διατηρούνται εντός των πλαισίων των προδιαγραφομένων προτύπων. Ο κάτοχος/χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών. 64 ell

73 ΣΥΝΤΗΡΗΣΗ Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ελέγξτε τη στάθμη λαδιού του κινητήρα. Δείτε την ενότητα Καύσιμο και Λάδι - Έλεγχος και συμπλήρωση λαδιού κινητήρα. Βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη σβήνει τον κινητήρα. Επιθεωρήστε οπτικά το σύστημα καυσίμου για φθορά ή διαρροές. Ελέγξτε αν η εξωλέμβια είναι καλά σφιγμένη στον καθρέφτη. Ελέγξτε το σύστημα διεύθυνσης για «κολλημένα» ή χαλαρά εξαρτήματα. Ελέγξτε οπτικά αν το υλικό στερέωσης της ράβδου σύνδεσης τιμονιού είναι καλά σφιγμένο. Δείτε την ενότητα Υλικό στερέωσης ράβδου συνδέσμου τιμονιού. Ελέγξτε τα πτερύγια της προπέλας για ζημιά. ΜΕΤΆ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ξεπλύντε το σύστημα ψύξης της εξωλέμβιας αν τη χρησιμοποιείτε σε αλμυρά ή μολυσμένα νερά. Δείτε την ενότητα Ξέπλυμα του συστήματος ψύξης. Καθαρίστε την εξωλέμβια από όλα τα αλατούχα ιζήματα και ξεπλύντε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση, αν χρησιμοποιείτε την εξωλέμβια σε αλμυρά νερά. ΚΆΘΕ 100 ΏΡΕς ΧΡΉΣΗς Ή ΕΤΗΣΊΩς, ΌΠΟΙΟ ΑΠΌ ΤΑ ΔΎΟ ΣΥΜΒΕΊ ΠΡΏΤΑ Λιπάνετε όλα τα σημεία λίπανσης. Πραγματοποιείτε πιο συχνά λίπανση όταν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά. Δείτε την ενότητα Σημεία λίπανσης. Αλλάξτε το λάδι του κινητήρα και αντικαταστήστε το φίλτρο λαδιού. Η αλλαγή λαδιού πρέπει να γίνεται πιο συχνά όταν ο κινητήρας λειτουργεί σε αντίξοες συνθήκες όπως η παρατεταμένη πλεύση με χαμηλή ταχύτητα. Δείτε την ενότητα Αλλαγή του λαδιού κινητήρα. Αντικαταστήστε τα μπουζί μετά τις πρώτες 100 ώρες ή μετά τον πρώτο χρόνο. Έπειτα από αυτό το διάστημα, επιθεωρείτε τα μπουζί κάθε 100 ώρες ή μια φορά το χρόνο. Αντικαταστήστε τα μπουζί σύμφωνα με τις ανάγκες. Δείτε την ενότητα Επιθεώρηση και αντικατάσταση των μπουζί. Επιθεωρήστε οπτικά το θερμοστάτη για διάβρωση ή σπασμένο ελατήριο. Βεβαιωθείτε ότι ο θερμοστάτης κλείνει τελείως σε θερμοκρασία δωματίου. 1. Ελέγξτε αν υπάρχουν μολυντικές ουσίες στο φίλτρο καυσίμου χαμηλής πίεσης του κινητήρα. Δείτε την ενότητα Σύστημα καυσίμου. Αντικαταστήστε το φίλτρο καυσίμου υψηλής πίεσης. 1. Ελέγξτε τη ρύθμιση χρονισμού του κινητήρα. 1. Ελέγξτε τα ανόδια ελέγχου διάβρωσης. Πραγματοποιείτε πιο συχνά έλεγχο όταν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά. Δείτε την ενότητα Ανόδιο ελέγχου διάβρωσης. Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με καινούριο. Δείτε την ενότητα Λίπανση κιβωτίου ταχυτήτων. Λιπάνετε τις αυλακώσεις του πολύσφηνου του άξονα μετάδοσης κίνησης. 1. Ελέγξτε και ρυθμίστε το διάκενο βαλβίδων, αν χρειάζεται. 1. Ελέγξτε το υγρό της υποβοήθησης εξισορρόπησης. Δείτε την ενότητα Έλεγχος του υγρού υποβοήθησης εξισορρόπησης. Επιθεωρήστε τη μπαταρία. Δείτε την ενότητα Επιθεώρηση της μπαταρίας. Ελέγξτε τις ρυθμίσεις των ντιζών ελέγχου. 1. Επιθεωρήστε τον ιμάντα χρονισμού. Δείτε την ενότητα Επιθεώρηση του ιμάντα χρονισμού. Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα συνδετικά τεμάχια στερέωσης είναι καλά σφιγμένα. 1. Αυτές οι εργασίες σέρβις πρέπει να γίνονται από εξουσιοδοτημένο αντιπρόσωπο. ell 65

74 ΣΥΝΤΗΡΗΣΗ Ελέγξτε τις τσιμούχες του καλύμματος για να βεβαιωθείτε ότι είναι άθικτες και δεν έχουν υποστεί ζημιά. Ελέγξτε το αφρώδες υλικό περιορισμού του θορύβου στο εσωτερικό του καλύμματος (αν υπάρχει) για να βεβαιωθείτε ότι είναι άθικτο και δεν έχει υποστεί ζημιά. Ελέγξτε αν ο σιγαστήρας εισαγωγής (αν υπάρχει) βρίσκεται στη θέση του. Ελέγξτε αν ο σιγαστήρας υπερπίεσης ρελαντί (αν υπάρχει) βρίσκεται στη θέση του. Ελέγξτε για τυχόν χαλαρούς σφιγκτήρες εύκαμπτου σωλήνα και χαλαρά λαστιχένια καλύμματα (αν υπάρχουν) στο συγκρότημα εισαγωγής αέρα. ΚΆΘΕ 300 ΏΡΕς ΧΡΉΣΗς Ή ΚΆΘΕ ΤΡΊΑ ΧΡΌΝΙΑ Αντικαταστήστε τη φτερωτή της αντλίας νερού (πιο συχνά αν παρουσιαστεί υπερθέρμανση ή αν αντιληφθείτε μειωμένη πίεση νερού). 1. ΠΡΙΝ ΑΠΌ ΔΙΑΣΤΉΜΑΤΑ ΑΠΟΘΉΚΕΥΣΗς Ανατρέξτε στη διαδικασία αποθήκευσης. Δείτε την ενότητα Αποθήκευση. Ξέπλυμα του συστήματος ψύξης Ξεπλύνετε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά ή σε βαλτόνερα. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των εσωτερικών διόδων νερού από τα συσσωρευμένα ιζήματα. Χρησιμοποιήστε προσάρτημα έκπλυσης (ή αντίστοιχο εξάρτημα) της Mercury Precision ή της Quicksilver. ΣΗΜΑΝΤΙΚΟ: Κατά τη διάρκεια του ξεπλύματος, ο κινητήρας πρέπει να λειτουργεί προκειμένου να ανοίξει ο θερμοστάτης και να κυκλοφορεί νερό μέσα από τις διόδους νερού.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στο νεκρό και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. 1. Βγάλτε την προπέλα. Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας. Τοποθετήστε το προσάρτημα απόπλυσης έτσι ώστε τα ελαστικό κύπελλα να εφαρμόζουν σφικτά πάνω από την εισαγωγή νερού ψύξης ell

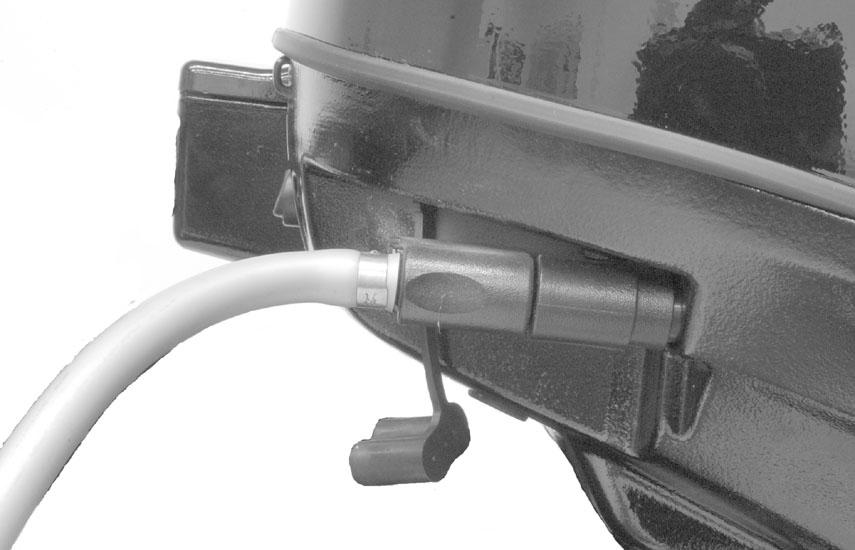

75 ΣΥΝΤΗΡΗΣΗ Εξάρτημα έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Βιδώστε έναν ελαστικό σωλήνα ποτίσματος στο προσάρτημα απόπλυσης. Ανοίξτε την παροχή νερού και ρυθμίστε τη ροή έτσι ώστε να διαρρέει νερό γύρω από τα ελαστικά κύπελλα προκειμένου να διασφαλιστεί ότι ο κινητήρας δέχεται επαρκή παροχή νερού ψύξης Βάλτε εμπρός τον κινητήρα και λειτουργήστε τον στο ρελαντί με νεκρά. ΣΗΜΑΝΤΙΚΟ: Κατά το ξέπλυμα, μην λειτουργείτε τον κινητήρα σε στροφές πάνω από το ρελαντί. 4. Ρυθμίστε τη ροή του νερού (εάν χρειαστεί) έτσι ώστε το νερό που περισσεύει να συνεχίσει να διαρρέει νερό γύρω από τα ελαστικά κύπελλα προκειμένου να διασφαλιστεί ότι ο κινητήρας δέχεται επαρκή παροχή νερού ψύξης Ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. Συνεχίστε να ξεπλένετε την εξωλέμβια για 3 έως 5 λεπτά, παρακολουθώντας προσεκτικά την παροχή του νερού ανά πάσα στιγμή. 6. Σβήστε τον κινητήρα, κλείστε το νερό και αφαιρέστε το προσάρτημα απόπλυσης. Επανατοποθετήστε την προπέλα. ell 67

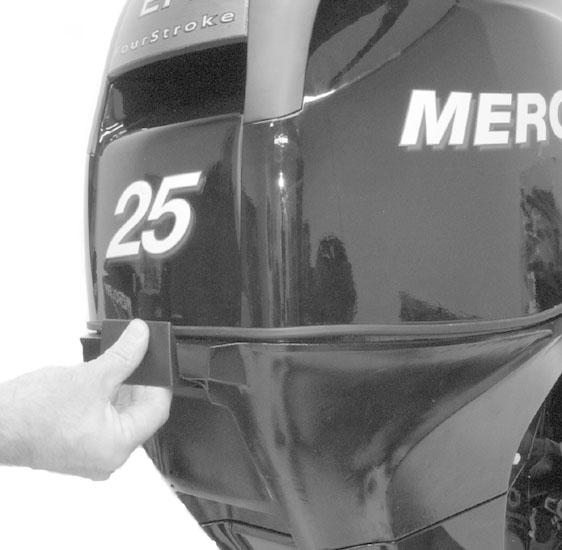

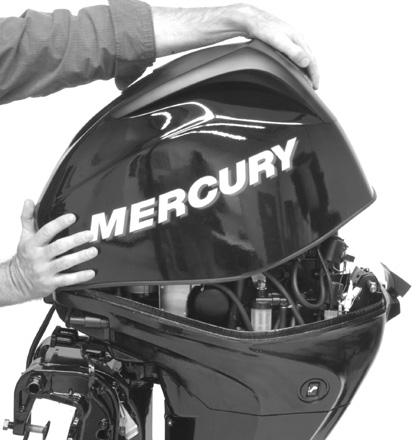

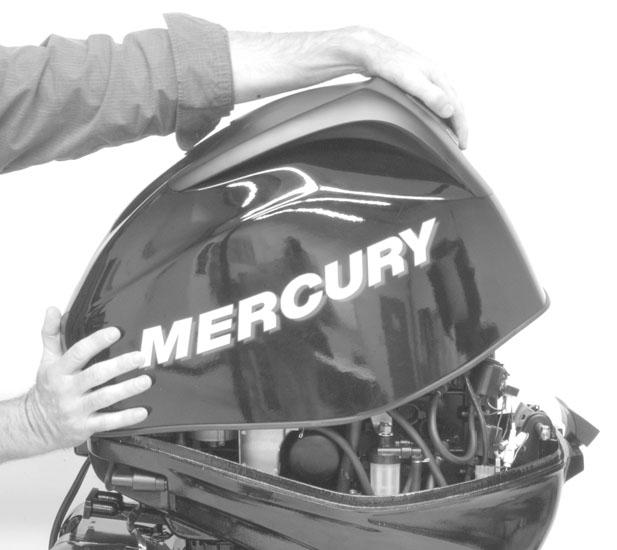

76 ΣΥΝΤΗΡΗΣΗ Αφαίρεση και τοποθέτηση άνω καλύμματος ΑΦΑΊΡΕΣΗ 1. Απασφαλίστε το πίσω μάνδαλο τραβώντας προς τα πάνω το μοχλό Σηκώστε το πίσω μέρος του καλύμματος και αποσυμπλέξτε το μπροστινό άγκιστρο ΤΟΠΟΘΈΤΗΣΗ 1. Κατεβάστε το πάνω κάλυμμα πάνω από τον κινητήρα. Φέρτε αρχικά προς τα κάτω το μπροστινό μέρος του καλύμματος και συμπλέξτε το μπροστινό άγκιστρο και στη συνέχεια κατεβάστε το κάλυμμα στη θέση έδρασης με το κάτω κάλυμμα. 2. Εφαρμόστε πίεση προς τα κάτω στο κάτω κάλυμμα και στη συνέχεια ασφαλίστε το κάλυμμα στη θέση του πιέζοντας το μάνδαλο του καλύμματος. Βεβαιωθείτε ότι το επάνω κάλυμμα έχει ασφαλίσει καλά, τραβώντας προς τα πάνω το πίσω μέρος του καλύμματος. Εξωτερική φροντίδα Η εξωλέμβιά σας προστατεύεται από ανθεκτικό βερνίκι το φινίρισμα του οποίου γίνεται σε φούρνο. Καθαρίζετε και αλείφετε συχνά με κερί χρησιμοποιώντας καθαριστικά και κεριά θαλάσσης. Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η δυνατότητα σωστής εκκίνησης του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Σβήστε τον κινητήρα πριν κάνετε σέρβις στην μπαταρία. 2. Βεβαιωθείτε ότι η μπαταρία είναι στερεωμένη καλά και δεν κουνιέται. 3. Οι ακροδέκτες των καλωδίων της μπαταρίας πρέπει να είναι καθαροί, καλά σφιγμένοι και σωστά τοποθετημένοι. Θετικό με θετικό και αρνητικό με αρνητικό. 4. Βεβαιωθείτε ότι η μπαταρία διαθέτει μη αγώγιμο κάλυμμα προστασίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. 68 ell

77 ΣΥΝΤΗΡΗΣΗ Σύστημα καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι στη θέση OFF και ο διακόπτης σβησίματος με αναδέτη είναι τοποθετημένος έτσι ώστε να μην είναι δυνατή η εκκίνηση του κινητήρα. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Πριν κάνετε σέρβις σε οποιοδήποτε εξάρτημα του συστήματος καυσίμου, σβήστε τον κινητήρα και αποσυνδέστε τη μπαταρία. Αδειάστε τελείως το σύστημα καυσίμου. Χρησιμοποιήστε εγκεκριμένο δοχείο για να συλλέξετε και να αποθηκεύσετε το καύσιμο. Σκουπίστε αμέσως το καύσιμο που έχει τυχόν χυθεί. Τα υλικά που χρησιμοποιούνται για το σκούπισμα του χυμένου καυσίμου πρέπει να απορρίπτονται σε εγκεκριμένο δοχείο. Το σέρβις του συστήματος καυσίμου πρέπει να διενεργείται σε καλά αεριζόμενη περιοχή. Μετά το τέλος οποιασδήποτε εργασίας σέρβις στο σύστημα καυσίμου, ελέγξτε για σημάδια διαρροής καυσίμου. ΕΠΙΘΕΏΡΗΣΗ ΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ Επιθεωρήστε οπτικά το σωλήνα καυσίμου και τη φούσκα πλήρωσης για ρωγμές, φούσκωμα, διαρροές, σκλήρυνση ή άλλα σημάδια φθοράς ή ζημιάς. Αν η επιθεώρηση αποκαλύψει οποιαδήποτε από τα παραπάνω, ο σωλήνας καυσίμου ή η φούσκα πλήρωσης πρέπει να αντικατασταθεί. ΦΊΛΤΡΟ ΚΑΥΣΊΜΟΥ (ΧΑΜΗΛΉ ΠΊΕΣΗ) Ελέγξτε αν υπάρχει συσσώρευση νερού ή ιζημάτων στο φίλτρο καυσίμου. Αν υπάρχει νερό στο καύσιμο, βγάλτε το διαφανή θάλαμο ελέγχου και αδειάστε το νερό. Αν το φίλτρο φαίνεται μολυσμένο, βγάλτε το και αντικαταστήστε το. ΑΦΑΊΡΕΣΗ 1. Διαβάστε τις πληροφορίες για την επισκευή του συστήματος καυσίμων και την Προειδοποίηση, παραπάνω. 2. Βγάλτε το συγκρότημα φίλτρου από την υποδοχή στερέωσής του. Πιάστε το κάλυμμα για να μην περιστραφεί και βγάλτε το διαφανή θάλαμο ελέγχου. Αδειάστε το περιεχόμενό του σε εγκεκριμένο δοχείο. 3. Βγάλτε το στοιχείο του φίλτρου και αντικαταστήστε το αν χρειάζεται. b c d b - c - d - Κάλυμμα Στοιχείο φίλτρου Τσιμούχα Διαφανής θάλαμος ελέγχου ell 69

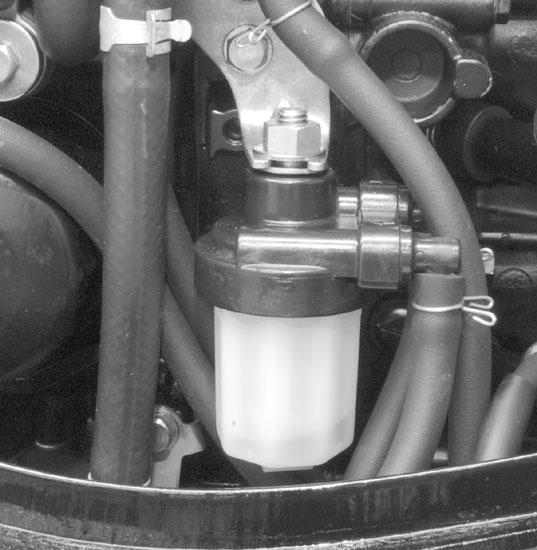

78 ΣΥΝΤΗΡΗΣΗ ΤΟΠΟΘΈΤΗΣΗ 1. Σπρώξτε το στοιχείο του φίλτρου μέσα στο κάλυμμα. 2. Βάλτε την τσιμούχα στη σωστή θέση στο διαφανή θάλαμο ελέγχου και βιδώστε τον σφικτά στο κάλυμμα με το χέρι. 3. Σπρώξτε το συγκρότημα φίλτρου πίσω στην υποδοχή στερέωσής του. ΣΗΜΑΝΤΙΚΟ: Επιθεωρήστε οπτικά για διαρροή καυσίμου από το φίλτρο πιέζοντας τη φούσκα πλήρωσης μέχρι να σκληρύνει, έτσι ώστε να μπει καύσιμο στο φίλτρο. Υλικό στερέωσης ράβδου σύνδεσης τιμονιού ΣΗΜΑΝΤΙΚΟ: Ο βραχίονας τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεωθεί με τη χρήση των στερέωσης βραχίονα τιμονιού που παρέχεται μαζί με τον κινητήρα. Μην αντικαθιστάτε ποτέ τα κόντρα παξιμάδια ( ) με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη του βραχίονα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αποσύμπλεξη της ράβδου συνδέσμου τιμονιού μπορεί να προκαλέσει πλήρη, ξαφνική, απότομη στροφή του σκάφους. Αυτή η δυνητικά βίαιη ενέργεια μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους, πράγμα που μπορεί να επιφέρει σοβαρό τραυματισμό ή το θάνατο. Συναρμολογήστε τη ράβδο συνδέσμου τιμονιού με το καλώδιο τιμονιού χρησιμοποιώντας την επίπεδη ροδέλα και το νάιλον ένθετο κόντρα παξιμάδι. Σφίξτε το κόντρα παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής. 70 ell

79 ΣΥΝΤΗΡΗΣΗ Συναρμολογήστε τη ράβδο συνδέσμου τιμονιού με τον κινητήρα με μπουλόνι, κόντρα παξιμάδι, διαχωριστικό τεμάχιο και επίπεδες ροδέλες. Σφίξτε το κόντρα παξιμάδι σύμφωνα με τις προδιαγραφές. c b d e b b f Μπουλόνι ( ) b - Επίπεδη ροδέλα ( ) c - Διαχωριστικό τεμάχιο ( ) d - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) e - Τοποθετήστε τη ράβδο συνδέσμου τιμονιού στην πλαϊνή οπή f - Νάιλον ένθετο κόντρα παξιμάδι ( ) (σφίξτε μέχρι να καθίσει και μετά ξεσφίξτε κατά 1/4 της στροφής) Περιγραφή Nm lb. in. lb. ft. Νάιλον ένθετο ασφαλιστικό παξιμάδι «d» Κόντρα παξιμάδι με νάιλον ένθετο «f» Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά ¼ της στροφής Ανόδιο ελέγχου διάβρωσης Η εξωλέμβιά σας διαθέτει ανόδια ελέγχου διάβρωσης σε διάφορα σημεία. Το ανόδιο βοηθά στην προστασία της εξωλέμβιας από τη γαλβανική διάβρωση επιτρέποντας την αργή διάβρωση του δικού του μετάλλου αντί των μετάλλων της εξωλέμβιας. Κάθε ανόδιο απαιτεί περιοδική επιθεώρηση, ιδιαίτερα σε αλμυρά νερά που επιταχύνουν τη διάβρωση. Για να διατηρηθεί αυτή η προστασία από τη διάβρωση, αντικαθιστάτε πάντα το ανόδιο πριν διαβρωθεί εντελώς. Μην βάφετε το ανόδιο ούτε να το αλείφετε με προστατευτική επικάλυψη διότι αυτό μειώνει την αποτελεσματικότητά του. ell 71

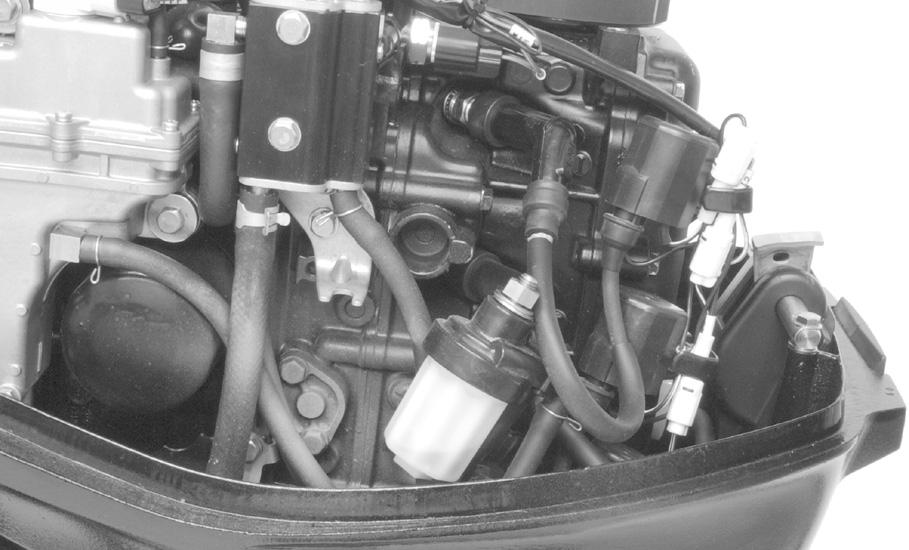

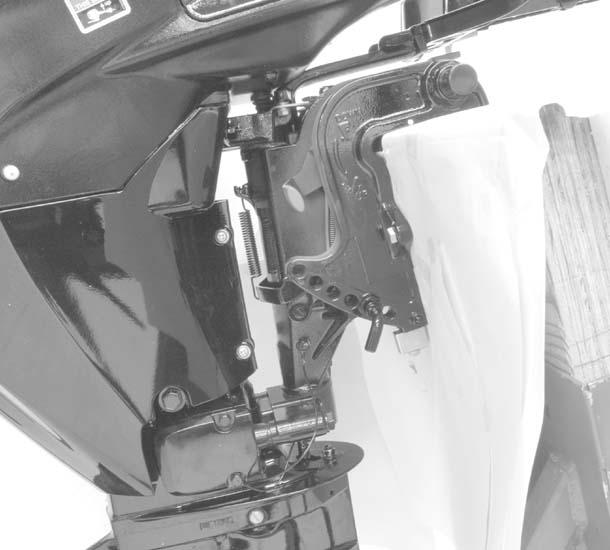

80 ΣΥΝΤΗΡΗΣΗ Ένα ανόδιο είναι τοποθετημένο στο μπλοκ κινητήρα. Βγάλτε το ανόδιο στο σημείο που φαίνεται. Τοποθετήστε το ανόδιο για να καλύψετε με μπουλόνι. Σφίξτε το μπουλόνι με την προδιαγραφόμενη ροπή. Τοποθετήστε ξανά το κάλυμμα με νέα φλάντζα. Σφίξτε τα μπουλόνια με την προδιαγραφόμενη ροπή. b b - Κάλυμμα Ανόδιο Περιγραφή Nm lb. in. lb. ft. Μπουλόνι ανοδίου 6 53 Μπουλόνι καλύμματος (2) 6 53 Το δεύτερο ανόδιο είναι το αντιτίμονο και το τρίτο ανόδιο είναι τοποθετημένο στα μπρακέτα καθρέφτη b c b - c - Αντιτίμονο Ανόδιο μπρακέτου καθρέφτη μεγάλου μήκους Ανόδιο μπρακέτου καθρέφτη μικρού μήκους 72 ell

81 Αντικατάσταση προπέλας ΣΥΝΤΗΡΗΣΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο άξονας της προπέλας περιστραφεί ενώ έχει συμπλακεί ταχύτητα στον κινητήρα, υπάρχει πιθανότητα περιστροφής του κινητήρα και επακόλουθης εκκίνησης του. Για να αποφευχθεί αυτού του είδους η ακούσια εκκίνηση του κινητήρα και ο πιθανός σοβαρός τραυματισμός λόγω κτυπήματος από την περιστρεφόμενη προπέλα, να βάζετε πάντα το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και να βγάζετε τα καλώδια των μπουζί όταν κάνετε σέρβις στην προπέλα. 1. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό (N). N F NEUTRAL START R F R NEUTRAL START ΣΗΜΑΝΤΙΚΟ: Για την αφαίρεση των μπουζί, ανατρέξτε στην ενότητα «Eπιθεώρηση και αντικατάσταση μπουζί». 2. Βγάλτε τα καλώδια των μπουζί για να μην πάρει εμπρός ο κινητήρας Ισιώστε και βγάλτε την κοπίλια. 4. Τοποθετήστε ξύλινο τάκο μεταξύ του κιβωτίου ταχυτήτων και της προπέλας για να συγκρατηθεί η προπέλα και βγάλτε το παξιμάδι της προπέλας. ell 73

82 ΣΥΝΤΗΡΗΣΗ 5. Τραβήξτε την προπέλα και βγάλτε την από τον άξονά της. Αν η προπέλα είναι κολλημένη στον άξονά της και δεν βγαίνει, πρέπει να ζητήσετε η αφαίρεσή της να γίνει από εξουσιοδοτημένο αντιπρόσωπο ΣΗΜΑΝΤΙΚΟ: Για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα προπέλας (ιδιαίτερα σε χρήση σε αλμυρά νερά), να αλείφετε πάντα ολόκληρο τον άξονα της προπέλας με μια στρώση από το συνιστώμενο λιπαντικό στα συνιστώμενα διαστήματα συντήρησης και επίσης κάθε φορά που βγάζετε την προπέλα. 6. Αλείψτε τον άξονα της προπέλας με αντιδιαβρωτικό γράσο ή με 2-4-C με τεφλόν της Quicksilver ή της Mercury Precision Lubricnts Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 94 Αντισκωριακό γράσο Άξονας προπέλας Q C με τεφλόν Άξονας προπέλας Q 1 7. Τοποθετήστε στον άξονα το μπροστινό ωστικό μουαγιέ, την προπέλα, την πίσω ροδέλα ωστικού μουαγιέ και το περικόχλιο της προπέλας. b c d - b - Παξιμάδι προπέλας Πίσω αντιτριβικός δακτύλιος ώσης c - Προπέλα d - Μπροστινό ωστικό μουαγιέ ell

83 ΣΥΝΤΗΡΗΣΗ 8. Βάλτε έναν ξύλινο τάκο ανάμεσα στο κιβώτιο και στην προπέλα και σφίξτε το παξιμάδι της προπέλας με την προβλεπόμενη ροπή στρέψης. ΣΗΜΕΙΩΣΗ: Εάν το παξιμάδι της προπέλας δεν ευθυγραμμίζεται με την οπή του άξονα της προπέλας αφού σφιχτεί με τη ροπή στρέψης της προδιαγραφής, σφίξτε το παξιμάδι κι άλλο, μέχρι να ευθυγραμμιστεί με την οπή. 9. Ευθυγραμμίστε το παξιμάδι της προπέλας με την οπή του άξονα της προπέλας. Βάλτε μια νέα κοπίλια στην οπή και γυρίστε τα άκρα της κοπίλιας Περιγραφή Nm lb. in. lb. ft. Παξιμάδι προπέλας Βάλτε τα καλώδια των μπουζί. Επιθεώρηση και αντικατάσταση των μπουζί! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο από πυρκαγιά ή έκρηξη που προκαλείται από κατεστραμμένες πίπες μπουζί. Οι κατεστραμμένες πίπες των μπουζί μπορεί να βγάλουν σπινθήρες. Οι σπινθήρες μπορεί να προκαλέσουν ανάφλεξη των ατμών του καυσίμου κάτω από το κάλυμμα του κινητήρα. Για να μην καταστραφούν οι πίπες των μπουζί, μην χρησιμοποιείτε αιχμηρά αντικείμενα ή μεταλλικά εργαλεία όπως οι πένσες, τα κατσαβίδια κ.λ.π. για την αφαίρεση της πίπας του μπουζί. 1. Βγάλτε τα καλώδια των μπουζί. Γυρίστε ελαφρώς την πίπα του μπουζί και βγάλτε την ell 75

84 ΣΥΝΤΗΡΗΣΗ 2. Βγάλτε τα μπουζί για να τα ελέγξετε. Αντικαταστήστε το μπουζί αν το ηλεκτρόδιο είναι φθαρμένο ή αν ο μονωτήρας είναι φθαρμένος, ραγισμένος, σπασμένος, ακάθαρτος ή ξεφλουδισμένος Ρυθμίστε το διάκενο του μπουζί σύμφωνα με τις προδιαγραφές Διάκενο μπουζί Μπουζί 0,80-0,90 mm ( in.) 4. Πριν τοποθετήσετε τα μπουζί, καθαρίστε τυχόν βρομιές που υπάρχουν στα σημεία έδρασης του μπουζί. Τοποθετήστε τα μπουζί και σφίξτε τα με το χέρι και στη συνέχεια σφίξτε μέχρι την προδιαγραφόμενη τιμή. Περιγραφή Nm lb. in. lb. ft. Μπουζί Αντικατάσταση ασφάλειας Μοντέλα με ηλεκτρική εκκίνηση ΣΗΜΑΝΤΙΚΟ: Έχετε πάντα μαζί σας εφεδρικές ασφάλειες SFE 20 Α. Το κύκλωμα ηλεκτρικής εκκίνησης προστατεύεται από την υπερφόρτωση με ασφάλεια SFE 20 Α. Αν η ασφάλεια καεί, η ηλεκτρική μίζα δεν λειτουργεί. Προσπαθήστε να εντοπίσετε και να διορθώσετε την αιτία της υπερφόρτωσης. Αν δεν βρείτε την αιτία, η ασφάλεια μπορεί να καεί και πάλι. 76 ell

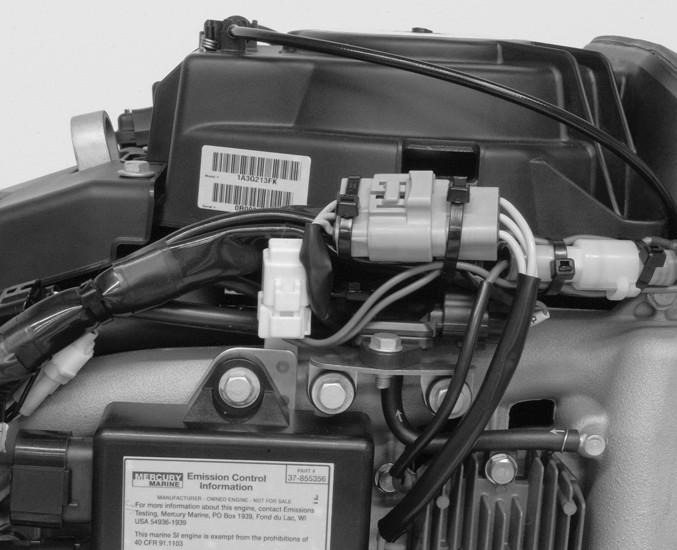

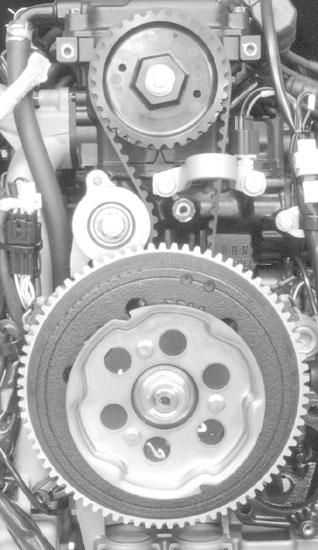

85 ΣΥΝΤΗΡΗΣΗ 1. Ανοίξτε την ασφαλειοθήκη και παρατηρήστε το ασημένιο νήμα της ασφάλειας. Αν το νήμα είναι σπασμένο, αντικαταστήστε την ασφάλεια. Αντικαταστήστε την ασφάλεια με ασφάλεια της ίδιας ονομαστικής τιμής. b b - Καλή ασφάλεια Καμένη ασφάλεια Επιθεώρηση του ιμάντα χρονισμού 1. Επιθεωρήστε τον ιμάντα χρονισμού και ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο να τον αλλάξει αν διαπιστωθούν οποιαδήποτε από τα παρακάτω:. Ραγίσματα στο πίσω μέρος του ιμάντα ή στη βάση των δοντιών του ιμάντα. b. Υπερβολική φθορά στη βάση των δοντιών των γραναζιών. c. Ελαστικό τμήμα φουσκωμένο από λάδι. d. Τραχιά επιφάνεια ιμάντα. e. Ενδείξεις φθοράς στα άκρα ή στην εξωτερική επιφάνεια του ιμάντα Σημεία λίπανσης 1. Λιπάνετε τα παρακάτω με αντιδιαβρωτικό γράσο ή με 2-4-C με τεφλόν της Quicksilver ή της Mercury Precision Lubricnts. ell 77

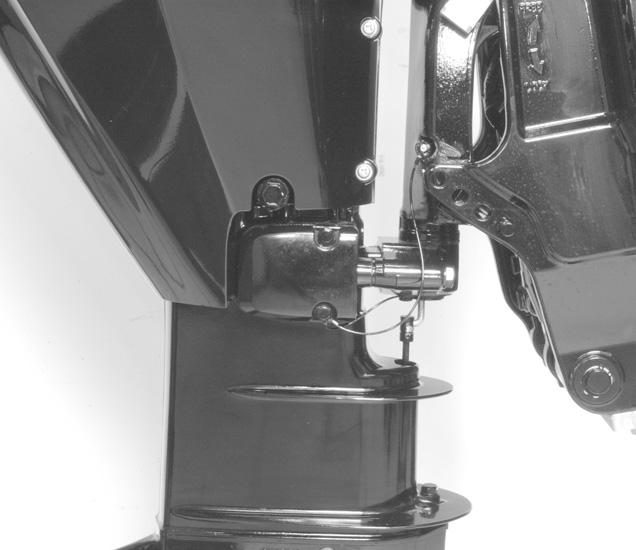

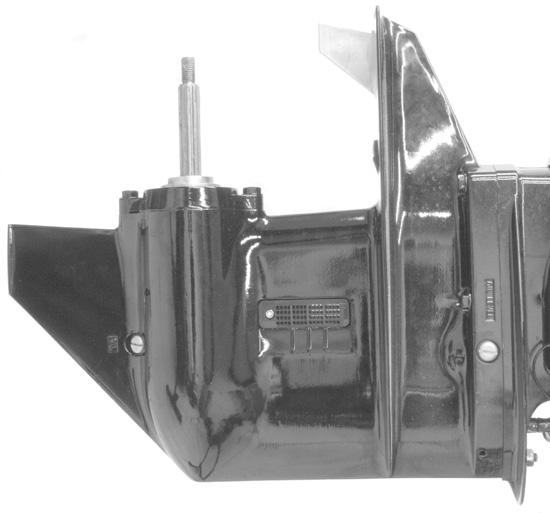

86 ΣΥΝΤΗΡΗΣΗ Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 94 Αντισκωριακό γράσο Άξονας προπέλας Q C με τεφλόν Άξονας προπέλας Q 1 Άξονας προπέλας Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας για την αφαίρεση και την εγκατάσταση της προπέλας. Αλείψτε ολόκληρο τον άξονα προπέλας με λιπαντικό για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα Λιπάνετε τα παρακάτω με 2-4-C με τεφλόν ή με το ειδικό λιπαντικό 101 της Quicksilver ή της Mercury Precision Lubricnts. Αρ. αναφ. σωλήνα 34 Ειδικό λιπαντικό C με τεφλόν Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Μπρακέτο με μεντεσέ, σωλήνας ανύψωσης, βίδες-σφιγκτήρες καθρέφτη, γρασαδόρος ντίζας τιμονιού Μπρακέτο με μεντεσέ, σωλήνας ανύψωσης, βίδες-σφιγκτήρες καθρέφτη, γρασαδόρος ντίζας τιμονιού Q Q 1 Μπρακέτο με μεντεσέ Λιπάνετε μέσω του γρασαδόρου ell

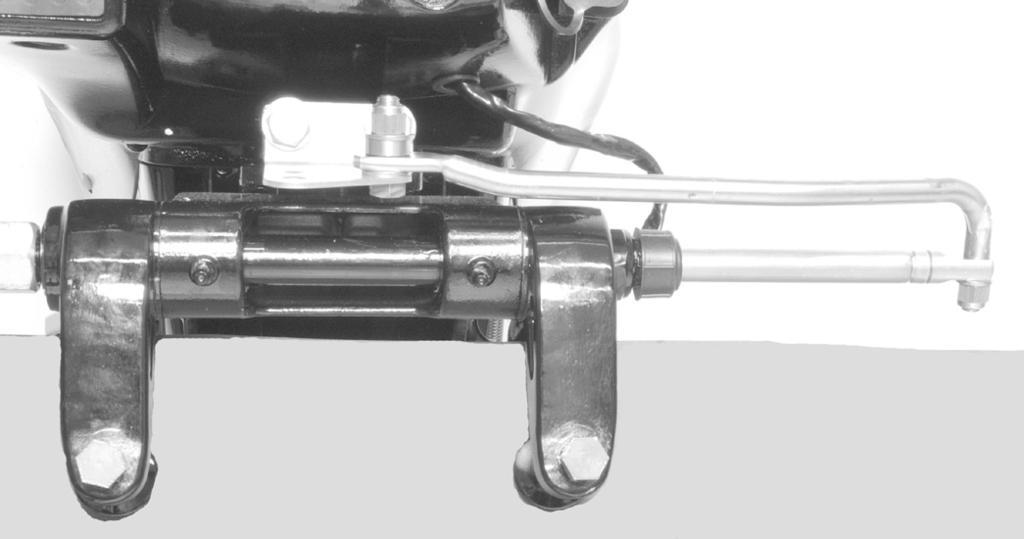

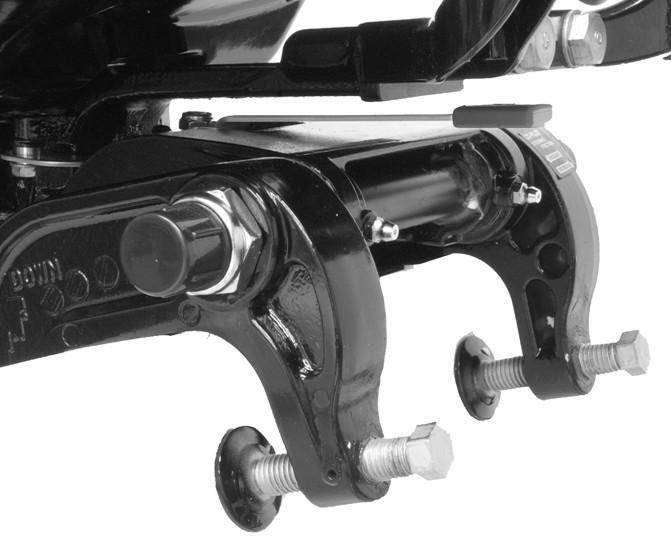

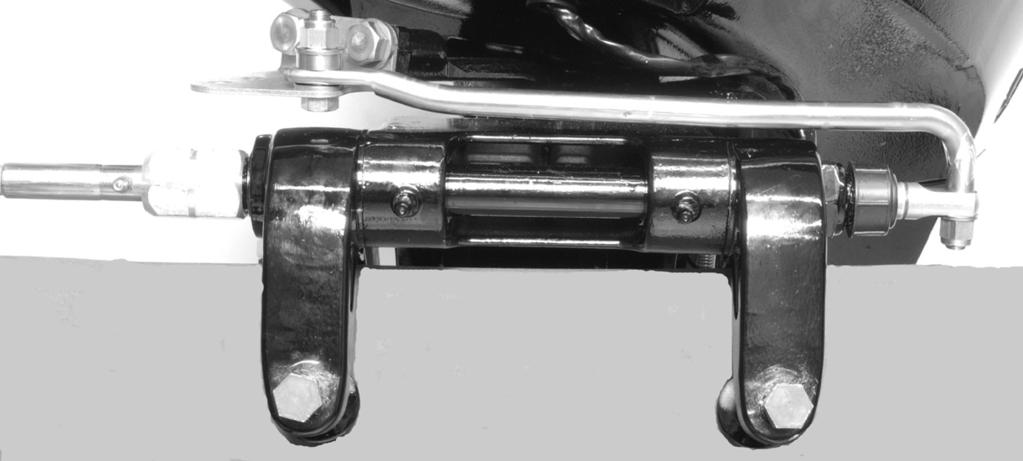

87 ΣΥΝΤΗΡΗΣΗ Σωλήνας κλίσης Λιπάνετε μέσω των γρασαδόρων Λιπάνετε τα σπειρώματα των βιδών-σφιγκτήρων του καθρέφτη (αν υπάρχουν) Γρασαδόρος ντίζας διεύθυνσης (αν υπάρχει) Περιστρέψτε το τιμόνι για να μαζευτεί πλήρως το άκρο της ντίζας διεύθυνσης μέσα στο σωλήνα κλίσης εξωλέμβιας. Λιπάνετε μέσω του γρασαδόρου. b b - Γρασαδόρος Άκρο ντίζας τιμονιού ell 79

88 ΣΥΝΤΗΡΗΣΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το άκρο της ντίζας τιμονιού πρέπει να μαζευτεί πλήρως μέσα στο σωλήνα ανύψωσης εξωλέμβιας πριν προσθέσετε λιπαντικό. Η προσθήκη λιπαντικού στη ντίζα τιμονιού όταν αυτή είναι πλήρως απλωμένη μπορεί να προκαλέσει το υδραυλικό μπλοκάρισμα της ντίζας. Η υδραυλικά μπλοκαρισμένη ντίζα τιμονιού προκαλεί απώλεια πηδαλιουχίας, πράγμα που ενδεχομένως να επιφέρει σοβαρό τραυματισμό ή το θάνατο. 3. Λιπάνετε τα παρακάτω με λιπαντικό με χαμηλό ιξώδες. Αρθρώσεις ράβδου συνδέσμου τιμονιού Λιπάνετε τα σημεία άρθρωσης Έλεγχος του υγρού υποβοήθησης εξισορρόπησης 1. Γείρετε την εξωλέμβια τελείως προς τα πάνω και συμπλέξτε το μοχλό στήριξης κλίσης. 2. Βγάλτε το πώμα πλήρωσης και ελέγξτε τη στάθμη του υγρού. Η στάθμη υγρού πρέπει να είναι στο ίδιο ύψος με το κάτω μέρος της οπής πλήρωσης. Προσθέστε Υγρό Λίπανσης Δυναμικού Συστήματος Εξισορρόπησης (Power Trim & Steering Fluid) της Quicksilver ή Mercury Precision Lubricnts. Αν δεν διατίθεται το υγρό αυτό, χρησιμοποιήστε υγρό ATF αυτόματου κιβωτίου ταχυτήτων αυτοκινήτων ell

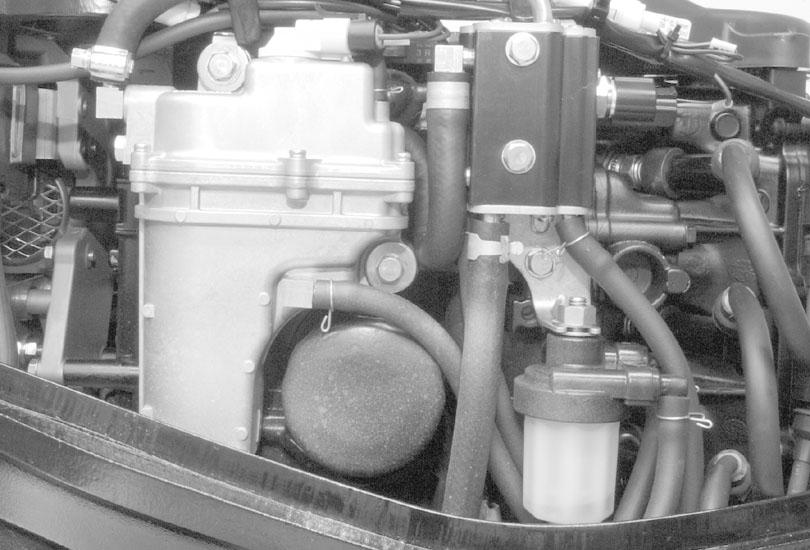

89 ΣΥΝΤΗΡΗΣΗ Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης Σύστημα δυναμικής εξισορρόπησης Q1 Αλλαγή του λαδιού κινητήρα ΧΩΡΗΤΙΚΌΤΗΤΑ ΤΟΥ ΚΙΝΗΤΉΡΑ ΣΕ ΛΆΔΙ Η χωρητικότητα του κινητήρα σε λάδι είναι περίπου1,8 λίτρων (1.9 qurts). ΔΙΑΔΙΚΑΣΊΑ ΑΛΛΑΓΉς ΛΑΔΙΟΎ 1. Γείρετε την εξωλέμβια με κλίση προς τα πάνω στη θέση τρέιλερ. 2. Γυρίστε την εξωλέμβια έτσι ώστε η οπή αποστράγγισης να βλέπει κάτω. Βγάλτε την τάπα αποστράγγισης και αδειάστε το λάδι του κινητήρα σε κατάλληλο δοχείο. Λιπάνετε την τσιμούχα της τάπα αποστράγγισης με λάδι και επανατοποθετήστε την τάπα ΑΛΛΑΓΉ ΤΟΥ ΦΊΛΤΡΟΥ ΛΑΔΙΟΎ 1. Τοποθετήστε ένα πανί ή μια πετσέτα κάτω από το φίλτρο λαδιού για να απορροφηθεί το τυχόν χυμένο λάδι. 2. Ξεβιδώστε το παλιό φίλτρο γυρίζοντάς το αριστερά. 3. Καθαρίστε τη βάση στήριξης. Αλείψτε τη φλάντζα με λεπτό στρώμα καθαρού λαδιού. Μην χρησιμοποιείτε γράσο. Βιδώστε το νέο φίλτρο έως ότου η φλάντζα να έρθει σε επαφή με τη βάση και στη συνέχεια σφίξτε 3/4 έως 1 στροφή. ΠΛΉΡΩΣΗ ΛΑΔΙΟΎ Βγάλτε το πώμα πλήρωσης λαδιού και προσθέστε λάδι μέχρι τη σωστή στάθμη. ell 81

90 ΣΥΝΤΗΡΗΣΗ 2. Λειτουργήστε τον κινητήρα στο ρελαντί επί 5 λεπτά και ελέγξτε για διαρροή. Σβήστε τον κινητήρα και ελέγξτε τη στάθμη λαδιού στο δείκτη στάθμης λαδιού. Αν χρειαστεί, προσθέστε λάδι. - Τάπα στομίου πλήρωσης λαδιού 9737 Λίπανση κιβωτίου ταχυτήτων Κατά την προσθήκη ή την αλλαγή λιπαντικού στο κιβώτιο, ελέγξτε οπτικά για την παρουσία νερού στο λιπαντικό. Εάν υπάρχει νερό, μπορεί να έχει κατακαθίσει στον πυθμένα και να εκκενωθεί πριν από το λιπαντικό, ή μπορεί να έχει αναμιχθεί με το λιπαντικό, δίνοντάς του μια γαλακτώδη όψη. Εάν αντιληφθείτε την ύπαρξη νερού, απευθυνθείτε στο εξουσιοδοτημένο κατάστημα για έλεγχο του κιβωτίου. Η ύπαρξη νερού στο λιπαντικό μπορεί να οδηγήσει σε πρόωρη φθορά των εδράνων, ή, σε πολύ χαμηλές θερμοκρασίας, το νερό μπορεί να παγώσει και να προκαλέσει ζημιές στο κιβώτιο. Εξετάστε το λιπαντικό του κιβωτίου που έχει αδειάσει για την ύπαρξη μεταλλικών σωματιδίων. Η παρουσία πολύ μικρών μεταλλικών σωματιδίων είναι ένδειξη φυσιολογικής φθοράς. Ο υπερβολικός αριθμός ρινισμάτων μετάλλου ή μεγαλύτερων σωματιδίων μπορεί να αποτελεί ένδειξη μη φυσιολογικής φθοράς του κιβωτίου, και θα πρέπει να αποτελέσει αντικείμενο ελέγχου από εξουσιοδοτημένο κατάστημα. ΑΠΟΣΤΡΆΓΓΙΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Τοποθετήστε ένα δοχείο αποστράγγισης κάτω από την εξωλέμβια. 3. Βγάλτε την τάπα αερισμού και την τάπα πλήρωσης/αποστράγγισης και αδειάστε το λιπαντικό. - b - Τάπα αερισμού Τάπα πλήρωσης/αποστράγγισης b 9836 ΧΩΡΗΤΙΚΌΤΗΤΑ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ ΣΕ ΛΙΠΑΝΤΙΚΌ Η χωρητικότητα του κιβωτίου σε λιπαντικό είναι περίπου 350 ml (11.8 fl oz). ΣΥΝΙΣΤΏΜΕΝΑ ΛΙΠΑΝΤΙΚΆ ΚΙΒΩΤΊΟΥ Λιπαντικό κιβωτίου Mercury ή Quicksilver Premium ή High Performnce. 82 ell

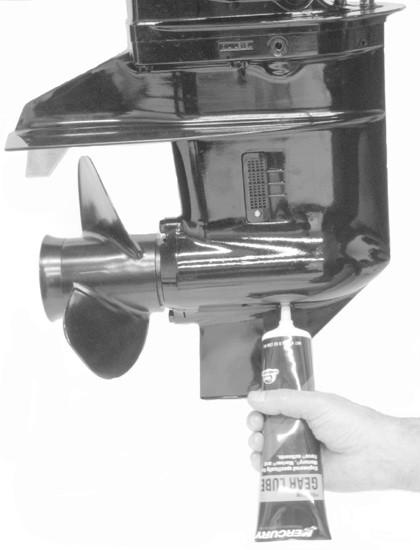

91 ΣΥΝΤΗΡΗΣΗ ΈΛΕΓΧΟς ΣΤΆΘΜΗς ΛΙΠΑΝΤΙΚΟΎ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ ΚΑΙ ΕΠΑΝΑΠΛΉΡΩΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Αφαιρέστε την τάπα εξαέρωσης. 3. Βγάλτε την τάπα αποστράγγισης. Τοποθετήστε το σωλήνα του λιπαντικού στην οπή πλήρωσης και προσθέστε λιπαντικό μέχρι αυτό να εμφανιστεί στην οπή αερισμού. - b - Βύσμα εξαέρωσης και ροδέλα στεγανοποίησης Τάπα αποστράγγισης και ροδέλα στεγανοποίησης b ΣΗΜΑΝΤΙΚΟ: Αντικαταστήστε τις ροδέλες στεγανοποίησης εάν έχουν φθαρεί. 4. Σταματήστε την προσθήκη λιπαντικού. Τοποθετήστε την τάπα αερισμού και τη ροδέλα στεγανοποίησης πριν αφαιρέσετε το σωλήνα λιπαντικού. 5. Αφαιρέστε το σωλήνα λιπαντικού και τοποθετήστε την καθαρισμένη τάπα πλήρωσης/αποστράγγισης και τη ροδέλα στεγανοποίησης. Βυθισμένη εξωλέμβια 9835 Στην εξωλέμβια που έχει βυθιστεί θα πρέπει να γίνει σέρβις από εξουσιοδοτημένο αντιπρόσωπο μέσα σε λίγες ώρες αφότου αυτή ανασυρθεί από το νερό. Αυτή η άμεση φροντίδα της από τον εξουσιοδοτημένο αντιπρόσωπο είναι απαραίτητη όταν ο κινητήρας εκτεθεί στην ατμόσφαιρα προκειμένου να ελαχιστοποιηθεί η βλάβη στο εσωτερικό του κινητήρα λόγω διάβρωσης. ell 83

92 Προετοιμασία για αποθήκευση ΑΠΟΘΗΚΕΥΣΗ Το πιο σημαντικό ζήτημα κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση είναι η προστασία της από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. Οι παρακάτω διαδικασίες αποθήκευσης πρέπει να τηρούνται κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση μέχρι την επόμενη σεζόν λειτουργίας ή για παρατεταμένη αποθήκευση (δύο μήνες ή παραπάνω).! ΠΡΟΣΟΧΗ Μην βάζετε ποτέ εμπρός ούτε να λειτουργείτε την εξωλέμβιά σας (έστω και στιγμιαία) αν δεν κυκλοφορεί νερό ψύξης μέσω όλων των οπών της εισαγωγής νερού ψύξης του κιβωτίου ταχυτήτων, ώστε να μην προκληθεί βλάβη στην αντλία νερού (λειτουργία χωρίς νερό) ή υπερθέρμανση του κινητήρα. ΣΎΣΤΗΜΑ ΚΑΥΣΊΜΟΥ ΣΗΜΑΝΤΙΚΟ: Η βενζίνη που περιέχει αλκοόλη (αιθανόλη ή μεθανόλη) μπορεί να προκαλέσει σχηματισμό οξέων κατά την αποθήκευση και να καταστρέψει το σύστημα καυσίμου. Εάν η βενζίνη που χρησιμοποιείτε περιέχει αλκοόλη, ενδείκνυται να αδειάζετε όσο το δυνατόν περισσότερη ποσότητα βενζίνης από το ρεζερβουάρ, τον απομακρυσμένο σωλήνα καυσίμου και το σύστημα καυσίμου του κινητήρα. Γεμίστε το ρεζερβουάρ και το σύστημα καυσίμου του κινητήρα με βελτιωμένο (σταθεροποιημένο) καύσιμο για να αποφευχθεί ο σχηματισμός γυαλάδας και κολλωδών υπολοίπων. Ακολουθήστε τις παρακάτω οδηγίες. Φορητό ρεζερβουάρ - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού βενζίνης (ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί) στο ρεζερβουάρ. Γείρετε το ρεζερβουάρ εμπρός-πίσω για να αναμιχθεί το σταθεροποιητικό με τη βενζίνη. Μόνιμα τοποθετημένο ρεζερβουάρ - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού βενζίνης (ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί) σε ξεχωριστό δοχείο και αναμίξτε με ένα λίτρο (ένα qurt) βενζίνης. Χύστε το μίγμα αυτό στο ρεζερβουάρ. Τοποθετήστε την εξωλέμβια στο νερό ή συνδέστε προσάρτημα ξεπλύματος για να κυκλοφορήσει το νερό ψύξης. Λειτουργήστε τον κινητήρα για δέκα λεπτά ώστε να γεμίσει το σύστημα καυσίμου του κινητήρα. Εξάρτημα ξεπλύματος Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Προστασία των εξωτερικών μερών της εξωλέμβιας Λιπάνετε όλα τα μέρη της εξωλέμβιας που αναφέρονται στο κεφάλαιο «Συντήρηση», ενότητα «Πρόγραμμα επιθεώρησης και συντήρησης». Επικαλύψτε με μπογιά τυχόν χαρακιές. Συμβουλευτείτε τον αντιπρόσωπό σας για μπογιά επικάλυψης. Ψεκάστε με αντιδιαβρωτικό της Quicksilver ή της Mercury Precision Lubricnts τις εξωτερικές μεταλλικές επιφάνειες (εκτός από τα ανόδια ελέγχου διάβρωσης). 84 ell

93 ΑΠΟΘΗΚΕΥΣΗ Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 120 Αντιδιαβρωτικό Εξωτερικές μεταλλικές επιφάνειες Q55 Προστασία των εσωτερικών μερών του κινητήρα Βγάλτε τα μπουζί και κάντε έγχυση μικρής ποσότητας λαδιού μηχανής στο εσωτερικό του κάθε κυλίνδρου. Περιστρέψτε το βολάν αρκετές φορές με το χέρι για να γίνει η κατανομή του λαδιού στους κυλίνδρους. Τοποθετήστε πάλι τα μπουζί. Αλλάξτε το λάδι κινητήρα. Κιβώτιο ταχυτήτων Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με νέο λιπαντικό (ανατρέξτε στο κεφάλαιο Λίπανση κιβωτίου ταχυτήτων). Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθηκεύστε την εξωλέμβια σε όρθια (κατακόρυφη) θέση προκειμένου να αδειάζει το νερό. ΕΙΔΟΠΟΙΗΣΗ Η αποθήκευση της εξωλέμβιας σε θέση κλίσης μπορεί να προκαλέσει ζημιά στην εξωλέμβια. Το παγιδευμένο νερό στις διόδους ψύξης ή το βρόχινο νερό που συλλέγεται στο στόμιο εξαγωγής προπέλας του κιβωτίου ταχυτήτων μπορεί να παγώσει. Αποθηκεύστε την εξωλέμβια στη θέση τέρμα κάτω. Αποθήκευση μπαταρίας Ακολουθήστε τις οδηγίες του κατασκευαστή της μπαταρίας για την αποθήκευση και την επαναφόρτισή της. Βγάλτε τη μπαταρία από το σκάφος και ελέγξτε τη στάθμη νερού. Αν χρειαστεί, επαναφορτίστε την. Αποθηκεύστε την μπαταρία σε δροσερό, ξηρό μέρος. Κατά τη διάρκεια της αποθήκευσης, ελέγχετε τη στάθμη νερού και επαναφορτίζετε περιοδικά τη μπαταρία. ell 85

94 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Η μίζα δεν γυρίζει τον κινητήρα (μοντέλα με ηλεκτρική εκκίνηση) ΠΙΘΑΝΈς ΑΙΤΊΕς Καμένη ασφάλεια στο κύκλωμα εκκίνησης. Ανατρέξτε στην ενότητα Συντήρηση. Ο μοχλός ταχυτήτων της εξωλέμβιας δεν είναι στο νεκρό. Αδύνατη μπαταρία ή χαλαρές ή διαβρωμένες συνδέσεις μπαταρίας. Βλάβη του διακόπτη μίζας. Ελαττωματική καλωδίωση ή ηλεκτρική σύνδεση. Βλάβη στη μίζα ή στον ηλεκτρομαγνητικό διακόπτη (βαρελάκι) της μίζας. Ο κινητήρας δεν παίρνει εμπρός ΠΙΘΑΝΈς ΑΙΤΊΕς ΣΗΜΕΙΩΣΗ: Εάν το καύσιμο της εξωλέμβιας τελείωσε ή βρίσκεται σε χώρο αποθήκευσης για εκτεταμένη χρονική περίοδο, θα χρειαστούν περισσότερες προσπάθειες για να τεθεί σε λειτουργία ο κινητήρας και να καθαριστεί το σύστημα καυσίμου από τον αέρα. Ο διακόπτης σβησίματος με αναδέτη δεν είναι στη θέση «RUN» (λειτουργία). Ακατάλληλη διαδικασία εκκίνησης. Ανατρέξτε στην ενότητα Λειτουργία. Παλαιά ή μολυσμένη βενζίνη. Μπουκωμένος κινητήρας. Ανατρέξτε στην ενότητα Λειτουργία. Το καύσιμο δεν φτάνει στον κινητήρα. Το ρεζερβουάρ είναι άδειο. Το στόμιο αέρα του ρεζερβουάρ δεν είναι ανοικτό ή είναι αποφραγμένο. Ο σωλήνας καυσίμου είναι αποσυνδεδεμένος ή τσακισμένος. Η φούσκα πλήρωσης δεν πιέστηκε. Η βαλβίδα μονής κατεύθυνσης της φούσκας πλήρωσης είναι ελαττωματική. Το φίλτρο καυσίμου είναι αποφραγμένο. Ανατρέξτε στην ενότητα Συντήρηση. Βλάβη της αντλίας καυσίμου. Το φίλτρο του ρεζερβουάρ είναι αποφραγμένο. Ανοίξτε την ασφάλεια 20 Αmp. Ανατρέξτε στην ενότητα Συντήρηση. Βλάβη σε εξάρτημα του συστήματος ανάφλεξης. Ελαττωματική καλωδίωση ή ηλεκτρική σύνδεση. Ελαττωματικά ή ακάθαρτα μπουζί. Ανατρέξτε στην ενότητασυντήρηση. Προβληματική λειτουργία του κινητήρα ΠΙΘΑΝΆ ΑΊΤΙΑ Υπερθέρμανση - Η προειδοποιητική κόρνα δεν λειτουργεί. Χαμηλή πίεση λαδιού. Ελέγξτε τη στάθμη του λαδιού. Τα μπουζί είναι λερωμένα ή ελαττωματικά. Ανατρέξτε στην ενότητα Συντήρηση. Εσφαλμένες αρχικές/προσαρμοσμένες ρυθμίσεις. Το καύσιμο περιορίζεται στον κινητήρα.. Στο φίλτρο καυσίμου κινητήρα υπάρχουν εμπόδια. Ανατρέξτε στην ενότητα Συντήρηση. b. Στο φίλτρο της δεξαμενής καυσίμου υπάρχουν εμπόδια. c. Κολλημένη αντισιφωνική βαλβίδα (βρίσκεται στις μόνιμα εγκατεστημένες δεξαμενές καυσίμων). d. Τσακισμένος ή συμπιεσμένος αγωγός καυσίμου. 86 ell

95 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Βλάβη της αντλίας καυσίμου. Βλάβη στοιχείου του συστήματος ανάφλεξης. Απώλεια απόδοσης ΠΙΘΑΝΈς ΑΙΤΊΕς Χαμηλή πίεση λαδιού. Ελέγξτε τη στάθμη λαδιού. Το γκάζι δεν είναι τελείως ανοικτό. Η προπέλα είναι καταστραμμένη ή δεν έχει το κατάλληλο μέγεθος. Ακατάλληλος χρονισμός ή ρύθμιση του κινητήρα. Το σκάφος είναι υπερφορτωμένο ή το φορτίο δεν κατανέμεται σωστά. Υπερβολική ποσότητα νερού στον υδροσυλλέκτη. Ο πυθμένας του σκάφους είναι βρόμικος ή καταστραμμένος. Η μπαταρία ξεφορτίζεται ΠΙΘΑΝΈς ΑΙΤΊΕς Οι συνδέσεις της μπαταρίας είναι χαλαρές ή διαβρωμένες. Χαμηλή στάθμη ηλεκτρολύτη στη μπαταρία. Η μπαταρία είναι φθαρμένη ή έχει μειωμένη απόδοση. Υπερβολική χρήση των ηλεκτρικών αξεσουάρ. Ελαττωματικός ανορθωτής, εναλλάκτης ή ρυθμιστής τάσης. ell 87

96 ΠΑΡΟΧΗ ΤΕΧΝΙΚΗΣ ΒΟΗΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΗΤΕΣ Σέρβις στην περιοχή σας Επιστρέφετε πάντα την εξωλέμβιά σας στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας όταν προκύψει ανάγκη για σέρβις. Μόνο ο εξουσιοδοτημένος αντιπρόσωπος διαθέτει τους εκπαιδευμένους μηχανικούς, τη γνώση, τα ειδικά εργαλεία και τα γνήσια ανταλλακτικά και παρελκόμενα ώστε να κάνει σωστά το σέρβις της εξωλέμβιας μηχανής σας όταν προκύψει η σχετική ανάγκη. Ο εξουσιοδοτημένος αντιπρόσωπος γνωρίζει τη μηχανή σας καλύτερα από όλους. Εξυπηρέτηση εκτός της περιοχής σας Αν βρίσκεστε εκτός της περιοχής που καλύπτει ο τοπικός σας αντιπρόσωπος και προκύψει οποιοδήποτε πρόβλημα, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο. Ανατρέξτε στο χρυσό οδηγό του τηλεφωνικού καταλόγου. Αν, για οποιοδήποτε λόγο, δεν μπορείτε να εξυπηρετηθείτε, επικοινωνήστε με το πλησιέστερο γραφείο εξυπηρέτησης της Mercury Mrine. Πληροφορίες για ανταλλακτικά και παρελκόμενα Για πληροφορίες σχετικά με τα γνήσια ανταλλακτικά και παρελκόμενα, αποταθείτε στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας. Ο αντιπρόσωπος διαθέτει τις πληροφορίες που χρειάζονται για την παραγγελία των ανταλλακτικών και των παρελκομένων που θέλετε. Όταν ζητάτε πληροφορίες σχετικά με ανταλλακτικά και παρελκόμενα, ο αντιπρόσωπος χρειάζεται το μοντέλο και τον αριθμό σειράς για να παραγγείλει τα σωστά ανταλλακτικά. Βοήθεια Είναι πολύ σημαντικό για τον αντιπρόσωπό σας και για τη Mercury Mrine να μείνετε ικανοποιημένοι από την εξωλέμβιά σας. Αν έχετε ποτέ προβλήματα, ερωτήσεις ή ανησυχίες σχετικά με την εξωλέμβιά σας, επικοινωνήστε με τον αντιπρόσωπό σας ή οποιαδήποτε εξουσιοδοτημένη αντιπροσωπεία της Mercury Mrine. Αν χρειαστείτε πρόσθετη βοήθεια, κάντε τα παρακάτω: 1. Mιλήστε με το διευθυντή πωλήσεων της αντιπροσωπείας ή το διευθυντή του τμήματος εξυπηρέτησης. Αν έχετε ήδη προβεί στην ενέργεια αυτή, επικοινωνήστε με τον ιδιοκτήτη της αντιπροσωπείας. 2. Αν έχετε ερωτήσεις, ανησυχίες ή προβλήματα που δεν μπορούν να επιλυθούν από την αντιπροσωπεία σας, επικοινωνήστε με το γραφείο εξυπηρέτησης της Mercury Mrine για περαιτέρω βοήθεια. Η Mercury Mrine θα συνεργαστεί μαζί σας και μαζί με την αντιπροσωπεία σας για την επίλυση όλων των προβλημάτων. Η Mercury Mrine θα συνεργαστεί μαζί σας και μαζί με την αντιπροσωπεία σας για την επίλυση όλων των προβλημάτων. Το ονοματεπώνυμο και τη διεύθυνσή σας Αριθμό τηλεφώνου Μοντέλο και αριθμό σειράς της εξωλέμβιας Ονομασία και διεύθυνση της αντιπροσωπείας σας Φύση του προβλήματος Γραφεία εξυπηρέτησης της Mercury Mrine Για βοήθεια, τηλεφωνήστε, στείλετε φαξ ή επιστολή. Στην επιστολή και το φαξ αναφέρετε και τον αριθμό τηλεφώνου σας. Ηνωμένες Πολιτείες, Καναδάς Τηλέφωνο Φαξ Ιστοσελίδα Αγγλικά - (920) Γαλλικά - (905) Αγγλικά - (920) Γαλλικά - (905) Mercury Mrine W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI ell

97 ΠΑΡΟΧΗ ΤΕΧΝΙΚΗΣ ΒΟΗΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΗΤΕΣ Αυστραλία, Ειρηνικός Τηλέφωνο (61) (3) Brunswick Asi Pcific Group Bessemer Drive Φαξ (61) (3) Dndenong South, Victori 3175 Austrli Ευρώπη, Μέση Ανατολή, Αφρική Τηλέφωνο (32) (87) Brunswick Mrine Europe Prc Industriel de Petit-Rechin Φαξ (32) (87) B-4800 Verviers, Βέλγιο Μεξικό, Κεντρική Αμερική, Νότιος Αμερική, Καραϊβική Τηλέφωνο (954) Mercury Mrine Interchnge Circle North Φαξ (954) Mirmr, FL Η.Π.Α. Ιαπωνία Τηλέφωνο Kisk Co., Ltd Knnbecho Ski-shi Ski-ku Φαξ Osk, Jpn Ασία, Σιγκαπούρη Τηλέφωνο (65) Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd Φαξ (65) Loyng Drive Singpore, ell 89

98 ΕΓΚΑΤΑΣΤΑΣΗ Πληροφορίες σχετικά με την τοποθέτηση ΙΠΠΟΔΎΝΑΜΗ ΤΟΥ ΣΚΆΦΟΥς! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX ΠΡΟΣΤΑΣΊΑ ΕΚΚΊΝΗΣΗς ΜΕ ΤΑΧΎΤΗΤΑ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα με ταχύτητα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Μη χρησιμοποιείτε ποτέ κάποιο σκάφος που δεν διαθέτει προστατευτική διάταξη για εκκίνηση μόνο σε νεκρά. Το τηλεχειριστήριο που είναι συνδεδεμένο με την εξωλέμβια πρέπει να διαθέτει μηχανισμό προστασίας που διασφαλίζει ότι η εκκίνηση γίνεται μόνο όταν έχετε επιλέξει νεκρό. Με τον τρόπο αυτό αποφεύγεται η εκκίνηση του κινητήρα με ταχύτητα. ΕΠΙΛΟΓΉ ΠΑΡΕΛΚΟΜΈΝΩΝ ΓΙΑ ΤΗΝ ΕΞΩΛΈΜΒΙΆ ΣΑς Τα γνήσια παρελκόμενα της Mercury Precision ή της Quicksilver έχουν σχεδιαστεί και δοκιμαστεί ειδικά για την εξωλέμβιά σας. Τα παρελκόμενα αυτά διατίθενται από τους αντιπροσώπους της Mercury Mrine. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε τον αντιπρόσωπό σας πριν την εγκατάσταση των παρελκομένων. Η λανθασμένη χρήση των εγκεκριμένων εξαρτημάτων ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να προκαλέσει ζημιά στο προϊόν. Ορισμένα παρελκόμενα που δεν κατασκευάζονται ούτε πωλούνται από τη Mercury Mrine δεν έχουν σχεδιαστεί για ασφαλή χρήση με την εξωλέμβιά σας ή το σύστημα χειρισμού της. Αποκτήστε και διαβάστε τα εγχειρίδια εγκατάστασης, λειτουργίας και συντήρησης για όλα τα επιλεγμένα παρελκόμενα. ΑΠΑΊΤΗΣΗ ΕΎΚΑΜΠΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ ΧΑΜΗΛΉς ΔΙΑΠΌΤΙΣΗς Ισχύει για τις εξωλέμβιες που κατασκευάστηκαν για πώληση, έχουν ήδη πωληθεί ή διατίθενται προς πώληση στις Ηνωμένες Πολιτείες. 90 ell

99 ΕΓΚΑΤΑΣΤΑΣΗ Η Υπηρεσία Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ απαιτεί να χρησιμοποιείται εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης για τον πρωταρχικό εύκαμπτο σωλήνα καυσίμου που συνδέει το ρεζερβουάρ με την εξωλέμβια, σε όλες τις εξωλέμβιες που κατασκευάζονται μετά την 1η Ιανουαρίου Ως εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης ορίζεται ο σωλήνας USCG τύπου B1-15 ή τύπου A1-15 που δεν υπερβαίνει τα 15 g/m²/24 ώρες με καύσιμο CE 10 στους 23 C όπως καθορίζεται για τους εύκαμπτους σωλήνες θαλάσσιας χρήσης SAE J ΗΛΕΚΤΡΙΚΉ ΑΝΤΛΊΑ ΚΑΥΣΊΜΟΥ Αν χρησιμοποιείται ηλεκτρική αντλία καυσίμου, η πίεση καυσίμου δεν πρέπει να υπερβαίνει τα 27,58 kp (4 psi) στον κινητήρα. Αν είναι απαραίτητο, χρησιμοποιήστε ένα ρυθμιστή πίεσης για τη ρύθμιση της πίεσης. Τοποθέτηση της εξωλέμβιας ΠΡΟΔΙΑΓΡΑΦΈς ΤΟΠΟΘΈΤΗΣΗς A A B b - Ελάχιστο άνοιγμα καθρέφτη Κεντρική γραμμή κινητήρα για διπλούς κινητήρες Ελάχιστο άνοιγμα καθρέφτη Μονός κινητήρας (χειριστήριο) Μονός κινητήρας (λαγουδέρα) Διπλοί κινητήρες 48,3 cm (19 in.) 76,2 cm (30 in.) 101,6 cm (40 in.) Κεντρική γραμμή κινητήρα Τουλάχιστον 66 cm (26 in.) ΑΦΑΊΡΕΣΗ ΚΑΙ ΤΟΠΟΘΈΤΗΣΗ ΕΠΆΝΩ ΚΑΛΎΜΜΑΤΟς Αφαίρεση επάνω καλύμματος 1. Απασφαλίστε το μάνδαλο καλύμματος που βρίσκεται στο πίσω μέρος του κινητήρα σηκώνοντας το μάνδαλο προς τα πάνω. ell 91

100 ΕΓΚΑΤΑΣΤΑΣΗ 2. Ανασηκώστε το πίσω μέρος του καλύμματος και αποσυμπλέξτε το μπροστινό άγκιστρο Τοποθέτηση επάνω καλύμματος 1. Συμπλέξτε το μπροστινό άγκιστρο και πιέστε το επάνω κάλυμμα πάνω στο κάτω κάλυμμα. 2. Πιέστε το μάνδαλο του καλύμματος προς τα κάτω για να ασφαλίσετε το κάλυμμα στη θέση του. ΑΝΎΨΩΣΗ ΤΗς ΕΞΩΛΈΜΒΙΑς Χρησιμοποιήστε τη θηλιά ανύψωσης που βρίσκεται πίσω από το σφόνδυλο για να υποστηρίξετε τον κινητήρα όταν εγκαθιστάτε την εξωλέμβια ΕΓΚΑΤΆΣΤΑΣΗ ΤΗς ΕΞΩΛΈΜΒΙΑς ΣΤΟΝ ΚΑΘΡΈΦΤΗ (ΜΟΝΤΈΛΑ ΜΕ ΧΕΙΡΟΚΊΝΗΤΗ ΚΛΊΣΗ) ΣΗΜΑΝΤΙΚΟ: Τα μοντέλα που δεν διαθέτουν σύστημα υποβοήθησης εξισορρόπησης ή υποβοήθησης κλίσης αερίου θα πρέπει να διαθέτουν σφιγκτήρες καθρέφτη στην κορυφή του καθρέφτη, ενώ τα μπουλόνια των σφιγκτήρων θα πρέπει να σφίγγονται πριν από το άνοιγμα των οπών για τα μπουλόνια στερέωσης μέσω του καθρέφτη. 92 ell

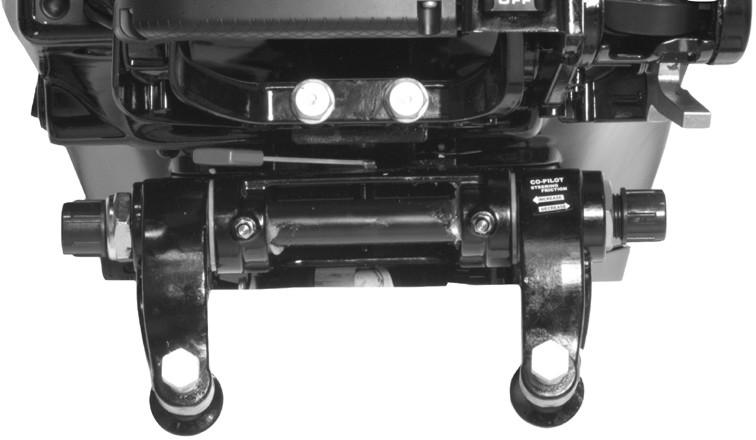

101 ΕΓΚΑΤΑΣΤΑΣΗ 1. Τοποθετήστε την εξωλέμβια στην κεντρική γραμμή του καθρέφτη Σφίξτε τα μπουλόνια των σφιγκτήρων του καθρέπτη Χρησιμοποιήστε μία μύτη τρυπανιού με μεγάλο μήκος για να ανοίξετε τις δύο χαμηλότερες οπές 8 mm (0.315 in.) μέσω του καθρέφτη χρησιμοποιώντας τους σφιγκτήρες καθρέφτη ως πρότυπο για τις οπές των μπουλονιών. - b - Επάνω οπή σφιγκτήρα καθρέφτη Κάτω οπή σφιγκτήρα καθρέφτη b Αλείψτε στεγανωτικό θαλάσσης στα στελέχη των μπουλονιών. Μην αλείφετε στεγανωτικό θαλάσσης στα σπειρώματα των μπουλονιών. ell 93

102 ΕΓΚΑΤΑΣΤΑΣΗ 5. Στερεώστε τον κινητήρα στον καθρέφτη με τον εξοπλισμό στερέωσης που συνοδεύει τον κινητήρα. Σφίξτε καλά τα εξαρτήματα στερέωσης. - Μπουλόνι (2) b - Ροδέλα (2) c - Ασφαλιστικά παξιμάδια (2) b c ΕΓΚΑΤΆΣΤΑΣΗ ΤΗς ΕΞΩΛΈΜΒΙΑς ΣΤΟΝ ΚΑΘΡΈΦΤΗ (ΥΠΟΒΟΉΘΗΣΗ ΕΞΙΣΟΡΡΌΠΗΣΗς ΚΑΙ ΥΠΟΒΟΉΘΗΣΗ ΚΛΊΣΗς ΑΕΡΊΟΥ) ΣΗΜΑΝΤΙΚΟ: Προσδιορίστε την αντοχή του καθρέφτη του σκάφους. Τα κόντρα παξιμάδια και τα μπουλόνια στερέωσης της εξωλέμβιας θα πρέπει να αντέχουν 75 Nm (55 lb. ft.) ροπής χωρίς να υποχωρήσει ή να ραγίσει ο καθρέφτης. Αν ο καθρέφτης του σκάφους υποχωρήσει ή ραγίσει με την εφαρμογή αυτής της ροπής, η κατασκευή του καθρέφτη ενδέχεται να μην είναι επαρκούς αντοχής. Ο καθρέφτης θα πρέπει να ενισχυθεί, ή θα πρέπει να αυξηθεί η επιφάνεια που δέχεται το φορτίο. b b - Υποχώρηση καθρέφτη υπό τη ροπή του μπουλονιού Ράγισμα καθρέφτη υπό τη ροπή του μπουλονιού Για τον πρώτο προσδιορισμό της ισχύος του καθρέφτη, χρησιμοποιείτε δυναμομετρικό κλειδί με μηχανισμό μανέλας. Εάν το μπουλόνι ή το παξιμάδι συνεχίσει να γυρίζει χωρίς να αυξάνεται η ένδειξη ροπής στο όργανο, αυτό αποτελεί ένδειξη ότι ο καθρέφτης υποχωρεί. Η επιφάνεια υποδοχής φορτίου μπορεί να διευρυνθεί με μια μεγαλύτερη ροδέλα ή μια πλάκα ενίσχυσης καθρέφτη. 94 ell

103 ΕΓΚΑΤΑΣΤΑΣΗ ΣΗΜΕΙΩΣΗ: Οι εσωτερικές οπές της πλάκας ενίσχυσης καθρέφτη προορίζονται για τα κάτω μπουλόνια του καθρέφτη και οι εξωτερικές οπές προορίζονται για τα επάνω μπουλόνια του καθρέφτη. b b - Μεγαλύτερη ροδέλα καθρέφτη Πλάκα ενίσχυσης καθρέφτη Περιγραφή Αριθμός εξαρτήματος Μεγαλύτερη ροδέλα καθρέφτη Πλάκα ενίσχυσης καθρέφτη Χρησιμοποιήστε το εξάρτημα διάνοιξης οπών καθρέφτη για τη διάνοιξη των οπών στερέωσης του καθρέφτη. b - b - c - Οπές οδηγού διάνοιξης Εξάρτημα διάνοιξης οπών στον καθρέφτη Κεντρική γραμμή καθρέφτη c 2757 ell 95

104 ΕΓΚΑΤΑΣΤΑΣΗ Εξάρτημα διάνοιξης οπών στον καθρέπτη A2 Βοηθά στην τοποθέτηση του κινητήρα ενεργώντας ως πρότυπο για τις οπές στερέωσης του κινητήρα Aνοίξτε τέσσερις οπές τοποθέτησης με διάμετρο 13,5 mm (17/32 in.) Τοποθετήστε την εξωλέμβια έτσι ώστε η πλάκα αποτροπής αερισμού να βρίσκεται σε ευθεία ή εντός 25 mm (1 in.) από τον πυθμένα του σκάφους. - b - Πλάκα αποτροπής αερισμού Σε σειρά ή εντός 25 mm (1 in.) b Αλείψτε στεγανωτικό θαλάσσης στα στελέχη των μπουλονιών. Μην αλείφετε στεγανωτικό θαλάσσης στα σπειρώματα των μπουλονιών. 5. Στερεώστε την εξωλέμβια με τα παρεχόμενα εξαρτήματα τοποθέτησης που απεικονίζονται. Σφίξτε τα κόντρα παξιμάδια με την προδιαγραφόμενη ροπή. 96 ell

105 ΕΓΚΑΤΑΣΤΑΣΗ Η εξωλέμβια πρέπει να στερεωθεί στον καθρέφτη με δύο βίδες σύσφιξης μπρακέτου καθρέφτη και τέσσερα μπουλόνια στερέωσης με κόντρα παξιμάδια μεγέθους 13 mm (1/2 in.) που παρέχονται. Περάστε δύο μπουλόνια μέσα από την πάνω σειρά των οπών στερέωσης και δύο μπουλόνια μέσα από την κάτω σειρά των οπών. c b d - Μπουλόνι (4) b - Μπουλόνι σύσφιξης καθρέφτη c - Ροδέλα (4) d - Ασφαλιστικό παξιμάδι (4) Περιγραφή Nm lb. in. lb. ft. Ασφαλιστικά παξιμάδια και μπουλόνια τοποθέτησης εξωλέμβιας ΤΟΠΟΘΈΤΗΣΗ ΜΠΡΑΚΈΤΟΥ ΔΙΕΎΘΥΝΣΗς, ΝΤΊΖΑς ΔΙΕΎΘΥΝΣΗς 1. Τοποθετήστε το μπρακέτο διεύθυνσης με δύο ροδέλες και δύο μπουλόνια 30 x 80 mm. Σφίξτε τα μπουλόνια του μπρακέτου διεύθυνσης με την προδιαγραφόμενη ροπή. 2. Λιπάνετε ολόκληρο το άκρο της ντίζας με 2-4-C με Teflon Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με τεφλόν Άκρο ντίζας διεύθυνσης Q 1 3. Τοποθετήστε την τσιμούχα της ντίζας διεύθυνσης στο σωλήνα ανύψωσης. ell 97

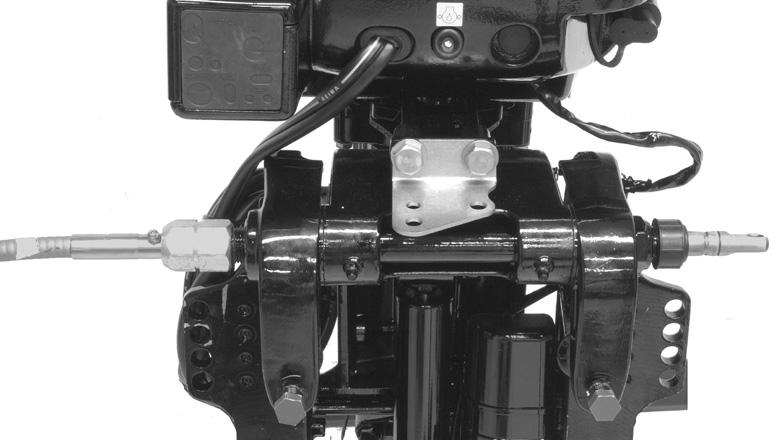

106 ΕΓΚΑΤΑΣΤΑΣΗ 4. Τοποθετήστε τη ντίζα διεύθυνσης και σφίξτε το παξιμάδι της ντίζας διεύθυνσης με την προδιαγραφόμενη ροπή. b c Παξιμάδι ντίζας διεύθυνσης b - Μπουλόνι και ροδέλα μπρακέτου διεύθυνσης (2) c - Τσιμούχα ντίζας διεύθυνσης Περιγραφή Nm lb. in. lb. ft. Παξιμάδι ντίζας διεύθυνσης 47,5 35 Μπουλόνι μπρακέτου διεύθυνσης ΥΛΙΚΌ ΣΤΕΡΈΩΣΗς ΡΆΒΔΟΥ ΣΎΝΔΕΣΗς ΤΙΜΟΝΙΟΎ ΣΗΜΑΝΤΙΚΟ: Ο βραχίονας τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεωθεί με τη χρήση των στερέωσης βραχίονα τιμονιού που παρέχεται μαζί με τον κινητήρα. Μην αντικαθιστάτε ποτέ τα κόντρα παξιμάδια ( ) με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη του βραχίονα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αποσύμπλεξη της ράβδου συνδέσμου τιμονιού μπορεί να προκαλέσει πλήρη, ξαφνική, απότομη στροφή του σκάφους. Αυτή η δυνητικά βίαιη ενέργεια μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους, πράγμα που μπορεί να επιφέρει σοβαρό τραυματισμό ή το θάνατο. Συναρμολογήστε τη ράβδο συνδέσμου τιμονιού με το καλώδιο τιμονιού χρησιμοποιώντας την επίπεδη ροδέλα και το νάιλον ένθετο κόντρα παξιμάδι. Σφίξτε το κόντρα παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής. 98 ell

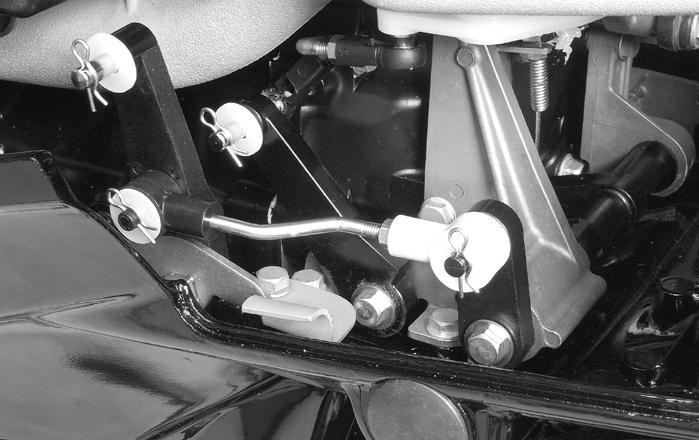

107 ΕΓΚΑΤΑΣΤΑΣΗ Συναρμολογήστε τη ράβδο συνδέσμου τιμονιού με τον κινητήρα με μπουλόνι, κόντρα παξιμάδι, διαχωριστικό τεμάχιο και επίπεδες ροδέλες. Σφίξτε το κόντρα παξιμάδι σύμφωνα με τις προδιαγραφές. c b d e b b f Μπουλόνι ( ) b - Επίπεδη ροδέλα ( ) c - Διαχωριστικό τεμάχιο ( ) d - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) e - Τοποθετήστε τη ράβδο συνδέσμου τιμονιού στην πλαϊνή οπή f - Νάιλον ένθετο κόντρα παξιμάδι ( ) (σφίξτε μέχρι να καθίσει και μετά ξεσφίξτε κατά 1/4 της στροφής) Περιγραφή Nm lb. in. lb. ft. Νάιλον ένθετο ασφαλιστικό παξιμάδι «d» Κόντρα παξιμάδι με νάιλον ένθετο «f» Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά ¼ της στροφής ell 99

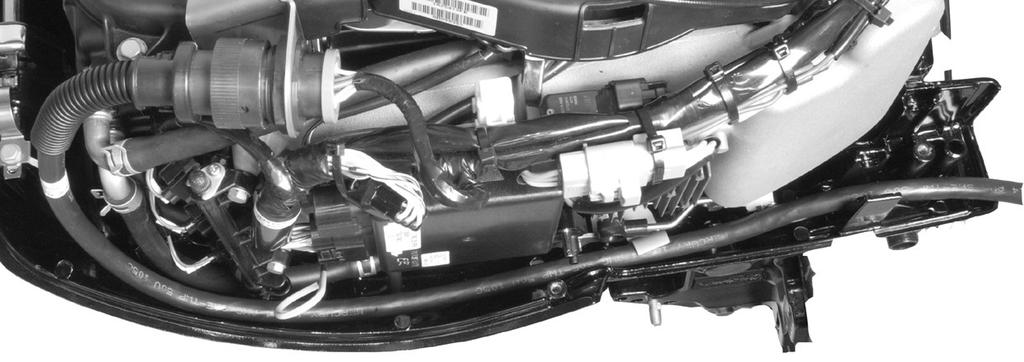

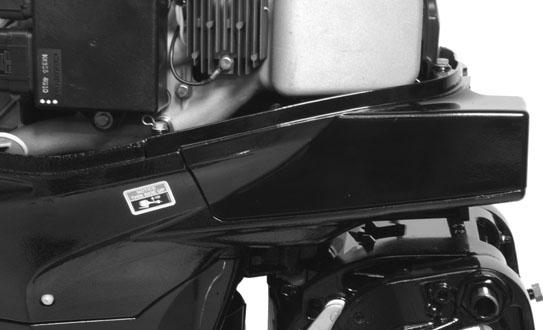

108 ΕΓΚΑΤΑΣΤΑΣΗ Ηλεκτρική πλεξούδα, σύνδεση μπαταρίας, ρεζερβουάρ καυσίμου ΠΛΕΞΟΎΔΑ ΚΑΛΩΔΊΩΣΗς ΧΕΙΡΙΣΤΗΡΊΟΥ 1. Αφαιρέστε τα τρία μπουλόνια του καλύμματος πρόσβασης. Αφαιρέστε το κάλυμμα πρόσβασης και τον ελαστικό δακτύλιο του καλωδίου Αφαιρέστε τις ροδέλες και τους συγκρατητήρες κοπίλιας από το μοχλό ενεργοποίησης αλλαγής ταχυτήτων, το σύνδεσμο αλλαγής ταχυτήτων και το μοχλό ενεργοποίησης γκαζιού. 3. Αφαιρέστε το σύνδεσμο αλλαγής ταχυτήτων από το μοχλό ενεργοποίησης αλλαγής ταχυτήτων. 4. Χαλαρώστε το μπουλόνι που συγκρατεί το μπρακέτο συγκράτησης της πλεξούδας καλωδίωσης του χειριστηρίου. b c d e b - c - d - e - Σύνδεσμος αλλαγής ταχυτήτων, συγκρατητήρας και ροδέλα κοπίλιας Μοχλός ενεργοποίησης αλλαγής ταχυτήτων, συγκρατητήρας και ροδέλα κοπίλιας Μοχλός ενεργοποίησης γκαζιού, συγκρατητήρας και ροδέλα κοπίλιας Σύνδεσμος αλλαγής ταχυτήτων Μπουλόνι στερέωσης μπρακέτου στερέωσης πλεξούδας καλωδίωσης 100 ell

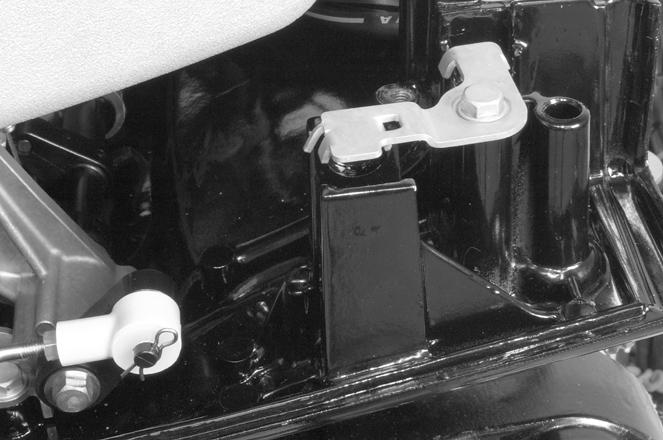

109 ΕΓΚΑΤΑΣΤΑΣΗ 5. Αφαιρέστε το μπουλόνι που στερεώνει το συγκρατητήρα για το βαρελάκι της ντίζας στο κάλυμμα Συνδέστε την πλεξούδα χειριστηρίου στο βύσμα πλεξούδας του κινητήρα. 7. Τοποθετήστε την πλεξούδα καλωδίωσης κάτω από την κοπίλια του μοχλού ενεργοποίησης αλλαγής ταχυτήτων. 8. Τοποθετήστε την πλεξούδα μεταξύ του στηρίγματος για το βαρελάκι. b c d b - c - d - Βύσμα καλωδίωσης Κοπίλια μοχλού ενεργοποίησης αλλαγής ταχυτήτων Μπρακέτο συγκράτησης πλεξούδας καλωδίωσης Στήριγμα για το βαρελάκι 9. Βεβαιωθείτε ότι το μπρακέτο συγκράτησης πλεξούδας καλωδίωσης βρίσκεται επάνω από την πλεξούδα καλωδίωσης χειριστηρίου. Στερεώστε το μπρακέτο συγκράτησης πλεξούδας καλωδίωσης με το μπουλόνι. Σφίξτε το μπουλόνι με την προδιαγραφόμενη ροπή. ell 101

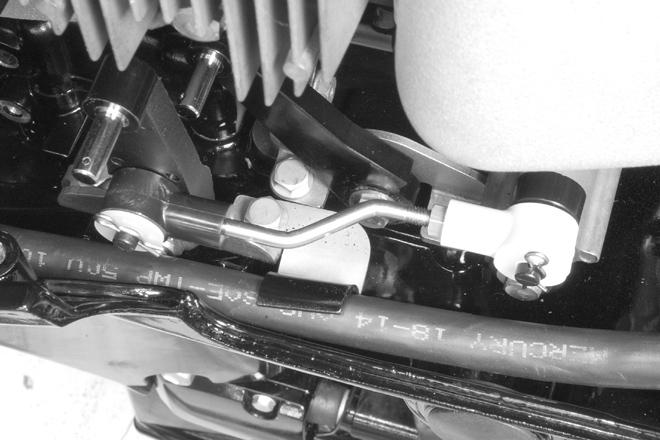

110 ΕΓΚΑΤΑΣΤΑΣΗ 10. Τοποθετήστε ξανά το σύνδεσμο αλλαγής ταχυτήτων στο μοχλό ενεργοποίησης αλλαγής ταχυτήτων. b c d b - c - d - Ροδέλα και συγκρατητήρας κοπίλιας που στερεώνουν το σύνδεσμο αλλαγής ταχυτήτων Μοχλός ενεργοποίησης αλλαγής ταχυτήτων Μπουλόνι μπρακέτου συγκράτησης πλεξούδας καλωδίωσης Σύνδεσμος αλλαγής ταχυτήτων Περιγραφή Nm lb. in. lb. ft. Μπουλόνι 6 53 ΣΥΝΔΈΣΕΙς ΚΑΛΩΔΊΟΥ ΜΠΑΤΑΡΊΑς ΣΗΜΑΝΤΙΚΟ: Για να εμποδίσετε την πρόκληση ζημιών στο σύστημα φόρτισης του κινητήρα όταν τα καλώδια της μπαταρίας δεν είναι συνδεδεμένα σε μπαταρία, βεβαιωθείτε ότι τα άκρα των καλωδίων μπαταρίας είναι καλά μονωμένα. Μονός κινητήρας (+) - Κόκκινο περίβλημα θετικό (+) b - Μαύρο περίβλημα αρνητικό (-) c - Μπαταρία περιστροφής b c (-) ell

111 Διπλοί κινητήρες ΕΓΚΑΤΑΣΤΑΣΗ Συνδέστε ένα κοινό καλώδιο γείωσης (με διάσταση ίδια με των καλωδίων της μπαταρίας του κινητήρα) μεταξύ των αρνητικών ακροδεκτών (-) στις μπαταρίες εκκίνησης. b (-) d b c (-) d Κόκκινο περίβλημα θετικό (+) b - Μαύρο περίβλημα αρνητικό (-) c - Καλώδιο γείωσης d - Μπαταρία περιστροφής ΔΕΞΑΜΕΝΈς ΚΑΥΣΊΜΟΥ Φορητή δεξαμενή καυσίμου Επιλέξτε μια κατάλληλη θέση στο σκάφος, μέσα στα όρια του μήκους του σωλήνα καυσίμου, και ασφαλίστε τη δεξαμενή στη θέση της. Μόνιμη δεξαμενή καυσίμου Οι μόνιμες δεξαμενές καυσίμου θα πρέπει να εγκαθίστανται σύμφωνα με τα βιομηχανικά και τα εθνικά πρότυπα ασφαλείας, τα οποία περιλαμβάνουν συστάσεις που αφορούν στη γείωση, τον αερισμό, την προστασία από την αναρρόφηση, κ.λ.π. Τοποθέτηση καλωδίου ελέγχου ΤΟΠΟΘΈΤΗΣΗ ΝΤΊΖΑς ΓΚΑΖΙΟΎ Τοποθετήστε τις ντίζες στο χειριστήριο ακολουθώντας τις οδηγίες που το συνοδεύουν. 1. Μετακινήστε τη λαβή του τηλεχειριστηρίου από τη νεκρά στην εμπρός ταχύτητα και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. ell 103

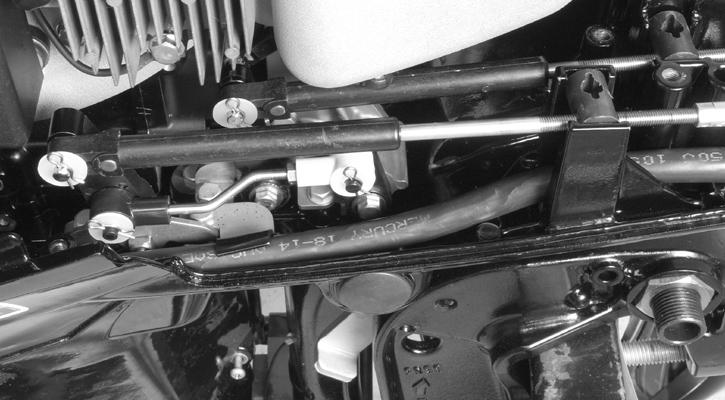

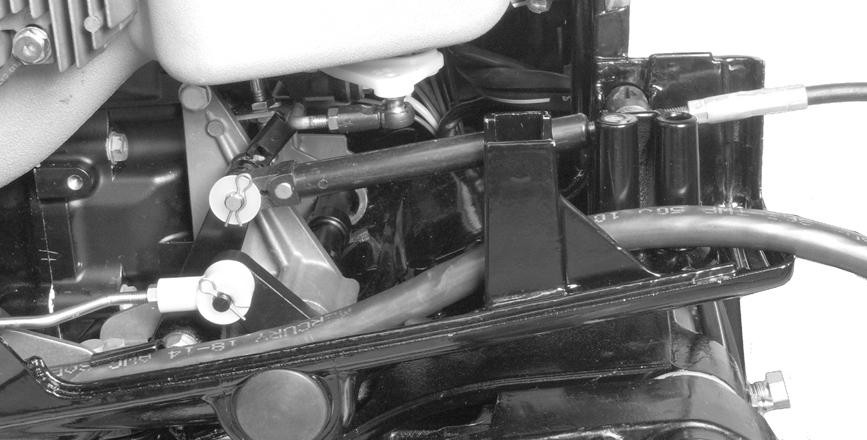

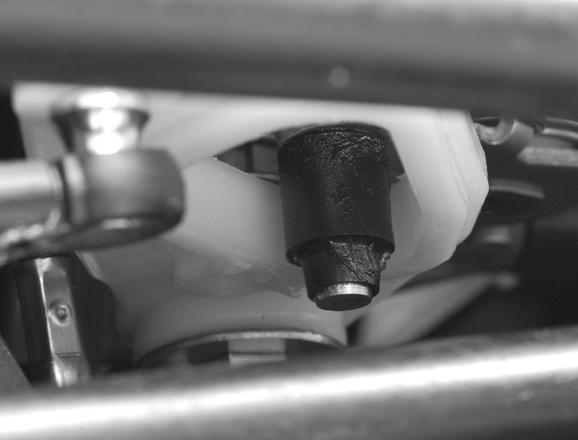

112 ΕΓΚΑΤΑΣΤΑΣΗ ΣΗΜΕΙΩΣΗ: Η ντίζα γκαζιού είναι η δεύτερη ντίζα που πρέπει να μετακινηθεί όταν το κιβώτιο ελέγχου μετακινείται εκτός νεκράς. 2. Τοποθετήστε τη ντίζα γκαζιού στο μοχλό ενεργοποίησης γκαζιού. Ασφαλίστε με ροδέλα και συγκρατητήρα κοπίλιας. 3. Ρυθμίστε το βαρελάκι της ντίζας γκαζιού, έτσι ώστε όταν το βαρελάκι τοποθετηθεί στο στήριγμα για το βαρελάκι ντίζας γκαζιού, να μη γίνεται αισθητός τζόγος όταν πιέζετε ελαφρά το έκκεντρο γκαζιού με το δάκτυλό σας. b c b - c - Έκκεντρο γκαζιού (δεν γίνεται αισθητός τζόγος όταν ασκείται ελαφρά πίεση). Στήριγμα για το βαρελάκι ντίζας γκαζιού Μοχλός ενεργοποίησης γκαζιού 4. Επαναφέρατε αργά τη λαβή του χειριστηρίου στην εγκοπή της νεκράς. 5. Ελέγξτε τον κυλινδρίσκο εκκέντρου για να βεβαιωθείτε ότι δεν έρχεται σε επαφή με το έκκεντρο. 6. Αν ο κυλινδρίσκος αγγίζει το έκκεντρο, επαναρυθμίστε το βαρελάκι της ντίζας γκαζιού. - b - Έκκεντρο γκαζιού Κυλινδρίσκος b ΤΟΠΟΘΈΤΗΣΗ ΝΤΊΖΑς ΑΛΛΑΓΉς ΤΑΧΥΤΉΤΩΝ Τοποθετήστε τις ντίζες στο χειριστήριο ακολουθώντας τις οδηγίες που το συνοδεύουν. 1. Εντοπίστε το κεντρικό σημείο του τζόγου της ντίζας αλλαγής ταχυτήτων με τον εξής τρόπο: 104 ell

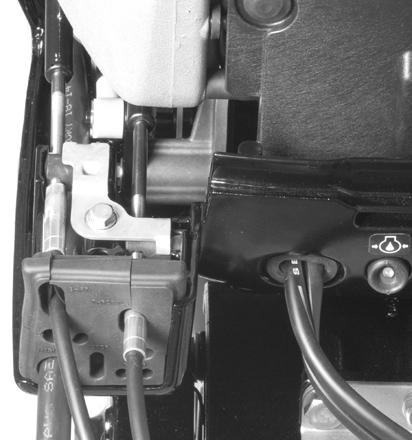

113 ΕΓΚΑΤΑΣΤΑΣΗ. Μετακινήστε τη λαβή του τηλεχειριστηρίου από τη νεκρά στην εμπρός ταχύτητα και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. Επαναφέρατε αργά το μοχλό στη νεκρά. Σημαδέψτε την ντίζα με το σύμβολο "α" δίπλα στον οδηγό άκρου. b. Μετακινήστε τη λαβή του τηλεχειριστηρίου από τη νεκρά στην όπισθεν και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. Επαναφέρατε αργά το μοχλό στη νεκρά. Σημαδέψτε την ντίζα με το σύμβολο "β" δίπλα στον οδηγό άκρου. c. Σημαδέψτε με ένα σύμβολο "γ" το μέσον της απόστασης μεταξύ των σημείων "α" και "β". Κατά την τοποθέτηση της ντίζας στον κινητήρα, φέρτε τον οδηγό του άκρου της ντίζας στην ίδια ευθεία με το κεντρικό σημάδι. b c Βεβαιωθείτε ότι ο κινητήρας βρίσκεται στη νεκρά. 3. Βεβαιωθείτε ότι το κιβώτιο ελέγχου βρίσκεται στη νεκρά. 4. Τοποθετήστε τη ντίζα αλλαγής ταχυτήτων στο μοχλό ενεργοποίησης αλλαγής ταχυτήτων. Ασφαλίστε με ροδέλα και συγκρατητήρα κοπίλιας. Προσαρμόστε το βαρελάκι της ντίζας ώστε να ευθυγραμμίζεται με το κεντρικό σημάδι στον οδηγό ντίζας όταν το βαρελάκι της ντίζας αλλαγής ταχυτήτων βρίσκεται στο στήριγμα για το βαρελάκι στο κάλυμμα. c b b - Κεντρικό σημάδι στον οδηγό ντίζας Πρώτο σημάδι στον οδηγό ντίζας 5. Ελέγξτε τις ρυθμίσεις της ντίζας αλλαγής ταχυτήτων με τον ακόλουθο τρόπο: ell 105
