1 Τηλεθέρμανση με βιομάζα! Το έργο: Στημονιάρης Δημήτρης Ηλεκτρολόγος Μηχανικός Phd, MSc ΤΕΙ Δυτικής Μακεδονίας

2 ΤΙΤΛΟΣ Τηλεθέρμανση με βιομάζα Protection of the environment through the promotion of biomass for substitution of fossil fuels in heating and power generation Προστασία του περιβάλλοντος μέσω της προώθησης της βιομάζας για την υποκατάσταση των ορυκτών καυσίμων για θέρμανση και παραγωγή ηλεκτρικής ενέργειας 2

3 ΔΙΑΡΘΡΩΣΗ ΠΑΚΕΤΑ ΕΡΓΑΣΙΑΣ: 1. Διαχείριση & Συντονισμός 2. Πληροφόρηση & Δημοσιότητα 3. Μελέτη εγκατάστασης μονάδας βιομάζας για την τηλεθέρμανση Αμυνταίου ή για συμπαραγωγή 4. Προσδιορισμός της ενεργειακής απόδοσης τοπικών κτιρίων 5. Προσδιορισμός του οικονομικού δυναμικού και ενίσχυση της τοπικής οικονομικής ανάπτυξης 6. Πιλοτική εγκατάσταση μονάδων συμπαραγωγής από βιομάζα, σε δημόσια κτίρια 3

4 ΤΡΙΤΟ ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ Έργου WP3: Μελέτη εγκατάστασης μονάδας βιομάζας για την τηλεθέρμανση Αμυνταίου ή για συμπαραγωγή (Study of Biomass unit installation for district heating purposes or CHP) 4

ΤΗΛΕΘΕΡΜΑΝΣΗ ΑΜΥΝΤΑΙΟΥ Συμπαραγωγή ΑΗΣ Αμυνταίου (2 x 300-25 MW) Τιμή πώλησης: 41 /Μwh (πάνω από 50% εξοικονόμηση) Μονάδων 1-2 ΑΗΣ Αμυνταίου Άρθρο 33 της Οδηγίας 2010/75/ΕΕ 17.

5 ΤΗΛΕΘΕΡΜΑΝΣΗ ΑΜΥΝΤΑΙΟΥ Συμπαραγωγή ΑΗΣ Αμυνταίου (2 x MW) Τιμή πώλησης: 41 /Μwh (πάνω από 50% εξοικονόμηση) Μονάδων 1-2 ΑΗΣ Αμυνταίου Άρθρο 33 της Οδηγίας 2010/75/ΕΕ ώρες ανά καμινάδα 1,2,3,4 ΑΗΣ Καρδιάς Μονάδες 1-5 ΑΗΣ Αγ. Δημητρίου αναβάθμιση Το 2020 απώλεια θερμικής ισχύος: 225 MWth (Αμύνταιο Πτολεμαΐδα 3+4 ΛΚΔΜ -Καρδιά 3+4) Το 2025 πρόσθετη απώλεια θερμικής ισχύος: 20 MWth (Μεγαλόπολη) Το 2030 πρόσθετη απώλεια θερμικής ισχύος: 140 MWth (Κοζάνη) 5

6 ΣΥΓΚΡΙΣΗ ΕΝΑΛΛΑΚΤΙΚΩΝ ΠΗΓΩΝ 6

7 ΠΡΟΤΕΙΝΟΜΕΝΟ ΕΝΕΡΓΕΙΑΚΟ ΜΙΓΜΑ ΠΗΓΗ ΕΝΕΡΓΕΙΑΣ ΠΟΣΟΣΤΟ ΚΑΛΥΨΗΣ ΚΟΣΤΟΣ [ /MWh] ΚΟΣΤΟΣ [ ] ΛΙΓΝΙΤΗΣ 49% 15, ΑΣΙΚΗ ΒΙΟΜΑΖΑ 26% 23, ΑΓΡΟΤ. ΥΠΟΛΕΙΜΜΑΤΑ 25% 23, % Απαιτούμενη Ενέργεια MWh Συνολικό Κόστος Κόστος / μονάδα ενέργειας 19,67 / MWh 7

8 ΚΟΣΤΟΣ Π.Μ. Κεντρικό κτίριο αντιδραστήρα Aποθήκη στέγασης βιομάζας Αποθήκη λιγνίτη Κτίριο εξυπηρέτησης-αντλιοστάσιο νερού χρήσης ΚΟΣΤΟΣ Η/Μ Λέβητας-Θερμοδοχείο- Εφεδρικός λέβητας-θραυστήρας ξύλου Βοηθητικά έργα εξυπηρέτησης Αντλιοστάσια Φωτοβολταϊκά στοιχεία ΣΥΝΟΛΟ εξαμενή-αντλιοστάσιο πυρόσβεσης Φυλάκιο εισόδου ίκτυα εξυπηρέτησης-εσωτερική οδοποιία ΣΥΝΟΛΟ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΕΡΓΩΝ ΠΕΡΙΓΡΑΦΗ ΚΟΣΤΟΣ, Παραχώρηση οικοπέδου Έργα ΠΜ Έργα ΗΜ Μερικό Σύνολο Γ.Ε. + Ο.Ε. (18%) Μερικό Σύνολο Απρόβλεπτα (9%) Μερικό Σύνολο Αναθεώρηση Μερικό Σύνολο Φ.Π.Α. (23%) ΓΕΝΙΚΟ ΣΥΝΟΛΟ

9 ΤΡΙΤΟ ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ 40 Mw ΜΕ ΑΥΤΟΠΑΡΑΓΩΓΗ ΜΕ ΜΙΚΤΗ 25 Mw ΜΕ ΔΕΗ 35 Mw ΜΕ ΔΕΗ ΚΑΥΣΗ 73 Εσοδα από παροχή Υπηρεσιών ΕΣΟΔΑ ΕΣΟΔΑ ΕΣΟΔΑ 1,416, Εσοδα από παροχή Υπηρεσιών 1,840, Εσοδα από παροχή Υπηρεσιών ΛΟΓΑΡΙΑΣΜΟΙ ΕΞΟΔΩΝ ΛΟΓΑΡΙΑΣΜΟΙ ΕΞΟΔΩΝ ΛΟΓΑΡΙΑΣΜΟΙ ΕΞΟΔΩΝ 2,265, Αμοιβές & έξοδα προσωπικού 413, Αμοιβές & έξοδα προσωπικού 413, Αμοιβές & έξοδα προσωπικού 413, Αμοιβές & έξοδα τρίτων 290, Αμοιβές & έξοδα τρίτων 290, Αμοιβές & έξοδα τρίτων 400, Παροχές Τρίτων 417, Παροχές Τρίτων 543, Παροχές Τρίτων 1,417, Φόροι - Τέλη 2, Φόροι - Τέλη 2, Φόροι - Τέλη 2, Διάφορα έξοδα 29, Διάφορα έξοδα 29, Διάφορα έξοδα 29, Τόκοι & συναφή 166, Τόκοι & συναφή 166, Τόκοι & συναφή 166, Αποσβέσεις Παγίων 689, Αποσβέσεις Παγίων 689, Αποσβέσεις Παγίων 689, Προβλέψεις εκμεταλεύσεως 60, Προβλέψεις εκμεταλεύσεως 60, Προβλέψεις εκμεταλεύσεως 60, ΣΥΝΟΛΟ ΧΩΡΙΣ ΑΠΟΣΒΕΣΕΙΣ 1,380, ΣΥΝΟΛΟ ΧΩΡΙΣ ΑΠΟΣΒΕΣΕΙΣ 1,506, ΣΥΝΟΛΟ ΧΩΡΙΣ ΑΠΟΣΒΕΣΕΙΣ 2,490, ΑΠΟΤΕΛΕΣΜΑ 35, ΑΠΟΤΕΛΕΣΜΑ 334, ΑΠΟΤΕΛΕΣΜΑ -224,

10 ΤΕΤΑΡΤΟ ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ Έργου WP4: Προσδιορισμός της ενεργειακής απόδοσης τοπικών κτιρίων (Identification of local buildings energy efficiency) Ενεργειακή επιθεώρηση 15 δημοσίων κτιρίων σε Αμύνταιο, Λέχοβο, Βαρικό, Φιλώτα. Διερεύνηση υλοποίησης τηλεθέρμανσης από βιομάζα στο δήμο Αμυνταίου (24 οικισμοί και χωριά). 10

11 Ενεργειακή επιθεώρηση 15 δημοσίων κτιρίων σε Αμύνταιο, Λέχοβο, Βαρικό, Φιλώτα Έργου ΔΗΜ/ΚΟ ΣΧ. ΦΙΛΩΤΑ ΤΕΛ ΑΜΥΝΤΑΙΟΥ, 3 Ο ΝΗΠ/ΓΕΙΟ ΑΜΥΝΤΑΙΟΥ, 3/θεσιο ΝΗΠ/ΓΕΙΟ ΑΜΥΝΤΑΙΟΥ, 2 Ο ΝΗΠ/ΓΕΙΟ ΑΜΥΝΤΑΙΟΥ, ΝΗΠ/ΓΕΙΟ ΦΙΛΩΤΑ, ΝΗΠ/ΓΕΙΟ ΛΕΒΑΙΑΣ, Α ΔΗΜ/ΚΟ ΣΧ. ΑΜΥΝΤΑΙΟΥ, Γ ΔΗΜ/ΚΟ ΣΧ. ΑΜΥΝΤΑΙΟΥ, ΔΗΜ/ΚΟ-ΓΥΜΝ. ΒΑΡΙΚΟΥ, ΚΕΝΤΡΟ ΥΓΕΙΑΣ ΑΜΥΝΤΑΙΟΥ, ΛΥΚΕΙΟ ΑΜΥΝΤΑΙΟΥ ΠΡΟΣΘΗΚΗ, ΓΥΜΝ. ΦΙΛΩΤΑ, ΓΥΜΝΑΣΤΗΡΙΟ ΛΕΧΟΒΟΥ, ΑΝΑΨΥ/ΡΙΟ ΑΜΥΝΤΑΙΟΥ 11

12 ΤΕΤΑΡΤΟ ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ Έργου 12

13 ΠΑ ΠΟ ΠΟ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΟ ΠΟ ΠΟ ΠΟ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΟ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΟ ΠΑ ΠΑ ΠΑ ΠΟ ΠΑ ΠΟ ΠΑ ΠΑ ΠΑ ΠΑ ΠΑ ΠΟ ΠΑ ΠΑ ΠΑ Δημιουργία Αρχιτεκτονικών σχεδίων ΚΑΤΟΨΗ ΟΡΟΦΟΥ ΚΑΤΟΨΗ ΙΣΟΓΕΙΟΥ 13

14 Πλήρης Καταγραφή Στοιχείων Σώματα Θέρμανσης Α/α Χώρος Ποσότητα Φέτες Στήλες Τ Εισόδου ( ο C) Τ Εξόδου ( o C) Υγρασία Θερμοκρασία Χώρου 1 Τουαλέτες Α % Τουαλέτες Β % 20 3 Πολλαπλής Χρήσης % Αποθήκη 5 Σκάλες 35.0% 21 6 Κυλικείο % Δαν. Bιβλιοθήκη % 20 8 Χώλ % 20 9 Διάδρομος % Επιστάτης 45.0% Γραφείο Διευθυντή % Αναμονή % Γραφείο Καθηγητών % 20 14

15 Μετρήσεις με Εξοπλισμό ΘΕΡΜΟΓΕΦΥΡΕΣ ΑΠΌ IR CAMERA Κουφώματα, σημεία αλλαγής δομικού υλικού 15

16 Μετρήσεις με Εξοπλισμό Η/Μ Λέβητας Ημερομηνία κατασκευής 24/3/1988, Kcal / h. Ετήσια Κατανάλωση: 5,225 τόνους πετρέλαιο για θέρμανση. Η απόδοση του λέβητα με αναλυτή καυσαερίων σε 83,7%. 16

17 Συνοπτικά στοιχεία κτιρίου Έργου Συνολική Επιφάνεια : 839 m 2 Συνολικός Όγκος : 3062 m 3 Θερμαινόμενη Επιφάνεια : 839 m 2 Θερμαινόμενος Όγκος : 3062 m 3 Ψυχόμενη Επιφάνεια : 0 m 2 Ψυχόμενος Όγκος : 0 m 3 Ύψος τυπικού ορόφου : 3,8 m Αριθμός ζωνών : 1 17

18 Κατάταξη κτιρίου Έργου 18

19 Σενάριο 2: Μικρή τηλεθέρμανση βιομάζας Έργου Λέβητας βιομάζας 400 kw th Μηχανή πελλετοποίησης: kg/h, pellet d=2,2-10 mm, Kg/m³, h<10 %, kcal Τιμή λέβητα βιομάζας με συνοδευτικά: (Για τα 2 σχολεία του Λεχόβου με συνολικό κόστος , με Φ.Π.Α.) Κατηγορία Β: Ε ολ =71,1 kwh/m2, Ε φωτ =30,5 kwh/m2, Ε θερ =41,6 kwh/m2. Το προηγούμενο: Εολ=74,9 kwh/m2, Εφωτ=30,5 kwh/m2, Εθερ=44,4 kwh/m2. Το λειτουργικό κόστος: 1.744,30 ετησίως, από 3.983,70 ετησίως. Η επένδυση κοστολογείται στις (χωρις ΦΠΑ). 19

20 ΠΕΜΠΤΟ ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ Έργου WP5: Προσδιορισμός του οικονομικού δυναμικού και ενίσχυση της τοπικής οικονομικής ανάπτυξης (Identification of economic potential and reinforcement of local economic growth) 20

21 Διερεύνηση υλοποίησης τηλεθέρμανσης από βιομάζα στον Δήμο Αμυνταίου (24 οικισμοί και χωριά). Έργου 21

22 ΕΚΤΟ ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ Έργου WP6: Πιλοτική εγκατάσταση μονάδων συμπαραγωγής από βιομάζα, σε δημόσια κτίρια (Pilot installations of CHP biomass units in public buildings ) 22

23 Μικρή τηλεθέρμανση βιομάζας Έργου 23

24 Μικρή τηλεθέρμανση βιομάζας Έργου 24

25 Μικρή τηλεθέρμανση βιομάζας Διαστασιολόγηση σωλήνων Ονομαστική διάμετρος (mm) Εξωτερική διάμετρος χαλυβδοσωλήνα (mm) Πάχος τοιχώματος χαλυβδοσωλήνα (mm) Διάμετρος περιβλήματος πολυαιθυλενίου (mm) Ελάχιστο πάχος πολυαιθυλενίου (mm) 65 76,1 2, ,0 25

26 Μικρή τηλεθέρμανση βιομάζας Έργου 26

27 Μικρή τηλεθέρμανση βιομάζας Έργου 27

28 Μικρή τηλεθέρμανση βιομάζας Έργου 28

διάμετρος (mm) χαλυβδοσωλήνα χαλυβδοσωλήνα περιβλήματος

29 Μικρή τηλεθέρμανση βιομάζας Ονομαστική Εξωτερική διάμετρος Πάχος τοιχώματος Διάμετρος Ελάχιστο πάχος διάμετρος (mm) χαλυβδοσωλήνα χαλυβδοσωλήνα περιβλήματος πολυαιθυλενίου (mm) (mm) πολυαιθυλενίου (mm) (mm) 65 76,1 2, ,0 29

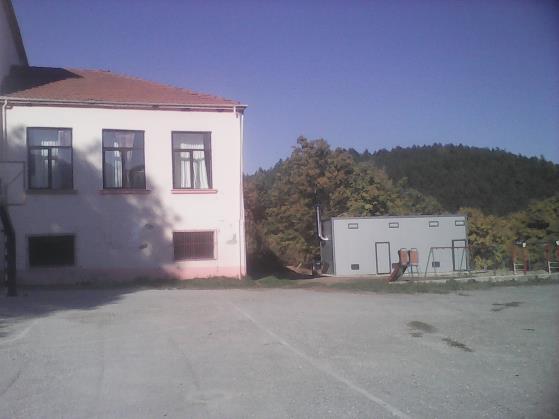

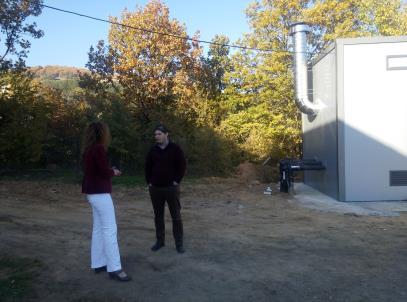

30 Μικρή τηλεθέρμανση βιομάζας 30

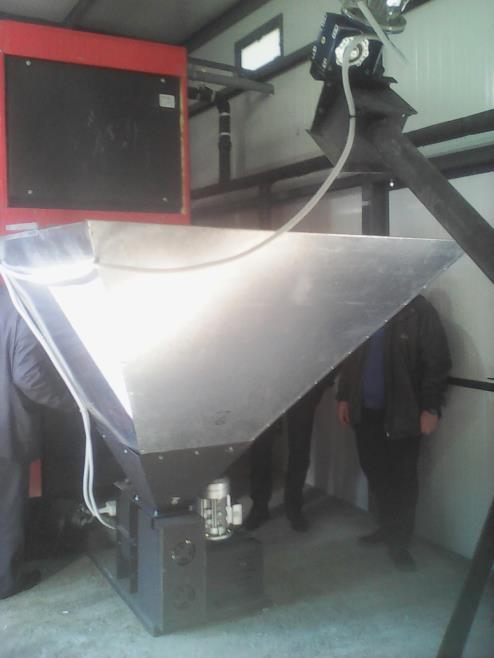

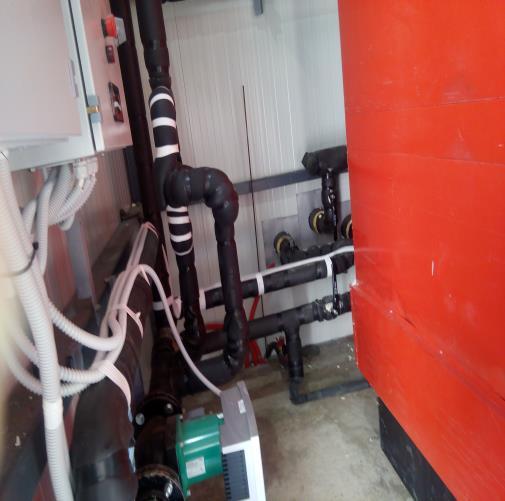

31 Μικρή τηλεθέρμανση βιομάζας Έργου 31

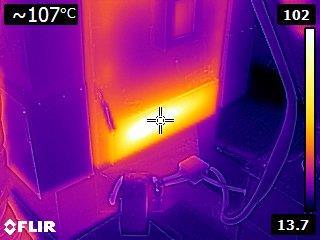

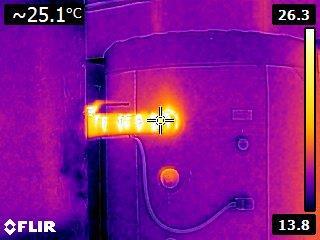

32 ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΕΧΝΙΚΗΣ ΑΞΙΟΛΟΓΗΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ 32

33 ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΕΧΝΙΚΗΣ ΑΞΙΟΛΟΓΗΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ ΜΕΤΡΗΣΗ ΜΕ ΑΝΑΛΥΤΗ ΚΑΥΣΑΕΡΙΩΝ: Απόδοση 90 % 33

34 Τεχνική Επίσκεψη: Βιέννη Μονάδα Βιοαερίου Έργου 34

35 Εμπλοκή προπτυχιακών και μεταπτυχιακών φοιτητών Στα πλαίσια του μαθήματος ΑΠΕ Άλλες δράσεις Στα πλαίσια του μαθήματος Τεχνολογίες ΑΠΕ του ΜΠΣ ΑΠΕ-ΔΕΚ Από τις επιθεωρήσεις του έργου 35

36 Αποτελέσματα Συμπεράσματα Συμπεράσματα στόχων Εξωστρέφεια εταίρων Ανταλλαγή τεχνογνωσίας Οικοδόμηση εμπιστοσύνης πνεύματος του προγράμματος Αστοχίες ; 36

37 ευχαριστώ! ΕΡΩΤΗΣΕΙΣ? Δημήτριος Στημονιαρης 37
