1 ΑΡΙΣΤΟΤΈΛΕΙΟ ΠΑΝΕΠΙΣΤΉΜΙΟ ΘΕΣΣΑΛΟΝΊΚΗΣ ΤΜΉΜΑ ΗΛΕΚΤΡΟΛΌΓΩΝ ΜΗΧΑΝΙΚΏΝ & ΜΗΧΑΝΙΚΏΝ ΥΠΟΛΟΓΙΣΤΏΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΤΕΧΝΙΚΟΟΙΚΟΝΟΜΙΚΗ ΜΕΛΕΤΗ ΑΝΑΒΑΘΜΙΣΗΣ ΣΥΣΤΗΜΑΤΟΣ ΦΩΤΙΣΜΟΥ ΚΕΝΤΡΙΚΗΣ ΒΙΒΛΙΟΘΗΚΗΣ ΑΠΘ Ονοματεπώνυμο: Μάρκου Μάριος Επιβλέπων : Ξένος Θωμάς, Καθηγητής

2 ΕΥΧΑΡΙΣΤΙΕΣ Η παρούσα διπλωματική δεν θα ήταν δυνατόν να υλοποιηθεί χωρίς την πολύτιμη βοήθεια κάποιων ανθρώπων τους οποίους θα ήθελα να ευχαριστήσω. Αρχικά θα ήθελα να ευχαριστήσω τον υπεύθυνο της διπλωματικής μου κ. Θωμά Ξένο, Καθηγητή του τμήματος Ηλεκτρολόγων Μηχανικών και Μηχανικών Υπολογιστών του Τομέα Τηλεπικοινωνιών, για την εμπιστοσύνη που μου έδειξε αναθέτοντας μου την παρούσα διπλωματική εργασία αλλά και για τις χρήσιμες συμβουλές και την υπομονή του κατά τη διάρκεια της εκπόνησης της διπλωματικής μου εργασίας. Επίσης, θα ήθελα να ευχαριστήσω τους γονείς μου Άντρη και Αντρέα,τους αδελφούς μου Μέλιο και Μάρκο όπως και τους φίλους και φίλες για την συμπαράσταση και την υποστήριξη που μου προσέφεραν καθ όλη τη διάρκεια των σπουδών μου. 2

3 ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή 5 Περίληψη 6 Abstract...7. Γενική ανάλυση φωτισμού. Φωτισμός Κανονισμός Ενεργειακής Απόδοσης Κτιρίων (Κ.Εν.Α.Κ.) Ηλεκτρονικά συστήματα έναυσης και λειτουργίας λαμπτήρων (ballasts).3.4 Φωτιστική απόδοση λαμπτήρων..5.5 Εγκατεστημένη ισχύς φωτισμού Οπτική άνεση Φυσικός φωτισμός..7.8 Τεχνητός φωτισμός.8.9 Εγκατάσταση συστήματος ενεργειακής διαχείρισης (BEMS)..9.0 Επιλογή φωτιστικών σωμάτων και τρόποι διάδοσης του φωτός.20. Φωτιστικά σώματα Ενεργειακή παρακολούθηση αποτίμηση Αναβάθμιση συστήματος τεχνητού φωτισμού με νέα αποδοτικότερα φωτιστικά 2. Aναβάθμιση του συστήματος τεχνητού φωτισμού του ορόφου της Κ.Β με χρήση πιο αποδοτικών φωτιστικών σωμάτων 2.. Εισαγωγή Κάτοψη Ορόφου Αναλυτική αναβάθμιση ορόφου Κ.Β μέσω dialux Aναβάθμιση του συστήματος τεχνητού φωτισμού του ισογείου της Κ.Β με χρήση πιο αποδοτικών φωτιστικών σωμάτων 2.2. Εισαγωγή Κάτοψη και τομή Ισογείου Αναλυτική αναβάθμιση ισογείου Κ.Β μέσω dialux 47 3

4 2.3 Aναβάθμιση του συστήματος τεχνητού φωτισμού του κοινόχρηστου χώρου της Κ.Β με χρήση πιο αποδοτικών φωτιστικών σωμάτων 2.3. Εισαγωγή Κάτοψη και τομή των WC ορόφου αναγνωστηρίου Αναλυτική αναβάθμιση των WC ορόφου Κ.Β μέσω dialux Αναλυτική αναβάθμιση των WC ισογείου Κ.Β μέσω dialux Αναλυτική αναβάθμιση των WC αναπήρων Κ.Β μέσω dialux Αναλυτική αναβάθμιση κυλικείου Κ.Β μέσω dialux Καταγραφή του υφιστάμενου συστήματος τεχνητού φωτισμού 3. Εισαγωγή Αναλυτική παρουσίαση του συστήματος τεχνητού φωτισμού 3.2. Όροφος Κ.Β Ισόγειο Κ.Β Κοινόχρηστοι χώροι Κ.Β Οικονομική ανάλυση συστήματος φωτισμού 4. Εισαγωγή Συνολικό κόστος της εγκατάστασης φωτισμού 4.2. Κόστος αρχικής επένδυσης Κόστος καταναλισκόμενης ενέργειας Κόστος συντήρησης Χρόνος απόσβεσης Υπολογισμός εξοικονόμησης ενέργειας, συνολικού κόστους και χρόνου απόσβεσης προτεινόμενων εγκαταστάσεων 5. Εισαγωγή Όροφος Κ.Β Ισόγειο Κ.Β Κοινόχρηστοι χώροι Κ.Β Σύνοψη...89 Βιβλιογραφία

5 ΕΙΣΑΓΩΓΗ Η εξοικονόμηση ενέργειας πρέπει να αποτελεί ακρογωνιαίο λίθο και πρώτη προτεραιότητα κάθε σύγχρονης ενεργειακής πολιτικής. Δεδομένου ότι ο κτιριακός τομέας καταναλώνει το 40% της απαιτούμενης ενέργειας σε Ευρωπαϊκό επίπεδο, η Ευρωπαϊκή Ένωση εξέδωσε την Οδηγία 2002/9/ΕΚ για τον έλεγχο και βελτίωση της ενεργειακής απόδοσης των κτιρίων. Ο σκοπός της παρούσας διπλωματικής εργασίας είναι η τεχνικοοικονομική μελέτη και αναβάθμιση του υφιστάμενου συστήματος τεχνητού φωτισμού της Κεντρικής Βιβλιοθήκης ΑΠΘ.Θα υπολογιστεί το κέρδος και ο χρόνος απόσβεσης που θα έχουμε εγκαθιστώντας το προτεινόμενο σύστημα τεχνητού φωτισμού. Κυρίως θα μας απασχολήσουν οι χώροι αναγνωστηρίων όπου είναι ανοικτοί για το κοινό μεταξύ 08:00-02:00 σε κανονική περίοδο ενώ σε περίοδο εξεταστικής λειτουργεί το συνεχόμενο ωράριο 24 ωρών. Επιπλέον στην παρούσα εργασία θα γίνει μελέτη και κάποιων άλλων κοινόχρηστων χώρων. ` Αρχικά, παρουσιάζονται μέθοδοι βελτίωσης της ενεργειακής απόδοσης του κτηρίου και αναλύονται, ακόμη, οι δυνατότητες εξοικονόμησης ενέργειας με αναβάθμιση του συστήματος τεχνητού φωτισμού και εκμετάλλευση του φυσικού φωτισμού αξιοποιώντας την τεχνολογική πρόοδο στο φωτισμό. Ο φωτισμός πρέπει να διασφαλίζει ότι όσοι βρίσκονται στο χώρο εργασίας είναι ασφαλείς και σε θέση να εκτελούν τα καθήκοντά τους. Αυτό πραγματοποιείται, στις ενεργειακά αποδοτικές εγκαταστάσεις φωτισμού, στις οποίες εξασφαλίζεται η άνεση, η ασφάλεια και η απόδοση. Το πρότυπο ΕΝ καθορίζει τις απαιτήσεις που πρέπει το σύστημα φωτισμού να ικανοποιεί για τη δημιουργία συνθηκών οπτικής άνεσης. Όταν επιτευχθούν συγκεκριμένες τιμές φωτισμού στην επιφάνεια εργασίας οι οποίες επηρεάζονται από τη δραστηριότητα, τη διαβάθμιση των τιμών του προτύπου, τον καθορισμό ελάχιστης τιμής για τον δείκτη χρωματικής απόδοσης των λαμπτήρων αλλά και τον περιορισμό της θάμβωσης με τον καθορισμό ανώτατης τιμής για τον δείκτη θάμβωσης τότε το σύστημα φωτισμού είναι κατάλληλο για εγκατάσταση και λειτουργία. 5

6 Περίληψη Η εξοικονόμηση ενέργειας και η χρήση των ανανεώσιμων πηγών ενέργειας μπορούν να οδηγήσουν σε μια βιώσιμη λύση στα περιβαλλοντικά προβλήματα με πολλαπλά οφέλη σε κοινωνικό,οικονομικό και περιβαλλοντικό επίπεδο. Η ενεργειακή αναβάθμιση του συστήματος φωτισμού των κτιρίων και ιδιαίτερα των παλαιοτέρων κρίνεται επιβεβλημένη για το λόγο ότι ο φωτισμός αποτελεί έναν από τους κύριους παράγοντες σπατάλης ηλεκτρικής ενέργειας. Οπότε η εξοικονόμηση ενέργειας στο φωτισμό αποτελεί το κύριο θέμα της παρούσας διπλωματικής εργασίας, στο πλαίσιο της οποίας πραγματοποιείται καταγραφή του υφιστάμενου συστήματος φωτισμού του κτηρίου της Κεντρικής Βιβλιοθήκης ΑΠΘ και της επέκτασής της. Εκπονείται τεχνικοοικονομική μελέτη αναβάθμισης τεχνητού φωτισμού, στην οποία προτείνονται τρόποι και μέσα αναβάθμισης του. Επίσης υπολογίζεται το κέρδος ενέργειας ανα έτος που θα είχαμε εγκαθιστώντας το προτεινόμενο σύστημα φωτισμού καθώς και ο χρόνος απόσβεσης του προτεινόμενου συστήματος φωτισμού. Μεγάλο πρόβλημα, ιδιαίτερα στην Ελλάδα, αποτελεί και η έλλειψη ενημέρωσης των χρηστών σε θέματα που αφορούν τόσο την ενεργειακή τους συμπεριφορά όσο και τη γενικότερη εξοικείωση με τις νέες μεθόδους και τα σύγχρονα συστήματα εξοικονόμησης ενέργειας. Οπότε η ενεργειακή αναβάθμιση ενός πεπαλαιωμένου συστήματος φωτισμού μπορεί να εξοικονομήσει σημαντικά ποσά ενέργειας, ενώ ταυτόχρονα η εφαρμογή των προδιαγραφών που ορίζουν οι ενεργειακοί κανονισμοί και οι οδηγίες μπορούν να αναβαθμίσουν αισθητά το επίπεδο της παρεχόμενης οπτικής άνεσης στους χρήστες που συμβάλει στην αύξηση της παραγωγικότητας των φοιτητών και στη βελτίωση του παραγόμενου διαβάσματος. Tα επίπεδα φωτισμού καθορίζονται ανά κατηγορία και χρήση κτηρίου σε συγκεκριμένα όρια, αλλά το υπό μελέτη ή προς επιθεώρηση κτήριο μπορεί να διαθέτει φωτιστικά με υψηλότερα επίπεδα φωτισμού από τα απαιτούμενα για την κάλυψη των αναγκών του. Σ' αυτήν την περίπτωση για το υπό μελέτη ή για το προς επιθεώρηση κτήριο τα επίπεδα φωτισμού θα διαμορφωθούν ανάλογα με τα συστήματα που διαθέτει, ενώ για το κτήριο αναφοράς τα επίπεδα φωτισμού λαμβάνονται όπως ορίζονται στις εθνικές προδιαγραφές. 6

7 Abstract Energy savings and the use of renewable energy sources can lead to a sustainable solution to environmental problems with multiple benefits in social, economic and environmental terms. The energy upgrading of the lighting system in buildings, and in particular of the older ones, is considered necessary since lighting is one of the main energy wasting factors. Therefore, energy saving by a lighting system is the main subject of the present diploma thesis, which records the existing lighting system of Aristotle s University Central Library and its extension. A technical-economical study of artificial lighting upgrade is being prepared, proposing ways and means of upgrading it. It also calculates the energy gain per year which results by installing the proposed lighting system as well as the damping time needed for this development. A major problem, especially in Greece, is the lack of information of users on issues related to their energy behavior as well as general familiarity with new methods and modern energy saving systems. So the energy upgrading of a past lighting system can save significant amounts of energy while at the same time applying the specifications laid down by the energy regulations and guidelines can significantly enhance the level of visual comfort provided to users which can contribute to increasing reading productivity. Lighting levels are determined by category and use of the building within certain limits, but the building under study or inspection may have systems which produce illumination levels which exceed the needed levels. In this case, for the building under study or for the building to be inspected the lighting levels will be depending on the systems in use, and for the reference building the lighting levels are obtained as they are defined by the national specifications. 7

8 Κεφάλαιο Γενική ανάλυση φωτισμού Η συνολική αναβάθμιση ενός υφιστάμενου συστήματος φωτισμού μπορεί να αφορά τόσο στην αναβάθμιση του τεχνητού φωτισμού, όσο και στην εκμετάλλευση του φυσικού φωτισμού με κατάλληλους αισθητήρες φωτισμού. Στο κεφάλαιο αυτό θα περιγράψουμε κάποιες τεχνικές λύσεις για να εξοικονομηθεί ηλεκτρική ενέργεια σε εγκαταστάσεις φωτισμού εσωτερικών χώρων.. ΦΩΤΙΣΜΟΣ Οι ημερήσιες δραστηριότητες μπορούν να αξιοποιήσουν, στο μεγαλύτερο μέρος τους, την ύπαρξη του φυσικού φωτός. Στην περίπτωση όμως που δεν επαρκεί ή δεν υπάρχει το φυσικό φως, όπως πχ κατά τις νυκτερινές ώρες, τις ώρες έλλειψης ηλιοφάνειας και λοιπά, τότε κρίνεται αναγκαία η χρήση του τεχνητού φωτισμού. Ο φυσικός φωτισμός είναι πολύ σημαντικός στη επίδραση του ανθρώπου αφού ένας καλά φωτισμένος χώρος με φυσικό φωτισμό, θα έχει πολύ καλύτερες επιδράσεις στην υγεία και τη συμπεριφορά των ενοίκων από έναν χώρο μη επαρκώς φωτισμένο αφού τους παρέχει πληροφορίες σχετικά με την ώρα της ημέρας και τις καιρικές συνθήκες και τους δίνει την δυνατότητα να ξεκουράσουν τους μυς των ματιών, εστιάζοντας σε μακρινά αντικείμενα. Επιπλέον, το φυσικό φως μέσω των εξωτερικών ανοιγμάτων μπορεί να βελτιώσει την αντίληψη που έχουν οι χρήστες για τον χώρο, καθώς ο διάχυτος φωτισμός μειώνει το φαινόμενο της θάμβωσης από τα φωτιστικά σώματα. Ο σχεδιασμός ενός νέου συστήματος φωτισμού ή η αναβάθμιση ενός υφιστάμενου, πρέπει να ικανοποιεί τις απαιτήσεις για εξοικονόμηση ενέργειας, αλλά ταυτόχρονα να γίνονται οι μικρότερες δυνατές παραχωρήσεις όσον αφορά στην οπτική άνεση και την αισθητική του συστήματος. Από τον διεθνή κανονισμό επίσης καθορίζεται, σαφώς, τόσο η απαιτούμενη ποσότητα φωτισμού, ανάλογα με τη χρήση και τις λειτουργικές απαιτήσεις του εκάστοτε χώρου, όσο και η ποιότητα του φωτισμού. Η τελευταία εξασφαλίζεται με καλή κατανομή και αποφυγή φαινομένων θάμβωσης, κατάλληλη χρωματική απόδοση και θερμοκρασίας χρώματος φωτισμού, ανάδειξη στοιχείων χώρου, κατεύθυνση φωτισμού και δημιουργία κατάλληλων αντιθέσεων. Επίσης το ηλιακό φως μπορεί να αξιοποιηθεί για τον φωτισμό ενός χώρου, αλλά πρέπει να δοθεί ιδιαίτερη σημασία στον έλεγχο τόσο της ποσότητας και της κατανομής του φωτός όσο και της θερμότητας. Το κέρδος ή η απώλεια θερμότητας μέσω των παραθύρων πρέπει να αντισταθμισθεί με κατάλληλες εφαρμογές στο κτιριακό κέλυφος και στο σύστημα θέρμανσης και ψύξης. Η εκμετάλλευση του ηλιακού φωτός επιφέρει μείωση στην κατανάλωση ηλεκτρικής ενέργειας για τον φωτισμό, αλλά ενδέχεται να επιβαρύνει την κατανάλωση του συστήματος κλιματισμού του κτιρίου. Προτείνεται, λοιπόν, η εφαρμογή διατάξεων ελέγχου του ηλιακού φωτός στο κέλυφος του κτιρίου και η χρήση κατάλληλων 8

9 υαλοπινάκων ώστε να μειωθεί το θερμικό κέρδος το καλοκαίρι και οι θερμικές απώλειες τον χειμώνα, χωρίς, ωστόσο, να παρεμποδίζεται η θέα προς το εξωτερικό περιβάλλον. Από την άλλη πλευρά, η βέλτιστη ενεργειακή απόδοση του συστήματος τεχνητού φωτισμού εξαρτάται από τη μελέτη φωτισμού, τα χρησιμοποιούμενα στοιχεία (φωτιστικά, λαμπτήρες, αισθητήρες) και το κατά πόσο μπορεί να υποκαταστήσει ο φυσικός φωτισμός τον τεχνητό. Παράγοντες οι οποίοι επηρεάζουν τη κατανομή του φυσικού φωτισμού στο εσωτερικό περιβάλλον ενός κτιρίου είναι κυρίως α) το βάθος των χώρων, β) το μέγεθος και η θέση των ανοιγμάτων κατακόρυφης τοιχοποιίας και οροφής, γ) το σύστημα υαλοπινάκων καθώς και δ)τυχόν εξωτερικά εμπόδια ή στοιχεία, όπως βλάστηση και λοιπά. Οι παράγοντες αυτοί εξαρτώνται συνήθως από αποφάσεις οι οποίες λαμβάνονται στο αρχικό στάδιο σχεδίασης του κτιρίου, όπως λόγου εάν το κτίριο είναι «βαθύ» ή «ρηχό», εάν αποτελείται από έναν μόνον όροφο, ώστε να καταστεί δυνατή η διάνοιξη ανοιγμάτων οροφής ή από πολλούς, και λοιπά. Σε αυτό το αρχικό στάδιο, η σωστή σχεδίαση μπορεί να έχει ως αποτέλεσμα ένα κτίριο τόσο βελτιωμένης ενεργειακής συμπεριφοράς όσο και ευχάριστης εμφάνισης των εσωτερικών χώρων []..2 Κανονισμός Ενεργειακής Απόδοσης Κτιρίων (Κ.Εν.Α.Κ.) Για την εναρμόνιση της ελληνικής νομοθεσίας με την Ευρωπαϊκή οδηγία 2002/9/ΕΚ τον Μάιο του 2008 ψηφίστηκε ο Νόμος 366 που στοχεύει στη μείωση της κατανάλωσης ενέργειας σε νέα και υφιστάμενα κτήρια. Ο νόμος 366 ενσωματώνει όλες τις διατάξεις της Οδηγίας και προβλέπει την έκδοση Κανονισμού Ενεργειακής Απόδοσης των κτιρίων και διακρίνει πέντε βασικές θεματικές ενότητες, οι οποίες αφορούν στον καθορισμό των ελάχιστων απαιτήσεων ενεργειακής απόδοσης και στη μέθοδο υπολογισμού της ενεργειακής απόδοσης (άρθρο 3) νέων και υφιστάμενων κτιρίων (άρθρα 4 και 5), στην έκδοση πιστοποιητικού ενεργειακής απόδοσης (άρθρο 6), στις επιθεωρήσεις των λεβήτων και των εγκαταστάσεων κλιματισμού (άρθρα 7 και 8) και στην πρόβλεψη ειδικευμένων και διαπιστευμένων ενεργειακών επιθεωρητών (άρθρο 9). Σύμφωνα με το νέο νόμο εγκρίνεται κανονισμός που καθορίζει τη μεθοδολογία υπολογισμού της ενεργειακής απόδοσης των κτιρίων (Κ.Εν.Α.Κ), λαμβάνοντας υπ' όψιν μια σειρά από χαρακτηριστικά όπως θέρμανση/κλιματισμός, φωτισμός, εξαερισμός, παθητικά/ενεργητικά ηλιακά συστήματα, χρήση ΑΠΕ κλπ. Τα κτήρια κατηγοριοποιούνται σε πολυκατοικίες, γραφεία, νοσοκομεία, ξενοδοχεία κλπ και καθορίζονται αντίστοιχα οι ελάχιστες ενεργειακές προδιαγραφές τους που αναθεωρούνται κάθε πενταετία. 9

10 Σημειώνεται ότι οι απαιτήσεις για ελάχιστη ενεργειακή απόδοση αφορούν τα κτήρια (νέα ή όσα υφίστανται ριζική ανακαίνιση) άνω των 000 τ.μ. Επιπλέον, με το νέο νόμο, καθιερώνονται, μεταξύ άλλων, η έκδοση Πιστοποιητικού ενεργειακής απόδοσης των κτιρίων, το οποίο είναι απαραίτητο για την ενοικίαση ή την πώληση τους, καθώς και οι Επιθεωρήσεις λεβήτων θέρμανσης και εγκαταστάσεων κλιματισμού, από ειδικευμένους και διαπιστευμένους ενεργειακούς επιθεωρητές. Για τον ορθό σχεδιασμό και τη βέλτιστη ενεργειακή απόδοση των συστημάτων τεχνητού φωτισμού, δίνεται πίνακας ελαχίστων απαιτήσεων, για κτήρια εκτός κατοικιών, που θα πρέπει να λαμβάνονται υπόψη κατά την κατασκευή ή την ανακαίνιση ενός κτηρίου. Στον πίνακα δίνονται απαιτούμενη εγκατεστημένη ισχύς(w/m 2 ) γενικού φωτισμού, η στάθμη φωτισμού (lux) για διάφορους χώρους του κτηρίου αναλόγως της λειτουργίας τους αλλά και το επίπεδο μέτρησης κάθε κτιρίου. Η τιμή της στάθμης φωτισμού, που δίνεται για κάθε χώρο, είναι η μέση απαιτούμενη εργονομική στάθμη. Τα κριτήρια φωτισμού περιγράφονται αναλυτικά στο EN 2464-:2002. Επιλεγμένες τιμές του EN 2464-:2002 παρουσιάζονται στον ακόλουθο πίνακα. ΠΙΝΑΚΑΣ : Απαιτήσεις φωτισμού κτιρίων (εκτός κατοικίας) Χρήσεις κτηρίων ή θερμικών ζωνών Στάθμη φωτισμού [lx]* Ισχύς για κτήριο αναφοράς [W/m 2 ] Επίπεδο αναφοράς μέτρησης [m] Μονοκατοικία, πολυκατοικία (περισσότερα του ενός διαμερίσματα) 200 6,4 0,8 Ξενοδοχείο ετήσιας λειτουργίας 300 9,6 0,8 θερινής λειτουργίας 300 9,6 0,8 χειμερινής λειτουργίας 300 9,6 0,8 Ξενώνας ετήσιας λειτουργίας 300 9,6 0,8 θερινής λειτουργίας 300 9,6 0,8 χειμερινής λειτουργίας 300 9,6 0,8 Οικοτροφείο και κοιτώνας 300 9,6 0,8 Υπνοδωμάτιο ξενοδοχείου, οικοτροφείου κ.ά ,0 0,8 Κοινόχρηστος χώρος ξενοδοχείου, οικοτροφείου κ.ά. 00 3,2 0,5 Εστιατόριο 200 6,4 0,8 Ζαχαροπλαστείο, καφενείο 250 8,0 0,8 0

11 Νυχτερινό κέντρο διασκέδασης, μουσική σκηνή 00 3,2 0,8 Θέατρο, κινηματογράφος 00 3,2 0,8 Χώρος συναυλιών 00 3,2 0,8 Χώρος εκθέσεων, μουσείο 200 6,4 0,8 Χώρος συνεδρίων, αμφιθέατρο, αίθουσα δικαστηρίων 500 6,0 0,8 Τράπεζα 500 6,0 0,8 Αίθουσα πολλαπλών χρήσεων 300 9,6 0,8 Κλειστό γυμναστήριο, κλειστό κολυμβητήριο 300 9,6 0,5 Διάδρομοι και άλλοι κοινόχρηστοι βοηθητικοί χώροι 200 6,4 0,5 Λουτρό (κοινόχρηστο) 200 6,4 0,5 Νηπιαγωγείο 300 9,6 0,8 Πρωτοβάθμια εκπαίδευση, δευτεροβάθμιας εκπαίδευσης 300 9,6 0,8 Τριτοβάθμια εκπαίδευση, αίθουσα διδασκαλίας 500 6,0 0,8 Φροντιστήριο, ωδείο 500 6,0 0,8 Νοσοκομείο, κλινική 300 9,6 0,8 Αίθουσα ασθενών (δωμάτιο) 00 3,2 0,8 Χειρουργείο (τακτικό) ,8 Εξωτερικών ιατρείων 500 6,0 0,8 Αυτές οι τιμές, της εγκατεστημένης ισχύος των φωτιστικών ανά μονάδα δομημένης επιφάνειας (W/m 2 ) του κτηρίου αναφοράς είναι οι μέγιστες επιτρεπόμενες για την κάλυψη της μέσης ελάχιστης στάθμης (lx) γενικού φωτισμού. Το ύψος τοποθέτησης των φωτιστικών στο χώρο 2.6 m, καθορίστηκε με βάση τις προτεινόμενες τιμές ανά χρήση χώρων όπως δίνονται στο πρότυπο ΕΛΟΤ ΕΝ 593:2007 και λαμβάνονται υπόψη για τους υπολογισμούς της ενεργειακής απόδοσης κτηρίων του τριτογενούς τομέα. Η ενεργειακή επιθεώρηση του συστήματος φωτισμού πραγματοποιείται στο πλαίσιο της επιθεώρησης και της ενεργειακής πιστοποίησης του κτηρίου. Ο επιθεωρητής κατά την διάρκεια της επιθεώρησης του συστήματος φωτισμού καταγράφει:

12 Α. Γενικά στοιχεία του κτηρίου και συγκεκριμένα, τη χρήση του κτηρίου, τα χαρακτηριστικά γεωμετρικά μεγέθη (εμβαδόν, όγκος), τα χαρακτηριστικά λειτουργίας (ώρες), την παλαιότητα του συστήματος φωτισμού (χρόνο εγκατάστασης) κλπ. Β. Αναλυτικά στοιχεία του συστήματος φωτισμού και συγκεκριμένα, τον τύπο και αριθμό φωτιστικών σωμάτων και των στραγγαλιστικών διατάξεων, τον τύπο και τον αριθμό των λαμπτήρων, τις διατάξεις και τα συστήματα ελέγχου κλπ. Όσον αφορά στην ηλεκτρική κατανάλωση, συνήθως, δεν είναι δυνατό να μετρηθεί αναλυτικά. Τα δεδομένα για την ενεργειακή κατανάλωση των λαμπτήρων και των στραγγαλιστικών διατάξεων θα πρέπει να λαμβάνονται από καταλόγους κατασκευαστών. Τα δεδομένα που συλλέγονται θα πρέπει να δίνουν την δυνατότητα να υπολογισθεί η συνολική εγκατεστημένη ισχύς για φωτισμό (σε kw) και η ετήσια ηλεκτρική κατανάλωση για φωτισμό (σε kwh/yr) στο κτήριο. Η καταγραφή των φωτιστικών σωμάτων και λαμπτήρων πραγματοποιείται ανά ενότητα χώρων ενιαίας χρήσης και λειτουργικού ωραρίου. Μετά την επιτόπια επιθεώρηση, ο Επιθεωρητής προσδιορίζει τα πεδία που μπορούν να βελτιωθούν, συντάσσει έκθεση Ενεργειακής Επιθεώρησης με τα αποτελέσματα της επιθεώρησης και προτάσεις βελτίωσης της ενεργειακής απόδοσης. Η έκθεση αποτελείται από το συμπληρωμένο έντυπο καταγραφής στοιχείων, περιλαμβανομένων των συστάσεων για τη βελτίωση της ενεργειακής απόδοσης του συστήματος. Η συνολική αναβάθμιση του συστήματος φωτισμού μπορεί να αφορά τόσο στην αναβάθμιση του τεχνητού φωτισμού, όσο και στην εκμετάλλευση του φυσικού φωτισμού με κατάλληλους αισθητήρες φωτισμού. Στόχος του σχεδιασμού των συστημάτων φωτισμού είναι η εξασφάλιση οπτικής άνεσης μέσω: Της παροχής της απαιτούμενης ποσότητας φωτισμού, η οποία καθορίζεται από διεθνή πρότυπα και τον ΚΕΝΑΚ, βάσει της χρήσης και των λειτουργικών απαιτήσεων κάθε χώρου και Της ποιότητας του φωτισμού, η οποία εξασφαλίζεται με καλή κατανομή και αποφυγή φαινομένων θάμβωσης, κατάλληλη χρωματική απόδοση και χρώμα φωτισμού, ανάδειξη στοιχείων χώρου, κατεύθυνση φωτισμού και δημιουργία κατάλληλων αντιθέσεων (contrast). Το εκτιμώμενο αναμενόμενο όφελος από την αναβάθμιση του συστήματος τεχνητού φωτισμού μπορεί να φτάσει έως και 35% εξοικονόμηση ηλεκτρικής ενέργειας για το σύνολο του κτιρίου. Για τον περιορισμό της κατανάλωσης ενέργειας για φωτισμό, ο Κ.Εν.Α.Κ. καθορίζει για τα νέα και ριζικά ανακαινιζόμενα κτήρια του τριτογενούς τομέα, καθώς και για τα αντίστοιχα κτήρια αναφοράς, ως ελάχιστη φωτιστική απόδοση (φωτεινή δραστικότητα) των συστημάτων γενικού φωτισμού τα 55 (lm/w) [2]. 2

13 .3 Ηλεκτρονικά συστήματα έναυσης και λειτουργίας λαμπτήρων (ballasts) Για την αναβάθμιση του συστήματος φωτισμού θα πρέπει στις αίθουσες διδασκαλίας όπου χρησιμοποιούνται συνήθως λαμπτήρες εκκένωσης και ιδιαίτερα λαμπτήρες φθορισμού, θα πρέπει αυτοί οι λαμπτήρες να συνδεθούν με το δίκτυο στο οποίο είναι απαραίτητο το ηλεκτρικό κύκλωμα να περιλαμβάνει ηλεκτρονικό ballast, εξοπλισμό απαραίτητο για την έναυση και την λειτουργία αυτών των λαμπτήρων. Μία καλύτερη και οικονομικότερη λύση είναι να αντικαταστήσουμε τους υφιστάμενους λαμπτήρες με λαμπτήρες LED. Αυτή είναι και η οδός που χρησιμοποιείται στην παρούσα μελέτη. Οι λαμπτήρες εκκένωσης έχουν αρνητική χαρακτηριστική ρεύματος - τάσης και απαιτούν την ύπαρξη κατάλληλου συστήματος που περιορίζει τη ροή ρεύματος. Αυτό το σύστημα, το οποίο αποκαλείται ballast, μπορεί να αξιοποιηθεί και για την έναυση του λαμπτήρα, παρέχοντας την απαιτούμενη τάση για την εκκένωση τόξου, η οποία μπορεί να είναι,5 έως 4 φορές μεγαλύτερη της τάσης λειτουργίας. Στα φωτιστικά σώματα νέας τεχνολογίας ενσωματώνονται ηλεκτρονικά ballasts, σε αντίθεση με το παρελθόν, όπου χρησιμοποιούνταν ηλεκτρομαγνητικά. Τα ηλεκτρονικά συστήματα εμφανίζουν πολλά πλεονεκτήματα, συγκρινόμενα με τα προγενέστερα ηλεκτρομαγνητικά. Λειτουργούν σε πολύ υψηλές συχνότητες, ανάμεσα στα 0kHz και τα 50kHz, και, με αυτόν τον τρόπο, εξαλείφεται το φαινόμενο της φωτεινής μαρμαρυγής (flicker), το οποίο προκαλεί οπτική όχληση στους χρήστες του χώρου. Επίσης τα ηλεκτρομαγνητικά ballasts λειτουργούν στα 50Hz, γεγονός που προκαλεί και ηχητική όχληση. Αντιθέτως, τα ηλεκτρονικά λειτουργούν και σε συχνότητες άνω των 24kHz, οπότε δεν γίνεται αντιληπτός ο θόρυβος. Τα ηλεκτρονικά ballasts αυξάνουν την απόδοση των λαμπτήρων και, γενικότερα, του συστήματος φωτισμού. Από μετρήσεις, έχει προκύψει ότι η φωτεινή ροή του λαμπτήρα αυξάνεται όταν λειτουργεί με ηλεκτρονικό ballast, σε σχέση με τη ροή που παράγεται όταν λειτουργεί με ηλεκτρομαγνητικό. Η πραγματική απόδοση των λαμπτήρων με ηλεκτρομαγνητικό ballast κυμαίνεται, συνήθως, σε ποσοστά 80% - 95% της ονομαστικής, ενώ δεν είναι δύσκολο τα ηλεκτρονικά ballasts να βελτιώσουν την απόδοση κατά 2% περίπου. Αυτό συνεπάγεται ότι ένα σύστημα φωτισμού που λειτουργεί με ηλεκτρονικά ballasts απαιτεί 8% περίπου λιγότερα φωτιστικά σώματα από το ίδιο σύστημα με ηλεκτρομαγνητικά ballasts υψηλής ποιότητας. Αυτό το πλεονέκτημα είναι αξιοποιήσιμο κυρίως στις νέες εγκαταστάσεις, οι οποίες μπορούν να υλοποιηθούν με λιγότερα φωτιστικά σώματα, χωρίς να μειώνεται η απαιτούμενη ένταση και ποιότητα φωτισμού. Κατά συνέπεια, ελαττώνεται, προφανώς, το κόστος εγκατάστασης, αλλά και το κόστος λειτουργίας, λόγω της εξοικονόμησης ενέργειας και της μείωσης του κόστους συντήρησης. Οι απώλειες του ηλεκτρονικού ballast είναι μικρότερες του συμβατικού π.χ. σε ένα τυπικό φωτιστικό 2Χ36 W απαιτείται ηλεκτρονικό ballast με απώλειες 8 W ενώ στη συμβατική λειτουργία απαιτούνται 2 μαγνητικά ballast με απώλειες 6,2 W, άρα το φωτιστικό με ηλεκτρονική λειτουργία θα καταναλώνει 72 W ενώ με τη συμβατική 88,2 W. Το πλεονέκτημα αυτό των ηλεκτρονικών ballast είναι αξιοποιήσιμο στις νέες αλλά και στις υφιστάμενες εγκαταστάσεις αφού μπορεί να γίνει αντικατάσταση των μαγνητικών με ηλεκτρονικά ballast σε φωτιστικά που λειτουργούν με λαμπτήρες φθορισμού Τ8 με την προϋπόθεση ότι υπάρχει ο απαιτούμενος χώρος για την τοποθέτηση τους και αφού γίνουν οι απαραίτητες αλλαγές στην καλωδίωση. Το ποσοστό της εξοικονόμησης εξαρτάται από τον τύπο του συμβατικού φωτιστικού που χρησιμοποιείται ως 3

14 αναφορά. Κατά μία μέση εκτίμηση, η εξοικονόμηση κυμαίνεται σε ποσοστό περίπου 5%. Σε αρκετές περιπτώσεις το εργατικό κόστος για τις επεμβάσεις σε υφιστάμενα φωτιστικά (μαζί με το κόστος των υλικών) είναι υψηλότερο του κόστους της εξ' ολοκλήρου αντικατάστασης των φωτιστικών με καινούργια που φέρουν ηλεκτρονικά ballast. Όμως ο χρόνος απόσβεσης της επένδυσης δεν υπερβαίνει τα 5 χρόνια. Ένας επιπλέον λόγος για μια τέτοια ριζική επέμβαση είναι ότι η απόδοση των υφισταμένων φωτιστικών μειώνεται με την πάροδο του χρόνου με αποτέλεσμα να απαιτούνται εργασίες συντήρησής τους για να φωτίζουν επαρκώς. Τα φωτιστικά σώματα με λαμπτήρες Τ5 εξαιρούνται από μια τέτοια παρέμβαση διότι οι λαμπτήρες αυτοί λειτουργούν μόνο με ηλεκτρονικά ballast, συνεπώς φωτιστικά με λαμπτήρες Τ5 και μαγνητικό ballast δεν υφίστανται. Επιπλέον η χρήση ηλεκτρονικών ballast αυξάνει σημαντικά η διάρκεια ζωής των λαμπτήρων, έως 50%, και βελτιώνει τον συντελεστή συντήρησης τους. Αυτό σημαίνει ότι η απόδοση των λαμπτήρων μειώνεται λιγότερο κατά τη διάρκεια ζωής τους απ' ότι αν λειτουργούσαν με συμβατικά ballast. Συνεπώς η επιθυμητή στάθμη φωτισμού επιτυγχάνεται με λιγότερα φωτιστικά. Εκτιμάται ότι σ' ένα καθαρό εργασιακό χώρο, τα απαιτούμενα φωτιστικά μπορούν να μειωθούν κατά 6% περίπου. Τέλος επισημαίνεται ότι η χρήση ηλεκτρονικών ballast μπορεί να συμβάλλει στην εξοικονόμηση ενέργειας έμμεσα καθώς καθιστά δυνατή την αξιοποίηση τεχνολογιών αυτοματισμών όπως ρύθμιση της φωτεινότητας και εφαρμογή συστήματος κεντρικής διαχείρισης που μελετήσαμε πιο πάνω που δεν μπορούν να λειτουργήσουν με ηλεκτρομαγνητικά ballast :. Ρύθμιση της φωτεινότητας του λαμπτήρα (dimming) μέσω αισθητήρων και ρυθμιστών φωτισμού. Η εξοικονόμηση που μπορεί να επιτευχθεί με τοπικά συστήματα dimming κυμαίνεται από 0% έως 50%, ανάλογα με τη χρήση του χώρου. 2. Ένταξη της εγκατάστασης φωτισμού σε σύστημα κεντρικής διαχείρισης του κτιρίου (BMS). Τα συμβατικά ballasts δεν συνεργάζονται με τα συστήματα BMS. Η εξοικονόμηση ενέργειας που επιτυγχάνεται με αυτά τα συστήματα κυμαίνεται από 0% έως 50%, ανάλογα με τη χρήση του χώρου. Αξίζει να σημειωθεί ότι, σε αυτή την εξοικονόμηση, δεν προστίθεται εκείνη που επιτυγχάνεται με το dimming, διότι εμπεριέχεται στους υπολογισμούς. 3. Δυνατότητα λειτουργίας περισσοτέρων λαμπτήρων (έως 4) με ένα μόνο ηλεκτρονικό ballast. Το ηλεκτρομαγνητικό ballast δεν μπορεί να λειτουργήσει με περισσότερους των 2 λαμπτήρων. Για παράδειγμα, τυπικό φωτιστικό 4x8W καταναλώνει 86,8W όταν λειτουργεί με δύο συμβατικά ballasts, ενώ η κατανάλωσή του μειώνεται στα 74W όταν λειτουργεί με ένα ηλεκτρονικό. 4. Το ηλεκτρονικό ballast διακόπτει τη λειτουργία του, όταν ο λαμπτήρας δεν λειτουργεί, ενώ το συμβατικό συνεχίζει να διαρρέεται από ηλεκτρικό ρεύμα και να καταναλώνει ενέργεια. 5. Βελτιώνεται ο συντελεστής συντήρησης των λαμπτήρων. Αυτό σημαίνει ότι η απόδοση των λαμπτήρων μειώνεται λιγότερο κατά τη διάρκεια ζωής τους από την περίπτωση να λειτουργούσαν με συμβατικά ballasts. Συνεπώς, η στάθμη φωτισμού επιτυγχάνεται με λιγότερα φωτιστικά σώματα και, σε έναν καθαρό εργασιακό χώρο, τα απαιτούμενα φωτιστικά μπορούν να μειωθούν κατά 6% περίπου [3]. 4

15 Λαμβάνοντας υπόψη όλα τα προαναφερθέντα πλεονεκτήματα των ηλεκτρονικών ballasts έναντι των ηλεκτρομαγνητικών, εκτιμάται ότι μπορεί να προκύψει εξοικονόμηση ενέργειας έως 25%. Τα πλεονεκτήματα αυτά είναι αξιοποιήσιμα σε νέες, αλλά και σε υφιστάμενες εγκαταστάσεις..4 Φωτιστική απόδοση λαμπτήρων Kάθε φωτιστικό σώμα έχει συγκεκριμένη φωτεινή δραστικότητα, ανάλογα με τον τύπο του λαμπτήρα, τις ανακλαστικές διατάξεις που διαθέτει κ.τ.λ. Στον πιο κάτω πίνακα δίνονται οι τυπικές τιμές φωτεινής δραστικότητας διαφόρων τύπων λαμπτήρων. Επισημαίνεται ότι η φωτεινή δραστικότητα των λαμπτήρων εξαρτάται και από την ισχύ τους [2]. Πίνακας 2 : Τυπικές τιμές (όχι μέγιστες) φωτεινής δραστικότητας (απόδοσης) λαμπτήρων. Τύπος Λαμπτήρα Φωτεινή δραστικότητα [lm/w] Πυράκτωσης 0-8 Αλογόνου 5-25 Συμπαγής φθορισμού(συμπεριλαμβανομένου του ballast) Γραμμικός φθορισμού(συμπεριλαμβανομένου του ballast) Αλογονιδιών μετάλλων(συμπεριλαμβανομένου του ballast) 65-0 Φωτοδίοδοι (LED) (συμπεριλαμβανομένου του οδηγού (driver)).5 Εγκατεστημένη ισχύς φωτισμού Η συνολική εγκατεστημένη ισχύς για φωτισμό [W] σε μια θερμική ζώνη υπολογίζεται από τον τύπο των συστημάτων φωτισμού που είναι εγκατεστημένα και την καταγραφή του αριθμού φωτιστικών, των λαμπτήρων και των στραγγαλιστικών πηνίων. Για τα νέα και ριζικά ανακαινιζόμενα κτήρια, τα επίπεδα φωτισμού ανά χρήση κτηρίου ή/και θερμικών ζωνών καθορίζονται στον πίνακα, που δίνεται στην παράγραφο 2.2. Αυτές οι τιμές ισχύουν για το κτήριο αναφοράς. Ο αριθμός και η ισχύς των φωτιστικών σωμάτων που θα εγκατασταθούν σε ένα χώρο καθορίζονται από τον τύπο και τη φωτεινή δραστικότητα (απόδοση) των λαμπτήρων [lm/w], τον τύπο φωτιστικών και την ελάχιστη απαιτούμενη στάθμη φωτισμού [lx] που πρέπει να εξασφαλισθούν στον εκάστοτε χώρο. Σε περίπτωση που το υπό επιθεώρηση κτήριο διαθέτει φωτιστικά και λαμπτήρες που αποδίδουν χαμηλότερη στάθμη (lx) γενικού φωτισμού από τα καθορισμένα στον πίνακα, τότε για τους υπολογισμούς, ως εγκατεστημένη ισχύς γενικού φωτισμού λαμβάνεται η υπολογιζόμενη ελάχιστη απαιτούμενη εγκατεστημένη ισχύς φωτιστικών της ίδιας τεχνολογίας με τη χρησιμοποιούμενη στο εξεταζόμενο κτήριο, που πληροί την ελάχιστη στάθμη (lx) γενικού φωτισμού. Η ελάχιστη απαιτούμενη εγκατεστημένη ισχύς (W/m 2 ) γενικού φωτισμού υπολογίζεται ανάλογα με τον τύπο λαμπτήρων που καταγράφονται στο υπό επιθεώρηση κτήριο, την ελάχιστη απαιτούμενη στάθμη φωτισμού (lx) ανάλογα με τη χρήση του χώρου (πίνακας ) και τις τυπικές τιμές του συντελεστή 5

16 μετατροπής (πυκνότητα ισχύος ανά 00lx), για διάφορες τεχνολογίες λαμπτήρων που εφαρμόζονται στα ελληνικά κτήρια και δίνεται στον πίνακα 2. Οι τυπικές τιμές του συντελεστή μετατροπής (πυκνότητα ισχύος ανά 00lx) που αναφέρονται στον πίνακα 2 δύναται να χρησιμοποιηθούν και αντίστροφα προκειμένου για τον έλεγχο της ελάχιστης απαιτούμενης στάθμης φωτισμού σε έναν χώρο ανάλογα την τεχνολογία λαμπτήρων που χρησιμοποιούνται..6 Οπτική άνεση Η οπτική άνεση σε έναν εσωτερικό χώρο εξαρτάται από τις ποσοτικές και τις ποιοτικές ανάγκες του χώρου σε φωτισμό, σε συνδυασμό με τη χρήση και τις λειτουργικές απαιτήσεις του. Ανάλογα, λοιπόν, με το είδος των εργασιών ή των δραστηριοτήτων, που εκτελούνται στο εσωτερικό ενός κτηρίου, απαιτείται ο κατάλληλος σχεδιασμός του συστήματος φωτισμού, ώστε να εξασφαλίζονται τα επιθυμητά αποτελέσματα. Το πηλίκο της έντασης φωτισμού στο εσωτερικό ενός κτηρίου, όπως μετράται σε ένα καθορισμένο ύψος εργασίας (συνήθως 0,80m πάνω από το έδαφος), προς την ένταση φωτισμού στο εξωτερικό του κτηρίου υπό συνθήκες πλήρως νεφοσκεπούς ουρανού, ονομάζεται παράγοντας φυσικού φωτισμού ή daylight factor (DF). Το μέγεθος αυτό χρησιμοποιείται για το χαρακτηρισμό των συνθηκών οπτικής άνεσης στο εσωτερικό ενός κτηρίου και οι τιμές του δίνονται στον Πίνακα 3 που ακολουθεί: Πίνακα 3: Παράγοντας φυσικού φωτισμού ή daylight factor (DF). ΕΙΔΟΣ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΟΥ DF (%) Κτήρια κατοικιών με κατακόρυφα παράθυρα στον ένα τοίχο (τιμή στο μέσον του δωματίου) Κτήρια γραφείων με κατακόρυφα παράθυρα στον ένα τοίχο (τιμή στο βάθος του δωματίου) Κτήρια κατοικιών με κατακόρυφα παράθυρα σε δύο γειτονικούς τοίχους (τιμή στο μέσον του δωματίου) Κτήρια γραφείων με κατακόρυφα παράθυρα σε δύο γειτονικούς τοίχους (τιμή στο βάθος του δωματίου) >0.75 > > >.75 Κτήρια με φεγγίτες οροφής και για αποφυγή υπερθέρμανσης <0 Ο παράγοντας φυσικού φωτισμού ορίζεται ως ο λόγος της έντασης φωτισμού στο εσωτερικό ενός χώρου προς την ένταση φωτισμού στο εξωτερικό του χώρου αυτού, σε τυπικές συνθήκες πλήρως νεφοσκεπούς ουρανού κατά CIE. Συγκεκριμένα, ο παράγοντας φυσικού φωτισμού μπορεί να υπολογιστεί από τη σχέση: 6

17 DF = (Ei/Eo) 00, όπου: Ei είναι η ένταση φωτισμού (σε lux) σε ένα σημείο οριζόντιας επιφάνειας στο εσωτερικό του χώρου που παράγεται από τη φωτεινή ροή που προέρχεται άμεσα ή έμμεσα από τον ουρανό και Eo είναι η ένταση φωτισμού (σε lux) σε οριζόντια επιφάνεια στο εξωτερικό του χώρου την ίδια χρονική στιγμή που παράγεται από το ημισφαίριο του ουρανού χωρίς να παρεμβάλλεται κανένα εμπόδιο. Ανάλογα με τη μέση τιμή του παράγοντα φυσικού φωτισμού, εκτιμάται το δυναμικό εξοικονόμησης ενέργειας με την αξιοποίηση του φυσικού φωτισμού. Συγκεκριμένα, χαρακτηρίζεται ως : υψηλό, αν η μέση τιμή του DF είναι μεγαλύτερη ή ίση του 3%, μέτριο, αν η μέση τιμή του DF κυμαίνεται ανάμεσα στο 2% και στο 3%, χαμηλό, αν η μέση τιμή του DF βρίσκεται ανάμεσα στο % και στο 2%, ενώ, αν η μέση τιμή του DF είναι μικρότερη του %, ο φυσικός φωτισμός δεν επαρκεί ώστε να προσφέρει εξοικονόμηση ηλεκτρικής ενέργειας [2]..7 Φυσικός φωτισμός Ο φυσικός φωτισμός ενός κτιρίου, εκτός από την εξοικονόμηση ενέργειας, προσφέρει και τις ευεργετικές επιδράσεις του ηλιακού φωτός. Ο φυσικός φωτισμός θα πρέπει να αξιοποιείται σε όσο το δυνατόν μεγαλύτερο ποσοστό για την κάλυψη των αναγκών του κτιρίου για φωτισμό. Για την επίτευξη οπτικής άνεσης στους εσωτερικούς χώρους του κτιρίου, πρέπει να υπάρχει επάρκεια φυσικού φωτισμού και ομαλή κατανομή. Με αυτόν τον τρόπο αποφεύγονται οι έντονες διαφοροποιήσεις της στάθμης, οι οποίες προκαλούν θάμβωση. Η επάρκεια όσο και η κατανομή του φωτισμού εξαρτώνται τόσο από τα γεωμετρικά στοιχεία των εσωτερικών χώρων και των ανοιγμάτων, όσο και από τα χαρακτηριστικά τους όπως το χρώμα και η υφή των αδιαφανών επιφανειών και των υαλοπινάκων, (π.χ φωτοδιαπερατότητα, ανακλαστικότητα και άλλα). Οι σημαντικότερες τεχνικές βελτίωσης για την αξιοποίηση του φυσικού φωτισμού είναι:. Κατακόρυφα ανοίγματα - όπως παράθυρα, φεγγίτες και λοιπά, με κατάλληλες γεωμετρικές διαστάσεις 2. Ανοίγματα στην οροφή 3. Αίθρια 4. Φωταγωγοί 5. Ειδικοί Υαλοπίνακες 6. Πρισματικά φωτοδιαπερατά υλικά 7. Διαφανή μονωτικά υλικά 8. Ράφια φωτισμού, ανακλαστήρες, περσίδες 9. Σκίαστρα 7

18 Για τη βελτίωση των συνθηκών φυσικού φωτισμού απαιτείται προμελέτη με περιγραφή όλων των προτεινόμενων παρεμβάσεων, το εκτιμώμενο όφελος και μελέτη που να τεκμηριώνει τα οφέλη []..8 Τεχνητός φωτισμός Στα σύγχρονα κτίρια παρατηρείται συχνά το φαινόμενο της υπερδιαστασιολόγησης των συστημάτων τεχνητού φωτισμού με σκοπό κυρίως την πρόληψη προβλημάτων που προκύπτουν από ανεπαρκείς μελέτες (ή και παντελή έλλειψη μελέτης). Αυτό το φαινόμενο,σε συνδυασμό με τη χρήση πεπερασμένης ή συμβατικής τεχνολογίας στις εγκαταστάσεις φωτισμού, οδηγεί σε υψηλή κατανάλωση ηλεκτρικής ενέργειας για τη λειτουργία των συστημάτων τεχνητού φωτισμού, με μη ικανοποιητικά αποτελέσματα ως προς την οπτική ποιότητα του χώρου και την οπτική άνεση. Στόχος, συνεπώς, της μελέτης αναβάθμισης του τεχνητού φωτισμού είναι η μείωση της υπερκατανάλωσης ενέργειας με ταυτόχρονη βελτίωση των συνθηκών οπτικής άνεσης. Θα πρέπει σε κάθε περίπτωση να υπάρχει μελέτη όπου θα τεκμηριώνεται η οικονομική βιωσιμότητα της επένδυσης (περιλαμβανομένων και των λαμπτήρων) και ο χρόνος αποπληρωμής να μην ξεπερνά τα 4-5 έτη [4]..9 Εγκατάσταση συστήματος ενεργειακής διαχείρισης (BEMS) Σε όλα τα σύγχρονα μεγάλα κτίρια είναι απαραίτητος ο αυτόματος κεντρικός έλεγχος για την ποιοτική αναβάθμιση των συνθηκών διαβίωσης και εργασίας καθώς και στην ορθολογική κατανομή της ενέργειας. Για το σκοπό αυτό υπάρχουν εξειδικευμένα ηλεκτρονικά συστήματα αυτοματισμού που αναλαμβάνουν τη διαχείριση των ηλεκτρομηχανολογικών εγκαταστάσεων του κτιρίου. Τα συστήματα αυτά ελέγχουν μεταξύ άλλων τον κλιματισμό (ψύξη, θέρμανση, αερισμό), το φωτισμό, την ύδρευση, την πυρόσβεση, την ασφάλεια, την αποχέτευση και γενικά όλες τις σημαντικές λειτουργίες του κτιρίου. Ένα σύστημα ενεργειακής διαχείρισης κτιρίου (Building Energy Management System BEMS) αποτελείται από τα εξής τμήματα: Αισθητήρια όργανα,όπου μετρούν τις τιμές των παραμέτρων ελέγχου όπως για παράδειγμα τη θερμοκρασία, την υγρασία, την ταχύτητα αέρα, τη στάθμη φωτισμού και άλλα. Κεντρικό σταθμό παρακολούθησης και ελέγχου όπου επιτελεί τον προγραμματισμό και το χειρισμό του συστήματος. Ελεγκτές,όπου καθορίζουν τον τρόπο λειτουργίας και συντονίζουν όλες τις εγκαταστάσεις και αποτελούν ουσιαστικά τον εγκέφαλο του συστήματος. Ενεργοποιητές- συσκευές εκτέλεσης εντολών,όπου μεταβάλλουν τον τρόπο λειτουργίας των διαφόρων εγκαταστάσεων,όπως για παράδειγμα το κλιματισμό,τη στάθμη φωτισμού που είναι συνδεδεμένα με το σύστημα BEMS. Το BEMS συνήθως χρησιμοποιείται σε μεγάλα κτίρια και καλύπτει τις ανάγκες διαχείρισης και παρακολούθησης όλων των δραστηριοτήτων του εγκατεστημένου σε αυτά εξοπλισμού. Όσον αφορά το κόστος τέτοιων συστημάτων υπάρχουν 8

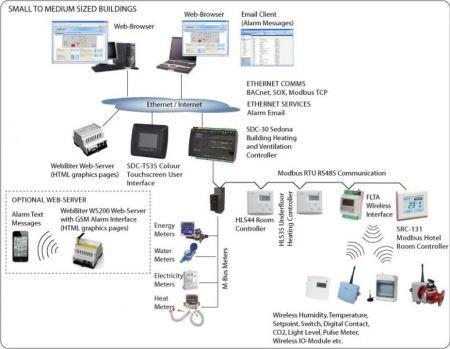

19 πανάκριβα και «κλειδωμένα» με ελάχιστη ή καθόλου ικανότητα διασύνδεσης και «ανοικτά» συστήματα με άπειρη ικανότητα διασύνδεσης και εξαιρετικής ποιότητας που προσφέρονται σε πολύ χαμηλότερες τιμές. Τα σημαντικότερα συστήματα που μπορεί να παρακολουθεί και να ελέγχει ένα σύστημα ενεργειακής διαχείρισης σε ένα κτίριο είναι τα εξής : Συστήματα θέρμανσης ή / και κλιματισμού. Παθητικά συστήματα (π.χ. αίθρια, αερισμός ). Ανοίγματα, σκίαστρα. Εγκατάσταση φωτισμού Συστήματα δροσισμού. Ηλεκτρικές καταναλώσεις. Ποιότητα αέρα. Εγκαταστάσεις ασφάλειας Τα συστήματα BEMS που θα εγκατασταθούν σε μεγάλα κτίρια υψηλής επισκεψιμότητας από το κοινό, είναι ιδιαίτερης σημασίας και θα πρέπει να συνοδεύονται από την παρουσίαση της κατανάλωσης και της ενεργειακής απόδοσης του κτιρίου σε οθόνη σε εμφανές σημείο του κτιρίου ώστε να ενημερώνονται και να ευαισθητοποιούνται οι πολίτες. Τα στοιχεία που θα παρουσιάζονται μπορεί να αφορούν στη περιγραφή των συστημάτων εξοικονόμησης ενέργειας και των οφελών τους, των εσωτερικών συνθηκών, της καταναλισκόμενης και της εξοικονομούμενης ενέργειας και των αναλυτικών στοιχείων για την ενεργειακή λειτουργία του κτιρίου σε πραγματικό χρόνο, όπως θα προκύπτουν από το σύστημα ενεργειακής διαχείρισης [5]. 9

20 .0 Επιλογή φωτιστικών σωμάτων και τρόποι διάδοσης του φωτός Oi τεχνολογίες φωτιστικών σωμάτων (εσωτερικών χώρων) που μπορούμε να χρησιμοποιήσουμε είναι: Με γραμμικό λαμπτήρα φθορισμού (Τ8 ή Τ5): Το πρώτο ψηφίο «Τ» αναφέρεται στο σχήμα των λαμπτήρων που είναι σωληνωτοί (tubular) ενώ το δεύτερο (5 και 8) αναφέρεται στη διάμετρο του λαμπτήρα. Ο λαμπτήρας Τ5 έχει διάμετρο 5/8 της ίντσας και ο Τ8, 8/8 δηλαδή μία ίντσα. Όμως διαφορετικό είναι και το μήκος τους με τον Τ5 να είναι περίπου 2 ίντσες κοντύτερος πράγμα που τον καθιστά λιγότερο ογκώδη άρα και πιο εύκολο στην εγκατάσταση. Οι λαμπτήρες Τ5 λειτουργούν μόνο με ηλεκτρονικό ballast σε συχνότητες μεγαλύτερες από 20KHz επομένως το ανθρώπινο μάτι δεν μπορεί να αντιληφθεί μεταβολή στην φωτεινότητα και το φως που παρέχουν είναι πιο ξεκούραστο. Πρέπει να σημειωθεί ότι οι σωληνωτοί λαμπτήρες δεν μπορούν να τοποθετηθούν σε κατακόρυφη θέση καθώς αυτό προκαλεί ανομοιομορφία στα αέρια που περιέχουν και μειώνει τη διάρκεια ζωής τους. Με φωτοεκπέμπουσες διόδους (Light Emitting Diode, LED) : Οι φωτοδίοδοι (light-emitting diodes - LEDs) παράγουν φως, το χρώμα του οποίου εξαρτάται από το υλικό του ημιαγωγού. Παρουσιάζουν μικρές μεταβολές, της τάξεως του 0%, στη συμπεριφορά τους ανάλογα με τη θερμοκρασία του περιβάλλοντος. Αντιθέτως, η θερμοκρασία της επαφής p-n της διόδου επηρεάζει σημαντικά τις ιδιότητες και τη διάρκεια ζωής των στοιχείων. Τα LEDs εμφανίζουν υψηλή κατευθυντικότητα του φωτός, γεγονός που καθορίζει το εύρος των εφαρμογών τους, εκτός και αν χρησιμοποιηθούν κατάλληλοι φακοί με αποτέλεσμα τη μείωση της απόδοσης φωτισμού τους. Η φωτεινή τους απόδοση, λαμβάνοντας υπόψη και τον απαραίτητο οδηγό για τη λειτουργία τους, κυμαίνεται από 30lm/W έως 60lm/W.Πλέον, λόγω της ταχείας ανάπτυξης των LEDs, η φωτεινή τους απόδοση έχει αυξηθεί σημαντικά όχι μόνο σε πειραματικό επίπεδο αλλά και σε εμπορικό. Με συμπαγείς λαμπτήρες φθορισμού (Compact Fluorescent Lamps, CFL) : Οι λαμπτήρες φθορισμού μικρού μεγέθους κυκλοφόρησαν για πρώτη φορά στην αγορά το 980 και είναι γνωστοί για τη μεγάλη διάρκεια ζωής και την υψηλή τους αποδοτικότητα. Ένας λαμπτήρας φθορισμού μικρού μεγέθους καταναλώνει περίπου 65 έως 80% λιγότερη ενέργεια, παράγοντας το ίδιο φως σε σχέση με τους καλύτερους συμβατικούς λαμπτήρες πυράκτωσης. Διατίθενται επίσης με εξωτερικό περίβλημα, το οποίο κρύβει τις λυχνίες αερίου κάνοντάς τους να μοιάζουν ακόμη περισσότερο με συνηθισμένους λαμπτήρες πυράκτωσης. Οι συμπαγείς λαμπτήρες φθορισμού έχουν διάρκεια ζωής από έως ώρες, ανάλογα με τον τύπο και τη χρήση τους. Η διάρκεια ζωής των λαμπτήρων πυράκτωσης είναι μόνο.000 ώρες περίπου. Οι συμπαγείς λαμπτήρες φθορισμού είναι ευρέως γνωστοί και ως "οικονομικοί λαμπτήρες" ακριβώς λόγω της μεγάλης αποδοτικότητας και διάρκειας ζωής τους. Επειδή όμως περιέχουν υδράργυρο, σε περίπτωση που καούν πρέπει να ανακυκλώνονται. 20

21 Με λαμπτήρες μεταλλικών αλογονιδίων ( Metal Halide, MH) : Οι λαμπτήρες μεταλλικών αλογονιδίων ανήκουν στην ευρύτερη κατηγορία των λαμπτήρων εκκένωσης υψηλής έντασης (high intensity discharge - HID). Παρουσιάζουν αρκετά υψηλές τιμές φωτεινής απόδοσης, που κυμαίνονται από 75lm/W έως 25lm/W, και είναι διαθέσιμοι σε ονομαστική ισχύ που μπορεί να φθάσει τα 2000W. Για τη λειτουργία τους είναι απαραίτητη η ύπαρξη ballast και θα πρέπει, όπως και για τους λαμπτήρες φθoρισμού, να ληφθεί ειδική μέριμνα σχετικά με τη θερμοκρασία του λαμπτήρα και τη θέση λειτουργίας του. Αξίζει, τέλος, να αναφερθεί ότι, λόγω των ιδιοτήτων τους και των υψηλών τιμών ονομαστικής ισχύος στις οποίες διατίθενται, οι λαμπτήρες μεταλλικών αλογονιδίων ενδείκνυνται για χρήση σε μεγάλους χώρους, όπως είναι οι βιομηχανίες και οι χώροι αθλητικών δραστηριοτήτων. Με λαμπτήρες φθορισμού επαγωγής : Υπάρχουν πολλοί διαφορετικοί τύποι φωτιστικών σωμάτων, ως προς τις ιδιότητές τους, οι οποίες καθορίζονται ανάλογα με το είδος του λαμπτήρα που περιλαμβάνουν. Τα φωτιστικά μπορούν να κατηγοριοποιηθούν, επίσης, ανάλογα με την εφαρμογή τους, σε οικιακής, εμπορικής ή βιομηχανικής χρήσης. Μία άλλη διαφοροποίηση των φωτιστικών προκύπτει από τα φωτομετρικά τους χαρακτηριστικά. Όπως σε κάθε εφαρμογή έτσι και στην επιλογή λαμπτήρων για το φωτισμό γραφείων και αιθουσών διδασκαλίας, βασικό κριτήριο θα πρέπει να είναι εκτός από την ένταση φωτισμού, τη θερμοκρασία χρώματος και τις διαστάσεις, η απόδοση lm/w του λαμπτήρα καθώς αυτό μπορεί να συμβάλει στην μείωση της κατανάλωσης ενέργειας μιας εγκατάστασης φωτισμού. Στην αγορά είναι διαθέσιμη μια μεγάλη γκάμα λαμπτήρων με σκοπό την εξοικονόμηση ενέργειας, αλλά ειδικά για τον φωτισμό των χώρων που εξετάζονται έχει επικρατήσει η χρήση λαμπτήρων εκκένωσης. Από την κατηγορία αυτή κυρίως χρησιμοποιούνται λαμπτήρες φθορισμού καθώς προσφέρουν άριστη σχέση ποιότητας φωτισμού, απόδοσης και τιμής αλλά και λαμπτήρων εκκένωσης υψηλής έντασης (High Intensity Discharge HID) όπως λαμπτήρες μεταλλικών αλογονιδίων κ.α. (κυρίως σε εμπορικές εγκαταστάσεις και στον εξωτερικό φωτισμό). Η απόδοση lm/w ποικίλει ανάλογα με την κατηγορία του λαμπτήρα (πχ λαμπτήρες υδραργύρου υψηλής πίεσης, λαμπτήρες μεταλλικών αλογονιδίων, λαμπτήρες ατμών νατρίου χαμηλής ή υψηλής πίεσης) αλλά και στην ίδια κατηγορία έχουμε διαφοροποιήσεις στην απόδοση ανάλογα με την ισχύ του λαμπτήρα. Η απόδοση των λαμπτήρων, η οποία μετράται σε lm/w, αυξάνεται με την ονομαστική ισχύ τους. Από τα τεχνικά χαρακτηριστικά ενός συγκεκριμένου τύπου λαμπτήρων φθορισμού Τ5, προκύπτει ότι η απόδοσή τους είναι 96lm/W στην ονομαστική ισχύ των 4W, 00 lm/w στα 2W και 04 lm/w στα 28W. Τα μεγέθη αυτά για τους λαμπτήρες φθορισμού Τ8 είναι 64lm/W στα 8W και 79lm/W στα 36W ή 58W. Αυτό σημαίνει ότι η επιλογή φωτιστικών με λαμπτήρες μεγαλύτερης ονομαστικής ισχύος, δηλαδή μεγαλύτερου μήκους, είναι ενεργειακά επωφελής. Για παράδειγμα, μία επιτυχημένη επιλογή θα ήταν η προτίμηση φωτιστικών 2x36W αντί των 4x8W. Επίσης στην κατηγορία των λαμπτήρων φθορισμού η αποδοτικότητα μεταβάλλεται σημαντικά και με το σχήμα, την διάμετρο και την φωσφορική επίστρωση του λαμπτήρα. 2

22 Στους χώρους διδασκαλίας η απαίτηση για επαρκή φωτισμό είναι αδιαπραγμάτευτη και ορίζεται από αντίστοιχα πρότυπα. Η εφαρμογή όμως τοπικού φωτισμού είναι σχεδόν αδύνατη. Για τον λόγω αυτό απαιτείται η εγκατάσταση λαμπτήρων υψηλής απόδοσης. Γενικά οι λαμπτήρες LED έχουν τα παρακάτω πλεονεκτήματα : Η διάρκεια ζωής τους είναι μεγαλύτερη από άλλους λαμπτήρες. Δεν έχουν χαρακτηριστικά περιορισμένων κύκλων ενεργοποίησης/ απενεργοποίησης όπως οι λαμπτήρες CFL. Μπορούν να χρησιμοποιηθούν εύκολα με αισθητήρες κίνησης. Μπορούν να χρησιμοποιηθούν εύκολα σε εξωτερικούς χώρους καθώς είναι ανθεκτικοί σε συνθήκες κρύου. Δεν επηρεάζονται από στιγμιαίες πτώσεις ή διακυμάνσεις τάσης. Προσφέρουν καλή ποιότητα χρώματος φωτός. Οι λαμπτήρες LED δεν θερμαίνονται, εφόσον υπάρχουν κατάλληλες ενσωματωμένες ψύκτρες, καθώς είναι ηλεκτρονικοί λαμπτήρες, επομένως δεν προκαλούν ζημιά σε υφάσματα ή άλλα διακοσμητικά υλικά. Προσφέρουν ευελιξία ενώ διατίθενται επίσης μικρά μεγέθη. Πλέον μπορούν να λειτουργήσουν και με ρυθμιστές των επιπέδων φωτισμού. O φωτισμός ενός γραφείου μπορεί να είναι είτε άμεσος, όταν κατευθύνεται απευθείας από το φωτιστικό στην επιφάνεια εργασίας, είτε έμμεσος, όταν κατευθύνεται στην επιφάνεια εργασίας μέσω αντανακλάσεων στην οροφή και στους τοίχους. O άμεσος φωτισμός, ενώ αξιοποιεί βέλτιστα την αποδοτικότητα ενός φωτιστικού, στην πραγματικότητα δημιουργεί μη ικανοποιητικές οπτικές συνθήκες, κυρίως λόγω της ύπαρξης εξαιρετικά σκοτεινών οροφών και τοίχων. O έμμεσος φωτισμός δημιουργεί σίγουρα ένα πιο ευχάριστο και φωτεινό περιβάλλον, αλλά και μια διάχυτη, σχεδόν χωρίς σκιάσεις ατμόσφαιρα, με περιορισμένη αντίληψη των φωτεινών αντιθέσεων. O συνδυασμός άμεσου και έμμεσου φωτισμού αξιοποιεί με τον καλύτερο δυνατό τρόπο τα πλεονεκτήματα των δυο τρόπων και εξασφαλίζει ικανοποιητικό επίπεδο και ποιότητα φωτισμού. Για τον εμπλουτισμό του φωτισμού σε έναν εργασιακό χώρο χρησιμοποιούνται επίσης ο τοπικός φωτισμός, που συνήθως έχει τη μορφή ενός επιτραπέζιου ή επιδαπέδιου φωτιστικού, ο φωτισμός ανάδειξης, που χρησιμοποιείται για την ανάδειξη των κατακόρυφων επιφανειών και συγκεκριμένων αρχιτεκτονικών ή διακοσμητικών στοιχείων, όπως πινάκων, έργων τέχνης κ.ά. και, τέλος, ο ασύμμετρος φωτισμός τύπου wall washing καατακόρυφων επιφανειών, που δίνει μια καλύτερη 22

23 αίσθηση του χώρου. Τα σύγχρονα φωτιστικά γραφείων διαθέτουν πρωτοποριακά σχεδιασμένους ανακλαστήρες και αντικαθιστούν τα φωτιστικά άμεσου φωτισμού με αντιθαμβωτικές περσίδες. Αυτή η νέα γενιά φωτιστικών γραφείου παρέχει πιο ομοιόμορφο φωτισμό στο σύνολο του εργασιακού χώρου και πιο ισορροπημένες μεταβάσεις από τις φωτεινές στις σκοτεινές περιοχές. Τέλος, ο κατάλληλος φωτισμός μπορεί να σχεδιασθεί και να τοποθετηθεί με χαμηλό σχετικά κόστος, εάν γίνουν οι σωστές επιλογές. Ένας χαμηλός προϋπολογισμός δεν συνεπάγεται κατ ανάγκη και κακό φωτισμό. Εικόνα Α : άμεσος Εικόνα B : έμμεσος Εικόνα Γ : άμεσος / έμμεσος Εικόνα Δ : Τοπικός φωτισμός θέσης εργασίας. Εικόνα Ε: Φωτισμός ανάδειξης. Εικόνα ΣΤ: Ασύμμετρος φωτισμός τοίχου με χρήση φωτιστικού τύπου wall-washer 23

24 Σε κάθε περίπτωση, για την επιλογή του κατάλληλου φωτιστικού, ο μελετητής πρέπει να λάβει υπόψη του τα τεχνικά χαρακτηριστικά του, αλλά και τις ιδιαιτερότητες του εκάστοτε χώρου. Οι αρχιτεκτονικές λεπτομέρειες, η μορφή των εργασιών που διεξάγονται στον χώρο, το επιθυμητό επίπεδο ποιότητας του φωτισμού και η ενεργειακή απόδοσης της εγκατάστασης είναι σημαντικές παράμετροι για την τελική επιλογή. Σημαντικός παράγοντας είναι, επίσης, ο τύπος και το υλικό κατασκευής του οπτικού συστήματος του φωτιστικού (διαχύτης, κάτοπτρο, περσίδες κ.λπ.). Οι συνθετικοί διαχύτες έχουν, συνήθως, μικρότερο βαθμό απόδοσης (LOR) και χειρότερο συντελεστή συντήρησης. Τα οπτικά συστήματα από ανοδιωμένο αλουμίνιο εμφανίζουν υψηλότερο βαθμό απόδοσης (έως 85% έναντι 55% - 60% των συνθετικών πολυκαρβονικών διαχυτών) αλλά, και σε αυτή την περίπτωση, η ποιότητα της ανοδίωσης και ο βαθμός καθαρότητας του αλουμινίου είναι οι κρίσιμοι παράγοντες [6, 7].. Φωτιστικά σώματα Τα φωτιστικά σώματα είναι οι συσκευές όπου τοποθετείται ο λαμπτήρας και ο εξοπλισμός που απαιτείται για τη λειτουργία του (ballast, starter, μετασχηματιστές, καλωδίωση). Επίσης περιλαμβάνουν τα μέρη που τον συγκρατούν, τον προστατεύουν και διαχέουν το φως στον χώρο ώστε να ικανοποιηθούν όλα τα αισθητικά και λειτουργικά κριτήρια που θέτουμε. Yπάρχουν ομάδες φωτιστικών ανάλογα με:. τον τύπο λαμπτήρα που δέχονται (αλογόνου, φθορίου, LED) 2. τον τρόπο που διαχέουν το φως (άμεσου ή διάχυτου φωτισμού, wallwasher) 3. τη λειτουργία της εφαρμογής (αρχιτεκτονικού ή τεχνικού φωτισμού, εφέ) 4. τον τρόπο εγκατάστασης (φωτιστικά ανάρτησης, χωνευτά, τοίχου) 5. την κατασκευή τους (ανοικτά ή κλειστά, με ή χωρίς ανακλαστήρες, στεγανά) Σ ένα κτήριο πρέπει να έχεις την μεγαλύτερη απόδοση και αξιοποίηση φωτεινής ροής του λαμπτήρα, δηλαδή πρέπει να έχεις αυξημένο δείκτη LOR. O δείκτης αυτός είναι ο λόγος της συνολικής φωτεινής ροής του λαμπτήρα ή των λαμπτήρων προς την φωτεινή ροή που παίρνουμε όταν την εγκαταστήσουμε στο φωτιστικό σώμα. Την αύξηση της φωτεινής ροής από το φωτιστικό επιτυγχάνουμε με την κατάλληλη τοποθέτηση ανακλαστικών επιφανειών γύρω από τον λαμπτήρα. Για να έχουμε ικανοποιητική εξοικονόμηση ενέργειας είναι σημαντική η επιλογή λαμπτήρων που θα παρέχουν αποδοτικά τις επιθυμητές συνθήκες φωτισμού. Επίσης σε χαμηλής απόδοσης παλαιά φωτιστικά σώματα, είναι εφικτή η βελτίωση της λειτουργίας και της απόδοσής τους με την αντικατάσταση των συστημάτων διάχυσης ή ανάκλασης με νέα συστήματα ανακλαστήρων, διατηρώντας τα υπάρχοντα εξαρτήματα ελέγχου του φωτός που μπορεί να οδηγήσει εκτός από τη βελτίωση της ποιότητας του παρεχόμενου φωτός και την εξασφάλιση οπτικής άνεσης και σε σημαντική εξοικονόμηση ενέργειας [6, 7].. 24

25 .2 Ενεργειακή παρακολούθηση αποτίμηση Μετά το πέρας της ενεργειακής αναβάθμισης θα πρέπει να πραγματοποιηθεί ενεργειακή επιθεώρηση. Η επιθεώρηση θα πρέπει να γίνεται με την προβλεπόμενη από το νόμο 366/08 διαδικασία και να εκδίδεται σχετικό πιστοποιητικό, απ όπου θα προκύπτει η καταναλισκόμενη ενέργεια και οι παραγόμενες εκπομπές CO2. Από τα αποτελέσματα της ενεργειακής επιθεώρησης θα προκύψει και ο βαθμός επίτευξης του ενεργειακού και περιβαλλοντικού στόχου των παρεμβάσεων [2]. 25

26 Κεφάλαιο 2 Αναβάθμιση συστήματος τεχνητού φωτισμού με νέα αποδοτικότερα φωτιστικά 2. Aναβάθμιση του συστήματος τεχνητού φωτισμού της οροφής της Κ.Β με χρήση πιο αποδοτικών φωτιστικών σωμάτων 2.. Εισαγωγή Για την αναβάθμιση του φωτισμού στις υπό μελέτη πτέρυγες, έγινε χρήση του προγράμματος υπολογισμού φωτομετρικών μεγεθών DIALUX. Οι λαμπτήρες που επιλέχθηκαν να αντικαταστήσουν τους παλιούς είναι LED που λειτουργούν με ηλεκτρονικό ballast. Με τους λαμπτήρες LED, επιτυγχάνεται μείωση στο ηλεκτρικό ρεύμα φωτισμού από 50% έως 90%. Επίσης χρησιμοποιήθηκαν φωτιστικά σώματα της εταιρείας DISANO και συγκεκριμένα χρησιμοποιήθηκε Disano 73 Minicomfort R LED - UGR<6 Disano 73 2x led R CLD CELL-D white υψηλής απόδοσης, που διαθέτουν παραβολική περσίδα. Να αναφερθεί ότι γενικά σε τόσο μεγάλους χώρους όπως είναι η Κ.Β και συγκεκριμένα το αναγνωστήριο του ορόφου επιλέγονται ορθογώνια φωτιστικά με 2 λαμπτήρες στο καθένα, μήκους περίπου.4m. Η χρήση τετράγωνων φωτιστικών θα ήταν επίσης αποδεκτή. Δόθηκε ιδιαίτερη προσοχή ώστε οι χώροι να ικανοποιούν τα όρια της έντασης φωτισμού που ορίζονται από τον Κανονισμό Ενεργειακής Απόδοσης Κτιρίων (Κ.Εν.Α.Κ.), ανάλογα με τη χρήση του κάθε χώρου. Σύμφωνα με τον Τ.Ο.Τ.Ε.Ε /200, σε κάθε χώρο πρέπει να παρέχεται ο φωτισμός που εξασφαλίζει στον χρήστη οπτική άνεση, δηλαδή ένα περιβάλλον με την απαιτούμενη ποιότητα και ποσότητα φωτισμού, που επιτρέπει την ευχάριστη διαμονή και εκτέλεση εργασιών, χωρίς φαινόμενα που προκαλούν οπτική δυσφορία ή κόπωση. Τα συνιστώμενα μέσα ελάχιστα επίπεδα φωτισμού δίνονται από το πρότυπο ΕΛΟΤ ΕΝ 2464.:2002. Το κατώτερο όριο της φωτιστικής απόδοσης ορίστηκε στα 55lm/W και το ανώτερο όριο της κατανομής ισχύος του κάθε χώρου στα 6W/m2 για τους χώρους με 500lux και στα 6,4W/m2 για τους χώρους με 200lux. Το επίπεδο αναφοράς μέτρησης ορίστηκε στα 0,8m και η περιφερειακή ζώνη m. Μέσω του προγράμματος dialux προέκυψαν διάφορα αποτελέσματα αλλά και ο κατάλληλος αριθμός φωτιστικών που μπορούν να χρησιμοποιηθούν σε καθε τμήμα του ορόφου της Κεντρικής Βιβλιοθήκης. 26

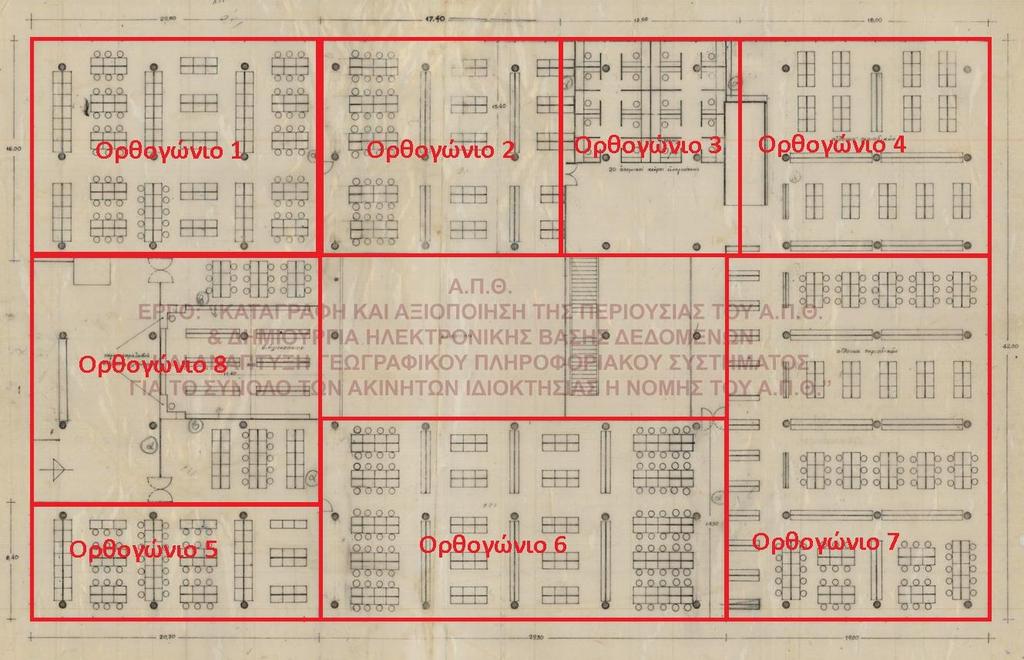

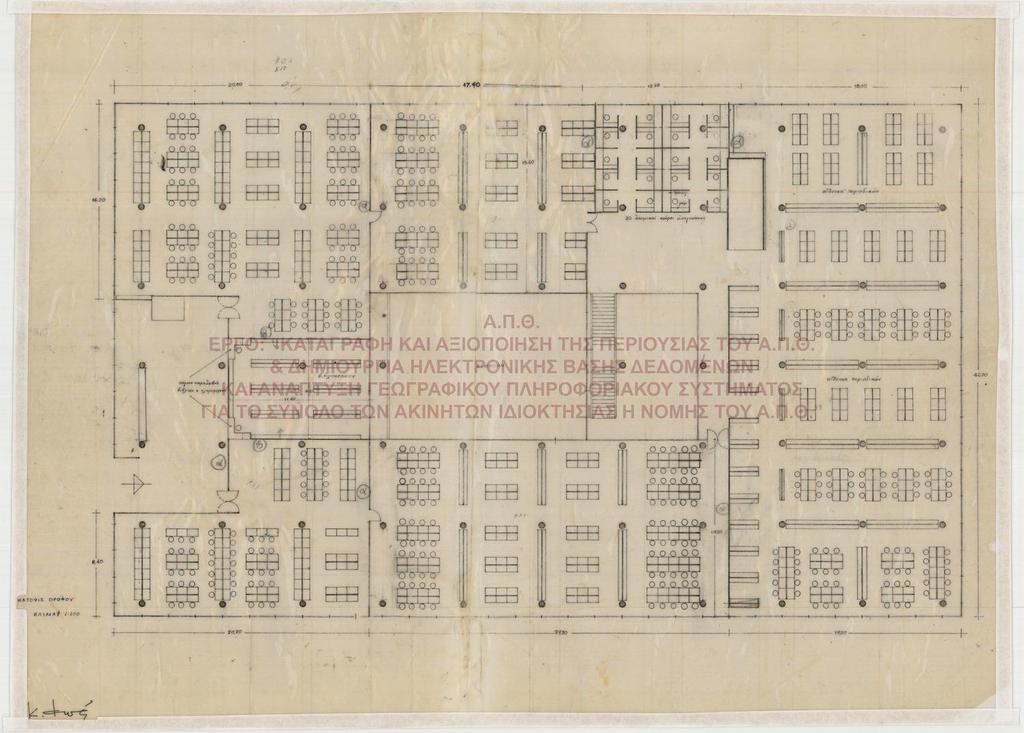

27 2..2 Κάτοψη Ορόφου Πιο κάτω φαίνεται η κάτοψη του ορόφου,όπως μελετήθηκαν τα επιμέρους τμήματα του ορόφου και τα αναλυτικά αποτελέσματά τους. Το μήκος και το πλάτος τους υπολογίστηκαν από τις κατόψεις των χώρων και με τη βοήθεια του προγράμματος αρχιτεκτονικού σχεδιασμού AUTOCAD. 27

28 2..3 Αναλυτική αναβάθμιση ορόφου Κ.Β μέσω dialux Ορθογώνιο Φωτιστικά (σχέδιο θέσεων) : Φωτοτεχνικά αποτελέσματα 28

29 Περίληψη ορθογωνίου 6.00 m m Όπως φαίνεται στη ζώνη που φωτίζω, όχι στους σχηματιζόμενους περιμετρικούς διαδρόμους, η στάθμη είναι αυστηρά Εmin>= 500 Lux,οπότε είμαι ικανοποιημένος με το φωτισμό επιφάνειας του ου ορθογωνίου κομματιού του κτιρίου. 29

30 Ορθογώνιο 2 Φωτιστικά (σχέδιο θέσεων) : 6.00 m m 0.00 Φωτοτεχνικά αποτελέσματα 30

31 Περίληψη ορθογωνίου m m 3

32 Ορθογώνιο 3 Φωτιστικά(σχέδιο θέσεων) : 6.00 m Φωτοτεχνικά αποτελέσματα : 2.90 m 32

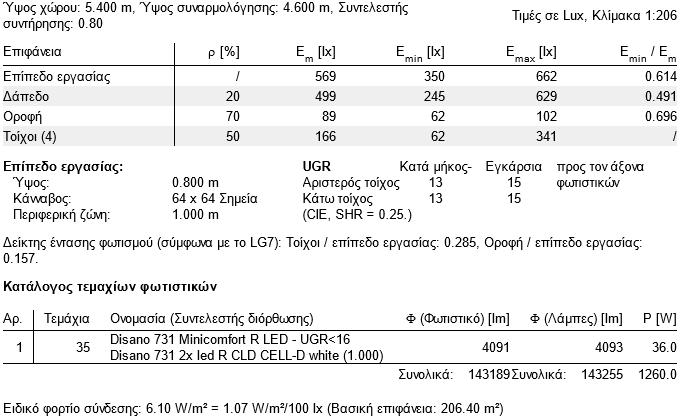

33 Περίληψη ορθογωνίου 3 : m m 33

34 Ορθογώνιο 4: Φωτιστικά (σχέδιο θέσεων) : 6.00 m m Φωτοτεχνικά αποτελέσματα : 34

35 Περίληψη ορθογωνίου 4 : 6.00 m m 35

36 Ορθογώνιο 5 Φωτιστικά (σχέδιο θέσεων) : Φωτοτεχνικά αποτελέσματα : 36

37 Περίληψη ορθογωνίου 5 : 8.40 m m 37

38 Ορθογώνιο 6 Φωτιστικά (σχέδιο θέσεων) : Φωτοτεχνικά αποτελέσματα : 38

39 Περίληψη ορθογωνίου 6: m m 39

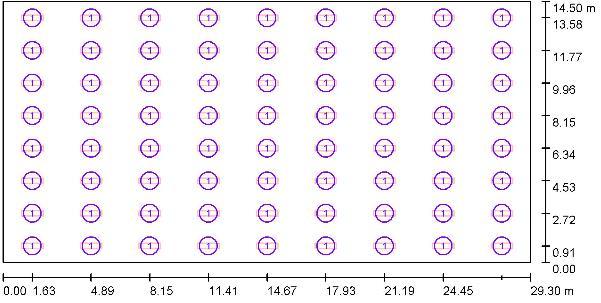

40 40 Ορθογώνιο 7: Φωτιστικά (σχέδιο θέσεων) : 9.00 m m

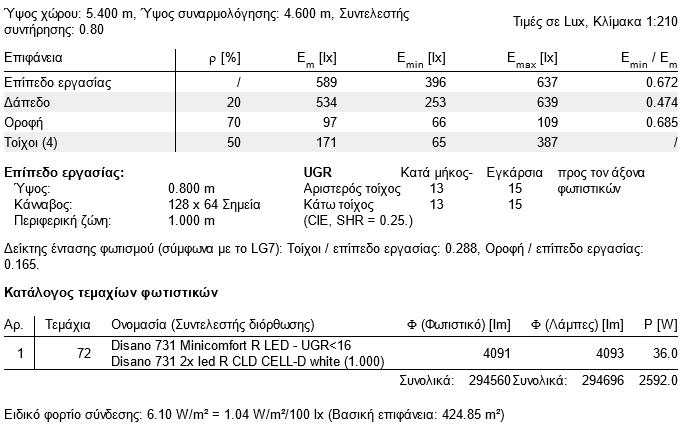

41 Φωτοτεχνικά αποτελέσματα : Περίληψη ορθογωνίου 7: m m

42 42 Ορθογώνιο 8: Φωτιστικά (σχέδιο θέσεων) : m m

43 Φωτοτεχνικά αποτελέσματα : Περίληψη ορθογωνίου 8: m 7.60 m

44 Συνολικά για τον όροφο χρειαζόμαστε 437 φωτιστικά Disano 73 Minicomfort R LED - UGR<6 Disano 73 2x led R CLD CELL-D white. Η συνολική προτεινόμενη εγκατεστημένη ισχύς του ορόφου της Κ.Β που μελετήσαμε είναι Pολ= 5732W και το συνολικό εμβαδόν του χώρου είναι 232m 2. Κατά συνέπεια, η κατανομή ισχύος για το σύνολο των χώρων του ορόφου είναι 7,38W/m2, τιμή μικρότερη από το ανώτατο όριο των 6W/m2 για χώρους με 500lux. 44

45 2.2 Αναβάθμιση του συστήματος τεχνητού φωτισμού της ισογείου της Κ.Β με χρήση πιο αποδοτικών φωτιστικών σωμάτων 2.2. Εισαγωγή Παρακάτω παρατίθεται η κάτοψη και η τομή αντίστοιχα του ισογείου του κτιρίου της Κ.Β. Η ανάλυση βέβαια όπως και πριν έγινε μέσω το προγράμματος dialux,χωρίστηκε σε τμήματα(ορθογώνια) όλη η επιφάνεια ισογείου του αναγνωστηρίου για να γίνει η αναβάθμιση φωτισμού.τα μήκη και γενικά οι διαστάσεις ορίζονται μέσω του προγράμματος Autocad. Δόθηκε ιδιαίτερη προσοχή ώστε οι χώροι να ικανοποιούν τα όρια της έντασης φωτισμού που ορίζονται από τον Κανονισμό Ενεργειακής Απόδοσης Κτιρίων (Κ.Εν.Α.Κ.), ανάλογα με τη χρήση του καθενός. Σύμφωνα με την Τ.Ο.Τ.Ε.Ε /200, σε κάθε χώρο πρέπει να παρέχεται ο φωτισμός που εξασφαλίζει στον χρήστη οπτική άνεση, δηλαδή ένα περιβάλλον με την απαιτούμενη ποιότητα και ποσότητα φωτισμού, που επιτρέπει την ευχάριστη διαμονή και εκτέλεση εργασιών, χωρίς φαινόμενα που προκαλούν οπτική δυσφορία ή κόπωση. Τα συνιστώμενα μέσα ελάχιστα επίπεδα φωτισμού δίνονται από το πρότυπο ΕΛΟΤ ΕΝ 2464.:2002. Το κατώτερο όριο της φωτιστικής απόδοσης ορίστηκε στα 55lm/W και το ανώτερο όριο της κατανομής ισχύος του κάθε χώρου στα 6W/m2 για τους χώρους με 500lux και στα 6,4W/m2 για τους χώρους με 200lux. Το επίπεδο αναφοράς μέτρησης ορίστηκε στα 0,8m Για τη φωτεινή ένταση των φωτιστικών χρησιμοποιήθηκε ως συντελεστής συντήρησης ή maintenance factor το 0.8, ενώ το επίπεδο αναφοράς μέτρησης της φωτεινής έντασης (reference plane) ορίστηκε στα 0,8m. Ενδεικτικοί χώροι με τα φωτιστικά που χρησιμοποιήθηκαν και τη διάταξή τους, καθώς επίσης και τα εκάστοτε φωτομετρικά αποτελέσματα, παρουσιάζονται παρακάτω. Επίσης η περιφερειακή ζώνη ορίστηκε στο m για το αναγνωστήριο και 0.5m για τα ανοικτά βιβλιοστάσια Κάτοψη και Τομή Ισογείου Το ισόγειο θα το αναλύσουμε σε τμήματα διαφόρων επιφανειών: ο τμήμα: Αναγνωστήριο διαστάσεων 0.5 m X 26 m 2 ο τμήμα: Αναγνωστήριο διαστάσεων 5m X 26 m 3 ο τμήμα: Αναγνωστήριο διαστάσεων 5m X 6m 4 ο τμήμα: Αναγνωστήριο διαστάσεων 5m X 4m 5 ο τμήμα: Ανοικτό βιβλιοστάσιο διαστάσεων 3m X 3m 6 ο τμήμα: Ανοικτό βιβλιοστάσιο διαστάσεων 6.35m X 3.50m 7 ο τμήμα: Ανοικτό βιβλιοστάσιο διαστάσεων 3m X 4.80m 45

46 Τμήμα 7 Τμήμα 6 Τμήμα 6 Τμήμα 3 Τμήμα 5 Τμήμα Τμήμα 2 Τμήμα 5 Τμήμα 4 Σχήμα : Κάτοψη Ισογείου 46

47 Σχήμα: Τομή Ισογείου Αναλυτική αναβάθμιση ισογείου Κ.Β μέσω dialux ο τμήμα επιφάνειας αναγνωστηρίου 0.5 m X 26 m Φωτιστικά (σχέδιο θέσεων) : m m 47

48 Φωτοτεχνικά αποτελέσματα: Περίληψη m m 48

49 2 ο τμήμα επιφάνειας αναγνωστηρίου 5m X 26 m Φωτιστικά (σχέδιο θέσεων) : m m 49

50 Φωτοτεχνικά αποτελέσματα: Περίληψη m m 50

51 3 ο τμήμα επιφάνειας αναγνωστηρίου 5m X 6m Φωτιστικά (σχέδιο θέσεων) : 6.00 m m 5

52 Φωτοτεχνικά αποτελέσματα: Περίληψη 6.00 m m 52

53 4 ο τμήμα επιφάνειας αναγνωστηρίου 5m X 4m Φωτιστικά (σχέδιο θέσεων) : 4.00 m m 53

54 Φωτοτεχνικά αποτελέσματα: Περίληψη 4.00 m m 54

55 Ανοικτό βιβλιοστάσιο διαστάσεων 3m X 3m Γενικά στα ανοικτά βιβλιοστάσια, την περιφερειακή ζώνη την θέσαμε 0.50m.Επίσης απο το Αutocad βρήκαμε το ύψος 2.30,το μήκος και το πλάτος 3m. Επιπλέον απο το dialux μόνο για αυτή την συγκεκριμένη επιφάνεια προτιμήσαμε τα φωτιστικα DISANO 73 Minicomfort LED x3 - UGR<6 Disano 73 3x led CLD CELL-D-D,όπου βγήκαν τα παρακάτω αποτελέσματα : Φωτιστικά (σχέδιο θέσεων) : 3.00 m m 55

56 Φωτοτεχνικά αποτελέσματα: Περίληψη 3.00 m m 56

57 Οπότε συνολικά για τα ανοικτά βιβλιοστάσια 3m X 3m απαιτούνται 48 φωτιστικά DISANO 73 Minicomfort LED x3 - UGR<6 Disano 73 3x led CLD CELL-D-D white αφού έχουμε 24 ίδια τμήματα των διαστάσεων 3m X 3m. Ανοικτό βιβλιοστάσιο διαστάσεων 6.35 m X 3.5 m Φωτιστικά (σχέδιο θέσεων) : 3.50 m m 57

58 Φωτοτεχνικά αποτελέσματα: Περίληψη 3.50 m m 58

59 Συνολικά έχουμε 4 ίδιες επιφάνειες,όπου σε κάθε επιφάνεια έχουμε 4 φωτιστικά,οπότε έχουμε συνολικά 6 φωτιστικά Disano 73 Minicomfort R LED - UGR<6 Disano 73 2x led R CLD CELL-D white. Ανοικτό βιβλιοστάσιο διαστάσεων 3m X 4.80m Έχουμε 6 ανοικτές βιβλιοστασίες με διαστάσεις των 3m X 4.70 m. Θα μελετήσουμε την μία και για τις υπόλοιπες 5 θα ισχύει το ίδιο. Φωτιστικά (σχέδιο θέσεων) : 4.80 m m 59

60 Φωτοτεχνικά αποτελέσματα: Περίληψη 4.80 m m 60

61 Μέσω του dialux βρήκαμε ότι για κάθε μία επιφάνεια χρειαζόμαστε 2 φωτιστικά,οπότε αν υπολογίσουμε και τις 6 ίδιες επιφάνειες του ισογείου χρειαζόμαστε 32 φωτιστικά Disano 73 Minicomfort R LED - UGR<6 Disano 73 2x led R CLD CELL-D white. Οπότε συνολικά για το ισόγειο της Κ.Β χρησιμοποιήσαμε 44 φωτιστικά Disano 73 Minicomfort R LED - UGR<6 Disano 73 2x led R CLD CELL-D white και 48 φωτιστικά DISANO 73 Minicomfort LED x3 - UGR<6 Disano 73 3x led CLD CELL-D-D white Άρα η συνολική προτεινόμενη εγκατεστημένη ισχύς του ισογείου της Κ.Β είναι Pολ= 653,6W και το συνολικό εμβαδόν του χώρου είναι 82.3m 2. Κατά συνέπεια, η κατανομή ισχύος για το σύνολο των χώρων του ισογείου είναι 5,5W/m2, τιμή μικρότερη από το ανώτατο όριο των 6W/m2 για τους χώρους με 500lux. 6

62 2.3 Aναβάθμιση του συστήματος τεχνητού φωτισμού της κοινόχρηστου χώρου της Κ.Β με χρήση πιο αποδοτικών φωτιστικών σωμάτων 2.3. Εισαγωγή H διαφορά με πριν είναι οτι τώρα για τους κοινόχρηστους χώρους έχουμε ελάχιστη στάθμη φωτισμού 200 Lux. Χρησιμοποιήθηκε το πρόγραμμα DIALUX και μέσω αυτού έγιναν οι απαραίτητοι υπολογισμοί και προσομοιώσεις για κάθε κοινόχρηστο χώρο της Κ.Β. Στο πρόγραμμα εισαχθήκανε όλα τα γεωμετρικά δεδομένα για κάθε χώρο, καθώς και οι οπτικές ιδιότητες των εσωτερικών τους στοιχείων. Επιπλέον για τους υπολογισμούς θεωρήθηκε ως επιφάνεια εργασίας το οριζόντιο επίπεδο που βρίσκεται σε ύψος 0,8 μέτρα πάνω από το δάπεδο και περιφερειακή ζώνη 0.3m.Πιό κάτω θα παρουσιαστούν αναλυτικά πόσα φωτιστικά χρησιμοποιήθηκαν και τα φωτοτεχνικά αποτελέσματα τους. Το ωράριο λειτουργίας του κυλικείου έχει θεωρηθεί πως είναι από τις 8 το πρωί ως τις 9 τη νύχτα σε καθημερινή βάση, εξαιρουμένων των ημερών που έχει διακοπές. Πιο συγκεκριμένα έχει θεωρηθεί ότι καθ όλη τη διάρκεια του έτους το κτίριο λειτουργεί 48 εβδομάδες από 7 μέρες την εβδομάδα και 3 ώρες την ημέρα που αναλογούν σε 4368 ώρες. Το ωράριο λειτουργίας των WC έχει θεωρηθεί πως είναι από τις 8 το πρωί ως τις 2 τη νύχτα σε καθημερινή βάση σε κανονική περίοδο και 24ώρο σε περιόδους εξεταστικής, εξαιρουμένων των ημερών που έχει διακοπές. Πιο συγκεκριμένα έχει θεωρηθεί ότι καθ όλη τη διάρκεια του έτους το κτίριο λειτουργεί 40 εβδομάδες από 7 μέρες την εβδομάδα που αναλογούν σε 5040 ώρες σε κανονική λετουργία και σε 6720 ώρες σε περιόδους εξεταστικής.οπότε μέσο όρο λειτουργεί 5880 ώρες. 62

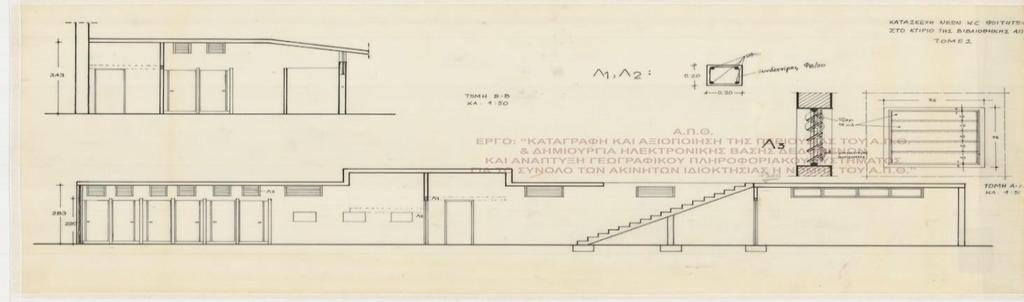

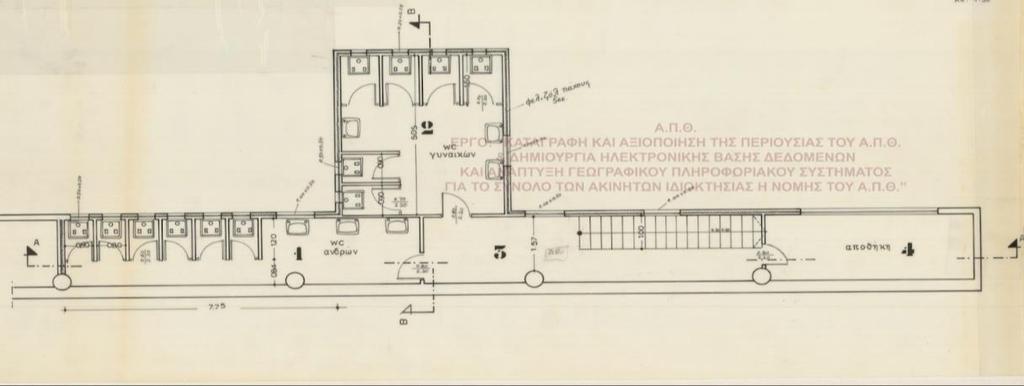

63 2.3.2 Κάτοψη και τομη των WC ορόφου αναγνωστηρίου Η κάτοψη καθώς και η τομή των νέων WC ορόφου του αναγνωστηρίου φαίνονται πιο κάτω : Στο νέο σύστημα φωτισμού όπως και πριν,αντικαταστάθηκαν οι λάμπες φθορισμού με led, και συγκεκριμένα τώρα σύμφωνα με το dialux στην WC τοποθετήσαμε φωτιστικά Disano 744 LED Panel R - UGR<9 - CRI?80 Disano 744 LED R CLD CELL-E white Αναλυτική αναβάθμιση των WC ορόφου Κ.Β μέσω dialux Τουαλέτες γυναικών και ανδρών ορόφου Κ.Β Φωτιστικά (σχέδιο θέσεων WC γυναικών) : Φωτιστικά (σχέδιο θέσεων WC ανδρών ) : 63

64 5.05 m 5.05 m m m Φωτοτεχνικά αποτελέσματα WC ορόφου γυναικών : Φωτοτεχνικά αποτελέσματα WC ορόφου ανδρών : Περίληψη WC γυναικών : Περίληψη WC ανδρώνν : 64

65 m m m m Oπότε συνολικά για τις WC ορόφου χρειαζόμαστε 4 φωτιστικά Disano 744 LED Panel R - UGR<9 - CRI?80 Disano 744 LED R CLD CELL-E white. 65

66 2.3.4 Αναλυτική αναβάθμιση των WC ισογείου Κ.Β μέσω dialux Τουαλέτα γυναικών & ανδρών ισογείου Κ.Β Όπως και πριν για τις τουαλέτες του ισογείου θα έχουμε ελάχιστη στάθμη φωτισμού 200 lux και θα χρησιμοποιήσουμε τα φωτιστικά Disano 74 Oblò LED Disano 74 LED CLD CELL grey. Όλα τα αποτελέσματα βγήκαν μέσω των προγραμμάτων Autocad και Dialux. Φωτιστικά (σχέδιο θέσεων WC γυναικών) : Φωτιστικά (σχέδιο θέσεων WC ανδρών ) : 3.00 m 3.00 m m m Φωτοτεχνικά αποτελέσματα WC γυναικών : Φωτοτεχνικά αποτελέσματα WC ανδρών : 66

67 Περίληψη WC γυναικών : Περίληψη WC ανδρώνν : 3.00 m 3.00 m m m 67

68 2.3.5 Αναλυτική αναβάθμιση των WC αναπήρων ισογείου Κ.Β μέσω dialux Τουαλέτα αναπήρων ισογείου Κ.Β Φωτιστικά (σχέδιο θέσεων WC αναπήρων):.50 m m Φωτοτεχνικά αποτελέσματα WC αναπήρων : 68

69 Περίληψη WC αναπήρων:.50 m m Για τις WC ισογείου χρειαζόμαστε 0 φωτιστικά Disano 74 Oblò LED Disano 74 LED CLD CELL grey. 69

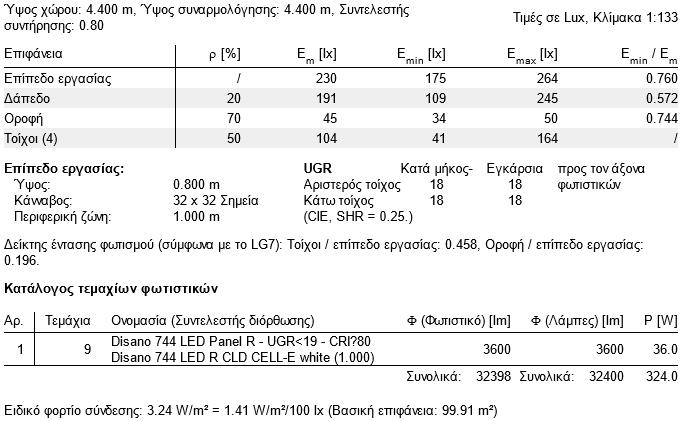

70 2.3.6 Αναλυτική αναβάθμιση κυλικείου Κ.Β μέσω dialux Κυλικείο Κ.Β Φωτιστικά (σχέδιο θέσεων): 0.30 m Φωτοτεχνικά αποτελέσματα: 9.70 m 70

71 Περίληψη: 0.30 m m Για το κυλικείο χρειαζόμαστε 9 φωτιστικά Disano 744 LED Panel R - UGR<9 - CRI?80 Disano 744 LED R CLD CELL-E white. 7

72 Οπότε συνολικά για τους κοινόχρηστους χώρους της Κ.Β χρησιμοποιήσαμε 3 φωτιστικά Disano 744 LED Panel R - UGR<9 - CRI?80 Disano 744 LED R CLD CELL-E white και 0 φωτιστικά Disano 74 Oblò LED Disano 74 LED CLD CELL grey. Άρα η συνολική προτεινόμενη εγκατεστημένη ισχύς των κοινόχρηστων χώρων της Κ.Β είναι Pολ= 608W και το συνολικό εμβαδόν των χώρων είναι 68.8m 2. Κατά συνέπεια, η κατανομή ισχύος για το σύνολο των κοινόχρηστων χώρων είναι 3.6W/m2, τιμή μικρότερη από το ανώτατο όριο των 6.4W/m2 για τους χώρους με 200lux. 72

73 Κεφάλαιο 3 Καταγραφή του υφιστάμενου συστήματος τεχνητού φωτισμού 3. Εισαγωγή Στο παρόν κεφάλαιο γίνεται περιγραφή του υφιστάμενου συστήματος φωτισμού. Αναλύεται η μεθοδολογία που ακολουθήθηκε για την επιθεώρηση και καταγραφή του συστήματος φωτισμού στο κτήριο της Κεντρικής Βιβλιοθήκης του ΑΠΘ. Για την επιθεώρηση και καταγραφή του συστήματος φωτισμού του κτηρίου πραγματοποιήθηκαν επισκέψεις σε όλους τους προσβάσιμους χώρους και ακολουθήθηκε η εξής διαδικασία σε καθέναν από αυτούς: Κατηγοριοποίηση φωτιστικών σωμάτων ανάλογα με τον τύπο τους, Καταμέτρηση φωτιστικών ανάλογα με τον τύπο τους, Καταγραφή ισχύος λαμπτήρων. Κατά την επίσκεψη στο χώρο του κτιρίου διαπιστώθηκε οτι : Στο ο όροφο (αναγνωστήριο προπτυχιακών) όλα τα φωτιστικά σώματα ήταν φθορισμού 4Χ36 W, με λαμπτήρες τύπου PL με ηλεκτρομαγνητικό ballast. Στο ισόγειο και σε κοινόχρηστους χώρους του κτιρίου Κ.Β χρησιμοποιήθηκαν διαφόρων ειδών λαμπτήρων φθορισμού όπως: x36w, με λαμπτήρες τύπου Τ8, με ηλεκτρομαγνητικό ballast με ανακλαστήρα,στους πλαϊνούς διαδρόμους του αναγνηστηρίου, 2Χ8 W, με λαμπτήρες τύπου PL,με ηλεκτρομαγνητικό ballast, 2Χ36 W, με λαμπτήρες τύπου PL,με ηλεκτρομαγνητικό ballast. Όπως παρουσιάστηκε στο προηγούμενο κεφάλαιο όλα τα φωτιστικά ήταν παλαιάς τεχνολογίας, χαμηλής απόδοσης χωρίς ανακλαστήρες με παραβολικές περσίδες. Για τον υπολογισμό της συνολικής εγκατεστημένης ισχύος του συστήματος φωτισμού η ισχύς των λαμπτήρων φθορισμού προσαυξάνεται κατά 25% ώστε να συνυπολογισθούν οι απώλειες των ηλεκτρομαγνητικών ballast. 73

74 3.2 Αναλυτική παρουσίαση του συστήματος τεχνητού φωτισμού Για τον υπολογισμό της εγκατεστημένης ισχύος του υφιστάμενου συστήματος, πραγματοποιήθηκε επιθεώρηση της εγκατάστασης και καταγράφηκε ο αριθμός των φωτιστικών σε κάθε χώρο, οι λαμπτήρες ανά φωτιστικό, η ισχύς κάθε λαμπτήρα και ο τύπος του λαμπτήρα και του ballast. Για τον υπολογισμό της ισχύος του συστήματος φωτισμού κάθε χώρου, πολλαπλασιάζουμε τον αριθμό των φωτιστικών με τον αριθμό των λαμπτήρων που έχουν και την ισχύ του κάθε λαμπτήρα. Στην περίπτωση λαμπτήρων φθορισμού η ισχύς προσαυξάνεται κατά 25%, ώστε να συνυπολογισθούν οι απώλειες του μαγνητικού ballast. Η κατανομή ισχύος κάθε επιπέδου προκύπτει διαιρώντας την συνολική εγκατεστημένη ισχύ προς την επιφάνεια του. Η επιφάνεια κάθε πτέρυγας μετρήθηκε από τα αρχιτεκτονικά σχέδια του κτηρίου Όροφος Κ.Β Σχήμα. Κάτοψη ορόφου Σε αυτό το όροφο έχουμε 200 ίδια φωτιστικά PL με 4Χ36W, οπότε η ισχύς χώρου του πάνω ορόφου είναι εύκολο να υπολογιστεί απο τον τύπο : 74
