NOILE ECHIPAMENTE DE LA ARISTON. CENTRALELE TERMICE INTELIGENTE.

Transcript

1 NOILE ECHIPAMENTE DE LA ARISTON. CENTRALELE TERMICE INTELIGENTE. Pânã acum a fost doar un vis. A mãri performanþele presupunea consumuri excesive de gaz ºi implicit cheltuieli semnificative. Acum poþi beneficia de un confort absolut ºi de consumuri extrem de reduse de combustibil. Acestea datoritã funcþiilor inovatoare de care se bucurã noile echipamente de la Ariston ºi noilor tehnologii încorporate acestora. Confortul este accesibil acum tuturor.

2 GENUS PREMIUM Centralã termicã muralã în condensare, multifuncþionalã : o concentrare compactã de înaltã tehnologie. GENUS Centralã termicã muralã compactã, ce interacþioneazã cu utilizatorul prin intermediul afiºajului digital. Oferã performanþe excepþionale cu consumuri cu adevãrat minime. CLAS Centralã termicã muralã compactã, ce oferã performanþe maxime ºi consumuri reduse de energie.

3 Simbolisticã Simbolurile grafice au fost concepute pentru a facilita perceperea caracteristicilor fiecãrui echipament. Ariston îþi dã posibilitatea, de la bun început, sã identifici rapid ºi uºor nivelul de performanþã, sã înþelegi rapid diferenþele între echipamente aparþinând aceleiaºi familii de produse ºi sã evaluezi corect criteriile de achiziþie. CONFORT SANITAR Trei stele de confort în ceea ce priveºte obþinerea de apã caldã menajerã conform EN ECONOMICÃ Consum scãzut de gaz ºi o mare eficienþã (3 stele de eficienþã - DIR 92/42 - EEC) SUPER SILENÞIOASÃ Fãrã zgomot, indiferent de condiþiile de operare SUPER ECONOMICÃ Consum foarte scãzut de gaz ºi o maximã eficienþã energeticã (4 stele de eficienþã - DIR 92/42 - EEC) DIMENSIUNI COMPACTE Dimensiuni reduse, instalare uºoarã EMISII REDUSE Emisii de noxe scãzute, conforme cu cele mai stricte norme europene (band Nox 5 - UNI EN ) INFO TOP Informaþii complete ºi detaliate disponibile pe afiºajul digital, referitoare la parametrii funcþionali, performanþe ºi service - text explicativ în limba românã INFO PLUS Informaþii complete disponibile pe afiºajul digital, referitoare la parametrii funcþionali, performanþe ºi service - text explicativ în limba românã INFO Sistem de semnalizare prin LED-uri: sistem de autodiagnozã + informaþii privitoare la temperaturile pe circuitele de încãlzire ºi de apã caldã menajerã AUTO Funcþiile ce garanteazã obþinerea unui confort maxim ºi a unor performanþe de excepþie, cu consumuri energetice minime, funcþie de condiþiile de mediu (interne ºi externe) ºi de gradul de confort dorit band A funcþie confort band NOx5 grad de protecþie IPX5D eficienþã eficienþã Cea mai bunã încadrare din punct de vedere al eficienþei energetice - SEDBUK / Anglia Funcþiile ce asigurã obþinerea rapidã de apã caldã menajerã Maximã recunoaºtere acordatã de normele europene UNI EN în ceea ce priveºte emisia de noxe Gradul maxim de protecþie din punct de vedere al sistemului electric Maximã recunoaºtere din punct de vedere al eficienþei energetice conform DIR 92/42 EEC Înaltã eficienþã energeticã ºi consum scãzut de gaz - conform (D.i.r. 92/42 EC) Avantajele în detaliu Componente de maximã calitate Toate componentele sunt concepute ºi fabricate de Ariston, cu aplicarea celor mai stricte standarde de calitate. Bloc hidraulic compact. Alcãtuit din presostat pe circuitul de încãlzire, by-pass automat, vanã de umplere, restrictor de debit, vanã motorizatã cu supapã de siguranþã 3 bar. Grupul de combustie Integrat, include ºi interfaþa de analizã a combustiei. Uºor de întreþinut graþie accesului frontal. Schimbãtorul principal de cãldurã. Are o mare suprafaþã de schimb, fiind executat din cupru; eficienþã de peste 90%. Posibilitãþi multiple de analizã a gazelor de ardere - interfaþã de analizã integratã. 6

4 CENTRALE TERMICE ÎN CONDENSARE ACCESORII CENTRALE TERMICE MURALE 08_ Genus Premium 10_ ACO B CENTRALE TERMICE DE PARDOSEALÃ 12_ ACO FS 28_ ªabloane 28_ Accesorii hidraulice 30_ Accesorii pentru gaz 31_ Termoreglare 32_ Accesorii evacuare CENTRALE TERMICE CONVENÞIONALE BOILERE INDIRECTE CENTRALE TERMICE MURALE 14_ Genus 16_ Clas 18_ Egis 20_ Clas System 22_ Genia Maxi cu acumulare CENTRALE TERMICE MURALE MONTAJ LA EXTERIOR 24_ Selecta CENTRALE TERMICE DE PARDOSEALÃ 26_ Unobloc 41_ BDR 42_ BRDN-BRGN 43_ BACD 44_ BS1S 45_ BS2S 46_ BSP 47_ BST SERVICE 48_ Ariston - satisfacþia clienþilor Înalt grad de protecþie electricã. Toate componentele electrice deþin gradul de protecþie IP44, IP24D, IPx4D, IPx5D, garantând siguranþa instalaþiei chiar ºi în încãperi umede. Sistem automat de evacuare aer. Pompa de circulaþie este dotatã cu supapã de dezaerare automatã, permiþând evacuarea volumelor de aer existente pe instalaþia de încãlzire. Tehnologia în condensare. Tehnologie avansatã ce garanteazã performanþe deosebite: maximã eficienþã, economii mari de energie ºi emisii de noxe extrem de reduse. Tehnologii performante ºi ecologice. Ariston se subordoneazã în permanenþã ideii de menþinere a echilibrului între procedurile industriale cu cele ce se referã la protejarea mediului înconjurãtor. 7

5 GENUS PREMIUM FF FF System CENTRALÃ TERMICÃ MURALÃ ÎN CONDENSARE CU FUNCÞIILE AUTO ªI INFO TOP SUPER SILENÞIOZITATE DIMENSIUNI COMPACTE CONFORT SANITAR EMISII REDUSE DE NOXE SUPER ECONOMIE AUTO INFO TOP GARANÞIE (ANI) INCLUDE PIESA DE MASCARE A RACORDURILOR HIDRAULICE AFIªAJ DIGITAL MULTIFUNCÞIONAL VENTILATOR CU TURAÞIE VARIABILÃ POMPÃ DE CIRCULAÞIE CU TURAÞIE VARIABILÃ ªI DEBIT MÃRIT SCHIMBÃTOR PRINCIPAL DE CÃLDURÃ, EXECUTAT DIN OÞEL INOX SCHIMBÃTOR SECUNDAR CU SECÞIUNE MÃRITÃ VAS DE EXPANSIUNE CU CAPACITATE MÃRITÃ PORT EXTERN DE ANALIZÃ A GAZELOR EVACUATE VANÃ CU 3 CÃI MOTORIZATÃ FILTRE PE RETURUL INSTALAÞIEI DE ÎNCÃLZIRE ªI INTRARE APÃ RECE POSIBILITATE DE CONECTARE LA CLIMA MANAGER (ACCESORIU OPÞIONAL) DISPOZITIV DE TERMOREGLARE CU SAU FÃRÃ FIR (ACCESORIU OPÞIONAL) POSIBILITATE DE CONECTARE LA UN SISTEM SOLAR TIMER ÎNCORPORAT SISTEM DE AUTO-DIAGNOZÃ ÎNSOÞIT DE TEXT EXPLICATIV ÎN LIMBA ROMÂNÃ UMPLERE SEMI-AUTOMATÃ SISTEM DE DEZAERARE A INSTALAÞIEI DE ÎNCÃLZIRE SISTEME DE SIGURANÞÃ Model FF - Evacuare coaxialã Ø60/100: pânã la 12 m (24 kw) - 10 m (30 kw) - 8 m (35 kw) Ø80/125: pânã la 42 m (24 kw) - 35 m (30 kw) - 28 m (35 kw) Model FF - Evacuare tuburi separate band A eficienþã funcþii confort +35% economie band NOx5 extra safe IPX5D LEGENDÃ M: Tur instalaþie încãlzire Ø 3/4 U: Ieºire apã caldã menajerã Ø 1/2 G: Alimentare cu gaz Ø 3/4 E: Alimentare cu apã rece Ø 1/2 R: Retur instalaþie încãlzire Ø 3/4 F: Evacuare gaze de ardere (Ø mm) F1: 60/100-80/125 F2: 80/80 Ø80/80: pânã la 84 m (24 kw) - 70 m (30 kw) - 56 m (35 kw) Ø60/60: pânã la 18 m (24 kw) - 15 m (30 kw) - 12 m (35 kw) 8

6 Date tehnice FF 30 FF FF FF FF System System CAMERà etanºã etanºã etanºã etanºã etanºã PUTERE Putere nominalã max/min încãlzire kw 22,0/5,5 28,0/6,5 31,0/7,0 22,0/5,5 28,0/6,5 Putere nominalã max/min apã caldã kw 25,0/5,5 30,0/6,5 34,5/7,0 - - Putere utilã max/min pe încãlzire (60/80 C) kw 21,0/5,0 27,0/6,0 30,0/6,0 21,0/5,0 27,0/6,0 Putere utilã max/min pe apã caldã kw 25,0/5,0 27,0/6,0 30,0/6,0 - - EFICIENÞà Eficienþã la putere utilã (60/80 C) % 97,5 97,5 97,5 97,5 97,5 Eficienþã la putere utilã (30/50 C) % 107,0 107,0 107,0 107,0 107,0 Eficienþã la 30% din puterea utilã (C.H.ret.=30 C) % 107,0 107,0 107,0 107,0 107,0 eficienþã funcþii inovatoare PERFORMANÞE Temp. max/min pe circuit încãlzire (regim de înaltã temp.) C 85/35 85/35 85/35 85/35 85/35 Temp. max/min pe circuit încãlzire (regim de înaltã temp.) C 50/20 50/20 50/20 50/20 50/20 Temp. max/min pe circuitul A.C.M C 60/36 60/36 60/ Debit specific de apã caldã (10 min. cu ΔT=30 C) l/min ,7 - - Debit la ΔT=25 C l/min 14, ,0 - - Debit la ΔT=35 C l/min 10,3 12,8 14,3 - - DATE ELECTRICE Tensiunea de alimentare / Frecvenþã V/Hz 230/50 230/50 230/50 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP X5D X5D X5D X5D X5D mbar Pierderi reziduale 1 Curba vitezei minime 2 Curba vitezei maxime PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) Accesorii ** Cod ªABLOANE Kit ºablon metalic universal G Kit ºablon plastic-carton (5 piese) ACCESORII HIDRAULICE Kit Basic fãrã robineþi Kit conexiuni: 2 robineþi (intrare a.c.m. ºi gaz) Kit conexiuni: 4 robineþi (tur, retur încãlzire, intrare a.c.m. ºi gaz) Kit universal pentru înlocuire centralã veche Kit suport hidraulic Kit 2 robineþi numai pentru încãlzire (tur-retur) Kit de legãturã "system - BACD pro tech" Kit de legãturã "system plus" Mascã racorduri hidraulice G Mascã racorduri hidraulice G ACCESORII TERMOREGLARE Interfaþa E-bus, necesarã codurilor (se va monta câte o interfaþã E-bus pentru fiecare centralã) Clip-in (interfaþã pentru sistem de încãlzire cu 2 zone de temperaturã) Telecomandã Clima-Manager (se va comanda impreuna cu ) Senzor de camerã modulant (se va comanda împreunã cu ) Sondã externã Termostat de camerã programabil T-control Termostat de camerã programabil Microcontrol KITURI DE EVACUARE GAZE ARSE PENTRU CENTRALE ÎN CONDENSARE Kit de evacuare coaxial Ø60/100 complet, cu cot de 900 ºi terminaþie, 1000 mm Ieºire verticalã cu ºuruburi ºi garnituri de fixare Kit de evacuare coaxial cu l= 1000 mm ºi Ø80/125, cu terminaþie, cu cot de 90 Ø60/100 ºi adaptor de la Ø80/125 la Ø60/ Adaptor ieºire verticalã de la 60/100 la 80/ Kit evacuare orizontal cu tuburi separate Ø Adaptor pentru tuburi separate de la Ø60/100 la Ø Tub flexibil Ø80 - lungime 12,5 m Adaptor pentru evacuare cu tuburi separate Ø60 cu cot 90 de Ø Tub coaxial Ø60/100 pentru prelungire l= 1000 mm Cot coaxial de 900 pentru Ø60/ Cot coaxial de 450 (2 piese) pentru Ø60/ Tub coaxial Ø80/125 pentru prelungire l=1000 mm Cot coaxial de 900 pentru Ø80/ Cot coaxial de 450 (2 piese) pentru Ø80/ * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag debit l/h Telecomandã CLIMA MANAGER Sondã externã Cronotermostat digital Senzor de temperaturã modulant 9

7 ACO B 24 BFFI 35 BFFI CENTRALÃ TERMICÃ MURALÃ ÎN CONDENSARE CU ACUMULARE INTEGRATÃ CONFORT SANITAR SUPER SILENÞIOZITATE EMISII REDUSE DE NOXE SUPER ECONOMIE GARANÞIE (ANI) VENTILATOR CU TURAÞIE VARIABILÃ POMPÃ CU TURAÞIE VARIABILÃ ªI DEBIT MÃRIT SCHIMBÃTOR SECUNDAR CU SECÞIUNE MÃRITÃ SCHIMBÃTOR DE CÃLDURÃ PRIMAR DIN OÞEL INOX ACUMULARE DIN OÞEL INOX DE 45 L VANÃ CU 3 CÃI MOTORIZATÃ AFIªAJ DIGITAL SISTEME DE SIGURANÞÃ INTEGRATE POSIBILITATE DE CONECTARE LA CLIMA MANAGER ( ACCESORIU OPÞIONAL ) POSIBILITATE DE CONECTARE LA DISPOZITIVE DE TERMOREGLARE ( ACCESORII OPÞIONALE ) SISTEM DE AUTO-DIAGNOZÃ DISPOZITIV DE ANALIZÃ A COMBUSTIEI POSTCIRCULARE PE CIRCUITUL DE ÎNCÃLZIRE Evacuare coaxialã Evacuare cu tuburi separate clasa A +35% economie clasa NOx5 eficienþã acumulare 45 l. 10 LEGENDÃ M: Tur instalaþie încãlzire Ø 3/4 U: Ieºire apã caldã menajerã Ø 1/2 G: Alimentare cu gaz Ø 3/4 E: Alimentare cu apã rece Ø 1/2 R: Retur instalaþie încãlzire Ø 3/4 F: Evacuare gaze de ardere (Ø mm) F1: 60/100-80/125 F2: 80-60* *doar gaze de evacuare (fãrã admisie aer) ACO B 24 Tipul Lungime maximã Diametrul sistemului traseu tubulaturii de evacuare evacuare (m) (mm) Evacuare C13, C43 5 Ø 60/100 coaxialã C13 10 Ø 80/125 C33 15 Ø 80/125 C13 46 (S1=S2) Ø 80/80 Evacuare cu C33 29 (S1=S2) Ø 80/80 tuburi separate C53, C83 60 (S1=S2) Ø 80/80 B23 60 (S2) Ø 80/80 ACO B 35 Tipul Lungime maximã Diametrul sistemului traseu tubulaturii de evacuare evacuare (m) (mm) Evacuare C13, C43 4 Ø 60/100 coaxialã C13 10 Ø 80/125 C33 10 Ø 80/125 C13 39 (S1=S2) Ø 80/80 Evacuare cu C33 47 (S1=S2) Ø 80/80 tuburi separate C53, C83 90 (S1=S2) Ø 80/80 B23 90 (S2) Ø 80/80 S1=absorbþie aer. S2=evacuare gaze de ardere.

8 Date tehnice BFFI BFFI CAMERà etanºã etanºã PUTERE Putere termicã max/min (încãlzire) kw 22/5,5 31/7 Putere intrare max/min pe apã caldã kw 25/5,5 34,5/7 Putere utilã max/min pe încãlzire (60/80 C) kw 21/5 30/6 EFICIENÞà Eficienþã la putere utilã (60/80 C) % 97,5 97,5 Eficienþã la putere utilã (30/50 C) % 107,3 106,5 Eficienþã la 30% din puterea utilã (C.H. ret.=30 C) % 108,2 107 PERFORMANÞE Temp. max/min pe circuitul de încãlzire C 85/25 85/25 Temp. max/min pe circuitul A.C.M. C 70/40 70/40 Debit specific (10 min, ΔT=30 C)(EN 625) l/min Debit de apã caldã (ΔT=25 C) l/min 20,4 25,2 DATE ELECTRICE Tensiune de alimentare / Frecvenþã V/Hz 230/50 230/50 Putere electricã absorbitã totalã W Grad de protecþie electricã IP IP44 IP44 mbar eficienþã acumulare de 45 l Pierderi reziduale 1 Model 24 Kw 2 Model 35 Kw 300 PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) Debit l/h Accesorii ** ªABLOANE Kit ºablon metalic - centralã cu acumulare Cod ACCESORII HIDRAULICE Kit conexiuni: 2 robineþi (intrare a.c.m. ºi gaz - include ºablonul de hârtie pentru racorduri) Kit 2 robineþi numai pentru încãlzire (tur-retur) Kit universal pentru înlocuire centralã veche Kit termostatic pentru a.c.m Kit pentru recirculare a.c.m Kit de agãþare pe perete (include ºuruburile de fixare) ACCESORII TERMOREGLARE Telecomandã Clima-Manager (include sonda externã) Sondã externã Releu pentru valva de zonã Programator mecanic Programator digital Termostat de camerã programabil T-control Termostat de camerã programabil Microcontrol KIT DE EVACUARE GAZE ARSE PENTRU CENTRALE ÎN CONDENSARE Kit de evacuare coaxial Ø60/100 complet, cu cot de 90 ºi terminaþie, 1000 mm Ieºire verticalã cu ºuruburi ºi garnituri de fixare Kit de evacuare coaxial cu l= 1000 mm ºi Ø80/125, cu terminaþie, cu cot de 90 Ø60/100 ºi adaptor de la Ø60/100 la Ø80/ Adaptor ieºire verticalã de la 60/100 la 80/ Kit evacuare orizontal cu tuburi separate Ø Adaptor pentru tuburi separate de la 60/100 la Ø Tub flexibil Ø80 - lungime 12,5 m Adaptor pentru evacuare cu tuburi separate Ø60 cu cot 90 de Ø Tub coaxial Ø60/100 pentru prelungire l= 1000 mm Cot coaxial de 90 pentru Ø60/ Cot coaxial de 450 (2 piese) pentru Ø60/ Tub coaxial Ø80/125 pentru prelungire l=1000 mm Cot coaxial de 90 pentru Ø80/ Cot coaxial de 450 (2 piese) pentru Ø80/ * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag. 28 Clima Manager Cronotermostat digital Sondã externã Microcontrol cronotermostat ON/OFF 11

9 ACO FS 27 RFFI 35 RFFI CENTRALÃ TERMICÃ DE PARDOSEALÃ ÎN CONDENSARE CU ACUMULARE SEPARATÃ CONFORT SANITAR SUPER SILENÞIOZITATE EMISII REDUSE DE NOXE SUPER ECONOMIE GARANÞIE (ANI) VENTILATOR CU TURAÞIE VARIABILÃ POMPÃ DE CIRCULAÞIE CU TURAÞIE VARIABILÃ SCHIMBÃTOR PRIMAR DIN OÞEL INOX ACUMULARE DE 120 L DIN OÞEL INOX VANÃ CU 3 CÃI MOTORIZATÃ SISTEME DE SIGURANÞÃ INTEGRATE SISTEM DE AUTO-DIAGNOZÃ INTEGRAT DISPOZITIV DE ANALIZÃ A GAZELOR DE ARDERE POSIBILITATE DE CONECTARE LA CLIMA MANAGER (ACCESORIU OPÞIONAL) POSIBILITATE DE CONECTARE LA DISPOZITIVE DE TERMOREGLARE (ACCESORII OPÞIONALE) POSIBILITATE DE REALIZARE A UNUI SISTEM ÎN CASCADÃ (NECESITÃ ACCESORII SPECIFICE) POSIBILITATE DE CONECTARE LA SISTEMUL SOLAR (NECESITÃ ACCESORII SPECIFICE) POSIBILITATE DE CONTROL A DOUÃ ZONE DISTINCTE DE TEMPERATURÃ (STANDARD) POSIBILITATE DE CONTROL A UNEI A TREIA ZONE DE TEMPERATURÃ (OPÞIONAL) Evacuare coaxialã Evacuare cu tuburi separate band A +35% economie band NOx5 eficienþã acumulare120 l. 12 Modul de acumulare (Rezervor de 120L) LEGENDÃ M: Tur zone distincte de temperaturã Ø 3/4 U: Ieºire apã caldã menajerã Ø 1/2 G: Racord de gaz Ø 3/4 E: Intrare apã rece Ø 1/2 R: Retur zone de temperaturã distincte Ø 3/4 RC: Recirculare Ø 1/2 ES: Tur panou solar US: Retur panou solar ACO FS 27 Tipul Lungime Diametrul sistemului maximã traseu tubulaturii de evacuare evacuare(m) (mm) Evacuare coaxialã C13, C33, C43 B Ø80/125-Ø60/100 EvacuareC13, C23, C33, C43 35 (S1=S2) Ø 80/80 cu tuburi C53, C (S1=S2) Ø 80/80 separate B23 70 (S2) Ø 80 ACO FS 35 Tipul Lungime Diametrul sistemului maximã traseu tubulaturii de evacuare evacuare(m) (mm) Evacuare coaxialã C13, C33, C43 B Ø80/125-Ø60/100 Evacuare C13, C23, C33, C43 14 (S1=S2) Ø 80/80 cu tuburi C53, C (S1=S2) Ø 80/80 separate B23 32 (S2) Ø 80 S1= absorbþie aer. S2= evacuare gaze de ardere.

10 Date tehnice RFFI RFFI CAMERà etanºã etanºã PUTERE Putere intrare max/min pe încãlzire kw 24/5 30/5,9 Putere intrare max/min pe apã caldã kw 26,7/5,6 33,3/6,6 Putere ieºire max/min kw 23,4/4,7 29,3/5,6 EFICIENÞà Eficienþã la capacitatea nominalã (60/80 C) % 97,4 97,6 Eficienþã la capacitatea nominalã (30/50 C) % 106,4 106,7 Eficienþã la 30% din capacitatea nominalã % ,2 (temp. pe retur 30 C) PERFORMANÞà Temperatura max/min pe circuit încãlzire C 90/26 90/26 Temperatura max/min pe circuitul de apã caldã C 70/40 70/40 DATE ELECTRICE Tensiunea de alimentare / Frecvenþã V/Hz 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP X4D X4D eficienþã acumulare 120 l mbar Pierderi reziduale zona 1 zona 2 zona 3 (opþional) 400 PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) debit l/h Accesorii ** Cod Boiler indirect cu acumulare 120 litri din oþel inox ºi dublã serpentinã ACCESORII HIDRAULICE Kit conexiuni numai pentru încãlzire Kit conectare cazan - boiler stânga Kit conectare boiler stânga - sistem solar Kit conectare cazan - boiler în coloanã Kit conectare boiler în coloanã - sistem solar Kit conectare cazan - boiler dreapta Kit conectare boiler dreapta - sistem solar Kit conectare pentru a 3-a zonã de temperaturã Kit recirculare FS ACCESORII TERMOREGLARE Telecomanda Clima-Manager (include sonda externã) Sondã externã Releu pentru valva de zonã Programator mecanic Programator digital Termostat de camerã programabil T-control Termostat de camerã programabil Microcontrol KIT DE EVACUARE GAZE ARSE PENTRU CENTRALE ÎN CONDENSARE Tub coaxial Ø80/125 pentru prelungire l=1000 mm Cot coaxial de 90 pentru Ø80/ Cot coaxial de 45 (2 piese) pentru Ø80/125 - cod Kit evacuare orizontal cu tuburi separate Ø80/80 - cod Tub flexibil Ø80 - lungime 12,5 m Clima Manager Cronotermostat digital Sondã externã * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag. 28 Microcontrol cronotermostat ON/OFF 13

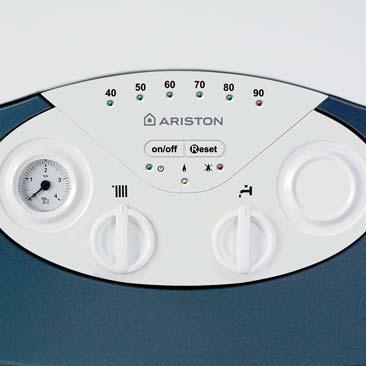

11 GENUS CF FF CENTRALà TERMICà MURALà COMPACTà DOTATà CU FUNCÞIILE AUTO ªI INFO TOP SUPER SILENÞIOZITATE DIMENSIUNI COMPACTE CONFORT SANITAR ECONOMIE SISTEM AUTO SISTEM INFO TOP GARANÞIE (ANI) INCLUDE MASCà RACORDURI HIDRAULICE AFIªAJ LCD MULTIFUNCÞIONAL VENTILATOR CU TURAÞIE VARIABILà POMPà CU TURAÞIE VARIABILà SCHIMBÃTOR SECUNDAR CU SECÞIUNE MÃRITà VAS DE EXPANSIUNE DE CAPACITATE MÃRITà PORT EXTERN DE ANALIZà A GAZELOR DE ARDERE VANà CU 3 CÃI MOTORIZATà FILTRU PE RETUR INSTALAÞIE FILTRU PE RACORDUL DE ALIMENTARE CU APà POSIBILITATEA DE COMANDà ªI CONTROL PRIN TELECOMANDà (ACCESORIU) ACCESORII PENTRU TERMOREGLARE CU SAU FÃRà FIR POSIBILITATE DE CONECTARE ÎN CASCADà SISTEM DE AUTO-DIAGNOZÃ, CLAR EXPLICITAT PRIN TEXT AFIªAT PE LCD SISTEM UMPLERE SEMIAUTOMATà SISTEM AUTOMAT DE DEZAERARE, SIMULTANà CU UMPLEREA INSTALAÞIEI DE ÎNCÃLZIRE POSIBILITATE DE CONECTARE LA UN SISTEM SOLAR DISPOZITIVE DE SIGURANÞà Model CF - Camerã deschisã Model FF - Camerã etanºã / Sistem coaxial eficienþã funcþii confort >15% economie extra safe IPX5D 14 LEGENDà M: Tur instalaþie încãlzire Ø 3/4 U: Ieºire apã caldã menajerã Ø 1/2 G: Racord gaz Ø 3/4 E: Alimentare cu apã rece Ø 1/2 R: Retur instalaþie încãlzire Ø 3/4 F: Evacuare gaze de ardere (Ø mm) F: 125/130 (CF) F1: 60/100-80/125 (FF) F2: 80/80 (FF) Ø60/100: pânã la 4m Ø80/125: pânã la 16m Model FF - Camerã etanºã / Sistem cu tuburi separate Ø80/80: pânã la 57m (24kW) - 52m (28kW) - 39m (32kW)

12 Date tehnice CF CF FF FF FF CAMERà deschisã deschisã etanºã etanºã etanºã PUTERE Putere termicã nominalã max/min încãlzire kw 25,8/11,2 29,6/13 25,8/11 30/13 32,9/14 Putere termicã utilã max/min încãlzire kw 23,7/10,1 26,9/11,7 24/9,5 28/11,6 30,8/12,5 EFICIENÞà Eficienþa la capacitatea nominalã (60/80 C) % 91, ,3 93,6 93,5 Eficienþa la 30% din capacitatea nominalã (temperatura pe retur 30%) % 91, ,2 93,7 91,1 PERFORMANÞà Temp. max/min pe circuitul încãlzire C 85/42 85/42 85/42 85/42 85/42 Temp. max/min pe circuitul A.C.M. C 60/36 60/36 60/36 60/36 60/36 Debit apã caldã la (ΔT=25 C) l/min 13,8 16,2 14,5 16,3 18,4 Debit apã caldã la (ΔT=35 C) l/min 9,9 11,6 10,4 11,7 13,1 performanþe de top economii maxime confort imbatabil DATE ELECTRICE Tensiunea de alimentare / Frecvenþã V/Hz 230/50 230/50 230/50 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP X4D X4D X5D X5D X5D 600 mbar Pierderi reziduale 1 Curba vitezei minime 2 Curba vitezei maxime PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) debit l/h Accesorii ** Cod ªABLOANE Kit ºablon metalic universal G Kit ºablon plastic-carton (5 piese) ACCESORII HIDRAULICE Kit Basic fãrã robineþi Kit conexiuni: 2 robineþi (intrare a.c.m. ºi gaz) Kit conexiuni: 4 robineþi (tur, retur încãlzire, intrare a.c.m. ºi gaz ) Kit universal pentru înlocuire centralã veche Kit suport hidraulic Mascã racorduri hidraulice G Mascã racorduri hidraulice G ACCESORII TERMOREGLARE Interfaþã E-bus, necesarã codurilor (se va monta câte o interfaþã E-bus pentru fiecare centralã) Clip-in (interfaþã pentru sistem de încãlzire cu 2 zone de temperaturã) Telecomandã Clima-Manager (se va comanda împreunã cu ) Senzor de camerã modulant (se va comanda împreunã cu ) Sondã externã Termostat de camerã on/off Termostat de camerã programabil T-control Termostat de camerã programabil Microcontrol KITURI DE EVACUARE GAZE ARSE PENTRU CENTRALE CONVENÞIONALE Kit de evacuare coaxial Ø60/100 complet, cu cot de 90 ºi terminaþie, 1000 mm Ieºire verticalã cu ºuruburi ºi garnituri de fixare Kit de evacuare coaxial cu l= 1000 mm ºi Ø80/125, cu terminaþie, cu cot de 90 având Ø60/100 ºi adaptor de la Ø80/125 la Ø60/ Adaptor ieºire verticalã de la 60/100 la 80/ Kit evacuare orizontal cu tuburi separate Ø Adaptor pentru tuburi separate de la Ø60/100 la Ø * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag. 28 Clima Manager Sonda externã Cronotermostat digital Senzor de temperaturã modulant 15

13 CLAS 24 CF FF CENTRALà TERMICà MURALà COMPACTà PREVÃZUTà CU FUNCÞIA AUTO CONFORT SANITAR DIMENSIUNI COMPACTE INFO PLUS AUTO ECONOMIE GARANÞIE (ANI) ECHIPATà CU MASCà PENTRU RACORDURILE HIDRAULICE PANOU DE COMANDà DIGITAL, MULTIFUNCÞIONAL ELECTROPOMPà CU TURAÞIE VARIABILÃ, DEBIT MÃRIT SCHIMBÃTOR SECUNDAR CU SECÞIUNE MÃRITà VAS DE EXPANSIUNE CU CAPACITATE MÃRITà PORT EXTERN DE ANALIZà A COMBUSTIEI VANà CU 3 CÃI MOTORIZATà FILTRE PE ALIMENTAREA CU APà ªI PE RETUR POSIBILITATE DE CONECTARE LA CLIMA MANAGER (ACCESORIU OPÞIONAL) SISTEM DE AUTO-DIAGNOZà EXPLICITAT PRIN CODURI DE EROARE AFIªAREA ISTORICULUI ULTIMELOR DEFECÞIUNI / AVARII DEZAERARE AUTOMATà A CIRCUITULUI DE ÎNCÃLZIRE GAMà COMPLETà DE SISTEME DE PROTECÞIE Model CF - Camerã deschisã Model FF - Camerã etanºã / Sistem coaxial de evacuare eficienþã funcþie confort +15% economie extra safe IPX5D (model FF) 16 LEGENDà M: Tur instalaþie încãlzire Ø 3/4 U: Ieºire apã caldã menajerã Ø 1/2 G: Racord gaz Ø 3/4 E: Intrare apã rece Ø 1/2 R: Retur instalaþie rece Ø 3/4 F: Evacuare gaze de ardere (Ø mm) F: 125/130 (CF) F1: 60/100-80/125 (FF) F2: 80/80 (FF) Ø60/100: pânã la 4m Ø80/125: pânã la16m Model FF - Camerã etanºã / Sistem de evacuare cu tuburi separate Ø80/80: pânã la 57m (24kW) - 52m (28kW)

14 Date tehnice CF FF FF CAMERà deschisã etanºã etanºã PUTERE Putere termicã nominalã max/min pe încãlzire kw 25,8/11,2 25,8/11 30/13 Putere termicã utilã max/min kw 23,7/10,1 24/9,5 28/11,6 EFICIENÞà Eficienþã la putere termicã nominalã % 91,9 94,3 93,6 Eficienþã la 30% din puterea termicã nominalã % 91,2 93,2 93,7 PERFORMANÞE Temperatura max/min pe circuit încãlzire C 85/42 85/42 85/42 Temperatura max/min pe circuitul de apã caldã C 60/36 60/36 60/36 Debit de apã caldã (ΔT=25 C) l/min 13,8 14,5 16,3 Debit de apã caldã (ΔT=35 C) l/min 9,9 10,4 11,7 DATE ELECTRICE Tensiune de alimentare / Frecvenþã V/Hz 230/50 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP X4D X5D X5D Un nou design confort personalizat mbar 600 Pierderi reziduale 1 Curba vitezei minime 2 Curba vitezei maxime PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) debit l/h Accesorii ** ªABLOANE Kit ºablon metalic universal G Kit ºablon plastic-carton (5 piese) Cod ACCESORII HIDRAULICE Kit Basic fãrã robineþi Kit conexiuni: 2 robineþi (intrare a.c.m. ºi gaz) Kit conexiuni: 4 robineþi (tur, retur încãlzire, intrare a.c.m. ºi gaz) Kit universal pentru înlocuire centralã veche Kit suport hidraulic Mascã racorduri hidraulice G Clima Manager ACCESORII TERMOREGLARE Interfaþã E-bus, necesarã codurilor (se va monta câte o interfaþã E-bus pentru fiecare centralã) Clip-in (interfaþã pentru sistem de încãlzire cu 2 zone de temperaturã) Telecomandã Clima-Manager (se va comanda împreunã cu ) Senzor de camerã modulant (se va comanda împreunã cu ) Sondã externã Termostat de camerã on/off Termostat de camerã programabil T-control Termostat de camerã programabil Microcontrol KITURI DE EVACUARE GAZE ARSE PENTRU CENTRALE CONVENÞIONALE Kit de evacuare coaxial Ø60/100 complet, cu cot de 90 ºi terminaþie, 1000 mm Ieºire verticalã cu ºuruburi ºi garnituri de fixare Kit de evacuare coaxial cu l= 1000 mm ºi Ø80/125, cu terminaþie, cu cot de 90 având Ø60/100 ºi adaptor de la Ø80/125 la Ø60/ Adaptor ieºire verticalã de la 60/100 la 80/ Kit evacuare orizontal cu tuburi separate Ø Adaptor pentru tuburi separate de la Ø60/100 la Ø * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag. 28 Sonda externã Cronotermostat digital 17

15 EGIS 24 CF 24 FF CENTRALà TERMICà MURALà COMPACTà CU SCHIMBÃTOR DE CÃLDURà BITERMIC CONFORT SANITAR ECONOMIE INFO GARANÞIE (ANI) SE LIVREAZà CU PIESA DE MASCARE A RACORDURILOR HIDRAULICE SCHIMBÃTOR DE CÃLDURà DIN CUPRU SONDE DE TEMPERATURà NTC DE MARE SENSIBILITATE/REACÞIE PORT EXTERN DE ANALIZà A GAZELOR DE ARDERE SISTEM DE AUTO-DIAGNOZà / SEMNALIZARE PRIN LED-URI POSTCIRCULAÞIE PE SISTEMUL DE ÎNCÃLZIRE SISTEME DE PROTECÞIE/SIGURANÞà ÎNCORPORATE Model CF - camerã deschisã / tiraj natural Model FF - camerã etanºã / sistem de evacuare coaxial eficienþã +10% economie extra safe IPX5D (model FF ) 18 LEGENDà M: Tur instalaþie Ø 3/4 U: Ieºire apã caldã Ø 1/2 G: Racord gaz Ø 3/4 E: Intrare apã rece Ø 1/2 R: Retur instalaþie Ø 3/4 F: Evacuare gaze de ardere (Ø mm) F: 125/130 (CF) F1: 60/100-80/125 (FF) F2: 80/80 (FF) Ø60/100: pânã la 4m Ø80/125: pânã la 16m Model FF - camerã etanºã / sistem de evacuare cu tuburi separate Ø80/80: pânã la 57m (24kW) - 52m (28kW)

16 Date tehnice CF FF CAMERà deschisã etanºã PUTERE Putere termicã nominalã max/min pe încãlzire kw 25,3/11 24,6/11 Putere termicã utilã max/min kw 23/9,5 22,9/9,6 EFICIENÞà Eficienþã la putere termicã nominalã % 92,8 94,1 Eficienþã la 30% din puterea termicã nominalã % 88,8 92,8 PERFORMANÞE Temperatura max/min pe circuit încãlzire C 82/40 82/40 Temperatura max/min pe circuitul de apã caldã C 60/36 60/36 Debit de apã caldã (ΔT=25 C) l/min 13,2 13,2 Debit de apã caldã (ΔT=35 C) l/min 9,4 9,4 DATE ELECTRICE Tensiune de alimentare / Frecvenþã V/Hz 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP X4D X5D PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) simplu ºi funcþional Pierderi reziduale mbar debit l/h Accesorii ** Cod ªABLOANE Kit ºablon metalic universal G Kit ºablon plastic-carton (5 piese) ACCESORII HIDRAULICE Kit Basic fãrã robineþi Kit conexiuni: 2 robineþi (intrare a.c.m. ºi gaz) Kit conexiuni: 4 robineþi (tur, retur încãlzire, intrare a.c.m. ºi gaz) Kit universal pentru înlocuire centralã veche Kit suport hidraulic Mascã racorduri hidraulice G Cronotermostat digital ACCESORII TERMOREGLARE Interfaþã E-bus, necesarã codurilor (se va monta câte o interfaþã E-bus pentru fiecare centralã) Senzor de camerã modulant (se va comanda împreunã cu ) Sondã externã Termostat de camerã on/off Termostat de camerã programabil T-control Termostat de camerã programabil Microcontrol KITURI DE EVACUARE GAZE ARSE PENTRU CENTRALE CONVENÞIONALE Kit de evacuare coaxial Ø60/100 complet, cu cot de 90 ºi terminatie, 1000 mm Ieºire verticalã cu ºuruburi ºi garnituri de fixare Kit de evacuare coaxial cu l= 1000 mm ºi Ø80/125, cu terminaþie, cu cot de 90 având Ø60/100 ºi adaptor de la Ø80/125 la Ø60/ Adaptor ieºire verticalã de la Ø60/100 la 80/ Kit evacuare orizontal cu tuburi separate Ø Adaptor pentru tuburi separate de la Ø60/100 la Ø Microcontrol cronotermostat ON/OFF Sondã externã * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag

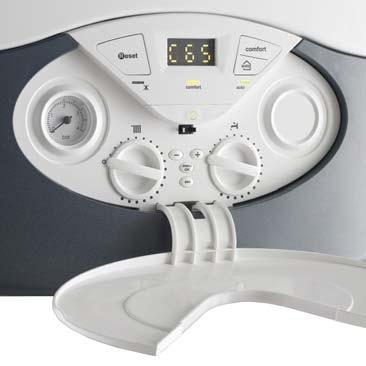

17 CLAS SYSTEM CF FF CENTRALà TERMICà MURALà CU FUNCÞIE AUTO DESTINATà DOAR ÎNCÃLZIRII CONFORT SANITAR DIMENSIUNI COMPACTE INFO PLUS AUTO ECONOMIE GARANÞIE (ANI) SE LIVREAZà CU PIESA DE MASCARE A RACORDURILOR HIDRAULICE AFIªAJ DIGITAL MULTIFUNCÞIONAL POMPà CU TURAÞIE VARIABILà CU DEBIT MÃRIT VAS DE EXPANSIUNE CU CAPACITATE MÃRITà PORT EXTERN DE ANALIZà A GAZELOR EXTERNE FILTRU PE CIRCUITUL RETUR POSIBILITATE DE CONECTARE LA CLIMA MANAGER (ACCESORIU OPÞIONAL) SISTEM DE AUTO-DIAGNOZà (CODURI DE EROARE) ISTORICUL ULTIMELOR DEFICIENÞE ÎN FUNCÞIONARE - AFIªARE PE DISPLAY DEZAERARE AUTOMATà A CIRCUITULUI DE ÎNCÃLZIRE - CONCOMITENT CU UMPLEREA INSTALAÞIEI SISTEME DE SIGURANÞà INTEGRATE Model CF - Camerã deschisã Model FF - Camerã etanºã / Evacuare coaxialã eficienþã +15% economie extra safe IPX5D (model FF) LEGENDà M: Tur instalaþie Ø 3/4 G: Racord gaz Ø 3/4 R: Retur instalaþie Ø 3/4 F: Evacuare gaze de ardere (Ø mm) F: 130 (RI) F1: 60/100-80/125 (RFFI) F2: 80/80 (RFFI) Ø60/100: pânã la 4m Ø80/125: pânã la 16m Model FF - Camerã etanºã / Evacuare cu tuburi separate Ø80/80: pânã la 57m (24kW) - 52m (28kW) 20

18 Date tehnice CF CF FF FF FF CAMERà deschisã deschisã etanºã etanºã etanºã Design PUTERE Putere termicã nominalã max/min pe încãlzire kw 25,8/11,0 30,5/13,0 25,7/11 30/ Putere termicã utilã max/min pe încãlzire kw 23,7/10,1 26,7/11, ,3/13 EFICIENÞà Eficienþã la putere termicã nominalã % 93,2 92,5 95,4 95,2 94,4 Eficienþã la 30% din puterea termicã nominalã % 91,2 89,7 93,2 93,7 92,7 Flexibilitate EMISII NOXE Evacuare maximã (G20) Kg/h ,6 60,3 73,7 PERFORMANÞE Temperatura max/min pe circuit încãlzire C 85/35 85/35 82/42 85/35 85/35 DATE ELECTRICE Tensiune de alimentare / Frecvenþã V/Hz 230/50 230/50 230/50 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP X4D X4D X5D X5D X5D mbar Pierderi reziduale 1 Curba vitezei minime 2 Curba vitezei maxime PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) debit l/h Accesorii ** Cod ªABLOANE Kit ºablon metalic universal G Kit ºablon plastic-carton (5 piese) ACCESORII HIDRAULICE Kit conexiuni: 2 robineþi (numai pentru încãlzire tur-retur) Kit system tank BACD pro tech Kit system plus Kit suport hidraulic (numai pentru încãlzire) Mascã racorduri hidraulice G ACCESORII TERMOREGLARE Interfaþã E-bus, necesarã codului (se va monta câte o interfaþã E-bus pentru fiecare centralã) Clip-in (interfaþã pentru sistem de încãlzire cu 2 zone de temperaturã) Telecomandã Clima Manager (se va comanda împreunã cu ) Senzor de camerã modulant (se va comanda împreunã cu ) Sondã externã Termostat de camerã on/off Termostat de camerã programabil T-control Termostat de camerã programabil Microcontrol Clima Manager Sonda externã Cronotermostat digital KITURI DE EVACUARE GAZE ARSE PENTRU CENTRALE CONVENÞIONALE Kit de evacuare coaxial Ø60/100 complet, cu cot de 90 ºi terminaþie, 1000 mm Ieºire verticalã cu ºuruburi ºi garnituri de fixare Kit de evacuare coaxial cu l= 1000 mm ºi Ø80/125, cu terminatie, cu cot de 90 având Ø60/100 ºi adaptor de la Ø80/125 la Ø60/ Adaptor ieºire verticalã de la Ø60/100 la Ø80/ Kit evacuare orizontal cu tuburi separate Ø Adaptor pentru tuburi separate de la Ø60/100 la Ø * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag

19 GENIA MAXI BI BFFI CENTRALà TERMICà MURALà CU ACUMULARE CONFORT SANITAR SILENÞIOZITATE SUPER ECONOMIE GARANÞIE (ANI) POMPà DE CIRCULAÞIE CU TURAÞIE VARIABILà FILTRU PE CIRCUITUL DE ÎNCÃLZIRE VANE UNIC SENS SCHIMBÃTOR DE CÃLDURà PRIMAR EXECUTAT DIN CUPRU REZERVOR DE ACUMULARE DE 60L EXECUTAT DIN OÞEL INOX VANà MOTORIZATà PANOU ANALOGIC DE COMANDà ªI CONTROL SISTEME DE SIGURANÞà INTEGRATE PROIECTATà PENTRU TERMOREGLARE POSIBILITATE DE CONECTARE LA CLIMA MANAGER ( ACCESORIU OPÞIONAL ) SISTEM DE AUTO-DIAGNOZà SISTEM DE ANALIZà A COMBUSTIEI VAS DE EXPANSIUNE DE 2L PE CIRCUITUL DE APà CALDà Model BI - Camerã deschisã Model BFFI Camerã etanºã / Evacuare coaxialã eficienþã debit specific apã caldã 26,2 l/min consum redus 22 LEGENDà M: Tur instalaþie încãlzire Ø 3/4 U: Ieºire apã caldã menajerã Ø 1/2 G: Alimentare cu gaz Ø 3/4 E: Alimentare cu apã rece Ø 1/2 R: Retur instalaþie încãlzire Ø 3/4 RC Recirculare Ø 1/2 F: Evacuare gaze de ardere (Ø mm) F: 125 (24 BI) (28 BI) F1: 60/100-80/125 (BFFI) F2: 80 (BFFI) Ø60/100: pânã la 4,7m (24kW) - 3m (30kW) Ø80/125: pânã la 18,3m (24kW) - 12,1m (30kW) Model BFFI Camerã etanºã / Evacuare cu tuburi separate Ø80/80: pânã la 52m (24kW) - 33m (30kW)

20 Date tehnice BI BI BFFI BFFI CAMERà deschisã deschisã etanºã etanºã PUTERE Putere termicã max/min kw 27,0/9,5 31,1/9,5 26,7/9,5 33,3/11,3 Putere termicã utilã max./min kw 24/7,8 28/7,8 24/8,2 30/10,1 EFICIENÞà Eficienþã la putere termicã nominalã % 91 89,7 92,9 93,4 Eficienþã la 30% din puterea termicã nominalã % 89,3-90,6 92 PERFORMANÞE Temperatura încãlzire max./min. C 85/40 85/40 85/40 85/40 Temperatura a.c.m. max./min. C 70/40 70/40 70/40 70/40 Debit a.c.m. (primele 10', Δt=25 C) l/min 22,2 24,6 22,2 26,2 Debit a.c.m. (primele 10', Δt=30 C) l/min 18,5 20,5 18,5 21,8 DATE ELECTRICE Tensiune de alimentare / Frecvenþã V/Hz 230/50 230/50 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP confort suplimentar acumulare de 60 l. mbar Pierderi reziduale 1. Curba vitezei maxime 2. Curba vitezei minime PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) debit l/h Accesorii ** Cod STANDARD Kit standard metalic ACCESORII HIDRAULICE Kit de conectare cu 2 robineþi (intrare gaz ºi intrare apã rece) Kit 2 robineþi (sistem de încãlzire tur ºi retur) Kit termostatic a.c.m Kit recirculare a.c.m Suport de prindere ACCESORII TERMOREGLARE Releu valvã de zonã Cronotermostat Microcontrol cu programare sãptãmânalã Clima Manager Sondã externã KIT EVACUARE Kit coaxial de 1000mm Ø60/100 complet cu cot de 90 ºi terminal Ieºire verticalã Kit coaxial de 1000mm Ø80/125 complet cu cot de 90 ºi terminal Adaptor/ Ieºire verticalã Ø0/100 - Ø80/ Kit de evacuare din 2 tuburi (Ø80) orizontale Adaptor (Ø60/80) pentru 2 tuburi identice Microcontrol cronotermostat ON/OFF * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag

21 SELECTA MFFI CENTRALà TERMICà MURALà DE EXTERIOR DE EXTERIOR DIMENSIUNI COMPACTE ECONOMICà GARANÞIE (ANI) POMPà DE CIRCULAÞIE CU DEBIT MÃRIT (28 MFFI) SCHIMBÃTOR SECUNDAR CU SECÞIUNE MÃRITà SCHIMBÃTOR PRINCIPAL DIN CUPRU PRIZà PENTRU ANALIZA GAZELOR ARSE VANà CU TREI CÃI MOTORIZATà CARCASà ZINCATà PROTECÞII ANTI-ÎNGHEÞ ªI ANTI-CALCAR ÎNCORPORATE POSIBILITATE CUPLARE LA CLIMA MANAGER POSIBILITATE DE TERMOREGLARE PROIECTATà PENTRU MONTAREA ÎN CASCADà FUNCÞIE DE AUTO-DIAGNOZà POSIBILITATE DE ANALIZà A ARDERII FUNCÞIE ANTIBLOCARE POMPà POSTCIRCULARE APà PE CIRCUITUL DE ÎNCÃLZIRE Evacuare coaxialã / Camerã etanºã Ø60/100: pânã la 4m Evacuare dublã / Camerã etanºã eficienþã energeticã extra safe IPX5D testatã pânã la -15 C LEGENDà M: Tur încãlzire centralã Ø 3/4 U: Ieºire ACM Ø 1/2 G: Racord gaz Ø 3/4 E: Intrare a.c.m. Ø 1/2 R: Retur încãlzire centralã Ø 3/4 F: Evacuare (Ø mm) F1: 60/100 F2: 80/80 Ø80/80: pânã la 60m (24kW) - 48m (28kW) 24

22 Date tehnice MFFI MFFI CAMERà etanºã etanºã PUTERE Putere termicã nominalã max/min kw 25,6/11 29,8/12 Putere termicã utilã max./min kw 23,8/9,7 27,8/10,5 EFICIENÞà Eficienþã la putere termicã nominalã % 92,9 93,5 Eficienþã la 30% din puterea termicã nominalã % 91,1 90,7 PERFORMANÞE Temperatura încãlzire max./min. C 82/42 82/42 Temperatura a.c.m. max./min. C 56/36 56/36 Debit a.c.m. (ΔT 25 C) l/min 13,6 15,9 Debit a.c.m. (ΔT= 35 C) l/min 9,7 11,4 DATE ELECTRICE Tensiune de alimentare / Frecvenþã V/Hz 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP X5D X5D mbar 600 montaj la exterior siguranþã maximã Pierderi reziduale 1 curba pentru versiunea 24 kw 2 curba pentru versiunea 28 kw PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL debit l/h Accesorii ** Cod STANDARD Kit standard Profesional Kit standard carton-plastic ACCESORII HIDRAULICE Conectori fãrã kit de robineþi Kit conectori 2 robineþi (gaz ºi intrare ACM) Kit 2 robineþi (sistem de încãlzire tur ºi retur) Conectori fãrã kitul de robineþi (include racorduri) Conectori fãrã kit de robineþi Kit universal de înlocuire Kit de umplere automatã Kit anti-îngheþ (pânã la -20 C) Kit curãþare sistem Clima Manager Sondã externã ACCESORII TERMOREGLARE Releu valvã de zonã KIT EVACUARE Kit coaxial de 1000mm Ø60/100 complet cu cot de 90 ºi terminal Ieºire verticalã Kit de evacuare din 2 tuburi (Ø80)orizontale Adaptor (Ø60/80) pentru 2 tuburi identice * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag

23 UNOBLOC GPV RI G RI CENTRALÃ TERMICÃ DE PARDOSEALÃ CU SCHIMBÃTOR DIN FONTÃ DESTINATÃ ÎNCÃLZIRII / TIRAJ NATURAL - CAMERÃ DESCHISÃ GARANÞIE (ANI) SCHIMBÃTOR DE CÃLDURÃ DIN FONTÃ ARZÃTOR DIN OÞEL INOXIDABIL POMPÃ ªI VAS DE EXPANSIUNE - LA VARIANTELE DE 24KW ªI 31KW ANTI-REFULOR INTEGRAT (PÂNÃ LA 45 KW) ROBINET DE UMPLERE PROIECTAT PENTRU TERMOREGLARE PROIECTAT PENTRU MONTAREA ÎN CASCADÃ POSIBILITATE DE MONTARE BOILER INDIRECT PENTRU PRODUCERE DE APÃ CALDÃ MENAJERÃ Model GPV RI Model G RI Model G RI funcþie confort LEGENDÃ M: Tur G: Racord gaz Ø 3/4 R: Retur UNOBLOC nr. de elemenþi Dimensiuni (cm) Racorduri ( ) A B C D E F MØ RØ GØ GPV 24 RI /4 3/4 1/2 GPV 31 RI /4 3/4 1/2 G 38 RI /2 G 45 RI /2 G 55 RI /4 1 1/4 1/2 G 64 RI /4 1 1/4 3/4 26

24 Date tehnice GPV 24 GPV 31 GPV 38 G 45 G 55 G 64 RI RI RI RI RI RI CAMERÃ deschisã deschisã deschisã deschisã deschisã deschisã PUTERE Putere termicã max/min kwh 26,6 34, ,5 Putere termicã utilã max./min kwh , ,5 EFICIENÞÃ Eficienþã la putere termicã nominalã % 90,2 90, ,2 90,1 Eficienþã la 30% din puterea termicã nominalã% 87, ,8 87,8 90,1 90 PERFORMANÞE Temperaturã circuit încãlzire max/min C 82/34 82/34 82/34 82/34 82/34 82/34 DATE ELECTRICE Tensiune de alimentare / Frecvenþã V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 Putere consumatã W Grad de protecþie electricã IP XOD XOD XOD XOD XOD XOD tradiþia satisface marile aºteptãri Pierderi reziduale 600 mbar viteza 1 - viteza 2 - viteza PREÞ RECOMANDAT (RON) * COD (GAZ NATURAL) debit l/h Accesorii ** Cod Kit GPL kw Kit GPL kw Kit GPL kw ACCESORII HIDRAULICE Interfaþã pentru conectare boiler indirect a.c.m Automatizare pentru termoreglare ACCESORII TERMOREGLARE Interfaþã pentru controlul termoreglãrii Automatizare pentru termoreglare Automatizare pentru cascadare KIT EVACUARE Anti-refulor G RI Automatizare pentru cascadare * Preþul este exprimat în lei ºi include kit-ul de evacuare ºi TVA ** Pentru lista completã de accesorii vezi pag

25 Accesorii ªabloane Cod Kit ºablon universal GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, EGIS, CLAS SYSTEM Kit ºabloane din carton plastifiat GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, EGIS, CLAS SYSTEM set 5 piese Kit ºablon din carton plastifiat SELECTA ªablon profesional Include un ºablon universal metalic, instrucþiuni pentru kit-ul hidraulic, suportul de agãþare ºi racordurile tubulaturii de evacuare SELECTA Kit ºablon metalic pentru boiler ACO B - GENIA MAXI Accesorii hidraulice Cod Kit racorduri hidraulice fãrã robineþi GENUS PREMIUM, GENUS, CLAS, EGIS, SELECTA Kit racorduri hidraulice cu 2 robineþi (gaz ºi intrare apã rece) GENUS PREMIUM, GENUS, CLAS, EGIS, SELECTA Kit racorduri hidraulice cu 4 robineþi (gaz, intrare apã rece, tur ºi retur instalaþie) GENUS PREMIUM, GENUS, CLAS, EGIS, SELECTA Kit universal de înlocuire GENUS PREMIUM, GENUS, CLAS, EGIS, SELECTA Kit racorduri hidraulice cu 2 robineþi, numai încãlzire GENUS PREMIUM SYSTEM, CLAS SYSTEM 28

26 Accesorii hidraulice Cod Kit baretã hidraulicã, numai încãlzire GENUS PREMIUM SYSTEM, CLAS SYSTEM Kit de racordare cu boiler System BACD Pro-Tech Include robinet gaz, valvã cu 3 cãi motorizatã, þevi de cupru ºi conectori la sistemul de încãlzire, þevi din inox izolate pentru conectarea la boilerul indirect, robinet intrare apã rece, vas expansiune a.c.m. de 4 litri, þevi de cupru ºi conectori pentru circuitul a.c.m., sonda NTC pentru boilerul BACD, racord flexibil încãrcare GENUS PREMIUM SYSTEM, CLAS SYSTEM Kit System Plus Include robinet de gaz, valvã cu 3 cãi motorizatã, robinet intrare apã rece, sonda NTC pentru boilerul BACD, racord flexibil încãrcare GENUS PREMIUM SYSTEM, CLAS SYSTEM Capac mascare racorduri hidraulice G GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, EGIS, CLAS SYSTEM (inclusã în pachet) Capac mascare racorduri hidraulice G GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, EGIS, CLAS SYSTEM (inclusã în pachet) Kit de racordare cu 2 robineþi (gaz ºi intrare apã rece) ºi ºablon de carton ACO B, GENIA MAXI Kit de racordare cu 2 robineþi (tur ºi retur încãlzire) ACO B, GENIA MAXI Kit termostatic a.c.m ACO B, GENIA MAXI Kit dispozitiv recirculare a.c.m ACO B, GENIA MAXI Kit suport agãþare întãrit ACO B, GENIA MAXI Kit sistem umplere automatã SELECTA Kit protecþie anti-îngheþ (pânã la -20 C) SELECTA Kit curãþare sistem SELECTA 29

27 Accesorii pentru gaz Cod Kit GPL GENUS PREMIUM (24 FF), GENUS PREMIUM SYSTEM (24 FF) Kit GPL GENUS PREMIUM (30 FF), GENUS PREMIUM SYSTEM (30 FF) Kit GPL GENUS PREMIUM (35 FF) Kit GPL GENUS (24 CF/FF), CLAS (24 CF/FF), CLAS SYSTEM (24 CF/FF) Kit GPL GENUS (28 FF), CLAS (28 FF), CLAS SYSTEM (28 FF) Kit GPL GENUS (28 CF), EGIS (24 CF/FF), CLAS SYSTEM (28 CF) Kit GPL GENUS (35 FF), CLAS SYSTEM (32 FF) Kit GZ GENUS (24 CF/FF 32 FF), CLAS (24 CF/FF), CLAS SYSTEM (24 CF/FF, 32 FF) Kit GZ GENUS (28 FF), CLAS (28 FF), CLAS SYSTEM (28 FF) Kit GZ GENUS (24 FF/CF-28 CF), CLAS (24 FF/CF-28 CF), EGIS (24 FF/CF), CLAS SYSTEM (24 CF/FF-28 CF) Kit GZ GENUS (35 FF), CLAS SYSTEM (32 FF) Kit GPL ACO B Kit GPL ACO FS Kit GPL GENIA MAXI 24 BI Kit GPL GENIA MAXI 24 BFFI Kit GPL GENIA MAXI 28 BI Kit GPL GENIA MAXI 30 BFFI Kit GPL SELECTA 24 MFFI Kit GPL SELECTA 28 MFFI Kit GPL UNOBLOC KW Kit GPL UNOBLOC KW Kit GPL UNOBLOC KW 30

28 Accesorii pentru termoreglare Cod Telecomandã New Clima Manager RC1 - AR (a se comanda împreunã cu E-BUS cod: ) GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, CLAS SYSTEM Senzor de camerã, cu modulaþie RS (a se comanda împreunã cu E-BUS cod: ) GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, CLAS SYSTEM Interfaþa E-BUS EBT (obligatoriu împreunã cu codurile: , ) O singurã interfaþã poate accepta telecomanda (cod: ) ºi senzorul de camerã cu modulaþie (cod: ). Pentru instalaþii de termoreglare multizonã, cu mai multe dispozitive de termoreglare cu modulatie, este nevoie numai de o singurã interfaþã E-BUS GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, CLAS SYSTEM Kit Clima Manager (include telecomandã ºi senzorul de exterior) ACO B ACO FS - GENIA MAXI SELECTA Modul interfaþã Z (Placã electronicã interfaþã pentru comanda încãlzirii în 2 zone) GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, EGIS, CLAS SYSTEM Sondã de exterior GENUS PREMIUM, GENUS PREMIUM SYSTEM, GENUS, CLAS, EGIS, CLAS SYSTEM Sondã de exterior ACO B, ACO FS, GENIA MAXI Termostat de camerã on/off RTH GENUS PREMIUM, GENUS PREMIUM SYSTEM, ACO B, ACO FS, GENUS, CLAS, EGIS, GENIA MAXI, SELECTA, CLAS SYSTEM Termostat de camerã programabil on/off - T -CONTROL GENUS PREMIUM, GENUS PREMIUM SYSTEM, ACO B, ACO FS, GENUS, CLAS, EGIS, GENIA MAXI, SELECTA, CLAS SYSTEM Termostat de camerã programabil (sãptãmânal) - MICROCONTROL GENUS PREMIUM, GENUS PREMIUM SYSTEM, ACO B, ACO FS, GENUS, CLAS, EGIS, GENIA MAXI, SELECTA, CLAS SYSTEM Releu pentru valva zonalã

29 Sisteme de evacuare Cazane cu camerã etanºã (tiraj forþat): Genus, Clas, Egis, Selecta, Genia Maxi, Clas System Cod SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø60/100 - orizontale KIT COAXIAL ORIZONTAL mm Kit coaxial complet de 1000 mm cu cot de 90 ºi ajutaj terminal Pachet complet cu garnituri ºi ºuruburi de fixare Ventuze de etanºare perete din EPDM Recomandat pentru montarea direct pe centralã KIT COAXIAL ORIZONTAL mm Kit coaxial complet de 750 mm cu cot de 90 ºi ajutaj terminal Pachet complet cu garnituri ºi ºuruburi de fixare Ventuze de etanºare perete din EPDM Recomandat pentru montarea direct pe centralã PRELUNGIRE COAXIALà ORIZONTALà + IEªIRE VERTICALà Kit coaxial terminal de 750 mm Ieºire verticalã cu garnituri ºi ºuruburi de fixare Ventuze de etanºare perete din EPDM Necesitã accesorii de evacuare suplimentare în funcþie de cerinþele sistemului Recomandat pentru montarea direct pe centralã SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 60/100 - verticale IEªIRE VERTICALà Ieºire verticalã cu garnituri ºi ºuruburi de fixare Recomandat pentru montarea direct pe centralã TRECERE PRIN ªARPANTà ÎNCLINATÃ, NEAGRà Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTà ÎNCLINATÃ, ROªIE Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTà PLANÃ, NEAGRà TRECERE PRIN ªARPANTà PLANÃ, ROªIE IEªIRE VERTICALà CU TERMINAL NEGRU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 IEªIRE VERTICALà CU TERMINAL ROªU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 60/100 - componente COT COAXIAL Cot coaxial 90, îmbinare MF COT COAXIAL Cot coaxial 45, îmbinare MF set 2 piese PRELUNGIRE COAXIALà mm Tronson coaxial de 1000 mm cu îmbinare MF ºi cleme centrare tub interior PRELUNGIRE COAXIALà mm Tronson coaxial de 500 mm cu îmbinare MF ºi cleme centrare tub interior PRELUNGIRE COAXIALà mm Tronson coaxial de 250 mm cu îmbinare MF ºi cleme centrare tub interior BRÃÞARà FIXARE PERETE (Ø ) Brãþarã fixare perete ajustabilã de la Ø 80 la Ø 125 set 3 piese Inclusiv dibluri fixare perete VENTUZà ETANªARE PERETE (Ø 100) Ventuzã etanºare perete pentru tubulatura coaxialã din EPDM 32

30 Sisteme de evacuare Cod SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 80/125 - orizontale KIT COAXIAL ORIZONTAL + ADAPTOR Ø80/ Kit coaxial complet Ø80/125 de 1000 mm cu cot de 90 ºi ajutaj terminal Adaptor Ø60/100 - Ø80/125 Cot coaxial Ø60/100 de 90 Pachet complet cu garnituri ºi ºuruburi de fixare ºi ventuze etanºare perete din EPDM Recomandat pentru montarea direct pe centralã SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø80/125 - verticale + ieºire verticalã Ieºire verticalã /adaptor Ø60/100 - Ø80/ Ieºire verticalã cu garnituri ºi ºuruburi de fixare Recomandat pentru montarea direct pe centralã TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, NEAGRÃ TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, ROªIE Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ PLANÃ, NEAGRÃ TRECERE PRIN ªARPANTÃ PLANÃ, ROªIE IEªIRE VERTICALÃ CU TERMINAL NEGRU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 IEªIRE VERTICALÃ CU TERMINAL ROªU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 BRÃÞARÃ FIXARE PERETE (Ø80-125) Brãþarã fixare perete ajustabilã de la Ø80 la Ø125 Inclusiv dibluri fixare perete set 3 piese SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 80/125 - componente COT COAXIAL 90 Ø80/ Cot coaxial 90, îmbinare MF Cot coaxial 45 Ø80/ Cot coaxial 45, îmbinare MF set 2 piese PRELUNGIRE COAXIALÃ Ø80/ mm Tronson coaxial de 1000 mm cu îmbinare MF ºi cleme centrare tub interior PRELUNGIRE COAXIALÃ Ø80/ mm Tronson coaxial de 500 mm cu îmbinare MF ºi cleme centrare tub interior SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø80 - orizontale KIT SISTEM DUBLU EVACUARE ORIZONTAL (Ø80) CU TUBURI SEPARATE Adaptor Ø60/100 - Ø80 pentru conectare la cazan Set garnituri ºi ºuruburi de fixare Douã coturi 90 ºi douã tronsoane tubulaturã de 1000 mm cu îmbinare MF Ajutaj terminal pentru admisie aer Recomandat pentru montarea direct pe centralã N.B: Necesitã ajutaj terminal pentru evacuare gaze arse AJUTAJ TERMINAL PENTRU EVACUARE GAZE ARSE, OÞEL INOX (Ø 80) Ajutaj terminal gaze arse, oþel inox (Ø80) ªuruburi fixare 33

31 Sisteme de evacuare Cod SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø80 - verticale Adaptor Ø60/ pentru sistem cu tuburi separate Adaptor Ø60/ pentru conectarea la cazan Set garnituri ºi ºuruburi de fixare Recomandat pentru montarea direct pe centralã Tronson colector de condens (Ø80) Tronson colector de condens de 140 mm cu îmbinare MF, aluminiu TERMINAL VERTICAL NEGRU (Ø80) Terminal vertical negru (Ø80) pentru acoperiº. ªuruburi de fixare TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, NEAGRÃ Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, ROªIE Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ PLANÃ, NEAGRÃ TRECERE PRIN ªARPANTÃ PLANÃ, ROªIE ADAPTOR Ø80/ PENTRU TERMINAL VERTICAL Adaptor Ø80/ pentru terminal vertical Adaptor Ø80/ pentru terminal vertical Adaptor Ø80/ pentru terminal vertical TUBULATURÃ VERTICALÃ CU TERMINAL NEGRU Kit evacuare verticalã Ø80/125 cu adaptor Ø60/100 TUBULATURÃ VERTICALÃ CU TERMINAL ROªU Kit evacuare verticalã Ø80/125 cu adaptor Ø60/100 SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø 80 - componente Cot 90 Ø80 MF Cot 90, raza mare, îmbinare MF set 2 piese Cot 90, raza mare, îmbinare MF set 10 piese Cot 45 Ø80 MF Cot 45, îmbinare MF set 2 piese PRELUNGIRE (Ø80) mm Tronson de 2000 mm cu îmbinare MF PRELUNGIRE (Ø 80) mm Tronson de 1000 mm cu îmbinare MF set 2 piese Tronson de 1000 mm cu îmbinare MF set 10 piese PRELUNGIRE (Ø 80) Tronson de 500 mm cu îmbinare MF set 10 piese CAP TERMINAL ADMISIE Terminal admisie aer din plastic (Ø 80) ªuruburi de fixare BRÃÞARÃ FIXARE PERETE (Ø ) Brãþarã fixare perete ajustabilã de la Ø 80 la 125 Inclusiv dibluri fixare perete set 3 piese VENTUZÃ ETANªARE PERETE (Ø 80) Ventuzã etanºare perete pentru tubulaturã separatã din EPDM set 2 piese 34

32 Sisteme de evacuare Cod SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø80 - componente speciale PUNTE ADAPTOARE (Ø 80) Punte de adaptare de la tubulatura separatã Ø80/80 M/M la coaxialã Ø60/100 M Inclusiv garnituri ºi ºuruburi de fixare PUNTE RAMIFICAÞIE COAXIALÃ Punte de trecere de la tubulatura coaxialã Ø60/100 MF la separatã Ø80/80 F/F Inclusiv garnituri ºi ºuruburi de fixare ADAPTOR PENTRU TUBULATURÃ IZOLATÃ Adaptor pentru tubulaturã izolatã (Ø80) fãrã terminal de acoperiº ºi ºuruburi de fixare PRELUNGIRE IZOLATÃ Ø80/ MM Prelungire izolatã Ø80/ mm cu îmbinare MF Inclusiv garnituri ºi ºuruburi de fixare. COT 90 IZOLAT Ø80/ Cot 90 izolat Ø80/100 Inclusiv garnituri ºi ºuruburi de fixare COT 45 IZOLAT Ø80/ Cot 45 izolat Ø80/100 set 2 piese Inclusiv garnituri ºi ºuruburi de fixare SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø80 - componente Prelungire (Ø 80) mm Tronson de 2000 mm cu îmbinare MF Prelungire (Ø 80) mm Tronson de 1000 mm cu îmbinare MF set 2 piese Tronson de 1000 mm cu îmbinare MF set 10 piese COLIER DE CENTRARE Colier inox pentru centrare tub pe coºul de fum COLIER DE FIXARE Colier inox pentru fixare tub AJUTAJ TERMINAL DE EVACUARE DIN OÞEL INOX (Ø 80) Ajutaj terminal de evacuare din oþel inox (Ø80) ªuruburi de fixare Ventuzã etanºare perete (Ø80) Ventuzã etanºare perete pentru tubulatura separatã din EPDM set 2 piese 35

33 Sisteme de evacuare Cazane în condensaþie: Genus Premium, Genus Premium System, Aco B, Aco FS Cod SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 60/100 - orizontale KIT COAXIAL ORIZONTAL mm Kit coaxial complet de 1000 mm cu cot de 90 ºi ajutaj terminal Pachet complet cu garnituri ºi ºuruburi de fixare Ventuze de etanºare perete din EPDM Recomandat pentru montarea direct pe centralã Prelungire coaxialã orizontalã + ieºire verticalã Kit coaxial terminal de 1000 mm Ieºire verticalã cu garnituri ºi ºuruburi de fixare Ventuze de etanºare perete din EPDM Necesitã accesorii de evacuare suplimentare în funcþie de cerinþele sistemului Recomandat pentru montarea direct pe centralã SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 60/100 - verticale + ieºire verticalã IEªIRE VERTICALÃ Ieºire verticalã cu garnituri ºi ºuruburi de fixare Recomandat pentru montarea direct pe centralã IEªIRE VERTICALÃ CU TERMINAL NEGRU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 IEªIRE VERTICALÃ CU TERMINAL ROªU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, NEAGRÃ Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, ROªIE Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ PLANÃ, NEAGRÃ TRECERE PRIN ªARPANTÃ PLANÃ, ROªIE SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 60/100 - componente COT COAXIAL Cot coaxial 90, îmbinare MF COT COAXIAL Cot coaxial 45, îmbinare MF set 2 piese PRELUNGIRE COAXIALÃ mm Tronson coaxial de 1000 mm cu îmbinare MF ºi cleme centrare tub interior PRELUNGIRE COAXIALÃ mm Tronson coaxial de 500 mm cu îmbinare MF ºi cleme centrare tub interior BRÃÞARÃ FIXARE PERETE (Ø ) Brãþarã fixare perete ajustabilã de la Ø set 3 piese Inclusiv dibluri fixare perete 36

34 Sisteme de evacuare Cod SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 80/125 - orizontale KIT COAXIAL ORIZONTAL + ADAPTOR 80/ Kit coaxial complet Ø80/125 de 1000 mm cu cot de 90 ºi ajutaj terminal Adaptor Ø60/100 - Ø80/125 Cot coaxial Ø60/100 de 90 Pachet complet cu garnituri ºi ºuruburi de fixare ºi ventuze etanºare perete din EPDM Recomandat pentru montarea direct pe centralã SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 80/125 - verticale IEªIRE VERTICALÃ /ADAPTOR Ø60/100 - Ø80/ Ieºire verticalã cu garnituri ºi ºuruburi de fixare Recomandat pentru montarea direct pe centralã TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, NEAGRÃ Trecere pentru acoperiº cu pantã între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, ROªIE Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ PLANÃ, NEAGRÃ TRECERE PRIN ªARPANTÃ PLANÃ, ROªIE IEªIRE VERTICALÃ CU TERMINAL NEGRU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 IEªIRE VERTICALÃ CU TERMINAL ROªU Kit terminal coaxial Ø80/125 pentru acoperiº cu reducþie pentru Ø60/100 BRÃÞARÃ FIXARE PERETE (Ø ) Brãþarã fixare perete ajustabilã de la Ø80 la 125 set 3 piese Inclusiv dibluri fixare perete SISTEME COAXIALE - aspiraþie aer / evacuare fum cu tuburi coaxiale Ø 80/125 - componente COT COAXIAL 90 Ø80/ Cot coaxial 90, îmbinare MF COT COAXIAL 45 Ø80/ Cot coaxial 45, îmbinare MF set 2 piese PRELUNGIRE COAXIALÃ Ø80/ mm Tronson coaxial de 1000 mm cu îmbinare MF ºi cleme centrare tub interior PRELUNGIRE COAXIALÃ Ø80/ mm Tronson coaxial de 500 mm cu îmbinare MF ºi cleme centrare tub interior SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø 80 - orizontale KIT SISTEM DUBLU EVACUARE ORIZONTAL (Ø80) CU TUBURI SEPARATE Adaptor Ø60/100 - Ø80 pentru conectare la cazan Set garnituri ºi ºuruburi de fixare Douã coturi 90 ºi douã tronsoane tubulaturã de 1000 mm cu îmbinare MF Ajutaj terminal pentru admisie aer Recomandat pentru montarea direct pe centralã N.B: Necesitã ajutaj terminal pentru evacuare gaze arse AJUTAJ TERMINAL PENTRU EVACUARE GAZE ARSE, OÞEL INOX (Ø 80) Ajutaj terminal gaze arse, oþel inox (Ø80) ªuruburi fixare 37

35 Sisteme de evacuare Cod SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø 80 - verticale Adaptor Ø60/ pentru sistem cu tuburi separate Adaptor Ø60/ pentru conectarea la cazan Set garnituri ºi ºuruburi de fixare Recomandat pentru montarea direct pe centralã TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, NEAGRÃ Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ ÎNCLINATÃ, ROªIE Trecere pentru acoperiº cu panta între 12 ºi 40 cu guler de etanºare TRECERE PRIN ªARPANTÃ PLANÃ, NEAGRÃ TRECERE PRIN ªARPANTÃ PLANÃ, ROªIE TERMINAL VERTICAL NEGRU (Ø 80) Terminal vertical negru (Ø80) pentru acoperiº. ªuruburi de fixare ADAPTOR Ø80/ PENTRU TERMINAL VERTICAL Adaptor Ø80/ pentru terminal vertical ADAPTOR Ø80/ PENTRU TERMINAL VERTICAL Adaptor Ø80/ pentru terminal vertical TUBULATURÃ VERTICALÃ CU TERMINAL NEGRU Kit evacuare verticalã Ø80/125 cu adaptor Ø60/100 TUBULATURÃ VERTICALÃ CU TERMINAL ROªU Kit evacuare verticalã Ø80/125 cu adaptor Ø60/100 SISTEME DUBLE - aspiraþie aer / evacuare fum cu tuburi separate Ø 80 - componente COT 90 Ø80 MF Ø Cot 90, razã mare, îmbinare MF COT 45 Ø80 MF Cot 45, îmbinare MF set 2 piese PRELUNGIRE Ø mm Tronson de 1000 mm cu îmbinare MF PRELUNGIRE Ø mm Tronson de 500 mm cu îmbinare MF CAP TERMINAL ADMISIE Terminal admisie aer din plastic (Ø80) ªuruburi de fixare BRÃÞARÃ FIXARE PERETE (Ø80-125) Brãþarã fixare perete ajustabilã de la Ø80 la 125 set 3 piese Inclusiv dibluri fixare perete VENTUZÃ ETANªARE PERETE (Ø80) Ventuzã etanºare perete pentru tubulaturã separatã din EPDM set 2 piese 38

36 BOILERE INDIRECTE O gamã completã, economii substanþiale, un echipament uºor de utilizat ºi extrem de simplu de instalat: toate acestea fac ca Ariston sã fie alegerea idealã. 39

37 Simbolisticã Simbolurile grafice au fost concepute pentru a facilita perceperea caracteristicilor fiecãrui echipament. Ariston îþi dã posibilitatea, de la bun început, sã identifici rapid ºi uºor nivelul de performanþã, sã înþelegi rapid diferenþele între echipamente aparþinând aceleiaºi familii de produse ºi sã evaluezi corect criteriile de achiziþie. Pe scurt, utilizatorul se poate familiariza rapid cu fiecare tip de echipament fãrã a deveni confuz ºi fãrã a pierde timp. Aceste facilitãþi sunt conforme cu filozofia Ariston, aceea de a oferi întotdeauna, atât clienþilor cât ºi profesioniºtilor, servicii ce sunt clare ºi uºor de asimilat. REZERVOR DIN OÞEL AT Recipient din oþel at, extrem de rezistent la coroziune FLANªÃ DE INSPECÞIE Flanºã de inspecþie de dimensiuni generoase pentru o mai uºoarã ºi corectã întreþinere REZERVOR DIN OÞEL INOX Recipient executat din oþel inox ce garanteazã maximum de performanþã DESIGN PLUS Esteticã deosebitã, în spiritul italian tradiþional IPX Acesta este gradul de protecþie certificat al produselor noastre PERIOADA DE GARANÞIE Garanþia exprimatã în numãr de ani IZOLARE POLIURETAN Material de izolare lipsit de CFC, ce corespunde cu cele mai noi cerinþe cu privire la protejarea mediului Avantajele în detaliu 40 IZOLAÞIE EXTREM DE DENSà Existã un strat consistent de spumã poliuretanicã de înaltã densitate ce garanteazã o excelentã izolaþie termicã. COMPONENTE DE MAXIMà CALITATE Acestea sunt concepute ºi fabricate de cãtre Ariston, metodele riguroase de verificare ºi control al calitãþii asigurând un comportament excelent în timp, chiar ºi dupã câþiva ani de exploatare. TEHNOLOGII CE ÞIN CONT DE PROTEJAREA MEDIULUI ÎNCONJURÃTOR Ariston se subordoneazã în permanenþã ideii de menþinere a echilibrului între procedurile industriale cu cele ce se referã la protejarea mediului înconjurãtor. Rezultatul acestui angajament constã în eliminarea clorofluorocarburilor (CFCs) din conþinutul materialului izolant, acordând totodatã o maximã importanþã selecþionãrii componentelor reciclabile. ANOD DE MAGNEZIU DE MARI DIMENSIUNI Constituie o particularitate a echipamentelor Ariston, fiind o componentã uºor de inspectat sau de înlocuit. Conferã rezervorului o protecþie electrochimicã suplimentarã, de o foarte mare eficienþã.

38 BDR BDR BOILER INDIRECT CU ACUMULARE DE TIP TANC ÎN TANC ªI INSTALARE MULTI-POZIÞIE REZERVOR DIN OÞEL AT IPX1 TERMOIZOLARE- CU SPUMà POLIURETANICà GARANÞIE CORP BOILER (ANI)* SCHIMBÃTOR DE TIP TANC ÎN TANC DE DIMENSIUNI SPECIALE PENTRU LIMITAREA DEPUNERILOR DE CALCAR IZOLARE PERFECTà CARE DUCE LA PIERDERI MINIME DE CÃLDURà MONTARE DE TIP MULTIPOZIÞIE POSIBILITATE DE RECIRCULARE A APEI CALDE MENAJERE PROTECÞIE ANTICOROZIVà PRIN ARE LA 850 ANOD DE MAGNEZIU FLANªÃ DE INSPECÞIE INFERIOARà DE 75 MM instalare multipoziþie Date tehnice - Dimensiuni de gabarit BDR 80 BDR 100 BDR 120 BDR 150 BDR 200 BDR 80 BDR 100 BDR 120 BDR 150 BDR 200 Capacitate l Producerea de a.c.m.* (ΔT=35 k) l/h Puterea maximã absorbitã* (ΔT=35 k) kw 12,3 14, ,6 24,1 Producerea de a.c.m.* (ΔT=35 k) l/h Puterea maximã absorbitã* (ΔT=50 k) kw 7,7 10, ,1 Prelevare a.c.m. în 10 * l Dispersia termicã kwh/24h 0,9 1,08 1,3 1,87 2,25 Presiunea maximã de lucru bar Greutatea netã kg Temperatura tur = 80 C - *Debit circuit primar 2 m 3 /h a mm b mm c mm d mm e mm f mm g mm COD LEGENDà E Intrare apã rece G 3/4 U Ieºire apã caldã G 3/4 Recirculare Ø 3/4 G R Racord ieºire agent termic primar M Racord ieºire agent termic primar Ø 1 1/4 G 41

39 BRDN-BRGN BRDN-BRGN BOILERE INDIRECTE CU ACUMULARE CU SERPENTINà REZERVOR DIN OÞEL AT IP24 TERMOIZOLARE- CU SPUMà POLIURETANICà FLANªÃ DE INSPECÞIE GARANÞIE CORP BOILER (ANI)* (*) Toate componentele electrice au 1 an garanþie SERPENTINà SPECIAL PROIECTATà PENTRU REALIZAREA UNEI ÎNCÃLZIRI OMOGENE A APEI ªI CU DIMENSIUNI CONCEPUTE PENTRU A LIMITA DEPUNEREA DE CALCAR POSIBILITATE DE RECIRCULARE A APEI CALDE DISPUNERE SPECIALà A RACORDURILOR DE ALIMENTARE CU AGENT TERMIC: PE PARTEA STÂNGà BRGN, PE PARTEA DREAPTà BRDN PROTECÞIE ANTICOROZIVà A REZERVORULUI PRIN ARE LA 850 C racorduri pe partea dreaptã sau stângã, în funcþie de model Date tehnice - Dimensiuni de gabarit BRDN 75 DX BRDN 100 DX BRDN 150 DX BRDN 200 DX BRGN 75 SX BRGN 100 SX BRGN 150 SX BRGN 200 SX Capacitate l Suprafaþa schimbãtorului în serpentinã m 2 0,56 0,62 0,75 0,75 Producere de a.c.m.* (ΔT=35 k) l/h Puterea maximã absorbitã* (ΔT=35 k) kw 22 21, ,9 Producere a.c.m. (ΔT=50 k) l/h Puterea maximã absorbitã* (ΔT=50 k) kw 16,7 16,2 19,8 19,8 Prelevare a.c.m. în 10 * (ΔT=35 k) l Pierderi de sarcinã prin serpentinã mbar Dispersia termicã kwh/24h 1,1 1,3 1,5 1,8 Presiunea maximã de lucru bar Greutatea netã kg ,5 50 Temperatura tur = 80 C - *Debit circuit primar 2 m 3 /h BRDN 75 DX BRDN 100 DX BRDN 150 DX BRDN 200 DX BRDN 75 DX BRDN 100 DX BRDN 150 DX BRDN 200 DX a mm b mm c mm d mm e mm f mm g mm h mm i mm j mm COD BRDN BRGN LEGENDà 42 E R Intrare apã rece G 3/4 U Ieºire apã caldã G 3/4 Racord ieºire agent termic primar Ø 3/4 G M Racord ieºire agent termic primar Ø 3/4 G Recirculare Ø 3/4 G

40 BACD BACD BOILERE INDIRECTE MULTIPOZIÞIE CU ACUMULARE CU SERPENTINÃ MONTARE PE PARDOSEALÃ REZERVOR DIN OÞEL AT IPX1 TERMOIZOLARE- CU SPUMÃ POLIURETANICÃ GARANÞIE CORP BOILER (ANI)* (*) Toate componentele electrice au 1 an garanþie RACORDARE SUPERIOARÃ PENTRU MONTAREA SUB SERPENTINÃ, BOILERUL POATE FI UªOR FOLOSIT ÎN COMBINAÞIE CU ORICE CENTRALÃ MURALÃ SCHIMBÃTOR DE CÃLDURÃ ÎN SERPENTINÃ SPECIAL PROIECTAT PENTRU O ÎNCÃLZIRE OMOGENÃ A APEI ªI CU DIMENSIUNI OPTIME PENTRU A LIMITA DEPUNERILE DE CALCAR DISPONIBIL ATÂT CU ANOD DE MAGNEZIU CÂT ªI CU SISTEMUL PRO-TECH posibilitate de utilizare în combinaþie cu o centralã muralã Date tehnice - Dimensiuni de gabarit BACD BACD Capacitate l Suprafaþa schimbãtorului în serpentinã m Producere de a.c.m.* (ΔT=35 k) l/h Debit circuit încãlzire 1 m 3 min Debit circuit încãlzire 3 m 3 min Debit circuit încãlzire 5 m 3 min Puterea maximã absorbitã* (ΔT=35 k) kw Pierderea de sarcinã Debit circuit încãlzire 1 m 3 mbar Debit circuit încãlzire 3 m 3 mbar Debit circuit încãlzire 5 m 3 mbar Dispersia termicã kwh/24h 1,5 1,7 Presiunea maximã de lucru bar Greutatea netã kg Temperatura tur = 80 C - *Debit circuit primar 2 m 3 /h BACD BACD a mm b mm COD LEGENDÃ Intrare apã rece G 3/4 U Ieºire apã caldã G 3/4 E R Retur încãlzire Ø 3/4 G M Racord ieºire agent termic primar Ø 3/4 G Recirculare Ø 3/4 G S Golire G 3/4 43

41 BS1S BS1S BOILERE INDIRECTE CU SERPENTINà DE PARDOSEALà REZERVOR DIN OÞEL AT IP24 TERMOIZOLARE- CU SPUMà POLIURETANICà FLANªÃ DE INSPECÞIE GARANÞIE CORP BOILER (ANI)* (*) Toate componentele electrice au 1 an garanþie SCHIMBÃTOR DE CÃLDURà ÎN SERPENTINà PROIECTAT SPECIAL PENTRU O ÎNCÃLZIRE OMOGENà A APEI ªI CU DIMENSIUNI OPTIME PENTRU A LIMITA DEPUNERILE DE CALCAR RACORDURILE SUNT DISPUSE ÎN PARTEA POSTERIOARà ACCES UªOR PENTRU INSPECTAREA INTERIORULUI BOILERULUI FLANªÃ FRONTALà CU DIAMETRUL DE 110 MM (LA MODELUL DE 150 L) STANDARD DOTAT CU 3 PICIOARE REGLABILE o singurã serpentinã Date tehnice - Dimensiuni de gabarit BS1S BS1S BS1S BS1S BS1S Capacitate l Suprafaþa schimbãtorului în serpentinã m 2 1 1, ,5 Producere de a.c.m.* (ΔT=35 k) Debit circuit încãlzire 1 m 3 /h l/h Debit circuit încãlzire 3 m 3 /h l/h Debit circuit încãlzire 5 m 3 /h l/h Puterea maximã absorbitã* (ΔT=35 k) kw 30,1 50,4 51,8 51,8 62,1 Pierderi de cãldurã Debit circuit încãlzire 1 m 3 /h mbar Debit circuit încãlzire 3 m 3 /h mbar Debit circuit încãlzire 5 m 3 /h mbar Timp de încãlzire* (ΔT=35 k) Debit circuit încãlzire 1 m 3 /h min Debit circuit încãlzire 3 m 3 /h min Debit circuit încãlzire 5 m 3 /h min Dispersia termicã kwh/24h 1,6 2,1 2,5 2,7 2,7 Presiunea maximã de lucru bar Greutatea netã kg Temperatura tur = 80 C - *Debit circuit primar 2 m 3 /h BS1S BS1S BS1S BS1S BS1S a mm b mm c mm d mm e mm f mm g mm h mm COD Flanºã superioarã 2. Sondã temperaturã 3. Anod magneziu 4. Izolaþie 5. Capac flanºã 6. Flanºã de inspecþie LEGENDà 44 E R Intrare apã rece G 1 U Ieºire apã caldã G 1 Retur încãlzire Ø 1 G M Racord ieºire agent termic primar Ø 1 G Recirculare Ø 3/4 G

42 BS2S BS2S BOILERE INDIRECTE DE PARDOSEALà CU DUBLà SERPENTINà REZERVOR DIN OÞEL AT IP24 TERMOIZOLARE- CU SPUMà POLIURETANICà FLANªÃ DE INSPECÞIE GARANÞIE CORP BOILER (ANI)* (*) Toate componentele electrice au 1 an garanþie SCHIMBÃTOR DE CÃLDURà CU DUBLà SERPENTINà PROIECTAT SPECIAL PENTRU O ÎNCÃLZIRE OMOGENà A APEI ªI CU DIMENSIUNI OPTIME PENTRU A LIMITA DEPUNERILE DE CALCAR RACORDURILE SUNT DISPUSE ÎN PARTEA POSTERIOARà ACCES UªOR PENTRU INSPECTAREA INTERIORULUI BOILERULUI FLANªÃ FRONTALà CU DIAMETRUL DE 110 MM (LA MODELUL DE 150 L) TREI PICIOARE REGLABILE STANDARD dublã serpentinã Date tehnice - Dimensiuni de gabarit BS2S 200 BS2S 300 BS2S 400 BS2S 500 Condiþii Capacitate l Suprafaþa schimbãtorului în serpentinã m 2 0,85 0,85 2 0,9 2 0,9 2,5 1,3 Producere de a.c.m.* (ΔT=35 k) Debit circuit încãlzire 1 m 3 /h l/h Debit circuit încãlzire 3 m 3 /h l/h Debit circuit încãlzire 5 m 3 /h l/h Puterea maximã absorbitã* (ΔT=35 k) kw ,8 28,7 51,8 28,7 62,1 37,3 Pierderi de cãldurã Debit circuit încãlzire 1 m 3 /h mbar Debit circuit încãlzire 3 m 3 /h mbar Debit circuit încãlzire 5 m 3 /h mbar Timp de încãlzire* (ΔT=35 k) Debit circuit încãlzire 1 m 3 /h min Debit circuit încãlzire 3 m 3 /h min Debit circuit încãlzire 5 m 3 /h min Dispersia termicã kwh/24h 2,1 2,7 2,8 2,9 Presiunea maximã de lucru bar Greutatea netã kg Temperatura tur = 80 C - *Debit circuit primar 2 m 3 /h BS2S BS2S BS2S BS2S a mm b mm c mm d mm e mm f mm g mm h mm i mm j mm l mm COD Flanºã superioarã 2. Sondã temperaturã 3. Anod magneziu 4. Izolaþie 5. Capac flanºã 6. Flanºã de inspecþie LEGENDà E Intrare apã rece G 1 U Ieºire apã caldã G 1 R Retur încãlzire Ø 1 G M Racord ieºire agent termic primar Ø 1 G Recirculare Ø 1 G MS Tur instalaþie solarã ø 1 G RS Retur instalaþie solarã ø 1 G 45
