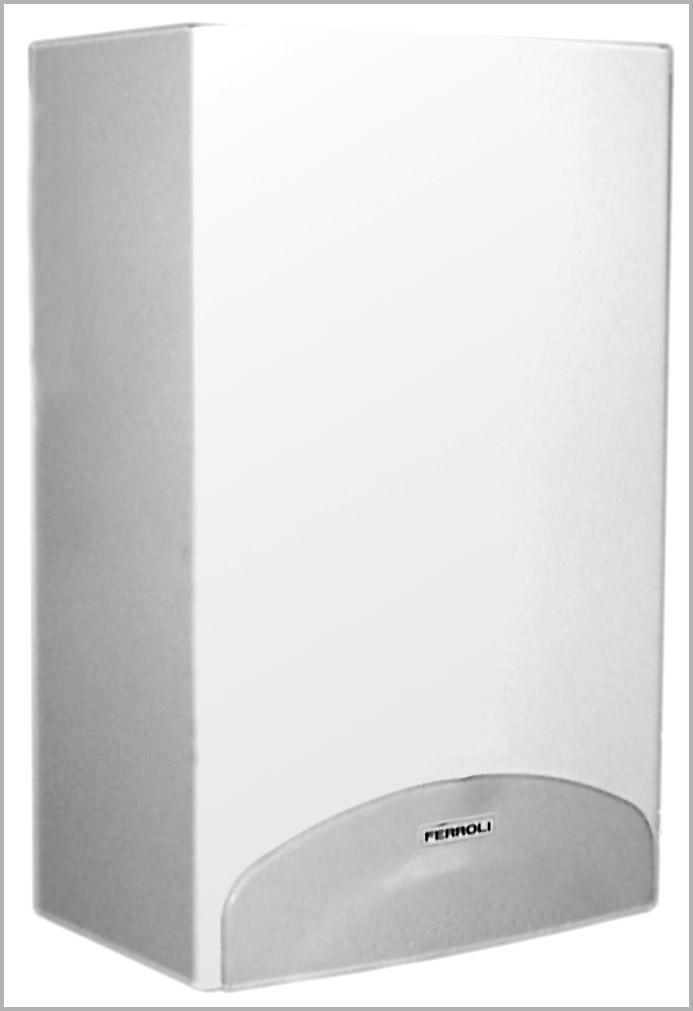

1 DOMINA F 4 E DOMINA PLUS F 4 E CENTRALE TERMICE MURALE PENTRU GAZE, CU SCHIMBÃTOR DIN CUPRU, TIRAJ FORÞAT, CAMERÃ ÎNCHISÃ, PENTRU ÎNCÃLZIRE ºI PREPARARE APÃ CALDÃ MENAJERÃ, CU APRINDERE ºI CONTROL AL FLÃCÃRII ELECTRONICE Appr. nr. B97.09 A - CE 0063 AT 4967 INSTRUCÞIUNI DE INSTALARE ªI FUNCÞIONARE

2 Vã mulþumim pentru alegerea unei centrale termice Ferroli. Noua Dumneavoastrã Domina F 4 E/Domina PLUS F 4 E este construitã utilizând tehnologii avansate, materiale robuste ºi sigure. Vã recomandãm sã urmaþi cu atenþie sfaturile noastre, pentru a putea beneficia cât mai multã vreme de avantajele oferite de centrala Dumneavoastrã. Între documentele care însoþesc centrala veþi gãsi: Manualul de Instrucþiuni Certificatul de Garanþie Vã rugãm sã respectaþi recomandãrile ce urmeazã, în scopul unei instalãri corecte, ºi sã verificaþi ca furnizorul sã completeze CERTIFICATUL de GARAÞIE. FERROLI România, prin reþeaua sa de distribuitori, va asigura prompt asistenþa tehnicã solicitatã de Dumneavoastrã, pe întreg teritoriul þãrii. Suntem la dispoziþia Dumneavoastrã pentru orice informaþii ulterioare. Cu deosebitã stimã. FERROLI S.p.A. FERROLI România S.R.L. Marca CE Marca CE certificã conformitatea echipamentelor Ferroli cu cerinþele directivelor europene aplicabile. În particular, echipamentele satisfac urmãtoarele directive CEE ºi normele tehnice specificate în acestea: Directiva referitoare la Aparate funcþionând cu Gaze 90/396 Directiva referitoare la Randamente 9/4 Directiva referitoare la Joasã Tensiune 73/3 (modificatã cu 93/68) Directiva referitoare la Compatibilitatea Electromagneticã 89/336 (modificatã cu 93/68)

3 CUPRINS 1. Descriere. Caracteristici tehnice ºi dimensionale 3. Instalarea 4. Principiul de funcþionare 5. Pornirea ºi oprirea 6. Reglajele 7. Conversia gazului 8. Curãþare ºi întreþinere 9. Posibile defecþiuni 3

4 1. DESCRIERE 1.01 Prezentare Centrala Domina F 4 E / Domina PLUS F 4 E este un aparat cu "camerã de ardere închisã" pentru cã aspiraþia aerului necesar arderii se face din exteriorul camerei în care este instalat. Este un nou generator termic cu randament ridicat, ce funcþioneazã cu gaze, pentru încãlzire centralã ºi preparare apã caldã menajerã. O caracteristicã specialã a acestui aparat este circuitul electronic încorporat de comandã a aprinderii ºi control al flãcãrii, fãcând funcþionarea arzãtorului complet automatã ºi sigurã. Centrala Domina PLUS F 4 E este dotatã cu o manta din tablã zincatã la cald ºi vopsitã cu pulberi epoxidice, putând fi deci instalatã în exteriorul locuinþelor (conform normei UNI 719) întrucât este rezistentã la agenþii atmosferici. Principalele componente ale sale sunt: Un schimbãtor de cãldurã din cupru format din trei tuburi cu aripioare special proiectat pentru obþinerea unui randament ridicat. Trei serpentine din cupru, imersate în cele trei tuburi ale circuitului de încãlzire, constituind schimbãtorul de cãldurã pentru apa caldã menajerã. Forma ºi suprafaþa lor mare de schimb de cãldurã permit absorbirea întregii puteri a centralei. O camerã de ardere izolatã cu fibre ceramice. 1 arzãtoare din oþel inoxidabil special proiectate pentru acest aparat. Un ventilator pentru evacuarea forþatã a produselor de ardere ºi aspiraþia aerului necesar arderii. Un presostat diferenþial de aer care, din motive de siguranþã, permite aprinderea arzãtorului doar dacã ventilatorul funcþioneazã corect. O camerã închisã ermetic, realizatã din oþel protejat împotriva coroziunii, incluzând elementele de mai sus. O vanã de gaz combinatã pentru siguranþã cu dispozitiv modulant, prevãzutã cu stabilizator de presiune. Un flusostat pentru asigurarea prioritãþii circuitului de apã caldã menajerã faþã de cel de încãlzire centralã. O vanã de siguranþã pentru circuitul de încãlzire. Un vas de expansiune închis. O pompã de circulaþie cu turaþie variabilã. Un potenþiometru pentru reglarea temperaturii de încãlzire. Un potenþiometru pentru reglarea temperaturii apei calde menajere. Un termostat de limitã maximã. Un termostat de siguranþã. Un circuit electronic pentru aprindere ºi control automat al flãcãrii. Un presostat de apã. Un senzor de temperaturã apã caldã menajerã. Un senzor de temperaturã încãlzire. 1.0 Instrucþiuni ºi reguli Montajul, instalarea, punerea în funcþiune ºi întreþinerea trebuie efectuate numai de cãtre personal calificat, în conformitate cu toate regulamentele ºi directivele tehnice în vigoare. La instalarea centralei trebuie respectate standardele ºi regulile în vigoare, în particular cu privire la dimensiunile camerei centralei, evacuarea gazelor arse, instalaþia hidraulicã, instalaþia de combustibil ºi cea electricã. Trebuie respectate toate prescripþiile, normele, legile ºi dispoziþiile autoritãþilor însãrcinate cu siguranþa împotriva incendiilor, incluzând dispoziþiile locale. 4

5 . CARACTERISTICI TEHNICE ªI DIMENSIONALE Centralele Domina F 4 E/Domina PLUS F 4 E sunt generatoare de cãldurã pentru încãlzire ºi preparare apã caldã menajerã ºi sunt fabricate în serie pentru funcþionarea cu Gaze Naturale sau G.P.L Dimensiuni de gabarit Axe racorduri Axe racorduri Racorduri centrala Fig. 1 Vedere de sus centrala Legendã 1 Tur instalaþie de încãlzire Φ 3/4" Ieºire apã caldã menajerã Φ 1/" 3 Intrare gaz 1/" 4 Intrare apã rece menajerã Φ 1/" 5 Retur instalaþie de încãlzire Φ 3/4" 5

6 .01. Date tehnice TIP Putere termica Putere termica Putere termica focar PCS Putere termica a.c.m. Continut apa centrala Continut apa menajera centrala focar G0 G31 Max. Min. Max. Min. kw kw kw kw kw kw kw kw kw Litri Litri Domina F 4 E 3,8 9,7 5,8 11,5 8,6 1,8 8,0 1,5 3,8 1,5 0,8 Domina PLUS F 4 E 3,8 9,7 5,8 11,5 8,6 1,8 8,0 1,5 3,8 1,5 0,8 TIP Racorduri Capacitate Vas de expansiune Pres. de pregonf. Presiune max. de functionare incalzire Presiune max. de functionare a.c.m. Ø Ø Ø Ø Ø Litri bar bar bar Domina F 4 E 3/4 1/ 1/ 1/ 3/ Domina PLUS F 4 E 3/4 1/ 1/ 1/ 3/ Debitul de gaz la arzatoarele Duze principale (mm) principale incalzire Vana de gaz TIP G0 G31 G0 G31 Ø1/ Ø Ø m 3 /h kg/h Domina F 4 E 1x1,30 1x0,77,73,00 H. V K4105G Domina PLUS F 4 E 1x1,30 1x0,77,73,00 H. V K4105G TIP Presiuni de alimentare cu gaz Presiuni de alimentare cu gaz la arzator Supapa de siguranta G0 G31 G0 G31 minima nominala minima nominala mbar mbar mbar mbar mbar mbar bar Domina F 4 E 0 37,5 11,8 7,8 36,0 3 Domina PLUS F 4 E 0 37,5 11,8 7,8 36,0 3 TIP Debitul specific la t 30 C Debitul specific la t 5 C Presiuni gaz la arzatoare pentru a.c.m. G0 G31 Grad de protectie l/min l/min mbar mbar kg Domina F 4 E 11,3 13,6 11,8 36 IP44 39 Domina PLUS F 4 E 11,3 13,6 11,8 36 IP44 39 N.B. - Presiunile gazului la arzãtor ºi debitele pe durata fazei de încãlzire centralã indicate în tabel se referã la puterea nominalã a centralei: pentru a reduce aceastã putere (unde este posibil), trebuie diminuatã presiunea gazului pânã la puterea minimã, (vezi diagramele din fig. 3 ºi 4). Pe durata fazei de preparare apei calde menajere presiunile gazului la arzãtor trebuie sã corespundã valorilor puterii maxime indicate în tabelul 4 pentru tipul de gaz. Controlul presiunii gazului trebuie fãcut la debitul maxim de ieºire a apei calde menajere. Temperatura maximã de funcþionare pentru încãlzire centralã este de 90 C. Temperatura maximã de funcþionare pentru apã caldã menajerã este de 55 C, reglabilã C. Masa 6

7 .0 Vedere generalã ºi componente principale Legendã R3 R IN OUT MIN R Fig Camerã închisã 7 Intrare gaz 8 Ieºire apã caldã menajerã 9 Intrare apã rece menajerã 10 Tur instalaþie încãlzire 11 Retur instalaþie încãlzire 14 Supapã de siguranþã 16 Ventilator 19 Camerã de ardere 0 Grup arzãtoare 1 Duzã principalã Arzãtor 6 Izolaþie camerã de ardere 7 Schimbãtor de cãldurã din cupru pentru încãlzire ºi preparare a.c.m. 8 Colector gaze arse 9 Colector ieºire gaze arse 3 Pompã de circulaþie încãlzire 34 Sondã de temperaturã încãlzire 36 Ventil automat de dezaerisire 4 Sondã de temperaturã a.c.m. 43 Presostat de aer 44 Vanã de gaz 49 Termostat de siguranþã 50 Termostat de limitã încãlzire 56 Vas de expansiune 63 Reglaj temperaturã de încãlzire 73 Termostat antiîngheþ (în serie pentru Domina Plus F 4 E, opþional pentru Domina F 4 E) R1-R-R3 Rezistenþe antiîngheþ (în serie pentru Domina Plus F 4 E, opþional pentru Domina F 4 E) 74 Robinet de umplere instalaþie 81 Electrod de aprindere 8 Electrod de detecþie 84 Operator primar vanã de gaz 85 Operator secundar vanã de gaz 90 Prizã prelevare gaze arse 91 Prizã prelevare aer 98 Selector Oprit-Pornit-Rearmare 114 Presostat de apã 13 Deflector gaze arse 136 Flusostat 145 Manometru 157 Reglaj temperaturã apã caldã menajerã 187 Diafragmã gaze arse 7

8 .03 Caracteristicile de variaþie ale puterii Pentru a regla puterea termicã a focarului ºi în consecinþã puterea termicã transmisã apei pentru încãlzire, acþionaþi asupra reglajului arzãtorului principal prin intermediul circuitului electronic de comandã (fig. 1). Diagramele indicã variaþia puterii termice transmise apei cu variaþia presiunii de funcþionare a arzãtorului. Reglând puterea centralei la cerinþele sistemului de încãlzire centralã, înseamnã în primul rând reducerea pierderilor de cãldurã ºi astfel economie de combustibil. În plus, variaþia puterii termice reglementatã de normative, nu are nici un efect asupra valorii randamentului ºi caracteristicilor arderii. Diagrama presiunilor ºi puterii cu Gaz Metan mbar kw kcal/h x Fig Diagrama presiunilor ºi puterii cu G.P.L mbar Fig. 4 kw kcal/h X

9 .04 Caracteristicile de variaþie ale producþiei de apã caldã menajerã Temperatura apei calde menajere poate fi variatã de la 40 la 55 C prin intermediul potenþiometrului centralei. Diagrama de preparare a apei calde menajere Fig. 5 Temperatura apei calde menajere C Temp. de intrare a apei menajere 15 C Debitul de apa calda menajera dm /min..05 Caracteristicile pompei Înãlþimea ºi debitul de pompare ale pompei pot fi reglate utilizând selectorul de vitezã încorporat kcal/h x1000 Puterea termica cedata Pompa de circulaþie standard H (mc.a.) 6 UPS = Poziþiile selectorului pompei Fig. 6a Q (m 3 /h) 9

10 Pompa de circulaþie disponibilã la cerere H (m C.A.) UPS = Poziþiile selectorului pompei Q (m 3 /h) H mc.a. 8 Diagrama pierderii de presiune Fig. 6c m /h 3 Q 10

11 3. INSTALAREA INSTALAREA CENTRALEI TREBUIE EFECTUATÃ NUMAI DE COMPANII SPECIALIZATE ªI CALIFICATE, ÎN CONFORMITATE CU TOATE INSTRUCÞIUNILE ªI DISPOZIÞIILE. Se recomandã intercalarea între centralã ºi instalaþia de încãlzire de robineþi de separare, care sã permitã dacã este necesar, separarea centralei de instalaþie. În cazul în care se instaleazã o clapetã de sens pe circuitul de apã caldã menajerã, este necesarã montarea unei supape de siguranþã între centralã ºi acest circuit. ATENÞIE!! Acest aparat trebuie instalat într-o camerã suficient ventilatã pentru evitarea apariþiei condiþiilor periculoase în eventualitatea unor pierderi minore de gaz. Aceastã normã de siguranþã este impusã prin Directiva CEE n 09/396 pentru toate aparatele utilizatoare de gaz, incluzându-le ºi pe cele considerate cu camerã închisã Cadrul de montare pe perete Centrala este livratã în serie cu un cadru ºablon din carton care serveºte pentru trasarea pe perete a gãurilor pentru fixarea aparatului. Existã o versiune a cadrului ºablon din metal, furnizabil la cerere; ºi acesta serveºte numai la trasarea pe perete a punctelor de susþinere ºi de racordare ale centralei, dar cu diferenþa cã acesta poate fi ulterior reutilizat pentru alte centrale B C 455 C 41.5 B cadru gabarit centrala Fixarea cadrului Poziþionaþi cadrul pe peretele ales pentru instalarea centralei; cu ajutorul unui boloboc cu bulã de aer, controlaþi dacã consola inferioarã D este perfect orizontalã. Fixaþi provizoriu cadrul pe perete folosind douã cuie sau douã ºuruburi în orificiile B. Trasaþi punctele de fixare C în care va fi ulterior montatã centrala prin intermediul ºuruburilor de fixare. Punctele pentru racordarea conductelor de apã ºi de gaz ale centralei se pot obþine folosind orificiile din consola inferioarã D. 85 Notã - În cazul în care nu dispuneþi de cadrul ºablon pentru montaj, este suficient sã fixaþi centrala pe perete cu ºuruburile de susþinere corespunzãtoare, prin orificiile din rama metalicã a centralei; alternativ, solicitaþi cadrul de montare din carton. D Fig

12 3.03 Kit racorduri furnizat la cerere de cãtre producãtor RACORDAREA CU NIPLE La centrala De la instalatie Racord apã Mufa mama Niplu OT58 Garnitura O-ring Saiba cupru Racord OT58 La centrala De la instalatie Inel opritor OT58 Fig. 8a Racord gaz Mufa mama Niplu OT58 Scaun etansare OT63 Racord OT58 La arzator De la contor Fig. 9a 1

13 RACORDAREA CU ROBINETE La centrala De la instalatie Robinet apã Mufa mama Robinet cu sfera Garnitura O-ring Saiba cupru Racord OT58 La centrala De la instalatie Inel opritor OT58 Fig. 8b Robinet gaz Mufa mama Robinet cu sfera Scaun etansare OT63 Racord OT58 La arzator De la contor Fig. 9b 13

14 3.04 Diafragme gaze arse Pentru asigurarea funcþionãrii centralei, trebuie montate diafragmele furnizate cu aparatul, urmând instrucþiunile de mai jos. Centrala pãrãseºte fabrica cu o diafragmã Φ 45 montatã în serie. Înainte de a introduce conducta de evacuare a gazelor arse în centralã, verificaþi dacã diafragma este montatã ºi poziþionatã corect (vezi fig. 10). N.B.: Diametrul Φ al orificiului este ºtanþat pe diafragmã. Orif. Ø: Ø TAB. D1 - DIAFRAGMA PENTRU TRASEE CU TUBURI SEPARATE Fig. 10 Rezistenta totala a conductelor Diafragma utilizata minima maxima mm 0 m 13 m m 3 m 47 3 m 38 m m 48 m nu se utilizeaza diafragma Utilizând tuburi coaxiale având lungimi pânã la 1 m + un cot utilizaþi diafragma Φ 50. Pentru lungimi superioare nu utilizaþi diafragmã. Utilizând tuburi separate: - Calculaþi rezistenþa totalã pe aspiraþie aer ºi evacuare gaze arse în metri (par ). - În baza tabelului D1 determinaþi diafragma ce trebuie utilizatã în centralã. Instrucþiuni pentru înlocuirea sau eliminarea diafragmei În cazul în care trebuie sã se înlocuiascã sau sã se elimine diafragma, trebuie demontat grupul ventilator, înlãturând racordul de gaze arse 1 (ca în fig. a) ºi inserând diafragma doritã (ca în fig. b). 1 Fig. a Fig. b 14

15 3.05 Racordarea cu tuburi coaxiale Racordarea coaxialã verticalã Racord coaxial vertical Este posibilã furnizarea unui kit de racorduri gaze arse din aluminiu pentru evacuarea cu tuburi coaxiale verticale. Extrema simplitate a montajului ºi utilizarea la îmbinãri a garniturilor cu umãr dublu face ca aceastã soluþie sã fie foarte avantajoasã ºi sigurã. Fig Racordarea coaxialã orizontalã Este posibilã furnizarea unui cot la 90 (fig. 1) pentru racordarea orizontalã a tubulaturii aer-gaze arse, care poate fi orientat pe peretele dorit cu rotaþii de mm Ø 60 Ø1 L A=L+(85-90)mm Detaliu de montare a cotului Ø Ø1 Tesiti tubul intern Ø60 Ø1=100 Ø=60 Fig. 1 15

16 Gãurirea peretelui pentru montajul tubulaturii aer-gaze arse Pentru localizarea centrului de gãurire pentru trecerea tubulaturii prin perete, a se vedea fig. 1. Reþineþi cã cele douã tuburi coaxiale trebuie sã aibã o înclinare în jos faþã de orizontalã de circa 3 mm/m, pentru a evita pãtrunderea apei de ploaie în centralã. Tuburile coaxiale ce constituie conducta aer-gaze arse trebuie etanºatã cu un manºon în locul de racordare la centralã, (fig. 13). Tubulatura externã trebuie scoasã în afara peretelui pe o distanþã cuprinsã între 10 ºi 60 mm (fig. 11). Max 3 Fig Lungimea maximã a tuburilor coaxiale Primul tabel indicã lungimea maximã disponibilã în metri liniari pentru traseele coaxiale aer/gaze arse. În al doilea tabel sunt indicate reducerile ce trebuie luate în consideraþie pentru eventuale coturi prezente pe traseu, în afara celui de plecare. Pentru utilizarea diafragmei, consultaþi paragraful Lungimea maxim Coaxial Ø100/60 mm admisa a traseului Vertical Orizontal* Domina F 4 E - Domina Plus F 4 E 4 m 3 m *Pentru evacuarea pe orizontalã, rezistenþa cotului este inclusã. Reduceri pentru coturi coaxiale Cot coaxial la /60 mm Cot coaxial la /60 mm 1 m 0,5 m max. 3 m max. 4 m coaxial 100/60 coaxial 100/60 Fig. 14a Fig. 14b 16

17 3.06 Racordarea verticalã cu tuburi separate "aspiraþie aer ºi evacuare gaze arse" Racordarea la tuburi separate La centralã se pot racorda direct douã tuburi separate Φ80 pentru aspiraþia aerului ºi evacuarea gazelor arse. La cerere se poate furniza o placã 1 de obturare a intrãrii aerului, pentru a utiliza tuburi de aspiraþie ºi evacuare separate. Tot la cerere se pot furniza racordurile verticale sau coturile necesare aspiraþiei aerului ºi/sau evacuãrii gazelor arse. Introduceþi capacul în orificiul rãmas pentru aspiraþia aerului Ø80 FUM Ø80 AER 1 Fig. 15 Legaþi tubul de evacuare a gazelor arse în orificiul central Φ80 ºi tubul de aspiraþie aer la stânga sau la dreapta orificiului Φ80. Introduceþi capacul în orificiul restant pentru aspiraþia aerului. La Ferroli sunt disponibile numeroase alte accesorii pentru racordarea la tuburi separate (vezi pag. 19-0). Înaintea instalãrii aparatului vã rugãm sã controlaþi cu ajutorul tabelului de calcul de la paragraful dacã lungimea nu depãºeºte lungimea maximã permisã. 17

18 3.06. Racordarea la tuburi separate Metodã de calcul pentru determinarea lungimii maxime admisibile a traseelor separate aer-gaze arse pentru centralele cu tiraj forþat ºi camerã de ardere închisã. Pentru determinarea lungimii maxime a traseelor separate la aparatele cu camerã de ardere închisã FERROLI, metoda se bazeazã pe unificarea parametrului de referinþã (1 metru de tub orizontal aer cu diam. 80) pentru lungimile maxime admise ºi pentru toþi coeficienþii de pierderi de presiune ai tuburilor - accesoriilor. Cu alte cuvinte, pentru toate componentele traseului în diverse configuraþii de instalare (verticalã sau orizontalã, aer sau gaze arse, etc.) ºi pentru toate accesoriile, se indicã o pierdere de presiune echivalentã cu n metri de tub de aspiraþie aer orizontal, în timp ce pentru fiecare model de centralã se indicã o lungime maximã a traseului, exprimatã în n metri de tub de aspiraþie aer orizontal. În acest fel, pentru a verifica posibilitatea realizãrii unui anume sistem pentru aer-gaze arse cu trasee separate, va fi suficient sã se însumeze pierderile de presiune în metri-aer echivalenþi ale tuturor componentelor ºi accesoriilor prezente pe traseu ºi sã se verifice ca totalul sã fie inferior lungimii maxime în metri-aer echivalenþi admisã pentru modelul respectiv de centralã. ATENÞIE: Pierderile de presiune ale tuburilor ºi accesoriilor sunt prezentate în capitolul 5.3, diferind în funcþie de clasa centralelor (tradiþionale sau în condensaþie). Valorile pierderilor de presiune indicate se referã la tuburi ºi accesorii originale Ferroli. SISTEMUL DE CALCUL 1. Utilizaþi tabelul de pierderi de presiune ale tuburilor ºi accesoriilor din paginile ce urmeazã pentru calcularea pierderii totale de presiune în metri-aer, însumând pierderile tuturor componentelor prezente în întregul sistem aer-gaze arse, pe baza poziþionãrii lor (verticalã sau orizontalã, pe aspiraþie aer sau evacuare gaze arse). Trebuie menþionat cã acelaºi accesoriu, identificat printr-un singur cod (de ex. 1 tub cu diametrul 80, cod KWMA83A), poate produce pierderi de presiune diferite nu numai în funcþie de amplasarea sa pe aspiraþie aer sau evacuare gaze arse, ci ºi în funcþie de poziþia verticalã sau orizontalã.. Pentru centralele dotate cu diafragmã, utilizaþi tabelul D1 pentru determinarea diafragmei corecte, ºi adãugaþi la pierderea de presiune a traseului calculatã la punctul precedent valoarea pierderii de presiune a diafragmei. 3. Controlaþi ca pierderea totalã de presiune calculatã sã fie inferioarã sau egalã cu 48 metri, care este maximul permis pentru acest model de centralã. 18

19 Tab. 1 - Tabelul pierderilor de presiune ale tuburilor ºi accesoriilor Pierderea echivalenta in metri (aer) Aspiratie Evacuare Tab. Pierderea echivalenta in metri (aer) Aspiratie Evacuare Descriere Vertical Orizontal Vertical Orizontal Descriere Vertical Orizontal Vertical Orizontal Tub Ø 80 tata-mama KWMA38A 0,50 m KWMA83A 1,00 m KWMA06K 1,95 m KWMA07K 4,00 m 0, , , Terminal antivant produse de ardere Ø 80 mm KWMA86A 5 A cc e s o ri i Ø 8 0 Cot 45 Ø 80 mm mama-mama Cot 90 Ø 80 mm mama-mama Cot 90 Ø 80 mm tata-mama Racord T /T/M 80 mm cu capac inspectie+sifon pentru evacuare condens Racord terminal recoltare condens KWMA01K KWMA0K KWMA8A KWMA05K KWMA55U 1,, 1,5,5 1,5,5 7 3 A c c e s o ri i Ø 8 0 Terminal aer pentru protectie aspiratie Ø 80 mm Cos evacuare gaze arse aspiratie aer pentru racord coaxial Racord pentru cos evacuare gaze arse Ø 80 mm Cos evacuare gaze arse aspiratie aer pentru racord cu capat dublu Ø 80 mm KWMA85A KWMA83U KWMA86U KWMA84U 1 4 Reductie Ø 80/100 mm KWMA03U 0 19

20 Tab. 3 Tab. 4 Pierderea echivalenta in metri (aer) Aspiratie Evacuare Pierderea echivalenta in metri (aer) Aspiratie Evacuare Descriere Vertical Orizontal Curbat 90 Vertical Orizontal Curbat 90 Descriere Vertical Orizontal Vertical Orizontal T u b Tub flexibil rulou 30 m, interior lis, Ø int. 7 mm, Ø ext. 79 mm. AISI 316L KWMA18K,5,5 3,5 4,5 7 Tub Ø 100 tata-mama KWMA08K 1,00 m KWMA09K 1,95 m 0,4 0,8 0,4 0,8 0,4 0,8 0,8 1,6 f l e x i b i l Manson terminal tub flexibil Ø 7/79 mm de 80 mm AISI 316L Manson terminal tub flexibil Ø 79/7 mm de 80 mm AISI 316L Ø7 Ø80 KWMA1K KWMA1K Ø80 Ø7 PENTRU ALTE ACCESORII, CONSULTAÞI: "ACCESORII GAZE ARSE ªI INSTALAREA APARATELOR CU TIRAJ FORÞAT" Exemplu de calcul pentru racordarea la douã tuburi separate cu lungimea maximã a coºului: 48 metri Atenþie: pierderea echivalentã cuprinsã între 38 ºi 48 (vezi tab. D1), îndepãrtaþi diafragma Conductele de gaze arse ºi aer vor trebui sã aibã o înclinare în jos de cel puþin 3% A c c e s o r i i Ø Cot 45 Ø 100 mm tata-mama Cot 90 Ø 100 mm tata-mama Terminal antivant produse de combustie Ø 100 Terminal aer pentru protectie aspiratie Ø 100 mm Reductie Ø 100/80 mm KWMA03K KWMA04K KWMA9K KWMA14K 0,6 1 0,8 1,3 3 1,5 1 m 1 m KWMA03U 1, REF. NR. PIESE DESCRIERE COD LUNGIMEA SAU PIERDEREA 1 1 Cot aer 80 mm R/D = 0,75 1,5 m 1 Tub orizontal aer 1,0 m 3 1 Terminal antivânt,0 m 4 1 Flanºã de închidere asp. aer 5 1 Cot gaze arse 80 mm R/D = 0,75,5 m 6 1 Tub orizontal gaze arse 4,0 m 7 1 Terminal antivânt ieºire gaze arse 5,0 m Fig. 16 TOTAL 47,0 m 0

21 Exemple de instalare cu douã tuburi separate Exemplu de aspiraþie ºi evacuare prin acoperiº Exemplu de aspiraþie ºi evacuare prin perete Fig. 17 Exemplu de aspiraþie prin perete ºi evacuare în coº de fum Fig. 18 Exemplu de aspiraþie prin perete ºi evacuare prin acoperiº Fig. 19 Fig. 0 1

22 3.07 Legarea la coºuri de fum colective sau individuale cu tiraj natural Norma UNI prevede criteriile de proiectare ºi verificare ale dimensiunilor interioare ale coºurilor colective sau individuale cu tiraj natural pentru aparate cu camerã închisã dotate cu ventilatoare pe circuitul de ardere. Dacã se doreºte racordarea centralei Domina F 4 E la un coº de fum colectiv sau la un coº individual cu tiraj natural, acestea vor trebui proiectate de personal tehnic calificat profesional în conformitate cu norma UNI În particular, aceste coºuri vor trebui sã aibã urmãtoarele caracteristici: Sã fie dimensionate conform normelor în vigoare Sã fie etanºe în ceea ce priveºte gazele de ardere, rezistente la acestea ºi la cãldurã ºi impermeabile la condens Sã aibã secþiune circularã sau rectangularã (se admit orice secþiuni echivalente hidraulic), cu traseu vertical ºi fãrã gâtuiri Sã aibã tubulaturile pentru gaze arse distanþate în mod corespunzãtor sau izolate faþã de materialele combustibile Sã fie racordate la un singur aparat pe nivel, cu un maxim de 6 aparate total (se admit 8 dacã existã deschidere sau tub de compensare) Sã fie fãrã mijloace mecanice de aspiraþie pe tubulaturile principale Sã fie în depresiune, pe toatã lungimea lor, în condiþii de funcþionare staþionarã Sã aibã la bazã o camerã de colectare a materialelor solide sau a condensului de minim 0,5 m, echipatã cu uºã de vizitare metalicã etanºã Racordãrile hidraulice Branºaþi la racordurile corespondente conform poziþiilor indicate în figura 3. Evacuarea supapei de siguranþã trebuie racordatã la o pâlnie colectoare, pentru a evita scurgerea apei pe jos în caz de suprapresiune în circuitul hidraulic de încãlzire. Efectuaþi branºarea centralei astfel încât conductele sale interioare sã nu fie tensionate. Pentru o bunã funcþionare ºi pentru durabilitatea centralei, instalaþia hidraulicã trebuie sã fie bine proporþionatã ºi sã conþinã toate accesoriile necesare care asigurã o funcþionare corectã. Ecartul termic între colectorul de tur ºi cel de retur al centralei se recomandã sã nu depãºeascã 0 C. Nu se recomandã utilizarea centralei cu temperatura apei de pe tur mai micã de 50 C, pentru a se evita formarea condensului, cu efect coroziv asupra componentelor centralei Caracteristicile apei din centralã Dacã duritatea apei este mai mare de 5 Fr, apa utilizatã trebuie tratatã corespunzãtor pentru a se evita eventualele depuneri în centralã, cauzate de apa durã sau coroziunile produse de apa agresivã. Trebuie reþinut cã datoritã conductivitãþii termice scãzute, chiar depuneri de câþiva milimetri grosime pot conduce la supraîncãlziri considerabile ale pereþilor centralei, având urmãri grave. ESTE ABSOLUT OBLIGATORIU TRATAMENTUL APEI UTILIZATE ÎN URMÃTOARELE CAZURI: A) instalaþii de dimensiuni mari (ce conþin mari cantitãþi de apã); B) introduceri frecvente de apã de adaus în instalaþie; C) circuite de apã caldã menajerã. În cazul în care este necesarã golirea parþialã sau totalã a instalaþiei, se recomandã ca umplerea sã se facã cu apã tratatã.

23 3.10 Grupul de umplere manualã Centrala este dotatã cu un robinet cu sferã pentru umplerea manualã a instalaþiei de încãlzire. Presiunea de umplere a instalaþiei la rece, trebuie sã fie de circa 1 bar. Dacã pe durata funcþionãrii presiunea instalaþiei scade (din cauza evaporãrii gazelor dizolvate în apã) la valori inferioare minimului descris mai sus, Utilizatorul trebuie sã o aducã la valoarea iniþialã prin intermediul robinetului de umplere. Pentru funcþionarea corectã a centralei, presiunea din aceasta, la cald, trebuie sã fie de circa 1,5 bar. Odatã terminatã operaþia, închideþi întotdeauna robinetul de umplere. Notã - În cazul în care þevile de tur ºi de retur ale instalaþiei au un traseu pe parcursul cãruia, în unele puncte se pot forma pungi de aer, se recomandã instalarea în aceste puncte a unui ventil de aerisire. Notã - Când centrala este instalatã la un nivel inferior instalaþiei de încãlzire, se recomandã montarea unei clapete de sens pentru a împiedica circulaþia naturalã a apei în instalaþie Sistemul antiîngheþ (numai pentru Domina Plus F 4 E) Centrala este echipatã cu un sistem antiîngheþ care activeazã centrala pe încãlzire când temperatura apei de pe tur scade sub 6 C. Pentru protecþia circuitului de apã caldã menajerã sunt instalate rezistenþe electrice care se activeazã când temperatura apei de pe circuitul apei calde menajere scade sub 6 C. Pentru protecþia antiîngheþ a circuitului de încãlzire, introduceþi în acesta un lichid antigel urmând întocmai instrucþiunile fabricantului cu privire la procentul de lichid în funcþie de temperatura minimã la care se doreºte menþinerea instalaþiei. 3.1 Racordarea la gaze Racordarea la gaze trebuie efectuatã utilizând o conductã rigidã, intercalând un robinet de gaze. Dacã se folosesc racorduri flexibile, acestea trebuie sã fie omologate. Debitul la contorul de gaze trebuie sã fie suficient pentru utilizarea simultanã a tuturor aparatelor racordate la el. Efectuaþi racordarea la gaze a centralei urmând normativele în vigoare. Diametrul conductei de gaze care iese din centralã nu este determinant pentru alegerea diametrului conductei între aparat ºi contor; aceasta trebuie aleasã în funcþie de lungimea sa ºi de pierderea de presiune Conectarea electricã Centrala trebuie branºatã la o linie electricã monofazatã, 30 Volþi-50 Hz, intercalând fuzibile de maxim 3A între centralã ºi linie, ºi un întreruptor bipolar cu deschiderea contactelor de cel puþin 3 mm. Centrala trebuie sã fie conectatã întotdeauna la o instalaþie eficientã de împãmântare. Sub cutia electricã existã o regletã cu 3 poli, pentru branºarea centralei la reþea (30 Volþi - 50 Hz) ºi una cu poli pentru conectarea termostatului de camerã TA. Pentru efectuarea racordãrii, desfaceþi ºurubul care fixeazã uºa cutiei de borne ºi conectaþi firele, respectând poziþia bornelor. Trebuie menþionat cã între contactele termostatului de camerã existã tensiune joasã (4 Volþi). În momentul racordãrii electrice a centralei la o instalaþie electricã cu fazã ºi nul de lucru, este important sã RESPECTAÞI POLARITATEA (FAZÃ: cablul maro / NUL DE LUCRU: cablul bleu / : cablul galben-verde). Notã: În cazul înlocuirii cablului electric de alimentare, utilizaþi numai cablu "HAR H05 VV-F" 3x0,75 mm cu diametrul exterior de maxim 8 mm. 3

24 Potenþiometrele de reglaj de pe placa electronicã P1 = Reglarea temperaturii de încãlzire centralã P = Reglarea temperaturii apei calde menajere P3 = Reglarea puterii termice de încãlzire P4 = Reglarea presiunii gazului în faza de aprindere P5 = Tarat în fabricã; a nu se modifica VENTILATOR PC PNO L N HL HL MV1 MV MV3 MV4 X1 N L X X X4 5 4 X P5 JP03 X8 - + P4 RY101 P1 P - + CH - + DHW X1 X11 RY X10 L1 L L3 - + P3 RY RY100 L4 L5 1 X5 X7 Transformator Nat/LPG JP0 JP01 MF03F JP1 JP JP3 P1 P P3 P4 P5 Fig. 1 Eliminare timp de aºteptare Selecþie gaz (Metan/GPL) Temperaturã maximã a.c.m. Reglarea temperaturii de încãlzire centralã Reglarea temperaturii apei calde menajere Reglarea puterii termice de încãlzire Reglarea presiunii gazului la aprindere Reglat în fabricã - Nu modificaþi JP01 inserat = Timp de aºteptare neactivat JP01 neinserat = Timp de aºteptare activat JP0: JP03 inserat JP03 neinserat Jumper inserat pentru funcþionarea cu metan Jumper inserat pentru funcþionarea cu GPL = Temperatura max. a apei calde menajere 6 C = Temperatura max. a apei calde menajere 55 C Notã - Când conectaþi un termostat de camerã cu programare zilnicã sau sãptãmânalã, sau un întreruptor orar (timer), evitaþi alimentarea acestor dispozitive de la contactele de întrerupere. Ele ar trebui alimentate direct de la reþea sau de la baterii, în conformitate cu tipul dispozitivului. Deºi acest aparat poate funcþiona fãrã un termostat de camerã, se recomandã instalarea unuia din urmãtoarele motive: 1. Confort mai mare în camera de încãlzit, datoritã facilitãrii reglajului temperaturii din aceasta.. Economie mai mare de energie. 4

25 X8 X7 43 Legendã 16 Ventilator 3 Pompã de circulaþie încãlzire 34 Senzor de temperaturã încãlzire 4 Senzor de temperaturã a.c.m. 43 Presostat aer 44 Vanã de gaz 49 Termostat de siguranþã 50 Termostat de limitã încãlzire MV1 MV MV3 MV4 X X3 X6 X1 X MF03F 30V 50Hz V 7 Termostat de camerã 73 Termostat antiîngheþ (opþional) 81 Electrod de aprindere 8 Electrod de detecþie 98 Comutator Oprit-Pornit-Rearmare 114 Presostat apã 136 Flusostat R1 R R3 30V 3 X1 4V 4V X10 34 Transformator Fig X11 Nat/LPG 50 JP0 JP ATENÞIE 7 JP03 1 X5 TEST TERMOSTATUL DE CAMERÃ TREBUIE SÃ FIE FÃRÃ TENSIUNE LA CONTACTE. CONECTÂND 30 V LA BORNELE TERMOSTATULUI DE CAMERÃ, SE VA DISTRUGE IREMEDIABIL CIRCUITUL ELECTRONIC. Schema electricã DOMINA F 4 E / DOMINA PLUS F 4 E

26 3.14 Presostatul diferenþial de aer (fig. - poz. 43) Presostatul diferenþial de aer este un dispozitiv de siguranþã care permite aprinderea arzãtorului principal numai dupã ce a verificat cã ventilatorul funcþioneazã corect. Dacã între tuburile de evacuare a gazelor arse ºi aspiraþie aer, diferenþa de presiune nu este cel puþin egalã cu valoarea minimã de tarare a presostatului, contactele acestuia nu se închid ºi vana de gaz este astfel împiedicatã sã se deschidã. În plus, circuitul electric al centralei este conceput astfel încât, dacã dintr-un motiv oarecare în momentul pornirii ventilatorului contactele presostatului rãmân închise, arzãtorul nu va reporni Verificãri Umpleþi instalaþia de încãlzire cum este descris mai înainte ºi verificaþi etanºeitatea circuitelor de apã caldã menajerã ºi de încãlzire ale centralei. Pentru a verifica etanºeitatea instalaþiei de gaze, procedaþi cu mare atenþie, folosind o soluþie de apã cu sãpun. Verificaþi de asemenea racordul electric al instalaþiei Instalarea termostatului de camerã (7) (fig. ) Pentru branºarea electricã a termostatului este necesar sã: Deschideþi capacul cutiei electrice ºi îndepãrtaþi "cablul punte" dintre bornele "4-5". Branºaþi termostatul de camerã (7) cum este indicat în figura. 4. PRINCIPIUL DE FUNCÞIONARE bar C C A B C D Fig. 3 LED POZ. DESCRIERE 1 Semnalizare arzator aprins A Comutator OFF/ON/RESET 3 Semnalizare blocare Cerere apa calda menajera B Reglare temperatura incalzire 4 Asteptare pentru functionare incalzire (lumina intermitenta) Cerere incalzire (lumina continua) C Reglare temperatura apa calda menajera 5 bar Presiune instalatie insuficienta (lumina intermitenta) Alimentare electrica (lumina continua) D Manometru 6

27 Centrala poate funcþiona cu douã tipuri de gaze combustibile: metan sau propan (G.P.L.), ce pot fi alese în momentul cumpãrãrii ºi transformabilã chiar la locul instalãrii. Aceasta funcþioneazã cu sisteme tehnologice de avangardã întrucât utilizeazã dispozitive de reglaj, de siguranþã ºi de control electronice. IARNA ( ) (fig. 3) Când termostatul de camerã cere cãldurã, se pun în funcþiune pompa de circulaþie ºi ventilatorul; apoi presostatul de aer permite dispozitivelor de control ºi siguranþã aprinderea arzãtorului. Prin intermediul sistemului electronic de modulare a flãcãrii, puterea centralei este dozatã gradual pânã la atingerea valorii temperaturii impuse pe tur. În cazul în care puterea necesarã instalaþiei de încãlzire este inferioarã puterii minime a centralei, când temperatura de pe tur depãºeºte valoarea impusã, arzãtorul se stinge ºi sistemul electronic nu permite reaprinderea decât dupã minute. Odatã atinsã valoarea temperaturii impuse la termostatul de camerã, arzãtorul se stinge ºi pompa continuã sã funcþioneze pentru alte 5 minute pentru a permite o îmbunãtãþire a distribuþiei cãldurii în instalaþie. Dacã pe durata fazei de încãlzire se consumã apã caldã menajerã, se exclude automat circuitul electric de încãlzire centralã ºi se activeazã cel corespunzãtor preparãrii apei calde menajere. Pe durata acestei faze, pompa de circulaþie a instalaþiei de încãlzire este opritã ºi centrala furnizeazã apa la valoarea temperaturii impuse. Prin intermediul modulãrii flãcãrii, centrala menþine constantã temperatura apei calde menajere. Ori de câte ori prepararea apei calde menajere înceteazã, este activatã pentru o secundã pompa de pe circuitul de încãlzire pentru a evita ca, mai ales vara, aceasta sã se blocheze. VARA ( ) (fig. 3) Cu comutatorul în aceastã poziþie, este produsã numai apã caldã menajerã în modul descris mai sus. 5. PORNIREA ªI OPRIREA 5.01 Verificãri de efectuat înaintea primei porniri În momentul efectuãrii primei porniri a centralei, este bine sã verificaþi: cã robineþii de separare dintre centralã ºi instalaþii sunt deschiºi; cã toatã instalaþia este umplutã ºi aerisitã bine; cã nu existã pierderi de gaze sau de apã din instalaþie sau din centralã; cã branºamentul electric este corect ºi cã firul de masã este conectat la o instalaþie bunã de împãmântare; cã nu existã lichide sau materiale inflamabile în imediata vecinãtate a centralei; cã valoarea presiunii ºi debitului de gaz pentru încãlzire sunt cele cerute. 5.0 Pornirea centralei Deschideþi robinetul de gaz din amonte de centralã. Purjaþi aerul prezent în þeava din amonte de vana de gaz. Apãsaþi eventualul întreruptor sau branºaþi ºtecherul din amonte de centralã. Rotiþi comutatorul (A - Fig. 3) în poziþia ON. 7

28 În acest moment alegeþi funcþionarea centralei pentru încãlzire ºi preparare apã caldã menajerã, sau numai pentru preparare apã caldã menajerã. Dacã este aleasã prima condiþie de funcþionare: încãlzire + apã caldã menajerã, poziþionaþi butonul B (fig. 3) în poziþia Iarnã corespunzãtoare unei valori superioare celei de 50 C ºi reglaþi termostatul de camerã (dacã existã), la valoarea temperaturii dorite. În acest moment arzãtorul de aprinde ºi centrala funcþioneazã automat, controlatã de dispozitivele sale de reglare ºi de siguranþã. Dacã este aleasã a doua condiþie de funcþionare: doar apã caldã menajerã, poziþionaþi butonul B (fig. 3) în poziþia Varã. În acest moment centrala este gata sã funcþioneze automat, ori de câte ori se consumã apã caldã menajerã. Notã - Dacã dupã efectuarea corectã a procedurii de pornire, arzãtoarele nu se aprind ºi se activeazã semnalizarea blocare, aºteptaþi 15 secunde ºi apoi rotiþi cu forþã butonul 3 (fig. 3) spre poziþia RESET ºi eliberaþi-l. Circuitul electronic de control va repeta ciclul de aprindere. Dacã dupã a doua tentativã arzãtoarele nu se aprind, consultaþi paragraful Posibile defecþiuni. Notã - În cazul întreruperii alimentãrii electrice a centralei în timpul funcþionãrii, arzãtoarele se sting, ºi se reaprind automat la revenirea tensiunii la reþea Oprirea Închideþi robinetul de gaz din amonte de centralã ºi opriþi alimentarea electricã a aparatului. Important - În cazul în care centrala nu este folositã perioade lungi în timpul iernii, pentru a evita daunele provocate de îngheþ, se recomandã evacuarea apei din centralã, cea menajerã ºi cea de încãlzire; alternativ goliþi numai instalaþia de preparare a apei calde menajere ºi adãugaþi antigel în instalaþia de încãlzire Verificãri ºi controale dupã prima pornire Verificaþi etanºeitatea circuitului de combustibil ºi de apã. Verificaþi pornirea corectã a centralei prin porniri ºi opriri repetate, folosind potenþiometrul de reglare. Controlaþi eficienþa tubului aer-gaze arse în timpul funcþionãrii centralei. Asiguraþi-vã cã consumul de combustibil indicat de contor, corespunde celui indicat în tabelul 3. Controlaþi dacã circulaþia apei între centralã ºi instalaþia de încãlzire este corectã. Controlaþi dacã în faza Iarnã, la deschiderea unui robinet de apã caldã, se opreºte pompa ºi se preparã apã caldã menajerã. Asiguraþi-vã dacã în faza Varã, arzãtorul se aprinde ºi se stinge corect la deschiderea ºi la închiderea unui robinet de apã caldã menajerã. Controlaþi dacã debitul de apã caldã menajerã cu t corespund tabelului: nu aveþi încredere în mãsurãtoarea efectuatã cu sisteme empirice. Mãsurãtoarea trebuie efectuatã folosind instrumente speciale ºi cât mai aproape posibil de centralã, luând în considerare pierderile de cãldurã prin þevi. Asiguraþi-vã cã vana de gaz moduleazã corect atât în faza de încãlzire cât ºi în cea de preparare a apei calde menajere Determinarea randamentului arderii ºi a compoziþiei gazelor de ardere În tuburile furnizate de FERROLI sunt inserate douã puncte de prelevare, unul pentru gazele de ardere ºi altul pentru aer, în conformitate cu art. 5, alineatul 8, din regulamentul de aplicare a legii n 10 din 09 ianuarie Pentru a efectua prelevãrile, procedaþi dupã cum urmeazã: 1) Deschideþi punctele de prelevare a aerului ºi a gazelor arse; ) Introduceþi sonda complet; 3) Deschideþi un robinet de apã caldã menajerã; 4) Rotiþi butonul potenþiometrului de apã caldã menajerã la maxim. 8

29 6. REGLAJELE 6.01 Reglarea presiunii ºi debitului la arzãtorul principal Acest aparat, funcþionând pe principiul modulãrii flãcãrii, are douã valori fixe ale presiunii: cea de minim ºi cea de maxim, ce trebuie sã corespundã celor indicate în tabel, pentru tipul de gaz utilizat. Notã - Urmãtoarele operaþii de reglare, datoritã particularitãþilor delicate, trebuie efectuate doar de Personal Calificat. 6.0 Reglarea presiunii minime ºi maxime la vana de gaz Honeywell V K4105G - Branºaþi un manometru adecvat la priza de presiune B în aval de vana de gaz. - Debranºaþi tubul de compensare a presiunii F. - Îndepãrtaþi capacul de protecþie C. C - Reglaþi potenþiometrul P3 (situat pe circuitul electronic) la minim (în sens antiorar). - Reglaþi centrala sã funcþioneze pentru încãlzire centralã. - Reglaþi presiunea minimã prin intermediul ºurubului "D", în sens orar pentru a o diminua ºi în sens antiorar pentru a o mãri. - Reglaþi potenþiometrul P3 la maxim (în sens orar). - Reglaþi presiunea maximã prin intermediul ºurubului "E", în sens orar pentru a o mãri ºi în sens antiorar pentru a o diminua. - Rebranºaþi tubul de compensare a presiunii F. - Remontaþi ºurubul de protecþie C. Fig. 4 Odatã efectuat controlul presiunii sau reglarea acesteia, este obligatorie sigilarea cu vopsea sau sigiliu propriu a ºurubului de reglare. Legendã A = Prizã de presiune în amonte B = Prizã de presiune în aval C = ªurub de protecþie D = ªurub de reglare presiune minimã E = ªurub de reglare presiune maximã F = Tub de compensare a presiunii F IN OUT E B A D 9

30 6.03 Dispozitive de reglare (fig. 5) - + P5 - + P P1 = P = P3 = P4 = P5 = Reglarea temperaturii de încãlzire centralã Reglarea temperaturii apei calde menajere Reglarea puterii termice de încãlzire Reglarea presiunii gazului în faza de aprindere Reglat în fabricã - Nu modificaþi Fig P Reglarea puterii maxime pentru instalaþia de încãlzire centralã (fig. 5) Aceastã reglare poate fi efectuatã doar electronic prin intermediul potenþiometrului de reglare «P3», începând cu o temperaturã a instalaþiei de încãlzire inferioarã celei maxime de pe termostatul de reglare (temperatura instalaþiei de încãlzire de C). Branºaþi un manometru corespunzãtor la priza de presiune situatã în aval de vana de gaz; rotiþi ºurubul de reglare a temperaturii la valoarea maximã, apoi reglaþi presiunea la valoarea doritã, consultând diagramele (fig. 3 ºi 4). Odatã terminatã aceastã operaþie, porniþi ºi opriþi arzãtorul de sau 3 ori prin intermediul termostatului. Verificaþi de fiecare datã dacã valorile presiunii rãmân cele reglate ºi dacã aprinderea arzãtorului se face corect; în caz contrar este necesarã continuarea reglãrii pânã ce presiunea rãmâne stabilã la aceastã valoare. Când se aprinde arzãtorul pentru controlul presiunii de tarare, rotiþi butonul termostatului de reglare la valoarea maximã, în caz contrar erorile vor reapãrea Reglarea temperaturii de încãlzire centralã Temperatura apei de încãlzire se regleazã rotind butonul corespunzãtor (fig. 3 - part. ). Rotind butonul în sens orar, temperatura apei de încãlzire creºte, în sens antiorar, descreºte. Temperatura poate fi variatã de la un minim de 35 la un maxim de 85. Nu se recomandã funcþionarea centralei la temperaturi sub Reglarea temperaturii ambientale (cu termostat de camerã instalat) Temperatura ambientului se regleazã poziþionând butonul termostatului de camerã la gradaþia doritã. Termostatul comandã automat centrala, întrerupând temporar linia de alimentare electricã, în funcþie de necesarul de încãlzire al ambientului Reglarea lui t pentru încãlzire variind debitul-înãlþimea de pompare a pompei Ecartul termic t (diferenþa de temperaturã a apei de încãlzire între turul ºi returul instalaþiei) trebuie sã fie mai mic de 0 C ºi se obþine variind debitul ºi înãlþimea de pompare a pompei, utilizând variatorul acesteia (sau comutatorul), montat pe corpul pompei. De reþinut cã mãrind turaþia pompei scade t ºi viceversa Reglarea presiunii instalaþiei Reglarea presiunii apei din instalaþia de încãlzire, cititã pe manometrul panoului de comandã, trebuie fãcutã conform indicaþiilor din paragraful corespunzãtor. N.B. - Pentru a evita cheltuieli inutile, în cazul opririi centralei, asiguraþi-vã cã aceasta nu se datoreazã lipsei energiei electrice sau a gazelor înainte de a apela Serviciul Tehnic Asistenþã Clienþi. 30

31 7. CONVERSIA GAZULUI Urmãtoarele operaþii de reglare ºi de transformare trebuie efectuate numai de Personal Calificat. FERROLI S.p.A. îºi declinã toate responsabilitãþile pentru daunele produse bunurilor ºi/sau persoanelor, rezultate din intervenþia persoanelor neautorizate asupra aparatului. În cazul în care este necesarã utilizarea aparatului cu un alt tip de gaz, efectuaþi urmãtoarele transformãri. Pentru a trece de pe gaz Metan pe G.P.L. ºi viceversa, este necesarã schimbarea duzelor principale. Apoi trebuie reglate presiunile, minimã ºi maximã, la vana de gaz (vezi paragraful corespunzãtor). Notã: Dupã transformarea centralei de pe gaze naturale pe gaz lichid, aplicaþi plãcuþa portocalie conþinutã în kit-ul de transformare în vecinãtatea plãcuþei cu date tehnice. Notã: Diametrele duzelor ºi presiunile la arzãtorul principal sunt date în tabelele 3 ºi 4. Notã: Pentru a trece de la gaz metan la GPL sau viceversa mai este necesarã inserarea Jumper-ului cum este indicat în fig CURÃÞARE ªI ÎNTREÞINERE Urmãtoarele operaþii trebuie efectuate numai de Personal Calificat cum sunt cei din Serviciul Tehnic Asistenþã Clienþi zonal Controlul periodic al centralei ºi al coºului Se recomandã sã se efectueze cel puþin o datã pe an urmãtoarele controale: Presiunea apei în instalaþia de încãlzire la rece trebuie sã fie de circa 1 bar; în caz contrar reglaþi presiunea la aceastã valoare. Dispozitivele de comandã ºi de siguranþã (vana de gaz, flusostatul, termostatele, ecc.) trebuie sã funcþioneze corect. Arzãtorul ºi schimbãtorul trebuie sã fie curate. Pentru a le curãþa se recomandã utilizarea unei perii moale sau a aerului comprimat. Nu utilizaþi produse chimice. Vasul de expansiune trebuie sã fie umplut. Instalaþiile de gaze ºi apã trebuie sã fie etanºe. Terminalele tubulaturii aer-gaze arse trebuie sã nu conþinã obstacole ºi sã nu prezinte pierderi. Electrozii trebuie sã nu prezinte depuneri ºi sã fie poziþionaþi corect. Debitul de gaz ºi presiunea trebuie sã corespundã valorilor indicate în tabelele respective. Pompa de circulaþie nu trebuie sã fie blocatã. 8.0 Curãþarea centralei ºi arzãtorului Centrala nu necesitã o întreþinere specialã; este suficientã o curãþare anualã. Corpul ºi arzãtorul nu trebuie sã fie curãþate cu produse chimice sau cu perii de sârmã. O atenþie deosebitã trebuie acordatã tuturor sistemelor de etanºare asociate compartimentului camerei închise (garnituri, presgarnituri, etc.), aceasta pentru a evita pierderile de aer care, cauzând scãderea presiunii din interiorul camerei închise, riscã sã declanºeze presostatul diferenþial care blocheazã centrala. Dupã executarea tuturor operaþiilor, o atenþie deosebitã trebuie acordatã controlãrii ºi efectuãrii tuturor fazelor de aprindere ºi de funcþionare a termostatelor, a vanei de gaz ºi a pompei de circulaþie. Dupã aceste controale, verificaþi cã nu existã pierderi de gaze. 31

32 9. POSIBILE DEFECÞIUNI N.B.: Pentru a evita cheltuieli inutile, în cazul opririi centralei, asiguraþi-vã cã aceasta nu se datoreazã lipsei energiei electrice sau a gazelor înainte de a apela Serviciul Tehnic Asistenþã Clienþi. EVENTUALE INCONVENIENTE Centrala blocatã Arzãtorul nu se aprinde Lipsã descãrcare între electrozi Bufnituri la arzãtorul principal Centrala funcþioneazã dar temperatura nu creºte CAUZE ºi REMEDII Dupã câteva tentative de aprindere, circuitul electronic blocheazã întotdeauna centrala Controlaþi dacã debitul de gaz la centralã este reglat ºi dacã aerul a fost eliminat din conducte Controlaþi dacã electrozii sunt poziþionaþi corect ºi dacã nu prezintã depuneri Lipsã alimentare electricã Aºteptaþi revenirea alimentãrii electrice Duze înfundate Curãþaþi cu grijã duzele Vanã de gaz defectã Reparaþi sau înlocuiþi vana Ventilator oprit Controlaþi dacã este alimentat electric Presostat defect sau conducte înfundate Înlocuiþi presostatul sau eliberaþi conductele În faza de aprindere nu apare descãrcare între electrozi Controlaþi dacã centrala este branºatã la reþea ºi dacã are o împãmântare bunã Controlaþi vana de gaz Controlaþi termostatul de siguranþã Controlaþi dacã electrozii sunt poziþionaþi corect ºi dacã nu prezintã depuneri Termostatul de reglare reglat prea jos Controlaþi alimentarea electricã Controlaþi circuitul electronic Gaz insuficient Controlaþi presiunea gazului la arzãtorul principal Centralã murdarã Controlaþi ºi curãþaþi corpul centralei Arzãtor murdar Controlaþi ºi curãþaþi arzãtorul Reglare greºitã a flãcãrii Controlaþi dacã este reglat consumul de gaz Centralã murdarã Controlaþi ºi curãþaþi corpul centralei Centralã insuficientã Controlaþi dacã centrala este proporþionalã cu necesarul instalaþiei de încãlzire 3

33 Condens în centralã Centrala se murdãreºte uºor Radiatoare reci iarna Radiatoare calde Vara Variaþii mari ale temperaturii apei calde menajere Debit mic de apã caldã menajerã Nu curge apã caldã menajerã Reglare greºitã a termostatului Reglaþi termostatul la o temperaturã mai mare Consum insuficient de gaz Controlaþi dacã consumul de gaz este conform ºi eventual reglaþi presiunea Reglare greºitã a flãcãrii Controlaþi dacã flacãra arzãtorului principal este bine reglatã ºi dacã consumul de gaz este proporþional cu puterea centralei Selectorul în poziþia Iarnã Rotiþi-l in poziþia Varã Termostatul de camerã reglat prea jos sau defect Reglaþi butonul la o temperaturã mai mare, eventual înlocuiþi-l Pompa de circulaþie nu se roteºte pentru cã este blocatã Deblocaþi pompa desfãcând capacul ºi rotind axul cu o ºurubelniþã Pompa de circulaþie nu se roteºte Controlaþi sau înlocuiþi condensatorul sau pompa Selectorul în poziþia Iarnã Rotiþi-l în poziþia Varã Debit prea mic de apã Mãriþi debitul de apã (minim trei litri pe minut) Presiune insuficientã a apei în reþea Instalaþi un hidrofor Schimbãtor de cãldurã cu treceri parþial înfundate Solicitaþi intervenþia pentru curãþarea schimbãtorului Schimbãtor de cãldurã înfundat Solicitaþi intervenþia Serviciului Tehnic Asistenþã Clienþi pentru curãþarea la faþa locului a schimbãtorului sau pentru înlocuirea sa 33
