1 VIESMANN VITODENS 200 W Cazan în condensaţie pe combustibil gazos de la 17,0 până la 105,0 kw ca instalaţie cu mai multe cazane până la 420,0 kw Instrucţiuni de proiectare VITODENS 200 W Tip WB2B Cazan mural în condensaţie, pe gaz, cu arzător MatriX cilindric, modulant pentru funcţionare cu şi fără racord la coş 4/2008

2 Cuprins Cuprins 1. Vitodens 200 W 1.1 Descrierea produsului &Vitodens 200 W, 80 şi 105kW Accesorii pentru instalare 2.1 Descrierea produsului &Accesorii de montaj pentru Vitodens 200 W, 45 şi 60kW &Accesorii de montaj pentru Vitodens 200 W, 80 şi 105kW &Accesorii de montaj pentru instalaţiilecumaimultecazane Boiler pentru preparare de apă caldă menajeră 3.1 Descrierea produsului Indicaţii de proiectare 4.1Amplasare,montaj &Condiţii de amplasare pentru funcţionare cu racord la coş (atmosferic) (tipul de aparate B) &Funcţionare fără racord la coş (turbo) (aparate tip C) &Funcţionarea cazanului Vitodens în încăperiumede &Alimentare electrică &Racordarealaalimentareacugaz &Dimensiuni minime pentru amplasare &Pregătiri pentru instalarea direct pe perete a cazanului Vitodens 200 W &Montaj instalaţiecumaimultecazane Racordarea evacuării condensului &Evacuarea condensului şi neutralizarea Racordare hidraulică simplă &Generalităţi &Vas de expansiune &Preselectorhidraulic Automatizări 5.1 Vitotronic 100, tip HC1, pentru funcţionare cu temperatură constantă &Structură şi funcţii & Vitotronic Vitotronic 200, tip HO1, pentru funcţionare comandată de temperatura exterioară. 34 & Vitotronic Vitotronic300 K, tip MW2 pentru instalaţiicumaimultecazane &Automatizare de cascadă pentru Vitodens 200 W cuvitotronic &Structură şi funcţii & Vitotronic 300 K &Stare de livrare Vitotronic 300 K AccesoriipentruVitotronic &Repartizare în cazul diferitelor tipuri de automatizări &Vitotrol 100, tip UTA &Vitotrol 100, tip UTD &Extensie externă H &Vitotrol 100, tip UTD-RF &Indicaţie privind reglarea instalaţiei în funcţie de temperatura de ambianţă (funcţiars)încazultelecomenzilor &Indicaţie pentru Vitotrol 200 şi &Vitotrol &Vitotrol &Senzor pentru temperatura de ambianţă &Receptordesemnaleradio &Extensia funcţiilor 0 10V &Vitocom 100, tip GSM &Set de extensie pentru un circuit de încălzire cu vană de amestec cu servomotor integrat pentru vana de amestec &Set extensie pentru un circuit de încălzire cu vană de amestec pentru servomotor separat al vanei de amestec &Set extensie pentru un circuit de încălzire cu vană de amestecla Vitotronic 300 K &Termostatdelucruimersat &Termostataplicat &Senzor de temperatură imersat &ModuldecomunicareLON &Cablu de legătură LON pentru schimbul de informaţii între automatizări &Prelungirea cablului de legătură &Rezistenţă terminală (2 bucăţi) &DistribuitordeKM-BUS &Extensie internă H VIESMANN VITODENS 200 W

3 Cuprins (continuare) &Extensie internă H &Extensie externă H &Extensie externă H Anexă 6.1Normative/directive &Normative şi directive Index alfabetic VITODENS 200 W VIESMANN 3

4 Vitodens 200 W 1.1 Descrierea produsului 1 A Suprafeţe deschimbdecăldură Inox Radial din oţel inoxidabil pentru o funcţionare sigură pe o perioadă lungă de timp. Performanţă termică ridicată şi dimensiuni reduse B Arzător MatriX cilindric cu modulaţie pentru emisii scăzute de substanţe poluante şi un mod de funcţionare silenţios C Suflantă de aer de ardere cu turaţie variabilă pentru funcţionare silenţioasă şi consum redus de energie electrică D Racorduri pregătite pentru gaz şi apă E Automatizare digitală a circuitului cazanului Cazanele murale în condensaţie Vitodens 200 W de până la 105 kw sunt extrem de indicate pentru casele cu mai multe locuinte, firme şi clădiri publice. În acest scop, Vitodens 200 W oferă soluţii convenabile ca preţ şi în ceea ce priveşte economia de spaţiu ca aparate individuale până la 105 kw sau pentru conectare în cascadă cu până la patru cazane şi o putere de până la 420 kw. Suprafaţa deschimbdecăldură Inox Radial din oţel inoxidabil asigură o putere constată ridicată pe un spaţiu redus. Este posibil astfel un randament util normat de până la 98 % (H s )/109 % (H i ). Automatizarea în cascadă Vitotronic 300 K conectează până la patru cazane Vitodens 200 W laocentrală de încălzire. Puterea cazanului este adaptată automat la necesarul de căldură. Acest lucru înseamnă: în funcţie de necesarul de căldură, lucrează doar un cazan în modulaţie sau toate cele patru cazane. Pentru montarea instalaţiei în cascadă este oferit întregul sistem cu elementele reglate pentru conectare, de ex. automatizare cu până la 4 cazane, cascade hidraulice complet termoizolate sau conducte colectoare pentru gaze arse. Recomandări privind posibilităţile de utilizare Aparat mural compact cu sarcină de încălzire ridicată, indicat pentru următoarele domenii de utilizare: & instalaţii cu număr redus de consumatori mari, de exemplu aeroterme în supermarket uri, ateliere şi hale industriale, sere, garaje şi instalaţii pentru prepararea de apă caldă menajeră & instalaţii cu mai multe circuite de încălzire prin pardoseală şi/ sau suprafeţe staticedeschimbdecăldură în clădiri de locuit multifamiliale, centrale termice pentru blocuri, clădiri de birouri mai ales ca centrale amplasate la mansardă & încălzirea clădirilor publice, cum ar fi sălile de sport şi polivalente, şcolile, grădiniţele & montajul în încăperi de amplasare din pivniţă, delaetajsaude la mansardă. Avantaje la prima vedere & Cazan mural în condensaţie pe gaz, drept cazan pentru încălzire,dela17pânăla 105 kw & Ca instalaţie cu mai multe cazane conectate în cascadă, cu până la 4 cazane vitodens 200 W (până la 420 kw) & Randament util normat: până la 98 % (H s )/109 % (H i ) & Suprafaţă deschimbdecăldură radială din inox Sistem de autocurăţare a suprafeţelor netede din oţel inoxidabil cu ajutorul fluxului redresat de gaze arse şi apă de condens Rezistenţă crescută la coroziune datorită oţelului inoxidabil de calitate superioară & Arzător MatriX cilindric, modulant concepţie şi producţie proprii Emisii reduse de substanţe poluante Durată crescută de viaţă datorită ţesutului MatriX din oţel inoxidabil Adaptare optimă a schimbătorului de căldură şiaarzătorului & Unitate inteligentă de control al arderii Lambda Pro Control Nu este necesară schimbarea duzelor la trecerea pe alt tip de gaz Randament permanent crescut chiar şi lavariaţiiale compoziţiei gazoase Valori constant reduse ale emisiilor de substanţe poluante Zgomot de ardere redus datorită turaţiei reduse a suflantei Starea de livrare Cazan mural în condensaţie cu suprafaţă deschimbdecăldură Inox Radial, arzător MatriX cilindric cu modulare, pe gaz metan şi gaz lichefiat (45 şi 60 kw) respectiv gaz metan (80 şi 105 kw), conform fişei de informare G260, şi suport de perete. 4 VIESMANN VITODENS 200 W

5 Vitodens 200 W (continuare) Cu conducte şi cabluri pregătite pentru racordare. Culoarea carcasei tratată pe bază de răşini epoxidice: albă. Ambalate separat: Vitotronic 100 pentru funcţionare cu temperatură constantă sau Vitotronic 200 pentru funcţionare comandată de temperatura exterioară. Reglat din fabricaţie pentru funcţionare pe gaz metan specific reţelelor din Comunitatea Europeană. O modificare între grupele de gaz specific reţelelor din Comunitatea Europeană/gaz metan obişnuit nu este necesară. Modificarea pe gaz lichefiat (doar până la 60 kw) se realizează la blocul de ventile de gaz (nu este necesar nici un set de adaptare). Instalaţii cu mai multe cazane Instalaţii cu mai multe cazanen pentru funcţionare cu racord la coş cu 2, 3 sau 4 cazane. Amplasare în serie cu montaj pe perete Compus din: & Cascadă hidraulică cu preselector hidraulic şi termoizolaţie & Set de racordare pentru fiecare cazan cu: Conducte de legătură adecvate cu formă prestabilită Pompă de circulaţie (în 3 trepte) Robinete sferice Robinet pentru umplerea şi golirea cazanului Clapetă unisens Robinet de gaz Supapă de siguranţă & Termoizolaţie & Teacă de imersie pentru senzorul de temperatură pe tur & Automatizare digitală cu reglaj în paralel şi automatizare a circuitului de încălzire, comandată de temperatura exterioară Vitotronic 300 K. & Modul de comunicare cascadă pentru fiecare cazan Amplasare în serie şi înbloccuramă de montaj pentru amplasare independentă Compus din: & Cascadă hidraulică cu preselector hidraulic şi termoizolaţie & Set de racordare pentru fiecare cazan cu: Conducte de legătură adecvate cu formă prestabilită Pompă de circulaţie (în 3 trepte) Robinete sferice Robinet pentru umplerea şi golirea cazanului Clapetă unisens Robinet de gaz Supapă de siguranţă & Termoizolaţie & Teacă de imersie pentru senzorul de temperatură pe tur & Automatizare digitală cu reglaj în paralel şi automatizare a circuitului de încălzire, comandată de temperatura exterioară Vitotronic 300 K. & Modul de comunicare cascadă pentru fiecare cazan & Ramă de montaj Elemente de fixare la planşeu Indicaţie Pompele de circulaţie pentru circuitele de încălzire şi pentru încălzirea apei din boiler trebuie comandate separat. Calitate testată Avizarea VDE a fost solicitată Marcaj CE conform directivelor CE în vigoare Simbolul austriac pentru confirmarea siguranţei din punct de vedere electrotehnic a fost solicitat Simbolul de calitate al ÖVGW, conform directivei cu privire la simbolurile de calitate 1942 DRGBI. I pentru produse care funcţionează cu gaz şi apă Se încadrează în limitele prevăzute de simbolul pentru protecţia mediului Îngerul albastru conform RAL UZ VITODENS 200 W VIESMANN 5

6 Vitodens 200 W (continuare) Cazan pe combustibil gazos, tipul constructiv B şi C, categoria II 2N3P II 2N3P I 2N I 2N Cazan în condensaţie pentru încălzire, pe gaz Domeniul de putere nominală* 1 T V /T R = 50/30 C kw 17,0 45,0 17,0 60,0 30,0 80,0 30,0 105,0 T V /T R = 80/60 C kw 15,4 40,7 15,4 54,4 27,0 72,6 27,0 95,6 Sarcină nominală în focar kw 16,1 42,2 16,1 56,2 28,1 75,0 28,1 98,5 Tip WB2B WB2B WB2B WB2B Număr de identificare al produsului CE 0085 BR 0432 Tip de protecţie IP X4D conform EN Presiunea de alimentare cu gaz Gaz metan mbar Gaz lichefiat mbar Presiunea max. admisă de intrare la racordul de gaz* 2 Gaz metan mbar 25,0 25,0 25,0 25,0 Gaz lichefiat mbar 57,5 57,5 Putere electrică max. absorbită W Greutate kg Capacitate schimbător căldură l 7,0 7,0 12,8 12,8 Debit volum. max. 45 şi 60kW l/h Valori limită pentru montarea unui preselector hidraulic. 80 şi 105 kw l/h Circuitul secundar al preselectorului hidraulic. Setul de racordare cu preselector hidraulic trebuie comandat separat. Cantitate nominală de apă recirculată la ΔT =15K l/h ΔT = 20 K l/h Presiune de lucru admisă bar Dimensiuni Lungime mm Lăţime mm Înălţime mm Racord de alimentare cu gaz R ¾ ¾ 1 1 Consum de combustibil considerând puterea maximă cu gaz Gaz metan CE m 3 /h 4,47 5,95 7,94 10,42 Gaz metan m 3 /h 5,19 6,91 9,23 12,12 obişnuit Gaz lichefiat kg/h 3,30 4,39 *1 Putere nominală 45 şi 60kW:Informaţiiconform EN 677. Putere nominală 80 şi 105 kw: Date conform EN *2 Dacă presiunea la racordul de alimentare cu gaz este mai mare decât presiunea maxim admisă la acest racord, trebuie montat înainte de intrarea în instalaţie un regulator separat pentru presiunea gazului. 6 VIESMANN VITODENS 200 W

7 Vitodens 200 W (continuare) Cazan pe combustibil gazos, tipul constructiv B şi C, categoria II 2N3P II 2N3P I 2N I 2N Cazan în condensaţie pentru încălzire, pe gaz Domeniul de putere nominală* 1 T V /T R = 50/30 C kw 17,0 45,0 17,0 60,0 30,0 80,0 30,0 105,0 T V /T R = 80/60 C kw 15,4 40,7 15,4 54,4 27,0 72,6 27,0 95,6 Parametri gaze arse* 2 Grupa de parametrii gaze arse conform G 635/G 636 G 52 /G 51 G 52 /G 51 G 52 /G 51 G 52 /G 51 Temperatura (la temperatura pe retur de 30 C) la putere nominală C la sarcină parţială C Temperatura (la temperatura pe ret de 60 C) C Debit masic Gaz metan la putere nominală kg/h 81,2 110,6 147,5 193,3 la sarcină parţială kg/h 31,1 31,1 55,8 55,8 Gaz lichefiat la putere nominală kg/h 78,2 106,7 la sarcină parţială kg/h 26,6 26,6 Depresiunea disponibilă la coş Pa mbar 2,5 2,5 2,5 2,5 Randament util normat la T V /T R = 40/30 C % până la 98 (H i )/109 (H s ) Cantitate medie de condens la gaz metan şi T V /T R = 50/30 C l/zi Diametru interior al tubului către Vas de expansiune DN Supapă de siguranţă DN Racord pentru circuitul de condens (ştuţ pentru Ømm furtun) Racord pentru evacuarea gazelor arse Ømm Racord admisie aer Ø mm *1 Putere nominală 45 şi 60kW:Informaţii conform EN 677. Putere nominală 80 şi 105 kw: Date conform EN *2 Valori de calcul pentru dimensionarea instalaţiei de evacuare a gazelor arse conform EN Temperaturile gazelor arse, ca valori brute măsurate la temperatura aerului de ardere de 20 C. Temperatura gazelor arse, la o temperatură pe retur de 30 C, este determinantă pentru dimensionarea instalaţiei de evacuare a gazelor arse. Temperatura gazelor arse, la o temperatură dereturde60 C,serveşte la stabilirea domeniului de folosire a tubulaturii de evacuare a gazelor arse cu temperaturi maxim admise de funcţionare. VITODENS 200 W VIESMANN 7

8 Vitodens 200 W (continuare) Vitodens 200 W, 45 şi 60kW 1 Instalaţii cu mai multe cazane Pentru instalaţii cu mai multe cazane, vezi pag. 25. A Racord vas de expansiune G 1 B Supapă de siguranţă C Tur circuit primar G 1½ D Turul boilerului G 1½ E Racord de alimentare cu gaz F Returul boilerului G 1½ G Retur circuit primar G 1½ H Spaţiu pentru introducerea cablurilor electrice pe partea posterioară K Seturi de racordare (accesorii) Reprezentare fără termoizolaţie (set de livrare pentru setul de racordare) L Fără seturi de racordare M Cu seturi de racordare N Dimensiune recomandată pentru instalaţia cu un cazan O Dimensiune recomandată pentru instalaţia cu mai multe cazane P Racord evacuare gaze arse/admisie aer cu cot (accesorii) R Evacuarea condensului S Muchia superioară a pardoselii finisate Indicaţie Cablurile necesare pentru alimentarea electrică trebuie instalate de către instalator şi introduse în cazan prin orificiul (vezi pagina 22) indicat. 8 VIESMANN VITODENS 200 W

9 Vitodens 200 W (continuare) Pompa circuitului de încălzire, cu turaţie variabilă din setul de racordare al circuitului de încălzire (accesoriu) Turaţia pompei, şi prin aceasta debitul de pompare, sunt reglate şi transmise de la automatizare la pompă printr un BUS pentru date, în funcţie de temperatura exterioară şi intervalele de conectare pentru funcţionare în regim normal şi regim redus. O adaptare individuală aturaţiei min. şi max. cât şi aturaţiei la funcţionare în regim redus a instalaţiei existente, trebuie efectuată prin intermediul codărilor de la automatizare. Cu ajutorul diagramei se poate regla debitul de pompare în funcţie de condiţiile din instalaţia respectivă. Prin adaptarea debitului de pompare al pompei de circulaţie la condiţiile individuale din instalaţie se reduce consumul de curent electric al instalaţiei de încălzire. Înălţime de pompare disponibilă Pompă de circulaţie VIRS 7 BUS Tensiune nominală V~ 230 Curent nominal A max. 0,55 min. 0,37 Condensator µf 3,5 Putere electrică W max. 126 absorbită min. 42 în stare de livrare 93 Cu turaţie variabilă, culegături pregătite pentru conectare 1 Caracteristica Debit de pompare al pompei de circulaţie Reglaj adresă de codare E6 A 30 % E6:030 B 40 % E6:040 C 50 % E6:050 D 60 % E6:060 E 70 % E6:070 F 80 % E6:080 G 90 % E6:090 H 100 % E6:100 Pompa circuitului de încălzire,cu3treptedeturaţie, din setul de racordare al circuitului de încălzire (accesoriu) Pompă de circulaţie VIRS 25/7 3 Tensiune nominală V~ 230 Curent nominal A max. 0,58 min. 0,30 Condensator µf 3,5 Putere electrică W 1. Treapta 3 62 absorbită 2. Treapta Treapta VITODENS 200 W VIESMANN 9

10 Vitodens 200 W (continuare) 3 trepte, cu legături pregătite pentru conectare Înălţime de pompare disponibilă 1 A 1. Treapta 3 B 2. Treapta 3 C 3. Treapta 3 Rezistenţa la curgere pe circuitul agentului termic Pentru dimensionarea unei pompe de circulaţie pusă la dispoziţie de către instalator Pompă de circulaţie din setul de racordare a boilerului pentru preparare a.c.m. Tipul pompei VI RS 25/6 3 Tensiune V~ 230 Putere electrică absorbită W max. 93 min VIESMANN VITODENS 200 W

11 Vitodens 200 W (continuare) Înălţime de pompare disponibilă 1 A 1. Treapta 3 B 2. Treapta 3 C 3. Treapta 3 Vitodens 200 W, 80 şi 105 kw Instalaţii cu mai multe cazane Pentru instalaţii cu mai multe cazane, vezi pag. 25. A Turul boilerului G1½ B Supapă de siguranţă C Racord pentru vasul de expansiune G1 D Turul cazanului 7 42 mm VITODENS 200 W VIESMANN 11

12 Vitodens 200 W (continuare) 1 E Racordul de gaz R 1 F Returul cazanului 7 42 mm G Seturi de racordare (accesorii) Reprezentare fără termoizolaţie (set de livrare pentru setul de racordare) H Returul boilerului G1½ K Spaţiu pentru introducerea cablurilor electrice pe partea posterioară Indicaţie Setul de racordare pentru circuitul de încălzire cu preselector hidraulic trebuie comandat separat. L Fără set de racordare (accesorii) M Cu set de racordare (accesoriu) N Dimensiune recomandată (instalaţie cu un cazan) O Dimensiune recomandată (instalaţie cu mai multe cazane) P Evacuarea condensului R Preselector hidraulic (accesoriu în combinaţie cu set de racordare) Indicaţie Cablurile necesare pentru alimentarea electrică trebuie instalate de către instalator şi introduse în cazan prin orificiul (vezi pagina 22) indicat. Pompa circuitului de încălzire,cu3treptedeturaţie, din setul de racordare al circuitului de încălzire (accesoriu) Pompă de circulaţie VI TOP S25/10 3 Tensiune nominală V~ 230 Curent nominal A max. 2,08 min. 1,75 Putere electrică W 1. Treapta absorbită 2. Treapta Treapta trepte, cu legături pregătite pentru conectare Rezistenţa la curgere pe circuitul agentului termic Pentru dimensionarea unei pompe de circulaţie pusă la dispoziţie de către instalator (la racordarea unui set de racordare pentru boilerul de preparare a.c.m.) 12 VIESMANN VITODENS 200 W

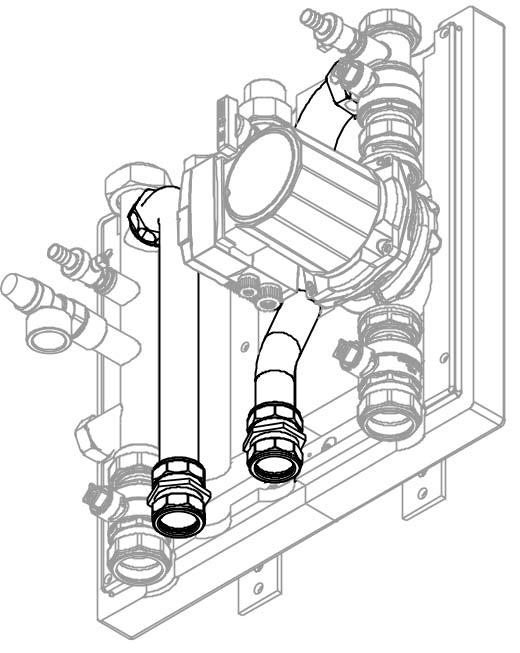

13 Accesorii pentru instalare 2.1 Descrierea produsului Accesorii de montaj pentru Vitodens 200 W, 45 şi 60kW Set de racordare a circuitului de încălzire fără pompă de circulaţie Set de racordare a circuitului de încălzire cu pompă de circulaţie, cu trei trepte de turaţie Nr. de comandă Racorduri G 1½ Compus din: & teu cu robinet sferic & robinet pentru umplerea şi golirea cazanului & Supapă de siguranţă & Robinet de gaz cu termoventil de siguranţă încorporat & racord G1 pentru vas de expansiune sub presiune Nr. de comandă Racorduri G 1½ Compus din: & pompă de circulaţie,cutreitreptedeturaţie, Wilo, tip VIRS 25/ 7 3 & 2 teuri cu robinet sferic & supapă unisens & 2 robineţi pentru umplere şi golire a cazanului & Supapă de siguranţă & Robinet de gaz cu termoventil de siguranţă încorporat & Termoizolaţie & racord G1 pentru vas de expansiune sub presiune 2 Set de racordare a circuitului de încălzire cu pompă de circulaţie, cu turaţie variabilă Nr. de comandă Racorduri G 1½ Compus din: & pompă de circulaţie, cu turaţie variabilă Wilo, tip VIRS 25/7 BUS & 2 teuri cu robinet sferic & supapă unisens & 2 robineţi pentru umplere şi golire a cazanului & Supapă de siguranţă & Robinet de gaz cu termoventil de siguranţă încorporat & Termoizolaţie & racord G1 pentru vas de expansiune sub presiune Set de racordare pentru boiler pentru preparare a.c.m. Nr. de comandă Z Racorduri G 1½ Compus din: & pompă de circulaţie Wilo, tip VIRS 25/6 3 & 2 robinete sferice & supapă unisens & Senzor pentru temperatura a.c.m. din boiler VITODENS 200 W VIESMANN 13

14 Accesorii pentru instalare (continuare) Robinet sferic Nr. de comandă bucată G 1¼ cu garnitură şipiuliţă olandeză. Sistem Modular Divicon de distribuţie pentru circuitul de încălzire Nr. de comandă în combinaţie cu diferite pompe de circulaţie, vezi lista de preţuri Viessmann. A Robineţi sferici cu termometru (ca element de comandă) B Racord pentru supapa diferenţială de presiune C Pompă de circulaţie D Racord pentru supapa bypass (numai în cazul modelului cu vană de amestec) E Vană de amestec cu 3 căi Distribuitorul circuitului de încălzire cu şi fără vană de amestec. Cu termoizolaţie. Dimensiunile sistemului de distribuţie al circuitelor de încălzire cu sau fără vană de amestec sunt aceleaşi. 2 Racordul circuitului de încălzire R ¾ 1 Debit volumetric (max.) m 3 /h 1,0 1,5 Exemplu de montaj: Modular Divicon cu preselector hidraulic şi rampă de distribuţie cu 3 căi Reprezentare fără termoizolaţie, montaj pe perete HR Retur circuit primar HV Tur circuit primar HR Retur circuit primar HV Tur circuit primar 14 VIESMANN VITODENS 200 W

15 Accesorii pentru instalare (continuare) Determinarea diametrului nominal necesar 2 A Modular Divicon cu vană de amestec cu 3 căi În zonele de funcţionare marcatef şi G, reglajul vanei de amestec cu Modular Divicon este optim: B Sistem Modular Divicon cu vană de amestec cu 3 căi (R¾) Domeniu de utilizare: 0 până la 1,0 m 3 /h C Sistem Modular Divicon cu vană de amestec cu 3 căi (R1) Domeniu de utilizare: 0 până la 1,5 m 3 /h Exemplu: Circuit de încălzire pentru radiatoare cu o putere nominală Q=11,6kW Temperatura agentului termic 75/60 C (ΔT =15K) Debit volumetric & Pentru 2 distribuitoare Modular Divicon Nr. de comandă Cu valoarea se alege vana de amestec cea mai mică în cadrul limitelor posibile. Rezultatul exemplului: Sistem Modular Divicon cu vană de amestec cu 3 căi (R¾) supapă bypass Nr. de comandă Pentru egalizarea hidraulică a circuitului cazanului Se montează în distribuitorul Modular Divicon. A Golirea turului circuitului de încălzire B Golirea returului circuitului de încălzire C Racordare posibilă pentru vasul de expansiune Supapă diferenţială de presiune Nr. de comandă Numai pentru pompe ale circuitului de încălzire reglate manual. Se montează în distribuitorul Modular Divicon. Rampă de distribuţie Cu termoizolaţie Legătura dintre cazan şi rampa de distribuţie trebuie executată de către instalator. VITODENS 200 W VIESMANN 15

16 Accesorii pentru instalare (continuare) HV Turul agentului termic HR Returul agentului termic & Pentru 3 distribuitoare Modular Divicon Nr. de comandă Sistem de fixare pe perete pentru Modular Divicon Nr. de comandă Compus din şuruburi, dibluri şi distanţiere. Preselector hidraulic Nr. de comandă Debit volumetric max. 4,5 m 3 /h Cu termoizolaţie şi teacă de imersie încorporată (50 mm lungime) Legătura dintre cazan şi preselectorul hidraulic trebuie executată de către instalator. 2 A Golirea turului circuitului de încălzire B Golirea returului circuitului de încălzire C Racordare posibilă pentru vasul de expansiune HV Turul agentului termic HR Returul agentului termic Rezistenţa lacurgere A Teacă de imersie B Posibilitate de îndepărtareanămolului HV Turul agentului termic HR Returul agentului termic Rezistenţa lacurgere A Racord opus B Racord îndepărtat Fixare pe perete a rampei de distribuţie Nr. de comandă Caracteristicile pompelor de circulaţie şi a rezistenţei la curgere pe circuitul primar Înălţimea de pompare disponibilă a pompei rezultă din diferenţa dintre caracteristica selectată pentru pompă şi caracteristica de rezistenţă a distribuitorului circuitului respectiv de încălzire cât şi eventual alte componente (sistem de ţevi, distribuitor etc.). În diagrama pentru pompe este reprezentată caracteristica de rezistenţă a sistemului Modular Divicon. Caracteristica de rezistenţă este aproximativ egală pentru toate sistemele Modular Divicon. Debit maxim fpentru sistemul Modular Divicon: & cu R ¾ = 1,0 m 3 /h & cu R 1 = 1,5 m 3 /h Exemplu: Debit volumetric V = 0,665 m 3 /h S a ales: Modular Divicon cu vană de amestec R ¾ şi pompă de circulaţie Wilo 4 3 Ku, caracteristica pompei 2, debit de pompare 0,7 m 3 /h 16 VIESMANN VITODENS 200 W

17 Accesorii pentru instalare (continuare) Înălţimea de pompare corespunzătoare caracteristicii pompei: Rezistenţa sistemului Modular Divicon: Înălţimea de pompare disponibilă: 28 kpa 2 kpa 28 kpa 2 kpa=26kpa. Wilo 6 3 Ku Indicaţie Rezistenţa trebuie determinată de asemenea şi pentru alte subansambluri (sistem de ţevi, distribuitor etc.) şi scăzută din înălţimea de pompare disponibilă. Pompe ale circuitului de încălzire reglate manual 2 Wilo 4 3 Ku A Modular Divicon Grundfos UPS 40 A Modular Divicon A Modular Divicon VITODENS 200 W VIESMANN 17

18 Accesorii pentru instalare (continuare) Grundfos UPS 60 În cazul în care în timpul funcţionării în regim redus se ajunge la o alimentare insuficientă ainstalaţiei de încălzire, poate fi deconectată funcţionarea automată în regim redus. Vezi şi indicaţiile producătorului pompelor respective. Wilo E/1 5 Ku reglaj pe baza unei presiuni constante 2 A Modular Divicon Pompe ale circuitului de încălzire reglabile pe baza diferenţei de presiune Conform normativelor de economisire a energiei în vigoare, pompele de circulaţie din instalaţiiledeîncălzire centrală trebuie dimensionate conform condiţiilor tehnice. Pompele de circulaţie din instalaţiile de încălzire cu putere nominală peste 25 kw trebuie să fie astfel dotate sau executate ca puterea electrică absorbită să poată fi adaptată automat în cel puţin trei trepte la necesarul de pompare, dacă nu există anumite restricţii impuse de elementele de siguranţă ale cazanului. Utilizarea pompelor cu funcţionare reglabilă este recomandabilă şi în cazul puterilor mai mici de pompare. A Modular Divicon Wilo E/1 5 Ku reglaj pe baza unei presiuni proporţionale Indicaţie de proiectare Utilizarea de pompe ale circuitului de încălzire reglate pe baza diferenţei de presiune presupune că circuitele de încălzire sunt cu debit variabil, de exemplu încălziri cu sistem de conducte simple sau duble cu ventile cu termostat, încălziri prin pardoseală cu ventile cu termostat sau ventile zonale. Wilo E/1 5 Ku Reglaj pe baza diferenţei de presiune Reglajul pompelor pe baza diferenţei de presiune poate fi schimbat: & din reglaj pe baza unei diferenţe de presiune constante (presiune constantă starea de livrare) & în reglaj pe baza unei diferenţe de presiune adaptate (presiune proporţională). Vezi şi indicaţiile producătorului pompelor respective. Funcţionare în regim redus Pentru a economisi în mod suplimentar energie, pompa circuitului de încălzire se adaptează automat la funcţionarea în regim redus (de exemplu în cazul regimului redus pe timpul nopţii) a instalaţiei de încălzire (funcţionare automată în regim redus). Pompa trece în acest caz pe funcţionare cu turaţie minimă. După încheierea funcţionării în regim redus, pompa revine la turaţia iniţială. A Modular Divicon 18 VIESMANN VITODENS 200 W

19 Accesorii pentru instalare (continuare) Grundfos Alpha + reglaj pe baza unei presiuni constante resp. proporţionale Înălţimea de pompare se reglează în funcţie de reglajul existent pe principiul presiunii constante resp. proporţionale. Pompa poate funcţiona şi în 3 trepte cu presiune de pompare constantă Vezi şi indicaţiile producătorului pompelor respective. La funcţionare în trepte: C 1. Treapta 3 D 2. Treapta 3 E 3. Treapta 3 Grundfos Alpha + 60 Grundfos Alpha A Modular Divicon B Domeniul de lucru la funcţionare pe baza diferenţei de presiune A Modular Divicon B Domeniul de lucru la funcţionare pe baza diferenţei de presiune La funcţionare în trepte: C 1. Treapta 3 D 2. Treapta 3 E 3. Treapta 3 Accesorii de montaj pentru Vitodens 200 W, 80 şi 105 kw Set de racordare a circuitului de încălzire cu pompă de circulaţie, cu trei trepte de turaţie Nr. de comandă Z Racorduri pentru cablul de conectare (de la instalator) dintre setul de racordare şi preselectorul hidraulic: Ø 42 mm (racord cu inel de strângere) Debit max. la circuitul secundar al selectorului hidraulic: 8 m 3 /h Compus din: & pompă de circulaţie,cutreitreptedeturaţie, Wilo, tip VIRS 25/ 10 3 & teu cu robinet sferic & supapă unisens & 2 robineţi pentru umplere şi golire a cazanului & Supapă de siguranţă & Aerisitor automat & Robinet de gaz cu termoventil de siguranţă încorporat & Preselector hidraulic & Senzor de temperatură imersat & Termoizolaţie pentru setul de racordare şi preselectorul hidraulic & racord G1 pentru vas de expansiune sub presiune VITODENS 200 W VIESMANN 19

20 Accesorii pentru instalare (continuare) Consolă pentru preselectorul hidraulic (trebuie comandată separat) & Pentru montaj pe pardoseală Nr. de comandă & Pentru montaj pe perete Nr. de comandă Set de racordare pentru boiler pentru preparare a.c.m. 2 Nr. de comandă Racorduri: Ø 35 mm (racord cu inel de strângere) Compus din: & Ţevi de racordare pentru tur şi retur & Senzor pentru temperatura a.c.m. din boiler Accesorii de montaj pentru instalaţiile cu mai multe cazane Cascade hidraulice Vezi pag. 25. Cascadă evacuare gaze arse (suprapresiune) Compus din: & Dispozitiv de siguranţă împotriva curentului invers de gaze arse pentru fiecare cazan & Tubulatura comună de evacuare gazelor arse & Element terminal cu sistem de evacuare a condensului şi sifon & Fişa de codare a cazanului A Tubulatura comună de evacuare gazelor arse B Dispozitiv de siguranţă împotriva curentului invers de gaze arse C Element terminal cu sifon & Instalaţie cu două cazane amplasate în serie Pentru Vitodens 200 W, de la 17 până la 45 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 17 până la 60 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 30 până la 80 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 30 până la 105 kw: Nr. de comandă Z & Instalaţie cu trei cazane amplasate în serie Pentru Vitodens 200 W, de la 17 până la 45 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 17 până la 60 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 30 până la 80 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 30 până la 105 kw: Nr. de comandă Z & Instalaţie cu patru cazane amplasate în serie Pentru Vitodens 200 W, de la 30 până la 105 kw: Nr. de comandă Z & Instalaţie cu patru cazane amplasate în bloc Pentru Vitodens 200 W, de la 17 până la 45 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 17 până la 60 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 30 până la 80 kw: Nr. de comandă Z Pentru Vitodens 200 W, de la 30 până la 105 kw: Nr. de comandă Z VIESMANN VITODENS 200 W

21 Boiler pentru preparare de apă caldă menajeră 3.1 Descrierea produsului Pentru informaţii despre boilerele de preparare a.c.m., vezi instrucţiunile de proiectare Vitodens până la 35 kw sau fişele tehnice individuale. Indicaţii de proiectare 4.1 Amplasare, montaj Condiţii de amplasare pentru funcţionare cu racord la coş (atmosferic) (tipul de aparate B) (tipul constructiv B 23 şib 33 ) Vitodens poate funcţiona în încăperi, în care se produce poluarea aerului prin hidrocarburi halogenate, ca de exemplu saloane de coafură, tipografii, curăţătorii chimice, laboratoare etc., numai fără racord la coş. În caz de dubiu, vă rugăm să luaţi legătura cu filiala noastră. Cazanele murale nu se vor instala în încăperi cu mult praf. Încăperea de amplasare trebuie să fie protejată la îngheţ şisă fie bine aerisită. În încăperea de amplasare trebuie să existe un sistem de evacuare a condensului şi conducta de purjare a supapei de aerisire. Temperatura maximă a mediului ambiant nu trebuie să depăşească 35 ºC. În caz de nerespectare a acestor indicaţii, se pierde dreptul asupra serviciilor de garanţie pentru remedierea defecţiunilor la cazan, produse din aceste cauze. a La montaj trebuie respectate normele de siguranţă prevăzute de ÖVGW TR Gas (G1), ÖNORM, ÖVGW, ÖVE şi cele valabile în ţara respectivă. Vitodens200 W dela60kwşi instalaţii cu mai multe cazane Vitodens de la 50 kw trebuie instalate conform normativelor cu privire la instalaţiile de încălzire (FeuVo) într o încăpere separată. Întrerupătorul principal trebuie instalat în afara încăperii de amplasare a cazanului. Rosturi de aerisire La cazanele pe gaz cu o putere nominală totală de peste 50 kw rosturile de aerisire trebuie să fie conduse numai în exterior. Secţiunea transversală trebuie să fiedecelpuţin 150 cm 2 şi pentru fiecare cazan cu puterea nominală totală de peste 50 kw, câte 2cm 2 în plus pentru fiecare kw de putere nominală. Această secţiune transversală trebuie să fie realizată prin cel mult 2 guri de aerisire (se vor respecta normativele în vigoare). Exemplu: Vitodens 200 W, 4 60 kw Putere nominală totală 240 kw 150 cm cm 2 = 530 cm 2 sau cm 2. Rosturile de aerisire trebuie să fiedemin.530cm 2 sau2 265 cm 2 Instalaţii cu mai multe cazane cu sistem de evacuare a gazelor arse cu suprapresiune Instalaţiile cu mai multe cazane Vitodens 200 W cusisteme comune de evacuare a gazelor arse cu suprapresiune sunt prevăzute pentru funcţionare cu racord la coş (tip B). Pentru alte indicaţii, vezi instrucţiunile de proiectare pentru sisteme de evacuare gaze arse pentru Vitodens. Încăpereadeamplasare(până la 50 kw) Se admit: & Aşezarea cazanelor pe gaz la acelaşi etaj & Dependinţe înspaţii care comunică cu încăperea de amplasare a cazanului (cămări, pivniţe, ateliere etc.) & Mansarde, dar numai dacă coşul de fum are o înălţime suficientă conform DIN m de la racord (funcţionare cu depresiune la coş). Nu se admit: & Casele scărilor şi coridoare comune; excepţie:casecuînălţime redusă pentru una sau două familii (muchia superioară a pardoselii de la ultimul etaj < 7 m de la sol) & Băi sauîncăperi fără ferestre spre exterior, cu aerisire prin canal & Încăperi, în care sunt depozitate materiale explozibile sau uşor inflamabile & Încăperi aerisite mecanic sau prin instalaţii cu un singur canal conform DIN Trebuie respectate normativele legate de funcţionarea cazanelor pe gaz, valabile în ţara respectivă. Racordarea traiectului de evacuare a gazelor arse (pentru alte indicaţii, vezi instrucţiunile de proiectare pentru Vitodens) Elementul de legătură la coş trebuie să fie cât se poate de scurt. De aceea Vitodens trebuie să fie aşezat cât mai aproape de coş. Nu trebuie respectate măsuri speciale de protecţie şi anumite distanţe faţă de obiecte inflamabile, cum ar fi mobilă, cartoane sau altele. În nici un punct al suprafeţei cazanului Vitodens şi al sistemului de evacuare a gazelor arse temperatura nu depăşeşte 85 ºC. Aparate pentru evacuarea gazelor arse La instalarea aparatelor cu evacuarea aerului în exterior (hote, aparate de aerisire etc.) trebuie avut grijă ca prin aspiraţie să nu se formeze depresiune în încăperea de amplasare. La funcţionarea simultană şi a cazanului Vitodens ar putea să se formeze un curent invers de gaze arse. În acest caz trebuie să se instaleze un circuit de blocare. În acest scop poate fi montată extensia internă H2 (accesoriu). La pornirea arzătorului se opresc aparatele de aerisire. 4 VITODENS 200 W VIESMANN 21

22 Indicaţii de proiectare (continuare) Funcţionare fără racord la coş (turbo) (aparate tip C) Ca aparat de tip C 13x,C 33x,C 43x,C 53x sau C 63x conform TRGI 2008, Vitodens poate fi montat pentru funcţionare fără racord la coş indiferent de mărimea şi aerisirea încăperii de amplasare. El poate fi amplasat de exemplu în camere şi livinguri, în dependinţe fără aerisire, în dulapuri (deschise în partea superioară) şi în nişe fără respectarea unei anumite distanţe la elemente componente inflamabile, dar şi la mansarde (pod mic şi dependinţe) cu evacuare directă prin acoperiş a traiectului de gaze arse şi a conductei pentru aerul de ardere. Deoarece elementul de legătură pentru evacuarea gazelor arse în cazul funcţionării fără racord la coş este înconjurat de aer de ardere (tub coaxial) nu trebuie respectate anumite distanţe faţă de componentele inflamabile (pentru alte indicaţii, vezi instrucţiunile de proiectare pentru sisteme de evacuare a gazelor arse pentru Vitodens). Încăperea de amplasare trebuie să fie protejată la îngheţ. În încăperea de amplasare trebuie să existe un sistem de evacuare a condensului şi conducta de purjare a supapei de aerisire. Sisteme electrice de blocare pentru aparatele de aerisire (hote etc.) nu sunt necesare în cazul funcţionării fără racord la coş. Vitodens 200 W dela60kw Vitodens de la 50 kw trebuie instalate conform normativelor cu privire la instalaţiile de încălzire (FeuVo) într o încăpere separată. Întrerupătorul principal trebuie instalat în afara încăperii de amplasare a cazanului. Sunt necesare rosturile de admisie aer/evacuare gaze arse conform TRGI (vezi instrucţiunile de proiectare pentru sisteme de evacuare gaze arse pentru Vitodens). Amplasarea în garaj În urma încercărilor executate de Institutul pentru căldura gazelor din Essen, s a confirmat faptul că Vitodens poate fi instalat în garaje. În cazul instalării în garaj, distanţa dintre pardoseală şiarzător trebuie să fie de minimum 500 mm. Aparatul trebuie să fie protejat împotriva deteriorărilor mecanice prin intermediul unui etrier sau al unui dispozitiv pus la dispoziţie de instalator. Funcţionarea cazanului Vitodens în încăperi umede 4 Cazanul Vitopend este avizat pentru instalare în încăperi umede (tip de protecţie IP X4 D, protejat la stropi de apă) La instalarea cazanului Vitodens în încăperi umede trebuie respectate zonele de protecţie şi distanţeleminimeconformvde Vitodens 200 W se poate instala în zona de protecţie 1. Alimentare electrică La lucrările în vederea alimentării electrice se vor respecta condiţiileimpusedeelectricaşi de normativele VDE (a: ÖVE)! Siguranţa pentru cablul de alimentare poate fi de max. 16 A. Alimentarea de la reţea (230 V~, 50 Hz) trebuie realizată printr o legătură fixă. Conectarea cablurilor de alimentare electrică şi a accesoriilor se face la bornele din aparat. Cablurile din spaţiul marcat trebuie să iasă din perete min. 800 mm (vezi figură): A Punct de referinţă muchia superioară a cazanului Vitodens B Spaţiu pentru cablurile de alimentare electrică 22 VIESMANN VITODENS 200 W

23 Indicaţii de proiectare (continuare) Cabluri recomandate NYM-J 3 1,5 mm 2 cu 2 fire min 0,75 mm 2 cu4fire1,5mm 2 Cabluri de alimentare de la reţea (şi accesorii) Pompă de recirculare Semnalizarea de avarii Extensie externă H1 sau H2 Senzor de temperatură exterioară Vitotronic 200-H (LON) Set de extensie pentru circuit de încălzire cu vană de amestec (KM-BUS) Vitotrol 100, tip UTD Vitotrol 200 Vitotrol 300 Receptor de semnale radio NYM-O 3 1,5 mm 2 sau cu3fire1,5mm 2 fără fir verde/galben Vitotrol 100, tip UTD-RF Vitotrol 100, tip UTA Comutator de blocare În cazul funcţionării cu racord la coş trebuie utilizat un dispozitiv de blocare, atunci când un aparat de aerisire utilizează aer din aceeaşi încăpere (de exemplu hotă). În acest scop poate fi montată extensia internă H2 (accesoriu). La pornirea arzătorului se opresc aparatele de aerisire. Alimentarea electrică a accesoriilor Alimentarea electrică a accesoriilor poate fi făcută direct de la automatizare. Acest racord se conectează şi se deconectează de la comutatorul pornit oprit al instalaţiei (max. 4 A). În cazul amplasării în încăperi umede, conectarea la reţeaaaccesoriilor nu se va face la automatizare. Condiţii suplimentare impuse în cazul amplasării cazanelor cu funcţionare pe gaz lichefiat în încăperi sub nivelul solului Conform TRF 1996 volumul 2 valabil începând cu 1 septembrie 1997 în cazul instalării cazanului Vitodens sub nivelul solului, nu mai este necesar montajul unei electrovalve magnetice externe de siguranţă. Gradul ridicat de siguranţă asigurat de electrovalva magnetică externă de siguranţă s a dovedit totuşi foarte util. De aceea noi recomandăm în cazul instalării cazanului Vitodens în încăperi sub nivelul solului, montarea în continuare a electrovalvei magnetice externe de siguranţă pentru care extensia H1 trebuie comandată separat. 4 Racordarea la alimentarea cu gaz Instalaţia de gaz trebuie executată numai de către un instalator autorizat de DISTRIGAZ. Racordarea la alimentarea cu gaz se va executa conform STAS. a Racordarea la alimentarea cu gaz (G1) se execută conform ÖVGW TR Gas (G1) şi normelor regionale în vigoare. Suprapresiunea max. de testare 150 mbar. Noi recomandăm instalarea unui filtru de gaz conform DIN 3386 pe conducta de alimentare cu gaz. Termoventil de siguranţă Conform regulamentului în vigoare de protecţie contra incendiilor (FeuVo '96, 4, aliniatul 5), în instalaţii de încălzire ce funcţionează cu gaz sau pe conductele de alimentare cu gaz, înainte de intrarea în instalaţie, trebuie montate dispozitive termice de închidere care opresc alimentarea cu gaz, în cazul unei temperaturi exterioare de peste 100 ºC. Aceste ventile trebuie să întrerupă alimentarea cu gaz pentru cel puţin 30 minute până la o temperatură de 650 ºC. Astfel se urmăreşte evitarea formării de amestec explozibil de gaz în caz de incendiu. Robinetele de gaz livrate pentru Vitodens sunt prevăzute cu termoventile de siguranţă încorporate. Dimensionarea presostatului de gaz Putere nominală Vitodens Presostat de gaz la tipul de gaz kw Gaz metan CE Gaz metan obişnuit 17,0 45,0 GS 10 GS 10 17,0 60,0 GS 16 GS 16 30,0 80,0 GS 16 GS 16 30,0 105,0 GS 16 GS 16 Dimensiuni minime pentru amplasare Pentru lucrările de întreţinere se va asigura în faţa cazanului Vitodens respectiv a boilerului un spaţiu liber de 700 mm. În stânga şi în dreapta cazanului Vitodens nu este necesară păstrarea unui spaţiu pentru efectuarea lucrărilor de întreţinere. VITODENS 200 W VIESMANN 23

24 Indicaţii de proiectare (continuare) Pregătiri pentru instalarea direct pe perete a cazanului Vitodens 200 W Împreună cu cazanul Vitodens 200 W se livrează un şablon, cu ajutorul căruia se pot însemna pe perete poziţiile şuruburilor pentru suportul de fixat în perete şi poziţia tubului de evacuare a gazelor arse. Pentru racordarea circuitelor de încălzire şi a boilerului pentru preparare de apă caldă menajeră trebuie comandate seturi de racordare. 4 A Punct de referinţă muchia superioară a cazanului Vitodens B Şablon pentru montajul cazanului Vitodens C Spaţiu pentru cablurile de alimentare electrică. Cablurile trebuie să iasă cca 1200 mm din perete. D Dimensiune recomandată & Instalaţie cu un cazan: 1975 mm & Instalaţie cu mai multe cazane: 1700 mm E Suport pentru montaj pe perete F Muchia superioară a pardoselii finisate Montaj cu ramă de montaj pentru amplasare independentă (un cazan) Vitodens poate fi montat pe ramele de montaj pentru amplasare independentă. Consola livrată nu poate fi utilizată. 24 VIESMANN VITODENS 200 W

25 Indicaţii de proiectare (continuare) Montaj instalaţie cu mai multe cazane Cascadă hidraulică pentru montaj pe perete şi amplasare independentă Colector pe tur şi retur cu preselector hidraulic pentru instalaţiile cu mai multe cazane, cu 2 până la 4 cazane amplasate în serie sau cu 4 cazane amplasate în bloc. Racordurile pentru circuitul de încălzire, opţional spre dreapta sau spre stânga. 4 Reprezentare fără termoizolaţia livrată A Teacă de imersie pentru senzorul de temperatură pe tur B Aerisire C Accesorii de racordare cu pompa de circulaţie HR Retur circuit primar HV Tur circuit primar Cazan Număr 2x45 kw 2x80 kw 3x45 kw 3x80 kw 4x105 kw (2x2) 45 kw* 1 (2x2) 80 kw* 1 2x60 kw 2x105 kw 3x60 kw 3x105 kw (2x2) 60 kw* 1 (2x2) 105 kw* 1 Racordul circuitului R 2 de PN6/DN încălzire Racordul cazanului G 1¼ 2 1¼ 2 2 1¼ 2 Debit volumetric max. m 3 /h 6,9 12,1 10,3 18,1 24,1 13,8 24,1 Dimensiunea a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm *1 Amplasare în bloc VITODENS 200 W VIESMANN 25

26 Indicaţii de proiectare (continuare) Amplasare în serie montaj direct pe perete 4 Reprezentare fără termoizolaţia livrată A Sistem evacuare gaze arse în cascadă B Vitodens C Vitotronic 300 K (cu posibilitate de montare pe perete, opţional pe dreapta sau pe stânga) Suma tuturor lungimilor cablurilor BUS (de la instalator) nu trebuie să depăşească 50 m. Pentru informaţii privind cascada de gaze arse, vezi pag. 20 şi instrucţiuni de proiectare pentru sistemele de evacuare a gazelor arse. D Cascadă hidraulică HR Retur circuit primar HV Tur circuit primar Informaţii suplimentare cu privire la cascada hidraulică, vezi pag. 25. Număr de cazane 2x45 kw 2x80 kw 3x45 kw 3x80 kw 4x105 kw 2x60 kw 2x105 kw 3x60 kw 3x105 kw a mm b mm c mm d mm e mm Set de livrare pentru instalaţia cu mai multe cazane & Vitodens 200 W (de la 2 până la 4 cazane) & Automatizare în cascadă Vitotronic 300 K & Modul de comunicare cascadă pentru fiecare cazan & Senzor de imersie pentru preselectorul hidraulic & Cascadă hidraulică cu preselector hidraulic şi termoizolaţie & Accesorii de racordare cu pompe de circulaţie (3 trepte) şi termoizolaţie 26 VIESMANN VITODENS 200 W

27 Indicaţii de proiectare (continuare) Amplasare în serie cu ramă de montaj pentru amplasare independentă 4 Reprezentare fără termoizolaţia livrată A Sistem evacuare gaze arse în cascadă B Elemente de fixare la planşeu C Vitodens D Vitotronic 300 K (cu posibilitate de montare pe dreapta sau pe stânga) Suma tuturor lungimilor cablurilor BUS (de la instalator) nu trebuie să depăşească 50 m. Pentru informaţii privind cascada de gaze arse, vezi pag. 20 şi instrucţiuni de proiectare pentru sistemele de evacuare a gazelor arse. E Ramă de montaj pentru amplasare independentă F Cascadă hidraulică HR Retur circuit primar HV Tur circuit primar Informaţii suplimentare cu privire la cascada hidraulică, vezi pag. 25. Număr de cazane 2x45 kw 2x80 kw 3x45 kw 3x80 kw 4x105 kw 2x60 kw 2x105 kw 3x60 kw 3x105 kw a mm b mm c mm d mm Set de livrare pentru instalaţia cu mai multe cazane & Vitodens 200 W (de la 2 până la 4 cazane) & Automatizare în cascadă Vitotronic 300 K & Modul de comunicare cascadă pentru fiecare cazan & Senzor de imersie pentru preselectorul hidraulic & Ramă de montaj pentru amplasare independentă & Cascadă hidraulică cu preselector hidraulic şi termoizolaţie & Accesorii de racordare cu pompe de circulaţie (3 trepte) şi termoizolaţie VITODENS 200 W VIESMANN 27

28 Indicaţii de proiectare (continuare) Amplasare în bloc montaj liber în încăpere 4 Reprezentare fără termoizolaţia livrată A Sistem evacuare gaze arse în cascadă B Elemente de fixare la planşeu C Vitodens D Vitotronic 300 K (cu posibilitate de montare pe dreapta sau pe stânga) Suma tuturor lungimilor cablurilor BUS (de la instalator) nu trebuie să depăşească 50 m. Pentru informaţii privind cascada de gaze arse, vezi pag. 20 şi instrucţiuni de proiectare pentru sistemele de evacuare a gazelor arse. Informaţii suplimentare cu privire la cascada hidraulică, vezi pag. 25. Cazan 4x45 kw 4x80 kw 4x60 kw 4x105 kw a mm b mm c mm E Ramă de montaj F Cascadă hidraulică HR Retur circuit primar HV Tur circuit primar Set de livrare pentru instalaţia cu mai multe cazane & Vitodens 200 W (4 cazane) & Automatizare în cascadă Vitotronic 300 K & Modul de comunicare cascadă pentru fiecare cazan & Senzor de imersie pentru preselectorul hidraulic & Cascadă hidraulică cu preselector hidraulic Termoizolaţie Ramă de montaj Elemente de fixare la planşeu & Accesorii de racordare cu pompe de circulaţie (3 trepte) şi termoizolaţie 28 VIESMANN VITODENS 200 W

29 Indicaţii de proiectare (continuare) 4.2 Racordarea evacuării condensului Conducta de evacuare a condensului se instalează cu pantă. Condensul din instalaţia de evacuare a gazelor arse (dacă există scurgere) se conduce împreună cu condensul din cazan direct sau (dacă este necesar) printr un echipament de neutralizare (accesoriu) în instalaţia de canalizare. Indicaţie Între sifon şi dispozitivul de neutralizare trebuie să existe o aerisire pe conductă. Vitodens 200 W, 45 şi 60kW A Furtun de evacuare (în setul de livrare al Vitodens) B Set pâlnie de evacuare (accesorii) Vitodens 200 W, 80 şi 105 kw A Furtun de evacuare (în setul de livrare al Vitodens) B Set pâlnie de evacuare (accesorii) 4 Evacuarea condensului şi neutralizarea Condensul format în timpul funcţionării încălzirii, atât în cazanul în condensaţie cât şi în tubulatura de evacuare a gazelor arse, trebuie evacuat conform prescripţiilor. În cazul funcţionării pe gaz, condensul are valoarea ph cuprinsă între 4 şi 5. În fişa de informare ATV DVWK A 251 se stabilesc pentru condensul provenit din cazanele în condensaţie, anumite norme pentru conducerea acestuia în reţeaua de canalizare. Condensul evacuat din cazanele în condensaţie Vitodens îndeplineşte, în ceea ce priveşte componenţa, prevederile fişei de informare ATV DVWK A 251. Conducta de evacuare a condensului în gura de canalizare trebuie să fie la vedere. Conducta de evacuare trebuie să fie montată în pantă, să fie prevăzută cu un sifon şi trebuie să fie dotată cu elementele corespunzătoare pentru luarea de probe. Se vor utiliza numai materiale rezistente la coroziune pentru evacuarea condensului (de exemplu furtun textil). De asemenea nu se vor folosi materiale galvanizate sau care conţin cupru, de exemplu conducte, elemente de legătură etc. La evacuarea condensului se va instala un sifon pentru a împiedica scurgerea de gaze arse. Datorită unor prevederi valabile în ţara respectivă sau a unor condiţii speciale de la faţa locului, pot fi necesare alte măsuri de execuţie. Pentru informare este recomandabil să se ia legătura cu serviciul de canalizare competent, înainte de a începe lucrările de instalare. Trebuie avut în vedere ca sistemele de canalizare casnice să fie executate din materiale rezistente la condens acid. Conform fişei de informare ATV DVWK A 251 se pot folosi următoarele materiale: & conducte din material ceramic & conducte rigide PVC & conducte PVC & conducte PE HD (polietilenă, compacte) & conducte PP & conducte ABS/ASA & conducte neoxidante din oţel inoxidabil & conducte din borosilicat Condensul din cazanele pe gaz cu putere a instalaţiei de ardere de până la 200 kw Până la o putere nominală de 200 kw condensul provenit din cazanele în condensaţie poate fi condus în general fără a fi neutralizat în reţeaua de canalizare. VITODENS 200 W VIESMANN 29

30 Indicaţii de proiectare (continuare) Echipamentul de neutralizare Evacuarea condensului până la gura de canalizare trebuie să fie la vedere. Conducta de evacuare trebuie să fie montată în pantă şi să fie prevăzută cu un sifon şi de asemenea trebuie să fie dotată cu elementele corespunzătoare pentru luarea de probe. Dacă cazanul Vitodens se instalează sub nivelul de retenţie de ape reziduale, trebuie instalată o pompă pentru condens. Pompele pentru pomparea condensului la înălţimea necesară pot fi livrate ca accesorii (vezi Lista de preţuri Vitoset). Deoarece consumul de granulat de neutralizare depinde de modul de funcţionare al instalaţiei, adaosurile necesare trebuie stabilite, prin controale repetate, în timpul primului an de funcţionare. Este posibil ca o umplere să fie suficientă pentru un an. Instalaţie de neutralizare pentru instalaţii cu un cazan cu 45 şi 60kW Nr. de comandă A Evacuarea condensului B Echipament de neutralizare C Aerisire deasupra acoperişului 4 Aparatele Vitodens se pot livra (dacă este necesar) cu un echipament separat de neutralizare (accesoriu). Condensul se conduce şi se tratează în echipamentul de neutralizare. Instalaţie de neutralizare pentru instalaţiicuuncazancu80şi 105kWşi instalaţii cu mai multe cazane Nr. de comandă A Alimentare (DN 20) B Evacuare (DN 20) Instalaţia de evacuare a condensului Vezilistadepreţuri Vitoset 4.3 Racordare hidraulică simplă Generalităţi Dimensionarea instalaţiei Cazanele Viessmann în condensaţie se pot monta de obicei în orice instalaţie cu circulaţie forţată a agentului termic (instalaţie închisă). Seturile de racordare cu pompă de circulaţie integrată sunt livrate ca accesorii. Presiunea minimă în instalaţie este de 1,0 bar. Temperatura apei din cazan este limitată la 82 ºC. Pentru ca pierderile de căldură prin distribuţie să fie reduse, recomandăm cainstalaţia de distribuţie a căldurii să fie reglată la o temperatură pe tur de max. 70 ºC. Agenţi chimici anticorozivi În instalaţiile de încălzire instalate şi utilizate regulamentar, de regulă nu apare coroziune. Nu este necesară utilizarea agenţilor chimici anticorozivi. 30 VIESMANN VITODENS 200 W

31 Indicaţii de proiectare (continuare) Anumiţi producători de conducte din material plastic recomandă utilizarea aditivilor chimici. În acest caz, se vor utiliza numai agenţi chimici anticorozivi, care sunt aprobaţi pentru cazanele cu preparare de apă caldă menajeră prin intermediul unui schimbător de căldură cu un singur perete (preparator instantaneu de apă caldă menajeră sau boiler). Trebuie respectată Directiva VDI Circuite de încălzire Pentru instalaţiile de încălzire cu conducte din material plastic, recomandăm utilizarea de conducte etanşe la difuziune, pentru a împiedica pătrunderea de oxigen prin pereţii conductelor. La instalaţiiledeîncălzire cu conducte din material plastic care nu sunt etanşe lapătrunderea oxigenului (DIN 4726) se vor separa circuitele. În acest scop livrăm schimbătoaredecăldură separate. În încălzirile prin pardoseală şiinstalaţiile de apă de mare capacitate trebuie montate un separator de nămol, vezi Lista de preţuri Vitoset Viessmann. Instalaţiile de încălzire prin pardoselă şi circuitele de încălzire cu volum foarte mare de apă (>15 l/kw) trebuie racordate şi la cazanele în condensaţie printr o vană de amestec cu trei căi; vezi instrucţiunile de proiectare Reglajul încălzirilor prin pardoseală sau exemplele de utilizare. Pe turul circuitului de încălzire prin pardoseală trebuie montată o termocuplă pentru limitarea temperaturii maxime. Trebuie respectat DIN Funcţionare doar în regim de preparare a.c.m. Dacă Vitodens 200 W de80şi 105 kw este utilizat doar pentru preparare a.c.m., boilerele pentru preparare a.c.m. trebuie racordate după preselectorul hidraulic. Sisteme de conducte din material plastic pentru radiatoare Şi în cazul sistemelor de conducte din material plastic pentru circuiteledeîncălzire cu radiatoare, recomandăm montarea unui termostat pentru limitarea temperaturii maxime. Supapa de siguranţă În setul de racordare al circuitului de încălzire (accesoriu) este integrată o supapă de siguranţă conform TRD 721 (presiune de deschidere 4 bar). Conducta de purjare trebuie condusă, conform EN12828, într o pâlnie de evacuare (setul cu pâlnia de evacuare se poate livra ca accesoriu). În pâlnia de evacuare este integrat un sifon. Dispozitiv de siguranţă împotriva lipsei de apă Conform EN se poate renunţa la dispozitivul de siguranţă împotriva lipsei de apă la cazane până la 300 kw, dacă este asigurat faptul, că în cazul lipsei de apă, nu se poate produce o încălzire neadmisă ainstalaţiei. Cazanele Viessmann Vitodens sunt dotate cu un dispozitiv de siguranţă împotriva lipsei de apă (siguranţă împotriva funcţionării fără apă). Prin verificări s a dovedit, că în cazul lipsei de apă datorită unor pierderi în instalaţie şi al funcţionării simultane a arzătorului, acesta este oprit fără măsuri suplimentare, înainte de a se produce o supraîncălzire a cazanului şi ainstalaţiei de evacuare a gazelor arse. Centrală amplasată la mansardă Nu este necesară utilizarea unui dispozitiv de siguranţă împotriva lipsei de apă, recomandat de normativele în vigoare, la montarea Vitodens în centrale amplasate la mansardă. Cazanele în condensaţie Vitodens sunt asigurate împotriva lipsei de apă conform EN Proprietăţile apei/protecţie la îngheţ Apadeumplereşi apa de completare cu proprietăţi necorespunzătoare stimulează depunerile şi procesul de coroziune şi poate provoca avarii la cazan. Referitor la proprietăţile şi cantitatea agentului termic incl. apa de umplere şi completare trebuie respectată directiva VDI2035. & Instalaţia de încălzire trebuie spălată bine înainte de umplere. & Se va folosi numai apă care îndeplineşte condiţiiledeapă menajeră. & Apa de umplere cu o duritate peste următoarele valori trebuie dedurizată, deexemplucuoinstalaţie mică de tratare a apei pentru agent termic (vezi lista de preţuri Vitotoset): Vitodens până la 45 kw: 16,8 dh (3,0 mol/m 3 ) Vitodens de la 60 kw şi instalaţii cu mai multe cazane până la 200kW:11,2 dh(2,0mol/m 3 ) Instalaţii cu mai multe cazane peste 200 kw: 8,4 dh (1,5 mol/m 3 ) & Apei de umplere i se poate adăuga un agent de protecţie la îngheţ indicat special pentru instalaţiile de încălzire. Este necesar avizul din partea producătorului pentru agentul de protecţie la îngheţ, deoarece garniturile şi membranele se pot deteriora şi se pot produce şi zgomote la funcţionarea în regim de încălzire. Firma Viessmann nu îşi asumă responsabilitatea pentru pagubele apărute din această cauză. & La prima pornire a instalaţiei de încălzire precum şi lainstalaţii cu peste 20 litri/kw trebuie respectate prevederile VDI Exemple de instalare Pentru exemple de montaj pentru cazanul Vitodens 200 W, vezi Exemple de instalaţii. 4 Vas de expansiune Conform EN instalaţiile de încălzire cu apă trebuie să fie dotate cu un vas de expansiune. Mărimea vasului de expansiune care trebuie instalat se stabileşte în funcţie de mărimea instalaţiei de încălzire şi, în orice caz, trebuie verificată. Preselector hidraulic Utilizare Reguli pentru proiectarea sistemului hidraulic al instalaţiei: & În cazul în care Vitodens 200 W de80şi 105 kw este utilizat drept instalaţie cu un cazan, trebuie comandat un set de racordare cu preselector hidraulic (vezi Lista de preţuri Viessmann). & La instalaţii cu mai multe cazane cu Vitodens 200 W trebuie instalat în general un preselector hidraulic. & La calibrarea preselectorului hidraulic, debitul volumetric al aparatului trebuie să fie reglat cu cca % mai mic decât debitul volumetric al instalaţiei (reducere pe retur). & Preselctorul hidraulic trebuie dimensionat corespunzător debitului volumetric max. din întregul sistem. Preselectorul hidraulic decuplează circuitul generatorului de căldură (circuitul cazanului) şi circuitele de încălzire racordate. VITODENS 200 W VIESMANN 31

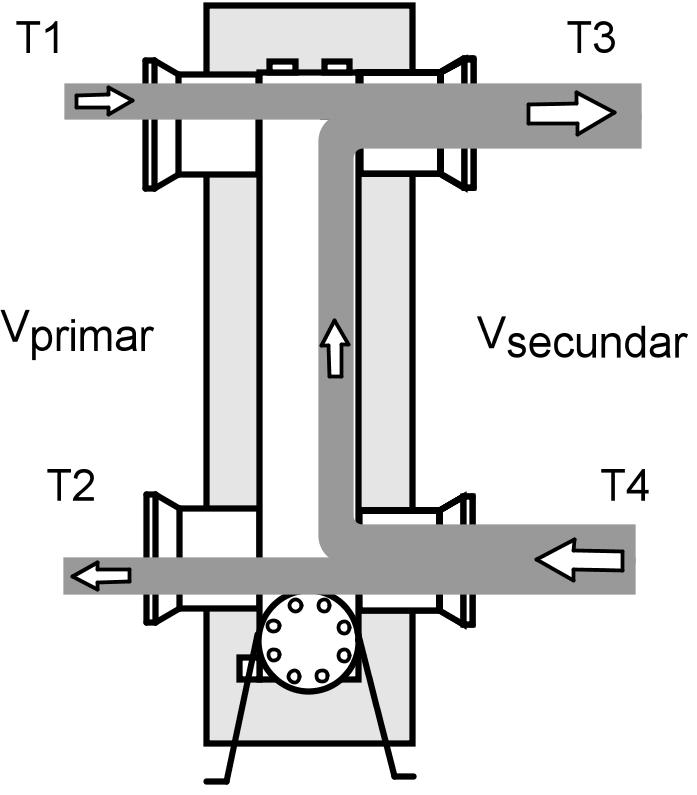

32 Indicaţii de proiectare (continuare) Dacă la dimensionare rezultă o valoare a debitului volumetric max. mai mare decât valorile menţionate în tabelul de mai sus, atunci trebuie montat un preselector hidraulic şi la Vitodens 200 de 45 şi 60kW. Cazan Debit volum. max. l/h Vitodens 200 W, kw 3500 Vitodens 200 W, kw 3500 Scheme de instalare în combinaţie cu un preselector hidraulic, vezi exemplul de utilizare corespunzător din broşura Exemple de instalaţii. Circuitul cazanului Pompadecirculaţie din Vitodens trebuie să pompeze cantitatea de apă necesară pentru a compensa pierderile de presiune reduse de obicei de pe circuitul generatorului de căldură; pierderile de presiune ale preselectorului hidraulic sunt neglijabile. Din diagramele pentru pompe se poate determina, în funcţie de cantitatea de apă de pe circuitul generatorului, înălţimea de pompare efectivă corespunzătoare, pentru a putea stabili diametrul nominal al conductelor respectiv pentru a putea regla corespunzător turaţia pompei. V primar <V secundar T 1 >T 3 T 2 T 4 Q primar =Q secundar Indicaţie Termometrele corespunzătoare montate pe turul şi pe returul preselectorului hidraulic uşurează operaţiunea de reglare. Preselector hidraulic în combinaţie cu sistem Modular Divicon Descriere şi date tehnice, vezi pag Circuit de încălzire Pompele de încălzire puse la dispoziţie de instalator trebuie să pompeze apa circuitelor de încălzire şi pentru a compensa pierderile de presiune; trebuie dimensionate corespunzător. Principiul de funcţionare HR Retur circuit primar HV Tur circuit primar KR Retur cazan KV Tur cazan V primar V secundar T 1 T 2 T 3 T 4 Q primar Q secundar Volumul de agent termic pe circuitul generatorului de căldură (cca % mai mic decât V secundar ) Volumul de agent termic de pe circuitul de încălzire Temperatura pe turul circuitului generatorului de căldură Temperatura pe returul circuitului generatorului de căldură Temperatura pe turul circuitului de încălzire Temperatura pe returul circuitului de încălzire Cantitatea de căldură primită de generatorul de căldură Cantitatea de căldură descărcată de circuitul de încălzire Preselector hidraulic din programul Vitoset Pentru Vitodens 200 W de45şi 60 kw (vezi Lista de preţuri Vitoset ) Debit volumetric m 3 /h max. Racorduri Filet interior Rp 1 Filet exterior R 1¼ 2 Flanşă DN Dime- a mm nsiu- nea b mm c mm d mm e mm Preselector hidraulic cu distribuitor/colector pentru instalaţii cu mai multe cazane cu 2 până la4vitodens 200 W Descriere şi date tehnice, vezi pag VIESMANN VITODENS 200 W

33 Automatizări 5.1 Vitotronic 100, tip HC1, pentru funcţionare cu temperatură constantă Structură şi funcţii Structură modulară Automatizarea este montată în cazan. Automatizarea este compusă dintr-un aparat principal, module electronice şi o unitate de comandă. Aparat principal: & Comutator pornit-oprit & Interfaţa de comunicare Optolink Laptop & Semnalizatorul de funcţionare şi semnalizatorul de avarie & Tasta de deblocare & Siguranţe Unitatea de comandă: & Display & Reglajul şi afişarea temperaturilor şi acodărilor & Afişarea mesajelor de avarie & Taste: selectarea regimului de funcţionare Temperatura apei din cazan temperatura apei calde menajere funcţia de testare-verificare Funcţii: & Automatizare digitală a circuitului cazanului pentru funcţionare cu temperatură constantă a apei din cazan & Pentru funcţionarea comandată de temperatura de ambianţă este necesară o telecomandă Vitotrol 100, tip UTA, UTD sau UTD RF (conform EnEV) & Protecţia la îngheţ ainstalaţiei de încălzire & Sistem de diagnosticare integrat & Automatizare integrată pentru temperatura apei calde menajere din boiler Caracteristici de reglaj Comportare PI cu ieşire modulantă. Reglajul programelor de lucru Pentru toate regimurile de funcţionare este asigurată protecţia la îngheţ (vezi funcţia de protecţie la îngheţ) ainstalaţiei de încălzire. Cu tastele de selectare a programelor pot fi alese următoarele regimuri de funcţionare: & Încălzire şi apă caldă & Numai apă caldă & Regim deconectat Funcţia de protecţie la îngheţ Funcţia de protecţie la îngheţ este activată pentru toate regimurile de funcţionare. La temperatura apei din cazan de 5 ºC se porneşte arzătorul şi la temperatura apei din cazan de 20 ºC se opreşte. Pompadecirculaţie este pornită o dată cu arzătorul şi oprită mai târziu. Boilerul pentru preparare de apă caldă menajeră este încâlzit la cca 20 ºC. Pentru protecţia la îngheţ ainstalaţiei poate fi pornită pompa de circulaţie la anumite intervale de timp (până la de 24 ori pe zi) pentru cca 10 minute. Funcţionare în regim de vară Regimul de funcţionare w Arzătorul porneşte numai când trebuie încălzită apa din boilerul pentru preparare de apă caldă menajeră. Senzor pentru temperatura apei din cazan Dacă senzorul pentru temperatura apei din cazan este conectat la automatizare şi montat în cazan. Temperatura admisă a mediului ambiant la funcţionare între 0 şi 130 C la depozitare şi transport între -20 şi +70 C Senzor pentru temperatura a.c.m. din boiler Setul de racordare pentru boilerul pentru preparare a.c.m. este inclus în setul de livrare. Lungimea cablului 3,75 m, pregătit pentru conectare Tip de protecţie IP 32 Temperatură admisă a mediului ambiant la funcţionare de la 0 până la +90 C la depozitare şi transport de la 20 până la +70 C 5 Vitotronic 100 Tensiune nominală 230 V~ Frecvenţă nominală 50 Hz Curent nominal 6 A Clasă de protecţie I Moddeacţionare Tip 1 B conform EN Temperatură admisă a mediului ambiant la funcţionare de la 0 până la +40 C Utilizare în încăperi de locuit şi în centrale termice (condiţii normale de mediu ambiant) la depozitare şi transport de la 20 până la +65 C Reglarea termocuplei electronice (regim de încălzire) 82 C (nu este posibilă modificarea) Domeniu de reglaj de la 10 până la 68 C pentru temperatura apei calde menajere VITODENS 200 W VIESMANN 33

34 Automatizări (continuare) 5.2 Vitotronic 200, tip HO1, pentru funcţionare comandată de temperatura exterioară 5 Structură şifuncţii Structură modulară Automatizarea este montată în cazan. Automatizarea este compusă dintr-un aparat principal, module electronice şi o unitate de comandă. Aparat principal: & Comutator pornit-oprit & Interfaţa de comunicare Optolink Laptop & Semnalizatorul de funcţionare şi semnalizatorul de avarie & Tasta de deblocare & Siguranţe Unitatea de comandă: & Cu programator digital & Display luminat cu afişaj textual & Reglajul şi afişarea temperaturilor şi acodărilor & Afişarea mesajelor de avarie & Buton rotativ pentru temperatura la funcţionare în regim normal & Taste: selectarea regimului de funcţionare program de vacanţă regim de petrecere şi regim economic temperatura pentru regimul redus temperatura apei calde menajere funcţia de testare-verificare Ora/Data Funcţii & Reglajul temperaturii apei din cazan şi/sau al temeperaturii pe tur comandat de temperatura exterioară & Limitarea electronică a temperaturii maxime şi minime & Conectarea în funcţie de necesar a pompelor circuitlor de încălzire şi aarzătorului & Reglajul unei limite variabile de căldură & Protecţia contra blocării pompelor & Protecţia la îngheţ ainstalaţiei de încălzire & Sistem de diagnosticare integrat & Mesaj de întreţinere & Reglajul temperaturii a.c.m. din boiler cu comandă prioritară pentru preparare a.c.m. & Funcţie suplimentară pentru prepararea de apă caldă menajeră (încălzire în timp scurt la o temperatură mai ridicată) & Program pentru uscarea pardoselii & Conectare externă şi blocare (accesorii) Condiţiile impuse de DIN EN pentru calculul sarcinii termice sunt îndeplinite. Pentru reducerea puterii necesare în faza de încălzire creşte temperatura de ambianţă redusă în cazul temperaturilor exterioare scăzute. Pentru scurtarea timpului în faza de încălzire după un timp de funcţionare la parametri reduşi, se creşte temperatura pe tur pentru un interval limitat de timp. Conform Directivei privind economisirea de energie, reglarea temperaturii trebuie să se facă în fiecare încăpere, de exemplu prin ventile cu termostat. Caracteristici de reglaj Comportare PI cu ieşire modulantă. Ceasul programator Ceasul programator digital & Program zilnic şi săptămânal & Trecere automată laoradevară/iarnă & Funcţie automatizată pentru prepararea a.c.m. şi pompa de recirculare a.c.m. & Ora, ziua săptămânii şi intervalele standard de conectare pentru încălzire, prepararea de apă caldă menajeră şi pentru pompa de recirculare a apei calde menajere sunt reglate din fabricaţie & Intervalele de conectare programabile separat, max. patru intervale pe zi Interval minim de conectare: 10 minute Rezerva de baterie: 14 zile Reglajul programelor de lucru Pentru toate regimurile de funcţionare este asigurată protecţia la îngheţ (vezi funcţia de protecţie la îngheţ) ainstalaţiei de încălzire. Cu tastele de selectare a programelor pot fi alese următoarele regimuri de funcţionare: & Încălzire şi apă caldă & Numai apă caldă & Regim deconectat Comutarea externă a regimului de funcţionare în combinaţie cu extensia externă H1 sau H2. Funcţia de protecţie la îngheţ & Funcţia de protecţie la îngheţ este conectată în cazul scăderii temperaturii exterioare sub cca. +1 C. În cadrul funcţiei de protecţie la îngheţ, porneşte pompa circuitului de încălzire şi apa din cazan este menţinută la o temperatură minimă de aproximativ 20 C. Apa din boilerul pentru preparare de apă caldă menajeră se încălzeşte la cca. 20 C. & Funcţia de protecţie antiîngheţ este deconectată în cazul creşterii temperaturii exterioare la cca +3 C. Funcţionare în regim de vară Regimul de funcţionare w Arzătorul porneşte numai când trebuie încălzită apa din boilerul pentru preparare de apă caldă menajeră. Reglajul caracteristicilor de încălzire (înclinare şi nivel) Vitotronic 200 reglează în funcţie de temperatura exterioară temperatura apei din cazan (= temperatura pe tur a circuitului de încălzire fără vană de amestec) şi temperatura pe turul circuitului de încălzire cu vană de amestec (în combinaţie cu setul extensie pentru un circuit de încălzire cu vană de amestec). Pentru aceasta temperatura apei din cazan se reglează automat cu 0 până la 40 K peste valoarea mare solicitată la momentul respectiv pentru temperatura pe tur (starea de livrare 8 K). Temperatura pe tur necesară pentru atingerea unei anumite temperaturi de ambianţă depinde de instalaţia de încălzire şi deizolarea termică aclădirii respective. Prin reglarea celor două caracteristici de încălzire se adaptează temperatura apei din cazan şi temperatura pe tur la aceste condiţii. Caracteristici de încălzire: Temperatura apei din cazan este limitată de termostat şi detemperatura reglată la limitatorul electronic de temperatură maximă. Temperatura pe tur nu poate depăşi temperatura apei din cazan. 34 VIESMANN VITODENS 200 W

35 Automatizări (continuare) Tip de protecţie IP 32 Temperatură admisă a mediului ambiant la funcţionare de la 0 până la +90 C la depozitare şi transport de la 20 până la +70 C Senzor de temperatură exterioară Locul de montaj: & Peretele dinspre nord sau nordvest al clădirii & La 2 până la 2,5 m de la sol, pentru clădiri cu mai multe etaje aproximativ în a doua jumătate a celui de-al doilea etaj Racord: & cablu bifilar, lungimea cablului max. 35 m la o secţiune a conductorului de 1,5 mm 2 din cupru. & Cablul nu se va poza împreună cu cablurile de 230/400 V Instalaţii de încălzire cu preselector hidraulic Dacă se montează un preselector hidraulic, atunci trebuie montat un senzor de temperatură în preselectorul hidraulic. Senzor pentru temperatura apei din cazan Dacă senzorul pentru temperatura apei din cazan este conectat la automatizare şi montat în cazan. Temperatura admisă a mediului ambiant la funcţionare între 0 şi 130 C la depozitare şi transport între -20 şi +70 C Senzor pentru temperatura a.c.m. din boiler Setul de racordare pentru boilerul pentru preparare a.c.m. este inclus în setul de livrare. Lungimea cablului 3,75 m, pregătit pentru conectare Tipul de protecţie IP 43 conform EN ce trebuie garantat prin instalare/montaj Temperatura admisă a mediului ambiant la funcţionare, depozitare şi transport între -40 şi +70 C 5 Vitotronic 200 Tensiune nominală 230 V~ Frecvenţă nominală 50 Hz Curent nominal 6 A Clasă de protecţie I Temperatură admisă a mediului ambiant la funcţionare de la 0 până la +40 C Utilizare în încăperi de locuit şi în centrale termice (condiţii normale de mediu ambiant) la depozitare şi transport de la 20 până la +65 C Reglarea termocuplei electronice (regim de încălzire) 82 C (nu este posibilă modificarea) Domeniu de reglaj de la 10 până la 68 C pentru temperatura apei calde menajere Domeniul de reglaj al caracteristicii de încălzire Înclinare de la 0,2 până la 3,5 Nivel de la 13 până la +40 K 5.3 Vitotronic300 K, tip MW2 pentru instalaţii cu mai multe cazane Automatizare de cascadă pentru Vitodens 200 W cu Vitotronic 100 Automatizare digitală de cascadă şi automatizare a circuitului de încălzire, comandate de temperatura exterioară & pentru instalaţii cu max. 4 cazane Vitodens 200 W & cu posibilitate de ordonare a cazanelor & pentru un circuit racordat direct şi max. două circuite de încălzire cu vană de amestec. Prin LON BUS mai pot fi conectate încă 32 automatizări ale circuitelor de încălzire Vitotronic 200 H (este necesar modulul LON, accesoriu). & pentru funcţionare în modulaţie în combinaţie cu Vitotronic100, Tip HC1 VITODENS 200 W VIESMANN 35

36 Automatizări (continuare) & cu automatizare pentru reglajul temperaturii din boilerul de apă caldă menajeră sau automatizare pentru sistemul de acumulare a.c.m. cu grup de amestec & poate comunica prin LON BUS (modulul de comunicare LON şi rezistenţe terminale se pot obţinecaaccesorii) & cu sistem de diagnosticare integrat. Indicaţie Pentru îmbunătăţirea stabilităţii la perturbaţii, toate cazanele cu Vitotronic 100 şi automatizarea cu reglaj în cascadă Vitotronic 300 K trebuie conectate la aceeaşi fază. 5 Structură şi funcţii Structură modulară Automatizarea este compusă dintr un aparat principal, module electronice şi o unitate de comandă. Aparatul de bază: & Comutator pornit oprit & Comutatorul de testare/verificare & Interfaţa de comunicare Optolink Laptop & Semnalizatorul de funcţionare şi semnalizatorul de avarie & Socludelegături conectarea aparatelor externe prin conectori modulari conectorii cu fişe se introduc direct în partea frontală a automatizării cu carcasa deschisă conectarea consumatorilor pe curent trifazat prin relee contactoare de putere suplimentare Unitate de comandă: & Acelaşi panou de comandă ca la automatizările circuitului cazanului Vitotronic & Cu programator digital & Display luminat cu afişaj textual & Reglajul şi afişarea temperaturilor şi acodărilor & Afişarea mesajelor de avarie & Buton rotativ pentru temperatura la funcţionare în regim normal & Taste: temperatura pentru regimul redus selectarea regimului de funcţionare program de vacanţă regim de petrecere şi regim economic temperatura apei calde menajere caracteristicile de încălzire pentru temperatura pe tur a instalaţiei şi temperatura pe turul circuitului de încălzire Selectarea circuitului de încălzire Funcţii & Automatizare comandată de temperatura exterioară pentru reglarea temperaturii agentului termic al unei instalaţii cu până la patru cazane Vitodens 200 W cu Vitotronic 100, tip HC1, (reglabil liniar controlat) şi reglarea temperaturii pe tur a circuitelor de încălzire cu vane de amestec & Comanda automatizărilor Vitotronic 100, Tip HC1, ale cazanelor într o ordine stabilită opţional & Limitarea electronică a temperaturii maxime & Oprirea pompelor circuitelor de încălzire în funcţie de necesarul de căldură & Reglajul unei limite variabile de căldură & Protecţia contra blocării pompelor & Semnalizarea de avarii & Sistem de diagnosticare integrat & Autoreglaj al temperaturii apei din acumulatorul de apă caldă menajeră cu comandă prioritară pentru prepararea de apă caldă menajeră (pompa circuitului de încălzire oprită, vana de amestec închisă) & Funcţie suplimentară pentru prepararea de apă caldă menajeră (încălzire în timp scurt la o temperatură mai ridicată) & Reglajul unui sistem de acumulare de apă caldă menajeră cu ventil reglabil cu 3 căi & Uscarea controlată a pardoselii la încălziri prin pardoseală Condiţiile impuse de DIN EN pentru calculul sarcinii termice sunt îndeplinite. Pentru reducerea puterii necesare în faza de încălzire creşte temperatura de ambianţă redusă în cazul temperaturilor exterioare scăzute. Pentru scurtarea timpului în faza de încălzire după un timp de funcţionare la parametri reduşi, se creşte temperatura pe tur pentru un interval limitat de timp. Conform Directivei privind economisirea de energie, reglarea temperaturii trebuie să se facă în fiecare încăpere, de exemplu prin ventile cu termostat. Prepararea de apă caldă menajeră într o instalaţie cu mai multe cazane A Vitotronic 300 K 36 VIESMANN VITODENS 200 W

37 Automatizări (continuare) Caracteristici de reglaj & Comportament de tip PI cu ieşire cu trei valori & Domeniul de reglaj al caracteristicilor de încălzire: Înclinare: de la 0,2 până la 3,5 Nivel: de la 13 până la 40 K Temperatură maximă: dela1pânăla127 C Temperatură minimă: dela1pânăla 127 C Diferenţa de temperatură pentru circuitele de încălzire cu vane de amestec: de la 0 până la 40 K & Domeniul de reglaj al temperaturii nominale a apei calde menajere: între 10 şi 60 C, modificabil la valori între 10 şi 95 C (temperatura care poate fi atinsă este limitată de temperatura max. pe tur a cazanului). Ceasul programator Ceasul programator digital & Program zilnic şi săptămânal, calendar anual & Trecere automată laoradevară/iarnă & Funcţie automatizată pentru prepararea a.c.m. şi pompa de recirculare a.c.m. & Ora, ziua săptămânii şi intervalele standard de conectare pentru încălzire, prepararea de apă caldă menajeră şi pentru pompa de recirculare a apei calde menajere sunt reglate din fabricaţie & Intervalele de conectare programabile separat, max. patru intervale pe zi Interval minim de conectare: 10 min Rezerva de baterie: 5 ani Reglarea regimurilor de funcţionare Pentru toate regimurile de funcţionare este asigurată protecţia la îngheţ (vezi funcţia de protecţie la îngheţ) ainstalaţiei de încălzire. Cu tastele de selectare a programelor pot fi alese următoarele regimuri de funcţionare: & Încălzire şi apă caldă & Numai apă caldă & Regim deconectat Comutare externă a regimului de funcţionare pentru toate circuitele de încălzire sau doar pentru anumite circuite de încălzire. Funcţia de protecţie la îngheţ & Funcţia de protecţie la îngheţ este conectată în cazul scăderii temperaturii exterioare sub cca. +1 C. În cadrul funcţiei de protecţie la îngheţ, porneşte pompa circuitului de încălzire şi apa din cazan este menţinută la o temperatură minimă de aproximativ 20 C. Apa din boilerul pentru preparare de apă caldă menajeră se încălzeşte la cca. 20 C. & Funcţia de protecţie antiîngheţ este deconectată în cazul creşterii temperaturii exterioare la cca +3 C. Funcţionare în regim de vară ( Numai apă caldă ) Unul sau mai multe arzătoare pornesc numai când trebuie încălzită apa din boilerul pentru preparare de apă caldă menajeră (este pornit de termostatul pentru temperatura apei calde menajere din boiler). Reglajul caracteristicilor de încălzire (înclinare şi nivel) În funcţie de instalaţia de încălzire: & Vitotronic reglează, în funcţie de temperatura exterioară, temperatura pe tur a max. 2 circuite de încălzire cu vane de amestec & Vitotronic reglează automat temperatura din instalaţie/temperatura pe tur cu 0 până la 40 K (stare de livrare 8 K) peste valoarea nominală momentană maximă a temperaturilor pe tur Temperatura pe tur necesară pentru atingerea unei anumite temperaturi de ambianţă depinde de instalaţia de încălzire şi deizolarea termică aclădirii respective. Prin reglajul caracteristicii de încălzire se adaptează temperatura pe tur a instalaţiei şi temperatura pe turul circuitelor de încălzire la aceste condiţii. Temperatura pe tur este limitată superior prin termostat de lucru R şi prin temperatura maximă reglată electronic la automatizările circuitelor cazanelor Vitotronic 100, tip HC1. Senzor de temperatură exterioară Locul de montaj: & Peretele dinspre nord sau nordvest al clădirii & La 2 până la 2,5 m de la sol, pentru clădiri cu mai multe etaje aproximativ în a doua jumătate a celui de-al doilea etaj Racord: & cablu bifilar, lungimea cablului max. 35 m la o secţiune a conductorului de 1,5 mm 2 din cupru. & Cablul nu se va poza împreună cu cablurile de 230/400 V Tipul de protecţie IP 43 conform EN ce trebuie garantat prin instalare/montaj Temperatura admisă a mediului ambiant la funcţionare, depozitare şi transport între -40 şi +70 C Senzor de temperatură imersat Pentru înregistrarea temperaturii comune pe turul instalaţiei cu mai multe cazane. Se instalează în teaca de imersie a preselectorului hidraulic sau se fixează cu bandă de întindere. Lungimea cablului 3,75 m, pregătit pentru conectare Tip de protecţie IP 32 conform EN VITODENS 200 W VIESMANN 37
