STAVEBNÉ IZOLÁCIE. Prevetrávané fasády Odborný katalóg pre projektantov

Transcript

1 STAVEBNÉ IZOLÁCIE Prevetrávané fasády pre projektantov

2 7 silných stránok kamennej vlny Odolnosť voči požiaru Odoláva teplotám až do 1000 C. Tepelné vlastnosti Zachováva optimálnu vnútornú teplotu a komfort. Akustické vlastnosti Pohlcuje alebo tlmí zvuky. Sila kameňa Dlhodobá stálosť Ostáva funkčná počas niekoľ kých desaťročí. Estetika Pomáha vytvárať inšpiratívne budovy. Paropriepustnosť Pomôže vytvoriť zdravú a priaznivú mikroklímu. Obnoviteľnosť Kamennú vlnu možno znovu a znovu recyklovať. 2

3 ROCKWOOL je popredným svetovým výrobcom a dodávateľom výrobkov a systémových riešení na báze kamennej vlny. Kamenná vlna vytvára bezpečný domov a zlepšuje kvalitu života. 3

4 2 Úvod 8 Dôvody zateplenia Kamenná vlna má svoj základ v prírodných surovinách bazalt a gabro. Prírodné vlastnosti kameňa používame na vytvorenie výrobkov odolných voči najťažším podmienkam. 11 Požiadavky a normy 12 Tepelná ochrana 15 Ochrana proti hluku 17 Požiarna ochrana 20 Možné spôsoby zateplenia Zem ročne vytvorí viac hornín, ako spotrebuje ROCKWOOL pri ročnej výrobe kamennej vlny. 21 Spôsoby zateplenia 4

5 Kamenná vlna je nehorľavá, taví sa pri teplotách nad 1000 C a odoláva vysokým teplotám pri požiari. Nehorľavé izolácie zvyšujú požiarnu odolnosť konštrukcií a týmto zvyšujú požiarnu bezpečnosť budov. Pomáhajú tak vytvárať bezpečné budovy. 22 Izolácie ROCKWOOL 28 Spôsoby montáže izolácie 36 Konštrukčné detaily 66 % energie v budovách sa využíva na vykurovanie, chladenie a vetranie 5

6 80 rokov Izolácie ROCKWOOL sa vyrábajú už od roku 1937 Naše výrobky pochádzajú z prírody a pomáhajú chrániť životné prostredie venovaný oblasti prevetrávaných fasád opisuje možné spôsoby zateplenia obvodových stien s cieľom zníženia nákladov na vykurovanie, zamedzenia únikov tepla a zníženia energetickej náročnosti budov. Katalóg vznikol v nadväznosti na dlhoročné vedomosti a skúsenosti v stavebníctve. Spoločnosť ROCKWOOL ROCKWOOL je popredným svetovým výrobcom a dodávateľom výrobkov a systémových riešení na báze kamennej minerálnej vlny, ktoré sú určené na tepelné, akustické a protipožiarne izolácie budov. ROCKWOOL vyvíja, vyrába a dodáva izolácie už od roku 1937 a dlhodobo tak potvrdzuje najvyššiu kvalitu izolácií. Kamenná vlna Vďaka svojim jedinečným vlastnostiam spĺňa kamenná vlna najprísnejšie kritériá a požiadavky noriem zatepľovania budov. Jej použitie prináša celý rad výhod. Izolácie ROCKWOOL zabezpečujú príjemnú vnútornú klímu v dome. V zimnom období udržiavajú teplo a v lete príjemný chlad. Izolácie z kamennej vlny znižujú spotrebu energie a náklady na vykurovanie. Významne prispievajú k znižovaniu energetickej náročnosti budov. Vďaka svojim výborným tepelnoizolačným vlastnostiam sú ideálne nielen na rekonštrukcie, ale aj pre energeticky úsporné a pasívne domy. Izolácie ROCKWOOL zároveň chránia pred hlukom a prispievajú k zvýšeniu akustického komfortu. Izolácie z kamennej vlny sú nehorľavé a zvyšujú požiarnu bezpečnosť budov. Sú paropriepustné a odolné proti vzdušnej vlhkosti. Kamenná vlna zachováva vďaka prírodným vlastnostiam kameňa svoje vlastnosti počas celej doby životnosti. Izolácie zostávajú plne funkčné desiatky rokov. 6

7 Myslíme na životné prostredie Voľba izolácií ROCKWOOL je správnym rozhodnutím aj vzhľadom na ochranu životného prostredia. Izolácie ROCKWOOL sa vyrábajú z prírodných materiálov podľa európskych noriem. Patria k výrobkom, ktoré šetria až stonásobne viac energie počas ich používania v porovnaní s energiou potrebnou na ich výrobu. Znižujú spotrebu energií na vykurovanie, chladenie, vetranie a klimatizáciu, chránia obmedzené zdroje energie a znižujú znečistenie ovzdušia. Každá úspora energie prináša zníženie emisií CO 2. ISO 9001 a ISO ROCKWOOL postupuje podľa certifikovaného systému integrovaného riadenia, ktorý je vybudovaný na základe noriem ISO 9001: Systém manažmentu kvality a ISO 14001: Systém environmentálneho manažmentu. Všetky procesy sa neustále rozvíjajú a zdokonaľujú v nadväznosti na systém environmentálneho manažmentu. Komplexný prístup a prevencia znečisťovania je prioritou v oblasti ochrany životného prostredia. dokumentom hodnotiacim LCA je protokol Environmentálne vyhlásenie o produkte (EPD Environmental Product Declaration). Posudzovanie životného cyklu a environmentálne vyhlásenie o produkte sú cestou k udržateľnému rozvoju. Izolácie ROCKWOOL sú výrobky s certifikáciou EUCEB. Sú vyrobené z kvalitných surovín a sú teda zárukou dlhodobej vysokej kvality. Recyklácia Izolácie z minerálnej vlny sú plne recyklovateľné a podieľajú sa tak na znižovaní dopadov výrobného procesu na životné prostredie. Vďaka využívaniu prírodných materiálov a moderných technológií pri výrobe kamennej vlny sa väčšinový podiel vlastného procesného odpadu recykluje späť do výroby. Ekologická certifikácia budov ROCKWOOL kamenná vlna spĺňa environmentálne požiadavky na izoláciu. Izolácie ROCKWOOL sa podieľajú na stavbách šetrných k životnému prostrediu. Používajú sa na budovách hodnotených v rámci LEED a BREEAM. Pri hodnotení týchto budov sa vydáva vyhlásenie výrobcu o obsahu recyklovateľnej zložky, zložení výrobku a ďalšie požadované údaje. Vyhlásenie sa vydáva len na vyžiadanie a rieši sa individuálne. ROCKWOOL ako výrobca izolácií z kamennej minerálnej vlny prispievajúci k ochrane životného prostredia a trvalo udržateľnému rozvoju cíti povinnosť starať sa o životné prostredie v každej fáze svojej činnosti. Ekológia Výroba izolácií z prírodných materiálov, nízka miera vlastných odpadov a záťaže životného prostredia umožňuje získať ekologické certifikáty pre vlastné výrobky. Izolácie sa hodnotia z hľadiska celého životného cyklu výrobku (LCA Life Cycle Assessment). Výstupným 7

8 Dôvody zateplenia Význam izolácie obvodových plášťov budov Obvodový plášť budov tvorí najväčšiu plochu obálky budovy. Musí spĺňať mnoho niekedy až rozporuplných požiadaviek, ktoré sú naň kladené. Tie súvisia s jeho technickými parametrami nosnosťou, akustickou aj tepelnou ochranou, taktiež s použitím vhodných materiálov a v neposlednom rade aj s estetickou kvalitou stavby. Tepelné straty fasádou predstavujú podstatnú časť celkových strát tepla objektu. V prípade rodinného domu >50 % nákladov na vykurovanie sa ušetrí izoláciou budov Železobetón Plná tehla Thermo blok Škvara Drevo Kamenná vlna ROCKWOOL Porovnanie izolačných schopností rôznych materiálov Hrúbka materiálov s rovnakým súčiniteľom prechodu tepla, porovnaná na 1 cm izolácie 35 cm 20 cm 9 cm 5,9 cm 3,8 cm 1 cm sa fasáda podieľa na stratách asi 30 %, v prípade administratívnych budov, bytových alebo panelových domov je táto strata podstatne vyššia. Izoláciou budov je možné ušetriť viac ako 50 % nákladov na vykurovanie. Ekonomické a ekologické analýzy poukazujú na neodvrátiteľný trend zvyšovania cien energií. Vykurovanie budov predstavuje najvyššiu položku v spotrebe energie domácností aj väčšiny firiem. Výhody konštrukcií prevetrávaných fasád a prínosy zateplenia Znižujú úniky tepla a vytvárajú príjemnú klímu vo vnútri budovy. Chránia konštrukciu budovy pred teplotnými výkyvmi vonkajšieho prostredia; v lete sa konštrukcia neprehrieva, v zime nedochádza k jej ochladzovaniu. Zvyšujú požiarnu bezpečnosť a akustický komfort. Odvádzanie vlhkosti je zabezpečené vetranou medzerou, preto sú tieto fasády vhodné pre rekonštrukcie domov aj pre objekty po sanácii vlhkého muriva. Prevetrávaná konštrukcia umožňuje udržiavať optimálny vlhkostný režim celého súvrstvia. Predlžuje životnosť izolovaných konštrukcií. Takéto predĺženie životnosti existujúcich budov je veľmi významným aspektom aj v prípade panelových domov, ktorých životnosť bola pôvodne projektovaná na 40 až 60 rokov. Vhodný obkladový materiál chráni nosnú konštrukciu budovy pred klimatickými vplyvmi a zabezpečuje dlhú životnosť fasády. Ponúkajú veľkú variabilitu tvarov a farebnosti obkladov. Obkladové dosky je možné upravovať do najrôznejších oblúkov a kriviek. Existuje široká farebná škála obkladových aj kotviacich materiálov. Umožňujú jednoduchú opravu a výmenu poškodeného obkladu. Suchý montážny proces nie je vo väčšine prípadov závislý na poveternostných podmienkach. Vďaka zvolenému nosnému systému jednoduchšie vyrovnávajú nerovnosti podkladu. 8

9 Faktory ovplyvňujúce spotrebu energie Pri riešení zatepľovania je potrebné uvažovať o možnostiach úspor energie komplexne. Zateplenie musí byť v súlade s ďalšími faktormi ovplyvňujúcimi spotrebu tepelnej energie. Základnými faktormi, ktoré ovplyvňujú spotrebu energie sú: tvar a geometria objektu umiestnenie objektu v teréne voľba zdroja tepla, vykurovacieho zariadenia a spôsob jeho prevádzky regulácia vykurovania prechod tepla otvorovými výplňami kvalita okien infiltrácia škárami výplní tesnenie škár pomer plôch otvorových výplní a plných stien existencia zádveria orientácia otvorových výplní na svetové strany zvolený systém zateplenia a hrúbka izolácie tepelnotechnické vlastnosti zatepľovanej konštrukcie (podkladu) spôsob využívania objektu využitie rekuperácie tepla Uvedené faktory je vhodné posúdiť v rámci Energetického auditu. Energetický audit vykonáva odborný energetický audítor za účelom návrhu opatrení, ktoré prinesú čo najväčšie úspory energie. Jedným z faktorov ovplyvňujúcich spotrebu energie je tvar objektu, jeho umiestnenie a vplyv vetra. Dom vo svahu 80 % +2 C Vplyv umiestnenia objektu v teréne na tepelné straty Dom na rovine 100 % +/ 0 C Dom na kopci 110 % 2 C Dom v údolí 120 % 3 C 9

10 170 % Vplyv tvaru objektu na tepelné straty 100 % 120 % 140 % Vplyv vetra na tepelné straty objektu Dom na kopci 200 % Dom v údolí 50 % Dom na rovine 100 % 10

11 Požiadavky a normy Normy pre navrhovanie prevetrávaných fasád Pri navrhovaní alebo realizácií obvodovej stavebnej konštrukcie je potrebné pamätať na splnenie základných požiadaviek obvodových konštrukcií, ktorými sú: úspora energie a tepelná ochrana požiarna bezpečnosť ochrana vnútorného prostredia proti hluku mechanická odolnosť a stabilita hygiena, ochrana zdravia a životného prostredia bezpečnosť pri používaní ďalšie prípadné požiadavky investora Zvislé obvodové konštrukcie sa navrhujú a posudzujú z hľadiska: návrhových teplôt a relatívnych vlhkostí vonkajšieho vzduchu návrhových teplôt a relatívnych vlhkostí vnútorného vzduchu únosnosti, spôsobu zaťaženia a pripojenia systému prevetrávanej fasády k zatepľovanej konštrukcii Pre konštrukčný návrh a posudzovanie zvislých obvodových stien platia zásady: tepelný odpor R zatepľovanej zvislej obvodovej steny sa zvýši o tepelný odpor tepelnej izolácie v systéme prevetrávanej fasády so zohľadnením vplyvu tepelných mostov pomocnej nosnej konštrukcie a kotiev izolácie difúzny odpor, resp. ekvivalentná difúzna hrúbka r d zvislej obvodovej steny sa musí smerom od interiéru k exteriéru znižovať STN Tepelná ochrana budov STN Požiarna bezpečnosť stavieb Nevýrobné objekty STN Požiarna bezpečnosť stavieb Výrobné objekty STN Požiarna bezpečnosť stavieb Spoločné ustanovenia STN Akustika Ochrana proti hluku v budovách a posudzovanie akustických vlastností stavebných výrobkov Požiadavky STN EN ISO ( ) Akustika Laboratórne meranie zvukovoizolačných vlastností stavebných konštrukcií, časť 2: Meranie vzduchovej nepriezvučnosti STN EN ISO ( ) Akustika Hodnotenie zvukovoizolačných vlastností budov a stavebných konštrukcií, časť 1: Vzduchová nepriezvučnosť STN Klampiarske práce stavebné Žiadna z noriem nerieši technológiu a návrh prevetrávaných fasád. Pri navrhovaní je potrebné pamätať na splnenie základných požiadaviek obvodových konštrukcií 11

12 Tepelná ochrana Požiadavky tepelnej ochrany na izolácie obvodových stien Európska smernica o energetickej náročnosti budov Prvá smernica Smernica Európskeho parlamentu a Rady č. 2002/91/ES o energetickej hospodárnosti budov vstúpila v platnosť 4. januára Táto smernica zavádza spoločný systém pre zabezpečenie zvýšenia energetickej efektívnosti budov s ohľadom na klimatické a miestne podmienky. Dňa 19. mája 2010 bola schválená Smernica Európskeho parlamentu a Rady č. 2010/31/EÚ o energetickej hospodárnosti budov (tzv. EPBD II alebo EPBD Recast), ktorá mení a dopĺňa Smernicu č. 2002/91/ES so zámerom zlepšenia energetickej hospodárnosti budov, berúc do úvahy vonkajšie klimatické a miestne podmienky, ako aj požiadavky na vnútorné prostredie a nákladovú efektívnosť a objasniť niektoré uznesenia smernice č. 2022/91/ES. Členské štáty EÚ sú povinné implementovať nové požiadavky do svojich národných predpisov. EPBD II má za cieľ výrazne znížiť spotrebu energie v budovách: zavedením minimálnych požiadaviek na energetickú náročnosť novej výstavby požaduje prechod k budovám s takmer nulovou spotrebou energie a značným využitím obnoviteľných zdrojov energie zavedením minimálnych požiadaviek na energetickú náročnosť pri rekonštrukcii budov Tieto minimálne požiadavky sú definované ako nákladovo optimálne. Je teda nevyhnutná rovnováha medzi vstupnou investíciou a nákladmi na energie usporenými počas životného cyklu budovy. Ako nákladovo optimálne sa v prípade konštrukcií obálky budovy odporúčajú hodnoty podľa normy STN motiváciou trhu rozšírením a zverejňovaním energetických certifikátov budov zavedením pravidelných kontrol správnej funkčnosti energetického vybavenia budov využitím obnoviteľných zdrojov v budovách Pre Európu sa stanovil cieľ do roku 2020: : zvýšenie energetickej účinnosti o 20 % zvýšenie podielu obnoviteľných zdrojov energie v celkovej spotrebe v EÚ na 20 % zníženie emisií skleníkových plynov o 20 % oproti úrovni z roku 1990 Budovy s takmer nulovou spotrebou energie Všetky nové budovy by od 1. januára 2020 mali mať takmer nulovú spotrebu energie. Pre budovy verejnej správy nastane táto povinnosť už od 1. januára Požiadavka na budovy s takmer nulovou spotrebou energie je rozdelená podľa celkovej energeticky vzťažnej plochy budov: Energeticky vzťažná plocha budovy Platnosť požiadavky väčšia ako m 2 od väčšia ako 350 m 2 od Pre neverejné budovy s rovnakými energeticky vzťažnými plochami nastáva povinnosť od roku o 20 % zvýšenie energetickej účinnosti do roku 2020 A B C D E F G 12

13 Požiadavky tepelnej ochrany na izolácie obvodových konštrukcií Na zaistenie komfortného bývania je potrebné, aby obvodový plášť spĺňal požiadavky tepelnej aj akustickej pohody a zároveň zaisťoval požiarnu bezpečnosť. Všetky tieto požiadavky je možné dosiahnuť použitím izolácií ROCKWOOL z kamennej vlny. Požiadavky na tepelnú ochranu budov určuje norma STN : časť 2: Funkčné požiadavky. Tepelnotechnické požiadavky zohľadňujú jednak šírenie tepla, vlhkosti a vzduchu konštrukciami a jednak energetickú náročnosť budovy. Tepelnotechnické posudzovanie zvislej konštrukcie musí obsahovať: posúdenie hodnoty súčiniteľa prechodu tepla U posúdenie teplotného faktoru vnútorného povrchu v rizikových miestach posúdenie kondenzácie vodnej pary vo vnútri konštrukcie Pokiaľ sa v obvodovej konštrukcii nachádzajú systémové tepelné mosty (napr. stĺpy v obvodovom plášti skeletových systémov alebo pri drevostavbách), je potrebné vždy zohľadniť ich vplyv pri výpočte súčiniteľa prechodu tepla U. Ak nezohľadníme vplyv tepelných mostov vo výpočte, bude to mať negatívny vplyv na správanie celej obvodovej konštrukcie (kondenzácia vodnej pary vo vnútri konštrukcie, tepelné straty, priebeh povrchových teplôt). Tepelné mosty môžu predstavovať v niektorých prípadoch zvýšenie tepelnej priepustnosti konštrukcie až o 40 %. Návrh hrúbky tepelnej izolácie Hlavným cieľom tepelnej ochrany je minimalizovať tepelné straty, ktoré znížime použitím vhodnej hrúbky tepelnej izolácie a správnym riešením konštrukčných detailov. Návrh vhodnej hrúbky izolácie obvodových plášťov, ktorá spĺňa normou stanovené hodnoty súčiniteľa prechodu tepla U, vychádza z tepelnotechnického výpočtu. Hodnota súčiniteľa prechodu tepla charakterizuje tepelnoizolačné vlastnosti konštrukcie, kedy musí byť splnená podmienka pre U [W/m 2.K]: U U max maximálna hodnota alebo U U N normalizovaná (požadovaná) hodnota od alebo U U r1 odporúčaná hodnota, normalizovaná (požadovaná) od alebo U U r2 cieľová odporúčaná hodnota, normalizovaná (požadovaná) od Hodnota súčiniteľa prechodu tepla uvádza mieru tepelnej straty stavebnej konštrukcie. Čím je hodnota U menšia, tým lepšie sú izolačné vlastnosti konštrukcie. Výpočet hodnoty U vychádza z celkového tepelného odporu konštrukcie R, ktorý je závislý na tepelnoizolačných vlastnostiach izolácie (λ) a jej hrúbke. Vzájomný vzťah súčiniteľa prechodu tepla U [W/m 2.K]: U = a tepelného odporu R [m 2.K/W]: R = 1 (R i + R + R e ) 1 U (R i + R e ) R = tepelný odpor konštrukcie R = d/λ R i = odpor pri prechodu tepla na vnútornej strane R e = odpor pri prechodu tepla na vonkajšej strane d = hrúbka materiálu v konštrukcii [m] λ = súčiniteľ tepelnej vodivosti [W.m -1.K -1 ] Tabuľka uvádza požadované a odporúčané hodnoty súčiniteľa prechodu tepla U pre budovy s prevažujúcou návrhovou vnútornou teplotou θ im v intervale 18 až 22 C vrátane. Hodnoty súčiniteľa prechodu tepla pre budovy podľa normy STN Tepelná ochrana budov. Tepelnotechnické vlastnosti stavebných konštrukcií a budov: Časť 2: Funkčné požiadavky. Súčiniteľ prechodu tepla U [W/m 2.K] Konštrukcia Maximálna hodnota Umax Normalizovaná (požadovaná) hodnota UN od Odporúčaná hodnota Ur1 normalizovaná (požadovaná) od Cieľová odporúčaná hodnota Ur2 normalizovaná (požadovaná) od Vonkajšia stena 0,46 0,32 0,22 0,15 13

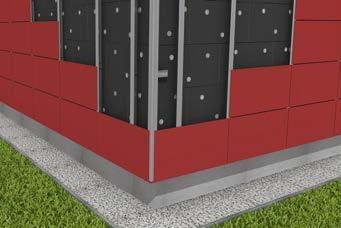

14 Pri návrhu hrúbky izolácie je potrebné zohľadniť vplyv tepelných mostov, ktorými sú nosné rošty a kotviace prvky Z hľadiska stavebnej fyziky sa fasáda posudzuje ako celok až k prevetrávanej medzere. Pri posudzovaní tepelnoizolačných vlastností konštrukcie je potrebné vziať do úvahy vplyv tepelných mostov, ktorými sú nosné rošty a kotviace prvky, čo je zvyčajne kompenzovné väčšou hrúbkou tepelnej izolácie. V súvislosti so zvyšovaním požiadaviek na zatepľovanie budov dochádza aj ku zvyšovaniu hrúbok izolácií používaných na zateplenie. V súčasnosti sa používa tepelná izolácia s hrúbkou od 160 mm a viac na rozdiel od hrúbok používaných v minulosti, ktoré sa pohybovali v rozmedzí 50 až 80 mm. Zvyšovanie hrúbok izolácií vedie ku zväčšovaniu celkovej hrúbky montovaných obvodových plášťov a ku vyloženiu alebo zväčšeniu hĺbky nosných roštov z predošlých rádovo 120 mm na teraz bežných 200 mm a viac; často až okolo 400 mm. Tepelné vlastnosti konštrukcie λ [W.m -1.K -1 ] 50,000 50,000 0,036 [+20 C] [-20 C] Teplotné pole 1,00 0,95 0,90 0,85 0,80 0,75 0,70 0,65 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Rozloženie teplôt v konštrukcii zateplenej kazetovej steny s izoláciou predsadenou pred nos kazety 14

15 Ochrana proti hluku Izolácia obvodových stien obmedzuje prenos hluku a zlepšuje akustické vlastnosti celej konštrukcie. Izolácia chráni vonkajší priestor pred hlukom, ktorý vzniká vo vnútri budovy, napr. vo vnútri výrobnej haly, alebo chráni vnútorné prostredie pred hlukom, ktorý prichádza z vonku, napr. z dôvodu leteckej dopravy, v blízkosti koncertných hál a podobne. Správne navrhnutá konštrukcia môže predísť problémom spojeným s hlukom. Z hľadiska ochrany proti hluku je pre prevetrávané fasády podstatná predovšetkým hodnota vzduchovej nepriezvučnosti. Je to akustická vlastnosť budovy alebo konštrukcie, ktorá vyjadruje jej schopnosť potláčať zvuk prenášaný vzduchom z vonkajšieho prostredia dovnútra budovy a opačne. Otvorená pórovitá štruktúra izolácií ROCKWOOL zabezpečí zvýšenie nepriezvučnosti obvodových stien. Pri požiadavkách na zvýšenie nepriezvučnosti obvodového plášťa je potrebné vždy klásť veľký dôraz na návrh výplní otvorov vrátane ich napojenia k nosnej zatepľovanej stene. Tie totiž zásadne ovplyvňujú prenos hluku. Obvodové steny musia spĺňať požiadavky stavebnej akustiky dané normovanými hodnotami. Požiadavky na vlastnosti obalových konštrukcií sú uvedené v STN Splnenie požiadaviek podľa normy STN sa preukazuje skúškou na stavbe na konkrétnej stavebnej konštrukcii, podľa príslušných skúšobných postupov. Vo fáze návrhu alebo v projektovej príprave je možné Riešenie obvodových stien s použitím izolácií z kamennej vlny ROCKWOOL zásadným spôsobom obmedzuje prenos hluku a podstatne zlepšuje akustické vlastnosti celej konštrukcie 15

16 predpoklad splnenia požiadaviek preukázať výpočtom. Vážené hodnoty stavebnej vzduchovej nepriezvučnosti obvodových plášťov budov určené podľa STN EN ISO 717-1:2013 nesmú byť nižšie ako požiadavky stanovené v tabuľke. Pri kontrole v budovách sa meraním posudzujú prvky obvodového plášťa alebo obvodový plášť ako celok. Hodnoty požadovanej zvukovej izolácie obvodového plášťa v tabuľke sa vždy vzťahujú na hornú hranicu príslušného rozmedzia hladín akustického tlaku vo vzdialenosti 2 m pred fasádou. Prípustná je lineárna interpolácia požiadaviek podľa skutočnej hodnoty ekvivalentnej hladiny akustického tlaku A. Ukážka typických hladín zvuku z rôznych zdrojov Požiadavky na zvukovú izoláciu strešných (obvodových) plášťov budov podľa STN Druh chráneného vnútorného priestoru Obytné miestnosti bytov, izby v ubytovniach, hoteloch a penziónoch, internáty a pod. Požadovaná zvuková izolácia obvodového plášťa v hodnotách R w alebo D nt,w, db*) Ekvivalentná hladina A zvuku v dennom čase h h vo vzdialenosti 2 m pred fasádou LA,eq,2m, db**) 50 > > > > > Nemocničné izby (53) > Druh chráneného vnútorného priestoru Obytné miestnosti bytov, izby v ubytovniach, hoteloch a penziónoch, internáty a pod. Požadovaná zvuková izolácia obvodového plášťa v hodnotách R w alebo D nt,w, db*) Ekvivalentná hladina A zvuku vo večernom čase od h h vo vzdialenosti 2 m pred fasádou LA,eq,2m, db**) 50 > > > > > Nemocničné izby (53) (58) > Druh chráneného vnútorného priestoru Obytné miestnosti bytov, izby v ubytovniach, hoteloch a penziónoch, internáty a pod. Požadovaná zvuková izolácia obvodového plášťa v hodnotách R w alebo D nt,w, db*) Ekvivalentná hladina A zvuku v nočnom čase od h h vo vzdialenosti 2 m pred fasádou LA,eq,2m, db**) 40 > > > > > Nemocničné izby (53) *) Jednočíselné vážené veličiny podľa STN EN ISO 717-1, stanovené z veličín v tretinooktávových pásmach definovaných v STN EN ISO **) Ekvivalentná hladina A zvuku určená 2 m pred fasádou s prihliadnutím k článku STN EN ISO 140-5, zaokrúhlená na celé číslo. Poznámka: Ak sú požiadavky uvedené pre denný, večerný a nočný čas a pri rôznom dopravnom zaťažení, je rozhodujúca vyššia požadovaná hodnota. Hodnoty uvedené v zátvorkách sú ťažko dosiahnuteľné a v novej výstavbe by sa už uvedené situácie nemali vyskytovať. > 65 70

17 Požiarna ochrana Nehorľavé izoláce z kamennej vlny zvyšujú požiarnu odolnosť konštrukcií Budovy musia spĺňať požiadavky požiarnej ochrany. Cieľom požiarnej ochrany je v prípade požiaru zabrániť stratám na životoch, zdraví a majetku. Požiarna bezpečnosť objektov sa posudzuje predovšetkým podľa STN a STN Riešenie požiarnej bezpečnosti stavby navrhuje a posudzuje požiarny špecialista. Požiarna odolnosť Jednou z rozhodujúcich vlastností stavebných konštrukcií je ich požiarna odolnosť, ktorá vyjadruje čas v minútach, po ktorý je konštrukcia schopná odolávať účinkom požiaru. Nehorľavé izolácie z kamennej vlny ROCKWOOL významne prispievajú k zvýšeniu požiarnej odolnosti konštrukcií Tento čas určuje schopnosť konštrukcie zachovať si svoju pôvodnú funkciu v podmienkach požiaru bez toho, aby bola ohrozená jej celistvosť, únosnosť, izolačné vlastnosti a radiácia. Overovanie požiarnej odolnosti sa vykonáva na základe skúšky podľa príslušnej normy alebo pomocou výpočtu. Požiarna odolnosť stavebných konštrukcií sa určuje podľa STN EN Požiarna klasifikácia stavebných výrobkov a konštrukcií stavieb Časť 2. Na základe vykonanej požiarnej skúšky sa stavebná konštrukcia zaradí do triedy požiarnej odolnosti uvádzanej v minútach: 10, 15, 20, 30, 45, 60, 90, 120, 180. Tieto triedy požiarnej odolnosti dopĺňajú symboly medzných stavov. Požiarne odolnosti nosných stien sa skúšajú pre medzné stavy: R, E, I a W. Na nenosné obvodové steny sa najčastejšie kladú požiadavky medzných stavov E, I a W. Požiarna odolnosť konštrukcie teda vo všeobecnosti znamená, ako dlho konštrukcia spĺňa tieto kritériá: R Únosnosť a stabilita Schopnosť prvku konštrukcie odolávať určitý čas pôsobeniu požiaru na jednu alebo viac strán pri špecifickom mechanickom zaťažení, bez akejkoľvek straty stability a nadmernej deformácie. Tento medzný stav sa týka všetkých nosných konštrukcií zabezpečujúcich stabilitu celého objektu. E Celistvosť Schopnosť prvku s deliacou funkciou odolávať pôsobeniu požiaru len z jednej strany, bez prenosu požiaru na neexponovanú stranu, v dôsledku prieniku plameňov (napr. vzniknutými trhlinami alebo otvormi) alebo horúcich plynov. Medzný stav E musia spĺňať napr. požiarne steny a stropy oddeľujúce požiarne úseky, podhľady a požiarne uzávery C je teplota tavenia kamennej vlny 17

18 Triedy reakcie na oheň a príklady Trieda reakcie na oheň Nehorľavé výrobky Horľavé výrobky Horľavé výrobky A1 A2 I Izolácia (teplota na neohrievanej strane) Schopnosť konštrukčného prvku odolávať pôsobeniu požiaru len z jednej strany, bez prenosu požiaru v dôsledku významného prechodu tepla z exponovanej strany na neexponovanú stranu. Nesmie sa vznietiť neexponovaná strana, ani akýkoľvek materiál v jej blízkosti. Prvok má tiež vytvárať tepelnú bariéru schopnú chrániť osoby v jej blízkosti. Medzný stav I zabezpečí relatívne nízke teploty na strane konštrukcie odvrátenej od požiaru, čím sa zabráni zapáleniu blízkych predmetov v susediacom požiarnom úseku. W Radiácia (hustota tepelného toku na neohrievanej strane) Schopnosť konštrukčného prvku odolávať expozícií len z jednej strany tak, aby sa znížila pravdepodobnosť prenosu požiaru následkom významného sálavého tepla buď prvkom, alebo z neexponovaného povrchu prvku na susedné materiály. Prvok má tiež chrániť osoby v jeho blízkosti. Medzný stav W nie je schopný zabrániť nárastu teplôt, len do určitej miery obmedzuje tepelný tok sálajúci zo strany konštrukcie odvrátenej od požiaru. Tento B C D E F Všeobecná charakteristika Neprispievajú k nárastu požiaru a vývoju dymu (napr. kamenná vlna) Neprispievajú významne k nárastu požiaru (napr. minerálna vlna s určitou povrchovou úpravou) Veľmi obmedzene prispievajú k nárastu požiaru (napr. niektoré fenolové peny FP) Obmedzene, ale badateľne prispievajú k vývoju požiaru (napr. niektoré peny PIR) Podstatne prispievajú k vývoju požiaru (napr. drevo, niektoré peny PIR) Značne prispievajú k vývoju požiaru (napr. EPS, PUR) Ako E alebo výrobky nezaradené do A1 až E, príp. výrobky, pri ktorých sa nestanovila trieda reakcie na oheň tepelný tok nesmie spôsobiť rozšírenie požiaru alebo ohroziť osoby unikajúce v blízkosti takejto konštrukcie. Požiarna odolnosť sa hodnotí vždy na celú skladbu konštrukcie. Samostatne jednotlivý element skladby danej konštrukcie, napr. izolácia, sa takto hodnotiť nedá. Trieda reakcie na oheň Izolačné materiály sú podľa požiarnotechnickej normy rozdelené do tzv. tried reakcie na oheň. Trieda reakcie na oheň výrobku určuje, či a akým spôsobom výrobok prispieva k šíreniu požiaru, teda ako rýchlo horí a koľko energie pritom vytvára. Skúmanie reakcie na oheň sa vykonáva na základe normy STN EN Doplnková klasifikácia podľa tvorby dymu sa netýka najbezpečnejších materiálov triedy A1, ku ktorým patrí aj vlna ROCKWOOL. Nehorľavé izolácie môžu počas požiaru vytvárať iba zanedbateľné množstvo dymu, kdežto výrobky triedy E alebo F ho vytvárajú veľmi veľa. Nehorľavých materiálov triedy A1 sa netýka ani doplnková klasifikácia podľa horiacich kvapiek, pretože tieto materiály nehorí, plamenné kvapky nikdy nevytvárajú. Horiace kvapky ky môžu byť príčinou ďalšieho šírenia požiaru a zároveň spôsobovať popáleniny kože. Izolácie ROCKWOOL sú zaradené do najvyššej triedy reakcie na oheň A1. Tieto nehorľavé izolácie neprispievajú k požiaru v žiadnom jeho štádiu, zvyšujú požiarnu odolnosť konštrukcií a požiarnu bezpečnosť budov. Fasády s nehorľavými izoláciami ROCKWOOL dosahujú najlepšie parametre a spĺňajú aj tie najprísnejšie požiadavky z hľadiska požiarnych noriem a predpisov. Revízia noriem požiarnej bezpečnosti stavieb sprísnila nároky na zatepľovacie systémy a konštrukciu obvodových plášťov. Podstatne to obmedzí používanie všetkých materiálov na opláštenie budov, ktorých index šírenia plameňa i s je väčší ako 0 mm/min alebo trieda reakcie na oheň iná ako A1 alebo A2. V prípade vyšších objektov je potrebné vykonať posúdenie celej skladby podľa požiadaviek požiarnych noriem aj s ohľadom na vertikálne šírenie plameňa. Kamenná vlna ROCKWOOL trieda reakcie na oheň A1 Nehorí taví sa až pri teplotách nad 1000 C Zvyšuje požiarnu odolnosť konštrukcií a takto zvyšuje aj požiarnu bezpečnosť budov Nezvyšuje riziko rozvoja požiaru Počas požiaru môžu vytvárať iba zanedbateľné množstvo dymu Nespôsobuje vznik horiacich kvapiek ani častíc 18

19 Teplota atmosféry pri požiari [ C] 1000 Prírodný kameň kamenné vlákna ROCKWOOL sa taví (približne 120 minút) Hliník sa taví (okolo 9 minút) Sklo sa taví, pevnosť ocele klesá (približne 7 minút) Drevo začína horieť (okolo 5 minút) Materiály z umelých hmôt sa tavia a začínajú horieť (približne 3 minúty) Čas od začiatku plne rozvinutého požiaru [min] Vplyv pôsobenia teploty na materiály (krivka ohrevu podľa STN EN ) ISO krivka normového požiaru vnútri stavby 19

20 Možné spôsoby zateplenia prevetrávaných, sendvičových a kazetových plášťov budov Prevetrávané fasády Sendvičové steny Kazetové steny klasické bez prerušeného tepelného a akustického mostu 20 Kazetové steny s prerušeným tepelným a akustickým mostom systém ROCKPROFIL

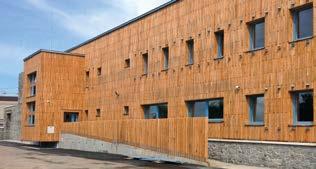

21 Spôsoby zateplenia Spôsoby zateplenia obvodových stien objektov Obvodová konštrukcia so zatepľovacím systémom sa skladá z nosnej časti a tepelnoizolačnej vrstvy. Nosná časť zabezpečuje stabilitu a únosnosť obvodovej konštrukcie. Tepelnoizolačná vrstva zabezpečuje požadované tepelnotechnické vlastnosti steny. Je navrhovaná tak, aby vyhovela tepelným požiadavkám s dostatočnou rezervou aj v budúcich rokoch. Preto je vhodné navrhovať tepelnoizolačnú vrstvu na odporúčané hodnoty súčiniteľa prechodu tepla. Obvodové steny je možné rozdeliť z hľadiska plošnej hmotnosti na: ľahké (s plošnou hmotnosťou do 100 kg/m 2 ) ťažké (s plošnou hmotnosťou nad 100 kg/m 2 ) Podľa tohto hľadiska sú rozdelené aj základné normové požiadavky na tepelnotechnické vlastnosti (viac na str. 13). Obvodové konštrukcie je možné zatepliť rôznymi spôsobmi Vonkajšie zatepľovacie systémy Sú najčastejším spôsobom tepelnej izolácie objektov. Ich obrovskou výhodou je celistvosť izolačnej vrstvy. Izolácia chráni objekt ako celok, nie len jeho oddelené časti. Použitím vonkajšieho zatepľovacieho systému sa v podstatnej miere znižuje namáhanie obvodovej konštrukcie predovšetkým jej spojov výkyvy teplôt a poveternostné vplyvy. Podľa konštrukčného riešenia existujú nasledujúce najpoužívanejšie spôsoby vonkajšieho zateplenia: prevetrávané zatepľovacie systémy sendvičové steny kazetové steny vonkajšie kontaktné zatepľovacie systémy (ETICS) ostatné Pri prevetrávaných zatepľovacích systémoch sa vkladá tepelná izolácia medzi nosné prvky roštu, ktorý nesie obklad fasády. Obklad fasády za vetracou medzerou môže tvoriť napr. sklo, kov, drevo, kamenný obklad, vláknocementové šablóny a keramika. Medzi izoláciou a obkladom fasády je vytvorená vetraná vzduchová medzera. Sendvičové steny sa vyznačujú tým, že k nosnej vrstve obvodového muriva je pridaná tepelnoizolačná vrstva. Vonkajší samonosný obklad fasády realizovaný obvykle z lícových tehál je spojený so zatepľovanou (nosnou) konštrukciou pomocou špeciálnych kotiev. Sendvičové konštrukcie sa navrhujú buď prevetrávané alebo neprevetrávané. Spriahovacie kotvy môžu byť vybavené distančnými tanierikmi pre riadne vymedzenie polohy tepelnej izolácie v prípade prevetrávanej varianty sendvičového muriva. Pri kazetových stenách sa izolácia vkladá do plechových kaziet. Pri klasickej kazetovej stene tepelná izolácia neprekrýva profil kazety, vonkajší obklad je tak priamo ukotvený cez separačnú pásku do profilov kaziet. V týchto miestach vznikajú tepelné aj akustické mosty. V prípade kazetového systému s prerušovaným tepelným mostom ROCKPROFIL je dosiahnutá súvislá vrstva tepelnej izolácie, ktorá pokrýva profily kaziet a týmto odstraňuje lineárne tepelné aj akustické mosty. Vonkajšie kontaktné zatepľovacie systémy (ETICS) tvoria systém zložený z niekoľkých vrstiev navzájom na sebe plošne nalepených a kotvených. Tepelná izolácia pôsobí v tomto prípade ako nosný prvok vonkajšieho súvrstvia. Povrch fasády tvorí väčšinou omietka, v ojedinelých prípadoch lepený obklad. 21

22 Izolácie ROCKWOOL Vhodné izolácie pre prevetrávané fasády, dvojvrstvové a sendvičové steny. Prevetrávané zatepľovacie systémy sú jednou z možností vonkajšieho zateplenia budov. Dostávajú sa do popredia vďaka novým materiálom a spôsobom kotvenia i vďaka širokému uplatneniu z hľadiska architektonických požiadaviek. Sú využívané pre novostavby aj pre dodatočné zateplenie existujúcich budov. Prevetrávané zatepľovacie systémy sa používajú nie len v prípade rodinných a bytových domov, ale predovšetkým na veľkých stavbách ako sú obchodné a nákupné centrá, kancelárske a komerčné budovy, objekty zdravotníckych zariadení, hotelové komplexy, letiská, priemyselné a skladové objekty, atď. Prevetrávaná fasáda je založená na princípe vzduchovej medzery medzi tepelnou izoláciou a vonkajším fasádnym obkladom. Pre správne fungovanie systému je nutné, aby vzduch v medzere prúdil (viac na str. 31). Skladba prevetrávanej fasády Nosná zatepľovaná stena Izolácia Prevetrávaná vzduchová medzera Nosný rošt Vonkajší plášť V prípade prevetrávaných zatepľovacích systémov je tepelná izolácia uchytená k nosnej stene alebo vložená medzi rošt. Konštrukcia roštu je obvykle vyrobená z hliníku, pozinkovanej ocele alebo dreva. Výber materiálu na rošt je ovplyvnený platnými požiarnymi predpismi. Prevedenie roštu závisí od zvoleného druhu a formátu fasádneho obkladu. Kombinovanú a drevenú nosnú konštrukciu roštov je možné použiť len do do 12 m požiarnej výšky (4 5 np) a vtedy musia byť konštrukcie zabezpečujúce stabilitu stavby vyplnené nehorľavou izoláciou s bodom tavenia C a ETICS musí byť aspoň A2 s1, d1. Škála povrchov prevetrávaných fasád je veľmi rozmanitá. Povrch fasády môže tvoriť napr. drevo a materiály na báze dreva alebo kov (ušľachtilé zliatiny, hliník, meď, koróziivzdorná oceľ), betón, sklo, keramické obklady, kameň, plasty a ďalšie. Prehľad izolácií pre prevetrávané fasády Pri návrhu izolačnej vrstvy je potrebné zvoliť: izolácie s požadovanými tepelnými, akustickými a protipožiarnymi vlastnosťami kvalitné tvarovo stále izolačné dosky, ktoré zachovávajú svoj tvar dosky s dostatočnou hustotou povrchu, ktorá zabráni prenikaniu prúdiaceho vzduchu do hĺbky dosky dosky odpovedajúce zvolenému spôsobu upevnenia (kotvenia) Výber izolácie závisí na konštrukčnom riešení systému prevetrávanej fasády, na tepelných, akustických, protipožiarnych požiadavkách a na spôsobe aplikácie izolácie v konštrukcii fasády. Tepelnoizolačné dosky z kamennej vlny sú najvhodnejším izolačným materiálom na použitie v prevetrávaných fasádach. 3základné hľadiská pre výber vhodnej izolácie 22 Na prevetrávané fasády s viditeľnými škárami alebo perforovaným obkladom sú určené izolácie s jednostrannou povrchovou úpravou čiernou netkanou sklotextíliou. Izolácie s povrchovou úpravou spĺňajú nadštandardné optické a estetické požiadavky. Použitie difúznej fólie je závislé od konkrétneho typu prevetrávanej fasády v konkrétnych podmienkach a prostredí a jej použitie určuje projektant. Nie vždy je nutnosť použitia difúznej fólie.

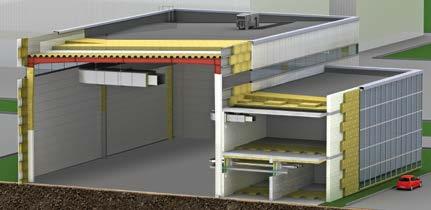

23 Odporúčané použitie izolácií Konštrukcia Prevetrávaná fasáda s izoláciou vloženou medzi vodorovné rošty Prevetrávaná fasáda s izoláciou vloženou medzi zvislé rošty Prevetrávaná fasáda s izoláciou vloženou medzi zvislé rošty pripevnená kotvou alebo držiakmi izolácie Izolácia ROCKTON SUPERROCK VENTI MAX VENTI MAX F WENTIROCK WENTIROCK F Dvojvrstvová a sendvičová stena 1) Prevetrávaná fasáda s izoláciou viditeľnou pohľadom medzi škárami obkladu Kazetová štandardná stena Kazetová perforovaná stena 1) kotvenie sprahovacími kotvami s distančným tanierikom Odporúčané riešenie Možné riešenie ŠTANDARD ROCKWOOL je súhrn riešení na izoláciu rôznych konštrukcií budov a vychádza z konceptu energeticky úsporného domu Odporúčané hrúbky izolácií uvedené v tabuľke vychádzajú z hodnôt súčiniteľa prechodu tepla U podľa normy STN Vypočítané hrúbky neberú do úvahy vplyvy tepelných mostov a väzieb. Projektant musí pri výpočte zohľadniť vplyv tepelných mostov zvýšením hrúbky izolácie. Pri výpočte je nutné zohľadniť i tepelnoizolačné vlastnosti zateľovanej steny. Vo výpočte je použitá výpočtová hodnota súčiniteľa tepelnej vodivosti λ V vypočítané hrúbky tepelnej izolácie vychádzajú z deklarovanej hodnoty λ D 0,035 W/m.K. Spoločnosť ROCKWOOL uvádza na etiketách výrobkov a v technickej dokumentácií hodnotu deklarovanej tepelnej vodivosti λ D v súlade s STN EN Súčiniteľ tepelnej vodivosti λ D [W/m.K] je dôležitým kritériom porovnania tepelnoizolačných vlastností izolácií. Čím je hodnota nižšia, tým sú tepelnoizolačné schopnosti izolácie vyššie, teplo uniká pomalšie. Odporúčané hrúby izolácií Standard ROCKWOOL Konštrukcia Normalizovaná (požadovaná) hodnota UN Odporúčaná hodnota Ur1 Cieľová odporúčaná hodnota Ur2 Vonkajšia stena Súčiniteľ priechodu tepla U Hrúbka izolácie d 0,32 W/m 2.K 120 mm 0,22 W/m 2.K 180 mm 0,15 W/m 2.K 250 mm 23

24 WENTIROCK Tuhá doska z kamennej vlny Rozmery: 600 mm mm Hrúbky: od 30 do 200 mm 0,033 skvelá λ D WENTIROCK F Doska z kamennej vlny je určená na stavebné tepelné, protipožiarne a akustické izolácie. Dosky v hrúbkach od 30 do 60 mm sú vyrábané ako jednovrstvové dosky, v hrúbkach od 80 do 200 mm sú vyrábané s integrovanou dvojvrstvovou charakteristikou. Horná tuhá vrstva dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. Kód výrobku MW-EN T5-DS(70,90)-WS-WL(P)- AW0,70-MU1 pre hrúbky mm MW-EN T5-DS(70,90)-WS-WL(P)- AW0,95-MU1 pre hrúbky: mm Tuhá doska z kamennej vlny s povrchovou úpravou netkanou sklotextíliou Skladovanie paliet na sebe je zakázané. Technické parametre Súčiniteľ tepelnej vodivosti: λ D = 0,033 W.m -1.K -1 Trieda reakcie na oheň: A1 Výhody Vynikajúce tepelnoizolačné vlastnosti Výborné mechanické vlastnosti Výborné akustické a protipožiarne vlastnosti Tuhá horná vrstvy dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prefukovaniu Tuhá izolácia vhodná aj do dvojvrstvových a sendvičových stien Odporúčaná izolácia pre prevetrávané fasády s uchytením na tŕne, príchytky, držiaky izolácie Vhodná izolácia pre vysoké budovy Ideálna izolácia pre nízkoenergetické aj pasívne domy, novostavby aj rekonštrukcie Skladovanie paliet na sebe je zakázané. Výrobok skladujte v exteriéri iba v neporušenom obale. Výrobok skladujte v exteriéri iba v neporušenom obale. Rozmery: 600 mm mm Hrúbky: od 30 do 200 mm 0,033 skvelá λ D Doska z kamennej vlny s jednostrannou povrchovou úpravou čiernou netkanou sklotextíliou (F) je určená na stavebné tepelné, protipožiarne a akustické izolácie. Dosky v hrúbkach od 30 do 60 mm sú vyrábané ako jednovrstvové dosky, v hrúbkach od 80 do 200 mm sú vyrábané s integrovanou dvojvrstvovou charakteristikou. Horná tuhá vrstva dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. Kód výrobku MW-EN T5-DS(70,90)-WS-WL(P)- AW0,70-MU1 pre hrúbky mm MW-EN T5-DS(70,90)-WS-WL(P)- AW0,95-MU1 pre hrúbky: mm Technické parametre Súčiniteľ tepelnej vodivosti: λ D = 0,033 W.m -1.K -1 Trieda reakcie na oheň: A1 Výhody Vynikajúce tepelnoizolačné vlastnosti Výborné mechanické vlastnosti Výborné akustické a protipožiarne vlastnosti Tuhá horná vrstvy dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prefukovaniu Ideálna na fasády s viditeľnými škárami alebo perforovaným obkladom Tuhá izolácia vhodná aj do dvojvrstvových a sendvičových stien Odporúčaná izolácia pre prevetrávané fasády s uchytením na tŕne, príchytky, držiaky izolácie Vhodná izolácia pre vysoké budovy Ideálna izolácia pre nízkoenergetické aj pasívne domy, novostavby aj rekonštrukcie Odporúčaná izolácia pre nízkoenergetické a pasívne budovy 24

25 VENTI MAX Polotuhá dvojvrstvová doska z kamennej vlny Skladovanie paliet na sebe je zakázané. Výrobok skladujte v exteriéri iba v neporušenom obale. Rozmery: 600 mm mm Hrúbky: od 80 do 200 mm Dvojvrstvová doska z kamennej vlny určená na stavebné tepelné, protipožiarne a akustické izolácie. Horná tuhá vrstva dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. Kód výrobku MW-EN T4-CS(10)0,5-WS-WL(P)- AW0,95-MU1 pre hrúbky mm Technické parametre Súčiniteľ tepelnej vodivosti: λ D = 0,034 W.m -1.K -1 Trieda reakcie na oheň: A1 Zvuková pohltivosť (AW): 0,95 pre hrúbky mm Výhody Skvelé tepelnoizolačné vlastnosti Výborné akustické, protipožiarne a mechanické vlastnosti Tuhá horná vrstvy dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prefukovaniu Vhodná izolácia aj do dvojvrstvových a sendvičových stien Odporúčaná izolácia pre prevetrávané fasády s uchytením na tŕne, príchytky, držiaky izolácie Vhodná izolácia pre vysoké budovy Ideálna izolácia pre nízkoenergetické aj pasívne domy, novostavby aj rekonštrukcie VENTI MAX F Polotuhá dvojvrstvová doska z kamennej vlny s povrchovou úpravou netkanou sklotextíliou Skladovanie paliet na sebe je zakázané. Výrobok skladujte v exteriéri iba v neporušenom obale. Rozmery: 600 mm mm Hrúbky: od 80 do 200 mm Dvojvrstvová doska z kamennej vlny s jednostrannou povrchovou úpravou čiernou netkanou sklotextíliou (F) určená na stavebné tepelné, protipožiarne a akustické izolácie. Tuhá horná vrstva zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prenikaniu vzduchu do izolácie z vetranej medzery fasády. Kód výrobku MW-EN T4-CS(10)0,5-WS-WL(P)- AW0,95-MU1 pre hrúbky mm Technické parametre Súčiniteľ tepelnej vodivosti: λ D = 0,034 W.m -1.K -1 Trieda reakcie na oheň: A1 Zvuková pohltivosť (AW): 0,95 pre hrúbky mm Výhody Skvelé tepelnoizolačné vlastnosti Výborné akustické, protipožiarne a mechanické vlastnosti Tuhá horná vrstvy dosky zabezpečuje vysokú odolnosť proti mechanickému namáhaniu a prefukovaniu Ideálna na fasády s viditeľnými škárami alebo perforovaným obkladom Vhodná izolácia aj do dvojvrstvových a sendvičových stien Odporúčaná izolácia pre prevetrávané fasády s uchytením na tŕne, príchytky, držiaky izolácie Vhodná izolácia pre vysoké budovy Ideálna izolácia pre nízkoenergetické aj pasívne domy, novostavby aj rekonštrukcie 25

26 ROCKTON Polotuhá doska z kamennej vlny Doska z kamennej vlny určená na stavebné tepelné, protipožiarne a akustické izolácie prevetrávaných fasád. Kód výrobku MW-EN T3-CS(10)0,5-WS-WL(P)- MU1 pre hrúbku 40 mm MW-EN T3-CS(10)0,5-WS-WL(P)- AW0,70-MU1 pre hrúbky mm MW-EN T3-CS(10)0,5-WS-WL(P)- AW0,95-MU1 pre hrúbky mm Skladovanie paliet na sebe je zakázané. Výrobok skladujte v exteriéri iba v neporušenom obale. Výhody Výborné tepelnoizolačné, akustické a protipožiarne vlastnosti Výborné mechanické vlastnosti Izolácia určená pre prevetrávané fasády s vložením medzi vodorovné aj zvislé rošty, s uchytením príchytkami alebo držiakmi izolácie Ideálna izolácia pre drevostavby, vhodná pre nízkoenergetické a pasívne domy Rozmery: 610 mm mm Hrúbky: od 40 do 200 mm Technické parametre Súčiniteľ tepelnej vodivosti: λ D = 0,035 W.m -1.K -1 Trieda reakcie na oheň: A1 Zvuková pohltivosť (AW): 0,70 pre hrúbky mm 0,95 pre hrúbky mm SUPERROCK Polomäkká doska z kamennej vlny Skladovanie paliet na sebe je zakázané. Výrobok skladujte v exteriéri iba v neporušenom obale. Doska z kamennej vlny určená na stavebné tepelné, protipožiarne a akustické izolácie prevetrávaných fasád. Kód výrobku MW-EN T2-WS-WL(P)-AW0,75- MU1 pre hrúbky mm MW-EN T2-WS-WL(P)-AW0,95- MU1 pre hrúbky mm Výhody Výborné tepelnoizolačné vlastnosti Výborné akustické vlastnosti Vhodná izolácia pre prevetrávané fasády s vložením medzi vodorovné rošty a pre kazetové štandardné steny Odporúčaná izolácia pre drevostavby, nízkoenergetické a pasívne domy Rozmery: 610 mm mm Hrúbky: od 50 do 200 mm Technické parametre Súčiniteľ tepelnej vodivosti: λ D = 0,035 W.m -1.K -1 Trieda reakcie na oheň: A1 Zvuková pohltivosť (AW): 0,75 pre hrúbky mm 0,95 pre hrúbky mm 26

27 Príklad prevetrávanej fasády zateplenej izoláciami ROCKWOOL 27

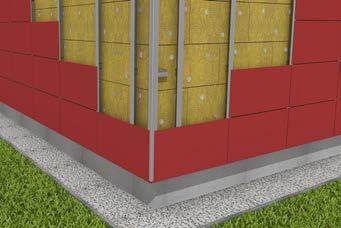

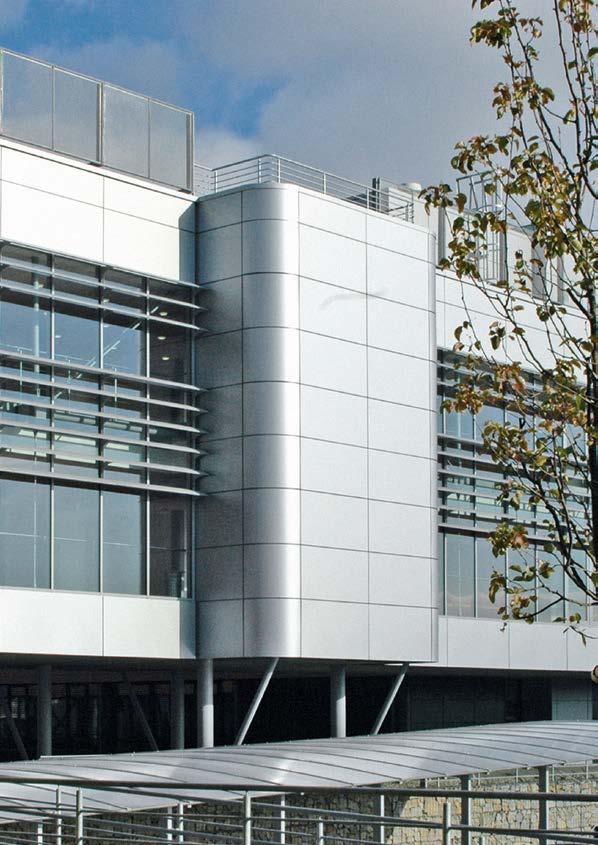

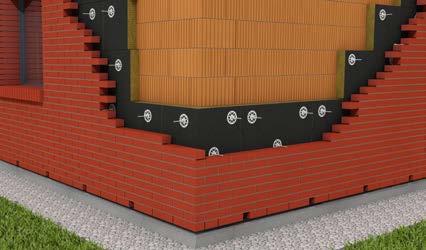

28 Spôsoby montáže izolácie Spôsoby upevnenia izolácie k zatepľovanej stene Spôsob montáže tepelnoizolačných dosiek v systéme prevetrávaných fasád je prispôsobený technickému riešeniu roštov na osadenie vonkajšieho obkladu. Varianty upevnenia izolácie k zatepľovanej stene Vloženie medzi rošty z kovových profilov alebo drevených latiek, ktoré držia obklad fasády; zabezpečujú prenos všetkých účinkov zaťaženia (hydrotermické namáhanie, účinky vetra, vlastnú hmotnosť); rošty môžu byť vodorovné, zvislé alebo krížové Kotvenie tanierovými kotvami alebo držiakmi izolácie Kombinácia vloženia medzi rošty a pripevnenia kotvami alebo držiakmi izolácie Ukážka upevnenia izolácie k zatepľovanej stene Izolácia vložená medzi vodorovný rošt bez mechanického kotvenia Izolácia SUPERROCK, ROCKTON, VENTI MAX, WENTIROCK 28 Izolácia VENTI MAX F, WENTIROCK F

29 Izolácia vložená medzi zvislý rošt bez mechanického kotvenia Izolácia ROCKTON, VENTI MAX, WENTIROCK Izolácia VENTI MAX F, WENTIROCK F Izolácia vložená medzi rošty a kotvená mechanicky Izolácia vložená medzi zvislé rošty je často tiež uchytená pomocou kotiev alebo držiakov izolácie. Dodatočné ukotvenie dosiek zabráni preniknutiu izolácie do vetranej medzery a tým sa zachová jej funkčnosť. Správny výber izolácie je veľmi dôležitý. Polotuhé izolačné dosky je možné pripevniť aj pomocou mechanického kotvenia. Je potrebné zvoliť také izolačné dosky, ktoré držia tvar a na kotvách sa neprehýbajú. Dosky s vyššou objemovou hmotnosťou sú ideálne pre tento typ konštrukcie. Izolácia ROCKTON, VENTI MAX, WENTIROCK Izolácia VENTI MAX F, WENTIROCK F Izolácia kotvená mechanicky V prípade sendvičového muriva alebo kamenných predstien je možné izoláciu pripevniť k nosnej stene pomocou spriahovacích kotiev, ktoré sú vybavené distančnými tanierikmi. Tak dôjde k riadnemu vymedzeniu polohy tepelnej izolácie v prípade prevetrávanej varianty sendvičového muriva. Pre tento typ konštrukcie sú odporúčané tuhé izolačné dosky, ktoré sú samonosné a nezosadajú, je možné ich použiť aj na izoláciu vysokých budov. Izolácia ROCKTON, VENTI MAX, WENTIROCK Izolácia VENTI MAX F, WENTIROCK F 29

30 Ukážka montáže izolácie v konštrukcii prevetrávanej fasády Odporúčané počty a rozmiestnenie kotiev alebo držiakov izolácie Izolačné dosky sa kotvia pomocou tanierových kotiev alebo držiakov izolácie. Ich typ, rozmiestnenie a počet je určený v sprievodnej dokumentácií realizácie prevetrávanej fasády. V tejto dokumentácii je uvedený aj priemer taniera. Tanierové kotvy s priemerom taniera 60 mm sa môžu doplniť roznášajúcim tanierom s priemerom 90 až 110 mm v závislosti od výrobcu kotiev. Na kotvenie sa používajú štandardné kotvy určené pre ETICS. Keďže kotvy v systéme prevetrávaných fasád nie sú tak mechanicky namáhané ako v prípade kontaktných fasád, je ich počet menší ako u ETICS. Držiak izolácie má väčší priemer taniera, obvykle 90 až 110 mm, podľa výrobcu držiakov. Zvyčajne nemá rozperný tŕň. Je možné použiť aj kotvy s plastovým tŕňom. kotvenia do konkrétneho materiálu nosnej zatepľovanej steny. Odporúčaný počet kotiev na dosku závisí najmä od zvoleného typu izolácie. Príklady rozmiestnenia a počtu kotiev alebo držiakov na dosku izolácie Odporúčania ROCKWOOL vychádzajú z dlhodobých skúseností v oblasti realizácie prevetrávaných fasád. Nižšie uvedené odporúčania uvádzame aj z dôvodu, že momentálne v SR neexistuje norma stanovujúca spôsob kotvenia dosiek v prevetrávaných systémoch, príp. počet kotiev (držiakov izolácie) na m 2. 2 ks/1 doska 3 ks/1 doska Doska počet kusov 2 5 Kotvy a držiaky izolácie je potrebné zvoliť podľa druhu podkladu, ku ktorému je izolácia kotvená. Musia v podklade spoľahlivo držať. Je potrebné dodržať minimálnu hĺbku 4 ks/1 doska 5 ks/1 doska Izolácia VENTI MAX, VENTI MAX F, WENTIROCK, WENTIROCK F Odporúčaný počet kotiev a držiakov na 1 ks dosky izolácie 30 Minimálny počet kotiev v ploche izolácie na 1 dosku ROCKTON 2 3 2

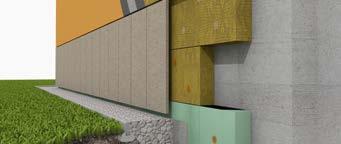

31 Prevetrávaná vzduchová medzera Prevetrávaná fasáda je založená na princípe prevetrávanej vzduchovej medzery medzi tepelnou izoláciou a vonkajším obkladom. Táto medzera zabezpečuje odvádzanie vodných pár prestupujúcich izoláciou a nosnou zatepľovanou konštrukciou. Predpokladom fungovania systému prevetrávania je prúdenie vzduchu v medzere. Dimenzovanie rozmerov prevetrávanej medzery Vzhľadom k tomu, že ešte neexistuje norma na navrhovanie prevetrávaných fasád, odporúčame na návrh veľkosti prevetrávanej medzery používať normu STN Prevetrávanú fasádu je možné z tohto hľadiska považovať za strmú strechu. Strecha so sklonom nad 45 musí mať vetranú medzeru minimálne 40 mm. Veľkosť vetranej vzduchovej medzery medzi tepelnou izoláciou a fasádnym obkladom zohráva významnú úlohu pri spoľahlivosti a funkčnosti tohto systému. Pre správne fungovanie je potrebné v tejto medzere zabezpečiť bezproblémové prúdenie vzduchu, ktoré prípadnú vlhkosť z vetranej medzery odvedie. Prevetrávanie zásadným spôsobom ovplyvňuje životnosť fasádnej konštrukcie. Návrh skladby konštrukcie by mal vždy výpočtom overiť projektant. Tak isto je potrebné zabezpečiť dostatočný počet nasávacích a výdychových otvorov. Tieto otvory musia byť zabezpečené proti vniknutiu drobných hlodavcov a hmyzu. Musia sa pravidelne čistiť. Je nutné dbať na ich správne umiestnenie, aby predovšetkým v zimnom období neboli nasávacie otvory trvalo zasypané snehom. Minimálna potrebná plocha vetracích otvorov je 1/400 plochy fasády, ktorá má byť odvetraná. Ide o čistú vetraciu plochu po odčítaní plochy ochrannej krycej mriežky. Na obrázku vľavo dole je znázornené, koľko zrážkovej vody sa môže dostať otvorenými škárami do izolácie (cca 0,1 % z celkových zrážok). Toto zanedbateľné množstvo je pri správnej funkcii prevetrávanej medzery veľmi rýchlo odvetrané. Ukážka prevetrávaného sokla Možnosti použitia prevetrávaných soklov Pri zatepľovaní soklov sa najčastejšie používajú dve technológie. Kontaktná a prevetrávaná. Kontaktný spôsob sa najčastejšie používa pri realizácií novostavieb. Pokiaľ chce mať investor povrch soklu stvárnený v imitácií napr. tehly, kameňa, a pod., je možné využiť aj prevetrávanú technológiu. Tá sa často používa aj pri zatepľovaní soklov po sanácií vlhkého muriva, pretože tak sanytra zo základového muriva nepreniká do soklového obkladu. Pokiaľ to požiarne predpisy dovolia, je možné použiť drevený rošt, ktorý musí byť impregnovaný proti hnilobe a škodcom. Od vlhkého podkladu je nutná izolácia hydroizolačnou fóliou. 100 % dažďových zrážok 94,5 % 0,3 % prienik dažďových zrážok na povrch dosky 5,1 % 0,1 % vniknutie zrážok do izolácie (hydrofobizované) Vniknutie zrážkovej vody cez horizontálne škáry vonkajšieho obkladu prevetrávaných fasád Ukážka prevetrávanej fasády s vodorovným a zvislým roštom 31

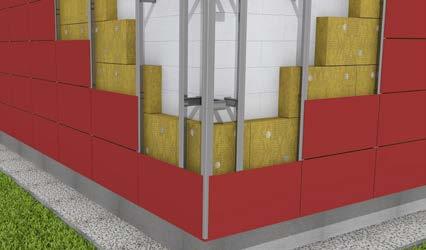

32 Zateplenie steny prevetrávaným zatepľovacím systémom s oceľovým roštom 1. Nosná zatepľovaná stena 2. Kotvy nosných roštov 3. Nosné rošty 4. Izolácie ROCKTON, VENTI MAX alebo WENTIROCK 5. Vonkajší plášť Postup Montáž kotiev nosných roštov vonkajšieho plášťa na zatepľovanú stenu. Uchytenie izolácie ROCKTON, VENTI MAX alebo WENTIROCK pomocou kotiev. Montáž zvislého roštu na zateplenej stene izoláciou ROCKTON, VENTI MAX alebo WENTIROCK Montáž zvislého roštu na zateplenej stene izoláciou s povrchovou úpravou fleecom VENTI MAX F alebo WENTIROCK F. Montáž obkladu fasády. Vonkajší obklad prevetrávanej fasády. Rohové ukončenie s priznaným hliníkovým profilom. 32

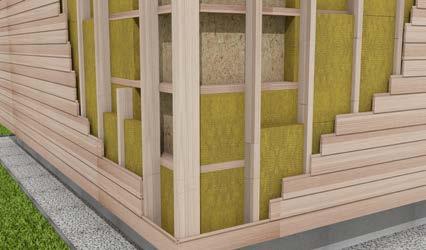

33 Zateplenie steny prevetrávaným zatepľovacím systémom s dreveným roštom 1. Nosná zatepľovaná stena 2. Vodorovný impregnovaný drevený rošt 3. Prvá vrstva izolácie medzi vodorovným roštom: SUPERROCK, ROCKTON alebo VENTI MAX 4. Zvislý impregnovaný drevený rošt 5. Druhá vrstva izolácie medzi zvislým roštom: ROCKTON, VENTI MAX alebo WENTIROCK 6. Vonkajší plášť drevený obklad Postup 1. Montáž vodorovného dreveného roštu na vloženie prvej vrstvy izolácie. 2. Vloženie prvej vrstvy izolácie SUPERROCK, ROCKTON alebo VENTI MAX. 3. Montáž zvislého dreveného roštu na vloženie druhej vrstvy izolácie Vloženie druhej vrstvy izolácie ROCKTON, VENTI MAX alebo WENTIROCK medzi zvislý rošt. Medzi izoláciou a vonkajším obkladom fasády sa ponechá prevetrávaná vzduchová medzera o min. veľkosti 40 mm. Vonkajší drevený obklad prevetrávanej fasády. 33

34 Zateplenie sendvičovej steny 1. Nosná zatepľovaná stena 2. Kotvy na uchytenie izolácie 3. Izolácie VENTI MAX F alebo WENTIROCK F 4. Vonkajší plášť Postup 1. Príprava zatepľovanej steny. 2. Uchytenie izolácie VENTI MAX F, WENTIROCK F pomocou kotiev. 3. Uchytenie izolácie VENTI MAX F, WENTIROCK F pomocou kotiev na celej ploche zatepľovanej steny. 4. Montáž obkladu fasády. Vonkajší samonosný obklad fasády z lícových tehál je spojený so zatepľovanou stenou pomocou špeciálnych kotiev. 5. Vonkajší obklad prevetrávanej fasády lícové murivo. Vonkajší obklad fasády je založený na základe alebo na špeciálnej zakladacej kotve. Sendvičové konštrukcie sa navrhujú buď prevetrávané alebo neprevetrávané. Spriahovacie kotvy môžu byť vybavené distančnými tanierikmi pre riadne vymedzené polohy tepelnej izolácie v prípade prevetrávanej varianty sendvičového muriva. 34

35 Príklad prevetrávanej fasády zateplenej izoláciami ROCKWOOL 35

36 A A A A GSPublisherEngine min 100mm Prevetrávaná fasáda VZDUCHOVÁ S PODLOŽKOU MEDZERA TERMSTOP ZVISLÁ DREVENÁ LATA x NEREZOVÁ Prevetrávané fasády MURIVO+ SAMOVRTNÁ PREVETRÁVANÁ L- PROFIL 60/40/1,8mm VZDUCHOVÁ SKRUTKA CEMENTOTRIESKOVÁ MEDZERA min: KOTVIACI DOSKA 25mm PRVOK VERTIKÁLNY min. 50(100)mm MURIVO PODKLADOVÁ NEREZOVÁ EPDM PÁSKA SKRUTKA hr.1mm S PODLOŽKOU KOTVA x IZOLÁCIE ZVISLÁ ROCKWOOL DREVENÁ LATA ROCKTON, VENTI MAX, + TERMOIZOLAČNÁ SPOJOVACIA PODLOŽKA SKRUTKA WENTIROCK, PREVETRÁVANÁ KOTVIACI PRVOK VENTI MAX F, VZDUCHOVÁ WENTIROCK MEDZERA F min: NEREZOVÁ 25mm SKRUTKA L- KONZOLA min. 50(100)mm HLINIKOVÝ T PROFIL PODKLADOVÁ HLINIKOVÝ EPDM PÁSKA hr.1mm T PROFIL IZOLÁCIE ROCKWOOL NEREZOVÁ SAMOVRTNÁ TANIEROVÁ PRÍCHYTKA ROCKTON, VENTI MAX, IZOLÁCIE SKRUTKA ROCKWOOL WENTIROCK, ROCKTON, VENTI MAX, VENTI MAX F, UCHYTÁVACÍ PROFIL VODOROVNÁ DREVENÁ LATA TANIEROVÁ PRÍCHYTKA š=100mm OBKLAD SIDING IZOLÁCIE ROCKWOOL KERAMICKÁ ROCKTON, DOSKATERMOIZOLAČNÁ VENTI MAX, WENTIROCK, PODLOŽKA 50 VENTI MAX NEREZOVÁ F, NEREZOVÝ WENTIROCK SKRUTKA NITF DIFÚZNA KONTAKTNÁ KOTVA FÓLIA y x ROHOVÝ PODPORNÝ TERÉN NEREZOVÁ SAMOVRTNÁ KOTVA SKRUTKA PROFIL VODOROVNÁ DREVENÁ LATA IZOLÁCIE ROCKWOOL IZOLÁCIE ROCKWOOL š=100mm ROCKTON, VENTI MAX, NEREZOVÝ ROCKTON, NIT VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK, VENTI MAX F, WENTIROCK PERFOROVANÝ F ODVETRÁVACÍ KOTVA WENTIROCK F PREVETRÁVANÁ PROFIL KOTVA HLINIKOVÝ T PROFIL KOTVA VZDUCHOVÁ OPLECHOVANIE MEDZERA x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO ROH POSÚDENIA, PODĽA NEREZOVÁ SAMOVRTNÁ VONKAJŠÍ 2 DIELNY SKRUTKAKERAMICKÁ DOSKA OKAPNICA TERÉN UCHYTÁVACÍ PROFIL Prevetrávaná fasáda VONKAJŠÍ ZVISLÁ ROH DREVENÁ VERTIKÁLNE LATA + PODLOŽKA PREVETRÁVANÁ PREVEDENIE VZDUCHOVÁ MEDZERA min: 25mm KOTVIACI PRVOK Vonkajší obvodový plášť - DIFÚZNA KONTAKTNÁ FÓLIA Fasádne cementotrieskové y - fasádne HRÚBKA UCHYTÁVACÍ ZATEPĽOVANÉHO cementotrieskové dosky dosky PROFIL MURIVA sokel priebežný PODKLADOVÁ NEREZOVÁ EPDM SKRUTKA PÁSKA hr.1mm DÁTUM TERMOIZOLAČNÁ PODLOŽKA Prevetrávaná fasáda OSTENIE Z AL PLECHU TANIEROVÁ PRÍCHYTKA HORIZONTÁLNE PREVEDENIE Vonkajší obvodový plášť - PREVETRÁVANÁ Fasádne cementotrieskové y - HRÚBKA ZATEPĽOVANÉHO KOTVIACI dosky PRVOK MURIVAMIERKA fasádne cementotrieskové dosky sokel s presahom A4 DÁTUM 1:5 PODPIS Prevetrávaná fasáda GSPublisherEngine OSTENIE Z KERAMIKY HORIZONTÁLNE PREVEDENIE Vonkajší Vonkajší obvodový IZOLÁCIE plášť ROCKWOOL - Fasádne cementotrieskové y - HRÚBKA ZATEPĽOVANÉHO ROCKTON, MURIVA VENTI fasádne cementotrieskové dosky dosky MIERKA MAX, WENTIROCK, x VENTI MAX F, WENTIROCK F napojenie A4 šikmej strechy DÁTUM 1:5 PODPIS KÚT Prevetrávaná FASÁDY fasáda HORIZONTÁLNE GSPublisherEngine PREVEDENIE VÝKRESU WENTIROCK, VENTI MAX F, WENTIROCK F DIFÚZNA WENTIROCK KONTAKTNÁ F FÓLIA PREVETRÁVANÁ x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA VZDUCHOVÁ MEDZERA min. 10 mm HLINIKOVÝ T PROFIL Vonkajší y - HRÚBKA obvodový ZATEPĽOVANÉHO plášť MURIVA x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN 73 PERFOROVANÝ ODVETRÁVACÍ NEREZOVÁ SAMOVRTNÁ Keramické dosky CEMENTOTRIESKOVÁ ukončenie fasády KERAMICKÁ DOSKA NEREZOVÝ DOSKA NEREZOVÁ NIT SKRUTKA PROFIL SKRUTKA NEREZOVÁ SKRUTKA S PODLOŽKOU TERMOIZOLAČNÁ VÝKRESU x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, STAVBY PODĽA Vonkajší plášť - min. 50(100)mm STAVBY x x INVESTOR fasádne - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN INVESTOR PODPIS KERAMICKÁ DOSKA AUTOR hliníkové dosky AUTOR VÝKRESU Prevetrávaná fasáda PROJEKTANT VÝKRESU PROJEKTANT ZODP. PROJEKTANT ZODP. PROJEKTANT x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA Vonkajší plášť - STUPEŇ STAVBY STAVBY STUPEŇ VZDUCHOVÁ ČÍSLO MEDZERA VÝKRESU INVESTOR FORMÁT x - HRÚBKA keramické IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN INVESTOR FORMÁT dosky AUTOR AUTOR VÝKRESU Prevetrávaná fasáda VÝKRESU PROJEKTANT MURIVO PROJEKTANT ZODP. PROJEKTANT ZODP. PROJEKTANT x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STAVBY Vonkajší plášť - STUPEŇ x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO MURIVO POSÚDENIA, STUPEŇ STAVBY PODĽA STN ČÍSLO VÝKRESU INVESTOR FORMÁT keramické INVESTOR FORMÁT Prevetrávaná AUTOR doskyfasáda VÝKRESU AUTOR VÝKRESU PROJEKTANT PROJEKTANT ZODP. PROJEKTANT x Vonkajší - HRÚBKA IZOLANTOV plášť PODĽA -TEPELNOTECHNICKÉHO ZODP. POSÚDENIA, STAVBY PROJEKTANT PODĽA Vonkajší STN Vonkajší obvodový plášť - STUPEŇ STAVBY keramické INVESTOR STUPEŇ Fasádne cementotrieskové fasádne cementotrieskové FASÁDY dosky 45 - HORIZONTÁLNE 1:5 dosky MIERKA DÁTUM ČÍSLO PODPIS VÝKRESU INVESTOR FORMÁT FORMÁT A4 Prevetrávaná doskyfasáda vnútorný roh ROH VÝKRESU AUTOR PREVEDENIE AUTOR PROJEKTANT GSPublisherEngine PROJEKTANT Vonkajší plášť - ZODP. STAVBY PROJEKTANT ZODP. PROJEKTANT keramické INVESTOR STUPEŇ MIERKA DÁTUM ČÍSLO PODPIS VÝKRESU STUPEŇ FORMÁT A4 dosky 1:5 FORMÁT AUTOR GSPublisherEngine x PREVETRÁVANÁ VZDUCHOVÁ MEDZERA Vonkajší obvodový plášť Fasádne hliníkové dosky dilatácia min. 50(100)mm x Vonkajší obvodový plášť Fasádne hliníkové dosky ukončenie pri stene Vonkajší obvodový plášť Fasádne hliníkové dosky vonkajší roh Vonkajší obvodový plášť Keramické dosky ostenie v AL plechu Vonkajší obvodový plášť Keramické dosky ostenie z keramiky Vonkajší obvodový plášť Keramické dosky kút fasády GSPublisherEngine Vonkajší obvodový plášť Keramické dosky roh fasády 45 ZATEPLENIE OBVODOVEJ STENY PR ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM KOTVIACI PRVOK VONKAJŠÍ PLÁŠŤ - FASÁDN VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM min 100mm VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY Konštrukčné detaily Vybrané konštrukčné detaily prevetrávaných fasád Vonkajší obvodový plášť Keramické dosky roh fasády PROJEKTANT Praktické GSPublisherEngine využitie nižšie uvedených detailov je potrebné posúdiť a upraviť pre konkrétne prípady. Ide o vzorové riešenia. GSPublisherEngine ZODP. PROJEKTANT Vo vybraných konštrukčných detailoch nemôžu byť vyriešené všetky špecifiká konkrétneho riešenia. STUPEŇ MIERKA Preto nemožno z vybraných detailov vyvodiť bezprostrednú právnu zodpovednosť. FORMÁT A4 1:5 x min. 50mm ČÍSLO VÝKRESU GSPublisherEngine

37 ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - FASÁDNE HLINÍKOVÉ DOSKY MURIVO TERMSTOP min. 10mm SPOJOVACIA SKRUTKA PRÍPONKA FASÁDNY HLINÍKOVÝ OBKLAD L- PROFIL 60/40/1,8mm VERTIKÁLNY L - KONZOLA VZDUCHOVÁ MEDZERA x IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F KOTVIACI PRVOK x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda VÝKRESU DILATÁCIA VERTIKÁLNE PREVEDENIE Vonkajší plášť - fasádne hliníkové dosky STAVBY INVESTOR AUTOR DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 37

38 ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - FASÁDNE HLINÍKOVÉ DOSKY KOTVIACI PRVOK MURIVO TERMSTOP IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F x VZDUCHOVÁ MEDZERA min 52mm FASÁDNY HLINÍKOVÝ OBKLAD L - KONZOLA SPOJOVACIA SKRUTKA L- PROFIL 60/40/1,8mm VERTIKÁLNY PRÍPONKA OSTENIA x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - fasádne hliníkové dosky VÝKRESU STAVBY INVESTOR AUTOR UKONČENIE PRI STENE VERTIKÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU ublisherengine

39 VARIANTA PREVEDENIA Prevetrávané fasády ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - FASÁDNE HLINÍKOVÉ DOSKY x MURIVO TERMSTOP KOTVIACI PRVOK L- PROFIL 60/40/1,8mm VERTIKÁLNY min 100mm SPOJOVACIA SKRUTKA min 100mm L- KONZOLA IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F OBKLAD SIDING ROHOVÝ PODPORNÝ PROFIL ROH VONKAJŠÍ 2 DIELNY min. 10 mm x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - fasádne hliníkové dosky VÝKRESU STAVBY INVESTOR AUTOR VONKAJŠÍ ROH VERTIKÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU PublisherEngine

40 A Prevetrávané fasády ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY MURIVO min. 50(100)mm KOTVIACI PRVOK TERMOIZOLAČNÁ PODLOŽKA NEREZOVÁ SKRUTKA x IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F KOTVA NEREZOVÁ SAMOVRTNÁ SKRUTKA NEREZOVÝ NIT PREVETRÁVANÁ VZDUCHOVÁ MEDZERA KOTVA HLINIKOVÝ T PROFIL NEREZOVÁ SAMOVRTNÁ SKRUTKA UCHYTÁVACÍ PROFIL KERAMICKÁ DOSKA x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - keramické dosky VÝKRESU STAVBY INVESTOR AUTOR OSTENIE Z AL PLECHU HORIZONTÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 40

41 A Prevetrávané fasády ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY MURIVO min. 50(100)mm KOTVIACI PRVOK TERMOIZOLAČNÁ PODLOŽKA NEREZOVÁ SKRUTKA 4 5 x IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F KOTVA KERAMICKÁ DOSKA PREVETRÁVANÁ VZDUCHOVÁ MEDZERA NEREZOVÁ SAMOVRTNÁ SKRUTKA HLINIKOVÝ T PROFIL NEREZOVÝ NIT UCHYTÁVACÍ PROFIL x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - keramické dosky VÝKRESU STAVBY INVESTOR AUTOR OSTENIE Z KERAMIKY HORIZONTÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 41

42 A Prevetrávané fasády ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY HLINIKOVÝ T PROFIL NEREZOVÁ SAMOVRTNÁ SKRUTKA UCHYTÁVACÍ PROFIL KERAMICKÁ DOSKA IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F PREVETRÁVANÁ VZDUCHOVÁ MEDZERA KOTVA x NEREZOVÁ SKRUTKA TERMOIZOLAČNÁ PODLOŽKA KOTVIACI PRVOK MURIVO x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - keramické dosky VÝKRESU STAVBY INVESTOR AUTOR KÚT FASÁDY HORIZONTÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 42

43 A Prevetrávané fasády ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY NEREZOVÝ NIT KOTVA min. 50(100)mm NEREZOVÁ SKRUTKA TERMOIZOLAČNÁ PODLOŽKA KOTVIACI PRVOK min. 50(100)mm KERAMICKÁ DOSKA PREVETRÁVANÁ VZDUCHOVÁ MEDZERA MURIVO x IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - keramické dosky VÝKRESU STAVBY INVESTOR AUTOR ROH FASÁDY 45 - HORIZONTÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 43

44 A Prevetrávané fasády ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY NEREZOVÝ NIT KOTVA min. 50(100)mm min. 50(100)mm NEREZOVÁ SKRUTKA TERMOIZOLAČNÁ PODLOŽKA KOTVIACI PRVOK KERAMICKÁ DOSKA PREVETRÁVANÁ VZDUCHOVÁ MEDZERA MURIVO x IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - keramické dosky VÝKRESU STAVBY INVESTOR AUTOR ROH FASÁDY - HORIZONTÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 44

45 A Prevetrávané fasády ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - KERAMICKÉ DOSKY x KERAMICKÁ DOSKA UCHYTÁVACÍ PROFIL NEREZOVÝ NIT PREVETRÁVANÁ VZDUCHOVÁ MEDZERA NEREZOVÁ SAMOVRTNÁ SKRUTKA KOTVA IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F NEREZOVÁ SKRUTKA KOTVIACI PRVOK TERMOIZOLAČNÁ PODLOŽKA HLINIKOVÝ T PROFIL MURIVO x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN Prevetrávaná fasáda Vonkajší plášť - keramické dosky VÝKRESU STAVBY INVESTOR AUTOR UKONČENIE FASÁDY VERTIKÁLNE PREVEDENIE DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 45

46 ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - FASÁDNE CEMENTOTRIESKOVÉ DOSKY CEMENTOTRIESKOVÁ DOSKA NEREZOVÁ SKRUTKA S PODLOŽKOU ZVISLÁ DREVENÁ LATA + PREVETRÁVANÁ VZDUCHOVÁ MEDZERA min: 25mm PODKLADOVÁ EPDM PÁSKA hr.1mm x y IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F TANIEROVÁ PRÍCHYTKA DIFÚZNA KONTAKTNÁ FÓLIA VODOROVNÁ DREVENÁ LATA š=100mm 70 TERÉN PERFOROVANÝ ODVETRÁVACÍ PROFIL x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN y - HRÚBKA ZATEPĽOVANÉHO MURIVA Prevetrávaná fasáda VÝKRESU SOKEL PRIEBEŽNÝ Vonkajší plášť - fasádne cementotrieskové dosky STAVBY INVESTOR AUTOR DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 46

47 ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - FASÁDNE CEMENTOTRIESKOVÉ DOSKY CEMENTOTRIESKOVÁ DOSKA NEREZOVÁ SKRUTKA S PODLOŽKOU ZVISLÁ DREVENÁ LATA + PREVETRÁVANÁ VZDUCHOVÁ MEDZERA min: 25mm x y PODKLADOVÁ EPDM PÁSKA hr.1mm IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F TANIEROVÁ PRÍCHYTKA DIFÚZNA KONTAKTNÁ FÓLIA VODOROVNÁ DREVENÁ LATA š=100mm 70 OPLECHOVANIE TERÉN PERFOROVANÝ ODVETRÁVACÍ PROFIL x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN y - HRÚBKA ZATEPĽOVANÉHO MURIVA Prevetrávaná fasáda Vonkajší plášť - fasádne cementotrieskové dosky VÝKRESU STAVBY INVESTOR AUTOR SOKEL S PRESAHOM RIEŠENIE OPLECHOVANÍM DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 47

48 ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - FASÁDNE CEMENTOTRIESKOVÉ DOSKY 160 x min.100 OKAPNICA min. 50mm VODOROVNÁ DREVENÁ LATA š=100mm CEMENTOTRIESKOVÁ DOSKA NEREZOVÁ SKRUTKA S PODLOŽKOU ZVISLÁ DREVENÁ LATA + PREVETRÁVANÁ VZDUCHOVÁ MEDZERA min: 25mm DIFÚZNA KONTAKTNÁ FÓLIA PODKLADOVÁ EPDM PÁSKA hr.1mm x y IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F TANIEROVÁ PRÍCHYTKA x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN y - HRÚBKA ZATEPĽOVANÉHO MURIVA Prevetrávaná fasáda VÝKRESU ŠIKMÁ STRECHA Vonkajší plášť - fasádne cementotrieskové dosky STAVBY INVESTOR AUTOR DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 48

49 ZATEPLENIE OBVODOVEJ STENY PREVETRÁVANÝM SPÔSOBOM VONKAJŠÍ PLÁŠŤ - FASÁDNE CEMENTOTRIESKOVÉ DOSKY CEMENTOTRIESKOVÁ DOSKA IZOLÁCIE ROCKWOOL ROCKTON, VENTI MAX, WENTIROCK, VENTI MAX F, WENTIROCK F TANIEROVÁ PRÍCHYTKA PREVETRÁVANÁ VZDUCHOVÁ MEDZERA min: 25mm y x DIFÚZNA KONTAKTNÁ FÓLIA VODOROVNÁ DREVENÁ LATA ZVISLÁ DREVENÁ LATA PODKLADOVÁ EPDM PÁSKA hr. 1 mm NEREZOVÁ SKRUTKA S PODLOŽKOU ROHOVÝ PROFIL x - HRÚBKA IZOLANTOV PODĽA TEPELNOTECHNICKÉHO POSÚDENIA, PODĽA STN y - HRÚBKA ZATEPĽOVANÉHO MURIVA Prevetrávaná fasáda VÝKRESU VNÚTORNÝ ROH S ROHOVÝM PROFILOM Vonkajší plášť - fasádne cementotrieskové dosky STAVBY INVESTOR AUTOR DÁTUM PODPIS PROJEKTANT ZODP. PROJEKTANT STUPEŇ FORMÁT A4 MIERKA 1:5 ČÍSLO VÝKRESU 49
