1 Bluehelix Pro S Επιτοίχιοι λέβητες συμπύκνωσης και προανάμειξης με άμεση παραγωγή ζεστού νερού οικιακής χρήσης

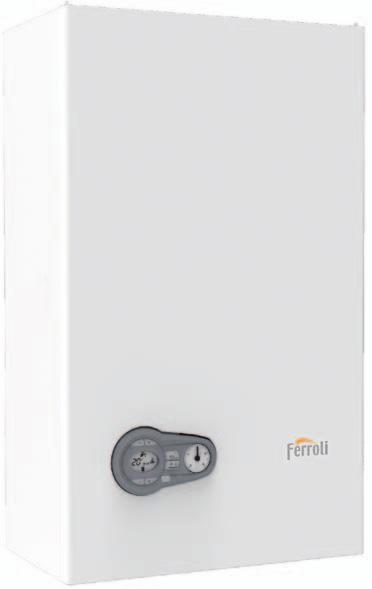

2 > ΑΠΟΔΟΣΗ, ΟΡΘΟΛΟΓΙΚΗ ΧΡΗΣΗ, ΣΤΙΒΑΡΗ ΚΑΤΑΣΚΕΥΗ... ΚΑΙ ΠΛΗΡΗΣ ΣΥΜΠΥΚΝΩΣΗ η s 94% A A Ο λέβητας BLUEHELIX PRO S έχει σχεδιαστεί ώστε να διασφαλίζει μέγιστη ενεργειακή απόδοση τόσο στη λειτουργία κεντρικής θέρμανσης όσο και στην παροχή ζεστού νερού οικιακής χρήσης, με την εγγύηση του έξυπνου, δισθενούς εναλλάκτη θερμότητας από ανοξείδωτο ατσάλι AISI 316 Ti. Αυτός ο εναλλάκτης θερμότητας ενσωματώνει το κύκλωμα κεντρικής θέρμανσης και την παραγωγή ζεστού νερού και, με τον τρόπο αυτό, εκμεταλλεύεται πλήρως το φαινόμενο της συμπύκνωσης. Ο λέβητας BLUEHELIX PRO S επιτυγχάνει τον υψηλότερο λόγο εποχιακής απόδοσης στην κατηγορία του, στη λειτουργία θέρμανσης, δηλ. η s 94%. Επίσης, ο συνδυασμός με εξωτερικό αισθητήρα και χρονοθερμοστάτη απομακρυσμένου ελέγχου Romeo συνιστά ένα πακέτο θέρμανσης με ενεργειακή σήμανση συστήματος A +. η s 94% A + ΣΥΣΤΗΜΑ Λέβητας Ferroli Romeo Εξωτερικός αισθητήρας ενεργειακή σήμανση A + για το πακέτο θέρμανσης > σειρά Ο λέβητας BLUEHELIX PRO S διατίθεται σε 2 μοντέλα που λειτουργούν είτε με φυσικό αέριο είτε με υγραέριο. Τόσο το μοντέλο 27C όσο και το μεγαλύτερου μεγέθους 32C παρέχουν μεγάλους όγκους ζεστού νερού οικιακής χρήσης σε σύντονο χρόνο. Η ενεργοποίηση της λειτουργίας «comfort» επιτρέπει την περαιτέρω ελαχιστοποίηση του χρόνου αναμονής για την παροχή ζεστού νερού οικιακής χρήσης. μοντ. 27C ΓΙΑ ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ ΚΑΙ ΑΜΕΣΗ ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ - ΕΙΣΟΔΟΣ ΘΕΡΜΟΤΗΤΑΣ 32 - ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ 15 l/min στους t 25 C μοντ. 32C ΓΙΑ ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ ΚΑΙ ΑΜΕΣΗ ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ - ΕΙΣΟΔΟΣ ΘΕΡΜΟΤΗΤΑΣ 29,5 - ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ 18,3 l/min στους t 25 C

3 > ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΠΡΟΪΟΝΤΟΣ > Δισθενής κύριος εναλλάκτης θερμότητας από ανοξείδωτο ατσάλι, με λειτουργία «ΑΥΤΟΚΑΘΑΡΙΣΜΟΥ» που αναπτύχθηκε από το τμήμα R&D της Ferroli > Υψηλή απόδοση τόσο στη λειτουργία κεντρικής θέρμανσης όσο και στη λειτουργία ζεστού νερού οικιακής χρήσης > Καυστήρας πλήρους προανάμειξης από ανοξείδωτο ατσάλι > Ηλεκτρονική διαμόρφωση φλόγας τόσο στη λειτουργία κεντρικής θέρμανσης όσο και στη λειτουργία ζεστού νερού οικιακής χρήσης > Ψηφιακός πίνακας ελέγχου σε συνδυασμό με μανόμετρο > Μπορεί να λειτουργήσει με τη χρήση του ρυθμιστικού χρονοθερμοστάτη απομακρυσμένου ελέγχου > Υψηλής απόδοσης κυκλοφορητής διαμόρφωσης κεντρικής θέρμανσης (Erp-ready κατηγορία A) > Κομψός σχεδιασμός και μικρές διαστάσεις > Περίβλημα βαμμένο λευκό με αναφόρεση με τη χρήση εποξειδικής επικάλυψης σε σκόνη > Εξαιρετικά εύκολη πρόσβαση στα εσωτερικά εξαρτήματα για συντήρηση > Λειτουργία comfort 3 αστέρων για παραγωγή ζεστού νερού οικιακής χρήσης, με πιστοποίηση σύμφωνα με το πρότυπο EN 13203, όπως τροποποιήθηκε από τον κανονισμό 812/2013 > Αντιστάθμιση θερμοκρασίας βάσει μέτρησης από τον προαιρετικό εξωτερικό αισθητήρα > Ψηφιακός έλεγχος φλόγας με τρεις απόπειρες εκ νέου έναυσης στην περίπτωση κλειδώματος όταν δεν ανιχνεύεται φλόγα (μοντέλο φυσικού αερίου) > Σύνδεση με ηλιακά συστήματα θέρμανσης: έτοιμο για παραγωγή ζεστού νερού οικιακής χρήσης σε συνδυασμό με σύστημα ηλιακών συλλεκτών > Παράκαμψη στην στάνταρ έκδοση > Θέση εγκατάστασης: εξωτερική εγκατάσταση σε μερικώς προστατευμένο χώρο έως -5 C στην στάνταρ έκδοση και έως -15 C όταν χρησιμοποιείται το προαιρετικό κιτ προστασίας του θερμαντήρα από τον παγετό > Δείκτης προστασίας IPX5D, το οποίο σημαίνει εξαιρετική ηλεκτρική προστασία της συσκευής από την εισχώρηση ξένων σωμάτων και υγρών > Εποχιακή απόδοση: ηs 94%, δηλ. μεταξύ των υψηλότερων στην αγορά : Το Romeo και ο εξωτερικός αισθητήρας που συνδυάζονται με λέβητα Ferroli εποχιακής απόδοσης συνιστούν ένα σύστημα με ενεργειακή σήμανση A + στη λειτουργία θέρμανσης > A + ΣΥΣΤΗΜΑ > ΣΥΝΟΠΤΙΚΗ ΠΑΡΟΥΣΙΑΣΗ ΠΡΟΪΟΝΤΟΣ ETAs 94% εποχιακή απόδοση 94% στη θέρμανση (η s ) σύμφωνα με τον κανονισμό 811/2013 ΛΕΙΤΟΥΡΓΙΕΣ Η συσκευή μπορεί να συνδυαστεί με συστήματα προθέρμανσης ζεστού νερού οικιακής χρήσης (μοντ. C) κλιματικό Δυνατότητα σύνδεσης σε προαιρετικό εξωτερικό αισθητήρα ώστε να παρέχεται αντιστάθμιση της θερμοκρασίας ροής του συστήματος ΑΠΟΜΑΚΡΥΣΜΕ- ΝΟΣ ΕΛΕΓΧΟΣ Ρυθμιστικός χρονοθερμοστάτης (ROMEO) για ρύθμιση των παραμέτρων του λέβητα ΔΙΠΛΟΣ ΕΝΑΛΛΑΚΤΗΣ ΑΠΟ ΑΝΟΞΕΙΔΩΤΟ ΑΤΣΑΛΙ self αυτο Υψηλής απόδοσης δισθενής κύριος εναλλάκτης θερμότητας από ανοξείδωτο ατσάλι AISI 316 TI κατηγορία 6 nox Συσκευή πιστοποιημένη ως κατηγορίας 6, η ανώτερη οικολογική πιστοποίηση που καθορίζεται στα σχετικά ευρωπαϊκά πρότυπα (EN ) κυκλοφορητής διαμόρφωσης A Περιλαμβάνει υψηλής απόδοσης κυκλοφορητή, συμβατό με την οδηγία ErP ΠΡΟΣΤΑΣΙΑ -5. C -15. C Συσκευή κατάλληλη για λειτουργία σε μερικώς προστατευμένο χώρο (EN 297 / A6), σε ελάχιστη θερμοκρασία έως τους -5 C στην στάνταρ έκδοση και, εάν έχει εξοπλιστεί με το ειδικό κιτ προστασίας από τον παγετό, έως τους -15 C comfort Ρυθμιζόμενη λειτουργία που διατηρεί τον εναλλάκτη ζεστό, ώστε να διασφαλίζεται εξαιρετικά άμεση παροχή ζεστού νερού οικιακής χρήσης

4 > ΑΠΟΔΟΣΗ ΕΝΕΡΓΕΙΑΚΗ ΣΗΜΑΝΣΗ Το πακέτο « Climate-Energy Package» θέτει φιλόδοξους στόχους για τη μείωση των αερίων του θερμοκηπίου και των ενεργειακών απαιτήσεων, σε συνδυασμό με την αύξηση της χρήσης ανανεώσιμης ενέργειας, της τάξης του 20%, που θα επιτευχθούν εντός του Ο Ευρωπαϊκός κανονισμός ErP (προϊόντα συνδεόμενα με την ενέργεια), ο οποίος έχει επίσης δημιουργηθεί για αυτόν τον σκοπό, εισάγει την πιστοποίηση ενέργειας και για γεννήτριες ζεστού νερού που χρησιμοποιούνται για την κεντρική θέρμανση και την προετοιμασία ζεστού νερού οικιακής χρήσης. Αυτή η πιστοποίηση περιλαμβάνει την ενεργειακή σήμανση, η οποία πρέπει να συνδέεται με κάθε προϊόν που επηρεάζεται από τον κανονισμό και έχει κυκλοφορήσει στην αγορά από τις 26 Σεπτεμβρίου Η ενεργειακή σήμανση στις οικιακές συσκευές, αποτελεί έναν εύκολο οδηγό για τον καταναλωτή. Θα μπορεί να αποφασίσει ποιο είναι το πιο αποτελεσματικό προϊόν μέσα από τυποποιημένες και αντικειμενικές ενδείξεις. Ως αποτέλεσμα, η επιλογή του χρήστη θα είναι η πιο φτηνή λύση όσο αφορά την κατανάλωση, αλλά και η καλύτερη δυνατή για το περιβάλλον. Οι πιο σημαντικές παράμετροι που αναφέρονται στις ετικέτες είναι η εποχιακή απόδοση στη θέρμανση και για παραγωγή ζεστού νερού. Για μεμονωμένους λέβητες, οι παράμετροι εκφράζονται σε σειρά μείωσης από το Α ως το G. Μεγαλύτερες τιμές μπορούν να επιτευχθούν με συνδυαστικό λέβητα + προϊόντα ανανεώσιμης ενέργειας. Επίσης, για τους συνδυαστικούς λέβητες καθορίζεται ένα προφίλ απόληψης. Το προφίλ αυτό αντιστοιχεί σε σταθερή παροχή ζεστού νερού οικιακής χρήσης, η οποία μετράται σε διαφορετικό είδος απόληψης νερού, διασφαλίζοντας τουλάχιστον τη δηλωμένη απόδοση νερού οικιακής χρήσης. Το προφίλ απόληψης επισημαίνεται από ένα γράμμα / μέγεθος (S, M XXL). Προφίλ απόληψης ζεστού νερού οικιακής χρήσης (μέγ. ροή στην αντίστοιχη δηλωμένη απόδοση) Εποχιακή απόδοση στην κεντρική θέρμανση Απόδοση στην παραγωγή ζεστού νερού οικιακής χρήσης ΓΙΑ ΣΥΝΔΥΑΣΤΙΚΟΥΣ ΛΕΒΗΤΕΣ Ηχητική ισχύς, εσωτερική εγκατάσταση Θερμική ισχύς στη θέρμανση

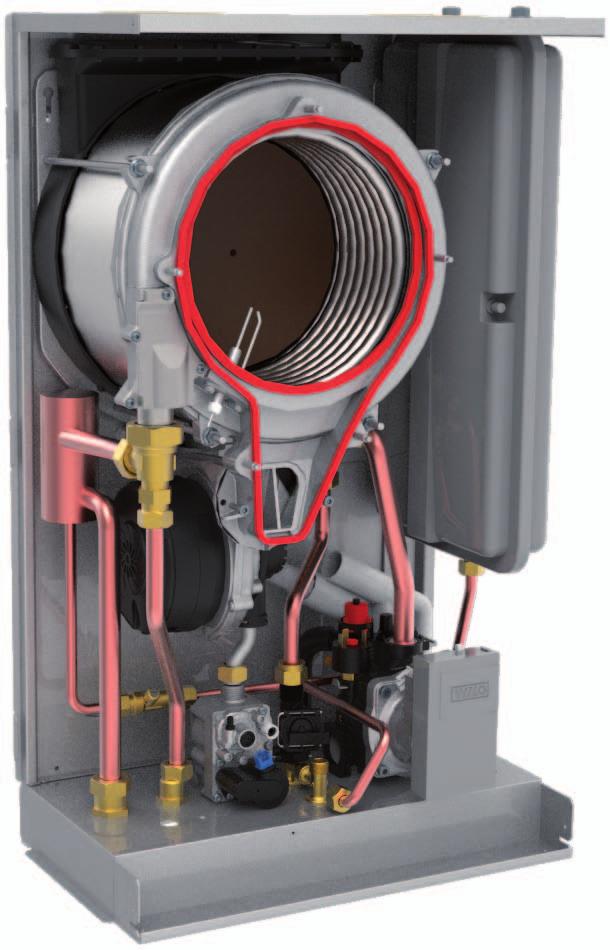

5 > ΕΞΑΡΤΗΜΑΤΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΠΡΟΪΟΝΤΟΣ ΕΝΑΛΛΑΚΤΗΣ ΘΕΡΜΟΤΗΤΑΣ ΔΙΠΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Υψηλής απόδοσης, από ανοξείδωτο ατσάλι. Λειτουργία «ΑΥΤΟΚΑΘΑΡΙΣΜΟΥ» ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ Χωρητικότητα 8 λίτρων για το μοντέλο 27C, χωρητικότητα 10 λίτρων για το μοντέλο 32C ΚΥΚΛΟΦΟΡΗΤΗΣ ΔΙΑΜΟΡΦΩΣΗΣ Κυκλοφορητής διαμόρφωσης που μπορεί να προσαρμόσει την είσοδο θερμότητας του λέβητα στην τρέχουσα ζήτηση του συστήματος ΚΑΥΣΤΗΡΑΣ Καυστήρας από ανοξείδωτο ατσάλι Κύκλωμα Ζ.Ν.Χ. Η σωλήνα του Ζ.Ν.Χ. είναι μέσα στο κύκλωμα της Θέρμανσης. Η συμπύκνωση πραγματοποιείται και κατά την λειτουργία του Ζ.Ν.Χ. ΕΝΑΛΛΑΚΤΗΣ ΘΕΡΜΑΝΣΗΣ ΚΑΙ Ζ.Ν.Χ. Κύκλωμα Θέρμανσης Το κύκλωμα της Θέρμανσης αποτελείται από μεγάλη διάσταση σωλήνα (12Χ34 χιλ.)

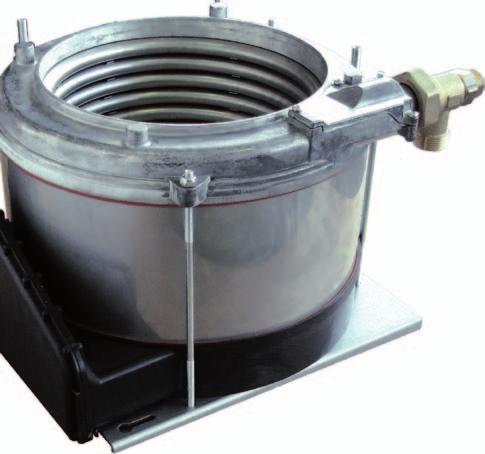

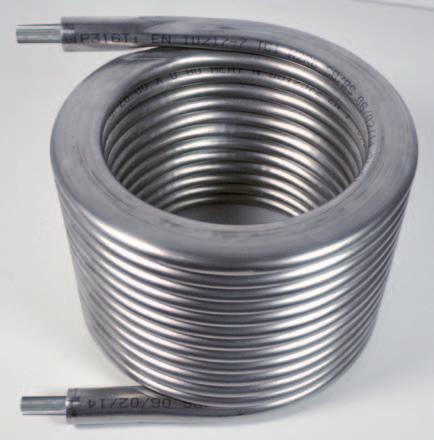

6 > ΕΞΑΡΤΗΜΑΤΑ εναλλάκτης Η έρευνα και ο μηχανολογικός σχεδιασμός της Ferroli που εφαρμόζονται στους συνδυαστικούς εναλλάκτες θερμότητας - ξεχωρίζει ακόμη μία φορά με μια απλή και ταυτόχρονα αποτελεσματική λύση που υλοποιήθηκε με τη χρήση βέλτιστων υλικών. ΑΥΤΟΚΑΘΑΡΙΣΜΟΣ ΔΟΜΗ Ο εναλλάκτης αποτελείται από ένα απλό πηνίο, χωρίς συνδέσμους και συγκολλήσεις, για την παροχή του συστήματος θέρμανσης. Μέσα στο κύριο πηνίο υπάρχει ένα άλλο πηνίο για την προετοιμασία του ζεστού νερού οικιακής χρήσης. Είναι απλά βυθισμένο μέσα στο υγρό θέρμανσης του κύριου εναλλάκτη και όχι συνδεδεμένο. Για τον λόγο αυτό, ο εναλλάκτης θεωρείται μια ομόκεντρη σπείρα με διπλή λειτουργία (θέρμανση και νερό οικιακής χρήσης). ΛΕΙΤΟΥΡΓΙΑ «ΑΥΤΟΚΑΘΑΡΙΣΜΟΥ» Το μεγάλο τμήμα σωληνώσεων διευκολύνεται με την ελεύθερη, μεγάλη διέλευση του νερού του συστήματος. Το ελικοειδές σπιράλ εμποδίζει την επικάθηση των ακαθαρσιών. Χάρη στο ελικοειδές σχήμα, η ροή του ζεστού νερού οικιακής χρήσης στο εσωτερικό του εναλλάκτη θερμότητας προκαλεί ένα «φυγοκεντρικό» φαινόμενο αυτοκαθαρισμού στα εσωτερικά του τοιχώματα. Η δεσμίδα των αγωγών είναι ένα μονό πηνίο, χωρίς άλλα παράλληλα κυκλώματα. Καθώς δεν πρόκειται για εναλλάκτη πολλαπλών κυκλωμάτων, οι φυσαλίδες αέρα δεν μπορούν να «κρυφτούν» ανάμεσα στους μαιάνδρους των κυκλωμάτων και απομακρύνονται εύκολα. Για τον λόγο αυτό, τυχόν χημικός καθαρισμός θα μπορούσε να είναι επίσης αποτελεσματικός. «ΔΙΠΛΗ» ΣΥΜΠΥΚΝΩΣΗ Η αλληλεπίδραση του κυκλώματος ζεστού νερού οικιακής χρήσης εντός του κύριου εναλλάκτη θερμότητας μειώνει τη μέση θερμοκρασία λειτουργίας, ακόμη και κατά την παραγωγή ζεστού νερού οικιακής χρήσης. Με τον τρόπο αυτό, βελτιώνεται η συμπύκνωση και ενισχύεται η πολύ υψηλή απόδοση του λέβητα, όχι μόνο στη λειτουργία κεντρικής θέρμανσης αλλά και για την παραγωγή ζεστού νερού οικιακής χρήσης. ΥΛΙΚΟ Ο σωλήνας από τον οποίο αποτελείται ο εναλλάκτης BLUEHELIX PRO S έχει κατασκευαστεί από ανοξείδωτο ατσάλι. Πρόκειται για ένα αυθεντικό κράμα, ιδιαίτερα ανθεκτικό στη διάβρωση, που έχει ενισχυθεί ακόμη περισσότερο με την προσθήκη τιτανίου. Αυτό το υλικό, επιτρέπει, επίσης, την επίτευξη εξαιρετικά λείας επιφάνειας και εκτίθεται λιγότερο σε παράγοντες που προκαλούν τον σχηματισμό κρούστας και σε εναποθέσεις.

7 plus ΟΙΚΟΝΟΜΙΚΟΣ. ΟΙΚΟΛΟΓΙΚΟΣ. ΑΠΟΔΟΤΙΚΟΣ. > ΑΠΤΑ ΣΤΟΙΧΕΙΑ Εγκατάσταση του λέβητα σε ήπιο κρύο κλίμα Βαθμοί θέρμανσης ημερησίως (Tin 20 C, Tout 12 C): 2500 Μέγ. κατανάλωση τυπικού κυκλοφορητή χωρίς διαμόρφωση 0,085 h, για υποθετική μέγ. ετήσια κατανάλωση 212,5 h Μέγ. κατανάλωση κυκλοφορητή διαμόρφωσης κατηγορίας Α 0,04 h, για υποθετική μέγ. ετήσια κατανάλωση 100 h Κόστος ενέργειας 0,19 /h Εξοικονόμηση κυκλοφορητή κατηγορίας Α 21,4 /έτος Η εξοικονόμηση, ωστόσο, θα είναι υψηλότερη: ο κυκλοφορητής κατηγορίας A είναι κυκλοφορητής διαμόρφωσης, με πολύ χαμηλή κατανάλωση στην ελάχιστη ισχύ (έως 3 W). Μπορεί να επιτευχθεί ακόμη μεγαλύτερη εξοικονόμηση, εάν γίνει σύγκριση με κυκλοφορητή παλαιότερου λέβητα που θα αντικατασταθεί. ΑΥΤΟΠΡΟΣΑΡΜΟΖΟΜΕΝΟΣ Ο κυκλοφορητής προσφέρει μία ακόμη παράμετρο διαχείρισης του συστήματος θέρμανσης, δηλαδή ρύθμιση της ροής. Μερικά πρακτικά πλεονεκτήματα: - Εκκίνηση συστήματος: ταχύτερη θέρμανση του συστήματος και πλήρης παρακολούθηση της προστασίας των εξαρτημάτων που θερμαίνονται - Καλύτερη ισορροπία των συνθηκών λειτουργίας όταν επιτευχθεί το σημείο ρύθμισης - Βελτιωμένη λειτουργία σε οριακές συνθήκες (π.χ. ελάχιστη ισχύς), μείωση των καταστάσεων ενεργοποίησης/απενεργοποίησης - Άμεση και αποτελεσματική ανταπόκριση στη διακύμανση του θερμικού φορτίου του συστήματος, για παράδειγμα σε συστήματα πολλαπλών ζωνών ΣΤΙΒΑΡΟΣ Ο κυκλοφορητής που έχει επιλεγεί για το BLUEHELIX PRO S έχει και άλλα πλεονεκτήματα: - Το σήμα PWM (παλμοδιαμόρφωση) στον κυκλοφορητή διασφαλίζει γρήγορες παρεμβάσεις και συμπληρώνει κατάλληλα το εξελιγμένο ηλεκτρονικό σύστημα. Το αποτέλεσμα είναι η δραστική μείωση των καταστάσεων ενεργοποίησης-απενεργοποίησης του καυστήρα και του κυκλοφορητή. - Ηλεκτρονικός έλεγχος της ελάχιστης ροπής εκκίνησης, με αποτέλεσμα τη μείωση του κινδύνου εμπλοκής. Ωστόσο, κάθε 24 ώρες αδράνειας εκτελείται ένα πρόγραμμα ρουτίνας για προστασία από την εμπλοκή. - Λειτουργία αυτοπροστασίας σε περίπτωση υπερθέρμανσης - Λιγότερος θόρυβος λειτουργίας Τα παραπάνω σημαίνουν μεγαλύτερη διάρκεια ζωής του κυκλοφορητή, και των εξαρτημάτων που τείνουν να φθείρονται και να υπόκεινται σε μηχανική καταπόνηση λόγω των κύκλων on/off. ΙΣΧΥΡΟΣ (ελέγξτε τα διαγράμματα ροής/υδροστατικού ύψους του κυκλοφορητή στις επόμενες σελίδες)

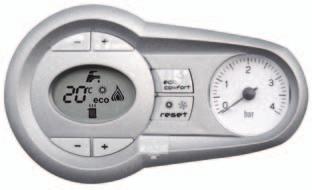

8 > ΟΛΑ ΥΠΟ ΕΛΕΓΧΟ ΕΝΣΩΜΑΤΩΜΕΝΟΣ ΕΛΕΓΧΟΣ Ο έλεγχος της συσκευής γίνεται εύκολα χάρη στην οθόνη γραφικών και τα κουμπιά λειτουργιών Χειριστήριο θερμοκρασίας ζεστού νερού οικιακής χρήσης 3-4 Χειριστήριο θερμοκρασίας κεντρικής θέρμανσης 5 Οθόνη 6 Κουμπί Reset (Επαναφορά)/Επιλογή θερινής-χειμερινής λειτουργίας/μενού αντιστάθμισης θερμοκρασίας 7 Επιλογή λειτουργίας Economy-Comfort/Ενεργοποίηση-απενεργοποίηση συσκευής 8 Σύμβολο ζεστού νερού οικιακής χρήσης 9 Ένδειξη λειτουργίας ζεστού νερού οικιακής χρήσης 10 Ένδειξη θερινής λειτουργίας 11 Ένδειξη πολλαπλών λειτουργιών 12 Ένδειξη λειτουργίας Economy 13 Ένδειξη λειτουργίας θέρμανσης 14 Σύμβολο θέρμανσης 15 Ένδειξη ενεργοποίησης καυστήρα και τρέχον επίπεδο ισχύος (αναβοσβήνει κατά τη διάρκεια της λειτουργίας προστασίας φλόγας) 16 Σύνδεση Service Tool 17 Μανόμετρο > ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ ΕΛΕΓΧΟΣ ROMEO: ΡΥΘΜΙΣΤΙΚΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗΣ ΑΝΕΣΗΣ Ο χρονοθερμοστάτης απομακρυσμένου ελέγχου Romeo παρέχει τη δυνατότητα παρακολούθησης και ρύθμισης των λειτουργιών του λέβητα απευθείας από τον χώρο όπου έχει εγκατασταθεί. Ο προγραμματισμός της άνεσης γίνεται σε εβδομαδιαία βάση, συμπεριλαμβανομένης επίσης της λειτουργίας διακοπών. Το Romeo διατίθεται με ενσύρματη ή ασύρματη σύνδεση. ΜΕ ΤΟ ROMEO ΜΠΟΡΕΙΤΕ ΝΑ: Ρυθμίσετε τη θερμοκρασία της κεντρικής θέρμανσης και του ζεστού νερού οικιακής χρήσης Ελέγξετε την κατάσταση λειτουργίας του λέβητα Εμφανίσετε τη θερμοκρασία εντός και εκτός του σπιτιού Εκτελέσετε επανεκκίνηση του λέβητα εάν έχει διακοπεί προσωρινά η λειτουργία του Προγραμματίσετε τις εσωτερικές συνθήκες άνεσης σε καθημερινή ή εβδομαδιαία βάση Ενεργοποιήσετε ή απενεργοποιήσετε την κεντρική θέρμανση μέσω τηλεφώνου (δεν παρέχεται) A + ΣΥΣΤΗΜΑ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΗΓΟΡΙΑ ΓΙΑ ΠΑΚΕΤΟ ΠΡΟΪΟΝΤΟΣ A + σε συνδυασμό με το Romeo και τον εξωτερικό αισθητήρα Θερμοκρασία δωματίου C Η ρυθμιστική λειτουργία που διαθέτει το ROMEO επιτρέπει η ισχύς του λέβητα να ρυθμιστεί σταδιακά, καθώς προσεγγίζει τη ρυθμισμένη θερμοκρασία δωματίου. Βελτιώνει την άνεση εξαλείφοντας τις αιχμές της θερμικής ισχύος και, επομένως, διασφαλίζει την εξοικονόμηση ενέργειας. ΜΕ ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΕΛΕΓΧΟ ROMEO ΜΕ ΜΗ ΡΥΘΜΙΣΤΙΚΟ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ

9 > ΕΝΣΩΜΑΤΩΣΗ ΣΕ ΗΛΙΑΚΟ ΚΥΚΛΩΜΑ ΛΕΙΤΟΥΡΓΙΑ SUN EASY Το σύστημα SUN EASY, το οποίο αποτελεί στάνταρ εξοπλισμό του λέβητα, διαθέτει ηλεκτρονικά εξαρτήματα που απλοποιούν τη συνδυαστική χρήση με ηλιακούς συλλέκτες, τόσο με φυσική όσο και με εξαναγκασμένη κυκλοφορία. Στο κύκλωμα ζεστού νερού οικιακής χρήσης εγκαθίσταται ένας αισθητήρας που παρακολουθεί διαρκώς τη θερμοκρασία του νερού που προέρχεται από τους ηλιακούς συλλέκτες. Έναυση του καυστήρα γίνεται μόνο εάν απαιτείται, με ρύθμιση της ισχύος του για αύξηση της θερμοκρασίας του νερού που ζεσταίνεται εκ των προτέρων έως το απαιτούμενο σημείο ρύθμισης. Με τον τρόπο αυτό, διασφαλίζεται άνεση και εξοικονόμηση. OFF ON M M > ΑΝΕΣΗ ΚΑΙ ΑΣΦΑΛΕΙΑ ΛΕΙΤΟΥΡΓΙΕΣ Εάν επιλέξετε το BLUEHELIX PRO S, θα έχετε πλήρη εικόνα, παρακολούθηση και έλεγχο των μεταβλητών που επηρεάζουν τη λειτουργία του συστήματος θέρμανσης. Ακολουθούν ορισμένες από τις λειτουργίες της συσκευής. Έχουν σχεδιαστεί ώστε να επιτυγχάνουν υψηλά επίπεδα άνεσης και απόδοσης, σε συνδυασμό με την προστασία και την αντοχή της συσκευής. > OPENTHERM Στον πίνακα ελέγχου του BLUEHELIX PRO S χρησιμοποιείται το πρωτόκολλο επικοινωνίας Opentherm. Εκτός από την πιθανή σύνδεση με τον ρυθμιστικό χρονοθερμοστάτη απομακρυσμένου ελέγχου Romeo, το Opentherm επιτρέπει την ενσωμάτωση με άλλα βοηθητικά εξαρτήματα του συστήματος, για παράδειγμα, με τον ηλεκτρονικό ελεγκτή ζωνών FZ4. Το Opentherm, ως ψηφιακό πρωτόκολλο, επιτρέπει την πλήρη ενσωμάτωση λέβητα-δορυφόρου, με απόλυτο έλεγχο των λειτουργιών και των πληροφοριών από τον λέβητα και τον δορυφόρο του. > ΛΕΙΤΟΥΡΓΙΑ ΑΝΤΙΣΤΑΘΜΙΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Ο «εξωτερικός αισθητήρας» μπορεί να τοποθετηθεί για να λειτουργήσει ο λέβητάς με σύστημα αντιστάθμισης ροής θερμοκρασίας. Αυτό σημαίνει ότι χωρίς τη χρήση των κουμπιών επί του ελεγκτή θερμοκρασίας του συστήματος, ο λέβητας θα προσαρμοστεί αυτόματα στις διακυμάνσεις της εξωτερική θερμοκρασίας. Ως αποτέλεσμα αυτό έχει εξοικονόμηση ενέργειας διατηρώντας στο μέγιστο την άνεση για το χρήστη. > ΛΕΙΤΟΥΡΓΙΑ ECO-COMFORT Στη λειτουργία COMFORT, ένα ειδικό σύστημα διασφαλίζει τη διατήρηση της θερμοκρασίας στο πηνίο ζεστού νερού οικιακής χρήσης και, επομένως, η παροχή ζεστού νερού οικιακής χρήσης είναι ταχύτερη και πιο άνετη. Επίσης, η λειτουργία μπορεί να προγραμματιστεί σε εβδομαδιαία βάση μέσω του χρονοθερμοστάτη απομακρυσμένου ελέγχου Romeo. Στη λειτουργία EcO, η διαχείριση της παραγωγής ζεστού νερού οικιακής χρήσης γίνεται με τον παραδοσιακό τρόπο. > ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΤΟΝ ΠΑΓΕΤΟ Εάν η θερμοκρασία του λέβητα μειωθεί στους 5 C, εκτελείται αυτόματη έναυση του καυστήρα και ο κυκλοφορητής τίθεται σε λειτουργία για προστασία της συσκευής από τυχόν βλάβες που θα προκληθούν από τον παγετό. Αυτή η λειτουργία είναι ενεργοποιημένη όταν ο λέβητας τροφοδοτείται με αέριο από το κεντρικό δίκτυο και με ρεύμα.

10 > υδραυλικό σύστημα διάγραμμα κυκλώματος νερού / κυκλοφορητή ΕΠΕΞΗΓΗΣΗ 8 Έξοδος ζεστού νερού οικιακής χρήσης 9 Είσοδος ζεστού νερού οικιακής χρήσης 10 Έξοδος ροής κεντρικής θέρμανσης 11 Είσοδος επιστροφής κεντρικής θέρμανσης 14 Βαλβίδα ασφαλείας 32 Κυκλοφορητής κεντρικής θέρμανσης 35 Διαχωριστής αέρα 36 Αυτόματος εξαερισμός 37 Φίλτρο εισόδου κρύου νερού 39 Ρυθμιστής ροής 42 Αισθητήρας θερμοκρασίας ζεστού νερού οικιακής χρήσης 56 Δοχείο διαστολής 74 Βαλβίδα πλήρωσης 114 Διακόπτης πίεσης νερού 136 Μετρητής ροής 154 Εύκαμπτος σωλήνας αποστράγγισης συμπυκνωμάτων 186 Αισθητήρας επιστροφής 193 Παγίδα αποστράγγισης συμπυκνωμάτων 221 Βαλβίδα παράκαμψης 278 Διπλός αισθητήρας (ασφαλείας + θέρμανσης) 340 Σωλήνας παράκαμψης > BLUEHELIX PRO S 27 c > BLUEHELIX PRO S 32 c A Πτώση πίεσης λέβητα B - C Ταχύτητα κυκλοφορητή (ελάχ. - μέγ.) A Πτώση πίεσης λέβητα B - C Ταχύτητα κυκλοφορητή (ελάχ. - μέγ.)

11 > ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΔΙΑΣΤΑΣΕΙΣ / ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ > bluehelix pro S 27 c κάτοψη άνοψη > bluehelix pro S 32 c ΕΠΕΞΗΓΗΣΗ 1 έξοδος ροής κεντρικής θέρμανσης διαμ. 3/4 2 έξοδος ζεστού νερού οικιακής χρήσης διαμ. 1/2 3 είσοδος αερίου διαμ. 1/2 4 είσοδος νερού βρύσης διαμ. 1/2 5 είσοδος επιστροφής κεντρικής θέρμανσης διαμ. 3/4 6 βαλβίδα ασφαλείας κάτοψη άνοψη ΜΟΝΤΕΛΟ S 27 C S 32 C Κατηγορία ERP A A Εποχιακή απόδοση η s % Ισχύς εισόδου Ισχύς εξόδου σε 80 C-60 C Potenza termica50 C-30 C Ισχύς εξόδου Ελάχ Max Θέρμανση Max ΖΝΧ Ελάχ Max Θέρμανση Max ΖΝΧ Ελάχ Max Θέρμανση 80 C-60 C 50 C-30 C Pmax % Pmin % Pmax % Pmin % Pmax % l/min l/min bar bar A 5,8 25,0 27,0 5,7 24,5 27,0 6,2 26,5 98,0 97,8 106,1 107,5 108,8 12,9 15,5 3 0,8 Μειωμένο φορτίο 30% Παραγωγή ζεστού νερού οικιακής χρήσης t 30 C t 25 C Πίεση λειτουργίας κεντρικής θέρμανσης Μέγ Ελάχ Βάρος κενό kg 32,5 36,5 Δείκτης προστασίας IP X5D X5D A 6,7 29,5 32,0 6,6 28,9 32,0 7,2 31,3 98,0 97,8 106,1 107,5 108,8 15,3 18,3 3 0,8

12 ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΟΥΣ ΑΝΤΙΠΡΟΣΩΠΟΥΣ: Ως μέρος των προσπαθειών για τη συνεχή βελτίωση της σειράς των προϊόντων με στόχο την αύξηση της ικανοποίησης του πελάτη, η εταιρεία επισημαίνει ότι, η εμφάνιση, οι διαστάσεις, τα τεχνικά στοιχεία και τα εξαρτήματα ενδέχεται να υπόκεινται σε αλλαγές. κωδ. 89XG6003/ Να βεβαιώνεστε ότι ο πελάτης έχει εφοδιαστεί με ενημερωμένη τεχνική τεκμηρίωση ή/και έγγραφα πώλησης. Ferroli spa San Bonifacio (VR) Italy - Via Ritonda 78/A τηλ φαξ export@ferroli.com
