ΠΕΙΡΑΜΑΤΙΚΗ ΜΕΛΕΤΗ ΚΑΙ ΑΝΑΛΥΤΙΚΗ ΕΚΤΙΜΗΣΗ ΤΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΔΟΚΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΝΙΣΧΥΜΕΝΩΝ ΜΕ ΝΕΕΣ ΣΤΡΩΣΕΙΣ ΣΚΥΡΟΔΕΜΑΤΟΣ

Transcript

1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΕΙΡΑΜΑΤΙΚΗ ΜΕΛΕΤΗ ΚΑΙ ΑΝΑΛΥΤΙΚΗ ΕΚΤΙΜΗΣΗ ΤΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΔΟΚΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΝΙΣΧΥΜΕΝΩΝ ΜΕ ΝΕΕΣ ΣΤΡΩΣΕΙΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΔΙΔΑΚΤΟΡΙΚΗ ΔΙΑΤΡΙΒΗ ΤΣΙΟΥΛΟΥ Θ. ΟΥΡΑΝΙΑΣ Πολιτικού Μηχανικού ΠΑΤΡΑ 2010

2 i Ευχαριστίες Θα ήθελα μέσα από την καρδιά μου να ευχαριστήσω τα πρόσωπα που με στήριξαν πραγματικά στον πολυετή και κοπιαστικό, αλλά ταυτόχρονα παραγωγικό αγώνα μου μέσω του οποίου πραγματοποιήθηκαν όνειρα, προσδοκίες και φιλοδοξίες. Αρχικά θα ήθελα να ευχαριστήσω και να εκφράσω την ευγνωμοσύνη μου προς το πρόσωπο του Καθηγητή και επιβλέποντα της παρούσας Διατριβής κ. Στέφανου Δρίτσου, ο οποίος με καθοδήγησε σε νέους ορίζοντες, με βοήθησε να σκέφτομαι και να εξετάζω κάθε πρόβλημα σφαιρικά εμψυχώνοντάς με όποτε αυτό ήταν απαραίτητο. Στο πειραματικό μέρος της Διατριβής σημαντική ήταν και η βοήθεια του προσωπικού και των μεταπτυχιακών φοιτητών του Εργαστηρίου Μηχανικής και Τεχνολογίας Υλικών του Πανεπιστημίου Πατρών στους οποίους απευθύνονται θερμές ευχαριστίες και ιδιαίτερα στην Επικ. Καθηγήτρια κ. Αικατερίνη Παπανικολάου, που αποτελεί και μέλος της επταμελούς εξεταστικής επιτροπής, που αφιερώνοντας μεγάλο μέρος από το χρόνο της συνέβαλε ουσιαστικά στη διεξαγωγή των πειραματικών δοκιμών. Ιδιαίτερες ευχαριστίες θα ήθελα να εκφράσω και στους μεταπτυχιακούς φοιτητές του Εργαστηρίου Κατασκευών του Τμήματος Πολιτικών Μηχανικών του Πανεπιστημίου Πατρών και ιδιαιτέρως στον Αναπλ. Καθηγητή και μέλος της επταμελούς μου επιτροπής, κ. Ευστάθιο Μπούσια για τη βοήθεια που μου προσέφερε. Ένα μεγάλο ευχαριστώ οφείλω και στα άλλα δύο μέλη της συμβουλευτικής επιτροπής, τους Καθηγητές κ. Μιχαήλ Φαρδή και κ. Αθανάσιο Τριανταφύλλου, οι συμβουλές των οποίων με καθοδήγησαν προς τη σωστή κατεύθυνση, καθώς και στα υπόλοιπα μέλη της επταμελούς εξεταστικής επιτροπής, κ.κ. Ελισάβετ Βιντζηλαίου και Μανόλη Σφακιανάκη, για τον χρόνο που αφιέρωσαν για την παρούσα Διατριβή. Παράλληλα, δεν θα μπορούσα να παραλείψω τον Καθηγητή κ. Κύπρο Πηλακούτα και τους μεταδιδακτορικούς ερευνητές κ. Πάνο Παπαστεργίου και κ. Κυριάκο Νεοκλέους, η συμβολή των οποίων ήταν καθοριστική κατά την εκπόνηση της Διατριβής μου, καθώς, κατά την επίσκεψή μου στο Πανεπιστήμιο του Sheffield, με βοήθησαν να διευρύνω τους ερευνητικούς μου ορίζοντες και συνέβαλαν ουσιαστικά στην εκπόνηση της παρούσας Διατριβής. Ιδιαίτερα θα ήθελα να ευχαριστήσω τους φίλους μου Νίκο Αθανασόπουλο, Νίκο Ευθυμιόπουλο, Δημήτρη Δεχουνιώτη, Σάκη Χρηστακίδη, Αναστασία Ζησιμάτου, Μαρία

3 ii Ευθυμιοπούλου και Έλλη Ανδρικογιαννοπούλου, για την ψυχολογική υποστήριξη που μου παρείχαν όλα αυτά τα χρόνια. Ιδιαιτέρως σημαντική ήταν η στήριξη και η συνεργασία που όλα αυτά τα χρόνια είχα με τον Ανδρέα, στον οποίο εκτός των άλλων, οφείλω σε μεγάλο βαθμό και την ολοκλήρωση της παρούσας Διατριβής. Τέλος, θέλω να ευχαριστήσω τους γονείς μου Μαίρη και Θόδωρο και τον αδερφό μου Γιώργο για τη συνεχή ενθάρρυνση και συμπαράσταση που μου προσέφεραν.

4 iii Περίληψη Η παρούσα διατριβή ασχολείται με την καμπτική ενίσχυση δοκών οπλισμένου σκυροδέματος με στρώσεις σκυροδέματος στο εφελκυόμενο ή στο θλιβόμενο πέλμα τους. Ιδιαίτερα ασχολείται με τον προσδιορισμό της ολίσθησης στη διεπιφάνεια τους. Συγκεκριμένα στο 1 ο Κεφάλαιο γίνεται βιβλιογραφική ανασκόπηση για τις διεπιφάνειες σκυροδέματος. Παρουσιάζονται όλα τα προσομοιώματα που προτείνονται είτε σε Κανονισμούς, είτε από διάφορους ερευνητές, για τον προσδιορισμό της διατμητικής αντοχής της διεπιφάνειας, καθώς και για τον προσδιορισμό της σχέσης διατμητικής τάσης ολίσθησης στη διεπιφάνεια σκυροδέματος. Στο 2 ο Κεφάλαιο, παρουσιάζεται βιβλιογραφική ανασκόπηση για τις διεπιφάνειες σκυροδέματος με χάλυβα ή σύνθετα υλικά, σε σύμμικτες κατασκευές και σε μέλη ενισχυμένα με ελάσματα χάλυβα ή από ινοπλισμένα πολυμερή (ΙΟΠ), καθώς και πειραματικά αποτελέσματα κατανομής ολίσθησης σε διεπιφάνεια δοκών οπλισμένου σκυροδέματος ενισχυμένες με στρώση σκυροδέματος. Στο 3 ο Κεφάλαιο παρουσιάζεται η πειραματική διερεύνηση δοκών οπλισμένου σκυροδέματος (Ο.Σ.) ενισχυμένων με στρώσεις σκυροδέματος. Εξετάστηκαν δύο ομάδες δοκιμίων. Στην πρώτη ομάδα εξετάστηκαν τέσσερα πρισματικά δοκίμια σκυροδέματος που ενισχύθηκαν με στρώση σκυροδέματος και στη συνέχεια δοκιμάστηκαν με φόρτιση τριών σημείων. Η δεύτερη ομάδα αναφέρεται σε πέντε δοκούς Ο.Σ. ενισχυμένες επίσης με στρώση σκυροδέματος, καθώς και σε αντίστοιχες μονολιθικές δοκούς που όλες δοκιμάστηκαν με φόρτιση τεσσάρων σημείων. Σε όλα τα δοκίμια και των δύο ομάδων μετρήθηκε η αντοχή τους καθώς και η ολίσθηση στη διεπιφάνεια τους. Στο 4 ο Κεφάλαιο προτείνεται αναλυτική διαδικασία για τον υπολογισμό της ολίσθησης στη διεπιφάνεια σκυροδέματος και η εφαρμογή της στα πειραματικά δοκίμια που παρουσιάστηκαν στο Κεφάλαιο 3 καθώς και σε κάποια άλλα δοκίμια της βιβλιογραφίας που παρουσιάστηκαν στο 1 ο Κεφάλαιο. Το 5 ο Κεφάλαιο της παρούσας διατριβής, εξετάζει την επιρροή της συστολής ξήρανσης στο μέγεθος της ολίσθησης. Στο κεφάλαιο αυτό, παρουσιάζονται πειραματικές μετρήσεις της παραμόρφωσης και ολίσθησης λόγω συστολής ξήρανσης στα δοκίμια και των δύο ομάδων πειραματικών δοκιμίων που παρουσιάζονται στο Κεφάλαιο 3 και προτείνεται αναλυτικός τρόπος υπολογισμού της ολίσθησης και της διατμητικής τάσης στη διεπιφάνεια, συνυπολογίζοντας την επιρροή της συστολής ξήρανσης.

5 iv Τέλος, παρουσιάζονται τα συνολικά συμπεράσματα που προέκυψαν στα πλαίσια της παρούσας διατριβής, καθώς και προτάσεις για μελλοντική έρευνα.

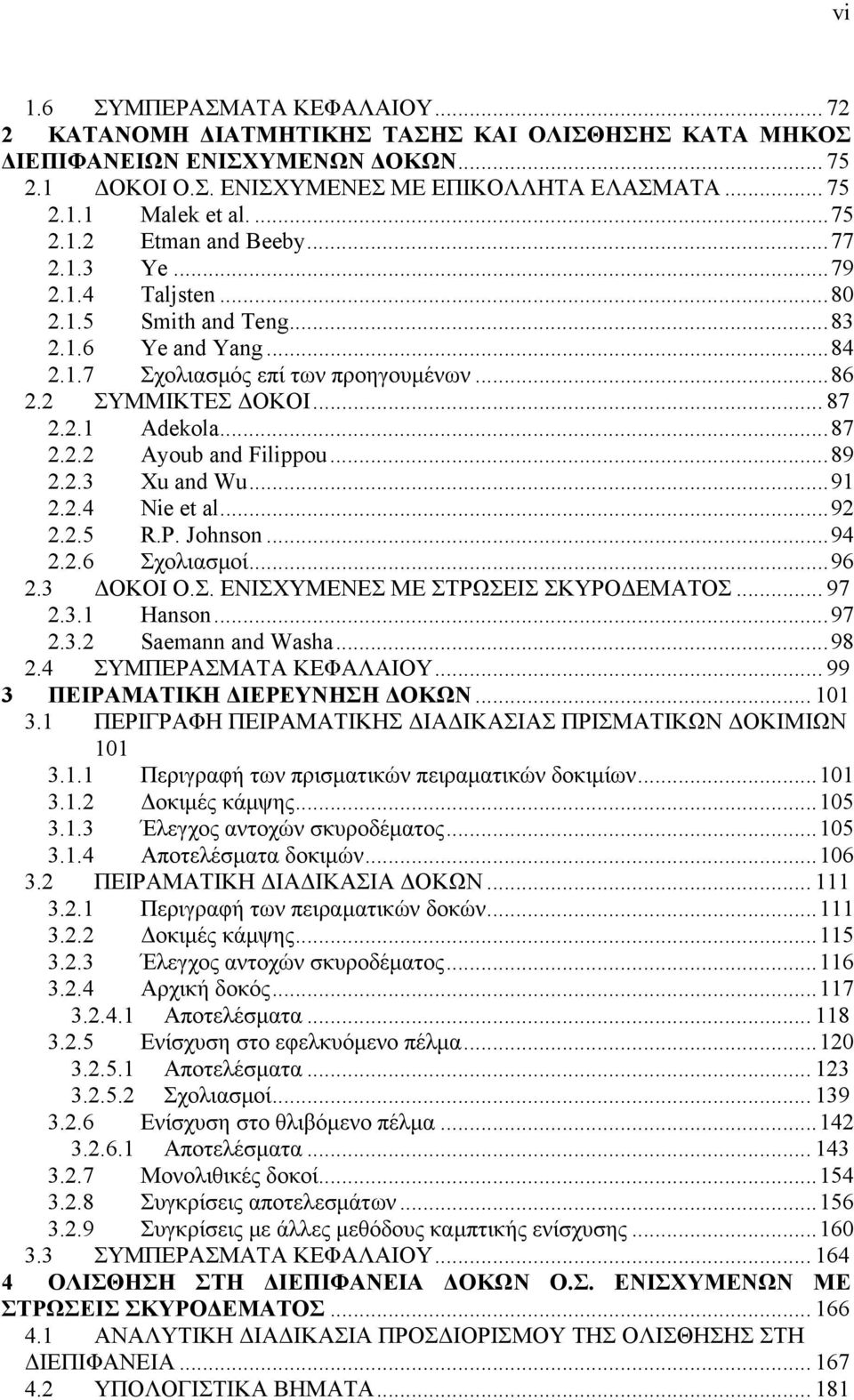

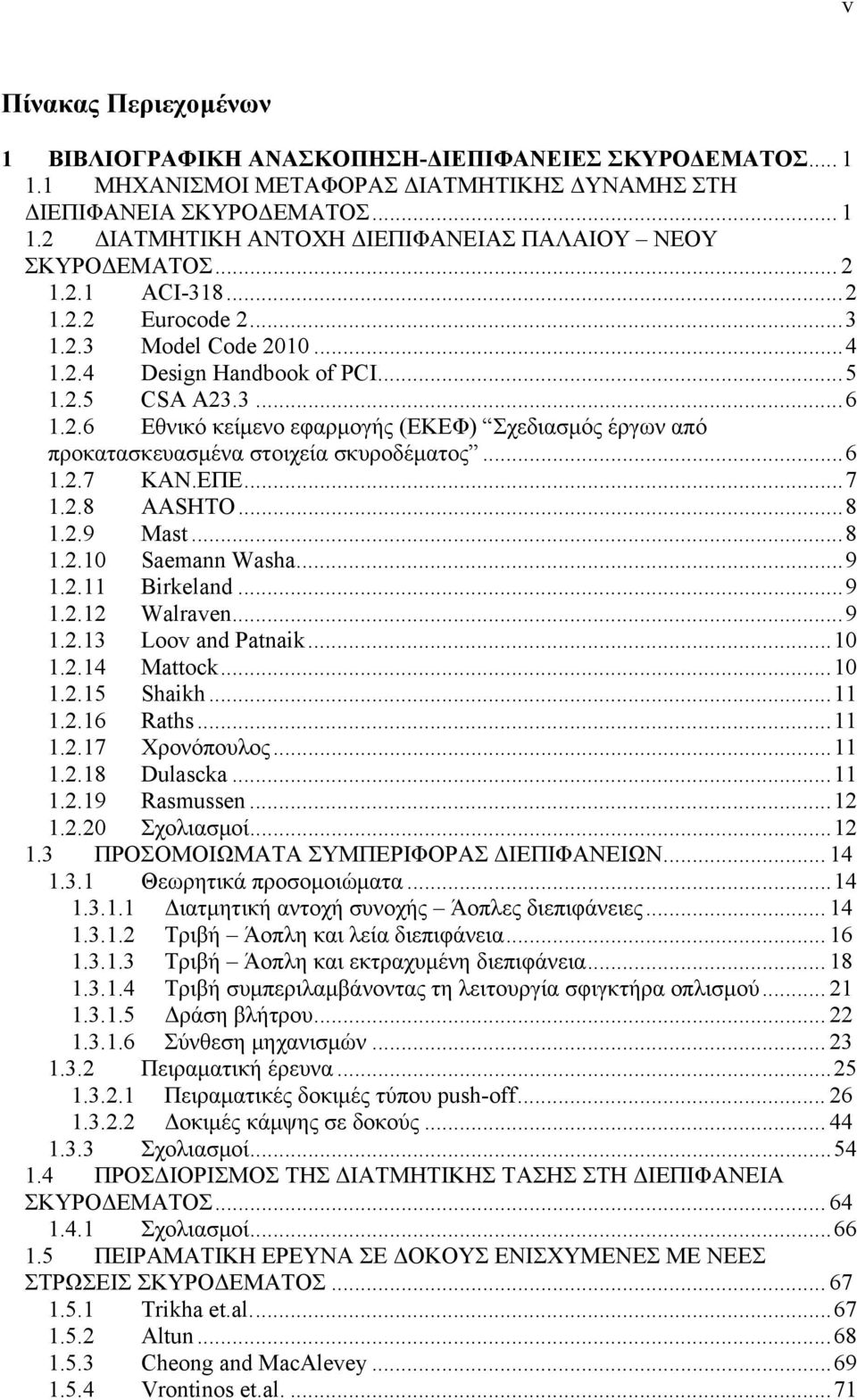

6 v Πίνακας Περιεχομένων 1 ΒΙΒΛΙΟΓΡΑΦΙΚΗ ΑΝΑΣΚΟΠΗΣΗ-ΔΙΕΠΙΦΑΝΕΙΕΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΗΧΑΝΙΣΜΟΙ ΜΕΤΑΦΟΡΑΣ ΔΙΑΤΜΗΤΙΚΗΣ ΔΥΝΑΜΗΣ ΣΤΗ ΔΙΕΠΙΦΑΝΕΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΔΙΑΤΜΗΤΙΚΗ ΑΝΤΟΧΗ ΔΙΕΠΙΦΑΝΕΙΑΣ ΠΑΛΑΙΟΥ ΝΕΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ACI Eurocode Model Code Design Handbook of PCI CSA A Εθνικό κείμενο εφαρμογής (ΕΚΕΦ) Σχεδιασμός έργων από προκατασκευασμένα στοιχεία σκυροδέματος ΚΑΝ.ΕΠΕ AASHTO Mast Saemann Washa Birkeland Walraven Loov and Patnaik Mattock Shaikh Raths Χρονόπουλος Dulascka Rasmussen Σχολιασμοί ΠΡΟΣΟΜΟΙΩΜΑΤΑ ΣΥΜΠΕΡΙΦΟΡΑΣ ΔΙΕΠΙΦΑΝΕΙΩΝ Θεωρητικά προσομοιώματα Διατμητική αντοχή συνοχής Άοπλες διεπιφάνειες Τριβή Άοπλη και λεία διεπιφάνεια Τριβή Άοπλη και εκτραχυμένη διεπιφάνεια Τριβή συμπεριλαμβάνοντας τη λειτουργία σφιγκτήρα οπλισμού Δράση βλήτρου Σύνθεση μηχανισμών Πειραματική έρευνα Πειραματικές δοκιμές τύπου push-off Δοκιμές κάμψης σε δοκούς Σχολιασμοί ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΔΙΑΤΜΗΤΙΚΗΣ ΤΑΣΗΣ ΣΤΗ ΔΙΕΠΙΦΑΝΕΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Σχολιασμοί ΠΕΙΡΑΜΑΤΙΚΗ ΕΡΕΥΝΑ ΣΕ ΔΟΚΟΥΣ ΕΝΙΣΧΥΜΕΝΕΣ ΜΕ ΝΕΕΣ ΣΤΡΩΣΕΙΣ ΣΚΥΡΟΔΕΜΑΤΟΣ Trikha et.al Altun Cheong and MacAlevey Vrontinos et.al....71

7 1.6 ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΕΦΑΛΑΙΟΥ ΚΑΤΑΝΟΜΗ ΔΙΑΤΜΗΤΙΚΗΣ ΤΑΣΗΣ ΚΑΙ ΟΛΙΣΘΗΣΗΣ ΚΑΤΑ ΜΗΚΟΣ ΔΙΕΠΙΦΑΝΕΙΩΝ ΕΝΙΣΧΥΜΕΝΩΝ ΔΟΚΩΝ ΔΟΚΟΙ Ο.Σ. ΕΝΙΣΧΥΜΕΝΕΣ ΜΕ ΕΠΙΚΟΛΛΗΤΑ ΕΛΑΣΜΑΤΑ Malek et al Etman and Beeby Ye Taljsten Smith and Teng Ye and Yang Σχολιασμός επί των προηγουμένων ΣΥΜΜΙΚΤΕΣ ΔΟΚΟΙ Adekola Ayoub and Filippou Xu and Wu Nie et al R.P. Johnson Σχολιασμοί ΔΟΚΟΙ Ο.Σ. ΕΝΙΣΧΥΜΕΝΕΣ ΜΕ ΣΤΡΩΣΕΙΣ ΣΚΥΡΟΔΕΜΑΤΟΣ Hanson Saemann and Washa ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΕΦΑΛΑΙΟΥ ΠΕΙΡΑΜΑΤΙΚΗ ΔΙΕΡΕΥΝΗΣΗ ΔΟΚΩΝ ΠΕΡΙΓΡΑΦΗ ΠΕΙΡΑΜΑΤΙΚΗΣ ΔΙΑΔΙΚΑΣΙΑΣ ΠΡΙΣΜΑΤΙΚΩΝ ΔΟΚΙΜΙΩΝ Περιγραφή των πρισματικών πειραματικών δοκιμίων Δοκιμές κάμψης Έλεγχος αντοχών σκυροδέματος Αποτελέσματα δοκιμών ΠΕΙΡΑΜΑΤΙΚΗ ΔΙΑΔΙΚΑΣΙΑ ΔΟΚΩΝ Περιγραφή των πειραματικών δοκών Δοκιμές κάμψης Έλεγχος αντοχών σκυροδέματος Αρχική δοκός Αποτελέσματα Ενίσχυση στο εφελκυόμενο πέλμα Αποτελέσματα Σχολιασμοί Ενίσχυση στο θλιβόμενο πέλμα Αποτελέσματα Μονολιθικές δοκοί Συγκρίσεις αποτελεσμάτων Συγκρίσεις με άλλες μεθόδους καμπτικής ενίσχυσης ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΕΦΑΛΑΙΟΥ ΟΛΙΣΘΗΣΗ ΣΤΗ ΔΙΕΠΙΦΑΝΕΙΑ ΔΟΚΩΝ Ο.Σ. ΕΝΙΣΧΥΜΕΝΩΝ ΜΕ ΣΤΡΩΣΕΙΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΑΝΑΛΥΤΙΚΗ ΔΙΑΔΙΚΑΣΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟΥ ΤΗΣ ΟΛΙΣΘΗΣΗΣ ΣΤΗ ΔΙΕΠΙΦΑΝΕΙΑ ΥΠΟΛΟΓΙΣΤΙΚΑ ΒΗΜΑΤΑ vi

8 4.3 ΑΝΑΛΥΤΙΚΗ ΔΙΑΔΙΚΑΣΙΑ ΓΙΑ ΔΟΚΟΥΣ ΜΕ ΣΥΝΘΕΤΕΣ ΔΙΑΤΟΜΕΣ ΜΟΡΦΗΣ Τ ΕΦΑΡΜΟΓΗ ΑΝΑΛΥΤΙΚΗΣ ΔΙΑΔΙΚΑΣΙΑΣ ΣΥΓΚΡΙΣΗ ΑΝΑΛΥΤΙΚΩΝ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΩΝ ΑΠΟΤΕΛΕΣΜΑΤΩΝ Περαιτέρω έλεγχος της αναλυτικής διαδικασίας ΔΙΕΡΕΥΝΗΣΗ ΕΠΙΡΡΟΗΣ ΤΗΣ ΣΧΕΣΗΣ ΠΡΟΣΔΙΟΡΙΣΜΟΥ ΤΗΣ ΔΙΑΤΜΗΤΙΚΗΣ ΤΑΣΗΣ ΣΤΗ ΔΙΕΠΙΦΑΝΕΙΑ ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΕΦΑΛΑΙΟΥ ΕΠΙΡΡΟΗ ΤΗΣ ΣΥΣΤΟΛΗΣ ΞΗΡΑΝΣΗΣ ΒΙΒΛΙΟΓΡΑΦΙΚΗ ΑΝΑΣΚΟΠΗΣΗ Ελεύθερη συστολής ξήρανσης CEB-FIP Model Code 2010 και Ευρωκώδικας 2 (2004) ACI-209 Codal Provisions Eurocode Σχολιασμός επί των προηγουμένων Δεσμευμένη συστολής ξήρανσης ΠΡΟΣΘΕΤΗ ΟΛΙΣΘΗΣΗ ΛΟΓΩ ΣΥΣΤΟΛΗΣ ΞΗΡΑΝΣΗΣ Πειραματική διερεύνηση Μέτρηση της παραμόρφωσης συστολής ξήρανσης στην πρώτη ομάδα δοκιμίων Αποτελέσματα πειραματικών μετρήσεων Μέτρηση της παραμόρφωσης συστολής ξήρανσης στην δεύτερη ομάδα δοκιμίων Πειραματική διάταξη Αποτελέσματα μετρήσεων ΟΛΙΣΘΗΣΗ ΚΑΙ ΔΙΑΤΜΗΤΙΚΗ ΤΑΣΗ ΣΤΗ ΔΙΕΠΙΦΑΝΕΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΥΝΕΚΤΙΜΩΝΤΑΣ ΤΗ ΣΥΣΤΟΛΗ ΞΗΡΑΝΣΗΣ ΣΥΜΠΕΡΑΣΜΑΤΑ ΚΕΦΑΛΑΙΟΥ ΣΥΜΠΕΡΑΣΜΑΤΑ ΠΡΟΤΑΣΕΙΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΕΡΕΥΝΑ Βιβλιογραφία vii

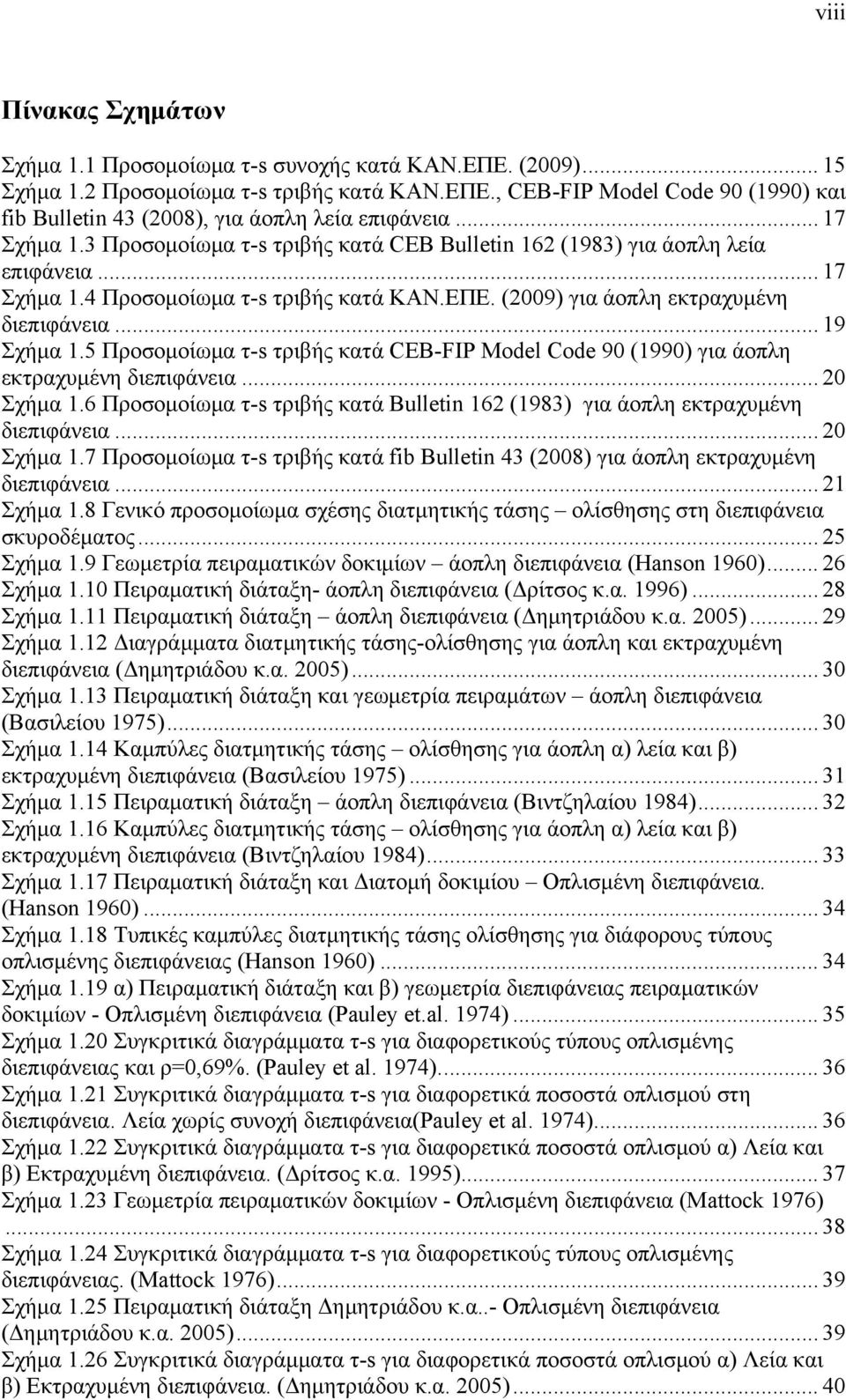

9 viii Πίνακας Σχημάτων Σχήμα 1.1 Προσομοίωμα τ-s συνοχής κατά ΚΑΝ.ΕΠΕ. (2009) Σχήμα 1.2 Προσομοίωμα τ-s τριβής κατά ΚΑΝ.ΕΠΕ., CEB-FIP Model Code 90 (1990) και fib Bulletin 43 (2008), για άοπλη λεία επιφάνεια Σχήμα 1.3 Προσομοίωμα τ-s τριβής κατά CEB Bulletin 162 (1983) για άοπλη λεία επιφάνεια Σχήμα 1.4 Προσομοίωμα τ-s τριβής κατά ΚΑΝ.ΕΠΕ. (2009) για άοπλη εκτραχυμένη διεπιφάνεια Σχήμα 1.5 Προσομοίωμα τ-s τριβής κατά CEB-FIP Model Code 90 (1990) για άοπλη εκτραχυμένη διεπιφάνεια Σχήμα 1.6 Προσομοίωμα τ-s τριβής κατά Bulletin 162 (1983) για άοπλη εκτραχυμένη διεπιφάνεια Σχήμα 1.7 Προσομοίωμα τ-s τριβής κατά fib Bulletin 43 (2008) για άοπλη εκτραχυμένη διεπιφάνεια Σχήμα 1.8 Γενικό προσομοίωμα σχέσης διατμητικής τάσης ολίσθησης στη διεπιφάνεια σκυροδέματος Σχήμα 1.9 Γεωμετρία πειραματικών δοκιμίων άοπλη διεπιφάνεια (Hanson 1960) Σχήμα 1.10 Πειραματική διάταξη- άοπλη διεπιφάνεια (Δρίτσος κ.α. 1996) Σχήμα 1.11 Πειραματική διάταξη άοπλη διεπιφάνεια (Δημητριάδου κ.α. 2005) Σχήμα 1.12 Διαγράμματα διατμητικής τάσης-ολίσθησης για άοπλη και εκτραχυμένη διεπιφάνεια (Δημητριάδου κ.α. 2005) Σχήμα 1.13 Πειραματική διάταξη και γεωμετρία πειραμάτων άοπλη διεπιφάνεια (Βασιλείου 1975) Σχήμα 1.14 Καμπύλες διατμητικής τάσης ολίσθησης για άοπλη α) λεία και β) εκτραχυμένη διεπιφάνεια (Βασιλείου 1975) Σχήμα 1.15 Πειραματική διάταξη άοπλη διεπιφάνεια (Βιντζηλαίου 1984) Σχήμα 1.16 Καμπύλες διατμητικής τάσης ολίσθησης για άοπλη α) λεία και β) εκτραχυμένη διεπιφάνεια (Βιντζηλαίου 1984) Σχήμα 1.17 Πειραματική διάταξη και Διατομή δοκιμίου Οπλισμένη διεπιφάνεια. (Hanson 1960) Σχήμα 1.18 Τυπικές καμπύλες διατμητικής τάσης ολίσθησης για διάφορους τύπους οπλισμένης διεπιφάνειας (Hanson 1960) Σχήμα 1.19 α) Πειραματική διάταξη και β) γεωμετρία διεπιφάνειας πειραματικών δοκιμίων - Οπλισμένη διεπιφάνεια (Pauley et.al. 1974) Σχήμα 1.20 Συγκριτικά διαγράμματα τ-s για διαφορετικoύς τύπους οπλισμένης διεπιφάνειας και ρ=0,69%. (Pauley et al. 1974) Σχήμα 1.21 Συγκριτικά διαγράμματα τ-s για διαφορετικά ποσοστά οπλισμού στη διεπιφάνεια. Λεία χωρίς συνοχή διεπιφάνεια(pauley et al. 1974) Σχήμα 1.22 Συγκριτικά διαγράμματα τ-s για διαφορετικά ποσοστά οπλισμού α) Λεία και β) Εκτραχυμένη διεπιφάνεια. (Δρίτσος κ.α. 1995) Σχήμα 1.23 Γεωμετρία πειραματικών δοκιμίων - Οπλισμένη διεπιφάνεια (Mattock 1976) Σχήμα 1.24 Συγκριτικά διαγράμματα τ-s για διαφορετικούς τύπους οπλισμένης διεπιφάνειας. (Mattock 1976) Σχήμα 1.25 Πειραματική διάταξη Δημητριάδου κ.α..- Οπλισμένη διεπιφάνεια (Δημητριάδου κ.α. 2005) Σχήμα 1.26 Συγκριτικά διαγράμματα τ-s για διαφορετικά ποσοστά οπλισμού α) Λεία και β) Εκτραχυμένη διεπιφάνεια. (Δημητριάδου κ.α. 2005)... 40

10 ix Σχήμα 1.27 Πειραματική διάταξη (Papanicolaou and Triantafillou 2002) Σχήμα 1.28 Χαρακτηρίστηκες πειραματικές καμπύλες διατμητικής τάσης - ολίσθησης για οπλισμένη διεπιφάνεια ινοπλισσμένου σκυροδέματος-ελαφροσκυροδέματος για ρ 2 (Papanicolaou and Triantafillou 2002) Σχήμα 1.29 Γεωμετρία και φόρτιση πειραματικών push-off δοκιμίων-οπλισμένη διεπιφάνεια (Bass et.al. 1985) Σχήμα 1.30 Συγκριτικά διαγράμματα τ-s για διαφορετικό αριθμό βλήτρων (Bass et al. 1985) Σχήμα 1.31 Γεωμετρία και φόρτιση πειραματικής δοκού - άοπλη διεπιφάνεια (Hanson 1960) Σχήμα 1.32 Διάγραμμα διατμητικής τάσης ολίσθησης σε άοπλη εκτραχυμένη με συνοχή διεπιφάνεια-(hanson 1960) Σχήμα 1.33 Γεωμετρία και φόρτιση πειραματικών ενισχυμένων δοκιμίων άοπλη διεπιφάνεια (Saemann and Washa 1964) Σχήμα 1.34 Διαγράμματα διατμητικής τάσης-ολίσθησης για άοπλη εκτραχυμένη διεπιφάνεια (Saemann Washa 1964) Σχήμα 1.35 Γεωμετρία και φόρτιση πειραματικών δοκών οπλισμένη διεπιφάνεια (Hanson 1960) Σχήμα 1.36 Συγκριτικά διαγράμματα τ-s για διαφορετικούς τύπους διεπιφάνειας α) ρ=0,34% και β) ρ=046%. (Hanson 1960) Σχήμα 1.37 Γεωμετρία και φόρτιση πειραματικών ενισχυμένων δοκιμίων οπλισμένη διεπιφάνεια (Saemann and Washa 1964) Σχήμα 1.38 Συγκριτικά διαγράμματα τ-s για οπλισμένη και εκτραχυμένη διεπιφάνεια με α) L = 2.44 m, β) L = 3.55 m και γ) L = 6.1 m (Saemann and Washa 1964) Σχήμα 1.39 Συγκριτικά διαγράμματα τ-s για οπλισμένη και λεία διεπιφάνεια με α) L = 2.44 m, β) L = 3.55 m και γ) L = 6.1 m (Saemann and Washa 1964) Σχήμα 1.40 Γεωμετρία και φόρτιση πειραματικών ενισχυμένων δοκιμίων α) ενίσχυση σε όλο το μήκος και β) ενίσχυση σε τμήμα του μήκους της αρχικής δοκού οπλισμένη διεπιφάνεια (Loov and Patnaik 1994) Σχήμα 1.41 Συγκριτικά διαγράμματα τ-s οπλισμένη διεπιφάνεια (Loov and Patnaik 1994) Σχήμα 1.42 Πειραματικές καμπύλες διατμητικής τάσης ολίσθησης από α) push-off δοκιμές σε άοπλες χωρίς κάθετη τάση διεπιφάνειες, β) push-off δοκιμές σε άοπλες με κάθετη τάση διεπιφάνειες, γ) push-off δοκιμές σε οπλισμένες διεπιφάνειες και δ) δοκιμές κάμψης σε ενισχυμένες δοκούς Σχήμα 1.43 Συχνότητα εμφάνισης τιμών k s Σχήμα 1.44 Διατμητική δύναμη στη διεπιφάνεια Σχήμα 1.45 Γεωμετρία και φόρτιση πειραματικών ενισχυμένων δοκιμίων (Trikha et.al. 1991) Σχήμα 1.46 Γεωμετρία και φόρτιση πειραματικών ενισχυμένων δοκιμίων (Altun 2004). 69 Σχήμα 1.47 Γεωμετρία και φόρτιση πειραματικών ενισχυμένων δοκιμίων α) Αμφιέρειστες δοκοί και β) συνεχείς δοκοί (Cheong and MacAlevey 2000) Σχήμα 1.48 Διατομές ενισχυμένων πειραματικών δοκών (Cheong and MacAlevey 2000)70 Σχήμα 1.49 Διάγραμμα δύναμης - μετατόπισης (Cheong and MacAlevey 2000) Σχήμα 1.50 Γεωμετρία πειραματικών δοκών (Vrontinos et.al. 1989) Σχήμα 2.1 Γεωμετρία και φόρτιση ενισχυμένης δοκού με CFRP έλασμα (Malek et al. 1998)... 76

11 x Σχήμα 2.2 Κατανομή διατμητικής τάσης κατά μήκος του CFRP ελάσματος ενίσχυσης (Malek et al. 1998) Σχήμα 2.3 α) Πειραματική διάταξη και θέση μηκυνσιομέτρων στο CFRP έλασμα και β) Γεωμετρία ελάσματος για τις δοκούς Α και Β (Etman and Beeby, 2000) Σχήμα 2.4 Σύγκριση πειραματικών και θεωρητικών αποτελεσμάτων για την κατανομή της διατμητικής τάσης κατά μήκος της διεπιφάνειας (Etman and Beeby, 2000) Σχήμα 2.5 Γεωμετρία ενισχυμένης δοκού (Ye, 2000) Σχήμα 2.6 Κατανομή της διατμητικής τάσης κατά μήκος του ελάσματος (Ye, 2000) Σχήμα 2.7 Γεωμετρία και φόρτιση ενισχυμένης δοκού (Taljsten 1997) Σχήμα 2.8 Διατομή μήκους dx της ενισχυμένης δοκού (Taljsten 1997) Σχήμα 2.9 Κατανομή διατμητικής τάσης κατά μήκος του ελάσματος για αμφιέρειστη δοκό με συγκεντρωμένο φορτίο στο μέσον του ανοίγματος (Taljsten 1997) Σχήμα 2.10 Γεωμετρία και φόρτιση ενισχυμένης δοκού (Smith and Teng 2001) Σχήμα 2.11 Κατανομή διατμητικής τάσης κατά μήκος της διεπιφάνειας (Smith and Teng 2001) Σχήμα 2.12 Κατανομή της διατμητικής τάσης κατά μήκος του ελάσματος (Ye and Yang, 2005) Σχήμα 2.13 Σύμμεικτη αμφιέρειστη δοκός με συγκεντρωμένο φορτίο α) στο μέσο του ανοίγματος και β) στο ¼ του ανοίγματος Σχήμα 2.14 Κατανομή ολίσθησης κατά μήκος της διεπιφάνειας για συγκεντρωμένο φορτίο α) στο μέσο του ανοίγματος και β) στο ¼ από τη στήριξη. (Adekola, 1968) Σχήμα 2.15 Γεωμετρία και φόρτιση δοκού (Ayoub και Filippou 2000) Σχήμα 2.16 Σχέση διατμητικής δύναμης ολίσθησης (Ayoub και Filippou 2000) Σχήμα 2.17 Κατανομή ολίσθησης στη διεπιφάνεια (Ayoub και Filippou 2000) Σχήμα 2.18 Γεωμετρία και φόρτιση σύνθετης δοκού (Xu and Wu, 2007) Σχήμα 2.19 Κατανομή ολίσθησης στη διεπιφάνεια (Xu and Wu, 2007) Σχήμα 2.20 Σχηματική απεικόνιση της δοκού (Nie et al., 2004) Σχήμα 2.21 Κατανομή α) της ολίσθησης και β) της παραμόρφωσης ολίσθησης, κατά μήκος της διεπιφάνειας (Nie et al., 2004) Σχήμα 2.22 Γεωμετρία και συνθήκες φόρτισης δοκού (Johnson, 2004) Σχήμα 2.23 Διατομή σύμμεικτης δοκού Σχήμα 2.24 Κατανομή α) ολίσθησης και β) παραμόρφωσης ολίσθησης κατά μήκος της διεπιφάνειας της σύμμικτης δοκού Σχήμα 2.25 Κατανομή της ολίσθησης στη διεπιφάνεια της προκατασκευασμένης δοκού (Hanson 1960) Σχήμα 2.26 Κατανομή της ολίσθησης στη διεπιφάνεια της προκατασκευασμένης δοκού (Saemann and Washa 1964) Σχήμα 3.1 Γεωμετρία ενισχυμένων δοκιμίων ομάδας Δ Σχήμα 3.2 Διατομή ενισχυμένων δοκιμίων ομάδας Δ Σχήμα 3.3 Μεταλλικά καλούπια και οπλισμοί που χρησιμοποιήθηκαν για τη σκυροδέτηση των πειραματικών πρισματικών δοκιμίων ομάδας Δ Σχήμα 3.4 Μήτρες για τον έλεγχο της θλιπτικής αντοχής του σκυροδέματος των πρισματικών δοκιμίων ομάδας Δ Σχήμα 3.5 Αρχικά δοκίμια ομάδας Δ αμέσως μετά τη σκυροδέτησή τους Σχήμα 3.6 Εκτραχυμένη διεπιφάνεια δοκιμίων ομάδας Δ Σχήμα 3.7 α) Οπλισμοί στρώσεων ενίσχυσης και β) ενισχυμένα δοκίμια ομάδας Δ Σχήμα 3.8 Κατάσταση φόρτισης των πειραματικών δοκιμίων α) Δ 3 και Δ 4 με ενίσχυση στο εφελκυόμενο πέλμα και β) Δ 1 καιδ 2 με ενίσχυση στο θλιβόμενο πέλμα

12 Σχήμα 3.9 Μηχανή θλίψης Σχήμα 3.10 Πειραματική διάταξη και γεωμετρία δοκιμίων ομάδας Δ α) ενισχυμένων στο εφελκυόμενο πέλμα β) ενισχυμένων στο θλιβόμενο πέλμα και γ) Λεπτομέρειες διάταξης μηκυνσιομέτρων Σχήμα 3.11 Διάγραμμα δύναμης μετατόπισης για τα ενισχυμένα δοκίμια Δ 1, Δ 2, Δ 3 και Δ Σχήμα 3.12 Ενισχυμένα δοκίμια Δ 1, Δ 2, Δ 3 και Δ 4, μετά την αστοχία Σχήμα 3.13 Σχηματική απεικόνιση αρχικών ενισχυμένων πειραματικών δοκών Σχήμα 3.14 Σχηματική απεικόνιση πειραματικών δοκών ενισχυμένων στο εφελκυόμενο πέλμα Σχήμα 3.15 Σχηματική απεικόνιση πειραματικών δοκών ενισχυμένων στο θλιβόμενο πέλμα Σχήμα 3.16 α) Μεταλλικά καλούπια και β) οπλισμοί που χρησιμοποιήθηκαν για τη σκυροδέτηση Σχήμα 3.17 Μήτρες για τον έλεγχο της θλιπτικής αντοχής του σκυροδέματος Σχήμα 3.18 Αρχικές δοκοί αμέσως μετά τη σκυροδέτησή τους Σχήμα 3.19 α) Διαδικασία εκτράχυνσης και β) Εκτραχυμένη διεπιφάνεια Σχήμα 3.20 α και β) Οπλισμοί στρώσεων ενίσχυσης και γ και δ) ενισχυμένες δοκοί Σχήμα 3.21 Κατάσταση φόρτισης των πειραματικών δοκών Σχήμα 3.22 Μηχανή θλίψης Σχήμα 3.23 Πειραματική διάταξη και γεωμετρία αρχικής δοκού Ο Σχήμα 3.24 Διάγραμμα φορτίου μετατόπισης για την αρχική δοκό Ο Σχήμα 3.25 Εικόνα αρχικής δοκού Ο 1 κατά τη διάρκεια της φόρτισης Σχήμα 3.26 α, β και γ) Πειραματική διάταξη και γεωμετρία δοκών ενισχυμένων στο εφελκυόμενο πέλμα, δ και ε) Λεπτομέρειες διάταξης μηκυνσιομέτρων Σχήμα 3.27 Εικόνα δοκών μετά την αστοχία α) με αγκύρωση (δοκός Τ 1 ), β) χωρίς αγκύρωση (δοκός Τ Ν.Α. ) και γ) με αγκύρωση και κακή σύνδεση στη διεπιφάνεια (δοκός T 2 ) Σχήμα 3.28 Διάγραμμα φορτίου μετατόπισης για την ενισχυμένη δοκό Τ Σχήμα 3.29 Εικόνα ενισχυμένης δοκού Τ 1 κατά τη διάρκεια της φόρτισης Σχήμα 3.30 Σύνθλιψη σκυροδέματος στη δοκό Τ Σχήμα 3.31 Κατανομή ολίσθησης στη διεπιφάνεια της δοκού Τ Σχήμα 3.32 Σχέση φορτίου-ολίσθησης στη διεπιφάνεια της δοκού Τ Σχήμα 3.33 Διάγραμμα φορτίου μετατόπισης για την ενισχυμένη δοκό Τ Ν.Α Σχήμα 3.34 Εικόνα ενισχυμένης δοκού Τ Ν.Α. κατά τη διάρκεια της φόρτισης Σχήμα 3.35 Λεπτομέρειες α) αστοχία διεπιφάνειας και β) σύνθλιψη σκυροδέματος στη δοκό Τ Ν.Α Σχήμα 3.36 Κατανομή ολίσθησης α) σε όλο το μήκος της διεπιφάνειας και β) στο μισό δεξιό τμήμα της διεπιφάνειας της δοκού Τ Ν.Α Σχήμα 3.37 Σχέση φορτίου-ολίσθησης στη διεπιφάνεια της δοκού Τ Ν.Α. α) Συνολικό διάγραμμα και β) για μικρές ολισθήσεις Σχήμα 3.38 Διάγραμμα φορτίου μετατόπισης για την ενισχυμένη δοκό T Σχήμα 3.39 Εικόνα ενισχυμένης δοκού T 2 κατά τη διάρκεια της φόρτισης Σχήμα 3.40 Αστοχία διεπιφάνειας και σύνθλιψη σκυροδέματος στη δοκό T Σχήμα 3.41 Κατανομή ολίσθησης στη διεπιφάνεια της δοκού T Σχήμα 3.42 Σχέση φορτίου-ολίσθησης στη διεπιφάνεια της δοκού T Σχήμα 3.43 Συγκριτικό διάγραμμα φορτίου μετατόπισης για τις τρεις ενισχυμένες στο εφελκυόμενο πέλμα δοκούς και για την αρχική δοκό xi

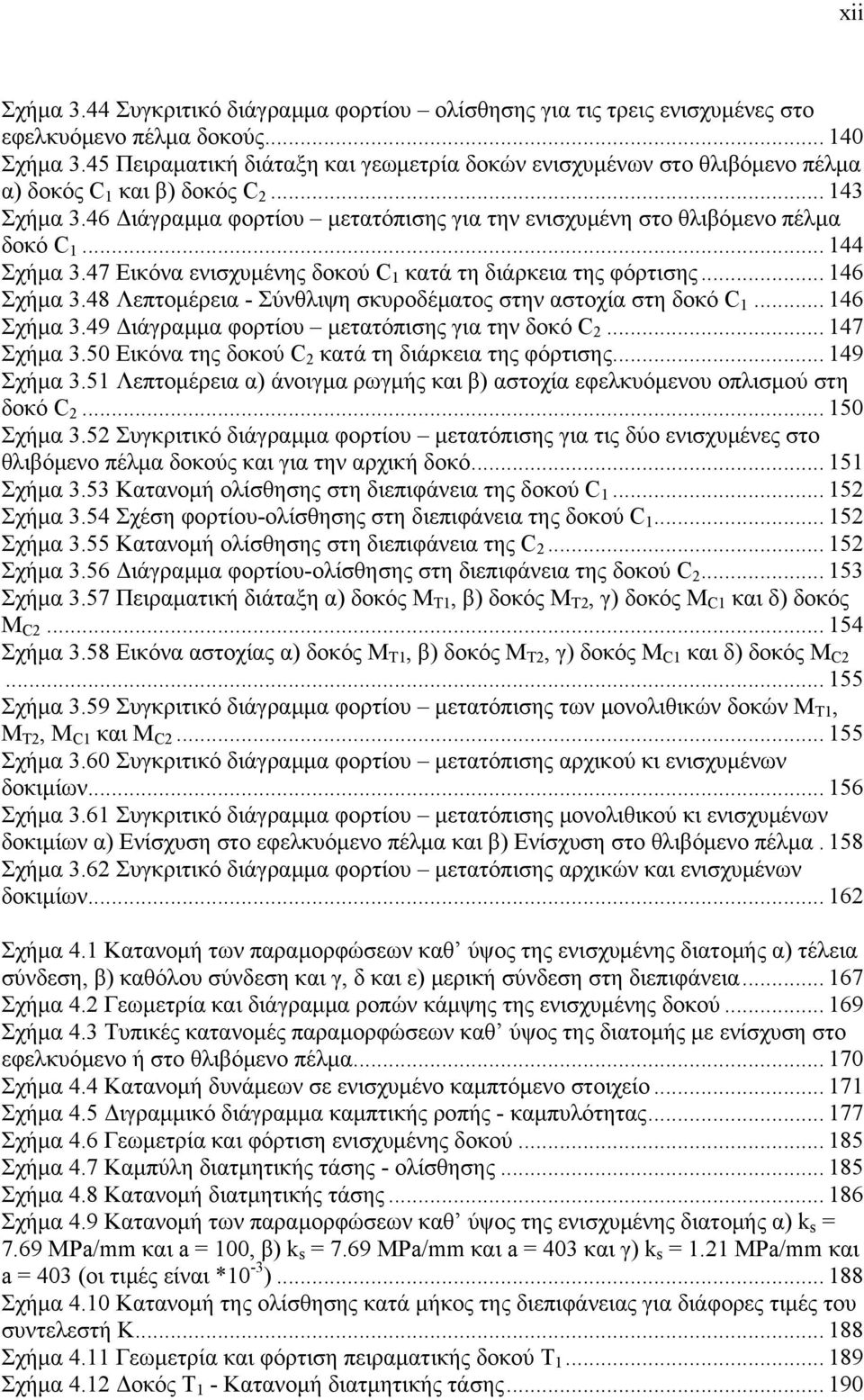

13 xii Σχήμα 3.44 Συγκριτικό διάγραμμα φορτίου ολίσθησης για τις τρεις ενισχυμένες στο εφελκυόμενο πέλμα δοκούς Σχήμα 3.45 Πειραματική διάταξη και γεωμετρία δοκών ενισχυμένων στο θλιβόμενο πέλμα α) δοκός C 1 και β) δοκός C Σχήμα 3.46 Διάγραμμα φορτίου μετατόπισης για την ενισχυμένη στο θλιβόμενο πέλμα δοκό C Σχήμα 3.47 Εικόνα ενισχυμένης δοκού C 1 κατά τη διάρκεια της φόρτισης Σχήμα 3.48 Λεπτομέρεια - Σύνθλιψη σκυροδέματος στην αστοχία στη δοκό C Σχήμα 3.49 Διάγραμμα φορτίου μετατόπισης για την δοκό C Σχήμα 3.50 Εικόνα της δοκού C 2 κατά τη διάρκεια της φόρτισης Σχήμα 3.51 Λεπτομέρεια α) άνοιγμα ρωγμής και β) αστοχία εφελκυόμενου οπλισμού στη δοκό C Σχήμα 3.52 Συγκριτικό διάγραμμα φορτίου μετατόπισης για τις δύο ενισχυμένες στο θλιβόμενο πέλμα δοκούς και για την αρχική δοκό Σχήμα 3.53 Κατανομή ολίσθησης στη διεπιφάνεια της δοκού C Σχήμα 3.54 Σχέση φορτίου-ολίσθησης στη διεπιφάνεια της δοκού C Σχήμα 3.55 Κατανομή ολίσθησης στη διεπιφάνεια της C Σχήμα 3.56 Διάγραμμα φορτίου-ολίσθησης στη διεπιφάνεια της δοκού C Σχήμα 3.57 Πειραματική διάταξη α) δοκός Μ Τ1, β) δοκός Μ Τ2, γ) δοκός M C1 και δ) δοκός M C Σχήμα 3.58 Εικόνα αστοχίας α) δοκός Μ Τ1, β) δοκός Μ Τ2, γ) δοκός M C1 και δ) δοκός M C Σχήμα 3.59 Συγκριτικό διάγραμμα φορτίου μετατόπισης των μονολιθικών δοκών Μ Τ1, Μ Τ2, M C1 και M C Σχήμα 3.60 Συγκριτικό διάγραμμα φορτίου μετατόπισης αρχικού κι ενισχυμένων δοκιμίων Σχήμα 3.61 Συγκριτικό διάγραμμα φορτίου μετατόπισης μονολιθικού κι ενισχυμένων δοκιμίων α) Ενίσχυση στο εφελκυόμενο πέλμα και β) Ενίσχυση στο θλιβόμενο πέλμα. 158 Σχήμα 3.62 Συγκριτικό διάγραμμα φορτίου μετατόπισης αρχικών και ενισχυμένων δοκιμίων Σχήμα 4.1 Κατανομή των παραμορφώσεων καθ ύψος της ενισχυμένης διατομής α) τέλεια σύνδεση, β) καθόλου σύνδεση και γ, δ και ε) μερική σύνδεση στη διεπιφάνεια Σχήμα 4.2 Γεωμετρία και διάγραμμα ροπών κάμψης της ενισχυμένης δοκού Σχήμα 4.3 Τυπικές κατανομές παραμορφώσεων καθ ύψος της διατομής με ενίσχυση στο εφελκυόμενο ή στο θλιβόμενο πέλμα Σχήμα 4.4 Κατανομή δυνάμεων σε ενισχυμένο καμπτόμενο στοιχείο Σχήμα 4.5 Διγραμμικό διάγραμμα καμπτικής ροπής - καμπυλότητας Σχήμα 4.6 Γεωμετρία και φόρτιση ενισχυμένης δοκού Σχήμα 4.7 Καμπύλη διατμητικής τάσης - ολίσθησης Σχήμα 4.8 Κατανομή διατμητικής τάσης Σχήμα 4.9 Κατανομή των παραμορφώσεων καθ ύψος της ενισχυμένης διατομής α) k s = 7.69 MPa/mm και a = 100, β) k s = 7.69 MPa/mm και a = 403 και γ) k s = 1.21 MPa/mm και a = 403 (οι τιμές είναι *10-3 ) Σχήμα 4.10 Κατανομή της ολίσθησης κατά μήκος της διεπιφάνειας για διάφορες τιμές του συντελεστή Κ Σχήμα 4.11 Γεωμετρία και φόρτιση πειραματικής δοκού Τ Σχήμα 4.12 Δοκός Τ 1 - Κατανομή διατμητικής τάσης

14 xiii Σχήμα 4.13 Πειραματικές καμπύλες διατμητικής τάσης ολίσθησης στη διεπιφάνεια της δοκού Τ Σχήμα 4.14 Κατανομή της ολίσθησης στη διεπιφάνεια και σύγκριση με πειραματικά αποτελέσματα (Δοκός Τ 1 ) Σχήμα 4.15 Κατανομή των παραμορφώσεων καθ ύψος της ενισχυμένης διατομής της δοκού Τ 1 α) Αναλύσεις για το αριστερό τμήμα και β) αναλύσεις για το δεξιό τμήμα (οι τιμές είναι *10-3 ) Σχήμα 4.16 Διαγράμματα διατμητικής τάσης ολίσθησης για τη δοκό T Σχήμα 4.17 Κατανομή της ολίσθησης στη διεπιφάνεια και σύγκριση με πειραματικά αποτελέσματα (Δοκός T 2 ) Σχήμα 4.18 Κατανομή των παραμορφώσεων καθ ύψος της ενισχυμένης διατομής της δοκού T 2 α) Αναλύσεις για το αριστερό τμήμα και β) αναλύσεις για το δεξιό τμήμα (οι τιμές είναι *10-3 ) Σχήμα 4.19 Πειραματική καμπύλη διατμητικής τάσης ολίσθησης στη διεπιφάνεια α) της δοκού C 1 και β) της δοκού C Σχήμα 4.20 Κατανομή της ολίσθησης στη διεπιφάνεια και σύγκριση με πειραματικά αποτελέσματα α) δοκός C 1 και β) δοκός C Σχήμα 4.21 Κατανομή των παραμορφώσεων καθ ύψος της ενισχυμένης διατομής της δοκού C 1 α) Αναλύσεις για το αριστερό τμήμα και β) αναλύσεις για το δεξιό τμήμα (οι τιμές είναι *10-3 ) Σχήμα 4.22 Κατανομή των παραμορφώσεων καθ ύψος της ενισχυμένης διατομής της δοκού C 2 α) Αναλύσεις για το αριστερό τμήμα και β) αναλύσεις για το δεξιό τμήμα (οι τιμές είναι *10-3 ) Σχήμα 4.23 Κατανομή των παραμορφώσεων καθ ύψος των διατομών των μονολιθικών δοκών α) Μ T1 β) M T2, γ) M C1 και δ) M C2 (οι τιμές είναι *10-3 ) Σχήμα 4.24 Διαγράμματα ροπής - καμπυλότητας Σχήμα 4.25 Κατανομή της διατμητικής τάσης (Hanson 1960) Σχήμα 4.26 Κατανομή της διατμητικής τάσης (Loov and Patnaik 1994) Σχήμα 4.27 Πειραματικές καμπύλες διατμητικής τάσης ολίσθησης στις διεπιφάνειες της δοκού Hanson και της δοκού Loov and Patnaik Σχήμα 4.28 Κατανομές των παραμορφώσεων καθ ύψος της διατομής α) της δοκού του Hanson και β) της δοκού των Loov and Patnaik (οι τιμές είναι *10-3 ) Σχήμα 4.29 Συγκριτικές καμπύλες διατμητικής τάσης ολίσθησης στη διεπιφάνεια α) της δοκού Τ 1, β) της δοκού T 2, γ) της δοκού C 1 και δ) της δοκού C Σχήμα 4.30 Συγκριτικά διαγράμματα κατανομών της ολίσθησης στη διεπιφάνεια και σύγκριση με πειραματικά αποτελέσματα α) δοκός Τ 1, β) δοκός T 2, γ) δοκός C 1 και δ) δοκός C Σχήμα 5.1 Περιγραφή του φαινομένου της δεσμευμένης συστολής ξήρανσης σε στοιχεία ενισχυμένα με πρόσθετη στρώση σκυροδέματος Σχήμα 5.2 Σημεία μέτρησης των παραμορφώσεων στα ενισχυμένα δοκίμια Σχήμα 5.3 α) Ιδιοκατασκευή βερνιέρου για την μέτρηση των παραμορφώσεων και β) Τρόπος μέτρησης των παραμορφώσεων με χρήση του βερνιέρου Σχήμα 5.4 Τοποθέτηση δοκιμίων σε φούρνο (80 ο C) Σχήμα 5.5 Μεταβολή της μετρούμενης παραμόρφωσης με το χρόνο - Ενισχυμένα δοκίμια Σχήμα 5.6 Κατανομή της μετρούμενης παραμόρφωσης (ε a ) καθ ύψος της ενισχυμένης διατομής

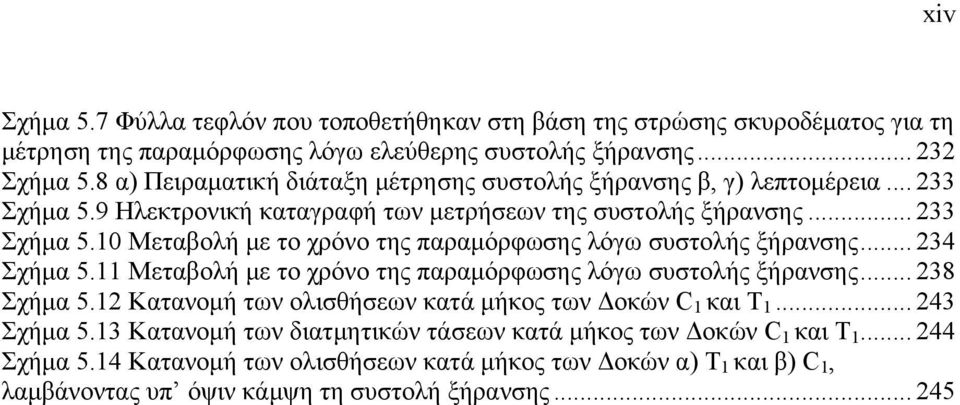

15 Σχήμα 5.7 Φύλλα τεφλόν που τοποθετήθηκαν στη βάση της στρώσης σκυροδέματος για τη μέτρηση της παραμόρφωσης λόγω ελεύθερης συστολής ξήρανσης Σχήμα 5.8 α) Πειραματική διάταξη μέτρησης συστολής ξήρανσης β, γ) λεπτομέρεια Σχήμα 5.9 Ηλεκτρονική καταγραφή των μετρήσεων της συστολής ξήρανσης Σχήμα 5.10 Μεταβολή με το χρόνο της παραμόρφωσης λόγω συστολής ξήρανσης Σχήμα 5.11 Μεταβολή με το χρόνο της παραμόρφωσης λόγω συστολής ξήρανσης Σχήμα 5.12 Κατανομή των ολισθήσεων κατά μήκος των Δοκών C 1 και Τ Σχήμα 5.13 Κατανομή των διατμητικών τάσεων κατά μήκος των Δοκών C 1 και Τ Σχήμα 5.14 Κατανομή των ολισθήσεων κατά μήκος των Δοκών α) Τ 1 και β) C 1, λαμβάνοντας υπ όψιν κάμψη τη συστολή ξήρανσης xiv

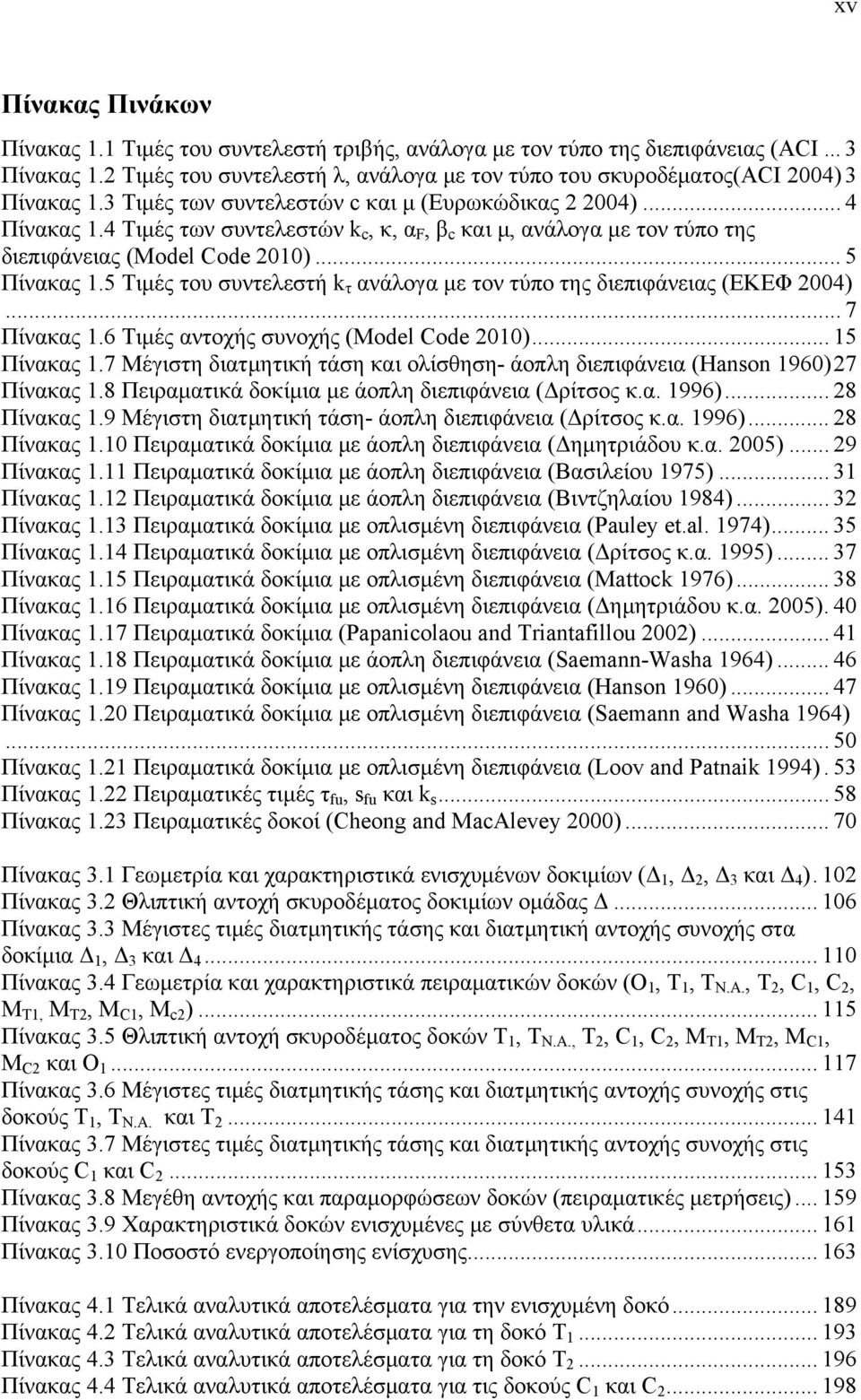

16 xv Πίνακας Πινάκων Πίνακας 1.1 Τιμές του συντελεστή τριβής, ανάλογα με τον τύπο της διεπιφάνειας (ACI... 3 Πίνακας 1.2 Τιμές του συντελεστή λ, ανάλογα με τον τύπο του σκυροδέματος(aci 2004) 3 Πίνακας 1.3 Τιμές των συντελεστών c και μ (Ευρωκώδικας )... 4 Πίνακας 1.4 Τιμές των συντελεστών k c, κ, α F, β c και μ, ανάλογα με τον τύπο της διεπιφάνειας (Model Code 2010)... 5 Πίνακας 1.5 Τιμές του συντελεστή k τ ανάλογα με τον τύπο της διεπιφάνειας (ΕΚΕΦ 2004)... 7 Πίνακας 1.6 Τιμές αντοχής συνοχής (Model Code 2010) Πίνακας 1.7 Μέγιστη διατμητική τάση και ολίσθηση- άοπλη διεπιφάνεια (Hanson 1960)27 Πίνακας 1.8 Πειραματικά δοκίμια με άοπλη διεπιφάνεια (Δρίτσος κ.α. 1996) Πίνακας 1.9 Μέγιστη διατμητική τάση- άοπλη διεπιφάνεια (Δρίτσος κ.α. 1996) Πίνακας 1.10 Πειραματικά δοκίμια με άοπλη διεπιφάνεια (Δημητριάδου κ.α. 2005) Πίνακας 1.11 Πειραματικά δοκίμια με άοπλη διεπιφάνεια (Βασιλείου 1975) Πίνακας 1.12 Πειραματικά δοκίμια με άοπλη διεπιφάνεια (Βιντζηλαίου 1984) Πίνακας 1.13 Πειραματικά δοκίμια με οπλισμένη διεπιφάνεια (Pauley et.al. 1974) Πίνακας 1.14 Πειραματικά δοκίμια με οπλισμένη διεπιφάνεια (Δρίτσος κ.α. 1995) Πίνακας 1.15 Πειραματικά δοκίμια με οπλισμένη διεπιφάνεια (Mattock 1976) Πίνακας 1.16 Πειραματικά δοκίμια με οπλισμένη διεπιφάνεια (Δημητριάδου κ.α. 2005). 40 Πίνακας 1.17 Πειραματικά δοκίμια (Papanicolaou and Triantafillou 2002) Πίνακας 1.18 Πειραματικά δοκίμια με άοπλη διεπιφάνεια (Saemann-Washa 1964) Πίνακας 1.19 Πειραματικά δοκίμια με οπλισμένη διεπιφάνεια (Hanson 1960) Πίνακας 1.20 Πειραματικά δοκίμια με οπλισμένη διεπιφάνεια (Saemann and Washa 1964) Πίνακας 1.21 Πειραματικά δοκίμια με οπλισμένη διεπιφάνεια (Loov and Patnaik 1994). 53 Πίνακας 1.22 Πειραματικές τιμές τ fu, s fu και k s Πίνακας 1.23 Πειραματικές δοκοί (Cheong and MacAlevey 2000) Πίνακας 3.1 Γεωμετρία και χαρακτηριστικά ενισχυμένων δοκιμίων (Δ 1, Δ 2, Δ 3 και Δ 4 ). 102 Πίνακας 3.2 Θλιπτική αντοχή σκυροδέματος δοκιμίων ομάδας Δ Πίνακας 3.3 Μέγιστες τιμές διατμητικής τάσης και διατμητική αντοχής συνοχής στα δοκίμια Δ 1, Δ 3 και Δ Πίνακας 3.4 Γεωμετρία και χαρακτηριστικά πειραματικών δοκών (O 1, Τ 1, Τ Ν.Α., Τ 2, C 1, C 2, M T1, M T2, M C1, M c2 ) Πίνακας 3.5 Θλιπτική αντοχή σκυροδέματος δοκών Τ 1, Τ Ν.Α., Τ 2, C 1, C 2, M T1, M T2, M C1, M C2 και Ο Πίνακας 3.6 Μέγιστες τιμές διατμητικής τάσης και διατμητικής αντοχής συνοχής στις δοκούς Τ 1, Τ Ν.Α. και T Πίνακας 3.7 Μέγιστες τιμές διατμητικής τάσης και διατμητικής αντοχής συνοχής στις δοκούς C 1 και C Πίνακας 3.8 Μεγέθη αντοχής και παραμορφώσεων δοκών (πειραματικές μετρήσεις) Πίνακας 3.9 Χαρακτηριστικά δοκών ενισχυμένες με σύνθετα υλικά Πίνακας 3.10 Ποσοστό ενεργοποίησης ενίσχυσης Πίνακας 4.1 Τελικά αναλυτικά αποτελέσματα για την ενισχυμένη δοκό Πίνακας 4.2 Τελικά αναλυτικά αποτελέσματα για τη δοκό T Πίνακας 4.3 Τελικά αναλυτικά αποτελέσματα για τη δοκό T Πίνακας 4.4 Τελικά αναλυτικά αποτελέσματα για τις δοκούς C 1 και C

17 xvi Πίνακας 4.5 Μεγέθη αντοχής και παραμορφώσεων δοκών Πίνακας 4.6 Αναλυτικά και πειραματικά αποτελέσματα για τις δοκούς του Hanson και των Loov and Patnaik Πίνακας 4.7 Πειραματικά και αναλυτικά αποτελέσματα για την αντοχή αστοχίας και διαρροής για τις δοκούς των Vrontinos et. al. (1989) Πίνακας 4.8 Σύγκριση μέγιστης ολίσθησης Πίνακας 4.9 Σύγκριση μέγιστης διατμητικής τάσης (στο διάγραμμα τ s) Πίνακας 5.1 Παραμόρφωση δεσμευμένης συστολής ξήρανσης, δοκοί Δ 1, Δ 2, Δ 3 και Δ Πίνακας 5.2 Συντελεστής δέσμευσης της συστολής ξήρανσης R, δοκοί Δ 1, Δ 2, Δ 3 και Δ Πίνακας 5.3 Παραμόρφωση δεσμευμένης συστολής ξήρανσης, δοκοί C 1 και Τ Πίνακας 5.4 Συντελεστής δέσμευσης της συστολής ξήρανσης R, δοκοί C 1 και Τ Πίνακας 5.5 Συντελεστής δέσμευσης της συστολής ξήρανσης R, δοκοί C 1 και Τ 1 για διάφορες χρονικές στιγμές Πίνακας 5.6 Διατμητικές τάσεις (σε MPa) λόγω κάμψης και συστολής ξήρανσης

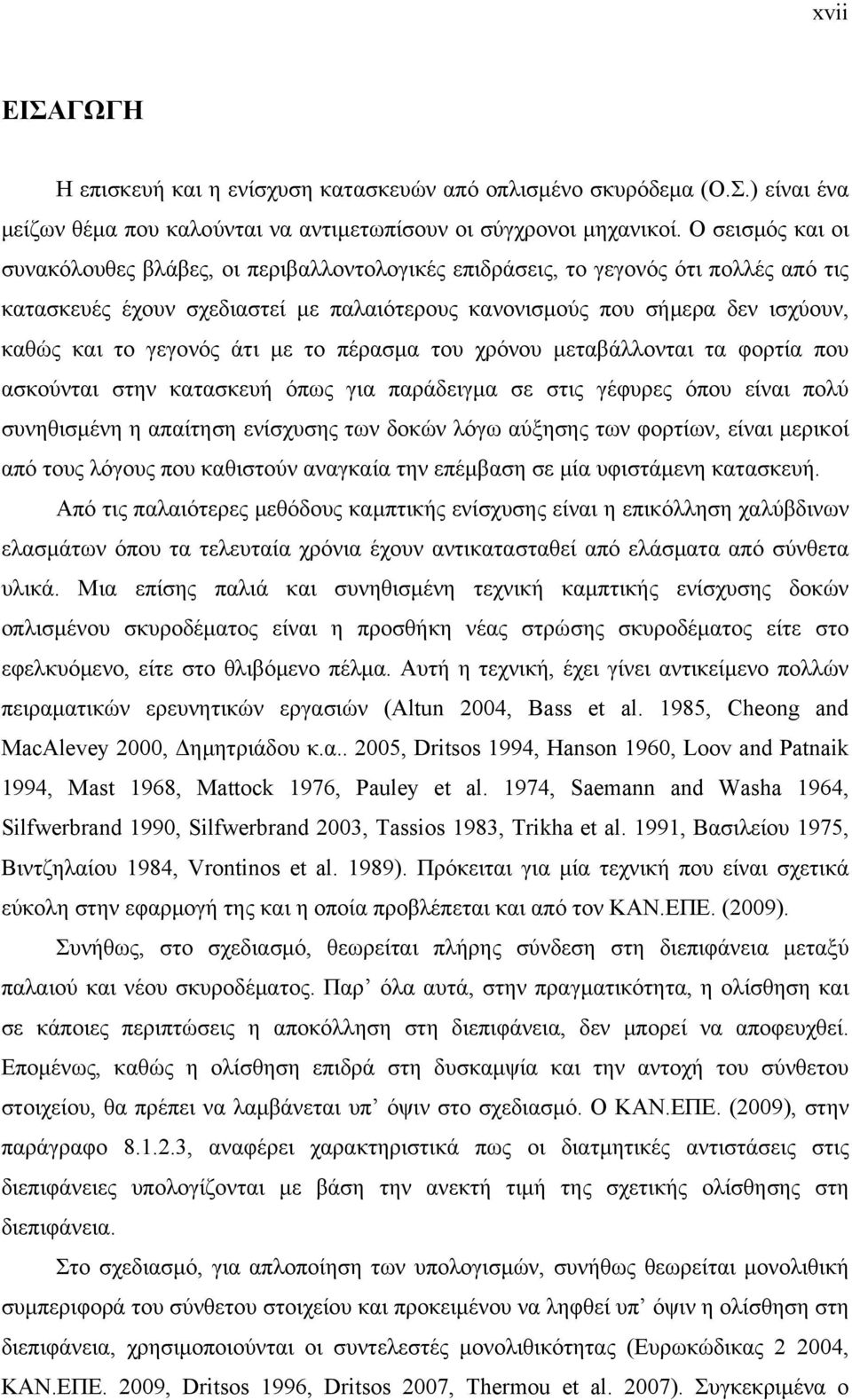

18 xvii ΕΙΣΑΓΩΓΗ Η επισκευή και η ενίσχυση κατασκευών από οπλισμένο σκυρόδεμα (Ο.Σ.) είναι ένα μείζων θέμα που καλούνται να αντιμετωπίσουν οι σύγχρονοι μηχανικοί. Ο σεισμός και οι συνακόλουθες βλάβες, οι περιβαλλοντολογικές επιδράσεις, το γεγονός ότι πολλές από τις κατασκευές έχουν σχεδιαστεί με παλαιότερους κανονισμούς που σήμερα δεν ισχύουν, καθώς και το γεγονός άτι με το πέρασμα του χρόνου μεταβάλλονται τα φορτία που ασκούνται στην κατασκευή όπως για παράδειγμα σε στις γέφυρες όπου είναι πολύ συνηθισμένη η απαίτηση ενίσχυσης των δοκών λόγω αύξησης των φορτίων, είναι μερικοί από τους λόγους που καθιστούν αναγκαία την επέμβαση σε μία υφιστάμενη κατασκευή. Από τις παλαιότερες μεθόδους καμπτικής ενίσχυσης είναι η επικόλληση χαλύβδινων ελασμάτων όπου τα τελευταία χρόνια έχουν αντικατασταθεί από ελάσματα από σύνθετα υλικά. Μια επίσης παλιά και συνηθισμένη τεχνική καμπτικής ενίσχυσης δοκών οπλισμένου σκυροδέματος είναι η προσθήκη νέας στρώσης σκυροδέματος είτε στο εφελκυόμενο, είτε στο θλιβόμενο πέλμα. Αυτή η τεχνική, έχει γίνει αντικείμενο πολλών πειραματικών ερευνητικών εργασιών (Altun 2004, Bass et al. 1985, Cheong and MacAlevey 2000, Δημητριάδου κ.α , Dritsos 1994, Hanson 1960, Loov and Patnaik 1994, Mast 1968, Mattock 1976, Pauley et al. 1974, Saemann and Washa 1964, Silfwerbrand 1990, Silfwerbrand 2003, Tassios 1983, Trikha et al. 1991, Βασιλείου 1975, Βιντζηλαίου 1984, Vrontinos et al. 1989). Πρόκειται για μία τεχνική που είναι σχετικά εύκολη στην εφαρμογή της και η οποία προβλέπεται και από τον ΚΑΝ.ΕΠΕ. (2009). Συνήθως, στο σχεδιασμό, θεωρείται πλήρης σύνδεση στη διεπιφάνεια μεταξύ παλαιού και νέου σκυροδέματος. Παρ όλα αυτά, στην πραγματικότητα, η ολίσθηση και σε κάποιες περιπτώσεις η αποκόλληση στη διεπιφάνεια, δεν μπορεί να αποφευχθεί. Επομένως, καθώς η ολίσθηση επιδρά στη δυσκαμψία και την αντοχή του σύνθετου στοιχείου, θα πρέπει να λαμβάνεται υπ όψιν στο σχεδιασμό. Ο ΚΑΝ.ΕΠΕ. (2009), στην παράγραφο , αναφέρει χαρακτηριστικά πως οι διατμητικές αντιστάσεις στις διεπιφάνειες υπολογίζονται με βάση την ανεκτή τιμή της σχετικής ολίσθησης στη διεπιφάνεια. Στο σχεδιασμό, για απλοποίηση των υπολογισμών, συνήθως θεωρείται μονολιθική συμπεριφορά του σύνθετου στοιχείου και προκειμένου να ληφθεί υπ όψιν η ολίσθηση στη διεπιφάνεια, χρησιμοποιούνται οι συντελεστές μονολιθικότητας (Ευρωκώδικας , ΚΑΝ.ΕΠΕ. 2009, Dritsos 1996, Dritsos 2007, Thermou et al. 2007). Συγκεκριμένα ο

19 xviii ΚΑΝ.ΕΠΕ. (2009) αναφέρει πως όταν δεν διατίθενται αξιόπιστες μέθοδοι για την πρόβλεψη της σχετικής ολίσθησης στη διεπιφάνεια της σύνθετης καμπτόμενης διατομής, επιτρέπεται να χρησιμοποιείται η προσεγγιστική μέθοδος συμπεριφοράς, υπό τον όρο ότι το εντατικό μέγεθος δράσης θα λαμβάνεται ως S id /k, όπου k, ο αντίστοιχος συντελεστής μονολιθικότητας. Όμως, οι τιμές των συντελεστών μονολιθικότητας που κατά καιρούς προτείνονται σε σχετικά κανονιστικά κείμενα, δεν έχουν επαρκή επιστημονική τεκμηρίωση και η χρήση τους φαίνεται να υιοθετείται ως λύση ανάγκης λόγω έλλειψης μιας αξιόπιστης αναλυτικής διαδικασίας συνεκτίμησης του μεγέθους των ολισθήσεων σε επίπεδο σχεδιασμού. Αξίζει εξ άλλου να σημειωθεί, πως η ολίσθηση στη διεπιφάνεια σχετίζεται άμεσα με το άνοιγμα των ρωγμών (CEB-FIP Model Code , fib 2008, Tsoukantas and Tassios 1989, Βιντζηλαίου 1984) και συναρτάται με τη στάθμη επιτελεστικότητας του ενισχυμένου στοιχείου. Σε κανονισμούς και προδιαγραφές για σχεδιασμό σύνθετων και προκατασκευασμένων κατασκευών (fib Bulletin , ΚΑΝ.ΕΠΕ. 2009), έχουν υιοθετηθεί συγκεκριμένα όρια τιμών για την ολίσθηση στη διεπιφάνεια ανάλογα με το επίπεδο επιτελεστικότητας. Για παράδειγμα, σύμφωνα με τον ΚΑΝ.ΕΠΕ. (2009), η μέγιστη τιμή ολίσθησης για στάθμη επιτελεστικότητας άμεση χρήση μετά το σεισμό είναι 0.2 mm, για προστασία ζωής 0.8 mm και για αποφυγή οιονεί κατάρρευσης 1.5 mm. Επίσης, στο fib Bulletin 43 (2008), προτείνεται, για τα προκατασκευασμένα στοιχεία, μέγιστη αποδεκτή τιμή ολίσθησης 2 mm, για την οριακή κατάσταση αστοχίας και η τιμή των 0.2 mm για την οριακή κατάσταση λειτουργικότητας. Είναι λοιπόν φανερό, πως ο προσδιορισμός της ολίσθησης στη διεπιφάνεια σύνθετων στοιχείων είναι απαραίτητος όχι μόνο για τον προσδιορισμό της αντοχής του σύνθετου μέλους και για τον έλεγχο της ικανότητας σύνδεσης στη διεπιφάνεια, αλλά και για τον έλεγχο των κριτηρίων αποδοχής της στοχευμένης στάθμης επιτελεστικότητας. Παρ όλα αυτά στη διαθέσιμη βιβλιογραφία, δεν βρέθηκε να έχει προταθεί μέχρι σήμερα κάποια αναλυτική διαδικασία για τον προσδιορισμό της ολίσθησης αυτής, με κανόνες οριακής αντοχής. Σκοπός της παρούσας διατριβής είναι ο πειραματικός έλεγχος της καμπτικής συμπεριφοράς και ικανότητας δοκών Ο.Σ. ενισχυμένων με στρώσεις σκυροδέματος και η πρόταση μιας αναλυτικής διαδικασίας προσδιορισμού της σχετικής ολίσθησης στη διεπιφάνεια. Η διαδικασία που προτείνεται μπορεί, ευχερώς, να εφαρμοστεί και στις περιπτώσεις προκατασκευασμένων δοκών που συντίθενται από δύο οριζόντια τμήματα

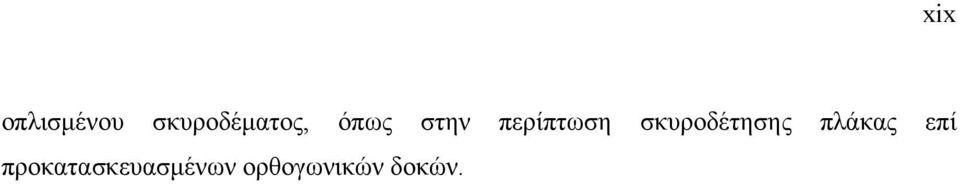

20 xix οπλισμένου σκυροδέματος, όπως στην περίπτωση σκυροδέτησης πλάκας επί προκατασκευασμένων ορθογωνικών δοκών.

21 1 1 ΒΙΒΛΙΟΓΡΑΦΙΚΗ ΑΝΑΣΚΟΠΗΣΗ-ΔΙΕΠΙΦΑΝΕΙΕΣ ΣΚΥΡΟΔΕΜΑΤΟΣ Στις παραγράφους που ακολουθούν, γίνεται μια βιβλιογραφική ανασκόπηση σε θέματα που αφορούν τη διεπιφάνεια σκυροδέματος και τους μηχανισμούς μεταφοράς της διατμητικής δύναμης στη διεπιφάνεια αυτή. Η παρουσίαση της υπάρχουσας βιβλιογραφίας γίνεται ως εξής: Αρχικά παρουσιάζονται θεωρητικά προσομοιώματα που οι διάφοροι ερευνητές και οι κανονισμοί προτείνουν, και στη συνέχεια, πειραματικά αποτελέσματα. Τέλος, παρουσιάζονται και πειραματικές εργασίες που έχουν διερευνήσει τη συμπεριφορά δοκών οπλισμένου σκυροδέματος (Ο.Σ.) ενισχυμένων με νέες στρώσεις σκυροδέματος. 1.1 ΜΗΧΑΝΙΣΜΟΙ ΜΕΤΑΦΟΡΑΣ ΙΑΤΜΗΤΙΚΗΣ ΥΝΑΜΗΣ ΣΤΗ ΙΕΠΙΦΑΝΕΙΑ ΣΚΥΡΟ ΕΜΑΤΟΣ Κατά την ενίσχυση ενός στοιχείου Ο.Σ. με προσθήκη νέας στρώσης σκυροδέματος, δημιουργείται ένα σύνθετο μέλος στη διεπιφάνεια του οποίου πραγματοποιείται μεταφορά της διατμητικής δύναμης. Η διατμητική αντοχή της διεπιφάνειας του σύνθετου μέλους, θα έπρεπε να εξεταστεί πειραματικά σε μεγάλης κλίμακας μέλη όπως πλάκες και δοκοί. Στη βιβλιογραφία υπάρχει πλήθος πειραματικών εργασιών σε μικρής κλίμακας πειραματικές διατάξεις όπως είναι οι δοκιμές push-off, από τις οποίες προέκυψε πως οι παράγοντες που επηρεάζουν την αντοχή της διεπιφάνειας είναι η ποιότητα του σκυροδέματος, ο βαθμός εκτράχυνσης της διεπιφάνειας, η καθαρότητα της διεπιφάνειας και το ποσοστό του διερχόμενου από τη διεπιφάνεια οπλισμού. Τρεις είναι οι μηχανισμοί μεταφοράς της δύναμης στη διεπιφάνεια, η συνοχή, η τριβή και η δράση βλήτρου. Ως συνοχή ορίζεται η διατμητική αντίσταση της διεπιφάνειας παλαιού νέου σκυροδέματος όταν η θλιπτική ορθή τάση που ασκείται στη διεπιφάνεια άμεσα ή έμμεσα λόγω οπλισμού που διαπερνά, είναι μηδενική. Η συνοχή είναι κυρίως αποτέλεσμα της φυσικοχημικής σύνδεσης των δύο υλικών, καθώς επίσης και της τυχόν αλληλεμπλοκής των αδρανών. Η ανάληψη διατμητικού φορτίου στη διεπιφάνεια λόγω του μηχανισμού της τριβής προϋποθέτει την ύπαρξη ορθής θλιπτικής τάσης που μπορεί να εφαρμόζεται άμεσα στη

22 2 διεπιφάνεια, ή έμμεσα εξαιτίας της παρουσίας οπλισμού που τη διαπερνά οπότε αναπτύσσεται το φαινόμενο της τριβής λόγω λειτουργίας σφιγκτήρα του οπλισμού. Τέλος, σε μια διατμητική δράση κατά μήκος μιας διεπιφάνειας, η σχετική ολίσθηση στη διεπιφάνεια παραμορφώνει τον οπλισμό που τη διαπερνά και αυτός με τη σειρά του θλίβει το σκυρόδεμα.αποτέλεσμα αυτού, είναι η ανάπτυξη δυνάμεων από το σκυρόδεμα, αντίθετων στην ολίσθηση, ενεργοποιώντας έτσι το μηχανισμό δράσης βλήτρου. Η διατμητική αντοχή στη διεπιφάνεια παλαιού νέου σκυροδέματος και η προσομοίωση της συμπεριφοράς τους υπό τη μορφή σχέσεων διατμητικής τάσης (τ) ολίσθησης (s), έχουν αποτελέσει αντικείμενο αρκετών ερευνητικών εργασιών (Βασιλείου 1975, Βιντζηλαίου 1984, Δημητριάδου κ.α. 2005, Δρίτσος κ.α. 1996, Hanson 1960, Mattock 1976, Saemann and Washa 1964), ενώ αρκετά κανονιστικά κείμενα (ACI-318, 2004, Ευρωκώδικας , Model Code 2010, Design Handbook of PCI 1992, Canadian Standards 1994, British Standards 1997, South Africa Standards 1992, ΕΚΕΦ 1999, Model Code , ΚΑΝ.ΕΠΕ. 2009) υιοθετούν σχετικές αναλυτικές σχέσεις. 1.2 ΔΙΑΤΜΗΤΙΚΗ ΑΝΤΟΧΗ ΔΙΕΠΙΦΑΝΕΙΑΣ ΠΑΛΑΙΟΥ ΝΕΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Οι αναλυτικές σχέσεις που δίνονται στη βιβλιογραφία για τον προσδιορισμό της διατμητικής αντοχής μιας διεπιφάνειας σκυροδέματος, παρουσιάζονται συνοπτικά στη συνέχεια ACI-318 Σύμφωνα με τον ACI 318 (2004), για άοπλες εκτραχυμένες διεπιφάνειες η διατμητική αντοχή σχεδιασμού δεν πρέπει να ξεπερνά την τιμή των 80 psi. Για την περίπτωση που η διεπιφάνεια είναι οπλισμένη, η αντίστοιχη τιμή υπολογίζεται από την εξ. (1.1). τ fud = λ ( ρ f ) 500 psi 260 y ( 0.2 f, 5.5 MPa) 500 psi τfud = μ ρ f yd min cd και f yd 414 MPa (1.1)
