1 ΣΤΑΤΙΚΟΙ ΦΟΡΕΙΣ

2 ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΕΠΙΛΟΓΗ ΦΕΡΟΝΤΑ ΟΡΓΑΝΙΣΜΟΥ - Αισθητική και βαθμός συμμετοχής του Φ.Ο. στη μορφολογία του έργου - Στατική ανάγκη (μεγάλα ανοίγματα, ελαφριές κατασκευές) - Κατασκευαστικές δυνατότητες του υλικού (συμπεριφορά σε εσωτερικές τάσεις) - Οικονομία α. μικρές διατομές β. μικρό κόστος κατασκευής (οικείες μέθοδοι κατασκευής και τόπος) γ. διαθεσιμότητα του υλικού - Καιρικές συνθήκες και για ανέγερση και για συντήρηση

3 Μονολιθικές κατασκευές Επιφάνειες Σκελετοί Σκελετούς Μεμβράνες Πηγή: T. Hunt, Tony Hunt s Structures Notebook, Architectural Press, Oxford, 1997

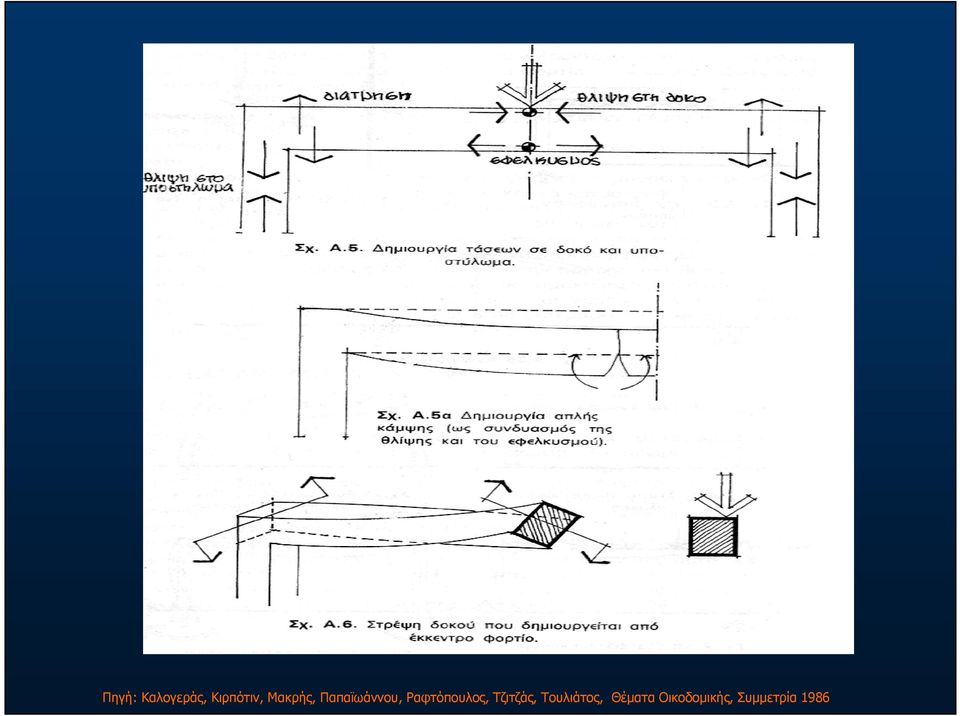

4 Πηγή: Καλογεράς, Κιρπότιν, Μακρής, Παπαϊωάννου, Ραφτόπουλος, Τζιτζάς, Τουλιάτος, Θέματα Οικοδομικής, Συμμετρία 1986

5 Κάθε φέρων οργανισμός υφίσταται εξωτερικές καταπονήσεις που συνεπάγονται εσωτερικές δυνάμεις και αντιδράσεις (τάσεις) στο υλικό από το οποίο είναι φτιαγμένος. Αυτές οι εσωτερικές δυνάμεις και αντιδράσεις (τάσεις) είναι γνωστές ως: - Θλίψη - Εφελκυσμός - Διάτμηση - Κάμψη - Στρέψη - Διάτμηση Η σχέση υλικού και φέροντα οργανισμού εξαρτάται από τη δυνατότητα του υλικού να υφίσταται τις εσωτερικές δυνάμεις. Έτσι για παράδειγμα ένα σκοινί ή το λάστιχο μπορούν να φέρουν φορτία μόνον όταν είναι εντεταμένα ή εφελκυσμένα.

6 Ο φέρων οργανισμός οφείλει να ισορροπεί ενώ ασκούνται σε αυτόν και εξωτερικές και εσωτερικές δυνάμεις. Η ισορροπία επιτυγχάνεται όταν εξασφαλιστούν οι συνθήκες της ευστάθειας, της αντοχής, της ακαμψίας και του λυγισμού. Πηγή: Καλογεράς, Κιρπότιν, Μακρής, Παπαϊωάννου, Ραφτόπουλος, Τζιτζάς, Τουλιάτος, Θέματα Οικοδομικής, Συμμετρία 1986

7 Πηγή: Καλογεράς, Κιρπότιν, Μακρής, Παπαϊωάννου, Ραφτόπουλος, Τζιτζάς, Τουλιάτος, Θέματα Οικοδομικής, Συμμετρία 1986 Πηγή:M. Levy and M. Salvadori, Why Buildings Fall Down, U.S.A, 1992

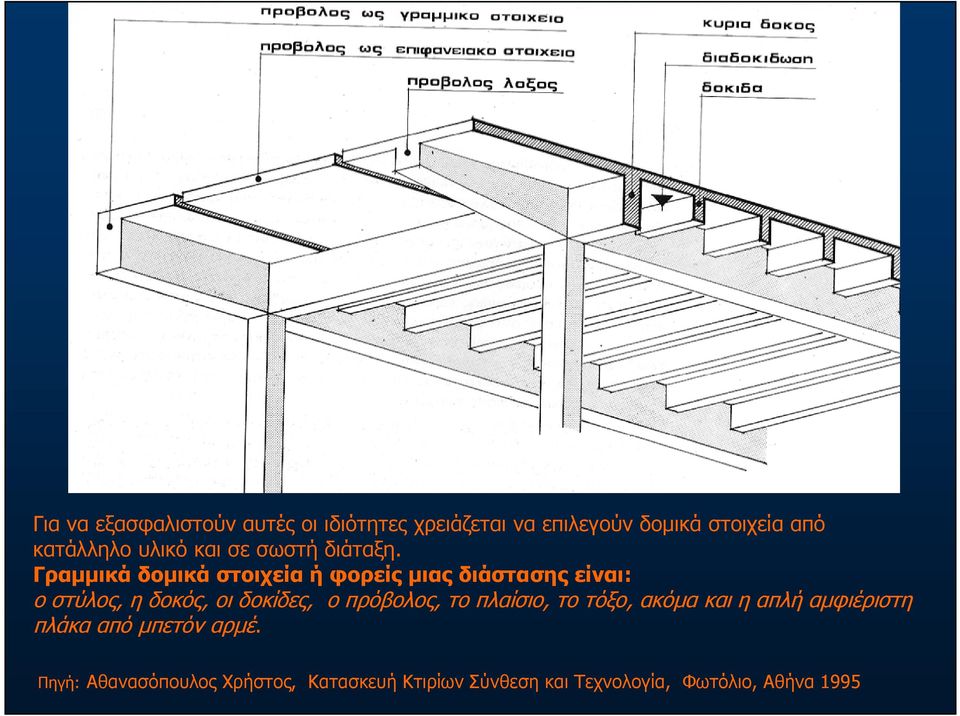

8 Για να εξασφαλιστούν αυτές οι ιδιότητες χρειάζεται να επιλεγούν δομικά στοιχεία από κατάλληλο υλικό και σε σωστή διάταξη. Γραμμικά δομικά στοιχεία ή φορείς μιας διάστασης είναι: ο στύλος, η δοκός, οι δοκίδες, ο πρόβολος, το πλαίσιο, το τόξο, ακόμα και η απλή αμφιέριστη πλάκα από μπετόν αρμέ. Πηγή: Αθανασόπουλος Χρήστος, Κατασκευή Κτιρίων Σύνθεση και Τεχνολογία, Φωτόλιο, Αθήνα 1995

9 Πηγή: Ν. Τσινίκας, Αρχιτεκτονική Τεχνολογία, University Press, Θεσσαλονίκη, 1993

10 Τα τρία βασικά υλικά από τα οποία κατασκευάζονται φέροντες οργανισμοί είναι το σιδηροπαγές σκυρόδεμα, το ξύλο και το ατσάλι. Το σιδηροπαγές σκυρόδεμα αναφέρεται ως μπετόν από το Beton Αrmé (στη γαλλική ή Reinforced Concrete (RC) στην αγγλική). Σιδηροπαγές ονομάζεται το σκυρόδεμα του οποίου οι ράβδοι ή σπανιότερα άλλες διατομές χάλυβα διαστρώνονται και το σκυρόδεμα εκχύνεται σε ξύλινα καλούπια ή ξυλότυπους. Το σκυρόδεμα προκύπτει από ανάμιξη τσιμέντου αδρανών και νερού. Τα αδρανή που περιέχει δεν είναι τίποτε άλλο από άμμο, χαλίκια ή λιθοσύντριμμα.

11 Επιφανειακά δομικά στοιχεία είναι: Τα τοιχία, τετραέριστες πλάκες, μυκητοειδείς πλάκες, θόλοι, κελύφη και χωροδικτυώματα. Από τους συνδυασμούς των δομικών στοιχείων μπορούμε να έχουμε: - Σκελετούς - Φέροντα τοιχία - Μικτές κατασκευές Πηγή: T. Hunt, Tony Hunt s Structures Notebook, Architectural Press, Oxford, 1997

12 Καλουπωμένος Φ.Ο. Συναρμολογημένος από Προκατασκευασμένα Στοιχεία Πηγή: Edward Allen, Fundamentals of Building Construction Materials and Methods, John Wiley and Sons, N.Y. 1999

13 Λιθοδομή φέρουσα τοιχοποιία στο κάστρο της Πάτρας π.α.

14 Τα πλήρη υπερτερούν των κενών όταν ο φορέας είναι τοιχοποιία, Χώρα της Αμοργού, π.α.

15 Η υπερβολή του προβόλου, Frank Lloyd Wright, π.α.

16 Η ελαφρότητα και τα μεγάλα ανοίγματα που επιτρέπουν οι μεταλλικοί σκελετοί, Νέα Υόρκη, π.α.

17 M. Hopkins Office Buildings, City London Jean Nouvel, Institute of the Arab World, Paris π.α.

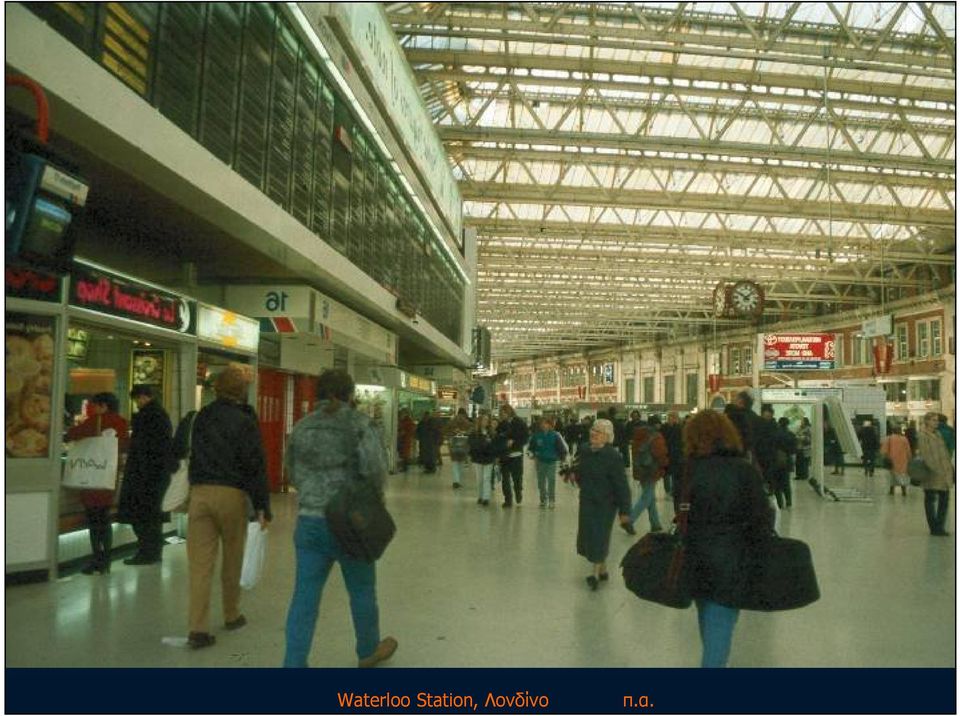

18 Waterloo Station, Λονδίνο π.α.

19 Από προσωπικό αρχείο

20 Από προσωπικό αρχείο

21 Από προσωπικό αρχείο

22 Βιβλιογραφία Αθανασόπουλος Χρήστος, Κατασκευή Κτιρίων Σύνθεση και Τεχνολογία, Φωτόλιο, Αθήνα 1995 Allen Edward, Fundamentals of Building Construction Materials and Methods, John Wiley and Sons, N.Y Ford Edward The Details of Modern Architecture, Volume 2, 1928 to 1988, The MIT Press, MIT 1998 J. Gordon, The Science of Structures and Materials, N.Y T. Hunt, Tony Hunt s Structures Notebook, Architectural Press, Oxford, 1997 Καλογεράς, Κιρπότιν, Μακρής, Παπαϊωάννου, Ραφτόπουλος, Τζιτζάς, Τουλιάτος, Θέματα Οικοδομικής, Συμμετρία 1986 Construire avec les Bé tons, Le Moniteur, Collection Techniques de Conception, 2000 Κούκης Σταμάτης Δομική Τεχνολογία, Αθήνα 2001 Sandaker Β. and Eggen Α., The Structural Basis of Architecture, Paidon, London 1993 M. Levy and M. Salvadori, Why Buildings Fall Down, U.S.A, 1992 Meyer Bohe, Walter, Οικοδομική Κατασκευαστικές Λεπτομέρειες, Γκιούρδας Ν. Τσινίκας, Αρχιτεκτονική Τεχνολογία, University Press, Θεσσαλονίκη, 1993 * Η ένδειξη π.α. σημαίνει προσωπικό αρχείο της υπεύθυνης για την παρουσίαση.
