1 Доцент д-р Дарко Наков Универзитет Св.Кирил и Методиј Градежен факултет-скопје Катедра за бетонски и дрвени конструкции

2 ТРАЈНОСТ И ЗАШТИТЕН СЛОЈ НА БЕТОНОТ ДО АРМАТУРАТА EN Изградба на бетонски конструкции-дел 1: Општи правила Трајност на бетонски конструкции ЕN1990-Еurocode- Основи на пресметување на конструкциите EN Eurocode-2: Пресметување на EN Бетон-Дел 1: Спецификација, бетонски конструкции-дел 1-1: Општи правила својства, производство и сообразност и правила за згради 2

3 4.1 Општо (1)P Трајната конструкција треба да ги задоволи барањата за употребливост, носивост и стабилност за проектираниот работен век, без значително намалување на способноста да служи на својата намена или без претерано големи непредвидени трошоци за одржување (за општи барања дополнително види EN 1990). (2)P Барањата за заштита на една конструкција треба да се определат земајќи ги предвид намената, проектниот работен век (види EN 1990), програмата за одржување и влијанијата. 3

4 (3)P Треба да се земе предвид можното значење на директните и индиректните влијанија, условите на средината (4.2) и последователните ефекти. 4

5 Табела 2.1 Очекуван проектиран животен век на конструкцијата според ЕN1990 Проектирана категорија на животен век 1 Очекуван проектиран животен век (години) до до 30 Примери Привремени конструкции (1) Делови од конструкцијата кои се заменуваат, на пример греди од конструкција за поставување на сигнализација кај железничките пруги, лежишта. Објекти за земјоделство и слични на нив Објекти во високоградбата и други вообичаени конструкции во високоградбата Монументални објекти од високоградбата, мостови и други градежни конструкции (1) Конструкциите или деловите на конструкциите кои може да се демонтираат и повторно да се монтираат, не треба да се категоризираат како привремени конструкции

6 (4) Заштитата од корозија на арматурата зависи од компактноста, квалитетот и дебелината на бетонскиот заштитен слој (види 4.4) и од појавата на пукнатини (види 7.3). Компактноста и квалитетот на заштитниот бетонски слој се постигнува со контрола на максималниот водоцементен фактор и на минималното количество цемент (види EN 2061) и можат да ја условат минималната класа на јакост на бетонот. Забелешка: Подетални информации се дадени Анекс E. 6

7 (5) Металните елементи кои се прицврстени на бетонот, а се изложени на влијанијата на средината, можат да бидат од материјали со површинска заштита доколку се достапни за преглед. Во спротивно, треба да бидат од материјал отпорен на корозија. (6) При специјални услови (на пр. за конструкции од привремена или монументална природа, конструкции изложени на екстремни или невообичаени влијанија и.т.н.) треба да се земат предвид дополнителни барања. 7

8 4.2 Услови на средината (1)P Условите на изложеност се хемиски и физички услови на кои е изложена конструкцијата покрај механичките дејства. (2) Условите на средината се класифицираат согласно Табела 4.1, базирано на EN

9 (3) Како дополнение на условите од Табела 4.1, треба да се земат предвид одредени форми на агресивни или индиректни влијанија: хемиски влијанија кои произлегуваат од : - намената на зградата или конструкцијата (складирање на течности, и.т.н.) - раствори на киселини или сулфатни соли (EN 206-1, ISO 9690) - хлориди содржани во бетонот (EN 206-1) - алкални реакции на агрегатот (EN 206-1, Национални Стандарди) 9

10 физички влијанија, кои се резултат на: - температурни промени, - абразија (види (13)), - водопропустливост (EN 206-1). 1 0

11 Ознака на класата Опис на надворешната средина Информативни примери каде класата на изложеност може да се примени 1.Не постои ризик од агресија или корозија X0 За бетон без арматура или челичен профил: за сите видови на изложеност освен за отпорност на мраз, абразија или хемиска агресија и за армиран бетон во многу сува средина За бетон внатре во зградите со многу ниска влажност на воздухот. 2.Корозија предизвикана од карбонизација XC1 Суво или перманентно влажно За бетон внатре во зградите со многу ниска влажност на воздухот. Бетон постојано потопен во вода. XC2 Влажно, ретко суво Површини на бетонот изложени на долготраен контакт со вода. Темели. XC3 Средна влажност За бетон внатре во зградите со средна или висока влажност на воздухот. Надворешен бетон заштитен од дожд. XC4 Циклично влажно или суво Површини на бетон во контакт со вода, но не спаѓа во класа XC2 11

12 Ознака на класата Опис на надворешната средина Информативни примери каде класата на изложеност може да се примени 3.Корозија од хлориди, кои не потекнуваат од морска вода XD1 Средна влажност Површини на бетон изложени на хлориди носени од воздухот. XD2 Влажно, ретко суво Базени. Бетон изложен на индустриска вода која содржи хлориди. XD3 Циклично влажно и суво Делови од мостови изложени на прскање со хлориди. Тротоари. Коловози. Коловозни плочи на паркиралишта. 4.Корозија од хлориди од морска вода XS1 Изложени на соли носени од воздухот, но не во директен контакт со морска вода. Конструкции во близина на брегот. XS2 Перманентно потопени Делови од пристаништа XS3 Зони на плима, заплиснување од бранови или прскање Делови од пристаништа 12

13 Ознака на класата Опис на надворешната средина Информативни примери каде класата на изложеност може да се примени 5.Агресија од замрзнувањеодмрзнување со или без соли за одмрзнување XF1 Средна заситеност со вода, без соли за одмрзнување Вертикални бетонски површини изложени на дожд и смрзнување. XF2 Средна заситеност со вода, со соли за одмрзнување Вертикални бетонски површини на патишта изложени на смрзнување и соли за одмрзнување носени од воздухот. XF3 Висока заситеност со вода, без соли за одмрзнување Вертикални бетонски површини изложени на дожд и смрзнување. XF4 Висока заситеност со вода, со соли за одмрзнување или морска вода Патишта и коловозни плочи на мостови изложени на соли за одмрзнување. Површини на бетон директно изложени на прскање со соли за одмрзнување или замрзнување 13

14 Ознака на класата Опис на надворешната средина Информативни примери каде класата на изложеност може да се примени 6.Хемиска агресија XА1 Слабо агресивна хемиска надворешна средина, според Табела 2 Природни почви и подземни води XА2 Средно агресивна хемиска надворешна средина, според Табела 2 Природни почви и подземни води XА3 Високо агресивна хемиска надворешна Природни почви и подземни води средина, според Табела 2 14

15 Хемиски својства XA1 XA2 XA3 SO42- mgl 200 и 600 >600 и 3000 >3000 и 6000 рн 6.5 и 5.5 <5.5 и 5.5 <4.5 и 4,0 CO2 mgl 15 и 40 >40 и 100 >100 до заситување NH4+ mgl 15 и 30 >30 и 60 >60 и 100 Mg2+ mgl 300 и 1000 >1000 и 3000 >3000 до заситување SO42- mgl 2000 и 3000 >3000 и >12000 и Киселост mlkg 200 Не е забележано во пракса Подземна вода Почва 15

16 Класа на изложеност Услови за квалитет Без ризик од корозија или агресија Корозија предизвикана од карбонизација XO XC1 XC2 XC3 XC Минимална класа на јакост C1215 C2025 C2530 C3037 C3037 Минимална количина на цемент [kgm3] Минимална количина на пори [%] Други барања Максимален WC 16

17 Класа на изложеност Услови за квалитет Корозија од хлориди Од морска вода Останати хлориди кои не потекнуваат од морска вода XS1 XS2 XS3 XD1 XD2 XD Минимална класа на јакост C3037 C3545 C3545 C3037 C3037 C3545 Минимална количина на цемент [kgm3] Минимална количина на пори [%] Други барања Максимален WC 17

18 Класа на изложеност Услови за квалитет Агресија од смрзнување и одмрзнување XF1 XF2 XF3 XF Минимална класа на јакост C3037 C2530 C3037 C3037 Минимална количина на цемент [kgm3] Минимална количина на пори [%] Максимален WC Други барања Агрегатот да е во сообразност со EN со висока отпорност на циклусите на смрзнувањеодмрзнување 18

19 Класа на изложеност Услови за квалитет Агресивна хемиска надворешна средина XA1 XA2 XA Минимална класа на јакост C3037 C3037 C3545 Минимална количина на цемент [kgm3] Минимална количина на пори [%] Максимален WC Други барања Да се користи сулфатно-отпорен цемент 19

20 Степен на агресивност на надворешната средина Услови за квалитет Не е агресивна Слабо Средно Максимален WC Минимална класа на јакост Марка на бетон Марка на бетон Марка на бетон Марка на бетон Минимална количина на цемент [kgm3] Водотпорност В-n Продор на вода [cm] 5cm 3cm 3cm Отпорност на мраз М-n M-100 M-150 M-200 Заштитен слој до арматурата [cm] Собирање [ ] 0.35 Други барања Силно Заштита со водонепропусни премази 20

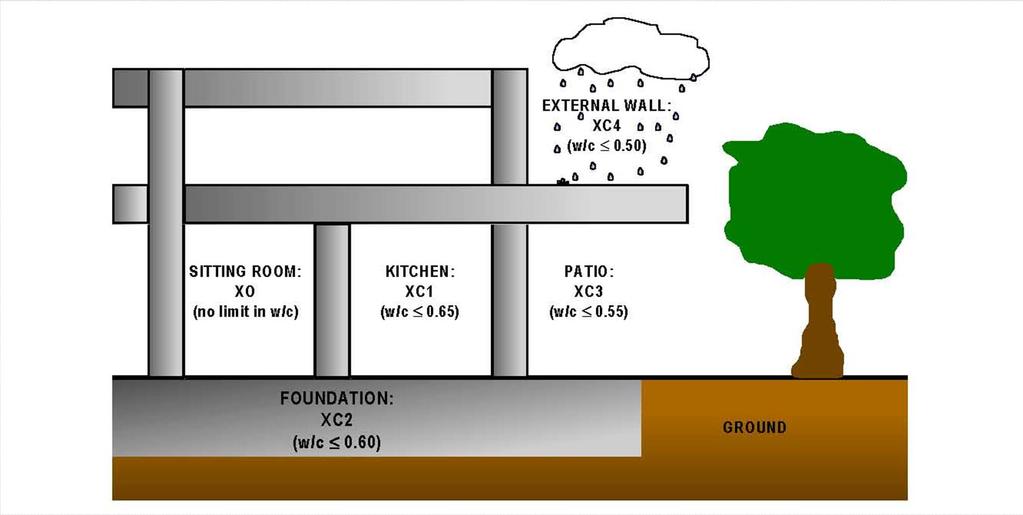

21 Шематски приказ на класите на изложеност за семејна куќа 21

22 Објекти на копно Објекти покрај море Шематски приказ на класите на изложеност 22

23 4.3 Критериуми за трајност (1)P Со цел да се достигне потребниот проектиран работен век на конструкцијата, треба да се преземат соодветни мерки за заштита на секој конструктивен елемент од соодветни влијанија на средината. 23

24 (2)P Барањата за трајност треба да се вклучат кога се зема предвид: Концептот на конструкцијата Избор на материјали, Конструктивни детали, Изведба, Контрола на квалитет, Надзор, Проверки, Посебни мерки (на пр. употреба на некородирачки челик, заштитни премази, катодна заштита). 24

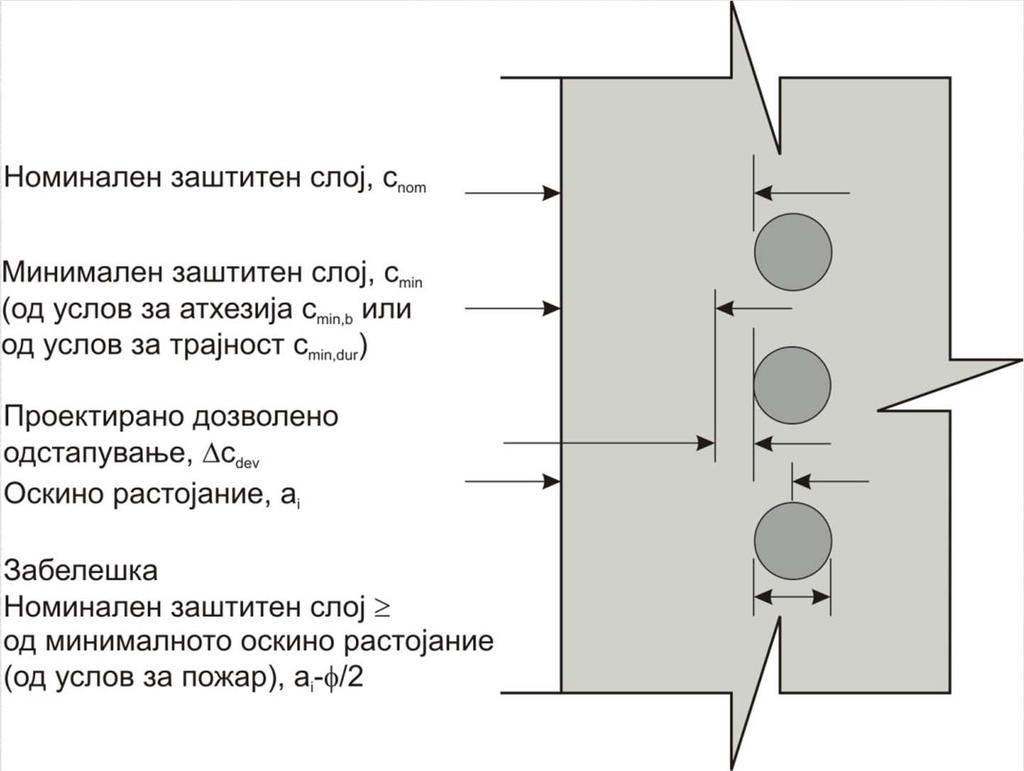

25 4.4 Методи за контрола (верификација) Заштитен слој на бетон Општо (1)P Бетонскиот заштитен слој е растојанието од површината на најблиската арматура до најблиската бетонска површина (вклучувајќи врски, узенгии и површинска арматура, ако постои). (2)P Номиналниот заштитен слој треба да се наведе во цртежите. Се дефинира како минимален заштитен слој, cmin (види ), кој се зголемува за отстапувањето кое се зема предвид во пресметувањето, Δcdev (види ): cnom = cmin + Δcdev (4.1) 25

26 Заштитен слој на бетонот

27 (1)P Минималниот заштитен слој, c min, треба да се обезбеди со цел да се осигура: - безбеден пренос на силите на атхезија (врска) (види Делови 7 и 8), - заштитата на челикот од корозија (трајност), - соодветна отпорност на пожар (види EN ). (2)P Треба да се усвои поголемата вредност за c min која ги задоволува барањата во поглед на атхезија и барањата кои произлегуваат од условите на средината. c min = max {c min,b ; c min,dur + c dur,γ - c dur,st - c dur,add ; 10 mm} (4.2) 27

28 cmin = max {cmin,b; cmin,dur + cdur,γ - cdur,st - cdur,add; 10 mm} каде: cmin,b минимален заштитен слој како резултат на барањата за атхезија, види (3) cmin,dur минимален заштитен слој како резултат на условите на средината, види (5) cdur,γ дополнителен елемент на сигурност, види (6) cdur,st намалување на минималниот заштитен слој за челик кој не кородира, види (7) cdur,add намалување на минималниот заштитен слој за случај кога се користи дополнителна заштита, види (8) 28

29 (3) Со цел да се обезбеди сигурен пренос на силите на прилепување (атхезија) и со цел да се обезбеди соодветно збивање на бетонот, минималниот заштитен слој не треба да биде помал од cmin,b, даден во Табела 4.2. Табела 4.2: Минимален заштитен слој на бетонот, cmin,b, критериуми за атхезија Критериуми за атхезија Распоред на прачки Минимален заштитен слој cmin,b* Пооделни прачки Дијаметар на прачка Групирани прачки Еквивалентен дијаметар (φn) (види 8.9.1) * :Ако номиналната максимална големина на агрегатот е поголема од 32 mm, cmin,b треба да се зголеми за 5 mm. 29

30 Забелешка: Вредностите за c min,b за кабли со кружни и правоаголни цевки кои дополнително се затегнуваат и инектираат, како и за кабли кои претходно се затегнуваат, кои се користат во Земјата може да се најдат во Националниот Анекс. Препорачани вредности за заштитен слој на цевките на каблите кои дополнително се затегнуваат се: кружни цевки: дијаметар на цевката правоаголни цевки: поголемото од помалата димензија на цевката или половина од поголемата димензија Не се бара повеќе од 80 mm, ниту за кружни, ниту за правоаголни цевки. Препорачани вредности за заштитен слој за кабли кои претходно се затегнуваат: 1,5 x дијаметар на јажето или мазната жица 2,5 x дијаметар на на назабената жица. 30

31 (5) Вредностите за минималниот заштитен слој за арматура и за кабли за претходно напрегање во бетон со нормална тежина во однос на класите на изложеност и конструктивните класи се дадени со c min,dur. Забелешка: Класификација на конструкциите и вредностите за c min,dur за определена земја може да се најдат во Националниот Анекс. Препорачаната Класа на конструкцијата (проектиран работен век од 50 години) е S4 за индикативни јакости на бетонот дадени во Анекс Е; препорачаните модификации на Класата на конструкција се дадени во Табела 4.3N. Препорачаната минимална Класа на конструкцијата е S1. Препорачаните вредности за c min,dur се дадени во Табела 4.4N (арматура) и Табела 4.5N (челик за преднапрегање). 31

32 Класа на конструкција Критериум Класа на изложеност според Табела 4.1 X0 XC1 XC2 XC3 XC4 XD1 XD2 XS1 XD3 XS2 XS3 Проектиран експлоатацио нен век од 100 години зголеми класа за 2 зголеми класа за 2 зголеми класа за 2 зголеми класа за 2 зголеми класа за 2 зголеми класа за 2 зголеми класа за 2 Класа на јакост 1) 2) C3037 намали класа за 1 C3037 намали класа за 1 C3545 намали класа за 1 C4050 намали класа за 1 C4050 намали класа за 1 C4050 намали класа за 1 C4555 намали класа за 1 Елемент со плочеста геометрија намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 Обезбедена посебна контрола на квалитетот на производство на бетонот намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 намали класа за 1 32

33 Забелешки за Табела 4.3N 1. Класата на носивост и водоцементниот фактор се сметаат за тесно врзани вредности. Може да се земе предвид формирање специјална композиција (тип на цемент, водоцементен фактор, фракција на фината исполна) со цел да се направи бетон со ниска водопропусност. 2. Границата може да се редуцира за една класа на јакост доколку се употреби повеќе од 4% од заробениот воздух. 33

34 Барање за cmin,dur (mm) во зависност од средината Класа на Класа на изложеност според Табела 4.1 конструкцијата X0 XC1 XC2 XC3 XC4 XD1 XS1 XD2 XS2 XD3 XS3 S1 S2 S3 S4 S5 S

35 Барање за cmin,dur (mm) во зависност од средината Класа на Класа на изложеност според Табела 4.1 конструкцијата X0 XC1 XC2 XC3 XC4 XD1 XS1 XD2 XS2 XD3 XS S1 S2 S3 S4 S5 S

36 (6) Заштитниот слој на бетонот може да се зголеми за вредност c dur,γ со која се обезбедува дополнителна сигурност. Забелешка: Вредноста за Δc dur,γ за определена држава може да се најде во Националниот Анекс. Препорачаната вредност е 0 mm. 36

37 (7) Кога се употребува челик кој не кородира или се преземаат други специјални мерки, заштитниот слој може да се намали за Δc dur,st. Во таков случај треба да земат предвид ефектите од намалувањето на сите релевантни својства на материјалите, вклучувајќи го и прилепувањето на бетонот и челикот. Забелешка: Вредноста за Δc dur,st за дадена држава може да се најде во Националниот Анекс. Препорачаната вредност, доколку нема поинаку пропишани барања е 0 mm. 37

38 (8) За бетон со дополнителна заштита (на пр. премази) минималниот заштитен слој може да се намали за вредност Δc dur,add. Забелешка: Вредноста за Δc dur,add за определена држава може да се најде во Националниот Анекс. Препорачаната вредност, доколку нема поинаку пропишани барања е 0 mm. 38

39 (13) Во однос на појавата на абразија на бетонот посебно внимание треба да се обрне на агрегатот, согласно со EN Една од можностите е абразијата на бетонот да се земе предвид со зголемување на заштитниот слој на бетонот. Во таков случај минималниот заштитен слој c min треба да се зголеми за k 1 за Класа на абразија XM1, за k 2 при XM2 и за k 3 при XM3. 39

40 Забелешка: Класата на абразија XM1 означува умерена абразија, како за елементи на индустриски комплекси на кои сообраќаат возила со пнеуматици. Класата на абразија XM2 се однесува на високо изразена абразија како за елементи на индустриски комплекси на кои сообраќаат вилушкари со воздушни или полни гумени тркала. Класата на абразија XM3 се однесува на екстремни услови на абразија како за елементи на индустриски комплекси на кои сообраќаат вилушкари со еластомерни тркала или гасеници или камиони. Вредностите за k 1, k 2 и k 3 за определена држава може да се најдат во Националниот Анекс. Препорачаните вредности се 5 mm, 10 mm и 15 mm. 40

41 Пресметковни критериуми за отстапувања (1)P Кога се пресметува номиналниот заштитен слој, c nom, за да се земат предвид отстапувањата при изведувањето, треба да се предвиди зголемување на минималниот заштитен слој (Δc dev ). Потребниот минимален заштитен слој треба да се зголеми со апсолутна вредност на негативното отстапување. Забелешка: Вредноста за Δc dev за Земјата може да се најде во Националниот Анекс. Препорачаната вредност е 10 mm. 41

42 Отстапувањата за згради дадени се во ENV Вообичаено истите се прифатливи и за други видови на конструкции. 42

43 (3) Во одредени случаи дозволеното одстапување, Δc dev, може да се редуцира. Забелешка: Редукцијата на Δc dev при соодветни услови за Земјата може да се најдат во Националниот Анекс. Препорачаните вредности се: - кога производството е подложено на систем со кој се обезбедува квалитет и во кој контролата вклучува и мерење на бетонскиот заштитен слој, пресметковното зголемување на заштитниот слој поради отстапување во текот на изведбата Δc dev може да се редуцира: 10 mm Δc dev 5 mm (4.3N) 43

44 (3) Во одредени случаи дозволеното одстапување, Δc dev, може да се редуцира. Забелешка: Редукцијата на Δc dev при соодветни услови за Земјата може да се најдат во Националниот Анекс. Препорачаните вредности се: - кога при контролата може да се гарантира употреба на многу прецизен уред за мерење и кога елементите кои не ги задоволуваат пропишаните услови се исфрлаат (на пр. монтажни елементи), пресметковното зголемување на заштитниот слој поради отстапувањата во текот на изведбата Δc dev може да се редуцираат: 10 mm Δc dev 0 mm (4.4N) 44

45 (4) За бетон кој се вградува врз нерамни површини, номиналниот заштитен слој треба, во општ случај, да се зголеми со претпоставување на поголеми девијации при пресметувањето. Зголемувањето треба да биде во согласност со разликата предизвикана од нерамноста, но минималниот заштитен слој треба да биде најмалку k 1 за бетон кој се вградува врз подготвено тло и k 2 за бетон лиен директно на почва. Заштитниот слој на бетонот до арматурата за било каква површинска обработка на бетонот или бетон со видлива структура на агрегатот, исто така треба да се зголеми за да се земе предвид нерамноста на површината (види (11)). 45

46 Забелешка: Соодветните вредности за Земјата за k1 и k2 може да се најдат во Нациналниот Анекс. Препорачани вредности се 40 mm и 75 mm. 46

47 Пресметување на заштитниот слој на бетонот до арматурата пооделно за карактеристични попречни пресеци на објект од високоградбата при следните податоци: Очекуван проектиран век на експлоатација на конструкцијата Препорачана класа на конструкцијата според EN е проектиран работен век на конструкцијата од 50 години што одговара на класа S4, вообичаено за објекти од високоградбата. 2.Обезбедена е посебна контрола на квалитетот на производството на бетон Вообичаено во согласност со досегашната пракса се обезбедува посебна контрола на квалитетот на производство на бетонот. 47

48 3. Класа на јакост на бетон C Класа на изложеност според условите на надворешната средина Според класите на изложеност кои се дадени во ЕN во согласност со стандардот ЕN 206-1, за објектите од високоградбата вообичаено постои можност од појава на корозија предизвикана од карбонизација. 48

49 Определување на заштитниот слој на бетонот до арматурата за армиранобетонска плоча. Слика 10 Армиранобетонска плоча 49

50 Дебелина на плочата h=14cm Арматура: главна арматура Φ1012.5cm Определување на класа на конструкцијата S4 - за проектиран век на конструкцијата од 50 години Класата на конструкцијата се намалува за една класа бидејки се работи за елемент со геометрија на плоча и уште дополнително се намалува за една класа бидејки е обезбедена посебна контрола на квалитетот на производството на бетонот. S4-1-1=S2 50

51 cnom=cmin+δcdev cmin=max{cmin,b; cmin,dur+δcdur,γ- Δcdur,st- Δcdur,add; 10mm} Од услов за обезбедување на атхезија cmin,b cmin,b =Φ=10mm -за поединечна прачка Φ-дијаметар на пооделна прачка 51

52 Од услов за трајност Класа на изложеност-корозија предизвикана од карбонизација XC1 за надворешна средина која е сува или постојана влажна и се однесува на бетон кој се наоѓа внатре во објектот во средина со ниска влажност на воздухот. Според Табела 4.4N, за класа на конструкцијата S2 и корозија предизвикана од карбонизација XC1 се добива: c min,dur =10mm 52

53 Останатите вредности: Δc dur,γ =0 Δc dur,st =0 Δc dur,add =0 Усвоено е c min =10mm. Препорачана вредност за Δc dev =10mm. Номиналниот заштитен слој на бетонот изнесува: c nom =c min +Δc dev c nom =10+10=20mm 53

54 Определување на заштитниот слој на бетонот до арматурата за армирано бетонска греда која се наоѓа во внатрешноста на објектот. Пресек во поле Армиранобетонска греда 54

55 Определување на класа на конструкцијата S4-за проектиран век на конструкцијата од 50 години Класата на конструкцијата се намалува за една класа бидејки е обезбедена посебна контрола на квалитетот на производството на бетонот. S4-1=S3 55

56 cnom=cmin+δcdev cmin=max{cmin,b; cmin,dur+δcdur,γ- Δcdur,st- Δcdur,add; 10mm} Од услов за обезбедување на атхезија cmin,b cmin,b =Φ=16mm -за поединечна прачка Φ -дијаметар на пооделна прачка 56

57 Од услов за трајност Класа на изложеност-корозија предизвикана од карбонизација XC1 за надворешна средина која е сува или постојана влажна и се однесува на бетон кој се наоѓа внатре во објектот во средина со ниска влажност на воздухот. Според Табела 4.4N, за класа на конструкцијата S3 и корозија предизвикана од карбонизација XC1 се добива: c min,dur =10mm 57

58 Останатите вредности Δc dur,γ =0 Δc dur,st =0 Δc dur,add =0 Усвоено е c min =16mm. Препорачана вредност за Δc dev =10mm. Номиналниот заштитен слој на бетонот изнесува: c nom =c min +Δc dev c nom =16+10=26mm усвоено 30mm. 58

59 Пресек над потпора 2-2 Определување на заштитниот слој на бетонот до арматурата за армиранобетонска греда која се наоѓа по обемот на објектот изложен на надворешни услови заштитен од директно дејство на дождот. Армиранобетонска греда 59

60 Определување на класа на конструкцијата S4-за проектиран век на конструкцијата од 50 години Класата на конструкцијата се намалува за една класа бидејки е обезбедена посебна контрола на квалитетот на производството на бетонот. S4-1=S3 c nom =c min +Δc dev c min =max{c min,b ; c min,dur +Δc dur,γ - Δc dur,st - Δc dur,add ; 10mm} 60

61 Од услов за обезбедување на атхезија cmin,b cmin,b =Φ=16mm -за поединечна прачка cmin,b =Φ=22mm -за поединечна прачка cmin,b =Φn -за групирани прачки се пресметува еквивалентен дијаметар c min, b = Φ n = Φ n b = 16 2 = 22.63mm c min, b = Φ n = Φ n b = 22 2 = 31.11mm усвоено cmin,b =32mm 61

62 Од услов за трајност Класа на изложеност-корозија предизвикана од карбонизација XC3 за средна влажност, за елемент од бетон изложен на надворешната средина, но заштитен од дожд. Според Tабела 4.4N, за класа на конструкцијата S3 и корозија предизвикана од карбонизација XC3 се добива: c min,dur =20mm 62

63 Останатите вредности Δc dur,γ =0 Δc dur,st =0 Δc dur,add =0 Усвоено е c min =32mm. Препорачана вредност за Δc dev =10mm. Номиналниот заштитен слој на бетонот изнесува: c nom =c min +Δc dev c nom =32+10=42mm усвоено 45mm. 63
