1 Αποθηκεύσεις Διανομές Εμπορία Μηχανισμοί Εξαρτήματα για κουφώματα Αλουμινίου και Pvc

2 Tricoat Διάρκεια, αντοχή, λειτουργικότητα και ασφάλεια Οι μηχανισμοί Tricoat: Τί είναι το Tricoat; Το Tricoat αποτελέι μια πραγματική καινοτομία όσον αφορά στη μεγιστοποιηση του μέσου όρου ζωής των παραθύρων. Οι νέοι αυτοί μηχανισμοί έχουν υποστεί μια ειδική επεξεργασία επιφάνειας χάρη στην οποία αντιστέκονται στη διάβρωση. Η εναπόθεση πολλαπλών προστατευτικών στρωμάτων (γαλβανισμός και επίστρωση με οργανικό βερνίκι) σχηματίζουν ένα αδιαπέραστο φράγμα προστασίας έναντι των εξωτερικών παραγόντων. Αντέχουν στη διάβρωση Εγγυώνται τη διαχρονική λειτουργικότητα και την καλή εμφάνιση των παραθύρων Προφυλάσσουν την αξία των κουφωμάτων Επιφάνειες ειδικά επεξεργασμένες με δπλό σύστημα: γαλβανισμός και βερνίκωση Αυξημένες αντιδιαβρωτικές ιδιότητες Μέγιστη αντοχή των κουφωμάτων Οργανικό Βερνίκι Επίστρωση μετατροπής Γαλβανισμός 2

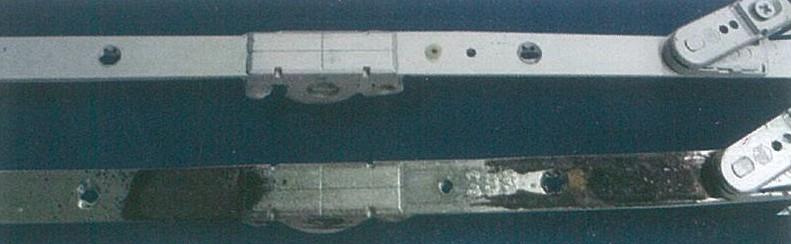

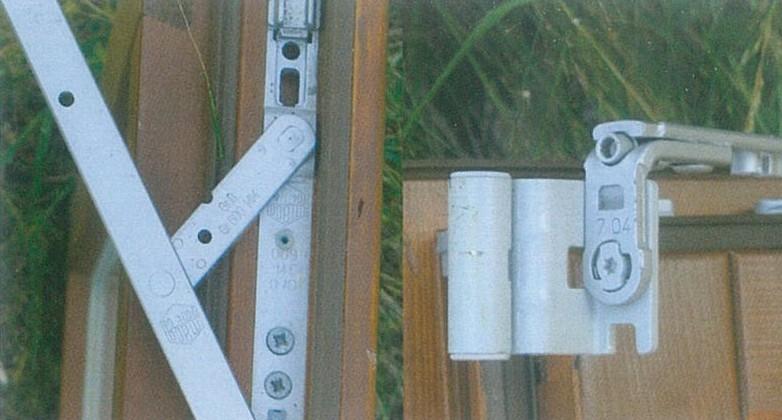

3 Tricoat Μηχανισμοί Tricoat Οι νέοι μηχανισμοί Tricoat προστατεύουν και διατηρούν τη λειτουργικότητα των κουφωμάτων σε χώρους όπου οι περιβαλλοντικές συνθήκες είναι αντίξοες όπως: Παραθαλάσσιες περιοχές - Οι μηχανισμοί εμποδίζουν τη διάβρωση του ατσαλιού που προκαλείται από τα αυξημένα επίπεδα υγρασίας, την έντονη συμπύκνωση (διαφορά θερμοκρασίας ημέρας/νύχτας, χειμώνα/καλοκαιριού) και την έντονη παρουσία χλωριούχου νατρίου. Αστικές και βιομηχανικές περιοχές Οι μηχανισμοί προστατεύουν από τη ρύπανση που οφείλεται στις βιομηχανίες, αλλά και στην κυκλοφοριακή κίνηση, την εσωτερική θέρμανση, τα προϊόντα κάυσης (τα οποία μετασχηματίζονται σε νιτρικό και θειικό οξύ, διαβρώνοντας τα μέταλλα) Δοκιμασία με αλατονέφωση Ο μηχανισμός Tricoat εκτέθηκε σε δωμάτιο με αλατονέφωση από διάλυμα NaCl 3,5% και θερμοκρασία 40 C και επέδειξε την αποτελεσματική του αντοχή έναντι της διάβρωσης. Ακραίες συνθήκες Έκθεση σε οξέα Ένας γρύλλος Tricoat και ένας γρύλλος με συμβατική γαλβάνιση εκτέθηκαν για 10 λεπτά σε υδροχλωρικό οξύ 33% και σε καθαριστικό υγρό. Το βερνίκι προστάτεψε τον μηχανισμό Tricoat από τη διάβρωση. 3 Οι μηχανισμοί Tricoat τοποθετήθηκαν σε κτίσματα που βρίσκονται σε περιοχές με εξαιρετικά δύσκολες κλιματολογικές συνθήκες. Ελέγχθηκαν μετά την πάροδο ενός έτους και βρέθηκε ότι δεν είχαν υποστεί καμία φθορά λόγω διάβρωσης.

4 Tricoat Εγγύηση Αξία 15 χρόνια εγγύηση επιφάνειας 10 χρόνια εγγύηση επιφάνειας για Accoya* και Δρύ 10 χρόνια εγγύηση λειτουργίας Οι μηχανισμοί Tricoat όχι μόνο προστατεύουν την αξία των κουφωμάτων, αλλά τη μεγιστοποιούν. Ένα παράθυρο που αντιστέκεται στη διάβρωση είναι ένα ποιοτικό και ασφαλές προϊόν, που δεν εμφανίζει φθορές ακόμα και μετά από πολλά χρόνια χρήσης. Η ζητούμενη αξία είναι μία: Η αξία της ηρεμίας και της σιγουριάς * Σήμα κατατεθέν της Titan Wood Limited * Trademark of Titan Wood Limited Πιστοποίηση Οι μηχανισμοί Tricoat έχουν λάβει την ευρωπαϊκή πιστοποίηση DIN EN 9227 και την πιστοποίηση καταλληλότητας που ισχύει στην επικράτεια των ΗΠΑ, ASTM B117 Εφαρμογές Οι μηχανισμοί Tricoat διατίθενται προς τοποθέτηση σε κουφώματα για ανοιγόμενα ανακλινόμενα συστήματα, κλειδαριές ασφαλείας για κύριες εισόδους κατοικιών και συρόμενα κουφώματα. 4

5 Tricoat Plus Βερνίκι φινίρισμα Στρώμα ηλεκτροστατικού χρωματισμού Στρώμα μετατροπής Στρώμα ψευδαργύρου Ατσάλι Έλεγχοι δοκιμές: Οφέλη για τον κατασκευαστή - Μοναδικά όμορφη εμφάνιση - Αντοχή σε ακραίες συνθήκες - Υψηλή αντοχή στη διάβρωση - Καμμία διάβρωση κατά τη διάρκεια της κατασκευής σε σύγκριση με γαλβανικές επιστρώσεις ψευδαργύρου - Λύσεις για απαιτητικές εφαρμογές - Επεξεργασία και συντήρηση όπως MACO Silver-look - Αποδεδειγμένη ποιότητα μέσα από ελέγχους, όπως:.. δοκιμή ψεκασμού άλατος σύμφωνα με την οδηγία EN ISO 9227, υπαίθρια έκθεση κ.λπ. - Εγγύηση επιφάνειας 15 ετών με τη χρήση εξαρτημάτων MACO Tricoat-Plus - Εγγύηση επιφάνειας 10 ετών με τη χρήση εξαρτημάτων MACO Tricoat-Plus για Accoya και Δρύ. Διαθέσιμο για: - Maco Multi-Matic μηχανισμούς ανοιγόμενων ανακλινόμενων - Maco Protect κλειδαριές θυρών - Maco Rail-Systems μηχανισμοί συρομένων - Maco Espags σπανιολέττες σφράγισης Ψεκασμός άλατος Έκθεση σε καιρικές συνθήκες Δοκιμή κοπής Δοκιμή συνοχής και συνεχούς λειτουργίας PLUS Τα εξαρτήματα MACO με επιφάνεια tricoat-plus, έχουν σχεδιαστεί ειδικά για εφαρμογές όπου είναι απαραίτητη η αυξημένη προστασία από τη διάβρωση. Το ιδιαίτερο χαρακτηριστικό των εξαρτημάτων MACO με επιφάνεια tricoat-plus είναι ότι προστίθεται μια στρώση οργανικού βερνικιού στην, ήδη, γαλβανιζμένη επιφάνεια των εξαρτημάτων (silber-look) με την οποία επιτυγχάνεται άριστη χημική αντοχή και η οποία τα καθιστά ανώτερα σε απόδοση έναντι της διάβρωσης. Η ποιότητα των εξαρτημάτων MACO με επιφάνεια tricoat-plus υπερβαίνει τις απαιτήσεις της κατηγορίας 5 σύμφωνα με το πρότυπο EN 1670: Η MACO εγγυάται την ποιότητα των εξαρτημάτων με επιφάνεια tricoat-plus με την παροχή 15ετούς εγγύησης. Η MACO είναι, με την καινοτόμο διαδικασία επικάλυψης tricoat-plus, ο μόνος κατασκευαστής που προσφέρει ένα πλήρες φάσμα εξαρτημάτων με υψηλή αντοχή στη διάβρωση. Όπως και στην επιφάνεια Silver-look η MACO εφαρμόζει μια τεχνολογικά προηγμένη διαδικασία επικάλυψης με βάση το υδατοδιαλυτά χρώματα. 5

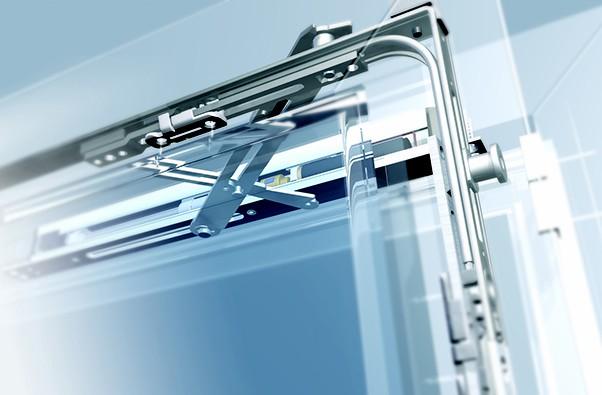

6 Μηχανισμός ανοιγόμενου - ανακλινόμενου Σύστημα Multi Matic - Αλλαγή γενιάς Η Multi-Matic κληρονομεί τα δυνατά σημεία του Multi-Trend και βελτιώνει τα λιγότερο πειστικά χαρακτηριστικά. Πρόκειται για τη γενιά μηχανισμών του μέλλοντος και γι'αυτό παρουσιάζει εντελώς νέα χαρακτηριστικά, τα οποία θα επιτρέψουν σε αυτή τη σειρά προϊόντων να αντιμετωπίσει την αγορά κουφωμάτων έτσι όπως είναι σήμερα και όπως θα εξελιχθεί τα επόμενα χρόνια. Ακολουθεί ένα σχεδιάγραμμα με τα κυριότερα χαρακτηριστικά του Multi-Matic: Χαρακτηριστικά που το Multi-Matic κληρονόμησε από το Multi-Trend. Αυτορρυθμιζόμενος πείρος-μανιτάρι Ασφάλεια κλειδώματος φύλλου Διαδρομή πείρου ± 19 mm Ψαλίδι για ελεγχόμενο εξαερισμό Επιφανειακή επεξεργασία Tricoat (Προαιρετικά) Προσαρμοστικότητα μηχανισμών, είναι κατάλληλοι για διαφορετικούς τύπους κουφωμάτων Αντικρύσματα συγκολλημένα στο ραβδομοχλό Ακόμη και στην κρυφή έκδοση Χαρακτηριστικά Multi-Trend που έχουν τελειοποιηθεί στο Multi-Matic: Δεν υπάρχει πλέον εμφανής οδόντωση στη σπανιολέτα Δεν υπάρχει πλέον η πλάκα που συνδέει τη γωνιακή κίνηση με το ψαλίδι και τη σπανιολέτα Ευκολότερη ρύθμιση μηχανισμού ανύψωσης φύλλου Σφήνα ανύψωσης στο βασικό εξοπλισμό Άμεση σύνδεση των μηχανισμών με οπή-βίδα Γλώσσα για μπαλκονόπορτα ενσωματωμένη στη σπανιολέτα Μικρότερη φθορά της γλώσσας γιατί λειτουργεί μόνο στη θέση ανοιγόμενου φύλλου Βραχίονας αντί για ψαλίδι στο δεύτερο φύλλο Εντελώς νέα χαρακτηριστικά για το Multi-Matic: Δυνατότητα ανοίγματος και των δύο ανακλινόμενων φύλλων Τοποθέτηση μηχανισμών από μπροστά προκειμένου να επιτραπεί η πλήρως αυτοματοποιημένη συναρμολόγηση τους Κοντοί γωνιακοί μηχανισμοί: μικρών διαστάσεων, μεγαλύτερη ευκολία χρήσης Στο δεύτερο φύλλο, μεγαλύτερη αντιδιαρρηκτική ασφάλεια, με τους αυτορυθμιζόμενους πείρουςμανιτάρια Στο δεύτερο φύλλο, ραβδομοχλός με πείρους-μανιτάρια ή σύρτες με μανιτάρια και πρόσθιο αντίκρυσμα Στο δεύτερο φύλλο, μηχανισμός ασφαλείας (ολισθητήρας μπλοκαρίσματος) που παρεμποδίζει το άνοιγμα από την εξωτερική πλευρά Δυνατότητα τοποθέτησης του νέου μεντεσέ με δυνατότητα έως και 180 kg Πλάκα υποδοχής στο στάνταρ μηχανισμό στην κάτω γωνία του πρώτου φύλλου Νέα σχεδίαση αντικρύσματος ασφάλειας κλειδώματος Ράουλα διαχείρισης του μηχανισμού 6

7 Μηχανισμός περιστρεφομένων Οριζόντιο περιστρεφόμενο: 200 / 300kg Πλάτος: mm Ύψος: mm Maco Bilico Μηχανισμός για ορθογώνια και στρογγυλά περιστρεφόμενα παράθυρα με οριζόντιο ή κάθετο άξονα περιστροφής Κάθετο περιστρεφόμενο:200 kg Πλάτος: mm Ύψος: mm Οριζόντιο περιστρεφόμενο παράθυρο 200kg με επιφάνεια κάτω των 2m² - πλάτος πατούρας 30 ή 35mm Οριζόντιο περιστρεφόμενο παράθυρο 200kg με επιφάνεια άνω των 2m² - πλάτος πατούρας 30 ή 35 mm Οριζόντιο περιστρεφόμενο παράθυρο 300kg με επιφάνεια κάτω των 2m² - πλάτος πατούρας 30 ή 35mm Οριζόντιο περιστρεφόμενο παράθυρο 300kg με επιφάνεια άνω των 2m² - πλάτος πατούρας 30 ή 35mm Κάθετο περιστρεφόμενο παράθυρο με επιφάνεια κάτω των 2m² Κάθετο περιστρεφόμενο παράθυρο με επιφάνεια άνω των 2m² Στρογγυλό περιστρεφόμενο παράθυρο Στρογγυλό περιστρεφόμενο: 100kg Διάμετρος: mm 7

8 Μηχανισμός ανυψωτικού - συρόμενου Maco Rail Systems Συρόμενα - ανυψωτικά Ράουλα Maco HS 150kg Ράουλα Maco HS 300kg Τα ράουλα συρομένου HS της Maco διατίθενται σε εκδόσεις για βάρη φύλλου έως 150, 300 και 400kg με την προσθήκη των νέων πρόσθετων ράουλων ανάπτυξης. Ράουλα Maco HS 400kg Σπανιολέττα HS Εγγύηση 15 χρόνια εγγύηση επιφάνειας 10 χρόνια εγγύηση επιφάνειας για Accoya* και Δρύ 10 χρόνια εγγύηση λειτουργίας Για ύψη από 730 έως 2860mm με κέντρα λαβής 27,5 ή 37,5mm Διαθέσιμη σε ασημί, καφέ και μπρονζέ χρώμα Κέντρα λαβής * Σήμα κατατεθέν της Titan Wood Limited * Trademark of Titan Wood Limited 8 27,5mm 37,5mm

9 Μάσκουλα Maco Rustico Μηχανισμοί πατζουριών για προφίλ ξύλου, pvc, αλουμινίου Μηχανισμοί από ατσάλι ή κράμα zamak Τοποθέτηση σε κάσα, τοίχο ή σε κάσα τύπου Pivot Επεξεργασία επιφάνειας με πολλαπλά στρώματα, για μεγαλύτερη αντοχή στο χρόνο Ανεμοστηρίγματα όλων των τύπων για κάλυψη κάθε απαίτησης Μηχανισμοί για ειδικές κατασκευές Μεντεσέδες για πολύφυλλα Μηχανισμοί για περσίδες Πατζουρόβεργες και κλείστρα Ο μηχανισμός για παντζούρια rustico προσφέρεται σε τρία διαφορετικά χρώματα : Μαύρο μάτ Γκρίζο μάτ Λευκό Βαφή κόνεως Με αυτή την επεξεργασία των επιφανειών, προσφέρουμε ποιότητα κατά πολύ ανώτερη από ό,τι προβλέπεται στα πρότυπα και τους κανονισμούς για μηχανισμούς. Η βαφή σε σκόνη που χρησιμοποιείται για την επίστρωση του τελειώματος έχει επίπεδο ποιότητας αντίστοιχο με εκείνο που χρησιμοποιείται για προσόψεις και συνεπώς έχει άριστη αντοχή στις περιβαλλοντικές συνθήκες, τις ακτίνες Χ και το θαλάσσιο κλίμα. Φθορά στην προστασία της επίστρωσης Η διάρκεια της επίστρωσης εξαρτάται από διάφορους παράγοντες, μεταξύ των οποίων ο τύπος συναρμολόγησης (γι' αυτό συνιστάται η χρήση των κατάλληλων οδηγών για μια τέλεια τοποθέτηση) και κυρίως από τους ατμοσφαιρικούς παράγοντες και συνεπώς από τις διάφορες κλιματολογικές ζώνες. Σε περίπτωση φθοράς της επίστρωσης που προκαλείται από εργαλεία με αιχμηρή κατάληξη, η προστασία από τη διάβρωση δεν είναι εγγυημένη. Το ίδιο ισχύει στην περίπτωση χρήσης διαβρωτικών απορρυπαντικών, που περιέχουν οξέα ή είναι έντονα επιθετικά. Στην τοποθέτηση προφίλ από συνθετικό υλικό πρέπει να εξαλειφθούν τελείως τα θραύσματα από το τρύπημα του χαλύβδινου σκελετού. Το ίδιο ισχύει και για τη συναρμολόγηση σε προφίλ από αλουμίνιο (κίνδυνος διάβρωσης). 9 Επίστρωση KTL - επεξεργασία με βύθιση Στρώμα μετατροπής Επιψευδαργύρωση - τελικό στρώμα στο ζάμακ Ατσάλι ή ζάμακ

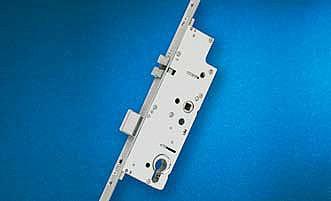

10 Κλειδαριές Κλειδαριές Z TS Μaco protect - Κλειδαριές για εισόδους Οι κλειδαριές με χειρισμό κυλίνδρου Z TS, επιτρέπουν το άνοιγμα και κλείσιμο της πόρτας με το κλειδί. Προσφέρουν ασφάλεια και λειτουργικότητα, μέσω του εύρους των τύπων των αντικρυσμάτων. Διαθέσιμες με : Προμετωπίδες mm Αμφιδέξιο μηχανισμό αναπήδησης (γλώσσα) Δυνατότητα τοποθέτησης μηχανισμού αναπήδησης τύπου κυλίνδρου Αντικρύσματα ασφαλείας - τύπος μανιτάρι - αυτορρυθμιζόμενα Αντικρύσματα τύπου γάντζου Αντικρύσματα τύπου πείρου Εναλλάξιμος μηχανισμός αναπήδησης - γλώσσα / βαρελάκι. Μηχανισμός αναπήδησης γλώσσα με αντίθετη περιστροφή για καλύτερη εφαρμογή στο κλείσιμο. Αυτορρυθμιζόμενο αντίκρυσμα Όλοι οι τύποι κλειδαριών μπορούν να δεχθούν προεκτάσεις για εφαρμογή σε πόρτες εισόδου μεγάλου ύψους και συνοδεύονται από ανάλογους σύρτες για κατασκευές δίφυλλης πόρτας εισόδου. 14m m Εγγύηση 15 χρόνια εγγύηση επιφάνειας 10 χρόνια εγγύηση επιφάνειας για Accoya* και Δρύ 10 χρόνια εγγύηση λειτουργίας * Σήμα κατατεθέν της Titan Wood Limited * Trademark of Titan Wood Limited 10m m 10

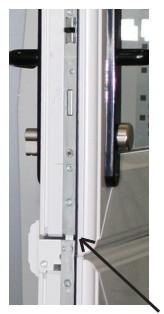

11 Κλειδαριά Σταβλόπορτας Κλειδαριές για σταβλόπορτες Η καινοτόμος αυτή λύση κλειδώματος των θυρών έχει σχεδιασθεί για να προσφέρει στον κατασκευαστή μια ασφαλή και ευέλικτη μέθοδο που θα του επιτρέπει να καλύψει τις ανάγκες κατασκευής μιας παραδοσιακού τύπου θύρας, διατηρώντας παράλληλα την ασφάλεια και την σφράγιση μιας μονοκόμματης εξώθυρας. Το επάνω και κάτω μέρος του φύλλου μπορούν να κλειδώσουν μαζί και να αποτελέσουν μία πόρτα. Στην κλειστή θέση το κάθε φύλλο έχει το δικό του ανεξάρτητο κλείδωμα. Αντίκρυσμα ασφαλείας τύπου μανιτάρι 11

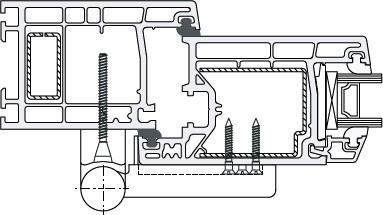

12 Μεντεσές κυρίας εισόδου Προρύθμιση ύψους πατούρας (καβαλικιού) από 15 έως και 21mm Πλευρική ρύθμιση± 5mm Ρύθμιση πίεσης ± 2mm Μεντεσές Siku 3D Πιστοποιήσεις Ο μεντεσές Siku 3D τιμήθηκε με το βραβείο ποιότητας RAL Μεντεσέδες για πόρτες αφού υπέστη ανοίγματα και κλεισίματα με ένα δοκιμαστικό φορτίο, το οποίο ήταν 30 % παραπάνω από το μέγιστο επιτρεπόμενο βάρος. Πέρασε θετικά, εξάλλου, τις δοκιμές συστήματος σύμφωνα με το RAL (ποιοτικός έλεγχος) για πόρτες εισόδου από PVC και δοκιμάστηκε με διάρρηξη WK2 και WK3 της ENV Μέγιστο βάρος Ο μεντεσές Siku 3D εγγυάται ένα υψηλό μέγιστο βάρος: Δύο μεντεσέδες στηρίζουν ένα βάρος πόρτας, άνω των 100kg. Η θέση της στερέωσης είναι κατάλληλη για όλα τα υπάρχοντα προφίλ, κανονικής χρήσης, και το πάχος της πατούρας μπορεί να είναι από 15 έως 21mm. Υψηλή επίδοση αντοχής φορτίου: Φέροντες πείροι στην πλευρά της κάσας γωνιακά τοποθετημένα έκκεντρα στην πλευρά του φύλλου Ρυθμίσεις Η συναρμολόγηση γίνεται, χάρις στους οδηγούς, με φύλλο και κάσα ενωμένα. Η τρισδιάστατη ρύθμιση, ελεύθερη και δίχως υποχρεωτικές θέσεις, μπορεί να επιτευχθεί από ένα μόνον άτομο. ύψος : +5mm πλευρικά :+/- 5 mm βάθος : +/- 2mm Ασφάλεια πρόληψης αποσταθεροποίησης πείρου Ρύθμιση ύψους + 5 mm Σταθερότητα Το τμήμα του μεντεσέ που στερεώνεται στο φύλλο, είναι εφοδιασμένο με τέσσερις βίδες, δύο μετωπικούς πείρους και ένα πλευρικό πτερύγιο ενίσχυσης, στερεωμένο με δύο πείρους, που εγγυώνται πλήρη σταθερότητα. Εύκολη συναρμολόγηση Ο μεντεσές SIKU 3D έχει απλό και ακριβές σύστημα τοποθέτησης που επιτρέπει να γίνει η υποδοχή και η συναρμολόγηση του, έχοντας, ήδη, συνδεδεμένο το φύλλο με το πλαίσιο (κάσα), περνώντας στη συνέχεια τον πείρο, ο οποίος μπλοκάρεται από μεταλλικό κάλυμμα. 12 Μέγιστη ασφάλεια κατά το τράβηγμα, λόγω ειδικών υποδοχών στερέωσης Δεν απαιτεί συντήρηση Τεχνικά στοιχεία Διάμετρος Ύψος Πλάκα κάλυψης Διάμετρος βιδών Διάμετρος υποδοχών πείρων 25mm 105mm mm 6mm 5mm

13 Αεροφράκτες DEVENTER Deventer Αεροφράκτης ηχομόνωσης / κατά του καπνού Μία πλήρης λύση Η πρωτοβουλία της Deventer " Γύρω από την πόρτα" οδηγεί σε μια πλήρη λύση στεγανοποίησης των εσωτερικών θυρών. Η εμπειρία των 40 περίπου χρόνων εξέλιξης λειτουργικών στεγανοποιητικών υλικών, έχει αξιοποιηθεί πλήρως στην ανάπτυξη των νέων αεροφρακτών. Οι αεροφράκτες της εταιρείας, χρησιμοποιούνται σε σχολεία, νοσοκομεία, ξενοδοχεία, κατοικίες και κτιριακά συγκροτήματα γραφείων. Αποτελέσματα ηχομόνωσης Η βελτιωμένη τεχνολογία, που εφαρμόζεται για την κατασκευή των αεροφρακτών, προσφέρει ηχομόνωση της τάξης των 50 db και πληροί τις υψηλότερες απαιτήσεις των προδιαγραφών. Η χρήση του αντιπυρικού υλικού ΤΡΕ (θερμοπλαστικό ελαστομερές), προσφέρει το ιδανικό σύστημα στεγανοποίησης, ειδικά σε περιπτώσεις όπου υπάρχει απαίτηση αντιπυρικής και αντικαπνικής προστασίας. Αεροφράκτης αυτορυθμιζόμενος Προμονταρισμένες βίδες Αεροφράκτης Mini Αεροφράκτης Mini Μοναδικά χαρακτηριστικά Αυξημένη ηχομόνωση Εύκολος έλεγχος από την πλευρά του μεντεσέ, με τη χρήση νέας τεχνολογίας Χωρίς ανάγκη τοποθέτησης αντικρύσματος κάσας. Το ειδικό σφαιρικό κουμπί στην πλευρά του μεντεσέ, προσαρμόζεται αυτόματα στην επιφάνεια της κάσας Εύκολη κσι γρήγορη τοποθέτηση με προεγκατεστημένες βίδες Λάστιχο από υψηλής ποιότητας υλικό TPE με χαρακτηριστικά αντίστασης κατά της φωτιάς, με λεία επικάλυψη επιφάνειας Αυτορυθμιζόμενος καθ'ύψος (για εφαρμογή και σε δάπεδα με κεκλιμένη επιφάνεια) Λάστιχο με μεγαλύτερο μήκος για ακριβή εφαρμογή στην κάσα Διαθέσιμο σε μήκη από 334mm έως και 1209mm Δυνατότητα κοπής έως και 125mm Διαθέσιμο σε τεμάχια ή βιομηχανική συσκευασία των 10 τεμαχίων / διάσταση 13

14 Μηχανισμός φεγγίτη Newton F6/F7 Νewton F6 / F7 - μηχανισμός για φεγγίτες Πρωτοποριακό σύστημα ρυθμίσεων - Νέος μηχανισμός ρυθμίσεων για αύξηση της δύναμης του ανοίγματος Γενικής χρήσης - Εφαρμογή σε όλα τα προφίλ, λόγω του συστήματος συγκράτησης και των, νέων, μειωμένων διαστάσεων - Εγκατάσταση σε πόρτες και παράθυρα, με πλάτος έως και 1,5m και ύψος έως και 1,6m Στιβαρή κατασκευή - Για φερόμενα βάρη έως και 80kg και πλάτος ανοίγματος 220 mm Πλάτος Ύψος ελάχιστο μέγιστο ελάχιστο μέγιστο Μπορεί να τοποθετηθεί σε παράθυρα (στερέωσης στη βάση) από οποιοδήποτε προφίλ αλουμινίου και σε παράθυρα από προφίλ PVC και ξύλου, με καβαλίκι από 0mm έως και 20mm. Μέγιστο βάρος 80 kg 14

15 Μπάρες πανικού Circeo kh CIRCEO Αντιστρεπτός οριζόντιος, σωληνοειδής μηχανισμός ανοίγματος, από χυτό αλουμίνιο, ζάμακ και ατσάλι. Μέγιστο πλάτος φύλλου: 1240mm. Ολοκληρωμένος, με πράσινη ράβδο 1180mm, και πλάκες σταθεροποίησης από γαλβανισμένο ατσάλι. Συνοδεύεται από 2 βίδες TC 4,2 13, 8 βίδες TS 4,2 13, 8 βίδες TS M4 30, από γαλβανισμένο ατσάλι. Circeo kh-2 Εναλλάξιμος κάθετος μηχανισμός ανοίγματος, από χυτό αλουμίνιο, ζάμακ και μπρούντζο. Μέγιστο πλάτος φύλλου: 1240mm και μέγιστο ύψος : 2400mm. Ολοκληρωμένος, με πράσινη ράβδο 1180mm, μαύρη άνω ράβδο 1250mm, μαύρη κάτω ράβδο 900mm και πλάκες σταθεροποίησης από γαλβανισμένο ατσάλι. Συνοδεύεται από 2 βίδες TS M4 8, 2 βίδες TC 4,2 13, 12 βίδες TS 4,2 13, 4 βίδες TS 4,2 38, 8 βίδες TS M4 30, από γαλβανισμένο ατσάλι. 15

16 Σύρτες Sicuro SICURO Σύρτης για πόρτες SICURO /25 Αποσπώμενος σύρτης 25 cm με κύλινδρο ασφαλείας, διαδρομή 40mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες ø 4,216 με διευρυμένη κεφαλή, 1 βίδα κάλυψης ø 4,219 σε ανοξείδωτο ατσάλι AISI 304. SICURO /50 Αποσπώμενος σύρτης 50cm με κύλινδρο ασφαλείας, διαδρομή 40mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες ø 4,216 με διευρυμένη κεφαλή, 2 βίδες κάλυψης ø 4,219 σε ανοξείδωτο ατσάλι AISI 304. Μείωση διαδρομής Με τον σύρτη στην ανοικτή θέση, στρέψτε το κλειδί του κυλίνδρου στην ανοικτή θέση και βγάλετε το κλειδί από τη θέση του. sicuro SICURO 1572/25 Αποσπώμενος σύρτης 25cm, διαδρομή 40mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες ø 4,216 με διευρυμένη κεφαλή, σε ανοξείδωτο ατσάλι AISI 304. SICURO 1572/50 Αποσπώμενος σύρτης 50cm, διαδρομή 40mm, σε αλουμίνιο, ανοξείδωτο ατσάλι, πλαστικό και ζάμακ, 3 βίδες ø 4,219 με διευρυμένη κεφαλή, σε ανοξείδωτο ατσάλι AISI Κιτ αντικρύσματος για σύρτη Sicuro Αποτελείται από : Αντίκρυσμα (εξωτερικό από βαμμένο ABS, επικάλυψη με υγρό βερνίκι, πυρήνας από ζάμακ), 1 προσθήκη των 5mm, 2 προσθήκες των 4mm, 1 προσθήκη 1mm από νάυλον, 3 βίδες ø σε λευκό γαλβανισμένο ατσάλι. 1409/10 Υποδοχή δαπέδου με κάλυμμα για τη σκόνη, ø 10mm. 16

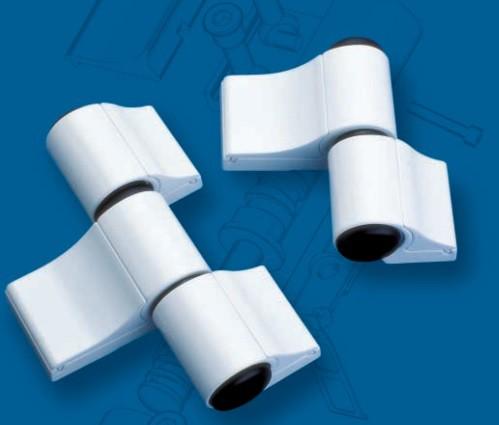

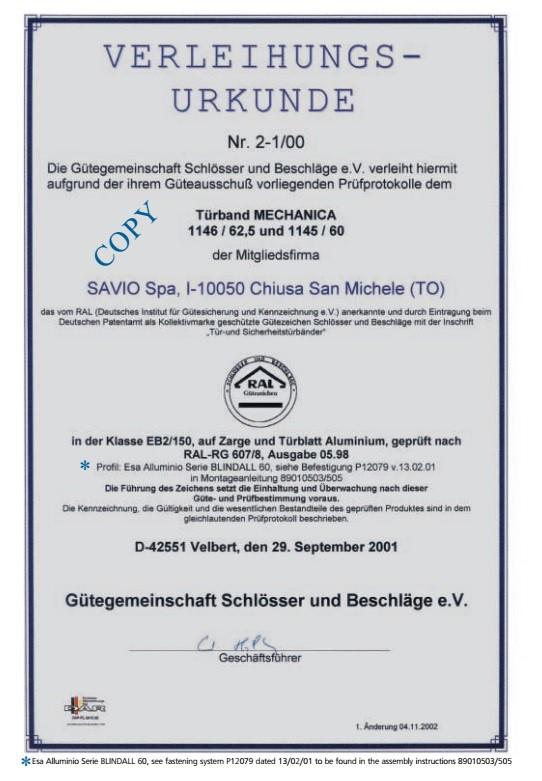

17 Μεντεσέδες Μεντεσέδες Βαρέως Τύπου για ομοεπίπεδες και με καβαλίκι πόρτες. Είναι κατασκευασμένοι να σηκώνουν βάρος 150 & 180 κιλών. MECHANICA MORSADUE + SUMMA Παρέχονται οδηγίες τοποθέτησης καθώς επίσης και τα Πιστοποιητικά των προϊόντων. 17

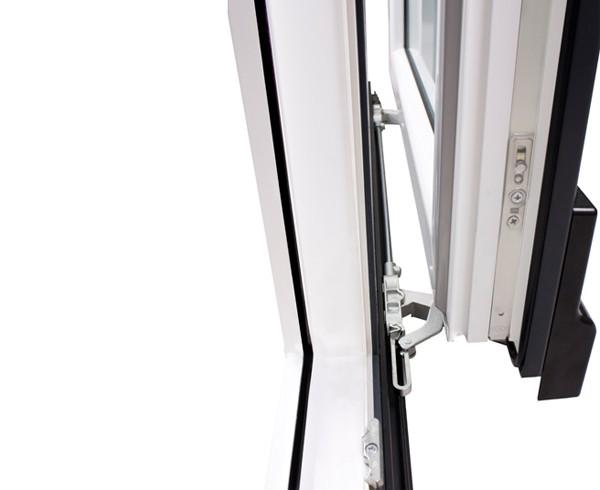

18 Μηχανισμός ανοιγόμενου - ανακλινόμενου WINDOW DOOR SYSTEMS Οι μηχανισμοί Vorne, είναι κατάλληλοι για τοποθέτηση σε κουφώματα με ύψος φύλλου από 450mm έως και 2200mm καιπλάτος 280mm έως και 1600mm. - Με τον κατάλληλο συνδυασμό μεντεσέδων, μπορούν να φέρουν φορτίο μέχρι και 130kg. - Η στιβαρή κατασκευή τους, προσφέρει μακρά διάρκεια ζωής και μειώνει σημαντικά την πιθανότητα αστοχίας. - Η ποικιλία χρωματισμών των καλυμμάτων του μηχανισμού, προσφέρει τη δυνατότητα εύκολης εναρμόνισης με τους χρωματισμούς των προφίλ. Οι άνω και κάτω μεντεσέδες της πλευράς του πλαισίου (κάσσας), είναι σχεδιασμένοι για απροβλημάτιστη εφαρμογή και σε συνδυασμό με τα δύο λάστιχα, προλαμβάνουν την τριβή των μετάλλων εξαλείφωντας έτσι την ανάγκη λίπανσης. Άνω μεντεσές πλαισίου (κάσας) - Με στηρίγματα διαμέτρου 3(100kg) και 6mm(130kg) ή για τοποθέτηση χωρίς τη χρήση οδηγού (επίπεδος 130kg) Εύκολη τοποθέτηση Με τη χρήση των ειδικά σχεδιασμένων μεντεσέδων στην πλευρά του πλαισίου (προαιρετικά), γίνεται τοποθέτηση χωρίς την ανάγκη χρήσης οδηγών με αποτέλεσμα τη μείωση του χρόνου εφαρμογής και την απροβλημάτιστη συναρμολόγηση. Ρυθμιζόμενα κλειδώματα Η πίεση πάνω στα λάστιχα, μπορεί να αυξομειωθεί μέσω των ρυθμιζόμενων κλειδωμάτων (που είναι τοποθετημένα στις σπανιολέττες τα ψαλίδια ανάκλισης και τις ενισχύσεις ), προλαμβάνοντας έτσι την κυκλοφορία του αέρα μεταξύ φύλλου και πλαισίου (κάσσας) και εξασφαλίζοντας τη σωστή μόνωση του χώρου. Κάτω μεντεσές πλαισίου (κάσας) - Με στηρίγματα διαμέτρου 3 (100kg) και 6mm (130kg) ή για τοποθέτηση χωρίς χρήση οδηγού (επίπεδος 130kg) - Πλευρική ρύθμιση ±2.5mm Ο μηχανισμός πρόληψης λανθασμένης χρήσης κατά την λειτουργία ανοίγματος ή ανάκλισης αποκλείει τη συνδυασμένη λειτουργία και προλαμβάνει την πρόκληση ζημιών από ισχυρούς ανέμους. Κάτω μεντεσές φύλλου - Για τοποθέτηση σε καβαλίκι, με στηρίγματα διαμέτρου 3 (100kg) και 6mm (130kg) ή για τοποθέτηση σε πατούρα μηχανισμού (130kg) - Ρύθμιση ύψους ±3mm και πλευρική από 0.80 έως 1mm 18

19 Μηχανισμός ανοιγόμενου - ανακλινόμενου WINDOW DOOR SYSTEMS Σπανιολέττες (γρύλλοι) με ενσωματωμένο το μηχανισμό ανάκλισης (κοπή μόνο από το άνω μέρος) για ύψη έως και 2350mm ή χωρίς το μηχανισμό ανάκλισης (κοπή στο άνω και στο κάτω τμήμα) για ύψη έως και 2200mm και βάθος υποδοχής χερουλιού 7.5mm και 15.5mm (στάνταρντ). Μηχανισμός πρόληψης λανθασμένου χειρισμού ασφάλεια χερουλιού (προαιρετική τοποθέτηση). Αποκλείει τη διπλή λειτουργία ταυτόχρονο άνοιγμα και ανάκλιση προσφέροντας ασφάλεια και αποτροπή πρόκλησης ζημιών. Δυνατότητα λειτουργίας ανάκλισης κατά τον κάθετο ή οριζόντιο άξονα, με τη χρήση των ανάλογων τμημάτων μηχανισμού και αντικρυσμάτων. Ψαλίδι ανάκλισης με δυνάτοτητα αμφίπλευρης τοποθέτησης, χωρίς καμία μετατροπή ή ανάγκη συναρμολόγησης. 19

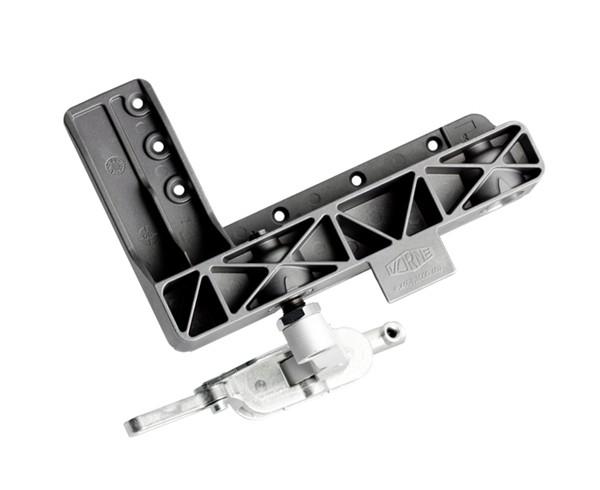

20 Μηχανισμός συρόμενου - ανακλινόμενου WINDOW DOOR SYSTEMS Σύστημα συρόμενου - ανακλινόμενου παραθύρου Ο μηχανισμός PDS αποτελεί τη νεώτερη προσθήκη στο πρόγραμμα της εταιρείας Vorne. Αποτελείται από δύο συσκευασίες, απλοποιώντας έτσι την παραγγελία αλλά και τη διαχείριση αποθεμάτων. Συνοδεύεται από οδηγούς τοποθέτησης και αναλυτικά σχέδια κατασκευής, τα οποία εξασφαλίζουν την εύκολη και γρήγορη τοποθέτησή του. Διατίθεται με οδηγούς κύλισης 2000, 3000 και (κατά παραγγελία) 3500mm και μπορεί να τοποθετηθεί σε κουφώματα με πλάτος φύλλου (μονόφυλλο - δίφυλλο) από 500 έως και 1550mm (μέγιστου βάρους 130 κιλών), με καλύμματα λευκού, καφέ ή μαύρου (κατά παραγγελία) χρώματος. Στις συσκευασίες περιλαμβάνονται: Οδηγό κύλισης- κάτω Μηχανισμό οδήγησης Οδηγό κύλισης άνω Καλύμματα οδηγού ολίσθησης άνω Προφίλ κάλυψης Σέτ ράουλα Σέτ καλυμμάτων για τα ράουλα Υποστήριγματα συνδετικής ράβδου Συνδετική ράβδο Σέτ ψαλιδιών αριστερό / δεξί Οδηγό ψαλιδιών Καλύμματα ψαλιδιών Προφίλ κάλυψης Αποσβεστήρα κρούσεων κάτω αριστερός / δεξίς Αποσβεστήρα κρούσεων φρένο Κάλυμμα αρμού ψαλιδιού Χειρολαβή Αναλυτικά σχέδια και οδηγίες συναρμολόγησης και τοποθέτησης Σέτ οδηγών τοποθέτησης 20

21 Μηχανισμός συρόμενου αναδιπλούμενου WINDOW DOOR SYSTEMS Σύστημα συρόμενου αναδιπλούμενου 21 Εφαρμογή σε μεγάλα ανοίγματα για καλύτερο εξαερισμό και απροβλημάτιστη πρόσβαση Δυνατότητα πολλαπλών ρυθμίσεων χάρις στον περιμετρικό μηχανισμό Vorne Χαρακτηριστικά ασφαλείας - αντιδιάρρηξης Εφαρμογή σε προφίλ Pvcu, Ξύλου και με τη χρήση ειδικών προσθηκών και σε προφίλ αλουμινίου.

22 Γρύλλοι In-line -Σπανιολέττες (γρύλλοι) με ειδικό αντίκρυσμα για απλά συρώμενα in-line. -Αναλόγως τη διάσταση διατίθενται και τα αντίστοιχα κλειδώματα (2 έως 4) -Βάθος υποδοχής χερουλιού 7,5mm και 15,5mm 22

23 Κλειδαριά κυρίας εισόδου με μπάρα WINDOW DOOR SYSTEMS Κλειδαριές κυρίας εισόδου 5 σημείων. Κλειδαριά κυρίας εισόδου με 2 ρυθμιζόμενα κλειδώματα κυλινδρικού τύπου και 2 κλειδώματα ασφαλείας με προμετωπίδα 16mm. Ενεργοποίηση κλειδώματος μέσω κυλίνδρου (χειρισμός κυλίνδρου). Κατάλληλη για τοποθέτηση σε πόρτες εισόδου με ύψη από 2000 έως και 2200mm. - Βάθος χερουλιού 35mm - Απόσταση χερουλιού-κυλίνδρου 85/92mm 85/92 17,

24 Κλειδαριά κυρίας εισόδου Κλειδαριά για πόρτες εισόδου Βάθος υποδοχής λαβής 35mm Απόσταση μεταξύ υποδοχών χερουλιού και κυλίνδρου 85mm Πρόσοψη 23mm Επεξεργασία επιφάνειας επιχρωμιωμένη - για άριστο αισθητικό αποτέλεσμα και μεγάλη αντοχή στη διάβρωση. 24

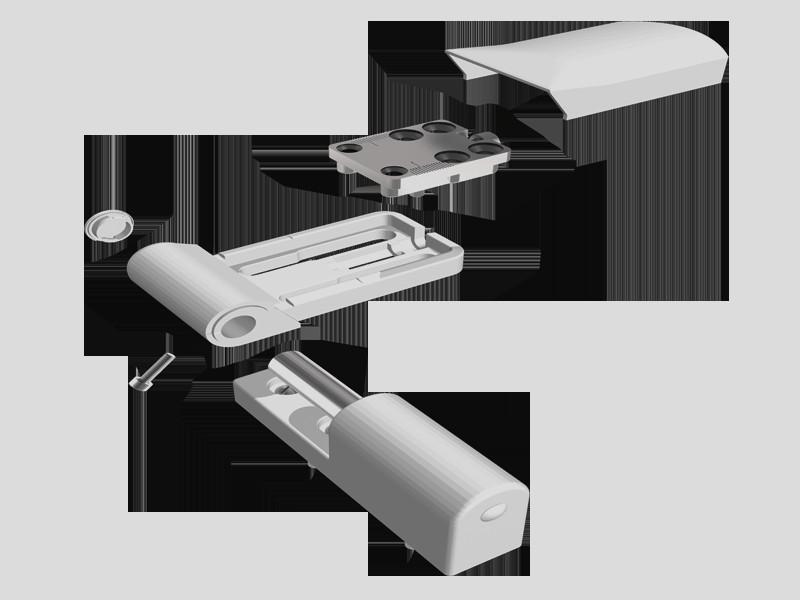

25 Μεντεσές κυρίας εισόδου WINDOW DOOR SYSTEMS Μεντεσές Vorne Ο ρυθμιζόμενος μεντεσές Vorne. χρησιμοποιείται σε πόρτες εισόδου από προφίλ PVCu και ξύλου και προσφέρει ευκολία στην τοποθέτηση, αφού διαθέτει δυνατότητες ρύθμισης τριών διαστάσεων (3D) και προσφέρει ασφαλή χρήση σε πόρτες ανοιγόμενες πρός την εξωτερική πλευρά της εισόδου. Διαθέσιμος σε χρώματα RAL 8019, 9016 Μέγιστο βάρος 100kg 25

26 Μηχανισμοί Ανοιγο-ανακλινόμενοι μηχανισμοί: Ολοκληρωμένη λύση γενικής χρήσης και υψηλής αισθητικής. Συρόμενοι-Πτυσσόμενοι μηχανισμοί: Παρέχουν λύσεις, οι οποίες συνδυάζουν μεταξύ τους πολυάριθμα πλεονεκτήματα. Μεγαλύτερα επιτρεπόμενα βάρη φύλλων χρειάζονται λιγότερα μεμονωμένα εξαρτήματα και εγγυώνται μέγιστα πλάτη ανοίγματος. Χάρη στις μεγαλύτερες γυάλινες επιφάνειες, ο χώρος γεμίζει με ακόμη περισσότερο φως της ημέρας και δημιουργεί μια αποκλειστική ατμόσφαιρα διαμονής. Με ράουλα με έδραση σε μπίλιες, με πλαστικό περίβλημα στο ράουλο κάτω και στα ράουλα-οδηγούς επάνω, τα φύλλα καθοδηγούνται με ακρίβεια και αθόρυβα στις υποδοχές του οδηγού. Έτσι κινούνται με ασφάλεια και πανεύκολα μεγάλα και βαριά συρόμενα-πτυσσόμενα φύλλα. Κεντρικό Σύστημα κλειδώματος Ένα για όλα: η αρχή λειτουργίας του κεντρικού συστήματος κλειδώματος Σηκωνόμενοι-Συρόμενοι μηχανισμοί: Διακρίνονται για την μεγάλη άνεση χειρισμού, την ασφαλή αντίσταση σε διάρρηξη, τον μεταβλητό αερισμό του χώρου και την εύκολη συναρμολόγηση. Αποτελούν μια ιδιαίτερη λύση για νυχτερινό εξαερισμό. Με το κεντρικό σύστημα κλειδώματος, ο όμιλος GU προσφέρει ένα σύστημα εξαρτημάτων, το οποίο μπορεί να χρησιμοποιηθεί γενικά για όλα τα σχήματα παραθύρων και όλα τα κουφώματα με πατούρα 16 mm: από ανοιγοανακλινόμενα παράθυρα, οριζόντια και κάθετα περιστρεφόμενα παράθυρα μέχρι συρόμενες-ανακλινόμενες πόρτες και φυσούνες. Με ελάχιστα πρόσθετα εξαρτήματα είναι επίσης δυνατή η υλοποίηση ειδικών σχημάτων, όπως για παράδειγμα τοξωτά και παράγωνα. Με το πλεονέκτημα της ασφάλειας Εκτός από το άνετο άνοιγμα και κλείσιμο, σημαντικό ρόλο παίζει στους μηχανισμούς παραθύρων και η αντιδιαρρηκτική προστασία. Ο τύπος του κεντρικού συστήματος κλειδώματος είναι πάντα ίδιος, ανεξάρτητα από τα στάνταρ ασφάλειας - από τη βασική ασφάλεια μέχρι τις ελεγμένες κατηγορίες αντιδιαρρηκτικής προστασίας RC1 και RC2. Η διαμόρφωση των αντιδιαρρηκτικών κατηγοριών πραγματοποιείται ως επί το πλείστον με διαφορετικά πλακάκια κλειδώματος. 26

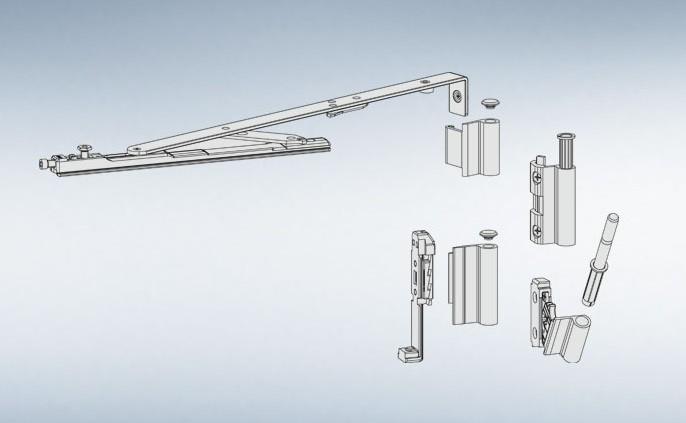

27 Μηχανισμός Camera Ευρωπαία Μηχανισμός Κουφωμάτων για Κάμερα Ευρωπαία Προορίζεται για προφίλ Κάμερας με ρηχή πατούρα 27

28 Κλειδαριιές Κλειδαριές κυρίας εισόδου πολλαπλών σημείων. Αυτόματο κλέιδωμα Οι κλειδαριές πολλαπλών σημείων της GU παρέχουν στοιχεία κλειδώματος στην επάνω και στην κάτω περιοχή της πόρτας καθώς και εξατομικευμένες λύσεις για κάθε κατάσταση τοποθέτησης - από τη χειροκίνητη έκδοση μέχρι το σύστημα κλειδώματος με αυτόματο κλείδωμα με λειτουργία πανικού. Secury R1-1 5 σημείων Με 2 αντικρύσματα απλά και 2 ασφαλείας. Φάρδος λάμας mm. Διατίθεται σε όλα τα κέντρα. Χειροκίνητο κλέιδωμα Secury Automatic 2στροφη αυτόματη κλειδαριά. Με το κλείσιμο τηε πόρτας κλειδώνει αυτόματα σε τρία σημεία. Μοντέλο και με λειτουργία πανικούπυρασφαλείας. 28

29 Κύλινδροι Συστήματα κλειδώματος BKS Κύλινδροι απλοί PZ 88 Η σειρά 88 περιλαμβάνει εκτός από διπλούς κυλίνδρους, μισούς κυλίνδρους και κυλίνδρους με βοηθητική λαβή και λουκέτα και κουτιαστές κλειδαριές σε κανονικό προφίλ ΒΚS. Οι κύλινδροι αυτής της σειράς χρησιμοποιούνται ως κύλινδροι με απλό κλειδί ή κύλινδροι με ίδιο κλειδί χωρίς κάρτα ασφαλείας. Κύλινδροι απλοί Χαρακτηριστικά Μήκος: 90mm 95mm 3 Κλειδιά με επικάλυψη νικελίου 1 Βίδα στερέωσης Επικάλυψη nickel satin Χαρακτηριστικά M5 50mm 40-45mm Κύλινδροι με 5 μπίλιες με παράκεντρο προφίλ κλειδιού Σώμα κυλίνδρου: ορείχαλκος επινικελωμένος ή ορείχαλκος ματ Κλειδί: χάλυβας επινικελωμένος Βίδα λάμας: M5 80 mm, χάλυβας επινικελωμένος Κύλινδροι ασφαλείας detect3 Χαρακτηριστικά 17mm 33mm 10mm 29 Ελεγμένο κατά DIN EN 1303 και DIN Στάνταρ με προστασία από πρόσκρουση Κύλινδροι με 5 ή 6 μπίλιες Σώμα κυλίνδρου: ορείχαλκος επινικελωμένος, ματ, γυαλιστερό ή μπρούντζος Κλειδί: υψηλής ποιότητας νεάργυρος Βίδα λάμας: M5 80 mm, χάλυβας επινικελωμένος

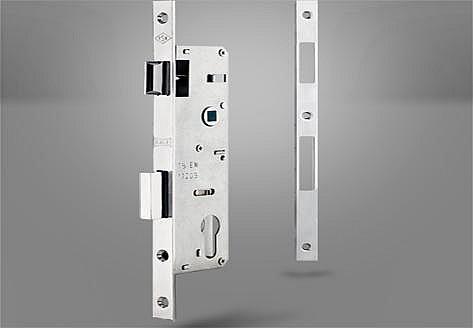

30 Κλειδαριά απλή 3 13 Κλειδαριά για πόρτες εισόδου 153P Βάθος χερουλιού 35mm Απόσταση μεταξύ υποδοχών χερουλιού και κυλίνδρου 85mm Πρόσοψη 16mm- 24mm Πάχος αντικρύσματος 2mm Ø Ανοικτό κιβώτιο μηχανισμού

31 Συστήματα προφίλ αλουμινίου Η ALOUSYSTEM αποτελεί μια ολοκληρωμένη σειρά συστημάτων αλουμινίου, που διαθέτει υψηλή αισθητική, άψογη εφαρμογή και μοναδική λειτουργικότητα. Τα συστήματα αλουμινίου ALOUSYSTEM είναι ιδανικά για κάθε χώρο και αρχιτεκτονική απαίτηση. Μία από τις βασικές απαιτήσεις της εποχής μας άλλωστε, που καθοδηγεί και στο σχεδιασμό νέων προϊόντων, είναι η ανάγκη αντικατάστασης των παλιών κουφωμάτων με νέα, σύγχρονα, πρωτοποριακά συστήματα που εξοικονομούν ενέργεια και προσφέρουν ασφάλεια. ALOUSYSTEM PLUS 65 Το θερμομονωτικό ανοιγόμενο σύστημα αλουμινίου Alousystem Plus 65 είναι ικανό να καλύψει κάθε σύγχρονη κατασκευαστική ανάγκη. Σύστημα για μεσαία και μεγάλα ανοίγματα, που πληροί όλες τις προδιαγραφές ποιότητας, δίνοντας τη δυνατότητα για πολλές εφαρμογές. ALOUSYSTEM 900 Το θερμομονωτικό σύστημα αλουμινίου Aloysystem 900 εντάσσεται στην κατηγορία των ανοιγόμενων συστημάτων και υποστηρίζεται από μηχανισμό πολλαπλού περιμετρικού κλειδώματος. Ο ειδικός μηχανισμός κλειδώνει όλο το φύλλο περιμετρικά της κάσας. Το σύστημα διαθέτει άξονα 13mm, δίνοντας τη δυνατότητα ανάρτησης μεγαλύτερων φορτίων και καθιστώντας το κατάλληλο για μεγάλα ανοίγματα. 31

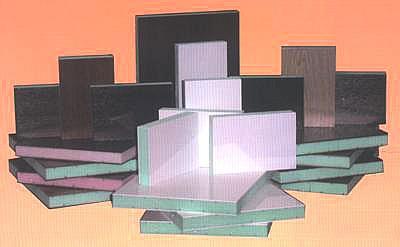

32 Πάνελ κυρίας εισόδου TEHNi Panels Η εταιρεία «ΤΕΧΝΗ Α.Ε.» ιδρύθηκε στην Ξάνθη, το 1988 με αντικείμενο τις ηλεκτροστατικές βαφές μετάλλων. Με σταθερά ανοδική πορεία, καταφέρνει να επεκτείνει τις δραστηριότητες της με την ανέγερση ιδιόκτητων εγκαταστάσεων συνολικής έκτασης τ.μ. όπου σήμερα κατασκευάζει πάνελ αλουμινίου και PVC για εξώπορτες, αντικωνωπικά συστήματα και θωρακισμένες πόρτες ασφαλείας με επένδυση αλουμινίου και ξύλου. Παράλληλα διαθέτει δύο υπερσύγχρονα βαφεία ηλεκτροστατικής βαφής και δύο βαφεία σουμπλιχρωμίας (Decoral System). Η ηγετική της πλέον παρουσία στην αγορά, οφείλεται στην μεγάλη ποικιλία των σχεδίων που διαθέτει, στην υψηλή ποιότητα των προϊόντων της, στις ανταγωνιστικές τιμές και στη συνεχή προσπάθεια για την όσο το δυνατό καλύτερη εξυπηρέτηση με ένα σύγχρονο δίκτυο διανομής των και πλέον πελατών της. Η προσήλωση στη διαρκή βελτίωση της ποιότητας επιβεβαιώνεται με την απόκτηση των διεθνών πιστοποιητικών ISO 9001 Διασφάλισης Ποιότητας, ISO Περιβαλλοντικής Διαχείρισης και ΕΛΟΤ 1801 Υγιεινής και Ασφάλειας. Η ΤΕΧΝΗ Α.Ε. μέσα από ένα πρόγραμμα συνεχών επενδύσεων κατάφερε τα τελευταία χρόνια να εδραιωθεί στην ελληνική αγορά σαν μια από τις κορυφαίες και ταχέως αναπτυσσόμενες επιχειρήσεις, στον κλάδο του αλουμινίου. Με το βλέμμα πλέον στην παγκόσμια αγορά, ξεκίνησε ήδη την εξάπλωση της στο εξωτερικό με τη δημιουργία της πρώτης θυγατρικής της εταιρίας στο Βελιγράδι της Σερβίας με στόχο την εξυπηρέτηση των αγορών των Βαλκανίων, όπου κατέχει ηγετική θέση, ενώ παράλληλα συμμετέχει σε όλες τις μεγάλες διεθνείς εκθέσεις του εξωτερικού, διευρύνοντας το πελατολόγιο της σε ολόκληρο τον κόσμο. 32

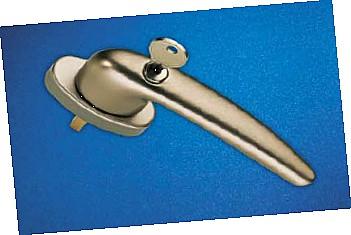

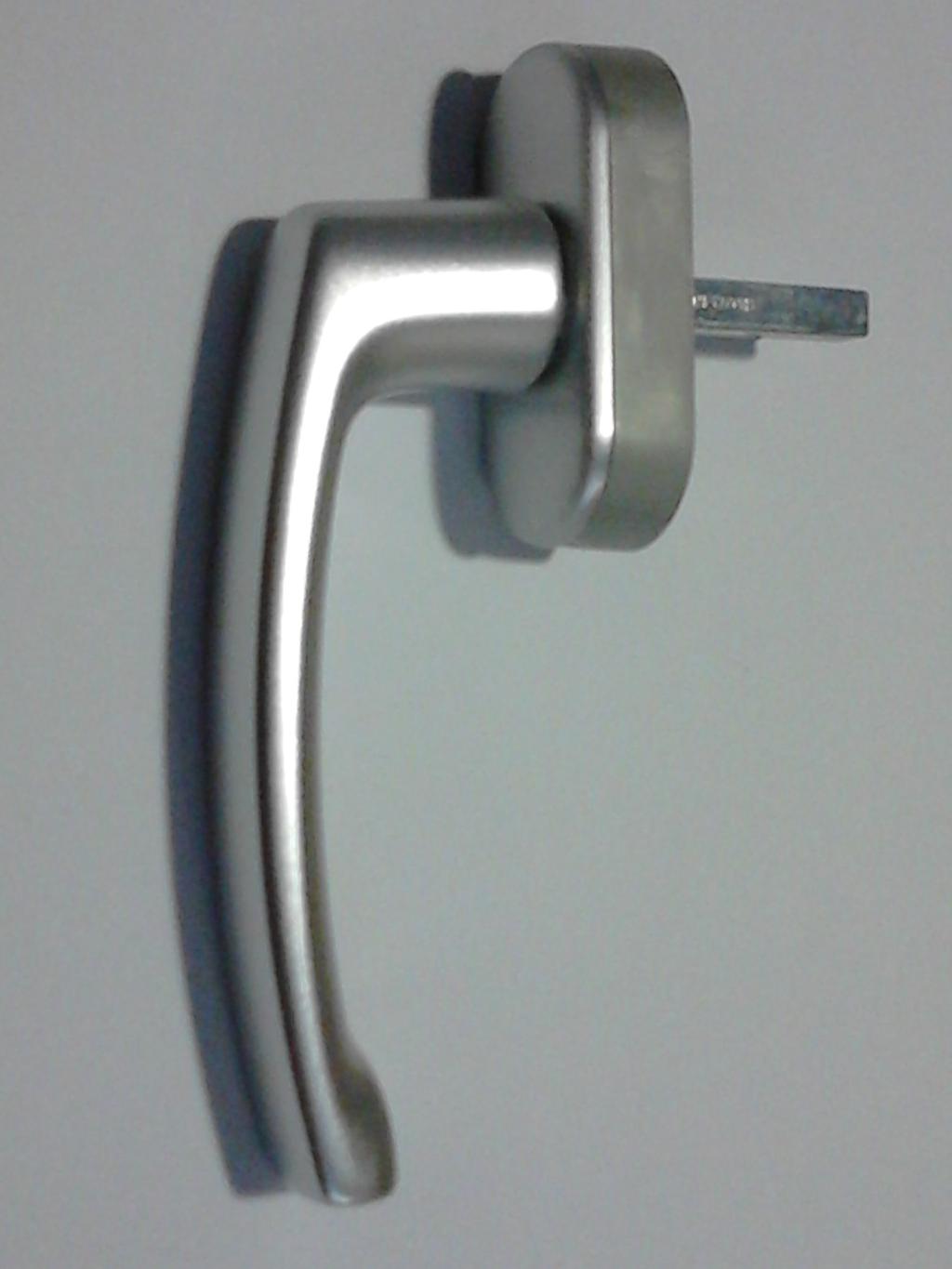

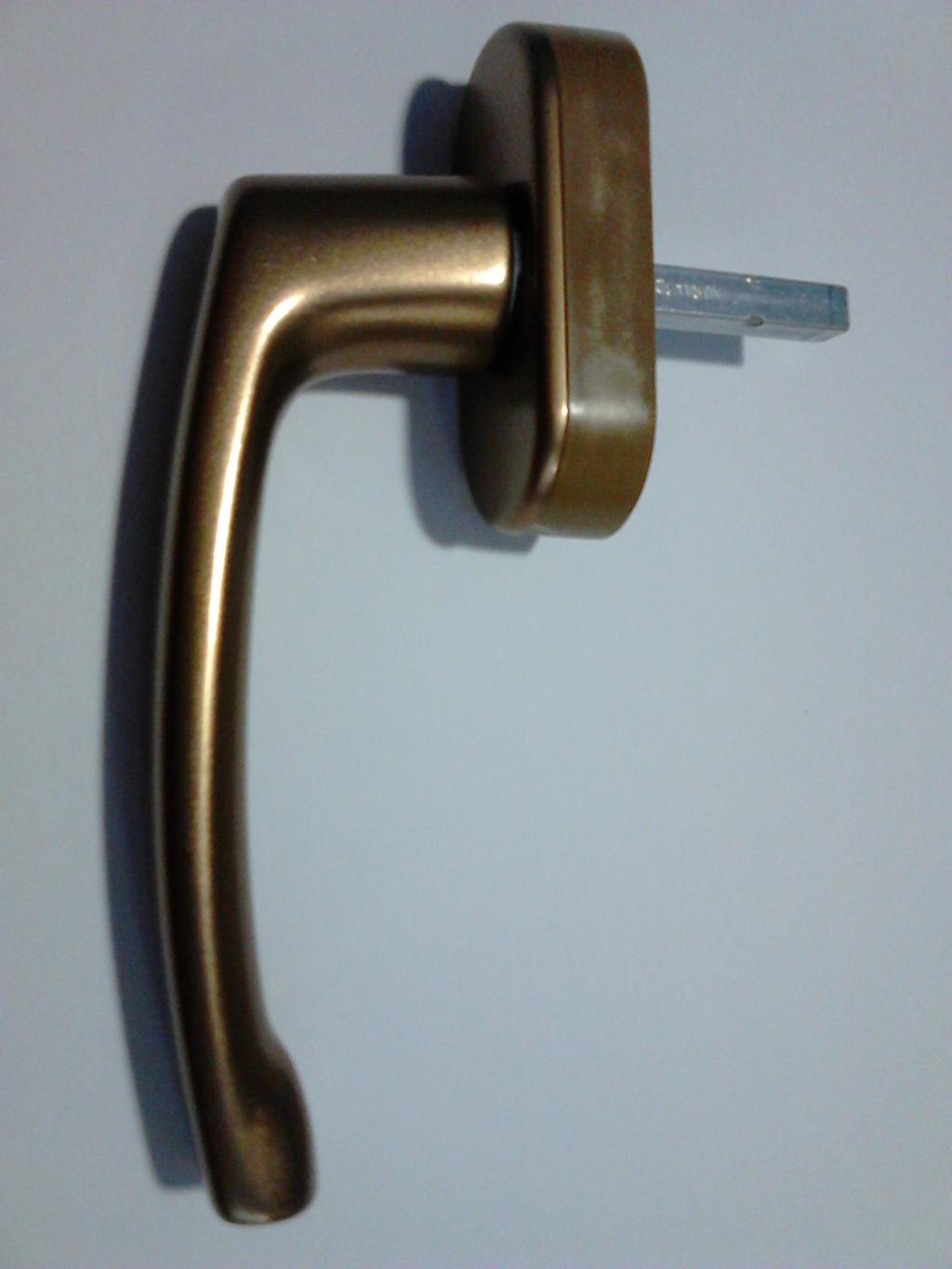

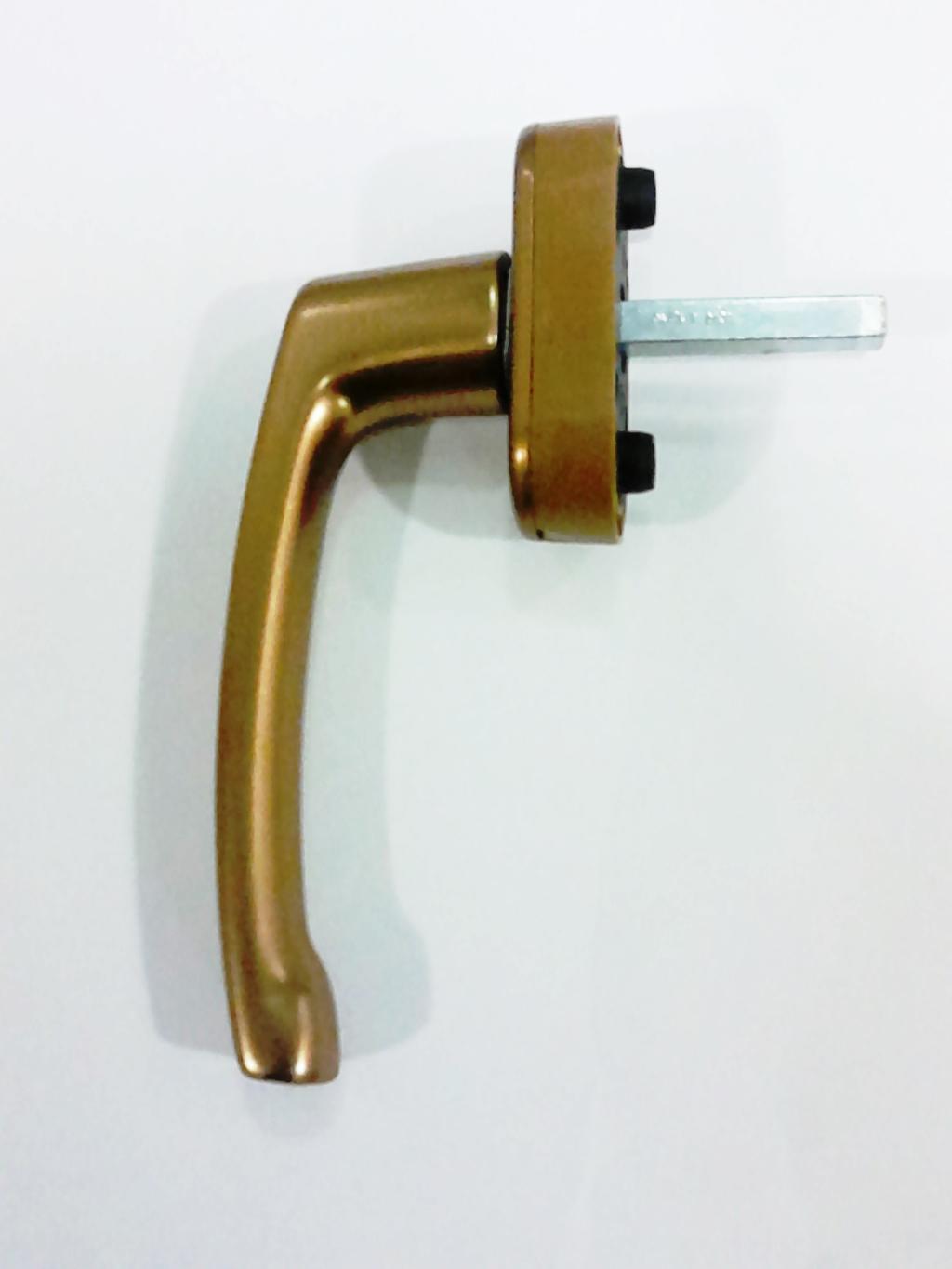

33 Χερούλια μηχανισμού Secustik Το πόμολο παραθύρου με την ενσωματωμένη ασφάλεια που μπορείς να ακούσεις. Τα πόμολα παραθύρων Secustik περιέχουν έναν πατενταρισμένο μηχανισμό μπλοκαρίσματος ο οποίος παρέχει ενσωματωμένη ασφάλεια. Αυτό βοηθάει στο να αποτραπεί παράνομη κίνηση του μηχανισμού του παραθύρου. Λειτουργεί από ένα ζεύγος στοιχείων τα οποία επιτρέπουν την κανονική λειτουργία του πόμολου από μέσα, αλλά μπλοκάρει το πόμολο αν κάποιος προσπαθήσει να το γυρίσει από έξω μέσω του μηχανισμού. Ο αυτόματος μηχανισμός μπλοκαρίσματος κάνει ένα ακριβές κλίκ καθώς το πόμολο περιστρέφεται στις διάφορες θέσεις του. Είναι σύμφωνο με τις κατά AhS RAL-RG607/13. Αυτός ο χαρακτηριστικός ήχος Secustik είναι το ακουστικό συν για περισσότερη ασφάλεια. Χρωματισμοί Χερουλιών DK Τα πόμολα παραθύρων Secustik, διατίθενται σε τύπο New York στους παρακάτω χρωματισμούς: Σε ολα τα χερούλια υπάρχει η δυνατότητα εκτύπωσης της φίρμας επάνω στη ροζέτα. Χρωματισμοί Λευκό Καφέ σκούρο Ασημί Χάλκινο φωτεινό Ορειχάλκινο Σαμπανιζέ Λευκό Ral 9016 Καφέ σκούρο Ral 8022 Ασημί F1 Χρυσό F3 Μπρονζέ F4 Σαμπανιζέ F2 Τιτάνιο F9 33

34 Λαβές εξώπορτας ανοξείδωτες Χερούλια για συρώμενα Inline Σε ολα τα χερούλια υπάρχει η δυνατότητα εκτύπωσης της φίρμας επάνω στη ροζέτα. Χρωματισμοί Λευκό Ral 9016 Καφέ σκούρο Ral 8022 Μαύρο Ral 9005 Εκρού Ral 1013 Καφέ ανοιχτό Ral 8003 Διαστάσεις Χερούλι με κλειδί ή κουμπί ασφάλισης 34

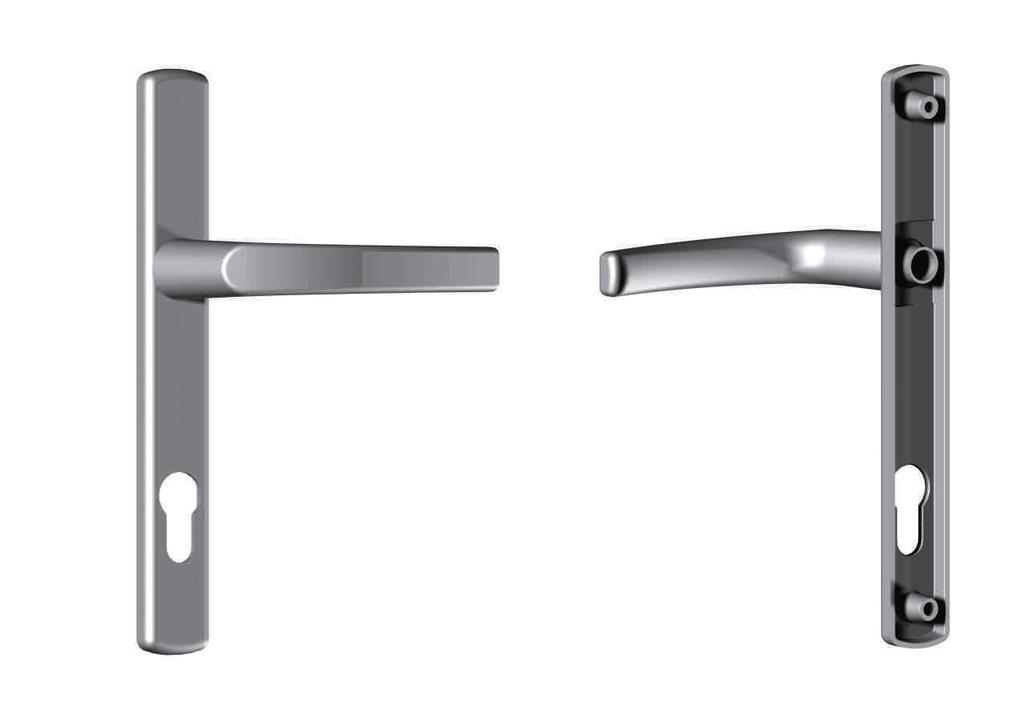

35 Χερούλια κυρίας εισόδου Pro Cast Τα χερούλια της Pro Cast, είναι σχεδιασμένα για εύκολη λειτουργία με όλα τα είδη των μηχανισμών. Τα υλικά κατασκευής τους, είναι διεθνώς πιστοποιημένα. Για το χρωματισμό χρησιμοποιείται ηλεκτροστατική βαφή κόνεως με αντοχή στην υπεριώδη ακτινοβολία. Χρωματισμοί Λευκό Καφέ Γκρίζο RAL 9016 RAL 8019 RAL 7001 Συσκευάζονται ανά ζεύγος και κάθε συσκευασία περιέχει τις βίδες στερέωσης και τον πείρο. 127mm 58mm 28mm 85 92mm 194mm 220mm 35

36 Χερούλια κυρίας εισόδου Pro Cast Οι λαβές της Pro Cast, είναι σχεδιασμένα για εύκολη λειτουργία με όλα τα είδη των μηχανισμών. Τα υλικά κατασκευής τους, είναι διεθνώς πιστοποιημένα. Για το χρωματισμό χρησιμοποιείται ηλεκτροστατική βαφή κόνεως με αντοχή στην υπεριώδη ακτινοβολία. Χρωματισμοί Λευκό Καφέ Γκρίζο RAL 9016 RAL 8019 RAL 7001 Συσκευάζονται ανά ζεύγος (χερούλι λαβή) και κάθε συσκευασία περιέχει τις βίδες στερέωσης και τον πείρο. 66mm μέγιστο ύψος λαβής 28mm 36 m 90 m 12 0m m 85 92mm

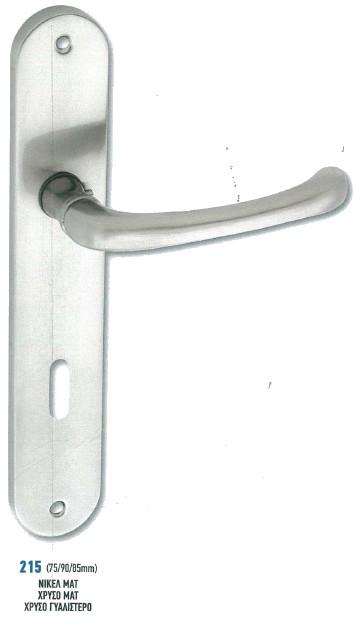

37 Πόμολα Εισόδου Λαβές Εξώπορτας Πόμολα Εξώπορτας Επιστόμια Ασφαλείας 37

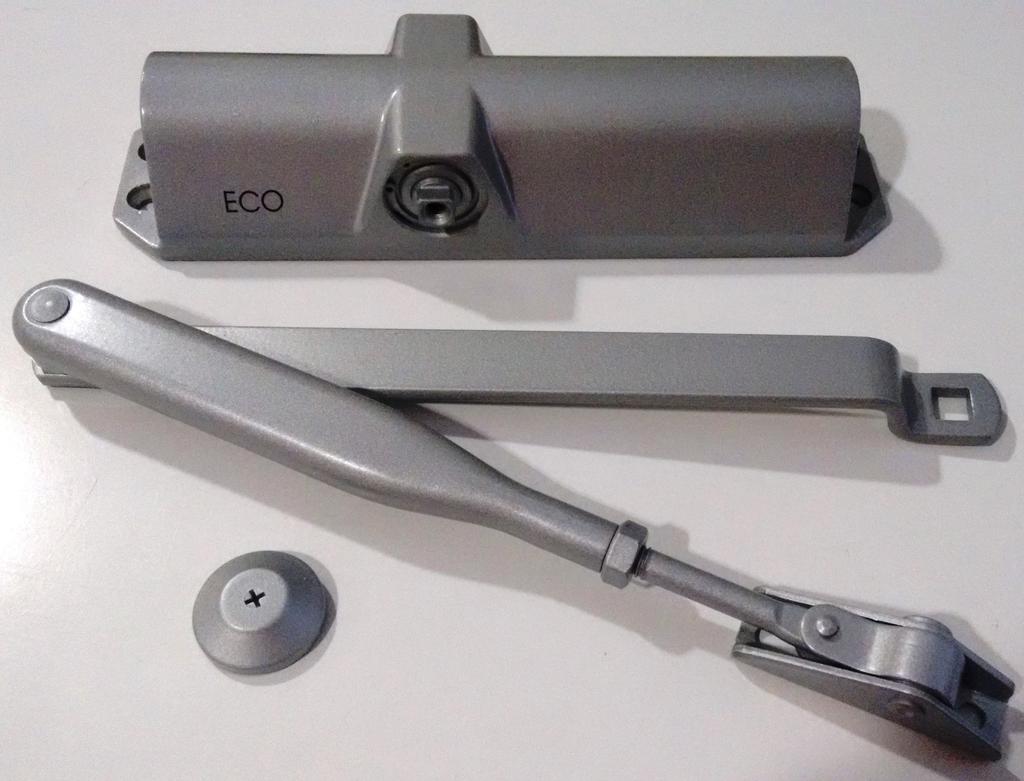

38 Πόμολα Εισόδου Πόμολα Πόρτας σε νίκελ και χρυσό χρώμα Σούστα επαναφοράς βαρέως τύπου Ανθεκτική στο χρόνο και στη χρήση Ρυθμιζόμενο επίπεδο δύναμης από 2 έως 4 Κατάλληλη για πόρτες πλάτους 1250mm και βάρους έως 80 kg Ρυθμιζόμενη ταχύτητα κλεισίματος και πρόσκρουσης Διαθέσιμα χρώματα: Λευκό, σκούρο Καφέ, Ασημί 38

39 Προφίλ PVC Προφίλ Προφίλ Αρμοκάλυπτρο (Μπασκί) Χρώματα: Λευκό, GOLDEN OAK, EICHE DUNKEL, NUSSBAUM, MAHAGONI, ANTHRAZITGRAU, CREMEWEISS, DUNKELGRUNN. Συσκευασία: Δέμα 60m (10τμχ X 6m). Περιγραφή: Χρησιμοποιείται για την κάλυψη αρμού μεταξύ κουφώματος και τοιχοποιίας. Διατίθεται για προφίλ: VEKA, KOMMERLING, REHAU, ROPLASTO, BRUGMANN, KBE, THYSSEN, ALUPLAST. TROCAL, DECEUNINCK, Προφίλ κολώνα 5035 Χρώματα: Λευκό, GOLDEN OAK, EICHE DUNKEL, NUSSBAUM, MAHAGONI, ANTHRAZITGRAU, CREMEWEISS, DUNKELGRUNN. Συσκευασία: Δέμα 65m (10τμχ Χ 6.5m). Περιγραφή: Χρησιμοποιείται για την συγκράτηση του καναλιού της σίτας. Προφίλ Αρμοκάλυπτρο Αντικατάστασης Χρώματα: Λευκό, GOLDEN OAK, NUSSBAUM. Συσκευασία: Δέμα 60m (10τμχ X 6m). Περιγραφή: Χρησιμοποιείται για την κάλυψη αρμού μεταξύ κουφώματος και τοιχοποιίας. Ειδικό για αντικατάσταση παλαιών κουφωμάτων (ξύλινων). Διατίθεται για προφίλ: VEKA, KOMMERLING, REHAU, ROPLASTO, BRUGMANN, KBE, THYSSEN, ALUPLAST. 39 TROCAL, DECEUNINCK,

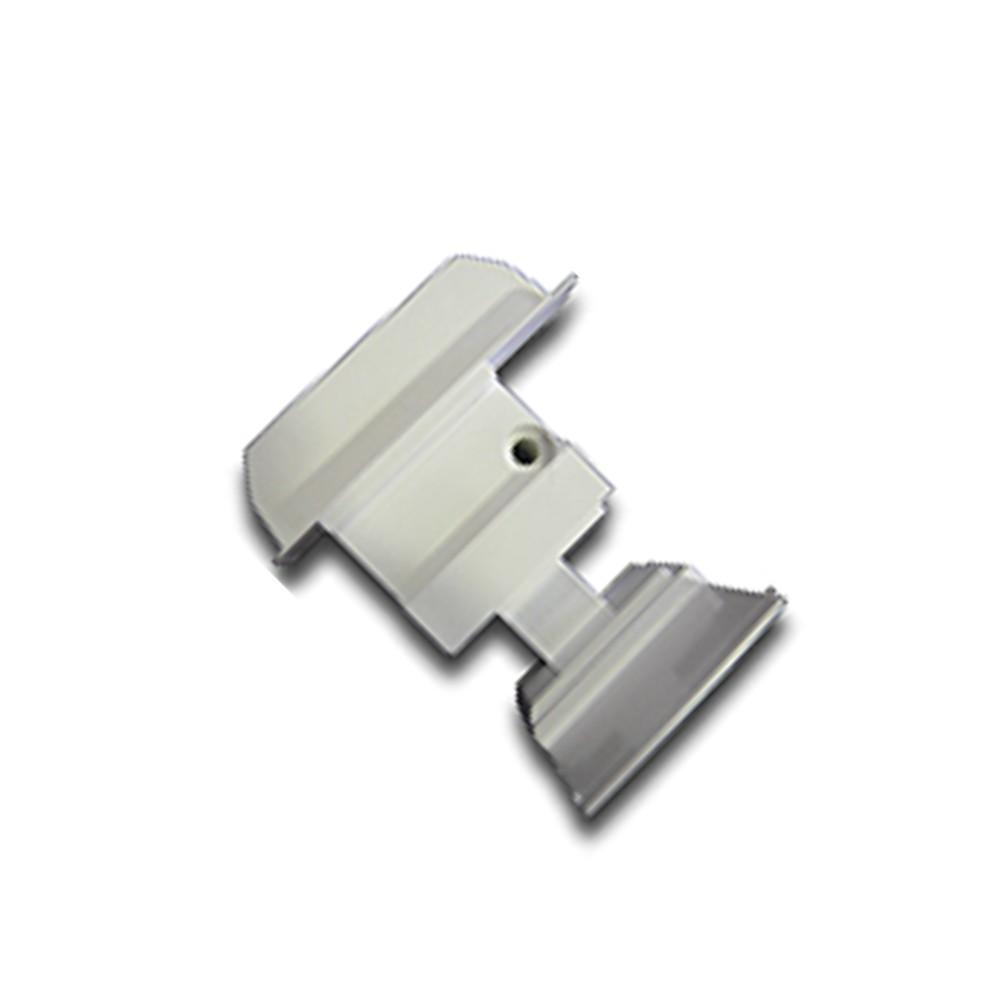

40 Προφίλ PVC Προφίλ Προφίλ κολώνα κουμπωτή Χρώματα: Λευκό, GOLDEN OAK, NUSSBAUM. Συσκευασία: Δέμα 65m (10τμχ Χ 6.5m). Περιγραφή: Χρησιμοποιείται για την συγκράτηση του καναλιού της σήτας. Τάπα μπινί Χρώματα: Λευκό, Καφέ, Καραμέλα. Συσκευασία: Ελεύθερη. Περιγραφή: Διατίθεται για προφίλ: VEKA, KBE. Νεροχύτης Χρώματα: Λευκό, Καφέ, Καραμέλα. Συσκευασία: Κουτί 150τμχ.. Περιγραφή: Χρησιμοποιείται για την κάλυψη των εξόδων νερού. Γωνία Επιπεδότητας Χρώματα: Λευκό, Καφέ. Συσκευασία: Κουτί 100 τμχ.. Περιγραφή: Χρησιμοποιείται για την ευθυγράμμιση των δύο τεμαχίων αρμοκάλυπτρου κατά την ένωση τους. 40 Πάνελ πλάκα PVC ALU Πάνελ πλάκα PVC Διαστάσεις : & Πάχος : 24mm Πάνελ πλάκα ALU Διαστάσεις : & Πάχος : 21mm

41 Οπλισμός Προφίλ PVC Οπλισμός προφίλ PVCu Οπλισμός προφίλ PVCu Ο οπλισμός των προφίλ PVCu, διατίθεται σε μεγάλη ποικιλία διατομών καλύπτοντας έτσι, κάθε απαίτηση του κατασκευαστή. Σίδερα Τετράγωνα Συραμμένα και γωνίες σύνδεσης 41

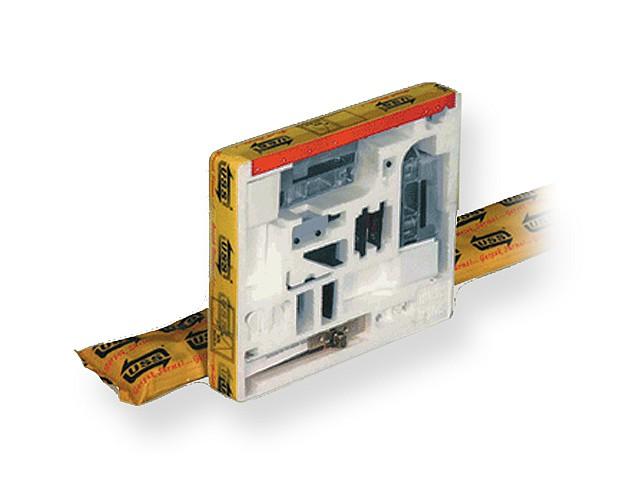

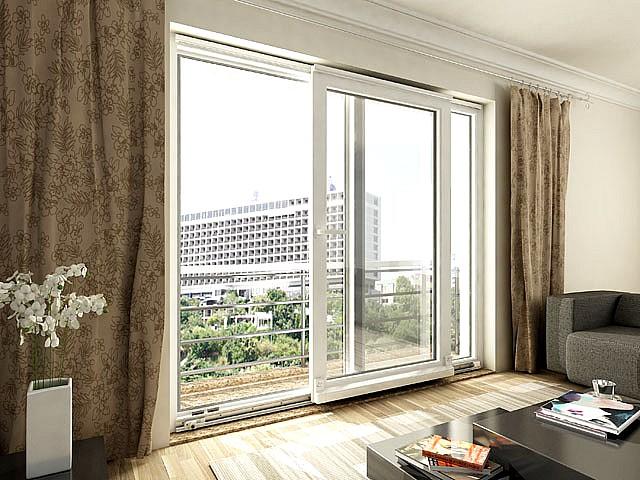

42 Μηχανισμός συρόμενου-ανακλινόμενου Μηχανισμός συρόμενου-ανακλινόμενου για προφίλ αλουμινίου. Ο μηχανισμός έχει εφαρμογή σε διαστάσεις φύλλου πλάτους έως και 1470mm και ύψους έως και 2300mm με μέγιστο βάρος φύλλου 100kg. Διατίθεται σε λευκό ή καφέ χρώμα και αποτελείται από δύο συσκευασίες οι οποίες περιέχουν: Βασικό κουτί ράουλων (αριστερό ή δεξί / λευκό ή καφέ) ζεύγος ράουλα ζεύγος καλυμμάτων για τα ράουλα ζεύγος ψαλιδιών (άνω) υποδοχές ψαλιδιών για την άνω ράγα κύλισης αποσβεστήρα κρούσεων (φρένο) υποστήριγμα καλύμματος φύλλου αντίκρυσμα - οδηγό διαδρομής κλεισίματος ζεύγος τερματικών για τη ράβδο οδήγησης ζεύγος τερματικών για την άνω ράγα κύλισης ζεύγος οδηγών τοποθέτησης κάτω ράγας κύλισης ζεύγος οδηγών τοποθέτησης άνω ράγας κύλισης οδηγό τοποθέτησης των ράουλων κλειδί τύπου Allen SW 4 αναλυτικό φυλλάδιο με οδηγίες συναρμολόγησης και τοποθέτησης Συσκευασία οδηγών ράγα κύλισης άνω ράγα κύλισης κάτω ράβδο σύνδεσης (για τα ράουλα και τα ψαλίδια) κάλυμμα άνω ράγας κύλισης κάλυμμα κάτω ράγας κύλισης (φύλλου) Προσοχή: Οι συσκευασίες δεν περιέχουν τον περιμετρικό μηχανισμό. 42

43 Λάστιχα - σφήνες Λάστιχα - Σφήνες Σφήνες Ελαστικά Παρεμβύσματα Τα λάστιχα τζαμιών από υλικό Pvc τοποθετούνται ανάμεσα στο πλαίσιο και στο τζάμι και προσφέρουν σταθερότητα, στεγάνωση και ηχομόνωση. Τα λάστιχα υάλωσης διατίθενται σε δύο τύπους: - Κουμπωτό (μονόφτερο) - Σφήνα (δίφτερο) και σε συσκευασίες των 10 κιλών. Διαθέσιμες διαστάσεις από νούμερο 00 έως και 7. 43

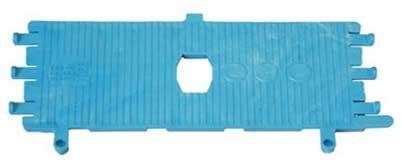

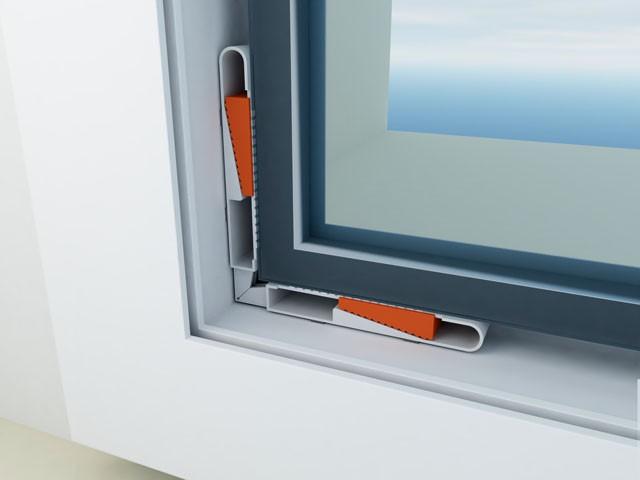

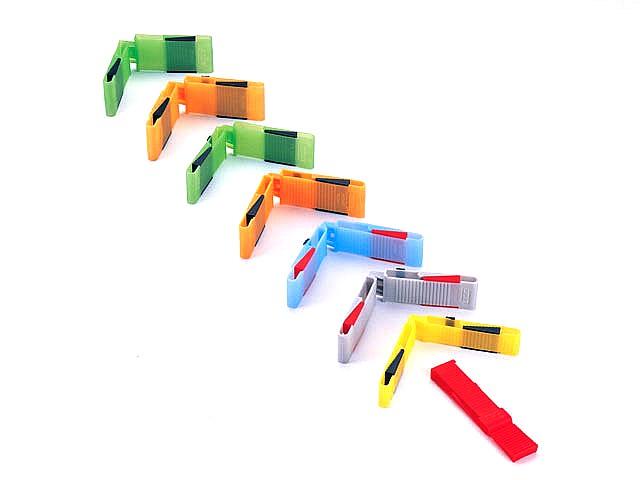

44 Τακάκια υάλωσης Ρυθμιζόμενα τακάκια υάλωσης. Το ρυθμιζόμενο τακάκι USS, καταργεί την επάλληλη τοποθέτηση προσθηκών για την στήριξη των υαλοπινάκων και προσφέρει ευκολία και ταχύτητα στην τοποθέτηση, αλλά και οικονομία. Ρυθμίζεται με ειδικό εργαλείο (πενσάκι),το οποίο συνοδεύει κάθε συσκευασία. Προσφέρεται σε διάφορες διαστάσεις (18, 24, 28, 32mm) με βάση για προφίλ για ίσια ή κεκλιμένη πατούρα. Παραδείγματα εφαρμογής Μονόφυλλο ανοιγόμενο Συρόμενο Σταθερό Το τακάκι μπορεί να χρησιμοποιηθεί και διαιρεμένο σε δύο τμήματα Τακάκια βάσης. Τακάκια γέφυρας για PVC 44 Ανοιγόμενο ανακλινόμενο Τακάκια υάλωσης απλά. Μεγέθη 2mm, 3mm, 4mm, 5mm

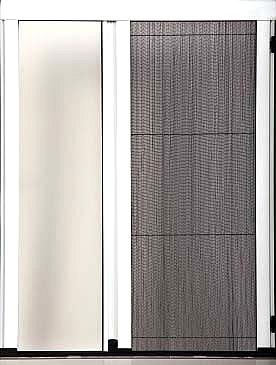

45 Αντικωνωπικά συστήματα /Λάστιχα σφήνα Αντικωνωπικά συστήματα υψηλής ποιότητας Τα αντικωνωπικά συστήματα της Euroflyscreen καλύπτουν όλες τις απαιτήσεις των κατασκευαστών αφού διατίθενται σε όλους τους τύπους (plissé με οδηγούς, plissé με ερπύστρια, κάθετης κίνησης και ανοιγόμενες). Χαρακτηρίζονται από υψηλή ποιότητα κατασκευής η οποία προσδίδει τη δυνατότητα παροχής τριετούς εγγύησης από την εταιρεία. Τα αντικωνωπικά της Euroflyscreen μπορούν να παραγγελθούν σε μορφή κιτ ή σε ακριβείς διαστάσεις. 45

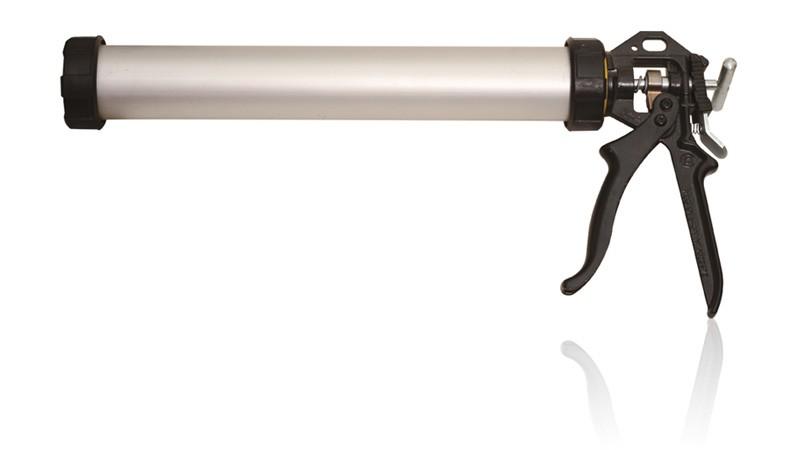

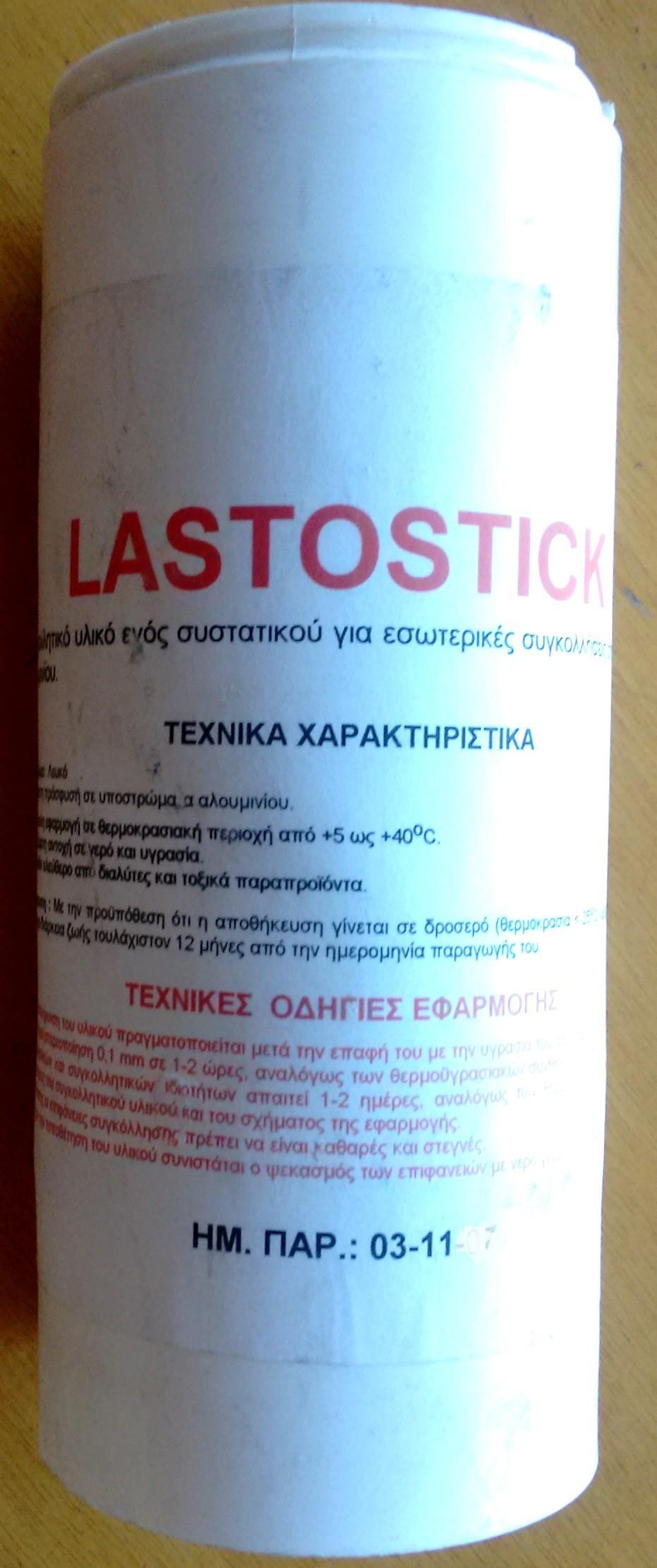

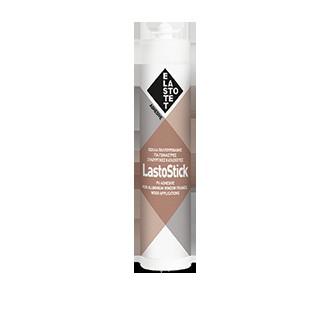

46 Υλικά στερέωσης κουφωμάτων Σιλικόνη Elastotet Η S-200 είναι αντιμυκητιακή όξινη σιλικόνη για σφράγιση αρμών μεταξύ γυαλιού, αλουμινίου, πορσελάνης, κεραμεικών. Είναι ιδιαίτερα ανθεκτική στο νερό, την υγρασία και τα απορρυπαντικά. Η S-900 είναι ουδέτερη σιλικόνη με καλή πρόσφυση σε όλα τα υποστρώματα, πορώδη και μη. Είναι άοσμη και δεν ερεθίζει το δέρμα, τα μάτια και τη μύτη. Μπορεί να χρησιμοποιηθεί ακόμη σε κλειστούς, μη αεριζόμενους χώρους. Lastofoam - Αφρός πολυουρεθάνης ενός συστατικού που πολυμερίζεται με την ατμοσφαιρική υγρασία. Είναι εύκολος στην χρήση και την εφαρμογή. Ο Lastofoam Low Epansion παρουσιάζει χαμηλή δευτερογενή διόγκωση, επιτρέποντας την εύκολη τοποθέτηση πορτών και παραθύρων χωρίς να προκαλεί παραμόρφωση της κάσας. Κόλλα Γωνιάστρας 0,28ml και 1L Acrylic - Στόκος ιδανικός για σφράγιση αρμών μεταξύ κουφώματος και τοίχου. Συσκευασίες ''λουκάνικα'' 0,4ml και 0,6ml και φυσίγγιο. Ταινία Διόγκωσης Πιστόλι χειρός: κλειστού τύπου για λουκάνικα 0,4ml και 0,6ml. Πιστόλι αφρού πολυουρεθάνης. 46

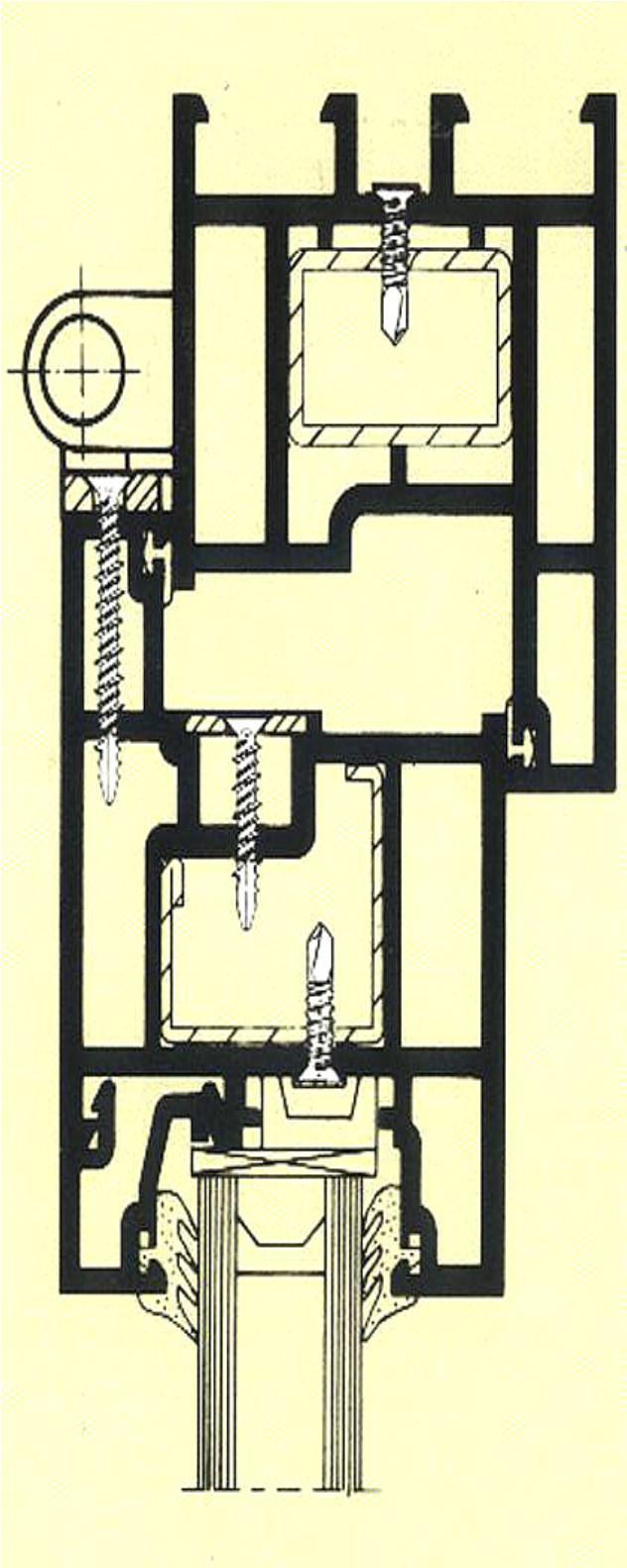

47 Βίδες Βίδες μηχανισμού και στερέωσης Βίδες μηχανισμού 4,3 4,3 4,3 4,3 4,3 4,3 4,3 4, μαύρη μαύρη μαύρη μαύρη ασημί ασημί ασημί ασημί Βίδες αυτοδιάτρητες S S S S 3,9 3,9 3,9 3,9 3, Βίδες στερέωσης κουφωμάτων Bίδες στερέωσης Τ30 Bίδες στερέωσης Τ25 ακέφαλες 7,5 7,5 7,5 7,5 7,5 7, ,5 7,5 7,5 7,5 7,5 7, Μύτες Pozidrive No25 Pozidrive No25 Titan Pozidrive No50 Pozidrive No50 Titan Tor No25 Μαγνητικές προεκτάσεις Για τη διαθεσιμότητα και τις συσκευασίες, παρακαλούμε επικοινωνήστε με την εταιρεία. 47

48 Seit 1892 Διορθωτικά επιφανειών König Υλικά επιδιόρθωσης Η εταιρεία Heinrich Konig & Co KG ασχολείται με την παραγωγή και διάθεση διορθωτικών προϊόντων για επιφάνειες κατασκευασμένες από ένα μεγάλο εύρος υλικών όπως ξύλο, αλουμίνιο και PVC. Στα προϊόντα αυτά, περιλαμβάνονται υλικά τόσο για εξωτερική, όσο και εσωτερική χρήση. Colour Edging Pen Plus 243 Μαρκαδόρος για την αδιαφανή βαφή κλειστών επιφανειών σε τμήματα ξύλου, πλαστικού και μετάλλου. Για γρήγορη και απλή επικάλυψη γωνιών, άκρων και αυλακώσεων. Επίσης χρησιμοποιείται για την επικάλυψη αυλακώσεων από καλούπια στα καλυμένα με foil προφίλ PVCu για πόρτες και παράθυρα. Εξωτερικής και εσωτερικής χρήσης. Χαρακτηριστικά Χρωματισμένο ακρυλικό βερνίκι. Στεγνώνει γρήγορα, έχει υψηλή αδιαφάνεια και μπορεί να λουστραριστεί με όλα τα προϊόντα φινιρίσματος της König. Έχει καλή συγκόλληση σε πολλές λουστραρισμένες, πλαστικές ( όχι μαλακού PVC) και μεταλλικές επιφάνειες. Καλή αντοχή στο ηλιακό φώς και στις καιρικές συνθήκες. HardWa 141 Σκληρό κερί για την επισκευή γρατσουνισμάτων, ραγισμάτων, οπών και σημαδιών από πίεση πάνω σε επίπεδες επιφάνειες. Για εσωτερική χρήση σε επιφάνειες ξύλου, επενδύσεις, foil και πλαστικού. Για επιφάνειες που δεν υπόκεινται σε σκληρή χρήση. Χαρακτηριστικά Μίγμα ανόργανων κεριών, χρωματισμένα με γήινες και oide βαφές. Εύκολη εφαρμογή και χρώματα που μπορούν να αναμιχθούν. Περιορισμένη μηχανική και θερμική αντίσταση. Σε αποχρώσεις ξύλου σκούρες ή ανοικτές καθώς και σε αποχρώσεις του γκρί και του λευκού χρώματος. 48

49 Οδός Κήπων - Ιωνία Τ.Θ Θεσσαλονίκη Τηλ Φαξ t-poliseis@tlogisticssa.gr Ιστοσελίδα:
