1 len slnko to vie lepšie KATALÓG A CENNÍK VÝROBKOV 018/I Platnosť od

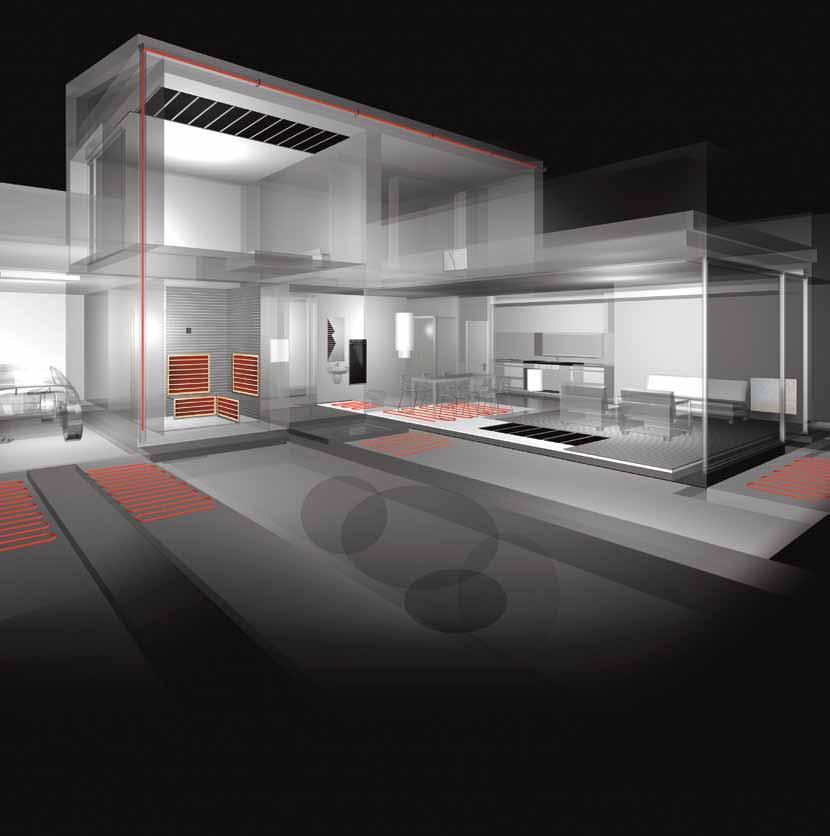

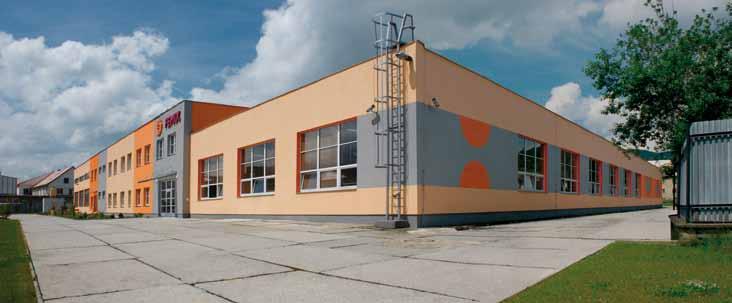

2 Obchodná skupina Fenix vznikla v roku 1990 ako jedna z prvých súkromných spoločností v Českej republike. Zakladajúcim členom bola výrobna spoločnosť FENIX s.r.o. a prvými produktami, ktoré spoločnosť vyrábala, boli úspešne predávané elektrické sálavé vykurovacie panely ECOSUN. S nárastom dopytu po týchto produktoch nasledovali elektrické konvektory ECOFLEX, vykurovacie vodiče a rohože ECOFLOOR a vykurovacie fólie ECOFILM, vrátane regulácie vykurovacích systémov a širokej škály doplnkových produktov. Dynamický rast vyžadoval rozšírenie štruktúry spoločnosti a z dôvodu zachovania maximálnej flexibility bola zvolená forma holdingovej spoločnosti, s jednotlivými a nezávislými členmi. V súčasnej dobe je holding tvorení niekoľkými výrobno-obchodnými spoločnosťami a je jedným z najväčších výrobcov plošných elektrických vykurovacích systémov svoje výrobky vyvážajú už do viac ako 50 krajín, ležiacich na 4 svetových kontinentoch. Spoločnosť FENIX je po celú dobu svojej existencie výhradne českou spoločnosťou, bez akejkoľvek zahraničnej účasti, do svojej štruktúry však má začlenené už niekoľko spoločností so sídlom mimo územia Českej republiky. Od roku 1997 je výrobná spoločnosť FENIX s.r.o. držiteľom certifikátu pre Systém managmentu kvality ISO, ktorý je v pravidelných trojročných cykloch úspešne obhajovaný. Posledný recerfikačný audit prebe hol v 01 podľa požiadavky normy ISO 9001:008, na jeho základe bol vydaný nový certifikát. OBCHODNÁ SKUPINA FENIX: FENIX s.r.o. (1990) výrobná spoločnosť, zakladajúci člen holdingu FENIX Trading s.r.o. (1993) obchodná spoločnosť FENIX Slovensko s.r.o. (1993) výrobná a obchodná spoločnosť, ktorá zastupuje FENIX na Slovensku FENIX Group a.s. (1995) spoločnosť zaisťujúca managment nehnuteľností a služby (strategické plánovanie, správa nehnuteľností, ekonomické a finančné služby) FLEXEL int. Ltd. (003) výrobná a obchodná spoločnosť so sídlom vo Veľkej Británii, špecializujúca sa na výrobu vykurovacích fólií ECOFILM od roku 1993 AZTEC Europe Ltd. (008) výrobca aplikácií pre špeciálne účely, ako sú vykurovacie fólie proti zahmlievaniu zrkadiel, vykurovacie systémy do vivárií a vykurovacie zariadenia pre karavany a mobilné domy, so sídlom vo Veľkej Británii ACSO (009) výrobná a obchodná spoločnosť so sídlom vo Francúzsku, založená v roku 1986, zaoberajúca sa výrobou modulárneho nízkoteplotného sálavého vykurovania a predajom veľkoplošných elektrických vykurovacích systémov CEILHIT SL (010) prvý výrobca vykurovacích vodičov v Španielsku, založený už v roku Výroba je zameraná na vnútroštátne aj medzinárodné trhy, v súčasnosti zastupuje spoločnosť FENIX predovšetkým na trhoch Španielsko, Portugalsko a Južnej Ameriky Konsulent Team AS (014) obchodná spoločnosť založená v roku 1990 sa etablovala ako najvýznamnejší predajca vykurovacích fólií v Nórsku, postupne začala predávať aj ostatné výrobky skupiny Fenix. Členom skupiny se stala v roku 014 FENIX Deutschland GmbH (018) spoločnosť vznikla vo Februári 018 akvizícií obchodného partnera Limmer Import port, ktorý sa už od roku 003 špecializoval na predaj sálavých panelov ECOSUN v Nemecku a postupne sa stal najvýznamnejším odberateľom tejto výrobkovej skupiny.

3 POROVNANIE NÁKLADOV NA ENERGIE str. 3 ECOSUN sálavé vykurovacie panely str. 5 9 NÁSTENNÉ SÁLAVÉ panely sklenené (GR) a mramorové/granitové (MR) panely str ECOFLOOR pre vnútorné aplikácie str ECOFLOOR akumulačné vykurovanie a systémy vonkajšej aplikácie str ECOFLOOR systémy protimrazovej ochrany str. 4 7 ECOFILM vykurovacie fólie str. 8 3 ECOFLEX sálavé a priamovýhrevné konvektory str DOPLNKOVÝ PROGRAM str. 35 REGULÁCIA str ULTRATHERM vyhrievanie pre vivária a terária str Pilotný projekt FENIX str DOPLŇUJÚCE INFORMÁCIE K VÝROBKOM: EX objednávacie číslo výrobku expedícia počet pracovných dní, v ktorých je tovar po prijatí objednávky expedovaný. Pri väčších odberoch, pri požiadavkách na konkrétny termín konzultujte prosím dodaciu lehotu s obchodným oddelením. IP krytie výrobku pripojenie výrobku k sieti musí spĺňať všeobecné požiadavky na bezpečnosť ako aj technické normy pre pripojovanie elektrických spotrebičov. IP krytie, uvedené pri výrobkoch chránenými pripojovacou vidlicou, vzťahuje sa iba na výrobok, inštalovaná vidlica má obvykle IP krytie nižšie. Odstránenie vidlice a pripojovacieho vodiča do inštalačnej krabice však až na výnimky nie je dôvodom k strate záruky. ( tovar označený týmto symbolom dodávame iba na zákazku dodacie lehoty prosím konzultujte s obchodným oddelením. na označené výrobky je poskytovaná predĺžená záruka podrobné informácie o podmienkach predĺženej záruky špecifikuje Reklamačný poriadok zverejnený na internetových stránkach spoločnosti FENIX.

4 + porovnanie nákladov na ENERGIE MODELOVÉ VÝPOČTY Modelové výpočty vypočítané prostredníctvom výpočtového nástroju na porovnávajú náklady rodinného domu pre rôzne druhy energie. Pre porovnanie boli zachovávané prednastavené hodnoty, ktoré zodpovedajú súčasnej priemernej novostavbe rodinného domu: Výpočtová vonkajšia teplota: 15 C Podlahová plocha: 150 m Výpočtová tepelná strata: 7 KW Teplá voda: 55 C pre 4 osoby a 50 l/os 365 dní/rok Spotreba elektriny pre ostatné spotrebiče: 3 9 kwh/rok Ďalšie prednastavené parametre: Prirodzené vetranie bez rekuperácie; zemný plyn aj propan s kondenzačným kotlom; tepelné čerpadlo zem/voda s COP 4,3; elektrické priamovykurovacie vykurovanie ako podlahové s vykurovacími vodičmi alebo fóliami. Príklad 1 Modelový výpočet s vychádzajúcimi hodnotami: Vykurovanie Teplá voda Ostatná el. spotreba Paušálne platby Investícia a údržba Potreba energie na vykurovanie a teplú vodou kwh/rok, spotreba elektrickej energie pre ostatné spotrebiče 3 9 kwh/rok. Príklad Zachované prednastavené hodnoty, tepelné čerpadlo bolo zmenené na typ vzduch/voda Vykurovanie Teplá voda Ostatná el. spotreba Paušálne platby Investícia a údržba Potreba energie na vykurovanie a teplú vodou kwh/rok, spotreba elektrickej energie pre ostatné spotrebiče 3 9 kwh/rok. Drevené pelety Zemný plyn Propan Elektrika priamo vykurovacie Tepelné čerpadlo Príklad 3 Zachované prednastavené hodnoty (vrátane TČ zem/voda a COP 4,3), tepelná strata bola znížená na 4 kw: Vykurovanie Teplá voda Ostatná el. spotreba Paušálne platby Investícia a údržba Potreba energie na vykurovanie a teplú vodou 8 56 kwh/rok, spotreba elektrickej energie pre ostatné spotrebiče 3 9 kwh/rok. Drevené pelety Zemný plyn Propan Elektrika priamo vykurovacie Tepelné čerpadlo Príklad 4 Zachované prednastavené hodnoty, tepelná strata bola znížená na 3 kw a nastavené nútené vetranie s rekuperáciou: Vykurovanie Teplá voda Ostatná el. spotreba Paušálne platby Investícia a údržba Potreba energie na vykurovanie a teplú vodou kwh/rok, spotreba elektrickej energie pre ostatné spotrebiče kwh/rok. Drevené pelety Zemný plyn Propan Elektrika priamo vykurovacie Tepelné čerpadlo Drevené pelety Zemný plyn Propan Elektrika priamo vykurovacie Tepelné čerpadlo VYUŽITIE FOTOVOLTAICKÝCH SYSTÉMOV U OBJEKTOV S elektrickým vykurovaním Fotovoltaické elektrárne s batériami šetria prírodu aj vašu peňaženku a slúžia nielen ako záložný zdroj pri výpadku prúdu. Hodí sa ako doplnkový zdroj energie zníži vaše náklady na bývanie a využijete tak naozaj všetku elektrinu, ktorú vyrobíte. Fotovoltaika zažíva celosvetový boom a aj u nás je čím ďalej tým obľúbenejšia. V roku 016 sme stáli pri zrode spoločnosti AERS s.r.o., zameranú na výrobu modulárnych batériových úložísk AES. Na rozdiel od iných, bežne používaných jednofázových systémov, využíva modulová rada AES trojfázové riešenie, pri ktorom sú batérie k dispozícii všetkým spotrebičom v objekte. FENIX spolupracuje tiež so spoločnosťou S POWER Energies, s. r. o., ktorá je na trhu od roku 008 a od roku 016 členom skupiny ENERGON Holding, a. s. V roku 017 sa stala najväčším českým dodávateľom fotovoltaiky so 417 inštaláciami. Investície do fotovoltaickej elektrárne s akumulátormi je porovnateľná s investíciou do kvalitného tepelného čerpadla. Odporúčame Vám osloviť uvedené spoločnosti so žiadosťou o spracovanie nezáväzného návrhu a cenovej ponuky. AERS s. r. o. info@aers.cz tel.: S POWER Energies, s. r. o. info@s-power.cz tel.:

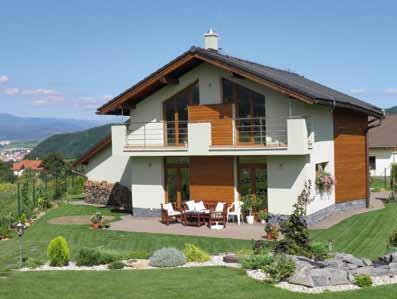

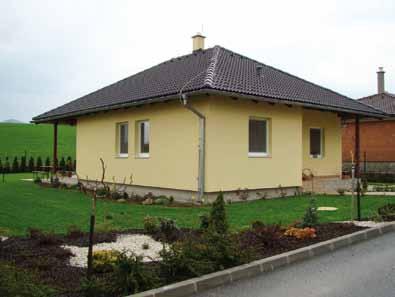

5 porovnanie nákladov na ENERGIE REFERENČNÉ DOMY Uvedené prevádzkové náklady obsahujú celoročnú spotrebu elektrickej energie, na vykurovanie sa tu ráta 5 35 % (podľa veľkosti objektu) z celkovej ročnej spotreby. Nízkoenergetický dom v Nedožeroch Brezanoch Popis objektu: Prízemný objekt nepodpivničený, hlavným zdrojom vykurovania je poloakumulačný podlahový systém ECOFLOOR. Celý systém podlahového vykurovania aj s reguláciou bol dodaný za 1 104,43 EUR v cenníkových cenách. Zastavaná plocha: 10,53 m Vykurovaná plocha: 88,3 m Tepelná strata: 6,1 kw Sadzba: D 37 Hlavný istič: 3 3 A Obdobie Spotreba kwh VT NT EUR , , , , , , , , ,69 Rodinný dom v Banskej Bystrici Pršianská terasa Popis objektu: Dvojpodlažný RD nepodpivničený, v prízemí podlahové vyku rovanie ECOFLOOR, na poschodí stropné sálavé vykurova nie ECOFILM, s lokálnou reguláciou. Cena dodávky vykurovania za 3 430,59 EUR v cenníkových cenách. Zastavaná plocha: 151,00 m Vykurovaná plocha: 106,80 m Tepelná strata: 9,7 kw Sadzba: D 37 Hlavný istič: 3 3 A Obdobie Spotreba kwh VT NT EUR , , , , , , , ,4 3

6 Záručné lehoty FENIX PREDĹŽENÉ ZÁRUČNÉ LEHOTY Okrem zákonom stanovenej záručnej lehoty 4 mesiacov sú spoločnosťou FENIX poskytované na vybrané výrobky predĺžené záruky, ktoré sú pri výrobkoch vyznačené zodpovedajúcim logom záruky: 5 rokov na sálavé panely ECOSUN U+ inštalovaných v objektoch na bývanie. 5 rokov na centrálnu reguláciu BMR uvedenú do prevádzky servisným technikom výrobcu. 10 rokov na vykurovacie vodiče a rohože ECOFLOOR s plošným príkonom do 00 W/m pre vykurovanie objektov a do 400 W/m pre ochranu vonkajších plôch, ktoré sú uložené v pevnej stavebnej konštrukcii. 10 rokov na vykurovacie fólie ECOFILM s plošným príkonom do 100 W/m pre podlahové vykurovanie a do 00 W/m pre stropné vykurovanie. Doživotné záručné lehoty pre podlahové vykurovanie ECOFLOOR Doživotnou zárukou je myslená životnosť podlahovej konštrukcie do ktorej je zabudovaný vykurovací prvok, prípadne je vykurovací prvok s touto vrstvou či materiálom nerozoberateľne spojený. Táto záruka je poskytovaná na všetky výrobky, spĺňajúce nižšie uvedené podmienky, preto nie je toto logo umiesťované v katalógu priamo k výrobkom: Vykurovacie vodiče a rohože ECOFLOOR s príkonom do 18 W/m s plošným výkonom do 00 W/m, použité k vykurovaniu objektov pre bývanie (rezidenčné stavby). Aplikácie je nevyhnutné zaregistrovať do 6 mesiacov od zakúpenia na adrese Záruka platí iba pre registrovaného užívateľa a je neprenosná. ZÁRUČNÉ PODMIENKY Vyššie uvedené záruky majú iba informačný charakter a nenahradzujú plné znenie záručných podmienok. Predpokladom pre poskytovanie predĺženej záručnej lehoty je nevyhnuté: Použitie výrobkov v súlade so systémovým riešením doporučených spoločnosťou FENIX. Dodržanie montážnych pokynov uvedených v inštalačnom návode výrobku. Archivácia zodpovedajúcich dokumentov (faktúra, záručné listy, protokoly o skúškach a meraniach a pod.). Úplne znenie podmienok je uvedené v reklamačnom poriadku spoločnosti FENIX, zverejnenom na internetových stránkach a ďalej je k dispozícii na všetkých prevádzkach spoločnosti FENIX. Podmienky Doživotné záruky ECOFLOOR sú uvedené v registračnom formulári na internetových stránkach výrobcu V prípade akýchkoľvek nejasností alebo otázok sa prosím obráťte na pracovníkov obchodného oddelenia telefonicky na číslo: , , alebo e mailom na adresu: fenix@fenix.sk Halogen Free Aby sa v prípade požiaru zabránilo vzniku toxických splodín, je pre silové a oznamovacie vodiče vo verejných budovách vyžadované použitie bezhalogénových materiálov. Pre vykurovacie vodiče tento predpis neplatí (vodiče sú chránené stavebnou konštrukciou), potencionálne môžu byť ohrozené iba prívodné vodiče. Pretože má spoločnosť FENIX záujem sa aktívne podieľať na zvýšení bezpečnosti vybavenia objektov, bude pri prívodných vodičov vybraných výrobkov postupne prechádzať na bezhalogénové prevedenie. Tieto výrobky budú označené logom HALOGEN FREE. 4

7 sálavé vykurovacie panely ECOSUN PRINCÍP INFRAČERVENÉHO VYKUROVANIA Pri konvekčnom vykurovaní je vykurovacím telesom ohrievaný najskôr vzduch, ktorý následne predáva teplo okolitým konštrukciám a predmetom (steny, nábytok, ). Dochádza tak k väčším rozdielom teplôt v jednotlivých častiach miestnosti. Pri sálavom vykurovaní je teplo predávané hlavne infračerveným žiarením. Žiarivý tok neohrieva vzduch, ale predmety a konštrukcie na ktoré dopadá a od týchto konštrukcií sa následne ohrieva vzduch v miestnosti. Z popísaného princípu vyplývajú nasledujúce výhody: Vyššia tepelná pohoda pri nižšej teplote vzduchu v miestnosti Úspora energie vo výške od 18 % do 4 % oproti konvekčnému vykurovaniu Výrazné zníženie cirkulácie vzduchu a teda aj prašnosti Obmedzenie vysušovania vzduchu, bezúdržbová prevádzka Architektonická nenápadnosť (hlavne v priestoroch s tzv. kazetovým stropom) Možnosť zónového ohrevu Priaznivo pôsobí na osoby s ochorením kĺbov a dýchacích ciest ECOSUN NATURAL keramické sálavé panely s dokonalou imitáciou prírodného kameňa, vhodné do reprezentatívnych priestorov, hál, kúpelní aj bežných obývaných miestností. Panely možno inštalovať na výšku aj na šírku, vždy však výhradne vo zvislej polohe (nástenná inštalácia). NÍZKOTEPLOTNÉ PANELY ECOSUN Natural V Ý R O B O K [V] Krytie ROZMERY [mm] HM. [kg] Prívodný vodič ECOSUN 400 Natural Coal 158,40 190, ECOSUN 400 Natural Cream 158,40 190, ECOSUN 400 Natural Rosso IP ,8 1,9 m 158,40 190, ECOSUN 400 Natural Belge 158,40 190, ECOSUN 400 Natural Marrone 158,40 190, Trieda ochrany II.; Možnosť inštalácie na horľavý podklad C,D. Prívodné vodiče týchto panelov môžu byť vybavené vidlicou, odstránenie vidlice nie je dôvod pre stratu záruky. Coal Cream Rosso Belge Marrone Stropný rám V Ý R O B O K Rám pre ECOSUN 100K+ 4,04 4, Rám pre ECOSUN 00K+ 4,48 5, Rám pre ECOSUN 70K+ 4,48 5, Rám pre ECOSUN 330K+ Stropný rám pre zavesenie panelov na strop 5,1 6, Rám pre ECOSUN 400K+ 5,1 6, Rám pre ECOSUN IN, IN- 4,56 5, Rám pre ECOSUN IKP 4,56 5, Podpery pre ECOSUN IKP ALU RÁM Sada podpier pre umiestnenie panelov ECOSUN 750 IKP na podlahu 71,04 85, ( V Ý R O B O K Lankový záves ECOSUN Rámy pre ECOSUN K+ Alu rám pre ECOSUN 300 U+ Dizajnový rámček (z eloxovaného hliníka) 1,64 5, pre orámovanie obvodových hrán panelu Alu rám pre ECOSUN 600/700 U+ ECOSUN 300/600/700 Basic/U+ 6,56 31, Zapustený rám pre ECOSUN 300 U+ 3,48 38, Zápustné rámy umožňujú inštaláciu panelov ECOSUN Basic/U+ do sádrokatónových a Zapustený rám pre ECOSUN 600/700 U+ sádrovláknitých podhľadov tak, aby spodná 45,80 54, hrana panelov lícovala s podhľadom a okraje konštrukcie mali podhľadové zakončenie Zapustený rám pre ECOSUN 850 U+ 53,56 64, Lankový záves ECOSUN Oceľové lanká k závesnému panelu ECOSUN U+/K+/IKP/IN()/G/E/GS 19,80 3, ( Alu rám pre ECOSUN Basic/U+ Zapustený rám ECOSUN Basic/U+ 5

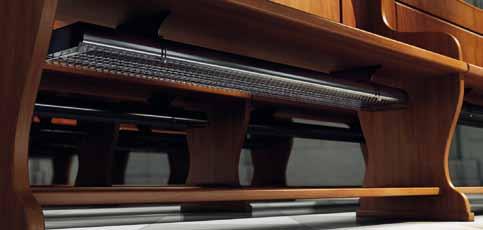

8 sálavé vykurovacie panely ECOSUN ECOSUN K+ temperovanie lavíc v kostoloch, kancelárskych stolov, pokladničných boxov apod. Uchytenie štandardne na stenu, pre inštaláciu na strop je nutné doobjednať stropný rám. ECOSUN BASIC, U+ univerzálne sálavé panely pre stropnú aj nástennú inštaláciu (stropný rám je súčasťou výrobku). Typ BASIC má nástrek práškovým plastom (štruktúra pomarančovej kôry) proti úprave THERMOCRYSTAL má nižšiu sálavú zložku, ale je umývateľný. ECOSUN VT výhradne do kazetových stropov ako polozapustená kazeta v module 600. ECOSUN IKP, IN, IN- pre priemyselné a poľnohospodárske objekty dielne, vykurovanie skleníkov, chov zvierat s prostredím zodpovedajúcemu danému krytiu, vhodné aj pre vy súšanie objektov. N Í Z KO T E P L O T N É PA N E LY BASIC, U+, V T V Ý R O B O K [V] Krytie ROZMERY [mm] HM. [kg] Doporučená výška pri stropnej inštalácie Prívodný vodič ECOSUN 300 BASIC ,0 71,9 86, min.,5 m ECOSUN 600 BASIC IP ,1 1,0 m 105,8 16, ECOSUN 850 BASIC , min. 3,0 m 147,80 177, ECOSUN 300 U ,0 77,3 9, min.,5 m ECOSUN 600 U ,1 116,80 140, IP ,0 m ECOSUN 700 U ,5 min.,7 m 134,40 161, ECOSUN 850 U , min. 3,0 m 153,0 183, ECOSUN 300 VT ,6 93,00 111, IP 0 min.,5 m svorkovnice ECOSUN 600 VT ,4 130,84 157, N Í Z KO T E P L O T N É PA N E LY IKP, IN(), K+ ECOSUN 750 IKP 750 IP ,6 1,9 m 159,68 191, ECOSUN 700 IN IP 65 Po posudení ,9 miestnych podmienok 1,0 m 15,40 18, ECOSUN 700 IN- 700 IP 65 E 174,08 08, ECOSUN 100 K+ ECOSUN 00 K ,5 3,7 Poloha zvislá, panely ECOSUN K+ sú prednostne určené k zvislej montáži instalačné otvory pre 0,50 m 47,96 60,64 57,55 7, ECOSUN 70 K+ ECOSUN 330 K IP , 6,6 zavesenie sú priamo na zadnej strane panelu. K prípadnej montáži na strop nutné doobjednať 69,76 84,5 83,71 101, stropný rám. 0,75 m ECOSUN 400 K ,9 87,96 105, Trieda ochrany I.; Dĺžka prívodných vodičov: typ ECOSUN IKP 1,9 m; typ ECOSUN BASIC, VT, IN() 1 m; typ ECOSUN K ,5 m; typ ECOSUN K ,75 m. Možnosť inštalácie na horľavý podklad C,D. Príplatok za dlhší prívodný vodič (): 1,86 EUR/m pre ECOSUN G, BASIC, VT, IKP; ECOSUN IN, K+;,63 EUR/m pre IN- (silikonový vodič s opletením). Základné farebné prevedenie nízkoteplotných panelov: ECOSUN U+, VT farba biela RAL 9016 mat so štruktúrou Thermocrystal, ECOSUN BASIC, IKP farba biela RAL 9016 mat s hladkým povrchom (štruktúra pomarančovej kôry), ECOSUN K+, IN, IN- farba hnedá Balakryl UNI 040 mat so štruktúrou Thermocrystal. Iné farebné vyhotovenie na dopyt. Príplatok za iné farebné prevedenie: RAL 1 ks: 19,5 EUR; RAL 3 8 ks: 15,40 EUR; RAL 9 19 ks: 8,74 EUR; RAL 0 a viac ks: 4,3 EUR; BALAKRYL 1 19 ks: 4,1 EUR. 6

9 sálavé vykurovacie panely ECOSUN ECOSUN G sklenený sálavý panel, odvodený od panelov GR. Panel je doplnený tepelnou izoláciou, rámom z eloxované ho hliníka. Tento typ je vhodný pre inštaláciu na stenu (vertikálne) aj na strop (horizontálne). Stáva sa tak uni verzálnym výrobkom, spájajúci de sign sklenených panelov GR s vý hodami sá lavých panelov ECOSUN. ECOSUN E alternatíva skleneného sálavého panelu ECOSUN G. Sklo je pri tomto panely nahradené doskou s nástrekom práškového plastu. Inštalácia na stenu (vertikálne) aj na strop (horizontálne). S K L E N E N É PA N E LY G, E V Ý R O B O K [V] Krytie ROZMERY [mm] HM. [kg] ECOSUN 300 G white ,0 Doporučená výška pri stropnej inštalácie Prívodný vodič 11,56 145, ECOSUN 600 G white ,0 191,80 30, ECOSUN 850 G white ,6 min.,5 m, 50,4 300, pri výkone 850 W ECOSUN 300 G black ,0 min. 3 m 11,56 145, IP 44 1,9 m ECOSUN 600 G black ,0 (Sálavý panel 191,80 30, pre polohu zvislú ECOSUN 850 G black ,6 alebo vodorovnú) 50,4 300, ECOSUN 300 G zrkadlo , 16,56 195, ECOSUN 600 G zrkadlo ,0 60,04 31, ECOSUN 300 E white ,0 108,0 19, min.,5 m ECOSUN 600 E white IP , 1,9 m 14,7 171, ECOSUN 850 E white ,0 min. 3,0 m 164,3 197, Trieda ochrany II.; Možnosť inštalácie na horľavý podklad C,D. Prívodné vodiče týchto panelov môžu byť vybavené vidlicou, odstránenie vidlice nie je dôvod pre stratu záruky. ECOSUN GS sklenené sálavé panely, spájajú elegantný design bezrámových panelov GR a univerzálnych panelov ECOSUN G. Úchyty umožňujú inštaláciu panelov GS na stenu (zvislo) aj na strop (vodorovne). Pre stropnú inštaláciu je nutný stropný rám (súčasť výrobku), panely s príkonom 850 W by sa v takomto prípade mali inštalovať do výšky stropu viac ako 3 m. V ponuke je prevedenie čierne alebo mliečne biele sklo (300/500/600/850 W) a zrkadlové prevedenie (300/500/600 W). Miestnosti s obmedzeným priestorom je prispôsobený typ ECOSUN 500 GS, ktorý sa svojimi rozmermi hodí k inštalácii na výšku. Najmä v kúpeľniach, ak je doplnený o nerezové madlo (viď. príslušenstvo), sa stáva veľmi praktickým doplnkom. NÍZKOTEPLOTNÉ PANELY GS ECOSUN 300 GS white ,8 133,3 159, ECOSUN 500 GS white ,0 176,00 11, ECOSUN 600 GS white ,5 185,4, ECOSUN 850 GS white ,6 min.,5 m, 78,40 334, ECOSUN 300 GS black ,8 pri výkone 850 W 133,3 159, ECOSUN 500 GS black IP ,0 min. 3 m (Sálavý panel pre 1,9 m 176,00 11, ECOSUN 600 GS black ,5 polohu zvislú alebo 185,4, ECOSUN 850 GS black ,6 vodorovnú) 78,40 334, ECOSUN 300 GS zrkadlo ,6 146,00 175, ECOSUN 500 GS zrkadlo ,5 11,56 53, ECOSUN 600 GS zrkadlo , 30,00 76, Trieda ochrany II.; Možnosť inštalácie na horľavý podklad C,D. Prívodné vodiče týchto panelov môžu byť vybavené vidlicou, odstránenie vidlice nie je dôvod pre stratu záruky. Držiak uterákov k panelom ECOSUN GS, ECOSUN Natural Nerezový držiak uterákov pre panely ECOSUN GS 500 a ECOSUN 400 Natural. Držiak je v prevedení leštenej nerezovej pásovej oceli a je určený výhradne k vyššie uvedeným typom panelov, ktoré sa s madlom inštalujú len na výšku. Montáž je jednoduchá, madlo sa fixuje do inštalačných závesov na zadnej strane panelov. V Ý R O B O K URČENÉ PRE ŠÍRKA [mm] VÝŠKA [mm] HĹBKA [mm] HMOTNOSŤ [kg] Nerez madlo (jednoduché) GS/Natural ,35 43,84 5, Nerez madlo (dvojité) GS/Natural ,45 106,9 18,

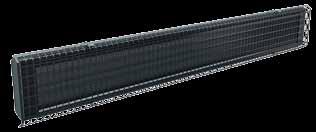

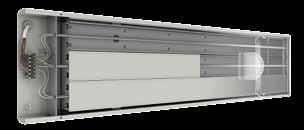

10 vykurovacie panely a príslušenstvo ECOSUN Vysokoteplotné panely pre priemyselné haly, telocvične, sály, dielne atď., s prostredím zodpove dajú cemu danému krytiu. Vhodné aj pre vysušovanie objektov. Do priestorov so zvýšenou vlhkosťou napr. do poľnohospodárskych prevádzok alebo umývacích boxov sú panely vyrábané v antikoróznom prevedení. Povrchová teplota panelu je podľa okolitých podmienok a výkonu C. Obvyklá výška inštalácie je, podľa použitia (zónový ohrev/ celoplošné vykurovanie) a teplote okolia, od 3 m do 8 m. V YS O KO T E P L O T N É PA N E LY V Ý R O B O K [V] Krytie ROZMERY [mm] HM. [kg] Doporučená výška inštalácie ECOSUN S+ 06 Short ,0 144, IP ,80 ECOSUN S+ 08 Short ,36 150, ECOSUN S ,5 143, ,80 ECOSUN S ,5 150, IP 44 ECOSUN S ,56 10, ,40 Trieda Po posudení miestnych podmienok pre celoplošné ECOSUN S ,04 3, ochr. I. vykurovanie 5 8 m, pre zónový ohrev 3,4 4,5 m. ECOSUN S Vo farebnom prevedení RAL ,00 55, ,70 ECOSUN S ,00 79, Ecosun S+ ANTICOR je určený do prostredia ECOSUN S+ 09 Anticor ,4 155, ,80 so zvýšeným rizikom korózie. ECOSUN S+ 1 Anticor ,40 167, IP 44 ECOSUN S+ 18 Anticor ,56 0, ,35 ECOSUN S+ 4 Anticor 400 Trieda 0,04 4, ochr. I. ECOSUN S+ 30 Anticor ,00 65, ,65 ECOSUN S+ 36 Anticor ,0 89, /400 N 30/400 3N 30 30/400 N OCHRANNÁ MRIEŽKA ochranná mriežka chráni lamely vysoko teplotných panelov ECOSUN S+ pred mechanickým poškodeným (napríklad loptou v telocvični) a súčasne bráni pria memu dotyku predmetov s horúcim povr chom vy kurovacích lamiel. Povrchová úprava mriežky neposkytuje zvýšenú antikorovú ochranu, mriežky sú určené len do vnútorného bežného prostredia. VÝKLOPNÉ ZÁVESY výklopné závesy umožňujú inštaláciu pa nelov ECOSUN S+ (anticor) pod náklonom a smerovať tak tepelný tok na požadovanú plochu. Závesy možno použiť pre stropné aj nástenné inštalácie, balenie obsahuje 1 pár konzol (dva kusy). konštrukcia a design vysokoteplotných panelov ecosun s+ zväčšený priestor svorkovnice s dvojstranným prístupom predĺženie nevykurovacej časti vykurovacej tyče zvýšenie bezpečnosti a životnosti ochranná mriežka V Ý R O B O K Ochranná mriežka pre S W ochrana lamel pred mechanickým poškodením Ochranná mriežka pre S W ochrana lamel pred mechanickým poškodením Ochranná mriežka pre S W ochrana lamel pred mechanickým poškodením výklopný záves V Ý R O B O K Výklopný záves pre ECOSUN S umožňuje montáž panelu s voliteľným náklonom Výklopný záves pre ECOSUN S Anticor umožňuje montáž panelu s voliteľným náklonom zaistenie proti uvoľneniu vnútorných častí výklopné závesy zvýšenie odolnosti spojovacích prvkov voči korózii u typu Anticor ošetrenie technológiou aluzinok a dvojvrstvovým nástrekom zvýšená odolnosť voči vniknutiu pevných predmetov, krytie IP 44 1,9 15, ,1 19, ,36 3, ,40 5, ,84 5, ( Zápustný rám pre Ecosun S+ zápustný rám umožňuje inštaláciu panelov ECOSUN S+ do sadrokartónových a sádrovláknitých podhľadov tak, aby vykurovacie lamely boli v jednej úrovni s podhľadom. Rám rieši nie len podhľadové zakončenie okrajov podhľadu, ale aj nevyhnutné odstupové vzdialenosti panelu od konštrukcie. Zápustný rám V Ý R O B O K Zápustený rám S+ pre ECOSUN S+ 18/4 73,9 88, ( 8

11 vykurovacie panely a príslušenstvo xy ECOSUN Terasové telesá ECOSUN TH zónový ohrev priestorov chránených pred pôsobením poveternostných vplyvov (zimné záhrady, lodžie, zastrešené balkóny a terasy, záhradné stany, apod.) pri teplotách nad +5 C. Farba telesa je matná čierna, pripojovací vodič m zakončený vidlicou. Súčasťou balenia sú stenové výklopné závesy (inštalácia pod náklonom). Pri podstropných inštaláciách horná hrana panelu min. 13 cm pod stropnou konštrukciou. K regulácií odporúčame diaľkový ovládač V0 s prijímačom V5 (bezdrôtová regulácia Watts). TERASOVÉ telesá ECOSUN TH V Ý R O B O K [V] Krytie ROZMERY [mm] HM. [kg] Doporučená výška inštalácie ECOSUN TH IP 45 Trieda ochr. I ,7 min. 1,8 m nad podlahou (spodná hrana panelu) 107,64 19, ECOSUN TH ,9 1,0 146, SKUPINOVÝ ZÁVES skupinový záves je určený pre spoločné zavesenie troch panelov ECOSUN TH. Záves umožňuje náklon celej skupiny panelov a súčasne odklon oboch krajných panelov od kolmej osy stredového panelu. Je tak možné nielen lepšie smerovať tepelný tok, ale taktiež regulovať veľkosť osalávanej plochy a intenzitu sálania (prekrytie sálavého pola jednotlivých panelov). Záves je možné použiť pre stropnú aj nástennú inštaláciu. Príslušenstvo k panelom ecosun th V Ý R O B O K Skupinový záves TH trojramenný 36,76 44, Skupinový záves TH dvojramenný 7,40 3, ( Ochranná mriežka TH 10 6,00 31, Ochranná mriežka TH 15 30,00 36, Skupinový záves Ochranná mriežka TH Sálavé vykurovacie teleso EKOSUN CH do kostloných lavíc sálavé vykurovacie teleso ECOSUN CH (Church Heater). Vykurovacie panely určené pre vyhrievanie kostolných lavíc. Panely sú určené k montáži pod sedadlá lavíc. Súčasťou výrobku je ochranná mriežka, chrániaca návštevníkov pred kontaktom s vykurovacou lamelou, celý panel je matne čierny, dobre preto splýva s tmavým drevom kostolných lavíc. Uvedené rozmery panela sú vrátane ochrannej mriežky a montážnych úchytov. KOSTOLNé panely ECOSUN CH V Ý R O B O K [V] Krytie ROZMERY [mm] HM. [kg] ECOSUN CH ,8 16,1 151, ECOSUN CH IP ,3 130,00 156, ( ECOSUN CH ,5 149,5 179,

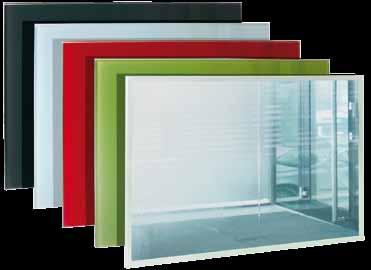

12 sálavé sklenené PANELY GR SKLO je materiál, ktorý je veľmi estetickým a nadčasovým doplnkom a je preto určený nie len pre vykurovanie rodinných domov a bytov, ale aj rôznych reprezentatívnych priestorov, hál, alebo moderných kancelárií. Podobne ako u MR panelov je tu teplo predávané predovšetkým infračerveným sálaním a z časti konvekčným spôsobom, akumulácia tepla je však opro ti MR panelom pre menšiu hrúbku skla nižšia. Teplo sálané z týchto panelov je veľmi príjemné a prirodzené, panely sú ponúkané v niekoľkých výkonoch a v rôznom typovom aj farebnom vyhotovení. GR PANELY sálavé sklenené panely Použitie: Panel GR je základným typom, ktorý sa skladá zo sklenenej dosky (tvrdené sklo 1 mm, pri zrkadle 8 mm), vykurovacieho elementu, vratnej tepelnej poistky a prívodného vodiča. Panely sú urče né k pevnej inštalácii na stenu s pripojením prívodného vodiča do inštalačnej krabice. Panely možno zavesiť na výšku i na šírku, vždy však výhradne vo zvislej polohe (na stenu). Farby skla: biela, čierna, žlto-zelená, červená a zrkadlo. UPOZORNENIE: Sálavé panely GR sú vybavené iba vratnou tepelnou poistkou pre správnu a úspornú prevádzku je nevyhnutná vhodná regulácia viď. kapitola REGULÁCIA. Pri sklenených paneloch GR vypína vratná tepelná poistka panely pri priemernej teplote 90 C, preto je reálny tepelný výkon panelov o cca 10 % nižší ako je príkon. Z tohto dôvodu a takisto pre zvýšenie a zlepšenie dynamiky celého vykurovacieho systému doporučujeme inštalovaný príkon zvýšiť o 0 % voči výpočtu tepelných strát. V Ý R O B O K PRÍKON ROZMERY [mm] HMOTNOSŤ [kg] FARBA SKLA GR ,0 177,60 13, x biela (x = ) GR ,0 žltozelená (x = 3) 5,08 30, x GR ,0 červená (x = 4) 71,1 35, x čierna (x = 5) GR ,0 35,48 4, x GR ,5 177,60 13, GR ,0 5,08 30, zrkadlo GR ,0 71,1 35, GR ,0 35,48 4, Krytie IP 44; trieda ochrany II.; vratná tepelná poistka; možnosť inštalácie na horľavý poklad C,D; prívodný vodič 1m. Odstupová vzdialenosť: spodná hrana 5 cm / bočná a horná 10 cm / čelná stena 50 cm. PANELY GR+ sklenené panely s bezdrôtovou reguláciou Panel GR+ je štandardný sklenený panel GR, ktorý má ale integrovaný bezdrôtový prijímač Watts. Na ovládanie panelu je preto nutné dokúpiť bezdrôtový termostat Watts V. K ovládaniu až 4 panelov v jednej miestnosti stačí len jeden spoločný termostat V, preto sa objednáva samostatne. Nástenné konzoly sú súčasťou výrobku, balenie však neobsahuje fixační materiál (hmoždinky, skrutky), ktoré je nutné prispôsobiť typu konštrukcie. Pre montované konštrukcie (napr. sadrokartón) doporučujeme použiť špeciálne hmoždinky s potrebnou nosnosťou. UPOZORNENIE: Panely je možné zavesiť na výšku aj na šírku, vždy však výhradne vo zvislej polohe (na stenu). ( QR code animácia výmeny konvetoru za GR panel. V Ý R O B O K PRÍKON ROZMERY [mm] HMOTNOSŤ [kg] FARBA SKLA GR ,0 8,88 74, x zrkadlo (x = 6) GR ,0 biela (x = 7) 305,60 366, x GR ,0 žltozelená (x = 8) 35,0 390, x červená (x = 9) GR ,0 40,88 505, x GR ,5 8,88 74, GR ,0 305,60 366, čierna GR ,0 35,0 390, GR ,0 40,88 505, Krytie IP 44; trieda ochrany II.; vratná tepelná poistka; možnosť inštalácie na horľavý poklad C,D; prívodný vodič 1m, zakončený vidlicou. Odstupová vzdialenosť: spodná hrana 5 cm / bočná a horná 10 cm / čelná stena 50 cm. 10 (

13 doplnky pre sklenené PANELY GR Držiak uterákov doplnok panelov GR Použitie: Držiak uterákov je z leštenej nerezovej ocele (4 30 mm). Jeho inštaláciou sa štandardný sklene ný panel GR zmení na elegantné kúpeľňové vykuro vacie teleso s madlom, na ktoré možno zavesiť uterák alebo osušku. Takto upravené panely možno inštalovať iba na výšku. Mon táž je veľmi jednoduchá otvory v zadnej časti madla sa jednoducho nasunú na horné dve skrutky panela, za ktoré bude vykurovacie teleso pripevnené na stenu. Panel sa umiestni do pripravených závesných konzol a dotiahnutím fixačných matíc je zaiste né jeho pevné uchytenie. Odstup madla od sklenenej dosky je 70 mm. Madlo možno inštalovať aj na mramorové MR panely, odstup od mramorovej dosky bude iba 50 mm. V Ý R O B O K URČENÉ PRE ŠÍRKA [mm] VÝŠKA [mm] HĹBKA [mm] HMOTNOSŤ [kg] Nerez madlo GR š. 500 (jednoduché) GR ,9 3,88 39, Nerez madlo GR š. 600 (jednoduché) GR 500/ ,1 35,76 4, Nerez madlo GR š. 800 (jednoduché) GR , 38,68 46, Nerez madlo GR š. 500 (dvojité) GR ,8 74,8 89, Bezdrôtový regulačný set Watts WS 1 Nerez madlo GR š. 600 (dvojité) GR 500/ ,1 79,36 95, Nerez madlo GR š. 800 (dvojité) GR ,4 94,44 113, Použitie: Regulačný set WS-1 je určený pre riadenie elektrického vykurovania podlahového, stropného, sálavých panelov, konvektorov alebo vykurovacích rebríkov väčšinou pre dodatočnú inštaláciu, kedy nie je možné prepojiť termostat s vykurovacím prvkom pomocou kabeláže. Set obsahuje izbový termostat V s týždenným programom a nástenný prijímač V3. Termostat V spína prostredníctvom prijímača V3 pripojené vykurovacie teleso alebo podlahové/stropné vykurovanie, je možné k setu dokúpiť samostatne ďalšie prijímače Watts V3 alebo V5. Set WS 1 je možné použiť do systému bezdrôtovej centrálnej regulácie s riadiacou jednotkou V4 (stavebnicový systém, možnosť dodatočného zostavenia) V Ý R O B O K TECHNICKÝ POPIS + Regulačný set Watts WS 1 Parametre V: prevádzkové režimy Comfort, ECO, Stop, Protimrazová ochrana, Dovolenka, Týždenný program interval nastavenia 30 min. Umiestnenie na stenu alebo voľne pomocou priloženého stojančeka (napájanie AAA 1,5 V), záloha programu v EEPROM pamäti (10 rokov), obojsmerná bezdrôtová komunikácia 868 Mhz, zobrazenie nastavenej/skutočnej teploty, snímanie teploty priestoru vnútornou sondou. Parametre V3: umiestnenie do inštalačnej krabice KU68, spínací kontakt 16 A, 30 V/50 Hz, Krytie IP 1, svorky pre pripojenie podlahovej sondy, prevádzkový stav je signalizovaný LED. 88,1 105, Podpery pre GR panely Použitie: Pre aplikácie, kde sa nedá zavesiť GR panel na stenu (napr. pri presklených plochách), je možné použiť sadu podpier k postaveniu panela na podlahu. Konzolové skrutky v spodnej časti panela sa vložia do výrezu podpier a zafixujú maticami. Panel je na podperách stabilný, pre trvalé inštalácie však doporučujeme podpery pripevniť k podlahe (v podstave sú dva otvory pre skrutku 6 mm zo zápustnou hlavou). Podpery sú určené pre inštaláciu panelov na šírku, pri inštalácii na výšku (obzvlášť u GR 900) hrozí náhodné prevrátenie panelu. Na panel umiestnený na podperách nesmie byť vyvíjaný neprimeraný tlak - pri voľnom umiestnení hrozí prevrátenie, pri fixácii podpier k podlahe vzniká riziko poškodenia skla v mieste uchytenia podpier. Obsah sady: ks podpera GR panela, ks plastová krytka konzol GR panelu. Rozmery: priemer podstavy 130 mm, výška podpery 185/105 mm (spodná hrana panela 50 mm nad podlahou), rozteč fixačných otvorov v podstave 85 mm, povrchová úprava metalický práškový lak CHROMO (strieborný). V Ý R O B O K Podpery pre panely GR 44,44 53,

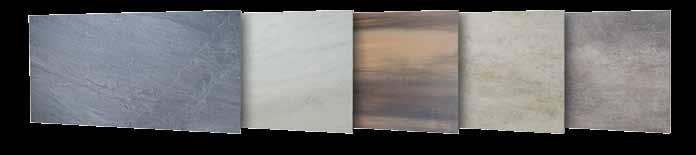

14 sálavé mramorové/granitové PANELY MR SÁLAVÉ PANELY sú určené pre vykurovanie reprezentatívnych priestorov, hál, kúpeľní ale aj bežných obytných miestností. Podľa typu sú panely zložené z mramorovej alebo granitovej dosky, vykurovacieho elementu, vrátane tepelnej poistky a prívodného vodiča. Konštrukcia panela v sebe spája výhody troch rôznych vykurovacích systémov šírenie tepla infračerveným sálaním a s tým spojenou lepšou ekonomikou prevádzky, vyššiu dynamiku konvekčných systémov a čiastočnu akumuláciu tepla pri vypnutí panelov signálom HDO. Teplo sálané z týchto materiálov je pritom veľmi príjemné a prirodzené. MR PANELY sálavé mramorové/granitové panely Použitie: panely z prírodného lešteného kameňa sú vhodné predovšetkým pre reprezentatívne priestory alebo kúpeľne. Panely je možné zavesiť na výšku i na šírku, vždy však výhradne vo zvislej polohe (na stenu). Kamenná doska má čiastočnú akumulačnú schopnosť, panel je nevyhnutné ovládať pomocou externého priestorového termostatu. Pretože sa jedná o prírodný materiál, môže pri paneloch dochádzať k odchýlkam vo farbe aj štruktúre materiálu. Druhy kameňov: mramor: Volakas, Rosa, Verde; granit: Madura, Kashmir. V Ý R O B O K PRÍKON ROZMERY [mm] HMOTNOSŤ [kg] DRUH MRAMOROV Volakas ,88 43, Volakas Volakas 57,36 308, Volakas ,88 453, Volakas ,84 515, Volakas ,9 585, Volakas ,80 678, Verde ,56 64, Verde Verde 81,56 337, Verde ,0 46, Verde ,44 554, Verde ,88 635, Verde ,40 718, Madura ,60 65, Madura Madura 8,60 339, Madura ,16 465, Madura ,40 558, Madura ,84 639, Madura ,36 71, Kashmir ,16 55, Kashmir Kashmir 75,1 330, Kashmir ,40 461, Kashmir ,4 543, Kashmir ,1 616, Kashmir ,1 708, Krytie IP 44; trieda ochrany II.; vratná tepelná poistka; možnosť inštalácie na horľavý poklad C,D; pripojovací vodič 1 m (1 00 W a W 1,5 m); odstupová vzdialenosť: spodná hrana 5 cm / bočná a horná 10 cm / čelná stena 50 cm. Panely MR sú opatrené vratnou tepelnou poistkou, pre správnu a úspornú prevádzku je nevyhnutná regulácia (viď kapitola Regulácia). Prívodné vodiče môžu byť vybavené vidlicou, odstránenie vidlice nie je dôvod pre stratu záruky. ( ( ( ( Volakas Madura Verde Kashmir 1

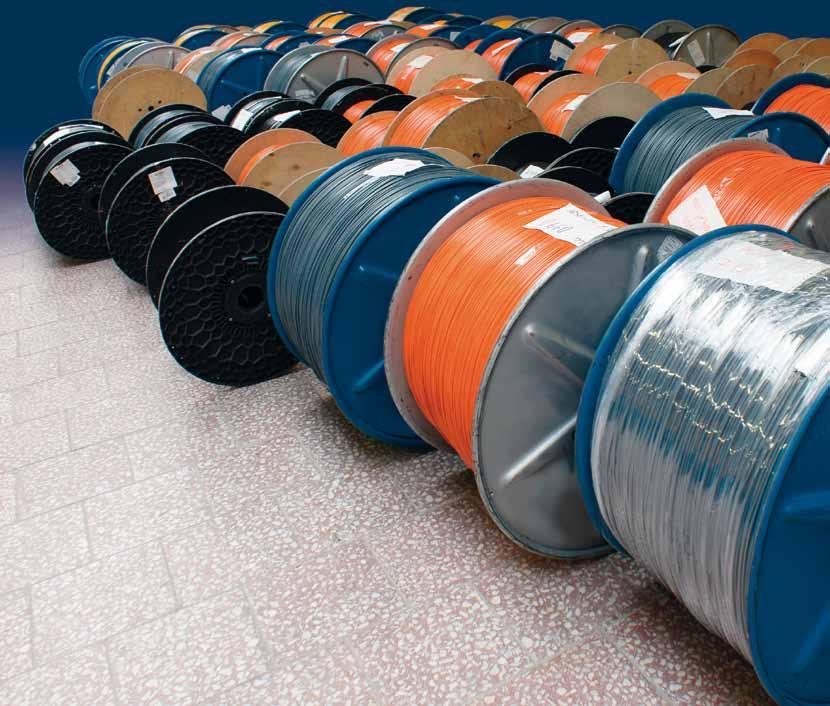

15 vykurovacie systémy ECOFLOOR Ponúkané elektrické vykurovacie vodiče sa líšia konštrukciou a výkonom. Výber správneho typu závisí na účele použitia (podlahové vykurovanie, vyhrievanie vonkajších plôch, ochrana strešných zvodov, atď.) a na skladbe konštrukcií, v ktorých má byť nainštalovaný (v lepiacom tmele priamo pod dlažbou, v betóne, v pieskovom lôžku, atď.) Pre podlahové vykurovanie a vyhrievanie vonkajších plôch možno vykurovacie vodiče zakúpiť ako samostatné okruhy alebo ako rohože. Z hľadiska funkčnosti nie je medzi okruhom a rohožou žiadny rozdiel. Vykurovacia rohož je v podstate vodič zafixovaný na nosnej tkanine. Tieto dva výrobky sa líšia iba v spôsobe inštalácie inštalácia okruhu je flexibilnejšia, ale náročnejšia, rohož sa vyznačuje jednoduchšou pokládkov a je u nej zaistené rovnomerné rozloženie výkonu, je však vhodná skôr pre pravidelné plochy. Prehľad vykurovacích vodičov ECOFLOOR a ich doporučené použitie typ príkon [W/bm] jednožilový vodič ochrany podlahové vykurovanie dvojžilový proti vlhkosti (opletenie) proti UV žiareniu priame 1) poloakumulačne ) akumulačné 3) vonkajšie plochy protimrazová ochrana potrubie odkvapy, zvody, strechy zrenie betónu odolnosť plášťa [ o C] Prehľad vykurovacích rohoží ECOFLOOR a ich doporučené použitie typ príkon [W/bm] jednožilový vodič ochrany podlahové vykurovanie dvojžilový proti vlhkosti (opletenie) proti UV žiareniu priame 1) poloakumulačne ) akumulačné 3) vyhrievanie vonkajších plôch odolnosť plášťa [ o C] 10 PV (P1P) PSV ADSV ADPSV MAPSV MADPSP 40 PFP 1 70 PDS1P CM LD LDTS ADPSV MST MDT A1P(PV) ) uloženie vykurovacej technológie pod dlažbou do flexibilného tmelu ) uloženie vykurovacej technológie do betónovej alebo anhydridovej vrstvy v hrúbke 4 7 cm 3) uloženie vykurovacej technológie do betónovej vrstvy o hrúbke cca 1 cm 4) vo vypnutom stave ELSR-M ELSR-N ) ) 30 MULTIREZISTENCIA Vykurovacie okruhy a rohože, u ktorých môžeme očakávať vyššie namáhanie alebo je požadovaný vysoký výkon (vodiče do odkvapov, potrubia, vonkajšia aplikácia), majú vykurovacie jadro zlanené zo 7 žíl (stočené ako lanko). Vyznačuje sa preto výbornou mechanickou odolnosťou, sú ohybné a je pri ich garantovaná vysoká životnosť. 13

16 vykurovacie vodiče ECOFLOOR VÝZNAM ZNAČENIA A POUŽÍVANIA JEDNOTLIVÝCH DRUHOV VODIČOV Počet vykurovacích žíl D dvojžilový vodič, pre jednožilo vý vodič sa značenie nepoužíva a písmeno sa vynecháva Odporový (vykurovací) drôt M multi rezistencia M A D P S P zlanený odporový drôt (použitie pre vyššie výkony), Lineárny príkon vodiča [W/m] pre nezlanený (jednoduchý) odporový vodič sa značenie nepoužíva a písmeno sa vyne cháva Celkový príkon okruhu 0Izolácia jadra A FEP (fluorpolymér) P plast XLPE sieťovaný polyetylén 4 Druhá izolácia (pre vonkajšie aplikácie vyššia mechanická odolnosť vodiča) P plast XLPE sieťovaný polyetylén, pre vodič bez druhej izolácie sa značenie nepoužíva a písmeno sa vynecháva 5 Ochranné opletenie (do vlhkého prostredia) S plné opletenie (pocínované medené drôtiky + hliníková páska) SL lineárne ochranné opletenie, pre vodič bez opletenia sa značenie nepoužíva a písmeno sa vynecháva 6 Plášť P plast XLPE sieťovaný polyetylén 1P plast PP-LDPE (mixovaný polyproplén a PE s nízkou hustotou) V PVC plast (Polyvinyl chlorid) ASL1P vykurovacie rohože LD PV vykurovacie okruhy PV (skôr P1P) MADPSP vykurovacie okruhy MADPSP, vykurovacie rohože MDT ADSV-T vykurovacie rohože LDTS, LSDTS PSV vykurovacie okruhy PSV, vykurovacie rohože LPSV PDS1P pre urýchlenie vyzretia betónu a vytvrdenie betónu v zimnom období ADSV vykurovacie okruhy ADSV ADPSV vykurovacie okruhy ADPSV ELSR-M samoregulačný vodič pre protimrazovú ochranu a technologické ohrevy (10 a 15 W/m) ADSA ultratenké rohože CM MAPSV vykurovacie okruhy MAPSV (skôr MPSV), vykurovacie rohože MST ELSR-N samoregulačný vodič pre protimrazovú ochranu a technologické ohrevy (0 a 30 W/m v E II) 14

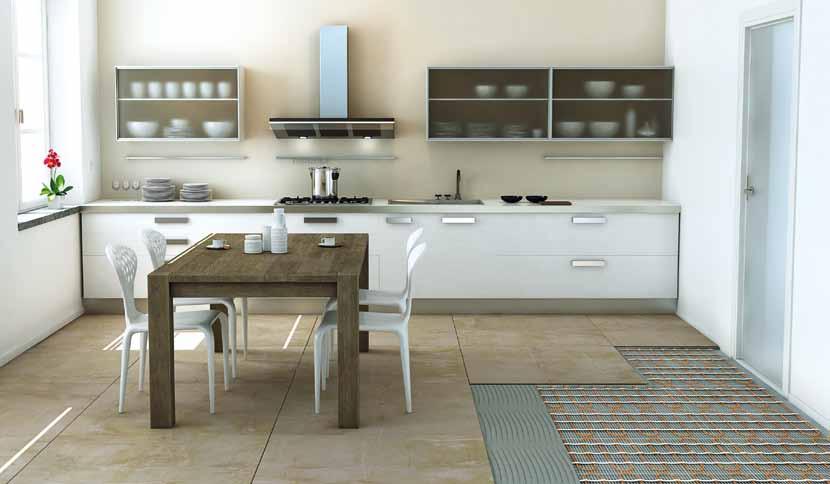

17 vykurovacie rohože ECOFLOOR VYKUROVACIE ROHOŽE PRE PRIAMOVYKUROVACIE VYKUROVANIE umiestnenie do lepiaceho tmelu alebo do betónu hrúbky cca 6 cm Vykurovacie rohože LDTS Dvojžilový vodič s ochranným opletením vhodné do vlhkých priestorov (kúpeľne, práčovne) aj bežných miestností umiestnenie do lepiaceho tmelu pod dlažbou. Ø vodiča 3 4 mm, pripojovací vodič tzv. Studený Koniec 1 3 m (príplatok za dlhší SK 1,56 EUR/m ). LDTS 80 W/m Rozteč 11, cm, šírka 50 cm PríKON Typ LDTS Plocha 80 W/m [m ] Šírka Dĺžka 60 LDTS 80/0,8 0,8 0,5 1,5 8,1 33, LDTS 80/1,3 1,3 0,5,6 3,0 38, LDTS 80/,3,3 0,5 4,5 43,6 5, LDTS 80/,8,8 0,5 5,5 51,8 61, LDTS 80/3,6 3,6 0,5 7, 61,67 74, LDTS 80/5,1 5,1 0,5 10, 81,91 98, LDTS 80/5,8 5,8 0,5 11,5 88,44 106, LDTS 80/7,0 7,0 0,5 14,0 107,94 19, LDTS 80/10,3 10,3 0,5 0,5 148,87 178, LDTS 80/1,5 1,5 0,5 5,0 171,1 05, LDTS 80/15,0 15,0 0,5 30,0 1,18 54, LDTS 80/,5,5 0,5 45,0 336,50 403, LDTS 100 W/m Rozteč 8,7 cm PRÍKON LDTS 160 W/m Rozteč 7,6 cm (10,5 1 cm od výkonu 1400 W) PRÍKON Typ LDTS Plocha 100 W/m [m ] Typ LDTS Plocha 160 W/m [m ] Šírka Šírka Dĺžka 70 LDTS 160/0,5 0,5 0,5 0,9 19,91 3, LDTS 160/0,8 0,8 0,5 1,6 8,04 33, LDTS 160/1,3 1,3 0,5,6 48,03 57, LDTS 160/1,6 1,6 0,5 3, 59,1 70, LDTS 160/,1,1 0,5 4, 77,58 93, LDTS 160/,6,6 0,5 5, 96,05 115, LDTS 160/3,0 3,0 0,5 6,0 110,84 133, LDTS 160/3,4 3,4 0,5 6,7 119,77 143, LDTS 160/4, 4, 0,5 8,3 130,66 156, LDTS 160/5,1 5,1 0,5 10, 154,00 184, LDTS 160/6,1 6,1 0,5 1,3 175,78 10, LDTS 160/7,6 7,6 0,5 15,1 17,00 60, LDTS 160/8,8 8,8 0,5 17,6 50,45 300, LDTS 160/11,0 11,0 0,5,0 348,05 417, LDTS 160/13,3 13,3 0,5 6,6 386,56 463, LDTS 160/16,3 16,3 0,5 3,5 40,00 504, Dĺžka 60 LDTS 100/0,6 0,6 0,5 1,, 6, LDTS 100/1,0 1,0 0,5,1 7,3 3, LDTS 100/1,8 1,8 0,5 3,6 49,78 59, LDTS 100/,, 0,5 4,4 64,8 77, LDTS 100/,9,9 0,5 5,8 8,13 98, LDTS 100/4,1 4,1 0,5 8, 109,36 131, LDTS 100/4,7 4,7 0,5 9,4 137,8 164, LDTS 100/5,6 5,6 0,5 11, 161,39 193, LDTS 100/8, 8, 0,5 16,5 199,11 38, LDTS 100/10, 10, 0,5 0,3 19,14 6, LDTS 100/11,8 11,8 0,5 3,7 33,76 80, LDTS 100/17,9 17,9 0,5 35,8 54,9 305, Inštalácia systému Ecofloor vykurovacia rohož 1) Inštalácia systému Ecofloor vykurovacia rohož, ) Ak potrebujete obísť napr. zriaďovacie predmety, vystrihneme potrebnú časť tkaniny a dané miesto obídeme vodičom (obr. ), 3) Hladkou stierkou zrovnáme flexibilný tmel na rovinu podlahy, 4) Pri menších plochách (do 4 m ) môžeme klásť dlažbu ihneď, pri väčších plochách po 4 hodinách. 15

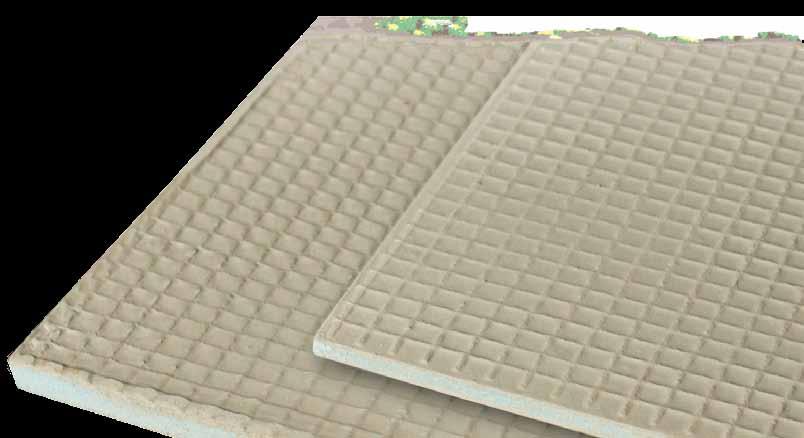

18 vykurovacie rohože ECOFLOOR Vykurovacie rohože pre priamovýhrevné vykurovanie umiestnenie do tmelu alebo do betónu hrúbka cca 6 cm ULTRATENKÉ ROHOŽE CM Dvojžilový veľmi tenký vodič s ochranným opletením vhodné do bežných vlhkých miestností (kúpeľne) aj do bežných miestností ideálny do lepiaceho tmelu pod dlažbu; Ø vodiča,7,9 mm, pripojovací vodič tzv. Studený Koniec 1,5 m (príplatok za dlhší SK 1,56 EUR/m ). PRÍKON Typ CM Plocha 150 W/m [m ] Šírka Dĺžka 150 CM 150/1 1,0 0,5,0 43,75 5, CM 150/1,5 1,5 0,5 3,0 51,5 61, CM 150/,0 0,5 4,0 86,80 104, CM 150/,5,5 0,5 5,0 94,73 113, CM 150/3 3,0 0,5 6,0 110,41 13, CM 150/4 4,0 0,5 8,0 146,50 175, CM 150/5 5,0 0,5 10,0 163,96 196, Vykurovacia rohož CM Vykurovacie rohože LD VYKUROVACIE ROHOŽE LPSV Jednožilový vodič s ochranným opletením použitie zhodné s rohožami LDTS; Ø vodiča,9 3,4 mm SK 5 m (príplatok za dlhší SK 1,36 EUR/m ). Jednožilový vodič s ochranným opletením vhodné do vlhkých miestností (kúpelne) aj do bežných miestností umiestnenie do betónu alebo anhydridu, určené na trvalé vykurovanie; Ø vodiča 4,5 5,1 mm SK 5 m (príplatok za dlhší SK 1,49 EUR/m ). LD 160 W/m Rozteč 8,7 cm PRÍKON Typ LD Plocha 160 W/m [m ] Šírka Dĺžka 100 LD 160/0,6 0,6 0,3,0 4,71 9, LPSV 80 W/m PRÍKON Typ LPSV Plocha 80 W/m [m ] Šírka Dĺžka 160 LPSV 80/,0 0,5 4,0 36,71 44, LD 160/0,9 0,9 0,3 3,0 3,53 39, LPSV 80/3 3,0 0,5 6,0 47,0 56, LD 160/1,1 1,1 0,3 3,6 34,71 41, LPSV 80/4 4,0 0,5 8,0 54,86 65, LD 160/1,8 1,8 0,3 6,1 46,58 55, LPSV 80/5 5,0 0,5 10,0 66,00 79, LD 160/,3,3 0,3 7,6 55,5 66, LPSV 80/6 6,0 0,5 1,0 73,9 88, LD 160/3,0 3,0 0,3 10,0 64,05 76, LPSV 80/7 7,0 0,5 14,0 84,71 101, LD 160/4,3 4,3 0,5 8,6 8,96 99, LD 160/5,3 5,3 0,5 10,6 99,77 119, LPSV 80/8 8,0 0,5 16,0 91,69 110, LPSV 80/9 9,0 0,5 18,0 99,45 119, LD 160/5,9 5,9 0,5 11,8 109,69 131, LPSV 80/10 10,0 0,5 0,0 109,73 131, LD 160/7, 7, 0,5 14,4 14,4 149, LPSV 80/1 1,0 0,5 4,0 118,35 14, LD 160/10,7 10,7 0,5 1,4 18,06 18, LPSV 80/13 13,0 0,5 6,0 16,78 15, LD 160/1,4 1,4 0,5 4,9 05,80 46, LPSV 80/15 15,0 0,5 30,0 147,06 176, LD 160/15,7 15,7 0,5 31,3 74,8 39, LPSV 80/18 18,0 0,5 36,0 175,0 10, LD 160/18,8 18,8 0,5 37,6 364,75 437, LPSV 80/1 1,0 0,5 4,0 05,5 46, LPSV 80/8 8,0 0,5 56,0 5,0 30, PODLAHOVÉ IZOLÁCIE k vykurovacím systémom ECOFLOOR v tmeli pod dlažbou Podlaha v kúpeľni sa pri štandardných podmienkach zohrieva z 0 C na 8 C cca 1 1,5 hodiny. S doplnkovou izoláciou je podlaha prehriata za minút. Izolácia F-BOARD je obojstranne vybavená krycou stielkovou vrstvou vystuženou sklenenou tkaninou. Tak je dosiahnutá vyššia tuhosť a mechanická odolnosť izolácie, dosky sa ľahšie pokladajú. Súčasne je zaručená výborná priľnavosť flexibilných tmelov použitých pre fixáciu jednotlivých vrstiev (podklad, dlažba). Predaj iba v celých baleniach. Typ Hrúbka [mm] Objemová hmotnosť [kg/m 3 ] Sučiniteľ tepelnej vodivosti [W/mK] Doporučené použitie Rozmer izolácie Obsah balenia Cena za m ZA BALENIE F-BOARD ,033 Väčšia hrúbka izolácie lepšie tepelne dosky 0,60 1,0 4,3 m 15,0 65,68 78, izoluje, súčasne však zvyšuje hrúbku F-BOARD ,037 konštrukcie dosky 0,60 1,0 4,3 m 16,97 73,3 87,

19 sada pre svojpomocnú inštaláciu ECOFLOOR SADY COMFORT MAT pre svojpomocnú inštaláciu Obsahujú vykurovaciu rohož LDTS so šírkou 50 cm. Základným kritériom je požadovaná veľkosť vykurovanej plochy vy berie sa sada v ktorej je rohož zodpovedajúcej veľkosti. Sady Comfort Mat sú ponúkané s plošným výkonom 100 a 160 W/m. Výkon 100 W/m je pre kúpeľne nedostatočný a všeobecne je určený skôr pre trvalé vykurovanie podláh. Vý kon 160 W/m je určený predovšetkým pre kúpeľne a pre aplikácie, kde je vykurovanie v podlahe prevádzkované krát kodobo vyšší plošný príkon zaisťuje rýchlejšie prehriatie podlahy. Výhodou rohoží oproti vodičovému okruhu je jed noduchá a rýchla pokládka, sú však určené skôr pre inštaláciu do pravidelných plôch, pri ktorých je jedna strana násobkom šír ky rohože (50 cm). PRÍKON Typ LDTS PLOCHA [m ] DĹŽKA 70 Comfort Mat 160/0,5 0,5 0,9 114,3 137, Comfort Mat 160/0,8 0,8 1,6 117,86 141, Comfort Mat 160/1,3 1,3,6 11,98 146, Comfort Mat 160/1,6 1,6 3, 1,1 146, Comfort Mat 160/,1,1 4, 140,39 168, Comfort Mat 160/,6,6 5, 159,44 191, Comfort Mat 160/3,0 3,0 6,1 171,11 05, Comfort Mat 160/3,4 3,4 6,7 18,77 19, Comfort Mat 160/4, 4, 8,3 19,50 31, Comfort Mat 160/5,1 5,1 10, 10,00 5, Comfort Mat 160/6,1 6,1 1,3 33,7 80, Comfort Mat 160/7,6 7,6 15,1 64,83 317, Comfort Mat 160/8,8 8,8 17,6 30,0 36, Comfort Mat 100/1,8 1,8 3,6 19,11 154, Comfort Mat 100/,, 4,4 130,7 156, Comfort Mat 100/,9,9 5,8 143,89 17, Comfort Mat 100/4,1 4,1 8, 171,11 05, Comfort Mat 100/4,7 4,7 9,4 187,45 4, Comfort Mat 100/5,6 5,6 11, 03,39 44, Comfort Mat 100/8, 8, 16,5 66,77 30, Obsah: Vykurovacia rohož (šírka 0,5 m, dĺžka 0,9 17,6 m) Digitálny programovateľný termostat Fenix TFT Podlahová sonda k termostatu Ohybná inštalačná rúrka tzv. husí krk pre zavedenie sondy do podlahy Návod a záručný list Inštruktážne CD 17

20 vykurovacie okruhy ECOFLOOR Vykurovacie OKRUHY pre priamovýhrevné vykurovanie umiestnenie do lepiaceho tmelu alebo do betónu hrúbky cca 6 cm Vodičové okruhy PSV Jednožilový vodič s ochranným opletením vhodné do vlhkých priestorov aj do bežných miestností umiestnenie do lepiaceho tmelu pod dlažbou alebo do betónu hrúbky 4 6 cm; Ø vodiča 4,5 5,1 mm SK 5 m (príplatok za dlhší SK,14 EUR/m ) PSV 5 W/m pre NízkoEnergetické Domy (NED) do lepiaceho tmelu pod dlažbu PRÍKON Typ PSV 5 W/m Dĺžka 10 PSV 510,8 33,97 40, PSV ,7 43,00 51, PSV , 48,83 58, PSV , 59,9 71, PSV ,7 67,47 80, PSV ,6 76,58 91, PSV , 88,68 106, PSV , 9,41 110, PSV ,5 10,57 13, PSV ,9 107,04 18, PSV ,3 111,95 134, PSV ,3 134,0 161, PSV ,8 156,69 188, PSV ,5 187,00 4, PSV ,1 7,04 7, PSV ,0 81,56 337, PSV 10 W/m do lepiaceho tmelu, do betónu a liatych podláh hr. 4 6 cm PRÍKON Typ PSV 10 W/m Dĺžka 170 PSV ,1 30,00 36, PSV ,0 38,91 46, PSV ,0 41,5 49, PSV ,0 49,53 59, PSV ,7 51,71 6, PSV ,4 58,40 70, PSV ,7 67,43 80, PSV ,1 70,66 84, PSV ,0 78,5 93, PSV ,0 8,0 98, PSV ,8 85,95 103, PSV ,6 104,59 15, PSV ,9 10,04 144, PSV ,6 153,54 184, PSV ,7 196,3 35, PSV ,8 49,6 99, PSV 15 W/m pri požiadavke na vyšší plošný príkon PRÍKON Typ PSV 15 W/m Dĺžka 00 PSV ,7 9,07 34, PSV 15340,0 34,36 41, PSV ,0 38,05 45, PSV ,0 45,76 54, PSV ,0 49,96 59, PSV ,0 57,39 68, PSV ,0 64,98 77, PSV ,0 65,99 79, PSV ,0 69,61 83, PSV ,0 7,33 86, PSV ,0 7,96 87, PSV ,0 87,47 104, PSV ,0 100,35 10, PSV ,0 118,75 14, PSV ,0 146,54 175, PSV ,0 1,01 65, Vodičové okruhy ADSV Dvojžilový vodič s ochranným opletením vhodné do vlhkých priestorov aj do bežných miestností umiestnenie do lepiaceho tmelu pod dlažbou alebo do betónu hrúbky 4 6 cm; Ø vodiča 3,6 4,6 mm SK 1 3 m (príplatok za dlhší SK 1,56 EUR/m ) ADSV 5 W/m pre NízkoEnergetické Domy (NED) do lepiaceho tmelu pod dlažbu PRÍKON Typ ADSV 5 W/m Dĺžka 45 ADSV ,6 1,33 5, ADSV ,1 31,63 37, ADSV ,0 37,93 45, ADSV ,7 45,04 54, ADSV 50 46,0 58,74 70, ADSV ,7 68,93 8, ADSV ,3 73,85 88, ADSV ,7 79,63 95, ADSV ,1 98,37 118, ADSV ,3 107,33 18, ADSV , 14,37 149, ADSV ,4 151,59 181, ADSV ,5 19,37 30, ADSV ,7 34,70 81, ADSV ,8 7,70 37, ADSV 10 W/m do lepiaceho tmelu, do betónu a liatych podláh hr. 4 6 cm PRÍKON Typ ADSV 10 W/m Dĺžka 65 ADSV ,6,83 7, ADSV ,4 5,79 30, ADSV ,9 35,63 4, ADSV ,6 4,55 51, ADSV ,6 5,6 63, ADSV ,9 6,30 74, ADSV ,9 70,90 85, ADSV ,6 80,00 96, ADSV ,9 89,68 107, ADSV ,8 96,01 115, ADSV ,0 118,58 14, ADSV ,5 14,64 149, ADSV ,3 138,17 165, ADSV ,5 08,7 50, ADSV ,5 61,80 314, Inštalácia systému ECOFLOOR vodičový okruh 1) Z vodiča sa vytvárajú slučky vykurovacieho telesa (možno použiť aj šablónu), ) Vodič sa priebežne fixuje na podlahu (samolepiace pásky, fixačná páska GRUFAST), 3) Hladkou stierkou zrovnávame flexibilným tmelom na rovinu podlahu, 4) Pri menších plochách (do 4 m ) môžeme klásť dlažbu hneď, pri väčších plochách po 4 hodinách. 3 4

21 ďalšie výrobky ECOFLOOR Vykurovacia ROHOŽ S-MAT, S-MAT-W Vykurovacia gumená rohož pre ochranu vstupných čistiacich zón obchodov a obchodných centier, alebo iných komunikačných plôch pred snehom a námrazou, pre zaistenie bezpečného pohybu užívateľov. Povrch rohože tvorí dezénová guma typ S tl. 3 mm, nášľapná strana typu S-MAT-W je navyše vybavená záťažovým kobercom, čím sa výrazne zvyšuje komfort pohybujúcich sa osob. Povolené zaťaženie rohože podľa tr Možnosť operatívneho aj celosezónneho využívania, rohož je komerčne zaťažená vozíkmi s gumovými kolieskami. Typ S-MAT PRÍKON ROZMER ROHOŽE Celkový Vykurovací Hrúbka [mm] Hmotnosť [kg] S-MAT 1, ,00 1,55 0,8 1, ,0 331,55 397, S-MAT-W 1, ,00 1,55 0,8 1,44 9,5 16,7 331,48 397, Technické parametre: 30 V/50 Hz, krytie IP 65, trieda izolácie I.: S-MAT-W krytie IP 67 + koberec; prívodný vodič v dĺžke 5m je ukončený vidlicou (IP54) s prúdovým chráničom Vykurovacia ROHOŽ W-MAT Vykurovacia gumená rohož W-MAT je vyhrievaná gumová rohož určená pre pracovisko (obvykle priemyselné prevádzky), na ktorých sa pracovná činnosť vykonávána pri nízkých teplotách. Vyhrievaná rohož chráni pracovníkov pred studenou podlahou a zásadným spôsobom tak zvyšuje komfort pracovnej zóny. Povolené zaťaženie tr PRÍKON ROZMER ROHOŽE Typ W-MAT Hrúbka Hmotnosť [mm] [kg] Celkový Vykurovací W-MAT 0,6 68 0,60 1,00 0,40 0,85 8 6,6 175,74 10, Technické parametre: 30 V/50 Hz, krytie IP 65, trieda izolácie I.; prívodný vodič v dĺžke 5m je ukončený vidlicou (IP54) s prúdovým chráničom Vykurovacia PLACHTA D-MAT Vykurovacia plachta D-MAT je určená pre vonkajšie aplikácie ako protimrazová ochrana v priemyselných aplikáciách a v stavebníctve napríklad na zohrievanie zeminy výkopov alebo uskladnených sypkých materi álov, zohrievanie vodičov na cievkach, temperovanie časti strojov alebo nástrojov apod. Plach ta je vhodná aj pre použitie v extrémnych zimných podmienkach. Typ D-MAT PRÍKON ROZMER ROHOŽE Celkový Vykurovací Hrúbka [mm] Hmotnosť [kg] D-MAT 3, ,50 3,05 1,0,85 4 9,6 595,00 714, Technické parametre: 30 V/50 Hz, krytie IP 56, prívodná šnúra v dĺžke 5 m ukončená vidlicou PRIEMYSELNÉ VYKUROVACIE VODIČE PDS1P Vykurovacie vodiče PDS1P sú konštruované pre krátkodobé jednorazové použitie v zimnom období pre urýchlenie vyzretia a vytvrdenia betónu. Po dokončení procesu vyzretia sa vodiče odpoja (odstrihnú) a zostanú v betónovej doske ako tzv. stratené. Vodiče sú určené výhradne pre priemyselné použitie. Vykurovací okruh je ukončený prívodnou šnúrou so zalisovanou vidlicou dĺžka m. Napätie 30 V; Priemer vodiča 7 mm. Typ PDS1P 40 W/m PRÍKON Dĺžka Odpor [Ω] ,3 404,3 1,44 5, ,0 140, 5,60 30, ,0 68,0 39,3 47, ,0 37,8 43,0 51, ,0 35,3 54,60 65, ,0 4,0 75,60 90, ,0 16,7 10,16 1, Vodič PDS1P pre zrenie betónu 19

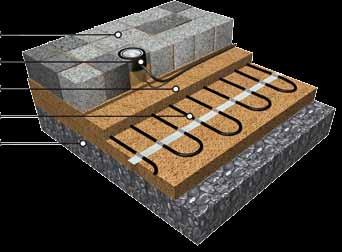

22 vykurovacie okruhy ECOFLOOR Vykurovacie okruhy pre vonkajšie aplikácie Dvojžilové (ADPSV/MADPSP) a jednožilové (MAPSV) vodiče s ochranným opletením vykurovacie jadro je zo 7 žíl (lanko), vodiče tak majú veľmi dobrú mechanickú a teplotnú odolnosť. Okruhy sú prednoste určené pre ochranu vonkajších plôch, príkony 18, 0 a 30 W/m možno využiť aj ako akumulačné vykurovanie do betónovej mazaniny. Okruhy MADPSP sú vhodné aj do asfaltovaných komunikácií. Okruhy ADPSV dvojžilový vodič, Ø vodiča 5,0 5,9 mm SK 1 5 m, (príplatok za dlhší SK,47 EUR/m ). PRÍKON Typ ADPSV 18 W/m DĹŽka ,3 38,05 45, ,5 43,85 5, ,5 47,63 57, ,0 53,58 64, ,4 55,10 66, ,4 6,45 74, ,8 68,79 8, ,1 74,59 89, ,5 79,6 95, ,9 97,3 116, , 110,7 13, ,4 19,30 155, ,7 170,74 04, ,6 1,71 66, PRÍKON Typ ADPSV 0 W/m Dĺžka ,3 39,18 47, ,0 43,70 5, , 47,47 56, ,5 53,58 64, ,4 63,58 76, ,1 68,56 8, ,3 83,97 100, ,8 84,67 101, ,5 89,61 107, ,4 100,51 10, ,0 117,35 140, ,4 11,5 145, ,3 149,14 178, ,4 17,06 06, PRÍKON Typ ADPSV 30 W/m Dĺžka ,0 33,6 40, ,0 40,6 48, ,0 44,51 53, ,0 50,00 60, ,0 53,77 64, ,0 59,38 71, ,0 71,48 85, ,0 80,78 96, ,0 86,3 103, ,0 100,74 10, ,0 114,59 137, ,0 139,84 167, ,0 165,64 198, ,0 06,38 47, Okruhy MADPSP 40 W/m Ø vodiča 6, 8,9 mm SK 1 5 m, (príplatok za dlhší SK,33 EUR/m ). PRÍKON Typ MADPSP 40 W/m DĹŽka ,5 45,70 54, ,5 47,7 56, ,0 56,50 67, ,0 66,7 79, ,0 8,15 98, ,0 94,81 113, ,0 95,73 114, ,0 131,73 158, ,0 14,04 170, ,0 183,77 0, ,0 78,88 334, ,0 510,38 61, MAPSV jednožilový vodič, Ø vodiča 5,0 5,5 mm SK 5 m, (príplatok za dlhší SK,14 EUR/m ). PRÍKON Typ MAPSV 0 W/m DĹŽka ,3 43,11 51, ,3 45,1 54, ,0 56,15 67, ,5 75,7 90, ,4 84,3 101, ,3 101,91 1, ,0 114,05 136, ,8 133,31 159, ,4 155,88 187, ,3 168,5 01, ,6 05,9 46, ,5 43,97 9, ,3 318,9 381, PRÍKON Typ MAPSV 30 W/m DĹŽka ,0 4,30 50, ,3 43,97 5, ,6 49,34 59, ,6 64,47 77, ,3 7,9 87, ,1 89,07 106, ,0 107,8 19, ,6 16,30 151, ,0 143,11 171, ,7 154,05 184, ,9 175,7 10, ,1 06,81 48, ,9 61,63 313, Okruhy ADPSV, MADPSP, MAPSV aj rohože ADPSV, MDT a MST je možné vyrobiť aj pre napätie 400 V popis a výkonové rady nájdete na internetových stránkach spoločnosti Fenix, ceny sú zverejnené v internetovom obchode shop.fenix.sk alebo Vám ich na požiadanie poskytnú pracovníci obchodného oddelenia. 0 5

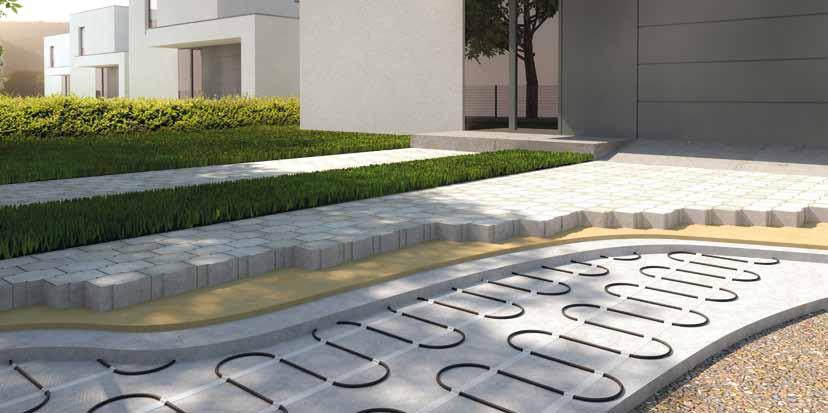

23 vykurovacie rohože ECOFLOOR Vykurovacie rohože pre vonkajšie aplikácie vykurovacie rohože Dvojžilové (ADPSV/MDT) a jednožilové (MST) rohože s ochranným opletením vodiče použité na výrobu týchto rohoží majú vykurovacie jadrá zapletené zo 7 žil (lanko) a vyznačujú sa tak veľmi dobrou mechanickou aj teplotnou odolnosťou. Rohože sú určené pre ochranu vonkajších plôch, vodiče sú spojené len fixačným pásom, aby došlo k dobrému spojeniu jednotlivých vrstiev. Rohože MDT sú vhodné aj do asfaltových komunikácií. Rohože ADPSV 300 W/m dvojžilový vodič o Ø 5,0 5,9 mm SK 1 5 m (príplatok za dlhší SK,33 EUR/m ). Rohože MDT 400 W/m dvojžilový vodič o Ø 6, 8,9 mm SK 1 5 m (príplatok za dlhší SK,33 EUR/m ). PRÍKON Typ ADPSV 300W/m plocha [m ] šírka DĹŽka PRÍKON Typ MDT 400 W/m plocha [m ] šírka DĹŽka 300 ADPSV 300/1-0,5 1,0 0,5,0 45,76 54, MDT 400/0,9-0,75 0,9 0,75 1,1 51,96 6, ADPSV 300/1,5-0,5 1,5 0,5 3,0 49,3 59, MDT 400/1,4-0,75 1,4 0,75 1,9 56,5 67, ADPSV 300/-0,5,0 0,5 4,0 65,04 78, MDT 400/,-0,75, 0,75,9 68,88 8, ADPSV 300/,5-0,5,5 0,5 5,0 7,00 86, MDT 400/,6-0,75,6 0,75 3,4 79,08 94, ADPSV 300/3-0,5 3,0 0,5 6,0 87,7 105, MDT 400/3,3-0,75 3,3 0,75 4,4 95,4 114, ADPSV 300/3,5-0,5 3,5 0,5 7,0 97,48 116, ADPSV 300/4-0,5 4,0 0,5 8,0 108,80 130, MDT 400/4,3-0,75 4,3 0,75 5,7 109,88 131, MDT 400/4,7-0,75 4,7 0,75 6,3 11,1 134, ADPSV 300/5-0,5 5,0 0,5 10,0 18,8 153, MDT 400/6,1-0,75 6,1 0,75 8, 153,56 184, ADPSV 300/6-0,5 6,0 0,5 1,0 150,16 180, MDT 400/7,3-0,75 7,3 0,75 9,7 167,3 00, ADPSV 300/7-0,5 7,0 0,5 14,0 181,0 17, MDT 400/8,5-0,75 8,5 0,75 11,3 14,4 57, ADPSV 300/9-0,5 9,0 0,5 18,0 15,0 58, MDT 400/13-0,75 13,0 0,75 17,3 35,76 390, ADPSV 300/10-0,5 10,0 0,5 0,0 76,68 33, MDT 400/18,4-0,75 18,4 0,75 4,5 581,48 697, Rohože MST 300 W/m _ šírka 0,5 m - 30 V jednožilový vodič o Ø 5,0 5,5 mm - SK 1 5 m + 1 dĺžka rohože + 5 m (príplatok za dlhší SK,0 EUR/m ). PRÍKON Typ MST 300 W/m Plocha [m ] Šírka DĹžka 3600 MST300/1-0,5 1,0 0,5 4,0 11,08 53, MST300 /15-0,5 15,0 0,5 30,0 37,36 84, MST300/0-0,5 0,0 0,5 40,0 36,1 434,

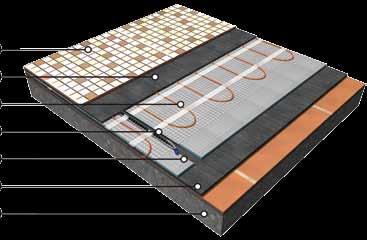

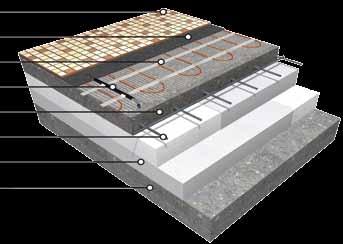

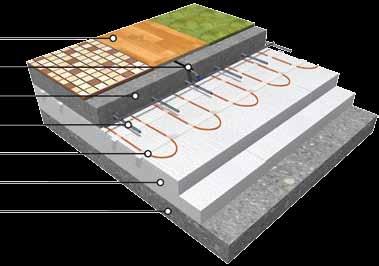

24 doporučené skladby ECOFLOOR SKLADBY SYSTÉMov ECOFLOOR Priamovykurovací SYSTÉM s umiestením vykurovacieho prvku do anhydridu (hrúbka 3 4 cm) (najčastejší spôsob aplikácie) 1 Nášľapná vrstva (dlažba, koberec, PVC, vinyl) Podlahová (limitačná) sonda v ochrannej trubke (tzv. husí krk) 3 Nosná anhydridová doska 4 Vykurovacia rohož (vodič) ECOFLOOR 5 Tepelná izolácia 6 Podklad (betónová doska) Priamovykruovací SYSTÉM Rekonštrukcia Doporučená skladba pri rekonštrukcii alebo dodatočnej inštalácii (napr. v kúpeľni) 1 Nášľapná vrstva (keramická dlažba) Flexibilný lepiaci tmel 3 Vykurovacia rohož (vodič) ECOFLOOR 4 Podlahová (limitačná) sonda v ochrannej trubici (tzv. husí krk) 5 Doplnková tepelná izolácia F-BOARD (skracuje dobu ohrevu) 6 Flexibilný lepiaci tmel 7 Pôvodná podlaha (stará dlažba, betón) Priamovykurovací SYSTÉM s umiestnením vykurovacieho prvku pod dlažbu 1 Nášľapná vrstva (keramická dlažba) Flexibilný lepiaci tmel 3 Vykurovacia rohož ECOFLOOR 4 Podlahová (limitačná) sonda v ochrannej trubici (tzv. husí krk) 5 Nosná betónová doska 6 Oceľová výstuž (tzv. Kari sieť) 7 Tepelná izolácia 8 Podklad (betónová doska) Poloakumulačný SYSTÉM s miernou akumuláciou do betónu (hrúbka betónu cca 5 8 cm) 1 Nášľapná vrstva (dlažba, koberec, PVC, vinyl) Podlahová (limitačná) sonda v ochrannej trubici (tzv. husí krk) 3 Nosná betónová plávajúca doska 4 Oceľová výstuž (tzv. Kari sieť) 5 Vykurovacia rohož (vodič) ECOFLOOR 6 Tepelná izolácia 7 Podklad (betónová doska)

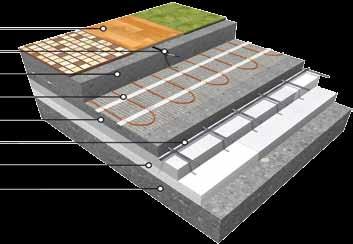

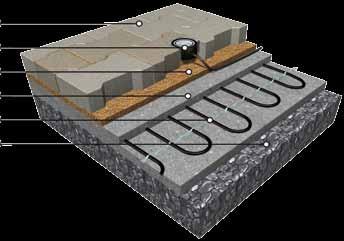

25 doporučené skladby ECOFLOOR xy ECOSUN AKUMULAČNÝ SYSTÉM s akumuláciou do betónu (hrúbka betónu cca cm) 1 Nášľapná vrstva (dlažba, koberec, PVC, vinyl) Podlahová (limitačná) sonda v ochrannej trubici (tzv. husí krk) 3 Betónová akumulačná vrstva 4 Vykurovacia rohož (vodič) ECOFLOOR 5 Betónová akumulačná vrstva 6 Oceľová výstuž (tzv. Kari sieť) 7 Tepelná izolácia 8 Podklad (betónová doska) Vonkajšie aplikácie chodník Doporučená skladba pre nepojazdné komunikácie 1 Spevnený povrch, napr. dlažba Sonda vlhkosti (voda, sneh, ľad) 3 Pieskový zásyp na podsyp vodiča 4 Vykurovací vodič ECOFLOOR MAPSV/MADPSP alebo rohož MST/MDT 5 Pevný štrkový podklad (makadam) Vonkajšie aplikácie cesta Doporučená skladba pre komunikácie pojazdnej vozidlami 1 Spevnený povrch, napr. zámková dlažba Sonda vlhkosti (voda, sneh, ľad) 3 Pieskové lôžko zámkovej dlažby 4 Betónová doska (chráni vykurovací vodič pred zaťažením vozidlami) 5 Vykurovací vodič ECOFLOOR MAPSV/MADPSP alebo rohož MST/MDT 6 Pevný štrkový podklad (makadam) Vonkajšie aplikácie schodisko Doporučený spôsob pokládky vykurovacieho vodiča na schody 1 Nášľapná vrstva (dlažba) Flexibilný lepiaci tmel 3 Vykurovací vodič ECOFLOOR ADPSV/MAPSV/MADPSP 4 Schody detail prechodu hrany schodu 3

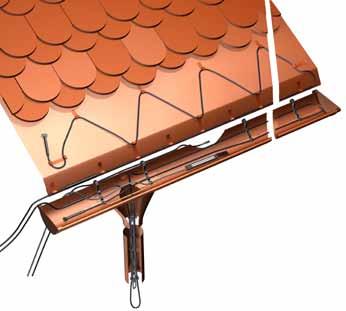

26 xy systémy ECOSUN protimrazovej ochrany ECOFLOOR Vykurovacie vodiče pre ochranu odkvapov a zvodov ADPSV Vykurovacie vodiče zamedzujú hromadeniu snehu na streche v miestach, kde je nežiaduci pri protisnehových zábranách, v strešných úžľaboch, žľaboch (odkvapoch) apod. Poskytujú aj ochranu pred možným vznikom nákladných škôd. Obzvlášť vhodné sú vykurovacie vodiče do strešných žľabov a zvodov pri strechách s nedostatočnou teplotnou izoláciou, kde aj pri silných mrazoch sneh odteká, voda steká do žľabov, zamŕza a tvorí tu ľadovú bariéru. Následne začne pretekať a vytvárajú sa tak cencúle, síce romantická ale aj tak nežiaduca ozdoba striech. Pre tieto aplikácie sú určené vodiče ADPSV dvojžilové vodiče s plným opletením a plášťom s ochranou proti UV žiareniu. Ochrana odkvapov a zvodov proti zamrznutiu. Studený koniec 1 5 m; Ø vodiča ADPSV 5,0 5,9 mm (príplatok za dlhší SK,47 EUR/m ). PRÍKON Typ ADPSV 0 W/m Dĺžka ,3 39,18 47, ,0 43,70 5, , 47,47 56, ,5 53,58 64, ,4 63,58 76, ,1 68,56 8, ,3 83,97 100, ,8 84,67 101, ,5 89,61 107, ,4 100,51 10, ,0 117,35 140, ,4 11,5 145, ,3 149,14 178, ,4 17,06 06, Dimenzovanie: Pre bežné odkvapy a zvody (Ø 150mm) inštaluje sa vykurovací výkon W/m, v nadmorských výškach bízkych 1000 m potom 60 W/m a viac (po posúdení miestnych podmienok). Je výhodnejšie použiť vodič s nižším príkonom a inštalovať ho do odkvapov alebo zvodov dvakrát (tým je pokrytá väčšia plocha) ako použiť výkonnejší vodič a inštalovať len jednu žilu. Na upevnenie vodiča v žľabe sa používa žľabová príchytka, do zvodu zvodová príchytka. Tieto príchytky sa inštalujú s roztečou cca 5 cm. Rozteč dvoch vodičov v žľabe má byť mm. Pri strechách sa vodič inštaluje tzv. pilkovaním (viď. obr.) a to pri takej rozteči, aby plošný príkon tvoril cca 00 W/m, pri nadmorských výškach blízkych 1000 m potom minimálne 50 W/m. Pre správnu a úspornú prevádzku doporučujeme vybaviť inštaláciu vhodným regulátorom napr. EBERLE EM 5489 s teplotnou (TFD ) a vlhkostnou (ESD ) sondou z ponuky firmy Fenix. EM EM Odkvapové sondy Zemné sondy DTR-E EB-Therm VÝROBOK Technický popis Cena Cena EBERLE EM (jednozónový) Regulátor (30 V, 1 spínací kontakt 16 A) pre vyhrievanie strešných odkvapov, zvodov a vonkajších plôch chodníkov a ciest. Oproti ručnému alebo termostatickému ovládaniu dosahuje úsporu v prevádzkových nákladoch až 80 %. Funkcia: nastavenie teploty a vlhkosti, počítadlo prevádzkových hodín pre alarm, oneskorené vypnutie, ukazovateľ aktuálnej teploty. Umiestnenie na DIN lištu (8 modulov), CZ menu. Prítomnosť vlhkosti (voda, sneh alebo ľad) a vonkajšia teplota monitorovaná pomocou externých sond, ktoré je nutné objednať zvlášť podľa aplikácie odkvapová alebo pre voľné plochy. 56,73 308, EBERLE EM (dvojzónový) Dvojzónový regulátor (30 V, spínací kontakt 16 A) pre vyhrievanie strešných odkvapov, zvodov a vonkajších plôch. Parametre a funkcie sú také isté ako pri EM 54 89, regulátor však umožňuje nezávislé sledovanie a riadenie dvoch aplikácií súčasne. V podstate ide o dva regulátory EM v jednom. Obidve zóny vyžadujú pripojenie vlastnej sady sond podľa aplikácie odkvapové alebo pre voľné plochy ktoré sa musia objednávať zvlášť. 36,1 391, Sada odkvapových sond EBERLE Sada sond k regulátorom EM a EM pre riadenie vyhrievania strešných odkvapov a zvodov. V sade je vlhkostná sonda ESD (dĺžka kábla 4 m, možné predĺžiť až na 50 m vodičom 5 1,5 mm ) a teplotná sonda TFD (dĺžka kábla 4 m, možné predĺžiť až na 50 m vodičom 1,5 mm ). 89,39 107, Sada zemných sond EBERLE Sada sond k regulátorom EM a EM pre riadenie vyhrievania vonkajších plôch. V sade je vlhkostná sonda ESF (dĺžka kábla 15 m, možné predĺžiť až na 50 m vodičom 5 1,5 mm ) a teplotná sonda TFF (dĺžka kábla 15 m, možné predĺžiť až na 50 m vodičom 1,5 mm ). 50,85 301, EBERLE DTR-E 310 Diferenčný termostat; 30 V, 1 vypínací kontakt (16 A; C) / 1 spínací kontakt (16 A; 0 5 C), IP 65 (možno umiestniť napr. na fasádu). 55,10 66, EB-Therm 800 Univerzálny digitálny termostat s LCD dispejom na DIN ( moduly). V aplikáciách protimrazovej ochrany môže byť prepnutý do režimu diferenčného termostatu. Pre dosiahnutie úspornej prevádzky je však nutné prevádzkovať termostat pod dohľadom užívateľa. Podrobný popis termostatu v kapitole REGULÁCIA str ,9 113,

27 systémy protimrazovej ochrany ECOFLOOR xy ECOSUN VYKUROVACIE VODIČE PRE OCHRANU POTRUBIA ADPSV, PFP Vykurovacími vodičmi ECOFLOOR možno chrániť proti mrazu takisto potrubie a to kovové aj plastové. Plastové potrubie je nutné najskôr obaliť hliníkovou fóliou a potom inštalovať vykurovací vodič, na kovové potrubie sa vodič môže inštalovať priamo. Následne sa vodič v celej dĺžke prelepí hlinníkovu páskou. Fólie a lepiaca páska zaistí rovnomerne rozloženie tepla po celej ploche potrubia. Potrubie sa vždy zabezpečuje vhodnou tepelnou izoláciou (aj cez vykurovací vodič). Vodič nemá tepelnú izoláciu nahradiť, iba vyrovnáva straty tepla, ktorý žiadna izolácia nedokáže úspešne zabrániť. Pre ochranu potrubia sa používajú predovšetkým vykurovacie vodiče ADPSV 10 W/m a vodiče PFP. Vykurovacie okruhy ADPSV sú vyrábané vo väčších dĺžkach (až 194 m), zapojujú sa do inštalačnej krabice a je nutné ich kombinovať s externým termostatom preto sú vhodné skôr pre priemyselné aplikácie. Vykurovacie okruhy PFP sú vrátane príložného termostatu a sú ukončené pripojovacou šnúrou s vidlicou, v ponuke sú ale iba dĺžky do 4 m teda sú ideálnym riešením pre obytné objekty a aplikácie menších rozsahov. ADPSV studený koniec 1 5 m, Ø vodiča 5 5,9 mm (príplatok za dlhší SK,47 EUR/m ) PRÍKON Typ ADPSV Dĺžka 10 W/m ,4 37,68 45, ,9 43,83 5, ,6 47,87 57, ,6 56,08 67, ,9 63,1 75, ,9 76,06 91, ,1 96,9 115, ,9 97,03 116, ,8 10,70 13, ,0 11,74 135, ,5 140,86 169, ,3 143,73 17, ,5 184,18 1, ,5 53,75 304, PFP vykurovací vodič s termostatom, pripojenie do zásuvky, termostat spína pri +3 C, pripojovacia šnúra s vidlicou 1,5 m, krytie IP 66 PRÍKON Typ PFP 1 W/m DĺŽka 1 PFP 1 m/1 W 1,0 39,96 47, PFP m/5 W,0 44,60 53, PFP 3 m/36 W 3,0 49,1 58, PFP 4 m/48 W 4,0 53,8 63, PFP 6 m/7 W 6,0 56,48 67, PFP 10 m/136 W 10,0 61,3 73, PFP 14 m/15 W 14,0 64,80 77, PFP 1 m/81 W 1,0 70,00 84, PFP 30 m/337 W 30,0 73,88 88, PFP 4 m/490 W 4,0 87,16 104, Navrhnutie príkonu vodiča na ochranu potrubia Príkon vodiča je závislý na teplote okolitého prostredia, šírke a type tepelnej izolácie a na požadovanej teplote prepravovaného média. Po trebný príkon na 1 m dĺžky potrubia možno orientačne určiť z nasledujúcej tabuľky uvedené hodnoty platia pre udržanie teploty prepravovaného média na 5 C. Príklad návrhu: Potrubie priemeru G 1 (DN 5), dĺžka potrubia 48 m, teplota prostredia -5 C, potrubie izolácie hrúbka 0 mm. Teplota prepravovaného média nesmie klesnúť pod 5 C (proti mrazová teplota). Výsledok z tabuľky: Z tabuľky odčítame požadovaný príkon na 1 m = 10 W. Potrebný príkon na 1 m = 10 W. Potrebný celkový výkon cca 480 W (48 m 10 W/m). Možno použiť vodič ECOFLOOR ADPSV typ (príkon 550 W, dĺžka 56,10 m) s reguláciou KABLOREG A1. POZOR: Skontrolujte dĺžku vodiča nemal by byt kratší ako je potrubie (môže nastať pokiaľ zvolíte vodič s veľkým merným príkonom na 1 m). Hrúbka izolácie [mm] Min. teplota okolia [ C] Priemer potrubia [G/mm] 1/ 3/ /4 1 1/ 1/ Príkon vykurovacieho vodiča na 1 bm vykurovací vodič ADPSV Tabuľka je platná pre izolácie so súčiniteľom tepelnej vodivosti l = 0,05 W/mK vykurovací vodič PFP 5

28 xy špeciálne ECOSUN vykurovacie vodiče ECOFLOOR SAMOREGULAČNÉ VODIČE Špeciálna konštrukcia vodiča zaisťuje automatickú reguláciu vykurovacieho výkonu v závislosti na okolitej teplote a to v ktoromkoľvek mieste jeho dĺžky. Vodič je tvorený medenými vodičmi, medzi nimi je umiestnené polovodivé vykurovacie jadro. Pri zvyšovaní okolitej teploty vzrastá odpor vykurovacieho jadra a tým sa znižuje jeho výkon. Pri poklese teploty sa naopak výkon vodiča zvyšuje. Vodiče sa preto môžu navzájom dotýkať, krížiť alebo prechádzať prostredím s rôznymi teplotami bez nebezpečenstva prehriatia alebo prepálenia. Samoregulačné vykurovacie vodiče automaticky menia svoj výkon v závislosti na okolitej teplote, nikdy sa ale úplne nevypínajú. Pre dosiahnutie ekonomickej prevádzky doporučujeme inštalovať doplnkovú reguláciu napr. priestorový termostat EBERLE AZT. Výkon [W/m] ELSR-M 15 BO ELSR-M 10 BO Krivka závislosti výkonu vodiča ELSR-M na teplote okolia Teplota okolitého okolního prostředí prostredia [ C] Výkon [W/m] ELSR-N 30 BO ELSR-N 0 BO Krivka závislosti výkonu vodiča ELSR-N na teplote okolia Teplota okolitého okolního prostředí prostredia [ C] Označenie Príkon pri 10 C [W/m] Tepelná odolnosť [ C] Omedzenia pre montáž min. teplota min. radius Max. dĺžka pri nastavenej spínacej teplote 0 C a inštalovanom ističi ELSR-M Protimrazová ochrana potrubia 10 A 16 A 0 A ELSR-M 10 BO C 5 mm 115,5 m 115,5 m 115,5 m 10,8 1, ELSR-M 15 BO C 5 mm 83 m 97,5 m 97,4 m 10,7 1, ELSR-N Protimrazová ochrana odkapov a striech, technologické ohrevy 16 A 0 A 5 A ELSR-N 0 BO C 5 mm 9 m 115 m 119 m 11,76 14, ELSR-N 30 BO C 5 mm 71 m 89 m 105 m 1,36 14, KIT č. 4 Sada pre ukončenie SR vodiča a napojenie studeného konca inštalačnou firmou (SK nie je súčasťou) 10,15 1, Spojkovanie SR Opatrenie SR vodiča koncovkami a studeným koncom dĺžky 5 m výrobcom (KIT č. 4 a SK 5 m v cene) 5,76 30, Príplatok za ďalšie Studené Konce [Eur/m] / Predaj SK v metráži (bez spojkovania) SK 1,5 Omedzenie: 1 A / 0 m cena za 1 m vodiča 1,81, SK,5 Omedzenie: 0 A / 0 m cena za 1 m vodiča,47, ELSR-M pre proti mrazovú ochranu a technologické ohrevy (10 a 15 W/m) ELSR-N pre proti mrazovú ochranu a technologické ohrevy (0 a 30 W/m v E II) S klesajúcou teplotou okolia, výkon samoregulačných vodičov automaticky rastie. 6

29 príslušenstvo ECOFLOOR xy ECOSUN Žľabová príchytka 100 Reťaz do zvodu T-lišta Grufast SYFOK-P Plastová príchytka CableFix Distančný úchyt Príchytka do zvodu C úchyt Hliniková páska Montážna tyč VÝROBOK Príchytka do žľabu 100; materiál: mrazuvzdorný plast, balenie po 5 ks. Určené pre bežné pologuľaté odkvapy 100 mm inštalovať cca 4 ks/1 m (rozteč 5 cm). Príchytka do žľabu 150; materiál: mrazuvzdorný plast, balenie po 5 ks, vhodný aj pre samoregulačné vodiče. Určené pre bežné pologuľaté odkvapy 150 mm inštalovať cca 4 ks/1 m (rozteč 5 cm). Príchytka do zvodu; materiál: mrazuvzdorný plast, balenie po 5 ks. Pre upevnenej vodiča na reťaz do zvodu inštalovať cca 4 ks/1 m (rozteč 5 cm). MJ bal. 4,80 5, bal. 5,5 6, bal. 3,0 3, Reťaz do zvodu; materiál: mrazuvzdorný plast, balenie po 5 m (110 článkov). bal. 4,0 5, Reťaz do zvodu; materiál: mrazuvzdorný plast, balenie po 10 m (0 článkov). bal. 7,0 8, SYFOK-P; materiál: nerezové lanko a mrazuvzdorný plast. Fixácia vodiča vo zvodoch, úžľabiach a atyp. odkvapoch. P/0 (0 m) bal. 50,84 61, P/10 (10 m) bal. 5,40 30, Distančný úchyt; materiál: mrazuvzdorný plast, balenie po 5 ks. Udržuje rozteč (cca 4,5 cm) súbežne vedených vodičov. bal. 10,5 1, Strešný úchyt C, balenie po 5 ks. Fixácia vodiča v úžľaboch a atyp. odkvapoch, ploché strechy upevňuje sa pájkovaním/nitovaním, lepením akrylovou páskou 3M-4611F. medený Cu bal. 15,0 18, titan zinok TiZn bal. 1,80 15, CableFix AL 5 (hlinikový) univerzálny fixačný pás pre vykurovacie vodiče, vhodný vďaka použitým materiálom (hliník) i do vonkajšieho prostredia napr. do strešných žľabov. ROZMERY: hrúbka 0,5 mm; šírka 1 mm; návin 10 m; osová rozteč úchytov 5 mm. bal. 9,84 11, Plastová príchytka vodiča; materiál: plast čierny; predaj v balení po 60 ks. bal. 3,60 4, Plastová príchytka vodiča; materiál: plast modrý; predaj v balení po 50 ks. bal.,00, Montážna tyč pre inštaláciu príchytiek vodiča. ks 153,3 183, Plastová T-lišta; materiál: mrazuvzdorný plast; dĺžka lišty 0,5 m; fixácia vykurovacích vodičov s priemerom 3,5 9 mm. Osová vzdialenosť úchytov 1 cm, celková výška lišty 10 mm, možnosť spájania líšt, (spotreba cca 3 ks/m ). Balenie: 0 ks. GRUFAST fixačná páska; materiál: pozinkovaná oceľ; dĺžka 10 m; rozteč úchytov 3,5 cm. Univerzálna fixačná páska pre upevnenie vykurovacích vodičov. Spotreba cca 1 ks/4 m. Nevhodný pre vonkajšie prostredie (napr. v žľaboch a úžľabinách). bal. 7,0 8, bal. 8,84 10, KIT 1 sada pre ochranu vodičov A1P, P1P a AD1P (rohože LDT a DT), PV. ks 6,11 7, KIT sada pre opravu vodičov ADSV, ASL1P (rohože LD) a ADSL1P (rohože LDTS), PSV. ks 8,40 10, KIT 3 sada pre opravu vodičov a rohoží MAPSV, ADS1P, ADPSV, MADPSP, rohože MST a MDT. ks 7,74 9, Hliníková páska samolepiaca šírka 50 mm, dĺžka 50 m. Určené na fixáciu vykurovacieho vodiča na potrubie (tepelná odolnosť 150 C). Výstražný štítok POZOR - Elektrický ohrev samolepiaci pre značenie zariadení chránených vykurovacím vodičom potrubie, strešné zvody, atď. Rozmer štítku mm. ks 10,7 1, ks 0,46 0,

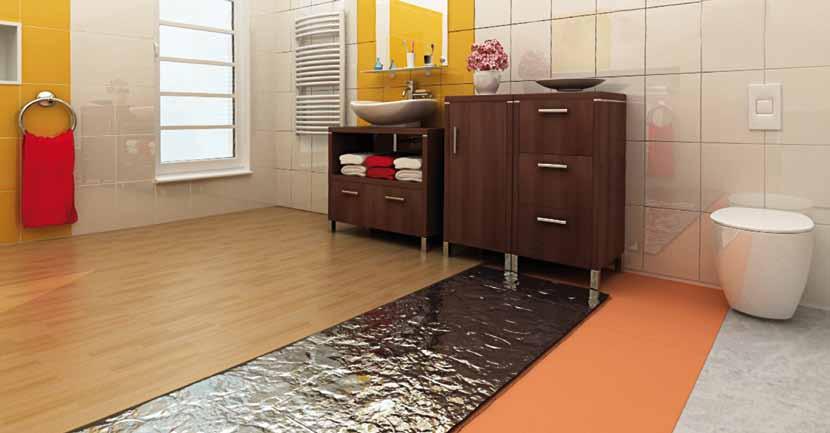

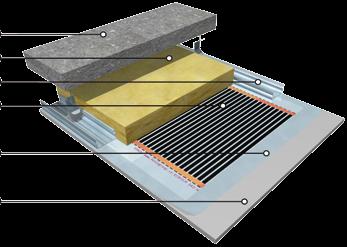

30 xy vykurovacie ECOSUN fólie ECOFILM Hlavné zásady pre inštaláciu vykurovacích fólií Pri fóliách je možné meniť iba dĺžku (skracovať ju), šírka fólie je však nemenná. Strižné hrany je nutné zaizolovať polyesterovou izolačnou páskou pri podlahovej fólii len v mieste zberníc, pri stropnej fólii v celom strihu. Jednotlivé pásy fólie sa na podlahe pokladajú vedľa seba vykurovacie časti fólie sa nesmú dotýkať alebo krížiť (pásy nemožno prekladať cez seba). Pásy stropnej fólie sa inštalujú výhradne v súbehu s nosným rastrom podhľadu. Je neprípustné inštalovať vykurovacie fólie v prekrytí (napr. dve vrstvy), alebo priečne cez stropné nosníky. Vykurovacie časti fólie (vrátane zberníc) sa nesmú dotýkať kovových častí nosníkov. Podlahové aj stropné vykurovacie fólie sa umiestňujú len tak, aby bol zaistený dostatočný odvod tepla. Podlahové fólie musia byť vybavené reguláciou umožňujúcou limitovať max. teplotu podlahy (podlahová sonda), nepokladajú sa pod stabilne zabudované vybavenie (kuchynská linka, šatníkové skrine, a pod.) a ak je na vyhrievanej časti podlahy nábytok, mala by pod ním byť zachovaná prevetrávaná medzera o výške min. 40 mm (nábytok na nožičkách). Pri stropnom vykurovaní by mal byť odstup vybavenia od vyhrievaného stropu min. 1 m, systém by mal byť regulovaný vhodným priestorovým termostatom, pri fóliách s príkonom 00 W/m doplneným o teplotnú sondu, umožňujúce limitovať max. teplotu SDK podhľadu. Fólie môžu byť inštalované len na rovnú plochu, bez ostrých hrán a nerovností, ktoré môžu fóliu mechanicky poškodiť. Pri inštalácii fólií z metráže (podlahovej aj stropnej) sa jednotlivé pásy prepájajú paralelne začína sa od posledného pásu a pokračuje sa s dvoma vodičmi smerom k inštalačnej krabici. Konektory spojov podlahovej fólie sa izolujú páskou MASTIC VM, pri stropnej fólii sa opatrí plastovou krytkou. Pri inštalácii podlahového vykurovania s využitím sád Ecofilm SET vedú od každého pásu fólie dva pripojovacie vodiče (napojené z výroby) pozdĺž steny do inštalačnej krabice, kde sa na svorkovnicu prepojí - čím viac sád, tým viac vodičov a je teda potrebné vytvoriť dostatočný priestor pozdĺž steny pre vedenie vodičov a ich zavedenie do inštalačnej krabice. Vykurovacie fólie ECOFILM (podlahové aj stropné) musia byť prekryté PE fóliou hr. 0,5 mm PE fólia plní funkciu druhej elektroizolácie, spoje nemusia byť zvarené, ale mali by sa prekrývať (cca 5 10 cm). Cez vonkajšie okraje vykurovacej plochy by PE fólia mala presahovať taktiež o cca 5 10 cm. ECOFILM F fólie pre podlahové vykurovanie Hlavnou výhodou vykurovacích fólií je jednoduchá inštalácia a umiestnenie priamo pod nášľapnou vrstvou. Pri iných systémoch je vykurovací prvok umiestnený v potere (betón, anhydrid, samonivelačné stierky, apod.) a vyrovnávacia izolácia tak súčasne tvorí i nežiadúcu tepelnú izoláciu medzi podlahou a vykurovacím prvkom. Minimálna hrúbka fólie (len 0,4 mm) umožňuje inštaláciu fólie nie len v celej ploche podlahy, ale tiež len v exponovaných miestach (napr. pred sedacou súpravou). PRÍKON [mm] ŠÍRKA [mm] VÝROBOK NAPäTie Plošný [EUR/m] [W/m ] Lineárny [W/m] celková aktivna ECOFILM F 604/ ,94 11, V ECOFILM F ,7 1, ECOFILM F 606/ ,17 13, V ECOFILM F ,5 3, ECOFILM F 608/ ,45 13, V ECOFILM F ,04 4, SKLADBA PODLAHY S FÓLIOU ECOFILM 1 Trojvrstvová drevená alebo laminátová plávajúca podlaha Podlahová (limitačná) sonda v drážke 3 Krycia PE fólia hrúbka 0,5 mm 4 Podlahová vykurovacia fólia ECOFILM 5 Izolačná podložka z extrudovaného polystyrenu 6 Podklad betón, anhydrit, pôvodná podlaha, apod. ECOFILM C fólie pre stropné vykurovanie Vykurovanie je založené na rovnakom princípe ako sálavé panely ECOSUN, t.j. na princípe infračerveného sálavého vykruovania. Oproti sálavým panelom ECOSUN však fólie pracujú s podstatne nižšími teplotami (cca C), rozloženie do väčšej plochy jedná sa tak o výrazne komfortnejší systém. Fólie sú inštalované na nosný raster stropnej konštrukcie pod sádrokartónvé dosky tzv. skryté vykurovanie. VÝROBOK ECOFILM C PRÍKON [mm] ŠÍRKA [mm] Plošný Lineárny NAPäTie celková aktivna [W/m ] [W/m] [EUR/m] ECOFILM C ,60 7, ECOFILM C V ,64 10, ,37 8, ECOFILM C ,4 11, ECOFILM C ,3 14, REZ SDK KONSTRUKCIOU S FÓLIOU ECOFILM 1 Nosná stropná konštrukcia Tepelná izolácia 3 Nosné CD profily SDK konštrukcie 4 Stropná vykurovacia fólia ECOFILM 5 Krycia PE fólia hrúbka 0,5 mm 6 SDK podhľad QR code animácia inštalácie stropnej fólie ECOFILM C.

31 sady pre podlahové vykurovanie xy ECOFILM ECOSUN ECOFILM Set sada pre svojpomocnú inštaláciu komfortného podlahového vykurovania Sady ECOFILM Set umožňujú inštaláciu vykurovacích fólií bez použitia spojovacieho materiálu (konektor, vodič, izolácia, špeciálne kliešte). Položenie fólií tak môže previesť takmer akákoľvek zručnejšia osoba, či už užívateľ svojpomocne, alebo podlahárska firma zaisťujúca pokládku plávajúcej podlahy. Fólia ECOFILM F je určená pre vykurovanie laminátových plávajúcich podláh. Fólie sa vyrábajú v roliach šírky 600 a 1000 mm. Vďaka špeciálnej konštrukcii fólie je možné z role odstrihnúť ľubovoľne dlhé pásy. Sady ECOFILM Set je potom len pás tejto fólie (v typizovaných dĺžkach) doplnené o pripojovacie vodiče dlhé 5 m. Odpadá tak požiadavka na kvalifikované spájanie fólie na stavbe. Sady sa vyrábajú v dvoch plošných príkonoch 60 W / m a 80 W/m. Príkon 60 W/m je vhodný tam, kde užívateľ požaduje iba temperovanie podlahy (podlaha nie je studená) a vykurovanie bude prevádzať v dlhších časových intervaloch. Pokiaľ užívateľ chce podlahu využívať na vykurovanie, alebo ju bude prevádzkovať v kratších časových intervalov je vhodnejšie použiť fóliu s príkonom 80 W/m. Po inštalácii vykurovacej fólie možno ihneď položiť laminátovú podlahu nie je nutné čakať na zrenie betónového podkladu ako pri teplovodných alebo vodičových systémoch. Vďaka minimálnej hrúbke (len 0,4 mm) sady ECOFILM Set možno inštalovať ako doplnkové vykurovanie pred sedacou súpravou alebo kuchynskou linkou). VÝROBOK ŠÍRKA [mm] DĹŽKA CELKOVÝ PRÍKON PÁSU PRÍKON JEDNOTKY (NAPäTie) CELKOVÁ AKTIVNA Eset 60-1,5/50 1, ,68 44, Eset 60-/66, ,04 54, Eset 60-,5/83, ,00 58, Eset 60-3/99 3, ,5 70, Eset 60-3,5/ W/m ,5 116 cena 63,7 75, Eset 60-4/13 (30 V) 4,0 13 za sadu 73,16 87, Eset 60-5/165 5, ,84 105, Eset 60-6/198 6, ,48 1, Eset 60-8/64 8, ,76 158, Eset 60-10/330 10, ,08 193, Eset 80-1,5/66 1, ,68 44, Eset 80-/88, ,40 54, Eset 80-,5/110, ,00 58, Eset 80-3/13 3, ,7 71, Eset 80-3,5/154 3, ,10 80, W/m cena Eset 80-4/176 4, ,76 89, (30 V) za sadu Eset 80-4,5/198 4, ,76 99, Eset 80-5/0 5,0 0 89,84 107, Eset 80-6/64 6, ,88 15, Eset 80-8/35 8, ,00 16, Eset 80-10/440 10, ,1 198, Eset 80-1,5/117 1, ,0 65, Eset 80-/156, ,40 85, Eset 80-,5/195, ,1 93, Eset 80-3/34 3, ,16 116, Eset 80-3,5/7 3, ,59 133, W/m cena Eset 80-4/31 4,0 31 1,96 147, (30 V) za sadu Eset 80/4,5/349 4, ,64 163, Eset 80-5/390 5, ,7 178, Eset 80-6/468 6, ,5 09, Eset 80-8/64 8,0 64 6,04 71, Eset 80-10/780 10, ,60 333, Sada ECOFILM Set obsahuje Pás vykurovacej fólie Ecofilm F608, F1008 alebo F606 Náhradný pár izolačných koliesok pre zaizolovanie medených zberníc vykurovacej fólie a to v prípade kedy je potrebné dĺžku fólie dodatočne skrátiť Inštalačný návod zapojenie fólie v metrážii Termostat 3100 mm zapojenie sád ECOFILM SET Svorkovnica > Termostat 3100 mm pevné predmety pevné predmety QR code animácia pokládky sád ECOFILM SET mm 4300 mm Zjednodušený príklad návrhu použitia sady ECOFILM Set Celková plocha miestnosti 4,3 3,1 m (viď. obrázok). Povrch laminátová plávajúca podlaha. Požiadavka na návrh podlahového vykurovania. Doporučené riešenie: aplikácia sád ECOFILM Set 80 W/m. Plochu, zobrazenú na ilustračnom obrázku možno riešiť troma pásmi fólie o šírke 1000 mm v dĺžkach 3 m a m a dvoma pásmi fólie o šírke 600 mm v dĺžkach 3 m a m. Objednané budú teda nasledujúce sady: Eset 80-3/34, 1 Eset 80-3/13, 1 Eset 80-/156 a 1 Eset 80-/88 + teplotná regulácia. Upozornenie: Vykurovacie časti fólie sa nesmú navzájom prekrývať a nesmú zasahovať pod pevne zastavané predmety. Min. vzdialenosť od steny a pevne zastavaných predmetov je 5 cm. 9

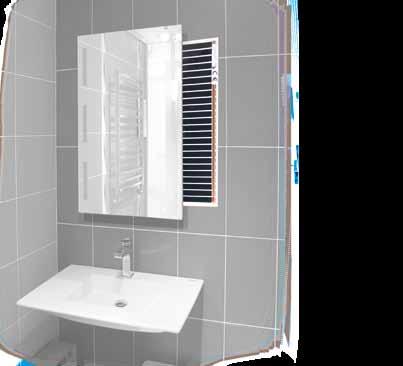

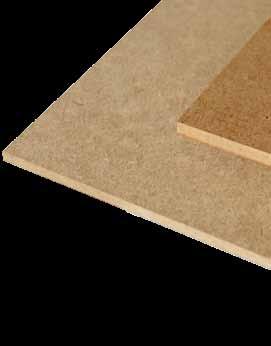

32 xy ECOSUN vykurovacie fólie pod zrkadlo ECOFILM VYKUROVACIE FÓLIE OCHRANA PROTI zahmlievaniu ZRKADIEL ECOFILM MHF vykurovacia fólia pod zrkadlo Vykurovacie fólie chránia zrkadlo v kúpeľni pred zahmlievaním. Fólie sú dvojito laminované (ochrana proti vlhkému prostrediu) a sú potiahnuté samolepiacou plochou, ktorou sa prilepí na zadnú stranu zrkadla. Vyrábajú sa v štyroch typizovaných veľkostiach a sú na štandardné napätie, takže je ideálne pripojiť ich napr. na osvetlenie zrkadla. QR code inštalácia fólie MHF zrkadlo. 74 (54) mm 5 (574, 519, 1004) mm TYP VÝKON ROZMER [mm] NAPäTie [V] MHF 1 1, ,50 11, MHF ,96, MHF ,74 34, MHF ,91 51, Krytie IP 44, trieda ochrany II., dĺžka prívodného vodiča 1 m (oválny prierez 5 3 mm), plastová krytka v mieste napojenia na fóliu má hrúbku 6 mm. PODLAHOVÉ IZOLÁCIE pod plávajúce podlahy s vykurovacou fóliou ECOFILM Väčšia hrúbka izolácie lepšie tepelne izoluje a jednoduchšie sa do nej umiestňuje podlahová sonda termostatu, pripojovacie vodiče a konektory fólií, súčasne však navyšuje hrúbku konštrukcie. Predaj iba v celých baleniach. UPOZORNENIE: pred výberom izolácie si overte, či je možné vybranú krytinu inšatlovať na podložky z XPS s hrúbkou > 3 mm. Typ Hrúbka [mm] Objemová hmotnosť [kg/m 3 ] Sučiniteľ tepelnej vodivosti [W/mK] Odolnosť proti zaťaženiu t/m Rozmer izolácie Obsah balenia Cena za m ZA BALENIE STARLON ,0315 5, dosky 0,5 1,0 5,0 m 1,56 7,80 9, STARLON ,098 6,7 dosky 0,5 1,0 5,0 m,04 10,0 1, STARLON HEAT-PAK podložka pre umiestnenie vykurovacej fólie ECOFILM pod koberec alebo PVC Táto podložka s dobrou tepelnou vodivosťou umožňuje inštaláciu podlahového vykurovania priamo pod koberec alebo PVC, kde nie je mož né umiestniť vykurovací vodič do poteru (napr. dodatočná montáž, rekonštrukcia). Úplne suchá montáž, navýšenie podlahy iba o 10 mm. Balenie obsahuje 4 páry dosiek (4 ks podkladové hrúbky 3 mm + 4 ks krycie hrúbky 4 mm), potiahnuté tenkou vrstvou lepidla. Polože nie je v dvoch vrstvách, dosky sa lepia k sebe (nutný posun spojov nedôjde tak k vyrysovaniu špár na podlahovej krytine). Vznikne tuhá, kompaktná konštrukcia hrúbky 7 mm, na ktorú je možné položiť PVC alebo koberec (voľne alebo lepením). Predaj iba v celých baleniach. Typ Hrúbka [mm] Objemová hmotnosť [kg/m 3 ] Sučiniteľ tepelnej vodivosti [W/mK] Pevnosť v ohybe Rozmer dosiek Obsah balenia Cena za m ZA BALENIE HEAT-PAK 7 3 a ,15 >40 kg/cm dosky 0,6 1,,88 m 15,9 45,84 55, PE FÓLIA na podlahové a stropné fólie Ecofilm PE fólia plní funkciu druhej vrstvy elektroinštalácie pre podlahové a stropné vykurovanie. PE fólia má šírku 5 m. ZA bm Typ Hrúbka [mm] Rozmer šírka PE fólia 50 µm 0,5 5,0 5,4 6, HEAT-PAK Skladba podlahy s fóliou ECOFILM pod koberec alebo PVC 1 Nášľapná vrstva (PVC, koberec) Dvojvrstvová lepená podložka HEAT-PAK 7 mm 3 Podlahová (limitačná) sonda v drážke (zatmelená) 4 Krycia PE fólia o hrúbke 0,5mm 5 Podlahová vykurovacia fólia ECOFILM 6 Izolačná podložka z extrudovaného polystyrenu 7 Podklad pôvodná podlahy, betón, anydrit apod.

33 vykurovacie rohože xy ECOSUN AL-MAT ECOFLOOR AL MAT Hliníkové rohože AL MAT pod plávajúce podlahy do vlhkých priestorov kúpeľní, kam nie je možné použiť fólie ECOFILM. Vykurovacie vodiče s dvojitou fluoropolymérovou izoláciou, teplotná odolnosť 70 C, samohasiace materiály celá konštrukcia zaručuje vysokú bezpečnosť a nadštandardnú životnosť výrobku. Pri inštalácií je nutné jednotlivé pásy rohože vodivo prepojiť (v balení sú prepojovacie samolepiace pásky). Rohož je v prevedení ako dvojžilová, s jedným pripojovacím vodičom dĺžky 3 m, hrúbka rohože je len 1,7 mm. AL MAT 80 W/m TYP AL MAT 80 W/m PRÍKON PLOCHA [m ] ŠÍRKA DĹŽKA AL MAT 80/1, ,5 0,5,5 50,88 61, AL MAT 80/ 160,0 0,5 4,0 78,96 94, AL MAT 80/3 40 3,0 0,5 6,0 111,36 133, AL MAT 80/ ,0 0,5 10,0 169,1 0, AL MAT 80/ ,0 0,5 16,0 45,08 94, AL MAT 80/ ,0 0,5 0,0 309,0 371, AL MAT 80/ ,0 0,5 4,0 38,1 393, AL MAT 140 W/m TYP AL MAT 140 W/m PRÍKON PLOCHA [m ] ŠÍRKA DĹŽKA AL MAT 140/ ,0 0,5,0 45,88 55, AL MAT 140/1,5 10 1,5 0,5 3,0 60,76 7, AL MAT 140/ 80,0 0,5 4,0 79,44 95, AL MAT 140/3 40 3,0 0,5 6,0 109,0 131, AL MAT 140/ ,0 0,5 8,0 13,4 158, AL MAT 140/ ,0 0,5 10,0 165,3 198, AL MAT 140/ ,0 0,5 1,0 198,36 38, AL MAT 140/ ,0 0,5 16,0 58,40 310, AL MAT 140/ ,0 0,5 0,0 31,1 385,

34 príslušenstvo ECOFILM xy ECOSUN PRÍSLUŠENSTVO ECOFILM V Ý R O B O K JEDNOTKY Konektor ECOFILM F FECOFILM C cena za ks 0,80 0, Kryt konektoru určený pre zakrytovanie konektorov stroných fólií v SDK konštrukciách ECOFILM C cena za ks 0,47 0, Pripojovací vodič 1,5 Ø 5 mm modrý ECOFILM C cena za m 0,43 0,5 čierny Pripojovací vodič 1,5 Ø 3 mm (max 10 A/0 m) Pripojovací vodič,5 Ø 4 mm (> 10 A/0 m) hnedý ECOFILM F cena za m 0,6 0,74 modrý hnedý ECOFILM F cena za m 0,89 1,07 modrý Lisovacie kliešte ECOFILM C ECOFILM F cena za ks 65,4 78, Polyesterová elektroizolačná páska pre zalisovanie strižnej hrany fólie Ecofilm š. 38 mm 33 m cena za zvitok 15,4 18, MASTIC VM šírka 38 mm, určený pre izoláciu konektorov podlahových fólií (na jeden spoj je potrebné 0,1 m) ECOFILM F cena za m (balené po 6 m) 3,66 4, WAGO spojka určená na prepojenie pripojovacích vodičov sád Ecofilm Set EcofilmSet cena za ks 0,88 1, kryt konektoru (Pri podlahových fóliách sa použije k zaizolovaniu konektora miesto plastovej krytky izolácie MASTIC VM) konektor lisovacie kliešte PE elektoizolačná páska pripojovací vodič MASTIC VM WAGO spojka 3

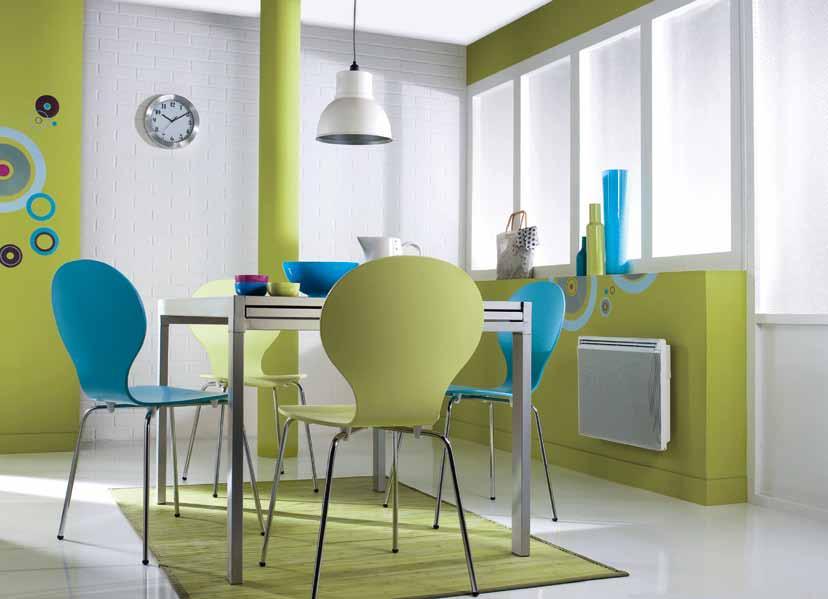

35 sálavé konvektory ECOFLEX SÁLAVÉ KONVEKTORY Tieto výrobky v sebe spájajú výhody dvoch odlišných systémov - infračervené sálavé vykurovanie (sálavé teplo, úspornejšia prevádzka, rovnomerné rozloženie teploty, priaznivá mikroklíma) a konvekčné vykurovanie (výborná dymanika, výhodný pomer cena/výkon). Sálavé konvektory dokážu vďaka sálaniu z veľkej miery eliminovať taktiež efekt tzv. studenej podlahy a sú preto vhodné predovšetkým do bytov, škôl a kancelárií. Konvektory SOLIUS sú vybavené pilotným vodičom, vďaka ktorému sa v spojení s vhodnou reguláciou (napr. BMR HC64_SZ ), plnia aj požiadavky smernice na Ecodesign lokálneho vykurovania. SOLIUS (do vypredania zásob) sálavý konvektor, elektronický termostat, pilotný vodič, riadenie poklesu o 4 5 C potenciálom 30 V/50 Hz. Farba: biela kapotáž, biela mriežka. V Ý R O B O K ROZMERY [mm] HMOTNOSŤ [kg] Na palete [ks] SOLIUS ,3 0 13,4 147, SOLIUS , ,8 164, SOLIUS , ,08 00, SOLIUS , ,4 31, Krytie IP 4; trieda ochrany II.; termostat elektronický s pilotným vodičom, možnosť inštalácie na horľavý podklad C,D; odstupová vzdialenosť: spodná hrana 15 cm / bočná a horná hrana 10 cm / čelná stena prístroja 100 cm. 33

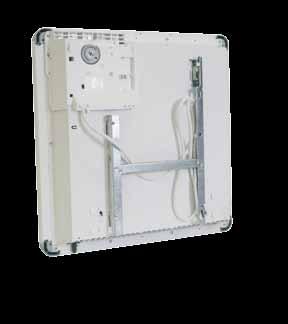

36 priamovýhrevné konvektory ECOFLEX xy ECOSUN PRIAMOVÝHREVNÉ KONVEKTORY Jednoduché, nenáročné konvektory s nulovými nárokmi na údržbu a jednoduchú inštaláciu, pri ktorých je možné vďaka presným elektronickým termostatom docieliť celkom výnimočné prevádzkové parametre. Ako jedny z mála ponúkajú konvektory ECOFLEX, spoločnosti FENIX, taktiež možnosť riadenia pomocou pilotného vodiča, vďaka ktorému sa v spojení s vhodnou reguláciou (napr. BMR HC64_SZ), plnia aj požiadavky smernice na Ecodesign lokálneho vykurovania. ECOFLEX F117-TAC elektronický termostat, pilotný vodič, riadenie poklesu o 4 5 C potenciálom 30 V/50 Hz. Farba: biela karosáž, biela mriežka. V Ý R O B O K Príkon ROZMERY [mm] HMOTNOSŤ [kg] Na palete [ks] Ecoflex F117-TAC , ,40 79, Ecoflex F117-TAC , ,84 83, Ecoflex F117-TAC , ,96 89, Ecoflex F117-TAC ,4 4 83,5 100, Ecoflex F117-TAC , ,9 11, Krytie IP 4; trieda ochrany II.; možnosť inštalácie na horľavý podklad C, D; odstupová vzdialenosť: spodná hrana 15 cm / bočná a horná hrana 15 cm / čelná stena prístroja 15 cm. ATLANTIC F117-D (do vypredania zásob) elektronický termostat bez pilotného vodiča. Použitie: vhodný pre vykurovanie bytov a rodinných domov, chát, kancelárií, nebytových priestorov. Farba: biela RAL V Ý R O B O K Príkon ROZMERY [mm] HMOTNOSŤ [kg] Na palete [ks] ATLANTIC F117-D ,9 8 63,69 76, ATLANTIC F117-D ,9 8 68,10 81, ATLANTIC F117-D , 6 70,71 84, ATLANTIC F117-D ,4 1 79,0 94, ATLANTIC F117-D , 18 88,39 106, ATLANTIC F117-D , ,40 10, Krytie IP 4; trieda ochrany II.; možnosť inštalácie na horľavý poklad C,D; odstupová vzdialenosť: spodná hrana 15 cm / bočná a horná hrana 15 cm / čelná stena prístroja 15 cm. Konvektory ATLANTIC F117-D je možné podľa potreby doplniť kolieskami a získame tým prenosný konvektor (do vypredania zásob). CH 000 B TURBO prenosný konvektor, elektromechanický termostat, ventilátorom, prepínanie výkonu, možnosť inštalá cie na stenu. Povinná informácia podľa Nariadenia EU 1188/015: Tento výrobok je vhodný len pre dobre izolované priestory alebo občasné používanie. Farba: biela karosáž, biela mriežka, plastové kryty a čierne podpery. V Ý R O B O K CH 000 B - TURBO VOLITEĽNÝ VÝKON ROZMERY [mm] HMOTNOSŤ [kg] Na palete [ks] ,0 0 35,18 4, Krytie IP 0; trieda ochrany I.; možnosť inštalácie na horľavý podklad C, D; odstupová vzdialenosť: spodná hrana 5 cm / horná hrana 0 cm / bočná a čelná stena prístroja 10 cm. 34

37 DOPLNKOVÝ xy PROGRAM ECOSUN Sušiče na ruky Výrobok (prevedenie) ZY - 03 A (plast) Príkon Citlivosť spínacieho senzoru Teplota vzduchu Napätie 1800 W cm C ~ 30 V 50 Hz Rozmery [mm] Hmotnosť [kg] ,5 80,40 96, Rúrkové vykurovacie telesá s elektrickou vykurovacou vložkou Určené predovšetkým do kúpeľni vhodné na sušenie uterákov, osušiek apod. Typové označenie Príkon Napätie Šírka L Výška H Hĺbka C Hmotnosť [kg] KD-E prevedenie rovné, v bielej farbe RAL 9016; plnené nemrznúcou zmesou (do -5 C), skrútená pripojovacia šnúra 1 m (rozvinutá 3,5 m) ukončená zástrčkou. KD-E ,5 86,16 103, KD-E ,0 90,80 108, KD-E V ,8 97,4 116, KD-E ,0 103,8 13, KD-E ,0 138,60 166, KDO-E prevedenie oblé, v bielej farbe RAL 9016; plnené nemrznúcou zmesou (do -5 C), skrútená pripojovacia šnúra 1 m (rozvinutá 3,5 m) ukončená zástrčkou. KDO-E ,5 91,1 109, KDO-E ,0 95,8 114, KDO-E V ,8 103,1 13, KDO-E ,0 109,48 131, KDO-E ,0 145,64 174, Krytie IP 65, trieda ochrany I. Konzoly pre uchytenie sú súčasťou výrobku. Iné farebné vyhotovenie podľa vzorkovníku RAL za príplatok 40,33 EUR. Pre objednanie telesa v prevedení Chróm (alebo iný typ) je možné rozmer a ceny požiadať na obchodnom oddelení Fenix Slovensko alebo ich nájdete v internetovom obchode shop.fenixgroup.cz. KDO-E KD-E 35

38 xy REGULÁCIA ECOSUN ANALOGOVÉ TERMOSTATY RTR-E 351 RTR-E 3545 RTR-E 350 RTR-E 614 FENIX-Therm 105 Snímanie teploty V Ý R O B O K TECHNICKÝ POPIS Priestoru Podlahy Cena EBERLE RTR-E 351 Bimetalový priestorový termostat, jednoduchý, 16 A, náhrada za FLASH ,31 1, EBERLE RTR-E 3545 Bimetalový priestorový termostat, skryté ovládanie, 16 A 17, 0, EBERLE RTR-E 350 Bimetalový priestorový termostat, kontrolka, tlačidlo ZAP-VYP, 16 A 14,91 17, EBERLE RTR-E C, 1 rozp. 10 A, s útlmom 5 K, presnosť 0,5 K 1,07 5, FENIX-Therm 105 Zásuvkový termostat TH 810 T Univerzálny termostat so spínacím kontaktom 16 A a snímaním teploty priestoru (0 40 C) a podlahy (0 40 C). Prevádzka je signalizovaná LED, schválený pre používanie do vlhka IP 1. Termostat je vybavený vypínačom, podlahová sonda 3 m je súčasťou balenia. Umiestnenie na KP/KU 68. Cena TH 810 T 53,48 64, Zásuvkový termostat spína zásuvku podľa nastavenej teploty priestoru. Rozsah 5 30 C (±1 C), voliteľný režim chladenie/ vykurovanie, max. spínaný prúd 16 A (3500 W), záloha chodu max. 100 hod. Zobrazenie nastavenej aktuálnej teploty priestoru, nie je možné časovo programovať 3,10 7, DIGITÁLNE PROGRAMOVATEĽNÉ TERMOSTATY Snímanie teploty V Ý R O B O K TECHNICKÝ POPIS Priestoru Podlahy Cena Cena FENIX TFT Farebný dotykový displej, voliteľná farba pozadia, CZ menu. Užívateľsky voliteľne snímania teplôt len priestoru, podlahy, alebo obidvoch hodnôt, PWM regulácia alebo pevná teplotná diferencia. Týždenný program 4 prednastavené programy, 3 užívateľské (až 10 teplotných zmien denne), režim dovolenky, ručného ovládania, protimrazovej ochrany alebo úplného vypnutia. Zámok displeja, počítanie prevádzkových hodín, funkcia otvorené okno, možnosť kalibrácie čidiel. Spínací kontakt 16 A, krytie IP 1, podlahová sonda 3 m je súčasťou balenia. Umiestnenie na KU ,5 89, FENIX TFT Farebný dotykový displej (voliteľná farba pozadia), CZ menu, vonkajší biely kryt je zložený z dvoch výmenných dielov (rámček/kryt), umožňujúcich zmeniť farebné prevedenie termostatu. Snímanie teploty priestoru, podlahy, alebo obidvoch hodnôt súčasne, funkcia inteligentný štart. Týždenní program 4 prednastavené, 3 užívateľské (až 10 teplotných zmien denne). Ďalšie režimy: dovolenka, ručné ovládanie, protimrazová ochrana, úplné vypnutie. Počítanie prevádzkových hodín, funkcia otvorené okno, senzor prítomnosti osôb. Spínací kontakt 16 A; krytie IP 1; podlahová sonda 3 m súčasťou balenia. Umiestnenie na KU 68, záloha programu pomocou veľkokapacitného kondenzátoru. 81,96 98, Kryt TFT Farebný čelný kryt pre termostat TFT : Strieborný (x=7), Čierny (x=8), Červený (x=9). 3,4 3, x Rámček TFT Farebný obvodový rámček pre TFT : Strieborný (x=0), Čierny (x=1), Červený (x=).,16, x Eberle E C, 1 prep. 8 A, týždeň možno rozdeliť na pracovné dny a víkend, pri ktorých v štyroch časových úrovniach nastavujeme rozdielne teploty, ručná prevádzka, IP 30, napájanie 1,5 V (AA). 36,00 43, VTM 3000 LCD displej bez podsvietenia, užívateľsky voliteľné snímanie teploty len priestoru, podlahy, alebo obidvoch hodnôt. Týždenný program až 6 teplotných zmien denne, režim ručného ovládania, protimrazové ochrany alebo úplné vypnutie. Možnosť uzamknutia ovládania, spínací kontakt 16 A, krytie IP 1, podlahová sonda 3 m je súčasťou balenia. Umiestnenie na KU ,93 49, Termostat Tera-Haet HT 600 Programovateľný (týždenný program, prepínanie medzi dvoma teplotami); snímanie jednej teploty (interná sonda, alebo externá vodičová sonda); nastaviteľný rozsah teploty 5 60 C, presnosť ±0,5 C, spínací kontakt 30 V/16 A/3600 W; externá sonda m/ip 66 súčasťou balenia. 39,8 47, Eberle FIT 3U Modro podsvietený, odnímateľný LCD displej, CZ menu. Užívateľsky volitelné snímanie teploty len priestoru, podlahy, alebo obidvoch hodnôt. Týždenný program (až 9 teplotných zmien denne), režim dovolenky, ručné ovládanie, protimrazové ochrany alebo úplného vypnutia. Možnosť uzamknutia ovládania, automatická zmena letného času, počítanie prevádzkových hodín. Spínací kontakt 16 A, krytie IP 30, podlahová sonda 4 m je súčasťou balenia. Umiestnenie na KU ,86 9, FENIX TFT FENIX TFT Kryt TFT Rámček TFT Eberle E 00 VTM 3000 Tera-Heat HT 600 Eberle FIT 3U 36

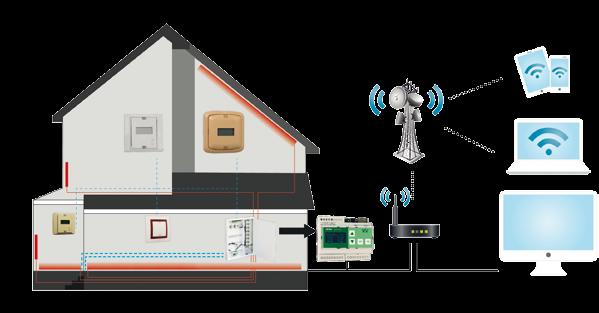

39 xy REGULÁCIA ECOSUN BEZDRôTOVÁ REGULácia V Ý R O B O K Watts V4 Wifi Centrálna riadiaca jednotka Watts V Izbový termostat Watts V3 Prijímač (nástenný) Watts V5 Prijímač (zásuvkový) Watts Podlahová sonda TECHNICKÝ POPIS Centrálna riadiaca jednotka pre komfortné ovládanie vykurovania celého objektu. Farebný dotykový displej 4,3 s voliteľnou farbou pozadia, rôzne užívateľské režimy, intuitívne ovládane, informácie o stave každej zóny, upozornenie na prípadnú chybu zóny, možnosť pripojiť až 4 zón (miestností). Parametre: umiestnenie na inštalačnú krabicu KU 68, napájanie 30 V/50 Hz, krytí IP30, trieda ochrany II., integrovaný wifi modul pre pripojenie k domácej sieti, vzdialené ovládanie prostredníctvom cloud serveru. Bezdrôtový izbový termostat s týždenným programom prostredníctvom prijímačov V3/V5 (max. 4 prijímače) spína elektrické vykurovanie v miestnosti (podlahové, stropné, sálavé panely, konvektory). Parametre: prevádzkové režimy: Comfort, ECO, Stop, Protimrazová ochrana, Dovolenka, Týždenný program. Umiestnenie na stenu alebo voľna na stojanček (napájanie AAA), záloha programu v EEPROM pamäti (10 rokov), obojsmerná bezdrôtová komunikácia 868 MHz, zobrazenie nastavenej/ skutočnej teploty, snímanie teploty priestoru vnútornou alebo externou vodičovou sondou (nie je možné používať obe súčasne, externá sonda nie je súčasťou balenia). Pri začlenení do systému centrálnej regulácie s jednotkou Watts V4 plní funkciu priestorovej sondy (programovanie je nedostupné) a umožňuje v danej miestnosti dočasnú zmenu teploty proti hodnote nastavenej v riadiacej jednotke V4. Bezdrôtový prijímač s možnosťou pripojenia podlahovej sondy spína pripojené vykurovanie, môže snímať teplotu podlahy vodičovou sondou (limitácia teploty podlahy) nameranú hodnotu vracia riadiacemu termostatu. Parametre: umiestnenie do inštalačnej krabice KU 68, spínací kontakt 16 A, 30 V/50 Hz, krytie IP1, svorky pre pripojenie podlahovej sondy (sonda nie je súčasťou balenia), signalizovanie LED, jednotlivé prijímače by mali byť od seba vzdialené min. 50 cm. Pri zapojení do systému centrálnej regulácie je ovládaný priamo riadiacou jednotkou Watts V4, ktorej predáva informáciu o teplote podlahy (ak je pripojená podlahová sonda). Bezdrôtový zásuvkový prijímač spína spotrebiče vybavené zástrčkou (vykurovacie rebríky, prenosné vykurovacie telesá) podľa pokynov nadriadenej jednotky. Prijímač je vybavený funkciou TIMER po ručnom zopnutí je pripojený spotrebič bez ohľadu na požiadavku riadiacej jednotky dve hodiny v prevádzke (napr. sušenie uterákov). Parametre: spínací kontakt 16 A, 30 V/50 Hz, krytie IP0, prevádzkový stav je signalizovaný LED, prijímač neumožňuje snímanie teploty. Jednotlivé prijímače by mali byť od seba vzdialené min. 50 cm. Pri zapojení do systému centrálnej regulácie je prijímač ovládaný priamo riadiacou jednotkou Watts V4. Ak nie je v miestnosti sonda teploty priestoru (napr. termostat V), pracuje len v režime ON/OFF (teda bez závislosti na okolitej teplote). POZOR zo zásuvkovým prijímačom V5 možno kombinovať výhradne spotrebiče vybavené zástrčkou UniShuko. Podlahová sonda je určená na snímanie teploty podlahy, je možné ju použiť aj na snímanie teploty vzduchu. Parametre: dĺžka 3 m, priemer vodiča 4 mm (priemer snímacej časti 6 mm), PVC plášť, odpor 10 kω pri 5 C, vhodná k prijímaču Watts V3 alebo termostatom Watts V, Fenix TFT, Watts 760/860. Cena Cena 3,60 68, ,36 68, ,4 49, ,80 50, ,9 9, Watts V4 Centrálna jednotka Funkcie riadiacej jednotky V4 sú rovnaké, ako u jednotky V4 Wifi, má ale menší displej,8 a neobsahuje wifi modul. Pre vzdialené ovládanie je nutné používať GSM modul V7. Jednotka je vhodná pre aplikácie bez požiadavky na vzdialený prístup, alebo lokalít pokrytých len signálom GSM siete. 97,36 116, Watts V7 GSM modul Watts V0 Diaľkový ovládač Watts WS 1 Regulačný set Modul (kompatibilný len s V4) umožňuje operatívne riadenie vykurovacieho systému prostredníctvom SMS správ zistenie aktuálneho stavu zón(y), zmena prevádzkového režimu, zmena požadovanej teploty, vypnutie/zapnutie zón(y), možnosť pravidelného hlásenia o stave zón, automaticky zasiela hlásenie pri chybe systému. Parametre: nástenná inštalácia, napájanie adapt. 9 V/670 ma, krytie IP 0, prepojenie s V4 vodičom alebo bezdrôtovo. V spojení s prijímačom V3/5 umožňuje ovládánie pripojeného spotrebiču (napr. terasového telesa ECOSUN TH) v režime On/Off (bez závislosti na okolitej teplote). Ovládač je vybavený funkciou TIMER - automatické vypnutie po hodinách. Upozornenie - prijímače V3/V5, párované k diaľkovému ovládaču V0, nie je možné súčasne párovať k jednotkám V alebo V4. Napájanie ovládača AAA 1,5 V. Parametre V: prevádzkové režimy Comfort, ECO, Stop, Protimrazová ochrana, Dovolenka, Týždenný program interval nastavenia 30 min. Umiestnenie na stenu alebo voľne pomocou priloženého stojančeka (napájanie AAA 1,5 V), záloha programu v EEPROM pamäti (10 rokov), obojsmerná bezdrôtová komunikácia 868 Mhz, zobrazenie nastavenej/skutočnej teploty, snímanie teploty priestoru vnútornou sondou. Parametre V3: umiestnenie do inštalačnej krabice KU68, spínací kontakt 16 A, 30 V/50 Hz, Krytie IP 1, svorky pre pripojenie podlahovej sondy, prevádzkový stav je signalizovaný LED. schéma bezdrôtovej regulácie Varianta s V4 Wifi alebo Varianta s V4 + GSM modul 0,60 64, ,9 7, ,1 105, Tablet, SmarPhone Internet V4 Wifi Centrálna jednotka V4 Centrálna jednotka V7 GMS modul SMS Diaľkový ovládač Watts V0 Notebook Router, DSL, modem Osobný počítač V ZÓNA 1 V ZÓNA V5 ZÓNA 3 V ZÓNA 4 V3 Master V5 Slave V3 Master V3 Slave V3 Master Slave Max. 4 prijímače v zóne Podlahová sonda Watts Max. 4 prijímače v zóne Spotrebiče riadené jednotkou V4 (programovo riadený režim On/Off) Max. 4 prijímače v zóne 37

40 xy REGULÁCIA ECOSUN CENTRÁLNE PROGRAMOVACIE JEDNOTKY VÝROBOK TECHNICKÝ POPIS BMR HC 64 riadiaca jednotka 46,50 95, BMR RT04 regulátor teploty 444,00 53, BMR RT05 regulátor teploty 456,76 548, BMR RT06 regulátor teploty BMR RT07 regulátor teploty BMR RT08 regulátor teploty Zväčšenie rozvádzača pre 16 DIN BMR RT09 regulátor teploty Centrálny regulátor BMR RT je určený na reguláciu vykurovania v celom objekte, s možnosťou regulovať každú miestnosť samostatne. Pre každú miestnosť (okruh) v objekte možno nastaviť 8 zmien teplôt v ľubovoľnom čase na ľubovoľnú teplotu. Všeobecne je potrebný jeden kanál na miestnosť a vykurovací okruh. Príklad: v prípade že je v miestnosti len podlahové vykurovanie (alebo konvektor), potrebujete len jeden kanál. Ak je v miestnosti kombinácia podlahového vykurovania a priamovykruovacích konvektorov potrebujete na jednu miestnosť dva kanály. 469,93 48,68 495,85 10,98 633,70 563,91 579, 595,0 145,18 760, BMR RT10 regulátor teploty 646,87 776, Jeden kanál môže spínať max. 3 kw napr. 3 konvektory 1000 W (za príplatok možno zosilniť BMR RT11 regulátor teploty na 5 kw). Vyšší výkon je nutné rozdeliť na viac kanálov (kanály v regulátore spojiť). Týmto 659,6 791, BMR RT1 regulátor teploty BMR RT13 regulátor teploty spôsobom zistíte požadovaný počet kanálov a teda veľkosť regulátora. Jeden regulátor môže mať max. 3 kanálov. 67,79 685,55 807,35 8, BMR RT14 regulátor teploty Ceny regulátorov so 4 16 kanálmi sú v cenníku, regulátory 17 3 kanálové sú zložený z ceny 698,7 838, BMR RT16 + príplatok za každý ďalší kanál. Ku každému regulátoru je ntuná riadiaca jednotka BMR RT15 regulátor teploty BMR HC 64, ktorá je umiestnená priamo v regulátore. Software pre riadenie vykurovania beží 711,47 853, BMR RT16 regulátor teploty Príplatok za ďalší kanál Zosilnenie 1 kanálu z 3 na 5 kw WTR 01 vyhrievanie strešných okien Rám do steny RTR 08 (04 08 kanálov) Rám do steny RTR 16 (09 16 kanálov) Rám do steny RTR 3 (17 3 kanálov) RT-L priestorová sonda priamo v riadiacej jednotke, nie je teda potrebný žiadny ďalší program. Riadiaca jednotka je vybavená konektorom R 45 pre pripojenie do LAN siete. V prípade, že je pripojená k domácej sieti, je možné ju pri nastavení smerovania na routeri ovládať prostredníctvom internetu z akéhokoľvek zariadenia vybaveného internetovým prehliadačom (PC, notebook, tablet, smartphone). Software riadiacej jednotky je kompatibilný s bežnými prehliadačmi (MSIE, Mozzila, FireFox, Google) i mobilnými operačnými systémami (ios, Android, Symbian, WinMobile). Pri požiadavke na zapustenie do steny je z dôvodu chladenia polovodičových spínacích prvkov nutné použiť originálny Rám do steny. Systém je vybavený záložným zdrojom na 48 hodín. Napájanie regulátoru AC V/50 Hz, rozsah meranie teplôt -10 až 50 C, nastavenie teplôt 0 99 C, presnosť regulácie 0,5 C, záloha dát viac než 10 rokov. 74,3 16,87 16,87 38,37 107,00 11,84 119,46 15,53 869,08 0,5 0,5 46,04 18,40 135,41 143,35 18, RT-P podlahová sonda Pri splnení záručných podmienok špecifikovaných na internetových stránkach výrobcu 1,30 14, HTS 64 priestorová digitálna sonda ( je na centrálnu reguláciu poskytovaná záručná lehota 5 rokov. 3,06 38, HTS 64D digitálna sonda s displejom 41,11 49, HTS 64DN digitálna sonda s možnosťou zmeny teploty 49,34 59, ( schéma centrálnej regulácie HTS 64-DN HTS 64-D Internet Tablet, SmartPhone Trojžilový tienený vodič (zbernica) pre digitálne priestorové sondy Notebook HTS 64-DN Silové vedenie (napájanie) výhrevného telesa Skriňa regulátora s riadiacou jednotkou HTS 64 HC-64 Riadiaca jednotka HC-64 Router, DSL modem Dvojžilový vodič k podlahovým sondám RT-P Silové vedenie od každého výhrevného telesa je až do regulátora RT vedené samostatne. Digitálne sondy sú pripojené po zbernici (trojžilový tienený vodič), analógové sondy RT-L/RT-P sú pripojené k regulátoru dvojžilovým vodičom (každá samostatne). Domáca sieť - LAN PC 38

41 xy REGULÁCIA ECOSUN PRIEMYSELNÉ TERMOSTATY s oddelenou sondou VÝROBOK TECHNICKÝ POPIS EB Therm 800 Sonda HT pre EB 800 Univerzálny digitálny termostat s LCD displejom (EN menu), štyri rôzne režimy prevádzky: VYKUROVANIE: užívateľsky voliteľné snímanie teploty (len priestoru, podlahy, alebo obidvoch hodnôt), 3 prednastavené týždenné programy, 1 užívateľsky (4 teplotné zmeny denne), funkcia otvorené okno. CHLADENIE: rovnaká funkcia ako v režime VYKUROVANIE, ale obrátená logika On/Off. PRIEMYSEL: rozsah -15 C až 75 C alebo 60 C až 170 C (nutná sonda HT), možnosť pripojenia alarmu (prekročenie spodnej aj/alebo hornej hranice teploty). DIFERENČNÝ TERMOSTAT: teplotný rozsah -10 C až 10 C, možnosť časového obmedzenia prevádzky. TECHNICKÉ PARAMETRE: adaptabilná regulácia (fuzzy logika) alebo nastaviteľná teplotná diferencia; 1 spínací kontakt 16 A 30 V/50 Hz; krytie IP0; počítanie prevádzkových hodín; automatická zmena letný/zimný čas; možnosť pripojenia dvoch teplotných senzorov (jeden je riadiaci, druhý len informačný). OBSAH BALENIA: termostat EB 800; vodičové čidlo LT (rozsah -15 C až 75 C; 3 m); návod k inštalácii. Umiestnenie na DIN ( moduly). Vodičové čidlo HT (High Temperature) k termostatu EB Therm 800 pre snímanie teploty v rozsahu 60 C až 170 C (silikónový plášť, dĺžka 3 m môže sa predĺžiť na max. 50 m vodičom 1,5). 94,9 113, ,50 9, Priestorové čidlo pre EB 800 Priestorová sonda pre termostat EB Therm 800, priestorová uzavretá sonda IP 0/IP54 19,4 3, EBERLE UTR/60 30 V, 1 prepínací kontakt, 16 A, 0 C až 60 C, vonkajšie/vnútorné ovládanie, IP ,80 16, EBERLE ITR V, 1 prepínací kontakt, 10 A, 0 C až 60 C, na DIN lištu 76,73 9, EBERLE F Sonda štandard 4 m, PVC, IP 64, -5 C až 70 C 16,8 0, EBERLE F Priložná sonda 1,5 m, silikón IP 64, -40 C až 10 C 1,55 5, EBERLE F Priestorová sonda 1,5 m, silikón IP 30, -40 C až 100 C 3,94 39,53 ( EBERLE F Priestorová sonda bez prídavného vodiča IP 65, -40 C až 80 C 40,8 48, EBERLE AZT-I EBERLE AZT-A EBERLE UTR EBERLE ITR 3 EB Therm 800 DRIVER 60 DeltaDore BMR HJ 306 RX PRIEMYSELNÉ TERMOSTATY priestorové Trojfázový odľahčovač prúdovej záťaže. Umiestnenie na DIN lištu 6 modulov. VÝROBOK TECHNICKÝ POPIS EBERLE AZT-A S vonkajšou stupnicou 30 V, 50 Hz, 1 prepínací kontakt, 10 A, +5 až +35 C, krytie IP 54 68,98 8, EBERLE AZT-A S vonkajšou stupnicou 30 V, 50 Hz, 1 prepínací kontakt, 10 A, -15 až +15 C, krytie IP 54 68,98 8, EBERLE AZT-I S vnútornou stupnicou 30 V, 50 Hz, 1 prepínací kontakt, 10 A, +5 až +35 C, krytie IP 54 68,98 8, EBERLE AZT-I S vnútornou stupnicou 30 V, 50 Hz, 1 prepínací kontakt, 10 A, -15 až +15 C, krytie IP 54 68,98 8, REGULÁTORY pre riadenie útlmu a časovo programovateľné spínače Regulátor útlmu pre spotrebiče s pilotným vodičom (priamovýhrevné konvektory) alebo pre analógové termostaty s funkciou útlmu (napr. EBERLE RTR-E 614). Regulátor posiela po pilotnom vodiči signál pre prepnutie medzi komfortnou a útlmovou teplotou. Komfortná teplota je nastavená na telese (analógovom DRIVER 60 DeltaDore termostate), útlmová teplota je o cca 3,5 C nižší (veľkosť poklesu je výrobcom telesa/termostatu pevne nastavená, obvykle v rozmedzí 3,5 5 C). DRIVER 60 umožňuje rozdeliť objekt do dvoch zón, pre každú nastaviť vlastný týždenný alebo denný program. Technické parametre: rozmery mm; napájanie 30 V; záloha programu hod.; krytie IP 30; tr. izolácie II.; umiestenie na KU 68; výstup 0,1 A/30 V. 187,0 4, REGULÁTORY pre znižovanie hodnoty hlavného ističa BMR HJ 103 RX trojstupňový BMR HJ 306 RX dvojstupňový Trojfázový odľahčovač prúdovej zátaže, odopína všetky 3 fázy naraz (jeden regulačný kanál), trojstupňový, umiestnený na DIN (6 modulov) Trojfázový odľahčovač prúdovej záťaže, samostatne odopína fázy (3 regulačné kanály), dvojstupňový, umiestnený na DIN (6 modulov) 159,60 191, ,00 08, (

42 xy vyhrievanie ECOSUN pre vivária a terária ULTRATHERM VYKUROVACIE FÓLIE A PÁSY ULTRATHERM Viv Strip vykurovacie pásy Svojimi rozmermi sú vykurovacie pásy Viv Strip vhodné predovšetkým pre vyhrievanie požadovaných plôch vo viváriu alebo teráriu s určitými druhmi plazov. VÝROBOK Príkon Ultratherm Viv Strip Napätie [V] Rozmer [mm] Ultratherm Viv Strip ,81 14, /50 Hz Ultratherm Viv Strip ,1 15, ,41 1, Ultratherm Viv Strip ,84 19, Viv Mat vykurovacie fólie Vykurovacie fólie Viv Mat majú väčší rozmer ako pásy Viv Strip, preto sú využívané pri potrebe vyhrievať majoritnú plochu viváriu alebo terária. VÝROBOK Príkon Ultratherm Viv Mat 7 7 Napätie [V] Rozmer [mm] Ultratherm Viv Mat /50 Hz ,99 15, ,69 10, Ultratherm Viv Mat ,3 1, Ultratherm Viv Mat ,41 13, Ultratherm Viv Mat ,66 17, Ultratherm Viv Mat ,03 19, Ultratherm Viv Mat ,60 3, Happy Hamster vykurovacie fólie Vďaka svojmu rozmeru je táto vykurovacia fólia vhodná pre chovateľov rôznych druhov hlodavcov. Nakoľko hlodavce nie sú priamo teplomilné zvieratá, v zimnom období prechádzajú určitou formou zimného spánku a práve vykurovacia fólia Happy Hamster napomáha toto obdobie prečkať v pohodlí. VÝROBOK Príkon Napätie [V] Rozmer [mm] Ultratherm Happy Hamster 8 30/50 Hz ,69 10, V roku 008 bola do holdingu FENIX začlenená aj spoločnosť Aztec Europe Ltd. so sídlom vo Veľkej Británii, ktorá sa zameriava na výrobu vykurovacích prvkov predovšetkým z fólií ECOFILM pre špeciálne účely. Jedným z produktov sú aj vykurovacie systémy do vivárií a terárií. Podrobné informácie aj praktické skúsenosti chovateľov s výrobkami ULTRATHERM nájdete na internetovej stránke www. ultratherm.cz 40

43 vyhievanie pre vivária a terária ULTRATHERM xy ECOSUN Ultratherm sálavé vykurovacie panely Panely využívajú princíp infračerveného sálania a sú prednostne určené k lokálnemu vykurovaniu a temperovaniu veľkých terárií alebo kotercov pre psy. Sú vybavené tepelnou poistkou, ktorá chráni panel proti prehriatiu. Inštalácia je možná v zvislej polohe, pre vodorovnú montáž nutné objednať montážne rámy. Štandardne vo farbe hnedej, na objednávku vo farbe bielej, za príplatok možno i iné farby. VÝROBOK Panel ULTRATHERM 100 h Panel ULTRATHERM 00 h Panel ULTRATHERM 70 h Panel ULTRATHERM 330 h Panel ULTRATHERM 400 h Príkon 100 Napätie [V] Krytie Rozmery [mm] Hmotnosť [kg] ,5 Inštalácia 47,96 57, Montážne otvory ,7 pre zavesenie panela ULTRA- 60,64 7, THERM sú priamo IP , na zadnej strane panela. K prípadnej 69,76 83, montáži do ,6 vodorovne polohy nutné doobjednať 84,5 101, stropný rám ,9 87,96 105, Stropný rám rám pre inštaláciu panela Ultratherm do vodorovnej polohy VÝROBOK Rám pre panel ULTRATHERM 100 4,04 4, Rám pre panel ULTRATHERM 00; 70 4,48 5,38 Rám pre panel ULTRATHERM 330; 400 5,1 6, Elektronický termostat Tera-Heat HT 600 Programovateľný zásuvkový termostat HT 600 prepína medzi dvoma nastaviteľnými teplotami (Komfort/Útlm), zmenu teploty môžme urobiť každou celú hodinu (až 3 denne). Je možné vytvoriť 7 programov pre každý deň v týždni iný. Termostat sníma len jednu teplotu buď interným čidlom (napr. teplotu vzduchu), alebo pripojenú vodičovú sondou (čidlo dĺžky m/ip 66 je súčasťou balenia). Technické údaje: riadený teplotný rozsah 0 60 C, presnosť: ±0,5 C, spínací kontakt 30 V/16 A/3600 W, voliteľný zvukový signál pri prekročený nastaveného teplotného intervalu, záloha programu v EEPROM pamäti (6 mesiacov). VÝROBOK Termostat Tera-Haet HT ,8 47,

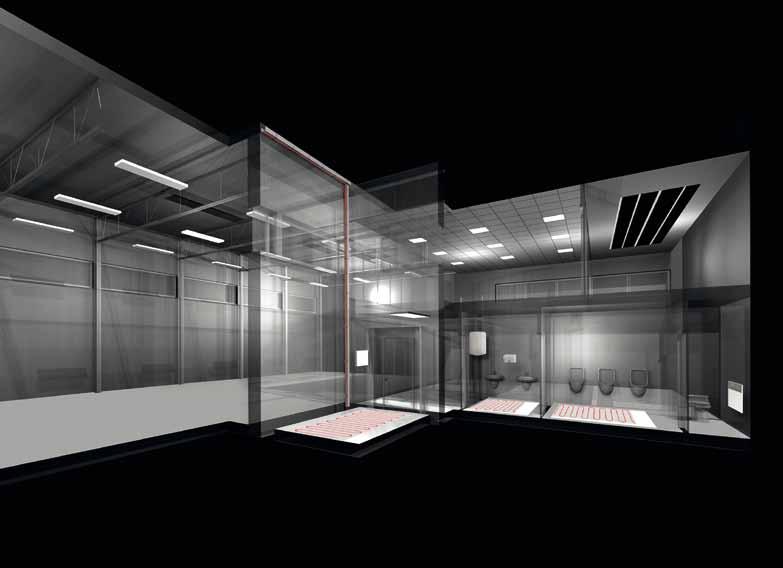

44 Pilotný projekt FENIX xy ECOSUN BUDOVY AKO AKTÍVNE PRVKY ENERGETICKEJ SÚSTAVY NOVÝ KONCEPT PRE BUDOVY V ŠTANDARDE 00 DOMY SKORO S NULOVOU SPOTREBOU ENERGIE ENERGETICKÁ NÁROČNOSŤ BUDOVY Celková dodaná energia (Energia na vstupe do budovy) BUDÚCNOSŤ JE ELEKTRINA Navrhovaný energetický koncept uvažuje s využitím budov, vybavených batériovým úložiskom, ako aktívnym prvkom energetickej distribučnej siete. Pilotný projekt, spustený spoločnosťou FENIX v júny 016, má za úlohu otestovať v praxi možnosti a spôsoby využitia a zvládania takého objektu. Testovaným objektom je nové administratívne centrum v Jeseníku, postavené v štandarde 00 (podľa Vyhl. 78/013 Sb.). Pilotný projekt je financovaný zo zdroju spoločnosti FENIX Trading s. r. o., na realizáciu a prevádzku neboli čerpané žiadne dotačné tituly. Aby bola zaistená objektívnosť a vierohodnosť zrealizovaných skúšobných prevádzok a meraní, boli nastavené technické parametre budovy a následný zber dát a ich vyhodnocovanie kompletne zastrešené Univerzitným Centrom Energeticky Efektívnych Budov (UCEEB) pri ČVUT Praha. K projektu bola vytvorená pracovná skupina do ktorej vyslali svojich expertov Ministerstvo obchodu a priemyslu, ministerstvo životného prostredia a Energetický regulačný úrad. Projektu sa účastní aj spoločnosť ČEZ ESCO. ADMINISTRATÍVNE CENTRUM FENIX DOM V ŠTANDARDE 00 Základné technické parametre Zastavaná plocha 147,3 m (10,3 14,3 m)/úžitková plocha 70 m (bez terasy v 3. NP), uvedenie do prevádzky 06/016 Elektrické vykurovanie stropnými panelmi ECOSUN G, stropnými fóliami ECOFILM, nástennými panelmi GR a podlahové vykurovanie ECOFLOOR Riadená ventilácia s rekuperáciou a multisplitová jednotka pre individuálne chladenie každého priestoru Zásobníkové ohrievače pre decentralizovaný ohrev TUV PENB podľa Vyhl. 78/013 Sb. hodnotené v režime Budovy s takmer nulovou spotrebou energie (kritéria platné od ) Priemerný súčiniteľ prestupu tepla Uem klasifikačná trieda B Celková dodaná energia Qfuel klasifikačná trieda A Neobnoviteľná primárna energia QnPE klasifikačná trieda A Inštalovaná technológia FV elektráreň 7, kwp s predpokladanou ročnou výrobou kwh 4 batéria BMZ GmbH, kapacita jedenej batérie 6,74 kwh, typ Li lon NMC, životnosť cyklov (pre pokles kapacity na 80 %), nominálna kapacita úložiska 7 kwh (486 Ah, využiteľná kapacita 0 kwh, nominálne napätie 55,5 W) 3 striedač napätia Studer Innotec Xth , výkon 5 kwh regulátor Studer VS 10 VarioString výkon 5 kwh Prevádzkové parametre budovy sú k dispozícii on line: Mimoriadne úsporná Veľmi úsporná Úsporná Mierne úsporná Nehospodárna Veľmi nehospodárna Mimoriadne nehospodárna Merné hodnoty kwh/(m.rok) Neobnoviteľná primárna energia (Vplyv prevádzky budovy na životné prostredie) Hodnoty pre celú budovu MWh/rok 13, 19,33 4 A B C D E F G 44,5 66,7 89,0 133,4 177,9,4 41,8 A 61,1 B C D E F G 10, 153, 04,3 306,5 408,6 510,8 Celkové investičné náklady stavby Zastavaný priestor (m 3 ) 1750 m 3 Celkové náklady (bez FVE a batérií) tis CZK náklady na m CZK/m 3 Celkové náklady (vrátane FVE a batérií) tis. Náklady na m CZK/m 3 Náklady na bežné budovy v CÚ 016 (podľa CS ÚRS) Náklady na m CZK/m 3 Návratnosť investície do inštalácie tepelného čerpadla Sálavý vykurovací systém 174 tis. CZK (podlahové vykurovanie sálavé panely centrálna regulácia s možnosťou vzdialenej správy ovládajúci individuálne každý priestor samostatne) Klimatizácia multisplit + ohrev TUV 193 tis. CZK u obidvoch zvolených systémoch flexibilné, presné a cielené dodávky tepla a chladu do jednotlivých priestorov, okamžitá reakcia na tepelné zisky Tepelné čerpadlo a teplovodný systém 661 tis. CZK veľká zotrvačnosť systému, nízka flexibilita a schopnosť reakcie na tepelné zisky v jednotlivých priestoroch Rozdiel 94 tis. CZK Celková spotreba energie na vykurovanie, TUV 9335 kwh/rok Inštalovaný príkon vykurovania 9 kw Maximálna možná úspora pri použití TČ 4700 kwh/rok Návratnosť investície pri súčasnej cene el. energie 8 let Aj keď TČ sú vynikajúce technológie, obzvlášť v prípade veľkej spotreby energie, v danom koncepte sú hodnoty návratnosti TČ vysoko nad hranicou životnosti a inštalácia TČ do podobných veľmi úsporných stavieb tak nedáva ekonomický zmysel!

45 Pilotný xy projekt ECOSUN FENIX Čo je cieľom projektu? Cieľom je vyskúšať spoluprácu objektu vybaveného domácimi batériami s tzv. chytrou distribučnou sieťou (Smart grid) a preukázať výhodnosť tohoto riešenia pre všetky zúčastnené strany (výrobca/distribútor/spotrebiteľ). Ďalej vytvorenie podmienok pre vznik novej tarifi, kedy v dobách nadbytku elektriny (napr. z OZE) budú batérie za zvýhodnených podmienok zo siete dobíjané a naopak v dobách špičiek zaistí čiastočný, alebo aj úplnú autonómnu prevádzku objektu. Pre aký typ budov je testované riešenie určené? Poznatky a skúsenosti, získané skúšobnou prevádzkou administratívneho centra, ide v podstate bez obmedzení aplikovať na akýkoľvek typ budov, vrátane objektov pre bývanie. Skutočnosť, že prevádzka sa namiesto na rodinnom dome testuje na administratívnom centre, bola určená požiadavka umiestniť objekt v areáli spoločnosti FENIX a mať pre neho praktické využitie. Ako to bude v praxi fungovať? Užívateľ si zaobstará do svojho objektu batériové úložisko vrátane riadiacej elektroniky a dohodne si s distribútorom špeciálnu tarifu. Následná prevádzka teda či budú batérie nabíjané z verejnej siete, z vlastnej FVE, alebo naopak elektrinu dodávať do objektu užívateľa, prípadne späť do siete bude riadiť operátor siete. Ako protihodnotu za poskytnutú kapacitu batériového úložiska dostane užívateľ veľmi výhodnú cenu energie Pôjde o výhodnú investíciu? Vznik novej tarify pre objekty s domovými batériami sa predpokladá v roku S ohľadom na celosvetové investície do týchto technológií môžeme oproti cenám roku 016 očakávať pokles cien batérií až o 50 %. V takomto prípade už pôjde o investíciu s reálnou ekonomickou návratnosťou. Bude nutné vytvoriť špeciálny riadiaci systém? Nie, vyhovujúci riadiaci systém už existuje. Jedná sa o tzv. riadenie pomocí signálu HDO, pre bežných užívateľov známi ako nočný prúd. Operátor siete môže už teraz podľa potreby vypínať spotrebiče v objektoch, ktoré sú vybavené prijímačom tohoto signálu typicky priamo vykurovacie spotrebiče, akumulačné pece, alebo ohrievače vody. Tento systém môžeme využiť aj pre riadenie nabíjaných batérií. Čím sa tento koncept líši od tzv. ostrovných systémov? Termín ostrovné systémy označujeme objekty nezávislé na dodávateľov energie. Aby sa v takomto objekte vybalancovala výroba a spotreba energie nie len behom dňa, ale tiež v rámci ročných období, potrebuje veľkokapacitné úložisko (batérie) a výkonný obnoviteľný zdroj energie. Pôjde o drahé riešenie, naviac po väčšinu roka predimenzované. S ohľadom na hustotu osídlenia a existujúcu distribučnú sieť preto nedáva ostrovný systém zmysel, výhodnejšie je vytvoriť sieť zdieľaných domových batérií. Prečo vôbec budovať batériové úložisko? Základným problémom dnešnej energetiky nie je nedostatok energie, ale skôr jej prebytok. Najmä výroba elektriny z obnoviteľných zdrojov, ako sú fotovoltaické alebo veterné elektrárne, sa v podstate nedá riadiť. S ohľadom na životné prostredie je ale nutné prenášať výrobu z energie čím ďalej väčšou mierou práve na OZE. Je preto nutné nájsť riešenie, ako efektívne a účinne uchovať energiu v jej univerzálnej podobe teda ako elektrickú energiu. Batériové úložisko by mohlo byť hľadaným riešením. Odberatelia elektrickej energie Odoberajú elektrinu zo siete v rôznom čase a v rôznom množstve. Spôsobujú výkyvy, ktoré sa riešia spúšťaním tzv. špičkových zdrojov (prevažne tepelné elektrárne), alebo odpájaním vybraných spotrieb. Objekty s batériovými úložiskami by významne pomohli vyrovnávať rozdiely medzi výrobou a spotrebou elektrickej energie Obnoviteľné zdroje energie (OZE) Výroba energie z OZE je závislá od poveternostných vplyvov, vyrobenú energie nemožno ukladať. Vznikajú tým neriaditeľné dodávky EE do siete, čo môže spôsobiť až jej kolaps tzv. blackout. Objekty s batériami by umožnili energiu z OZE efektívne využívať a ukladať. Operátor siete má dokonalý prehľad o toku elektrickej energie v sieti. Vie, kde energia chýba alebo prebýva, môže usmerňovať jej tok, dávať pokyn na pripojenie alebo odpojenie tradičných zdrojov energie. Pomocou signálu HDO môže riadiť nabíjanie batérií u spotrebiteľov aj ich odber elektrickej energie z distribučnej siete. Tradičné zdroje energie (jadrovej a tepelnej elektrárne) Jadrové elektrárne nemôžu operatívne meniť výkon, preto sa pre balansovanie spotreby EE používajú tepelné elektrárne (uhoľné, plynové). Funkciu tepelných elektrární však môžu významnou mierou prevziať práve objekty s batériami. Objekty s batériovým úložiskom Prevádzku batérií riadi operátor siete. V čase prebytkov EE v sieti (najmä z OZE) dá pokyn na nabíjanie batérií. V čase nedostatku energie naopak odpojí objekty od siete (prevádzka objektu bude pokrytá z batérií). V prípade nutnosti je možné energiu z batérií tiež do siete vracať. Objekty s batériami sa tak stávajú efektívnym akumulátorom energie. 43

46 POROVNANIE NÁKLADOV NA ENERGIE str. 3 ECOSUN sálavé vykurovacie panely str. 5 9 NÁSTENNÉ SÁLAVÉ panely sklenené (GR) a mramorové/granitové (MR) panely str ECOFLOOR pre vnútorné aplikácie str ECOFLOOR akumulačné vykurovanie a systémy vonkajšej aplikácie str ECOFLOOR systémy protimrazovej ochrany str. 4 7 ECOFILM vykurovacie fólie str. 8 3 ECOFLEX sálavé a priamovýhrevné konvektory str DOPLNKOVÝ PROGRAM str. 35 REGULÁCIA str ULTRATHERM vyhrievanie pre vivária a terária str Pilotný projekt FENIX str. 4 43

47 dodacie podmienky 1. Ceny sú uvedené v EUR a sú stanovené ex works (rampa podniku).. Pri pravidelných odberoch je možnosť zľavy. 3. Dodávateľ môže na základe priania objednávateľa zais tiť do pravu Geis. V tomto prípade nesie rizi ko prepravy objednávateľ. Pri zásielkách, ktorých hodnota je nižšia ako 80,00 EUR je účtované balné 1,00 EUR. Pri zákazkách v hodnote do 1 000,00 EUR hradí prepravu objednávateľ. Pri zákazkách s hodnotou nad 1 000,00 EUR (určujúca je fakturovaná cena ) hradí prepravu vyššie uvedenými službami do dávateľ. 4. Platba sa uskutočňuje na základe faktúry vystavenej dodávateľom so splatnosťou do 14 dní od dátu mu doručenia. Faktúra sa vystavuje v deň expedície tovaru. 5. V prípade oneskorenej platby súhlasí objednávateľ so zmluvnou pokutou vo výške 0,1 % z faktúrovanej čiastky za každý deň omeškania. 6. V prípade prvých objednávok je vyberaná záloha vo výške 100 % fakturovanej čiastky. 7. Bežná dodacia lehota je 14 dní od obdržania objednávky. 8. Zákazník je povinný si vždy prehliadnuť tovar a jeho kompletnosť bezprostredne pred jeho prevzatím. V prípade poškodenia vytvoriť záznam o poškodení zásielky a nechať si túto skutočnosť potvr diť dopravcom. Podpísaním dodacieho listu zákazník súhlasí s prevzatím tovaru a potvrdzuje, že do razilo mechanicky nepoškodené. Na neskoršiu reklamáciu spôsobenú vinou dopravy potom nie je možné brať zreteľ a bude zamietnutá. 9. Cenník má platnosť od Obchodné podmienky a reklamačný poriadok sú zverejnené na Predajňa Fenix Slovensko je otvorená Po Pi v čase od h. Objednávky sa príjmajú výhradne e mailom do 1.00 h. Objednávky poslané po tejto hodine budú vybavené až nasledujúci pracovný deň.
