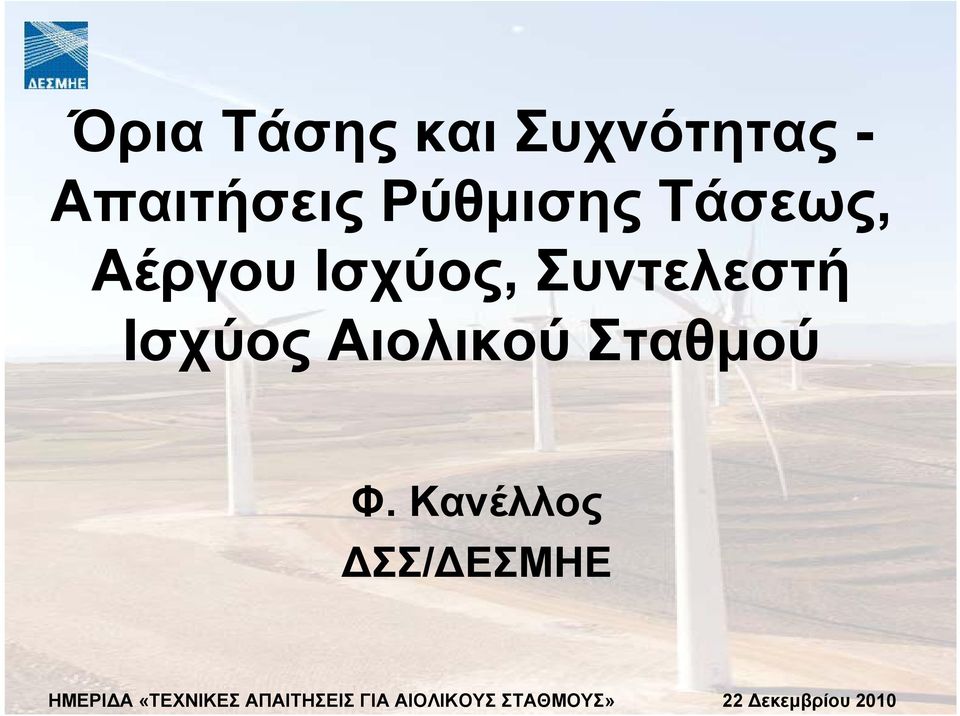

1 Όρια Τάσης και Συχνότητας - Απαιτήσεις Ρύθµισης Τάσεως, Αέργου Ισχύος, Συντελεστή Ισχύος Αιολικού Σταθµού Φ. Κανέλλος ΣΣ/ ΕΣΜΗΕ

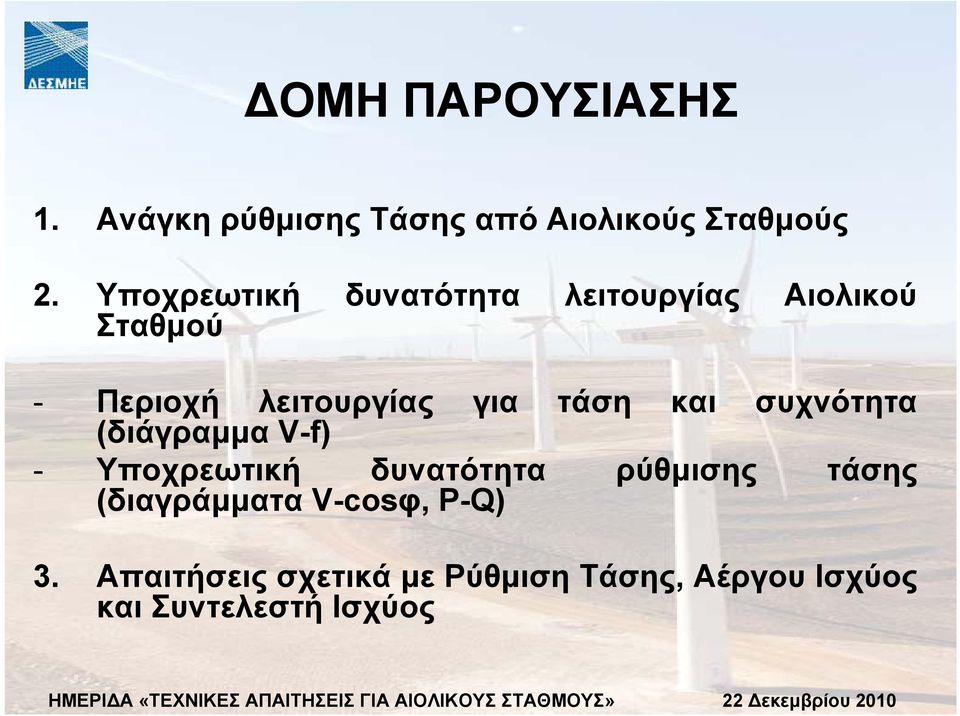

2 ΟΜΗ ΠΑΡΟΥΣΙΑΣΗΣ 1. Ανάγκη ρύθµισης Τάσης από Αιολικούς Σταθµούς 2. Υποχρεωτική δυνατότητα λειτουργίας Αιολικού Σταθµού - Περιοχή λειτουργίας για τάση και συχνότητα (διάγραµµα V-f) - Υποχρεωτική δυνατότητα ρύθµισης τάσης (διαγράµµατα V-cosφ, P-Q) 3. Απαιτήσεις σχετικά µε Ρύθµιση Τάσης, Αέργου Ισχύος και Συντελεστή Ισχύος

τάση και συχνότητα (διάγραµµα V-f) - Υποχρεωτική δυνατότητα ρύθµισης τάσης

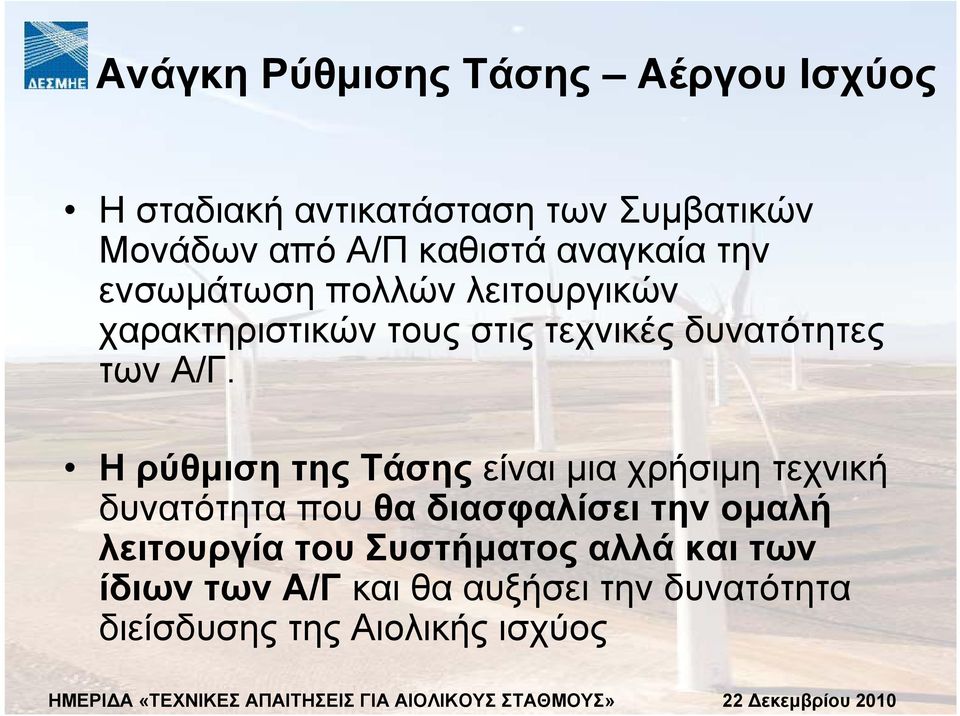

3 Ανάγκη Ρύθµισης Τάσης Αέργου Ισχύος Η σταδιακή αντικατάσταση των Συµβατικών Μονάδων από Α/Π καθιστά αναγκαία την ενσωµάτωση πολλών λειτουργικών χαρακτηριστικών τους στις τεχνικές δυνατότητες των Α/Γ. Η ρύθµιση της Τάσης είναι µια χρήσιµη τεχνική δυνατότητα που θα διασφαλίσει την οµαλή λειτουργία του Συστήµατος αλλά και των ίδιων των Α/Γ και θα αυξήσει την δυνατότητα διείσδυσηςτηςαιολικήςισχύος

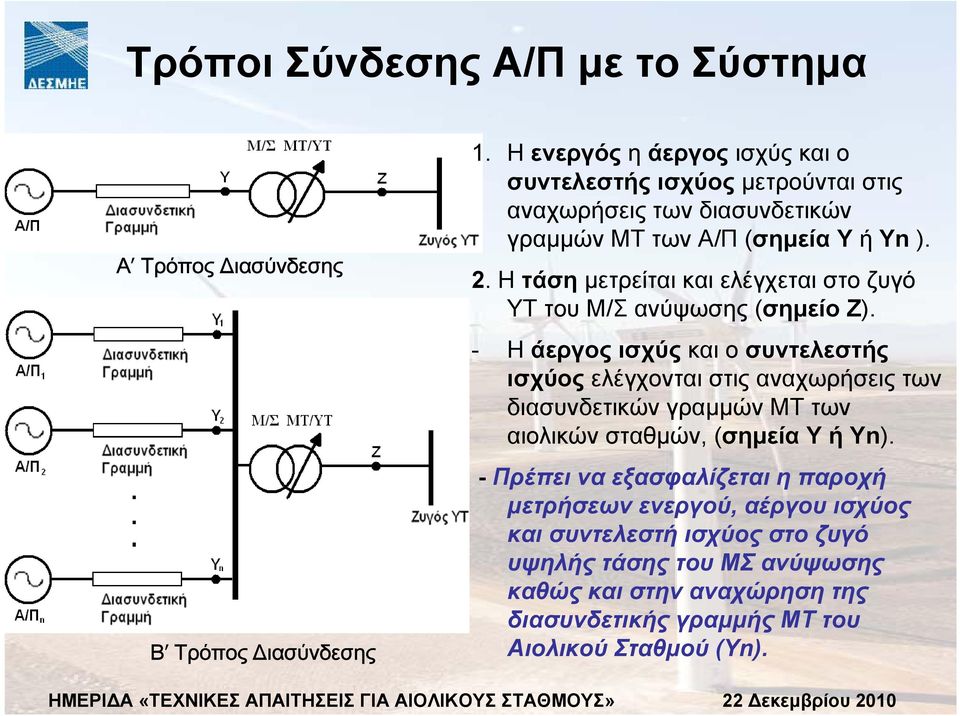

4 Τρόποι Σύνδεσης Α/Π µε τοσύστηµα Α Τρόπος Διασύνδεσης Β Τρόπος Διασύνδεσης 1. Η ενεργός η άεργος ισχύς και ο συντελεστής ισχύος µετρούνται στις αναχωρήσεις των διασυνδετικών γραµµών ΜΤ των Α/Π (σηµεία Υ ή Υn ). 2. H τάση µετρείται και ελέγχεται στο ζυγό ΥΤ του Μ/Σ ανύψωσης(σηµείο Ζ). - Η άεργος ισχύς και ο συντελεστής ισχύος ελέγχονται στις αναχωρήσεις των διασυνδετικών γραµµών ΜΤ των αιολικών σταθµών, (σηµεία Υ ή Υn). - Πρέπει να εξασφαλίζεται η παροχή µετρήσεων ενεργού, αέργου ισχύος και συντελεστή ισχύος στο ζυγό υψηλής τάσης του ΜΣ ανύψωσης καθώς και στην αναχώρηση της διασυνδετικής γραµµής ΜΤ του Αιολικού Σταθµού (Υn).

H τάση µετρείται και ελέγχεται στο ζυγό ΥΤ του Μ/Σ ανύψωσης(σηµείο Ζ).

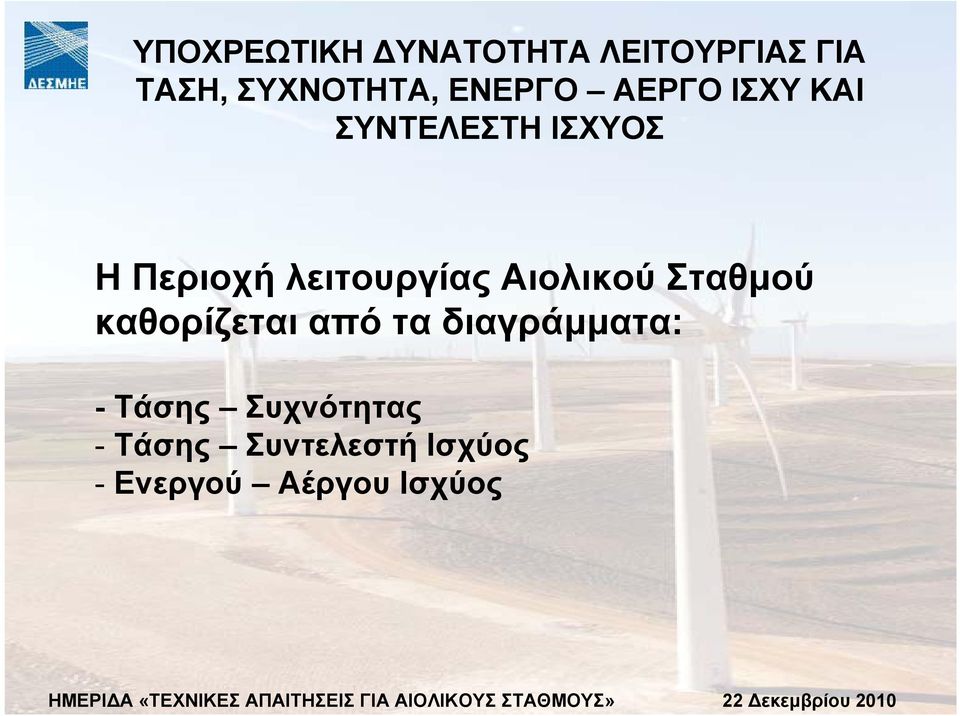

5 ΥΠΟΧΡΕΩΤΙΚΗ ΥΝΑΤΟΤΗΤΑ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΤΑΣΗ, ΣΥΧΝΟΤΗΤΑ, ΕΝΕΡΓΟ ΑΕΡΓΟ ΙΣΧΥ ΚΑΙ ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ Η Περιοχή λειτουργίας Αιολικού Σταθµού καθορίζεται από τα διαγράµµατα: - Τάσης Συχνότητας - Τάσης Συντελεστή Ισχύος - Ενεργού Αέργου Ισχύος

λειτουργίας Αιολικού Σταθµού καθορίζεται από τα

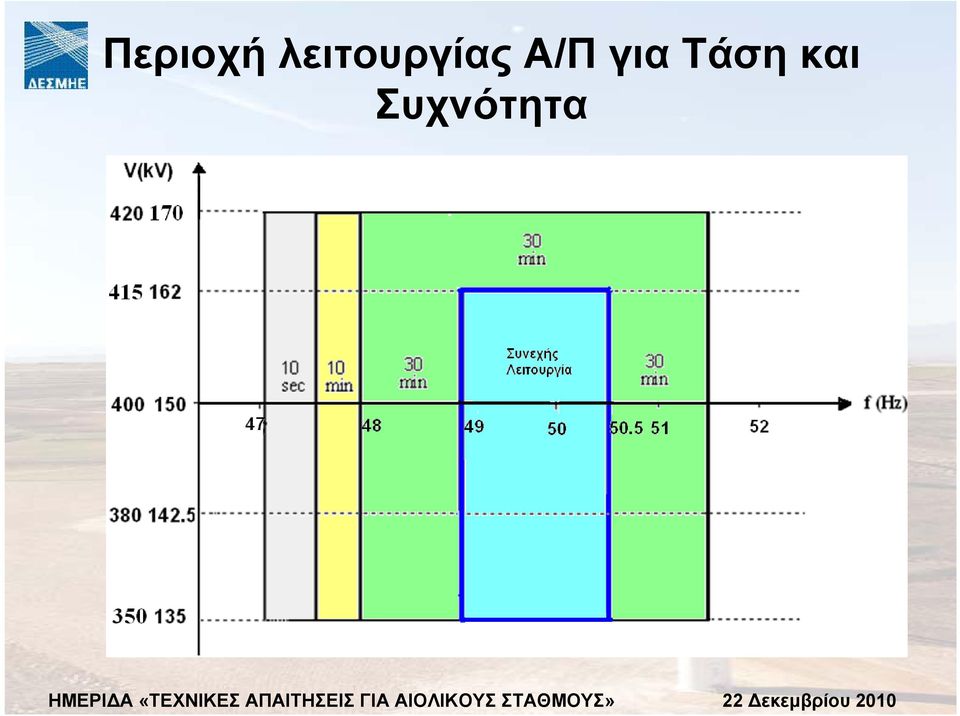

6 Περιοχή λειτουργίας Α/Π για Τάση και Συχνότητα

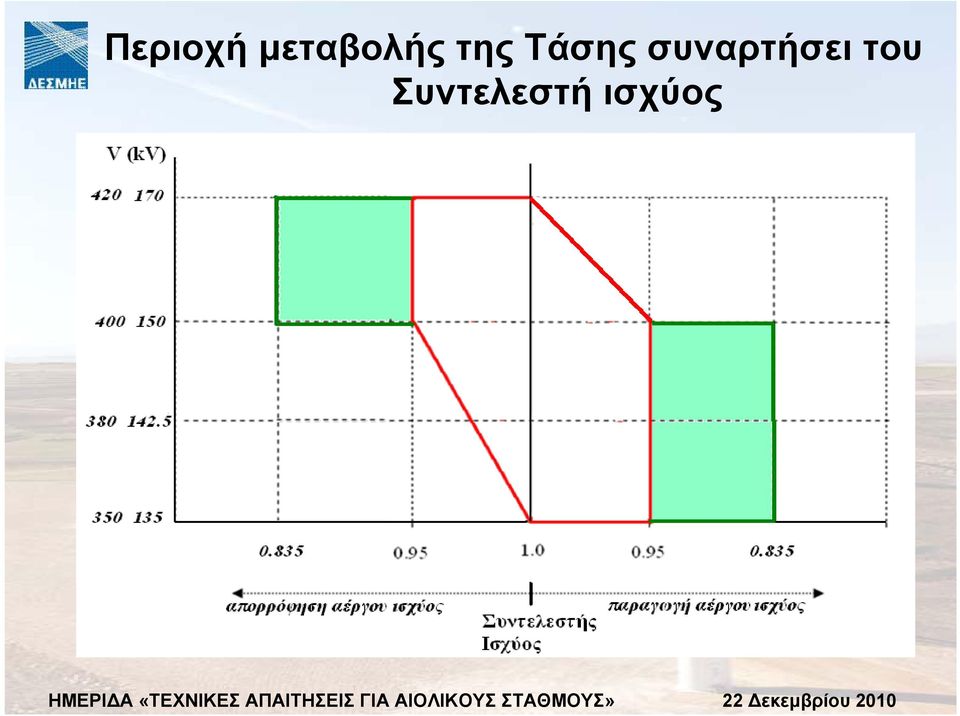

7 Περιοχή µεταβολής της Τάσης συναρτήσει του Συντελεστή ισχύος 50,60 Hz 49 Hz 49,7 Hz

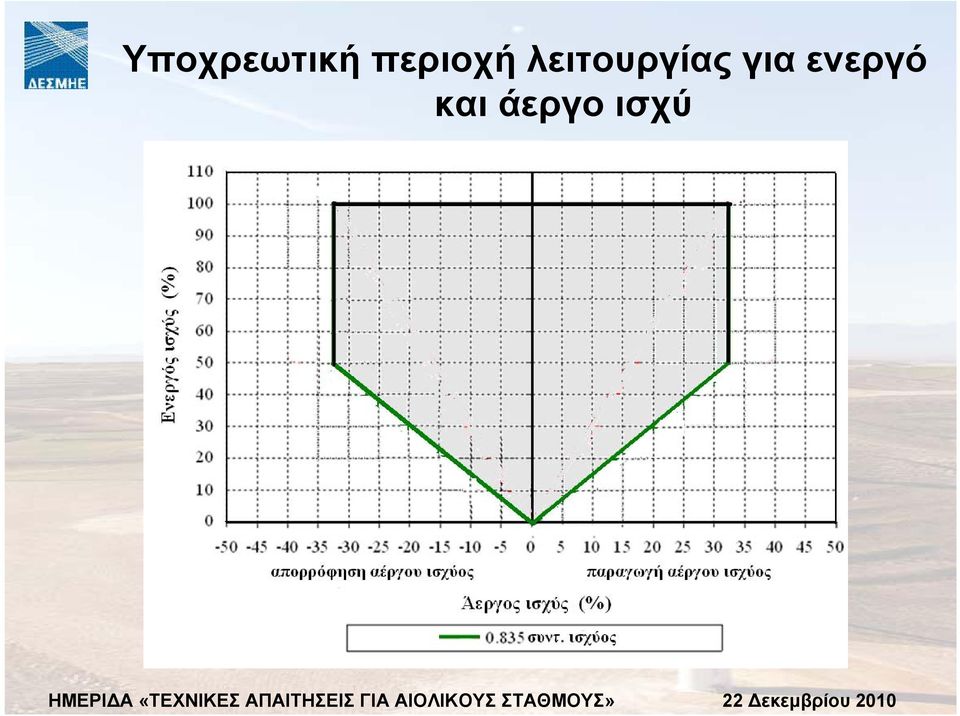

8 Υποχρεωτική περιοχή λειτουργίας για ενεργό και άεργο ισχύ 50,60 Hz 49 Hz 49,7 Hz

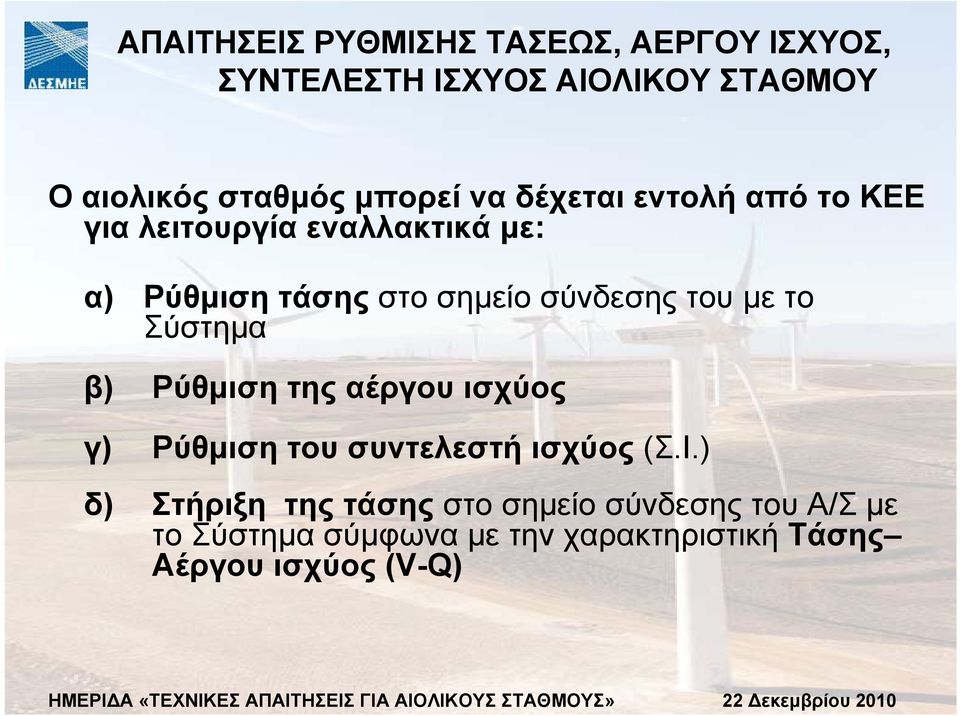

9 ΑΠΑΙΤΗΣΕΙΣ ΡΥΘΜΙΣΗΣ ΤΑΣΕΩΣ, ΑΕΡΓΟΥ ΙΣΧΥΟΣ, ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΑΙΟΛΙΚΟΥ ΣΤΑΘΜΟΥ Οαιολικόςσταθµός µπορεί να δέχεται εντολή από το KEE για λειτουργία εναλλακτικά µε: α) Ρύθµιση τάσης στο σηµείο σύνδεσης του µε το Σύστηµα β) Ρύθµιση της αέργου ισχύος γ) Ρύθµιση του συντελεστή ισχύος (Σ.Ι.) δ) Στήριξη της τάσης στο σηµείο σύνδεσης του Α/Σ µε το Σύστηµα σύµφωνα µε την χαρακτηριστική Τάσης Αέργου ισχύος (V-Q)

σύνδεσης του µε το Σύστηµα β) Ρύθµιση της αέργου ισχύος γ) Ρύθµιση του συντελεστή ισχύος (Σ.Ι.

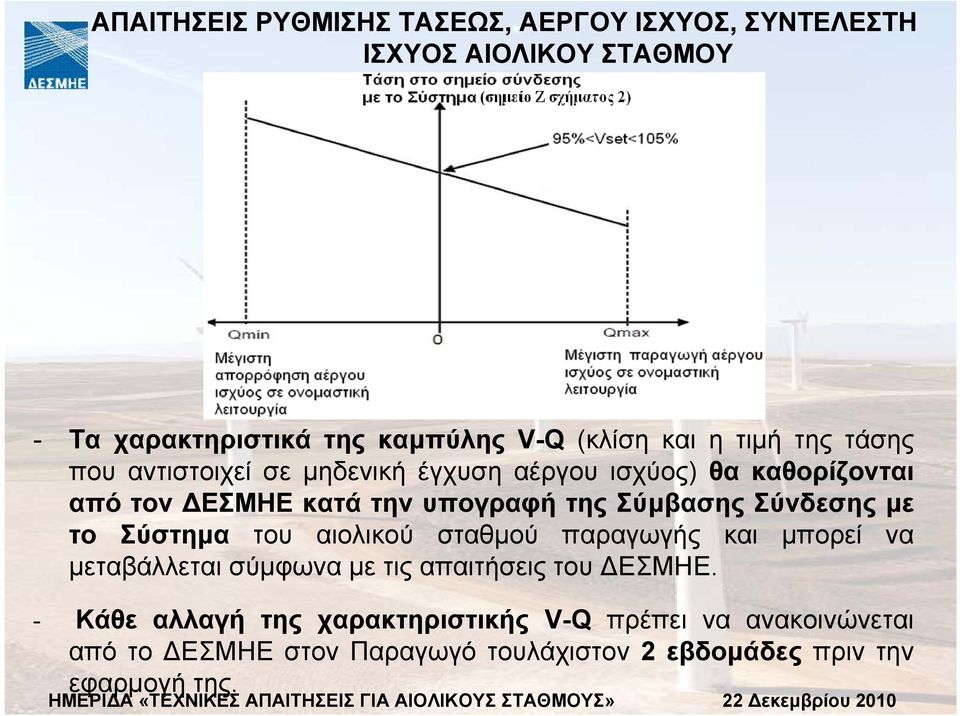

10 ΑΠΑΙΤΗΣΕΙΣ ΡΥΘΜΙΣΗΣ ΤΑΣΕΩΣ, ΑΕΡΓΟΥ ΙΣΧΥΟΣ, ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΑΙΟΛΙΚΟΥ ΣΤΑΘΜΟΥ - Τα χαρακτηριστικά της καµπύλης V-Q (κλίση και η τιµή της τάσης που αντιστοιχεί σε µηδενικήέγχυσηαέργουισχύος) θα καθορίζονται από τον ΕΣΜΗΕ κατά την υπογραφή της Σύµβασης Σύνδεσης µε το Σύστηµα του αιολικού σταθµού παραγωγής και µπορεί να µεταβάλλεται σύµφωνα µε τις απαιτήσεις του ΕΣΜΗΕ. - Κάθε αλλαγή της χαρακτηριστικής V-Q πρέπει να ανακοινώνεται από το ΕΣΜΗΕ στον Παραγωγό τουλάχιστον 2 εβδοµάδες πριν την εφαρµογή της.

Σύνδεσης µε το Σύστηµα του αιολικού σταθµού παραγωγής και µπορεί να µεταβάλλεται σύµφωνα µε τις απαιτήσεις του ΕΣΜΗΕ.

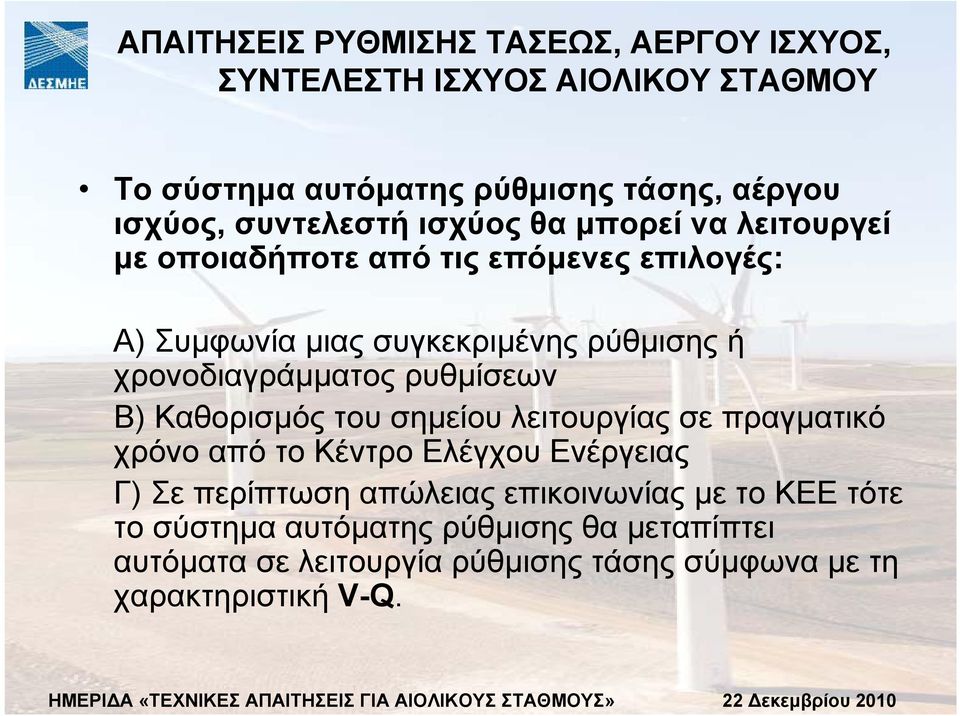

11 ΑΠΑΙΤΗΣΕΙΣ ΡΥΘΜΙΣΗΣ ΤΑΣΕΩΣ, ΑΕΡΓΟΥ ΙΣΧΥΟΣ, ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΑΙΟΛΙΚΟΥ ΣΤΑΘΜΟΥ Το σύστηµα αυτόµατης ρύθµισης τάσης, αέργου ισχύος, συντελεστή ισχύος θα µπορεί να λειτουργεί µε οποιαδήποτε από τις επόµενες επιλογές: Α) Συµφωνία µιας συγκεκριµένης ρύθµισης ή χρονοδιαγράµµατος ρυθµίσεων Β) Καθορισµός του σηµείου λειτουργίας σε πραγµατικό χρόνο από το Κέντρο Ελέγχου Ενέργειας Γ) Σε περίπτωση απώλειας επικοινωνίας µε το ΚΕΕ τότε το σύστηµα αυτόµατης ρύθµισης θα µεταπίπτει αυτόµατα σε λειτουργία ρύθµισης τάσης σύµφωνα µε τη χαρακτηριστική V-Q.

χρονοδιαγράµµατος ρυθµίσεων Β) Καθορισµός του σηµείου λειτουργίας σε πραγµατικό χρόνο από το Κέντρο Ελέγχου Ενέργειας Γ) Σε περίπτωση

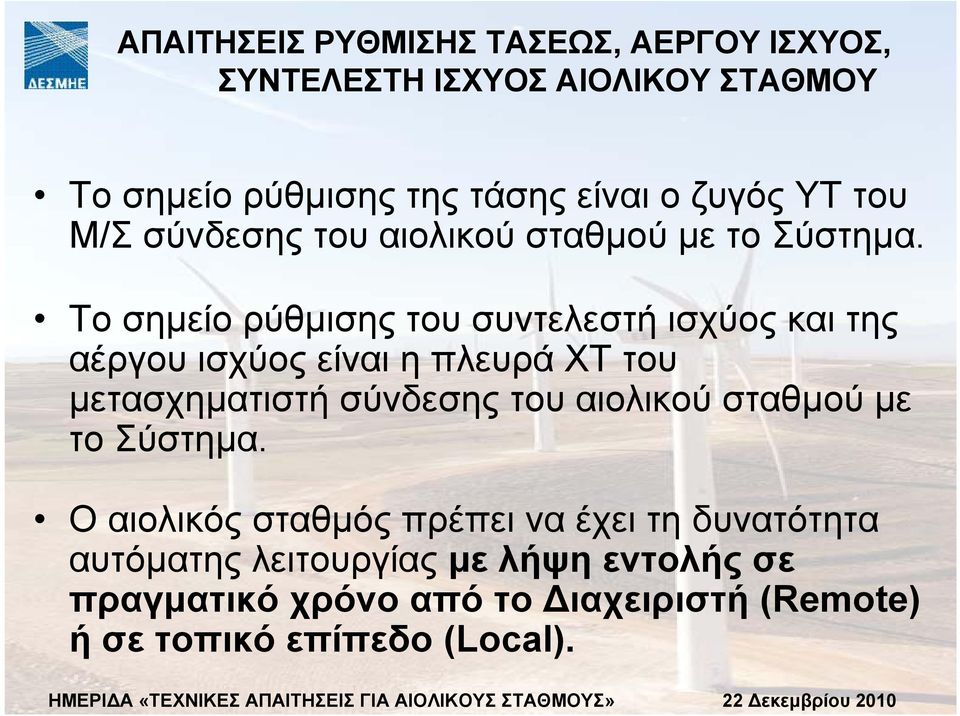

12 ΑΠΑΙΤΗΣΕΙΣ ΡΥΘΜΙΣΗΣ ΤΑΣΕΩΣ, ΑΕΡΓΟΥ ΙΣΧΥΟΣ, ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΑΙΟΛΙΚΟΥ ΣΤΑΘΜΟΥ Το σηµείο ρύθµισης της τάσης είναι ο ζυγός YT του Μ/Σ σύνδεσης του αιολικού σταθµού µε το Σύστηµα. Το σηµείο ρύθµισης του συντελεστή ισχύος και της αέργου ισχύος είναι η πλευρά ΧΤ του µετασχηµατιστή σύνδεσης του αιολικού σταθµού µε το Σύστηµα. Ο αιολικός σταθµός πρέπει να έχει τη δυνατότητα αυτόµατης λειτουργίας µε λήψη εντολής σε πραγµατικόχρόνοαπότο ιαχειριστή(remote) ήσετοπικόεπίπεδο(local).

Το σηµείο ρύθµισης του συντελεστή ισχύος και της αέργου ισχύος είναι η πλευρά ΧΤ του µετασχηµατιστή σύνδεσης του

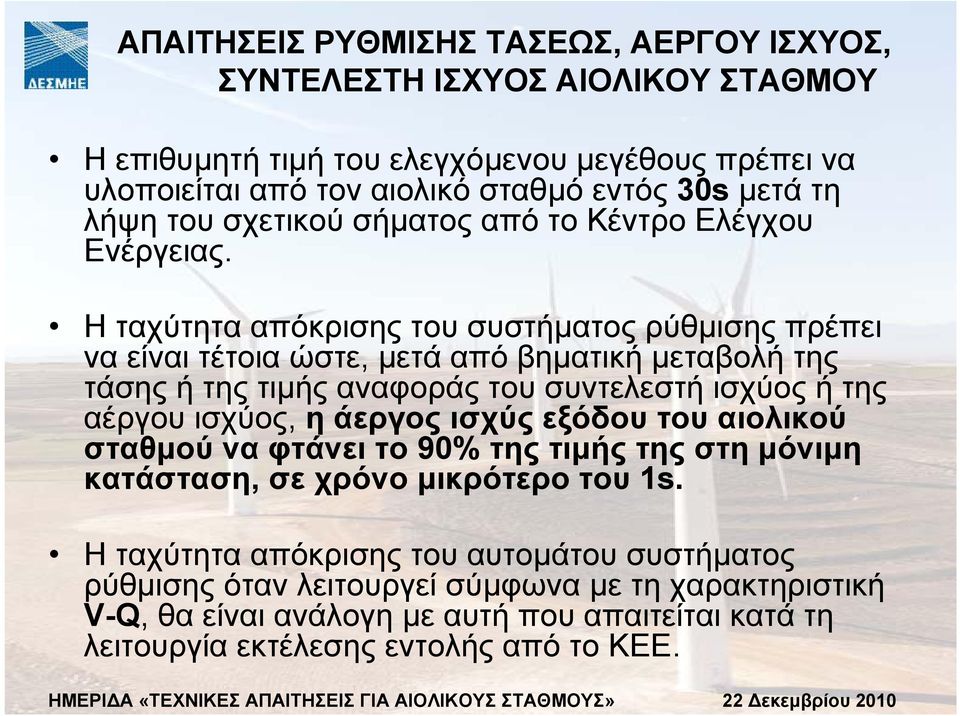

13 ΑΠΑΙΤΗΣΕΙΣ ΡΥΘΜΙΣΗΣ ΤΑΣΕΩΣ, ΑΕΡΓΟΥ ΙΣΧΥΟΣ, ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΑΙΟΛΙΚΟΥ ΣΤΑΘΜΟΥ Ηεπιθυµητή τιµή του ελεγχόµενου µεγέθους πρέπει να υλοποιείται από τον αιολικό σταθµό εντός30s µετά τη λήψη του σχετικού σήµατοςαπότοκέντροελέγχου Ενέργειας. Η ταχύτητα απόκρισης του συστήµατος ρύθµισης πρέπει να είναι τέτοια ώστε, µετά από βηµατική µεταβολή της τάσηςήτηςτιµής αναφοράς του συντελεστή ισχύος ή της αέργου ισχύος, η άεργος ισχύς εξόδου του αιολικού σταθµού να φτάνει το 90% της τιµής της στη µόνιµη κατάσταση, σε χρόνο µικρότερο του 1s. Η ταχύτητα απόκρισης του αυτοµάτου συστήµατος ρύθµισης όταν λειτουργεί σύµφωνα µε τη χαρακτηριστική V-Q, θα είναι ανάλογη µε αυτή που απαιτείται κατά τη λειτουργία εκτέλεσης εντολής από το ΚΕΕ.

Η ταχύτητα απόκρισης του συστήµατος ρύθµισης πρέπει να είναι τέτοια ώστε, µετά από βηµατική µεταβολή της τάσηςήτηςτιµής αναφοράς του συντελεστή ισχύος ή της αέργου ισχύος, η άεργος

14 ΑΠΑΙΤΗΣΕΙΣ ΡΥΘΜΙΣΗΣ ΤΑΣΕΩΣ, ΑΕΡΓΟΥ ΙΣΧΥΟΣ, ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΑΙΟΛΙΚΟΥ ΣΤΑΘΜΟΥ Όταν τα χαρακτηριστικά του Συστήµατος στο σηµείο σύνδεσης του αιολικού σταθµού δεν επιτρέπουν την αποτελεσµατική ρύθµιση της τάσης, τότε κατόπιν εγκρίσεως του ιαχειριστή δεν θα προβλέπεται επιβολή εντολής τάσης (voltage setpoint) και θα γίνεται στήριξη της τάσης σύµφωνα µε τη λογική της χαρακτηριστικής V-Q. Η λειτουργία οποιουδήποτε άλλου βοηθητικού µέσου στήριξης της τάσης πρέπει να λειτουργεί από κοινού αρµονικά µε το σύστηµα αυτόµατης ρύθµισης τάσης/αέργου ισχύος/συντελεστή ισχύος του αιολικού σταθµού. Η καλή λειτουργία των βοηθητικών µέσων στήριξης της τάσης πρέπει να αποδεικνύεται από σχετική µελέτη που θα υποβάλει ο Παραγωγός και θα εγκρίνεται από τον ΕΣΜΗΕ.

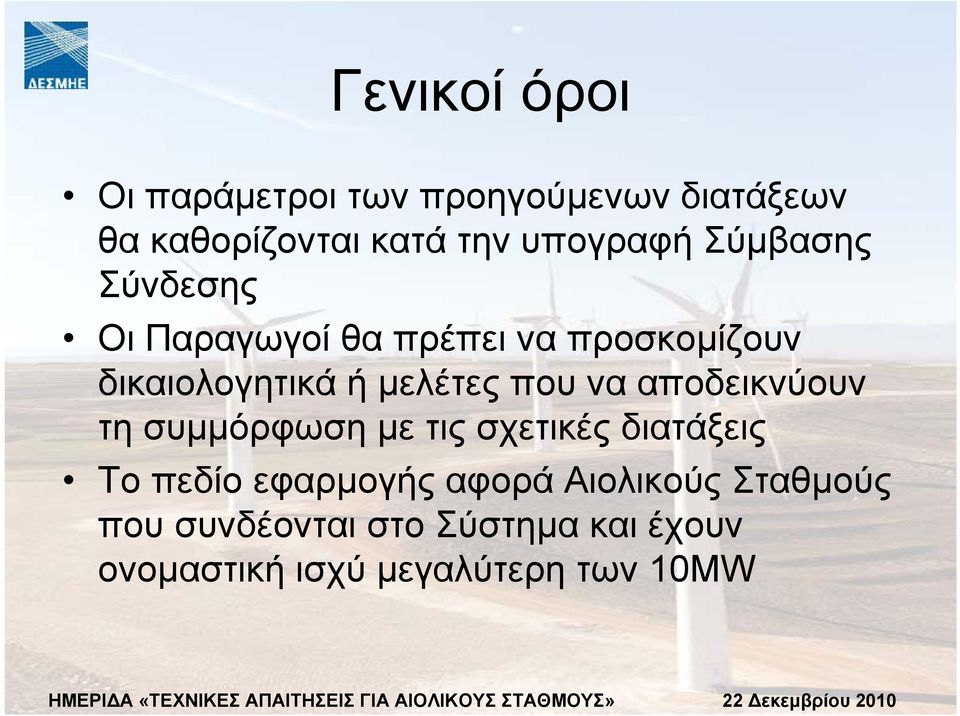

15 Γενικοί όροι Οι παράµετροι των προηγούµενων διατάξεων θα καθορίζονται κατά την υπογραφή Σύµβασης Σύνδεσης Οι Παραγωγοί θα πρέπει να προσκοµίζουν δικαιολογητικά ή µελέτες που να αποδεικνύουν τη συµµόρφωση µε τις σχετικές διατάξεις Το πεδίο εφαρµογής αφορά Αιολικούς Σταθµούς που συνδέονται στο Σύστηµα και έχουν ονοµαστική ισχύ µεγαλύτερη των 10MW

µελέτες που να αποδεικνύουν τη συµµόρφωση µε τις σχετικές διατάξεις Το πεδίο εφαρµογής

16 Ευχαριστώ για την προσοχή σας
