1 1. Βροχοπτώσεις και άλλες Μετεωρολογικές μεταβλητές 2. Ταχύτητες νερού και παροχές υδατορευμάτων 3. Η καμπύλη στάθμης - παροχής

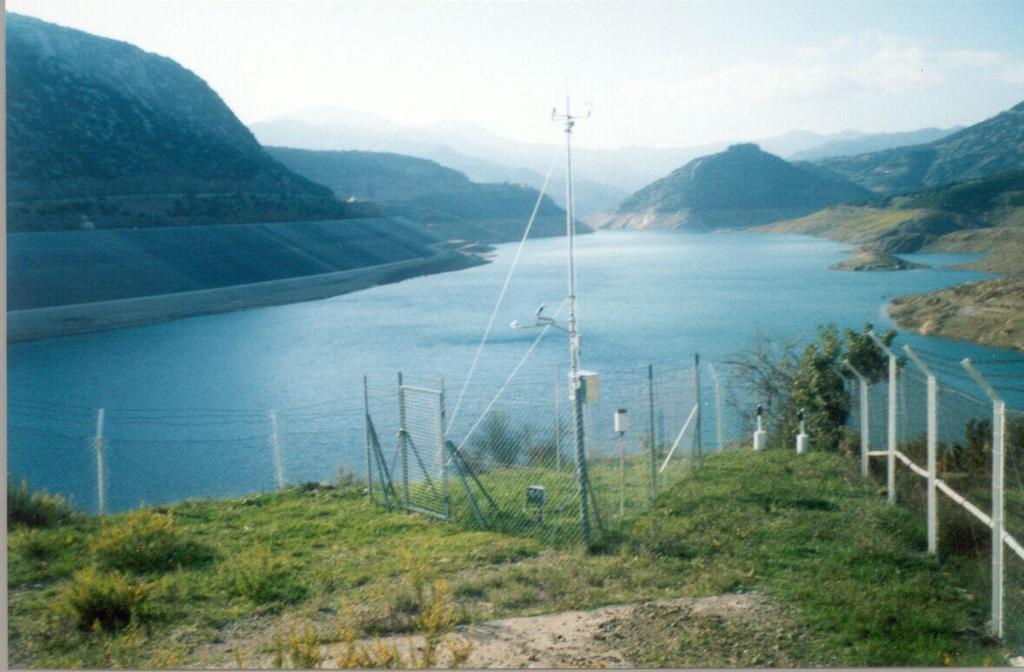

2 Μετρούμενες μεταβλητές (εκτός βροχόπτωσης) 1. Θερμοκρασία 2. Σχετική υγρασία 3. Διεύθυνση και ταχύτητα ανέμου 4. Ατμοσφαιρική πίεση 5. Ηλιοφάνεια 6. Ηλιακή ακτινοβολία ΟΡΓΑΝΑ 1. Βροχόμετρο 2. Ανεμόμετρο 3. Πυρηνόμετρο 4. Θερμόμετρο 5. Βαρόμετρο ΤΗΛΕΜΕΤΡΙΚΟΣ ΜΕΤΕΩΡΟΛΟΓΙΚΟΣ ΣΤΑΘΜΟΣ ΜΟΡΝΟΥ

3 MM Jan Jul Jan Jul Jan Jul LAKE OBS RAIN LAKE OBS RAIN Ημερήσιες Βροχοπτώσεις κατά την τριετία Με το κόκκινο ιστόγραμμα δίνεται ο μηνιαίος μέσος όρος. ΤΗΛΕΜΕΤΡΙΚΟΣ ΜΕΤΕΩΡΟΛΟΓΙΚΟΣ ΣΤΑΘΜΟΣ ΜΟΡΝΟΥ

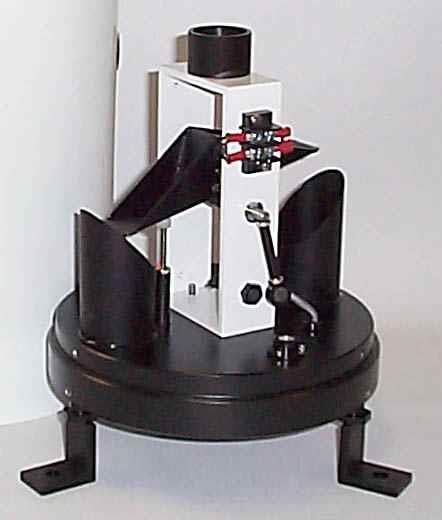

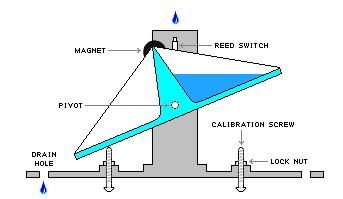

4 Βροχόμετρο ανατρεπόμενου δοχείου (tipping bucket rain gauge)

5 Βροχόμετρο ανατρεπόμενου δοχείου (tipping bucket rain gauge) zaahud3swkhvrmcweqsaqijg&biw=1600&bih=807#imgrc=3vlfx0oz- MUr8M:

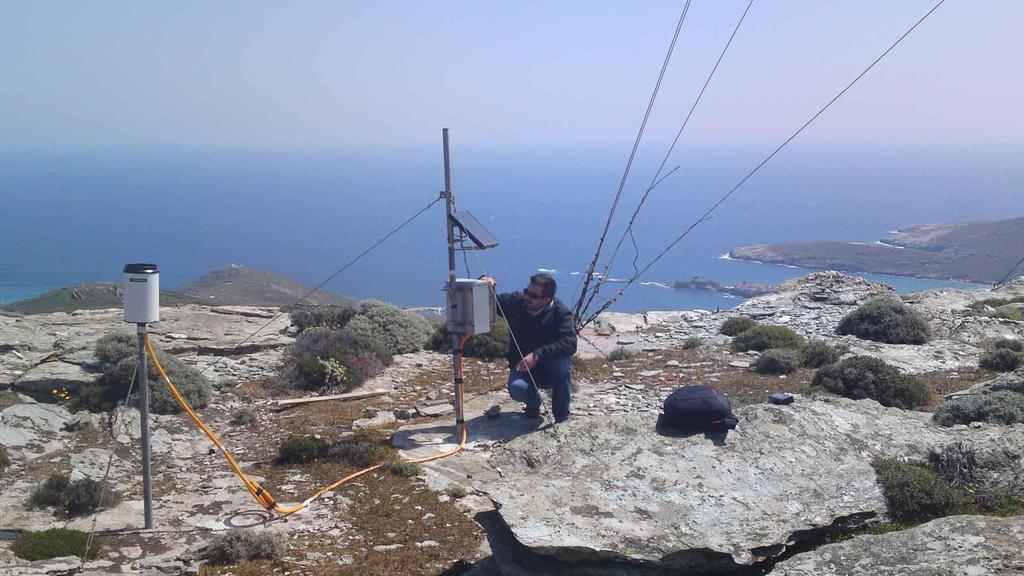

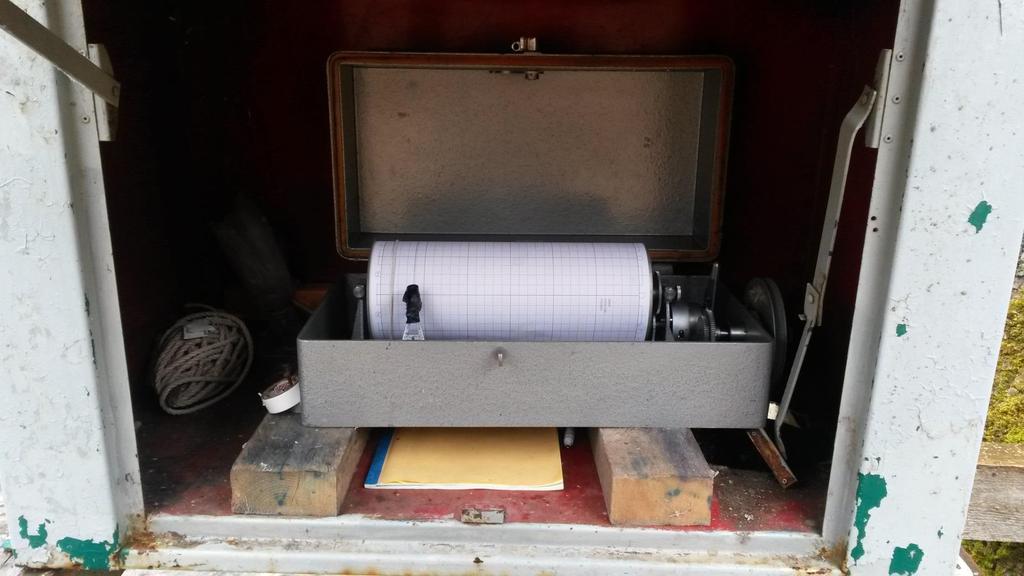

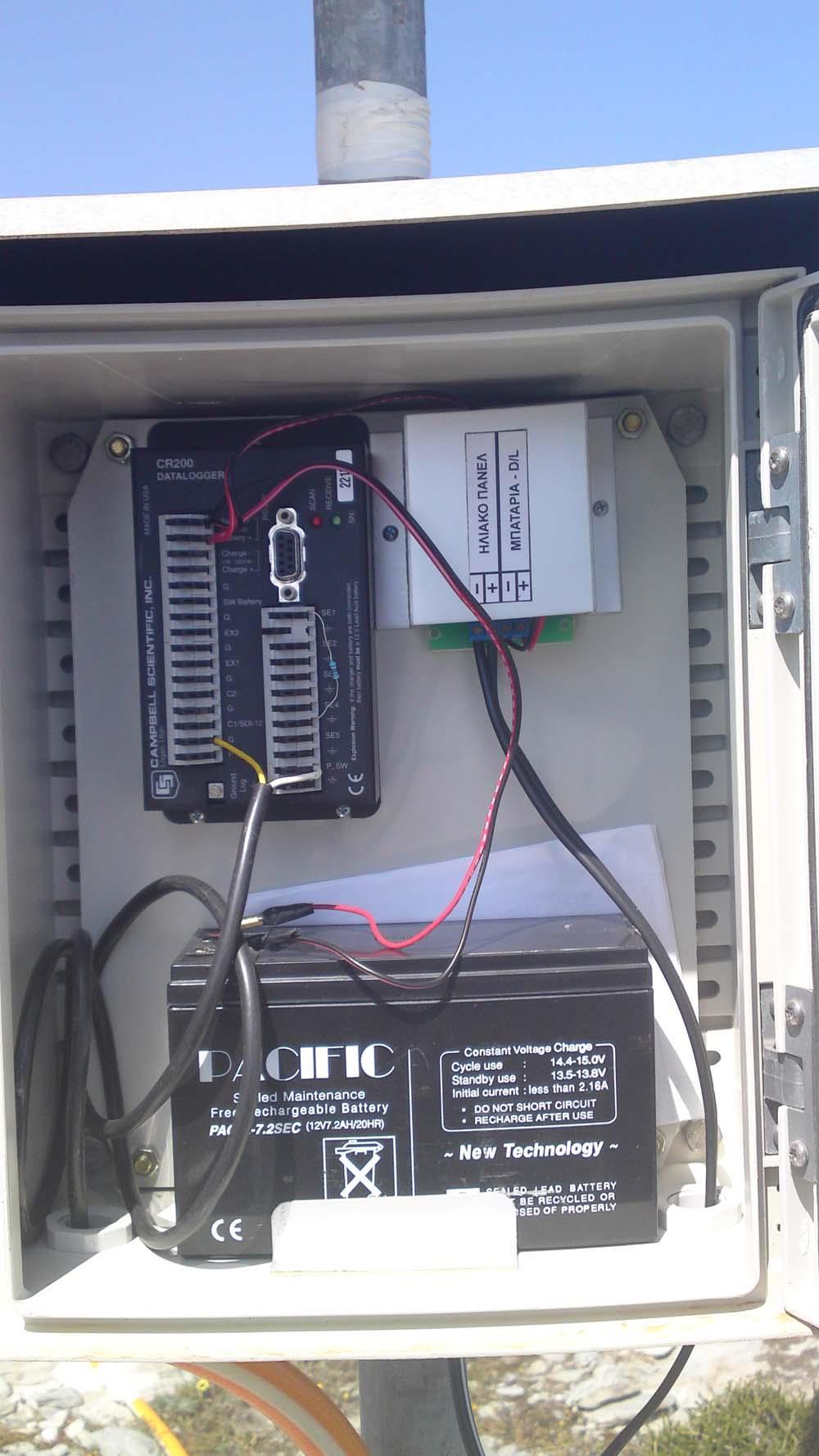

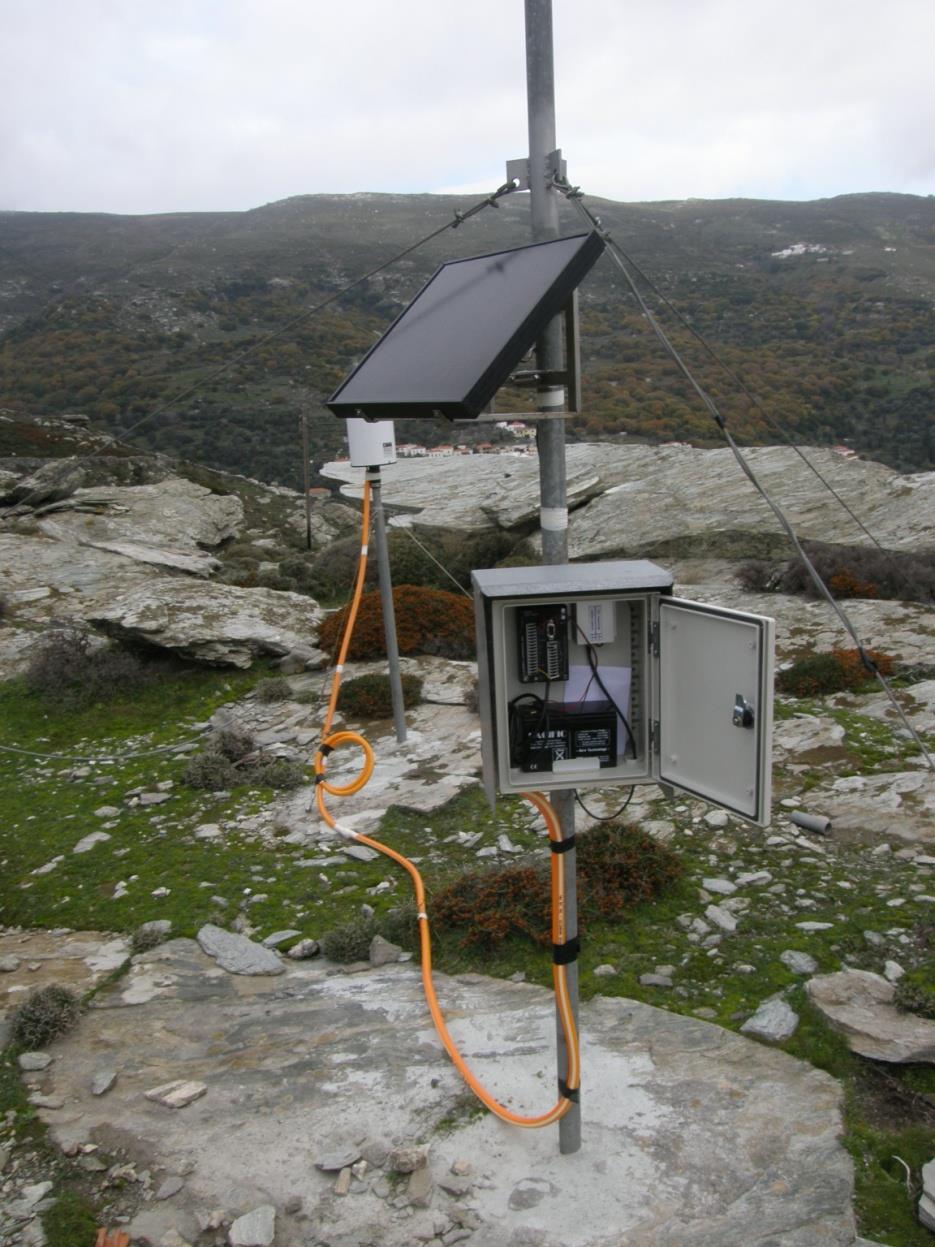

6 Βροχογράφος Εργαστηρίου Τοποθεσία: Χώρα Άνδρου, Θέση κεραίες

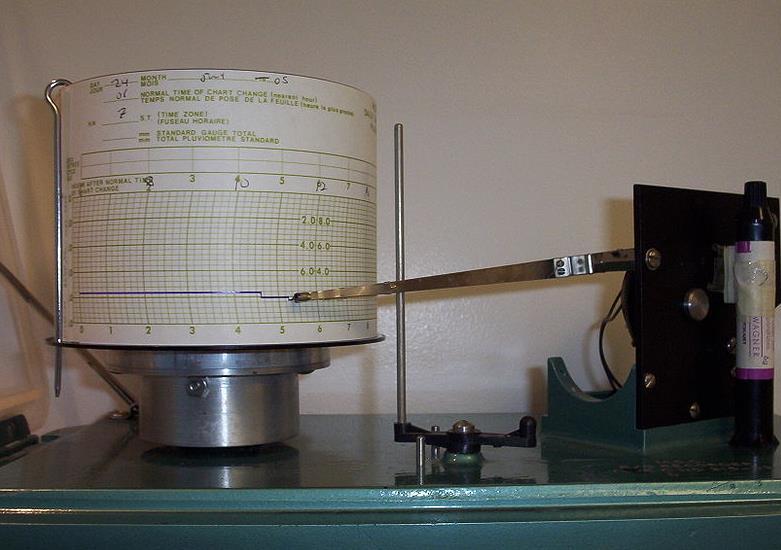

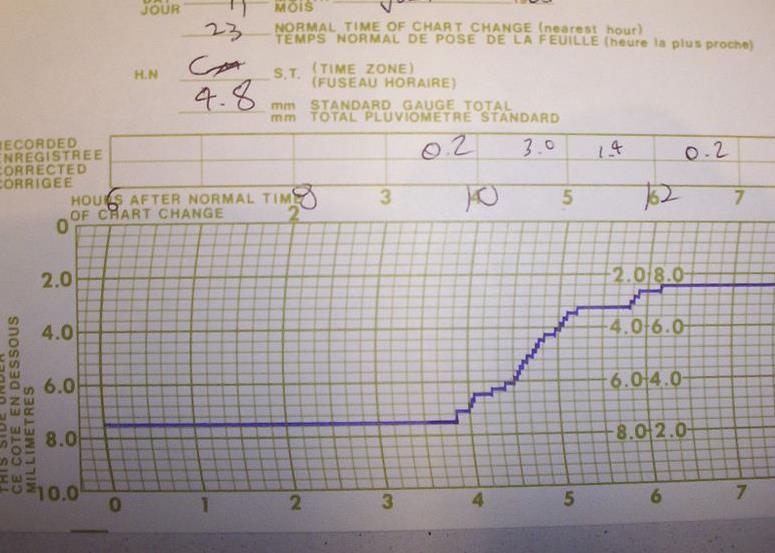

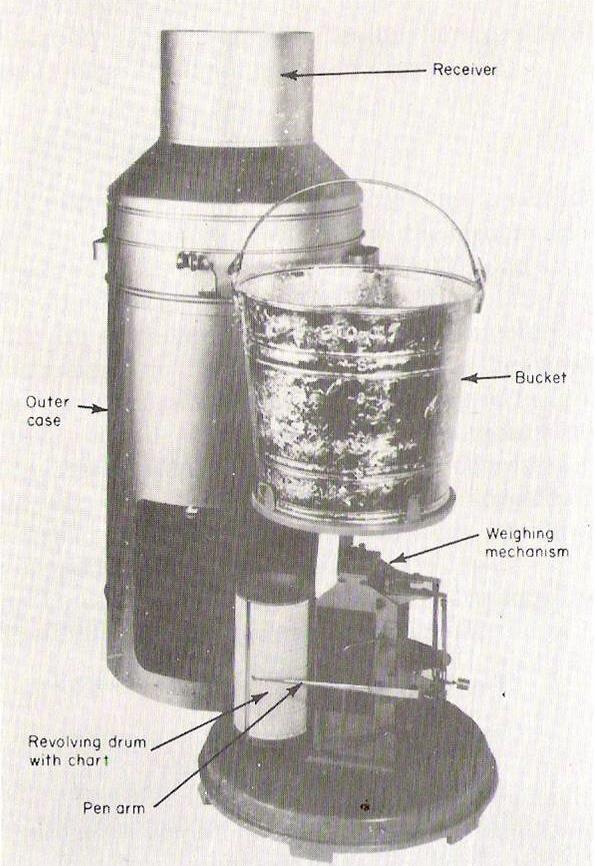

7 Βροχογράφος Εργαστηρίου

8 Radar βροχής (ΕΜΥ)

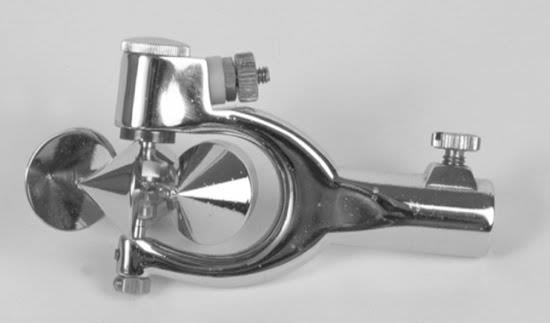

9 Μυλίσκοι

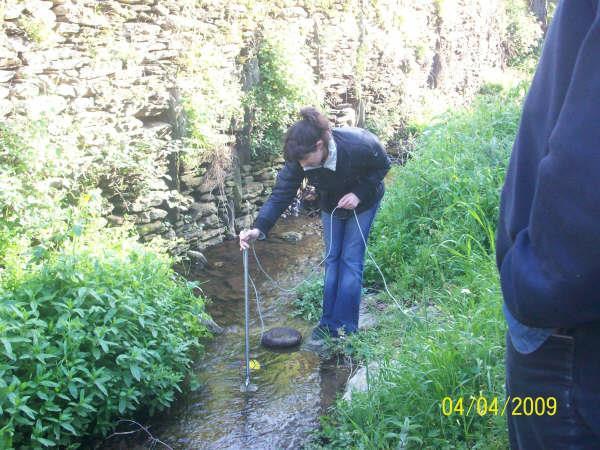

10 Μετρήσεις με μυλίσκο Τοποθεσία: Άνδρος, ρέμα Αφρουσές

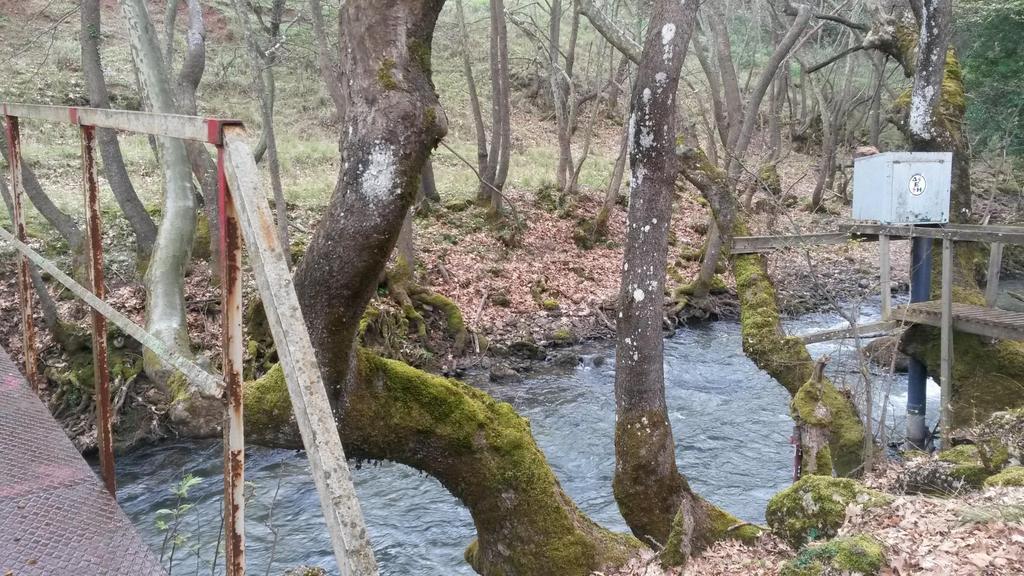

11 Μετρήσεις με μυλίσκο Τοποθεσία: Βουραϊκός ποταμός, Θέση Ζαχλωρού ΔΕΗ

12 Μετρήσεις με μυλίσκο Τοποθεσία: Βουραϊκός ποταμός, Θέση Ζαχλωρού ΔΕΗ Τοποθεσία: Βουραϊκός ποταμός, Θέση Ζαχλωρού ΔΕΗ

13 Μετρήσεις με μυλίσκο Τοποθεσία: Βουραϊκός ποταμός, Θέση Ζαχλωρού ΔΕΗ

14 Μετρήσεις με μυλίσκο Τοποθεσία: Βουραϊκός ποταμός, Θέση Ζαχλωρού ΔΕΗ

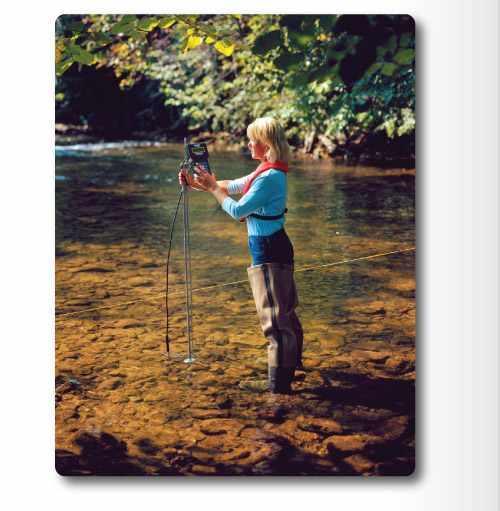

15 Μετρήσεις με μυλίσκο

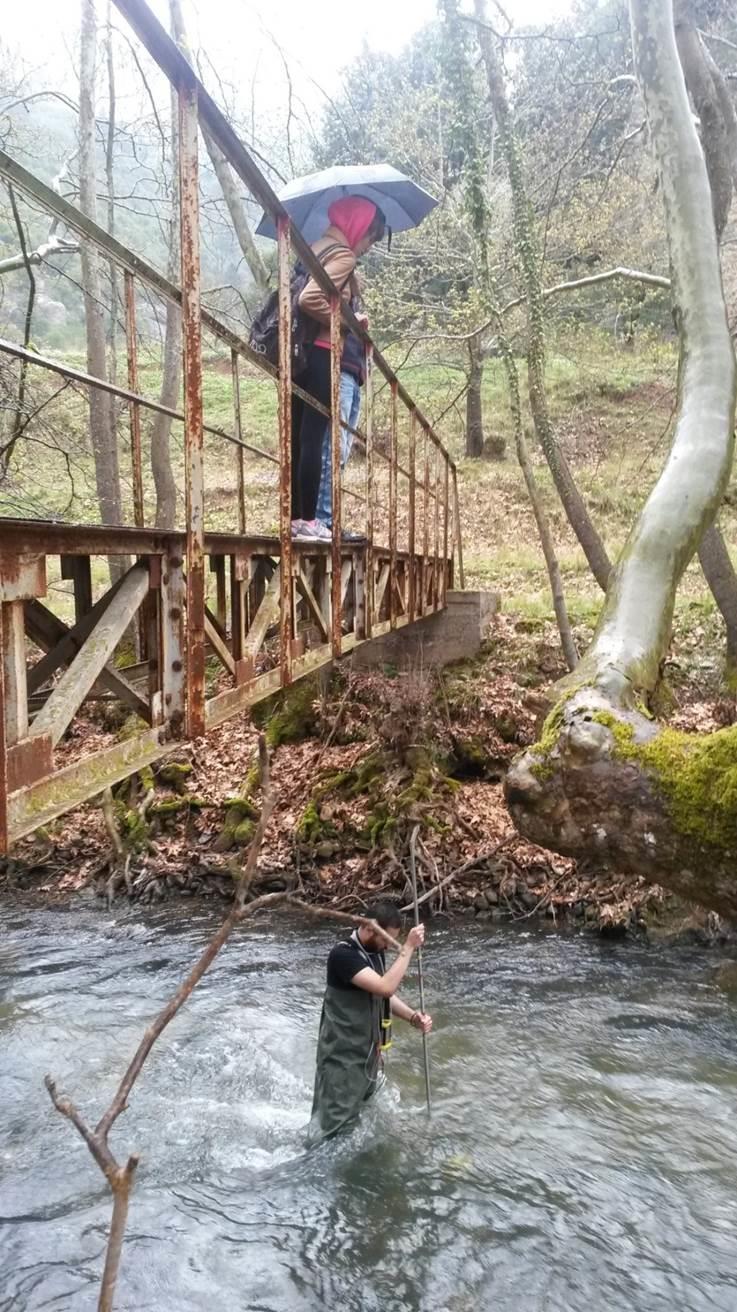

16 Μετρήσεις με μυλίσκο

17 Μετρήσεις με μυλίσκο

18 Μετρήσεις με μυλίσκο Αριστερά: Γραμμές ίσης ταχύτητας (ισοταχείς) σε μιά διατομή ενός φυσικού ρεύματος Δεξιά: Κατατομή, ή προφίλ της ταχύτητας σε μία κατακόρυφο. Το προφίλ της ταχύτητας για την τυρβώδη ροή, γενικά περιγράφεται χρησιμοποιώντας μια λογαριθμική εξίσωση. Σε ένα τέτοιο προφίλ η μέση ταχύτητα στην κατακόρυφο προσεγγίζεται καλά από την ταχύτητα στο 0.6 του βάθους, y, κάτω από την ελεύθερη επιφάνεια του νερού (ή στο 0.4 του βάθους πάνω από τον πυθμένα).

19 Η παροχή σε κάποια διατομή ενός διαύλου δίνεται από τον θεμελιώδη τύπο της συνέχειας Q = U*A, όπου A είναι το εμβαδόν της υγρής διατομής και U είναι η μέση ταχύτητα στην διατομή (=Q/A). Μετρήσεις με μυλίσκο Μέθοδος για τον υπολογισμό της παροχής σε ένα υδατόρευμα. Το υδατόρευμα υποδιαιρείται σε έναν αριθμό ορθογωνίων τμημάτων. Ένας μυλίσκος χρησιμοποιείται για να μετρήσει την ταχύτητα της ροής σε μια απόσταση 0.4h από τον πυθμένα του ρέματος σε κάθε τμήμα. Η ταχύτητα του νερού σε αυτό το βάθος είναι περίπου ίση με την μέση ταχύτητα στην κατακόρυφο.

20 Η παροχή σε κάποια διατομή ενός διαύλου δίνεται από τον θεμελιώδη τύπο της συνέχειας Q = U*A, όπου A είναι το εμβαδόν της υγρής διατομής και U είναι η μέση ταχύτητα στην διατομή (=Q/A). Μετρήσεις με μυλίσκο

21 Μετρήσεις με μυλίσκο

22 Μετρήσεις με Qliner Κάποια στοιχεία για το Doppler sounder QLiner2 της OTT. Ένας ακουστικός ρευματογράφος Doppler (acoustic Doppler current profiler - ADCP ή ADP) είναι ένας μετρητής ταχυτήτων του νερού, που μοιάζει με το sonar. Μετράει τις ταχύτητες του ρεύματος σε διάφορα βάθη αναλύοντας την διαφορά της συχνότητας ανάμεσα στο εκπεμπόμενο και στο επιστρεφόμενο ηχητικό σήμα (Doppler shift). Το φαινόμενο Doppler είναι η αλλαγή στον τόνο ενός ήχου εάν η πηγή του ταξιδεύει με μιά ταχύτητα σε σχέση με τον ακροατή, όπως αλλάζει η συχνότητα (pitch) της σειρήνας ενός ασθενοφόρου όταν αυτό πλησιάζει και απομακρύνεται από εμάς με μεγάλη ταχύτητα. Το φαινόμενο Doppler ισχύει και στο φως. Η εκπεμπόμενη (από τον πιεζοηλεκτρικό ταλαντωτή) δέσμη ενός ηχητικού σήματος ανακλάται από τα στερεά σωματίδια που ταξιδεύουν με την ταχύτητα του νερού και αναλύεται η διαφορά συχνότητάς τους.

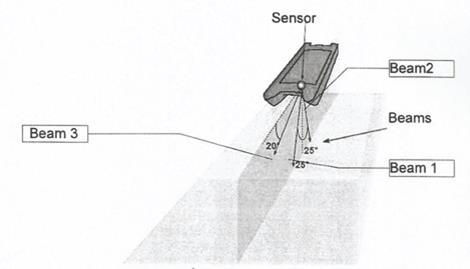

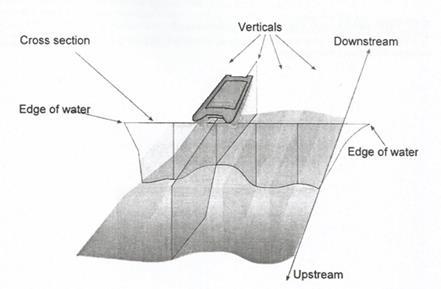

23 Μετρήσεις με Qliner Η γεωμετρία του QLiner2. Σε κάθε κατακόρυφο μετρώνται οι ταχύτητες από τα beams 1 (μπροστά) και 2 (πίσω) καθώς και το beam 3 που μετρά ταχύτητες κοντά στην επιφάνεια. Ο μέσος όρος από τα 1 και 2 δίνεται σαν ταχύτητα σε κάθε ύψος, ενώ κανείς πρέπει να αποφασίσει εάν θα περιλάβει το 3 στους υπολογισμούς. Σε περίπτωση ομοιόμορφης ροής οι τρεις δέσμες δίνουν τα ίδια αποτελέσματα (δεν υπάρχουν επιταχύνσεις). Το μεσαίο (beam 4) κοιτάει κάτω και μετρά μόνο το βάθος.

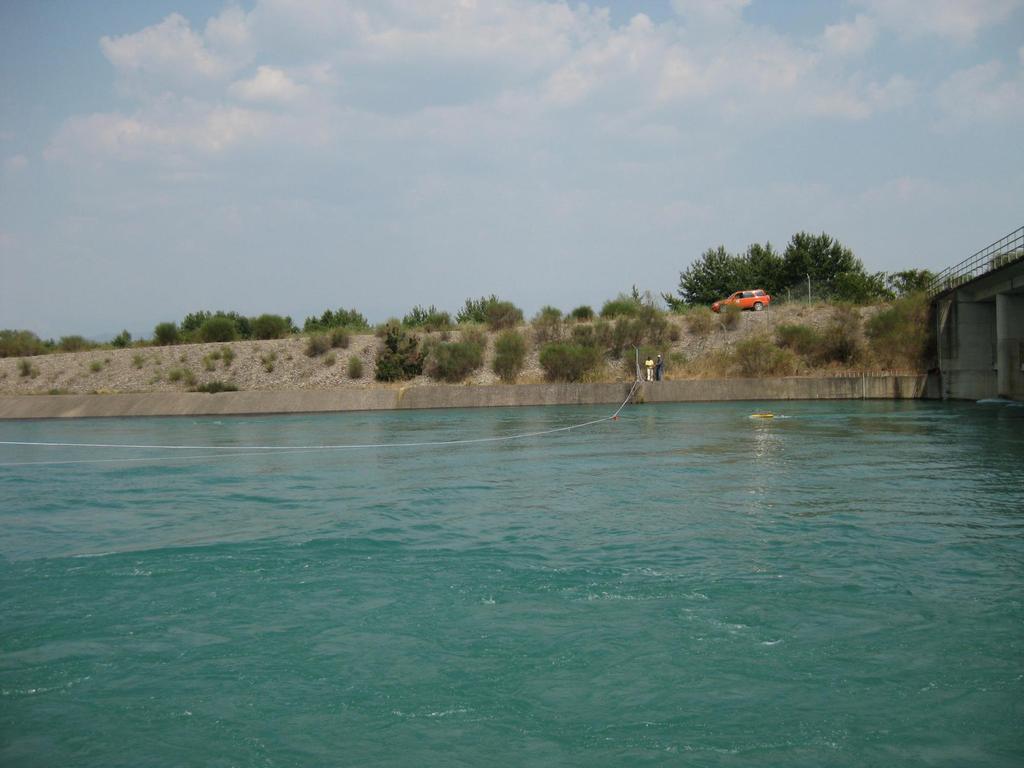

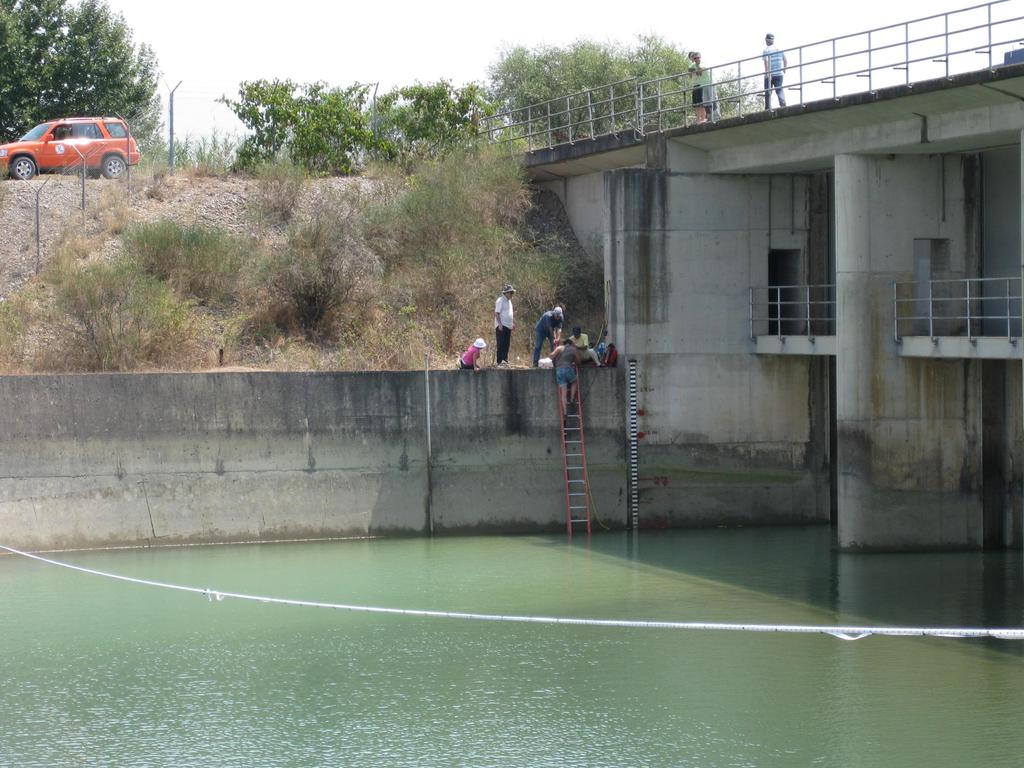

24 Μετρήσεις με Qliner

25 Μετρήσεις με Qliner

26 Μετρήσεις με Qliner

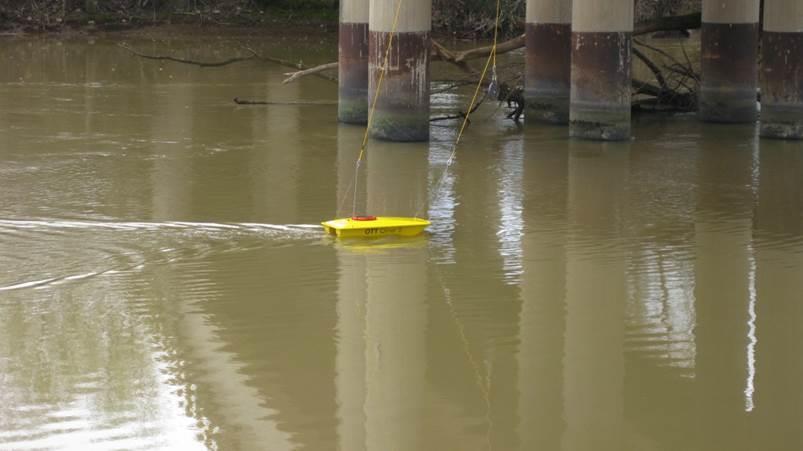

27 Μετρήσεις με Qliner

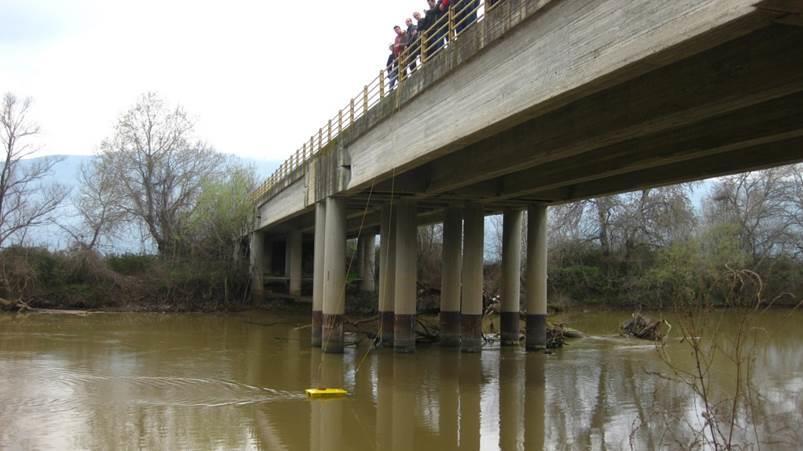

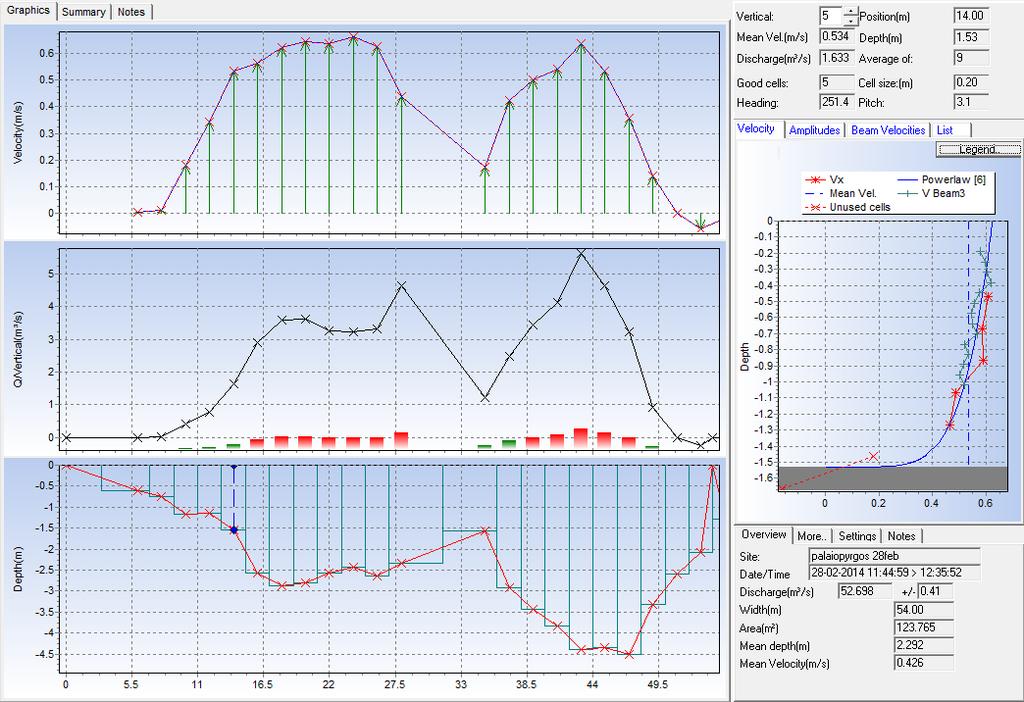

28 Μετρήσεις με Qliner Αποτελέσματα μιας υδρομέτρησης στον ποταμό Πηνειό στην γέφυρα του Παλαιόπυργου. Πάνω δίνονται οι (μέσες) ταχύτητες σε κάθε κατακόρυφο, στην μέση δίνονται οι παροχές για κάθε ορθογώνιο τμήμα ενώ κάτω δίνονται τα βάθη του ποταμού. Στο πλάι μπορεί ο χρήστης να δει το κάθε κατακόρυφο προφίλ και στο κάτω μέρος δεξιά δίνονται τα αποτελέσματα: παροχή, πλάτος του ποταμού, εμβαδόν υγρής διατομής, μέσο βάθος και μέση ταχύτητα στη διατομή. Στη ΧΘ 0+33 περίπου, βρίσκονται τα μεσόβαθρα της γέφυρας και η ταχύτητα μειώνεται αισθητά.

29 Εάν τα σημεία πέφτουν καλά σε log-log διάγραμμα, η εξίσωση είναι μια σχέση δύναμης του τύπου Q = a*h b

30 Q = a*h b Με βάση την εξίσωση στάθμης παροχής μετασχηματίζουμε το σταθμηγράφημα σε υδρογράφημα. Κατόπιν, ολοκληρώνοντας (υπολογίζοντας το εμβαδόν κάτω από την καμπύλη του υδρογραφήματος) υπολογίζουμε τον όγκο νερού που διήλθε από τον σταθμό μέσα στον δεδομένο χρόνο.
